Дешевое отопление индукционный котел своими руками

Сегодня практически все только дорожает, и традиционные энергоносители – не исключение. Владельцы домов, жители квартир, хозяева предприятий – всем приходится искать более выгодный способ отопить помещения. И чтобы более рациональным образом распределить расходы и добиться максимального значения коэффициента полезного действия, многие ставят индукционный котел отопления своими руками.

Одним из основных преимуществ такого котла является то, что данная система может быть построена самостоятельно. Для этого вам понадобятся лишь минимальные знания и навыки. Нужно только подробно изучить, из чего состоит такой котел и как он работает.

Перед тем, как собирать индукционный котел отопления своими руками, следует понять, какие же принципы заложены в его функционировании, из чего он состоит и как работает.

Заметим, что такие устройства довольно схожи с ТЭНами, отвечающими за преобразование электрической энергии в тепловую.

Установка индукционного котла не требует от владельцев дома полной перестройки системы отопления.

Самые простые модели котлов функционируют по принципу электрического индуктора, который состоит из двух обмоток:

Первичной;
Вторичной.

Первичный контур, в основном, служит для того чтобы преобразовывать электрическую энергию в вихревой ток. Магнитное поле, которое создано ими, направляется на вторичную обмотку.

Вторичная обмотка – это нагревательный компонент, а также корпус котла, она вырабатывает тепло, которое передается жидкому носителю тепла, циркулирующему в отопительной системе.

В корпус входят следующие компоненты:

Сердечник;
Внешний контур;
Электроизоляция.
Теплоизоляция;

Заметим, что именно такой нюанс, как корпус котла – и является самым важным элементом, по которому различают самодельные и промышленные индукционные котлы отопления. Промышленные котлы имеют цилиндрическую обмотку, а самодельные – тороидальную. Она делается из медной проволоки, окружает корпус из ферримагнитной стали, толщина стенок – более 1 см. Такая конструкция позволяет значительно уменьшить вес устройства и его линейные габариты, однако при этом – увеличить КПД.

Теплоноситель получает примерно 97% теплоэнергии, а это влияет на экономичность использования системы и на производительность.

Если мы сравним самодельный индукционный котел отопления и традиционный котел, который работает на газу или на жидком топливе, то следует выделить несколько нюансов:

Двойное нагревание теплоносителя;
Сокращение времени нагревания в два раза;
Низкий уровень инерции;
Магнитная индукция, которая появляется, не дает накипи образовываться на стенках;
Не требуется производить специализированную чистку и обслуживание.

Начинаем работать!

Итак, чтобы сделать самодельные индукционные котлы отопления, нужно сначала собрать все необходимое:

Рабочие инструменты;
Катанку или стальную проволоку диаметра до 7 мм;
Медную проволоку;
Пластиковую толстостенную трубу;
Сетку металлическую;
Сварочный инверторный аппарат.

Чтобы сделать корпус для нашего котла, нужно или купить, или найти дома толстостенную трубу из пластика, имеющую внутренний диаметр 5 см. Такая труба будет не только служить в качестве основы индукционной катушки, но и быть участком теплопровода.

Также вам очень поможет и схема отопления, которую лучше положить перед глазами. На основе такой схемы вы сможете определить дополнительные характеристики устройства.

В электромагнитном поле будут нагреваться кусочки стальной проволоки, нарезанные по длине около 5-7 см. Диаметр их не должен быть более 7 миллиметров.

Также вам понадобятся специальные переходники, именно они будут соединять ваш котел с системой труб. С одной стороны вовнутрь будет идти носитель тепла в холодном состоянии, а с другой – выходить теплым при помощи индукции.

Когда вы делаете индукционные котлы отопления своими руками, то первый переходник нужно обязательно приварить, а второй – можно просто посадить на резьбу.

Нарезанными кусочками проволоки заполняется полностью внутреннее пространство в трубе. После этого устройство нужно надежно закрыть из двух сторон.

Чтобы сделать индукционную катушку, которая будет служить в качестве основного элемента нагревания, следует подготовить медную эмалированную проволоку. На пластиковый корпус наматываем примерно 90-100 витков, но между участками нужно соблюдать одинаковое расстояние. Когда мы собрали такой вот самодельный индуктор, нужно подключить его к системе. Устанавливается такой котел в любом месте трубопровода.

Подключается катушка к высокочастотному инвертору. Помните, что ни в коем случае нельзя включать такое устройство, если в нем недостаточно носителя тепла внутри! Ведь пластиковый корпус может просто-напросто расплавиться из-за высокой температуры.

Так, индукционный котел, сделанный собственноручно, практически готов. Нужно только обезопасить его эксплуатацию. Для этого мы должны все открытые участки медной проволоки изолировать специальными материалами, которые имеют хорошую тепло- и электропроводность.

Или все-таки лучше купить?

На современном рынке отопительного оборудования вы можете найти множество моделей индукционных котлов. Если вы не хотите самостоятельно возиться с его созданием, просто приобретите индукционный котел для отопления своего жилья или промышленного помещения.

Несмотря на то, что данный вид котлов пока еще не входит в перечень традиционных, — на рынке представлено множество видов, которые различаются по цене. Бытовые модели могут стоить от 25 000 руб., промышленные – от 100 000 руб.

Если такая стоимость вас пугает, то просто сделайте индукционный котел самостоятельно. Ведь большинство компонентов и материалов, необходимых для этого, всегда в наличии у хозяина и домашнего мастера.

Если исследовать отечественный рынок индукционных котлов, то они представлены такими производителями, как SAV, ВИН. Что касается мощности, то однофазные котлы имеют диапазон от 2.5 кВт до 7 кВт, а более мощные трехфазные – до 60 кВт.

Следует помнить, что когда вы выбираете необходимые параметры индукционного котла, мощность устройства на протяжении всего срока работы не будет снижаться. Стандартным соотношением является 60 Вт на 1 кв.м площади, которая отапливается. Но чтобы более точно подсчитать мощность, требуется учитывать и параметры помещения, то есть, того места, где этот котел расположен. Если теплоизоляция оставляет желать лучшего, утепление – тоже, то расчетное соотношение должно быть больше. Именно поэтому лучше всего такой расчет доверить специалистам.

Индукционные котлы могут поддерживать стабильный температурный режим в зданиях, которые используются не постоянно.

Так, вам не потребуется слишком мощная модель, нужно будет поставить котел на 6 кВт для помещения на 100 кв.м и для температуры примерно 15 градусов. Максимально допустимым давлением в системе будет давление не более 0.3 МПа.

Стоит заметить, что к основной комплектации также может дополнительно поставляться блок электронного программатора рабочих режимов. Такое устройство программирует работу индукционного котла на срок на неделю, или же применяется для того чтобы удаленно управлять всей отопительной системой.

При выборе котла нужно также обратить внимание на такую вещь, как параметры толщины сердечника из стали. Чем больше толщина стенок, тем дольше он не будет подвержен коррозии.

Итоги

Итак, коэффициент полезного действия индукционных котлов составляет примерно 99%, работают они бесшумно, на любом жидком носителе тепла, им не требуется сервисное обслуживание, а также это безопасно и практично. Хоть такой котел стоит довольно дорого, такие затраты – окупаемы. А если создать его самостоятельно – это будет еще более выгодно.

Конечно, выбор за вами, а лучше – обратиться к специалистам, которые подскажут, подходит ли вам такое отопление. Но, в целом, индукционные котлы – это отличная альтернатива традиционным системам отопления.

Электрический котел, без всякого сомнения, прекрасная альтернатива газовому или твердотопливному оборудованию. Но есть у него существенный минус – большое потребление электроэнергии. В процессе поиска способов сократить расход электричества, был изобретен индукционный котел.

Справедливости ради стоит отметить, что принцип индукционной печи был придуман довольно давно, еще в 1887 году, и применялись они только в промышленности. Развитие технологического процесса позволило создать компактные модели нового поколения, пригодные для бытового применения, например, отопления частного дома.

Устройство и принцип действия

Основной элемент индукционного котла – трансформатор с тороидальной обмоткой. Само устройство такого котла состоит из таких элементов:

Корпус агрегата, который изготовлен из металла.
Слой электрозащиты и теплоизоляции.
Сердечник, представляющий собой ферримагнитные трубки.

Обмотка сердечника выступает в роли первичной обмотки, а вторичной является корпус котла. В комплекте также идут:

В роли теплоносителя в такой системе может выступать не только обычная вода и антифриз, но и масло.

Принцип действия

В названии индукционный электрокотел, заложен принцип его действия – электромагнитная индукция. При подаче напряжения происходят следующие процессы:

Создается электромагнитное поле.
Сердечник нагревается до температуры 750 °C.
Теплоноситель поступает через специальные патрубки и, проходя через сердечник, нагревается, передавая затем тепло радиаторам отопления дома.

Такой способ нагрева позволяет нагреть большой объем теплоносителя за короткий отрезок времени. При этом создающиеся конвекционные потоки позволяют обходиться без циркуляционного насоса.

Совет! Отсутствие циркуляционного насоса оправдано в небольших системах отопления. При отоплении индукционным котлом двухэтажного дома, его наличие обязательно.

Преимущества и недостатки индукционных котлов

Сначала рассмотрим положительные характеристики индукционных котлов:

Высокий и постоянный КПД: до 99%.
Такой котел не нуждается в обустройстве дымохода.
Отсутствие подвижных и нагревательных элементов способствует высокой надежности и долговечности систем нового поколения.
Бесшумность работы.
Низкая инерционность системы позволяет экономить энергоноситель.
Для установки индукционного котла не требуется отдельное помещение.
Высокочастотная вибрация сердечника препятствует образованию накипи.
Доступный монтаж не требует особых знаний и навыков.
Высокий уровень пожаробезопасности в связи с отсутствием открытого огня и нагревательных элементов.

Как и все оборудование, индукционный котел отопления имеет не только плюсы, но и минусы, к которым относятся:

На первом месте, конечно же, высокая стоимость таких котлов. Более привычный электрический тэновый котел стоит в 1,5 раза дешевле.
Подключение производится только в закрытую систему отопления дома. При этом давление в ней нужно контролировать и держать ниже 0,3 Мпа.
Значительный вес при малом размере. Этот факт следует учитывать при креплении котла на стену.
Генерация помех во всем радиодиапазоне в радиусе нескольких метров (в зависимости от мощности котла). Такие помехи для человека абсолютно безопасны.

Совет! Основное преимущество аппаратов индукционного типа – быстрый и экономичный нагрев большого объема теплоносителя, для чего другим видам котлов понадобилось бы значительно больше времени. Именно это качество нашло свое применение в индукционных проточных водонагревателях.

Помощь в выборе котла

В связи с новизной такого оборудования, на отечественном рынке представлено всего два бренда:

ВИН – производитель ООО «Альтернативная энергия». Этот вихревой нагреватель (именно так расшифровывается аббревиатура) потребляет преобразованное высокочастотное напряжение. На выходе из катушки это дает резкий скачек напряженности ЭМП и усиление поверхностных токов Фуко. Это позволяет корпусу и всем внутренним деталям, которые специально сделаны из особого ферримагнитного сплава, практически мгновенно разогреваться и передавать тепловую энергию теплоносителю. Можно сказать, что все узлы конструкции агрегата выступают как один теплообменник, это объясняет его высокую эффективность.
SAV – производитель ЗАО «НПК «ИНЭРА». Этот индукционный котел состоит из короткозамкнутого лабиринта труб с теплоносителем, который выступает в роли вторичной обмотки. Переменный ток, сгенерированный в этой обмотке, дает возможность быстрого разогрева поверхности теплообменника. Благодаря разветвленному лабиринту труб в теплообменнике, теплоноситель, проходя через него, быстро нагревается, что объясняет высокий КПД этого вида котла. Благодаря закону самоиндукции, аппарат нового поколения позволяет катушке самостоятельно индуцировать необходимую реактивную мощность. Это позволяет использовать этот вид индукционных котлов в энергосетях с пониженным напряжением, что дает ощутимый результат при работе в сельской местности со слабыми электрическими подстанциями.

Все индукционные электрокотлы различаются по мощности и количества фаз подключения:

Однофазные: мощность 2,5–7 кВт.
Трехфазные: мощность 7–60 кВт.

Помимо стандартной автоматики (автоматических размыкателей), индукционный котел может комплектоваться электронным программатором. Этот прибор позволяет устанавливать режим работы котла на всю неделю, а при необходимости, осуществлять регулировку дистанционно – по GSM-каналу.

Расчет мощности котла

Чтобы рассчитать мощность системы максимально точно, необходимо приглашать специалистов. Но легко можно произвести приблизительный расчет, которого будет вполне достаточно. Для этого на каждый квадратный метр отапливаемой площади должно приходиться 60 Вт мощности котла.

Такой мощности вполне достаточно, ведь КПД очень высок и не снижается в процессе эксплуатации.

Совет! При выборе индукционного котла, необходимо уточнять толщину стенок сердечника. Оптимальная толщина – 10 мм. Такой сердечник гарантирует долгую и бесперебойную работу системы отопления дома.

Установка и подключение

Установка котлов такого типа довольно проста, но требует соблюдения определенной технологии:

Монтаж производится только в закрытую отопительную систему.
Обязательно оборудование такой системы расширительным баком типа экспанзомат.
Целесообразность наличия циркуляционного насоса зависит от системы наклона труб отопления дома. В некоторых случаях при соблюдении правильного уклона, можно обойтись естественной циркуляцией.
Необходимо выставить индукционный котел вертикально. При этом крепление к стене происходит через специальные «уши» или обычными хомутами, в зависимости от модели.
При этом важно выдержать свободное расстояние между котлом и стенами: по бокам – не менее 30 см, сверху и снизу – не менее 80 см.
Закрепляя агрегат, следует учитывать его солидный вес и выбирать для монтажа надежную несущую стену.

Подключение котла к системе отопления

Особенностью индукционного котла является тот факт, что выполнять обвязку из металлических труб нет необходимости. Можно выполнять подключение сразу металлопластиковыми или пластиковыми трубами:

Патрубок, расположенный в верхней части корпуса, подсоединяется к подаче горячего теплоносителя в систему отопления дома.
Затем к патрубку, расположенному в нижней части котла, подсоединяется труба отопления обратной подачи.
На отрезке не более 80 см от выходного патрубка необходимо установить группу безопасности агрегата. Набор приборов, присутствующих в этой группе стандартный для всех видов котлов: автоматический предохранительный клапан, манометр и воздухоотводчик.
После группы безопасности можно, но необязательно, сделать замыкание контура (соединение горячей подачи с обраткой). В некоторых аварийных случаях наличие малого контура предохраняет индукционный электрокотел от перегрева.
В любом случае установка запорной арматуры происходит после смонтированной группы безопасности.

Далее, переходим к установке вспомогательных приборов на трубу обратной подачи. На малом контуре или перед запорной арматурой на обратку последовательно монтируются следующие приборы:

Расширительный бачок.
Фильтр-отстойник.
Бронзовый фильтр грубой очистки.
Циркуляционный насос.
Датчик потока. Наличие в системе этого датчика позволяет контролировать циркуляцию теплоносителя и отключать котел в случае ее прекращения.

Более детальная схема подключения содержится в прилагаемой производителем инструкции, которую необходимо изучить перед началом установочных работ.

Электрическое подключение

Выполняя электрические подключения, необходимо использовать провода указанного в инструкции сечения. Электронные системы управления подключаются при помощи специальных разъемов, идущих в комплекте с оборудованием.

Совет! Важным моментом монтажа индукционного аппарата является подключение заземления. Его необходимо выполнить отдельным проводом (оптимально шиной) и подсоединить к существующему заземлению дома.

Обслуживание индукционных котлов

Как такового обслуживания индукционный котел не требует. Единственное, что можно порекомендовать в этом вопросе, это периодически проверять надежность заземления и электрические соединения.

В заключение стоит отметить, что индукционные котлы нового поколения идеально подходят для отопления дома, где хозяева подолгу отсутствуют или бывают наездами. Экономичность, автономность и безопасность такого вида отопительного оборудования вполне оправдывают его довольно высокую стоимость. А если использовать в такой системе в качестве теплоносителя антифриз, то заморозка ей точно не грозит.

Среди электрического водогрейного отопительного оборудования, особое место, занимает индукционный электрический котел. Принцип работы, основан на возникновении токов Фуко. Сфера эксплуатации, ограничена бытовыми и промышленными системами закрытого типа.

Устройство индукционного электрокотла

Устройство индукционного (инверторного) электрокотла, состоит из нескольких важных узлов, отвечающих за возбуждение электромагнитного поля и передачи тепла. Конструктивно, отопитель состоит из следующих элементов:

Такое устройство обеспечивает максимальное КПД, равное 99%. Индукционный электрокотёл имеет следующие преимущества:

Использование инверторной технологии, дает необходимую интенсивность нагрева теплоносителя, предотвращая его перегрев и закипание. При этом, требуется создать условия для постоянной циркуляции жидкости внутри нагревающего элемента.
Широкий диапазон рабочих температур. При необходимости, котел способен подключаться к энергосберегающим системам отопления, типа «теплые полы» или работать в режиме антизамерзания, поддерживая нагрев в пределах 10-15°С.
Безопасность и эффективность – принципиальная электрическая схема, полностью исключает вероятность поражения электрическим током. Разогрев сердечника, происходит быстро, благодаря низкому уровню инерции. Используется меньшая температура нагрева теплообменника, чем в ТЭНовых котлах.
Длительный срок службы инерционного электрокотла, варьируется от 40-60 лет. При этом, в течение всей эксплуатации, не потребуется менять нагревательный элемент.

Электрическая схема высокочастотного инвертора индукционного котла отопления, настолько простая, что некоторые потребители, изготавливают ее своими руками. Самодельный котел, уступает заводскому в надежности и экономичности, но пользуется популярностью, благодаря минимальным затратам на его изготовление.

Чем отличаются индукционные котлы от ТЭНовых

Главное отличие индукционного котла от электрического ТЭНового, заключается в различном принципе нагрева теплоносителя:

ТЭНовый котел – для нагрева, используется трубчатый нагреватель, со спиралью внутри, разогреваемой в результате замыкания электрической цепи. Сверху, нагревательный элемент заключен в оболочку из керамики или нержавеющей стали.
Для нагрева теплоносителя, вырабатываемое тепло проходит через несколько стадий. Сначала разогревается спираль. Тепло передается нагревающей поверхности и только затем теплоносителю. При этом, наблюдаются большие теплопотери.
Индукционный котел – в роли теплообменника, выступает полый ферромагнитный стержень, по которому циркулирует теплоноситель. Преимущества индукционных котлов перед обычными электрокотлами, заключаются в непосредственном подогреве жидкости системы отопления. Нагреваемый сердечник, сразу передает тепло.

Бытовые индукционные электрокотлы для отопления частных домов, по сравнению с ТЭНовыми отопителями, имеют еще несколько преимуществ. Вихревые потоки приводят к тому, что сердечник постоянно вибрирует, что делает невозможным появление кальциевых отложений (являющихся главной причиной выхода из строя ТЭНовых котлов).

Теплопотери сведены к минимуму, по причине двойной теплоизоляции корпуса. В результате принципа работы и особенностей конструкции, система отопления с использованием электрического индукционного котла, отличается высоким КПД 98-99%.

ТЭНовые котлы, для отопления и горячего водоснабжения, используют два отдельных нагревательных элемента, работающих одновременно при открытии крана ГВС. При этом, создается пиковая нагрузка на электросеть, увеличивается потребление электроэнергии. В индукционных теплогенераторах, подобного не происходит.

Ввиду шума и вибрации, наблюдаемых во время работы, и высокой стоимости, индукционные котлы, в первую очередь предназначены для отопления промышленных помещений.

Выбор электрокотла индукционного типа

Электрические котлы индукционного нагрева, представлены в широком ассортименте. При подборе подходящей модели, учитывают рабочие характеристики:

Потребляемая мощность – котлы с производительностью до 6-8 кВт, подключаются к двухфазной бытовой сети. Установка котлов большей производительности, требует выделения трехфазной сети, 380В.
Среднесуточный расход электроэнергии есть в описании к котлу. При выборе, учитывают затраты на отопление. В некоторых случаях, экономически выгодно подключать электрокотел к уже существующей системе отопления с твердотопливным или жидкотопливным теплогенератором, в качестве вторичного источника тепла.
Система управления – возможность удаленного контроля, подключение к комнатным и погодозависимым термодатчикам, увеличивают комфорт эксплуатации и обеспечивают автономность системы отопления.

Перед покупкой понравившегося электрокотла, было бы неплохо прочитать полное описание, особенности эксплуатации, допускаемый тип теплоносителя, срок службы, гарантийные обязательства производителя и т. д. Рабочие параметры, указанные в инструкции по эксплуатации, существенно облегчат выбор котла.

После подбора по рабочим параметрам, котельное оборудование выбирают по марке производителя. Неизменным спросом потребителя и хорошими теплотехническими характеристиками, отличаются следующие электрокотлы:

ВИН – модель является аббревиатурой, обозначающей Вихревой Индукционный Нагреватель. Изготавливается компанией «Альтернативная энергия», расположенной в городе Ижевске. Популярность котлов ВИН, постоянно растет, что сделало возможным выход продукции на зарубежные рынки отопительного оборудования.
SAV – котлы выпускаются компанией ЗАО «НПК «ИНЭРА». Производственные мощности предприятия, стали работать в 2007 г. Компания пропагандирует внедрение новых энергосберегающих технологий и создание конкурентоспособной продукции. Электрокотлы SAV, используются для обогрева жилых и промышленных комплексов.
TECO-HOUSE – украинский производитель. Сфера деятельности концерна, обхватывает многие сферы производства, в том числе, изготовление отопительного оборудования.
Индукционные котлы TECO-HOUSE, отличаются уникальной системой управления, высокой теплоэффективностью и безопасностью. Продукция изготовлена по стандартам, действующим в странах ЕС и РФ.
Эдисон – электрокотел, выпускаемый компанией Сибтехномаш. Компания делает упор на изготовлении комплексных решений отопления, бытовых и промышленных зданий. На базе предприятия, разрабатывают и выпускаются модульные электрокотельные, оснащенные водонагревателями Эдисон.
Miraton – российская марка, относительный новичок в производстве отопительного оборудования. На базе предприятия, изготавливают теплогенераторы для бытового применения. Преимущество продукции Miraton, уникальный дизайнерский корпус, что позволяет выполнить установку внутри жилого помещения.

Цены на электрические индукционные котлы для отопления частных домов и производственных помещений, во многом зависят от производительности и компании производителя. Так, моноблок на 18 кВт, обойдется в пределах 70 тыс. руб. Промышленное котельное оборудование, мощностью 250-500 кВт, будет стоить, начиная от 500 тыс. руб. и выше.

Особенности эксплуатации индукционных электрокотлов

Цены на индукционные электрические котлы, превышают себестоимость ТЭНовых теплогенераторов на 30-40%. Чтобы не сделать необдуманных материальных затрат на приобретение котла, следует предварительно изучить особенности работы и эксплуатации выбираемой модели.

Немалую помощь в этом, могут оказать реальные отзывы об электрических индукционных отопительных котлах.

Особенности эксплуатации:

Универсальность – котел работает с любым типом теплоносителя, без снижения теплоэффективности и КПД.
Подходит исключительно для систем с принудительной циркуляцией теплоносителя. Жидкость системы отопления, является естественным охлаждающим элементом нагретого сердечника. Если циркуляция прекратится, произойдет перегрев теплообменника.
Сферы применения – производители, в основном, изготавливают промышленные электрические индукционные котлы отопления. Бытовые модели, выпускаются реже. Теплоэффективность индукционного устройства, усиливается по мере увеличения количества нагреваемого теплоносителя.
Сроки эксплуатации – индукционные котлы стоят дорого. Расход электроэнергии, на 10-15% ниже, чем у ТЭНовых приборов. Экономия достигается и за счет длительного срока эксплуатации теплогенераторов, достигающего 40 лет.

Экономичные индукционные котлы, используются в бытовом и промышленном отоплении. Имеют большой рабочий ресурс, соответствуют требованиям электробезопасности. Согласно ПУЭ, подключение и запуск, должен выполнять исключительно квалифицированный электрик, имеющий соответствующий допуск.

Схемы обвязки индукционных электрокотлов

Циркуляционный насос
Радиаторы отопления
Индукционный котел
Мембранный бак
Пульт управления
Шаровый кран
Датчик температуры
Датчик аварийного выключения
Заземление
Газовый котел, ТЭН, дрова, уголь
Группа безопасности
Датчик потоков

Электрические индукционные котлы отопления позиционируются как очень экономичные средства обогрева жилья. В этой статье мы попытаемся трезво оценить эти устройства: расход электричества, удобство использования и прочие особенности решения.

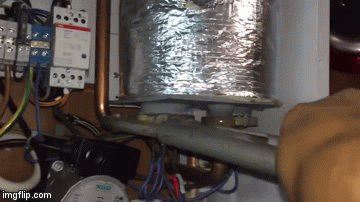

На фото — герой нашей статьи.

Что это такое

Индукционный отопительный котел, как вполне логично следует из названия, использует принцип электромагнитной индукции. Если намотать из толстой проволоки катушку и пропустить через нее достаточно большой ток — в ней и, отчасти, вокруг нее возникнет электромагнитное поле
.

Если поместить в катушку сердечник из любого ферромагнетика (говоря попросту — металла, к которому липнет магнит) — в нем возникнут вихревые токи, которые неизбежно заставят частицы металла двигаться быстрее. Нагреют.

А теперь давайте намотаем катушку на трубу из диэлектрика, а внутри любым способом закрепим стальной сердечник. Осталось вставить получившуюся конструкцию в контур отопления — вот, собственно, и готов, сделанный своими руками индукционный электрический котел отопления.

Принцип работы прост и понятен:

Потребляемая электроэнергия преобразуется в электромагнитное поле.
Его энергия тратится на нагрев сердечника.
Сердечник отдает избыточное тепло теплоносителю — воде, маслу или этиленгликолю.
Быстрый и сильный нагрев воды или другой жидкости в определенной области порождает в ней конвекционные потоки. Нагревшийся теплоноситель расширяется и стремится вверх. Создающийся перепад достаточен для работы контура умеренной протяженности; если нужно ускорить циркуляцию теплоносителя — используется обычный .

Обратите внимание: конструкция позиционируется как инновационное сверхэкономичное решение, позволяющее расходовать на 20-30 процентов меньше электроэнергии.

Мифы и реальность

Любой продавец заинтересован в продаже своего товара и ради того, чтобы его покупали, вполне способен исказить факты. Давайте проанализируем все основные тезисы, упоминающиеся в рекламе этого типа нагревательных устройств.

Новизна

Тезис: перед нами инновационная разработка, основанная на новом физическом принципе.

Реальность:

Явление индукции было открыто Майклом Фарадеем почти два века назад — в 1831 году.
В металлургии индукционные плавильные печи массово применяются со второй половины 20-го века.
Ни новые материалы, ни какие-то высокие технологии при изготовлении индукционных котов не применяются.

Вывод: давно известный принцип работы используется лишь для того, чтобы создать и занять новую рыночную нишу.

Экономичность

Тезис: индукционные котлы для отопления дома позволяют экономить электричество, потребляя при той же теплоотдаче на 20-30 процентов меньше аналогов.

Реальность:

Любой электрический прибор прямого нагрева, не совершающий механической работы (то есть не перемещающий никакой массы против вектора гравитации), преобразует 100% потребляемой электрической мощности в мощность тепловую.
КПД может различаться лишь за счет рассеивания тепла вокруг котла вместо нагрева теплоносителя.

Заметьте: если котел размещен в отапливаемом помещении — это тепло не теряется, а опять-таки идет на подогрев воздуха.

Эффективность нагрева теплоносителя определяется температурой нагревательного элемента. В случае ТЭНа ее приходится искусственно ограничивать; монолитный сердечник может разогреваться почти до точки плавления.
В рекламных заявлениях часто приводятся результаты эксперимента, в котором индукционный котел нагрел фиксированный объем теплоносителя до определенной температуры за 3 часа, в то время как ТЭНовому на это понадобилось шесть. При этом затраты электроэнергии были незначительно меньше, нежели у индукционного.
Авторы эксперимента демонстративно игнорируют тот факт, что за 6 часов любой контур отопления рассеет намного больше тепла, чем за 3. Законы физики просты: чтобы получить киловатт-час тепловой энергии методом прямого нагрева с помощью электричества, нужно потратить киловатт-час электроэнергии. Точка.

Большое количество тепла неизбежно будет выделяться на самой индуктивной катушке — просто потому, что она представляет собой проводник с ненулевым сопротивлением и текущим в нем большим током.
Нецелевое рассеивание тепла будет определяться качеством внешней теплоизоляции котла. Впрочем, если он расположен в доме — опять-таки тепло пойдет на его обогрев.

Выводы: мы имеем дело с манипулированием информацией ради подъема продаж.

Долговечность

Тезис: срок безотказной службы устройства превышает 25 лет. Оно крайне надежно по сравнению с традиционными отопителями и не нуждается в обслуживании.

Реальность:

Котлы этого типа не содержат ни одной подвижной детали. Механический износ отсутствует как класс.
Медная обмотка достаточной толщины при должном охлаждении теплоносителем будет служить неограниченно долго. Межвитковый пробой из-за плохой изоляции ей тоже не грозит: катушка наматывается не виток к витку, а с небольшими промежутками между ними.
Сердечник при нагреве неизбежно будет подвергаться эрозии водой и пузырьками пара, постепенно разрушаясь. Однако при его достаточной толщине это очень долго не станет проблемой.
Схема управления котлом должна содержать несколько довольно мощных транзисторов (ей придется управлять большими токами).
Срок службы полупроводников редко превышает 10 лет; впрочем, он в большой степени определяется тонкостью техпроцесса.

Грубо говоря, транзисторы, произведенные 30 лет назад, живут в несколько раз дольше нынешних. Здесь все зависит от примененной элементной базы.

Выводы: отопительные индукционные котлы вполне могут быть куда более долговечными по сравнению, как с традиционными ТЭНовыми устройствами с их ограниченным сроком службы нагревательных элементов, так и с электродными, в которых анод неизбежно растворяется в воде за несколько лет.

Неизменность характеристик

Тезис: для традиционных котлов характерно падение мощности благодаря накипи на нагревательных элементах. Здесь же характеристики неизменны.

Реальность:

Реклама несколько переоценивает вред от накипи. В замкнутом контуре большому количеству известковых отложений неоткуда взяться; да и теплопроводность слоя отложений не настолько низка, чтобы серьезно теплоизолировать ТЭН.
Применительно к сердечнику индукционного котла, однако, утверждение представляет собой чистую правду: накипь на нем практически не образуется даже в том случае, если вода богата известью.

Вихревые токи заставляют сердечник вибрировать, да и вскипающие у его поверхности мельчайшие пузырьки воды (при максимальной мощности, разумеется) разрушают любую накипь.

Эта каноническая фотография ТЭНа после нескольких лет эксплуатации — явное преувеличение проблемы.

Бесшумность

Тезис: устройство работает абсолютно бесшумно, выгодно отличаясь этим от альтернатив.

Реальность:

любого типа не издает при своей работе громких звуков. Просто в силу своего устройства: нагрев воды не требует никаких акустических колебаний.
Бесшумным индукционный нагреватель будет лишь в том случае, если для циркуляции воды используется порождаемая им конвекция. С другой стороны, ТЭНовые котлы всегда снабжаются насосами, которые вовсе не беззвучны.
Если в контуре с нагревателем интересного нам типа большое гидравлическое сопротивление вынуждает применить насос — уровень шума будет таким же, как у ТЭНового котла.

Компактность

Тезис: индукционные отопительные котлы имеют небольшие размеры, благодаря которым могут монтироваться в любом помещении.

Реальность: при разумной мощности это действительно так. Устройству не нужна сколь-нибудь большая емкость, в которой нагревательные элементы греют теплоноситель: он представляет собой всего лишь отрезок трубы с намотанной на него катушкой.

Нюанс: в ТЭНовых электрических котлах существенную часть объема корпуса занимают циркуляционный насос и расширительный бак.

Выводы: в целом заявление абсолютно правдиво.

Безопасность

Тезис: устройство абсолютно безопасно.

Реальность: при утечке теплоносителя сердечник, оставшийся без охлаждения, расплавит крепление и корпус в считанные секунды. Положиться можно только на автоматическое отключение при перегреве или датчик давления.

Выводы: в плане безопасности эксплуатации конструкция ничем не отличается от конкурирующих решений.

Общая оценка

Перед нами удобное и компактное устройство для обогрева без каких-либо конструктивных недостатков. Цена котла этого типа примерно вдвое превышает стоимость ТЭНового нагревателя. При этом ни реальной экономии, ни каких-либо других чудес ждать от него не приходится.

Инструкция по монтажу вполне стандартна:

В контуре должен присутствовать расширительный бачок;
Для приборов мощностью от 7 КВт нужны 380 вольт;
В системе с естественной циркуляцией котел монтируется строго вертикально;
Для приборов большой мощности или в контуре с высоким гидравлическим сопротивлением обязательна .

Как обычно, некоторое количество дополнительной информации об индукционных нагревателях вы найдете в видео в конце статьи. Теплых зим!

Люди избалованы цивилизацией и не мыслят существования без ее благ. К ним, бесспорно, относится и отопление зданий. Системы обогрева постоянно совершенствуются и становятся все более эффективными и удобными для использования.

Но этого мало. Согласитесь, совсем неплохо, чтобы отопительное оборудование было еще и экономичным. И это желание вполне осуществимо – можно изготовить индукционный котел отопления своими руками. Он способен не только обеспечивать необходимый уровень обогрева помещения, но и весьма экономно расходовать при этом энергоресурсы.

Более того, такое оборудование при желании соберет даже начинающий мастер. А как это правильно сделать и какие материалы понадобятся для изготовления – эти вопросы мы детально разберем в нашей статье. Предварительно рассмотрим устройство и принцип работы оборудования, а также плюсы его использования.

Прежде, чем заняться самостоятельной сборкой индукционного котла, предстоит разобраться с его устройством и принципом работы. И только уяснив эти моменты можно приступать к изготовлению самоделки.

Как работает индукционный котел?

Чтобы понять, как работает индукционное оборудование, нужно познакомиться с принципом его действия. А потому вспомним школьный курс физики.

Когда через токопроводящий материал проходит электрический ток, он выделяет тепло. При этом количество полученного тепла будет прямо пропорционально напряжению и силе тока. Эту закономерность открыли Джоуль и Ленц, в честь которых и назван физический закон.

Галерея изображений

Суть его заключается в том, что когда изменяются параметры магнитного поля, которое пересекает проводник, в нем появляется ЭДС или электродвижущая сила.

В этом случае он будет производиться бесконтактным способом, при помощи наведенных токов или как их еще называют токов Фуко.

Еще один способ получения индукции – проводник остается неподвижным, при этом параметры магнитного поля, в котором он находится, а именно направление силовых линий и интенсивность, постоянно изменяются.

В основу действия любого индукционного котла заложено явление электромагнитной индукции

Сделать это было бы достаточно сложно, если бы не открытие Эрстеда. Он выяснил, что если на катушку намотать провод, то при подключении источника питания она превращается в электромагнит. При изменении направления и силы тока будет изменяться и магнитное поле, которое генерирует это устройство.

Если же внутрь поля поместить проводник, в нем возникнет электрический ток, что сопровождается нагревом.

Правда, в последнем случае эксплуатационные характеристики устройства немного пострадают. Трубу устанавливают в гильзу из диэлектрического материала.

Теплоноситель в котлах индукционного типа нагревается от расположенного внутри стального сердечника, нагрев которого производится вихревыми токами, возникающими в электромагнитном поле

При подаче питания ток проходит по катушке и активирует переменное магнитное поле, которое, в свою очередь, наводит вихревые токи внутри трубы. Они разогревают стенки детали, а частично и теплоноситель, который в ней находится.

В таком виде оборудование уже может работать, но нагрев будет слабым. Чтобы его усилить, нужно пропускать через катушку высокочастотный электрический ток. Поэтому оборудование обязательно дополняется инвертором и выпрямителем.

Переменный ток из сети имеет частоту 50 Гц, что недостаточно для эффективной работы индукционного котла. Поэтому он подается на выпрямитель, где преобразуется в постоянный.

После чего направляется в инвертор, который представляет собой электронный модуль с управляющей схемой и два ключевых транзистора. Устройство преобразует постоянный ток в высокочастотный.

Надо признать, что использование выпрямителя и инвертора увеличивает стоимость индукционного котла. Поэтому есть модели, работающие без них. Они подключаются к обычной сети. Но такое оборудование имеет внушительные габариты, что позволяет увеличить его эффективность. Приборы с инвертором более компактны.

Наведенные вихревые токи очень быстро разогревают теплообменник и жидкость, находящуюся внутри него

Основные элементы отопительного оборудования

Любой котел индукционного типа состоит из нескольких конструктивных элементов:

Индуктор.
Основная деталь устройства. Представляет собой своего рода трансформатор с двум обмотками. Первичная наматывается на сердечник. При прохождении тока именно здесь возникает электромагнитное поле, образующее вихревые токи. Корпус котла выступает в роли вторичной обмотки. Она принимает на себя вихревые токи, разогревается и передает тепловую энергию теплоносителю.
Нагревательный элемент.
Это сердечник катушки. Для котла он выполняется в виде трубы достаточно большого диаметра или нескольких параллельно соединенных труб меньшего сечения.
Патрубки.
Предназначены для врезки устройства в тепловую сеть. По одному внутрь устройства поступает теплоноситель, по второму жидкость выходит из котла и подается в отопительный контур.
Инвертор.
Это устройство – – преобразует постоянный электрический ток в высокочастотный, который потом подается на индуктор.

К примеру, можно использовать инвертор от сварочного аппарата. Хорошо, если он будет с возможностью регулировки мощности.

Инвертор преобразует постоянный ток в высокочастотный. Для изготовления самодельных устройств можно использовать стандартный инвертор для сварки

Мы перечислили основные элементы индукционного котла.

Плюсы самостоятельной сборки отопительного прибора

Котлы, работающие от электричества, традиционно считаются неэкономичными. Учитывая, что стоимость электроэнергии постоянно растет, они обходятся «в копеечку» своим владельцам. Детальную информацию об отоплении от электрокотла рекомендуем посмотреть в .

Впрочем, индукционные котлы, хотя и работают от электричества, достаточно экономичны.

Галерея изображений

Но это еще не весь список их достоинств.

Решившись на установку такого прибора можно получить:

Быстрый разогрев теплоносителя. На это уходит в среднем 3-5 минут.
КПД приближенный к 100%, поскольку практически вся электроэнергия преобразуется в тепловую.
Высокую температуру разогрева жидкости в отопительном контуре, минимум – 35 °С.
Отсутствие накипи на внутренних поверхностях устройства, что объясняется вибрациями, которые появляются при работе устройства. Они предотвращают появление отложений.
Длительный срок эксплуатации, поскольку отсутствуют движущиеся и трущиеся механизмы и детали. Соответственно, нет износа оборудования и повреждения его комплектующих.
Отсутствие необходимости отводить продукты сгорания и часто проводить обслуживающие мероприятия.

Еще один минус – достаточно большая масса, что обязательно нужно учесть при монтаже устройства на стену.

Чтобы получить максимальный эффект от использования индукционного котла, как самодельного, так и серийного, нужно подключить их группой и использовать поочередно или все сразу

Инструкция по сборке индукционного котла

Для начала нужно приобрести сварочный инвертор. Он может быть недорогой, но желательно, чтобы устройство было оборудовано регулятором силы тока.

Кроме этого нужно подготовить катанку или проволоку из нержавейки диаметром 7 мм или около того. Ее следует нарезать на фрагменты длиной 40-50 мм. Они будут помещены в электромагнитное поле, где будут разогреваться.

Нагревательный элемент самодельного индукционного прибора изготавливается из медной проволоки, для намотки которого можно использовать любой подходящий по диаметру цилиндрический предмет

Для соединения оборудования с отопительной системой используются переходники. Через один из них в котел будет поступать холодный теплоноситель, а через другой горячая жидкость будет подаваться в систему.

Теперь верхнюю часть детали накрывают такой же сеткой, как и дно, и закрепляют ее к стенкам детали. На об торца надеваются переходники. Получается заготовка, из которой будет изготовлена индукционная катушка.

Получившееся устройство можно устанавливать в систему отопления. Делается это следующим образом. Сначала из системы сливается теплоноситель.

После этого выбирается место, где будет установлен котел. Труба на этом участке размечается, после чего из нее вырезается фрагмент, равный по длине отопительному прибору.

Затем на подготовленное место устанавливается самодельный индукционный котел. Катушка соединяется с инвертором, на этом монтаж можно считать законченным. После этого система вновь .

На пластиковую трубу с отрезками металлической проволоки внутри аккуратно наматывается медный провод

Только после этого можно тестировать новое устройство. В нем обязательно должна быть жидкость.

Если включить индукционный котел «на сухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению отопительной системы, что недопустимо.

Еще один важный момент – грамотное обустройство заземления отопительного прибора, без чего невозможна его безопасная эксплуатация.

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
Обмоточная (эмалированная) проволока из меди.
Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
Кожух для теплоизоляции котла.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по .

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
Из обоих полученных фрагментов трубы отрезается одна стенка.
Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
Аналогично устанавливается второй отрезок трубы с противоположной стороны.
В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

На нашем сайте есть полезные материалы по выбору лучшего электрокотла и рейтинг самых популярных среди покупателей моделей. А также рекомендуем ознакомиться с особенностями расчетов энергопотребления котлом и другими вариантами электрического отопления в доме:

Что такое индукционный нагрев:

Индукционный котел – наиболее экономичный и эффективный из всех отопительных приборов, работающих от электричества. Существует множество модификаций самодельных индукционных устройств, можно выбирать любое, наиболее подходящее к условиям эксплуатации.

Чтобы купить такое устройство в магазине придется потратить значительную сумму, поэтому домашние умельцы научились изготавливать их самостоятельно
.

Вы используете в качестве отопительного прибора самодельный индукционный котел? Поделитесь фотографией свой самоделки и рекомендациями по сборке в блоке комментариев.

А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь их задать – мы постараемся вам помочь.

Источник

Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, каким способом обогреть свое жилище. Прежде всего, это касается выбора отопительного оборудования.

Главными критериями выбора отопительных агрегатов являются эффективность их использования, а также минимум затрат за оплату энергоносителей.

Исходя из этих критериев, многие люди считают, что наиболее оптимальным оборудованием для частного дома являются и электрические. Но об эффективности их использования смело можно поспорить в силу того, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не удешевляет затраты на обогрев жилища.

Мы же предлагаем вам ознакомиться с таким альтернативным вариантом обогрева загородного дома, как использование . Поэтому, в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.

Устройство

Такой вид современного отопительного оборудования, как индукционный котел, состоит из следующих конструктивных компонентов:

Индуктор.
Этот элемент является самым важным компонентом устройства индукционного агрегата. Это, своего рода трансформатор, схема которого имеет две обмотки:
- первичная обмотка, как правило, намотана на сердечник, и именно в ней создается электромагнитное поле, которое и образует вихревые потоки;
- вторичная обмотка, которая одновременно является и корпусом котла, принимает вихревые токи и передает энергию непосредственно теплоносителю.
Инвертор.
Этот компонент котлоагрета можно назвать еще и преобразователем. Иначе говоря, основная функция инвертора заключается в том, что он принимает обычную бытовую электроэнергию и преобразовывает ее в высокочастотный ток, который подается непосредственно на первичную обмотку индуктора.
Нагревательный элемент.
Это тот же самый сердечник, который может быть представлен в виде металлической трубы.
Патрубки.
Один из них предназначен для того, чтобы в котел поступал теплоноситель, а другой подает нагретую воду непосредственно в отопительную систему.

Замечание специалиста:
расчет индуктора производится в зависимости от того, какая мощность котла необходима для обогрева жилища.

Как правило, мощность котла рассчитывается по следующей формуле: 1 кВт на 10 м2 помещения, при условии, что высота потолков не превышает 3 метров. Например, если общая площадь дома составляет 130 м2, то, соответственно, нужен будет индукционный котел мощностью 13 кВт.

Принцип работы

Чтобы понять, как функционирует индукционный агрегат, необходимо ознакомиться с следующими важными моментами:

вода поступает в котлоагрегат по входному патрубку;
включается инвертор и подается высокочастотный ток;
вихревые потоки начинают сначала нагревать сердечник, а затем весь нагревательный элемент в целом;
получаемое тепло передается непосредственно теплоносителю;
разогретый теплоноситель с помощью гидростатического давления передается в отопительную систему через выходящий патрубок.

Совет специалиста:
в качестве теплоносителя в индукционном котле может выступать вода, антифриз, масло и другие жидкости на нефтяной основе.

Анализируя устройство и принцип работы котла этого вида, невольно можно прийти к выводу о том, что индукционный котлоагрегат можно вполне сконструировать своими руками, не обладая при этом слишком глубокими знаниями о физических явлениях.

Материалы и инструменты

Перед тем, как начать сборку индукционного котла, прежде всего, нужно позаботиться о наличии всех необходимых материалах для его изготовления, а также, чтобы под рукой были требуемые для работы инструменты.

Для конструирования будут нужны:

отрезок пластиковой трубы, который будет являться корпусом агрегата;
стальная или нержавеющая проволока, которая будет являться своего рода нагревательным элементом;
медная проволока необходима для создания индуктора;
шаровые краны и переходники будут нужны для подключения индукционного котла к отопительной системе;
инвертор, желательно от сварочного аппарата;
кусачки;
плоскогубцы.

Когда все готово из вышеперечисленного списка, можно приступать непосредственно к сборке котлоагрегата.

Порядок работы

Конструирование индукционного агрегата сводится к следующим основным и последовательным этапам изготовления:

Стальная или нержавеющая проволока нарезается кусачками на отрезки длиной от 3 до 7 см.
Пластиковая труба плотно заполняется нарезанными кусками проволоки. При этом важно знать, что проволоку нужно укладывать таким образом, чтобы внутри не образовывались пустоты.
На торцах трубы закрепляется металлическая сетка с той целью, что не допустить высыпания отрезков проволоки.
Сверху и снизу трубы врезаются патрубки. Нижний патрубок нужен для поступления теплоносителя в котел, а верхний – для его подачи в отопительную систему.
Поверх трубы наматывается медная проволока, при этом необходимо соблюсти то условие, чтобы количество витков было не менее 90.
Концы проволоки присоединяются к разъемам инвертора.
С помощью переходников и шаровых кранов котел подключается к отопительной системе, а также устанавливается циркуляционный насос, если такового не было в схеме отопления.

Важный момент:
подачу высокочастотного тока на индукционный котел нужно делать только после того, когда включен циркуляционный насос, и агрегат полностью заполнился теплоносителем!

Достоинства

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

быстрый нагрев теплоносителя в котле за 3–5 минут;
минимальная температура нагрева теплоносителя составляет 35 0С;
магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

Сегодня поговорим с Вами про индукционное отопление. Многие пытаются преподнести индукционные котлы, как нечто инновационное, которое якобы позволит сэкономить наши деньги и обеспечит существование нашей системы отопления. А что на самом деле?

На самом деле индукционные котлы – агрегаты весьма дорогостоящие, габаритные, неудобные в использовании и не наделённые достаточным количеством свойств и качеств, которые необходимы для нормальной работы современного электрического котла отопления.

Те люди, которые эти котлы изобретают и пытаются вам их продать, об этих сторонах своей продукции потребителю ничего не рассказывают, а выставляют на свет одни только положительные качества. Мы же здесь отобразим все плюсы и недостатки индукционного отопления дома

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели
:

Весьма много элементов нагрева;
Что якобы может один или даже несколько тэнов выти из строя;
Утверждают, что котёл может потерять свою рабочую способность;
Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева;
Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов;
Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду;
Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров.

Критика неправильных котлов отопления

Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления, то заменить его практически невозможно.

Теперь о накипи

. Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок.

Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении
выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков
в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г., обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков
не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.

Рейтинг:
1 704

Энергоносители, которые обычно используются для отопления частных домов, постоянно растут в цене. Обогреть загородное жилье без дополнительных трат поможет отопления. Именно такой способ для отопления получения тепла позволит достигнуть максимального результата за небольшие деньги.

Устройство необязательно покупать. Сделать самому индукционный котел под силу любому домовитому хозяину. Причем использовать такой вид обогрева жилья можно, использовать как в больших загородных домах, так и в маленьких дачных домиках. Владелец любой недвижимости останется доволен экономическим результатом.

Принцип работы

Принцип работы высокочастотных индукционных котлов позволяют оставить прежнюю систему обогрева помещения в неизменном виде. Это порадует любителей сэкономить. Ведь переделать отопление в большом доме обязательно станет в копеечку. И заняло немало времени. Монтаж индукционного котла отопления своими руками не займет много времени, денег. Он доступен даже неопытному мастеру.

Индукционный котел

Индукционный теплогенератор — это трансформатор, в котором используется принцип первичной и вторичной обмотки. Так можно описать простейший принцип работы. Первичная обмотка котла преобразует электрическое поле. Вторичная обмотка направляет тепло к воде, маслу, антифризу, любому другому.

Понять принципиальную схему индукционного котла и воплотить ее в жизнь способен даже начинающий мастер. Под корпусом расположены слои теплоизоляционного материала, электрической изоляции, сердечник с двойной стенкой, а также внешний контур. Результатом такой конструкции становится почти полное отсутствие потерь тепла при передаче на теплоноситель.

Фото схемы индукционного котла

Благодаря чему проявляется такая высокая эффективность высокочастотного аппарата? Секрет в том, что теплоноситель за более короткий, чем в обычных системах срок — в два раза быстрее — успевает нагреться дважды. Все это из-за низкого уровня инерции. Финансовая выгода от подобной конструкции налицо. Есть еще один плюс благодаря магнитному полю остаются чистыми, без накипи.

По мере использования становятся очевидными другие достоинства индукционного отопления. Срок пользования оборудованием никак не ограничен. Полученную конструкцию не нужно никак обслуживать, даже чистить. Максимум протереть пыль поверхности.

Устройство индукционного котла

Самая простая форма индукционного котла отопления может быть успешно реализована в помещении разных размеров.

Создать дешевую систему отопления индукционного типа в своем жилище- дело нехитрое, под силу любому. Специального образования получать не нужно. Изучать теорию отопления тоже не потребуется. Достаточно иметь под рукой необходимые инструменты и исходные материалы, чтобы воплотить задумку в жизнь.

Своими руками вполне реально. Что для этого понадобится? Сварочный инвертор — для быстрой и легкой сборки корпуса и подсоединения . Далее нужно подобрать материалы, которые будут нагреваться с помощью электромагнитного поля. Опыт показывает, что самыми эффективным и недорогим вариантом станет стальная проволока. Диаметром не более 7 мм. Ее нужно разрезать на части длиной не более 5 см.

В качестве корпуса индукционного электрокотла проще всего использовать обыкновенную , внутренний диаметр которой также не превышает 5 см. В нем необходимо расположить основу индукционной катушки. Для этих целей лучше подобрать трубу с толстыми стенками. В этой части аппарат будет происходить нагрев. Такой станет участком трубопровода с теплоносителем.

Подключение индукционного котла к системе отопления — один из ключевых этапов. Для этого используются специальные переходники, которые соединят трубы отопления с механизмом. Теплоноситель через переходник будет поступать в индукционный котел, нагреваться там, затем обогревать всю систему отопления. Таким образом, переходник должен быть подведен с самому основанию корпуса котла.

Дно пластикового корпуса нужно выложить металлической сеткой. Она станет барьером от выпадения кусочков стальной проволоки. Короткими проволочными отрезками, необходимо заполнить всю полость трубы. Хорошо, если кусочки будут короткими, не более 5 сантиметров. Так труба будет заполнена более основательно.

Пластиковая труба в качестве корпуса

Индукционная катушка выступает в этой конструкции главным нагревательным элементом. Изготавливать катушку для котла нужно из эмалированной медной проволоки. На уже подготовленный корпус будущего электрического прибора необходимо намотать этот медный провод. 90 витков.

Важный момент: во время обмотки нужно следить, чтобы расстояние между витками было максимально одинаковым. Теперь индуктор готов для подключения к системе отопления.

В результате такой работы получается небольшого размера устройство, которое подключается в любой части обогревательной системы. Необходимо лишь вырезать кусок трубопровода, а вместо него с помощью переходников, установить индукционный аппарат. Нужно помнить, что катушка подключается к инвертору высокой частоты. И может использоваться только в системах, заполненных носителем тепла: водой, антифризом, маслом и так далее. Иначе корпус не выдержит нагрева и расплавится.

В результате на изготовление индукционного котла были потрачены совсем небольшие средства. При этом скорость нагрева увеличивается вдвое.

Второй вид котла

Существуют и другие способы создания подобных нагревательных приборов. Рассмотрим второй вид котла индукционного типа. Он будет стоить дороже, но результат порадует еще больше.

Мастер должен обладать более серьезными навыками. Желателен опыт работы со сваркой. Понадобится трехфазный стационарный инвертор, дополнительные инструменты.

Этот самодельный индукционный котел включает в себя уже две трубы. Одна крепится внутри другой с помощью сварки. Устройство будет сразу выполнять две функции. С одной стороны, это сердечник — источник электромагнитного поля, с другой — нагревательный элемент.

Медной проволокой обвивается внешняя труба. В результате — высокая эффективность, компактные габариты и легкий вес устройства. Для подводки теплоносителя используются патрубки.

Обмотка внешней трубы

Достоинства

Во время самостоятельного изготовления индукционных котлов необходимо придерживаться некоторых правил.

Устройство индукционного котла можно устанавливать только в . В них обязательно должен использоваться . При этом трубы в системе могут быть любыми, даже пластиковыми.

Необходимо позаботиться, чтобы расстояние между индукционным электрическим котлом и другими объектами (мебелью, бытовой техникой) составляло минимум 30 см. Во избежание порчи имущества. Слишком близко к потолку тоже не стоит монтировать прибор. Дистанция не должна быть меньше 80 см.

Работать над вторым вариантом котла придется немного дольше. Однако отзывы о индукционном котле говорят, что трудозатраты того стоят. Такое устройство будет эффективно обогревать дом не меньше четверти века. Без всякого дополнительного обслуживания.

Фото схемы подключения индукционного котла

Достоинства индукционных котлов:

допускается использование, как переменного, так и постоянного тока;
все элементы устройства долговечны;
элементарная конструкция;
нет необходимости выделять специальное место для котельной;
класс пожарной безопасности относится ко 2 группе;
КПД котла, который сделан своими руками или куплен в магазине равен почти 100 процентам;
вид теплоносителя может быть любым;
на самостоятельное изготовление нужны минимальные затраты.

Очевидно, что индукционного типа — современное устройство, которое имеет все качества техники будущего. Высокоэффективный, дешевый агрегат способен быстро обогреть и загородный коттедж, и дачу, и складское помещение. При этом никаких сложностей в установке. И никаких затрат на обслуживание.

Ваши контакты в этой статье от 500 рублей в месяц. Возможны другие взаимовыгодные варианты сотрудничества. Напишите нам на [email protected]

Выбирая котел для отопления дома, владельцы руководствуются, прежде всего, тем, какой источник нагрева доступен для помещения. Газ – самое дешевое топливо, но подведен далеко не вовсе населенные пункты. Электричество – самое распространенное, но не самое дешевое. Индукционный отопительный котел вырабатывает достаточно высокий КПД, при меньшем потреблении электричества, по сравнению с другими электрическими вариантами.

Основа принципа работы котла – создание из электрической энергии тепловую. Действие электромагнитной индукции состоит в следующем – через катушку, обмотанную проволокой, пропускаем ток, вокруг этой намотки возникает электромагнитное поле. Помещенный в катушку металлический сердечник (имеющий свойство притягиваться магнитом) начнет быстро нагреваться.

Механизм генератора тепла: это электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника. Перерабатывая электроэнергию в вихревые токи, первичная обмотка направляет электрополе на вторичную обмотку, которая в свою очередь передает энергию носителю. Под влиянием электромагнитного поля, в корпусе и сердечнике образуются вихревые токи. Они разогревают металл. Вода забирает тепло от сердечника и распространяет его по зданию.

Работа индукционной плиты основана на том же принципе. Такие плитки гораздо экономичнее, по сравнению с обычными электроплитами. Это достигается путем, отсутствия потери тепла, при передаче тепла от нагревателя, к посуде. Маркетологи на сегодняшний день обозначают индукционные котлы отопления, как передовые разработки, созданные на новом принципе. Но на сома деле – это не совсем так. Индуктивные принципы применяются с прошлого века для плавильных печей. Также не используются никакие новые материалы для изготовления котлов.

М. Фарадей открыл явление индукции в 1831г.

Индукционные варианты более безопасны, по сравнению с другими отопительными котлами, в обслуживании практически не нуждаются. Они не содержат динамических деталей, и как следствие, не имеют механического износа. При достаточном охлаждении, срок службы катушки не ограничен. Отдельного помещения такие котлы не требуют. По сравнению с , практически не нуждаются в профилактических работах.

Преимущества индукционного котла:

Постоянная циркуляция теплоносителя;
Отсутствие нагревательных элементов;
Бесшумность.

Индуктивный электрокотел способен обогреть не только площадь небольшого частного дома, но и производственные помещения, при этом не нужно больших затрат на монтаж и обслуживание. Представленные на рынке индукционные котлы отопления не из дешевых. Причина в датчиках системы. Инвертор, применяемый в системе управления, повышает стоимость котла отопления.

Как сделать индукционный котел отопления своими руками

Противники установки индукционных котлов приводят закон сохранения – 1 кВт электроэнергии способен выработать тепловой энергии так же не больше 1 кВт. Да, любой водонагреватель, потребляя 1кВт электроэнергии, производит также 1 кВт энергии. Но не вся она тепловая. Более продуктивными в производстве тепловой энергии являются именно индукционные водонагреватели, в сравнении с ТЭНовыми. Сделать самодельный индуктивный водонагреватель не сложно. Используемые при этом материалы можно найти без особого труда и не высокой цене. Схема такого индуктивного устройства довольно проста.

Для преобразования электроэнергии в тепловую, необходим:

Индуктор;
Переменный ток 50 Гц;
Сердечник из материала, к которому «липнет» магнит;
Чертежи котла индукционного отопления (найти не проблема).

Для корпуса индукционного котла нужно взять трубу диаметром 5 см. Трубу заполняют кусочками проволоки, 5-7 см, диаметром не более 7 мм. Для соединения котла с системой труб, понадобятся переходники. Схема системы отопления поможет определиться с характеристиками.

Лучше установить автоматическое отключение электроэнергии при утечке теплоносителя. В этом случае, электромагнитное поле не исчезнет, если не отключить подачу электроэнергии, и корпус с креплениями попросту расплавятся.

Делаем индукционную катушку – главный элемент нагревания. Для этого берем медную проволоку, обматываем ее вокруг корпуса, приблизительно 85-99 витков. Интервал между витками соблюдаем равный. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. На этом же принципе работает индукционный парогенератор.

О преимуществах и недостатках двухконтурного котла узнавайте в следующем материале:

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Можно подобрать схему индукционного отопления своими руками. В этом случае можно хорошо сэкономить свои средства.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

Инвертор на 4 кВт;
2 аккумулятора 250 А*ч;
Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Описание инверторного котла отопления

Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 основных цилиндра, помещенных во внешний. Вариант такого котла более безопасен. При правильном монтаже, пожаробезопасность на порядки выше, по сравнению с газовыми, угольными и дровяными котлами.

Принцип работы инверторного котла:

Теплоноситель протекает во внутреннем цилиндре;
Цилиндр, пропускающий через себя ток, обеспечивает нагрев теплоносителя;
В роли теплоизолятора выступает внешний цилиндр;
Основа работы котла – электромагнитная индукция.

Механизм инверторного котла практически исключает утечки теплоносителя. Важным качеством является то, что в качестве теплоносителя можно применить любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла в зимний период, батарея не замерзнет и не лопнет. Модели инверторного котла небольшой мощности зачастую имеют возможность работать от аккумулятора, что значительно сокращает затраты на электроэнергию.

При установке инверторного котла в систему отопления, важно правильно подключить заземление.

Инверторная система позволит быстро набрать нужную температуру, и обеспечит экономный расход электричества. Такие системы с успехом применяются в производстве сплит–систем. Кондиционер–инвертор имеет гораздо больший срок службы, чем стандартные сплит-системы.

Индукционный котел отопления своими руками (видео)

Индукционные устройства – это практичные и экономичные системы, не требующие трудного монтажа и сервисного обслуживания. Как правило, малые габариты позволяют монтаж в любых помещениях, и не требуют перестройки системы отопления. Пожаробезопасность индукционных котлов отопления позволяет их применять в загородных домах, даже если хозяева там появляются не часто.

Индукционный электрический котел отопления многие по прежнему воспринимают инновационным продуктом, который должен помочь существенно сэкономить ваши деньги.

В реалии эти агрегаты имеют очевидные даже на первый взгляд недостатки:

очень высокая цена

сложность в эксплуатации при подключении доп.оборудования (бойлер)

Как же рекламщики рассказывают об этих преимуществах? Практически всегда они сравнивают его с тэновым котлом. Так как именно они занимают 90% рынка электро-котлов.

При этом выделяются недостатки (реальные или мнимые) для оборудования с тэном, и приводятся достоинства, что в индукционных такого и близко нет. А значит они лучше.

Давайте пройдемся по этим недостаткам и преимуществам поподробнее.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Соединения и фланцы

Второй недостаток при сравнении – большое количество уплотнительных соединений (тэны, фланцы) и полное их отсутствие в котле индукционном. Здесь данные преимущества и недостатки можно даже поменять местами.

Ведь если ТЭН все-таки выйдет из строя, вы сможете его легко заменить. Либо просто кратковременно исключить его из схемы, поставить перемычки по другому и продолжить работу.

А вот если сгорит катушка (из-за межвиткового замыкания), то во сколько обойдется вам ремонт? И сможете ли вы обогреваться с такой поломкой и дальше?

Умягчение воды и накипь

Третий момент – при плохой подготовке воды и большой нагрузке, на поверхности нагревательных элементов образуется накипь. В индукционных, накипь исключена.

Во-первых, той самой накипи, как многие ее себе представляют, исходя из примера с чайником, в системах отопления нет. Так как жидкость там не закипает.

А вот отложения, безусловно есть всегда и везде. Причем в любых системах – газовых, тэновых, дровяных, индукционных и т.д.

«накипь» в газовом котле

Это именно те примеси, которые по любому присутствуют в воде. Налейте в чистый стакан воды, дайте ей испариться и на стенках вы увидите тонкую пленку.

Поэтому наличие примеси или ее отсутствие – это не недостаток или преимущество, а данность любой системы отопления.

Ослабление контактов

Клеммные контакты в тэновых моделях, причем их большая часть, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке, и остывание при отключении.

А это накладывает обязательства по их ревизии и подтяжке.

А в индукционных, якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных.

Но что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

Либо вообще могут присутствовать винтовые соединения с гроверной шайбой, которые не требуют обслуживания, или пружинные зажимы, также годами обходящиеся без контроля и ревизии.

Фактически это высосанные из пальца преимущества.

Замена ТЭНа

Срок службы тэнов зависит от качества теплоносителя. Как уверяют ”сравнители” – это всего 1000 часов работы, если не принять меры и не умягчить жесткую воду. Ну а если умягчили, то около 5000.

При использовании этих данных, перепутаны системы отопления и водоснабжения.

Это может относиться только к ГВС или центральному отоплению. Там оператор котельной не способен отследить утечки воды.

Если речь идет чисто о вашем доме, где все собрано и закольцовано без протечек и дыр, то никакой постоянной подготовки воды не требуется. Какие-то элементы в воде, конечно же будут содержаться, но однажды будучи налиты в систему отопления, они один раз прореагируют и более, им неоткуда будет взяться.

У индукционных, якобы низкая стоимость эксплуатации из-за очень редкой замены узлов. На самом деле, это в качественных тэновых образцах, элементы меняются крайне редко, о чем уже говорилось выше.

А вот если вам понадобится что-то поменять в индукционном, то вы крепко задумаетесь, прежде чем это сделать. Там все запечатано в герметичной колбе и без ее физического разрезания внутрь не подобраться.

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

В системах водоснабжения в бойлерах прямого нагрева, на рабочий элемент осаждается некая ”накипь”. Она на самом деле постепенно препятствует быстрому прогреву воды.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

Для примера, пусть на чистой поверхности греющего элемента, теплообмен условно происходит при t=60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при больших градусах, допустим 75-80С.

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Сравнение тэнового и индукционного котла одинаковой мощности

Но самый главный пункт для сравнения, это конечно же итоговая стоимость изделий и во сколько обойдется содержание, той или иной системы отопления.

Давайте реально сравним две модели примерно одинаковой мощности:

Для первой модели в комплектации поставляются:

насос

датчик температуры

запорная регулирующая арматура

Вес экземпляра на 25квт – порядка 80кг.

В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.

Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно.

Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:

Это хорошо тем, что котел сам может выбирать мощность, на которой ему в данный момент нужно работать. Температура на улице меняется плавно, и при большом количестве ступеней, можно гибко подобрать необходимую мощность, чтобы избежать частых включений-отключений.

В индукционном, вы в ручную выбираете одну, две или три ступени, и при каком то значении у вас сразу происходит включение максимальной нагрузки в 25квт.

Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности.

В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата.

Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.

Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.

Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.

Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.

Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах.

Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной.

Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.

Источник

В наше время люди привыкли к комфорту и уюту. В нашей стране в зимний период времени обеспечить в доме тепло можно только при помощи отопительных приборов. Широкой популярностью среди потребителей пользуется индукционный котел . Его высокий КПД обуславливает значительную экономию средств на плату за электричество. В основе работы котла лежит электромагнитная индукция.

Из чего состоит индукционный электрический котел

Когда на ввод катушки подается переменное напряжение, на ней происходит образование переменного электромагнитного поля. Замыкание самого поля происходит через корпус устройства и сердечник. Сам сердечник находится внутри катушки и отвечает за навод низковольтного напряжения.

Сердечник не является обязательным элементом, но благодаря ему увеличивается площадь теплоотдачи.

На металл сердечника и корпуса воздействует переменное наведенное электромагнитное поле, что приводит к возникновению вихревых токов. Вихревые токи отвечают за нагрев металла. Вода заряжается теплом от корпуса и сердечника, а затем способствует распределению тепловой энергии по всему помещению.

Катушка индуктивности;
Сердечник и корпус, выступающие теплообменниками;
Шкаф управления, оснащенный автоматами и автоматикой;
Проводники;
Клеммной короб;
Входной и выходной патрубок.

Остальные детали конструкции выступают в качестве декоративных элементов. Индукционные котлы возможно изготовить самостоятельно, тогда они будут иметь более простую конструкцию. В самодельном котле сердечник изготовляют из обыкновенной металлической трубки, заполненной теплоносителем.

Индукционные электрические котлы и ТЭН-котлы

Основной задачей как ТЭН-котлов, так и индукционных котлов является преобразование электрической энергии в энергию тепловую. Устройства имеют одинаковый КПД, поэтому в этом плане их можно назвать равноценными. Стоят индукционные котлы дороже, зато служит в течение долгого периода времени.

Практика показала, что за пять-семь лет использования ТЭН-котлы подлежат частой замене, что приводит к значительным материальным тратам.

Нагревают воду оба прибора почти с одинаковой скоростью, если учитывать потребляемую ими мощность. Индукционный котел отличается от ТЭН-котла тем, что имеет намного большую площадь отдачи тепла воде. Стоит заметить, что в индукционном котле практически не образовывается накипь.

Отличия индукционного котла от тэн-котла:

Нагрев ТЭН-котла происходит вследствие того, что ток с повышенным сопротивлением протекает через проводник устройства. Именно поэтому нагрев котла происходит только до заданного температурного режима – до 750 градусов. На поверхности котла всегда происходит закипание теплоносителя, что неизбежно приводит к образованию накипи.
Индукционный котел позволяет применять разные теплоносители. В него можно заливать даже нефтепродукты, но нужно следить за тем, чтобы они не перегревались больше 70 градусов.

Важно знать, что ТЭН является безопасным в использовании, если его перегорание произошло с разгерметизацией корпуса. Если корпус не был разгерметизирован, сам котел становится опасным для человека, так как находится под напряжением. ТЭН-котел отличается от индукционного небольшими габаритами, что можно отнести к его преимуществам.

Диодный котел отопления: преимущества

Электрические котлы отопления отличаются высоким КПД, экономичностью и простотой регулировки, что делает их популярными среди владельцев квартир и загородных домов. На рынке можно встретить огромный выбор котлов, которые могут ввести в замешательство. При покупке следует обращать внимание на эксплуатационные характеристики котла, а не на его внешний вид.

При покупке котла важно обращать особое внимание на то, как он подключается к сети, как регулируется его мощность, какую внутреннюю конструкцию он имеет.

По способу подключения котлы могут разделяться на однофазные и двухфазные. Котлы с большой мощностью относятся к трехфазным. На выбор котла влияет специфика электросети, к которой он будет подключен. Котел работает по принципу протекания тока через электросеть, за сет чего происходит нагрев теплоносителя.

Преимущества котла:

Имеет датчик автоматического контроля, который регулирует температуру теплоносителя.
Высокий уровень КПД, который равен почти 100 процентам.
Система отопления запускается быстро благодаря низкой инертности.
В случае перепадов напряжения работа котла продолжается, лишь изменяется мощность установки отопления.
Котел быстро нагревает теплоноситель, что способствует значительной экономии электроэнергии.

Если в котле образуется накипь или другие отложения твердого вида, устройство не прекращает своей работы. Но следует заметить, что время от времени котел следует очищать, так как накипь снижает эффективность его работы. Если в котле меняется полярность электродов, котел не отключается.

Надежные индукционные котлы SAV: особенности

Для организации эффективного водоснабжения многие используют индукционные котлы SAV. Они отличаются качеством и надежностью. Система управления котлов состоит из реле запуска, электронного терморегулятора, датчика температуры теплоносителя, контактной группы для подключения насосного оборудования, воздухоудалителя.

Теплоноситель в индукционном котле нагревается за счет действия электромагнитного поля, что полностью исключает возможность поражения электрическим током. В процессе изготовления котла используют самые современные высокотехнологические материалы. При правильном уходе и использовании котел прослужит более 30 лет.

Особенности котла
SAV
:

Является самым экономичным котлом среди всех представленных марок.
Индукционный нагрев позволяет использовать любой тип теплоносителя: воду, антифриз, масло.

После покупки кота важно внимательно изучить инструкцию, которая поможет обеспечить правильное использование и уход за котлом. Важно, чтобы конкретная модель котла соответствовала всем требованиям к его применению. Не следует самостоятельно выполнять установку котла, за помощью лучше обратиться к специалисту по монтажу такого оборудования.

Вихревой индукционный котел принцип работы

Каждый обыватель заботится о том, чтобы помещение, в котором он живет, имело эффективную и надежную систему отопления. Еще на этапе возведения здания следует определиться с тем, какой прибор будет использоваться для обеспечения дома теплом. Сегодня самыми распространенными видами отопительных приборов являются индукционные котлы.

Индукционный котел можно оснастить специальным насосом, который сделает возможным проведение отопления в доме с двумя и даже тремя этажами.

Чтобы пользоваться индукционным котлом в помещении с большой площадью, необходимо хорошо утеплить стены, чтобы тепло не уходило через них. Чтобы приобрести эффективную модель вихревого индукционного котла, необходимо знать площадь помещения, продуваемость стен и уровень теплоизоляции в здании. Также важно предварительно определиться с местом установки и габаритами котла.

Из чего состоит индукционный котел:

Наружного металлического слоя;
Изоляционного среднего слоя;
Внутреннего слоя или сердечника.

Чтобы котел работал, его нужно заполнить жидкостью (теплоносителем): водой или антифризом. Жидкость движется по системе и поступает внутрь устройства. Находясь в сердечнике, теплоноситель нарывается и выделяет тепло. К преимуществам котла можно отнести тот факт, что для эффективной работы устройства не нужно монтировать дополнительные генераторы и выполнять усиление проводки.

Котел индукционный 3 кВт: преимущества

Данный вид котла используют для того, чтобы обеспечить бесперебойную работу системы отопления. Так как работа котла не связана с прямым нагревом, он работает намного дольше других видов отопительных приборов. Индукционные коты отличаются долговечностью, простотой установки и использования, электро и пожаробезопасностью, высоким КПД и коэффициентом мощности.

Индукционный котел в 3 кВт предполагает возможность использования любого теплоносителя: воды, антифриза, масла и т.д.

Гарантийный срок прибора составляет 2 года, но при правильном использовании котел прослужит не менее 30 лет. Так как в принципе работы котла лежит действие электромагнитного поля, то устройство не подвержено образованию накипи и прочих тяжелых образования. Индукционные котел может работать как дополнительный прибор при наличии другой системы отопления.

Преимущества:

Тэн-котлы отличаются меньшей практичностью, чем индукционные приборы.
Индукционный котел отличается бесшумной работой и высокой пожаробезопасностью: их можно ставить в любом удобном месте, которое может быть даже не обособленно.

А вот в тэн-котлы следует заливать только воду, и лучше, чтобы она была дистиллированной. Возможность выбора разных видов котлов позволяет обеспечить эффективную работу системы отопления в любом доме. Установка такого котла не требует использования дополнительных комплектующих.

Как работает индукционный котел (видео)

Индукционный котел обладает множеством преимуществ перед другими видами отопительных приборов. Котлы работают благодаря вихревым токам. Первооткрывателем этих токов стал Фуко, именем которого их теперь называют. Это абсолютно новый принцип, который используют далеко не все технические приборы. Индукционные и индуктивные котлы – это новый отопительный вид приборов, отличающийся эффективной и долгой службой.

Несмотря на огромное количество способов получения тепла с помощью природных ресурсов, владельцы жилья всё чаще обращаются к использованию для обогрева дома электронагревательных установок.

Котельные установки, работающие с использованием электроэнергии, экологичны
, так как в атмосферу не выделяются продукты сгорания, появляющиеся при сжигании нефтепродуктов, газа, угля и даже дров.

Вихревой нагреватель

Ещё одним плюсом
использования электрообогрева является простота обслуживания систем отопления
, смонтированных на основе электрокотлов. Однако удобство применения электроэнергии для отопления жилья становится всё более затратным способом получения тепла в доме – оплата счета за потребление электричества с каждым отопительным сезоном становится для многих непосильной.

Владельцы домов начинают искать альтернативу электрокотлам, основой конструкции которых является стандартный ТЭН.

Постепенно набирают популярность индукционные электрические котлы, также преобразующие электроэнергию в тепло, необходимое для обогрева помещений. Однако их конструкция позволяет использовать энергоноситель гораздо экономнее
, что значительно уменьшает текущие расходы на содержание дома в отопительный сезон.

Экономия электроэнергии идет за счёт быстрого нагрева теплоносителя системы отопления. Это происходит благодаря индукционному устройству, заменившему в котле традиционный ТЭН.

Кроме уменьшения расходов на отопление у данных котлов имеется солидное количество преимуществ перед другими электрокотлами – высокий КПД, долгий срок службы (не менее 25 лет) и отсутствие накипи
.

Внутреннее устройство индукционного нагревателя и принцип его работы

Конструкция такого устройства, созданного для получения теплоэнергии, в простейшем виде аналогична трансформатору. Как и трансформатор, индукционный генератор состоит из короткозамкнутых обмоток – первичной и вторичной.

Первичная обмотка
служит для преобразования электроэнергии в вихревые токи, создающие электромагнитное поле, направленное на вторичную обмотку. Вторичная обмотка
одновременно является и корпусом индуктора, и нагревательным элементом, передающим полученную энергию в систему отопления. Теплоносителем может быть любая электропроводящая жидкость, начиная от обычной технической воды, до масла и антифриза.

Поскольку вихревой индукционный нагреватель (или просто вин) при работе не выделяет продукты разложения топлива, то он наиболее безопасен среди различных видов обогревательного оборудования, используемого для обеспечения теплом зданий различного назначения. Такая система отопления гарантирует благоприятный состав атмосферы, что означает сохранение её экологической чистоты.

Система отопления начинает работу сразу после подачи напряжения на внутреннюю обмотку
. Возникающее электромагнитное поле направляет вихревые токи на поверхность сердечника, расположенную снаружи.

Их плотность практически моментально возрастает, нагревая поверхность сердечника, а затем и полностью весь элемент. Это тепло и служит для нагрева теплоносителя, циркулирующего в котле.

Зачем нужен для системы отопления? Виды устройства, и принцип его работы.

Стоит ли устанавливать терморегулятор на радиатор отопления? изделие?

Следует иметь в виду, что устройство врезается в отопительную систему при помощи двух патрубков.
Нижний из них служит для подачи охлаждённого теплоносителя. Он монтируется на входе в котёл, а через второй патрубок нагревшийся теплоноситель направляется в отопительную систему.

Подача нагретого теплоносителя осуществляется за счёт гидростатического напора. Поскольку теплоноситель постоянно циркулирует в системе, осуществляя отвод горячей жидкости в систему отопления, то возможность перегрева оборудования полностью исключена
.

Особенности монтажа котельной установки и её эксплуатации

Для обеспечения непрерывной циркуляции теплоносителя, система отопления, оборудованная индукционным электрокотлом, должна быть закрытая, в обязательном порядке снабжённая циркуляционным насосом. Существуют некоторые правила установки индукционного котла в помещении.

Котёл должен быть смонтирован на расстоянии не менее 30 см от поверхностей стен. От пола и от потолка дистанция должна быть более 80 см.
Для возможности наблюдения за работой системы и обеспечения её безопасности сразу за патрубком вывода теплоносителя следует встроить манометр, подрывной клапан, автоматическое устройство, предназначенное для отвода воздуха.

Перед началом работы следует обязательно проверить наличие в системе теплоносителя.
Подача электроэнергии при его отсутствии гарантирует выход оборудования из строя. Устанавливать такой котёл можно в любом помещении здания, с учётом его монтажа на указанном выше расстоянии от его стен, потолка и пола.

Многих потребителей, использовавших при монтаже системы пластиковые трубы, волнует вопрос: можно ли к ним подсоединять инновационный котёл?
Такой проблемы не существует, пластиковые трубы для систем отопления рассчитаны на использование любого отопительного оборудования.

Читайте , как правильно выбрать расширительный бачок для системы отопления закрытого типа.

Преимущества и недостатки . Как выбрать и установить?

Как выбрать тепловой насос для отопления частного дома? Преимущества и недостатки систем отопления будущего.

Цена индукционного котла и стоимость установки

Выбор мощности индукционного котла, как и любого отопительного оборудования. определяется размером отапливаемой площади здания. От мощности зависит и стоимость оборудования. Самый недорогой ВИН котёл, из имеющихся в продаже, стоит около 30 тыс. рублей. Стоимость монтажа начинается от 6 тыс. рублей.

Мощность такого нагревателя составляет 6 кВт, что вполне достаточно для обогрева небольшого загородного дома. В нём имеется две секции нагрева, по 3 кВт каждая, что очень удобно при повышении наружной температуры воздуха. Такая конструкция отопительного оборудования позволяет значительно снизить расход электроэнергии на обогрев дома.

Отзыв:

Долго выбирал ВИН котел и купил SAV. На 5 кВт. Поскольку была задача отапливать дачный домик. Аппарат со своей задачей справляется неплохо. Единственный минус — часто выбивает автомат, и отказывается работать через УЗО. Буду проводить более мощную линию энергоснабжения. Возможно это решит проблему.

Индукционный электрический котёл своими руками

Простота конструкции позволяет домашним умельцам изготовить индукционный отопительный котёл вин самостоятельно. При изготовлении простейшего варианта такого нагревателя потребуется приобрести высокочастотный сварочный инвертор
.

Желательно, чтобы он был снабжён устройством для плавной регулировки тока. От величины сварочного тока (не менее 15 ампер) зависит мощность конструкции.

Также следует подготовить следующие материалы:

толстостенную пластиковую трубу, внутренний диаметр которой чуть менее 5 см;
проволока из нержавейки 7 мм;
переходники для подсоединения к отопительной системе;
эмалированный медный провод;
мелкая металлическая сетка.

Проволока нарезается на кусочки около 5 см
. Затем берётся пластиковая труба, на дне которой закрепляется металлическая сетка, а затем к основанию крепится переходник. Эта труба будет выполнять одновременно две функции — станет участком трубопровода отопительной системы и основой индукционной катушки.

Внутренняя часть трубы полностью заполняется обрезками проволоки
. Они послужат материалом, нагреваемым электромагнитным полем, а закреплённая сетка из металла не даст им провалиться в трубопровод. Затем на верхнюю часть пластиковой трубы также устанавливается переходник.

Следующим этапом работы станет изготовление катушки
. Вокруг основы из пластиковой трубы, заполненной обрезками проволоки, аккуратно наматываются 90 витков подготовленного медного провода. Провод должен быть расположен в средней части трубы.

Готовое устройство устанавливается с помощью переходников в разрыв трубопровода отопительной системы
. Установка производится строго вертикально.

После монтажа катушку следует соединить с высокочастотным инвертором, а отопительную систему заполнить теплоносителем. Нагревательное устройство должно быть обязательно подключено к заземлению. Теперь можно начинать пользоваться нагревательным устройством, изготовленным собственноручно.

Для предотвращения потерь тепла и более эстетичного внешнего вида следует изготовить теплоизоляционный корпус.

Также смотрите видео о том, как сделать индукционное отопление своими руками:

Изучение потребительского спроса на рынке котельного оборудования говорит, что большая часть покупателей, использующих для отопления жилья электроэнергию, отдают предпочтение современным индукционным котлам заводского изготовления, оборудованными различными системами безопасности, мощными и экономичными. Такая обогревательная техника нового поколения с каждым годом становится более популярной.

Электрическим котлам. Индукционный котел это лабиринт труб, на который одет индуктор. Электромагнитное поле индуктора быстро и эффективно нагревает сердечник, который и нагревает теплоноситель. Сердечник выполнен из стали до 7 мм. Из строя он может выйти, в худшем случае, через 40 лет. Микровибрация внутри индукционного котла обеспечивает ему 100% защиту от накипи.

Да, индукционный котел дороже ТЭНового, но чем холоднее на улице, тем быстрее окупается новый индукционный водонагреватель. Даже самые надежные немецкие ТЭНовые котлы, которые по цене не уступают индукционным, имеют те же недостатки: ТЭН можно делать хуже или лучше, но при постоянной эксплуатации он сравнительно быстро сгорает. Если ТЭН не сгорит, на нем образуется накипь, что снижает скорость прохода теплоносителя – теплоотдача резко падает. Накипь в полмиллиметра снижает теплоотдачу на 10 процентов. И чем дальше – тем хуже.

Мощность ТЭНового котла за 4 года эксплуатации снижается на 40%. Новое поколение индукционных котлов относится к энергосберегающему оборудованию. Такие котлы снижают эксплуатационные расходы на 30 и более процентов.

Приведем пример — так при обогреве помещения в 200 квадратных метров на протяжении 5 лет, потери эффективности индукционного котла составят 0%, тогда как обычный ТЭНовый котел через пять лет будет обогревать одну треть помещения в лучшем случае.

Индукционные котлы отопления отличаются от остальных отсутствием элементов нагрева, поэтому котел в принципе не может выйти из строя. Отсутствие разъемных соединений полностью исключают протечку системы.

Из каких элементов состоит индукционный котёл

Циркуляционный насос

Радиаторы отопления

Индукционный нагреватель

Мембранный бак

Пульт управления

Шаровый кран

Индукционные котлы обладают еще одной очень важной особенностью — они могут использовать с любые жидкие теплоносители, будь-то вода, масло, или антифриз. А это имеет решающее значение в местностях с низкой температурой. При отключении электроэнергии трубы не лопнут. При возобновлении подачи электричества система будет работать как и прежде.

Ежегодное обслуживание и профилактический ремонт обычных электрических котлов специалистами сервисных организаций стоит недешево. Индукционные электрические котлы сервисного обслуживания не требуют.

Еще одним плюсом индукционных электрических котлов является то, что устанавливать их можно в любом не обособленном помещении, так как оборудование это работает бесшумно. Оно пожаробезопасное.

Подведем итоги
. КПД индукционного электрического котла составляет 99%, работа его бесшумна. Он не требует сервисного обслуживания. Монтаж котла не требует специальных знаний и не требуется особо переоборудовать существующую систему отопления. Малые габариты котла позволяют устанавливать его в любом помещении. Индукционный котел обеспечивает полную автономность в получении тепла и горячей воды. За счет использования в системе антифриза или масла полностью исключается разрыв труб при аварийном отключении электричества.

Отдельный вид ВИН — аккумулирующий индукционный котел. Он применяется в автономных системах отопления, горячего водоснабжения и технологических процессах, в которых необходим нагрев теплоносителя. Аккумулирующий индукционный котел состоит из трехфазной первичной обмоткой и короткозамкнутой вторичной обмотки (теплообменника).

Устройство и принцип действия

Корпус агрегата, который изготовлен из металла.
Слой электрозащиты и теплоизоляции.
Сердечник, представляющий собой ферримагнитные трубки.

В роли теплоносителя в такой системе может выступать не только обычная вода и антифриз, но и масло.

Принцип действия

Создается электромагнитное поле.
Сердечник нагревается до температуры 750 °C.
Теплоноситель поступает через специальные патрубки и, проходя через сердечник, нагревается, передавая затем тепло радиаторам отопления дома.

Совет! Отсутствие циркуляционного насоса оправдано в небольших системах отопления. При отоплении индукционным котлом двухэтажного дома, его наличие обязательно.

Преимущества и недостатки индукционных котлов

Сначала рассмотрим положительные характеристики индукционных котлов:

Высокий и постоянный КПД: до 99%.
Такой котел не нуждается в обустройстве дымохода.
Отсутствие подвижных и нагревательных элементов способствует высокой надежности и долговечности систем нового поколения.
Бесшумность работы.
Низкая инерционность системы позволяет экономить энергоноситель.
Для установки индукционного котла не требуется отдельное помещение.
Высокочастотная вибрация сердечника препятствует образованию накипи.
Доступный монтаж не требует особых знаний и навыков.
Высокий уровень пожаробезопасности в связи с отсутствием открытого огня и нагревательных элементов.

Как и все оборудование, индукционный котел отопления имеет не только плюсы, но и минусы, к которым относятся:

На первом месте, конечно же, высокая стоимость таких котлов. Более привычный электрический тэновый котел стоит в 1,5 раза дешевле.
Подключение производится только в закрытую систему отопления дома. При этом давление в ней нужно контролировать и держать ниже 0,3 Мпа.
Значительный вес при малом размере. Этот факт следует учитывать при креплении котла на стену.
Генерация помех во всем радиодиапазоне в радиусе нескольких метров (в зависимости от мощности котла). Такие помехи для человека абсолютно безопасны.

Совет! Основное преимущество аппаратов индукционного типа – быстрый и экономичный нагрев большого объема теплоносителя, для чего другим видам котлов понадобилось бы значительно больше времени. Именно это качество нашло свое применение в индукционных проточных водонагревателях.

Помощь в выборе котла

В связи с новизной такого оборудования, на отечественном рынке представлено всего два бренда:

ВИН – производитель ООО «Альтернативная энергия». Этот вихревой нагреватель (именно так расшифровывается аббревиатура) потребляет преобразованное высокочастотное напряжение. На выходе из катушки это дает резкий скачек напряженности ЭМП и усиление поверхностных токов Фуко. Это позволяет корпусу и всем внутренним деталям, которые специально сделаны из особого ферримагнитного сплава, практически мгновенно разогреваться и передавать тепловую энергию теплоносителю. Можно сказать, что все узлы конструкции агрегата выступают как один теплообменник, это объясняет его высокую эффективность.
SAV – производитель ЗАО «НПК «ИНЭРА». Этот индукционный котел состоит из короткозамкнутого лабиринта труб с теплоносителем, который выступает в роли вторичной обмотки. Переменный ток, сгенерированный в этой обмотке, дает возможность быстрого разогрева поверхности теплообменника. Благодаря разветвленному лабиринту труб в теплообменнике, теплоноситель, проходя через него, быстро нагревается, что объясняет высокий КПД этого вида котла. Благодаря закону самоиндукции, аппарат нового поколения позволяет катушке самостоятельно индуцировать необходимую реактивную мощность. Это позволяет использовать этот вид индукционных котлов в энергосетях с пониженным напряжением, что дает ощутимый результат при работе в сельской местности со слабыми электрическими подстанциями.

Все индукционные электрокотлы различаются по мощности и количества фаз подключения:

Однофазные: мощность 2,5–7 кВт.
Трехфазные: мощность 7–60 кВт.

Расчет мощности котла

Такой мощности вполне достаточно, ведь КПД очень высок и не снижается в процессе эксплуатации.

Совет! При выборе индукционного котла, необходимо уточнять толщину стенок сердечника. Оптимальная толщина – 10 мм. Такой сердечник гарантирует долгую и бесперебойную работу системы отопления дома.

Установка и подключение

Установка котлов такого типа довольно проста, но требует соблюдения определенной технологии:

Монтаж производится только в закрытую отопительную систему.
Обязательно оборудование такой системы расширительным баком типа экспанзомат.
Целесообразность наличия циркуляционного насоса зависит от системы наклона труб отопления дома. В некоторых случаях при соблюдении правильного уклона, можно обойтись естественной циркуляцией.
Необходимо выставить индукционный котел вертикально. При этом крепление к стене происходит через специальные «уши» или обычными хомутами, в зависимости от модели.
При этом важно выдержать свободное расстояние между котлом и стенами: по бокам – не менее 30 см, сверху и снизу – не менее 80 см.
Закрепляя агрегат, следует учитывать его солидный вес и выбирать для монтажа надежную несущую стену.

Подключение котла к системе отопления

Патрубок, расположенный в верхней части корпуса, подсоединяется к подаче горячего теплоносителя в систему отопления дома.
Затем к патрубку, расположенному в нижней части котла, подсоединяется труба отопления обратной подачи.
На отрезке не более 80 см от выходного патрубка необходимо установить группу безопасности агрегата. Набор приборов, присутствующих в этой группе стандартный для всех видов котлов: автоматический предохранительный клапан, манометр и воздухоотводчик.
После группы безопасности можно, но необязательно, сделать замыкание контура (соединение горячей подачи с обраткой). В некоторых аварийных случаях наличие малого контура предохраняет индукционный электрокотел от перегрева.
В любом случае установка запорной арматуры происходит после смонтированной группы безопасности.

Расширительный бачок.
Фильтр-отстойник.
Бронзовый фильтр грубой очистки.
Циркуляционный насос.
Датчик потока. Наличие в системе этого датчика позволяет контролировать циркуляцию теплоносителя и отключать котел в случае ее прекращения.

Электрическое подключение

Совет! Важным моментом монтажа индукционного аппарата является подключение заземления. Его необходимо выполнить отдельным проводом (оптимально шиной) и подсоединить к существующему заземлению дома.

Обслуживание индукционных котлов

Обилие рекламы и сложная техническая составляющая отопительного оборудования часто не помогают, а только затрудняют выбор. Что выгоднее, что удобнее, у какого производителя лучший сервис, насколько сложный и дорогой монтаж? На все эти и массу дополнительных вопросов предстоит найти ответы каждому, кто собирается ремонтировать старую или создавать новую систему отопления. В этой статье мы расскажем о том, что собой представляет индукционный котел отопления и рассмотрим, какими приемами пользуются маркетологи для достижения своей главной цели – продажи.

Статья будет интересна домовладельцам, которые решили модернизировать свою систему отопления и установить резервный котел, особенно тем, кто имеет один источник тепла – электричество и выбор стоит только за типом электрического нагрева. После прочтения вы сможете профессионально общаться с продавцами оборудования и монтажниками, и не позволите себя обмануть самоуверенным предпринимателям на рынке.

Что такое электрический нагрев

Давайте разбираться. Электрический нагрев – это искусственный процесс повышения температуры за счет подведенной извне энергии. Существует несколько способов перехода электрической энергии в тепловую: без контакта с нагреваемым предметом (индукция-теплоноситель) и при контакте с нагреваемым предметом (тэн-теплоноситель). Именно в сравнении с ТЭНовым котлом предприимчивым маркетологам удается «доходчиво донести» до потенциального покупателя информацию о «невероятном» индукционном котле. К слову, такой котел, используемый для бытовых нужд, вы не сможете найти ни в одной европейской стране.

Использование индукционного способа нагрева ограничено исключительно процессами нагрева металла и других токопроводящих материалов

Принцип работы индукционного котла

Индукционный нагрев осуществляется посредством энергии переменного магнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую. Следовательно, это нагрев изделий из проводящих материалов. Для преобразования электрической энергии в тепловую необходимо иметь три составляющие:

переменный ток (стандартная электрическая сеть 220В, 50Гц);
индуктор, т.е. многовитковая цилиндрическая катушка (чаще медная);
сердечник из любого ферромагнетика (материала, к которому липнет магнит, чаще металл).

Схема устройства индукционного котла

Теперь поэтапно рассмотрим принцип действия индукционного нагрева:

Переменный электрический ток, проходя через индуктор, создает вокруг катушки магнитное поле;
Магнитное поле создает на поверхности сердечника вихревые токи Фуко, которые разогревают заготовку под действием джоулева тепла (закон Джоуля-Ленца);
Тепло от нагретого сердечника передается омывающему его теплоносителю за счет теплопроводности материала.

Если по-простому, то это понижающий трансформатор, который установили в трубу.

Таким образом, электрическая энергия передается только сердечнику, без использования контактов, а нагретый сердечник (стальная труба) все же контактирует с теплоносителем. И да, на поверхности сердечника тоже могут оседать частицы и ухудшать теплообмен. Маркетологи чаще говорят о кавитации (колебании) сердечника и, следовательно, затруднительном образовании “накипи”. На практике удостовериться в этом будет сложно, да и является ли это важнейшим преимуществом? Стальной сердечник имеет достаточную площадь поверхности для эффективного теплосъема даже при наличии отложений.

На видео продемонстрирован принцип работы водогрейного индукционного теплогенератора. Многие мошенники и неучи всучивают такие приборы доверчивым покупателям под видом СЕ нагревателей.

Как не стать жертвой обмана при покупке электрокотла для отопления

Безопасность теплогенератора

При выборе котла первостепенную роль играет его безопасность. В дешевых ТЭНовых теплогенераторах одной из основных проблем является утечка тока. Это происходит из-за некачественных ТЭНов. При использовании сертифицированных комплектующих, утечки токов сводятся к минимуму.

В индукционных котлах поражение током возможно при сбоях в электроснабжении теплогенератора и протечке системы, потому что любой способ прямого контакта теплоносителя (проводника) с током или магнитным полем небезопасен. Описывать сложные процессы не имеет смысла. Риск поражения током при использовании дешевых электрических котлов очень высок. Это главная причина, по которой стоит скептически относиться к индукционным котам.

С целью снижения указанных рисков при выборе котла обратите внимание на качество электрического выключателя (автомата), терморегулятора, датчика температуры и протока. Если эти элементы китайского производства и даже их внешний вид не внушает доверия, рассчитывать на высокое качество сборки такого теплогенератора не стоит

Встретить на рынке теплового оборудования отечественные индукционные электрические котлы отопления, которые были бы оснащены автоматическими выключателями ABB, Moeller или Schneider, практически нереально. Об этом стоит призадуматься. Если у вас в доме качественная проводка, то у вас с производителем разные требования к качеству электрооборудования.

Если вы устанавливаете любой электрический прибор мощностью более 1,5 кВт, не пожалейте средств на приобретение отсекающего автоматического выключателя УЗО и обязательно сделайте заземление, что указано в инструкции любого электрического котла

Не лишней будет и покупка стабилизатора напряжения. Включение электрооборудования большой мощности влияет на параметры сети в доме, что может привести к сбоям в работе современных бытовых приборов и других девайсов. При использовании ”чудо-котлов” УЗО-выключатель срабатывает постоянно, это говорит о блуждающих токах и, конечно, о риске поражения током. Задумайтесь, нужен ли в вашем доме источник тепла сомнительного качества, который использует мощное магнитное поле?

При выборе отопительного оборудования предпочтение следует отдавать продукции известных компаний с международными стандартами, сервисным центром в вашем регионе и наличием юридической базы для реагирования на претензии клиента. В моей практике не было ни одного случая, при котором производитель “чудесных” котлов, “сделанных в СНГ”, нес бы реальную ответственность за бракованный товар. Цепочка перепродавцов, отсутствие реальной гарантии и сервисные центры на базе частных предприятий делают гарантийное обслуживание практически невозможным.

Заявленный и реальный КПД

Вся электрическая энергия передается практически со 100% КПД в любом электрическом котле и потери тепла могут быть только за счет плохого утепления корпуса котла. Производители индукционных котлов часто манипулируют показателями снижения КПД у ТЭНовых котлов, объясняя это появлением накипи на поверхности ТЭНа, но это абсолютная чушь. Во-первых, кальциевые отложения являются проводником тепла. Во-вторых, если рассматривать отложения как изолятор, то КПД будет неизменным, изменится лишь время нагрева теплоносителя до заданных параметров.

Самое главное, что нужно уяснить раз и навсегда: чудес не бывает! Нет никаких инновационных разработок научных институтов времен холодной войны и технологий подводных лодок с космическими кораблями, КПД которых превышает 100%

Обратите внимание! Любой электрический нагрев имеет КПД, приближенный к 100%. Не существует, например, электрических бытовых водонагревателей, использующих ”индукционный” способ нагрева. Связано это в первую очередь с защитой потребителя от поражения током. И если вам в очередной раз продавцы заученными фразами будут рассказывать об экономии до 30% и о высоком КПД, то спросите, куда денется неиспользуемая энергия, если КПД котла менее 100%. В газовых котлах тепло уходит через дымовую трубу, но что происходит с электрическим котлом? Легкий троллинг даст продавцу понять, что вы в теме, и он перестанет видеть в вас прогульщика физики в 9 классе.

Шум, компактность и вес

Все электрические котлы работают бесшумно, шум может появиться в следующих случаях:

кавитация (колебание) насоса,
перегрев котла,
заужение сечения трубопровода.

Все электрические котлы примерно одинакового объема. Индукционный электрокотел для отопления весит больше ТЭНового, поэтому необходимо предусмотреть для него правильный крепеж, не забывая про кавитацию теплогенератора.

Регулировка температуры

Если вы действительно хотите экономить электроэнергию, то обратите внимание на способ регулировки температуры в помещении. Специалисты рекомендуют регулировать не температуру подачи воды в радиаторы, а именно температуру в помещении. Для этого можно использовать выносной комнатный термостат или терморегуляторы на радиаторах. Обратите внимание на недельный программируемый термостат – хронотермостат, с помощью которого можно выставлять разный температурный режим в течении суток или на другой заданный промежуток времени. Экономичность системы отопления характеризует КИТ (коэффициент использования топлива), а не КПД котла. То есть помещение должно полноценно отапливаться только тогда, когда это действительно необходимо. Например, когда никого нет дома, температуру можно снизить до +16С.

Недостатки индукционных электрических котлов

Нужен ли вам в доме мощный источник магнитного поля

Преимущества индукционных котлов в сравнении с ТЭНовым

Повышенные требования к теплоносителю у ТЭНового котла. Действительно, воду для системы отопления, в которой используется ТЭНовый элемент, с целью продления срока службы ТЭНов необходимо подготавливать, снижать содержание кальция и магния, идеально пропускать через обратный осмос. На практике достаточно хорошего полипропиленового фильтра на 5 мкр.
Регулирование мощности (скачки напряжения) менее ощутимо в индукционном котле, но только при реостатной регулировке. Это преимущество значимо только в сравнении с дешевыми ТЭНовыми котлами отечественного или китайского производства, которые работают по принципу полностью ”ON” или ”OFF”. В развитых странах такое отношение к регулировке недопустимо, поэтому в современных котлах ТЭНы разбиты на группы и включаются поочередно.
Индукционный котел состоит из меньшего количества деталей и имеет более простую конструкцию, поэтому стоит дешевле и служит дольше. Минимум комплектующих и максимально простое устройство позволяет изготовить индукционный котел отопления своими руками.

Самодельный индукционный котел отопления: схема

Вывод

Индукционные котлы отопления потребляют столько же кВт тепла, сколько и ТЭНовые. Чудес не бывает. Индукционный способ нагрева имеет ряд преимуществ и широко используется только в промышленности.

Использование индукционного нагрева в бытовых условиях требует высокого качества комплектующих и сборки теплогенератора. Для этого необходимо повысить уровень производственных мощностей отечественных предприятий, занимающихся выпуском индукционных котлов, ввести международные стандарты и методики контроля качества

При покупке отопительного котла обратите внимание на наличие у производителя стандарта ISO 9001 – стандарт системы менеджмента качества и других международных сертификатов и международных наград

Обязательно поинтересуйтесь условиями гарантийного обслуживания теплогенератора. И не постесняйтесь задать вопрос о юридической ответственности в случае поражения током. Верить голословным заверениям продавцов в том, что подобного за 30 лет еще не было, не стоит. Вам нужны конкретные ответы на вопросы, кто несет ответственность и в каких документах это прописано. Не забывайте, что все разрешения на использование электронагревателя в пожароопасных помещениях должны подтверждаться соответствующими сертификатами.

Видео: индукционный котел

Источник

Индукционный котел своими руками для отопления

В условиях современных рыночных отношений цена на продукты и товары растет достаточно быстро и регулярно. Дорожает все, и энергоносители в том числе. Собственники жилых домов и помещений вынуждены изыскивать выгодные способы варианты без потери качества теплоносителя. Одним из таких способов является индукционный котел своими руками. Принцип работы такого оборудования основан на самом простом и понятном принципе электромагнитной индукции. Для того, чтобы понимать, как это работает, можно представить толстую проволоку, через которую проходит ток. Вокруг этой проволоки возникает электромагнитное поле. Если направить преобразованную энергию на металлическую пластину, можно получить теплоотдающую поверхность.

Главным преимуществом индукционного котла является то, что его легко можно сделать своими руками, даже не имея соответствующего физико-технического образования. Достаточно понять принцип его работы и собрать все необходимые материалы. Какие – в нашей статье.

Устройство

Принцип работы самодельного котла не отличается от промышленного. Это конструкция, состоящая из контура отопления и помещенной внутрь трубы с обмоткой и стальным сердечником. Контур должен быть изготовлен из ферромагнетика, то есть такого материала, который не притягивается и не реагирует на стальной сердечник. Вырабатываемое электромагнитное поле нагревает контур и происходит выделение тепла.

Учитывая то, что в этой конструкции генератором выступает именно катушка, эффективность ее работы можно изменять количеством витков обмотки и видом материала, из которого она изготовлена.

На сегодняшний день индукционные котлы называют едва ли не самым эффективным и экономным способом отопления больших и малых помещений. Так ли это, поможет разобраться видео репортаж, где обсуждаются самые известные тезисы об индукционных котлах.

Перед тем, как приступить к собственноручной сборке, следует детально разобраться, какие элементы входят в его состав и по какому принципу они работают.

Работа катушки с обмоткой во многом идентичная работе трубчатого электронагревателя (ТЭНа), который также преобразует в тепловую энергию электричество.

Самый простой тип индукционных котлов реализуется принцип электрического индуктора, когда поступающая электроэнергия преобразуется в электромагнитное поле.

Для этого используется 2 типа обмотки первичная и вторичная.

Первичная обмотка (контур) необходима для образования вихревого тока из поступающей электроэнергии. Магнитное поле от вихревых поток передается на вторичную обмотку, которая выступает уже в качестве основного нагревательного элемента котла. Именно от вторичной обмотки тепло передается на ферромагнетик и нагревает, соответственно, теплоноситель.

Основным элементом оборудования является корпус, и именно по его форме можно определить самодельный котле перед вами или промышленный. Последний всегда изготавливается по принципу цилиндрической обмотки, что рационально в условиях конвейера. Самодельная обмотка традиционно выполнена в форме тора (торроидальная) – w-образные витки, насаженные на сердечник. Этот способ более рационален, так как позволяет уменьшить массу и габариты готовой конструкции, но при этом увеличить коэффициент полезного действия.

В корпус ИК входят следующие обязательные элементы:

сердечник;
внешний контур;
электроизоляционный материал;
теплоизоляционная прослойка.

В самодельных котлах объем передаваемой тепловой энергии приближается к 97%, что действительно является одним из самых эффективных способов отопления.

Преимущества таких котлов

Максимальная простота конструкции обеспечивает его длительную эксплуатацию – минимальный срок составляет 15 лет.
Отсутствует механический износ как всего котла, так и входящих в его состав элементов. Здесь нет динамичных деталей, поэтому износ в принципе невозможен.
Обмотка, сделанная из медной проволоки, имеет минимальный запас прочности в 25 лет. А в индукционных котлах, где витки не соприкасаются друг с другом, такой потенциал еще больше.
Единственная потенциально опасная деталь – сердечник, который с течением времени постепенно разрушается, но этот процесс продолжается на протяжении нескольких десятков лет.
В промышленных видах котлов гарантийный срок распространяется только на транзисторы, которые обеспечивают подачу электроэнергии. Заявленный срок составляет 10 лет, хотя в реальности даже по истечении 30 лет транзисторы работали безотказно.

Индукционные котлы не идут ни в какое сравнение с любыми другими электротехническими аналогами, и тем более выигрывают в сравнении с ТЭНами.

Если оценивать преимущества по отношению к обычным котлам, работающим на твердом, жидком или газообразном топливе, то можно выделить следующее:

теплоноситель нагревается дважды за счет тепла, поступающего с первичного и вторичного контура;
за счет двойной работы контуров время на нагрев сокращается вполовину;
минимальный инерционный уровень;
отсутствует накипь на стенках ввиду замкнутого водоворота;
нет необходимости в регулярном техническом и сервисном обслуживании.

Как сделать своими руками

куски стальной проволоки Ø 7ммдлиной 50-70мм;
медная проволока Ø 5-7мм;
труба толщина стенки 3-5 мм;
металлическая сетка;
переходники для обвязки котла.

Помимо этого понадобятся инструменты (плоскогубцы, зажим и т.д.) и инверторная сварка.

Для корпуса котла понадобится пластиковая труба с толщиной стенки 3-5 мм и диаметром 50 мм.

Для того, чтобы можно было определить все необходимые характеристики индукционного котла, воспользуйтесь схемой:

Процесс изготовления

Стальную проволоку нарезаете на большое количество кусков – они будут помещены в корпус котла, для того, чтобы увеличивать площадь теплоотдачи. Для этого корпус должен плотно закрываться с обеих сторон.

Переходник на принимающей трубе привариваете инверторной сваркой, переходник на подающую трубу, по которой выходит теплоноситель, насаживаете на резьбовое соединение.

Для изготовления индукционной катушки своими руками вам понадобится медная проволока. Накручиваете ее на пластиковую трубу, делая равное расстояние между полосками. Количество витков варьируется от 90 до 100, при этом чем их больше, чем выше эффективность котла.

Индукционная катушка должна быть подключена к инвертору с высокой частотой. Изготовленная конструкция может быть установлена в любой точке трубопровода, и для этого нет необходимости монтировать отдельную систему или делать дополнительное разветвление труб

Категорически запрещено включать котел без теплоносителя. Пластик расплавится моментально!

После того, как вы собрали всю конструкцию, необходимо провести изоляцию открытых участков катушки, чтобы его работа была абсолютно безопасной для окружающих.

Для того, чтобы точно разобраться, как собирать индукционный котел своими руками и что за чем следует, посмотрите видео:

Заключение, отзывы, советы

Преимущества индукционных котлов неоспоримы – бесшумная работа, максимально возможный КПД 97%, низкое энергопотребление, длительный срок эксплуатации, исчисляемый десятками лет и многое другое. Средняя цена бытового котла промышленного производства составляет 20-25 тысяч рублей, что окупается уже за первые 3-5 лет эксплуатации. Сделать своими руками индукционный котле несложно, хотя и понадобится некоторое время и определенные материалы. Если вы пока раздумываете, сделать или купить, обратитесь изначально к специалистам, которые подскажут, есть ли возможность установить в своей системе подобный котел.

Строим вихревой индукционный котел своими руками

Устройство индукционного котла отопления

Вихревые индукционные котлы отопления — хорошее решение для обеспечения энергоэффективности дома, достижения тепла, комфорта и уюта. При наличии некоторого опыта можно сделать индукционный котел своими руками, сэкономив на приобретении дорогостоящей конструкции. При этом самодельный агрегат ничуть не будет уступать по своим техническим параметрам изделиям, представленным на рынке ведущими производителями.

Устройство котла

Прежде чем устанавливать котел, следует знать, что он потребует практически полной перестройки всей системы отопления в доме. Это касается как самодельных конструкций, так и покупных моделей. Агрегат работает по принципу электрического индуктора с первичной и вторичной обмотками.

В первичном контуре происходит преобразование электроэнергии в вихревые токи, создающие магнитное поле. Поле направляется на вторичную обмотку, являющуюся основным нагревательным элементом прибора. Здесь вырабатывается тепловая энергия, нагревающая теплоноситель.

Корпус включает в себя несколько компонентов:

сердечник
внешний контур
электро- и теплоизоляцию

Как правило, корпус покупного агрегата имеет цилиндрическую обмотку, в то время как в самодельных конструкциях она тороидальная.

Индукционные котлы характеризуются высоким КПД — до 97%, что и обеспечивает экономичность их эксплуатации. От традиционных агрегатов индукционные системы отличают следующие характеристики:

Нагревание теплоносителя происходит в них дважды.
Более короткий промежуток времени, необходимый для прогрева системы отопления.
Защита от накипи на стенках котла и трубопроводов благодаря магнитной индукции.
Простота эксплуатации и отсутствие сложного технического обслуживания.

Самодельные варианты

Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.

Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

Устройство в доме

Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.

Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.

Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.

Промышленный или самодельный?

Модель Spec SAV-50

Рынок отопительного оборудования позволяет подобрать любую подходящую модель. Промышленные агрегаты могут существенно различаться между собой и по техническим параметрам, и по цене. Поскольку собрать такой котел своими руками очень просто, неизбежно возникает вопрос — стоит ли тратить средства на покупной прибор?

Обратите внимание! Покупать готовый котел стоит в том случае, если нет навыков, необходимых для работы. Несмотря на то, что собрать агрегат очень просто, ошибка может обойтись дополнительными затратами.

Еще одна ситуация, когда лучше отдать предпочтение покупным моделям — это необходимость обогрева большого помещения. Мощность котла рассчитывается исходя из соотношения 60 Вт на 1 кв. метр. А сделать самодельный агрегат высокомощным довольно сложно.

Когда целесообразнее самостоятельное изготовление?

Делать котел своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается оборудование невысокой мощности, и нет нужды тратить огромные средства на покупку готовой модели. Затраты на изготовление прибора своими руками при этом минимальны.

Даже к самодельному агрегату легко подобрать дополнительные блоки автоматики, позволяющие устанавливать необходимые температурные параметры. Такое устройство позволит не просто задать нужные показатели на продолжительный срок, но и обеспечит удаленное управление всей системой отопления.

Заключение

Подведем итоги. Сделать своими руками не только простейший, но и более функциональный индукционный котел под силу любому домашнему мастеру. Затраты на изготовление такой конструкции минимальны, а эффективность по сравнению с другими видами отопительного оборудования огромна. Нет желания и возможности сделать такую работу? Всегда можно без труда подобрать подходящую модель на рынке.

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками. Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Механизм действия индукционного котла

По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.

Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.

Схема индукционного вихревого агрегата для отопительной сети

Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.

Рационально ли собирать котел самостоятельно?

Схема работы индукционного котла

Индукционные котлы отопления имеют простейшую конструкцию, никаких сложностей с их сборкой не возникает. Однако вам однозначно придется как минимум внимательно изучить предложенные инструкции и приложить усилия для правильной сборки качественного агрегата.

Наградой за ваши старания станет эффективное и выгодное в финансовом плане отопительное оборудование. Для сборки котла не нужно покупать какие-либо дорогостоящие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и прочих специализированн ых магазинах.

При условии правильной сборки и подобающего обращения с готовым агрегатом он спокойно прослужит 20 лет и даже более. Главное – выполнять все в строгом соответствии инструкции.

Сверхсложных задач перед вами не ставится, и допустить какие-либо критические ошибки при сборке индукционного котла по инструкции практически невозможно.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку.

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Устройство вихревого индукционного отопительного агрегата

Сборка такого агрегата потребует от вас наличия определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных в течение длительного времени переносить интенсивные нагрузки. То есть риск скорого выхода котла из строя на порядок снижается.

Также к числу преимуществ рассматриваемого агрегата нужно отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске появления протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом желаемом месте. Вредные выхлопы тоже отсутствуют, поэтому вы можете не беспокоиться по поводу необходимости обустройства надежного котельного помещения и установки дымохода.

Первый шаг. Сварите друг с другом пару металлических труб диаметром порядка 2,5 см так, чтобы в результате получилось изделие круглой формы. Полученная заготовка одновременно является нагревательным элементом котла и его сердечником.

Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.

Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительнос ть агрегата будут заметно увеличены.

Четвертый шаг. Поместите пластиковый корпус в качественный изоляционный чехол. Он будет предотвращать возможные утечки электрического тока и поспособствует существенному уменьшению потерь тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с все той же обмоткой. Обмотка и все дальнейшие действия выполняются по той же схеме, что и в случае с обыкновенной индукционной установкой, рассмотренной в предыдущей инструкции.

Важные замечания по монтажу и использованию котла

Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:

самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;

Закрытая система отопления

разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;

Пластиковые трубы для отопления

для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.

Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.

Клапан обратный подрывной

Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.

Видео – Индукционный котел своими руками

Источники: http://www.portaltepla.ru/elektricheskie-kotli/indukcionnij-kotel-otopleniya-svoimi-rukami/, http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/elektricheskie/indukcionnyj-kotel-svoimi-rukami-osobennosti-6599, http://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/indukcionnyj-kotel-svoimi-rukami.html

Источник

Идея №1 – Простой вихревой нагреватель

Прежде всего ознакомьтесь с тем, как работает такой вариант отопления и в чем его преимущества над альтернативными вариантами котлов. На все вопросы Вам даст ответ видео, предоставленное ниже!

Из материалов для изготовления самоделки Вам понадобятся:

Пластиковая труба с внутренним диаметром не более 50 мм.
Стальная проволока, диаметром не более 7 мм.
2 переходника для подключения к отопительной системе (трубам).
Металлическая сетка с мелкими ячейками.
Медный эмалированный провод.
Высокочастотный инвертор.
Изоляционный материал.

Подготовив все материалы, можно переходить к сборке индукционного котла своими руками. Первым делом нарезаете стальную проволоку на 5-сантиметровые куски. После этого закрываете одну из сторон пластиковой трубы сеткой и засыпаете внутрь нарезанную проволоку. Количество материала должно быть таким, чтобы объем самоделки был полностью «забит» проволокой. Далее второй конец закрывается металлической сеткой, которая предотвратит распространение проволоки по отопительной системе.

Когда начинка будет подготовлена, необходимо самостоятельно сделать точки подключения самодельного вихревого котла к отопительной магистрали. Для этого переходники закрепляются с обеих сторон трубы сваркой либо резьбовым соединением.

Далее необходимо самому сделать нагревательный элемент устройства – индукционную катушку. Все что нужно, намотать поверх трубы около 90-100 витков медной проволоки. Обязательно соблюдайте шаг между витками, чтобы самодельный индукционный котел работал равномерно. После полного наматывания концы медного провода подключаются к инвертору и, в конце концов, корпус котла можно собрать и изолировать подходящим тепло- и электропроводным материалом.

Запуск самодельного нагревателя необходимо производить только после подключения к теплоносителю – воде. Если Вы включите инвертор без воды в корпусе, труба моментально расплавится и все Ваши старания будут напрасными.

Вот и вся инструкция, позволяющая сделать индукционный котел из подручных средств в домашних условиях. Такую самоделку можно установить на любом участке системы отопления, но из-за не очень привлекательного внешнего вида рекомендуем спрятать ее подальше от глаз.

Наглядно увидеть принцип работы устройства Вы можете на этом фото:

Как видно, сердечник внутри раскаляется докрасна, что происходит из-за воздействия электромагнитного поля. Испытания собранного устройства советуем просмотреть на видео примере:

samelectrik.ru

По п.2 — что за бред? Обоснуй.

т него не избавитесь при всём своём желании! И, если переход электрической энергии в тепловую, скажем, в трансформаторе или электродвигателе — явление крайне вредное и нежелательное, то задача ТЭНа легка и проста, как дверь — это, как раз, вырабатывать это самое тепло! То есть выполнять Закон Ома в первозданном его виде! И электрический КПД ТЭНа никак не связан ни с квадратными метрами, ни с материалами стен, ни с тепловым их сопротивлением, а указывает исключительно лишь на то, какая часть из подведённой к нему электрической энергии была преобразована в тепловую. А это для ТЭНа практически 99..100%! А вот справится ли с отоплением система на основе этого ТЭНа — это уже вопрос другой. Это уже термодинамика: если данная система сможет сообщить в окружающую среду (отапливаемое помещение) за единицу времени тепловой энергии больше, чем эта среда теряет вовне, то справится, иначе — нет. Простой пример: зажгите конфорку газовой плиты и оставьте на день, при этом, сколь долго она ни будет гореть, на кухне сильно теплее не станет.

перь ставим на конфорку 10..20л кастрюлю с водой или кладём 2..3 кирпича и греем — через час-другой на кухне — Ташкент! Но ведь и в первом, и во втором случае — это была одна и та же конфорка, её мощность и КПД при сжигании газа были одинаковы! Но вот тепловая мощность, сильно зависящая от площади излучающей тепло поверхности, а также теплового сопротивления и теплоёмкости сред уже разная, что и обусловило результат! Поэтому, путать собственный КПД электрического нагревателя и всей системы отопления в целом не следует! Пусть у ТЭНА собственный КПД почти 100%, а у индукционного нагревателя лишь порядка 70..75, но если, допустим, система отопления в первом случае обеспечит передачу в окружающую среду лишь половины тепловой мощности, выработанной ТЭНом, а во втором — две-трети, то можно смело говорить, что индукционный нагрев здесь был эффективней и обойдётся хозяину дешевле. Но, если рассматривать случай, когда надо сделать выбор между электрическим или индукционным котлом в конкретно существующей системе, то можно говорить, что эффективность индукционного нагрева здесь вряд ли будет выше.

sdelaysam-svoimirukami.ru

Первое знакомство с теплогенератором

Исходя из названия отопительного котла, становится понятным, что в основе его работы заложен принцип электромагнитной индукции. В чем его суть? Попробуем пропустить ток через катушку из толстой проволоки. Вокруг устройства сразу же образуется сильное электромагнитное поле. Если поместить внутрь ферромагнетик (притягивающийся металл), то он очень быстро нагреется.

Простейший индукционный котел отопления – это проволочная катушка с диэлектрической трубкой, внутри которой расположен стальной стержень. Запитав от электрической сети устройство, мы получим нагрев сердечника. Остается лишь подключить полученную катушку к тепломагистрали и получится примитивная отопительная система.

Иначе говоря, электрическая энергия продуцирует электромагнитное поле, волны которого нагревают металлическое основание. А от него высокая температура передается теплоносителю (воде или антифризу). Интенсивное нагревание жидкости создает конвекционные потоки. Их мощности вполне достаточно для продуктивной работы небольшого отопительного контура. В системах с большой протяженностью трубопровода рекомендуется устанавливать циркуляционный насос.

Внутренне устройство

Конструктивно индукционный электрический котел отопления представляет собой трансформатор, заключенный в сварную металлическую оболочку. Под кожухом находится теплоизолирующий слой. Катушка располагается в отдельном отсеке, герметично заизолированном от рабочего пространства. Такое размещение безопасно, потому что полностью исключает контакт с теплоносителем. Сердечник состоит из тонких стальных трубок с тороидальной обмоткой.

Обратите внимание, что котел отопления из индукционной плитки не имеет нагревательных элементов, чем принципиально отличается от традиционных теплогенераторов, оснащенных ТЭНами. Его конструктивные особенности обеспечивают бесперебойную высокоэффективную работу отопительной системы в течение очень длительного периода времени.

Длительная работа нагревательной системы обеспечивается конструктивной особенностью, которой отличается индукционный котел отопления. Отзывы пользователей свидетельствуют о том, что подобные агрегаты одинаково результативно работают на любой частоте тока. То есть приборы могут быть запитаны не только от бытовой электрической сети, но и от высокочастотных преобразователей. Встроенные датчики способны реагировать на перепады напряжения и контролировать показатели нагрева.

Индукционные котлы отопления: отзывы и нарекания

Недостаточность информации об устройстве и принципах действия теплогенераторов создает множество вопросов. Обратившись за консультацией в специализированный магазин, можно порой услышать исключительно позитивные характеристики, которыми награждают индукционные котлы отопления. Отзывы торговых менеджеров нередко отличаются лукавством, ведь в мире не существует идеальных устройств.

Умышленно забывая о существующих недостатках, продавцы могут ввести в заблуждение потенциальных покупателей. Чтобы объективно разобраться в ситуации, рассмотрим наиболее часто встречающиеся утверждения.

Основные тезисы

Инновационность разработки

В действительности электромагнитная индукция как физическое явление была открыта ученым Майклом Фарадеем еще в XIX веке. А печи на основе индукционных плит еще давно использовали для выплавки стали. То есть, никаких новых технологий придумано не было, а современные котлы работают на давно известном открытии.

Выгодное приобретение

Нас уверяют, что до 30% электроэнергии способен сэкономить индукционный котел отопления. Отзывы авторитетных специалистов выражают неполное согласие с этим тезисом.

Во-первых, любой нагревательный прибор всю поступающую электрическую энергию трансформирует в тепловую. При этом КПД не обязательно будет высоким, потому что рассеивание нагретых потоков воздуха может происходить неравномерно.

Во-вторых, скорость нагрева теплоносителя зависит от эффективной работы нагревательного прибора. Как бы нам этого не хотелось, но факты подтверждают большой объем электроэнергии, которую потребляет индукционный котел отопления. Отзывы любого человека, хоть немного знакомого с законами физики, выражают согласие с очевидным фактом: на получение одного киловатта тепла нужно затратить такой же объем электричества.

В-третьих, некоторая часть полученного тепла расходуется впустую. Ради справедливости стоит заметить, что она все же остается в доме, а не вылетает в трубу.

Таким образом, высокую экономичность прибора можно считать несколько относительной.

Долговечность

Нас уверяют в том, что индукционные котлы для отопления дома способны на бесперебойную работу в течение тридцати–сорока лет. И что надежность приборов гораздо выше, чем других разновидностей электрических котлов. Разберем это утверждение подробнее.

Во-первых, индукционные приборы неспособны к механическому изнашиванию. В них отсутствуют подвижные детали, поэтому ломаться попросту нечему.

Во-вторых, медная обмотка катушки способна прослужить достаточно долго. Даже повреждения изоляции не нанесут вреда ее работе.

В-третьих, стальной сердечник, несмотря на достаточную толщину (около 7 мм) и крепость основного материала, все-таки постепенно разрушается. Постоянная смена нагрева остыванием заметно отражается на прочности стержня. Но негативный процесс слишком растянут по времени, поэтому до полного выхода из строя сердечника может пройти не один год.

В-четвертых, на длительность и безотказность работы отопительного прибора оказывает влияние качество транзисторов. Именно от них зависит, как долго будут безупречно служить индукционные котлы отопления. Отзывы благодарных владельцев подтверждают факт десятилетней гарантии. На практике отмечены случаи, когда теплогенераторы работали без сбоев более тридцати лет.

Перечисленные доводы единодушно признают действительную долговечность индукционных котлов. Это достоинство особенно убедительно выглядит на фоне нагревательных печей с ТЭНами, в которых требуется замена внутренних частей уже через несколько лет эксплуатации. Нередки случаи, когда нагревательные элементы даже не вырабатывают свой ресурс.

Неизменность параметров работы

Печи, имеющие в основе нагревательные элементы, постепенно утрачивают мощность из-за образования накипи на ТЭНах. В этом от них существенно отличаются индукционные котлы отопления: технические характеристики здесь остаются неизменными на протяжении многолетней эксплуатации. Попробуем разобраться, так ли верно это утверждение.

Большое влияние накипи на снижение мощности в котлах с ТЭНами несколько преувеличено. Дело в том, что известковый налет не отличается высоким уровнем теплоизоляции. К тому же в замкнутом кольце водонагрева невозможно образование большого слоя накипи.

В индукционных приборах образование наслоений полностью исключается. Даже если сердечник будет соприкасаться с жидким теплоносителем, он все равно не обрастет известковым налетом. Отложения просто физически не смогут удерживаться на поверхности стержня из-за его постоянной вибрации под воздействием электромагнитного поля. Кроме того, на горячем сердечнике постоянно образуются водяные пузырьки, которые разрушительно влияют на любую накипь.

Таким образом, утверждение о неизменности технических характеристик в индукционных приборах совершенно справедливо. А что касается ТЭНовых котлов, то здесь тезис не совсем правдив.

Бесшумная работа

Торговые агенты спешат уверить нас в том, что индукционные приборы при включении не издают никаких звуков. Так ли это в действительности?

В любых электрических нагревательных приборах отсутствуют звуковые колебания. Незначительный уровень шума могут создавать дополнительные устройства – циркуляционные насосы. Современный рынок предлагает большой выбор устройств принудительного действия, среди которых можно найти совершенно бесшумный. Итак, утверждения продавцов можем считать справедливыми.

Компактность

Небольшой отрезок трубы с намотанной проволокой – именно так внешне выглядит индукционный котел отопления. Отзывы владельцев отопительного прибора подтверждают возможность расположения прибора в любых помещениях.

Безопасность

Утверждать, что теплогенератор абсолютно безопасен, не стоит. В случае утечки теплоносителя нагрев сердечника все равно будет продолжаться. Если не отключить прибор, то он очень быстро оплавится. Для того чтобы исключить подобные ситуации, нужно при монтаже позаботиться о дополнительном устройстве, которое автоматически отключает работу системы в случае непредвиденных обстоятельств. Совершенно очевидно, что безопасность всех электрических котлов находится на одинаковом уровне.

Можно ли сделать индукционный котел отопления своими руками

Необходимость получения недорогого и эффективного обогрева дома с минимальными затратами на обустройство отопительной системы, подталкивает многих потребителей к мысли заняться самостоятельно изготовлением оборудования. Ознакомившись внимательно с рабочими и конструктивными принципами устройства, можно собрать самодельный индукционный котел отопления. Главным помощником в деле станет схематическое изображение отопительной обвязки, которое нужно постоянно держать возле себя, сверяясь и уточняя по нему монтаж.

Для дома вам не потребуется прибор большой мощности. Так, для обогрева помещения площадью в 100 квадратных метров достаточно изготовить котел на 10 кВт. Он способен обеспечивать в комнатах температуру на уровне 20 градусов. К самодельному котлу можно приобрести электронный программатор рабочих режимов. С его помощью можно планировать работу индукционного аппарата на неделю вперед. Также есть возможность управлять температурным режимом на расстоянии.

С чего начать

Приступая к работе, нужно подготовить необходимые материалы и подходящие инструменты. Для удобства изготовления желательно подготовить аппарат для сварки инверторного типа. С его помощью будет происходить соединение швов в корпусе генератора и прикрепление трубопроводов. Также в устройстве отопительной схемы понадобится высокочастотный преобразователь (инвертор).

Из материалов могут понадобиться:

отрезки стальной нержавеющей проволоки или катанки длиной 50 мм и диаметром около 7 мм – материал для нагрева в магнитном поле;
отрезок пластиковой толстостенной трубы с внутренним диаметром до 50 мм – основа для корпуса котла;
медная эмалированная проволока – основной элемент нагревания;
переходники – соединительные крепления;
металлическая сетка – барьер между катушкой и стенами корпуса.

Подготовив все необходимое, начинаем делать индукционный котел отопления своими руками.

Монтаж простой схемы

На дно пластиковой трубы уложить металлическую сетку.
Все пространство корпуса заполнить стальными отрезками и сверху закрыть отрезком сетки.
На пластиковую трубу равномерно спиралью намотать медную проволоку. Всего должно получиться от 90 до 100 витков с одинаковым расстоянием между ними.
Получившийся индуктор установить в отопительную схему с помощью переходников. Для этого нужно удалить часть трубы из общей системы и поместить катушку в образовавшийся разрез. Первый переходник припаять к корпусу.
Окончания медной проволоки подключить к высокочастотному инвертору.
Заполнить систему водой и запустить ее.

Для повышения безопасности работы самодельного теплогенератора желательно заизолировать открытые участки катушки. Выбирая материал для защиты медной проволоки, нужно принимать во внимание его электро- и теплопроводность.

Рассмотренная схема индукционного котла, сделанного собственноручно, обходится изготовителю недорого и способна существенно увеличить скорость нагревания воды в отопительной системе. К недостаткам можно причислить небольшой размер оборудования и невзрачный внешний вид.

Второй вариант монтажа котла

Можно попробовать сделать отопительный прибор повышенной мощности. Его устройство обойдется несколько дороже первого варианта, зато впоследствии все расходы полностью окупятся отличным качеством и высокой эффективностью работы.

Конструкция усложненной модели представляет собой сварное соединение двух труб, внешне напоминающее бублик. Полученная деталь будет одновременно служить сердечником и нагревательным элементом. Медная обмотка непосредственно на корпусе котла обеспечивает высокий уровень производительности с сохранением компактности и малого веса прибора. Подающие и отводные патрубки привариваются непосредственно к индуктору. Таким образом, нагрев воды будет происходить в результате контакта теплоносителя с медной обмоткой.

Особенности, которые нужно учесть при устройстве котла.

Такой индукционный прибор можно интегрировать только в закрытую отопительную схему, работающую на принудительной циркуляции теплоносителя.
В трубопроводной системе должны использоваться только пластиковые материалы.
Индукционный прибор следует располагать в помещении так, чтобы расстояние от него до ближайших стен и предметов было не менее 300 мм. От пола и потолка котел должен быть удален на 800–1000мм.

Трудоемкий процесс монтажа индукционной схемы в итоге обернется качественным прогревом дома. Самодельный отопительный прибор прослужит вам не менее двух десятков лет, не доставляя никаких забот.

Индукционный котел SAV – известная марка аппаратов промышленного производства

Одной из разновидностей заводских приборов можно считать индукционный котел отопления SAV. Печь представляет собой трубопроводную систему с интегрированным индуктором. Производителем теплогенераторов является волгоградская научно-исследовательская компания Велебит.

Термогенераторы SAV с успехом применяются в нескольких видах систем:

автономный обогрев;
комбинированная схема;
резервное отопление;
горячее водоснабжение;
поддержание заданного температурного режима технологических процессов, задействованных в проточных и камерных реакторах.

Примечательно, что индукционный котел отопления SAV показывает высокую эффективность работы в системах автоматизированного теплоснабжения, управляемых дистанционно. Налажено промышленное производство электрических установок трех классов с диапазонами мощности: 2,5–10 кВт, 15–60 кВт, 100–150 кВт.

Теплогенераторы типа ВИН

Вихревой индукционный котел отопления (ВИН) предназначается для обогрева и горячего водоснабжения жилых домов частной застройки, дачных домиков и объектов торгового и общественного назначения. В зависимости от величины мощности выпускают нагреватели двух видов: однофазные и трехфазные. Более мощные модели можно с успехом использовать в устройствах отопительной системы промышленных предприятий.

Подведем итоги

Индукционные котлы отопления в Украине начали использовать еще в конце восьмидесятых годов прошлого столетия на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых. За прошедшие десятилетия электрические обогреватели неоднократно изменялись, модернизируясь и совершенствуясь.

На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, различающихся по техническим параметрам и стоимости. Цена бытовых приборов начинается от 25 тысяч рублей. Промышленные котлы стоят значительно дороже – свыше 100 тысяч. Изготовление термогенерирующего аппарата своими руками позволит вам значительно сократить расходы на обустройство домашнего отопления.

fb.ru

Индукционный котел: как это устроено

Но электрический ток может появиться в проводнике не только при непосредственном подключении его к источнику питания. Есть еще один способ, открытый в позапрошлом веке М. Фарадеем. Это бесконтактный метод, не предполагающий взаимодействия источника питания с проводником. Суть его заключается в том, что когда изменяются параметры магнитного поля, которое пересекает проводник, в нем появляется ЭДС или электродвижущая сила.

Это явление было названо электромагнитной индукцией. Именно оно используется в работе индукционного котла. Получается, что если присутствует ЭДС, значит, будет и электрический ток, соответственно, будет и нагрев проводника. В этом случае он будет производиться бесконтактным способом, при помощи наведенных токов или как их еще называют токов Фуко.

Получить электромагнитную индукцию можно двумя способами. В первом случае для получения индукции вращают или перемещают проводник внутри постоянного магнитного поля. Этот способ используется в электрогенераторах. Еще один способ получения индукции – проводник остается неподвижным, при этом параметры магнитного поля, в котором он находится, а именно направление силовых линий и интенсивность, постоянно изменяются.

Именно по такому принципу и устроен индукционный котел. Конструкция его очень проста. Она включает в себя корпус, обязательно теплоизолированный и экранированный. Внутри него помещается труба. Лучше всего, если она будет и сплава, но можно использовать и сталь. Правда, в последнем случае эксплуатационные характеристики устройства немного пострадают. Трубу устанавливают в гильзу из диэлектрического материала.

Поверх гильзы по принципу катушки наматывается медная шина. Ее подключают к источнику питания. Для врезки в систему отопления используются два патрубка, по которым будет двигаться теплоноситель. При подаче питания ток проходит по катушке и активирует переменное магнитное поле, которое, в свою очередь, наводит вихревые токи внутри трубы. Они разогревают стенки детали, а частично и теплоноситель, который в ней находится.

Существую вариации индукционного котла с несколькими трубками малого диаметра, установленными параллельно. Их используют вместо одной большой трубы. Это дает выигрыш в скорости разогрева устройства. В таком виде оборудование уже может работать, но нагрев будет слабым. Чтобы его усилить, нужно пропускать через катушку высокочастотный электрический ток. Поэтому оборудование обязательно дополняется инвертором и выпрямителем.

Переменный ток из сети имеет частоту 50 Гц, что недостаточно для эффективной работы индукционного котла. Поэтому он подается на выпрямитель, где преобразуется в постоянный. После чего направляется в инвертор, который представляет собой электронный модуль с управляющей схемой и два ключевых транзистора. Устройство преобразует постоянный ток в высокочастотный.

Плюсы самостоятельной сборки отопительного прибора

Котлы, работающие от электричества, традиционно считаются неэкономичными. Учитывая, что стоимость электроэнергии постоянно растет, они обходятся «в копеечку» своим владельцам. Впрочем, индукционные котлы, хотя и работают от электричества, достаточно экономичны.

Но это еще не весь список их достоинств. Решившись на установку такого прибора можно получить:

Быстрый разогрев теплоносителя. На это уходит в среднем 3-5 минут.
КПД приближенный к 100%, поскольку практически вся электроэнергия преобразуется в тепловую.
Высокую температуру разогрева жидкости в отопительном контуре, минимум – 35С.
Отсутствие накипи на внутренних поверхностях устройства, что объясняется вибрациями, которые появляются при работе устройства. Они предотвращают появление отложений.
Длительный срок эксплуатации, поскольку отсутствуют движущиеся и трущиеся механизмы и детали. Соответственно, нет износа оборудования и повреждения его комплектующих.
Отсутствие необходимости отводить продукты сгорания и часто проводить обслуживающие мероприятия.

Недостатков у индукционных котлов не так уж и много. Прежде всего, это достаточно высокая стоимость оборудования. Кроме того, в процессе работы приборы издают небольшой вибрационный шум. Еще один минус – достаточно большая масса, что обязательно нужно учесть при монтаже устройства на стену.

Основные элементы отопительного оборудования

Любой котел индукционного типа состоит из нескольких конструктивных элементов:

Индуктор. Основная деталь устройства. Представляет собой своего рода трансформатор с двум обмотками. Первичная наматывается на сердечник. При прохождении тока именно здесь возникает электромагнитное поле, образующее вихревые токи. Корпус котла выступает в роли вторичной обмотки. Она принимает на себя вихревые токи, разогревается и передает тепловую энергию теплоносителю.
Нагревательный элемент. Это сердечник катушки. Для котла он выполняется в виде трубы достаточно большого диаметра или нескольких параллельно соединенных труб меньшего сечения.
Патрубки. Предназначены для врезки устройства в тепловую сеть. По одному внутрь устройства поступает теплоноситель, по второму жидкость выходит из котла и подается в отопительный контур.
Инвертор. Устройство преобразует постоянный электрический ток в высокочастотный, который потом подается на индуктор.

Прежде чем приступить к самостоятельной сборке, следует тщательно продумать, из чего и как будут изготовлены основные элементы устройства. Некоторые из них придется изготавливать самому, а некоторые можно купить. К примеру, можно использовать инвертор от сварочного аппарата. Хорошо, если он будет с возможностью регулировки мощности.

Мы перечислили основные элементы индукционного котла.

Как собрать индукционный котел

Индукционные отопительные приборы можно приобрести в магазине, но стоимость их достаточно велика. Поэтому многие домашние умельцы пробуют сделать его своими руками. Для изготовления самодельного индукционного котла нужно подготовить материалы и инструменты. Для начала нужно приобрести сварочный инвертор. Он может быть недорогой, но желательно, чтобы устройство было оборудовано регулятором силы тока.

Кроме того, следует обратить внимание на силу тока, с которой работает прибор. Стандартное значение для сварочных инверторов – 15А. Этого будет недостаточно. Нужно поискать более мощный агрегат. Кроме этого нужно подготовить катанку или проволоку из нержавейки диаметром 7 мм или около того. Ее следует нарезать на фрагменты длиной 40-50 мм. Они будут помещены в электромагнитное поле, где будут разогреваться.

Для изготовления корпуса котла берется пластиковая толстостенная труба. Диаметр детали может варьироваться, но, как показывает практика, оптимальный вариант – 50 мм по внутреннему диаметру. Для соединения оборудования с отопительной системой используются переходники. Через один из них в котел будет поступать холодный теплоноситель, а через другой горячая жидкость будет подаваться в систему.

Фрагменты проволоки должны быть уложены в корпус. Чтобы они не выпали, дно детали накрывается мелкоячеистой металлической или капроновой сеткой, которая надежно закрепляется на корпусе. После этого можно уложить проволоку внутрь корпуса. Теперь верхнюю часть детали накрывают такой же сеткой, как и дно, и закрепляют ее к стенкам детали. На об торца надеваются переходники. Получается заготовка, из которой будет изготовлена индукционная катушка.

Для этого на нее нужно намотать эмалированный медный провод. В среднем нужно наложить 90 витков. Они должны располагаться ближе к центру детали. Выполнять их нужно очень аккуратно и ровно, так, чтобы получилась качественная индукционная катушка. Получившееся устройство можно устанавливать в систему отопления. Делается это следующим образом. Сначала из системы сливается теплоноситель.

После этого выбирается место, где будет установлен котел. Труба на этом участке размечается, после чего из нее вырезается фрагмент, равный по длине отопительному прибору. Затем на подготовленное место устанавливается самодельный индукционный котел. Катушка соединяется с инвертором, на этом монтаж можно считать законченным. После этого система вновь заполняется теплоносителем.

Только после этого можно тестировать новое устройство. В нем обязательно должна быть жидкость. Если включить индукционный котел «на сухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению отопительной системы, что недопустимо. Еще один важный момент – грамотное обустройство заземления отопительного прибора, без чего невозможна его безопасная эксплуатация.

Вихревой индукционный котел: в чем отличие?

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе. Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%. Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Как собрать вихревое индукционное устройство

Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
Обмоточная (эмалированная) проволока из меди.
Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние. Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники. После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным. Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем. Только после этого можно проводить пробный пуск. Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование. Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки. Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя.

Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
Из обоих полученных фрагментов трубы отрезается одна стенка.
Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
Аналогично устанавливается второй отрезок трубы с противоположной стороны.
В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной. Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

Выводы и полезное видео по теме

Как самому собрать котел индукционного типа:

Как работает самодельный индукционный нагреватель:

Что такое индуктивный нагрев:

Индукционный котел – наиболее экономичный и эффективный из всех отопительных приборов, работающих от электричества. Чтобы купить такое устройство в магазине придется потратить значительную сумму, поэтому домашние умельцы научились изготавливать их самостоятельно. Существует множество модификаций самодельных индукционных устройств, можно выбирать любое, наиболее подходящее к условиям эксплуатации.

sovet-ingenera.com

Источник

Растущие цены на энергоносители толкают потребителей искать новые способы обогрева своих домов. Один из таких вариантов – это индукционная энергия, с помощью которой производится тепло. На сегодняшний день — это самый дешевый вариант. К тому же индукционный котел отопления своими руками сделать не проблема. То есть, выгода двойная.

Конечно, необходимость знания принципов работы индукционных котлов, их устройство и комплектация. Все это будет лежать в основе изготовления теплового агрегата. Но схема установки настолько проста, что при ее создании у потребителя не возникает сложностей. Итак, в этой статье будем говорить об индукционном котле отопления.

Устройство и принцип работы

В основе принципа действия индукционного прибора – переработка электрической энергии в тепловую. По сути, это агрегат из категории «электрические отопительные котлы». Но у него совершенно другой механизм преобразования энергии. И если в обычных электрических котлах используются ТЭНы или электроды, то в индукционном установлен трансформатор (индуктор) отсюда и само название аппарата.

Именно поэтому нагрев теплоносителя происходит гораздо быстрее. Индуктор состоит из двух обмоток: первичной и вторичной:

Первичная обмотка располагается внутри трансформатора. По ней протекает электрический ток, который создает вихревые электрические потоки. Они, в свою очередь, образуют электромагнитное поле, которое передает тепло обмотке вторичной.
Вторичная обмотка – это сам корпус индуктора. Под действием электромагнитного поля она нагревается и передает тепловую энергию теплоносителю.

Совет! Чтобы увеличить коэффициент полезного действия всей установки, рекомендуется корпус прибора утеплить. Вот почему так важно? чтобы он состоял из так называемой рубашки (двух слоев). Внутри нее и укладывается теплоизоляция. Кстати, именно с ее помощью 98% тепловой энергии уходит на обогрев теплоносителя.

Из всего вышесказанного можно сделать вывод, что индукционный отопительный агрегат – достаточно эффективный агрегат, который обладает рядом достоинств:

Небольшими габаритными размерами, а соответственно и весом.
Сокращается время обогрева теплоносителя почти в два раза, если сравнивать с любыми электрическими котлами, в которых установлены ТЭНы.
Магнитная индукция предотвращает появление накипи и внутри самого котла и в трубопроводах, по которым течет теплоноситель. Если вдуматься, то этот аппарат можно считать вечным. Ему не нужно обслуживание.

Самодельный индукционный котел

Как уже было сказано выше, индукционный котел своими руками собрать будет несложно. Здесь не требуется специальное образование или глубокие познания в теплотехнике. Но умение пользоваться сварочным аппаратом вам обязательно пригодиться. Ведь котел придется устанавливать в действующую отопительную систему, приваривая его к подающему и обратному контуру.

Необходимое количество материалов и схема сборки

Что потребуется, чтобы собрать индукционный котел?

В качестве корпуса для котла может быть использована пластиковая труба диаметром 100 мм. Толщина трубы 5 мм.
Из алюминиевой катанки диаметром 7 мм нарезаются кусочки длиною по 5 см. Ими будет заполняться корпус отопительного агрегата.
Чтобы алюминиевые куски проволоки не высыпались из трубы, необходима металлическая сетка, которая крепится к нижнему торцу будущего котла.
Для того чтобы котел принял законченный вид, необходимы два специальных переходника. Они устанавливаются с торцов и закрепляются там. Трубные переходники предназначены для одной цели – провести соединение с подающим и обратным трубопроводом.

Совет! Алюминиевые кусочки катанки необходимо засыпать так, чтобы они полностью заполнили все пространство трубной конструкции. То есть, последовательность сборки такова: устанавливается нижний переходник, изнутри укладывается сетка, производится заполнение алюминиевой проволокой, устанавливается верхний переходник.

Теперь необходима медная эмалированная проволока, которую накручивают на внешнюю плоскость пластиковой трубы. Количество витков приблизительно 90. Будьте внимательны при проведении этой операции.

Главное – соблюсти точные размеры пространства между витками, надо добиться того, чтобы участки проволоки не соприкасались. Все надо делать очень аккуратно. По сути, накрученная медная проволока и есть индукционная катушка, то есть, это первичная обмотка:

Безопасность любого агрегата – это основа его эксплуатации и обслуживания. Поэтому рекомендуется провести изоляцию самодельного индукционного котла с внешней стороны, где закреплена катушка. Для выбора изоляционного материала обратите внимание на его электро- и гидроизоляционные характеристики. Это наиважнейшие показатели при выборе.
Устанавливать сам индукционный прибор можно на любом участке отопительного трубопровода. Он имеет компактные размеры, так что много места занимать не будет.
Крепление отопительного агрегата в систему отопления производится с помощью переходников и сварочного аппарата. То есть, вырезается участок трубы, вместо которой и устанавливается котел. Обратите внимание, что диаметр переходника должен совпадать с диаметров трубы отопления.
А вот подключение индукционного котла к сети переменного тока можно лишь через высокочастотный трансформатор. Включать же прибор можно лишь при заполненной отопительной системе. В противном случае пластиковая труба под действием высокой тепловой энергии просто расплавиться.

Сооруженный индукционный котел отопления своими руками – это отопительный прибор, который ничего не стоит. Правда, отметим, что у этого варианта есть несколько недостатков:

Не очень презентабельный внешний вид.
Невысокая эффективность.

Наша же задача показать, как можно сделать этот агрегат своими руками, какие средства на него необходимы, сколько времени все это занимает. Конечно, существуют модели более дорогие и эффективные.

К примеру, конструкция из двух металлических труб разного диаметра, вставленных друг в друга. Но в этой статье нам важно было показать устройство индукционного котла и принцип его работы. Поэтому в качестве примера была выбрана простейшая модель.

Что мы хотели сказать этой статьей? Существует большая разновидность отопительных агрегатов, которые работают на разных видах топлива. И если перед вами стоит задача экономии энергоресурсов, то индукционный котел один из таких вариантов. Тем более есть возможность изготовить его своими руками.

Источник
