Дешевый теплый пол своими руками в деревянном перекрытии без стяжки

Варианты укладки теплого пола без стяжки

Водяные теплые полы без стяжки устанавливаются в тех домах, где заливка бетона невозможна или очень затруднительна. Это могут быть деревянные частные постройки и здания, которые не рассчитаны на дополнительные нагрузки. Также заливка стяжки не рекомендуется в помещениях с низкими потолками.

Преимущества и недостатки

Если говорить о положительных сторонах систем без стяжки, то следует выделить следующие:

1. В результате получаются легкие, но надежные и энергоэффективные конструкции.
2. В случае возникновения протечек, их легко можно обнаружить и устранить, чего нельзя сказать о водяном теплом поле в стяжке.
3. С помощью такой установки можно сэкономить пространство. Обычно получается пирог толщиной от 2 до 5 см.
4. Если во время монтажа отопительной системы использовались металлические теплорассеивающие пластинки, то трубы не задерживают тепло. В результате отапливаемые помещения скорее прогреваются. Также такие системы довольно быстро реагируют на команды автоматики.

Из недостатков можно отметить только высокую стоимость металлических элементов. Также существует мнение, что теплоотдача таких теплых полов ниже, чем у отопительных систем в стяжке, но это не подтверждено.

Как выбрать материалы

В первую очередь необходимо правильно подобрать теплоизоляционный материал, элементы трубопровода и металлические пластины.

Чаще всего в качестве теплоизоляционного материала используют минеральную вату, в частности базальтовую. Она хорошо пропускает водяной пар, благодаря чему под покрытием не будет скапливаться влага, что особенно хорошо для древесины. Но если минеральная вата промокнет, то потеряет до 60% теплоизоляционных качеств, поэтому потребуется еще и гидроизоляция.

Согласно мнению специалистов, для утепления напольного покрытия на первом этаже рекомендуется использовать базальтовую вату плотностью не более 80 кг/м 3. Толщина при этом должна быть примерно 15 см для теплых регионов и 20 см для холодных. Для изоляции межэтажных перекрытий подойдет материал толщиной до 10 см.

Немного реже используют полимерные теплоизоляционные материалы, например, пенопласт и полистирол. Они практически не пропускают влагу и пар, поэтому в случае с деревянной основой не подходят. Для первого этажа необходимы плиты толщиной около 10 см, для межэтажных перекрытий – 2–3 см.

Что касается труб, то для теплых полов без стяжки диаметром 1,6 и 2 см они могут быть медными, металлопластиковыми и изготовленными из сшитого полиэтилена с антидиффузионным слоем, который не пропускает воздух.

Изделия из сшитого полиэтилена и металлопластика практически не отличаются по качеству и стоимости, поэтому для теплых полов можно купить любой из этих видов. Медные стоят гораздо дороже и их долго и сложно устанавливать. Но они очень хорошо проводят тепло, поэтому их часто используют для прокладки теплых полов.

Важно знать! Медные изделия нельзя применять с алюминиевыми теплораспределительными пластинами, металлы совершенно не подходят друг другу.

Современный рынок предлагает стальные и алюминиевые распределяющие пластинки. Теплопроводность алюминия значительно выше, чем стали, поэтому предпочтительно использовать именно такие элементы. При этом пластинки из алюминия дороже стальных в 4 раза. Но такая разница в цене относится только к изделиям одинаковой толщины. Лучше покупать пластинки с толстыми стенками, они способны накопить, а затем передать большое количество энергии.

Также для установки потребуются гофры, стоит остановить свой выбор на изделиях из нержавеющей стали. Они отличаются длительным сроком эксплуатации, устанавливаются без сварки и пайки, хорошо передают энергию и обладают небольшой массой.

Методы установки трубопровода

Водяной теплый пол без стяжки может монтироваться следующими способами:

• змейка;
• двойная змейка;
• спираль.

Схема укладки напрямую зависит от квадратуры помещения

Первый метод считается самым простым и экономичным. Но если трубы были уложены таким образом, есть риск неравномерного нагрева площади пола. Дело в том, что теплоноситель остывает по мере протекания по трубопроводу, поэтому в дальних частях температура будет ниже. Этот способ можно использовать только при отделке маленьких помещений – тогда теплоноситель не будет остывать. Укладка спиралью занимает большую площадь, поэтому так нужно устанавливать водный пол только в просторных помещениях.

Установка системы теплый пол на разных основаниях

Первым делом необходимо убрать все из помещения, подготовить основу и начертить план укладки трубопровода. Для прокладки магистрали лучше использовать цельное изделие без соединений, это будет более надежно. Во время создания плана необходимо учесть расположение мебели и сантехники и рассчитать необходимый шаг укладки. Обычно это 10 см, но в холодных регионах лучше укладывать трубы плотнее.

Монтаж теплого пола на полистирол

Полистирольные плиты производятся в одном варианте – с толщиной 3 см. Если черновое покрытие требует большего слоя теплоизоляционного материала, то можно предварительно уложить пенопласт.

Перед монтажом теплоизоляции необходимо тщательно подготовить основу: выровнять покрытие, удалить все впадины и бугры и нарисовать план установки полистирольных плит. На плане нужно учесть размеры помещения и габариты одной плиты. Затем нужно сразу подрезать материал, если это необходимо. Для укладки используются специальные фиксаторы, которые поставляются вместе с утеплителем, они оснащаются одним из трех видов замков.

На уложенный утеплитель нужно зафиксировать теплораспределительные пластины, а в пазу установить трубопровод, не подключая его к коллектору. На трубы укладывают рулонный материал, который будет служить подложкой, но это необязательный этап. В качестве финишного покрытия можно использовать ламинат или паркет. Чтобы оформить пол другими изделиями (гипсокартоном, ДСП, фанерой и так далее), придется делать бетонную стяжку.

В завершение трубы соединяют с коллектором. Если теплый пол поставляется с системой управления, ее необходимо монтировать на стену и соединить кабелем с самой системой по внешнему кабель-каналу, который также закрепляется на стене. Между витками устанавливают температурный датчик, если он есть в комплекте, и подсоединяют его к системе управления.

Монтаж водного пола на дерево

Существует два способа укладки системы на деревянную основу:

• Модульный. Этот метод считается наиболее удобным. Первым делом необходимо установить деревянные лаги, а между ними уложить слой тепло- и гидроизоляции. Конструкцию накрывают плитами из древесного материала, оставляя у стен зазор в 2 см для того, чтобы во время повышения температуры дерево могло беспрепятственно расширяться. Деревянные плиты оснащаются специальным фиксатором для соединения друг с другом. Далее установка происходит так же, как и в случае с полистиролом.
• Реечный. Здесь необходимо действовать в строгом соответствии с планом. Рейки выставляют на черновом полу так, чтобы между ними было расстояние для установки труб. На подготовленную основу укладывают распределительные пластинки, а затем проводят монтаж трубопровода.

При одинаковой эффективности модульный вариант монтируется легче и быстрее, тогда когда реечная система обходится дешевле

Если будет использоваться финишная отделка, толщина которой не превышает 1 см, то можно накрыть трубы звукоизоляционным материалом, а затем продолжить работы. Если планируется укладка плитки, то трубы накрывают гипсокартоном, наносят шпатлевку, закрепляют серпянку и только после этого устанавливают плитку. Кафельная плитка отлично подойдёт для обустройства напольного покрытия в ванных и кухнях. Ламинат и паркет, а также прочие покрытия, имитирующие текстуру камня или дерева, лучше подойдут для оформления жилых помещений.

Метод Uponor

В этом случае в качестве утеплителя выступает обычная минеральная вата, трубы и пластины, которые можно выбирать по своему усмотрению и бюджету. Также потребуются слесарные инструменты и ножницы для нарезки труб. Алгоритм действий:

1. На уровне нижней кромки балок необходимо прибить бруски размером 2,5х2,5 см. Сверху укладывается напольное покрытие из досок толщиной в 2 см.
2. Затем нужно застелить пол рулонным пароизоляционным материалом. Если полотна не хватает, чтобы закрыть все помещение, то укладывать полосы следует внахлест 10 см. Стыки проклеиваются скотчем.
3. Сверху на пароизоляцию кладут слой минеральной ваты так, чтобы плиты не сминались. В противном случае материал потеряет свои теплоизоляционные качества. Толщина слоя должна быть меньше высоты лаги, это расстояние потребуется для вентиляции.
4. По лагам необходимо расстелить рулонный гидроизоляционный материал. Обмазочный использовать нельзя, поскольку его впитает вата. Пленку нужно натянуть и закрепить края степлером.
5. На расстоянии 2–3 см от стены поперек лаг прикрепляют деревянные доски толщиной 2 см, между которыми следует оставить щели шириной 2 мм для монтажа пластин.
6. Вставить в щели пластины, сверху уложить трубы.
7. В конце подключить систему к коллектору и установить финишное покрытие.

Прочие методы укладки

В качестве основы под водный теплый пол также могут выступать плиты пенопласта и деревянные изделия с канавками заводского производства. В первом случае канавки в пенопласте необходимо вырезать самостоятельно с помощью термоножа. Второй вариант удобен тем, что не придется самостоятельно рассчитывать ширину и расстояние между щелями в деревянном полу. Плюс можно сэкономить немного времени, но стоят они значительно дороже обычных деревянных досок.

Распространенные ошибки

Большинство домашних мастеров считает, что проведение предварительных измерений конструкции необязательно. На самом деле это заблуждение. Крайне важно заранее провести все расчеты и внести их в план укладки. Это касается количества материалов, размера плит, общего веса, который выдержит перекрытие, и так далее.

Еще одной распространенной ошибкой является включение системы сразу после завершения установки. Делать это не следует, поскольку жидкие материалы, если таковые использовались, должны хорошо схватиться. Нужно подождать несколько дней, а затем включать нагрев. Температурные датчики считаются расходным материалом, поэтому их следует устанавливать так, чтобы можно было легко добраться и заменить.

Как сэкономить

Стоимость всех элементов водяных теплых полов довольно высокая, и домашние мастера придумали несколько хитростей:

• можно укладывать отопительные трубы прямо на утеплитель, тогда дорогостоящие изделия с канавками не потребуются;
• в досках можно самостоятельно сделать пропилы и по их длине приклеить алюминиевую фольгу, в результате получатся распределительные пластинки;
• фрагменты можно изготовить самостоятельно на металлообрабатывающем станке.

Важно помнить, что попытка сэкономить может привести к нежелательным последствиям. Специалисты рекомендуют приобретать изделия в известных сетях строительных магазинов. Так практически нет риска приобрести некачественную или поддельную продукцию.

Теплый пол без стяжки: электрический, водяной, особенности и варианты монтажа своими руками

Теплый пол – явление, пришедшие в наши дома сравнительно недавно, но уже полюбившаяся многими из нас. Конструкция его крайне проста и при этом гениальна. Под основной массив пола укладывается нагревательный элемент. Это может быть металлическая проволока различного сечения или труба, с непрерывно циркулирующей по ней жидкостью. Оба вышеперечисленных способа являются достаточно эффективными, имеют свои особенности и недостатки. Чтобы понять специфику каждого вида теплых полов, давайте рассмотрим их в отдельности.

Виды теплых полов: особенности и отличия

Существует два основных подвида теплого пола: со стяжкой и без стяжки. Стяжкой в этом случае называют слой бетона, в который вмуровывается нагревательный элемент. Однако такой подход не всегда может быть целесообразен. К примеру, в домах с деревянными перекрытиями такие полы вообще не используются.

Альтернативой является пол без стяжки или так называемый «сухой пол». Его установка гораздо проще и быстрее, так как отсутствует стадия заливки бетона с последующим его выравниванием и высыханием. Плюс к тому конструкция пола предполагает малый вес, что также необходимо, если дом и его перекрытия деревянные.

Технология укладки трубы в теплоизоляционные маты

Метод укладки теплого пола без стяжки: плюсы и минусы

Чтобы лучше понять особенности применения такого способа в быту, давайте поподробнее рассмотрим достоинства и недостатки подобной конструкции.

• Средняя толщина теплого пола без стяжки составляет порядка 20 мм. Это очень немного, в сравнении с 80 мм, которые займет стяжка. Иными словами, теплый пол без стяжки не создаст существенную разницу в уровне пола или так называемую «ступеньку».
• Для того чтобы ввести в эксплуатацию комнату с бетонной стяжкой потребуется не меньше месяца. Мокрая стяжка, особенно достаточно толстая, сохнет очень продолжительное время. Установка же пола без стяжки займет около суток. Также в качестве основы для теплопроводящих элементов может использоваться клей для керамики. Ему также требуется некоторое время на высыхание, однако занимает оно, обычно, не более двух недель.
• Бетонная стяжка дает значительную нагрузку на перекрытия. Такой пол нельзя размещать, к примеру, на вторых и последующих этажах деревянных домов. Пол без стяжки не просто легче, его также можно установить в уже готовых домах. К тому же, в некоторых случаях, доставка бетона в комнату может быть невозможна по тем или иным причинам. Полы же без стяжки обычно состоят из нескольких ключевых элементов: шланг или кабель, а также подложка, которая для удобства эксплуатации нарезается на небольшие плиты.
• Теплый пол без стяжки обладает высокой мобильностью. Его можно без труда снять и перенести в другую комнату или квартиру при переезде. Более того, отсутствие стяжки облегчает доступ к теплопроводящему волокну в случае необходимости его починки или замены.

Монтаж теплого пола с использованием матов — очень простой и быстрый процесс

• Хрупкость. При отсутствии бетонной стяжки, провода или трубки очень легко повредить, так как они закрыты только финальным слоем пола, например ламинатом. Если используется водяное отопление, любая поломка может привести к затоплению нижних этажей и порче имущества. Решить эту проблему помогут теплопроводящие маты или деревянный настил между слоем финального пола и системой теплого пола.
• Такое покрытие очень быстро нагревается, но при этом также быстро начинает терять тепло. Происходит это из-за отсутствия как таковой аккумулирующей подложки. Именно эту функцию обычно берет на себя бетонная стяжка. В некоторых случаях канавки, в которые укладывается теплопроводящий кабель, оборудуются металлическими пластинами.
• Теплый пол без стяжки следует размещать достаточно плотно, с небольшим шагом. Оптимальное расстояние между теплопроводящими элементами составляет от десяти до тридцати сантиметров (чем выше теплопотери помещения, тем меньше шаг). В противном случае, площадь комнаты будет нагреваться неравномерно. Большое внимание следует уделить и типу укладки, особенно если речь идет о водяном отоплении.
• При использовании теплого электрического пола, он будет потреблять очень много электроэнергии. В совокупности с небольшой нагревательной способностью, это может существенно увеличить затраты на отопление помещения.
• Несовместимость с некоторыми типами покрытий. Перед укладкой чистового пола, следует уточнить у производителей, совместим ли он с различными видами альтернативного отопления. Однако, даже если ламинат или ковролин совместимы с теплым полом, стоит внимательно отнестись к выбору мощности последнего. В случае сильного нагрева, деревянное покрытие может рассыхаться и деформироваться, а при малой мощности оно может наоборот может не прогреться.

Теплый электрический пол без стяжки

Под электрическим теплым полом зачастую подразумевается именно нагревательные маты. Состоит такой пол из абразивной подложки и вшитого в него нагревательного кабеля. Последнее, к слову, значительно облегчает его установку, так как отсутствует необходимость размещать кабель самим, достаточно просто скрепить маты между собой при помощи специальных переходников.

Такой пол имеет значительное преимущество перед «голым» кабелем. Он не требует дополнительной звукоизолирующей и теплоизоляционной подложки, а может быть расположен прямо на черновом, предварительно загрунтованном полу.

Как уже отмечалось, установка такого пола займет значительно меньше времени. Если бетонная заливка сохнет около 25 – 28–ми дней, то клеевое покрытие, на которое закрепляются плиты, сохнет в два раза быстрее.

Электрические полы могут сильно различаться по мощностям. Их можно подобрать в соответствии с конкретными нуждами.

Если полы в помещении предполагается сделать из материала большой толщины или низкой теплопроводности, такого как массивный ламинат или керамика, лучше приобрести теплый пол мощностью около 160 Вт/кв. метр. Для тонких деревянных покрытий такой пол уже не подходит. Однако это не значит, что его обладатели вообще не могут установить в квартире теплый пол, стоит учесть лишь несколько моментов.

Отдельно стоит упомянуть, что мощность теплого пола может измеряться и в других единицах, называемых «погонной мощностью». Для толстого покрытия она будет равна 12 Вт/п.м, для деревянного — 10 Вт/п.м.

Существует и более дешевый тип теплого пола. Нагревательный кабель в этом случае заключен в пластиковую сетку. Укладывается такой теплый пол в слой клея для керамики. Оптимальная его толщина при этом должна быть не более 20 мм.

Теплый водяной пол без стяжки

Подобный вид теплого пола устанавливается в помещениях, доставка в которые бетона затруднена, нерациональна или невозможна. Выгоден такой вариант еще и тем, что при укладке не образуется так называемая «ступенька», так как пол приподнимается на достаточно малую высоту.

Главное отличие водяного теплого пола от электрического заключается в теплоносителе. Вместо двужильного кабеля используется гибкий шланг, заполненный жидкостью. Укладывается он на специфическую подложку, оснащенную металлическими пластинами.

Металл, в этом случае используется в качестве аккумулятора, а также равномерно распределяет произведенное тепло по всей поверхности поля.

На систему шлангов укладывается слой гидроизоляции. Он защитит саму систему от внешних воздействий, а также предотвратит порчу финального покрытия, в качестве которого может использоваться практически все что угодно. От ковролина до ламината.

Существует несколько типов трубок, которые используются при укладке теплого пола. Различаться они могут как по толщине, так и по материалу. Наименьшей популярностью пользуются металлические трубки. Их достаточно проблематично не только перевезти и установить, но и подогнать под размер комнаты.

Чаще используются пластиковые трубки из плотного полиэтилена или полипропилена. Они не так прочны как металлические, зато обладают большой мобильностью. Кроме того, теплый пол на основе полимерных трубок меньше подвержен воздействию агрессивных сред, к которым, к примеру, относится жесткая хлорированная вода. Более того, пластиковую трубку можно заполнить практически любым жидким теплопроводным материалом, в том числе и хладагентом.

Как выбрать трубы для водяного теплого пола

1. Если трубка покупается отдельно, стоит убедиться подходит ли она для создания контура теплого пола. Следует внимательно изучить маркировку продукции или уточнить ее характеристики у продавца. Оптимальным считается материал, выдерживающий нагрузку в 10 и более атмосфер, а также нагрев в 95 – 100 градусов. Несоблюдение хотя бы одного из этих условий может привести к внезапному выходу системы из строя.
2. В качестве подложки может использоваться дерево или абразив, но чаще всего предпочтение отдается ячеистым пенополистирольным плитам. Установить такие плиты достаточно просто, между собой они скрепляются с помощью специфических пазов. Ячейки же облегчают укладку трубок с необходимым шагом.

Способы укладки теплопроводящего контура

Перед началом укладки теплого пола необходимо разметить территорию. Этот процесс может существенно облегчить ячеистая подложка.

Наиболее рационально подключать каждую комнату к отдельному теплопроводящему контуру. При этом следует использовать цельный шланг. Это существенно повысит герметичность системы и облегчит ее монтаж.

Существует три основных типа укладки труб.

1. Змейка. Шланг протягивается по краю на всю длину комнаты, а затем поочередно загибается влево и вправо. Этот метод требует наименьшее число материалов, но при этом подходит только для небольших помещений, так как теплоноситель нагревает комнату неравномерно.
2. Спираль (улитка). Шланг протягивается по спирали к центру комнаты, а затем, таким же образом, возвращается. Материала уходит гораздо больше, однако комната прогревается гораздо равномернее.
3. Двойная змейка. Способ является оптимальным компромиссом. При этом шланг протягивается змейкой как в одну, так и в другую сторону.

Заключение

Несмотря на множество спорных моментов, теплый пол является хорошим и достаточно доступным альтернативным источником отопления. Некоторые разновидности теплого пола не только увеличивают уровень комфорта, но и позволяют сэкономить денежные средства как на его монтаже так и на оплате коммунальных услуг.

Установка теплого пола достаточно проста и позволит справиться с ней даже непрофессионалам. Данный процесс сопряжен с минимальным уровнем дискомфорта и с лихвой окупается эргономичным и приятным видом, который приобретет комната после ремонта.

Теплый пол на водяной основе крайне популярен в частных секторах многих западно-европейских стран, а электрический можно встретить в городских квартирах по всему миру. При этом, подобное альтернативное отопление может устанавливаться лишь в наиболее холодных частях помещения.

Водяной теплый пол без стяжки своими руками

Водяной теплый пол без стяжки устанавливают в помещениях, заливка которых бетоном затруднена или невозможна, например, в домах с деревянными перекрытиями, при небольшой высоте помещения, не рассчитанной на устройство обычных теплых полов, либо в помещениях, доставка бетона в которые невозможна.

Достоинства водного теплого пола без бетонной стяжки:

• Легкость конструкции, позволяющая укладывать его на любых перекрытиях;
• Небольшая толщина пола не вносит больших изменений в полезную высоту помещения;
• Возможность укладки финишного покрытия сразу после устройства теплого пола, не нужно ждать созревания бетона;
• Минимальные требования к основе. Это может быть как бетонное, так и деревянное перекрытие.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Способы укладки водяного контура

Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» — наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.

После выполнения плана нужно определить шаг укладки исходя из требований проекта. Для разного типа основы шаг может быть разным.

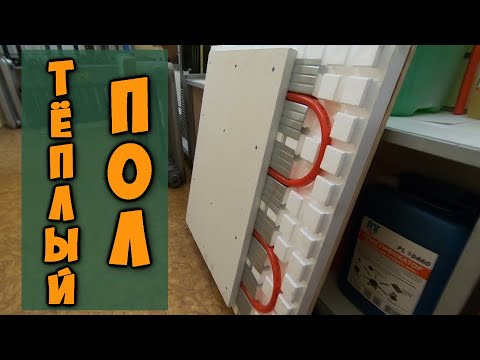

Укладка пола на полистирольную основу

Полистирол – это знакомый всем пенопласт. Он обладает хорошими тепло- и звукоизолирующими свойствами, не гниет и долго сохраняет свои свойства.

1. Полистирольные плиты выпускаются с базовой толщиной 30 мм. Если по расчетам требуется большая толщина, черновой пол предварительно утепляют с помощью дополнительных полистирольных плит.
2. Если полистирольную основу кладут прямо на черновой пол, его необходимо выровнять, удалить весь мусор, устранить перепады и подвижность основания.
3. Укладывают полистирольную основу – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины выпускают на шаг 150 и 300 мм. Пластины скрепляют между собой с помощью защелкивающегося замка.
4. Если используются универсальные пластины с бобышками, контур укладки труб может его можно быть более сложным, для удобства разметить маркером.
5. В пазы укладывают алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура.
6. Поверх пластин можно укладывать подложку и финишное покрытие – паркет, ламинат. Если в качестве покрытия выбрана плитка, под нее необходимо уложить сухую стяжку – плиты ДСП, фанеру или влагостойкий гипсокартон.

Деревянный настильный теплый пол

Чаще всего такой пол устраивают в деревянных домах. Деревянная система может быть собрана как на основе специальных модулей, так и на реечной основе. Модульный способ укладки подразумевает использование готовых модулей из древесной плиты с пазами для укладки труб. Реечная система выполняется с помощью досок или реек.

1. Деревянные модули можно укладывать прямо на лаги с шагом 600 мм, между лагами необходимо уложить гидроизоляцию и утеплитель. Модули укладывают с промежутком в 20 мм, необходимым для компенсации температурного расширения. Модули сцепляют между собой с помощью стандартного защелкивающегося замка.
2. Для реечного способа нужен настил чернового пола. Рейки кладут на расстоянии, достаточном для размещения труб на определенном расстоянии в соответствии с выбранным контуром.
3. При укладке модулей или реек соблюдают заранее выполненный план раскладки.
4. На подготовленную систему модулей с пазами кладут металлические пластины, а в них – трубы.
5. Твердые финишные покрытия толщиной не менее 10 мм можно укладывать прямо поверх металлических пластин, уложив на них мягкую подложку для звукоизоляции.
6. Под укладку плитки или линолеума теплый деревянный пол необходимо подготовить: уложить поверх металлических пластин плиты гипсокартона, фанеры, ДСП, закрепить их, зашпаклевать стыки. Укладку покрытия ведут обычным способом.

Теплый настильный пол, выполненный с использованием полистирольных или деревянных модулей, обеспечивает не только обогрев помещения, но и звукоизоляцию. Срок его службы зависит от качества монтажа и материалов, поэтому не стоит на них экономить.

Как сделать сухой теплый пол без стяжки своими руками

Водяной теплый пол – это одна из самых экономичных систем, используемых для нагрева пола. Обычно подобные системы укладываются в стяжку, но это возможно далеко не всегда, поскольку вес одного квадратного метра покрытия может достигать 300 кг. Для деревянных домов или старых зданий такая нагрузка чрезмерна, поэтому установить теплый пол под стяжкой не получится. К тому же, уровень пола при укладке водяного теплого пола поднимается примерно на 10 см – а для некоторых помещений такое уменьшение свободного пространства может оказаться критичным.

Решением описанной выше проблемы являются настильные системы, которые можно монтировать, не перегружая перекрытие и не снижая объем помещения. Впрочем, при всех описанных достоинствах имеется и несколько недостатков, которые не позволяют назвать теплые полы в деревянном доме без стяжки универсальными.

Первое негативное качество, которое стоит отметить – не очень высокая эффективность. Средняя теплоотдача квадратного метра таких полов составляет около 50 Вт – а этого в большинстве случаев недостаточно для полноценного отопления всего дома. Именно поэтому сухие теплые полы в деревянном доме чаще всего используются в сочетании с другими отопительными системами.

Вторым недостатком является низкая инерционность. Конечно, однозначным минусом это качество назвать нельзя, ведь благодаря ему обеспечивается высокая скорость прогрева помещения – но и остывает оно так же быстро, если установленные своими руками сухие теплые полы по какой-то причине прекращают работу.

Виды сухих теплых полов

Существует две разновидности сухих систем теплого пола – деревянные и полистирольные. Устройство обеих систем имеет два общих компонента – блоки настильной системы и теплораспределительные металлические полосы. Поскольку теплопроводность базовых материалов невелика, при укладке труб непосредственно в пазы блоков теплоотдача получается небольшой. Чтобы компенсировать этот фактор, используются металлические пластины, созданные на основе алюминия.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м 2 . Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Полистирольные водяные полы

Полистирольный сухой теплый пол имеет меньший вес по сравнению с деревянными аналогами. Для монтажа используются модули толщиной 15 мм, 30 мм, 50 мм или 70 мм, а шаг укладки труб может составлять 15 см или 30 см. Немаловажной особенностью подобных систем является тот факт, что полистирол, помимо всего прочего, выполняет еще и теплоизоляционную функцию.

Перед тем, как уложить полистирольный водяной теплый пол под ламинат без стяжки, нужно выровнять и очистить основание. Если основание не выглядит надежным, на него стоит дополнительно положить теплоизоляционный слой, а уже поверх него укладывать маты системы сухого теплого пола. После монтажа модульных элементов можно приступать к раскладке теплораспределительных пластин с пазами, позволяющими фиксировать трубы.

Альтернативным вариантом укладки сухого теплого пола являются обычные полистирольные плиты, в которых имеются специальные выступы, отлично подходящие для монтажа металлических пластин. Такая схема лучше всего проявляется, если теплый пол без стяжки под плитку должен иметь сложную конфигурацию.

В любом случае, при монтаже вдоль всего периметра помещения должна укладываться демпферная лента. Ее функция заключается в компенсации теплового расширения конструкции и предотвращении разрушения напольного покрытия и стен. Укладывая несколько контуров в пределах одного помещения, их также нужно разделить лентой.

Полистирольный сухой теплый водяной пол в деревянном доме можно укладывать на любом ровном основании. Для таких систем подходят все существующие виды напольных покрытий. Базовым материалом являются полистирольные плиты с выточенными канавками для крепления труб. Плиты кладутся на подготовленный пол и накрываются металлическими пластинами, после чего можно устанавливать трубы. При использовании твердых покрытий плиты нужно будет накрыть гидроизоляционной пленкой, а для мягких покрытий нужно будет обустроить жесткое основание.

Монтаж сухого теплого пола своими руками

Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.

Для самостоятельного монтаж деревянных конструкций лучше всего подходят:

• Ошкуренные обрезные доски;
• ДСП и МДФ толщиной более 22 мм;
• Влагостойкая фанера толщиной свыше 20 мм.

При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством. Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.

Далее нужно подогнать листы материала под необходимые размеры:

• При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
• При шаге в 200 мм ширина должна составлять 180 мм;
• При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.

По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.

Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.

Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности. Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.

Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.

Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.

Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.

Заключение

Настильные теплые полы – это отличное решение для тех ситуаций, где использовать массивную бетонную стяжку невозможно из-за недостаточной мощности опорной конструкции. Кроме того, сухой водяной пол отличается сравнительно небольшой толщиной, что позволяет эффективность применять его в помещениях, где потеря даже небольшого объема свободного пространства критична. Конечно, в качестве основного отопления подобные системы не могут работать из-за низкой теплоотдачи, а вот хорошим дополнением к уже имеющейся отопительной системе они станут, тем самым делая помещение максимально комфортным.

Монтаж теплого пола без стяжки

Теплый пол без стяжки можно установить в помещениях, где обустройство стяжки из бетона по разным причинам невозможно. Такой выбор позволит сэкономить денежные средства, так как снижает затраты на монтаж и не требует проведения заливки пола бетонной стяжкой. Теплые полы, уложенные не на бетонную стяжку, не забирают высоту помещения и возводятся быстро.

Виды и преимущества пола без стяжки

Водяной теплый пол без заливки стяжки станет прекрасным выходом, если нужно установить систему в помещении, где заливка стяжки невозможна или нежелательна. Такими помещениями являются — деревянный дом, помещения с низким потолком, а также ситуации, если доставить бетон невозможно.

Сделать теплый водяной пол, не требующий бетонной стяжки, можно по-разному. Система теплого пола может быть двух видов:

1. Полистирольная система водяного пола предполагает использование матов из полистирола и обогревательного контура. Маты устанавливаются на лаги, деревянный или бетонный пол.
2. Деревянная система водяного пола, т.е. теплый пол укладывают на основание из деревянных пластин с каналами для труб. Система монтируется на лаги, бетонный или черновой деревянный пол.

Полистирольная система наиболее легкая. Однако на несущие балки может оказываться значительная нагрузка. Это нужно учесть перед монтажом конструкции и заранее провести расчеты. Для фиксации труб применяют алюминиевые пластины.

Так как бетонная стяжка отсутствует, необходимо сделать теплоизоляцию пола. Для этого рекомендуется сухие теплоизоляционные материалы такие, как минеральная вата. Вместо минеральной ваты можно использовать более современный материал — гипсоволокно. Можно также использовать в качестве теплоизолятора любой насыпной материал, обладающий высокими теплоизолирующими свойствами.

Еще один современный материал — полиуретан. Его особенность в том, что утеплитель просто «распыляют» по поверхности пульверизатором.

При использовании системы деревянного пола на поверхность сначала укладывают пластины из оцинкованной стали. Сверху на них кладут подложку, сделанную из вспененного полиэтилена — она предотвратит треск паркетных досок. Под линолеум и кафельную плитку на пластины рекомендуется уложить листы ГВЛ.

Преимущества теплого пола без стяжки в следующем:

1. Конструкция очень легка, поэтому ее можно установить в любых помещениях, вне зависимости от типа перекрытия;
2. Толщина конструкции будет невелика, поэтому высота помещения уменьшится незначительно;
3. Не придется долго ждать застывания бетона. Сразу после окончания монтажа системы можно положить финишное покрытие;
4. Может быть уложен на любое основание;
5. Нагрузка, которую оказывает водяной теплый пол без стяжки на основание, невелика.

Дополнительно при проведении укладки водяного пола без использования бетонной стяжки появляется меньше пыли и грязи.

Материалы для монтажа водяного пола

Перед тем как укладывать трубы, на пол в помещении укладывают основу — деревянную или полистирольную с каналами для труб. Трубы закрывают гидроизолирующими пластинами.

Трубы для пола изготавливаются из различных материалов: меди, сшитого полиэтилена или пропилена, металлопластика. Наиболее часто используются полиэтиленовые трубы, так как они просты в установке, долговечны, устойчивы к воздействию агрессивной среды и недороги. В системе, собранной из таких труб, в качестве теплоносителя можно использовать различные антифризы, а не только воду, причем без малейшего вреда для труб.

В магазине трубы продаются смотанными в бухты. После доставки строго запрещается снимать с бабины петли и просто вытягивать трубы, так как это может привести к появлению заломов трубы. Разматывать трубы можно непосредственно во время установки контура, постепенно, чтобы избежать появления заломов.

Для теплоизоляции основы рекомендуется выбрать пенополистирольные маты. Они обеспечивают оптимальную теплоизоляцию, к тому же на них есть пазы и выступы, которые в значительной степени облегчают укладку труб с необходимым шагом, не проводя при этом дополнительной разметки. Размер одной плиты составляет 50х100 см, между собой они скрепляются специальным замком.

Популярным решением считается настильная система водяного теплого пола. Она представляет собой изготовленные из дерева модули с выемками для труб. Модули различаются по ширине: они могут быть по 13, 18 и 28 см. Выбирать модули нужно опираясь на шаг укладки труб.

Для монтажа системы необходимо приобрести специальные пластины из оцинкованной стали или алюминия. Теплораспределительная пластина, изготовленная из алюминия, необходима для перераспределения тепла по нижней поверхности финишного покрытия. Воздействуя на нижнюю часть финишного покрытия, она тем самым обеспечивает нагревание поверхности пола и повышение температуры в помещении.

Методы монтажа контура труб

Выбрав материалы, можно переходить к монтажу труб. Способов укладки контуров существует несколько:

Наиболее простой и экономичный способ — змейка. Но при использовании такого контура стоит быть готовым к тому, что в разных зонах помещения могут появляться перепады температуры из-за постепенного остывания теплоносителя. Поэтому укладывать контур «змейкой» рекомендуется только в небольших по площади комнатах, так как тогда он не будет успевать остыть.

Из-за особенностей конструкции, «спираль», напротив, больше подходит для просторных помещений.

В первую очередь нужно составить план монтажа труб в помещении. Чаще всего для установки теплого пола применяют одну цельную трубу, без соединений, так как именно такая конструкция обеспечивает большую надежность всей системы.

После окончания планировки стоит определить шаг установки труб. Шаг может различаться в зависимости от условий в помещении, требований проекта и вида основания. Только после того, как учтены все эти моменты, можно переходить непосредственно к монтажу контура. Этапы монтажных работ будут несколько различаться в зависимости от вида системы (деревянная или полистирольная).

Этапы укладки водяного пола на полистирольную основу

Плиты из полистирола имеют базовую толщину в 3 см, когда для утепления чернового пола требуется положить более толстый слой утеплительного материала, используются дополнительные плиты пенопласта.

Перед установкой теплоизоляции на черновой пол его следует выровнять, устранить перепады и убрать мусор. Основу из полистирола можно выкладывать по специальному плану. Для укладки утеплителя используются пластины разных видов: с пазами, поворотные, прямые. Размер полистирольных плит рассчитан на шаг 15 см, есть плиты на шаг 30 см. Для скрепления плиты оснащены специальным замком.

Некоторые виды плит имеют выступы, благодаря чему можно сделать более сложную схему контуров. Но для того, чтобы не запутаться во время укладки труб, лучше заранее сделать разметку маркером.

На утеплительный материал укладывают металлические пластины и в пазы монтируют трубы, соблюдая план. Сверху можно положить подложку, затем — финишное покрытие: паркет или ламинат. Можно использовать и другие материалы, но тогда следует соблюдать дополнительные правила. Так, прежде чем монтировать теплый пол под плитку, сначала делают сухую стяжку — укладывают многослойную фанеру, гипсокартон или листы ДСП.

Деревянный водяной теплый пол

Теплый пол на деревянное основание обычно укладывают в деревянных домах одним из двух способов:

• На основу из реек;
• На основе модулей.

Более удобным можно считать второй способ, так как он требует укладки специальных плит с уже готовыми пазами.

Установку деревянного пола начинают с установки лаг. Между направляющими выкладывают утеплительный и гидроизоляционный материал. Затем сверху укладывают древесные плиты, оставляя расстояние в 2 см. Оно требуется для того, чтобы компенсировать расширение при повышении температуры. Плиты снабжены специальными защелками, благодаря которым они соединяются друг с другом.

Если используется реечный способ, сначала нужно подготовить черновой пол. Рейки выкладывают так, чтобы оставалось расстояние, достаточное для монтажа труб контура с определенным шагом. Во время укладки важно следовать намеченному заранее плану установки труб. На подготовленную конструкцию выкладывают металлические пластины, а затем устанавливают трубы.

Если финишное покрытие достаточно тонкое, то есть его толщина не более 1 см, можно его укладывать поверх пластин со слоем звукоизоляции. Если же нужно сделать теплый пол под плитку, поверхность нужно подготовить: положить плиты гипсокартона, ДСП, тщательно их закрепить и обработать стыки.

Керамическая плитка благодаря своей практичности часто применяется в качестве напольного покрытия для кухни, ванной комнаты и коридора. Благодаря разнообразию цветовых вариантов и текстур, имитирующих дерево, камень и другие материалы, их иногда используют и в гостиной.

Плитка проста в уходе и обладает достаточной прочностью. Однако основной ее недостаток — низкая температура, особенно в холодное время. Поэтому хорошей идеей будет установить теплый пол под плитку. Это позволит сделать комнату более комфортной.

При укладке водяного пола своими руками, поверх деревянных или полистирольных плит нужно положить слой влагостойкого материала, например, ГВЛ. Только после этого можно выкладывать плитку.

Монтаж теплого пола без стяжки

Так как водяной пол в квартире обеспечивает оптимальную температуру, к его установке стоит подойти с наибольшим вниманием. Если планируется использовать полистирольную систему, то поверх утеплительного контура нужно установить плиту ГВЛ. При установке пола деревянным способом под паркет или линолеум также устанавливается плита ГВЛ.

После отведения труб устанавливают допоборудование — терморегулятор и регулятор давления.

При монтаже теплых полов иногда совершаются ошибки, которых лучше избегать. Приведем некоторые из них:

1. Считается, что измерение конструкции до и после установки — не такой важный этап, и его можно с легкой душой пропустить. На самом деле, замеры иногда позволяют обнаружить серьезные нарушения, которые, если не устранить вовремя, в дальнейшем неизбежно приведут к поломке или усиленному потреблению энергии. Важно рассчитать и давление на пол.
2. Любому владельцу квартиры или дома хочется скорее завершить ремонт и начать использовать полезное приобретение. Стоит от этого предостеречь: спешка при укладке пола вредна. Чтобы конструкция исправно работала, все ее элементы должны «схватиться». Для этого может понадобиться несколько дней. Включение нагрева на этом этапе только повредит.
3. Датчики температуры устанавливать глубоко в конструкцию не нужно, так как они периодически выходят из строя и требуют замены. Но после того как вся конструкция смонтирована, извлечь его и проверить исправность системы будет сложно.

Основная ошибка, которую допускают владельцы квартиры при установке теплого пола — желание сэкономить. Экономия в данном случае неуместна, так как хорошие материалы могут обойтись недешево. Но лучше потратить больше денег на качественный материал, чем потом тратить много времени и средств на ремонт.

Можно ли сделать водяной пол без стяжки

Теплые полы уже успели завоевать популярность у жильцов городских квартир и загородных домов. Многие рады установить такую отопительную систему в своем жилье, но их отпугивают сложности с сооружением бетонной или цементной стяжки.

Между тем, люди просто мало знают о том, что можно обойтись без такого сооружения. Кстати, иногда ее называют сухой. При этом, такие варианты отличаются простотой монтажа, скоростью и относительно низкой стоимостью. Познакомимся с ними детальнее.

Варианты монтажа пола без стяжки

Бесспорно, если теплый водяной пол монтируют во вновь возводимом доме и его наличие предусмотрено проектом, то выполнение бетонной или цементной стяжки необходимо. Но сухая система оптимально подходит при сооружении теплого пола в уже построенных зданиях.

Параметры сухой стяжки, в частности малый вес и простота укладки, допускают ее использование в строении со слабыми потолочным покрытиями.

Существует несколько способов сооружения теплого водяного пола без стяжки.

Домовладелец просто монтирует отопительную систему на черновой пол и оборудует поверх него финишное напольное покрытие. Но такой способ нельзя назвать правильным, поскольку через некоторое время происходит смещение трубопроводной системы, в связи с чем домовладелец вынужден все демонтировать и сооружать теплый водяной пол по всем нормам и правилам.

Для укладки отопительной системы применяют материал из вспененных полимеров, например, пенопласта. В них включены ложементы для укладки труб. Они имеют прямую или изогнутую форму. Это позволяет выполнять монтаж теплого водяного пола любой сложности. Для повышения эффективности работы отопительной системы на поверхность наносят фольгу. Ее основная задача предупреждать потери тепловой энергии.

Настильный вариант монтажа теплого пола.

Плиты изготовлены из стружки ДСП или цельных досок. Их толщина варьируется в пределах 20 — 30 мм. Материал оснащают пластинами изготовленными из алюминия. Задача этих пластин – фиксация труб. Но при таком способе сборки водяного теплого пола без бетонной стяжки требуется обеспечить теплоизоляционный слой между основанием и деревянными модулями.

Плюсы

Теплый водяной пол без бетонной или цементной стяжки чаще всего применяют в загородных строениях или в тех местах, куда доставить раствор сложно или невозможно вообще. Такая конструкция обладает рядом несомненных преимуществ.

Во-первых, теплый водяной пол без стяжки отличается простотой конструкции, полимерные или деревянные покрытия могут быть уложены на основание, выполненное из разных материалов. Это может быть плита перекрытия или деревянный черновой пол.

Во-вторых, толщина пластиковых или деревянных плит лежит в пределах 20 — 30 мм, для комнаты с высотой потолка 2,3 — 2,5 м это практически незаметно. В то время как формирование бетонной стяжки для теплого пола может отнять от расстояния между полом и потолком до 10 см.

В-третьих, технология монтажа отличается малой трудоемкостью. Ко всему прочему, отпадает необходимость ожидания, пока бетон (цемент) наберет определенную прочность. На это уходит от одной недели до месяца. Все зависит от марки материала и толщины стяжки для теплого водяного пола.

В-четвёртых, отпадает необходимость в хлопотах связанных с приготовлением раствора и пр.

В-пятых, такая конструкция обладает низким весом, примерно 30 кг/кв.м, в то время как бетонная весит в несколько раз больше.

Минусы

Каких-то особых минусов теплый водяной пол без стяжки не имеет. Единственной минус – они требуют обязательного устройства гидроизоляции. Для этого применяют специальные гидроизоляционные материалы или традиционную полиэтиленовые пленку.

Вариант 1: полистирольные плиты

Существует несколько вариантов монтажа теплых водяных полов без стяжки. Рассмотрим пошаговую инструкцию для первого из них.

Шаг 1 – Сборка полимерного основания

Перед монтажом полимерных материалов требуется положить на поверхность чернового пола (основания) слой грунта. Он повысит адгезию клеящего состава.

Для монтажа такого теплого водяного пола нужно приготовить рабочие перчатки, линейку, строительный нож (с его помощью придется резать детали этого покрытия).

Сразу сажать на клей не рекомендуется. Целесообразно их сначала уложить на «сухую», проверить правильность укладки и только после этого их можно приклеивать. Не смысла покрывать клеящим составом всю тыльную поверхность полимерной плиты. Вполне достаточно небольшого объема клея, который нанесен на ее углы.

Клей необходим для установки плит на время монтажа. Все дело в том, что при укладке труб в ложементы, они вполне способны оторвать полимерную панель от основания. Особенно это касается тех мест, где трубопровод изгибается. После того, как в плотно уложенные плиты установили трубопровод, получается довольно жесткая конструкция. Просто так ее уже не сдвинуть с места.

Для фиксации плит к основанию (черновому полу) допустимо применять любые клеящие составы, которые не проявляют агрессивности по отношению к полимерам, в частности, к пенопласту. К ним относят жидкие гвозди и пр. Некоторые монтажники для фиксации полимерных плит для теплого водяного пола применяют составы, используемые при укладке плитки.

Схема конструкции

Последовательность работ в этом случае повторяет порядок, выполняемый при кладке кафельных плит с использованием зубчатого шпателя. При этом, плиточный клеящий состав можно наносить как на поверхность чернового пола, так и на тыльную сторону полимерных плит.

После того, как все плиты уложены, можно приступать к монтажу трубопроводной системы. Некоторые мастера приступают к этой работе сразу, другие дают отстояться плитам определенное время, около суток. Это необходимо для того, чтобы клей окончательно схватился. Таким образом собранные трубы не смогут оторваться от основания водяного пола.

Шаг 2 – Сборка трубопровода

Сборку контуров теплого водяного пола начинают от распределителя. Процесс укладки заключается в следующем — труба размещается над ложементом и несильным нажатием вдавливается в него.

Укладка в поворот выполняется следующим образом — непосредственно перед изгибом трубу надо изогнуть в направлении поворота и методично вдавливают в поворачивающий канал.

Продвигаясь по рисунку, который соответствует маршруту укладки трубы, надо будет вернуться к распределителю и отрезать кусок трубы длиной порядка 300 мм.

Шаг 3 — подключение контуров, испытания

При укладке контуров для теплого водяного пола, их количество и размеры зависят от площади обогреваемого помещения, например, для бани вполне достаточно одного контура, выложенного змейкой, однако необходимо проверить соответствие укладки и проектной схемы. Затем можно выполнить подключение уложенного трубопровода к распределителю.

Кроме того, что проверяют соответствие проектной схеме теплого пола, также проводят гидравлические испытания. Для этой операции может потребоваться опрессовочный насос. С его помощью нагнетают давление, которое в 1,5 — 2 раза должно превышать номинальное. Для получения реального результата трубопровод оставляют под давлением на 24 часа.

После получения положительного результата испытаний, можно приступать с обустройству финишного покрытия для теплого водяного пола.

Шаг 4 — устройство финишного покрытия

В принципе, в качестве финишного покрытия можно использовать любое их известных — ламинат, паркет, линолеум. Если возникло желание сделать наливной пол или кафель, то потребуется обработать фольгированные элементы конструкции грунтом. Это обеспечит качественное сцепление материалов.

Если тепловая нагрузка превышает 60 Вт/м2, то имеет смысл обустроить сборную стяжку с использованием гипсоволоконных или цементно-стружечных материалов. Такие конструкции позволяют устранить эффект «полосатого пола», он возникает при нагревании покрытия выше 26,5 градусов.

Наличие ровной плиты упростит укладку плитки или паркета поверх теплого водяного пола.

Вариант 2: деревянные модули

Водяной теплый пол без цементной стяжки может быть собран на совании плит, выполненных из цельной доски или ДСП толщиной 20 и 22 мм. Они должны быть уложены в соответствии со схемой прокладки отопительной системы. Расстояние между плитами варьируется в пределах 20 мм.

Пластины из алюминия укладывают в зазор между деревянными модулями. Они изготовлены таким образом, что позволяют надежно фиксировать трубы и это обеспечивает высокоэффективную теплопередачу.

Последовательность укладки практически идентичная порядку укладывания трубопровода в полимерные плиты. Только вместо утапливания трубы в ложемент, ее крепят в алюминиевые пластины.

Для создания ровной поверхности, которой будет формироваться финишное покрытие поверх теплого водяного пола, кладут гипсоволокнистые листы. Главное, чтобы они были влагостойкими. На них можно будет приклеить плитку, уложить ламинат или паркет.

Сегодня большинство людей отдают предпочтение экологически чистым материалам. Деревянный пол в доме не просто украшение интерьера, он также позволяет воздуху циркулировать в помещении. Но у многих возникают трудности с выбором покрытия, ведь оно должно быть не только красивым, но еще и теплым. Каждому вполне под силу обустроить полы с подогревом в деревянном доме. Различают несколько технологий, о которых более детально пойдет речь в этой статье.

Особенности: плюсы и минусы

Ни для кого не секрет, что теплый воздух всегда поступает снизу вверх, именно поэтому на втором этаже загородного дома всегда теплее, чем на первом. На стадии возведения частного коттеджа владелец сам подбирает метод отопления помещения. При желании он с легкостью может заменить радиаторы теплым полом. И даже жильцы квартир могут установить данную конструкцию в качестве второстепенного или же главного источника тепла.

Что лучше для частного дома?

Владельцы частных домов имеют право самостоятельно выбирать тип отопления и водоснабжения. В отличие от квартир, где эксплуатация водяного теплого пола невозможна, в собственном доме позволительно все. Отапливать помещение можно батареями, теплым полом или же использовать комбинированную систему.

Чтобы понять, что же лучше, надо разобраться в преимуществах и недостатках, которыми обладают эти виды отопления.

Если помещения большие, то могут понадобиться дополнительные элементы, например, конвектор.

Устройство

Конструкция инфракрасного пола подразумевает наличие пленки двух слоев с углеродными нагревательными комплектующими. Приблизительная толщина равняется 0,5 мм, благодаря чему сохраняется высота потолка. Инфракрасные системы отличаются экономичностью, что не скажешь о других способах отопления. Монтаж такой системы предельно простой, а напольное покрытие можно укладывать без заливки стяжки.

Водяной теплый пол имеет другое устройство. Чтобы температура равномерно распределялась, трубы укладываются змейкой недалеко друг от друга либо же в виде спирали. Обязательным нюансом установки является отсутствие каких-либо соединений между трубами. В противном случае эти узлы могут выйти из строя.

Учтите, что теплые водяные полы долго нагреваются, а при выключении системы они будут еще долгое время сохранять тепло в комнатах.

Еще одной отличительной характеристикой данной системы является то, что температура на уровне ног будет выше, чем температура на уровне головы. Таким образом, создается определенный микроклимат, в котором всем людям будет комфортно находиться.

Необходимые инструменты

Как сделать?

Виды

Электрические полы с подогревом включают в состав нагревательный элемент – бывают кабельные, пленочные и термоматы.

Наиболее экономичным считается водяной пол, который функционирует от газового котла.

Помещение

В частном доме каждый хозяин стремится создать максимально комфортные условия проживания. Уют и безопасность в большей степени зависит от отопления. Ранее использовались исключительно радиаторные батареи, сегодня же большинство людей останавливают свой выбор на теплых полах. Благодаря такому отоплению все в доме могут ходить босиком, не боясь простудиться или замерзнуть.

После установки теплых полов пропадают сквозняки, а воздух нагревается равномерно.

Теплые полы смогут хорошо отопить даже большие комнаты на даче. Но обратите внимание, что применение этой системы обогрева в качестве основного источника отопления будет эффективно только в том случае, если дом имеет хорошую теплоизоляцию. Если же он не утеплен, то все тепло, которым помещение обеспечивает пол, будет уходить через оконные проемы и перекрытия.

Отзывы

Теплый пол любого вида уже давно начал завоевывать огромную популярность. На различных форумах и сайтах можно прочитать множество отзывов тех людей, которые уже на себе испробовали действие такого отопления, и практически все они положительные. Многие используют пол с подогревом в качестве дополнительного отопления в ванной или спальне. Об этом говорят владельцы как частных домов, так и квартир.

По комнатам можно спокойно ходить босиком как летом, так и зимой. А при помощи специального датчика можно самостоятельно устанавливать оптимальную температуру подогрева.

Удачные примеры и варианты

Современные теплые полы можно смело укладывать под любое напольное покрытие, в том числе под ламинат или ковролин. Если вы выберете качественное покрытие, то даже спустя несколько лет оно будет выглядеть как новое. Но не рекомендуется выбирать дешевые материалы, иначе они могут стать непригодными и от повышенных температур испортятся. А установку пола с подогревом можно выполнить самостоятельно, ведь делать бетонную стяжку не обязательно, поэтому можно обойтись без помощи специалистов.

О том, как сделать теплый пол в деревянном доме, смотрите в этом видео.

01.12.2019 в 12:36

Как сделать теплый пол на деревянном полу от отопления. Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Пленочный теплый пол под половую доску. Теплый пол под деревянную доску

Выбор теплого пола под деревянное покрытие зависит от исходных материалов, и от того, как вы будете укладывать финишное напольное покрытие. В этой статье речь пойдет о выборе теплого пола под шпунтованные доски и другие разновидности деревянных полов, которые крепятся на лаги. В случае, если у вас ламинат, паркет, смотрите отдельные статьи: теплый пол под ламинат, теплый пол под паркет.

Так, если имеются деревянные полы на лагах, единственным решением для обогрева пола является инфракрасный пленочный теплый пол. Причем, для того чтобы прогреть деревянные доски, он должен быть большой мощности (220 Вт/м2) и толщина доски не должна превышать 40мм. Пленочный теплый пол хорошо сочетается с любым видом деревянных напольных покрытий: ламинатом, доской, паркетом. Тепло, создаваемое инфракрасным полом, не деформирует доску, поэтому позволяет избежать таких последствий как ссыхание, покоробленность доски. Такое устройство теплого пола также упрощает ремонт, как нагревающей поверхности, так и напольной доски, в случае возникновения такой необходимости. Легкая замена нагревательной пленки также позволяет изменить зону нагрева, если вам это понадобилось. Для греющих секций ремонт досок пола безопасен.

Особенности установки

Монтаж пленочного теплого пола под деревянные полы сложнее в сравнении с установкой под ламинат и паркет. Неправильно укладывать полосы пленки в образованное между лагами пространство и следом прибивать доски. Пленочный теплый пол должен быть уложен к прилегающей обогреваемой поверхности, только тогда он будет греть эту поверхность. Поэтому сначала на лаги нужно расположить фанеру, чтобы пленочный теплый пол максимально прилегал к финишному напольному покрытию, затем расстелить теплоотражающий материал — изолон ппэ-л, и только потом раскладывать пленочный теплый пол. Так как финишное напольное покрытие крепится к лагам гвоздями или шурупами, следует заранее подумать, как будет располагаться пленка, что бы не повредить ее.

Ширина пленочного теплого пола составляет 50 см, из которых около 40 см занимают нагревательные элементы и по 2 см токопроводящие шины, по краям остаются прозрачные полосы по 1,5-2 см , именно туда можно вбивать гвозди или вкручивать шуруп. Так же можно оставить расстояние между полосами нагрева 2-3 см для крепления доски. После расположения, нагревательных полос накройте площадь обогрева полиэтиленовой пленкой для дополнительной влагозащиты. Затем можно крепить финишное напольное покрытие.

Электрический теплый пол в деревянном доме своими руками. Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

  Типы кабельного теплого пола

• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

  Инфракрасные маты теплого пола

• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

  Конструкция инфракрасного пленочного пола

• Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

Видео теплый пол в деревянном доме

Теплый пол в деревянном доме. Сухой теплый пол.

Теплый пол в деревянном доме бех стяжки своими руками.

Водяной тёплый пол без стяжки и грязных работ который не замёрзнет зимой.

Теплый пол – явление, пришедшие в наши дома сравнительно недавно, но уже полюбившаяся многими из нас. Конструкция его крайне проста и при этом гениальна. Под основной массив пола укладывается нагревательный элемент. Это может быть металлическая проволока различного сечения или труба, с непрерывно циркулирующей по ней жидкостью. Оба вышеперечисленных способа являются достаточно эффективными, имеют свои особенности и недостатки. Чтобы понять специфику каждого вида теплых полов, давайте рассмотрим их в отдельности.

Виды теплых полов: особенности и отличия

Существует два основных подвида теплого пола: со стяжкой и без стяжки. Стяжкой в этом случае называют слой бетона, в который вмуровывается нагревательный элемент. Однако такой подход не всегда может быть целесообразен. К примеру, в домах с деревянными перекрытиями такие полы вообще не используются.

Альтернативой является пол без стяжки или так называемый «сухой пол». Его установка гораздо проще и быстрее, так как отсутствует стадия заливки бетона с последующим его выравниванием и высыханием. Плюс к тому конструкция пола предполагает малый вес, что также необходимо, если дом и его перекрытия деревянные.

Технология укладки трубы в теплоизоляционные маты

Важно! Конструкция пола без стяжки не будет съедать пространство, что особенно важно для помещений с низкими потолками. Однако стоит заметить, что такой пол имеет и свои минусы. Главный среди них – малая мощность. Иными словами, не стоит надеяться на такой пол как на единственный источник тепла в комнате.

Метод укладки теплого пола без стяжки: плюсы и минусы

Чтобы лучше понять особенности применения такого способа в быту, давайте поподробнее рассмотрим достоинства и недостатки подобной конструкции.

Преимущества

• Средняя толщина теплого пола без стяжки составляет порядка 20 мм. Это очень немного, в сравнении с 80 мм, которые займет стяжка. Иными словами, теплый пол без стяжки не создаст существенную разницу в уровне пола или так называемую «ступеньку».
• Для того чтобы ввести в эксплуатацию комнату с бетонной стяжкой потребуется не меньше месяца. Мокрая стяжка, особенно достаточно толстая, сохнет очень продолжительное время. Установка же пола без стяжки займет около суток. Также в качестве основы для теплопроводящих элементов может использоваться клей для керамики. Ему также требуется некоторое время на высыхание, однако занимает оно, обычно, не более двух недель.
• Бетонная стяжка дает значительную нагрузку на перекрытия. Такой пол нельзя размещать, к примеру, на вторых и последующих этажах деревянных домов. Пол без стяжки не просто легче, его также можно установить в уже готовых домах. К тому же, в некоторых случаях, доставка бетона в комнату может быть невозможна по тем или иным причинам. Полы же без стяжки обычно состоят из нескольких ключевых элементов: шланг или кабель, а также подложка, которая для удобства эксплуатации нарезается на небольшие плиты.
• Теплый пол без стяжки обладает высокой мобильностью. Его можно без труда снять и перенести в другую комнату или квартиру при переезде. Более того, отсутствие стяжки облегчает доступ к теплопроводящему волокну в случае необходимости его починки или замены.

Монтаж теплого пола с использованием матов — очень простой и быстрый процесс

Недостатки

• Хрупкость. При отсутствии бетонной стяжки, провода или трубки очень легко повредить, так как они закрыты только финальным слоем пола, например ламинатом. Если используется водяное отопление, любая поломка может привести к затоплению нижних этажей и порче имущества. Решить эту проблему помогут теплопроводящие маты или деревянный настил между слоем финального пола и системой теплого пола.
• Такое покрытие очень быстро нагревается, но при этом также быстро начинает терять тепло. Происходит это из-за отсутствия как таковой аккумулирующей подложки. Именно эту функцию обычно берет на себя бетонная стяжка. В некоторых случаях канавки, в которые укладывается теплопроводящий кабель, оборудуются металлическими пластинами.
• Теплый пол без стяжки следует размещать достаточно плотно, с небольшим шагом. Оптимальное расстояние между теплопроводящими элементами составляет от десяти до тридцати сантиметров (чем выше теплопотери помещения, тем меньше шаг). В противном случае, площадь комнаты будет нагреваться неравномерно. Большое внимание следует уделить и типу укладки, особенно если речь идет о водяном отоплении.
• При использовании теплого электрического пола, он будет потреблять очень много электроэнергии. В совокупности с небольшой нагревательной способностью, это может существенно увеличить затраты на отопление помещения.
• Несовместимость с некоторыми типами покрытий. Перед укладкой чистового пола, следует уточнить у производителей, совместим ли он с различными видами альтернативного отопления. Однако, даже если ламинат или ковролин совместимы с теплым полом, стоит внимательно отнестись к выбору мощности последнего. В случае сильного нагрева, деревянное покрытие может рассыхаться и деформироваться, а при малой мощности оно может наоборот может не прогреться.

Теплый электрический пол без стяжки

Под электрическим теплым полом зачастую подразумевается именно нагревательные маты. Состоит такой пол из абразивной подложки и вшитого в него нагревательного кабеля. Последнее, к слову, значительно облегчает его установку, так как отсутствует необходимость размещать кабель самим, достаточно просто скрепить маты между собой при помощи специальных переходников.

Такой пол имеет значительное преимущество перед «голым» кабелем. Он не требует дополнительной звукоизолирующей и теплоизоляционной подложки, а может быть расположен прямо на черновом, предварительно загрунтованном полу.

Как уже отмечалось, установка такого пола займет значительно меньше времени. Если бетонная заливка сохнет около 25 – 28–ми дней, то клеевое покрытие, на которое закрепляются плиты, сохнет в два раза быстрее.

Электрические полы могут сильно различаться по мощностям. Их можно подобрать в соответствии с конкретными нуждами.

Важно! Во избежание возгорания или плавления лака, лучше выбрать нагревательный элемент мощностью менее 100 Вт/кв. метр. В противном случае деревянное покрытие может начать рассыхаться. По этой же причине противопоказано устанавливать температуру нагрева более 25 градусов.

Отдельно стоит упомянуть, что мощность теплого пола может измеряться и в других единицах, называемых «погонной мощностью». Для толстого покрытия она будет равна 12 Вт/п.м, для деревянного — 10 Вт/п.м.

Существует и более дешевый тип теплого пола. Нагревательный кабель в этом случае заключен в пластиковую сетку. Укладывается такой теплый пол в слой клея для керамики. Оптимальная его толщина при этом должна быть не более 20 мм.

При размещении чистового покрытия, необходимо уточнить у производителя, разрешена ли его установка совместно с каким бы то ни было видом теплого пола.

Теплый водяной пол без стяжки

Подобный вид теплого пола устанавливается в помещениях, доставка в которые бетона затруднена, нерациональна или невозможна. Выгоден такой вариант еще и тем, что при укладке не образуется так называемая «ступенька», так как пол приподнимается на достаточно малую высоту.

Главное отличие водяного теплого пола от электрического заключается в теплоносителе. Вместо двужильного кабеля используется гибкий шланг, заполненный жидкостью. Укладывается он на специфическую подложку, оснащенную металлическими пластинами.

Металл, в этом случае используется в качестве аккумулятора, а также равномерно распределяет произведенное тепло по всей поверхности поля.

На систему шлангов укладывается слой гидроизоляции. Он защитит саму систему от внешних воздействий, а также предотвратит порчу финального покрытия, в качестве которого может использоваться практически все что угодно. От ковролина до ламината.

Существует несколько типов трубок, которые используются при укладке теплого пола. Различаться они могут как по толщине, так и по материалу. Наименьшей популярностью пользуются металлические трубки. Их достаточно проблематично не только перевезти и установить, но и подогнать под размер комнаты.

Чаще используются пластиковые трубки из плотного полиэтилена или полипропилена. Они не так прочны как металлические, зато обладают большой мобильностью. Кроме того, теплый пол на основе полимерных трубок меньше подвержен воздействию агрессивных сред, к которым, к примеру, относится жесткая хлорированная вода. Более того, пластиковую трубку можно заполнить практически любым жидким теплопроводным материалом, в том числе и хладагентом.

Как выбрать трубы для водяного теплого пола

1. Если трубка покупается отдельно, стоит убедиться подходит ли она для создания контура теплого пола. Следует внимательно изучить маркировку продукции или уточнить ее характеристики у продавца. Оптимальным считается материал, выдерживающий нагрузку в 10 и более атмосфер, а также нагрев в 95 – 100 градусов. Несоблюдение хотя бы одного из этих условий может привести к внезапному выходу системы из строя.
2. В качестве подложки может использоваться дерево или абразив, но чаще всего предпочтение отдается ячеистым пенополистирольным плитам. Установить такие плиты достаточно просто, между собой они скрепляются с помощью специфических пазов. Ячейки же облегчают укладку трубок с необходимым шагом.

Способы укладки теплопроводящего контура

Перед началом укладки теплого пола необходимо разметить территорию. Этот процесс может существенно облегчить ячеистая подложка.

Наиболее рационально подключать каждую комнату к отдельному теплопроводящему контуру. При этом следует использовать цельный шланг. Это существенно повысит герметичность системы и облегчит ее монтаж.

Существует три основных типа укладки труб.

1. Змейка. Шланг протягивается по краю на всю длину комнаты, а затем поочередно загибается влево и вправо. Этот метод требует наименьшее число материалов, но при этом подходит только для небольших помещений, так как теплоноситель нагревает комнату неравномерно.
2. Спираль (улитка). Шланг протягивается по спирали к центру комнаты, а затем, таким же образом, возвращается. Материала уходит гораздо больше, однако комната прогревается гораздо равномернее.
3. Двойная змейка. Способ является оптимальным компромиссом. При этом шланг протягивается змейкой как в одну, так и в другую сторону.

Заключение

Установка теплого пола достаточно проста и позволит справиться с ней даже непрофессионалам. Данный процесс сопряжен с минимальным уровнем дискомфорта и с лихвой окупается эргономичным и приятным видом, который приобретет комната после ремонта.

Теплый пол на водяной основе крайне популярен в частных секторах многих западно-европейских стран, а электрический можно встретить в городских квартирах по всему миру. При этом, подобное альтернативное отопление может устанавливаться лишь в наиболее холодных частях помещения.

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Содержаниескрыть1Варианты настильной системы1.1Полистирольные плиты1.2Деревянный пол2Этапы укладки водяного пола2.1Материал для укладки2.2Составление чертежа2.3Подготовка пола перед монтажом настильной системы2.4Укладка основания из полистирола и монтаж труб2.5Водяной пол на деревянной основе3Сооружение электрического тёплого пола без стяжки4Ошибки при монтаже тёплых полов без стяжки5Видео инструкции

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного пола

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

• Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.

• Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.

• Подключается система и проверяется её работоспособность.

• Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
• Затем идёт подложка, это могут быть листы ГВЛ.
• Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:

• на подготовленной основе делаются разметки мест, где будут проходить трубы;
• расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
• раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;

• фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
• монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;

• устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;

• проверяется работоспособность;
• укладывается гидроизоляция — можно применять плёнку из полиэтилена;
• монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
• завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т.д.).
• Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
• собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
• монтируются трубы;

• подключается система, и проверяется её функционирование;
• прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
• последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

• определяется место на стене, где будет размещаться терморегулятор;
• делаются штробы для датчика температуры;
• подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
• укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
• прокладывается кабель согласно подготовленной схеме в пазы;

• размещается температурный датчик в гофрированной трубе на полу;
• подключается система к электропитанию, и осуществляется проверка работоспособности;
• монтируется гидро и теплоизоляция;
• устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Смотрите видео

Видео

Есть несколько технологий монтажа теплого водяного пола, однако, у сухой системы, без использования цементной стяжки, много преимуществ:

• простота укладки – сделать ее можно самостоятельно, не привлекая специалистов;

  Деревянная система теплого водяного пола без стяжки

• вся конструкция легковесна – на 1 м² придется до 30 кг материалов, в то время как для бетона потребуется до 250 кг;
• вся система имеет сравнительно небольшую толщину – от 6 см;
• такой пол будет иметь хорошие звукоизоляционные показатели;
• начинать укладку финишного покрытия можно сразу, после сборки сухой конструкции, а бетонная стяжка сохнет около месяца;
• монтаж можно осуществлять на любое черновое покрытие: бетонные перекрытия, старый деревянный пол.

Однако есть один, но существенный недостаток: такие конструкции легко подвержены деформациям под воздействием влаги. Для того, чтобы это исключить, нужно уделить особое внимание системе гидроизоляции.

Когда может возникнуть необходимость сухой конструкции теплого пола

Есть ряд факторов, которые делают невозможным или сильно затруднительным выполнение бетонной стяжки для теплого водяного пола:

Устройство водяного тёплого пола с бетонной стяжкой

• слабые перекрытия, неспособные выдержать больших нагрузок;
• ограниченная высота комнаты, которая не позволяет дополнительно убирать еще 10 см;
• невозможность организовать в помещении замес бетона – например, в квартиру на высоком этаже трудно доставить бетоносмесительный агрегат;
• если нет опыта в приготовлении цементного раствора, но есть желание выполнить всю работу самостоятельно, своими руками;
• когда ограничены временные рамки на проведение строительства или ремонта.

Основные виды конструкций теплого пола без стяжки

Теплый пол без стяжки можно сделать с использованием двух систем:

• полистирольных плит;

  Полистирольная система теплого водяного пола

• деревянных реек или модулей.

  Система из деревянных реек для водного теплого пола

У каждого из этих способов есть свои преимущества и особенности.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

• маты с выступами или пазами, в которые укладываются трубы;

  Маты с выступами для укладки теплого пола без стяжки

• гладкие маты.

  Полистирольный гладкий мат для теплоизоляции теплого пола

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

• полиэтиленовые;

  Структура полиэтиленовой трубы

• металлические;

  Медные трубы для водяных теплых полов

• металлопластиковые.

  Структура металлопластиковой трубы

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.Теплый пол под ламинат без цементной стяжки

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

• Поверхность чернового пола очищается от пыли и мусора;
• Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м²) – если уклон превышает норму, следует выполнить тонкую стяжку;
• Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
• Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
• Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
• Для более прочной фиксации можно стыки обработать клеем;
• Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м²;

  Преимущества профильных теплоизоляционных плит

• В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
• Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
• После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
• Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Деревянные модули для теплого пола

Такая система более всего предпочтительна в деревянных домах, в которых перекрытие выполнено с использованием балок.

Водяной теплый пол своими руками

Есть два типа деревянных систем:

• модульные;
• реечные.

  Реечная и модульная деревянная система

Модули продаются в готовом виде, их собирают непосредственно в помещении. Они имеют специальные канавки, внутрь которых закладываются трубы. Реечную систему можно сделать самостоятельно из МДФ или ДСП. Планки должны отвечать особым требованиям:

• толщина – минимум 2 см;
• влажность – до 10%;
• ширина – 130 мм, если трубы размещаются с шагом 150 мм.

Технология монтажа теплого пола на реечную систему:

Монтаж деревянной системы теплого пола реечного типа

• черновую поверхность нужно очистить и выровнять, при необходимости;
• застилается полиэтилен, необходимый для гидроизоляции;
• с помощью маркера наносится разметка мест, по которым будут проложены трубы;
• далее – раскладка реек, которая должна быть поперечной к опорным лагам. Рейки нужно закрепить с двух сторон от намеченного контура саморезами. В местах поворота трубы рейки следует также закруглить;
• для равномерного прогревания пола используют опорные пластины с пазами. Их закрепляют на рейках шурупами;
• труба помещается в пазы металлической пластины, дополнительно ее фиксировать не нужно;
• вся конструкция накрывается полиэтиленом;
• завершающие слои пирога – листы гипсоволокна, они укладываются в шахматном порядке в два слоя;

  Схема реечной конструкции по лагам

• можно приступать к укладке финишного покрытия.
• Если используются модульные деревянные элементы, то весь процесс гораздо упрощается:
• на очищенном полу собираются все элементы, которые уже имеют подготовленные канавки для нагревательных элементов. Между собой модули соединяются саморезами;
• необходимо использовать пленку для гидроизоляции до монтажа модулей и после раскладки труб;
• можно приступать к финишной отделке.

Сухой теплый пол не требует бетонной стяжки, можно сразу наносить разное финишное покрытие:

Пирог сухого теплого пола без стяжки

• линолеум;
• ковролин;
• паркет;
• плитку;
• ламинат.

Видео: Технология монтажа теплого водяного пола

Когда лучше применять настильную конструкцию?

Условия, требующие использования сухой конструкции теплого водяного пола:

• Ограничена высота помещения. Например, при низких потолках или когда повышение уровня пола не предусмотрено в конкретном дизайнерском (архитектурном) решении.
• Слабые перекрытия. Бетонная стяжка высотой 50 мм весит 250-300 кг на 1 м2, что создает значительную нагрузку на межэтажные перекрытия. Особенно это касается деревянных перекрытий в срубах, щитовых и каркасных домах. Сухая система весит значительно меньше – 25-30 кг/м2.
• Невозможность устройства бетонной стяжки на конкретном объекте. Например, в квартире, на высоком этаже многоэтажного дома, куда готовый бетон доставить (или замесить нужное количество на месте) проблематично.

Достоинства данного варианта обустройства:

• высокая скорость монтажа из-за отсутствия «мокрых» процессов;
• легкий вес (до 30 кг/м²), благодаря чему конструкция не нагружает межэтажные перекрытия и может быть использована в любых типах домов;
• малая толщина (35-60 мм), минимально приподнимающая уровень пола;
• минимальные трудозатраты при сборке;
• выдерживает перепады температур;
• хорошая тепло- и шумоизоляция слоев сухого теплого пола;
• возможность использования во временных строениях и помещениях, так как сухую конструкцию можно быстро собрать, а затем разобрать и монтировать в другом месте.

К недостатку сухого теплого пола относят то, что его элементы боятся влаги и требуют обязательной гидроизоляции.

Настильная система теплого пола бывает полистирольной или деревянной. В полистирольной системе в роли несущего утепляющего материала используются полистирольные маты. В деревянной – готовые модули или полоски (рейки)  из дерева или ДСП. Поверх любого из этих оснований монтируют стальные или алюминиевые пластины с пазами, играющие роль теплораспределяющего слоя. В канавки пластин (ламелей) укладывают греющие трубы. Завершает «пирог» несущий слой из плит ГВЛ.

Начинаете задумываться о системе теплого пола, но не определились, как же выбрать: водяной или электрически? Наш материал вам поможет разобраться в вопросе: https://pol-master.com/tepliy-pol/kakoy-pol-luchshe-vodyanoy-ili-elektricheskiy.html.

Вариант #1 — полистирольная система

Полистирольную систему можно монтировать на сплошное деревянное или бетонное основание. Например, на бетонные плиты или старый деревянный пол. Так как система очень легкая по весу, ее применяют в любых видах домов, в том числе щитовых и каркасных.

Конструкция полистирольной системы

В основе конструкции лежат полистирольные плиты, в которые вкладывают теплораспределительные ламели из оцинкованной стали или алюминия. В пазы пластин монтируют нагревательные трубы. Жесткость конструкции придают 2 финишных слоя листов ГВЛ, уложенных в шахматном порядке. Минимальная высота полистирольной системы составляет 50 мм (сравните: минимальная высота бетонной конструкции теплого пола – 80 мм).

Полистирольные плиты, применяемые в системе, могут быть гладкими или иметь выступы-бобышки.

Гладкие полистирольные плиты – это либо обычный пенопласт с повышенной плотностью (ПСБ-С-35 или ПСБ-С-50), либо экструдированный полистирол (например, пеноплекс). Для систем сухого теплого пола используют листы толщиной 10-40 мм. Так как изначально эти плиты гладкие, для укладки в их толщу теплораспределительных пластин, выполняют ручное вырезание пазов.

Полистирольные маты с выступами-бобышками больше подходят для сооружения сухого теплого пола. На их поверхности расположены выступы в виде кубиков или цилиндров высотой 20-25 мм. В пространство между ними закладывают металлические пластины с трубами. Благодаря выступам, пластины и трубы надежно фиксируются на матах, не сдвигаясь в процессе эксплуатации. На боковых поверхностях матов предусмотрены специальные монтажные замки, позволяющие соединять элементы в одно сплошное поле. Для упрощения подгонки матов друг к другу, на швы нанесена разметочная линейка.

Еще один важнейший элемент полистирольной настильной системы – металлические пластины. Они могут быть изготовлены из алюминия или оцинкованной стали. Пластины, перенимая тепло от греющих труб, передают его на финишное покрытие пола. Благодаря этому создается сплошное тепловое поле, пол нагревается равномерно.

Монтаж теплого пола на полистирольных матах с выступами

Алгоритм создания полистирольной конструкции такой:

• Поверхность пола очищают от мусора.
• Выравнивают поверхность при превышении допустимой нормы перепада уровня пола (2 мм/м.п.) Несовершенства бетонных плит устраняют посредством тонкой стяжки, деревянные полы перебирают и заново стягивают.
• На ровной поверхности раскладывают полиэтиленовую пленку толщиной от 200 мкр. Полотна размещают внахлест на 10 см. Стыки фиксируют скотчем. Полиэтиленовая пленка обладает свойствами гидроизолятора, защищающего теплоизоляционный полистирольный слой от влаги.
• По периметру комнаты, впритык к стенам, укладывают демпферную ленту – для компенсации возможного расширения конструкции от тепловых нагрузок.
• На пленке раскладывают монтажные маты, соединяя их по замковой системе. При небольшой толщине матов стыки дополнительно промазывают клеем – для лучшей фиксации.
• Между выступами на матах укладывают металлические пластины.
• В пазы пластин закладывают греющие трубы. В местах изгибов трубы, где она выходит из пластины и опирается только на полистирол, под трубу желательно подложить полиэтиленовую пленку. Это позволит избежать скрипов конструкции пола при его эксплуатации.
• Поверх системы укладывают второй слой полиэтиленовой пленки.
• Для завершения конструкции, полистирольные маты с трубами покрывают листами ГВЛ в 2 слоя. Рекомендуемая толщина – 10 мм. Плиты укладывают и проклеивают в стыках клеем ПВА. Второй слой укладывают на первый в шахматном порядке, чтобы избежать совпадения стыков. Скрепление слоев между собой происходит посредством саморезов.

Монтаж пола с использованием гладких полистирольных плит

При использовании гладких плит пазы на их поверхности для укладки труб вырезают самостоятельно при помощи термоножа (в продаже он может называться прибором для вырезания пазов).

В целом, алгоритм монтажа теплого сухого пола с использованием гладких плит ничем не отличается от аналогичного процесса с применением матов с бобышками. Кроме того, что формировать пазы придется своими руками.

Вначале на полиэтиленовую пленку укладывают полистирольные плиты. Термоножом на поверхности плит вырезают гнутые каналы. Уложив на плиту пластину, по ее ребру проводят термоножом и вырезают первый желоб. Защелкивают в нем пластину. Вплотную к первому ряду укладывают вторую пластину и проводят ножом уже по ее краю. Таким образом ряды получаются строго параллельные, а шаг – одинаковый. Средний расход пластин – 5,5 шт/м2.

В вырезанные пазы вкладывают греющие трубы. Следующие слои – гидроизоляционная пленка, ГВЛ и финишный настил – монтируют так же, как в предыдущей конструкции.

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. В следующем материале поможем вам разобраться, что лучше купить для обустройства теплого пола с конкретными техническими данными: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Вариант #2 — деревянная система

Эта система особенно популярна в деревянных домах, с перекрытиями на балках. Существуют конструкции двух типов: реечного и модульного.

Реечная деревянная система

В деревянной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ или влагостойкой фанеры. Следует использовать изделия толщиной от 20 мм, влажность которых не превышает 10%.

Из деревянных плит вырезают полоски. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старый деревянный пол или лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.

Монтаж деревянной системы выполняется по следующей схеме:

• Несущая поверхность очищается, выравнивается. Допускаются неровности не более 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
• Для гидро- и пароизоляции на полу раскладывают полиэтилен толщиной 200 мкр.
• По стенам помещения прокладывают демпферную ленту.
• На лаги или сплошную деревянную поверхность укладывают вырезанные планки и закрепляют их с помощью саморезов. Раскладку ведут поперек опорных досок или лаг, строго по плану расположения греющих труб. Вначале, в соответствии с планом, на пол переносят контуры греющих труб, а затем эти контуры с двух сторон обкладывают деревянными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, желательно закруглить и опорные планки.
• Между планками вкладывают опорные пластины с пазами, закрепляя их на деревянных планках шурупами. Чтобы равномерно прогревался весь пол, необходимо разложить пластины на 80% его площади.
• Греющие трубы вкладывают в пазы пластин без дополнительной фиксации. Чтобы монтаж проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
• Планки с греющими трубами накрывают полиэтиленом толщиной 100-200 мкн. В данном случае этот слой выполняет роль акустической защиты, предотвращающей появление звуковых эффектов во время нагревания и охлаждения труб.
• На пленку укладывают листы ГВЛ толщиной 10 мм в 2 слоя, закрепляя их между собой саморезами. Этот слой является несущим и опорным для финишного напольного покрытия.

Теплый пол очень удобен и практичен, но сама установка системы не так сложна, как правильный подбор напольного покрытия для нее. Поможем разобраться в вопросе и не допустить ошибок в статье: https://pol-master.com/tepliy-pol/pokrytie-dlya-teplogo-pola.html.

Модульная деревянная система

При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки специальных модулей – квадратных плит из ДСП.

Система может монтироваться на старое деревянное покрытие или на сразу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.

Монтаж модульной системы выполняется так же, как и при использовании планок в реечной конструкции. Однако в этом случае процесс выполняется проще и быстрее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.

Финишная отделка

Полистирольная и деревянная конструкции теплого пола завершаются несущим слоем ГВЛ. Поверх него укладывается финишное покрытие: ламинат, паркет, линолеум, ковролин, плитка. Выбранное покрытие должно иметь маркировку, разрешающую его использование в системе теплого пола. При выборе керамической плитки необходимо дополнить конструкцию сухого теплого пола еще одним слоем ГВЛ, который приклеивается к предыдущему слою с помощью ПВА.

Монтируя водяной пол без стяжки, учитывают количество наружных стен. Здесь будут самые холодные зоны, поэтому шаг укладки труб сокращают, что снизить потери тепла. Чтобы не ошибиться и правильно рассчитать количество расходных материалов, рекомендуют сделать план-чертеж помещений. Если их площадь большая (свыше 20 м2), в системе нагрева воздушных масс снизу предусматривают 2 и более контуров. Эта хитрость позволит обеспечить равномерный прогрев поверхности.

Как выполнить монтаж системы на полистирольные маты?

Чтобы организовать водяной теплый пол, уложенный на деревянный пол, под ламинат по финской технологии, нужно правильно рассчитать число полистирольных мат. Их габариты — 30 мм×1000 мм×300 мм. На плите есть поворотные и прямые пазы. Технология монтажа водяного пола без стяжки под ламинат или другое покрытие следующая:

• Зачистка основного основания от неровностей и мусора.
• Настил полистирольных матов.

Укладка плит с пазами выполняется по методу мозаики. При этом строго учитывается проект. Такой принцип монтажа теплых водяных сухих полов своими руками гарантирует отсутствие дефектов (эффекты вогнутости и выпуклости) поверхности, на которую впоследствии будет проведен монтаж напольной отделки.

• Укладка распределяющих тепло пластин.

Монтаж металлических элементов осуществляется прямо в пазы пенополистирольных мат. Чтобы водяной теплый пол без стяжки под ламинат или другое покрытие равномерно прогревал помещение, закрыть пластинами нужно до 70-80% общей площади помещения. Такая цифра справедлива при использовании системы нагрева воздушных масс снизу помещений в качестве основной. Если она вспомогательная, тогда не менее 35-40%.

• Прокладка в пластину труб со строгим соблюдением шага. В ряде случаев пластины не используют.
• Укладка подложки под выбранное напольное покрытие.

Монтируя теплый водяной пол без стяжки под плитку или другую отделку, используют в качестве подложки картон или полиэтилен (вспененный). Эти материалы сгладят появившиеся неровности между пластинами. Что скажется на более качественном монтаже финишного декоративного покрытия.

• Укладка фанеры или гипсоволокнистой плиты (влагостойкий вид).

Этот этап завершает сухой монтаж теплого пола, теперь осталось лишь выполнить укладку настила. Технология организации системы водяного нагрева воздушных масс снизу помещения может быть использована и на деревянных балках, и на бетонном основании. Она универсальна.

Деревянные маты для организации теплого водяного пола

Надежные и безопасные теплые полы в деревянном доме без стяжки можно укладывать, используя один из двух видов настильной системы из дерева:

• Модульный тип. Готовые изделия выполняются из ДСП толщиной 22 мм с нанесением методом фрезерования каналов. Они нужны для прокладки труб или алюминиевых пластин. Никакие другие материалы для водяного пола без стяжки, кроме указанных расходных изделий вначале статьи, не нужно.
• Реечный тип. Трубы и алюминиевые пластины прокладываются между ДСП полосами или досками. Дополнительные расходные материалы не докупаются.

Их применяют в 87% случаев для монтажа теплого пола без стяжки в щитовых конструкциях из дерева. Укладываются обе системы непосредственно на черновой пол, то есть лаги, балки.

Монтаж теплого пола с помощью модульных систем из дерева

ДСП модули предназначаются для создания устойчивой и жесткой поверхности. Они монтируются на деревянный пол, а на них водяной теплый пол под ламинат без стяжки и дополнительной фиксации. Именно 22 мм по толщине элементы будут надежно удерживать распределительные пластины. Монтаж системы нагрева воздушных масс снизу помещения выполняют так:

• Укладка ДПС модулей с отступом 20 мм.

Процедура выполняется в строгом соответствии с проектом монтажа водяного теплого пола без бетонной стяжки на деревянные лаги. Размер модулей подбирается под ширину пластин для распределения тепла. То есть шириной 130 мм,180 мм и 280 мм.

• Укладка пластин.

Монтаж выполняется в промежутки между модулями. При этом сухая стяжка для теплого водяного пола не накладывает ограничений на габариты элементом. Они рассчитываются с учетом шага. Выпускают изделия шириной 150 мм, 200 мм и 300 мм.

• Прокладка труб в соответствии со схемой.

Элемент плотно входит в паз пластины до щелчка.

• Укладка подложки под декоративный настил.

Приведенная сухая технология монтажа теплого водяного пола считается наиболее простой и наименее трудоемкой. Проконтролировать правильность выполнения работ очень просто. При необходимости уложенные элементы системы можно демонтировать и уложить снова. Организовывая теплый пол на сухую стяжку, никаких фиксирующих и крепежных элементов не используют.

Принцип организации теплого пола на реечные модули

По этой технологии смонтировать своими руками теплый пол в частном доме водяной без стяжки немногим сложнее. Дело в том, что метод не предполагает применение готовых настильных систем. Пазы для прокладки труб и распределительных пластин формируются посредством монтажа досок. По факту это обычные полосы дерева. Они имеют толщину 28 мм. Организовывая сухой водяной теплый пол, доски кладут на расстоянии 20 мм одна от другой. Подготовки не нужно. Полосы укладываются непосредственно на лаги, расстояние между которыми не превышает отметки в 600 мм или 300 мм. Если это кабельный теплый пол под ламинат без стяжки или в качестве чистовой отделки выбрана керамическая плитка, тогда расстояние между балками перекрытия не должно превышать 300 мм. В остальных случаях 600 мм.

Этот способ монтажа предполагает применение теплоизоляционного слоя — полистирол, базальтовая вата  и др. Он укладывается строго между балками. Монтируя водяной теплый пол в деревянном доме без стяжки с помощью деревянной настильной системы реечного класса, используют пластины для прокладки труб с шагом 200 и 300 мм. А в зонах возле внешних стен, окон и дверей — 150 мм. После процедура монтажа повторяет предыдущую.

Не имеет значение, какой именно вид системы нагрева вы выберите, — электрический теплый пол под ламинат без стяжки или водяной. Главное, правильно рассчитать нагрузку на систему. Также нельзя упускать из виду местоположение коллектора и автоматики. Стабильная и безопасная работа системы зависит от точности расчетов по проекту. Несмотря на то, что сухая стяжка для теплого пола максимально облегчает монтаж отопительной системы, процедура эта очень ответственная. Поэтому ее разумнее доверить профессионалам.

Используемые источники:

• http://domnomore.com/teplyj-pol-bez-styazhki-ehlektricheskij-i-vodyanoj/
• https://trubanet.ru/teplyjj-pol/teplyjj-pol-bez-styazhki.html
• https://kaminyn.ru/tyoplyiy-pol/vodnyiy/teplyie-vodyanyie-polyi-bez-tsementnoy-styazhki.html
• https://pol-master.com/tepliy-pol/suxoj-teplyj-pol.html
• https://pol-hot.ru/teplye-poly-v-derevjannom-dome-bez-stjazhki-sposoby-montazha-i-materialy/

Способы монтажа теплого водяного пола без цементной стяжки

Есть несколько технологий монтажа теплого водяного пола, однако, у сухой системы, без использования цементной стяжки, много преимуществ:

Деревянная система теплого водяного пола без стяжки

Однако есть один, но существенный недостаток: такие конструкции легко подвержены деформациям под воздействием влаги. Для того, чтобы это исключить, нужно уделить особое внимание системе гидроизоляции.

Когда может возникнуть необходимость сухой конструкции теплого пола

Есть ряд факторов, которые делают невозможным или сильно затруднительным выполнение бетонной стяжки для теплого водяного пола:

Устройство водяного тёплого пола с бетонной стяжкой

Основные виды конструкций теплого пола без стяжки

Теплый пол без стяжки можно сделать с использованием двух систем:

Полистирольная система теплого водяного пола

Система из деревянных реек для водного теплого пола

У каждого из этих способов есть свои преимущества и особенности.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

Маты с выступами для укладки теплого пола без стяжки

Полистирольный гладкий мат для теплоизоляции теплого пола

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

Структура полиэтиленовой трубы

Медные трубы для водяных теплых полов

Структура металлопластиковой трубы

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Теплый пол под ламинат без цементной стяжки

Технология монтажа теплого водяного пола с применением плит из полистирола

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

Преимущества профильных теплоизоляционных плит

Деревянные модули для теплого пола

Такая система более всего предпочтительна в деревянных домах, в которых перекрытие выполнено с использованием балок.

Водяной теплый пол своими руками

Есть два типа деревянных систем:

Реечная и модульная деревянная система

Модули продаются в готовом виде, их собирают непосредственно в помещении. Они имеют специальные канавки, внутрь которых закладываются трубы. Реечную систему можно сделать самостоятельно из МДФ или ДСП. Планки должны отвечать особым требованиям:

Технология монтажа теплого пола на реечную систему:

Монтаж деревянной системы теплого пола реечного типа

Схема реечной конструкции по лагам

Сухой теплый пол не требует бетонной стяжки, можно сразу наносить разное финишное покрытие:

Пирог сухого теплого пола без стяжки

Нужно лишь обращать внимание на маркировку материалов, чтобы было разрешено использовать их для теплого водяного пола.

Видео: Технология монтажа теплого водяного пола

Источник

Как сделать сухой теплый пол без стяжки своими руками

Водяной теплый пол – это одна из самых экономичных систем, используемых для нагрева пола. Обычно подобные системы укладываются в стяжку, но это возможно далеко не всегда, поскольку вес одного квадратного метра покрытия может достигать 300 кг. Для деревянных домов или старых зданий такая нагрузка чрезмерна, поэтому установить теплый пол под стяжкой не получится. К тому же, уровень пола при укладке водяного теплого пола поднимается примерно на 10 см – а для некоторых помещений такое уменьшение свободного пространства может оказаться критичным.

Решением описанной выше проблемы являются настильные системы, которые можно монтировать, не перегружая перекрытие и не снижая объем помещения. Впрочем, при всех описанных достоинствах имеется и несколько недостатков, которые не позволяют назвать теплые полы в деревянном доме без стяжки универсальными.

Первое негативное качество, которое стоит отметить – не очень высокая эффективность. Средняя теплоотдача квадратного метра таких полов составляет около 50 Вт – а этого в большинстве случаев недостаточно для полноценного отопления всего дома. Именно поэтому сухие теплые полы в деревянном доме чаще всего используются в сочетании с другими отопительными системами.

Вторым недостатком является низкая инерционность. Конечно, однозначным минусом это качество назвать нельзя, ведь благодаря ему обеспечивается высокая скорость прогрева помещения – но и остывает оно так же быстро, если установленные своими руками сухие теплые полы по какой-то причине прекращают работу.

Виды сухих теплых полов

Существует две разновидности сухих систем теплого пола – деревянные и полистирольные. Устройство обеих систем имеет два общих компонента – блоки настильной системы и теплораспределительные металлические полосы. Поскольку теплопроводность базовых материалов невелика, при укладке труб непосредственно в пазы блоков теплоотдача получается небольшой. Чтобы компенсировать этот фактор, используются металлические пластины, созданные на основе алюминия.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

Полистирольные водяные полы

Полистирольный сухой теплый пол имеет меньший вес по сравнению с деревянными аналогами. Для монтажа используются модули толщиной 15 мм, 30 мм, 50 мм или 70 мм, а шаг укладки труб может составлять 15 см или 30 см. Немаловажной особенностью подобных систем является тот факт, что полистирол, помимо всего прочего, выполняет еще и теплоизоляционную функцию.

Перед тем, как уложить полистирольный водяной теплый пол под ламинат без стяжки, нужно выровнять и очистить основание. Если основание не выглядит надежным, на него стоит дополнительно положить теплоизоляционный слой, а уже поверх него укладывать маты системы сухого теплого пола. После монтажа модульных элементов можно приступать к раскладке теплораспределительных пластин с пазами, позволяющими фиксировать трубы.

Альтернативным вариантом укладки сухого теплого пола являются обычные полистирольные плиты, в которых имеются специальные выступы, отлично подходящие для монтажа металлических пластин. Такая схема лучше всего проявляется, если теплый пол без стяжки под плитку должен иметь сложную конфигурацию.

В любом случае, при монтаже вдоль всего периметра помещения должна укладываться демпферная лента. Ее функция заключается в компенсации теплового расширения конструкции и предотвращении разрушения напольного покрытия и стен. Укладывая несколько контуров в пределах одного помещения, их также нужно разделить лентой.

Полистирольный сухой теплый водяной пол в деревянном доме можно укладывать на любом ровном основании. Для таких систем подходят все существующие виды напольных покрытий. Базовым материалом являются полистирольные плиты с выточенными канавками для крепления труб. Плиты кладутся на подготовленный пол и накрываются металлическими пластинами, после чего можно устанавливать трубы. При использовании твердых покрытий плиты нужно будет накрыть гидроизоляционной пленкой, а для мягких покрытий нужно будет обустроить жесткое основание.

Монтаж сухого теплого пола своими руками

Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.

Для самостоятельного монтаж деревянных конструкций лучше всего подходят:

При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством. Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.

Далее нужно подогнать листы материала под необходимые размеры:

По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.

Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.

Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности. Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.

Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.

Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.

Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.

Заключение

Настильные теплые полы – это отличное решение для тех ситуаций, где использовать массивную бетонную стяжку невозможно из-за недостаточной мощности опорной конструкции. Кроме того, сухой водяной пол отличается сравнительно небольшой толщиной, что позволяет эффективность применять его в помещениях, где потеря даже небольшого объема свободного пространства критична. Конечно, в качестве основного отопления подобные системы не могут работать из-за низкой теплоотдачи, а вот хорошим дополнением к уже имеющейся отопительной системе они станут, тем самым делая помещение максимально комфортным.

Источник

Водяной теплый пол без стяжки своими руками

Водяной теплый пол без стяжки устанавливают в помещениях, заливка которых бетоном затруднена или невозможна, например, в домах с деревянными перекрытиями, при небольшой высоте помещения, не рассчитанной на устройство обычных теплых полов, либо в помещениях, доставка бетона в которые невозможна.

Достоинства водного теплого пола без бетонной стяжки:

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Способы укладки водяного контура

Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» – наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.

После выполнения плана нужно определить шаг укладки исходя из требований проекта. Для разного типа основы шаг может быть разным.

Укладка пола на полистирольную основу

Полистирол – это знакомый всем пенопласт. Он обладает хорошими тепло- и звукоизолирующими свойствами, не гниет и долго сохраняет свои свойства.

Деревянный настильный теплый пол

Чаще всего такой пол устраивают в деревянных домах. Деревянная система может быть собрана как на основе специальных модулей, так и на реечной основе. Модульный способ укладки подразумевает использование готовых модулей из древесной плиты с пазами для укладки труб. Реечная система выполняется с помощью досок или реек.

Теплый настильный пол, выполненный с использованием полистирольных или деревянных модулей, обеспечивает не только обогрев помещения, но и звукоизоляцию. Срок его службы зависит от качества монтажа и материалов, поэтому не стоит на них экономить.

Источник

Технология монтажа тёплого пола без стяжки

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Подготовка пола перед монтажом настильной системы

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Источник
