Детектор электромагнитного излучения своими руками без питания

Идея полиграфа зародилась много лет назад. Толчком для его развития послужили исследования итальянского физиолога А. Моссо. Такие методики позволили впервые в 1902 году доказать невиновность подсудимого. Сегодня же полиграф используется при проверке соискателей на должность, поэтому нередко можно услышать вопрос, как обмануть полиграф?

Что такое полиграф?

Полиграф — это сенсорный блок, в состав которого входит набор датчиков, подключенных к компьютерному устройству. Это неразделимый комплекс из аппарата и психолога. В продаже существуют аналоговые и цифровые типы приборов. Первые из них уже давно заняли нишу раритетных товаров, а вторые популярно используются при проведении допроса преступников, кандидатов на какую-нибудь должность или для выяснения .

Как работает полиграф, на что реагирует?

Полиграф это психофизиологическое исследование. Прибор состоит из:

• датчиков, контролирующих данные психофизиологического состояния организма испытуемого;
• ЭВМ, производящей запись и обработку данных с датчиков ;
• выводящего устройства в виде осциллографа, принтера, экрана монитора для выведения информации, полученной датчиками, на диаграмму.

Детектор определяет и фиксирует микрострессы у испытуемого. Датчики крепятся к таким местам на теле человека, где можно отчетливо выявить психофизическое состояние организма, изменения:

• дыхания в области грудной клетки;
• дыхания в области брюшной полости;
• электропроводности кожи;
• кровенаполнения в периферических сосудах;
• сердечного ритма.

После того, как прибор установлен, испытуемому начинают задавать вопросы. Сначала задают простые вопросы для проверки оборудования. Это могут быть вопросы об имени, фамилии, месте рождения, семейном положении. На ответ дается 15-20 секунд, что позволяет подумать перед ответом. После того как полиграфолог начнет понимать, как устройство реагирует на «честные» ответы, он врасплох начинает задавать основные вопросы. Во время процедуры фиксируется состояние организма до ответа, во время его произнесения и после.

Чем опасен полиграф?

Полиграф является медико-биологическим прибором, способным зафиксировать психофизиологический всплеск и реакцию организма человека. Для того чтобы успешно пройти детектор лжи необходимо не только в совершенстве владеть своими эмоциями, но и управлять сердечным ритмом, кровеносными сосудами. Вот почему полиграфолог перед проведением испытания всегда интересуется, есть ли у испытуемого противопоказания по здоровью.

Прибор тесно взаимодействует с подсознанием: эмоциями, воспоминаниями, пережитыми стрессами. В этом заключается главная опасность прибора. Хотя он физически никак не воздействует на человека, он может спровоцировать появление:

• истерики;
• сердечного приступа;
• нервного припадка;
• эпилепсии;
• выкидыша;
• астматического приступа.

Кому нельзя проходить полиграф по состоянию здоровья?

Согласно существующему закону о том, при каких заболеваниях нельзя проходить полиграф, отказаться от прохождения детектора лжи имеют право граждане, страдающие:

• бронхиальной астмой;
• простудой с сильным кашлем и насморком;
• сердечно сосудистыми заболеваниями;
• гипертонией;
• сильным алкогольным опьянением;
• наркозависимостью;
• отклонениями умственной деятельности;
• поражением центральной нервной системы;
• психическим или физическим истощением;
• болевым синдромом;
• беременность (плод также испытывает в виде страха, волнения, что тут же фиксируется прибором);
• эпилептическими припадками.

Что нельзя делать перед полиграфом?

Предстоящая проверка на полиграфе вызывает у многих людей стресс, страх, даже если человек собирается говорить исключительно правду. Такое состояние возникает по причине незнания принципов работы устройства, страха попасться на лжи. Вот почему многие люди спрашивают, как подготовиться к прохождению детектора лжи, и что нельзя делать перед полиграфом:

1. Не пытайтесь предугадать вопросы теста, это может вызвать самоосуждение, излишнее беспокойство.
2. Отдохните, благодаря хорошему самочувствию, физиологические реакции будут максимально точными.
3. Не воспринимайте день проверки как нечто особенное. Начните утро с пробежки, чашки кофе.
4. Не принимайте никаких медикаментов, только если они не были прописаны вам врачом, в противном случае антидепрессанты исказят результаты проверки.

Можно ли обмануть полиграф?

Возможно ли обмануть полиграф? Да, возможно. Выясняя, как пройти полиграф без проблем, это можно сделать, например, при помощи простого покусывания языка и вызываемого напряжения в ногах, мысленного счета овец. Каждое из этих действий вызовет физиологические реакции, которые будут сразу же зафиксированы прибором. Мысленный счет помешает испытуемому до конца осмыслить заданный вопрос, что приведет к неопределенному результату.

Истории запомнился случай с несправедливо осужденным Феем Флойдом. После неудачного прохождения проверки на полиграфе его осудили за убийство, которое он не совершал, и только спустя несколько лет правда всплыла наружу. Флойд решил отомстить обидчикам и стал настоящим экспертом в области тестирования на полиграфе. Он обучил заключенных, которые признались ему в совершении преступления, как обмануть полиграф, в результате чего большая часть преступников сумела пройти детектор лжи, их признали невиновными.

Способы обмануть полиграф

Существует несколько способов как обмануть детектор лжи:

1. Снижение чувствительности сенсорных анализаторов. Для этого за день до проверки выпейте некоторое количество спиртного. В день проверки ваши реакции будут несколько заторможены, и полиграф не сможет дать точный результат.
2. Медикаментозные средства. Перед их применением важно хорошо знать и понимать реакцию своего организма на «химию». Так, если испытуемый впервые принял психотропные вещества, он с непривычки может начать вести себя не адекватно, что тут же заметит полиграфолог.
3. Нехимический способ
   . Для этого нужно в течение нескольких дней не спать. Но стоит помнить, что опытный полиграфолог всегда заметит такое состояние.
4. Контроль эмоций
   . Важно не только уметь выдавать нужную реакцию на вопрос, но и контролировать мимику лица.
5. Физиологические реакции
   . Например, некоторые, в попытке противодействовать полиграфу, додумались класть в ботинок под большой палец ноги кнопку. При надавливании боль вызывает фальшивую реакцию.

В наше время, когда люди всё больше прибегают к использованию лжи в своей речи, возрастает надобность в проверке человека на правдивость его высказываний.

Существует много способов раскрытия лжи при разговоре и даже целые науки, посвящённые мимике человека при воздействии внешних раздражителей со стороны собеседника, но самым эффективным методом выявления обмана считается полиграф, который более известен в народе как «детектор лжи».

Этот прибор находится на вооружении правоохранительных органов уже достаточно длительное время, но для того, чтобы проверить человека необязательно идти в полицию, поскольку соорудить детектор лжи своими руками очень просто, имея нужные материалы и свободное время.

Изобретение можно усовершенствовать, творению можно лишь подражать.
Мария фон Эбнер-Эшенбах

Процессы, происходящие внутри и снаружи человека при опросе

Когда человек что-либо недоговаривает или врёт, у него наблюдаются заметные изменения в настроении, возрастает потоотделение на ладонях, происходит частое и неконтролируемое глотание слюны, уменьшается сопротивление кожи и организм переживает своеобразный стресс.

Полиграф такой сборки для определения изменений в организме будет использовать принцип уменьшения сопротивления кожи проверяемого.

Необходимые материалы при сборке

Для того, чтобы сконструировать простейший детектор лжи своими руками
, вам потребуется:

1. Два электрода;
2. Миллиамперметр с диапазоном измерения 0 — 1 мА;
3. Транзистор VT1 2n3565;
4. Три резистора с сопротивлением 1,5; 5 и 33 кОм;
5. Один конденсатор 1 мф/16 В;
6. Два источника питания с напряжением 4,5 В.

Принципиальную схему подключений см. ниже.

Сборка и подготовка к работе

Вам всего лишь нужно соединить приготовленные заранее компоненты детектора, следуя предложенной схеме.

После сборки и перед началом работы вам нужно прикрепить электроды к пальцам или запястью руки примерно на расстоянии 2–3 см друг от друга и отвести стрелку миллиамперметра до нуля, используя резистор R2.

После всех приготовлений полиграф готов к использованию!

При отклонении стрелки прибора с нулевой отметки во время опроса, вы можете быть на 70–80% уверенным, что испытуемый даёт неправдивые ответы на вопросы.

Точность показаний и другие вариации прибора

Выше указанная схема достаточно проста и нетребовательна в сборке, но для получения достоверных показаний потребуются полиграфы посложнее, которые будут следить за всеми процессами в организме человека и будут давать точные результаты, в то время как эта схема может зачастую показывать неверные сведения, поскольку человек может попросту волноваться, а прибор сочтёт эти показания за неправду.

Послесловие

Помимо этого домашнего детектора лжи, раскрывающего обман благодаря изменению сопротивления кожи при опросе на 3–5%, существует огромное количество других вариаций одного и того же прибора.

Все они используют разные принципы:

• одни следят за давлением крови испытуемого,
• другие срабатывают при изменении влажности ладони при опросе.

Но у них у всех одна задача – проверка человека на правдивость и выявление лжи.

Во время квартирного ремонта, особенно в старых домах, требуется схема электропроводки. В противном случае можно при сверлении отверстий или штроблении повредить скрытые провода, которые находятся под напряжением.

Важно! Вне зависимости от того, знаете вы или нет, где расположена проводка, работы в помещении следует проводить при отключении электроэнергии.

Для поиска применяется детектор металла и скрытой проводки.

Такой прибор можно купить в магазине электроинструмента. Это необходимое оснащение для ремонтных бригад. Однако если вы просто делаете ремонт в квартире с промежутком в несколько лет, затраты на его приобретение нерациональны. Устройство прибора несложное. Мастер, умеющий держать в руках паяльник, может изготовить детектор проводки своими руками. В таком случае его стоимость будет стремиться к нулю.

Как самому сделать детектор проводки?

Есть две основные концепции:

1. Принцип умножения напряжения;
2. Радиоприемник на микросхеме, улавливающий электромагнитное поле.

Обе конструкции просты в изготовлении, и собираются на доступной элементной базе. Если вы увлекаетесь электроникой, радиодетали можно подобрать в своей мастерской. Даже если вы купите их на радиорынке – стоимость несравнима с заводским образцом.

Определитель скрытой проводки на транзисторах

Компоненты для изготовления:

1. Для многокаскадного умножителя напряжения потребуются сверхчувствительные транзисторы. Хорошо зарекомендовали себя ВС547. Это кремниевые миниатюрные биполярные триоды, со структурой n-p-n. У них достаточно высокий коэффициент усиления при минимальном уровне помех;
2. Маломощные резисторы. 1Мом, 1кОм и 220Ом. Для первого, второго и третьего каскада соответственно;
3. Индикаторный светодиод;
4. Батарейки или аккумуляторы;
5. Корпус.

Принципиальная схема прибора:

На первый каскад поступает слабый сигнал от антенны, показанной на схеме стрелкой. В качестве него выступает электромагнитное поле, создаваемое электропроводкой.

Совет: Для повышения эффективности поиска, рекомендуется включить в розетку электроприбор малой мощности и создающий помехи, например – комнатный вентилятор.

На эмиттере возникает небольшой ток, многократно усиливаемый вторым каскадом. Практически готовый сигнал подается на базу третьего транзистора (каскада). После усиления, на его эмиттере формируется электрический ток, достаточный для загорания светодиода. Питается прибор напряжением 6 вольт.

Вокруг нас постоянно находится электромагнитное излучение, но человеческому слуху оно недоступно. Если вы хотите услышать электромагнитное излучение, то можно воспользоваться специальным прибором, который мы изготовим собственными руками.

Для изготовления детектора электромагнитного излучения нам потребуется:

— старый кассетный плеер;
— клей;

Кассетный плеер нужно разобрать и достать оттуда плату из самого корпуса. Рекомендуется ознакомиться с платой не только для саморазвития, но и для того, что бы при сборке и разборке этого девайса не сломать никакие детали. Эта часть очень чувствительна к электромагнитным волнам.

Самая важная деталь на плате – это считывающая головка, она в последующем нам пригодится.

Возле считывающей головки есть два проводка, которые закреплены болтиками. Эти болтики нужно будет открутить. После того, как болтики открутим, должна остаться считывающая головка, которая будет болтаться на шлейфе. С ней нужно быть предельно аккуратно, чтобы ее не оторвать.

Если в плеере нет внешнего динамика, то в специальный разъем присоединяем обычные наушники, которые помогут нам услышать электромагнитные волны.

Теперь мы прислоняем считывающую головку к телевизору. Мы можем услышать электромагнитное излучение. Излучение можно услышать на расстоянии до 40 см, чем дальше мы отходим, тем хуже будет слышен звук. Важно отметить, что сильно излучение нам дает старый телевизор (кубик).

Если присоединить наше устройство к телевизорам нового поколения (жидкокристаллический), то мы тоже услышим помехи, но уже не такие сильные.
Большим удивлением стал тот факт, что даже пульт для телевизора излучает электромагнитное излучение.

Не секрет, что излучение идет и от телефона. При проверке звук был похож на тот, когда вы звоните и у вас включены колонки. Излучение идет абсолютно от любого телефона, даже от самого крутого и навороченного, при этом не обязательно набирать номер, можно залезть в интернет.

Электромагнитное излучение выделяют даже обычные зарядки от телефона и ручка двери.

С помощью обычного плеера можно услышать излучения, которое не слышно ушами и не видно глазами.

Начиная ремонт или просто при необходимости повесить картину, зеркало или ковёр возникает проблема с поиском скрытой электропроводки, которую можно случайно задеть, забивая гвоздь или вкручивая саморезы. Поэтому необходимо иметь детектор скрытой проводки, который поможет найти все провода в квартире или частном доме, спрятанные под штукатуркой. При отсутствии его можно сделать своими руками.

Для чего необходимы детекторы нахождения скрытой проводки

Очень часто у владельцев квартир или частных домов нет в наличии схемы проложенной электропроводки, которая необходима при проведении различных ремонтных работ. Во время сверления отверстий или в процессе штробления можно случайно зацепить провода под высоким напряжением.

Помните! Независимо от того, знаете вы, где находится электропроводка или нет, все работы необходимо проводить только при отключённой электроэнергии.

Если вы сами делали ремонт в помещении, и знаете, где находятся электрические провода, то это существенно упростит процесс работы. Но дело в том, что зачастую проводку делают мастера, которые пытаясь сэкономить, прокладывают провода по самому простому пути — от распределительных коробок не под прямым углом как положено, а по диагонали. И в этом случае не обойтись без специального приспособления, которое позволяет быстро и безошибочно найти скрытые провода — детекторы скрытой проводки.

Такой детектор можно приобрести в магазинах радиотоваров или на рынках. Они бывают недорогими (бюджетные модели) и дорогостоящими. Дешёвое устройство помогает определить провода под током и различные электрические приборы. Более дорогие аппараты являются многофункциональными и поэтому могут обнаруживать обесточенные провода.

Для домашнего использования можно купить самый простой детектор или собрать его самостоятельно по схеме. Каждый человек, который разбирается в электросхемах, может самостоятельно сделать недорогое бюджетное устройство.

Типы современных приборов для поиска и их характеристики

На сегодняшний день существует большое количество детекторов различных типов. Некоторые устройства помогают найти не только провода в стене, но и случайный обрыв.

По принципу своего действия различают такие виды искателей:

• Электростатические.
• Электромагнитные.
• Металлодетекторы.
• Комбинированные.

Электростатические тестеры

Электростатические детекторы помогают обнаруживать электромагнитные поля, которые исходят от проводов под напряжением. Это простые искатели, которые можно сделать по определённой схеме самостоятельно.

Особенности и характеристики детекторов:

• Так как искатель реагирует на определённые электромагнитные поля, то провода в стене должны находиться под высоким напряжением, чтобы их можно было обнаружить.
• Во время работы с прибором необходимо выбрать определённый уровень чувствительности, так как если он будет слишком низким, то могут появиться проблемы с обнаружением проводов, которые слишком глубоко находятся в стене под штукатуркой. Если уровень будет слишком высоким, то устройство может ошибочно срабатывать.
• Если в помещении стены сырые или в них находится множество различных металлических конструкций, то поиск проводки будет осуществить практически невозможно.

Но учитывая низкую стоимость, лёгкость в использовании и эффективность такие устройства используются даже специалистами электромонтёрами.

Электромагнитные устройства

Такие приборы помогают найти электромагнитное возбуждение, которое исходит от проводки, подключённой к определённой нагрузке. Качество работы и точность таких искателей намного выше, чем предыдущих.

Также данные приборы имеют одну особенность работы. Для того чтобы определить, где проложена определённая проводка в стене и насколько глубоко, она должна иметь нагрузку не меньше 1 Квт. Например, к электросети можно просто подключить электрочайник или утюг.

Детекторы (искатели) металла

Бывают ситуации, когда нельзя подключить напряжение к проводам или нагрузку, то в этом случае применяются детекторы или искатели металла. Устройства работают таким образом: в электромагнитное поле искателя попадают различные металлические элементы, которые вызывают определённые колебания, улавливающиеся детектором.

Такие устройства чётко реагируют на любые предметы из металла, которые находятся в стенах, поэтому кроме проводов они будут находить и их.

Комбинированные устройства

Детекторы данного типа являются многофункциональными, так как способны комбинировать в себе несколько видов устройств, которые находят в стенах проводку. Такие функции существенно расширяют область использования детекторов, и повышают степень их эффективности.

Большим спросом пользуется модель TS-75, которая содержит в себе устройство детектора металла и электростатического искателя.

Самодельные детекторы могут быть:

• Со звуковой индикацией. Во время работы такого устройства при нахождении ним скрытых проводов издаётся характерный звук.
• Со звуковой и световой системой оповещения (индикацией). При нахождении прибором проводки он издаёт не только звуковое оповещение, но и начинает мигать лампочка.
• На полевом транзисторе. Данное устройство легко сделать по определённой схеме. Существует несколько различных вариантов сборки прибора со световым оповещением.
• Сигнализатор поиска без батареек. Устройство работает от электросети, которое также сигнализирует об обнаружении яркой лампочкой, расположенной на корпусе искателя.
• Детектор на микроконтроллере. Такой детектор работает на отзывчивости искателя к электромагнитному полю, которое образуется током, текущим по проводам. При сборке можно использовать в качестве оповещателя светодиод или звуковой пьезоизлучатель.
• Двухэлементный прибор. Детектор имеет в качестве индикатора светодиодную лампу, которая начинает светиться при выявлении проводки.

Примеры и сравнение популярных моделей

В настоящее время существует такое большое количество самых различных марок и моделей приборов поиска скрытой или оборванной проводки, что все тяжело рассмотреть и описать их характеристики, преимущества и недостатки. Поэтому мы рассмотрим только самые популярные детекторы, которые используются в домашнем обиходе.

• Электронный тестер №48М является многофункциональным устройством для домашнего использования, который используется для проверки целостности проводов, а также для нахождения скрытой в стене проводки контактным и бесконтактным способом. Имеет светодиодную индикацию и может обнаруживать провода, которые расположены на глубине до 2 см в стене.
• Устройство для поиска проводки и металлических элементов «Спарта» имеет звуковой и световой оповещатель. Позволяет обнаруживать не только провода, но и различные металлические элементы. Находит места обрыва в цепи.
• «Поиск» используется не только для точного обнаружения в стене и потолках проводки, но и позволяет проверять правильность фазировки электрических счётчиков, выявлять оборудование с местом обрыва зануления или заземления, проверять исправность предохранителей, определять обрывы в проводке. Оснащён четырьмя диапазонами чувствительности.
• Искатель «ДЯТЕЛ М» Е121.3 помогает находить скрытую проводку, проверять правильность фазировки счётчиков, обнаруживать фазные провода на различных участках поверхности помещения и т. д. Имеет пластмассовый корпус с ребром ограничения для безопасности работы и четыре степени чувствительности.
• Небольшой бесконтактный детектор UNI-T UT12А китайского производства позволяет определять напряжение от 90 до 1000 В переменного тока. Имеет световой и звуковой индикатор, а также систему автоматического отключения при 30 минутном простое. Внешне похож на обычный маркер. Очень удобный в домашнем обиходе.
• Искатель проводки TS-75 в металлическом удобном корпусе позволяет точно определить расположение проводки в стене под током. Имеет световую и звуковую индикацию.
• Недорогой детектор S100 STANLEY STHTO-77403 американского производства прекрасно подойдёт для домашнего и даже профессионального использования. Позволяет находить не только скрытую проводку, но и места обрыва в цепи. Имеет небольшие габариты и удобный прочный пластиковый корпус.

Если говорить о детекторах отечественного производства, то они отлично подойдут для использования в бытовых целях. Имеют доступные цены и могут предложить хорошее качество. Китайские модели более компактны и удобны в использовании. Также имеют невысокую стоимость, но, как нам известно, данный производитель не может похвастаться длительным сроком службы своей продукции. Выбирая марки известных европейских или американских производителей можно быть уверенным, что детектор прослужит долгое время и будет иметь необходимое количество функционала как для домашнего использования, так и для профессиональной работы при доступной цене.

На сегодняшний день выбор заводских детекторов достаточно обширный, но некоторые люди часто «теряются» в таком многообразии приборов. Поэтому прежде чем покупать такое устройство, специалисты рекомендуют чётко определиться для чего оно необходимо — для единичного использования или для постоянной работы с электрической скрытой проводкой. Опытные мастера обычно выбирают многофункциональные устройства, которые могут распознавать скрытые металлические элементы различных характеристик.

Выбирая детектор необходимо обратить внимание на степень глубины его сканирования. Если устройство будет рассчитано на меньшую глубину, то во время работы можно пропустить провод, расположенный на значительно большем расстоянии от сканируемой поверхности стены.

Профессиональные детекторы могут работать на большом расстоянии. Обычно для домашнего использования приобретают бытовые устройства, которые вполне годятся для стен квартир, частных домов и тонких перегородок.

Бюджетные варианты, которые позволяют найти только проводку, находящуюся под напряжением, намного уступают по своей эффективности дорогостоящим моделям, но они помогут спасти человека от ожогов во время работы.

Схемы по сборке различных типов искателей своими руками

Рассмотрим наиболее простые схемы, которые можно собрать самостоятельно, имея все необходимые устройства.

Схема со звуковой диодной индикацией

Сделать такое устройство можно самостоятельно на базе резистора R1, который защищает схему от прямого наведённого напряжения.

В качестве маленькой антенки здесь используется небольшой медный проводок 5–15 см. Когда устройство находит провода в стенах или потолке, издаётся характерное потрескивание. Звуковой пьезоэлемент подключают к детектору способом мостовой схемы, которая контролирует степень громкости.

Схема устройства со световым и звуковым оповещателем (индикацией)

Эта простая схема потребует только наличия одной микросхемы.

Резисторный номинал R1 должен равняться 50 МОм или быть больше этой цифры. Светодиодная лампочка для индикации используется без каких-либо ограничений степени сопротивления, так как данная микросхема может выполнять поставленную ей задачу без «посторонней помощи».

Схема прибора на полевом транзисторе

Устройства данного типа достаточно отзывчивы к устойчивому электрическому полю. Эта характеристика устройства применяется в схеме, которая приведена ниже.

Такой детектор можно изготовить самостоятельно без использования особенных устройств. Показатель напряжения должен быть от 3 до 5 В. Для работы этого прибора необходимо так мало электротока, что он может функционировать около шести часов не отключаясь. Катушка для антенки крепится с помощью провода 0,3–0,5 мм на специальный сердечник Ø 3 мм. Число оборотов будет зависеть от толщины провода. Если его диаметр Ø 0,3 мм потребуется 20 витков, а если Ø 0,5 мм — 50 витков. Антена работает хорошо как с каркасом, так и без него.

Металлоискатель

Схема детектора металла выглядит так:

• Генератор частоты VT1 (100 килогерц).
• Детектор — VT2.
• Индикация — VT3, VT4.

Катушки генератора наматывают на специальный ферритовый сердечник. Стержень – Ø 8 мм. Число витков на 1 катушке — 120 оборотов, на 2 – 45 оборотов. Провод рекомендуется ПЭВТЛ0,35.

Наладка искателя металла проводится в стороне от всех предметов из стали. Настройку осуществляют специальными резисторами R3 и R5 так, чтобы процесс генерации существенно снижался (мигающее свечение диодной лампочки и маленькая яркость). Затем настраивается R3 для того, чтобы излучатель угас.

Вторым этапом является настройка степени чувствительности. Это процесс осуществляется с помощью металлического небольшого предмета и нескольких резисторов. Специалисты рекомендуют настраивать чувствительность с некоторой регулярностью. Для оптимизации процесса и удобства регуляторы встраивают в корпус детектора.

Настроенный металлодетектор начинает работать, когда антенна находится рядом с металлическими элементами — лампочка загорается или мигает.

Детектор проводки без батареек

Такое устройство работает от электрической сети. Данная схема функционирует за счёт использования конденсатора высокой ёмкости (на схеме указано С1). Конденсатор заряжается от электросети и в таком состоянии может передавать напряжение от 6 до 10 В. Здесь от степени напряжения будет зависеть яркость свечения светодиодной лампочки, а на работу прибора этот показатель не влияет.

Искатели на микроконтроллере

На схеме мы можем увидеть детектор, который собран на микроконтроллере типа PIC12F629. Этот прибор работает на отзывчивости к наличию магнитного поля, образующегося током, который идёт по проводам.

При сборке можно использовать светодиод или пьезоизлучатель. При выявлении магнитного поля индикатор начинает работать (лампочка загорается или излучатель начинает трещать).

Подобное устройство может откликаться оповещателями только на определённую частоту в 50 Гц. Поэтому ошибки при работе здесь исключаются, так как на другие типы частот он реагировать не будет.

Двухэлементное устройство нахождения скрытой проводки

Здесь используется микросхема и диодная лампочка. Можно взять микросхему типа DD1 и лампочку HL1. Необходимо соединить выводы так, чтобы создалось 3 инвертора в электроцепи. За счёт этого устройство будет усиливать токи, поступающие на искатель от магнитного поля проводов. Когда они находятся рядом, лампочка начинает мигать. На отдалённом расстоянии она тухнет.

Есть два схематических варианта:

• Соединение: 3 с 8, 2 с 10, 4 с 7 и 9, 1 с 5, 11 с 14.
• Соединение: 3 с 8, 10 с 13, 1 с 5 и 12, 2 с 11 и 14, 4 с 7 и 9.

Схема искателя обрыва

Этот вариант сборки использует микросхему КП103. Данный транзистор имеет высокую степень чувствительности. В том случае, если его затвор находится очень близко от проводки, сопротивление уменьшается и открываются другие транзисторы, а светодиодная лампочка начинает мигать.

Внимание! Транзистор КП103 можно применять любого типа, также как и лампочку АЛ307. А заключается все дело в том, что биополярные полевики с такой степенью проводимости имеют маленькую мощность, а коэффициент передачи большой. Поэтому вместо прибора КТ203 необходимо использовать КТ361.

Устройство имеет маленькие размеры, поэтому собрать его можно даже в пустом корпусе от обычного канцелярского маркера. Тонкую антенну протягивают через маленькое отверстие во фломастере. Её длина может колебаться от 5 до 10 см. Но если провода лежат в стене не слишком глубоко (не более 10 см), то можно воспользоваться просто ножкой выбранного транзистора. Так будет проще и удобнее.

Сам транзистор монтируется в горизонтальном положении, а затвор необходимо согнуть так, чтобы он оказался непосредственно над его корпусом.

Видео: как собрать по схеме детектор нахождения скрытой проводки

Как показывает долголетний опыт и практика, детектор нахождения скрытой проводки и обрывов необязательно покупать в специализированном магазине, так как при необходимости его легко можно сделать своими руками, имея хотя бы небольшой опыт работы с электроприборами. Такие домашние устройства также неплохо справляются со своими «обязанностями» и находят скрытые провода.

Хочу представить схему устройства, которое имеет чувствительность к высокочастотному электромагнитному излучению. В частности, его можно применить для индикации входящих и исходящих вызовов мобильного телефона. Например, если телефон находится на беззвучном режиме, то это устройство позволит быстрее заметить входящий звонок или SMS.

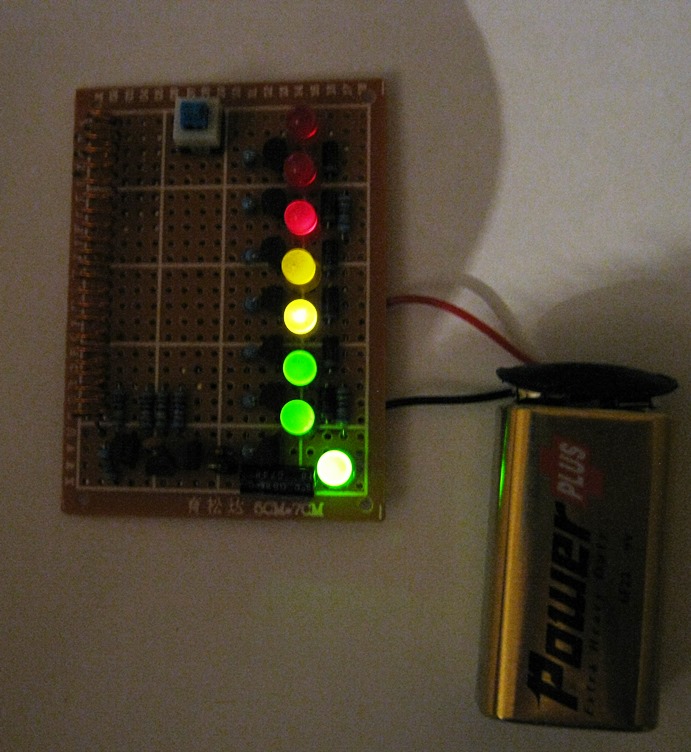

Все это помещается на монтажную плату длиной 7 см.

Большую часть платы занимает схема индикации.

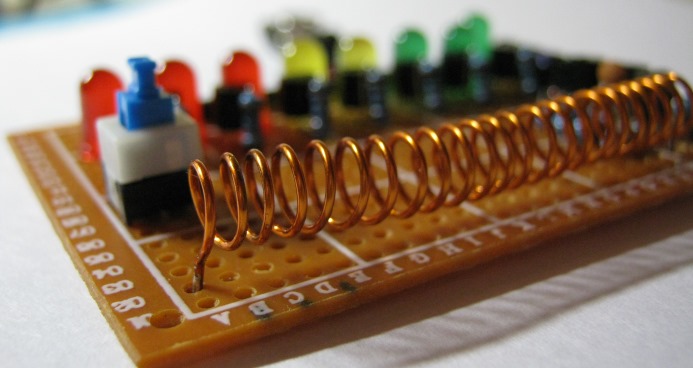

Также здесь присутствует антенна.

Антенной может служить отрезок любого провода длиной не менее 15 см. Я сделал ее в виде спирали, похожую на катушку. Ее свободный конец просто припаян к плате, чтобы он не болтался. Было испробовано много разных форм антенны, но я пришел к выводу, что важнее не форма, а её длина, с которой вы можете поэксперементировать.

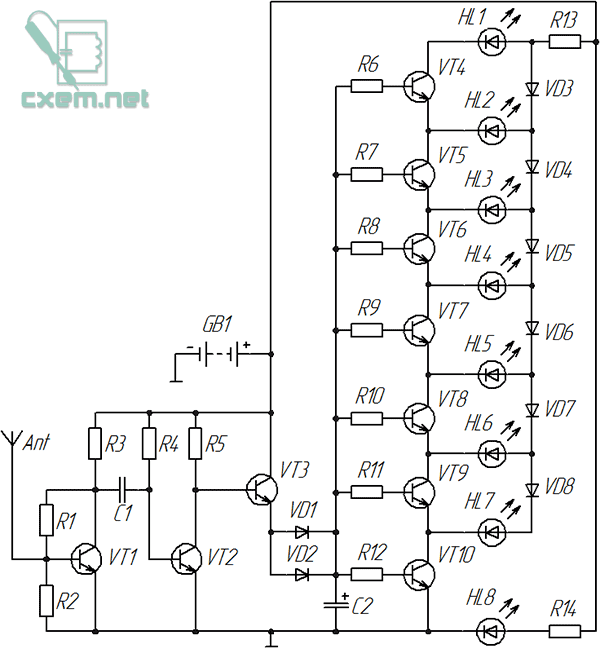

Давайте рассмотрим схему.

Здесь собран усилитель на транзисторах.
В качестве транзистора VT1 использован КТ3102ЕМ. Решил выбрать именно его, потому что он имеет очень хорошую чувствительность.

Все остальные транзисторы (VT2-VT10) это 2N3904.

Рассмотрим схему индикации: транзисторы VT4-VT10 здесь являются ключевыми элементами, каждый из которых включает соответствующий светодиод при поступлении сигнала. В роли транзисторов этой шкалы могут быть использованы любые, можно даже КТ315, но при пайке удобнее использовать транзисторы в корпусе ТО-92 из-за удобного расположения выводов.
Здесь использованы пороговые диоды (VD3-VD8), и поэтому в каждый момент времени светится только один светодиод, показывая уровень сигнала. Правда этого не происходит по отношению к излучению мобильного телефона, так как сигнал постоянно пульсирует с большой частотой, вызывая свечение почти всех светодиодов.

Количество, «светодиодно-транзисторных» ячеек не следует делать больше восьми. Номиналы базовых резисторов здесь одинаковые и составляет 1 кОм. Номинал будет зависеть от коэффициента усиления транзисторов, при использовании КТ315 следует тоже использовать резисторы на 1 кОм.

В качестве диодов VD1, VD2 желательно использовать диоды Шоттки, так как они имеют меньшее падение напряжения, однако все работает даже при использовании распространенного 1N4001. Один из них (VD1 или VD2) можно исключить, если индикация будет слишком зашкаливать.
Все остальные диоды (VD3 — VD8) это те же самые 1N4001, но можно попробовать использовать любые имеющиеся под рукой.

Конденсатор С2 — электролитический, его оптимальная емкость от 10 до 22 мкФ, он на доли секунды задерживает погасание светодиодов.

Номинал резисторов R13 И R14 зависит от потребляемого светодиодами тока, и будет лежать в пределе от 300 до 680 Ом, но номинал резистора R13 может быть изменен в зависимости от питающего напряжения или при недостаточной яркости светодиодной шкалы. Вместо него можно припаять подстроечный резистор и добиться желаемой яркости.

На плате имеется переключатель, который включает некий «турбо режим» и пропускает ток в обход резистора R13, вследствие чего увеличивается яркость шкалы. Я его использую при питании от батарейки типа крона, когда она подсаживается и шкала светодиодов тускнеет. На схеме переключатель не указан, т.к. он не обязателен.

После подачи питания светодиод HL8 начинает гореть сразу и просто указывает на то, что устройство включено.

Питается схема напряжением от 5 до 9 Вольт.

Далее можно изготовить для него корпус, например из прозрачного пластика, а в качестве основания можно использовать фольгированный текстолит. Подключив антенну к металлизации платы, возможно удастся повысить чувствительность этого индикатора высокочастотных излучений.

Кстати, на излучение микроволновки он тоже реагирует.

Список радиоэлементов

Кроме естественно мультиметра, нужно иметь специальный индикатор излучаемого им электромагнитного поля. И желательно собирать широкополосную схему, способную без переделки реагировать на частоты от FM до GSM. Именно такой детектор мы и будем делать. Схема этого индикатора поля представляет собой усилитель постоянного тока на операционном усилителе с каскадом УВЧ и ВЧ детектором. На входе УВЧ установлен фильтр высоких частот L1, C2, L2, C3, который обрезает сигналы с частотой ниже 10 МГц, в противном случае, прибор начинает реагировать на фон электропроводки и другие помехи. Усилитель ВЧ выполнен по схеме с общим эмиттером, режим выставляется резистором R1 так, что бы на коллекторе VТ1 было напряжение равное половине питающего.

Через конденсатор С4 сигнал поступает на диодный детектор VD1, здесь необходимо применять СВЧ германиевый диод ГД402, ГД507, нельзя применять диод Д9, максимальная частота которого 40 МГц. Выпрямленный сигнал поступает на вход ОУ через фильтр L3,L4,С6,С7, которые препятствуют попадания на вход ОУ ВЧ составляющей. Операционный усилитель работает от однополярного питания, поэтому для его нормальной работы, при помощи делителя на R4; R5 создана искусственная “средняя точка”. Усиление микросхемы определяется отношением R6/R8 при малых сигналах на входе. При увеличении напряжения на выводе 6 микросхемы до 0,6 вольт происходит открывание диода VD2 и в цепь обратной связи усилителя подключается резистор R7, что уменьшает усиление и делает шкалу прибора линейной.

В качестве ОУ можно применить 140УД12 или 140УД6. В случае использования УД6 резистор R9 из схемы необходимо удалить. Резистором R10 осуществляется установка шкалы прибора на 0. VT1 — СВЧ транзистор, например КТ399. Катушка L1 — 8 витков, провода 0,5 на оправке 5 мм., L2 — 6 витков того же провода. Дросселя L3, L4 по 50 — 100 мкГн.

Следующая схема представляет собой доработанную конструкцию, применение дополнительного ОУ позволило исключить резисторный делитель напряжения и улучшить характеристики прибора. Схема очень простая и не должна вызвать трудностей в изготовлении и настройки.

Данная конструкция способна засечь:

• Радиомикрофон V пит=3 В. F=93 МГц — 4 метра.
• Радиомикрофон, одно транзисторный, Vпит=3 В. F=420 МГц — 3 метра.
• Радио микрофон Vпит=3 В. F=860 МГц — 80 см.
• Китайская телекамера Vпит=9В. F=1200 МГц. — 4 метра.
• Мобильный телефон, во время передачи — до 7 метров.

Вас достала слишком громкая музыка соседей или просто хотите сделать какой-нибудь интересный электротехнический прибор самостоятельно? Тогда можете попробовать собрать простой и компактный генератор электромагнитных импульсов, который способен выводить из строя электронные устройства поблизости.

Генератор ЭМИ, представляет собой устройство, способное генерировать кратковременное электромагнитное возмущение, которое излучается наружу от своего эпицентра, нарушая при этом работу электронных приборов. Некоторые всплески ЭМИ встречаются в природе, например, в виде электростатического разряда. Также существуют искусственные всплески ЭМИ, к таким можно отнести ядерный электромагнитный импульс.

В данном материале будет показано, как собрать элементарный генератор ЭМИ, используя обычно доступные элементы: паяльник, припой, одноразовый фотоаппарат, кнопка-переключатель, изолированный толстый медный кабель, проволока с эмалированным покрытием, и сильноточный фиксируемый переключатель. Представленный генератор будет не слишком сильным по мощности, поэтому у него может не получиться вывести из строя серьезную технику, но на простые электроприборы он повлиять в состоянии, поэтому данный проект следует рассматривать как учебный для новичков в электротехнике.

Итак, во-первых, нужно взять одноразовый фотоаппарат, например, Kodak. Далее нужно вскрыть его. Откройте корпус и найдите большой электролитический конденсатор. Делайте это в резиновых диэлектрических перчатках, чтобы не получить удар током при разряде конденсатора. При полной зарядке на нем может быть до 330 В. Проверьте вольтметром напряжение на нем. Если заряд еще имеется, то снимите его, замкнув выводы конденсатора отверткой. Будьте осторожны, при замыкании появится вспышка с характерным хлопком. Разрядив конденсатор, вытащите печатную плату, на которой он установлен, и найдите маленькую кнопку включения/выключения. Отпаяйте ее, а на ее место запаяйте свою кнопку-переключатель.

Припаяйте два изолированных медных кабеля к двум контактам конденсатора. Один конец этого кабеля подключите к сильноточному переключателю. Другой конец оставьте пока свободным.

Теперь нужно намотать нагрузочную катушку. Оберните проволоку с эмаль-покрытием от 7 до 15 раз вокруг круглого объекта диаметром 5 сантиметров. Сформировав катушку, оберните ее клейкой лентой для большей безопасности при ее эксплуатации, но оставьте два выступающих провода для подключения к клеммам. Используйте наждачную бумагу или острое лезвие, чтобы удалить эмалевое покрытие с концов проволоки. Один конец соедините с выводом конденсатора, а другой с сильноточным переключателем.

Теперь можно сказать, что простейший генератор электромагнитных импульсов готов. Чтобы зарядить его, просто подключите батарею к соответствующим контактам на печатной плате с конденсатором. Поднесите к катушке какое-нибудь портативное электронное устройство, которое не жалко, и нажмите переключатель.

Помните, что не стоит удерживать нажатой кнопку заряда при генерации ЭМИ, иначе вы можете повредить цепь.

Излучение сверхвысоких частот (СВЧ) или так называемое микроволновое излучение неблагоприятно воздействует на организм человека. Чтобы обезопасить себя и своих близких от последствий этого вида излучения применяют детекторы различной сложности, определяющие утечку излучения микроволновых печей, сотовых телефонов и других устройств. Как выявить опасное устройство
— об этом и поговорим в этой статье.

Фото. 1. Внешний вид бытовой микроволновой печи Panasonic

Не все то, что написано в руководстве по эксплуатации бытовых приборов (особенно это касается переводных руководств) является правдой. Чаще всего — это так называемая полуправда: одной стороны все вроде бы и верно, но часто оказывается, что-то недосказано. То же относится к явлениям и процессам, которые могут быть опасны для жизни и здоровья человека или его вещей.

Не так давно минуло время (а может быть, еще и не минуло), когда портативные бытовые дозиметры пользовались огромной популярностью у населения. Нет, конечно, не каждая семья имела в квартире, загородном доме ядерный реактор, но продукты и те вещи, что покупали с рук и на рынках, явно требовали контроля. Нет-нет, да и зашкаливал дозиметр… По той же причине сегодня покупают приборы для замера уровня пестицидов в различных плодах природы.

Одним из источников неблагоприятного воздействия на организм человека является излучение сверхвысоких частот (СВЧ) или так называемое микроволновое излучение. Ярким примером электронного устройства с генератором СВЧ излучения (магнетроном) является микроволновая печь (см. рис. 1).

Кроме потенциально опасного для человека и животных СВЧ излучения, микроволновая печь (далее — печь) создает сильное электромагнитное излучение, которое оказывает отрицательное воздействие на некоторые предметы и вещи — например, наручные часы с электромагнитной системой (и другие).

Фото. 2. СВЧ печь Panasonic со снятой крышкой корпуса

Как правило, новая печь работает надежно и не является источником вредоносного излучения вне своего корпуса, но все же лучше не класть на нее часы, сотовые телефоны и другие предметы.

Печь, бывшая в ремонте вне сервисного центра, в которой заменялся основной элемент генератора — магнетрон, с поврежденным корпусом или имеющая повреждения рабочей камеры, волновода и другие недостатки, потенциально опасна для здоровья.

Чтобы выявлять такие вредоносные печи и другие устройства (например, полубитый мобильник), используют индикаторы СВЧ-излучения. Простейшая схема такого индикатора представлена на фото 3.

Фото 3. Простая схема индикатора СВЧ-излучения, которую можно собрать самостоятельно

Примечание к фото 3. Петля — это отрезок медного провода диаметром 1…1,5 мм. Для этой цели вполне подходит проволока для точечной электрической сварки. СВЧ-диод — диод типа 2А202А, ДК-В8 или аналогичный. Тестер — миллиамперметр с током полного отклонения стрелки 100 мкА. В нашем случае лучше применить стрелочный прибор, например, Ц4342, Ц4317 или аналогичный. Неполярный конденсатор — любой, например, типа МБМ.

Узел соединения магнетрона с источником питания содержит переходные конденсаторы, которые (совместно в дросселями) образуют фильтр для защиты от проникновения СВЧ-излучения из магнетрона и волновода во вне.

Принцип проверки микроволновой печи несложен — «петлю» с микроамперметром медленно проводят рядом с корпусом микроволновой печи (на расстоянии от него 1-6 см). Медленная скорость «сканирования» нужна для того, чтобы зафиксировать микроволновое излучение в наиболее опасной зоне печи.

Генератор СВЧ-излучения включается в печи во время приготовления пищи не постоянно, а периодически. Это заметно и визуально: чуть меркнет лампа подсветки внутри рабочей камеры печи, и чуть более шумит печь при включении генератора.

Что мы не знаем о магнетроне?

Важнейший компонент СВЧ печи — магнетрон — это электровакуумный диод, предназначен для генерирования колебаний СВЧ. При работе магнетрона выделяется мощность, которая переходит в тепло, поэтому внутри рабочей камеры создается тепловое электромагнитное поле. Генерируемая магнетроном мощность поступает по волноводу — устройству, передающему энергию в рабочую зону печи, представляющую собой прямоугольную камеру (рабочая камера).

Фото 4. Крупный план магнетрона

Рядом с волноводным выходом расположен вращающийся столик, на который помещают обрабатываемый продукт. Все это находится внутри корпуса печи.

Важно, чтобы излучение (опасное для жизни при непосредственном воздействии на человека) не выходило за пределы корпуса печи. Корпус печи представляет собой замкнутую металлическую конструкцию, которая одновременно является экраном для излучения СВЧ.

Для бытовой термообработки в диапазоне волн СВЧ используются электромагнитные колебания на частотах 2375, 2450 МГц — у очень старых моделей, и до 10-12 ГГц в современных печах. В табл. 1 приведены сведения о глубине проникновения электромагнитной волны (с потерями энергии) в некоторые из диэлектриков.

Таблица 1. Глубина проникновения электромагнитной волны в диэлектрике с потерями при температуре 20-25 ºС

Современные магнетроны (магнетроны с безнакальным автокатодом типа МИ и аналогичные) обеспечивают «мгновенную» (с первого импульса) готовность к работе на полную мощность без затраты энергии на разогрев катода, чем существенно повышается надежность работы магнетрона.

Применение безнакального магнетрона позволило упростить электрическую схему печи, исключив десятки радиокомпонентов. В связи с этим нет необходимости в трансформаторе, управляющем устройстве и регуляторе напряжения в цепи накала магнетрона (раз нет и самого накала), задающем и блокинг-генераторах, удалось уменьшить массу и габариты печи, снизить стоимость изделия, одновременно повысив его эксплуатационную надежность.

Возможные неисправности магнетронов:

анод магнетрона выполнен в виде медного цилиндра. Рабочее напряжение анода магнетрона (в зависимости от типа) колеблется в диапазоне 3800 — 4000 В. Мощность от 500 до 1200 Вт. Магнетрон крепится непосредственно на волноводе (рис. 3). В печах, где производитель располагает магнетрон с коротким волноводом, можно наблюдать такой дефект, как пробой слюдяной прокладки. Происходит это в результате загрязнения прокладки;

при пробое прокладки колпачок магнетрона расплавляется (это случается с магнетронами типа 2М-218Н(R), ОМ7S(20), 2M213-09F, 2М-219Н(В), 2M226-09F и конструктивно аналогичными). Его (колпачок) можно заменить аналогичным колпачком с другого магнетрона;

как любая лампа он может терять свою эмиссию, в результате чего значительно сокращается мощность энергии и увеличивается время приготовления. Обычно средний срок службы магнетрона (например, 2М213-хх) имеет предел 15 000 ч. Его КПД при этом составляет 75-80%, что является эффективным показателем для магнетронов генераторов СВЧ колебаний;

пробой переходных конденсаторов можно обнаружить с помощью тестера в режиме измерения сопротивления. Пробой происходит на корпус магнетрона. Устраняется неисправность путем замены всего узла.

Отдельно магнетрон можно проверить, только сформировав все необходимые для его работы напряжения.

Фото 5. Источник питания СВЧ-печи

В микроволновой печи вторым по значимости элементом после магнетрона является источник питания (Фото 5). От его надежности зависит вся безопасная работа печи.

Замечательным инструментом при ремонте и диагностике СВЧ печи, в частности при диагностике магнетронов, являются токовые клещи, например, ECT-650 «Escort».

Они позволяют измерить ток, потребляемый печью, ток высоковольтной обмотки трансформатора. Номинальный ток, потребляемый печью, 4,5 — 6 А, ток высоковольтной обмотки трансформатора 0,3 — 0,5 А.

Большие отклонения от указанных значений (особенно в сторону увеличения отдельных параметров) говорят о локальной неисправности магнетрона.

Вместе с тем занижение всех параметров может объясняться плохими контактами, начиная от сетевой розетки и заканчивая коммутационными элементами (реле, электрические микровыключатели, контакты).

Для того, чтобы удостовериться в исправности магнетрона и достаточном уровне СВЧ-излучения внутри корпуса печи, его проверяют детектором.

Детекторы СВЧ излучения

На фото 6 представлен промышленный детектор СВЧ-излучения, который можно приобрести в магазинах электротоваров.

Рис. 6. Детектор СВЧ излучения

Это устройство фиксирует нее только СВЧ импульсы, которые можно проверить, поднеся прибор непосредственно во время работы печи к ее стенкам. Оно также окажется полезным для поиска «жучков» работающих на сверхвысокой частоте, поиске сотовых телефонов и проверки их работы. Стоит такой промышленный тестер менее 500 руб.

Питается прибор от батареи типа 6F22 «Крона» с напряжением 9 В. Ток потребления устройства в режиме ожидания — единицы мкА, поэтому элемент питания служит долго. В верхней части корпуса размещен индикаторный светодиод.

Он загорится, когда в области детектора (показан на корпусе стрелочкой) будет присутствовать СВЧ-излучение. Устройство не измеряет мощность излучения, но фиксирует его наличие.

С помощью такого детектора можно проверять не только рабочие камеры микроволновых печей и наличие вне их корпуса вредоносного излучения, но и наличие излучения сотовых телефонов. Сделать это просто.

Надо поднести детектор к возможного источнику излучения, например к корпусу мобильника на расстояние 2-10 см. При активности сотового телефона: при входящем и исходящем вызове, несанкционированном «общении» сотового телефона с базовой станцией, при регистрации сотового телефона в сети (например, при включении сотового телефона) и в других случаях — индикатор детектора покажет наличие СВЧ излучения.

Этот наглядный урок не мешало бы использовать на уроках физики в школах, для того, чтобы люди понимали, насколько вредно или полезно постоянно носить сотовый телефон близко к собственному телу (на груди, на поясе, в кармане, особенно нагрудном).

Результаты вредоносного СВЧ излучения (особенно при постоянном воздействии) наверное, лучше прокомментируют ученые и медицинские работники. От себя добавлю лишь, что СВЧ излучение подобно атому, который может быть мирным и не очень. Это четко надо понимать, эксплуатируя как будто бы безобидную мобилу или микроволновую печь.

В качестве детектора излучения СВЧ можно применить и другой промышленный прибор, предназначенный для автомобилистов, который называется «индикатор искры». В продаже имеются такие устройства, одно из которых представлено на рис. 7.

Рис. 7. Фото (внешний вид) детектора СВЧ излучения
— индикатора искры

Прибор предназначен для проверки высоковольтных цепей зажигания автомобилей. Внутри корпуса установлен датчик (такая же петля как на схеме рис. 5, только в миниатюре), реагирующий, как показала практика, не только на высокое импульсное напряжение в зажигании автомобиля, но и на СВЧ излучения микроволновой печи и сотового телефона.

Индикатором СВЧ излучения также служит светодиод красного свечения, установленный у стрелки «высокое напряжение».

На выносных проводах индикатор питается от любого источника питания с постоянным напряжением 8-15 В, в том числе от батареи типа «Крона» или автомобильного аккумулятора.

Особенность устройства в том, что оно имеет регулировку чувствительности (ручка регулировки вынесена на верхнюю часть корпуса). Стоит такой прибор в пределах 300 руб. Имея его, уже можно не заботиться о других детекторах СВЧ излучения.

Меры безопасной работы при ремонте и обслуживании СВЧ печей

Несоблюдение данных правил может привести к поражению электрическим током, травмам и выходу из строя достаточно дорогих компонентов СВЧ установки.
Самым опасным (из всех доступных в бытовых условиях) для человека является переменный ток частотой 50 Гц, а так же СВЧ-излучение.

СВЧ печь, подключенную к сети 220 В (под напряжением) можно ремонтировать и проверять только в тех случаях, когда выполнение работ в отключенном от сети аппарате невозможно (настройка, регулировка, измерение режимов, поиск плохих контактов в виде «холодной пайки» и в аналогичных случаях).

При этом необходимо соблюдать осторожность во избежание воздействия опасного напряжения.
Следует остерегаться ожога от нагревающихся элементов.

Во всех случаях работы с включенной печью необходимо пользоваться инструментом с изолированными ручками. Работать следует одной рукой, в одежде с длинными рукавами или в нарукавниках.

Другой рукой в это время нельзя прикасаться к корпусу печи и другим заземленным предметам (трубам центрального отопления, водопровода). Провода измерительных приборов должны оканчиваться щупами и иметь хорошую изоляцию.

Это общие правила электробезопасности.

Внимание, опасно:

пайка элементов печи, находящейся под напряжением;

ремонтировать печь, включенную в электрическую сеть, в помещении сыром, либо имеющим цементный или иной токопроводящий пол;

находится возле установки лицам, не ремонтирующим его;

как и любой источник СВЧ излучения, излучение магнетрона при прямом воздействии может вызвать повреждение глаз или ожоги кожи. СВЧ излучение человеческий глаз не видит;

при замене магнетрона будьте особенно внимательны. Не оставляйте монтажного мусора в волноводе;

перед заменой всегда разрежайте конденсатор в цепи питания магнетрона отрезком изолированного провода (шунтирующий резистор иногда выходит из строя).

Кроме того, при эксплуатации печи не допускается:

включать печь при открытой дверце либо сетки (она и сама не включится, так как на то есть защита, но этот пункт актуален для тех, кто пренебрегает этой защитой, отключая ее);

нельзя делать отверстия в корпусе (домохозяйки, мечтающие повесить печь на стену, словно хлебницу, да оставят такие мысли).

Схемы самодельных устройств охраны и защиты информации

Как известно все устройства хищения информации, радиожучки да и просто телефоны работают посредством передачи на радиочастотах и, следовательно, создают вокруг себя магнитное поле.
Именно по наличию электромагнитного излучения и можно обнаружить такое устройство и предотвратить дальнейшие последствия от его применения.
Схема устройства, позволяющее определить наличие электромагнитного поля, приводится на рисунке.
Прибор удобно использовать для контроля за работой и настройки маломощных передающих устройств, работающих в широком диапазоне частот. Рабочая частота составляет 20-1300 МГц, чувствительность — 1 мВ, пределы локализации лежат в пределах 0,05-7 м. Напряжение питания 4,5-9 В, а ток потребления не превышает 8 мА. Прибор имеет телескопическую антенну.

Схема индикатора электромагнитного поля

Это устройство предназначено для локального поиска радиозакладок
. Его отличительными особенностями являются:

• простота повторения;
• надежность;
• малые габариты.

Примечание.
И этот прибор имеет недостаток — немного реагирует на посторонние излучения радиоэфира от теле-радиопередающих станций, радиотелефонов. Но этот недостаток с лихвой компенсируется простотой и дешевизной индикатора.

Входной сигнал, наведенный телескопической антенной, поступает на входной усилитель ВЧ, построенный на транзисторе VT1, и далее, через фильтр Cl, L1, СЗ на детектор-компаратор DA1.

Порог включения компаратора устанавливается резистором R5. Сигнал компаратора с выхода 6 через инвертор DD1.3 и ключ VT2 управляет генератором прямоугольных импульсов на элементах DD1.4, DD1.5 с частотой 1 Гц, который, в свою очередь, включает генератор звуковой частоты на DD1.1, DD1.2.

Светодиод VD1 — двухцветный:

• VD1.1 сигнализирует о включении питания зеленым светом;
• VD2.2 сигнализирует об обнаружении источника радиоизлучений красным светом.

Настройка прибора заключается в выборе ОУ DA1 с возможно большим коэффициентом усиления.

Примечание.
Расстояние, на котором индикатор должен устойчиво реагировать, имея антенну длиной 30 см, на радиопередатчик мощностью 1 мВт, должно быть не менее 50 см.

Транзистор КТ3101 можно заменить на КТ371, КТ368 с коэффициентом усиления не менее 150. Операционный усилитель — К140УД608, К140УД708.

Светодиод AЛC331 можно заменить обычными, типа AЛ307, включив их вместо VD1.1 и VD1.2. Катушка индуктивности имеет 19 витков, намотанных в ряд на любом резисторе MЛT 0,125, проводом ПЭЛ-0,1.

Этот простой детектор я не собирался рисовать. Но масса писем с вопросами по настройке моих конвертеров MMDS показала, что даже начинающие радиолюбители пытаются повторить их. Не советовал бы браться за СВЧ устройства новичкам в радиотехнике. Опытные радиолюбители всегда имеют под рукой подобные самодельные “фишечки” вроде этого детектора. Вот для тех, у кого еще такой приставки нет, эта публикация. Этот пробник я сделал для настройки ВЧ трактов своих спутниковых приемников и использовал совместно с генератором качающейся частоты. Оказалось, что его удобно использовать не только для СВЧ, но и других радиоустройств, даже для тех к которым у меня были заводские измерительные приборы. И последущие 15 лет я постоянно им пользовался.

Основой пробника является СВЧ диод от пеленгаторов или радарных установок. В старой военной технике он часто использовался. Надев на него ПХВ трубку обернул его медной лентой с заземляющим хвостиком и припаял непосредственно на тонкий вывод диода разделительный конденсатор КМ-4а и резистор. Выводом этого конденсатора касался исследуемой схемы. Второй вывод диода и получившийся цилиндр медного экрана завершил пружинящими контактами. Эту насадку одевал на коаксиальную головку осциллографического щупа. Потом я делал такие детекторы с разными диодами как самостоятельные осциллографические щупы. Почему нужен осциллограф? Оказалось, что применение именно осциллографа как индикатора выпрямленного постоянного тока имеет много преимуществ. Во первых у осциллографа высокоомный вход (обычно 1 МОм) и получившийся пробник мало нагружает обмеряемую цепь. К тому же высокоомная нагрузка детектора обеспечивает его линейность, что позволяет измерять очень малые напряжения (милливольты). Высокая чувствительность осциллографа и динамичное отображение огибающей измеряемого сигнала позволяют использовать пробник для сравнения частот методом биений на гармониках радиочастотного генератора (ГСС), наблюдать процессы самовозбуждения схем, большие шумы и вообще сигнал в динамике. Диод детектора предназначен для рабочих длинн

волн ~3 см (10ГГц), поэтому детектор достаточно линеен в широкой полосе частот. И хотя это только индикатор, но и им можно точно измерять величину напряжения или коэффициент усиления устройств используя метод замещения. Прямое же измерение по шкалам осциллографа дает лишь приблизительную оценку уровня сигнала. При применении детектора не подавайте на него напряжение более 1 вольта, иначе испортите диод. Для настройки более мощных устройств, сделайте другой щуп с более высоковольтным диодом, подходящим для ваших целей. В детекторе я применял диоды Д405А,Д405Б,Д605,Д602,КД514А,Д18. Последние два на частотах ниже 1ГГц. Так же область допустимых входных напряжений можно расширить применив емкостной делитель напряжения на входе детектора. Длины выводов для подключения к схеме должны быть как можно короче, нормально 1-2 см. Земляной вывод сделан в виде шинки 10 мм шириной, и при измерениях его нужно подключать в первую очередь. Измеритель- ный шуп забивается в изоляционную шайбу а её закрепляем в корпусе кернением по кругу. Механические нагрузки на конденса тор С1 должны быть исключены, дабы не повредить его обкладки. В этом пробнике выходной сигнал имеет отрицательную полярность. Для смены полярности отобра жения или разверните диод или исполь зуйте инверсный вход осциллографа. Все детали и сам корпус детектора собираются пайкой легкоплавким припоем. Особенно это важно для диода. 73! UO5OHX ex RO5OWG.

В настоящем справочном пособии приведены сведения об использовании тайников различных типов. В книге рассматриваются возможные варианты тайников, способы их создания и необходимые при этом инструменты, описываются приспособления и материалы для их сооружения. Даны рекомендации по устройству тайников дома, в автомобилях, на приусадебном участке и т. п.

Особое место уделено способам и методам контроля и защиты информации. Приведено описание специального промышленного оборудования, используемого при этом, а также устройств, доступных для повторения подготовленными радиолюбителями.

В книге дано подробное описание работы и рекомендации по монтажу и настройке более 50 устройств и приспособлений, необходимых при изготовлении тайников, а также предназначенных для их обнаружения и обеспечения сохранности.

Книга предназначена для широкого круга читателей, для всех, кто пожелает ознакомиться с этой специфической областью творения рук человеческих.

Промышленные приборы обнаружения радиозакладок, кратко рассмотренные в предыдущем разделе, стоят достаточно дорого (800- 1500 USD) и могут оказаться вам не по карману. В принципе, использование специальных средств оправдано лишь тогда, когда специфика вашей деятельности может привлечь внимание конкурентов или криминальных группировок, и утечка информации может привести к фатальным последствиям для вашего бизнеса и даже здоровья. Во всех остальных случаях опасаться профессионалов промышленного шпионажа не приходится и нет необходимости тратить огромные средства на специальную аппаратуру. Большинство ситуаций может свестись к банальному подслушиванию разговоров начальника, неверного супруга или соседа но даче.

При этом, как правило, используются радиозакладки кустарного производства, обнаружить которые можно более простыми средствами — индикаторами радиоизлучений. Изготовить эти приборы без труда можно самостоятельно. В отличии от сканеров, индикаторы радиоизлучений регистрируют напряженность электромагнитного поля в конкретном диапазоне длин волн. Чувствительность их невысока, поэтому обнаружить источник радиоизлучения они могут только в непосредственной близости от него. Низкая чувствительность индикаторов напряженности поля имеет и свои положительные стороны — существенно уменьшается влияние мощных радиовещательных и других промышленных сигналов на качество обнаружения. Ниже мы рассмотрим несколько простых индикаторов напряженности электромагнитного поля КВ, УКВ и СВЧ диапазонов.

Простейшие индикаторы напряженности электромагнитного поля

Рассмотрим простейший индикатор напряженности электромагнитного поля в диапазоне 27 МГц. Принципиальная схема прибора приведена на рис. 5.17.

Рис. 5.17.
Простейший индикатор напряженности поля диапазона 27 MГц

Он состоит из антенны, колебательного контура L1C1, диода VD1, конденсатора С2 и измерительного прибора.

Работает устройство следующим образом. Через антенну на колебательный контур поступают ВЧ колебания. Контур отфильтровывает колебания диапазона 27 МГц из смеси частот. Выделенные колебания ВЧ детектируются диодом VD1, благодаря чему на выход диода проходят только положительные полуволны принимаемых частот. Огибающая этих частот представляет собой НЧ колебания. Остатки ВЧ колебании фильтруются конденсатором С2. При этом через измерительный прибор потечет ток, который содержит переменную и постоянную составляющие. Измеряемый прибором постоянный ток примерно пропорционален напряженности поля, действующей в месте приема. Этот детектор можно выполнить в виде приставки к любому тестеру.

Катушка L1 диаметром 7 мм с подстроечным сердечником имеет 10 витков провода ПЭВ-1 0,5 мм. Антенна выполнена из стальной проволоки длиной 50 см.

Чувствительность прибора можно значительно повысить, если перед детектором установить усилитель ВЧ. Принципиальная схема такого устройства представлена на рис. 5.18.

Рис. 5.18.
Индикатор с усилителем ВЧ

Эта схема, по сравнению с предыдущей, имеет более высокую чувствительность передатчика. Теперь излучение может быть зафиксировано на расстоянии несколько метров.

Высокочастотный транзистор VT1 включен по схеме с общей базой и работает в качестве селективного усилителя. Колебательный контур L1C2 включен в его коллекторную цепь. Связь контура с детектором осуществляется через отвод от катушки L1. Конденсатор СЗ отфильтровывает высокочастотные составляющие. Резистор R3 и конденсатор С4 выполняют функцию фильтра НЧ.

Катушка L1 намотана на каркасе с подстроечным сердечником диаметром 7 мм проводом ПЭВ-1 0,5 мм. Антенна выполнена из стальной проволоки длиной около 1 м.

Для высокочастотного диапазона 430 МГц можно также собрать очень простую конструкцию индикатора напряженности поля. Принципиальная схема такого прибора приведена на рис. 5.19,а. Индикатор, схема которого показана на рис. 5.19,б, позволяет определить направление на источник излучения.

Рис. 5.19.
Индикаторы диапазона 430 МГц

Индикатор напряженности поля диапазона 1.. 200 МГц

Проверить помещение на наличие подслушивающих устройств с радиопередатчиком можно при помощи несложного широкополосного индикатора напряженности поля со звуковым генератором. Дело в том, что некоторые сложные «жучки» с радиопередатчиком включаются на передачу только тогда, когда в помещении раздаются звуковые сигналы. Такие устройства трудно обнаружить при помощи обычного индикатора напряженности, нужно постоянно разговаривать или включить магнитофон. Рассматриваемый детектор имеет собственный источник звукового сигнала.

Принципиальная схема индикатора показана на рис. 5.20.

Рис. 5.20.
Индикатор напряженности поля диапазона 1…200 МГц

В качестве поискового элемента использована объемная катушка L1. Ее достоинство, по сравнению с обычной штыревой антенной, заключается в более точной индикации места установки передатчика. Сигнал, наведенный в этой катушке, усиливается двухкаскадным усилителем высокой частоты на транзисторах VT1, VT2 и выпрямляется диодами VD1, VD2. По наличию постоянного напряжения и его величине на конденсаторе С4 (в режиме милливольтметра работает микроамперметр М476-Р1) можно определить наличие передатчика и его местоположения.

Комплект съемных катушек L1 позволяет находить передатчики различной мощности и частоты в диапазоне от 1 до 200 МГц.

Генератор звука состоит из двух мультивибраторов. Первый, настроенный на частоту 10 Гц, управляет вторым, настроенным на частоту 600 Гц. В результате чего формируются пачки импульсов, следующие с частотой 10 Гц. Эти пачки импульсов поступают на транзисторный ключ VT3, в коллекторной цепи которого включена динамическая головка В1, размещенная в направленном боксе (пластмассовая труба длиной 200 мм и диаметром 60 мм).

Для более удачных поисков желательно иметь несколько катушек L1. Для диапазона до 10 МГц катушку L1 нужно намотать проводом ПЭВ 0,31 мм на пустотелой оправке из пластмассы или картона диаметром 60 мм, всего — 10 витков; для диапазона 10-100 МГц каркас не нужен, катушка наматывается проводом ПЭВ 0,6…1 мм, диаметр объемной намотки около 100 мм; число витков — 3…5; для диапазона 100–200 МГц конструкция катушки такая же, но она имеет всего один виток.

Для работы с мощными передатчиками можно использовать катушки меньшего диаметра.

Заменив транзисторы VT1, VT2 на более высокочастотные, например КТ368 или КТ3101, можно поднять верхнюю границу частотного диапазона обнаружения детектора до 500 МГц.

Индикатор напряженности поля диапазона 0,95…1,7 ГГц

В последнее время в составе радиозакладок все чаще используются передающие устройства сверхвысокочастотного (СВЧ) диапазона. Это обусловлено тем, что волны этого диапазона хорошо проходят через кирпичные и бетонные стены, а антенна передающего устройства имеет малые габариты при большой эффективности ее использования. Для обнаружения СВЧ излучения радиопередающего устройства, установленного в вашей квартире, можно использовать прибор, схема которого приведена на рис. 5.21.

Рис. 5.21.
Индикатор напряженности поля диапазона 0,95…1.7 ГГц

Основные характеристики индикатора:

Диапазон рабочих частот, ГГц…………….0,95-1,7

Уровень входного сигнала, мВ…………….0,1–0,5

Коэффициент усиления СВЧ сигнала, дБ…30 — 36

Входное сопротивление, Ом………………75

Потребляемый ток не более, мЛ………….50

Напряжение питания, В…………………….+9 — 20 В

Выходной СВЧ сигнал с антенны поступает на входной разъем XW1 детектора и усиливается СВЧ усилителем на транзисторах VT1 — VT4 до уровня 3…7 мВ. Усилитель состоит из четырех одинаковых каскадов, выполненных на транзисторах, включенных по схеме с общим эмиттером, с резонансными связями. Линии L1 — L4 служат коллекторными нагрузками транзисторов и имеют индуктивное сопротивление 75 Ом на частоте 1,25 ГГц. Разделительные конденсаторы СЗ, С7, C11 имеют емкостное сопротивление 75 Ом на частоте 1,25 ГГц.

Такое построение усилителя позволяет добиться максимального усиления каскадов, однако неравномерность коэффициента усиления в рабочей полосе частот достигает 12 дБ. К коллектору транзистора VT4 подключен амплитудный детектор на диоде VD5 с фильтром R18C17. Продетектированный сигнал усиливается усилителем постоянного тока на ОУ DA1. Его коэффициент усиления по напряжению равен 100. К выходу ОУ подключен стрелочный индикатор, показывающий уровень выходного сигнала. Подстроенным резистором R26 балансируют ОУ так, чтобы компенсировать начальное напряжение смещения самого ОУ и собственные шумы СВЧ усилителя.

На микросхеме DD1, транзисторах VT5, VT6 и диодах VD3, VD4 собран преобразователь напряжения для питания ОУ. На элементах DD1.1, DD1.2 выполнен задающий генератор, вырабатывающий прямоугольные импульсы с частотой следования около 4 кГц. Транзисторы VT5 и VT6 обеспечивают усиление по мощности этих импульсов. На диодах VD3, VD4 и конденсаторах С13, С14 собран умножитель напряжения. В результате на конденсаторе С14 формируется отрицательное напряжение — 12 В при напряжении питания усилителя СВЧ +15 В. Напряжения питания ОУ стабилизированы на уровне 6,8 В стабилитронами VD2 и VD6.

Элементы индикатора размещены на печатной плате из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. Плата заключена в латунный экран, к которому припаяна по периметру. Элементы находятся со стороны печатных проводников, вторая, фольгированная сторона платы служит общим проводом.

Линии L1 — L4 представляют собой отрезки медного посеребренного провода длиной 13 и диаметром 0,6 мм. которые впаяны в боковую стенку латунного экрана на высоте 2,5 мм над платой. Все дроссели — бескаркасные с внутренним диаметром 2 мм, намотаны проводом ПЭЛ 0.2 мм. Отрезки провода для намотки имеют длину 80 мм. Входным разъемом XW1 служит кабельный (75 Ом) разъем С ГС.

В устройстве применены постоянные резисторы МЛТ и полстроечные СП5-1ВА, конденсаторы КД1 (С4, С5, С8-С10, С12, С15, С16) диаметром 5 мм с отпаянными выводами и КМ, КТ (остальные). Оксидные конденсаторы — К53. Электромагнитный индикатор с током полного отклонения 0.5…1 мА — от любого магнитофона.

Микросхему К561ЛА7 можно заменить на К176ЛА7, К1561ЛА7, К553УД2 — на К153УД2 или КР140УД6, КР140УД7. Стабилитроны — любые кремниевые с напряжением стабилизации 5,6…6,8 В (КС156Г, КС168А). Диод VD5 2А201А можно заменить на ДК-4В, 2А202А или ГИ401А, ГИ401Б.

Налаживание устройства начинают с проверки цепей питания. Временно отпаивают резисторы R9 и R21. После подачи положительного напряжения питания +12 В измеряют напряжение на конденсаторе С14, которое должно быть не менее -10 В. В противном случае по осциллографу убеждаются в наличии переменного напряжения на выводах 4 и 10 (11) микросхемы DD1.

Если напряжение отсутствует, убеждаются в исправности микросхемы и правильности монтажа. Если переменное напряжение присутствует, проверяют исправность транзисторов VT5, VT6, диодов VD3, VD4 и конденсаторов С13, С14.

После налаживания преобразователя напряжения припаивают резисторы R9, R21 и проверяют напряжение на выходе ОУ и подстройкой сопротивления резистора R26 устанавливают нулевой уровень.

После этого на вход устройства подают сигнал напряжением 100 мкВ и частотой 1,25 ГГц с генератора СВЧ. Резистором R24 добиваются полного отклонения стрелки индикатора РА1.

Индикатор СВЧ излучений

Прибор предназначен для поиска СВЧ излучении и обнаружения маломощных СВЧ-передатчиков выполненных, например, на диодах Ганна. Он перекрывает диапазон 8…12 ГГц.

Рассмотрим принцип работы индикатора. Простейшим приемником, как известно, является детекторный. И такие приемники диапазона СВЧ, состоящие из приемной антенны и диода, находят свое применение для измерения СВЧ мощности. Самым существенным недостатком является низкая чувствительность таких приемников. Чтобы резко повысить чувствительность детектора, не усложняя СВЧ головки, используется схема детекторного СВЧ приемника с модулируемой задней стенкой волновода (рис. 5.22).

Рис. 5.22.
СВЧ приемник с модулируемой задней стенкой волновода

СВЧ головка при этом почти не усложнилась, добавился только модуляторный диод VD2, a VD1 остался детекторным.

Рассмотрим процесс детектирования. СВЧ сигнал, принятый рупорной (или любой другой, в нашем случае — диэлектрической) антенной, поступает в волновод. Поскольку задняя стенка волновода короткозамкнута, в волноводе устанавливается режим стоячих воли. Причем, если детекторный диод будет находиться на расстоянии полуволны от задней стенки, он будет в узле (т. е. минимуме) поля, а если на расстоянии четверти волны — то в пучности (максимуме). То есть, если мы будем электрически передвигать заднюю стенку волновода на четверть волны (подавая модулирующее напряжение с частотой 3 кГц на VD2), то на VD1, вследствие перемещения его с частотой 3 кГц из узла в пучность СВЧ поля, выделится НЧ сигнал с частотой 3 кГц, который может быть усилен и выделен обычным усилителем НЧ.

Таким образом, если на VD2 подать прямоугольное модулирующее напряжение, то при попадании в СВЧ поле с VD1 будет снят продетектированный сигнал той же частоты. Этот сигнал будет противофазен модулирующему (это свойство с успехом будет использовано в дальнейшем для выделения полезного сигнала из наводок) и иметь очень малую амплитуду.

То есть вся обработка сигнала будет производиться на НЧ, без дефицитных СВЧ деталей.

Схема обработки приведена на рис. 5.23. Питается схема от источника 12 В и потребляет ток около 10 мА.

Рис. 5.23.
Схема обработки СВЧ сигнала

Резистор R3 обеспечивает начальное смещение детекторного диода VD1.

Принятый диодом VD1 сигнал усиливается трехкаскадным усилителем на транзисторах VT1 — VT3. Для исключения помех питание входных цепей осуществляется через стабилизатор напряжения на транзисторе VT4.

Но вспомним, что полезный сигнал (от СВЧ поля) с диода VD1 и модулирующее напряжение на диоде VD2 противофазны. Именно поэтому движок R11 можно установить в такое положение, при котором наводки будут подавлены.

Подключите осциллограф к выходу ОУ DA2 и, вращая ползунок резистора R11, вы увидите, как происходит компенсация.

С выхода предварительного усилителя VT1-VT3 сигнал поступает на выходной усилитель на микросхеме DA2. Обратите внимание на то, что между коллектором VT3 и входом DA2 стоит RC-пспочка R17C3 (или С4 в зависимости от состояния ключей DD1) с полосой пропускания всего 20 Гц(!). Это так называемый цифровой корреляционный фильтр. Мы знаем, что должны принять прямоугольный сигнал частотой 3 кГц, в точности равной модулирующей, и в противофазе с модулирующим сигналом. Цифровой фильтр как раз и использует это знание — когда должен приниматься высокий уровень полезного сигнала, подключается конденсатор СЗ, а когда низкий — С4. Таким образом, на СЗ и С4 за несколько периодов накапливаются верхнее и нижнее значения полезного сигнала, в то время как шумы со случайной фазой отфильтровываются. Цифровой фильтр улучшает соотношение сигнал/шум в несколько раз, соответственно повышая и общую чувствительность детектора. Становится возможным уверенно обнаруживать сигналы, лежащие ниже уровня шума (это общее свойство корреляционного приема).

С выхода DA2 сигнал через еще один цифровой фильтр R5C6 (или С8 в зависимости от состояния ключей DD1) поступает на интегратор-компаратор DA1, напряжение на выходе которого при наличии полезного сигнала на входе (VD1) становится равным примерно напряжению питания. Этим сигналом включается светодиод HL2 «Тревога» и головка ВА1. Прерывистое тональное звучание головки ВА1 и мигание светодиода HL2 обеспечивается работой двух мультивибраторов с частотами около 1 и 2 кГц, выполненными на микросхеме DD2, и транзистором VT5, шунтирующим базу VT6 с частотой работы мультивибраторов.

Конструктивно прибор состоит из СВЧ головки и платы обработки, которая может быть размещена как рядом с головкой, так и отдельно.

Хочу представить схему устройства, которое имеет чувствительность к высокочастотному электромагнитному излучению. В частности, его можно применить для индикации входящих и исходящих вызовов мобильного телефона. Например, если телефон находится на беззвучном режиме, то это устройство позволит быстрее заметить входящий звонок или SMS.

Все это помещается на монтажную плату длиной 7 см.

Большую часть платы занимает схема индикации.

Также здесь присутствует антенна.

Антенной может служить отрезок любого провода длиной не менее 15 см. Я сделал ее в виде спирали, похожую на катушку. Ее свободный конец просто припаян к плате, чтобы он не болтался. Было испробовано много разных форм антенны, но я пришел к выводу, что важнее не форма, а её длина, с которой вы можете поэксперементировать.

Давайте рассмотрим схему.

Здесь собран усилитель на транзисторах.
В качестве транзистора VT1 использован КТ3102ЕМ. Решил выбрать именно его, потому что он имеет очень хорошую чувствительность.

Все остальные транзисторы (VT2-VT10) это 2N3904.

Рассмотрим схему индикации: транзисторы VT4-VT10 здесь являются ключевыми элементами, каждый из которых включает соответствующий светодиод при поступлении сигнала. В роли транзисторов этой шкалы могут быть использованы любые, можно даже КТ315, но при пайке удобнее использовать транзисторы в корпусе ТО-92 из-за удобного расположения выводов.
Здесь использованы пороговые диоды (VD3-VD8), и поэтому в каждый момент времени светится только один светодиод, показывая уровень сигнала. Правда этого не происходит по отношению к излучению мобильного телефона, так как сигнал постоянно пульсирует с большой частотой, вызывая свечение почти всех светодиодов.

Количество, «светодиодно-транзисторных» ячеек не следует делать больше восьми. Номиналы базовых резисторов здесь одинаковые и составляет 1 кОм. Номинал будет зависеть от коэффициента усиления транзисторов, при использовании КТ315 следует тоже использовать резисторы на 1 кОм.

В качестве диодов VD1, VD2 желательно использовать диоды Шоттки, так как они имеют меньшее падение напряжения, однако все работает даже при использовании распространенного 1N4001. Один из них (VD1 или VD2) можно исключить, если индикация будет слишком зашкаливать.
Все остальные диоды (VD3 — VD8) это те же самые 1N4001, но можно попробовать использовать любые имеющиеся под рукой.

Конденсатор С2 — электролитический, его оптимальная емкость от 10 до 22 мкФ, он на доли секунды задерживает погасание светодиодов.

Номинал резисторов R13 И R14 зависит от потребляемого светодиодами тока, и будет лежать в пределе от 300 до 680 Ом, но номинал резистора R13 может быть изменен в зависимости от питающего напряжения или при недостаточной яркости светодиодной шкалы. Вместо него можно припаять подстроечный резистор и добиться желаемой яркости.

На плате имеется переключатель, который включает некий «турбо режим» и пропускает ток в обход резистора R13, вследствие чего увеличивается яркость шкалы. Я его использую при питании от батарейки типа крона, когда она подсаживается и шкала светодиодов тускнеет. На схеме переключатель не указан, т.к. он не обязателен.

После подачи питания светодиод HL8 начинает гореть сразу и просто указывает на то, что устройство включено.

Питается схема напряжением от 5 до 9 Вольт.

Далее можно изготовить для него корпус, например из прозрачного пластика, а в качестве основания можно использовать фольгированный текстолит. Подключив антенну к металлизации платы, возможно удастся повысить чувствительность этого индикатора высокочастотных излучений.

Кстати, на излучение микроволновки он тоже реагирует.

Список радиоэлементов

С О Д Е Р Ж А Н И Е:

В последние годы (даже, пожалуй, уже десяток-другой лет) стало актуальным СВЧ излучение. Если точнее, это электромагнитное излучение сверхвысоких частот (частотой, ориентировочно, от 300…400 МГц до 300 ГГц, длиной волны от 1 мм до 0,5…1 м). В СМИ ведутся, на данный момент, горячие споры о том, вредно ли это излучение или нет, нужно ли его бояться, оказывает ли оно вредное воздействие или им можно пренебречь.

Мы здесь не будем углубляться и заниматься доказательствами или опровержениями, ибо факты негативного влияния этого излучения общеизвестны, доказаны учеными-медиками (например, советскими учеными) еще в прошлом веке – 60-х годах. Проводились многочисленные опыты на мышах, крысах (не помним, как насчет иных животных). Их облучали сантиметровыми, дециметровыми и другими волнами различной интенсивности… На базе этих исследований родились советские ГОСТы на СВЧ излучение, которые, кстати, были наиболее строгими в мире. Именно по причине выявленной медиками вредности СВЧ излучения в СССР были запрещены СВЧ-печи (для массового использования); а не в силу, якобы, отсутствия возможности наладить их масштабный выпуск.

На эту тему имеются научные статьи
, монографии. Каждый желающий может с ними ознакомиться самостоятельно. Даже в г. Уфе их можно найти в библиотеке имени Н.К. Крупской (сейчас она называется библиотека имени Заки-Валиди); ну, а в Москве и других аналогичных городах, думается, тем более проблем с этим нет. Тем, у кого возникнет желание, наверное, несложно потратить пару дней и почитать книги под названием, типа “Влияние ЭМИ на живые организмы”. Как эти самые живые организмы вначале краснели, потом лихорадочно метались по клеткам, а потом умирали в результате воздействия больших доз СВЧ. Как длительные дозы даже, казалось бы, небольших уровней СВЧ излучения (ниже теплового порога) приводили к изменениям в обмене веществ (крыс, мышей), отчасти – к бесплодию и др. Поэтому споры тут, видимо, неуместны. Если, конечно, не делать вид, что это, мол, исследования “неправильные”, “никто не знает точно, вредно это или нет” и т.д. – только подобные, с дозволения сказать, “аргументы” обычно имеются у тех, кто желает это оспорить.

Потом в СССР (то есть, в СНГ) начался рынок. Вместе с развитием мобильных средств связи. Чтобы как-то оправдать наличие вышек сотовой связи (и интернет-провайдеров), государству пришлось снизить строгость ГОСТов. В итоге – максимально допустимые дозы излучения, прописанные в ГОСТах, увеличились. Раз в 10. Тот уровень, который считался допустимым раньше для работников аэродромов, РЛС (таким работникам раньше осуществлялись дополнительные выплаты за вредность и давался ряд льгот) теперь считается допустимым для всего населения.

Влияние СВЧ-излучения на живые организмы

Итак, что говорит наука о влиянии СВЧ излучения на организм? Рассмотрим лишь некоторые результаты научных
исследований, проведенных в 60…70-х прошлого столетия. Перечень научных трудов
и публикаций мы здесь приводить не будем, ограничимся лишь кратким обзором некоторых из них. Как видится, на эту тему было защищено немалое количество диссертаций
, как кандидатских, так и докторских, но большая часть их научных результатов
, вероятно, неизвестна широкой публике по очевидной причине.
Учеными доказано, что длительное систематическое воздействие на организм электромагнитных полей, особенно диапазонов СВЧ (3×10 9 …3×10 10 Гц) и УВЧ (3×10 8 …3×10 9 Гц), при интенсивностях выше предельно допустимых, может привести к некоторым функциональным изменениям в нем, в первую очередь, в нервной системе. Примечание
: в те годы были установлены следующие предельно допустимые уровни облучения энергией СВЧ и УВЧ:

при облучении в течение всего рабочего дня – 10 мкВт/см 2 (0,01 мВт/см 2)
при облучении до 2 часов за рабочий день – 100 мкВт/см 2 (0,1 мВт/см 2)
при облучении 15-20 мин. За рабочий день – 1000 мкВт/см 2 (1 мВт/см 2) при обязательном пользовании защитными очками; в остальное время дня на более 10 мкВт/см 2 .

Эти изменения, в первую очередь, проявляются в головной боли, нарушении сна, повышении утомляемости, раздражительности и т.п. Поля СВЧ с интенсивностями, значительно ниже теплового пороге, могут вызвать истощение нервной системы. Функциональные изменения, вызванные биологическим воздействием электромагнитных полей в организме, способны аккумулироваться (накапливаться), но являются обратимыми, если исключить излучение или улучшить условия труда.

Особо отмечаются морфологические изменения, которые могут возникать в глазах и приводить в тяжелых случаях к катаракте (помутнению хрусталика). Эти изменения обнаружены при воздействии излучений с различными длинами волн – от 3 см до 20 м. Изменения возникали как при кратковременном облучении с высокой, термогенной интенсивностью (сотни мВт/см 2), так и при длительном, до нескольких лет, облучении с интенсивностью несколько мВт/см 2 , т.е. ниже теплового порога. Импульсное излучение (высокой интенсивности) оказывается более опасным для глаз, чем непрерывное.

Морфологические изменения в крови выражаются в изменениях ее состава и свидетельствуют о наибольшем воздействии сантиметровых и дециметровых волн (т.е. как раз тех самых волн, которые используются в сотовой связи, СВЧ-печах, Wi-Fi и т.д.).

Другим видом изменения, вызываемых воздействием электромагнитных полей, являются изменения регуляторной функции нервной системы, что выражается в нарушении:
А) Ранее выработанных условных рефлексов
Б) Характера и интенсивности физиологических и биохимических процессов в организме
В) Функций различных отделов нервной системы
Г) Нервной регуляции сердечно-сосудистой системы

Таблица 1

Нарушения функции сердечно-сосудистой системы у людей, подвергавшихся систематическому воздействию электромагнитных полей разных частот

Изменения в сердечно-сосудистой системе выражаются в виде упомянутых выше гипотонии, брадикардии и замедления внутрижелудочной проводимости, а также в изменениях состава крови, изменениях в печени и селезенке, причем все эти изменения более выражены на более высоких частотах. В таблице 2 представлены основные виды нарушений, происходящих под воздействием СВЧ излучения, в живом организме.

Таблица 2

Характер сдвигов в живых организмах, наблюдавшихся в хронических экспериментах на животных (А.Н. Березинская, З.В. Гордон, И.Н. Зенина, И.А. Кицовская, Е.А. Лобанова, С.В. Никогосян, М.С. Толгская, П.П. Фукалова)

Биологическое действие различных диапазонов волн радиочастот в общем случае имеет одинаковую направленность. Однако, существуют некоторые особенности биологических эффектов для отдельных диапазонов волн.

Таблица 3

Таблица 4

Выживаемость животных при воздействии различных диапазонов волн

Примечание: 1 мВт/см 2 = 1000 мкВт/см 2

Таблица 5

Продолжительность жизни животных

Научные исследования
проводились учеными на 493 взрослых животных-самцах: 213 белых крысах весом 150-160 г и 280 белых мышах весом 18-22 г, которые в различных группах подвергались воздействию 3-, 10-сантиметровых и дециметровых волн с интенсивностью 10 мВт/см 2 . Животные подвергались ежедневному облучению на протяжении 6…8 месяцев. Длительность каждого сеанса облучения составляла 60 мин. В таблице 6 приводятся данные о прибавке в весе облученных и контрольных животных.

Под действием облучения возникают определенные гистологические изменения в органах и тканях животных. Гистологические исследования показывают дегенеративные изменения в паренхиматозных органах и нервной системе, которые сочетаются всегда с пролиферативными изменениями. При этом животные практически всегда остаются относительно здоровыми, давая определенные показатели прироста веса.

Интересно, что малые дозы облучения (5-15 мин) имеют стимулирующий характер: обусловливают несколько больший прирост веса животных экспериментальной группы по сравнению с контрольной группой. Видимо, это влияние компенсаторной реакции организма. Здесь, на наш взгляд, можно провести (очень грубую) аналогию с купанием в ледяной воде: если купаться в ледяной воде иногда и недолго, то это может способствовать оздоровлению организма; тогда как ПОСТОЯННОЕ пребывание в ней, разумеется, приведет к его гибели (если только это не организм тюленя, моржа и т.п.). Правда, возникает одно НО. Дело в том, что все-таки, вода — это естественная, ПРИРОДНАЯ среда для живых организмов, в частности, для человека (как и воздух, к примеру). Тогда как СВЧ волны в природе практически отсутствуют (если не принимать во внимание какие-нибудь далекие, за исключением солнца (уровень излучения СВЧ от которого очень-очень низок), расположенные в других галактиках, разного рода квазары и некоторые другие космические объекты, являющиеся источниками СВЧ. Конечно, многие живые организмы тоже излучают СВЧ в той или иной мере, но интенсивность настолько мала (менее 10 -12 Вт/см 2), что его можно считать отсутствующим.

Таблица 6

Изменение веса животных под действием СВЧ излучения

Таким образом, во всем диапазоне СВЧ волн интенсивности (до 10 мВт/см 2 = 10000 мкВт/см 2) вызывают спустя 1…2 месяца отставание веса облученных животных от веса контрольных, которые облучению не подвергались.
Таким образом, на основе результатов исследований воздействия высокочастотных электромагнитных полей различных диапазонов выявлена степень опасности полей различных диапазонов, установлена количественная связь этого взаимодействия с такими параметрами полей, как напряженность или плотность потока мощности, а также длительность облучения.
Для справок: современных российские нормы СВЧ (СанПиН 2.2.4/2.1.8.055-96, утверждены Постановлением Государственного комитета санитарно-эпидемиологического надзора Российской Федерации от 8 мая 1996 г. № 9) излучения (предельно допустимые значения энергетической экспозиции за рабочую смену) соответствуют параметрам, приведенным в таблицах 7, 8.

Таблица 7

Таблица 8

Предельно допустимые уровни плотности потока энергии в диапазоне частот 300 МГц — 300 ГГц в зависимости от продолжительности воздействия

Независимо от продолжительности воздействия интенсивность воздействия не должна превышать максимального значения, указанного в таблице 8 (1000 мкВт/см 2). Характерно, что о необходимости пользования защитными очками СанПиН, в отличие от соответствующих Советских нормативов, не упоминает.

Таблица 9

Предельно допустимые уровни ЭМИ РЧ для населения, лиц, не достигших 18 лет, и женщин в состоянии беременности

Кроме телевизионных станций и радиолокационных станций, работающих в режиме кругового обзора или сканирования;
++ — для случаев облучения от антенн, работающих в режиме кругового обзора или сканирования

Таким образом, максимально допустимая доза всего в 10 раз ниже той, которая при систематическом облучении в течение 1 часа в день через 1…2 месяца вызывает у животных замедление в развитии. Несмотря на постулированную маркетологами и некоторыми органами, а также обредованную их виртуальным продолжением в интернете – троллями, якобы “безвредность” СВЧ излучения, все-таки, для категорий населения, перечисленных в таблице 9, предельная интенсивность СВЧ излучения на порядок ниже, чем для всех остальных и составляет 10 мкВт/см 2 . В случае же антенн, работающих в режиме кругового обзора или сканирования (т.е. облучающих человека периодически) – 100 мкВт/см 2 . Тем самым, норма, которая раньше была установлена для ВСЕХ, теперь действует только для беременных и малолетних. А всем остальным и так пойдет. Ну, это и понятно. Ведь в ином случае пришлось бы полностью поменять концепцию и технологию сотовой связи, а также сети интернет.

Правда, люди, напичканные пропагандой, тут же возразят: как, мол, так, иных-то технологий для связи сейчас нет; не возвращаться же к проводным линиям связи. А, если задуматься, а почему бы и не возвратиться? Продолжим, однако.

Характерен имеющийся в цитируемом СанПиНе пункт 3.10, который гласит: “При неизвестности источника ЭМИ РЧ, отсутствии сведений о диапазоне рабочих частот и режимах работы измерения интенсивности ЭМИ РЧ не проводятся”
.

Представьте, что было бы, будь в уголовном кодексе аналогичная норма: “при неизвестности лица, реализовавшего преступное деяние, отсутствии сведения о средствах, при помощи которых он осуществил это деяние, уголовное дело не заводится, поиск такого лица не производится”? Понятно, что этим пунктом законодательно установлена невозможность (в случае неизвестности источника СВЧ излучения) для граждан и иных лиц обратиться с заявлением в Санэпидстанцию и иные органы для целей осуществления измерений уровня СВЧ излучения.

В самом деле, доказательствами наличия источника излучения являются, например, официальный адрес вышки сотовой связи, интернет-провайдера и т.д. Если же адрес неизвестен, равно как и неизвестно, ЧТО именно является источником излучения, измерение его, в соответствии с пунктом 3.10, проводиться не будет. Возможно, поэтому по справочному телефону фирмы “Йота” ее операторы не дают точной информации о местоположении своих вышек. Чтобы, в случае чего, жаловаться было не на что.

Далее, даже если каким-то образом стал известен адрес вышки или иного источника СВЧ излучения, то опять же, необходимо выяснить диапазон рабочих частот, а также режимы работы. Все это возможно лишь при использовании специальных приборов – измерителей, обязательно прошедших государственную поверку
. Перечень таких приборов любезно приведен в СанПиНе (см. таблицу 10).

Таблица 10

Стоимость таких приборов начинается от $1000….2000. Понятно, что далеко не каждый может позволить себе купить такой прибор, да еще периодически поверять его в соответствующем государственном органе. Показания же разного рода индикаторов СВЧ поля, типа таких, которые можно приобрести, например, в магазине Чип и Дип (см. ниже), конечно, в расчет приниматься не будут. Информации об этом в интернете очень много.

Что может быть с гражданином (или руководителем организации — юридического лица), который, при отсутствии у него данных об источнике СВЧ и диапазоне частот, несмотря на п.3.10 СанПиН, станет упорствовать и настойчиво убеждать Санэпидстанцию в необходимости проведения измерений? Могут, конечно, приехать и замерить. А могут и сообщить медикам. Чтобы те приняли адекватные, с их точки зрения, меры. Об этом, кстати, в интернете тоже написано много. Кстати, возможно, кому-то (в том числе и некоторым нашим заказчикам) это может пригодиться в качестве средства, позволяющего в итоге “закосить” от армии. Но приятных последствий, в любом случае, видимо, мало. С другой стороны, и лиц, имеющих реальные проблемы с психикой, связывающих эти проблемы с СВЧ излучением, тоже, видимо, немало, судя по некоторым сообщениям в интернете. Для защиты от таковых, возможно, и введен пункт 3.10 в СанПиН. Так что каждый думает то, во что горазд. Ну, а мы с Вами продолжим разговор о результатах научных публикаций
.

Имеются, конечно (в открытом доступе), и результаты более современных научных исследований
. Скажем, результаты исследования группы украинских
исследователей (датируется 2010 годом), зафиксировавших факт существенного
влияния СВЧ излучения мобильного телефона и WiMAX при плотности потока более 40 мкВт/см 2 на клетки человека. Исследователями доказано увеличение показателя КГГ, что свидетельствует об уменьшении функциональной активности клеток и повышения вероятности возникновения мутации вследствие конденсации хроматина в хромосомах.

На картинке ниже приведена копия части первой страницы одной из научных публикаций
, в которой обсуждаются результаты этого исследования. Кому интересно, можете найти и скачать эту публикацию в интернете или же обратиться непосредственно к ее авторам.

Имеются и другие научные исследования
, но, повторимся, здесь мы не ставим цель осветить их хотя бы даже кратко, ибо данная статья отнюдь не претендует на научную публикацию
и является, скорее, добрым научным советом
, не более того. Кстати, если Вам необходима помощь в подготовке научной публикации
, можете обратиться к нам
.

Поэтому в научную
(а, тем более, в НЕнаучную) дискуссию мы здесь вступать не намерены. Статья предназначена лишь для тех, кто и так понимает, что к чему в отношении СВЧ излучения. Насильно (а хоть даже и ненасильно) же убеждать кого-либо, согласитесь, как минимум, несерьезно. Потом, если подавляющее большинство граждан вдруг возьмут да и поймут, насколько вредно то, чем они иной раз пользуются (питаются и т.д.)… Вы же понимаете, что тогда произойдет. И государству придется ожесточить законодательство, применить репрессивные меры (навроде тех, которые применяются в США, да и в Европе тоже). Согласитесь, зачем же это нужно? Гораздо проще допустить ситуацию, когда каждый будет думать то, во что горазд. Пресловутый «плюрализм» мнений ведь народу дан неспроста. Не было бы в нем необходимости, и разговаривали бы все (точнее, простите, почти все), как во времена отдаленные, на одном языке.

Итак, речь в нашей статье пойдет не о вредном влиянии на организм человека (ибо такое влияние очевидно), а о том, как измерить уровень СВЧ излучения
.

Конструкция измерителя СВЧ-излучения

Можно пойти двумя путями. Первый, относительно простой – приобрести измеритель заводского изготовления. Однако, стоимость хорошего измерителя в настоящее время (сентябрь 2014 г.) составляет, как минимум, 10…15 тысяч рублей (а то и больше). Если же это самый простой измеритель, навроде того, что представлен на рисунке ниже. Ссылка на адрес магазина:

Индикатор, без сомнения, удобный и приятный внешне. Но, к сожалению, фирма-продавец даже не приводит области частот СВЧ излучения, которые он способен измерить. Кроме того, неизвестен и минимальный уровень СВЧ излучения, который может замерить этот индикатор (в инструкции по эксплуатации написано, что он равен 0. Но ноль — понятие растяжимое: это 10 -10 мкВт/см 2 ? Или не менее 10 -2 мВт/см 2 ?) К тому же, впоследствии такого рода приборы имеют свойство неконтролируемо изменять свои показания. Наконец, чтобы измерить СВЧ излучение от 5 ГГц, необходим уже, как правило, прибор иного ценового диапазона. Конечно, он понадобится, когда результаты измерений потребуется доказать официально
. Кроме того, шкала такого измерителя в заданном диапазоне частот является, как правило, пропорционально соразмерной измеряемой им мощности. К тому же измеряет он СВЧ не в “попугаях” (как самодельный), а, скажем, в мкВт/см 2 .

Правда, есть один недостаток у заводских измерителей: далеко не все они имеют хорошую чувствительность, так как предназначены для измерения уже ТАКИХ уровней, которые считаются опасными (или вредными) современной
официальной медициной. Кроме того, “недорогие” модели измерителей не дают возможности установить направление излучения.

Если кто захотел сделать самодельный измеритель, пожалуйста, имеется очень недорогой конструктор (содержащий готовые детали и блоки, которые останется только спаять вместе) от “Мастер Кит” (подробнее можно посмотреть на сайте http://www.masterkit.ru). Однако, он показывает уровень СВЧ излучения лишь в двух режимах: “меньше допустимого” и “больше допустимого” (в последнем случае загорается светодиод на корпусе устройства). Понятно, что такая примитивная индикация едва ли актуальна.

Поэтому, второй путь, — это изготовить собственный прибор, благо, это не так уж и сложно. Единственное, в чем может оказаться затруднение, это СВЧ диод. Это такой диод, который способен детектировать (выпрямлять) сигнал на сверхвысокой частоте. За исключением, пожалуй, Москвы и еще ряда городов, в магазинах типа “Электроника” такой диод купить не удастся (можно, конечно, для развлечения, поинтересоваться у продавцов о том, имеют ли они хотя бы представление, что это за диод вообще… только не спутайте его с магнетроном от СВЧ-печи). А купить его получится, разве что, сделав заказ. Причем, не каждый магазин электроники возьмется его выполнить. Так что заказ лучше всего сделать или в интернет-магазине… или же съездить в Москву, к примеру, на Митинский радиорынок. Там с этим проблем точно не будет. Самый недорогой СВЧ диод, пригодный для измерителя, может стоить от 20 руб. (б/у, естественно). Но это не очень страшно: как правило, СВЧ диоды советского производства (типа Д405) вполне работоспособны и после того, когда их, в связи с истечением срока службы, утилизуют (в том числе и путем продажи по бросовой цене на радиорынке). Надо отметить, что они раньше относились к изделиям оборонного значения (в настоящее время имеются более современные и функциональные аналоги); их характерной особенностью является то, что через определенное количество часов наработки они начинают терять свои характеристики, поэтому полагается периодически заменять их. Кроме того, их крайне нежелательно брать руками за металлические части, если человек не заземлен: дело в том, что они боятся статического электричества и пробивное напряжение в обратном направлении составляет всего 15…30 В.

Стоимость нового диода составит от 100 руб. Лучше купить несколько – разных модификаций и поэксприментировать, какой из них подойдет для Вашего устройства лучше.

Итак, принято решение – спаять самодельный измеритель СВЧ. По какой схеме? Скажем сразу, что в интернете имеется множество подобных схем. К сожалению, ВСЕ (что нам довелось видеть) они не являются подходящими по той причине, что индицируют лишь модулированные изменения
амплитуды принимаемого СВЧ-сигнала (называемые иногда биениями), а не на саму амплитуду. А то и просто являются нерабочими.

График сигнала с постоянной амплитудой

График сигнала с меняющейся амплитудой

Кроме того, конструкции эти, зачастую, не слишком простые. Поэтому стоит попробовать сделать предлагаемую ниже схему. Скажем сразу, что она не претендует на экономичную и компактную. Специалисты-электронщики, конечно, посмеются над ее примитивностью и недоработанностью… Но, к нее есть лишь одно важнейшее преимущество: она работает и измеряет амплитуду СВЧ-сигнала, а не только ее модулированное изменение
. Точнее, позволяет измерить относительную величину амплитуды напряжения в принимаемом СВЧ-сигнале.

Как это – относительную? Другими словами, прибор осуществляет измерения в “попугаях”; конечно, о Вольтах на метр или мкВт/см 2 здесь речь вести сложно (хотя ниже и сделана попытка ). Но градуировка является приближенной, МИНИМАЛЬНОЙ оценкой фактического уровня излучения. Хотя, знать минимум — это неплохо. Если, скажем, этот самый «минимум» составляет 100…1000 мкВт/см 2 , то есть смысл осмыслить имеющееся положение дел. Хотя, повторимся, в некотором смысле проще — вообще ничего не осмыслять и жить аки . В самом деле, проблемы со здоровьем и самочувствием конкретного человека — это его и, в основном, только его проблемы. Правда, есть еще его близкие.

Дело в том, что для точной градуировки шкалы этого прибора потребуется калиброванный генератор соответствующей частоты. Причем, калибровать придется не на одной частоте, а на, как минимум, нескольких (5…10). Если генератора под рукой нет или не хочется заниматься трудоемким процессом калибровки, то в качестве сигнала, относительно которого будут осуществляться измерения, вполне можно использовать, к примеру, сотовый телефон, работающий в режиме передачи сигнала (голоса или данных по сети интернет); радио интернет-модем (например, Билайн или Йота), работающая сеть Wi-Fi. Поэкспериментировав с этими источниками СВЧ излучения, Вам потом легко будет ориентироваться и с другими, например, проходя (проезжая) мимо вышки сотовой связи или находясь где-нибудь в покрытом металлом (тихий ужас, кстати, иной раз!!) супермаркете, метро и т.д. Потом Вам и откроются, прямо как волшебный ларчик, причины, отчего это “вдруг”, “ни с того, ни с сего”, появился упадок сил, стало подташнивать, побаливает голова (это, отчасти, признаки СВЧ облучения) и т.д. Впрочем, об этом поговорим чуть позже.

Предостережение: когда спаяете, не подносите этот прибор слишком БЛИЗКО к работающей СВЧ-печи. Ибо есть опасность загубить СВЧ диод. Берегите хотя бы прибор (думается, что если человек не заботится о своем здоровье, то оно стоит ДЕШЕВЛЕ, чем прибор), коль скоро Вы потратили силы и время на его создание.

Итак, вначале посмотрим электрическую принципиальную схему.

Конструктивно схема представляет собой несколько блоков: измерительную головку, источники питания, блок микроамперметра, а также плату, где собрана остальная часть схемы.

Измерительная головка представляет собой полуволновой вибратор с присоединенными к нему диодами Д405 (или аналогичный по характеристикам, позволяющий выпрямлять токи сверхвысоких частот), диодов Д7, а также конденсатора на 1000 пФ. Все это укреплено на пластине из толстого нефольгированного текстолита.

Полуволновой вибратор – это два отрезка трубы диаметром 1 см из немагнитного металла (например, алюминия) длиной по 7 см. Минимальное расстояние между торцами трубок составляет примерно 1 см или даже меньше (так, чтобы между ними поместился диод VD7). В крайнем случае, если нет подобных трубок, можно обойтись куском толстого (от 2 мм) медного провода. Максимальное расстояние между торцами трубок составляет 15 см, что соответствует половине длины волны для частоты, равной 1 ГГц. Отметим, что чем больше будет диаметр трубок (или провода), тем меньше полуволновой вибратор подвержен влиянию искажений величины принятого сигнала в зависимости от изменения его частоты.

Конструкция полуволнового вибратора может быть любой. Важно лишь, чтобы соблюдался хороший электрический контакт между электродами диода и торцами трубок. Для этой цели ближайшие друг к другу торцы целесообразно заглушить немагнитными металлическими пробками, просверлив в них отверстия диаметрами, соответственно, диаметрами 8 мм и 3 мм на глубину 3…5 мм. Мы использовали латунные наконечники. Но можно, к примеру, залить торцы трубок на глубину 1 см оловом или припоем, затем просверлив в нем отверстия указанных размеров.

В нашем устройстве применялся диод VD7 марки Д405. Технические характеристики, а также размеры этого диода приведены ниже (взято из справочника “Полупроводниковые приборы. Диоды высокочастоные, диоды импульсные, оптоэлектронные приборы: Справочник/А.Б. Гитцевич, А.А. Зайцев, В.В. Мокряков и др.; Под ред. А.В. Голомедова.-М.: Радио и связь, 1988.-592 с.”.

Рабочая частота этого диода соответствует длине волны 3,2 см (частота 9,4 ГГц). Однако, он может работать и на более низких частотах: по крайней мере, измерения на частоте 400 МГц (длина волны 75 см) показали его работоспособность. Граничная верхняя частота для этого диода составляет примерно 10 ГГц (длина 3 см). Таким образом, измеритель, использующий этот диод, может измерять СВЧ излучения с частотами 400 МГц… 10 ГГц, что перекрывает диапазон большинства
используемых в настоящее время бытовых устройств, излучающих СВЧ: сотовые телефоны, blue-tooth, СВЧ-печи, Wi-Fi, роутеры, модемы и т.п. Есть, конечно, телефоны нового стандарта (20…50 ГГц). Однако, для измерения излучений на таких частотах необходимы, во-первых, другой (более высокочастотный) диод, а, во-вторых, иная конструкция измерительной головки (не в виде полуволнового вибратора).

Диод достаточно маломощный, поэтому большие потоки СВЧ излучения при помощи него измерять нельзя, иначе он просто сгорит. Поэтому, осторожнее проводите измерения излучений от СВЧ-печей, а также иных мощных источников СВЧ излучения! Те, кто добровольно пользуются СВЧ-печью по ее прямому назначению, конечно, не заботятся о своем здоровье (это их выбор). Но прибор-то, по крайней мере, целесообразно беречь.

Два диода Д7 в измерительной головке, включенных встречно, предназначены для защиты диода VD7 от пробоя статическим электричеством (например, если Вы случайно коснетесь трубок полуволнового вибратора наэлектризованной рукой). Конечно, статический разряд высокой мощности эти диоды не выдержат, для этой цели необходимы или более мощные диоды или конструировать дополнительную защиту. Впрочем, при измерениях дома, на улице, на работе, у соседей и знакомых это не понадобилось. Главное, пользоваться прибором аккуратно.

Вольтамперные характеристики диодов Д7 приведены ниже

Вольтамперные характеристики диодов Д7

Видно, что от образца к образцу наблюдается небольшой разброс параметров. Так, ВАХ для разных диодов Д7 сдвинуты друг относительно друга на 0,04 В.

Таким образом, при напряжении, не превышающем 0,5 В, оба диода откроются, что застрахует диод VD7 от действия критической (30 В) величины обратного напряжения (при воздействии СВЧ волны в непроводящий период), вызванного, например, статическим электричеством. С другой стороны, даже при входном напряжении, равном 10 mV, величины токов через диоды Д7 не превысят нескольких десятых долей микроампера. Для более точного вывода проводилась интерполяция вольтамперных характеристик диодов в диапазоне 0…0,35 В. Оказалось, что для входного напряжения в 10 mV ток через диод составляет не более 7,4 нА. При этом входное сопротивление измерителя (с учетом того, что входное сопротивление выбранного операционного предусилителя превышает 50 МОм) составит не менее 10*10 -3 /(2*7,4*10 -9)=576676 Ом = 0,57 МОм. Степень точности (определяемая, как величина коэффициента детерминации) интерполирующих трендов для используемых диодов Д7 составила на менее R 2 =0,9995, т.е. практически равна 100%.

Таким образом, измерительная головка представляет собой антенну (полуволновой вибратор) и амлитудный детектор, выполненный на операционном предусилителе. Причем вибратор нагружен на нагрузку с высоким сопротивлением, существенно превышающим волновое его сопротивление на частотах 300 МГц… 3 ГГц. Вроде, как следует из теории антенн, это неправильно, ибо мощность, принимаемая антенной (вибратором) должна быть равной мощности, которая поглощается в нагрузке. Однако, подобное положение дел хорошо, когда стоит задача — получить максимальный КПД приемника излучения. У нас же задача — реализовать, по возможности, независимость показаний измерителя от величины волнового сопротивления антенны (точнее, измерительной головки). А КПД, в принципе, совершенно неважен. Как раз это и обеспечивается в случае, если

Rвх измерительной головки .

В качестве нагрузки, конечно, у нас выступает усилитель (входное сопротивление микросхемы К140УД13 и два диода Д7, соединенные параллельно). Именно поэтому первый каскад усиления выполнен на операционном усилители, а, скажем, не на биполярном транзисторе.

Конденсатор С1 предназначен для накопления электрического заряда при воздействии СВЧ волну в непроводящий период (это обычный элемент детектирующих устройств).

Таким образом, на выходе измерительной головки получается выпрямленное (относительно постоянное) напряжение.

Источники питания представляют собой два комплекта по две батареи типа “Крона”, напряжением 9 В каждый (чтобы каждый комплект давал напряжение 18 В).

Конечно, можно было бы обойтись одним комплектом из двух батарей, сделав развязку по питанию (а тои одной батареей, реализовав схему, повышающую напряжение), но, честно сказать, не было желания экономить; главная цель была – побыстрее создать работающую
конструкцию. Если прибор не включать на постоянную работу, то при эпизодических измерениях потребность в замене батарей возникает не так уж часто. При постоянной же работе целесообразно использовать стационарный источник питания.

Блок микроамперметра представляет собой собственно микроамперметр и переменный резистор R9. Необходим именно микроамперметр со шкалой до 10 мкА
, а не миллиамперметр. Хотя, можно, конечно, использовать микроамперметры с другими шкалами, например, до 100 мкА. Если такового не окажется в магазине в Вашем городе, то, опять-таки, можно заказать через интернет или съездить в радиомагазин в Москве.

Вольтамперная характеристика микроамперметра шкалой до 100 мкА

Наконец, рассмотрим основной блок. Он представляет собой печатную плату, на которой собрана собственно схема усилителя постоянного напряжения, полученного от измерительной головки. Основой усилителя является прецизионный операционный усилитель постоянного тока, реализованный на К140УД13. Данная микросхема представляет собой операционый предусилитель постоянного тока типа МДМ.
Этот операционный усилитель, можно сказать, стоит особняком от подавляющего большинства его “коллег”. Ибо они предназначены, как правило, для усиления переменного
напряжения, а К140УД13 усиливает постоянное (или медленно меняющееся переменное)
. Нумерация выводов данной микросхемы показана ниже:

Данный операционный усилитель позволяет измерить токи величиной от 0,5 нА, т.е. чувствительность весьма высока.
Зарубежный аналог: µ A727M

Именно та особенность, что данная микросхема усиливает постоянный
, а не переменный
ток, и дает возможность измерять величину амплитуды напряжения
СВЧ излучения (выпрямленного детектором измерительной головки) в отличие от модулированных изменений амплитуды напряжения
, как это делают конструкции, которые можно найти в интернете. А ведь бывают случаи, когда необходимо измерить именно немодулированный фон СВЧ излучений. Так, СВЧ излучение от сотового телефона, включенного в режим приема-передачи информации, но при условии отсутствия такой передачи (например, если в процессе разговора возникло молчание) будет гораздо менее модулированным, чем при ее наличии.

На входах 2, 3 операционного усилителя стоят те же диоды Д7, включенные встречно. Назначение их точно такое же, как и диодов VD5, VD6. Зачем же дублирование?

Дело в том, что измерительная головка подключается к прибору посредством гибкого провода (нами для этой цели использован телефонный витой провод — в виде спирали). Так вот, может статься, что в процессе измерений, когда измерительная головка перемещается рукой экспериментатора (с целью определения направления ее максимальной чувствительности), гибкий провод подвержен изгибам. Постепенно он может оторваться от прибора. В этот момент (так как оболочка провода выполнена из электрически непроводящего материала) высока вероятность возникновения разряда статического электричества между гибким проводом и одним из входов операционного усилителя, что приведет к выходу его из строя. Ведь максимальное значение входного синфазного напряжения схемы К140УД13 составляет всего-то 1 В. У нас наблюдался подобный случай, поэтому решено сделать было вторую защиту – уже непосредственно внутри корпуса прибора, припаяв два встречно включенных диода поближе к выводам 2, 3 операционного усилителя.

Кстати, только этой защитой (без таковой в измерительной головке) обойтись также нельзя: при обрыве гибкого провода статическое электричество может повредить, соответственно, диод VD7. Поэтому необходима именно двойная защита. Если не сделать защиту, то, самое интересное, — элементы измерителя могут не полностью выйти из строя, а лишь частично. Т.е. схема как-то там работать все же будет. При этом, если продолжить пользоваться измерителем СВЧ по его прямому назначению, можно получить достаточно фантастические результаты. Самое забавное, что во многих схемах, имеющихся на сегодняшний день в интернете, защита вообще отсутствует.

На транзисторах VT1, VT2 собраны источники опорного напряжения, дающие на выходах +15 В и –15 В, соответственно. Конечно, можно было обойтись двумя микросхемами типа импортных L7815, L7915 или российскими КР1158ЕН15 стабилизаторами напряжения, но, повторимся, схема собиралась по-быстрому. Конечно, при использовании готовых стабилизаторов схема была бы ГОРАЗДО экономичнее, чем ее фактический вариант.

Сопротивления R2, R4 в источниках опорного напряжения предназначены на случай, если вдруг сгорят стабилитроны VD1, VD2, чтобы опорное напряжение при этом не превысило 16,5 В и не вышел из строя операционный усилитель DD1. Сопротивления R5, R6 служат также для этой цели. Выбор величин этих сопротивления осуществлялся экспериментально, путем имитирования выхода из строя стабилитронов VD1, VD2.

Детали С2, С3, R5 выбраны в соответствии с типовой схемой подключения. Конденсаторы С2, С3 необходимы для задания рабочего режима операционного усилителя. Сопротивление R5 необходимо на случай короткого замыкания в нагрузке операционного усилителя: дело в том, что минимально допустимое сопротивление нагрузки для него составляет 20 кОм.

Конденсатор С4 предназначен для сглаживания пульсаций усиленного напряжения, подаваемого с выхода операционного усилителя (чтобы стрелка микроамперметра не дергалась при измерениях быстроменяющегося сигнала). Хотя, этот конденсатор необязателен. Соответственно, сопротивление R8 предназначено для обеспечения возможности разряда этого конденсатора в случае отсоединения блока микроамперметра от основного блока (платы), например, в результате обрыва или плохого контакта соединительных проводов при последующем неаккуратном ремонте или модернизации прибора.

Наконец, блок микроамперметра состоит из собственно микроамперметра и переменного резистора, регулирующего подачу напряжения на микроамперметр. Вольтамперная характеристика (для примера, взят микроамперметр со шкалой 0…100 мкА) приведена выше.

По поводу сборки схемы. Так как в схеме нет особо ответственных деталей, за исключением VD7, операционного усилителя и микроамперметра, ее сборка производится обычным способом. В отношении же СВЧ диода VD7 надо заметить, что присоединять егоего к измерительной головке надо ОЧЕНЬ аккуратно. Во-первых, его НЕЛЬЗЯ припаивать. Необходимо просто обеспечить надежный плотный контакт с трубками вибратора.

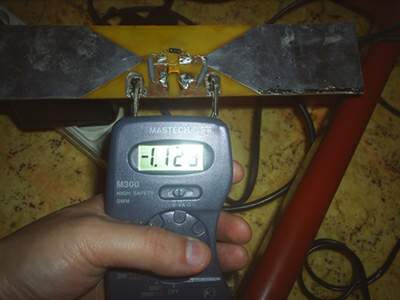

Во-вторых, при установке в вибратор целесообразно замкнуть накоротко его электроды, например, кусочком фольги. И удалить ее только тогда, когда диод будет полностью установлен в отверстия, просверленные в заглушках трубок вибратора.

Если приобретать НОВЫЙ диод Д405 (или аналогичный), то он будет находиться в специальной свинцовой капсуле, типа гильзы от мелкокалиберной винтовки. Это делается для того, чтобы в процессе перевозки и хранения (в торговой сети) диод не вышел из строя в результате воздействия статического электричества или мощных электромагнитных излучений. Поэтому доставать диод из капсулы при установке его в измерительную головку следует весьма осторожно, сведя к минимуму контактирование с его электродами. Лучше всего, слегка вынув его и прижав оставшийся в гильзе электрод, тут же фольгой соединить показавшийся из гильзы электрод с самим корпусом гильзы. Надеюсь, понятно, что вначале фольгу следует приложить к гильзе, а ПОТОМ уже к электроду. Вынув диод из гильзы, тут же следует соединить (замкнуть накоротко) при помощи фольги его электроды и только потом устанавливать. Эти меры предосторожности помогут сохранить его. Кстати, то же относится и к операционному усилителю. Целесообразно перед впаиванием его в печатную плату замкнуть накоротко все электроды, что можно сделать, к примеру, путем вдавливания смятого кусочка фольги между электродами; вынуть фольгу целесообразно лишь тогда, когда схема на печатной плате будет полностью готова.

И еще. СВЧ диоды ни в коем случае нельзя
проверять на предмет пробоя тестером, омметром и т.д.!
Ибо такая “проверка”, скорее всего, приведет к потере номинальных рабочих характеристик диода. Причем, самое интересное, что полностью своей работоспособности он может не потерять. Однако, детектирование СВЧ сигнала будет осуществлять гораздо хуже (возможно снижение чувствительности на порядок). По уму, конечно, следует отснять вольтамперную характеристику этого диода, чтобы убедиться в его полноценной работоспособности.

К целях дополнительных мер предосторожности, целесообразно в процессе сборки измерительной головки заземлиться путем одевания специального заземляющего браслета на ногу и на руку, как это рекомендуется ГОСТ при сборке электронных устройств.

Замечания. Как уже говорилось, схема К140УД13 представляет собой предусилитель
. Коэффициент усиления его, по паспорту, не менее 10, но в любом случае, не 100 и не 1000. Поэтому существенного повышения принятого от измерительной головки СВЧ сигнала ожидать не приходится. Поэтому кстати, и использован микроамперметр. Если же необходимо измерить более слабые сигналы, тогда в схему следует добавить, по крайней мере, еще один каскад усиления. Так как К140УД13 построен по технологии МДМ (модулятор-демодулятор), то на выходе его получается уже не постоянное, а переменное напряжение. Для сглаживания его предусмотрен фильтр C4-R7. Поэтому, для усиления выходного напряжения усидителя постоянного тока можно использовать уже любой другой операционный усилитель. Так, если убрать из схемы сопротивление R7, подключив вместо него вход следующего операционного усилителя (например, К140УД7), то можно получить существенное усиление. Реализованный таким образом прибор — измеритель СВЧ можно будет использовать не только для непосредственно измерений (опасных) уровней СВЧ излучения, но и для поиска слабых источников СВЧ в диапазоне 400 МГц… 10 ГГц. Правда, для того, чтобы измерять СВЧ излучения с частотами выше 4…5 ГГц, необходимо применение более короткого волнового вибратора. Эффективнее, конечно, изготовить широкополосную направленную СВЧ антенну небольших габаритов, например, логопериодическую. Когда возникнет желание, напишем об этом.

Высокий коэффициент усиления позволит, к примеру, обнаруживать скрыто установленные СВЧ устройства (телефоны, модемы, разного рода прослушивающие устройства, работающие в режиме реального времени). Если возникнет желание использовать измеритель и для этих целей, его следует доработать. Во-первых, для подобных целей наиболее целесообразна высоконаправленная антенна, например, рупорная или логопериодическая (чтобы можно было определить направление расположения источника СВЧ излучения). Во-вторых, целесообразно будет сделать логарифмирование выходного сигнала усилителя. Если же этого не сделать, то, если во время поиска источника слабого сигнала кто-то рядом позвонит по сотовому телефону, микроамперметр может выйти из строя (сгореть).

Видно, что в диапазоне 0…3 mV она, как ни странно, является немного нелинейной (хотя, возможно, это является результатом действия систематической погрешности измерений, ибо данные нагрузочные клещи, конечно, не относятся к категории профессиональных инструментов). Заметно также влияние определенной погрешности измерений (на графике не отражено ее значение), обусловившая отклонение измеряемых точек от прямой линии (тренда) в линейной области (3…10 mV).

Градуировка измерителя СВЧ-излучения

Возможно ли осуществить хотя бы приближенную градуировку данного измерителя? Плотность потока энергии СВЧ, падающей на антенну, рассчитывается так:

W — мощность потока СВЧ излучения, Вт/м 2 ,
Е – напряженность электрического поля у вибратора,
U вх – напряжение между дальними торцами (длина) вибратора, В,
L эфф — эффективная длина, зависящая от геометрии приемной антенны измерителя и принимаемой частоты, м. Ориентировочно принимаем ее равной длине вибратора, т.е. 160 мм (0,16 м).

Эта формула пригодна для антенны без потерь, размещенной над идеально проводящей землей и отдающей всю принятую мощность в нагрузку (приемник). Однако, как уже отмечалось, в нашем случае мощность, отдаваемая в нагрузку, является минимальной (так как КПД очень мал). Следовательно, плотность потока СВЧ излучения, определенная по показаниям микроамперметра измерителя и пересчитанная с учетом данной формулы на мкВт/см 2 , будет ниже, чем фактическая. Кроме того, реальную конструкцию полуволнового вибратора нельзя назвать идеальной антенной, ибо реальная конструкция осуществляет прием сигнала хуже (т.е. КПД реальной антенны ниже 100%). Тем самым, при помощи данной формулы получаем минимальную оценку мощности потока СВЧ, падающего на измерительную головку.
Функция зависимости показаний измерителя от входного напряжения (определена по графику зависимости, см. рисунок):

I и =0,9023U вх + 0,4135

I и – ток (по микроамперметру измерителя), µА,
U вх – входное напряжение на входе усилителя, mV

Следовательно

U вх =(I и -0,4135)/0,9023

Результаты расчетов получились следующими (см. табл. 11).

Таблица 11

Приближенное соответствие показаний по шкале измерителя (в микроамперах) величинам мощности излучения в мкВт/см 2

Тем самым, отклонение стрелки прибора на даже 1…2 деления (микроампера) уже свидетельствует об опасном уровне СВЧ излучения. Если же стрелка отклоняется на полную шкалу (т.е. прибор зашкалил), то уровень излучения, однозначно, является ОЧЕНЬ опасным (превышает 1000 мкВт/см 2). Нахождение там, где присутствует такой уровень, допустимо лишь на 15-20 минут. Кстати, в соответствии даже с современными санитарными нормами (не говоря уже о советских) уровень СВЧ излучения в месте, где находятся люди, даже кратковременно не должен превышать указанную (предельную) величину.

Результаты измерений СВЧ излучения

Внимание! Приведенная ниже информация приведена как бы для размышления и ни в коем случае не является официальной и/или документальной. Эта информация абсолютно бездоказательна! Исходя из этой информации, нельзя делать какие-либо выводы в отношении фона СВЧ излучения! С целью получения официальной информации интересующимся лицам надлежит обратиться в Санэпидстанцию. Она располагает специальными приборами, прошедшими государственную аттестацию и поверку — измерителями СВЧ и показания только таких приборов могут приниматься всерьез соответствующими государственными органами.

Теперь рассмотрим, возможно, самое интересное – результаты применения этого прибора. Измерения были сделаны в 2010-2012 гг. Данные будут приводиться не в мкВт/см 2 , а в микроамперах (µА) по шкале измерителя.

Бытовые приборы.
Все нижеперечисленные устройства были включены на прием-передачу данных (или разговора). Уровень излучения сотового телефона стандарта GSM марки Nokia при измерении, когда расстояние между ним и диодом VD7, находящимся в измерительной головке, составляет 20-30 см, равен 1…3…5 µА. Отметим, что сигнал существенно колеблется по величине; он максимален в режиме дозвона. Примерно такой же уровень (но немного больший) излучения дает интернет модем Йота; у телефона Hyndai Curitel стандарта CDMA 450 излучение составляет 1,5…2 µА (ибо у него ниже рабочая частота, соответственно, выше мощность излучения). За городом наблюдался и сигнал в 7…8 µА. Более современные телефоны дают чуть-чуть меньший уровень. Но, не намного меньший.

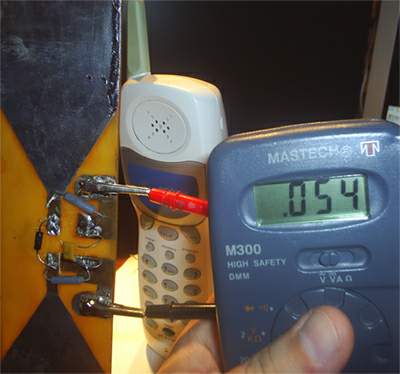

Кстати, когда работающий в режиме приема-передачи телефон поднести вплотную к измерительной головке, то периодически наблюдается сигнал в 5 и более µА, иногда доходя до 10 µА. Тогда как на расстоянии 40…50 см уровень измеряемого сигнала существенно снижается и составляет не более 0,2…0,4 µА (если, конечно, не включать телефон на прием/передачу информации где-нибудь в местах отдаленности вышек сотовой связи). Видимо, уровень СВЧ излучения в ближней зоне снижается пропорционально не квадрату расстояния, а быстрее. Поэтому выход для тех, кто не может отказаться от сотового телефона — использовать так называемое hands-free. Измерения показали, что по проводу hands-free излучение не передается
. Наличие этого провода не влияет на показания измерителя СВЧ излучения. Результаты измерений, сделанных в условиях нахождения наушника hands-free около измерительной головки, являются теми же самыми, как и без hands-free воообще. Поэтому расхожие интернетные рассуждения разного рода троллей («радиоинженеров» и прочих маркетологов) о том, что провода hands-free, а также телефонная сеть, могут передавать СВЧ-сигнал, не соответствуют действительности и являются сплетнями. Причина здесь, возможно, состоит в том, что эти провода являются весьма тонкими (настолько тонкими, что иной раз даже спаять их представляется затруднительным), в силу чего они имеют высокое омическое сопротивление. Кроме того, чтобы передавать сигнал СВЧ излучения, необходимо, во-первых, вначале его принять
, т.е. провод hands-free должен выступить в качестве антенны. Однако, антенна из него получается неважная. Ибо он, наряду с малой толщиной, имеет высокую длину (превышающую несколько длин волн СВЧ излучения сотового телефона). К тому же, такой провод при эксплуатации является несколько скрученным, что обусловливает немалую его индуктивность, видимо, достаточную, чтобы существенно снизить уровень принятого им СВЧ-сигнала. Во-вторых, принятый такой «антенной» сигнал должен еще быть способным (пере)излучиться. Переизлучение с провода hands-free будет еще более низким по только что указанным соображениям. Поэтому, использование hands-free защищает от СВЧ-излучения, исходящего от сотового телефона. По сравнению с излучением, которое испытывает голова обреченного, который разговаривает по сотовому телефону, прижимая его к голове вплотную, его (излучения) уровень при использовании hands-free снижается 10 и более раз — это по шкале измерителя СВЧ. Если же перейти к единицам мкВт/см 2 , то уровень мощности снизится ориентировочно в 100 и более раз. Думается, это весьма существенно.

Также сплетней является возможность использования телефонных линий для передачи СВЧ излучения. Хотя, отметим, по электропроводам такая передача вполне даже возможна, ибо наблюдалась нами одно время, правда, лишь в ОДНОМ месте, около одного из электропроводов поперечным сечением 2,5 мм 2 , расположенного на высоте 2,2 м от пола, несмотря на свою существенную длину. При этом периодически
отмечался также небольшой фон СВЧ-излучения в жилых комнатах, а также от одного из компьютерных мониторов (старого образца — вакуумно-лучевого типа), пока он был включен. Потом подобные сигналы исчезли (ну, после кое-каких целесообразных мероприятий). Несмотря на свою большую длину, электропровод все-таки мог выступать в качестве приемника — излучателя излучения.

Замеры в квартире (расположенной на расстоянии 200 м от ближайшей вышки сотовой связи) одного из знакомых, выполненные по его личной просьбе, показали вообще забавную картину. Квартира местами оказалась полной СВЧ излучения уровнем 1…4 µА. Конечно, были и места, где оно вообще отсутствовало. В некоторых точках пространства, как будто ни с того, ни сего, присутствовали пучности СВЧ волн. Как ни странно, одна из них находилась… в районе его кровати, на высоте 20…40 см от подушки). По всей видимости, это вызвано интерференцией и образованием стоячих СВЧ волн. Ну, а может, там были и иные причины, ибо в квартире проживал работник. Нам об этом ничего неизвестно, да и знакомый, с его слов, не был в курсе.

СВЧ печь (не помним марку, к сожалению) дала в среднем уровень СВЧ излучения 5…6 µА на расстоянии еще 3(!) м от нее, причем сигнал продолжал бодро возрастать при попытке дальнейшего приближения (ближе подходить не хотелось по двум причинам: не было желания облучаться, да и возникало опасение за прибор). Дальнейшая возможность облучаться была вскорости и весьма любезно предоставлена хозяевам этой СВЧ печи. В самом деле, ну ведь кто-то должен ДВИГАТЬ экономику, приобретая и СВЧ печи — тоже. Ведь с каждой приобретенной российским гражданином СВЧ печи в государственный бюджет уплачиваются налоги
(!), уплачивается заработная плата
продавцам в магазинах, водителям (доставляющим эти печи), получает свои деньги и развивается реклама
и т.д. А если уж приобрел СВЧ печь человек – так пусть и пользуется потом. А как же иначе? Нелогично ведь приобретать вещи только с той целью, чтобы затем вскорости избавиться от них.

При поездках в городе Уфе.
Если подъезжать к СВЧ вышкам, уровень сигнала часто резко возрастает, потом, на удалении от вышки на расстояние метров 300-400, спадает (в среднем по обследованным вышкам). Например, на ул. Бакалинская, при движении вниз в сторону ул. Менделеева есть поворот налево. Так вот, на протяжении 300-400 метров, пока проезжаем этот поворот, уровень СВЧ излучения наблюдался равным 7…8 µА, иногда прибор даже зашкаливал (при выведенном на максимальную чувствительность сопротивлении R7). Вроде бы, как мы поняли, где-то там располагается вышка провайдера Йота. Точной информации фирма Йота, как мы ни пытались выяснить (устно) у операторов ее справочной службы, о местоположении вышек нам не дала. Видимо, это — коммерческая, а то и государственная тайна. Правда, остается вопрос: ЗАЧЕМ таить-то? С одной стороны, подавляющему большинству-то вообще все это уже без разницы. Привыкли же люди. Головную боль, упадок сил ведь гораздо проще и эффективнее лечить таблетками, чем избеганием источников СВЧ излучения. Современная медицина-то это уже, можно сказать, обосновала. С другой стороны, конкуренты фирмы Йота (интернет провайдеры, Билайн, МТС), по всей видимости, и так отлично знают, где расположены ее вышки, хотя бы потому, что обладают не только измерителями СВЧ излучения, но и анализаторами спектра, сканерами радиочастот. Или, как это иногда бывает, где-нибудь там, в одной из верхних квартир расположенных рядом высотных зданий, имеется, под видом частного проживания, НЕЗАКОННЫЙ офис интернет-провайдера? В интернете есть информация, что подобные случаи имеют место среди интернет-провайдеров и сотовых операторов. В любом случае, настораживает подобная секретность.

Но, бывают и вышки, от которых снижение уровня сигнала простирается дальше. На телецентре, например, на улице Заки-Валиди (на расстоянии около 600 м от башни телецентра) наблюдался уровень в 6…10 µА.

Интересно, кстати, обстоит дело с ограждениями. Металлические, понятное дело, все излучение отражают от себя. Рядом с такими ограждениями иной раз наблюдались интересные, с точки зрения физики, результаты. Так, в результате (видимо) интерференции уровень СВЧ излучения около металлических мест ограждения увеличивался в разы.

Деревянные ограждения, например, заборы (вроде бы — вопреки всему), тоже иной раз являются эффективными отражателями СВЧ-излучения. Хотя, по идее, должны были бы пропускать его без особого затухания. Вдоль них СВЧ излучение, исходящее, например, от ближайшей вышки сотовой связи, как бы скользит и несколько концентрируется, увеличиваясь по уровню. Максимум уровня СВЧ излучения при этом находится на расстоянии поверхности, приблизительно равном 15…50 см (одна или несколько длин волн). Кстати, на высоте 4…5 м СВЧ излучение выше ориентировочно в 2…3 раза. Что вызвано, по всей видимости, гораздо меньшим его поглощением на таких высотах — по сравнению с высотой 0,5…1,5 м от поверхности земли. Ибо на высоте 4…5 м меньше имеется строительных конструкций, меньше веток деревьев (кстати, деревья — ЭФФЕКТИВНЫЙ барьер, поглощающий и рассеивающий СВЧ, снижающий его уровень; не кустарники, а, подчеркнем, именно — высокие деревья с толстыми стволами), нет автомобилей, людей и т.п. Так что хорошо подумайте, прежде, чем срубить дерево, даже если оно и затеняет окна. Быть может, это — Ваш спаситель от СВЧ.

В супермаркетах и магазинах г. Уфы.
Как ни парадоксально, ситуация – разная. Где-то – уровень СВЧ излучения неслабый (3…4 µА постоянно), а где-то – почти штиль. Где именно, естественно, не скажем. Ибо широкой массе наших читателей это, вроде бы, и ни к чему. В самом деле, ведь не может КАЖДЫЙ человек города посещать ВСЕ супермаркеты и магазины, так ведь?

При поездках в городе Чишмы (Республика Башкортостан).
Там, конечно, истинный РАЙ – по сравнению с Уфой (не говоря уже о деревнях… хотя…). Нами в Чишмах обнаружено всего несколько мест, и то, мощность излучения около каждого не столь высока, как в Уфе. Максимум, наблюдался уровень 4…5 µА.

Ну, и в заключение

Чтобы не заканчивать статью на технических особенностях и микроамперах. Поговорим-ка о жизнеутверждающем, светлом и позитивном. Помните поэму Н.А. Некрасова «Железная дорога?» Поэт-то в итоге все-таки отрадную, СВЕТЛУЮ сторону показал, так ведь? Так вот, есть один знакомый, очень хороший человек. Как-то с ним зашел разговор об излучении СВЧ, его действии на организм. Так этот человек привел жизнеутверждающий, «убийственный» аргумент: «да, глупости всё; я вот служил в армии в войсках связи. Так там, по ошибке одного из ремонтников, было сделано некачественное экранирование одного кабеля. В итоге, в казарме в течение более, чем полугода, уровень СВЧ излучения превышал допустимые нормы в сто с лишним раз. И, как видишь, ничего. Я, типа, не импотент (есть двое детей) и т.д. Что мне эта СВЧ печь и, тем более, телефон». Трагичность состоит в том, что этому человеку всего 52 года, а он уже…последние годы с трудом ходит вследствие постепенно развивающегося некроза тазобедренного сустава, а в будущем будет, как говорят врачи, еще хуже; и позвоночник явно не в порядке. Дотяну, говорит, как-нибудь до пенсии, 3 года осталось… А потом ногу ему отрезать будут, туда вставят титановый протез и заново пришьют. Так что безвыходных ситуаций нет!

Да и потом… наверное, ведь это все совпадение, видимо, он прав. Ведь, в самом деле, к примеру, когда в человека в упор стреляют из пистолета и потом он (в смысле — человек, а не пистолет) падает, то и это тоже можно назвать совпадением, глядя со стороны: выстрел-то произвел пистолет, а упал-то — человек. Это же совсем разные вещи. Ну, а уж пуля-то тут вообще ни при чем. И действительно, что там, какая-то маленькая, несчастная пулька, да разве она сможет вызвать падение человека, масса которого в 10000 раз выше? Вот если упал не человек, а пистолет
— вот тогда было бы все логично и объяснимо.

Да, вот, пока не забылся, еще один пример подобного совпадения. Лет 7-8 назад (в начале 2000-х годов) в качестве интернет-модема на компьютере использовался телефон Hyndai Curitel с рабочей частотой 450 МГц, стандарт CDMA (провайдер — наш уфимский Сотел). Скорость, разумеется, ОЧЕНЬ низкая, зато соединение было абсолютно стабильным и безотказным, не в пример разным там модемам Билайна и Мегафона (которые тоже были у нас в эксплуатации и вскоре, через 3-4 месяца, были выброшены на свалку). Кстати, если кто хочет, вполне можно испытать качество работы таких модемов. Ну, а потом пойти троллить в интернете, делая вид, что рассуждаете о качестве связи. Кстати, если есть необходимость, можете ориентировочно . Но, разговор не об этом.

А о кошке

Которая, почуяв СВЧ излучение (оно же дает тепло организму), стала периодически греться у этого телефона, когда он был включен на прием/передачу данных. Кстати, несмотря на то, что ее периодически отгоняли от телефона, она возвращалась к нему вновь (что, кстати, живо напомнило нам тех людей, которые, можно сказать, срослись с сотовым телефоном и даже спят, держа его в кровати рядом с собой). Кстати,
ситуация напоминает одного козла. Говорят, что козы, а в особенности,
козлы — животные умные. Так вот один из них, как только сварщики
начинали работу, постоянно приходил и буквально вылупленными глазами
все смотрел и смотрел на сварку… видимо, пытаясь понять для себя новое, неизвестное ему доселе, явление природы. Как и некоторые люди, он, вероятно, тоже был технологический лидер, сторонник технических новшеств. Ну, со своей, козлиной точки зрения, конечно. Сварщики говорили хозяину (тот, понятное дело, ноль внимания), отгоняли, пинали козла — все было
бесполезно. Каждый раз, как рассказывали — придет, встанет и смотрит (с расстояния где-то несколько метров). И вскоре у него вытекли глаза.

Так вот, телефон лежал на стуле, находясь на расстоянии 1 м от компьютера (больше не позволял сетевой кабель; теперь, после ознакомления с информацией о действии СВЧ на живые организмы, на столь низких расстояниях модемы не эксплуатируем вообще). Так вот, кошка, почуяв тепло (а, надо сказать, что тепло, являющееся действием СВЧ, ошушается как «пронизывающее», как охватывающий теплый поток — если излучение имеет достаточную мощность, конечно), с видимым удовольствием ложилась на стул, терлась головой о телефон, мурлыкала, ложилась и животом. Потом, когда был найден способ вынести телефон подальше от компьютера (на улицу), кошка стала ходить туда и опять ложилась около него, когда он работал. Так было год-полтора. При прямом контакте с телефоном голова или живот кошки получали облучение, соответствующее 5…10 µА (по шкале рассмотренного выше измерителя СВЧ). Доза облучения, полученная за неделю, составляла, ориентировочно, 5 часов. В этот период котята часто рождались мертвыми, больными, со «странностями» (например, с раной в животе, долго не желавшей заживать). Причем, кошка рожала их с трудом, во время схваток сильно кричала, металась по квартире в разные стороны (хотя раньше роды протекали нормально), в итоге котята лежали россыпью по всему дому. Здоровых котят было немного. Потом данным телефоном прекратили пользоваться, для интернета стал использоваться другой интернет-модем, работающий на более высокой частоте. Да и кошка как-то потеряла интерес к СВЧ-излучению (видимо, оказалась более понятливой, чем немалая часть граждан — людей). После этого котята стали рождаться, вроде бы, без особых проблем. Мертвых и больных теперь гораздо меньше. Правда… появилось у нее одно странное свойство. Иногда она рожает котят в разных местах. И не спешит идти их кормить, если они лежат не на ее месте. Котята могут лежать так долго, мяукают, вплоть до смерти. Но если принести их к кошке, она, как-то с недовольством, но тем не менее — кормит их, как ни в чем ни бывало. Раньше она иной раз, конечно, тоже их могла оставить их в разных местах. Но хотя бы кормить приходила, вне зависимости от того, где они лежали. А сейчас не спешит.

Т.е. материнский инстинкт у нее получил сбой; похоже, на всю оставшуюся жизнь. Кстати, подобный сбой наблюдается и, например, у кур, выращенных в инкубаторе. Они могут начать высиживать цыплят, вроде бы, сев на яйца. А потом ни с того ни с сего попросту перестать это делать, забыв об этом. В итоге — зародыши в яйцах недоразвиваются и гибнут. Да и цыплята, выращенные в инкубаторе, по своей активности существенно отличаются от тех, которых высидела курица: последние, едва родились — а их еле поймаешь. А инкубаторские — они смирные такие…

Так что глупостями являются утверждения о том, что, якобы, кошки не любят СВЧ излучение. Как выяснилось, еще как любят, даже во вред себе и СВОЕМУ потомству (тут напрашивается аналогия с курением и некоторыми другими привычками у людей). Правда, это относится к излучению 450 МГц, нам неизвестно, как насчет более высоких (более вредных) частот — до 30…100 ГГц. В самом деле, ведь небольшие
дозы СВЧ излучения используются даже в медицине. Ибо установлено, что они способствуют (на начальном этапе) активизации жизненных процессов в организме, могут осуществлять эффективный прогрев органов и др. Кстати, а почему кошке нравилось излучение от телефона? На наш взгляд, тут дело в том, что любой сотовый телефон (работающий в режиме приема-передачи сигнала) излучает не только свою основную частоту (равную 450 МГц — в данном случае), но и другие, так называемые, верхние гармоники. Частоты некоторых этих гармоник находятся в терагерцовом (и, возможно, более высоком) диапазоне, т.е. близки к инфракрасной области спектра. Вот эти-то инфракрасные гармоники, по-видимому, и привлекали кошку — на первых порах, ибо вред от СВЧ она сразу-то не ощутила.

Да, к слову, если быть точным, в медицине,
т.е. в физиотерапии , используется не СВЧ излучение, а инфракрасное
, с частотами — выше 300 ГГц, которое, в отличие от диапазона 0,5…50 ГГЦ, способно оказывать оздоравливающее воздействие. Правда, с низкочастотной частью инфракрасного спектра (до 100…200 ТГЦ) лучше подолгу не экспериментировать. Во время перестройки (точнее, уничтожения СССР) в прессе промелькивали сообщения о том, что, к примеру, исследователи делали подобные генераторы… а потом сами же ломали их — по причине развития болезней у тех, кто близко контактировал с ними. Несмотря на, казалось бы, не слишком высокую мощность тех генераторов. Что же касается излучений с частотами выше 300 ТГЦ — то это уже обычное тепловое излучение, видимый свет и т.д. Оно гораздо безопаснее. Правда, только до области ультрафиолета. Излучение же более высоких частот, напротив, еще вреднее и разрушительнее для живых организмов (и для человеческого тоже).

Но — только на начальном этапе
. Потом — всё, наоборот: организм начинает разрушаться. Правда, в отличие от пистолетного выстрела (когда разрушение организма происходит мгновенно и потому сразу очевидно), СВЧ излучение невысокой мощности действует постепенно, по принципу «капля камень долбит», попутно внося функциональный дисбаланс в организм. Например, при воздействии СВЧ излучения достаточной мощности на хрусталик глаза в нем возникают вначале микроповреждения, совершенно не влияющие на зрение и потому незаметные. Со временем они укрупняются. Но, мол, ничего страшного здесь нет. Посмотрим на ситуацию с : ведь человек-то не вечный. Пока-то там накопятся эти разные повреждения — а тут ему уж и на пенсию пора. Ну, а когда уже на пенсии — так там все будут говорить: посмотрите, мол, в свой паспорт и вспомните, СКОЛЬКО Вам лет. Так что, сами видите, как все логично и оптимистично.

Вот такие совпадения… А, встати, за прошедшие десятки лет нами выявлено еще и следующее: каждый раз, когда восходит солнце, почему-то становится светло. А когда заходит, наоборот, все погружается во тьму и почему-то наступает ночь. Более того, историки, астрономы, да и другие ученые сообщают, что подобное наблюдалось и раньше, многие тысячи лет назад… Так что, видите, сколько разных совпадений.

С уважением к Вам.

В
соответствии с СанПиН 2.2.4.1191-03
для измерений уровней ЭМП в диапазоне
частот ≥ 300 МГц – 300 ГГц
используются приборы, предназначенные
для оценки средних значений плотности
потока энергии с допустимой относительной
погрешностью: не более ± 40 % в
диапазоне ≥ 300 МГц – 2 ГГц и не
более ± 30 % в диапазоне свыше 2 ГГц.

Средства
измерения ППЭ приведены в таблице 7.4.

Таблица
7.4 – Измерители плотности потока энергии

Измерители
плотности потока энергии, приведенные
в таблице 7.4, предназначены для измерения
средних значений ППЭ электромагнитного
поля в широком диапазоне частот.
Используются для оценки степени
биологической опасности СВЧ излучений
в режимах непрерывной генерации и
импульсной модуляции в свободном
пространстве и ограниченных объемах
вблизи мощных источников излучения.

Приборы
типа П3, измеряющие ППЭ, состоят из
антенн-преобразователей и индикатора.
Антенна-преобразователь включает в
себя систему последовательно соединенных
резистивных тонкопленочных термопарных
преобразователей, которые размещены
на конической поверхности. При измерениях
энергия ЭМП поглощается элементами
термопар. На каждой термопаре возникает
термо-ЭДС, пропорциональная ППЭ.
Измеритель термопары суммирует и
усиливает по логарифмическому закону
постоянные ЭДС термопар. Отсчет
интенсивности ЭМП высвечивается на
цифровом табло в децибелах относительно
нижнего предела измерений используемой
антенны-преобразователя. Среди средств
измерений ППЭ имеются приборы, которые
могут определять и дозу облучения –
суммарную ППЭ за промежуток времени.

В
настоящее время для определения плотности
потока излучения СВЧ диапазона широко
используются приборы: П3-33, П3-33М, П3-40,
П3-41 и ИПМ-101М.

Измеритель
плотности потока СВЧ излучения П3-33
(П3-33М) представлен на рисунке 7.1.

Рисунок
7.1 – Измеритель потока СВЧ излучения
П3-33 (П3-33М).

Многие
приборы, предназначенные для измерения
ЭМИ, позволяют определить не только
ППЭ, но и напряженности электрического
и магнитного полей и работают соответственно
в различных частотных диапазонах. К
такому типу приборов относятся портативный
измерительный прибор
П3-40
(рисунок 7.2), измеритель напряженности
ЭМИ П3-41, измеритель напряженности поля
малогабаритный микропроцессорный
ИПМ-101М и др.

Рисунок
7.2 – Портативный измерительный прибор
П3-40.

1.


   Описание лабораторной установки

Внешний
вид лабораторной установки представлен
на рисунке 7.3.

Стенд представляет
собой стол, выполненный в виде сварного
каркаса со столешницей 1, под которой
размешаются сменные экраны 2, используемые
для изучения экранирующих свойств
различных материалов. На столешнице 1
размещены СВЧ печь 3 (источник излучения)
и координатное устройство 4.

Координатное
устройство 4 регистрирует перемещение
датчика 5 СВЧ поля по осям «X», «Y».
Координата «Z»
определяется по шкале, нанесенной на
измерительную стойку 6, по которой датчик
5 может свободно перемещаться. Это дает
возможность исследовать распределение
СВЧ излучения в пространстве со стороны
передней панели СВЧ печи (элементы
наиболее интенсивного излучения).

Датчик 5 выполнен
в виде полуволнового вибратора,
рассчитанного на частоту 2,45 ГГц и
состоящего из диэлектрического корпуса,
вибраторов и СВЧ диода.

Координатное
устройство 4 выполнено в виде планшета,
на который нанесена координатная сетка.
Планшет приклеен непосредственно к
столешнице 1. Стойка 6 изготовлена из
диэлектрического материала (органического
стекла), чтобы исключить искажение
распределения СВЧ поля.

В качестве нагрузки
в СВЧ печи используется огнеупорный
шамотный кирпич.

Сигнал с датчика
5 поступает на мультиметр 7, размещенный
на свободной части столешницы 1 (за
пределами координатной сетки).

Рисунок 7.3 –
Лабораторная установка.

В
работе используется электронный цифровой
мультиметр DT-830D,
который может работать в положении
вольтметра, амперметра и омметра (см.
рисунок 7.4). Для измерения интенсивности
излучения СВЧ-печи мультиметр включают
в положение «А 2000 µ». В таком
положении мультиметр работает в качестве
миллиамперметра постоянного тока и
применяется для измерения маленьких
токов, величиной до 2000 мкА с точностью
измерения ± 1 % ± 2 единицы счета.

На столешнице 1
имеются гнезда для установки сменных
защитных экранов 2, выполненных из
следующих материалов:

сетка
из оцинкованной стали с ячейками 50 мм;

сетка
из оцинкованной стали с ячейками 10 мм;

лист
алюминиевый;

полистирол;

Рисунок
7.4 – Мультиметр DT-830D.
