Дисковая угловая пилорама своими руками чертежи

В частном хозяйстве дисковая пилорама своими руками дает возможность производить брус, доски из бревен среднего и большого сечения. С ростом предполагаемого объема продукции, увеличиваются требования к точности, тщательности выполнения сборочных работ, качеству использованных материалов.

Самодельная угловая пилорама

Выбор конструкции

Разрабатывается конструкция дисковой пилорамы под конкретные нужды. Производительность, ширина бревна, ровный рез на всю длину заготовки предполагают определенные технические решения в собираемом оборудовании. При ручной подаче увеличивается волна плоскости полученной доски. Размер диска пилы, пределы его смещения относительно упорной площадки зададут максимальный габарит древесины под распиловку.

Главные узлы

Компоненты будущего станка нужно сначала правильно расположить на чертеже. В устройство любой дисковой самодельной пилорамы входят:

рама. Объединяет все составляющие в функциональное целое. В то же время расстояние между частями должно позволять безопасно выполнять работу своими руками, техническое обслуживание, охлаждение, удаление отходов. Главные качества – устойчивость, жесткость;
двигатель. Электрический трехфазный вариант выбирают по мощности, количеству оборотов. Рабочее напряжение 380 В. При отсутствии подключения к сети ставят бензиновый мотор с повышающим редуктором;
режущий узел. Располагается горизонтально, вертикально. Состоит из одного диска или двух (угол). Одиночная пила может фиксироваться в одном заданном положении или поворачиваться на 90° для исключения обратного холостого хода (рез угла);
линия подачи. Простая самоделка ограничивается неподвижным столом с ручной подачей. Используют этот тип для мелких работ своими руками с заготовками не больших размеров. Массивное бревно подают под нож на каретке;
пульт управления. Выполняет операции включения/отключения, доступные регулировочные переключения (обороты, подача, индикация). Выносится в удобное для работы и контроля процесса место на раме.

Несмотря на то, что изготовление происходит в домашних условиях, надо соблюдать меры безопасности – вращающиеся части закрывать кожухом, со стороны оператора установить защитный лист металла от разлета диска. Деревообрабатывающие дисковые пилорамы относятся к оборудованию повышенной опасности.

Два диска

Повысить производительность переработки позволяет конструкция дисковой пилорамы с двумя одновременно работающими режущими инструментами. Располагаются они под прямым углом друг к другу. Такие самодельные устройства более сложны в изготовлении.

Каждый диск снабжается своим двигателем и приводом. Частоту оборотов подбирают одинаковую.

Виды пропилов

Перемещение по горизонтали угловых пар диска с приводным механизмом происходит на подвижной каретке. Под нее выставляют направляющие. Для регулировки своими руками взаимного расположения дисковых пил, каждую пару оснащают регулировочными приспособлениями.

Чертеж и материал

В зависимости от конструкции, составляют чертежи дисковой пилорамы различной сложности. В индивидуальной разработке нужно учесть определенные требования.

используя подачу бревна на каретке, ширину платформы принимают равной ширине направляющих рельс. Это обеспечит устойчивость под нагрузкой. Рельс берут Р50, катки подбирают соответственно;
на платформе предусмотреть зажимы для ствола дерева, удобную, надежную фиксацию различных размеров заготовки;
желательно не совмещать на жесткий привод электромотор и пилу. Следует защитить его ременной (цепной) передачей. Это позволит улучшить воздушное охлаждение обмоток, вывести из зоны интенсивного образования древесной пыли. Перед созданием своими руками чертежа нужно измерить размеры двигателя, при одинаковых характеристиках, производитель дает свой размер по габариту;
рабочую зону рассчитывать для пилы Ø 500 – 700 мм;
раму, в зависимости от габаритов установки делать сварную или разборную (перемещение на новое место работы). В основную обвязку ставят швеллер № 4, № 6. Дополнительные элементы жесткости делают из стального уголка, трубы (при необходимости).

Порядок сборки

Процесс монтажа своими руками делят на 3 этапа. После каждого сверяют с рабочим чертежом размеры, допуски, предел хода подвижных частей.

Каркас несущей рамы. Выполняют сварные (болтовые) стыки. Проверяют качество, диагонали, расположение посадочных мест, устойчивость.
Подающая часть. В случае неподвижного стола, уровнем выставляют горизонтальную плоскость. Фиксируют совпадение продольной оси с несущей рамой. Для подвижной платформы сначала выставляют рельсы на одном уроне соосно между собой и основанием. Нагружают тележкой с проверкой плавности хода, отсутствия затирания реборды колес. Небольшая самодельная дисковая пилорама может иметь легкую тележку на подшипниках, роликах. Для них делают направляющую колею из уголка для прохода вперед — назад. На больших моделях применяют принцип перемещения каретки с диском над неподвижно закрепленным на столе бревном.

Дисковая бытовая пилорама Астрогань 2

Режущий орган. Первым выставляется вал пилорамы с пилой. Опорный подшипниковый узел крепят на подрамник, проверяют ось вращения, наличие биений. Затем на посадочные пазы навешивают двигатель. Болт крепления не должен располагаться у края паза. Если используется клиноременная/цепная передача, То при многократных оборотах она послабляется, необходима последующая натяжка. При замене на новое изделие двигатель снова подают ближе к валу. Плавную регулировку можно выполнить распорными болтами по каждой стороне. Сильно натянутый ремень или цепь перегреваются при длительном действии оборудования.

При сборке угловой пилорамы своими руками с блоком дисков на подвижной каретке, проектные расстояния контролируют по всей длине хода. Неожиданное изменение углов наклона пил во время распиловки приведет к порче сырья, аварии.

Индивидуальный подход

Там, где не требуется пилорама большой производительности, конструируют мини-станок со скользящей подачей по неподвижной плите.

С увеличением веса, длины заготовки стол оснащают свободно вращающимися вальцами для облегчения ручного нажима.

Универсальным решением будет поворотный (90°) редуктор для дисковой пилы. В некоторых случаях хозяин предпочитает установить торцевые зажимы для вращения заготовки вокруг продольной оси.

Двигать дерево или пилу – решающий вопрос в разработке конструкции пилорамы.

Источник

Во время первичной обработки древесины понадобится пилорама. Это оборудование может быть нескольких типов — дисковая или ленточная. Для самостоятельного изготовления предпочтение отдается первому виду, так как она обладает хорошими эксплуатационными свойствами и относительно несложной конструкцией.

Принцип работы дисковой пилорамы

Горизонтальная дисковая пилорама

Перед тем как сделать конструкцию, следует ознакомиться с принципом работы и назначением комплектации мини дисковой пилорамы. В большинстве случаев она необходима для распиловки бревен большого и среднего диаметра. В результате этого происходит формирование досок или бруса.

Основным компонентом конструкции является силовая установка. Она должна обеспечить должное количество оборотов одного или двух дисков. Кроме этого, для максимальной автоматизации работы необходимы следующие компоненты:

подающая линия. Она может быть неподвижной или с системой транспортировки бревна к дискам. Чаще предпочитают сделать первый вариант, так как он менее всего затратен при самостоятельном изготовлении;
узел реза. Состоит из одной или нескольких пил. В зависимости от их расположения может быть горизонтальным или поперечным. Для одновременной обработки бревна в двух плоскостях необходима пилорама углового пиления;
блок управления. Чаще всего он находится на внешней части узла реза. С его помощью оператор может регулировать количество оборотов двигателя, включать или выключать оборудование.

Угловая пилорама необходима для тангенциального и радиального распила заготовок. Благодаря своей конструкции максимально рационально используется весь объем бревна.

В комплектацию мини двухдисковых моделей обычно входят два двигателя. Однако не всегда их мощность и количество оборотов могут совпадать. Эти параметры необходимо рассчитать заранее и сделать соответствующий узел реза.

Выбор конструкции дисковой пилорамы

Самодельная вертикальная пилорама

Самая простая самодельная распиловочная конструкция состоит из стола, над поверхностью которого находится отрезной диск. Сделать подобную модель можно в домашних условиях. Однако ее производительность будет невысока.

Главным недостатком этой конструкции является необходимость самостоятельно осуществлять подачу бревна к месту распиловки. Это приведет к нарушению геометрии будущей доски или бруса. Поэтому подобные типы оборудования используются только для обработки небольших заготовок или листового материала.

Намного большей функциональностью обладает угловая пилорама. Она выполняет одновременно два реза в горизонтальном и вертикальном положении. Однако ее изготовление сложнее, чем у вышеописанной модели. Дисковая пилорама своими руками имеет такие особенности конструкции:

подвижная режущая каретка. Она передвигается по направляющим, находящимся на корпусе стационарной платформы. На каретке располагаются два двигателя, на валы которых установлены пильные диски. Обязательно необходимо сделать устройство для регулировки положения кромок дисков;
стационарная платформа для заготовок. В ней предусмотрены фиксаторы бревен. В противном случае во время работы возможно смещение, что приведет к деформации изделия.

Подобную мини конструкцию можно сделать из подручных материалов. Важно, чтобы она смогла выдержать нагрузки и постоянную вибрацию, которая неизбежно появится во время работы.

Если пилорама рассчитана только на производство досок — можно вместо горизонтальной пилы установить еще одну вертикальную. Это позволит увеличить производительность оборудования.

Советы по самостоятельному изготовлению

Пример угловой пилорамы

Если пилорама необходима в коммерческих целях для обработки больших объемов древесины – подходить в самостоятельному изготовлению следует очень тщательно. Самодельные модели не всегда смогут обеспечить качественный рез при постоянной нагрузке. Но для небольших работ можно сделать конструкцию своими руками.

Прежде всего следует правильно подобрать мощность и количество оборотов силового агрегата. При установке электродвигателей подобных проблем не возникнет, но придется подключать линию 380 В, так как для обеспечения производительности потребуется монтаж трехфазных моделей. Если планируется применение двигателей внутреннего сгорания, что происходит крайне редко, устанавливают повышающий редуктор для увеличения числа оборотов пильных дисков.

Предварительно необходимо сделать мини чертежи будущей конструкции. Так как для изготовления будут применяться подручные материалы — перед формированием схемы следует снять их точные размеры. Не существует точных правил по изготовлению двухдисковой пилорамы – конструкция в каждом случае получается сугубо индивидуальная.

Однако для создания надежного оборудования рекомендуется следовать советам профессионалов:

каркас необходимо изготовить из швеллеров №4 или №6. Для соединения следует использовать два способа – механический с помощью болтов и сварной. Это обеспечит максимальную прочность и как следствие – долговечность;
в качестве направляющих каретки лучше всего использовать стандартные рельсы Р50. Они не должны быть деформированы или искривлены. Колеса для платформы подбираются под них;
во время изготовления нужно учитывать, что ширина каретки и передвижной платформы должны быть одинаковыми. Допускается небольшая регулировка с помощью ступиц колес;
расположение двигателя. Так как большинство моделей имеют воздушное охлаждение – силовую установку следует располагать как можно дальше от места распиловки. Для привода диском следует сделать вал или цепную передачу;
для защиты оператора на платформу устанавливают стальной щит. Он предотвратит появление опасных ситуаций. Но при этом он не должен препятствовать нормальному обзору.

Во время эксплуатации необходимо периодически проверять состояние оборудования. Самодельная установка при длительной эксплуатации может потерять свои первоначальные качества. Также не нужно забывать проводить заточку пил с двух сторон, а после завершения их ресурса работы – менять на новые.

Для изготовления ручной пилорамы своими руками нам потребуются (в зависимости от конструкции):

строительные козлы;
доски;
швеллеры;
уголки;
электродвигатели;
набор ручного инструмента;
наличие двух пар рельс;
металлические пластины.

В видеоматериале можно ознакомиться с примером самодельной угловой дисковой пилорамы:

Примеры подробных чертежей

Источник

Сегодня все больше производителей качественных пиломатериалов отдает предпочтение угловому методу пиления, по достоинству оценивая экономические преимущества и новые возможности от применения угловых дисковых пилорам и станков.

Содержание:

Предназначение угловой пилорамы
Угловая дисковая пилорама: комплектация и специфика работы
Особенность метода углового пиления
Методы радиального и тангенциального распила
Цикл резания
Угловые пилорамы: схема раскроя пиломатериала
Сборка угловой пилорамы своими руками

Предназначение угловой пилорамы

Современные угловые дисковые пилорамы, будучи удобным и многофункциональным оборудованием, позволяют быстро, а главное, качественно производить радиальный распил досок. Благодаря инновационной технологии, лежащей в основе работы угловой пилорамы, возможности оборудования такого типа по сравнению с традиционным способом изготовления пиломатериалов значительно расширены, что благоприятно сказывается на ассортименте готовой древесной продукции.

Доски радиального распила, полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой, повышенной прочностью и высокой стоимостью, что ни в коем случае не снижает спрос на них. Превосходные качественные характеристики досок радиального распила позволяют успешно использовать их для формирования клееного бруса и изготовления корпусной мебели, элитных деревянных окон и дверей.

Возвращаясь к вопросу стоимости досок радиального распила, необходимо отметить, что изготовление или покупка угловой пилорамы – это начало стабильного и выгодного бизнеса: качественная древесина, являясь основополагающим строительным материалом, востребована всегда, а это обеспечит Вам постоянный поток заказов и немалую прибыль.

Кроме того, организация производства пиломатериалов на базе использования углопильных станков выйдет гораздо дешевле, нежели если Вы остановитесь на традиционном подходе.

При этом следует учесть, что дисковая пилорама, изготовленная своими руками, во многом уступает надежной и качественной пилораме заводской сборки. Имея за плечами обширный опыт изготовления угловых станков и возможность применения новейших комплектующих и узлов, заводы-изготовители регулярно совершенствуют технические характеристики, повышают функциональную нагрузку и уровень безопасности. А это означает, что риск ведения бизнеса на основе применения кустарной продукции может быть неоправдан.

Угловая дисковая пилорама: комплектация и специфика работы

Угловая пилорама используется для изготовления:

обрезного пиломатериала, в том числе радиального;
всевозможных заготовок для погонажных изделий;
многослойного бруса;
паркета;
индивидуального раскроя бревен с выбраковкой отходов.

Стандартная комплектация угловой дисковой пилорамы включает электрическую лебедку с регулируемой скоростью, которая с помощью специальных кнопок на пульте управления обеспечивает вертикальное позиционирование.

Благодаря использованию дисковой пилорамы, схему которой можно без труда скачать в интернете, Вы сможете достичь более высокую точность по сравнению с маховой или ленточной пилорамой. Конструкция углового дискового станка обеспечивает оптимальное решение схемы раскроя бревна, рациональный выход обрезной доски и исключает холостой ход пилорамы.

По сравнению с ленточными пилорамами, угловые дисковые станки обладают следующими преимуществами:

Более высокая надежность: пильный диск, выступающий в качестве режущего инструмента, обладает длительным сроком службы, не рвется, исключены «волны» и микротрещины, рабочему инструменту не требуется «отдых»;
В результате пиления образуется качественная обрезная доска с минимальным процентом отходов;
Распил бревна осуществляется с одной установки, исключается необходимость кантования и переворотов;
Качественная заточка дисков обеспечивает высокую чистоту обработки.

Для контроля за процессом распила, состоянием оборудования, а главное, удобства работы на угловом дисковом станке предусмотрено размещение оператора в специальной подвижной кабине. Фиксация бревен при работе на дисковой угловой пилораме производится посредством использования надежных зажимов, которые прочно удерживают бревна, не позволяя им менять свое положение во время распила.

Специалисты различают однодисковые и двухдисковые угловые дисковые пилорамы.

Главная особенность двухдисковых станков – это наличие двух дисковых пил, расположенных вертикально и горизонтально относительно друг друга, что обеспечивает пилораме большую производительность и эффективность. Так, в процессе распила пильные диски превращают цельное бревно в готовые изделия с радиальным расположением волокон.

Отличительной особенностью однодисковых угловых станков является возможность осуществления распила бревен в любом направлении: в прямом и обратном, изменяя свое горизонтальное расположение на вертикальное.

Особенность метода углового пиления

Угловое пиление, будучи новым направлением в сфере первичной деревообработки, осуществляется на дисковом бревнопильном оборудовании с ортогональной подачей пильных дисков или с применением механизмов автоматического поворота рабочего блока. Технологический процесс достаточно прост: расположенные ортогонально дисковые пилы последовательно распиливают бревна на планки с расположенными радиально годовыми кольцами, то есть под углом 45 ° к самой большой плоскости профиля ламели.

Используя два пильных диска, находящихся в горизонтальной и вертикальной плоскостях, производится распиловка бревен, которые закрепляются на неподвижной станине оборудования, по направляющим которого осуществляет движение портал с пильным инструментом.

Применяя многодисковый станок и оборудование с поворотным шпинделем пилы, можно получить качественный пиломатериал заданного сечения прямо из бревна, исключив стадию обработки необрезного древесного материала. В основе конструкции поворотного углопильного оборудования лежит особый поворотный режущий механизм.

Особенностью данного станка является выполнение распиловки при помощи подвижной каретки вдоль закрепленного бревна набором пильных дисков. Оператор самостоятельно определяет схему распиловки бревна, учитывая оптимальную модель раскроя бревна и сменное задание. Необходимо отметить, что современные модели углопильного оборудования оснащены программами автоматической оптимизации раскроя, устанавливающими основные параметры работы угловой дисковой пилорамы – скорость, ширину и глубину разреза, возможность смещения рабочего инструмента по ортогональным осям распила.

Зачастую приводы подобных установок имеют двигатели с управляемой частотой вращения при помощи частотного преобразователя для определения угловой скорости рабочего двигателя и управления на автоматическом уровне за скоростью подачи пильного шпинделя. За счет этого можно получить наиболее подходящее соотношение скорости реза с учетом твердости древесины и выбора дисковой пилы.

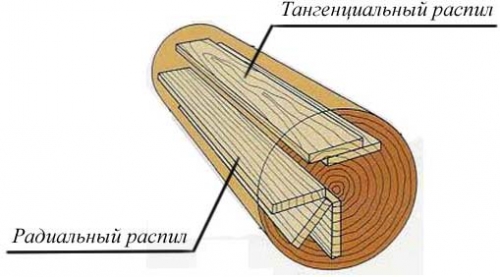

Методы радиального и тангенциального распила

Распил считается радиальным, если плоскость разреза проходит параллельно сердцевине ствола или через нее. Полученные доски радиального распила характеризуются наличием однородной текстуры и цвета, минимальными межкольцевыми размерами. Готовые пиломатериалы обладают высокой износоустойчивостью, поскольку устойчивы к внешним воздействиям и не подвержены деформации. Коэффициент усушки доски радиального распила составляет 0,19%, а коэффициент разбухания — 0,2%. Следует отметить, что эти показатели у досок радиального распила в два раза лучше, нежели аналогичные показатели пиломатериалов тангенциального распила.

Что касается стоимостного показателя, то он достаточно высок, поскольку выход пиломатериалов радиального распила достигает всего 10-15% от общего объема.

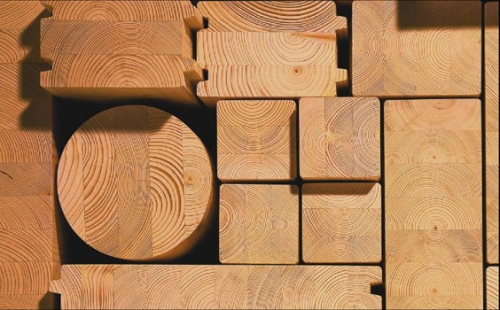

Для того, чтобы получился высокопрочный клееный брус, необходимо произвести приклеивание ламелей вдоль пласти, полученных посредством сращивания заготовок «на ус» из плашек полурадиального и радиального распила. Возникший от склеивания пласти с годовыми кольцами под углом наклона до 45°, так называемый эффект «сопротивления волокон», во многом определяет характеристики прочности клееного бруса, его жесткость и стабильность геометрических параметров.

Таким образом, для изготовления бессучковой и клееной древесины применяются плашки и пиломатериалы, полученные методом радиального или полурадиального распила.

Распил считается тангенциальным, если плоскость разреза лежит на расстоянии от сердцевины ствола, по касательной к годичному слою. Полученные пиломатериалы обладают ярко выраженной текстурой и имеют насыщенный волнообразный узор годовых колец. Коэффициент усушки и разбухания досок тангенциального распила значительно выше, не исключена возможность коробления, вследствие чего стоимость готовых пиломатериалов на порядок ниже.

Использование дисковых пилорам углового пиления, стоимость которых достаточно высока, тем не менее, значительно упрощает технологию производства готовых пиломатериалов. Уникальная конструкция станков позволяет получить хороший выход досок высокой сортности и идеальную геометрию пиломатериалов, а в сочетании с наименьшими первоначальными капиталовложениями и расходами на обслуживание агрегатов достаточно эффективно для внедрения на малых и средних предприятиях.

Принято читать, что предназначение дисковых пилорам для радиального распила состоит исключительно в производстве радиальных пиломатериалов. Это суждение неверно из-за технологических особенностей метода углового пиления. Логичнее было бы утверждать, что способ углового пиления совместно с изготовлением традиционных обрезных пиломатериалов позволяет и радиальные доски из одного бревна.

Используя индивидуальный раскрой бревна посредством углового пиления можно получить одновременно радиальные доски из бездефектных зон бревна, а также традиционные обрезные из области расположения пороков. При этом ширина и толщина выпиливаемых в последовательном порядке пиломатериалов, ограничивается исключительно диаметром рабочего диска.

Получив 15-20% радиальных досок из обычного сырья от общего объема изготовленных пиломатериалов, можно в несколько раз увеличить свою прибыль при том же уровне расходов. При несоблюдении этого правила деревообработчик в целом получит низкую эффективность.

Цикл резания

Пильный диск в начале процесса резания расположен в горизонтальном положении. Перемещаясь вперед, диск осуществляет горизонтальный рез по всей длине бревна. Достигнув конца бревна, он меняет свое расположение и становится вертикально. При выполнении обратного хода надрезанная область отделяется вертикальным резанием. Затем пильный диск меняет свое расположение на горизонтальное и цикл повторяется. Такая технология позволяет получить обрезной пиломатериал заданного сечения. Многопильные станки с ортогональным размещением дисковых пил цикл резания аналогичен, хотя и несколько сложнее, поскольку вместо поворота применяется метод подвода дисковых пил в одной плоскости и отвода в другой, потом наоборот.

Итак, залогом успешной работы деревообработчика является умение рационально произвести качественный распил бревна на пиломатериалы. При этом не следует забывать, что любое оборудование, каким бы оно ни было современным и «умным», — это всего лишь средство труда с конкретным набором технологических операций. И только многолетний опыт, профессионализм и фантазия оператора определяют количество циклов пиления в последовательности распиловки досок на пильных станках, оснащенных, к примеру, механизмом автоматического поворота рабочего пильного узла.

Ролик youtube

Ролик наглядно показывает получение обрезной доски с габаритами 50х100 на пильном станке базовой комплектации.

Угловые пилорамы: схема раскроя пиломатериала

Дисковые угловые пилорамы, в частности с применением механизмов автоматического поворота пильного диска, считаются наиболее приемлемым и подходящим оборудованием для малых и средних лесопильных предприятий.

Далеко не каждый производитель может обеспечить себя высококачественным сырьем для изготовления радиальных пиломатериалов. Например, по той простой причине, что в своей основе приходится иметь дело с пиловочником не высокого качества и диаметром 24-26 см. Однако на практике изготовить радиальные доски хорошего качества можно из диаметра не менее 32 см, без учета в них сердцевины, сучков и прочих дефектов. В идеале качественные радиальные пиломатериалы высокого качества получаются только при использовании высококачественного сырья диаметром 38-40 см. Исключительно в этом случае целесообразно расходовать все бревно на доски радиальные определенного сечения.

Иначе Вы рискуете стать обладателем множества короткомерных заготовок и отходов, в результате себестоимость продукции станет высокой, а производство — слишком трудоемким и нерентабельным. Поскольку основная масса изготовителей имеет дело не с собственным сырьем, а с покупным, то они не понаслышке знакомы со всевозможными трудностями, связанными с поставками сырья для изготовления качественного пиломатериала. Лишь оптимизировав производительность станков для углового распила, деревообработчик сумеет переработать такой объем материала, который можно поставить и не беспокоиться, что пилорама остановит свою работу из-за отсутствия качественного сырья в необходимом объеме.

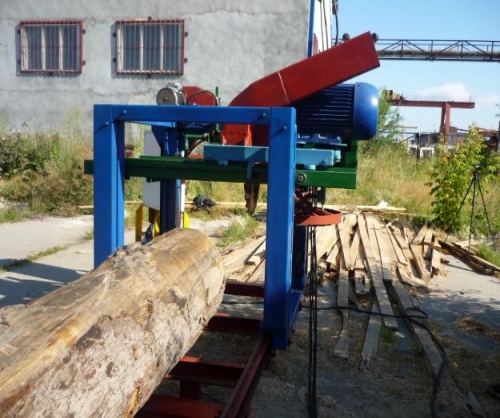

Сборка угловой пилорамы своими руками

Не вызывает сомнений, что угловая дисковая пилорама является незаменимым оборудованием для тех, кто связал свою жизнь с обработкой дерева и для тех, кто своими руками планирует в ближайшем будущем построить деревянный дом.

Изготовление оборудования для углового распила в заводских условиях – удовольствие недешевое, а значит, покупать угловую пилораму по заводской цене целесообразно тем, для кого профессиональное получение лесоматериалов – основной источник доходов.

Однако если Вы не являетесь бизнесменом, но пилорама, тем не менее, Вам необходима, то лучшим выбором станет изготовление угловой дисковой пилорамы своими руками. При этом процесс изготовления не потребует от Вас больших вложений, однако придется проявить смекалку и терпение для разработки чертежа угловой пилорамы, проектирования и подготовки устройства угловой пилорамы, отдельных деталей и узлов и сборки готовой конструкции.

Основные моменты сборки самодельной дисковой пилорамы

Итак, для изготовления дисковой пилорамы своими руками в первую очередь Вам потребуется прочный металлический каркас, который можно изготовить из любых металлических труб или направляющих.
Для надежного соединения труб воспользуйтесь методом сварки.
Для разработки и создания направляющих для каретки специалисты рекомендуют остановить свой выбор на качественных рельсах без внешних дефектов, иначе колеса каретки будут постоянно соскакивать или застревать, вместе с тем, ролики или колеса должны идеальным образом подходить под готовые рельсы.
Непосредственно каретку можно собрать из металлических деталей и частей.
При изготовлении пилорамы необходимо обратить внимание на то, что геометрические параметры каркаса с закрепленными на нем роликами или колесами, должны соответствовать расстоянию между готовыми рельсами, что обеспечит плавное и свободное перемещение каретки в процессе работы угловой дисковой пилорамы.
Приводом дисковой пилы может послужить любой бензиновый двигатель. При создании дисковой угловой пилорамы, необходимо устанавливать двигатель более высокой мощности, поскольку работа будет осуществляться двумя пильными дисками.
И напоследок, следует напомнить, что для того, чтобы исключить возможность перегрева привода, необходимо цепную передачу заменить более надежным и долговечным аналогом. Этим Вы обезопасите станок и значительно продлите его эксплуатационный период.

Источник

Принцип работы дисковой пилорамы

Горизонтальная дисковая пилорама

подающая линия. Она может быть неподвижной или с системой транспортировки бревна к дискам. Чаще предпочитают сделать первый вариант, так как он менее всего затратен при самостоятельном изготовлении;
узел реза. Состоит из одной или нескольких пил. В зависимости от их расположения может быть горизонтальным или поперечным. Для одновременной обработки бревна в двух плоскостях необходима пилорама углового пиления;
блок управления. Чаще всего он находится на внешней части узла реза. С его помощью оператор может регулировать количество оборотов двигателя, включать или выключать оборудование.

В комплектацию мини двухдисковых моделей обычно входят два двигателя. Однако не всегда их мощность и количество оборотов могут совпадать. Эти параметры необходимо рассчитать заранее и сделать соответствующий узел реза.

Выбор конструкции дисковой пилорамы

Самодельная вертикальная пилорама

подвижная режущая каретка. Она передвигается по направляющим, находящимся на корпусе стационарной платформы. На каретке располагаются два двигателя, на валы которых установлены пильные диски. Обязательно необходимо сделать устройство для регулировки положения кромок дисков;
стационарная платформа для заготовок. В ней предусмотрены фиксаторы бревен. В противном случае во время работы возможно смещение, что приведет к деформации изделия.

Если пилорама рассчитана только на производство досок — можно вместо горизонтальной пилы установить еще одну вертикальную. Это позволит увеличить производительность оборудования.

Советы по самостоятельному изготовлению

Прежде всего следует правильно подобрать мощность и количество оборотов силового агрегата.

При установке электродвигателей подобных проблем не возникнет, но придется подключать линию 380 В, так как для обеспечения производительности потребуется монтаж трехфазных моделей.

Если планируется применение двигателей внутреннего сгорания, что происходит крайне редко, устанавливают повышающий редуктор для увеличения числа оборотов пильных дисков.

Однако для создания надежного оборудования рекомендуется следовать советам профессионалов:

каркас необходимо изготовить из швеллеров №4 или №6. Для соединения следует использовать два способа – механический с помощью болтов и сварной. Это обеспечит максимальную прочность и как следствие – долговечность;
в качестве направляющих каретки лучше всего использовать стандартные рельсы Р50. Они не должны быть деформированы или искривлены. Колеса для платформы подбираются под них;
во время изготовления нужно учитывать, что ширина каретки и передвижной платформы должны быть одинаковыми. Допускается небольшая регулировка с помощью ступиц колес;
расположение двигателя. Так как большинство моделей имеют воздушное охлаждение – силовую установку следует располагать как можно дальше от места распиловки. Для привода диском следует сделать вал или цепную передачу;
для защиты оператора на платформу устанавливают стальной щит. Он предотвратит появление опасных ситуаций. Но при этом он не должен препятствовать нормальному обзору.

Для изготовления ручной пилорамы своими руками нам потребуются (в зависимости от конструкции):

строительные козлы;
доски;
швеллеры;
уголки;
электродвигатели;
набор ручного инструмента;
наличие двух пар рельс;
металлические пластины.

В видеоматериале можно ознакомиться с примером самодельной угловой дисковой пилорамы:

Примеры подробных чертежей

Источник: http://StanokGid.ru/derevo/diskovaya-pilorama-svoimi-rukami.html

Как сделать дисковую пилораму своими руками

Для изготовления пиломатериалов на дому недостаточно иметь в наличии рубанок и стамеску. Бензопилой тоже сделать правильный брус или обрезную доску не получится. Поэтому каждый житель сельской местности рано или поздно задумывается о приобретении более серьёзных инструментов для обработки древесины.

На рынке представлено огромное количество оборудования для деревообработки, но стоимость таких станков настолько велика, что человек у которого с анатомической точки зрения, все члены растут из правильных точек, не может не задумываться о самостоятельном изготовлении станка.

Самодельная дисковая пилорама не будет уступать по качеству производимой продукции заводским аналогам, но только при условии использования подходящих для этих целей материалов и качественной сборки всех элементов.

Принцип работы пилорамы и чертежи

Прежде чем приступить к практической части изготовления дискового станка, необходимо изучить принцип работы этого оборудования. Существуют 2 основных вида дисковых пилорам, которые можно изготовить своими руками.

Основное отличие таких установок заключается в способе подачи заготовки:

Возможно как перемещение режущей части над неподвижно закреплённым бревном.
Так и конструкция, в которой заготовка подаётся к стационарно закреплённой пиле.

Оба варианта имеют как положительные качества, так и недостатки, но первый способ самостоятельного изготовления пилорамы будет значительно проще.

При использовании подвижной каретки, значительно снижается нагрузка на роликовый механизм, а также отпадает необходимость в установке дополнительного двигателя в качестве привода подвижной платформы. При перемещении каретки работа может выполняться за счёт мускульной силы рук оператора.

Перед изготовлением дисковой пилорамы необходимо сделать чертежи. Удержать в голове размеры самодельного станка практически невозможно, поэтому заранее следует зафиксировать на бумаге параметры данного устройства.

Основные элементы, которые обязательно должны быть отображены на бумаге:

Подающая линия.
Узел реза.
Блок управления.

Подающая линия, как уже было сказано выше, может быть стационарной либо подвижной. Узел реза представляет собой раму, на которой закреплена пила. Данный элемент пилорамы может быть оснащён 2 пилами, для изготовления обрезной доски или бруса. Также можно оснастить устройство системой углового пиления для получения срезов пиломатериала под углом.

При использовании 2 двигателей финансовые расходы и масса устройства значительно увеличатся, но благодаря дополнительной режущей механизма можно будет получить пиломатериалы более высокого качества.

Блок управления необходим для включения и отключения устройства, а также для регулировки оборотов двигателя. Если на стадии разработки проекта, все детали будут идеально подогнаны по размеру и назначению, то проблем в процессе изготовления станка не возникнет.

Видео:

Изготовление пилорамы

Если монтаж пилорамы осуществляется вне помещения, то первое что необходимо сделать — это изготовить основание, которое со временем не деформируется от постоянных механических нагрузок и вибрации. Для этой цели рекомендуется снять грунт на глубину около 20 см, сделать гравийнопесчаную подушку и забетонировать площадку.

Чтобы рама дискового устройства свободно перемещалась её необходимо установить на ролики. Для этой цели идеально подходят подшипники большого диаметра, которые устанавливаются на 2 оси с каждой стороны подвижной части станка. В качестве рельс, по которым будет перемещаться рабочая часть пилорамы используется стальной уголок 50 * 50 мм.

Для полноценной работы самодельного устройства необходимо приготовить 2 отрезка уголка длиной не менее 6 метров. Уголки крепятся к бетонному основанию ребром вверх, таким образом, чтобы по всей длине конструкции расстояние между ними было равно.

Чтобы усилить основание, между рельсами привариваются шпалы из профильной трубы 50 * 100 мм. Шпалы располагаются на расстоянии 1 метра друг от друга.

При проведении варочных работ необходимо следить за температурой уголка.

Если деталь сильно перегреть, то возможна её значительная деформация, которая неминуемо приведёт к нарушению плавности хода конструкции, и как следствие, производству бракованного пиломатериала.

Видео:
Когда «железная дорога» будет полностью завершена в серединной части, к шпалам, прикрепляются фиксаторы, назначением которых является удержание заготовки во время перемещения над ней режущей части пилорамы.

Подвижная рама режущего устройства изготавливается из металлической профильной трубы. Ширина рамы должна немного превышать междурельсовое расстояние, а длина подвижной части делается не менее 1 метра для обеспечения достаточной устойчивости конструкции.

Несмотря на то, что дисковая пилорама может быть изготовлена с бензиновым двигателем применение этого вида силовой установки потребует значительно больших временных затрат, по причине установки дополнительных передающих крутящий момент деталей. При использовании мощного трёхфазного электрического двигателя можно установить режущий диск непосредственно на ротор.

При изготовлении устройства, которое осуществляет распил древесины только в горизонтальной плоскости, необходимо надёжно закрепить электрический двигатель с помощью резьбовых соединений на подвижной каретке, которая будет перемещаться в вертикальном направлении с помощью винтового механизма.
Видео:

Изготовить такую конструкцию не составит большого труда: достаточно использовать большую шпильку, которая располагается строго вертикально и фиксируется в подшипниках. Гайка от шпильки приваривается к подвижной части рамы, которая и будет перемещаться в вертикальной плоскости.

Чтобы увеличить надёжность конструкции можно использовать 2 гайки, которые привариваются на таком расстоянии друг от друга, чтобы при вкручивании шпильки, деталь проворачивалась без заедания.

Для проворачивания шпильки к участку расположенному выше подшипника приваривается ручка, а для точного измерения перемещения подвижной части рамы необходимо разместить градуированную шкалу со стрелкой, которая будет прикреплена к подвижной части пилорамы.

Для повышения безопасности при эксплуатации самодельная угловая дисковая пилорама должна быть оборудована металлическими щитками защищающими оператора от получения травмы в случае разрушения рабочего диска. После установки и фиксации электрический двигатель подключается через блок управления, состоящий из выключателя и реостата.

Видео:

Сразу после проведения первых испытаний, рекомендуется сделать над рабочей площадкой навес, чтобы атмосферная влага не попала в обмотку электродвигателя или блок управления.

Пилорама из ручной дисковой пилы

Если нет необходимости в использовании сложного станка для изготовления пиломатериалов, то можно смастерить самодельное устройство позволяющие производить распиловку небольших стволов деревьев либо уже готового пиломатериала.

Наиболее подходящим для выполнения подобных задач является самодельная пилорама из ручной дисковой пилы.

Небольшой станок делается в следующем порядке:

Из бруса делается прямоугольный стол с открывающейся столешницей. Установить верхнюю плоскость на навесы необходимо для получения свободного доступа к ручной пиле, которую устанавливают под столешницей.
В середине столешницы делается пропил примерно равный диаметру рабочего диска.
Кнопка включения ручной дисковой пилы фиксируется в включённом положении с помощью пластикового хомутика.
Ручная пила устанавливается под столешницей на саморезы таким образом, чтобы диск устройства был размещён в ранее сделанную прорезь.
Вдоль плоскости рабочего диска на столешнице устанавливается линейка, которая необходима для упора во время разрезания длинных пиломатериалов.

После подключения электрической пилы к электросети 220 В, устройство можно использовать для распила древесины толщиной до 100 мм.
Видео:

Заключение

Самодельные циркулярные пилорамы при правильном изготовлении позволяют осуществлять качественную работу по обработки древесины. Затраты на изготовление таких изделий могут вовсе отсутствовать, если в качестве основных деталей использовать металлолом и вышедшие из строя электрические инструменты.

Источник: https://plavitmetall.ru/oborudovanie/diskovaya-pilorama.html

Как сделать самостоятельно дисковую пилораму в домашних условиях?

Дисковая пилорама, изготовленная своими руками, поможет домашнему мастеру из подходящих заготовок произвести необходимое количество пиломатериалов.

У жителей, проживающих за пределами городов, имеются возможности использовать бревна деревьев из близлежащих лесов.

На строительных базах предлагают хвойные породы, а в лесах можно найти ценную древесину, которая подойдет для изготовления оригинальных предметов мебели.

Домашняя установка для выпиливания досок и бруса поможет реализовать самые необычные идеи. Сделать ее для дома сумеет любой мастер, который постоянно пользуется инструментом. Остается только выбрать оптимальную схему будущего устройства, подобрать нужные комплектующие, а затем приступить к изготовлению собственной пилорамы.

Типы пилорам

Перед пилорамой ставят основную задачу: выполнять распиловку сырья на подходящие брусья и доски. Сам процесс можно реализовать разными конструкциями установок:

Рамная, в ней на специальное раме устанавливаются плоские пильные полотна. Они совершают возвратно-поступательные движения. Распиливаемый материал подается на специальных тележках. Изменяя расположение пильных полотен, добиваются получения пиломатериала нужного формата.
Ленточная использует пильное плотно, изготовленное в виде замкнутой ленты. Оно совершает только поступательное движение, получаемое от роликов. Материал подается в зону распила. Остается только выставить инструмент в нужном положении. На современных устройствах можно задать программу, по которой будет выполняться распил.
Цепная – в подобной установке используются специальные шины, в них работу выполняет цепь с зубьями. Конструктивно подобные пилорамы относят к наиболее простым. Нужно только иметь направляющие для перемещения инструмента или распиливаемого материала.
Дисковые имеют в качестве основного рабочего устройства диск с зубьями. При вращении каждый зуб вырезает только небольшую часть материала. Максимальный размер пропила зависит от диаметра режущего приспособления. Иногда для расширения возможностей оборудования устанавливают не один, а два и более дисков. Изготовление подобной пилорамы привлекает тем, что можно применить инструмент, который несложно приобрести.

У любого мастера возникает вопрос, как сделать устройство, чтобы оно обладало определенными способностями. Нужно разработать схему установки. Она должна включать ряд основных узлов:

направляющие для перемещения инструментальной рамки (рельсовый путь);
сама рамка, на которой крепится инструмент;
фиксатор для заготовки (бревна);
вспомогательные приспособления для фиксации и перемещения инструмента по рамке.

Общий вид конструкции простейшей дисковой пилорамы: 1 – направляющие; 2 – инструментальная рамка; 3 – пильный диск; 4 – клиноременный редуктор.

Нужно рассмотреть, из чего состоят узлы самодельной дисковой пилорамы. Тогда подобрать исходные материалы.

Назначение этого узла: обеспечивать прямолинейное перемещение инструмента относительно закреплённой заготовки. Можно использовать рельсы. Они выпускаются элементами длиной до 30…40 м.

При проектировании малогабаритной пилорамы, способной выполнять распил бревен до 8 м, можно использовать прямоугольные профильные трубы. Они гораздо легче стандартных рельсов, их значительно проще сваривать с дополнительными опорными фрагментами.

Чтобы рамка могла перекатываться по направляющим, нужны колеса. Они будут перекатываться по импровизированным рельсам. На катках нужны реборды, их назначение удерживать направление без смещения.

Инструментальная рамка

Узел обеспечивает горизонтальное и вертикальное перемещение пильной головки. Угловая дисковая пилорама имеет возможность поворачиваться под углом 90 ⁰.

Рамка имеет:

Механизм вертикального перемещения.
Механизм горизонтального перемещения.
Измерительные устройства, позволяющие смещать инструмент на заданное расстояние в вертикальной и горизонтальной плоскостях.
Пильная головка.
Механизм поворота пильной головки. Она может фиксироваться в двух положениях.

Конструкция собрана на металлокаркасе из профильных прямоугольных труб. Перемещение элементов происходит по телескопическим направляющим. Неконтролируемые смещения не допускаются.

Фиксатор материала

Требование жесткости СПИД (станок-приспособление-инструмент-деталь) определяют необходимость фиксации заготовки перед началом выполнения работы. Специальные фиксаторы располагают между основными направляющими, по которым перемещается инструментальная рамка.

Используются специальные замки и крючки, которые могут заглубляться в тело обрабатываемой детали, а затем закрепляться в определенном месте.

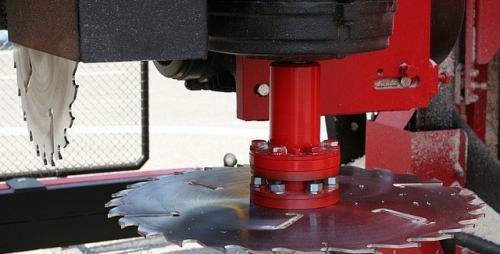

Конструкция пильной головки включает:

электродвигатель;
вал, на котором монтируется инструмент;
пильный диск.

Установка пильной головки на раме при пилении древесины:

Конструкция предусматривает возможность установки диска так, чтобы вал не выступал за пределы пиления. Вал устанавливается в подшипниках, исключается смещение при нагружениях.

Включение и выключение электродвигателя выполняется с помощью пульта управления.

Проектирование установки

Для изготовления пилорамы нужно разработать компоновочную схему. В ней выполняется определение положения узлов. Рассматриваются их взаимодействие.

Нужны расчеты по определению мощности двигателя. Для диска диаметром 400 мм и более потребуется 5 кВт. При меньшем значении производительность пиления окажется невысокой.

Конечно, для самодельной установки полный комплект чертежей не нужен, но основные эскизы потребуются. Пользуясь ими, мастер прорабатывает особенности взаимных перемещений подвижных элементов.

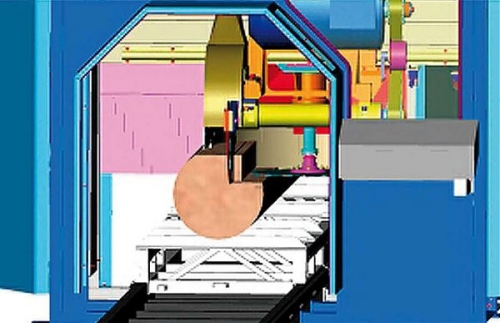

Общий вид дисковой пилорамы. Видны основные элементы конструкции – рельсовый путь, инструментальная рамка, пильная головка:

В качестве рельсов будут использовать профильные трубы 40·60 мм. Между ними предусматривается расстояние 900 мм. С учетом захвата и установки вспомогательных элементов максимальный размер обрабатываемого бревна окажется равным 600 мм.

Длина хода по рельсам составит 9 м. Пилорама сможет распиливать бревна длиной около 8 м. Гарантированное расстояние между рельсами обеспечат поперечные трубы размером 60·80 мм. Предусматривается болтовое крепление между деталями направляющего рельсового пути.

Инструментальная рамка

Универсальная угловая пильная головка будет размещаться на раме. Ее изготавливают из трубы 40·40 мм. Конструкция должна быть достаточно жесткой, поэтому образующий квадрат, внутри которого будут организованы поперечное и вертикальное перемещение сваривается из труб. Дополнительно углы усиливаются косынками.

Механизмы перемещения инструмента внутри рамки ориентированы на использование моторов-редукторов с цепным приводом. Управление будет со вспомогательного пульта управления.

Контроль положения выполняется по линейкам. Их устанавливают на раме.

Изготовление и сборка узлов

После проработки конструкции составляются спецификации. Они нужны для того, чтобы знать, сколько и каких деталей присутствует в пилораме. Начинается работа по заготовке комплектующих деталей и узлов.

По мере изготовления можно начинать сборку. Собирая отдельные фрагменты в промежуточные узлы, прорабатывают параметры элементов, которые еще предстоит создать.

Монтировать рельсовый путь нужно на подходящее основание. Нужно создать прочную подушку. Большинство мастеров останавливают выбор на гравийно-песчаном основании.

Нужно удалить почву на глубину до 20 см.
Насыпать песок слоем 100 мм.
Полить водой и утрамбовать.
Засыпать щебень с небольшой горкой.
Сверху присыпать песком.

Остается поливать и трамбовать основу будущего пути. Желательно использовать вибрационную машину для трамбовки. Ее воздействие ощущается на глубине до 30 см.

производится разметка расположения обоих рельсов;
выполняется сборка рельсового пути;
для фиксации его по месту забиваются костыли;
к костылям привариваются трубы;
по собранному пути производят пробный прокат инструментальной рамки;
уточняются недостатки и устраняются.

Окончательная сборка

По мере изготовления и приобретения необходимых деталей и оборудования пилорама приобретает задуманный вид. Настанет день, когда все узлы окажутся на своем месте.

После установки всех деталей на свое место производится прокатывание рамки по рельсам. Включаются и выключаются двигатели пильной головки.
Имитируется производственный процесс.
Проверяется работоспособность.
Оценивается удобство управления.
Нужно проверить, насколько быстро можно выключить пильный диск. Аварийная остановка может потребоваться в процессе работы.
Анализируется работа устройств фиксации бревна на рельсовом пути.

Если в будущем будет работать наемный работник, то разрабатывается инструкция по эксплуатации. Разрабатываются правила техники безопасности.

Видео: самодельная дисковая пилорама – устройство станка.

Испытание и запуск в эксплуатацию

Завершение основных работ по изготовлению дисковой пилорамы – это производственные испытания. Здесь устанавливаются основные показатели оборудования. Попутно могут намечаться пути совершенствования, к которым, возможно, потребуется перейти позже.

Проводится испытания по продольному пилению, когда диск пилы установлен горизонтально.
Проверка работы при горизонтальном пилении заготовки:
В конце пути оценивается сложность поворота пильной головки вокруг своей оси.
Проверка удобства переведения пильной головки из горизонтального в вертикальное положение:
Приборы контроля за перемещением пильной головки внутри инструментальной рамки:
Уточняется порядок выставления размеров при производстве работ.

На этом закачиваются испытания пилорамы. Для удобства эксплуатации при любой погоде на ней монтируется навес. Заготовки и пиломатериалы желательно хранить под навесом или в помещении, куда не попадают атмосферные осадки.

Пилорама готова. Можно начинать ее активную эксплуатацию.

Источник: https://metmastanki.ru/diskovaya-pilorama-svoimi-rukami

Как собрать самодельную дисковую пилораму: инструкции и советы

Для работ на своём участке рано или поздно может потребоваться пилорама. Механизм используют для первичной обработки деревянных стройматериалов. Не секрет, что простейшие модели дисковой пилорамы можно изготовить своими руками. Разобраться, как это сделать, помогут инструкции специалистов, хитрости народных умельцев, фото и примеры чертежей.

Принцип работы дисковой пилорамы

Такой тип пилорамы наиболее удобен для использования в бытовых целях. Сконструировать его легче, чем механизмы иного принципа работы (ленточный или шинный). На дисковой пилораме, как правило, производят распил крупных и средних брёвен на брус, доску, рейки, шпон. Основные функциональные элементы инструмента:

Силовая установка. Чаще всего — электродвигатель. Он должен задать вращающемуся механизму необходимую частоту оборотов, чтобы обработать дерево.
Узел реза. Состоит из одной или двух дисковых пил, надетых на вал. На фабричных станках они могут быть наклонены друг к другу, чтобы обеспечить распил под заданным углом.
Блок управления пилорамы. Отвечает за пуск и остановку, изменение скорости вращения вала двигателя.
Подающий механизм. Помогает двигать заготовку к точке распила. В заводских моделях пилорамы может быть движущим. В сконструированных своими руками — статичный, нужен для удобной фиксации бревна на поверхности.

Процесс распила

Для изготовления пилорамы в домашних условиях не нужно обращаться к сложным чертежам и схемам. Для обеспечения единоразовых строительно-монтажных потребностей своего дома и земельного участка лучше максимально упростить конструкцию. Облегчённый вариант работает безопаснее. Специалисты советуют остановиться на следующей схеме:

прочная рабочая плоскость (она же — удобная неподвижная подающая линия);
дисковая пила на шпиндельном или электродвигательном валу;
надежная фиксация обоих элементов в одной плоскости.

Подготовка к сборке дискового механизма. Монтаж рабочей поверхности

В работе по изготовлению пилорамы вам понадобится составить чертёж. Поскольку устройство само по себе не сложное, можно взять один из типовых. Сборка начинается с монтажа рабочего стола. Он должен быть устойчивым, прочным, выдерживать тяжесть бревна, поэтому деревянные части следует усилить металлом.

Для работы над основой пилорамы вам потребуются:

металлические пластины;
деревянные доски;
гайки;
шурупы;
винты;
инструмент для фиксации крепёжных материалов;
приборы для обработки металла и древесины.

Особое внимание обратите на пилу. Она может иметь электрический или бензиновый двигатель. Мотор и будет выполнять функцию вращающего устройства при помощи шкива, увеличивающего частоту оборотов вала.

Внимание! Диаметр режущего диска пилорамы должен быть не менее 500 мм. Чем больше, тем лучше. Оптимальная толщина — 3 мм. Материал — сталь или дюралюминий. Диск должен иметь 2 или 3 зубца.

Определившись с размерами стола, приступайте к его сборке:

Сварите раму, располагая опоры крест-накрест для большей устойчивости и надёжности пилорамы.
Прочно зафиксируйте на ней металлическую плиту (реже берут деревянную). Нередко опоры крепятся к деревянной крышке, а уже сверху неё кладётся тяжёлый металл цельным листом или пластинами (фиксируются болтами).
Сделайте по центру прорезь, в которую впоследствии будет углублена дисковая пила. Размеры отверстия должны обеспечить минимальный зазор между самой плитой и режущей поверхностью. Прорезь стоит раззенковать, а затем скрепить винтами.

Совет. Заранее рассчитайте и проделайте в плите отверстия для закрепления двигателя.

Монтаж двигателя и заключительный этап сборки пилорамы

Установка двигателя — самое сложное в процессе изготовления домашней дисковой пилорамы. Он требует придирчивой точности и надёжности соединений. Разболтанные элементы не смогут выполнять свои задачи качественно. Кроме того, они довольно опасны для здоровья и жизни рабочего за станком.

Заключительный этап конструирования пилорамы:

К нижней стороне плиты крепятся подшипники и шкив, который соединяют страховочным ремнём с пилой. Эта хитрость защитит двигатель при заклинивании пилы.
Ремни хорошенько натягивают, не забывая о массе и мощности самого двигателя.
Пила крепится строго посередине рабочей поверхности.
Основную часть работ завершает монтаж упорной площадки для бензинового или электродвигателя. Она должна быть подвижной относительно вала.

Хорошая пила с двигателем — это сбалансированный механизм с корректным углом расположения распиливающего диска, который производит ровный срез и края. Весь процесс сборки даже элементарного механизма пилорамы требует серьезного подхода. Тонкости и пример монтажа вы можете оценить на видео.

Перед работой запаситесь не только необходимыми материалами, но и терпением. В этом случае вы соберете доступный аналог дорогостоящим станкам и самостоятельно изготовите альтернативу некачественным фабричным пиломатериалам.

Самодельная пилорама: видео

Источник: https://sad24.ru/postrojki/inventar/kak-sobrat-samodelnuyu-diskovuyu-piloramu.html

Пилорама своими руками: чертежи для самоделки, особенности сборки мини-пилорам в домашних условиях, видео

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками.

Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда.

Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

https://www.youtube.com/watch?v=A4dYOjvvGt4

Собирая агрегат своими руками, особое внимание следует уделить вопросам безопасности, потому что такое устройство считается объектом повышенного риска. Изготовление различных видов пилорам представлено далее на видео.

Принцип работы пилорамы

Объяснить, как работает пилорама, можно на примере катушек с нитками. Такое устройство напоминает вращение двух катушек с натянутой между ними нитью. Именно она выступает в качестве пилы, а расстояние между катушками будет оптимальным размером бревна.

Пилорама своими руками позволяет:

подгонять бревна под одну форму и размер;
распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Работа пилорамы осуществляется следующим образом: на платформе закрепляют бревно, которое остается неподвижным, а в это время мобильная тележка приходит в движение и распиливает дерево. Пила должна находиться в горизонтальном положении.

Чтобы в результате получить доски необходимого размера, изначально оператор задает нужные параметры. Пильная лента выступает в качестве пилы, и она должна быть хорошо натянута.

Как изготовить пилорамы своими руками

Самыми распространенными видами пилорам считаются угловые, ленточные и цепные, а также устройства, собранные при помощи бензопилы.

Ленточная пилорама

Собрать пилораму ленточного типа своими руками в домашних условиях довольно сложно. Объясняется это тем, что трудно достичь максимальную слаженность всех ее составных элементов в процессе работы. Кроме этого, потребуются необходимые комплектующие и специальные инструменты, но, главное, чтобы под рукой находились нужные чертежи. Работать готовая конструкция должна с материалом, вес которого составляет около трехсот килограмм. Помимо этого, необходимо отладить регулировку нарезной толщины и соблюдать технику безопасности.

Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон.

Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

В завершение осуществляется монтаж электродвигателя, соединенного через специальный шкив с рабочим механизмом устройства.

Цепная пилорама

Принцип работы такой самоделки напоминает ленточную пилораму, с той лишь разницей, что в ней используется цепная пила. Конструкция такого устройства намного проще и имеет меньшие размеры, а это значит, что изготовить ее своими руками гораздо легче. Цепную пилораму устанавливают на ровной площадке таким образом, чтобы к ней удобно было подойти с любой стороны.

Сборка цепного устройства начинается с того, что изготавливают каркас из металлического профиля.

Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага.

Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Кроме этого, необходимо для пилорамы собрать подвижную тележку своими руками. Для этого подготавливают основу и крепят к ней упор, прокладки, зажимные пластины и крепления под электродвигатель.

Затем тележку монтируют к каркасу, закрепляют двигатель с пилой, натягивают цепь и все, цепная пилорама своими руками готова.

Угловая или дисковая пилорама

Угловая пилорама имеет очень много функций и используется для больших объемов работ. Такую конструкцию лучше всего изготавливать своими руками, потому что готовое оборудование стоит очень дорого. Чтобы собрать ее, следует воспользоваться соответствующими чертежами, а перед началом работ нужно приобрести все необходимые узлы и комплектующие.

Вначале собирается каркас из металлических труб и направляющие высокой прочности. Все стыки скрепляются сваркой. В качестве направляющих лучше всего использовать рельсы. Затем собирается каретка. Во время сборки особое внимание следует обращать на точность всех размеров, которые указаны в чертеже.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности, что эффективно сказывается на процессе распилки древесины.

Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода.

Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

В бытовых условиях чаще всего не требуется такая большая пилорама, поэтому оптимальным решением в этом случае будет считаться мини-станок, который также можно изготовить своими руками. Существует несколько видов мини-пилорам, они имеют небольшие размеры и в случае необходимости их легко переместить на другое место. Такое устройство изготавливается при помощи бензопилы, выступающей в качестве основного элемента.

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

два швеллера;
уголки;
рельсы.

Для усиления каркаса монтируют несколько ребер жесткости. Затем осуществляют сборку подвижной тележки из стальной плиты. В нижней части этой плиты приваривают два уголка, после чего ее ставят на подшипники или ролики. К верхней части подвижной тележки приваривают два уголка, предназначенные под крепление бензопилы.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Необходимые советы и рекомендации

Так как пилорама считается довольно опасным агрегатом внушительных размеров, то перед ее сборкой своими руками необходимо тщательно продумать, в каком месте она будет эксплуатироваться. Для этого хорошо подойдет:

сарай;
гараж;
обыкновенное подсобное помещение с бетонным основанием.

Такое место должно хорошо проветриваться, быть просторным и иметь достаточное освещение. Место для этого устройства можно найти и на улице, но для него обязательно оборудуют навес.

Если у пилорамы присутствует электрический двигатель, то нужно тщательно отнестись к монтажу проводки и установке необходимых переключателей и автоматов. Если рядом с местом работы находится склад для готовых досок, то это значительно облегчает весь процесс.

Собирая агрегат своими руками, особое внимание необходимо уделить его режущим и подвижным частям, которые считаются самыми опасными элементами. Вообще, следует соблюдать меры безопасности при эксплуатации устройства.

После сборки пилорамы и перед началом работ обязательно проверяют все крепления и составные узлы, а также устойчивость конструкции. Первый запуск устройства выполняется после соблюдения всех необходимых рекомендаций.

Таким образом, изготовить пилораму своими руками – дело несложное. Эти устройства бывают разных видов и процесс их сборки представлено на видео. Также обязательно следует воспользоваться чертежами, чтобы ни в чем не ошибиться. Эксплуатируя пилораму, необходимо соблюдают технику безопасности, потому что это довольно опасное устройство.

Источник: https://nashgazon.com/instrument/pily/sozdanie-piloramy-v-domashnih-usloviyah-svoimi-rukami.html

Источник

Пилорама представляет собой приспособление, основной задачей которого является осуществление распила древесины. Благодаря применению подобного инструмента можно в домашних условиях делать брус, а также доски, которые могут иметь различное сечение. Если есть желание и необходимые финансовые ресурсы, то устройство можно купить в специальных магазинах. Но чаще всего, ввиду его дороговизны, отличной альтернативной становится сделанная дисковая пилорама своими руками.

Попытаемся разобраться, как ее сделать, что для этого необходимо, а также дадим полезные рекомендации.

Инструменты и материалы

Итак, прежде чем рассматривать процесс создания самодельной дисковой пилы, следует подготовить все необходимое. В зависимости от конструкционных особенностей потребуется составить чертеж конкретного устройства. И тут нужно принять во внимание целый ряд аспектов.

На платформе должны быть предусмотрены зажимы для древесного ствола, а также надежные фиксирующие конструкции для заготовок разных размеров.
Рабочая область должна быть рассчитана на пилу 50-70 сантиметров.
Рама должна быть разборной либо сварной в зависимости от собственных размеров. В главной обвязке должен быть швеллер №4 или №6.
Ширина бревна должна быть равна ширине направляющих рельс, чтобы под нагрузкой конструкция была устойчива. Лучше всего использовать рельс типа Р50, под который следует подобрать катки.

Если говорить об инструментарии, то ничего экстраординарного не потребуется. Нужны будут инструменты, что есть в каждом доме.

По поводу составных частей, скажем, что основной частью любой пилорамы будет электромотор. Поэтому его потребуется приобрести заранее. Для создания остальных частей потребуется иметь под рукой:

крепежные элементы;
доски;
пластины из металла;
строительные козлы из металла либо дерева.

Все вышеупомянутые элементы, из которых будет состоять ваша самодельная пилорама, можно купить в любом магазине, где продаются строительные товары.

Пошаговое изготовление

Итак, начнем рассмотрение инструкции по созданию дисковой пилорамы. Если установка делается на открытом пространстве, то сначала потребуется сделать основание. Оно должно быть таким, чтобы со временем от вибрации и перманентных нагрузок механического характера оно не деформировалось. Для этого потребуется убрать 20-сантиметровый слой земли, сделать подушку из песка и гравия, после чего произвести бетонирование площадки.

Для свободного перемещения рамы дискового устройства ее следует смонтировать на ролики. Ими могут выступить подшипники с большим диаметром. Их монтируют на пару осей с каждой стороны подвижной области устройства. В качестве рельс для перемещения можно использовать уголок из стали размером 5 на 5 сантиметров.

Кроме того, потребуется сделать пару отрезков уголка с длиной от 600 сантиметров и более. Их необходимо прикрепить вверх ребром к фундаменту из бетона так, чтобы расстояние между ними по длине конструкции было равным.

Для усиления основы шпалы, выполненной из трубы профильного типа размером 5 на 10 сантиметров, устанавливаются путем сваривания между рельсами. Их следует располагать через метр одна от другой. И при сварке нужно следить за температурой уголка. Если он слишком перегреется, то может сильно деформироваться, а значит, плавный ход будет нарушен. И как следствие, пиломатериал будет получаться бракованным.

Когда работы на данном этапе завершены, можно начинать заниматься срединной частью. К шпалам потребуется присоединить фиксаторы, что должны удерживать заготовку при проведении над ней режущей области пилорамы.

Подвижная рама обычно делается из трубы профильного типа, что выполнена из металла.

Ширина этой части должна быть немного больше расстояния между рельсами. А длина подвижного элемента должна быть не менее 100 сантиметров, чтобы конструкция имела хорошую устойчивость.

Учитывая, что дисковая пилорама бывает бензиновая, такой вариант потребует существенно больших затрат времени и сил. Причина – необходимость монтажа дополнительных деталей, что передают крутящий момент. При применении мощного трехфазного электромотора можно произвести установку прямо на сам ротор.

При создании пилорамы, что пилит древесину лишь горизонтально, потребуется очень хорошо закрепить электродвигатель. Сделать это можно с применением соединений резьбового типа на движущейся каретке, что будет двигаться вертикально с применением винтового механизма.

Воплотить в жизнь подобную конструкцию несложно. Можно взять большую шпильку и расположить ее в вертикальной позиции. В таком положении ее следует закрепить в подшипниках. Гайка от шпильки должна быть прикреплена путем сварки к движущейся области рамы, что будет ездить вертикально.

Для улучшения надежности конструкции можно применить пару гаек, что прикрепляются сваркой на расстоянии одна от другой так, чтобы при прикручивании шпильки элемент можно было провернуть без заеданий. Чтобы провернуть шпильку к области, располагающейся выше подшипника, потребуется приварить ручку. А чтобы точно измерять движения подвижной части рамы, следует установить шкалу, оснащенную стрелкой, имеющей градацию, что будет прикрепляться к подвижным элементам устройства.

Чтобы повысить безопасность при применении, угловая пилорама должна иметь щитки из металла. Они требуются, чтобы защитить работающего от получения повреждений, если рабочий диск по какой-то причине разрушится.

После монтажа и закрепления электродвигатель требуется подключить через блок управления, который обычно состоит из 2 элементов – реостата и выключателя.

Полезные рекомендации

Следует сказать несколько слов о советах, которые нужно учитывать при создании самодельной пилорамы дискового типа. Первый момент – это определиться, для каких целей вам необходима пилорама. То есть будет ли она использоваться только для дома или же у нее будет коммерческое предназначение.

Второй важный момент – сколько материала будет распиливаться и насколько часто. От этого зависят особенности конструкции устройства. Следует понимать, что неправильно сконструированная пилорама может резать материал плохо и вообще стать причиной того, что он будет портиться из-за постоянных нагрузок оборудования.

Еще один совет – перед началом работ по сборке следует обязательно создать чертеж будущей конструкции. Ведь каких-то определенных особенностей в изготовлении нет. Каждая самодельная пилорама делается индивидуально, согласно размерам на чертежах.

Кроме того, в условиях дома лучше использовать однофазную сеть, а значит, применять электрические двигатели на 220 вольт. Если требуется увеличить производительность, то тогда есть смысл подключать трехфазную сеть на 380 вольт.

А вот бензиновые модели не очень распространены. Хотя ряд умельцев создает пилорамы и с подобными моторами. Если применяется такой тип, то в конструкции обязательно должен быть предусмотрен редуктор. Его предназначение – увеличение количества оборотов вращения диска пилы.

Еще один совет – двигатель должен устанавливаться подальше от места, где будет производиться распил материала.

Кроме того, защитный щит для оператора ни в коем случае не должен мешать обзору при работе. Но и решать данный аспект за счет снижения его защитных свойств также ни в коем случае нельзя.

Как сделать дисковую пилораму своими руками, смотрите в видео ниже.

Источник

Дисковая пилорама своими руками — все от чертежей до видео

Здравствуйте уважаемый читатель! На связи с вами Андрей Ноак. В данном материале я расскажу Вам, каким образом в домашних условиях можно изготовить дисковую пилораму для решения задач по распиловке древесины. Дисковая пилорама своими руками– комплекс мероприятий, согласно которым в домашних условиях непосредственно вами будет произведена сборка оборудования согласно принципиальным схемам, чертежам и указаниям по сборке. Для того чтобы сформировать из бревен брус или доски применяют дисковую угловую установку.

Перед тем как приступить к работе, необходимо изучить принцип работы установки, прочесть и ознакомиться с оборудованием, которое будет применяться. Составить план пошаговых операций. Ни когда не торопитесь. Внимательно все изучите. Это Вас избавит от травматизма и увечий.

Силовая установка

Ниже я расскажу о силовой установке (один из компонентов нашей конструкции) и разберем какие компоненты необходимы для того что бы автоматизировать установку.

Во первых это линия подачи. Служит для того что бы транспортировать материал к режущим дискам. Изготовление линии можно исполнить как с транспортировкой бревен к диску, так и неподвижной. Если мы хотим сэкономить изготавливаем неподвижную конструкцию линии подачи.

Во вторых это непосредственно сам блок управления. Как Вы уже догадались, он служит для управления установкой. Зачастую его размещают с лицевой стороны узла реза, что это такое я опишу ниже.

На главной приборной панели можно разместить тумблеры (клавиши или кнопки) включения и выключения силового напряжения, потенциометры (осуществляют регулировку оборотов электродвигателя), систему защиты (для предотвращения поражения электрическим током), кнопку аварийного выключения, приборы измерения напряжения и силы тока (вольтметр, амперметр), сигнальные лампы (сеть, работа двигателя, авария и т. д).

Как собрать блок управления я расскажу в отдельной статье. Опишу все принципиальные электрические схемы, как и с чего можно соорудить в домашних условиях. К материалу приложу фото готового блока.

В третьих разберем, что такое узел реза. Как сделать данный узел? Можно исполнить как с двумя пилами, так и с одной. Расположение пил осуществляем в горизонтальной и вертикальной плоскости – вариант с двумя пилами. Такой установкой одновременно можно распилить бревно в двух плоскостях. Называют данный процесс обработки бревна угловым пилением.

Важным моментом для Вас можно отметить, что при выборе мини модели с использованием двух электродвигателей параметры необходимо подобрать по мощности и по количеству оборотов электродвигателя. Такое решение оградит Вас от ошибок и зря потраченного времени. Синхронизация этих значений приведет к синхронному резу бревна, ограничим вибрацию и ровность распила. Этого мы и добиваемся.

Из чего сделать?

Рассмотрим с чего же можно скомпоновать конструкцию циркулярки (в народе пилорама). Самым простым вариантом является рабочий стол. Отрезной диск размещен выше поверхности стола. С экономической точки зрения такой вариант является идеальным, но и конечно про недостатки:

Низкая производительность;
Подача пиломатериала к месту распила осуществляется в ручную;
Обработка только листового пиломатериала или заготовок небольшого размера.

Если же все-таки Вы располагаете финансовыми возможностями, придется раскошелиться на закупку оборудования для монтажа угловой пилорамы. Плюсы данного оборудования:

Осуществление разреза материала в двух плоскостях;
Экономия времени на распил;
Энергоемкие показатели.

К недостаткам такой конструкции можно отнести:

Дополнительные затраты на закупку дополнительного оборудования;
Сложный монтаж оборудования.

Особенности

К конструктивным особенностям циркулярки можно отнести следующее:

Каретка режущая дисковая. На данной конструкции монтируются двигателя в горизонтальной и вертикальной плоскости, на вал крепятся режущие диски. По стационарной платформе каретка передвигается по смонтированным направляющим. Обязательно в таком случае необходимо смонтировать механизм для того что бы было возможно осуществить регулировки положения режущих дисков;
Платформа стационарная. На такой платформе монтируются фиксаторы для бревен. Если платформа будет без фиксаторов, бревно может сместиться, что приведет к порче пиломатериала.
Дебаркер. Можно укомплектовать бензопилу этим элементом. Служит насадкой на бензопилу. Можно очистить бревно от коры. Насадки бывают дисковые и барабанные.

Все материалы практически всегда у Вас под рукой, но если все-таки чего-то и не хватило, можно воспользоваться помощью хозяйственного магазина. Естественно это приведет к дополнительным затратам, но в таком месте можно закупить все оборудование и инструмент, который пригодится для монтажа. В расчет так же возьмите и материалы от зарубежных изготовителей. Оборудование так же справится с вибрацией, которая будет появляться в процессе работы с пиломатериалами.

Советы

Советы, которые пригодятся при изготовлении самодельной пилорамы в домашних условиях. Первое это нужно определиться, для чего нужна пилорама (домашняя стройка либо коммерция).

Второе — какой объем материала Вами будет распилен. Очень тщательно нужно подойти к конструктивным особенностям. Ведь так называемый самопал может привести к некачественному резу материала и его порче, так как оборудование будет подвержено постоянным нагрузкам.

Перед тем как начать необходимо начертить чертежи всей конструкции. Ведь не существует определенных особенностей по изготовлению. Каждая установка в домашних условиях собирается индивидуально, согласно вашим размерам.

В домашних условиях используют однофазную сеть. Применяют электродвигателя на 220 Вольт. Для увеличения производительности подключают сеть на 380 Вольт (трех фазная сеть). Умельцы применяют оборудование с бензиновым двигателем. Это бывает редко, но как показывает практика, бывает. В таких случаях нужно включить в конструкцию редуктор. Это необходимо что бы увеличить количество оборотов вращения пильного диска.

Это важно

Ниже приведены важные моменты, на которых стоит обратить внимание:

При изготовлении каркаса использовать швеллер №4 и №6. Для уменьшения вибрации, соединения обвариваем сваркой;
Направляющие каретки следует применять рельс марки Р50. Обязательно проверить на наличие искривлений и деформаций рельс. Затем осуществляется подбор опорных колес;
Передвижная часть платформы должна совпадать с размером каретки. Дополнительная регулировка возможна при помощи ступиц опорных колес;
Силовая установка (двигателя) монтируется подальше от места распила.
Для безопасности оператора следует смонтировать защитный щит, но он не должен в свою очередь мешать обзору при работе.

Видео в тему

В принципе вот и все, что хотелось рассказать. Не забывайте при эксплуатации оборудования проверять техническое состояние. Если материал был Вам полезен, рекомендуйте друзьям в социальных сетях. Буду рад ответить на Ваши вопросы. Удачи и до новых встреч, с вами был Андрей Ноак!

andreynoak.ru

Дисковая пилорама своими руками в домашних условиях: чертежи, видео

Содержание статьи:

Принцип работы дисковой пилорамы

Горизонтальная дисковая пилорама

подающая линия. Она может быть неподвижной или с системой транспортировки бревна к дискам. Чаще предпочитают сделать первый вариант, так как он менее всего затратен при самостоятельном изготовлении;

узел реза. Состоит из одной или нескольких пил. В зависимости от их расположения может быть горизонтальным или поперечным. Для одновременной обработки бревна в двух плоскостях необходима пилорама углового пиления;
блок управления. Чаще всего он находится на внешней части узла реза. С его помощью оператор может регулировать количество оборотов двигателя, включать или выключать оборудование.

В комплектацию мини двухдисковых моделей обычно входят два двигателя. Однако не всегда их мощность и количество оборотов могут совпадать. Эти параметры необходимо рассчитать заранее и сделать соответствующий узел реза.

Выбор конструкции дисковой пилорамы

Самодельная вертикальная пилорама

подвижная режущая каретка. Она передвигается по направляющим, находящимся на корпусе стационарной платформы. На каретке располагаются два двигателя, на валы которых установлены пильные диски. Обязательно необходимо сделать устройство для регулировки положения кромок дисков;

стационарная платформа для заготовок. В ней предусмотрены фиксаторы бревен. В противном случае во время работы возможно смещение, что приведет к деформации изделия.

Если пилорама рассчитана только на производство досок — можно вместо горизонтальной пилы установить еще одну вертикальную. Это позволит увеличить производительность оборудования.

Советы по самостоятельному изготовлению

Пример угловой пилорамы

Однако для создания надежного оборудования рекомендуется следовать советам профессионалов:

каркас необходимо изготовить из швеллеров №4 или №6. Для соединения следует использовать два способа – механический с помощью болтов и сварной. Это обеспечит максимальную прочность и как следствие – долговечность;

в качестве направляющих каретки лучше всего использовать стандартные рельсы Р50. Они не должны быть деформированы или искривлены. Колеса для платформы подбираются под них;
во время изготовления нужно учитывать, что ширина каретки и передвижной платформы должны быть одинаковыми. Допускается небольшая регулировка с помощью ступиц колес;
расположение двигателя. Так как большинство моделей имеют воздушное охлаждение – силовую установку следует располагать как можно дальше от места распиловки. Для привода диском следует сделать вал или цепную передачу;
для защиты оператора на платформу устанавливают стальной щит. Он предотвратит появление опасных ситуаций. Но при этом он не должен препятствовать нормальному обзору.

Для изготовления ручной пилорамы своими руками нам потребуются (в зависимости от конструкции):

строительные козлы;
доски;
швеллеры;
уголки;
электродвигатели;
набор ручного инструмента;
наличие двух пар рельс;
металлические пластины.

В видеоматериале можно ознакомиться с примером самодельной угловой дисковой пилорамы:

Примеры подробных чертежей

stanokgid.ru

Угловая пилорама своими руками | Строительный портал

Содержание:

Предназначение угловой пилорамы
Угловая дисковая пилорама: комплектация и специфика работы
Особенность метода углового пиления
Методы радиального и тангенциального распила
Цикл резания
Угловые пилорамы: схема раскроя пиломатериала
Сборка угловой пилорамы своими руками

Предназначение угловой пилорамы

Угловая дисковая пилорама: комплектация и специфика работы

Угловая пилорама используется для изготовления:

обрезного пиломатериала, в том числе радиального;
всевозможных заготовок для погонажных изделий;
многослойного бруса;
паркета;
индивидуального раскроя бревен с выбраковкой отходов.

По сравнению с ленточными пилорамами, угловые дисковые станки обладают следующими преимуществами:

Более высокая надежность: пильный диск, выступающий в качестве режущего инструмента, обладает длительным сроком службы, не рвется, исключены «волны» и микротрещины, рабочему инструменту не требуется «отдых»;
В результате пиления образуется качественная обрезная доска с минимальным процентом отходов;
Распил бревна осуществляется с одной установки, исключается необходимость кантования и переворотов;

Качественная заточка дисков обеспечивает высокую чистоту обработки.

Специалисты различают однодисковые и двухдисковые угловые дисковые пилорамы.

Особенность метода углового пиления

Методы радиального и тангенциального распила

Цикл резания

Ролик youtube

Угловые пилорамы: схема раскроя пиломатериала

Сборка угловой пилорамы своими руками

Основные моменты сборки самодельной дисковой пилорамы

Итак, для изготовления дисковой пилорамы своими руками в первую очередь Вам потребуется прочный металлический каркас, который можно изготовить из любых металлических труб или направляющих.
Для надежного соединения труб воспользуйтесь методом сварки.
Для разработки и создания направляющих для каретки специалисты рекомендуют остановить свой выбор на качественных рельсах без внешних дефектов, иначе колеса каретки будут постоянно соскакивать или застревать, вместе с тем, ролики или колеса должны идеальным образом подходить под готовые рельсы.
Непосредственно каретку можно собрать из металлических деталей и частей.
При изготовлении пилорамы необходимо обратить внимание на то, что геометрические параметры каркаса с закрепленными на нем роликами или колесами, должны соответствовать расстоянию между готовыми рельсами, что обеспечит плавное и свободное перемещение каретки в процессе работы угловой дисковой пилорамы.
Приводом дисковой пилы может послужить любой бензиновый двигатель. При создании дисковой угловой пилорамы, необходимо устанавливать двигатель более высокой мощности, поскольку работа будет осуществляться двумя пильными дисками.
И напоследок, следует напомнить, что для того, чтобы исключить возможность перегрева привода, необходимо цепную передачу заменить более надежным и долговечным аналогом. Этим Вы обезопасите станок и значительно продлите его эксплуатационный период.

strport.ru

Ленточная, дисковая самодельная пилорама

Содержание

Древесина — один из древнейших материалов, которым и поныне пользуется человечество. Без нее не могут обойтись ни в строительстве, ни в производстве мебели, ни во многих других областях, где требуется достаточно прочный, легко обрабатываемый недорогой материал.

Самодельная дисковая пилорама

А изготовление деревянных изделий своими руками может быть не только профессиональным, но и любимым делом, которое приносит кроме пользы еще и удовольствие.

Общие данные

Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:

дисковая;
цепная;
ленточная;
дисковая угловая (углопильная).

Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.

При этом она сэкономит массу денежных средств и поможет стать настоящим специалистом в области деревообработки.
к меню ↑

Дисковая пилорама

Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.

Дисковая пилорама сделанная своими руками

Очень хорошо зарекомендовала себя самодельная дисковая пилорама, устроенная по промышленно изготовленным изделиям с названием «Урал» и «Корвет»:

«Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
«Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.

Самодельная дисковая пилорама состоит всего из нескольких узлов:

станины;
электродвигателя;
дисковой пилы.

Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.

Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.

Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.

Дисковая пилорама УРАЛ

Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.

Сделать режущие зубья можно из сломанного сверла или твердосплавной стали. Угол реза у них должен быть выдержан в пределах 30 градусов, а задние углы не менее 15 градусов. После закрепления зубьев на диске, его необходимо сбалансировать, для того чтобы избежать ненужной вибрации при вращении.
к меню ↑

Ленточная пилорама

Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.

Ленточная мини пилорама может иметь такие основные характеристики:

каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.

Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.

Схема устройства дисковой пилорамы

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»5929285318″>

Поэтому слово мини — вполне подходит для такого устройства, так как при необходимости его легко можно перевозить в разобранном виде даже на легковом автомобиле.
к меню ↑

Конструкция

Для того чтобы сделать такую мини пилораму достаточно придерживаться следующих принципов:

создать движущийся на роликах (по направляющим) каркас, на котором будет закреплена ленточная пила на колесах и привод, оснащенный бензиновым или электрическим двигателем;
проложить направляющие (рельсы) для передвижения вручную рабочей конструкции при распиловке;
предусмотреть элементы крепления заготовки (бревна) между рельсами;
оснастить рабочую часть конструкции точным подъемным (опускающим) механизмом для выставления размеров (толщины) будущей доски;
обеспечить водяное охлаждение пилы (струя воды из трубки, выведенной от высоко расположенной емкости).

к меню ↑

Принцип работы

Вращаясь на двух колесах, ленточная пила, замкнутая в кольцо, своей нижней частью проходит через древесину, распиливая ее. Для продвижения вперед, необходимо приложить небольшие усилия, толкая подвижную конструкцию перед собой.

Шины на колесах необходимо отбалансировать, для устранения вибрации, которая может повлиять на качество распила. С каждым новым проходом с заготовки снимается слой определенной толщины, которая задается опусканием по вертикали подвижной части с режущим узлом.
к меню ↑

Угловая пилорама

Углопильная мини пилорама, которую вполне возможно сделать своими руками, позволит получать очень качественные пиломатериалы. Это обусловлено тем, что с ее помощью можно получать доски радиального распила, которые отличаются своим отличным качеством и достаточно высокой ценой.

Основные принципы, которых необходимо придерживаться, для того чтобы сделать такое устройство своими руками, очень схожи с созданием ленточной пилорамы.

Доски полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой.

Необходим движущийся по направляющим каркас с электрическим двигателем и дисковой пилой. Вся разница заключается только в том, что угол пропила может меняться от 0 до 90 градусов, а не быть расположенным строго горизонтально.

Возможно сделать несколько другое устройство — с двумя режущими элементами, которые будут работать поочередно, но поворота не требуют, так как изначально установлены в перпендикулярных друг к другу плоскостях.
к меню ↑

Процесс распила на угловой дисковой пилораме (видео)

к меню ↑

Технология распила

При начале роспуска бревна, пильный диск устанавливается горизонтально. Сделав горизонтальный рез по всей длине заготовки на заданную глубину, при обратном проходе его устанавливают вертикально, и таким образом, он отрезает от бревна доску или брус с нужными параметрами.

Такая технология распиливания позволяет сразу получать пиломатериал конкретной конфигурации (определенного сечения).

В варианте с двумя дисками изменять плоскость распиливания нет необходимости. Сначала проходит горизонтально расположенная пила, а затем она отводится, а к работе приступает другая — вертикально расположенная.
к меню ↑

Пилорама из бензопилы

Самодельная пилорама из бензопилы, которую можно сделать своими руками — самый простой вариант мини пилорам из всех представленных выше. Цепная пила уже надежно размещена, имеет привод и не требует каких либо дополнительных устройств.

Процесс распила на самодельной пилораме из бензопилы

Изначально цепная бензопила сконструирована как ручной инструмент. Но для того чтобы провести точный и ровный распил требуется стабильность в движении, чего обеспечить человеческая рука просто не в состоянии.

Поэтому и возникла идея создать устройство (приспособление) обеспечивающее надежное передвижение режущего элемента вдоль распиливаемой заготовки.

Для изготовления своими руками пилорамы из бензопилы потребуется следующие материалы:

два швеллера (140-180 мм) длиной 8-10 метров;
уголок 50×100 мм длиной 80-100 см 4-5 штук;
уголок 40×40 мм;
трубы с сечением 35-40 мм с подвижными штангами на них.

Из швеллеров и уголков изготавливается дорожка для передвижения по ней тележки, сделанной из уголков, и установленной на ролики (подшипники). На дорожке устанавливаются закрепляющие элементы для удержания заготовки (бревна) при помощи подвижных штанг.

Бензопила закрепляется на штативе тележки, также как и болгарка на самодельном отрезном станке, с возможностью изменения высоты ее расположения.
к меню ↑

Принцип работы

Заготовка надежно закрепляется посередине направляющих. Бензопила устанавливается на раме тележки в строго горизонтальном положении пилящего узла. При работе тележка передвигается вдоль заготовки вручную распиливая бревно по мере продвижения.

data-full-width-responsive=»true»
data-ad-client=»ca-pub-8514915293567855″data-ad-slot=»8040443333″>

Главная страница » По дереву

ostanke.ru

видео, чертеж, ее предназначение и конструктивные особенности

До сих пор дерево является самым популярным материалом в строительстве, который используется практически везде. К тому же благодаря новым пропиткам его можно защитить от воздействия плесени и сделать огнеупорным.

Однако для распила древесины требуется дисковая пилорама. Она позволяет быстро справиться с большим объемом работ. Правда, стоит такой станок недешево, поэтому многие задумываются об его изготовлении своими руками.

Предназначение пилорамы

Древесина — самый востребованный материал, имеющий уникальную структуру и высокую надежность. Все это позволяет использовать древесину для строительства домов и отделки помещений. Но ее качество зависит в основном от деревообрабатывающих устройств.

Распространенным методом обработки является распиловка своими руками с помощью дисковых, ленточных или рамных пил. Например, дисковые станки создают быстро различные пиломатериалы: рейки, доски, брус. Еще их применяют для обработки бревен после разреза ленточной пилой и производства материала из бревен. Такая установка обладает высокой производительностью, ведь она имеет много возможностей: торцевое деление и пиление, кромление.

В столярных цехах и при возведении деревянных строений без дисковой пилорамы просто не обойтись. Она не только помогает ускорить, но и упрощает рабочий процесс. Без этого станка на продольный распил крупного бревна уйдет много времени, а с ним, напротив, несколько минут.

Конструктивные параметры дисковой пилорамы

Это оборудование представляет собой рабочее устройство, на котором осуществляется разрез древесины своими руками. Работает подобная система на электрическом двигателе. Для производства элементарной конструкции пилорамы используют:

Данный тип пилорамы выполнен в виде станка. На нем крепится вал с диском, а режущий элемент основан на вращении главной детали. В основном применяют оборудование в быту, ведь промышленные модели имеют более сложные чертежи дисковой пилорамы, угол пиления дисков в них легко регулируется.

Дисковую пилу устанавливают на валу движка или шпинделе станочной установки. Эта конструкция может обладать одной или двумя пилами. Причем каждая из них работает от своего мотора.

Для изготовления станка своими руками используют чертежи и металлические трубы. Фиксируют их при помощи сварки. Рельсы для каретки нужно выбирать только качественные, иначе все время будут возникать перебои в их работе. Сама каретка создается из железных элементов. Ролики, колеса и каркас должны быть идентичными.

Пила будет работать от любого бензинового двигателя, но необходимо выбирать самый мощный. Никакой цепной передачи возникать не должно, иначе произойдет перегревание привода.

Для создания пилорамы довольно часто применяют дерево. Единственный минус такой конструкции — загнивание материала, особенно если оборудование находится на открытой местности. Зато подобную основу легко обрабатывать.

Принцип действия станка

На дисковой пилораме сырье пилится вручную горизонтально. Угловая пилорама выполняет разрез древесины сразу в нескольких направлениях: поперек и вдоль бревна. Происходит это за счет взаимно перпендикулярного расположения пил. На таком устройстве обрабатывается древесина размером в 70 мм, толщина распила при этом равна 1 мм.

При перемещении портала, скорость которого настраивается ступенчато, осуществляется распил сырья. Применяется для этого электропровод.

Оборудование не стоит устанавливать на улице, поскольку оно должно быть защищено от внешних осадков. В процессе эксплуатации пилорамы используют электронную линейку. Именно с ее помощью регулируют параметры разреза.

Разновидности пилорам

Разумеется, главным элементом конструкции выступает дисковая пила. Она зафиксирована так, что может выполнять распил в две стороны, и способна поворачиваться на 90 градусов. Подобные особенности позволяют классифицировать пилорамы на следующие типы:

Угловая. Имеет один или два диска. Однодисковый станок может пилить и горизонтально, и вертикально. В нем диски установлены друг против друга ортогонально. Подобное устройство отличается высокой производительностью;
Горизонтальная. Такое оборудование работает при помощи пильной каретки, которая перемещается по двум направлениям вдоль древесины, и оставляет мало отходов.

Дисковые пилорамы своими руками

Сегодня изготовить подобное устройство получится у каждого. Для этого потребуются:

Козлы строительные;
Инструменты для работы с деревом и металлом;
Пластины из металла;
Доски;
Крепеж;
Электромотор.

Сначала надо хорошо изучить чертежи и конструкцию дисковой пилорамы. Ко всему прочему, следует ознакомиться с ее отличительными параметрами. Рабочей деталью станка служит зубчатая пила. Она монтируется на шпинделе аппарата. В некоторых случаях пилу размещают на вал мотора.

На устройстве в обработку пиловочника входит кромление и деление необрезной древесины, а еще разрез сырья по заданным размерам. Прежде чем перейти к работе, сначала следует посмотреть готовые чертежи дисковой пилорамы или разработать свою схему.

Самым простым элементом дисковой пилорамы считается стол. Под ним располагают вал с пилой, который приводит в действие движок при помощи ременной передачи, при этом режущий элемент располагают над поверхностью стола.

Основание станка производят из козлов, подойдут как металлические, так и деревянные изделия. Их между собой связывают отрезками доски. К нему фиксируется стол, собранный из стальных пластин, толщиной 4 мм и шириной порядка 200 мм. Для скрепления пластин используют перемычки и шурупы.

Диски для оборудования, как правило, делают из дюралюминиевого или стального листа толщиной до 3 мм. Диаметр их должен быть равен 500 мм. Если изготавливается конструкция для распила древесины, тогда используется пила с 2—3 зубьями. Такой диск легко сможет обрабатывать многие породы.

Вообще, режущие зубья являются главным залогом качественной распилки бревен. Вырезать их лучше из твердосплавной пластины или сломанного сверла. Они должны иметь верный угол резания и тщательную балансировку. Угол резания зубьев нужно делать 30 °, а задние углы — 15 °.

Но запомните, когда резцы плохо сбалансированы, происходит их трение о стенки распила.

Режущую часть монтируют снизу к столу, при этом диск пилы должен находиться по центру зазора, образующегося между пластин. Фиксируют ее через отверстия, созданные заранее в опорной плите и пластинах. С лицевой стороны их раззенкуют и собирают винтами с потайными головками.

Конструкция направляющей при сборке своими руками дисковой пилорамы тоже важна. Можно сделать п-образное седло. Его формируют из досок по форме бревна. К нему фиксируется движок с пилой мощностью не менее 2 кВт.

Затем сделанный стол прикручивается к станине винтами, а в отверстия между пластинами кладется вкладыш с прорезью, чтобы установить пильный диск. К столу останется лишь прикрепить упорную планку, используя струбцины.

Несколько советов

Конечно, работа с таким оборудование связана с некоторыми трудностями. К примеру, рабочий обязательно должен находиться в специальной кабине при распилке сырья. Вдобавок необходимо все время контролировать движения работающей пилорамы.

Более того, станок должен быть прочно закреплен на основание. Не забывайте, что его движение в обратную сторону распиливает древесину без холостого хода.

Оцените статью: Поделитесь с друзьями!

stanok.guru

чертежи для самоделки, особенности сборки мини-пилорам в домашних условиях, видео

Когда необходимо обработать большое количество досок и древесины, то лучше всего использовать пилораму, изготовленную своими руками. Многие считают, что лучше всего приобрести готовый агрегат, но и сделать самостоятельно его не составит большого труда. Главное – это определиться с тем, каким будет объем предстоящей работы, а также с древесиной, после чего необходимо выбрать тип пилорамы для успешного выполнения поставленной задачи.

Принцип работы пилорамы

Пилорама своими руками позволяет:

подгонять бревна под одну форму и размер;
распиливать бревна по конкретной схеме после того, как будет настроено оборудование;
после распиловки часто образуются небольшие дефекты, устранить которые нельзя, поэтому дерево приходится обрабатывать вручную.

Как изготовить пилорамы своими руками

Ленточная пилорама

Сборка пилорамы своими руками осуществляется на площадке необходимого размера, которую следует подготовить заранее. Для устройства будут нужны специальные колеса и ленточные пилы. Затем, в соответствии с чертежами, собирают каркас будущего агрегата. Работа над каркасом начинается с изготовления специальных рельс. Для этого можно подобрать уголок и установить вверх одной из сторон. Затем устанавливают колеса, соблюдая предельную прочность.

Между двумя уголками, выставленными параллельно, делают шпалы из профильной трубы, которые призваны обеспечить их надежное скрепление друг с другом. К этой профильной трубе приваривают крепеж для бревен, свободно передвигающегося во всех направлениях. Затем, согласно чертежу, собирают тележку и крепят к ней колеса.

Цепная пилорама

Сборка цепного устройства начинается с того, что изготавливают каркас из металлического профиля. Собрав основную часть, проделывают несколько технологических отверстий, соблюдая при этом предельную точность. Количество отверстий зависит от длины шага. Затем начинают собирать стойки и устанавливают на них станину, после чего делают дополнительные ребра жесткости. Таким образом получается основа цепной конструкции.

Угловая или дисковая пилорама

Если есть необходимость в радикальном распиле досок, то лучше всего для этого использовать угловую или дисковую конструкцию.

В угловую или дисковую пилораму устанавливают бензиновый двигатель большой мощности, что эффективно сказывается на процессе распилки древесины. Монтаж двигателя осуществляется на каркас конструкции и соединяется с рабочими элементами через специальные отверстия. Чаще всего на такие пилорамы устанавливают цепную передачу, но в некоторых случаях это приводит к перегреву самого привода. Во время сборки привода необходимо обратить должное внимание технике безопасности и исключить возможный риск в процессе его эксплуатации.

Пилорама из бензопилы

Чтобы изготовить мини-пилораму из бензопилы своими руками, потребуется:

два швеллера;
уголки;
рельсы.

Работа начинается со сборки каркаса, на котором необходимо просверлить несколько технологических отверстий. Затем устанавливают стяжки из металлической трубы. Их крепление осуществляется крепежными болтами в заранее просверленные отверстия. Во время монтажа обязательно следует контролировать углы между элементами: они обязательно должны быть прямыми.

В завершение осуществляют монтаж специальной конструкции под крепление обрабатываемых бревен.

Пилорама своими руками видео.

Необходимые советы и рекомендации

сарай;
гараж;
обыкновенное подсобное помещение с бетонным основанием.

nashgazon.com

Источник

Дисковая пилорама своими руками изготавливается по предварительно подготовленному чертежу. Полученное устройство можно использовать для последовательной обработки древесины и создания различных материалов.

Схема горизонтальной дисковой пилорамы.

Конструктивные особенности

Дисковые пилорамы представлены в виде станков, производящих продольную распилку дерева. Они работают за счет электрического мотора. С конструктивной точки зрения устройство состоит из стола с валом и диском. Такая схема позволяет использовать дисковую пилораму в быту. Для промышленного производства потребуется более сложный аналог – угловая пилорама.

Лесопильное производство нуждается в ленточной и дисковой пилорамах с высокими техническими возможностями. По устройству специалисты различают одно- и многопильные дисковые пилорамы. Металлический каркас конструкции представлен в виде металлических труб. Направляющие каретки изготавливают из качественных рельсов, чтобы в процессе эксплуатации устройства колеса не соскакивали. Каретка собирается из металлических деталей. Колеса и ролики должны идеально подходить под рельсы. Чтобы каретка перемещалась свободно и плавно, особое внимание уделяется каркасу. Он должен точно подходить под расстояние между рельсами. Самодельная пилорама оснащается приводом, для изготовления которого применяют бензиновый мотор. Чтобы привод не перегревался, специалисты рекомендуют заменять цепную передачу надежным аналогом.

Принцип работы устройства

Схема пилорамы углового пиления.

Дисковая пилорама производит распил древесины горизонтально (вручную). Угловая пилорама осуществляет распил сырья в 2-х направлениях одновременно: вдоль и поперек бревна. Эта функция обеспечивается за счет определенного расположения пил (взаимноперпендикулярное). С помощью дисковой пилорамы обрабатывается сырье диаметром в 70 мм и толщиной распила в 1 мм.

Бревно распиливается одновременно при перемещении портала. Для этого используется электропровод. Скорость портала регулируется ступенчато за счет цепной передачи. Главное, защитить устройство от влияния внешних осадков. При эксплуатации дисковой пилорамой применяется электронная линейка, с помощью которой можно настроить параметры распила.

По типу работы специалисты различают следующие устройства:

Горизонтальные.
Угловые.

Первое устройство совершает распилку с помощью пильной каретки, которая идет вдоль бревна (по 2 направлениям). У такой конструкции отсутствует холостой ход. Горизонтальная пила оснащена дисками диаметром в 550 мм. Аппарат управляется с помощью пульта.

Угловые аналоги классифицируются на одно- и 2-х дисковые угловые пилорамы. С помощью 1-го аппарата узел подается в вертикальном и горизонтальном положениях. Бревно распиливается по 2-м направлениям. Двухдисковый угловой аппарат функционирует за счет подачи пильных дисков ортогонально. Для этого устройства характерна высокая производительность изделий.

Самостоятельное изготовление

Инструменты для изготовления пилорамы.

Чтобы сделать дисковую пилораму самостоятельно, потребуются строительные козлы, пластины из металла, крепежные элементы, электрический мотор, шуруповерт, дрель. Предварительно рекомендуется продумать конструкцию аппарата. Самой простой самодельной конструкцией пилорамы считается стол, под которым устанавливается вал с пилой. Ее режущая часть должна возвышаться над столом. Вращение вала обеспечивается за счет работы двигателя.

Основание аппарата изготавливается из металлических либо деревянных козлов. Их связывают между собой с помощью досок. К основанию сверху крепится стол, изготовленный из стальных пластин шириной в 200 мм и толщиной в 4 мм. Для связки пластин применяются шурупы и перемычки.

Диски для деревообрабатывающего аппарата делают из стали или дюралюминия (толщина 3 мм). Специалисты рекомендуют изготавливать диски диаметром в 500 мм. Количество зубьев у пилы не должно превышать 2-3 шт. Подобный агрегат применяют для обработки древесины любой породы. При самостоятельном изготовлении дисковой пилорамы особое внимание уделяется режущим зубьям:

балансировка;
соблюдение верхнего угла резания (30 град).

В качестве заготовок применяют сверло либо твердосплавную пластину. Значение задних углов не должно превышать 15 град. Из-за плохой балансировки резцов наблюдается их трение о стенки распила. Диск инструмента должен находиться между пластинами. Пила крепится к основанию.

Заключение по теме

В процессе изготовления дисковой пилорамы рекомендуется продумать конструкцию направляющей. П-образное седло – это простой вариант направляющей. Для ее создания потребуются доски. Мотор (мощность в 2 кВт) с пилой фиксируются к седлу.

Полученный стол привинчивают к станине винтами. Для фиксации упорной планки применяют струбцины.

При работе с самодельной дисковой пилорамой рекомендуется соблюдать технику безопасности и иметь некоторые навыки.

Аппарат должен быть крепко зафиксирован к основанию. Конструктивная особенность такого изделия заключается в отсутствии холостого обратного хода (бревна распиливаются при движении аппарата в другом направлении). Для оператора отведено специальное рабочее место. При распиле кабина и пилорама перемещаются одновременно. Самодельная дисковая пилорама стоит дешевле готового аналога.

Источник
