Дисковый плуг для мотоблока своими руками

Плуг на мотоблок: разновидности и их конструктивные особенности

Плуг – это специальное устройство для вспашки почвы, оснащенное металлическим лемехом. Предназначено для рыхления и переворачивания верхних пластов земли, что является важной частью предпосевной и зяблевой обработки. Изначально плуги тянул за собой человек, несколько позже – сельскохозяйственные животные. Сегодня плуг на мотоблок является одним из вариантов использования этой навесной вспомогательной техники, помимо трактора или минитрактора.

В зависимости от формы главных рабочих элементов плуги на мотоблок бывают:

• лемешными;
• безотвальными;
• дисковыми;
• роторными;
• комбинированными.

По виду лемеха:

• винтовые;
• цилиндрические;
• полуцилиндрические.

Исходя из числа рабочих деталей:

• однокорпусный плуг на мотоблок;
• двухкорпусный;
• многокорпусные модели, рассчитанные на сверхсложные задачи.

Кроме того, плуги на мотоблок по специфике крепежа делятся на обычные и оборотные.

Организация оборудования

Перед использованием мотоблока по назначению его необходимо подготовить к работе:

• поставить на прямую поверхность;
• снять транспортировочные колеса;
• установить на их место зацепы для грунта.

Следующим этапом является подсоединение и наладка плуга.

Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.

Вид с внутренней стороны
В оборотной конструкции вверху имеется изогнутое перо, что позволяет в процессе вспашки земли сразу же переворачивать пласт. Подобная особенность конструкции делает ее отличным вариантом для работы на твердых почвах, можете увидеть в статье на чертежах. Поскольку такой плуг имеет довольно сложную конструкцию, то сделать его может лишь человек, имеющий достаточный опыт.

Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Видео работы этого плуга

Плужная сцепка

Сцепка мотоблока в разборе

Сцепка – это важный элемент конструкции, обеспечивающий надежное крепление навесного оборудования с мотоблоком «Нева». Наиболее популярным вариантом считается П-образное крепление из швеллера, и которое устанавливается под рулем мотоблока.

При создании сцепки понадобится просверлить отверстия для крепления кронштейна и крепежного штыря. Кронштейн для крепления к мотоблоку находится либо вверху, либо внизу, чтобы не препятствовать навешиванию.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

• однокорпусные и двухкорпусные;
• поворотные или оборотные;
• роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

• отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
• безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Различные конструкции плугов

Для начала следует определиться с конструкцией устройства, ведь существует несколько различных видов.

Цилиндрический

Цилиндрический вид плуга отличается отменной универсальностью, ведь подойдёт практически для любого вида грунта и размера поля. Такая форма позволяет хорошо справляться с дроблением грунта. Кроме того, изготовить такой агрегат самостоятельно не составит проблем.

Цилиндрический

Единственным недостатком данной конструкции можно назвать неглубокое проникновение в землю.

Полувинтовой

Если вам не требуется разрыхлить землю, а нужно лишь поднять пласты грунта, то отменным вариантом станет полувинтовая форма рабочей части плуга. Она глубоко проникает в землю, но, при этом практически не создаёт разрыхлительного эффекта. Обычно её используют для тяжёлой почвы.

Лемешный

Также существует лемешные плуги, однако своими руками их изготовить достаточно трудно, поэтому рассматривать их не стоит.

Подготовка к использованию мотоблока

Распахивание грунта начинается с подготовки мотоблока. Давайте выясним, каким образом это осуществить.

• Перед вспахиванием мототехнику надо раскомплектовать. К рабочему месту мотоблок необходимо переправить без тележек и другого навесного снаряжения. Как правило, транспортировка агрегата к пункту назначения производится посредством автотранспорта. Если же земельные угодья, которые вы намереваетесь обработать, расположены вблизи вашего дома, монтирование мотоблока необходимо выполнить на ровной плоскости в любом подходящем месте.
• Съем транспортных колес. После того как мотоблок был доставлен на участок, который необходимо вспахать, требуется демонтировать транспортные колеса, чтобы поменять их на специализированные грунтозацепы (железные колеса). Для облегчения данной работы, под расположенную на задней части агрегата сцепку можно поставить козелки. Грунтозацепы необходимы для более основательного сцепления с почвой. Они являются незаменимым снаряжением для пахоты, высадки свеклы, морковки, картошки.

• Ротация ступиц. На следующей стадии подготовки агрегата перед вспахиванием необходимо поменять ступицы, на которых стояли транспортные колеса, на более длинные. Это необходимо для увеличения дистанции между грунтозацепами. Подобное решение существенно улучшит устойчивость агрегата в процессе эксплуатации.
• Монтаж грунтозацепов. Переходим к монтированию железных колес. Принципиально, чтобы данные элементы были верно смонтированы. Правильность установки определяется по направленности рисунка протектора. Суживание рисунка показывает направление движения вперед.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Описание работ по сборке

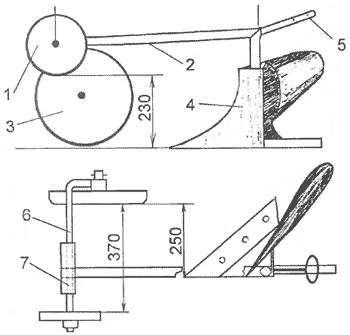

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4,
совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Плуг Зыкова для мотоблока

Специально разработанный плуг Зыкова для мотоблока по форме имеет существенное отличие от других ему подобных агрегатов, что позволяет лучше обработать почву, раскрошить и перевернуть ее. Такая обработка помогает почти полностью избавится от сорняков.

Устройство плуга Зыкова

• -лемех на корпусе агрегата;
• -стойка, котораяпомогает прикрепить технику к мотоблоку;
• -полевая доска (придает устойчивости модели);
• -опорная часть;
• -перо, чтобы переворачивать почву и получить более равномерно обработанную пашню.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

 Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Установка плуга на мотоблок через сцепку

Сцепка – это то, через что крепится плуг к фаркопу мотоблока. Они существуют двух видов: универсальная и стационарная. Универсальная более предпочтительна для работ, так как позволяет выполнить некоторые более точные настройки.

Совет: чтобы установка плуга была проще, поставьте мотоблок на подставки, в роли которых могут быть кирпичи, доски или камни.

Крепление плуга достаточно простое – сцепка для мотоблока занимает свое место на фаркопе и фиксируется одним шквонем.

Многие думают, что, надежно прикрутив плуг на мотоблок, работа пойдет легче и быстрее. На самом деле все как раз наоборот. За счет того, что во время распашки на плуг действуют силы, направленные перпендикулярно плоскости отвала, идет сопротивление, которое так и норовит увести весь агрегат в сторону. При жестком креплении рабочему приходится прикладывать усилия, буквально вдавливая мотоблок в землю. Поэтому необходимо оставить люфт в горизонтальной плоскости около 5 градусов.

Наклон полевой доски

Для тех, кто уже имеет опыт вспашки земли мотоблоком, объяснять, что и как делать на этом этапе нет необходимости. Ниже дана информация для ознакомления тем, кто столкнулся с этим занятием впервые.

Наклон полевой доски, или как его еще называют угол атаки, – наклон уровня плоскости вспашки относительно поверхности. Регулировка происходит посредством винтовой рукояти.

Порядок действий следующий:

1. Установите мотоблок с плугом на подставки, которые упоминались в начале статьи.
2. Выкрутите рукоять регулировки на максимум так, чтобы полевая доска полностью легла на землю, без зазоров.
3. Начните крутить ручку в обратную сторону до того момента, пока задняя часть не будет находиться над землей на 2-3 сантиметра.

Если допустить ошибку здесь, то будут последствия:

• При большом угле атаки плуг превратиться в якорь – мотоблок будет постоянно буксовать и с трудом продвигаться вперед;
• Если угол будет малым – не будет сниматься нужный слой почвы.

Проверить, все ли верно, можно будет на этапе распашки – мотоблок не должен упираться или идти слишком легко.

Первая борозда и угол отвала

После того, как предыдущие этапы были сделаны, настал черед последней регулировке, чтобы последующая нарезка борозд проходила легко. Для этого мотоблок ставят на краю участка, загоняют плуг в землю и проходят первую борозду. На этом этапе важно сохранять прямую линию, чтобы последующие проходы были также ровными. Здесь может помочь натянутая на колышках нить или другой ориентир.

На этом этапе лучше всего проверить, как глубоко в землю углубляется плуг – поместите в борозду линейку или рулетку. При необходимости отрегулируйте глубину вспашки.

Затем одним колесом мотоблок помещается в борозду и плуг ориентируется так, чтобы он был перпендикулярен земле, чтобы сделать это точно, используйте угольник. Если вам неудобно делать это в земле, установите мотоблок на ровную поверхность, подложив под одно колесо подставку, соответствующую глубине борозды. После этого настройка плуга считается завершенной и можно приступать ко второй, третьей борозде.

Как установить и отрегулировать плуг на мотоблок

Настраивать плуг нужно после подготовки самого мотоблока к работе с навесным оборудованием собственного производства. Агрегат располагается на подставке. Колеса с резиновыми шинами снимаются. От правильной регулировки зависит производительность инвентаря, скорость вспахивания почвы и срок службы. Колеса устройства на резиновых шинах необходимо заменить грунтозацепами, которые обеспечат повышенную проходимость по рыхлой почве. Производится установка плуга путем присоединения его к крепежам для навесного оборудования.

Не стоит сразу полностью затягивать болты, которыми инвентарь фиксируется на кронштейне мотокультиватора. Они выполняют еще и регулировочную функцию. При проведении этой ответственной операции, которая непосредственно влияет на качество вспашки, учитывается совпадение продольных осей собственноручно изготовленного аграрного приспособления и фиксатора. Регулировка плуга осуществляется только после проверки правильности его установки на кронштейн мотоблока.

Глубина вспашки и как ее настроить

Глубина вспашки должна достигать не менее 20 см. Настроить ее несложно. Для этого агрегат выкатывается на место предстоящих работ, где и производится контрольный проход. Вдоль ориентировочной первой борозды натягивается шнур. Ручку устройства желательно сразу вывернуть влево, чтобы передвигаться по еще не вспаханной поверхности. Проход до противоположного конца участка совершается на минимальной скорости. Это позволит проверить правильность установки распашника и внести необходимые коррективы.

Правый грунтозацеп следует поместить в свежую борозду и медленно двигаться вперед. После первого прохода устройство разворачивается на 180° и движется в обратном направлении. При этом оценивается глубина проделанной борозды. В случае ее неудовлетворительности производится регулировка инвентаря с помощью болтов фиксирующего кронштейна. Необходимо следить за тем, чтобы правый грунтозацеп не покидал пределов борозды, а стойка оборудования размещалась перпендикулярно поверхности почвы.

Как настроить плуг на тяжелых мотоблоках

Для использования самодельного навесного оборудования на тяжелом агрегате необходимо провести стандартную подготовку мотоблока, описанную выше. Сложность заключается в том, что неправильная регулировка не только отнимет много сил, но и не позволит достичь удовлетворительного качества вспашки. Регулировочными болтами корпус плуга наклоняется так, чтобы угол между его пяткой и поверхностью земли составлял 16°. Ручки управления поднимаются до уровня пояса оператора. Если расстояние между гребнями двух соседних борозд не превышает 10 см, плуг отрегулирован верно.

Самостоятельно изготовленный плуг для мотоблоков тяжелого класса (например, Нева МБ-23С или Aurora Space-Yard 1350D), потребует доработки. Для того, чтобы мощный мотоблок не вставал «на дыбы» при работе, на плуг устанавливают колесо. Подробно о такой модернизации в сети можно найти множество пошаговых руководств с фото и видео.

Оборотный плуг: алгоритм действий

Поворотный плуг также изготовляется после изучения схемы конструкционных особенностей. Даже малейшие неточности могут спровоцировать низкую эффективность использования навеса.

Плуг Зыкава изготовляется в следующем порядке:

1. Лемех. Понадобиться листовая сталь с толщиной от 5 миллиметров. Вырезается заготовка, нагревается, пока не получится её загнуть. Нужно позаботиться, чтобы лемех легко снимался. Режущую часть нужно отбить и заточить;
2. Отвал. Понадобиться труба под заготовку;
3. Корпус плуга изготовляется из стального листа;
4. Конструкция собирается при помощи сварки;
5. Сварочные швы зачищаются напильником и обрабатываются наждачкой.

В итоге получаем универсальный плуг, который используется для обработки различных типов грунтов.

Дисковый плуг: алгоритм действий

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

1. Опорный уголок как основа. Изготавливается из уголка с равными сторонами, его полки после охлаждения должны сходиться под углом 700;
2. Носок сваривается с уголком. Пятка сваривается с упорной планкой;
3. Щёчки закрепляются на опорном уголке петлями. Торцевыми сторонами щёчки при раскрытии не должны упираться друг в друга;
4. Поворотный механизм сваривается с упорным уголком под прямым углом.

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

Роторный плуг: алгоритм действий

Роторный плуг для мотоблока с опорным колесом считается навесом сложного типа из-за своей конструкции. Работать над ним необходимо с особой внимательностью, чтобы ошибки не сказались негативно на качестве обработки почвы.

Роторный плуг изготавливается по определённому алгоритму:

1. Фреза – рабочая деталь. Для изготовления нужно подготовить стальную трубку и металлические пластины. Последние привариваются к трубе для последующего перемалывания грунта и отбрасывания его в сторону;
2. Изготовление рамы для редуктора. Она бывает любой формы, основной нюанс – рама должна защищать редуктор от влаги, мусора, внешнего повреждения;
3. Редуктор придётся купить. Он подключается к коробке передач агрегата;
4. Роторный плуг отличается достаточно большими габаритами, потому нужно установить колёса. Вполне сойдут старые колеса от мототехники.



Такая конструкция прослужит долгое время. Важно своевременно менять масло, смазывающее редуктор для предотвращения поломок.

Роторный плуг на мотоблок: преимущества агрегата

Имеет наиболее усовершенствованную форму для вспашки целины, поросших бурьянами участков на глубину около 30 см. Ротационный самодельный плуг включает в себя:

• изогнутые лемехи;
• ось.

Мотоблок, на который навешивается такое орудие, должен иметь исправный вал отбора мощности. Именно он приводит в действие ось, а она – лемехи.

Роторные плуги на мотоблок в самодельном исполнении чаще всего встречаются с дисковыми механизмами. Но известны так же барабанные, лопаточные и шнековые плуги. Незаменимы при заделке удобрений и борьбе с сорняками.

Дисковый плуг своими руками

Дисковый плуг на мотоблок или плуг-окучник – специальное устройство, используемое для обработки почвы перед посадкой клубневых культур. Закладывает борозды для посадки картофеля, свеклы, сельдерея, и окучивает их.

Ниже представлена схема и чертеж окучника

В его строении выделяют:

• 2 – диски;
• 3 – кулак;
• 4 – кронштейн;
• 5 – ось;
• 6 – скребок;
• 7 – ведущая балка;
• 8 – стяжка;
• 9 – ручка.

Под цифрой 1 обозначена рабочая область.

Диски можно взять от старой сеялки. Их инсталляция производится под углом, чтобы улучшить производительность пахотных работ. Навешивание окучника на мотоблок через кронштейн сцепки. Т-образный поводок плуга привинчивается к нему болтами и стопором. На большой скорости окучник может начать пробуксовывать. Поэтому работать с ним нужно лишь на малых оборотах или со спаренными колесами.

Согласно другой инструкции, дисковый плуг на мотоблок начинают собирать с вырезания равностороннего уголка. К нему приваривается носок, а  затем через упорную планку и пятка. Диски крепятся на специальных петлях, которые привариваются так, чтобы обеспечить их симметричное положение к общей оси.

Плуг к мотоблоку – это один из типов навесного оборудования, который применяется для обработки грунта. Как сделать плуг своими руками? Советы по настройке.

Зачем нужен плуг

Одно из самых сложных занятий в фермерстве: подготовка земли к посеву. Ведь для того, чтобы получить следующий урожай, грунт необходимо сначала взрыхлить. Для этого требуется плуг, с помощью которого легко переместить наверх слои земли.

Для того, чтобы создание борозд было максимально быстрым, плуг присоединяют к мотоблоку. Благодаря использованию такой техники затраты времени на обработку поля уменьшаются в десятки раз.

Принцип работы подобного агрегата прост: режущая кромка погружает лопасти в землю, которые и разрыхляют почву, перед этим углубляясь в неё.

За счёт тягловой силы создаётся борона. Такой принцип известен уже давно, им пользовались люди тысячи лет назад, поэтому эффективность действительно проверена временем.

Более подробно о плуге для мотоблока смотрите на видео:

Источник: http://MachinSpec.com/selskoxozyajstvennaya/plug/dlya-motobloka-svoimi-rukami.html

Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

Источник: http://motoblok-kultivator.com/plug-dlja-motobloka-svoimi-rukami/

Преимущества самодельных плугов

Плуг с предплужником для мотоблока можно агрегатировать с устройством нужной мощности, обеспечив полную конструктивную и техническую совместимость.

Преимущества самодельного инвентаря:

• точность расчетов с определением оптимального угла наклона;
• очевидная экономическая выгода, поскольку изготовление агрегата собственными руками обходится дешевле покупки заводской модели;
• уверенность в качестве материалов и сборки.

Продуктивность полевых работ обеспечит дисковый плуг. Он хорошо справляется с обработкой тяжелых почв с большой концентрацией сорных растений.

Источник: http://SpecMahina.ru/motoblok/plug.html

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Источник: http://motoblok-kultivator.com/plug-dlja-motobloka-svoimi-rukami/

Чертеж деталей плуга для мотоблока

Схему компоновки функционально-конструктивных элементов и подробный чертеж плуга можно составить самостоятельно. Максимальная точность позволит избежать сложностей при сборке и негативного влияния погрешностей на эксплуатационные характеристики готового агрегата. Необходимо строго придерживаться габаритных параметров деталей. Даже незначительная неточность способна сильно сказаться на рабочих характеристиках оборудования. В чертежи с размерами навесного приспособления для мотоблока включаются три конструктивные поверхности:

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Источник: http://SpecMahina.ru/motoblok/plug.html

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Источник: http://motoblok-kultivator.com/plug-dlja-motobloka-svoimi-rukami/

Как переделать готовый плуг?

Если по ходу «испытаний» в поле вдруг выяснится, что приспособление не очень хорошо откидывает землю, то можно аккуратно подогнуть лемех, чтобы он мог сильнее врезаться в почву.

Источник: http://stroy-podskazka.ru/motobloki/plug-svoimi-rukami/

Дисковый плуг своими руками

Дисковый плуг на мотоблок или плуг-окучник – специальное устройство, используемое для обработки почвы перед посадкой клубневых культур. Закладывает борозды для посадки картофеля, свеклы, сельдерея, и окучивает их.

Ниже представлена схема и чертеж окучника


В его строении выделяют:

• 2 – диски;
• 3 – кулак;
• 4 – кронштейн;
• 5 – ось;
• 6 – скребок;
• 7 – ведущая балка;
• 8 – стяжка;
• 9 – ручка.

Под цифрой 1 обозначена рабочая область.

Диски можно взять от старой сеялки. Их инсталляция производится под углом, чтобы улучшить производительность пахотных работ. Навешивание окучника на мотоблок через кронштейн сцепки. Т-образный поводок плуга привинчивается к нему болтами и стопором. На большой скорости окучник может начать пробуксовывать. Поэтому работать с ним нужно лишь на малых оборотах или со спаренными колесами.

Согласно другой инструкции, дисковый плуг на мотоблок начинают собирать с вырезания равностороннего уголка. К нему приваривается носок, а  затем через упорную планку и пятка. Диски крепятся на специальных петлях, которые привариваются так, чтобы обеспечить их симметричное положение к общей оси.

Источник: http://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/plug/

Оборотный плуг для мотоблока своими руками

Оборотный плуг переворачивает верхний пласт почвы на 180 градусов. Это необходимо при обработке твердых типов грунта, где обычное рыхление неэффективно. Оборотный или зеркальный плуг для мотоблока состоит двух однокорпусных ножей, закрепленных на противоположных концах одной стойки, которая имеет возможность совершать полуоборот для переворачивания почвы.

Для изготовления такого плуга своими руками рассмотрим схему устройства и подробные чертежи с размерами всех составных частей.

1. Из куска листовой стали толщиной 0,3-0,5 см сделать 2 зеркальных однокорпусных плуга. Отвал одного плуга выгибается влево, второй – вправо. Изогнутую форму ножам можно придать с помощью газовой горелки для разогрева металла и большого молотка. Лемехи лучше сделать съемными, используя для изготовления высоколегированную сталь.
2. Чтобы стойка плуга имела возможность проворачиваться, используют шарнирное соединение. Ограничительным механизмом или фиксатором для закрепления устройства в двух противоположных рабочих положениях может служить штифтовое или шкворневое соединение.

Источник: http://SpecMahina.ru/motoblok/plug.html

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Источник: http://motoblok-kultivator.com/plug-dlja-motobloka-svoimi-rukami/

Двухкорпусный плуг для мотоблока своими руками

Двухкорпусный плуг от однокорпусного отличается тем, что он состоит из нескольких рам, которые оснащены соответствующими инструментами (ножами для разрезания почвы), жестко соединенными между собой. Применяется на участках большой площади для вспашки и боронования различных видов почв и первичного вспахивания целины.

Для изготовления данной конструкции необходимо сделать два отвала из толстой листовой стали и выгнуть его. Усилить нижнюю часть металлической полосой, зафиксировать ее заклепками или приварить, заточить. С незаточенной стороны приварить к плугам стойки длиной около 40 см. Для того, чтобы элементы регулировались по высоте, предварительно в стойках необходимо просверлить отверстия под крепления.

Для изготовления корпуса двухкорпусного плуга нужно взять прямоугольную трубу диаметром 3-5 мм. Длина корпуса должна быть около 0,5 м. Для крепления каркаса к мотоблоку приварить к заготовке фланец. Закрепить два подготовленных однокорпусных плуга на раме болтами.

Источник: http://SpecMahina.ru/motoblok/plug.html

Как сделать роторный плуг для мотоблока своими руками

Эта модель полностью отлична от всех других моделей плугов. Такой роторный плуг для мотоблока, включает нескольких изогнутых лемехов, установленных на одну ось. При работе ось плуга вращается от вала отбора мощности мотоблока и переворачивает грунт.

Роторный плуг к мотоблоку обрабатывает почву до глубины 25-30 см при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет передвижение не только по прямым линиям, но и по кривым, что облегчает обработку участков со сложной геометрией.

Сейчас многими аграриями ведутся споры о том насколько эффективна работа роторного плуга, но он все больше набирает популярность у дачников при обработке заплетенной корнями и заросшей почвы.

Источник: http://motoblok-kultivator.com/plug-dlja-motobloka-svoimi-rukami/

Правила ухода и использования

После того, как вы изготовили агрегат, следует позаботиться о его долговечности. Поэтому плуг обрабатывают специальными антикоррозионными средствами, а также нередко красят, чтобы защитить от ржавчины и придать изделию оригинальность.

Хранить свой плуг следует в месте, которое защищено от негативного влияния влаги.

Регулярно очищайте аппарат после использования, чтобы он служит максимально долго, а вам не приходилось часто затачивать режущую кромку.

Перед использованием проверьте, надёжно ли вы закрепили устройство к мотоблоку, чтобы избежать травм и прочих неприятностей.

Конечно, создание собственного плуга отнимет у вас определённое количество времени, зато вы можете не сомневаться, что ваше устройство действительно качественное, и выполнено на совесть!

Вы можете изготовить плуг самостоятельно конкретно под свои нужды, и это обойдётся вам гораздо дешевле, чем при покупке нового оборудования, ну а чувство гордости за свой труд вообще невозможно купить! Поэтому вперёд за чертежами и в мастерскую.

Рекомендуем также прочитать о том, как сделать дисковый окучник для мотоблока своими руками: чертежи и размеры.

Источник: http://MachinSpec.com/selskoxozyajstvennaya/plug/dlya-motobloka-svoimi-rukami.html

рабочие:

• корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
• нож — основная режущая часть;
• предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;

Устройство плуга общего назначенияКак работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.

Корпус с лемехом и отваломЛемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

• Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).
  • культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
  • полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
  • винтовые — хороши при возделывании целины — пласт оборачивают полностью;

  Виды корпусов лемешных плугов

  Дисковый тракторный плугПланируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

  Отвал

  Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

  Форма и чертеж отвала из листовой стали толщиной 3 ммИзготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт. Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

  Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

  • Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
  • Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
  • Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

  При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

  Лемех

  Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.Располагают лемех следующим образом:

  • к дну борозды под углом 22-30°;
  • выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:
    • для культурного отвала — 40°;
    • цилиндрического — 45°;
    • винтового и полувинтового — 35°.

  Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

  Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

  • Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
  • Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
  • Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

  Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

  Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

  • отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
  • безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

  Плуг для мотоблока — это навесное оборудование, предназначенное для обработки любых типов почвы, включая плотные и вязкие. Использование такого инвентаря позволяет аграриям снизить затраты физической энергии и уменьшить время выполнения сельскохозяйственных работ. Изготовить подобное приспособление можно самостоятельно. Это дешевле, чем покупать готовое заводское изделие. Оборудование собственной конструкции можно устанавливать на любые агрегаты, в том числе и на мотокультиваторы с реверсивным приводом.



  Виды плугов

  При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

  • однокорпусные и двухкорпусные;
  • поворотные или оборотные;
  • роторные.

  Однокорпусные модели

  Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

  Оборотные плуги

  Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

  Роторные плуги

  Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

  Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми мотоблоками.

  Отвальные и безотвальные

  По наличию отвала плуги можно разделить еще на два вида:

  • отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
  • безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Сельскохозяйственная техника стала настоящим облегчением для фермеров и позволила сэкономить массу времени. К счастью, сейчас большое количество работы выполняют различные сельскохозяйственные агрегаты, наличие которых приносит значительное облегчение любому фермеру. Особенно популярными являются мотоблоки. Благодаря тому, что к мотоблоку легко можно присоединить сеялки, плуги, косилки и многое другое, он стал полноценной заменой для лошади. О том, как сделать его своими руками – далее в статье.

Зачем нужен плуг

Одно из самых сложных занятий в фермерстве: подготовка земли к посеву. Ведь для того, чтобы получить следующий урожай, грунт необходимо сначала взрыхлить. Для этого требуется плуг, с помощью которого легко переместить наверх слои земли.

Для того, чтобы создание борозд было максимально быстрым, плуг присоединяют к мотоблоку. Благодаря использованию такой техники затраты времени на обработку поля уменьшаются в десятки раз.

Принцип работы подобного агрегата прост: режущая кромка погружает лопасти в землю, которые и разрыхляют почву, перед этим углубляясь в неё.

За счёт тягловой силы создаётся борона. Такой принцип известен уже давно, им пользовались люди тысячи лет назад, поэтому эффективность действительно проверена временем.

Более подробно о плуге для мотоблока смотрите на видео:

Преимущества самодельного мотоблока

Чтобы обработка земли была максимально плодотворной, можно не покупать готовый агрегат, а сделать плуг для мотоблока своими руками, например для мотоблока Нева. В данном случае так же можно использовать мотоблок Карвер, Тарпан, Луч, Техас, Кайман. Как же сделать самому плуг для мотоблока?

Видео: Мотоблок НЕВА, вспашка плугом

Самодельные устройства отличаются некоторыми неоспоримыми преимуществами:

• Вы можете рассчитать оптимальную конструкцию, углы наклона, которые подойдут для грунта на вашем поле;
• Подбор конструкции под мощность своего мотоблока;
• Выигрыш в цене, ведь самодельное устройство обойдётся вам дешевле покупного агрегата;
• Уверенность в качестве, ведь вы делаете плуг для себя;
• Чувство гордости, что вы способны на подобные конструкторские свершения.

Различные конструкции плугов

Для начала следует определиться с конструкцией устройства, ведь существует несколько различных видов.

Цилиндрический

Цилиндрический вид плуга отличается отменной универсальностью, ведь подойдёт практически для любого вида грунта и размера поля. Такая форма позволяет хорошо справляться с дроблением грунта. Кроме того, изготовить такой агрегат самостоятельно не составит проблем.

Единственным недостатком данной конструкции можно назвать неглубокое проникновение в землю.

Полувинтовой

Если вам не требуется разрыхлить землю, а нужно лишь поднять пласты грунта, то отменным вариантом станет полувинтовая форма рабочей части плуга. Она глубоко проникает в землю, но, при этом практически не создаёт разрыхлительного эффекта. Обычно её используют для тяжёлой почвы.

Лемешный

Также существует лемешные плуги, однако своими руками их изготовить достаточно трудно, поэтому рассматривать их не стоит.

Как настроить плуг

Кроме того, нужно правильно настроить плуг: рабочая часть кромки должна быть наклонена примерно на 40 градусов, ведь именно такой наклон позволяет сделать работу максимально эффективной даже на сложном грунте.

О преимуществах работы мини зерноуборочного комбайна вы можете ознакомиться здесь.

Борона для мотоблока – упростит работу, сэкономит время и ваши силы. С ней вы прекрасно подготовите свой участок.

Ручные самодельные культиваторы в настоящее время стали очень популярны. Если перейдете на ссылку, то сможете увидеть видео по его изготовлению.

Если сделать угол меньше, то режущая часть может просто вылетать из земли, а при большом наклоне кромка просто не одолеет тяжёлый грунт. Углы же наклона лопасти обычно варьируются от 30 до 140 градусов.

Чертежи и размеры

Как настоящий конструктор, перед началом работ по созданию плуга вы должны создать его чертёж, ведь это поможет заранее продумать устройство, а также даст возможность не допустить ошибки при сборке. Естественно, вы должны делать свой плуг простым, требующим минимальное количество деталей.

Советуем ориентироваться на подобные чертежи. Они достаточно просты и, при этом, в них детально расписаны габариты деталей и место установки. Это очень удобно!

Любой самодельный плуг состоит из таких элементов:

• Металлической трубы, которая будет несущей частью для функционального отдела устройства;
• Колёса, чтобы можно было передвигаться по полю;
• Рабочей режущей части, которая может быть как с лопастями, так и без. Обычно её приходится делать самостоятельно из металла, но можно использовать и режущие части из старых устройств;
• Механизм крепления к мотоблоку.

Самодельный плуг из металла для мотоблока по чертежу.

Как сделать своими руками

Для создания устройства вам понадобится подготовленное рабочее место. Заранее принесите туда следующие инструменты и детали:

• вальцы;
• инструмент для разрезания металлических листов;
• трубка (желательно с квадратным сечением и достаточно толстым слоем металла);
• сварочный аппарат;
• лемех;
• винты, гайки;
• 5 мм лист легированной стали (данный вид материала гораздо лучше выдерживает нагрузку, поэтому рекомендуется использовать именно его);
• 3-мм металлический лист.

Стоит сказать, что приступать к самостоятельному изготовлению плуга стоит тем людям, которые имеют определённые навыки работы с металлом, так как это достаточно непростое дело, требующее опыта.

Вам потребуется самостоятельно по собственным или найденным в интернете чертежам вырезать лемех, отвалы, клинья и другие детали. Стоит предупредить, что, в первую очередь, необходимо придерживаться техники безопасности, чтобы работа была не только продуктивной, но и безвредной!

Виды

Роторный

Для начала рассмотрим, как изготовить роторную модель плуга, которая является самым простым вариантом устройства для работы с землёй. Такой агрегат превосходно подойдёт для небольших участков, так как его продуктивность не слишком высока. Так же можно использовать и плуг для мотоблока Крот.
Зато с его сборкой справятся даже новички.

Для этого необходимо:

• для начала изготовьте отвал цилиндрической формы (при выборе данного варианта режущей кромки плуга). Делайте это строго по чертежам из легированного металла. Именно поэтому чертёж так важен, ведь он позволяет уверенно выполнять кропотливую и тяжёлую работу с металлом;
• далее нам потребуется установить лемех. Для этого следует ввести клинья в металлический лист 3-мм под углом в 45 градусов;
• потом вам потребуется состыковать лемех с боковым щитком. Следите, чтобы лезвие лемеха было ниже щитка примерно на 1 см;
• после этого необходимо присоеденить к лемеху отвал;
• далее к металлической трубе, которая служит основой для плуга, следует приварить с одной стороны рабочую часть с лемехом, а с другой крепление к мотоблоку.
• после того, как у вас получился плуг, с нижней части можно приварить ось с колёсами, либо присоединить движущиеся части каким-либо другим способом.

Оборотный

Рассмотрим наиболее функциональную модель плуга, которую вы сможете сделать своими руками. Поворотный плуг станет отличным помощником при вспахивании земли, благодаря достаточно большой площади обработки.

Кроме того, вам не понадобится терять время после каждого прохода, достаточно просто развернуть устройство и идти в обратную сторону, а плуг будет работать по назначению. Ведь борозды также развернуться по направлению движения. То есть, продуктивность повысится в 2 раза.

Итак, базовые действия вы выполняете аналогично с роторным устройством, однако, на этот раз режущие края должны быть ниже полоза на 2 см.

Будьте внимательны и проследите, чтобы края лемеха и отвала совпадали, эти детали должны быть присоединены друг к другу максимально плотно, чтобы не было просветов.

После этого элементы привариваются друг к другу, что даёт плугу отменную прочность и надёжность.

Правила ухода и использования

После того, как вы изготовили агрегат, следует позаботиться о его долговечности. Поэтому плуг обрабатывают специальными антикоррозионными средствами, а также нередко красят, чтобы защитить от ржавчины и придать изделию оригинальность.

Хранить свой плуг следует в месте, которое защищено от негативного влияния влаги.

Регулярно очищайте аппарат после использования, чтобы он служит максимально долго, а вам не приходилось часто затачивать режущую кромку.

Перед использованием проверьте, надёжно ли вы закрепили устройство к мотоблоку, чтобы избежать травм и прочих неприятностей.

Конечно, создание собственного плуга отнимет у вас определённое количество времени, зато вы можете не сомневаться, что ваше устройство действительно качественное, и выполнено на совесть!

Вы можете изготовить плуг самостоятельно конкретно под свои нужды, и это обойдётся вам гораздо дешевле, чем при покупке нового оборудования, ну а чувство гордости за свой труд вообще невозможно купить! Поэтому вперёд за чертежами и в мастерскую.

Рекомендуем также прочитать о том, как сделать дисковый окучник для мотоблока своими руками: чертежи и размеры.

Плуг, сделанный своими руками, является универсальным изобретением, которое подойдет как для вспашки земли, так и для посадки картофеля. Плуг можно сделать самостоятельно из имеющихся в наличии материалов. Предлагаемая модель плуга состоит из управляющего блока и устройства, предназначенного для вспахивания (плуга). Блок управления представляет собой подставку, которая состоит из основных управляющих элементов и приспособлений. А именно:
1 – выпрямительный мост (блок питания).
2 – электрический двигатель.
3 – редуктор, совмещенный с шестерней.
4 – трос — 5 мм, выступающий в качестве лебедки.
5 – якорь (рабочая часть от лопаты).

Плуг, который предназначен для вспашки земли состоит из таких элементов:
1 – руль (рычаг управления плугом).
2 – лемех.
3 – основа с креплениями.

Установка и подключение плуга.
1. Якорь необходимо установить под углом для лучшего упора.

2. После чего якорь следует углубить в землю до соединительной планки.

3. Затем якорь присоединяют к управляющему устройству при помощи куска арматуры.

4. Перед заградительной планкой возле троса также вбивают арматуру. Она дополнительно будет удерживать управляющий блок на месте во время работы.

5. В рабочем положении редуктор находится в положении зацепления.

6. Управляющий блок готов к работе.

7. После установки и закрепления управляющего устройства следует присоединить к нему плуг. Для этого свободный конец троса крепят к основе плуга.

Принцип действия и работа.
1. Плуг относят на нужное расстояние.
2. Лемех вгоняется в землю на требуемую глубину.

3. Левая нога устанавливается на лемех, а правая упирается в землю.

4. Таким образом, во время передвижения плуга по земле землепашец отталкивается правой ногой и управляет плугом с помощью своего веса.

5. Во время работы руль плуга не должен превышать уровень пояса землепашца.

6. Когда плуг доходит до места окончания вспахивания, блок управления отключают и снова относят плуг на противоположную сторону участка. Плуг, сделанный по такому принципу, способен вспахивать землю, которая на протяжении длительного времени находилась без ухода.

Плуг – очень удобное приспособление для тех, кто активно занимается своим огородом. С его помощью можно пахать, рыхлить, сажать картофель или морковь и т.д.

Собрать своими руками плуг для мини-трактора или мотоблока вполне посильная задача. Основной элемент его конструкции — клин. Он под определенным углом входит в почву и раскалывает пласт грунта.

Преимущества самодельного плуга

Во-первых, самодельный плуг будет наиболее точно отвечать вашим требованиям относительно угла отвала, глубины слоя, типа грунта.

Также вы сможете учесть мощность двигателя и собрать конструкцию, не создающую перегрузки мотоблока.

Оборотные. Форма их лемеха напоминает перо. Такие машины применяют для тяжелых и плотных грунтов. Их устанавливают на мотоблоки среднего и тяжелого классов.

Роторные. Конструкция этих моделей принципиально отличается от остальных. Вспахивающим элементом являются изогнутые лопасти, посаженные на ось.

В интернете можно часто встретить примеры и фото плугов, собранных самостоятельно, все они выполняются по следующему принципу.

Конструирование

Для того чтоб сделать самодельный плуг вам необходимы инструменты: вальцы, болгарку, газовый резак, крепежи, молоток и сварочный аппарат.

Составляющие самой простой модели: на полевой доске лемех с ножом, примыкающий отвал, все это закреплено на вертикальной стойке.

Перед сборкой и изготовлением нужно выполнить точный макет из плотного картона. Размеры вашего агрегата должны быть выверены по трем направляющим плоскостям: горизонтальной ходовой доски; вертикальной кромки полозка и наклонной отвальной.

Крепите так, чтоб нижний край лемеха был на 10-20 мм ниже края ходовой доски, а лемех и отвал своими боковыми краями должны лежать на одной прямой и выступать на 8-10 мм за вертикаль полозка. Следите, чтоб рабочая плоскость режущего клина примыкала к отвалу без зазора.

Изготовление

Лемех лучше всего изготавливать из легированной стали 9ХС. Он делается с небольшим выпуском, потому что его придется снимать и натачивать.

Отвал проще всего сделать из стального листа (3,0-4,0 мм). Вам потребуется шаблон, чтоб вырезать кусок листа правильной формы, а затем необходимо изогнуть его гибочными вальцами.

Также годится стальная труба 550-600 мм в диаметре и толщиной от 3-4 мм. Для этого наложите картонную выкройку на трубу, при этом угол между нижней гранью и горизонталью трубы должен составлять 20-30 градусов.

Сборка

Имея на руках правильный макет, собрать агрегат из металла не составит труда.

Точечной сваркой крепим лемех к стальному листу, боковой щиток к нему присоединяем вертикально, внахлест на несколько миллиметров. Соединяем лемех и отвал так, чтоб соблюдая угол в 6-8 градусов между краем отвала и низом ножа.

Монтаж

Помещаем мотоблок на неподвижные опоры. Снимаем транспортное колесо, убираем ступицу. Дальше берем специальную ось, на которую крепим грунтозацеп. Садим колесо на второе отверстие, фиксируем.

Гайками присоединяем наше изделие к навесному устройству мотоблока, при этом закручиваем их не до конца, таким образом, обеспечивается регулировка. Стальными штырями фиксируем устройство к серьге мотоблока.

Подготовка к пахоте

Оптимально вспахивать грунт на глубину 15-20 см. Для этого комбайн нужно отладить, берем бруски 150х150 мм и подставляем их под грунтозацепы. Ставим упор под ножку, чтоб удерживать устройство в положении, когда пятка параллельна поверхности земли.

Чтоб отвал земли шел правильно при помощи регулировочных винтов настраиваем пятку до четкого прилегания к борозде. Проверяем себя с помощью рулетки или линейки: замеряем расстояние от кончика ножа до нижней точки редуктора

Роторный плуг

Такая модель легче в работе и управлении, но собрать роторный плуг своими руками гораздо сложнее.

Для начала изготовляем крутящий механизм (за основу можно взять редуктор мотоцикла «Урал»), соединение с рабочим агрегатом выполняем шкворнем ГАЗ-53.

В качестве рамы можно использовать простую тубу, к ней привариваем карданный вал. Рабочие лемеха можно вырезать из диска большого диаметра для циркулярных пил, их примерный размер 38х13 см.

Из трубы квадратного сечения 40мм и металлических брусков делаем крестовину, к которой крепим рабочие лопасти.

Фото самодельных плугов

Некоторые самодельщики пытаются сделать плуг своими руками, копируя его с тракторного или конного плуга. Зачастую такая попытка заканчивалась неудачей, причем не потому, что у мастеров не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Для того, чтобы яснее представить себе процесс пахоты и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие с почвой простого клина. Под воздействием клина происходит деформация почвы, характер которой зависит от технологических свойств почвы и угла альфа (α) установки рабочей грани клина к горизонту.

Двухгранный клин с углом альфа отделяет пласт от дна борозды, поднимает его, сжимает в вертикальной плоскости и раскалывает на отдельные части. Чем больше угол альфа, тем сильнее клин изгибает и крошит отделяемый пласт. Однако при увеличении угла альфа до 45° почва перестает скользить по верхней грани клина и начинает «сгруживаться» перед клином. Двухгранный клин с углом гамма (γ), ориентированный вертикально, отделяет пласт от стенки борозды, отводит землю в сторону и сжимает в горизонтальной плоскости.

Двугранный клин с углом бета (β) предназначен отклонять пласт в сторону, переворачивая его.

Однако, чтобы перевести пласт из горизонтального положения в наклонное и перевернуть его, угол бета клина должен изменяться от 25° до 130°, то есть необходимо, чтобы поверхность клина была криволинейной. Комплексное воздействие на пласт трех двухгранных клиньев заменит один трехгранный клин, представляющий собой тетраэдр АМВО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОВ.

При перемещении трехгранного клина по направлению оси X, ребро АВ отрезает пласт от дна борозды, ребро ВМ — от стенки борозды, а грань АВМ отводит пласт в сторону, крошит и оборачивает его.

Чтобы обеспечить вспашку почвы, трехгранный клин преобразовывают в криволинейную лемешно-отвальную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма, и бета.

Напомним, что рабочими органами плуга являются: лемех, подрезающий пласт снизу; отвал для оборачивания и крошения пласта, полевая доска — опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также и стойка, с помощью которой крепят перечисленные ранее органы плуга, составляют корпус плуга. Перемещаясь в почве по направлению оси X, корпус плуга с криволинейной поверхностью отрезает пласт, поднимает его, деформирует, крошит, оборачивает и сбрасывает его в открытую борозду. Из множества технологических операций, выполняемых плугом, главным, с точки зрения агротехники, считается оборот и крошение пласта, интенсивность которых обусловлена значениями и интенсивностью изменения углов альфа, гамма, и бета, то есть собственно формой рабочей поверхности отвала корпуса плуга.

а — глубина пахоты; б — ширина захвата пласта корпусом плуга

Поверхности отвалов могут быть цилиндрическими, цилиндроидальные (напоминающие цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо оборачивает пласт, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса для вспашки земли не применяют. Наибольший интерес представляет плуг с цилиндроидальной поверхностью отвала корпуса. Для этой поверхности характерно интенсивное нарастание как угла крошения альфа (от α 0 =25° до α max =130°), так и угла оборачивания пласта бета (от β 0 = 25°…35° до β max =100°…130°). Угол сдвига гамма изменяется в небольших пределах от (от γ 0 =35°…42° до γ max =45°…50°).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга. Чтобы плуг могли изготовить все желающие (кто знаком с металлообработкой), причем даже те, у которых нет возможности выгнуть отвал на листогибочных вальцах, ниже приводятся три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать то, что поднимая пласт земли высотой 20-25 см, плуг испытывает весьма значительные нагрузки, а поверхности его корпуса подвергаются абразивному износу, поэтому для рабочих частей плуга необходимо подобрать сталь толщиной 3-5 мм.

Лемех
. Лемех плуга необходимо предусмотреть съемным (для заточки перед началом пахоты), сделать его лучше из легированной стали 9ХС (диск циркулярной пилы). Подойдет и сталь 45, закаленная до твердости HRC 50-55. Если в наличии имеется только углеродистая сталь обыкновенного качества, например, Ст.5, которая не «термообрабатывается», ее тоже можно заставить удовлетворительно резать пласт земли, если перед пахотой режущую часть лемеха отбить на наковальне в холодном состоянии, как косу, и наточить.

Первый вариант изготовления отвала
. Как говорилось выше, рабочая поверхность отвала должна иметь цилиндроидальную поверхность. При наличии листогибочных вальцев придать заготовке нужную форму не составит особого труда. Для этого заготовку отвала толщиной 3-4 мм, вырезанную из стали (газоэлектросваркой, ножницами), подают к вальцам под углом 20°-23°, изгибают её, а затем молотком по шаблону проводят доработку.

Второй вариант
. Отвал можно изготовить из стальной трубы диаметром 550-600 мм, толщина стенок которой составляет 4-5 мм. В этом случае сначала из плотного картона изготавливают шаблон отвала, затем шаблон накладывают на трубу, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23°. Контур отвала очерчивают мелом, затем отвал вырезают газосваркой и обрабатывают на наждаке. При необходимости форму отвала дорабатывают молотком, ориентируясь на шаблон.

Форма отвала из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Третий вариант
. Самый трудоемкий способ получения отвала, когда его заготовку приходится нагревать в горне (или другим способом), после чего выгибать по матрице (в качестве последней подойдет отвал от тракторного плуга).

Корпус плуга изготавливают из листовой стали Ст.3-Ст.10 толщиной 3 мм.

а — лемех, легированная сталь; б — боковой щиток стойки, Ст3; в — распорная пластина, Ст3; г — пластина основания плуга, Ст3; д — полевая доска, уголок 30х30 мм; е — стойка, труба диаметром 42 мм

Рекомендуется сначала изготовить элементы плуга из плотного картона, склеить их между собой, выдерживая соответствующие углы. Так, значение углов альфа и бета на разных участках корпуса составит от 25° до 130°, угла гамма — от 42° до 50°. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело беритесь за металл.

Когда металлические элементы плуга будут готовы, для сборки корпуса понадобится металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а еще будет нужен сварочный аппарат. На металлическом листе, отступив от краев 40 мм, откладываем угол γ 0 .

Сборка плуга: 1 — лемех; 2 — боковой щиток стойки; 3 — металлический лист 2-3 мм

Используя клинья с углом α 0 =25°, устанавливаем на металлический лист лемех и прихватываем его к листу сваркой с двух сторон. Подводим под лемех боковой щиток стойки, следя за тем, чтобы он был расположен вертикально и заходил за край лемеха на 5-8 мм, при этом щиток стойки должен быть расположен выше лезвия лемеха (то есть выше листа) на 6-10 мм, чтобы не мешать лезвию лемеха резать пласт земли. Щиток также слегка прихватывают сваркой как к лемеху, так и к металлическому листу.

Затем к лемеху примеряем отвал, который должен стыковаться с лемехом плотно, без зазоров, чтобы поверхности отвала и лемеха составили одно целое. Угол между лезвием лемеха и верхним обрезом отвала равен разности углов γ max и γ 0 и должен оставлять 6-8°.

1 — лемех; 2 — винт с потайной головкой М8; 3 — отвал; 4 — пластина основания; 5 — уголок 30х30х90 мм; 6 — гайка М8

Если обнаружится несоответствие углов и/или поверхностей, отвал дорабатывают молотком. Подогнав отвал к лемеху, его сваркой прихватывают к лемеху (сзади), а также к боковому щитку. Далее к боковому щитку приваривают распорную планку и пластину основания, к последней опять же прихватывают упорные уголки для лемеха. Плуг еще раз осматривают и сваривают окончательно, при этом металлический лист, на котором собирался плуг, отсоединяется от корпуса при помощи зубила или «болгарки» с отрезным диском. Упорные уголки крепления лемеха основательно приваривают к пластине основания. Затем сварные швы зачищают, а отвал и лемех обрабатывают шлифовальной шкуркой.

Для того, чтобы плуг был «самоходным» и сам «держал борозду», к нему необходимо приспособить 2-колесный блок.

1 — полевое колесо; 2 — грядиль; 3 — бороздовое колесо; 4 — корпус плуга; 5 — ручка; 6 — колёсная ось; 7 — пластина регулировки плуга из швеллера

Бороздовое колесо диаметром 320 мм и шириной 40-50 мм делают из стального листа толщиной 3-4 мм. Полевое колесо диаметром 200 мм и шириной 40-50 мм вырезают из такого же материала. Колесная ось выполнена из 3/4-дюймовой трубы. С одной стороны трубу загибают под углом 90° и приваривают к загнутому концу втулку для установки бороздового колеса. На другом конце трубы крепят полевое колесо. Колесную ось делают и составной (на рисунке выше приведена составная ось). Саму трубу приваривают к грядилю плуга (трубе диаметром 42 мм).

Глубина пахоты плугом составит 200-240 мм, то есть будет примерно равна расстоянию по вертикали от носка лемеха до полевого колеса (см. рисунок выше). Ширина пахоты, равная 220-250 мм, зависит от расстояния (по горизонтали) от носка лемеха до бороздового колеса. Тем, кто хочет сделать плуг регулируемым по глубине пахоты и ширине захвата пласта земли (в сторону уменьшения), необходимо предусмотреть, чтобы полевое колесо можно было перемещать по вертикали, а бороздовое колесо — по горизонтали, а также фиксировать колеса в нужном положении. Для устойчивости плуга при пахоте необходимо предусмотреть регулировку точки присоединения плуга к тросу (если плуг перемещают с помощью электролебедки) или к крюку (если тягловая сила — лошадь). Чтобы было проще отыскать оптимальную точку присоединения плуга, проще всего взять стальную пластину толщиной 6-8 мм (а еще лучше швеллер) размером 120х160 мм, просверлить в ней ряд отверстий диаметром 10 мм и приварить пластину к грядилю плуга. На рисунке ниже приведена пластина регулировки, которую крепят к колесному блоку с составной осью для колес.

а — пластина; б — крепление пластины (швеллера) к грядилю; в — петля

Лучше всего плуг работает с электролебедкой, потому что трос тянет плуг строго горизонтально. Когда плуг тянет лошадь, появляется вертикальная составляющая тянущей силы, которая поднимает колесный блок вверх. Причем чем лошадь выше и чем ближе к ней присоединен плуг, тем эта вертикальная составляющая сила больше. Первоначально присоединяя плуг к тянущему агрегату, привяжите трос к пластине регулировки, отступив от грядиля на 60-90 мм в сторону бороздового колеса. Первую борозду на пашне делают на половину глубины вспашки, чтобы уменьшить изгибающие усилия. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставлять на нем четкий след, который будет свидетельствовать о том, что плуг правильно взаимодействует с почвой. Если след не заметен, переместите точку присоединения к левому колесу на 30-60 мм, если след чрезмерен, перенесите точку к бороздовому колесу. При нежелании плуга заглубляться, сместите точку присоединения выше грядиля на 30-60 мм, а при чрезмерном заглублении, опустите точку присоединения плуга.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

При покупке мини-трактора для обработки небольшого земельного надела в комплектацию зачастую не входят все элементы навесного оборудования, поэтому их приходится приобретать отдельно. А цена любых запчастей в розницу значительно выше и зависит от производителя и качества.

Оборудование, удовлетворяющее всем требованиям хозяйственника, не всегда есть на рынке. Поэтому оптимальный вариант — изготовить самодельный плуг, который при этом обойдется значительно дешевле заводского оборудования, порой сомнительного качества.

Чтобы самостоятельно сделать плуг, нужно хорошо знать его конструкцию и функции его отдельных элементов. Обычно на частных земельных участках используется пахотное навесное оборудование общего предназначения. В конструкции такого плуга можно выделить две основные части: рабочая и вспомогательная.

К рабочим элементам оборудования относятся:

• Корпус, который включает стойку и полевую доску. К стойке прикрепляются отвал и лемех.
• Нож — основной режущий элемент распашника.
• Предплужник — дополнительный режущий элемент навесного приспособления, предназначенный для среза верхнего слой грунта (дерна).

Вспомогательные элементы конструкции:

• Рама — основание, на котором крепятся все остальные детали плуга. В ее конструкцию входят продольные брусья, распорки, балки жесткости.
• Опорное колесо (высоту его монтажа можно регулировать).
• Навеска — специальное приспособление, при помощи которого навесное оборудование можно прицепить к трактору мтз или мотокультиватору.

Плуг с предплужником для мотоблока

Предплужник предназначен для снятия верхнего слоя грунта при распашке земельного участка. Он переворачивает пласт грунта с сорняками, укладывает его на самое дно борозды, выполненной корпусом, который оснащен специальными приспособлениями. Он обрезает и переворачивает часть почвы со стороны борозды. Одновременно корпус с оснасткой разрыхляет почву и равномерно распределяет ее поверх слоя с сорняками, уложенного предплужником. Для выравнивания стенки борозды плуг оснащается специальным ножом, который монтируют перед крайним корпусом навесного оборудования.

Виды и устройство корпуса

Плуги подразделяются в зависимости от количества корпусов на одно-, двухкорпусные и многокорпусные устройства.

В конструкцию корпуса входят следующие детали:

• стойка;
• полевая доска;
• лемех;
• отвал.

От последних двух элементов конструкции зависит вид и качество вспашки земельного надела. Лемех подрезает почвенный слой, который по нему далее поднимается по направлению к отвалу, затем переворачивается и крошится. От конструкции отвала зависит угол разворота земельного пласта. Снизу корпуса смонтирована полевая доска, которая предотвращает смещение плуга по направлению вспаханной земли.

Если вас интересует, как изготовить плуг своими руками, чертежи его конструкции стоит подбирать, основываясь на типе обрабатываемой почвы этим навесным оборудованием для трактора мтз или мотокультиватора.

Варианты корпусов для плуга:

Важно!
Если вы планируете сделать плуг с опорным колесом для мотоблока в бытовых условиях, конструкцию корпуса рекомендуется подбирать в зависимости от типа грунта.

Выбор корпуса зависит от типа выращиваемой культуры. Корнеплодам необходима тщательно разрыхленная почва, для получения которой не один из выше перечисленных вариантов сельскохозяйственного навесного оборудования не подходит. В этом случае рекомендуется использовать комбинированную конструкцию. Корпус оборудуется укороченным отвалом, лемехом и ротором, который в процессе обработки земельного участка дополнительно измельчает грунт.

Конструкция отвала

Отвалы могут быть:

Важно!
При выборе конструкции плуга необходимо учитывать значимый момент: лемех с отвалом должны быть практически одинаковой толщины (1 мм — допускаемая величина «ступени», не больше 0,5 мм — зазор между отвалом и лемехом).

Форма лемеха

Чтобы смастерить плуг своими руками, чертежи плуга для минитрактора нужно подбирать по типу обрабатываемого грунта и сложности самого приспособления. Для начала нужно определиться с конструкцией лемеха.

Лемех — деталь плуга, подрезающая пласт грунта. По лемеху грунт далее поднимается к отвалу. Для изготовления этого элемента конструкции плуга применяется закаленная сталь повышенной прочности. Сделать такой элемент конструкции распашника в бытовых условиях можно из обыкновенной стальной трубы.

Формы лемеха:

Из перечисленных вариантов лемеха наиболее востребованным является изделие долотообразной формы для оборотного плуга. Они считаются наиболее устойчивыми в процессе эксплуатации, плуг свободно заглубляется на нужную глубину.

Прежде чем сделать плуг ручной работы для мотоблока, нужно правильно подобрать схему конструкции навесного оборудования. Если имеется старый инструмент, можно сделать на основании его новые детали. Если же старый плуг отсутствует, можно воспользоваться для его изготовления чертежами Зыкова. Но обязательно нужно учитывать параметры сельскохозяйственной техники, на которой планируется дальнейшее применение самостоятельно изготовленного навесного оборудования.

Плуг – орудие труда, предназначенное для вспахивания твердой почвы и используемое человеком с древних времен. Целевое применение плуга определяет его технические и качественные характеристики: конструкцию рамы и режущего элемента, крепежные механизмы и упоры, материал изготовления и его толщину.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

• ручной
  – для пахоты мягкой земли малой площади;
• конный
  – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
• с канатной тягой
  – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
• навесной
  – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
• прицепной
  – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

• однокорпусный;
• двухкорпусный и более;
• дисковые – оборотные;
• роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

• долото – накладка на режущую часть;
• лемех – съемный «нож»;
• крыло, грудь и перо отвала;
• углосним – срезает углы с пластов почвы;
• стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды.
Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству.
Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата. После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Материалы и инструменты

Изготовление самодельного плуга для мини-трактора требует наличия основного инструмента:

И дополнительного инструмента, список которого определяется конструкцией конкретного механизма и условиями его производства.

Материалами, составляющими основную конструкцию, должны быть заготовки из прочной стали. Нарушения их целостности – трещины, деформация, сильная ржавчина – недопустимы.

Список материалов, которые могут понадобиться:

• толстопрофильный листовой металл высокой прочности;
• металлические уголки и пластины достаточной толщины;
• болты различного калибра;
• дополнительные наименования (шайбы, подшипники, пружины), определяемые характеристиками конкретной конструкции.

Как сделать?

Для того чтобы облегчить процесс сборки плуга для мини-трактора, можно пойти путем реконструкции другого одноимённого орудия труда, используемого в связке с тягловыми объектами: конный плуг или предплужник от пашущего механизма большого трактора.

Сборка нужного агрегата требует составления правильных чертежей.
Их наличие обеспечит оптимизацию конструкции, уменьшение количества составных деталей, простоту и качество сборки.

На чертежах должны быть отмечены размеры элементов, тесно связанные с габаритами мини-трактора, свойствами обрабатываемой почвы. В процессе изготовления важно придерживаться данных параметров.

На этапе проектирования стоит вырисовать отдельно каждую деталь, имеющую неправильную форму, с соблюдением натуральной величины. В дальнейшем из таких чертежей можно будет создать лекало для переноса изображения детали на металлическую заготовку. Некоторые вариации чертежа плуга показаны на рисунке 2 и 3.

Рассмотрим два варианта изготовления плуга для мини-трактора.

Из конского плуга

Данная конфигурация плуга, агрегатируемая с мини-трактором, считается наиболее простой в изготовлении. Вся работа по реконструкции конного плуга сводится к тому, чтобы приспособить к нему раму, имеющую специальный механизм крепления, оснастить его колесом (при необходимости) и утяжелителем.

Конный плуг состоит из корпуса и двухсторонней рамы, которая служит механизмом крепления к упряжи животного и средством управления процессом вспахивания. Простейшая его конфигурация показана на фотографии 4.

В данном случае нужно реконструировать крепежную часть конного плуга в ту, которая будет инсталлироваться на мини-трактор с применением наименьших усилий. Упростить этот процесс можно путем изготовления фаркопа для тракторного крепления. Его экземпляр показан на фотографии 5.

Тягово-сцепное устройство – простое в изготовлении.
Широкая пластина, имеющая в краях по два горизонтальных отверстия с внутренней резьбой, дополняется выступом посередине, в который вкручивается/вваривается форкопный шар с ножкой. По центру пластины крепится деталь Г-образной формы, служащая стопорным механизмом для рамы плуга, одетой на фаркоп. Пластина помещается между двумя «ушами» тракторного крепления, фиксируется при помощи четырех болтов.

Приведенная на фотографии 4 модификация конного плуга, оснащена специальным колесом.
Оно служит упором для рамы конструкции, с его помощью можно регулировать глубину вхождения плуга в почву.

Регулировка осуществляется при помощи простого механизма – скобы с резьбой, в которую вкручивается зажимной болт. Стойка колеса может вертикально двигаться внутри скобы. Болт фиксирует ее в нужном положении. Данная конструкция позволяет при необходимости двигать скобу вдоль рамы плуга.

Само колесо выполнено из металлического обода, спиц и барабана оси. Для его изготовления можно использовать металлическую ленту 300х50 мм, арматурные прутья, кусок трубы с диаметром равным диаметру оси колеса.

Металлическая лента изгибается в виде обруча, ее края свариваются между собой, сварной шов шлифуется шлифовальным или отрезным кругом болгарки. Отрезок трубы, равный ширине ленты, укладывается в центр круга. Измеряется расстояние от обода до внешней поверхности трубы – барабана. Арматурные спицы будут равны этому расстоянию. Полученные заготовки свариваются между собой. Для улучшения характеристик кручения колеса в барабан можно вварить подшипник соответствующего диаметра. Это снизит трение и уменьшит нагрузку на ось колеса.

Описываемая конструкция плуга может эксплуатироваться двумя способами. В первом случае понадобится второй человек, который будет управлять плугом сзади, корректируя линию борозды. При этом «управляющий» осуществляет нажим на раму, необходимый для достаточного погружения лемеха в землю.

Во втором случае присутствие помощника необязательно. Плуг утяжеляется и движется сам по себе. В качестве груза может выступать кусок тяжелого металла или камень, заключенный в оправу. Утяжелитель размещается с края, удаленного от трактора. В таком случае давление на лемех будет максимальным при имеющемся весе. Для того чтобы груз не переворачивал плуг, его стоит закреплять с нижней стороны рамы.

При эксплуатации плуга без второго человека стоит учитывать фактор искривления борозды.
Простота описанной конструкции предполагает «плавание» плуга из стороны в сторону. Для устранения этой проблемы необходимо обустроить его «жесткое» сцепление с трактором. В таком случае тягловый механизм будет править полосу борозды.

Из предплужников

Предплужник – элемент тракторного плуга, служащий для срезания верхнего слоя почвы в процессе ее вспахивания. Фотография 6.

Его форма схожа с рабочим корпусом плужного лемеха, а размер вполовину меньше. Данный факт позволяет эффективно использовать предплужник в качестве плуга для мини-трактора.

В процессе конструирования понадобится сварить раму, которая будет удерживать предплужник и крепиться к фаркопу трактора, а также оснастить ее колесом упора.

При создании чертежей данной конструкции стоит учитывать мощность трактора, состояние обрабатываемой почвы, объем будущих работ.
Если предполагается вспахивание большой площади земли, можно использовать два предплужника на одной раме. В таком случае плуг получится двухкорпусный. Это необходимо для того, чтобы снизить нагрузку на один корпус лемеха и уменьшить его износ.

Процесс сборки конструкции, ее инсталляции на трактор схож с реконструкцией конного плуга. Изготавливается рама похожей конфигурации, колесо, крепления для стойки лемеха и всей конструкции к фаркопу. Монтируется утяжелитель или ручки управления, предназначенные для ручной коррекции борозды.

Техника безопасности

В процессе эксплуатации самодельного плуга необходимо соблюдать соответствующие меры безопасности. Среди них можно выделить наиболее важные пункты.

• в момент движения плуга по борозде недопустима его настройка по высоте, очистка колеса и лемеха от земли и другие манипуляции, связанные с участием человека;
• все узлы соединений должны быть надежно закреплены – люфт недопустим;
• необходимо осуществлять своевременную очистку механизмов и заточку режущих элементов;
• все действия производить только с обездвиженным плугом при выключенном тракторе.

Для обеспечения безопасности труда важно производить работы, соответствующие техническим характеристикам конкретного аграрного механизма. Превышение нагрузок может привести к быстрому износу, повреждениям агрегата и нанесению вреда здоровью человека.

О том, как сделать плуг на мини-трактор своими руками, смотрите в следующем видео.

Плуг своими руками чертежи

После того как у меня появилась мотолебёдка сельскохозяйственная, изготовленная своими руками, которая используется для вспашки огорода стал вопрос: купить плуг или изготовить своими силами? Пройдясь по магазинам и базару г. Смоленска возникает странное ощущение того, что выпускаемые промышленностью плуги для мотоблока представляет из себя печальное зрелище.

И пригодны эти создания промышленности только для «ковыряния» а не для вспашки земли, да ещё и с оборотом пласта, а про глубину и ширину вспашки можно сделать вывод, что для посадки картофеля с расстоянием между рядами 60 см. не годится не один из предлагаемых в торговле плугов. То ли экономят наши производители, то ли мощности самых популярных мотоблоков недостаточна для работы нормальным плугом с шириной захвата 30 см. Не пахать же при посадке картофеля три раза одну борозду. Да и цена желает оставлять лучшего – под 2тыс. рублей (за пару железяк из пункта приема металлолома).

Следующий шаг найти что-нибудь толковое — поиск в интернете. К моему удивлению на просторах русскоязычной сети плавает 3-4 оригинальных описания с чертежами (этот факт меня удивляет очень сильно). Шаг следующий – смотреть, чем пользуются окружающие. Купить подходящий плуг не удалось было принято решение изготовить плуг своими руками. Исходя из того что плуг предполагалось использовать для посадки картофеля с лебедкой для вспашки к нему предъявляются требования:

1. Ширина вспашки – до 30 см.

2. Глубина вспашки -10-20см.

3. Плуг должен сам держать борозду, не зарываясь и не выскакивая из борозды. Геометрия плуга должна обеспечивать движение с заданными параметрами без помощи пахаря.

4.Наличие возможности регулировки глубины и ширины вспашки.

5. Минимальный вес и достаточная прочность.

Мой дядя уже более 10 лет использует свою самодельную мотолебедку для вспашки и опробовал несколько вариантов, последние несколько лет он остановился на варианте, оптимизированным под самодельную мотолебедку для огорода, а и именно под посадку картофеля с расстоянием между рядами 60 см. Так же имеются самодельный окучник для мотолебедки и картофелевыкапыватель, изготовленный своими руками, все это можно посмотреть на соответствующих страницах сайта.

Чертеж плуга

Чертеж полевой доски.

По этому шаблону гнется отвал, до совпадения двух профилей а дальше сваривается под углом.

Используя чертеж самодельного плуга необходимо на плотной бумаге нарисовать шаблон выкройки плуга, а потом перенести картинку на металл и вырезать болгаркой заготовку. Лично я использовал материал нержавейку толщиной 1,8 мм. Многие часто применяют лист 2-3 мм. Режущая часть плуга усилена полоской более толстого металла. Кто-то предлагает для этих целей использовать диск от циркулярки, кто рессору от « москвича». Из личного опыта, если дачный участок на семью из 4-х человек пахать весной и осенью обрабатывая шесть соток, гнаться за свехпрочностью не стоит. Выгодней изготовить легкий, но достаточно прочный для своих задач плуг. Лучше через 10 лет что-то подремонтировать или заменить, и то, если потребуется, чем все 10 лет таскать утяжеленную конструкцию самодельного плуга. Лишний вес ни к чему.

Так выглядит система регулировки ширины вспашки. Переставляя большое колесо можно в значительных пределах менять ширину вспашки. Когда сажаю картофель ставлю захват 30 см, за два прохода получается между рядами расстояние 60 см. Под осеннюю перепашку огорода или при перепахивании целины захват делаю по меньше. Маленькое колесо сделано таким широким, что бы плуг не вдавливало в землю.

Посмотрев рисунки ниже, можно представить основные принципы работы самодельного плуга, а точнее направляющей системы, которая позволяет плугу без участия пахаря двигаться строго по прямой на установленных глубине и ширине вспашки. Ширина вспашки регулируется перемещением большого колеса, которое при смещении точки приложения усилия тяги как показано на рисунке, прижимается к борозде, что и позволяет плугу повторять направление предыдущей борозды. Плуг незначительно поворачивается, что увеличивает ширину вспашки. По факту ширина носовой части в перпендикулярном направлении оси движения плуга меньше чем 300 мм, однако, указанная ширина доступна для вспашки.

Колесо плуга идет по дну пропаханной борозды и такая ситуация наблюдается от предыдущей борозды к последующей. В результате приложения силы тяги действует сила, направленная на углубление плуга, пока плуг не станет по оси колеса, как показано на рисунке, в результате все силы уравновешиваются, и система работает очень стабильно. Грубая регулировка глубины вспашки осуществляется подбором соответствующей разницы диаметров колес, а плавная осуществляется регулировкой наклона плуга. На данном этапе отпала необходимость использования ручек для управления плугом, разве что для каких то особенных условий пахоты.

Пашет не только рыхлую землю как на видео, но и целину

Плуг для лебедки сельскохозяйственной — видео

Плуг используется в комплекте вот с такой лебедкой для пахоты

В продаже можно найти промышленные мото и электролебедки для плуга.

Мотоблок – достойная замена минитракторов в небольших фермерских и приусадебных хозяйствах. Оснащенный дизельным или бензиновым двигателем, в зависимости от мощности за одну рабочую смену он способен обработать внушительную площадь, вспашка которой вручную заняла бы в разы больше времени.

Самодельная сборка силового агрегата (мотоблока) нецелесообразна из-за дороговизны и сложности процесса. Зато его основной рабочий орган – плуг – изготовить и собрать своими руками дело нехитрое, в чем мы и убедимся в данной статье.

Плуг на мотоблок: разновидности и их конструктивные особенности

Плуг – это специальное устройство для вспашки почвы, оснащенное металлическим лемехом. Предназначено для рыхления и переворачивания верхних пластов земли, что является важной частью предпосевной и зяблевой обработки. Изначально плуги тянул за собой человек, несколько позже – сельскохозяйственные животные. Сегодня плуг на мотоблок является одним из вариантов использования этой навесной вспомогательной техники, помимо трактора или минитрактора.

В зависимости от формы главных рабочих элементов плуги на мотоблок бывают:

• лемешными;
• безотвальными;
• дисковыми;
• роторными;
• комбинированными.

По виду лемеха:

• винтовые;
• цилиндрические;
• полуцилиндрические.

Исходя из числа рабочих деталей:

• однокорпусный плуг на мотоблок;
• двухкорпусный;
• многокорпусные модели, рассчитанные на сверхсложные задачи.

Кроме того, плуги на мотоблок по специфике крепежа делятся на обычные и оборотные.

Как сделать плуг на мотоблок своими руками?

Плуг на мотоблок своими руками – вещь не заоблачная, а вполне реальная. Благодаря проверенным чертежам и качественным материалам этот процесс сводится к нескольким последовательным этапам, приводящим в итоге к получению агрегата с низкой себестоимостью и высоким производственным ресурсом.

Плуг на мотоблок, представленный на чертеже, считается универсальным.

Для того, чтобы изготовить самодельный плуг на мотоблок, необходимо помнить о следующих нюансах:

• отхождение от стандартных размеров проверенной конструкции может закончиться поломкой агрегата;
• для плуга стоит продумать крепежную стойку, которая бы позволяла его регулировать и установить на сам мотоблок. Лучше всего для этих целей выбирать цельнометаллические пластины 1-см толщины. Регулировкой стойки можно задать нужную глубину вспашки;
• отвал должен выдерживать сильные нагрузки. Для этого самым подходящим материалом будет листовая сталь стандартной толщины. Главное – не переборщить с загибом. Целесообразно воспользоваться газовой грелкой, чтобы раскалить трубу и выгнуть в требуемом по чертежу или заготовке направлении;
• лемех – составной механизм плуга, который непосредственно взаимодействует с грунтом, желательно выполнять из высоколегированной стали или специального сорта стали «Сормайт». Разница в толщине верхнего и нижнего слоя обеспечит неравномерность стачивания и длительную работу без заточки.

Рассмотрим некоторые варианты самодельного исполнения плуга на мотоблок.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

• лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
• сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
• боковую часть стойки (б);
• пластину для распорки (в);
• основание изделия (г);
• уголок (д);
• стойку (е).

Роторный плуг на мотоблок: преимущества агрегата

Имеет наиболее усовершенствованную форму для вспашки целины, поросших бурьянами участков на глубину около 30 см. Ротационный самодельный плуг включает в себя:

Мотоблок, на который навешивается такое орудие, должен иметь исправный вал отбора мощности. Именно он приводит в действие ось, а она – лемехи.

Роторные плуги на мотоблок в самодельном исполнении чаще всего встречаются с дисковыми механизмами. Но известны так же барабанные, лопаточные и шнековые плуги. Незаменимы при заделке удобрений и борьбе с сорняками.

Дисковый плуг своими руками

Дисковый плуг на мотоблок или плуг-окучник – специальное устройство, используемое для обработки почвы перед посадкой клубневых культур. Закладывает борозды для посадки картофеля, свеклы, сельдерея, и окучивает их.

• 2 – диски;
• 3 – кулак;
• 4 – кронштейн;
• 5 – ось;
• 6 – скребок;
• 7 – ведущая балка;
• 8 – стяжка;
• 9 – ручка.

Под цифрой 1 обозначена рабочая область.

Диски можно взять от старой сеялки. Их инсталляция производится под углом, чтобы улучшить производительность пахотных работ. Навешивание окучника на мотоблок через кронштейн сцепки. Т-образный поводок плуга привинчивается к нему болтами и стопором. На большой скорости окучник может начать пробуксовывать. Поэтому работать с ним нужно лишь на малых оборотах или со спаренными колесами.

Согласно другой инструкции, дисковый плуг на мотоблок начинают собирать с вырезания равностороннего уголка. К нему приваривается носок, а затем через упорную планку и пятка. Диски крепятся на специальных петлях, которые привариваются так, чтобы обеспечить их симметричное положение к общей оси.

Плуг к мотоблоку своими руками из конного почвообработщика

Не менее жизнеспособной идеей является переработка старого конного плуга под мотоблок. Полное описание процесса приводится в видео.

Особенностью всех без исключения конских плугов считается их тяжеловесность, создаваемая громоздким отвалом. Если такой плуг без переделки установить на мотоблок, земля не будет откидываться.

В этом заключается большой плюс, поскольку лемех конского плуга не претерпит никаких изменений.

Чтобы из конского сделать плуг на мотоблок понадобится:

1. самостоятельно изготовить отвал, который вырезается по заранее составленному чертежу из стальной заготовки (3 см толщина). Для точности желательно сделать картонный шаблон;
2. после вырезания нержавеющему отвалу предается специальная форма;
3. снять конский отвал и установить вместо него самодельный;
4. снять ручки, которые были на вертикальной оси;
5. вместо них приварить металлические крепления, через которые плуг будет навешиваться к мотоблоку.
6. если в ходе полевых испытаний окажется, что переделанный конский плуг плохо отбрасывает, следует слегка загнуть лемех, чтобы мог сильнее врезаться в почву.

Установка плуга на мотоблок: пошаговые действия

До того, как прицепить плуг к мотоблоку и начать настраивать его, сам тягловый агрегат должен пройти ряд подготовительных процедур. Они сводятся к:

• транспортировке мотоблока туда, где он будет использоваться;
• демонтажу колесного хода, который заменяется грунтозацепами. В противном случае техника начнет пробуксовывать и может застрять.

После осуществления этих требований можно начинать установку плуга.

Она подразумевает:

1. крепление плуга на сцепке мотоблока гайками, что позволит в будущем самостоятельно задавать его рабочие параметры;
2. подготовить два крепящих штыря, которыми присоединить сцепки и плуг к серьге.

На этом задача по установке плуга заканчивается и можно приступать к следующей.

Как отрегулировать плуг на мотоблоке?

Регулировка – чрезвычайно важный момент, от которого зависит работоспособность не только самодельного или заводского плуга, но и мотоблока.

Чтобы правильно настроить плуг на мотоблок, необходимо обратить внимание на три ключевых параметра:

Ход работ:

1. по краям выставить ширину, для чего край не должен сместиться выше или ниже зацепа для почвы;
2. устойчиво расположить мотоблок на подставках, чтобы выставить требуемую для вспашки глубину. Нужно помнить, что она варьирует по сезонам года (зимой до 0,25 м, а весной около 0,2 м);
3. отрегулировать крепление плуга к мотоблоку;
4. сделать болтовые крепления так, чтобы задняя часть плуга находилась в одной плоскости с почвой;
5. снять мотоблок с подставки.

Настройка считается завершенной, если руль располагается на уровне пояса работающего.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Вам может также понравиться:

Дровокол для мотоблока

Мульчер к мотоблокам, изготовление своими руками

Ежики для мотоблоков

Утяжелители для мотоблоков

1 Отзыв

Добрый день! Подскажите, пожалуйста, а есть ли плуги с левым отвалом на культиватор Нева?

Плуг к мотоблоку

Плуг к мотоблоку – это одно из наиболее полезных приспособлений, позволяющее качественно вспахать любую почву, сэкономив массу сил и времени. Давайте рассмотрим особенности монтажа плуга, а также способы изготовления конструкции своими руками.

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
3. Зафиксируйте сцепку на фаркопе посредством болтов.

Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

Как отрегулировать плуг на мотоблоке?

От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

• настроить глубину вспашки;
• отрегулировать наклон полевой доски:
• настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

1. Поставить мотоблок с плугом на несколько подставок;
2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Виды плугов для мотоблоков

Используемые для вспашки плуги делятся на несколько видов. К ним относятся:

• • однокорпусные конструкции – эти изделия наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;

• • оборотные или поворотные плуги – верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг наиболее эффективен при обработке тяжелого грунта;

• роторные плуги – навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех лемехов;
• дисковые плуги – конструкции этого типа используются преимущественно для вспашки мокрой почвы. Глубина обработки грунта такими плугами немного меньше, чем в навесном оборудовании предыдущих видов.

Каждый из перечисленных типов плугов нашел применение при вспашке того или иного вида почвы. Тем не менее, самым универсальным принято считать двухсторонний плуг оборотного типа – он показывает высокую эффективность при обработке грунта любого типа.

Как сделать плуг на мотоблок своими руками?

Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они должны подсказать вам, каким способом крепить детали конструкции между собой.

Дальнейший порядок действия выглядит следующим образом:

1. 1. Для начала сделайте лемех. Для этого возьмите сталь, толщиной не менее 5 мм, и придайте ей нужную форму. Режущую часть стальной заготовки отбейте на наковальне, после чего заточите. Делается это точно так же, как и в случае с заточкой ручной косы;

1. 1. Далее потребуется изготовить самодельный отвал. Для этого подойдет стальная труба, диаметром 50 см, и толщиной стенок не более 5 мм. Заготовку для будущего отвала вырежьте при помощи резака. Чтобы придать изделию нужную форму, отбейте его на наковальне и обработайте на точильном станке;
   2. Далее нужно собрать детали плуга в одну конструкцию. Возьмите лист стали, размеры которого должны составлять 50×50 см, а толщина – 3 мм. Сделайте 4-сантиметровый отступ по краям листа и выровняйте его так, чтобы в итоге получить нулевой угол;
   3. Далее при помощи клиньев приложите к листу лемех и сделайте двухстороннюю точечную приварку, соблюдая угол в 25°;
   4. Лемех и отвал соедините между собой максимально плотно. Между верхней частью отвала и ножом лемеха должен образоваться угол в 8 °;

1. После этого приварите друг к другу боковой щиток, лемех и заднюю часть отвала. Более подробно об изготовлении плуга расскажет видео.

После этого снова сделайте точные замеры всех углов. Только убедившись в правильности соединений, можете окончательно приваривать детали плуга. Как только конструкция полностью остынет, зачистите имеющиеся сварные швы.

Оборотный плуг для мотоблока – порядок изготовления

Как и в первом случае, чтобы изготовить поворотный плуг, нужно изучить схему конструкции. В противном случае даже малейшая неточность приведет к низкой эффективности готового навесного оборудования.

Чтобы сделать плуг Зыкова, действуйте в таком порядке:

1. 1. Для изготовления лемеха используйте листовую сталь, толщиной около 5 мм. Вырежьте из нее заготовку, нагрейте при помощи газовой горелки и загните так, как указано на рисунке. Лемех обязательно должен быть съемным. Режущая часть детали отбивается на наковальне и затачивается на специальном станке;

1. Далее изготовьте отвал. Его можно сделать из трубы с толщиной стенок 5 мм и диаметром 50 см. По шаблону вырежьте заготовку отвала при помощи газовой горелки, после чего отшлифуйте изделие болгаркой;
2. После этого из листовой стали, толщиной 3 мм изготовьте корпус плуга и соберите конструкцию, используя сварку;
3. Сварочные швы зачистите напильником и обработайте наждачной бумагой.

В результате работы вы получаете универсальный плуг на мотоблок, при помощи которого вы сможете обрабатывать не только сухую, но и влажную почву.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
2. К уголку приварите носок. После этого через упорную планку приварите пятку;
3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Роторный плуг на мотоблок – особенности изготовления

Роторный плуг для мотоблока с опорным колесом – это наиболее сложный тип навесного оборудования, используемого сегодня используется для вспашки. При работе над ним нужно быть крайне внимательным, так как малейшая ошибка приведет к плохому качеству обработки грунта. Порядок действий при изготовлении выглядит следующим образом:

• В качестве рабочего органа выступает фреза, которую можно изготовить из стальной трубы и металлических пластин. Пластины нужно приварить к трубе таким образом, что при вращении они перемалывали грунт и отбрасывали его в сторону;
• Далее изготовьте раму для редуктора плуга. Она может иметь любую форму, главное – чтобы внутрь редуктора не попадала влага и мусор;
• Редуктор сделать не удастся – его нужно приобрести. После этого механизм нужно подключить к коробке передач мотоблока;
• Так как роторный плуг – конструкция достаточно габаритная, то для его использования потребуются отдельные колеса. Их можно взять от старого мопеда или мотоцикла.

Готовый плуг на мотоблок будет исправно служить не один год. Главное – вовремя менять масло для смазки редуктора.

Плуг к мотоблоку своими руками из конного – как сделать своими руками?

В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

1. Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
2. Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
3. Нижние части деталей соедините посредством саморезов;
4. Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
5. К нижнему концу закрепите лемех;
6. В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
7. Посередине закрепите сдвоенную часть рукояток.

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

Как сделать плуг для мотоблока своими руками

Для тех, кто владеет небольшим участком земли (20-40 соток) и активно занимается земледелием, например, выращивает картофель или другие культуры, серьезным помощником в работе является мотоблок. Оснащенный набором навесного оборудования, его можно использовать для вспашки и рыхления почвы, посадки и уборки картофеля, моркови и др. С помощью мотоблока можно скосить траву, убрать снег, перевезти небольшой груз. Навесное оборудование можно приобрести в магазине, но домашнему умельцу, имеющему в арсенале доступные инструменты, по силам будет изготовить некоторое оборудование самостоятельно, включая плуг. Если вы решились изготовить плуг для мотоблока своими руками, рассмотрим их конструкции, а также какие из них можно сделать самостоятельно.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

• однокорпусные и двухкорпусные;
• поворотные или оборотные;
• роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

• отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
• безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Преимущества самодельных плугов

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед использованием покупных. Его конструкция больше отвечает требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспахиваемого слоя, ширина вспахиваемого участка за один проход, а также эффект рыхления.

Плуг, изготовленный своими руками с учетом мощности двигателя, не создаст дополнительной нагрузки на мотоблок, исключит пробуксовывание колес и обеспечит оптимальный эффект вспашки. Применение качественного материала и соблюдение технологии позволит значительно увеличить срок службы. Изготавливая плуг, можно предусмотреть возможность крепления дополнительного оборудования для обработки почвы.

Самодельный однокорпусный плуг

Наиболее простой, но одновременно и эффективной конструкцией плуга является однокорпусный.

Такая конструкция применима для производства ее собственными руками в домашних условиях. Для изготовления не потребуются специальные инструменты и приспособления, а также особые навыки, достаточно будет инструментов, имеющихся в мастерской домашних мастеров.

Лемех

Опыт хозяев, применяющих в своих полевых работах мотоблоки, оснащенные плугами, показывает, что лемех требуется периодически снимать, чтобы до начала работ его наточить. Выбирая материалы для изготовления лемеха, рекомендуем применить легированную сталь 9ХС, используемую при изготовлении циркулярных пил.

Может быть применена сталь 45, но ее потребуется закалить до твердости HRC 50-55. Не исключено применение обычных сталей, в том числе Ст.5, которые не подвергают закаливанию, но может быть доведена до нужного качества, если отбить кромку молотом и заточить ее.

Отвал

Отвал плуга можно изготовить разными методами, рассмотрим некоторые из них, чтобы была возможность выбора наиболее удобного и доступного по материалам и стоимости.

1. Отвал изготавливается из стального листа толщиной 3,0–4,0 мм. Для изготовления необходимы гибочные вальцы для придания отвалу изогнутой формы. Заготовку вырезают по шаблону, затем пропускают через вальцы и молотком доводят до требуемой формы.

1. Сделать отвал можно, используя стальную трубу диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее готовим картонный шаблон, накладываем его на трубу так, чтобы угол, образованный нижней гранью и горизонталью трубы, составил 20-30°. Контур обводится, вырезается с помощью газовой горелки, после этого обрабатывается наждаком или болгаркой. Если потребуется, можно исправить форму при помощи молотка.
2. При изготовлении отвала можно использовать стальной лист, но форму придать можно после предварительного нагрева заготовки, изогнув ее по матрице, например, взяв отвал покупного плуга.

Сборка плуга

Начиная сборку, рекомендуется предварительно изготовить макет, используя плотный картон, склеивая отдельные детали под определенными углами. На представленных чертежах угол альфа на различных участках составляет 25-30°, угол гамма – 42-50°. Оценив полученный картонный образец, начинаем его изготовление из металла. Материал для корпуса выполнен из листовой стали толщиной 3,0 мм.

Чтобы выполнить сборку, воспользуемся аппаратом для сварки. Потребуется стальной лист толщиной 2-3 мм с габаритами 0,5х0,5 м. Воспользовавшись клиньями, установленными под углом 25°, на лист помещаем лемех и привариваем его к листу в двух местах. К лемеху вертикально стыкуем боковой щиток, расположив его внахлест на 5-8 мм. Щиток необходимо расположить выше лезвия лемеха (плоскости листа) на 0,6-1,0 см, чтобы свободно подрезать почву. Щиток прихватками присоединяем к лемеху и вспомогательному листу. Прикладываем к лемеху отвал так, чтобы получилась цельная конструкция. Угол между ножом лемеха и краем отвала необходимо установить 6-8°.

Крепление лемеха

Схема крепления плуга представлена на чертеже.

В том случае, если какой-нибудь из углов или поверхности не совпадут или не будут отвечать рекомендованным, деталь потребуется подправить молотком. Подогнав отвал и лемех, привариваем их, после этого отвал прихватками скрепляем с боковым щитком. Свариваем боковой щиток сначала с распорной планкой, после этого с пластиной, расположенной в основании, теперь к ней привариваем упорный уголок лемеха. Весь агрегат осматриваем, и теперь потребуется тщательно проварить швы, затем отделить от вспомогательного листа. Выполнив сборку, швы требуется тщательно очистить болгаркой, а поверхности, которые будут контактировать с грунтом, зашлифовать.

Оборотный плуг

У оборотного плуга имеется отличие – наличие механизма поворота, переворачивающего лемех при проходе соседней борозды в обратном направлении. Перевернув лемех, пласты почвы будут переворачиваться в том же направлении, что и предыдущие. Поворотный механизм позволяет выполнять вспашку быстрее, чем при использовании обычной конструкции.

У оборотной конструкции имеется три специфические плоскости: внизу горизонтальная плоскость полозка, боковая вертикальная и передняя отвальная. Снимаем лемех и отвал, устанавливаем на пол и прислоняем их к стенке, нижняя горизонтальная плоскость полозка должна совпасть с горизонтальной линией пола, а стена с боковой вертикальной плоскостью полозка.

Чтобы отрегулировать плуг, необходимо нижнюю грань лемеха опустить на 1,0–4,0 см ниже плоскости полозка. Боковые режущие грани лемеха и отвала должны лежать на одной линии и выступать на 1 см от вертикальной линии полозка.

Рабочая поверхность лемеха должна совпасть с отвалом без каких-либо зазоров, на них не может быть выступающего крепежа и их требуется тщательно отполировать.

После окончания вспашки все рабочие части необходимо очистить и промазать технической смазкой, чтобы исключить коррозию при хранении до следующего сезона.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Как прицепить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса специальными с грунтозацепами для повышения проходимости по пахоте. Затем присоединяют плуг к навесному устройству мотоблока. Во время установки крепления не должны затягиваться полностью для обеспечения регулировки. Фиксируют агрегат на крепежной серьге мотоблока с помощью двух стальных стержней.

Регулировку плуга необходимо производить, соблюдая все правила, что влияет на качество вспашки. Устанавливают колеса мотоблока на специальные опоры и выполняют его регулировку. Высота опор равна глубине вспахивания и составляет 15-20 см при проведении работ весной на влажном грунте или 20-25 см. С помощью регулировочных болтов выставляют «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, ручки управления выставляются по высоте пояса работника. Затем проверяют настройку контрольным вспахиванием нескольких борозд. Замеряют, на какую глубину произведена вспашка, качество отвала почвы и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.

Как сделать плуг для мотоблока своими руками?— проще простого используй наши чертежи и фото

Обработка земли всегда требовала значительных физических затрат, независимо от площади участка. Для облегчения работы и большей эффективности используйте, к примеру, мотоблок «Нева». Такая техника позволяет быстро и эффективно выполнять различные виды обработки земли, для чего необходимо иметь соответствующее оборудование, например, плуг, и которое можно купить в специализированном магазине или сделать собственноручно.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

• угол отвала;
• качество и глубина вспашки земли;
• площадь захвата;
• эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.

Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Видео работы этого плуга

Чертеж плуга

В настоящее время сделать плуг для мотоблока своими руками не составляет проблемы, тем более что сейчас можно найти чертежи самых разнообразных конструкций. Очень часто к ним приложены подробные указания по созданию и сборке плуга.

1. ручка из трубы – 2 шт.;
2. рама;
3. фиксация стойки винтом М10;
4. плуг;
5. крепежная вилка шарнира к раме;
6. дышло;
7. колесо;
8. капроновая втулка для подшипника;
9. перемычка между рукоятками;
10. шарнирная ось из болта М10;
11. контргайка;
12. ось;
13. дистанционная шайба;
14. ручка для дышла;
15. тройник.

Главное чем необходимо руководствоваться, создавая подобную конструкцию – это точно придерживаться всех инструкций и соблюдать все параметры выбранных чертежей. Даже незначительная неточность, которая может на первый взгляд показаться несущественной, в состоянии сильно сказаться на характеристиках плуга или впоследствии негативно повлиять на рабочие параметры в процессе эксплуатации.

Описание работ по сборке

В первую очередь необходимо сделать раму, для которой можно взять металлическую трубу с сечением 52х40 мм и толщиной стенок порядка 7 мм. Для вилки необходимо срезать широкие стенки рамы расположенные друг напротив друга. Далее, на раме отметить середину, где будет устанавливаться поперечная траверса, а также приварены стойки-прушины, к которым крепится дышло.

В передней части рамы, в начале вилки, остается отверстие, которое заваривается наглухо, чтобы избежать попадания грязи.

Крепление стойки плуга

Чтобы закрепить плужную стойку, в широкой части трубы, которая использовалась для создания рамы, с двух сторон высверливают или вырезают отверстия 31х16 мм. В узких стенках рамы также выполняют сквозные отверстия 10,2 мм для крепления, при помощи болтов М10, рукоятки.

Рукояти для плуга необходимо выполнить отдельно из трубы, диаметром примерно полдюйма. Можно воспользоваться старой водопроводной трубой, которую нужно расплющить кувалдой с двух сторон. В полученных плоскостях высверлить отверстия диаметром 10,2 мм и болтами закрепить на раме. Для придания большей жесткости между ручками приварить поперечину.

Плужная сцепка

Сцепка мотоблока в разборе

Сцепка – это важный элемент конструкции, обеспечивающий надежное крепление навесного оборудования с мотоблоком «Нева». Наиболее популярным вариантом считается П-образное крепление из швеллера, и которое устанавливается под рулем мотоблока.

При создании сцепки понадобится просверлить отверстия для крепления кронштейна и крепежного штыря. Кронштейн для крепления к мотоблоку находится либо вверху, либо внизу, чтобы не препятствовать навешиванию.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Сборка конструкции

Когда все металлические детали плуга для мотоблока «Нева» созданы, для завершающей сборки будет необходим лист металла размером 50×50 см и электросварочный аппарат. К металлическому листу, строго соблюдая углы, нужно слегка прихватить сваркой элементы будущего плуга – боковой щиток и лемех, к которому примерить отвал. В том случае, если обнаружены какие-нибудь несоответствия, то отвал следует молотком довести до необходимого состояния и прихватить сваркой к задней части лемеха.

Осмотреть всю конструкцию и, если никаких проблем не замечено, то можно выполнять капитальную сварку. Лист металла, на котором осуществлялась сборка плуга, отсоединяют от конструкции посредством «болгарки» или молотка и зубила. Далее, требуется тщательно зачистить сварные швы и отшлифовать наждачкой лемех и отвал. После того как конструкция собрана и практически готова к использованию, ее следует покрасить, особенно места сварных соединений. Это не только придаст плугу эстетичный вид, но и убережет металл от воздействия коррозии, а, следовательно, и значительно продлит срок эксплуатации.

Самостоятельно сделать качественный плуг для мотоблока «Нева» хотя и непростая задача, но она вполне выполнимая и по силам любому человеку, имеющему минимальный опыт работы со слесарным инструментом. Чтобы все удалось, следует придерживаться инструкций и чертежей, а также провести грамотную настройку всей конструкции. Собственноручное изготовление плуга это не только довольно интересно, но и экономично, поскольку большую часть материала может найти у себя в хозяйстве любой мастер.

Плуг для мотоблока своими руками чертежи и схемы

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

• Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
• Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
• Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

• а – лемех из легированной стали;
• б — боковой щиток стойки, Ст3;
• в — распорная пластина, Ст3;
• г — пластина основания плуга, Ст3;
• д — полевая доска, уголок 30х30 мм;
• е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

• 1 — лемех;
• 2 — боковой щиток стойки;
• 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

1. — лемех;
2. — винт с потайной головкой М8;
3. — отвал;
4. — пластина основания;
5. — уголок 30х30х90 мм;
6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

• Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
• Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
• Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Как отрегулировать плуг на мотоблоке видео

Как сделать роторный плуг для мотоблока своими руками

Эта модель полностью отлична от всех других моделей плугов. Такой роторный плуг для мотоблока, включает нескольких изогнутых лемехов, установленных на одну ось. При работе ось плуга вращается от вала отбора мощности мотоблока и переворачивает грунт.

Роторный плуг к мотоблоку обрабатывает почву до глубины 25-30 см при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет передвижение не только по прямым линиям, но и по кривым, что облегчает обработку участков со сложной геометрией.

Сейчас многими аграриями ведутся споры о том насколько эффективна работа роторного плуга, но он все больше набирает популярность у дачников при обработке заплетенной корнями и заросшей почвы.

Как сделать плуг для мотоблока своими руками видео

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Виды и классификация плугов

Есть несколько конструкций плугов:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

Тракторные. На данное время это наиболее распространенный вид плугов. Они выпускаются под разные виды техники, в том числе и под малогабаритные минитрактора и даже мотоблоки.

Небольшой тракторный плуг

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

• Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.
• Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).

Оборотные плуги — одно- и много- корпусные

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

• рабочие:

• корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
• нож — основная режущая часть;
• предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;

Устройство плуга общего назначения

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.

Корпус с лемехом и отвалом

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

• Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).

• культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
• полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
• винтовые — хороши при возделывании целины — пласт оборачивают полностью;

Виды корпусов лемешных плугов

Дисковый тракторный плуг

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

Форма и чертеж отвала из листовой стали толщиной 3 мм

Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).

Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт. Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

• Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
• Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
• Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

Лемех

Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.

Располагают лемех следующим образом:

• к дну борозды под углом 22-30°;
• выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:

• для культурного отвала — 40°;
• цилиндрического — 45°;
• винтового и полувинтового — 35°.

Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

• Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
• Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
• Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)

По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

Сборочный чертеж однокорпусного плуга

Чертеж плуга с размерами

Видео-уроки по изготовлению плугов

Сельскохозяйственная техника стала настоящим облегчением для фермеров и позволила сэкономить массу времени. К счастью, сейчас большое количество работы выполняют различные сельскохозяйственные агрегаты, наличие которых приносит значительное облегчение любому фермеру. Особенно популярными являются мотоблоки. Благодаря тому, что к мотоблоку легко можно присоединить сеялки, плуги, косилки и многое другое, он стал полноценной заменой для лошади. О том, как сделать его своими руками – далее в статье.

Зачем нужен плуг

Одно из самых сложных занятий в фермерстве: подготовка земли к посеву. Ведь для того, чтобы получить следующий урожай, грунт необходимо сначала взрыхлить. Для этого требуется плуг, с помощью которого легко переместить наверх слои земли.

Для того, чтобы создание борозд было максимально быстрым, плуг присоединяют к мотоблоку. Благодаря использованию такой техники затраты времени на обработку поля уменьшаются в десятки раз.

Принцип работы подобного агрегата прост: режущая кромка погружает лопасти в землю, которые и разрыхляют почву, перед этим углубляясь в неё.

За счёт тягловой силы создаётся борона. Такой принцип известен уже давно, им пользовались люди тысячи лет назад, поэтому эффективность действительно проверена временем.

Более подробно о плуге для мотоблока смотрите на видео:

Преимущества самодельного мотоблока

Чтобы обработка земли была максимально плодотворной, можно не покупать готовый агрегат, а сделать плуг для мотоблока своими руками, например для мотоблока Нева. В данном случае так же можно использовать мотоблок Карвер, Тарпан, Луч, Техас, Кайман. Как же сделать самому плуг для мотоблока?

Видео: Мотоблок НЕВА, вспашка плугом

Самодельные устройства отличаются некоторыми неоспоримыми преимуществами:

• Вы можете рассчитать оптимальную конструкцию, углы наклона, которые подойдут для грунта на вашем поле;
• Подбор конструкции под мощность своего мотоблока;
• Выигрыш в цене, ведь самодельное устройство обойдётся вам дешевле покупного агрегата;
• Уверенность в качестве, ведь вы делаете плуг для себя;
• Чувство гордости, что вы способны на подобные конструкторские свершения.

Различные конструкции плугов

Для начала следует определиться с конструкцией устройства, ведь существует несколько различных видов.

Цилиндрический

Цилиндрический вид плуга отличается отменной универсальностью, ведь подойдёт практически для любого вида грунта и размера поля. Такая форма позволяет хорошо справляться с дроблением грунта. Кроме того, изготовить такой агрегат самостоятельно не составит проблем.

Единственным недостатком данной конструкции можно назвать неглубокое проникновение в землю.

Полувинтовой

Если вам не требуется разрыхлить землю, а нужно лишь поднять пласты грунта, то отменным вариантом станет полувинтовая форма рабочей части плуга. Она глубоко проникает в землю, но, при этом практически не создаёт разрыхлительного эффекта. Обычно её используют для тяжёлой почвы.

Лемешный

Также существует лемешные плуги, однако своими руками их изготовить достаточно трудно, поэтому рассматривать их не стоит.

Как настроить плуг

Кроме того, нужно правильно настроить плуг: рабочая часть кромки должна быть наклонена примерно на 40 градусов, ведь именно такой наклон позволяет сделать работу максимально эффективной даже на сложном грунте.

О преимуществах работы мини зерноуборочного комбайна вы можете ознакомиться здесь.

Борона для мотоблока – упростит работу, сэкономит время и ваши силы. С ней вы прекрасно подготовите свой участок.

Ручные самодельные культиваторы в настоящее время стали очень популярны. Если перейдете на ссылку, то сможете увидеть видео по его изготовлению.

Если сделать угол меньше, то режущая часть может просто вылетать из земли, а при большом наклоне кромка просто не одолеет тяжёлый грунт. Углы же наклона лопасти обычно варьируются от 30 до 140 градусов.

Чертежи и размеры

Как настоящий конструктор, перед началом работ по созданию плуга вы должны создать его чертёж, ведь это поможет заранее продумать устройство, а также даст возможность не допустить ошибки при сборке. Естественно, вы должны делать свой плуг простым, требующим минимальное количество деталей.

Советуем ориентироваться на подобные чертежи. Они достаточно просты и, при этом, в них детально расписаны габариты деталей и место установки. Это очень удобно!

Любой самодельный плуг состоит из таких элементов:

• Металлической трубы, которая будет несущей частью для функционального отдела устройства;
• Колёса, чтобы можно было передвигаться по полю;
• Рабочей режущей части, которая может быть как с лопастями, так и без. Обычно её приходится делать самостоятельно из металла, но можно использовать и режущие части из старых устройств;
• Механизм крепления к мотоблоку.

Самодельный плуг из металла для мотоблока по чертежу.

Как сделать своими руками

Для создания устройства вам понадобится подготовленное рабочее место. Заранее принесите туда следующие инструменты и детали:

• вальцы;
• инструмент для разрезания металлических листов;
• трубка (желательно с квадратным сечением и достаточно толстым слоем металла);
• сварочный аппарат;
• лемех;
• винты, гайки;
• 5 мм лист легированной стали (данный вид материала гораздо лучше выдерживает нагрузку, поэтому рекомендуется использовать именно его);
• 3-мм металлический лист.

Стоит сказать, что приступать к самостоятельному изготовлению плуга стоит тем людям, которые имеют определённые навыки работы с металлом, так как это достаточно непростое дело, требующее опыта.

Вам потребуется самостоятельно по собственным или найденным в интернете чертежам вырезать лемех, отвалы, клинья и другие детали. Стоит предупредить, что, в первую очередь, необходимо придерживаться техники безопасности, чтобы работа была не только продуктивной, но и безвредной!

Роторный

Для начала рассмотрим, как изготовить роторную модель плуга, которая является самым простым вариантом устройства для работы с землёй. Такой агрегат превосходно подойдёт для небольших участков, так как его продуктивность не слишком высока. Так же можно использовать и плуг для мотоблока Крот.
Зато с его сборкой справятся даже новички.

Для этого необходимо:

• для начала изготовьте отвал цилиндрической формы (при выборе данного варианта режущей кромки плуга). Делайте это строго по чертежам из легированного металла. Именно поэтому чертёж так важен, ведь он позволяет уверенно выполнять кропотливую и тяжёлую работу с металлом;
• далее нам потребуется установить лемех. Для этого следует ввести клинья в металлический лист 3-мм под углом в 45 градусов;
• потом вам потребуется состыковать лемех с боковым щитком. Следите, чтобы лезвие лемеха было ниже щитка примерно на 1 см;
• после этого необходимо присоеденить к лемеху отвал;
• далее к металлической трубе, которая служит основой для плуга, следует приварить с одной стороны рабочую часть с лемехом, а с другой крепление к мотоблоку.
• после того, как у вас получился плуг, с нижней части можно приварить ось с колёсами, либо присоединить движущиеся части каким-либо другим способом.

Оборотный

Рассмотрим наиболее функциональную модель плуга, которую вы сможете сделать своими руками. Поворотный плуг станет отличным помощником при вспахивании земли, благодаря достаточно большой площади обработки.

Кроме того, вам не понадобится терять время после каждого прохода, достаточно просто развернуть устройство и идти в обратную сторону, а плуг будет работать по назначению. Ведь борозды также развернуться по направлению движения. То есть, продуктивность повысится в 2 раза.

Итак, базовые действия вы выполняете аналогично с роторным устройством, однако, на этот раз режущие края должны быть ниже полоза на 2 см.

Будьте внимательны и проследите, чтобы края лемеха и отвала совпадали, эти детали должны быть присоединены друг к другу максимально плотно, чтобы не было просветов.

После этого элементы привариваются друг к другу, что даёт плугу отменную прочность и надёжность.

Правила ухода и использования

После того, как вы изготовили агрегат, следует позаботиться о его долговечности. Поэтому плуг обрабатывают специальными антикоррозионными средствами, а также нередко красят, чтобы защитить от ржавчины и придать изделию оригинальность.

Хранить свой плуг следует в месте, которое защищено от негативного влияния влаги.

Регулярно очищайте аппарат после использования, чтобы он служит максимально долго, а вам не приходилось часто затачивать режущую кромку.

Перед использованием проверьте, надёжно ли вы закрепили устройство к мотоблоку, чтобы избежать травм и прочих неприятностей.

Конечно, создание собственного плуга отнимет у вас определённое количество времени, зато вы можете не сомневаться, что ваше устройство действительно качественное, и выполнено на совесть!

Вы можете изготовить плуг самостоятельно конкретно под свои нужды, и это обойдётся вам гораздо дешевле, чем при покупке нового оборудования, ну а чувство гордости за свой труд вообще невозможно купить! Поэтому вперёд за чертежами и в мастерскую.
