Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

• Элементная база
• Электрические параметры
• Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Модули самодельного аудиокомплекса

Усилитель имеет:

• четыре аналоговых линейных входа;
• один корректирующий вход для проигрывателя;
• выход на АС;
• выход на наушники;
• выход дистанционного управления (RC5);
• управление звуком и баланс отключаемые функцией Direct;
• регулятор громкости с мотором;
• индикатор активного входа и прикрепленных функций;
• четыре гнезда, в том числе одно с клеммами питания.

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Полезное: Портативный усилитель для наушников

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Метки: самодельный усилитель, darkamp.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

Основа устройства

Начинающие радиолюбители в первую очередь задаются вопросом: из чего можно собрать простой усилитель звука в домашних условиях. Работа устройства основывается на транзисторах или микросхемах, либо возможен редкий вариант — на лампах. Рассмотрим подробнее каждый из них.

Блок питания для усилителя звука

К блокам питания, предназначенных для работы в усилителях мощности звуковой частоты (УМЗЧ), предъявляют особые требования. И чем выше класс усилителя звука, тем выше эти требования. Важнейшие из них – это минимум пульсаций и различного рода электромагнитных излучений. По этой причине в аудиотехнике даже низкого класса применяются исключительно трансформаторные блоки питания. Импульсным блокам питания (ИБП) в аудиотехнике не место.

ИБП в процессе работы создают широкий спектр электромагнитных излучений, которые пагубно сказываются на качестве звука. Это объясняется работой полупроводниковых приборов в ключевом режиме. Вследствие чего возникают импульсы тока. Которые в конечном итоге распространяются в виде электромагнитных излучений и пульсаций. По этой причине ИБП подлежат обязательному экранированию.

Для сглаживания пульсаций выпрямленного тока в трансформаторных (линейных) блоках питания применяются электролитические конденсаторы большой емкости. Более того, для БП усилителей звука рекомендуется применять специальные конденсаторы. Однако влияние их на улучшение качества звука до сих пор остается спорным. Но стоимость таких конденсаторов явно превышает стоимость «обычных» конденсаторов.

Ключевым элементом большинства усилителей звука является операционный усилитель ОУ. ОУ зачастую питаются двухполярным напряжением, хотя могут получать питания и от однополярного источника. Но все же мощные усилители питаются, как правило, от двухполярних источников тока.

Что понадобится

Для сборки УНЧ на микросхемах своими руками понадобится некоторый перечень расходных материалов и инструментов, каждый элемент которого подробно рассмотрен в дальнейшем руководстве.

Стерео усилитель звука своими руками

И так, чтобы сделать усилитель звука достаточно понимать следующее. Любой УМЗЧ имеет как минимум один вход, один выход и два вывода для подключения питания.

Поскольку мы будем собирать стерео усилитель звука на микросхеме TEA2025B, то будет использоваться два входа. Каждый вход на отдельный канал. А соответственно будут использоваться два выхода для подключения двух динамиков: левого и правого.

Теперь мы можем сделать следующий вывод. Любая микросхема стерео усилителя звука должна иметь минимум шесть выводов. Два входа, два выхода, два питания. Как правило, микросхемы подобного типа имеют больше выводов. К ним подпаиваются дополнительные элементы: конденсаторы, резисторы, которые в народе называют “обвязкой” или “рассыпухой”.

Ламповый усилитель звука своими руками

Ламповые усилители звука – это дорогостоящие устройства при условии, что вы закупаете все комплектующие на собственные средства. Старые радиолюбители иногда держат у себя коллекции ламп и других деталей. Собрать ламповый усилитель на дому своими руками относительно легко, если вы готовы потратить несколько дней на поиск подробных схем в интернете. Схема усилителя звука в каждом случае уникальна и зависит от источника звука (старый магнитофон, современная цифровая техника), источника питания, предполагаемых габаритов и других параметров.

Усилитель звука самодельный

Прежде чем начать выбор схемы блока низкой частоты, нужно выяснить для какой цели он будет использоваться. Одной из популярных моделей является схема для наушников, так как многие бытовые системы не дают хорошей громкости вместе с высоким качеством звучания. Схема двухканального усилителя звука может использоваться для персонального компьютера или автомобильной магнитолы. Это делает возможным слушать музыку в салоне, не мешая окружающим.

Основой устройства является низковольтный операционник. Питание, подаваемое на 2 вывод микросхемы, лежит в диапазоне от 3 до 12 вольт. Есть аналогичные схемы, выполненные на дискретных элементах, но микросхема не требует регулировки и настройки, что имеет значение в транзисторных схемах. Правильно собранный усилитель сразу начинает работать. Усилитель звука для колонок демонстрирует более сложную схему, где отдается характерное внимание качеству звука.

Как продлить срок службы конструкции

Важно понимать, как правильно сделать усилитель своими руками, чтобы он прослужил даже дольше покупных устройств.

Многие создают временные устройства, руководствуясь тем, что они доступны по цене и легко заменимы. А зря: можно и самостоятельно сделать долгоиграющий вариант усилителя.

Достаточно соблюсти несколько правил:

• Обеспечить полноценное охлаждение детали. Без радиаторной решетки не обойтись. Она должна соответствовать микросхеме по размеру.
• Не перегружать усилитель, то есть не подавать сигнал постоянно. Одного часа работы будет вполне достаточно, чтобы насладиться музыкой, а микросхема за это время не полетит от перегрева.
• Выключать устройство из сети, если на него не подается сигнал. Микросхемы рассматриваемого типа потребляют большое количества тока покоя, даже если фактически не включены. Из-за этого корпус нагревается, а срок службы сокращается.

Усилитель своими руками для автомагнитолы

Бывает, что звук музыки в машине не такой качественный как хотелось бы. Для тех, кто не хочет тратить большие деньги на усилители, есть возможность собрать усилитель самому.

Для осуществления такой задумки, вполне подойдёт микросхема TDA8569Q. Она пользуется большой популярностью благодаря своим характеристикам:

• напряжение составляет от шести до 18 вольт;
• высокая входная мощность;
• издает частоту от 20 до 20000 Гц.

Первым этапом в сборке будет рисование печатной платы. Потом рекомендовано обработать плату хлорным железом. Дальше стоит припаять все компоненты микросхемы. Для того чтобы небыло присадок питания нужен толстый слой припоя. Также нельзя забывать оставить на корпусе место для радиаторной решётки, которая выступает в роли охлаждения.

Защиту АС собирал по этой схеме

В настройке не нуждается если все собрано верно. Печатные платы будут находится в архиве. При испытаниях с усилителя снял с одного канала 98 ватт, далее он вошел в клиппинг. Как и заявил автор — чистые 100 ватт. Радиаторы использовал от компьютера, от сокета АМ 3+. Без кулеров чертовски греется, так как слишком маленькой площади радиаторы. Решено оставил кулера в работе — сейчас все теплое. Кулера запитал по схеме ШИМ регулятора на таймере NE555.

Далее приступил к сборке второго преобразователя для сабвуферного канала. Схема остается прежней. Есть небольшие изменения по намотке трансформатора. Кольца использовал все те-же, два склееных вместе. Первичка остается прежней. А вот вторичка другая, количество жил прежнее, но витков здесь уже не 15, а 21. На выходе преобразователя получилось +-70 вольт. Для ФНЧ намотал отдельную обмотку проводом 0.8 8 витков. Схема стабилизации остается как в схеме. Также есть еще одна обмотка для питания защиты АС, все аналогично как и в первом преобразователе для Лайкова.

Рекомендации

Старайтесь не держать паяльник долго в одной точке – несколько секунд перегрева (температура свыше 250 градусов) способны отслоить слой медной фольги, и дорожку придётся заменить на медную проволоку. Проволочные дорожки из-за большей кривизны вносят дополнительную дестабилизацию в работу высокочастотных электрических цепей и каскадов.

Чтобы не перегревать микросхему, транзисторы и/или диоды (от перегрева они получают тепловой пробой), используйте паяльный флюс (в простейшем случае это раствор хлорида цинка) или лимонную кислоту и немного канифоли. Испаряющийся флюс частично охлаждает выводы радиодеталей, не давая последним перегреться. Движения должны быть чёткими, но довольно быстрыми.

Не рекомендуется использовать паяльник мощностью более 40 Вт – высокомощный за секунду и более перегреет активные радиокомпоненты.

Не пренебрегайте радиаторами. Полезно провести тепловой расчёт схемы. Выпускникам технических вузов, отучившимся на факультетах радиоэлектроники и конструирования аппаратуры, в этом плане легче. Усилитель, перегревающийся при большей громкости, рано или поздно выйдет из строя.

Нельзя завышать питающее напряжение больше максимального значения, указанного в инструкции схемы. Недостаток питания приведёт к тому, что усилитель не заработает либо сработает на минимальной мощности.

Компьютерный блок питания, использовавшийся в домашнем компьютере, который уже давно устарел по производительности, может пригодиться – он потребляет 250-400 Вт, но выдаёт не менее 70% от этого значения. Среди выходных напряжений компьютерного БП имеются 3,3; 5 и 12 В. Это универсальное решение для «самодельщиков» – блок питания от старого ПК выступает в роли лабораторного.

Согласуйте (соотнесите) мощности колонок и усилителя. Слабые колонки сгорят на мощном усилителе. Возможна и обратная ситуация, когда звук в слишком мощных колонках будет «захлёбываться». Для избавления от наводок со стороны блока питания вход и выход усилителя подключают посредством экранированной витой пары – коаксиального кабеля с двумя независимыми центральными проводниками, играющего роль акустического.

Определившись с ожидаемыми параметрами, вы соберёте универсальный усилитель, мощности которого (и колонок для него) хватит, чтобы организовать прослушивание музыки на большой территории площадью в несколько сотен квадратных метров.

В следующем видео вы узнаете один из вариантов создания усилителя звука для колонок своими руками.

Видео: усилитель мощности звука своими руками

Простой усилитель звука своими руками 1 часть

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Собираем усилитель звука на TEA2025B

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B.

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В.

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный  резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.

Скачать разводку платы TEA2025B_

Фото усилителей звука своими руками

Вам понравилась статья? Поделитесь ?

В этой статье мы рассмотрим схему электронного регулятора громкости звука с возможностью дистанционного управления и цифровой индикацией уровня.

Рис.1. Передняя сторона устройства

Рис.2. Задняя сторона устройства

Увеличение громкости осуществляется кнопкой или дистанционно с пульта ДУ (инфракрасное управление). Подходит практически любой домашний пульт управления.

Схема устройства представлена на рисунке 3.

Рис.3. Схема электрическая принципиальная

Переключения уровней звука основаны на десятичном счетчике CD4017 (DD1). Данная микросхема имеет 10 выходов Q0-Q9. После подачи питания на схему, на выходе Q0 сразу присутствует логическая единица, светодиод HL1 светится, указывая на нулевой уровень звука. К остальным выходам Q1-Q9 подключены резисторы R4-R12, которые имеют разное сопротивление.
Напомню, что микросхема в один и тот же момент времени выдает сигнал высокого уровня только на одном из своих выходов, а последовательное переключение между ними происходит при подаче короткого импульса на вход (вывод 14).
Исходя из этого, сопротивления в группе резисторов R4-R12 подобраны в порядке убывания (сверху-вниз по схеме), чтобы при каждом переключении микросхемы на базу транзистора VT2 поступало все больше и больше тока, постепенно открывая транзистор.
На коллектор этого транзистора подается сигнал от внешнего УНЧ или источника звука.
Итак, переключая микросхему счетчик, мы, по сути, изменяем сопротивление коллектор-эмиттер и тем самым изменяем громкость звука поступающего на динамик.
Сопротивления резисторов зависят от коэффициента усиления транзистора (h21э). Например, при использовании 2N3904 сопротивление резистора R4 может быть около 3 кОм, чтобы чуть чуть «приоткрыть» транзистор, звук при этом будет на самом тихом уровне. А сопротивление R12 должно быть наименьшим из всей группы (около 50 Ом), чтобы обеспечить режим насыщения и максимальную пропускную способность коллектор-эмиттер, соответственно максимальную громкость данного регулятора.
Мне трудно указать конкретные номиналы R4-R12, так как это еще очень сильно зависит от мощности звукового сигнала, поданного на транзистор, а также от питания. Лучше всего использовать многооборотные подстроечные резисторы и настроить ступени «на слух».

В нижней части схемы представлен узел индикации, основанный на дешифраторе К176ИД2 (DD2). Он предназначен для управления семисегментным индикатором.
На входы дешифратора подается двоичный код, поэтому на диодах VD1-VD15 построен шифратор, который преобразует десятичный сигнал от CD4017 в двоичный код, понятный для К176ИД2. Такая схема на диодах может показаться странной и архаичной, но вполне работоспособна. Диоды следует выбирать с малым падением напряжения, например диоды Шоттки. Но в моем случае использованы обычные кремниевые 1N4001, их видно на рисунке 2.
Итак, сигнал с выхода счетчика поступает не только на базу транзистора, но и на диодный преобразователь, превращаясь в двоичный код. Далее DD2 примет двоичный код и на семисегментном индикаторе отобразится нужная цифра, показывающая уровень звука.
Микросхема К176ИД2 удобна тем, что позволяет использовать индикаторы и с общим катодом, и с общим анодом. В схеме использован второй тип. Резистор R17 ограничивает ток сегментов.
Резисторы R13-R16 стягивают входы дешифратора на минус для стабильной работы.

Теперь рассмотрим верхнюю левую часть схемы. Двухпозиционным переключателем SA1 устанавливается режим управления громкостью. В верхнем (по схеме) положении ключа SA1 громкость изменяется вручную, путем нажатия на тактовую кнопку SB1. Конденсатор C3 устраняет дребезг контактов. Резистор R2 стягивает вход CLK на минус, предотвращая ложные срабатывания.
После подачи питания светится светодиод HL1, а индикатор показывает ноль — это режим без звука (Рисунок 4, сверху).

Рис.4. Отображение уровней на индикаторе

Нажимая на тактовую кнопку, маленькими скачками происходит увеличение громкости динамика от 1-го до 9-го уровня, следующее нажатие снова активирует беззвучный режим.

Если установить переключатель в нижнее (по схеме) положение, то вход DD1 подключается к схеме инфракрасного дистанционного управления, основанной на TSOP приемнике. При поступлении внешнего ИК сигнала на TSOP приемник, на его выходе появляется отрицательное напряжение, отпирающее транзистор VT1. Данный транзистор — любой маломощный, структуры PNP, например КТ361 или 2N3906.
ИК приемник (IF1) рекомендую выбрать с рабочей частотой 36 кГц, так как именно на этой частоте работает большинство пультов (от телевизора, DVD и т.д.). При нажатии на любую кнопку пульта, будет происходить управление громкостью.

В схеме присутствует кнопка с фиксацией SB2. Пока она нажата, вывод сброса RST подключен к минусу питания и счетчик будет переключаться. С помощью этой кнопки можно осуществить сброс счетчика и уровня громкости до нуля, а если оставить ее в отключенном положении, вывод сброса окажется не стянутым на минус и счетчик не
будет принимать сигналы с пульта ДУ, и не
будет реагировать на нажатия кнопки SB1.

Рис.5. Переключатели, тактовая кнопка и TSOP приемник с обвязкой выведены на отдельную плату

Аудиосигнал на транзистор регулятора я подаю с усилителя на микросхеме PAM8403. Коллектор VT2 подключен к положительному выходу одного из каналов усилителя (R), а его эмиттер к положительному контакту колонки (красный провод на фото). Отрицательный контакт колонки (черно-красный) подключен к минусу используемого канала. Источник звука в моем случае мини mp3 плеер.

Рис.6. Подключение устройства

Почему использованы подстроечные резисторы?

Хочу обратить ваше внимание на фото задней стороны устройства (рис.2). Там видно, что присутствуют три подстроечных резистора R4, R5, R6 на 100 кОм. Я реализовал только лишь три уровня громкости, потому что остальные резисторы (R7-R12) не поместились на плате. Подстроечные резисторы позволяют настроить уровни громкости для разных источников звука, т.к. они отличаются по мощности аудиосигнала.

Недостатки устройства.

1) Регулирование громкости происходит только вверх по уровню, т.е. только громче. Убавлять сразу не получится, придется дойти до 9-го уровня и затем снова вернуться к начальному уровню.
2) Немного ухудшается качество звука. Наибольшие искажения присутствуют на тихих уровнях.
3) Не осуществляет управление стерео сигналом. Введение второго транзистора для еще одного канала не решают проблему, т.к. эмиттеры обоих транзисторов объединяются на минус питания, что приводит к «моно» звуку.

Усовершенствование схемы.

Можно использовать вместо транзистора резисторную оптопару. Фрагмент схемы представлен на рисунке 7.

Рис.7. Фрагмент этой же схемы с оптопарой

Резисторная оптопара состоит из излучателя и приёмника света, соединенных оптической связью. Они имеют гальваническую развязку, а значит управляющая схема не должна вносить помехи в звуковой сигнал, проходящий по фоторезистору. Фоторезистор под действием света излучателя (светодиода или т.п.) будет изменять свое сопротивление и громкость будет изменяться. Элементы оптопары гальванически изолированы, а значит можно управлять двумя или более каналами аудиосигнала (рис.8).

Рис.8. Управление двумя каналами с помощью резисторных оптопар

Резисторы R4-R12 подбираются индивидуально.

Питание устройства можно осуществлять от USB 5 Вольт. При повышении напряжения следует увеличить сопротивление токоограничивающего резистора R17, чтобы не вышел из строя семисегментный индикатор HG1, а также следует увеличить сопротивление R1, чтобы защитить TSOP приемник. Но не рекомендую превышать питающее напряжение выше 7 Вольт.

К данной статье имеется видео, в котором изложен принцип работы, показана собранная на плате конструкция и проведен тест данного устройства.

Список радиоэлементов

Чаще всего в каскадах регуляторов громкости высококачественной звуковоспроизводящей аппаратуры непосредственно в качестве регуляторов используются переменные резисторы, позволяющие постепенно или плавно изменять усиление сигнала. Однако нередко в ламповых усилителях НЧ применяются и ступенчатые регуляторы громкости, выполненные на постоянных резисторах и переключателях.

Самым простым и распространенным схемотехническим решением регулятора громкости лампового УНЧ при выборе плавной регулировки является введение потенциометра с переменным коэффициентом деления напряжения во входную цепь, в межкаскадную цепь или в цепь отрицательной обратной связи усилителя. Перемещением движка этого потенциометра и осуществляется непосредственно регулировка громкости. При этом в качестве регулировочного потенциометра рекомендуется использовать переменные резисторы с так называемой логарифмической характеристикой (характеристика типа В), чтобы обеспечивалось равномерное изменение громкости воспроизводимого сигнала при различных уровнях входных сигналов.

Регулятор громкости с плавной регулировкой при желании можно заменить регулятором со ступенчатой регулировкой. Для этого достаточно произвести соответствующую замену регулирующего элемента, то есть вместо потенциометра установить цепочку последовательно соединенных постоянных резисторов, количество которых и соотношение их номиналов определяет диапазон и закон регулирования.

При выборе схемы регулятора громкости не следует забывать о том, что человеческое ухо имеет различную чувствительность к сигналам разной частоты и громкости. На практике это явление проявляется в том, что при уменьшении громкости воспроизводимого звукового сигнала у слушателя создается впечатление изменения тембра звучания, которое выражается в кажущемся значительно большем уменьшении относительной громкости составляющих низших и высших частот по сравнению с сигналами средних частот. Поэтому в высококачественной звуковоспроизводящей аппаратуре применяются тонкомпенсированные регуляторы громкости, в которых при уменьшении громкости осуществляется необходимый подъем составляющих низших и высших частот для обеспечения равной громкости восприятия. С увеличением громкости требуемый подъем составляющих граничных частот уменьшается. Основу тонкомпенсированных регуляторов громкости обычно составляют потенциометры с одним или двумя отводами, к которым подключаются соответствующие RC-цепочки.

Обычно регулятор громкости используется для изменения уровня выходного сигнала УНЧ с минимальными вносимыми искажениями. При этом чаще всего в качестве такого регулятора применяется переменный резистор, включаемый либо на входе усилителя, либо между предварительным и оконечным каскадами. Вместо переменного резистора, как уже отмечалось, может использоваться и ступенчатый регулятор, выполненный на основе переключателя и кассеты резисторов с разным сопротивлением. Упрощенные принципиальные схемы простейших регуляторов громкости приведены на рис. 1.

Рис.1. Упрощенные принципиальные схемы регуляторов громкости

Чтобы предотвратить возможность перегрузки первой лампы усилителя при большой амплитуде входного сигнала, используется схема подключения регулятора громкости, изображенная на рис. 1, а. В этом случае переменный резистор применяется непосредственно в качестве нагрузки предыдущего устройства. Если же максимальная амплитуда входного сигнала мала, переменный резистор регулятора громкости можно установить в цепи управляющей сетки одного из последующих усилительных каскадов, как показано на рис. 1, б. Преимуществом такого подключения является ослабление воздействия внешних помех, так как на регулятор подается полезный сигнал, уже усиленный до необходимого уровня.

Регулировка уровня громкости в ламповых УНЧ может осуществляться и с помощью специальных каскадов, в которых обеспечивается изменение крутизны характеристики лампы. Принцип действия таких регуляторов громкости основан на том, что при использовании в усилительном каскаде лампы с большим внутренним сопротивлением усиление такого каскада будет пропорционально крутизне ее характеристики (S). Поэтому при использовании лампы с переменной крутизной характеристики для изменения усиления каскада достаточно переместить рабочую точку на участок с другой величиной крутизны. Изменение положения рабочей точки и, соответственно, коэффициента усиления может осуществляться разными способами, например изменением величины напряжения смещения или напряжения на экранной сетке лампы. Упрощенные принципиальные схемы таких регуляторов громкости приведены на рис. 2.

Рис.2. Упрощенные принципиальные схемы регуляторов громкости с изменением крутизны характеристики лампы

Необходимо отметить, что рассмотренные регуляторы громкости, в которых используется принцип изменения крутизны характеристики лампы, могут применяться лишь в первых каскадах УНЧ при относительно малых амплитудах входного сигнала (не более 200 мВ). При более высоких уровнях входного сигнала могут возникнуть значительные нелинейные искажения, вызванные криволинейностью динамической характеристики.

Для регулировки громкости в ламповых усилителях низкой частоты нередко используются регуляторы, которые обеспечивают компенсацию низких частот при малых уровнях входного сигнала. Принципиальная схема одного из таких регуляторов приведена на рис. 3.

Рис.3. Принципиальная схема регулятора громкости с компенсацией низких частот при малых уровнях входного сигнала

На вход каскада подается входной сигнал с фиксированным подъемом уровня низших частот воспроизводимого диапазона. Этот уровень определяется величинами сопротивлений резисторов R1, R2 и R3, образующими входной делитель, а также значением емкости конденсатора С2. С выхода регулятора в цепь сетки лампы через делитель, образованный элементами R7 и С2, поступает сигнал обратной связи. Чем выше уровень громкости, тем значительнее и обратная связь. Величина сопротивления резистора R7 определяет соотношение ослабления низших частот в цепи обратной связи к подъему этих частот во входной цепи. В идеальном случае подбором сопротивления резистора R7 следует добиться того, чтобы ослабление низших частот в цепи обратной связи было равно их подъему во входной цепи. В этом случае форма частотной характеристики сигнала на выходе каскада будет близка к линейной. Приведенные на рис. 3 номиналы элементов рассчитаны на использование одного из триодов лампы 6Н2П.

При уменьшении громкости сигнала с помощью потенциометра R6 уменьшается и значение обратной связи, однако фиксированный подъем низших частот остается прежним. В результате уровень низших частот в выходном сигнале возрастает. При очень малых значениях громкости обратная связь практически отсутствует, а характеристика каскада определяется только параметрами цепочки R1, R3 и С2. При этом подъем низших частот максимальный.

Одним из недостатков данной схемы является то, что триод включен перед регулятором громкости, поэтому при очень сильном входном сигнале он может перегружаться. Однако сигнал с входа подается на управляющую сетку лампы через делитель, который даже на частоте 50 Гц обеспечивает ослабление более чем в 4 раза. Вследствие этого данная схема может работать без искажений при уровне входного сигнала до 4-5 В. Также необходимо отметить, что рассматриваемая схема чувствительна к уровню фильтрации анодного напряжения, поэтому применение фильтра R8C5 в цепи питания анода лампы является обязательным.

При конструировании лампового УНЧ радиолюбители нередко ставят перед собой задачу включения в его состав каскада, с помощью которого можно регулировать громкость дистанционно. Применение в обычных регуляторах выносных пультов с размещенными в них потенциометрами вряд ли можно считать удачным решением, поскольку чаще всего такие пульты соединяются с усилителем с помощью длинных кабелей, что приводит к появлению весьма существенных искажений. Однако существуют разнообразные схемотехнические решения, обеспечивающие регулирование громкости на расстоянии, например, посредством изменения управляющего напряжения постоянного тока, при практическом отсутствии искажений. Принципиальная схема одного из вариантов регулятора громкости с дистанционным управлением приведена на рис. 4.

Рис.4. Принципиальная схема регулятора громкости с дистанционным управлением

Отличительной особенностью рассматриваемого регулятора является включение вместо катодного резистора триода усилительного каскада еще одного триода, который выступает в роли регулирующего элемента. При изменении величины постоянного отрицательного напряжения, подаваемого на сетку второго триода, изменяется величина его сопротивления. В результате меняется глубина отрицательной обратной связи для первого триода. Так, например, при возрастании внутреннего сопротивления второго триода отрицательная связь возрастает, а усиление первого триода снижается. В данной схеме импортный двойной триод типа ЕСС82 можно заменить, например, отечественной лампой 6Н1П.

В высококачественной ламповой звуковоспроизводящей аппаратуре широкое распространение получили регуляторы громкости с тонкомпенсацией. Необходимость применения таких регуляторов громкости объясняется тем, что чувствительность уха человека изменяется в зависимости от частоты и громкости воспринимаемого звукового сигнала. Так, например, лучшая чувствительность соответствует восприятию составляющих средних частот по сравнению с составляющими высших и особенно низших частот. Поэтому при уменьшении громкости у слушателя появляется субъективное ощущение, что одновременно уменьшается уровень составляющих высших и низших частот воспроизводимого диапазона. В результате проведенных в этой области исследований были составлены определенные зависимости, которые получили название кривых равных громкостей.

Чтобы при разных уровнях громкости все частотные составляющие воспроизводимого сигнала воспринимались одинаково, в высококачественной звуковоспроизводящей аппаратуре применяются регуляторы громкости, в которых при уменьшении громкости осуществляется необходимый подъем составляющих низших и высших частот, а с увеличением громкости подъем составляющих граничных частот уменьшается. Такие регуляторы называют тонкомпенсированными или частотно-зависимыми. Естественно, разработчики стремятся к тому, чтобы характеристики тонкомпенсированных регуляторов громкости были как можно ближе к кривым равной громкости.

Самым простым вариантом построения частотно-зависимого регулятора громкости является объединение непосредственно регулятора громкости и регулятора тембра с использованием спаренных переменных резисторов. Принципиальные схемы таких регуляторов громкости приведены на рис. 5, а и 5, б. Нередко в тонкомпенсированных регуляторах громкости используются потенциометры с одним или с двумя отводами, к которым подключаются соответствующие RC-цепочки. Принципиальная схема одного из вариантов такого регулятора громкости приведена на рис. 5, в.

Рис.5. Принципиальные схемы простых тонкомпенсированных регуляторов громкости

Токомпенсированный регулятор громкости может иметь и ступенчатую регулировку. К достоинствам таких регуляторов, помимо отсутствия потенциометра соответствующей конструкции, следует отнести возможность выбора значительно более широкого диапазона регулировки. Принципиальная схема одного из вариантов входного каскада лампового УНЧ с таким регулятором приведена на рис. 6.

Рис.6. Принципиальная схема тонкомпенсированного регулятора громкости со ступенчатой регулировкой

Тонкомпенсация в регуляторах громкости может быть реализована и с помощью специальных фильтров. Принципиальная схема регулятора с фильтром тонкомпенсации приведена на рис. 7.

Рис.7. Принципиальная схема регулятора громкости с фильтром тонкомпенсации

В рассматриваемой схеме фильтр тонкомпенсации представляет собой двойной Т-мост, коэффициент передачи которого для составляющих средних частот воспроизводимого диапазона меньше, чем коэффициент передачи для составляющих низших и высших частот. В режиме максимальной громкости движок потенциометра R4 должен находиться верхнем по схеме положении, при этом фильтр замкнут накоротко и не влияет на форму частотной характеристики. Для уменьшения громкости движок потенциометра R4 следует перемещать вниз, при этом уменьшается шунтирующее действие верхней части данного потенциометра на фильтр. В результате через фильтр начинают проходить составляющие определенных частот в соответствии с его частотной характеристикой. Поскольку составляющие средних частот ослабляются этим фильтром в большей степени, чем составляющие крайних частот, изменение частотной характеристики усилителя происходит по зависимости, близкой к кривым равной громкости. Потенциометр R4 должен иметь логарифмическую характеристику (тип В).

Организация регулировки громкости
в высококачественной аппаратуре всегда была вопросом важным и не простым. Используемый для этого потенциометр должен обладать высокой идентичностью каналов (для спаренных потенциометров), хорошей износостойкостью, отсутствием посторонних звуков (шорохов и тресков) при регулировке. Сегодня на смену обычным переменным резисторам приходят галетные переключатели, схемы на реле или интегральных микросхемах. При существенной стоимости и сложности такие варианты, решая одни проблемы, порождают другие. Поэтому многие любители качественного звука до сих пор предпочитают «старомодные» потенциометры.

Задавшись целью — найти качественный потенциометр для вашего усилителя, вы обязательно и довольно быстро натолкнётесь на продукцию фирмы ALPS
. Действительно, их изделия используются в дорогих аппаратах и имеют высокие характеристики при разумной цене. ALPS
выпускает как обычные, так и моторизованные потенциометры. Именно последние позволяют регулировать громкость с помощью пульта дистанционного управления
. Необходимо лишь подключить схему управления.

В данной статье представлена схема, которая позволяет дистанционно управлять моторизованными потенциометрами ALPS
, а также переключать пять входов усилителя с помощью стандартного пульта, работающего по протоколу RC-5.

Одна микросхема.

Не считая стабилизатора напряжения питания, схема содержит всего одну микросхему — это микроконтроллер ATmega от Atmel, которая отвечает за декодирование сигналов стандарта RC-5, формирование сигналов для управления двигателем и сигналов управления реле коммутатора входов.

Принципиальная схема устройства представлена на рисунке:

увеличение по клику

Схема достаточна проста и подробных разъяснений не требует. Остановимся лишь на некоторых важных моментах.

Порты PD2-PD6 через разъём K3 можно использовать для управления реле коммутатора входов предварительного усилителя.

Выводы портов PC и PB соединены параллельно для увеличения выходного тока. Именно они используются для управления приводом потенциометра через разъём К1. Максимальный ток двигателя по документации ALPS составляет 150 мА. Максимальный ток порта микроконтроллера по документации Atmel около 40 мА. Запараллелив 6 выходов, мы можем получить ток управления больше 200 мА.

Для индикации вращения двигателя параллельно ему включён светодиод D1. Здесь необходимо использовать двухцветный светодиод и по цвету свечения будет понятно, в какую сторону вращается двигатель. При желании его можно вывести на переднюю панель усилителя.

Питать конструкцию можно от отдельно трансформатора, который подключается к разъёму K5. Или постоянным напряжением от блока питания самого усилителя. В этом случае напряжение подаётся на плату через разъём К4, а элементы В1 и С10-С13 можно не устанавливать.

Конструкция.

На рисунке представлено расположение элементов на печатных платах устройства:

Конструкция разделена на две части для удобства размещения в корпусе усилителя. На одной плате размещён сам моторизованный потенциометр. Эта плата крепится в непосредственной близости от передней панели усилителя.

На второй плате размещён блок питания, микроконтроллер и остальные элементы устройства. Эту плату желательно разместить в корпусе усилителя как можно дальше от звуковых цепей и по возможности заэкранировать для снижения излучаемых помех.

Приёмник ИК-сигнала нужно также разместить на передней панель усилителя, подключив его к плате трехжильным шлейфом. При большой длине шлейфа для исключения неустойчивых и ложных срабатываний приёмника необходимо продублировать конденсаторы С2 и С3, распаяв их непосредственно на выводах приёмника.

Все соединения конструкции реализованы разъёмами, которые соединяются между собой шлейфами с соответствующим количеством жил.

На печатной плате потенциометра предусмотрены контакты для подключения экрана сигнального кабеля и экрана кабеля управления двигателем, если в этом возникнет необходимость.

Фото готовой конструкции представлено на рисунке:

увеличение по клику

Сигналы для транзисторных ключей управления реле коммутатора входов снимаются с разъёма К3. Для переключения входов на пульте следует использовать цифровые кнопки 1…5. Таким образом можно непосредственно выбрать нужный вход. Для переключения входов последовательно на пульте используются кнопки переключения каналов «вверх/вниз».

Важное замечание.

Автор опробовал свою разработку с пультом ДУ от аппаратов Philips. Понятно, что не у каждого дома есть продукция этой известной марки, поэтому были предприняты попытки проверить совместимость других пультов. Под руку подвернулся универсальный пульт «EuroSky 8» (на фото он справа черный):

Этот пульт неплохо управлял различными устройствами в доме, но, когда его запрограммировали на работу с аудиоустройствами, наблюдались ошибки при отработке вспомогательных функций. Оказалось, что некоторые пульты некорректно отрабатывают стандарт RC-5.

Редакцией журнала «Электор» была проведена модернизация программного обеспечения данного устройства с целью минимизации ошибок при работе с различными пультами разных производителей. Проведенные тесты с универсальным пультом Philips SBC RU 865 показали отличную работу. С другими универсальными пультами ДУ также проблем возникнуть не должно.

Если у вас есть тестер для пультов ДУ, то проверить соответствие вашего пульта стандарту RC5 можно с помощью приведённой ниже таблицы:

Здесь для примера представлены некорректные коды, которые передавал пульт «EuroSky 8». В правой колонке представлены правильные коды команд.

Статья подготовлена по материалам журнала «Электор».

Удачного творчества!
Главный редактор «Радиогазеты».

Сделал я усилитель SE на ГУ-50 и как обычно встал вопрос о регуляторе громкости. Ставить обычный СП не хотелось, да и ДУ (дистанционное управление) проблемно прикрутить. Покупать потенциометр известной фирмы APLS дорого, да и нет их у наших торговцев.
Частенько видел в Сети схемы регуляторов на резистивных делителях, в народе их называют «регуляторами Никитина».
Наконец дошли руки попробовать.

Схема аттенюатора

Схемы, представленные в различных источниках, имели шаг регулировки 1 или 2 Дб, и максимальное ослабление сигнала 63 или 127 Дб.

Я решил сделать промежуточный вариант с шагом 1,5Дб и ослабление 94,5 Дб. Сопротивление 10 кОм для лампового усилителя маловато, пересчитал на 33 кОм. Получилось 6 ступеней с резисторами следующих номиналов.

На различных сайтах, предлагающих конструкторы регуляторов, пишется о критичности резисторов, используемых в делителе. Рекомендуют настоятельно использовать 0,5% ряд, в крайнем случае 1%. Резисторов у меня достаточно и я просто отобрал наиболее близкие к расчетным, уделяя особое внимание симметричности между каналами. Пример: по расчетам нужен резистор 9,638 кОм, подобрал 9,653 и 9,654 (на 2 канала).

К реле тоже предъявляются требования не хилые. Я взял реле от старой мини АТС, реле фирмы Alcatel на 24 вольта с 2 группами контактов.
Ну такие просто есть.

Функции моего блока управления

По функциональности регулятор громкости развился до блока управления со следующими возможностями:
— Дистанционное управление по ИК
— Регулировка громкости
— Включение/выключения усилителя
— Переключение 4 входов
— переключение 2 акустических систем
— Переключение режима индикаторов (выходное напряжение/ ток анода)
— Задержка включение анодного напряжения
— Принудительное включение/отключение анодного напряжения с пульта ДУ

Схема БУ

Разрабатывая схему я хотел сделать управление реле статическое, без высокочастотных цепей. Для этого применены регистры, а схема индикации уже использовалась в моих предыдущих конструкциях. Микроконтроллер подошел по ресурсам PIC12F675
.

Программу я писал на ассемблере с нуля, без чужих врезок. Работа устройства достаточно проста, измеряем напряжение на аналоговых входах (AN0, AN1), и в зависимости от их значения, включаем необходимые реле. Одновременно слушаем цифровой порт GP3 на наличие посылки от пульта ИК. На выход GP2 выставляем данные, а по портам GP4 и GP5 стробируем в нужную пару регистров.
При каждом изменении бита последовательно пишем 2 байта. Цепочки R25, C8, R28 фильтруют высокочастотную помеху при записи в регистры. Время записи 192 мкС.

Конструкция и детали БУ

Конструктивно устройство разделено на две части.
Блок индикации, на нем и установлен контроллер, расположен на передней панели.

Релейный модуль, расположен около входов.

Печатные платы выполнены технологией ЛУТ. На плате делителя верхний слой фольги оставлен используется как экран.

В конструкции можно использовать реле на другое напряжение, соответственно подключив к другому блоку питания. Транзисторы можно заменить на аналогичные, но необходимо учесть, что в КТ972 встроен диод. Регистры ИР23 могут быть серий 155, 1533, 555, импортные 74S374 или, при изменении платы, ИР8 серий 155 и т.п. Особенность ИР23 – высокая нагрузочная способность.
Я использовал ИК-приемник KRT-30. Можно использовать любые другие марки, главное, чтобы частота модуляции пульта соответствовала частоте приемника, иначе может сильно понизиться дальнобойность ДУ.

Блок питания
может отличаться от указанного. У мня дежурное напряжение 15В стабилизируется в 12В, оно же используется для питания блока индикации, а 24В берется с основного трансформатора УЗЧ. Реле включения усилителя рассчитано на 12В и питается от дежурного БП.

Отдельно скажу о питании реле делителя и селектора входов: оно должно быть хорошо стабилизировано, поэтому реле на более высокое напряжение подходит лучше (меньше потребляемый ток).

Переключатель селектора входов, выходов на схеме изображен под галетный переключатель, также можно использовать переменный резистор (аналогично регулятору громкости).

Работа регулятора

После включения тумблера питания усилитель находится в дежурном режиме, на индикаторе «—«.
Для включения необходимо повернуть ручку громкости либо изменить положение переключателя входов, на индикаторе отображается величина затухания в дБ «32» (пример, соответствует положению регулятора громкости).
Реле анодного напряжения включается примерно через 70 сек. Далее регулируем громкость, переключаем входы, т.е. управляем, как желаем.

С пульта ДУ доступны следующие функции:

0 — включение / выключение питания
1 — громкость [+]
2 — громкость [-]
3 — переключение входов по кольцу [+]
4 — переключение выходов
5 — переключение режима индикаторов
6 — переключение входов по кольцу [-]
7 — кнопка mute
8 — выключение / включение анодного
9 – не используется

Обучение ДУ

Постоянное использование предыдущей конструкции выявило недостаток привязанности к конкретному пульту, поэтому здесь я сделал ДУ обучаемое.
Можно использовать пульты популярных протоколов NEC, RC-6, RC-5.

В полностью выключенном устройстве выводим громкость на максимальное ослабление, а переключатель в положение 2/4 (максимальное).
Включаем устройство, в течении 3 секунд надо нажать на любую клавишу пульта ДУ.
Если пульт подходит, то на индикаторе высвечивается «H0» — предлагается выбрать первую клавишу (из списка выше), нажимаем.
Блок принимает код, на индикаторах высвечивается «H1» и т.д. Цифра — номер функции из списка. Ненужные функции можно забить любыми уже используемыми кнопками.

Если за 3 секунды после включения клавишу на ДУ не нажали или пульт не подходит по протоколу, то устройство переходит в дежурный режим.

При включении усилителя начальные значения установок (громкость, входы, выходы) берутся из положения ручек на передней панели.
При программировании можно смело жать на кнопки в течении 1 секунды или более (повтор не обрабатывается).
При желании, считав программатором данные энергонезависимой памяти контроллера, увидим коды клавиш — два старших бита от кода устройства.

Упрощенный вариант

Для тех кому нужен только регулятор громкости привожу упрощенную схему.

Запрограммировать две кнопки ДУ можно и без индикатора. Переводим SA1 в разомкнутое состояние, регулятор громкости в положение максимального затухания, включаем питание, нажимаем в течении 3 секунд любую кнопку пульта.
Если пульт подходит, то при переключении SA1 все реле остаются выключены (максимальное ослабление).
Программируем сами кнопки, нажимаем 1 раз любую не используемую кнопку, и далее
1 — громкость [+]
2 — громкость [-]
Теперь выключаем устройство, либо нажимаем любую клавишу пульта 7 раз. Все кнопки запрограммированы.

Результаты

Работа регулятора меня полностью удовлетворила, громкость регулируется плавно и с мелким шагом. В наушниках слышно переключение реле (слабый шелест только в момент регулирования), в АС регулирования практически не слышно.
Индикатор показывает ослабление в децибелах, что очень практично.
Измерение показали полностью линейную АЧХ, отсутствие искажений формы сигнала, погрешность ослабления на всем диапазоне регулирования не превышает 0,25Дб, несимметричность по каналам крайне мала.
Устройство удалось.

Файлы

В архивах файлы: схемы, печатные платы (для полной схемы), прошивка МК (протокол NEC), прошивка МК (протокол RC-6), дополнительные материалы.
▼

С развитием и усовершенствованием микросхем для усилителей звука (как предварительных так и оконечных), возникает желание модернизировать и управление. А лучше всего задействовать для этого контроллер. Данный проект меня очень заинтересовал в плане функциональности, автор схемы регулятора и самой прошивки приложил немало усилий для доведения программы управления до совершенства (за что ему огромное спасибо!). Далее копирую описание автора с небольшими сокращениями.

Принципиальная схема основного блока

Предварительный усилитель с микроконтроллерным управлением на Atmega16
построен по модульному принципу, то есть отдельные модули каждый может выполнить по своему желанию и предпочтениям. Особенно это относится к выходным усилителям мощности, источникам питания, защиты акустических систем. В этом материале мы рассмотрим входной модуль на микросхеме TDA7313
и процессорный блок управления. Микросхема TDA7313
включена по типовой схеме и особенностей не имеет. Питается блок от источника питания напряжением +9 Вольт. Больше этот блок особенностей не имеет. Файлы печатной платы этого и других модулей в архиве на форуме
, там же есть принципиальные схемы на подключение клавиатуры, оконечный усилитель и БП.

Основные параметры модуля:

1. Регулировка громкости (16 уровней);
2. Регулировка усиления (4 уровней);
3. Регулировка тембра НЧ (16 уровней);
4. Регулировка тембра ВЧ (16 уровней);
5. Регулировка баланса фронтальных колонок (16 уровней);
6. Регулировка баланса тыловых колонок (16 уровней);
7. LOUDNESS — Вкл/выкл тонконпесации;
8. Режим MUTE;
9. Режим STANDBY;

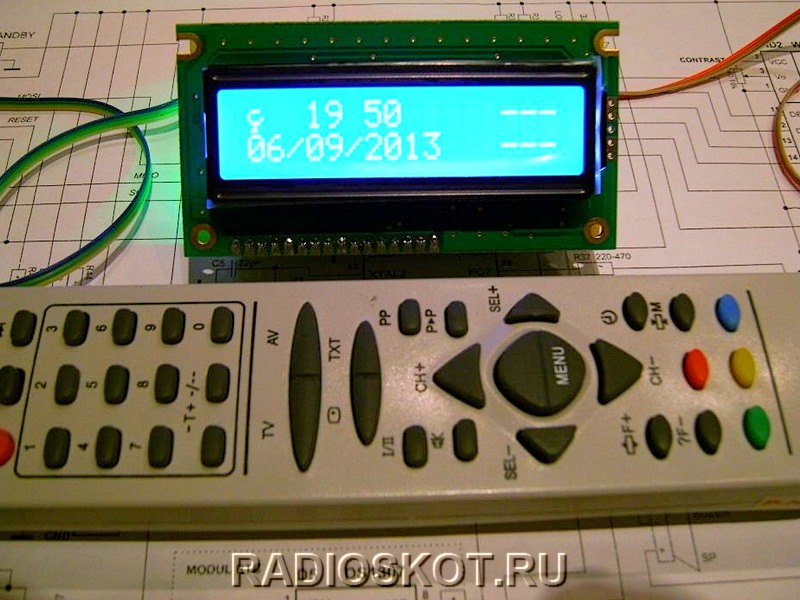

10. Показ времени в режиме MUTE
и STANDBY
а также по истечению 10 секунд, когда не было нажатий на клавиатуре и других управляющих воздействий;
11. Управление всеми функциями с клавиатуры, пульта дистанционного управления (ПДУ) ПДУ работает по стандарту RC-5, как одним из самых распространенных;
12. Управление с помощью Валкодера (encoder);
13. Контроль температуры радиаторов или внутренней температуры в корпусе по двум каналам на основе датчиков от DALLAS DS18x20. При превышении установленной температуры контроля включается вентилятор охлаждения.

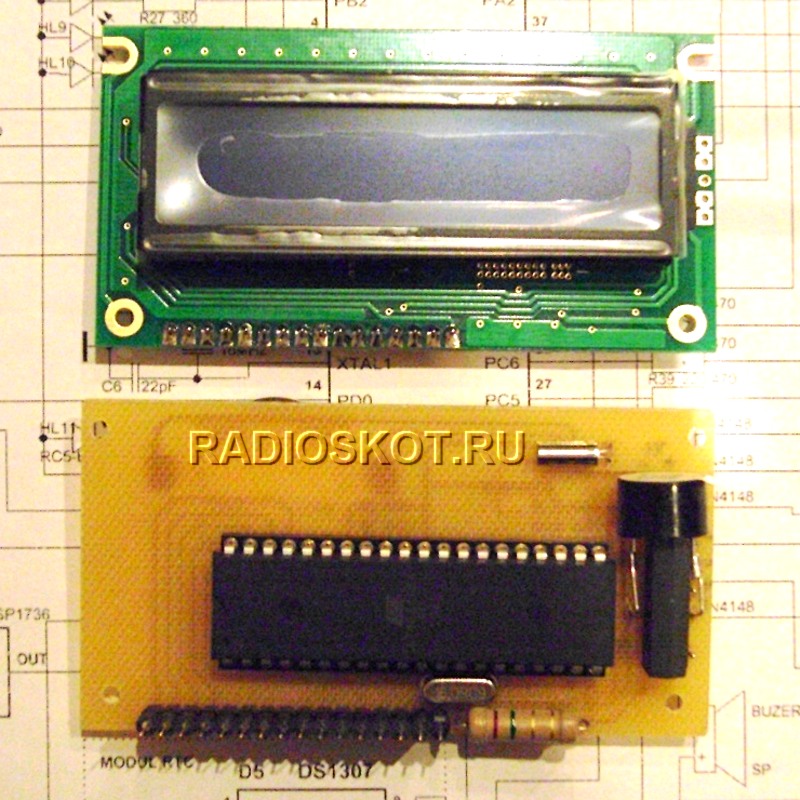

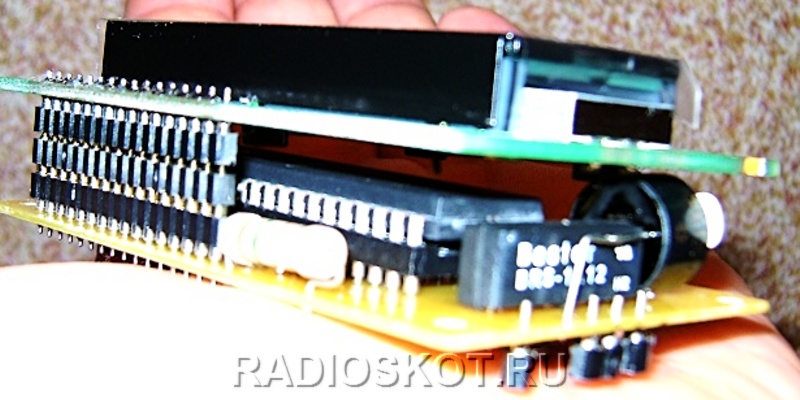

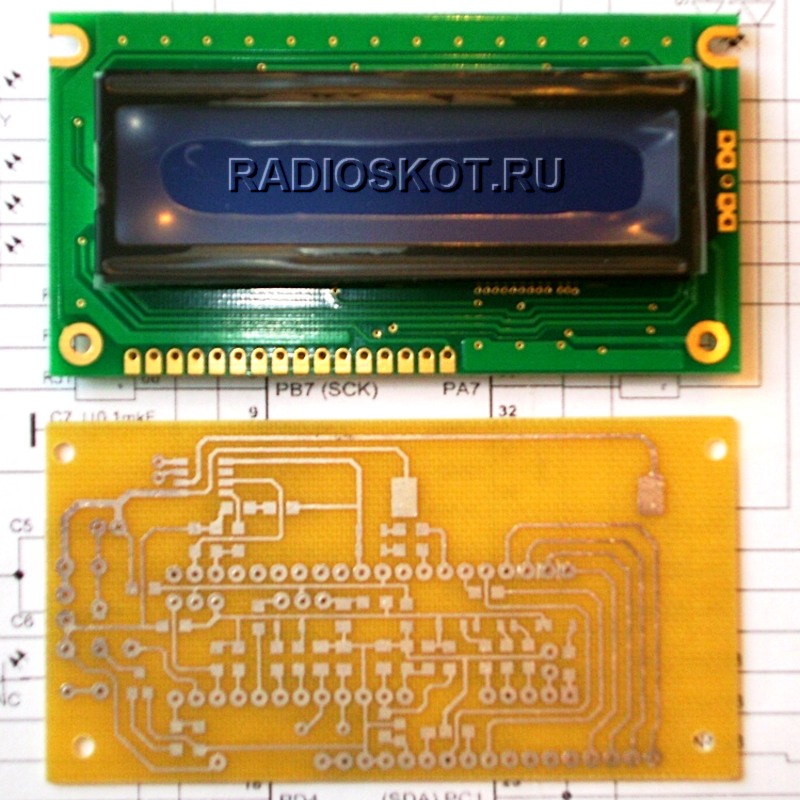

В модуле применены в основном SMD элементы. Микросхемы в DIP корпусах. Диод VD10 установлен с противоположной стороны платы. Управление усилителем производится с помощью клавиатуры, валкодера и пульта ПДУ. Можно применить любой пульт, который работает по стандарту. Клавиатура построена в виде матрицы из 12 кнопок (4х3):

INPUT1
— выбор 1 канала;
INPUT2
— выбор 2 канала;
INPUT3
— выбор 3 канала;
LOUDNESS
— включение/выключение режима тонконпенсации;
MUTE
— выключение звука (выключение происходит плавно, а не резко). Повторное нажатие включает звук;
STANDBY
— выключение усилителя. Происходит отключение усилителя мощности и его источника питания, процессорный модуль работает в дежурном режиме;
MENU
— кнопка для входа в дополнительное меню, в нем можно установить дополнительные параметры, таких как время, дата, температура срабатывания датчиков температуры контроля радиаторов. Повторное нажатие на эту кнопку в этом режиме происходи возврат в основное меню управления усилителем без сохранения параметров. Чтобы новые параметры были сохранены, надо нажать на кнопку SET
.
SET
— как сказано выше, это сохранения введенных новых параметров в подменю. В главном при нажатии на клавишу SET
можно посмотреть температуру радиаторов, информация выводиться в течении 3 сек.
UP/DOWN
— переход к предыдущему/следующему пункта меню или субменю;
LEFT/RIGHT
— уменьшение/увеличение соответствующего параметра, который отображается на индикаторе.

Основные кнопки отрабатываются программой практически мгновенно, а вот нажатие и отклик на кнопку STANDBY
требуется нажатии в течении приблизительно 3 секунд. Кнопок MUTE
и LOUDNESS
около 1 секунды. Это сделано для исключения срабатывания при случайном нажатии на эти кнопки особенно если используется пульт ДУ. Главное меню программы по управлению усилителем состоит из следующих пунктов:

Volume
(Громкость)
Attens
(Усиление)
Bass
(Тембр НЧ)
Treble
(Тембр ВЧ)
Balans F
(Баланс фронтальных колонок)
Balans R
(Баланс тыловых колонок)

В этом режиме работает также клавиша SET
, при нажатии на которую в течение 3 секунд выводятся значения температуры от датчиков. При нажатии на кнопку MENU
мы попадем в дополнительное меню для установки параметров времени, даты и максимальной температуры для срабатывания защиты температуры. Это меню состоит из пунктов:

«Set Time: Hour
» (установка времени — часы),
«Set Time: Min
» (установка времени — минуты),
«Set Time: Sec
» (установка времени — секунды),
«Set Date: Day
» (установка даты — день),
«Set Date: Mes
» (установка даты — месяц),
«Set Date: Year
» (установка даты — год),
«Set MAX DS18x20
» (установка температуры срабатывания тепловой защиты).

В этом режиме движение по меню осуществляется клавишами UP/DOWN
(и клавишами ПДУ), а регулировка параметра клавишами LEFT/RIGHT
(и валкодером). В любом из пунктов, если мы нажмем на клавишу MENU
, то мы вернемся в главное меню без записи новых значений, а если нажмем клавишу SET
, то с сохранением введенных параметров. Для удобства, автор привел прошивки на английском, русском и украинских языках. Как вариант, для себя решил управлять лишь пультом, поэтому валкодер и клавиатуру собирать и устанавливать не хочу. Плату, что привел автор, делал под себя, так что решил развести свою.

Закончил сборку предусилителя — всё открывается и регулируется. Так как датчиков нет, то и они не определены (в виде черточек в дежурном режиме). Плату развел свою под SMD, но процессор в Dip корпусе, по сему плата под него по размерам индикатора — это основная причина, по которой не выкладываю плату в Lay
.

Вторая плата будет самого предварительного усилителя на TDA7313. Третья плата — модуль управления источником питания и дежурный режим. Вот фото:

Пришло время испытаний. Играет супер! Радует глубина регулировки НЧ и ВЧ, бас мягкий, высокие до «циканья» пищалок (хотя с ОМ будет конечно веселее), тонкомпенсация особенно понравилась очень впечатлительным подъёмом на НЧ. В общем по устройству пока могу сказать только одно — сплошные плюсы!

Погоняв с пол дня не обнаружил каких-либо недочётов в прошивке, работа на пульт четкая, В общем если кто решит повторить эту схему, то не пожалеет! Автор схемы — Андрей Дойников
. Сборка и испытание — ГУБЕРНАТОР
.

Обсудить статью МИКРОКОНТРОЛЛЕРНОЕ УПРАВЛЕНИЕ В УНЧ

Планирую купить

+17

Добавить в избранное

Обзор понравился

+15
+29

Что поставить на вход стереоусилителя на микросхеме TDA1552 для управления звуком? Обычный сдвоенный резистор. А если у нас квадровключение на 4 канала? Кто-то подсказывает — счетверённый регулятор:) А если мы собрали домашний кинотеатр на 6 каналов? Тут уже в бой вступают сложные и дорогостоящие электронные регуляторы громкости на специализированных микросхемах. И такой узел по сложности и цене может превосходить сам усилитель. Тем не менее есть простой выход, как реализовать функцию управления громкостью всего на одном транзисторе. Предлагаемая ниже схема из журнала радиолюбитель, позволяет одним переменным резистором управлять громкостью сразу нескольких каналов.

На одной схеме показан один канал ргулятора громкости, а на другой — сразу 4 канала. Естественно их может быть и 5, и 10. Суть метода заключается в том, что подавая на базу транзистора положительный потенциал через резистор, транзистор открывается и шунтирует вход УНЧ — громкость снижается.

С этой схемой был проведён ряд экспериментов. Выяснилось, что питание базы можно брать начиная от 1,5В. Максимальный предел напряжения определяется ограничительным резистором на 1кОм. Если мы нашли в УНЧ допустим 12В, то и резистор надо увеличить до безопастных для базового тока 30кОм. Ток потребления базовой цепи в открытом состоянии — несколько миллиампер. В общем подберёте.

В открытом состоянии транзистора, возможно будет слышен очень тихий звук из-за падения напряжения на кремниевом кристалле. Чтоб молчание было полным — нужно использовать германиевый транзистор типа МП36 — МП38.

Конденсаторы на входе и выходе электронного регулятора громкости используют неполярные. Транзистор ставим любой маломощный Н-П-Н, типа КТ315, КТ3102, С9014 и т.д. Переменный резистор для электронного регулятора на сопротивление в пределах 10-100кОм. Желательно с линейной характеристикой.

При замыкании движка на массу, все транзисторы закроются и громкость станет максимальной. Перемещая движок к плюсу питания, мы понемногу открываем транзисторы и звук станет затихать. Резистором, что подключен к плюсу питания, выставляем плавность изменения громкости по всему повороту резистора. Чтоб не было так, когда уже после половины поворота громкость исчезла и дальше крутим напрасно. Использование данного электронного регулятора громкости с одной стороны немного увеличит уровень шумов, но с другой — снизит наводки на провода, так как теперь нет необходимости тянуть два раза экранированный провод от выхода предварительного усилителя до входа усилителя мощности.

А сегодня хочется предложить вашему вниманию довольно качественный пассивный регулятор громкости всего на нескольких деталях. Схема хорошо себя зарекомендовала в паре с усилителем на TDA2030A
Удобство этой схемы в том, что:
— она не требует отдельного блока питания
— схема не вносит помех в звук
-пассивный регулятор громкости не требует изготовления печатной платы, все детали крепятся навесным монтажом, прям на ножки переменного резистора

Схема пассивного регулятора громкости

Используемые компоненты в схеме пассивного регулятора громкости
C1 = 0,01
C2 = 0,1
R1 = 47к
R2 = 10к
R3 = 3,3к

Для стерео варианта, двух канального пассивного регулятора громкости используются переменный стерео резистор. Компоненты те же что и для первого канала

Удачи с повторением и приятного прослушивания любимой музыки
С ув. Admin-чек

Вы все купили для нового проекта? Пора закупиться, пока подешевело

Усилители звука в магазинах стоят дорого и притом не всегда отличаются высоким качеством. Следовательно, возникает желание сделать его самому. В данной статье будет рассказано, как это сделать.

Модули самодельного аудиокомплекса

Усилитель имеет:

• четыре аналоговых линейных входа;
• один корректирующий вход для проигрывателя;
• выход на АС;
• выход на наушники;
• выход дистанционного управления (RC5);
• управление звуком и баланс отключаемые функцией Direct;
• регулятор громкости с мотором;
• индикатор активного входа и прикрепленных функций;
• четыре гнезда, в том числе одно с клеммами питания.

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Полезное: Портативный усилитель для наушников

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Сборка усилителя в корпусе

Проект можно разделить на отдельные блоки:

• модуль селектора входов с предварительным усилителем RIAA и источником питания для предусилителя;
• регулятор громкости с буфером;
• блок управления тембрами и балансом;
• два отдельных силовых оконечника;
• усилитель для наушников;
• цифровой модуль управления.

Корпус был готовый, к оригинальной наружной передней панели прикручен алюминиевый лист, в котором сделаны требуемые отверстия, затем приклеены напечатанные на фольге надписи, после чего покрыто прозрачным лаком. На внутренней части передней панели установлены модуль управления, клавиатура, усилитель для наушников и регуляторы.

Технические характеристики УЗЧ

При реальных измерениях усилитель достиг таких параметров:

• выходная мощность 2 х 53 Вт
• частотная характеристика 5 Гц — 330 кГц
• внутреннее сопротивление 0,15 Ом.

Естественно всё это можно упростить, удалив цифровое управление и блок ДУ, исключив отдельный усилитель на наушники, снимая сигнал через резисторный делитель с основного, упростив питание, индикацию и так далее, но цель была сделать всё по высшему разряду, так что TDA-шкам тут не место))

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

• Элементная база
• Электрические параметры
• Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Для ноутбука

Инструкцией, как сделать собственными руками усилитель для ноутбука, предусмотрена сборка подобного устройства в таких случаях: динамики встроенного типа сломались или имеют низкое качество громкости.

Понадобится обычный усилитель мощностью несколько Ватт при сопротивлении обмоток в 40 Ом. Помимо обычных инструментов для сборки необходима печатная плата, блок питания и микросхема. Выберете самостоятельно корпус, где будут расположены элементы усилителя.

Процесс сборки должен зависеть от скаченного формата микросхемы. Радиатор выбирается такого параметра, чтобы теплопроводимость дала возможность сохранить необходимый температурный режим микросхемы.

Если прибор постоянно применяется наряду с ноутбуком не в помещении, то ему понадобится самостоятельно выполненный корпус с определёнными прорезями, либо отверстиями, чтобы не препятствовать воздушной циркуляции.

•

  Блендер погружной — какой фирмы лучше выбрать для дома. Фото+ видео отзывы

•

  Тестер своими руками: инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона

•

  Регулятор напряжения своими руками: мастер-класс как сделать простейшее устройство по регулировке напряжения

Сборка подобного корпуса производится из пластмассовой ёмкости, либо остатков вышедшей из строя аппаратуры, при этом плата крепится посредством винтов.

Усилитель ламповый

Этот усилитель своими руками, как на фото, относится к достаточно дорогому прибору, если вы полностью покупаете комплектующие.

Некоторые радиолюбители имеют в запасе лампы и остальные нужные детали. Сборка усилителя лампового типа на дому считается не сложным делом, если вы можете потратить время на поиск необходимых схем в Рунете.

При необходимости узнать, какие бывают усилители, важно понимать, что их схема в каждом отдельном варианте отличается уникальностью, а также зависит напрямую от звукового источника, размеров, а также других немаловажных параметров.

Для того, чтобы усилить звуковой сигнал необходимо приобрести следующие комплектующие:

• Конденсатор н/п 0,1 мкФ 2шт
• Конденсатор п 100,220, 470 мкФ по 1 шт.
• Постоянный резистор 10, 4,7 Ом по 1 шт.
• Выключатель.
• Разъем на колонку.

Существует множество схем сборки, которые, по сути, ничем не отличаются. Их можно скачать из интернета. После того, как все будет соединено, необходимо изготовить надежный корпус, в котором буду отверстия для охлаждения радиатора.

Не особо мощный усилитель звука своими руками, который можно использовать для качественного воспроизведения музыки в наушниках. Ключевым качеством, на которое нужно обращать свое внимание, это электропотребление. Для того, чтобы устройство работало от обычных пальчиковых батареек лучше выбрать микросхему типа TDA 2822. Также вам понадобятся:

• Конденсатор на 100 мкФ 4 штуки.
• Медный провод 0,4 м.
• Гнездо для наушников.

Если усилитель будет помещен в герметичный корпус, нужно организовать систему отвода тепла. Для этого подойдет радиаторная решетка, также рекомендуется сделать небольшие отверстия.

Собрав и подключив данное устройство можно не только усилить звук, но и улучшить его качество. Также оно подойдет для плеера или планшета.

Для того, чтобы наполнить квартиру качественными басами достаточно собрать низкочастотный усилитель по схеме TDA 7294. Придерживаясь схемы, нужно соединить все комплектующие между собой на печатной плате. Данное устройство позволит использовать до 0,1 кВатта на выходе.

•

  Вентилятор своими руками: как сделать самодельный мощный вентилятор. Основные параметры и свойства вентиляторов (130 фото)

•

  Прикормка своими руками — состав, особенности применения и способы хранения (115 фото и видео)

•

  Откатные ворота своими руками — как построить простые и автоматические ворота. Схемы, чертежи и обзор лучших идей (90 фото)

Перед тем, как собрать усилитель звуковых волн нужно ознакомиться с основными правилами. Их несоблюдение может быть чревато не только отсутствием плодов работы, но и возможностью возгорания устройства.

На что нужно обращать внимание:

• Печатная плата, на которой будут расположены комплектующие, должна быть в хорошем состоянии.
• Всю конструкцию нужно поместить в надежный металлический или пластиковый корпус, который можно заказать у мастера или изготовить самостоятельно.
• Необходимо устанавливать все элементы согласно заранее заготовленной схеме.
• Припаивать провода и комплектующие нужно так, чтобы припой не соединял два элемента.
• Радиатор не должен кататься отдельных элементов и корпуса. Он должен быть так закреплен, чтобы касаться только микросхемы.

Материалы для изготовления усилителя

Перед началом работ следует озаботиться подбором качественных материалов, из которых будет собран усилитель звука для колонок своими руками. Во-первых, нужно подобрать подходящий корпус, обладающий достаточной прочностью и способный вместить в себя все функциональные узлы устройства.

Основным элементом усилителя является электронная плата, габариты которой требуется знать заранее. В качестве корпуса может использоваться как сама колонка (в таком случае усилитель монтируется в отдельное пространство), так и подходящий сторонний контейнер.

Часто в качестве корпуса усилителя звука выбирается емкость от старой магнитолы, вышедшей из строя. Из подобного агрегата удаляется кассетный привод или привод CD/DVD, срок службы которого подошел к концу. Как правило, в старых магнитолах рабочим остается только усилитель – идеальное для нас устройство.

Если же подходящих готовых решений под рукой нет, следует озаботиться изготовлением корпуса из какого-либо присутствующего материала.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

Инструменты

В качестве основного набора инструментов используется перечень, присутствующий в доме каждого мужчины.

• Пассатижи.
• Крестовая отвертка.
• Отвертка под прямой шлиц.
• Паяльная станция с подставкой.
• Тестер, также называемый мультиметром.

Помимо вышеуказанных инструментов, также может понадобиться ручная дрель и набор сверл. Подобные материалы потребуются в том случае, если плата для усилителя звука также изготавливается самостоятельно вручную.

Также следует приготовить резак, с помощью которого на плате намечаются дорожки и прочие участки для прохождения тока. Собрать усилитель класса «А» своими руками можно без каких-либо специфичных инструментов.

Обратите внимание!

•

  Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции

•

  Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания

•

  Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

Блок питания

Тестовый блок питания – обязательный инструмент, который используется в работе по сборке усилителя звука. В том случае, если тестового блока питания нет под рукой, придется мерить напряжение на усилитель и изготавливать устройство самостоятельно.

Как правило, готовый блок питания на 12 вольт найти намного сложнее, чем схожее зарядное устройство для смартфона или планшетного компьютера. Блоки питания на 12 вольт подходят практически под все усилители для колонок, выходная мощность которых превышает 1-2 ватта.

Радиодетали

Простой усилитель для звука, собранный своими руками, как и любое другое аналогичное устройство, включает в свою конструкцию некоторое количество различных радиодеталей.

Набор деталей подготавливается по списку, в соответствии с выбранной схемой. Как правило, в него входят: микросхемы TDA, резисторы, конденсаторы, тестовый динамик и алюминиевый радиатор.

В том случае, если предстоит создание усилителя звука на транзисторах высокой мощности, следует, помимо транзисторов, подготовить некоторое количество радиаторов несколько больших габаритов.

Обратите внимание!

•

  Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

•

  Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

•

  Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Печатная плата – в том случае, если мастер не собирается травить модуль самостоятельно с помощью химикатов, таких как хлорное железо, следует заказать макетную плату с уже готовыми контактными вырезами.

Подобные отверстия на макетной плате соединяются между собой простой медной проволокой или кусками провода без изоляции.

В том случае, если мастер собирается вытравливать плату самостоятельно, следует подготовить набор химических реактивов, а также лак, достаточно плотно прилегающий к металлическим поверхностям.

Электромонтажные кабели. Можно использовать практически любой провод, диаметр которого приблизительно равен пяти квадратным миллиметрам. При подборе кабеля обратите внимание на то, как легко снимается изоляция.

Хорошими вариантами станут провода с аббревиатурами КСВВ или КСПВ. Как правило, при финальном монтаже и соединении уже готовых модулей используется многожильный провод марки ШВВП с диаметром в один квадратный миллиметр.

Обратите внимание!

•

  Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

•

  Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

•

  Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты

Следует подготовить набор для пайки, найти который можно практически у каждого радиолюбителя: канифоль и паяльный флюс. Помните, что сборка усилителя на скрутках, не будет обладать достаточной надежностью.

Медные провода, соединенные обычной скруткой, обладают свойством быстро окисляться и терять свои качества. Использовать можно и модель сборки на гайках, но подобные варианты редко рассматриваются мастерами из-за слишком большой трудоемкости.

Как уже говорилось ранее, помимо вышеприведенных материалов и инструментов, понадобиться блок питания, сделать который можно самостоятельно. Далее последует рассказ о том, как сделать усилитель звука.

Инструкция по изготовлению

Усилитель звука для колонок своими руками потребует для изготовления радиоматериалы и радиокомпоненты.

• Набор деталей (согласно выбранной схеме): микросхема серии TDA или похожая, резисторы, конденсаторы, тестовый динамик (или уже собранная пассивная колонка), алюминиевый радиатор. При сборке усилителя на мощных транзисторах, рассчитанных на низкие частоты до 100 кГц, потребуется, кроме самих транзисторов, несколько менее массивных радиаторов.

• Печатная плата. Если плата не будет вытравливаться самостоятельно (например, хлорным железом), то вместо простого фольгированного (стекло) текстолита или гетинакса в китайском интернет-магазине заказывают макетную плату с уже готовыми контактными отверстиями, соединяемыми при помощи медной проволоки или кусков провода со снятой изоляцией. Любителям травить платы классическим способом потребуется, кроме реактивов для приготовления хлорного железа, лак, плотно прилегающий к металлам.

Самый простой вариант – лак для ногтей, но его стоимость может не оправдать себя.

• Электромонтажные провода – достаточно любого провода с диаметром в 0,5 кв. мм, с которого легко снимается изоляция. Это может быть провод марки КСВВ (или КСПВ). Для подключения готовых блоков и узлов чаще всего применяют многожильный ШВВП на 0,75 или 1 кв. мм.

• Припой, канифоль и паяльный флюс для работы паяльником. Сборка на самокрутках ненадёжна – медные провода, окисляясь, быстро теряют контакт. Сборка на болтах с гайками и на гильзах – слишком трудоёмкий вариант.

Кроме материалов, нужны также некоторые приборы и инструменты.

• Пассатижи, бокорезы, набор отвёрток. Может потребоваться разводной ключ и набор шестигранных ключей.
• Паяльник и подставка для него.
• Если плата изготавливается «с нуля» – нужны миниатюрный бур и набор свёрл. Для изготовления печатной платы без применения химии понадобится резак, которым прочерчиваются канавки, разделяющие дорожки и другие токопроводящие участки.
• Мультиметр (тестер) – без него не обходится почти ни одна электромонтажная работа.
• Тестовый блок питания. Если такого блока нет, но вам известно напряжение, подающееся на усилитель, – начните сборку устройства с него. Зачастую раздобыть готовый блок питания на 12 вольт (все усилители с выходной мощностью от нескольких ватт требуют именно такое напряжение) гораздо труднее, чем зарядное устройство для смартфона или планшета.

Подготовив все нужные приборы, инструменты, радиоматериалы и радиокомпоненты, можно приступать к сборке самодельного устройства. Для изготовления блока питания на 10 вольт (если усилитель допускает такое падение напряжения) соедините выводы зарядных устройств, рассчитанных на 5 вольт, последовательно. Образуется двуполярный источник питания на 10 В с возможностью заземлить или «занулить» среднюю точку 0(где один «минус» и один «плюс» соединены последовательно).

Сборка усилителя включает ряд шагов.

• Если плата не макетная, а полностью «самосборная» – прорисуйте при помощи кисточки или тампона дорожки лаком под топологию микросхемы. Навесные элементы могут располагаться произвольно, рекомендуется их скомпоновать поплотнее. Пересекающихся дорожек быть не должно.
• Высушите плату, приготовьте раствор хлорного железа, опустите в него плату на несколько часов или на сутки. Если подогреть раствор, травление пойдёт быстрее, но значительно повысится вероятность облезания защитного слоя.
• По окончании травления удалите лак с оставшихся мест, защищённых от вытравливания. Не откладывайте процесс на несколько дней, чтобы лак не пристал накрепко к плате.
• Высверлите с помощью бормашины или шуруповёрта отверстия под ножки радиодеталей.
• Покройте получившиеся дорожки слоем припоя. Вставьте радиоэлементы, сверяясь по сборочному чертежу, в нужной последовательности, спаяйте их на печатной плате.
• Установите радиатор на металлической подложке микросхемы. Если схема усилителя транзисторная, используйте для каждого из оконечных каскадов отдельный радиатор. Допускается разместить их на общем радиаторе.
• Припаяйте провода на звуковой вход, вход по питанию и выход по звуку, промаркируйте их.
• Подключите колонки к выходу собранного усилителя.
• Подключите ко входу источник звука (смартфон, MP3-плеер или радиоприёмник), используя разъём на 3,5 мм.
• Подайте питание на соответствующие выводы, включите звук на гаджете, например, выбрав любой из имеющихся саундтреков (или видеороликов).

При правильной сборке усилитель сразу же заработает. Для транзисторных усилителей в режиме «стерео» используют два независимых монофонических усилителя. В качестве рабочего варианта – два одно-, двух-, трёх- и более каскадных устройств. Трехкаскадная схема – самая универсальная: первый, маломощный каскад «раскачает» второй (средней мощности). Второй же – третий (оконечный), обладающий максимальной мощностью. На последний каскад и устанавливается радиатор.

Технология стереозвука (пространственного звучания) такова, что независимые усилители могут подключаться по отдельности и обладать отдельными колонками. Но для стереосистем, в которых сабвуфер (низкочастотный динамик или колонка) общий, стереофонический вариант усилителя собирается на одной микросхеме – и левый, и правый каналы сведены вместе при помощи дополнительных навесных (пассивных) деталей.

Если устройство собрано правильно

В том случае, если предварительный усилитель своими руками собран правильно, при подаче питания и подключении телефона колонки заработают в штатном режиме.

Обратите внимание на то, что транзисторные усилители, функционирующие в стерео режиме, обладают конструкционным включением из двух независимых устройств.

Схема из трех каскадов является наиболее функциональной, так как в ее работе каскады передают мощность друг другу – от первого до последнего. На самый последний каскад следует монтировать радиатор.

Общие рекомендации

• Не допускайте длительного соприкосновения паяльника и платы УНЧ, собранного своими руками.
• Используйте радиаторы.
• Соотнесите показатели мощности колонок и собранного усилителя звука.

Как видите, мощный усилитель звука своими руками может быть собран без каких-либо проблем. Следуя советам и рекомендациям из статьи, вы без особых сложностей справитесь с этой работой.
