Дистанционное управление светом с пульта своими руками

Недавно приобрёл на известном сайте — интернет магазине Дилэкстрим, очередное интересное устройство, представляющее собой комплект из пульта управления и приёмного блока, подключаемого в разрыв сети и нагрузки. Предназначено это для управления по радиоканалу любым бытовым прибором — мотором, лампами освещения, вентилятором, гаражными воротами с мотором. В общем смысл сводится к тому, что пультом управления можно подать команду ON — включить (подать) питание прибора и OFF — отключить питание.

Сам пульт прост, но удобен. Сделан он в виде небольшого брелка с карабином, и содержит 2 кнопки для включения и выключения нагрузки — исполняемого устройства.

Раздельное управление, а не одна кнопка включить-выключить, сделаны для предотвращения ложных срабатываний при случайно неоднократном нажатии на кнопку пульта. Более того, кнопки закрываются подвижной крышечкой, что полностью исключает непредвиденное нажатие.

Если вы используете устройство в условиях сильных радиопомех, то можно повысить дальность работы радиоканала выдвинув небольшую телескопическую антенку на брелке. Тогда в условиях прямой видимости дальность повысится раза в два.

Пульт дистанционного управления питается от батарейки на 12 В, которая обычно ставится в ПДУ автосигнализаций.

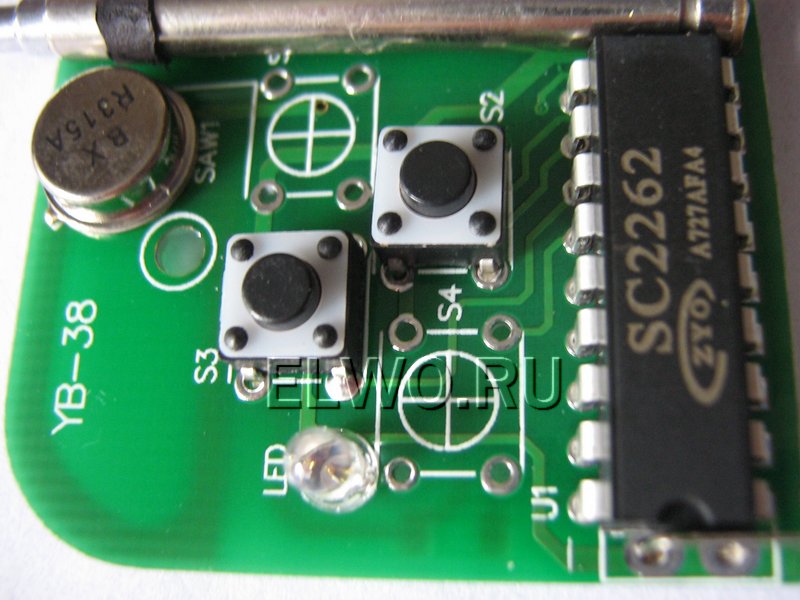

Внутри брелок тоже очень похож на платку пульта автомобильной сигнализации, что позволяет сделать вывод об идентичности схемного решения, а соответственно и об уровне защиты.

При нажатии на любую кнопку кратковременно вспыхивает красный светодиод — чтоб было понятно: батарея рабочая и сигнал передаётся на приёмную часть.

Мощность передатчика достаточно высокая — на фото видно отклонение стрелки простого ВЧ пробника, а частота радиоканала около 315 мегагерц.

Приёмник устройства дистанционного управления нагрузкой выполнен по классической схеме с небольшим планарным модулем ВЧ (по схеме сверхрегенеративного приёмника) и дешифратором на SC2272-L4. можно посмотреть здесь.

Нагрузкой управляет реле на 250 В 5 А, что даёт возможность коммутировать максимум 1 киловатт.

Сборка и комплектующие:

Резинки на кнопках очень сильно были изношены, и восстановлению не подлежали. Но это не удивительно учитывая, где джойстики использовались. По этой причине применил тактовые кнопки. Пожалуй, к минусам тактовых кнопок можно отнести сильное щелканье, возникавшие в результате нажатия на кнопку. Но для данного проекта это весьма терпимо.
Плату с джойстиками не пришлось переделывать, оставил какая есть, что значительно сэкономило времени. Торцевые кнопки также сохранил в первоначальном виде.
В качестве приемопередатчика выбрал радиомодуль NRF24L01, так как цена весьма мала в Китае по цене 0.60$ за шт. купил. Несмотря на свою малую стоимость, радиомодуль обладает не малыми возможностями и конечно мне подходил. Следующей проблемой, с которой столкнулся, а собственно где радиомодуль разместить. Пространство в корпусе свободного маловато, по этой причине радио модуль разместил в одной из ручек корпуса джойстика. Даже фиксировать не пришлось, модуль плотно прижимался, когда собирался полностью корпус.

Пожалуй, самой большой проблемой стал вопрос с питанием для радио пульта. Покупка каких-то специализированных аккумуляторов, скажем литиевых, влетало в немалую копеечку, так как собирать решено было семь комплектов. Да и оставшееся свободное пространство в корпусе не очень позволяло использовать стандартные аккумуляторы серии AA. Хотя потребление и не значительное можно использовать разные подходящие источники питания. Как всегда, на помощь пришла дружба, коллега на работе подогнал аккумуляторы литиевые плоские от мобильных телефонов и бонусом зарядки к ним. Все же немного пришлось переделать их, но это незначительно и гораздо лучше, чем делать с нуля зарядку для аккумуляторов. Вот на плоских литиевых аккумуляторах я и остановился.

В процессе испытания радио модуль, свою заявленную дальность оправдал и уверенно работал по прямой видимости на расстоянии 50 метров, через стены дальность значительно уменьшилась. Также было в планах установить вибромотор, который реагировал, скажем на какие-то столкновения или другие действия в радиоуправляемой модели. В связи с этим предусмотрел на печатной плате транзисторный ключ для управления. Но дополнительные усложнения я оставил на потом сначала нужно обкатать программу, так как она ещё сыровата. Да и конструкция, учитывая, что это прототип требует мелких доработок. Вот так как говорится “с миру по нитке”, практически с минимальными вложениями был создан пульт радиоуправление.

Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел показать довольно интересную и простую самоделку , а именно дистанционный выключатель. Для него нам понадобиться минимум материала и самое главное, что нам абсолютно не потребуется ардуино. Данную самоделку можно приспособить не как выключатель света, а как дистанционное управление воды в кране или даже управление щеколды. На что только хватит у вас фантазии. В качестве комплектующих будут взяты самые дешёвые материалы с китайских магазинов и местных радио рынков.

В общем, сегодня мы рассмотрим, как можно сделать простейшее электронное устройство, для управления светом в комнате. Ну, не будем тянуть с долгим предисловием, погнали!

И так, для данной самоделки нам понадобится:

— электродвигатель с редуктором.
— батарейка на 9V формата крона.
— плата управления и пульт управления от самой простой радиоуправляемой машины.
— конектор для батарейки.
— переходник для вала редуктора электродвигателя.
— металлическая проволока диаметром 2-4 мм и длинной не более10-12 см.
— МДФ или обычную деревянную дощечку примерно 10см на 5 см.

Из инструментов нам также понадобится:

— терма клей.
— супер клей.
— отвертка.
— паяльник.
— плоскогубцы.

Первым делом нам необходимо вырезать из деревянной дощечки или МДФ панели основную часть, на чем и будет собираться конструкция размером примерно 10 см на 5 см.

Для следующего шага нам понадобится электродвигатель с редуктором, который можно приобрести в китайском интернет магазине или на любом радиорынке. Взятый нами электродвигатель следует приклеить в середину деревянного основания, которое подготовили ранее. Клеить следует при помощи супер клея.

Затем нам пригодится самая простая плата управления, её можно взять от самой простой и дешёвой радиоуправляемой машины, которая может ездить только вперёд и назад, этих способностей платы нам хватит.

Плату управления при помощи терма клея следует приклеить к деревянному основанию.

После чего нам следует припаять к электродвигателю провода «+» и «-» от платы управления. В нашем случае это зелёный и жёлтый провод.

Затем нам понадобится конектор кроны, который можно купить в магазине или сделать самому. Такой коннектор можно сделать из старой батарейки формата крона, просто разобрав её и отпаяв от самого конектора провода. К конектору припаиваем «+» и «-» от платы управления, это черный и красный провод. И для герметичности соединения зальём место пайки терма клеем.

Взяв терма клей, приклеим конектор в указанное место (смотреть фото ниже).

Для следующего шага нам понадобится подобная деталь (смотреть фото ниже). Это подобного рода переходник, который надевается на вал редуктора электродвигателя. Своего рода переходник обычно используют для изготовления самодельных мини дрелей и бор машинок.

Устанавливаем взятый переходник на вал редуктора электродвигателя, при этом, не забыв зафиксировать его на винтовое соединение, просто затянув отверткой. Взяв проволоку, и плоскогубцы изготовим зигзагообразную заготовку, которую в свою очередь нужно закрепить в переходнике.

Вставляем батарейку на своё место и проверяем работоспособность конструкции. У нас должно получиться так, чтобы при нажатии на одну из кнопок электродвигатель вращался в одну сторону, а при нажатии другой кнопки соответственно в другую сторону.

В настоящее момент вся сложная бытовая техника комплектуется пультами дистанционного управления (ПДУ)
. Но имеется немало старинных телевизоров, не снабженных такими пультами.

В настоящий момент на большинстве каналах присутствует телевизионный бардак. Это выражается в том, что рекламные ролики показываются с повышенным уровнем громкости. Особый дискомфорт это оказывает в позднее время, когда вся семья спит, а телевизор смотрит один человек.

Описание устройства пульта дистанционного контроля

Данный самодельный пульт ду
возможно использовать для выключения громкости телевизора в момент рекламы. Хотя его возможно применить повсюду, где необходимо дистанционное подключение — отключение электрических приборов, например, свет.

Данный прибор способен оказать неоценимую помощь людям с ограниченной подвижностью. Схема состоит из приемника и передатчика. Передатчик — это пластиковый корпус, в котором размещена схема, изображенная на рис. 1.38.

Размеры корпуса определяются размером батарейки марки 6F22 и электролитического емкости 2000…4000 мкФ. Кнопочный переключатель без фиксации — марки МП31, МП11 и т. п. В роли передатчика возможно применить лазерную указку с расширяющей луч насадкой. Приемник состоит из фотоприемника-усилителя (ФПУ) и электрической схемы фиксации команд. ФПУ лучше использовать стандартный — марки ФП2 или ПИ5. Электрическая схема фиксации команд изображена на рис. 1.39.

Электросигнал с ФПУ активирует ждущий одновибратор, собранный на радиоэлементах DD1.1, DD1.2 и, сквозь инвертор DD1.3, переключает триггер на микросхеме DD2.1. Триггер подключен в счетном режиме. Положительный сигнал напряж. с прямого выхода триггера, сквозь ключевой транзистор VT1, вкл электрореле К1. выводы электрореле размыкают акустический канал возле сопротивления регулировки громкости (на схеме не показано). Для коммутации силовых устройств, возможно использовать электросхему на симисторе, показанную на рис. 1.40.

Реле К1 марки РЭС49 паспорт РС4.569.426 или РЭС15 паспорт РС4.591.003. Если вы не смогли купить готовый ФПУ, то его возможно сделать самому по схеме на рис. 1.41.

(18
оценок, среднее: 4,28
из 5)

Подобный вид освещения часто используется в жилых и заводских помещениях. Большую популярность имеют системы контроля, которые реализованы на базе датчиков движения, телефонов, радиовыключателей и разных типов контроллеров, оборудованных пультами управления освещением. Сейчас есть возможность управлять освещением в помещении, находясь даже в другом государстве, с помощью мобильного телефона. Самые популярные способы управления будут описаны в этой статье.

Достоинства дистанционного управления светом

Применение аппаратуры для дистанционного управления электроприборами обладает такими преимуществами
:

• уменьшение расхода электричества;
• процесс управления освещением становится наиболее комфортным;
• из-за эффекта присутствия уменьшается риск взлома помещения.

Типы дистанционного включения света

Специалисты делят ДУ света на проводное, автоматизированное и ручное, с дополнительной возможностью изменения силы света при помощи оборудования, которое работает на базе приема и излучения различных видов волн. Далее, будет описан процесс управления освещением с применением разного вида излучений, а также запрограммированных звуковых и голосовых команд.

Дистанционное управление светом с пульта

Включение света с применением инфракрасного излучения

Включение света с применением инфракрасного излучения с применением пульта используется очень редко. Такие системы осуществляют работу по принципу передачи сигналов по радиоволнам
. Чтобы иметь возможность управлять освещением с применением инфракрасного излучения, в разрыв электрической цепи соединяется блок ДУ, который способен включать и отключать лампу своим телевизионным пультом. Необходимо на блок навести пульт, потом нажать любую клавишу, а после этого команда сохранится в памяти устройства. Теперь включать освещение можно сидя на удобном диване.

Основным недостатком этого метода является необходимость довольно точного наведения пульта на специальный приемник радиосигнала. Они могут работать лишь в пределах видимости из-за слабого уровня сигнала. В таких случаях рекомендуется применять ретрансляторы.

Оборудование для дистанционного управления электроприборов

Большую популярность имеют системы управления освещением обычным пультом, в которых определенный сигнал попадает на специальный контроллер. Он способен регулировать включение и отключение света на строго определенной частоте.

Контроль освещения при помощи радиосигнала
имеет большую популярность по таким причинам:

• возможность контроля освещения не только с применением пульта, но и персонального компьютера или телефона;
• максимальный радиус действия изделия составляет не более 110 метров;
• возможность применения усилителей радиосигнала и мощных ретрансляторов.

Современная система ДУ светом по радиоканалу с применением пульта состоит из таких элементов:

• обычного пульта;
• качественной аккумуляторной батареи;
• специального контроллера ДУ, который подключается к сети и любой нагрузке.

Ставят контроллер на стену или в специальный стакан светильника. С его помощью можно управлять простыми лампами накаливания и другими видами световых приборов. Дополнительно есть возможность контроля освещения не только одного светильника, но и целой группы.

Дистанционные выключатели освещения

Инфракрасные выключатели довольно редко устанавливают в помещениях, потому что выгоднее управлять освещением при помощи радиоустройств
. Подобный выключатель управляется простым пультом или вручную. Специальные сигналы воспринимает приемник, который находится внизу изделия на сенсорной панели.

Радиовыключатели могут управлять светом с пульта ДУ или вручную. Внешне они не имеют отличий от обычных выключателей. Радиовыключатели взаимодействуют с лампой при помощи силовых блоков, которые подключаются к электрической сети и светильнику. К подобным силовым блокам возможно осуществить подключение простых ламп накаливания и галогеновых светильников напряжением 220 вольт. Такой выключатель с ДУ устанавливают абсолютно в любом месте комнаты, а силовые блоки лучше спрятать в распределительную коробку или стакан светильника.

Инфракрасные датчики для удобного управления светом

Сейчас на рынке можно найти много моделей датчиков движения
, которые предназначены для схем дистанционного управления светом. Наиболее популярными из них являются инфракрасные датчики. Такие изделия представляют собой специальные устройства, которые размыкают или замыкают силовую цепь при увеличении сигнала инфракрасного излучения в их видимой зоне. Попадание в зону действия любого человека или животного, температура которого будет больше температуры окружающей среды, обеспечит включение освещения. Когда человек уходит из зоны работы датчика или пару секунд не двигается, то освещение выключается. Устанавливаются датчики движения преимущественно в подъездах, на даче, а реже их можно встретить в своей квартире.

Достоинства и недостатки всех датчиков движения

К основным недостаткам
применения датчиков движения можно отнести большую возможность ложного срабатывания, плохую работу при сильном дожде или снеге, отсутствие срабатывания устройства в таком случае, когда верхняя одежда человека плохо пропускает этот вид излучения, выключение освещения через 20 секунд после прекращения движения объекта.

К основным достоинствам
датчиков движения можно отнести контроль потребления электроэнергии, уменьшение затрат средств, безопасность для человека и комфортность в применении.

Как подключить датчик движения

Подключить инфракрасный датчик движения довольно просто. Необходимо приобрести провод, состоящий из трех изолированных жил. С его помощью датчик движения подключается к электрической сети и к любому светильнику. Фазная жила сети подключается к фазному выводу устройства. Нулевые провода электрической сети, датчика движения и светильника необходимо соединить вместе. Фазный провод электроприбора подключается с третьей жилой датчика движения. Вот это и есть вся схема подключения датчика.

Как выбрать хороший датчик движения

При покупке инфракрасных датчиков движения необходимо уделить особое внимание таким его характеристикам:

Управление освещением с телефона

Сначала сенсорное управление светом применялось лишь вместе при строительстве умного дома, однако, в данное время в любом помещении можно найти специальное фотореле. Автоматическое освещение может облегчить жизнь человеку. Многоканальный щит способен из одной точки включать освещение всех комнат.

Специалисты выделяют такие достоинства системы дистанционного управления освещением:

1. Управление при помощи радиоволн может повысить безопасность квартиры. Можно осуществлять управление светом с телефона, персонального компьютера или при помощи таймера. Это защитит квартиру от злоумышленников при отсутствии хозяев.
2. Большая экономия необходимых материалов. Чтобы провести кабеля к выключателям необходимо много дорогостоящего провода. А также со временем его нужно будет заменить. Система электронного управления нуждается в небольшом количестве провода.
3. Нет зависимости от сети электрического питания. Многоканальный шкаф и автоматические выключатели соединены с помощью радиоволн, а все управление светом осуществляется без подключения к локальной сети.

Подобная система управления является самой удобной, когда необходимо контролировать уровень освещения во многих местах одновременно. Ее можно совместить с диммером, который обеспечит наиболее комфортную освещенность в помещении.

Микроволновые и ультразвуковые датчики

Микроволновые датчики способны работать на прием и излучение электромагнитных волн
. В простом режиме отраженные и излучаемые волны имеют одинаковую частоту и длину. При попадании в их поле действия человека, эти характеристики меняются, и включается освещение. Главным преимуществом подобных датчиков является то, что это очень точные устройства, которые способны работать в плохую погоду. Недостатками являются высокая стоимость, риск ложных срабатываний и негативное влияние на организм человека.

Ультразвуковые датчики по принципу действия довольно похожи с микроволновыми. В них устанавливается специальный генератор звуковых волн различной частоты, которые излучаются и возвращаются от объектов, находящихся в зоне действия устройства. Когда человек попадает в поле действия датчика, то частота отраженных волн изменяется, и устройство на это реагирует. Основными недостатками таких датчиков можно считать то, что они плохо реагируют на медленное перемещение и вредны для здоровья животных.

В домах, офисах, на производстве, да и в принципе где угодно, могут быть полезны выключатели с дистанционным управлением. Прежде всего речь конечно идет об управлении освещением. Преимущество такого подхода неоспоримо, ведь для современного человека очень важен личный комфорт, как бы цинично это ни прозвучало.

Выключатели с дистанционным управлением по радиоканалу, посредством ИК-пульта, с датчика движения, голосовой командой или просто со смартфона, — все это доступно сегодня и очень широко. Человеку уже совсем не обязательно подходить к выключателю всякий раз, когда требуется включить или выключить свет, не обязательно тянуться к кнопке на стене, достаточно послать сигнал удаленно. И все что нужно для счастья — лишь добавить в цепь освещения выключатель с блоком дистанционного управления. Именно о таких выключателях и пойдет речь в данной статье, рассмотрим несколько моделей.

Для начала обратим внимание на BM8049M от Мастер Кит. Данный выключатель интересен тем, что позволяет человеку буквально с пульта от телевизора управлять подачей питания на лампы, их включением и выключением. Любой ИК-пульт подойдет. Блок достаточно включить в разрыв цепи осветительного прибора, скажем люстры или ночника, и задать для управления конкретную кнопку на пульте от телевизора или плеера, которая обычно не используется.

Сам блок питается от сети 220 вольт, и при первом его включении в сеть человеку дается 10 секунд для того чтобы задать кнопку управления. После этого управлять освещением можно будет не вставая с дивана: если нужно выключить/включить свет — навел пульт на блок и нажал на кнопку, дальше дело за умной автоматикой.

Дальность срабатывания в зоне прямой видимости достигает 15 метров (работает только в условиях отсутствия непрозрачных преград на пути сигнала между ИК-пультом и самим блоком). Если вы забыли погасить свет, то через 10-14 часов BM8049M погасит его автоматически. Максимальная нагрузка — 1500 Вт. Для программирования и перепрограммирования рабочей кнопки потребуется снять питание непосредственно с блока, что не является проблемой если в электрощитке установлены автоматы.

Выключатель с дистанционным управлением WK-327 оснащен собственным пультом. Пульт работает уже не в ИК-диапазоне, а на радиочастоте 433,92 МГц. На кнопочном выключателе расположен радиоприемник, способный принять сигнал на расстоянии до 80 метров, если конечно нет больших экранирующих металлических преград на пути сигнала между пультом и выключателем.

Данный клавишный модуль можно использовать и как обычный выключатель и как дистанционный. Причем доступно два канала для управления нагрузками. Каждый канал способен коммутировать до 600 ватт активной нагрузки (лампы накаливания), либо до 300 ватт энергосберегающих ламп. То есть максимальная коммутируемая мощность — 1200 ватт чисто активной нагрузки при 220 вольтах.

Электроника выключателя не требует подачи особого питания, достаточно присоединить осветительные цепи, а также подвести фазу и ноль к соответствующим разъемам на выключателе. Пульт питается от собственной батарейки и точно настроен на данный блок.

Чем удобно такое решение? В отличие от ИК-пульта, радио-пульт работает даже через преграды, ведь радиоволны легко проникают через большинство из них (например через предметы домашнего интерьера и даже через перегородки). К тому же, поскольку у света теперь есть свой пульт, такой пульт может всегда лежать на одном и том же месте под рукой, например на полке в прихожей или возле кровати.

Каналов два, следовательно при желании человек сможет погасить большой свет и включить вечернюю подсветку или наоборот. А наличие классических кнопок непосредственно на стене делает управление освещением более гибким — если удобно взять пульт — человек управляет с пульта, если же стоит возле кнопки на стене — нажимает на кнопку. И нет необходимости делать несколько выключателей в разных частях квартиры или дома, тем более если велика площадь, не говоря уже о нескольких этажах.

Наконец, что может быть удобнее для активного пользователя смартфона или планшета, чем управление освещением по Wi-Fi? Имея смартфон на IOS или Android, человек сможет управлять освещением из любого места в помещении, ведь нагрузку до 10 ампер сможет коммутировать Wi-Fi реле Sonoff.

На корпусе устройства имеется всего одна функциональная кнопка, предназначенная как для синхронизации с беспроводной сетью, так и для непосредственного управления, чтобы после однократной настройки человеку не пришлось бы больше беспокоиться о том, сработает выключатель или нет. Короткое нажатие кнопки — функция простого кнопочного выключателя, длительное нажатие — сопряжение через Wi-Fi (IEEE 802.11 b/g/n).

Программа eWeLink требует от пользователя только регистрации, после чего устройство Sonoff можно будет добавить, и управлять его состоянием со смартфона, находясь не только дома или в офисе, но отовсюду, где есть интернет. Устройство имеет малые габариты, легко устанавливается и маскируется: в нише, за потолком, в основании люстры и т. д. Длительная нагрузочная способность выключателя — до 1500 ватт.

Кстати, с Sonoff возможно управление освещением не только путем включения и выключения, но и по таймерам, коих доступно до 8 штук, а состояние выключателя пользователь в любой момент сможет проверить через приложение.

Другие устройства дистанционного управления освещением: и

Андрей Повный (Google+ ,

Отмечу, что использовал выключатель только с лампой накаливания и при работе с ней никаких проблем не возникает. Читал что при подключении некоторых экономок иногда случаются ложные срабатывания. Для этого производитель комплектует выключатель вот таким элементом (помехоподавляющий конденсатор)

который подключается в цепь согласно инструкции

и призван устранить проблему ложных срабатываний.
В целом выключатель мне понравился, сейчас планирую купить еще один такой же только на 2 линии, и возможно какой-то более эстетичный пульт.
На этом все. Всем спасибо. Надеюсь обзор кому-то пригодится.

Планирую купить

+27

Добавить в избранное

Обзор понравился

+23

+50

Взять на вооружение имеющийся опыт не получилось. Обзор рынка такого рода систем, показал, что существуют решения только для ламп накаливания. И если применять в доме энергосберегающие лампы, то имеющиеся варианты не подойдут. Попытка их адаптации тоже ни к чему, ни привела. Осталось лишь придумать свое подходящее решение.

В общем, после раздумий и поисков, остановился на систему MP325M от компании Мастер Кит.

Вот что было куплено для решения задачи:

Набор MP325M
,
— источник питания PW1245
,
— дополнительный передатчик MP325M/передатчик
,
— а на строительном рынке был приобретен однокнопочный выключатель без фиксации.

Так как набор состоит из приемника и передатчика, то в комплекте получилось два передатчика. Это оказалось, кстати, так как для решения нашей задачи необходимо было как раз, два передатчика.

Собственно, что делаем: для начала желательно обесточить участок цепи, где будем производить модификацию.

Первым делом вынимаем штатный выключатель и два штатных провода соединяем между собой, изолируя их изолентой ПВХ.

Затем берем один из передатчиков, для модуля MP325Mи разбираем его. Параллельно, одной из кнопок управления подпаиваем два отрезка провода. Получившиеся выводы зачищаем и подключаем к контактам выключателя.

При желании саму платку передатчика так же можно обернуть одним слоем изоленты ПВХ.

После чего переходим к точке подключения светильника или люстры.

Соединяем модули по ниже приведенной схеме.

Если в квартире имеется натяжной потолок модули можно спрятать в пространстве между потолками. Если такой возможности нет, то можно попробовать установить в нише плафона подключения, предварительно изолировав изолентой ПВХ модуль приемника и источник питания.

Если при включенном освещении отключат электричество, то при его подачи люстра будет находиться в отключенном состоянии, это является плюсом в безопасности нашего автоматического управления.

Ну, вот и все, можно пользоваться.

Теперь можно независимо управлять освещением от выключателя и беспроводного пульта ДУ. Если через пару лет перестанет работать выключатель, не паникуйте, просто замените элемент питания передатчика. Питать передатчики можно от элемента 27А или 23A, который можно свободно приобрести в любом супермаркете. Дополнительный канал можно использовать в качестве сюрприза для гостей включая дополнительное освещение, например звездное небо.

Кстати, можно задействовать и оба канала модуля MP325M. Но для этого необходимо использовать двухкнопочный выключатель без фиксации. А сам выключатель, возможно, необходимо будет доработать, разъединив общую шину для возможности подключения второй кнопки пульта MP325/передатчик. При необходимости, свободное реле можно задействовать для управления приемником, подключив контакты COM и NC параллельно кнопке сброса и добавления пультом.

Надеюсь, это решение будет интересно и полезно. Возможно, кто-то захочет не только повторить, но и улучшить))

Совершенный дизайн помещений проявляется в мелочах. Приобретенные в интернет-магазине сайт выключатели света с пультом являются тем элементом, который добавляет элегантности в интерьер и заметно упрощает процесс управления освещением в доме или офисе.

Особенности и преимущества сенсорных выключателей с пультом дистанционного управления (ДУ)

Дополнительный модуль, встроенный в радиоуправляемый выключатель света, позволяет подключить пульт. С его помощью можно не только включать или выключать освещение, но и создавать несколько различных световых сценариев, регулировать яркость при использовании диммеров. Отдельно можно приобрести сенсорный пульт, позволяющий управлять большим количеством приборов одновременно.

Сенсорные выключатели с пультом представлены в ассортименте:

• однолинейные переключатели,
• двухлинейные переключатели,
• диммеры.

Стандартными цветами исполнения являются белый, черный.

При производстве выключателей света с пультом используется высококачественный пластик, металл и закаленное стекло. Сенсоры реагируют на малейшее прикосновение, внешняя панель обладает водоотталкивающими свойствами и не боится мокрых рук. Продукция имеет все необходимые сертификаты соответствия-

Каждый выключатель с ДУ имеет индивидуальную упаковку из плотного картона и дополнительный упаковочный материал для стеклянной панели, позволяющие избежать повреждений во время транспортировки. В комплект входят винты для крепления и подробная инструкция по монтажу и эксплуатации.

Область применения сенсорных выключателей с пультом

Незаменим:

• в ситуации, когда выключатели света расположены в труднодоступных местах;
• для людей с ограниченными возможностями;
• для семей с детьми, не признающими необходимость выключения света или не доросшими до переключателя;
• в спальнях, гостиных – можно управлять освещением, не вставая с кровати или дивана, а также находясь в соседнем помещении.

С помощью интернет-магазина сайт выключатели света с пультом можно купить круглосуточно, заполнив специальную форму. Менеджеры готовы ответить на любой вопрос, на сайте предусмотрен заказ обратного звонка. осуществляется в любой город России, покупатель может выбрать удобный ему способ, включая самовывоз из пунктов выдачи товара. Перед отправкой клиенту каждый прибор тщательно проверяется на отсутствие производственных дефектов.

Управление светом с пульта в квартире — технология, которая казалась чем-то невероятным еще несколько лет назад, сейчас доступна каждому. При этом простота монтажа и общая невысокая стоимость всей системы дистанционного управления светом, делают её невероятно востребованной и популярной.

Конечно, пока рано говорить о том, что дистанционное управление освещением с помощью пульта в скором времени полностью вытеснит старые, знакомые всем стационарные выключатели, они все же проще, надежнее, а кроме того привычнее простому обывателю. Но уже сейчас можно выделить несколько основных направлений, где управление светом с пульта просто незаменимо.

Допустим, вам потребовалось установить где-то новый светильник, в месте, где для него нет специальной проводки, а такое бывает достаточно часто. В таких случаях достаточно подключить этот светильник в ближайшую розетку и установить компактный блок дистанционного управления, связанный с пультом. После чего вы сможете пользоваться светильником, управляя его работой этим самым пультом.

Кроме того, с помощью системы дистанционного управления светом, вы сможете разделять имеющиеся группы освещения на несколько, изменять режимы работы осветительных приборов и многое другое.

Для большей наглядности и подтверждения моих слов, давайте рассмотрим процесс установки системы дистанционного управления светом с пульта в обычной квартире.

Постараюсь описать установку управления светом с пульта максимально подробно, по пунктам, с приведением схем подключения, чтобы вы могли использовать эту инструкцию как пошаговое руководство по монтажу.

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта, идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

• Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001.
•
• В комплект поставки системы входят:
• 1. Контроллер – приемник радиосигнала со встроенным реле
• 2. Пульт дистанционного управления (ПДУ)
• 3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами
• 4. Элемент питания для ПДУ типа A23
• 5. Инструкция

1. Основные характеристики системы управления светом с пульта:
2. Тип : Дистанционный выключатель с пультом
3. Количество подключаемых приборов (групп) : 2
4. Максимальная нагрузка на канал, Вт : 1000
5. Максимальная суммарная нагрузка, Вт : 2000
6. Радиус действия, м : 30
7. Размер приемника, мм : 90*45*22
8. Если говорить простым языком получается, что пульт дистанционного управления Uniel UCH-P001, может одновременно управлять двумя различными группами освещения или другими электроприборами, максимальная потребляемая мощность каждой группы не более 1000Вт или 1кВТ.

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Кроме системы управления светом с пульта, так же были куплены – светодиодная лента и блок питания для неё, согласно поставленной задаче. А вообще, как вы уже догадались, пультом можно управлять любым светильником и даже электроприбором мощностью до 1000Вт.

Блок питания от светодиодной подсветки и приемник дистанционного управления было решено разместить на потолке, рядом с питающим кабелем, идущим на группу розеток.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

• На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.
• В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:
•
• Приступаем к подключению проводов по этой схеме.
• В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.
• От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

1. Напомню, питающий кабель состоит из трех жил:
2. Белая — Фаза
3. Бело-синяя – Ноль
4. Желто-зеленая – Заземление
5. Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.
6. Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

• Кроме этого соединения были затянуты контрольными винтовыми клеммами.
• Затем все надежно заизолировано.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

1. Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ.

А вообще, тема управления освещением в квартире с пульта достаточно интересная и большая, поэтому не стесняйтесь, пишите ваши вопросы, предложения или опыт использования дистанционного управления светом в х к статье, считаю, что это будет полезно многим.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/121-upravlenie-svetom-s-pulta-v-kvartire

Дистанционные выключатели освещения. Монтаж проходных настенных выключателей без проводов

Что делать, если вам захотелось установить новые выключатели света у себя в квартире, ремонт в которой давным-давно закончен. При этом абсолютно не хочется заново штробить стены, снимать натяжные потолки, прокладывать новую проводку, подрозетники и т.д. Есть ли выход в данной ситуации?

Есть, причем абсолютно недорогой. Все затраты вам могут обойтись в пределах 500-1000 рублей. При этом вы не потратите ни копейки на новые провода и не проштробите ни одного лишнего сантиметра стен.

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

• на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

• на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Вы сможете управлять освещением не только из 3-х точек, но и вообще из любого места вашего дома или квартиры.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

• электронная плата

• центральная кнопка включения/выключения

• светодиод для визуализации привязки выключателя и радиомодуля

• батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:

При нажатой клавише контакты реле замкнутся. При ее отпускании отключатся.

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

• зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

• в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

После настройки и программирования, принцип работы у них будет такой же, как и у обыкновенных проходных выключателей.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Некоторые задаются вопросом, а как поведет себя такой дистанционный выключатель при аварийном отключении электроэнергии и подаче напряжения заново, через какое-то время?

• включится ли освещение заново, если до этого уже было включено

• не включится, даже если было включено

• включится, если было выключено

• не включится, если было включено

Многие люстры с блоками дистанционного управления к сожалению грешат такой проблемой.

А представьте, что вы в длительном отпуске, и счетчик будет наматывать все эти киловатты. Или произойдет подобное среди ночи и люстра вдруг включится у вас в спальне, заставляя проснуться.

К счастью данный дистанционный выключатель избавлен от такого дефекта. И в любом положении, после внезапного исчезновения напряжения и его подачи заново, лампочки освещения останутся в выключенном состоянии. Даже если до этого были включены. Можно конечно найти и недостатки данного девайса:

• возможное влияние помех от Wi-Fi сетей и другой высокочастотной техники

• залипание контактов на релюшке при подключении большой нагрузки

• бестрансформаторная схема питания

и многое другое, но его достоинства избавляющие от кучи строительных работ и затрат, все перекрывают.

Прибрести все это можно с доставкой, в магазинах на АлиЭкспресс:

Источник: https://domikelectrica.ru/distancionnye-vyklyuchateli-osveshheniya/

Управление светом своими руками

Управление светом – одна из наиболее востребованных функций умного дома. Многие люди автоматизируют этот процесс в первую очередь, и уже после этого расширяют функционал системы управления своим жильем.

Сегодня в продаже можно найти массу готовых решений, позволяющих достаточно гибко регулировать свет и задавать различные сценарии его работы. Кроме того, вполне реально изготовить управление освещением своими руками.

Какие комплектующие и инструменты для этого потребуются, и как собрать систему самому?

Самостоятельное изготовление контроллера

В данном материале рассматривается самостоятельное изготовление умного блока питания, который способен управлять различными осветительными приборами.

В первую очередь это светодиодные ленты, однако можно приспособить блок питания и под другие источники.

Контроль освещения в этом примере строится на платформе Android и крайне популярном сегодня контроллере Arduino. В этом случае даже не придется программировать.

К особенностям блока питания, к сборке которого мы перейдем ниже, относится возможность включения таких электроприборов и оборудования, как лампы и прочие осветительные элементы, кондиционеры, вентиляторы и многая другая техника, которая работает от электрической сети с напряжением 220 Вольт. Кроме того, такой блок совместим со внешними датчиками, поддерживает пользовательские сценарии и массу других возможностей.

Комплектующие для самостоятельной сборки

Прежде, чем перейти к изготовлению контроллера для управления домашним светом и электроприборами, вам надо собрать все необходимые электрические компоненты. С их полным списком можно ознакомиться далее:

• микроконтроллер Arduino Nano;
• внешние модули – реле и Bluetooth HC 06;
• блок питания на 12 Вольт и 2 Ампера;
• понижающий модуль DC-DC 12/5V 3A;
• внешний датчик температуры LM35DZ;
• три транзистора TIP 31C для работы светодиодных лент;
• три резистора с электрическим сопротивлением 1 кОм;
• штырьковый разъем на 40 контактов для Arduino Nano;
• провода, розетка и электрическая вилка на 250 Вольт и 10 Ампер.

Также для самостоятельного изготовления дистанционного освещения вам потребуются две перфорированные монтажные платы, пластиковый корпус для хранения элементов, винтовые двухконтактные клеммы под пайку.

Учитывайте, что силовая часть рассматриваемого проекта работает под переменным напряжением в диапазоне от 220 до 230 Вольт. По этой причине при сборке и дальнейшем использовании проекта будьте осторожны.

Изготовление платы и питания контроллера

Изготавливаемое нами дистанционное управление освещением своими руками работает от напряжения 5 Вольт, тогда как светодиодные ленты запитываются напряжением 12 Вольт. Чтобы все работало, сперва необходимо понизить входное напряжение 220 Вольт до 12 Вольт.

Для этого используются детали от обыкновенного блока питания 230 Вольт с силой тока 2 Ампера. Нужно разобрать такой блок, наметить на плате входы и выходы, при этом указав их полярности. После этого надо отрезать провода от платы – теперь блок питания готов к работе.

Далее необходимо разместить на макетных платах подготовленные ранее элементы в соответствии со схемой:

Плата драйвера для управления работой светодиодных лент изготавливается отдельно по приведенной схеме:

Для аккуратной сборки схем вам потребуется паяльник, припой, флюс и некоторые навыки работы со всем этим.

Сборка компонентов и настройка контроллера

Следующий этап – изготовление отверстий в пластиковом корпусе под размещение розеток. Их надо вставить в подготовленные отверстия и надежно зафиксировать при помощи болтов.

Далее подготавливается шнур для питания системы. Для этого стоит использовать кабель на три жилы, при этом сечение каждой жилы должно быть не меньше 1,5 квадратных миллиметров.

Подключать питание нужно по приведенной далее схеме:

Заключительный этап – монтаж всех электрических компонентов в едином корпусе, где уже размещены розетки. Теперь остается настроить работу системы. Для этого надо перепрограммировать контроллер Arduino Nano.

Не нужны навыки программирования – прошивку можно скачать здесь. Достаточно загрузить скачанную прошивку через программу Arduino IDE, после чего контроллер полностью готов к использованию для управления светом.

Принцип работы рассматриваемого проекта

Проект для самостоятельной организации дистанционного управления светом работает с использованием такого программного обеспечения, как ArdudDroid.

Его можно скачать в магазине приложений Play Market, доступно оно совершенно бесплатно. С помощью этого приложения можно контролировать работу не только освещения, но и разного рода электрических приборов.

Оно отличается простым и интуитивно-понятным интерфейсом.

Управление светом осуществляется посредством нажатия определенных кнопок в приложении. С каждым таким нажатием телефон отправляет сигналы по беспроводной связи Bluetooth.

Эти сигналы принимаются модулем в составе собранного контроллера.

Контроллер Arduino получает сигналы, интерпретирует их, после чего отдает команды на исполнительные устройства – светильники, светодиодные ленты и другие подключенные приборы.

Помимо прямого управления, приложение ArdudDroid позволяет настраивать автоматическую работу вашего контроллера на основании показаний со внешних датчиков.

В данном проекте к контроллеру Arduino Nano подключен датчик температуры. Благодаря этому, на экране смартфона в упомянутом выше приложении можно увидеть текущую температуру в помещении.

Аналогичным образом работают и любые другие внешние датчики.

Готовые решения для управления освещением

Вы уже знаете, как сделать дистанционное управление для домашнего света своими руками.

Но такой вариант приемлем далеко не для всех, ведь не у каждого человека есть время на то, чтобы разбираться в схемах и все собирать своими руками.

Зачастую приобрести готовое решение проще и быстрее, хоть и заметно дороже. Вы можете найти в продаже широкий ассортимент полностью готовых к использованию систем, например, таких:

• Xiaomi. Китайский производитель предлагает массу решений для изготовления автоматизированной системы умного дома. Одна из его функций – управление светом с возможностью настройкой сценариев. Также есть большой выбор датчиков, значительно расширяющих функционал базовой системы.
• Broadlink. Эта компания специализируется на разработке решений для умного дома. Есть множество датчиков, в том числе датчики освещения и движения, которые необходимы для автоматического управления освещением. Есть два варианта центрального пульта – это компактная и полная версии.

Также в продаже можно встретить системы, заточенные именно под управление светом.

Если вы в дальнейшем планируете расширять возможности своего умного дома, лучше сразу начинать с покупки тех решений, которые предназначены для комплексной автоматизации жилища.

В дальнейшем к ним можно будет подключить другие датчики, видеокамеры, сигнализацию, систему пожаротушения и предотвращения утечек, и многие другие.

Источник: http://Hometa.com/articles/kak-sdelat-distantsionnoe-upravlenie-osveshheniem/

Системы дистанционного управления освещением

Массовое производство различных модулей дистанционного управления давно перевела их из сектора экзотики в сектор товаров широкого потребления.

Сегодня поговорим об устройствах, позволяющих управлять светом в доме, не вставая с дивана, или из любого места посредством сети интернет.

После определенных манипуляций с портами доступа вашего домашнего маршрутизатора можно сделать дистанционное управление освещением своими руками. Ниже мы рассмотрим существующие системы, с помощью которых можно осуществить желаемое в реальность.

Пульт+контроллер

Итак, начнем с самого распространенного типа — это пульт и радиоконтроллер на одну, две или три группы потребителей (лампы).

На рисунке представлен типичный тандем дистанционного управления. Как видно из характеристик, максимальная нагрузка источников освещения не должна превышать 1000 Вт.

Дистанционный контролер способен управлять тремя нагрузками независимо друг от друга. Четвертая кнопка на пульте управляет тремя нагрузками одновременно, все включить или все выключить.

Модуль имеет небольшой размер, и есть возможность смонтировать его непосредственно в люстре.

Управление светом по радиоканалу удобно тем, что распространению сигнала мало что мешает. Включение и выключение можно производить из другой комнаты.

Данный коммутатор позволяет включать совместную нагрузку разные типы ламп, таких как лампы накаливания, экономные люминесцентные лампы, светодиодные, галогеновые.

Однако он не предусматривает диммирование — плавное изменение яркости свечения источников освещения. Для изменения яркости посредством радио управления разработаны специальные контроллеры.

Устройство производства «nooLite» снабжены умным контролером, который определяет вид нагрузки и возможность дистанционного управления яркостью источника света.

Учтите, не все модели компактных люминесцентных и светодиодных ламп позволяют регулировать яркость светового потока. Подробнее ознакомится с регулируемыми устройствами можете в нашем обзоре про диммируемые светодиодные лампы.

Установка радиодиммера ни чем не отличается от предыдущего устройства и под силу любому ознакомившемуся с инструкцией. Ознакомиться с краткой характеристикой системы вы можете в данном видео:

  Как сочетать фиолетовое и зеленое в интерьере

Обзор системы nooLite

RGB контроллер

• Для более новых источников света, таких как светодиодные ленты, разработаны специальные контролеры, позволяющие регулировать не только яркость освещения, но и выбирать диапазон свечения.
•
• Это очень полезно для эмоционального «релакса» или выделения определенного настроя композиции. Такой тип дистанционного управления светодиодной лентой позволяет придавать интерьеру каждый раз неповторимую изюминку, что видно на фото ниже:

1. Создание такого типа освещения под силу любому мастеру на все руки, все компоненты можно приобрести в ближайшем магазине радио или электротоваров.
2. Также появились интересные новинки так сказать игрушки, управление освещением через WIFI и специальное приложение для смартфона. Про дистанционное управление светом через пульт Wifi или приложение для телефона вы можете узнать больше, просмотрев данное видео:
3. Как управлять светом через телефон

Готовые устройства для управления освещением в доме и квартире это хорошо, но они не всегда адекватно стоят, или не совсем то, что нужно, имеют низкий функционал. Идя в ногу со временем, домашним мастерам стоит обратить внимание на микроконтроллеры, о которых мы расскажем далее.

Контроллер Arduino

На сегодняшний день существует замечательная система для самостоятельных разработок на базе недорогого микроконтроллера Аtmega, с адаптированным кодом и готовыми библиотеками, а также большим сообществом, которое с радостью поможет. Этот проект называется ARDUINO.

На первом этапе потребуется небольшое вложение и много времени в поисках и вникании в тему. В дальнейшем освоив азы и поняв принцип программирования, вы сможете создавать на основе готовых модулей любое задуманное устройство. В видео ниже автор рассказывает принцип построения и программирования контролера ARDUINO для управления через инфракрасный порт.

Контроллер Ардуино

Совет от нашего портала — прежде чем что-то начинать делать, нужно иметь представление о конечной цели, иначе от возможностей и принципов реализации, голова может пойти кругом и усилия рассеются, не достигнув желаемого. Удачи в ваших будущих проектах. Надеемся вам понравилась наша статья о том, как сделать дистанционное управление освещением своими руками и какие бывают системы для реализации данного проекта.

C уважением, Источник: http://samelectrik.ru   Плинтус-обогреватель: современное решения для дома

Источник: https://www.remontostroitel.ru/sistemy-distantsionnogo-upravleniya-osveshheniem.html

Три схемы дистанционных выключателей

В этой статье будут рассмотрены три схемы дистанционных выключателей, применить их можно для управления практически любых электроприборов, так как в качестве выключателя используется реле. Схемы выключателей достаточно просты и повторимы.

Дистанционный выключатель с управлением от ПДУ

Это простая схема для дистанционного включения и выключения любого электрического устройства при помощи обычного пульта дистанционного управления (ПДУ).

Дальность действия дистанционного выключателя составляет около 10 метров. В качестве датчика используется 3-контактный ИК- приемник (TSOP 1738 или его аналог), работающий на частоте 38 кГц. При обнаружении ИК-излучения, на выходе датчика появляется сигнал лог.0, который в свою очередь усиливается транзистором VT1.

С выхода транзистора VT1 усиленный сигнал запускает ждущий мультивибратор на таймере NE555 . Импульс с выход (3) таймера, имеющий длительность в 1 секунду, переключает JK-триггер, чей выход (1) через транзистор (VT2) управляет электромагнитным реле. С каждым новым сигналом от NE555, выход JK-триггера будет изменяться на противоположное состояние.

Светодиод HL1 используются для отображения состояния выходного каскада во время работы устройства. Схема питается от стабилизатора напряжения 7805. Конденсатор С2 и резистор R4 предназначены для предотвращения ложного срабатывания таймера NE555.

Дистанционный выключатель по хлопку

Вариант 1

Эта схема дистанционного акустического выключателя предназначена для дистанционного включения / выключения света либо изменения скорости вращения напольного вентилятора.

Особенность данного дистанционного выключателя в том, что управление нагрузкой происходит по звуковому сигналу (хлопку).

Так же данная схема может быть востребована, в целях безопасности, для бесконтактного включения и выключения электроприборов в помещениях с повышенной влажностью.

Устройство имеет три канала управления, каждый из которых оснащен индикатором на светодиоде. Основу схемы акустического выключателя составляют две микросхемы: таймер NE555 и десятичный счетчик-делитель К561ИЕ8 (аналог CD4017)

Микросхема NE555 в данном случае подключена в режиме ждущего мультивибратора. При изменении сигнала на входе 2 таймера NE555, на его выходе 3 появляется одиночный импульс, после чего ждущий мультивибратор переходит в исходное состояние. С помощью формулы, приведенной ниже, можно длительность выходного импульса:

T = 1,1 * R5 * C4

В то время, когда кто-то хлопает в ладоши, звуковой сигнал при помощи конденсаторного микрофона преобразуется в электрический. Затем этот сигнал поступает на базу транзистора VT1, который в свою очередь запускает ждущий мультивибратор на NE555.

Сигнал с выхода 3 таймера NE555 поступает на счетный вход (вывод 14) микросхемы К561ИЕ8. После получения сигнала тактовой частоты, счет начинается с нуля. С каждым новым входным сигналом (хлопком) происходит последовательное появление сигнала высокого уровня на выходах К561ИЕ8. (Подробное описание К561ИЕ8.)

Поскольку схема имеет три канала для управления, то следующий выход (вывод 10) подключены к выводу обнуления счетчика (вывод 15), и при появлении на выводе 10 лог.1 происходит сброс счетчика, в результате чего все три канала обнуляются и счет начинается снова.

При первом хлопке на вывод 2 будет лог.1 — загорится светодиод HL1 и включится реле К1, при следующем хлопке лог.1 появится уже на выводе 4 — загорится светодиод HL2 и включится реле К2, при этом на выводе 2 будет лог.0 и светодиод HL1 погаснет (реле К1 отключится) и так далее.

Вариант 2

Звуковой сигнал, принятый микрофоном, усиливается микрофонным усилителем на ОУ 741. С выхода ОУ сигнал поступает на вход десятичного счетчика К561ИЕ8, работа которого была описана в предыдущей схеме.

C помощью резистора R3 регулируют чувствительность ОУ 741. Резистор R1 устанавливает чувствительность микрофона. Резистор R4 предназначен для исключения ложных срабатываний счетчика К561ИЕ8. Свечение светодиода HL1 указывает на выключенное состояние нагрузки.

Дистанционный выключатель на основе лазера

Эта простая схема дистанционного выключателя построена на таймере NE555. В качестве управляющего элемента использована лазерная указка. Эта схема была опробована в работе с расстояния 50 метров и показала хорошие результаты. По большому счету дальность действия зависит от мощности и качества самого лазера. Электрическая схема дистанционного выключателя:

При наведении лазерного луча на фоторезистор U1 происходит включение нагрузки через электромагнитное реле, а при фокусировке лазерного луча на фоторезистор U2 — выключение.

На этом всё! Делитесь статьёй в соц сетях!

Похожее

Источник: https://kavmaster.ru/tri-skhemy-distancionnyh-vyklyuchatelej/

Дистанционное управление освещением своими руками на базе штатной проводки

Так как набор состоит из приемника и передатчика, то в комплекте получилось два передатчика. Это оказалось, кстати, так как для решения нашей задачи необходимо было как раз, два передатчика.Собственно, что делаем: для начала желательно обесточить участок цепи, где будем производить модификацию.Первым делом вынимаем штатный выключатель и два штатных провода соединяем между собой, изолируя их изолентой ПВХ.

Затем берем один из передатчиков, для модуля MP325Mи разбираем его. Параллельно, одной из кнопок управления подпаиваем два отрезка провода. Получившиеся выводы зачищаем и подключаем к контактам выключателя.

При желании саму платку передатчика так же можно обернуть одним слоем изоленты ПВХ.После чего переходим к точке подключения светильника или люстры.Соединяем модули по ниже приведенной схеме.

Если в квартире имеется натяжной потолок модули можно спрятать в пространстве между потолками. Если такой возможности нет, то можно попробовать установить в нише плафона подключения, предварительно изолировав изолентой ПВХ модуль приемника и источник питания.

Если при включенном освещении отключат электричество, то при его подачи люстра будет находиться в отключенном состоянии, это является плюсом в безопасности нашего автоматического управления.Ну, вот и все, можно пользоваться.Теперь можно независимо управлять освещением от выключателя и беспроводного пульта ДУ.

Если через пару лет перестанет работать выключатель, не паникуйте, просто замените элемент питания передатчика. Питать передатчики можно от элемента 27А или 23A, который можно свободно приобрести в любом супермаркете.

Дополнительный канал можно использовать в качестве сюрприза для гостей включая дополнительное освещение, например звездное небо.

Кстати, можно задействовать и оба канала модуля MP325M. Но для этого необходимо использовать двухкнопочный выключатель без фиксации. А сам выключатель, возможно, необходимо будет доработать, разъединив общую шину для возможности подключения второй кнопки пульта MP325/передатчик.

При необходимости, свободное реле можно задействовать для управления приемником, подключив контакты COM и NC параллельно кнопке сброса и добавления пультом.Думаю, что я не первый, кто решил данную задачу таким способом. Но описания об этом на глаза мне не попалось, вот и решил поделиться опытом и описать, как это работает.

Надеюсь, это решение будет интересно и полезно. Возможно, кто-то захочет не только повторить, но и улучшить ))

Источник:

Категория: Домашняя электроника / Оборудование для дома

Вам понравится

^Наверх

Источник: https://www.freeseller.ru/5125-distancionnoe-upravlenie-osvescheniem-svoimi-rukami-na-baze-shtatnoy-provodki.html

Загрузка…

Внимание, только СЕГОДНЯ!

Когда владелец загородного участка впервые узнает о существовании комплексного оборудования под названием: управление освещением на даче, его первая реакция – радость и чувство облегчения. Эмоции формулируются в простую мысль: наконец-то, не надо с наступлением темноты бежать во двор, чтобы включить свет. Наконец-то, пульт ду позволит не выходить перед сном на мороз, чтобы погасить фонари, а потом наощупь возвращаться на крыльцо дачного дома.

Следующая идея, которая приходит к дачнику – организовать комфортный отъезд и приезд автомобиля в темное время суток. Нажатие кнопочки на пульте ду должно приводить  в действие выключатели освещения въезда во двор и в гараж, открывать и закрывать ворота. Дальше возникает желание заказать или сделать своими руками охранное освещение, подсветку дорожек, праздничную иллюминацию, световое оформление элементов ландшафтного дизайна.

Советуем вам неплохой видеоматериал по теме умная дача:

Для чего обычно применяют автоматизированное освещение

Современное оборудование с элементами электроники позволяет решить важнейшую проблему – обеспечение безопасности дачного дома и участка. С помощью пульта ду можно приводить в действие охранное освещение, включение механизмов оконных жалюзи, датчики движения. Иллюзию присутствия хозяев на даче создает дистанционное управление выключателями, приводящими к выполнению неких действий: миганию цветных индикаторов (имитация видеокамеры), лай собаки, периодического включения света в разных комнатах. Едва ли, непрошеный гость решится в этом случае нанести визит.

На запуск с пульта ду, кроме освещения, можно запрограммировать выключатели, приводящие в действие поливочный насос, обогрев гаража, поддержку заданной температуры в овощехранилище или винном погребе. Умельцы делают своими руками системы, позволяющие  пультом ду включать при необходимости обогрев теплицы или открывать в ней форточки для проветривания. В осветительные цепи включают таймеры, фотоэлементы, датчики движения и другие полезные компоненты.

Одной из главных причин выбора для дачи дистанционного управления светом – нежелание протаскивать по участку огромного количества проводов в гофре и в трубах.

Основные требования  к монтажу своими руками системы дистанционного управления

Система дистанционного управления выключателями света, другими приборами и датчиками при выполнении монтажа своими руками, должна строго соответствовать требованиям электробезопасности:

• нельзя закапывать в землю провода, напряжением выше 42 В;
• при выводе источников света на газоне, возле водоема, в рокарии и других подобных местах применяют понижение напряжения при входе кабеля под землю и обратное повышение с помощью трансформаторов, размещенных в защищенном корпусе;
• электрические цепи уличного освещения нужно оборудовать автоматическими выключателями или плавкими предохранителями с подходящими параметрами;

Безопасное управление освещением также можно создать, подключив к сети в дачном доме адаптер на 12 В и подавая такое напряжение на уличные лампы, включаемые с пульта ду.

Требования к выключателям

Дистанционное управление предусматривает размещение выключателей под открытым небом – на осветительных фонарях, калитке, воротах и так далее. Выполняя монтаж системы своими руками необходимо следить, чтобы выключатели были в  уличном исполнении – имели влагозащитный корпус из прочного материала, устойчивого к экстремальным температурам и ультрафиолету. Подводка к ним электричества должна выполняться кабелем для наружных работ.

По принципу работы выключатели, действующие от пульта ду, бывают двух видов:

1. Инфракрасные. Принцип их действия воплощен во множестве приборов, используемых в быту. Недостатком является малая дальность работы. Включение электрооборудования происходит, если на пути инфракрасного луча отсутствуют преграды.
2. Выключатель, работающий на радиоволнах, посылаемых с пульта ду на расстояние до 100 м, не боится препятствий – заборов, стен. Правда, различные преграды могут немного уменьшить радиус уверенного приема сигнала.

Выбор ламп для освещения с управлением пультом ду

Подбирают тип осветительных ламп для монтажа своими руками исходя из поставленной задачи.

Если требуется, чтобы при помощи пульта ду включался неяркий свет, освещающий площадь участка в 2-3 сотки, лучше остановить выбор на ДРЛ или натриевой лампе. Светильники дневного света, разнообразные энергосберегающие лампы доставляют много проблем с включением в морозную погоду. Проектируя управление освещением, их применяют редко.

Если владелец дачи планирует сделать декоративное освещение ландшафтных элементов участка своими руками, его выбор – локальные точечные источники света. Их приводит в действие пульт ду, согласно задуманному сценарию. Идеальны для этих целей светодиодные светильники. Для подсветки дома и других сооружений, создания атмосферы праздника используют светодиодные ленты разных цветов.

Не стоит браться за управление освещением по сложным схемам  без специальных знаний в электрике. Размещение приборов, расчет нагрузки, схемы электрических цепей, грамотный выбор оборудования лучше доверить специалисту.

Простейшие комплекты с пультом ду, которые продаются в хозяйственных магазинах можно установить своими руками. Более продвинутые умельцы, которые хотят все сделать сами, работают над изготовлением пультов, переделанных из брелков автомобильной сигнализации.

Разновидности управления освещением дачного участка

Технические новинки, электроника все больше внедряются в дачный обиход. Дистанционное управление включением и выключением света на даче доверяют не только пульту ду, но и телефону, и даже компьютеру. У владельца загородной недвижимости широкий выбор — от простейшего выключателя с датчиком до сложных радиоуправляемых блоков, которые контролируют множество электрических цепей, выполняющих различные сценарии освещения дачи.

Обычный телефон управляет включением источников света с помощью специальных sms. Смартфон, при подъезде к воротам, подключится к сети Wi-Fi и даст команду на включение света. Ноутбук или стационарный компьютер могут стать базой, чтобы создать управление освещением в доме и на дачном участке. Специальные программные приложения, наличие подключенного интернета и Ethernet-шлюза и станция управления светом на даче готова.

О деталях:

• В качестве ИК датчика можно использовать любой аналогичный работающий на частоте 38Кгц с тремя выводами как в моем случае от старого телевизора, важно учитывать распиновку этих датчиков.
• Резисторы с R1-R6 мощностью 0,25 Ватт.
• Конденсаторы С1,С3 электролитические напряжением не менее 16 вольт С2 керамический либо пленочный на 100 нано фарад С4 керамический или пленочный на 10 нано фарад.
• Транзисторы VT1 VT2 кт3102 или аналоги BC184 BC182 2N4123 BC547.
• Светодиод любой рассчитанный на напряжение 2.5-3 вольта.
• Микросхема DD2 таймер NE555 или отечественный аналог КР1006ВИ1А.
• Микросхема DD2 CD4027 или отечественный аналог К561ТВ1А.
• Диод VD1 выпрямительный Кд522 или импортный 1N4004 14007.
• Реле с напряжением катушки на 5 вольт и способностью коммутировать ток как в моем случае 3 ампера если потребности вырастают то ставить реле с большим током коммутации 5-10 ампер и т д.

Плату скачать можете тут:

vkljuchenie-vykljuchenija-s-pomoschju-pdu.zip [1.09 Mb] (cкачиваний: 117)

Новая работа для системы дистанционного управления старого телевизора

Рейтинг:   / 5

Подробности

Категория: Дистанционное управление

Опубликовано: 30.06.2018 11:30

Просмотров: 2250

В 80-е годы и начало 90-х появились телевизоры 2-УСЦТ, 3-УСЦТ. Но время УСЦТ прошло, но некоторые узлы и модули таких телевизоров можно использовать почти по прямому назначению. Например, систему дистанционного управления, предназначенную для переключения восьми программ, можно приспособить для дистанционной передачи трехразрядного двоичного кода или для управления нагрузками или устройствами.

Видео

Типы устройств

Пульты, дистанционно управляющие освещением, классифицируются в зависимости от принципа передачи сигнала контроллеру (реле, отвечающее за включение света). Наиболее распространены два типа устройств, каждый из которых имеет свои особенности, определяющие достоинства и недостатки:

• ИК пульты, ограничены небольшим радиусом действия, в них используется инфракрасная лампочка, передающая сигнал на расстояние до 12 метров. Такие устройства могут управлять работой контроллера только в пределах прямой видимости, то есть, включить освещение в соседней комнате не получится. Достоинства ИК ПДУ – низкая цена;
• Радиопульты стоят несколько дороже инфракрасных аналогов, но радиус их действия значительно больше (до 100 метров), помимо этого, они могут управлять контроллером, находящимся за стеной в другом помещении. Это значительно расширяет их сферу применения, в частности, радиопульты дистанционного управления подходят для ресивера.

Радиопульт Lumax Радиопульты для передачи сигнала используют специально отведенные частоты, поэтому их продажа не попадает под ограничение торговли радиоустройствами.

Отдельно необходимо заметить, что некоторые программируемые контролеры, входящие в основу системы «Умный дом», могут содержать GSM модуль, позволяющий управлять им при помощи мобильной связи. В таком случае достаточно иметь телефон с тачпадом, на который устанавливается специальная программа.

Для управления такой системой не требуется обучение, оператор передает при помощи телефона команду-ключ на котроллер, программа обрабатывает ее и подает сигнал на радиореле для выполнения определенных действий, например, перекрыть кран полива газона или включить освещение.

Как не допустить потери
