Дистиллятор для самогона своими руками чертежи и размеры

Рано или поздно все, кто хотя бы раз попробовал домашний самогон (или его вариации – коньяк, бурбон, наливка и т.д.) задаются целью сделать такой же, только еще лучше. Сперва допросу подвергают хозяев – как смогли, да научите, покажите, одолжите. Это первая волна самогонщиков. После начинается штудирование просторов интернета в надежде найти, как сделать самогонный аппарат своими руками. Это самая пытливая волна, которая пытается разобраться в тоннах информации, что есть правда, а что ложь. Мы уже рассказывали о том, как изготавливать и собирать отдельные части агрегата, теперь пришло время рассказать о том, как собрать полноценный аппарат.

История самогонного аппарата

Впервые о самогоне узнали еще в 4 веке нашей эры, кода китайский алхимик сравнил напиток с прозрачным вином, перегнанным 9 раз. Его технологией в разные времена пользовались греки, римляне и даже египтяне.

Вот так, согласно официальным документам, выглядел один из первых самогонных аппаратов, разработанных древними греками.

Но если этот агрегат был по большей части изготовлен из камня, то арабы пошли дальше – и сделали конструкцию уже из меди. Это позволило браге разогреваться равномерно, постепенно, в полном объеме удалять сивушные масла (напомним, крайне вредные для здоровья) и создавать напиток, пригодный для внутреннего употребления.

Термин алкоголь также был предложен арабами, в дословном переводе слово означало одурманивающий напиток – аль гоголь.

Далее развитие алкогольной промышленности двигалось поступательными темпами.

В 9 веке в Персии изобретают змеевик – изгибают в несколько витков медную трубку, но пока еще оставляют ее на воздухе для охлаждения.

С 10 века с подачи алхимиков и знахарей начинается буквально расцвет самогоноварения, совмещенный с разработкой рецептов снадобий и эликсиров. В это же время в Италии монах Валентиус заявляет о том, что изобрел воду жизни, которая способна превращать стариков в юношей. Надо ли говорить, что это был самогон?

В 15 веке Базиль Валентин придумывает опустить змеевик в холодную воду, чтобы добиться увеличения спиртового конденсата, и именно это стало отправной точкой создания современного аппарата с перегонным кубом, холодильником и сухопарником.

Вот так выглядел аппарата в 16 веке (принцип работы сохранен до наших дней):

Чан для нагревания настойки
Трубка для подачи горячей настойки в куб
Перегонный куб
Печка
Колпак
Лебединая шея
Змеевик
Змеевик в холодильнике
Холодильник с холодной водой

Первый самогонный аппарат на Руси

На Руси впервые опробовали самогон только в 17 веке, когда из Венеции царю Алексею Михайловичу привезли в подарок агрегат.

До 17 века из самодельных алкогольных напитков на Руси употребляли только медовуху и брагу. И только в 19 веке с помощью ректификационной колонны научились создавать 96% спирт высокой степени очистки.

На этом краткий экскурс в историю окончен, теперь пришло время для современности.

Купить или собрать

Однозначного ответа на этот вопрос нет. Конечно, для новичка гораздо более предпочтительным является покупка уже готового аппарата, когда нет необходимости искать отдельные детали и доводить их до совершенства. Но, с одной стороны, такая покупка может нанести брешь в бюджете – хороший аппарат с нормальной производительностью обойдется в 15 и более тысяч рублей, с другой – все же интереснее создавать и придумывать.

Мы же расскажем, как сделать самогонный аппарат своими руками, и из каких материалов.

Для начала определимся, что такое самогон (дистиллят) и чем он отличается от ректификата. Принцип получения что одного, что другого абсолютно идентичен. Готовится сахаросодержащая (реже – на основе крахмала) брага, добавляются дрожжи, далее в течение определенного времени грибы создают колонию и выделяют продукты жизнедеятельности. Собственно, именно они и являются концентратом разных спиртов, из которых для употребления внутрь пригоден только этиловый.

Под воздействием температуры брага разлагается на жидкий остаток и спиртосодержащие пары, которые в процессе дистилляции распадаются на газообразную и жидкую фракции.

Даже в случае неоднократной прогонки очистить напиток от всех вредных примесей не удается. Единственным способом, который позволяет получить идеально чистый продукт, является ректификация с использование царги или ректификационной колонны. В этом случае спиртосодержащие пары делятся на фракции в несколько этапов. Сделать ректификационную колонну своими руками непросто, и возникает вполне резонный вопрос – а надо ли таким способом получать чистый спирт, если его можно купить в любой аптеке?

Ректификат крайне вреден для здоровья именно в силу своей чистоты, так как чистый яд организмом усваивается гораздо быстрее и лучше, чем самогон с некоторой долей вредных примесей. К тому же, все известные напитки – бурбон, ром, виски, кальвадос, скотч и т.д. – изготавливаются именно на основе дистиллята.

Итак, с учетом приведенной характеристики самогона, понятно, что основной этап производства заключается в нагревании спиртосодержащей жидкости до такого состояния, когда начинает отделяться спирт. После он же охлаждается до преобразования в жидкую фракцию уже в виде готового напитка.

С учетом этого можно определить основные составляющие самогонного аппарата:

перегонный куб, где нагревается брага до необходимой температуры;
холодильник – накопительная или проточная емкость с холодной водой, где охлаждается змеевик;
змеевик – спиралевидная трубка, изготовленная из меди, нержавейки или стекла, по которой движется спиртосодержащий пар и разделяется на фракции;
сухопарник – улавливатель сивушных масел и остатков браги;
приемочная емкость – место, куда стекает охлажденный самогон;
соединительные элементы.

Перегонный куб

Это первый и основной элемент самогонного аппарата, от которого зависит эффективность и конечный вкус.

Чаще всего в качестве оного используют молочные бидоны, скороварки (мультиварки), пивные кеги. Реже перегонный куб делают своими руками из нержавейки или стали, сваривая их в емкость, но такой вариант не является надежным. С одной стороны, брага будет прикипать к нержавейке, а помешивать ее не получится ввиду герметичности. С другой – малейшая погрешность сварочного шва может привести к тому, что при кипении браги, когда давление достигает 180-220 Па, куб просто лопнет.

Как сделать перегонный куб из бидона

Это самый простой вариант перегонного куба, поскольку бидон является относительно герметичным, особенно, если речь идет о новой емкости. Но в его «адаптации» под перегонку есть свои особенности.

Резиновая прокладка на крышке бидона категорически не подходит для нагрева – брага будет впитывать специфический аромат, который не замедлит сказаться на вкусе готового напитка. Оптимально использовать силиконовые прокладки, а еще лучше – аквариумный силикон. Специалисты советуют использовать в качестве таких прокладок пищевой силикон, из которого делают выпечки для формы. Но в целом, именно этот вариант подойдет для герметизации крышки и не даст ни вкуса, ни запаха.

Как правильно сделать силиконовую герметичную прокладку

Этот процесс проводится в несколько этапов, минимально их должно быть три. Сперва наносите на края крышки аквариумный силиконовый герметик, даете ему полностью высохнуть, наносите второй и третий, также оставляя время на просушку. После того, как нанесли третий слой, на горлышко бидона накладываете обычный целлофан и закрываете крышку. Оставляете на несколько часов, чтобы силикон полностью просох. Получается действительно герметичный сосуд, который можно будет использовать несколько лет.

Для того, чтобы бидон со временем не стал походить на дуршлаг, тщательно мойте его после каждого использования. Можно использовать обычное или хозяйственное мыло и большое количество проточной воды. Соду использовать категорически запрещено. Очень плохо реагирует нержавейка или алюминий на щелочь.

Если нет желания менять резиновую прокладку на силикон, можно просто обмотать ее несколькими слоями фум-ленты внахлест. Это тоже достаточно герметичное соединение.

Некоторые «бывалые» самогонщики рекомендуют использовать для герметизации стыка тесто. Казалось бы, почему нет? Вроде и герметик достойный, и пахнет хлебом в помещении, а не сивухой в процессе приготовления. Но! После первой же объемной перегонки, когда по нескольку раз придется запускать агрегат, постоянно отскабливать тесто и клеить новое надоест. Ошметки теста по всей кухне, сломанные ногти и потеря времени вряд ли подарят удовольствие от процесса.

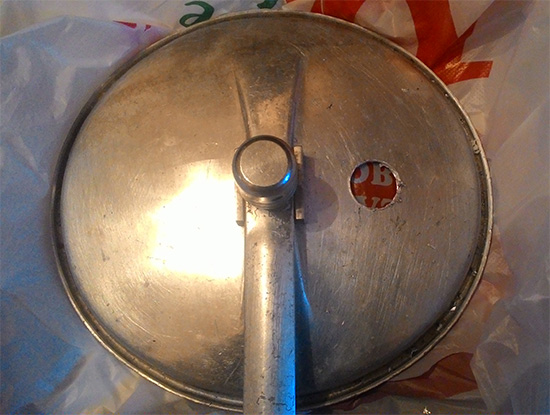

Для соединения бидона со змеевиком на крышке делаете отверстие под 22 мм трубу и 12 мм змеевик, используя резьбу 0,5 дюйма. В магазине сантехнического оборудования можно купить переходник.

На что еще обратить внимание при выборе фляги для самогонного аппарата:

материал изготовления – нержавеющая сталь, поскольку алюминий выдержит малое количество циклов;
минимальный объем 25 литров, чтобы получить на выходе 4-4,5 литра самогона;
широкая горловина, с которой удобно работать – наливать брагу и мыть после приготовления;
толщина стенок и общее качество сборки – напрямую зависят от цены, и обеспечивает срок нормальной эксплуатации.

Дистиллятор (самогонный аппарат) на основе молочного бидона

Как сделать перегонный куб из скороварки (мультиварки)

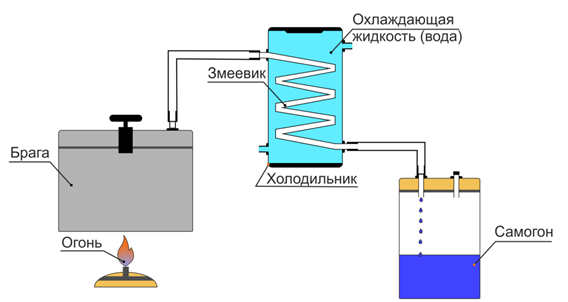

Схема самогонного аппарата на основе скороварки:

Это программа-минимум для новичка. Сегодня каждый второй пробует сделать самогонный аппарат своими руками именно из скороварки. И этому есть вполне логичное объяснение:

цена – стоимость самой недорогой скороварки составляет 1500-1700 рублей, что вполне приемлемо для любого бюджета;
герметичность – это абсолютно герметичное устройство, которое не требует никаких дополнительных манипуляций;
простота врезки штуцеров в крышку – с этим справится каждый.

Минус, надо заметить, гораздо более существенный, чем все преимущества — это объем. Чаша самой большой бытовой скороварки составляет всего 6 литров, соответственно, браги поместится всего 4,5 литра, так как от общего количества объем не должен превышать 2/3 частей. С такого количества браги после двойной перегонки получится чуть менее 750 мл самогона. Можно попробовать, но распробовать вряд ли получится.

В место клапана на крышке вкручиваете штуцер, к которому крепите соединительный шланг (силиконовый или медный).

Если нет желания изобретать велосипед и искать подходящий вариант для изготовления куба, приобретайте уже готовый. Средняя цена такого элемента зависит от объема – 12-литровый до 4000 рублей, 25-литровый – от 5500 рублей и т.д.

Самогонный аппарат из скороварки с сухопарником на видео:

Холодильник

Не менее важный элемент самодельного самогонного аппарата, от которого зависит скорость перегонки и объем готового напитка.

Если вода в холодильнике недостаточно холодная, объем самогона сокращается на 15-20%.

Холодильники для самогонного аппарата делятся на 2 вида:

проточный;
накопительный.

В проточном вода, как следует из названия, постоянно движется сквозь змеевик, не успевая нагреваться. Для того, чтобы сделать такой агрегат, достаточно подвести к емкости два шланга – входящий, как правило, от крана, и выводящий – откуда выходит вода в раковину.

Накопительный представляет собой закрытую емкость, куда вода сперва наливается и по мере нагревания сливается. Это худший вариант холодильника, поскольку он не позволяет в полной мере и постоянно охлаждать змеевик, за счет чего уменьшается конденсация и сокращается количество конечного продукта.

Накопительный холодильник устанавливают только в том случае, если нет возможности сделать проточный. Именно нет возможности, а не лень или нет времени.

Проточный холодильник для самогонного аппарата

Этот тип оборудования достаточно компактный по размеру, где основную площадь занимает змеевик. Сам холодильник закрыт с обеих сторон, но к нему подведены две трубки – принимающая и отводящая воду. Сделать холодильник своими руками не составляет труда, но при этом необходимо обеспечить ровное его нахождение по отношению к аппарату, чтобы вода двигалась постоянно.

Чертеж проточного холодильника:

Проточный холодильник более производительный, в отличие от накопительного, даже при меньшем размере змеевика. На стыке двух сред происходит мгновенное охлаждение трубки, за счет чего обеспечивается более быстрое разделение фракций.

Процесс изготовления

Вам понадобятся:

труба и переходник сотка – 300 мм;
2 метра сильфонного шланга для змеевика;
ниппели по пол-дюйма;
3 гайки по полдюйма;
паяльник;
пистолет и силикон;
нож.

Порядок действий:

Сворачиваете в спираль сильфонный шланг

Делаете отверстия на трубе и отрезаете пластик ножом

Вкручиваете ниппеля

Ставите прокладки и затягиваете гайки

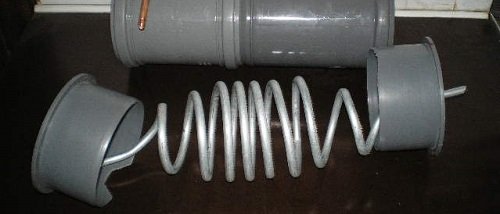

К заглушке прикручиваете змеевик

Так выглядят вход и выход

Все, что фонит и сквозит, заливаете герметиком, сосуд должен быть полностью герметичным.

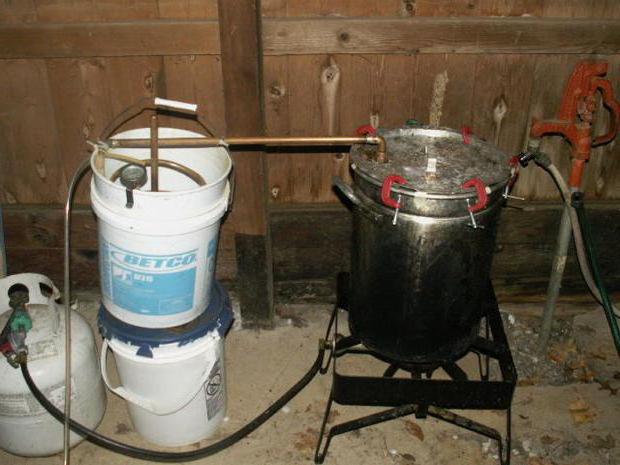

Накопительный холодильник

В качестве такого устройства обычно используют ведро или бак объемом порядка 20-30 литров, где в нижнем сегменте делают отверстие под набор воды.

В непроточных устройствах вода сливается всегда сверху, а наливается в холодильник всегда снизу.

Самым простым и доступным является обычное пластиковое ведро. Зимой с таким подручным устройством проще, так как можно подкладывать снег или лед, что значительно лучше для охлаждения змеевика, чем вода.

При выборе накопительного холодильника старайтесь держать температуру в перегонном кубе на минимальном огне, чтобы уменьшить количество выделяемого спиртосодержащего пара и, как следствие, увеличить объем готового самогона.

Для того, чтобы проверить, насколько эффективно охлаждается змеевик, периодически пробуйте выходящий самогон на запястье. В идеале он должен быть прохладным, хуже – если теплым, и совсем плохо, когда напиток горячий – в этом случае треть пара выходит наружу непереработанным. Кроме того, это еще и опасно, так как перегонный куб нагревается на открытом огне, спирт может скатализировать и будет большая беда.

Змеевик

Лучшим материалом для змеевика будет медь. Это относительно инертный материал, который не вступает в реакцию со спиртовыми материалами, отличается хорошей теплопроводимостью и адекватной ценой.

У тех, кто действительно профессионально занимается приготовлением самогона, стоит только медный самогонный аппарат на основе такого змеевика. Любые эксперименты. В том числе и с хрупким стеклом, чреваты потерей качества напитка и исходного сырья.

Как сделать змеевик

Прежде чем приступить к описанию, отметим, что змеевик — трубка, соединенная с перегонным кубом (если есть сухопарник, с ним) и помещенная в холодную воду, по которой движутся спиртосодержащие пары и происходит разделение фракций на газ и самогон.

Чем длиннее змеевик и компактнее его спирали, тем больше охлаждается пар и больше количество конденсата.

Вам понадобится:

медная трубка диаметром 15-20 мм длиной 2000мм;
основание для накручивание трубки, зафиксированное в тисках.

Перед тем, как начинать накручивать трубку на основу, ее необходимо наполнить песком. Это делают для того, чтобы исключить прогиб или одностороннюю деформацию, что в дальнейшем будет удерживать конденсат. Закрываете с одной стороны трубку чопиком деревянным или картонным, насыпаете тонкой струйкой песок, периодически постукивая ею об стол, чтобы песок хорошо утрамбовался. Когда трубка забита под завязку, закрываете второй конец аналогичным чопиком и начинаете накручивать на основание, делая ровные витки и стараясь, чтобы они не соприкасались между собой.

Так выглядит уже готовый змеевик, который погружают в холодильник и соединяют шлангами через штуцеры с кубом или сухопарником.

На этом сборка обязательных элементов самогонного аппарата закончена, осталось только выяснить, какие шланги можно использовать, и какие материалы допустимы в работе со спиртом.

Ну а пока остановимся на таком необязательном, но крайне полезном устройстве, как

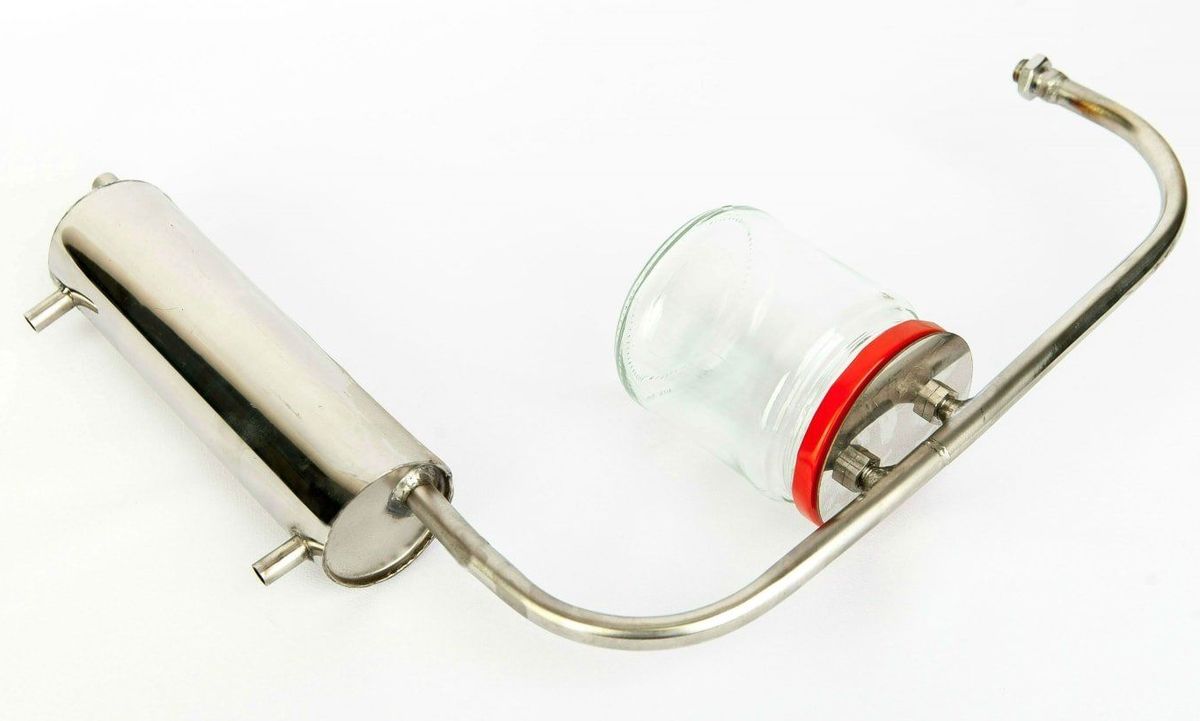

Сухопарник

Велись ли дискуссии о необходимости сухопарника в те давние времена, о которых было написано в начале статьи, мы не знаем. Но сейчас ведутся по этому вопросу ожесточенные споры. Одни настаивают на том, что сивушные масла следует по максимуму убирать, другие заявляют о бесполезности и лишней трате времени.

Не занимая активно ни ту, ни другую позиции, мы приведем лишь сухие факты.

Сухопарник действительно не является неотъемлемой частью самогонного аппарата, и устанавливают его по желанию. Конструктивно это емкость по объему в 10 раз меньше перегонного куба, которая располагается между ним и змеевиком.

Основная задача сухопарника заключается в мгновенном снижении давления и, как следствие, температуры за счет разных сред. При попадании в эту емкость пар резко становится жидким, но тут же его выталкивает следующая порция горячего спиртосодержащего пара из куба. И хотя это лишь мгновение, за это время успевает осесть часть сивушных масел на стенках сухопарника. При двойной, а то и тройной перегонке сивухи практически не остается в готовом напитке, что очень благоприятно сказывается на самочувствии.

Как работает сухопарник согласно законам физики

В то время, когда в перегонном кубе кипит вода, начинает выделяться и испаряться спирт. С учетом того, что кипение достаточно бурный процесс, фракции спирта успевают «подцепить» более тяжелые фракции сивушных масел. Наверное, каждый слышал, что самогон нередко именуют сивухой – именно вследствие характерного запаха, который и выделяют сивушные масла. Чем меньше сивухи в самогоне, тем менее агрессивный его аромат и более приемлемый вкус. Совсем избавить от масел не получится, это можно получить только с использованием ректификационной колонны, но никто и не ставил своей целью получить медицинский спирт.

Подавляющее большинство алкогольных напитков – бурбон, виски, ром, кальвадос и т.д. изготовлены на основе самогона с определенным количеством сивушных масел. Процесс производства разнится в нюансах, но в целом – это самая банальная перегонка браги.

Улавливание сивушных масел сухопарником позволяет сделать напиток, с одной стороны, не таким забористым и «душистым», с другой – более безопасным для здоровья с почти незаметным чувством похмелья (при разумном употреблении).

Особо распространено использование сразу трех сухопарников, расположенных относительно друг друга каскадом. При такой организации крепость напитка достигает 80% уже на первом перегоне. Это будет действительно очень качественный и максимально очищенный продукт, который можно употреблять сразу после перегонки, и не ждать, когда очистится угольным фильтром или марганцовкой.

Три банки в каскаде – оптимальное количество. Меньше – не хватит, больше – лишняя трата времени, поскольку уже после третьей банки каждая последующая никакой функции не выполняет.

Как сделать сухопарник из банки

Напоминаем, объем емкости должен быть в 10 раз меньше объема перегонного куба. Если у вас куб на 20 литров, берете 2-литровую банку, на 30 – соответственно, 3-литровую.

Способ приготовления такого элемента достаточно прост и подходит под любой объем. Все манипуляции проводятся с крышкой – делаются отверстия и врезаются штуцеры. Далее крышку можно надевать на любую банку с резьбовым горлышком.

Вам понадобится:

закручивающаяся крышка от банки;
2 штуцера;
соединительные трубки.

Прорезаете в крышке 2 отверстия – их можно сделать отверткой по кругу или ножом, то так, чтобы не было заусениц.

Вставляете штуцеры и соединяете со шлангами.

Сухопарник ставится сразу же после перегонного куба. В любом другом месте от него нет толку. Необходимо периодически сливать накопившуюся жидкость, чтобы излишек ее не попадал в змеевик и не портил вкус и аромат продукта.

К слову, сухопарник можно использовать не только как улавливатель сивушных масел, но и как ароматизатор самогона. Здесь происходит такой же процесс резкого охлаждения пара и движения его дальше, но уже с собранным амбре ягод или трав.

В качестве ароматической составляющей в банке можно использовать:

сухофрукты – яблоки, груши, абрикос;
ягоды – любые, желательно сушеные, они больше отдают запаха;
пряности – любые по вкусу, можно хмель, сунели, корица, ваниль и т.д.;
ароматные травы;
цитрусовые – корки апельсина, цедра лимона.

Поскольку такая привязка аромата будет едва уловимой и совершенно не ощущаться на вкус, можно пробовать самые разные добавки. В этом случае эксперименты будут только на пользу, даже если результат не впечатляет.

Соединительные трубки

Готовый самогонный аппарат представляет собой разъемное соединение всех обязательных элементов с помощью резьбовых соединений. Не надо искать дополнительные трубки и выбирать их качество, чтобы все между собой соединить.

Встречаются полностью неразъемные соединения, например, крышки перегонного куба, сухопарника и холодильника. Это делается для облегчения труда и монтажа.

Можно, конечно, облегчить труд и при сборке самодельного самогонного аппарата, соединив посредством сварки все три трубы, но это никак не повлияет на вкус конечного продукта, но уход может здорово усложнить.

Наиболее оптимальным способом соединения элементов является силиконовый шланг. Некоторые не понимают разницы между ПВХ и силиконом и даже не особенно внимают при выборе. Объясняем – поливинилхлорид неинертный по отношению к спирту материал. При контакте с горячим спиртосодержащим паром и спиртом, ПВХ выделяет отравляющие вещества, который в высокой степени концентрации губительны для человека. Понятно, что за 1-2 раза с вами ничего не произойдет, но если речь идет о системном употреблении, лучше отказаться от такого соединения.

Как отличить силикон от поливинилхлорида (ПВХ)

Поджечь кусочек того и другого материала. ПВХ горит тяжело, дымно, с очень специфическим запахом. Силикон сгорает с едва уловимым ароматом, не чадит, после сгорания остается светлый пепел.

На ощупь силикон гораздо более приятный, чем ПВХ, он словно шелковистый.

Если вдруг вы оказались перед дилеммой – силикон или пвх – на улице в мороз, знайте, что силикон даже при -10 остается гибким и эластичными, а поливинилхлорид затвердевает, хотя и не утрачивает своих свойств.

Какой металл подходит для использования

Несмотря на обилие мнений на этот счет, однозначный ответ может быть только один — пищевая нержавеющая сталь. Именно этот материал не вступает в реакцию ни с одним из элементов в цепи самогоноварения, прост в уходе и эксплуатации. И за все время не образует отложений малополезных для здоровья.

Ранее считалось, что медь «всему голова», поскольку медные самогоны были повсеместно распространены. Однако, это заблуждение. Медь стала активно использоваться в советское время. Поскольку была доступным и по цене и по количеству материалом. Если говорить о действительно правильной настойке, то лучше дубовой бочки ничего не найти. Сквозь ее стенки проступает кислород, улетучиваются альдегиды и эфиры, которые, к слову, образуются, в том числе, и при контакте с горячим паром спирта медных элементов аппарата.

Алюминий негативно реагирует на уксус, который всегда присутствует в составе браги. При этом выделяются отравляющие соли – квасцы.

Оптимальным считается также стекло, которое инертно (не активно) к агрессивным средам, но кухня самогонщика мало похожа на лабораторию, к тому же этот материал очень хрупок.

Конечно, отравиться или умереть можно скорее от общей интоксикации при злоупотреблением алкоголя или приобретением некачественной продукции, чем от оксида меди. Более того, в качестве змеевика у меди нет вообще аналогов по показателям теплопроводности и технологичности изготовления. Поэтому вполне оправдано комбинированное сочетание материалов. Это может быть куб из нержавеющей пищевой стали или алюминиевый бидон, а холодильник с медным змеевиком в нержавеющем или пластиковом корпусе.

И напоследок видео, как сделать самогонный аппарат своими руками

Источник

Главная
»
Детский текстиль »

Дистиллятор для воды своими руками чертежи. Самогонный аппарат своими руками с чертежами

С тех пор как человек пристрастился к спиртным напиткам, производство алкоголя стало очень актуальным ремеслом, и вместе с этим началось создание устройств для их изготовления. Главной методикой получения самогона с давних пор является дистилляция, а самогонные аппараты, использующие этот принцип для перегонки, называются дистилляторами, при этом поиск оптимальной конфигурации системы, дающей как можно лучший продукт, не останавливается ни на один день.

Чтобы понять, что такое дистиллятор для самогона и для чего он нужен, а также каково его устройство, принцип работы и как сделать такой самогонный аппарат своими руками, стоит ознакомиться с вопросом более детально.

Дистиллятор для самогона – это тип самогонного аппарата, в основе работы которого лежит процесс дистилляции, чем он и отличается от другого типа, основанного на ректификации. Основной задачей такого устройства является получение спиртового дистиллята посредством однократного испарения жидкостной части браги и ее последующей конденсации с возможностью отбора в емкость.

При этом важно подчеркнуть, что дистиллирующие самогонные аппараты, в отличие от ректификационных систем, выделяются простотой и нетребовательностью как в материальной части, так и в методике .

Устройство и принципы работы

Простейший дистиллятор по сути является обычным бытовым самогонным аппаратом, состоящим из перегонного куба, в который заливается испаряемая в процессе перегонки брага, шлангов, по которым движется горячий пар и конденсат, и холодильника, превращающего испаренный спирт в конденсат. Более сложный вид дистиллятора для самогона может оборудоваться сухопарником – полой емкостью, при прохождении которой из пара конденсируется часть примесей, или его жидкостным аналогом – барботером, в котором пар проходит через пласт воды, а не воздуха, что усиливает очистку.

Работает дистиллятор для самогона по очень простому принципу: при нагревании браги происходит испарение жидкостной части, содержащей как спирт, так и воду с примесями, после чего пар перед конденсацией может дополнительно очищаться в различных узлах, таких как сухопарник. После конденсации в холодильнике самогон стекает в емкость для отбора.

Простая и дробная перегонки

При простой перегонке весь объем испаренной жидкости проходит по системе и отбирается без разделения, так по-хорошему делают при первом цикле дистилляции, в результате получается жидкость различной степени замутненности, содержащая относительно большое количество примесей. Но так как сивушные масла, вода и спирт имеют разную температуру кипения, то возможно проведение так называемой дробной перегонки, которая по-хорошему проводится вторым циклом дистилляции после разбавления водой самогона от первого цикла.

Важно!
Перегонять повторно спиртное с высоким содержанием этанола крайне пожаро- и взрывоопасно, опытные самогонщики перед вторичной перегонкой разбавляют дистиллят до примерно 20-25°.

В таком случае от спирта, который является «телом» и отбирается в середине, отделяются на начальном этапе «головы» – самые легкокипящие примеси и в конце «хвосты», имеющие температуру кипения выше этанола.

Медные дистилляторы для самогона являются наилучшим вариантом при перегонке зерновых и —фруктовых браг— с целью получения благородных спиртных напитков, таких как —виски—, .

Как сделать самодельный дистиллятор для самогона своими руками

Базовая модель состоит из минимального количества узлов: перегонного куба, шлангов и охладителя, но к ним практически обязательно добавляется хотя бы один сухопарник или барботер, реже пленочный дефлегматор.

Перегонный куб для дистиллятора

Выбирая емкость, в которой будет нагреваться брага, прежде всего нужно определиться с ее объемом, ведь именно он определяет общую мощность системы и количество дистиллята получаемого за одну перегонку. После этого нужно выбрать материал, из которого будет изготовлена емкость, оптимальными вариантами являются пищевая нержавеющая сталь и медь. Однако возможность самостоятельно изготовить в домашних условиях из них имеется не всегда, а потому есть «бытовые» варианты – куб из кастрюли или алюминиевой фляги для пищевых продуктов. Такие изделия уступают медным кубам и кубам из нержавейки, но способны обеспечить работу дистиллятора на нормальном уровне.

Шланги для дистиллятора

Материал паропроводов должен отличаться стойкостью к разъедающему воздействию спирта, в связи с чем обычные резиновые или другие полимерные материалы не годятся, так как под воздействием горячего пара начнется образование и выделение в продукт токсичных веществ. Материал должен иметь специальную маркировку, гарантирующую химическую инертность, чаще всего это полимеры предназначенные для пищевого использования или газовые шланги.

Кроме того, нужно соблюдать размерные критерии в соответствии с мощностью самогонного аппарата, особенно соотношение длины и ширины —шлангов—, иначе могут возникнуть проблемы связанные с излишним или недостаточным давлением в системе.

Холодильник для дистиллятора

Узел, отвечающий за конденсацию пара, может быть выполнен по двум основным схемам. Первая предполагает закрученный в спираль паропровод – , вторая – длинный прямой паропровод, так называемый прямоточный холодильник. Каждая модель имеет свои преимущества и недостатки.

Так, змеевик более компактный, и есть модели без использования проточной воды, но в нем могут образовываться конденсатные пробки. Прямоточник имеет более высокую эффективность и лишен проблем с конденсатными пробками, но имеет значительно большие габариты, предъявляющие требования к рабочей зоне, в которой размещен агрегат, и может работать только на проточной воде. Также нужно иметь детальное понимание о строении и принципе работы для самогонного аппарата, что позволит создать это устройство своими руками в домашних условиях.

Дополнительная очистка: сухопарник и барботер

Если веры в то, что мутный самогон – это чудодейственное зелье от всех болезней, нет, а есть понимание того, насколько вредны сивушные масла и прочие примеси, то без дополнительных средств очистки не обойтись. Конечно, можно подвергать готовый, не самый чистый дистиллят дополнительной очистке, например, пропуская его через или другой либо растворяя сорбирующие вещества непосредственно в жидкости, например —активированный уголь—, —марганцовку— или —молоко—, но гораздо эффективнее еще на стадии перегонки пропускать спиртосодержащие пары через сухопарник или барботер.

Такое устройство по сути является простой по строению, в первом случае – полой, а во втором – заполненной водой емкостью, несколько охлаждающей пар, в результате чего из него конденсируется часть примесей. При этом может использоваться как единичное устройство одного типа, так и несколько однотипных емкостей, например два или три последовательно подключенных сухопарника или барботера, либо сочетание нескольких изделий двух типов, например «барботер + сухопарник».

Чтобы изготовить и своими руками, нужно более подробно ознакомиться с тем, чем являются эти устройства, изучить особенности их строения и существующие разновидности, а также принцип их работы, в частности очень полезным свойством сухопарника является возможность мацерировать – насыщать привкусом и ароматом – дистиллят.

—Подключить узлы самогонного аппарата— друг другу не составит особых проблем. При базовой компоновке шланг подает пар из перегонного куба непосредственно в холодильник, все дополнительные узлы последовательно подключаются между ними, например если добавить связку барботер-сухопарник, цепь будет выглядеть следующим образом: «перегонный куб-барботер-сухопарник-холодильник».

Чтобы правильно выбрать дистиллятор для самогона, нужно определиться как с объемом агрегата, так и с тем, какой будет сырьевая основа браги для спиртного. Объем бака должен удовлетворять потребности намечаемых перегонок, здесь у каждого свои нормы, главное, чтобы емкость не была слишком большой или маленькой, что в равной мере добавит неудобств и излишних затрат времени и энергоресурсов. Лучшим материалом для самогонного аппарата под сахарную брагу будет нержавейка, под зерновую и фруктовую – медь. Кроме этого, нужно определиться с искомым качеством дистиллята, потому что если хочется действительно высококлассного, очищенного самогона, без дополнительной очистки посредством сухопарника или барботера не обойтись.

Расскажите о собственном опыте самогоноварения.
Какой аппарат используете? Собирали его сами или покупали? Что можете посоветовать новичкам в этом деле?

Несмотря на огромный выбор самогонных аппаратов, многие всё равно изготавливают его своими руками. Делается это в целях повышения качества дистиллятора
и экономии денег
, так как некоторые части могут уже быть в домашнем хозяйстве. Мы покажем вам несколько путей, по которым можно пойти, чтобы сделать полноценный аппарат для перегонки самогона. Мы рассмотрим самый быстрый
, самый дешёвый
и самый качественный
вариант.

Далеко не всегда получается выгодно все части аппарата изготавливать самостоятельно. Что-то можно купить, а где-то лучше сэкономить. Мы подскажем вам наиболее выгодные варианты, а вы уже выберите наиболее подходящий для вас.

Я предлагаю сразу же делать самогонный аппарат с , чтобы вам напиток получился чище и качественнее. Кстати, именно сухопарник является той деталью, которую гораздо выгоднее делать своими силами, а не покупать в магазине.

Из чего состоит классический и качественный дистиллятор для самогона:

Перегонный куб (бак)
. Это ёмкость от 5 до 100 литров, в которой нагревается брага. Лучше всего делать её из нержавеющей стали или меди. Эмалированная сталь тоже подойдёт, но она менее предпочтительна. Пищевой алюминий только в крайнем случае.
Паропровод
. Это трубки, по которым двигаются спиртовые пары. Они могут быть сделаны из нержавейки или силикона. Главное, чтобы они были максимально герметичными и не впитывали в себя запахи.
Сухопарник
. Устройство для очистки самогона от вредных примесей. Крайне рекомендован в самогонных аппаратах, так как эффект от него определенно есть. Чаще всего делается из нержавейки, но мы будем использовать обычную стеклянную банку небольшого объёма. .
Холодильник
. Наиболее сложная в конструкции дистиллятора часть, которая помогает остужать пары спирта и конденсировать их в самогон. Есть несколько способов его изготовления своими руками, хотя и в продаже он тоже имеется.

Самый быстрый вариант #1

Фото готового самогонного аппарата из кастрюли

Перегонный куб представляет из себя обычную , сделанную из нержавейки или эмалированной стали. Сухопарник и холодильник покупаются отдельно и просто вставляются в заранее просверленное отверстие под резьбу.

Изготовить такой агрегат можно за 10 минут, а общие затраты составят около 2500 рублей.

Готовый аппарат из кастрюли.

Превращаем кастрюлю в самогонный аппарат

Просто вырезать в крышке отверстие и вставить туда паропровод не получится, нужно сделать кастрюлю герметичной и плотной. Только после этого можно подключать холодильник и сухопарник.

Выполняем следующие действия:

Змеевик с сухопарником стоит в районе 2,5 тыс. рублей.

Покупаем метр силиконового шланга, разрезаем его вдоль и натягиваем на верхний диаметр кастрюли
. Это будет самодельная прокладка, которая хорошо будет держать герметичность ёмкости.
Просверливаем отверстие в крышке под паропровод с сухопарником и холодильником. Скорее всего, вам понадобится сверло на 12 мм.
Вставляем в кастрюлю переходник, закрепляем его внутри гайкой с прокладкой, а снаружи крепим наш паропровод.
Для максимального прижатия крышки используем зажимы для бумаг
: по всему диаметру зажимаем 6–8 раз крышку и кастрюлю.
Дистиллятор готов к перегонке.

Старайтесь не разгонять брагу до максимальных температур, чтобы она не начала просачиваться сквозь силиконовую прокладку. Производите нагрев постепенно.

Видеоинструкция по изготовлению

Лучше один раз увидеть, чем сто раз услышать. Шестнадцать минут автор Youtube канала Spy Gates
рассказывает и показывает, какие действия и каким инструментом нужно совершить, чтобы изготовить аппарат своими руками.

Это довольно бюджетный и хороший вариант для всех начинающих самогонщиков, которым важна скорость.

Самый дешёвый вариант #2

Фото готового аппарата из молочной фляги (бидона)

Найти сейчас не проблема. Их довольно много осталось ещё с Советских времён, да и на Авито
или Юле
можно без проблем подыскать подходящий вариант.

Из фляги делается действительно хороший перегонный куб приличных размеров, который подходит для перегонки большого объёма браги. Переработать в самогонный аппарат его не так сложно, ведь принцип остается тот же, что и с кастрюлей.

Возможный вариант реализации самогонного аппарата из фляги.

Как переделать бидон в самогонный аппарат

С помощью перьевого сверла на 20 мм делаем отверстие в крышке бидона.
Вставляем в него штуцер из латуни, который с внутренней стороны герметично зажимаем гайкой с прокладкой.
Если вы планируете следить за температурой, то можно сделать ещё одно отверстие под .
На штуцер надеваем газовый шланг из нержавейки, который подсоединяем к сухопарнику.
, подробную инструкцию читайте по представленной ссылке или далее смотрите на отдельном видео.
От сухопарника мы двигаем шланг к холодильнику, который можно сделать проточным или обычным. Первый вариант более эффективный и сложный, а для второго понадобится просто большая ёмкость с водой (ведро).
Подтягиваем все гайки и начинаем гнать самогон!

Для самогона лучше всего использовать . Но латунь тоже является не самым плохим вариантом, поэтому гайки из этого материала не являются проблемой.

Изготовление дистиллятора из бидона на видео

Один из самых подробных видеороликов от Youtube канал OverCraft
собрал почти 250 тысяч просмотров. Автор показывает все свои действия на видео и делает всплывающие подсказки, в которых описываются диаметры и названия необходимого оборудования.

Ролик короткий, но его вполне достаточно, чтобы понять общие принципы переработки бидона в самогонный аппарат.

Делаем сухопарник своими руками

В качестве бонуса выкладываем видео от Антоныча и Алексея Подоляка
, где автор делает сухопарник из обычной банки. По этому принципу можно изготовить даже (фильтрация идёт через воду), если для вас он кажется более полезным и эффективным приспособлением очистки паров спирта.

Мы считаем, что на любом классическом дистилляторе должен быть 1 сухопарник или 1 барботер. Комбинировать их или делать сразу несколько штук не имеет практического смысла. Только мыть лишнее оборудование и увеличивать потери спирта.

Самый качественный вариант #3

Фото готового аппарата из пивного кега

Самый крутой аппарат делается из . Они требуют серьёзного улучшения и переработки, но результат получается на уровне качественных и дорогих дистилляторов.

Наиболее популярной считается тара на 30 литров, оборудованная . Эта установка позволяет перегонять брагу в любом помещении и месте, где есть розетка с электричеством (даже на улице).

Пивная кега, переделанная под самогонный аппарат. В разборе.

Процесс переоборудовании пивного кега в самогонный аппарат

Работа сложная и требует навыков владения сварочным аппаратом, болгаркой и шуруповёртом. Последовательность действий следующая:

Расширяется отверстие сверху под паропровод самогонного аппарата. Обычный газовый шланг здесь не подойдёт, необходима широкая труба из нержавейки с максимальной герметичностью.
Снизу просверливается отверстие 2 дюйма под кламп, который необходимо впаять. В дальнейшем в него будет вставляться ТЭН, который нагревает брагу.
Для удобства в кег врезается кран для слива барды, дно оборудуется ножками для устойчивости, а сверху вырезаются ручки.
В конструкцию можно добавить термометр, который вставляется аналогично кастрюле и бидону.
Начинаем перегонку!

Вся операция занимает несколько суток работы, так как помимо переоборудования кега в перегонный куб ещё нужен сухопарник и холодильник.

Видеоинструкция по переделыванию кега в самогонный аппарат

Прекрасную серию видеороликов подготовил Андрей Голубенко
. Не спеша, в домашних условиях, подключив маленьких детей к труду, автор потихоньку улучает конструкцию и в итоге делает фантастический дистиллятор, который прекрасно справляется с перегонкой браги любого вида.

Процесс разделен на несколько частей, в каждой из которых автор изготавливает одну из частей конструкции аппарата. Крайне рекомендуем к просмотру всем самогонщикам для опыта.

Как врезать ТЭН в перегонный куб

Довольно деликатная задача, которую можно решить двумя способами: с помощью сварки
или без неё
.

В первом случае просто сверлиться отверстие и вваривается кламп, в который в дальнейшем будем вкручиваться ТЭН. наглядно весь процесс показан на видео от ребят Steel Jet
. Процесс идёт долго, но зато капитально.

Во втором случае необходимо приобрести уплотнительное кольцо и специальное кольцо
от интернет-магазина самогон-и-водка.рф
. Это довольно инновационный метод, который до них никто не применял.

Мужики провели много тестирований и выпустили на рынок уникальный продукт, который решает серьезную проблему самогонщиков: кубы периодически ломались от сварки
. Использование кольца позволяет просто вкручивать ТЭн в отверстие без лишней сварки.

Другие варианты изготовления самогонного аппарата своими руками

Скороварка

Советская кастрюля имеет идеальную герметичность, но крайне небольшой объём. Заполнив 75% этой ёмкости, мы получим в итоге максимум 1 литр 40-градусного самогона, причём перегонять его в любом случае придется дважды, чтобы очистить от вредных примесей.

Внешний вид готового дистиллятора из скороварки.

Серьезно относится к такому варианту не стоит, но для разнообразия можно попробовать перегнать спиртосодержащую жидкость в и посмотреть на результат. Только постарайтесь максимально очистить продукт от сивушного масла.

В качестве альтернативы трубкам из нержавейки, можно использовать пищевой силикон. Он надежно обтягивается хомутами и ничего не пропускает.

Мультиварка

Одна из самых абсурдных идей, которая могла прийти в голову самогонщика. имеет отличную герметичность и клапан под выход пара у него уже есть. Осталось только вставить туда шланг паропровода и можно перегонять брагу в самогон.

Работающий самогонный аппарат из мультиварки с 4 барботёрами.

На видео представлена перегонка вина и оставшегося пива из холодильника. Несколько барботеров довольно круто булькают, хотя такое количество и не нужно, выглядят они эффектно.

Как справедливо отметил в комментариях один из пользователей на Youtube, в итоге получился не обычный самогон, а настоящая часа! ?

Ведро

Напоследок самая безумная идея
, это гнать самогон прямо из металлического ведра. Подтянуть герметичность обычными упорами, просверлить отверстие под трубки и вперёд. Пожалуй, этой самый дешевый самогонный аппарат, который даже молочную флягу переплюнул. ?

Перегонка самогона в ведре.

Лучше всего использовать эмалированную ёмкость, которая никак не будет реагировать с брагой на высоких температурах. Обычный металл для этого не подойдёт, поэтому берите классические вёдра на 12 литров с эмалью.

Ведро за 800 рублей обойдется вам значительно дешевле перегонного куба из нержавейки за 5–6 тысяч.

Краткие выводы

Как вы уже поняли, сделать самогонный аппарат не так сложно. Процесс дистилляции не так сложен
, а современные дистилляторы с высокими ценами всего лишь сделали его проще. И чище. Самодельные дистилляторы не могут похвастаться качественной очисткой паров спирта, хотя самодельный сухопарник, и решает данную проблему.

Вам достаточно внимательно посмотреть обучающие видео
и не ошибиться с диаметром отверстий
, которые вам необходимо будет просверлить или сварить. Возникающие вопросы вы можете оставлять в комментариях под видео. Некоторые из авторов практически ежедневно делятся с пользователями своим опытом.

Удачной вам работы и качественного самогона после перегонки!

Вода, очищенная от примесей, широко применяется в различных сферах жизни. Она требуется в лечебных целях, для питья, добавления в аквариумы, утюги, а также полива растений. Такую жидкость можно приобрести, но проще приготовить собственноручно. При этом не требуется использования специального оборудования. Достаточно ознакомиться с порядком выполнения всех действий.

Дистиллирование — это процесс, при котором происходит удаление минералов, химических примесей из воды. Получить такую жидкость в домашней обстановке можно различными способами. Рекомендуется дистиллировать водопроводную воду выпариванием, замораживанием. Не менее эффективен процесс превращения чистой дождевой воды в питьевую, который еще называют методом дистиллирования для ленивых.

Прежде чем приступить к основным действиям превращения водопроводной воды в домашней обстановке, стоит заняться ее подготовкой.

Основные моменты подготовки

Берут определенное количество воды из-под крана, оставляют на некоторое время в стороне для отстаивания. Верх емкости с жидкостью не должен быть накрыт крышкой. Чтобы в воду не попал мусор или пыль, кастрюлю ставят в специальном отведенном месте. Это может быть баня. Нельзя передвигать кастрюлю с места на место.

Простую холодную воду надо отстаивать. Это необходимо для того, чтобы жидкость очистилась от соединения хлора, сероводорода. Такому процессу требуется пара часов. Всевозможные соли, примеси, постепенно опускаются на дно емкости, залитой жидкостью.

Весь процесс отстаивания длится на протяжении 6 часов. При этом, в воду погружают трубочку. Своим концом, опущенным в жидкость, она должна касаться дна кастрюли. С помощью трубочки надо сцедить 1/3 часть воды из нижней части емкости. Так вода отстаивается и бывает готова к дистиллированию.

Способ 1. Процесс выпаривания

Для данного метода требуются: кастрюля (из нержавеющей стали) с крышкой куполообразной формы, глубокая посуда из стекла, специальная решетка от газовой духовки, пакет со льдом либо чистым снегом, вода из-под крана.

Отстоявшуюся воду заливают наполовину в соответствующую емкость, потом ставят на огонь.
Берут стеклянную глубокую посуду. Помещают ее в кастрюлю с водой. Стеклянная пиала должна свободно держаться на поверхности жидкости. Это обязательное условие для правильного процесса выпаривания. Если этого не происходит, то на дно кастрюли помещают специальную решетку от газовой духовки. Благодаря такой подставке, стеклянный сосуд будет находиться на плаву.
Кастрюлю сверху накрывают крышкой куполообразной конфигурации, перевернув ее выпуклой стороной внутрь емкости.
По истечении определенного времени вода начинает закипать, потом испаряться.
Чтобы процесс конденсации водяного пара пошел быстрее, на крышку емкости выкладывают заранее подготовленный пакет, содержащий лед (можно использовать снег либо тару с сильно охлажденной жидкостью).
Образующийся водяной пар будут постепенно подниматься к холодной крышке. В результате такого процесса появятся капельки уже очищенной жидкости. Они начнут спадать по выпуклой части крышки прямо в стеклянную пиалу.
По истечении непродолжительного промежутка времени миска наполнится дистиллированной жидкостью.

Способ 2. Превращение дождевых капель в дистиллированную воду

Из дождевых капель вполне можно приготовить дистиллированную воду для различных целей, в том числе для питья. Этот метод считается самым простым, предназначенным для ленивых людей. Ведь дождевая вода сама по себе является дистиллированной.

Пользоваться данным методом очищения не рекомендуется жителям больших городов, где воздух загрязнен. Это лучше делать в загородной зоне. Стоит помнить также, что нельзя собирать первые капли дождя. Они бывают грязными и соответственно негодными для процесса очищения, дальнейшего использования.

Оставляют большую емкость под дождем на протяжении двух суток. Этого времени достаточно, чтобы минералы успели полностью раствориться в воде.
Собранную дождевую воду надо хранить в идеально чистой емкости.

Рекомендация

Водопроводная вода может быть нечистой. Поэтому, она не используется для аквариумов. Применяют исключительно дистиллированную жидкость. Ее смешивают с определенными химическими соединениями, чтобы поддержать жизнь в аквариуме.

Способ 3. Лаборатория в домашних условиях

Существует еще один простой метод получения дистиллированной жидкости дома, который напоминает процесс очищения в лабораториях. Для этого требуются: пара бутылок: одна — с прямым горлышком, а другая — с искривленным, емкость из нержавеющей стали, водопроводная вода.

Берут бутылки, стерилизуют их, начинают процесс очищения.
Бутылку с искривленным горлышком наполовину заполняют отстоявшейся водой.
Соединяют обе бутылки горлышками, плотно примотав их друг к другу при помощи клейкой ленты. Важно! Одна бутылка обязательно должна быть с искривленным горлышком, чтобы не допустить попадания очищенной воды в другую бутылку.
Берут емкость объемом в 20 литров с горячей кипяченой водой. В нее помещают бутылку с отстоявшейся жидкостью. Наклоняют ее под углом 30 градусов. При этом придерживают пустую бутылку с наружной стороны кастрюли. Такой угол наклона облегчает процесс сбора испаренной очищенной воды.
На пустой бутылке размещают пакет со льдом. Это необходимо для создания холодного барьера. Он ускорит процесс конденсации пара из заполненной бутылки в холодную.
Продолжают заниматься очищением воды до того момента, пока не наберется требуемое количество жидкости.

Чтобы использовать очищенную воду для питья, надо ее структурировать. Для этого применяют метод заморозки. В итоге получается вода с полезными свойствами. Ее можно пить на протяжении 8 часов. По истечении этого времени жидкость вновь становится бесполезной.

Для лечения надо принимать такую воду в течение 6 месяцев, выпивая по 200 мл за 30 минут до приема пищи либо спустя 2-3 часа после еды.

Способ 4. Процесс замораживания

Для данного метода получения очищенной воды требуются: тара из стекла либо пластиковая бутылка (за отсутствием таковых подбирают металлическую посуду), водопроводная вода.

Берут соответствующую тару, наполняют ее заранее подготовленной отстоявшейся жидкостью, помещают в морозильную камеру. Если выбирается алюминиевая или чугунная посуда для замораживания, то необходимо подставить под нее картон либо фанеру. Это делают для того, чтобы емкость не примерзла ко дну морозильника.
Время от времени проверяют состояние воды в морозильной камере. Она не должна быть полностью замерзшей.
Емкость достают из морозильника в тот момент, когда вода наполовину заледеневшая.
Незамерзшая жидкость больше не нужна, поскольку она содержит соли и химикаты.
Образовавшийся лед требуется разморозить при комнатной температуре. Полученная таким методом вода, окажется полностью очищенной от всяческих примесей и химикатов.

Способ 5. Процесс очищения воды при помощи чайника

Для данного способа надо взять: простой чайник, две кастрюли: первую — трехлитровую для очищенной воды, вторую — шестилитровую для обычной холодной воды с идеально чистым дном, отстоявшуюся воду.

Чайник заполняют отстоявшейся водой, начинают нагревать.
Кастрюлю меньшего объема располагают рядом с чайником. Она нужна для сбора очищенной воды.
На меньшую емкость ставят большую, наполненную простой водой так, чтобы выходящий пар из носика чайника касался боковой стороны кастрюли, охлаждался, превращался в капли, а потом стекал в нижнюю емкость.
Жидкость, залитая в чайник, начинает закипать.
Устанавливают уровень кипения таким образом, чтобы пар, выпускаемый чайником, был направлен только на кастрюлю.
Данный способ получения очищенной жидкости длится полчаса.

Пользуясь одним из вышеописанных методов, можно получить дистиллированную воду в домашней обстановке.

Видео: дистиллированная вода в домашних условиях

Дистилляторы воды являются специальным оборудованием, позволяющим производить очистку жидкости с максимально высоким качеством. Для этого, вполне возможно собрать дистиллятор своими руками. Дистиллированная жидкость, вырабатываемая этим прибором применяется в различных областях. С помощью дистиллированной воды, в медицине готовятся лекарственные препараты. Она широко применяется для автомобильных аккумуляторов, а также используется в других условиях.

Конструкция и принцип действия дистиллятора

Несомненным достоинством дистиллятора, является его высокая эффективность при очистке жидкостей от каких-либо примесей. Для изготовления дистиллятора используются безопасные материалы. Его отличает простота и небольшое потребление энергии. При необходимости, дистиллятор дополнительно оборудуется фильтрами и автоматикой, регулирующей подачу и очистку воды.

Наиболее простая конструкция дистиллятора включает в себя емкость для кипячения воды, необходимое количество трубок для охлаждения пара, а также приемный сосуд для сбора обработанной влаги. В более сложных моделях присутствует всевозможное дополнительное оборудование.

Принцип действия аппарата очень простой. Емкость для кипящей воды и приемный сосуд соединяются с помощью отводящей трубки. Сама трубка частично помещается в охлаждающее устройство. Пар, проходящий по отводной трубке, охлаждается, в результате чего, происходит его преобразование в капли дистиллированной жидкости, накапливающиеся в приемном сосуде.

Как изготовить дистиллятор

Для того, чтобы изготовить самый простой дистиллятор своими руками, необходимо иметь определенный набор материалов:

Безопасный материал для отводной трубки с диаметром небольшого размера, лучше всего, из латуни или меди.
Герметичная емкость необходимого объема, в которой будет кипятиться вода. Это может быть даже чайник с закрытым носиком.
Емкость, куда поступает очищенная вода. Допускается использование обыкновенной стеклянной банки.
Набор соединительных элементов, в виде хомутов, проволоки и прочих фиксирующих частей.

Очень часто, взамен чайника, используется неисправная скороварка. Ее основным преимуществом является полная герметичность сосуда. В крышке скороварки проделывается отверстие, в которое вставляется трубка. Сама трубка превращается в змеевик, путем сворачивания в спираль. Затем, она соединяется с емкостями с помощью фиксаторов и герметизируется хомутами или проволокой.

Дистиллятор своими руками может изготовить каждый желающий. С помощью этого приспособления жидкость очищается максимально качественно и затем по назначению используется. Дистиллятор освобождает жидкость от различных примесей. В обработанной воде даже микроэлементов нет. Изготавливать можно гидролаты при помощи дистиллятора, эфирные масла выпаривать из трав помимо очистки воды. От промышленных аппаратов внешним видом будет отличаться самодельный дистиллятор, но рабочие характеристики будут на равных. В другое фазовое состояние переход жидкости называют дистилляцией. Конденсация пара может превратиться в жидкость или же в лед, это твердая фаза.

Дистиллятор

Сфера применения довольно большая у очищенной жидкости:

Для изготовления лекарственных препаратов дистиллированная вода используется в медицине;
в промышленности обработанная вода применяется для различных устройств, которые могут работать только на очищенной воде;
аккумуляторы для автомобилей работают на дистиллированной воде;
для использования в бытовых целях такая вода тоже применяется.
В небольших количествах некоторые люди принимают очищенную воду, но не желательно делать это часто.

Некоторыми преимуществами обладает сделанный своими руками дистиллятор. Из безопасных материалов изготавливается этот аппарат, который от различных примесей может эффективно очищать жидкость. Энергии нужно не так много для работы дистиллятора, и в использовании он очень прост. Очистка и подача воды могут регулироваться автоматически. Дистиллятор может обладать и дополнительными функциями. Шума при работе прибора не возникает. Но и недостатки у такого аппарата имеются. Дистиллятор может быть больших размеров и следить за ним нужно очень внимательно, так как для такого прибора потребуется использовать газовую конфорку, это нужно, чтобы вода начала испаряться при большой температуре.

Необходимые материалы нужно собрать и подготовить для изготовления своими руками дистиллятора. Можно легко сделать самостоятельно аппарат для очистки жидкости, но для начала необходимо будет ознакомиться с конструкцией. Для кипячения воды потребуется емкость, для охлаждения пара необходимы трубки, а также для обработанной влаги — приемный сосуд. Такая конструкция дистиллятора является самой примитивной и делается очень быстро своими руками. Различными фильтрами и дополнительными элементами обладают очистители жидкости более сложной конструкции, сделать такой аппарат будет не так просто.

Дистиллятор своими руками

Прежде чем браться за конструирование дистиллятора. необходимо понять принцип действия этого аппарата. В емкость, которая предназначена для кипячения воды, вставляется отводная трубка, а к приемному сосуду крепится второй конец трубки. Вода превращается в пар, когда ее температура становится слишком высокой. Пар начинает превращаться в воду, проходя через трубки и охлаждаясь, именно эта влага собирается в приемном сосуде. По такому простому принципу работает дистиллятор.

Что необходимо для изготовления дистиллятора:

Из безопасного материала нужно найти трубку небольшого диаметра. Она будет использоваться для охлаждения пара. Трубка, изготовленная из меди или латуни, подойдет для этого больше всего.
Герметичной должна быть емкость для кипячения воды. Обычный чайник можно использовать в качестве такой емкости, но придется заклеить его носик. Также нужно обратить внимание на объем емкости.
Обычную стеклянную банку можно использовать как емкость для сбора очищенной воды.

Потребуются различные фиксаторы, хомуты, резиновый шланг, проволока. И плоскогубцы понадобятся в качестве инструмента. Высококачественной должна быть трубка из нержавеющей стали. Важно, чтобы металл не начал ржаветь или подвергаться коррозии. Из-за постоянной влаги и высоких температур трубка может подвергаться негативному воздействию. Аппарат обретет высокую прочность, если использовать качественный материал. От известнякового налета нет нужды чистить нержавеющую трубку. Нерабочую скороварку можно использовать вместо чайника, для того, чтобы сделать дистиллятор своими руками. Скороварка прочно и герметично закрывается, это является огромным преимуществом при изготовлении очистителя для жидкости. Для того чтобы вставить трубку в скороварку, понадобится в крышке проделать отверстие, но это не вызовет проблем. Из нескольких этапов состоит работа по изготовлению дистиллятора своими руками. Сделать его не составит особого труда.

Дестиллятор своими руками

Змеевик делается из трубы, ее загибают в виде спирали. Без особых усилий можно сделать спираль из пластиковой трубы, из металлического материала сделать спираль будет сложнее. Можно облегчить свою работу и купить змеевик заводского производства, паяльник или сварка не понадобятся, если воспользоваться этим вариантом. С емкостями труба соединяется с помощью фиксатора. В этих целях иногда используют резиновый шланг. Применение хомута или проволоки поможет сделать герметизацию для соединений. Стоит помнить, что аппарат может взорваться, если в нем будут присутствовать пробки, поэтому их не должно быть. На этом завершается изготовление дистиллятора своими руками. Процесс изготовления имеет некоторые нюансы, но в целом сделать дистиллятор просто.

Необходимо учитывать то, что уплотнены должны быть все соединения. Также не стоит забывать о том, что все элементы аппарата во время эксплуатации будут сильно горячими и к ним нельзя прикасаться. Необходимо соблюдать определенные правила и технику безопасности при изготовлении и использовании дистиллятора.

Направление пара должно быть правильным, он должен поступать сверху вниз. Благодаря этому устройство будет работать эффективнее. Прибор необходимо держать в чистоте, но особого ухода за собой он не требует. Прежде чем сделать этот агрегат, необходимо нарисовать правильный чертеж и только потом приступать к изготовлению. Расчеты должны быть максимально точными, ошибок быть не должно. Обычным льдом можно воспользоваться для того, чтобы трубку, в которой происходит конденсация пара, быстрее охладить. Пластиковую бутылку нужно надеть на трубку и закрепить, тщательно герметизировать отверстия входа и выхода. Если пластик сильно разогреть, то отверстия хорошо герметизируются.

Еще можно взять кастрюлю большого размера, которая будет в роли дистиллятора в домашних условиях. В нее ставят посуду небольшого размера на прочной подставке, желательно использовать подставку из дерева. Сырье помещается в большую кастрюлю, вся конструкция накрывается миской, которая кладется вниз дном. В посуду наливается холодная вода или можно положить лед. Это один из простых способов сделать дистиллятор своими руками.

Если необходимо сделать дистиллятор для получения эфирных масел, то делается он следующим образом. Большого размера кастрюля ставится на плиту, жаростойкая емкость из керамики или стекла кладется в кастрюлю. Достаточное пространство должно быть между стенками емкостей, сырье кладется именно в это пространство. В качестве сырья для эфирных масел могут быть различные растения , травы, цветы. Лучше выбирать большую кастрюлю, чтобы за один раз получалось обработать большие объемы сырья. Емкость меньшего размера, которая находится в кастрюле, наполняют водой, чтобы она была прижата ко дну. Сырье, из которого получается эфирное масло, не должно быть выше уровня емкости, это очень важно. Для сбора эфирных масел поверх емкости ставится тарелка. Она должна плотно к ней прижиматься. Тарелка должна быть с выступающими краями. Жидкость нужно довести до кипения и накрыть железной крышкой, затем убавить огонь и продолжить держать емкость на медленном огне. Для охлаждения на крышку можно накладывать лед. За уровнем воды в дистилляторе необходимо следить, чтобы она не выкипела, если это произошло, то нужно аккуратно подлить новую дистиллированную воду. На такую дистилляцию уходит примерно 3 часа. Эфирное масло находится поверх жидкости после этой процедуры, и его необходимо снять аккуратно. Гидролат оставшийся после эфирных масел, может использоваться для различных целей. Еще можно делать ароматизированные свечи или мыло из такой воды.

Для многих необходимостью является очищение жидкости от различных примесей, летучих компонентов, сероводорода, хлора, тяжелых металлов. Не меньше восьми часов должна отстаиваться вода, перед тем как отправить ее в дистиллятор. Затем необходимо осадок слить, а воду конденсировать или заморозить. Сделать дистиллятор дома можно очень просто, при этом из жидкости удаляются все вредные примеси. Нужно количество воды необходимо залить в кастрюлю и накрыть конусообразной крышкой. Необходимо подготовить чистую емкость. После закипания воды в кастрюле, начнут собираться капельки на внутренней части конусообразной крышки, их и нужно сливать в чистую емкость.

Вода может быть разной степени очистки. Дистилляторы стали известными не так давно, ранее воду очищали от различных примесей методом кипячения, кухонным фильтром, еще чистой является бутилированная вода и жидкость, очищенная обратным осмосом. Но самую лучшую очистку дает дистиллятор, с его помощью из воды испаряются все вредные примеси. Каждый человек может сделать очиститель воды в домашних условиях. В изготовлении дистиллятора своими руками нет ничего сложного, нужно лишь желание и немного свободного времени.

В связи с регулярным ростом акцизов на водку все больше людей начинают смотреть в сторону самогоноварения. Приличная экономия денежных средств и самостоятельный контроль качества делают это хобби не только увлекательным, но и весьма полезным.

Что такое самогонный аппарат
Виды дистилляторов
Самодельный дистиллятор для самогона
Нетрадиционные дистилляторы для самогона

1 Что такое самогонный аппарат

Дистилляция, как процесс, известна человечеству уже много тысяч лет. Сначала алхимия, затем химия, и, наконец, промышленность применяют дистилляцию для производства огромного количества разнообразных веществ — от пищевых добавок до керосина.

Простейший дистиллятор состоит из трех частей:

перегонного куба
конденсатора
и емкости для конечного продукта.

Перегонный куб — это емкость для нагревания жидкости, в нашем случае браги. Подойдет любая кастрюля, большой популярностью пользуются скороварки. Перегонный куб должен быть герметичным, не бояться высокой температуры и высокого давления.

Конденсатор — свернутая в спираль трубка для конденсации газа, бывают и другие конструкции, но эта самая распространенная. Конденсатор для дистиллятора сложнее всего сделать своими руками. Однако стеклянный змеевик можно найти в некоторых аптеках. Для змеевика очень важна система охлаждения.

Про конечную емкость сказать особо нечего. Пар охлаждается в змеевике, конденсируется в жидкость и стекает в любую удобную емкость. Рекомендуем какой-либо стеклянный сосуд, чтобы легче было следить за уровнем.

2 Виды дистилляторов

Дистилляторы бывают промышленные, бытовые, самодельные. Несмотря на простоту схемы, дистилляторы для производства алкогольных напитков очень сильно отличаются друг от друга. Прежде всего отличие следует провести между промышленными и бытовыми агрегатами. Помимо размеров и объемов существенна разница и в их сложности.

В промышленном производстве водки применяются ректификационные колонны. И процесс производства часто называют не дистилляцией, а ректификацией. Кто-то возможно сразу же вспомнил надпись на этикетке: спирт ректифицированный.

Путем ректификации получают не самогон и не водку, а чистый спирт, который впоследствии разбавляют водой. Конечный продукт практически полностью лишен сивушных масел и прочих примесей. Добиться такой чистоты с помощью бытового дистиллятора практически невозможно.

Справедливости ради добавим, что чистейший продукт получается при очень многих если. Если ректификационная колонна новая, если за ней правильно следят, если технология соблюдена, если технолог трезв. И еще огромное количество промышленно-заводских если. В конце концов, если бы это было так просто, то вся водка была бы одинаковой по цене и по качеству.

Бытовые самогонные аппараты мы разделим на готовые и самодельные. Про самодельные поговорим в отдельном блоке. Готовый дистиллятор для самогона можно купить в магазине.

Выглядеть он будет красивее и технологичнее самодельного. Работать, скорее всего, будет от электрической сети. С большой долей вероятности будет оснащен манометром, таймером и еще парой-тройкой бесполезных приборов.

Принцип работы красивого технологичного покупного дистиллятора ничем не отличается от принципа работы самогонного аппарата у бабушки-самогонщицы из российского глубинки.

Качество будет чуть хуже, чем у элитной водки, возможно чуть лучше, чем у бабушки-самогонщицы. Гораздо больше на качество влияет брага, количество «прогонов» и жадность самогонщика.

3 Самодельный дистиллятор для самогона

Переходим к самому интересному вопросу статьи. Как сделать дистиллятор своими руками? Какие для этого потребуются детали и материалы?

Как указывалось выше, самогонный аппарат состоит из трех основных частей. Рассмотрим каждую часть отдельно по мере усложнения ее производства. Емкостью для конечного продукта может служить любая кухонная или бытовая утварь: кастрюля, трехлитровая банка, тазик, ковшик, вообще любая посудина.

Вторым по сложности будет перегонный куб. И главной его сложностью является герметичность. Пар из перегонного куба должен быть собран практически весь. Любая утечка считается нарушением технологии производства самогона.

В качестве правильного перегонного куба можно вспомнить стеклянную колбу с уроков химии. Колба плотно запирается резиновой пробкой, в пробку вставлена стеклянная трубка. Пар из колбы может двигаться только через трубку.

В качестве перегонного куба в домашних условиях удобнее всего использовать старую скороварку. Найти ее сейчас трудно, вряд ли их еще где-то производят. Конструкция скороварки представляет собой герметично запираемую кастрюлю с одним, максимум двумя, клапанами в крышке.

Также можно использовать и обыкновенную кастрюлю, но придется хорошенько ее усовершенствовать. В крышке нужно сделать технологические отверстия для заливания браги и для подключения трубки конденсатора. Затем необходимо приклеить крышку к кастрюле клеем-герметиком, резиновым клеем или эпоксидной смолой.

Дополнительно можно укрепить клеевой шов армированным скотчем. Клея лучше не жалеть. Шов должен быть не просто герметичным, он должен выдерживать избыточное давление от кипения браги.

Самой важной и самой сложной деталью является конденсатор. Чаще всего он представляет собой одну закрученную в спираль либо две переплетенные между собой трубки. Из-за формы его часто называют змеевиком.

Самый удачный вариант: купить стеклянный конденсатор в аптеке. Найти его можно нечасто, но встречаются. Представляет из себя конструкцию из двух переплетенных стеклянных трубок.

К концам трубок присоединены резиновые шланги. Одна трубка с двумя шлангами на концах устанавливается между перегонным кубом и конечной емкостью. В нее попадает пар, осаждается в ней и оттуда вытекает самогон.

Через вторую трубку пускают холодную воду. Проточную из-под крана или делают большую емкость с водой, льдом, аккумуляторами холода и с помощью водяной помпы запускают круговорот воды-охладителя.

Для изготовления конденсатора своими руками используют материалы с высокой теплоотдачей. Особую популярность здесь имеют медные трубки. Из доступных материалов медь — безоговорочный лидер по передаче тепла. Дополнительным плюсом является ее мягкость.

Медную трубку (например, старую водопроводную трубу) силой рук закручивают вокруг широкого цилиндра, например, деревянного дрына. Чем длиннее получится змеевик, тем лучше. Весь пар, который не успеет осесть, выйдет из трубки и навсегда растворится в воздухе.

Каким бы длинным змеевик не был, он все равно нуждается в охлаждении. Поэтому его устанавливают в емкость с водой или обкладывают льдом, снегом, генераторами холода. Пары спирта очень летучи, а охота ведется именно за ними.

4 Нетрадиционные дистилляторы для самогона

Благодаря интернету сейчас можно найти огромное количество разнообразных дистилляторов для самогона. Пересмотру старых концепций подвергается как весь самогонный аппарат, так и отдельные его части.

Самогоноварение получило распространение в среде гиков, технарей и просто домашних умельцев. Дистилляторы собирают из сантехнических труб, аквариумов, самоваров. Для охлаждения змеевика используют конденсаторы со старых холодильников; из китайских интернет-магазинов заказывают элементы Пельтье.

В результате за скромные деньги можно своими руками собрать вполне эффективный самогонный аппарат для личных нужд. Главное, хорошо понимать принцип его работы и чуть-чуть вспомнить школьный курс физики по термодинамике. Теплопроводность, точка росы, давление газа.

В заключение напоминаем, что в соответствии с законами РФ запрещается торговля спиртными напитками без государственной лицензии и акцизных марок. Речь в законе идет только о распространении алкогольной продукции. Производство для личного употребления ничем не запрещено.

Самые читаемые:

Наборы комплектующих для самогонного аппарата

Воз…

Модель самогонный аппарат Иваныч и его особенности

Есл…

Что представляет собой самогонный аппарат Мадрид

Сам…

Как изготавливается угольная колонна для очистки самогона?

Уго…

Самогонный аппарат из скороварки – как получить надежный дистиллятор, не переплачивая

Сам…

Перегонная система с барботером и сухопарником – для чего нужны вспомогательные элементы

Сух…

Перегонное устройство с сухопарником Катюша Люкс – мощный аппарат для опытных и не только

Пер…

Непроточный самогонный аппарат – для любителей отдохнуть телом и душой

Неп…

Дефлегматор для дистиллятора – в чем функции и принцип работы приспособления

Деф…

Прямоточный холодильник для самогонного аппарата – простое устройство для любителей холодного алкого…

Сис…

Мини самогонный аппарат – компактный источник хорошего самогона

Есл…

Самогонный аппарат Термосфера – особенности конструкции и эксплуатации в бытовых условиях

Сам…

Перегонная система Волга 28-500 – для тех, кто ценит чистый домашний спирт

Мно…

Перегонная система Меркурий – оптимальный вариант для бюджетной покупки

Сам…

Дистиллятор Деревенский Магарыч – о плюсах и минусах неприхотливого устройства

Сам…

Дистилляторы для самогона – незаменимые помощники для ценителей натурального алкоголя

В п…

Изготовление змеевика для самогонного аппарата – как выбрать материал и что стоит учитывать при рабо…

Выб…

Как правильно гнать самогон с сухопарником – подготовка к работе и принципы перегонки

Как…

Самогонный аппарат двойной перегонки – модернизация системы путем установки сухопарника

Дистиллятор

Сфера применения довольно большая у очищенной жидкости:

Для изготовления лекарственных препаратов дистиллированная вода используется в медицине;
в промышленности обработанная вода применяется для различных устройств, которые могут работать только на очищенной воде;
аккумуляторы для автомобилей работают на дистиллированной воде;
для использования в бытовых целях такая вода тоже применяется.
В небольших количествах некоторые люди принимают очищенную воду, но не желательно делать это часто.

Дистиллятор своими руками

Что необходимо для изготовления дистиллятора:

Из безопасного материала нужно найти трубку небольшого диаметра. Она будет использоваться для охлаждения пара. Трубка, изготовленная из меди или латуни, подойдет для этого больше всего.
Герметичной должна быть емкость для кипячения воды. Обычный чайник можно использовать в качестве такой емкости, но придется заклеить его носик. Также нужно обратить внимание на объем емкости.
Обычную стеклянную банку можно использовать как емкость для сбора очищенной воды.

Дестиллятор своими руками

Если необходимо сделать дистиллятор для получения эфирных масел, то делается он следующим образом. Большого размера кастрюля ставится на плиту, жаростойкая емкость из керамики или стекла кладется в кастрюлю. Достаточное пространство должно быть между стенками емкостей, сырье кладется именно в это пространство. В качестве сырья для эфирных масел могут быть различные растения, травы, цветы. Лучше выбирать большую кастрюлю, чтобы за один раз получалось обработать большие объемы сырья. Емкость меньшего размера, которая находится в кастрюле, наполняют водой, чтобы она была прижата ко дну. Сырье, из которого получается эфирное масло, не должно быть выше уровня емкости, это очень важно. Для сбора эфирных масел поверх емкости ставится тарелка. Она должна плотно к ней прижиматься. Тарелка должна быть с выступающими краями. Жидкость нужно довести до кипения и накрыть железной крышкой, затем убавить огонь и продолжить держать емкость на медленном огне. Для охлаждения на крышку можно накладывать лед. За уровнем воды в дистилляторе необходимо следить, чтобы она не выкипела, если это произошло, то нужно аккуратно подлить новую дистиллированную воду. На такую дистилляцию уходит примерно 3 часа. Эфирное масло находится поверх жидкости после этой процедуры, и его необходимо снять аккуратно. Гидролат оставшийся после эфирных масел, может использоваться для различных целей. Еще можно делать ароматизированные свечи или мыло из такой воды.

Источник

К сожалению, статистика отравления водкой и другим спиртным заставляет задуматься. Иногда в магазины попадают поддельные товары, очень опасные для здоровья, поэтому у некоторых возникает вопрос о том, как сделать самогонный аппарат в домашних условиях. При грамотном производстве можно получать только качественный продукт.

Общее описание и принципы действия

Схема самогонного аппарата проста, как и все гениальное. По конструкции и работе он мало чем отличается от дистиллятора, используемого во многих химических лабораториях.

Устройство аппарата
. Основные составляющие элементы следующие: перегонный куб: емкость для сырья (браги); холодильник со змеевиком; трубка для их соединения.

Для получения самогона более высокого качества устройство иногда дополняется: сухопарником; барботером; фильтром угольным или древесным.

Можно купить готовый аппарат. Однако, многим интереснее собрать его самостоятельно. Делают даже электрические установки с использованием автоматики
.

Механизм работы

Сырьем служит брага на основе сахара или крахмала. Сюда же добавляются дрожжи. Состав оптимален для того, чтобы здесь завелись нужные микроорганизмы — грибки.

В процессе жизни они будут выделять отходы
— спирты в концентрированном виде, из которых интерес представляет только этиловый. Во время перегонки происходит следующее:

В перегонном кубе бражка нагревается и распадается на жидкость и пары, содержащие спирты.
Пары двигаются по трубке, змеевику. Спирты разделяются на фракции (виды).
В холодильнике, емкости с водой, пригодный спирт охлаждается и конденсируется.

Разница между самогоном и ректификатом

Стоит учитывать, что, даже если провести эту процедуру несколько раз, с использованием дополнительных приспособлений (фильтра, барботера, сухопарника), останутся вредные примеси. Качество продукта зависит только от их объема.

Есть способ, позволяющий получать спирт с минимальным количеством примесей. Это ректификация, при которой спирты делятся на фракции
в несколько этапов. Для ее проведения понадобится более сложное оборудование, изготовить которое самостоятельно сложно.

Ректификат можно найти в аптеке: это медицинский спирт
(95,57%). Самогон же еще называют дистиллятом также по методу получения.

С помощью ректификата готовятся такие напитки:

водка;
ликеры и пр.

В процессе получения ректификата теряются свойства
, необходимые для некоторых напитков. Например, аромат коньяка появляется благодаря сивушным маслам, поэтому этот напиток лучше делать из дистиллята. Обычно его получают профессиональным промышленным способом. Как вариант в ректификат добавляют ароматизаторы.

Мнение о том, что ректификат безопаснее самогона, ошибочно. Чем чище спирт, тем сильнее его опьяняющее действие
. Молекулы быстрее попадают из крови в нервную систему, а вредные продукты дольше выводятся. Яд лучше усваивается и тяжелее выходит.

Сборка установки

Перегонный куб. Для перегонного куба подойдет любая емкость, обладающая подходящими качествами. Нагревают его чаще на плите.

Главное требование — герметичность
. Некоторые сваривают емкость самостоятельно из обычной или нержавеющей стали. Такой вариант может быть ненадежным по следующим причинам:

Брага прикипает, а помешивать нет возможности, так как нужна герметичность.
При воздействии высоких температур и давления некачественные швы разойдутся.

Холодильник. От качества холодильника в составе дистилляторной установки зависит: скорость работы; количество продукта. Холодильные конструкции делятся на два типа:

накопительный;
проточный.

В проточном вода двигается, поэтому не успевает нагреваться. Конструкция включает в себя трубки.

Через первую вода попадает в холодильник.
Из второй — выходит.

Накопительный холодильник
— закрытая емкость с водой. Уступает по качествам проточному: уменьшается количество конденсата и объем продукта. Охлаждение не такое эффективное, из-за чего самогона — на 15−20% меньше.

Можно встретить много чертежей накопительного холодильника для самодельного самогонного аппарата своими руками. Простейшая конструкция — обычное пластиковое ведро
с отверстиями для слива и набора воды и змеевиком внутри. Зимой оно особенно удобно, так как можно набирать снег, лед.

В накопительных емкостях отверстие для слива должно находиться сверху, для набора — снизу. Температуру в перегонном кубе желательно сделать как можно ниже. Это позволит получить меньше пара и больше продукта.

Самогон будет выходить через еще одно отверстие. Для контроля пробуют на запястье. Если прохладный — система охлаждения налажена отлично, если горячий — плохо. В последнем случае продукта получится примерно на треть меньше.

Змеевик — трубка
, помещаемая в холодильник и соединенная с кубом или, при наличии, с сухопарником. Чем длиннее, тем лучше охлаждается пар. Распространены следующие простые варианты изготовления:

Медная трубка размером 15−20 мм, накрученная на основание. Во время намотки желательно засыпать песком для исключения деформации, мешающие выходу конденсата. Чтобы не высыпался, затыкают стержнем, например, из дерева. Основание — в тисках.
Сифонный шланг, желательная длина — 2 м. Он также закручивается спиралью. Крепится помощью ниппелей, прокладок, гаек. Дополнительно к любому змеевику применяется герметик.

Сухопарник и барботер

Сухопарник — необязательная часть конструкции самогонного аппарата, изготавливаемого в домашних условиях своими руками.

Он нужен для вывода сивушных масел
. Находится между перегонным кубом и змеевиком. С его помощью происходит следующее:

Снижается давление и температура, поэтому пары становятся жидкими. Следующая волна паров выталкивает их.
Сивушные масла собираются на стенках сосуда. При повторении процедуры 2−3 раза их почти не остается.

Сам напиток часто называют сивухой из-за характерного привкуса и запаха. Меньшее количество этих масел делает продукт более безопасным для здоровья
: похмелье получается не таким тяжелым.

Совсем избавиться от них при самогоноварении (дистилляции) не получится. Во многих известных напитках эти масла обязательно оставляют в определенном количестве (виски, ром и др.). Такие продукты являются «продвинутыми» аналогами самогона. Часто применяют три сухопарника каскадом. Преимущества здесь в следующем:

самогон выходит очень качественным, с высокой степенью очистки;
уже на первом перегоне крепость составляет порядка 80%.

Три емкости — оптимальное количество
: если меньше, то эффект будет недостаточным, большее число почти никакой роли уже не играет.

Объем одного сухопарника — примерно в 10 раз меньше, чем у емкости с брагой. Изготовить — просто. Обычно берется стеклянная банка нужного объема, а крышка к ней «модернизируется».

Крышка должна закручиваться. В ней делается два отверстия, например, ножом, отверткой. Нужно стараться, чтобы не было заусенец. В дырки вставляются штуцеры, крепятся гайками. Далее, одеваются трубки.

Периодически вода сливается, чтобы избежать ее попадания в змеевик, а затем — в самогон. Сухопарник используют и для ароматизации
. Добавляется что-то по вкусу, например:

ягоды, лучше сушеные;
травы;
корки цитрусов и пр.

Можно смело экспериментировать с ароматами. Они будут едва различимы, причем скорее по запаху, чем по вкусу.

Барботер используется для тех же целей, что и сухопарник. Отличия скорее касаются конструкции. В барботере обычно есть жидкость
, через которую и пропускаются пары. Трубка подачи опущена гораздо ниже, почти до дна емкости.

Соединительные трубки и фильтры

Если для соединения применяются гибкие шланги, то лучше выбирать силиконовые. Если же использовать трубки из ПВХ, при контакте с горячими парами будут выделяться отравляющие вещества. Внешне эти материалы иногда путают. Отличить можно по некоторым признакам:

Кусочек ПВХ горит с большим количеством дыма и неприятным запахом. Силикон не чадит, почти не пахнет, после остается светлый пепел.
Силикон приятный, шелковистый на ощупь.
ПВХ при -10 °C твердеет, силикон остается эластичным.

Фильтры для очистки готового продукта делаются, например, так:

У пластиковой бутылки отрезается дно.
В пробке делается много маленьких дырок.
Готовится сам фильтр из ваты и фракции угля внутри. Скатывается шарик не менее 4 см в длину.

Самогон пропускается через полученное устройство. Перед фильтрацией напиток должен отстояться в таре с углем
.

Подбор материалов

В советское время было распространено мнение, что лучший материал для прямоточного дистиллятора — медь. Его было легко найти, стоил недорого.

Однако, при взаимодействии паров спирта с медью образуются эфиры, альдегиды, которые так и остаются в системе. В браге всегда есть уксус. При взаимодействии с алюминием получаются вредные соли — квасцы.

Стекло обладает нейтральными качествами, не вступает в реакции. Однако, этот материал имеет существенный недостаток — хрупкость. Пищевая нержавеющая сталь
— пожалуй, самый надежный вариант:

не вступает в реакции и не образует отложений;
надежна;
проста в уходе.

Хотя по показателям теплопроводности и удобству в изготовлении змеевиков медь гораздо лучше. В отношении доступности могут выигрывать другие материалы. Вред от их использования обычно не является значительным. Поэтому часто оправдывает себя конструкция из различных подходящих материалов.

Примеры простых установок

Самогонный аппарат простейшей конструкции можно изготовить из подручных средств. Главное, выполнять несложные правила и применять фантазию.

Самогонный аппарат из кастрюли
. Для устройства подойдет даже обычная пятилитровая кастрюля. Лучше использовать скороварку, так как она герметичнее. В дополнение к ней нужно найти: пластиковую бутылку на 5 литров; медную трубку: длина — примерно 1 метр, диаметр — 4−5 мм.

Снимается ручка с крышки. В отверстие вставляется штуцер, закрепляется с внутренней стороны гайкой. Если дырка маленькая, нужно ее рассверлить.
В качестве соединительной трубки будет используется силиконовая трубка. Она безвредна, не изменяет вкус, поэтому часто используется промышленными производителями.
Холодильником послужит пластиковая бутылка с помещенной внутрь медной трубкой. Бутылка переворачивается, дно отрезается. Из трубки изготавливается змеевик, диаметр около 8 см. Он выходит через отверстие, проделанное в крышке бутылки.
В мини-холодильник заливается вода, в кастрюлю брага.
В целях герметизации крышка кастрюли прижимается прищепками. Ее края можно облепить тестом. При нагревании оно затвердеет. Другой вариант зажима — столярные струбцины, уплотнителя — разрезанная силиконовая трубка.
Конструкция может усложняться, совершенствоваться. Например, в крышке делается еще отверстие для штыревого термометра.

Дистиллятор на основе бидона

Часто для изготовления применяется большой молочный бидон (фляга). Он изначально довольно герметичен.

Резиновую прокладку нужно снять. Брага будет впитывать ее запах. Вместо нее, подойдет прокладка из пищевого силикона
.

Можно сделать самостоятельно из аквариумного силикона:

Наносится на края крышки. После полного высыхания — еще как минимум два слоя.
На горлышко бидона одевается обычный целлофан, после чего крышка закрывается. Нужно подождать несколько часов.

Далее, в крышке делается отверстие
под трубку или длинный змеевик. Толщина последнего — около 12 мм. В качестве холодильника можно использовать, например, специально устроенное пластмассовое ведро с отверстиями снизу для поступления воды и выходя самогона.

Для подачи используется шланг
, подключенный к водопроводу. Слив происходит с помощью дырки в верхней части трубки.

При правильном приготовлении самогон вполне может конкурировать с продукцией из магазина. Есть у него и явные преимущества
: низкая цена и сравнительная безопасность.

Внимание, только СЕГОДНЯ!

Самогоноварение, ни что иное, как химический процесс дистилляции. Кто хорошо учился в школе, тот помнит, что по официальным сведениям дистилляция была изобретена арабами, но другие источники говорят, что в древней Греции, когда об арабах никто и не слышал, способом дистилляции выделялись эфирные вещества и другие легкоиспаряющиеся жидкости. Главное — почистить пары спирта от сопутствующих веществ.

Дистилляция эфирных масел

Для производства самогона более важно изобретение (открытие) процесса спиртового брожения. Авторство его приписать никому не удастся — это природное явление, давно использующееся многими видами диких животных для улучшения настроения. Например, много видов обезьян специально дожидаются, чтобы опавшие фрукты забродили, чтобы съесть их и кроме пользы получить некоторое удовольствие в виде опьянения.

Как бы то ни было, устройство самогонных аппаратов различных народов разительно похожи. Как говорил один из классиков — законы природы отменить голосованием нельзя. Технология выделения спирта из браги способом дистилляции — основной метод получения алкоголя.

Наряду с ним существую другие способы — вымораживание, диффузия, ректификация, центробежная переработка сырья, но дистилляция пока является основным способом получения алкоголя. При наличии двух сообщающихся сосудов, паропровода и некоторого запаса дров получить самогон может каждый желающий из подручного сырья.

Суть процесса состоит в том, что разные вещества испаряются при различной температуре. Разница может составлять от 1 до 100 и более градусов. В браге — результате брожения сахаросодержащих продуктов, содержится до 14% этилового спирта (наиболее желаемого вещества). Остальное — эфиры, альдегиды, метиловый спирт, сивушные масла, вода, патока и прочие малоаппетитные примеси, включая ряд кислот, щелочей и смол.

При нагревании в кубе (испарителе) исходного сырья на разных этапах происходит испарение разных веществ. Например, при температуре 63 – 65 С начинают испаряться наиболее легкокипящие соединения — ацетон, альдегиды, фенолы и метилаты.

При Т= 68 – 70 С в их составе появляется этиловый спирт и продолжает испаряться до температуры 78 градусов. Далее в составе паров превалируют тяжелокипящие маслянистые вещества — сивуха.

При достижении температуры 95 С состав паров становиться избыточно водянистым и содержание в нем спирта резко снижается. Но нагревание и испарение — только часть дистилляции. Не менее, а то и более важный этап — охлаждения. Ведь обратный процесс испарения — конденсация. Опять же это может подтвердить любой троечник из общеобразовательной школы.

При конденсации в том же режиме пар превращается в жидкость — сначала легкоиспряемые соединения, затем спирт, потом сивуха и уже в конце перегонки — дистиллированная вода.

Конструкция самогонного аппарата, при всей своей простоте, позволяет регулировать эти сложные физико-химические процессы и на бытовом уровне получать разные фракции спиртосодержащих жидкостей. Но при перегонке необходимо поддерживать определенный тепловой режим — если просто нагреть брагу до кипения и подождать, пока она конденсируется, то в результате получится та же брага, только очищенная от механического осадка.

Как устроен самогонный аппарат

Конструкция дистиллятора не столь важна, более существенно знать, как пользоваться самогонным аппаратом. Ничего сложного в процессе самогоноварения нет. Важно только осознать роль каждой составляющей перегонного куба.

Емкость для браги

Она должна иметь объем не менее 10 литров (оптимально — 20-40 л.). Если учесть, что из одного литра браги выходит около 250 граммов приличного самогона, то городить огород для получения бутылки водки не стоит. Реальная продуктивность аппарата оправдана, если удастся получить 3-5 литров самогона за один сеанс. Этого количества хватит, пока не созреет следующая брага.

Нержавейка — самый идеальный материал для куба

Для куба может использоваться любая посуда с крышкой, которую можно герметизировать. Очень распространены алюминиевые фляги из-под молока. Они очень удобны благодаря закрывающейся герметически крышке, снабженной стандартным уплотнителем, выдерживающим высокую температуру и допустимым для контакта с пищевыми продуктами.

Но здесь есть ряд подводных камей — многие исследователи говорят, что устройство самогонного аппарата с использованием алюминия, будь то баки или трубопроводы, небезопасно для здоровья.
Суть в том, что этиловый спирт с алюминием взаимодействует слабо, но метиловый и другие компоненты браги и спиртосодержащих паров самогонного аппарата образуют с этим металлом ряд довольно опасных соединений. Если есть возможность обзавестись баком из нержавейки или эмалированным — об алюминии лучше забыть.

Алюминиевый бидон — самая популярная емкость для куба, но не самая безопасная

Трубопровод

Лучше нержавейки, пока что, материала для змеевика и трубопровода не придумали. Использовать можно трубку диаметром от 10 мм. Оптимально — 15 – 25 мм.
Особенность нержавейки состоит в том, что она неплохо сваривается, поддается нарезке резьбы и очень активно противостоит химическим воздействиям, в том числе и спиртовых паров.

Длина трубопровода от бака до холодильника должна быть не менее 1 – 1,5 м.
Лучше всего, если вертикальная часть Г-образного паропровода будет подниматься над уровнем крышки на 0,5 – 0,7 м. Это позволяет использовать трубку в роли дефлегматора. Теплоемкость нержавейки довольно высокая и по пути к холодильнику часть высококипящих сивушных масел непременно конденсируется и стечет обратно в брагу.

Конструкция самогонных аппаратов предусматривает, что на пути к холодильнику рекомендуется установить сухопарник. Это простой по конструкции, но очень эффективный фильтр для отделения сивухи. Принцип его работы удивительно прост (как и все гениальное). Емкость объемом 0,5 – 1 л (обычная стеклянная банка) оснащается герметической крышкой с двумя патрубками. Входной опускается ниже среза крышки на 1,5 – 3 см, отстоящий от него на 2/3 диаметра выходной — на 75% высоты банки.

Поступающие во входной патрубок пары браги с высокой температурой охлаждаются в объеме банки, и сивушные масла превращаются в жидкость. Спиртовые пары двигаются дальше и посредством длинной трубки подаются в холодильник, где и конденсируется самогон. Температура на сухопарнике, для эффективной его работы, должна составлять не менее 78 С. Об измерении температуры в самогонном аппарате можно узнать на нашем сайте .

Конструкция самогонного аппарата

Холодильник

Одна из самых важных частей аппарата. Независимо от его конструкции он должен обеспечивать охлаждение паров до комнатной температуры. Максимально допустимый предел — 30 С. это в случае первой перегонки. Для более сложных процессов ректификации спирта необходим другой режим.

Лучшая конструкция холодильника — змеевик из нержавейки в водяной ванне. Вода может быть проточной или стоячей. В первом случае необходимо обеспечить ее противоток в объеме приблизительно 10 л на 100 мл получаемого продукта, во втором — 25 л на 1 л браги с заменой 25% воды каждые 30 минут процесса дистилляции.

Вариант змеевика в стоячей воде

Что еще нужно знать о самогонном аппарате — куб нужно мыть (тщательно) после каждого сеанса, паропровод тоже необходимо промыть чистой водой под давлением.

Устройство самогонного аппарата подробно описано в данном видео:

Перепробовав множество сортов водки по цене 100-600 рублей за бутылку, я понял, что качественный самогон намного лучше. Ведь, к сожалению, нынешнюю водку пить просто невозможно, а настоящую русскую водку купить обычному человеку достаточно сложно. В силу всех этих причин, я решил изготовить самодельный аппарат для производства самогона.

Сейчас для производства водки редко когда пользуются настоящим зерновым спиртом. Производители водки могут получать спирт даже из природного газа. Самые отвратные магазинные настойки на спирту – «С медом» и «Брусника» содержат искусственные добавки, перебивающие ужасный запах плохого спирта, но не избавляющие от тяжелого похмелья наутро.

Для производства хорошего самогона дома нужно обзавестись посудой для браги. Тут простое правило: чем больше будет ее объем – тем лучше. В своих первых опытах я использовал для браги десятилитровые бутыли. Сейчас в моем арсенале 18-литровые бутылки, а также бидоны из-под молока.

Далее необходимо иметь скороварку и термометр. В крышке скороварки мы просверливаем отверстие, куда и необходимо вставить термометр. В качестве уплотнителя может послужить отрезок трубки из силикона. Сверху можно замазать тестом. Также необходима колба подобного рода.

Также нужно иметь дефлегматор. О его предназначении расскажем чуть позже.

В качестве змеевика, выполняющего также функцию холодильника, отлично послужат ариометры (спиртомеры).

Итак, начинаем сборку. Скороварку помещаем на распылитель (газовую плиту). И далее – по последовательности, изображенной на рисунках. При монтаже силиконовых трубок можно использовать тесто в качестве герметика. Подача к холодильнику холодной воды осуществляется снизу!

После завершения сборки наступает время залить брагу. Вместе с ней необходимо засыпать 2 столовые ложки угля активированного БАУ-А и совсем немного марганцовки.

Одна скороварка способна произвести самогон в течение получаса. Конденсация начинается с температуры 88 градусов на термометре и длится до 97 градусов. Первые 20-30 граммов безжалостно удаляем, во избежание порчи всего продукта. Не стоит жадничать на них!

В ходе варки в колбе накапливается разная гадость.

Зато после дефлегматора и конденсации самогона в холодильнике можете оценить чистоту цвета готового продукта!

Готовый самогон можно пить, но лучше произвести его очистку. Для этого берем два белка от куриных яиц и вливаем их в банку с самогоном, емкостью на 1 л. Затем процеживаем через марлю. Теперь нужно сделать фильтр из белого хлеба, овса, активированного угля БАУ-А, ваты, хлеба, марли. Через него рекомендуется отфильтровать почти готовый продукт три раза.

Полученный самогон можно разводить родниковой, либо обычной питьевой магазинной водой. Оптимальное содержание спирта в напитке – 50 градусов.

Мысль собрать
рано или поздно возникает у всех, кто однажды попробовал качественный домашний самогон. Возможность лично приготовить крепкий напиток привлекает многих. Конечно, проще купить готовое устройство, но самостоятельное изготовление поможет полнее понять конструкцию аппарата и этапы самого процесса дистилляции. Разберёмся подробнее, как самому сделать качественное устройство для перегонки алкоголя.

Как проходит процесс перегонки

Вся суть дистилляции или перегонки браги в самогон заключается в том, что при нагревании спирт превращается в пар и по трубкам уходит в охладитель где конденсируется в жидкость и вытекает в принимающий сосуд.

Процесс может быть дополнен сухопарником для частичной . Но полностью полагаться на него не стоит, необходима дополнительная очистка. Также не следует полагать, что несколько сухопарников помогут лучше очистить алкоголь. Основная масса сивушных масел оседает в первом устройстве, все дополнительные отделяют только воду и просто делают напиток крепче, но не чище.

Также следует следить за температурой процесса. Нагрев браги до 65 градусов позволяет отделить первую фракцию, в этом случае испаряются вредные примеси и спирты отличные от этилового. Нагрев до 78 градусов позволяет получить основной напиток, именно эту температуру советуют поддерживать в течение процесса. Отследить показатель позволяет термометр, который устанавливают на выходе из куба или на входе в охладитель.

Самогонный аппарат

Прежде чем приступить к процессу и собрать
самогонный аппарат своими руками,
необходимо выяснить из каких частей состоит прибор. Все дистилляторы имеют одинаковую схему строения и идентичные составные части.

Кроме того, в дальнейшем любой самодельную перегонную конструкцию можно усовершенствовать и дополнить угольными фильтрами, термометрами, барботерами и так далее. В итоге получится практически профессиональная конструкция для получения алкоголя высокого качество в домашних условиях.

Быстрее всего можно собрать дистиллятор простейшей конструкции из подручных элементов. Но полученный из него самогон непригоден для употребления после первой перегонки, минимум нужен повторный процесс и последующая ректификация.

Самогонный аппарат своими руками

А теперь рассмотрим каждый элемент устройства в отдельности. Разберёмся как можно изготовить его в домашних условиях. И как в итоге соединить все подготовленные элементы дистиллятора в единый аппарат.

Куб для перегонки

Один из основных составляющих аппарата, в нём кипит брага. Для того чтобы ёмкость была удобной для применения желательно выбирать тару с широким горлом. В этом случае будет удобно не только заливать брагу, но и мыть ёмкость после завершения процесса.

Самый лучший материал для это ёмкости — нержавейка. Она не вступает в реакцию со спиртом и не выделяет в самого ненужных компонентов. Алюминиевые баки, распространённые в недалёком прошлом, ненадёжны и дают ненужную реакцию.

Объем тары зависит от масштабов производства самогона. Важно учитывать, что заполнять куб полностью не нужно, не менее 20% объёма должно оставаться пустым. Примерно из 30 литров браги получается чуть меньше 3 литров самогона исходя из этого расчёта нужно выбирать размеры куба.

Для того чтобы собрать
самогонный аппарат своими руками
используют молочные бидоны, эмалированные кастрюли или скороварки. Скороварка хороша тем, что позволяет хорошо герметизировать процесс, но имеет малый объем. Кастрюля требует дополнительно герметично закрыть крышку. Обычно для этого снимают ручку последней и в неё пропускают и закрепляют шланг для пара. Края прикрепляют струбциной и место соединения промазывают тестом средней густоты, последнее при нагреве твердеет и хорошо герметизирует.

Молочный бидон станет лучшим решением, так как позволяет плотно закупорить ёмкость. Главное, заменить резиновую прокладку на силиконовую, чтобы исключить выделение в алкоголь вредных веществ. Для этого отлично подходит аквариумный герметик. Нужно снять старую прокладку и нанести последний в несколько слоёв, обычно, 2–3 достаточно. После высыхания нужно закрыть горловину бидона целлофаном и закрыть крышку, чтобы силикон принял нужную форму уплотнителя.

В крышке делается отверстие для соединения с остальными элементами конструкции. Диаметр отверстия зависит от размеров змеевика. Переходники для соединения покупают в сантехнических магазинах.

Змеевик и охладитель

Ещё одна важная часть аппарата, которая охлаждает пары спирта и способствует его конденсации. Состоит из змеевика и резервуара для охлаждения. Первый требует большего внимания, он должен быть безопасным и не состоять из материалов, вступающих в реакцию со спиртом, выдерживать повышенные температуры и обладать высокой степенью теплопроводности. Лучший вариант для змеевика — медная трубка. Но она требует чистки после каждого процесса дистилляции.

Слишком длинная трубка снижает скорость перегонки. Идеальный вариант около 2 метров. Внутренний диаметр, по рекомендациям профессионалов, не должен превышать 12 мм. Толщина стенок, для достижения лучшего результата 0,9–1,1 мм. Чтобы сделать змеевик самостоятельно, необходимо подобрать подходящую медную трубку и наполнить её песком. Последнее требуется для того, чтобы материал не сплющился в момент скручивания и сохранил форму. Затем трубку наматывают на цилиндрический предмет подходящего диаметра с расстоянием между витками 12 мм. Затем высыпают песок и промывают внутреннюю поверхность.

Змеевик помещается в корпус охладителя, который также представляет собой цилиндр со впаянными трубками для притока и оттока холодной воды. Именно проточный охладитель считается оптимальным вариантом. Сверху и снизу цилиндра устанавливаются заглушки и все имеющиеся швы, и соединения закрепляются герметиком.

Соединительные трубы

Чтобы собрать
самогонный аппарат своими руками
воедино и окончательно подготовить конструкцию к использованию необходимы дополнительные трубки. Зачем использовать съёмные трубы, если можно сварить конструкцию с помощью сварки? Последнее сделает аппарат монолитным, что, в свою очередь, значительно усложнить уход за дистиллятором.

Самогонный аппарат своими руками — это исконно русское, традиционное творение народной мысли. Умельцы умудряются сделать такие установки, которые обеспечивают получение конечного продукта, по качеству и чистоте не уступающего крепким напиткам промышленного производства. При правильном выборе конструкции и аккуратном изготовлении можно получить в пользование достаточно простой аппарат, способный обеспечить собственные потребности в качественном и дешевом алкоголе.

Если собрать аппарат по инструкции ниже, то вы сможете производить алкогольные напитки на голову выше по качеству магазинных аналогов.

По своей сути любой самогонный аппарат представляет собой домашний прибор для дистилляции сырья со спиртовым содержанием в спиртной напиток повышенной крепости (самогон). В качестве исходного продукта можно использовать любую смесь, в состав которой входит этиловый спирт — это брага, вино низкого качества, спирт с примесями (сырец) и т.п.

Целью применения самогонного аппарата является получение алкогольного напитка с содержанием этилового спирта не менее 60-70%. При этом в конечном продукте должны отсутствовать примеси, опасные для человека, портящие вкус и придающие неприятный запах.

Принцип действия самогонного аппарата основывается на том, что спирт активно испаряется при температурах, при которых вода сохраняет жидкое состояние. Как известно, испарение воды происходит при ее кипении, т.е. при температуре порядка 100 ºС, в то время как спирт начинает превращаться в пар уже при температуре 55-60 ºС. Интенсивность его парообразование растет с повышением температуры.

В самогонном аппарате необходимо обеспечить температуру выше 55 ºС, но ниже 90 ºС.

Спиртовые пары должны удаляться от поверхности воды, а превращение их обратно в жидкость обеспечивается путем конденсации, т.е. соприкосновением горячего пара с холодной поверхностью.
Завершающая стадия заключается в аккуратном сборе образующихся капелек спирта, после чего можно проводить его очистку от вредных примесей.

Классическая конструкция самогонного аппарата должна включать такие основные части, как испаритель и конденсатор.

Испаритель представляет собой емкость, где происходит разогрев сырья до нужной температуры.
Конденсатор — это емкость, где имеется охлажденная поверхность, на которой выделяется конденсат.

В качестве дополнительных, но необходимых деталей в конструкции аппарата присутствует элемент для отвода спиртового пара от испарителя, емкость для сбора конденсата и контролирующие приборы.

Кроме того, важно обеспечить правильный разогрев сырья в испарители и постоянное охлаждение конденсирующего элемента. Очистка обеспечивается фильтрами и добавлением различных сорбентов.

Что учитывается при конструировании

По принципу действия домашние самогонные аппарату относятся к устройствам дистилляторного типа, т.е. используют вышеописанный механизм, в отличие от промышленной выработки спирта, где используются ректификационные колонны, основанные на разделении сырья на фракции. При конструировании самогонного аппарата учитываются такие основные его характеристики:

Конструктивные элементы

Самодельный самогонный аппарат может иметь различную форму и размеры. Его конструкция может быть очень простой, изготовленной временно из подручных средств, или достаточно сложной, с контролем процесса. Устройство должно включать следующие обязательные элементы:

Изготовление испарителя

Как сделать самогонный аппарат своими руками? Решение этой задачи начинается с создания испарителя, т.е. перегонного куба. Чаще всего для этой цели используются готовые емкости объемом 15-30 л.

Из нержавеющей стали

Оптимальным вариантом считается нержавеющая сталь, предназначенная для пищевых целей. Можно с успехом применять готовые бытовые сосуды из такого материала. Самодельные емкости изготавливаются из нержавеющего стального листа толщиной 1-2 мм с использованием сварки. При формировании самодельного бака следует помнить, что в нем во время эксплуатации, помимо высокой температуры, создается избыточное давление, способное достигать 0,5-0,7 атм, что требует особо качественного выполнения сварных швов.

Изготовление перегонного куба осуществляется в следующем порядке.

Берется готовая или сваривается емкость нужного объема.
Важным условием является наличие плоского дна, если она устанавливается на плитку или конфорку.
Сверху устанавливается крышка, в которой просверливается отверстие для присоединения змеевика или сухопарника.
При внутреннем диаметре трубки змеевика 11-13 мм сверлится отверстие диаметром 22 мм и нарезается трубная резьба (полдюйма).
Крышка устанавливается на бак с герметизацией стыка.

При разборной конструкции используются резиновые прокладки, а при изготовлении стационарной конструкции герметизация обеспечивается силиконовым герметиком.

В процессе перегонки желательно контролировать температуру, которая обеспечивается в испарителе. Для установки термометра в крышке перегонного куба просверливается еще одно отверстие для введения термопары или установки термометра.

Удобный вариант перегонного куба — скороварка. У нее есть один важный недостаток, связанный с малым объемом, но для собственных нужд она вполне подойдет. Главный плюс такой конструкции — наличие хорошей герметичности. Доработка требуется только в части сверления в крышке отверстия. Совсем идеальный вариант — мультиварка, где обеспечивается нагрев и поддержание температуры в заданном режиме.

Изготовление конденсатора

Конденсатор или холодильник для самогонного аппарата своими руками включает 2 основные детали — змеевик и источник охлаждения (охладительный отсек). От правильности функционирования холодильника зависит количество и крепость конечного продукта.

Змеевик может изготавливаться из цветных металлов, нержавеющей стали или стекла.

Размеры трубки для змеевика выбираются по таким параметрам:

Внутренний диаметр
. Увеличение его приводит к расширению площади контакта с паром, что повышает производительность аппарата, но сказывается на его габаритах и значительно осложняет изготовление. Рекомендуемый внутренний диаметр трубки составляет 9-13 мм.
Общая длина
. Здесь опять наблюдается альтернатива. Большая длина увеличивает конденсаторную площадь, но при этом увеличивается сопротивление прохождению потока, что замедляет скорость процесса. Практическим путем установлено, что оптимальная длина находится в пределах 1,6-2,2 м.
Толщина стенки
. Чем меньше этот параметр, тем проще охлаждать систему, но при этом снижается прочность элемента. Нормальным признается использование трубки толщиной 1-1,2 мм.

Охлаждающий отсек должен обеспечивать отвод тепла от змеевика в постоянном режиме. В принципе, охлаждение может обеспечиваться льдом, воздушным или водным потоком. Наиболее часто применяется вода.

Выделяется 2 варианта возможности ее подачи. Это закрытая или открытая система.

В первом случае емкость заполняется холодной водой. Охлаждение происходит до тех пор, пока она не нагреется, после чего хладоноситель меняется на новую порцию.
Второй вариант считается более эффективным, т.к. охлаждение обеспечивается проточной водой.

Пошагово

Изготовление холодильника осуществляется в такой последовательности.

Металлическая трубка оптимального размера заполняется песком для исключения деформации и накручивается в виде спирали на цилиндр диаметром порядка 30-36 мм с шагом витков 11-14 мм.
Песок высыпается, а спираль промывается под проточной водой.
Далее изготавливается корпус охлаждающего отсека из металлической или пластмассовой трубы диаметром 76-82 мм. На корпусе отсека устанавливаются патрубки для подведения водопроводной воды.
Затем часть змеевика пропускается внутри отсека, торцы которого герметично заделываются.

Свободными остаются оба конца змеевика, один для присоединения к перегонному кубу или сухопарнику, второй для отвода готового продукта.

Источник

В слове
«самогоноварение» выделяются две части: «сам» – то есть самостоятельно и
«варение» – устаревшее название процесса дистилляции. При расшифровке термина
мы получаем «самостоятельное получение дистиллятов» – кустарным способом, на
дому. Но большинство самогонщиков вкладывают в понятие дополнительный смысл: не
просто выгонка спирта в домашних условиях, но и с помощью самодельного самогонного аппарата, сделанного своими руками.

Самогонный аппарат своими руками

Собрать такой агрегат
не так уж сложно. Есть множество простых схем, в которых может разобраться
человек без инженерного образования. На специализированных форумах опытные
самогонщики охотно делятся своим опытом сборки, следуя этим советам, новички
смогут решить задачу без больших трудозатрат.

Собственноручно сделанный обойдется дешевле, чем покупка уже готового оборудования. Кроме того, кустарный вариант можно подогнать под себя, дополнить сборку элементами, повышающими производительность процесса и качество напитка. С его помощью вы получите дистиллят, безопасный для здоровья, с приятными вкусом и ароматом.

Составные
части конструкции

Схема самогонного аппарата включает в себя
обязательные элементы:

перегонный
куб (резервуар);
паропровод;
сухопарник;
холодильник
(конденсатор).

Схема самогонного аппарата

Центральный элемент — перегонный куб

Сердцем самогонного
аппарата является перегонный куб или резервуар. Собирая самодельный самогонный аппарат своими руками, начинать нужно
именно с него. Он представляет собой емкость, в которую наливается брага и
потом нагревается. Поскольку в резервуаре происходит интенсивная термическая
реакция, его надежность не должна вызывать сомнений.

Перегонный куб

Лучший вариант — это
перегонный куб из меди или стали. Алюминиевая емкость не подойдет — металл
будет вступать в реакцию с брагой и испортит вкус конечного продукта, и такой
бак прослужит недолго. Медь считается наиболее предпочтительной, но она
достаточно дорогая, так что покупка такой емкости будет накладной. Обычно
самогонщики-кустари используют посуду и кухонную утварь — кастрюли из
нержавеющей стали или эмалированные, фляги из-под молока или пивные кеги,
скороварки и даже мультиварки.

Самодельный перегонный
куб из обычной эмалированной кастрюли прослужит около 4 лет. Емкость из
нержавейки даже более долговечна. Для собираемого собственными руками аппарата
можно выбрать резервуар желаемого объема — от 5 до 100 л. Но по мнению опытных
самогонщиков, оптимальный вариант — 25-35-литровая емкость, с помощью которой получается
в среднем 1,5-3 л самогона.

Система соединительных элементов –
паропровод

В самодельном самогонном аппарате, сделанном своими руками, используется система трубок, по
которым передаются спиртовые пары и сама жидкость. К их выбору тоже нужно
подходить с умом, потому что от качества вспомогательных элементов зависят
вкусовые качества напитка. Лучше покупать трубки из нержавеющей стали — этот
металл остается нейтральным к воздействию разогретых спиртовых паров и самого
спирта и не дает вредных примесей.

Отвод (паропровод)

Паропровод должен быть
герметичным, поэтому для его сборки используются дополнительные элементы —
штуцеры и фитинги, с помощью которых отдельные трубки разного диаметра
соединяются в единую систему. Полной герметичности можно добиться, используя
изолирующие составы, например, самое обычное тесто, которым замазывают места
соединений.

Самодельный сухопарник

Качество кустарного
дистиллята зависит от того, сколько в нем содержится вредных примесей. Для
очистки напитка от них в процессе сборки самодельного
самогонного аппарата своими руками устанавливается сухопарник. Проще
всего сделать его из обычной стеклянной банки 0,75-1 л. Ее закрывают крышкой,
делают в ней два отверстия и подводят к ним два шланга, которые закрепляют и
герметизируют.

Холодильник
для самогонного аппарата

Самой
сложной деталью является
холодильник или конденсатор, задача которого — остужать спиртовые пары, чтобы
они превращались в жидкость. Можно купить этот элемент уже в готовом виде,
можно сделать самостоятельно.

Холодильник включает в себя две составляющих — змеевик и
источник охлаждения. Самодельный змеевик для самогонного аппарата своими руками можно изготовить из стекла или алюминиевой
трубки. Первый вариант предпочтительнее. Но если позволяют финансы, то лучше
всего купить медный змеевик, который быстро охлаждается и никак не влияет на
вкусоароматические характеристики готового напитка.

Холодильник для самогонного аппарата своими руками

К трубке-змеевику предъявляется несколько требований:

диаметр
сечения должен быть в пределах 9-13 мм, если он будет больше — аппарат
получится слишком громоздким;
оптимальная
длина, по мнению опытных самогонщиков, должна составлять 1,6-2,2 м, если
сделать длиннее — то повысится сила сопротивления и процесс перегонки замедлится;
толщина
стенок должна быть 1-1,2 мм, при меньшем показателе охлаждение системы будет
идти интенсивнее, но изнашиваться при этом элемент будет гораздо быстрее.

Как сделать холодильник своими руками:

Гибкую
металлическую трубку следует заполнить песком, чтобы случайно не смялась.
Наматываем ее
на цилиндр с диаметром примерно 30-35 мм, делая витки с шагом 10-13 мм.
Песок
убираем, хорошо промываем трубку внутри водой.
Вставляем
змеевик в корпус — кусок пластмассовой трубы, устанавливаем на ней патрубки для
подведения проточной воды.
Герметично запечатываем оба конца конструкции.

Самый простой самодельный самогонный аппарат

Проще всего изготовить
конструкцию из обычной кастрюли. Для такого самогонного
аппарата чертеж не понадобится. Если заранее сделать сухопарник и
холодильник, то весь процесс сборки займет не более получаса.

Самодельный самогонный аппарат из кастрюли

Изготовление самого простого самодельного самогонного аппарата из кастрюли:

Для
обеспечения герметичности используем силиконовую прокладку, изготовленную из
силиконового шланга, разрезанного вдоль и натянутого на верхнюю часть кастрюли.
В крышке
проделываем отверстие диаметром 12 мм, вставляем в него переходник, который
закрепляем с внутренней стороны гайкой с резиновой прокладкой.
Снаружи к
переходнику крепим паропровод.
Чтобы крышка
как можно плотнее прилегала к кастрюле, фиксируем ее обычными зажимами для
бумаг.
Присоединяем
к трубопроводу сухопарник и змеевик.
Герметизируем
места стыков.
Тестируем аппарат и приступаем
непосредственно дистилляции.

Самогонный аппарат из фляги

Изготовить самодельный самогонный аппарат с сухопарником своими
руками большего объема можно из фляги старого образца — такие были
распространены во времена СССР. Сейчас их можно купить через частные
объявления. У такой емкости есть плотно прилегающая крышка, которую не придется
прижимать.

Самогонный аппарат из фляги своими руками

Процесс сборки не
намного сложнее в сравнении с вариантом, в котором используется кастрюля.

В крышке
фляги сверлим отверстие диаметром 20 мм.
В него ставим
латунный штуцер, прижимая его с внутренней стороны прокладкой с шайбой.
Надеваем на
переходник шланг, который состыкуем с сухопарником, а от него выводим
трубопровод к конденсатору.
Проверяем все
соединения, герметизируем их и делаем пробную перегонку.

Вместо фляги советского
образца можно взять современный бидон для транспортировки молочной продукции
или кеговую бочку для пива. Во втором случае получается самогонный аппарат
очень большого объема, позволяющий выгнать много дистиллята за раз. Но процесс
изготовления конструкции из кеги достаточно трудоемкий — придется работать с
болгаркой и сварочным аппаратом.

Скороварка или
чудо-кастрюля — советский прототип мультиварки, но с более ограниченными
функциональными возможностями. Но для самогонщиков этот агрегат представляет
интерес потому, что обладает большей герметичностью, чем обычная кастрюля.
Однако есть и существенный недостаток — небольшой объем резервуара, который
позволяет получить в итоге не более 1,5 л дистиллята.

Самогонный
аппарат-скороварка — это тоже экономичный и простой вариант, собирают
такое устройство по тому же алгоритму, который применяется в случае с
кастрюлей. Так что если дома лежит ненужная советская скороварка, которую вы
так и не удосужились выбросить, то ее
можно приспособить к делу.

Самогонный аппарат из скороварки

Самодельный самогонный аппарат с колонной

Получать в домашних
условиях спирт возможно не только путем дистилляции, но и путем ректификации —
данный метод используется на промышленных предприятиях. Он имеет главное
преимущество — позволяет автоматически отделять фракции, за счет чего выходит
уже очищенный, качественный продукт без сивушных примесей. Процесс ректификации
протекает в непрерывном темпе, за счет чего и повышается эффективность перегонки
спиртовых паров в жидкость.

Самогонный аппарат с ректификационной колонной

Принцип ректификации
похож на дистилляцию. В данном случае тоже происходит нагревание браги в
кубе-резервуаре. Выделяются пары, которые поступают в дефлегматор, выполняющий
роль сухопарника, охлаждаются в конденсаторе, а получившаяся жидкость стекает
вниз, где встречается с новой порцией спиртового пара и перемешивается с ним. В
результате образуются более насыщенные спиртовые пары, которые концентрируются
в верхней части колонны, а затем поступают в холодильник и выпадают в приемную
камеру в виде готового очищенного продукта.

Своими руками самогонный аппарат с собрать тоже вполне возможно. Он включает в себя следующие обязательные детали:

резервуар из стали или меди;
тело — представляет собой вертикальную стальную или медную трубку диаметром 30-50 мм и длиной 1350-1400 мм, толщина стенок должна быть не менее 2-3 мм;
дефлегматор (аналог сухопарника) — может изготавливаться из стеклянной банки, термоса или скороварки;
конденсатор — в корпусе;
контактный элемент — сетчатая терка для посуды;
соединительные элементы — гайки, шайбы, переходники, силиконовые трубки.

Схема самогонного аппарата-колонны своими руками

Как собрать самодельный самогонный аппарат-колонну своими руками

Лучше всего
приобрести для сборки кустарной конструкции медную трубу. Ее разрезаем на два
куска, концы которых зачищаем и соединяем с помощью переходника.
В одну часть
закладываем посудные сетки-губки, можно заменить их мелкими стальными пружинами
или стеклянными шариками. Сетки необходимы для улучшения качества теплообмена.
Покупая эти детали, обязательно убедитесь, что они сделаны из нержавейки. Перед
использованием их желательно прокипятить в воде с 5 ложками поваренной соли, а
затем разрезать на куски по 5 см.
На конец
трубы устанавливается сетчатая заглушка на шайбах, чтобы содержимое не
выпадало.
Соединяем
перегонную колонну с резервуаром.
В другой конец медной трубки вставляем кусок
поролона толщиной 4-5 мм, который будет выполнять роль теплоизолятора, и
состыкуем ее с дефлегматором путем припаивания.
Макушку
колонны закрываем пробкой и запаиваем. В крышке следует предварительно
проделать отверстие под атмосферную трубку. Ее фиксируем с помощью штуцера.
Для выведения
дистиллята делается отверстие для патрубка диаметром около 14-20 мм в нижней
части трубы. Под ним монтируется пластина для наполнения конденсатом.
Присоединяем к колонне холодильник, используя для
этого силиконовый шланг. Его удобно пережимать прищепкой для капельницы, что
позволяет регулировать скорость движения конденсата.
К
холодильнику рекомендуется присоединить
кран от газовой горелки, чтобы было удобно регулировать температуру воды внутри
корпуса — в районе 50-55 градусов.
Также
стоит вмонтировать в колонну
термометр, для чего делается отдельный узел.

Общее описание и принципы действия

Механизм работы

В перегонном кубе бражка нагревается и распадается на жидкость и пары, содержащие спирты.
Пары двигаются по трубке, змеевику. Спирты разделяются на фракции (виды).
В холодильнике, емкости с водой, пригодный спирт охлаждается и конденсируется.

Разница между самогоном и ректификатом

С помощью ректификата готовятся такие напитки:

водка;
ликеры и пр.

Сборка установки

Брага прикипает, а помешивать нет возможности, так как нужна герметичность.
При воздействии высоких температур и давления некачественные швы разойдутся.

накопительный;
проточный.

В проточном вода двигается, поэтому не успевает нагреваться. Конструкция включает в себя трубки.

Через первую вода попадает в холодильник.
Из второй — выходит.

Медная трубка размером 15−20 мм, накрученная на основание. Во время намотки желательно засыпать песком для исключения деформации, мешающие выходу конденсата. Чтобы не высыпался, затыкают стержнем, например, из дерева. Основание — в тисках.
Сифонный шланг, желательная длина — 2 м. Он также закручивается спиралью. Крепится помощью ниппелей, прокладок, гаек. Дополнительно к любому змеевику применяется герметик.

Сухопарник и барботер

Снижается давление и температура, поэтому пары становятся жидкими. Следующая волна паров выталкивает их.
Сивушные масла собираются на стенках сосуда. При повторении процедуры 2−3 раза их почти не остается.

самогон выходит очень качественным, с высокой степенью очистки;
уже на первом перегоне крепость составляет порядка 80%.

ягоды, лучше сушеные;
травы;
корки цитрусов и пр.

Можно смело экспериментировать с ароматами. Они будут едва различимы, причем скорее по запаху, чем по вкусу.

Соединительные трубки и фильтры

Кусочек ПВХ горит с большим количеством дыма и неприятным запахом. Силикон не чадит, почти не пахнет, после остается светлый пепел.
Силикон приятный, шелковистый на ощупь.
ПВХ при -10 °C твердеет, силикон остается эластичным.

Фильтры для очистки готового продукта делаются, например, так:

У пластиковой бутылки отрезается дно.
В пробке делается много маленьких дырок.
Готовится сам фильтр из ваты и фракции угля внутри. Скатывается шарик не менее 4 см в длину.

Подбор материалов

не вступает в реакции и не образует отложений;
надежна;
проста в уходе.

Примеры простых установок

Снимается ручка с крышки. В отверстие вставляется штуцер, закрепляется с внутренней стороны гайкой. Если дырка маленькая, нужно ее рассверлить.
В качестве соединительной трубки будет используется силиконовая трубка. Она безвредна, не изменяет вкус, поэтому часто используется промышленными производителями.
Холодильником послужит пластиковая бутылка с помещенной внутрь медной трубкой. Бутылка переворачивается, дно отрезается. Из трубки изготавливается змеевик, диаметр около 8 см. Он выходит через отверстие, проделанное в крышке бутылки.
В мини-холодильник заливается вода, в кастрюлю брага.
В целях герметизации крышка кастрюли прижимается прищепками. Ее края можно облепить тестом. При нагревании оно затвердеет. Другой вариант зажима — столярные струбцины, уплотнителя — разрезанная силиконовая трубка.
Конструкция может усложняться, совершенствоваться. Например, в крышке делается еще отверстие для штыревого термометра.

Дистиллятор на основе бидона

Часто для изготовления применяется большой молочный бидон (фляга). Он изначально довольно герметичен.

Можно сделать самостоятельно из аквариумного силикона:

Наносится на края крышки. После полного высыхания — еще как минимум два слоя.
На горлышко бидона одевается обычный целлофан, после чего крышка закрывается. Нужно подождать несколько часов.

Внимание, только СЕГОДНЯ!

Всем привет! Давно я обещал написать эту статью, но постоянно ее откладывал. Пришло время исполнить обещание. Сегодня я буду рассказывать, как сделать самогонный аппарат из скороварки своими руками.

Из чего состоит самогонный аппарат

Давайте для начала я кратко напомню, из чего состоит и как работает домашний самогонный аппарат. В простейшую конструкцию входит перегонный куб (емкость для кипячения браги) и холодильник (прямоточный или змеевик). Схема показана на рисунке ниже.

Делаем перегонный куб

Я буду делать перегонный куб из старой советской алюминиевой скороварки на 6 литров. Она является почти идеальным вариантом для этого.

Говорю почти, т.к. у нее есть существенный недостаток – ее объем. Залить в такую емкость можно не больше 5 литров браги, из которой получится примерно 1 литр 45% самогона.

Не густо скажу я вам, но вполне достаточно, чтобы начать гнать самогон и понять, хотите ли вы заниматься этим делом. А занятие очень увлекательное, уж поверьте мне.

Итак, имеем вот такую скороварку.

Мне она досталась от родителей, но и купить ее не составит труда. Я только что нашел на Авито точно такую же всего за 400 рублей.

Первым делом необходимо врезать в крышку ниппель для соединения перегонного куба с холодильником. Буду вставлять вот такой, с резьбой на ½”.

В крышке уже имеются два отверстия под клапаны для сброса давления, их мы трогать не будем. Пусть выполняют свою функцию. Сделаем новое отверстие сверлом по дереву размером 20.

Почему по дереву? Да просто оно намного дешевле, чем сверло по металлу, а алюминий режет очень хорошо.

Для начала надо отметить центр и просверлить маленьким сверлом отверстие для центровки.

А затем рассверлить его большим сверлом.

Если получились неаккуратные кромки, то их надо зачистить напильником с мелкой насечкой. Теперь можно вставлять ниппель.

После сверла размером 20 получается отверстие хорошо подходящее под ниппель ½”, мне даже пришлось применить ключ, что бы его вкрутить. Он сел так плотно, что не надо никаких дополнительных прокладок или уплотнений.

С внутренней стороны затягиваем ниппель гайкой.

На него завинчивается штуцер для крепления шланга Ø12 мм.

Если у вашей скороварки сохранилась прокладка, то перегонный куб для домашнего самогонного аппарата готов. У меня же ее не оказалось. Поэтому будем ее изготавливать.

Делаем прокладку для герметизации куба

Какая попало резина здесь не подойдет, при контакте с парами самогона она будет давать запах и испортит нам весь продукт. Здесь нужен силикон, причем не простой, а пищевой.

Можно купить готовую прокладку или, если не найдете подходящего размера, купить лист и вырезать прокладку самому. Они продаются в магазинах для самогонщиков и в магазинах с лабораторным оборудованием.

Я же буду делать прокладку из жидкого силикона для аквариумов. Его можно купить в зоомагазинах, строительных супермаркетах и магазинах сантехники.

Нужен именно для аквариумов, он точно безопасен и не дает посторонних запахов.

Заливаем с небольшой горкой канавку для прокладки на крышке и даем силикону высохнуть. Через сутки можно уже приступать к перегонке.

Переходим к следующему шагу.

Делаем холодильник

Чем соединить детали

Теперь осталось только соединить перегонный куб и холодильник. Для этого я применяю силиконовый шланг с внутренним диаметром 12 мм. Шланг также должен быть из пищевого силикона. Никакой резины или ПВХ!

Теперь самогонный аппарат готов. Для того, что бы приготовить свой первый напиток этого достаточно.

Вот и все. Процесс очень простой и не долгий. Если у вас есть идеи или замечания, то оставляйте их в комментариях. Я всегда рад конструктивной критике. Также подписывайтесь на новости, в скором времени я планирую добавить рецептов браги.

Всем пока. Дорофеев Павел.

Если собрать аппарат по инструкции ниже, то вы сможете производить алкогольные напитки на голову выше по качеству магазинных аналогов.

В самогонном аппарате необходимо обеспечить температуру выше 55 ºС, но ниже 90 ºС.

Спиртовые пары должны удаляться от поверхности воды, а превращение их обратно в жидкость обеспечивается путем конденсации, т.е. соприкосновением горячего пара с холодной поверхностью.
Завершающая стадия заключается в аккуратном сборе образующихся капелек спирта, после чего можно проводить его очистку от вредных примесей.

Испаритель представляет собой емкость, где происходит разогрев сырья до нужной температуры.
Конденсатор — это емкость, где имеется охлажденная поверхность, на которой выделяется конденсат.

Кроме того, важно обеспечить правильный разогрев сырья в испарители и постоянное охлаждение конденсирующего элемента. Очистка обеспечивается фильтрами и добавлением различных сорбентов.

Что учитывается при конструировании

Конструктивные элементы

Изготовление испарителя

Из нержавеющей стали

Изготовление перегонного куба осуществляется в следующем порядке.

Берется готовая или сваривается емкость нужного объема.
Важным условием является наличие плоского дна, если она устанавливается на плитку или конфорку.
Сверху устанавливается крышка, в которой просверливается отверстие для присоединения змеевика или сухопарника.
При внутреннем диаметре трубки змеевика 11-13 мм сверлится отверстие диаметром 22 мм и нарезается трубная резьба (полдюйма).
Крышка устанавливается на бак с герметизацией стыка.

При разборной конструкции используются резиновые прокладки, а при изготовлении стационарной конструкции герметизация обеспечивается силиконовым герметиком.

Изготовление конденсатора

Змеевик может изготавливаться из цветных металлов, нержавеющей стали или стекла.

Размеры трубки для змеевика выбираются по таким параметрам:

Внутренний диаметр
. Увеличение его приводит к расширению площади контакта с паром, что повышает производительность аппарата, но сказывается на его габаритах и значительно осложняет изготовление. Рекомендуемый внутренний диаметр трубки составляет 9-13 мм.
Общая длина
. Здесь опять наблюдается альтернатива. Большая длина увеличивает конденсаторную площадь, но при этом увеличивается сопротивление прохождению потока, что замедляет скорость процесса. Практическим путем установлено, что оптимальная длина находится в пределах 1,6-2,2 м.
Толщина стенки
. Чем меньше этот параметр, тем проще охлаждать систему, но при этом снижается прочность элемента. Нормальным признается использование трубки толщиной 1-1,2 мм.

Выделяется 2 варианта возможности ее подачи. Это закрытая или открытая система.

В первом случае емкость заполняется холодной водой. Охлаждение происходит до тех пор, пока она не нагреется, после чего хладоноситель меняется на новую порцию.
Второй вариант считается более эффективным, т.к. охлаждение обеспечивается проточной водой.

Пошагово

Изготовление холодильника осуществляется в такой последовательности.

Металлическая трубка оптимального размера заполняется песком для исключения деформации и накручивается в виде спирали на цилиндр диаметром порядка 30-36 мм с шагом витков 11-14 мм.
Песок высыпается, а спираль промывается под проточной водой.
Далее изготавливается корпус охлаждающего отсека из металлической или пластмассовой трубы диаметром 76-82 мм. На корпусе отсека устанавливаются патрубки для подведения водопроводной воды.
Затем часть змеевика пропускается внутри отсека, торцы которого герметично заделываются.

Свободными остаются оба конца змеевика, один для присоединения к перегонному кубу или сухопарнику, второй для отвода готового продукта.

Конструкция самогонного аппарата не отличается особой сложностью, по этой причине некоторые умельцы изготавливают устройства буквально «на коленке». А производители приборов придумывают все новые и новые конструкции, которые должны обеспечить человека алкоголем высокого качества. Самогонные аппараты известны человечеству довольно давно, некоторые из них были знакомы египтянам еще в III веке. На Руси подобные аппараты появились немного позже — в XVI-XVII веках.

Классический вариант

Что именно входит в конструкцию аппарата и за что отвечают те или иные его части?

Принцип конструкции классической модели:

Самогонный аппарат правильной конструкции должен непременно иметь перегонный куб, емкость для хранения браги. Куб должен быть сделан из прочного материала, желательно из нержавейки, но допускается использование в качестве перегонного куба бидона из алюминия. Бидон для хранения молока из алюминия лучше всего использовать с этой целью, поскольку он имеет герметичную крышку. Если куб сделан из нержавейки, то она хорошо переносит контакт с агрессивными веществами, спиртами и сивушными маслами. Алюминий не столь устойчив, по сравнению с нержавейкой, поэтому с годами в брагу могут попадать вредные вещества, которые образуются в процессе окисления алюминия.
Термометр помогает поддерживать температурный режим: дело в том, что в процессе кипения сивушные масла и вода испаряются при одной температуре, а спирт — при другой. По этой причине стоит следить за показателями и избегать перегрева, поскольку он опасен для самогона и может повлиять на его качество.
Еще аппарат оснащен змеевиком — он выступает в качестве соединительного элемента. Именно по змеевику проходят спиртосодержащие пары, которые возникают в процессе нагрева или кипения браги. Пары поступают в сухопарник из змеевика и преобразуются в уже готовый к употреблению продукт.
Роль сухопарника заключается в очистке спиртосодержащих паров от сивушных масел и других вредных веществ. Сухопарник нередко называют дефлектором или отстойником. Проходя через устройство, вредные вещества оседают в сухопарнике. Но эта часть аппарата может не только очистить алкоголь от примесей, ее часто используют и для того, чтобы добавить напитку определенный аромат. В сухопарник кладут корки апельсина или лимона, чтобы придать самогону дополнительную пикантность, приятный вкус и запах.
Холодильником называют зону, в которой вырабатывается конденсат, пары превращаются в раствор спирта. Если речь идет об аппарате, который имеет соединение с проточной водой, то охлаждение происходит за счет ее циркуляции, а если доступа к воде нет, то используют емкость, наполненную прохладной жидкостью.

Конструкция самогонного аппарата

Но производить хороший алкоголь можно не только с помощью самогонного аппарата, нередко для получения спирта высокого качества используют ратификационные колонны.

Ратификационная колонна и ее устройство

Многие думают, что ратификационная колонна — это и есть аппарат для выгона самогона, но на деле это не так. Ратификационная колонна — это устройство, которое имеет своеобразное строение и отличается от прибора для получения самогона из браги тем, что позволяет получить спирт высокого качества крепостью до 90 градусов.

В производстве настоек, наливок и других крепких напитков ратификационная колонна незаменима, поскольку только этот прибор можно использовать в производстве таких напитков.

Чтобы разобраться в принципе работы устройства, стоит рассмотреть, из чего состоит ратификационная колонна и каковы особенности ее конструкции.

Прибор имеет:

Емкость, которая нагревается в процессе работы устройства.
Дистиллятор с насадками и охлаждающим устройством.
А также в конструкции есть и колонна.

Сегодня такие аппараты используют не только для производства алкоголя. Ратификационная колонна нашла применение в фармакологии, нефтяной промышленности и других отраслях.

Принцип работы колонны следующий:

Емкость, в которой содержится брага или раствор, постепенно нагревается, и жидкость доводиться до кипения. В процессе кипения происходит обильное отделение пара.
Появившийся в процессе кипения пар, постепенно поднимается вверх в результате повышения температур, пар идет по колонне. Он «набирает силу» за счет насадок, которые увеличивают теплообмен.
Пар достигает устройства для охлаждения, и при дистилляции смесь паров преобразуется в спирт. Жидкость возвращается назад, она вновь стекает по колонне, в этом процессе задействованы насадки.
Опускаясь по колонне, жидкость встречается с парами и проходит через дистилляцию второй раз. Благодаря повторному процессу дистилляции и контакту с парами, увеличивается качество основной продукции, крепость напитка. Это в итоге позволяет получить спирт крепостью до 90 градусов.

Особенности конструкции ратификационной колонны обеспечивают ее высокую производительность. Естественно, что этот прибор нельзя сравнить с самогонным аппаратом высокой мощности. Но стоит отметить, что учитывая способность колонны производить спирт высокого качества, она ненамного уступает по характеристикам аппарату для самогоноварения.

Впрочем, любой прибор имеет свои минусы и плюсы, но для тех, кто любит производить алкогольные напитки в домашних условиях ратификационная колонна или самогонный аппарат — это приборы первой необходимости.

Естественно, устройства стоят довольно дорого, цена хорошего аппарата для производства горячительных напитков может достигать 20–30 тысяч рублей. Но некоторые люди успешно решили эту проблему и самостоятельно изготовили самогонный аппарат из подручных средств. Каков принцип работы имеют эти устройства?

Изготовление самогонных аппаратов

Самогонный аппарат своими руками сделать непросто, но не стоит отчаиваться, устройства некоторых приборов настолько примитивны, что собрать их своими руками без определенных навыков получится даже у новичка.

Всем известно, что чаще всего аппараты изготавливают из нержавеющей стали, поскольку она отличается прочностью и устойчивостью к кислотам, спиртам и растворителям.

Самодельная установка по производству самогона в домашних условиях может иметь следующие разновидности:

Сделать аппарат можно из бидона, который используют для хранения и перевозки молока. Вместо бидона, можно взять флягу или любую другую емкость. Бидон будет играть роль перегонного куба, его оснащают проточным змеевиком или холодильником, что в принципе одно и то же. Холодильник делают из медной трубки. Чтобы улучшить качество продукции, стоит присоединить к конструкции сухопарник.
Второй вид прибора можно собрать также из бидона для хранения молока, его оснащают мощным холодильником из пяти трубок, которые повышают надежность и эффективность устройства. Для того чтобы получить максимально качественный алкоголь, к аппарату присоединяют сухопарник.
Для опытных инженеров подойдет прибор, полностью сделанный из нержавеющей стали. Его преимуществом считают компактность и возможность полной разборки. Конструкция очень интересная, она полна уникальных инженерских решений и задумок. Кроме того, прибор поможет выгнать алкоголь высокого качества за счет того, что оснащен сдвоенным сухопарником.
Изготовить аппарат для выгона горячительных напитков можно из любой кастрюли, что есть в доме. Кастрюльку дополняют трубкой, которая выполняет функцию холодильника, и сухопарником, в котором оседают вредные вещества, сивуха.
За 2–2,5 часа можно собрать самогонный аппарат из стеклянной банки и змеевика. Если требуется усилить качество продукции, то к прибору придется пристроить сухопарник. Несмотря на такую простоту конструкции, устройство поможет производить алкоголь неплохого качества. Но, естественно, что его производительность невысока.
Если совместить банку из стекла и кулер для компьютера, то можно сделать прибор для выгона самогона. Попытка отказаться от водного охлаждения приводит к тому, что его заменяют на небольшой вентилятор. А банка будет выступать в качестве перегонного куба. Такой прибор отличается простотой конструкции и собирается буквально за несколько часов.
Но и это не самый простой прибор, который был создан умельцами. Если взять ведро, залить в него брагу, накрыть пакетом, сделать в нем небольшую выемку и заполнить ее водой со льдом, то можно получить аппарат для приготовления спиртосодержащих напитков. Такое устройство поможет дистиллировать спирт из браги, но вот качество напитка, полученного таким способом, оставляет желать лучшего. Вместо пакета с выемкой, можно использовать таз с холодной водой, который будет плавать по поверхности ведра, и охлаждать брагу. Но над брагой непременно должна располагаться емкость, в ней и будут конденсироваться пары спирта, превращаясь в заветный самогон.

Желание создать аппарат для производства самогона не всегда заканчивается успехом, хотя конструкция устройства проста. Но она имеет определенные особенности, по этой причине есть риск затратить средства на исходные материалы, время, а в результате ничего не получить.

Для тех, кто не силен в конструировании устройств по превращению браги в спирт, можно использовать специальные наборы. В них находятся все детали, которые необходимы для сбора аппарата и еще инструкция — она поможет разобраться в особенностях конструкции и сделать все правильно.

Сегодня в магазинах легко можно найти устройства, которые оснащены всеми необходимыми деталями. Такие наборы стоят дешевле собранного аппарата.

Если же есть желание создать своими руками прибор для производства алкоголя, то к процессу стоит подойти со всей ответственностью. Не стоит экономить на исходниках и необходимо заранее продумать все особенности конструкции, сделать чертежи или хотя бы найти образцы в интернете. Только продумав все особенности аппарата до мелочей, можно не только сделать устройство своими руками, но и получить в итоге удовольствие от сбора прибора и дистилляции алкоголя. А также впоследствии насладиться результатом своего труда!

Источник

Рано или поздно все, кто хотя бы раз попробовал домашний самогон (или его вариации – коньяк, бурбон, наливка и т.д.) задаются целью сделать такой же, только еще лучше. Сперва допросу подвергают хозяев – как смогли, да научите, покажите, одолжите. Это первая волна самогонщиков. После начинается штудирование просторов интернета в надежде найти, как сделать самогонный аппарат своими руками
. Это самая пытливая волна, которая пытается разобраться в тоннах информации, что есть правда, а что ложь. Мы уже рассказывали о том, как изготавливать и собирать отдельные части агрегата, теперь пришло время рассказать о том, как собрать полноценный аппарат.

История самогонного аппарата

Термин алкоголь также был предложен арабами, в дословном переводе слово означало одурманивающий напиток – аль гоголь.

Вот так выглядел аппарата в 16 веке (принцип работы сохранен до наших дней):

Чан для нагревания настойки
Трубка для подачи горячей настойки в куб
Печка
Колпак
Лебединая шея
Змеевик
Змеевик в холодильнике
Холодильник с холодной водой

Первый самогонный аппарат на Руси

До 17 века из самодельных алкогольных напитков на Руси употребляли только медовуху и брагу. И только в 19 веке с помощью ректификационной колонны научились создавать 96% спирт высокой степени очистки.

На этом краткий экскурс в историю окончен, теперь пришло время для современности.

Купить или собрать

Мы же расскажем, как сделать самогонный аппарат своими руками, и из каких материалов.

Ректификат крайне вреден для здоровья именно в силу своей чистоты, так как чистый яд организмом усваивается гораздо быстрее и лучше, чем самогон с некоторой долей вредных примесей. К тому же, все известные напитки – бурбон, ром, виски, кальвадос, скотч и т.д. – изготавливаются именно на основе дистиллята.

С учетом этого можно определить основные составляющие самогонного аппарата:

перегонный куб, где нагревается брага до необходимой температуры;
холодильник – накопительная или проточная емкость с холодной водой, где охлаждается змеевик;
змеевик – спиралевидная трубка, изготовленная из меди, нержавейки или стекла, по которой движется спиртосодержащий пар и разделяется на фракции;
сухопарник – улавливатель сивушных масел и остатков браги;
приемочная емкость – место, куда стекает охлажденный самогон;
соединительные элементы.

Это первый и основной элемент самогонного аппарата, от которого зависит эффективность и конечный вкус.

Как сделать перегонный куб из бидона

Как правильно сделать силиконовую герметичную прокладку

Для того, чтобы бидон со временем не стал походить на дуршлаг, тщательно мойте его после каждого использования. Можно использовать обычное или хозяйственное мыло и большое количество проточной воды. Соду использовать категорически запрещено. Очень плохо реагирует нержавейка или алюминий на щелочь.

На что еще обратить внимание при выборе фляги для самогонного аппарата:

материал изготовления – нержавеющая сталь, поскольку алюминий выдержит малое количество циклов;
минимальный объем 25 литров, чтобы получить на выходе 4-4,5 литра самогона;
широкая горловина, с которой удобно работать – наливать брагу и мыть после приготовления;
толщина стенок и общее качество сборки – напрямую зависят от цены, и обеспечивает срок нормальной эксплуатации.

Дистиллятор (самогонный аппарат) на основе молочного бидона

Как сделать перегонный куб из скороварки (мультиварки)

Схема самогонного аппарата на основе скороварки:

цена – стоимость самой недорогой скороварки составляет 1500-1700 рублей, что вполне приемлемо для любого бюджета;
герметичность – это абсолютно герметичное устройство, которое не требует никаких дополнительных манипуляций;
простота врезки штуцеров в крышку – с этим справится каждый.

Самогонный аппарат из скороварки с сухопарником на видео:

Холодильник

Если вода в холодильнике недостаточно холодная, объем самогона сокращается на 15-20%.

Холодильники для самогонного аппарата делятся на 2 вида:

проточный;
накопительный.

Накопительный холодильник устанавливают только в том случае, если нет возможности сделать проточный. Именно нет возможности, а не лень или нет времени.

Проточный холодильник для самогонного аппарата

Проточный холодильник более производительный, в отличие от накопительного, даже при меньшем размере змеевика. На стыке двух сред происходит мгновенное охлаждение трубки, за счет чего обеспечивается более быстрое разделение фракций.

Вам понадобятся:

труба и переходник сотка – 300 мм;
2 метра сильфонного шланга для змеевика;
ниппели по пол-дюйма;
3 гайки по полдюйма;
паяльник;
пистолет и силикон;

Порядок действий:

2. Делаете отверстия на трубе и отрезаете пластик ножом

7. Все, что фонит и сквозит, заливаете герметиком, сосуд должен быть полностью герметичным.

В непроточных устройствах вода сливается всегда сверху, а наливается в холодильник всегда снизу.

При выборе накопительного холодильника старайтесь держать температуру в перегонном кубе на минимальном огне, чтобы уменьшить количество выделяемого спиртосодержащего пара и, как следствие, увеличить объем готового самогона.

Змеевик

У тех, кто действительно профессионально занимается приготовлением самогона, стоит только медный самогонный аппарат на основе такого змеевика. Любые эксперименты. В том числе и с хрупким стеклом, чреваты потерей качества напитка и исходного сырья.

Как сделать змеевик

Чем длиннее змеевик и компактнее его спирали, тем больше охлаждается пар и больше количество конденсата.

Вам понадобится:

медная трубка диаметром 15-20 мм длиной 2000мм;
основание для накручивание трубки, зафиксированное в тисках.

Ну а пока остановимся на таком необязательном, но крайне полезном устройстве, как

Сухопарник

Не занимая активно ни ту, ни другую позиции, мы приведем лишь сухие факты.

Как работает сухопарник согласно законам физики

Подавляющее большинство алкогольных напитков – бурбон, виски, ром, кальвадос и т.д. изготовлены на основе самогона с определенным количеством сивушных масел. Процесс производства разнится в нюансах, но в целом – это самая банальная перегонка браги.

Три банки в каскаде – оптимальное количество. Меньше – не хватит, больше – лишняя трата времени, поскольку уже после третьей банки каждая последующая никакой функции не выполняет.

Как сделать сухопарник из банки

Вам понадобится:

закручивающаяся крышка от банки;
2 штуцера;
соединительные трубки.

Вставляете штуцеры и соединяете со шлангами.

Сухопарник ставится сразу же после перегонного куба. В любом другом месте от него нет толку. Необходимо периодически сливать накопившуюся жидкость, чтобы излишек ее не попадал в змеевик и не портил вкус и аромат продукта.

В качестве ароматической составляющей в банке можно использовать:

сухофрукты – яблоки, груши, абрикос;
ягоды – любые, желательно сушеные, они больше отдают запаха;
пряности – любые по вкусу, можно хмель, сунели, корица, ваниль и т.д.;
ароматные травы;
цитрусовые – корки апельсина, цедра лимона.

Соединительные трубки

Встречаются полностью неразъемные соединения, например, крышки перегонного куба, сухопарника и холодильника. Это делается для облегчения труда и монтажа.

Как отличить силикон от поливинилхлорида (ПВХ)

На ощупь силикон гораздо более приятный, чем ПВХ, он словно шелковистый.

Какой металл подходит для использования

И напоследок видео, как сделать самогонный аппарат своими руками

Самогоноварение
– это целый удивительный мир. Стоит лишь один раз попробовать напиток, приготовленный своими руками – и вы поймете, что магазинные напитки не вызывают практически никаких эмоций. Но, как и в любом деле, без некоторых познаний
в области комом может выйти даже далеко не первый блин.

Новички, только начинающие делать первый шажок в самостоятельном приготовлении алкоголя, задаются тысячей и одним вопросом:

самогонный аппарат?
Что такое ?
Для чего в самогоноварении?
Как изготовить своими руками?
Как сделать в домашних условиях?
Каким должен быть ?

Что лучше – покупные или самодельные
? Какое устройство будет бесперебойно работать десятилетиями, а какое потребует неусыпного внимания и постоянного технического обслуживания
?

Устройство, виды и рейтинг лучших

Мы подготовили для вас ряд статей, прочитав которые, вы станете настоящим асом . Все, что касается устройства самогонных аппаратов, описание физических и химических процессов, технологий и, конечно же, подробные .

Попробуйте начать с малого – с прочтения статьи об . Простой и доходчивый язык, которым пишут наши авторы, нацелен на то, чтобы все нюансы самогоноварения были без проблем поняты людьми, далекими от профессии технолога. Следуя советам и рекомендациям
в данной рубрике, вы уже через несколько дней будете разбираться во всех важных нюансах производства.

Также этот раздел будет полезен родственникам людей, увлеченных самогоноварением. Мы поможем вам подобрать именно тот подарочный
самогонный аппарат, который оценит ваш близкий человек.

И, поверьте, самое сложное – сделать первый шаг
. Но мы сделали все, чтобы сделать этот шаг для вас стало чуть проще.

Дистиллятор воды — это специальное оборудование, которое позволяет максимально качественно очистить жидкость. Далее ее можно использовать по назначению.

Для чего применяется дистиллятор?

Дистиллированная жидкость имеет определенную особенность: она полностью освобождается от каких-либо примесей. То есть даже микроэлементов в обработанной воде нет. Очищенная жидкость используется достаточно широко:

В медицине (для приготовления лекарственных препаратов);

В промышленности (для работы устройств, которым могут работать только с обработанной водой);

В автомобильных аккумуляторах;

В быту. Некоторые люди употребляют такую воду в пищу. Хотя постоянно это делать не рекомендуется.

Достоинства представленного прибора

Дистиллятор бытовой обладает определенными преимуществами:

Изготавливается из безопасных материалов;

Эффективно очищает жидкость от любых примесей;

Прост в использовании;

Не требует большого количества энергии;

Может иметь дополнительные фильтры и функции (автоматическая регулировка подачи и очистки воды);

Работает практически бесшумно.

Естественно, такие приборы имеют и определенные недостатки. Например, для работы самого простого устройства вам необходима газовая конфорка, которая сможет нагреть воду до температуры испарения. Естественно, за таким агрегатом необходимо внимательно следить. Кроме того, устройство может иметь большие габариты.

Конструкция аппарата и принцип его действия

Дистиллятор своими руками делается очень быстро, нужно только разобраться с его конструкцией и собрать необходимые материалы. Итак, самая проста модель состоит из емкости, в которой вода кипятится, трубки, где пар охлаждается, и приемного сосуда, где собирается уже обработанная влага.

Естественно, существуют и более сложные модели, которые обладают дополнительными очищающими элементами — различными фильтрами. Кроме того, у вас есть возможность автоматизировать самодельное устройство.

Как же сделать дистиллятор своими руками? В первую очередь нужно понять принцип его действия. Итак, в емкость, где будет кипятиться вода, вставляется отводящая трубка, второй конец её крепится к приемному сосуду. Когда жидкость начинает нагреваться до высокой температуры, она превращается в пар. Проходя через отводную трубку, он охлаждается и преобразуется в капли воды, которые собираются в приемном сосуде. Вот и вся премудрость.

Какие материалы и инструменты необходимы для изготовления изделия?

Теперь рассмотрим, из чего можно сделать простой дистиллятор своими руками. Вам понадобится:

1. Трубка небольшого диаметра, изготовленная из любого безопасного материала. Она будет играть роль охладителя, конденсатора пара. Для этого лучше всего подойдет латунь или медь.

2. Емкость для кипячения воды. Она должна быть герметичной. В принципе, можно использовать обычный чайник, только носик придется закрыть. Во время выбора емкости обратите внимание на ее объем.

3. Сосуд для приема очищенной воды. Это может быть обычная стеклянная банка.

4. Соединительные элементы: хомуты, проволока, резиновый шланг или другие фиксаторы.

Что касается инструментов, то вам нужны только плоскогубцы. Учтите, что лучше всего использовать трубу из нержавеющей стали высокого качества. Дело в том, что представленный элемент будет часто подвергаться негативному воздействию высокой температуры и влаги, поэтому металл должен быть защищен от коррозии и ржавления. Кроме того, этот металл сделает аппарат максимально прочным. Тем более что нержавеющая сталь не требует периодической очистки от известкового налета.

Кстати, чтобы изготовить дистиллятор своими руками, вместо чайника можно применить неисправную скороварку. Огромное её преимущество в том, что она герметично закрывается. Единственное, вам придется проделать отверстие в крышке, чтобы была возможность вставить туда трубку.

Особенности изготовления аппарата

Теперь посмотрим, как соорудить вакуумный дистиллятор своими руками. Вся работа состоит из нескольких этапов:

1. Для начала следует из трубы сделать змеевик. Для этого ее нужно превратить в спираль. Если труба пластиковая, то согнуть ее не составит труда. Другое дело, если элемент изготовлен из металла. Тут нужно постараться или же приобрести готовый змеевик. В таком случае для сооружения аппарата не потребуется много усилий, не нужно будет использовать сварку или паяльник.

2. Теперь при помощи фиксатора следует соединить трубу с емкостями. Для этого можно использовать обычный резиновый шланг. А чтобы герметизировать соединения, примените обычную проволоку или хомут. При этом учтите, что в системе не должно быть никаких пробок, иначе во время работы устройство просто взорвется.

Вот и все. Теперь вы узнали, как сделать дистиллятор бытовой своими руками. Естественно, процесс изготовления имеет некоторые особенности.

Когда вы будете мастерить дистиллятор бытовой своими руками, не забывайте о банальной технике безопасности и соблюдении определенных правил. Например, в процессе эксплуатации старайтесь не касаться элементов аппарата, так как они будут сильно нагреваться. Учтите, что все соединения обязательно должны быть хорошо герметизированы.

Также обратите внимание на направление пара. Он должен поступать сверху вниз, что будет способствовать более эффективной работе устройства. Представленный агрегат не требует особого ухода. Естественно, его желательно держать в чистоте. Во время изготовления старайтесь быть максимально точными в расчетах. Конструировать дистиллятор нужно по предварительно нарисованному чертежу.

Чтобы дополнительно охладить трубку, в которой будет происходить конденсация пара, можно использовать обычный лед. Для этого на нее наденьте и закрепите обычную пластиковую бутылку. Отверстия входа и выхода при этом тоже необходимо тщательно герметизировать. Для этого достаточно просто разогреть пластик. Вот и все особенности изготовления дистиллятора. Удачи!

Каждый из нас, кто хотя бы раз в жизни пробовал качественный алкоголь кухонного производства, сам бы с удовольствием сделал нечто подобное — ведь, даже самодельный самогонный аппарат для дома позволяет сделать ароматный виски, вкусный ром, благородный коньяк, или же обычную водку. Бывают случаи, когда дистиллят просто заказывается, расспрашивается технология, ищут чертеж самогонного аппарата, и многое другое. Более молодой слой общества днями рыщет в интернете способ получения спиртного, однако при запросе о том, как сделать самогонный аппарат своими руками поисковик выдает сотни, либо тысячи страниц с разными ресурсами. Так, давайте разберемся: как собрать самогонный аппарат, что это такое, из чего он состоит, или может легче просто купить?

Купить, или изобрести?

Домашний самогонный аппарат не самое сложное устройство, но если вы еще совсем новичок, и не держали в руках инструментов, тогда лучше подыскать готовый вариант. Сегодняшний интернет предлагает сотни интернет-магазинов, где среди бескрайнего количества моделей можно выбрать подходящее оборудование допустим, из нержавеющей стали, или меди. Но, готовое устройство выйдет несоизмеримо дороже самодельного.

В данной статье вы узнаете, что оптимальный вариант — самогонный аппарат в домашних условиях из подручных материалов при минимальных затратах. При этом, здесь вы являетесь и изобретателем, и технологом, и творцом. Со своей стороны мы подробно объясним, как и что делать, приведя множество примеров.

По своей сути самогоноварение — это доведение браги до температуры кипения, при которой спиртосодержащие вещества испаряются, конденсируясь в чистом виде в холодильнике. Нет, не нужен большой холодильник, который стоит у вас на кухне, все гораздо проще!

Конструкция самогонного аппарата

Простейший самогонный аппарат состоит из трех-четырех элементов: перегонного куба, холодильника и шлангов между ними. Также необходима холодная вода для превращения спиртовых паров в дистиллят.

1. Перегонный куб.
Данное устройство предназначено для браги, из которой можно гнать самогон. На самом деле, для куба подойдет любая емкость, объемом на 10-30 литров. Единственная необходимость — хороший куб должен герметично закрываться. В качестве емкости применяются всевозможные выварки, советские алюминиевые бидоны, скороварки и даже эмалированные кастрюли — сделать самому перегонный куб не составит труда. Правда, скороварка не смотря на то, что это самый простой вариант, много браги в такую емкость не поместится, хотя и такой агрегат хорошо герметичен.

Эмалированная кастрюля удобна своей универсальностью — в сосуд легко налить брагу, прогнать, и вылить остаток, либо изначально в ней же заготавливать сырье для дистиллята. Эмалированная кастрюля обладает большими размерами, но лучше этого не делать, потому, как вредный осадок тоже перейдет в газообразное состояние. Отрицательная сторона собранного перегонного куба из кастрюли — отсутствие герметичности. Многие самогонщики крышку залепляют тестом, либо пластилином.

Старый, добрый молочный бидон из алюминия или нержавейки — наиболее правильный вариант в виду своей практичности. Единственное, что нужно изменить — убрать резину с крышки, и изготовить аналогичную прокладку из герметика, либо силикона. Причина кроется во впитывании парами спирта резиновые вещества, которые весомо подпортят конечный продукт. Но, самогонный аппарат из нержавейки — идеальное решение.

Изготовление самогонного аппарата своими руками из бидона

Перегонный куб должен иметь в себе узкое отверстие и герметичную крышку. Давайте разберемся, как сделать простейший самогонный аппарат на базе старого молочного бидона в виде перегонного куба. К тому же, этот способ применим и к другим емкостям.

1. Сначала делаем крышку бидона — для этого извлекаем старую резину при помощи ножа, и других подручных средств.

2. Очищает место от остатков резины, и аккуратно наносим силиконовый герметик, применяющийся для аквариумов. Дожидаемся полного высыхания, повторяя процедуру один-два раза. Для чего нужен именно такой герметик? Дело в том, что аквариумный силикон абсолютно безвреден для окружающей среды.

4. Если для вас данный процесс самоделки вызывает сложности, можно обмотать резину фум-лентой в несколько слоев, после чего один час продержать в кипятке.

5. Остается на крышке просверлить небольшое отверстие, дабы на него можно быть одеть трубку, идущую в сухопарник, либо холодильник. Сверло нужно подбирать немного шире змеевика — если диаметр паровой трубки составляет 15 мм, то нужно сверлить все 25. В точках сбыта оборудования для сантехники можно приобрести все необходимые переходники.

6. Если вы заинтересованы в максимальном сроке службы перегонного куба, простой самогонный аппарат старайтесь мыть после каждого процесса перегонки.

Что такое сухопарник, и для чего он нужен

Схема самогонного аппарата подразумевает нахождение сухопарника — это не обязательный элемент, но нужный. Устройство представляет собой любую пустую, но герметичную емкость, где входит и выходит спиртовой пар. Дело в том, что при нагреве браги этиловые вещества закипают при температуре не менее 95 градусов Цельсия. Смолы, сивушные масла, метиловый спирт, и другие элементы, вредные для человеческого здоровья закипают при более низкой температуре — от 65 до 90 градусов. Соответственно, сивуха первой направляется к холодильнику.

Сухопарник придуман для того, чтобы эти пары не доходили до холодильника, потому как остывают эти пары также при более низкой температуры. Таким образом, получится, что этиловые пары дойдут до конечного пункта назначения, а вред останется в сухопарнике. Таким образом, можно получить хороший очищающий эффект. При этом, опытные самогонщики делают и три, и четыре сухопарника. Бывали случаи, когда люди собирали самогонный аппарат из подручных средств, используя все бутылки в доме — сухопарников получалось до двадцати. Даже, знаменитая технология Джека Дэниелса подразумевает медные, либо нержавеющие сухопарники для нужной очистки дистиллята. Главное — не волноваться, что весь пар в сухопарнике так и останется, и вы не получится желаемый продукт. Это неправда — раньше холодильника этиловый спирт не конденсируется.

Кроме того, наличие сухопарника делает конечный продукт более крепким. Если сухопарник не один, то повторная перегонка и вовсе не требуется. Более трех использовать все же, не рекомендуется — сделать простой самогонный аппарат, который выдаст отличный результат лучше всего именно с двумя-тремя очистительными приборами. Если сделать больше, процесс самогоноварения затянется на долгое время, да и КПД каждого последующего сухопарника окажется близким к нулю.

Наибольшее значение для собственноручно сделанного самогонного аппарата имеет первый сухопарник. С этой ролью прекрасно справится стеклянная банка с герметичной крышкой, в которую будут проведены два шланга — один впускающий пары, второй — выпускающий дальше. Объем очищающей емкости пропорционален перегонному кубу. Если в качестве куба используется эмалированное ведро — литровой банки будет достаточно. Если перегонным кубом является тридцати литровый бидон, то здесь уже подойдет бутыль побольше. Главное — сделать в крышке штуцеры, одинаковые по диаметру с паровой трубкой, дабы обеспечить максимальную герметичность. Чертежи показывают, что нельзя дать выход парам наружу, что приведет к уменьшению полученного результата и ухудшению его качества. Чтобы насытить самогон особым вкусом и ароматом, в сухопарник добавляются разные фрукты и пряности:

Дольки апельсина, лимона.
Сухофрукты, яблоки, кусочки ананаса, и многое другое.

Душистая трава в виде мяты, шалфея, зверобоя и т.д.

Пряные специи — лавровый лист, тмин, паприку.

Именно такие добавки докажут, что мы гоним хороший продукт.

Холодильник

Холодильник — это необходимый агрегат в любом процессе самогоноварения, потому как холодильник — эта та емкость, где пар конденсируется, становясь самогоном. Данное устройство может быть двух видов — проточным и непроточным, либо емкостным.

Проточный холодильник представляет собой конструкцию любой формы, внутри которой проходит спираль из трубки, называемая змеевиком. Емкость наполняется холодной водой, путем подсоединения одного шланга к водопроводному крану, а другого направленного к водостоку. Таким образом, спиртосодержащий пар получает максимальное охлаждение, в результате чего конденсируется, преобразовываясь в жидкую форму. Такой холодильник не обладает большими габаритами, являясь компактным устройством.

Изготавливаем проточный холодильник

Для выполнения функции холодильника подойдет любой металлический герметичный сосуд, вплоть до большой жестяной банки, или старого автомобильного глушителя.

1. В будущий холодильник помещаем длинный отрезок медной, или нержавеющей трубки. Рекомендовано внутри емкости сделать спираль, дабы пар смог хорошо остыть.

3. Остается сделать два отверстия для входа и выхода проточной воды, и подсоединить к ним шланги.

Непроточный холодильник

Непроточный холодильник изготовить несколько легче — достаточно будет провести паровую трубку сквозь старый бак, ведро, либо канистру. Во время процесса перегонки достаточно будет залить сосуд холодной водой, а при ее нагревании менять 20% жидкости. Такое занятие может доставить свои неудобства, но и потребление воды сведется к минимуму.

1. Непроточный холодильник можно сделать из подручных материалов в течение короткого времени.

2. Зимой можно емкость заполнить снегом, или замороженной водой в пластиковой таре.

3. Если в помещении отсутствует водопровод, то непроточный холодильник — единственный выход.

Паровая трубка

Как было сказано выше, перегонный куб, сухопарник и холодильник должны соединяться паровой трубкой. Идеальный самогонный аппарат не имеет разъемов, но такой вариант можно найти лишь в магазине. Но, если вы решили сделать самогонный аппарат из меди своими руками, впрочем, как и из другого металла, вряд ли вы умеете сваривать металл. Разумеется, можно отыскать и сварщика, и кого угодно, но никто бесплатно работать не будет.

Поэтому, стоит обратить взор на силиконовые шланги, которые прекрасно справятся с поставленной задачей. С помощью хомутов и гаек у вас получится прекрасный самогонный аппарат. Главное — не использовать материалы из резины и ПВХ, если вам не нужен дистиллят со вкусом резины и прочей химии. Силиконовый шланг доступен на любом рынке, в магазинах сантехники, либо на просторах интернета.

Как определить, что шланг выполнен из силикона? При высокой температуре трубка становится более мягкой и пластичной. А, если поджечь кусочек, то в отличии от резины и ПВХ, силикон не оставит копоти, оставив расплывчатый пепел белого цвета, либо вовсе прозрачный.

Из какого металла делать самогонный аппарат?

Медь и нержавейка и эмалированный металл — наиболее распространенные материалы, применяемые в самогонных аппаратах. О полезных свойствах меди известно уже много лет, однако споры на тему этого металла не утихают. Известно, что ранее других доступных металлов, просто не было, после которой дистиллят попадал в бочку, где дуб наделял напиток полезными свойствами, нейтрализуя альдегиды и другие вредные вещества. Также известно, что на меди образуется пленка окислов, не безопасная для человеческого здоровья. Потому, перегонный куб из меди нужно регулярно тщательно промывать.

Алюминий, вступающий в реакцию с уксусной кислотой, выделяемой брагой в процессе кипения, образует квасцы — не самую полезную соль. Нержавейка, пожалуй, лучший вариант, если емкость ранее не использовалась в технических отраслях.

Внимание, только СЕГОДНЯ!

Дистиллятор

Сфера применения довольно большая у очищенной жидкости:

Для изготовления лекарственных препаратов дистиллированная вода используется в медицине;
в промышленности обработанная вода применяется для различных устройств, которые могут работать только на очищенной воде;
аккумуляторы для автомобилей работают на дистиллированной воде;
для использования в бытовых целях такая вода тоже применяется.
В небольших количествах некоторые люди принимают очищенную воду, но не желательно делать это часто.

Дистиллятор своими руками

Что необходимо для изготовления дистиллятора:

Из безопасного материала нужно найти трубку небольшого диаметра. Она будет использоваться для охлаждения пара. Трубка, изготовленная из меди или латуни, подойдет для этого больше всего.
Герметичной должна быть емкость для кипячения воды. Обычный чайник можно использовать в качестве такой емкости, но придется заклеить его носик. Также нужно обратить внимание на объем емкости.
Обычную стеклянную банку можно использовать как емкость для сбора очищенной воды.

Дестиллятор своими руками

Если необходимо сделать дистиллятор для получения эфирных масел, то делается он следующим образом. Большого размера кастрюля ставится на плиту, жаростойкая емкость из керамики или стекла кладется в кастрюлю. Достаточное пространство должно быть между стенками емкостей, сырье кладется именно в это пространство. В качестве сырья для эфирных масел могут быть различные растения, травы, цветы. Лучше выбирать большую кастрюлю, чтобы за один раз получалось обработать большие объемы сырья. Емкость меньшего размера, которая находится в кастрюле, наполняют водой, чтобы она была прижата ко дну. Сырье, из которого получается эфирное масло, не должно быть выше уровня емкости, это очень важно. Для сбора эфирных масел поверх емкости ставится тарелка. Она должна плотно к ней прижиматься. Тарелка должна быть с выступающими краями. Жидкость нужно довести до кипения и накрыть железной крышкой, затем убавить огонь и продолжить держать емкость на медленном огне. Для охлаждения на крышку можно накладывать лед. За уровнем воды в дистилляторе необходимо следить, чтобы она не выкипела, если это произошло, то нужно аккуратно подлить новую дистиллированную воду. На такую дистилляцию уходит примерно 3 часа. Эфирное масло находится поверх жидкости после этой процедуры, и его необходимо снять аккуратно. Гидролат оставшийся после эфирных масел, может использоваться для различных целей. Еще можно делать ароматизированные свечи или мыло из такой воды.

Источник

Как сделать самогон дома. Простая инструкция в 5 шагов.

Хотите сами приготовить настоящий самогон и почувствовать кайф от самогоноварения? В этой статье я расскажу о том, как приготовить качественный алкоголь у себя дома. Все по полочкам, простым языком, без формул и умных терминов.

О самогоне люди знают тысячи лет, но не перестают его готовить и сейчас. Да, в 2019 году супермаркеты завалены алкогольной продукцией различных сортов, но самогоноварение не умирает, а только набирает популярность . И не только потому что покупной алкоголь дорожает (водка от 215 рублей, коньяк минимум 388 рублей), но и потому, что это просто, интересно и вдобавок — в меру безопасно для здоровья!

Самогонщик с «трофеями» — наливки и настойки на самогоне.

В арсенале наших предков не было ни самогонных аппаратов из пищевой стали, ни спиртомеров, ни гидрозатворов. При этом они умудрялись сварить чудесный и безопасный для здоровья напиток. Сегодня в вашем распоряжении куча бонусов в виде доступного оборудования для самогоноварения на любой вкус и кошелек. Вы удивитесь, но существуют даже специализированные магазины для самогонщиков, которые облегчают жизнь настолько, что сделать самогон не сложнее, чем сварить суп.

Прочитайте 5 простых шагов и вы узнаете как сделать свой первый алкоголь.

Подготовка сусла

Сусло — это базовое сырьё для браги. Чтобы его приготовить нужно смешать всего два ингредиента:

воду;
содержащие сахар продукты. На выбор:
- сахар (для получения классического сахарного самогона);
- фрукты, ягоды или варенье (для получения бренди);
- зерно или солод (для получения виски).

Рекомендую начать с простого сусла из воды и обычного сахара. Дозировка простая:

Вода — 10 литров.
Сахар — 2 кг.

Готовим сусло: смешиваем сахар и воду.

Вода должна быть чистой, мягкой и некипячёной.

Перед смешиванием ингредиентов нужно подготовить герметичную тару для последующего брожения сусла. Подойдет:

Пластиковая (дешево и практично);
стеклянная (красиво и подороже);
эмалированная;
емкость из пищевой нержавейки или меди.

Надежная и дешевая пластиковая емкость Стеклянная емкость

Не используйте алюминиевую флягу. Алюминий вреден для здоровья.

Емкость предварительно нужно очистить, промыть горячей водой и насухо вытереть.
Размешайте сахар в воде, — основа готова! Теперь пора «оживить» сусло.

Сусло превращается. в брагу

Чтобы сделать из сусла брагу, добавьте в него дрожжи. Дрожжи могут быть:

Сухие (спиртовые) — 30 грамм;
Прессованные (хлебопекарные) — 150 грамм.

Спиртовые сухие дрожжи (слева) и хлебопекарные дрожжи (справа).

Еще лет 10-15 назад все домашние винокуры использовали для приготовления браги обычные хлебопекарные дрожжи. Они дешевые, но имеют ряд недостатков — долго бродят, выдают малую крепость (не более 9%) и выделяют неприятный запах во время брожения.

Спиртовые дрожжи специально созданы для приготовления домашних напитков. Они делают брагу крепче (содержание спирта до 20%), не выделяют пены и запаха, быстрее сбраживаются. Я рекомендую использовать именно спиртовые.

Не добавляйте дрожжи в горячее сусло – они погибнут. Температура сусла должна быть не более 28°С.

После добавления дрожжей герметично закройте крышку, установите гидрозатвор для выхода углекислого газа, затем поставьте в теплую среду 20-25°C и ждите когда дрожжи переработают весь сахар в спирт. Это не быстро, ждать придется 4-5 дней. Точный срок зависит от типа дрожжей. В конце брожения вы получите сахарную брагу.

Если срок брожения дрожжей прошел, то брага проверяется на готовность. Признаки готовности браги:

Горьковатый вкус. Значит все сахара перешли в алкоголь.
Отсутствие пены. Поверхность гладкая, характерное шипение пропало.
Прозрачность. Брага стала более прозрачной, а на дне образовался осадок.

Если все признаки готовности налицо, то осталось сделать последнее — осветлить брагу. Это необходимо для полного удаления остатков дрожжей, которые имеют неприятный вкус и запах.

В качестве осветлителя используют простой и доступный материал — бентонит. Это измельченная в порошок белая глина. Попадая в брагу, всего за 24 часа он собирает все остаточные продукты брожения и выпадает с ними на дно. Расход небольшой — 1 столовая ложка на 10 литров браги.

Осветление браги бентонитом: до и после.

Получаем спирт сырец

Теперь самое интересное, — будем перегонять брагу в спирт сырец на самогонном аппарате. Тут я не буду разбирать особенности покупных аппаратов и самодельных, а сразу порекомендую приобрести готовый самогонный аппарат. Они сейчас доступны для каждого, понятны в управлении, а самое главное — дают одинаковый и предсказуемый результат. Моделей самогонных аппаратов — великое множество, но здесь я расскажу как работает классический аппарат с сухопарником, он на первом фото.

Классический самогонный аппарат с сухопарником «Германия». Профессиональный самогонный аппарат «Wein 4».

Хороший аппарат — качественный и безопасный самогон.

Перед использованием, тщательно промойте аппарат. Залейте в него на 3/4 осветленную брагу, подключите к кухонному смесителю, поставьте на плиту и доведите до кипения. Отбор спирта сырца осуществляется до момента, когда термометр на аппарате покажет отметку в 98⁰С. Далее можно прекращать отбор. На выходе вы получите 30-40° спирт.

Схема работы самогонного аппарата для первой перегонки браги

Полученный после первой перегонки спирт употреблять нельзя. Он насыщен вредными для здоровья примесями и нуждается в очистке.

Чтобы сделать наш спирт пригодным для употребления, чистым и бес похмельным, необходимо провести вторую перегонку.

Рождение самогона

Полученный спирт разбавьте чистой питьевой водой до крепости 20–25⁰.

Правило: самогон добавляется в воду, не наоборот! Иначе он помутнеет.

В ходе второй перегонки мы будем перегонять на самогонном аппарате полученный спирт сырец в самогон. Схема подключения прежняя, но потребуется дополнительное оборудование для отбора безвредной части. Вам понадобится спиртомер для определения крепости напитка и мерный цилиндр для удобной работы со спиртомером.

Схема подключения для второй перегонки

Вторая перегонка проводится путем разделения полученного продукта на 3 части, которые в процессе перегона идут друг за другом:

«Головы». Это первая и очень вредная часть, которую нужно отделить от полезного «тела». Чтобы понять какой объем «голов» нужно отобрать, необходимо вычислить объем абсолютного спирта в сырце. Перемножаем объем перегоняемого сырца на его крепость и делим на 100. В нашем случае: имеем 20 литров сырца крепостью 25⁰. Вычисляем: 20*25/100 = 5 литров абсолютного спирта. «Головы» — это 10% от объема абсолютного спирта, значит получаем объем «голов» — 500 мл.
«Тело». Это то что нам нужно, то что будем пить. Отбирается после «голов» до тех пор пока крепость на спиртомере не снизится до 45⁰. Все что после — «хвосты».
«Хвосты». Тоже вредная часть самогона, которая не должна попасть в готовый напиток.

Бытовой спиртомер и мерный цилиндр. Спиртомер, погруженный в самогон сразу покажет его крепость.

Поздравляю, мы получили настоящий самогон! Теперь, получив «тело», сделаем напиток по-настоящему идеальным, очистив его от всех примесей.

Очистка самогона

Для очистки можно использовать березовый или кокосовый уголь. Есть 2 способа:

Настаивание. В заполненную емкость с углем заливается самогон и настаивается в течение 2-3 часов, периодически помешивая.
Фильтрация. Проводится путем пропускания самогона через емкость с углем.

Пример очистки самогона углем: настаивание и фильтрация.

Перед использованием угля, нужно избавится от угольной пыли, которая может вызвать помутнение напитка.

Очищенный таким способом напиток, уже пригоден для употребления.
В итоге: с 2 кг сахара мы получили 2,5 литра чистого бес похмельного напитка.

Перед употреблением самогон обычно разбавляют до нужной крепости. Снова не забывайте о золотом правиле смешивания: спирт добавляется в воду. И перед подачей на стол дайте самогону настояться в холодильнике пару дней для того, чтобы он стал мягким, приятным и легким.

Не правда ли я был прав, когда утверждал что сварить самогон просто?! На самом деле это лишь вершина «айсберга» самогоноварения. Возможностей для эксперимента и новых рецептов неизмеримо много. Готовьте коньяк, настаивая самогон в бочках; получайте новые вкусы, используя разные ингредиенты; перерабатывайте старое варенье и урожай в домашние напитки!

Домашние натуральные напитки своими руками.

Далее смотрите подборку товаров которые вам помогут приготовить хороший самогон. А чуть ниже — статьи и видеоролики из мира самогоноварения.

Получите скидку 200 рублей на самогонный аппарат или любое другое оборудование для самогоноварения!

Как сделать самогонный аппарат своими руками в домашних условиях

В давнюю пору, когда производство бытовых самогонных аппаратов еще не было поставлено на поток, умельцы изготавливали их вручную. Ведь и первые дистилляторы появились задолго до образования мануфактур и фабрик — вспомните тот же аламбик. А в годы “сухого закона”, когда даже просто изготовление самодельного самогонного аппарата было уголовно наказуемо, русский человек выходил из положения самыми немыслимыми способами. И хотя сейчас получение домашнего спиртного вполне легально, а рынок богат самыми разными моделями, домашний самогонный аппарат по-прежнему производится “на коленке” или на рабочих станках в нерабочее время. Кто-то предпочитает самогон как самостоятельный напиток, кто-то готовит дистиллят для рецептов настоек из самогона в домашних условиях. Но тот факт, что русский человек “гнал и гнать будет”, остается неизменным.

Самогонный аппарат своими руками сделать, разумеется, возможно. Особенно, если эти руки — золотые. Да и материал нужный в наши дни достать не такая уж проблема. Рецепт изготовления самогонного аппарата своими руками в домашних условиях будет, конечно, посложнее рецептов браги для самогона, но зато Вы будете только сами перед собой отвечать за качество дистиллятора.

Как сделать самогонный аппарат в домашних условиях

Для начала, определим схему классического самогонного аппарата:

Мы имеем перегонный куб нужного литража (от 10 до 50 л на Ваш вкус и запросы), сухопарник (еще его называют отстойником), охладитель (или просто “холодильник”). Система герметично соединена паропроводом, а на выходе стоит приемная емкость. Ключевое слово в предыдущем предложении — герметично. Об этом обязательно нужно помнить при изготовлении самогонного аппарата своими руками. Это важно для предотвращения потерь спирта и вообще выхода паров в помещение, поскольку большая часть из них имеет неприятный запах.

Как и из чего собирать аппарат?

Для начала нужно определиться с материалом. Чаще всего это нержавейка толщиной от 1 до 3 мм. Но чем толще сталь, тем сложнее с ней работать без специальных инструментов и станка. Можно работать и с медью, она пластичнее, но стоит дороже. Медь для пищевых целей найти тоже сложнее, и за ней потом придется регулярно ухаживать.

Элемент первый: перегонный куб. Цилиндр нужного объема можно “сварить” самому, а можно воспользоваться кастрюлей (лучше скороваркой, она для этого больше всего подходит, да и крышка плотно подгоняется). На крышке важно предусмотреть отверстия для герметичной установки трубки паропровода и термометра. Сама крышка должна прочно крепиться и плотно прилегать к самому кубу, если она не полностью съемная, то Вам понадобится подобрать силиконовое прокладочное кольцо-уплотнитель.

Элемент второй: отстойник (сухопарник). Лучше с ним, чем без него, хотя этот элемент не является обязательным. Оптимальные размеры представлены на чертеже.

Отметим, что соединения элементов самогонного аппарата можно выполнить из силиконового шланга или при помощи трубки из нержавеющей стали (или меди). Если выбираете шланг, то лучше использовать силикон. Он, в отличие от резины, инертен и не будет вступать в реакцию с горячим паром, содержащим спиртовые пары. Конечный продукт не получит “резинового” вкуса и запаха.

Отличить резину от силикона легко по типу горения: при сгорании силикона остается белый пепел, а резина коптит и выделяет черный нагар.

Элемент третий: охладитель (“холодильник”). Неотъемлемая часть дистиллятора, как и перегонный куб. Здесь пары конденсируются, становясь жидкостью. Холодильник — это спиральная трубка длиной от 800 мм, помещенная емкость с холодной водой. Змеевик можно сделать из медной трубки или трубки для кондиционеров, подача охлаждающей жидкости должна быть снизу.

Практически любая схема самогонного аппарата своими руками предусматривает сварку металла. Нержавеющая сталь сваривается в атмосфере аргона. Важно, чтобы шов был ровным, в идеале — зашлифованным. Это важно для избежания протечек и коррозии. Желательные размеры трубки паропровода — от 10 мм в диаметре во избежание закупорки.

Самогонный аппарат с ректификационной колонной своими руками

Самому можно собрать не только классический аппарат, но и бражную или даже ректификационную колонну. Здесь важно соблюсти точные пропорции размеров элементов аппарата, поскольку это важно для оптимального прохождения физических процессов ректификации. Ниже приведен один из вариантов конструкции ректификационной колонны с размерами.

Элемент первый: перегонный куб. Колонный аппарат отличается своей конструкцией от классического практически полностью. Тем же остается лишь перегонный куб. Тем не менее, колонна требует такой же герметичности при соединении элементов и плотности прилегания крышки куба.

Элемент второй: царга. Сухопарника здесь нет, зато есть царга. Это вертикальная трубка, заполненная регулярной проволочной насадкой (РПН). Насадка бывает и нерегулярная (насыпная) — ее можно скрутить из небольших кусочков медной или стальной проволоки, но потребуется их много. Эффективнее и без нареканий работает все же регулярная насадка. РПН для царги все же лучше приобрести, хотя некоторые умельцы используют для этих целей металлические “мочалки” для мытья посуды.

Элемент третий: дефлегматор. Холодильник дефлегматора (как и холодильник охлаждения) имеют конструкцию “труба в трубе”, где во внешнюю трубу подводится холодная вода.

Важно: штуцер для термометра. Может быть расположен в верхней части царги, а может находиться в верхней части дефлегматора (как обычно и делают производители бытовых ректификационных колонн). Предпочтительнее размещать термометр в верхней части дефлегматора.

Элемент четвертый: холодильник охлаждения. Представляет собой конструкцию “труба в трубе”, но имеет длину значительно большую, нежели у дефлегматора. Чем длиннее путь в охладителе, тем эффективнее происходит конденсация, и продукт попадает в приемную емкость холодным, а не горячим. Потери спирта в этом случае минимальны.

Важно: соединения. В случае с колонной конструкцией силиконовым шлангом в качестве паропровода уже не обойтись, все соединения выполняются только из металла.

Сварить такую конструкцию гораздо сложнее, чем простую “классику”, здесь требуются уже солидные навыки в работе с металлом и сварочным аппаратом.

В целом создание самогонного аппарата своими руками требует сил, времени и значительных навыков. К тому же, есть риск, что экономии это не принесет, а даже наоборот — такой вариант нельзя будет назвать бюджетным. Купить самогонный аппарат (рекомендуем выбрать аппарат с ректификационной колонной марки Luxstahl 6) в наши дни стало значительно проще, а массовое производство позволяет сделать цену весьма привлекательной. Выбор сделать не так уж сложно, а благодаря отзывам о самогонных аппаратах Вы сможете уточнить нюансы и скрытые возможности интересующих Вас моделей.

Как сделать хороший самогонный аппарат своими руками с минимальными затратами

Несмотря на огромный выбор самогонных аппаратов, многие всё равно изготавливают его своими руками. Делается это в целях повышения качества дистиллятора и экономии денег, так как некоторые части могут уже быть в домашнем хозяйстве. Мы покажем вам несколько путей, по которым можно пойти, чтобы сделать полноценный аппарат для перегонки самогона. Мы рассмотрим самый быстрый, самый дешёвый и самый качественный вариант.

Устройство самогонного аппарата: какие части нам понадобятся

Я предлагаю сразу же делать самогонный аппарат с сухопарником, чтобы вам напиток получился чище и качественнее. Кстати, именно сухопарник является той деталью, которую гораздо выгоднее делать своими силами, а не покупать в магазине.

Из чего состоит классический и качественный дистиллятор для самогона:

Перегонный куб (бак). Это ёмкость от 5 до 100 литров, в которой нагревается брага. Лучше всего делать её из нержавеющей стали или меди. Эмалированная сталь тоже подойдёт, но она менее предпочтительна. Пищевой алюминий только в крайнем случае.
Паропровод. Это трубки, по которым двигаются спиртовые пары. Они могут быть сделаны из нержавейки или силикона. Главное, чтобы они были максимально герметичными и не впитывали в себя запахи.
Сухопарник. Устройство для очистки самогона от вредных примесей. Крайне рекомендован в самогонных аппаратах, так как эффект от него определенно есть. Чаще всего делается из нержавейки, но мы будем использовать обычную стеклянную банку небольшого объёма. Не путайте с барботером и дефлегматором.
Холодильник. Наиболее сложная в конструкции дистиллятора часть, которая помогает остужать пары спирта и конденсировать их в самогон. Есть несколько способов его изготовления своими руками, хотя и в продаже он тоже имеется.

Самый быстрый вариант #1

Фото готового самогонного аппарата из кастрюли

Перегонный куб представляет из себя обычную кастрюлю, сделанную из нержавейки или эмалированной стали. Сухопарник и холодильник покупаются отдельно и просто вставляются в заранее просверленное отверстие под резьбу.

Изготовить такой агрегат можно за 10 минут, а общие затраты составят около 2500 рублей.

Превращаем кастрюлю в самогонный аппарат

Выполняем следующие действия:

Покупаем метр силиконового шланга, разрезаем его вдоль и натягиваем на верхний диаметр кастрюли. Это будет самодельная прокладка, которая хорошо будет держать герметичность ёмкости.
Просверливаем отверстие в крышке под паропровод с сухопарником и холодильником. Скорее всего, вам понадобится сверло на 12 мм.
Вставляем в кастрюлю переходник, закрепляем его внутри гайкой с прокладкой, а снаружи крепим наш паропровод.
Для максимального прижатия крышки используем зажимы для бумаг: по всему диаметру зажимаем 6–8 раз крышку и кастрюлю.
Дистиллятор готов к перегонке.

Читать инструкцию — так себе занятие, поэтому лучше посмотрите видео, которое будет прикреплено чуть ниже.

Старайтесь не разгонять брагу до максимальных температур, чтобы она не начала просачиваться сквозь силиконовую прокладку. Производите нагрев постепенно.

Видеоинструкция по изготовлению

Лучше один раз увидеть, чем сто раз услышать. Шестнадцать минут автор Youtube канала Spy Gates рассказывает и показывает, какие действия и каким инструментом нужно совершить, чтобы изготовить аппарат своими руками.

Это довольно бюджетный и хороший вариант для всех начинающих самогонщиков, которым важна скорость.

Самый дешёвый вариант #2

Фото готового аппарата из молочной фляги (бидона)

Найти молочный бидон сейчас не проблема. Их довольно много осталось ещё с Советских времён, да и на Авито или Юле можно без проблем подыскать подходящий вариант.

Как переделать бидон в самогонный аппарат

Предлагаю ещё раз прочитать инструкцию в текстовом формате, а затем посмотреть видео.

С помощью перьевого сверла на 20 мм делаем отверстие в крышке бидона.
Вставляем в него штуцер из латуни, который с внутренней стороны герметично зажимаем гайкой с прокладкой.
Если вы планируете следить за температурой, то можно сделать ещё одно отверстие под биметаллический термометр.
На штуцер надеваем газовый шланг из нержавейки, который подсоединяем к сухопарнику.
Сухопарник мы делаем своими руками из банки, подробную инструкцию читайте по представленной ссылке или далее смотрите на отдельном видео.
От сухопарника мы двигаем шланг к холодильнику, который можно сделать проточным или обычным. Первый вариант более эффективный и сложный, а для второго понадобится просто большая ёмкость с водой (ведро).
Подтягиваем все гайки и начинаем гнать самогон!

Для самогона лучше всего использовать нержавейку или медь. Но латунь тоже является не самым плохим вариантом, поэтому гайки из этого материала не являются проблемой.

Изготовление дистиллятора из бидона на видео

Один из самых подробных видеороликов от Youtube канал OverCraft собрал почти 250 тысяч просмотров. Автор показывает все свои действия на видео и делает всплывающие подсказки, в которых описываются диаметры и названия необходимого оборудования.

Делаем сухопарник своими руками

В качестве бонуса выкладываем видео от Антоныча и Алексея Подоляка, где автор делает сухопарник из обычной банки. По этому принципу можно изготовить даже барботер (фильтрация идёт через воду), если для вас он кажется более полезным и эффективным приспособлением очистки паров спирта.

Самый качественный вариант #3

Фото готового аппарата из пивного кега

Самый крутой аппарат делается из больших ёмкостей для пива, называемых кегами. Они требуют серьёзного улучшения и переработки, но результат получается на уровне качественных и дорогих дистилляторов.

Наиболее популярной считается тара на 30 литров, оборудованная трубчатым электрическим нагревателем (ТЭН). Эта установка позволяет перегонять брагу в любом помещении и месте, где есть розетка с электричеством (даже на улице).

Процесс переоборудовании пивного кега в самогонный аппарат

Расширяется отверстие сверху под паропровод самогонного аппарата. Обычный газовый шланг здесь не подойдёт, необходима широкая труба из нержавейки с максимальной герметичностью.
Снизу просверливается отверстие 2 дюйма под кламп, который необходимо впаять. В дальнейшем в него будет вставляться ТЭН, который нагревает брагу.
Для удобства в кег врезается кран для слива барды, дно оборудуется ножками для устойчивости, а сверху вырезаются ручки.
В конструкцию можно добавить термометр, который вставляется аналогично кастрюле и бидону.
Начинаем перегонку!

Вся операция занимает несколько суток работы, так как помимо переоборудования кега в перегонный куб ещё нужен сухопарник и холодильник.

Видеоинструкция по переделыванию кега в самогонный аппарат

Прекрасную серию видеороликов подготовил Андрей Голубенко. Не спеша, в домашних условиях, подключив маленьких детей к труду, автор потихоньку улучает конструкцию и в итоге делает фантастический дистиллятор, который прекрасно справляется с перегонкой браги любого вида.

Как врезать ТЭН в перегонный куб

Довольно деликатная задача, которую можно решить двумя способами: с помощью сварки или без неё.

В первом случае просто сверлиться отверстие и вваривается кламп, в который в дальнейшем будем вкручиваться ТЭН. наглядно весь процесс показан на видео от ребят Steel Jet. Процесс идёт долго, но зато капитально.

Во втором случае необходимо приобрести уплотнительное кольцо и специальное кольцо от интернет-магазина самогон-и-водка.рф. Это довольно инновационный метод, который до них никто не применял.

Мужики провели много тестирований и выпустили на рынок уникальный продукт, который решает серьезную проблему самогонщиков: кубы периодически ломались от сварки. Использование кольца позволяет просто вкручивать ТЭн в отверстие без лишней сварки.

Другие варианты изготовления самогонного аппарата своими руками

Скороварка

Серьезно относится к такому варианту не стоит, но для разнообразия можно попробовать перегнать спиртосодержащую жидкость в скороварке и посмотреть на результат. Только постарайтесь максимально очистить продукт от сивушного масла.

В качестве альтернативы трубкам из нержавейки, можно использовать пищевой силикон. Он надежно обтягивается хомутами и ничего не пропускает.

Мультиварка

Одна из самых абсурдных идей, которая могла прийти в голову самогонщика. Мультиварка имеет отличную герметичность и клапан под выход пара у него уже есть. Осталось только вставить туда шланг паропровода и можно перегонять брагу в самогон.

Как справедливо отметил в комментариях один из пользователей на Youtube, в итоге получился не обычный самогон, а настоящая часа! ?

Ведро

Напоследок самая безумная идея, это гнать самогон прямо из металлического ведра. Подтянуть герметичность обычными упорами, просверлить отверстие под трубки и вперёд. Пожалуй, этой самый дешевый самогонный аппарат, который даже молочную флягу переплюнул. ?

Ведро за 800 рублей обойдется вам значительно дешевле перегонного куба из нержавейки за 5–6 тысяч.

Краткие выводы

Как вы уже поняли, сделать самогонный аппарат не так сложно. Процесс дистилляции не так сложен, а современные дистилляторы с высокими ценами всего лишь сделали его проще. И чище. Самодельные дистилляторы не могут похвастаться качественной очисткой паров спирта, хотя самодельный сухопарник, правильная перегонка и отделение вредных фракций решает данную проблему.

Вам достаточно внимательно посмотреть обучающие видео и не ошибиться с диаметром отверстий, которые вам необходимо будет просверлить или сварить. Возникающие вопросы вы можете оставлять в комментариях под видео. Некоторые из авторов практически ежедневно делятся с пользователями своим опытом.

Удачной вам работы и качественного самогона после перегонки!

Как сделать холодильник для самогонного аппарата своими руками

Сегодня я буду рассказывать, как сделать холодильник для самогонного аппарата своими руками. Наконец-то я сел за написание этой статьи. Все обещал-обещал ее написать, но постоянно откладывал. И вот все же я это сделал.

Большая часть статьи посвящена холодильнику-прямоточнику, т.к. я пользуюсь именно им и считаю его более прогрессивным что ли. Почему? Читайте ниже. Про то, как сделать змеевик для самогонного аппарата я также расскажу, но более кратко.

Холодильник предлагаемой мной конструкции собирается примерно за час. Затраты на детали составят около 650 рублей.

Если не хотите работать руками, то можно сразу купить недорогой и хороший холодильник вот здесь .

Содержание

Разновидности холодильников

Всего есть два вида холодильников для самогонного аппарата – прямоточный и змеевик. Нет, конечно наше с вами хобби подразумевает обширное поле для творчества, и наверняка народные умельцы изготовили уже великое множество холодильников различных конструкций и форм.

Но мы будем рассматривать только классические варианты.

Итак, прямоточный холодильник представляет собой прямую трубку из меди или нержавейки, на которую сверху одет кожух (например, другая труба). По внутренней трубке идет самогон, а по внешней – охлаждающая жидкость (вода). Схема такого холодильника приведена ниже.

Змеевик представляет собой ту же трубку, только завитую в спираль, которая помещена в корпус с охлаждающей водой. Схема змеевика:

Подробные чертежи и инструкции по изготовлению приведены в следующих разделах.

Да, чуть не забыл. Есть еще стеклянный холодильник, который можно купить в магазинах для лабораторного оборудования. Но применять его я не рекомендую, т.к. этот очень хрупкий прибор имеет свойство разбиваться при любой удачной возможности.

Особенно это очень опасно во время перегонки, ведь пары и конденсат самогона легко воспламеняемые вещества!

Что лучше, змеевик или прямоточник

Как я уже говорил в начале статьи, я пользуюсь прямоточным холодильником. Могу выделить следующие его преимущества :

В нем не образуется конденсатных пробок, которые приводят к колебаниям давления в перегонном кубе. Перепады давления приводят к резкому вскипанию браги и ее выбросу в холодильник (брызгоунос). При использовании змеевика такое явление возникает довольно часто, а в прямоточнике – исключено.
В прямоточном холодильнике легко регулировать температуру отбора самогона. Он мгновенно реагирует на изменение подачи воды. У змеевика же реакция очень замедленная.
Его КПД выше. Следовательно ниже расход воды и затраты на нее.

Из плюсов змеевика могу назвать только :

Более компактные размеры (далеко не всегда).
При определенной конструкции можно обойтись без проточной воды.

Инструкция по изготовлению прямоточного холодильника

Я рассмотрел много различных конструкций и остановился на варианте из полипропиленовой трубы и фитингов. Это один из самых дешевых материалов, который можно купить практически в любом магазине сантехники или строительном супермаркете.

Мои суммарные затраты составили в одном случае 678 рублей (вариант №1) и 610 рублей в другом (вариант №2).

Сама идея использования полипропиленовой трубы принадлежит не мне, но предлагаемую здесь конструкцию и технологические решения я придумал сам и уже неоднократно испытал. Предлагаю два варианта исполнения, которые легко сделать самому.

Для изготовления нам не потребуются специальные инструменты, а вся работа займет не больше часа.

Итак, я использовал:

Трубка медная 12×1 – 1 метр (цена – 300 рублей)
Труба полипропиленовая Ø25 мм – 1 метр (68 рублей)
Тройник с переходом на внутреннюю резьбу 25×½» – 2 шт (по 71 руб.)
Муфта переходная 25-20мм – 2 шт. (по 6 руб.)
Заглушка с резьбой ½» – 2 шт. (по 6 руб.)
Штуцер с резьбой ½» для присоединения шланга Ø12 мм – 2 шт. (по 62 руб.)
Лента ФУМ – 20 рублей

Собирал я все это по чертежу приведенному ниже. Забегая вперед сразу вам покажу фото того, что получилось.

Пошаговая инструкция

Берем полипропиленовую трубу и отрезаем пилой по металлу кусок длиной 550-600 мм. Это будет наш кожух. Ну или рубашка, называйте, как хотите.
Надеваем на концы тройники. Вообще полипропиленовые трубки соединяются при помощи специального паяльника. Если он у вас есть, то полдела уже сделано. Если нет, то предлагаю способ, которым пользовался я сам. Надо положить тройник в воду и довести ее до кипения. Подержать в кипящей воде несколько минут и быстро, пока деталь не остыла, надеть ее на трубу до упора. Будьте осторожны, не обожгитесь о тройник, особенно о его металлическую часть. Советую одеть трикотажные перчатки.
Таким же образом надеваем переходную муфту. Только тройник теперь придется греть вместе с трубой.
Берем заглушки с резьбой и в центре проделываем сверлом отверстие, в которое должна влезть медная трубка с минимально возможным зазором. Я сверлил 10 мм сверлом, а потом отверстие дорабатывал круглым напильником. В итоге у меня заглушки сели очень плотно.
Греем переходные муфты и забиваем в них заглушки.
Закручиваем в тройники штуцеры. Резьбу уплотняем лентой ФУМ от протеканий.
Кожух готов! Теперь рядом с ним прикладываем медную трубку и отмеряем кусок, который необходимо отрезать. Отрезаем такой, чтобы трубка выступала с каждой стороны рубашки минимум на 2-3 см.
Отрезаем трубу и вставляем в кожух через отверстия в пробках.
Остается только чем-то заделать щели. Лучше всего конечно герметиком. У меня под рукой его не оказалось и я воспользовался вот таким универсальным клеем.
Все! Холодильником можно пользоваться. На мой взгляд он получился довольно аккуратным и симпатичным. С очень хорошим КПД. Соединить его с перегонным кубом можно силиконовым шлангом.

Обновление от 14.09.16г. Примерно через 10 перегонок прямоточник начал пропускать в одном месте. Видимо клей усох и появилась щель. В итоге залил все щели герметиком для аквариума, который остался после изготовления самогонного аппарата из скороварки . Несколько раз уже успешно испытал в боевых условиях.

Вариант №2

Этот вариант отличается тем, что я использовал медную трубу диаметром 10 мм и полипропиленовую Ø20 мм. В таком случае из конструкции исключаются переходные муфты, а заглушки вставляются сразу в тройники. Фото ниже:

За счет этого и меньших диаметров трубок, прямоточник получается немного дешевле и легче, но и его пропускная способность тоже снижается. Рекомендации по подбору диаметра паровой трубки и других размеров приведены в следующем разделе.

Инструкция по изготовлению змеевика

Основные этапы изготовления змеевика следующие:

Берется трубка из меди или нержавеющей стали диаметром 10-12 мм. Длина от 1,2 до 1,5 метра. Толщина стенки 0,8-1,0 мм. Менее 0,8 легко повредить при изготовлении. Более 1 мм очень сложно гнуть и также ухудшается их теплопроводность.

Медные трубки в магазинах продаются отожженные и не отожженные. Не отожженную трубку не согнуть, поэтому она нам не подходит.

Трубку с одной стороны запаивают или затыкают деревянной заглушкой. Затем в нее насыпают мелкий просеянный песок или соду. Набивать нужно плотно, постукивая по трубке твердым предметом во время засыпки. Делается это для того, что бы трубка не плющилась в процессе навивки. Песок обязательно должен быть мелким, иначе его в последствии будет очень трудно извлечь. Также можно вместо песка налить воды и заморозить. Затем второй конец трубы затыкают.
Трубку навивают в спираль вокруг оправки (трубы большего диаметра зажатой в тисках). Диаметр оправки зависит от корпуса, в который будет помещен змеевик. Желательно между витками иметь зазор. Для этого вместе с трубой можно навивать алюминиевую проволоку Ø 6-8 мм. Концы трубы лучше оставлять подлиннее, так их удобнее загибать. Лишние потом отрежете.
Заглушки снимаются, песок высыпается и змеевик помещается в корпус. Это может быть ведро, либо пластиковая 5 литровая бутылка из под воды. Очень компактным и удобным в плане технологичности является корпус, сделанный из пластиковой сантехнической трубы, как на фото ниже.

Вот и все. На этом я заканчиваю. Возможно я еще доработаю конструкцию холодильника, есть кое-какие идеи. Подпишитесь на обновления и я буду держать вас в курсе всех изменений. Если у вас есть вопросы – задавайте в комментариях. Также интересно, каким холодильником пользуетесь вы? Делали его сами или покупали?

Источник

Как сделать хороший самогонный аппарат с минимальными затратами – инструкция и чертеж изготовления

samogonnyy apparat iz bidona dyoshevo i serdito

В продаже можно найти большое количество вариантов самогонных аппаратов. Они изготавливаются из разных материалов и имеют различную конструкцию. Казалось бы, купил понравившийся аппарат, и можно приступать к перегонке браги и получению самогона. Но, как правило, после покупки и нескольких попыток перегонки винокур понимает, что не все устраивает в самогонном аппарате.

После понимания несовершенства аппарата, самогонщик понимает, что для получения хорошего самогона необходимо самостоятельно изготовить самогонный аппарат.

Делаем перегонный куб самогонного аппарата из бидона

Основой самогонного аппарата является перегонный куб. Раньше для этого использовали алюминиевые бидоны. Нельзя сказать, что алюминий является хорошим материалом для изготовления перегонного куба. Но сегодня можно найти фляги из нержавейки. Они больше подходят для изготовления куба. Они дороже, чем алюминиевый вариант, но гораздо надежнее и безопаснее.

Технология переделки бидона под перегонный куб не является чем-то сложным, и при умелых руках легко претворяется в жизнь. Мы расскажем, как быстро и правильно изготовить перегонный куб:

Холодильник самогонного аппарата

Холодильник состоит из двух частей. Это змеевик, через который проходят спиртовые пары, и резервуар для охлаждения змеевика. Параметры каждого узла имеют значение для получения качественного продукта. Не стоит пренебрегать рекомендациями и пытаться изобрести «велосипед». Возможно, что спустя несколько лет и множество экспериментов, сможете воспроизвести эффективную работу с другими параметрами, но стоит потраченное время такого результата?

Параметры змеевика

holodilnik shema

При изготовлении змеевика существуют определенные нюансы. В первую очередь присмотритесь к материалу. Для изготовления используют медь, алюминий, нержавеющую сталь. В редких случаях используют стекло. Конечно, работа стеклянного холодильника и змеевика может заворожить, но одно неверное движение и вы можете лишиться такого прекрасного аксессуара.

zmeevik obrzets

Распространены медные змеевики. Они обладают хорошей теплопроводностью, легки для обработки, в случае необходимости можно использовать пайку. Но есть одна особенность. После каждого перегона необходимо очищать медный змеевик с помощью уксуса или лимонной кислоты.

Следующими по распространенности являются алюминиевые варианты. Хотя они обладают меньшей теплопроводностью, за счет своей доступности, простоты обработки и низкой цены пользуются успехом.

Ну и последняя категория – это змеевики из нержавеющей стали. Теплопроводность еще ниже и меньше меди в 3-4 раза. Материал не окисляется и не вступает в реакцию со спиртом. Это относится к пищевым материалам. Но сложность обработки может помешать изготовить качественный змеевик.

Следующий параметр – это размеры и толщина трубки. Оптимальная длина составляет 1,5-2 м. Существует мнение, что чем длиннее змеевик, тем больше площадь контакта с охлаждающей жидкостью в холодильнике. С одной стороны это так. Но при излишней длине возникает риск возникновения предельного гидравлического сопротивления. Внутренний диаметр трубки рекомендуется использовать 8-12 мм.

Последний параметр – это расположение змеевика. Правильным будет вертикальное расположение. Горизонтальный вариант не рекомендуется использовать. Если нет возможности установки змеевика вертикально, то расположите хотя бы под 45 градусов.

Параметры резервуара для холодильника

В большинстве случаев размеры резервуара зависят от используемого змеевика. Для охлаждения используют проточную воду. Воздушные варианты не обладают достаточной эффективностью и редко используются. В зимнее время можно использовать для охлаждения снег или лед.

При использовании воды существуют открытые и закрытые варианты. При открытом способе используется проточная вода, при закрытом варианте вода не циркулирует. Для закрытого варианта используют обыкновенное ведро или другую емкость, куда помещают змеевик. Конечно закрытый вариант экономичнее, но приходиться часто проводит замену нагретой воды.

holodilnik iz vedra

Следующим параметром можно считать направление подачи воды при использовании проточной системы. Правильно будет подавать воду снизу, а вывод нагретой жидкости осуществлять сверху. При таком варианте холодная вода двигается навстречу пару, создавая противоток.

Изготовление холодильника охладителя

kak sdelat zmeevik shema

Для изготовления холодильника потребуется трубка диаметром 8-12 мм с толщиной стенки 0,9-1,1 мм, и длиной полтора-два метра и металлическая или пластиковая труба диаметром 75-80 мм.

Перед изготовлением змеевика необходимо набить трубку песком или другим сыпучим материалом. Это поможет не сплющиться трубке при навивании. В концы трубки забиваются деревянные чопики. При запасе длины можно зажать концы или запаять.

После этого следует намотать трубку на подходящий по диаметру цилиндр. Шаг между витками должен составлять 12 мм.

После навивки концы освобождаются, и песок высыпается. Готовый змеевик следует промыть под проточной водой, чтобы очистить внутреннюю поверхность. Змеевик помещается в трубу холодильника, делаются выводы и холодильник герметизируют.

Сухопарник и барботер

Сухопарник – это емкость между перегонным кубом и змеевиком. Он может быть изготовлен из стекла или металла. Пары, попадая в сухопарник, охлаждаются, а затем вновь закипают и поступают в змеевик.

printsip raboty suhoparnika

В барботере происходит прохождение спиртовых паров через жидкость. Конец поступающей трубки опущен почти до дна. Иногда вместо воды, для придания аромата самогону используют ароматизирующие жидкости.

Принцип работы и назначение у устройств одинаково. Но барботер позволяет обогатить самогон дополнительными ароматами.

Делаем сухопарник или барботер

При самостоятельном изготовление сухопарника или барботера необходимо помнить, что его объем должен быть в 10 раз меньше чем у перегонного куба. Для изготовления понадобится:

delaem suhoparnik

Отмечаем маркером места для отверстий под штуцеры. При наличии подходящего сверла можно просверлить, если его нет, можно использовать шило. Толщина металла крышек небольшая. Проводя несколько раз шилом по отмеченному месту можно протереть металл насквозь.

После подготовки отверстий вставляем в них штуцера и закручиваем гайки. Для герметизации соединений используйте термоустойчивый клей или холодную сварку.

При изготовлении сухопарника входная трубка должна быть ниже выводящей на 20-30 мм. Если необходим барботер, то входящая трубка должна быть на всю длину банки или емкости, и не доставать до дна 20-30 мм.

Способы нагрева самогонного аппарата

Нагрев самогонного аппарата полностью зависит от существующих обстоятельств. В большинстве случаев используется газовая плита. Но при необходимости можно использовать открытый огонь, нагрев паром или другие способы. Некоторые перегонные кубы снабжены электрическими ТЭНами. Достаточно подключить их к электричеству и произойдет нагрев браги и выделение спиртовых паров.

sposoby nagreva samogonnogo apparata

Некоторые аппарата рассчитаны на нагрев на индукционных плитах. Они позволяют более точно регулировать температуру, так как большинство плит оснащены автоматикой и позволяют автоматически поддерживать необходимую температуру.

Установка термометров в самогонном аппарате

Конечно, при необходимости можно не использовать термометр. Но попробовав один раз приготовление самогона с использованием термометра, поймете, что процесс становится гораздо проще и удобнее. Визуальное наблюдение за параметрами термометра помогают вовремя менять емкости при отсечении фракций и регулировать необходимую температуру.

ustanovka termometrov v samogonnom apparate

Существуют следующие разновидности:

1. Биметаллические.

Отличаются повышенной надежностью, но точность не всегда соответствует действительности;

2. Электронные.

Обладают большой точностью по сравнению с биметаллическими вариантами. Но при малейшем механическом воздействии могут сломаться или начать неправильно показывать температуру;

3. Цифровые.

Считаются самыми точными вариантами. Но иногда их стоимость может оказаться веской причиной отказаться от покупки.

Существует несколько мест установки термометра.
Первый вариант – это установка на выходе из куба.
Второй – перед входом в холодильник.

Каждый вариант имеет положительные и отрицательные стороны. Если есть возможность, рекомендуем устанавливать два термометра.

Источник

Делаем дистиллятор своими руками — пошаговая инструкция

Дистиллятор нетрудно изготовить самостоятельно в домашних условиях. С его помощью можно максимально качественно очищать разные жидкости от вредных примесей. Внешне самодельные аппараты отличаются от промышленных моделей, но рабочие характеристики у них сходные.

Поскольку это полезная вещь в хозяйстве, то стоит разобраться, как сделать такой аппарат своими руками. Достаточно запастись всем необходимым и выделить немного времени.

Можно ли собрать самостоятельно?

Дистиллятор по принципу действия схож с самогонным аппаратом. Смастерить такое устройство самостоятельно несложно, благо в интернете можно найти множество простых схем. Устройство дистиллятора настолько простое, что сложностей в ходе сборки возникнуть не должно.

Плюсы и минусы самодельного прибора

К достоинствам самодельных аппаратов относят:

Однако, существуют и недостатки:

Принцип работы и устройство

Принцип функционирования всех аппаратов однотипный. В одну емкость заливают воду, которую при максимальной температуре доводят до кипения с целью превращения ее в пар.

Он, в свою очередь, по отводящим трубкам поступает в другую камеру – охлаждающую. За счет контакта с холодной средой, пар конденсируется и преобразуется в воду. Это и есть дистиллят.

foto 13777 4

Как сделать в домашних условиях из подручных материалов — пошаговая инструкция

Независимо от вида дистиллятора, устройство у всех одинаковое:

Простейшее устройство

Конструкция самого простого дистиллятора примитивна, но работает такой аппарат эффективно. Потребуется эмалированная кастрюля объемом не менее 5 литров и отрез медной трубы, диаметром до 5 мм.

Техника исполнения:

В бутыль и кастрюлю заливают воду. Ставят конструкцию на огонь и начинают процедуру дистилляции.

Медный

foto 13777 6

Классической составляющей медного дистиллятора выступает аламбик, который включает следующие части:

Сразу стоит отметить, что сделать самому медный аппарат трудно из-за необычной формы. Справится с этим сможет только квалифицированный жестянщик.

Но, можно купить готовый медный сосуд и использовать его в качестве перегоночного куба. А вот бражную колонну с дефлегматором удастся смастерить самостоятельно из медных трубок.

Понадобятся следующие детали:

Для изготовления медного аппарата понадобится схема:

foto 13777 8

Пошаговая инструкция:

Устройство практически готово, остается только прикрепить переходный шланг между царгой и кубом.

Вакуумный

Соорудить вакуумный дистиллятор в домашних условиях не выйдет. Это довольно сложная конструкция, требующая максимальной герметичности перегоночного куба. К тому же, при работе с аппаратом требуется соблюдения определенной техники безопасности.

Из фляги

foto 13777 3

Основой данного аппарата будет обычная фляга из алюминия или нержавеющей пищевой стали, которая выполняет функции перегоночного куба.

Ее объем может быть любой: 25, 40 и более. Предпочтительней остановиться на емкости от 20 до 50 литров.

Если финансы позволяют, то рекомендуется приобретать флягу из нержавеющей стали. Они бывают китайского и европейского производства.

Первый вариант дешевле, но по качеству не уступает второму. А вот алюминиевые фляги значительно ниже по цене. Несмотря на их долговечность и прочность, многие специалисты в сфере медицины уверены, что алюминий может навредить здоровью.

Переоборудовать флягу практически не надо, поскольку она уже имеет герметично запирающуюся крышку. Остается проделать несколько отверстий: для отвода пара и монтажа термометра.

Еще подготавливают силиконовые шланги, холодильник (покупают готовый – змеевик или прямоточник) и узлы очистки, если планируется гнать брагу (сухопарник или барботер).

Для подогрева можно приспособить индукционную плиту или установить электронагреватель. В последнем случае подойдут бойлерные или другие ТЭНы. Их понадобится 2 штуки, каждый мощностью от 1 до 1,5 КВт (для бака более 30 литров – мощнее).

foto 13777 10

Устанавливают нагреватели в нижней части бидона, где просверливают отверстия.

Для герметичности используют ФУМ-ленту или термостойкий герметик. Вставляют ТЕНы в подготовленные отверстия и фиксируют гайками.

Еще один вариант нагрева – это парогенератор. Предварительно воду кипятят и обдают ей внешние стенки емкости. Осуществляется процесс автоматизированным прибором. Но он сложен в монтаже и дорого стоит. Поэтому им пользуются крайне редко.

Руководство к изготовлению аппарата:

На самодельный аппарат желательно установить клапан безопасности. Он врезается в крышку и герметизируется. В этом плане подойдет предохранительное устройство от скороварки.

А можно купить готовый. Поскольку бидон закупоривается плотно, то в случае засорения отводящей трубки могут возникнуть печальные последствия. А клапан не допустит подобного.

Из мультиварки

foto 13777 9

Что потребуется:

Как происходит сборка:

Если планируется использование сухопарника или барботера, то их подключают между перегоночным кубом (мультиваркой) и охладителем. Можно приобрести это очищающее приспособление в готовом виде или сделать самостоятельно.

Инструктаж:

foto 13777 11

Как происходит дистилляция:

Из кастрюли

Элементарно можно соорудить домашний дистиллятор из кастрюли с крышкой. Еще понадобится глубокая миска для сбора дистиллированной воды и лед для охлаждения пара.

Руководство к действиям:

По мере наполнения миски дистиллят сливают в подготовленный для этого сосуд.

Эксплуатация домашнего прибора

Инструкция по эксплуатации:

Заключение

В статье были освящены простые схемы изготовления домашних дистилляторов, которые не составит труда сделать самостоятельно. Несмотря на примитивность конструкции, производимый такими приборами продукт хорошо очищается от сторонних примесей. А главное, самодельные дистилляторы безопасны в эксплуатации.

Источник

Как сделать хороший самогонный аппарат своими руками с минимальными затратами

Несмотря на огромный выбор самогонных аппаратов, многие всё равно изготавливают его своими руками. Делается это в целях повышения качества дистиллятора и экономии денег, так как некоторые части могут уже быть в домашнем хозяйстве. Мы покажем вам несколько путей, по которым можно пойти, чтобы сделать полноценный аппарат для перегонки самогона. Мы рассмотрим самый быстрый, самый дешёвый и самый качественный вариант.

Устройство самогонного аппарата: какие части нам понадобятся

Из чего состоит классический и качественный дистиллятор для самогона:

lazy placeholder

Самый быстрый вариант #1

Фото готового самогонного аппарата из кастрюли

Изготовить такой агрегат можно за 10 минут, а общие затраты составят около 2500 рублей.

lazy placeholder

Превращаем кастрюлю в самогонный аппарат

Выполняем следующие действия:

lazy placeholder

Читать инструкцию — так себе занятие, поэтому лучше посмотрите видео, которое будет прикреплено чуть ниже.

Видеоинструкция по изготовлению

Лучше один раз увидеть, чем сто раз услышать. Шестнадцать минут автор Youtube канала Spy Gates рассказывает и показывает, какие действия и каким инструментом нужно совершить, чтобы изготовить аппарат своими руками.

Это довольно бюджетный и хороший вариант для всех начинающих самогонщиков, которым важна скорость.

Самый дешёвый вариант #2

Фото готового аппарата из молочной фляги (бидона)

lazy placeholder

Как переделать бидон в самогонный аппарат

Предлагаю ещё раз прочитать инструкцию в текстовом формате, а затем посмотреть видео.

lazy placeholder

Для самогона лучше всего использовать нержавейку или медь. Но латунь тоже является не самым плохим вариантом, поэтому гайки из этого материала не являются проблемой.

Изготовление дистиллятора из бидона на видео

Один из самых подробных видеороликов от Youtube канал OverCraft собрал почти 250 тысяч просмотров. Автор показывает все свои действия на видео и делает всплывающие подсказки, в которых описываются диаметры и названия необходимого оборудования.

Делаем сухопарник своими руками

Самый качественный вариант #3

Фото готового аппарата из пивного кега

lazy placeholder

Процесс переоборудовании пивного кега в самогонный аппарат

lazy placeholder

Вся операция занимает несколько суток работы, так как помимо переоборудования кега в перегонный куб ещё нужен сухопарник и холодильник.

Видеоинструкция по переделыванию кега в самогонный аппарат

Прекрасную серию видеороликов подготовил Андрей Голубенко. Не спеша, в домашних условиях, подключив маленьких детей к труду, автор потихоньку улучает конструкцию и в итоге делает фантастический дистиллятор, который прекрасно справляется с перегонкой браги любого вида.

Как врезать ТЭН в перегонный куб

Довольно деликатная задача, которую можно решить двумя способами: с помощью сварки или без неё.

В первом случае просто сверлиться отверстие и вваривается кламп, в который в дальнейшем будем вкручиваться ТЭН. наглядно весь процесс показан на видео от ребят Steel Jet. Процесс идёт долго, но зато капитально.

Во втором случае необходимо приобрести уплотнительное кольцо и специальное кольцо от интернет-магазина самогон-и-водка.рф. Это довольно инновационный метод, который до них никто не применял.

Мужики провели много тестирований и выпустили на рынок уникальный продукт, который решает серьезную проблему самогонщиков: кубы периодически ломались от сварки. Использование кольца позволяет просто вкручивать ТЭн в отверстие без лишней сварки.

Другие варианты изготовления самогонного аппарата своими руками

Скороварка

lazy placeholder

В качестве альтернативы трубкам из нержавейки, можно использовать пищевой силикон. Он надежно обтягивается хомутами и ничего не пропускает.

Мультиварка

lazy placeholder

Как справедливо отметил в комментариях один из пользователей на Youtube, в итоге получился не обычный самогон, а настоящая часа! ?

Ведро

Напоследок самая безумная идея, это гнать самогон прямо из металлического ведра. Подтянуть герметичность обычными упорами, просверлить отверстие под трубки и вперёд. Пожалуй, этой самый дешевый самогонный аппарат, который даже молочную флягу переплюнул. ?

lazy placeholder

Ведро за 800 рублей обойдется вам значительно дешевле перегонного куба из нержавейки за 5–6 тысяч.

Краткие выводы

Как вы уже поняли, сделать самогонный аппарат не так сложно. Процесс дистилляции не так сложен, а современные дистилляторы с высокими ценами всего лишь сделали его проще. И чище. Самодельные дистилляторы не могут похвастаться качественной очисткой паров спирта, хотя самодельный сухопарник, правильная перегонка и отделение вредных фракций решает данную проблему.

Вам достаточно внимательно посмотреть обучающие видео и не ошибиться с диаметром отверстий, которые вам необходимо будет просверлить или сварить. Возникающие вопросы вы можете оставлять в комментариях под видео. Некоторые из авторов практически ежедневно делятся с пользователями своим опытом.

Удачной вам работы и качественного самогона после перегонки!

Источник

Конструкция и принцип действия дистиллятора

Как изготовить дистиллятор

Безопасный материал для отводной трубки с диаметром небольшого размера, лучше всего, из латуни или меди.
Герметичная емкость необходимого объема, в которой будет кипятиться вода. Это может быть даже чайник с закрытым носиком.
Емкость, куда поступает очищенная вода. Допускается использование обыкновенной стеклянной банки.
Набор соединительных элементов, в виде хомутов, проволоки и прочих фиксирующих частей.

Дистиллятор

Сфера применения довольно большая у очищенной жидкости:

Для изготовления лекарственных препаратов дистиллированная вода используется в медицине;
в промышленности обработанная вода применяется для различных устройств, которые могут работать только на очищенной воде;
аккумуляторы для автомобилей работают на дистиллированной воде;
для использования в бытовых целях такая вода тоже применяется.
В небольших количествах некоторые люди принимают очищенную воду, но не желательно делать это часто.

Дистиллятор своими руками

Что необходимо для изготовления дистиллятора:

Из безопасного материала нужно найти трубку небольшого диаметра. Она будет использоваться для охлаждения пара. Трубка, изготовленная из меди или латуни, подойдет для этого больше всего.
Герметичной должна быть емкость для кипячения воды. Обычный чайник можно использовать в качестве такой емкости, но придется заклеить его носик. Также нужно обратить внимание на объем емкости.
Обычную стеклянную банку можно использовать как емкость для сбора очищенной воды.

Дестиллятор своими руками

Если необходимо сделать дистиллятор для получения эфирных масел, то делается он следующим образом. Большого размера кастрюля ставится на плиту, жаростойкая емкость из керамики или стекла кладется в кастрюлю. Достаточное пространство должно быть между стенками емкостей, сырье кладется именно в это пространство. В качестве сырья для эфирных масел могут быть различные растения, травы, цветы. Лучше выбирать большую кастрюлю, чтобы за один раз получалось обработать большие объемы сырья. Емкость меньшего размера, которая находится в кастрюле, наполняют водой, чтобы она была прижата ко дну. Сырье, из которого получается эфирное масло, не должно быть выше уровня емкости, это очень важно. Для сбора эфирных масел поверх емкости ставится тарелка. Она должна плотно к ней прижиматься. Тарелка должна быть с выступающими краями. Жидкость нужно довести до кипения и накрыть железной крышкой, затем убавить огонь и продолжить держать емкость на медленном огне. Для охлаждения на крышку можно накладывать лед. За уровнем воды в дистилляторе необходимо следить, чтобы она не выкипела, если это произошло, то нужно аккуратно подлить новую дистиллированную воду. На такую дистилляцию уходит примерно 3 часа. Эфирное масло находится поверх жидкости после этой процедуры, и его необходимо снять аккуратно. Гидролат оставшийся после эфирных масел, может использоваться для различных целей. Еще можно делать ароматизированные свечи или мыло из такой воды.

Содержание

Что такое самогонный аппарат
Виды дистилляторов
Самодельный дистиллятор для самогона
Нетрадиционные дистилляторы для самогона

1 Что такое самогонный аппарат

Простейший дистиллятор состоит из трех частей:

перегонного куба
конденсатора
и емкости для конечного продукта.

2 Виды дистилляторов

Принцип работы красивого технологичного покупного дистиллятора ничем не отличается от принципа работы самогонного аппарата у бабушки-самогонщицы из российского глубинки.

3 Самодельный дистиллятор для самогона

4 Нетрадиционные дистилляторы для самогона
