Дистиллятор воды – это специальное оборудование, которое позволяет максимально качественно очистить жидкость. Далее ее можно использовать по назначению.
Для чего применяется дистиллятор?
Дистиллированная жидкость имеет определенную особенность: она полностью освобождается от каких-либо примесей. То есть даже микроэлементов в обработанной воде нет. Очищенная жидкость используется достаточно широко:
— в медицине (для приготовления лекарственных препаратов);
— в промышленности (для работы устройств, которым могут работать только с обработанной водой);
— в автомобильных аккумуляторах;
— в быту. Некоторые люди употребляют такую воду в пищу. Хотя постоянно это делать не рекомендуется.
Достоинства представленного прибора
Дистиллятор бытовой обладает определенными преимуществами:
— изготавливается из безопасных материалов;
— эффективно очищает жидкость от любых примесей;
— прост в использовании;
— не требует большого количества энергии;
— может иметь дополнительные фильтры и функции (автоматическая регулировка подачи и очистки воды);
— работает практически бесшумно.
Естественно, такие приборы имеют и определенные недостатки. Например, для работы самого простого устройства вам необходима газовая конфорка, которая сможет нагреть воду до температуры испарения. Естественно, за таким агрегатом необходимо внимательно следить. Кроме того, устройство может иметь большие габариты.
Конструкция аппарата и принцип его действия
Дистиллятор своими руками делается очень быстро, нужно только разобраться с его конструкцией и собрать необходимые материалы. Итак, самая проста модель состоит из емкости, в которой вода кипятится, трубки, где пар охлаждается, и приемного сосуда, где собирается уже обработанная влага.
Естественно, существуют и более сложные модели, которые обладают дополнительными очищающими элементами — различными фильтрами. Кроме того, у вас есть возможность автоматизировать самодельное устройство.
Как же сделать дистиллятор своими руками? В первую очередь нужно понять принцип его действия. Итак, в емкость, где будет кипятиться вода, вставляется отводящая трубка, второй конец её крепится к приемному сосуду. Когда жидкость начинает нагреваться до высокой температуры, она превращается в пар. Проходя через отводную трубку, он охлаждается и преобразуется в капли воды, которые собираются в приемном сосуде. Вот и вся премудрость.
Какие материалы и инструменты необходимы для изготовления изделия?
Теперь рассмотрим, из чего можно сделать простой дистиллятор своими руками. Вам понадобится:
1. Трубка небольшого диаметра, изготовленная из любого безопасного материала. Она будет играть роль охладителя, конденсатора пара. Для этого лучше всего подойдет латунь или медь.
2. Емкость для кипячения воды. Она должна быть герметичной. В принципе, можно использовать обычный чайник, только носик придется закрыть. Во время выбора емкости обратите внимание на ее объем.
3. Сосуд для приема очищенной воды. Это может быть обычная стеклянная банка.
4. Соединительные элементы: хомуты, проволока, резиновый шланг или другие фиксаторы.
Что касается инструментов, то вам нужны только плоскогубцы. Учтите, что лучше всего использовать трубу из нержавеющей стали высокого качества. Дело в том, что представленный элемент будет часто подвергаться негативному воздействию высокой температуры и влаги, поэтому металл должен быть защищен от коррозии и ржавления. Кроме того, этот металл сделает аппарат максимально прочным. Тем более что нержавеющая сталь не требует периодической очистки от известкового налета.
Кстати, чтобы изготовить дистиллятор своими руками, вместо чайника можно применить неисправную скороварку. Огромное её преимущество в том, что она герметично закрывается. Единственное, вам придется проделать отверстие в крышке, чтобы была возможность вставить туда трубку.
Особенности изготовления аппарата
Теперь посмотрим, как соорудить вакуумный дистиллятор своими руками. Вся работа состоит из нескольких этапов:
1. Для начала следует из трубы сделать змеевик. Для этого ее нужно превратить в спираль. Если труба пластиковая, то согнуть ее не составит труда. Другое дело, если элемент изготовлен из металла. Тут нужно постараться или же приобрести готовый змеевик. В таком случае для сооружения аппарата не потребуется много усилий, не нужно будет использовать сварку или паяльник.
2. Теперь при помощи фиксатора следует соединить трубу с емкостями. Для этого можно использовать обычный резиновый шланг. А чтобы герметизировать соединения, примените обычную проволоку или хомут. При этом учтите, что в системе не должно быть никаких пробок, иначе во время работы устройство просто взорвется.
Вот и все. Теперь вы узнали, как сделать дистиллятор бытовой своими руками. Естественно, процесс изготовления имеет некоторые особенности.
Полезные советы
Когда вы будете мастерить дистиллятор бытовой своими руками, не забывайте о банальной технике безопасности и соблюдении определенных правил. Например, в процессе эксплуатации старайтесь не касаться элементов аппарата, так как они будут сильно нагреваться. Учтите, что все соединения обязательно должны быть хорошо герметизированы.
Также обратите внимание на направление пара. Он должен поступать сверху вниз, что будет способствовать более эффективной работе устройства. Представленный агрегат не требует особого ухода. Естественно, его желательно держать в чистоте. Во время изготовления старайтесь быть максимально точными в расчетах. Конструировать дистиллятор нужно по предварительно нарисованному чертежу.
Чтобы дополнительно охладить трубку, в которой будет происходить конденсация пара, можно использовать обычный лед. Для этого на нее наденьте и закрепите обычную пластиковую бутылку. Отверстия входа и выхода при этом тоже необходимо тщательно герметизировать. Для этого достаточно просто разогреть пластик. Вот и все особенности изготовления дистиллятора. Удачи!
Создать самогонный аппарат своими руками сегодня может практически каждый. Правильно собрать перегонную систему нам помогает масса информации в различных руководствах. Некоторые составляющие конструкции мы имеем возможность приобрести в специализированных магазинах, все остальное можно изготовить в домашних условиях. Как сделать самогонный аппарат из подручных средств и что для этого необходимо?
1
Самогонное устройство – приобрести или изготовить собственноручно?
Большинство из тех, кто попробовал действительно качественный домашний самогон, будь то коньяк, виски или , начинают задаваться вопросом, как же изготовить что-то похожее самому. Первые вопросы о том, как сделать самогонный аппарат своими руками, как правило, задаются владельцам устройств. Получив ответы на интересующие вопросы, люди начинают готовиться к сборке перегонных систем из подручных средств. Примерно таким образом и происходит пополнение большой армии поклонников качественных домашних напитков.
Казалось бы, нет ничего сложного: подготовил материал, полистал страницы в интернете, нашел подробный алгоритм изготовления конструкции и начал работу. Но на практике все происходит не так просто, особенно если четко проанализировать свои предпочтения и потребности. Именно поэтому новички, желающие производить домашний алкоголь, предпочитают покупать готовые самогонные аппараты. Стоит сказать, что для этого требуется иметь хотя бы элементарное понятие о том, что собой представляет та или иная модель устройства, не слишком ли завышенная на нее цена в магазине, и как ею пользоваться.
Мы же рассмотрим более экономный, но и более трудоемкий вариант – собственноручное создание перегонного устройства. Тут мы получаем возможность не только сберечь свои деньги, но и собрать ту конструкцию, которая будет полностью соответствовать нашим требованиям. Здесь, как говорится, каждый сам себе и слесарь, и технолог, и дизайнер.
Из чего состоит простейшая самодельная перегонная система? Какая схема самогонного аппарата подойдет конкретно вам? Ниже мы дадим ответы на эти и другие вопросы.
2
Перегонная емкость – обязательная составляющая самогонного аппарата
Прежде чем начинать работу, нужно создать чертеж самогонного аппарата. В дальнейшем мы будем добавлять к нему размеры той или иной детали, а также наносить места для создания необходимых отверстий. Так мы не наделаем больших ошибок, а если и ошибемся, то сможем вовремя устранить неисправность.
Первый элемент, который должен быть в каждом самодельном агрегате – это перегонный сосуд. Наиболее распространенными вариантами для изготовления перегонной емкости в бытовых условиях можно назвать любой подходящий электрический прибор, к примеру, мультиварка. Это устройство обладает всеми необходимыми качествами для перегонного сосуда.
Наряду с этим домашний самогонный аппарат из мультиварки не позволит перегнать много алкоголя, так как объем бытового прибора оставляет желать большего. Еще один доступный вариант – это любой сосуд из меди. К примеру, это может быть кастрюля объемом 5–10 литров. В нее поместится достаточное количество браги, а это значит, что вам не придется каждый раз досыпать очередную порцию сырья. Кроме того, в отличие от мультиварки, за кастрюлю не придется платить, так как она наверняка есть в каждом доме или на даче. Несмотря на плюсы, медная емкость имеет существенные минусы.
Первый из них – это необходимость пропиливать отверстия в крышке и днище кастрюли, а это влечет за собой дополнительные затраты времени и сил. Кроме того, для сосуда не всегда можно найти крышку, которая бы герметично его закрывала. Это большой недостаток, так как кастрюля, которую нельзя плотно закрыть, не может использоваться в самогоноварении. Еще один важный нюанс – для изготовления самодельной перегонной системы не стоит использовать старую кастрюлю из меди или другого металла. Они очень быстро покрываются ржавчиной, что уже должно служить для вас тревожным сигналом.
Так как сосуды из меди имеют много недостатков, то правильно будет остановить свой выбор на мультиварке. Кроме того, можно использовать обычный бидон из-под молока. Очень важно, чтобы уплотнители на их крышках были изготовлены из силикона. Если же они резиновые, то и вкус у вашего самогона будет с «нотками» резины. Очень хорошо для создания перегонного куба походят всевозможные фляги. Выбирая такие сосуды, стоит руководствоваться следующими принципами:
- объем не менее 5 литров;
- материал – нержавеющая пищевая сталь;
- есть отверстия и штуцеры к ним;
- внутренняя и внешняя поверхность без повреждений;
- сосуд должен быть достаточно легким (так агрегат для перегонки будет портативным и его можно будет взять с собой на природу).
Обладая всеми этими качествами, фляга сможет стать отличной перегонной емкостью. После того как вы подберете оптимальный сосуд, можно приступать к изготовлению другого важного элемента – самодельного холодильника, в котором будут охлаждаться пары алкоголя и превращаться в жидкость.
3
Подбор оптимального элемента охлаждения паров самогона
Простейший самогонный агрегат должен снабжаться холодильником. Такая конструкция может быть либо проточной, либо непроточной. Охладитель первого типа считается более компактным, его гораздо легче хранить за счет небольших габаритов. Такой тип холодильника состоит из спирали, именуемой змеевиком, которая помещается в полностью герметичную емкость. Через емкость проходит холодная вода, которая охлаждает пары самогона. Из-за этого они конденсируются, превращаясь в очищенный алкоголь. Проточный холодильник может работать от прямого потока воды. В обычных условиях изготовить такую конструкцию проще, так как для этого нужно лишь найти большую емкость, в которую вставляется змеевик. Единственный минус – это большие линейные размеры, из-за чего для использования такого охладителя нужны стойки. Проточные устройства гораздо производительнее непроточных.
Непроточный холодильник состоит из большой канистры объемом не менее 35 литров. В емкость врезается трубка-змеевик. Для самогоноварения сосуд наполняется холодной водой, которую по мере нагревания необходимо отчерпывать. После этого нужно сразу же доливать холодную воду. Это не очень удобно, однако такая система охлаждения имеет свои плюсы. Во-первых, собрать такую конструкцию очень просто при любых условиях. Во-вторых, такой холодильник будет единственным вариантом в случае отсутствия водопровода. И, в-третьих, охладителем в этой конструкции может быть даже снег или лед.
Можно изготовить комбинированный вариант холодильника. Для этого нужно взять обычное ведро, в которое потом необходимо врезать спираль, а под верхом емкости установить штуцер под кран для слива теплой воды. Канал для подачи холодной воды крепится в дне ведра. Подобная конструкция холодильника достаточно компактна, так как в ней используется проточная вода. Вместе с тем она может работать и при отсутствии водопровода. Правда, при таких условиях алкоголь придется гнать немного медленнее, и чаще отчерпывать и доливать воду.
Если у вас подключен водопровод, то придется настроить подачу проточной жидкости. Это нужно для того, чтобы ваш холодильник не «захлебнулся» в процессе работы, и вы получили на выходе холодный или слегка теплый самогон высокого качества очистки.
4

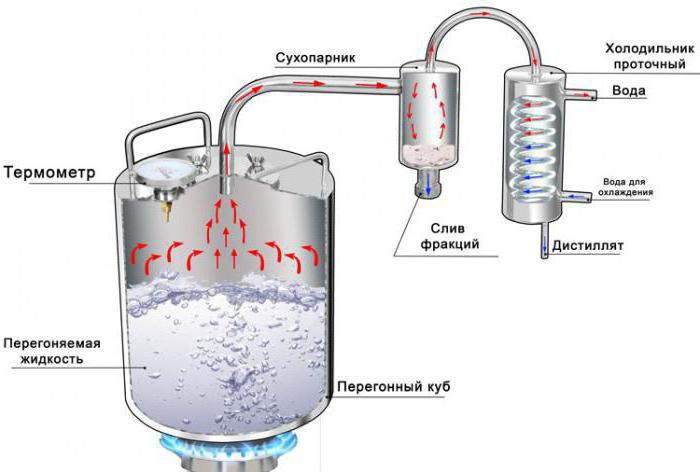

Не забываем о сухопарнике
Планируя изготовление самогонного агрегата, не стоит забывать о сухопарнике. Лучше всего сразу включить его в чертеж. Многие самогонщики считают эту деталь необязательной, но если вы стремитесь получать качественный алкоголь, то лучше снабдить им вашу перегонную систему. Сухопарник должен размещаться между перегонной емкостью и системой охлаждения агрегата.
Принцип работы сухопарника довольно простой: в процессе испарения этиловых спиртов осуществляется захват парами кипящих фракций, в составе которых присутствуют сивушные масла. Именно последние придают самогону неприятный запах, служат причиной тяжелых отравлений. Когда сивушных масел немного или они полностью отсутствуют, самогон имеет приятный аромат и мягкий вкус.
Конденсируясь внутри сухопарника, пары самогона превращаются в жидкость. После этого алкоголь снова нагревается, опять превращается в пар, тем самым проходя вторичную очистку. По отношению к спиртам это более мягко, однако полностью выводит оставшиеся тяжелые фракции. Учитывая принцип работы сухопарника, он просто необходим в любой, даже простейшей перегонной системе.
Для изготовления детали можно выбрать любую емкость. В обычных условиях это стеклянный сосуд с винтовой крышкой. Объем банки лучше брать больше двух, но меньше пяти литров. После перегонки в сухопарнике может накопиться больше 3 литров отходов, поэтому с такой вместимостью элемента мы получим возможность перегонять больше самогона. В винтовую крышку необходимо врезать штуцеры, к которым мы подключим трубки. По ним в сухопарник будет поступать и выходить пар самогона.
В процессе перегонки многие самогонщики помещают в сухопарник различные ароматизаторы. Это могут быть сухофрукты, ароматные специи. Так, если вы планируете перегонку , то внутрь сухопарника можно положить 2–3 части кожуры этого цитруса.
После изготовления сухопарника можно приступать к соединению всех элементов самогонной системы. Для этого подсоединяем 2 трубки к штуцерам в крышке перегонного куба. После этого соединяем сосуд с сухопарником, после чего подключаем последний к холодильнику. Для соединения лучше всего использовать трубки из силикона, так как они не выделяют запах. В конце к перегонному кубу нужно прикрепить термометр, по которому мы будем отслеживать температуру кипения нашего алкоголя.
Как вы могли убедиться, в создании перегонной системы нет ничего сложного. Работу очень легко выполнить самому. Главное – это заранее сделать чертеж, по которому вы сможете ориентироваться во всех своих дальнейших действиях.
И немного о секретах…
Российские ученые кафедры биотехнологий создали препарат, который сможет помочь при лечении алкоголизма всего за 1 месяц.
Главное отличие препарата — ЕГО 100% НАТУРАЛЬНОСТЬ, а значит эффективность и безопасность для жизни:
- устраняет психологическую тягу
- исключает срывы и депрессию
- защищает клетки печени от поражения
- выводит из сильного запоя за 24 ЧАСА
- ПОЛНОЕ ИЗБАВЛЕНИЕ от алкоголизма вне зависимости от стадии
- очень доступная цена.. всего 990 рублей
Курсовой приём всего ЗА 30 ДНЕЙ обеспечивает комплексное РЕШЕНИЕ ПРОБЛЕМЫ С АЛКОГОЛЕМ.
Уникальный комплекс АЛКОБАРЬЕР является на сегодняшний день самым эффективным в борьбе с алкогольной зависимостью.
Перейдите по ссылке и узнайте все преимущества алкобарьера
Никогда не бойся делать то, что ты не умеешь. Помни, ковчег был построен любителем. Профессионалы построили Титаник.
В нашем обществе бытует мнение, что самогонный аппарат – это сплошной негатив. Это относится и к тем продуктам, которые он производит. А самогонный аппарат сделанный своими руками – это вообще из области фантастики.
Для начала давайте разберемся, каким образом из браги получается самогон.
Когда нагревается до кипения спиртосодержащая масса (вино, брага, неудачный самогон), спирт начинает испаряться и превращается в пар. А с помощью охладителя он конденсируется в жидкость (спирт).

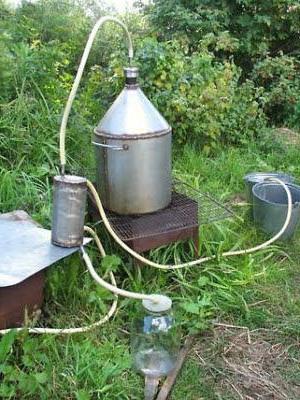

Самодельные самогонные аппараты
Самым простым аппаратом, по моему мнению, является тот, который быстро собирается, а после разборки является обычными кухонными принадлежностями.
Чтобы собрать такой аппарат потребуются следующие детали:
Эмалированная 40-литровая кастрюля
Эмалированный таз (по диаметру совпадающий с кастрюлей)
3-х литровая кастрюля с подставкой
В 40-литровую кастрюлю наливается брага 9 литров. Она ставится на плиту. В брагу ставится треножка, а на нее 3-х литровая кастрюлька для самогона. Кастрюлька должна находится выше браги, и стоять точно по центру.
Сверху большой кастрюли ставится таз, а в него наливается холодная вода. Щель между кастрюлей и тазом замазывается тестом или заматывается мокрым полотенцем.
Включается огонь, когда брага нагреется, она начнет испаряться и подниматься вверх в виде пара. При соприкосновении с холодным дном таза она будет превращаться в конденсат и капать в 3-х литровую кастрюльку, которая стоит на треножке в браге. Примерно через 40 минут вода в тазу станет 50С, тогда ее нужно слить и залить холодную. Затем менять воду через 20 минут.
Через 2,5 часа с момента включения огня – в кастрюльке должно набраться 3 литра самогона. Не доводите брагу до полного кипения – иначе в кастрюльку вместе с самогоном «попрет» брагу.
Это самый простой самогонный аппарат, который можно изготовить в домашних условиях.
Какие самогонные аппараты можно купить
Если вы хотите иметь серьезный аппарат, а возиться с его изготовлением у вас нет ни желания, ни умения – его можно просто купить.
Если вы купите просто его составляющие, а потом соберете его дома – то выйдет намного дешевле. Но и места он займет немалое. По частям самогонный аппарат можно купить на рынке, где продают всевозможные «железяки». Основные составляющие: бак для браги, змеевик, охладитель.
Например, если к скороварке подкупить змеевик и бак для охлаждения, получится недорогой и компактный самогонный аппарат.
Дороже выйдет уже готовый самогонный аппарат. Такой, обойдется в 5-6 тысяч рублей.

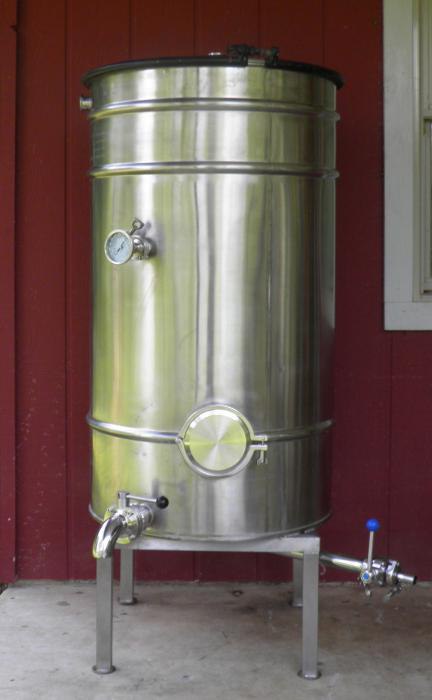

А такой красавец, изготовленный из высококачественной нержавеющей стали, в итальянском кожаном чемодане, на подставке из красного дерева – обойдется в 100 000 рублей. Производительность у него 2 литра в час.
Рецепт браги
Самый простой и распостраненный рецепт браги: в 9 литрах теплой воды растворить 3 кг сахара и 300 гр дрожжей. Поставить в теплое место, через 3 дня брага готова.
По материалам сайта: vkusnoicmachno.ru
В связи с регулярным ростом акцизов на водку все больше людей начинают смотреть в сторону самогоноварения. Приличная экономия денежных средств и самостоятельный контроль качества делают это хобби не только увлекательным, но и весьма полезным.
1
Дистилляция, как процесс, известна человечеству уже много тысяч лет. Сначала алхимия, затем химия, и, наконец, промышленность применяют дистилляцию для производства огромного количества разнообразных веществ – от пищевых добавок до керосина.
Простейший дистиллятор состоит из трех частей:
- перегонного куба
- конденсатора
- и емкости для конечного продукта.
Перегонный куб – это емкость для нагревания жидкости, в нашем случае браги.
Подойдет любая кастрюля, большой популярностью пользуются скороварки. Перегонный куб должен быть герметичным, не бояться высокой температуры и высокого давления.
Конденсатор – свернутая в спираль трубка для конденсации газа, бывают и другие конструкции, но эта самая распространенная. Конденсатор для дистиллятора сложнее всего сделать своими руками. Однако стеклянный змеевик можно найти в некоторых аптеках. Для змеевика очень важна система охлаждения.
Про конечную емкость сказать особо нечего. Пар охлаждается в змеевике, конденсируется в жидкость и стекает в любую удобную емкость. Рекомендуем какой-либо стеклянный сосуд, чтобы легче было следить за уровнем.
2
Дистилляторы бывают промышленные, бытовые, самодельные. Несмотря на простоту схемы, дистилляторы для производства алкогольных напитков очень сильно отличаются друг от друга. Прежде всего отличие следует провести между промышленными и бытовыми агрегатами. Помимо размеров и объемов существенна разница и в их сложности.
В промышленном производстве водки применяются ректификационные колонны. И процесс производства часто называют не дистилляцией, а ректификацией. Кто-то возможно сразу же вспомнил надпись на этикетке: спирт ректифицированный.
Путем ректификации получают не самогон и не водку, а чистый спирт, который впоследствии разбавляют водой. Конечный продукт практически полностью лишен сивушных масел и прочих примесей. Добиться такой чистоты с помощью бытового дистиллятора практически невозможно.
Справедливости ради добавим, что чистейший продукт получается при очень многих если. Если ректификационная колонна новая, если за ней правильно следят, если технология соблюдена, если технолог трезв. И еще огромное количество промышленно-заводских если. В конце концов, если бы это было так просто, то вся водка была бы одинаковой по цене и по качеству.
Бытовые самогонные аппараты мы разделим на готовые и самодельные. Про самодельные поговорим в отдельном блоке. Готовый дистиллятор для самогона можно купить в магазине.
Выглядеть он будет красивее и технологичнее самодельного. Работать, скорее всего, будет от электрической сети. С большой долей вероятности будет оснащен манометром, таймером и еще парой-тройкой бесполезных приборов.
Принцип работы красивого технологичного покупного дистиллятора ничем не отличается от принципа работы самогонного аппарата у бабушки-самогонщицы из российского глубинки.
Качество будет чуть хуже, чем у элитной водки, возможно чуть лучше, чем у бабушки-самогонщицы. Гораздо больше на качество влияет брага, количество «прогонов» и жадность самогонщика.
3
Переходим к самому интересному вопросу статьи. Как сделать дистиллятор своими руками? Какие для этого потребуются детали и материалы?
Как указывалось выше, самогонный аппарат состоит из трех основных частей. Рассмотрим каждую часть отдельно по мере усложнения ее производства. Емкостью для конечного продукта может служить любая кухонная или бытовая утварь: кастрюля, трехлитровая банка, тазик, ковшик, вообще любая посудина.
Вторым по сложности будет перегонный куб. И главной его сложностью является герметичность. Пар из перегонного куба должен быть собран практически весь. Любая утечка считается нарушением технологии производства самогона.
В качестве правильного перегонного куба можно вспомнить стеклянную колбу с уроков химии. Колба плотно запирается резиновой пробкой, в пробку вставлена стеклянная трубка. Пар из колбы может двигаться только через трубку.
В качестве перегонного куба в домашних условиях удобнее всего использовать старую скороварку. Найти ее сейчас трудно, вряд ли их еще где-то производят. Конструкция скороварки представляет собой герметично запираемую кастрюлю с одним, максимум двумя, клапанами в крышке.
Также можно использовать и обыкновенную кастрюлю, но придется хорошенько ее усовершенствовать. В крышке нужно сделать технологические отверстия для заливания браги и для подключения трубки конденсатора. Затем необходимо приклеить крышку к кастрюле клеем-герметиком, резиновым клеем или эпоксидной смолой.
Дополнительно можно укрепить клеевой шов армированным скотчем. Клея лучше не жалеть. Шов должен быть не просто герметичным, он должен выдерживать избыточное давление от кипения браги.
Самой важной и самой сложной деталью является конденсатор. Чаще всего он представляет собой одну закрученную в спираль либо две переплетенные между собой трубки. Из-за формы его часто называют змеевиком.
Самый удачный вариант: купить стеклянный конденсатор в аптеке. Найти его можно нечасто, но встречаются. Представляет из себя конструкцию из двух переплетенных стеклянных трубок.
К концам трубок присоединены резиновые шланги. Одна трубка с двумя шлангами на концах устанавливается между перегонным кубом и конечной емкостью. В нее попадает пар, осаждается в ней и оттуда вытекает самогон.
Через вторую трубку пускают холодную воду. Проточную из-под крана или делают большую емкость с водой, льдом, аккумуляторами холода и с помощью водяной помпы запускают круговорот воды-охладителя.
Для изготовления конденсатора своими руками используют материалы с высокой теплоотдачей. Особую популярность здесь имеют медные трубки. Из доступных материалов медь – безоговорочный лидер по передаче тепла. Дополнительным плюсом является ее мягкость.
Медную трубку (например, старую водопроводную трубу) силой рук закручивают вокруг широкого цилиндра, например, деревянного дрына. Чем длиннее получится змеевик, тем лучше. Весь пар, который не успеет осесть, выйдет из трубки и навсегда растворится в воздухе.
Каким бы длинным змеевик не был, он все равно нуждается в охлаждении. Поэтому его устанавливают в емкость с водой или обкладывают льдом, снегом, генераторами холода. Пары спирта очень летучи, а охота ведется именно за ними.
4
Благодаря интернету сейчас можно найти огромное количество разнообразных дистилляторов для самогона. Пересмотру старых концепций подвергается как весь самогонный аппарат, так и отдельные его части.
Самогоноварение получило распространение в среде гиков, технарей и просто домашних умельцев. Дистилляторы собирают из сантехнических труб, аквариумов, самоваров. Для охлаждения змеевика используют конденсаторы со старых холодильников; из китайских интернет-магазинов заказывают элементы Пельтье.
В результате за скромные деньги можно своими руками собрать вполне эффективный самогонный аппарат для личных нужд. Главное, хорошо понимать принцип его работы и чуть-чуть вспомнить школьный курс физики по термодинамике. Теплопроводность, точка росы, давление газа.
В заключение напоминаем, что в соответствии с законами РФ запрещается торговля спиртными напитками без государственной лицензии и акцизных марок. Речь в законе идет только о распространении алкогольной продукции. Производство для личного употребления ничем не запрещено.
И немного о секретах…
Российские ученые кафедры биотехнологий создали препарат, который сможет помочь при лечении алкоголизма всего за 1 месяц.
Главное отличие препарата — ЕГО 100% НАТУРАЛЬНОСТЬ, а значит эффективность и безопасность для жизни:
- устраняет психологическую тягу
- исключает срывы и депрессию
- защищает клетки печени от поражения
- выводит из сильного запоя за 24 ЧАСА
- ПОЛНОЕ ИЗБАВЛЕНИЕ от алкоголизма вне зависимости от стадии
- очень доступная цена.. всего 990 рублей
Курсовой приём всего ЗА 30 ДНЕЙ обеспечивает комплексное РЕШЕНИЕ ПРОБЛЕМЫ С АЛКОГОЛЕМ.
Уникальный комплекс АЛКОБАРЬЕР является на сегодняшний день самым эффективным в борьбе с алкогольной зависимостью.
Перейдите по ссылке и узнайте все преимущества алкобарьера
Задумываясь о домашнем изготовлении спиртного, начинающие винокуры обычно выбирают недорогой дистиллятор фабричного производства. Более опытные самогонщики предпочитают изготовить аппарат самостоятельно, подстроив его под собственные нужды и квартирные условия. Особых затрат самодельный прибор не требует, поскольку в ход идут доступные материалы, а за основу часто берут вышедшие из употребления емкости. Главное – иметь минимальные навыки работы с металлом и строительными инструментами.
В этой статье Взболтай поделится секретами изготовления простого самогонного аппарата.
Конструкция самогонного аппарата
Прежде чем приступать к работе, следует определиться с комплектацией. Самый простенький дистиллятор состоит из двух частей: перегонного куба и змеевика (холодильника), соединенных паропроводом. Такой аппарат вполне годится для изготовления самогона. Однако качество напитка будет посредственным: чтобы улучшить его, потребуется двойная, а то и тройная перегонка.
Для усовершенствования прибора (а значит и характеристик самогона) рекомендуется включить в него один или несколько дополнительных элементов:
Сухопарник (барботер). Удалит часть сивушных масел, защитит от брызгоуноса, позволит ароматизировать напиток.
Дефлегматор. Обеспечит более качественную очистку, улучшит вкусоароматические свойства дистиллята, даст возможность ограничиться однократной перегонкой, что сэкономит время.
Попугай со спиртометром. Позволит точно измерять крепость напитка на выходе и четко разделять фракции.
Царгу. Превратит аппарат в бражную колонну, производящую более крепкий и качественный алкоголь.
ТЭН. Специальный нагреватель позволит отказаться от использования открытого огня и сделает прибор мобильнее.
Для любого устройства потребуются соединительные элементы: шланги, штуцеры, переходники и т. д. Также нелишним будет оснастить аппарат термометром для контроля за процессом. Для соединения частей аппарата лучше использовать силиконовые/металлические трубки, медные или нержавеющие штуцеры/гайки/ниппеля, прокладки из силикона, но не из резины.
Делаем перегонный куб

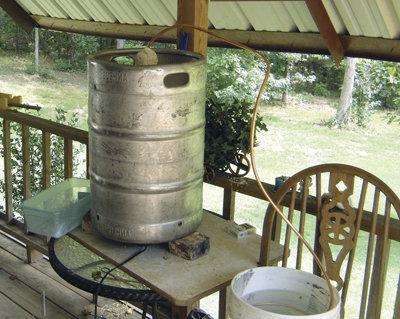

В качестве бака часто используют скороварки/мультиварки, пивные кеги, кастрюли, бидоны, ведра и т. д. Выбирая емкость, стоит обратить внимание на следующие параметры:
Качественный материал. Идеальны нержавеющая сталь пищевого назначения или медь. Может использоваться стекло, но оно непрактично. От алюминия лучше отказаться.
Объем. Оптимальный литраж бака: 15–30 литров. Меньше/больше можно, но неудобно в эксплуатации.
Наличие плотно прилегающей крышки и клапана для сброса давления (при его отсутствии рекомендуется установить самостоятельно).
Кусок силиконового шланга (d=8 мм) разрезать вдоль, натянуть на край кастрюли по всему диаметру для герметизации.
В крышке просверлить отверстие под паропровод, зачистить края.
Вставить переходник, закрепить его гайкой с внутренней стороны, снабдив силиконовой прокладкой для герметичности.
Снаружи подсоединить паропровод – силиконовый шланг или металлическую трубку для связи куба с остальными элементами аппарата.
Перед перегонкой зафиксировать крышку зажимами для бумаг по всему диаметру (6–8 раз).
По желанию оборудовать конструкцию ТЭНом, просверлив соответствующее отверстие в кубе чуть выше дна, и вставив в него соединительную муфту (кламп).
Аналогичным образом можно изготовить перегонный бак из ведра, скороварки или пивной кеги. При самостоятельном сваривании емкости из нержавейки или меди, рекомендуется тщательно обрабатывать швы. Чтобы снабдить устройство термометром и предохранительным клапаном нужно прорезать отверстия в крышке и закрепить приборы с помощью штуцеров.
Делаем сухопарник/барботер
В качестве основы для простого отстойника обычно используют стеклянную банку с крышкой. Для эффективной работы ее объем должен быть меньше соответствующего параметра бака в 10 раз. Альтернативный вариант делают из нержавейки: она прочнее и долговечнее. Очень важно правильно подсоединить устройство во избежание взрыва.
Инструкция по изготовлению отстойника-барботера из банки:
Сделать 2 отверстия в металлической крышке с помощью шила или сверла, скруглить края.
Вставить в дырки штуцеры с внешней резьбой, чтобы концы для шлангов находились снаружи.
Обработать стыки с обеих сторон холодной сваркой/термоклеем для герметизации или уплотнить силиконовой прокладкой.
К одному из штуцеров с внутренней стороны крышки подсоединить кусок силиконового шланга, чтобы в закрытой банке его нижний конец находился на 2–3 см выше дна. С внешней стороны закрепить конец паропровода, идущего от куба.
Второй штуцер с наружной стороны соединить с холодильником при помощи трубки, а внутри прикрутить к нему контргайку.
Для того чтобы превратить барботер в сухопарник, следует разместить шланги следующим образом: входящая трубка (от куба) должна быть опущена в банку на 2–3 см ниже, чем выходящая (к холодильнику). В противном случае давление в устройстве превысит допустимое и приведет к его повреждению.
Недостаток стеклянных сухопарников – в отсутствии сливного крана, что усложняет удаление из них сивушных масел. Рекомендуется очищать емкость от примесей перед сбором основной фракции («тела»). Использование нескольких сухопарников в одном аппарате считается нецелесообразным, поскольку не улучшает качество очистки, но приводит к потерям самогона. Преимуществом такой конструкции является увеличение крепости продукта. Более рациональной альтернативой является подключение дефлегматора, который лучше справляется с предварительной очисткой.
Самым простым вариантом змеевика является медная или стальная трубка, скрученная в спираль. Ее погружают в ведро с холодной водой или снегом, в результате чего спиртовые пары внутри конденсируются и превращаются в самогон. Такую конструкцию достаточно подсоединить к шлангу, идущему от отстойника, а ведро оборудовать сливным краном.
Можно сделать более качественный и современный холодильник с резервуаром. Для змеевика понадобится трубка из нержавейки или меди длиной 1,5-2 м, диаметром 0,8-1,2 см, толщиной стенок около 1 мм. Для резервуара потребуется широкая металлическая (пластиковая) труба с диаметром 7–8 см и 2 заглушки для нее.
Инструкция по изготовлению:
Длинную трубку наполнить песком/содой, чтобы исключить прогибы при закручивании. В качестве альтернативы можно залить в нее воду и заморозить.
Забить концы деревянными колышками/зажать/заварить, чтобы наполнитель не просыпался.
Намотать трубу на гладкий предмет цилиндрической формы (d=3,5 см), соблюдая между витками шаг в 1,2 см.
Освободить концы змеевика от колышков/пайки/зажимов, извлечь песок, тщательно промыть водой под сильным напором.
Прорезать в широкой трубке (корпусе холодильника) 2 отверстия под ввод и вывод воды в соответствии со схемой, установить в них патрубки.
Поместить готовый змеевик в корпус: концы спирали должны выходить наружу. Сверху и снизу снабдить корпус заглушками, прорезав отверстия для вывода змеевика, герметизировать места стыков.
Еще одна версия самодельного охладителя:
Подключают холодильник к сухопарнику (дефлегматору) с помощью силиконового шланга или металлической трубки. При этом отверстие для слива воды должно находиться ближе к отстойнику, а патрубок для ее подачи – дальше.
Простой самогонный аппарат готов. Перед перегонкой браги рекомендуется опробовать его на дистилляции воды.
(устройство его будет описано в статье) представлен широким рядом моделей. В первую очередь следует отметить известные марки, которые обладают привлекательным дизайном и сделаны из высококачественных материалов. К тому же подобные агрегаты оснащены электроподогревом, и стоимость их достаточно высока. Основой подобных устройств являются нержавейка или же медь. При соединении деталей прибегают к аргонной сварке.
Разновидности самогонных аппаратов
Самогонный аппарат, устройство которого зависит от особенностей конкретной модели, может иметь множество конструкций. В последнее время их ряд пополнился миниатюрными спиртзаводами. Главной отличительной чертой подобных приборов является унифицированность использования. Достаточно подключения агрегата к электроптитанию и воде и заполнение его брагой. Температурный контроль и другие параметры не нужны. Аппарат выключается автоматически при готовности спиртного напитка.
Большой популярностью пользуются аламбики португальского производства. Они изготовлены из меди. Перегонный куб имеет круглую форму. Переходник похож на шею лебедя. Такая конфигурация обеспечивает выход конденсата в чистом виде. Благодаря этому уровень концентрации спирта повышается в разы. Аламбики используются при производстве марочных вин.
Широкое распространение получили универсальные конструкции, которые собираются за 19 минут. Такое устройство служит для ректификации и дистилляции.
Что такое аппарат для самогоноварения?
Самогонный аппарат, устройство и характеристикикоторого могут иметь несхожие показатели, зависящие от модели и марки производителя, в любом варианте включает базовые составляющие:
По какому принципу действует самогонный аппарат
Устройство функционирует по разным схемам, смотря какая модель имеется в виду. К примеру, возьмем классическую конструкцию со змеевиком.
В этой конфигурации брага, содержащая спирт, доводится до кипения в герметичной емкости, к которой подсоединен змеевик. В самодельных устройствах в роли емкости выступают бидоны, бак, фляга от 25 до 38 литров. Зачастую используется и кастрюля. При закипании пары от браги выводятся в змеевик, где жидкость охлаждается из-за постоянной циркуляции в наружной части змеевика холодной воды. Конденсат стекает в приготовленную емкость в виде самогона.
При начале кипения из браги испаряются легкокипящие компоненты, а содержание тяжелокипящих компонентов увеличивается. Спирт извлекается из браги не в полной мере, что ухудшает качество самогона.
Во избежание этого негативного фактора в конструкцию самогонного аппарата включается сухопарник или же дефлегматор. Устройство самогонного аппарата с сухопарником, чертежи которого представлены в статье, предполагает устранение тяжелокипящих компонентов посредством конденсации.
Дефлегматор расположен между кубом и змеевиком. Он представлен емкостью объемом в 3 литра. В нем происходит процесс конденсации тяжелокипящих компонентов.
Самогонные аппараты без змеевика
В основном все виды самогонных аппаратов и их устройство предполагают наличие змеевика. Но существуют и схемы, где можно обойтись и без этой составляющей. Приоритетом этой конструкции является простота изготовления, но не использования. Такие самогонные аппараты являются самодельными и не всегда дают высокое качество продукта.
Их основу составляет кастрюля большого объема — 50 литров и более. В нее заливается брага. В брагу опускается емкость для сбора самогона. Она плавает на поверхности жидкости, иногда возвыщается над поверхностью браги на специальной подставке.
Схема самогонного агрегата с сухопарником
Сухопарник не является обязательной составляющей приспособления. Дефлегматор выступает в качестве очистки будущего спиртного напитка от тем самым повышая его качество.Устройство самогонного аппарата с сухопарником, чертежи которого представлены выше, основано на том, что температура кипения вредных компонентов выше, чем у этилового спирта. В дефлегматоре вредные масла конденсируются и перестают испаряться, так как энергия тепла расходуется на испарение легких компонентов.
Плюсы сухопарника
Сухопарник очищает самогон намного эффективнее, чем химические вещества (марганец, сода, активированный уголь). Установка сухопарника легка. Его можно подсоединить с любым кубом для перегонки. Он выступает в роли вторичной перегонки.
Что нужно для изготовления самодельного сухопарника?
Понадобятся:
- стеклянная банка объемом в 2 или 3 литра с плотной крышкой из металла;
- два штуцера с резьбой с внешней стороны;
- две гайки;
- карандаш;
- клей с высоким уровнем термической устойчивости;
- шило.
Инструкция по изготовлению
Устройство предполагает следующие действия:
Для того чтобы брага не попала в самогон, советуют разместить вводящую трубку на 20 мм ниже выводящей. Эта дополнительная мера предосторожности будет очень полезна для новичков в деле самогоноварения. Для повышения эффективности функционирования дефлегматора его следует утеплить. К примеру, из войлока делают что-то наподобие стакана для банки или же прибегают к использованию другого утепляющего материала.
В моделях фабричного производства самогонный агрегат с сухопарником сделаны из нержавеющей стали. Устройство самогонного аппарата своими руками для подобной конструкции довольно проблематично.
Если же вы не хотите тратить время на изготовление этой детали, то можно приобрести готовый самогонный аппарат. На современном рынке существует широкий выбор агрегатов разных объемов и технических параметров.
Самогонный аппарат «Германия»
Высокое немецкое качество по весьма доступной цене — вот что характеризует данное устройство. На фоне других агрегатов ему присущи высокий уровень производительности и спектр инновационных решений в области конструкции. Самогонный аппарат «Германия», устройство и характеристики которого позволяют произвести качественные спиртные напитки при минимальных затратах продуктов, на отечественном рынке получил широкое признание. К примеру, из 2—3 кг сахарного песка агрегат производит 3 литра чистого напитка.
Конструкция агрегата
Прибор отличает сварка высокого качества и отсутствие швов.
Самогонный аппарат «Германия», устройство и характеристики которого говорят о том, что он продуман до мельчайших деталей, обладает следующими показателями:
- широкие трубки для соединения исключают риск закупорки;
- определяет время закипания самогона и конца перегонки;
- широкая горловина дает возможность тщательного промывания агрегата изнутри;
- сталь толщиной в 2 мм исключает пригорание напитка.
Аппарат изготовлен из качественной нержавейки. Он сделан по стандартуEN 1.4301, принятому в Европе. Это означает, что напиток будет отличаться чистотой.
Все соединения содержат прокладки, благодаря которым дистиллятор абсолютно герметичен во время самогоноварения. Вы не почувствуете у себя дома неприятного запаха спиртного.
Дугообразная трубка обеспечивает стекание флегмы обратно в куб. Таким образом, концентрация спирта на выходе будет выше, чем у агрегатов с выходящей трубкой в форме угла.
Кран для очищения
Агрегат «Германия» оснащен краном для слива барды. Гуща, которая остается после перегонки сусла, выливается. Кран обеспечивает легкое выливание барды. Раскручивание верхней крышки аппарата не потребуется. Это позволяет не прерывать процесс самогоноварения. Такая особенность конструкции выгодно выделяет агрегат в ряде других устройств, представленных на рынке.
Широкая горловина
Эргономичный бак в форме конуса и достаточно широкая горловина позволяют сделать процесс заливания браги, а также промывку после дистилляции простой и удобной. Съемная прокладка из силикона, которая расположена на горловине, придает высокую герметичность устройству. При этом ликвидируются посторонние запахи.
Удобство сухопарника
Оптимизированная конструкция дефлегматора, наличие съемной крышки для приготовления экзотических напитков, специально продуманный краник для сливания сивушных масел позволяют изготовить абсолютно безопасный для здоровья напиток.
Комплектация устройства
Агрегат «Германия» состоит из:
- двенадцатилитрового бака;
- сухопарника;
- холодильника;
- термометра;
- пищевых шлангов.
Впридачу к нему покупатель получает книгу рецептов.
Самогонный аппарат «Япония»
Агрегат «Япония» («Варисам») — чудо техники, произведенное в Тайване.
На отечественном рынке эта модель появилась в 2015 году. Стоимость ее довольно высока.
Самогонный аппарат «Япония», устройство и характеристики которого свидетельствуют о том, что он в достаточной мере окупает затрачиваемые на него средства, с точки зрения самогонщиков отличается необычностью, причем как в дизайне, так и в конфигурации.
Комплектация устройства
Объем перегонного куба аппарата составляет 28 литров. Это стандартный показатель. Других вариантов конфигурации не имеется. Помещается агрегат в небольшую коробку, распаковав которую, вы увидите множество различных деталей. Аппарат попадает в ваши руки в полностью разобранном виде. Собрать его не составит особого труда. В этом поможет прилагаемая инструкция.
В комплектацию, помимо шлангов для перегонки, кранов и книги рецептов, входит и гидрозатвор. Он служит для преобразования прибора устройства для настойки браги. Также есть набор мерной посуды, которая порадует любителей точности при варке самогона.
Конструктивные особенности устройства
Самогонный аппарат «Япония» изготовлен из высокого качества. Швы его отличаются идеальностью. Такие аппараты в нашей стране не выпускаются.
Аппарат имеет необычный сухопарник и холодильник. Особенность дефлегматора заключается в том, что он, по мнению инженеров, отделяет все вредоносные компоненты и не позволяет им попасть в готовый продукт. Благодаря этой составляющей, легкому очищению поддаются этил, метил и вода. В качестве фильтра применяются наполнители из керамики, древесная стружка и ароматические добавки.
Инновационные решения применены и при создании холодильника — главной составляющей самогонного агрегата. Он имеет сдвоенную конфигурацию. Комбинированное охлаждение состоит из двух теплообменников — змеевика и кожухотрубы. Действительно, идеальное решение, которое способствует увеличению производительности перегонки до 3 литров в час.
Подводим итоги
Агрегаты «Германия» и «Япония» заслуживают самой высокой оценки. Самогонные аппараты, устройство, дизайн и уровень производительности которых очень хороши, рассчитаны на использование как опытными самогонщиками, так и новичками.
Для организма вода является чрезвычайно важной. Важно не только ее наличие, но также и качество. Каждый день тысячи жителей задают себе вопрос, где же отыскать хорошую воду? Чтобы не мучиться в поисках, достаточно установить в своем доме фильтр для воды, который очистит её от вредных веществ. Однако перед этим нужно ещё определиться с моделью, ведь современный рынок кишит всевозможными модификациями фильтров для очистки воды. Это и накопительные фильтры-кувшины, и проточные фильтры, и насадки на кран. Поговорим об этом подробнее.
Содержание:
- Актуальность очистки воды
- Установка самых простых фильтров
- Подготовка к установке фильтра
- Кран для отфильтрованной воды
- Подача воды в фильтр
- Сборка фильтра для воды
- Проверка бытового фильтра
Актуальность очистки воды
У городских жителей источник воды – один. Это водопроводный кран, однако качество такой воды только желает лучшего. C другой стороны нет гарантий, что бутилированная вода, приобретенная в магазине, окажется лучше водопроводной. Можно, конечно, поговорить о родниковой воде, но что касается ключей, то уже неоднократно было доказано, что вода в некоторых источниках содержит в больших количествах вредные примеси, особенно это актуально, если поблизости располагаются промышленные предприятия.
Вода в наших кранах с каждым днем становится все хуже. Это обусловлено старостью водопроводов и ухудшающейся экологией. Использование воды плохого качества оказывает сильное влияние на срок эксплуатации бытовой техники и здоровье людей. Многие известные заболевания появляются именно из-за потребления загрязненной воды.
Употребление муниципальной хлорированной воды способно вызывать разные заболевания, начиная банальным раздражением кожи и заканчивая возникновением в организме недоброкачественных образований. А если в доме проживают дети, то будет сложно уследить, чтобы они не пили грязную воду из-под крана. К слову сказать, кипяченой воды почти никогда нет, или она всегда горячая. Поэтому потребители все чаще озадачиваются вопросами фильтрации воды.
Для получения воды высокого качества, которая не оказывает на бытовую технику и организм человека пагубных воздействий, применяют разные фильтры для воды. Кроме очищения воды и удаления с неё различных загрязнений и вредных примесей, бытовые фильтры способны также улучшать её вкус. Процесс очистки воды проходит в несколько стадий. Прежде всего удаляются механические загрязнения, которые находятся в воде в форме взвеси, а не раствора. После этого наступает время растворенных веществ.
Для ликвидации больших частиц (больше 20-50 микрон) принято использовать фильтры глубокой очистки воды. Если вы часто и много готовите, то есть нужно много воды, и нет времени, чтобы ждать, пока вода фильтруется, устанавливают фильтр-насадку на кран. Тем не менее, все бытовые фильтры удаляют самые распространенные загрязнители, в том числе хлор, тяжелые металлы, пестициды, нефтепродукты и отличаются высокой производительностью.
Самым простым и распространенным фильтром для воды является кувшин с картриджем. Вода проходит через специальный фильтр, переливаясь при этом из верхней емкости в нижнюю. Удобен кувшин тем, что его легко мыть, переносить, картриджи тоже меняются проще простого. Он подходит для дома, офиса, дачи, поездок, а цена фильтров для воды данного типа очень демократична.
Кроме бытовых фильтров домашнего пользования, что имеют небольшую производительность, существуют устройства коллективного применения, которые устанавливаются внутри дома, на входе в жилой дом и в местах скопления людей, которые потребляют воду, в гостиницах, ресторанах, детских садах и больницах для получения воды более высокого качества, нежели качество питьевой. Такие фильтры принято использовать при производстве пищевой продукции.
Установка самых простых фильтров
Если вы выбрали для монтажа простые фильтры, которые не требуют проведения специальной установки, вам следует регулярно менять картриджи, на некоторых моделях для этого имеются счетчики времени. Однако самые простые фильтры-кувшины для воды отличаются низким ресурсом работы и плохим качеством очистки воды, поэтому мы бы не рекомендовали покупать такие водоочистители, хоть они и имеют некоторые преимущества перед стационарными моделями.
Фильтры-насадки подключаются к водопроводному крану напрямую. В комплектации многих моделей находятся втулки, позволяющие подключить фильтр для очистки воды к крану без резьбы (гладкому крану). С помощью втулок-переходников фильтр подключается к кранам, на конце излива которого присутствует резьба. При покупке подобной насадки на кран необходимо обратить внимание на комплектацию, потому что некоторые насадки иногда в комплект не входят, и их следует приобретать отдельно.
Подготовка к установке фильтра
Ниже мы рассмотрим установку стационарного фильтра для воды Гейзер под мойку. Аналогично монтируется любой трехступенчатый проточный бытовой фильтр или система обратного осмоса, что требует произведения некоторых дополнительных коммутаций пластиковых шлангов и нуждается в подключении к сливу. Перед установкой водоочистителя нужно внимательно прочитать инструкцию, что приложена к аппарату, так как производителем зачастую предусмотрен бесплатный монтаж от сервисной службы.
Следует определить до начала работ место расположения фильтра. Учитывайте, что в этом месте не должно быть чрезмерно жарко, особенно это актуально для размещения накопительных баков для систем обратного осмоса. Для удобной и быстрой замены картриджей желательно, чтобы фильтр можно было выдвинуть наружу без отключения пластиковых шлангов.
На водоочиститель в рабочем положении не должен попадать солнечный свет в течение всего дня. Если аппарат имеет кронштейн, то при повороте его к стенке следует внизу оставить до поверхности 15-20 сантиметров, чтобы можно было менять картридж или откручивать колбу, не снимая его. Затем нужно промерить длину пути прокладки пластиковых шлангов — от врезки в водопроводную сеть до места установки водоочистителя и от фильтра до места установки крана для питьевой воды.
Адаптер, который входит в комплект поставки бытового фильтра для воды, рассчитан на монтаж к самым распространенным трубам в квартирной проводке. Если применение переходников по условиям компоновки и проводки невозможно, можно вместо них использовать два шланга определенной длины, что армированы металлической оплеткой.
Кран для отфильтрованной воды
Прежде всего вам предстоит установить кран для отфильтрованной питьевой воды. Этот кран зачастую имеется в комплекте поставки фильтра. Его необходимо установить непосредственно на столешницу или мойку, в стороне от обычного водопроводного крана для горячей или холодной воды.
Для установки крана просверлите отверстие в столешнице или мойке. Зависимо от материала основания, следует подобрать сверло. Помните, чтобы сверло не должно быть тупым. Аккуратно накерните место сверления, смажьте его жиром и просверлите на малых оборотах, не перегревая сверло. Можно сверлить в два захода – сделайте сначала отверстие в 5-6 миллиметров, а потом в 12.
Будьте осторожны при сверлении мойки из нержавейки на выходе, ведь сверло может подорвать этот мягкий материал. Для сверления гранитных моек рекомендуется применять победитовое сверло, поливая место во время сверления холодной водой, чтобы сверло от перегрева не село. Сверление столешниц из древесных пород, ДСП и ДВП проводится без каких-либо манипуляций.
Подача воды в фильтр
После проведения данной работы необходимо организовать ответвление водопроводной воды, через которое вода будет подаваться в фильтр для воды. Перекройте кран подачи на кухню холодной воды и слейте остатки воды, затем отсоедините гибкий армированный шланг с оплеткой из металла, который соединяет кухонный кран с трубой, которая подает на него холодную воду, в месте крепления к водопроводу.
Установите в разрыв адаптер на трубу холодной воды, уплотните резьбу льном с герметиком, ФУМ лентой или прочими уплотнительными средствами. Затем следует к тройнику подсоединить ранее отвернутый шланг, что идет к крану воды на мойке. В тройник вверните кран из комплекта поставки бытового фильтра, уплотнив резьбу.
Сборка фильтра для воды
Дальше идет ответственный этап – сборка изделия из комплектующих, которые входят в комплект, и установка фильтра для вода. В коробке с водоочистителем вы найдете все необходимые элементы: корпус фильтра с картриджами, соединительные пластиковые трубки, переходник с тремя отверстиями, кран для отключения водоочистителя от водопровода, прокладки, шайбы, ключ для отворачивания корпусов аппарата.
Подключите пластиковые шланги к фильтру: на вход и выход, вынув предварительно полукольца и удалив заглушки. Водоочиститель оснащен специальными быстроразъемными зажимами (цангами), и для закрепления в нем пластикового шланга рекомендуется просто в него вставить шланг. Сначала он коснется металлических зубцов, а потом пройдет с большим усилием сквозь уплотнительное кольцо и продвинется до упора еще примерно на 3 миллиметра.
Если вам потребуется обратно вынуть шланг при установке фильтра для воды под мойку, слегка надавите на торец цанги с помощью жала отвертки и вытяните одновременно с этим шланг. Так же образом достаньте защитные транспортировочные заглушки, которые установлены производителем на выходе и входе фильтра. Уплотнять ничего не нужно, потому что пластиковый шланг встает в цангу очень плотно, он зафиксирован металлическими зубцами и уплотнен резиновым кольцом.
Обратите внимание, что некоторые производители фильтров в зазор между обоймой и цангой ставят специальное съемное полукольцо. Не сняв его, не получится вытянуть шланг из цанги. Задача стопорного полукольца состоит в ограничении перемещения цанги внутрь обоймы и предотвращении освобождения шланга при случайном нажатии. После установки в зажим шланга, нужно вставить кольцо обратно.
После этого подключите вход фильтра с помощью пластиковых шлангов к крану подачи воды на водоочиститель, который установлен в тройник, а выход бытового фильтра — к крану отфильтрованной воды. Проденьте через пластиковый шланг необходимой длины гайку крана, наденьте до упора шланг на штуцер крана подачи воды и плотно закрутите гайку.
Для подключения выхода водоочистителя к крану чистой воды необходимо сначала установить сам кран в столешницу или мойку через просверленное отверстие, предварительно надев верхнюю шайбу. Закрепите кран посредством затягивания крепежной гайки, которая накручивается на полую трубку с резьбой и одета предварительно снизу крана.
После монтажа крана чистой воды и перед подсоединением к его нижней части пластикового шланга нужно шланг плотно надеть на пистон из комплекта. Для этого вставьте в трубку пистон и уприте его в столешницу или стенку, держась за трубку. Трубка при этом не должна доходить до края пистона примерно на 1,5-2 миллиметра. Трубку дальше натягивать не нужно. Другой конец шланга вставьте в цанговый зажим выхода бытового фильтра.
Проверка бытового фильтра
После установки фильтра для очистки воды можно проверить его работоспособность. Помните, что у вас перекрыты краны, поэтому для начала их откройте. Сразу проверьте систему на наличие протечек в местах монтажа тройника, соединения шланга на выходе и входе, а также подключения шланга к крану с чистой отфильтрованной водой. Если везде сухо, значит, все уплотнительные материалы установлены правильно.
Потом откройте кран для питьевой воды и подождите 5 минут. Эта манипуляция позволит всю систему промыть от технологической пыли. Не пугайтесь, если сначала вода будет мутной, это в порядке вещей. Теперь можно пробовать воду, но помните, что фильтры для жесткой воды сначала дают горьковатый привкус, потому что картриджи подобных аппаратов предназначаются еще и для смягчения воды.
Таким образом, вопрос актуальности очищения воды в вашем жилье, будь то частный дом или городская квартира, не зависимо от источника забора – скважины или водопровода, не оставляет места для размышлений и дискуссий. Ведь под рукой обычно нет чистой питьевой воды, и вы опять травитесь растворенными в водопроводной тяжелыми металлами и хлором. А если к ним добавить и присутствующие болезненные микроорганизмы и бактерии, то ситуация вообще кажется безутешной. Однако справиться со сложностями можно путем установки своими руками фильтра для воды. Тем более, что на нашем сайте вы нашли много рекомендаций и инструкций.
Дистиллятор своими руками может изготовить каждый желающий. С помощью этого приспособления жидкость очищается максимально качественно и затем по назначению используется. Дистиллятор освобождает жидкость от различных примесей. В обработанной воде даже микроэлементов нет. Изготавливать можно гидролаты при помощи дистиллятора, эфирные масла выпаривать из трав помимо очистки воды. От промышленных аппаратов внешним видом будет отличаться самодельный дистиллятор, но рабочие характеристики будут на равных. В другое фазовое состояние переход жидкости называют дистилляцией. Конденсация пара может превратиться в жидкость или же в лед, это твердая фаза.
Дистиллятор
Сфера применения довольно большая у очищенной жидкости:
- Для изготовления лекарственных препаратов дистиллированная вода используется в медицине;
- в промышленности обработанная вода применяется для различных устройств, которые могут работать только на очищенной воде;
- аккумуляторы для автомобилей работают на дистиллированной воде;
- для использования в бытовых целях такая вода тоже применяется.
- В небольших количествах некоторые люди принимают очищенную воду, но не желательно делать это часто.
Некоторыми преимуществами обладает сделанный своими руками дистиллятор. Из безопасных материалов изготавливается этот аппарат, который от различных примесей может эффективно очищать жидкость. Энергии нужно не так много для работы дистиллятора, и в использовании он очень прост. Очистка и подача воды могут регулироваться автоматически. Дистиллятор может обладать и дополнительными функциями. Шума при работе прибора не возникает. Но и недостатки у такого аппарата имеются. Дистиллятор может быть больших размеров и следить за ним нужно очень внимательно, так как для такого прибора потребуется использовать газовую конфорку, это нужно, чтобы вода начала испаряться при большой температуре.
Необходимые материалы нужно собрать и подготовить для изготовления своими руками дистиллятора. Можно легко сделать самостоятельно аппарат для очистки жидкости, но для начала необходимо будет ознакомиться с конструкцией. Для кипячения воды потребуется емкость, для охлаждения пара необходимы трубки, а также для обработанной влаги — приемный сосуд. Такая конструкция дистиллятора является самой примитивной и делается очень быстро своими руками. Различными фильтрами и дополнительными элементами обладают очистители жидкости более сложной конструкции, сделать такой аппарат будет не так просто.
Дистиллятор своими руками
Прежде чем браться за конструирование дистиллятора. необходимо понять принцип действия этого аппарата. В емкость, которая предназначена для кипячения воды, вставляется отводная трубка, а к приемному сосуду крепится второй конец трубки. Вода превращается в пар, когда ее температура становится слишком высокой. Пар начинает превращаться в воду, проходя через трубки и охлаждаясь, именно эта влага собирается в приемном сосуде. По такому простому принципу работает дистиллятор.
Что необходимо для изготовления дистиллятора:
- Из безопасного материала нужно найти трубку небольшого диаметра. Она будет использоваться для охлаждения пара. Трубка, изготовленная из меди или латуни, подойдет для этого больше всего.
- Герметичной должна быть емкость для кипячения воды. Обычный чайник можно использовать в качестве такой емкости, но придется заклеить его носик. Также нужно обратить внимание на объем емкости.
- Обычную стеклянную банку можно использовать как емкость для сбора очищенной воды.
Потребуются различные фиксаторы, хомуты, резиновый шланг, проволока. И плоскогубцы понадобятся в качестве инструмента. Высококачественной должна быть трубка из нержавеющей стали. Важно, чтобы металл не начал ржаветь или подвергаться коррозии. Из-за постоянной влаги и высоких температур трубка может подвергаться негативному воздействию. Аппарат обретет высокую прочность, если использовать качественный материал. От известнякового налета нет нужды чистить нержавеющую трубку. Нерабочую скороварку можно использовать вместо чайника, для того, чтобы сделать дистиллятор своими руками. Скороварка прочно и герметично закрывается, это является огромным преимуществом при изготовлении очистителя для жидкости. Для того чтобы вставить трубку в скороварку, понадобится в крышке проделать отверстие, но это не вызовет проблем. Из нескольких этапов состоит работа по изготовлению дистиллятора своими руками. Сделать его не составит особого труда.
Дестиллятор своими руками
Змеевик делается из трубы, ее загибают в виде спирали. Без особых усилий можно сделать спираль из пластиковой трубы, из металлического материала сделать спираль будет сложнее. Можно облегчить свою работу и купить змеевик заводского производства, паяльник или сварка не понадобятся, если воспользоваться этим вариантом. С емкостями труба соединяется с помощью фиксатора. В этих целях иногда используют резиновый шланг. Применение хомута или проволоки поможет сделать герметизацию для соединений. Стоит помнить, что аппарат может взорваться, если в нем будут присутствовать пробки, поэтому их не должно быть. На этом завершается изготовление дистиллятора своими руками. Процесс изготовления имеет некоторые нюансы, но в целом сделать дистиллятор просто.
Необходимо учитывать то, что уплотнены должны быть все соединения. Также не стоит забывать о том, что все элементы аппарата во время эксплуатации будут сильно горячими и к ним нельзя прикасаться. Необходимо соблюдать определенные правила и технику безопасности при изготовлении и использовании дистиллятора.
Направление пара должно быть правильным, он должен поступать сверху вниз. Благодаря этому устройство будет работать эффективнее. Прибор необходимо держать в чистоте, но особого ухода за собой он не требует. Прежде чем сделать этот агрегат, необходимо нарисовать правильный чертеж и только потом приступать к изготовлению. Расчеты должны быть максимально точными, ошибок быть не должно. Обычным льдом можно воспользоваться для того, чтобы трубку, в которой происходит конденсация пара, быстрее охладить. Пластиковую бутылку нужно надеть на трубку и закрепить, тщательно герметизировать отверстия входа и выхода. Если пластик сильно разогреть, то отверстия хорошо герметизируются.
Еще можно взять кастрюлю большого размера, которая будет в роли дистиллятора в домашних условиях. В нее ставят посуду небольшого размера на прочной подставке, желательно использовать подставку из дерева. Сырье помещается в большую кастрюлю, вся конструкция накрывается миской, которая кладется вниз дном. В посуду наливается холодная вода или можно положить лед. Это один из простых способов сделать дистиллятор своими руками.
Если необходимо сделать дистиллятор для получения эфирных масел, то делается он следующим образом. Большого размера кастрюля ставится на плиту, жаростойкая емкость из керамики или стекла кладется в кастрюлю. Достаточное пространство должно быть между стенками емкостей, сырье кладется именно в это пространство. В качестве сырья для эфирных масел могут быть различные растения, травы, цветы. Лучше выбирать большую кастрюлю, чтобы за один раз получалось обработать большие объемы сырья. Емкость меньшего размера, которая находится в кастрюле, наполняют водой, чтобы она была прижата ко дну. Сырье, из которого получается эфирное масло, не должно быть выше уровня емкости, это очень важно. Для сбора эфирных масел поверх емкости ставится тарелка. Она должна плотно к ней прижиматься. Тарелка должна быть с выступающими краями. Жидкость нужно довести до кипения и накрыть железной крышкой, затем убавить огонь и продолжить держать емкость на медленном огне. Для охлаждения на крышку можно накладывать лед. За уровнем воды в дистилляторе необходимо следить, чтобы она не выкипела, если это произошло, то нужно аккуратно подлить новую дистиллированную воду. На такую дистилляцию уходит примерно 3 часа. Эфирное масло находится поверх жидкости после этой процедуры, и его необходимо снять аккуратно. Гидролат оставшийся после эфирных масел, может использоваться для различных целей. Еще можно делать ароматизированные свечи или мыло из такой воды.
Для многих необходимостью является очищение жидкости от различных примесей, летучих компонентов, сероводорода, хлора, тяжелых металлов. Не меньше восьми часов должна отстаиваться вода, перед тем как отправить ее в дистиллятор. Затем необходимо осадок слить, а воду конденсировать или заморозить. Сделать дистиллятор дома можно очень просто, при этом из жидкости удаляются все вредные примеси. Нужно количество воды необходимо залить в кастрюлю и накрыть конусообразной крышкой. Необходимо подготовить чистую емкость. После закипания воды в кастрюле, начнут собираться капельки на внутренней части конусообразной крышки, их и нужно сливать в чистую емкость.
Вода может быть разной степени очистки. Дистилляторы стали известными не так давно, ранее воду очищали от различных примесей методом кипячения, кухонным фильтром, еще чистой является бутилированная вода и жидкость, очищенная обратным осмосом. Но самую лучшую очистку дает дистиллятор, с его помощью из воды испаряются все вредные примеси. Каждый человек может сделать очиститель воды в домашних условиях. В изготовлении дистиллятора своими руками нет ничего сложного, нужно лишь желание и немного свободного времени.
Автор: Т. Розанова
Издревле люди занимались самогоноварением, перегонкой браги либо других слабоалкогольных жидкостей в крепкий и чистый алкоголь, применяя для этого различные перегонные приспособления, поначалу весьма примитивные. Конструкции самогонных аппаратов дистилляторов со временем менялись в лучшую сторону параллельно с развитием технологий и ростом знаний о физических процессах. Они прошли путь от простейших конструкций, сделанных из чугуна и дерева, до сложнейших дистилляторов типа «ректификационный столб», и на сегодняшний момент благодаря этому мы можем самостоятельно изготовить самогонный аппарат, который будет служить нам верой и правдой.
Впрочем, достаточно исторических отступлений, раз вы это читаете, то заинтересованы в том, чтобы стать собственником своего и притом достаточно качественного самогонного аппарата. В этой статье мы поделимся с вами опытом как самому такой сделать для собственных нужд и какие выбрать для этого материалы.
Самогонный аппарат своими руками
Емкость для перегонки браги
Материал
В качестве бака для перегонки можно использовать изделия из алюминия, нержавейки, эмалированной стали и меди, но следует учесть некоторые оговорки. Алюминиевые чаны считаются недолговечными относительно других материалов. Медь слишком дорога, и приобрести где-нибудь большого объема емкость, сделанную из этого металла, хотя и возможно, но, безусловно, влетит вам в «копеечку». Нержавейка — лучший выбор для вашего аппарата, однако необходимо следить при приобретении емкости или металла для изготовления оной, чтобы нержавеющая сталь была по ГОСТу предназначена для пищевой промышленности.
Объем и габариты емкости
Объем и габариты емкости — один из наиболее сложных вопросов, которые вам придется решить для себя самостоятельно. Прежде всего объем перегонного куба зависит от объемов продукции, которую вы намереваетесь получить, а также от количества операций по перегонке, которые вы намереваетесь выполнить. Если у вас достаточно свободного времени, вы можете, имея емкость относительно небольшого размера, произвести столько же самогона, как и с большой, просто повторяя цикл производства. Не в последнюю очередь размер куба для перегонки зависит от того, есть ли у вас место для размещения крупного бака как для хранения, так и в процессе дистилляции напитка. В любом случае, при выборе объема емкости рассчитывайте, что при перегонке бак нужно наполнять брагой не более, чем на 80%.
Выбор емкости
Вы спросите, что же можно использовать в качестве бака? Для емкостей в советское время наиболее часто использовали алюминиевые бидоны из-под молока. У данного технического решения имелось множество преимуществ, таких как: достаточно большой объем емкости (40 литров), крышка, надежно закрывающая отверстие емкости и выдерживающая необходимое давление, а также достаточно широкая горловина, позволяющая производить очистку емкости после выгонки продукта. Не стоит забывать и об удобстве переноски и заготовки браги в этих бидонах.Эти емкости сами по себе неплохо герметизированы, и единственным элементом, который необходимо модернизировать в плане герметизации, является уплотнительная резинка под крышкой. Сама по себе она неплохо держит давление при перегонке, но, реагируя на высокую температуру, добавляет неприятный запах и вредные вещества в ваш будущий алкогольный напиток. Ее можно просто заменить на силиконовый герметик либо обмотать резиновый уплотнитель ФУМ-лентой и прокипятить в воде около 1 часа.
Из имеющихся в продаже емкостей в роли перегонного куба также вполне может подойти крупная эмалированная посуда — выварки, кастрюли и прочее. Из основного достоинства этого выбора следует и его недостаток, удобство чистки в противовес сложности герметизации бака. Данный вариант достаточно долговечен, главное, быть осторожным в обращении с емкостью и избегать ударов, могущих привести к сколам эмали. Еще одним вариантом употребления кухонной утвари в качестве бака для бражки являются старые скороварки, их несомненное преимущество — это наличие отличной герметизации. Однако, учитывая изначально малый объем емкости, мы не можем порекомендовать этот вариант каждому из наших читателей.
Емкости из нержавеющей стали являются отличным выбором для каждого, кто решил заняться самогоноварением, в первую очередь потому, что нержавеющая сталь, предназначенная для пищевой промышленности, не вступает в химическую реакцию с производимым алкоголем и, следовательно, можно не опасаться наличия продуктов окисления железа в самогоне. Если достать уже готовую емкость не удастся и у вас появится бак, сделанный «своими руками», проконтролируйте качество сварных швов. Сварные швы должны выдерживать давление внутри куба около 220 Па, иначе не избежать неприятных сюрпризов.
Охлаждающий узел
Этот элемент конструкции самогонного аппарата является критичным, от качества работы охлаждающего узла, несомненно, напрямую зависит количество и качество получаемого крепкого напитка. Сам узел состоит из двух основных элементов: охлаждающей емкости и змеевика (трубки имеющей спиралевидную форму).
Материал
Для того, чтобы сделать самую сложную часть охлаждающего узла — змеевик, необходимо использовать теплопроводный материал, не вступающий в химическую реакцию со спиртом и его парами. Медь — это лучший материал для изготовления змеевика, поскольку является очень теплопроводным и практически не окисляемым металлом, более того, этот металл достаточно мягкий и легко обрабатывается в условиях домашней мастерской. Единственным небольшим недостатком использования медной трубки в качестве змеевика можно считать необходимость его очистки после завершения цикла перегонки лимонной кислотой или уксусом. Следующим по теплопроводности стоит алюминий, который хуже меди по этому параметру более чем в 1.5 раза, однако более серьезным его недостатком является большее, чем у меди и других вариантов, окисление. Часто в качестве материалов для змеевика выступает пищевая нержавеющая сталь. По теплопроводности нержавеющая сталь хуже меди более чем в 3 раза, также из недостатков можно отметить сложность в обработке. Иногда используются такие экзотические варианты, как змеевик из стекла, разумеется, самостоятельно его изготовить затруднительно, но можно приобрести как часть какого- либо лабораторного оборудования. Змеевик из стекла совершенно не вступает в реакцию со спиртом, но очень хрупок и имеет низкую теплопроводность.
Размеры
В выборе параметров необходимо соблюдать принцип «золотой середины». Например, чем длиннее трубка, тем лучше охлаждение пара, потому что больше площадь контакта с охлаждаемым веществом, но тем выше давление внутри трубки, а значит, ниже скорость перегона. Чем больше диаметр, тем меньше давление и лучше охлаждение, но тем сложнее охлаждать сами трубки (больше воды для охлаждения), и тем более они сложнее в обработке. Рекомендуемая длина медной трубки до закрутки в спираль полтора — два метра, внутренний диаметр желателен в пределах десяти миллиметров, диаметр стенки около одного миллиметра (допускается небольшая погрешность).
Охлаждающее вещество
Температуру змеевика понижают водой, льдом и воздухом. Чаще всего используется охлаждение водой, такое охлаждение, в свою очередь, подразделяется на охлаждение проточной водой и непроточной в емкости (змеевик просто опущен в какую то емкость, заполненную водой). Охлаждение в непроточной воде проще реализовать, но оно является менее эффективным, из-за чего самогона на выходе меньше и он худшего качества. Проточные сложнее, на них уходит гораздо больше воды, однако результат перегонки говорит сам за себя. Из хорошего охлаждающего узла самогон должен выходить комнатной температуры, или даже чуть холоднее. Если змеевик находится в проточном резервуаре, то желательно разместить его так, чтобы охлаждающая жидкость циркулировала навстречу пару, снизу закачивать, а сверху сливать, таким образом, достигая температурного минимума на выходе из змеевика.
Изготовление охлаждающего узла
Для того чтобы сделать охлаждающий узел, нам потребуется трубка из меди, алюминия или нержавейки (для змеевика) и металлическая труба диаметром 80 миллиметров. При выборе трубки для змеевика мы будем использовать ранее приведенные размеры. Длина трубки 1.5 -2 метра с толщиной стенки около 1мм и диаметром 8-12 мм. Чуть ниже вы можете видеть чертеж узла в сборе, на чертеже он подписан как «холодильник».
Далее необходимо выполнить следующие действия:
- В приготовленную вами трубку нужно насыпать песок или какой-нибудь другой сыпучий материал, плотно утрамбовать его. Если ничего такого под рукой нет, а на улице как раз минусовая температура, или вы являетесь счастливым обладателем огромного холодильника, то налейте в трубку воду, плотно закройте отверстия и заморозьте воду внутри трубки. Это делается для того, чтобы при сгибании наша трубка не сплющивалась.
- Если вы воспользовались песком, плотно заткните концы трубки деревянными цилиндрами, либо и вовсе заклепайте их. Используйте прут с наружным диаметром, как указано на чертеже.
- Вставьте конец трубки в приваренную к пруту гайку и намотайте вокруг трубы.
- На охладителе, сделанном из трубы диаметром 80 мм, смонтируйте патрубки для подачи воды и вывода ее из охлаждающего узла.
- Поместите змеевик в трубу-корпус, заварите ее с двух сторон и тщательно загерметизируйте.
Рекомендации по монтажу
После того как вы изготовили охлаждающий узел, вы практически закончили свой самогонный аппарат. Вам осталось подать воду на охлаждающий узел и соединить его с перегонным кубом. Для соединения с перегонной емкостью желательно использовать силиконовые трубки, но ни в коем случае не резиновые и не ПВХ. Отличить силиконовую трубочку от других очень легко. Если ее поджечь. она не коптит и оставляет после себя светлый порошкообразный пепел. Фиксируется силиконовый шланг с обеих сторон хомутами. Для подачи и оттока воды можно использовать любой тип шланга.
