Дмв антенна для цифрового тв своими руками из кабеля

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ – это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Главная » Статьи » Антенна дмв из кабеля своими руками

Как сделать дециметровую антенну своими руками?

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

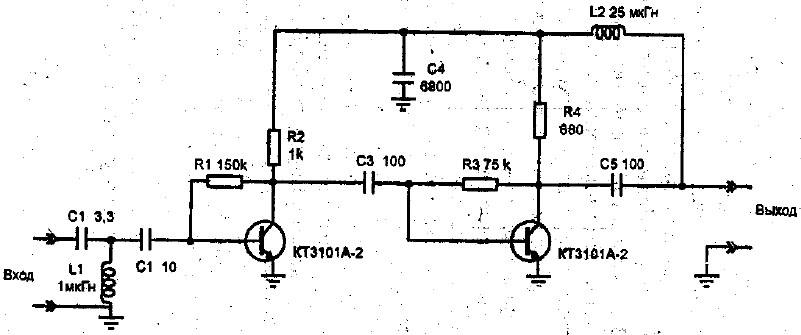

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

• Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
• Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
• Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 —  представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

• полоса пропускания от 470 до 790 МГц;
• коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
• величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
• устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

• Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
• Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
• Петля устанавливается на подставку.
• На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

• внешние стороны ромба (А) – 140 мм;
• внутренние стороны (В) – 130 мм;
• расстояние до рефлектора (С) – от 110 до 130 мм;
• ширина (D) – 300 мм;
• шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

www.asutpp.ru

Антенны ДМВ своими руками из подручных материалов / Сделай сам / Коллективный блог

Свое название дециметровые волны получили из-за того, что по длине укладываются в промежуток от 10 см и до 1 м. В таком диапазоне распространение электромагнитных колебаний происходит по прямой. Они не огибают земную поверхность. А тропосфера их лишь частично отражает. Из-за таких особенностей связь на дециметровой волне достаточно тяжела. Радиус ее действия не больше 100 км. Большой популярностью сегодня пользуются дециметровые антенны, которые любители и профессионалы собирают из подручных материалов своим руками. Вы думаете это сложно? Нет, это элементарно.

Банки из-под пива наладят изображение в телевизоре

При создании самодельной антенны стоит опираться на то, что диапазон частоты ДМВ находится на отрезке от 300 МГц до 3 ГГц. Именно на этом промежутке вещает самое большое количество различных государственных и коммерческих телеканалов страны.

Для будущей конструкции нам понадобится две пивных банки объемом 0,5 л. Не стоит брать больше, это только ухудшит качество приема волн. Для их закрепления вам понадобиться каркас. Специалисты рекомендуют деревянную доску шириной 10 см. А вот любители изобрели другое конструктивное решение – вешалку для одежды из дерева. В этом случае вам легко будет повесить готовую антенну в комнате или за окном.

Кроме банок и каркаса еще понадобятся 2 шурупа диаметром 2-3 мм, отвертка для них, коаксиальный кабель, чтобы подключить антенну к телевизору, паяльник, пара клемм под шурупы, скотч или изоляционная лента и разъем для стандартного гнезда.

Процесс монтажа начинается с зачистки разъема и клемм в провод. Длину обоих концов нужно сделать 12 см. Первый конец будет располагаться на стороне телевизора. А вторые необходимы для жилы и экрана. После зачистки нужно шурупами прикрепить клеммы к горлышкам банок. Они должны плотно прижиматься, а вот нужды закручивать их до упора нет.

После этого на расстоянии 75 см друг от друга на деревянной горизонтальной перекладине или вешалке закрепляются пивные банки горлышками друг к другу. Для того чтобы жестянки удерживались на основе, необходимо воспользоваться скотчем. Все, ваша дециметровая антенна готова к эксплуатации.



Рис.1. Антенна ДМВ из пивных банок на вешалке

Теперь необходимо найти для нее место, в котором будет происходить лучший прием. Если вы хотите спрятать конструкцию от посторонних людей, можно воспользоваться одеждой или шторой.

Те, кто уже успел опробовать эту самодельную конструкцию, говорят, что можно брать банки объемом 0,33. А вот качество изображения на экране отлично регулируется путем изменения расстояния между жестянками.

Антенна из коаксиального кабеля

Для того чтобы собрать следующую конструкцию вам понадобиться стандартный телевизионный провод с сопротивлением 75 Ом. Берем кусок длиной в 530 мм. Затем выгибаем очень ровное кольцо или ромб. Для того чтобы конструкция держалась, закрепляем ее на доске из фанеры или плексигласе. Из-за того, что показатель входного сопротивления очень высок, необходимо использоваться согласующее устройство для подключения антенны к телевизору. Его название U-колено.

Сделать его достаточно просто. Берем отрезок кабеля длиной 175 мм и загибаем его в виде подковы или буквы U. Затем концы провода от антенны, которые будут идти к телевизору, совмещаем с концами полученного колена. Для того чтобы полученная конструкция держалась, закрепим ее скотчем или изоляционной лентой. Следующий шаг – пайка всех трех экранов друг с другом. С обеих сторон экран выгнутого кольца соединяется с жилами колена. Кроме того, к одной из жил полученной буквы U необходимо припаять центральный провод от телевизионного кабеля.



Рис.2 Схема антенны из коаксиального кабеля

Как результат, у вас получиться пассивная антенна, которая отличной работает в диапазоне дециметровых волн. Если вы планируете использовать ее на улице, тогда не забудьте нанести на  кабель слой компаунда или смолы. Как вариант, можно смастерить пластиковый корпус для избегания попадания влаги на провода.

«Чебурашка» для Wi-Fi и телевидения

В 90 годы этим смешным названием именовали две больших кольца, которые посредине скрепляла алюминиевая пластина. Сегодня «Чебурашка» вернулся из прошлого и отлично подходит для улавливания волн из дециметрового диапазона.

Для создания этой смешной конструкции необходимо взять два кольца диаметром 100 мм снаружи и 38 мм внутри из алюминия. В каждой из них необходимо вырезать полоску шириной в 5 мм насквозь. Эти два контура нужны для того, чтобы не применять в конструкции трансформатор.

Для закрепления колец отлично подходит планка из стеклотекстолита или прочного дерева. После того, как выбрана основа, на ней на расстоянии 103 мм от центра каждого кольца необходимо их закрепить. Сделать это нужно так, чтобы обе щели находились друг напротив друга. После этого производится попарное соединение верхних и нижних краев щелей. В завершении необходимо подсоединить экран и жилу телевизионного кабеля к получившимся парам.

Установить такую антенну можно там, где вам удобно: на крыше дома, на балконе квартиры или в комнате. Главное помнить одну вещь – чем короче длина кабеля до телевизора, тем лучше будет качество изображения у вас на экране.

  Рис.3 Схема «Чебурашки»

Рис.4 Готовая антенная «Чебурашка»

В основе создания этой антенны лежит схема круговых вибраторов. Разность фаз между симметрично расположенными кольцами в случае, если поляризация волн происходит в горизонтальной плоскости, не происходит. А подсоединенный к такой конструкции кабель с перешейка снимает полученное излучение.

Стоит отметить еще одну возможность данной конструкции. Антенна имеет резонансную частоту 802МГц, поэтом она отлично подходит для сетей Wi-Fi с их частотой  в 900 МГц. Коэффициент усиления данной конструкции 15дБ и она отлично согласуется с коаксиальным кабелем, имеющим показатель РК-75.

Правильное расположение это антенны – вертикальное, так чтобы сделанные прорези находились одна под другой. Поляризация полученного сигнала в этом случае происходит в горизонтальной плоскости.

Антенна и гетинакса или текстолита

Этот способ создания выше описанной конструкции можно использовать в том случае, если у вас есть платы, изготовленные из гетинакса или тестолита с фольгированием с одной стороны. Тогда нужно просто вырезать нужные вам фигуры из них. Затем между полученными кольцами оставляется мостик для контакта шириной 20 мм и прорезью внутрь 5 мм. Для закрепления коаксиального кабеля высверливаются два отверстия, расположенные зеркально друг к другу.

Эта конструкция в отличие от приведенной выше удобнее, так как в углах листа можно просверлить крепежные пазы в количестве 4 штук. Это позволит в будущем надежно закреплять антенну на стенке, раме или крыше.

К достоинствам данной конструкции можно отнести простоту изменения диапазона частот. Сделать это можно, изменив диаметр колец. Подбор нужного входного сопротивления осуществляется путем  проб на практике. Для герметизации полученной конструкции из гетинакса используется оргстекло, а края просто заливаются жидкими гвоздями.

Рис. 5 Один из возможных вариантов антенны из гетинакса

Стоит отметить еще один любопытный момент, связанной с данной антенной. Вы можете из двух одинаковых конструкций сделать фазированную решетку. Она получается путем закрепления двух антенн друг над другом. Расстояние, на котором они располагаются, приблизительно равно 406 мм между центрами этих восьмерок. Чтобы конструкция стала единой, нужно сделать суммирующее устройство. Для этого берут отводы двух кабелей длиной 325 мм и скрепляют их посередине. Потом к ним припаивается коаксиальный кабель.

Заключение

Как видите из приведенных примеров, ничего сложного или трудного в создании дециметровой антенны своими руками нет. Весь материал прост, и его легко можно найти, если не у вас дома, так на базаре. Удачи в конструировании и приятного просмотра.

Внизу приведен еще один вариант антенны самостоятельного изготовления:

http://www.prostanki.com/video/17277/antenna-dmv-tipa—zigzag—elektronika-i-elektrotehnika-chip-i-dip

Источниу www.44kw.com

44kw.com

Как сделать антенну для цифрового ТВ своими руками

Главная > Советы электрика > Как сделать антенну для цифрового ТВ своими руками

Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского изготовления.

Антенна для цифрового ТВ

Цифровое эфирное телевидение – это передача телевизионного сигнала при помощи цифрового кодирования, которое обеспечивает его доставку в приемное устройство с самыми минимальными потерями. Соответственно телевизор должен поддерживать технологию, которая называется DVB-T2. Для уверенного приема нужна специальная антенна, которую можно купить, а можно сделать самому.

Способов изготовления своими руками антенн в настоящее время существует большое количество. Рассмотрим наиболее простые и распространенные.

Из пивных банок

Может быть изготовлена простая дециметровая комнатная тв антенна из пивных банок.

Для изготовления всеволновой самодельной антенны такой конструкции понадобятся следующие материалы, комплектующие и инструмент:

• 2 жестяные банки объемом 750 или 1000 мл;
• кабель коаксиальный телевизионный (РК75);
• штекер антенный;
• изолента или скотч;
• саморезы по металлу;
• труба полипропиленовая или деревянная палка для крепления к ней банок;
• отвертка;
• кусачки;
• нож;
• надфиль;
• линейка.

Антенна для ТВ из пивных банок

Как сделать антенну из пивных банок? Алгоритм изготовления следующий:

• с помощью отвертки проделать по 1 отверстию в горловине каждой банки, следя за тем, чтобы она не деформировалась;
• вкрутить в эти отверстия саморезы с помощью отвертки;
• зачистить с помощью ножа концы кабеля, не забыв очистить медный провод от лака надфилем;
• прикрутить к саморезам скрученный в кольцо провод и оплетку кабеля (надежнее будет, если его приварить или припаять, но это при наличии соответствующего инструмента);
• к   трубе или палке надежно закрепить банки, применив для этих целей изоленту или скотч, выдержав расстояние между банками (оно опытном путем уже давно установлено, и этот размер равняется 7,5 см);
• на второй конец кабеля надеть штекер, которой подсоединит кабель к приемному устройству.
• поместить антенну в необходимом месте, т.е. в том, где прием сигнала будет идеальным.

Самой кропотливой работой является подготовка кабеля РК75. Один конец надо на расстоянии 10-12 см очистить от верхней оболочки с помощью ножа, не повредив медную оплетку. Далее необходимо скрутить в косичку эту оплетку и удалить алюминиевый экран. После этого срезать см на 6-7 полиэтиленовую оболочку и оголить центральную жилу. Полученную медную скрутку и оголенную жилу затем присоединяют к банкам.

Второй конец кабеля тоже необходимо зачистить и подсоединить к нему штекер, состоящий из 2 половинок. Центральная жила кабеля проходит через отверстие одной половинки штекера, а оплетка соединяется с корпусом штекера. Обе половинки накручиваются одна на одну, и получается надежное устройство для подсоединения к антенному гнезду телевизора.

Если антенну из жестяных банок планируется разместить на улице, то ее необходимо надежно защитить от внешних погодных влияний. Подойдут пластиковые бутылки, у которых необходимо отрезать горлышко и дно и в них разместить элементы антенны. В таких условиях она надежно будет осуществлять возложенные на нее функции.

Эта самая простая широкополосная антенна, изготавливаемая из подручных материалов без применения специальных инструментов, делается она быстро. Ее можно изготовить своими руками и установить за 20-30 минут. Можно убедиться, что самодельная антенна принимает большинство каналов спутникового телевидения, в том числе ТVВ-T2. Как минимум она принимает до 15 каналов.

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

Из картонной коробки

Простая спутниковая антенна для ТVВ-T2 изготавливается с применением картонной коробки. Для ее изготовления понадобятся:

• коробка картонная (можно из-под обуви);
• фольга;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• клей;
• линейка или рулетка;
• кусачки;
• надфиль.

Такая простая самодельная комнатная антенна обеспечит качественный прием ТVВ-T2.

Бабочка

Всеволновая телевизионная антенна своими руками может быть как бабочка. Такая антенна ничем не отличается от обычной дециметровой. Проще переделать простую антенну типа решетка, которую можно купить по низкой цене в торговой сети, под цифровую, которая будет принимать спутниковые (Т2) каналы. Для ее изготовления своими руками понадобятся следующие материалы, комплектующие и инструменты:

• дощечка или фанера размером 550х70х5 мм;
• провод медный с центральной жилой Ø 4 мм;
• саморезы по металлу;
• кабель коаксиальный телевизионный РК75;
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• паяльник;
• припой;
• флюс-паста;
• линейка или рулетка;
• кусачки;
• карандаш.

Антенна для ТВ в виде бабочки

Этапы изготовления:

• разметить дощечку, как показано на рисунке:

Дощечка для антенны в виде бабочки

Чтобы перевести размеры, указанные в дюймах, в см, необходимо помнить, что 1 дюйм равняется 2,5 см.

• нарезать 8 проводов длиной по 37,5 см;
• середину каждого провода зачистить на 2 см;
• согнуть каждый провод буквой V, чтобы расстояние между проводками равнялось 7,5 см;
• отрезать 2 провода длиной 22 см;
• зачистить эти 2 провода в местах крепления к дощечке или фанере;
• собрать все проволочки с помощью саморезов, как показано на рисунке;

Изготовление антенны в виде бабочки

• соединить с помощью специального штекера антенну с кабелем.

Соединение штекером антенны с кабелем

Из коаксиального кабеля

Существует дмв антенна своими руками, изготовленная из коаксиального кабеля. Для изготовления такой простой антенны понадобятся:

• коаксиальный кабель РК75;
• плексиглас или фанера;
• согласующее устройство;
• антенный штекер;
• плоскогубцы;
• нож;
• кусачки;
• скотч;
• линейка;
• карандаш.

Антенна для ТВ из коаксиального кабеля

Этапы изготовления:

• отрезать кусок кабеля длиной 530 мм;
• зачистить куски кабеля с двух сторон, оголив центральную жилу и соединив оплетку в косичку;
• скрутить в кольцо (можно в виде ромба) и закрепить на куске плексигласа или фанеры с помощью скотча, оставив расстояние между концами кабеля примерно в 2 см;
• из куска коаксиального кабеля длиной в 175 см изготовить подковообразное согласующее устройство. Для этого необходимо зачистить концы кабеля так же, как при изготовлении кольца;
• подготовить антенный кабель. С одной стороны надеть штекер, а вторую сторону зачистить до оголения центральной жилы и оплетки;
• совместить концы провода кольца с согласующим устройством и кабелем, идущим к антенне, который потом с помощью штекера будет подсоединен к телевизионному приемнику.

Самодельная антенна. Видео

Наглядное пособие, как сделать самодельную антенну для цифрового ТВ, представлено в этом видео.

Антенны своими руками для приема цифрового сигнала сделать просто. По качеству приема они ничуть не хуже заводских антенн с усилителем, а стоимость их намного ниже. Они могут применяться в квартирах, частных домах и на дачах. Сделать их из подручных материалов может каждый, стоит только вникнуть в технологию изготовления.

elquanta.ru

ДМВ антенна своими руками

Под дециметровым диапазоном понимаются частоты вещания телевидения, включая цифровое. Некоторые антенны сегмента просты, иные сложной конструкции. Назначение агрегатов принимать горизонтальную поляризацию с вышек. Сегодня рассмотрим, как сделана ДМВ антенна своими руками.

Простая конструкция антенны с центральной частотой 500 МГц

Антенна ДМВ, описанная журналом Радио №3, 1991 год, не однажды изуродована, сегодня решили воскресить изделие, дабы читатели могли пользоваться. Выполнена схема частичного зигзага. Идет парно с конвертером, предназначена вести прием ДМВ на метровый вход телевизора. Помнящие советскую технику, знают: на задней стенке ТВ два гнезда. Дециметровый диапазон государством не использовался. Вещали региональные каналы.

Изготавливаем квадратную рамку из 75-омного кабеля стороной, равной четверти длины волны. Берем 500 МГц — получаем 12,5 см. Рамка крепится одним углом вниз на основании диэлектрического материала:

• Верхний угол кабеля зачищен. Снимаются изоляция, экран протяженностью 10 мм.
• В нижнем углу провод берется с запасом пару сантиметров. С избыточных участков снимается изоляция, затем спаиваются экраны, образуя электрический контакт. Внутренняя жила просто висит в воздухе.
• Крепление антенны к основанию ведется луженой проволокой диаметром 1 мм. Дополнительно усиливает контакт между экранами в нижнем углу.

• В остальном получается квадрат, стоящий на одном углу, который прикреплен к основанию.

Углы квадрата слегка сглаженные. Ведите крепление проволочными скобами по месту, образуя прочную конструкцию. Можно варьировать длину стороны квадрата согласно своим потребностям. Настроить резонанс на частоту вещания телевидения. При необходимости вешается экран на расстоянии 10 см с обратной стороны пластины на расстоянии 10 см. Суммарно до антенны дает почти сторону квадрата, равную 12,5 см. Расстояния выбираются, определяясь длиной волны.

Экран-рефлектор крепится четырьмя стойками, имеет ширину 330 мм, высоту 200 мм. Центр симметрии совпадает со строительной осью антенны. Позволит вести прием с одного направления, избавляет от части помех. Шаг полезен, если имеется эффект многолучевости. Одновременно введение экрана примерно вдвое повышает коэффициент усиления антенны. Конвертер сегодня смотрится неуместно. Усилитель ДМВ антенны пригодится, если сигнал слабый, вышка далеко.

Несложно заметить: конструкция громоздкая. Кабель на 75 Ом рассчитан на советскую технику. Общепринятый стандарт телевидения. Сегодня устройства работают, питаемые кабелем волновым сопротивлением 50 Ом. Следовательно, перед тем, как сделать ДМВ антенну, требуется подыскать. Если усилитель вдобавок сможете сделать, хорошо! Получится антенна ДМВ активная.

Самая простая конструкция ДМВ антенны

Гораздо проще использовать коаксиальный кабель, создав четвертьволновый вибратор. Находим частоту приема. Московский первый мультиплекс использует 559,25 МГц, отсюда вычисляем длину волны.

Значит, зачищать будем на 13,4 см. Сопротивление четвертьволнового вибратора близко 40 Ом. Учитываем факт, при согласовании просто втыкаем в ресивер цифрового телевидения, приделав предварительно f-разъем иди другой необходимый коннектор. Зачищаем только внешнюю оболочку, экран. Четвертьволновый вибратор располагаем горизонтально для лучшего приема. Конструкцию соберут школьники, нашедшие 20 рублей на провод, ножик, коннектор. Самая простая ДМВ антенна своими руками, для сравнения, за покупную просят порядком больше деревянных.

Не ожидайте больших подвигов, избегайте тащить на крышу. Не наружная антенна ДМВ. С гарантией усилит прием обычного ресивера. Нет времени мастерить — попробуйте простой способ.

Антенна ДМВ — 855 МГц

Размер антенны должен соответствовать 69-му каналу Восточной Европы, входит и Россия. Видео транслируется на частоте 855,25 МГц, звук — 861,75 МГц. Насколько можно судить, контур настроен на 857 МГц. Для изготовления понадобится изрядный кусок провода волновым сопротивлением 75 Ом. Из 53 см делаем кольцо с разрывом, откуда будем снимать сигнал. Обратите внимание: экран сигнальный. Прикрепим согласующее U-колено кабеля 75 Ом длиной половину волны – 175 мм.

Делается следующим образом:

• один конец внутренней жилы U-колена сажается на сигнальный провод, кабеля, идущего к ресиверу, также на одну сторону экрана антенны;
• второй конец внутренней жилы U-колена сажается на противоположный конец экрана антенны.

В результате добавленный отрезок линии уравнивает сопротивление круглого контура и кабеля, идущего к ресиверу. Чтобы из устройства получилась антенна для цифрового телевидения ДМВ, нужно настроить на частоту мультиплекса. Порядок действий поясним основательно:

1. Длина U-колена равняется половине длины волны мультиплекса.
2. Диаметр рамки равен четверти волны мультиплекса.

Длину волны мультиплекса можно узнать в интернете, местных газетах. Чтобы принимать вертикальную поляризацию, рамку поверните на 90 градусов разрывом вбок. Сможете уловить сигнал раций. Самые простые наружные антенны ДМВ.

Всеволновая антенная ДМВ-МВ

Антенна МВ-ДМВ дает малое усиление, покрывая каналы 1-41 за небольшим исключением. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и звездочного вибратора метрового.

Суммарная длина устройства составляет 64,7 см. Начнем передним краем! В дециметровой части приютились 5 директоров, один двойной рефлектор. Если считать спереди, имеют длину и удаление друг от друга:

1. Длина 19,9 см — удаление от переднего края нуль.
2. Длина 20,2 см — удаление от первого директора 13,9 см.
3. Длина 20,4 см — удаление от второго директора 13,2 см.
4. Длина 21,2 см — удаление от третьего директора 6,3 см.
5. Длина 31,4 см — удаление от четвертого директора 2,2 см.
6. Длина рефлектора 34,9 см — удаление от пятого директора 7,7 см.

Обратите внимание: рефлектор состоит из двух проволок, одна над другой с перемычкой, серединой сидящей на центральной оси ТВ антенны ДМВ. Высота перемычки 10 см. Пятый директор вида вытянутой овальной рамки, верхний виток которой в центре крепится к оси антенны. Разомкнутая часть пятого директора послужит для параллельного подсоединения метровой части, крепящейся вертикально в задней части антенны.

Метровая часть представляет собой 6 лучей, разорваны по вертикальной оси симметрии. Один расположен горизонтально. Лучи базируются по три штуки на элементах двухпроводной линии шириной 5 см. Если смотреть сверху, загибаются зеркально вперед. Угол между лучами составляет 120 градусов. Если смотреть спереди, получается правильная шестилучевая звезда с угловым расстоянием между прутками 60 градусов. Длина каждого 108 см. Для соединения конструкции, центром сидящей на оси антенны, послужит двухпроводная линия суммарной длиной 91,5 см, идущая прямиком на 5-й директор (нижний разомкнутый виток).

Линия на 11 см уходит дальше звезды вверх. Идет деталь полукругом, начинаясь у 5-го директора, заканчиваясь у звезды вертикально. На расстоянии 11 см, теперь в сторону директора расположены две точки распайки коаксиального кабеля 75 Ом, идущего на телевизор. Отрезки от точки двухпроводной линии до звезды и 5-го директора выбраны, чтобы волны диапазонов не смешивались. Метровые легко проходят от звезды до кабеля, в дециметровую часть не идут, наоборот, от 5-го директора сопротивление мало для высоких частот, непреодолимо для длинных.

Антенны телевизионные ДМВ-МВ изготавливаются из материала, обеспечивающего нужные прочностные характеристики. Центральная жила кабеля сажается на один провод двухпроводной линии, экран – на другой. При необходимости добавляется согласующее устройство. Тяжело применить U-колено, диапазоны разные, автор изобретения пишет: особых отражений мощности не наблюдается.

Прочие антенны ДМВ диапазона

Антенна ДМВ логопериодическая является устройством широкополосным. Ловит весь диапазон. Напоминает конфигурацией волновой канал, отличается тем, что директора расположены по иному математическому закону, давшему название конструкции антенне ДМВ. Директоры очертим треугольником. ДМВ антенна Дельта Н111-01 сделана подобным образом. Обеспечивая широкополосность.

Антенна для ДМВ своими руками делается из подручного материала, можно приспособить многие металлические предметы. Указанные конструкции часть всех схем, лучше всего сегодня действуют узкоспециализированные устройства. Цифровые мультиплексы вовсе занимают одну частоту. Антенны телевизионные ДМВ-МВ становятся ненужными.

Желаем удачи радиолюбителям, помощь Фортуны понадобится, учитывая несуразность статей на тему конструирования. Не претендуем на идеальность, но хотя бы стараемся!

vashtehnik.ru

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ. Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

• Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
• Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
• Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
• ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
• Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
3. Несколько модификаций зигзагообразной антенны, или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом читайте тут.

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

• КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
• КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
• КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание: есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна, поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

• В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
• В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2

О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

• Р = 0,52Л.
• В = 0,49Л.
• Д1 = 0,46Л.
• Д2 = 0,44Л.
• Д3 = 0,43л.
• a = 0,18Л.
• b = 0,12Л.
• c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

Загрузка…

1.Телевизионная антенна ДМВ своими руками

1. Кольцо-коаксильный кабель РК75 длинной 530мм.
2. Петля-коаксильный кабель РК75 длинной 175мм.
3. К антенне.

Сборка:
Для сборки данной антенны вам даже не придется бегать по магазинам.
Для этого нужно взять антенный кабель РК75 длинной 530мм.(для кольца) и 175мм. (для петли).
Соединить как показано на рисунке.
Закрепить на листе фанеры (оргстекла) с помощью проволочных хомутиков.
Направитьна телецентр.
Вот вам и ДМВ антенна, которая будет работать не хуже покупной.

]

2.Телевизионная антенна ДМВ «Народная» своими руками

Антенна представляет собой аллюминевый диск с внешним диаметром 356мм.,внутренним- 170мм. и толщиной 1мм., в котором сделан пропил шириной 10мм.
На место пропила устанавливается печатная плата из стеклолита толщиной 1мм. В этой плате имеются два отверстия для крепления винтами М3.
К печатной плате, прикрепленной к антенне, припаивают выводы согласующего трансформатора Т1.
Для трансформатора лучше всего использовать кольцевой сердечник с внешним диаметром 6…10мм., внутренним — 3…7мм. и толщиной 2…3мм.
Обмотки трансформатора накладываются однослойным изолированным проводом с диаметром 0,2…0,25мм. и имеют одинаковое число витков, от 2-х до 3-х витков. Длинна отводов витков состовляет 20мм.
При наличии такого трансформатора возможен прием в метровом и дециметровом диапазоне на удалении 25…30км. При удалении до 50км. антенна удовлетворительно работает только на деци метровых каналах.
Без трансформатора, расстояние увереннгого приема уменьшается в два раза.
Однако существует схема, которая позволяет получить подобные результаты и без трансформатора, для этого нужно собрать такую схему:

3. Телевизионная логопериодическая антенна (ДМВ) своими руками.

А. Мачта
В. Металлическая пластина (размеры 87х30х5)
С. металлические трубки d 16…19мм
D. текстолитовая пластина (размеры 87х30х5)
E. оплетка
F. коаксильный кабель
G. центральная жила
7,6,5,4,3,2,1. вибраторы

Сборка

1. Взять две металлические трубки длинной 450мм., и диаметром 16…19мм.
2. Изготовить две пластины размерами 87х30х5мм. (одна из металла, другая из текстолита), высверлить в них отверстия, как показано на рисунках.
3. Закрепить трубки в пластинах (к металлической на пайку, а к текстолитовой с помощью винтов, прикрученных с торцов пластины диаметром 2,5мм.
4. В металлических трубках, вдоль их длинны, на расстояниях, указанных на рисунке, высверлить отверстия диаметром 3,3мм. и нарезать резьбу М4.
5. Вкрутить в отверстия 14 директоров, изготовленных из прутка диаметром 5мм. На одном конце каждого прутка нарезать резьбу М4, на длину 10мм.
Длины директоров, с учетом части длинны конца с нарезанной резьбой, согласно номеру вибратора (см. рис), приведены в таблице:

№ вибратора…..длинна в мм…..кол-во штук
1…………………………..107………………..2
2…………………………..129………………..2
3…………………………..155………………..2
4…………………………..186………………..2
5…………………………..225………………..2
6…………………………..272………………..2
7…………………………..330………………..2

6. Провести коаксильный кабель в одной из трубок и распаять согласно рисунка. Концы пайки покрасить краской.

7. Прикрепить антенну к мачте.

8. Направить антенну на телецентр.

Сайт

Антенна от пользователя Евген:
1.Берёте две ПУСТЫХ баночки – для каналов с 21 по 41 лучше 0,5 л, для 42 – 69 – 0,33 л.
2.Закрепляете их любым удобным способом (изолента, скотч, верёвочка, клей и т.д.) на твёрдом куске диэлектрика (рейка, палка, кусок фанеры – дерево лучше покрасить или покрыть лаком, текстолита, гетинакса и т.п.)на расстоянии 10 – 15 мм друг от друга.
3. Проделываем в каждой баночке по краям отверстия 2,5 – 4 мм (какие найдутся винтики-шайбочки-гаечки) и с помощью оных крепим к одной баночке центральную жилу кабеля, а к другой оплётку. Можно приделать и любое симметрирующее устройство, но можно обойтись и без оного.
Расстояние приёма зависит от места установки данной конструкции (снаружи лучше) и мощности передатчика.
Дырочки – это на тех краях, где баночки ближе друг к другу. И удобнее сначала закрепить кабель (и симметрирующее устройство – если на лень), а потом уже баночки к несущей конструкции.

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 02 Дек 2010 | Постоянная ссылка на страницу: http://dvbpro.ru/?p=350

На сегодняшний день, магазины наводнены всевозможными телевизионными антеннами, так что покупка нужной антенны не составит труда. Но бывает, что купить антенну не представляется возможным, к примеру, на даче. Именно чтобы помочь в такой ситуации, мы и расскажем, как сделать антенну для телевизора своими руками.

Антенна из банок из-под пива

Является наиболее популярной самодельной антенной. Она популярна, поскольку проста в изготовлении, а материалы для нее доступны. Такая антенна изготавливается за 10 мин., а работает даже лучше стационарной.

Чтобы изготовить такую антенну придется воспользоваться:

• кабелем;
• парой банок из жести;
• двумя саморезами;
• штекером;
• изоляционной или липкой лентой;
• отверткой;
• палкой.

Процесс изготовления:

Для начала скрепляем банки и палку при помощи изоляционной ленты. Одна банка должна быть примотана на расстоянии примерно 7 см. от другой. Если банки обладают кольцами, то крепление кабеля осуществляется на них.

Теперь вкручиваем в саморезы в банки, зачищаем концы в антенном кабеле и прикрепляем его на шурупы.

Скотчем скрепляем кабель и палку, это нужно, чтобы приемник был стойким.

Альтернативой деревянной палке может стать вешалка.

Чтобы сохранить антенну от потери своих рабочих свойств под влиянием атмосферных факторов, банки следует прикрыть при помощи пластиковой бутылки на два-три литра, с отрезанным дном и горловиной. По центру в бутылке следует проделать отверстие, сквозь которое нужно осуществить протяжку кабеля. Когда подключение будет окончено, данное место обдается кипятком. Высокая температура станет причиной изменения формы пластика и обеспечит герметичность отверстия.

Антенна для телевизора с нормальным приемом сигнала

Если вы не думаете что вы большой мастер, но все же хотите сами смастерить антенну для своего телевизора, то попробуйте сделать следующие действия:

Соберите один и вариантов показанных на на рисунках (по мощности они практически одинаковы, отличаются только дизайном).

• Установка данного контура выполняется на пластиковое или деревянное основание, а сам контур устанавливается на телевизоре или балконе.
• Соединение телевизора и антенны выполняется штекером с кабелем, на котором срезается изоляция на длине примерно 5 см.
• Открывшаяся обмотка должна быть разделена надвое и отогнута.
• Внутренняя обмотка также обрезается на той же длине и оголяется жила провода.
• К штекеру, жила и обмотка крепятся шурупами. Если ваш штекер не оборудован местом под крепеж обмотки, обмотка срезается.
• Другим краем кабель крепиться к контуру. Предварительно, конец кабеля должен быть зачищен и скручен кольцом.
• Места соединений обматываются изоляционной лентой, чтобы обеспечить надежность.
• Чтобы улучшить сигнал от такой антенны, можно пользоваться электронными усилителями.

Телевизионная антенна высокой мощности

Как сделать антенну для телевизора своими руками, да так, чтобы она не уступала по параметрам покупным вариантам, и даже превосходила их?

Ответ прост – нужно произвести улучшение принимающего контура.

Для начала, следует выполнить подключение усилителя сигнала к антенне, и тщательно заизолировать кабель, чтобы в сигнал не проникали помехи.

Для качественного приема, потребуется изготовление экрана – изолированный от телевизора и установленной за приемником. В качестве экрана может быть использована обычная пищевая фальга, которая используется на кухне.

Такую антенну нет смысла ставить дома, чаще всего она устанавливается на крыше, и поворачивается туда, где стоит ближайшая телевышка.

Экономная антенна из минимума материала

Нужно взять самую простую проволоку, но не алюминиевую, поскольку алюминий быстро окисляется. Идеальный вариант – это медная или латунная проволока. Проволоку следует зачистить от изоляции с двух сторон, после чего одним концом проволока вставляется в телевизор, а вторым крепится на батарею либо трубу. Вы увидите, что антенна поймает сигнал, поскольку труба, проходит сквозь весть дом на крышу, и играет роль усилителя требуемой частоты. Таким методом реально поймать примерно пять каналов.

Для осуществления второго варианта,квартира должна обладать балконом. Здесь потребуется проволока такой же длины, или даже большей, для соединения телевизора и балконной зоны. Проволока зачищается с двух сторон, и одним концом вставляется в телевизор, а вторым прикрепляется на натянутые струны для белья. За счет этого метода не только добавятся каналы, а и изображение станет гораздо более качественным.

Самодельная антена для Т2 видео

Теперь вы знаете как сделать антенну для телевизора своими руками, осталось только прикрепить её и направить на излучатель сигнала.

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая
, легкоповторяемая и крепкая антенна ДМВ
диапазона.
Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка
«, с той разницей, что я использовал ее без отражателя.
Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.
Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Итак. Отмеряем кусок общей длиной 112 см
и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс.
Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Телевизионная антенна — когда возникает необходимость выбора, то многие затрудняются в том какую антенну приобрести для приёма бесплатного цифрового телевидения. Многие по этой причине покупаются на рекламные трюки и имеется большая вероятность приобрести неважную антенну за большие деньги.

Здравствуйте уважаемые читатели! На связи автор этого блога, Виталий! В своей предыдущей статье на эту тему я рассказывал о антенне известной как «Ключ к цифровому телевидению» И читатели этой заметки очень часто задают вопрос о том, какую антенну им выбрать?

Что бы ответить разом на большинство подобных вопросов, решено написать ещё одну статью в которой будет подборка рекомендуемых мною и другими специалистами антенн. А также некоторые пояснения и рекомендации. Пожалуйста, внимательно их прочитайте, возможно это снимет некоторые Ваши вопросы.

P.S. В статье приводятся названия антенн, но примите к сведению, у разных производителей они могут отличаться. Это значит, что антенны аналогичного вида и характеристик могут иметь название LOCUS, ДЕЛЬТА, МЕРИДИАН, ЭФИР и т.д. Поэтому, не обязательно ориентироваться на приведённые названия, смотрите на внешний вид!

Все изображения в статье будут пронумерованы, но это только для того, что бы я мог легко указать рекомендуемые антенны, если об этом будут спрашивать в дальнейшем. Никакого рейтинга в этой нумерации нет! Только для удобства. Итак! Поехали!

Быстрая навигация по статье

Комнатные антенны

Комнатная антенна Сириус 2.0 без усилителя. Предназначена для использования в зоне устойчивого сигнала. Это населённые пункты в которых находятся передающие вышки и на небольшом расстоянии от них, 5-15 км. При прямой видимости. Коэффициент усиления сигнала 5 дБ. Подобные антенны могут исполнятся и с усилителем, но это не делает их пригодными для сложных условий приёма сигнала.

Комнатная антенна с усилителем DVS-Z2. Хотя у этой антенны и большой коэффициент усиления, до 32 дБ (из -за усилителя) но толку от него будет немного. Также рекомендую применять её в зонах уверенного приёма и на небольших расстояниях от вышки 5-15 км. При прямой видимости. Хорошо применять такую антенну в городе, для приёма отражённого сигнала, усилитель в этом может оказаться полезным. А питается он через антенный штекер напряжением 5 вольт.

Следующая группа комнатных антенн

Они обладают примерно одинаковыми характеристиками. Это пассивные (без усилителя) антенны. Коэффициент усиления сигнала 4-7 дБ. Но они будут несколько эффективнее антенн предоставленных выше.

Это не плохие антенны, их можно успешно применять для приёма Цифрового телевидения в зонах как уверенного сигнала так и на некотором удалении от телевышек. Например, я принимаю сигнал на антенны подобного рода с расстояния примерно 20 км. причём с первого этажа, но не всем так везёт!

Всё это зависит от многих факторов. Мощность передатчика, рельеф местности, загромождённость высотными строениями…. В общем, если совсем рядом ничего такого нет на пути от вас к телевышке, то эти антенны вполне могут справиться.

Комнатные антенны с усилителем

Эти антенны примерно также справляются со своей задачей, как и те что без усилителя. Но усилитель в некоторых случаях оказывается полезным и помогает вытянуть ослабленный сигнал до приемлемого уровня. Их можно применять не только в зонах хорошего сигнала, но и скажем так, слегка осложнённого или отражённого сигнала.

Но всё же это комнатные антенны и это их ограничивает. Например если ваши окна не выходят в сторону телевышки, и нет возможности поймать отражённый сигнал с противоположной стороны, они могут оказаться бесполезными.

Кстати! Не нужно не до оценивать отражённый сигнал, на нём можно отлично смотреть цифровое телевидение.

Locus L999.06 Next

— Активная широкополосная антенна. Поставляется в разобранном виде. Усилитель питается напряжением 12 Вольт от внешнего блока питания. Коэффициент усиления ДМВ 23-27 дБ.

Locus L922.06

Не плохая комнатная антенна. Выглядит аккуратно, есть варианты с усилителем и без него. Версия с усилителем снабжена регулятором мощности, что очень может быть полезным.

Дельта К131А.02

и другие две из выше представленной группы так же активные антенны, но с напряжением питания усилителя 5 Вольт. Его можно подать прямо с приставки DVB-T2 или через специальный инжектор с USB порта ЖК телевизора. Коэффициент усиления этих антенны до 22-27 дБ.

Активная антенна Кайман

, — может быть в двух вариантах 1) С питанием через антенный штекер. 2) С уже встроенным инжектором для питания от порта USB, что очень удобно для использования с телевизорами ЖК имеющими этот порт. Нет необходимости приобретать дополнительно 5 вольтовый блок питания c инжектором и занимать ещё одну розетку.

Уличные антенны для цифрового телевидения

Переходим к более серьёзным конструкциям, задача которых обеспечить качественный сигнал там, где комнатные антенны справится не могут. Коэффициент усиления от 19 дБ до 35 дБ.

Это антенны которые можно применять в более сложных условиях и на несколько больших дистанциях. Если вы заметили, то конструктивно они похожи на антенны комнатные, но только несколько побольше. А это и есть тот важный фактор который делает их мощнее. Чем длинней стрела в антенне, тем больше коэффициент её собственного усиления. Это то усиление которое достигается не за счёт усилителя, а за счёт конструкции антенны. А установленный усилитель лишь «раскачивает» этот сигнал ещё сильнее.

К тому же, уличная установка позволяет их точнее направить на телевышку минуя препятствия в виде стен.

Колибри

— Интересная антенна. Работает как в метровом так и в дмв диапазонах. Её особенность, необычная конструкция, которая при небольших габаритах обеспечивает довольно хороший приём сигнала. Очень удобна в городских условиях и для поиска отражённого сигнала, короткая длина позволяет устанавливать её в ограниченном пространстве. Имеет несколько модификаций и может снабжаться усилителем с питанием как на 12 так и на 5 вольт.

Locus -14 AF

— Эта антенна имеет также несколько модификаций, обозначение AF- с усилителем, F — без усилителя. Есть также Locus — 20 AF/F отличается более длиной стрелой, а следовательно ещё большим коэффициентом собственного усиления. Усилитель работает от напряжения 5 вольт.

Дельта Н3111.02

— Тоже есть варианты с усилителем и без него, кроме того может быть под другим названием (зависит от производителя) и отличаться способом подключения к ней кабеля телевизионного.

Меридиан — 07 АF

—
Выполнена из алюминия.

Антенны под номерами 11 -14 Это хорошие антенны, и доступные по цене, несколько дороже будет лишь «Колибри»

Их можно применять на расстоянии до 30 км. Но опять же, если имеются факторы создающие помехи прохождению сигнала, то даже на более ближних расстояниях может понадобится ещё более мощная антенна.

Мощная антенна для цифрового телевидения

Эти антенны хороши для больших расстояний и ещё более сложных условий, например если ваш дом в сильной низине находится.

На каких дальних расстояниях можно их применять? Например мне приходилось ставить Эфир 18AF (кстати не самая сильная в этой тройке) на доме находящемся в 45 километрах от телевышки. Дом стоял при этом в низине, а антенну закрепил на коньке крыши дома, там торчал какой то штырь, на него и закрепил антенну. Всё отлично принимает!

Эфир 18

— Антенна стальная, окрашенная порошковой краской, имеются варианты с усилителем и без него. Буква А в названии указывает, что антенна активная, с усилителем. Если в названии только F то это антенна без усилителя. Так же маркируются и антенны Меридиан -12 AF/F

Меридиан-12 и Triton

— Выполнены из алюминия и ещё более мощные чем Эфир-18. Причина не только в материале, но и в конструкции. Так например антенна «Меридиан» в длину около 1,5 метра. А «Тритон» имеет короткие стрелы, но их аж три штуки. Это в сумме как одна длинная.

Активные антенны из этой тройки имеют усилители питающиеся от 5 Вольт. Что удобно для использования с приставками DVB-T2. Антенна «Тритон» также имеет инжектор для питания через USB, что указано в маркировке. Коэффициент усиления этих антенн достигает 35 дБ. за счёт усилителя. Но благодаря их конструкции, усилителю есть, что усиливать)))

Т.Е. сама антенна вытягивает из эфира сигнал уровнем примерно 10-12 дБ (это называется — собственный коэффициент усиления антенны) А уже усилитель разгоняет его до уровня 35 дБ.

Самая мощная антенна для DVB-T2

Ну что же, если вы внимательно читали предыдущие описания, то вам должно быть понятно почему эти антенны самые мощные из представленных в этом обзоре.

Так например антенна GoldMaster-GM500 -Пасивная антенна, без усилителя. Но коэффициент её собственного усиления, только за счёт конструкции целых 22 дБ. Такое усиление дают антенны среднего звена и то за счёт усилителя. А здесь в чистом виде!

Следующие антенны из этой «красной зоны»- так же эффективны, плюс ещё и активные. Их усилители питаются от 5 Вольт. Т.Е заточены под цифровые приставки. Или же, если приставкой вы не пользуетесь, так как прикупили телик с DVB-T2 то понадобится либо отдельный блок питания для антенн, на 5 вольт или инжектор для питания от USB.

Это тот класс антенн, которые нужно брать если вы живёте на удалении от передающей вышки от 50 км и дальше и имеете очень сложную зону для приёма ТВ сигнала.

Почему не нужно стремится к антенне с усилителем

Замечено, что слово «Усилитель» имеет какое то магическое свойство! И когда человек выбирает антенну, он отдаёт предпочтение именно таким, активным антеннам. Почему это ошибочная точка зрения?

• В зоне уверенного приёма усилитель может привести к тому, что ваш телевизор/ приставка вообще ничего принимать не будут! Причина, переусиление сигнала!
• Усилитель усиливает не только полезный сигнал, но и радио шумы. А полезный сигнал, вытягивает именно конструкция антенны!
• Усилитель это всегда слабое звено в конструкции антенны. Он выходит из строя, его бьёт гроза, он окисляется от влаги. Как результат — требуется периодическое вмешательство в ремонт антенны.
• Требуется обеспечить питанием усилитель находящийся в антенне, а это ещё одно дополнительное слабое звено, адаптеры выходят из строя и требуют замены. К тому же требуется ещё одна точка подключения, розетка или USB порт, а это не всегда удобно!
• В случае подключения это гораздо проще сделать с антенной не имеющей усилителя.

Когда нужен усилитель

• Если общая длина телевизионного кабеля превышает несколько десятков метров.
• Если вы живёте на большом удалении от передающей вышки, в зоне слабого сигнала и конструкция самой антенны не позволяет «вытащить» сигнал до нужного уровня.

Вывод!- Если в месте вашего проживания возможно уверенно принимать сигнал на антенну без усилителя, всегда стремитесь к антенне без усилителя!

Как подать питание на усилитель активной антенны

Есть несколько способов как подать питание на усилитель антенны.

• Если вы пользуетесь цифровой приставкой, то питание подаётся прямо с неё, по антенному кабелю. Не нужно ничего мудрить. Просто зайдите в меню приставки и найдите пункт «Питание ант. вкл» В разных моделях приставок эта надпись может отличаться, но суть одна. Включить питание на антенну! Даже если усилитель в антенне 12 вольтовый, часто 5 вольт с приставки будет достаточно.
• Если вы не пользуетесь приставкой, то для питания активной антенны понадобится либо специальный адаптер с инжектором который можно подключить к USB порту телевизора и так запитать антенну. Либо же приобрести антенну с питанием через USB. Эти способы очень удобны для ЖК телевизоров, особенно висящих на стене.
• Классический способ, через блок питания для антенн с соответствующим усилителю напряжением.

Ну вот пожалуй на этом и закончу! В рубрике «Телевидение» этого блога, есть ещё много статей на тему антенн, цифровых приставок и телевидения.

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

• Антенны для приёма «волнового канала».



• Антенны принимающие «бегущую волну».



• Рамочные антенны.



• Зигзагообразные антенны.



• Логопериодические антенны.

Антенны решётки

• Антенны решётки.

Антенны для приёма цифрового телевидения


Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:



Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Также предлагаем ознакомиться со схемой дециметрового усилителя:

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Аналоговое вещание, применявшееся ранее, с 2009 года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала. Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью. В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал. Для уверенного приёма вполне возможно изготовить антенну для цифрового ТВ своими руками, так как её стоимость в магазине довольно высока.

Принцип действия цифровой антенны

Цифровой сигнал отличается от аналогового тем, что передаёт не саму волну, а информацию о ней
. То есть состоит из непрерывного потока «координат» точек специфического графика синусоиды, передаваемой обычными аналоговыми устройствами. Это даёт возможность значительно снизить помехи и повысить качество передачи сигнала, так как сбой при передаче информации не вызывает больших проблем и спокойно корректируется при декодировании сигнала в приёмнике. В остальном технология передачи остаётся прежней — с передатчика излучаются в пространство электромагнитные колебания, они принимаются антеннами в зоне прямой видимости, на контурах которых возникает небольшое напряжение, передающееся на декодирующее устройство телевизора и превращающееся в изображение и звук.

Для приёма дециметровых волн требуется небольшой размер антенны, что выгодно отличает устройства от ранее использовавшихся огромных антенн, заполнявших собой крыши домов. Размеры цифровых антенн достаточно компактны, поэтому их можно свободно разместить в квартире, на балконе или ином, удобном для владельца и обеспечивающим качественный приём месте. Самодельная антенна имеет несложную конструкцию и вполне доступна для изготовления людям без специальной подготовки, обладающим только базовыми знаниями.

Делаем рамочную антенну своими руками

У круглой антенны для цифрового ТВ наибольшее входное сопротивление

Рамочная антенна является одним из самых простых вариантов. При этом устойчивость к помехам у такого устройства весьма высока, ведь конструкция совмещает в себе приёмную антенну и фильтр помех. Название «рамочная» говорит о специфической конфигурации — она представляет собой замкнутый контур в виде рамки круглой или прямоугольной формы. Изготавливается из медной проволоки. Также, как вариант, можно использовать кусок антенного кабеля (RG6), освобождённого от виниловой изоляции.

Расчёт

Для расчёта рамочной антенны требуется лишь определить длину провода, из которого сделана рамка
. Формула для подсчёта выглядит следующим образом:

где LR — длина провода в петле,

f — волновой коэффициент, представляющий собой среднее арифметическое между величинами границ волнового диапазона. Например, если вещание ведётся в диапазоне 568–720 МГц, то f = 568 + 720 / 2 = 644.

Узнать необходимые диапазоны можно на сайтах передающих компаний или из других источников — эта информация свободно распространяется. Для расчёта используются начальная и конечная частоты. Если конечной нет, то значение f принимается равным начальной частоте.

Некоторые специалисты приводят другой вариант формулы, по которому сторона квадратной рамки равна 0,254 от длины волны (или f). То есть значение, полученное из расчёта по первой формуле, надо увеличить на 1,5 %. Разница незначительна, но в некоторых случаях она важна.

Для изготовления антенны понадобятся:

• Пассатижи;
• Линейка;
• Паяльник;
• Канцелярский нож для снятия изоляции (если используется антенный кабель).

Перечислены лишь самые основные инструменты, в зависимости от навыков и возможностей пользователя могут быть использованы другие, более подходящие для каких-либо целей приспособления.

Инструкция по изготовлению

Изготовление рамочной антенны не составляет никакой сложности. Понадобится выполнить следующие действия:

• Отрезать кусок провода нужной длины. Опытные пользователи советуют сначала отрезать кусок немного длиннее, чем этого требует расчёт, чтобы имелась возможность точнее подогнать длину при формировании конфигурации антенны.
• Придать антенне требуемую форму. Если используется круглая петля, то необходимо сделать как можно более ровную окружность, для квадратной рамки следует точно выдерживать длину сторон.
• Концы рамки соединяются с антенным проводом от телевизора: один конец — к оплётке, другой — к центральной жиле. Для выполнения этой задачи необходим паяльник или монтажная колодка с клеммными зажимами.
• Осталось установить устройство в наиболее удачном для приёма месте и настроить положение.

Как изготовить антенну Харченко

Такую антенну можо изготовить своими руками для приёма Wi-Fi

Конструкция была предложена К.П. Харченко в 1961 году. Основная задача — приём телевизионных передач, но практика показала высокую пригодность и многопрофильность изобретения. Внешняя антенна Харченко имеет форму восьмёрки с незамкнутой серединой. Она состоит из двух квадратов, а соединение с антенным проводом производится в средних точках. Таким образом, мы имеем замкнутый виток из толстой медной проволоки, имеющий специфическую форму. Отличие от рамочной конструкции состоит именно в более сложной конфигурации, позволяющей получить стабильный и уверенный приём сигнала, помехоустойчивость и надёжность
. Её особенность состоит в широкополосности и возможности принимать как телевизионный, так и радиосигнал. Все зависит от расположения антенны — вертикальное даёт приём телесигнала, горизонтальное — радио.

Форма восьмёрки не является единственно возможным вариантом, можно увеличить число образующихся квадратов. Также известны варианты с образованием окружностей, треугольников и т.п. Восьмёрка используется по причине простоты изготовления и настройки, а также отсутствия помех.

Расчёт

Самостоятельный расчёт антенны Харченко не составляет особого труда, но включает в себя определение множества величин. Понадобится вычислить длину стороны квадрата, размер отражателя (рефлектора), общую длину восьмёрки от верхней до нижней точки, величину зазора между рефлектором и антенной и т.д. Поэтому самым простым и надёжным решением станет использование онлайн-калькулятора, которых немало в сети. Для получения более точного результата можно попробовать посчитать на нескольких сервисах и сравнить данные.

Необходимые инструменты и материалы

Для сборки антенны Харченко потребуются:

• Толстая медная проволока сечением около 4 мм 2 ;
• Алюминиевая пластина для отражателя (рефлектора). При её отсутствии в качестве рефлектора может быть использована металлическая решётка (сетка);
• Пассатижи, молоток, отвёртка;
• Электродрель с набором свёрл;
• Паяльник, клеммная колодка;
• Металлическая труба или деревянные длинные бруски для изготовления опорной конструкции (мачты).

Существует масса вариантов конструкции, для изготовления которых можно использовать различные дополнительные приспособления. По необходимости они привлекаются в рабочем порядке.

Инструкция по изготовлению

• По рассчитанным данным изготавливается восьмёрка.
• Соединение в средней точке спаивается, вторая точка подвергается лужению для последующего присоединения питания.
• В пластине рефлектора просверливаются отверстия, в которые устанавливаются бобышки для крепления антенны.
• Она закрепляется на опорных бобышках, к центральным точкам припаивается провод.
• Пластина рефлектора прикрепляется к мачте. Для этого используются шурупы или хомуты, если она изготовлена из металлической трубы.
• Мачта с антенной устанавливается на отведённое место.
• Подключается к телевизору, настраивается оптимальное положение.

Другие варианты

Вариант конструкции антенны Сотникова из трёх квадратов

Рассмотренные варианты не являются единственно возможными. Существует множество конструкций антенн для приёма телевизионного сигнала.

Можно выделить следующие:

• Трёхэлементный волновой канал.
  Представляет собой достаточно сложную конструкцию из горизонтальной планки, на которой установлены две поперечные полосы и рамка Т-образной формы. Вариантом такой конструкции является четырёхэлементный волновой канал, содержащий три поперечины и одну Т-образную конструкцию.
• Двойной квадрат (антенна Сотникова).
  Имеет усиливающий коэффициент 10–13 дб, представляет собой две квадратных рамки, расположенные параллельно и соединённых между собой поперечиной. Вариантом конструкции является тройной квадрат, авторство которого принадлежит тому же Сотникову. Усиливающая способность выше — в районе 14–15 дб.
• Антенна Туркина.
  Коэффициент усиления, которым обладает такая конструкция, составляет более 15 дб. Представляет собой шесть колец разного диаметра, закреплённых на горизонтальной диэлектрической опорной штанге. Устройство требует довольно тщательного расчёта диаметра колец и расстояния между ними.

Видео: Как сделать антенну для цифрового ТВ своими руками

Переход телевидения на цифровой формат произошёл с целью устранения помех, увеличения качества передачи, более уверенного приёма и компактности аппаратуры. Необходимость использования собственной антенны обусловлена большим количеством помех или удалением от ретранслятора. При отсутствии возможности приобретения образца заводского производства, который стоит довольно дорого и не всегда имеется в продаже, вполне можно изготовить самодельное устройство, так как в этом нет особой сложности.

Тип антенны Коэффициент усиления, дБ Макс. дальность приема без усилителя, км Макс. дальность приема с усилителем, км Петля из кабеля 0–3 15 15 Из пивных банок 3–5 15 40 Бабочка 5–11 20 70 Тройной квадрат 9 15 60 Антенна Харченко 5–6 10 50 Логопериодическая 8–12 30 100 Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
2. На одном его конце снимается изоляция с центральной жилы и экрана.
3. Через 22 см обнажается центральная жила.
4. Еще через 22 см снимается изоляция с экрана.
5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
6. На другой конец кабеля надевается штекер .

• Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

• Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

В общих чертах процесс этот выглядит так:

1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
3. Банки подключаются по строгой схеме.
4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

• Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
• Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

• Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
• Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется :

• тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
• около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
• саморезы;
• отвертка или шуруповерт;
• нож для зачистки;
• паяльник с припоем и флюс-пастой;
• линейка для разметки;
• кусачки или плоскогубцы;
• карандаш для разметки дощечки;
• штекер на 75 Ом;
• F-разъемы для подключения.

Изготовление выглядит так :

1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
2. Нарезаются провода в соответствии с рассчитанными размерами. Потребуется восемь проводников.
3. Середина каждого проводника зачищается на 2 см.
4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
6. Все проволоки соединяются между собой по схеме подключений.
7. Выходы антенны впаиваются в штекер.
8. К штекеру подключается провод-переходник на 75 Ом.
9. К переходнику подключается кабель.
10. Антенна настраивается на прием и крепится в подходящем положении.

• простота в изготовлении;
• эффективность.

• сравнительно невысокий коэффициент усиления.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

• директора;
• вибратора – именно с него снимается принятый сигнал;
• рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
2. Стыки спаиваются между собой.
3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

• Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
• Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
• Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

• Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
• Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
• Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

• Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
• Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

• Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
• Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

• вибраторы переменной длинны крепятся на общей оси;
• длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
• расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Здесь лишь напомним ключевые моменты:

1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
4. Стержни соединяются перемычкой.
5. Подключается коаксиальный кабель.
6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

• Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
• По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
• Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

• Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
• Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Чтобы сделать комнатную ТВ-антенну нам понадобится:

• Телевизионный кабель 75 Ом;
• Антенный штекер;
• Белый скотч или изолента;
• Нож.

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Затем скручиваем оплётку вместе с центральной жилой.

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Нет желания покупать антенну для эфирного стандарта DVB-T2? Мы расскажем, как быстро смастерить самодельную из подручных материалов.

Не так давно мы публиковали подборку антенн, подходящих для эфирного цифрового телевидения стандарта DVB-T2. Но их вовсе не обязательно покупать, тем более, что стоимость устройства вместе с цифровым приемником может вылиться в приличную сумму. Причем, такая антенна должна подходить по параметрам частотного диапазона, который применяется в районе вашего проживания. Иначе используемый в антенне мультиплекс не будет принимать все доступные каналы ТВ.

Мы расскажем, как узнать частотный диапазон вашего региона и рассчитать параметры нужной антенны. Также, наша пошаговая инструкция поможет быстро сделать из подручных материалов качественную антенну для приема эфирных каналов нового цифрового стандарта DVB-T2.

Для справки:

Мультиплекс (от англ. multiplex — смесь, смешанное; также мукс) — объединение в единый цифровой пакет телевизионных каналов при цифровом телевещании

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Помимо самого антенного кабеля вам понадобится:

• паяльник с припоем и канифолью;
• острый нож с коротким лезвием
• плоскогубцы с функцией кусачек и изолента
• герметик или клеевой пистолет с соответствующими расходными пластиковыми стержнями (если вы собираетесь размещать антенну снаружи).

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе. Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф и найдите район вашего проживания. В левом меню выделите чекбокс «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов. Например, почти по всей Московской области в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 30) и поймать его можно на частоте 546 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и вещаются они на канале 24 на частоте 498 МГц.

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

λ=300/F, где F — частота передаваемого сигнала в МГц.

Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.

Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.

Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Таким образом, основа нашей концентрической антенны сделана.

Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.

Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.

А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.

Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.

Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.

Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.

Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.

Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок. Какой из них лучше всего работает вы можете почитать в нашей статье.

Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей. Например, такую:

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

Получилась вот такая конструкция и ее как видите можно установить где угодно, карниз, штора, оконную раму и т.д.

P.s. Для того, что бы узнать на какой частоте передает ближайшая до вас телевизионная вышка и в какую сторону направить изготовленную вами антенну достаточно зайти на оф. сайт Российских телевизионных радиовещательных сетей и следовать по инструкции, там все просто.

Посте того как узнаете частоту передатчика воспользуйтесь онлайн калькулятором ( найти в интернете не проблема ) для расчета длины сторон квадрата, там тоже все просто, вставляете полученные данные, получаете результат.

Простейшая антенна для цифрового телевидения. Сделать самостоятельно.

Уже свершившийся факт- аналоговое эфирное телевидение заканчивает свою славную историю в России. На смену ему пришло цифровое ТВ вещание. Это в целом хорошо, качество ТВ картинки существенно выше. Сегодня я расскажу как самостоятельно изготовить простую, с хорошими характеристиками антенну.

Немного воспоминаний. В школе я занимался в радио кружке, вели его специалисты из СОНИИР, дядьки очень профессиональные, передавали свои знания молодежи. А в то время появился у нас в городе первый альтернативный государственному вещанию телеканал. Крутили там всякие фильмы, что в то время в видесалонах показывали. Ну мы естественно к преподам, мол расскажите как изготовить антенну, чтоб несложная и чтоб прям хорошая. Ну и недолго думая антенна была рассчитана изготовлена и протестирована- показав отличный результат. И собственно когда встал вопрос о антенне для цифрового ТВ, у меня сомнений в конструкции антенны не было.

Для изготовления антенны применяется обычная медная проволока, чем толще диаметр тем изделие получится прочнее. Конструкция показана выше. Думаю никаких вопросов по изготовлению возникнуть не должно. Дополнительным плюсом является то, что волновое сопротивление антенны совпадает с волновым сопротивлением кабеля и не требуется дополнительных согласующих элементов.

Простая доработка домашней комнатной антенны!

Итак, вы приобрели цифровую приставку для телевизора. Самое время начать ей пользоваться – но что, если в вашем распоряжении нет подходящей уличной антенны? Не беда – возьмите простую комнатную и добавьте к ней… усилитель! О том, как правильно их соединить – читайте далее!

Почему это работает?

Влияние шума на изображение в аналоговом и цифровом варианте сигнала

Со старым аналоговым сигналом, присоединение усилителя к простой антенне не давало результата – вместе с полезным сигналом усиливался шум и картинка по-прежнему была снежной и прерывистой. Но цифровые каналы – совсем другое дело! Для того, чтобы извлечь полезный сигнал, приёмнику достаточно небольшой разницы с шумом. Если усилить даже зашумленный сигнал комнатной антенны, его уровня хватит, чтобы цифровые каналы были извлечены и расшифрованы.

Как это сделать?

Вам понадобится простой усилитель сигнала (адаптер с антенным штекером) и сама комнатная антенна. Подключите штекер антенны к входу усилителя. Выход усилителя соответственно, присоединяется к телевизору.

Поэкспериментируйте с положением антенны – и всё заработает. Включите приставку, вставьте адаптер усилителя в розетку и включите настройку – через некоторое время приставка найдёт до 30 каналов с чётким изображением – и всё это без уличной антенны! Согласитесь, очень удобно!

Удачного монтажа и интересных телепередач!

Цифровая телевизионная антенна за 15 минут

Многие из нас хотя бы раз в жизни сталкивались ситуацией, когда при наличии телевизора имеем полное отсутствие антенны или кабельного телевидения. Причём самое досадное, что телевышка вон она, а телевизор показывает погодные явления в виде снега. И радиоволны никак не хотят сами залетать в антенное гнездо и двигать электроны.

Часть населения, воспитанная под неусыпным взглядом всевидящего ока партии, несомненно, бросится сломя голову исполнять свой гражданский долг потребителя в ближайший супермаркет бытовых приборов, где хитрый взгляд консультанта, сразу выделит вас, как объект стопроцентного развода. – Почему? – усомнитесь вы, перебирая в голове файлы в поисках знаний об антеннах…

Так вот для тех кто ничего не нашёл, поясню. Вам будут усиленно впаривать антенну, «специально созданную для цифрового телевещания» и без неё родимой ваш телевизор ну никак не сможет дать качественного изображения. Некоторые, особо рьяные консультанты будут утверждать, что она даже спутник берет. (Консультант, он как гаишник обладает навыками психологического воздействия и с первых слов распознает уровень вашей компетенции.) Цена такой «крутой» антенны может быть выше 1500 рублей. По виду она примерно такая:

Давайте подробнее рассмотрим, что здесь к чему. Два телескопических активных элемента симметричного вибратора для приёма волн метрового диапазона (очень мало каналов работает в этом диапазоне, а цифровые вообще не работают). Выдвигая или задвигая эти трубочки вы настраиваете антенну в резонанс с несущей частотой того или иного ТВ канала, причём оба элемента должны быть при этом одинаковой длины. Чёрный «бублик» – это антенна дециметрового диапазона (ДМВ) (там внутри находится проволочное разорванное кольцо, всего лишь). Эта антенна точно не настроена ни на один ДМВ канал, а имеет усреднённые характеристики, то есть ловит неважно, за то на всех каналах. Внутри подставки находятся согласующие трансформаторы и, если есть сетевой шнур, то и усилитель, коэффициент усиления которого изменяется регулятором. Вот этот усилитель самая бесполезная вещь во всей этой конструкции. Поясню. Когда телебашня в пределах видимости (10 – 15 км) мощности полезного сигнала и так будет достаточно для уверенного приёма, а если дальше то такая широкополосная антенна будет принимать и помехи, которые тоже будут усиливаться усилителем. В таких удалённых местах необходимо озаботиться наружной антенной.

А что касается приёма цифрового сигнала, так антенне по барабану какой сигнал принимать: цифровой ли, аналоговый ли, он же весь частотно-модулированный. Все необходимые преобразования происходят в телевизоре.

И вот тут у уважающего себя гражданина непременно возникают крамольные мысли:

– китайцы под видом высоких технологий, впаривая нам две трубочки и одну проволочку (остальное нефункционально) – врут;

– продавцы, продающие копеечную вещь втридорога – тоже врут, присваивая ей несуществующие функции;

– у власти, позволяющей открыто обманывать своих граждан тоже, видимо рыло в пуху.

А потому призываю ударить по мировому буржуйскому ширпотребу качественной самоделкой.

При наличии ТВ кабеля со штекером, а также куска проволоки длинной 125 см и диаметром не менее 1 мм из любого металла можно соорудить высококачественную ДМВ антенну минут за 15. Если, конечно не добавлять дизайнерских изысков.

Итак, вооружившись пассатижами, по возможности паяльником и мудрёным русским словом сгибаем из проволоки вот такую загогулину (см. рис. 3-4), со сторонами 13 -15 см. Концы проволоки можно спаять, а можно просто скрутить на верхнем или нижнем углу. На рисунке видно, в каких местах припаиваются центральная жила и оплётка кабеля. Внимательно посмотрите, чтобы тонкие проводки оплётки не соприкасались с центральной жилой. Расстояние между точками «а» и «б» должно быть 1,2 -1,5 см, углы желательно прямые и находиться все должно в одной плоскости. Кстати конструкцию можно смастерить из металлической ленты. Чем шире лента, тем шире диапазон частот, но меньше коэффициент усиления, который в проволочном варианте будет примерно 8,5 децибел (у китайской безделушки, около 4). Подключите антенну к телевизору, установите её вертикально и перпендикулярно её плоскостью к направлению на ретранслятор.

Если сделано все правильно, то и заработает все сразу и можно подумать о дизайне. Ибо сказано: функциональность, есть предтеча дизайна.

Сделав такое дело, вы вдруг ощутите, как приподнялась ваша самооценка и это не пройдёт незамеченным вашей супругой или подругой. А сэкономленные средства можно потратить на семейный романтический ужин, потому что в глазах супруги (подруги) вы станете гением, по крайней мере, до первых разбросанных носков.

Буду рад, если моя писанина породит мудрые мысли, которые подвигнут на путь технического рукоприкладства.
