Домашний ремонт своими руками электрокосилки триммер

Использование различных электрических приборов значительно упрощает выполнение многих видов работ, но к сожалению, все сложные изделия рано или поздно ломаются. Выход из строя электрического триммера

приведёт не только к невозможности осуществить работы в саду, но и к значительным финансовым растратам на ремонт. Значительно сэкономить деньги и повысить собственные познания в устройстве данной техники возможно в том случае, если ремонт триммера выполнить своими руками. Прежде чем приступить к выполнению этого вида работ, следует тщательно изучить принцип работы этого вида бытовых приборов.

Электрический триммер: устройство и принцип работы

Электрический триммер состоит из:

• Корпуса с электрическим двигателем.
• Разъёмной штанги.
• Триммерной катушки с защитным кожухом.
• Клепления для плечевого ремня.

Устройство электрического триммера

К корпусу триммера подключается силовой кабель с вилкой, по которому и осуществляется передача электрического тока. В полости разъёмной штанги находится гибкий вал, благодаря которому осуществляется передача крутящего момента к триммерной катушке. Включение устройства производится нажатием кнопки расположенной на ручке устройства.

Такая конструкция триммера является самой распространённой, но

при желании можно найти изделия работающие от аккумулятора, а также с нижним расположением электрического двигателя.

Ремонт триммера для травы своими руками: частые причины поломок

Триммер может выйти из строя при работе в условиях повышенных нагрузок. Такая ситуация может возникнуть, когда обрабатываемый участок порос высокой травой.

Покос высокой травы

При работе на таких участках может выйти из строя двигатель, произойти поломка подшипников, а также разрушиться катушка электрокосы. При работе в дождливую погоду либо в условиях сильно тумана триммер может «сгореть» в результате образования короткого замыкания.

Поломки данного электрического прибора могут произойти и в результате частого использования. Если бытовой прибор будет использоваться в таком режиме, то после наработки определённого числа моточасов потребуется осуществлять обязательный ремонт и профилактическую настройку многих частей электрического прибора.

Ремонт кнопки запуска

Если электрокоса не подаёт признаков жизни, то возможно произошёл обрыв электрического кабеля внутри ручки корпуса, либо неисправна кнопка включения электродвигателя.

Кнопка запуска

Для того чтобы произвести диагностику электрики потребуется разобрать ручку электроприбора. Работы выполняются в такой последовательности:

• Снимается ручка управления с рамы электрокосы.
• Ручка разбирается.

Когда доступ к внутренней части электрокосы будет обеспечен, с помощью мультиметра производят замеры сопротивления кнопки включения электротриммера. Если сопротивление отсутствует после нажатия, то эта

деталь подлежит обязательной замене. Необходимо также проверить места соединения силового кабеля с внутренней электрикой находящейся в ручке

прибора. Контакты следует проверить «на обрыв» с помощью мультиметра. Нередко такую неисправность можно определить «на глаз». После обнаружения обрыва контакта достаточно осуществить пайку повреждённого места для восстановления работы электротриммера.

При отсутствии мультиметра диагностические работы можно производить индикаторной отвёрткой. Для этой цели следует включить вилку в электрическую сеть и с помощью данного диагностического инструмента

найти «фазный провод» и проверить таким образом наличие электрического тока до кнопки включения и после. Если фазный ток будет обнаружен в другом электрическом контуре, то достаточно установить электрическую вилку наоборот в розетке, чтобы можно было осуществить правильную диагностику

неисправности триммера. Второй вариант диагностики следует производить с большой осторожностью, т. к. существует опасность поражения электрическим током во время проверки целостности проводки.

Проверка электродвигателя

Если кнопка включения прибора и участки внутренней проводки окажутся неповреждёнными, то следует приступить к проверке электрического двигателя. Для этой цели необходимо снять крышку корпуса, предварительно открутив отвёрткой несколько шурупов.

Проверка электродвигателя

Первое что необходимо сделать после доступа к электрическому двигателю, это проверить работоспособность щёточного узла. Если щётки изношены свыше предельно допустимого значения, то электродвигатель может полностью остановиться либо работать нестабильно. В случае, когда щётки и коллектор в полном порядке, следует приступить к «прозвону» обмотки двигателя. Для того чтобы исключить вероятность поломки в обоих контурах следует поочерёдно осуществить

проверку статора и ротора двигателя. Для выполнения данной операции необходимо:

• Снять двигатель с электрокосы.
• Включить мультиметр в режим измерения сопротивления и проверить на обрыв все пластины коллектора. При проверке также не должно быть значительных отклонений в показаниях диагностического прибора.
• Произвести проверку на пробой обмотки ротора на массу. Для этой цели следует один щуп мультиметра подключить к «массе» ротора, а другой — к любой пластине коллектора. Мультиметр должен быть установлен в режим измерения сопротивления более 1 МОм. Сопротивление у исправного двигателя между обмоткой и «массой» должно быть очень большим.
• Измерить показатель сопротивления обмотки статора. Если сопротивление будет отсутствовать, то можно констатировать в этом случае её неисправность.
• Если проводка статора в полном порядке, то производится проверка возможного пробоя её на корпус, таким же образом как и при диагностике статора.

Электродвигатель триммера

При проверке таким способом удаётся в 90% случаев установить причину неисправности электродвигателя. Осуществить проверку на межвитковое замыкание, которое может проявлять себя только в процессе работы двигателя, таким образом не получится, но диагностировать такую неисправность можно

по косвенным признакам, которые проявляются в снижении мощности электродвигателя и его перегреву. Если электродвигатель оборудован термореле, то такая электрокоса, при межвитковом замыкании, проработает в течение непродолжительного времени, после чего произойдёт автоматическое отключение триммера. В некоторых случаях, термореле может стать причиной неисправности электродвигателя триммера, поэтому в комплекс проверочных

мероприятий должен быть включён «прозвон» термореле с помощью мультиметра или тестера.

Цифровой мультиметр

Сделать это очень просто: в исправном состоянии на холодном двигателе термореле пропускает электрический ток, в

неисправном состоянии электрическая цепь будет разомкнута.

Проблемы работоспособности электрокосы связанные с обрывом проводов легко устраняются припаиванием контактов, но если мотор «сгорел», то потребуется выполнить сложный процесс перемотки, который может

выполнить только квалифицированный специалист. Во многих случаях, гораздо проще и дешевле приобрести новый двигатель и установить его на место сгоревшего. Данная работа может быть выполнена самостоятельно

в обратном снятию агрегата порядке.

Если электрика триммера находится в исправном состоянии, то следует обратить внимание на другие виды неисправностей, которые могут проявиться во время эксплуатации электрокосы.

Механические неисправности триммера

Если электрический двигатель прибора включается, но вращения бобины с леской не происходит, причины такой неисправности могут заключаться в обрыве гибкого вала передающего крутящий момент. Такая проблема особенно часто проявляется при ненадлежащем уходе за электроприбором. Например, при отсутствии смазки внутри штанги электрокосы трос будет подвергаться чрезмерному трению и в течение непродолжительного времени данная деталь выйдет из строя. Для замены достаточно отсоединить верхнюю часть электрокосы, в которой находится электродвигатель, после чего можно будет извлечь гибкий вал из штанги.

Гибкий вал

Смазка для гибкого вала

Если возникли затруднения при с извлечением второй части троса оставшейся в внутри полости, производится отсоединение нижней части косы с бобиной и валом. Сборка механизма производится в обратном порядке.

Триммер с нижним расположением двигателя

Перед установкой гибкий вал необходимо тщательно смазать пластичной смазкой для снижения вероятности повторного выхода данной детали из строя.

Подшипник вала электрокосы

Разрыв гибкого вала может произойти только в моделях электротриммера с верхним расположением двигателя.

Электрокосы с нижним расположением двигателя не имеют гибкого вала, но неисправности таких устройств могут проявляться в виде разрушения подшипника основного вала электрокосы на которую производится установка бобины с леской.

Починить такую неисправность очень просто достаточно выполнить замену вышедшего из строя подшипника новой деталью.

Заключение

При частом использовании и ненадлежащем уходе за электрокосой перечисленные неисправности могут появляться с завидной регулярностью. Чтобы минимизировать вероятность поломки достаточно не перегружать устройство, вовремя смазывать трущиеся детали и не работать при повышенной влажности. Несмотря на некоторые ограничения при работе с данным , в отличие от бензотриммеров не может возникнуть неисправностей в блоке зажигания. А такой неисправности как: «мотор триммера сразу глохнет» в принципе не может быть. Двигатель электрического устройства не может заглохнуть, т. к. его не требуется заводить. Для запуска достаточно нажать на кнопку включения, поэтому многие дачники выбирают, для ухода за прилегающей территорией, электрические триммеры.

Нам всем приходится заниматься облагораживанием приусадебных земельных участков — в летнее время года и конечно-же, для придания красивого вида участка:

• на даче;
• в частном доме,

— не обойтись без триммера. Причинами поломок электрических триммеров является сильная вибрация при работе, которая воздействует на различные электрические соединения данного электроприбора.

Перед нами фотоснимок с техническими данными электрического триммера. Ремонт триммера будет сопровождаться личными фотоснимками с подробным описанием проведения ремонта.

Схема электрического триммера

Электрическая схема триммера с леской, простая, состоящая из:

• потенциометра, скорости управления электродвигателем;
• конденсатора

и непосредственно самого электродвигателя.

Причина неисправности в начале при визуальном осмотре была непонятной, триммер пришлось разобрать полностью для определения истинной причины поломки.

Разборка триммера

Приступаем разбирать электрический триммер:

В начале разъединяем две соединенные половинки триммера, ручку управления от контактного соединения с самим электродвигателем.

На двух фотоснимках фото №2, фото №3 показана последовательность разъединения электродвигателя от ручки управления.

Проверка индикаторной отверткой

Нам для проверки электрических соединений понадобится простой инструмент — индикаторная отвертка.

На фотоснимке №6 показано разъемное контактное соединение от ручки управления. Чтобы проверить электрическую цепь соединений от контактов штепсельной вилки фото №7 до разъемных контактов фото №6, — для этого, можно замкнуть накоротко пальцами левой руки штепсельную вилку и наконечником индикаторной отвертки поочередно соединить с разъемными контактами.

При целостности, отсутствии какого либо разрыва фото №9 в электрических соединениях, — сигнальная лампочка индикаторной отвертки будет светиться, то есть электрическая цепь при этом замыкается на светодиодной лампочке индикаторной отвертки.

Выполняя данную диагностику, необходимо также замкнуть контакт потенциометра нажимного контакта как это показано на фотоснимке №8.

Одну половину электрического триммера рукояти управления мы проверили, — рукоять ручного триммера в исправном состоянии и далее нам необходимо проверить вторую половину триммера, состоящую из электродвигателя и конденсатора.

Диагностика мультиметром

Нам понадобится для такой проверки — цифровой мультиметр. Можно воспользоваться также стрелочным мультиметром либо таким прибором как Омметр, — разницы вообще никакой нет.

Выставляем цифровой мультиметр в диапазон измерения наименьшего сопротивления, щупы прибора соединяем с гнездом разъемного соединения выводными контактами электродвигателя. Прибор в данном примере фото №10 у нас показывает единичку, — показание дисплея прибора означает разрыв в электрической схеме электродвигателя.

Проверка коллекторного электродвигателя

Для начала проверим коллекторный электродвигатель. Подсоединяем щупы прибора к контактам графитовых щеток фото №11, дисплей прибора показывает сопротивление как это показано на фотоснимке — 29 Ом. Показание прибора означает целостность обмоток статора коллекторного электродвигателя.

Два выводных контакта от электродвигателя обхватываем пальцами одной руки и наконечником индикаторной отвертки прикасаемся к контактам графитовых щеток фото №12, фото №13.

И при проверке данных электрических участков обнаруживается причина неисправности триммера.

В контактном соединении провода фото №13 с графитовой щеткой — обломлен контакт. Устранение подобной неисправности трудности никакой не представляет. Для этого, необходимо протравить контактное соединение с проводом и контактное соединение с графитовой щеткой паяльной кислотой фото №14. Далее, нанести небольшой слой олова паяльником фото №15 и припаять провод с контактом графитовой щетки фото №16.

Итак, причина неисправности «электрического триммера с леской» установлена и устранена. Как Вы убедились сами, таковыми причинами могут быть незначительные поломки, которые можно определить без каких либо затруднений.

Остается Вам всем друзья пожелать удачного ремонта в устранении неисправностей различной электротехники.

Как отремонтировать
электронный триммер Оценить поломку и грядущий ремонт сумеют спецы сервисного центра. Ремонт электронных триммеров Чтоб поддерживать газон в

Оценить поломку и грядущий ремонт сумеют спецы сервисного центра.

Ремонт электрических триммеров

Чтоб поддерживать газон в соответствующем состоянии, комфортно использовать триммер. Бывают бензиновые триммеры (их движок работает на бензине) и электронные (работают от сети). У всех видов триммеров появляются неисправности. Не стоит производить ремонт электронных триммеров без помощи других, необходимо обратиться в сервисный центр, где можно отремонтировать триммер
.

Сразу стоит предупредить, что ремонт электротриммера, как и другой техники, стоит недешево, особенно если требуется осуществить ремонт двигателя триммера или замену катушки. В некоторых случаях действительно проще купить новый инструмент. Оценить это сможет грамотный специалист, знающий, как отремонтировать триммер
.

Читайте так же

Ремонт двигателя триммера

Ремонт двигателя триммера, как правило, требует серьезных затрат. Однако иногда нужно всего лишь сделать новую обмотку двигателя (в сервисном центре). Пользователи часто сталкиваются со следующими неисправностями:

1. Двигатель не запускается или работает с перебоями. В этом случае нужно проверить работу электрического соединения, а также целостность кабеля. Если причина не в этом, обращайтесь в сервисный центр к специалистам.
2. Нарушения в подаче лески (если режущая насадка – леска). Здесь возможно несколько вариантов:
3. леска закончилась – намотайте новую;
4. леска запуталась – это также легко устранимый недостаток;
5. катушка загрязнена – очистите ее и шпульку.
6. Нож или катушка не режут траву и не работают. Вы могли неправильно установить вал привода. Однако если не это составляет проблему, обращения в сервисный центр не избежать.
7. Если вы слышите какие-либо посторонние звуки, возможно, закончилась смазка или попала вода.

Как самому отремонтировать электрокосу/Ремонт триммера от AVTO CLASS

Как отремонтировать
электрокосу своими руками/ Ремонт триммера
/электрокосы своими руками. Партнерская.

УДИВЛЕНИЮ НЕ БЫЛО ПРЕДЕЛА,ремонт электро триммера-газонокосилки своими руками

разбираю электрическую
косилку и ищу неисправность.

Ремонт электрических триммеров не доставит хлопот, если вы знаете, где можно отремонтировать триммер. Ни интернет-форумы, ни знакомые не решат вопрос, как отремонтировать триммер, помогут только профессионалы. Если нет запчастей к конкретной модели, они смогут подобрать аналогичные.

Читайте так же

Другие статьи по теме:

Любая садовая техника не вечна. Через какое-то время интенсивной работы она все равно выйдет из строя, тоже касается и триммеров. В этом случаем вам поможет ремонт садового инструмента, но для этого необходимы запчасти для него. Запчасти к бензотриммерам можно приобрести в любом магазине, ассортимент выбора довольно большой и наверняка можно найти любую необходимую деталь именно для вашего инструмента.

Фирма Efco – итальянская компания, занимающаяся производством садовой техники. Фирма давно на рынке – с 1970-ых годов. Газонокосилки и триммеры производства Efco отличаются хорошим качеством по отзывам пользователей. Мощный электрический триммер Efco 8110 обладает достойными характеристиками.

Триммер, как электрический, так и с двигателем внутреннего сгорания (ДВС), является незаменимым инструментом в летний и осенний период для владельцев дач и частных домов. С его помощью без труда удаляются сорняки, мелкие кустарники и подравнивается газон. Но, как и любая техника, триммеры выходят из строя в самый неподходящий момент. Чтобы устранить неисправности своими руками, пользователю данной техники сначала нужно определить причину их появления.

У бензокосы и электрического триммера, если не рассматривать поломки, связанные со штангой и косильной головкой, неисправности в основном случаются в районе двигателя.

Поломки бензиновых триммеров

Типичные поломки бензинового триммера, с которыми чаще всего сталкиваются владельцы данного агрегата, следующие:

• поломка двигателя;
• проблемы с карбюратором;
• неполадки с подачей топлива;
• неисправность глушителя;
• поломка редуктора;
• сломался стартер;
• проблемы с воздушным фильтром;
• засорился сапун на бензобаке.

Неисправности электрических триммеров

Поскольку устройство электрокосилки намного проще, чем мототриммера, то и причин выхода его из строя немного.

Следует отметить, что устранение некоторых из них лучше доверить специалисту.

В основном, триммер перестает нормально работать в следующих случаях:

• неисправность электрического кабеля;
• неисправна кнопка управления;
• перегоревшая обмотка статора двигателя;
• обрыв контактных соединений на двигателе.

Почему бензиновый триммер не заводится

Причины того, почему бензиновый триммер перестал заводиться, могут быть разные, поэтому требуется провести поэтапную диагностику аппарата.

Топливный бак (качество топлива)

Запомните, что всегда перед запуском агрегата требуется проверка наличия и качества топлива
. В данном случае не стоит жадничать и экономить, а также “умничать” по поводу количества добавляемого масла. Все нужно делать согласно прилагаемому к аппарату руководству, поскольку при выходе из строя поршневой группы, ее замена будет стоить около 70% общей стоимости триммера. Заливайте топливо из расчета, что вы его полностью израсходуете при выполнении работ. Оставшийся в бачке бензин через некоторое время теряет свои свойства и может навредить двигателю
. Поэтому не готовьте смесь впрок и в больших количествах. Если бензокоса плохо заводится, попробуйте слить “старое” топливо из бака, и заправить его свежеприготовленной смесью.

Важно! Заправлять аппарат топливом, происхождение которого неизвестно, чревато негативными последствиями. Бензин должен быть качественным, купленным на заправке, и марка его должна быть не ниже АИ-95.

Свеча и свечной канал

Итак, вы поменяли топливо, но ничего не изменилось, и триммер все равно не заводится. В таком случае стоит проверить свечной канал: не закидывает ли его горючей смесью. Часто пользователи переводят воздушную заслонку
в положение “OFF” при запуске, и когда двигатель завелся, не переводят ее в положение “ON”, после чего он глохнет. Далее, попытка вновь завести ДВС приводит к тому, что бензином заливает свечу, и старт становится невозможным. Чтобы диагностировать и устранить возможную проблему в этом узле, проделайте следующее.

1. Необходимо выкрутить свечу зажигания, хорошо ее вытереть и просушить. При установке свечи в цилиндр ДВС, она должна быть сухая.
2. Слейте из камеры сгорания накопившееся там топливо. Делается это через отверстие, из которого вы выкрутили свечу.
3. При наличии нагара на электродах свечи, его нужно удалить либо тонким надфилем, либо пилочкой для ногтей.
4. Не забудьте перед установкой детали на место выставить зазор между ее электродами. Зазор на свече должен равняться 1 мм. В качестве щупа для проверки зазора можно использовать монетку.
5. Далее, соберите блок, прочитайте инструкцию по запуску и попробуйте завести двигатель снова.

Если ДВС не запустился, то потребуется проверить искру. Для этого:

• выкрутите свечу;
• оденьте на нее колпачок высоковольтного провода;
• прикоснитесь металлической ее частью к корпусу цилиндра (чтобы обеспечить контакт, можно вставить трубчатый ключ) как показано на рисунке ниже;
• дерните за шнур запуска так, чтобы произошло несколько оборотов двигателя.

В норме при каждом качке поршня между электродами свечи должна проскакивать искра. Если искра есть, то причину того, что ДВС не запускается, нужно искать в других узлах аппарата.

Для лучшего понимания процесса, как протестировать свечу на наличие искры, можно воспользоваться этим видео , где проверка показана на примере бензокосы “Союз”.

Если нет искры, то в начале проверьте кабель
, соединяющий свечу с катушкой — возможно причина именно в нем. Прозвонить его можно с помощью тестера. В случае обнаружения разрыва цепи, потребуется замена высоковольтного провода.

Также причиной того, что пропала искра, может послужить неисправность катушки зажигания
(магнето). На рисунке ниже показано, как выглядит катушка (магнето) от бензинового триммера Patriot (Патриот).

Чтобы исключить неисправность, потребуется с помощью тестера проверить магнето триммера, а именно, его первичную и вторичную обмотку. На первичной обмотке сопротивление должно быть в пределах от 0,4 до 2,0 Ом. Если прибор показывает 0 — это значит, что в обмотке произошло замыкание, а если бесконечность – это явный признак обрыва цепи. Сопротивление на вторичной обмотке должно находиться в пределах от 6 до 8 кОм.

На некоторых катушках оно может достигать значения 15 кОм.

В случае, если ваша бензокоса плохо запускается или после запуска сразу глохнет, следует обратить внимание на воздушный фильтр, поскольку он может быть засорен, в результате чего воздух не поступает в камеру сгорания, и воспламенение горючего не происходит. Чтобы проверить, в фильтре ли дело, снимите его и попробуйте запустить двигатель. Если он заработал, значит, причина найдена. Фильтр требуется заменить или хорошо промыть и высушить перед установкой. В случае, когда вы обнаружили масло в воздушном фильтре
, его необходимо промыть бензином, хорошо отжать и просушить не менее 2-х часов перед тем, как устанавливать на место.

Если же при снятом воздушном фильтре агрегат все равно не запускается, то рекомендуется проверить топливный фильтр.

Топливный фильтр

Данный фильтр очищает топливо от возможных загрязнений. Если он забит, то бензин в цилиндр не поступает, и, соответственно, агрегат не работает или глохнет после запуска. Топливный фильтр находится на конце заборного шланга, который находится внутри топливного бака. Чтобы добраться до фильтра, необходимо извлечь пробку с выходящими из нее трубками.

При извлечении пробки, заборный шланг может отсоединиться и остаться в бачке. Извлекается он с помощью пинцета.

Далее, снимите со шланга старый топливный фильтр и оденьте на него новый, заранее приобретенный. Также можно почистить топливный фильтр
, если у вас нет нового. Фильтр необходимо закрепить на шланге с помощью пружинного фиксатора.

Установите заборную трубку на пробку и вставьте последнюю в бачок.

Следует отметить, что в некоторых моделях триммеров заборный шланг находится не на пробке, а внутри бачка. Извлечь его можно с помощью пинцета или крючка, согнутого из проволоки.

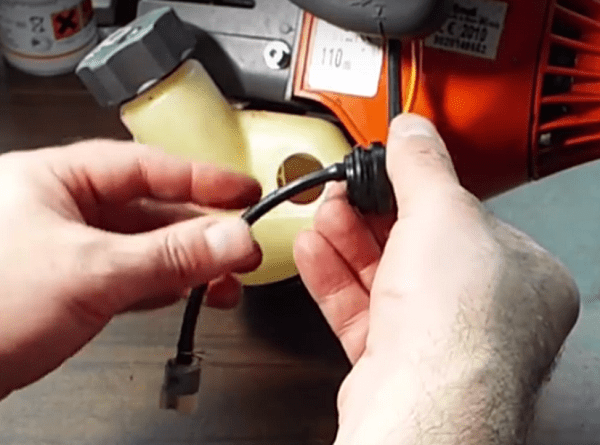

Сапун – это обратный клапан, который предназначен для выравнивания давления в бензобаке.
Если он забит и не пропускает воздух в сторону бака, то внутри емкости для топлива образуется вакуум, и горючее перестает поступать в карбюратор. Чтобы проверить исправность клапана, снимите шланг, который идет от бачка к карбюратору. Если бензин из бака не вытекает, значит, сапун забит.

Пользователи триммеров часто задаются вопросом: где находится сапун? Данный клапан обычно находится в крышке бензобака
и выглядит, как показано на следующем рисунке.

Почистить сапун очень просто: разберите клапан и промойте все его компоненты. В некоторых бензокосах данный клапан может располагаться прямо на топливном бачке
. Сразу его найти не получится, поскольку он скрыт от глаз под корпусом стартера. Чистится такой сапун с помощью обычной иглы.

Причиной того, что триммер значительно потерял мощность, и при попытке увеличить обороты двигателя, он их набирает медленно, часто является засорение выпускного канала, через который из камеры сгорания выходят выхлопные газы.

Необходимо снять глушитель так, чтобы внутрь цилиндра не попала гарь. Далее, очистите выпускной канал от нагара.

Делать это нужно очень аккуратно, не допуская попадания нагара в камеру сгорания.

После этой процедуры слабая мощность агрегата и медленный набор скорости вращения косильной головки больше не будет вас расстраивать.

Недостаточная компрессия

Если компрессия недостаточная, то завести двигатель, в большинстве случаев, не получится. Чтобы проверить компрессию, можно воспользоваться автомобильным компрессометром
.

Какая компрессия должна быть? В норме, компрессия должна быть не ниже 8 кг/см 2
. Хотя даже при 8 кг/см 2 некоторые двигатели не имеют холостого хода и глохнут, так как топливо достаточным образом не подкачивается. В случае, если ваша бензокосилка не качает выше 8 кг/см 2 , то придется проверить цилиндр, поршень и кольца.

Также плохая компрессия может быть из-за слабо прикрученного карбюратора
. Проверьте, не шатается ли он. Если да, то хорошо затяните крепеж, удерживающий его. Также если карбюратор плохо прикручен, можно заметить, что при работе капает бензин.

Электрический триммер вибрирует

Многие пользователи косилок замечали, что через некоторое время после начала работы аппарата, он начинает сильно вибрировать. На некоторых триммерах, в основном в моделях подороже, установлена антивибрационная система в виде амортизаторов, рассоложенных между двигателем и штангой. Но в некоторых случаях от сильной вибрации не спасает даже она. Причиной того, что в триммере появляется сильная вибрация, может быть малое количество или полное отсутствие смазки на жестком или гибком валу, находящемся внутри штанги аппарата.

Замена смазки жесткого вала
происходит следующим образом:

• открутите редуктор, находящийся внизу штанги;

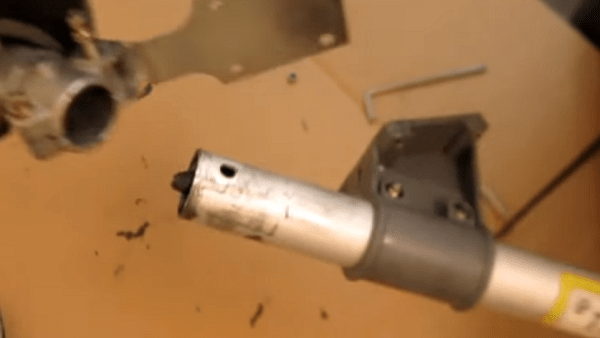

• после снятия редуктора вы увидите конец вала, за который необходимо потянуть, чтобы извлечь деталь;

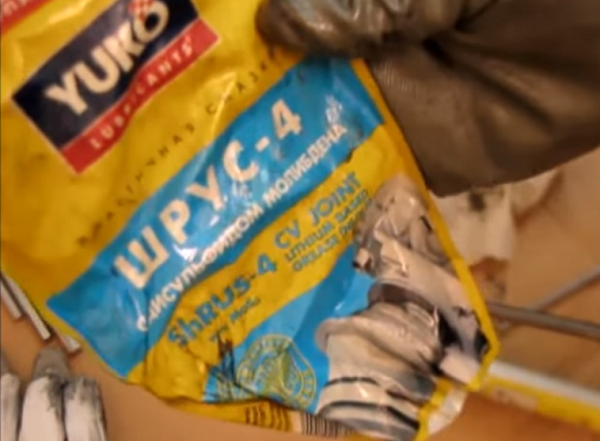

• после извлечения вала, его необходимо обильно смазать специальной смазкой “Шрус-4” либо обычной — “Литол-24”;

• нанесите небольшое количество смазки на вал и равномерно размажьте ее по всей длине детали, включая шлицы на концах стрежня (если они сработались, вал придется заменить);
• после смазки вставьте вал обратно в штангу и поставьте редуктор на прежнее место.

Смазка гибкого вала
выполняется следующим образом:

• открутите и снимите косильную головку;
• извлеките штангу из электродвигателя, открутив пару болтов;
• вытащите гибкий трос из штанги;
• смажьте тросик смазкой по всей длине.

Делается это так: сначала необходимо смазать конец тросика, а затем вставить его в штангу, после чего, по мере продвижения его внутрь трубы, следует наносить смазку на деталь и равномерно распределять ее по поверхности. Затем вставьте штангу с гибким валом в электрический двигатель и закрепите ее.

В случае, когда смазка не помогла, и вибрация продолжает появляться, потребуется поменять гибкий вал.

Триммер сильно греется

Перегрев триммера может происходить по многим причинам:

• бензин имеет не то октановое число, которое указано в инструкции к агрегату;
• не соблюдены пропорции бензина и масла во время приготовления топливной смеси;
• смесь горючего с маслом была давно приготовлена (смесь нельзя хранить более 2-х недель);
• триммер работает свыше положенного по инструкции времени;
• используется маломощный триммер на густой и жёсткой траве, аппарат работает с перегрузкой и быстро греется;
• сместилась в сторону штанги или прикипела крышка кассеты.

Последнее происходит, если установить неподходящую для данного агрегата косильную головку
, или когда ось смещается внутрь штанги. Эти изменения затрудняют вращение, нагрузка на двигатель увеличивается, и происходит его перегрев.

Выбор покупателей 2018 года

Триммер ECHO SRM-2305SI

Триммер ECHO SRM-350ES

Триммер Hitachi CG22EAS

Триммер BLACK+DECKER GL8033

Триммер Hammer MTK25B

Приусадебный участок не будет иметь опрятный вид, если в его садово-парковой зоне розрослись кусты и трава образовала густой покров. Это свидетельствует о запущенности участка владельцем, который ничего не делает даже для того, чтобы постричь газоны. А ведь покос травы — самое лёгкое занятие на участке, потому что для этой работы создана различная техника.

Преимущество бензинового триммера

Например, триммер — весьма удобный и производительный, лёгкий, надёжный и практичный в эксплуатации прибор. Он может быть электрическим, имеющим маленький вес, или бензиновым с высокой производительностью. Больше распространены бензиновые, так как они имеют бак для топлива и могут работать на удалении от электрических коммуникаций. Пожалуй, единственный минус бензинового триммера в том, что он так же, как и любая техника, периодически выходит из строя. Но и в этом вопросе он имеет преимущество, так как для людей, немного понимающих в технике, возможен своими руками.

Поиск поломки

Если триммер перестал запускаться, то не стоит сразу же бить тревогу и обращаться в сервисный центр, так как причина неработоспособности может быть легкоустраняемой. Любой ремонт триммеров бензиновых своими руками начинается с проверки наличия искры, без которой невозможно воспламенение топлива в камере сгорания. Если отсутствует искра, значит, проблема либо в свече зажигания, либо в самом зажигании. Исключение в тех случаях, когда свеча залита топливной смесью при переливе топлива выше положенного уровня. В этом случае её необходимо просто насухо вытереть и заветная искра появится.

Также подскажет об отсутствии поступления топлива. Если она сухая и светло-коричневого цвета, в этом случае ремонт бензинового триммера своими руками будет заключаться в отладке подкачки топлива или Все эти причины легко устраняются, главное, чтобы сам двигатель работал исправно. Но если причина неработоспособности всё-таки скрывается в самом двигателе, то рекомендуется обратиться в сервисный центр из-за сложности выполнения ремонта. Но для людей, умеющих держать и отвёртку в руках, нет ничего невозможного. В большинстве случаев триммера заканчивается успешно.

Коротко о ремонте двигателя

Проблемы в двигателе начинаются спустя несколько лет правильной эксплуатации от износа комплектующих или внезапно при неправильном пользовании триммером. К сожалению, о неправильной эксплуатации жалеют, когда выполняют ремонт триммеров бензиновых своими руками после поломки двигателя. А это происходит в тех случаях, когда не соблюдается дозировка масла в топливе или устройство работает до ужасного перегрева. При перегреве возможно заклинивание коленвала, разрушение поршневых колец или полное прогорание поршневой. Для того чтобы выполнить ревизию поршневой, достаточно снять головку цилиндра, из-под которой покажется поршень, наглядно отражающий состояние своей рабочей поверхности. Сами кольца из цилиндра не выглядывают, поэтому не имеет значения — менять кольца или поршень, в обоих случаях придётся снимать цилиндр. Выполняя ремонт триммеров бензиновых своими руками, стоит помнить о хрупкости которые могут легко сломаться при отсутствии опыта. Сам поршень установить на коленчатый вал не слишком сложно. Главное при ремонте двигателя — собрать всё так же, как было до разборки, и тогда всё снова будет работать.

Мы постараемся ответить на вопрос: триммер электрический ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Нам всем приходится заниматься облагораживанием приусадебных земельных участков — в летнее время года и конечно-же, для придания красивого вида участка:

— не обойтись без триммера. Причинами поломок электрических триммеров является сильная вибрация при работе, которая воздействует на различные электрические соединения данного электроприбора.

Перед нами фотоснимок с техническими данными электрического триммера. Ремонт триммера будет сопровождаться личными фотоснимками с подробным описанием проведения ремонта.

Электрическая схема триммера с леской, простая, состоящая из:

• потенциометра, скорости управления электродвигателем;
• конденсатора

и непосредственно самого электродвигателя.

Причина неисправности в начале при визуальном осмотре была непонятной, триммер пришлось разобрать полностью для определения истинной причины поломки.

Приступаем разбирать электрический триммер:

В начале разъединяем две соединенные половинки триммера, ручку управления от контактного соединения с самим электродвигателем.

На двух фотоснимках фото №2, фото №3 показана последовательность разъединения электродвигателя от ручки управления.

Далее, нам необходимо проверить, выполнить диагностику — ручки управления фото №4. Разбираем данную деталь и проводим диагностику для отдельных электрических соединений фото №5.

Нам для проверки электрических соединений понадобится простой инструмент — индикаторная отвертка.

На фотоснимке №6 показано разъемное контактное соединение от ручки управления. Чтобы проверить электрическую цепь соединений от контактов штепсельной вилки фото №7 до разъемных контактов фото №6, — для этого, можно замкнуть накоротко пальцами левой руки штепсельную вилку и наконечником индикаторной отвертки поочередно соединить с разъемными контактами.

При целостности, отсутствии какого либо разрыва фото №9 в электрических соединениях, — сигнальная лампочка индикаторной отвертки будет светиться, то есть электрическая цепь при этом замыкается на светодиодной лампочке индикаторной отвертки.

Выполняя данную диагностику, необходимо также замкнуть контакт потенциометра нажимного контакта как это показано на фотоснимке №8.

Одну половину электрического триммера рукояти управления мы проверили, — рукоять ручного триммера в исправном состоянии и далее нам необходимо проверить вторую половину триммера, состоящую из электродвигателя и конденсатора.

Нам понадобится для такой проверки — цифровой мультиметр. Можно воспользоваться также стрелочным мультиметром либо таким прибором как Омметр, — разницы вообще никакой нет.

Выставляем цифровой мультиметр в диапазон измерения наименьшего сопротивления, щупы прибора соединяем с гнездом разъемного соединения выводными контактами электродвигателя. Прибор в данном примере фото №10 у нас показывает единичку, — показание дисплея прибора означает разрыв в электрической схеме электродвигателя.

Необходимо далее смотреть, в чем может быть причина неисправности и нам конечно же необходимо будет разобрать две соединенные части корпуса, где непосредственно расположена схема электродвигателя.

Для начала проверим коллекторный электродвигатель. Подсоединяем щупы прибора к контактам графитовых щеток фото №11, дисплей прибора показывает сопротивление как это показано на фотоснимке — 29 Ом. Показание прибора означает целостность обмоток статора коллекторного электродвигателя.

Смотрим далее, в чем может быть причина неисправности. Проводим диагностику проводов, выводных контактов разъемного соединения от электродвигателя с контактами графитовых щеток.

Два выводных контакта от электродвигателя обхватываем пальцами одной руки и наконечником индикаторной отвертки прикасаемся к контактам графитовых щеток фото №12, фото №13.

И при проверке данных электрических участков обнаруживается причина неисправности триммера.

В контактном соединении провода фото №13 с графитовой щеткой — обломлен контакт. Устранение подобной неисправности трудности никакой не представляет. Для этого, необходимо протравить контактное соединение с проводом и контактное соединение с графитовой щеткой паяльной кислотой фото №14. Далее, нанести небольшой слой олова паяльником фото №15 и припаять провод с контактом графитовой щетки фото №16.

Итак, причина неисправности «электрического триммера с леской» установлена и устранена. Как Вы убедились сами, таковыми причинами могут быть незначительные поломки, которые можно определить без каких либо затруднений.

Остается Вам всем друзья пожелать удачного ремонта в устранении неисправностей различной электротехники.

Электрокоса или триммер как и любой электрический инструмент имеет ограниченный ресурс работы. С увеличением интенсивности эксплуатации по различным причинам срок работы устройства уменьшается.

Следует быть готовым что в любой момент во время работы, электрокоса может сломаться, но таких ситуаций можно избежать если регулярно разбирать, осматривать и производить ревизию всех важных элементов косы.

Неисправности электрокосы могут быть самыми разнообразными, это может быть как поломка по электрической части двигателя и проводки так и по механической части.

В большинстве случаев произвести ремонт триммера или косы не сложно и можно обойтись своими силами в том случае когда есть минимальный инструмент и базовые понятия в технике. Ну и для читателей сайта elektt.blogspot.com я раскрою основные неисправности и секреты по быстрому и надежному ремонту вашей электрокосы, рассмотрим пример ремонта электрокос Bosch и Gardener.

Конструкция большинства электрокос не является сложным устройством, основными составляющими, будь то триммера или косы, есть электродвигатель, провод питания, кнопка с конденсатором, шпуля с леской которая закреплена на валу двигателя или более сложные механические варианты кос где крутящий момент от двигателя передается на шпулю через гибкий вал, но среди электрических вариантов кос такой вариант встречается редко.

Для выявления неисправностей электрической части, как правило недостаточно одного лишь осмотра, нужен мультиметр или хотя бы тестер с прозвонкой.
Характеризуются такие неисправности, как правило, полной неработоспособностью двигателя, сильном перегревом или работой рывками.

Проверку начинают с кабеля питания, при его повреждениях его или ремонтируют или заменяют.
Експрес проверка предполагает проверку напряжения 220 вольт на контактах двигателя.

Напряжение должно появляться при нажатие на кнопку, если напряжение присутствует то можно смело утверждать что двигатель триммера неисправен, его нужно отсоединить и тщательно осмотреть.
Небольшие загрязнения пластин коллектора и щеток это нормально, но все же лучше очистить мягкой тряпочкой смоченной спиртом, при явном виде сношенных щеток их лучше заменить.

С помощью мультиметра в режиме проверки сопротивления (наименьший предел – Омы) щупами дотрагиваемся к контактам щеток или к самим графитовым щеткам, тестер должен показать сопротивление не больше 100 Ом.

Если сопротивление бесконечное (единица на мультиметре) то попробуйте не убирая щупов провернуть вал двигателя.
У исправного электродвигателя сопротивление будит примерно 10 – 40 Ом, если щетки не прозваниваются значит нет контакта или нарушена целостность обмоток статора, возможно обрыв или отгорание.
При сопротивление меньше 5 Ом имеет место быть межвидковое замыкание, скорее всего вызванное сильным перегревом двигателя.

Для выявления конкретной причины неисправности электродвигателя, когда щетки двигателя не прозваниваются, можно прибегнуть к следующей процедуре.
Графитовые щетки нужно вытянуть, предварительно высунув латунные вставки или сняв прижимные пружины.

Коллекторные двигатели в данных устройствах так устроены что обмотки статора и ротора соединены последовательно, а в дорогих моделях электродвигателей в эту последовательную цепь подсоединено еще и термореле (на 110 градусов), такое реле в нормальных условиях держит силовой контакт замкнутым.
Отдельным методом диагностики может служить проверка сопротивления на пластинах коллекторного барабана.

Чтоб выявить виновника неисправности, необходимо снять изоляцию в виде кембриков с фторопласта где соединены обмотки и термореле и прозвонить с помощью мультиметра каждую обмотку в отдельности, также и само термореле.

У электрокосах самыми нагруженными механическими элементами можно назвать подшипники и тримерную катушку (шпуля).
В большинстве случаев устройство перестает косить траву по причине выхода из строя его катушки с леской

Закончилась леска. По предусмотренной инструкции следует намотать леску на катушку.

Запуталась леска. Если катушка не получила повреждений то нужно обрезать или размотать леску и при необходимости перемотать всю шпулю.

Леска слиплась. Из за довольно интенсивной работы и большом перегрева, пластиковые нити лески могут друг с другом сплавиться. Необходимо перемотать катушку новой леской и осмотреть повреждения самой шпульки.

Двигатель работает но катушка с леской не вращается. Скорее всего произошло повреждение конструкции катушки с леской. Места крепления донышка катушки могут обломится, нужно полностью разобрать шпульку и при необходимости доработать крепление или вовсе заменить ее. В большинстве электрических триммеров шпулька просто запрессована своим пластмассовым корпусом на вал двигателя и при сильном перегреве, при расплавлению пластмассы, может проворачиваться и вовсе отлететь.

Оба устройства не подавали никаких признаков жизни, в включенном состояние двигатели не работали.

Корпус у обоих устройствах состоит из двух половинок, саморезы находятся на одной стороне что удобно в разборке.
После того как все винты откручены, верхний корпус отделяют от нижнего, легонько поджав плоской отверткой в прорезь чтоб открыть сцепленные пластмассовые замки.

После разборки приступаем к осмотру внутренностей и поиску неисправностей.

В ходе осмотра было обнаружено на двигателе триммера Bosch, на одной из щеток которая фиксируется прижимной пружиной, слетел медный токопроводящий проводок что естественно было причиной отсутствия напряжения на щетках и двигатель не вращался.

Провод был восстановлен на свое место, а попутно площадки коллектора были прочищены, мягкой ветошью промоченной спиртом, до медного блеска. Щетки были в хорошем состояние и в замене не нуждались.

Также было установлено что выключатель не создает надежного электрического контакта, приходилось с усилием зажимать кнопку, было принято решение разобрать кнопку, ее контакты были прочищены от нагара и смазаны токозащитным спреем KONTAKT S-61.

С электрокосой GARDENER было не все так просто, она пролежала достаточно не малое время в поломанном состояние, причем в прямом смысле слова “поломанный”, ее штанга в месте крепления корпуса двигателя была разломлена пополам видимо настолько тяжелые были условия ее эксплуатации.

С помощью перфорированных пластин от креплений метало профиля было не хитрым образом сделано новое крепление корпуса двигателя к штанге электрокосы. Целостность конструкции восстановлена пусть и не эстетичным зато надежным способом, ведь в электрокосе главное ее функциональность.

Вал двигателя заметно тяжело прокручивался, при внутреннем осмотре было обнаружено подгоревшие пластины коллектора и изношенные щетки. Пластины были очищены шкуркой до блеска, а щетки заменены на новые.

В виду долгой работы без смазки и последующем хранение устройства в агрессивной среде подшипники немного залипли и вал двигателя не естественно с затруднением вращался.
Подшипники двигателя промывались спреем WD-40 с последующей смазкой. В итоге двигатель стал вращаться заметно лучше но все же подшипники были уже “разбиты” и при работе двигателя от сети звук его работы не был таким плавным и монотонным.

Дальнейший осмотр электрической части привел к кнопке, она и вовсе была сломлена с своих креплений хоть и нажималась но тестер показывал ее неисправность. Кнопка не разборная поэтому была заменена на новую. Крепления пришлось восстанавливать термоклеем.

Помимо сломанной штанги была трещина на пластиковой защите, видимо кто то таки ронял ее не слабо. Коса могла работать и с ней но было принято решение, насколько это возможно, восстановить конструкцию защиты.

Естественно просто склеить клеем такой нагруженный и подверженный ударам объект не было б надежным решением. Поэтому с помощью тех же перфорированных пластин от метало профиля было сделано две скобки которые создавали “монолитное” соединение двух частей треснувшего корпуса.
Пластины были соединены с корпусом при помощи алюминиевых заклепок.

Когда мотокоса была собрана, было обнаружено что штанга в местах крепления ручки плохо закреплена и проворачивается, поэтому места прижимания пластиковых выступов корпуса ручки с металлом штанги были дополнительно уплотнены полоской тряпочной изоленты. Теперь конструкция не имеет лишних люфтов.

В катушке (шпуле) закончилась леска. В большинстве шпуль подача сетки полуавтоматическая, при легком ударе подпружыненой кнопки об землю, леска подается на выход. Если леска не подается то нужно снять и разобрать катушку – шпулю и при необходимости намотать новую леску.

Леска может быть слишком длинная из за того что лезвие которое призначено для обрезки лишней по длине лески затупилось или его вообще нет.
Длина лески должна быть чуть меньше диаметра защиты.

Большой гул и вибрация при работе двигателя может свидетельствовать о том что подшипники нуждаются в смазке или они и вовсе израсходовали свой ресурс.
Также может быть треснут корпус катушки с леской (шпули), ее а также место ее крепления необходимо осмотреть на наличие трещин и повреждений.

Большинство электродвигателей в косах и триммерах коллекторные и не имеют регулятора оборотов, с уменьшением напряжения в сети – уменьшаются обороты и мощность.
Может быть неправильно намотана катушка с леской.
Возможно обороты затрудняются наличием застрявшего прутика или на вал намоталась веревка, следует осмотреть конструкцию. В исправной косе вал должен легко и без малейших усилий проворачиваться даже после того как его разогнали пальцем.

Не вращается двигатель? Смотрим наличие питания на электровилке, если все в порядке то устройство нужно разбирать.
Если никаких явных повреждений не заметно, то начинают последовательную прозвонку электрических цепей устройства.

С помощью мультиметра (тестера) прозванивают сначала шнур питания, предохранитель если он есть и кнопку.
Если кнопка не прозванивается в включенном состояние то ее следует заменить или если она разборная то вскрыть и прочистить подгоревшие контакты.

Шнур может быть перебит, в таком случае двигатель может с перебоями запускаться.
Неисправностью двигателя может служить тот факт что при включенной кнопке на контактах двигателя есть напряжение 220 вольт но он не вращается.

Некоторые электродвигатели укомплектованы тепловым предохранителем который встроен в корпус двигателя и сработал от его перегрева или же просто вышел из строя. Исправный тепловой предохранитель при остывание двигателя должен восстановить свою работу.

Ремонт бытового электронного триммера своими руками

У хоть какого сложного технического оборудования рабочий ресурс ограничен. И с повышением интенсивности его эксплуатации увеличивается риск выхода его из строя. Но способен каждого обладателя уменьшить количество схожих аварийных ситуаций, если в точности придерживаться правил по эксплуатации и уходу, которые рекомендованы производителем. В любом случае следует быть готовым к тому, что в определенный период проблемы в работе устройства все равно возникнут. Неисправности, которые могут появляться в работе триммера, могут носить различный характер. Но в неких случаях полностью может быть выполнить ремонт триммера своими силами.

Оборудование, которое работает от сети, отличается от подобных устройств, предусматривающих интегрированный силовой привод, тем, что имеет более ординарную конструкцию. Основными элементами триммера являются последующие составляющие:

• механическая часть, которая передает вращающий момент триммерной головке;
• электродвигатель;
• силовой кабель.

При всем этом все проблемы, которые могут появиться с этим оборудованием, могут быть представлены в виде последующих групп.

Основная функция при использовании устройства возлагается на триммерную головку, у которой режущая поверхность выполнена из лески. Почти всегда устройство выходит из строя из-за заморочек с ее подачей.

Если выход из строя бензинового триммера связан с проблемами в механической части, то разработка ремонта будет в большинстве собственном повторять работу, проводимую в отношении электронных моделей.

Для выполнения ремонта электронных триммеров нужно приготовить надлежащие инструменты:

• индикаторная отвертка;
• мультиметр;
• паяльная лампа.

Узнать при зрительном осмотре, что все-таки послужило предпосылкой проблемы, достаточно трудно, почти всегда «на глазок» можно найти только более очевидные неисправности.

Вне зависимости от нрава неисправности это в любом случае приводит к прекращению работы мотора.

разбираю электрическую косилку и ищу неисправность.

Оборудование подобного типа отличается более сложным устройством, поскольку в нем предусмотрен не только привод, но и ряд других элементов: газораспределительная система, топливный бак и управление.

Рассматривая механические повреждения, следует учесть, что сюда стоит отнести и засорение фильтров. Требования к эксплуатации предусматривают, что они должны меняться во время регулярного обслуживания устройства.

Крайне нежелательно останавливать выбор на моделях малоизвестных производителей, поскольку уровень их исполнения часто оказывается достаточно низким. Основные неисправности микроволновки и способы их устранения. Учитывая, что комплектующие для бензиновых триммеров предлагаются не в каждом магазине, то могут возникнуть трудности с их приобретением.

В большинстве случаев неисправности возникают именно на этом участке, причем устранить подобные неполадки может своими руками каждый владелец.

Если выход из строя триммера связан с нерабочим двигателем, то в этом случае владельцу будет не так просто понять, что послужило причиной неполадки, и каким образом это можно устранить. Хорошо, если на устройство ещё действует гарантия, в этом случае можно отнести триммер в мастерскую по ремонту, специалисты которой довольно быстро и качественно справятся с этой задачей. Среди часто выявляемых и наименее сопряженных с трудностями в устранении причин выхода из строя двигателя следует назвать разрушение поршневых колец. Убедиться в этом можно путем извлечения головки цилиндра и поршня.

Владельцу бензинового или электротриммера всегда нужно быть готовым к тому, что в определенный момент этому оборудованию потребуется ремонт. При этом не всегда правильным решением будет обращение в сервисный центр. Нередко причины неисправности могут быть достаточно несложными, которые можно устранить и в домашних условиях. Главное знать, где следует искать ее.

Однако, лучше всего не решать подобные проблемы, а предотвращать их появление. Для этого следует в точности соблюдать рекомендации производителя по эксплуатации и уходу за триммером. Тогда ситуации, когда приходится думать о ремонте бензинового или электрического триммера, будут возникать значительно реже. А это поможет владельцу сэкономить немало времени, сил и средств.

Дорогой посетитель!

Этот материал будет продолжением уже опубликованного в блоге поста, в котором я рассказывал, как купил электротриммер Bosch и буквально через короткое время использования он сломался.

Сейчас расскажу и покажу в фотоматериалах, как можно отремонтировать «пимпочку» на вращающейся части двигателя этого электротриммера. Самое слабое место в этом агрегате, как раз «пимпочка», при помощи которой происходит принудительное обновление (выбрасывания) лески при ударе ею о поверхность почвы, постригаемой дернины или другую твёрдую поверхность во время стрижки.

Немного предыстории, на всякий случай, для новых посетителей блога… После нескольких стрижек (сколько не считал), при очередном обновлении лески (ударе о дернину), «пимпочка» выскочила из фиксированного зацепа на шпильке и отскочила так далеко, что пришлось её искать в траве.

Тогда я решил опубликовать пост о ненадёжности электротриммера с такой конструкцией «пимпочки» и, кстати, сэкономил многим читателям моей рассылки кучу денег. Но некоторые подписчики уже купили такой «агрегат» и были расстроены тем, что материал был опубликован с опозданием, иначе бы они этот триммер ни за что не купили.

Ну, дорогой друг, я же не знаю, кто и чем пользуется на своей даче или приусадебном участке. У меня случился вот такой казус с этим электротриммером, и я поспешил об этом рассказать. Кому повезло и они прочитали тот пост до покупки этой модели триммера, то сэкономили! Кому не повезло – моей вины тут нет.

Тем не менее, выход из этой ситуации есть – эту «пимпочку» можно отремонтировать и это не так сложно и намного дешевле, чем покупать новый триммер. Я подозреваю, что конструктивные особенности этой модели, были спроектированы изначально таким образом, что в случае незначительной поломки, её нельзя было отремонтировать, и требовалась покупка нового триммера, что приносило и приносит большую прибыль производителю.

Нет, я ни в коем случае, не хочу оговаривать фирму Bosch, у неё почти весь электроинструмент превосходного качества. Сам на протяжении ряда лет пользуюсь перфоратором и шуруповёртом фирмы Bosch и нахожусь в восторге от их бесперебойной и качественной работы. Но в случае с электротриммером, конструкторам нужно ещё доработать все узлы и детали так, чтобы их быстро можно было бы починить.

Теперь, собственно, к делу…

После того как «бошевский агрегат» сломался, я быстренько купил новый электротриммер, потому что траве-то не объяснишь, что, мол, подожди не расти у меня триммер сломан. Новым триммером стриг траву на участке, а Bosch лежал в гараже и пылился. Сколько голову я не ломал над его починкой в домашних условиях, или как сейчас говорят «на коленке», ничего у меня не получалось.

Потом я решил позвонить брату и попросить его подумать над ремонтом этой «пимпочки». Дело тут в том, что леска с барабаном беспрепятственно фиксируется в кожухе вращающейся площадки, как и раньше. Но без зацепа с этой «пимпочкой», леска из барабана выскакивает (вылетает) самопроизвольно и стричь невозможно.

Брат согласился помочь с ремонтом, и мы привезли ему нашего бедолагу. После успешного ремонта, путём внесения конструктивных изменений крепления этой «пимпочки» к вращающейся площадке триммера, я смог им пользоваться и пользуюсь, по сей день. Правда, обновлять леску приходится вручную, высвобождая барабан их зацепа с площадкой.

Теперь читайте внимательно и вдумчиво, если соберётесь ремонтировать такой агрегат. Постараюсь объяснить всё доходчиво словами и подкреплю их фотками, так как роликов на эту тему у меня нет, как нет и чертежа цилиндра, при помощи которого и был отремонтирован электротриммер. Брат всё делал сам, я в ремонте не участвовал…

Вот так выглядит крепление «пимпочки» в сборе.

Так выглядит отверстие с потаем в головке «пимпочки».

На фото ниже, болт с потаем (потайная головка). Общая длина болта 8-10 миллиметров. Форма шляпки должна быть именно такой, потому что тогда сам болт не выступает из головки и высота состригаемой травы будет минимальной.

Если шляпка болта будет выступать даже на несколько миллиметров над головкой, то этот выступ будет постоянно цепляться за почву и косить будет очень неудобно. Так как всё время нужно будет приподнимать триммер с одного участка, и перемещать его на другой, причём вытаскивая вертикально вверх и опускание тоже вертикально.

Тогда как с такой формой болта и его расположением заподлицо в головке «пимпочки», движение триммера производится скольжением этой самой «пимпочки» по траве горизонтально. То есть, стрижка будет производиться так, как будто триммер новый.

Сейчас читайте ещё внимательней, потому что буду рассказывать и показывать про цилиндр, который и был сделан братом взамен шпильке, на которой крепилась эта самая злополучная «пимпочка» и, по сути, крепилась на соплях…

Как видите на фото ниже, длина цилиндра 14 мм. В нижней части цилиндра просверлено сквозное отверстие диаметром 2 мм. (такой диаметр был у шпильки), длина отверстия 7 мм., т. е. половина цилиндра.

В верхней части цилиндра была нарезана резьба под болт диаметром 5 мм. и такой же длины – 7 мм. К слову сказать, диаметр резьбы внутри цилиндра может быть любым (больше или меньше – неважно), но он должен быть таким, чтобы болт надёжно вворачивался в эту резьбу и плотно притягивал головку «пимпочки» к цилиндру.

Резьба на фото получилась не очень чётко, но всё-таки.

Зазоры даже в пару миллиметров тут не допустимы! Нужно исключить любые болтания «пимпочки» на цилиндре, потому что тогда не произойдёт (внимание!) зацепа наружных выступов на этой «пимпе» с выступами на внутренней части барабана с леской. И при первом включении триммера леска будет самопроизвольно вытягиваться из барабана, и ни о какой стрижке речи идти не может.

Теперь далее,… как закрепить этот цилиндр на заводской шпильке?

Расскажу словами, потому что эту работу делал брат, и фоток по этому поводу нет. Сама шпилька укорачивается (отпиливается) на длину 8 мм от основания вращающейся площадки. Затем на неё надевается цилиндр с длиной отверстия 7мм. Потом выступ шпильки в 1 мм внутри цилиндра развальцовывается (расплющивается) и таким образом удерживает цилиндр на месте.

По идее, перед тем как надеть цилиндр на отрезанную часть шпильки, можно на шпильку нанести водостойкий быстросохнущий клей, чтобы цилиндр держался не только за счёт верхней сплюснутой части шпильки, но и за счёт клея.

Теперь про расположение «пимпочки» на валу триммера…

На двух фотках ниже я запечатлел боковые пазы на валу и это я сделал неслучайно. Дело тут в том, что (внимание!) выступы на внутренней части «пимпы» должны вставляться в длинные пазы, а не в короткие, по той же простой причине – снова не будет зацепа выступов на внутренней части барабана с леской и выступов на внешней части «пимпы».

Принудительный выброс лески из барабана и основан на том, что при стрижке травы зацеп между выступами на внутренней части барабана и внешней части «пимпы» производится в одном ярусе. А когда нужно обновить леску в виду её истирания, то дачник ударяет «пимпой» по твёрдой поверхности, эта пимпа входит глубже в барабан, тем самым производится зацеп за другие выступы внутри барабана.

Я забыл Вам сказать, что на внутренней части барабана ДВА ряда выступов – нижний и верхний. Один ряд выступов барабана служит для сцепления с выступами пимпы только для стрижки, а другой только для принудительного выброса лески.

Вот, в принципе, и весь рассказ по ремонту электротриммера Bosch с такой конструктивной особенностью крепления злополучной «пимпочки». Понимаю, что у кого нет такого триммера, он и не столкнётся с этой проблемой, поэтому и голову забивать этим материалом не стоит.

А у кого есть такой триммер, но он ещё не сломался, и не дай Бог, (плюю три раза через левое плечо и стучу по дереву), то к великому моему сожалению, рано или поздно он всё равно сломается (такова конструкция этой модели триммера) и у них будет выбор – отремонтировать этот триммер своими руками по материалам данного поста или купить новый.

Если рассказать коротко, то получится так…

Выточили цилиндр длиной 14 мм. – внутри просверлили сквозное отверстие диаметром 2 мм. (толщина шпильки), длиной 7 мм. С другой стороны цилиндра нарезали резьбу диаметром 5 мм. и длиной 7 мм. (в эту часть цилиндра вкручивается болт с потаем). Затем обрезали шпильку на 8 мм., надели цилиндр и расплющили верхнюю часть шпильки внутри цилиндра.

Теперь цилиндр надёжно закреплён вместо шпильки. Далее надеваем на цилиндр «пимпочку» и прикручиваем её плотно к цилиндру при помощи болта с потаем. Затем закрепляем барабан с леской на вращающейся площадке и всё, триммер готов к стрижке!

Дорогой посетитель, если вдруг у Вас остались вопросы, то пишите в комментариях к посту.

С наилучшими пожеланиями,
Сергей Дьяков.

У любого сложного технического оборудования рабочий ресурс ограничен. И с увеличением интенсивности его эксплуатации повышается риск выхода его из строя. Однако в силах каждого владельца сократить количество подобных аварийных ситуаций, если в точности придерживаться правил по эксплуатации и уходу, которые рекомендованы производителем. В любом случае следует быть готовым к тому, что в определенный период неполадки в работе устройства все равно возникнут. Неисправности, которые могут возникать в работе триммера, могут носить разный характер. Однако в некоторых случаях вполне возможно выполнить ремонт триммера своими силами.

Оборудование, которое работает от сети, отличается от аналогичных приборов, предусматривающих встроенный силовой привод, тем, что имеет более простую конструкцию. Основными элементами триммера являются следующие компоненты:

• механическая часть, которая передает крутящий момент триммерной головке;
• электродвигатель;
• силовой кабель.

При этом все неполадки, которые могут возникнуть с этим оборудованием, могут быть представлены в виде следующих групп.

Основная функция при использовании устройства возлагается на триммерную головку, у которой режущая поверхность выполнена из лески. В большинстве случаев прибор выходит из строя по причине проблем с ее подачей.

• В случае израсходования запаса лески необходимо, придерживаясь указаниям инструкции, намотать новую.
• Одной из причин прекращения работы может быть запутывание лески. В подобной ситуации нужно размотать ее и вставить новую шпульку при наличии у нее признаков повреждений.
• Также триммер может выйти из строя и из-за слипшейся нейлоновой нити, что может быть связано с перегревом устройства во время его длительной эксплуатации. Решается эта проблема путем перемотки лески.
• Неполадки могут быть связаны непосредственно с катушкой: скажем, у нее может отвалиться донышко. Ремонт в этом случае будет сводиться к ее замене или созданию нового донышка своими руками. Выбрав последний вариант, необходимо подготовить кусок текстолита или болт с гайкой.
• В некоторых случаях у катушки могут быть отсутствовать признаки повреждения, с двигателем также может быть все в порядке, но при этом вращения головки не происходит. В подобной ситуации следует посмотреть вал привода. Если опасение относительно его обрыва будет подтверждено, то аппарат необходимо сдать в сервисный центр.

Если выход из строя бензинового триммера связан с неполадками в механической части, то технология ремонта будет в большинстве своем повторять работу, проводимую в отношении электрических моделей.

Для выполнения ремонта электрических триммеров необходимо подготовить соответствующие инструменты:

• индикаторная отвертка;
• мультиметр;
• паяльная лампа.

Выяснить при визуальном осмотре, что же послужило причиной неполадки, довольно сложно, в большинстве случаев «на глазок» можно определить лишь наиболее явные неисправности.

Вне зависимости от характера неисправности это в любом случае приводит к прекращению работы двигателя.

Оборудование подобного типа отличается более сложным устройством, поскольку в нем предусмотрен не только привод, но и ряд других элементов: газораспределительная система, топливный бак и управление.

Рассматривая механические повреждения, следует учесть, что сюда стоит отнести и засорение фильтров. Требования к эксплуатации предусматривают, что они должны меняться во время регулярного обслуживания устройства.

Крайне нежелательно останавливать выбор на моделях малоизвестных производителей, поскольку уровень их исполнения часто оказывается достаточно низким. Учитывая, что комплектующие для бензиновых триммеров предлагаются не в каждом магазине, то могут возникнуть трудности с их приобретением.

В большинстве случаев неисправности возникают именно на этом участке, причем устранить подобные неполадки может своими руками каждый владелец.

Если выход из строя триммера связан с нерабочим двигателем, то в этом случае владельцу будет не так просто понять, что послужило причиной неполадки, и каким образом это можно устранить. Хорошо, если на устройство ещё действует гарантия, в этом случае можно отнести триммер в мастерскую по ремонту, специалисты которой довольно быстро и качественно справятся с этой задачей. Среди часто выявляемых и наименее сопряженных с трудностями в устранении причин выхода из строя двигателя следует назвать разрушение поршневых колец. Убедиться в этом можно путем извлечения головки цилиндра и поршня.

Владельцу бензинового или электротриммера всегда нужно быть готовым к тому, что в определенный момент этому оборудованию потребуется ремонт. При этом не всегда правильным решением будет обращение в сервисный центр. Нередко причины неисправности могут быть достаточно несложными, которые можно устранить и в домашних условиях. Главное знать, где следует искать ее.

Однако, лучше всего не решать подобные проблемы, а предотвращать их появление. Для этого следует в точности соблюдать рекомендации производителя по эксплуатации и уходу за триммером. Тогда ситуации, когда приходится думать о ремонте бензинового или электрического триммера, будут возникать значительно реже. А это поможет владельцу сэкономить немало времени, сил и средств.

Оцените статью:

Поломка проявилась неожиданно в самой неподходящий момент. После затяжных теплых дождей трава в саду и на газонах дачи сильно подросла, возникла необходимость ее косить. Пришлось браться за триммер. Подключил его к электрической розетке через удлинитель и стал работать.

Через небольшой промежуток времени электродвигатель внезапно отключился. Проверил напряжение на кабеле удлинителя: все нормально. Взял триммер в руки и начал косить. Он снова быстро отказал.

Так длилось несколько раз. Пришлось осматривать провода удлинителя и проверять питание. Неисправностей не обнаружено. Сделал вывод, что поломка возникла в триммере. Необходимо ее искать.

Инструменты для ремонта

Для работы потребовались отвертки и старый тестер с проводами и паяльником.

Фотоаппарат был при себе и удалось все действия по восстановлению работоспособности электродвигателя последовательно заснять. Эти фотографии вставил в текст статьи.

Прозвонка схемы

Для проверки электрических цепей необходимо их вызванивать тестером или прозвонкой. У меня на даче для таких целей хранится старый прибор Ц4324. Питание схемы измерения тока у него осуществляется никель кадмиевыми аккумуляторами.

После длительного хранения они оказались в разряженном состоянии, а эксплуатируются с 1994 года, когда я их приобрел на распродаже. Использовать их уже не получилось.

Питание тестера

Техническое решение подсказал старый мобильник. Задействовал для подачи напряжения его аккумулятор, предварительно проверив его этим же прибором в режиме вольтметра.

Старые АКБ изъял, а питание подал тонкими проводами разного цвета прямо на вывода тестера с соблюдением полярности. Для подключения использовал паяльник и скотч.

Калибровка

Здесь трудностей не возникло. Мощности аккумулятора мобильника вполне хватило для проведения измерений и калибровки.

Переключатели прибора установил в положение «Омметр», а ручкой потенциометра выставил указатель стрелки на ноль. Регулировкой механического балансира указателя не занимался, он был до этого в норме.

Тестер подготовлен к замерам сопротивлений на делениях Омов.

Отвертки

Корпус электрического двигателя крепится шурупами-саморезами с крестообразными головками среднего размера. Под них удовлетворительно подошла старая отвертка советских времен и хороший охват граней удалось создать головкой из комплекта инструментов, приобретенных в интернет магазине.

Однако короткое рабочее тело комбинированной отвертки не позволило работать в глубоких выемках. Все труднодоступные места оказались для нее недоступными. Изображения отверток показал в последующих фотографиях.

Устройство и ремонт триммера

Общая конструкция

Внешний вид моей электрической косы показан на фотографии с пояснениями основных узлов.

Технические характеристики триммера ECO GT-800L представлены таблицей из инструкции.

Когда я его выбирал, то останавливался на мощности и числе оборотов двигателя. 800 ватт хватает с большим запасом. Лески диаметром в 1,6 мм вполне достаточно для обработки травы в саду и на газонах. Просто не следует допускать ее роста выше колен. Иначе придется косить в два приема, ибо длинные стебли начинают закручиваться вокруг косильной головки.

Корпус электрического двигателя, кнопку включения и заводскую табличку крупным планом показал фотографией.

Разборка

Все саморезы крепления расположены с одной стороны корпуса электродвигателя. Это удобно для разборки.

После выворачивания крепежных шурупов необходимо осторожно разделить половинки корпуса пальцами, преодолев усилие сцепления пластмассовых замков. В трудных местах я подкладывал отвертку с плоским лезвием.

Общий вид электрического двигателя после снятия верхней крышки представил фотографией.

Последовательность осмотра основных узлов

Недостатки конструкции

Сразу при разборке выявлено слабое место — узел крепления пластмассового корпуса к тонкостенной трубе штанги. Используется саморез с большим шагом резьбы. Гнездо сразу стало ослаблено и зажать шуруп плотно нельзя: он проворачивается и режет мягкий металл.

Органы управления двигателем

Кнопка включения триммером воздействует на рычаг микровыключателя — микрик. Возвращение идет за счет усилия пружин. На фотографии они мной установлены неправильно, снимал в спешке и не заметил. Пружины полностью размещены во внутреннем отсеке корпуса.

Для запуска двигателя используется тот же принцип, что и у электрической дрели. Работу можно осуществлять двумя способами:

1. непрерывно удерживая кнопку в нажатом положении;
2. используя дополнительный фиксатор.

От второго варианта в целях безопасности я отказался и фиксатор вместе с пружиной удалил. Считаю, что этот режим стоит использовать только для стационарно закрепленного электроинструмента, когда исключены случаи нарушения безопасности в быту, а электрический двигатель не требует мгновенной остановки.

На нижней половинке фото показал более наглядно кнопку микрика, которая управляет работой электрического двигателя.

Сам микровыключатель удобно размещается в отдельном гнезде-отсеке, а его маркировка показана снизу.

Щетки и пластины коллектора двигателя

Осмотр явных дефектов не выявил.

Небольшие загрязнения контактных поверхностей щеток и пластин коллектора вполне в норме, соответствуют рабочим режимам.

Обмотки статора и ротора двигателя

Все поверхности целые, механических повреждений и следов перегрева, воздействия температуры нет.

Нарушения лакокрасочного покрытия не видно.

Провода и подшипники двигателя

Тоже все нормально. Все конструктивные элементы в рабочем состоянии, хоть и видны небольшие загрязнения отдельных частей и появившиеся следы коррозии на магнитопроводе статора электродвигателя и металлических деталях.

Конструкция подшипников, кстати, мне не понравилась. Пластмассовые части не внушают доверия. Сравниваю с конструкцией советской дрели на 300 ватт, которой пользовался около тридцати лет, интенсивно нагружая ее работой на самодельном токарном станке по дереву, просверливанием отверстий в бетоне с последовательным использованием шлямбура и при других режимах.

Там металлические подшипники ни разу не подвели. От интенсивной работы постепенно износился только коллектор и щетки.

Электрические проверки двигателя триммера

Подготовка схемы

Для этой работы необходим тестер. Разъединение электрических цепей на триммере выполнять просто. Клеммы на двигателе, проводах и микрике однотипны.

Проверка работы микровыключателя и его проводов

Тестер в режиме Омметра. Схема электрического двигателя не разбиралась. Провод с крокодилом посадил на случайный контакт вилки питающего шнура, а самодельным щупом прошел по выводам микрика. Прибор показал разные показания сопротивлений.

Уже можно сделать предварительный вывод, что часть проводов не нарушена, а микрик находится в разомкнутом положении. При работе он включал двигатель. Проверяем этот момент.

Крокодил остается на вилке, щуп удерживаю на контакте микрика, показывающем разрыв и замыкаю контакт нажатием на кнопку. Делать это непросто, ибо приходится еще все фотографировать одной рукой.

Включение кнопки показало нулевое сопротивление, что свидетельствует об исправности выключателя.

Проверка рабочей схемы включения двигателя триммера

Тестер остается в режиме Омметра. Один его вывод подключил с помощью бельевой прищепки ко второму контакту вилки питания, а другой — через крокодил к контакту микровыключателя со стороны двигателя.

Активное сопротивление измеряемой электрической цепи составило 9 Ом. Его величину определили:

• соединительные провода;
• обмотки;
• контакты щеток и коллекторных пластин.

Явного обрыва схемы внутри электрической цепи не выявлено. Об этом же свидетельствует факт первоначального включения триммера в работу. Но, что-то его заставляет отключаться под нагрузкой.

Таких коммутационных аппаратов с силовыми контактами в электрической схеме триммера всего два:

1. микровыключатель, который мы проверили прозвонкой;
2. термотереле.

Вообще-то вероятность того, что микрик отключается от нагрузки, осталась. Но, зная его устройство и фиксацию контакта во включенном состоянии за счет механического удержания пальцами, можно смело допустить, что причина кроется не в нем. Остается второй элемент с силовым контактом.

Термореле

Если внимательно рассмотреть схему подключения обмоток, то видно, что последовательно с одной из них включена какая-то небольшая пластмассовая коробочка, расположенная на обмотке. В нее входит один провод, а выходит другой. На корпусе есть маркировка и надпись 110 градусов по Цельсию.

Это защитное реле, которое при нормальной температуре держит силовой контакт замкнутым, а при критическом нагреве размыкает его. Допускаю, что внутри него что-то нарушилось, стало работать неправильно, от тряски размыкает контакт.

Решил вывести его на время проверки из работы. Для начала снял небольшой участок изоляции на его проводах.

Затем просто скрутил эти провода. Зашунтировал таким способом отключающий контакт. Контроль температуры двигателя взял на себя. Я его и без этого периодически проверяю на ощупь. Нагрева не чувствовал ни разу. Мощности 800 ватт для резания травы леской хватает с избытком даже продолжительной время.

Обмотал куском старой изоленты место шунтирования и уложил термореле под крепежную стяжку, как и было раньше.

Сборка схемы и закрытие корпуса

Все отключенные провода собрал в обратной разборке последовательности. В подобных ситуациях я на память при демонтаже механизмов не надеюсь. С давних пор стараюсь все зарисовывать, составлять монтажные или логические электрические схемы. А с появлением цифровых фотоаппаратов хорошо помогают в этом фотографии.

При сборке корпуса до закрытия верхней крышки следует проверить укладку проводов, разместить их правильно между отсеками через подготовленные канавки и углубления. Иначе можно пережать, повредить изоляцию острыми пластмассовыми кромками.

Защелкивание замков и завинчивание саморезов труда не составило. Триммер собран. Работать будет без термореле. Но это временное явление. Эту защиту я уже заказал.

Проверка работоспособности

Включил собранный триммер под напряжение и опробовал в работе. Самопроизвольные отключения прекратились. Двигатель под нагрузкой и тряской работает нормально, нагрев обмоток не ощущается.

Привожу фотографии небольшой лужайки, обработанной вначале старой дедовской косой, а потом триммером. Сравните качество скошенной поверхности. На нижнем снимке она выполнена строго по горизонтальной плоскости.

Знаю, что мой уровень косца довольно низкий и мало практики. Но, работа триммера меня вполне устраивает, а простой косой пользуюсь крайне редко.

Предлагаю посмотреть видеоролик по этой же теме. Свой вариант устранения поломки двигателя электрического триммера предлагает владелец Игорь Иванов. Он все показывает в реальном времени.

Если возникли вопросы по ремонту триммера, то задавайте их в комментариях. Поделиться с друзьями материалом статьи вам удобно через кнопки соц сетей.

Использование различных электрических приборов значительно упрощает выполнение многих видов работ, но к сожалению, все сложные изделия рано или поздно ломаются. Выход из строя электрического триммера

Электрический триммер: устройство и принцип работы

Электрический триммер состоит из:

• Корпуса с электрическим двигателем.
• Разъёмной штанги.
• Триммерной катушки с защитным кожухом.
• Клепления для плечевого ремня.

К корпусу триммера подключается силовой кабель с вилкой, по которому и осуществляется передача электрического тока. В полости разъёмной штанги находится гибкий вал, благодаря которому осуществляется передача крутящего момента к триммерной катушке. Включение устройства производится нажатием кнопки расположенной на ручке устройства.

Такая конструкция триммера является самой распространённой, но

при желании можно найти изделия работающие от аккумулятора, а также с нижним расположением электрического двигателя.

Ремонт триммера для травы своими руками: частые причины поломок

Триммер может выйти из строя при работе в условиях повышенных нагрузок. Такая ситуация может возникнуть, когда обрабатываемый участок порос высокой травой.

При работе на таких участках может выйти из строя двигатель, произойти поломка подшипников, а также разрушиться катушка электрокосы. При работе в дождливую погоду либо в условиях сильно тумана триммер может «сгореть» в результате образования короткого замыкания.

Поломки данного электрического прибора могут произойти и в результате частого использования. Если бытовой прибор будет использоваться в таком режиме, то после наработки определённого числа моточасов потребуется осуществлять обязательный ремонт и профилактическую настройку многих частей электрического прибора.

Ремонт кнопки запуска

Если электрокоса не подаёт признаков жизни, то возможно произошёл обрыв электрического кабеля внутри ручки корпуса, либо неисправна кнопка включения электродвигателя.

Для того чтобы произвести диагностику электрики потребуется разобрать ручку электроприбора. Работы выполняются в такой последовательности:

• Снимается ручка управления с рамы электрокосы.
• Ручка разбирается.

Когда доступ к внутренней части электрокосы будет обеспечен, с помощью мультиметра производят замеры сопротивления кнопки включения электротриммера. Если сопротивление отсутствует после нажатия, то эта

деталь подлежит обязательной замене. Необходимо также проверить места соединения силового кабеля с внутренней электрикой находящейся в ручке

прибора. Контакты следует проверить «на обрыв» с помощью мультиметра. Нередко такую неисправность можно определить «на глаз». После обнаружения обрыва контакта достаточно осуществить пайку повреждённого места для восстановления работы электротриммера.

При отсутствии мультиметра диагностические работы можно производить индикаторной отвёрткой. Для этой цели следует включить вилку в электрическую сеть и с помощью данного диагностического инструмента

найти «фазный провод» и проверить таким образом наличие электрического тока до кнопки включения и после. Если фазный ток будет обнаружен в другом электрическом контуре, то достаточно установить электрическую вилку наоборот в розетке, чтобы можно было осуществить правильную диагностику

неисправности триммера. Второй вариант диагностики следует производить с большой осторожностью, т. к. существует опасность поражения электрическим током во время проверки целостности проводки.

Проверка электродвигателя

Если кнопка включения прибора и участки внутренней проводки окажутся неповреждёнными, то следует приступить к проверке электрического двигателя. Для этой цели необходимо снять крышку корпуса, предварительно открутив отвёрткой несколько шурупов.

Первое что необходимо сделать после доступа к электрическому двигателю, это проверить работоспособность щёточного узла. Если щётки изношены свыше предельно допустимого значения, то электродвигатель может полностью остановиться либо работать нестабильно. В случае, когда щётки и коллектор в полном порядке, следует приступить к «прозвону» обмотки двигателя. Для того чтобы исключить вероятность поломки в обоих контурах следует поочерёдно осуществить

проверку статора и ротора двигателя. Для выполнения данной операции необходимо:

• Снять двигатель с электрокосы.
• Включить мультиметр в режим измерения сопротивления и проверить на обрыв все пластины коллектора. При проверке также не должно быть значительных отклонений в показаниях диагностического прибора.
• Произвести проверку на пробой обмотки ротора на массу. Для этой цели следует один щуп мультиметра подключить к «массе» ротора, а другой — к любой пластине коллектора. Мультиметр должен быть установлен в режим измерения сопротивления более 1 МОм. Сопротивление у исправного двигателя между обмоткой и «массой» должно быть очень большим.
• Измерить показатель сопротивления обмотки статора. Если сопротивление будет отсутствовать, то можно констатировать в этом случае её неисправность.
• Если проводка статора в полном порядке, то производится проверка возможного пробоя её на корпус, таким же образом как и при диагностике статора.

При проверке таким способом удаётся в 90% случаев установить причину неисправности электродвигателя. Осуществить проверку на межвитковое замыкание, которое может проявлять себя только в процессе работы двигателя, таким образом не получится, но диагностировать такую неисправность можно

по косвенным признакам, которые проявляются в снижении мощности электродвигателя и его перегреву. Если электродвигатель оборудован термореле, то такая электрокоса, при межвитковом замыкании, проработает в течение непродолжительного времени, после чего произойдёт автоматическое отключение триммера. В некоторых случаях, термореле может стать причиной неисправности электродвигателя триммера, поэтому в комплекс проверочных

мероприятий должен быть включён «прозвон» термореле с помощью мультиметра или тестера.

Сделать это очень просто: в исправном состоянии на холодном двигателе термореле пропускает электрический ток, в

неисправном состоянии электрическая цепь будет разомкнута.

Проблемы работоспособности электрокосы связанные с обрывом проводов легко устраняются припаиванием контактов, но если мотор «сгорел», то потребуется выполнить сложный процесс перемотки, который может

выполнить только квалифицированный специалист. Во многих случаях, гораздо проще и дешевле приобрести новый двигатель и установить его на место сгоревшего. Данная работа может быть выполнена самостоятельно

в обратном снятию агрегата порядке.

Если электрика триммера находится в исправном состоянии, то следует обратить внимание на другие виды неисправностей, которые могут проявиться во время эксплуатации электрокосы.

Механические неисправности триммера

Если электрический двигатель прибора включается, но вращения бобины с леской не происходит, причины такой неисправности могут заключаться в обрыве гибкого вала передающего крутящий момент. Такая проблема особенно часто проявляется при ненадлежащем уходе за электроприбором. Например, при отсутствии смазки внутри штанги электрокосы трос будет подвергаться чрезмерному трению и в течение непродолжительного времени данная деталь выйдет из строя. Для замены достаточно отсоединить верхнюю часть электрокосы, в которой находится электродвигатель, после чего можно будет извлечь гибкий вал из штанги.

Если возникли затруднения при с извлечением второй части троса оставшейся в внутри полости, производится отсоединение нижней части косы с бобиной и валом. Сборка механизма производится в обратном порядке.

Перед установкой гибкий вал необходимо тщательно смазать пластичной смазкой для снижения вероятности повторного выхода данной детали из строя.

Разрыв гибкого вала может произойти только в моделях электротриммера с верхним расположением двигателя.

Электрокосы с нижним расположением двигателя не имеют гибкого вала, но неисправности таких устройств могут проявляться в виде разрушения подшипника основного вала электрокосы на которую производится установка бобины с леской.

Починить такую неисправность очень просто достаточно выполнить замену вышедшего из строя подшипника новой деталью.

Заключение

При частом использовании и ненадлежащем уходе за электрокосой перечисленные неисправности могут появляться с завидной регулярностью. Чтобы минимизировать вероятность поломки достаточно не перегружать устройство, вовремя смазывать трущиеся детали и не работать при повышенной влажности. Несмотря на некоторые ограничения при работе с данным устройством у электрического триммера, в отличие от бензотриммеров не может возникнуть неисправностей в блоке зажигания. А такой неисправности как: «мотор триммера сразу глохнет» в принципе не может быть. Двигатель электрического устройства не может заглохнуть, т. к. его не требуется заводить. Для запуска достаточно нажать на кнопку включения, поэтому многие дачники выбирают, для ухода за прилегающей территорией, электрические триммеры.

Про машинки для стрижки шерсти у домашних животных вы можете прочитать в нашей статье.
