Как сделать самодельные колонки из автомобильных динамиков – чертежи и сборка домашней акустики своими руками

В своем новом жилище я захотел установить стереосистему, не тратясь при этом. При переезде мне повезло, я нашел старую автомагнитолу, которой давно не пользовался, и пару колонок. Еще я знал, что у меня лежит без дела старый блок питания, и из всего этого я решил соорудить самодельную домашнюю акустику из автомобильных динамиков.

Компоненты для сборки своими руками акустической системы из автомобильных динамиков:

• Автомагнитола
• Провода для колонок
• Автомобильные колонки
• Короба для колонок (у моих колонок оставались родные коробки)
• Блок питания
• Корпус для всей системы (в него должны поместиться не только колонки системы, но и БП – учтите все размеры в предварительных чертежах)
• Клещи для снятия изоляции и обжимные клещи
• Что-то острое, чтобы резать короб

Шаг 1: Собираем все необходимые материалы

Чтобы начать сборку вашей домашней акустики своими руками из автомобильных динамиков соберите все необходимые компоненты.

Шаг 2: Подключение компонентов

БП не должен быть включен в сеть!

Возьмите большой штекер от БП, от которого отходит множество проводов разного цвета. Вам из них понадобятся только два – зеленый и черный. Все черные провода – земля. У вас есть два варианта:

1. Соедините два вывода, как на картинке, или
2. Обрежьте два провода, снимите с них изоляцию, скрутите их вместе.

Я выбрал второй вариант, он кажется мне надежней.

Далее возьмите из пучка проводов один черный и один желтый проводки. Снимите с них изоляцию на 2,5 см и скрутите их вместе. Они понадобятся на следующем этапе.

Из пучка проводов от магнитолы возьмите красный и желтый провода, снимите с них изоляцию на 2,5 см и скрутите вместе.

Затем соедините их с желтым проводом от БП. Возьмите из пучка проводов магнитолы черный провод (земля) и соедините его с черным проводом (землей) от блока питания.

Если все соединено правильно, то при включении БП в сеть должна включиться соединенная с ним стереосистема.

Шаг 3: Короб

Для изготовления короба я использовал деревянный ящик. Тщательно все измерьте, прежде чем что-то резать.

Измерьте размер магнитолы и начертите под нее место на стенке короба. Отверстие я вырезал немного меньше, потому что расширить его легко, а вот меньше уже не сделать.

Качество срезов на фотографиях такое ужасное, потому что под рукой у меня были только X-acto и карманный нож. Но ввиду того, что это временная аудиосистема, меня все вполне устраивает.

Вырежьте отверстие под штекер блока питания. В стенке короба рядом с вентилятором блока питания насверлите отверстия для вентиляции. А можно вообще квадрат в стенке вырезать. На фото видно, что я сделал недостаточно отверстий.

Так же нужны отверстия для проводов, размер отверстий зависит от диаметра проводов.

Шаг 4: Сборка

Поместите все компоненты в короб. Если вы все рассчитали и сделали правильно, все должно поместиться.

Шаг 5: Подключаем колонки

Подключить можно столько колонок, сколько позволяет ваша магнитола. Я подключил две. Они находились в заводских коробках, в которых я просто вырезал отверстия под динамики и оставил колонки в коробках. Коробки вполне справились с ролью короба.

Для подключения колонок следуйте инструкции от магнитолы. При желании можно подключить передние и задние колонки и сделать «звук вокруг». Если на магнитоле есть выход AUX, можно подключить ее к телевизору.

Шаг 6: Плюсы и минусы

Этот проект создавался исключительно из практических соображений. Позже я планирую сделать колонкам нормальные короба, а короб магнитолы заменить на больший по размеру и более аккуратный в исполнении.

• Можно подключить много колонок. Я слышал, что некоторые подключали даже сабвуфер и усилитель.
• Если использовать старые компоненты, можно очень сэкономить.
• На моей магнитоле можно смотреть видео, у нее есть радиоприемник и слот под SD-карту.
• Еще у моей магнитолы есть RCA разъем, так что при желании я могу подключить ее к любому устройству с RCA-штекерами и вывести изображение на экран магнитолы.

• Качество звука зависит от качества материалов, поэтому, пока не соберете корпус и не испытаете, не узнаете какой будет звук.
• Если компонентов у вас нет в наличии, покупка может влететь в копеечку.
• При неправильном подключении компоненты могут перегореть.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Тема: Можно ли сделать из автодинамиков домашние колонки?

Опции темы

Можно ли сделать из автодинамиков домашние колонки?

Может, эта тема и поднималась – поиском не нашел ничего подходящего.
Вкратце: после апгрейда звука в автомобиле остался бесхозным комплект двухполоски начального уровня (автомобильной, соответственно) в составе два мида 16см и две пищалки с мягким куполом и кондером в качестве кроссовера. Есть желание сделать домашнюю акустику, тоже начального уровня, в виде столбиков. Предварительный обсчет показал, что получается ЗЯ

25-30л – т.е. порядок такой же как у двери автомобиля. Стоит ли заморачиваться и покупать домашние динамики (тоже, соответственно, будут недорогими, т.к. неохота пока сильно вкладываться) или сойдут для начала автомобильные? Как мои динамики звучали в авто – я в курсе, меня бы поначалу устроило. Дома, как я понимаю, низов будет поменьше (т.к. в авто передаточная функция салона помогает). Кто такое делал, поделитесь ощущениями.

Re: Можно ли сделать из автодинамиков домашние колонки?

25-30л – т.е. порядок такой же как у двери автомобиля. Стоит ли заморачиваться и покупать домашние динамики (тоже, соответственно, будут недорогими, т.к. неохота пока сильно вкладываться) или сойдут для начала автомобильные? Как мои динамики звучали в авто – я в курсе, меня бы поначалу устроило. Дома, как я понимаю, низов будет поменьше (т.к. в авто передаточная функция салона помогает). Кто такое делал, поделитесь ощущениями.

У меня на Пионерах 6″*9″ в трансмиссионной линии 1000мм*220мм*300мм, В*Ш*Г, фронт и тыл, центр ЗЯ на LG 6″*9″. Все динамики доработаны! Пока устраивет.

Re: Можно ли сделать из автодинамиков домашние колонки?

А подробнее можно, а то словосочетание “трансмиссионная линия” меня пугает

Re: Можно ли сделать из автодинамиков домашние колонки?

Проше не бывает, в моём случае. От верхней панели, вниз идёт перегородка, делящая нижнюю часть корпуса попалам, а вехняя часть перегородки смещена назад и отстоит от задней стенки на каком либо расстоянии. Т.е канал постепенно, постоянно сужается к выходу согласуя динамик с окружающей средой. Чем -то напоминает конструкцию AVANT-3, только выход на верхнюю панель , а не на заднюю как у АВАНТа.
Смотрим здесь же в Акустических системах ветку “Рупор”, стр5, #82. Там чертёж АВАНТА-3. Повторил бы не задумываясь.

Re: Можно ли сделать из автодинамиков домашние колонки?

Алекс!
Погугли и пояндекси по словам tqwp tqwt.
Как правило автомобильне динамики “жесткие”, т.е. с высокой добротностью, поэтому ЗЯ им категорически противопоказан, с ФИ как получится. (утверждают, что Морель пульс коах 5 без пересчета становится в корпус S30). На приведенной ссылке скорее сильно скрюченный tqwp/tqwt, что в недалеко от трансмиссионой линии.
Расчеты есть, ищщи.
А вот в автомобильные кроссоверы я лично не верю.

Re: Можно ли сделать из автодинамиков домашние колонки?

уhу, чё в них верить: единственный конденсатор, отгораживающий пищалку.
Зато название крутое: “компонэнтное акустико”.
Сцуки рваные.

Re: Можно ли сделать из автодинамиков домашние колонки?

Блин, если из-за высокой добротности ЗЯ противопоказан, так какой им ФИ . ПАС вынужденный или по Шихману-Гельмгольцу резонатор на поглощение горба. Вопрос только – насколько этот горб сдвигаться будет при различных режимах.

Re: Можно ли сделать из автодинамиков домашние колонки?

Я в своих выдрал всё, чтобы это “всё” картину не портило. Перемотал катушки на всех динамиках проводом потолще-в зазор входит с запасом. Ввернул пулю алюминиевую. Немного пришлось побороться с бубнением, но сейчас нормально.

Музыкальный центр из автомагнитолы своими руками

С помощью подходящих инструментов вы можете переделать автомобильную магнитолу в устройство для домашнего прослушивания музыки. Вам необходимо подходящее оборудование, такое как блок питания. И в несколько шагов вы можете сделать автомобильную магнитолу устройством для прослушивания музыки в помещении.

Инструкция по созданию музыкального центра из автомагнитолы

Вам нужен блок питания для создания музыкального центра. Но он не обязательно должен быть новым. Если у вас есть старый компьютер, отключите его от сети и используйте его для своего проекта.

1. Чтобы начать работу с домашней стереосистемой, найдите зелёный и чёрный провода на блоке и поместите между ними кусок провода, чтобы он действовал как перемычка.
2. На автомобильной стереосистеме скрутите вместе красный и жёлтый кабели.
3. После этого подключите чёрный провод заземления на стереосистеме к чёрному проводу на контактном разъёме.
4. Красный и жёлтый провода стерео соединяются с жёлтым проводом разъёма.
5. Затем следуйте обычным инструкциям, чтобы подключить стерео к вашим динамикам.

Хотя использование источника питания для подключения автомобильной стереосистемы в доме — это один из способов, вы можете это сделать, даже если у вас нет блока.

1. Можно подключить динамики к магнитоле, используя серый и зелёный провода.
2. Возможно, вам придётся использовать дополнительный кабель динамика.
3. Следующим шагом является подключение жёлтого и красного проводов на стереосистеме и добавление дополнительного динамика для стереозвука.
4. Соедините провода пайкой или изолентой, чтобы получить качественный результат.
5. Вам нужен шнур питания 12 В, чтобы можно было подключить устройство в сеть. Его можете легко приобрести в любом техническом магазине.
6. Отрежьте конец шнура питания и соедините чёрный провод с линией белого вокруг красного и жёлтого проводов стерео.

Электрическая схема соединений

Хотя большинство магнитол обладают разными количеством выходов и входов, отыскать метод подключения их к сети 220 Вольт при изготовлении домашней аудиосистемы несложно. Стандартная электрическая схема подключения кабелей выглядит так:

Для питания системы используется обычный блок питания старого ПК. Перед тем как подключить его к системе, нужно проверить, что устройство обладает достаточной мощностью, чтобы получить 5 ампер.

Необходимы разъёмы для подключения:

Источники питания типа ATX необходимо подключать через управляющие разъёмы. Они находятся на 24 – пиновой гребёнке.

На изображении показано, какие провода необходимо подключать к автомагнитоле.

Спинка устройства имеет следующий вид:

У различных видов магнитолы место установки питания, число выходов звука и иные параметры могут отличаться. Не меняются только цветовые обозначения кабелей.

Тестирование устройства

Для проверки музыкального центра вам необходимо сначала загрузить аудиофайл на портативный носитель информации c выходом USB. После этого включите музыкальный центр в сеть напряжения. Должен высветиться индикатор, подтверждающий включение.

Затем вставьте флешку в нужный порт USB. Если все действия были выполнены правильно, то динамики должны воспроизводить звук. Если звука нет, то прибавьте громкость или проверьте соединение всех контактов.

Автомагнитола дома, колонки своими руками. моноблок

автомагнитола дома, колонки своими руками

Идея создания моноблока из автомагнитолы и автоаккустики возникла, потому что музыку в машине слушать шумно, можно насладиться качеством звучания только при выключенном двигателе. Решил убрать из автомобиля эти музыкальные девайсы, а когда при случае под руку попались полки от шифоньера из ДСП, решил сделать моноблок для дома, потому как музыка в машине звучала очень неплохо и простаивать этим компонентам зря не должно.

Почитав статьи про создание АС(акустических систем), а в первую очередь выяснив возможность запитать магнитолу от блока питания ПК, узнал что запитать получится и осуществил пробное подключение блока питания ПК, магнитолы с одним динамиком. Все работает.

Почитав про конструирование АС(колонок), пошел легким путем – без расчетов, а сделать из того, что есть в наличии.
Тип колонок – оформление на месте в автомобиле (динамики на задней полке) – называется экран или щит – открытое исполнение. Звук такого исполнения наиболее качественный. Выбрал для исполнения тип ЗЯ(закрытый ящик)- попроще сделать.

Материал стенок ДСП, МДФ. фанеру нельзя, т.к. они гибкая и будет резонировать. Я использовал ДСП какую нашел бесплатно. При проектировании колонок, считайте, чем больше объем воздуха в ящике, тем лучше (мягче басы)(но лучше рассчитать).

Полку разметил таким образом, чтобы на колонки оставалось максимум объема. Сделал разметку, для пиления использовал электролобзик, затем выравнивать край можно или шкуркой руками или болгаркой с лепестковым кругом. Для соединения стенок лучше использовать евровинт мебельный.

Обязательно сделайте крепеж стенок основательным, не жалейте винтов, чтобы жесткость конструкции была на должном уровне, чтобы при большой звуковой нагрузке на стенки они не вносили своих призвуков.
После разметки под винты и просверливании отверстий под них, соберите всю конструкцию моноблока целиком со всеми винтами, для того чтобы убедится в правильности расположения креплений до основной сборки. Если все хорошо собралось, приступаем к основной сборке моноблока. Для закручивания винтов я использовал шуруповерт с шестигранником на 4 мм, который отпилил болгаркой от мебельного ключа(прямой участок ключа). Надо понимать как распределяется нагрузка внутри колонки с максимума до минимума: стенки передняя – задняя – боковые – верхняя – нижняя. При сборке все стыки промазываем силиконовым герметиком (+пистолет для тубы с герметиком). По теории закрытого ящика звуковые волны должны оставаться внутри ящика, а не просачиваться наружу через щели. Так я собрал моноблок за исключением нижней стенки, через эти отверстия я буду вставлять остальные детали.

Прикрутил динамики на место. Сначала использовал винты из комплекта к динамикам, но потом стал саморезами по дереву закручивать – они лучше в данном случае.
Расположение деталей у меня такое: динамики по бокам, каждый в отдельной колонке, посередине внизу магнитола, вверху сзади блок питания. Пилил лобзиком первые разы, поэтому не важно получалось.
Следующий шаг – усиление жесткости углов. Проклеиваем квадратными или треугольными штапиками на клей ПВА(у меня был вроде ПВА_М ярославский – хорошо справился). Ясно, что дерево должно быть сухое, ровное и пошкуренное.

Ставим блок питания до установки магнитолы(удобнее прикручивать крепление). Затем магнитолу.

Для того чтобы блок питания от ПК заработал в нашем случае надо его стартовать. Ставим перемычку на большом коннекторе (зеленый с любым черным проводом), подойдет скрепка.

12 В возьмем от любого желтого провода. земля – любой черный. желательно проверить мультиметром. если этот блок питания вы больше не будете использовать для ПК, то лучше выбрать 3 желтых провода и 3 черных. проверив, все ли они одинаковые. соединить, увеличив сечение провода для питания. остальные провода лучше обрезать, чтобы не мешались. я не обрезал, т.к. возможно блок еще будет использоваться в ПК. Все соединения проводов лучше пропаять.

Далее советуется объем колонки заполнить звукопроницаемым материалом не касаясь диафрагмы, чтобы снизить скорость зв. волн, уменьшить нагрузку на стенки. я заполнил синтепоном, но когда проверил звучание – убрал, т.к. колонка стала яркой(много ВЧ и СЧ, НЧ стало очень мало). До укладки синтепона я ее проверял без нижней стенки. Звук – отпад! весь моноблок стоял на полу (1 фото).

Далее собрав на герметик нижнюю стенку, послушав – опять мало НЧ, лучше чем с синтепоном, но не то что было в 1е прослушивание на полу без низа. Я предположу, что пол или стол служит нижней стенкой с большой площадью + щели с низу играют роль фазоинвертера (случайного). Но однозначно звук получился самый лучший без нижней стенки на полу. Т.е. после постройки моноблока нужно регулировать звучание колонок под свои желания(с нижней стенкой или нет).

Итог. Когда закончил собирать, понял как надо было это сделать на самом деле.

1. в задней стенке больших отверстий не надо. вентилятор блока дует изнутри наружу, поэтому тепло от магнитолы будет отведено. достаточно внизу под магнитолой 1го и посередине 2-4 отверстий на 30мм (они там были).
2. блок питания крепите слегка внутрь, чтобы крайняя задняя точка его (кнопка) не выступала за плоскость панели, чтобы можно было ворочать ящик.
3. магнитолу ставить только после закрепления блока питания.
4. пользоваться саморезами по дереву при закреплении динамиков.

Затраты: клей пва 2*23, потратил на 11р, универсальный герметик 112+устройство для него 85, линейки 150, евровинт 50 шт-50р, затраты на переезды . остальное свое или бесплатно.
Выводы. Агрегат вполне работоспособен, звук приличный для этих компонентов. ящик получился тяжелый (около 30кг), переносить удобнее вдвоем. Лучше делать расчетные колонки с нормальными динамиками, но это дороже и сложнее. По электрической части в этом варианте все просто.
Для моих динамиков лучше колонка большего объема. можно сделать не моноблок, а 2 большие колонки и 1 источник с питанием и соответствующими соединениями для коммутации.
После прослушиваний поделюсь впечатлениями. С уважением, ЕА.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Самодельные колонки на широкополосных автомобильных динамиках

Различные автомобильные динамики валяются наверное у каждого. Часто им нет применения, а выкидывать жалко, поэтому есть смысл собрать на них хорошую акустику, так как сами по себе (без корпуса) они играют очень слабо. Можно сделать небольшие настольные колонки, вот только смысл ради таких малышей затевать работу, когда можно чуть увеличив конструкцию собрать сразу приличные напольные колонки, которые благодаря большому объёму будут воспроизводить басы настолько хорошо, что и сабвуфер не понадобится!

Обычные компьютерные колонки не подходят для прослушивания техно / хард стилей музыки, разве что в спокойном блюзе они работают хорошо. Здесь же получится пара АС под универсальные цели — и кино, и музыка, и динамичные игры.

Основа — среднечастотный широкополосный динамик. Высокие частоты желательно отдельным ВЧ твитером отрабатывать, благо китайские попсовые стоят недорого.

Настройка бассрефлектора около 44 Гц. Чувствительность 87 дБ. Кабели для соединений 2 мм2. Управляется акустика УМЗЧ с двумя TDA7294. Размеры колонок 1000 x 215 x 300 мм. Туннель рефлектора 72 x 143 мм.

Фильтр кроссовер

Катушки бескаркасные:

• 0,33 MH, 0,480 Ом, Dr 0,70
• 0,050 MH, 0,090 Ом, Dr 1,00

Дроссели с сердечниками:

• 0,47 MH, 0,160 Ом, Dr 1,00
• 2,0 MH, 0,400 Ом, Dr 1,00

Резисторы:

• 3,6 Ом, 5 Вт, металлизированный,
• 10 Ом, 5 Вт, керамика
• 4,7 Ом, 5 Вт, керамика,
• 10 Ом, 5 Вт, металлизированный.

Конденсаторы:

• 5.6uf IPC / 400 В
• 15uf IPC / 400 В
• 2.7uf IPC / 400 В
• 10uF IPC / 400 В
• 0,68uf IPC / 400 В
• 2.7uf IPC / 400 В

Изготовление АС

Корпус сделан из панелей ДСП и МДФ 18 мм соответственно скручено винтами, дополнительно склеен с помощью Wikol для усиления структуры и уплотнения. Стены внутри заполнены демпфирующим материалом полиэфирного типа, а задняя стенка — битумным покрытием.

Передняя часть корпуса сделана на заказ и является самой дорогой части конструкции, не считая громкоговорителей (хотя их чаще всего достают бесплатно). Фрезерного оборудования не было, вот и пришлось заказать, но вам нет смысла усложнять работу когда будете повторять АС.

Прослушивание музыки

Высокие тона на хорошем уровне, по качеству средний уровень, басы на удивление сильные, возможно это ощущение вызвано комнатой, в которой они играют, но настольные АС не показывали таких бочек. В целом, положительное впечатление. Звук довольно чистый. Колонки прекрасно работают в блюзе, техно, рэп. Отличный женский вокал, можно долго слушать без перерыва. Громкоговорители 87 дБ и возможно они могли бы выдержать звук до 100 Вт.

Музыкальный центр из автомагнитолы своими руками (распиновка для подключения магнитолы)

Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля. А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях, мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

Что взять за основу музыкального центра из автомагнитолы

Итак, что надо мы примерно знаем:

– блок питания;
– акустику;
– корпус.

…так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны. Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

Процесс изготовления музыкального центра из автомагнитолы и системного блока своими руками

Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

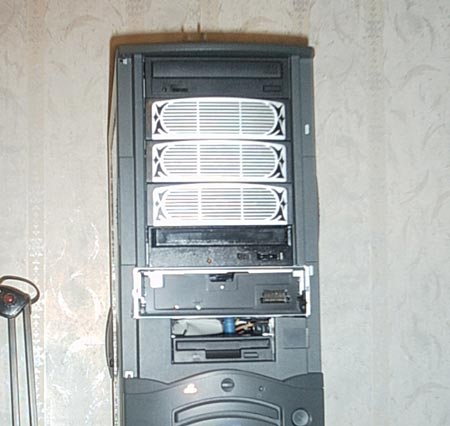

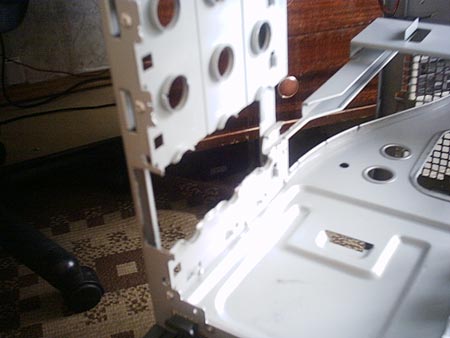

Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

Также потребуется крепеж, ну это само собой.

Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

. прорезать отверстия можно с помощью электролобзика.

Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах.
Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

Электрические подключения музыкального центра из магнитолы к блоку питания системного блока компьютера

Первоначально необходимо обеспечить питание нашей магнитоле – 12 вольт. Такое напряжение может выдать наш блок питание, ведь не зря мы его взяли… Но просто так он не будет включаться, необходимо замкнуть на нем зеленый и черный провод, только после этого он начнет работать.

Лучше всего включения блока питания, а значит и включения магнитолы сделать через выключатель, который можно смонтировать в удобном для вас месте. В нашем случае наверху системного блока.

Теперь подключаем магнитолу. Магнитолы обычно имеют стандартные провода с цветовой маркировкой для ее подключения (разъем ISO).

Распиновка и обозначения проводов для подключения магнитолы приведены на рисунке ниже. Теперь будет еще одна проблема. Так как память у автомагнитолы энергозависима, то придется еще обеспечить дополнительное питание на желтый провод, либо каждый раз вновь настраивать магнитолу при ее включении. В нашем случае альтернативным источником питания выступил аккумулятор, не обязательно покупать для этого какой-то новый аккумулятор, ведь потребление питания в режиме ожидания у магнитолы минимально, а значит даже старого и подсевшего аккумулятора хватит надолго.
Все, теперь нам осталось собрать обратно системный блок, установив в него аккумулятор и закрыв боковые стенки с установленными в них динамиками, подключив антенну к гнезду магнитолы.

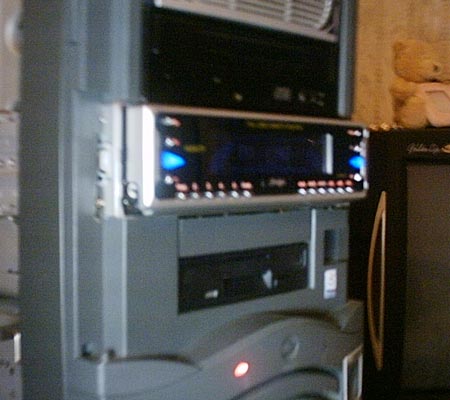

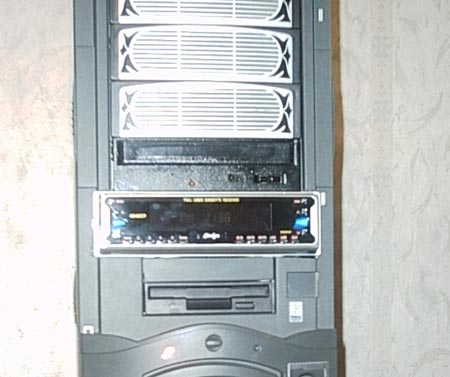

По результатам работы у нас получился музыкальный центр, собранный своими руками. Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

• Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
• При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
• При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

• В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
• В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

• FL – передний левый,
• FR – передний правый,
• RL – задний левый,
• RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

Как колонки подключить к автомагнитоле: что для этого надо знать

Как колонки подключить к автомагнитоле

Как колонки подключить к автомагнитоле, часто спрашивают владельцы машин. Оказывается, ничего сложного в этой процедуре нет.
Достаточно знать основные правила и действовать по приведенной ниже инструкции. Узнав, как подключить колонки к автомагнитоле, можно больше не обращаться из-за этого к специалистам.
Как вы думаете, зачем нужно подключать к штатной автомагнитоле новые колонки?
Ответ напрашивается сам по себе: для многих водителей музыка становится неотъемлемой частью жизни. Но скудная АС, состоящая лишь из недорогих штатных колонок и такой же автомагнитолы нужный уровень звучания обеспечить никак не сможет.
Тогда приходится все менять: покупать новые колонки, более мощные и автомагнитолу современного типа с различными наворотами. Есть еще одна причина: некоторые автомобилисты желают подключать больше колонок.
К примеру, им хочется узнать, как подключить 6 динамиков к автомагнитоле или все 8.

Примечание. Подключение колонок к автомагнитоле – процесс ответственный, но не сложный. С этим делом вполне справится и новичок, никогда ранее не делающий этого.

Подключение

Как к автомагнитоле подключить динамики

Итак, чтобы соединить друг с другом эти две составляющие акустической системы, надо будет для начала вооружиться требуемыми инструментами.
Ниже приводим список:

• Хороший акустический кабель (экономить на нем ни в коем случае нельзя и чем он дороже, тем лучше будет звук);
• Гофра;
• Какой-нибудь изоляционный материал;
• Дрель и сверла;
• Специальный тестер.

Как подключить динамики к автомагнитоле

Приступаем к операции:

• Первым делом надо будет определиться с местоположением приобретенных динамиков. Если в автомобиле уже есть предусмотренные производителем места, то это рассматривается, как большое преимущество.

Примечание. Как правило, передние динамики должны стоять по краям торпеды или в дверях автомобиля.
Оба варианта хороши, но второй намного популярнее и подразумевает прочную фиксацию динамиков. Для этого дополнительно в дверь встраивается акустическим подиум.

• Что касается второй пары динамиков, то они, как нетрудно догадаться, устанавливаются уже сзади, преимущественно на полке багажника. Также, как и с дверями, здесь подразумевается доработка.
  Штатная декоративная полка демонтируется, а вместо нее монтируется настоящая акустическая с подиумами(см.Подиумы для акустики своими руками) для динамиков.

Электропроводка

• Следующий этап операции – электропроводка. Так, если в дверях производителем не было предусмотрено отверстий для электрического кабеля, придется сверлить их самостоятельно.

Подключение динамиков к автомагнитоле

Примечание. Очень важно помнить, что кабель запрещается протягивать через металл или даже пластик без защиты.
Это приводит к замыканию. Поэтому устанавливаются специальные кольца прокладки, которые очень прочно надо зафиксировать с внутренней стороны.

• Чтобы было легче провести кабель к задним колонкам, используем края автомобиля. Ни в коем случае нельзя прокладывать кабель под ковриками.
  Лучше всего примотать его изолентой к общей проводке, разобрав прежде обшивку автомобиля и торпеду;
• Сам акустический кабель должен быть тщательно заизолирован. После натяжения гофры, провод сразу же маркируется: к какой он колонке должен идти – передней или задней.
  Такой подход к делу значительно облегчит подключение динамиков на завершающем этапе работ;
• После того, как обшивка автомобиля будет разобрана, берем проволоку и затягиваем кабель внутрь. Если кабели предназначены для тыловых колонок, то проводим их по одному борту, а фиксируем для надежности при помощи пластиковых клипс.

Как правильно подключить колонки к автомагнитоле

Примечание. Хочешь не хочешь, а некоторые отрезки проводов пойдут по полу. В этих местах их лучше всего обернуть прочной гофрой, к примеру той, которой защищают электрокабели.

• Важно маркировать провода, особенно если используются кабели одного цвета. В этом случае также не забываем о минусовом проводе, который можно пометить красным или каким-либо другим цветом.

Завершающий этап работы

• После того, как провода помечены, берем тестер и проверяем их на отсутствие замыкания;
• Если все в порядке, то подключаем провода к разъемам, а головное устройство монтируем на свое место.

Примечание. Крайне запрещается проводить все описанные выше манипуляции с подключением при включенной АКБ!

• Пришло время проверить и сами колонки на сопротивление. Как правило, оно не должно превышать 4 Ом. Если все нормально, то ставим колонки в предназначенные для них места, а затем подключаем проводку.

Примечание. На данном этапе работ надо быть крайне внимательным. Дело в том, что клеммы динамиков не должны ни в коем случае касаться металлических элементов машины.

• Теперь проверяем работу всей акустической системы.

В процессе проведения работ по подключению своими руками важно использовать наглядные пособия. Очень помогут видео обзоры и фото – материалы, пошаговая инструкция и чертежи.
Цена вопроса в данном случае практически нулевая, ведь за услуги платить не придется, а надо лишь купить кое-какие материалы для работы.

Как правильно подключить задние колонки к магнитоле в машине и схема установки

Вопрос, как подключить колонки к магнитоле, волнует меломанов, которые приобрели автомобиль с хорошей звуковой системой. Они хотят, чтобы музыка их окружала везде, покупая себе дорогие аудиоплееры и наушники, чтобы чувствовать качественный звук. Не всегда хватает этих устройств, и они постепенно перетягивают акустику прямиком в автомобиль, используя в качестве раздающего устройства встроенную в машину магнитолу. Звук воспроизводят мощные устройства, специально откалиброванные под любимый жанр и формат музыки.

Людям сложно разобраться, как подключить колонки к автомобильному проигрывателю. Потребуется провести провода, чтобы правильно подключить домашние колонки в машину. Можно подключить несколько колонок, используя для этих целей колонки от музыкального центра и специальный усилитель.

Выбор колонок

Какие колонки лучше поставить в машину, зависит от потребностей владельца авто. Можно воспользоваться обыкновенными домашними, подсоединяя их по цифровому входу миниджек непосредственно к приборной панели, минуя сложные внутренние интерфейсы. Для любителей объемного звука потребуется купить специальные акустические колонки, чтобы создавать атмосферу в транспортном средстве. Можно использовать портативную колонку, подключив ее по bluetooth.

Выбор колонок будет зависеть как от потребностей человека, так и от его денежных средств. Можно использовать колонки от музыкального центра, а можно потратить больше денег и купить новые, чтобы было комфортно для автомобилиста.

Что понадобится

Чтобы установить колонки к автомагнитоле, потребуется следующий список инструментов и предметов для взаимодействия с ними:

• Плоскогубцы и другие инструменты, чтобы откусывать ненужные элементы изоляции и всего, что с ней связано. Можно использовать строительные ножницы, однако они быстро придут в негодность.
• Перед установкой колонок покупают специальные кабели в качестве запасных средств. В зависимости от типа колонок эти кабели будут соединять интерфейсы устройств. Так, например, для простых колонок от музыкального центра подсоединяются провода с интерфейсом миниджек. Что касается всего остального, то нужно смотреть по ситуации, так как аппаратура может быть разной.
• Нужно будет достать сами колонки, вытащив их из музыкального центра и превратив их в колонки для автомагнитолы. Они подключаются через интерфейсы. Этими интерфейсами являются mini jack, тюльпан или HDMI. Последний используется в продвинутых профессиональных устройствах.
• Стоит присмотреться к нескольким тестовым аудиозаписям, чтобы можно было оперативно и быстро проверить работоспособность тех или иных устройств, если подключить их к ресиверу.

Схема подключения

Первым делом производится подключение динамиков к магнитоле. Что касается основных устройств, то схема подключения колонок имеется в открытом доступе в сети интернет. Посмотреть ее можно, вбив соответствующий поисковый запрос в Яндекс или Google. Спросив у опытных специалистов и мастеров, которые разбираются в вопросе, можно быстро узнать, как правильно подключить передние колонки, а также задние динамики для включения эффекта объемного звука.

В остальном установка периферийных устройств в автомобиль не должна вызывать у человека затруднений, так как тут все интуитивно понятно. Разобраться в этом вопросе сможет каждый, кто хоть немного разбирается в компьютерной и автомобильной технике.

Процесс подключения

Разобравшись, как установить колонки в машину, можно быстро решить данную проблему. Задние колонки к магнитоле подключаются путем использования соответствующего разветвителя формата миниджек. Для людей, которые умеют паять, есть возможность сделать это с разъемом, расширить его функционал.

Подключить колонку в машине, если она 1, можно и более простым способом, используя линейный выход миниджек, расположенный на приборной панели. Для того чтобы подключить 6 колонок, потребуются специальные разветвители либо прямое подключение через материнскую плату устройства.

Подключить колонку к магнитоле в машине сможет каждый, в этом нет ничего сложного. Нужно только постараться и не порвать провода, пытаясь усилить колонки без усилителя. Последний процесс проводится и с помощью программного обеспечения. Нужно скачать соответствующий плагин, который путем тонкой настройки усиливает сигнал, идущий от основного устройства непосредственно к периферии.

Процесс разделяется на следующие этапы.

Подготовительный этап

Он включает в себя приведение в нормальный вид автомобиля вместе с его интерьером. Провода нужно аккуратно отсоединить, а те, что могут повлиять на работу комплектов для установки, нужно, наоборот, подсоединить, обеспечив лучшую работу. Для этого отмечаем расположение дверей и вырезаем отверстия. Отверстия будут зависеть от количества самих динамиков, которые нужно вывести по периферии. Задние концы основных кабелей сопоставляем друг с другом, чтобы не было путаницы.

Особенности изоляции

Изоляция проводится либо встроенными в магнитолу и музыкальный центр средствами, либо путем покупки соответствующих шлангов и других изоляционных элементов.

В том случае, если изоляция была нарушена, нужно срочно начать перепаивать проводку, используя канифоль вместе с оловом.

Для большей изоляции необходимо перевязать все изолентой.

Прокладываем проводку

Для этого применяется традиционный способ, который заключается в отодвигании кожуха автомобиля и создании внутри него специального отверстия. Через это отверстие и просовывается вся проводка.

Маркировка проводов

Создание меток на проводах — важный этап, реализовать который можно, используя изоленту разного цвета. Каждому цвету соответствует 1 контакт. Для маркировки стоит пользоваться как изолентой, так и фломастерами разных цветов.

Подключаем динамики

Подключение динамиков к автомагнитоле является важным этапом в прокладывании акустических приборов и всего, что к ним относится. Подключить колонки к магнитоле в машине можно, применяя необходимые инструменты, такие как нож, киянка и обыкновенные плоскогубцы. Сам процесс нужно проводить максимально подготовленным, чтобы ничего не повредить в автомобиле.

Расположение динамиков

Расположение динамиков должно строго соответствовать их спецификации. Так, например, динамики для низких частот всегда располагаются сзади, чтобы создавать эффект объемного звука максимально эффективно. Если устройство предназначено специально для автомобиля, то на них обязательно установлена малозаметная маркировка, которая дает возможность устанавливающему их человеку не запутаться во время работы.

Завершающие работы

К завершающим работам можно отнести тестирование акустической системы. Несколькими абзацами выше было упомянуто, что нужно скачать несколько треков различной тональности и качества, чтобы понять, правильно ли были установлены те или иные динамики и полноценные колонки. Тестирование можно провести за несколько минут и не обязательно обладать абсолютным музыкальным слухом, чтобы ощущать качественно сделанную работу. Главное, чтобы звук был чистым, и нравился владельцу.

Если работа делается с участием других людей, то стоит обратить внимание посторонних на качество звука, чтобы они оценили проделанную работу. Не стоит засиживаться в автомобиле, тестируя систему, так нужно понимать, насколько громко работает установленная периферия и за пределами транспортного средства.

Настройка звука

Процесс настройки звука включает в себя использование 2 сценариев работы:

• использование специальных усилителей, которые покупаются отдельно;
• можно настраивать звук и без них, однако потребуется тонкое использование программных функций.

Акустические системы бывают разные. Какие-то играют непосредственно от магнитолы, используя все имеющиеся программные функции, однако есть и те, что подключаются к внешнему усилителю и имеют свою собственную звуковую карту.

Настройка колонок без усилителя — трудоемкий, но реализуемый процесс. Нужно поставить любимую музыку, звук которой настройщик хорошо знает. Его нужно сделать потише или погромче, пока акустическая система не начнет издавать инородные шумы, такие как хрипы или щелканье. В зависимости от помех, нужно будет предпринимать меры. Кто-то решает их программным способом, а кто-то борется с электричеством и всевозможными недостатками машины. Большую часть этих проблем можно решить, установить заземление.

Если же настраивать акустику с помощью усилителя, то необходимо постепенно менять уже готовые пресеты. Все это напоминает настройку недавно купленных наушников со звуковой картой. Меняя напряжение, можно добиваться четкого качественного звука за короткий промежуток времени. Усилок в этом случае оказывает вспомогательную роль.

Самое главное: если вы не уверены, что справитесь самостоятельно, то лучше обратиться за помощью к специалисту.

Основные аспекты подключения динамиков к автомагнитоле

Каждый автолюбитель, который ценит качественное звучание, должен знать азы монтажа аудиосистемы. Сегодня не все автомобили оборудуются магнитолами, поэтому водителям приходится осуществлять монтаж акустики своими силами. Как производится подключение динамиков к автомагнитоле, как правильно расположить колонки и что нужно знать об изоляции проводов — читайте ниже.

Учимся различать штекеры

Как устанавливать аудиосистему в автомобиль, как осуществляется подсоединение проводов и нужен ли усилок? Разберемся, какие штекеры могут использоваться для монтажа. Штекеры могут иметь разную маркировку в зависимости от стандарта. Маркировка ISO характерна для мультимедиа систем и проводки в авто, если такое устройство будет использоваться не по назначению, оно может сломаться. Большинство производителей изготовляют собственные переходники для стандарта ISO, так что в продаже можно найти множество различных штекеров.

Перед тем, как установить колонки в машину, необходимо понять, какие нужно использовать штекеры. Для каждого отдельного авто характерны оригинальные переходники, с помощью которых должны подключаться колонки к магнитоле в авто. Если установлена штатная проводка, то возможно, что аудиосистему можно будет подключить и к ней. Чтобы самому подключить колонки в машине к новой магнитоле, используется переходник стандарта Евро.

Этапы установки автомагнитолы

Не секрет, что АКБ основной источник питания бортовой сетки авто, но и неисправность батареи может привести к поломке автомагнитолы. Чтобы не допустить выхода из строя оборудования, необходимо знать, как правильно подключить устройство своими руками. В процессе монтажа системы нельзя допускать, чтобы плюсовой контакт АКБ попадал на отрицательный или на клемму колонки. Специалисты не рекомендуют запитывать устройство плюсом либо минусом от прикуривателя или замка зажигания.

Перед тем, как подключить колонки, необходимо учесть, что соединение системы будет оптимальным только к АКБ. Благодаря этому сможете избавить колонки от различных помех и колонок, возможна будет их эксплуатация на полной мощности. Чтобы осуществить соединение, лучше использовать короткий медный многожильный кабель, его сечение должно быть не менее четырех мм2. На этом проводе, если он идет к колонкам или усилителю (не принципиально), нужно поставить предохранитель, который желательно должен быть расположен в 50 см от АКБ. Монтаж проводки должен осуществляться подальше от потребителей энергии, провода нельзя закручивать — в первую очередь они подключаются к колонкам, после чего — к магнитоле.

Подключаем динамики

Установка колонок к магнитоле — это важный момент. Чтобы не допустить ошибок, в процессе ремонта рядом должна быть схема подключения колонок, на которой отмечаются все моменты правильного монтажа. Подключая передние или задние динамики, учитывайте маркировку на них, благодаря которой можно найти положительный и отрицательный выводы. Производители обычно делают плюсовой выход широким, а отрицательный — узким.

Если случайно решите подключить динамики неправильно, это может привести к большой потере качества, вплоть до 80%. Сначала это приведет к поломке колонок, а затем выйдет из строя и аудиосистема. Если на динамиках нет маркировки, в ходе монтажа можно сначала подключить один элемент, после чего активировать аудиосистему на полную мощность. Затем подсоединяется следующий элемент, если после подключения звучание увеличилось, то вы на правильном пути, можно продолжать. Но если звук остался на том же уровне, это говорит, что в процессе была допущена ошибка.

Важно! Параллельно подключать динамики нельзя, потому что все магнитолы рассчитаны на 4 Ом-ое сопротивление, а если параллельно подключить приблизительно 2 Ома — почти короткое замыкание. При таком подключении быстрее выйдет из строя усилитель магнитолы.

Выбор проводки

Провода для колонок или громкоговорителя маркируются — их может быть 2 либо 4 пары. Если провод однотонный — он положительный, если с черной полоской — отрицательный. Однотонный необходимо подключать к широкой клемме колонки, а с полосой — к узкой. Минусовой провод может быть общим для боковых либо фронтальных колонок (до 20 Вт). Если акустическая система будет более мощной, каждый канал должен иметь свой отрицательный и положительный провода. Менять местами, а также подключать к кузову автомобиля, то есть заземлять, эти кабеля нельзя, это приведет к ухудшению качества звучания.

Устройства с небольшой мощностью могут быть оснащены четырьмя цветными кабелями, при этом провода с полосой может и не быть. Если это так, то отрицательный вывод колонок подключается к отрицательному контакту автомагнитолы. Если допустите ошибку, это может привести не только к ухудшению звучания, но и замыканию проводки, что может привести к возгоранию. Большинство магнитол имеют в комплекте соединительные кабеля, но специалисты рекомендуют использовать их только для проверки, поскольку сечение у них маленькое. Эксплуатация таких проводов актуальна, если мощность аудиоколонки составит не более 20 Вт, обычно диаметр таких динамиков равен 13 см.

Особенности изоляции

Если используете качественную проводку, то она будет оснащена хорошей изоляцией. Изоляционный фон должен быть силиконовым, это не даст проводке потрескаться при минусовых температурах. Сечение кабелей должно соответствовать мощности автомагнитолы. Прокладка проводки должна осуществляться подальше от других пользователей энергии. Переломы и закручивания кабелей не допускаются. Проводка не должна перетираться, она должна быть уложена в закрытом виде — в стойках дверей, под порогами.

Расположение динамиков

При монтаже задних каналов большой мощности их нужно правильно установить. Овальные колонки монтируются на задней полке так, чтобы ось громкоговорителя была направлена по диагонали транспортного средства. Заднюю правую колонку нужно направить на водителя, а левую — на переднего пассажира. Только после того, как будет осуществлен правильный монтаж, динамики можно подключить к аудиосистеме.

Чтобы звучание было качественным, колонки нельзя закрывать — для нормальной работы им необходимо больше пространства. Что касается пищалок — твиттеров — их нужно установить на стойках ветрового стекла. Если их вмонтировать подальше от низкочастотных колонок, сможете добиться яркого квадроэффекта. Направление твиттеров производится аналогичным образом — передний левый направляется на пассажира, а правый — на водителя. Проводку необходимо зафиксировать надежным образом.

Как подключить колонки к магнитоле в машине и схема установки

Многих автовладельцев не устраивает качество штатной аудиосистемы в машине, поэтому они приобретают головное устройство и комплектующие, которые отвечают повышенным требованиям. В этом случае встает вопрос о том, как подключить колонки к магнитоле и можно ли это сделать своими руками.

Какие лучше поставить

Выбирать колонки для автомагнитолы следует с учетом потребностей автовладельца. Вариантов существует несколько. От размера и типа будет зависеть подходящее месторасположение устройства (например, в дверь или на заднюю полку лучше поставить динамики).

• Домашние колонки. Подключать такие приборы надо к приборной панели по цифровому входу.
• Портативный динамик. Его чаще всего подключают посредством Bluetooth.
• Мощные акустические динамики для авто. Для требовательных меломанов это лучшие колонки, которые обеспечивают объемный чистый звук.

Как усилить

В ходе установки необходимо тщательно усилить колонки, так как от этого напрямую зависит качество звучания и длительность эксплуатации устройства.

Где и как установить

Перед тем как приступить к работе, следует выбрать подходящее место для монтажа. В некоторых моделях авто предусмотрены ниши для размещения динамиков. Этот факт облегчает задачу. Если место для колонок не подготовлено производителем, то его нужно выбрать самостоятельно.

Переднюю пару динамиков советуют установить в машину на крайних участках торпеды. Еще один подходящий вариант — корпус передних дверей. В этом случае достигается не только высокое качество звучания, но и максимально надежная фиксация прибора. Чтобы встраивать динамики в двери, замеряют диаметр колонки и вырезают для нее отверстие в обшивке двери.

Заднюю пару динамиков чаще всего размещают размещают на поле в багажном отделении. Однако для достижения хорошего звучания потребуется доработка. Штатную полку багажника убирают, а на ее место устанавливают акустический подиум с динамиками.

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

• При отсутствии в дверях специализированных отверстий для протягивания проводов их придется сверлить своими силами.
• Провод не должен проходить без защиты через металл и пластик. В целях безопасности рекомендуют использовать кольца-прокладки. Они фиксируются с внутренней стороны и предотвращают контакт проводки с обшивкой.
• Кабель до головного устройства следует прокладывать под обшивкой салона. Оптимальный вариант — фиксация кабеля от колонок к основной проводке с помощью изоленты.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

Схема подключения

После того как кабели были проложены и маркированы (при необходимости), следует переходить к их соединению акустики с головным устройством. Для подключения динамиков к автомагнитоле следует убедиться в том, что нет замыкания на кузов. Для этого проводку проверяют с помощью мультиметра.

Следующий шаг — проверка сопротивления самих динамиков. Нормой считается показатель 4 Ом. При отсутствии расхождений с данными параметрами можно приступать к подсоединению кабеля. В комплекте с каждым ресивером должна присутствовать схема, с помощью которой монтаж не займет много времени.

Проще всего подключить колонки к магнитоле в машине с помощью ISO-разъемов. Если они не предусмотрены в штатной магнитоле, можно приобрести отдельный ISO-переходник. С его помощью можно будет быстро заменить приборы в будущем.

Если провода имеют разноцветную изоляцию, подсоединить их будет просто. К передним колонкам относятся светлые кабеля:

В случае отсутствия маркировки проверить динамики можно следующим образом. К каждому проводу на короткое время подключается батарейка пальчиковая (типа АА или ААА). Динамик, соединенный с этим проводом, начнет издавать скрип. Благодаря этому удастся правильно подключить передние колонки.

Для выявления плюса и минуса также можно использовать батарейку.

При движении диффузора вверх можно определить положительную полярность.

При подключении динамиков к магнитоле нужно помнить: кабеля задних колонок имеют темную изоляцию:

• фиолетовая (для правого устройства);
• зеленая (для левого).

Если маркировка не предусмотрена, можно, как и в случае с передней парой, проверить путем соединения с пальчиковой батарейкой. Каждый провод нужно правильно подключить от динамиков к головному устройству в предусмотренный для этого разъем. После этого подключение задних колонок к магнитоле можно считать завершенным.

Домашние колонки

Некоторые автовладельцы задаются вопросом о том, как установить эстрадные или бытовые динамики от музыкального центра. Теоретически такое подключение колонок возможно, однако существует ряд нюансов.

• Качество выдаваемого звука будет ниже, чем при работе автомобильной акустики. Это объясняется тем, что бытовые колонки рассчитаны на использование в условиях открытого пространства.
• Напряжение на этих приборах отличается от напряжения автомобильных устройств, поэтому потребуется преобразование.

При активной системе на плате блока питания необходимо найти точки, в которых на усилитель подается напряжение. В этих местах прибор запитывают от аккумулятора. Что касается схемы подключения к головному устройству, то она может быть разной:

• напрямую от магнитолы;
• через усилитель мощности.

Подключение усилка позволит увеличить громкость и качество звучания. К усилителю подводят кабель от головного устройства и провод питания (он идет от АКБ). Следующий этап — подключение динамиков. При использовании мостовой схемы один канал соединяют с “-”, другой — с клеммой нагрузки “+”.

Как подключить 6 колонок

Специалисты подчеркивают тот факт, что качество звука в машине в большей степени зависит от мощности и возможностей колонки в авто, а не от их количества. Между тем многие автолюбители задаются вопросом о том, можно ли подключить 3 или 4 пары динамиков к магнитоле.

Для решения этой задачи потребуется покупка усилителя с 4 выходами.

Портативная колонка

Вместо магнитолы можно использовать портативную колонку, которая подключается к смартфону или любому другому гаджету посредством Bluetooth. Такой прибор получил широкое распространение среди владельцев авто. В списке его преимуществ отмечают относительно низкую стоимость, отсутствие необходимости подключения к системе автомобиля и возможность использовать не только в машине, но и в любом другом месте.

Единственный недостаток портативной колонки заключается в том, что качество звука часто не дотягивает до уровня специализированных акустических систем, состоящих из усилителя, динамиков и сабвуферов.
