Дополнительный отопитель салона уаз патриот своими руками

Дополнительная печка на уаз хантер своими руками. Как установить дополнительный отопитель салона для UAZ “Patriot”

УАЗ 469, как и УАЗ Хантер, оснащен отопительной системой, которая не способна обогреть салон.
Щели и незначительная теплоизоляция делают холодным и УАЗ Патриот.

Правильный выбор

Зимой хочется комфортного тепла в салона

Допускается установка в заднюю часть салона рассматриваемых моделей дополнительного отопителя. Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469 или УАЗ Хантер. В любом случае изменяется конфигурация отопителя. В его качестве может выступать:

КИТБ.3221-8110010;
отопитель НАМИ-4 или НАМИ-7,
печка от Жигулей.

Автомеханики рекомендуют устанавливать на данную модель автономный отопитель НАМИ-4, который будет работать на газовом топливе. При этом учитывается, что вне зависимости от сделанного выбора печка должна обладать мощностью от 2-4 кВт. Плюсом подобной системы является автономная поддержка температуры в салоне.
Минус — сложный монтаж.

Прежде чем приступить к тюнингу УАЗ Хантер, нужно учесть, что кран также подлежит замене. Связано это с его неудобным расположением и склонностью к протечке. Правильным решением в этом случае является врезка нового агрегата в данную систему. Кран устанавливается поближе к печке.

Врезать угловой кран нужно в салоне, в противном случае он может забиться грязью. В этой ситуации один штуцер выводится в короб, а второй соединяется с аналогичным элементом радиатора. Важным моментом в данном вопросе является правильный выбор детали. Рекомендуется монтировать регулируемый кран.

Можно отдать предпочтение электромагнитному клапану от БМВ 5 серии. Монтировать его нужно в разрыв выпускного и впускного патрубка радиатора печи. Эта деталь не разбирается. Для его модернизации потребуется высверлить 4 заклепки в крышке. В таком случае получится разборная конструкция, которая легко будет поддаваться чистке. Для ее сбора применяются винты.

Основные работы

Установка дополнительного источника тепла

Прежде чем установить отопитель НАМИ-4 либо иную модель, демонтируется старая печка. При возможности существующая система отопления дорабатывается за счет обдува боковых стекол.

Для этого применяется тройник, гибкая проводка, сверла. Первоначально в торпеде потребуется сделать отверстия, установив в них боковые воздуховоды от КАМАЗа или ЗИЛа.

Если в УАЗ Хантер или УАЗ 469 устанавливается отопитель НАМИ-4 в качестве дополнительной печи, тогда подключается он следующим образом:

Параллельно: блок мотора — электрическая помпа — тройник — шаровые краники — радиаторы печек — тройник — помпа мотора. Нужно учесть, что у каждого радиатора своя теплоотдача и проходимость. По завершении демонтажных работ подстраивается проход тосола с помощью краников через отопитель. Этот шаг позволит им дуть в одном направлении.
Последовательно: блок мотора — электрическая помпа — радиатор печки — радиатор отопителя — помпа двигателя.

При проведении тюнинга нужно помнить, что электрическая помпа эффективнее работает, когда тосол оказывает на нее сильное давление. Поэтому устанавливать первый элемент нужно после блока мотора. Для лучшего обогрева горячий тосол должен заходить вверх радиатора, а оставшаяся жидкость должна выходить снизу. Объясняется это изменением плотности вещества.

Другим эффективным методом обогрева салона УАЗ 469 является тюнинг системы охлаждения. Ее работа устроена так, что в радиатор отопителя практически не попадает охлаждающая горячая жидкость. Для этого устанавливается электрическая дополнительная помпа. Первоначально она разбирается. Вместо саморезов используются винты. Такой тюнинг позволит избавиться от течи.

Устанавливается новая конструкция до либо после печки. Помпа фиксируется к кузову УАЗ Хантер 2-мя саморезами. С электрической точки зрения это устройство будет работать с момента подачи напряжения. Одновременно клапан перекроет магистраль. Автомеханики рекомендуют управлять современной отопительной системой с помощью 2-х переключателей:

1-й отвечает за включение клапана и подачу напряжения;
2-й включает помпу.

Данная схема позволяет блокировать случайное включение помпы и закрытого клапана. В случае установки турбины от отопителя Маза потребуется помощь специалиста.

Большое количество места в салоне автомобиля имеет как плюсы, так и минусы. Бесспорным плюсом, конечно, можно считать свободное расположение пассажиров (разных весовых категорий), возможность перевозки большого количества груза за один раз. Но один из минусов проявляется в холодное время года, когда столбик термометра опускается за минусовую отметку. Особенно это ощущают жители регионов с суровыми зимами, где температура в зимний период редко поднимается выше -20° С.

Необходимость дополнительного отопителя в салоне УАЗ Патриот

Хотя УАЗ Патриот с завода укомплектован очень хорошим отопителем, но из-за большого объёма салона пассажиры заднего ряда нередко испытывают дискомфорт при передвижении на дальние расстояния в холодное время года. Выйти из сложившейся ситуации можно, . Справедливости ради нужно отметить, что если в автомобиле запотевают стёкла или плохо греет штатный отопитель салона, то это проблема печки, и вначале нужно решить её, а уж потом задумываться об установке новой. Этот способ создания дополнительного отопления также подойдёт тем, кто часто перевозит детей на заднем сиденье своего автомобиля. Далее возникает вопрос: какую печку выбрать для отопления УАЗ Патриот? Для этого лучше использовать «родную» патриотовскую, которая устанавливается в более дорогих комплектациях. Она отлично встанет на своё место. Можно приобрести новую или поискать на вторичном рынке. Но можно выбрать и любой другой аналог, коих на рынке превеликое множество. Дополнительная печка для УАЗ Патриот должна иметь радиатор и моторчик с вентилятором (на 12 в). Установить её можно как своими силами, так и воспользовавшись услугами специализированных сервисов.

Установка

Если вы решили самостоятельно, то, прежде всего, вам необходимо определить место установки. Его можно определить либо под пассажирским сиденьем, либо между передними сиденьями (штатная печка устанавливается именно между водительским и пассажирским сиденьем). Далее, нужно приобрести всё необходимое (шланги, хомуты, болты и др.). Когда всё приобретено, можно начинать. Предлагаем вам подробную инструкцию по установке печки своими силами:

Выбрать место и закрепить отопитель (для удобства работы можно демонтировать передние кресла).
Далее, необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
Затем нужно подключить отопитель к системе охлаждения двигателя. Сделать это можно как при помощи трубок от Патриота в комплектации Лимитед (которые имеют ответвления для ), так и соединившись при помощи тройника в подкапотном пространстве, с магистралью подачи ОЖ на основной отопитель.

при выборе первого варианта могут возникнуть сложности в приобретении трубок, поскольку отдельно они не продаются, а идут в сборе с климатической системой, приобрести их можно на «разборках»;
если выбрать вариант № 2, то необходимо вывести шланги под капот, разрезать алюминиевые трубки и подключить через тройник, последовательно со штатной печкой.

Для проводки магистралей по салону необходимо убрать обивку пола и проложить их так, чтобы они в процессе эксплуатации не перетирались и не перегибались. Для закрепления шлангов необходимо использовать пластиковые хомуты.
Далее, подключаем резиновые шланги к отопителю, используя для соединения хомуты.
Затем нужно подключить электропитание к новому агрегату. Для этого:

отключим автомобиль от электропитания (сняв клеммы с аккумулятора);
найдём в электропроводке свободный разъём и, проверив наличие в нём питания, подключимся к нему;
для удобства необходимо оборудовать печку своим отдельным выключателем и расположить его в удобном для вас месте.

Теперь можно приступить к заполнению системы охлаждения жидкостью (следует учесть, что при жидкости потребуется больше) и удалить из системы весь воздух.
Перед тем как приступить к окончательной сборке отопителя, необходимо проверить все соединения на предмет протекания жидкости и работоспособности нового оборудования.
Далее, следует вернуть все демонтированные части на место.

На этом установку отопителя салона УАЗ Патриот можно считать завершённой. Нелишним будет упомянуть о тех минусах, которые могут возникнуть после установки:

появление дополнительного ;
двигатель за счёт большего количества ОЖ будет прогреваться немного медленнее обычного.

А в остальном можно только наслаждаться теплом и уютом, который привнесёт новая печка. Если все вышеперечисленные минусы вас не пугают, то можно поставить её самому. Также этот агрегат будет хорошим подспорьем в тот момент, когда выйдет из строя основная печка.

Просторный и объёмный салон – одно из главных преимуществ автомобиля УАЗ Патриот. Большое количество свободного места внутри машины особенно выручает, когда возникает необходимость в перевозке крупногабаритных вещей. Кроме всего прочего, возможность свободного расположения пассажиров на задних сиденьях также приносит свою плюсы во время путешествия или выезда большой компанией на отдых.

Внедорожник оснащен штатным отопителем салона, который достаточно неплохо справляется со своими обязанностями. Но, когда температура на улице достигает -10 и более градусов мороза, мощности печки начинает не хватать. Чтобы создать внутри автомобиля комфортные условия, пока за бортом гуляет мороз, большинство владельцев автомобиля устанавливают дополнительный отопитель салона UAZ-3163.

Выбор дополнительного отопителя салона

Печка УАЗ Патриот достаточно надёжна, но порой случаются ситуации, когда устройство отказывается правильно функционировать. Если поломка произойдёт во время дальней поездки, то водитель и пассажиры окажутся в неблагоприятных условиях. Вот почему так важно устанавливаться вспомогательную печку. Устройство не только обогреет объёмный салон УАЗ Патриот до нужной температуры, но и станет выходом из критической ситуации.

Какое устройство выбрать в качестве дополнительного источника обогрева? Желательно устанавливать «родной» отопитель UAZ-3163 из более дорогих комплектаций. Существенной разницы в том, новая печка или купленная на вторичном рынке, нет. Главное, чтобы устройство работало и, было в надлежащем состоянии. Вспомогательный источник обогрева должен включать в себя радиатор и с вентилятором на 12В.

Произвести монтаж можно в специализированном сервисе или же провести всю работу самостоятельно. Установка второго отопителя не требует наличия специфических знаний и не отнимает большого количества времени.

Перед самостоятельной установкой всех комплектующих необходимо первым делом распределить работу по этапам, которая включает в себя:

Выбор оптимального места для дополнительного устройства обогрева салона;
Осуществить разгерметизацию системы путем слития тосола в заранее подготовленную емкость;
Подключить дополнительную печку к системе охлаждения двигателя.

Выбрать подходящее место в салоне Патриота для второй печки не составит труда. Можно расположить её между передними сиденьями или под пассажирскими креслами. Как еще один из вариантов – установить под передними сиденьями. Места хватает, поэтому все сводится к личным предпочтениям самого владельца авто.

Почему «родной» отопитель из дорогих комплектаций подходит лучшим образом? Всё дело в том, что врезать в общую систему такое устройство намного проще. При этом подключение к системе возможно параллельным способом. При линейном подсоединении в процессе эксплуатации всплывет один существенный минус: если в салоне станет слишком жарко, отключить один из отопителей не получится.

Правда, приобрести устройство от Патриота в комплектации Лимитед сегодня достаточно проблематично и возможно только на «разборке». Но есть и другой вариант подключения к системе: вывести шланги под капот и через тройник подключить к основной магистрали. Для этого необходимо:

Провести вспомогательные магистрали в салоне автомобиля путем прокладывания их под обивкой, попутно закрепляя пластиковым заклепками.
Подключить все шланги к дополнительному отопителю салона с помощью хомутов.
Подвести питание: отсоединить клеммы аккумулятора, обнаружить в проводке свободный разъём и подключиться.
Удалить из системы воздух и заполнить систему охлаждения жидкостью.
Прежде чем приступать к эксплуатации нового оборудования необходимо проверить все соединения и убедиться в отсутствии протекания жидкости.
Установить демонтированные элементы на исходное место.

Заключение

Вспомогательный источник тепла позволить насладиться теплом и уютом водителю и пассажирам УАЗ Патриот. После проведения всей работы по монтажу владелец внедорожника сможет на себе ощутить все преимущества дополнительной печки. Но есть и некоторые минусы, например: появление дополнительно шума в салоне авто и из-за большего количества охлаждающей жидкости в системе двигатель будет прогреваться несколько дольше. Но, если автомобиль эксплуатируется в регионе с суровыми морозами, то все плюсы такой системы перекрывают минусы в несколько раз.

Хочется комфорта, холодно — открыл, жарко — прикрыл и всё это, не останавливаясь и не выходя из машины. Прикуплено — краник печки от Ваз 08. Было — тросик подсоса от той же Ваз 08 и блок рычагов управления от ИЖ-комби.

Разобрал всё, — люблю простор

Так как трос управления ручным газом стал не нужным, я его выкинул, а на его место воткнул трос в оболочке от Ваз 08, почему именно в оболочке? Дело в том, что троса проходят через воздуховод печки и вся влага оседает на них, а это ржа и клин…

Краник собранный и готов к установке. Надо прикупить уплотнительные резинки в кузов

Блок управления…

По мне, так очень даже вписывается в общую обстановку. Выкинул нижний рычаг за ненадобностью, думаю перевести управление мотора отопителя на правый тумблер, а в пустое место с лева установить прикуриватель вместо стационарной аварийки…

Оболочка троса должна фиксироваться на корпусе крана, там даже есть специальное место, но мне оно не подходит. Придумал сделать свой крепёж. Честно признаюсь, методом проб и ошибок, аж три раза придумывал крепление и всё с задействованием двух шпилек, но они отпали, так как требовалось больших манипуляций с металлом.
Решение пришло как озарение — чем проще, тем надёжнее!
Сделал шаблон из бумаги, а потом и из картона, который перенёс на металл и с помощью болгарина изваял крепление!

По месту насверлил отверстий в корпусе крана

И вот что получилось

клёпочник в помощь

И пошёл в гараж устанавливать сие чудо рукотворного деяния.

а это из салона

В магазине так и не нашёл резиновых уплотнителей в корпус кузова под шланги, если не найду, то как и было зафигачу на монтажную пену… Пена рулит!
Соединение кран — помпа оставил на потом… по месту буду подключать, в обход карба, прикупив метр шланга 16х24

2. Установка отопителя салона «НАМИ-4» в УАЗ Hunter

В Хантере потеют стекла – это аксиома. Одной из главных причин этого недуга является несовершенство конструкции воздухозаборника и отопителя салона (салонной печки).

Люк воздухозаборника немного «утоплен» относительно плоскости передка, поэтому вода, не встречая особого сопротивления со стороны резинового уплотнителя люка, попадает в салон. Это происходит даже при закрытом люке, поскольку конструкция не позволяет плотно прижимать крышку.
При открытом положении люка – дождь, снег и брызги устремляются в воздухозаборник нескончаемым потоком. Самое интересное впереди – этот поток воды и снега попадает прямо на радиатор печки. Получается эффект, как в парилке, когда поливаешь раскаленные камни, чтобы «поддать парку».
Насыщенный влагой воздух засасывается вентилятором печки и равномерно распределяется по салону автомобиля. В такие дни УАЗовод становится иллюзионистом или жонглёрам, ловко выполняющим манипуляции с рулём, ручкой КПП и тряпкой для вытирания стёкол.
А ещё штатная печка очень любит согреть пассажира, одновременно заморозив водителя. Поток воздуха от вентилятора распределяется неравномерно, поэтому пассажир получает значительно больше тепла, чем водитель.
Весь этот дурдом с печкой сильно напрягает, поэтому владельцы УАЗов всеми возможными способами стараются устранить недоработки конструкции. Одни переделывают саму печку, другие модернизируют лючок воздухозаборника, третьи просто покупают пластиковую «ноздрю» на воздухозаборник. Я же всегда мечтал о печке «НАМИ», про которую читал много позитивных отзывов на страницах Драйва.
Печка «НАМИ» – это разработка инженеров из «Центрального научно-исследовательского автомобильного и автомоторного института «НАМИ».
В магазине автозапчастей такой печки Вы не найдете – производство единичное, ну максимум – мелкосерийное. Печка «НАМИ» пережила уже четыре модернизации, улучшающие её функциональность и мощность.
Вся прелесть этой печки состоит в том, что она лишена всех недостатков штатного отопителя УАЗа, при этом имеет ряд конструктивных решений, повышающих комфорт и эргономику. Единственным большим недостатком отопителя «НАМИ» является его высокая цена.
Ну, что поделать, за комфорт надо платить… Взвесив все «за» и «против», я решил не заниматься модернизацией «родного» отопителя, а купить готовую печку «НАМИ-4».
Зашел на сайт, позвонил по указанному там телефону, договорился о встрече прямо у ворот института «НАМИ». В назначенный день я сел на утреннюю электричку и отправился в Москву. В заранее обговоренное время к проходным института подъехал УАЗик, весёлой, зелёно-оранжевой расцветки. Из машины вышел приятный пожилой мужчина, который оказался одним из разработчиков отопителя «НАМИ». Он рассказал мне, что отопитель собирается из доступных в автомагазинах запчастей (мотор, крыльчатка, радиатор, фильтры салона), а вот корпус печки и «ноздрю» воздухозаборника они изготавливают по собственным матрицам. Печка собирается вручную, все стыковочные швы тщательно герметизируются. Ещё мы обсудили теоретические перспективы увеличения объёмов производства и снижения цены, ведь при более низкой стоимости популярность данной печки возросла бы в разы. Но, по словам инженера-разработчика, из-за дороговизны комплектующих и материалов, улучшить ценовую политику не представляется возможным. Расплатившись, я забрал печку и отправился домой.
Установка отопителя «НАМИ-4»

Комплект отопителя «НАМИ-4» состоит из:
1. Отопитель с блоком управления – 1 шт.
2. Пластиковая консоль блока управления – 1 шт.
3. Шланг подвода охлаждающей жидкости – 2 шт.
4. Удлинённый шланг обдува ветрового стекла – 1 шт.
5. Корпус воздушного фильтра – 1 шт.
6. Крышка корпуса воздушного фильтра – 1 шт.
7. Воздушный фильтр – 2 шт.
8. Комплект крепежа.
9. Инструкция по установке.

Установка отопителя «НАМИ-4» подробно изложена в прилагаемой инструкции, но я постараюсь в общих чертах описать объем работ.
Печку начал устанавливать поздней ночью, поэтому не судите строго за фотографии черного УАЗика в темноте.)))
В первую очередь необходимо слить охлаждающую жидкость. Согласно Руководству по эксплуатации автомобиля УАЗ 315195 РЭ 05808600.133-2012 (Изд. 2, Ред. 2013)
заправочная ёмкость системы охлаждения двигателя – 12,5 литров. Замену печки я совместил с заменой охлаждающей жидкости, прикупив две бутылки зелёненького антифриза «NORD» объемом 10 литров и 4 литра.

Отсоединяем от штатного отопителя подводящие шланги ОЖ и шланги обдува ветрового стекла, отсоединяем электрические провода. Откручиваем штатную консоль от панели приборов. Снимаем штатный отопитель, люк воздухозаборника, резиновый уплотнитель люка, механизм управления люком.

Штатная печка демонтирована

Штатный отопитель Хантера и печка НАМИ-4

Отверстия внутри короба воздухозаборника, которые остались после демонтажа механизма управления люком, желательно заглушить.
Тщательно очищаем и обезжириваем канавку, в которой находился резиновый уплотнитель люка.

Чистим и обезжириваем канавку

Примеряем корпус воздушного фильтра к воздухозаборнику и сверлим в металле восемь отверстий диаметром 3,2 мм по отверстиям корпуса.
Наверное, каждый УАЗ уникален, поэтому форма посадочной поверхности воздушного фильтра немного отличается от формы посадочной поверхности воздухозаборника. Следует внимательно отнестись к центровке этих соединяемых частей.
После того, как отверстия просверлены, корпус воздушного фильтра откладываем в сторону, удаляем металлическую стружку и наносим герметик на посадочную поверхность воздухозаборника. Да погуще, погуще! Вода не должна проникать в салон через стык корпуса воздушного фильтра и воздухозаборника.
Я использовал герметик ABRO силиконовый черный. Израсходовал половину тюбика. После нанесения герметика, устанавливаем корпус воздушного фильтра на место и притягиваем при помощи восьми саморезов.
Излишки герметика удаляем.

Корпус воздушного фильтра установлен

Стык герметизирован

Устанавливаем салонные воздушные фильтры на свои места и закрываем крышкой корпуса воздушного фильтра, которую крепим с помощью четырех саморезов. В комплекте идут саморезы черного цвета, но я их благополучно потерял в недрах гаража. Кстати, салонные фильтры от какой-то модели ВАЗа.

Фильтр салонный от ВАЗа

Фильтры на своем месте

По поводу крышки у меня несколько замечаний/пожеланий к конструкторам данного отопителя.
1. Форма нижней кромки крышки не совпадает с формой передка машины. Образуется не эстетичная щель, в которую забивается много грязи. Скорее всего мне придется обработать кромку напильником.)))

Фу-у, какая ужасная щель

2. Правый дворник, во время работы немного задевает крышку. Возможно это вылечится после обработки нижний кромки напильником, но есть вероятность, что придется греть феном и делать «вмятину» для свободной работы дворника.

Место соприкосновения дворника и крышки

3. Крышку приходится периодически снимать для чистки или замены воздушных фильтров и удаления скопившейся под крышкой грязи. Крепление крышки на саморезах со временем начинает разбалтываться. Логичнее было бы использовать резьбовые втулки, как более надежный и долговечный способ соединения.

Новая форма воздухозаборника

Крышка воздухозаборника. Вид спереди

Теперь переходим к работам в салоне автомобиля. Устанавливаем на штатное место новый отопитель при помощи двух шпилек и гаек М6 из комплекта крепежа. При монтаже у меня проблем не возникло – отопитель встал на место, как будто там жил всегда.
Далее займёмся установкой пластиковой консоли блока управления. Для этого нам необходимо просверлить два отверстия диаметром 3,2 мм в панели приборов по отверстиям в консоли. Консоль должна находиться в одной плоскости с панелью приборов. Крепим к панели приборов двумя саморезами консоль блока управления и уже к ней, с помощью двух саморезов крепится штатная консоль с кнопками. Честно говоря, конструкция получается не очень крепкая, да и колодки жгута проводов с трудом дотягиваются до кнопок на штатной консоли.

Консоль блока управления печкой и штатная консоль

Борода. Вид сбоку

Подключаем тягу управления краном отопителя и фиксируем специальной скобой из комплекта крепежа.
Подсоединяем шланги подвода ОЖ к отопителю и крану отопителя, затянув соединения хомутами. Устанавливаем шланги обдува лобового стекла. Здесь хочу обратить внимание еще на один недостаток конструкции. Изначально шланги подвода ОЖ идут не прямые, а как-то хитро изогнутые. Создается впечатление, что такая форма придавалась шлангам с учетом их будущего расположения в пространстве между краном и отопителем. На деле же оказалось, что только один из шлангов изогнут грамотно и встаёт на место так, как надо. Второй шланг никак не поддавался грамотной прокладке по месту. Манипуляции по поворачиванию, разворачиванию и обмену местами шлангов не привели к разгадке этого ребуса. При любом раскладе шланг, одевающийся на нижний патрубок крана, упирается в корпус отопителя и, изламываясь, норовит соскочить. Замучившись, я уложил шланг вот таким образом:

Укладка шлангов подвода ОЖ

Соединение шлангов с краном отопителя

Нижний шланг проложен плохо

Думаю, что придется вернуться к этому вопросу, когда займусь установкой электрической помпы.
Далее подключаем электрику. От реле замка зажигания у меня протянут провод сечением 4 мм2 для питания дополнительных потребителей. К колодке этого провода я подсоединил провод питания отопителя. Провод массы закрепил на болт размыкателя массы. Масса массовая, блин. Кстати, вся проводка в отопителе «НАМИ-4» имеет сечение 2,5 мм2, а провод питания – 4 мм2. Силовой предохранитель на 30А закреплён на корпусе отопителя.
Ну вот, почти закончили, осталось залить охлаждающую жидкость и, скрестив пальцы на руках, проверить работоспособность системы…

Еще немного, э-эх, ещё чуть-чуть…

Немного о впечатлениях:

Теплоотдача у печки хорошая, но в этом плане я и на штатную печку не жаловался, ведь радиатор штатной печки раза в два больше, чем у «НАМИ-4». Поток теплого воздуха распределяется более равномерно между водителем и пассажиром, но второму опять достаётся чуть-чуть больше. А может это я такой мерзлявый? Хорошо прогревается нога на педали газа, а вот левой ноге заметно холоднее из-за приходящего потока воздуха со стороны двери. Сильный поток горячего воздуха проходит между передними сиденьями, в направлении заднего кресла. В моём случае между кресел стоит бар-подлокотник, поэтому необходимо использовать либо дополнительный комплект воздуховодов (продается как дополнительная опция для печки), либо ставить вторую салонную печку. Хотя и без этих ухищрений ещё ни один пассажир, сидящий сзади, не жаловался на холод.
Вентилятор у «НАМИ-4» имеет три скорости вращения и работает намного тише, чем у штатной печки. Вторую скорость включаю только для быстрого прогрева салона, третьей скоростью не пользуюсь совсем.
Про запотевания стекол во время дождя или снега забыл, как про страшный сон. Вода через воздухозаборник в салон не поступает. В режиме обдува лобового стекла поток воздуха намного сильнее, чем у штатного отопителя.
К сожалению, из-за конструкции воздушного фильтра уменьшился поток нагнетаемого воздуха во время движения автомобиля, поэтому в городе немного чаще приходится включать вентилятор в режиме первой скорости.
Зато пыль теперь не залетает прямиком в салон, а осаждается на фильтрах.
В целом, впечатления от отопителя «НАМИ-4» положительные, потраченных денег не жалею.

Решил я поставить в свою УАЗку вторую печку. И вот, вооруженный советами и подсказками, я стал воплощать в жизнь идею по установке второй печки. Началось все с поиска самой печки.
Очень многие хвалят салонные печки от Патриота. Говорят, мол, жаркие, неприхотливые, тихие в работе. Как я выяснил, выпускаются 2 вида основных печек для Патриков: ОС-4 и ОС-7. Разница в мощности: ОС-4 – 4000 Вт, ОС-7- 9000 Вт. Есть еще модификации, но это в большинстве своем эти же печки с разными изменениями конструкции. Все в них хорошо, но есть такой нехороший фактор как цена. Цена на них такая, что выше только солнце. В зависимости от модели от 4900 до 8900. Причем заметьте, это цены из Интернета, без доставки в Курск. (Хотя нет, нашел одну за 3950 руб. во Владивостоке…)
В общем, я стал искать что подешевле, но тут мне позвонили и предложили новую печку ОС-4 в металлическом корпусе за 4000 руб. и помпу газелевскую за 500 руб.
Отлично, пол дела считай сделано — куплены самые основные детали. Теперь надо это все подключить. А именно: подсоединить шланги к радиатору печки и помпе, прикрепить помпу и вывести проводку. И если с подключением шлангов еще более – менее ясно, то возня с проводкой это для меня темный лес с волками. С электросхемами я не дружу и мне нужно не просто схему как из книжки, а желательно подробную и понятную.
Мне нарисовали подробную схему подключения помпы и печки на 2 скорости. Единственное что я изменил в схеме это предохранитель от «+». Вместо одного на 15 А, я поставил два. Отдельно на печку-10 А и отдельно на помпу-7.5 А.
Не нашел как его зовут, но все равно, спасибо тебе огромное.
Вот эта схема:

Схема подключения печки и помпы.

Докупив в магазинах всякую мелочевку типа: 3 реле жигулевских, 6 метров шланга на 16 для тосола, 6 метров провода сечением 2,5, 3 метра провода сечением 0,75, 20 контактов (мамы и папы), кнопку отопителя 82.3709-04.09, термоусадки разных размеров (в комплекте) и разветвитель проводки я начал установку печки в машину.
Теоретически, я рассчитывал поставить печку между передних сидений, но в металлическом корпусе она туда не входила. Мешал ручник и сидушка пассажира. Я вынул печку из защиты и примерил в машину. Подходит. И за счет Y образной формы не упирается в ручник, НО… Сильно выпирает сзади. Кто-нибудь из задних пассажиров, обязательно задевает ногой радиатор. Значит, вариант установки печки без корпуса в самодельный бар как в Патриотах, тоже отпал. Вариант – «под сиденье» отметался сразу из-за узких салазок сидушки.
В результате, мне не оставалось ничего другого, как начинать делать самому. Было решено приподнять сиденье пассажира и ставить печку в корпусе как можно ближе к ручнику. Она встала под сиденье как раз до салазок. Печку я закрепил так:
слева — болтом крепления ручника (сюда же и вывел провод массы),
справа — на 2 самореза с пресс шайбой.
Пришлось приподнять на 1.5 см. переднее пассажирское сиденье. Приподнимал с помощью подкладки 5 шайб под каждый болт. Шайбы широкие, валялись у меня очень давно, вот и пригодились. Даже не знаю от чего они.
Болты крепления сидушки к полу, пришлось заменить на более длинные, а именно 50 мм. (родные-35 мм).
Стал думать куда ставить дополнительную помпу. Вычитал в сети, что основных варианта два:
1 – после блока двигателя. (на входе)
2 – В обратку системы, после салонной печки.
Так вот из-за того, куда ставить помпу в инете идут целые баталии. Народ приводит кучу аргументов в свою пользу, в перерывах обкладывая хуями оппонентов. Там и физические законы, и естественное сопротивление жидкостей и т.д. и т.п.
В общем, так толком ничего не поняв, решил поставить помпу после блока двигателя. Снял аккумулятор, снял воздушный фильтр и стал примерять помпу. Примерял с учетом того что бы тосольные шланги не перегибались, когда будут идти от помпы к радиатору печки. В общем после 4 часов раздумий и примерок нашел место на корпусе гнезда аккумулятора.
Кнопку отопителя я вставил на место кнопки задних габаритов, немного расширив отверстие в панели приборов. Все равно у меня задний габарит отсутствует и проводка от него изолирована и свернута.
Печки подсоединил последовательно:
Блок двигателя – помпа — печка основная – печка дополнительная – помпа двигателя. (шланги тосола заходят в печки снизу и выходят сверху.) Завел, прогрел машину, все нормально, протечек на стыках нет. Шланги второй печки прогрелись, значит печка тоже будет греть. Долил тосола в систему, примерно литра 3.
После этого закончил проводку и подключил все к АКБ. Печка дует отлично. На второй скорости от горячего воздуха колышатся сапоги которые стоят на полу возле задних сидушек на случай грязи.
Как работает помпа, я так и не услышал, не дает шум двигателя. Ну да ладно, это уже мелочи. Думаю, услышу если понадобится.
После работы остался еще метр резинового шланга. «Мамы» пришлось докупать, не хватило 5 штук. Реле пометил цветной изолентой. Желтой-помпа, зеленой-печка.
Ну и фото процесса:
P.S. Продолжение:
Прокатился сегодня, намотал 87 км. Ездил и с одной, и с двумя включенными печками. В салоне реально жарко! Даже при работе только передней (родной) печки на первой скорости. Если включить две печки, сын сзади начинал кричать что ему жарко.
Если ездить с выключенными печками, то начинают потеть стекла. Так же стекла потеют и при езде с включенной второй печкой.
В общем, я доволен.

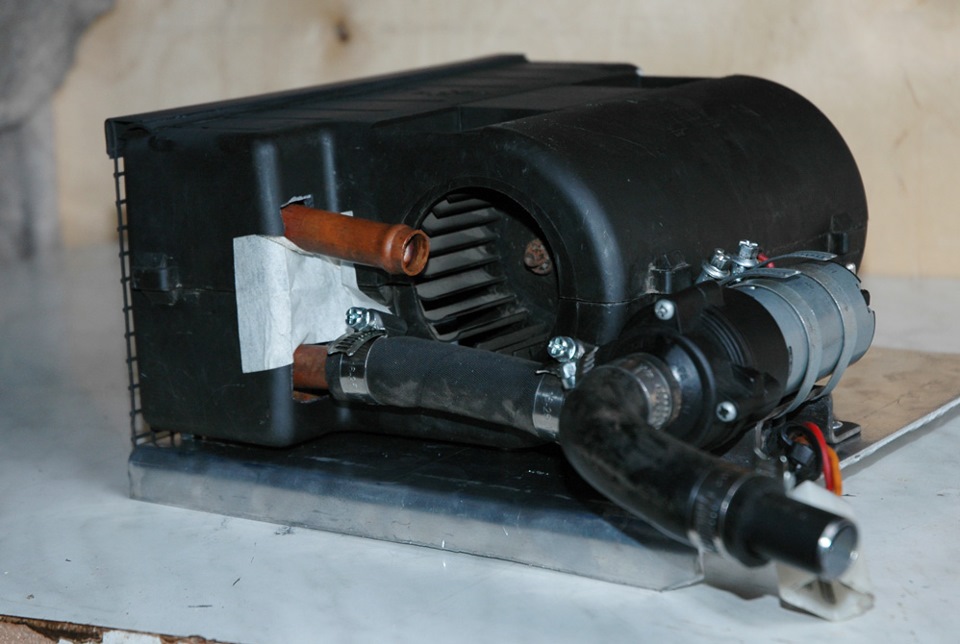

печка без корпуса

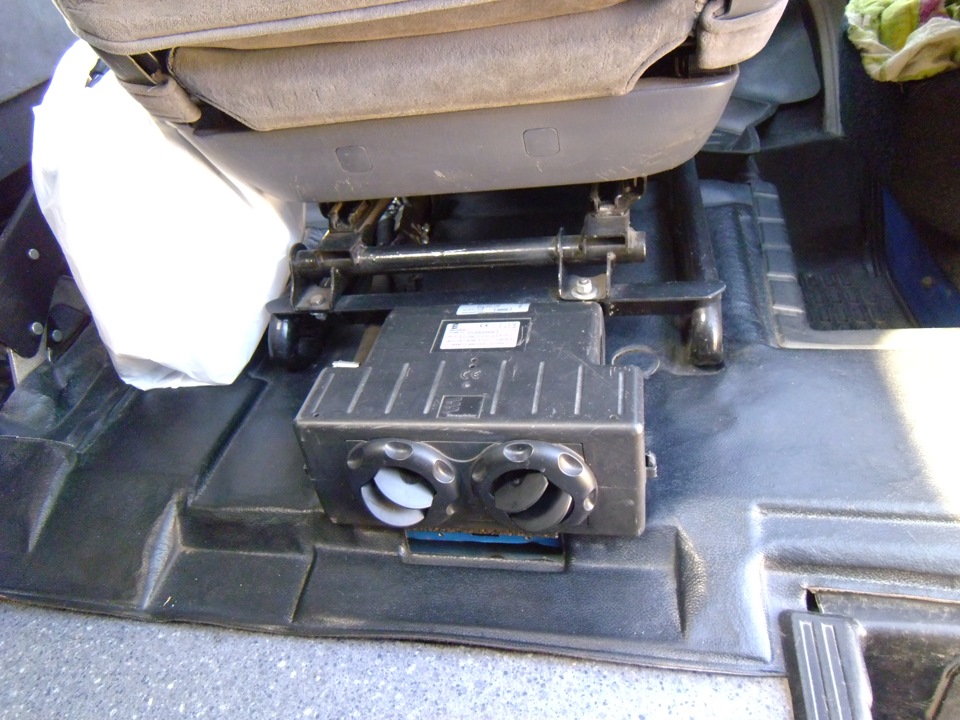

установка печки в салон

установка помпы

подсоединение шлангов

кнопка включения на 2 скорости

блок реле и предохранители

Для установки печки пришлось прикупить конусное сверло чтобы сделать 2 отверстия под впуск и выпуск в полу.
Большие отверстия размечал по уплотнительной резинке, а крепежные по куску паранита. Можно было бы сразу с паранитом все разметить, но не сразу нашел. Суть разметки отверстий заключается в отпечатывании выпирающих частей печки на параните. Потом просто прикладываем к полу и высверливаем отверстия. Главное не перепутать направление печки.

Пол почистить не получилось, вода с грязью примерзла намертво. На фотке видно, как провел провода на пульт и питание печки с насосом

На моей топливной схеме видно, что стоят 2 переключателя баков. Один на подачу с левого или правого бака, другой так же на обратку. Поставил тройник на подачу, которая идет к фильтру, подключил насос и провел все трубки.

Все полностью подключил и проверил работу. Теперь в машине такая жара, что хоть в майке и в шортах едь.

Но через 3 дня перестала запускаться, из выхлопа идет белый дым, слышно, как топливо зажигается, но после двух попыток запуска стала выдавать ошибку 13. Пришлось проверить свечу накала, но она была в норме. Тогда я разобрал печку, а в ней как в системе EGR, несгоревшее топливо с выхлопными хлопьями от дизеля превратилось в комья гуталина. Пришлось почистить все и собрать.
При сборке камеры сгорания были обнаружены полностью сорванными болты крепления ее. В стандарте идут М5х10 под звездочку. Съездил в магазин, купил 6 болтов М6х10 под шестигранник, нарезал резьбу на 6 и собрал.

После нескольких недель испытаний печка все так же отлично работает. А засралась видимо от топлива, когда испытывал. Был не прав. Забивается от добавления антигеля. Как перестал добавлять, так проблема ушла.

Пока 514-й дизель находится вне моторного отсека решили заняться модификацией родной хантеровской печки.
Не секрет, что родная печка работает не айс. Можно конечно ее заменить на печку НАМИ, но ее долго искать и удовольствие не из дешевых. Поэтому на просторах интернета был найден вариант доработки родной печки с помощью двух улиток от КАМАЗа (левая 5320-8118027, правая 5320-8118026) и беличьих колес от ГАЗели в сборе (3307-8101178). Заодно решили заменить и краник печки, потому как родной подтекал, да и хотелось сделать регулировку температуры на передней панели, а не путем подлезания в ноги к переднему пассажиру. Для этого был закуплен комплект из крана и троса. Кран силуминовый с керамическим элементом (так было написано на упаковке). Конечно он не становился один в один и его пришлось доработать. Из строительной пластины сделали основу для второй трубки (отрезали от старого краника), а в качестве шпилек ввернули болты. Вот такая колхозная конструкция получилась. Она встала в штатное место:

Переходная пластина

Потом электролобзиком отрезали лишнее. И еще демонтировали нижний элемент штатной печки и подрезали низ корыта печки. Вот такой комплект для сборки получился:

Комплект для сборки

Потом улитки установили на пластину, а для герметизации наклеили шумку, поскольку ширина пластины больше ширины плоской части корпуса печки:

Печка в сборе — вид сверху

И вид спереди:

Печка — вид спереди

Пока печка была снята налепили шумку на моторный щит за печкой. Толку наверное будет мало, но шумка оставалась:). На этом фото уже установлен в штатное место доработанный краник. А в панели перед черепахой сделали два технологических отверстия, чтобы можно было нормально закрутить верхние болты крепления коробки передач к двигателю:

Шумка за печкой.

Поставили доработанную печку на место:

Печка на месте

Но оказалось, что улитки поставили не совсем верно. Они могут мешать ногам. Придется снимать обратно и поворачивать улитки в сторону моторного отсека градусов на 45, тем более, что место там есть:

Улитки надо довернуть

После установки улиток в правильное положение можно будет установить тросик для краника, собрать электрическую часть и протянуть обдув стекла.

Закончилось тем, что параллельная установка улиток оказалась неудачной. Улитки мешали ногам штурмана:

Улитки мешают ногам штурмана

Печку сняли, открутили улитки, поставили корпус печки на место и уже по месту разметили положение улиток. У пилота и штурмана угол поворота улитки оказался разный из-за смещения корпуса печки относительно центральной оси УАЗа. После новой разметки пересверлили отверстия в переходной пластине и заново закрепили улитки:

Новое положение улиток печки.

Теперь печка стала на место «как родная». Ногам уже не мешает:

Новое положение улиток в салоне

И о Карлсонах и радиаторе:
Давно хотели ампутировать великую вискомуфту и перейти на электрических Карлсонов. Тем более, что при преодолении бродов требуется возможность останавливать вентиляторы, чтобы не отломать лопасти. В качестве элетроКарлсонов были выбраны вентиляторы от ВАЗ 2108. Сразу решили ставить два для надежности конструкции и дублирования. Изначально примерка выглядела так:

Примерка Карлсонов

Но правда жизни все расставила на свои места. Когда была проведена примерка с корпусами, то стало понятно, что такое расположение не прокатит. После бурных дискуссий пилота и штурмана было принято решение сцепить корпуса Калсонов на одном уровне, а радиатору сделать уши. Корпуса сцепили остатком П-образного алюминиевого профиля. Причем в верхний прикрутили шпильку для дальнейшего крепления хомута для проводки (ее хотим вывести вверх):

Сцепленные корпуса Карлсонов

Алюминиевые уши радиатора

Чтобы корпуса Карлсонов не протерли радиатор острые края корпусов оклеили П-образной резинкой:

Резинка на корпусе Карлсона

Потом все это скрутили болтами и вот так выглядит радиатор с Карлсонами:

Собранный радиатор

Эта конструкция замечательно влезла в моторный отсек:

Рейтинг 0.00

Автомобиль УАЗ Патриот имеет достаточно большой и объемный салон. Это большой плюс, когда необходимо перевозить вещи или возить пассажиров. Но большой салон помимо удобств и комфорта требует немалых затрат на обогрев. Внедорожник УАЗ Патриот с завода укомплектован штатным отопителем салона, который по расчетам производителей, должен обогревать всю площадь авто. Действительно, отопитель справляется со своей задачей обогревания салона, но только если за бортом температура не ниже -5 градусов. Особенно понижение температуры за бортом отчетливо ощущают пассажиры, которые находятся на задних сидениях.

Варианты задних отопителей салона

В автомобиле УАЗ Патриот не предусмотрено такой функции, как подогрев сидений. Отопитель салона при его функционировании обеспечивает теплым воздухом преимущественно водителя и пассажира переднего сидения. А если в дороге да при минусовой температуре откажет в работе единственная печка в салоне, что же тогда делать? Для решения таковых проблем на внедорожнике УАЗ Патриот имеется специальное устройство, которое так и называется доп печка. Именно о ней поведает данный материал, а также рассмотрим процесс ее установки и использования.

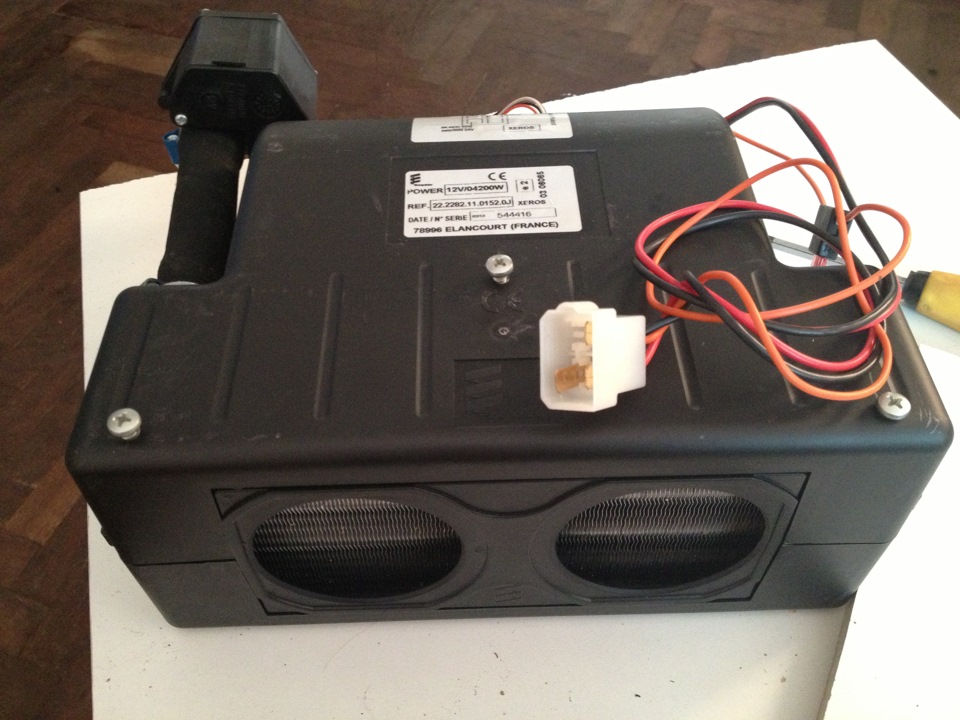

Вторым отоплением может послужить любая печка, но желательно использовать помощнее, поэтому можно взять изделие, например, из автомобиля Газель. Установить доп отопление на внедорожник УАЗ Патриот можно как самостоятельно, для чего потребуются некоторые знания, так и с помощью ремонтной мастерской.

Так выглядит заводской отопитель

Второй обогрев позволяет обеспечивать в салоне внедорожника УАЗ Патриот не просто плюсовую температуру, но и не позволит пассажирам на заднем сидении замерзнуть. Такая вспомогательная печка устанавливается при следующих факторах:

если автомобиль УАЗ Патриот эксплуатируется преимущественно в регионах, где зимы особо суровые и температура воздуха достигает -20 градусов и ниже;
если при этом часто приходится пользоваться внедорожником;
в случае транспортирования детей, например, ежедневно в школу, садик и т.п.

Также водитель может установить второй обогреватель салона, если он ощущает, что штатная печка не справляется со своими функциями даже при незначительных снижениях температур. Что, правда, в таком случае, необходимо проверить исправность штатного отопителя, но — это уже другая история.

Функционирование и подключение

Если вы решились установить доп отопление в салон УАЗа, то следует знать, что подключать печки следует параллельно. Параллельное подключение основной и вспомогательной печки имеет следующие преимущества:

Протяжка шлангов по салону

Не создается дополнительной нагрузки на энергосистему автомобиля.
Имеется возможность управления устройствами независимо друг от друга при установке выключателя на дополнительное оборудование.
Две функционирующие печки позволят нагреть салон в считанные минуты.
Не потребуется переживать за пассажиров, которые едут на заднем сидении. Ведь теперь тепло будет поступать к ним снизу.

Использование еще одного отопителя имеет множество положительных моментов, а главное — обеспечивает комфорт в салоне в холодное время года.

При последовательной установке отопителей, в итоге получаем один недостаток — невозможность отключить одну из печек. Когда в салоне становится жарко, конечно же, следует отключить отопление, так как пересушивание воздуха опасно для организма.

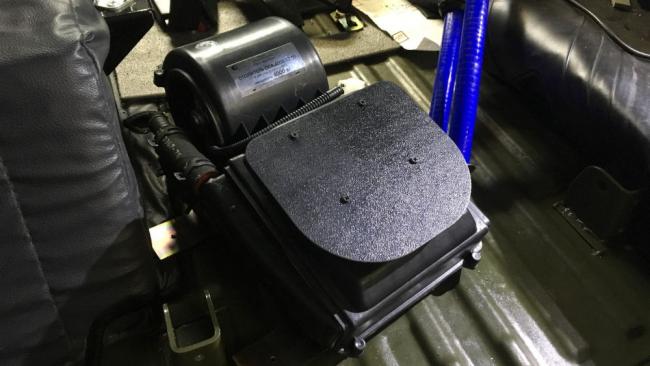

Расположить доп печку рекомендуется в следующих местах: между передними сидениями; под передними сидениями. Все зависит от модели отопителя, который вы выберете для своего автомобиля УАЗ Патриот. Моделей «подседельных» отопителей в салон автомобиля множество, но важно учитывать не только производительность устройства, но и размеры.

Таким образом, на внедорожник УАЗ Патриот можно установить обычный радиатор, который, возможно, у кого завалялся в гараже или же специальный отопитель со встроенным вентилятором. Рассмотрим особенности установки изделия.

Особенности монтажа

Установка доп обогревателя на внедорожник осуществляется поэтапно:

В доп отопителе будет циркулировать тосол, который нагнетается штатной помпой. При желании, для обеспечения большей продуктивности, можно установить и дополнительную помпу. На этом установка завершена и следует рассмотреть некоторые минусы такового оборудования.

Немного о минусах

Конечно, основным предназначением доп отопителя является обеспечение комфорта в салоне за счет поддержания температуры не ниже 18 градусов при сильных морозах. Но, установив новое оборудование, возникают такие отрицательные моменты:

в зимнее время медленнее прогревается двигатель;
появление лишних децибел шума (от электровентилятора);
появление пыли, которая будет циркулировать по салону за счет функционирования тепловентиляторов;
нагревание обивки пола, где проходят шланги к отопителю, что будет вызывать неудобство в летний период. Исправить такую проблему можно за счет установки краника на шланг идущий к отопителю Патриота.

Источник

Я сделал забор воздуха для печки из салона (при закрытом штатаном
воздухозаборнике). Для этого я под панелью приборов прорубил «карман» в шахту
воздухозаборника. Теперь, когда закрываешь родное «хайло», воздух в печку
поступает из-под панели приборов. Но вот какая проблема — моментально замерзают
боковые стекла (хоть стоя, хоть в движении). Если открыть родной возухозаборник
— стекла оттаивают. Может кто знает, в чем дело, или знает другой способ
организации подачи воздуза из салона?

Ну так это не только на УАЗе проблема, а вообще на любом авто. Просто воздух,
который ты пытаешься гонять по кругу (из салона в салон), имеет большую
влажность, а так как ты еще и дышишь:-), то влажность постоянно растет. Ну дык
и будут запотевать:-(По идее надо забираемый из салона воздух как-либо осушать
(фильтр или что-то подобное). Но как это сделать попроще — черт его знает.

На самом деле хорошая в этом отношении схема была на 452 (сейчас от нее завод
почему-то отказался). Воздух мог забираться как снаружи, так и изнутри, а также
возможно было пускать воздух мимо печки. Это позволяет летом использовать печку
как дополнительную секцию радиатора для охлаждения. А почему завод отказался от
этой схемы?

У меня две зимы стоит печка от М-2140. Места занимает меньше, а греет — езжу
в свитере при -15. Ставится на место штатной. Нужна водостойкая фанера, дрель,
электролобзик для пиления фанеры.

Съемный дефлектор
На обычном УАЗике с нижними дворниками в ненастную зимнюю погоду наблюдается
обледенение левой щетки (особенно дальнего ее конца).
Для борьбы с этим
явлением изготовил простейший съемный дефлектор, который перенаправляет теплый
воздушный поток от правого воздуховода в «мертвую зону» между воздуховодами (где
и находится большая часть левой щетки).
Примерные размеры:

Необходимость дополнительного отопителя в салоне УАЗ Патриот

Установка

Выбрать место и закрепить отопитель (для удобства работы можно демонтировать передние кресла).
Далее, необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
Затем нужно подключить отопитель к системе охлаждения двигателя. Сделать это можно как при помощи трубок от Патриота в комплектации Лимитед (которые имеют ответвления для ), так и соединившись при помощи тройника в подкапотном пространстве, с магистралью подачи ОЖ на основной отопитель.

при выборе первого варианта могут возникнуть сложности в приобретении трубок, поскольку отдельно они не продаются, а идут в сборе с климатической системой, приобрести их можно на «разборках»;
если выбрать вариант № 2, то необходимо вывести шланги под капот, разрезать алюминиевые трубки и подключить через тройник, последовательно со штатной печкой.

Для проводки магистралей по салону необходимо убрать обивку пола и проложить их так, чтобы они в процессе эксплуатации не перетирались и не перегибались. Для закрепления шлангов необходимо использовать пластиковые хомуты.
Далее, подключаем резиновые шланги к отопителю, используя для соединения хомуты.
Затем нужно подключить электропитание к новому агрегату. Для этого:

отключим автомобиль от электропитания (сняв клеммы с аккумулятора);
найдём в электропроводке свободный разъём и, проверив наличие в нём питания, подключимся к нему;
для удобства необходимо оборудовать печку своим отдельным выключателем и расположить его в удобном для вас месте.

Теперь можно приступить к заполнению системы охлаждения жидкостью (следует учесть, что при жидкости потребуется больше) и удалить из системы весь воздух.
Перед тем как приступить к окончательной сборке отопителя, необходимо проверить все соединения на предмет протекания жидкости и работоспособности нового оборудования.
Далее, следует вернуть все демонтированные части на место.

появление дополнительного ;
двигатель за счёт большего количества ОЖ будет прогреваться немного медленнее обычного.

Правильный выбор

Зимой хочется комфортного тепла в салона

КИТБ.3221-8110010;
отопитель НАМИ-4 или НАМИ-7,
печка от Жигулей.

Можно отдать предпочтение электромагнитному клапану от БМВ 5 серии. Монтировать его нужно в разрыв выпускного и впускного патрубка радиатора печи. Эта деталь не разбирается. Для его модернизации потребуется высверлить 4 заклепки в крышке. В таком случае получится разборная конструкция, которая легко будет поддаваться чистке. Для ее сбора применяются винты.

Основные работы

Установка дополнительного источника тепла

Параллельно: блок мотора — электрическая помпа — тройник — шаровые краники — радиаторы печек — тройник — помпа мотора. Нужно учесть, что у каждого радиатора своя теплоотдача и проходимость. По завершении демонтажных работ подстраивается проход тосола с помощью краников через отопитель. Этот шаг позволит им дуть в одном направлении.
Последовательно: блок мотора — электрическая помпа — радиатор печки — радиатор отопителя — помпа двигателя.

1-й отвечает за включение клапана и подачу напряжения;
2-й включает помпу.

Данная схема позволяет блокировать случайное включение помпы и закрытого клапана. В случае установки турбины от отопителя Маза потребуется помощь специалиста.

Система вентиляции и отопления салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер очень проста и примитивна как по устройству, так и по принципу действия. Отопитель со своей простейшей системой распределения воздуха одновременно, тем или иным образом, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Штатный отопитель автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер представляет собой крайне примитивную установку, состоящую из короба с заслонками, в котором находится радиатор, электродвигатель с крыльчаткой и дополнительное сопротивление.

Незамысловатая система распределения поступающего воздуха включает в себя воздухозаборник с механическим приводом управления, два сопла обдува ветрового стекла, два гофрированных шланга и заслонки короба отопителя.

На автомобилях Уаз Хантер, с 2010 года в конструкцию отопителя добавлен пластиковый короб, каталожный номер детали 3151-8101231, который устанавливается между лючком воздухозаборника и радиатором отопителя и предназначен для сбора и отведения дождевой воды попадающей в отопитель при открытой крышке лючка воздухозаборника.

Дождевая вода попадающая через лючок воздухозаборника в этот пластиковый короб сливается наружу через резиновый шланг проходящий к перегородке моторного отсека внутри салона.

А вода или конденсат изнутри отопителя сливается через второй резиновый шланг, находящийся в нижней части его корпуса и также выведенный в моторный отсек через отверстие в его перегородке.

Установка пластикового короба 3151-8101231 сильно понизила интенсивность поступающего в салон набегающего потока воздуха при движении автомобиля и ухудшила естественную вентиляцию, зато дождевая вода уже не попадает на горячий радиатор отопителя и не образует пара в салоне, который оседает изнутри на стеклах. Кроме того, этот короб препятствует попаданию непосредственно в отопитель, а через него и в салон, большей части пыли, песка и грязи.

Вентиляция салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

В автомобиле предусмотрена естественная и принудительная вентиляция. При естественной вентиляции воздух поступает в салон через открытые поворотные форточки или окна дверей. Во время движения автомобиля набегающий поток воздуха дополнительно поступает в кабину через воздухозаборник, установленный перед ветровым стеклом. Воздухозаборник открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции, воздух в салон УАЗ нагнетается электровентилятором отопителя без его нагрева. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и выходит в зону ног водителя и переднего пассажира, а также центральную часть салона к задним сиденьям. Кроме того, через гофрированные пластмассовые шланги воздух поступает в сопла обдува ветрового стекла.

Интенсивность принудительной вентиляции салона при закрытых окнах регулируется включением электродвигателя отопителя на один из режимов, а также регулировкой величины подъема крышки лючка воздухозаборника.

Практика показывает, что возможности штатной системы вентиляции при закрытых окнах очень ограничены и работает она не эффективно, нормальной циркуляции воздуха в салоне нет, что приводит к постоянному стекол. Поэтому как и все в УАЗ, систему вентиляции желательно каким то образом доработать, один из вариантов такой доработки рассмотрен в .

Отопление салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Салон УАЗ отапливается нагретым воздухом, поступающим внутрь также, как и при принудительной вентиляции, но уже при включенном радиаторе отопителя. Для регулировки потока горячей жидкости из системы охлаждения двигателя в радиатор отопителя служит кран, который установлен на головке блока цилиндров в автомобилях с двигателем УМЗ-417 и УМЗ-421, или расположен внутри на щитке передка со стороны переднего пассажира, в автомобилях с двигателем ЗМЗ-409.

В автомобилях Уаз Хантер с двигателем ЗМЗ-409, для упрощения процедуры управления краном отопителя можно установить для него систему дистанционного управления. Более подробно об этом в отдельном .

При открытом кране управления, жидкость из головки цилиндров двигателя поступает в радиатор отопителя и затем отводится к водяному насосу, образуя малый круг циркуляции параллельный основному потоку жидкости в системе . Свежий воздух снаружи, через лючок воздухозаборника проходит в короб отопителя, затем самотоком, или принудительно прогоняемый вентилятором, через горячий радиатор, поступает в салон уже подогретый.

Поток теплового воздуха прошедший через радиатор, распределяется на обдув ветрового стекла, обогрев ног водителя, переднего пассажира и через центральную часть салон к задним сиденьям. Поток воздуха можно полностью направить на обдув ветрового стекла, для чего нужно закрыть переднюю крышку короба отопителя и заслонки на патрубках нижних воздуховодов-распределителей.

Количество и интенсивность подогретого воздуха поступающего в салон регулируется величиной открытия крышки лючка воздухозаборника и частотой вращения вентилятора отопителя. Выключателем электродвигателя отопителя можно выбрать один из двух режимов его работы — минимальная или максимальная частота вращения вентилятора.

Отопитель салона УАЗ эффективно работает только если температура жидкости в системе охлаждения двигателя составляет не менее 80 градусов. В холодное время года, для повышения температуры охлаждающей жидкости, на автомобиле Уаз Хантер желательно установить утеплительный чехол на облицовку радиатора, а на автомобилях УАЗ-31512, УАЗ-31514, УАЗ-31519 регулировать поток воздуха с помощью жалюзи радиатора.

Доработка и совершенствование конструкции отопителя Уаз Хантер, выбор и замена электродвигателя, сезонное обслуживание отопителя.

Как и всякая примитивная конструкция, для повышения эффективности работы, штатный отопитель Уаз Хантер нуждается в совершенствовании и некоторой несложной доработке. Один из возможных вариантов такой доработки, а также сезонное обслуживание отопителя и системы распределения воздуха более подробно рассмотрено в отдельном .

Выбор дополнительного отопителя салона

Выбор оптимального места для дополнительного устройства обогрева салона;
Осуществить разгерметизацию системы путем слития тосола в заранее подготовленную емкость;
Подключить дополнительную печку к системе охлаждения двигателя.

Провести вспомогательные магистрали в салоне автомобиля путем прокладывания их под обивкой, попутно закрепляя пластиковым заклепками.
Подключить все шланги к дополнительному отопителю салона с помощью хомутов.
Подвести питание: отсоединить клеммы аккумулятора, обнаружить в проводке свободный разъём и подключиться.
Удалить из системы воздух и заполнить систему охлаждения жидкостью.
Прежде чем приступать к эксплуатации нового оборудования необходимо проверить все соединения и убедиться в отсутствии протекания жидкости.
Установить демонтированные элементы на исходное место.
