Доводчик дверной уличный установка своими руками

Быстро, качественно, дорого.

Потому, что дешево хорошо не бывает.

Мы установили тысячи , взамен ранее установленных и вытекших из-за неправильного монтажа. Установили сотни доводчиков, на таких дверях, где как считал заказчик, качественно установить их невозможно в принципе. Провели десятки действительно уникальных монтажей. Мы занимаемся установкой дверных доводчиков профессионально!

Как показывает практика, большинство доводчиков устанавливается неквалифицированными специалистами, или людьми которые ставят доводчик первый раз в жизни. Следуя только инструкции по установке, и не зная при этом всех нюансов и тонкостей монтажа.

Что предлагаем мы? А главное для чего, и как мы это делаем?

Установка доводчика

Начнем с самого простого варианта монтажа, установка дверного доводчика верхнего расположения, на дверь из алюминиевого профиля. Будем считать, что выбор доводчика сделан технически грамотно, и полностью соответствует параметрам двери.

Согласно предъявляемым требованиям, выбираем место, где будет расположен доводчик. Практически любой доводчик можно установить как на левые, так и на правые двери. На полотно со стороны петель, или на дверную коробку с противоположной к петлям стороны.

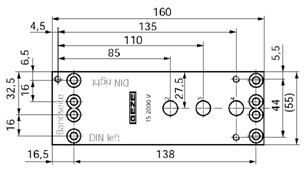

Согласно инструкции по установке, и прилагаемому шаблону, размечаем места монтажных отверстий.

Для доводчиков, усилие которых регулируется ступенчато, в зависимости от места расположения на дверном полотне, заранее выбираем необходимое расстояние от оси петель, в том числе и для лапки рычага.

Внимание!

При монтаже данного типа доводчиков, в большинстве случаев, угол открывания двери будет ограничен 105-110 градусами, если согласно инструкции выбрано максимальное усилие закрытия.Если доводчик с функцией регулировки усилия при помощи винта, конечную регулировку усилия будем производить по окончанию монтажа.

Внимание!

Что бы не было мучительно больно, за неправильно просверленные отверстия, рекомендуем сверить размеры указанные в шаблоне с истинными.

После разметки, сверлим монтажные отверстия. Если используйте крепеж, который идет в комплекте с доводчиком, заранее запаситесь сверлом, (а зная их качество, лучше двумя) необходимого диаметра. В нашем случае мы используем сверло диаметром 7 мм., для того чтобы установить бонки, так называемые закладные.

Использование бонк, позволяет существенно повысить надежность крепления доводчика к дверному полотну. А при установке доводчиков на двери из алюминиевого или ПВХ профилей, является фактически единственным решением.

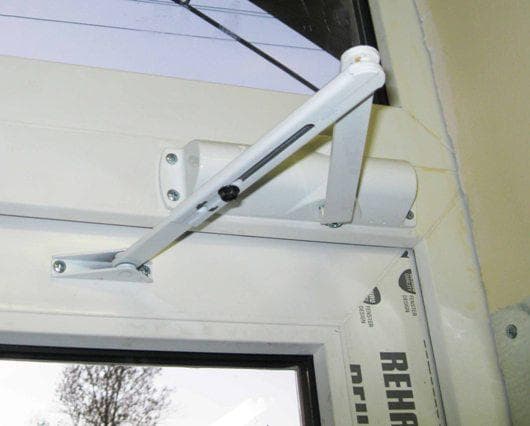

Примеры не профессиональной установки доводчиков:

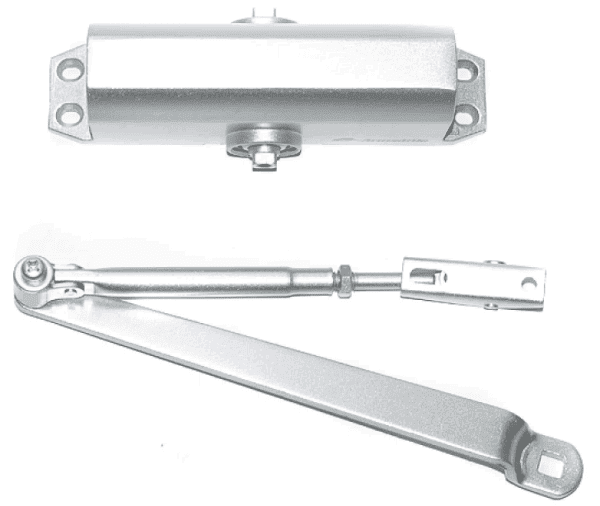

После установки бонк, разъединяем рычаг и тягу.

Крепим лапку рычага к дверной коробке, не забывая при этом про ориентацию самой лапки.

Ориентация лапки доводчика согласно выбранного усилия. Стандарт (EN1154)

Тягу крепим непосредственно к доводчику.

Осуществляем монтаж доводчика на дверную коробку и регулируем подвижную часть рычага таким образом, что бы она была перпендикулярна дверной коробке.

При монтаже доводчика с функцией «дохлопа» реализуемого с помощью тяг, перпендикулярно дверной коробке выставляем нерегулируемую часть рычага. Это достигается за счет регулировки подвижной части рычага. В нашем случае доводчик без данной функции, поэтому соединяем тяги между собой и приступаем к регулировке доводчика (рис. А).

Рис. А С дохлопом. Без дохлопа.

Скорость закрывания двери, устанавливается с помощь двух регулировочных винтов, расположенных в торце доводчика. При правильном расположении доводчика, эти винты должны быть обращены в сторону петель. В некоторых моделях доводчиков, винты находятся под съемной декоративной крышкой или кожухом. В классическом исполнении, доводчик позволяет регулировать скорость закрывания в двух диапазонах (Рис. Б).

Рис. Б

Регулировочный винт 1 — в диапазоне от 180 о до 15 о

Регулировочный винт 2 — в диапазоне от 15 о до 0 о

Приступаем к регулировке. Открываем и отпускаем дверь, с помощью винта №1 регулируем необходимую скорость закрытия в основном диапазоне от 180 о до 15 о. Вновь открываем дверь, и винтом №2 выставляем конечную скорость. В зависимости от поставленных задач, она может быть выше или ниже скорости закрытия в основном диапазоне.

Регулировочные винты большинства доводчиков позволяют выставить необходимую скорость в пределах одного оборота. Не выкручивайте винты до конца. Это может привести к выпадению винта и вытеканию масла. Окончательно проверяем работоспособность доводчика и устанавливаем декоративный колпачек.

Мы рассмотрели самый простой, классический, пример установки дверного доводчика. Тем не менее, очень часто возникают случаи требующие нестандартного подхода к монтажу.

Нестандартные решения по установке доводчиков

Для минимизации воздействий внешней агрессивной среды, а главное, больших температурных перепадов, желательно устанавливать доводчик на внутренней, а не «уличной» стороне двери. Со стороны противоположной петлям, классический доводчик устанавливается только на дверную коробку (рис. 1) А со стороны петель, на дверное полотно (рис. 2)

Рис. 1 Рис. 2

Если конструктивно, установить доводчик на дверную коробку со стороны противоположной петлям невозможно, мы рекомендуем использовать монтажный уголок для параллельного крепления рычага. В таком случае, доводчик монтируем непосредственно на дверное полотно. (Рис.3). Если места для установки на дверной коробке недостаточно, используем монтажную угловую пластину (Рис. 4).

Рис. 3 Рис. 4

Когда необходима установка доводчика на нетиповые двери, используются специальные дополнительные аксессуары:

Монтажная пластина для корпуса доводчика (рис. 5)

Подвесная пластина для корпуса доводчика (рис. 6)

Выносная пластина для складного рычага (рис. 7)

Рис. 5 Рис. 6 Рис 7.

Варианты установки доводчика со скользящей тягой

Отдельно хотелось бы обратить внимание на установку доводчиков со скользящей тягой (каналом) (слайдером). Последнее время доводчики такого типа пользуются все большим спросом, поэтому количество установок таких доводчиков неуклонно растет. Большинство доводчиков, со скользящей тягой, устанавливается на дверную коробку со стороны противоположной петлям, или на дверное полотно со стороны петель. (Рис 8.) Некоторые производители предлагают доводчики со скользящей тягой в специальных исполнениях, позволяющих установить их на коробку со стороны петель, или на дверное полотно со стороны противоположной петлям. (Рис. 9)

Рис. 8 Рис. 9

Внимание!

В большинстве случаев при установке доводчиков со стороны противоположной петлям, требуется ограничитель угла открывания двери, или специальный стопор встраиваемый в слайдер.

Есть и универсальные модели доводчиков со скользящей тягой, установить которые можно сразу в четырех вариантах. (рис. 10)

Для случаев, когда размеры дверного полотна или дверной коробки не позволяют провести типовой монтаж согласно инструкции производителя, используем следующие аксессуары:

Монтажную пластину для скользящего канала (Рис. 11)

Угловую монтажную пластину для скользящего канала (Рис. 12)

Рис. 11 Рис. 12

Использование специальных аксессуаров позволяет не только качественно выполнить монтаж, но и оборудовать доводчиком практически любую дверь.

Установка фальцевого доводчика

Отдельным, и пожалуй самым трудоемким видом установки, является монтаж фальцевых и скрытых доводчиков. Такие доводчики не видны на дверном полотне, и выполняя все необходимые функции по закрытию двери, не нарушают целостности интерьера. В качестве примера приведем основные этапы монтажа фальцевого доводчика:

Согласно ТУ производителя производим необходимую разметку на дверном полотне и коробке. В нашем случае дверное полотно находиться в одной плоскости с дверной коробкой. При этом необходимо учитывать минимально допустимые допуски между осевым центром доводчика и дверных петель (Y). А так же расстояние между торцом двери, на который ставиться доводчик, и осевым центром дверных петель (X) (Рис. 13).

Внимание!

Угол открытия двери напрямую зависит от этих величин. Для данной двери будет 24 и 2 мм соответственно.

Так как толщина дверного полотна всего 35 мм, в то время как производитель допускает установку фальцевых доводчиков на дверь толщиной не менее 40 мм. А желание заказчика закон, если он конечно не противоречит законам физики. Предусмотрим снятие фаски со стороны открывания двери, чуть больше чем указанно в ТУ изготовителя. Если толщина двери стандартная, то угол открытия двери можно определить заранее из технической таблицы. А в нашем случае из графика (Рис. 13) С помощью фрезера делаем пазы для установки самого доводчика, и кронштейна тяги.

Производим монтаж доводчика, и кронштейна тяги, заранее их соединив. Шестигранником регулируем усилие закрывания, а специальным ключом скорость закрытия двери в двух диапазонах.

Внимание!
Перед регулировкой обязательно извлечь фиксирующий стопор доводчика!

Проверяем работоспособность доводчика, и принимаем благодарности от счастливого заказчика.

Компания «Дверной Доводчик» благодарит DORMA GmbH, G-U BKS, и компанию TESA (ASSA-ABLOY) за предоставленные графические материалы.

Установка доводчика для металлических дверей не только контролирует их закрывание, но и продлевает срок службы дверей. Доводчик делает плавным процесс закрывания, а значит безопасным для двери и ее фурнитуры.

Доводчики для металлических дверей необходимо устанавливать в общественных помещениях с большим потоком людей. Так же доводчики требуется устанавливать на двери подъездов в жилых домах, особенно где установлены домофоны: магнитный замок двери с домофоном срабатывает только, когда дверь закрыта.

Виды

Для металлических дверей используют следующие устройства автоматического закрывания:

верхние с двухзвенным рычагом или со скользящей тягой;
скрытые доводчики, которые монтируются внутри двери.

Устройства разделяются по классу мощности, которая соответствует усилию пружины при закрывании двери. Чем больше мощность, тем выше индекс или размер доводчика, обозначаемый в EN или S. Прежде, чем купить доводчик, его нужно правильно подобрать с учетом параметров двери: ее массы и ширины.

Таблица мощности доводчиков:

Если параметры двери имеют промежуточное значение, выбирать нужно доводчик большего размера.

Для металлических дверей, более тяжелых, чем дверей из пластика или дерева, необходимо устанавливать доводчик не ниже 5 размера. Для массивных бронированных дверей потребуется устройство высшего 7 класса.

В некоторых случаях устанавливают сразу два доводчика, чтобы уменьшить силу для закрывания двери. Устройство для уличной металлической двери необходимо купить термостойкий или морозостойкий, рабочий диапазон температур которого составляет от +35 о С до – 45 о С (в некоторых случаях до – 70 о С).

Доводчик для металлических дверей в подъезде жилого дома (дверной доводчик GEZE TS 2000 , например) должен быть оснащен стопором или фиксатором открытого положения. Он фиксирует дверь, когда необходимо, чтобы она какое-то время была открыта: проветривание, перенос мебели и т. п.

Доводчики с механическими фиксаторами или стопорными рычагами имеют возможность фиксации двери в положении 90 о или 105 о. Высококачественные модели оснащены гидравлической фиксацией положения двери от 70 о.

Подбирая доводчик, следует ориентироваться на наибольшие параметры дверей и даже на внешние факторы. Например, воздействие на дверь боковых ветров или нестандартные размеры дверей, высота более 2,5 метров и т. д., требуют классом выше. Если параметры двери соответствуют двум классам, необходимо выбирать более высокий класс для запаса долговечности и прочности.

Установка доводчика

Для удобства монтажа в комплект доводчиков входит инструкция по установке со схемой-шаблоном в натуральную величину. Если монтаж проводится своими руками, использование шаблона гарантирует, что установка доводчика для металлических дверей пройдет без ошибок.

Скотчем закрепить шаблон на двери ближе к петлям, механизм устройства будет располагаться на полотне двери, а рычаг на верхней раме двери.
Просверлить через шаблон отверстия.
Закрепить механизм доводчика на дверь так, чтобы регулирующие винты были обращены к петлям.
затем монтируется рычажная тяга: одна часть к раме, другая часть к механизму, затем обе части соединяются.
На механизм устройства установить колпак.
Отрегулировать доводчик.

Для установки устройства можно воспользоваться услугами компетентного специалиста с опытом таких работ. Цена услуги по установке доводчика от 1500 рублей.

Регулирование доводчика

Для регулирования доводчика существуют регулировочные винты в его механизме. В зависимости от производителя винты для регулировки имеют разное расположение. Механизмы dorma регулируются с торца. Винты обозначаются цифрами 1 и 2: 1-й винт меняет угол открытия двери (до 180 о), 2-й винт регулирует скорость открытия и закрытия двери.

В большинстве моделей доводчиков существуют 4 регулируемые скорости закрывания:

Скорость закрывания в диапазонах от 180°до 20°.
Скорость дохлопа в диапазоне от 20°до 0°.
Задержка закрывания до 20 с (при монтаже со стороны петель).
Задержка открывания, начинает действовать при открывании более 80° в зависимости от типа монтажа доводчика.

Регулировку следует проводить корректно, без усилия, потому что при повороте на четверть оборота винта закрывание двери заметно замедляется.

При неправильной эксплуатации устройства, когда подпирают двери для выноса вещей или проветривания, возникает не рабочая нагрузка на сальники и поршень, из корпуса выдавливается масло (в корпусе около 200 мл гидравлического масла)и механизм доводчика выходит из строя. Ремонту доводчики не подлежат, и при его поломке остается только купить и установить новый.

Регулировки устройства должен проводить опытный мастер.

Расценки

Цены на устройства значительно отличаются в зависимости от производителя и маркетинговых накруток. Средняя цена доводчика класса EN 5 финской фирмы ABLOY:

алюминиевый доводчик 5000—5600 руб;
доводчик из нержавеющей стали 7500—7800 руб;
доводчик из полированной латуни 7300 руб.

Можно купить качественные доводчики DORMA, средняя цена моделей класса EN 5 для металлических дверей 5 700 рублей, класса EN 7 – 11500 рублей.

Основной функцией дверного доводчика является автоматическое закрывание входной двери. До появления подобных механизмов жильцы устанавливали на нее жесткие металлические пружины, которые никоим образом не регулировались, а двери закрывались с грохотом. Доводчики для металлических дверей выполняют свою работу плавно и бесшумно. Их все чаще устанавливают на подъездах и в местах с большой проходимостью людей. Доводчики не оставят распахнутыми двери в морозную погоду. Они их плотно прикроют, не допуская лишних сквозняков, и помогут защитить от уличного шума.

Виды дверных доводчиков

В зависимости от месторасположения и способа монтажа, доводчики могут быть:

верхними;
нижними;
скрытыми.

Наиболее распространенным является верхний вариант установки механизма, благодаря своей универсальности и наиболее простому способу монтажа. Такой доводчик можно встретить практически на любой металлической двери, расположенной на входе в здание. Его корпус крепится в верхней части внутренней поверхности дверного полотна, а скользящая тяга или рычаг – к горизонтальной части коробки.

Производители выпускают различные конструкции верхних доводчиков, отличающиеся принципом работы. Устройство с рычажным приводом и зубчатой шестерней является наиболее распространенным. Но на сегодня имеется и другой, не менее интересный вариант, – скользящая тяга с кулачковой шестерней.

Скрытые, или рамные, доводчики устанавливают внутри дверной конструкции в процессе ее изготовления, а нижние монтируют в пол, и они практически не заметны.

Доводчик входной двери может быть оснащен полезной функцией фиксации, обозначающейся как «hold-open». Ее суть заключается в регулировании самопроизвольного закрытия полотна. В случае, когда необходимо внести внутрь здания крупногабаритные вещи или детскую коляску, дверь распахивают более чем на 90 градусов. В таком положении она фиксируется и не мешает свободному проходу. Чтобы закрыть дверь, достаточно ее просто подтолкнуть до определенного положения, а доводчик далее сам выполнит свою работу.

Более современные модели имеют в своей конструкции специальные клапаны, способствующие замедлению хода дверного полотна, начиная с 70 градусов его открытия. Затем створка прихлопывается с усилием либо на 7-15 градусе, либо перед самым закрытием.

Благодаря прихлопу происходит преодоление сопротивления:

запорных механизмов, в частности дверных защелок;
разного рода уплотнителей;
воздушных масс.

Среди дополнительных функций доводчиков можно назвать еще несколько:

задержку закрывания (до 30 секунд);
координатор закрывания дверных полотен (для двустворчатых дверей);
демпфер открывания (невозможность резкого распахивания).

Каждый производитель пытается добавить свои функции, отвечающие за безопасность, надежность и удобство эксплуатации дверей с доводчиками. Но не стоит забывать о том, что каждая из них увеличивает стоимость устройства.

Из чего состоит доводчик и как он работает

Принцип работы дверных доводчиков не отличается особой сложностью. При открытии дверного полотна прилагается некоторое усилие, передающееся механизму. Пружина, при этом, сжимается. При закрытии двери она плавно распрямляется и принимает свое исходное положение.

Верхний доводчик на металлическую дверь представляет собой заключенный в корпус механизм, отвечающий за мягкое закрытие створки, и рычажную или скользящую тягу. Механизм, в свою очередь, состоит из мощной стальной пружины, расположенной в капсуле с маслом. При открытии дверного полотна она под действием поршня сжимается, а затем медленно возвращается в первоначальное положение, действуя на поршневую систему в обратном направлении.

Внутри устройства имеются гидравлические каналы, предназначенные для перетекания масла в рабочую емкость. Также в конструкции корпуса располагается шестерня, сцепленная с приводом поршня, и соединенная с рычажной или скользящей тягой.

В торце корпуса находятся регулировочные винты, влияющие на размер сечения гидравлических каналов. Чем меньше они становятся, тем медленнее перетекает масло и закрывается дверь.

У напольных, или нижних, доводчиков рычажная система отсутствует. Движение на привод поршня передает шестерня или сердцеобразный кулачковый механизм, расположенный снизу, на оси вращения дверного полотна, и служащий его опорой. Поршень сжимает пружину при открытии двери, а она, накопив энергию, разжимается. В результате, дверное полотно закрывается. Конструкции напольных доводчиков отличаются большей мощностью, но на металлические двери они устанавливаются крайне редко.

Встроенный доводчик работает по тому же принципу, что и напольный. Единственное отличие – он монтируется не в пол, а в раму, либо коробку двери.

Как сделать правильный выбор

Современными моделями доводчиков оборудуют не только входные тяжеловесные двери, но и более легкие межкомнатные конструкции. А выбор устройств зависит, прежде всего, от массы дверного полотна и его ширины.

Доводчики для входных дверей классифицируются по европейским стандартам (EN) цифрами от 1 до 7, обозначающими усилие пружины. Данный параметр называется размером дверного доводчика. Следует отметить, что устройства, имеющие маркировку EN7, обладают наибольшей мощностью. Их ставят на массивные металлические двери с шириной створки до 1,60 метра.

Существуют специальные таблицы, по которым производится выбор дверных доводчиков. Но если высота двери составляет более 2,50 метров – устройство рекомендуется приобретать классом выше, обеспечивая, тем самым, запас прочности. Это правило относится и к полотнам, имеющим нестандартные размеры, а также при наличии внешних факторов, увеличивающих нагрузки.

Не лишним будет при выборе доводчиков на входные металлические двери поинтересоваться их режимом эксплуатации. Механизмы должны обладать морозостойкостью и корректно работать в жаркий период времени. Некоторые компании выпускают продукцию, способную выдерживать экстремальные температуры, доходящие до -45 или +70 градусов.

Стоимость и известные производители

Качественный доводчик не обязательно должен быть дорогим и брендовым. Отечественные компании научились изготавливать устройства неплохого качества по более демократичным ценам. Стоимость продукции наиболее популярных торговых марок колеблется в различных ценовых пределах, в зависимости от размера дверного доводчика и наличия дополнительных функций.

К примеру, механизмы, имеющие маркировку
EN1 и
EN2, относятся к эконом-классу, а
EN7 – к премиум-классу. Они надежнее и дороже.

К наиболее известным зарубежным производителям относятся:

Dorma, Boda и GEZE (Германия) – наличие скользящей тяги;
Cisa и Cobra (Италия) – высокое качество и несравненный дизайн;
Abloy (Финляндия) – удобная регулировка;
Diplomat (Сербия) – двухскоростные механизмы;
KDC (Корея) – комплектующие от германских производителей.

Отечественные производители, выпускающие дверные доводчики, менее известны, но качество их продукции не хуже зарубежных аналогов, а стоимость, как правило, ниже.

Металлическая входная дверь – это гарантия безопасности.

Но к отрицательным ее качествам можно отнести большой вес, а вследствие этого, лишний шум при закрытии.

Для сглаживания этого нюанса существуют механизмы, монтаж которых доступен любому, у кого есть в руках отвертка.

Так как установить на металлическую дверь? В этом нет ничего сложного. Терпение, инструмент и немножко изобретательности помогут в этом.

Доводчик – это механизм, который в большинстве случаев работает по старому принципу бабушкиной пружины на дверь.

Но благодаря развитию технологий его доработали.

Но не все так просто. Сегодня существует множество видов механизмов, которые имеют разные параметры использования.

Которые индивидуальны для каждой . В зависимости от схемы подачи силы на пружину, доводчики разделяют на устройства с внутренним гидравлическим контуром и реечной подачей силы и приспособления с кулачковым принципом действия.

Если рассматривать способ крепления, то они представлены как накладные и скрытые. В свою очередь накладные доводчики с верхним расположением подразделяются на два типа:

Приспособления с шарнирной (рычажной) тягой, состоящей их двух колен.
Устройства слайдерной системы – со скользящим каналом.

При выборе устройства нужно учитывать характеристики двери. Ее вес и ширину. Существует определенная шкала, по которой подбирается механизм, она утверждена европейским стандартом. У доводчиков есть 7 размеров, они рассчитаны на массу двери от 20-160кг и на ширину дверного полотна от 750-1600 мм.

Шкала для выбора доводчика

Размер доводчика	Ширина двери, мм	Масса двери, кг

Выбирая механизм нужно запомнить следующее:

Максимальный показатель веса или ширины двери является самым основным при выборе .
Установка механизма с заниженными показателями приведет к быстрому его повреждению.
Завышение норм повлечет сложности в закрывании и открывании.
Если показатели веса или ширины больше чем указано в таблице, то тогда применяют два механизма.
Не все доводчики можно использовать в условиях улицы.
Учитывайте особенности, в которых будет использоваться механизм. Возможно, будет необходима функция медленного закрытия, фиксация или какие-нибудь другие. То доводчик должен обладать такими характеристиками.

Изучение свойств и качества прибора при покупке помогает избежать ненужных трат и правильную работу прибора на долгие годы.

Подготовка к установке

От этого этапа зависит успешность проведения всей процедуры в целом. Если после покупки возникает вопрос, как установить доводчик на металлическую дверь своими руками и не задействовать для этого дорогостоящие услуги мастера, первым делом загляните в коробку и найдите в ней инструкцию и точный чертеж устройства. Все существующие модели доводчиков имеют в своей комплектации эти подсказки.

На шаблоне указаны возможности крепления на левые и правые , открывающиеся на себя и внутрь. Но если, по какой-то причине ее не оказалось в коробке, то главное – помнить: если дверь открывается наружу, значит основной механизм крепится на коробке, а элемент с рычагами – на нее. А если внутрь, то наоборот.

Регулировочные винты на механизме располагаются напротив петель дверной конструкции. На примере начерчены все способы размещения и указано нужное положение отверстий для фиксации:

Первый этап – это проверка комплектации согласно инструкции, затем подготовка инструмента (шуруповерт, дрель, сверла, отвертка, молоток и другие).
Чтобы все просверленные отверстия совпадали с теми, что на доводчике и для четкого размещения прибора как на схеме, необходим этап разметки.
На липкую ленту закрепляется шаблон размещения доводчика. И на месте будущих отверстий электродрелью просверливают, чтобы достичь минимальных погрешностей используют керн, которым делают углубления в дверном полотне. Важно помнить о размере сверла, который должен быть подобран в соответствии с диаметром отверстий и креплений. Для уверенности в правильности выбранного сверла можно на вспомогательном куске метала просверлить отверстия и попробовать закрутить в него предложенные производителем крепления. При несоблюдении диаметра винт может не входить или наоборот выпадать, что приведет к дополнительным сложностям при монтаже.

Монтаж

После проведения подготовки комплектующих, инструмента и отверстий, можно приступать к предпоследней части – монтажу. Все правильно сделать опять поможет инструкция:

Корпус доводчика необходимо закрепить винтами на подготовленной поверхности (дверь или откос).
Система рычагов должна входить в выступ на нижней части корпуса основного механизма и закрепляться винтом.
Соединение рычага и тяги – этот процесс, как и все до него, не сложный: соединяются оба элемента, и на них оказывается надавливающее усилие. Происходит щелчок, подтверждающий успешное совмещение. Но главная особенность, это их расположение по отношению к . Что существенно влияет на скорость закрытия дверной конструкции на последнем этапе.
Возможность менять расположение обусловлена двумя раздельными частями тяги, которые могут регулироваться по длине. Первая часть представлена длинной рейкой с резьбой. Вращение этой части и обуславливает изменение длины.
При надобности обычного мягкого доведения, размещают тягу под углом в девяносто градусов к плоскости двери. Это достигается с помощью уменьшения ее размера.
Последнее усилие для закрытия двери («дохлоп») должно быть достаточной силы для того, чтобы, например преодолеть сопротивление защелки или дверного фиксатора. Путем удлинения тяги рычаг ставят перпендикулярно дверной конструкции.
После получения нужных параметров рычаги фиксируют.
Последний штрих – это защелкивание декоративной панели поверх основного механизма.

Как установить доводчик на металлическую дверь снаружи

Технология установки такая же, как и внутри. В этом случае важны условия не монтажа, а самой эксплуатации на улице. Для этого подходят только морозоустойчивые модели. Но и в них под действием минусовых температур, может загустевать масло в гидравлической системе.

А это снизит функциональные качества дверной конструкции. К тому же действие осадков разрушает все элементы доводчика. Поэтому, если нет возможности защитить его от воздействий или смонтировать в помещении, то лучше вовсе от него отказаться.

Если любая из представленных схем не подходит для монтажа, тогда применяют нестандартные способы крепления, которые ничуть не навредят работе доводчика:

Из-за особенности дверной коробки может возникнуть надобность в использовании строительного уголка. Его устанавливают горизонтально с помощью саморезов. Рычажная конструкция фиксируется с внутренней его части.
Основной механизм устанавливают на строительный уголок, в области верхнего откоса коробки. Рычаг присоединяется к дверной плоскости.
На дверь крепят специально подготовленный брусок или пластину. Они должны быть над плоской поверхность. На это приспособление фиксируют основной механизм. Рычаг крепится на коробке.
Вспомогательное приспособление в виде пластины крепится на нижней части откоса, на нее и располагают доводчик. А рычаг фиксируют на .
Если откос недостаточного размера, его можно увеличить с помощью пластины. На нее крепится система рычагов. А сам механизм устанавливается на двери по уже известной схеме.

Это немного усложненный способ установки. Он необходим в тех случаях, когда особенности двери или откосов не позволяют провести монтаж стандартно. Для этого необходим небольшой опыт, а если такого нет, то лучше попросить помощи у мастера.

Монтаж доводчика на металлические двери – это не сложное занятие, которое под силу даже подростку. Но бывают моменты, когда для установки нужны дополнительные навыки. Здесь два варианта. Делать методом проб и ошибок или обратиться к специалисту.

Регулировка

Процесс установки доводчика завершен. И для корректной службы осталось только отрегулировать прибор. В инструкции есть подробный пункт по выполнению этого мероприятия.

Как уже говорилось выше, регулировочные винты должны располагаться напротив петель дверной конструкции. Их, как правило, два. У каждого из них своя функция. Первый ответственен за скорость движения закрывающей конструкции, а второй – за последнюю стадию, период закрытия, так называемый «дохлоп».

Для увеличения желаемых функций один или оба винта вращают по часовой стрелке. При выкручивании регулировочных винтов нужно быть осторожным, если это сделать чрезмерно, то внутреннее масло вытечет из приспособления. Для уменьшения – в обратную сторону. У некоторых механизмов могут быть дополнительные регулировочные элементы. Например, как с фиксатором или умышленным замедлением. Из инструментов для регулировки понадобится отвертка, с помощью которой вращают крепеж до получения необходимых качеств.

В момент перепада температур, влажности или при стирании частей механизма (износ неизбежен), нужно производить дополнительную регулировку. Потому что доводчик может не выполнять своих функций. Это бывает не часто, до двух раз в год. Процедура не сложная и займет до десяти минут.

Иначе обстоят дела с приборами, которые установлены на улице. При постоянном перепаде уровня масла (это происходит из-за разницы температур) и воздействии снега, воды, лучей солнца, доводчик нуждается в корректировке своей работы гораздо чаще. До 1 раза в сезон. Уменьшить негативное воздействие окружающей среды на доводчик, помогут приспособления на подобии козырька или желоба.

Регулировка необходима на протяжении использования и после установки доводчика. Без нее функции прибора могут выполняться неподобающим образом.

Правила использования доводчика

Нарушение условий эксплуатации всегда ведет за собой быстрый износ и поломку механизма. Чтобы этого избежать, важно помнить следующее:

Максимальное открывание быстро приводит доводчик в негодность. Некоторые устройства (слайдерные) имеют ограничитель, а те которые нет – нуждаются в амортизаторах. Они крепятся на стену или пол.
Если дверной проход должен быть длительное время открытым, то необходимо отсоединить систему рычагов от главного механизма, а после все вновь вернуть на исходное место. Подпирать чем-то дверь или фиксировать ее с помощью веревки не нужно. Доводчик долго не прослужит. Для этого есть модели со встроенным фиксатором. Их принцип работы прост. Когда дверь открывается до определенного момента, она остается открытой, если ее пора закрывать ее нужно отвести в сторону.
Порча внутреннего устройства происходит во время принудительного закрывания дверей
Смазка шарниров и рычагов единожды в год продлит жизнь механизму
Если прибор расположен не в помещении, его нужно оградить от воздействия окружающей среды (солнце, дождь). Обязательна коррекция работы дважды в год при сменах сезона.
Правильная установка , отсутствие погрешностей в размещении петель и других показателей поможет верному выполнению функций прибором.
Один раз в несколько лет требуется полная замена масла в доводчике. Для конструкций использование, которых происходит на улице не реже чем 1 раз в год.
Дети частые провокаторы поломки доводчиков из-за своей любви «покататься» на дверях. Дополнительная нагрузка и смещение центра тяжести, приносят непоправимый вред механизму.

Минимальный ресурс службы прибора указывается в гарантии, которую производитель предоставляет на свое изделие. Но чтобы этот период в разы увеличился, то за доводчиком нужен дополнительный уход.

Установка доводчика на дверь представлена в видеоматериале:

Металлическая дверь — одно из необходимейших реалий современной городской жизни. Большинство квартир в многоэтажках, не говоря уже об офисных зданиях и подъездах домов, оборудована именно такими дверями. Такой наплыв поклонников дверей из металла объясняется поднявшимся уровнем преступности, и необходимостью людей обезопасить свое жилище. Кроме того, выглядит металлическая дверь куда представительнее и солиднее деревянной, что придает статус и определенную респектабельность помещению снаружи.

Но чтобы металлическая дверь, особенно выходящая в подъезд, или ведущая в места общественного назначения, не хлопала, пугая всех вокруг, для ее мягкого хода придуманы специальные доводчики. Эти элементы придают плавность ходу двери, а также защищают ее от преждевременного выхода из строя. В статье рассмотрим вопрос установки доводчика на металлическую дверь, и узнаем расценки на эти изделия.

Описание

Доводчик — изобретение современное. Появилось это устройство после того, как металлические двери в скоростном порядке кинулись устанавливать во всех подъездах нашей страны. Из-за того, что при неаккуратном открывании дверь производила оглушительный грохот на весь подъезд, возникла необходимость в устройстве, которое бы смягчало быстроту открывания/закрывания металлической двери.

Доводчик на металлическую дверь

Так и появился доводчик, который решал имеющуюся проблему. И теперь уже ни один офис, подъезд, магазин не обходится без этого невероятно удобного приспособления. Устройство работает по принципу гидравлики: благодаря силовому внешнему давлению на пружину, расположенную в доводчике.

Интересно то, что на заре своего появления установку доводчиков в силу их эксклюзивности и отсутствия массового производства могли позволить себе лишь некоторые солидные компании и подъезды богатых жилых домов. Но с налаживанием конвейерного производства проблема дороговизны доводчиков отпала, и сейчас эти изделия вполне доступны для всех желающих. К тому же предельно упростилась и конструкция приспособления.

И если раньше для установки доводчика требовался вызов специалиста, то сейчас любой мужчина «с руками» вполне справится с монтажом приспособления самостоятельно, руководствуясь здравым смыслом и подробной инструкцией. К тому же никаких особенных инструментов и дорогого крепежа не нужно.

На видео- установка доводчика на металлическую дверь:

Функции доводчика

Узнаем, зачем нужно это устройство.

Доводчик позволяет устранить громкое хлопанье дверью, что сбережет слух окружающих, немало их нервных клеток, и, кроме того, сохранит дверное полотно в лучшем виде.
Механизм позволит не беспокоиться о том, закрыли ли вы за собой дверь. Это устройство мягко и плавно «доведет» металлическую дверь до нужного закрытого положения.
Наличие этого механизма существенно продлевает «жизнь» дверного блока и замков.

Виды

Узнаем, какие разновидности этих приспособлений существуют на современном рынке.

Все доводчики разделяются на три типа в зависимости от места своего крепления к двери. Исходя из этой особенности устройства подразделяются на следующие типы.

Верхний

Наиболее популярная и часто используемая модель доводчика. В данном случае устройство располагается в верхнем углу двери, совершенно не мешая передвижению людей. Монтаж такого доводчика возможен на любой металлической двери.

Верхний доводчика на металлическую дверь

Нижний

Эта разновидность устройства используется намного реже из-за частой невозможности его крепления. Как понятно из названия, в данном случае устройство крепится в нижней части двери.

Нижнего крепления

Скрытый

Многие специалисты считают этот тип оптимальным выбором. Его еще называют «рамным», поскольку в данном случае основная конструкция доводчика расположена внутри дверной рамы. Монтаж скрытого доводчика на уже установленную дверь будет достаточно трудоемким, так как потребуется обрабатывать металлическое полотно специальными инструментами, которые есть далеко не в каждом доме.

Поэтому обычно для установки этого устройства приглашают специалиста. Из-за трудоемкости монтажа в некоторые металлические двери уже при производстве встраивают скрытый доводчик, продавая всю конструкцию в готовом виде. Этот вариант наиболее предпочтительный.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери.
Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери.
Для этого нам нужна . На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Регулировка доводчика

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

Цены

Узнаем, какова на сегодня средняя стоимость доводчиков для металлической двери.

Цены приведены эконом-сегмента. Если вы выберете доводчик более высокого уровня и известного производителя, стоимость изделия будет существенно дороже: не менее 1300 рублей за простейшую модель.

Несколько советов по эксплуатации и уходу за доводчиком

В процессе использования устройства может понадобиться дополнительная его регулировка. В этом случае можно просто подкрутить винты, добиваясь необходимого результата.

Само изделие особого ухода за собой не требует: ни мытья, ни смазки, ни очистки. Однако же, особо ответственные хозяева все-таки периодически смазывают механизм, и удаляют загрязнения, если они появляются. Те доводчики, которые установлены на уличной стороне дверей, требуют сезонной регулировки.

При эксплуатации двери, снабженной этим полезным механизмом, помните, что нельзя силовыми методами ускорять ее ход. Стараясь быстрее закрыть створку, вы можете нарушить регулировку винтов устройства.

Вставлять клинья или другие предметы для того, чтобы дверь пребывала какое-то время в открытом положении, тоже нельзя. Это иногда приводит к порче всего механизма, в частности — к вытеканию из него масла. Порой подобная оплошность приводит к тому, что приходится устройство менять.

Мы рассмотрели особенности установки доводчиков на металлическую дверь. Как вы видите, эти устройства, действительно, незаменимы, а монтаж их не представляет ничего сложного. Благодаря нашим советам вы сможете без труда оснастить свою дверь удобным и практичным механизмом.

Источник

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Виды доводчиков

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

Способы и виды монтажа

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще. Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.

Технология установки доводчика

Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей. Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.
Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.
Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» – без дохлопа.
Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.
При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов. Скорость и усилие в конечной зоне для успешного захлопывания двери должны быть чуть больше, однако существенной разности скоростей следует избегать.
При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

Нестандартные схемы установки

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы. При нестандартной установке возможны следующие варианты:

А. При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б. Корпус доводчика устанавливают на уголок, закрепленный за верхний откос дверной коробки, а рычаг крепят к двери.

В. На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г. Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д. Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

Перед тем как установить доводчик на дверь, следует выяснить, что представляет собой этот механизм, для чего он нужен и как его правильно выбрать. Дверной доводчик или дверной закрыватель — это устройство, обеспечивающее автоматическое мягкое, бесшумное и плавное закрытие дверного полотна.

Стальная пружина, помещенная в корпус со специальным маслом, является его главным элементом. Через систему клапанов масло перетекает из одной камеры в другую при открывании, а потом возвращается обратно при закрывании. Вязкая амортизирующая жидкость позволяет плавно и бесшумно открывать створку, а затем также медленно и беззвучно возвращать ее в исходное положение.

Прообразом дверного закрывателя была обычная пружина, крепившаяся одним краем к калитке или двери, а другим — к столбу или дверной лутке, возле навесов. Настроить такой механизм было очень непросто, и дверь с трудом открывалась и сильно ударялась при закрывании.

Сегодняшние доводчики беззвучны и позволяют без усилий открывать и закрывать створки. Сегодня этот механизм стал неотъемлемой частью дверей магазинов, офисов и учреждений, и подобным устройством в наше время никого уже не удивишь. Установить доводчик на двери можно своими руками, изучив предварительно инструкцию. Устройства отличаются друг от друга типом механизма, местом установки и способом действия.

По месту установки эти устройства могут быть напольные, скрытые и верхние накладные. Местом монтажа последних обычно является верхний участок двери или лутки, скрытых — верхний торец полотна, а напольных, или, как их еще называют, доводчиков нижнего расположения, нижняя грань дверцы и пол. Обычно их используют для стеклянных конструкций. Установку таких механизмов можно посмотреть на видео 1.

Самые популярные и легко устанавливаемые — доводчики верхнего расположения. В набор входит инструкция, корпус с механизмом внутри, рычаг и двигающийся пруток с крепежным башмачком. Для регулирования силы и быстроты закрытия дверцы имеются специальные винты. Прилагается к комплекту и шаблон монтажный в натуральную величину. По нему можно легко сделать разметку, просто приложив его к полотну.

Порядок установки ограничителя на дверь своими руками

Доводчик накладной верхнего расположения можно ставить как на внутреннюю сторону полотна, так и на внешнюю. Для межкомнатных дверей избирают шаблонный метод монтажа: корпус устройства прикрепляют к полотну с открываемой стороны, а пруток с башмачком — к дверному косяку. На внешнюю дверь желательно ставить механизм изнутри, это спасет его от разрушительного действия пыли и влажности.

Да и потом, в морозную погоду, устройство, прикрепленное снаружи, промерзнет и не позволит свободно открыть или закрыть створку. Монтаж устройства зависит от специфики раскрывания дверей. Согласно правилам, наружная дверь должна отворяться на улицу, поэтому прикреплять корпус доводчика надо к дверной раме или к вспомогательной монтажной пластинке.
Порядок крепления устройства своими руками следующий.

1. Надо выбрать закрыватель, учитывая вес двери и ее ширину, пользуясь таблицей евростандарта EN 1154. Если ширина меньше или равна 75 см, а вес до 20 кг, довольно будет устройства класса EN-1, если ширина полотна 85 см и вес 40 кг — надо выбрать EN-2. Класс ограничителя указан в документах. Как установить доводчик, когда полотно нестандартное, тяжелое, и подобрать механизм нужного класса не удается? Можно поставить два механизма, которые будут равномерно распределять нагрузку.
2. Выбрать место установки и способ монтажа устройства. Для этого надо учесть, в какую сторону открывается (вправо, влево) полотно. При распахивании дверей «к себе» корпус устройства монтируют вверху изделия недалеко от навесов, если «от себя» — на дверную лутку, а рычаг крепится к двери.

Схема видов монтажа доводчика двери

Чтобы установить доводчик двери своими руками, надо приготовить инструменты: молоток, шуруповерт или отвертку, электродрель и ключ для регулирования устройства.
Схема монтажа, имеющаяся в комплекте, прикладывается к дверному полотну, синхронно к дверной раме и через бумагу керном делается разметка отверстий.
Сверлят отверстия нужного калибра в лутке и полотне. Для бронедвери надо приготовить бонки (заклепки), не дающие железу деформироваться в тех местах, где будут крепиться элементы.
В высверленные отверстия саморезами крепят корпус устройства и рычаг. Используя винт, входящий в набор, доводчик скрепляют с рычагом, соединяют его в колене.
Коленный рычажок устанавливают под прямым углом к полотну.
Закончив устанавливать ограничитель, регулируют скорость закрытия дверцы. Открыв ее, наблюдают, как быстро она закрывается, и доводят быстроту закрывания до нужной регулировочными винтами.
При регулировании своими руками надо не перестараться с выверчиванием винтов, чтобы не произошла разгерметизация корпуса устройства и утечка масла, из-за чего механизм станет непригодным для эксплуатации.

Методы нестандартной установки своими руками

Если невозможно монтировать устройство по стандартной схеме, устанавливают уголок или вспомогательные планки.
При нестандартной установке могут использоваться следующие способы.

Рычажок невозможно прикрепить к дверной лутке. В таком случае крепят шурупами монтажный уголок и к нему изнутри прикрепляют рычаг.
Корпус устройства фиксируют на уголок, укрепленный на верхнем скосе коробки, а рычаг закрепляют на дверцу.
На полотно прикрепляют монтажную планочку, на которую ставят корпус доводчика. Рычажок фиксируют к дверной лутке.
Монтажную пластинку закрепляют на дверной лутке и на нее монтируют сам механизм, а рычаг — на дверцу.
Устройство прикрепляют к полотну обычным методом, а рычажок фиксируют на монтажную пластинку.

Перечисленные варианты монтажа дают возможность самостоятельно прикрепить закрыватель на любые нешаблонные двери. Чтобы устройство служило долго, не нужно в процессе использования закрывать двери принудительно. Если требуется заблокировать дверное полотно, надо просто отсоединить рычажок от доводчика, а не удерживать дверь разными способами. Теперь вы знаете, как поставить доводчик своими руками.

Чтобы дверное полотно закрывалось автоматически, в прежние времена к нему прикрепляли разнообразные пружины и резинки. Нередко это приводило к конфузам, когда створка успевала ударить замешкавшегося человека по спине из-за большой скорости захлопывания. На смену этим примитивным приспособлениям пришел современный механизм плавного закрывания — доводчик на дверь, который при необходимости можно установить своими руками. Задача нашей публикации – разъяснить, как правильно сделать выбор и монтаж данного устройства.

Виды доводчиков и принцип работы

Сейчас в продаже есть такие разновидности закрывающих механизмов:

гидравлические;
пневматические;
пружинные.

Справка. Также существуют дверные устройства для шкафов – купе роликового типа, не позволяющие откатной створке ударяться о стену при резком захлопывании.

Механизм с шарниром на 2 тяги (слева) и с направляющим желобом (справа)

Изображенные на фото гидравлические доводчики чаще всего применяются на разых конструкциях входных дверей. Изделие состоит из двух частей – закрытого корпуса и складывающихся в виде колена тяг (или одиночного рычага с роликом, помещенным внутрь канала). В корпусе, заполненном машинным маслом, установлена зубчатая рейка с пружиной, соединенная с поршнем. Перемещаясь вдоль оси механизма, рейка вращает шестерню, связанную с внешней тягой, как показано на схеме.

Принцип действия изделия схож с гидроцилиндром автомобиля. Когда створка открывается, шестеренка крутится и двигает зубчатую рейку, которая сжимает пружину. В это же время поршень всасывает масло в цилиндр. После отпускания двери пружина стремится разжаться, но ее «притормаживает» поршень, сдерживаемый жидкой смазкой, находящейся в цилиндре. В результате постепенного перетекания масла в другой отсек дверное полотно захлопывается медленно.

Важный момент. Автоматический процесс разделен на 2 этапа: первые 75° поворота створка движется медленно, а последние 15° — быстро. Так обеспечивается плотность прилегания притворов и срабатывание замка. Скорость закрытия можно отрегулировать специальными винтами.

Пневматические доводчики работают по такому же принципу, только вместо масла всасывают и выпускают воздух. Пружинные механизмы, показанные на фото и напоминающие большие дверные петли, и вовсе просты: в железный корпус помещена пружина, которая давит на дверное полотно через тягу с постоянным усилием.

Пневматическая конструкция

Перед тем как выбрать и установить доводчик на дверь, надо понять, в каких условиях он должен эксплуатироваться. На этот счет есть такие рекомендации:

Для уличных дверей и калиток лучше всего подойдет пневматический механизм, не боящийся отрицательных температур. Дело в том, что от холода масло в гидравлическом доводчике густеет, отчего скорость закрывания сильно замедляется. Поэтому изделие нуждается в сезонной регулировке.
Благодаря эстетичности и надежности в работе механизмы с гидравликой принято ставить на входные двери в офисы, жилые дома и прочие здания.
Пружинный доводчик рассчитан на межкомнатные и легкие деревянные створки.

Простейший вариант с нерегулируемой пружиной

Каждая разновидность имеет свои плюсы и минусы. Пружинный механизм дешев, но не поддается регулировке. Пневматическое устройство не боится холода и не нуждается в настройке, но не слишком привлекательно выглядит и уступает гидравлике в надежности. Отсюда и популярность масляных доводчиков – их покупают на большинство дверей, невзирая на высокую цену.

Автоматические устройства закрывания следует выбирать не только по типу, но и по нагрузке. Одно дело – повернуть нетяжелую пластиковую створку, и совсем другое – прикрыть металлическую или стеклянную дверь. Играет роль и размер полотна – ширина с высотой. Поэтому изделия делятся на классы по европейским нормам EN 1154, каждый из которых рассчитан на эксплуатацию с дверьми определенных размеров и массы, что и указано в таблице.

Совет. При подборе ориентируйтесь на больший показатель вашей двери – ширину или вес. Также учитывайте дополнительные факторы, увеличивающие нагрузку на гидравлику доводчика. Например, когда полотно подвергается порывам ветра либо сквозняка, имеет нестандартную высоту или форму. Тогда нужно брать изделие на 1 типоразмер больше.

Существует возможность подобрать дверной доводчик с такими дополнительными функциями:

синхронизация закрытия двустворчатых дверей;
фиксация в открытом состоянии либо задержка захлопывания на установленный промежуток времени;
защита от резких рывков и ударов (в корпусе устанавливается гидравлический компенсатор);
способность нормально функционировать на морозе.

Естественно, изделия с перечисленными функциями обойдутся дороже обычных, но и прослужат в нестандартных условиях дольше. Больше информации о правильном выборе доводчика вы узнаете, просмотрев видео:

Инструкция по монтажу

В комплект закрывающего устройства входит:

гидравлический блок;
шарнир, состоящий из двух тяг, — цельной и регулируемой;
инструкция по установке и эксплуатации;
детали крепежа – винты на металлическую створку и саморезы на пластиковую или деревянную.

Примечание. Для монтажа на стекло либо на слишком узкую дверную коробку придется купить дополнительные крепежные элементы из металла. В случае со стальными дверями можно применить самодельные уголки и пластины.

Установка доводчика на дверь выполняется в двух положениях – снаружи или внутри открывающейся створки. Второй вариант предпочтительнее, поскольку изделие защищено полотном от холода и вандалов. Если двери открываются внутрь помещения, то блок ставится на саму створку, а тяга крепится к коробке. И наоборот, при распахивании наружу корпус фиксируется на верхней части лутки, а рычаг привинчивается к полотну.

При монтаже доводчика своими руками соблюдайте следующую пошаговую инструкцию:

Возьмите из комплекта изделия бумажный шаблон и приложите его к углу дверного полотна таким образом, чтобы красная черта совпадала с его контуром. Для удобства зафиксируйте бумагу скотчем.
В точках, намеченных на чертеже под винты, накерните поверхность под сверление отверстий. Обычно этих точек шесть – 4 шт. для крепления блока и 2 шт. – тяги.
Подберите диаметр сверла под саморезы и проделайте отверстия. Прикрутите корпус доводчика и регулируемую тягу по отдельности к створке и дверной коробке. Если изделие поставлялось в сборе, перед монтажом отсоедините рычаг от шестеренки на блоке.
Последний шаг – сборка шарнира. Если дверь не оборудована защелкой и не требует усилия для притвора, поставьте вторую регулируемую тягу под углом 90° к полотну. При наличии замка силу прижима надо увеличить, установив под прямым углом к створке первую тягу, как изображено на фото.

Слева тяга установлена на двери без замка, а справа — с защелкой

Примечание. Правильная установка доводчика выполняется при полностью закрытой двери.

Перед эксплуатацией механизм необходимо отрегулировать двумя винтами, обычно расположенными на торце корпуса. Настройте скорость закрывания и доводки, поворачивая их не более чем на пол-оборота в ту или иную сторону. Подробности монтажа смотрите в очередном видео:

После прочтения наших рекомендаций и просмотра видео вы могли убедиться, что самостоятельно установить доводчик на входную дверь вполне реально. Но есть еще один важный момент – бережное повседневное пользование с соблюдением изложенных в документации правил. От этого зависит, сколько прослужит ваше изделие. Стоит их напомнить и дать некоторые разъяснения:

Если конструкцией не предусмотрена задержка створки в открытом состоянии, запрещается распахивать дверь и фиксировать ее тяжелым предметом либо веревкой. За это время масло вытечет из гидроцилиндра и при закрытии пружина может сильно толкнуть поршень на сухую.
Недопустимо «помогать» створке закрываться, прилагая к ней усилие. Так вы можете выдавить сальники под напором жидкой смазки.
Перед монтажом доводчика подтяните дверные петли, чтобы полотно не болталось. Иначе тяги станут двигаться в вертикальной плоскости, что снижает ресурс устройства.
Проследите, чтобы рычажный шарнир не работал в качестве ограничителя створки в крайнем открытом положении. Для этого существуют специальные упоры.

Обслуживание дверного доводчика заключается в ежегодной смазке рычагов и сезонной регулировке механизма – весной и осенью, когда наступает тепло либо приходят морозы.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Разновидности доводчиков

В зависимости от технических характеристик доводчики делятся на следующие классы:

По способу установки:

скрытые;
верхние;
напольные.

По силе закрывания (классы EN 1- EN 7). Некоторые модели имеют диапазон классов по силе закрывания, например, EN 5-7, что позволяет правильно подобрать величину усилия.
По строению тяги:

Схема устройства дверного доводчика.

с рычажной тягой (простая технология, но смонтированный доводчик некомпактен);
со скользящим каналом (компактны в собранном виде, с кулачковым механизмом);
напольный (монтаж в пол).

По конструкции рабочего механизма:

кулачковый (наиболее универсальная технология);
пружинный (устаревший тип);
зубчатая рейка и шестерня (распространенный вариант, обеспечивающий плавность и усиленный прижим при закрывании).

По типу установки (скрытый, поверхностный/накладной).
По наличию дополнительных функций:

демпфер открывания (для наружных полотен);
фиксация открытого положения (при интенсивной проходимости);
задержка закрывания (для низкой проходимости в подсобных и складских помещениях);
координация закрывания полотен (в случае двухстворчатых и противопожарных полотен);
отдельная настройка дохлопа (для створок с резиновыми уплотнениями).

Выбор доводчика: его стандартная комплектация

Таблица требований к моменту закрывания двери.

Перед выбором и установкой доводчиков проведите замеры габаритов полотна (ширина, масса). Это основные параметры, определяющие силу инерции, согласно которым выбирается класс механизма. Также при выборе следует учитывать температурные условия работы устройства и особенности места его установки, например, можно ли установить доводчик двери.

Стандартная комплектация доводчика, имеющего рычажную тягу, содержит следующие компоненты:

механизм с рычажной тягой;
крепеж;
инструкция.

Необходимые инструменты и материалы

Для того чтобы правильно установить доводчик на дверь, необходимы следующие инструменты:

кернер;
монтажная схема 1:1;
перфоратор или дрель.

Как смонтировать доводчик на дверь?

Последовательность установки дверного доводчика.

Установка доводчика дверей состоит из нескольких этапов. Сама по себе эта работа несложная, если знать некоторые нюансы. В качестве примера можно рассмотреть, как правильно установить доводчик распространенного типа — верхний, накладной, имеющий рычажную тягу. В данном случае сам доводчик с первой частью рычага устанавливается на створку, а вторая часть рычага и башмак — на верхнюю четверть коробки. Комплект поставки этого механического устройства содержит:

инструкцию по эксплуатации и установке доводчика на дверь;
корпус (само устройство);
крепежный башмак и рычаг.

Итак, нужно понять, какова последовательность действий и как правильно установить доводчик двери с рычажной тягой:

Выберите устройство соответствующего класса, которое пригодно для установки на створку заданных габаритов.
Перед установкой доводчиков осмотрите и подготовьте полотно.
Определите место его крепления. Это зависит от стороны открывания при входе. «На себя»: корпус устройства установите со стороны крепления петель на верхнюю часть, а башмак и часть рычага монтируйте вверху коробки. «От себя»: на верхнюю четверть коробки установите корпус, а башмак и часть рычага — на сами двери. Это нужно сделать перед установкой.
Плотно прикройте створку и расположите схему монтажа на место крепления устройства в сборе. Затем кернером, через бумагу, наметьте точки крепления, соответствующие типу установки доводчика двери.
Сверлите отверстия в дверном блоке.
Монтируйте саморезами элементы в местах, выбранных для установки. Затем к корпусу крепите винтом вторую часть рычага. Соедините две части.
Настройте рычаг: установите угол его наклона к плоскости согласно инструкции. Величина этого угла будет соответствовать режиму работы — с дохлопом или без него.
Настройте специальными винтами скорость закрывания.
В случае если элемент оснащен дополнительными функциями, настройте эти параметры согласно инструкции.

Регулировка доводчика двери.

Такая установка дверей самая распространенная. Ее можно осуществить как с помощью специалистов, так и самостоятельно.

Следует отметить, что в вопросе о том, как установить доводчик на дверь, в случае установки и эксплуатации его на наружных полотнах необходимо регулировать скорость закрывания двери в зависимости от сезона. Это позволяет продлить срок службы изделия.

Как правильно установить механизм в случае установки напольного варианта для маятниковых дверей или дверей с односторонним притвором? Перед установкой доводчиков проверьте их комплектность. Обычно комплект поставки таких устройств состоит из:

специальных дверных петель;
доводчика;
крепежа;
монтажной схемы 1:1;
инструкции по эксплуатации и установке доводчика на дверь.

Последовательность монтажа такого механизма состоит из следующих шагов.

Монтируйте дверь на особые петли: при этом петля, расположенная внизу, выступает как рычаг, закрепленный с одного края к валу, а с другого — с самой дверью.

После установки, проверки правильности монтажа и перед установкой доводчиков снимите полотно, оставив петли на дверной коробке.

Виды монтажа доводчика двери.

В полу, со стороны крепления петель, разметьте с помощью бумажной монтажной схемы и высверлите углубление согласно размерам кожуха. Если в полотне предусмотрен выступ, который скрывает зазор между самим полотном и четвертями коробки, то надо, чтобы ось монтируемого механизма была вертикальна по отношению к этому выступу. При этом верхняя кромка подготовленного углубления должна заходить под четверть коробки примерно на 0,03 см. Если же вышеупомянутый зазор закрывается выемкой в коробке, то ось устройства следует расположить так, чтобы она совпадала с концом выемки.

В случае маятниковой двери при разметке места углубления перед установкой доводчиков схему монтажа расположите так, чтобы оно было параллельно и симметрично дверному полотну.

Кожух механизма поместите в подготовленное углубление и проверьте горизонтальность монтажа строительным уровнем. Зазоры между кожухом и углублением заполните специальным клеем (цементным раствором). После высыхания клея (раствора) продолжайте монтаж устройства.

В кожух вставьте корпус устройства и слегка зафиксируйте винтами перед окончательной установкой.

Проверьте соосность осей верхней петли и оси центра вала: вертикальный отвес, пропущенный через отверстие петли (в центре), должен указывать на центр вала. Отрегулируйте этот показатель, смещая корпус механизма, предварительно ослабив установочные винты.

Проверьте параллельность установки корпуса дверному полотну. Затяните монтажные винты.

Пылезащитную пластину наденьте на выходной вал. Монтируйте дверной блок в сборе. Установите скорость открывания специальным винтом.

Закрепите декоративную защитную крышку.

С помощью пассатижей удалите ту ее часть, которая мешает работе.

В случае маятниковых дверей менять форму крышки не надо. Закрепите декоративную крышку на корпусе.

Следует отметить, что такая установка дверей под силу непрофессионалу и не требует специальных навыков и знаний. Достаточно иметь необходимые инструменты и следовать инструкции.

Источник

Дверной доводчик требует постоянного контроля за работой, и все потому, что приспособление эксплуатируется практически безостановочно, особенно если дверной доводчик установлен на двери магазина или общественного учреждения. Отладка устройства необходима по таким причинам:

повышенные нагрузки на механизм;
открывание и закрывание двери происходит не всегда корректно, в связи с чем имеет место разбалансировка всего устройства.

Чтобы исправить недочеты и сделать работу доводчика практически идеальной, не нужно иметь специальных знаний, достаточно иметь желание и следовать простой инструкции.

Что в доводчике можно отрегулировать своими руками

Доводчик создан не только для самостоятельного закрывания двери, но также призван сделать этот процесс наиболее удобным. Для этого необходимо отрегулировать работу изделия сразу после его установки. Обратите внимание на скорость закрывания дверей, специалисты называют ее дохлопом. Как правильно отрегулировать дохлоп, рассказывают опытные установщики:

Для входных дверей скорость закрывания дверей должна быть больше, так холодный воздух не успеет проникнуть в помещение в зимний период времени. Медленное захлопывание, в свою очередь, отлично подходит для межкомнатных дверей.
Также регулировке подлежит промежуточный ход. Правильно выставленное время позволяет пройти сразу нескольким посетителям, а если летом хочется впустить больше свежего воздуха, путем прикручивания всего одного винтика можно добиться открытого положения двери.
Хорошо отлаженный на доводчике дохлоп – залог того, что изделие прослужит дольше, только так дверь не станет ударяться о дверную коробку со всей силы, а значит, устройство не будет быстро расшатываться и портиться. Тем более производитель пошел еще дальше – дорогостоящая модель доводчика совмещает несколько режимов дохлопа, из которых вам остается выбрать самый подходящий.

Теоретические основы по регулировке дверного доводчика

Знание теории – уже половина дела, поэтому ознакомьтесь с технологией регулировки в теории:

Как отрегулировать скорость захлопывания двери? Очень просто – проверяем скорость, как только приспособление заняло свое место. Если хочется медленного закрытия, вращайте винт относительно часовой стрелки, прокручивать сильно не нужно, достаточно пол-оборота. Снова проверьте скорость захлопывания двери, крутите винт, пока не добьетесь желаемого результата. Кстати, для тех, кто хочет решить вопрос побыстрее, производитель специально заявляет в инструкции к отладке приспособления возможность прокрутить винт всего на 2 оборота, не больше, иначе деталь попросту сломается, а претензии сможете оставить при себе.
Дохлоп регулируется на последних 15 см до полного закрытия двери. Ускоряя скорость дохлопа, не стоит ожидать медленного закрывания устройства. Ваша цель – найти золотую середину между одним и другим показателями.
Промежуточный проход настраивают относительно основного хода двери, к примеру, третий болт позволяет снизить скорость захлопывания на полпути. Но прямое назначение этого болта – выручить, если нужно зафиксировать механизм в определенном положении. Поэтому воспользуйтесь отверткой и, установив дверь, как требуется, туго затяните винт. Минимальный угол, под которым можно зафиксировать дверь с помощью доводчика – 90 градусов. Как это выглядит на деле? Дверь задерживается под определенным углом закрывания на полминуты, а после закрывается самостоятельно.

Что может привести к неисправности изделия

Теперь вы знаете, за что отвечает доводчик и как осуществляется его регулировка в теории. Некоторые так сильно стараются выставить доводчик, что попросту ломают его, поэтому перед тем как браться за регулировку своими руками, не помешает знать запреты:

Не разрешается выкручивать винты для регулировки доводчика полностью.
Вследствие перетягивания винтов из устройства вытекает масло, и заправить его обратно своими руками уже невозможно.

Инструкция по регулировке доводчика своими руками

Принимаясь за регулировку дверного доводчика своими руками, используйте такую инструкцию, созданную по рекомендациям профессиональных установщиков приспособлений на двери:

Если вы решили установить доводчик самостоятельно, тщательно изучите инструкцию по монтажу, наверняка там представлены схемы и рисунки, с которыми процесс установки сокращается в разы.
Следуйте установочному шаблону – геометрия механизма создана не просто так.
Поставив доводчик, отрегулируйте длину рычага приспособления, чтобы в закрытом положении дверного устройства угол между рычагом доводчика и дверью, если смотреть со стороны петель, составлял 90 градусов. После этого произведите проверку соединений и правильность первичного монтажа.
Распахните дверь полностью, а затем отпустите ее и наблюдайте за закрытием. Диапазон поворота винта № 1 позволяет регулировать закрытие двери от 15 до 180 градусов. За дохлоп отвечает винт № 2. Закрутите винты и уменьшится скорость закрывания, выкрутите – показатели увеличатся.

Нужно ли ухаживать за дверным доводчиком

Есть люди, которые щепетильно относятся к уборке помещения, поэтому регулярно драят до блеска двери, то и дело смазывают петли и, конечно, пытаются приложить руку к дверному доводчику. Последний, кстати говоря, может быть напольным либо крепиться вверху дверного устройства.

Вот только экспериментировать с доводчиком, по словам специалистов, все же не стоит – просто не трогайте его, подкладывать под дверь тоже ничего не нужно, тем более тянуть на себя что есть силы. Дело в том, что такие манипуляции могут стать причиной преждевременной поломки, после чего придется заменить все изделие, подетально механизм исправить невозможно.

Если еще остались вопросы по регулировке доводчика своими руками, посмотрите видеоролик:

Значительная часть устанавливаемых сегодня дверей офисов, подъездов и не только оснащается таким весьма полезным устройством, как дверной доводчик. Он служит для точной настройки скорости открытия и закрытия дверей в нескольких (2-3х) секторах рабочего хода. От того, насколько правильно будет выполнена регулировка доводчика двери, будет зависеть дальнейшее удобство пользования и, возможно, ее долговечность. В нашей статье мы приведем инструкции и нюансы настройки и регулировки доводчика своими силами.

Что можно отрегулировать доводчиком

Подходит ли наша инструкция к вашему доводчику

Прежде всего, нужно понимать, что современные доводчики различны по своей конструкции и функционалу в зависимости от производителя и модели. Поэтому не существует единой инструкции, одинаково подходящей каждому типу. В нашем мануале мы расскажем, как отрегулировать изделие, оснащенное максимальным числом функций. В вашем же случае настроек может оказаться, к примеру, вполовину меньше. Тогда просто придется воспользоваться теми пунктами мануала, которые подходят конкретно для вашего экземпляра. Естественно, потребуется иметь заводскую инструкцию к доводчику, чтобы определить, какой винт и за что отвечает.

Функционал доводчиков

Какими же функциями может быть оснащен дверной доводчик, чтобы можно было настроить его для максимально удобного пользования? Полный перечень функций следующий:

Общая скорость закрывания двери. К примеру, медленная скорость закрывания не даст двери ударить ребенка, тогда как быстрая не позволит зайти в жилище холоду в зимний период. Здесь регулируется, собственно, время, за которое полностью открытая дверь пройдет свой рабочий ход до закрытия или до сектора перед «дохлопом» (конечное усилие, необходимое при закрытии двери для преодоления сопротивления замка) при наличии данной функции.
Конечная скорость закрывания. Данная настройка будет весьма полезна для тех, кто не любит громкого хлопанья дверью при закрытии. Тут обеспечивается своеобразный тормоз в секторе в 10-15 градусов перед «дохлопом». Доводчик резко замедляет дверь и не позволяет ей с размаху удариться о коробку.

Тормоз открывания. Посредством тормоза резко толкаемая при открытии дверь будет тормозить на определенном (задаваемом вами) расстоянии. Это, к примеру, не даст двери постоянно биться о примыкающую к дверной коробке стену.
Задержка закрывания. По аналогии с конечной скоростью закрывания дверь в данном случае после открытия практически «замирает», двигаясь очень медленно в направлении закрытия (в секторе 10-15градусов). Эта функция очень удобна там, где постоянно проносят габаритные вещи, и нет возможности придерживать двери, либо же когда сквозь них проходит сразу по несколько человек.
Усилие закрывания или так называемый «дохлоп». Как было описано выше, данная регулировка призвана помочь в преодолении сопротивления воздуха и дверного замка при закрытии дверей. При этом должен быть исключен момент, при котором дверь останется слегка приоткрытой.

Регулируем дверной доводчик

Чтобы приступить к настройке доводчика, потребуется обычная отвертка или в некоторых случаях ключ-шестигранник. Регулировка дверного доводчика выполняется следующим образом:

Открывают переднюю декоративную панель доводчика, получая при этом доступ к регулировочным винтам. Их в зависимости от модели может быть от 2х до 5ти.
Используя инструкцию к изделию, определяют, какой винт отвечает за ту или иную функцию из указанных выше.
Регулируют общую скорость закрывания двери. Для этого отверткой или ключом поворачивают винт по часовой стрелке для замедления закрывания и против – для ускорения. Выполнив незначительный поворот винта в нужном направлении, проверяют дверь на соответствие необходимой скорости закрытия. И так до достижения цели.

В большинстве случаев достаточно повернуть винт на пол оборота, чтобы достичь существенного изменения скорости движения двери. Однако в любом случае не следует поворачивать винты на 2 и более оборотов, поскольку это может вызвать выход из строя вашего доводчика.

Регулируют конечную скорость закрывания. Аналогичным образом используют подходящий винт и соответствующими манипуляциями достигают того, чтобы дверь не хлопала о коробку.
Регулируют тормоз открывания. Нужный винт поворачивают до тех пор, пока дверь не станет тормозить при открывании, к примеру, непосредственно перед примыкающей стеной.
Регулируют задержку закрывания. Отвечающим за это винтом добиваются того, чтобы дверь задерживалась в открытом положении столько времени, сколько необходимо.

Стандартной считается такая регулировка доводчика, при которой от момента открытия и до полного закрытия дверей будет уходить не более 5 секунд.

Регулируют «дохлоп». Также при помощи соответствующего винта обеспечивают регулировку таким образом, чтобы дверь из 10ти раз закрылась полностью все 10.
По окончанию регулировки и достижению нужного результата устанавливают декоративную планку на место.

Все вышесказанное подытожит данное видео.

Итак, мы подробно описали, как и с помощью каких средств можно отрегулировать доводчик своими руками. Надеемся, что данная статья была полезна для вас. В случае возникновения вопросов и пожеланий к материалу, вы можете оставить ваш отзыв ниже под статьей. Мы, в свою очередь, с удовольствием ответим на них.

Можно ли обойтись в повседневной жизни без дверных доводчиков?

Конечно можно. Это же совсем не трудно открыть и закрыть за собой .

Правда, если руки заняты, то она уже доставляет некоторое неудобство. А уж если стоит пружина – то совсем беда.

Порой, попутный толчок в спину сравним с ускорением свободного падения.

По этому, настройка доводчика двери, пусть даже пружинного, вещь достаточно актуальная.

Конечно, настроить этот самый доводчик будет не сложно.

Задача этих приборов закрывать за входящими и выходящими людьми .

Причем, делать это по определенному алгоритму:

Не мешать лёгкому и свободному открыванию
Не закрываться, при определённом угле открытия
Закрываться с отрегулированной, комфортной скоростью
При завершении своего движения – медленно, без стука дохлопнуться, с определённым усилием

Подобный алгоритм должен выполняться для дверей любой конструкции и предназначения. конструкций и условий эксплуатации дверей великое множество:

Наружные
Внутренние
Межкомнатные
Распашные
Металлические
Правые
Левые

Каждая из дверей имеет свой вес

При выборе определённой модели закрывающего механизма все перечисленные варианты необходимо учитывать. Особенно это касается веса дверного полотна и температурных условий .

Кроме того, сами доводчики выпускаются нескольких модификаций:

Со слайдовым механизмом кулачкового типа.
Имеет плавное скольжение, но применяется только для лёгких полотен.
С зубчато-рычажным механизмом. В этом случае движение дверного полотна передаётся системой рычагов и зубчато-реечный механизм. Зубчатая рейка, выполняя возвратно-поступательные движения, играет роль штока перегоняющего масло через регулируемые жиклёры.
Напольного исполнения. Подобный механизм встраивается в пол при его настилке. Не имеет широкого применения.
Скрытого монтажа. Рабочий механизм встраивается в тело дверного полотна.
Накладного типа. Наиболее широко применяемый тип дверного доводчика. Применяется для полотен различного веса. При изменении температурных условий требует регулировки.

Подбирая доводчик для конкретной двери, необходимо строго сопоставлять её весовые и эксплуатационные с техническими возможностями прибора.

Для чего нужна регулировка

Легко себе представить работу плохо отрегулированного механизма закрывания.

Если взять 2-а экстремальных случая плохой регулировки, то получим следующее.

В первом из них доводчик будет работать как сильно перетянутая пружина.

Люди с трудом будут успевать проходить мимо неё.

В довершении всего дверное полотно будет с силой стучать о свою коробку.

Чтобы, не регулируя прибор, исправить ситуацию будет необходимо её придерживать.

Во втором случае она попросту не будет закрываться или закрываться лишь частично.

Так образом происходит и настройка доводчика двери «Дипломат». Его регулировочные винты расположены на торцевой поверхности прибора. Регулировка этим винтом изменяет скорость движения полотна в диапазоне 15 0 – 180 0 .

Подобные регулировки необходимо делать крайне осторожно. Полностью вывернутый регулировочный винт неизбежно вызовет разгерметизацию системы и утечку масла. Доводчик будет полностью выведен из строя.

Установка дохлопа

Настройку скорости закрывания двери необходимо проводить регулярно – не реже 2-х раз в год. Это необходимо и в чисто профилактических целях, а так же в связи с возможным изменением физико-химических масла.

При низких температурах оно становится вязким. При высоких значениях — делается чрезмерно жидким. В первом случае дверь плохо закрывается. Во втором – слишком быстро.

Те же самые аргументы являются актуальными и для такой функции доводчиков как дохлоп. Это особенно важно для дверей с мягкими уплотнениями, магнитными или кодовыми замками.

Для таких дверей очень важным является последний момент закрытия. Такой диапазон расположен в промежутке от 0 0 до15 0 . В этом диапазоне створка должна закрываться медленно и надёжно.

Недопустимы ситуации с повышенной динамикой или неполным закрытием.

Для настройки доводчика двери «Булат» или близкого к нему по конструкции — «Дипломат», для этих целей предусмотрен винт регулировки дохлопа.

За счёт его вращения будут изменяться характеристики движения в диапазоне от 15 0 .

Винты регулировки скорости и дохлопа находятся рядом на торцевой панели прибора.

Этот торец направлен в сторону дверных петель.

Как и в случае с винтом регулировки скорости, винт дохлопа требует такой же осторожности при манипуляциях с ним.

Регулировку дохлопа следует проводить только после завершения отладки скоростных характеристик. Поворот регулировочного винта по часовой стрелке уменьшает скорость.

Поворот против неё – делает скорость больше. Во избежание технических проблем не стоит делать более 2-х оборотов в эту сторону.

Правила эксплуатации

Эти правила просты и очень понятны. Приборы, предназначенные для закрывания дверей, имеют небольшую стоимость и не оборудованы различными противовандальными .

В связи с этим обращаться с ними нужно бережно и достаточно деликатно. Выбрав доводчик, необходимо убедится, что его характеристики соответствуют тем условиям, куда его хотят поставить:

Поскольку доводчики делятся на классы от маленького — EN1 до большого — EN7, то и выбирать их стоит в соответствии с ними. Следует отметить, что эти классы связаны не просто с массой, а с массой инерционной. Иными словами значение имеет не только вес, но и габариты (плечо) полотна. Не может прибор, рассчитанный на 40 кг (EN1), закрывать металлическую дверь весом 120 кг(EN7).
Не стоит ему помогать в его работе.
Не надо держать створку открытой, если у механизма нет такой функции.
Нет никакой необходимости бездумно крутить регулировочные винты клапанов.
Согласуйте с продавцом оборудования вопрос его постановки при левом или правом открывании.

Красивая дверь, функциональный доводчик, немного везения в его регулировке и немного удачи в жизни. Вот рабочая формула счастливого человека. Эта статья одна из составляющих этой формулы. А удача – она всегда рядом.

На видео представлена установка доводчика на дверь:

Дверной доводчик – устройство, действие которого направлено на тихое закрытие двери. Функционирует механизм так: к двери прикладывается физическая сила, при этом возникает импульс, который передается на устройство и действует так, что дверь открывается и закрывается без резких движений и шума. При желании создать дверной доводчик своими руками потребуются детали, назначение которых не связано с принципом действия двери.

Так выглядит дверной доводчик

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:

мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:

устройство с приводом и зубцами;
применение кулачкового вала.

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Если двери открываются от входящего человека, тогда доводчик ставится первым способом, в противном случае применим 2 метод.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.

Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.

Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Скрытые дверные доводчики

Механизмы полностью скрыты в дверном полотне. Есть 2 вида:

Правильный выбор дверного доводчика

Прежде чем выбрать дверной механизм, требуется ознакомиться с его функциями. Принцип работы дверного доводчика заключается в тихом, плавном закрытии двери. Это отражается на таких факторах:

Экономия тепла в помещении.
Отсутствует шум при движении двери.
Шумоизоляция. При плотно прилегающей двери к коробке нет посторонних звуков с улицы или другой комнаты.

Принцип работы дверного доводчика

Для правильной и продолжительной работы дверного механизма требуется сделать верный выбор доводчика.
Для правильного функционирования дверного доводчика, а также его длительной эксплуатации по назначению, существует несколько правил, руководствуясь которыми можно избежать ошибок при производстве механизма или его покупке.

Схема работы дверного доводчика

В зависимости от внешнего вида, функционирования, а также типа – доводчики имеют различную ценовую политику.

Установка дверного доводчика своими руками

Дверной доводчик можно произвести и установить, отрегулировать из разных средств. Как установить верхний доводчик?

Подробная инструкция по установке дверного доводчика

Пошаговая инструкция

Если в наборе отсутствует макет, тогда в техническом паспорте указаны точные размеры и замеры, по которым можно монтировать дверной доводчик.

Регулировка дверного доводчика

После монтажа доводчика в дверь нужна проверка. В случае если дверь туго открывается, закрывается или хлопает – можно отрегулировать дверной доводчик своими руками.

На устройстве доводчика есть 2 винта. Они берут на себя основные функции по работе механизма. 1 винт – скорость при закрывании двери, 2 – регулировка плотности закрывания двери и прилегания её к раме.
Если дверь хлопает, нужно отрегулировать второй винт. Его надо медленно покрутить (немного – пол-оборота), после проверить закрытие двери. Так нужно делать, пока дверь не перестанет хлопать.

Варианты регулировки дверного доводчика

Для закрытия двери немного медленней, требуется винт прокручивать по часовой стрелке, чтобы была скорость – против часовой стрелки.

Доводчик, где есть больше 2 винтов

Существуют дверные доводчики с винтами регулировки больше 2 штук. В таком случае в техническом паспорте указывается предназначение каждого винта. Кроме стандартных винтов регулировки двери (скорость и хлопок) есть еще винты, отвечающие за другие функции механизма.

Один винт служит тормозом двери при открытии. То есть открыть двери резким движением не получиться. Второй винт оставляет двери открытыми. То есть, если дверь широко распахнуть, тогда она останется в этом положении и не закроется.

Чертеж и схема для регулировки дверного доводчика

Регулировка винтов проводится также медленно и на пол-оборота.

Доводчик – вовсе не предмет роскоши, особенно если речь идет не о квартире, а о подъезде или общественном учреждении. При резком закрывании створка ударяется о коробку, причем с довольно большой силой. Такая нагрузка вовсе не идет на пользу конструкции и сокращает срок эксплуатации.

Также существует 2 типа дверей – эвакуационные и пожарные, где доводчик является обязательным элементом.

Принцип действия

В общем, конструкция прибора одинакова для всех моделей: в цельнолитом корпусе располагается пружина и поршень. При открывании створки, поршень передает усилие на пружину и сжимает ее. При этом через каналы в поршне в освободившуюся часть корпуса перетекает специально масло. Оно выполняет роль амортизатора

При закрывании давление на поршень ослабляется и пружина распрямляется. При этом масло перетекает обратно и создает сопротивление движению пружины, благодаря этому закрывается створка медленно и плавно без ударов, с небольшим ускорением в самом конце – дохлоп, которое обеспечивает плотность прижима.

Регулировка пружины доводчика двери подразумевает под собой отладку клапанов, подающих то или иное количество масла. Но если клапаны регулируют скорость и плавность хода, то от пружины зависит принципиальная возможность открывания. Одним из главных показателей является усилие пружины, то есть та сила, которую она обеспечивает при распрямлении. Очевидно, что для створок разной массы требуется разное усилие. По этому показателю механизмы разделяют на 7 классов. Устройство 1 класса может управлять дверным полотном массой не более 20 кг, 7 класса – 160 кг.

Разновидности устройства

Наибольшую разницу в конструкции прибора обуславливает метод монтажа. Регулировка доводчика двери своими руками будет зависеть от обоих факторов. Выделяют 3 категории.

Верхние – получили свое название за место монтажа – верхняя часть полотна. Устройство не маскируется, и, к сожалению, не защищается, поэтому, будучи закрепленным на уличных входных дверях, довольно часто становится жертвой хулиганов: рычаг приспособления можно согнуть, приложив усилие. Чтобы отрегулировать его работу, придется выпрямлять или заменять рычаг.

Верхние доводчики различаются по типу передачи.

Механизмы с зубчатым приводом – усилие на поршень передается с помощью зубчатой шестеренки. Это простое и доступное по стоимости устройство. Примером может служить модель norman, выполненная из силумина.
Механизмы с приводом от кулачкового вала – здесь осью доводчика выступает кулачок, расположенный между открывающим и тормозным поршнями. Во время открывания кулачок сжимает пружину при помощи открывающего поршня, а при затворении ослабляет давление под действием тормозного поршня. Такое устройство отличает максимальная плавность хода. Пример – модель Дипломат, обеспечивающая не только плавность закрывания, но и возможности коррекции скорости.

Напольные конструкции по устройству аналогичны верхним моделям с кулачковым приводом. Однако монтаж их должен быть предусмотрен в начальном проекте.
Скрытые – модель монтируется в дверное полотно – верхний торец. В закрытом состоянии прибор не виден, при открывании рычаг между створкой и рамой становится заметным. Чаще всего здесь тоже реализуется кулачковый привод. На фото – образцы изделий.

Параметры регулировки

Скорость закрывания – главные критерий работы устройства. Заводские установки могут не устраивать потребителя. В этом случае, вооружившись инструкцией и отверткой, можно своими руками отрегулировать скорость.

Проделывать эту операцию необходимо при каждой смене сезона. Дело в том, что под влиянием температуры вязкость масла внутри корпуса, соответственно, изменяется и скорость движения створки. При слишком «жидком» масле створка будет захлопываться, при слишком высокой вязкости и том же сечении клапана – закрываться очень медленно, что сказывается и на дверном полотне, и на устройстве.

Регулировка усилия доводчика двери подразумевает второй фактор – дохлоп. Если есть защелка или необходимо плотное примыкание полотна к раме, то створке на последних 7–15 градусах поворота необходимо придать ускорение.
Задержка перед движением – обеспечивается отладкой фиксатора. В этом случае створка, открытая на 90–95 градусов удерживается некоторое время, а спустя несколько секунд начинает закрываться.
Если устройство оснащено функцией hend open, то она также регулируется. Суть приспособления в том, что створка, открытая на угол меньше 90 градусов, закрывается в обычном режиме, но при открывании на угол более 90 градусов удерживается и остается открытой, пока перемещение не будет начато вручную.

Эта функция очень полезна для доводчиков на уличных и внутренних входных конструкциях в медицинском учреждении, где производится транспортировка неходячих больных.

Отладка механизма

Регулировка закрывания доводчика двери производится с помощью первого клапана – обозначается единицей, на корпусе устройства. Поворот по часовой стрелке ускоряет движение створки, против – замедляет. Допускается не более двух полных оборотов в обе стороны.

В зависимости от типа амортизирующей жидкости отладку нужно проводить с разной периодичностью. Прибор от geze предлагается отрегулировать 2 раза в год, некоторые другие модели – до 4, при каждой смене температуры.

Второй клапан позволяет увеличить или уменьшить скорость дохлопа. Принцип тот же: вращение против часовой уменьшает скорость, по часовой – увеличивает. В некоторых моделях есть и третий клапан: он отвечает за скорость движения при угле 80–90 градусов.
Регулировка доводчика двери dorma включает также коррекцию времени удержания створок открытыми. Для этого используется фиксирующий винт. Его затягивают, когда створка находится в открытом состоянии – 90–100 градусов.
Активация функции hend open также проводится при распахнутой створке, для ее регулировки в модели предусмотрен фиксатор.

На видео подробно рассматриваются все способы отладки устройства.

Источник

Человек постоянно заботится о том, чтобы сделать своё жилище более комфортным, тёплым, чистым и безопасным. И один из способов достичь этого — установить дверной доводчик. В последнее десятилетие доводчики в России становятся всё более популярными — их можно увидеть уже буквально в любом учреждении или жилом доме. Для установки этого полезного механизма можно вызвать специального мастера, а можно установить и самостоятельно, предварительно вооружившись некоторыми знаниями о базовых требованиях и условиях для выполнения монтажа. Наша статья поможет вам в этом.

Для чего они нужны?

Установка дверного доводчика преследует несколько целей, поэтому вполне можно назвать данный механизм универсальным. Дверь, на которую установили доводчик, закрывается плавно и тихо. При наличии доводчика исключены резкие дёрганья и хлопанья дверью, что помогает сохранить в целости как саму дверь, так и дверные откосы. Дверная фурнитура с доводчиком (петли, элементы уплотнения и т. д.) изнашивается гораздо медленнее. Эти устройства прочно вошли в нашу жизнь и сделались неотъемлемой частью современного подъезда или административно-офисных зданий. Доводчик монтируется на входные внешние двери, на тонкие межкомнатные, а также на двери повышенной тяжести, имеющие особое назначение. Обеспечивая плотное и аккуратное закрывание дверной конструкции, доводчик способствует сохранению тёплого воздуха в зимние месяцы и прохлады от кондиционера в летнюю жару. Кроме того, он уменьшает проникновение в помещение уличных шумов и раздражающих звуков.

«Предки» современных доводчиков существовали ещё в античности: люди закрывали двери при помощи висящего на верёвке камня. В 19 столетии изобрели конструкцию, позволявшую открывать двери как в одну, так и в противоположную сторону, а закрывать её посредством натяжения пружины. Также пружины стояли едва ли не на каждой двери времён СССР.

Типы доводчиков

Верхние

При слове «дверной доводчик» обычно в сознании рисуется именно эта их разновидность. Состоит он из рабочего корпуса, который размещается в верхней части двери, а также нескольких рычагов, чьей задачей является передавать усилие пружине.

Доводчик верхнего типа

Верхние доводчики имеют различное устройство механизма, передающего усилие на пружину. Выделяют:

имеющие зубчатый привод. Механизм состоит из шестерни, которая заставляет двигаться зубцовый поршень или штифт, имеющий зубцы и пружину; одновременно эта шестерня связана и с рычагом. Данная конструкция проста и надёжна в работе, что обеспечивает ей наибольшую популярность на данный момент;
имеющие скользящий стержень. Состоят из оси, имеющей облик сердцеобразного кулачкового вала, приводящего пружину в движение, а также тормозящего и открывающего поршней. Данная конструкция является достаточно компактной и более надёжной, нежели устройства с зубчатыми приводами, но в настоящее время ещё не имеют широкой популярности.

Монтаж верхнего доводчика (видео)

Напольные

Удобны, практичны, почти незаметны. Идеально подходят для тех ситуаций, когда дизайн дверей имеет особенно важное значение. Наиболее часто применимы в торгово-развлекательных центрах и других помещениях с очень плотной проходимостью. Именно у напольных доводчиков была взята идея для создания верхних устройств со скользящим стержнем.

Напольный доводчик

Однако напольный в отличие от верхнего не имеет рычага, который приводил бы в действие ось; вместо этого дверь устанавливается прямо на самой оси. Доводчики с подобной конструкцией могут применяться, если общая масса дверей не превышает 300 кг.

Монтаж напольного доводчика (видео)

Скрытые

Применяются в тех случаях, когда наличие доводчика нужно сделать максимально незаметным, но использовать напольные по той или иной причине не представляется возможным. Скрытые устройства могут быть разделены на два вида:

со скользящим стержнем. Фактически это почти такие же механизмы, как и всем привычные верхние доводчики, но имеющие более компактные размеры. Вся конструкция практически полностью находится в дверном полотне либо внутри дверной коробки;

Доводчик скрытого типа со скользящим срержнем

петля. Это наиболее миниатюрный и незаметный доводчик из всех существующих. Весь механизм полностью скрывается в корпусе самой петли. Такие доводчики очень практичны и довольно перспективны, поскольку для их установки не нужно дополнительно сверлить ни двери, ни дверные коробки с откосами. Требуется сделать только те отверстия для шурупов, в которые будут установлены сами петли, так что дверному полотну наносятся минимальные повреждения. Однако им свойственны и определённые недостатки. Петли-доводчики не предназначены для монтажа на очень массивные двери; из-за своей миниатюрности не могут похвастаться большим рабочим ресурсом. Кроме того, если решено устанавливать петли, то следует очень тщательно отнестись к установке дверного полотна, с точностью выверив все мельчайшие нюансы.

Доводчик скрытого типа — петля

Важные моменты, которые необходимо учитывать при выборе

Ширина и масса дверного полотна. Чем более тяжёлая и массивная дверь, тем большей мощностью должен обладать доводчик. В некоторых случаях требуется установка двух механизмов. Чтобы правильно определить класс прибора, проконсультируйтесь у продавца или воспользуйтесь таблицей с указанием класса механизма, а также ширины и массы двери.

Таблица определения класса дверных доводчиков

Механизм регулировки. Особое внимание следует обратить на силу и скорость закрытия двери. В комплект доводчика должно входить тормозное устройство.
К какому виду относится тягловый механизм. Они бывают стандартного типа с наличием скользящей тяги либо оснащённые фиксатором, удерживающим дверь в открытом положении.
Место на двери, куда крепится устройство (верхний, скрытый, петля или доводчик напольного типа).

Обязательно учитывайте разницу в температурах, которым неизбежно будет подвергаться любой доводчик, если только его не установят на внутренние двери в помещении.
Существуют специализированные дверные доводчики, имеющие в качестве дополнения электрогидравлические и электромагнитные элементы. Такие механизмы должны иметь сертификаты, соответствующие их качеству.

Если речь идёт о доводчике, приобретаемом для внешних дверей, контактирующих с улицей, следует также обращать внимание, имеет ли устройство защитные меры против несанкционированного проникновения в здание и вандализма.
У таких доводчиков должен быть предохранительный клапан, а корпус изделия – выполнен из антиударного материала.

Заботясь о гармоничном облике здания, имеет смысл подобрать доводчик в соответствии с желаемым дизайном и цветом. Современные устройства имеют широкий спектр цветовой гаммы.

Нюансы и особенности установки доводчиков на разные типы дверей

Установка доводчика на разные типы дверей в целом происходит по одной и той же схеме: многие требования являются одинаковыми для всех видов дверных полотен. Например, перед монтажом доводчика нужно убедиться, что все предшествующие работы, связанные с отделкой или ремонтом дверного блока, завершены. Дверь должна быть чистой, не иметь повреждений, загрязнений, способных помешать правильной установке данного прибора; также сама дверь должна быть установлена ровно, без перекосов, полотно должно входить точно в коробку. После этого можно устанавливать доводчик.

Чтобы установить доводчик своими руками правильно, нужно подробно прочитать инструкцию и все имеющиеся там схемы установки данного механизма. Многие модели доводчиков имеют приложенный шаблон монтажа в настоящую величину. На этот шаблон и стоит ориентироваться, устанавливая прибор на дверь.

Монтаж доводчика на железную, деревянную, пластиковую двери выполняется следующим образом:

Шаблон, найденный в инструкции, прикладывается к внутренней стороне двери наверху и закрепляется скотчем;
Далее, в соответствии с расположением меток на шаблоне намечают места будущих отверстий для креплений на двери, затем, высверливают точно по разметке. Можно также просверлить отверстия непосредственно сквозь шаблон, не прибегая к предварительной разметке;
После этого корпус доводчика крепится на дверном полотне. При этом клапаны, регулирующие скорость, должны быть обращены по направлению к петлям;
Рычажный механизм разбирается на две части. Одна часть (боковая «лапка») присоединяется к уже установленному на дверь корпусу доводчика;
Другая же часть рычага (основная) крепится винтом с шайбой к оставшейся части механизма;
Боковая «лапка» ставится перпендикулярно двери, после чего соединяется с основным рычагом;
Далее, настраивается упругость, угол открытия и скорость открывания-закрывания (если прибор оснащён данной опцией) посредством особого ключа-шестигранника;
Дверь готова к эксплуатации.

Если решено устанавливать доводчик на металлическую дверь, нужно выбирать более мощные модели, чтобы для них не составляло труда выдерживать её массу. Нередко такой механизм оснащён стопорной системой, позволяющей фиксировать дверь в открытом виде. Как правило, такие устройства наиболее востребованы для установки на подъезды жилых домов или наружные двери различных предприятий и учреждений. Доводчик может иметь несколько разных стопорных положений, а также фиксирующая система может регулироваться вручную.

Выбирая доводчик с мощной пружиной, помните, что чем пружина мощнее, тем больших усилий потребуется при открывании двери, но в то же время закрываться она будет легче.

Установка доводчиков на деревянную и пластиковую двери в целом мало отличается от манипуляций, проводимых с железной дверью. Однако, безусловно, дерево и пластик легче подвергаются сверлению, нежели металл, так что в этом плане установка пройдёт быстрее и потребует меньше сил. Кроме того, двери из древесины и пластика имеют меньший вес, поэтому для них не нужен прибор с очень мощной пружиной. Можно обойтись доводчиком средней мощности.

Подбирая модель доводчика, надо иметь в виду, что на пластиковой двери будут органично и естественно смотреться устройства в пластиковом корпусе, в то время как металлической двери идеально подойдут приборы в корпусе из металла. Для деревянной можно использовать как те, так и другие, так что здесь стоит ориентироваться на цветовую гамму, размеры устройства по отношению к дверному полотну, общий вид помещения и т. д.

Если дверь полностью стеклянная, то наилучшим (а часто и единственным) вариантом доводчика будет напольный. Такой тип устройства избавляет от необходимости высверливать отверстия в стеклянном полотне двери, что исключает возможные повреждения. Напольный доводчик гармонично впишется в интерьер помещения и будет соответствовать дизайну двери. Согласитесь, достаточно нелепо выглядит, когда на прозрачную, кажущуюся лёгкой и воздушной дверь водружается нечто металлическое и громоздкое.

Установка доводчика на стеклянную дверь

Идеальный вариант для установки на межкомнатные двери либо двери внутри рабочих кабинетов в организациях – это скрытые доводчики в виде петли. Также межкомнатные и межкабинетные двери, как правило, лёгкие, поскольку нет смысла ставить на их место нечто более массивное, и доводчик-петля отлично справляется со своими функциями.

Если предполагается установить доводчик с уличной стороны здания, следует выбирать из термо- и морозоустойчивых моделей.

Устанавливая любой вид доводчика на какую-либо дверь, необходимо строго соблюдать все рекомендации производителя, указанные в инструкции. Самодеятельность здесь неуместна.

После того как доводчик установлен, дверь требует особого обращения.
Так, например, запрещается применять дополнительные усилия, стремясь закрыть такую дверь быстрее, чем это делает доводчик. Её нельзя подпирать чем-либо, создавать препятствия для её естественного открывания и закрывания, удерживать в открытом положении. Открывается дверь с доводчиком плавно, резкие движения могут повредить механизм. Также нужно объяснить детям, что эта дверь не предназначена для того, чтобы на ней висеть или кататься.

Настройка и регулировка

Во избежание вероятных поломок доводчик время от времени нуждается в регулировке. Чаще всего регулировочные работы заключаются в том, что мастер меняет скорость движения дверного полотна. В случае если дверь открывается очень медленно, необходимо отрегулировать механизм, произведя сжатие пружины, задействовав для этого особую фиксирующую гайку. Контролировать быстроту закрывания двери возможно, поворачивая головку первого клапана по ходу часовой стрелки или же в противоположную сторону, при этом количество оборотов в одну и другую стороны не должно превышать двух. Однако конструкция доводчика имеет и другой клапан, назначение которого – способствовать плотному смыканию дверного полотна с дверной коробкой в ситуации, когда дверь прилегает недостаточно. Эта функция называется «дохлоп». Существуют и доводчики с третьим клапаном, которые в состоянии регулировать ход дверной конструкции при угле 80 или 90°. Устройства, оснащённые тремя клапанами, имеют более высокую цену.

Иногда возникают ситуации, когда надо задержать дверь в открытом виде. В этом случае нужно прибегнуть к более тугому затягиванию фиксатора, отвечающего за данную функцию. Данную манипуляцию следует выполнять, открыв дверь на угол около 90 –100°. Если же требуется отрыть дверь на длительное время (к примеру, нужно заносить или выносить много вещей при переезде, в том числе и громоздкой мебели), следует прибегнуть к опции «Холд-опен» (hold-open). Холд-опен представляет собой особый рычаг, способный зафиксировать дверь в открытом состоянии на нужное время. Для этого надо открыть дверное полотно на 90–95 градусов и завинтить фиксирующий механизм. Теперь дверь закроется как обычно. А если дверь открыть на угол, превышающий 90 градусов, она автоматически останется в таком положении. Для отмены режима холд-опен нужно просто потянуть дверь на себя, и она закроется.

Однако надо сказать, что этой нужной функцией оснащены не все модели, поэтому при покупке имейте это в виду.

На продолжительность «жизни» доводчика влияет такой фактор, как вязкость масла. Степень вязкости масла в устройствах, расположенных на внешних дверях, в свою очередь, зависит от температуры окружающей среды. Поэтому регулировать такие доводчики необходимо дважды в год – отдельно на зиму и на лето. Кроме этого, обязательной частью ухода за прибором является своевременная смазка всех трущихся и вращающихся элементов. Доводчик, детали которого вовремя не обрабатываются маслом, прослужит недолго.
Если же механизм пришёл в неисправность, ремонту он не подлежит. Помочь может только замена. Указывают на поломку такие признаки, как масляные подтёки и исчезновение способности удерживать дверь, а регулировка никак не влияет на улучшение рабочих функций.

Итак, установить доводчик на дверь, не прибегая к помощи специалиста, каждый вполне сможет самостоятельно. Но для этого следует внимательным образом изучить инструкцию и не полагаться на привычное «Сделаю по-своему, авось лучше будет». Помните, что при неправильной установке или эксплуатации даже очень качественный доводчик долго не протянет и не сможет эффективно предохранять дверь от повреждений. Если же данное устройство установлено грамотно и с вниманием ко всем деталям – многолетняя и надёжная защита от дверных хлопаний, сквозняков, неприятных скрипов вам обеспечена.

УСТАНОВКА ДОВОДЧИКА

Поздравляем, вы приобрели дверной доводчик торговой марки «НОРА-М»! Наши устройства зарекомендовали себя как качественные и долговечные. Однако бесперебойная работа доводчика на 99% зависит от самого первого этапа – его установки.

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Как правильно установить доводчик на дверь своими руками, объясняется в инструкции, которая прилагается к каждой модели. Кроме того, эти же инструкции вы можете скачать в электронном виде на нашем сайте.

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов. Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина).

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика. Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции.

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок 5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

После установки необходимо отрегулировать доводчик. О том, как это сделать, подробно рассказывает инструкция (рисунки 6 и 7), а также соответствующая статья на этом сайте.

РИСУНОК 6 РЕГУЛИРОВКА ДОВОДЧИКА

Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель.

Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Как установить доводчик на дверь

Стандартная и верхняя установки

Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

Вы верно выбрали модель доводчика для веса Вашей двери
Выбранный Вами вариант установки возможен (см.
ограничения на установку в инструкции, прилагающей к каждому доводчику)
После установки доводчик не будет упираться куда-либо, например, в стену
Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

Каждый доводчик комплектуется шаблоном масштаба 1:1 (см.
изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.

Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.
изображение выше).

Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика.

Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.

Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.
Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

Если вышеперечисленные условия соблюдены, то соедините части рычага.

Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.
После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать
, а именно:
— Через полмесяца после установки проверьте затяжку шурупов и винтов
— Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
— Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Как установить и отрегулировать дверной доводчик?

Установка и регулировка дверного доводчика

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки.
2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Регулировка дверного доводчика

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

Самостоятельная установка и регулировка дверного доводчика

Скорость «ДОВОДКИ» («LATCH») регулируется поворотом винта.

поворот винта регулировки по часовой стрелке уменьшает скорость,
поворот винта регулировки против часовой стрелки увеличивает скорость.

Параллельная установка дверного доводчика

1. Найдите правильный размер в таблице, затем просверлите отверстия в двери или косяке.

Установите оригинальную монтажную пластину на верхнем косяке.

3. Установите доводчик на дверь регулировочными винтами от петель.

4. Повернув ключом или другим рычагом поворотную ось доводчика примерно на 45 град., установите основной рычаг на поворотную ось параллельно двери и закрепите его винтом № 1.

Соедините пруток с монтажной пластиной. Регулируя длину прутка, соедините его с основным рычагом винтом № 2. (См. рис.)

6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

1. Доводчик имеет функцию самозакрывания — не толкайте дверь
.
2.

Винт № 1
всегда должен быть надежно затянут
.
3. Через полмесяца проверьте затяжку
шурупов и винтов.
4. Дверной доводчик нуждается в сезонной регулировке
.

При значительном изменении температуры
окружающего воздуха обязательно отрегулируйте скорости
закрывания и доводки двери.

Мне нравится

По роду своей деятельности, а это продажа комплектующих для металлопластиковых окон и дверей, я постоянно сталкиваюсь с тем, что часто, казалось бы, качественные доводчики от производителей-мировых лидеров в данном сегменте рынка, почему-то отказываются работать уже через год, а бывает и полгода эксплуатации не выдерживают. После нескольких выездов к клиентам было установлено, что основной причиной краткосрочной эксплуатации является неправильная установка дверного доводчика или же неправильный подбор доводчика по весу и ширине двери. Поэтому даже установка дверного доводчика фирмой производителем двери, не всегда гарантирует корректную и долговечную работу доводчика из-за низкой квалификации монтажников. Достаточно часто в целях экономии доводчики приобретаются и устанавливаются пользователями самостоятельно, а неквалифицированная установка так же влечет за собой проблемы в исправной работе доводчика. А инструкции по установке никто почему-то не удосуживается прочесть.
В данной статье я расскажу, как установить доводчик, чтобы он проработал согласно европейскому стандарту EN 1154

, по которому дверные доводчики должны обеспечивать корректную работу в течение 500 тысяч циклов открывания-закрывания.

Как правильно выбрать доводчик?

Так как значительное большинство устанавливаемых доводчиков – это доводчики с верхним расположением с рычажной тягой (на фото 1), то далее по тексту основной упор сделан на такие доводчики.

При выборе дверного доводчика учитываются основные параметры двери, на которую, Вы собираетесь установить доводчик – это её ширина и вес. Основной характеристикой любого доводчика является сила закрывания (или еще говорят «размер доводчика»). Европейским стандартом EN 1154

регламентированы усилия, которые доводчик должен развивать. В зависимости от размера и веса двери доводчики могут демонстрировать разную величину силы закрывания от EN1

до EN7

(табл. 1).

Табл. 1

Выбирая дверной доводчик, с оптимальной силой закрывания, обычно ориентируются на наибольший параметр. Например: масса двери 50 кг (сила EN3

), а ширина — 1000 мм (сила EN4

). В этом случае выбираем доводчик с величиной силы закрывания EN4

. Не рекомендуется устанавливать доводчик, имеющий силу закрывания на несколько порядков выше, чем требуется. Так как, чем выше усилие закрытия двери, тем больше сил придется приложить для ее открывания. Сейчас на рынке представлено множество дверных доводчиков самых разных производителей, их стоимость варьируется от 500 рублей и доходит до десятка тысяч. Как правило, большинство доводчиков имеют диапазон сил закрывания от 2 до 4-х. То есть, например, доводчик GEZE TS 2000 V, может принимать значения EN2

, EN3-4 и EN5

. Регулировка усилия осуществляется смещением доводчика относительно петель.
Вторым важным фактором при выборе доводчика является рабочий температурный диапазон. Изменение температуры окружающей среды оказывает существенное влияние на работу дверного доводчика. В зависимости, куда устанавливается доводчик, внутри помещения или на улице, следует обратить пристальное внимание на его рабочий температурный диапазон. Так, например, тот же GEZE TS 2000 V гарантирует корректную работу при температуре от –30°С. до + 40°С. Этот доводчик возможно устанавливать как на внутриофисные, так и на наружные двери.
Третий фактор – наличие регулировок доводчика для обеспечения комфортной работы механизма доводчика в различных условиях эксплуатации. Доводчики в низкой и средней ценовой категории, как правило, имеют две регулировки:
1. Скорость закрывания от 180° до 15°;
2. «Конечный дохлоп» — подразумевает незначительное увеличение скорости движения двери на последних 15°. Эта функция необходима для дверей с защелкой, чтобы замок защелкнулся (рис 1).

Рис. 1

Существуют доводчики и с более широким функционалом, в них присутствуют дополнительные регулировки для решения дополнительных задач:

Back Check
— демпфирование открывания или ветровой тормоз, предохраняющий дверь от ударов об стену при резком открывании или порывах ветра. При этом в некоторых моделях реализована функция настройки угла срабатывания;
Delay Action
— задержка закрывания, позволяет задержать закрытие двери на небольшой промежуток времени, что является очень удобным при переноске небольших грузов;
Hold Open
— это возможность зафиксировать двери в открытом положении. Благодаря этой возможности, не нужно придерживать дверь, а доводчику не причиняется ущерб.

Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить.
Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

Фото 3

1)
Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

Рис. 2

2)
Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия.
в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

4)
Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой. Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!!
Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно.

5)
После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.).
В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы , а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.

Многие, наверное, помнят различные хитроумные приспособления, которые использовались для полного и плотного закрытия дверей. Что только не придумывалось для этого!

Это и простые пружины, и целые системы противовесов с блоками и тросиками, и даже части старых покрышек и резиновые жгуты.

Сегодня проблема решается гораздо проще и эффективнее
. Уже давно разработан и успешно используется специальный дверной доводчик.

Устройство может иметь самые разные конструкции, они представлены на рынке множеством различных моделей. Однако купить такое приспособление недостаточно – его нужно еще смонтировать. Можно обратиться к услугам специалистов, а можно попробовать разобраться и сделать это самостоятельно.

Что представляет собой доводчик?

Внутренний рабочий механизм доводчика
— это сжимающаяся при открывании двери пружина, кулачковый механизм или шестерня с зубчатой рейкой. Доводчики, которые приобретаются в комплекте с цифровым замком, используют чаще второй тип механизма, для которого характерно повышенное усилие в самом конце закрывания: это нужно для надежного защелкивания замка. Кулачковые механизмы обычно используют в реечных доводчиках, они обеспечивают более плавное закрывание.

Установка дверного доводчика

Доводчик выбирают по массе и ширине двери, ориентируясь по специальной таблице стандарта. Например, если дверь весит двадцать килограмм и имеет ширину 75 см, для достаточно механизма класса EN-1, при показателях 40 кг и 85 см — EN-2, далее аналогично. В паспорте прибора указан его класс.

Варианты стандартной установки

Накладной доводчик может быть установлен снаружи или внутри помещения
. В случае с межкомнатными дверями предпочтителен стандартный метод установки. Со стороны открытия на дверь монтируют корпус доводчика, а на дверную коробку – пруток с башмаком.

если «на себя»
, корпус приспособления крепят на самый верх двери со стороны петель;
если же дверь открывается «от себя»,
т.е. в обратном направлении, то корпус монтируют на коробку, а рычаг крепят к дверному полотну.

Независимо от вида тяги, рычажной или канальной, накладные доводчики устанавливаются по единой технологии.

Монтажную схему в натуральном масштабе прикладывают к косяку и дверному полотну одновременно, сквозь бумагу отмечают точки расположения отверстий. Схема обычно идет вместе с доводчиком.

В коробке и полотне двери сверлят отверстия нужной величины
. Для двери из алюминиевого профиля или тонкостенного металла полагается использовать специальные приспособления для крепления – бонки. В месте крепления фиксирующих элементов они не дают металлу деформироваться.

Крепят через готовые отверстия реечную планку (или башмак рычага) и непосредственно корпус приспособления с помощью саморезов. К корпусу специальным винтом (он идет в комплекте) присоединяют ответную часть рычага: в колене рычаг соединяют.

Коленный рычаг должен быть отрегулирован: к плоскости полотна двери он должен быть расположен под прямым углом. Требуемое усилие для закрывания дверей регулируется помощью специальных винтов. Для этого дверь открывают, оценивают скорость, с которой она закрывается, и доводят ее до требуемой.

Если доводчик нужно отрегулировать в режиме с «дохлопом»,
который применяют на двери с кодовым замком или защелкой,
то усилие закрывания и его скорость регулируются в двух зонах. Это начальный диапазон, от 180 градусов до 15, и конечный диапазон, от 15 градусов до 0. В конечной зоне оба эти показателя (усилие и скорость) должны быть немного выше. Но лучше избегать весьма заметной разницы между скоростями.

Важно! Если при регулировке винтов переусердствовать, корпус механизма может разгерметизироваться, из него вытечет масло, и он станет непригодным.

Некоторые модели обладают дополнительными опциями, такими как торможение открытия. Они тоже регулируются, и доводятся до нужных величин.

Варианты нестандартной установки

Иногда ситуация складывается таким образом, что по стандартной схеме установить приспособление никак не представляется возможным. Тогда приходится прибегать к монтажу дополнительного уголка или специальных планок. В каждом конкретном случае их конструкцию приходится разрабатывать на месте, с учетом исходных данных.

Не рекомендуется при закрывании двери прикладывать усилия: сдерживать ее или, наоборот, торопить. Если дверь нужно заблокировать (когда через нее носят мебель, например), то для этого лучше отсоединить рычаг от доводчика.
Не стоит вставлять распорки и кирпичи.
Находящийся на уличной стороне двери доводчик следует беречь от промерзания масла, защищать от атмосферных осадков.

Доводчик нужен для плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается специфика монтажа. Рассмотрим существующие механизмы, какой выбрать и как правильно установить.

Функции

Перед тем как поставить доводчик, оцените его возможности. Исходя из названия, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери. За счет плотного прилегания полотна к коробке удается сохранить в помещении тепло зимой и прохладу летом.

Стандартные функции: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены дополнительными возможностями: устанавливать контроль доступа, время на проветривание помещения и блокировать положение двери.

Виды механизмов

Чтобы разобраться, как правильно установить доводчик на двери, рассмотрим их модификации.

По типу монтажа различают:

Накладные – такие модели крепятся сверху на полотно, коробку, стену или вспомогательные конструкции.
Напольные – подходят для дверей без коробки, например, стеклянных. Монтируются снизу, с одной стороны к створке, с другой – непосредственно к полу.
Скрытые – установить своими руками такие доводчики вряд ли получится, поскольку механизм находится внутри полотна, в этом случае лучше вызвать мастера.

По принципу передачи вращающего момента выделяют:

Рычажные – простой механизм, который состоит из пружины и гидросистемы, заполненной маслом для амортизации.
Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание. Этот вид механизма устанавливается параллельно двери, смотрится элегантно и лаконично. Он не затрудняет открывание, а наоборот, помогает. После распахивания полотна на 30 градусов в дело включается доводчик, облегчая таким образом труд детям и пожилым людям.

Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

Существуют упрощенные модели для межкомнатных дверей, они представляют собой регулируемые .

Как выбрать

Чтобы правильно подобрать доводчик, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

Производитель обязан давать гарантию качества. Решив сэкономить, увеличивается вероятность, что в скором времени механизм сломается. К тому же дешевые изделия не способны полноценно выполнять задачи.

Определенный тип доводчика подбирается под предъявляемые требования. Чем больше функций, тем дороже цена.

Подробнее о правилах выбора смотрите на видео:

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Чаще используют накладные модели, их можно крепить с любой стороны.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

Перед установкой определите тип открывания дверей:

«Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
«Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

Как установить дверной доводчик:

В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
Привинтите корпус шурупами.
То же самое выполните и для рычага.
Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
С помощью специальных винтов, расположенных на корпусе, выполняется . Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

Декоративные накладки маскируют корпус механизма.

Нестандартные ситуации

Если есть сложности с установкой доводчика, помогут следующие приемы:

Металлический уголок
. На дверную коробку горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг. Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
Монтажная пластина
. Здесь возможно три способа. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм устанавливают стандартно.

Как видите, установка дверного доводчика возможна разными способами. Если инструкция показалась сложной или в процессе возникли трудности, лучше .

Источник

Виды и принцип работы устройств: верхний доводчик

Никому не нравится хлопающая дверь, но закрываться она должна плотно, чтобы избежать оттока тепла из помещения. Для бесшумности процесса, устанавливается дверной доводчик.

Такие конструкции заменяют установку дверных пружин, которые закрывая конструкцию, создают много шума. Виды устройств, их особенности и способы установки подскажет статья.

Блок: 1/4 | Кол-во символов: 396
Источник: https://sdelaidver.com/furnitura/dovodchik/dvernoj-dovodchik-466

Особенности и назначение

Одним из главных условий корректной работы дверных систем является плавный ход полотна и отсутствие ударной нагрузки на петли и дверную коробку. Решить проблему мягкого и бесшумного движения двери поможет установка пружинного доводчика. Устройство позволяет самостоятельно выбирать скорость закрытия полотна и значительно сокращает интенсивность изнашивания дверной фурнитуры. В результате дверная система сохраняет презентабельный вид на протяжении всего срока эксплуатации.

Установка доводчика гарантирует значительное снижение уровня постороннего шума и существенно сокращает теплопотери помещений в зимний период. Благодаря плотному прилеганию полотна удастся избавиться от сквозняков, что, в свою очередь, приводит к сокращению затрат на отопление и экономии бюджета. Работа пружинного устройства полностью безопасна и бесшумна, что позволяет производить монтаж устройства в помещениях любого назначения, включая жилые и общественные пространства.

Изделия отличаются высокой устойчивостью к агрессивным условиям внешней среды, поэтому могут быть использованы не только для межкомнатных дверей, но и быть установлены на входные группы. Корпус приборов изготавливается их термостойких сплавов, что позволяет эксплуатировать устройство в диапазоне от -45 до +70 градусов.

Однако не все изделия отличаются повышенной устойчивостью к экстремальным температурам, поэтому при покупке устройства необходимо внимательно ознакомиться с сопроводительной документацией. Но почти все модели имеют антикоррозийное покрытие и могут быть использованы в условиях повышенной влажности.

Блок: 2/5 | Кол-во символов: 1947
Источник: https://stroy-podskazka.ru/dveri/dovodchiki/pruzhinnye/

Что такое дверной доводчик?

В конце 19 века были изобретены дверные доводчики. Ученый Ф. Ричардс считается первооткрывателем устройства, обеспечивающего автоматическое закрытие двери, которое работало на пружине. В дальнейшие годы другие специалисты придумали пневматические и гидравлические модели доводчиков, которые обеспечивали медленное закрытие дверного полотна и сохраняли его эстетические свойства.

Устройство дверного доводчика

Корпус с нехитрым устройством и рычажная тяга – вот из чего состоят все приспособления, предназначенные для автоматического закрытия дверей. Механизм, который является главным рабочим элементом любого дверного закрывателя, имеет вид капсулы прямоугольной формы. Внутри нее спрятаны компоненты, обеспечивающие правильную работу доводчика:

поршень;
пружинный блок;
система гидравлических каналов.

Принцип работы дверного доводчика

Все механизмы, отвечающие за плавное закрытие двери, работают одинаково. Когда дверь открывается, через рычажную тягу усилие передается на поршень, который начинает движение и сжимает пружину. После того как дверь открыта полностью и начинает закрываться, пружина разжимается, возвращая механизм доводчика для двери в исходное положение. Скорость закрытия дверного полотна зависит от скорости разжимания пружины, а на этот показатель влияют индивидуальные параметры данного элемента.

Блок: 2/7 | Кол-во символов: 1349
Источник: https://womanadvice.ru/dvernoy-dovodchik-chto-eto-takoe-ustroystvo-princip-raboty-osobennosti-raznyh-vidov

Конструкция и принцип работы

Конструктивно пружинный доводчик со скользящей тягой представлен в виде корпуса, оснащенного рабочим механизмом и соединенного с тягой рычажного типа. Рабочий механизм выполнен в виде жесткой пружины, сжатие которой осуществляется благодаря воздействию поршня. Пружина помещена в герметичный корпус, который наполнен маслом, и после сжатия начинает постепенно разжиматься. Масло поступает в корпус по сети гидравлических каналов и обеспечивает поступательное возвращение пружинного механизма в первоначальное положение.

Изменение скорости закрытия полотна осуществляется с помощью регулирующих винтов, установленных с торца корпуса. При их повороте происходит изменение размера гидравлических каналов, что приводит к замедлению либо, наоборот, увеличению скорости потока масла. Именно интенсивность притока масла в цилиндр определяет, с какой скоростью будет закрываться дверь.

При необходимости можно подтянуть или ослабить винт, в результате чего скорость хода двери сразу изменится.

Приборы, предназначенные для монтажа на входные группы, оснащены специальными клапанами, придерживающими дверной ход с угла 70 градусов до полного закрытия двери. Примерно с 15-го градуса до закрытия происходит прижатие с прихлопом. Это необходимо для того, чтобы полотно легко преодолело сопротивление воздуха и дверной защелки с уплотнителем. Помимо размера сечения, на скорость движения двери влияет вязкость масла в рабочем цилиндре. Этот показатель определяется такими факторами, как внешняя температура, марка масла и продолжительность его использования.

Например, при высокой температуре и низком качестве масла его текучесть увеличивается, а создаваемое им сопротивление понижается. При понижении температуры, как и при длительно используемом масле, его вязкость значительно возрастает и приводит к повышению сопротивления. В результате дверь начинает двигаться медленнее и требует регулировки доводчика. Эта особенность пружинных доводчиков обязывает к своевременной регулировке скорости хода двери как минимум дважды в течение года.

Блок: 3/5 | Кол-во символов: 2074
Источник: https://presstile.ru/remont-i-otdelka-kvartiry/dveri/osobennosti-pryjinnyh-dvernyh-dovodchikov.html

Типы и виды доводчиков

Выделяют 3 главных разновидности подобных конструкций:

верхняя;
нижняя, или напольная;
скрытая, или врезная.

В первом случае механизм устанавливается в верхней части створки. Второй вариант предполагает необходимость монтажа изделия внизу дверного полотна, приводной механизм крепится на полу. Скрытый, или внутренний, механизм остается незаметным при взгляде на створку. По целевому назначению приспособления подразделяются:

на внутренние;
на уличные.

Первый из вариантов предназначен для установки в помещении, что позволяет продлить срок его службы. Уличные аналоги отличаются усиленной конструкцией, они лучше защищены от воздействия внешних факторов. Кроме того, существует доводчик для раздвижных дверей и механизмы для распашных створок. Первый из вариантов оснащен линейной тягой, при этом полотно будет двигаться вдоль стены. Устройство для распашных дверей предполагает в конструкции наличие тяги, способной менять положение. Если полотно открыть, то тяга будет двигаться по направлению от несущих стен.

Пружинный

Отдельно следует рассмотреть механизм доводчика для маятниковых конструкций. В данном случае нет возможности использовать классическое исполнение — для распашных дверей, т. к. полотно может двигаться в противоположном направлении: вперед, назад, повторяя движение маятника. Значит, нужно использовать альтернативное решение. По этой причине, чтобы контролировать движения дверцы, предусматривается скрытое или напольное исполнение.

Петли с доводчиком

Это компактная конструкция, которая тоже работает на основе масла в гидравлической системе и цилиндрического поршня. Чтобы регулировать скорость движения полотна, предусматриваются винты, которые располагаются во внутренней части данного элемента фурнитуры. Регулировка осуществляется посредством шестигранного ключа. Такой способ управления подходит для облегченных вариантов. Масса створки должна быть в пределах от 50 до 90 кг, что позволит установить 2 таких элемента. Существует доводчик на металлическую дверь и деревянную створку.

Уличный

Часто требуется усовершенствовать принцип действия полотна, расположенного не внутри объекта, а снаружи, наружный элемент при этом должен отличаться более мощной конструкцией. Если учесть, что входные двери весят намного больше межкомнатных и отличаются крупными размерами, при выборе необходимо ориентироваться на параметры створки. Если этого не сделать, устройство не будет выполнять свою функцию. Дополнительно следует принять во внимание условия эксплуатации. Так, например, доводчик на подъездную дверь должен выдерживать температуру в пределах -40…+65°С.

Напольные

Подобные конструкции сходны по принципу действия с классическим исполнением. Однако приспособления напольного типа несколько отличаются по устройству: рычаг крепится к пружине и поршню, соединяется с роликом, который выполняет поступательные движения, и приводит в работу сердцеобразную ось. Механизм данного вида целесообразно применять для контроля подвижности маятниковых дверей и створок, дверного полотна типа «качели».

Устанавливают доводчик на деревянную дверь, изделия со стеклянными вставками. Несмотря на маленькие размеры, он представляет собой универсальный вариант, способный выдерживать существенные нагрузки. Причем напольные устройства часто выполняют функцию поворотного механизма. Область применения: общественные объекты, торговые центры, в которых установлены двустворчатые двери со стеклянными вставками без короба. Предпочтительно крепить такие механизмы на входных створках.

Скрытые дверные

Приспособления данного типа представлены двумя разновидностями:

доводчики-петли;
со скользящим стержнем.

Первый из вариантов уже рассматривался. Это элементы, которые применяются в качестве поворотного механизма и ответственны за открывание/закрывание створки. Если рассматриваются дверные доводчики со скользящим стержнем, то в данном случае устанавливаем корпус устройства на створку. К нему одной стороной будет подсоединен скользящий стержень, другая — крепится в пазу, который вырезается фрезой в дверной коробке.

Когда планируется установка дверных механизмов скрытого монтажа со скользящим стержнем, важно удостовериться, что между полотном и коробом имеется зазор достаточной толщины, чтобы через него прошла тяга. Отмечают несколько нюансов подобных конструкций доводчика:

небольшой эксплуатационный ресурс;
необходимость в точном расчете места установки;
способность выдерживать небольшие усилия закрывания и открывания;
варианты установки дверных доводчиков скрытого типа ограничены;
узкая область применения.

Классификация по усилию закрывания

Доводчики подразделяются на несколько видов, отличных по классу усилия, который соотносится с инерцией дверного полотна. На данный параметр оказывают влияние следующие характеристики: масса створки и длина плеча, которая соответствует ширине дверцы. Класс усилия определяется стандартом ЕN 1154. С учетом данных параметров формируется ценовая категория механизмов. Классификация на основании ширины полотна и его массы, соответственно:

EN1: 750 мм, 20 кг;
EN2: 850 мм, 40 кг;
EN3: 950 мм, 60 кг;
EN4: 1100 мм, 80 кг;
EN5: 1250 мм, 100 кг;
EN6: 1400 мм, 120 кг;
EN7: 1600 мм, 160 кг.

Первые варианты предназначены для установки на легкие створки. По этой причине их часто крепят на межкомнатные полотна. Изделия последних классов разработаны для тяжелых дверей.

Блок: 3/7 | Кол-во символов: 5352
Источник: https://ODveryah.ru/furnitura/dovodchik-dvernoj

Выбор устройства

Совет: Перед тем, как выбрать доводчик, стоит познакомиться с нормами, которые определяют усилия, развиваемые им при их использовании. Они соответствуют европейским стандартам.

Большая мощность доводчика соответствует более высокому его классу.

Например:

Изделие самого высокого класса выбирается для установки на бронированной металлической двери.
Доводчик низкого класса устанавливается на легковесном изделии.
Конструкции 3-5 классов используются для простых входных дверей, устанавливаемых во внутренних помещениях.

Подбирая доводчик, принимаются во внимание параметры, учитываются внешние факторы, например:

При эксплуатации входной двери часто подвергающейся воздействию боковых ветровых нагрузок, полотно должно оснащаться изделиями высокого класса, что увеличит срок службы доводчика.

Совет: Если по размерам и массе изделия можно использовать два разных класса изделий, следует предпочтение отдавать элементам высокого уровня, что обеспечит больший запас прочности, а значит и более продолжительную работу устройства.

Не нужно учитывать только мощность при выборе изделия. Это не всегда указывает на большую нагрузку при установке. Если такой доводчик установить на дверь из ПВХ, будет создаваться дополнительная нагрузка на петли, из-за чего они быстро станут изнашиваться.
Пластиковая дверь с мощными элементами тяжело открывается, это создаст дополнительный дискомфорт при пользовании.
При выборе доводчика должна учитываться его морозостойкость. Существуют модели, работающие при экстремальных температурах, колеблющихся в диапазоне от (-45°С) до (+ 70°С).
Обращается внимание на скорость перемещения дверной системы. Например, для противопожарных конструкций устройства должны иметь большую скорость закрывания, а при использовании в доме предпочтение отдается медленному, особенно при проживании пожилых людей и детей. В общественных местах лучше устанавливать приборы с функцией торможения открывания, что предотвратит удар створки о стену.

Для знакомства покупателя с дополнительными возможностями изделия предлагается сертификат на доводчик. Его наличие является гарантией того, что приобретаемый товар высокого качества.

Совет: Выбирая прибор, следует поинтересоваться наличием сертификата. Это даст большую уверенность, что выбранное устройство будет работать исправно многие годы.

Обзор популярных моделей

Ниже представлен обзор дверных доводчиков самых известных зарубежных производителей, выпускающих продукцию высокого качества:

Dorma. Это механизм немецкой компании, особенность которого — наличие скользящей тяги. Такая конструкция позволяет скрывать колено тягового механизма, и не портить внешний вид двери.

Dorma

DC-100. Это механико-гидравлическое устройство для открывания дверей массой до 100 килограмм. Может работать в диапазоне температур от (-35°С) до (+60°С), имеет две скорости перемещения.

NOTEDO

Abloy. Выпускает его компания из Финляндии. Максимальный вес двери до 80 килограмм. Модель имеет удобную систему регулировки механизма. В конструкции имеется независимый клапан, который позволяет обеспечивать плавное перемещение.

Abloy

Доводчик напольный фирмы GEZE не заметен и надежно закрывает конструкции маятниковые и с упором. Системы выпускаются для тяжелых створок и конструкций с небольшим весом. Доводчики могут устанавливаться на огне- и дымозащитных дверях.

Напольный доводчик

Доводчик ддо 30 кг. Пружинный механический доводчик DS19 служит для плавного закрывания конструкций массой до 30 кг. Их отличает одна скорость передвижения двери, регулировка одним винтом. Используется для дверей, ширина которых до 75 сантиметров. Цена изделия самая малая.

Доводчик до 30 кг

«НОРА-М». Минимальное количество циклов открывания и закрывания составляет 500 000 раз, гарантия на все модели действует 5 лет. В ассортименте торговой марки имеются доводчики «НОРА-М», характеристика которых позволяет фиксировать изделие в открытом положении. Чтобы закрыть дверь нужно довести полотно до угла 90°. Затем оно начинает закрываться само. В таких моделях существует регулировка скорости закрывания конструкции и ее дохлопа.

«НОРА-М»

Доводчик «БУЛАТ», предназначен для плавного, автоматического закрывания. Используется для пластиковых, деревянных и металлических конструкций полотен. Функции устройств: регулировка скорости закрывания и окончательной доводки. Диапазон температур при использовании – от (-35°С) до (+50°С). Максимальна ширина двери – 1,2 метра.

Доводчик фирмы «БУЛАТ»

K-Dom. Собирает фирма из Южной Кореи. Конструкция имеет стандартный рычаг. Служит для плавного закрывания дверей распашного типа. Инструкция по монтажу на русском языке, сальники изготавливаются в Германии, вал имеет увеличенный диаметр, специальное масло делает конструкцию морозоустойчивой, может работать в диапазоне от (-45°С) до (+50°С).

K-Dom

Доводчики для раздвижных дверей. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. Преимущества и недостатки устройства таких конструкций приведены в таблице:

Преимущества

Недостатки

Исключается удар полотна о дверную коробку при закрытии проема.
Автоматическое закрытие обеспечивает сохранность тепла в помещении и исключает проникновение шума в него.
Возможность регулирования скорости перемещения двери.
Безопасная эксплуатация.
Большой срок службы раздвижного механизма.

Основным недостатком применения таких моделей является наличие торчащих подпружиненных штифтов, за которые легко зацепиться и сломать устройство. Чтобы предотвратить это, размещать изделие необходимо в максимально верхних точках, но это может снизить прочность конструкции.

Доводчик для раздвижных дверей

Блок: 3/4 | Кол-во символов: 5606
Источник: https://sdelaidver.com/furnitura/dovodchik/dvernoj-dovodchik-466

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

Доводчик.
Тяга из рычагов.

Комплект устройства

Метизы для крепежа.
Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
Делается разметка.
Сверлятся отверстия.
Крепится корпус.
Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
Корректируется ускорение закрытия регулировкой винта 2.
Дверь открывается до рабочего угла и отпускается.
Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
Больших усилий при выполнении регулировки прилагать не стоит.
После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
Нельзя ничего подкладывать под открытую дверь.
Нельзя дверь тянуть «на себя», для ускорения этого процесса.
Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Блок: 4/4 | Кол-во символов: 3603
Источник: https://sdelaidver.com/furnitura/dovodchik/dvernoj-dovodchik-466

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90o к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Блок: 5/9 | Кол-во символов: 2074
Источник: https://baniwood.ru/dovodchik-dlya-dveri.html

Как выбрать дверной доводчик?

Широкий выбор моделей доводчиков представлен на современном рынке. Какой тип дверного закрывателя выбрать, зависит от множества факторов. При покупке доводчика следует учитывать разнообразные параметры:

Ширина двери и вес дверного полотна влияют на такие параметры как мощность и сила закрытия.
Возможность регулировать доводчик под индивидуальные потребности.
Тип устройства доводчика зависит от условий монтажа.
Температурный режим – доводчик дверной уличный морозостойкий отличается от моделей, работающих в теплых помещениях, типом корпуса и характеристиками масла.

Устройства, гарантирующие плавное и негромкое закрытие дверей, можно приобрести в профессиональных магазинах. Лучшими моделями дверных автоматических доводчиков признаны:

1. Dorma TS-73 – модель, работающая на шестеренке с «умным» амортизатором. Рекомендуется для применения на дверях не тяжелее 110 кг, представлена в нескольких цветовых решениях.

1. Assa Abloy DC120 – дверной доводчик для внутренних и наружных дверных полотен массой до 80 кг с разнообразными регулировками.

1. Доводчик ABLOY DC 240 хорошо использовать для габаритных дверей весом до 120 кг, имеет литой корпус из алюминия и может применяться в широких температурных диапазонах.

1. Geze TS 1000 – морозостойкая модель уличного доводчика, хорошо работающая как на морозе, так и в жару.

Блок: 4/7 | Кол-во символов: 1347
Источник: https://womanadvice.ru/dvernoy-dovodchik-chto-eto-takoe-ustroystvo-princip-raboty-osobennosti-raznyh-vidov

Правила эксплуатации дверного доводчика

Соблюдение условий содержания дверных механизмов – залог их длительной работы без поломок. Чтобы исключить возникновение дефектов у внутренних дверных доводчиков, необходимо запомнить факторы, влияющие на уменьшение их эксплуатационных характеристик.

Плохие погодные условия – сырость, перепады температуры негативно сказываются на целостности металлических деталей и внутренних частей механизма.
Чрезмерное усилие при открывании и закрытии дверей приводит к поломке доводчика.
Блокировка двери, когда ее намеренно оставляют открытой, не снимая доводчик и подпирая тяжелым предметом внизу. Такие действия приводят к тому, что механизм для закрытия двери выходит из строя.
Перегрузка доводчика случается, если вес двери не соответствует параметрам механизма, или на дверном полотне висят или катаются дети.

Блок: 6/7 | Кол-во символов: 846
Источник: https://womanadvice.ru/dvernoy-dovodchik-chto-eto-takoe-ustroystvo-princip-raboty-osobennosti-raznyh-vidov

Регулировка

Выставить все по уровню, закрутить саморезы и выполнить первое открытие, это еще не значит, что вы поставили доводчик правильно. Нужна регулировка дверного доводчика, которая поможет сделать открытие-закрытие более мягким, подстроить изделие под ваш инструмент. В работе потребуется стул или стремянка для работы на высоте, отвертка крестовая, отвертка плоская, инструкция по регулировке конкретной модели, шестигранник.

Для начала нужно поддеть верхнюю крышку. В большинстве своем крышка защелкивается на зажимы, но иногда она закручена на саморезы. Используйте отвертку или подденьте верхнюю крышку пластиковой, ненужной картой. В противном случае могут быть царапины на поверхности и потеря эстетического вида.

Вы должны понимать, что внесение любых изменений в положение регулировочных винтов, должно быть протестировано. Это связано с тем, что вес и форма дверного полотна, правильность установки, а также другие нюансы, сугубо индивидуальны.

Регулировка доводчика

Поэтому нужно регулировать и открывать/закрывать дверь, чтоб понять, насколько удобно и плавно все работает. Если в доме есть животные, которых вы не всегда хотите пускать, можно сделать упор на скорость закрытия и лишь в конце замедлить ее, чтобы не было хлопка.

Конструктив механизма предусматривает два основных винта. Это винты 1 и 2 и они именно так маркируются на большинстве современных доводчиках. Регулировать бездумно не стоит, поскольку практика показывает, что изменение положение винта более чем на 2-2,5 оборота приводит к поломке изделия в целом. Поэтому делайте все плавно и проверяйте результат после каждой подкрутки.

Винт номер один отвечает за угол открытия двери. Т.е это возможный диапазон градусов, от 15 до 180. Второй винт, напротив, регулирует скорость, с которой дверь будет двигаться, когда находится в финишном положении, приоткрыта в промежутке от 0 до 15 градусов. Именно он влияет на хлопок и позволяет его сгладить.

Блок: 7/10 | Кол-во символов: 1930
Источник: https://stpoyka.ru/dovodchik-dvernoy-opisanie-harakteristiki-vidy-primenenie-i-tsena-dovodchika/

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Блок: 7/9 | Кол-во символов: 1221
Источник: https://baniwood.ru/dovodchik-dlya-dveri.html

Ремонт

Если произошла перегрузка механизма, что привело к износу, меняют некоторые детали. Запчасти для доводчика подбираются с учетом его типа. При протечке масла оценивается состояние корпуса, если дефект небольшой, щель закрывают герметиком. При сильной деформации деталь меняют. При разрыве металла штанги используется сварочный аппарат. Коррозия устраняется путем зачистки. Изгиб штанги исправляется вручную, при этом восстанавливают форму данного элемента. Аналогичным образом ремонтируется доводчик на стеклянную дверь, металлическую или деревянную створку.

Блок: 7/7 | Кол-во символов: 565
Источник: https://ODveryah.ru/furnitura/dovodchik-dvernoj

Пружинные доводчики

Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

Пружинные доводчики — вариант для межкомнатной двери

В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

Блок: 8/9 | Кол-во символов: 1325
Источник: https://baniwood.ru/dovodchik-dlya-dveri.html

На что обратить внимание перед покупкой?

Выбирая доводчик, важно обращать внимание на производителя. Не стоит покупать самый дешевый вариант, поскольку это повлечет за собой быстрый выход из строя пружин, амортизаторов, камер с маслом. Важно выбирать проверенных производителей, отзывы от которых говорят о положительных качествах эксплуатации.

Важно, чтобы корпус был выполнен из нержавеющей стали, особенно если вы собираетесь использовать доводчик дверной металлический для входной двери. Не стоит использовать его в том случае, если дверь открывается внутрь дома, поскольку тогда доводчик будет располагаться снаружи. На него будут попадать атмосферные осадки, и он заржавеет.

Обращайте внимание на угол открытия. Стандартный доводчик должен позволять открывать дверь на величину не менее чем на 180 градусов. Показатели в меньшую сторону снижаются за счет регулировки. Поэтому важно, чтобы этот механизм был предусмотрен в конструкции доводчика.

Устройство доводчика

Важен дополнительный функционал. Например, чтобы доводчик предусматривал функцию защиты от ветра. В номенклатуре она называется Back check. Она рассчитана на то, чтобы замедлить ход двери в момент ее полного открытия. В противном случае, от ветра она может удариться о стену дома и повредиться. Часть из-за этого страдают ручки, поскольку дверь бьется о стену именно ей.

Дополнительная функция Delay action предполагает закрытие двери без усилий. Это значит, что приоткрывшись на 70 и более градусов, срабатывает дополнительный возвратный механизм, который натягивает возвратную пружину. Таким образом, человек, который вышел из помещения, не должен прилагать дополнительных усилий для закрытия.

Еще одна важная функция — Hold Open. Она считается важной с точки зрения удобства. Это возможность без усилий открыть дверь и зафиксировать ее в таком положении. Ранее пришлось бы разбирать шарнирный механизм, подставлять что-то под дверь, чтобы она не закрывалась. Важно лишь открыть на 180 градусов до щелчка.

Блок: 8/10 | Кол-во символов: 1979
Источник: https://stpoyka.ru/dovodchik-dvernoy-opisanie-harakteristiki-vidy-primenenie-i-tsena-dovodchika/

Цена

Рынок предлагает нам множество вариантов доводчиков, в разном ценовом сегменте. Например, недорогой вариант SD-2020, который рассчитан на 25-40 кг. Такое изделие подойдет для наружных и внутренних дверей малого веса. В целом, надежное устройство в ценовом сегменте до 800 рублей, поскольку оно рассчитано на 200 000 циклов открытия.

Главное не допускать его монтаж на открытых условиях, поскольку корпус не герметичный. Такой доводчик предполагает возможность открытия двери на величину до 160 градусов. Допустимая температура эксплуатации равна значению в промежутке от -30 до +40 градусов по Цельсию.

Доводчик Apecs DC- 22/25-45-M-W/, рассчитанный на вес не менее 45 кг. Имеет белый цвет, что предполагает его монтаж с пластиковыми белыми дверьми. Правда, комплекты в саморезах черные, поэтому если вы хотите добиться высокой эстетики, значит, вы должны покрасить их в цвет или поискать аналоги белого цвета.

Подобная конструкция предусматривает регулировку, но не имеет дополнительных функций. Открытие этого механизма возможно на 180 градусов, что позволяет полностью открывать доводчик. Механизм открытия предполагает быстрый съем подвижного элемента для открытия двери настежь.

В продаже есть дверные доводчики, чьи механизмы скрыты в петлях. Это современные петли высокой эстетики, которые рассчитаны на правое и левое открытие, соответственно. Это стоит учитывать на момент покупки, иначе можно выкинуть деньги впустую. Например, левая и права петля от производителя Laflorida (Лафлорида), где каждая рассчитана на 25 кг.

Если поставить на металлическую входную дверь три таких петли, можно будет выдержать до 75 кг. Петли рассчитаны на полноценное открытие на 180 градусов, что нисколько не отличит их от привычных нам механизмов.

Блок: 9/10 | Кол-во символов: 1746
Источник: https://stpoyka.ru/dovodchik-dvernoy-opisanie-harakteristiki-vidy-primenenie-i-tsena-dovodchika/

Кол-во блоков: 22 | Общее кол-во символов: 37945
Количество использованных доноров: 8
Информация по каждому донору:

https://stroy-podskazka.ru/dveri/dovodchiki/pruzhinnye/: использовано 1 блоков из 5, кол-во символов 1947 (5%)
https://presstile.ru/remont-i-otdelka-kvartiry/dveri/osobennosti-pryjinnyh-dvernyh-dovodchikov.html: использовано 1 блоков из 5, кол-во символов 2074 (5%)
https://sdelaidver.com/furnitura/dovodchik/dvernoj-dovodchik-466: использовано 3 блоков из 4, кол-во символов 9605 (25%)
https://mezhdveri.ru/17378-pruzhinnyih-dovodchikov-dveri.html: использовано 1 блоков из 4, кол-во символов 1332 (4%)
https://baniwood.ru/dovodchik-dlya-dveri.html: использовано 4 блоков из 9, кол-во символов 4822 (13%)
https://stpoyka.ru/dovodchik-dvernoy-opisanie-harakteristiki-vidy-primenenie-i-tsena-dovodchika/: использовано 5 блоков из 10, кол-во символов 7359 (19%)
https://womanadvice.ru/dvernoy-dovodchik-chto-eto-takoe-ustroystvo-princip-raboty-osobennosti-raznyh-vidov: использовано 4 блоков из 7, кол-во символов 4889 (13%)
https://ODveryah.ru/furnitura/dovodchik-dvernoj: использовано 2 блоков из 7, кол-во символов 5917 (16%)

Источник

Монтаж доводчика

Как установить дверной доводчик своими руками? Работа производится в несколько этапов:

подготовка инструмента и ознакомление со схемой, прилагающейся к устройству;
монтаж доводчика;
регулировка устройства.

Подготовка

Для крепления доводчика к двери потребуется подготовить следующий набор инструментов:

дрель с набором сверл;
мерительные инструменты;
набор отверток или шуруповерт.

Все крепежные болты входят в комплект устройства.

После подготовки инструментов рекомендуется изучить схему установки, прилагаемую к устройству. Доводчик крепится:

на дверное полотно при условии, что дверь открывается внутрь помещения. В этой ситуации рычаг устройства монтируется на дверную коробку;
на дверной косяк, если дверь открывается наружу. В этих условиях рычаг доводчика необходимо закрепить на двери.

Правильное расположение элементов доводчика на двери

Перед установкой устройства рекомендуется проверить работоспособность всей дверной фурнитуры и при необходимости провести регулировку или смазку отдельных элементов.

Установка

Как поставить устройство на дверь, надежно закрепить его и подготовить к работе? Монтаж доводчика двери осуществляется следующим способом:

в первую очередь в месте установки устройства производится разметка. Для упрощения этой процедуры и уменьшения риска неправильного определения точек крепления к устройству прилагается схема установки, выполненная в натуральную величину. Для определения точек крепления готовый шаблон (схема) крепится к двери скотчем или любым иным, наиболее удобным способом. Далее при помощи маркера (карандаша) выделяются места расположения крепежных болтов;

Определение мест расположения крепежных болтов по шаблону

в отмеченных местах высверливаются отверстия. При подготовке отверстий необходимо подобрать сверло максимально соответствующее размерам крепежных болтов;

Подготовка отверстий для крепления устройства

фиксируются отдельные части доводчика. Установка корпуса устройства производится таким образом, чтобы регулировочные болты были направлены в сторону расположения дверных петель;

Фиксация отдельных частей доводчика

к корпусу доводчика присоединяется рычаг-тяга. Для присоединения рычага в нижней части корпуса расположен специальный винт, который после соединения устройств затягивается.

Как производится установка доводчика на дверь, рассказано на видео.

Регулировка

Заключительный этап монтажа доводчика – это регулировка устройства. Инструкция по регулировке должна прилагаться к доводчику. Если описания регулировки нет, то можно руководствоваться следующей схемой:

отрегулировать можно скорость закрытия двери до момента захлопывания (регулировка от 90º до 15º) и скорость доводки (от 15º до 0º);
для регулировки на корпусе доводчика располагаются специальные болты. В некоторых моделях болты могут быть скрыты за декоративной накладкой;
вращать регулировочные винты необходимо медленно, приблизительно по ¼ оборота до момента получения оптимальных результатов.

Нельзя выкручивать регулировочные винты полностью, так как это приведет к неработоспособности устройства.

Болты для окончательной регулировки доводчика

В процессе использования доводчик рекомендуется постоянно проверять, при необходимости заменять смазку основных элементов устройства. При соблюдении правил подбора, монтажа и использования доводчик прослужит длительный период времени.

Советы по эксплуатации

Даже если доводчики установлены по всем правилам, иногда приходится вмешиваться в их работу. Но чтобы реже возникала такая потребность, нужно соблюдать элементарные правила. Аппарат должен сам по себе закрывать дверь — в этом и состоит его основное призвание. Если скорость закрытия слишком велика или же слишком мала, помогать или мешать полотну не надо. В таких случаях производится регулировка механизма.

Не стоит злоупотреблять способностью дверей оставаться в открытом положении. Тем более нельзя подкладывать под полотно различные лишние предметы. А также не следует повисать на двери, использовать ее для катания. Подобного рода развлечения любят дети — и за ними требуется тщательно следить. Заметив, что устройство работает как-то неправильно, надо посмотреть, не появились ли масляные потеки.

При этом наладка внутренней части механизма все равно должна поручаться профессионалам

Там присутствует мощная пружина, обращение с которой требует осторожности. А вот корректировать скорость работы вполне возможно — для этого надо подтянуть либо ослабить специальные винты

Осторожно: полностью извлекать их нельзя, это может вызвать разгерметизацию доводчика. Перед выполнением этой работы требуется еще раз свериться с технической документацией, тогда риск окажется минимален.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Виды механизмов

Планируя своими руками смонтировать дверь с доводчиком, следует учесть некоторые особенности имеющихся в продаже изделий.

Наиболее распространенные технологические решения здесь выглядят следующим образом.

Шестереночные, с зубчатой рейкой и рычажной передачей. Имеют масляный тип смазки, которая при эксплуатации на морозе может густеть. Рекомендованы для установки в интерьерных пространствах и внутри подъездов. Для использования с креплением на наружной стене здания подходят в тех случаях, если средние зимние температуры не опускаются ниже нуля градусов. Сам механизм отличается плавностью движения и высокими показателями силы прижимного воздействия.
Кулачковые доводчики имеют внутри поршневой элемент с валом, а также пружину с регулировочным винтом. Здесь используется слайдерная тяга, позволяющая смягчить закрывание створки, сделать его более плавным. Такие механизмы ориентированы на эксплуатацию в сочетании с накладным или врезным типом крепления. Напольные модели также чаще всего оснащаются именно кулачковым механизмом.

Установка доводчика на дверь своими руками (видео)

Установка доводчика дело довольно нехитрое. Главное, четко соблюдать все рекомендации, прописанные в инструкции. При эксплуатации устройства не нужно дополнительно «помогать» двери закрываться или быстрее открываться: это может повредить механизм. Для исправной работы двери, достаточно раз в два или три года менять смазку шарниров доводчика, а для входной двери это нужно делать каждый год, и не забывать при этом менять регулировку при смене сезона. В таком случае, качественный доводчик проработает долгие годы без особых проблем.

Разноплановая функциональность доводчиков

Допустим, на улице порывистый ветер, в доме сквозняк, или человек открыл дверь с особым усилием. Тогда резкое открытие дверей предотвращает регулируемый гидравлический демпфер специальной конструкции. С его помощью дверное полотно не ударится о прилегающую стену, не сломается.

Зачатую дверь в помещение должна продолжительный период оставаться открытой. Тогда используется доводчик, механизм которого фиксирует дверь в открытом положении.

В некоторых ситуациях требуется определенная пауза между моментами открытия двери и начала закрытия. Обычно так работают складские помещения, также подобным способом функционирует дверь в домашней кладовке. Устанавливают доводчики, обладающие функцией задержки закрытия.

Для двустворчатых дверей потребуется механизм, способный координировать закрывание обеих створок единообразно и единовременно.

Для «холодных» дверей потребуется доводчик, конструкция которого обладает системой «термозаслонки«. Система реагирует на перепады температуры, что приводит к ее сужению или расширению. Это возможность компенсировать изменение вязкости масла.

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление

Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно

Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
Выполнить фиксацию корпуса.
Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Дополнительные рекомендации

В большинстве своем доводчик для входной металлической двери не требует специального ухода. Главное, установить механизм, подходящий по климатическому предназначению: комнатный доводчик при монтаже на входную дверь заклинит при первых же морозах. Для защиты от влаги, а также грязи на уличных системах доводчики крепят только со стороны помещения.

Если дверь выходит на улицу, то в него все же попадает пыль и грязь, которую нужно удалять. Каждый сезон механизм надо регулировать, а при необходимости смазывать, заменять масло, ведь его вязкость сильно зависит от температуры.

Ни в коем случае нельзя подпирать полотно или вставлять клинья, чтобы дверь долго была открытой. Это может привести к вытеканию масла из механизма и выходу его из строя. Исключения составляют устройства со стопором, им фиксация не страшна.

Еще что нельзя делать с дверью, обустроенной доводчиком, так это с силой ее закрывать, притягивать, ускорять движение полотна. Оно должно закрываться только самостоятельно. Такая «вредная привычка» жильцов приводит к тому, что сбивается регулировка винтов устройства

Также важно проверять петли и корректировать их, чтобы полотно не проседало. Если смазка начинает подтекать, механизм работает со сбоями, необходимо заменить доводчик на новый. Доводчик – важная фурнитура металлической двери

Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера

Доводчик – важная фурнитура металлической двери. Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера.
