Дожигатель для печи на дровах своими руками

Содержание:

1. Самостоятельное обустройство дровяной печи
2. Особенности печей на дровах
3. Печи на дровах длительного горения

Самым известным и традиционным устройством для отопления домов в сельской местности и дачных загородных построек считается печь, для которой в качестве топлива используют дрова. Принцип ее функционирования следующий: сухая древесина сгорает в топке, в результате чего образуется тепло, разогревающее корпус конструкции и специальный теплообменник, имеющий встроенный теплоноситель.

Востребованной также является отопительная дровяная печь своими руками, имеющая дополнительный водяной контур. Работает данный отопительный прибор следующим образом: дрова, сжигаясь в топке, образуют тепло, которое разогревает корпус, а также теплообменник и встроенный в него теплоноситель. Как показал опыт использования печей, имеющих теплообменник и водяной контур, лучшим материалом, для их изготовления можно назвать чугун и сталь (прочитайте также: «Отопительная печь с теплообменником своими руками — не так всё сложно, как кажется»).

Но такие конструкции используют топливо, отличающееся низким КПД – и это их основной недостаток. Подобные отопительные приборы выгодно подключать к системе нагрева пола, поскольку для их функционирования не нужно постоянно обеспечивать высокую температуру.

Тем не менее, низкий КПД, которым характеризуется дровяная печь с теплообменником и водяным контуром, не мешает ей обладать значительными достоинствами:

• доступность топлива, поскольку в случае необходимости древесные материалы можно собрать непосредственно на приусадебном участке;
• дрова относятся к экологически чистому и безопасному для здоровья человека сырью, при сжигании которого выработка и выброс вредных веществ в окружающую среду минимален;
• экономичная печь на дровах обеспечивает функционирование отопительного прибора вне зависимости от наличия электроэнергии;
• чтобы изготовить такую печку на дровах, используют материалы, отличающиеся повышенной прочностью, благодаря чему она служит продолжительное время.

Кроме этого, дровяная печь для дачи или частного домостроения может иметь на своей верхней плоскости варочную поверхность, при наличии которой можно готовить пищу (читайте также: «Правильная схема отопления дачи своими руками»). Нагревается она при горении прямого пламени. В некоторых конструкционных вариантах дровяных печей для топки используется не глухая заслонка, а дверца, нередко с окошком, сделанным из огнеупорного стекла, что позволяет наблюдать за процессом горения.

Самостоятельное обустройство дровяной печи

Последовательность сборки печи, работающей на дровах, следующая:

• определяют место для будущей конструкции;
• создают фундамент;
• выполняется кладка кирпичей;
• сушка.

До того, как сделать своими руками печь на дровах, такую как на фото, в первую очередь определяют место ее расположения. Лучшим вариантом будет установка конструкции как можно дальше от хозпостроек с подветренной стороны относительно дома.

Поскольку печь долгого горения будет иметь немалый вес, потребуется фундамент плитного типа. Для этого следует снять 15-сантиметровый слой почвы. В образовавшуюся нишу на половину глубины засыпают песок, а затем заливают бетон. Необходимо, чтобы фундамент на несколько сантиметров выступал над поверхностью земли. В качестве наполнителя используют битый керамический кирпич. После этого фундамент должен окончательно окрепнуть и только после этого приступают к проведению дальнейших работ. На это потребуется не один день.

Чтобы построить подобную конструкцию, необходимо иметь в своем распоряжении:

• кирпич керамический полнотелый;
• специальный раствор, для изготовления которого потребуется 2 части песка и по одной части извести и глины.

Первый ряд выкладывают, чтобы сделать для плиты днище. Швы заделывают раствором.

Второй ряд укладывают, используя метод перевязки швов, спереди предусматривают место для установки колосниковой решетки. При этом разрешается выполнять кладку половинчатыми и целыми кирпичами.

Если печь устанавливают на даче, то ей не требуется большая мощность и тогда достаточно выложить стенки толщиной в полкирпича (прочитайте: «Отопление дачи на дровах — популярная классика»). Корпус создают методом перевязки, используя при необходимости половинки кирпичей. Для топки будет достаточно 5 рядов кирпичей – языки пламени не должны доставать до плиточной поверхности. После завершения кладки надо дать конструкции просохнуть.

Для обустройства дровяной печи для дома потребуются металлические элементы – а для их изготовления нужны практические навыки выполнения сварочных работ. Из металла делают заслонку, колосниковую решетку, обвязку, трубу и плиту.

Чтобы выполнить обвязку, используют металлический 3,5-сантиметровый уголок. Затем к ее передней части приваривают опорную полосу – она станет ложементом для перекрывающей плиты. Потом обвязку закрепляют слоем раствора. Из аналогичного уголка варят основу колосника, а для его стержней берут металлические пруты, имеющие в диаметре 1,5 сантиметра.

Для изготовления перекрывающей плиты задействуют 4-миллиметровый металл, а для заслонки и дымовой трубы нужен материал более тонкий. В плите делают отверстия для обустройства конфорок – съемных элементов. Благодаря такой конструкции плиты пищу можно приготовить как на открытом огне, так и на варочной поверхности. В том случае, когда не удалось сделать или приобрести качественные изделия для печи такие, как поддувало и дверца для топки, тогда желательно установить съемную заслонку. Опорную плиту нужно прочно соединить с уголками обвязки.

Особенности печей на дровах

Для отопления дровами делают печи из металла или выкладывают из кирпичей. Все знают, как выглядит русская печь, которую используют в домах для постоянного проживания. Для сезонной эксплуатации она не подходит, поскольку в холоде кирпичная кладка промерзает и в ней увеличивается влажность. Дальнейшая эксплуатация такой русской печки затруднена. Протопить сильно промерзшую конструкцию можно будет только в том случае, если сжечь много дров. Поэтому если нужна дровяная печь для гаража, дачного домика и других построек сезонного использования, лучше предпочесть конструкцию из металла.

Следует отметить, что из керамического кирпича сделать печь самостоятельно сложно, для этого нужно пригласить профессионального каменщика. Если дачный дом большой, имеет несколько комнат, оптимальным вариантом для его обогрева является каменная печь, способная обеспечить равномерный прогрев. Читайте также: «Как сделать печку на даче своими руками».

Каменки – самые популярные печи для бани на дровах, поскольку они длительное время не остывают. Также для таких банных построек подходят кирпичные и металлические конструкции. Преимущество последних печей заключается в возможности их транспортировать и использовать после зимнего перерыва.

Печи из кирпича относятся к многофункциональным устройствам, в которых предусматривают место для варочной плиты и нередко устанавливают духовой шкаф. Если имеется водяной контур и теплообменник для дровяной печи, ее можно подключить к системе отопления здания или обустроить теплые полы.

Дровяная печь для пиццы появилась впервые в Италии в 16 веке и получила название «помпейской». Сейчас ее конструкция усовершенствована и приобрела современный внешний вид. Особенность устройства дровяной печи для пиццы обеспечивает в ней довольно вялое горение топлива. Читайте также: «Кирпичная печь с водяным контуром».

Устройство и особенности печи длительного горения, подробно на видео:

Печи на дровах длительного горения


Если сравнить отопительные системы, которые встречаются на отечественном рынке, нельзя не отметить популярность, которую имеют дровяные печи длительного горения. Они просты в эксплуатации, надежны, безопасны и имеют приятный вид. Их удобная конструкция способствует качественному обогреву жилого дома или дачи в течение длительного периода времени. Широкий ассортимент данной продукции позволяет без проблем выбрать модель для помещения конкретной площади. Читайте также: «Как построить печку на даче своими руками».

Дровяные печи длительного горения отличаются рядом достоинств:

• экономичность;
• наличие мощного нагревающего элемента;
• высокий КПД;
• простота эксплуатации;
• возможность контролировать горение;
• функционирование без электроэнергии и газа;
• использование в помещениях разных по назначению. Читайте также: «Печка в гараж своими руками».

Печка на дровах своими руками: чертежи и описание

Если есть необходимость в обогреве помещения, то вами может быть изготовлена печка на дровах. Своими руками сделать такую установку можно, имея определенные навыки сварки, если предполагается в качестве материала использовать металл. Достаточно распространенной разновидностью печей, работающих на дровах, является буржуйка. Она довольно проста, но ее КПД достаточно для того, чтобы обогреть негабаритное помещение. Для работы такой печи можно использовать не только дрова, но и другие разновидности топлива, а именно: уголь, мусор, торф, отходы деревообработки.

Изготовление переносной печи

Походная печка на дровах тоже может быть изготовлена самостоятельно. Для этого предстоит использовать баллон, который необходимо первоначально разрезать. Предварительно рекомендуется его подготовить, выпустив пропан. Верхняя часть станет основанием. Резать можно болгаркой. Дно отрезается. Далее можно вырезать дверцу топки. После дверка должна быть установлена на предварительно приваренные петли. Далее переходите к вырезанию поддувала, которое должно располагаться у дна. Теперь можно начинать монтаж жаровни. Изготовить ее допустимо из металлического листа (6 мм). Этот элемент приваривается к топке, заблаговременно во внутреннее пространство ставится решетка. В жаровне подготавливается отверстие для дымохода, в которое после можно будет вставить трубу. Для того чтобы печью было удобно пользоваться, к ее бокам можно приварить ручки. В заключение конструкция покрывается краской.

Разновидности дровяных печей

Печки для отопления на дровах могут быть выполнены не только из металла, но и из кирпича. Но такие установки не столь распространены, ведь построить их не очень просто. Кроме того, к материалу и особенностям дымохода предъявляются очень строгие требования. Если сделать конструкцию неправильной, то она не станет обогревать дом, а только обернется проблемами. Стоить такая установка будет не очень дешево, а проведение работ по строительству займет достаточно много времени.

Плюсы буржуйки

Печка для теплицы на дровах по типу буржуйки не предполагает необходимости устанавливать сложный фундамент, на нее не потребуется соответствующих документов. Обслуживать ее очень просто, а монтаж и вовсе обойдется бесплатно. Буржуйку можно использовать не только в качестве отопительного прибора, но и в роли варочной печи.

Минусы буржуйки

Однако у описываемых печей есть и свои недостатки, один из которых выражен в скором прогорании топлива, тогда как второй – в быстром остывании, что обусловлено отсутствием способности накапливать тепло.

Особенности изготовления

Описываемая печка на дровах — своими руками ее вполне реально сделать — должна обладать дымоотводящей трубой, тогда как в помещении, где предполагается произвести ее установку, необходимо обустроить вентиляцию приточно-вытяжного типа. Ввиду того, что установка представляет собой источник повышенной пожарной опасности, необходимо соблюдать правила ее монтажа. Так, ее нужно расположить как можно дальше от легковоспламеняющихся предметов, помимо прочего, предстоит соорудить ограждение, которое исключит возникновение пожара.

Конструктивные особенности

Для того чтобы появилась возможность самостоятельного изготовления печки для дома на дровах, необходимо ознакомиться с ее конструктивными особенностями. Так, в основе изделия должен быть металл, толщина которого должна быть равна 4 мм и не менее. В качестве незаменимой составляющей выступает топка. Не обойтись при изготовлении печи и без колосника, а также дымоотвода и зольника. Загружаться топливо будет через дверцу.

Для того чтобы облегчить процесс изготовления печи, можно применить в качестве основы стальную бочку, однако необходимо учесть, что толщина ее стенки должна быть равна заявленной выше. Отлично для этой цели подходят газовые баллоны, бывшие в употреблении стальные трубы, а также листовой металл. Пригодится при этом и металлический уголок.

Если печка на дровах своими руками будет изготавливаться, то стоит учесть, что в ее основе должны содержаться две камеры. Одна из них станет выполнять роль зольника, тогда как во второй будет происходить сгорание. Топка должна обладать несколько более внушительными размерами по сравнению с другой камерой. Однако в каждом отсеке обязательно должны быть дверцы и отверстия.

Особенности устройства колосника

Перед началом изготовления печи для своего дома или парной бани необходимо понить, что колосник располагается непосредственно между зольником и топочной камерой. А вот к отверстию топки крепится дверца, которая обязательно должна обладать надежной задвижкой. Колосник, на который укладывается топливо, способен во много раз усиливать тягу во внутреннем пространстве. Помимо этого, у данного элемента есть еще одно назначение, которое заключается в просеивании золы. Отсюда ее предстоит устранять по мере накопления.

Печка на дровах в гараж может иметь колосник с довольно разным размером продольных отверстий. Этот параметр должен быть уменьшен, если в процессе эксплуатации предполагается производить топку не только дровами, но и, например, углем. Специалисты советуют именно так и сделать, чтобы предусмотреть все варианты эксплуатации печи. В камеру зольника допустимо установить предварительно изготовленный ящик, выполненный из тонкой стали. Он позволит гораздо проще устранять накопившуюся золу, для этого предстоит просто доставать ящик из отверстия.

Устройство дымохода

Для того чтобы сделать дымоход, необходимо проделать отверстие в верхней плоскости конструкции, оно должно соответствовать диаметру трубы, которую для этого предполагается использовать. Она может обладать изогнутой формой, а расположить ее можно под некоторым углом. Сделать это допустимо горизонтально или вертикально. В конечном итоге это позволит осуществить нагрев комнаты в гораздо более короткие сроки. Печка для бани на дровах должна иметь дымоход, диаметр которого не должен оказаться меньше 120 мм. В ином случае вы получите буржуйку, которая станет дымить при работе, при этом придется переделывать конструкцию для того, чтобы решить проблему.

Делая трубу, необходимо помнить, что горизонтальные участки не должны оказаться больше по длине, чем 1 м, тогда как градус их расположения не должен отличаться от значения в 30 0. А участок дымохода, который выходит из установки, должен обладать толщиной стенок, как и в конструкции печи, — не менее 3 мм. После 2 м дымоход можно соорудить из более тонкой стали, например, в 0,7 мм, это обусловлено тем, что топочные газы на этом промежутке уже не столь агрессивны по температуре.

Рекомендации по выбору материала

Печка на дровах своими руками может быть изготовлена с использованием асбестоцементных труб, только необходимо учесть, что их установка допустима исключительно снаружи, это объясняется тем, что подобный материал не способен справиться с воздействием высоких температур. Если установить такую трубу непосредственно на выходе топочных газов, то в скором времени она потеряет свои прочностные характеристики и раскрошится или покроется трещинами. А вот в отношении асбестовых шнуров можно отметить, что они гораздо более прочны. Их можно применять при необходимости избавиться от щелей в конструкции, которые остались от неправильной работы сварочным аппаратом. Наружную область трубы необходимо максимально высоко расположить по отношению к поверхности кровли, это расстояние должно быть равно примерно 1,5 м, что станет отлично влиять на интенсивность тяги.

Монтаж печи

Печки для дома на дровах должны устанавливаться по правилам пожарной безопасности. Предварительно для этого необходимо подготовить обвязку, выполненную из уголка. Кроме того, конструкция должна быть устойчивой, для этого основание должно быть максимально твердым, на пол следует уложить лист стали. Он пригодится на случай того, если из печи будут вылетать искры во время горения или загрузки топлива.

Подтопочный стальной лист следует расположить таким образом, чтобы он выступал за пределы установки на 20 см с трех сторон. А вот что касается передней стороны, то лист из-под печи должен выступать на 60 см.

Печка на дровах в гараж или в любое другое помещение должна изготавливаться с тем учетом, что стыки должны получиться герметичными. Это позволит исключить вероятность того, что дым станет попадать в пространство комнаты, что очень вредно, в первую очередь, для здоровья, а уж потом – для тяги. Снаружи расположенную зону трубы, минимальная длина которой была упомянута выше, требуется надежно зафиксировать проволочными растяжками, тогда как ее верхняя часть обязательно прикрывается зонтиком-искрогасителем.

Увеличение коэффициента полезного действия печи

Ввиду того что печка для бани на дровах должна давать во много раз больше тепла, ее можно некоторым образом усовершенствовать. Как правило, печь-буржуйка имеет трубу, которая располагается сзади, что весьма традиционно. Для того чтобы увеличить КПД, необходимо монтировать этот элемент конструкции спереди, делается это над топочной камерой. Это позволит получить следующий эффект. Так, первоначально станут прогреваться стенки печи, что повысит тепловую отдачу. А вот если после изготовления печь будет обложена кирпичом, как и сама труба, то удастся увеличить период до момента полного остывания, это, в свою очередь, позволит во много раз сэкономить топливо.

Такая кирпичная печка на дровах станет работать еще более эффективно, если ее внутренние стенки выложить шамотным кирпичом. Делается это, если есть наличие свободного пространства, ведь будет необходимо увеличить размеры конструкции. Проводить такие манипуляции необходимо непосредственно в топочном отделении. Если вы все еще не выбрали способ увеличения теплоемкости печи, то можно рассмотреть вариант, при котором устанавливается дополнительное оребрение. Для того чтобы реализовать данный способ, к боковым стенкам конструкции снаружи необходимо прикрепить полосы толстой стали, которая станет располагаться перпендикулярно по отношению к стенам. При этом будет во много раз увеличена нагреваемая площадь, что позволит скорее прогреть окружающий воздух. Если поставить на печи емкость, наполненную водой, это будет способствовать сохранению накопленного тепла после того, как процесс топки окажется прекращен. Такие водяные печки на дровах могут быть использованы еще и для того, чтобы подогревать воду, а также готовить пищу.

Если вы решили сделать печь с закрепленными на ее стенках ребрами, допустимо применить кожух для защиты. Его изготовление можно произвести из стали или специальных термостойких материалов. Это значительно уменьшит риск получения ожога в тот период, пока в топке горит огонь.

Еще одним отличным методом увеличения КПД служит использование стальных труб. Они должны обладать значительным диаметром. Их приваривают сверху печи и направляют в противоположные стороны, что должно напоминать печь булерьян.

Исправление проблем в работе печи

Печка для теплицы на дровах после изготовления может не устраивать вас. Причин этому может быть несколько, например, конструкция излишне дымит. Эта проблема может сопровождаться сложностью растапливания. При этом стоит задуматься, по правилам ли был сделан дымоотвод, кроме того, подобное иногда случается при использовании сырого топлива. Причина может состоять и в зольнике, то есть, поддувало может обладать слишком большими габаритами. Довольно часто диаметр дымоотвода не соответствует габаритам топочной камеры. Более того, дымоход может недостаточно возвышаться над поверхностью кровли.

Для того чтобы избежать таких проблем, необходимо заблаговременно подготовить чертеж печки на дровах и работать при изготовлении по нему. Но если все вышеописанные факторы не оправдались, и причина в дровах, то хранить их следует правильно, то есть под навесом. Сравнить необходимо еще и габариты топочной камеры, которые, например, ограничены пределом 70х70 см, при этом труба для дымохода не должна оказаться меньше 110 см. Что касается размера зольника, посредством которого происходит регулировка входящего потока воздуха в топку, его габариты должны быть в 3 раза меньше по сравнению с топочной камерой.

Перед тем как сделать печку на дровах, необходимо, прежде всего, подумать о том, насколько будут соблюдены правила пожарной безопасности. Это выступает в качестве наиболее важного обстоятельства при изготовлении подобной конструкции. Уже потом можно переходить к работам по изготовлению и подготовке места для установки печи. Это станет залогом успеха.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как сделать дровяную печь своими руками

Где используют, достоинства и недостатки

Конструкция описываемого аппарата известна практически всем взрослым людям. Во внутреннюю полость корпуса печи закладывают дрова, которые прогорают после розжига спичками и бумагой, а дым выходит в трубу, герметично приделанную сверху. В процессе сжигания топлива стенки установки греются и отдают тепло помещению.

А снизу, под основным звеном, обычно находится ещё одна маленькая камера, отделённая от топки решёткой — так называемое поддувало, куда проваливается зола по мере прогорания дров. Всё описанное является стандартной схемой.

Вот фотография такой классической железной печи на дровах.

Эта конструкция годится для установки в любом месте

У данного аппарата есть ножки, и при желании его можно переставить перед растопкой. Такие экземпляры часто используют в гаражах. Вот мы и подошли к вопросу применения дровяных печей. Итак, основные варианты их использования:

• в гараже для отопления,
• для обогрева дачного домика,
• в капитальной избе (русская печь тоже работает на дровах),
• в небольших производственных помещениях для поддержания тепла,
• прямо на природе для того, чтобы согреться и сготовить еду.

В зависимости от указанных вариантов, применяют ту или иную модификацию дровяной печи. Но все случаи использования описываемого прибора объединяет одно — у такого оборудования плюсов больше, чем минусов.

Основные достоинства таковы.

• Простая конструкция, лёгкость изготовления.
• Дешевизна.
• Дрова можно не только недорого купить, но и найти самому в лесу (или использовать в качестве материала старую мебель).
• Многие конструкции долго держат тепло.
• Дымовую трубу легко вывести наверх.
• Существует возможность варки и жарки блюд одновременно с отоплением помещения.
• Используется экологически безопасное природное топливо.

Ну а недостатков немного:

• относительно низкий КПД,
• дым от сгорания дров токсичен, если нарушена герметичность оборудования,
• можно обжечься, если коснуться дверцы или стенок топки.

Впрочем, даже эти минусы в некоторых конструкциях легко минимизировать.

Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления

В зависимости от устройства, общей компоновки различают несколько типов описываемых генераторов тепла.

1. Буржуйка переносная, состоит из камеры сгорания, поддувала и трубы.
2. Капитальная чугунная печка, компоновка такая же, но основание вделано в пол, а труба выходит на крышу.
3. Тепловой генератор длительного горения. Здесь несколько изменён принцип сжигания дров, но об этом позже.
4. Русская печь, выложенная из шамотного кирпича с применением цементного раствора. Её конструкция очень сложная. Без специальных знаний и умений самостоятельно изготовить невозможно.

Мастерство изготовления русской печи передаётся по наследству

В печи длительного горения применяется следующий принцип. Дрова поджигают не снизу, а сверху. За счёт этого топливо прогорает очень медленно. Причём воздух подаётся также сверху и одновременно на дрова давит поршень. Ниже показана наглядная схема.

Воздуховод связан с поршнем

Такие печи ещё называют пиролизными. Дело в том, что сверху, над камерой сгорания, у них образуется пиролизный газ — это такой красноватый дым с продуктами догорания дров. Понятно, что самостоятельно изготовить подобную печь крайне сложно, да и нет необходимости. Она годится лишь для огромных помещений, где затраты на оборудование отопления априори большие.

Естественно, проще всего изготовить обычную металлическую печку, встроенную нижней частью в пол дома. Именно такую конструкцию обсудим далее.

Устройство и отличительные особенности

Итак, обязательные составляющие классического генератора тепла, который мы будем изготавливать.

• Топочная камера.
• Поддувало или так называемый зольник.
• Дымоход.

Но здесь следует назвать и необходимые для функционирования установки основные детали.

1. Дверцы камер.
2. Решётка для ссыпания золы (колосник).
3. Выдвижная заслонка, находящаяся в дымоходе (или так называемый шибер).
4. Крышка варочной конфорки.

Проиллюстрируем всё это на схеме.

Наличие боковой дверцы и вторичной топки необязательно

Решётку для осыпания золы также называют колосником.

Перед изготовлением печи делают расчёт и эскиз.

Расчёт основных параметров с чертежом и схемой

Для проектирования классической экономичной печи на дровах необходимо знать площадь отапливаемого помещения. Эта величина нужна для определения объёма камеры сгорания, а также габаритов печки.

Предположим для примера, что нам необходимо отапливать помещение 40 м 2 . Посчитаем требуемый объём дровяной топки.

Известно, что в среднем при сгорании 1 кг дров выделяется мощность 4 квт. Существует также распространённое соотношение для усреднённого подсчёта мощности печи в зависимости от площади помещения высотой 2,5 м. Обычно для отопления 10 м 2 достаточно 1 квт мощности. А для отопления 40 м 2 соответственно достаточно 4 квт.

Значит, из вышесказанного следует, что наша топка должна вмещать хотя бы 1 кг дров. Известно, что 500 кг высушенных поленьев занимает приблизительно 1 м 3. Получается, искомый объём можно найти, если поделить кубометр на 500 кг.

Находим V = 1 / 500 = 0.002 м 3 .

Однако это число вовсе не означает, что у топки должен быть именно такой объём. Просто необходимо заложить габариты, при которых полость получится не меньше или больше. Тогда при всего лишь одной закладке дров мы сможем обеспечить полное прогревание всей заданной площади.

Итак, наша камера сгорания должна иметь объём не меньше, чем 0,002 м 3. При принятии размеров печки будем учитывать данную величину.

Пусть ширина нашего теплового генератора будет 40 см. Высоту примем равной 50 см. А размер от дверцы топки до задней стенки тоже 50 см. Высоту камеры сгорания возьмём 40 см (остальное займёт поддувало). Тогда объём топки V = 0,4 м х 0,4 м х 0,5 м = 0,08 м 3. Эта величина больше, чем необходимые нам 0,002 кубометра. Значит, печка обеспечит требуемую мощность для отопления 40 м 2 .

Можно набросать эскиз от руки (на рисунке размеры не из примера)

Теперь нужно раздобыть требуемые материалы.

Необходимые материалы и инструменты

Дровяную печь разные умельцы делают из чего угодно. Существуют экземпляры из бочки, из бидона, даже из трубы.

Это полевой вариант

Сделаем тепловой генератор из металлических листовых заготовок. Но при этом будем помнить, что самый подходящий материал, который хорошо выдержит постоянный огонь — это чугун. Толщина стенки пусть будет 5 мм.

Подготовим чугунные листы с S = 5 мм следующих параметров. Боковины для нашего примера пойдут со следующими габаритами: 0,5 м х 0,5 м (количество — 2 шт). Дно получится с размерами 0,4 м х 0,5 м. То же касается и верхнего листа. Задняя стенка имеет габариты: 0,4 м х 0,5 м. Переднюю стенку с дверцами лучше приобрести отдельно, ввиду сложности изготовления. На «блошиных» рынках нередко продают разные части от печей. Также необходима труба диаметром 200 мм. Колосник сделаем из листа 0,4 м х 0,5 м. Составим список.

• Лист 0,5 х 0,5 — 2 шт.
• Лист 0,4 х 0,5 — 3 шт.
• Лист 0,4 х 0,5 — 1 шт.
• Передняя стенка с дверцами.
• Труба диаметром 200 мм.
• Кирпичи (если делаем вариант без сварки).
• Цемент и песок (то же самое).

Из инструментов понадобятся мастерок, болгарка и строительный уровень.

Подготовка и выбор места установки

Для начала раскладываем все материалы перед собой. Но делаем это на месте установки печки. Последнее выбираем так. Для максимальной эффективности тепловой генератор монтируют в углу помещения, чтобы тепло распространялось на 2 стены, а не терялось в 4-х направлениях.

При этом необходимо оставить небольшой зазор от стен, равный примерно 150 мм. Если печь используется в дачном доме, желательно ещё при его строительстве предусмотреть дымоход и провести верхнее звено трубы через крышу.

Фундамент под наш агрегат можно не закладывать, потому что при заданных параметрах вес получится небольшой. Если же печка планируется массивная, то лучше подготовить основание из бетона.

Как сделать экономичную печь на дровах своими руками

Печь можно сварить из металла, но существует вариант конструкции, где можно обойтись без сварки. Рассмотрим оба способа.

Металлическая — конструкция без использования сварки

Соберём агрегат без применения электродов. А для устойчивости обложим стенки печки кирпичом. К тому же такое решение поможет дольше сохранять тепло после окончания топки. Ведь кирпичи хорошо держат температуру.

1. Устанавливаем лист для днища на ровную бетонную поверхность пола (если она деревянная, тогда нужно предварительно обмазать её бетоном и зашпаклевать. Проверяем строительным уровнем прямолинейность.
2. Дальше монтируем боковины. Просто прижимаем их к дну, соблюдая вертикальность установки с помощью уровня. Сразу же выкладываем кирпичи с раствором, поддерживая таким образом стены печи.
3. Устанавливаем заднюю часть и тоже обкладываем её кирпичами.

Монтируем переднюю, фасадную поверхность печи.

Подрезаем болгаркой колосник в размер внутреннего профиля печи. Делаем прорези, чтобы получилась решётка.

Получится примерно так

Устанавливаем колосник внутрь. Он должен «застрять» в печи из-за своих габаритов.

На верхней поверхности изделия предварительно прорезаем квадратное отверстие для выхода дыма.

Так правильно нужно держать инструмент

Ставим верхний лист и докладываем кирпичи.

Устанавливаем трубу для выхода дыма. Место стыковки дымохода с печью обмазываем огнеупорным герметиком.

Получается примерно такой вариант.

Снизу можно оставить полости для лучшего прохождения тепла

Перед печкой лучше уложить металлический лист (как на данном фото), чтобы в случае падения горящих углей при открытых дверцах не повредить пол или, того хуже, не устроить пожар!

У описанной печи на верхней её части обычно ещё присутствует конфорка с крышкой для готовки еды. Во время сжигания дров круглую крышку снимают и на её место ставят, например, кастрюлю с водой. Жидкость закипает на практически открытом огне. Но самостоятельно проделать круглое отверстие для конфорки в чугуне очень трудно. Лучше приобрести верхнюю часть печки на «блошином» рынке, так же, как и фасад конструкции.

При первой закладке дров проверяем герметичность соединений — не пропускает ли где наша печка дым? Если обнаружена «утечка», достаточно замазать подозрительное место огнеупорным герметиком.

Железная печь на дровах своими руками для дома и дачи — вариант со сваркой

Если у хозяина жилища имеется сварочный аппарат, а также он умеет работать с электродами, можно сделать сварную конструкцию и не обкладывать её кирпичами. Инструкция на изготовление данной печи напоминает предыдущую, только из инструментов добавляется сварочный аппарат. Вкратце руководство по монтажу выглядит так.

1. Устанавливаем днище на выбранное место. Затем прихватываем боковые стенки. Для проверки перпендикулярности пользуемся каким-нибудь куском листа с правильным углом 90 градусов.
2. Прихватываем заднюю часть печи. Провариваем все три грани конструкции.

Компактный сварочный аппарат удобен

Устанавливаем фасад генератора тепла в сборе с дверцами. Провариваем швы снаружи. Здесь возможно и самостоятельное изготовление передней части печи. Для этого достаточно приварить сплошной лист, затем вырезать в нём болгаркой квадратные отверстия для топки и для зольника, наконец, взять дверцы с шарнирами и прихватить сваркой к печи.

Здесь дверцы уже приварены, верх тоже

Подготавливаем и устанавливаем решётку для осыпания золы — колосник. Как это делается, описано в предыдущей инструкции. Приваривать данную деталь не нужно.

Устанавливаем верхнюю часть, провариваем по периметру. Далее, с помощью сварочного аппарата прорезаем круглое отверстие для дымоудаления.

Монтируем трубу дымохода. Её тоже привариваем к верхушке печки.

Получается примерно такая конструкция.

Дверцы должны открываться на 180 градусов

После остывания швов генератором тепла можно воспользоваться по назначению.

Особенности эксплуатации

Печи на дровах достаточно неприхотливы в работе. Знай только, закладывай твёрдое топливо и наслаждайся теплом! Единственное, за чем надо следить: чтобы печь не прохудилась и не начала пропускать дым в помещение.

При растопке поддувало поначалу не закрывают, чтобы огонь лучше разгорелся. Но когда пламя уже активно играет в топке, нужно плотно закрывать все дверцы печи.

По окончании работы установки обычно закрывают шибер — это делается для того, чтобы тепло не уходило из печки через дымоходную трубу.

Чистка и ремонт

При интенсивной эксплуатации примерно раз в месяц необходимо подвергать дровяной генератор тепла профилактической чистке. Это связано с тем, что печка постепенно засоряется продуктами сгорания дров — зольной крошкой. Последняя мешает нормальному функционированию агрегата.

Если появились какие-то места, где дым прорывается из печи не в дымоход, а прямо в комнату, необходимо посредством внешнего осмотра определить эти прорехи.

Когда они выявляются в сварных швах, можно снова воспользоваться электродами. Но есть и другой кардинальный способ для любых дефектных мест. Достаточно замазать их огнеупорным герметиком или цементом, смешанным с жидким стеклом.

Однако обычно качественно сделанная печь служит долго и не доставляет неприятностей.

Видео: изготовление из бочки и кирпича своими руками

Приведённые инструкции являются лишь одним из многих способов изготовления дровяного агрегата для отопления. Но они показывают, с какими трудностями можно столкнуться в процессе создания собственной конструкции. Вместе с тем мастеровитый человек с фантазией может придумать свой индивидуальный проект на основе описанного. Главное, подойти к делу с душой.

Печь на дровах своими руками

Дровяные печи нашли широкое применение в частном хозяйстве. Владельцы загородных коттеджей, частных домов и даже маленьких дач – каждый может подобрать такую модель печи, которая идеально впишется в интерьер его дома либо участка. Вашему вниманию предлагаются инструкции по изготовлению оригинальных печных конструкций: тандыра, помпейской печки и уличной печи-барбекю из кирпича.

Печь на дровах своими руками

Содержание пошаговой инструкции:

Уличная мини-печь типа «тандыр»

На вашей даче есть беседка или просто уютный уголок, в котором можно собраться семьей или дружеской компанией, к примеру, на шашлыки? Тогда соорудите уличную мини печь для приготовления разнообразной пищи на костре – это очень вкусно.

Для сборки уличной печи используйте экологически чистые и внешне привлекательные материалы. Отлично подойдет обожженная глина. Такая сравнительно небольшая конструкция будет уместна как на маленьком участке, так и на просторном частном имении.

Простейшая и одновременно с этим очень оригинальная мини печь «тандыр» позволяет готовить практически любые блюда – от элементарных лепешек и супов до сложной выпечки и мясных блюд.

Тандыр — находка для гурманов

Габариты и место размещения печи выбирайте в соответствии с личными предпочтениями. Перед началом работы подготовьте все необходимые для сборки печи приспособления, чтобы не отвлекаться в дальнейшем на поиски недостающих элементов.

Готовить в тандыре — одно удовольствие

Набор для обустройства тандыра

Вам понадобится следующее:

• очень большой казан. Чем больше будет эта емкость, тем производительнее и удобнее получится печь;
• бумага;
• растительное масло;
• солома либо овечья шерсть (второй вариант предпочтительнее );
• просеянный песок;
• глина;
• качественный кирпич для устройства фундамента.

Обустройство основания печи

Делаем основание для тандыра

Делаем основание для тандыра

Подготовьте основание. Выройте яму глубиной 100-110 см и дополнительно сделайте в яме углубление для установки асбестовой трубы. Труба будет обеспечивать приток воздуха в тандыр, необходимого для поддержания стабильного пламени.

Делаем основание для тандыра

Делаем основание для тандыра

Выложите дно ямы одним рядом полнотелого кирпича из обожженной глины. Заполните швы глиной. Установите асбестовую трубу в предварительно подготовленное углубление.

Выставьте кольцо из вертикально размещенных кирпичей в количестве 24 штук. Кирпичи выставляйте без применения раствора, т.е. насухо. В результате внутренний диаметр кольца должен составить немного более 50 см. Швы между кирпичами и место входа трубы заполните глиной. Тщательно промажьте глиной внутреннюю поверхность трубы.

Делаем основание для тандыра

Выложите второй ряд кирпича аналогично первому. Заполните швы глиной.

Выложите третий ряд кирпича по такой же схеме, но с немного увеличенным внутренним радиусом. Заполните швы глиной. Основание готово.

Обустройство купола

Казан является «сердцем» рассматриваемого печного агрегата. Подберите самую глубокую и вместительную емкость, которую только сможете отыскать.

Приготовьте смесь из части глины и двух частей чистого песка. Добавьте к смеси немного соломы либо овечьей шерсти.

Обмажьте приготовленной смесью внешние стенки емкости. На верхней стенке оставьте участок без раствора диаметром порядка 0,5 м – именно на нем вы будете готовить свои кулинарные шедевры, предварительно установив решетку. Через это же отверстие вы будете загружать дрова.

Лепим газеты и мажем казан глиной

Раствор наносите толстым равномерным слоем. Оптимальная толщина – порядка 80 мм. Ближе к основанию увеличьте толщину слоя до 100 мм. Оставьте печь сохнуть на 1-2 недели. Когда импровизированна я облицовка из глины полностью просохнет, снимите ее с казана и установите на кирпичное либо каменное основание.

Режем штукатурную сетку из стекловолокна и обклеиваем

Можете начинать пользоваться печкой, предварительно уложив на отверстие вверху решетку. Дрова загружайте через это же отверстие, с помощью дверцы поддувала регулируйте интенсивность тяги.

Делаем купол тандыра

Делаем купол тандыра

Ставим купол на основание

Ставим купол на основание

Обмазываем глиной стенки

Набираем объем и высоту до нужного уровня

Сжигаем внутри газеты и сущим тандыр

Существует альтернативный вариант подготовки купола.

Первый шаг. Раскатайте густой раствор (рецепт приводился ранее) на множество валиков диаметром порядка 50 мм. Обмотайте каждый валик вокруг корпуса, ярус за ярусом. Витки плотно сжимайте друг с другом. Сверху не забудьте оставить упоминавшееся в прошлом руководстве отверстие без облицовки.

Второй шаг. Дайте глине высохнуть и снимите конус с казана.

Третий шаг. Установите глиняный конус на основание из камня либо кирпича. Внизу корпуса сделайте поддувало. На отверстие установите дверцы.

В завершение, вне зависимости от выбранного метода изготовления корпуса, готовое изделие необходимо обжечь. Для этого загрузите тандыр дровами, протопите и дайте медленно остыть на воздухе.

При желании можете украсить тандыр различными узорами и фигурками.

Помпейская печка своими руками

Помпейская печка своими руками

Эта разновидность дровяных печей пользуется особой популярностью в Италии и во Франции. Печь прекрасно подходит для приготовления пиццы и прочей выпечки. Конструкция имеет достаточно тонкие стенки. Для качественного прогрева помпейской печи нужно не более часа, при этом остывать она будет гораздо дольше.

Особенности конструкции

Рассматриваемая печка имеет форму, подобную куполу. Традиционно диаметр печного пода составляет порядка 100 см. По высоте помпейская печь не должна превышать половину диаметра печного пода.

Помпейская печь. Купол

Помпейская печь. Купол

Вход в топку также оформляется в виде полукруга. Высота проема в топочное отделение должна быть примерно в 2 раза меньше высоты купола.

Дымоход помпейской печки размещается в передней части конструкции.

Пламя разжигается непосредственно на печном поде. Здесь же размещаются подготовленные к приготовлению блюда. Через нижний вход в конструкцию поступает холодный воздух. Нагреваясь теплом горящих дров, воздух поднимается вверх купола, огибает всю конструкцию и в кратчайшие сроки разогревает внутреннее пространство печки, отдавая ему свое тепло, после чего опускается обратно вниз и выходит из печи через дымоотводящую трубу.

Постройка помпейской печи

Для строительства помпейской печи используется огнестойкий (шамотный) кирпич. Кладка выполняется с применением раствора из песка, огнеупорной глины и воды. Песок и глину используйте в соотношении 4:6.

Раствор для кладки печки

Первый шаг. Обустройте фундамента. Прекрасно подойдет монолитное плитное основание. Ранее приводились рекомендованные размеры печи. Для конструкции с такими габаритами будет достаточно плиты размерами 1,9х1,9х0,2 м.

Глубина котлована под фундамент должна составлять порядка 60 см. Из них 20 см будет занимать непосредственно плита, а оставшееся пространство внизу заполнит утрамбованная гравийная подушка.

В остальном заливка фундамента ведется по стандартной схеме: на гравийную подушку укладывается армирующая сетка, устанавливается опалубка и заливается бетонный раствор.

Видео — Кладка печи

Второй шаг. На застывший фундамент (спустя 3-5 недель) установите т.н. стенд. За счет этого элемента печь будет поднята на удобную для работы высоту.

Непосредственно стенд выглядит как кирпичная коробка квадратной формы. Вместо кирпича можно использовать бетонные блоки. Также стенд можно сварить из металлических уголков. При необходимости предусмотрите внутри стенда пространство для хранения дров и оформите соответствующее отверстие для доступа к этому пространству.

Третий шаг. Установите на стенд стол. В данном случае стол представляет собой плоскую бетонную конструкцию толщиной порядка 200 мм. Стол одновременно будет выполнять функции опоры для печи и теплоизолятора для пода.

Четвертый шаг. На поверхности стола нарисуйте круг с метровым диаметром. По внешнему контуру обложите круг обрезками кирпича и скрепите их раствором.

Уложите в полученное кольцо теплоизоляцию. Удобнее всего использовать засыпку вроде керамзита. Можете теплоизолировать с помощью пеноизола или других подобных материалов.

В завершении следует дорастить наружную поверхность кольца бетоном и уложить поверх него плитку, натуральный камень либо другую облицовку.

Пятый шаг. Выложите под помпейской печки из огнеупорного кирпича. Предварительно кирпичи нужно обрезать по краям, чтобы получилось выложить конструкцию круглой формы. Щели между кирпичами должны быть не более 10 мм. Каждая щель аккуратно заполняется раствором.

Шестой шаг. Приступайте к возведению купола. Выберите удобное место для обустройства входа и установите каркас из древесины, металла либо пенопласта. В случае использования пенопласта либо древесины каркас нужно будет демонтировать после завершения строительства. Поэтому по возможности отдавайте предпочтение металлу и не создавайте себе лишней работы.

Видео — Кладка купола

Выложите стартовый ряд печного купола из половинчатого кирпича, поверх него уложите второй ряд шахматно. Дальнейшие ряды кирпича выкладывайте так, чтобы конструкция постепенно наклонялась к центру топочного отделения. В этом вам помогут клинышки из древесины либо кирпича. Все вспомогательные элементы после завершения кладки нужно убрать.

Одновременно с возведением купола формируйте вход для дымохода. Дымоотводящая труба будет наружной. Ее следует разместить вверху от входа в печку. Можно использовать металлическую сендвич-трубу либо же выложить дымоход из кирпича. Оптимальный диаметр трубы – 15-20 см, высота – от 200 см.

Дайте помпейской печке тщательно просохнуть. После просушки покройте свод конструкции теплоизоляционны м материалом. Для теплоизоляции используйте минвату. Сверху теплоизоляцию покройте штукатуркой на основе цемента.

Уличная печь-барбекю своими руками

Уличная печь-барбекю своими руками

Печь-барбекю позволит вам готовить вкуснейшее мясо, овощи и различные другие блюда. Такая печная конструкция лучше всего подходит для больших частных имений – есть, где дать волю фантазии. Однако даже на небольшом данном участке компактная кирпичная печка будет весьма уместной.

Схема барбекю из кирпича

Печь-барбекю будет прекрасно себя чувствовать на ленточном основании.

Первый шаг. Выройте траншею глубиной порядка 0,5 м по периметру будущей печи.

Второй шаг. Засыпьте дно готовой траншеи щебенкой. По возможности элементы засыпки должны иметь как можно более разнообразный размер. Пролейте засыпку водой и тщательно утрамбуйте.

Третий шаг. Уложите на засыпку арматурную сетку.

Четвертый шаг. Установите опалубку.

Пятый шаг. Залейте траншею бетоном.

Дайте фундаменту высохнуть и набрать прочность в течение 3-5 недель.

Барбекю в беседке

Кладка печи будет выполняться с применением раствора из цемента, глины, воды и песка. Предварительно залейте глину водой, чтобы жидкость покрывала пластичный материал на пару сантиметров, и оставьте в таком состоянии примерно на неделю.

Через неделю смешайте глину с водой до однородного состояния, добавьте в состав небольшое количество чистого песка и еще меньшее количество двухсотого цемента.

Все компоненты перемешайте до получения однородной массы.

Как построить барбекю

Возведение печи

Первый шаг. Возведите пьедестал. Размеры этого элемента конструкции подбирайте индивидуально с учетом размеров вашей будущей печи. Оптимальная высота пьедестала – 70-80 см. Удобнее, если пьедестал будет иметь поленницу. Слишком большой ее делать не нужно. Оптимальная вместительность поленницы – на 3 топки барбекю.

Второй шаг. Приступайте к выкладке печи. Размеры подбирайте на свое усмотрение. Также важно, чтобы печь прекрасно вписывалась в окружающий ландшафт и не выглядела слишком громоздкой или миниатюрной. Оптимальная ширина – на 6-7 кирпичей, глубина – примерно на 3-4 кирпича.

Кладка стандартная. Используйте огнеупорный кирпич. Выкладывайте его в 2 ряда. На перекрытиях рекомендуется дополнительно укреплять конструкцию с помощью арматурных стержней.

Третий шаг. Выложите печную трубу. Используйте огнеупорный кирпич. Кладку выполняйте с применением того же раствора, который использовался для возведения основной части печного агрегата.

Позади печи рекомендуется обустроить отверстие для регулирования тяги и оснастить его задвижкой.

Финишная отделка

В завершении можете отделать печь барбекю облицовочным кирпичом. Также желательно соорудить над печкой навес. В этом моменте ориентируйтесь на свои предпочтения.

При желании можете купить дополнительные печные аксессуары.

Таким образом, вы можете самостоятельно возвести даже самую необычную и оригинальную дровяную печь. Нужно лишь следовать полученным инструкциям.

Читайте также на нашем сайте статью — печь бутакова своими руками.

Видео – Печь на дровах своими руками

Источники: http://fb.ru/article/188060/pechka-na-drovah-svoimi-rukami-cherteji-i-opisanie, http://ultra-term.ru/otoplenie/pribory/pechi/drovyanaya-pech-svoimi-rukami.html, http://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/pech-na-drovax-svoimi-rukami.html

Одними из самых экономичных являются печи на отработанном масле, которое представляет собой дешевое топливо. Обычно его имеется достаточно на СТО, в автотранспортных компаниях. Конечно, отработку можно утилизировать, однако целесообразнее использовать ее повторно, что позволяет экономить средства. Ведь печи на отработке обеспечивают высокую теплоотдачу – 15 кВт, что сравнимо с показателями . При этом гарантирован умеренный расход топлива – до 2 л в час.

Примечание:
Использование печки на отработке имеет свои преимущества. Применяется принцип нагревания воздуха, что позволяет отапливать мастерские, гаражи и прочие подобные помещения. Поскольку отработка – неотъемлемый «побочный эффект» деятельности автосервиса, то печи на отработке часто используются именно в таких помещениях.

Владельцы существенно экономят на энергоносителях.

Печь на отработанном масле серийного производства

Выделим достоинства применения отработанного масла:

• нет копоти, гари при сгорании;
• простота эксплуатации;
• высокая пожаробезопасность (происходит горение паров);
• доступность топлива.

Недостатки

Однако есть и минус применения отработанного масла:

• неочищенное масло забьет форсунки, фильтры и прочие элементы печки на отработке, возможен взрыв;
• неочищенное масло содержит спирты, воду и примеси, которые не позволят использовать его для котла.

Следовательно, масло требует очистки. Сделать это самому вряд ли получится. Нужны определенные условия. Поэтому подготовленное масло нужно покупать. Поскольку автосервисы обязывают заключать договора на утилизацию отработанного топлива, закупка обойдется определенную сумму.

Простая конструкция печи, работающей на отработанном масле

При этом для масла нужно обеспечить более серьезные условиях хранения, чем, например, для дров. Ведь при низких температурах оно замерзает. Приходится хранить в отапливаемом помещении или вырывать для емкости с топливом яму, глубина которой будет превышать уровень промерзания земли.

Виды устройств

Рассмотрим, какими бывают печи на отработке.

Самые популярные варианты – турбо-горелки и пиролизные устройства. В последних отработка нагревается при нехватке кислорода в первой камере. Сгорание продуктов разложения происходит во второй камере, где уже достаточное поступление кислорода. Изменением уровня подачи воздуха обеспечивается регулировка температуры процесса.

Печь на отработанном масле в защитном корпусе

Основной минус такой печи на отработке – автоматически не получается поддерживать температуру, а также есть необходимость периодической чистки фракций, которые скапливаются в камере.

Особая печь на отработанном масле

Турбо-горелки функционируют по принципу работы дизельных двигателей. Масло попадает в камеру, а его пары горят. Такая печь на отработанном масле нуждается в соблюдении определенного качества топлива. К тому же перед применением устройство следует разогреть.

Выделяют такие масляные печки, учитывая конструкцию:

• с капельной топливной подачей;
• с наддувом;
• из газового баллона.

Принцип функционирования

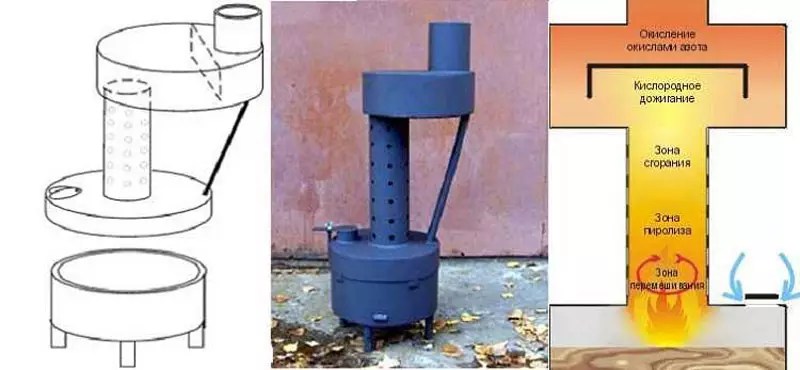

Принцип действия печи на масле основывается на сгорании паров. Как правило, в емкость для топлива заливается около литра жидкости. Чтобы спровоцировать возгорание, сверху наливают немного бензина, а затем поджигают. Через несколько минут масло нагревается, начинает закипать, поднимаются пары, они возгораются и проходят по специально продырявленной трубе. Благодаря отверстиям обеспечивается подача воздуха для обеспечения процесса горения.

Печь, которая функционирует на отработанном масле

Когда будет достигнут стабильный режим, обеспечится достижение температуры в 900 градусов. На трубе имеется емкость, которая играет роль теплообменника. Он может использоваться как плитка или для организации водяного отопления.

Если правильно подобрана и реализована схема печи на отработке, на одной заправке устройство может работать почти сутки. Температурная регулировка происходит при помощи отверстия, через которое можно вливать масло. Увеличение температуры сопровождается открыванием заслонки. Если ее полностью закрыть, прибор перестанет функционировать.

Масляные печки стандартной комплектации включают в себя:

• две емкости;
• труба с отверстиями, соединяющая эти емкости;

Чтобы топливо лучше сгорало, может использоваться наддув воздуха. Отличным принципом функционирования характеризуется печь , где горение происходит сверху вниз.

Готовые решения

Печка на отработанном масле довольно часто присутствует в ассортименте разных производителей отопительного оборудования. Представленные на рынке модели характеризуются разными размерами, мощностью и прочими параметрами, не говоря об отличии во внешнем виде устройств.

Готовые модели печей, функционирующих на отработанном масле

Один из вариантов – масляная печка «Жар». Это конструкция предназначена для отопления помещений теплым воздухом. В качестве топлива используется отработанное масло, полученное от различных двигателей, гидроконтуров и прочих устройств. Прибор удается успешно поддерживать температуру воздуха 50–70 градусов. Эти параметры определены на выходе печки. Устройство обеспечивает плавную регулировку скорости вращения насоса для получения мощности определенного уровня – от 20 до 40 кВт.

В комплекте имеется топливный бак, необходимый для обеспечения функционирования печи без необходимости дополнительной заправки. Расход – 2,5–4,5 л. Вес прибора составляет 130 кг. Предусмотрен автоматический розжиг. Естественное дополнение конструкции – сертификат качества.

Требования к самодельным конструкциям

Чтобы сделать печь на отработанном масле своими руками, рекомендуется для начала определиться с материалами для производства, габаритами и прочими техническими данными. Только на основании этих параметров можно постараться обеспечить эффективную и безопасную работу устройства.

Модель печи на отработанном масле, изготовленной своими руками

Прибор должен быть герметичным, его конструкция должна отвечать представлениям о безопасности использования подобных устройств. Тогда изготовленная печка на отработанном масле своими руками будет работать действительно безопасно.

Создав чертеж печки на отработанном масле, можно переходить к дальнейшим действиям.

Из газового баллона

Примечание:
В качестве материала для изготовления печки на отработке своими руками лучше всего использовать газовый баллон. Такие емкости обладают достаточной толщиной стенки, что поспособствует более длительной эксплуатации прибора.

Изготовленная из газового баллона печка способна отапливать помещение до 100 м 2 . Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

• уровень, рулетка;
• дрель;
• напильник;
• болгарка;
• сварочный аппарат;
• стальные уголки;
• трубы для горелки и дымохода;
• газовый баллон на 50 л;
• емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

Печь на отработке своими руками

Эксплуатация

Масло нужно заливать где-то на 0,7 от объема баллона. После этого зажигается бумага, укладывается сверху. Далее закрывается крышка. Нужно подождать некоторое время, чтобы в печи повысилась температура. Масло начнет выделять пары, которые сами начнут гореть.

Простая конструкция самодельной печи на отработанном масле

И тут нужно обратить внимание, что нельзя подливать масло, бензин, если печь работает. Когда оборудование остынет, можно самому сделать его очистку.

Подведем итоги

Печь на отработанном масле построена на неплохой технологии, которая вполне может использоваться для обогрева помещений нежилого назначения. Если правильно продумать схему, нарисовать чертежи, тогда вполне можно сделать конструкцию и своими руками.

Самостоятельное изготовление печи, функционирующей на отработанном масле, из бочки

И пусть самому не удастся достичь такого же качества, как у готовых моделей, самодельные образцы обладают достаточной эффективностью и функциональностью, чтобы стараться сделать их самостоятельно. Для обеспечения лучшего качества горения можно своими руками дооснастить устройство, тогда печь на отработке станет незаменимым источником тепла, причем доступным и продуктивным.

Без отопления гаража или другого подсобного помещения порой не обойтись. А вот как его организовать – этот вопрос для большинства становится неразрешимым. Установка твердотопливных печей несложна, однако, они требуют приобретения дров, угля, что является проблемой в регионах, где нет лесов. Куда проще договориться с автосервисом, приобретать отработанное машинное масло за бесценок или вовсе даром – ведь утилизация тоже стоит денег. Мастера с радостью согласятся отдавать это топливо, при условии самовывоза. Сегодня поговорим о печках на отработке своими руками. Чертежи, видеоинструкцию мы предоставим, а значит, читатель без труда во всём разберётся.

Читайте в статье:

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Небольшая справка!
Если разлить отработку или другие ГСМ на землю, на этом месте высыхает вся трава, а «мёртвое» чёрное пятно будет «радовать глаз» ещё в течение 5−10 лет.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Принцип действия печки на отработке

Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.

Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.

Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

• печки открытого типа;
• закрытого (капельного) типа;
• устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
3. Низкий КПД при высоком расходе горючего.
4. Корпус агрегата тяжело поддаётся чистке от сажи.

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать!
Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Мнение эксперта

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

• неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
• энергонезависимость (в случае монтажа печи без наддува);
• простая эксплуатация;
• небольшие габариты, позволяющие транспортировку агрегата;
• дешевизна топлива;
• возможность приготовления пищи;
• отсутствие открытого пламени.

Однако у таких печурок присутствует и масса недостатков:

• необходимость фильтрации отработанного масла;
• дымоход, который требует частой чистки, должен быть не менее 4 м;
• раскалённые поверхности весьма опасны;
• специфический запах отработанного масла;
• невозможность погасить пламя, вплоть до полного выгорания топлива;
• пожароопасность при неправильной эксплуатации;
• ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см 2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Правила эксплуатации и обслуживания печей на отработанном масле

Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция сайт рекомендует соблюдать некоторые правила:

1. Категорически запрещается допускать к розжигу детей.
2. Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
3. Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
4. Добавлять отработку до полного выгорания топлива.
5. Использовать печь в помещении без необходимой вентиляции.
6. Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).

Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.

По какой цене можно купить печь на отработке на российском рынке

Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.

Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.

Подведём итоги

Прочитав сегодняшнюю статью, кто-то скажет, что проще купить печку на отработанном масле заводского производства. Однако стоимость таких агрегатов не каждому по карману. Изготовление же своими руками затрат практически не требует, что является огромным плюсом. Конечно, придётся идти методом проб и ошибок, но в итоге такая печь будет не только прогревать воздух в помещении. Также тепло будет и на душе от осознания того, что все работы были выполнены самостоятельно.

Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если у вас остались вопросы, мы будем рады на них ответить в обсуждениях ниже. Также будем благодарны, если вы поделитесь своим опытом – это поможет начинающим домашним мастерам. А напоследок предлагаем посмотреть короткий, но весьма информативный видеоролик по теме, который поможет научиться правильно разжигать подобные агрегаты.

С приближением холодов многие умельцы придумывают различные конструкции для отопления помещения и нагрева воды. В первую очередь ставится вопрос о типе топлива. В поиске наиболее рационального и дешевого варианта многие останавливают свой выбор на отработке, средний расход которого составляет около 2 л в час. Печь на отработанном масле обладает рядом достоинств. Зная все тонкости ее изготовления, можно создать бюджетный и эффективный источник тепла в доме.

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно!

Перед тем как заливать масло в систему, следует его отфильтровать.

Принцип работы
печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Важно!

Для обеспечения эффективного процесса сгорания масла в верхнем бачке температура должна быть невысокой.

Печь на отработанном масле
: разновидности конструкций

Существует несколько разновидностей масляных печей, которые функционируют на отработанном масле. Классической моделью является пиролизный аппарат. Он выполняется из готовых емкостей в виде бочек, труб, баллонов либо из листов сплава. В нижний сосуд заливается масло, которое расщепляется при недостаточном количестве воздуха. В верхнем баке происходит интенсивное сгорание его паров, за счет чего выделяется много тепла.

Регулировка температуры осуществляется подачей воздуха. Такая печь нуждается в постоянной очистке камер от накопившихся фракций. В ней отсутствует механическое управление температурой.

У печки на отработке масла с помощью вентилятора реализовывается гарантированная подача воздуха во вторую камеру. Процесс горения происходит эффективнее, благодаря чему теплый воздух равномерно поступает в помещение.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей. Он отличается экономичностью. Однако самостоятельный процесс изготовления аппарата является весьма трудоемким, поэтому лучше приобрести заводское устройство данного типа. К тому же следует учесть, что самодельные капельные печки привередливы к качеству масла, которое перед подачей в печь необходимо предварительно разогреть.

Самой результативной моделью является печь на отработанном масле с наддувом. Она, в сравнении с буржуйкой, имеет более высокую стоимость. Дополнительное тепло поступает от вентиляторов обдува. Наддув можно выполнить с помощью моторчика авто кулера, а обдувание обогревателя обеспечит домашний пропеллер мощностью 220 В.

Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей. Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться.

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Важно!

В помещении, где располагается печь, должна быть организована хорошая система естественной приточно-вытяжной вентиляции.

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Варианты повышения эффективности работы мини-печи своими руками

Печи на отработанном масле часто используются для обогрева гаража или небольшой мастерской. В здании, где постоянно находятся люди, применять такой аппарат не рекомендуется. Это связано с тем, что печка впитывает кислород, что оказывает негативное влияние на дыхательные органы человека. Если аппарат предназначается для обогрева жилого помещения, он должен располагаться в отдельной комнате.

Для повышения эффективности работы аппарата могут использоваться дополнительные устройства. Печь на отработанном масле с водяным контуром организовывается посредством обвязывания корпуса змеевика или монтажа водяной рубашки на дымоходе. В первом случае змеевик выполняется из медной трубы. Он встраивается в систему отопления дома.

Водяная рубашка изготавливается из листового металла в виде емкости, которая располагается в верхней части корпуса. В ней осуществляется циркуляция жидкого теплоносителя. Для эффективной работы печи в резервуаре должно находиться до 30 л воды. Такой аппарат позволит обогреть помещение большой площади.

Печь на отработке с водяным контуром должна быть оснащена расширительным баком с аварийным сливом, необходимым в случае закипания жидкости. Здесь не рекомендуется устанавливать мембранную емкость.

Другим вариантом повышения эффективной работы печи является использование воздушного теплообменника, который представлен вентилятором. В аппарат не вносятся конструктивные изменения, а обогрев помещения улучшается. Вентилятор располагается возле верхней камеры. При ее охлаждении нагретый воздух распространяется по площади помещения. Можно также прогонять воздух через короб, расположенный сверху печки, или по трубе, которая монтируется в камеру дожигания.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Важно!

Для нормальной работы печи требуется ее предварительный разогрев с помощью небольшого количества дизтоплива, которое наливается в специальную чашу.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печка на отработке своими руками
из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Важно!

Для придания конструкции жесткости и устойчивости между камерами приваривается металлическая распорка в виде кусочка трубы диаметром 200-300 мм.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

• трубу диаметром 80-100 мм и длиной 4 м;
• стальной уголок для изготовления подставки и внутренних элементов теплообменника;
• листовую сталь для выполнения днища верхней камеры и заглушки;

• тормозной диск;
• шланг для подачи топлива;
• хомуты;
• полудюймовый вентиль;
• петли;
• полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Полезный совет!

Проем лучше делать широкий. Это обеспечит достаточную воздушную тягу, благодаря чему масло будет попадать в поддон.

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон. Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Полезный совет!

Дымоотводная труба через стену должна проходить в специальном огнеупорном стакане.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Как сделать печку на отработке
пиролизного типа

Буржуйка на отработке состоит из трех основных элементов:

• емкости для масла с крышкой и заслонкой;
• закрытой камеры сгорания;
• камеры дожигания.

Печь в обязательном порядке должна иметь дымоход, длина которого составляет не менее 4 м. Емкость для масла, согласно чертежу буржуйки своими руками, выполняется из отрезка трубы диаметром 345 мм, длиной 100 мм. К нижней ее части приваривается крышка из листового металла. Верхняя съемная крышка изготавливается из трубы диаметром 352 мм, к которой необходимо прикрепить с помощью сварки бортики высотой 600 мм. В крышке выполняется центральное отверстие размером 100 мм, предназначенное для камеры сгорания, а также боковое (диаметром 60 мм) – для поддува воздуха, которое закрывается вращающейся крышкой.

Важно!

Осуществляя регулировку просвета поддувала, выполняют выбор интенсивности горения печи, что сказывается на температуре воздуха в помещении.

Согласно чертежу печки на отработке, для изготовления камеры дожигания используется труба диаметром 352 мм, высотой 100 мм. В нижней и верхней ее частях выполняются отверстия размером 100 мм. Первое предназначено для трубы камеры сгорания, а второе – для дымохода. Ближе к дымоходному отверстию необходимо приварить перегородку высотой 70 мм, шириной 330 мм.

В трубе камеры сгорания с помощью дрели выполняются отверстия по всей ее высоте, оставляя незадействованными нижнюю зону высотой 20 мм и верхнюю (50 мм). После завершения всех сварных работ следует проверить герметичность и надежность швов. Далее организовывается испытание печи. В емкость для масла заливается отработка. Сверху добавляется керосин. Выполняется аккуратный поджиг при открытом поддувале, с помощью которого после нагрева печи осуществляется регулировка интенсивности тепла.

Важно!

Проводить испытание печи на отработке следует на улице, что позволит избежать пожара в помещении или другого несчастного случая.

Для обогрева гаража, небольшой мастерской или жилого помещения можно воспользоваться печкой на отработке, которая обладает рядом достоинств. Аппарат можно приобрести в готовом виде или выполнить самостоятельно, воспользовавшись чертежами из сети интернет. Перед тем как сделать печь, следует изучить последовательность действий, чтобы впоследствии получить практичное и эффективное устройство.

Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить своими руками

Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

Как изготовить своими руками печь на отработке проще всего

Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

Полезный совет!

Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.

После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

Полезный совет!

Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.

Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

Печь на отработке своими руками (видео)

Использование капиллярных технологий при изготовлении печи

Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.

Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.

При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры. Для этого вокруг основной камеры монтируют кожух, в котором создается поток воздуха при помощи вентилятора. Можно в живую увидеть работу такой, созданной своими руками печи на отработке. Видео всего процесса горения очень интересное и наглядное.

– проблема не самая важная. Но многие автовладельцы, кто частенько проводит время со своим железным другом, стараются это времяпрепровождение сделать комфортным. Поэтому задумываются над тем, какой агрегат установить, чтобы и тепло было, и расходы на эксплуатацию были минимальными. Один из таких вариантов – , работающий на отработанном масле. Благо этот тип топлива − один из самых дешёвых и доступных. Поэтому в сегодняшнем обзоре будем разбираться, из чего собирается печка на отработке своими руками. Чертежи, видео и фото помогут детально проанализировать весь процесс производства.

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Внимание!
Нельзя устанавливать вьюшку между камерой, где сгорает горючая смесь, и нижним баком, где нагревается отработка. Пары отработанного масла плотные, у них в нагретом виде большое давление. Поэтому кипеть топливо будет всё время, как бы ни пытались остановить данный процесс. Если дополнительно перекрыть дроссель, то взрыв – процесс неотвратимый.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений.

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Как сделать печку на отработке своими руками

Как было уже сказано выше, основное требование к прибору – соединение частей и деталей сваркой. Поэтому владение сварочным аппаратом – первостепенная необходимость. И чем лучше навыки, тем надёжнее агрегат.

Печь на отработке из газового баллона: чертежи и виды конструкций

Существует достаточно большое количество конструкций печек из газового баллона, которые работают на отработанном масле. Рассмотрим самые популярные среди владельцев гаражей модели.

Самый простой вариант

Этот вариант не только прост в изготовлении, потому что баллон представляет собой готовую ёмкость, которую просто надо доработать, но ис высокой надёжностью сваренных стыков. С чего начинать, и что делать – последовательность операций:

1. Нужно открыть вентиль и спустить остатки газа из баллона. В открытом состоянии он должен простоять несколько дней. Лучше резервуар промыть.
2. Баллон поперёк в половину своей длины отрезается . Понадобится верхняя часть.
3. С неё сбивается вентиль. Сделать это можно кувалдой, если он сам вдруг не открутится.
4. Из металлического листа толщиною 3−4 мм вырезается блин диаметром, равным диаметру баллона.
5. Его приваривают к отрезанной кромке.
6. Из трубы диаметром 100 мм вырезается кусок длиною 60−100 см.
7. В нём порядно высверливаются отверстия диаметром 6−8 мм. По периметру должно быть шесть отверстий, вдоль − 8−10. То есть, число отверстий −в пределах 50 штук.
8. Трубу приваривают к бывшему месту установки вентиля.
9. Теперь чуть сбоку на крышке баллона делается ещё одно отверстие диаметром 25−30 мм, к которому приваривается труба в 32 мм, длиною в 50 мм. На неё устанавливается заслонка. Именно через неё и будет внутрь печи заливаться отработанное масло и производиться поджог топлива.

Внимание!
Открывая и закрывая заслонку, можно регулировать процесс горения внутри топливного бака.

Такую небольшую печку камерой дожига можно не укомплектовывать. Достаточно установить хороший наклонный дымоход.

Печка на отработке из газового баллона с надувом

Это более сложная конструкция по исполнению и изготовлению, но эффективнее, чем предыдущая.

Затем к трубе надо подвести воздуховод, это может быть всё та же труба, через которую воздух с помощью вентилятора будет нагоняться в камеру сгорания. Дымоход подключают сбоку баллона или рядом с воздуховодом. На фото ниже показан чертёж, на котором изображена принципиальная схема работы такого устройства.

Печка на отработке капельного типа своими руками

О принципе работы печек-капельниц уже говорилось выше. В них основной элемент конструкции – чаша, на которую будет подаваться топливо в виде капель. Интенсивность подачи будет зависеть от диаметра чаши и параметра температуры печи. Существует несколько разновидностей таких агрегатов. Некоторые из них показаны на фото ниже.

Из них две первые позиции – это печи, которые работают в стандартном режиме. Две последние работают с надувом. При этом подача топлива может производиться сбоку, как показано на трёх первых схемах, или сверху через ствол подачи воздуха.

Изготовление такого агрегата производится практически так же, как и в предыдущем случае. Но есть и свои отличия:

• одна дверца;
• пламенная чаша.

Другие разновидности печек на отработке

Конечно, газовый баллон – идеальный вариант для изготовления печек-буржуек на масле отработке. Но есть и другие материалы, и необязательно новые, из которых собирают печки. Это может быть труба с толщиною стенки не меньше 5 мм или листовое железо толщиною 4−5 мм. К тому же мастера предлагают различные конструкции, которые отличаются друг от друга дополнительными полезными функциями. Рассмотрим некоторые из них.

Печь на отработанном масле с водяным контуром

Это более сложная конструкция, но у неё одно очень большое преимущество перед другими моделями. С её помощью можно нагревать не только помещение гаража, но и бак для воды. А можно её использовать в качестве отопительного , которым отапливают помещение больших размеров. То есть, печку через теплообменник соединяют , где произведена трубная разводка с монтажом .

Здесь три конструктивные модификации:

• Теплообменник, он же змеевик (в данном случае), наматывается вокруг печи с внешней стороны. Из трёх вариантов – он проще в исполнении.

• Собирается печка из трубы, разделённая на два отсека: нижний – камера сгорания, верхний − для воды.

• Это агрегат с водяной рубашкой. То есть, между корпусом оборудования и камерой сгорания оставляется пространство, заполняемое водой.

Печь на отработке открытого и закрытого типа

В чём разница двух моделей. Самодельная печь на отработке открытого типа – это две камеры, соединённые между собой перфорированной трубой. Последняя имеет открытый вид, она ничем не защищена, и воздух забирается прямо через отверстия в камеру дожига. При этом труба может быть круглого сечения или прямоугольного.

Конструкция закрытого типа – это полноценный агрегат, со всех сторон герметично закрытый. Внутри него установлен дожигатель из той же перфорированной трубы. Только воздух в него подаётся сверху при помощи вентилятора. По сути, это печь с надувом. Правда, небольших размеров приборы вентиляторами не комплектуются. В них действуют естественные законы физики, когда воздух с более низкой температурой самотёком поступает в зону, где температура значительно выше.

Калориферы и вставыши

Что касается на отработке, то такие конструкции известны давно. Их даже производят в заводских условиях. Суть оборудования заключается в том, что нагретые и сгораемые в дожигателе горючие пары поступают в теплообменник, который обдувается вентилятором. То есть, это стопроцентный калорифер с максимальным КПД теплоотдачи. Чтобы вы поняли, о чём идёт речь, предлагаем посмотреть видео ниже, в котором показана одна из моделей данного типа.

Что такое вставыш? Это всё та же печь, работающая на отработанном масле, и которую можно сделать своими руками по чертежам. Но тут есть один момент, почему этот агрегат так называется. Всё дело в том, что вставыш на отработке предназначен как дополнение . Это как бы дополнительная вставка, с помощью которой можно отказаться от . Последних зимой не напасёшься.

Дожигатель в виде трубы с отверстиями соединяет бак с жидким топливом с топкой дровяной печи. На фото ниже показано, как обе камеры соединены между собой изогнутым дожигателем.

Как сделать котёл на отработке своими руками: чертежи и видеоинструкция

Все предыдущие позиции отвечали на вопрос, как сделать печь на отработке. Рассмотрим, как сделать котёл. Хотя между ними разница незначительная.

Отработанное масло заливается сверху. Поджиг производится керосином или бензином тоже через верх. Посмотрите видео, как собирался этот котёл.

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Правила эксплуатации и обслуживания печей, работающих на отработанном масле, существуют. И их надо обязательно придерживаться:

1. Заполнять бак для топлива отработанным маслом больше 2/3 его объёма запрещается.
2. Для розжига лучше использовать бумагу или ветошь. Горючими жидкостями лучше не пользоваться.
3. Режим работы агрегата должен выставляться специальной заслонкой, расположенной в нижнем топливном баке.
4. Нельзя использовать в виде топлива другие жидкие вещества, потому что конструкция предназначена только для сжигания масла.
5. Оптимальное месторасположения печки – подальше от стен, ближе к полу. На высокие подставки её лучше не устанавливать.
6. Оставлять без присмотра работающий прибор нельзя.
7. Помещение, в котором будет установлена такая печь, должно быть оснащено хорошо работающей .
8. Запрещается вблизи прибора хранить взрывоопасные и быстровоспламеняющиеся вещества.
9. Используемое в качестве топлива отработанное масло не должно в своём составе иметь воду или антифриз. Они при сильном нагреве отработки взрываются. Поэтому рекомендуется масло перед использованием профильтровать.
10. Нельзя добавлять масло в бак с топливом, пока оно не выгорело до конца. Залитая новая порция остудит смесь, которая перестанет гореть.
11. Чистить печку можно любыми доступными способами. Периодичность определяется степенью загрязнения прибора.

По какой цене можно купить заводские печи на отработке

Печки, работающие на отработанном масле, используются домашними умельцами уже давно. Основное их преимущество перед другими видами – высокая тепловая отдача при минимальных расходах дешёвого топлива. При этом даже небольшой агрегат может отопить значительный объём помещения.

как сделать печку своими руками, самодельные конструкции длительного горения на отработке и дровах

Конструкция и принцип работы

Печь на отработанном масле, которая нужна для отопления гаража, складывается из 2 резервуаров (рис. 2). Один из них находится снизу, другой сверху и соединяет их труба. В этой трубе-горелке обязательно должны быть просверлены отверстия диаметром 1 см. По этим отверстиям подается воздух для лучшего горения.

Отработка помещается в нижний резервуар. В процессе ее нагревания выделяются масляные пары. Эти пары поднимаются по трубе-горелке, в которой они смешиваются с воздухом и воспламеняются с новой силой. Верхний резервуар является камерой сгорания. Именно здесь догорает оставшаяся часть паров, а продукты горения выводятся через дымоход.

Розжиг печи на отработке в гараже должен осуществляться с помощью любой горючей смеси, например, подходит для этого жидкость для розжига костров. Нужно смочить бумагу этим веществом и поджечь, а далее опустить в отверстие в нижнем резервуаре. Заслонка при этом прикрывается и нужно оставить небольшую щель.

Рис. 2 Конструкция печи на отработанном масле

10 Некоторые советы – что поможет улучшить работу печи

Долгоработающую вертикальную печь топят, придерживаясь следующих правил. Снимаем крышку, вынимаем регулировочное устройство – трубу с прижимным кругом. Топку загружаем топливом, максимальная высота – до нижней части отверстия дымохода. Любое топливо стараемся уложить возможно плотнее. Сверху по центру укладываем мелкие сухие ветки, затем бумагу или тряпочку, смоченную керосином. Устанавливаем прижим, крышку, бросаем в трубу горящую бумагу или тряпку. Спичкой поджечь вряд ли удастся – она потухнет на лету. Когда топливо хорошо разгорится, закрываем воздушную заслонку – продолжается работа в режиме тления.

Самодельные конструкции используют практически любое твердое топливо: древесное, уголь, мусор, пеллеты. Но все же требуется учитывать особенности каждой модели, чтобы выбрать наиболее эффективное топливо. На опилках, как уже упоминалось, эффективно могут работать вертикальные печи с конусной трубой. Вертикально расположенные устройства хорошо работают на дровах, угле, брикетах. Изделия долговременного горения с горизонтально расположенной топкой рассчитаны на использование дров, щепы. Пеллеты используются в основном на промышленном оборудовании, где топливо подается автоматически, но могут гореть и в самодельных установках.

В печах горизонтального исполнения можно повысить теплоотдачу устройством топочной переборки. Из толстого металлического листа вырезаем заготовку шириной по внутренним размерам, а длиной – ⅔ длины топочного отделения. Устанавливаем ее вверху под  дымоотводной трубой. Такое простое устройство замедляет ход газа, дополнительно аккумулируется тепло.

Еще одно устройства для полноценного использования эффекта длительного горения – инжектор. Это одна – две трубы с отверстиями, выходящими в топку. В стенках отопительного аппарата вырезаем отверстия по их диаметру, и ввариваем инжектор. Он располагается на высоте центра дымоходной трубы, но в передней части топки. Инжектор служит для подпитки воздухом процесса горения, верхняя стенка лучше прогревается. Когда устройство переходит в процесс тления, он не работает.

Вариантов конструкций много, мы рассказали лишь о некоторых. Надеемся, что используя полученные сведения, вы сможете самостоятельно изготовить простой и надежный аппарат, не требующий постоянного ухода.

Подготовительные работы перед сборкой печи: выбор места

Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.

Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.

Стены возле буржуйки должны быть защищены огнеупорным материалом

Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
3. из стального листа делаем дно камеры дожига;
4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
5. готовую горелку вваривают в дно камеры дожига;
6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)

Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Еще один вариант гибридной печки:

• нижняя часть корпуса представляет собой классическую дровяную буржуйку;
• верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
• дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
• внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
3. Устанавливайте режим горения заслонкой.
4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
8. Масло должно быть без антифриза и водных примесей.
9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

• простая буржуйка со вторичной камерой дожигания;
• печь – капельница.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:

Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

• практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
• агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
• во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:

Сборка производится посредством электросварки

Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

• использовать другие материалы, кроме масел;
• разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
• надолго оставлять отопительный прибор без присмотра;
• пускать детей или животных к печи;
• допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
• закрывать отверстия в горелке;
• при работающем аппарате доливать топливо;
• использовать поломанный прибор;
• ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту. Watch this video on YouTube

Watch this video on YouTube

Как сделать печь на отработке: базовые принципы

Вне зависимости от того, какая разновидность печи – с наддувом, капельного типа, с расширительным бачком, дополнительным дожигом газов, водяным контуром – будет выбрана для исполнения, есть общие принципы ее изготовления.

• Высокая температура горения требует большой толщины стенок конструкции. Для верхней камеры нужен стальной лист не менее 6 мм, для других деталей достаточно 4 мм. Вместо листовой стали можно использовать бочки, баллоны и другие б/у изделия подходящей конфигурации.
• Как уже говорилось выше, конструкция должна быть разборной. Следовательно, неразъемные соединения неприемлемы, необходимы болтовые скрепления, хомуты и так далее.
• Изделие достаточно компактное и легкое, обычно вес менее 30 кг (без топлива). Чтобы печь не опрокидывалась, необходимо крепить ее к полу.
• В результате сильного нагрева возможно повреждение пола, желательно делать печь на ножках. Высота ножек зависит от материала пола – чем более он горюч и чем хуже воспринимает нагрев, тем выше должна быть камера с горящим топливом. При этом ножки следует делать регулируемой высоты и обязательно выверять правильность положения печи при установке уровнем – бак с топливом располагается строго горизонтально.
• Размеры печи принимаются из соображений удобства монтажа и достаточности теплоотдачи (об этом чуть позже). Обычно габариты вписываются в параллелепипед 75х50х35 см. Высота камер (топливной и дожига) порядка 10…15 см, их ширина 30…40 см. Объем в среднем составляет 10…30 л.
• Соединяющая камеры труба делается перфорированной. Отношение ее диаметра к длине 1:4 (примерно), размер отверстия 10…16 мм, общая площадь отверстий 10% от общей площади поверхности трубы.

Ниже приведен чертеж простейшей конструкции печи на отработке.

На чертеже не показаны ножки, они изготавливаются по месту. Не показан также дымоход.

Вот так выглядит готовая конструкция в процессе работы.

В видео показан пример работы печи на отработке с выдвижным отсеком для заливки топлива.

Фото, чертежи, полезное видео

Как сварить металлическую печь для гаража своими руками из металла? Чертежи.

А здесь видео про изготовление печи в гараж своими руками.

Обеспечение комфортных условий в гараже требует некоторых сил, терпения и затрат

При этом следует помнить, что очень важно сделать не только возможность отапливать помещение, но и сохранить безопасность нахождения в нём

Внимательно соблюдайте все рекомендации по технике безопасности и предусмотрите все нюансы для беспрепятственной эксплуатации оборудования!

Основные виды печек

Современное отопительное оборудование можно классифицировать по ряду характеристик, но главной из них является тип используемого топлива. Исходя из этого, можно выделить следующие группы.

1. Газовые печи характеризуются высоким КПД и приемлемой стоимостью, но при установке такого оборудования требуется доступ к централизованной газовой магистрали.

1. Преимуществом электропечек является возможность выбрать ту модель, которая больше всего подходит по уровню мощности. Но есть и недостаток, притом значительный – высокий расход электричества. Конструирование подобных агрегатов также лучше доверить специалисту во избежание аварийных ситуаций.

2. Твердотопливные печи продаются во всех специализированных магазинах, но при желании их можно изготовить в домашних условиях, что поможет существенно сэкономить.

3. Печи, работающие на отработанном масле, отличаются экономичностью и простотой эксплуатации.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Использование утеплителей: за и против

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.

От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.

Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина – около 5 мм.

Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

дровяная печка длительного горения своими руками, чертежи устройства отопления

В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления. Это необходимо для повышения уюта и комфорта сооружения. Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Зачастую перед автолюбителем встает задача выбора оптимально подходящего типа печи. Наиболее распространенными и универсальными считаются печи для гаража на дровах.

Виды печей

Наиболее распространенные конструкции дровяных печей:

• Буржуйка.
• Буржуйка с водяным контуром.
• Кирпичная.
• Длительного горения.
• Конвекторная печка.

Буржуйка – наиболее распространенная дровяная печка, используемая для отопления гаража. Простота конструкции обеспечила ей большую популярность еще в двадцатые годы ХХ века. Для ее изготовления подойдет любой подручный материал: старые железные бочки, пропановые баллоны, простой железный короб.

Принцип действия очень простой: при сгорании дров в топке агрегата, корпус нагревается и отдает тепло в помещение.

Буржуйка с водяным контуром является модификацией буржуйки. Основное отличие – наличие водяного контура. Он состоит из системы трубопроводов, запорной арматуры, расширительного бака, теплообменника, насоса, радиаторов.

Принцип действия такой — вода в теплообменнике нагревается и по системе трубопроводов поступает в радиаторы. В результате теплообмена тепло поступает в помещение. С помощью насоса остывшая вода из радиатора перекачивается в теплообменник для последующего нагрева.

Кирпичная печь – самая эффективная в плане отопления помещения. Благодаря своей конструкции и используемому строительному материалу, она имеет высокий КПД. Такая печь быстро нагревается при топке дровами, и долго держит тепло. Принцип действия такой же, как у буржуйки.

Конвекторная печь также является модификацией буржуйки. Её конструкция отличается наличием системы принудительной конвекции. Она состоит из вентилятора и коллектора.

Благодаря этой системе, КПД конвертерной печи выше, чем у буржуйки.

Принцип действия аналогичен принципу действия буржуйки. Отличие только в том, что вентилятор принудительно вытесняет нагретый воздух из коллектора в помещение.

Печь длительного горения – это тоже модификация буржуйки. В её конструкции используется эффект верхнего горения. Благодаря этому, данная конструкция имеет высокий КПД. Принцип действия: горение в топке агрегата происходит под грузом, благодаря этому, зона огня имеет малую площадь. Это обеспечивает длительное горение твердого топлива.

Плюсы и минусы

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

• Относительно невысокая цена топлива.
• Универсальность прибора при эксплуатации. Можно использовать отопительный прибор для отопления помещения, приготовления и подогрева пищи.
• Монтаж и установка гаражной печи очень простые и не требуют больших затрат.
• Для изготовления агрегата могут использоваться подручные материалы.
• При эксплуатации не требуется использование дополнительных установок и приборов.
• Небольшие габаритные размеры агрегата делают его универсальным при использовании в гаражах.
• Эксплуатация такого прибора не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции можно отнести:

• Такие печи имеют большую теплоотдачу, в результате чего они быстро нагреваются и быстро остывают.
• Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
• Необходим постоянный контроль за процессом отопления для обеспечения безопасности.

Особенности

Для эффективной работы печи её конструкция должна обладать определенными качествами. Так как помещение гаража имеет небольшие размеры, печь должна быть, в первую очередь, компактной. Экономичность при эксплуатации для отопительного прибора также важна. Кроме того, затраты на изготовление агрегата должны быть минимальными.

Необходимо предусмотреть возможность топки разными видами топлива. Это сделает агрегат экономически выгодным. Изготавливая печь своими руками, вы можете сделать ее максимально удобной в эксплуатации. Учитывая все свои потребности, вы создадите уникальный и неповторимый обогревательный прибор.

Для начала необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь сыграют роль ваши навыки в работе с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогревательный прибор не должен снижать объем кислорода в помещении. Он должен как можно дольше выделять тепло для обогрева помещения.

Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.

Выбирая конструкцию отопительного прибора, помните, что она не должна быть пожароопасной.

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам.

Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

• Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
• К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
• Монтируем и привариваем дно.

• Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
• К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Полезные рекомендации

Установив печь в гараже, необходимо проверить ее работоспособность и пожаробезопасность:

• Нарубленные в размер печи дрова укладываем в топочную камеру. Заполняем её на 1/3.
• Крышку для подачи воздуха необходимо закрыть.
• Разжигаем дрова в топке. Начинаем эксплуатацию печи.

Отопительный прибор необходимо устанавливать на некотором расстоянии от легковоспламеняющихся жидкостей. Не менее одного раза в две недели необходимо проводить санитарную уборку печи. Диаметр дымохода должен быть больше диаметра выхлопного отверстия. Такая конструкция не позволяет скапливаться саже.

Все варианты по-своему уникальны. Затраты на изготовление могут быть минимальными, если использовать подручный материал. Также можно предусмотреть работу агрегата на разных видах топлива. Помимо этого, вы сами можете придумать дизайн отопительного прибора. Это сделает его неповторимым и уникальным.

С любым обогревательным прибором ваш гараж приобретет уют и станет комфортабельным.

О том, как сделать супер-печь из баллона, смотрите в следующем видео.

Печка (буржуйка) для гаража своими руками

Здесь вы узнаете:

Для некоторых мужчин гараж является вторым домом – они проводят здесь много времени, возясь с машиной и занимаясь иными задачами. А для других это способ заработать денег на ремонте автомобилей. В любом случае, рабочее место должно быть удобным и теплым. Хуже всего обстоят дела с отоплением – здесь нужная какая-нибудь простая и эффективная печка для гаража, эксплуатация которой не приведет к большим расходам.

В этом обзоре мы рассмотрим:

• Минусы использования электроотопления;
• Доступные виды топлива;
• Схемы самодельных печек для гаража.

Вооружившись инструментами и сварочным аппаратом, вы сможете сделать отличную печь для гаража.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

• Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
• Большой выбор моделей – от тепловых пушек до конвекторов;
• Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

• Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
• Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
• Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

• Дизельное топливо;
• Самые обычные дрова;
• Каменный уголь;
• Бензин;
• Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

• Металлическая бочка или отрезок трубы диаметром 300-400 мм;
• Толстая металлическая проволока;
• Паяльная лампа;
• Крупные речные камни;
• Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

• Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
• Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
• Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
• Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность.

Печка из кирпича

Для создания печи из кирпича нужно обладать определенными навыками.

Буржуйка в гараж хороша тем, что эта печка отличается предельной простотой. Несколько кусков металла, немного возни со сварочным аппаратом и дверками, кусок металлической трубы – и отопительный агрегат готов. Буржуйка не самая экономная, зато простая в эксплуатации – нужно лишь вовремя подкидывать дрова. Аналогичным образом строится кирпичная печь для гаража, но у нее есть несколько недостатков:

• Для хорошей печки нужен огнеупорный кирпич;
• Печка для гаража получается уж слишком громоздкой.

Тем не менее, вы всегда можете соорудить ее по подобию буржуйки, только вместо металлических стенок здесь используется обыкновенный кирпич.

Металлическую печь всегда можно перевернуть, очистить или перенести в другое место. Печь из кирпича в гараж так просто не почистишь, да и в соседний угол не перенесешь – это модель для стационарного использования.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

• Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
• Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
• Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
• Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
• В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем. Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

• Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
• Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
• Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся. Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров.

Изготавливая печь для гаража своими руками и подбирая подходящий чертеж, следует уделить внимание выбору топлива и отталкиваться уже от этого. Если у вас много отработки, выбор очевиден – выбираем самую последнюю печку из нашего обзора. При наличии большого количества дров (в том числе и бесплатных) можно уделить внимание альтернативным проектам. И помните, что размеры печей на чертежах могут варьироваться в самых широких пределах.

Печь для гаража на дровах длительного горения своими руками

Устройства этой группы отопительных приборов (их еще называют газогенераторными) имеют множество преимуществ перед аналогами традиционной сборки. Если читатель решил установить в своем гараже дровяную печь именно длительного горения (ДГ), значит, он знаком со всеми ее плюсами и минусами. Кстати, последних не так уж и много, поэтому выбор именно такой конструкции вполне оправдан.

Как правильно смонтировать печь для на дровах длительного горения, что предусмотреть при ее сборке своими руками – обо всех нюансах инженерного решения и его практической реализации читатель сможет узнать, ознакомившись с этой статьей.

Особенности функционирования печи

• Дрова в обычной топке прогорают довольно быстро, причем это касается любых пород древесины. На практике увеличить это время можно лишь, ограничив к ним доступ воздуха. В результате «топливо» в печи длительного горения не горит, как обычно, а тлеет, и в зависимости от объема закладки и конструктивных особенностей устройства – примерно от 6 до 10 часов.
• Если в традиционных агрегатах процесс горения начинается снизу, то в печах ДГ наоборот – сверху. По мере прогорания дров он постепенно смещается все ниже и ниже. Следовательно, чтобы обеспечить в печи процесс длительного горения, она должна быть вертикально ориентирована. В этом одно из ее отличий от «буржуйки».
• Соответственно, розжиг в печах длительного горения – верхний, через трубу подачи воздуха.
• Чтобы снизить интенсивность горения дров и сделать процесс достаточно длительным, их необходимо постоянно «прессовать», не давая разгореться пламени.

Выбор материалов

Если речь идет о гараже, то оптимальный вариант для печи ДГ – железо. По сути, это модификация той же, всем известной, буржуйки. Учитывая ограниченность свободного пространства в типовом боксе, выкладывать печь из кирпича вряд ли имеет смысл, и уж тем более в гараже сборном, из металлических секций или в каркасной конструкции на основе бруса и досок, смонтированной своими руками.

Что учесть

• Рекомендуемая толщина металла, используемого для корпуса печи – не менее 4 мм. Но это для установок, которые эксплуатируются довольно часто. Если печь планируется использовать нерегулярно, можно этот параметр и уменьшить (в разумных пределах, иначе корпус быстро прогорит).
• При сборке устройства из трубы ее минимальное сечение – 30 см.
• Отвод продуктов горения – через стенку печи (для квадратной конфигурации корпуса – через тыльную). Рекомендуемый уклон дымохода – от 300 и более, иначе тяга будет недостаточной. По этой же причине его сечение – от 12 см.

Дымоход для печки длительного горения лучше делать составным. Во-первых, для удобства обслуживания (прочистки) канала отвода газов. Во-вторых, первое колено (стыкуемое с печью) будет нагреваться сильнее остальных. Поэтому для него толщина стенки выбирается в пределах 2,5 – 3 мм. Если из такого металла собрать весь дымоход, то это утяжелит конструкцию, да и сборка установки длительного горения выйдет несколько дороже, если железо придется покупать.

Можно смонтировать всю трассу и из более тонкого металла, но в этом случае дымоход долго не прослужит – прогорит, да и эксплуатация станет менее удобной. Поэтому следует ориентироваться на интенсивность пользования печью. Если автовладелец в гараже проводит много времени, то экономить на трубе не стоит.

Порядок сборки печи длительного горения

Зная принцип функционирования печи и методику обеспечения длительного горения, сконструировать агрегат и собрать его своими руками несложно. На фото и чертежах представлена довольно простая модель. Для корпуса печки можно взять металлическую бочку, трубу расчетного сечения, баллон из-под сжиженного газа, готовый короб или сварить ящик из листового железа – вариантов более чем достаточно.

Рассмотрим специфику изготовления печи на дровах длительного горения из стандартной бочки под ГСМ. По мнению автолюбителей, для изготовления своими руками – оптимальный вариант. Правда, стенки емкости недостаточно толстые, но если печь не будет работать сутками, то ее хватит надолго. Да и в плане ремонтопригодности – неплохое инженерное решение. В случае необходимости меняется лишь корпус, а вся «оснастка» остается прежней.

Что понадобится для печки

• Бочка.
• Металлический блин (пресс) с диаметром, несколько меньшим, чем у корпуса. На сколько? Он должен свободно перемещаться по вертикальной оси. Практика эксплуатации подобных печей показывает, что для обеспечения длительного горения достаточно толщины пресса в 3,5 – 4 мм.
• Трубы. Для дымохода – не менее 15 см в сечении, для наддува хватит и 10. Длина последней выбирается равной высоте корпуса + (50 – 100) мм.
• Уголок-«пятидесятка» (или швеллер ) – 4 отрезка. Длина каждого – порядка 15 мм.
• Лист металла (колосник).
• Ящик для утилизации золы.

Изготовление корпуса печи

Технология простая – верх бочки срезается, кромки выравниваются. В результате получается так, как показано на рисунке.

Готовится и крышка.

Ее края нужно подогнуть так, чтобы при постановке на место она сидела достаточно плотно. В центре вырезается отверстие, в которое будет вставлено (или приварено) колено трубы для наддува.

Его высота – порядка 15 – 20см. Если колено сделать длиннее, то будет неудобно производить розжиг печи.

В нижней части бочки привариваются куски уголка, на которые ставится колосник. Все остальное, как и для обычной буржуйки – дверца, за которой выдвижной ящичек для удаления золы.

Подготовка труб дымохода

Единственное пояснение – необходимо установить шибер (заслонку), которым будет регулироваться тяга. При розжиге он открыт, а в процессе работы печи прикрывается так, чтобы было обеспечено устойчивое и длительное горение закладки топлива. Шибером удобнее работать, если он смонтирован в 1-м колене. Именно поэтому высоту начальной части воздуховода делать менее 150 мм нежелательно.

Чтобы заслонка надежно стопорилась в выбранном пользователем положении, нужно продумать элементы ее фиксации. В принципе, своими руками это сделать несложно.

Вытяжки

Опыт эксплуатации установки длительного горения такой сборки показывает, что длина воздуховода печи менее 5 м сильно ослабляет тягу. Вот на это и нужно ориентироваться. Крепление колен по всей протяженности трассы обеспечивается подпорками из того же уголка.

Чтобы из системы можно было периодически сливать конденсат, в самом низком месте трубопровода на колене ставится кран. Для удобства пользования лучше выбрать шарового типа.

Степень нагрева труб

Их нежелательно крепить на стены, особенно если изнутри гараж отделан. Как правило, наиболее используемые материалы для облицовки таких строений – фанера многослойная, тонкая доска или ДВП, ДСП. Вся подобная продукция – категории «горючая».

Пресс

В металлическом блине проделывается отверстие с учетом сечения трубы наддува. Равномерность тления дров по всей площади обеспечивается, в том числе, и определенным положением груза. В процессе работы печи, при постепенном опускании пресса его не должно перекашивать. Поэтому с нижней части блина, по периметру, привариваются приготовленные отрезки уголка (швеллера). Такая доработка пресса обеспечит его стабильную ориентацию в плоскости горизонтали.

Порядок эксплуатации печи

• Демонтируется часть подающего трубопровода, снимается крышка и удаляется пресс.
• Закладываются дрова. Их лучше размещать вертикально, так как такая плотная постановка поленьев уменьшит объем, который занимает воздух, и также будет способствовать их более длительному горению.
• Верхний слой – из легковоспламеняющихся фракций (опилки, мелкая щепа). Не забываем, что розжиг – сверху! Верхний срез закладки должен быть немного ниже уровня вытяжки, иначе горения не будет. Для облечения воспламенения дров, как и в обычной топке, на них можно положить тряпку, смоченную в соляре (или бензине), бумагу.
• Далее – в обратном порядке: груз – крышка с первым коленом (если оно несъемное).

Для запуска установки длительного горения достаточно бросить на закладку кусок зажженной бумаги и посмотреть, как «схватится» топливо. После этого шибер максимально выдвигается и производится присоединение всего воздуховода. Характерное потрескивание дров свидетельствует о том, что заслонку пора закрывать.

Как уже смог убедиться уважаемый читатель, ни сборка своими руками, ни эксплуатация печи дровяной длительного горения никакой сложности не представляет.

Полезные рекомендации

• Сократить время прогрева помещения и повысить КПД печи можно, увеличив поверхность теплообмена. Для этого к корпусу печки, по бокам, достаточно приварить металлические пластины.
• Пробку в крышке печи желательно оставить (не заваривать). Ее можно использовать в качестве смотрового окна, чтобы контролировать процесс горения.
• Своими руками колосник делается просто. Из листа металла вырезается фрагмент железа, соответствующий диаметру печи. Причем совсем не обязательно, чтобы это был идеальный круг. В колоснике высверливаются отверстия, а их количество подбирается опытным путем. Для стандартной 200 л бочки примерный диаметр отверстий – 6 – 8 мм. Этого хватит, чтобы зола свободно ссыпалась вниз.

Удачи в конструировании печи и теплого гаража!

Если вы проводите в своем гараже ничуть не меньше времени, чем дома (сон не считается), то есть смысл задуматься об его обогреве.

Особенно, если лето уже давно попрощалось с вами, а столбик термометра с каждым днем опускается все ниже и ниже.

Все во имя комфорта! Предлагаем вам подробную статью-инструкцию с чертежами и фото, которая поможет сделать классную печь для гаража из металла своими руками.

Коротко — о требованиях

Принимаясь за тот или иной проект, важно помнить о том, что главное — ваша собственная безопасность. Именно поэтому к печам для гаража — из металла, газового баллона, да вообще из любого материала — есть вполне конкретные требования, игнорирование которых влечет за собой не менее конкретную угрозу для вашей жизни. Собрали главные из них — запоминайте:

• при обустройстве дымохода позаботьтесь о герметичности его канала;
• располагайте печь на солидном расстоянии от легковоспламеняющихся предметов и жидкостей;
• не используйте в качестве топлива подозрительные вещества, так как пары, выделяемые при горении, могут принести вред вашему здоровью;
• вытяжной клапан должен быть никак не меньше 10 см в диаметре;
• рекомендуемые габариты для стандартных буржуек — 70х50х35 см, при этом объем конструкции не должен превышать 12 литров.

Буржуйка на дровах

Старая добрая буржуйка на твердом топливе — классика, которая никогда не потеряет актуальность. Предлагаем подробную инструкцию по изготовлению такой самодельной печи для гаража.

Первое, что вам понадобится — это труба. Она станет основой для будущей печи.

В используемом фрагменте вырежьте отверстие для колосника — без него разогреть нижние слои дров будет проблематично.

Оформите короб для золы аккурат на вырезанном отверстии.

Переверните заготовку и сделайте отверстия для дымохода.

Чтобы повысить теплоотдачу во время растопки, рекомендуется использовать в дымоходе горизонтальные перегородки.

Теплообменник можно изготовить из тонких труб.

Стоять печь будет на ножках — их легко изготовить из любого подручного материала. На фото, например, используется усилитель бампера.

Собираем конструкцию и выводим правильно дымоход.

• Добавляем внутрь огнеупорный кирпич — так буржуйка будет работать куда продуктивнее!
• Предлагаем вам для ускорения процесса готовые чертежи — по ним можно быстро и, главное, правильно собрать печь на дровах для вашего гаража и остаться довольным.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.

  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов.

Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

• нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
• верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

• цилиндрическая форма;
• вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

1. Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.
2. Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Заключение

Самостоятельно сделать печь для гаража из металла не так уж трудно, правда? В вашем активе приобретенные навыки конструирования и серьезная экономия средств. А также множество приятных часов, которые вы непременно проведете в гараже в тепле и комфорте. Оно того стоит! Впрочем, если печь не подходит, есть и другие способы обогреть гараж — о них читайте по ссылке.

Источник: https://garazhmechty.ru/kak-sdelat-pech-dlya-garazha.html

Обзор печей для обогрева гаража, делаем печь для гаража своими руками (инструкция и фото)

Низкая температура некомфортна для владельца гаража и не идёт на пользу автомобилю. Электрическая печь для обогрева частного/производственного гаража неважно справляется с отопительными функциями, требуя при этом немалых финансовых расходов. Целесообразней обогревать помещения такого типа агрегатами, отвечающими гаражным особенностям.

Рисунок 1. Печь  для обогрева гаража

Об особенностях обогрева гаражей

Есть 2 основные проблемы, с которыми обычно сталкиваются автовладельцы, желающие обогревать «парковку»:

• «неподходящее» соотношение объёма и площади помещения;
• отсутствие наружного утепления и сложности с устройством внутреннего.

Соотношение параметров

Есть закон, согласно которому при уменьшении размеров тела увеличивается отношение площади к объёму. Условно говоря, если в среднеразмерном двухэтажном частном доме на 1 м3 приходится 0,8 м2, то в типовом гараже на 1 м3 – 1,7 м2. Это значит, что у небольшого помещения теплопотери будут вдвое выше.

Чтобы создать в гараже 8-градусный «микроклимат», понадобится оборудование мощностью приблизительно 1200 Вт. Для поддержания температуры 16 градусов, потребуется отопительный прибор мощностью 1800 Вт. Расходы на обогрев единицы площади выходят тоже примерно в два раза больше, чем в случае с коттеджем.

Утепление

Рисунок 2. Теплоизоляционная обшивка гаража

Даже мощные и экономичные печи в типовом гараже будут неэффективными, если не позаботиться об утеплении. Стены, пол и потолок, не способные удержать тепло, делают затею с обогревателем нецелесообразной.

Лучше всего сделать наружно утепление. Но чаще всего это откликается немалой нагрузкой на бюджет. Кроме того, для многих автовладельцев этот вариант вообще недоступен – гаражи зажаты между другими.

Остаётся внутренняя теплоизоляция. Но и здесь не всё так просто. Если выполнить термозащиту вплотную к поверхности помещения, между элементами будет образовываться конденсат. На некоторое время такое утепление позволит отапливать гараж достаточно эффективно. Но вскоре постройка придёт в негодность.

В гаражах утеплитель монтируют с зазором в 3-5 см. Между изолятором и полом тоже оставляют аналогичное расстояние. От образования конденсата это не спасает, но последний в этом случае не наносит существенного вреда гаражу.

Недостаток этого решения в том, что при постоянном обогреве в помещении становится слишком влажно. А это уже серьёзно отражается на состоянии автомобиля.

Владельцам таких гаражей нужно всё-таки подумать о наружном утеплении или смириться с дополнительными теплопотерями.

Внутреннюю обшивку рекомендуется делать из материалов, плохо проводящих тепло. Как варианты – ДСП/ДВП или ондулин. Термоизоляцию из пластика делать нельзя – в аварийной ситуации это приведёт к образованию большого количества ядовитых газов.

Перед утеплением стены дополнительно защищают. Кирпичные стены штукатурят (например, вермикулитовой смесью), а металлические – грунтуют и двуслойно красят.

Тепловая шапка

Рисунок 3. Тепловая шапкаДаже при наличии хорошей теплоизоляции тепло не будет задерживаться, если не создать так называемую тепловую шапку. Гораздо рациональней обогревать не весь гаражный объём, а рабочее пространство. Не давая тепловой энергии контактировать со стенами, через которые она легко уходит.

Другими словами, нужно сконцентрировать прогретый воздух в центре гаража. А прослойка холодного будет служить надёжной термозащитой. Тёплый воздух устремляется сначала вверх, не достигая при этом потолка – там он сталкивается с гасящими энергию холодными воздушными потоками. Затем прогретый воздух уходит в стороны, лишь немного касаясь гаражных стен. Таким образом, тёплым становится почти всё помещение.

Помните! Утепление само по себе ничего не решает. Равно как и без него нельзя добиться оптимального теплового эффекта

Нагревается даже смотровая яма. Этого невозможно достичь без создания тепловой шапки. Без конвекционных процессов работать в яме очень некомфортно – руки находятся в относительном тепле, а ноги стынут в зоне холодного дна.

Чтобы добиться такого эффекта, нужно использовать печки для отопления частных гаражей, характеризующихся небольшой мощностью, но возможностью образования интенсивного низкоплотного воздушного потока.

Подходящие варианты печей для отопления гаражей

Есть несколько вариантов печей для гаража, которые в той или иной степени можно считать подходящими.

Булерьян

Рисунок 4. Печка-булерьян

Забегая наперёд, можно сказать, что это лучшее решение для небольшого автономного помещения. Канадские инженеры разрабатывали эту печь для иных целей, но так уж вышло, что она чуть ли не идеально подходит и для гаражного обогрева. Буллер относительно недорог, отлично греет и непрожорлив.

По сути, это потомок всем известной буржуйки. В контексте отопления гаража булерьян было бы корректней называть конвекционным агрегатом. В продаже можно встретить печки мощностью от 2 до 200 кВт – решение найдётся для помещения любого объёма. КПД подобных конструкций достигает 80-90%.

Как печь в частный гараж подойдёт любой буллер. Но оптимальным вариантом будет палаточный «полубулерьян». Его отличают сопла, направленные не по диагонали, как в прочих конструкциях, а прямо вверх. Это обеспечивает более эффективное образование тепловой шапки – воздушного грибообразного термопотока.

Рисунок 5. Полубуллер

У булерьянов, к сожалению, есть недостаток. Поскольку их разрабатывали для лесорубов, с их помощью возможно отопление гаража на дровах. И только.  Пока что ещё не придумали оборудование такого типа, которое работало бы на торфе или угле. И при этом давало бы сопоставимый эффект.

Но преимущества агрегатов перекрывают недостаток:

• ощутимая теплоотдача – уже через 5 минут после старта; а то и раньше;
• одной загрузки дров хватает до 8-ми часов обогрева;
• возможность использовать в качестве топлива даже подсыревшие поленья; при этом КПД снижается незначительно.

Если у автовладельца нет стойкого желания сделать отопительное оборудование для гаража своими руками, булерьян подойдёт, как никакой иной агрегат. Самостоятельно буллер изготовить можно, но для этого нужно иметь ряд специальных станков.

Рисунок 6. Чертеж булерьяна

Как перехитрить булерьян?

Канадскую дровяную печь можно превратить в оборудование, в дровах не нуждающееся. Но только с условием, что буллером будут пользоваться для непродолжительного обогрева. Роль поленьев сыграет шамотный кирпич. Обычный не подходит – он не обладает достаточной теплопроводностью.

Рекомендация! Не используйте красный кирпич – нужного эффекта с ним не добиться

Схема такая:

• из кирпича делают бой размером не более пачки сигарет;
• бой загружают в топливник так, чтобы между шамотом оставалось пространство для циркуляции воздушных потоков;
• разогревают печной теплонакопитель с помощью какой-либо горелки; чтобы раскалить кирпич докрасна, требуется около пяти минут;
• закрывают дверку топливника, дымоходную вьюшку и регулятор мощности.

Этих манипуляций хватит для того, чтобы относительно неплохо прогреть помещение и добиться сохранения теплоотдачи в течение 1-3 часов.

Поскольку булерьян самостоятельно изготовить непросто, многие «самоделкины» предпочитают иные варианты. О них далее.

Кирпичная печка

Рисунок 7. Кирпичная гаражная печь

Самодельные кирпичные печки с размером основания 2х2,5 кирпича справятся с обогревом типового гаража. Но их сложно рекомендовать тем, кто забегает на «стоянку» изредка и ненадолго. Печь слишком долго прогревается. Да, тепло она отдаёт ещё дольше – в течение нескольких часов. Но тратить на растопку час-полтора, чтобы затем поработать 30 минут, совсем нерационально.

Ещё один минус кирпичного варианта – невозможность создания тепловой шапки. Термопоток, который создаёт печка, характеризуется малой интенсивностью, недостаточной для образования термоизоляционного воздушного слоя.

Делают такие конструкции из шамотного кирпича, отличающегося большей термостойкостью, чем обычный красный. В качестве связующего используют жаропрочную глину, в которую добавляют шамотный порошок.

Гаражная конструкция такого типа состоит максимум из 10-ти рядов. Топливник делают на уровне 2-4-го. Наличие дымохода – обязательное условие.

Печка на отработанном жидком топливе

Рисунок 8. Печка на отработкеС топливом проблем не возникнет – оно найдётся едва ли не у любого автовладельца. В крайнем случае можно легко приобрести его в любой автосервисной точке – стоимость топлива очень скромна.

Конструкция типичного агрегата подразумевает наличие двух секций. Отделы соединяются трубой с перфорацией. В нижней секции сгорает масло. Благодаря этому образуется небольшая порция тепла и горючий газ. Последний через трубу уходит в другой отдел. Благодаря перфорации в трубу поступает определённое количество воздуха, который смешивается с горючим газом. Вот эта смесь и даёт уже достаточно тепла для обогрева гаража.

Нижний отсек обычно делают из тонкого металлического листа. Форма особой роли не играет. С целью возможности регулировать воздушный поток здесь делают специальную заслонку.

Перфорированную трубу и верхнюю секцию выполняют из толстого металла. Тонкие стенки долго не выдержат воздействие высокой температуры. Труба с отверстиями должна быть прочной ещё и потому, что иначе она попросту не справится с немалой массой печи в небольшом гараже.

Дымоход обязательно делают сверху второго отсека. Боковой дымоотводящий канал делать нельзя. В качестве топлива подходит практически любая отработка, для которой не характерно простое скоростное воспламенение.

Подобная печь требует очень серьёзного отношения к технике безопасности. Перфорированная труба – это бьющее пламя. Поэтому конструкцию нужно держать подальше от легковоспламеняющихся веществ. Если пролить бензин рядом с таким «очагом», можно заполучить пожар. По этой причине ни один пожарный не даст официальное добро на обогрев гаража подобным оборудованием.

Важно! Ответственность за использование такой печи полностью лежит на владельце гаража

Буржуйка

Рисунок 9. Классическая буржуйка

Самый популярный и простой вариант самодельной эффективной печки – буржуйка. Сделать её можно прямо в гараже из подручных материалов. Подойдёт всё, что имеет подходящую форму и прочностные характеристики. Желательно, чтобы металл был, как минимум, 5-миллиметровым. Цилиндр должен иметь диаметр от 30 см.

Традиционная печка включает в себя:

• корпус;
• зольник;
• решётку;
• дверку топливника;
• дверку поддувала;
• дымоход (вертикальный или горизонтальный).

Схема изготовления простейшей буржуйки:

• из подходящей заготовки делают топливную камеру;
• на дне устанавливают решётку, а под ней зольник; для последнего можно использовать листовой металл потоньше;
• сверху или сбоку делают дымоход; минимальное сечение – 10-12 см, допускается 2-3-миллиметровая толщина стенок;
• из уголков делают опоры.

Рекомендация! Чтобы усилить термоэффект и ускорить обогрев гаража, к боковинам буржуйки можно приварить небольшие пластины-крылья.

На иллюстрации – схема простой предшественницы булерьяна. Теплоотдача конструкции повышена благодаря использованию дожигателя с дублированным перевалом. Одной топливной загрузки хватает на 3-4 ч. Мощность в малой степени можно регулировать с помощью дверки.

Рисунок 10. Схема одного из вариантов буржуйки

Заключение

Подходящих вариантов печей в частный гараж хватит для того, чтобы поразмыслить над выбором. Но в любом случае прежде всего – безопасность. Самая неприятная оказия – пожар.

Техника безопасности поможет упредить возгорание, но если таковое всё же произошло, его необходимо быстро ликвидировать. Для этого нужно иметь один, а лучше два огнетушителя.

Выбирать необходимо, исходя в первую очередь из объёма газового заряда, который должен быть, как минимум, в полтора раза больше гаражной кубатуры.

Источник: https://ZnatokTepla.ru/pechi/pech-dlya-garazha.html

Изготовление печки для отопления гаража

Для поддержания комфортной температуры в гараже в зимний период, помещению для хранения и ремонта автомобиля требуется эффективное отопление. Отдельно стоящее строение сложно или невозможно подключить к центральной либо автономной отопительной системе дома, поэтому устанавливается печь для гаража.

Делаем печь в гараж своими руками

В отличие от электрических обогревателей, гаражные печи дешевле в эксплуатации — в зависимости от конструкции их можно топить дровами и древесным мусором, отходами деревообработки, отработанным машинным маслом и т.д. Чтобы минимизировать финансовые вложения в организацию отопления, умельцы делают печь для гаража своими руками.

Самодельная печка в гараж изготавливается преимущественно из листового железа, толстостенных бочек или труб. Встречаются и компактные кирпичные печки. Конструкция выбирается исходя из доступности материалов и топлива, требований к функциональности печи для гаража — к примеру, она может быть снабжена варочной поверхностью.

Самодельная печь имеет камеру сгорания открытого типа, это означает, что кислород для горения поступает из помещения. Кроме того, в воздух попадает часть дымовых газов. По этой причине в гараже необходимо предусмотреть вытяжную вентиляцию. Печку устанавливают вдали от воспламеняющихся предметов, отделка стен и пола должна быть устойчивой к горению.

Рассмотрим, как сделать печь в гараж, на примере самых распространенных конструкций, доказавших свою эффективность и удобство использования.

Печка-буржуйка

Металлическая дровяная печь для гаража характеризуется:

• высоким уровнем нагрева при компактных габаритах;
• «всеядностью» — допускается использование различных видов твердого топлива;
• небольшим весом — не требуется монтаж фундамента;
• возможностью применять для подогрева воды и пищи;
• простой конструкцией, которую можно выполнить самостоятельно, имея навык сварочных работ.

Металлическая печь-буржуйка для гаража

Дровяные самодельные буржуйки, несмотря на внешние различия, состоят из следующих элементов:

• топка (от габаритов топки зависит размер дров и объем порции топлива, что влияет на время прогорания одной закладки);
• колосников (решетка, на которую укладывается топливо), необходимых для создания тяги;
• зольника (отсек, куда попадает зола от прогоревшего топлива);
• дымохода (труба диаметром не менее 100 мм, которая служит для отвода дымовых газов).

Внимание! Планируя установить в гараже буржуйку, заранее определитесь с выбором топлива. Если помимо дров предполагается использовать уголь, опилки и другие виды мелкофракционного топлива, размер отверстий или расстояние между прутьями колосников следует уменьшить до 15 мм. У дровяных печей этот показатель может составлять 40 мм.

Недостатком дровяных печек является высокая скорость прогорания топлива, в результате чего значительная часть тепловой энергии улетучивается вместе с дымовыми газами.

Металлическая печь для отопления гаража оборудуется дымоходом, который выводится через стену или потолок на улицу.

Если дымоходную трубу смонтировать из нескольких колен, расположенных под углом относительно друг друга, воздух в помещении будет дополнительно прогреваться. При наличии свободного пространства с этой же целью устанавливают длинный наклонный дымоход.

Схема для монтирования дымоходной трубы в печку

Для изготовления цилиндрического корпуса простейшей буржуйки подходит 40-литровый баллон из-под пропана, труба или бочка из металла толщиной не менее 2 мм. Листовое железо позволяет выполнить печку прямоугольной формы.

Цилиндрический корпус можно расположить вертикально или горизонтально, в зависимости от наличия свободного места в помещении. Вертикальная печка компактнее, но размер топливника сильно ограничивает размер дров.

Патрубок для дымоотводной трубы вваривается в отверстие на боку или крышке печки. У газового баллона отверстие под патрубок можно вырезать по центру верхней закругленной части, но в этом случае печь остается без варочной поверхности. Для создания более практичного агрегата в вертикальном исполнении у баллона срезают выпуклую крышку и заменяют ее обрезком листового металла.

Цилиндрическая горизонтальная печь из газового баллона

Если цилиндрический корпус расположен горизонтально, для создания варочной панели к верхней части приваривают стальной лист и снабжают его края подпорками для жесткости. Либо вваривают в корпус металлическую конфорку.

В боку вертикально расположенного цилиндрического корпуса вырезается отверстие для топливника и ниже — для зольника, на них устанавливаются металлические дверцы — готовые или выполненные из вырезанного куска металла с приваренными петлями и задвижкой. На вваренные внутри корпуса уголки укладывается круглая колосниковая решетка.

Если корпус расположен горизонтально, можно его разделить прямоугольной колосниковой решеткой на топочный отсек и зольник, при этом в торце корпуса устанавливаются соответствующие дверцы. Второй вариант — приварить прямоугольный ящик из листового железа к нижней части корпуса, в которой просверлены отверстия или вварена решетка.

Цилиндрическая вертикальная печь своими руками

Буржуйка с увеличенным КПД

Чтобы повысить теплоотдачу железной печки, рекомендуется сделать ее двухходовой — то есть, заставить раскаленный газ пройти по специальным каналам внутри корпуса, активно отдавая тепло помещению.

Двухходовой отопитель изготавливается из листовой низкоуглеродистой стали. Важно использовать сталь марки Ст10 либо Ст20, поскольку конструкция из высокоуглеродистой или легированной стали менее надежна — при нагреве до высоких температур металл прикаливается, что провоцирует растрескивание сварных швов.

Размерная схема для изготовления печки в гараж

Двухходовая печь для гаража на дровах требует использования:

• листовой стали толщиной 4-5 мм (для корпуса, дымооборотов, дверок топливника и зольника);
• листовой стали толщиной 6 мм (для свода топки, который испытывает максимальную тепловую нагрузку);
• труб диметром 100 мм для патрубка дымохода;
• рифленых арматурных стрежней диаметром 16-18 мм для решетки колосников;
• металлопрокат для изготовления ножек (профильная труба 40х40 мм, уголок с полкой 40 мм и т.д.);
• металлических задвижек, петлей и ручек для дверок.

Приведенные чертежи помогут определиться с базовыми размерами элементов печки. Чтобы ее изготовить, необходимо знать, как сварить металл сплошным швом. Все швы проверяют на прочность и герметичность.

Повышаем эффективность железных печек

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.

Конструкция печи «бочка в бочке» для отопления гаража

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища.

Края отверстия загибают внутрь, как и верхний край самой бочки.

Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным).

На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым). Засыпку предварительно прокаляют.

Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот.

В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь.

В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.

Еще один вариант усовершенствования — создание тепловой пушки на основе простой буржуйки вертикального типа из газового баллона либо трубы с толщиной стенок от 4 мм. Подробная схема дает представление об устройстве отопительного агрегата.

Схема устройства отопительного агрегата: вид спереди, вид сверхуВид отопительного устройства в разрезе

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха.

С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона.

На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.

Отсек для нагрева воздуха с ребрами из стали

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

Самодельная печь для отопления гаража из газового баллона

Такая печь для гаража удобна в использовании и отличается высоким КПД, но к ее недостаткам можно отнести энергозависимость, так как для работы вентилятора требуется электричество. Второй недостаток — самоделка не имеет варочной панели.

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке). Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла.

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания.

Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку.

Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Еще один вариант гибридной печки:

• нижняя часть корпуса представляет собой классическую дровяную буржуйку;
• верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
• дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
• внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

Заключение

Разобравшись, как сделать печку того или иного типа, можно подобрать оптимальный вариант с учетом сложности конструкции и КПД. Изготовление отопительного агрегата в гараж своими руками дает возможность оптимизировать затраты на создание комфортной обстановки для проведения работ по ремонту и обслуживанию авто.

Видео по изготовлению печки на отработке для отопления гаража:

Источник: https://ProfiTeplo.com/pechi-i-kaminy/46-kak-sdelat-pechku-dlya-garazha.html

Как сделать печь-буржуйку для гаража своими руками

07.09.2019

Если установлена буржуйка в гараж, можно не только заниматься уходом за железным конем круглый год, но и устраивать посиделки с друзьями зимой. В магазинах есть разные по размерам и конструкции модели, но стоят немало. Поэтому автолюбители делают буржуйку своими руками из подручных материалов.

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом.

Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом.

За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

• воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
• образующееся тепло нагревает стенки;
• продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
• скорость сгорания топлива регулируют положением дверки поддувала.

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

• не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
• за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
• буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

• шум;
• при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
• необходимость частой очистки камеры сгорания и дымоотводной трубы;
• трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

• КПД низкий, так как значительная часть тепла вылетает в трубу;
• необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
• затраты времени на подготовку топлива;
• малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

  Как сварить теплицу своими руками

Изготовление классической печки-буржуйки

Так как сделать буржуйку нужно прямоугольной формы, потребуется листовой металл толщиной не менее 3 мм. Работу выполняют в следующем порядке:

1. Из листа вырезают заготовки.
2. Боковые стенки сваривают с дном.
3. Приваривают заднюю стенку.
4. Внутри намечают границы раздела пространства на зольник, топку, дымооборот. На расстоянии 10 -15 см от дна приваривают 2 уголка для установки съемного колосника, который собирают из арматуры диаметром 10 — 15 мм.
5. В верхней части приваривают 2 прутка, на которые будет укладываться отражатель из металлического листа для дымооборота. Между ним и стенкой должен оставаться зазор для прохода дыма.
6. Приваривают крышку с отверстием под гильзу диаметром 15 — 20 см для установки дымоотводной трубы.
7. Для удобного извлечения колосника и отражателя во время чистки дверку с защелкой и ручкой делают размером, близким к ширине буржуйки.
8. Снизу корпуса печи приваривают ножки из трубы диаметром 20 — 50 мм высотой 8 — 10 см.
9. Дымоотвод делают из 3 отрезков трубы диаметром 15 — 18 см, соединенных под углом 45°.
10. В отверстие крышки вваривают гильзу.
11. Перед креплением в дымоход устанавливают поворотную заслонку размером меньше, чем внутренний диаметр трубы.

После установки буржуйку регулируют по высоте. Трубу выводят наружу через отверстие в стене или крыше. Упрощенные конструкции собирают без колосника и отражателя.

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

1. На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
2. Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
3. Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
4. У конструкции из трубы заваривают торцы.
5. Снизу приваривают ножки
6. В верхней части вырезают отверстие для дымохода.
7. Приваривают петли, навешивают дверцы.
8. Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

1. Дверку для топки из вырезанного куска устанавливают на торце.
2. Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
3. Для установки печки из уголков или труб делают подставку.
4. Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
5. Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

  Как сварить металлическую беседку

Печь-буржуйка из газового баллона

Для удаления остатков газа с баллона откручивают вентиль, заполняют водой, оставляют на ночь. После слива воды приступают к работе:

1. Верхнюю часть, где был вентиль, срезают, вместо нее приваривают заглушку.
2. Если делают горизонтальную буржуйку для гаража своими руками, на дне прорезают квадратное отверстие, из вырезанного металла делают дверку для топки.
3. После приваривания петель навешивают дверцу.
4. Вместо колосника для прохода воздуха на дне будущей печи просверливают отверстия.
5. Из тонкого металла делают короб, который будет одновременно зольником и поддувалом. Приваривают под отверстиями, навешивают дверцу.
6. Корпус устанавливают на ножки.
7. В задней части сверху вырезают отверстие, приваривают дымоотводную трубу.

Для разогрева пищи сверху устанавливают рамку из металлических прутьев. Места хватит для размещения 2 предметов. Вертикальный вариант делают так же как из бочки.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
2. На боковой поверхности делают проем для топки.
3. Из вырезанного куска делают дверку.
4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
6. Для устройства зольника к дну приваривают металлический круг.
7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Как установить правильно

Безопасность эксплуатации зависит от того как установлена буржуйка в гараже. Печь обычно размещают в дальнем от ворот углу на основании из негорючего материала: кирпичах, асбоцементной плите, керамической плитке. На пол около дверок кладут лист металла, чтобы искры и выпадающие угольки не вызвали пожара.

Расстояние от печи до автомобиля и легковоспламеняющихся веществ должно быть не менее 1,5 м. В деревянном гараже между буржуйкой и стеной оставляют пространство не менее 1 м. Стены возле печки покрывают негорючим материалом.

Полезные советы

Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:

1. Для проверки качества сварных соединений, первый розжиг проводят на улице.
2. Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
3. Рядом с печкой должен быть ящик с песком и огнетушитель.
4. Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
5. Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.

Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.

Как сделать печь-буржуйку для гаража своими руками Ссылка на основную публикацию

Источник: https://svarkaprosto.ru/svoimi-rukami/pech-burzhujka-dlya-garazha
