Дробилка яблок своими руками на дрель

Дробилка для яблок: как сделать своими руками, видео, чертежи, какую выбрать

Все любят домашний яблочный сок, поскольку он не только вкусный, но и полезный. Но где же взять настоящий яблочный сок, без химикатов и консервантов, в магазинах его вряд ли можно купить. Единственное решение этой проблемы – самостоятельно сделать домашний яблочный сок. Однако для того чтобы его получить, нужно преодолеть ряд небольших трудностей. Чтобы облегчить себе работу вам понадобится измельчитель для яблок и соковыжималка. Именно благодаря измельчителю вы потратите минимум времени и сил на получение домашнего яблочного сока. В данной статье рассмотрим способы изготовления самодельного измельчителя для яблок.

Преимущества самодельного измельчителя

Измельчитель можно приобрести в магазине или интернете, но настоящие умельцы сделают этот агрегат сами и потратят минимум средств. Измельчитель необходим для дробления яблок на мелкие кусочки, если яблоко хорошо измельчено, то его легче давить, а выход сока получается намного больше. Считается, что чем однороднее масса после измельчения, тем будет легче выдавить сок.

Самодельный измельчитель яблок

В чем же заключаются преимущества яблочной дробилки:

• Для переработки большого количества яблок понадобится минимум времени.
• Практически нет отходов. Из яблок выжимается весь сок и остается небольшое количество жмыха.
• Чтобы сконструировать домашний измельчитель, понадобится минимум затрат.
• К минимуму сводятся все физические усилия.
• Переработка небольших партий яблок, что наиболее подходит для домашнего хозяйства.
• Надежность и практичность оборудования.
• В случае возникновения неисправностей, ремонт осуществляется самостоятельно, что опять экономит средства.

Для того чтобы самостоятельно сконструировать измельчитель для яблок понадобится базовый набор инструментов, который есть у каждого хозяина. Кроме инструментов вам нужны еще и материалы, если их в хозяйстве нет, тогда необходимо совершить закупку.

Принцип действия измельчителя кормов

Измельчение корма для птицы, крупного рогатого скота и других животных выполняется по нескольким причинам. В первую очередь, домашние животные лучше усваивают такой корм, ведь в процессе обработки крупные фракции разбиваются на более мелкие части. Во-вторых, измельченные продукты питания можно перемешивать с различными протеиновыми и белковыми добавками, что существенно улучшит рацион животных.

Для экономии времени и сил заботливые хозяева используют кормоизмельчитель. Этот агрегат работает по довольно простому принципу:

1. Зерно для переработки засыпается в приемный сосуд агрегата;
2. Затем под воздействием силы тяжести корм попадает в зону обработки, где начинает крошиться. Дробительный элемент может быть 2- или 3-ярусным. В первом случае зерно обрабатывается только в одном участке с дробильными элементами. Второй вариант предполагает несколько подобных участков, в каждом из которых зерно проходит процедуру измельчения;
3. в конце измельченный корм транспортируется и попадает в специальную емкость.

Роль дробильных элементов играют терочные детали или режущие ножи. Некоторые модели дробилок оснащаются комбинированными дробильными элементами. Такие агрегаты хорошо подходят для корнеплодов, их также зачастую используют для дробления грубых кормов.

Делаем измельчитель для яблок своими руками, чертеж и схемы

Измельчители могут быть разных типов, одни бывают металлическими, другие деревянными, а третьи совмещают в себе и те и другие материалы. Но главное, не из чего сделана дробилка, а как она работает.

Для начала нам понадобиться лист метала, нержавейки, d 80 мм. Из этой заготовки делаем ступени для выхода вала и под подшипники. Работы осуществляются на токарном станке.

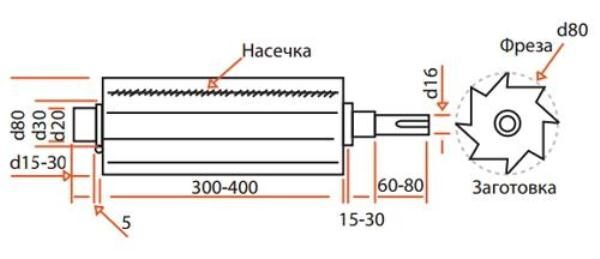

Чертеж изготовления зубчатого вала на фрезерном станке

Дальше нам понадобится фрезерный станок, чтобы изготовить зубчатый вал. Как показано на чертеже снимаем 8 граней. Чтобы усилить эффект дробления берем болгарку и по всей длине зубьев делаем треугольные насечки.

В качестве корпуса можно использовать стиральную машину, а именно наружную ее часть. Стиральная машина должна быть с вертикальной загрузкой из нержавеющей стали с толщиной стенок 1.5-2 мм. После разрезаем ее на четыре детали и получаем 2 торцевых и 2 боковых части. Все части складываем вместе, делая короб, и свариваем его. Перед тем как закончить сварку боковых частей, внизу выгибаем немного листы металла, делая маленький зазор между рабочим валом и стенкой измельчителя.

Чтобы вал плавно вращался и был хорошо закреплен, используем обычные подшипниковые узлы, которые присутствуют в циркулярках. Из уголков варим опорную раму. Основание машины делаем из дерева. Дощатая основа располагается внизу, поскольку на нее ставятся емкости для приемки выходящей массы из измельчителя.

Для создания блока управления используем специальную пускорегулирующую аппаратуру, в основном это кнопка, отвечающая за включение и выключение. Ремень натягивается за счет фиксации специальным болтом для зажима и путем движения корпуса по направляющим. На раму необходимо прикрутить рукоять и ролики, которые увеличивают комфорт пользования прибором, и позволяют самостоятельно транспортировать измельчитель в любое место.

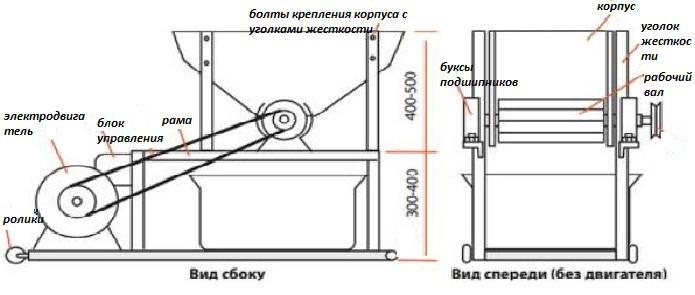

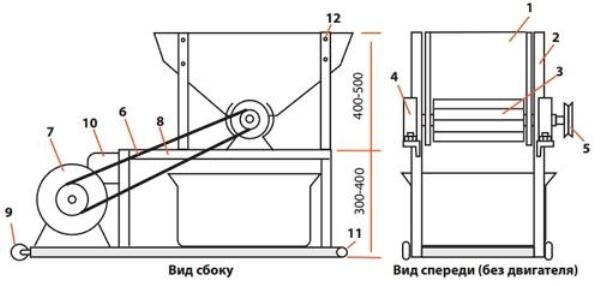

Схема готовой дробилки яблок, вид спереди и сбоку

1 – корпус, 2 – уголок жесткости, 3 – рабочий вал, 4 – буксы подшипников, 5 – шкив ременной передачи, 6 – ремень, 7 – электродвигатель, 8 – рама, 9 – ролики, 10 – блок управления, 11 – рукоятка транспортировки, 12 – болты крепления корпуса с уголками жесткости

Такая дробилка, изготовленная собственными руками, практически не отличается от заводской, в силу своей производительности и техничности. Чтобы не покупать мотор, можно воспользоваться двигателем из старой и ненужной стиральной машины или прочего оборудования. Измельчитель работающий от электрического двигателя, применяется для дробления яблок не только для сока, но и для вина. Такая дробилка всегда пригодится в хозяйстве. После одного пропуская через дробилку, даже яблоки самых твердых сортов превращаются в однообразную массу, которую можно загружать под пресс и давить сок.

Заявленная производительность

совпадает по тестам и даже превосходит их на ~5%. У многих других производителей по тестам набирается меньше на 20-40% по сравнению с заявленной производительностью в паспорте изделия (по результатам тестирования журнала «Рынок АПК»)

Производительность Оптимус ДКУ-05:

• Сухое зерно до, (кг/час) — 155
• Корнеплоды до, (кг/час) — 280
• Трава до, (кг/час) — 54
• Сено/солома до, (кг/час) — 30

ВАЖНО ЗНАТЬ: Режим работы Оптимус — повторно-кратковременный (S3-60%), т.е. рекомендуется делать перерыв на 25 мин через 35 мин непрерывной работы.

Низкая цена на измельчитель

такой измельчитель фактически заменяет 3 отдельных механизма, но при этом удобно сконструирован, компактен и представляет собой конструкцию «всё-в-одном». И стоимость до $100 за товар такого качества и гарантий – почти беспримерная щедрость.

Удобство использования, продуманность деталей и эргономика — на высоком уровне

• снять и поменять нож или сито — всего 2 винта: нужна одна крестовая отвертка и один ключ. Всё.
• перенести не сложно и не тяжело — есть ручка для переноски и вес всего 10 кг.
• зерно проталкивать не нужно: сыпется под своим же весом через специально заготовленный конус загрузочного отверстия.
• бункер выхода сырья с удобным диаметром, который позволяет или подставить стандартные небольшие вёдра, или просто надеть стандартный мешок на сам бункер. Оба варианта в любом случае проще, чем стандартные зернодробилки, которые намертво прикрепляются к статической «столешнице» из фанеры.
• Оптимус почти не «дрожит» — не вибрирует и не требует крепления: поставил, засыпал, поднял, перенёс.
• Ножи, что идут в комплекте заточены со всех сторон и вам не нужно задумываться какой стороной крепить ножи – можно любой из сторон.

Примечание: Если вы отметите для себя сторону ножа, то можете контролировать какая сторона более острая и чередовать их.

• Знаете, что такое защита от радиопомех? Это то, что, включая измельчитель «Оптимус», вы не вызовите гнев соседа, у которого любимая телепередача пошла рябью. Защита от радиопомех гасит возможное воздействие на радиоприборы в округе.

Безопасность продумана до мелочей

• Конструкция бункера и крышки-ограничителя с отверстием не позволяет руке попасть под нож в рабочей области измельчителя — это многократный плюс от всех фермеров, которым не нужно выключать агрегат, чтобы протолкнуть, например, застрявшую ботву
• Электробезопасность: провод на корпусе измельчителя закреплен литьевой втулкой, т.е. неподвижен. Он не провалится внутрь измельчителя в блок с мотором или того хуже — к ножам
• Регулятор оборотов (корнеплоды-зерно) тоже закреплен на корпусе, а плата сделана с защитой от пыли и воды, что особенно оценят те, кто знает сколько муки летит на внутренние детали измельчителя и какой конденсат может быть на измельчителе с раннего утра.

Надежность, экономность и долговечность

• Мотор защищен двумя предохранителями, для двух целей: защитит двигатель от короткого замыкания
• если двигатель перегрелся, то предохранитель сработает и выключит двигатель: отдохнёте вы, остынет он, и вы снова сможете продолжить работу на измельчителе — после этой «остановки в целях безопасности»

Ножи — закаленные, стойкие к ударным нагрузкам, шириной 3 мм. Из стали 65Г (выпускается по ГОСТ 14959, известна своей высокой упругостью и износостойкостью).

Ножи для «Оптимус» всегда в доступе для заказа, если вы его по какой-то причине решили заменить.

Низкое потребление электроэнергии: мощность двигателя можно сравнить с мощностью обычного электрочайника. Даже ниже. Всего 750 Вт (с пиковой начальной мощностью при включении в 1200 Вт)

Гарантия от производителя — 6 мес. Почему не год? Это связано с тем, что многие из тех, кто начал использовать «Оптимус» несколько переусердствовали и начали использовать его с теми нагрузками, к которым «Оптимус» не приспособлен, например, переработать за раз тонну зерна.

А это прямое нарушение условий использования — цитата из паспорта изделия: «Данное изделие предназначено для некоммерческою использования«. Также любители сверхнагрузок стали ставить предохранители с большим сопротивлением, чтобы мотор даже при перегрузках не останавливался. Поэтому и плачевный результат — мотор выходит из строя. Помните: заявленное и протестированное производителем количество моточасов — 300 моточасов.

Моточасы — это не просто время работы.

Это достаточно сложная для расчетов величина, связанная с количеством номинальных оборотов по данным тахометра при разных нагрузках (для корнеплода или зерна) величины совершенно разные.

Это не максимум, а гарантированный минимум. Поэтому при регулярном использовании, а в небольшом хозяйстве по статистике, вполне хватает не более 15-20 минут в день, работоспособным «Оптимус» будет не менее 3-4 лет. Что вполне достаточно для небольшого хозяйства. Также можно помнить, что марка «Фермер» — это производство на территории России в г. Миасс., а значит, что запчасти и сервис всегда в наличии.

Универсальность во всём

Основной задачей, возложенной на «Оптимус ДКУ-05» была помощь в потребностях небольших хозяйств (ЛПХ). Сейчас появляется всё больше садоводов-любителей, а сельские жители из-за недостатка денег не превращаются в фермеров со стадами на сто голов . Им вполне достаточно, что есть пара коз, что завели в сезон цыплят, уток, купили телёнка — и хватит.

Поэтому универсальный механизм для приготовления небольших порций кормов под разные цели — это то, что нужно.

Мульчирование

Мы специально вынесли этот пункт, как отдельное преимущество, т.к. про плюсы этой функциональности в измельчителе «Оптимус» часто забывают.

Мульчирование — это приём, который используется в сельском хозяйстве — покрытие почвы «мульчей». Нужно посыпать сеном, мелкими стружками, опилками, листьями почву рядом с выращиваемыми растениями.

• защита от ветра, дождя, перегрева, холода и, в принципе, быстрых перепадов температуры
• станет меньше сорняков
• влага с почвы не будет слишком испаряться, поэтому и растения можно поливать чуть меньше
• способствует сохранности питательных веществ в почве, привлекает дождевых червей, чем увеличивает аэрацию почвы
• защитит от эррозии почвы
• рыхлость почвы сохраняется

Разной мульчей вы можете регулировать кислотно-щелочной баланс pH почвы: сделать её более кислой или наоборот — более щелочной.

Уход за яблочными измельчителями

Если вы своими руками сделали измельчитель для яблок, то ухаживать за ним будет проще простого. Самое главное правило – это чистота. После каждого использования тщательно мойте агрегат. Даже все труднодоступные места должны быть вымыты и очищены. Яблок быть не должно, поскольку их остатки могут пустить цвель, и когда машина будет запущенна вновь, цвель попадет в смесь, а потом и в сок, что приведет к его быстрой порче.

Не следует бросать измельчитель на улице под дождем. Влага не только приведет к ржавлению металла, но и порче двигателя. Если ваша дробилка из дерева, то влага ей тоже противопоказана. После каждой работы выключите измельчитель из розетки, хорошо его помойте и спрячьте в помещение.

Источник: https://RetroTruck.ru/s-h-tehnika/izmelchiteli-korneplodov-2.html

Самодельный измельчитель яблок для сока

Это самый дешевый способ, так как не нужно покупать электродвигатель, заказывать у токаря детали и т. п. Измельчитель для яблок и винограда можно сделать из пластмассового ведра.

1) Пластиковое ведро

Купите ведро на 20 литров. Пластмассовую крышку и ручку снимите – они вам больше не пригодятся.

2) Режущий нож

Для изготовления ножа возьмите 3мм нержавейку и заточите ее на наждачном круге. По центру приварите трубку, а к конце трубки шестигранник, чтобы ось ножа можно было хорошо зажать в патроне. На обратной стороне ножа приварите кусочек металла, которые будет прорезать путь ножу вниз. (Смотрите фото)

3) Крышка

4) Площадка для ног

К днищу ведра прикрутите площадку для ног, чтобы во время измельчения яблок ведро не прокручивалось. Площадку можно сделать из нержавейки или 10 мм фанеры. Фанеру покройте лаком.

5) Используйте только мощную качественную дрель, или перфоратор в режиме сверления.

Чтобы упростить изготовление дробилки для яблок и винограда, вы можете купить в нашем интернет магазине такую дробилку целиком в сборе или заказать у нас самые сложные в изготовлении и поиске материалов детали (например, нож и втулку). Это очень удобно сделать при покупке пресса, так как все поместится в одну коробку и не нужно будет переплачивать за доставку 2 товаров. В итоге у вас получится готовый комплект для отжима сока. Останется только собрать измельчитель своими руками.

Преимущества измельчителя

Дробилка универсальная обладает рядом достоинств:

1. На переработку яблок большого объема уйдет минимум времени.
2. Количество отходов сводится к минимуму. Из плодов выжимается весь сок, а на остатки уходит небольшое количество жмыха.
3. Конструирование домашнего измельчителя мало затратный процесс.
4. При обработке плодов в такой способ физические усилия сводятся к минимуму.
5. Небольшие партии яблок удобнее всего перерабатывать, что идеально для домашнего хозяйства.
6. Оборудование отличается практичностью и надежностью.
7. Если установка вышла из строя, починить ее можно самостоятельно, не прибегая к помощи мастеров, что существенно экономит средства.

Для конструирования дробилки для яблок в домашних условия используют стандартный набор инструментов. Специальный инвентарь здесь не понадобится. Кроме того, потребуются и материалы для изготовления устройства, а если под руками нет подходящих деталей, придется сделать закупку.

Измельчитель можно приобрести в магазине или интернете, но настоящие умельцы сделают этот агрегат сами и потратят минимум средств. Измельчитель необходим для дробления яблок на мелкие кусочки, если яблоко хорошо измельчено, то его легче давить, а выход сока получается намного больше. Считается, что чем однороднее масса после измельчения, тем будет легче выдавить сок.

Самодельный измельчитель яблок

В чем же заключаются преимущества яблочной дробилки:

• Для переработки большого количества яблок понадобится минимум времени.
• Практически нет отходов. Из яблок выжимается весь сок и остается небольшое количество жмыха.
• Чтобы сконструировать домашний измельчитель, понадобится минимум затрат.
• К минимуму сводятся все физические усилия.
• Переработка небольших партий яблок, что наиболее подходит для домашнего хозяйства.
• Надежность и практичность оборудования.
• В случае возникновения неисправностей, ремонт осуществляется самостоятельно, что опять экономит средства.

Для того чтобы самостоятельно сконструировать измельчитель для яблок понадобится базовый набор инструментов, который есть у каждого хозяина. Кроме инструментов вам нужны еще и материалы, если их в хозяйстве нет, тогда необходимо совершить закупку.

Электрический измельчитель (дробилка) для яблок, фруктов своими руками (2-ой вариант)

1) Измельчающий цилиндр

Выточите деревянный цилиндр диаметром около 160 мм и высотой 160-180мм. Большой диаметр цилиндра необходим, чтобы яблоки не нужно было прижимать и подталкивать в процессе измельчения. Цилиндр сам будет их захватывать. Посередине проточите сквозное отверстие и вклейте вал(нержавеющий круг 10-12мм).  В цилиндр вкрутите нержавеющие саморезы в шахматном порядке так, чтобы головки саморезов выступали на 7-8мм. Также цилиндр можно изготовить из нержавеющей трубы. Насадите подшипники на концы вала и прикрутите их к корпусу.

Вал соедините с электродвигателем через шкивы и ремённую передачу.

2) Электродвигатель

– Мощность двигателя 0,55 кВт

– Частота оборотов 1400-1500 оборотов в минуту,

– Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель.

При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!!

3) Корпус

Корпус измельчителя сделайте из дерева или нержавейки таким образом, чтобы резервуар для засыпания яблок постепенно сужался к измельчающему цилиндру.

1) Режущий диск

Сделайте режущий диск из нержавеющей стали толщиной 1мм. Для этого вырежьте круг и насверлите в нем чередующиеся отверстия диаметром 8мм. Лучше всего конечно вырезать такой диск с помощью лазерной резки. Затем “выбейте” отверстия и заточите с помощью напильника или фрезы по металлу. Прикрутите с другой стороны диска 2 лопатки, которые будут выталкивать измельчённые яблоки наружу.

2) Корпус

Сварите корпус из нержавеющей стали таким образом, чтобы при измельчении яблоки хорошо вылетали наружу, а сок не попадал на двигатель. Для этого можно использовать сальник или принцип “перевёрнутого стакана”.

3) Двигатель

– Мощность двигателя 0,18-1,3 кВт в зависимости от требуемой производительности

4) Опора двигателя

 Сварите опору для двигателя или сделайте ножки, чтобы измельчитель был устойчивым при работе, а к выходному отверстию можно было поставить ведро для измельчённого сырья.

Изготовление электрического измельчителя для яблок и винограда своим руками это довольно трудоемкий процесс, также нужно соблюсти все требования электробезопасности. Поэтому проще купить сразу готовый измельчитель для яблок. Мы являемся производителями оборудования для отжима соков и в нашем интернет магазине вы можете купить как  компактный электрический измельчитель для собственной дачи, так и измельчитель фруктов для небольшой линии по производству натуральных соков прямого отжима.

Купить измельчитель для фруктов и яблок

Если вы все таки решили сделать электрический измельчитель своими руками, то мы можем вам предложить купить у нас уже готовый режущий диск, втулку, корпус измельчителя или другие запчасти. Таким образом вы намного упростите себе задачу по изготовлению и сэкономите время.

Чертежи дробилки для яблок и винограда своими руками, а также чертежи измельчителя для яблок и винограда своими руками являются интелектуальной собственностью компании ” Apple Press Ltd.”, поэтому в данной статье описанны только основные принципы изготовления.

Почему стоит обзавестись дробилкой

Названное приспособление можно без труда найти и приобрести в Интернете или в магазине, но настоящие умельцы конструируют дробилку своими руками, затратив в процессе изготовления минимум средств. Такое приспособление делается из подручных материалов.

Дробилка нужна для измельчения яблок на мелкие кусочки. Так яблоки будет проще давить, а выход сока увеличивается. Принято считать, что чем мельче масса, тем продуктивнее результат производства яблочного сока в домашних условиях.

Вывод

Чтобы летом и зимой наслаждаться вкусным яблочным соком, достаточно сделать домашний измельчитель и выдавить сок. Сделать дробилку для яблок очень просто и быстро, плюс вы потратите минимум денег. Подручные материалы, старая стиральная машинка и у вас уже есть собственный измельчитель для яблок. С этим прибором вы сможете измельчать не только яблоки, но и груши, и другие фрукты. Измельчитель для яблок станет просто незаменимой вещью в доме, приложите лишь немного усилия и ваши труды будут вознаграждены.

Изготовление корпуса

Для основы подойдет корпус от старой стиральной машины с вертикальной загрузкой, а именно ее наружная часть, изготовленная из нержавейки с толщиной стенок до 2 мм. В процессе обработки заготовку разрезают на четыре части, получая по 2 торцевые и боковые части. Элементы складываются в одну конструкцию и прихватываются сварочным аппаратом.

Для плавного вращения вал хорошо закрепляют, используя подшипниковые узлы, схожие с теми, что устанавливаются в циркулярках. Чтобы сделанная своими руками дробилка для яблок надежно стояла, ее крепят к опорной раме, для изготовления которой используют металлические уголки.

Предлагаем ознакомиться  Яблоко рождественское описание сорта

Для основания машины берут деревянные заготовки из прочной породы. Внизу размещают дощатую основу, на которую в дальнейшем ставится емкость для приема переработанной массы на выходе, которую в дальнейшем требуется поместить под пресс для яблок.

Совершенствование приспособления

Для удобства работы, натягивают ремень, который крепят при помощи специального болта для зажима и путем основного блока по направляющим.

К раме прикручивают ролики и рукоять, что позволяет легко транспортировать измельчитель.

Обратите внимание! Чтобы избежать разбрызгивания во время переработки яблок, позаботьтесь о том, чтобы посуда, в которую вы собираете пюре на выходе, была широкой. В процессе конструирования сделайте низкую раму, иначе переработанные продукты будут плюхаться в таз и разбрызгиваться по сторонам.

Как ухаживать за домашней дробилкой

Если вам удалось сделать измельчитель, то самое сложное позади. Об уходе и чистке дробилки своими руками не беспокойтесь – это проще простого.

Главное правило эксплуатации приборов, контактирующих с пищевыми продуктами, – чистота агрегатов. После каждого измельчения тщательно промывайте поверхность устройства, очищайте и просушивайте даже в труднодоступных местах – это основные очаги скопления бактерий и плесени, которые не только приводят к скорой порче сока, но и опасны для здоровья человека.

Важно! Перед тем, как приступать к мытью, обесточьте дробилку!

Чтобы иметь возможность наслаждаться вкусным соком и летом, и в зимнюю пору, достаточно сконструировать домашнюю дробилку для яблок и научиться давить сок. Собрать такой агрегат довольно просто. Вы получите несомненные преимущества и заметно сэкономите средства.

Источник: https://blu4mykts.ru/samodelnyy-izmelchitel-yablok-soka/

Как сделать дробилку для яблок своими руками

В видео самодельная дробилка для фруктов автор показал нехитрое приспособление для их измельчения. Он применяет её для переработки яблок, груш и винограда.

Конструкция дробилки для фруктов довольно простая. Корпус состоит всего из четырёх досок скреплённых между собой шпильками. В нижней части дробилки для фруктов закреплен вал который приводится во вращение с помощью электродвигателя от промышленного оборудования. На валу закреплен деревянный барабан, в который вкручены шурупы они выполняют роль ножей. Барабан легко вынимается из корпуса, так как в одной стенке отверстие сделано больше его диаметра, а чтобы брызги не летели отверстие закрыто выгнутой алюминиевой крышкой.

Процесс работы с дробилкой для фруктов достаточно прост. В верхней её части закреплен пластмассовый тазик, который выполняет функцию загрузочной воронки. В него закладываются фрукты и с помощью деревянного толкателя продавливаются вниз на вращающийся барабан. Конструкция достаточно безопасная, так как корпус высокий и достать рукой до барабана сложно.

Используется дробилка для фруктов для их измельчения с последующим отжимом сока. Как использовать сок можно посмотреть здесь: Лечение соками – фрукты и овощи для вашего здоровья.

>Какой измельчитель для яблок и винограда выбрать?>Виды измельчителей для яблок, фруктов и винограда, их устройство, плюсы/минусы.

1 — Дробилка для яблок из ведра

Конструкция такого измельчителя представляется собой пластмассовое ведро, на крышке которого есть центрирующая втулка для ножа. Яблоки засыпаются в ведро, ведро закрывается крышкой со вставленным ножом, крышка фиксируется. Дальше нож зажимается в патроне перфоратора и возвратно-поступательными движениями крутящегося ножа за несколько минут измельчаются яблоки. Такой измельчитель очень универсален, так как подойдет для любых фруктов, овощей, винограда и яблок.

Также за счет того, что конструкция измельчителя не содержит двигателя, он очень дешево стоит. Цена такого измельчителя для яблок, работающего от дрели состовляет всего 69€.

Купить измельчитель для яблок и винограда работающий от дрели можно в нашем интернет магазине:
http://apple-presses.com/ru/produkciya/crushers

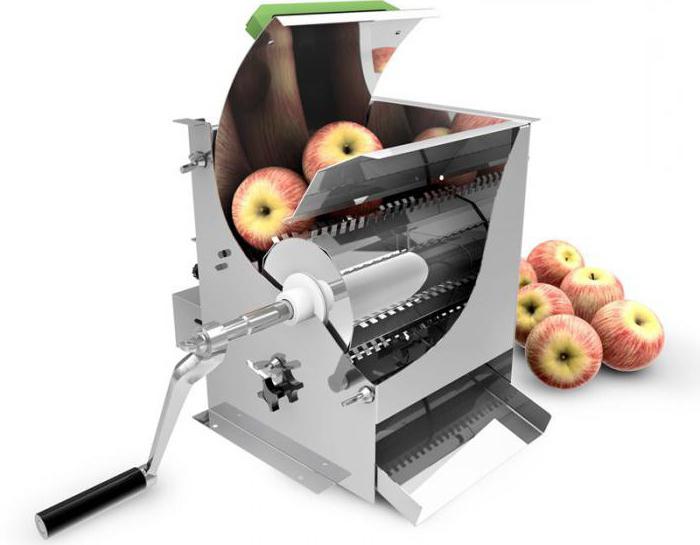

2 — Дробилка для яблок с измельчающим цилиндром в деревянном или нержавеющем корпусе

Обычно, в качестве цилиндра выступает деревянный цилиндр с вкрученными в него саморезами таким образом, чтобы головки саморезов выступали на 7-8мм.

1 — Электрическая терка для картошки

Самый простой и дешевый вариант для дробления яблок в маленьких количествах это электрическая терка для картошки литовского производства. Литовцы так любят цеппелины, что даже придумали для этого специальную терку, чтобы не теперь картошку вручную. В комплекте с этой теркой есть более крупная насадка, как терка для морковки. Такая насадка отлично подходит для яблок и других фруктов. А цена такой терки составляет всего 60-70€. Такая терка по производительности отлично подойдет для винтового пресса объемом 3-5 литров. Единственный минус это то, что яблоки придется резать пополам.

Также возникает вопрос на сколько хватит двигателя измельчителя при таком частом использовании и длительных нагрузках. Поэтому при работе с таким измельчителем следите, чтобы двигатель не перегревался и давайте ему остыть.

Терка для картошки и яблок видео:

Если у вас есть корморезка или что то подобное, на чем можно измельчить яблоки, то вам достаточно купить только пресс. Некоторые даже используют измельчитель веток для этих целей. Но здесь остается открытым вопрос безопасности. Ведь сок может попасть на электродвигатель!

2 — Электрическая терка для яблок

Дробилка для фруктов такого типа имеет диск из нержавеющий стали с выбитыми отверстиями и заточёнными режущими ячейками (как крупная терка на вашей кухне, на которой вы натираете морковь).

Конструкция такого измельчителя для яблок проста и надежна.

Однако обратите внимание при покупке, чтобы подающая труба была приварена под острым углом по отношению к плоскости диска. В таком случае измельчающий диск будет сам захватывать падающие яблоки и не нужно будет их подталкивать руками.

Электрическая терка для яблок видео:

Электрический измельчитель ESE-018

Электрический измельчитель ES-018

Электрический измельчитель ES-055

3 — Электрический измельчитель для яблок с диском с режущими лезвиями

Измельчитель для яблок такого типа представляет собой корпус с трубой для подачи фруктов, которые попадая на диск вылетают через выходное отверстие.

Диск имеет дополнительное лезвие посередине, чтобы яблоки не застревали по центру.

Источник: https://po-lune.ru/kak-sdelat-drobilku-dlja-jablok-svoimi-rukami/

Как сделать измельчитель для яблок своими руками?

Чтобы выжимать сок из яблок или винограда с помощью пресса, нужна их предварительная обработка. Яблоки нужно измельчить, а виноград подавить. Ведь, чем выше степень измельчения, тем больше выход сока.

Дробилку для яблок можно не только купить, но и сделать своими руками. Для этого достаточно инструментов, которые находятся в вашем гараже ну и конечно пригодится немного изобретательности.

Измельчитель (дробилка) для яблок, фруктов, овощей и винограда работающая от дрели своими руками

Это самый дешевый способ, так как не нужно покупать электродвигатель, заказывать у токаря детали и т. п. Измельчитель для яблок и винограда можно сделать из пластмассового ведра.

1) Пластиковое ведро

Купите ведро на 20 литров. Пластмассовую крышку и ручку снимите — они вам больше не пригодятся.

2) Режущий нож

Для изготовления ножа возьмите 3мм нержавейку и заточите ее на наждачном круге. По центру приварите трубку, а к конце трубки шестигранник, чтобы ось ножа можно было хорошо зажать в патроне. На обратной стороне ножа приварите кусочек металла, которые будет прорезать путь ножу вниз. (Смотрите фото)

3) Крышка

4) Площадка для ног

К днищу ведра прикрутите площадку для ног, чтобы во время измельчения яблок ведро не прокручивалось. Площадку можно сделать из нержавейки или 10 мм фанеры. Фанеру покройте лаком.

5) Используйте только мощную качественную дрель, или перфоратор в режиме сверления.

Чтобы упростить изготовление дробилки для яблок и винограда, вы можете купить в нашем интернет магазине такую дробилку целиком в сборе или заказать у нас самые сложные в изготовлении и поиске материалов детали (например, нож и втулку). Это очень удобно сделать при покупке пресса, так как все поместится в одну коробку и не нужно будет переплачивать за доставку 2 товаров. В итоге у вас получится готовый комплект для отжима сока. Останется только собрать измельчитель своими руками.

Электрический измельчитель (дробилка) для яблок и фруктов на сок своими руками (1-ый вариант)

1) Измельчающий цилиндр

Выточите деревянный цилиндр диаметром около 160 мм и высотой 160-180мм. Большой диаметр цилиндра необходим, чтобы яблоки не нужно было прижимать и подталкивать в процессе измельчения. Цилиндр сам будет их захватывать. Посередине проточите сквозное отверстие и вклейте вал(нержавеющий круг 10-12мм).  В цилиндр вкрутите нержавеющие саморезы в шахматном порядке так, чтобы головки саморезов выступали на 7-8мм. Также цилиндр можно изготовить из нержавеющей трубы. Насадите подшипники на концы вала и прикрутите их к корпусу.

Вал соедините с электродвигателем через шкивы и ремённую передачу.

2) Электродвигатель

— Мощность двигателя 0,55 кВт

— Частота оборотов 1400-1500 оборотов в минуту,

— Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель.

При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!!

3) Корпус

Корпус измельчителя сделайте из дерева или нержавейки таким образом, чтобы резервуар для засыпания яблок постепенно сужался к измельчающему цилиндру.

Миксер для яблок своими руками

Измельчитель можно приобрести в магазине или интернете, но настоящие умельцы сделают этот агрегат сами и потратят минимум средств. Измельчитель необходим для дробления яблок на мелкие кусочки, если яблоко хорошо измельчено, то его легче давить, а выход сока получается намного больше. Считается, что чем однороднее масса после измельчения, тем будет легче выдавить сок.

Самодельный измельчитель яблок

В чем же заключаются преимущества яблочной дробилки:

• Для переработки большого количества яблок понадобится минимум времени.
• Практически нет отходов. Из яблок выжимается весь сок и остается небольшое количество жмыха.
• Чтобы сконструировать домашний измельчитель, понадобится минимум затрат.
• К минимуму сводятся все физические усилия.
• Переработка небольших партий яблок, что наиболее подходит для домашнего хозяйства.
• Надежность и практичность оборудования.
• В случае возникновения неисправностей, ремонт осуществляется самостоятельно, что опять экономит средства.

Для того чтобы самостоятельно сконструировать измельчитель для яблок понадобится базовый набор инструментов, который есть у каждого хозяина. Кроме инструментов вам нужны еще и материалы, если их в хозяйстве нет, тогда необходимо совершить закупку.

Дробилка универсальная обладает рядом достоинств:

1. На переработку яблок большого объема уйдет минимум времени.
2. Количество отходов сводится к минимуму. Из плодов выжимается весь сок, а на остатки уходит небольшое количество жмыха.
3. Конструирование домашнего измельчителя мало затратный процесс.
4. При обработке плодов в такой способ физические усилия сводятся к минимуму.
5. Небольшие партии яблок удобнее всего перерабатывать, что идеально для домашнего хозяйства.
6. Оборудование отличается практичностью и надежностью.
7. Если установка вышла из строя, починить ее можно самостоятельно, не прибегая к помощи мастеров, что существенно экономит средства.

Для конструирования дробилки для яблок в домашних условия используют стандартный набор инструментов. Специальный инвентарь здесь не понадобится. Кроме того, потребуются и материалы для изготовления устройства, а если под руками нет подходящих деталей, придется сделать закупку.

Дробилка для измельчения яблок из подручных средств

Из небольших по размеру ЛДСП делается емкость, куда насыпаются яблоки. Далее плоды перемалываются с помощью барабана, установленного внутри емкости. Барабан можно сделать из обрезков досок толщиной примерно двадцать пять миллиметров. Четыре такие доски склеиваются между собой. Получается брус размером сто миллиметров на сто миллиметров.

Этот брус с помощью рубанка превращается в цилиндр. Барабан будет крутиться с помощью дрели или другого вращающего устройства. На барабан насажено определенное количество саморезов или гвоздей. Когда барабан крутится, данные саморезы начинают дробить яблоки. Также барабан можно сделать из круглой трубы небольшого диаметра.

Через какое-то время плоды полностью измельчены и готовы к дальнейшей обработке.

Для крупного нарезания яблок (для приготовления шарлотки или сушки) можно сделать измельчитель яблок своими руками из тонких железных пластин.

Для этого берутся пластины размером 1 см на 10 см. Закрепляются между собой в виде решетки или цветка. Тонкое лезвие пластин отлично нарежет яблоки на крупные куски.

Еще одна простая идея

Как мастерили измельчитель яблок своими руками в старину? Брали небольшое деревянное ведерко. Туда клали вымытые яблоки. Для измельчения использовали специальную острую лопаточку наподобие современного ножа для шинкования.

Научившись делать измельчитель яблок своими руками, можно попытаться сделать и другие приспособления для удобства приготовления разных заготовок. Благо, что у всех имеются материалы для этого.

Измельчитель садовый для яблок (своими руками сделанный, конечно же, выйдет намного дешевле, чем покупной) значительно упростит работу на кухне. Ведь с помощью этого нехитрого приспособления можно измельчать не только яблоки, но и другие виды фруктов, овощей и ягод.

Сборка блока управления

Для удобства нарезания яблок используется измельчитель. Можно использовать покупной прибор или кухонный комбайн. У особо умелых появляются идеи, как сделать измельчитель для яблок своими руками.

Предлагаем ознакомиться  Черный карликовый кролик

Сначала надо определиться, какая заготовка из яблок будет делаться. То есть насколько мелко нарезать плоды?

Обычно в гараже, мастерской или цеху хранятся ненужные доски, брусочки, шурупы, саморезы и многое другое. Все это может пригодиться для того, чтобы сделать измельчитель яблок своими руками.

Для этого понадобится специальная пускорегулирующая аппаратура. Не пугайтесь громкого названия – это кнопка, отвечающая за подачу команд: «включить» и «выключить».

Электродвигатель монтируется сбоку конструкции так, чтобы на него не попадала жидкость и брызги от перерабатываемых плодов.

Сделанная своими руками, дробилка из подручных материалов ничем не хуже от покупных моделей, а отличается только внешним видом. Кстати, иногда самодельные устройства показывают большую производительность и техничность, чем разработанные специалистами агрегаты.

Чтобы сэкономить на конструировании, можно даже не покупать мотор, а взять старый узел от стиральной машинки.

Применение установки, работающей от электродвигателя, позволяет крошить яблоки не только на сок, но и для приготовления вина.

После этого переработанные плоды загружаются под пресс для яблок или в соковыжималку для получения фреша или сока.

Описание устройства и его функций

Дробилка – это аппарат с ручным или электрическим приводом.

Состоит из желоба для подачи сырья, камеры с теркой, диском, ножами или барабаном для измельчения и приспособления для отвода порезанных плодов в подготовленную емкость.

В зависимости от конструкции у агрегатов могут быть разная производительность, предназначение и стоимость.

Для бытового использования встречаются модели до 10 тыс. руб., а для обеспечения промышленных масштабов за такую дробилку потребуется отдать свыше 30 тыс. руб.

Варианты конструкций

Для переработки яблок с мягкой структурой применяются быстроходные ножевые барабанные устройства. Измельчение производится за счет взаимодействия прижимных колодок с несколькими рядами разной толщины ножами-гребенками.

Твердые плоды измельчаются более эффективно молотковыми установками. В основе – вал с молоточками, которые дробят сырье в результате своего движения. Расположение ротора бывает горизонтальным или вертикальным.

Как правило, профессиональные и полупрофессиональные машины оборудуются для фильтрации специальным сменным ситом.

В зависимости от требуемого объема сырья на выходе выбирают сито с нужным размером ячеек.

Правила монтажа

Для создания дробилки потребуются инструменты для обработки материалов и расходное сырье для конструкции аппарата.

ВАЖНО: При работе с электроинструментом необходимо придерживаться правил безопасности. Хорошо использовать защитные средства для глаз и рук.

Расходные материалы

• Барабан (подходит из вертикальной нерабочей стиральной машины);
• Металлический лист;
• Стальной вал;
• Доски;
• Подшипники и ролики;
• Металлический профиль или уголки;
• Пусковой тумблер;
• Двигатель с кожухом;
• Болты с гайками;
• Соединительные провода с вилкой для питания.

Инструменты

• Фрезерный и токарный станок;
• Сварка;
• Болгарка;
• Электроинструмент для подсоединения тумблера и проводов к двигателю;
• Молоток, ножницы по металлу, ключи для закручивания болтов.

Пошаговая инструкция

1. Подготовить чертежи оборудования, которые можно найти на специализированных форумах или изготовить при наличии соответствующих навыков самостоятельно. Они определяют особенности агрегата, размер деталей и тип их крепления в конструкции.
2. На токарном станке сделать на металлическом листе ступеньки, к ним будет крепиться стальной вал и крепежные подшипники.
3. Снять 8 граней на фрезерном станке с вала из стали.

   По всей поверхности детали нанести треугольные засечки.

4. Нижнюю часть корпуса стиральной машины слегка вытянуть, оставляя между валом и стенками зазор. Имеющийся в любой циркуляре подшипниковый механизм подойдет для крепления вала, что сделает его вращение более свободным.
5. Из металлического профиля или уголков сварить прочную раму, а с досок сбить основание для агрегата. Туда будет устанавливаться емкость для сбора переработанного сырья.
6. Пульт управления собирается из тумблера и соединительных проводов (в длину должны доставать до источника питания без натяжения или применять удлинители).
7. Для передвижения оборудования по основанию и назад необходимо прикрепить несколько роликов к нижней части рамы. Использование данного каркаса снизит давление сырья на стенки, убережет их от деформации.
8. Сбоку крепится двигатель, надежно укрытый кожухом.

ВАЖНО: Подойдет рабочий двигатель со старого пылесоса или разобранной стиральной машины.

Из дерева

Устройство отличается высокой продуктивностью и возможностью контролировать скорость переработки.

Обзор магазинных моделей

В интернет-магазинах и на рынке можно найти множество различных моделей дробилок для яблок.

В широком ассортименте предлагается ручная машина, оборудование с электроприводом и другие типы измельчителей фруктов и овощей.

Наибольшей популярностью для бытового применения пользуются недорогие малопроизводительные электрические модели. Это объясняется обеспечением обработки достаточного количества сырья с наименьшими усилиями.

Ниже будут рассмотрены популярные яблокодробилки разных ценовых категорий.

Фермер

Отечественный производитель Миасс предлагает измельчитель мощностью 0,15 кВт с количеством оборотов двигателя до 1,5 тыс. в минуту. Питается агрегат от сети с напряжением 220 В.

Объем рабочей камеры составляет всего 0,5 л, что обеспечивает производительность за час эксплуатации в среднем 60 кг. Основные элементы выполнены из нержавеющей стали.

Весит прибор около 8 кг, а по габаритам не превышает 35 см любой стороны. Таким образом, это компактное устройство для домашнего применения. Стоимость порядка 10 тыс. руб.

Shreder

Венгерское оборудование обеспечивает очень хорошую производительность и может использоваться даже в фермерских хозяйствах.

Аппарат способен переработать за час до 600 кг яблок, работая на скорости 2,8 тыс. оборотов за минуту. Питается от сети 220 В и потребляет за час 1,1 кВт электричества. Отличается высокой степенью измельчения сырья.

Размер загрузочной трубы 18 см. габариты по высоте достигают 1,27 м с общим весом аппарата 25 кг. Стоимость: 19 тыс. руб.

Кубанец

Благодаря высококачественной нержавеющей стали при производстве режущих элементов, оборудование можно применять на фермерских и личных угодьях для переработки фруктов.

Если агрегат используется как зернодробилка, то его производительность достигает в час до 1 т. Питается Кубанец от сети 220 В с потребляемой в част мощностью 1,5 кВт.

Прибор весит 45 кг, в высоту он 1,1 м и 0,75 м в ширину. Купить можно примерно за 27-28 тыс. руб.

Кормилец

Отечественный аппарат от производителя Сормат обладает мощной производительностью, достигающей в час 750 кг.

Это покрывает потребности даже фермерского хозяйства, специализирующегося на переработке яблок в сок и другие продукты.

Агрегат оборудован двигателем с мощностью 1,05 кВт, работающим от сети 220 В. При высоте устройства 1,25 м его вес составляет 15 кг.

Стоимость на рынке колеблется в диапазоне от 20 до 22 тыс. руб.

Подводим итоги

Для облегчения переработки яблок дробилка является наилучшим решением.

С ее помощью сокращаются затраты трудовых ресурсов, повышается производительность, снижается количество отходов.

Самодельная дробилка для яблокДробилка для яблок своими руками. Лайк — если видео понравилось.Прес и дробилка для яблок, или как я делаю сок.

Это оборудование легко сконструировать своими руками, имея соответствующие схемы и чертежи, расходные материалы и инструменты.

Такжена рынке есть много моделей, которые обеспечат даже самые изысканные требования фермера.

Источник: https://pro100ogorod.ru/yablonya/drobilka-kak-sdelat.html

Как сделать измельчитель для яблок своими руками?
Чтобы выжимать сок из яблок или винограда с помощью пресса, нужна их предварительная обработка. Яблоки нужно измельчить, а виноград подавить. Ведь, чем выше степень измельчения, тем больше выход сока.
Дробилку для яблок можно не только купить, но и сделать своими руками. Для этого достаточно инструментов, которые находятся в вашем гараже ну и конечно пригодится немного изобретательности.
Измельчитель (дробилка) для яблок, фруктов, овощей и винограда работающая от дрели своими руками
Это самый дешевый способ, так как не нужно покупать электродвигатель, заказывать у токаря детали и т. п. Измельчитель для яблок и винограда можно сделать из пластмассового ведра.
1) Пластиковое ведро
Купите ведро на 20 литров. Пластмассовую крышку и ручку снимите — они вам больше не пригодятся.
2) Режущий нож
Для изготовления ножа возьмите 3мм нержавейку и заточите ее на наждачном круге. По центру приварите трубку, а к конце трубки шестигранник, чтобы ось ножа можно было хорошо зажать в патроне. На обратной стороне ножа приварите кусочек металла, которые будет прорезать путь ножу вниз. (Смотрите фото)
3) Крышка
Сделайте крышку из нержавеющей стали или фанеры с отверстием посередине. Сделаете на крышке зажимы, чтобы можно было фиксировать крышку на ведре. К крышке прикрутите 4 саморезами центрирующую втулку из фрикционного пластика. Крышку, сделанную из фанеру покройте лаком.
4) Площадка для ног
К днищу ведра прикрутите площадку для ног, чтобы во время измельчения яблок ведро не прокручивалось. Площадку можно сделать из нержавейки или 10 мм фанеры. Фанеру покройте лаком.
5) Используйте только мощную качественную дрель, или перфоратор в режиме сверления.
Чтобы упростить изготовление дробилки для яблок и винограда, вы можете купить в нашем интернет магазине такую дробилку целиком в сборе или заказать у нас самые сложные в изготовлении и поиске материалов детали (например, нож и втулку). Это очень удобно сделать при покупке пресса, так как все поместится в одну коробку и не нужно будет переплачивать за доставку 2 товаров. В итоге у вас получится готовый комплект для отжима сока. Останется только собрать измельчитель своими руками.
Электрический измельчитель (дробилка) для яблок и фруктов на сок своими руками (1-ый вариант)
1) Измельчающий цилиндр
Выточите деревянный цилиндр диаметром около 160 мм и высотой 160-180мм. Большой диаметр цилиндра необходим, чтобы яблоки не нужно было прижимать и подталкивать в процессе измельчения. Цилиндр сам будет их захватывать. Посередине проточите сквозное отверстие и вклейте вал(нержавеющий круг 10-12мм). В цилиндр вкрутите нержавеющие саморезы в шахматном порядке так, чтобы головки саморезов выступали на 7-8мм. Также цилиндр можно изготовить из нержавеющей трубы. Насадите подшипники на концы вала и прикрутите их к корпусу.
Вал соедините с электродвигателем через шкивы и ремённую передачу.
2) Электродвигатель
— Мощность двигателя 0,55 кВт
— Частота оборотов 1400-1500 оборотов в минуту,
— Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель.
При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!!
3) Корпус
Корпус измельчителя сделайте из дерева или нержавейки таким образом, чтобы резервуар для засыпания яблок постепенно сужался к измельчающему цилиндру.
Электрический измельчитель (дробилка) для яблок, фруктов своими руками (2-ой вариант)
1) Режущий диск
Сделайте режущий диск из нержавеющей стали толщиной 1мм. Для этого вырежьте круг и насверлите в нем чередующиеся отверстия диаметром 8мм. Лучше всего конечно вырезать такой диск с помощью лазерной резки. Затем «выбейте» отверстия и заточите с помощью напильника или фрезы по металлу. Прикрутите с другой стороны диска 2 лопатки, которые будут выталкивать измельчённые яблоки наружу.
2) Корпус
Сварите корпус из нержавеющей стали таким образом, чтобы при измельчении яблоки хорошо вылетали наружу, а сок не попадал на двигатель. Для этого можно использовать сальник или принцип «перевёрнутого стакана».
3) Двигатель
— Мощность двигателя 0,18-1,3 кВт в зависимости от требуемой производительности
— Частота оборотов 1400-1500 оборотов в минуту,
— Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель.
При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!!
4) Опора двигателя
5) Сварите опору для двигателя или сделайте ножки, чтобы измельчитель был устойчивым при работе, а к выходному отверстию можно было поставить ведро для измельчённого сырья.
Изготовление электрического измельчителя для яблок и винограда своим руками это довольно трудоемкий процесс, также нужно соблюсти все требования электробезопасности. Поэтому проще купить сразу готовый измельчитель для яблок. Мы являемся производителями оборудования для отжима соков и в нашем интернет магазине вы можете купить как компактный электрический измельчитель для собственной дачи, так и измельчитель фруктов для небольшой линии по производству натуральных соков прямого отжима.
Если вы все таки решили сделать электрический измельчитель своими руками, то мы можем вам предложить купить у нас уже готовый режущий диск, втулку, корпус измельчителя или другие запчасти. Таким образом вы намного упростите себе задачу по изготовлению и сэкономите время.
Чертежи дробилки для яблок и винограда своими руками, а также чертежи измельчителя для яблок и винограда своими руками являются интелектуальной собственностью компании » Apple Press Ltd.», поэтому в данной статье описанны только основные принципы изготовления.
Читайте подробнее на нашем сайте.

Лето и осень — это пора созревания различных ягод, фруктов и овощей. У каждого, кто имеет собственный приусадебный участок, обязательно растут яблони разных сортов: «башкирская красавица», «антоновка», «шалопаевка», «ранетки» и так далее. И это неудивительно, ведь яблоки — очень вкусные и полезные фрукты.

В высокоурожайный год многие задумываются, что приготовить из такого большого количества плодов. Вариантов, конечно же, много. Кто-то готовит яблочный сок, вино, пюре, кто-то варит повидло, джем, варенье. Очень вкусной получаются пастила и Некоторые нарезают яблоки на кусочки и кладут в морозильную камеру.

Для выполнения любой описанной процедуры необходимо иметь специальные инструменты. Можно использовать просто ножик. А можно сделать уникальный самодельный аппарат, который облегчит процесс приготовления заготовок на зиму.

Измельчитель яблок своими руками

Для удобства нарезания яблок используется измельчитель. Можно использовать покупной прибор или кухонный комбайн. У особо умелых появляются идеи, как сделать измельчитель для яблок своими руками.

Сначала надо определиться, какая заготовка из яблок будет делаться. То есть насколько мелко нарезать плоды?

Обычно или цеху хранятся ненужные доски, брусочки, шурупы, саморезы и многое другое. Все это может пригодиться для того, чтобы сделать измельчитель яблок своими руками.

Дробилка для измельчения яблок из подручных средств

Из небольших по размеру ЛДСП делается емкость, куда насыпаются яблоки. Далее плоды перемалываются с помощью барабана, установленного внутри емкости. Барабан можно сделать из обрезков досок толщиной примерно двадцать пять миллиметров. Четыре такие доски склеиваются между собой. Получается брус размером сто миллиметров на сто миллиметров. Этот брус с помощью рубанка превращается в цилиндр. Барабан будет крутиться с помощью дрели или другого вращающего устройства. На барабан насажено определенное количество саморезов или гвоздей. Когда барабан крутится, данные саморезы начинают дробить яблоки. Также барабан можно сделать из круглой трубы небольшого диаметра.

Через какое-то время плоды полностью измельчены и готовы к дальнейшей обработке.

Для крупного нарезания яблок (для приготовления шарлотки или сушки) можно сделать измельчитель яблок своими руками из тонких железных пластин.

Для этого берутся пластины размером 1 см на 10 см. Закрепляются между собой в виде решетки или цветка. Тонкое лезвие пластин отлично нарежет яблоки на крупные куски.

Еще одна простая идея

Как мастерили измельчитель яблок своими руками в старину? Брали небольшое Туда клали вымытые яблоки. Для измельчения использовали специальную острую лопаточку наподобие современного ножа для шинкования.

Научившись делать измельчитель яблок своими руками, можно попытаться сделать и другие приспособления для удобства приготовления разных заготовок. Благо, что у всех имеются материалы для этого.

Для яблок (своими руками сделанный, конечно же, выйдет намного дешевле, чем покупной) значительно упростит работу на кухне. Ведь с помощью этого нехитрого приспособления можно измельчать не только яблоки, но и другие виды фруктов, овощей и ягод.

Все любят домашний яблочный сок, поскольку он не только вкусный, но и полезный. Но где же взять настоящий яблочный сок, без химикатов и консервантов, в магазинах его вряд ли можно купить. Единственное решение этой проблемы – самостоятельно сделать домашний яблочный сок
. Однако для того чтобы его получить, нужно преодолеть ряд небольших трудностей. Чтобы облегчить себе работу вам понадобится измельчитель для яблок и соковыжималка. Именно благодаря измельчителю вы потратите минимум времени и сил на получение домашнего яблочного сока. В данной статье рассмотрим способы изготовления самодельного измельчителя для яблок.

Измельчитель можно приобрести в магазине или интернете, но настоящие умельцы сделают этот агрегат сами и потратят минимум средств. Измельчитель необходим для дробления яблок на мелкие кусочки, если яблоко хорошо измельчено, то его легче давить
, а выход сока получается намного больше. Считается, что чем однороднее масса после измельчения, тем будет легче выдавить сок.

В чем же заключаются преимущества яблочной дробилки:

• Для переработки большого количества яблок понадобится минимум времени
  .
• Практически нет отходов
  . Из яблок выжимается весь сок и остается небольшое количество жмыха.
• Чтобы сконструировать домашний измельчитель, понадобится минимум затрат
  .
• К минимуму сводятся все физические усилия
  .
• Переработка небольших партий яблок
  , что наиболее подходит для домашнего хозяйства.
• Надежность и практичность
  оборудования.
• В случае возникновения неисправностей, ремонт осуществляется самостоятельно
  , что опять экономит средства.

Для того чтобы самостоятельно сконструировать измельчитель для яблок понадобится базовый набор инструментов, который есть у каждого хозяина. Кроме инструментов вам нужны еще и материалы, если их в хозяйстве нет, тогда необходимо совершить закупку.

Делаем измельчитель для яблок своими руками, чертеж и схемы

Измельчители могут быть разных типов, одни бывают металлическими, другие деревянными, а третьи совмещают в себе и те и другие материалы. Но главное, не из чего сделана дробилка, а как она работает
.

Комбинированный измельчитель для яблок

Для начала нам понадобиться лист метала, нержавейки, d 80 мм
. Из этой заготовки делаем ступени для выхода вала и под подшипники. Работы осуществляются на токарном станке.

Дальше нам понадобится фрезерный станок, чтобы изготовить зубчатый вал. Как показано на чертеже снимаем 8 граней. Чтобы усилить эффект дробления берем болгарку и по всей длине зубьев делаем треугольные насечки
.

В качестве корпуса можно использовать стиральную машину, а именно наружную ее часть. Стиральная машина должна быть с вертикальной загрузкой из нержавеющей стали с толщиной стенок 1.5-2 мм. После разрезаем ее на четыре детали и получаем 2 торцевых и 2 боковых части. Все части складываем вместе, делая короб, и свариваем его. Перед тем как закончить сварку боковых частей, внизу выгибаем немного листы металла, делая маленький зазор между рабочим валом и стенкой измельчителя.

Чтобы вал плавно вращался и был хорошо закреплен, используем обычные подшипниковые узлы, которые присутствуют в циркулярках. Из уголков варим опорную раму. Основание машины делаем из дерева. Дощатая основа располагается внизу, поскольку на нее ставятся емкости для приемки выходящей массы из измельчителя.

Для создания блока управления используем специальную пускорегулирующую аппаратуру
, в основном это кнопка, отвечающая за включение и выключение. Ремень натягивается за счет фиксации специальным болтом для зажима и путем движения корпуса по направляющим. На раму необходимо прикрутить рукоять и ролики, которые увеличивают комфорт пользования прибором, и позволяют самостоятельно транспортировать измельчитель в любое место.

К верхним углам рамы, по средствам болтов, прикрепляется корпус дробилки, что позволяет устранить его изгибание под давлением, поскольку яблоки имеют свой вес. Чтобы уменьшить разбрызгивание используют широкий таз, а раму делают низкой
. Электрический двигатель размещают с боку, чтобы на него не попадала жидкость.

1 – корпус, 2 – уголок жесткости, 3 – рабочий вал, 4 – буксы подшипников, 5 – шкив ременной передачи, 6 – ремень, 7 – электродвигатель, 8 – рама, 9 – ролики, 10 – блок управления, 11 – рукоятка транспортировки, 12 – болты крепления корпуса с уголками жесткости

Такая дробилка, изготовленная собственными руками, практически не отличается от заводской, в силу своей производительности и техничности. Чтобы не покупать мотор, можно воспользоваться двигателем из старой и ненужной стиральной машины или прочего оборудования. Измельчитель работающий от электрического двигателя, применяется для дробления яблок не только для сока, но и для вина
. Такая дробилка всегда пригодится в хозяйстве. После одного пропуская через дробилку, даже яблоки самых твердых сортов превращаются в однообразную массу, которую можно загружать под пресс и давить сок.

Чтобы получить хорошую сокоотдачу, после дробления масса должна полежать несколько часов, тогда при прессовании сок быстро отойдет сам.

Уход за яблочными измельчителями

Если вы своими руками сделали измельчитель для яблок, то ухаживать за ним будет проще простого. Самое главное правило – это чистота. После каждого использования тщательно мойте агрегат
. Даже все труднодоступные места должны быть вымыты и очищены. Яблок быть не должно, поскольку их остатки могут пустить цвель, и когда машина будет запущенна вновь, цвель попадет в смесь, а потом и в сок, что приведет к его быстрой порче.

Перед началом мойки обязательно обесточьте прибор!

Не следует бросать измельчитель на улице под дождем. Влага не только приведет к ржавлению металла, но и порче двигателя. Если ваша дробилка из дерева, то влага ей тоже противопоказана
. После каждой работы выключите измельчитель из розетки, хорошо его помойте и спрячьте в помещение.

Вывод

Чтобы летом и зимой наслаждаться вкусным яблочным соком, достаточно сделать домашний измельчитель и выдавить сок. Сделать дробилку для яблок очень просто и быстро, плюс вы потратите минимум денег
. Подручные материалы, старая стиральная машинка и у вас уже есть собственный измельчитель для яблок. С этим прибором вы сможете измельчать не только яблоки, но и груши, и другие фрукты. Измельчитель для яблок станет просто незаменимой вещью в доме, приложите лишь немного усилия и ваши труды будут вознаграждены.

На участке практически каждого российского дачника или садовода растут яблони и грушевые деревья. Кто-то не задумывается об их сортах и просто ежегодно собирает урожаи. Кто-то, наоборот, высаживает конкретные виды, чтобы получать плоды для определённых целей.

Редко урожаи собираются для употребления в первоначальном виде. Ведь они не могут долго храниться, сохранив свои качества. Яблоки и груши чаще всего становятся основой для приготовления варенья, джемов, ликёров и соков.

Соки любят все. Однако те из них, что представлены на полках магазинов, имеют в своём составе далеко не самые полезные добавки. А чтобы найти натуральный продукт, нужно потрудиться и выложить за него немало денег. Гораздо проще быть уверенными в натуральности сока, производя его своими руками.

В этой статье мы расскажем об измельчителях яблок, их особенностях.

Описание

Конечно, всегда можно пойти в магазин бытовой техники и приобрести электрическую соковыжималку или комбайн. Но это требует немалых затрат. Соорудить гидравлический измельчитель можно своими руками при помощи средств, которые имеются в вашем гараже.

Вначале расскажем об основных преимуществах этого приспособления.

• Во-первых, как уже отмечено, это довольно дешёвый способ для получения сока в домашних условиях. Во-вторых, при помощи этого оборудования можно сэкономить время. Большие количества плодов перерабатываются в короткие сроки.
• В-третьих, такой способ отжима является максимально выгодным, ведь он позволяет получить практически весь сок, что содержится в яблоке. Количество отходов при этом минимально.
• В-четвёртых, самодельный измельчитель позволит вам сэкономить не только деньги, но и собственные силы. Ведь он требует от вас малейших физических усилий.
• В-пятых, с помощью оборудования можно быстро пустить в дело излишки урожая.
• И, наконец, в-шестых, благодаря своей простоте измельчитель наделён прочностью и надёжностью. Если он по каким-то причинам всё-таки выйдет из строя, вы всегда сможете починить его своими руками с помощью подручных средств.

Существует три вида аппарата, в зависимости от материалов, из которых он изготавливается:

• деревянный;
• металлический;
• комбинированный.

Однако конкретные материалы не играют большой роли в работе измельчителя. Главное, чтобы они были качественными и способными выдержать необходимую нагрузку.

Как сделать

Теперь переходим к главному – сборке аппарата в домашних условиях. Для начала подготовьте материалы и инструменты, которые вам понадобятся. Сразу предупреждаем, вам понадобятся токарный и фрезерный станки. Конечно, мало кто располагает ими в личном хозяйстве, но кто-то из ваших знакомых однозначно сможет помочь вам. От станков не требуется больших объёмов работы. Вам понадобятся сварочный аппарат и «болгарка», их достать гораздо проще.

В первую очередь вам понадобится металлический лист d80 mm из нержавеющей жести. Из него производятся ступени для выхода зубчатого вала из-под подшипников. Для предварительной обработки листа и понадобится токарный станок.

Следующий шаг – изготовление того самого вала. Тут в дело вступает фрезерный станок, с помощью которого нужно снять восемь граней. Опытные инженеры рекомендуют сделать на зубцах треугольные надсечки. Это должно повысить продуктивность работы. Для этой работы подойдёт простая болгарка.

Важный этап сборки – изготовление корпуса. Самой подходящей и часто используемой для него основой становится наружный корпус советской стиральной машины с вертикальной загрузкой. Изготавливались они, как правило, из нержавеющей стали, а толщина стенок составляла полтора или два миллиметра. Хорошие параметры для будущего измельчителя.

Основу необходимо разделить на четыре равные части. Теперь в дело вступает сварочный аппарат, чтобы превратить отдельные части в единый корпус. Но прежде чем приступать к сварке боковых фрагментов, нижнюю часть листов стоит немного подогнуть, чтобы между стенкой и валом остался зазор.

Зубчатый вал должен быть хорошо закреплён, чтобы плавно вращаться. Для этих целей используют простые подшипниковые узлы.

Дробилка нуждается в прочной опорной раме. Изготавливается она чаще всего из крепких деревянных досок. В нижней части рамы крепится основание, на которой будет располагаться тара для отходов. Чтобы прикрепить дробилку к опорной раме, используются металлические уголки, сваренные при помощи сварочного аппарата.

Двигатель – сердце электрического измельчителя. Мотор можно приобрести в специализированных магазинах электроники. А можно использовать узел от той же старой стиральной машины, при условии, что он всё еще рабочий.

Главное – установить электродвигатель так, чтобы во время работы измельчителя на него не попадали брызги и прочие продукты переработки.
Для корректной работы мотора, его нужно оснастить пультом, регулирующим процесс работы. Он представляет собой простой механизм с кнопкой для включения и выключения электроники. Приобрести пульт также можно в магазине электроники.

Кстати, многие садоводы отмечают, что домашние дробилки зачастую оказываются надёжнее и мощнее электроники от производителей. А готовить с их помощью можно не только соки, но и вина.

Как модернизировать

Домашний измельчитель довольно-таки прост и удобен в обращении. Однако существует несколько способов для улучшения процесса эксплуатации.

• Подвижность.
  Не на всех участках можно отвести для дробилки своё удобное место. Кому-то приходится её часто перемещать, а конструкция весит немало. Чтобы облегчить эту задачу, прикрутите к раме ролики. Ещё её можно оснастить рукоятью. Вместе эти фрагменты обеспечат лёгкую транспортировку.
• Укрепление.
  В процессе работы корпус дробилки может изгибаться. Избежать этого можно, прикрепив его болтами к верхним углам рамы.
• Удобство.
  Для его обеспечения рекомендует натянуть специальный ремень. Закрепить его можно специальным болтом для зажима, а также путём основного блока по направляющим.
• Уменьшение разбрызгивания.
  Оно доставит вам немало проблем. Как уже было сказано, электромотор нужно обезопасить от попадания жидкости. Для этого стоит использовать наиболее широкую посуду. Рама при этом должна быть чуть ниже, чтобы продукты не падали с большой высоты.

В различных справочных материалах и на специализированных интернет-ресурсах вы можете найти чертежи. Они заметно облегчат процессы сборки и отразят усовершенствования аппарата.

Как ухаживать

Сборка измельчителя – сложный процесс. Если вы всё сделали правильно, значит, самое трудное позади. Однако это не значит, что аппарат больше ничего не потребует от вас. Для обеспечения корректной и качественной работы нужно регулярно ухаживать за измельчителем.

В процессе работы дробилка постоянно пачкается, в разные стороны летят отходы, но почистить ее просто. Её нужно тщательно промывать. Обращайте особое внимание на труднодоступные места. Скапливающиеся там бактерии и плесень могут попадать в сок, вызывая его быструю порчу.

И не забудьте отключить дробилку от электросети перед чисткой. После мытья аппарат необходимо полностью высушить.

Процесс сборки домашнего измельчителя – дело непростое. Необходимо иметь навыки, инженерное мышление, а также разнообразные инструменты и материалы под рукой. Если вам удастся изготовить измельчитель самостоятельно, то вы сможете каждые лето и осень получать натуральный сок из яблок и других продуктов прямо на своём приусадебном участке.

Подробно о том, как сделать измельчитель для яблок своими руками, смотрите в видео ниже.

Самодельный измельчитель для яблок необходим тем, кто имеет большой яблочный сад, и желает без особых хлопот заготовить на зиму много полезного и вкусного сока. Изготовить устройство не так сложно, а мощность и функциональность ни в чем не уступает магазинным аналогам.

Самодельный аппарат сэкономит не только деньги, но и время.

Мелко нарезанное яблоко намного легче давить, да и сока оно дает в разы больше. Один из главных плюсов устройства — возможность получения однородной яблочной массы.

Помимо этого, аппарат обладает следующими преимуществами:

1. За короткое время позволяет переработать большое количество фруктов,
2. Безотходное производство: после переработки остается лишь немного жмыха,
3. Аппарат минимизирует физическую работу человека,
4. Практичность и надежность,
5. Можно переработать абсолютно любое количество яблок.

Самодельный же аппарат к общему списку добавляет такие плюсы, как:

• Минимальные затраты при изготовлении,
• Легкость ремонта и замены неисправных частей.

Изготовление измельчителя яблок

Из металла

Дробилка для яблок своими руками делается из материалов, которые есть практически в каждом хозяйстве, а для работ нужно не так много инструментов.

Изготовление лучше начать с изучения чертежей, их легко можно найти на специализированных форумах.

Чертежи помогут получить представление о креплении деталей, размерах, особенностях аппарата. Обычно дробилку изготавливают из дерева, металла или металла, но с деревянными деталями.

Первый шаг — берется лист металла, из которого на токарном станке делаются ступеньки для последующего крепления подшипников и стального вала. С помощью фрезерного станка с вала снимаются восемь граней, а затем болгаркой делаются небольшие насечки в форме треугольника на всей поверхности вала.

Корпус чаще всего делают из каркаса вертикальной стиральной машинки, с толщиной стенок не менее двух миллиметров. Нижнюю часть сторон необходимо немного выгнуть, чтобы остался небольшой зазор между стенками и установленным рабочим валом. Для лучшего крепления вала и его свободного вращения лучше использовать подшипниковый крутящий механизм, который имеется в любой циркулярной машине.

Следующий шаг — сварка из уголков или металлического профиля прочной рамы, и изготовление из досок основания. Нужно оно для того, чтобы можно было удобно поставить ведра для готовой яблочной массы. Когда рама готова, приступают к сборке пульта управления. Состоит он из тумблера пуска и остановки работы. Снизу к раме крепится рукоять и несколько роликов — это позволит легко передвигать аппарат. К верхним углам рамы болтами крепится каркас. Если использовать каркас устройства без опорной рамы, то под давлением яблок дно и стенки корпуса начнут деформироваться. Двигатель к корпусу крепят сбоку, и укрывают надежным кожухом.

В качестве двигателя можно использовать мотор от стиральной машинки или пылесоса.

Из дерева

Деревянную модель собрать легче, чем металлическую.

Важный момент — дерево должно обладать водоотталкивающими свойствами. Бункер для загрузки яблок делают из трех горизонтальных и одной наклонной стенки. Такая конструкция позволит сделать более легкой засыпку яблок в устройство. Главный рабочий элемент деревянной дробилки — вал, который можно сделать из очень прочной древесины или металла. В вал вкручиваются винты — шляпки будут играть роль рабочих зубцов, которые и измельчают яблоки. Для увеличения производительности винты располагают по спирали.

Рабочую камеру также изготавливают из прочных досок. Размер камеры выбирается индивидуально исходя из планируемого количества яблок для переработки. Для большего удобства рабочую камеру устанавливают на специальную подставку на ножках. С одной стороны рабочей камеры вырезают отверстие для выхода готовой яблочной массы, под которое устанавливают емкость.

Привести в работу вал можно при помощи обычной дрели без сверла. Ось вращения выводится из рабочей камеры наружу и на нее насаживается кончик дрели. Такое устройство позволит валу вращаться с большой скоростью, что обеспечит хорошую производительность. Дробилка готова!

У домашнего яблочного сока масса поклонников. И не только потому, что он отличается ярко выраженными вкусовыми качествами, — свежий яблочный сок содержит витамины и питательные вещества. В магазинах свежий сок, как о нем говорят — настоящий, без химии и консервантов не найти. Единственный вариант — выдавить банку свежего сока самостоятельно. Но для этого потребуется специальное приспособление.

Преодолеть ряд трудностей по подготовке и обработке плодов поможет измельчитель для яблок и соковыжималка. С таким оборудованием на приготовление сока уйдет раза в три времени меньше, чем при ручной обработке.

Ознакомьтесь с преимуществами, характеристиками и процессом изготовления измельчителя в домашней мастерской.

Почему стоит обзавестись дробилкой

Названное приспособление можно без труда найти и приобрести в Интернете или в магазине, но настоящие умельцы конструируют дробилку своими руками, затратив в процессе изготовления минимум средств. Такое приспособление делается из подручных материалов.

Дробилка нужна для измельчения яблок на мелкие кусочки. Так яблоки будет проще давить, а выход сока увеличивается. Принято считать, что чем мельче масса, тем продуктивнее результат производства яблочного сока в домашних условиях.

Преимущества измельчителя

Дробилка универсальная обладает рядом достоинств:

1. На переработку яблок большого объема уйдет минимум времени.
2. Количество отходов сводится к минимуму. Из плодов выжимается весь сок, а на остатки уходит небольшое количество жмыха.
3. Конструирование домашнего измельчителя мало затратный процесс.
4. При обработке плодов в такой способ физические усилия сводятся к минимуму.
5. Небольшие партии яблок удобнее всего перерабатывать, что идеально для домашнего хозяйства.
6. Оборудование отличается практичностью и надежностью.
7. Если установка вышла из строя, починить ее можно самостоятельно, не прибегая к помощи мастеров, что существенно экономит средства.

Для конструирования дробилки для яблок в домашних условия используют стандартный набор инструментов. Специальный инвентарь здесь не понадобится. Кроме того, потребуются и материалы для изготовления устройства, а если под руками нет подходящих деталей, придется сделать закупку.

Измельчители бывают разнотипными:

• металлическими;
• деревянными;
• комбинированными.

Но главное, не из чего сделана установка, а как она справляется с функциональными задачами. Итак, давайте рассмотрим, как сделать дробилку своими руками.

Подготовка материала

Для работы приготовьте лист нержавеющей жести, d80 мм. В дальнейшем металл предстоит обработать на токарном станке и произвести из него ступени для выхода вала и под подшипники.

Конструирование зубчатого вала

Для изготовления используют фрезерный станок и снимают 8 граней. С целью повышения продуктивности работы установки, болгаркой на зубцах (по всей длине) делают треугольные надсечки.

Изготовление корпуса

Для основы подойдет корпус от старой стиральной машины с вертикальной загрузкой, а именно ее наружная часть, изготовленная из нержавейки с толщиной стенок до 2 мм. В процессе обработки заготовку разрезают на четыре части, получая по 2 торцевые и боковые части. Элементы складываются в одну конструкцию и прихватываются сварочным аппаратом. Перед тем как окончательно сварить боковые детали, металлические листы в нижней части немного подгибают, делая небольшой зазор между вращающимся валом и стенкой конструкции.

Для плавного вращения вал хорошо закрепляют, используя подшипниковые узлы, схожие с теми, что устанавливаются в циркулярках. Чтобы сделанная своими руками дробилка для яблок надежно стояла, ее крепят к опорной раме, для изготовления которой используют металлические уголки.

Для основания машины берут деревянные заготовки из прочной породы. Внизу размещают дощатую основу, на которую в дальнейшем ставится емкость для приема переработанной массы на выходе, которую в дальнейшем требуется поместить под пресс для яблок.

Совершенствование приспособления

Для удобства работы, натягивают ремень, который крепят при помощи специального болта для зажима и путем основного блока по направляющим.

К раме прикручивают ролики и рукоять, что позволяет легко транспортировать измельчитель.

Избежать изгибания корпуса дробилки для яблок удается посредством крепления к верхним углам рамы при помощи болтов.

Обратите внимание!
Чтобы избежать разбрызгивания во время переработки яблок, позаботьтесь о том, чтобы посуда, в которую вы собираете пюре на выходе, была широкой. В процессе конструирования сделайте низкую раму, иначе переработанные продукты будут плюхаться в таз и разбрызгиваться по сторонам.

Сборка блока управления

Для этого понадобится специальная пускорегулирующая аппаратура. Не пугайтесь громкого названия — это кнопка, отвечающая за подачу команд: «включить» и «выключить».

Электродвигатель монтируется сбоку конструкции так, чтобы на него не попадала жидкость и брызги от перерабатываемых плодов.

Сделанная своими руками, дробилка из подручных материалов ничем не хуже от покупных моделей, а отличается только внешним видом. Кстати, иногда самодельные устройства показывают большую производительность и техничность, чем разработанные специалистами агрегаты.

Чтобы сэкономить на конструировании, можно даже не покупать мотор, а взять старый узел от стиральной машинки.

Применение установки, работающей от электродвигателя, позволяет крошить яблоки не только на сок, но и для приготовления вина.

Дробилка для яблок — незаменимая в хозяйстве вещь. Пропустив через измельчитель плоды только 1 раз, вы получите однообразную масса, а после повторной обработки — субстанцию, по консистенции напоминающую пюре. Домашней дробилке под силу яблоки любых сортов, даже самые твердые.

После этого переработанные плоды загружаются под пресс для яблок или в соковыжималку для получения фреша или сока.

Как ухаживать за домашней дробилкой

Если вам удалось сделать измельчитель, то самое сложное позади. Об уходе и чистке дробилки своими руками не беспокойтесь — это проще простого.

Главное правило эксплуатации приборов, контактирующих с пищевыми продуктами, — чистота агрегатов. После каждого измельчения тщательно промывайте поверхность устройства, очищайте и просушивайте даже в труднодоступных местах — это основные очаги скопления бактерий и плесени, которые не только приводят к скорой порче сока, но и опасны для здоровья человека.

Важно!
Перед тем, как приступать к мытью, обесточьте дробилку!

Чтобы иметь возможность наслаждаться вкусным соком и летом, и в зимнюю пору, достаточно сконструировать домашнюю дробилку для яблок и научиться давить сок. Собрать такой агрегат довольно просто. Вы получите несомненные преимущества и заметно сэкономите средства.

Лето и осень — это пора созревания различных ягод, фруктов и овощей. У каждого, кто имеет собственный приусадебный участок, обязательно растут яблони разных сортов: «башкирская красавица», «антоновка», «шалопаевка», «ранетки» и так далее. И это неудивительно, ведь яблоки — очень вкусные и полезные фрукты.

В высокоурожайный год многие задумываются, что приготовить из такого большого количества плодов. Вариантов, конечно же, много. Кто-то готовит яблочный сок, вино, пюре, кто-то варит повидло, джем, варенье. Очень вкусной получаются пастила и Некоторые нарезают яблоки на кусочки и кладут в морозильную камеру.

Для выполнения любой описанной процедуры необходимо иметь специальные инструменты. Можно использовать просто ножик. А можно сделать уникальный самодельный аппарат, который облегчит процесс приготовления заготовок на зиму.

Измельчитель яблок своими руками

Для удобства нарезания яблок используется измельчитель. Можно использовать покупной прибор или кухонный комбайн. У особо умелых появляются идеи, как сделать измельчитель для яблок своими руками.

Сначала надо определиться, какая заготовка из яблок будет делаться. То есть насколько мелко нарезать плоды?

Обычно или цеху хранятся ненужные доски, брусочки, шурупы, саморезы и многое другое. Все это может пригодиться для того, чтобы сделать измельчитель яблок своими руками.

Дробилка для измельчения яблок из подручных средств

Из небольших по размеру ЛДСП делается емкость, куда насыпаются яблоки. Далее плоды перемалываются с помощью барабана, установленного внутри емкости. Барабан можно сделать из обрезков досок толщиной примерно двадцать пять миллиметров. Четыре такие доски склеиваются между собой. Получается брус размером сто миллиметров на сто миллиметров. Этот брус с помощью рубанка превращается в цилиндр. Барабан будет крутиться с помощью дрели или другого вращающего устройства. На барабан насажено определенное количество саморезов или гвоздей. Когда барабан крутится, данные саморезы начинают дробить яблоки. Также барабан можно сделать из круглой трубы небольшого диаметра.

Через какое-то время плоды полностью измельчены и готовы к дальнейшей обработке.

Для крупного нарезания яблок (для приготовления шарлотки или сушки) можно сделать измельчитель яблок своими руками из тонких железных пластин.

Для этого берутся пластины размером 1 см на 10 см. Закрепляются между собой в виде решетки или цветка. Тонкое лезвие пластин отлично нарежет яблоки на крупные куски.

Еще одна простая идея

Как мастерили измельчитель яблок своими руками в старину? Брали небольшое Туда клали вымытые яблоки. Для измельчения использовали специальную острую лопаточку наподобие современного ножа для шинкования.

Научившись делать измельчитель яблок своими руками, можно попытаться сделать и другие приспособления для удобства приготовления разных заготовок. Благо, что у всех имеются материалы для этого.

Для яблок (своими руками сделанный, конечно же, выйдет намного дешевле, чем покупной) значительно упростит работу на кухне. Ведь с помощью этого нехитрого приспособления можно измельчать не только яблоки, но и другие виды фруктов, овощей и ягод.

Дробилка (измельчитель)
— это одно из приспособлений, применяющихся в технологическом процессе получения сока из такого сырья, как ягоды, фрукты, овощи, яблоки. В основе его действия лежит механическое воздействие, приводящее к разрушению клеток растительного сырья, в результате чего увеличивается процент сокоотделения и выход конечного продукта.

Как работает измельчитель для овощей и фруктов

Измельчение
— это один из этапов подготовки к прессованию и отделению сока из ягод, овощей и фруктов. Измельчитель на этой стадии просто незаменим. Без него большая часть жидкой фракции останется в жмыхе и процент отделения будет совсем невелик.

Сырье (ягоды, фрукты, овощи) засыпается в бункер устройства и перемалывается между вальцами. Расстояние между ними можно изменять, регулируя степень измельчения. В зависимости от объема бункера и типа привода, а также скорости его работы, меняется производительность. При покупке этот показатель является основным, хотя, кроме него внимание обращают и на другие параметры.

Так так вальцы на наших дробилках регулируются, то вы можете дробить с помощью наших моделей различные ягоды.

Какой измельчитель для овощей и фруктов лучше, электрический или ручной?

При выборе измельчителя, покупатель сталкивается с тем, что привод на этих устройствах может быть разным — электрическим либо ручным. На каком из них остановиться, каждый решает в зависимости от следующих факторов:

• финансовые возможности;
• необходимый уровень производительности;
• особенности модели и прочие.

Ручные дробилки и их преимущества

Эти устройства надежны, просты в обращении, не требуют специфического ухода, легко ремонтируются и моются. В процессе очистки не надо следить за тем, чтобы на вода не попала внутрь агрегата. Еще одним достоинством является их низкая цена. Для небольших объемов переработки лучшего варианта не найти.

Преимущества электрических дробилок

Измельчители с электрическим приводом выбирают те, кому не хочется тратить много времени на подготовку фруктов и ягод к получению сока, и это вполне оправданно. Для того, чтобы привести такой аппарат в действие достаточно просто засыпать растительное сырье и нажать кнопку.

Основной недостаток — стоимость электрических дробилок на порядок выше, чем ручных. В остальном они не уступают ручным моделям. Они удобны в обращении и обеспечивают высокое качество измельчения продукта, высокую производительность труда.

Покупка дробилки для яблок

Еще одна разновидность этой техники, встречающаяся на рынке — измельчители для яблок. Подобные устройства будут незаменимы для тех, кто занимается или хочет заняться переработкой различного объема яблок, привык запасаться на зиму десятки литров сока или имеет свое небольшое производство данного профиля.

Самодельный измельчитель для яблок необходим тем, кто имеет большой яблочный сад, и желает без особых хлопот заготовить на зиму много полезного и вкусного сока. Изготовить устройство не так сложно, а мощность и функциональность ни в чем не уступает магазинным аналогам.

Самодельный аппарат сэкономит не только деньги, но и время.

Мелко нарезанное яблоко намного легче давить, да и сока оно дает в разы больше. Один из главных плюсов устройства — возможность получения однородной яблочной массы.

Помимо этого, аппарат обладает следующими преимуществами:

1. За короткое время позволяет переработать большое количество фруктов,
2. Безотходное производство: после переработки остается лишь немного жмыха,
3. Аппарат минимизирует физическую работу человека,
4. Практичность и надежность,
5. Можно переработать абсолютно любое количество яблок.

Самодельный же аппарат к общему списку добавляет такие плюсы, как:

• Минимальные затраты при изготовлении,
• Легкость ремонта и замены неисправных частей.

Изготовление измельчителя яблок

Из металла

Дробилка для яблок своими руками делается из материалов, которые есть практически в каждом хозяйстве, а для работ нужно не так много инструментов.

Изготовление лучше начать с изучения чертежей, их легко можно найти на специализированных форумах.

Чертежи помогут получить представление о креплении деталей, размерах, особенностях аппарата. Обычно дробилку изготавливают из дерева, металла или металла, но с деревянными деталями.

Первый шаг — берется лист металла, из которого на токарном станке делаются ступеньки для последующего крепления подшипников и стального вала. С помощью фрезерного станка с вала снимаются восемь граней, а затем болгаркой делаются небольшие насечки в форме треугольника на всей поверхности вала.

Корпус чаще всего делают из каркаса вертикальной стиральной машинки, с толщиной стенок не менее двух миллиметров. Нижнюю часть сторон необходимо немного выгнуть, чтобы остался небольшой зазор между стенками и установленным рабочим валом. Для лучшего крепления вала и его свободного вращения лучше использовать подшипниковый крутящий механизм, который имеется в любой циркулярной машине.

Следующий шаг — сварка из уголков или металлического профиля прочной рамы, и изготовление из досок основания. Нужно оно для того, чтобы можно было удобно поставить ведра для готовой яблочной массы. Когда рама готова, приступают к сборке пульта управления. Состоит он из тумблера пуска и остановки работы. Снизу к раме крепится рукоять и несколько роликов — это позволит легко передвигать аппарат. К верхним углам рамы болтами крепится каркас. Если использовать каркас устройства без опорной рамы, то под давлением яблок дно и стенки корпуса начнут деформироваться. Двигатель к корпусу крепят сбоку, и укрывают надежным кожухом.

В качестве двигателя можно использовать мотор от стиральной машинки или пылесоса.

Из дерева

Деревянную модель собрать легче, чем металлическую.

Важный момент — дерево должно обладать водоотталкивающими свойствами. Бункер для загрузки яблок делают из трех горизонтальных и одной наклонной стенки. Такая конструкция позволит сделать более легкой засыпку яблок в устройство. Главный рабочий элемент деревянной дробилки — вал, который можно сделать из очень прочной древесины или металла. В вал вкручиваются винты — шляпки будут играть роль рабочих зубцов, которые и измельчают яблоки. Для увеличения производительности винты располагают по спирали.

Рабочую камеру также изготавливают из прочных досок. Размер камеры выбирается индивидуально исходя из планируемого количества яблок для переработки. Для большего удобства рабочую камеру устанавливают на специальную подставку на ножках. С одной стороны рабочей камеры вырезают отверстие для выхода готовой яблочной массы, под которое устанавливают емкость.

Привести в работу вал можно при помощи обычной дрели без сверла. Ось вращения выводится из рабочей камеры наружу и на нее насаживается кончик дрели. Такое устройство позволит валу вращаться с большой скоростью, что обеспечит хорошую производительность. Дробилка готова!

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты. Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы.

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику — например Звездные войны: Империя наносит ответный удар.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Не секрет, что все соки из фруктов включают полезные вещества. Кроме того, они еще и очень вкусные, поэтому их особенно любят и взрослые, и дети. На сегодняшний день самым распространенным соком является яблочный. Яблок в нашей стране растет много, а сок из них как вкусный, так и полезный. Поэтому множество людей задаются вопросом, как сделать сок своими руками, без консервантов и вкусовых добавок. Ведь такой в магазинах, к сожалению, не купишь.

Для того чтобы решить данный вопрос, нужно, во-первых, использовать так называемый измельчитель для фруктов, а во-вторых, соковыжималку, которая отлично подойдет именно для яблок. С помощью упомянутой дробилки для яблок вы сможете получить больше сока. При этом усилий к его приготовлению вы приложите намного меньше.

В нашей статье мы рассмотрим, как делается дробилка для яблок своими руками (чертежи ее также будут предоставлены вашему вниманию).

Измельчитель собственными руками

Итак, нам необходимо создать так называемый измельчитель своими руками. В первую очередь, стоит отметить, что сам прибор бывает различных видов. Все зависит от материала, из которого он сделан. Выбор широк — от дерева до металла. Но и это не самое главное в дробилке, очень важно, как она осуществляет свою работу.

Мы рассмотрим дробилку сразу из двух видов материала — металла и дерева. Нам для начала понадобится лист нержавеющего металла, толщина которого составит не более 8 сантиметров. Из данного куска необходимо будет сделать ступени под подшипники и для выхода вала. Данный этап работы необходимо проделывать на токарном станке.

Процесс создания дробилки

Далее для создания дробилки для яблок, чертеж которой вы можете видеть в статье, нам уже будет нужен фрезерный станок. На нем мы будем создавать зубчатый вал. Как видно на чертеже, при этом необходимо будет снять 8 граней. А для того чтобы дробление яблок было достаточно эффективным, нужно еще с помощью болгарки на зубьях, по всей их длине, сделать специальные насечки треугольной формы. Именно это и поможет раздробить яблоко просто и быстро.

Чтобы сделать корпус описываемого прибора, многие используют корпус от старой стиральной машинки. Но стоит отметить, что при его выборе необходимо, чтобы металл корпуса был нержавеющим, а сама машинка относилась бы к аппаратам с вертикальной загрузкой. Стенки у нее должны быть толщиной не менее двух миллиметров.

Ее нужно разрезать на 4 равные части — две торцевых и две боковых. Затем части складываем и получаем коробок, который необходимо сварить по краям. Но перед тем как в боковых частях полностью закончить процесс сварки, вам необходимо будет немного выгнуть металл и оставить небольшой зазор. Этот зазор необходим между рабочим валом и стенкой самого измельчителя.

Дробилка для яблок своими руками производится именно таким способом.

Делаем корпус дробилки

Для того чтобы вал дробилки для яблок хорошо закрепился и при этом вращался бы плавно, можно использовать обыкновенные подшипниковые узлы, которые имеются во всех циркулярках. Из уголков нужно будет сварить опорную раму, а основание аппарата можно сделать из дерева. Дощатую основу следует разместить снизу, так как на нее будут ставиться емкости, в которые выходящая из измельчителя масса будет попадать.

Мы сделали основу дробилки для яблок своими руками,а теперь займемся мотором.

Блок управления дробилки

Чтобы создать блок управления дробилки для яблок своими руками, мы используем обычную кнопку, которая будет отвечать за пуск и выключение аппарата. Ремень, который видно на чертеже, будет натягиваться при помощи специального болта для зажима во время движения корпуса по направляющим.

Не забудьте прикрутить рукоять, которая увеличит удобство пользования дробилкой. Чтобы разбрызгивание было меньшим, пользуйтесь широким тазом, а раму сделайте низкой. Электородвигатель поместите сбоку, тогда на него не будет попадать влага.

Итог

Такие дробилки для яблок, которые произведены исключительно своими руками, не имеют особого отличия от тех, которые производятся на заводах и продаются в магазинах. Стоит отметить, что если у вас есть старая стиральная машинка, то мотор можно не покупать, ведь его можно взять и из стирального аппарата. Как технически, так и внешне прибор идентичен другим.

Стоит также отметить, что данный измельчитель, который осуществляет свою работу от электричества, используется не только для производства сока, а и для производства вина. Сделанная своими руками дробилка для яблок, чертежи которой вы видели в нашей статье, всегда пригодится в хозяйстве.

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты. Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы.

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику — например Звездные войны: Империя наносит ответный удар.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Самодельный измельчитель для яблок необходим тем, кто имеет большой яблочный сад, и желает без особых хлопот заготовить на зиму много полезного и вкусного сока. Изготовить устройство не так сложно, а мощность и функциональность ни в чем не уступает магазинным аналогам.

Самодельный аппарат сэкономит не только деньги, но и время.

Мелко нарезанное яблоко намного легче давить, да и сока оно дает в разы больше. Один из главных плюсов устройства — возможность получения однородной яблочной массы.

Помимо этого, аппарат обладает следующими преимуществами:

1. За короткое время позволяет переработать большое количество фруктов,
2. Безотходное производство: после переработки остается лишь немного жмыха,
3. Аппарат минимизирует физическую работу человека,
4. Практичность и надежность,
5. Можно переработать абсолютно любое количество яблок.

Самодельный же аппарат к общему списку добавляет такие плюсы, как:

• Минимальные затраты при изготовлении,
• Легкость ремонта и замены неисправных частей.

Изготовление измельчителя яблок

Из металла

Дробилка для яблок своими руками делается из материалов, которые есть практически в каждом хозяйстве, а для работ нужно не так много инструментов.

Изготовление лучше начать с изучения чертежей, их легко можно найти на специализированных форумах.

Чертежи помогут получить представление о креплении деталей, размерах, особенностях аппарата. Обычно дробилку изготавливают из дерева, металла или металла, но с деревянными деталями.

Первый шаг — берется лист металла, из которого на токарном станке делаются ступеньки для последующего крепления подшипников и стального вала. С помощью фрезерного станка с вала снимаются восемь граней, а затем болгаркой делаются небольшие насечки в форме треугольника на всей поверхности вала.

Корпус чаще всего делают из каркаса вертикальной стиральной машинки, с толщиной стенок не менее двух миллиметров. Нижнюю часть сторон необходимо немного выгнуть, чтобы остался небольшой зазор между стенками и установленным рабочим валом. Для лучшего крепления вала и его свободного вращения лучше использовать подшипниковый крутящий механизм, который имеется в любой циркулярной машине.

Следующий шаг — сварка из уголков или металлического профиля прочной рамы, и изготовление из досок основания. Нужно оно для того, чтобы можно было удобно поставить ведра для готовой яблочной массы. Когда рама готова, приступают к сборке пульта управления. Состоит он из тумблера пуска и остановки работы. Снизу к раме крепится рукоять и несколько роликов — это позволит легко передвигать аппарат. К верхним углам рамы болтами крепится каркас. Если использовать каркас устройства без опорной рамы, то под давлением яблок дно и стенки корпуса начнут деформироваться. Двигатель к корпусу крепят сбоку, и укрывают надежным кожухом.

В качестве двигателя можно использовать мотор от стиральной машинки или пылесоса.

Из дерева

Деревянную модель собрать легче, чем металлическую.

Важный момент — дерево должно обладать водоотталкивающими свойствами. Бункер для загрузки яблок делают из трех горизонтальных и одной наклонной стенки. Такая конструкция позволит сделать более легкой засыпку яблок в устройство. Главный рабочий элемент деревянной дробилки — вал, который можно сделать из очень прочной древесины или металла. В вал вкручиваются винты — шляпки будут играть роль рабочих зубцов, которые и измельчают яблоки. Для увеличения производительности винты располагают по спирали.

Рабочую камеру также изготавливают из прочных досок. Размер камеры выбирается индивидуально исходя из планируемого количества яблок для переработки. Для большего удобства рабочую камеру устанавливают на специальную подставку на ножках. С одной стороны рабочей камеры вырезают отверстие для выхода готовой яблочной массы, под которое устанавливают емкость.

Привести в работу вал можно при помощи обычной дрели без сверла. Ось вращения выводится из рабочей камеры наружу и на нее насаживается кончик дрели. Такое устройство позволит валу вращаться с большой скоростью, что обеспечит хорошую производительность. Дробилка готова!

Все любят домашний яблочный сок, поскольку он не только вкусный, но и полезный. Но где же взять настоящий яблочный сок, без химикатов и консервантов, в магазинах его вряд ли можно купить. Единственное решение этой проблемы – самостоятельно сделать домашний яблочный сок
. Однако для того чтобы его получить, нужно преодолеть ряд небольших трудностей. Чтобы облегчить себе работу вам понадобится измельчитель для яблок и соковыжималка. Именно благодаря измельчителю вы потратите минимум времени и сил на получение домашнего яблочного сока. В данной статье рассмотрим способы изготовления самодельного измельчителя для яблок.

Измельчитель можно приобрести в магазине или интернете, но настоящие умельцы сделают этот агрегат сами и потратят минимум средств. Измельчитель необходим для дробления яблок на мелкие кусочки, если яблоко хорошо измельчено, то его легче давить
, а выход сока получается намного больше. Считается, что чем однороднее масса после измельчения, тем будет легче выдавить сок.

В чем же заключаются преимущества яблочной дробилки:

• Для переработки большого количества яблок понадобится минимум времени
  .
• Практически нет отходов
  . Из яблок выжимается весь сок и остается небольшое количество жмыха.
• Чтобы сконструировать домашний измельчитель, понадобится минимум затрат
  .
• К минимуму сводятся все физические усилия
  .
• Переработка небольших партий яблок
  , что наиболее подходит для домашнего хозяйства.
• Надежность и практичность
  оборудования.
• В случае возникновения неисправностей, ремонт осуществляется самостоятельно
  , что опять экономит средства.

Для того чтобы самостоятельно сконструировать измельчитель для яблок понадобится базовый набор инструментов, который есть у каждого хозяина. Кроме инструментов вам нужны еще и материалы, если их в хозяйстве нет, тогда необходимо совершить закупку.

Делаем измельчитель для яблок своими руками, чертеж и схемы

Измельчители могут быть разных типов, одни бывают металлическими, другие деревянными, а третьи совмещают в себе и те и другие материалы. Но главное, не из чего сделана дробилка, а как она работает
.

Комбинированный измельчитель для яблок

Для начала нам понадобиться лист метала, нержавейки, d 80 мм
. Из этой заготовки делаем ступени для выхода вала и под подшипники. Работы осуществляются на токарном станке.

Дальше нам понадобится фрезерный станок, чтобы изготовить зубчатый вал. Как показано на чертеже снимаем 8 граней. Чтобы усилить эффект дробления берем болгарку и по всей длине зубьев делаем треугольные насечки
.

В качестве корпуса можно использовать стиральную машину, а именно наружную ее часть. Стиральная машина должна быть с вертикальной загрузкой из нержавеющей стали с толщиной стенок 1.5-2 мм. После разрезаем ее на четыре детали и получаем 2 торцевых и 2 боковых части. Все части складываем вместе, делая короб, и свариваем его. Перед тем как закончить сварку боковых частей, внизу выгибаем немного листы металла, делая маленький зазор между рабочим валом и стенкой измельчителя.

Чтобы вал плавно вращался и был хорошо закреплен, используем обычные подшипниковые узлы, которые присутствуют в циркулярках. Из уголков варим опорную раму. Основание машины делаем из дерева. Дощатая основа располагается внизу, поскольку на нее ставятся емкости для приемки выходящей массы из измельчителя.

Для создания блока управления используем специальную пускорегулирующую аппаратуру
, в основном это кнопка, отвечающая за включение и выключение. Ремень натягивается за счет фиксации специальным болтом для зажима и путем движения корпуса по направляющим. На раму необходимо прикрутить рукоять и ролики, которые увеличивают комфорт пользования прибором, и позволяют самостоятельно транспортировать измельчитель в любое место.

К верхним углам рамы, по средствам болтов, прикрепляется корпус дробилки, что позволяет устранить его изгибание под давлением, поскольку яблоки имеют свой вес. Чтобы уменьшить разбрызгивание используют широкий таз, а раму делают низкой
. Электрический двигатель размещают с боку, чтобы на него не попадала жидкость.

1 – корпус, 2 – уголок жесткости, 3 – рабочий вал, 4 – буксы подшипников, 5 – шкив ременной передачи, 6 – ремень, 7 – электродвигатель, 8 – рама, 9 – ролики, 10 – блок управления, 11 – рукоятка транспортировки, 12 – болты крепления корпуса с уголками жесткости

Такая дробилка, изготовленная собственными руками, практически не отличается от заводской, в силу своей производительности и техничности. Чтобы не покупать мотор, можно воспользоваться двигателем из старой и ненужной стиральной машины или прочего оборудования. Измельчитель работающий от электрического двигателя, применяется для дробления яблок не только для сока, но и для вина
. Такая дробилка всегда пригодится в хозяйстве. После одного пропуская через дробилку, даже яблоки самых твердых сортов превращаются в однообразную массу, которую можно загружать под пресс и давить сок.

Чтобы получить хорошую сокоотдачу, после дробления масса должна полежать несколько часов, тогда при прессовании сок быстро отойдет сам.

Уход за яблочными измельчителями

Если вы своими руками сделали измельчитель для яблок, то ухаживать за ним будет проще простого. Самое главное правило – это чистота. После каждого использования тщательно мойте агрегат
. Даже все труднодоступные места должны быть вымыты и очищены. Яблок быть не должно, поскольку их остатки могут пустить цвель, и когда машина будет запущенна вновь, цвель попадет в смесь, а потом и в сок, что приведет к его быстрой порче.

Перед началом мойки обязательно обесточьте прибор!

Не следует бросать измельчитель на улице под дождем. Влага не только приведет к ржавлению металла, но и порче двигателя. Если ваша дробилка из дерева, то влага ей тоже противопоказана
. После каждой работы выключите измельчитель из розетки, хорошо его помойте и спрячьте в помещение.

Вывод

Чтобы летом и зимой наслаждаться вкусным яблочным соком, достаточно сделать домашний измельчитель и выдавить сок. Сделать дробилку для яблок очень просто и быстро, плюс вы потратите минимум денег
. Подручные материалы, старая стиральная машинка и у вас уже есть собственный измельчитель для яблок. С этим прибором вы сможете измельчать не только яблоки, но и груши, и другие фрукты. Измельчитель для яблок станет просто незаменимой вещью в доме, приложите лишь немного усилия и ваши труды будут вознаграждены.

Как сделать измельчитель для яблок своими руками?
Чтобы выжимать сок из яблок или винограда с помощью пресса, нужна их предварительная обработка. Яблоки нужно измельчить, а виноград подавить. Ведь, чем выше степень измельчения, тем больше выход сока.
Дробилку для яблок можно не только купить, но и сделать своими руками. Для этого достаточно инструментов, которые находятся в вашем гараже ну и конечно пригодится немного изобретательности.
Измельчитель (дробилка) для яблок, фруктов, овощей и винограда работающая от дрели своими руками
Это самый дешевый способ, так как не нужно покупать электродвигатель, заказывать у токаря детали и т. п. Измельчитель для яблок и винограда можно сделать из пластмассового ведра.
1) Пластиковое ведро
Купите ведро на 20 литров. Пластмассовую крышку и ручку снимите — они вам больше не пригодятся.
2) Режущий нож
Для изготовления ножа возьмите 3мм нержавейку и заточите ее на наждачном круге. По центру приварите трубку, а к конце трубки шестигранник, чтобы ось ножа можно было хорошо зажать в патроне. На обратной стороне ножа приварите кусочек металла, которые будет прорезать путь ножу вниз. (Смотрите фото)
3) Крышка
Сделайте крышку из нержавеющей стали или фанеры с отверстием посередине. Сделаете на крышке зажимы, чтобы можно было фиксировать крышку на ведре. К крышке прикрутите 4 саморезами центрирующую втулку из фрикционного пластика. Крышку, сделанную из фанеру покройте лаком.
4) Площадка для ног
К днищу ведра прикрутите площадку для ног, чтобы во время измельчения яблок ведро не прокручивалось. Площадку можно сделать из нержавейки или 10 мм фанеры. Фанеру покройте лаком.
5) Используйте только мощную качественную дрель, или перфоратор в режиме сверления.
Чтобы упростить изготовление дробилки для яблок и винограда, вы можете купить в нашем интернет магазине такую дробилку целиком в сборе или заказать у нас самые сложные в изготовлении и поиске материалов детали (например, нож и втулку). Это очень удобно сделать при покупке пресса, так как все поместится в одну коробку и не нужно будет переплачивать за доставку 2 товаров. В итоге у вас получится готовый комплект для отжима сока. Останется только собрать измельчитель своими руками.
Электрический измельчитель (дробилка) для яблок и фруктов на сок своими руками (1-ый вариант)
1) Измельчающий цилиндр
Выточите деревянный цилиндр диаметром около 160 мм и высотой 160-180мм. Большой диаметр цилиндра необходим, чтобы яблоки не нужно было прижимать и подталкивать в процессе измельчения. Цилиндр сам будет их захватывать. Посередине проточите сквозное отверстие и вклейте вал(нержавеющий круг 10-12мм). В цилиндр вкрутите нержавеющие саморезы в шахматном порядке так, чтобы головки саморезов выступали на 7-8мм. Также цилиндр можно изготовить из нержавеющей трубы. Насадите подшипники на концы вала и прикрутите их к корпусу.
Вал соедините с электродвигателем через шкивы и ремённую передачу.
2) Электродвигатель
— Мощность двигателя 0,55 кВт
— Частота оборотов 1400-1500 оборотов в минуту,
— Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель.
При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!!
3) Корпус
Корпус измельчителя сделайте из дерева или нержавейки таким образом, чтобы резервуар для засыпания яблок постепенно сужался к измельчающему цилиндру.
Электрический измельчитель (дробилка) для яблок, фруктов своими руками (2-ой вариант)
1) Режущий диск
Сделайте режущий диск из нержавеющей стали толщиной 1мм. Для этого вырежьте круг и насверлите в нем чередующиеся отверстия диаметром 8мм. Лучше всего конечно вырезать такой диск с помощью лазерной резки. Затем «выбейте» отверстия и заточите с помощью напильника или фрезы по металлу. Прикрутите с другой стороны диска 2 лопатки, которые будут выталкивать измельчённые яблоки наружу.
2) Корпус
Сварите корпус из нержавеющей стали таким образом, чтобы при измельчении яблоки хорошо вылетали наружу, а сок не попадал на двигатель. Для этого можно использовать сальник или принцип «перевёрнутого стакана».
3) Двигатель
— Мощность двигателя 0,18-1,3 кВт в зависимости от требуемой производительности
— Частота оборотов 1400-1500 оборотов в минуту,
— Чтобы его можно было подключать в обычную розетку, лучше взять однофазный двигатель.
При работе с измельчителем обязательно использовать электрическую сеть с заземлением!!!
4) Опора двигателя
5) Сварите опору для двигателя или сделайте ножки, чтобы измельчитель был устойчивым при работе, а к выходному отверстию можно было поставить ведро для измельчённого сырья.
Изготовление электрического измельчителя для яблок и винограда своим руками это довольно трудоемкий процесс, также нужно соблюсти все требования электробезопасности. Поэтому проще купить сразу готовый измельчитель для яблок. Мы являемся производителями оборудования для отжима соков и в нашем интернет магазине вы можете купить как компактный электрический измельчитель для собственной дачи, так и измельчитель фруктов для небольшой линии по производству натуральных соков прямого отжима.
Если вы все таки решили сделать электрический измельчитель своими руками, то мы можем вам предложить купить у нас уже готовый режущий диск, втулку, корпус измельчителя или другие запчасти. Таким образом вы намного упростите себе задачу по изготовлению и сэкономите время.
Чертежи дробилки для яблок и винограда своими руками, а также чертежи измельчителя для яблок и винограда своими руками являются интелектуальной собственностью компании » Apple Press Ltd.», поэтому в данной статье описанны только основные принципы изготовления.
Читайте подробнее на нашем сайте.

Измельчительное оборудование на дачном участке имеет очень разнообразное применение. С его помощью можно измельчать грубые травяные корма, перебивать фрукты на сок, создавать комбинированные смеси для и животных.

Зачастую стоят такие механизмы достаточно дорого. Но, всегда есть вариант .

1
Типы дробилок для фермерского участка

Перед тем как сделать ту или иную , следует четко определится с типом сырья, которое она будет перерабатывать. Исходный материал имеет разную структуру и степень жесткости, соответственно и оборудование для измельчения будет отличаться рядом особенностей.

Измельчитель веток — незаменимый утилизатор растительных отходов

По данному критерию выделяются:

• яблочный пресс;
• дробитель винограда;
• дробилка для костей;
• универсальный измельчитель (например для ).

Конечно, это не весь перечень возможных вариантов. Но, перечисленные механизмы могут перерабатывать большую часть сельскохозяйственной продукции,
и очень просты в изготовлении.

1.1
Как сделать измельчитель для травы своими руками?

Электрическое устройство для переработки сена и травяных культур не требует особых навыков. Для его изготовления достаточно подручных материалов. Состоит механизм из бункера для сырья, измельчительного барабана с несколькими ножами, дробительного механизма, специального сита, выпускного канала и электропривода.

Весь процесс изготовления имеет такой вид:

1. Прежде всего нужно позаботится о электроприводе. В качестве силовой установки подойдет двигатель с мощностью 800 Вт и выше. Более мощные модели будут давать меньшую степень измельчения.
2. Вторым пунктом идет изготовление барабана. Для стенок измельчительной камеры и ее основы подойдет металл с толщиной 4 мм. Высота барабана должна быть не менее 10 см, ширина минимум 30. В дне измельчителя прорезается отверстие под соединение с приводом.
3. Дальше идет основа с поддоном и бункер для сырья. Их можно сделать из жести или из металлической оцинкованной бочки.
4. В качестве режущего органа используется металлические пластины (2 и больше), которые соединяются с диском привода посредством длинных болтов и уплотняющих шайб. Если длина болтов позволяет, можно сделать два уровня ножей, что улучшит измельчение.
5. Заканчивается самодельная дробилка для сена своими руками выпускным патрубком. Для него лучше всего использовать полимерные трубы
   от водопровода или канализации. Они не поддаются коррозии и подходят по диаметру.

Прежде чем активно использовать устройство, его нужно внимательно осмотреть, дальше проводится подтягивание всех болтовых креплений и проверка сварочных стыков. Только после этого проводится первый запуск. В качестве проверочного сырья подойдет крупная солома.

2
Как самому изготовить дробилку для яблок?

Дробилка для яблок своими руками позволит легко перерабатывать фрукты до однородного сырья, из которого потом проще получить сок, или использовать для создания комбинированных кормов. Все яблочные измельчители основываются на валковом механизме дробления.

В качестве рабочего органа для такого устройства подойдет стальной цилиндр с длиной 40 см и 20 см в поперечном разрезе. По всей длине, по диагонали, вкручиваются винты или саморезы из нержавейки. При этом лучше делать навивку симметрично в оба направления цилиндра.

Устанавливается рабочий орган на плоскую полированную доску, либо на наклонный сток из жести. Оцинкованную жесть лучше не брать, так как она может взаимодействовать с соком яблок. Цилиндрический пресс устанавливается на вал с помощью подшипников. В качестве привода для такого устройства используется двигатель из стиральной машинки.
Его мощности вполне хватит для переработки фруктов. Вал соединяется с двигателем посредством автомобильного ременного механизма.

Если яблоки в дальнейшем будут использоваться в пищевой сфере, самодельную дробилку можно сделать из экологичных древесных материалов.

В этом случае будет использоваться рабочий цилиндрический орган, изготовленный из бука или осины. Он устанавливается с помощью подшипников на прямоугольную раму. В барабан вкручиваются шурупы, как и в предыдущем варианте.

Сверху на цилиндр устанавливается специальный бункер. Его особенность заключается в том, что три вертикальных стенки располагаются перпендикулярно поверхности, а одна стоит под углом. Это обеспечивает легкий спуск яблок под дробительный барабан.

Ось вала зубчатого барабана выводится наружу, где к ней крепится рукоять. Может изготавливаться такая дробилка из болгарки. В этом сделанный механизм будет перерабатывать сырье автоматически. Выведенная ось, крепится на привод болгарки. Высокие обороты прибора будут равномерно раскручивать вал, что обеспечит непрерывную работу. Вниз под устройство устанавливается контейнер для приема переработанной продукции.

2.1
Как изготавливается дробилка для винограда своими руками?

Сделать дробилку для винограда самому не так уж и сложно. Существуют самодельные дробилки для винограда с щековым механизмом, или использующие молоток в качестве рабочего органа. В более сложном варианте используется валиковый вариант дробления.

В качестве рабочего органа здесь будут использоваться резиновые валики для отжима белья
от стиральных машин типа «Таврия» или «Рига». Приобрести их можно практически на любой барахолке или в интернете. Вдоль каждого ролика прочерчивается шесть направляющих линий. По всей длине линий с интервалом 0,5 мм проделываются отверстия с сечением 1 см и 0,5 см в глубину.

Следующий момент самый сложный – необходимо изготовить две шестеренки под диаметр валиков. Лучше этот процесс доверить опытному токарю.

Дальше делается бункер для устройства. Делается он из двух деревянных и двух жестяных пластин, у которых сужен низ. Деревянные пластины устанавливаются под наклоном, а жестяные вертикально. В жестяных пластинах у основания просверливаются по два отверстия, и болтами крепятся пластины с приваренной трубкой. Диаметр трубки позволяет впрессовать в нее подшипник (желательно 202). С одной стороны в подшипник крепится валик, с другой одевается шестеренка.

По окончанию установки валики в основании бункера должны располагаться с просветом в 3 мм. В качестве основы берем любую широкую поверхность (деревянную использовать легче всего) и прорезаем отверстие под нижний периметр бункера. В качестве привода используется двигатель от стиральной машины. Ременную тягу лучше взять оттуда же. Ремень одевается одной стороной на колесо двигателя, а другой на один выход оси вала. В такой конструкции шестерни будут крутится в разные стороны и самостоятельно затягивать ягоды.

Такая виноградная измельчительная машина не так справляется с отходами как вальцовая дробилка для винограда с гребнеотделителем, но обладает более простой конструкцией.

2.2
Дробилка для костей и универсальный измельчитель

Полезным дополнением дома станет садовая , которая подходит для щепы, костей, твердого мусора. Устройство включает в себя следующие комплектующие:

• силовую раму;
• рабочий орган из пил;
• защитный кожух;
• бункер для сырья;
• электромотор.

В качестве силового агрегата берется бензиновый или электрический двигатель. Для грубых материалов можно использовать привод мотоблока.
Следующим этапом создается режущий орган. Чтобы его изготовить понадобится 10-15 циркулярных пил с диаметром не менее 6 см.

Все пилы собираются вместе на оси, диаметр которой зависит от отверстия пилы. Между каждой парой пил устанавливается пластиковая шайба (можно вырезать из любой полимерной пластины). Такая прокладка будет предотвращать сцепление пил во время работы. По бокам режущий орган укрепляется шайбами или заваривается. К оси приделывается шкив. И в целом режущий орган готов.

Силовая рама сваривается из 4 уголков. К одному краю крепится ось с пилами. Для этой цели используются подшипники, установленные в зажимы, которые крепятся к раме сваркой или болтами. Сверху на режущий агрегат устанавливается кожух. Делается он из листовой стали. Три стенки располагаются в вертикальном положении, а четвертая имеет небольшой уклон к основанию рамы. Сверху на кожух надевается бункер, который также изготавливается из листовой или оцинкованной стали. Крепится бункер к кожуху болтами для простоты обслуживания.

Дальше на раме фиксируется двигатель. На шкив надевается диск ременной тяги и крепится к диску двигателя. Для удобства систему можно оборудовать системой управления
или тумблером. Таким образом получается свой . Подходит для , свеклы, костей, отходов пищевой сферы.

Не секрет, что все соки из фруктов включают полезные вещества. Кроме того, они еще и очень вкусные, поэтому их особенно любят и взрослые, и дети. На сегодняшний день самым распространенным соком является яблочный. Яблок в нашей стране растет много, а сок из них как вкусный, так и полезный. Поэтому множество людей задаются вопросом, как сделать сок своими руками, без консервантов и вкусовых добавок. Ведь такой в магазинах, к сожалению, не купишь.

Для того чтобы решить данный вопрос, нужно, во-первых, использовать так называемый измельчитель для фруктов, а во-вторых, соковыжималку, которая отлично подойдет именно для яблок. С помощью упомянутой дробилки для яблок вы сможете получить больше сока. При этом усилий к его приготовлению вы приложите намного меньше.

В нашей статье мы рассмотрим, как делается дробилка для яблок своими руками (чертежи ее также будут предоставлены вашему вниманию).

Измельчитель собственными руками

Итак, нам необходимо создать так называемый измельчитель своими руками. В первую очередь, стоит отметить, что сам прибор бывает различных видов. Все зависит от материала, из которого он сделан. Выбор широк — от дерева до металла. Но и это не самое главное в дробилке, очень важно, как она осуществляет свою работу.

Мы рассмотрим дробилку сразу из двух видов материала — металла и дерева. Нам для начала понадобится лист нержавеющего металла, толщина которого составит не более 8 сантиметров. Из данного куска необходимо будет сделать ступени под подшипники и для выхода вала. Данный этап работы необходимо проделывать на токарном станке.

Процесс создания дробилки

Далее для создания дробилки для яблок, чертеж которой вы можете видеть в статье, нам уже будет нужен фрезерный станок. На нем мы будем создавать зубчатый вал. Как видно на чертеже, при этом необходимо будет снять 8 граней. А для того чтобы дробление яблок было достаточно эффективным, нужно еще с помощью болгарки на зубьях, по всей их длине, сделать специальные насечки треугольной формы. Именно это и поможет раздробить яблоко просто и быстро.

Чтобы сделать корпус описываемого прибора, многие используют корпус от старой стиральной машинки. Но стоит отметить, что при его выборе необходимо, чтобы металл корпуса был нержавеющим, а сама машинка относилась бы к аппаратам с вертикальной загрузкой. Стенки у нее должны быть толщиной не менее двух миллиметров.

Ее нужно разрезать на 4 равные части — две торцевых и две боковых. Затем части складываем и получаем коробок, который необходимо сварить по краям. Но перед тем как в боковых частях полностью закончить процесс сварки, вам необходимо будет немного выгнуть металл и оставить небольшой зазор. Этот зазор необходим между рабочим валом и стенкой самого измельчителя.

Дробилка для яблок своими руками производится именно таким способом.

Делаем корпус дробилки

Для того чтобы вал дробилки для яблок хорошо закрепился и при этом вращался бы плавно, можно использовать обыкновенные подшипниковые узлы, которые имеются во всех циркулярках. Из уголков нужно будет сварить опорную раму, а основание аппарата можно сделать из дерева. Дощатую основу следует разместить снизу, так как на нее будут ставиться емкости, в которые выходящая из измельчителя масса будет попадать.

Мы сделали основу дробилки для яблок своими руками,а теперь займемся мотором.

Блок управления дробилки

Чтобы создать блок управления дробилки для яблок своими руками, мы используем обычную кнопку, которая будет отвечать за пуск и выключение аппарата. Ремень, который видно на чертеже, будет натягиваться при помощи специального болта для зажима во время движения корпуса по направляющим.

Не забудьте прикрутить рукоять, которая увеличит удобство пользования дробилкой. Чтобы разбрызгивание было меньшим, пользуйтесь широким тазом, а раму сделайте низкой. Электородвигатель поместите сбоку, тогда на него не будет попадать влага.

Итог

Такие дробилки для яблок, которые произведены исключительно своими руками, не имеют особого отличия от тех, которые производятся на заводах и продаются в магазинах. Стоит отметить, что если у вас есть старая стиральная машинка, то мотор можно не покупать, ведь его можно взять и из стирального аппарата. Как технически, так и внешне прибор идентичен другим.

Стоит также отметить, что данный измельчитель, который осуществляет свою работу от электричества, используется не только для производства сока, а и для производства вина. Сделанная своими руками дробилка для яблок, чертежи которой вы видели в нашей статье, всегда пригодится в хозяйстве.

» сегодня мы с вами рассмотрим подробную инструкцию о том, как сделать собственную гидравлическую соковыжималку и измельчитель для яблок и груш своими руками из подручных материалов. Данный пресс предназначен для отжима сока из яблок и груш (предварительно измельченных и превращенных в мульчу) состоит он из станины сваренной из швеллера с подвижной подпружиненной балкой, на которую устанавливается гидравлический домкрат. В нижней части располагается отжимная камера (цилиндр с отверстиями) и защитный кожух, чтоб брызги сока не разлетались по сторонам, а равномерно стекали по стенкам в приемный поддон, далее в желоб. Камеру с легкостью можно сделать из обычной алюминиевой кастрюли, предварительно просверлив в ней отверстия по кругу. Подробно ознакомиться с созданием пресса, можно прочитав нашу предыдущую статью с пошаговыми фото сборки и чертежами

Достоинство такого пресса в том что облегчается ручной труд и усилия прикладываемые при отжиме яблок и ягод, за счет использования домкрата. Предварительно яблоки и груши необходимо помыть и измельчить, с этим тоже очень просто справиться) Нужно взять насадку на миксер для замешивания раствора и просверлить отверстия, затем в них завернуть саморезы, тем самым получиться отличная насадка-измельчитель для дрели которая с легкостью размолотит ведро яблок в мульчу за 2-3 минуты. Далее мульча закладывается в отжимную камеру (Желательно ее поместить в мешок, таким образом сок будет чище, а отверстия не будут забиваться) Так же советуем посмотреть материал о том Заложенная измельченная яблочная масса накрывается деревянным кругом (желательно дубовым, чтоб выдерживал высокие нагрузки), а затем начинаем качать домкрат и давить яблочный сок.

Сок из яблок и груш выращенных на своем участке, очень полезен для здоровья человека, его можно пить свежевыжатым или же законсервировать и запастись впрок. У хозяйственных людей баночки с соком хранятся в погребе вплоть до нового урожая, а как приятно попивать сок зимой и вспоминать о лете, просто благодать ?

Материалы

1. швеллер
2. домкрат
3. пружина
4. алюминиевая кастрюля
5. деревянный круг (дуб)
6. чурбак

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)
4. линейка
5. молоток

Пошаговая инструкция по созданию пресса для отжима сока и измельчитель .

И так, первым делом необходимо сделать станину для будущего пресса, как это лучше всего сделать читайте и изучайте

А далее мы поговорим об уникальном изобретении, а именно как сделать измельчитель яблок. Для чего вам понадобиться насадка для дрель-миксера в которой следует просверлить отверстия и закрутить саморезы
Получается такого рода еж, который с легкостью измельчит в мульчу яблоки и груши собранные в вашем саду. Предварительно необходимо обязательно помыть яблочки, а вот резать на дольки не обязательно, миксер справится с целыми плодами уложенными в ведро за 2-3 минуты.
Берется ведро (желательно на 15-20 л) на дно закладываются яблоки и по мере их измельчения подбрасывается новая партия яблочек.
Вот таким нехитрым приспособлением происходит быстрое и качественное измельчение яблок и груш в мульчу.
Таким образом подготовлен продукт для последующей его обработки.
После чего мульча закладывается в отжимную камеру, а сделана она из обычной алюминиевой кастрюли с просверленными по бокам отверстиями, а гнетом служит деревянный круг по внутреннему диаметру кастрюли (желательно сделать его из дуба, потому как он будет подвержен сильной нагрузке)
Мульчу лучше всего положить в мешок, а уже потом в отжимную камеру, таким образом сок будет чище, а отверстия в стенках кастрюли не будут засоряться жмыхом. Поверх деревянного круга устанавливается пень.
Качаем домкрат и тем самым отжимаем сок.
Сок стекает в приёмный поддон, который вы можете сделать из крышки от кастрюли, тазика, чашки. По желобку выдавленный сок стекает в емкость.
Вот пожалуйста Вам свежевыжатый яблочный сок собственного производства, что может быть лучше и полезнее.

Сок можно пить свежевыжатым, а так же законсервировать и запастись впрок до следующего урожая, экологически чистый, без красителей и консервантов, полезный и вкусный, чего нельзя сказать о соке из магазина непонятного происхождения. Так что будьте здоровы, живите богато и пейте сок из своих яблочек ? Надеемся представленный материал был вам полезен и вы нашли то что искали, если у вас есть вопросы то можете их задать в комментарии к статье (форма комментария находится ниже) Спрашивайте, делитесь советами и опытом, помогайте друг другу выбраться из потребительской зависимости. Вместе мы сила!

Спасибо за внимание!

Домик, который снимаю, стоит на участке с несколькими яблонями. Деревья старые и высокие. Яблоки висят — не дотянешься. Даже с лестницы-стремянки не всякие достанешь.

Ждать полного созревания совсем не обязательно. Яблоки сами падают на землю по закону притяжения. Всякие червячки и ветер помогают.

Падалица не хранится дольше недели. Битые места гниют. Червячки жируют.

Варка варенья требует сахара немерянное количество. И времени уйму занимает. А яблок насыпается не одно ведро.

Вот бы выжать сок с яблок. Свежеотжатый сок без стерилизации в холодильнике постоит пару дней.

А если уж начнет бродить, сахарку чуток добавить, да под затвор. Глядишь, а вот и винцо получилось под новый год!

Можно, конечно купить заводскую соковыжималку. Потом втискивать ее в заполненные шкафы на тесной кухне, при переездах таскаться.

А тут во дворе гараж, куча досточек-деревяшечек. Накупил к тому же для работы всякие дрельки-лобзики. Шурупики-саморезики в гараже по полкам разложены.

Осталось всего-то напилить, попросверливать, поскручивать. Так это ж мое любимое дело!

Слазил в интернет, посмотрел ролики на Ютубе, кто чего мастерил. Навалом самодельных дробилок для яблок и прессов для отжима сока. Вроде ничего сложного.

Купил новый автомобильный домкрат на две тонны и монтажную ленту из оцинковки.

Пока собирал приспособы, фотографировать времени не было, потому показываю только как это работает и устроено.

Предупреждаю!
Если вы эстет и любитель прекрасного, лучше полюбуйтеь на . Отжим сока в гараже — зрелище неприглядное.

Дробилка для яблок

Собираю яблоки и промываю водой от грязи. Первым делом, дроблю яблоки
в самодельной дробилке.

Привод дробилки — небольшая дрелька мощностью 350 Ватт, этого достаточно для дробления целых яблок.

Яблоки засыпаются небольшими порциями в бункер, сделанный из обрезков ламинированного
ДСП, и перемалываются барабаном. Сам бункер просто ставится сверху и ничем не крепится,
что позволяет легко снимаь его для очистки.

Рабочим столом служит кусок ламинированной столешницы (такие остаются после врезки мойки в кухонную мебель).
В столешнице прорезано отверстие, с двух сторон от него прикручены бруски 60×40 мм из сосны.

В свою очередь, дощечки из дуба крепятся саморезами к сосновым брускам. В дубовых дощечках просверлены
отверстия под шпильку, на которую насажен барабан дробилки. Никаких подшипников не используется.

Барабан склеен из четырех обрезков буковой доски толщиной 25 мм (старая полка с кладовки).
Дощечки проклеены между собой акриловым клеем. Получившийся брус 100×100 мм слегка оцилиндрован
рубанком. Затем по оси просверлено отверстие и барабан был посажен на клею на шпильку 10 мм диаметром.

Шпильку с заготовкой барабана установил на место, закрепив длинный конец шпильки в патрон дрели.
При включении дрели у нас получается как-бы токарный станок. Барабан вращается вместе со шпилькой,
и, использовав подставку из бруска и стамеску придаем ему форму практически идеального цилиндра.
Проточив барабан, вкрутил в него саморезы длиной 25 мм. Из дерева саморезы выступают примерно на 10 мм.

После первых дроблений дощечки покоробило из-за намокания и разорвало один шов.
Пришлось заново клеить и дополнительно прокручивать все тело барабана саморезами 70 мм длиной.

Пятнадцать-двадцать минут дробилки, и у нас уже ведро измельченных яблок, можно переходить к
отжиму сока. Рама под отжим собрана из досок и брусков, местами на саморезах, местами на шпильках.

Поддоном под корзину для отжима служит крышка от ведра из-под шпаклевки. Конечно, лучше было бы
использовать подходящего размера таз с плоским дном, в нашем случаем просто наклоняем всю раму
для слива сока.

На поддон устанавливаем корзину. Корзина для отжима изготовлена из реек 20×35 мм,
скрепленных между собой перфорированной
монтажной лентой из оцинковки. Зазоры между рейками выставлялись на глаз около 1 см.

Изначально корзина была около 40 см высотой, сейчас, около 25 см. При такой высоте,
в корзину помещается треть ведра намолотых яблок.

Для фильтрации сока в корзину укладываем обычную марлю, сложенную вдвое.

Дробленые яблоки насыпаем в получившийся мешок из марли.

Свободные концы марли сводятся и скручиваются вместе.

На мешок из марли укладывается поршень из двух кружков буковой доски (той же, из которой сделан барабан).
Изначально круги поршня были склеены между собой, но их также покоробило и клеевой шов разорвало.
Так как все работает и в таком виде, склеивать покоробившиеся кружки не имеет смысла.

Сок начинаем сбегать даже раньше, чем придавливается поршень. Наклоняем раму, чтобы сок стекал
в подставленную миску. Слегка продавливаем поршень рукой. Сок пошел!

Сверху на поршень устанавливаем двухтонный автомобильный домкрат. Шток домкрата упирается
в верхнюю перекладину рам усиленную полосой металла (чтобы распределить нагрузку).

Наклоняем раму для стока сока в миску (подпираем специально обученной реечкой) и качаем ручку домкрата.
Процесс идет полным ходом. Прожимаем поршень домкратом, немного ждем, еще прожимаем. Даем
время стечь соку. Можем покамест присесть, отдохнуть и пощелкать орехи
самодельным орехоколом .

После нескольких отжимов вместо крышки приспосабливаем обрезанное ведро из-под шпаклевки с просверленным отверстием для слива.

В результате, за двадцать минут ведро намолотых яблок превращается в 4-5 литров сока.
Яблочный сок, выжатый своими руками с помощью нехитрых самодельных приспособлений. Вкуснотища-то какая!!!

Чтобы изготовить садовый измельчитель своими руками, очень важно не только понимать его принцип работы, но также знать, как он устроен. В противном случае будет практически невозможно сделать правильные чертежи и собрать самодельный удобный станок для измельчения в единую конструкцию.

Виды садовых измельчителей и их назначение

Стандартная конструкция всех измельчителей для сада в большинстве случаев схожа, и представлена следующими составляющими:

• мотор;
• рабочий вал с ножами;
• металлическая рама;
• приемный короб;
• защитный кожух.

Конструкция измельчителяустанавливается на стандартную двухколесную базу, что позволяет сделать удобным и легким перемещение. Устройство позволяет быстро утилизировать разные садовые отходы в виде стеблей растений, древесных отходов, опавших листьев, а также веток и травы или яблок и других плодов, опавших с деревьев. В результате переработки древесины или растительного мусора можно получить полезное и очень эффективное удобрение для подкормки растений, ценность которого не ниже некоторых видов навоза.

В настоящее время в продажу поступает достаточно богатый ассортимент такой техники, но представленные на рынке модели отличаются по техническим параметрам. Для правильно выбора агрегата нужно определиться с целями и условиями эксплуатации:

• ножевые модели
  , характеризующиеся установкой двигателя на вал металлического диска. Конструкция имеет пару или более ножей, а скорость и качество выполняемого измельчения зависят от показателей мощности двигателя и материала ножей. Преимуществом таких способов измельчения является качественная переработка мягкой или свежесрезанной древесины. Также такая дереводробилка помогает избавиться от мелких кустов и высохшей стеблевой части однолетних растений. Следует помнить, что ножевая машина для рубки измельчает свежие ветки диаметром не более 4 см и сухие ветви толщиной до 2,5 см.
• фрезерные модели
  имеют схожесть с ножевым веткорубом, но на вал двигателя монтируется мощная фреза из стали, представленная крупнозубчатой шестернёй. Вращение производится на маленькой скорости, что позволяет легко перемалывать даже достаточно толстые и сухие ветви, а также древесную кору. Такую дробилку нецелесообразно применять для измельчения свежих или тонких ветвей;
• универсальная веткорезка
  способна одинаково эффективно работать с любыми видами измельчаемого материала. Такая техника оснащается универсальной фрезой-турбиной. Принцип функционирования заключается в поэтапных механизмах измельчения.

Следующим вариантом классификации садовых измельчителей являются отличия по типу материала, используемого для изготовления корпуса:

• металлический вариант;
• пластиковый вариант.

Показатели мощности и уровень производительности, позволяет подразделять садовые измельчители на следующие виды моделей:

• бытового типа;
• профессионального типа;
• полупрофессионального типа.

При выборе следует ориентироваться не только на размеры ветвей, но и возрастные особенности садовых насаждений. Любительский вариант агрегатов подходит для переработки наиболее тонких ветвей и молодых растений. Чтобы измельчить толстые сучья, применяются профессиональные модели.

Как выбрать садовый измельчитель (видео)

Делаем садовые измельчители веток, стеблей и травы своими руками: чертежи, устройство, этапы монтажа

Наиболее часто изготавливается дисковый вариант на основе пил. Необходимо приобрести полтора десятка полотен из твёрдой стали с насадками для зубьев.

• подобрать или изготовить набор шайб-прокладок из стали для распределения дисков по валу. Стандартный промежуток между пилами не должен быть больше и не меньше сантиметра.
• насадить диски с шайбами на выточенный вал, располагая зубья со смещением или хаотично, что позволит продлить срок эксплуатации конструкции;
• сварить из уголков и швеллеров надёжную раму, после чего в нижней части установить фундаментное основание под установку электродвигателя;
• организовать на поперечных конструкциях постаменты для установки шарикоподшипников с закрепленным рабочим валом;
• обустроить рабочий прочный бункер для измельчения с надёжными стенками и опорной пластиной или пассивным ножом;
• организовать раструб на подачу ветвей, необходимый для направления материала в измельчитель и защиты рук от получения травм.

В процессе обрезки садовых насаждений, не рекомендуется смешивать ветви и другой древесный мусор. При отдельном измельчении получаются вполне приличные дрова, и осуществляется переработка в щепу для домашней коптильни. Допускается изготавливать измельчитель на основе бензопилы,
но создание такого варианта конструкции является достаточно трудоёмким.

Как сделать самодельный измельчитель яблок

Помимо щепореза, в приусадебном садоводстве очень популярен эффективный и достаточно производительный измельчитель для яблок. Такой агрегат выполнить не слишком сложно, руководствуясь следующими рекомендациями:

• из листового метала d 80 мм на токарном станке выполнить ступени выхода для вала и под подшипники;
• на фрезерном станке изготавливается зубчатый вал с треугольными насечками по всей длине зубьев;
• для изготовления корпуса может использоваться наружная стальная часть старой стиральной машины с вертикальной загрузкой, сваренная в цельный короб;
• выполнение в коробе маленького зазора, который приходится на расстояние между рабочим валом и стенкой корпуса;
• для плавного вращения вала и надёжного его закрепления используются стандартные подшипниковые узлы из циркулярки;
• сваривание из уголков опорной рамы и выполнение деревянного основания для установки емкости под прием выходящей из измельчителя массы;
• применение специальной пускорегулирующей аппаратуры для обустройства блока управления, что позволит включать и выключать оборудование;
• фиксация ремня посредством специального болта и прикручивание на раму рукояти и роликов, упрощающих эксплуатацию агрегата.

На заключительном этапе, на верхние углы рамы, при помощи болтов, фиксируется корпус. Электродвигатель размещается в боковой части конструкции.

Как сделать измельчитель травы своими руками (видео)

Изготовление садового измельчителя для мотоблока своими руками

Эффективный измельчитель веток для мотоблока позволяет значительно уменьшить количество растительного мусора на приусадебном участке. Веткоизмельчители заводского изготовления прекрасно подходит к любым видам мотоблоков и мотокультиваторов с ременным приводом от шкива двигателя на шкив редуктора.

Для самостоятельного изготовления потребуется использовать материалы и инструменты, представленные:

• мотоблоком;
• ножами от электрического рубанка;
• шкивом и валом;
• подшипникаи;
• швеллером;
• листовым металлом толщиной 3 мм;
• болтами, гайками и шайбами;
• сварочным аппаратом;
• болгаркой;
• молотком;
• набором ключей;
• плоскогубцами;
• дрелью.

Технология самостоятельного изготовления:

• свариваем из швеллера основание и устанавливаем неподвижный нож;
• выполняем приводной вал с ножами от электрического рубанка;
• устанавливаем шкив на вал с режущим аппаратом, что позволит приводить его в действие ременной передачей от мотоблока;
• свариваем и устанавливаем приемный бункер для измельчения растительного мусора.

На заключительном этапе устанавливаем измельчающий агрегат на переднюю часть мотоблока и натягиваем ременную передачу на шкив.

Как использовать измельченную биомассу в качестве удобрения

В качестве биомассы для удобрений используется измельченная масса картона, кухонные отходы и растительный мусор. Это прекрасная альтернатива покупным удобрениям. Очень важно
правильно подготовить биомассу к применению на приусадебных и садово-огородных участках в качестве высокоэффективных подкормок. С этой целью используются специальные компостеры или стандартные компостные кучи.

На самый низ компостной кучи закладывается масса, представленная измельченными толстыми побегами многолетних растений. Сверху такой слой накрывается небольшим количеством уже зрелого компоста или плодородной почвы. Затем послойно засыпаются измельченные отходы растительного происхождения.
Необходимо пересыпать каждый слой двухсантиметровым слоем садового грунта с доломитом или мелом из расчета пары килограмм на каждый кубический метр компостируемой массы.

В результате естественных процессов, происходящих внутри компостируемой массы, образуется ценное удобрение, которое может применяться практически в неограниченных количествах для улучшения качественных характеристик грунта на приусадебной территории или подкормки выращиваемых садово-огородных растений. Компост допускается вносить в грунт на протяжении всего периода вегетации
, но оптимальный эффект удаётся получить при внесении весной и в осенний период.

Вокруг многолетников и садовых насаждений, а также на цветниках и клумбах, компостная биомасса насыпается слоем в 20-50 мм и немного перемешивается с почвой. Для улучшения состояния газонной травы достаточно насыпать сантиметровый слой.

Как сделать садовый измельчитель своими руками (видео)

Самостоятельно изготовленные измельчители для травы, опадающих плодов и любого другого растительного мусора, являются на сегодняшний день очень надежными помощниками садоводов и огородников. При помощи такого оборудования можно не только легко и быстро можно очистить приусадебную территорию от мусора, но также получить качественное и очень эффективное, экологически чистое удобрение.

Дробилка (измельчитель)
— это одно из приспособлений, применяющихся в технологическом процессе получения сока из такого сырья, как ягоды, фрукты, овощи, яблоки. В основе его действия лежит механическое воздействие, приводящее к разрушению клеток растительного сырья, в результате чего увеличивается процент сокоотделения и выход конечного продукта.

Как работает измельчитель для овощей и фруктов

Измельчение
— это один из этапов подготовки к прессованию и отделению сока из ягод, овощей и фруктов. Измельчитель на этой стадии просто незаменим. Без него большая часть жидкой фракции останется в жмыхе и процент отделения будет совсем невелик.

Сырье (ягоды, фрукты, овощи) засыпается в бункер устройства и перемалывается между вальцами. Расстояние между ними можно изменять, регулируя степень измельчения. В зависимости от объема бункера и типа привода, а также скорости его работы, меняется производительность. При покупке этот показатель является основным, хотя, кроме него внимание обращают и на другие параметры.

Так так вальцы на наших дробилках регулируются, то вы можете дробить с помощью наших моделей различные ягоды.

Какой измельчитель для овощей и фруктов лучше, электрический или ручной?

При выборе измельчителя, покупатель сталкивается с тем, что привод на этих устройствах может быть разным — электрическим либо ручным. На каком из них остановиться, каждый решает в зависимости от следующих факторов:

• финансовые возможности;
• необходимый уровень производительности;
• особенности модели и прочие.

Ручные дробилки и их преимущества

Эти устройства надежны, просты в обращении, не требуют специфического ухода, легко ремонтируются и моются. В процессе очистки не надо следить за тем, чтобы на вода не попала внутрь агрегата. Еще одним достоинством является их низкая цена. Для небольших объемов переработки лучшего варианта не найти.

Преимущества электрических дробилок

Измельчители с электрическим приводом выбирают те, кому не хочется тратить много времени на подготовку фруктов и ягод к получению сока, и это вполне оправданно. Для того, чтобы привести такой аппарат в действие достаточно просто засыпать растительное сырье и нажать кнопку.

Основной недостаток — стоимость электрических дробилок на порядок выше, чем ручных. В остальном они не уступают ручным моделям. Они удобны в обращении и обеспечивают высокое качество измельчения продукта, высокую производительность труда.

Покупка дробилки для яблок

Еще одна разновидность этой техники, встречающаяся на рынке — измельчители для яблок. Подобные устройства будут незаменимы для тех, кто занимается или хочет заняться переработкой различного объема яблок, привык запасаться на зиму десятки литров сока или имеет свое небольшое производство данного профиля.

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты. Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы.

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику — например Звездные войны: Империя наносит ответный удар.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Не секрет, что все соки из фруктов включают полезные вещества. Кроме того, они еще и очень вкусные, поэтому их особенно любят и взрослые, и дети. На сегодняшний день самым распространенным соком является яблочный. Яблок в нашей стране растет много, а сок из них как вкусный, так и полезный. Поэтому множество людей задаются вопросом, как сделать сок своими руками, без консервантов и вкусовых добавок. Ведь такой в магазинах, к сожалению, не купишь.

Для того чтобы решить данный вопрос, нужно, во-первых, использовать так называемый измельчитель для фруктов, а во-вторых, соковыжималку, которая отлично подойдет именно для яблок. С помощью упомянутой дробилки для яблок вы сможете получить больше сока. При этом усилий к его приготовлению вы приложите намного меньше.

В нашей статье мы рассмотрим, как делается дробилка для яблок своими руками (чертежи ее также будут предоставлены вашему вниманию).

Измельчитель собственными руками

Итак, нам необходимо создать так называемый измельчитель своими руками. В первую очередь, стоит отметить, что сам прибор бывает различных видов. Все зависит от материала, из которого он сделан. Выбор широк — от дерева до металла. Но и это не самое главное в дробилке, очень важно, как она осуществляет свою работу.

Мы рассмотрим дробилку сразу из двух видов материала — металла и дерева. Нам для начала понадобится лист нержавеющего металла, толщина которого составит не более 8 сантиметров. Из данного куска необходимо будет сделать ступени под подшипники и для выхода вала. Данный этап работы необходимо проделывать на токарном станке.

Процесс создания дробилки

Далее для создания дробилки для яблок, чертеж которой вы можете видеть в статье, нам уже будет нужен фрезерный станок. На нем мы будем создавать зубчатый вал. Как видно на чертеже, при этом необходимо будет снять 8 граней. А для того чтобы дробление яблок было достаточно эффективным, нужно еще с помощью болгарки на зубьях, по всей их длине, сделать специальные насечки треугольной формы. Именно это и поможет раздробить яблоко просто и быстро.

Чтобы сделать корпус описываемого прибора, многие используют корпус от старой стиральной машинки. Но стоит отметить, что при его выборе необходимо, чтобы металл корпуса был нержавеющим, а сама машинка относилась бы к аппаратам с вертикальной загрузкой. Стенки у нее должны быть толщиной не менее двух миллиметров.

Ее нужно разрезать на 4 равные части — две торцевых и две боковых. Затем части складываем и получаем коробок, который необходимо сварить по краям. Но перед тем как в боковых частях полностью закончить процесс сварки, вам необходимо будет немного выгнуть металл и оставить небольшой зазор. Этот зазор необходим между рабочим валом и стенкой самого измельчителя.

Дробилка для яблок своими руками производится именно таким способом.

Делаем корпус дробилки

Для того чтобы вал дробилки для яблок хорошо закрепился и при этом вращался бы плавно, можно использовать обыкновенные подшипниковые узлы, которые имеются во всех циркулярках. Из уголков нужно будет сварить опорную раму, а основание аппарата можно сделать из дерева. Дощатую основу следует разместить снизу, так как на нее будут ставиться емкости, в которые выходящая из измельчителя масса будет попадать.

Мы сделали основу дробилки для яблок своими руками,а теперь займемся мотором.

Блок управления дробилки

Чтобы создать блок управления дробилки для яблок своими руками, мы используем обычную кнопку, которая будет отвечать за пуск и выключение аппарата. Ремень, который видно на чертеже, будет натягиваться при помощи специального болта для зажима во время движения корпуса по направляющим.

Не забудьте прикрутить рукоять, которая увеличит удобство пользования дробилкой. Чтобы разбрызгивание было меньшим, пользуйтесь широким тазом, а раму сделайте низкой. Электородвигатель поместите сбоку, тогда на него не будет попадать влага.

Итог

Такие дробилки для яблок, которые произведены исключительно своими руками, не имеют особого отличия от тех, которые производятся на заводах и продаются в магазинах. Стоит отметить, что если у вас есть старая стиральная машинка, то мотор можно не покупать, ведь его можно взять и из стирального аппарата. Как технически, так и внешне прибор идентичен другим.

Стоит также отметить, что данный измельчитель, который осуществляет свою работу от электричества, используется не только для производства сока, а и для производства вина. Сделанная своими руками дробилка для яблок, чертежи которой вы видели в нашей статье, всегда пригодится в хозяйстве.

Самодельный измельчитель для яблок необходим тем, кто имеет большой яблочный сад, и желает без особых хлопот заготовить на зиму много полезного и вкусного сока. Изготовить устройство не так сложно, а мощность и функциональность ни в чем не уступает магазинным аналогам.

Самодельный аппарат сэкономит не только деньги, но и время.

Мелко нарезанное яблоко намного легче давить, да и сока оно дает в разы больше. Один из главных плюсов устройства — возможность получения однородной яблочной массы.

Помимо этого, аппарат обладает следующими преимуществами:

1. За короткое время позволяет переработать большое количество фруктов,
2. Безотходное производство: после переработки остается лишь немного жмыха,
3. Аппарат минимизирует физическую работу человека,
4. Практичность и надежность,
5. Можно переработать абсолютно любое количество яблок.

Самодельный же аппарат к общему списку добавляет такие плюсы, как:

• Минимальные затраты при изготовлении,
• Легкость ремонта и замены неисправных частей.

Изготовление измельчителя яблок

Из металла

Дробилка для яблок своими руками делается из материалов, которые есть практически в каждом хозяйстве, а для работ нужно не так много инструментов.

Изготовление лучше начать с изучения чертежей, их легко можно найти на специализированных форумах.

Чертежи помогут получить представление о креплении деталей, размерах, особенностях аппарата. Обычно дробилку изготавливают из дерева, металла или металла, но с деревянными деталями.

Первый шаг — берется лист металла, из которого на токарном станке делаются ступеньки для последующего крепления подшипников и стального вала. С помощью фрезерного станка с вала снимаются восемь граней, а затем болгаркой делаются небольшие насечки в форме треугольника на всей поверхности вала.

Корпус чаще всего делают из каркаса вертикальной стиральной машинки, с толщиной стенок не менее двух миллиметров. Нижнюю часть сторон необходимо немного выгнуть, чтобы остался небольшой зазор между стенками и установленным рабочим валом. Для лучшего крепления вала и его свободного вращения лучше использовать подшипниковый крутящий механизм, который имеется в любой циркулярной машине.

Следующий шаг — сварка из уголков или металлического профиля прочной рамы, и изготовление из досок основания. Нужно оно для того, чтобы можно было удобно поставить ведра для готовой яблочной массы. Когда рама готова, приступают к сборке пульта управления. Состоит он из тумблера пуска и остановки работы. Снизу к раме крепится рукоять и несколько роликов — это позволит легко передвигать аппарат. К верхним углам рамы болтами крепится каркас. Если использовать каркас устройства без опорной рамы, то под давлением яблок дно и стенки корпуса начнут деформироваться. Двигатель к корпусу крепят сбоку, и укрывают надежным кожухом.

В качестве двигателя можно использовать мотор от стиральной машинки или пылесоса.

Из дерева

Деревянную модель собрать легче, чем металлическую.

Важный момент — дерево должно обладать водоотталкивающими свойствами. Бункер для загрузки яблок делают из трех горизонтальных и одной наклонной стенки. Такая конструкция позволит сделать более легкой засыпку яблок в устройство. Главный рабочий элемент деревянной дробилки — вал, который можно сделать из очень прочной древесины или металла. В вал вкручиваются винты — шляпки будут играть роль рабочих зубцов, которые и измельчают яблоки. Для увеличения производительности винты располагают по спирали.

Рабочую камеру также изготавливают из прочных досок. Размер камеры выбирается индивидуально исходя из планируемого количества яблок для переработки. Для большего удобства рабочую камеру устанавливают на специальную подставку на ножках. С одной стороны рабочей камеры вырезают отверстие для выхода готовой яблочной массы, под которое устанавливают емкость.

Привести в работу вал можно при помощи обычной дрели без сверла. Ось вращения выводится из рабочей камеры наружу и на нее насаживается кончик дрели. Такое устройство позволит валу вращаться с большой скоростью, что обеспечит хорошую производительность. Дробилка готова!

Все любят домашний яблочный сок, поскольку он не только вкусный, но и полезный. Но где же взять настоящий яблочный сок, без химикатов и консервантов, в магазинах его вряд ли можно купить. Единственное решение этой проблемы – самостоятельно сделать домашний яблочный сок
. Однако для того чтобы его получить, нужно преодолеть ряд небольших трудностей. Чтобы облегчить себе работу вам понадобится измельчитель для яблок и соковыжималка. Именно благодаря измельчителю вы потратите минимум времени и сил на получение домашнего яблочного сока. В данной статье рассмотрим способы изготовления самодельного измельчителя для яблок.

Измельчитель можно приобрести в магазине или интернете, но настоящие умельцы сделают этот агрегат сами и потратят минимум средств. Измельчитель необходим для дробления яблок на мелкие кусочки, если яблоко хорошо измельчено, то его легче давить
, а выход сока получается намного больше. Считается, что чем однороднее масса после измельчения, тем будет легче выдавить сок.

В чем же заключаются преимущества яблочной дробилки:

• Для переработки большого количества яблок понадобится минимум времени
  .
• Практически нет отходов
  . Из яблок выжимается весь сок и остается небольшое количество жмыха.
• Чтобы сконструировать домашний измельчитель, понадобится минимум затрат
  .
• К минимуму сводятся все физические усилия
  .
• Переработка небольших партий яблок
  , что наиболее подходит для домашнего хозяйства.
• Надежность и практичность
  оборудования.
• В случае возникновения неисправностей, ремонт осуществляется самостоятельно
  , что опять экономит средства.

Для того чтобы самостоятельно сконструировать измельчитель для яблок понадобится базовый набор инструментов, который есть у каждого хозяина. Кроме инструментов вам нужны еще и материалы, если их в хозяйстве нет, тогда необходимо совершить закупку.

Делаем измельчитель для яблок своими руками, чертеж и схемы

Измельчители могут быть разных типов, одни бывают металлическими, другие деревянными, а третьи совмещают в себе и те и другие материалы. Но главное, не из чего сделана дробилка, а как она работает
.

Комбинированный измельчитель для яблок

Для начала нам понадобиться лист метала, нержавейки, d 80 мм
. Из этой заготовки делаем ступени для выхода вала и под подшипники. Работы осуществляются на токарном станке.

Дальше нам понадобится фрезерный станок, чтобы изготовить зубчатый вал. Как показано на чертеже снимаем 8 граней. Чтобы усилить эффект дробления берем болгарку и по всей длине зубьев делаем треугольные насечки
.

В качестве корпуса можно использовать стиральную машину, а именно наружную ее часть. Стиральная машина должна быть с вертикальной загрузкой из нержавеющей стали с толщиной стенок 1.5-2 мм. После разрезаем ее на четыре детали и получаем 2 торцевых и 2 боковых части. Все части складываем вместе, делая короб, и свариваем его. Перед тем как закончить сварку боковых частей, внизу выгибаем немного листы металла, делая маленький зазор между рабочим валом и стенкой измельчителя.

Чтобы вал плавно вращался и был хорошо закреплен, используем обычные подшипниковые узлы, которые присутствуют в циркулярках. Из уголков варим опорную раму. Основание машины делаем из дерева. Дощатая основа располагается внизу, поскольку на нее ставятся емкости для приемки выходящей массы из измельчителя.

Для создания блока управления используем специальную пускорегулирующую аппаратуру
, в основном это кнопка, отвечающая за включение и выключение. Ремень натягивается за счет фиксации специальным болтом для зажима и путем движения корпуса по направляющим. На раму необходимо прикрутить рукоять и ролики, которые увеличивают комфорт пользования прибором, и позволяют самостоятельно транспортировать измельчитель в любое место.

К верхним углам рамы, по средствам болтов, прикрепляется корпус дробилки, что позволяет устранить его изгибание под давлением, поскольку яблоки имеют свой вес. Чтобы уменьшить разбрызгивание используют широкий таз, а раму делают низкой
. Электрический двигатель размещают с боку, чтобы на него не попадала жидкость.

1 – корпус, 2 – уголок жесткости, 3 – рабочий вал, 4 – буксы подшипников, 5 – шкив ременной передачи, 6 – ремень, 7 – электродвигатель, 8 – рама, 9 – ролики, 10 – блок управления, 11 – рукоятка транспортировки, 12 – болты крепления корпуса с уголками жесткости

Такая дробилка, изготовленная собственными руками, практически не отличается от заводской, в силу своей производительности и техничности. Чтобы не покупать мотор, можно воспользоваться двигателем из старой и ненужной стиральной машины или прочего оборудования. Измельчитель работающий от электрического двигателя, применяется для дробления яблок не только для сока, но и для вина
. Такая дробилка всегда пригодится в хозяйстве. После одного пропуская через дробилку, даже яблоки самых твердых сортов превращаются в однообразную массу, которую можно загружать под пресс и давить сок.

Чтобы получить хорошую сокоотдачу, после дробления масса должна полежать несколько часов, тогда при прессовании сок быстро отойдет сам.

Уход за яблочными измельчителями

Если вы своими руками сделали измельчитель для яблок, то ухаживать за ним будет проще простого. Самое главное правило – это чистота. После каждого использования тщательно мойте агрегат
. Даже все труднодоступные места должны быть вымыты и очищены. Яблок быть не должно, поскольку их остатки могут пустить цвель, и когда машина будет запущенна вновь, цвель попадет в смесь, а потом и в сок, что приведет к его быстрой порче.

Перед началом мойки обязательно обесточьте прибор!

Не следует бросать измельчитель на улице под дождем. Влага не только приведет к ржавлению металла, но и порче двигателя. Если ваша дробилка из дерева, то влага ей тоже противопоказана
. После каждой работы выключите измельчитель из розетки, хорошо его помойте и спрячьте в помещение.

Вывод

Чтобы летом и зимой наслаждаться вкусным яблочным соком, достаточно сделать домашний измельчитель и выдавить сок. Сделать дробилку для яблок очень просто и быстро, плюс вы потратите минимум денег
. Подручные материалы, старая стиральная машинка и у вас уже есть собственный измельчитель для яблок. С этим прибором вы сможете измельчать не только яблоки, но и груши, и другие фрукты. Измельчитель для яблок станет просто незаменимой вещью в доме, приложите лишь немного усилия и ваши труды будут вознаграждены.
