Дровокол морковка с бензиновым двигателем своими руками

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Все дровоколы можно разделить на два типа:

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка
инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки
должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места
», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины
. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности
. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла
, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

• блок ведущего вала;
• электрический двигатель;
• металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

• цепная или ременная передача должна быть оснащена защитным кожухом;
• для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
• нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
• все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном
можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Несмотря на активное развитие энергетической отрасли, дрова до сих остаются востребованным видом топлива.

Без них не могут обойтись дачники и жители отдаленных сел. Причина этого понятна, поскольку строительство газопровода – мероприятие очень дорогое. Там же, где лесные ресурсы имеются в изобилии, проще и дешевле пользоваться дровами, чем мечтать об отдаленной перспективе газификации.

Если отказаться от древесного топлива в ближайшие годы вам не удастся, то стоит подумать о том, как облегчить процесс его заготовки.

Ведь привезти машину дров на участок – половина дела. Их еще нужно поколоть, а это занятие требует не только физической силы и сноровки, но и выносливости.

Махать топором в поте лица вам не придется, если в хозяйстве появится гидравлический дровокол –
надежный ипроизводительный механизм. Принцип его работы несложен и состоит в использовании энергии сжатой жидкости для раскалывания дров.

Поместив полено между ножом и поршнем гидроцилиндра, мы быстро получим нужный результат. Мощное усилие гидравлики раскалывает чурбан любой толщины, поэтому заготовка дров из трудоемкого и небезопасного занятия превращается в удовольствие.

Виды гидравлических дровоколов

Рассмотрим подробнее устройство данных механизмов, чтобы понять принцип их работы и выбрать для себя подходящий вариант.

По количеству выполняемых операций все делятся на бытовые и профессиональные. Первые только раскалывают дрова, а вторые снабжаются дополнительными устройствами для их подачи, торцовки и выгрузки.

В зависимости от положения раскалываемого бревна гидравлические дровоколы делятся на три типа:

• Горизонтальные.

  Полено укладывают на горизонтальный желоб. Существуют две схемы работы таких устройств. В первом случае нож фиксируется на станине, а толкатель двигает к нему отрезок бревна. Во втором варианте полено неподвижно стоит на упоре, а гидропривод подает к нему нож.
• Вертикальные.

  Полено стоит вертикально, а нож подается сверху и раскалывает его. Преимуществом данной схемы является более высокая производительность и компактность установки. Недостаток – необходимость придерживать бревно руками, что повышает риск травмирования.
• Смешанные.

  Такие механизмы могут работать как в вертикальном, так и горизонтальном режиме. Применяются в промышленной сфере деревообработки.

Другим отличительным признаком дровоколов с гидроприводом является вид двигателя.

Бытовой гидравлический колун оснащается электромотором, который вращает гидронасос. Данный привод имеет три важных преимущества: надежность, простоту обслуживания и экологичность. Недостатком является жесткая зависимость от сети электроснабжения.

Более мощные мобильные дровоколы оснащают бензиновыми или дизельными моторами. Ими пользуются профессиональные лесозаготовители.

Для лесных хозяйств, фермеров и коммерческих предприятий созданы мобильные модели, работающие от гидравлической системы трактора или от его вала отбора мощности.

Существуют универсальные механизмы, которые могут работать от электродвигателя и тракторного привода или от бензинового мотора и тракторной гидравлики.

Цена бытового гидравлического дровокола, в зависимости от бренда, мощности двигателя и конструкции станины, находится в диапазоне от 9 000 до 32 000 рублей. Мощные модели, предназначенные для колки дров в больших объемах стоят гораздо дороже 70 000 — 120 000 рублей и больше.

Дровокол своими руками – вполне реально!

Самый простой гидравлический колун
— вертикальная рама на платформе, в нижней части которой установлен обычный автомобильный домкрат. Верхняя перекладина рамы разъмная, что позволяет колоть на ней дрова разной длины.

Вместо плоского ножа здесь используется конусный клин. Его вплотную подводят к полену с помощью центрального винта, после чего начинают работать домкратом. Его пятка давит на чурку снизу, клин входит в нее и раскалывает по всей длине.

Более сложная конструкция самодельного бытового дровокола
состоит из гидравлического домкрата, установленного на стационарной или передвижной станине.

На другом конце станины стоит нож-клин (6), который имеет несколько положений для колки дров разной длины. В средней части станка устанавливают ложе (2) для укладки поленьев. За счет возвратно-поступательных движений ручкой домкрата (12), шток своей упорной пяткой (8) давит на полено, которое раскалывается на клиновом ноже. Возврат штока в исходное положение выполняют две пружины после того, как рукояткой (11) было сброшено давление масла в гидроцилиндре.

Недостаток двух рассмотренных механизмов очевиден – низкая скорость колки дров
. Для выполнения одного рабочего цикла вам потребуется сделать не менее десяти движений рукояткой домкрата. Если объем заготавливаемого топлива исчисляется кубометрами, то работа на таком самодельном станке займет немало времени.

Повысить производительность ручного гидравлического колуна можно, сделав клиновой нож крестообразным. В этом случае чурка сразу будет колоться на четыре части, а не на две. В любом случае обзавестись таким самодельным устройством для своего хозяйства будет полезно, поскольку топором не всегда удается расколоть толстые поленья, а также чурки с переплетенными слоями древесины.

Для того, чтобы самодельный гидравлический дровокол работал более производительно
, потребуется электродвигатель, гидроцилиндр с толкателем, бачок для масла, насос и блок управления.

Работает такой станок быстрее, чем механизм с ручным домкратом. Здесь рабочий цикл и обратный ход поршня не требуют ручных усилий. Нажатием кнопки на блоке управления (БУ), вы даете команду распределительному механизму на закачку масла в левую либо правую полость гидроцилиндра.

В результате упорная пятка штока перемещается в нужном направлении. Время, необходимое для раскалывания полена и возврата штока в исходное положение у такого станка составляет не более 12-15 секунд.

Полезное видео

Рубка дров — занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают дровокол своими руками из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

• Это неподвижный колун, на который деревянная чурка подается под давлением.
• Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

• Электрический или бензиновый двигатель.
• Гидронасос.
• Гидроцилиндр.
• Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
• Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида — не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой — это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

• Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности — 4 кВт.
• Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент — это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) — это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

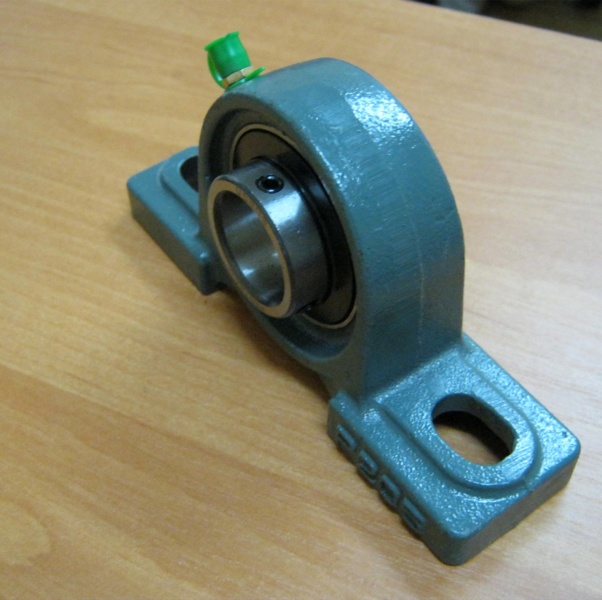

• Два подшипника.
• Один или два корпуса для них.
• Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
• Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Внимание!
Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Как сделать дровокол своими руками, и какая конструкция практичнее

Имеет простую конструкцию, поэтому просто приведем чертежи, и рассмотрим элементы конструкции:

• Двигатель должен быть закреплен прочно, поскольку усилие на валу нешуточное, особенно при подклинивании конуса;
• Редуктор делается из расчета 200-300 оборотов в минуту;
• Вал конусного буравчика устанавливается на мощные подшипники;
• Под буравчиком желательно установить дополнительный клин. Он будет помогать в раскалывании, и фиксировать бревно от проворачивания.

Сделать своими руками реечный дровокол куда сложнее. Однако такая конструкция позволяет работать с более сложными и крупными деревянными заготовками. К тому же качество разделки бревна получается выше.

Станина сваривается из швеллера толщиной не менее 4 мм. Особое внимание креплению клина-колуна. К нему прикладывается основное усилие, поэтому есть смысл приварить его стационарно. Для заточки режущей плоскости можно воспользоваться «болгаркой» с наждачным кругом.

Сам нож изготовлен из остатков сельхозтехники с помощью все той же УШМ.

Пара шестерня-рейка использована от сломанного рулевого механизма какого-то списанного грузовика. Несколько зубьев сточены, поэтому при большом усилии рейка иногда проскальзывает. Механизм рычага-эксцентрика сварен из стального листа 3 мм.

Электродвигатель от вентиляционной системы советского производства, 2 кВт. Комплект шкивов, вместе в ремнем, снят с ржавеющего комбайна времен поднятия целины.

Толкач просто скользит по швеллеру. Никакая смазка не используется, поскольку она сразу забьется опилками.

Возвратные пружины можно взять от чего угодно, например те – которые раньше использовались в качестве доводчика на дверях.

Себестоимость такой конструкции стремится к нулю, особенно если использовать компоненты из старого хлама или со списанного оборудования.

Видео как сделать своими руками винтовой дровокол

Часть первая

Процесс изготовления своими руками из металлолома рабочей части винтового дровокола.
Из этого видео вы узнаете все размеры вала, взятого от гидроцилиндра. Размеры вспомогательных втулок и фланцев, а так же как сэкономить на изготовлении шпоночного соединения. Как сделать самостоятельно шкив, корпус подшипника и основную рабочую часть — «морковку».

Часть вторая

Из второй части этого видео вы поймете как сделать своими руками станину к дровоколу, как закрепить рабочую часть на станине. Узнаете особенности изготовления и размеры основания под дровокол, а так же мощность двигателя и способ передачи вращающего момента.

Модификаций этого устройства существует достаточно много. На данный момент можно приобрести упомянутый агрегат в уже готовом виде, то есть произведенный на заводе, а можно сделать дровокол своими руками.

Окунемся в прошлое

Такие примитивные типа, как топоры, клинья, колуны, кувалды и прочие, известны всем в качестве приспособлений для раскалывания поленьев. Однако с такой работой сложно будет справиться женщине или пожилому человеку, да и сам процесс может оказаться опасным. Топор, сорвавшийся с топорища, часто становится причиной серьезной травмы для неумелого дровосека. А как кусочки металла, отлетающие от клина, либо острые щепки зачастую ранят руки или лицо работающего! К тому же нередко люди, выполняющие много однообразных ударных движений, могут страдать от заболеваний опорно-двигательного аппарата.

Сам себе мастер

В изготовлении такого приспособления нет никаких сложностей. Чтобы смастерить подобный станок, требуется минимальное число деталей. Самыми сложными элементами можно назвать каркас или станину. Однако стоит учесть, что дровокол и дровокольный станок — это разные понятия. Станок способен не только осуществлять раскол древесины, но и делать его торцовку. Это более сложное оборудование, которое в хозяйстве нужно не так часто. Поэтому остановимся подробно на том, как сделать дровокол своими руками. Все приборы данной категории можно разделить на две группы: гидравлические и механические. Каждый из упомянутых типов обладает отличительными особенностями.

Механика

Можно сделать механический дровокол своими руками. В его основу заложен специальный шуруп в виде конуса, ввинчиваемый в полено, что приводит к «размалыванию» последнего на несколько частей. Если вы решились на создание такого агрегата, следует быть готовым к преодолению определенных трудностей. Во-первых, вам необходим сам конус. Его можно приобрести в крупном строительном магазине. Кстати, невзирая на то, что эта деталь достаточно дорогая, её приобретение и сборка всего станка обходится в несколько раз дешевле, чем покупка нового прибора бытового назначения.

Дровокол обладает еще одним важным механизмом — двигателем, который отвечает за работу агрегата. Тут ограничений нет — можно использовать бензиновый или Правильнее будет отдать предпочтение второму варианту, так как найти его намного проще, да и затраты на электричество будут гораздо ниже, чем на жидкое топливо. Однако стоит понимать, что эффективная работа дровокола может быть обеспечена только в том случае, если мощность двигателя будет составлять не менее трёх киловатт.

Особенности устройства

Обратите внимание: недопустимо устанавливать конус на вал такого двигателя, поскольку этот механизм характеризуется слишком высоким числом оборотов. Чтобы конус вращался с оптимальной скоростью, правильнее всего будет реализовать цепную передачу. Каркас станка выбирайте по своему вкусу. Многие оборудуют устройство колесами, что позволяет перемещать прибор по участку, а не таскать тяжелые поленья самим к дровоколу. Однако неподвижный агрегат можно считать более удачным, так как он отличается большей устойчивостью.

Важно позаботиться заранее о том, чтобы поблизости находился источник питания (это в случае электрического привода). Для дровокола требуется сконструировать навес, способный защитить его от осадков, а конструкцию необходимо установить максимально близко к поленнице. Это позволит вам не заниматься постоянным перетаскиванием материала.

Вариант второй — гидравлика

Вы можете поинтересоваться: а как сделать дровокол гидравлический своими руками? Сразу оговоримся, что самостоятельно сконструировать подобное устройство очень проблематично, практически невозможно. Ведь для этого обязательно потребуется дорогостоящее оборудование и помощь профессионалов. Кроме того, такие агрегаты не пользуются особой популярностью в частных хозяйствах. Да и себестоимость деталей очень часто превышает сумму, которая могла бы быть вложена в приобретение готового прибора, сделанного на заводе. Кому-то просто нравится принцип работы такого устройства. По сути, станок сжимает дрова посредством тем самым раскалывая их. Самую большую проблему здесь представляет гидравлическая часть. Но если вы все же решили смастерить гидравлический дровокол своими руками, вам понадобится приобрести цилиндр с толкателем, резервуар для масла, насос и управляющий узел. При его сборке вам потребуется помощь мастеров, ибо при отсутствии необходимых навыков выполнить работу самостоятельно вряд ли получится.

Вариант третий

Сделать дровокол своими руками не так уж и сложно. Состоит прибор из нескольких частей. Его можно оснастить электрическим или однако первый вариант обеспечит лучшие условия работы. Конусная насадка с резьбой, как и в случае с механическим агрегатом, не должна устанавливаться непосредственно на вал двигателя. Цепная передача позволит вам добиться оптимального скоростного режима для устройства, а это примерно 400-600 оборотов в минуту. Принцип работы подобного устройства достаточно примитивен. Конус вращается и вворачивается в полено, что приводит к его раскалыванию.

Вариант четвертый

Не менее интересен дровокол реечный. Своими руками его соорудить также не очень сложно. Заметим, что принцип работы этого механизма отличается от всех остальных. Подача чурок в данном случае производится по специальному желобу, а навстречу им движется режущий элемент.

Преимущества дровоколов

Всем понятно, что о подобном оборудовании обычному городскому обывателю почти ничего не известно. Однако достаточно увидеть фотографии такого агрегата, как, скажем, дровокол гидравлический (своими руками созданный или приобретенный в магазине — не суть важно), чтобы понять, как он работает, и какими преимуществами обладает. Основным положительным моментом в использовании дровоколов является то, что человеку не приходится прилагать особых усилий. Тут почти нет необходимости наклоняться, так как прибор может быть легко подстроен под ваш рост. Агрегат всегда готов к применению. Необходимо лишь включить станок, и он приступит к работе, наколов столько дров, сколько вам нужно. Конечно, его работа на протяжении длительного времени стабильна. Ну а разобраться, как он функционирует, сможет любой, поскольку в его устройстве вообще нет ничего сложного. При условии соблюдения всех правил безопасности, касающихся электрической части, а также при должной защите станка от влаги и сырости, с эксплуатацией агрегата не должно возникнуть никаких проблем.

Для владельцев частных домов или дач с баней всегда актуален вопрос своевременной заготовки дров. И чем больше их объем, тем чаще люди задумываются о приобретении дровокола. Давайте рассмотрим виды современных дровоколов, а также узнаем об особенностях применения бензинового устройства для измельчения дров.

Виды

Современные модели дровоколов с двигателем в основном различаются по производительности и фирме. В России легко можно приобрести как отечественные (например, «Горыныч»), так и зарубежные устройства. Из последних можно выделить бензиновый дровокол MTD LS 550, который способен развивать усилие в 25 тонн и работать как в вертикальном, так и в горизонтальном положении.

Правила применения

Использование такого оборудования сопровождается определёнными рисками, но при выполнении техники безопасности и знании особенностей работы их можно свести к минимуму. Нюансы эксплуатации бензиновых дровоколов можно разделить на четыре основных части (подготовка, осмотр поленьев, процесс работы, уход), которые мы изучим подробно.

Подготовка к работе

Заготовка поленьев

Быстрый предварительный осмотр и подготовка дров в некоторых случаях позволит избежать поломок и дорогостоящего ремонта. Дело в том, что в древесине могут находиться гвозди, которые мешают разделению полена и повреждают режущий нож. Кроме того, дровокол не может справиться со слишком большими по размеру заготовками.

Процесс колки

Работа дровокола начинается с включения его двигателя. После набора максимального числа оборотов необходимо пустить в работу поршень, который двигает полено к ножу. Затем устройство разрезает древесину, а вы завершаете процесс опусканием рычага.

В процессе колки возможна проблема с разделением дров, когда устройство не в силах справиться и начинает перегреваться. В таком случае нужно остановить дровокол и попробовать запустить его снова после изменения положения бревна. Если это не помогло, то лучше совсем отложить полено и заняться другими.

Уход

После полной остановки устройства, уборки готовых поленьев и наведения порядка на рабочем столе следует провести чистку дровокола. Прежде всего, в уходе и очищении от мусора и лишней смазки нуждаются направляющая и колун. Первую можно очистить влажной и сухой тряпкой, а у второго проверяются винты, при необходимости натачивается нож.

Полезные советы

Гидравлические бензиновые дровоколы – это устройства, способные значительно облегчить процесс заготовки дров на зиму. Однако, кроме высокой производительности, они имеют специфические нюансы процесса эксплуатации.

Применение данного оборудования требует чёткого выполнения всех правил техники безопасности. Только так вы сможете избежать травм, увеличить эффективность и срок работы инструмента.

Обзор бензинового дровокола производителя ООО «Артмаш» смотрите в видео ниже.

Дровокол помогает в домашнем хозяйстве при заготовке дров. Достаточное количество времени теряется на колку дров и установку на просушку. Существуют несколько видов механических дровоколов, которые позволяют не прикладывать больших физических усилий при работах.

Механические дровоколы

Небольшой объем работ можно производить с помощью простого устройства. Отличается дровокол простой конструкцией и возможным изготовлением из любого подручного материала. Производительность данного устройства низкая, но дает возможность безопасно производить работы по заготовке дров своими руками. Существует немного совершенные устройства для колки дров, которые можно изготовить при домашнем хозяйстве.

Наиболее легкий и простой вариант для сборки дровокол своими руками по конструкции похож на колодезный журавль. Стойки соединяются шарнирным способом, вместо емкости установлены ручки с резаком. Таким механизмом работа происходит за счёт физической силы. Сборка может быть произведена из любых подручных средств, понадобится уголки и несколько труб, в качестве резака можно использовать сломанный топор.

Изготовленный своими руками механический колун имеет ряд недостатков. Для более упрощенного процесса следует использовать удлиненный рычаг, что сказывается на габаритах механизма. Наиболее распространенный вариант, это установка рычажной системы с более весомым колуном. В следствие повышенной массы, конструкцию проще всего залить бетоном в землю. Данное устройство компактнее, эффективнее своего конкурента.

Классификация дровоколов

Заготовка дров в хозяйстве – дело частое, требует множество усилий. Перед изготовкой самодельного приспособления для колки дров своими руками, необходимо определиться с объемами, предназначением устройства. Предполагаемое оборудование подразделяется на основные категории:

• Механическое устройство – наличие двигателя, как привода для винта или гидравлики, электрические и пружинные энергозависимые дровоколы.
• Конструктивные особенности – реечные, вертикальные, конусные, горизонтальные и так далее, существует масса конструкций для колки дров.
• Принципы действия могут быть гидравлическим или пневматическим, в форме винта.

Наиболее дешевым по конструкции вариантом является колун механического типа, состоящий из стойки и опорного стола. Для более сложных конструкция, например конусного дровокола, понадобится оснастка для соединения двигателя и сам вращающий элемент. Данный станок в разы повысит производительность по сравнению с механическим устройством.

Используя соответствующие чертежи возможно изготовить своими руками более сложную реечную конструкцию. Принцип действия основывается на преобразовании вращательной энергии в поступательные движения, исходя из этого, понадобятся дополнительные материалы для изготовки.

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Дровоколы с электроприводом

Ручные инструменты и механические приспособления помогают справиться с повседневными задачами. Однако, если требуется серийное производство заготовок дров, механическим дровоколом будет не легко сделать большое количество, в силу физической усталости человека. Для более легкого и быстрого процесса возможно применение электродвигателей на конструкциях дровоколов. Своими руками изготовить электрический дровокол сложнее, но если правильно подогнать детали по чертежам, возможно добиться конструкции, не отличающейся от продаваемых на рынке.

Винтовой конусный

Наиболее простой в изготовлении, надежной конструкцией – является винтовой дровокол, изготовленный своими руками. Используется две разновидности, отличаются лишь наличием резьбы на вращающемся элементе. Разбитие чушки происходит за счет врезания в ее середину, у более крупных в первую очередь откалываются края, затем середина.

Перед сборкой конструкции необходимо подловить составные части. Раскалывающая часть должна быть выточена по чертежу конусного дровокола. Если использовать инструмент без резьбы, придется прикладывать достаточное усилие при расколе дров. Резьбовой наконечник вгрызается в древесину, тем самым делает процесс более облегченным. Изготовление наконечника производится на токарном станке с определенными параметрами. Обычно такие работы заказывают в токарном цеху, но если есть опыт работы и оборудование, возможно изготовить приспособление для конусного дровокола своими руками.

Электромотор для работы необходимо подобрать по параметрам мощности, количеству оборотов. Прямое соединение возможно, если параметры электродвигателя следующие:

• Частота вращения вала 300-500 оборотов в минуту, меньший показатель будет слишком малым для работы, способствует затягиванию процесса, а большее количество оборотов опасно, так как может вырвать заготовку из рук.
• Мощность двигателя не менее 2-х кВт, для бесперебойной работы двигателя с твёрдыми породами дерева.

Бывают случаи, когда найти двигатель с идентичными параметрами невозможно. Тогда необходимо установить редуктор или ременную передачу. Установка дополнительного оборудования позволяет использовать двигатель при необходимых параметрах. Передача бывает также цепного типа, она надежнее, но издает повышенный шум при работе.

Гидравлический дровокол

Модели гидравлического типа тяжелее при изготовлении. Для изготовления понадобиться схема гидравлического дровокола, при сборке необходимо учитывать множество параметров:

• Расположение чушки может быть горизонтальным либо вертикальным, в зависимости от типа материала.
• Габариты агрегата подбираются под средние размеры обрабатываемых заготовок.
• Размер гидравлического цилиндра и мощности привода зависят на силу раскалывания бревна.

Изготовить гидравлический дровокол своими руками несколько тяжелее, чем остальные. Отличительными особенностями является равномерные детали на выходе, скорость раскола. Инструмент может использоваться как в домашних целях, так и при мелком производстве дров для продажи на рынке. Усилие, прикладываемое при процессе велико, поэтому материал при изготовке гидравлического дровокола своими руками должен обладать достаточной толщиной. Режущие ножи устанавливаются в форме квадрата или звездочки для распила чушки на несколько частей за один процесс.

Механический пружинный колун

Доработанная версия ручного колуна – механическое пружинное устройство. Дровокол действует по принципу центробежной силы, главное назначение конструкции – удержать колун с внушительной массой при конце цикла. Пружина должна быть изготовлена подвижной, для регулировки усилия, прилагаемого для остановки колуна. Устройство, изготовленное своими руками должно обладать соответствующей росту человека высотой, для наименьших нагрузок.

Изготовление зажима для поленьев производится в целях безопасности. Механизм рамы испытывает постоянные нагрузки, поэтому необходимо изготовить ее из двойного материала. Для возможной мобильности имеется возможность установить колеса на одну из сторон для перемещения.

Простой дровокол своими руками механика

Распространенным видом дровокола является реечный тип механизма. Принцип работы состоит из пуска цикла, после чего происходит сцепка всех элементов, толкатель упирается в заготовку и происходит процесс резки, путем соединения с ножом. Чтобы изготовить самодельный дровокол, понадобятся следующие элементы:

• Привод, обычно используется электродвигатель. При местах отсутствия электроэнергии, возможно использовать двигатель, работящий от горючих смесей.
• Шкив передачи на валу, передача соединяется ремнем.
• Шестерня зубчатая, расположенная на конце вторичного вала.
• Рама для колоды, режущий нож, рычаг управления.

Двигатель необходимо подбирать с большим запасом мощности. Дровокол реечного типа, изготовленный своими руками может использоваться со всеми типами древесины. Контроль за безопасностью, нагрузки на двигатель достигается путем улучшенной передачи и плавности усилия.

Также механический дровокол имеет простую конструкцию при винтовом исполнении. Наименьшее количество затрат на изготовление, делают его незаменимым в хозяйстве. Своими руками изготовить инструмент возможно имею старый электродвигатель, подготовленный конусный винт, базовые знания в электрике для подключения двигателя к пусковому устройству.

Как сделать дровокол мобильным

Мобильный дровокол необходим в ситуациях, когда устройство необходимо переместить на большое расстояние. Сделать дровокол мобильным дают возможность прикрепленные колеса.

Следует учитывать вес изготовленной конструкции, рассчитать нагрузку на оси.

Для безопасной работы необходимо предусмотреть блокировку колес или пользоваться подножками во время использования инструмента.

Как выбрать дровокол особенности изделия

Выбор модели устройства зависит от предназначения при использовании. Изготовленный своими руками инструмент окажется бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может составлять до 100 тысяч рублей.

Изготовленный самостоятельно инструмент можно использовать по прямому предназначению. Возможность добавить или убрать функции, может значительно сэкономить бюджет при производстве. Единственным крупным отличием будет внешний вид, так как изготовленное самостоятельно устройство не столь аккуратно и гармонично.

Для использования на производствах или коммерческих целях лучшим вариантом будет покупка готового агрегата. На рынке существуют модели с различным типом двигателей и вариантов распила чушки.

Преимущества и недостатки использования дровокола

Перед изготовлением любого агрегата своими руками, стоит задаться вопросом, так необходим ли он в хозяйстве. Покупка или самостоятельное изготовка устройства потребует немало финансовых затрат и усилий, необходимо взвесить все достоинства и недостатки. К плюсам устройства относятся.

1. Физические нагрузки на человека. Оператор машины лишь производит загрузку, контролирует процесс, основную физическую работу выполняет механизм дровокола.
2. Устройство, которое включает в себя электропривод быстрее справится с поставленными задачами, нежели производить работы вручную.
3. Удобное использование сохраняют здоровье и физическую силу.

Применение дровокола

Недостатков при эксплуатации заметно меньше, но все-таки они присутствуют, как и у каждого устройства.

1. Сложная конструкция некоторых моделей. Для более равномерного полено в конечном результате используется гидравлический дровокол. Изготовить в домашних условиях своими рукам такой механизм накладно и отнимет достаточно времени.
2. Высокая стоимость готовых конструкций. Покупка готового дровокола сэкономит время на изготовку, однако стоимость некоторых моделей настолько высока, что не оправдывает себя при процессе использования.

Необходимо понимать, что для небольшого участка покупка оборудования не целесообразна. Имея четкое предназначение и постоянную реализацию дров стоит задуматься о покупке или изготовке своими руками дровокола.

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Совет специалиста!
Важно обратить внимание именно на тип резьбы: необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Другой вариант реализуется за счет использования двухручейных шкивов разного диаметра и гибких приводных ремней. На вал электродвигателя ставится малый шкив, а на вал дровокольного винта — большой.

Соотношение их диаметров подбирают так, чтобы понизить частоту вращения винта по сравнению с частотой вращения двигателя в 2,5 – 4 раза до 300-400 об/мин.

Понизить скорость вращения конусного винта можно с применением мотор-редуктора – единого блока, в котором электродвигатель конструктивно соединен с понижающим редуктором. Однако, такие модели не получили широкого распространения на рынке винтовых колунов.

Тем, кто хочет сделать такой станок своими руками, следует помнить о том, что высокая скорость вращения винтового конуса (более 500 об/мин) повышает риск травмирования, поскольку в этом случае полено трудно удержать в руках.

Для того, чтобы понизить травмоопасность станка, под винтовым конусом ставят неподвижный стальной клин, который предохраняет полено от соскакивания.

Основные виды винтовых дровоколов

Бытовой конусный дровокол производители изготавливают как в стационарном, так и в мобильном исполнении. В последнем случае каркас снабжается осью с двумя колесами, благодаря которым станок можно свободно перемещать к месту колки дров.

По типу привода винтовые колуны делятся на электрические и бензиновые
. Кроме этого, выпускаются модели промышленного типа, приводимые во вращение тракторным валом отбора мощности (ВОМ).

Электрические дровоколы могут работать как от однофазной сети, так и от трехфазной. Однако завести три фазы на свой участок – довольно дорогое мероприятие, поэтому владельцы дачных домов выбирают менее мощные, но зато более практичные однофазные модели.

Выбирая дровокол шуруп, обращайте внимание на тип резьбы конуса
. Метрическая резьба стирается быстрее и при работе такого конуса высока вероятность соскакивания полена. Лучший вариант – упорная резьба, которая лучше входит в чурку и служит дольше.

Ориентировочные цены на дровокольные станки винтового типа составляют от 16 000 до 38 000 рублей. Существенное влияние на цену оказывает тип двигателя (220 В, 380 В, бензиновый). Полностью автономный станок, оснащенный двигателем внутреннего сгорания, стоит в среднем на 10-15% дороже электрического.

Делаем дровокол-шуруп самостоятельно

Простота конструкции и впечатляющая производительность являются весомыми аргументами для того, чтобы сделать такой станок своими руками.

Самую главную деталь – винтовой конус для дровокола можно приобрести в специализированном магазине инструмента или заказать в токарном цеху. Стоимость винтов зависит от диаметра (80-100 мм) и находится в диапазоне от 1500 до 5000 рублей.

Если же вам не хочется заниматься поиском шкивов и самостоятельным изготовлением вала, то купите готовый дровокольный узел. Он состоит из винтового конуса (морковки), вала с подшипниковыми опорами и двухручейного шкива диаметром 200 мм. Ориентировочная цена такого комплекта составляет от 3200 до 5600 рублей.

Данное решение позволит намного проще и быстрее сделать винтовой дровокол своими руками. Вам останется только начертить чертеж станка, указать размеры рабочего стола, конструкцию каркаса, точки крепления двигателя и дровокольного узла.

Из экзотических вариантов самодельных дровоколов
следует назвать установку малого винтового конуса диаметром 30 мм на вал перфоратора или мощной тихоходной дрели (1,5 кВт, при 500-600 об/мин).

Однако, этот простой самодельный дровокол нельзя назвать универсальным и очень эффективным в работе. Максимальная толщина раскалываемого полена у перфоратора-дровокола не превышает 10-12 см.

При заглублении винта в чурку у него возникает мощный крутящий момент, поэтому удержать его руками от проворота довольно трудно. Эту проблему можно устранить, стационарно закрепив перфоратор на верстаке.

Рассматривая возможность самостоятельного изготовления винтового шурупа для дровокола, следует сказать, что эта работа по силам только опытным токарям. В сети гуляют рассказы о том, что конус мощно выточить и при помощи болгарки, но их нельзя отнести к категории серьезных советов.

Точность изготовления упорной резьбы должна быть высокой, поэтому ни одна болгарка не заменит хороший токарный станок и качественный резец.

Заказывая конусный винт для дровокольного станка, оставьте токарю не только подробный эскиз, но и параметры, проверенные мастерами на практике: конусность 1:2, двухзаходная резьба, шаг 5-6мм. Профиль зуба резьбы должен быть таким, как у самореза по дереву.

Умельцы, которые работали на самодельных винтовых дровоколах, в своих отзывах пишут о том, что данный процесс требует большой осторожности. Подавать поленья нужно только голыми руками. Рукавицу может легко накрутить на винт, что серьезно травмирует пальцы.

При раскалывании поленьев с крупными сучками и чурок из комлевой части бревна нужно быть особенно внимательным, поскольку винт в них часто застревает и его трудно извлечь, если у двигателя нет реверса.

Полезное видео

Дровокол гидравлический или дровокольный станок – средство автоматизации заготовки дров. Чаще всего гидравлический дровокол называют «механическим колуном». Причем создано множество моделей руками домашних мастеров и квалифицированных инженеров.

Применение и принцип работы

Механические и гидравлические используют в частных хозяйствах, либо в небольших производственных цехах по обработке дерева. В любом месте станки выполняют механическую раскряжевку, а также раскол древесины различных пород.

Ручной инструмент для колки и раскряжевки очень часто ломается, да и требует сноровки, усилий и времени. Станки и установки иного, негидравлического типа очень часто ломаются из-за неравномерной нагрузки.

Дровоколы заводские

Рынок строительной аппаратуры предлагает несколько десятков моделей дровоколов гидравлических в ценовой категории от 10 до 200 тысяч рублей. Важно знать, что цена зависит от:

• веса;
• мощности;
• усилия;
• типа двигателя;
• максимума для длины полена;
• напряжения (модели с электрическим двигателем).

Источники питания для двигателя подразделяются на 2 категории.

Электродвигатель.
Этот преобразователь энергии оказывает действие на насос. Причем электродвигатель используют в самых примитивных, бытовых станках. Обслуживать такие модели очень просто, да и использовать в том же гараже или сарае можно, учитывая экологическую безопасность. Собранные своими руками или в цеху, модели с электродвигателями проще всего подготовить к работе, разрешено даже переносить вручную. Основной минус – не функционируют без электропитания.

Бензиновый двигатель.
Устанавливается на мощные модели, которые можно транспортировать на место заготовки дров. Дровокол на бензине, как правило, тяжелее, дороже и мощнее. Но он и функциональнее благодаря мобильности и большей мощности.

Дровоколы самодельные

Чаще всего используются для бытовых нужд при подготовке к отопительному сезону. Причем уровень инженерной мысли сельского работника может подвигнуть на создание бытового и профессионального оборудования.

В этом случае, с бытовым все ясно, но профессиональный станок может работать в линию. Проще говоря, еще иметь функцию подачи, торцовки, выгрузки.

Все желающие самостоятельно создавать аналогичные установки для облегчения труда могут ознакомиться в сети с чертежами, схемами и видео-инструкциями. Примером хорошего гидравлического дровокола, собранного своими руками, послужит данное видео:

Что входит в конструкцию гидравлического дровокола?

Гидравлический дровокол, созданный своими руками должен состоять из определенных частей. Части лучше составлять по значимости, а начинают от:

• станины;
• упора цилиндра;
• клиновидного лезвия (или лезвий);
• насоса;
• распределителя давления жидкости;
• масляного бака;
• двигателя или мотора.

А как собирают своими руками?

Простейший способ для сбора рабочего дровокола начинается со сварки рамы, которую нужно закрепить на платформе. Нижняя часть платформы оснащается автомобильным домкратом (как минимум).

В верхней части рамы обязательно рассчитывают разъем. Он нужен для колки чурок разного диаметра и различной длины.

Дровокол на фото создан своими руками, но рассчитан уже на промышленный объем. В нем более сложная конструкция, которая обязательно состоит из гидравлического домкрата на станине стационарного (непереносного) типа. Создание данной установки требует слесарного навыка, расчета техники безопасности. Пусть, на первый взгляд, агрегат и не сложен, но работа оператора с халатным отношением приведет рано или поздно к несчастному случаю.

Из-за экономии времени и ресурса были созданы клиновидные ножи с 4-8 лопастями. Дело в том, что стандартный нож делит чурку на 2 части, а эта модель обрабатывает в один заход любое полено.

Гидравлический дровокол, сделанный своими руками, на повышенных мощностях (привод от трактора, бензиновый двигатель) должен оснащаться клиновидным ножом с 4 лопастями, как минимум.

Дровокол гидравлический промышленный с подъемом бревна — видео

Дровокол на дачном участке — это решение огромной проблемы. Рубить топором большой объем дров — занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой — винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант — это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное — правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Внимание!
Очень важный показатель — скорость вращения рабочего органа. Она не должна превышать 500 об/мин. Поэтому необходимо правильно подобрать редуктор к электрическому двигателю.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт — это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно — правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр -70 мм, размер скоса — 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр — 80 мм, скос — 1,2, глубина раскола — 550 мм.
• Диаметр — 100 мм, скос — 1,5, глубина раскола — 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки — поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное — удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка — 85 см.
• Высота — 65 см.
• Ширина — 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол — это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Колоть дрова физически развитому человеку скорее приятно, чем в тягость. И, безусловно, полезно: это занятие гармонично нагружает все группы мышц. Но – что чересчур, то не здраво. Если колка дров изматывает и/или не оставляет сил на прочие домашние дела, то дровокол на хозяйстве, конечно, нужен. Однако выбирать прототип по техническим особенностям известных промышленных изделий в таком случае вряд ли целесообразно хотя бы потому, что разновидностей их конструкций десятки и применение каждой требует мер безопасности, далеко не всегда выполнимых в домашних условиях. Поэтому, чтобы сделать дровокол своими руками, нужно сначала определить, для какой именно цели он нужен:

1. Для регулярной подготовки большого количества дров на отопление большого дома в суровом климате;
2. То же, но дом небольшой и/или расположен в месте с мягкой зимой, т.е. дров требуется немного;
3. Для нерегулярной подготовки дров как дополнительного топлива (напр., к углю) или для обогрева подсобно-хозяйственных помещений;
4. Для эпизодической подготовки дров для декоративных теплотехнических приборов (напр. камина) или на обогрев зимней дачи выходного дня.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

• Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
• То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
• Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Примечание:
чурак (лесотехнический термин) – необработанная лесина без комля и кроны или часть ее. Употребление разговорных синонимов чурбак, чурбан и чурка безусловно правомерно, если нет разночтений по контексту.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Но и чего не надо

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Когда дров нужно много

Для массовой подготовки дров применяются дровоколы нажимного типа с гидравлическим или механическим реечным толкателем и неподвижным рабочим органом – колуном. Толкатель пихает чурак на колун, который и раскалывает его на 2, 4 или 8 сегментов, пригодных для загрузки в топку печи. В том и другом случае скорость подачи чурака на колун определяется более всего свойствами древесины и составляет 4-5 см/с. Чтобы на обратном ходу толкателя движок не «рвал обороты» и не потреблял слишком много топлива/электричества, скорость обратного хода берут 7-7,5 см/с. В таком случае за утро можно заготовить до полутонны и более дров.

Примечание:
не колите на сегменты сырые свежерубленые чураки. Год они должны сохнуть с торцов в отдельной секции поленницы или дровяника. Если наколоть на дрова еще сочащиеся соком чурки, то дерево в процессе дальнейшей сушки потеряет до 15-20% теплотворной способности. А вы – соотв. денег на топливо.

Еще о безопасности

Самодельный дровокол может быть выполнен аналогично фабричным с горизонтальной или вертикальной подачей чурака, см. рис.:

Дровоколы вертикального типа компактнее и позволяют применить более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака косослойного, суковатого, свилеватого, кривого и/или с непараллельными спилами либо его фрагментов много больше, чем из горизонтального; боковые лапы тут, как говорится, для спокойствия души. Кроме того, оператор горизонтального дровокола нормально находится вне зоны разлета частей чурака в нештатной ситуации; поражен он может быть только рикошетом. У вертикального дровокола зона разлета обломков практически круговая и люди вокруг него поражаются ими напрямую с полной силой. Поэтому своими руками из случайных подручных материалов лучше делать дровокол горизонтальный, а вертикальный только тогда, когда подходящего места очень мало. Типичный случай – стационарный дровокол с электроприводом. Оставлять его под открытым небом нельзя по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.

Гидравлический

Гидравлический дровокол в данном сегменте наиболее экономичен и производителен. Определяется это внешней характеристикой гидропривода, см. далее, и тем, что мотор привода гидронасоса работает в стабильном режиме. Схема устройства, внешний вид и схема гидропривода с одним насосом показаны на рис.: мотор привода вращает гидронасос, тот нагнетает масло из бака в систему, а распределитель подает его в полости гидроцилиндра прямого и обратного хода.

Существенный недостаток – владельцу-оператору нужно иметь навыки работы с гидросистемами и их обслуживания. Менее существенный – необходимость периодической замены масла, которое денег стоит. Еще недостаток (в данном случае небольшой) – мощность мотора отбирается и на прямом, и на обратном ходу, поэтому при наличии комплектующих (см. далее) умельцы иногда делают гидросистемы с 2-мя насосами для прямого и, маломощного, для обратного хода, см. ролик:

Видео: самодельный гидравлический дровокол

Примечание:
своими руками вполне возможно сделать и гидравлический дровокол вертикального типа, см. видео ниже:

Видео: гидравлический дровокол вертикального типа

Безопасность гидродровокола средняя: возвратной пружины нет, и время переключения на обратный ход довольно велико – порядка 0,5 с у лучших фирменных конструкций. За этот промежуток «вредный» чурак может успеть лопнуть и разлететься, даже если оператор опытен и реакция его мгновенна.

Делать или покупать?

Первое, что нужно решить, если гидродровокол вам уже приглянулся – а не лучше ли купить готовый с гарантией? Хороший агрегат на дизтопливе для двойного расщепа прямослойных чураков до 20 см диаметром можно найти за сумму до 20 тыс. руб. Устройство для колки чурок до 30 см с отдельными сучками и свилями на 4 сегмента (что оптимально для печи) с регулировкой высоты колуна и автосвалом поленьев (см. рис. справа) обойдется до 25-27 тыс. руб. За высокопроизводительный дровокол для расщепа на 8 сегментов суковатых и свилеватых кряжей до 60 см диаметром придется выложить более 100-120 тыс. руб.

В то же время комплект узлов вразброс для самодельного гидродровокола стоить будет не менее 60 тыс. руб. Даже если у вас в сарае валяются части старой гидросистемы, это не выход. Во-первых, изношенные узлы гидросистем мало ремонтопригодны. Во-вторых, гидроцилиндры спецтехники рассчитаны на большую скорость подачи, чем оптимальная для колки дров. Соответственно, насос придется поставить избыточно производительный, а мотор для его привода заведомо более мощный. В итоге либо расход топлива окажется существенно больше, либо упор слабее, чем у заводского прототипа.

Если все же делать

Допустим, в вашем хламе есть или можно купить по дешевке узлы гидросистемы от мини-экскаватора или другой мини-спецтехники (эти как раз подойдут). В таком случае гидроцилиндр подбирают (или определяют производительность дровокола) по усилию расщепа:

• Чурак 20 см напополам – 2 тс прямослойный; 2,7 тс немного суковатый/свилеватый.
• Чурак 25 см – 2,3/2,7 тс соответственно.
• То же, на 4 сегмента – 3/4 тс.
• Чурак 30 см на 4 сегмента – 3,5/4,5 тс.
• То, же на 8 сегментов – 4/5,5 тс.
• Чурак 40 см на 8 сегментов – 5,5 тс /7 тс.

Далее по скорости подачи 4 см/с и объему гидроцилиндра определяют производительность гидронасоса и, по спецификации на гидроцилиндр, подбирают подходящий по давлению. После этого выбирают распределитель. Затем задаются КПД гидросистемы 75% и выбирают приводной мотор нужно мощности с запасом 5-10%. Дополнительно по внешней характеристике приводного мотора смотрят наиболее экономичные его обороты и проверяют, соответствуют ли они таковым насоса. Шланги, вентили и пр. арматура подбираются по рабочему давлению с запасом (для любительской конструкции) не менее 50%.

Колун

Самая ответственная часть самодельного дровокола – его колун. Любители делают его из старых рессор грузовых автомобилей. По качеству материала это лучше не бывает, но рессорные листы немного изогнуты, что уменьшает производительность и увеличивает травмоопасность изделия. Наилучший вариант – верхние 1,5-2,5 см головки старых рельс. Зеки для своих ножей очень ценят еще бандажи ж/д колес и вагонные буфера (они тоже прошли долгий холодный наклеп), но на колун дровокола они меньше подходят по конфигурации.

Взаимное расположение ножей колуна также очень важно. Выступающий вперед горизонтальный нож (слева на рис.) сразу же делает дровокол травмоопасным и, скорее всего, в нем застрянет и тонкий прямослойный сосновый чурак. Встречать чурку должен вертикальный нож, заточенный на прямой (симметричный) клин, поз. 1 в центре. Горизонтальный нож отстоит на 15-20 мм кзади и затачивается на верхний косой клин, поз. 2. Очень полезно снабдить вертикальный нож накалывателем снизу (поз. 3 слева) высотой ок. 30 мм выступающим прим. на 20 мм вперед. Такой колун будет лучше расщеплять корявые чураки, если их класть на ложемент самой ровной стороной вниз. Углы заточки таковы:

• Вертикальный нож для мягкой и/или прямослойной древесины (кроме березы) – 18 градусов (3 толщины ножа).
• То же, для твердой мелкослойной древесины и березы – 15 градусов (3,7 толщины ножа).
• Горизонтальные ножи – 15 градусов.
• Накалыватель – 22-25 градусов (2,5-2,7 толщины ножа).

Реечный

Реечный дровокол дешевле гидравлического: фирменный можно купить за 8-17 тыс. руб. Его устройство показано на рис. – толкатель на зубчатой рейке подается мелкой шестеренкой-трибой (или трайбом). Передаточное отношение от мотора на вал трибы рассчитывается по скорости подачи 4 см/с.

Своими руками сделать дровокол с реечным приводом также легче – на основу вполне подойдут детали реечного домкрата (можно старые). В эксплуатации реечный дровокол также проще: полностью отпадает уход за гидросистемой. Безопасность его наибольшая: достаточно отпустить рычаг прижимного ролика (или с перепугу бросить его рефлекторно), как возвратная пружина поднимет рейку над трибой и отбросит ее назад.

Главный недостаток реечного дровокола – плохая в данном случае внешняя характеристика (поз. Р на рис. ниже): при приближении скорости подачи к нулевой упор резко растет, а затем также резко падает до нуля. Т.е., если в чураке окажется дефект, в котором колун завязнет, привод сильно рванет (что может вызвать его поломку), а потом усилие трибы будет тратиться на то, чтобы отталкивать от себя рейку, а не толкать ее вперед. Выглядит это так: рычаг подачи (если не отпущен) больно бьется в руке, механизм трещит, дрожит, может и поломаться. Начальный участок внешней характеристики гидропривода мягкий: наибольший упор создается при нулевой скорости подачи. Если гидродровоколу попадется уж очень упрямый чурак, он будет так же упрямо пихать и пихать его на колун; может быть, и расколет.

Первое следствие жесткости начальной ветви внешней характеристики реечного дровокола – нужна большая мощность мотора. Сдвиньте значения усилия расщепа для гидропривода в списке выше на одну позицию, а 40 см чурак и 2/2,7 тс для 20-сантиметрового выкиньте – получите исходные данные для расчета реечного привода; правда, его КПД можно принять 0,85. Второе – внутренним дефектом чурбана, способным затормозить колун, может оказаться и попавшая в расщеп кора. Как следствие, реечный привод пригоден более для малопроизводительных ручных механических дровоколов (см. далее) с адаптивной внешней характеристикой «мотора» – наших мышц.

Примечание:
плохая внешняя характеристика реечного привода до некоторой степени может быть улучшена цепной передачей от мотора на ведущий вал, см. далее.

Когда дров нужно меньше

Для расщепа чураков на дрова в более мягком климате или для отопления небольшого строения более всего подходит винтовой дровокол. Его производительность невысока; пользование им требует определенного навыка и достаточно крепких рук. Но, вопреки распространенному мнению, винтовой дровокол мало чувствителен к дефектам чурака, т.к. его рабочий орган колет дерево, ввинчиваясь в него и надпиливая. Вследствие этого винтовой дровокол и экономичен: с мотором на 2,5-3 кВт может колоть чураки до 40 см диаметром и 60 см высотой; с мотором от стиральной машины – более-менее прямослойные диаметром до 20-25 см.

Примечание:
винтовые дровоколы с моторами от стиралок делают многие, тем более что и частота вращения подходящая, см. ниже. Но насаживать в таком случае колун прямо на вал двигателя не надо – от боковых усилий не рассчитанный на них корпус мотора скоро поведет или, если он силуминовый, то треснет. Колун надо посадить на ведущий вал в опорах, а его связать с валом двигателя демпфирующей передачей или муфтой, напр. из отрезка дюритового шланга.

Устройство винтового дровокола показано слева на рис. Рабочий орган – конический винт с фасонной упорной левой резьбой; частота вращения 150-1500 об/мин (оптимально 250-400). Почему резьба левая? В основном потому, что большинство людей правши и правая рука у них сильнее; если вы левша, то вам много удобнее и безопаснее будет работать с винтовым колуном правого вращения.

Чурак на винтовой колун подается вертикально, иначе неизбежна ситуация, показанная справа внизу на рис. Чурак обязательно придерживается руками (справа вверху), поэтому винтовой дровокол приспособление потенциально опасное. Правая рука, более сильная и ловкая (у левшей – левая) удерживает остаток чурака от подтягивания колуном под себя (важен в этом отношении и клиновый упор, см. ниже), что неизбежно вызывает неустранимую поломку механизма и почти всегда травму оператора. Поэтому откалывать поленья нужно от той части чурбака, что под левой рукой (правой у левшей), и следить, чтобы под правой (левой) не оставалось слишком мало. Если колун наткнется в массе древесины на вязкое место (сучок, свиль), он может как бы намотать на себя чурак сверху и выгнуться вниз; предотвращает подобную ситуацию клиновый упор под колуном.

Особенности конструкции

Безопасность, производительность и удобство пользования винтовым дровоколом с одни и тем же мотором сильно зависят от рациональной конструкции и ее правильного исполнения таких узлов конструкции, как клиновый упор, приводной механизм, ведущего вала и его опоры. На экономичность винтового дровокола более влияет конфигурация колуна.

Упор

Клиновый упор критический элемент всей конструкции. Его отсутствие или неправильное выполнение не только делает дровокол опасным, но также снижает его производительность, надежность и возможности: чураки дровокол с неправильным упором берет меньшие, медленнее, а сам быстрее изнашивается и чаще ломается.

Оставлять колун высоко висячим без нижнего упора, да еще и с ведущим валом, держащимся только в подшипниках (слева на рис.) – грубейшая ошибка. Возможностей подтянуть под себя деревяшку и самому выдраться из слабых опор вместе с согнувшимся валом здесь у колуна хоть отбавляй, а расщепить чурак, вгрызаясь в него высоко над нижним спилом, трудно. Но простая стальная пластина вместо упора (в центре) ничуть не лучше: при тех боковых усилиях, что возникают при колке, тут все равно, 4 мм сталь или картон.

Правильный клиновый упор винтового дровокола – массивный цельнометаллический, надежно прикрепленный к прочной станине, справа. Длина упора такая, чтобы свободен был носик колуна на 1/3-1/2 длины резьбовой части. Ширина упора на всем его протяжении равна диаметру колуна в данном сечении минус 3-4 высоты резьбы, см. далее. Зазор между упором и хвостовиком колуна не более 1,2-2 мм; лучше, если сможете сделать зазор 0,5-0,7 мм; пусть в работе колун сначала чуть-чуть трется об упор, ничего страшного, зато прослужит долго и надежно. Высота упора прим. 2/3 диаметра хвостовика колуна; для 75-мм в пределах 50-60 мм.

Суть действия такого упора в том, что прихват и подтягивание чурака в начале рабочего хода легко парируются руками. Когда колун достаточно ввинтится в дерево, прихваченный чурак рукой уже не удержишь. Но в таком случае подтянутая часть низом ударится о боковину упора; возможно, отщепится и отлетит. Прихват за часть чурака под правой рукой ослабнет и не вывернет колун вверх, а прихват за левую часть прижмет его к упору. Если привод и обойма ведущего вала сделаны правильно, механизм остановится и ситуация не разовьется до угрожающей.

Привод

У внешней характеристики винтового дровокола есть неприятная особенность, аналогичная таковой реечного – нулевой ход по резьбе при нулевом вращении. Только здесь не рейка отталкивается трибой, а колун тянет чурак под себя. В то же время, если колун наткнется на вязкую препону в дереве, в большинстве случаев ему достаточно прорваться вначале, потом он пойдет пилить сучок или свиль, хотя и медленнее. Помочь в данном случае может инерция привода: на мгновение дровокол как бы превращается в механоударный.

Инерцию на вращение обеспечивает ременная передача с достаточно массивным ведомым шкивом, слева на рис., но без дополнительных предохранительных элементов (см. ниже) это решение сомнительное: если «затык» не сорван, а шкив-маховик тяжелый, то весь механизм может поломаться и возникнет опасная ситуация. Гораздо лучше в этом отношении цепная передача, справа на рис. Цепь сама тяжелая, а из-за люфта в сочленениях ее звеньев один сильный достаточно продолжительный рывок разбивается на ряд резких частых, и колун легче преодолевает «затык». Сравните: как лучше вбить гвоздь в стену, не согнув – лупануть раз наотмашь или частыми мелкими ударами?

Опора ведущего вала

Инертность цепи все же невелика и, если колоть приходится корявые чурки, желательно все же снабдить дровокол накопителем механической энергии в виде массивного ведомого шкива ременной передачи. Безопасность устройства тогда обеспечивается введением в опорную конструкцию вала заведомо слабого звена.

Пример такого решения дан на рис. справа. Слабое звено здесь пара шплинт – шплинт-гайка (поз. 1 и 2). Дополнительно – фрикционное сцепление шкива 5 через толстую шайбу 3. Ведущий вал 10 простой конфигурации, и обычные шарикоподшипники 4 (лучше все же самоустанавливающиеся) фиксируются стаканами-проставками 6 и 8 между цапфами подшипников и цапфой заднего и шкивом. Крышки 7 запрессовываются в корпус 8, и весь опорный узел крепится к станине любым удобным способом.

Шплинт-гайка шплинтуется не полностью; хватит 1-2 шплинтов (подбирается опытом). Гайка обычная правая. Если рывок маховика не помог колуну преодолеть затор, шплинт срезается, гайка развинчивается и колун останавливается. Оператор выражается, как умеет, но ничего страшного не случилось, а поломка легко устранима.

Винт-морковка

Так называют рабочий орган винтового дровокола за внешнее сходство с корнеплодом. Дровокольная морковка в работе также и пилит дерево, поэтому колка дров винтом дает довольно много опилок, см. рис.. Если сарай или птичник отапливаются печкой на опилках (бубафоней и т.п., это может быть и кстати. Но вообще-то пускать за сезон до 10-12% топлива в труху нежелательно. Помочь делу в данном случае может изменение профиля резьбы винтового колуна.

Чертежи 2-х вариантов колуна-морковки для винтового дровокола даны на след. рис; посадочные размеры одинаковы, под хвостовик ведущего вала на чертеже выше.

Слева обычная конструкция с резьбой пилообразного профиля: опилок и мелкой щепы дает довольно много, дефекты дерева преодолевает неважно, в плотной мелкослойной древесине нередко вязнет. Справа – винтовой колун со специально профилированной резьбой, мало пилящий дерево, но хорошо преодолевающий его дефекты. Кроме того, специальная профилировка резьбы позволила увеличить угол при вершине конуса с 19,85 до 26 градусов. Рабочий орган стал короче; следовательно, один и тот же чурак расщепит быстрее. Кроме того, спецрезьба слабее цепляется за дерево и работать с таким колуном безопаснее. Для нарезки специальной резьбы понадобится фасонный резец, но и тот, и другой винтовой колун можно выточить своими руками на настольном токарном станке, см. видео:

Видео: изготовление “морковки” для дровокола в гараже

Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Видео: колун для дров на пружине

Примечание:
не стоит делать механический дровокол с колуном, скользящим по опоре, см. рис. справа выше. По обуху колуна нужно лупить кувалдой, и все равно он то и дело заклинивает.

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Когда дрова нужны иногда

Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».

Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.

Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Такой непродуктивный и трудоёмкий способ просто не мог быть оставлен без внимания домашних умельцев, пытающихся механизировать эту работу. Одним из приспособлений, которым можно легко и быстро колоть дрова, является конусный дровокол. Учитывая его несложную конструкцию и возможность использовать в работе подручные материалы, предлагаем изготовить механический винтовой колун своими руками. К тому же всё, что для этого требуется можно приобрести интернет-магазине комплектующих винтовых дровоколов жми здесь по ценам завода производителя. В каталоге представлены конусы разных диаметров, крепления и готовые комплекты, которые остаётся только прикрепить к мотоблоку или двигателю.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации. Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле.

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ. Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Источник: postroika.biz

Калькулятор перевода киловатт в лошадиные силы

Расчёт мощности двигателя для самодельного винтового дровокола

Для сборки дровокола своими руками

Необходим двигатель или мотоблок как минимум мощностью 3.л.с или 2.2 кВт.

Всё просто чем выше мощность двигателя, тем выше производительность. С хорошей мощностью, можно колоть сразу в середину, а колоть по касательной разбирая по частям.

Видео работы винтового (конусного) дровокола морковки на мотоблоки с двигателем 6,5 л.с или 4.7 кВт. Для дровокола своими

руками необходим двигатель-мотоблок+мини комплект шкивы или звездочки. Или можно сразу купить комплект для сборки дровокола самодельного дровокола.

Лошадиные силы: история и современность

Идея измерения мощности двигателя «в лошадях», способных проделать ту же работу, была озвучена в 1702 году английским изобретателем Томасом Эйвери в книге «Друг шахтера». Сам термин «лошадиная сила» был введён шотландским инженером и изобретателем Джеймсом Ваттом.

В России под лошадиной силой понимается т.н. метрическая лошадиная сила, равная 735,49875 Вт. В Европе лошадиная сила равна 75 кгс·м/с — это мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²); в ваттах это также будет 735,49875. В Великобритании и США чаще используется механическая лошадиная сила, равная 745,69988145 Вт (это 1,01386967887 от метрической).

Мощность автомобильных двигателей измеряется в разных единицах и разными способами. Лошадиные силы постепенно выходят из употребления, но в России они нужны для расчёта транспортного налога. Часть стран к настоящему моменту отказались от учёта мощности при расчёте налогов и обратили внимание на габариты авто; другие страны ориентируются в этом же вопросе на киловатты.

Источник: www.odrova.ru

Бензиновый дровокол

Бензиновый дровокол – агрегат, оснащенный бензиновым двигателем. Используется преимущественно в промышленных и сельскохозяйственных целях. Отличается высокой мощностью и производительностью. Кроме того, в отличие от своего электрического «собрата», он более экономичен и позволяет максимально удешевить процесс колки дров. К его недостаткам можно отнести выбросы в атмосферу продуктов горения и сопутствующим им неприятный запах, повышенные меры безопасности при эксплуатации, большие габариты и высокий уровень шума от работающего на жидком топливе моторе.

Разновидности бензиновых дровоколов

Дровокол с бензиновым двигателем – собирательный термин для агрегатов самой разнообразной конструкции. Единственным объединяющим их признаком является наличие бензинового мотора.

Основные разновидности дровоколов:

Винтовой бензиновый дровокол представляет собой колун конусообразной формы с нанесенной на конус винтовой резьбой. Оснащается двигателем внутреннего сгорания с ременной передачей. Колун устанавливается непосредственно на вал двигателя или через два шкифа с приводными ремнями – большой и малый. Преимущества винтовых дровоколов с бензиновым двигателем – более компактные габариты, простота эксплуатации. К недостаткам можно отнести невысокую мощность и производительность.

Гидравлический бензиновый дровокол – более мощный по сравнению с винтовым агрегат, функционирующий по принципу гидравлического пресса. Его основные конструктивные элементы – двигатель внутреннего сгорания, гидравлический поршень и нож. Приводимый в движение поршень толкает полено к ножу, раскалывая его на части. Главное преимущество гидравлического дровокола с бензиновым двигателем – высокая производительность, поэтому чаще всего агрегаты данной конструкции используются в промышленной лесозаготовке.

Реечный бензиновый дровокол оснащен редуктором с зубчатой или червячной передачей. Двигатель приводит в движение шестерню, которая направляет зубчатую рейку с колуном к полену.

Технические характеристики

Бензиновые дровоколы оснащаются двигателем внутреннего сгорания и имеют ударную мощность 5-17 Вт. Для винтовых дровоколов рекомендуется использовать двигатели частотой вращения до 500 об/мин, в противном случае повышается риск получения травм.

Длина обрабатываемых бревен зависит от длины ходовой части дровокола (стандартная длина 52 см), толщина – от диаметра вала.

Загрузка бревен может быть горизонтальной или вертикальной.

В зависимости от конструкции, дровоколы могут быть стационарными или мобильными. Мобильные аппараты оснащаются специальной колесной базой.

Нужен ли бензиновый дровокол в быту?

Исходя из приведенного описания дровокола с бензиновым двигателем, можно сделать вывод, что такой инструмент предназначен в большей степени для промышленного производства и профессиональных лесозаготовок. Вряд ли вам захочется иметь на своем участке подобный громоздкий агрегат и вместо пения птиц слушать рокот мотора, а вместо ароматов цветов и луговых трав вдыхать запахи отработанных бензиновых паров.

Но что делать, если хочется упростить и ускорить заготовку дров для бани, камина или мангала? Оптимальная замена топору и бензиновому дровоколу – ручной дровокол «Kolundrov», который с легкостью расколет даже влажные и сучковатые поленья. При этом он намного безопаснее обычного топора – имеет устойчивую опору с технологическими отверстиями для крепежей и стальное кольцо вверху, удерживающее дрова и щепу от случайного отскока. С его помощью вы превратите колку дров не только в простой и безопасный, но и интересный процесс, способный разнообразить рутинную работу и развлечь гостей.

Похожие записи:

• Как готовить блюда в тандыре
• Тандыр − восточная печь-жаровня, которую сейчас начали активно использовать во всех регионах России. Это приспособление получило распространённость за счёт своих неоспоримых достоинств. Если вы являетесь новичком в приготовлении блюд в глиняной ёмкости, то наверняка столкнётесь с необходимостью искать ответы на ряд вопросов: что можно готовить в тандыре, как подготовиться к процессу и т д. Предлагаем […]
• Пицца в тандыре
• Пицца − классическое итальянское блюдо, которое любят во всём мире. Как объединить европейские традиции с таинственным и ещё не до конца раскрытым Востоком? Создать яство родом с Апеннинского полуострова в специальной печи-жаровне, которая изготовлена из огнеупорной глины. Как приготовить пиццу в тандыре так, чтобы она получилась хрустящей, нежной и ароматной? При правильном подходе всё это […]
• Что такое тандыр
• Тандыр − глиняная печь-жаровня, которая применяется для приготовления разнообразных блюд за счёт тепла прогретых стенок полусферической ёмкости. В наши дни он пользуется большой популярностью. Изначально восточное приспособление уверенно завоёвывает европейскую часть России и появляется в арсенале ресторанов, бистро, владельцев загородных участков. Правильный тандыр: какой он? Первые упоминания о таких жаровнях уходят корнями в далёкое прошлое […]
• Вкусная шаурма в тандыре: секреты и рецепты приготовления
• Шаурма, шаверма, шаварма − названий блюда, которое готовится на основе лаваша, мяса и овощей великое множество. У него есть масса поклонников, даже следящие за фигурой модницы не всегда могут отказаться от горячего кулинарного шедевра, источающего умопомрачительный аромат. Правда, не особо добросовестные продавцы уличных бистро несколько подпортили репутацию этому блюду. Как же сделать наслаждение нежным лавашем […]
• Печь на садовом участке
• Если вы любите отдыхать на свежем воздухе возле своего частного дома, то наверняка стремитесь к наиболее эффективному обустройству придомовой территории. Самые распространённые решения для совершенствования экстерьера − искусственные водоёмы, зимние сады, малые архитектурные формы. Но это ещё не всё. В последние годы всё чаще владельцы домов и дач задумываются о получении такой конструкции, как садовая […]

Источник: kolundrov.ru

Дата: 13 марта 2018 г. 6:07 |Автор: admin |Просмотры: 1474

ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ РЕЗЬБЫ винтового конусного дровокола по ВРАЩЕНИЮ ВАЛА ,ТОЛЬКО ДЛЯ МОТОБЛОКОВ И ВОМ ТРАКТОРА.

ЧТО Я ДОЛЖЕН ЗНАТЬ ПРИ ВЫБОРЕ КОНУСА ДЛЯ ДРОВОКОЛА ?

Дата: 13 марта 2018 г. 6:19 |Автор: admin |Просмотры: 2257

Критерий выбора конуса для дровокола .

РАЗМЕРЫ И СХЕМА РАЗМЕЩЕНИЯ РАССЕКАЮЩЕЙ БЛОКИРУЮЩЕЙ ПЛАСТИНЫ ?

Дата: 13 марта 2018 г. 6:21 |Автор: admin |Просмотры: 2104

На какой высоте от столешницы должен быть колун?

Размеры и правила размещение блокирующей пластины рассекателя под конусным дровоколом .

ЧУРБАКИ И КОМЛИ КОЛОТЬ В ВЕРТИКАЛЬНОМ ИЛИ ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ?

Дата: 13 марта 2018 г. 6:25 |Автор: admin |Просмотры: 2120

Чурбаки всегда должны стоять вертикально, когда колите.

Отличная идея по облегчению труда при колке дров.

Дата: 13 марта 2018 г. 6:46 |Автор: admin |Просмотры: 1285

Всё гениальное просто. Конусный дровокол это просто !

Нужно только: двигатель+( конус дровокол или так называемая» морковка «)

Каталог наших товаров с по России.

Несколько важных моментов при выборе винтового колуна:

: Сталь 40Х ром или чуть похуже СТ45

: Закалка кончика на ТВЧ

: Крайне желательно подыскать двухзаходную резьбу.

При использовании двухзаходной резьбы ,

не нужно толкать и нажимать-надавливать на чурбаки и комли как

при использовании однозаходной резьбы.

К винтовому колуну с двухзаходной резьбой , только подноси чурбаки и забирай полешки.:- )

И при дальнейшей эксплуатации всегда можно («заправить», заточить)

как сверло и спокойно работать дальше.

Что очень важно для легкой работы и высокой производительности , винтового дровокола.

При наличии 3-фазного напряжения для конусного дровокола оптимальный двигатель 4 кВт с 1000 об.мин на него можно установить конус «морковку»

прямо на вал двигателя.

От однофазного подключения двигателя с конденсаторами нужна реальная мощность на выходе около 2 кВт ,

поэтому лучше применять двигатели 3 кВт или 2,2 кВт (при потерях до 25% получится 2,3 кВт и 1,7 кВт соответственно).

Понижать обороты конуса (до 500-1000 об.мин.) можно шкивами на 2 ремня (не менее), цепью или редуктором.

Используя в приводе бензиновый двигатель, рассчитывайте на мощность 6,5 л.с..

Ниже вы, можете увидеть видео прекрасного примера, работы на бензиновом двигателе, двухзаходного конуса дровокола, всего лишь на звездочках без использования шкивов-маховиков.

Помните, при подключении трёхфазного двигателя на 220 В теряется до 25% мощности (2,2=1,7 кВт; 2,5=1,9 кВт; 3,0=2,3 кВт).

Обязательно смотрите на шильдике двагателя РЕЖИМ работы — нужно режим S1 (постоянная нагрузка, без отдыха). Если Режим — 40%, то короткорежимно: 10 минут работаем, а 4 — отдыхаем. (циркурярная пила, заточной станок. ).

Вес двигателя тоже важен — чем тяжелее, тем надёжнее, т.к. китайский производитель использует проволоку меньшего диаметра, а отсюда вес и ненадёжность при перегрузках.

Если на конус установить инерционный маховик, то и крепление возможно прямо на оси двигателя 1,5 кВт (3000 об.); 2,2; 2,5; 3,0 кВт подключенными на 220 В.

Copyright © 2018 Винтовые конусные дровоколы

Источник: www.drovo.ru

Купить винтовой (конусный) дровокол для сборки своими руками «самодельный дровокол»

Конусы точатся на оборудовании с ЧПУ. Робот(компьютер) по заданным чертежам делает все конуса одинаковыми. Человеческий фактор сведен к минимуму.

Двухзаходная левая упорная резьба. При использовании Двух-заходной резьбы, не нужно толкать и упираться в чурбак, а только подноси и забирай полешки.

Диаметр Ø 75 мм, длина 300 мм (30 см)! Оптимально для раскола чурбаков и комлей до 80 см.

Сделано из Высокопрочной стали 40 Хром для долгой службы инструмента. Кончик конуса ДВУХЗАХОДЕН и ЗАКАЛЕН ТВЧ .

Крепление к валу: два крепежных винта в упрёте шпоночный вал вашего вала + 2 винта через 120 градусов.

4 крепежных винта М10 под внутренний шестигранник в комплекте с конусом .

Основные посадочные Ø 20,22,24,25,28,30,32,35,38 мм есть в наличии.

Изготовление не стандартных диаметров под заказ.

Масса около 5 кг в зависимости от посадочного отверстия в конусе.

Отправляем почтой наложенным платежом по России. В крупные города курьером, до вашей двери. Оплата при получении, после вскрытия посылки и осмотра изделия на соответствие.

Цена 2450 руб. Доставка по всей России ,РБ, Казахстану.

Источник: odrova.com

Наколоть большое количество дров, не затрачивая на это много сил, поможет самодельный винтовой колун. В этом устройстве применяется принцип колки дерева при вкручивании массивного винта, который является симбиозом шурупа и обычного клина. Изготовленный конус благодаря нарезанной резьбе легко разрывает древесину по волокнам из-за большого диаметра винта.

Основные виды винтовых дровоколов

По конструкции привода можно изготовить несколько видов самодельных дровоколов. Некоторые умельцы насаживают винт на рабочий вал электродвигателя. В таком случае выдвигаются очень жесткие требования к электрическому мотору. Он обязан быть только низкооборотным и довольно мощным.

Наиболее распространенными являются винтовые колуны другого вида, в которых можно применять любые электрические моторы. Уменьшение оборотов в них достигается из-за использования различных редукторов или ременных передач. На рабочий вал электродвигателя ставится звездочка небольшого диаметра, а на конус дровокола устанавливается большой шкив. Их размеры нужно подобрать таким образом, чтобы уменьшить частоту вращения мотора до 500 оборотов в минуту. Бывает, что при применении высокооборотных электродвигателей сложно достичь необходимых значений частоты вращения. В этом случае стоит поставить промежуточный вал и специальную ступенчатую передачу.

Все узлы устройства необходимо надежно закрепить на прочной станине. Ее для более комфортной работы можно оснастить небольшим откидным столом.

Достоинства и недостатки конусных дровоколов

Основными достоинствами конусных дровоколов являются:

• простота конструкции;
• возможность сборки своими руками;
• хорошая производительность аппарата;
• небольшая цена установки;
• работать на таком устройстве способен любой человек.

В то же время очень простая и надежная конструкция самодельных дровоколов имеет ряд недостатков.

• Одним из них можно считать то, что дерево с сильно переплетающимися волокнами является большой проблемой для его винта. Именно поэтому корни дерева и полена с сучками стоит колоть вручную.
• Следующий недостаток заключается в плохом разделении больших чурок на части.
• А также стоит заметить, что сделать конус самостоятельно практически невозможно без помощи квалифицированного токаря.

На данный момент в сети можно найти качественные чертежи винтового дровокола для изготовления своими руками или предложения о продаже готового изделия.

Главные требования к электроколуну

Самодельный электроколун обязан быть очень надежным, безопасным в работе и иметь высокую производительность. Именно поэтому при выборе вида устройства и его сборке необходимо следовать правилам по соблюдению требований к аппаратам данного типа.

Основные требования к дровокольным аппаратам такие:

• максимальная мощность электрического двигателя не должна превышать 4 кВт;
• чтобы уменьшить число оборотов, стоит использовать ременную передачу или редуктор;
• максимальная частота вращения вала дровокола не должна превышать 500 оборотов в минуту;
• устройство необходимо оснастить удобной кнопкой управления, надежным дифференциальным автоматом и магнитным пускателем;
• рабочий вал конуса закрепляется при помощи подшипников;
• конус аппарата нужно оснастить специальной упорной резьбой;
• при использовании ременной передачи стоит применять клиновидные ремни и двухручейные шкивы;
• подачу чурок нужно осуществлять в вертикальном положении, в противном случае винт может заклинить и повредить станок.

Материалы и инструменты для сборки

Сборка станка своими руками не требует использования дорогих деталей. Многие заготовки можно взять из старой стиральной машины или неисправного мотоблока, а чертеж конуса для дровокола стоит попросить у опытного токаря.

Для изготовления самодельного устройства понадобятся такие материалы:

• специальный конус;
• ступица или вал;
• набор звездочек и шкивов;
• цепь от автомобиля или любой приводной ремень;
• автомобильные корпуса с подшипниками;
• металлические уголки или трубы;
• толстый стальной лист для рабочей поверхности;
• электрический мотор;
• медные провода;
• пускатель или специальная кнопка;
• дифференциальный автомат;
• набор различных крепежных материалов.

Много узлов подойдут от старой стиральной машинки или автомобиля. Не стоит самостоятельно изготавливать винт. В сети очень много материалов, в которых умельцы советуют вырезать эту деталь с помощью обычной болгарки. Специалисты утверждают, что из этой затеи получится просто морковка, а не конусный винт.

Для сборки электроколуна будут необходимы следующие инструменты:

• аппарат для сварки;
• дрель и сверла;
• электрическая болгарка;
• небольшой молоток;
• гаечные ключи;
• карандаш и рулетка.

Чтобы защитить поверхность станка от коррозии, можно использовать любой вид эмали. Однако стоит качественно подготовить металл для покраски. Это можно сделать при помощи специальной щетки и химических преобразователей ржавчины.

Конусный дровокол своими руками

На начальном этапе сборки электрического колуна стоит составить хороший эскиз, на котором будет указано расположение деталей и механизмов устройства, а также его габариты. Будет нужна схема электрической проводки, которую сможет составить любой электромонтажник. Эти действия помогут качественно собрать станок и не допустить многих ошибок. А также необходимо ответственно подойти к изготовлению специального клина, так как он является наиболее уязвимой частью механизма.

Наиболее подходящим материалом для клина считается дорогая инструментальная сталь, но ее очень сложно обрабатывать даже опытному токарю. Чаще всего для этого используют обычную сталь, которую потом упрочняют цементацией или закалкой. Долгая и качественная работа винтового конуса будет обеспечена лишь при его хорошем производстве. Простая метрическая резьба не подходит для этих целей, так как она довольно быстро изнашивается и плохо входит в дерево. Специалисты советуют сделать двухзаходную резьбу с шагом 5 мм.

Размеры станины напрямую зависят от комплекции человека, но наиболее часто они такие:

• высота — около 90 см;
• ширина поверхности должна быть не более 70 см;
• длину стоит сделать около 1 м.

Наиболее часто электрический двигатель располагают в нижней части станины, что помогает его защитить от различных щепок или мелкой стружки. Когда используют мотор от мотоблока, то его стоит поставить на одном уровне с винтовым клином. Подобное расположение очень удобное во время работы станка, если необходимо отрегулировать частоту вращения или добавить топлива.

При проектировании электроколуна необходимо определиться с методом натяжения ременной передачи. Для этого нужно установить дополнительные ролики или звездочки. На ременную передачу стоит закрепить специальный защитный кожух, который можно изготовить из куска жести и прикрепить к рабочей поверхности крепежными материалами.

Сборка винтового колуна

После того как сделан чертеж станка и подготовлены все материалы и детали, нужно начинать изготовление винтового колуна. Специалисты советуют пользоваться качественной инструкцией и совершать сборку в соответствии с составленным планом работ.

1. С помощью электрической болгарки раскраивают железные уголки или трубы на небольшие отрезки, которые нужны для сборки станины. Из толстого железного листа нужно вырезать нижнюю полку и поверхность стола прямоугольной формы.
2. Узлы нижней и верхней рамы соединяются при помощи сварочного аппарата, а потом к ним прикрепляются ножки. Очень часто к станине приваривают две оси, на которые устанавливают небольшие колеса. Таким образом, станок становится мобильным. Далее необходимо установить ровную столешницу и полку. Собирается опора для электрического мотора и приваривается к станине устройства. На рабочий вал двигателя ставится ведущий шкив, после чего мотор устанавливается на подготовленную опорную раму.
3. Нужно собрать механизм вала винтового конуса. Для этого подшипники необходимо запрессовать в специальные корпуса. Далее монтируют рабочий вал и ставят шкивы. Подготовленный узел прикрепляют к рабочей поверхности при помощи крепежных материалов, заранее сделав сквозные отверстия в столешнице. Рабочий вал обязан хорошо вращаться. Все шкивы стоит устанавливать с помощью шпоночных соединений.
4. Далее ставятся ремни, проверяется их траектория. Если необходимо, то рабочий вал подвигают. Для этого нужно сделать несколько дополнительных сквозных отверстий. Вращение должно быть плавное. В противном случае ремни будут быстро выходить из строя или слетать.
5. При помощи шпоночного соединения на рабочий вал надежно прикрепляется самодельный конус. Когда при работе винтовой конус застревает в дереве, то извлечь его оттуда довольно сложно. В такой ситуации стоит проворачивать его с помощью обычного газового ключа. А также стоит изготовить специальные лыски на рабочей части вала.
6. Далее ставят рассекатель и подключают электрическую схему, которая состоит из проводов, дифференциального автомата и магнитного пускателя. Обязательно необходимо запустить устройство и проверить его в работе. После того как станок испытан, все узлы аппарата нужно хорошо очистить от ржавчины, загрунтовать и покрасить.

Чтобы изготовить самодельный электрический дровокол, будут нужны небольшие навыки обращения с инструментами. Немного времени, потраченного на сборку, в будущем поможет сэкономить много сил. Главное — при работе с устройством соблюдать все правила техники безопасности.

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Такой непродуктивный и трудоёмкий способ просто не мог быть оставлен без внимания домашних умельцев, пытающихся механизировать эту работу. Одним из приспособлений, которым можно легко и быстро колоть дрова, является конусный дровокол. Учитывая его несложную конструкцию и возможность использовать в работе подручные материалы, предлагаем изготовить механический винтовой колун своими руками. К тому же всё, что для этого требуется можно приобрести интернет-магазине комплектующих винтовых дровоколов жми здесь по ценам завода производителя. В каталоге представлены конусы разных диаметров, крепления и готовые комплекты, которые остаётся только прикрепить к мотоблоку или двигателю.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации. Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле.

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ. Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Для жителей частных домов или для владельцев загородных участков, часто актуальным становится вопрос: как сделать винтовой дровокол своими руками и где для этого взять инструкции, чертежи, фото? Ведь в частном доме часто приходится заготавливать дрова. При небольшом их количестве можно справиться и топором. Если же их много, топор уже не поможет – потребуется немало сил и времени. В этой ситуации на помощь придет дровокол, сделать который можно и самому.

Для изготовления дровокола используются узлы от другого оборудования. Самодельные агрегаты по типу своего рабочего органа подразделяются на две категории: с колуном и с конусом. Главной деталью колуна является вертикальная острая пластина. Древесину на нее подает толкатель. Дровокол этой категории называется реечным. У устройств второго типа основной элемент – конус с винтовой резьбой. Такой дровокол называется конусным. Второе его название – винтовой. По своему конструктивному исполнению он более простой, чем реечный.

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Монтаж конуса

После этого приступайте к подключению электрического оборудования. Все – дровокол готов! Можно очистить его поверхности прогрунтовать и нанести на них краску. Теперь можно проводить испытание устройства.

Размеры агрегата могут быть произвольными. Главное, чтобы его удобно было эксплуатировать. Для этого габариты станка должны соответствовать человеческому росту. Рекомендованные размеры:

• длина – 850 мм;
• ширина – 450 мм;
• высота – 650 мм.

Видео: винтовой дровокол своими руками.

Техника безопасности

Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.

Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.
