Дровокол редукторный с бензиновым двигателем своими руками

Помогите сайту, поделитесь с друзьями:

Жители русских деревень, лишённые обычных для горожан удобств? не имеют возможности пользоваться преимуществами центрального отопления, поэтому они вынуждены отапливать свои жилища при помощи традиционных русских печей, работающих на дровах.

Дрова они потому дровами и называются, что, по сути своей являются изделиями из древесины. То есть, для того, чтобы ими можно было «накормить» печь, длинные брёвна сначала нужно распилить на чурки, после чего чурки раскалываются на поленья.

Краткое содержимое статьи:

Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Когда мужчине двадцать, тридцать или даже сорок лет, он легко справляется с этой задачей. Размахнись рука, раззудись плечо. К пятидесяти годам, даже втянутому в физический труд человеку, размахивать колуном становится тяжеловато, и он начинает задаваться вопросом: как сделать дровокол и облегчить свой труд, создать особое приспособление для колки дров, назначив его дровоколом вместо себя? Читайте также: как установить водостоков своими руками.

Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

Существует несколько видов механических дровоколов: ручные, конусные, пружинные. Все они в большей или меньшей степени облегчают процесс расколки дров.

Два кольца, два конца, а посередине лезвие

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Дровокол с пружинным механизмом

Несколько более совершенную пружинную конструкцию имеют другие простейшие механические дровоколы, они обеспечивают не только безопасность пользователя, но и значительно облегчает его труд.

Делается пружинный дровокол из бросовых материалов, его изготовление по силам, практически любому мужчине, у которого руки растут от туда, откуда надо. Механизм дровокола состоит из подвижных и неподвижных частей.

Неподвижная часть механизма

Его неподвижной частью является основа, изготавливаемая из стального швеллера, к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – такой же швеллер.

Для придания конструкции большей прочности внизу опору с двух сторон укрепляют ещё и стальным уголком в виде распорок.

После чего к нижней части опоры на уровне крепления уголков приваривается площадка с приваренным к ней обрезком трубы таким образом, чтобы угол между площадкой и основанием составил 90 градусов.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

Дровокол типа «морковка»

Другое дело дровокол, оснащённый электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее, вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого нужно всего лишь пара шарикоподшипников, пара опор карданного вала, собственно карданный вал и шкив.

Изготовление морковки

Любые из этих деталей легко найдёт почти каждый человек в своём гараже. Иное дело, конус или так называемая морковка, изготовление её требует квалификации токаря и высококачественной стали. Цилиндрическая заготовка должна иметь длину не менее 15-20 см. и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два три отверстия на той части заготовки, где нет резьбы, с нанесённой на них внутренней резьбой.

Сборка дровокола

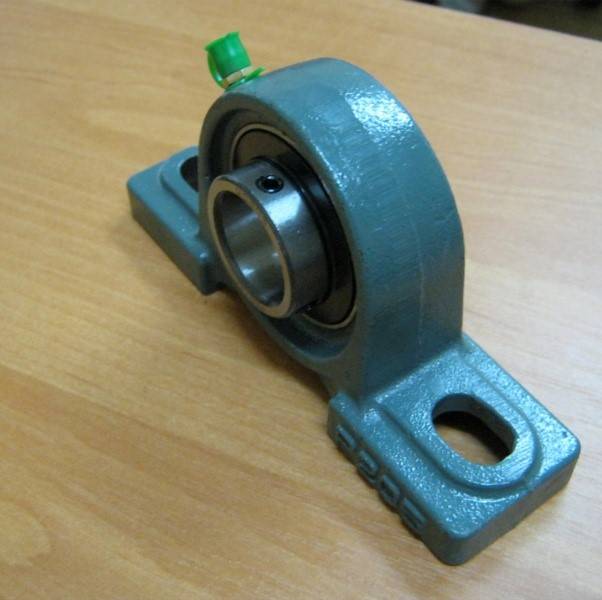

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.

Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Фото дровокола своими руками

Сохраните статью себе на страницу:

Пост опубликован: 26.11

Присоединяйтесь к обсуждению:

Редукторы для дровокола: особенности и тонкости выбора

Дровоколы — очень полезные в бытовых условиях аппараты. Их нельзя недооценивать, поскольку от подобных устройств напрямую зависят удобство и безопасность заготовки дров. Большое внимание стоит уделить и редуктору для дровокола, являющемуся важным элементом системы.

Правильно подобрать редукторный узел — значит, гарантировать общую надежность системы и ее длительную эксплуатацию. Если же допустить малейшую ошибку, придется в самый важный момент тратить деньги на ремонт или замену какой-либо детали. В худшем же случае придется менять и взаимосвязанные со сломанной деталью элементы. Поэтому очень важно пользоваться помощью профессиональных конструкторов и инженеров.

Они обращают внимание на самые разные факторы:

• размещение редуктора в пространстве;
• режим его работы;
• общий уровень загрузки;
• температура, до которой нагревается устройство;
• род выполняемых задач и степень их ответственности.

Существует немало разновидностей редукторных узлов. Если правильно выбрать элемент, червячный аппарат проработает минимум 7 лет. Срок эксплуатации цилиндрических систем может быть в 1,5-2 раза больше.

Однако получение консультаций у инженеров на практике не всегда возможно. В этом случае вас могут выручить простейшие рекомендации, которые будут рассмотрены далее.

Готовясь собрать механический или гидравлический дровокол, нужно начать с подготовки кинематических схем. Именно они покажут, какие виды редукторных узлов стоит использовать.

• В цилиндрическом аппарате горизонтального исполнения оси входных и выходных валов размещаются в общей плоскости, но на параллельных линиях.
• Похожи по структуре и редукторы вертикального исполнения — отличается только ориентация основной плоскости.
• У червячных редукторов с одной ступенью оси валов перекрещиваются под прямым углом. Двухступенчатые червячные редукторы конструируются с расчетом на параллельно размещенные оси валов. Их намеренно ставят в различные горизонтальные плоскости.

• Особым типом являются также конически-цилиндрические редукторы. Среди двух валов повышенное значение имеет выходной. Именно его ориентация в пространстве оказывает решающее воздействие. В аппаратах червячного типа можно ставить один вид редуктора для всех ориентаций выводного вала в пространстве. Цилиндрический и конический варианты исполнения почти всегда позволяют ставить выводные валы строго по горизонтали. Исключения редки, по большей части они достигаются конструкторскими ухищрениями.

При одинаковых размерах и массе цилиндрические механизмы на 50-100% эффективнее червячных аналогов. Настолько же дольше они служат. Именно поэтому (по соображениям экономической эффективности) выбор совершенно очевиден.

Большое значение имеет передаточное число редукторного узла. Его определяют, используя сведения о количестве витков электромотора и о требуемых параметрах кручения выводных валов. Установленный в результате расчета показатель округляют до ближайшего типового значения. Важно отметить, что вал мотора, а значит, и выводной редукторный вал не должны крутиться быстрее 1500 раз в минуту. В этих пределах параметры мотора подбирают соответственно общим требованиям к устройству.

Требуемое число ступеней устанавливается по специальным таблицам. Исходным показателем для определения как раз оказывается передаточное число. Если в ГОСТ на редуктор указано, что он будет использоваться «эпизодически», это означает, что:

• предельная загрузка будет составлять 2 часа на каждые 24 часа (не более);
• за час производится 3 или 4 включения (не более);
• механические движения производятся без ударов по самому механизму.

Также определяют и так называемые консольные нагрузки на валах. Они должны совпадать с тем уровнем, который прописан в сопроводительных документах на редукторные узлы, или даже быть меньше. Нужно учитывать и средний уровень работы на протяжении часа (в минутах), и крутящий момент. Поскольку в самодельных конструкциях все эти нюансы трудно предсказуемы, изготавливать редукторы из заднего моста и тому подобных подсобных агрегатов не рекомендуется. Качество их работы оказывается неудовлетворительным по сравнению даже со «средненькими» заводскими устройствами.

Мотор-редуктор предпочтителен, если на первом месте оказывается компактность привода. Свыше 95% конструкций такого рода рассчитаны на произвольное размещение выводного вала. В пошаговых инструкциях сборки отмечается также отсутствие необходимости использовать муфты, стыкуя мотор и редукторный узел. Но нужно понимать, что подобные аппараты дороги. Кроме того, каждый раз должен направляться индивидуальный заказ с требуемыми параметрами.

Самостоятельно собрав аналог, требующий использовать муфты, можно легко сократить расходы на 10% и даже на 20%.

• При сборке дровоколов часто используется одноступенчатый редуктор РЧН-80А. Его характерная особенность — размещение «червяка» сверху. Разработчики исходили из того, что их продукт будет использоваться в промышленных аппаратах малой производительности. Винтовая линия ориентирована вправо. Внутри неразрывного чугунного корпуса нет вентилятора, КПД колеблется от 72 до 87%.
• Модификация Ч-100 успешно работает при постоянной и меняющейся, однообразной и реверсной нагрузке. Конструкция обеспечивает кручение валов в произвольную сторону.

РЧН-80А

Ч-100

• Для винтового дровокола может использоваться понижающий шестеренчатый редуктор. Такой тип элементов отличается большой надежностью. Причина проста — металлические зазубренные детали предельно прочно связаны между собой. Потребуются почти экстремальные усилия, чтобы разрушить эту сцепку.

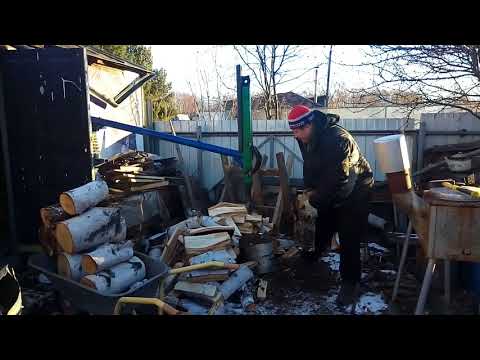

Обзор самодельного дровокола с редуктором ждет вас в видео ниже.

Чертежи и инструкция по изготовлению своими руками механического дровокола

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

• Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

• Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

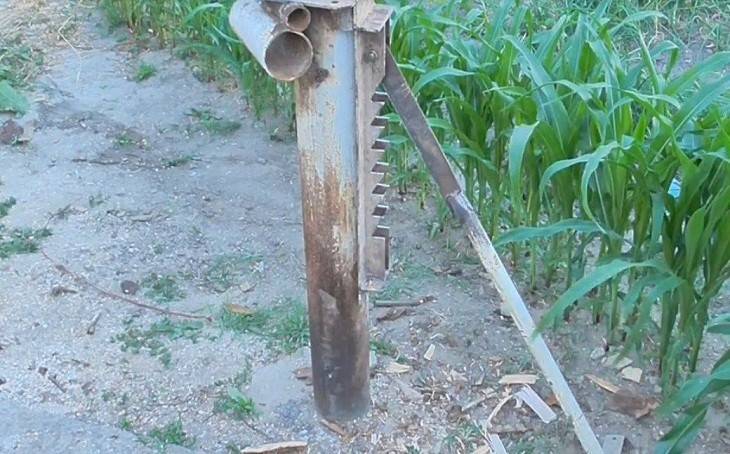

• Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

• Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

• Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Еще больше вопросов возникает в процессе изготовления. Начинать можно с самого простого устройства. Освоив приемы работы на нем, можно переходить к изготовлению более сложных дровоколов и не только.

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

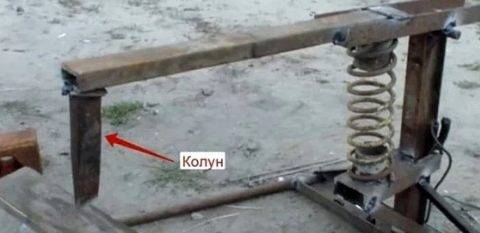

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заключение

1. Облегчить заготовку дров можно использованием дровоколов. Простейшие виды этих устройств можно изготовить своими руками.
2. Выполняя пошаговые действия при самостоятельном изготовлении пружинного устройства, несложно самостоятельно изготовить удобный дровокол ударного действия.

Дровокол: разновидности и чертежи оборудования, инструкция по сооружению своими руками — СибНовСтрой

В наше время наряду с альтернативными источниками энергии используются такие виды топлива как уголь, нефть или дрова. На дровах работают многие обогревательные приборы для частных домов – камины, печи, котлы и пр.

До середины 19 века дрова кололи вручную, это требовало больших затрат времени и энергии. Механические дровоколы существенно облегчили человеческий труд. Первые модели работали на пару, были очень громоздкими, и изготовить их в домашних условиях было сложно.

Сегодня, если вам нужно сделать дровокол своими руками: чертежи, фото, инструкции без проблем можно найти в интернете.

Заводской дровокол обойдется дороже, чем собранный своими руками

Механизация ручного труда существенно облегчила процессы во многих сферах деятельности. Лесозаготовка исключением не стала. Наряду со многими другими техустройствами, здесь широко применяется механический дровокол – машина для быстрой подготовки дров с высокой эффективностью, практически снимающая с человека фактор физической нагрузки.

Механический дровокол требует высокого запаса мощности при одновременной сохранности от износа узлов. Для достижения данной цели при эксплуатации оборудования по колке дров активно используются цилиндрические или червячные редукторы. Их функции сводятся к обеспечению плавного хода вращения ножа-буравчика для колки дров:

• на скорости, достаточной для быстрого результата;
• с наращиванием производительности машины (передачей момента силы рабочему органу спецтехники).

Правильно выбрать редуктор для дровокола – значит, получить в распоряжение надежную технику, которая оправдает вложения и гарантирует запас дров на зиму.

Механический колун

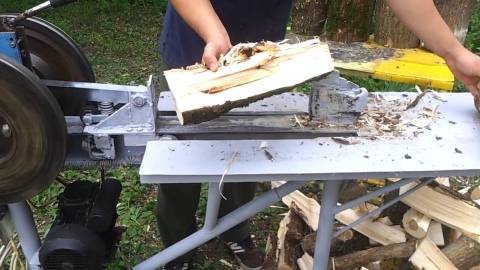

Механический дровокол с редуктором (он же колун) работает с помощью ножа или конусной насадки. Последняя, принуждаемая редукторной системой, врезается в материал, по сути, раскалывая его на дрова. Один цикл занимает несколько секунд. При этом машина с приводным механизмом может работать довольно продолжительное время без остановки.

Конструкция

Конусный или реечный дровокол – так называемая морковка – выгодно отличается от альтернативных вариантов исполнения спецтехники высокой производительностью, скоростью подготовки большого количества дров, простым принципом функционирования и несложной конструкцией. Из названия понятно, что основной режущий элемент визуально напоминает морковь: подобно буру, она ввинчивается в структуру полена, мгновенно разделяя его на части.

Требования к конусной насадке:

• материал – сталь 40/45;
• заготовка – диаметром 80 мм;
• длина конуса – 250 мм.

Диаметр заготавливаемого отверстия подбирается, согласно размеру валов выбранного редуктора для механического дровокола. Изготовление конусной насадки несложное: конус надо выточить, после чего нарезается резьба правого направления с шагом 5 мм, профиль – «елочка».

Конусную насадку для «морковки» можно приобрести отдельно, заказать, даже изготовить самостоятельно на токарном станке. А вот купить редуктор для механического дровокола не так просто, здесь нужно четкое понимание программы грамотного выбора.

Выбрать редуктор

Выбирая, какой редуктор для дровокола приобрести, следует ориентироваться, прежде всего, на тип спецтехники. Для реечной модели (конусный дровокол) специалисты рекомендуют серию на червячной передаче:

• для обработки небольших материалов можно купить редуктор Ч–80;
• если древесные заготовки имеют разный размер или являются довольно крупными, то для конусного дровокола подойдет червячный редуктор Ч–100;

Конкретная модель подбирается путем анализа конкретных обстоятельств будущей эксплуатации. Универсального решения здесь нет – на одних площадках себя полностью оправдывают версии мощностью в диапазоне 2,2–4 кВт, на других электромоторы не справляются с заданной скоростью или нагрузочным графиком, и требуют замены на аналоги бензиновыми двигателями. В третьих случаях модели, чаще всего используемые вместе с механическим дровоколом, себя не оправдывают.

В механизмах с плоским или крестообразным ножом вместо гидравлического цилиндра можно установить цилиндрический механизм. На практике, здесь себя хорошо показал редуктор Ц2У–200 с эксцентриком на выходном валу.

Уход за редуктором механического дровокола

Нормальная работа механизма для колки дров – это производная качественной сборки. Как показывает практика, здесь нужно уделять внимание выбору режущего инструмента (конуса, если это конусный дровокол), особенно при ее покупке отдельно от устройства и самостоятельной установке.

Хотя качество самой системы – это еще не гарантия ее долгосрочной бесперебойной службы. Нужно правильно выбрать редуктор для механического дровокола, правильно установить резчик, а после – регулярно контролировать качество работы полученной сборки. Для этого необходимо:

• проводить осмотр резчика (конуса реечного конусного дровокола с редуктором) перед каждым запуском;
• регулярно выполнять диагностику (визуальную и контрольную – по характеристикам во время колки) червячного редуктора (или цилиндрического, если используется нож);
• проверять крепления привода.

Ослабленные болты надо подтянуть незамедлительно. В противном случае довольно тяжелый редуктор механического дровокола может слететь с выходного вала, повредив другие органы сборки или повредившись сам.

Купить редуктор для дровокола

В каталоге ООО ПТЦ «Привод» широко представлены модели червячных редукторов для дровокола. Мы предлагаем как популярные серии Ч–80 (100), так и другие устройства для комплектации устройств для заготовки дров, оказываем консультационную помощь по выбору изделий и предоставляем официальную гарантию на всю продукцию.

Если вы хотите купить редуктор для дровокола по доступной цене, обращайтесь. Связаться с нами можно по любому из каналов, указанных в разделе контактов.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

На чтение: 7 минут Нет времени?

Множество отопительных устройств для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Читайте в статье

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные инструменты и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Устройство с вертикальным расположением бревна

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

• по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
• максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
• типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

• простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
• для малых объемов рекомендуются устройства механического типа;
• к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

• электрический дровокол с вертикальным расположением полена;

Модель AL-KO LHS 6000

• устройство реечного типа;

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Основная конусная деталь

Аппарат состоит из следующих частей:

• мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
• станина представляет собой настольную поверхность, куда складываются дрова;
• редуктор применяется для контроля за оборотами.

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

• расположение бревен по вертикали или горизонтали;
• допустимые размеры;
• габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
• мощность мотора.

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

• возможная длина полотна;
• разновидность колуна;
• сила, которая применяется к заготовке.

Самодельная конструкция

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация! Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

• насадку нельзя напрямую монтировать к мотору;
• если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
• ременная и цепная передачи защищаются специальным кожухом;
• минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

Для коммерческого применения и для производства лучше приобрести заводской агрегат. Выбор разновидности двигателя, варианта расположения бревен и типы колуна зависят от персональных нужд и предпочтений. Модель ручной сборки можно со временем видоизменять и создавать более оригинальные устройства.

Какой редуктор выбрать для механического дровокола.

Наиболее востребованным видом топлива для человека всегда были и остаются дрова. Применяют их круглогодично и для приготовления пищи, и для обогрева жилья. Незаменимы деревянные поленья при приготовлении мясных блюд – это всем известные шашлыки и копченые деликатесы.

Наиболее трудоемким, занимающим массу времени процессом заготовки дров после спиливания дерева и порезке его на чурки является раскалывание баклуш на поленья, где используются в основном топор или колун и ручной труд. Но человеческая мысль не стоит на месте, умельцами и рационализаторами уже созданы механизмы, позволяющие легко и быстро справиться с работой по рубке дров. Человеку мастеровому, имеющему навыки работы со слесарными, сварочными и электроинструментами, не составляет большого труда соорудить у себя в хозяйстве механический дровокол.

Типы механических дровоколов.

Различают несколько типов механических дровоколов:

• гидравлический колун – применяется для раскалывания чурок, поленьев и древесины. Конструктивно механизм средней сложности, поскольку имеет детали, связанные с гидравликой, одна из них – гидроцилиндр, в связи с этим достаточно дорогостоящий в изготовлении;
• колун с винтовым приводом – по сравнению с гидравлическим имеет большую производительность. Предполагает относительно небольшую стоимость, так как при его изготовлении применяются недорогие детали, широко применяемые в машиностроении.

Устройство дровокола. Какой редуктор выбрать.

Рабочим органом для раскалывания чурок в вышеперечисленных механизмах является нож из высококачественной стали. Он имеет плоскую или крестообразную форму. Как альтернативу гидроцилиндру, возможно применить редуктор Ц2У-200 с насаженным на выходной вал эксцентриком для создания возвратно-поступательного движения ножа.

В последнее время все большую популярность при заготовке поленьев имеет дровокол с конусной насадкой, прозванной «морковкой», которая похожа на последнюю. Рабочая часть конусного колуна представляет собой деталь, выполненную в виде конуса, по поверхности которого нарезана резьба. Во время работы, вращаясь, дровокол ввинчивается в чурку, тем самым раскалывая ее. Этот процесс происходит достаточно быстро, буквально несколько секунд. В связи с этим производительность конусного дровокола намного выше, чем у других конструкций.

Саму насадку конусного дровокола можно купить как на рынке, так и в сети магазинов, занимающихся продажей хозяйственных товаров. Ну, а если человек имеет навыки токарных работ и доступ к станку, ему не составит большой сложности изготовить колун-буравчик самостоятельно. При выборе материала надо отдавать предпочтение заготовкам марки сталь 40 или 45.

Основные размеры следующие:

• диаметр заготовки – 80 мм;
• общая длина детали составляет – 300 мм;
• диаметр отверстия соответствует диаметру выходного вала редуктора;
• длина конусной части детали – 250 мм.

Проточив конусную часть, производят нарезание резьбы, параметры которой следующие: направление резьбы – правая, оптимальный шаг 5 мм, профиль – «елочка», тыльная сторона направлена к редуктору.

Приобретя или изготовив насадку конусного дровокола, подбирают редуктор, усиливающий крутящий момент электродвигателя. Наиболее подходящим вариантом является редуктор Ч 100. При небольших размерах поленьев возможно установить червячный редуктор Ч 80. Какой из предложенных вариантов выбрать, придётся определять опытным путём. Возможно вам лучше подойдёт какое-нибудь другое устройство из нашего каталога. Мощность двигателя должна быть от 2,2 до 4 кВт, можно применять и бензиновые двигатели соответствующей мощности.

Затем приступают к изготовлению рабочего стола, размеры рабочей поверхности которого имеют следующие параметры:

• ширина – не менее 60 см;
• длина рабочего стола, соответственно, составляет 100–120 см;
• высота станины – 60–70 см.

При изготовлении используются металлические трубы, уголки размером не менее 50 мм, для повышения массы станины, сверху на нее жестко крепится лист металла толщиной 2-3 мм, который способствует лучшему скольжению чурок. К листу жестко закрепляется приводной двигатель с насадкой дровокола, смещенный к краю по длине стола. При изготовлении конусного дровокола для облегчения его транспортировки на раме предусматривают установку колес.

В местах проживания людей, где нет электрического напряжения, можно использовать мощности трактора или мотоблока – от вала отбора мощности. Также существует способ заготовки дров с помощью легкового автомобиля, причем любой модели. Для этого прежде всего надо иметь сам конусный дровокол и соответствующий переходник. Сам процесс происходит следующим образом. У автомобиля с помощью домкрата поднимается любая сторона от ведущих колес, откручивается и снимается автошина, а на ее место через переходник устанавливается конусный колун. Автомобиль припускается на специальный козелок или подходящий пенек. Затем запускают двигатель и включают передачу, при этом переоборудованная ступица колеса начинает вращаться вместе с конусным дровоколом, а далее процесс заготовки дров происходит так же, как и на специально изготовленном станке.

Хотя для специалиста изготовить конусный дровокол не очень сложно, прежде всего, необходимо определить его рациональное использование, при заготовке небольшого количества дров использовать конусный колун не рационально.

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Такой непродуктивный и трудоёмкий способ просто не мог быть оставлен без внимания домашних умельцев, пытающихся механизировать эту работу. Одним из приспособлений, которым можно легко и быстро колоть дрова, является конусный дровокол. Учитывая его несложную конструкцию и возможность использовать в работе подручные материалы, предлагаем изготовить механический винтовой колун своими руками. К тому же всё, что для этого требуется можно приобрести интернет-магазине комплектующих винтовых дровоколов по ценам завода производителя. В каталоге представлены конусы разных диаметров, крепления и готовые комплекты, которые остаётся только прикрепить к мотоблоку или двигателю.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин
. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации. Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле.

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники
. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ. Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Длительная и эффективная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно уточните, что вам нужен винт с конусностью 1:2 и упорной двухзаходной резьбой с шагом 5 – 6 мм. Обычная метрическая резьба не подойдёт по причине быстрого износа. Кроме того, стандартный винтовой нарез намного хуже входит в древесину.

Размер винтового клина и величина его конусности напрямую связаны с максимальным размером раскалываемых поленьев, поэтому при определении параметров бура можно воспользоваться таблицей.

Таблица для расчёта размеров конуса

Примерные габариты станины зависят от комплекции оператора и могут составлять:

• высота — до 80 см;
• ширина — до 60 см (с откидным столиком 100 см);
• длина — до 85 см.

Чаще всего используется схема с нижним расположением электромотора. Это позволит защитить его вращающиеся части от стружки и щепок. Если же в качестве силового агрегата применяют двигатель внутреннего сгорания, то его устанавливают на одном уровне с клином. Такая компоновка более удобна как во время запуска, так и в процессе работы, когда требуется подрегулировать обороты вращения клина, заправить бак топливом и т. д.

Конус, установленный на станине циркулярной пилы, избавляет от необходимости изготавливать ещё один металлический рабочий стол, делает конструкцию универсальной и позволяет экономить место при хранении оборудования под навесом или в сарае.

В процессе проектирования конусного дровокола обязательно предусматривают способ натяжения цепи или ремня — с помощью дополнительной звёздочки или ролика, салазок и т. д. Нелишним будет и защитный кожух, установленный на цепной или ремённой передаче. Его можно согнуть из жести и закрепить на станине при помощи винтов.

Обратите внимание, как грамотно обустроена защита гибкой передачи

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.

   Сборка станины

3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.

   Монтаж колёс

5. Монтируют столешницу и полку.
6. Собирают опорную раму электродвигателя и крепят её к станине.
7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.

   Монтаж главного вала и электродвигателя

9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.

   Установка конуса

10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
11. Устанавливают рассекатель.

    Чурбаки следует насаживать на клин в вертикальном положении. В противном случае возможно заклинивание винта или его поломка

    Следует быть внимательным и раскалывая поленья с большими сучками, а также чурки из комлевой части кругляка. Процесс в этом случае может пойти непредсказуемо — с заклиниванием вала, резким проворачиванием полена, выбросом крупных щепок в сторону и т. д. Таит в себе опасность и повышенная частота вращения конуса — слишком высокие обороты не дадут возможности контролировать работу, поэтому лучше, если число оборотов ведомого вала будет находиться в рекомендуемых границах.

    Чтобы сделать конусный дровокол своими руками, потребуются минимальные навыки работы со слесарными инструментами. Один день, потраченный на его изготовление, в дальнейшем окупится экономией времени и сил. Важно только при колке дров соблюдать правила техники безопасности, и тогда это простое занятие не принесёт неожиданностей.

Изготовленный дровокол своими руками – это механизм, призванный облегчить процесс раскалывания больших бревен для топки печи или камина. Привлекательность инструмента выражается в том, что любой человек может сделать самостоятельно из недорогих материалов.

Классификации устройства

Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:

• сфере эксплуатации (частное пользование, большие предприятия);
• методу закладки дерева (вертикальные, горизонтальные, смешанные);
• типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
• способу транспортировки (передвижные и стационарные);
• принципу работы (гидравлические и винтовые(конусные)).

Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.

Гидравлический дровокол своими руками

Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:

• станина;
• насос;
• емкость для масла;
• мотор;
• гидроцилиндр с упором;
• лезвие;
• распределитель.

Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.

Инструкция по сборке гидравлического дровокола:

1. Закрепляем гидравлический домкрат на станине.
2. На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
3. В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
4. После раскалывания, пружины вернут упор в стартовую позицию.

Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.

Винтовой (конусный) дровокол своими руками

Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.

Не стоит пытаться изготовить конус самостоятельно. Это очень трудоёмкое и кропотливое занятие. Выгоднее будет купить уже готовую версию, правильно сделанную и подходящую к вашей будущей конструкции.

Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.

Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.

Инструкция по сборке винтового дровокола с конусообразным колуном:

1. Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
2. Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
3. Составить план расположения всех элементов устройства на рабочем столе.
4. Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
5. Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
6. Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
7. Подключить двигатель. Устройство готово к работе!

Двигатель предпочтительно крепить под столом. Он будет защищен от случайных повреждений и попадания древесной стружки.

Принцип работы конусного дровокола

Силовой агрегат (в нашем случае: электродвигатель) придает вращательное движение конусу. Следует аккуратно поднести полено и мягко надавить в сторону колуна. Конус плавно врезается в структуру дерева и раскалывает его пополам.

Винтовой дровокол с двигателем от стиральной машины является наиболее удобным и функциональным вариантом для домашнего использования.

К тому же, есть возможность избежать расходов на приобретение нового двигателя. Его можно использовать, сняв со старой стиральной машинки.

Дровокол – незаменимое устройство в частном доме или на даче. Большое количество информации в интернете позволяет сделать дровокол своими руками по видео или текстовой инструкции. Гибкость схемы конструкции допускает использование самых разнообразных комплектующих. Всегда есть возможность подобрать и соорудить агрегат под свои индивидуальные условия и нужды.

Устройство и работа самодельного дровокола — видео

Колоть дрова физически развитому человеку скорее приятно, чем в тягость. И, безусловно, полезно: это занятие гармонично нагружает все группы мышц. Но – что чересчур, то не здраво. Если колка дров изматывает и/или не оставляет сил на прочие домашние дела, то дровокол на хозяйстве, конечно, нужен. Однако выбирать прототип по техническим особенностям известных промышленных изделий в таком случае вряд ли целесообразно хотя бы потому, что разновидностей их конструкций десятки и применение каждой требует мер безопасности, далеко не всегда выполнимых в домашних условиях. Поэтому, чтобы сделать дровокол своими руками, нужно сначала определить, для какой именно цели он нужен:

1. Для регулярной подготовки большого количества дров на отопление большого дома в суровом климате;
2. То же, но дом небольшой и/или расположен в месте с мягкой зимой, т.е. дров требуется немного;
3. Для нерегулярной подготовки дров как дополнительного топлива (напр., к углю) или для обогрева подсобно-хозяйственных помещений;
4. Для эпизодической подготовки дров для декоративных теплотехнических приборов (напр. камина) или на обогрев зимней дачи выходного дня.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

• Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
• То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
• Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Примечание:
чурак (лесотехнический термин) – необработанная лесина без комля и кроны или часть ее. Употребление разговорных синонимов чурбак, чурбан и чурка безусловно правомерно, если нет разночтений по контексту.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Но и чего не надо

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Когда дров нужно много

Для массовой подготовки дров применяются дровоколы нажимного типа с гидравлическим или механическим реечным толкателем и неподвижным рабочим органом – колуном. Толкатель пихает чурак на колун, который и раскалывает его на 2, 4 или 8 сегментов, пригодных для загрузки в топку печи. В том и другом случае скорость подачи чурака на колун определяется более всего свойствами древесины и составляет 4-5 см/с. Чтобы на обратном ходу толкателя движок не «рвал обороты» и не потреблял слишком много топлива/электричества, скорость обратного хода берут 7-7,5 см/с. В таком случае за утро можно заготовить до полутонны и более дров.

Примечание:
не колите на сегменты сырые свежерубленые чураки. Год они должны сохнуть с торцов в отдельной секции поленницы или дровяника. Если наколоть на дрова еще сочащиеся соком чурки, то дерево в процессе дальнейшей сушки потеряет до 15-20% теплотворной способности. А вы – соотв. денег на топливо.

Еще о безопасности

Самодельный дровокол может быть выполнен аналогично фабричным с горизонтальной или вертикальной подачей чурака, см. рис.:

Дровоколы вертикального типа компактнее и позволяют применить более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака косослойного, суковатого, свилеватого, кривого и/или с непараллельными спилами либо его фрагментов много больше, чем из горизонтального; боковые лапы тут, как говорится, для спокойствия души. Кроме того, оператор горизонтального дровокола нормально находится вне зоны разлета частей чурака в нештатной ситуации; поражен он может быть только рикошетом. У вертикального дровокола зона разлета обломков практически круговая и люди вокруг него поражаются ими напрямую с полной силой. Поэтому своими руками из случайных подручных материалов лучше делать дровокол горизонтальный, а вертикальный только тогда, когда подходящего места очень мало. Типичный случай – стационарный дровокол с электроприводом. Оставлять его под открытым небом нельзя по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.

Гидравлический

Гидравлический дровокол в данном сегменте наиболее экономичен и производителен. Определяется это внешней характеристикой гидропривода, см. далее, и тем, что мотор привода гидронасоса работает в стабильном режиме. Схема устройства, внешний вид и схема гидропривода с одним насосом показаны на рис.: мотор привода вращает гидронасос, тот нагнетает масло из бака в систему, а распределитель подает его в полости гидроцилиндра прямого и обратного хода.

Существенный недостаток – владельцу-оператору нужно иметь навыки работы с гидросистемами и их обслуживания. Менее существенный – необходимость периодической замены масла, которое денег стоит. Еще недостаток (в данном случае небольшой) – мощность мотора отбирается и на прямом, и на обратном ходу, поэтому при наличии комплектующих (см. далее) умельцы иногда делают гидросистемы с 2-мя насосами для прямого и, маломощного, для обратного хода, см. ролик:

Видео: самодельный гидравлический дровокол

Примечание:
своими руками вполне возможно сделать и гидравлический дровокол вертикального типа, см. видео ниже:

Видео: гидравлический дровокол вертикального типа

Безопасность гидродровокола средняя: возвратной пружины нет, и время переключения на обратный ход довольно велико – порядка 0,5 с у лучших фирменных конструкций. За этот промежуток «вредный» чурак может успеть лопнуть и разлететься, даже если оператор опытен и реакция его мгновенна.

Делать или покупать?

Первое, что нужно решить, если гидродровокол вам уже приглянулся – а не лучше ли купить готовый с гарантией? Хороший агрегат на дизтопливе для двойного расщепа прямослойных чураков до 20 см диаметром можно найти за сумму до 20 тыс. руб. Устройство для колки чурок до 30 см с отдельными сучками и свилями на 4 сегмента (что оптимально для печи) с регулировкой высоты колуна и автосвалом поленьев (см. рис. справа) обойдется до 25-27 тыс. руб. За высокопроизводительный дровокол для расщепа на 8 сегментов суковатых и свилеватых кряжей до 60 см диаметром придется выложить более 100-120 тыс. руб.

В то же время комплект узлов вразброс для самодельного гидродровокола стоить будет не менее 60 тыс. руб. Даже если у вас в сарае валяются части старой гидросистемы, это не выход. Во-первых, изношенные узлы гидросистем мало ремонтопригодны. Во-вторых, гидроцилиндры спецтехники рассчитаны на большую скорость подачи, чем оптимальная для колки дров. Соответственно, насос придется поставить избыточно производительный, а мотор для его привода заведомо более мощный. В итоге либо расход топлива окажется существенно больше, либо упор слабее, чем у заводского прототипа.

Если все же делать

Допустим, в вашем хламе есть или можно купить по дешевке узлы гидросистемы от мини-экскаватора или другой мини-спецтехники (эти как раз подойдут). В таком случае гидроцилиндр подбирают (или определяют производительность дровокола) по усилию расщепа:

• Чурак 20 см напополам – 2 тс прямослойный; 2,7 тс немного суковатый/свилеватый.
• Чурак 25 см – 2,3/2,7 тс соответственно.
• То же, на 4 сегмента – 3/4 тс.
• Чурак 30 см на 4 сегмента – 3,5/4,5 тс.
• То, же на 8 сегментов – 4/5,5 тс.
• Чурак 40 см на 8 сегментов – 5,5 тс /7 тс.

Далее по скорости подачи 4 см/с и объему гидроцилиндра определяют производительность гидронасоса и, по спецификации на гидроцилиндр, подбирают подходящий по давлению. После этого выбирают распределитель. Затем задаются КПД гидросистемы 75% и выбирают приводной мотор нужно мощности с запасом 5-10%. Дополнительно по внешней характеристике приводного мотора смотрят наиболее экономичные его обороты и проверяют, соответствуют ли они таковым насоса. Шланги, вентили и пр. арматура подбираются по рабочему давлению с запасом (для любительской конструкции) не менее 50%.

Колун

Самая ответственная часть самодельного дровокола – его колун. Любители делают его из старых рессор грузовых автомобилей. По качеству материала это лучше не бывает, но рессорные листы немного изогнуты, что уменьшает производительность и увеличивает травмоопасность изделия. Наилучший вариант – верхние 1,5-2,5 см головки старых рельс. Зеки для своих ножей очень ценят еще бандажи ж/д колес и вагонные буфера (они тоже прошли долгий холодный наклеп), но на колун дровокола они меньше подходят по конфигурации.

Взаимное расположение ножей колуна также очень важно. Выступающий вперед горизонтальный нож (слева на рис.) сразу же делает дровокол травмоопасным и, скорее всего, в нем застрянет и тонкий прямослойный сосновый чурак. Встречать чурку должен вертикальный нож, заточенный на прямой (симметричный) клин, поз. 1 в центре. Горизонтальный нож отстоит на 15-20 мм кзади и затачивается на верхний косой клин, поз. 2. Очень полезно снабдить вертикальный нож накалывателем снизу (поз. 3 слева) высотой ок. 30 мм выступающим прим. на 20 мм вперед. Такой колун будет лучше расщеплять корявые чураки, если их класть на ложемент самой ровной стороной вниз. Углы заточки таковы:

• Вертикальный нож для мягкой и/или прямослойной древесины (кроме березы) – 18 градусов (3 толщины ножа).
• То же, для твердой мелкослойной древесины и березы – 15 градусов (3,7 толщины ножа).
• Горизонтальные ножи – 15 градусов.
• Накалыватель – 22-25 градусов (2,5-2,7 толщины ножа).

Реечный

Реечный дровокол дешевле гидравлического: фирменный можно купить за 8-17 тыс. руб. Его устройство показано на рис. – толкатель на зубчатой рейке подается мелкой шестеренкой-трибой (или трайбом). Передаточное отношение от мотора на вал трибы рассчитывается по скорости подачи 4 см/с.

Своими руками сделать дровокол с реечным приводом также легче – на основу вполне подойдут детали реечного домкрата (можно старые). В эксплуатации реечный дровокол также проще: полностью отпадает уход за гидросистемой. Безопасность его наибольшая: достаточно отпустить рычаг прижимного ролика (или с перепугу бросить его рефлекторно), как возвратная пружина поднимет рейку над трибой и отбросит ее назад.

Главный недостаток реечного дровокола – плохая в данном случае внешняя характеристика (поз. Р на рис. ниже): при приближении скорости подачи к нулевой упор резко растет, а затем также резко падает до нуля. Т.е., если в чураке окажется дефект, в котором колун завязнет, привод сильно рванет (что может вызвать его поломку), а потом усилие трибы будет тратиться на то, чтобы отталкивать от себя рейку, а не толкать ее вперед. Выглядит это так: рычаг подачи (если не отпущен) больно бьется в руке, механизм трещит, дрожит, может и поломаться. Начальный участок внешней характеристики гидропривода мягкий: наибольший упор создается при нулевой скорости подачи. Если гидродровоколу попадется уж очень упрямый чурак, он будет так же упрямо пихать и пихать его на колун; может быть, и расколет.

Первое следствие жесткости начальной ветви внешней характеристики реечного дровокола – нужна большая мощность мотора. Сдвиньте значения усилия расщепа для гидропривода в списке выше на одну позицию, а 40 см чурак и 2/2,7 тс для 20-сантиметрового выкиньте – получите исходные данные для расчета реечного привода; правда, его КПД можно принять 0,85. Второе – внутренним дефектом чурбана, способным затормозить колун, может оказаться и попавшая в расщеп кора. Как следствие, реечный привод пригоден более для малопроизводительных ручных механических дровоколов (см. далее) с адаптивной внешней характеристикой «мотора» – наших мышц.

Примечание:
плохая внешняя характеристика реечного привода до некоторой степени может быть улучшена цепной передачей от мотора на ведущий вал, см. далее.

Когда дров нужно меньше

Для расщепа чураков на дрова в более мягком климате или для отопления небольшого строения более всего подходит винтовой дровокол. Его производительность невысока; пользование им требует определенного навыка и достаточно крепких рук. Но, вопреки распространенному мнению, винтовой дровокол мало чувствителен к дефектам чурака, т.к. его рабочий орган колет дерево, ввинчиваясь в него и надпиливая. Вследствие этого винтовой дровокол и экономичен: с мотором на 2,5-3 кВт может колоть чураки до 40 см диаметром и 60 см высотой; с мотором от стиральной машины – более-менее прямослойные диаметром до 20-25 см.

Примечание:
винтовые дровоколы с моторами от стиралок делают многие, тем более что и частота вращения подходящая, см. ниже. Но насаживать в таком случае колун прямо на вал двигателя не надо – от боковых усилий не рассчитанный на них корпус мотора скоро поведет или, если он силуминовый, то треснет. Колун надо посадить на ведущий вал в опорах, а его связать с валом двигателя демпфирующей передачей или муфтой, напр. из отрезка дюритового шланга.

Устройство винтового дровокола показано слева на рис. Рабочий орган – конический винт с фасонной упорной левой резьбой; частота вращения 150-1500 об/мин (оптимально 250-400). Почему резьба левая? В основном потому, что большинство людей правши и правая рука у них сильнее; если вы левша, то вам много удобнее и безопаснее будет работать с винтовым колуном правого вращения.

Чурак на винтовой колун подается вертикально, иначе неизбежна ситуация, показанная справа внизу на рис. Чурак обязательно придерживается руками (справа вверху), поэтому винтовой дровокол приспособление потенциально опасное. Правая рука, более сильная и ловкая (у левшей – левая) удерживает остаток чурака от подтягивания колуном под себя (важен в этом отношении и клиновый упор, см. ниже), что неизбежно вызывает неустранимую поломку механизма и почти всегда травму оператора. Поэтому откалывать поленья нужно от той части чурбака, что под левой рукой (правой у левшей), и следить, чтобы под правой (левой) не оставалось слишком мало. Если колун наткнется в массе древесины на вязкое место (сучок, свиль), он может как бы намотать на себя чурак сверху и выгнуться вниз; предотвращает подобную ситуацию клиновый упор под колуном.

Особенности конструкции

Безопасность, производительность и удобство пользования винтовым дровоколом с одни и тем же мотором сильно зависят от рациональной конструкции и ее правильного исполнения таких узлов конструкции, как клиновый упор, приводной механизм, ведущего вала и его опоры. На экономичность винтового дровокола более влияет конфигурация колуна.

Упор

Клиновый упор критический элемент всей конструкции. Его отсутствие или неправильное выполнение не только делает дровокол опасным, но также снижает его производительность, надежность и возможности: чураки дровокол с неправильным упором берет меньшие, медленнее, а сам быстрее изнашивается и чаще ломается.

Оставлять колун высоко висячим без нижнего упора, да еще и с ведущим валом, держащимся только в подшипниках (слева на рис.) – грубейшая ошибка. Возможностей подтянуть под себя деревяшку и самому выдраться из слабых опор вместе с согнувшимся валом здесь у колуна хоть отбавляй, а расщепить чурак, вгрызаясь в него высоко над нижним спилом, трудно. Но простая стальная пластина вместо упора (в центре) ничуть не лучше: при тех боковых усилиях, что возникают при колке, тут все равно, 4 мм сталь или картон.

Правильный клиновый упор винтового дровокола – массивный цельнометаллический, надежно прикрепленный к прочной станине, справа. Длина упора такая, чтобы свободен был носик колуна на 1/3-1/2 длины резьбовой части. Ширина упора на всем его протяжении равна диаметру колуна в данном сечении минус 3-4 высоты резьбы, см. далее. Зазор между упором и хвостовиком колуна не более 1,2-2 мм; лучше, если сможете сделать зазор 0,5-0,7 мм; пусть в работе колун сначала чуть-чуть трется об упор, ничего страшного, зато прослужит долго и надежно. Высота упора прим. 2/3 диаметра хвостовика колуна; для 75-мм в пределах 50-60 мм.

Суть действия такого упора в том, что прихват и подтягивание чурака в начале рабочего хода легко парируются руками. Когда колун достаточно ввинтится в дерево, прихваченный чурак рукой уже не удержишь. Но в таком случае подтянутая часть низом ударится о боковину упора; возможно, отщепится и отлетит. Прихват за часть чурака под правой рукой ослабнет и не вывернет колун вверх, а прихват за левую часть прижмет его к упору. Если привод и обойма ведущего вала сделаны правильно, механизм остановится и ситуация не разовьется до угрожающей.

Привод

У внешней характеристики винтового дровокола есть неприятная особенность, аналогичная таковой реечного – нулевой ход по резьбе при нулевом вращении. Только здесь не рейка отталкивается трибой, а колун тянет чурак под себя. В то же время, если колун наткнется на вязкую препону в дереве, в большинстве случаев ему достаточно прорваться вначале, потом он пойдет пилить сучок или свиль, хотя и медленнее. Помочь в данном случае может инерция привода: на мгновение дровокол как бы превращается в механоударный.

Инерцию на вращение обеспечивает ременная передача с достаточно массивным ведомым шкивом, слева на рис., но без дополнительных предохранительных элементов (см. ниже) это решение сомнительное: если «затык» не сорван, а шкив-маховик тяжелый, то весь механизм может поломаться и возникнет опасная ситуация. Гораздо лучше в этом отношении цепная передача, справа на рис. Цепь сама тяжелая, а из-за люфта в сочленениях ее звеньев один сильный достаточно продолжительный рывок разбивается на ряд резких частых, и колун легче преодолевает «затык». Сравните: как лучше вбить гвоздь в стену, не согнув – лупануть раз наотмашь или частыми мелкими ударами?

Опора ведущего вала

Инертность цепи все же невелика и, если колоть приходится корявые чурки, желательно все же снабдить дровокол накопителем механической энергии в виде массивного ведомого шкива ременной передачи. Безопасность устройства тогда обеспечивается введением в опорную конструкцию вала заведомо слабого звена.

Пример такого решения дан на рис. справа. Слабое звено здесь пара шплинт – шплинт-гайка (поз. 1 и 2). Дополнительно – фрикционное сцепление шкива 5 через толстую шайбу 3. Ведущий вал 10 простой конфигурации, и обычные шарикоподшипники 4 (лучше все же самоустанавливающиеся) фиксируются стаканами-проставками 6 и 8 между цапфами подшипников и цапфой заднего и шкивом. Крышки 7 запрессовываются в корпус 8, и весь опорный узел крепится к станине любым удобным способом.

Шплинт-гайка шплинтуется не полностью; хватит 1-2 шплинтов (подбирается опытом). Гайка обычная правая. Если рывок маховика не помог колуну преодолеть затор, шплинт срезается, гайка развинчивается и колун останавливается. Оператор выражается, как умеет, но ничего страшного не случилось, а поломка легко устранима.

Винт-морковка

Так называют рабочий орган винтового дровокола за внешнее сходство с корнеплодом. Дровокольная морковка в работе также и пилит дерево, поэтому колка дров винтом дает довольно много опилок, см. рис.. Если сарай или птичник отапливаются печкой на опилках (бубафоней и т.п., это может быть и кстати. Но вообще-то пускать за сезон до 10-12% топлива в труху нежелательно. Помочь делу в данном случае может изменение профиля резьбы винтового колуна.

Чертежи 2-х вариантов колуна-морковки для винтового дровокола даны на след. рис; посадочные размеры одинаковы, под хвостовик ведущего вала на чертеже выше.

Слева обычная конструкция с резьбой пилообразного профиля: опилок и мелкой щепы дает довольно много, дефекты дерева преодолевает неважно, в плотной мелкослойной древесине нередко вязнет. Справа – винтовой колун со специально профилированной резьбой, мало пилящий дерево, но хорошо преодолевающий его дефекты. Кроме того, специальная профилировка резьбы позволила увеличить угол при вершине конуса с 19,85 до 26 градусов. Рабочий орган стал короче; следовательно, один и тот же чурак расщепит быстрее. Кроме того, спецрезьба слабее цепляется за дерево и работать с таким колуном безопаснее. Для нарезки специальной резьбы понадобится фасонный резец, но и тот, и другой винтовой колун можно выточить своими руками на настольном токарном станке, см. видео:

Видео: изготовление “морковки” для дровокола в гараже

Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Видео: колун для дров на пружине

Примечание:
не стоит делать механический дровокол с колуном, скользящим по опоре, см. рис. справа выше. По обуху колуна нужно лупить кувалдой, и все равно он то и дело заклинивает.

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Когда дрова нужны иногда

Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».

Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.

Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

Колуны качественным образом отличаются от топора – традиционного приспособления для рубки дров. Топор считается более универсальным инструментом, а колун способен выполнять только одно задание – колоть деревянные заготовки на мелкие части. Также топоры активно используют в ювелирной работе.

Виды колунов

Винтовой электромеханический дровокол колун

Современные технологии обработки дерева ушли далеко в развитии, вследствие этого появились разные «помощники» дровосекам:

• Механический колун используется в промышленных целях, где требуется большая скорость обработки дерева. Механизм приводится в действие специальной машиной и дополнительным утяжелением (от 100 кг до 1 тонны, в зависимости от модели). Нередко механический аппарат встречается и в домашнем хозяйстве. А некоторые из них местные умельцы делают своими руками. Механизм приводится в действие пружиной, которая крепится к рабочей рукоятке. После завершающего движения пружина создает сопротивление, за счет которого противовес возвращается в исходное положение. Приспособление для колки дров приводится в действие за счет механического усилия руки.
• Механический колун с приводом. В простонародье такой тип колуна известен более, как электрический. По принципу действия ничем не отличается от вышеописанного. Единственное, что указывает на их разницу – это электродвигатель, который приводит в действие все оборудование. Механические приспособления для раскалывания дров часто делают своими руками в сельской местности или на дачах.
• Гидравлический дровокол. Этот вид механизма использует энергию сжатой жидкости. В основе действия механизма лежит принцип гидравлического пресса. Большинство моделей оснащается дополнительными лезвиями, за счет которых происходит раскалывания заготовки сразу на несколько частей.
• Дровокол на винтовой передаче. Этот тип устройства работает на винтовой передаче, то есть, его работа основывается на преобразовании вращательного движения колуна с наружным винтом в поступательное движение гайки. Такой колун для дров хорошо справляется со своей задачей. Эта модель отличается высокой производительностью и точностью работы. Своими руками сделать такое оборудование почти невозможно и даже опасно.

Самостоятельное изготовление

Не у всех есть возможность приобрести дорогую модель, поэтому большинство дачников и сельских жителей предпочитают самодельный рассекатель дров. Практика показала, что своими руками можно сделать много чего. Итак, приступим.

Для изготовления вам понадобятся: чертежи приспособления, толстый лист стали (примерно 10 мм), сварка, молоток и плоскогубцы. Толстый лист стали затачивается с обеих сторон под острым углом на заточном станке. В конце должно получиться лезвие с двусторонней заточкой. Стоит отметить, что на работу с заточным станком уходит слишком много времен, поэтому для ускорения работы можно использовать болгарку – отрежьте ненужные куски стали под углом. Обрезок шлифуется на заточном станке до необходимых параметров.

На самодельный колун необходимо наварить две металлические трубы с обеих сторон небольшого диаметра (30 мм вполне достаточно). Делается это для того, что устройство, сделанное своими руками, не застревало в чурках. Помните, чем надежнее закреплены заготовки, тем проще вынимать колун для дров из брусков.

Боковые пластины, которые также навариваются на стальную пластину, изготавливаются из листа нержавейки, толщиной 5 мм. Обе кромки затачиваются под углом 45 градусов. Делается это для того, чтобы в момент удара ни возникало сильного сопротивления со стороны самодельного приспособления. Для приваривания металлических пластин вам понадобится помощник, который будет держать заготовку своими руками, пока вы работаете со сваркой.

Самодельный колун для дров

Для придания дополнительной жесткости конструкции пластины можно закрепить шпилькой М8. Пластины, сделанные своими руками, накладываются на полотно под углом 45 градусов, это главное требование. На вставленную шпильку необходимо надеть жесткую пружину, которая будет выполнять роль амортизатора при ударе. Пружина крепится гайками такого же размера, что и шпилька.

Колун для дров

Колун для дров почти готов, осталось приварить проушину, в которую вставится топорище. В качестве заготовки для проушины можно использовать водопроводную трубу с диаметром 40 мм и длиной 80-100 мм. Чтобы отрезать такую толстую трубу вам понадобится помощь партнера – путь он держит своими руками трубу, пока вы режете.

Круглую трубу необходимо сплющить при помощи молота. Бить по металлической трубе необходимо до тех пор, пока она не начнет обретать овальную форму. Немного помучавшись и получив отверстие для топорища овальной формы, привариваем его к заготовке.

Что касается рукоятки, то сделать ее можно также своими руками. Особых требований к рукоятке топорища нет, главное, чтобы вам было с ней удобно работать. Длинная рукоять уменьшает точность, но увеличивает силу удара.

Принцип работы такого колуна достаточно простой: при ударе торцевой части по деревянному полотну заточка приникает острием внутрь. Стоит только полотну углубиться больше чем на 20 мм, в древесину дополнительно впиваются заточенные боковые пластины. Чем глубже колун войдет в древесину, тем сильнее раздвинутся боковые пластины, разрывая древесину на два куска. Эта модель хороша тем, что не требует от своего владельца долгой адаптации к приспособлению. Уже после нескольких ударов вы научитесь рассекать полено за один мах.

Таким образом, изготовление колуна не отличается сложностью процессов и не требует от человека особых знаний или умений в пользовании инструментами. Все, что необходимо – это четко придерживаться чертежа и внимательно перечитывать инструкции перед тем, как что-то сделать.

Видео: Механический топор – колун на пружине

Владельцы загородных коттеджей, которые топят в доме с помощью твердотопливного котла или печки, ежегодно заготавливают до 12 кубов дров в зависимости от потребностей. Для подготовки такого объёма понадобится несколько дней. Для ускорения процесса можно изготовить своими руками колун — специальное приспособление для механизированной рубки дров.

Механизированный колун ускорит время рубки дров, а также сэкономит ваши силы

Разновидности конструкций

Колун — это модификация топора с удлинённой рукояткой (до 1 метра) и изменённым углом лезвия — около 35°. Такой инструмент предназначен для рубки вдоль волокон дерева. Тесать полено им будет неэффективно. Полный вес изделия варьируется в пределах 2−3 кг.

Колун предназначен для рубки дров вдоль волокон

Механические аналоги, в свою очередь, имеют часть тех же характеристик, что и ручные. На сегодня в частных хозяйствах используют как ручные, так и автоматизированные модели. В основном они разделяются на 3 вида:

• гидравлические;
• пружинные (ручные);
• электрические (винтовые и реечные).

Исходя из особенностей каждой модели, необходимо определиться, какую из них изготавливать, опираясь на нужный объём дров и цену комплектующих.

Обзор пружинного колуна:

Пружинные модели с рычагом

Такая модель механического дровокола работает за счёт усиления удара растягиваемой вручную пружины. Под лезвием конструкции заранее устанавливается подставка, на которую выкладывается материал для рубки. Работать таким инструментом несложно. Достаточно одной рукой подложить полено под лезвие, а второй раскалывать его.

Конструкция включает в себя следующие элементы:

• рама из профильной или круглой трубы с обязательной горизонтальной удлинённой подпоркой;
• рычаг, соединяющий опору и режущий элемент;
• со стороны опоры (рамы конструкции) к рычагу прикреплена пружина, которая и будет усиливать удар при работе;
• с обратной стороны рычага закреплён груз (также для усиления удара), режущий элемент и ручка для удобной рубки.

Механический пружинный колун:

При этом конструкция может иметь не только такие комплектующие и форму. Главное, чтобы во время работы дрова крепко держались на подставке и не опрокидывались. К примеру, можно обойтись и без опоры, а рычаг прикрепить к придомовым сооружениям или стене.

Схема пружинного колуна поможет вам подробно понять систему действия устройства

Самодельный колун для колки дров имеет ряд значительных преимуществ:

• лёгкое изготовление;
• низкая стоимость материалов и комплектующих;
• изделием можно пользоваться без электричества;
• частые колебания конструкции благодаря пружинному механизму позволяют с лёгкостью рубить дрова на любые части.

Основным недостатком конструкции можно считать низкий уровень безопасности. Во время работы можно машинально подставить пальцы под режущий элемент. Также использование такого изделия хотя и облегчает процесс работы, но всё равно придётся потрудиться: необходимо раскачивать рычаг и оперативно подкладывать дрова.

Обзор лом-колуна:

Рубить колоды с сучками и так называемые «рогатки» намного сложнее. Для этого нужно несколько раз попасть в одно место. Но даже это не всегда помогает, поэтому приходится переворачивать полено другой стороной и наносить удары ещё несколько раз.

Изделия с электрическим приводом

Механические модели дровоколов с электрическим двигателем, по сравнению с ручными, существенно облегчают труд работника. Но стоимость таких изделий намного выше. Придётся потратить значительную сумму на электропривод и все необходимые комплектующие.

Дровокол конусный резьбовой своими руками:

Такие изделия имеют две разновидности — винтовые и реечные. Они состоят из следующих элементов:

1. Винтовые модели. В качестве режущего элемента выступает металлический конус с резьбой. Она нарезана в противоположную сторону относительно вращения вала. При работе конус благодаря винту проходит вглубь и раскалывает полено на две части.
2. Сделать колун для дров можно с реечной передачей. Принцип работы сложный, как и сама конструкция. Лезвие установлено в горизонтальном положении на столешнице. К нему прикладывают полено, а с обратной стороны прижимают зубчатой рейкой. За счёт вращения шестерни рейка прижимает колоду к лезвию и раскалывает его.

Пользуясь механическими дровоколами помните о технике безопасности

Реечная модель имеет только один элемент классической конструкции — лезвие колуна. В качестве альтернативы электрическому мотору можно использовать обычный одноцилиндровый двигатель на бензине. Его можно снять со старого мотоцикла. Также можно установить вал отбора мощности от сельскохозяйственного мотоблока.

При изготовлении механического колуна своими руками придётся потратиться на производство конуса и направляющей рейки. Все остальные элементы, такие как электрический или бензиновый мотор, столешница, можно найти в хозяйстве, снять со старой техники и тому подобное. Но конус и направляющую рейку самостоятельно без специальных умений не получится сделать, придётся заказывать такие работы у токаря и слесаря.

Изготовление колуна – трудоемкий и затратный процесс, однако его польза окупит их сполна

Если говорить о безопасности во время работы, то реечный вариант более предпочтителен в этом плане. Полено всегда находится под рамой, и нужно только беречь руку. Конусный вариант намного проблематичнее.

Колода может завибрировать и произвольно закрутиться, при этом человек не будет способен её удержать, так как мотор остаётся включённым. Бывают случаи, когда на полено закручивается одежда. Последствия могут быть тяжёлыми. Поэтому требуется особенная осторожность во время работы.

Колун из топора:

Если бюджет небольшой, такой вид изготавливать самостоятельно не рекомендуется в силу дороговизны комплектующих. Лучше приобрести заводские аналоги. Основа конструкции — опорная рама. Кроме этого, гидравлический колун состоит из следующих элементов:

• электрический двигатель;
• гидроцилиндр с высоким давлением;
• масляный насос;
• масляный бак с фильтром;
• лезвие, в основном крестообразной формы;
• железный толкатель.

Заводские конструкции могут рубить колоды с усилием в 5−10 тонн, при этом сразу разделяя их на 4 части. Работает конструкция следующим образом:

1. Мотор запускается. Давление в системе поднимается до нужной величины, а остатки масла возвращаются обратно в бак.
2. При нажатии на ручку управления жидкость давит на цилиндр, который, в свою очередь, толкает направляющую с поленом к лезвию.
3. После того как колода раскололась, оператор устройства направляет ручку в обратный режим. Жидкость начинает давить на поршень с другой стороны, чем возвращает его в исходное положение.

Гидравлический колун поможет сэкономить силы при колке дров

Трудозатраты при выполнении работы минимальные, так как оператор просто кладёт колоды и включает привод. Безопасность тоже на высоком уровне, поскольку во время движения устройства рука человека находится далеко.

Нюансы по выбору

Самой сложной в самостоятельном изготовлении является реечная конструкция. Необходимо выточить направляющую рейку, а к ней зубчатую передачу. Также нужно правильно рассчитать придаточное число и скорость вращения. Другие модели колунов делаются значительно проще, поэтому их и рекомендуется изготавливать в домашних условиях.

Конструкцию и её тип следует выбирать в зависимости от условий работы, наличия материалов и бюджета для постройки.

Выбирая колун исходите из всех нюансов, это позволит обезопасить себя от лишних затрат

1. Если в доме нет электричества или оно появляется лишь время от времени, то лучше выбрать простую бюджетную модель с ручным приводом.
2. Немного сложнее постройка конусной модели с электроприводом. Для этого необходимо подготовить мотор мощностью в 1−3 кВт. Таким образом можно получить автоматическую модель колуна за относительно небольшие деньги.
3. Для людей с небольшими физическими возможностями, например пенсионеров, лучше делать гидравлические модели. Но сложность заключается в дорогостоящих комплектующих. Металлический резервуар для жидкости можно сварить и самому.

Самостоятельное производство дровокола

Изготовление механического колуна для дров своими руками на пружинном механизме — несложная задача, особенно если человек имеет начальный опыт работы со сваркой. Хотя, с другой стороны, можно использовать и болтовые соединения. В этом случае из инструментов понадобится болгарка и дрель. Ими работать нетрудно, поэтому даже без предыдущего опыта изготовить дровокол не составит труда.

Для самостоятельного изготовления механического колуна поможет данная схема

Конструкция колуна может быть любой, главное — её мощность, качество производства и устойчивость. Но перед началом производства необходимо сделать правильные расчёты и подготовить чертежи. Колун для дров своими руками в этом случае сделать несложно даже начинающему мастеру, причём качество будет довольно хорошим.

Важно вычислить, какой будет оптимальная длина рычага по соотношению к грузу на лезвии. Важно также придерживаться правильного расположения пружины и шарнира, расстояния между ними.

Старайтесь выбирать более качественные материалы для своего колуна, которые прослужат вам долгие годы

Если неправильно рассчитать размеры конструкции, то изделие не будет в полной мере выполнять своей функции. К примеру, колун может быть очень слабым, поэтому нужно будет прикладывать много усилий. Принцип работы понять несложно. Чем дальше будет фиксироваться пружина от шарнира, тем большей мощностью колун будет обладать, но при этом длина рычага должна равносильно увеличиваться. Нужно найти идеальное место, где и пружина будет иметь достаточную силу, и не будет тяжело впоследствии поднимать рычаг и натягивать пружину.

Для производства простого рычажного дровокола можно использовать подручные материалы:

• амортизирующая пружина от легкового автомобиля (ВАЗ или подобные);
• готовое лезвие для колуна или заготовка из стали для самостоятельного производства;
• труба, диаметр которой совпадает с диаметром пружины;
• стальные трубы, профили и другой металлопрокат для изготовления рамы.

Дровокол конусный резьбовой:

Для изготовления шарниров необязательно использовать механизм на подшипниках. Сама конструкция получается довольно массивной, поэтому достаточно обыкновенного вала и втулки. Такие же механизмы устанавливаются в качестве петель на ворота.

Процесс изготовления тоже несложен. В каждом отдельном случае необходимо опираться на подготовленные расчёты и чертежи, а они могут быть разными. Все действия необходимо совершать в такой последовательности:

• отмерить и обрезать с помощью болгарки элементы рамы;
• собрать раму с помощью сварных швов или болтового соединения;
• изготовляются чаши и устанавливается пружина;
• на последнем этапе прикрепляется груз и лезвие колуна.

Если конструкция выйдет не очень устойчивой, то к нижней части привариваются дополнительно трубы для увеличения опорной площади.

Правильный колун своими руками:

Главное, придерживаться общих рекомендаций по изготовлению и следовать чертежу. Для более простого варианта можно сделать колун в форме топора, но с удлинённой ручкой и тяжёлой режущей частью. Даже самая примитивная модель поможет хозяину в заготовке дров на зиму.
