Дровокол своими руками чертежи размеры с редуктором

Колоть дрова физически развитому человеку скорее приятно, чем в тягость. И, безусловно, полезно: это занятие гармонично нагружает все группы мышц. Но – что чересчур, то не здраво. Если колка дров изматывает и/или не оставляет сил на прочие домашние дела, то дровокол на хозяйстве, конечно, нужен. Однако выбирать прототип по техническим особенностям известных промышленных изделий в таком случае вряд ли целесообразно хотя бы потому, что разновидностей их конструкций десятки и применение каждой требует мер безопасности, далеко не всегда выполнимых в домашних условиях. Поэтому, чтобы сделать дровокол своими руками, нужно сначала определить, для какой именно цели он нужен:

  1. Для регулярной подготовки большого количества дров на отопление большого дома в суровом климате;
  2. То же, но дом небольшой и/или расположен в месте с мягкой зимой, т.е. дров требуется немного;
  3. Для нерегулярной подготовки дров как дополнительного топлива (напр., к углю) или для обогрева подсобно-хозяйственных помещений;
  4. Для эпизодической подготовки дров для декоративных теплотехнических приборов (напр. камина) или на обогрев зимней дачи выходного дня.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

  • Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
  • То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
  • Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Примечание:
 чурак (лесотехнический термин) – необработанная лесина без комля и кроны или часть ее. Употребление разговорных синонимов чурбак, чурбан и чурка безусловно правомерно, если нет разночтений по контексту.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Но и чего не надо

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Когда дров нужно много

Для массовой подготовки дров применяются дровоколы нажимного типа с гидравлическим или механическим реечным толкателем и неподвижным рабочим органом – колуном. Толкатель пихает чурак на колун, который и раскалывает его на 2, 4 или 8 сегментов, пригодных для загрузки в топку печи. В том и другом случае скорость подачи чурака на колун определяется более всего свойствами древесины и составляет 4-5 см/с. Чтобы на обратном ходу толкателя движок не «рвал обороты» и не потреблял слишком много топлива/электричества, скорость обратного хода берут 7-7,5 см/с. В таком случае за утро можно заготовить до полутонны и более дров.

Примечание:
 не колите на сегменты сырые свежерубленые чураки. Год они должны сохнуть с торцов в отдельной секции поленницы или дровяника. Если наколоть на дрова еще сочащиеся соком чурки, то дерево в процессе дальнейшей сушки потеряет до 15-20% теплотворной способности. А вы – соотв. денег на топливо.

Еще о безопасности

Самодельный дровокол может быть выполнен аналогично фабричным с горизонтальной или вертикальной подачей чурака, см. рис.:

Дровоколы вертикального типа компактнее и позволяют применить более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака косослойного, суковатого, свилеватого, кривого и/или с непараллельными спилами либо его фрагментов много больше, чем из горизонтального; боковые лапы тут, как говорится, для спокойствия души. Кроме того, оператор горизонтального дровокола нормально находится вне зоны разлета частей чурака в нештатной ситуации; поражен он может быть только рикошетом. У вертикального дровокола зона разлета обломков практически круговая и люди вокруг него поражаются ими напрямую с полной силой. Поэтому своими руками из случайных подручных материалов лучше делать дровокол горизонтальный, а вертикальный только тогда, когда подходящего места очень мало. Типичный случай – стационарный дровокол с электроприводом. Оставлять его под открытым небом нельзя по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.

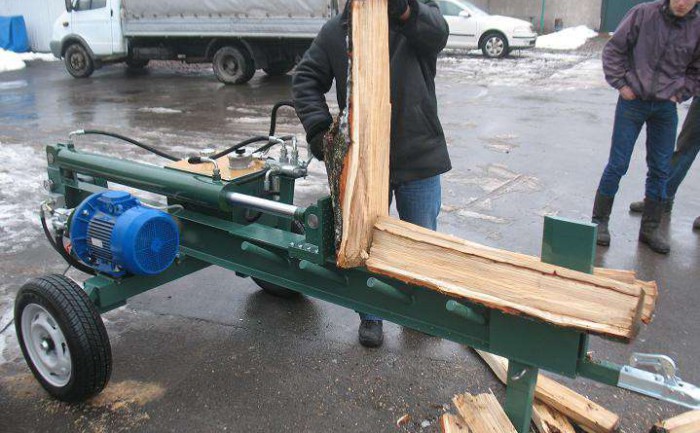

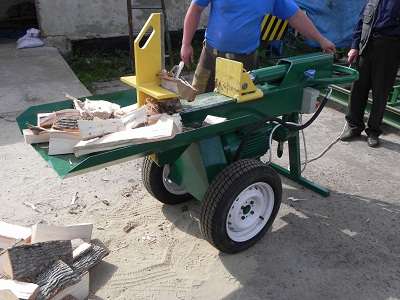

Гидравлический

Гидравлический дровокол в данном сегменте наиболее экономичен и производителен. Определяется это внешней характеристикой гидропривода, см. далее, и тем, что мотор привода гидронасоса работает в стабильном режиме. Схема устройства, внешний вид и схема гидропривода с одним насосом показаны на рис.: мотор привода вращает гидронасос, тот нагнетает масло из бака в систему, а распределитель подает его в полости гидроцилиндра прямого и обратного хода.

Существенный недостаток – владельцу-оператору нужно иметь навыки работы с гидросистемами и их обслуживания. Менее существенный – необходимость периодической замены масла, которое денег стоит. Еще недостаток (в данном случае небольшой) – мощность мотора отбирается и на прямом, и на обратном ходу, поэтому при наличии комплектующих (см. далее) умельцы иногда делают гидросистемы с 2-мя насосами для прямого и, маломощного, для обратного хода, см. ролик:

Видео: самодельный гидравлический дровокол

Примечание:
 своими руками вполне возможно сделать и гидравлический дровокол вертикального типа, см. видео ниже:

Видео: гидравлический дровокол вертикального типа

Безопасность гидродровокола средняя: возвратной пружины нет, и время переключения на обратный ход довольно велико – порядка 0,5 с у лучших фирменных конструкций. За этот промежуток «вредный» чурак может успеть лопнуть и разлететься, даже если оператор опытен и реакция его мгновенна.

Делать или покупать?

Первое, что нужно решить, если гидродровокол вам уже приглянулся – а не лучше ли купить готовый с гарантией? Хороший агрегат на дизтопливе для двойного расщепа прямослойных чураков до 20 см диаметром можно найти за сумму до 20 тыс. руб. Устройство для колки чурок до 30 см с отдельными сучками и свилями на 4 сегмента (что оптимально для печи) с регулировкой высоты колуна и автосвалом поленьев (см. рис. справа) обойдется до 25-27 тыс. руб. За высокопроизводительный дровокол для расщепа на 8 сегментов суковатых и свилеватых кряжей до 60 см диаметром придется выложить более 100-120 тыс. руб.

В то же время комплект узлов вразброс для самодельного гидродровокола стоить будет не менее 60 тыс. руб. Даже если у вас в сарае валяются части старой гидросистемы, это не выход. Во-первых, изношенные узлы гидросистем мало ремонтопригодны. Во-вторых, гидроцилиндры спецтехники рассчитаны на большую скорость подачи, чем оптимальная для колки дров. Соответственно, насос придется поставить избыточно производительный, а мотор для его привода заведомо более мощный. В итоге либо расход топлива окажется существенно больше, либо упор слабее, чем у заводского прототипа.

Если все же делать

Допустим, в вашем хламе есть или можно купить по дешевке узлы гидросистемы от мини-экскаватора или другой мини-спецтехники (эти как раз подойдут). В таком случае гидроцилиндр подбирают (или определяют производительность дровокола) по усилию расщепа:

  • Чурак 20 см напополам – 2 тс прямослойный; 2,7 тс немного суковатый/свилеватый.
  • Чурак 25 см – 2,3/2,7 тс соответственно.
  • То же, на 4 сегмента – 3/4 тс.
  • Чурак 30 см на 4 сегмента – 3,5/4,5 тс.
  • То, же на 8 сегментов – 4/5,5 тс.
  • Чурак 40 см на 8 сегментов – 5,5 тс /7 тс.

Далее по скорости подачи 4 см/с и объему гидроцилиндра определяют производительность гидронасоса и, по спецификации на гидроцилиндр, подбирают подходящий по давлению. После этого выбирают распределитель. Затем задаются КПД гидросистемы 75% и выбирают приводной мотор нужно мощности с запасом 5-10%. Дополнительно по внешней характеристике приводного мотора смотрят наиболее экономичные его обороты и проверяют, соответствуют ли они таковым насоса. Шланги, вентили и пр. арматура подбираются по рабочему давлению с запасом (для любительской конструкции) не менее 50%.

Колун

Самая ответственная часть самодельного дровокола – его колун. Любители делают его из старых рессор грузовых автомобилей. По качеству материала это лучше не бывает, но рессорные листы немного изогнуты, что уменьшает производительность и увеличивает травмоопасность изделия. Наилучший вариант – верхние 1,5-2,5 см головки старых рельс. Зеки для своих ножей очень ценят еще бандажи ж/д колес и вагонные буфера (они тоже прошли долгий холодный наклеп), но на колун дровокола они меньше подходят по конфигурации.

Взаимное расположение ножей колуна также очень важно. Выступающий вперед горизонтальный нож (слева на рис.) сразу же делает дровокол травмоопасным и, скорее всего, в нем застрянет и тонкий прямослойный сосновый чурак. Встречать чурку должен вертикальный нож, заточенный на прямой (симметричный) клин, поз. 1 в центре. Горизонтальный нож отстоит на 15-20 мм кзади и затачивается на верхний косой клин, поз. 2. Очень полезно снабдить вертикальный нож накалывателем снизу (поз. 3 слева) высотой ок. 30 мм выступающим прим. на 20 мм вперед. Такой колун будет лучше расщеплять корявые чураки, если их класть на ложемент самой ровной стороной вниз. Углы заточки таковы:

  • Вертикальный нож для мягкой и/или прямослойной древесины (кроме березы) – 18 градусов (3 толщины ножа).
  • То же, для твердой мелкослойной древесины и березы – 15 градусов (3,7 толщины ножа).
  • Горизонтальные ножи – 15 градусов.
  • Накалыватель – 22-25 градусов (2,5-2,7 толщины ножа).

Реечный

Реечный дровокол дешевле гидравлического: фирменный можно купить за 8-17 тыс. руб. Его устройство показано на рис. – толкатель на зубчатой рейке подается мелкой шестеренкой-трибой (или трайбом). Передаточное отношение от мотора на вал трибы рассчитывается по скорости подачи 4 см/с.

Своими руками сделать дровокол с реечным приводом также легче – на основу вполне подойдут детали реечного домкрата (можно старые). В эксплуатации реечный дровокол также проще: полностью отпадает уход за гидросистемой. Безопасность его наибольшая: достаточно отпустить рычаг прижимного ролика (или с перепугу бросить его рефлекторно), как возвратная пружина поднимет рейку над трибой и отбросит ее назад.

Главный недостаток реечного дровокола – плохая в данном случае внешняя характеристика (поз. Р на рис. ниже): при приближении скорости подачи к нулевой упор резко растет, а затем также резко падает до нуля. Т.е., если в чураке окажется дефект, в котором колун завязнет, привод сильно рванет (что может вызвать его поломку), а потом усилие трибы будет тратиться на то, чтобы отталкивать от себя рейку, а не толкать ее вперед. Выглядит это так: рычаг подачи (если не отпущен) больно бьется в руке, механизм трещит, дрожит, может и поломаться. Начальный участок внешней характеристики гидропривода мягкий: наибольший упор создается при нулевой скорости подачи. Если гидродровоколу попадется уж очень упрямый чурак, он будет так же упрямо пихать и пихать его на колун; может быть, и расколет.

Первое следствие жесткости начальной ветви внешней характеристики реечного дровокола – нужна большая мощность мотора. Сдвиньте значения усилия расщепа для гидропривода в списке выше на одну позицию, а 40 см чурак и 2/2,7 тс для 20-сантиметрового выкиньте – получите исходные данные для расчета реечного привода; правда, его КПД можно принять 0,85. Второе – внутренним дефектом чурбана, способным затормозить колун, может оказаться и попавшая в расщеп кора. Как следствие, реечный привод пригоден более для малопроизводительных ручных механических дровоколов (см. далее) с адаптивной внешней характеристикой «мотора» – наших мышц.

Примечание:
 плохая внешняя характеристика реечного привода до некоторой степени может быть улучшена цепной передачей от мотора на ведущий вал, см. далее.

Когда дров нужно меньше

Для расщепа чураков на дрова в более мягком климате или для отопления небольшого строения более всего подходит винтовой дровокол. Его производительность невысока; пользование им требует определенного навыка и достаточно крепких рук. Но, вопреки распространенному мнению, винтовой дровокол мало чувствителен к дефектам чурака, т.к. его рабочий орган колет дерево, ввинчиваясь в него и надпиливая. Вследствие этого винтовой дровокол и экономичен: с мотором на 2,5-3 кВт может колоть чураки до 40 см диаметром и 60 см высотой; с мотором от стиральной машины – более-менее прямослойные диаметром до 20-25 см.

Примечание:
 винтовые дровоколы с моторами от стиралок делают многие, тем более что и частота вращения подходящая, см. ниже. Но насаживать в таком случае колун прямо на вал двигателя не надо – от боковых усилий не рассчитанный на них корпус мотора скоро поведет или, если он силуминовый, то треснет. Колун надо посадить на ведущий вал в опорах, а его связать с валом двигателя демпфирующей передачей или муфтой, напр. из отрезка дюритового шланга.

Устройство винтового дровокола показано слева на рис. Рабочий орган – конический винт с фасонной упорной левой резьбой; частота вращения 150-1500 об/мин (оптимально 250-400). Почему резьба левая? В основном потому, что большинство людей правши и правая рука у них сильнее; если вы левша, то вам много удобнее и безопаснее будет работать с винтовым колуном правого вращения.

Чурак на винтовой колун подается вертикально, иначе неизбежна ситуация, показанная справа внизу на рис. Чурак обязательно придерживается руками (справа вверху), поэтому винтовой дровокол приспособление потенциально опасное. Правая рука, более сильная и ловкая (у левшей – левая) удерживает остаток чурака от подтягивания колуном под себя (важен в этом отношении и клиновый упор, см. ниже), что неизбежно вызывает неустранимую поломку механизма и почти всегда травму оператора. Поэтому откалывать поленья нужно от той части чурбака, что под левой рукой (правой у левшей), и следить, чтобы под правой (левой) не оставалось слишком мало. Если колун наткнется в массе древесины на вязкое место (сучок, свиль), он может как бы намотать на себя чурак сверху и выгнуться вниз; предотвращает подобную ситуацию клиновый упор под колуном.

Особенности конструкции

Безопасность, производительность и удобство пользования винтовым дровоколом с одни и тем же мотором сильно зависят от рациональной конструкции и ее правильного исполнения таких узлов конструкции, как клиновый упор, приводной механизм, ведущего вала и его опоры. На экономичность винтового дровокола более влияет конфигурация колуна.

Упор

Клиновый упор критический элемент всей конструкции. Его отсутствие или неправильное выполнение не только делает дровокол опасным, но также снижает его производительность, надежность и возможности: чураки дровокол с неправильным упором берет меньшие, медленнее, а сам быстрее изнашивается и чаще ломается.

Оставлять колун высоко висячим без нижнего упора, да еще и с ведущим валом, держащимся только в подшипниках (слева на рис.) – грубейшая ошибка. Возможностей подтянуть под себя деревяшку и самому выдраться из слабых опор вместе с согнувшимся валом здесь у колуна хоть отбавляй, а расщепить чурак, вгрызаясь в него высоко над нижним спилом, трудно. Но простая стальная пластина вместо упора (в центре) ничуть не лучше: при тех боковых усилиях, что возникают при колке, тут все равно, 4 мм сталь или картон.

Правильный клиновый упор винтового дровокола – массивный цельнометаллический, надежно прикрепленный к прочной станине, справа. Длина упора такая, чтобы свободен был носик колуна на 1/3-1/2 длины резьбовой части. Ширина упора на всем его протяжении равна диаметру колуна в данном сечении минус 3-4 высоты резьбы, см. далее. Зазор между упором и хвостовиком колуна не более 1,2-2 мм; лучше, если сможете сделать зазор 0,5-0,7 мм; пусть в работе колун сначала чуть-чуть трется об упор, ничего страшного, зато прослужит долго и надежно. Высота упора прим. 2/3 диаметра хвостовика колуна; для 75-мм в пределах 50-60 мм.

Суть действия такого упора в том, что прихват и подтягивание чурака в начале рабочего хода легко парируются руками. Когда колун достаточно ввинтится в дерево, прихваченный чурак рукой уже не удержишь. Но в таком случае подтянутая часть низом ударится о боковину упора; возможно, отщепится и отлетит. Прихват за часть чурака под правой рукой ослабнет и не вывернет колун вверх, а прихват за левую часть прижмет его к упору. Если привод и обойма ведущего вала сделаны правильно, механизм остановится и ситуация не разовьется до угрожающей.

Привод

У внешней характеристики винтового дровокола есть неприятная особенность, аналогичная таковой реечного – нулевой ход по резьбе при нулевом вращении. Только здесь не рейка отталкивается трибой, а колун тянет чурак под себя. В то же время, если колун наткнется на вязкую препону в дереве, в большинстве случаев ему достаточно прорваться вначале, потом он пойдет пилить сучок или свиль, хотя и медленнее. Помочь в данном случае может инерция привода: на мгновение дровокол как бы превращается в механоударный.

Инерцию на вращение обеспечивает ременная передача с достаточно массивным ведомым шкивом, слева на рис., но без дополнительных предохранительных элементов (см. ниже) это решение сомнительное: если «затык» не сорван, а шкив-маховик тяжелый, то весь механизм может поломаться и возникнет опасная ситуация. Гораздо лучше в этом отношении цепная передача, справа на рис. Цепь сама тяжелая, а из-за люфта в сочленениях ее звеньев один сильный достаточно продолжительный рывок разбивается на ряд резких частых, и колун легче преодолевает «затык». Сравните: как лучше вбить гвоздь в стену, не согнув – лупануть раз наотмашь или частыми мелкими ударами?

Опора ведущего вала

Инертность цепи все же невелика и, если колоть приходится корявые чурки, желательно все же снабдить дровокол накопителем механической энергии в виде массивного ведомого шкива ременной передачи. Безопасность устройства тогда обеспечивается введением в опорную конструкцию вала заведомо слабого звена.

Пример такого решения дан на рис. справа. Слабое звено здесь пара шплинт – шплинт-гайка (поз. 1 и 2). Дополнительно – фрикционное сцепление шкива 5 через толстую шайбу 3. Ведущий вал 10 простой конфигурации, и обычные шарикоподшипники 4 (лучше все же самоустанавливающиеся) фиксируются стаканами-проставками 6 и 8 между цапфами подшипников и цапфой заднего и шкивом. Крышки 7 запрессовываются в корпус 8, и весь опорный узел крепится к станине любым удобным способом.

Шплинт-гайка шплинтуется не полностью; хватит 1-2 шплинтов (подбирается опытом). Гайка обычная правая. Если рывок маховика не помог колуну преодолеть затор, шплинт срезается, гайка развинчивается и колун останавливается. Оператор выражается, как умеет, но ничего страшного не случилось, а поломка легко устранима.

Винт-морковка

Так называют рабочий орган винтового дровокола за внешнее сходство с корнеплодом. Дровокольная морковка в работе также и пилит дерево, поэтому колка дров винтом дает довольно много опилок, см. рис.. Если сарай или птичник отапливаются печкой на опилках (бубафоней и т.п., это может быть и кстати. Но вообще-то пускать за сезон до 10-12% топлива в труху нежелательно. Помочь делу в данном случае может изменение профиля резьбы винтового колуна.

Чертежи 2-х вариантов колуна-морковки для винтового дровокола даны на след. рис; посадочные размеры одинаковы, под хвостовик ведущего вала на чертеже выше.

Слева обычная конструкция с резьбой пилообразного профиля: опилок и мелкой щепы дает довольно много, дефекты дерева преодолевает неважно, в плотной мелкослойной древесине нередко вязнет. Справа – винтовой колун со специально профилированной резьбой, мало пилящий дерево, но хорошо преодолевающий его дефекты. Кроме того, специальная профилировка резьбы позволила увеличить угол при вершине конуса с 19,85 до 26 градусов. Рабочий орган стал короче; следовательно, один и тот же чурак расщепит быстрее. Кроме того, спецрезьба слабее цепляется за дерево и работать с таким колуном безопаснее. Для нарезки специальной резьбы понадобится фасонный резец, но и тот, и другой винтовой колун можно выточить своими руками на настольном токарном станке, см. видео:

Видео: изготовление “морковки” для дровокола в гараже

Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Видео: колун для дров на пружине

Примечание:
 не стоит делать механический дровокол с колуном, скользящим по опоре, см. рис. справа выше. По обуху колуна нужно лупить кувалдой, и все равно он то и дело заклинивает.

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Когда дрова нужны иногда

Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».

Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.

Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

В любом хозяйстве, где для отопления жилых помещений применяются или котлы на дровах, заготовка требуемых запасов такого топлива и подготовка его к использованию традиционно занимает немало времени и физических усилий. Поэтому некоторые рачительные хозяева стараются каким-то образом облегчить и ускорить этот процесс, механизировав его. И отличным решением становится дровокол, который может быть приобретен в готовом виде или же сделан самостоятельно.

Совет специалиста! Важно обратить внимание именно на тип резьбы: необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на резьбовой конус!

Изготовить дровокол своими руками – задача непростая, но все же для хорошего, мастеровитого хозяина – вполне решаемая. Это может быть чисто механический вариант, либо установка, оснащенная гидравлическим приводом, электрическим или жидкотопливным двигателем. Разработано немало различных моделей самодельных дровокольных станков, имеющих существенные различия в принципе действия, в габаритах, сложности конструкции, рассчитанных на передачу горизонтального и вертикального усилия и т.п. Чтобы определиться с тем, какой именно колун станет наиболее приемлемым и для самостоятельного изготовления, и в дальнейшей эксплуатации, имеет смысл рассмотреть несколько вариантов, доступных для сборки в условиях домашней мастерской.

Существующие разновидности конструкций дровоколов

Колка большого количества дров вручную, возможно, и полезна для здоровья, но ее никак нельзя назвать слишком приятным занятием. Кроме того, этот процесс занимает немало времени. Поэтому дровокол в хозяйстве никогда не станет лишним.

При выборе конструкции этого прибора для самостоятельного изготовления не стоит всецело ориентироваться на разновидности, предлагаемые к приобретению в специализированных магазинах. Их достаточно много, и каждый из дровоколов требует соблюдения определенных правил безопасности, которые не всегда выполнимы в домашних условиях. В связи с этим первое, что необходимо сделать, планируя изготовление подобного приспособления самостоятельно — это определиться с тем, для заготовки какого количества дров и в каких климатических условиях он необходим. Возможны различные варианты:

  • Для регулярной заготовки большого объема дровяного топлива, необходимого для отопления крупного дома, расположенного в регионе с суровым климатом.
  • Для подготовки небольшого количества дров для домов в регионах с мягким зимним климатом.
  • Для периодической колки дров, которые используются в дополнение к основному топливу — углю, брикетам и т.п., или же для обогрева хозяйственных нежилых помещений.
  • Для заготовки небольшого объема топлива для камина или же отопления дачи в зимний период при посещении ее в выходные дни.

* * * * * * *

Чтобы изготовить самостоятельно установку для колки дров, при условии уже разработанной схемы, наличия материала и необходимых инструментов, потребуется, наверное, два — три дня. Но зато в дальнейшем будет сэкономлено значительно больше времени и сил при заготовке запасов топлива на зиму.

В завершение – видео, в котором показан совсем небольшой дровокол винтового типа, продемонстрированы его немалые возможности. Кстати, там будет хорошо заметен и тот довод, что поленья подаются на раскалывание исключительно вертикально.

Видео: Небольшой самодельный винтовой дровокол в работе

Обновлено:

2016-09-10

Дровокол своими руками используют, как правило, жители сел и поселков, которые отапливают свои дома при помощи дровяных заготовок. Приобрести профессиональную установку весьма дорого и не по карману обычному сельскому жителю. К тому же такие станки в основном применяют на больших предприятиях. Однако при желании соорудить дровокол своими руками нетрудно, механизм его нехитрый и крайне полезен в загородном хозяйстве.

Приспособление для колки дров подразделяют на механическую и гидравлическую модификацию. В зависимости от подачи бревен на установку классификация по ориентации бывает горизонтальной, вертикальной или смешанного типа.

Самодельный дровокол также классифицируется по источнику питания. Это могут быть модели как с электрическими или бензиновыми двигателями, так и одновальные — на тракторной тяге. Все эти приспособления для колки дров отличаются друг от друга спецификой установки и индивидуальностью по части принципа работы.

Однако у всех дровоколов есть общие положительные качества:

  1. Минимизация сил при колке дров.
  2. Быстрота и результативность в работе.
  3. Оптимизация физических усилий: человеку не нужно постоянно нагибаться в процессе колки.
  4. Мгновенная готовность к работе: потребуется только подключить прибор.
  5. Выносливость в течение эксплуатации агрегата: он имеет возможность беспрерывно колоть дрова на протяжении длительного периода.
  6. Универсальность: колоть дрова с помощью дровокола сможет даже человек без особых преимуществ в физической силе.

Из минусов можно назвать завышенную цену при покупке уже готового дровокола, а также сложность механизма, если делать гидравлический дровокол своими руками.

Простой дровокол своими руками

Наиболее легкой системой самостоятельного изготовления приспособления для колки дров являются конусные дровоколы. В их основе заложен стальной конус с резьбой, который приводится во вращательное движение с помощью электродвигателя. Сложность при создании такого дровокола может создать только конус, так как его нужно будет выточить на токарном агрегате.

Перед тем как сделать дровокол своими руками, нужно приобрести следующие инструменты и материалы:

  • силовой агрегат — электродвигатель или бензомотор;
  • редуктор;
  • подшипники;
  • станину (лучше металлическую);
  • рабочий конус — буравчик.

Все эти инструменты и материалы для дровокола подбираются индивидуально, определенной схемы не существует. В этом случае приспособление для колки дров будет предельно точно отвечать всем условиям и обеспечит требуемую рабочую производительность.

Самодельный дровокол, в основе которого лежит резьбовой конус, вытачивается на токарном станке, затем с помощью болгарки на нем делают спиралевидную резьбу. Далее конус насаживают на вал с подшипниками, где его фиксируют с помощью штифта для дальнейшей возможности снятия с вала и производства замены буравчика.

Во время колки дров конус может заклинивать в бревне, поэтому возможность снятия его с вала необходима.

Далее между двигателем и валом монтируется редуктор или распорка из труб и гаек. Редуктор необходим для того, чтобы повысить крутящий момент, понизить обороты, а также обеспечить стабильное давление воздуха перед каждым ударом. Распорка же из труб и гаек предназначена для натягивания цепи.

Самодельный дровокол готов, нужно только включить механизм и привести конус в движение. Когда он начнет вращаться, на него с помощью упора наводится бревно. Таким образом рабочий конус, вкручиваясь в древесину, расколет ее пополам.

Гидравлический дровокол своими руками

Для обрабатывания большого количества бревен на дрова рекомендуется смастерить или купить гидравлическую модель дровокола. В таком приспособлении главным силовым компонентом является цилиндр, шток которого выдвигается под действием давления жидкости внутри. С этой целью в конструкции предусмотрен насос и электродвигатель.

Чтобы изготовить дровокол своими руками, логически правильным будет использовать чертежи со схемами. Гидравлический колун может быть сделан на штоке или в конструкции упора. Это устройство статично, что повышает прочность всей конструкции.

Самая легкая модель собирается следующим образом: в нижней части вертикальной рамы на платформе монтируется автомобильный домкрат. Затем вместо режущего элемента, ножа, устанавливается конусный клин. Верхняя часть рамки разъемная, для удобства регулировки под размер и длину раскалываемого бревна. Клин же подводится к дровам с помощью центрального винта, затем в процесс колки вступает домкрат. Однако гидравлический дровокол своими руками, смонтированный на неподвижной станине, требует некоторых знаний и навыка, поэтому не рекомендуется мастерить подобный аппарат без опыта.

Ориентируясь же при выборе конкретной модификации, нужно учесть следующие характеристики дровокола:

  1. Сила раскола, зависящая от габаритов цилиндра и мощности электродвигателя. Она колеблется в пределах от 4-10 т.
  2. Максимальная величина заготовки — 0,5-2,0 м.
  3. Расположение древесины — отвесное или лежачее.
  4. Мощность мотора в зависимости от типа двигателя — от 1,2-2 кВт.

Гидравлический дровокол имеет большую пропускную способность, в связи с этим его часто используют в коммерческих целях. Однако его можно установить и у себя дома, подобное устройство способствует удобному и качественному расколу дров для отопления дома, бани и прочего подсобного хозяйства. Соорудив его своими руками, можно сэкономить немалую сумму, однако важно учесть при этом максимальный диаметр заготовки и скорость ее обрабатывания.

Множество для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Подобное устройство позволяет справиться даже с большими поленьями и бревнами

Читайте в статье

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

  • по методу укладки бревна.
     Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
  • максимально возможные значения укладываемых дров.
     В зависимости от этого фактора оборудование делится на промышленное и бытовое;
  • типы привода.
     Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

  • простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
  • для малых объемов рекомендуются устройства механического типа;
  • к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

  • электрический дровокол с вертикальным расположением полена;
  • устройство реечного типа;
  • винтовой отличается большой мощностью;
  • гидравлический.

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Аппарат состоит из следующих частей:

  • мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
  • станина представляет собой настольную поверхность, куда складываются дрова;
  • редуктор применяется для контроля за оборотами.

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших , и .

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

  • расположение бревен по вертикали или горизонтали;
  • допустимые размеры;
  • габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
  • мощность мотора.

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

  • возможная длина полотна;
  • разновидность колуна;
  • сила, которая применяется к заготовке.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.

«

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и .

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация!
 Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный , крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Пользуется популярностью модель дровокола с двигателем от . Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

При печном отоплении необходимость ежедневно махать топором быстро переходит в разряд рутины и отнимает много времени. Тут и встает вопрос о механизации процесса – нужно сделать дровокол своими руками! Существует много вариантов изготовления самодельных автоматизированных колунов – от простейших до полупрофессиональных. Используйте пошаговые инструкции и полезные советы от тех, кто уже забыл, когда держал в руках обычный топор, чтобы собрать свой инструмент.

Простые механизмы для колки дров из подручных материалов

Виды дровоколов:

  • механический (как правило, состоит из ножа, рамы и пружины);
  • винтовой (раскалывает дрова, вкручиваясь внутрь);
  • гидравлический (имеет ножи-стамески, позволяющие измельчить полено).

Дровокол для дома

Ручной механический дровокол простой сборки

Механический (или ручной) агрегат для колки дров не предполагает подключения мотора. Он лишь позволяет прикладывать меньше усилий при раскалывании поленьев.

Вот наиболее безопасный способ, как сделать дровокол своими руками:

  1. Сварить круглую раму, немного превышающую диаметр поленьев (оптимально 23 см).
  2. Для этого в качестве основы необходимо взять круг из толстого металла и приварить к нему две трубы, высотой 35 см.
  3. Сверху на конструкцию приварить кольцо, чтобы получился цилиндр.
  4. Внизу закрепить металлический нож острием вверх.
  5. В основании просверлить отверстия для крепления.

Полено в таком дровоколе нужно устанавливать сверху на нож. Ударяя по нему кувалдой, вы делаете свой труд более безопасным. Ведь отсутствует возможность пораниться топором!

Внимание! Такой механизм подойдет только для мягких пород дерева, легко поддающихся расколке. Полученные дрова годятся для растопки камина. Для дуба или вяза это приспособление окажется бесполезным.

Безопасный дровокол ручного типа

Схема изготовления пружинного колуна

Следующая идея, как сделать дровокол в домашних условиях – это изготовление механизма на пружине. Составляющие:

  • отрезок швеллера;
  • металлические уголки;
  • пружина (от автомобиля);
  • пластина-нож (можно от старого колуна);
  • отрезок трубы, немного меньше пружины в диаметре;
  • шарнирный узел
  • утяжелитель (рельса).

Основа инструмента

Процесс изготовления:

В первую очередь необходимо при помощи сварки сделать опору дровокола.

Подготовить площадку для пружины.

Выпиливание отверстия

Приварить к опоре площадку, распорки, трубу.

Приваривание деталей

Сделать вырез для крепления балки к опоре.

Балка приваривается в отверстие

Навесить на опору балку с шарнирным узлом.

Опора должна быть установлена на шарнирах

Приварить балку, сохранив ее подвижность.

Шарниры обеспечат подвижность

Прикрепить горизонтально балку и колун.

Положение колуна

Приварить ручку и утяжелитель к инструменту.

Утяжелителем является рельса

Получившийся механизм лучше окрасить для предотвращения появления ржавчины.

С силой опускаясь на бревно, колун раскалывает его на две части. И тут же возвращается в исходное положение. Это значительно экономит силы человека.

Дровокол-морковка в пошаговой инструкции

Ласковое название «морковка» такой механизм получил благодаря конусообразной форме ножа. Вкручиваясь в полено по принципу самореза, он расщепляет древесину изнутри. В работу дровокол приводит электродвигатель.

Процесс изготовления винтового дровокола

Сделайте винтовой дровокол своими руками, используя, чертежи и пошаговую инструкцию:

  1. Изготовить конус из стали марки 45 длиной 13 см и диаметром 5,5 см (толстая часть) под углом 30°.
  2. На токарном станке нарезать упорную левую резьбу глубиной 2 мм с шагом 6–7 мм. Нос конуса должен быть очень острым.
  3. Установить вал в подшипниках и приварить с тыльной стороны фланец (звездочку).
  4. Плотно одеть конус на вал и зафиксировать его штифтом (подойдет болт М8).
  5. К подшипникам приварить опоры автомобильного кардана (на них механизм будет крепиться к столу).
  6. Сделать распорку между валом и двигателем, при помощи которой будет натянута цепь. Для этого подойдет сгон трубы и гайки.
  7. Изготовить стол из толстых досок (подойдет старая дверь) с железными ножками высотой 40 см.
  8. Зафиксировать опоры кардана и электродвигатель мощностью от 2 КВ. Натянуть цепь.

Чертеж ножа-конуса

Внимание! Направление резьбы не имеет принципиального значения. Но при нарезании правой резьбы есть большая вероятность испортить инструмент или конус.

Чертеж вала и опоры для конуса

Важные советы по работе:

  1. Изготавливая конусный дровокол своими руками, стоит помнить, что расстояние от конуса до стола должно быть минимальным. Тогда полено не будет вырывать из рук.
  2. Полено для раскола можно устанавливать только вертикально. Иначе древесина может застрять между конусом и столом и согнуть вал.
  3. Цепь и двигатель следует защитить кожухом. Это уменьшит травмоопасность во время работы.
  4. Поленья не должны быть длиннее 0,5 м и шире 0,6 м в диаметре.
  5. Скорость вращения может быть от 150 до 800 оборотов в минуту (оптимально 400–500). Для этого следует использовать редуктор (к примеру, от старого мотоцикла).

Как сделать гидравлический дровокол – высший пилотаж

Если дров накопилось много и колоть их необходимо постоянно, стоит соорудить гидравлический дровокол своими руками.

Видео: гидравлический дровокол своими руками

Составляющие элементы – расчет бюджета

Принцип работы гидравлического механизма следующий. Полено на скользящей платформе подается к ножам. Под давлением цилиндра полено раскалывается на 2, 4, 6 или 8 частей, в зависимости от конструкции ножа.

Для гидравлического механизма понадобятся:

  • двигатель бензиновый (от 6 л. с.);
  • гидроцилиндр;
  • насос шестерёночный;
  • гидрораспределитель;
  • кронштейн насоса;
  • металл для ножей (подойдет рессора МАЗ);
  • швеллер 80 мм;
  • профиль 60х60 и 30х30 мм;
  • труба 50 мм;
  • двутавр (для опорной балки);
  • металлические пластины;
  • колеса (автомобильные);
  • шкив;
  • ремни;
  • масляный бак;
  • фитинги, переходники, муфты, болты, винты, гайки и т. п.

Чертеж дровокола

Бюджет, который придется выделить для покупки составляющих, равен примерно 60 000 рублей. Удешевить стоимость готового изделия может покупка подходящего металлолома.

Основа дровокола – как собрать каркас

Первым делом необходимо собрать переднюю и заднюю оси, к которым будут крепиться колеса. Так как весь упор приходится на заднюю ось, здесь должны стоять автомобильные покрышки.

Передняя и задняя оси

Пошаговая инструкция по сборке гидравлического дровокола своими руками с чертежами и фото:

  1. К трубе 50 мм приварить ступицы из профиля 30х30 мм так, чтобы получилось два треугольника. К ступицам приварить основу будущей рамы.
  2. К передней оси из профиля 60х60 приварить распорки из профиля 30х30 мм. К оси приделать небольшие колеса.
  3. Приварить к задней оси основу для крепления двигателя.

Пришел черед рамы:

  1. Из двух швеллеров сварить раму для подвижной конструкции.
  2. Собрать подвижную платформу из швеллера 80 мм на шток цилиндр.
  3. Сварить треугольную площадку из того же швеллера. Она будет толкать полено к ножам.
  4. Установить упоры по бокам платформы, чтобы предотвратить падение бревен.

Совет! Вместо скользящей платформы лучше использовать тележку на колесиках. Для этого внутрь швеллеров, из которых сделана платформа, нужно установить подшипники. В таком варианте дровокол прослужит дольше, так как будет уменьшена сила трения.

Основа для установки двигателя и насоса

Сердце дровокола – как сделать нож для расколки

Для ножа подойдут обрезки двутавровой балки или рессора от МАЗ. Порядок работы:

  • вырезать заготовку из дерева с углом 60°;
  • заточить металл, как стамеску;
  • сложить шестигранный нож при помощи заготовки (устанавливая ее между отрезками);
  • приварить нож к станине.

Шестигранный нож

Первым в полено должен входить центральный (вертикальный нож), затем верхние боковые, и только потом – нижние. В противном случае будет неправильно распределение нагрузки. В следствие этого дровокол не сможет справиться с вязкими породами дерева.

Сборка масляного бака

Движущая сила – сборка мотора и масляного бака

Под масляный бак подойдет пустой баллон от пропана. Порядок работы:

  1. Залить баллон водой.
  2. Спилить болгаркой вентиль, не сливая жидкости.
  3. Сделать отстойник: отделить ¼ баллона при помощи стальной перегородки высотой 10 см, врезанной внутрь.
  4. На высоте 5 см от дна установить сетку-фильтр с магнитом. Он будет улавливать металлическую стружку, что продлит жизнь мотору.
  5. Вварить патрубок, через который насос будет засасывать масло. Патрубок нужно углубить, чтобы забор не происходил с самого дна. Ведь на нем оседает весь попавший в бак мусор.
  6. Установить бак выше насоса по уровню.

Врезка патрубка

Когда все элементы готовы, пора собирать конструкцию. Сделанный своими руками дровокол следует окрасить.

Лайфхак от финского фермера – как расколоть бревно с минимум усилий

Движения топором – одна из самых сбалансированных нагрузок для человеческого организма, поэтому колка дров вручную несомненно полезна. Но и этот труд можно усовершенствовать! Как? Уменьшить количество лишних движений.

Что делает колку дров некомфортной? Постоянно разлетающиеся щепки и застревающий в земле колун. Решить эту проблему очень легко.

Достаточно просто установить полено в автомобильную покрышку! Подберите резиновое колесо диаметром немного больше полена. Или возьмите большую покрышку и установите в него несколько бревен. И работы по хозяйству сразу станет меньше!

Совет! Увеличить диаметр покрышки можно, обрезав боковые части, чтобы осталось только кольцо из протектора.

Применение старой покрышки

Видео: Дровокол с двигателем от стиральной машины

Сборка дровокола – хлопотное и затратное дело. Но, если есть навыки работы с металлом, это –оправданный путь сэкономить деньги и собственные силы. На изготовление простейшего механизма у вас уйдет полдня. Тогда как сложный агрегат отнимет 1–2 месяца. Однако всегда можно обратиться к профессионалам! Это верный способ сберечь время. Что дороже – решать только вам!

Источник

Заготовка дров в ходе подготовки к отопительному сезону в деревне — это особый ритуал, но в последнее время горожане, которые «понаехали», стремятся свести к минимуму долю физического труда. Стало появляться достаточно много заготовительных станков для дров в заводском исполнении и, конечно, воспользоваться ими соблазн достаточно велик. Единственное, что останавливает к механизации колки дров — высокая цена на фирменные дровоколы. Попробуем пойти другим путём и сделать станок для заготовки дров самостоятельно.


Дрова для печи. Какие они должны быть

С другой стороны, если есть возможность построить дровокол своими руками чертежи фото инструкции тоже всегда найдутся, почему бы хотя бы не попробовать облегчить себе жизнь. Перед тем как рассматривать существующие варианты дровоколов, стоит знать, какие именно дрова должны использоваться для топки печи или бани.

Дело в том, что процесс горения и температура печи сильно зависит не только от породы дерева или степени его просушки, но и от формы, длины, толщины каждого полена. Если чурбак достаточно тонкий, его можно просто расколоть пополам на две плахи. Более крупные раскалывают на четыре, шесть или восемь частей. Основное правило — полено не должно быть слишком толстым, иначе оно при горении не даст температуры и может даже не догореть до конца. Собственно, вся теория. Теперь перейдём к практике и выясним, какой дровокол для постройки своими руками подойдёт лучше всего.

Виды дровоколов, чертежи и фото

Видов дровоколов не так много. Основным параметром самодельного устройства можно считать расположение полена, а оно может быть только вертикальным или горизонтальным. При горизонтальном расположении полена оно укладывается на специальное основание и фиксируется, а нож движется навстречу ему. Некоторые конструкции предполагают противоположный принцип действия — стационарный нож и подвижная станина. При вертикальном расположении бревна нож опускается сверху, при этом бревно либо фиксируется, либо придерживается вручную.

По типу привода дровокол может быть бензиновым, электрическим или механическим, ручным. Первый тип дровоколов самый распространённый, а причиной этому — его полная автономность и высокая производительность. Элекро-дровоколы более надёжны и менее капризны в обслуживании, но по производительности уступают бензиновым. Механический — самый простой вариант с самой небольшой производительностью.

Конструкции и особенности самодельных дровоколов

Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:

  1. Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке — запросто. Его чертежи представлены на страничке. Принцип его действия прост — бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.
  2. Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.
  3. Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.
  4. Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.

Как построить винтовой дровокол

Одна из самых простых и надёжных конструкций. Для постройки такого дровокола необходима прочная станина, сваренная из металлопрофиля, электродвигатель мощностью 2-2,5 кВт и понижающая клиноременная пара.

Вместо неё можно использовать понижающий шестерёнчатый редуктор. Конус просто напрессовывается на выходной вал редуктора и вкручивается во время работы в тело полена. Для полена устанавливают подвижный упор, с помощью которого оператор двигает полено по направлению к винту.

Собрать такое устройство просто и недорого. Если в хозяйстве есть двухкиловаттный мотор, то останется заказать у токаря винтовой конус и найти подходящий редуктор или клиноременную передачу.

Важно знать, что если будут использоваться шкивы, то они в обязательном порядке должны иметь защитный кожух. А при выборе редуктора надо учитывать, что количество оборотов на выходном валу не должно быть ниже 300-350 в минуту.

Мы представили ещё несколько схем, в том числе и промышленного гидравлического дровокола, но его постройка может занять кучу времени и стоить дорого, поэтому оптимальным вариантом для изготовления дровокола своими руками все же считается винтовой конусный. Приятной всем работы!

Создать дровокол своими руками, чертежи, фото и инструкции к которому разработаны опытными мастерами, может любой желающий. Для этого можно использовать большое количество подручных средств, что никак не ухудшит эффективность созданного оборудования. Оно существенно облегчит ведение домашнего хозяйства и автоматизирует непростой процесс заготовки дров.


Классификация дровоколов и их особенности

Самодельный дровокол — отличное решение, по сравнению с дорогостоящим оборудованием подобного типа. Он обычно работает по следующему принципу: мотор перемещает дерево на специальные ножи, которые раскалывают его на несколько частей. При выборе конструкции самодельного аппарата следует обращать внимание на такие особенности:

  • метод укладки бревен
     – вертикальный или горизонтальный. Первый вариант более мощный, второй – помогает разрезать кривые полена;
  • производительность.
     Подобные приборы могут быть бытовыми или промышленного назначения;
  • мощность привода.
     В домашних условиях лучше всего сделать агрегат с мощностью до 2,5 кВт.

Классификация оборудования

Дровоколы, с учетом типа привода, разделяют на такие виды:

  • на бензиновом или дизельном
    , который обеспечивает высокую степень эффективности и автономность;
  • механического типа.
     Такие агрегаты будут полезны при работе с малыми объемами материалов;
  • на электроприводе.
     Такие модели обычно стационарны, но отличаются высокой производительностью.

Разновидности дровоколов

Изготавливая дровокол своими руками, следует понимать, что он может иметь различную конструкцию. Это влияет на появление следующих разновидностей оборудования.

Реечный (электрический) тип

Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).

Гидравлический тип

Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.

Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.

Ручной тип

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.

Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.

Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.

Как самостоятельно сделать дровокол?

Чтобы самостоятельно сделать дровокол, необходимо подготовить все материалы и найти чертежи. После этого можно переходить к изготовлению основных конструктивных деталей и сборке агрегата.

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

  • конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
  • шкивы;
  • звездочки;
  • приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
  • подшипники, оснащенные корпусами;
  • металлический уголок или трубы;
  • стальной лист толщиной 4 мм для формирования рабочей поверхности;
  • металлические обрезки;
  • электрический двигатель;
  • электропроводка;
  • болты и гайки;
  • магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

  1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
  2. Из металлического листа вырезают перекрытие для стола и полку.
  3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
  4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
  5. На готовый каркас устанавливают столешницу и полку.
  6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
  7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
  8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
  9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
  10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
  11. Монтируют рассекатель.
  12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
  13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

  1. Из прокатных материалов формируют станину.
  2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
  3. На конце штока монтируют толкатель из листового материала.
  4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
  5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
  6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Основные положения техники безопасности при эксплуатации дровокола

Техника безопасности при работе на дровоколе

Если удалось сделать дровокол своими руками, необходимо не менее ответственно подойти к его эксплуатации. Из-за высокого крутящего момента на валу конуса данный прибор может быть небезопасным. Насаживать чурки рекомендуется голыми руками. В этом и заключается главная опасность. Работник использует перчатки, поэтому существует вероятность, что их затянет на винт. Это может привести к серьезной травме верхних конечностей.

Особенно внимательным следует быть при раскалывании бревен с большим количеством сучков, чурок из комлевой части кругляка. Если даже делать все правильно, существует вероятность появления аварийных ситуаций. Может произойти заклинивание вала, выброс щепок в разные стороны или прокручивание бревна.

Представляет потенциальную опасность и повышенная частота вращения конуса. В таком случае очень трудно контролировать рабочий процесс. Поэтому рекомендуется обеспечить частоту вращения вала в допустимых границах.

Видео: Как сделать дровокол своими руками

Дровокол представляет собой современный станок, предназначенный для заготовки дров, как в маленьких, так и в больших объемах. Помимо основной его функции, дровокольные станки выполняют функцию торцовки. Раскол дров происходит достаточно быстро, удобно и безопасно. Всего за 3-4 часа можно сделать недельный запас природного материала.

Самодельный дровокол активно используется на дачном или загородном участке, а более сложные конструкции можно встретить на промышленных предприятиях.

1
Разновидности дровоколов

Все дровоколы по сфере использования подразделяются на:

  1. Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
  2. Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.

В зависимости от положения бревен, их можно разделить на:

  1. Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
  2. Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
  3. Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.

По типу питания они подразделяются на модели:

  1. С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.
  2. С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.
  3. Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
  4. С комбинированными двигателями.

По принципу работу можно разделить:

  1. Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
  2. Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.

По возможности передвижения все конструкции подразделяются на стационарные станки,
 которые представляют собой целые дровокольно-распиловочные линии промышленного значения и передвижные аппараты с наличием колес (гидравлический, винтовой, конусный и реечный тип).

1.1
Делаем дровокол своими руками

Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.

Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:

  • цилиндр с толкателем;
  • насос;
  • узел, управляющий гидравлической жидкостью;
  • масляный бак;
  • двигатель, который приводит в работу насос.

Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа,
 если присоединить к раме колеса или шасси.

Определенных схем как сделать винтовой, реечный или гидравлический вид, нет. Это связано с большим количеством нюансов, которые необходимо учитывать в процессе производства. К тому же у каждого мастера различные возможности в плане наличия комплектующих для кустарного изготовления Для простоты процесса можно опираться на ориентировочные конструкции готовых агрегатов.

1.2
Самодельный дровокол (видео)

1.3
Пошаговая инструкция

С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:

  1. Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
  2. Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
  3. Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
  4. К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
  5. В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
  6. Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.

2
Правила использования дровокола

Винтовым, реечным и другим видом бытового станка, который используется в личных целях, достаточно просто пользоваться. Для получения расколотых поленьев достаточно поместить дрова в желоб,
 который их сожмет и протолкнет к ножу. Расколотый продукт собирается в специальный лоток, который в процессе его заполнения, заменяется.

Реечный дровокол, как и любое другое оборудование, требует соблюдения мер безопасности в процессе его использования. Они включают в себя следующие рекомендации:

  • исключить одежду свободного кроя, которая может попасть между деталями. Она должна быть достаточно облегающей;
  • следует использовать все средства защиты (очки, перчатки и прочее). Их применением обезопасит сам процесс;
  • нельзя начинать работу агрегата в состоянии алкогольного опьянения;
  • процесс раскола дров может начинаться после того, как все провода и соединения будут тщательно изолированы;
  • агрегат не используется под дождем и в помещениях с повышенной влажностью. Влага может сделать необратимый процесс в работе двигателя.
  • дровокол устанавливается на ровную поверхность;
  • рабочее место должно быть достаточно свободным, без посторонних предметов;
  • все виды дровоколов имеют рекомендуемые температурные интервалы для работы. Их можно узнать, изучив инструкцию;
  • аппарат используется только согласно своему назначению;
  • следует вовремя заменять сломанные или изношенные детали. Выявить их можно путем регулярной проверки общего состояния;
  • при возникновении непредвиденной ситуации на аппарате находится кнопка экстренного выключения, которая способна приостановить работу.

В целом дровоколы представляют собой незаменимых помощников, как на загородном участке, так и в сфере промышленного производства. Для собственного использования их можно сделать своими руками, соблюдая все этапы изготовления. В результате получиться экономичный и крайне полезный агрегат.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы


Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)
Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно .

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Цепная передача более шумная, но более надежная
«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Множество для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Подобное устройство позволяет справиться даже с большими поленьями и бревнами

Читайте в статье


Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

  • по методу укладки бревна.
     Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
  • максимально возможные значения укладываемых дров.
     В зависимости от этого фактора оборудование делится на промышленное и бытовое;
  • типы привода.
     Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

  • простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
  • для малых объемов рекомендуются устройства механического типа;
  • к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

  • электрический дровокол с вертикальным расположением полена;

  • устройство реечного типа;

  • винтовой отличается большой мощностью;

  • гидравлический.

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Аппарат состоит из следующих частей:

  • мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
  • станина представляет собой настольную поверхность, куда складываются дрова;
  • редуктор применяется для контроля за оборотами.

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших , и .

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

  • расположение бревен по вертикали или горизонтали;
  • допустимые размеры;
  • габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
  • мощность мотора.

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

  • возможная длина полотна;
  • разновидность колуна;
  • сила, которая применяется к заготовке.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.

«

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и .

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация!
 Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный , крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Пользуется популярностью модель дровокола с двигателем от . Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Источник

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Поэтому под навесом во многих дровах лежат напиленные бревна, и ждут хозяина с топором.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Самодельный гидравлический дровокол

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Промышленный дровокол гидравлический

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самодельный винтовой дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)
Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно .

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Цепная передача более шумная, но более надежная
«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Отправим материал вам на e-mail

Колоть дрова с помощью топора – очень тяжелый труд, поэтому многие владельцы загородных домов, которые топят печь дровами, стараются купить или самостоятельно сделать дровокол. Эти устройства позволяют избежать утомительного махания колуном, благодаря чему вы за один день сможете поколоть гораздо больше дров, ведь вам не придется то и дело отдыхать. Из статьи вы узнаете, как сделать дровокол своими руками: чертежи, фото, инструкции помогут вам в его изготовлении.

Как работает дровокол

Существуют три основных вида дровоколов, которые отличаются по источнику энергии для воздействия на полено:

  • гидравлические;
  • электрические;
  • кинетические (ручные).

Гидравлические дровоколы

Это устройство работает по принципу гидравлического пресса . Гидроцилиндр толкает полено на острозаточенный клин, который и раскалывает дрова. Такие дровоколы приводятся в действие масляным насосом, работающим от бензинового или дизельного двигателя. Их основной недостаток – дороговизна качественных гидроцилиндров, управляющих блоков и насосов.

Электрический дровокол

Электрические (реечные) дровоколы работают по тому же принципу, что и гидравлические. Их основа реечный редуктор, который толкает полено на острый клин. Их преимущество в доступности деталей и их невысокой цене. Такие редукторы устанавливают на и другую аналогичную технику. Электрические (конусные) дровоколы работают по принципу самореза. На стальном конусе нарезана резьба, поэтому он вкручивается в полено и разрывает его.

Ручной (инерционный) дровокол

Основа этого дровокола – металлическая труба (журавль), с помощью шарнира закрепленная на металлической опоре. На трубе установлено лезвие дровокола, а также различные стальные усиливающие элементы. Иногда ставят противовес, чтобы облегчить поднятие трубы. Чтобы расколоть полено, трубу резко опускают. Лезвие под действием инерции трубы и усиливающих элементов раскалывает полено. Преимущество такого устройства в том, что его можно изготовить из любых стальных труб, которые за несколько сотен рублей продаст работник ближайшего пункта приема черного металла. Недостаток этого дровокола в том, что для его работы используется мускульная сила, поэтому человек быстро устает.

Видео: дровокол с двигателем стиральной машины

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

Полезный совет!
Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера , можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

  • электрический или бензиновый мотор мощностью свыше 2 кВт;
  • масляный насос;
  • масляный бак;
  • гидравлические шланги высокого давления;
  • управляющий блок;
  • гидроцилиндр;
  • двутавровая или п-образная металлическая балка;
  • металлический уголок с размером полки 30–40 мм;
  • листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Полезный совет!
 Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Во всех сферах хозяйствования, где актуальность по той или иной причине приобретает такая работа, как рубка дров, используются дровоколы.

Современные, высокотехнологичные механизмы не только легко справляются с возложенными на них функциональными обязанностями, но и отличаются простотой конструкционного строения, поэтому могут быть при желании изготовлены своими руками.

Как сделать дровокол самостоятельно? Какие его типы различают? Какими техническими характеристиками механизм должен быть наделен, чтобы обеспечивать бесперебойный и высокопроизводительный рабочий процесс? Об этом и многом другом более подробно поговорим в статье.

Что собой представляет станок для заготовки дров?

Дровокол или станок для заготовки дров – механизированное устройство, предназначенное для выполнения торцовки и раскола чурок, древесины на поленья.

Он характеризуется высокими техническими и качественными показателями, функциональностью и практичностью, простотой эксплуатации и доступностью технического обслуживания, имеет компактные размеры и при необходимости легко транспортируется с одного места на другое.

Важная особенность станка – большой рабочий ресурс. Колуны комплектуются надежными и износостойкими деталями, поэтому стойко выдерживают любые нагрузки, они могут использоваться в любых климатических условиях, обеспечивают бесперебойный рабочий процесс на протяжении продолжительного времени, не требуют регулярного дорогостоящего сервисного обслуживания.

Разновидностей дровоколов достаточно много. Они могут оборудоваться бензиновыми, дизельными и электрическими двигателями, отличаются конструкционным строением, распределяются на профессиональные и бытовые.

Конструкционное строение и принцип работы

Конструкция дровоколов, в том числе и самодельных, достаточно простая и во многом зависит от их вида. Установки комплектуют следующие основные механизмы:

  • Двигатель. Он может быть бензиновым или электрическим. Пользователь самостоятельно определяет, какой агрегат сможет обеспечить необходимую производительность в заданных эксплуатационных условиях.
  • Редуктор. Повышает крутящий момент, понижает обороты и обеспечивает стабильное давление воздуха перед каждым ударом. Он характеризуется надежностью, выносливостью и износостойкостью.
  • Станина – неподвижная часть дровокола, изготовленная из прочного и устойчивого к механическим воздействиям металла. К ней крепятся двигатель, редуктор и рабочий конус для раскола и торцовки полена.
  • Подшипники. Являются незаменимой частью опоры, поддерживают подвижную конструкцию – рабочий конус, закрепленный на валу, с заданной жесткостью.
  • Рабочий конус. Изготовлен из прочного и надежного металла, имеет резьбовую насадку – буравчик.

Каждый конструктивный элемент дровоколов может быть подобран индивидуально, в зависимости от потребностей и запросов пользователя. В таком случае устройства максимально четко отвечают требованиям и обеспечивают необходимую рабочую производительность.

В зависимости от своего конструкционного строения дровоколы отличаются принципом работы. Чаще всего на практике используется станок для рубки дров, который комплектуют следующие узлы:

  • Станина;
  • Редуктор;
  • Двигатель;
  • Рабочий конус.

Работает такой колун по следующему принципу: через редуктор запускает вал, на котором, в свою очередь, располагается буравчик. Он, вращаясь, вворачивается в чурку и раскалывает ее на несколько частей.

В гидравлическом дровоколе усыновлен цилиндр, он получает необходимый заряд энергии от мотора и способствует его передачи на гидравлический шток, который приводит в движение упор.

Плавная работа механизма обеспечивает вхождение лезвия в чурку без удара, в результате чего она раскалывается на части и при этом не сдавливается.

Если мощности дровокола недостаточно для дробления чурки, цилиндр прекращает работу, а насос функционирует в холостом режиме, что предотвращает устройство от поломок.

Распределение по классификационным признакам

Дровоколы можно разделить на несколько видов, ниже разберем по какому принципу идет разделение.

По сфере применения:

  • Бытовые. Устройства имеют небольшую мощность и производительность, характеризуются средними техническими показателями. Их преимущества – мобильность, универсальность, компактные размеры и возможность полноценной эксплуатации в любых климатических условиях, доступность ремонта и технического обслуживания, низкая стоимость.
  • Промышленные. Станки с высокими техническими параметрами, характеризующиеся большим рабочим ресурсом, отменной производительностью и возможностью длительной эксплуатации без перерывов.

По способу закладки полена:

  • Горизонтальные. Закладка бревна производится в специальный горизонтальный желоб. Их преимущества: универсальность, практичность, функциональность.
  • Вертикальные. Бревно в устройствах устанавливается вертикально. Их преимущества: компактность, функциональность, надежность. Недостатки: необходимость строго соблюдения техники безопасности.
  • Смешанные. К данному классу дровоколов относят агрегаты промышленного назначения, эксплуатируемые в потоковом производстве дров.

По источнику питания мотора:

  • Электрические. Оборудуются электромоторами, отличаются экологичностью, доступностью ремонта и простотой эксплуатации, имеют компактные размеры и могут легко транспортироваться с одного места на другое.
  • С бензиновым двигателем. В отличие от электрических аналогов могут использоваться на объектах, удаленных от централизованной сети. Они требуют минимум затрат на обслуживание и ремонт, функциональные и высокопроизводительны.
  • С тракторной тягой. Их основное преимущество – большой рабочий ресурс.
  • С комбинированным мотором. Могут комплектоваться приводом трактора и электрическим или бензиновым мотором, эксплуатируются исключительно в промышленной сфере.

По принципу работы:

  • Гидравлические. Имеют отменные технические и эксплуатационные характеристики, обеспечивают безопасный и плавный рабочий процесс.
  • С конусом. Дровоколы указанного вида относят к винтовым механизмам, обладающим большой надежностью и мощностью. Их особенности — простое конструкционное строение, приемлемая стоимость и отменные качественные показатели.

По способу передвижения

  • Стационарные. Представляют собой цельные станки или массивные промышленные модели, трудно поддающиеся транспортировки.
  • Передвижные. Оборудованы колесами, которые облегчают передвижение устройств.

Прежде чем выбрать конкретный вариант дровокола, необходимо определиться, с какой интенсивностью он будет использоваться, от этого во многом зависит его технические характеристики. Основные технические характеристики станков:

Требования, которым должны отвечать механизмы

  • Высота от пола до конуса около 80 см.
  • Минимальная мощность двигателя от 2 кВт.
  • Посадка на вал редуктора или мотора – плотная.
  • Материал для изготовления конуса – твердая сталь.
  • Комплектация радиатором охлаждения масла и жесткой рамной конструкцией.
  • Наличие функции подогрева масла в гидросистеме.

Поэтапный план изготовления винтового станка

Самодельный дровокол винтового типа сделать очень просто. Из комплектующих частей понадобятся резьбовый конус-насадка, станина, изготовленная с прочной и устойчивой к механическим воздействиям стали, двигатель определенной производительности, понижающий редуктор и вал.

Двигатель и редуктор крепится к станине. Рабочий конус сажается на вал и приводится в действие через понижающий редуктор с помощью мотора. Важно учитывать:

  • Запрещается выполнять присоединение насадки напрямую к мотору, это противоречит правилам безопасности.
  • Ременную и цепную передачу в обязательном порядке необходимо помещать в специальный защитный кожух.
  • Электрическая часть дровокола должна выполняться квалифицированным мастером.
  • Допустимая скорость вращения насадки – не менее 250 – 300 об/мин. Если она будет меньше, колун обеспечит минимальную производительность.

Технология производства гидравлического колуна

Сделать самодельный гидравлический дровокол на порядок сложнее, чем конусный. Самый сложный узел устройства, который необходимо произвести, — гидравлическая часть, состоящая из гидравлического цилиндра с толкателем, узла управления потоками гидравлической жидкости и насоса, масляного бака и приводящего в движение насос мотора.

Все эти механизмы можно приобрести в специализированных магазинах по приемлемой цене.

Основа самодельного дровокола – рама. Ее рекомендуется сделать из особо прочного материала, износостойкого к механическим воздействиям.

В ходе проектирования рамы под самодельный станок для рубки дров необходимо предусмотреть его установку на колесах или готовом шасси. В будущем это позволит легко и быстро перемещать устройство на место работы.

Четкой схемы того, как сделать колун своими руками, нет, поскольку при его конструировании допустимо много нюансов, все зависит от выбранных исходных механизмов.

Перед тем как сделать самодельное устройство, желательно оценить его экономическую выгоду. Если дров необходимо немного, то их лучше купить, чем потратить средства на изготовление колуна.

Сделать станок для рубки дров самостоятельно несложно, главное заранее запастись необходимыми комплектующими механизмами. Самодельный гидравлический колун работает эффективнее, чем колун с конусом, но его конструкционное строение на порядок сложнее, чем конструкция.

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

  • Это неподвижный колун, на который деревянная чурка подается под давлением.
  • Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

  • Электрический или бензиновый двигатель.
  • Гидронасос.
  • Гидроцилиндр.
  • Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
  • Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида — не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

  • Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности — 4 кВт.
  • Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент — это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) — это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

  • Два подшипника.
  • Один или два корпуса для них.
  • Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
  • Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Внимание!
Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.

Источник

Существует несколько видов конструкций дровокола. Различия между ними существенные. Они различаются по сложности изготовления конструкции, по степени безопасности при работе с ними, по удобству и скорости работы. Рассмотрим подробно каждый вид дровокола отдельно.

Ручной дровокол лом-колун

Этот
дровокол является самым простым в изготовлении. Принцип его работы основан на
энергии удара по колуну тяжелым предметом. Эффект получается практически такой
же как если поставить топор на полено и ударить по обуху топора кувалдой. Но
этот лом-колун удобнее в работе и скорость работы выше.

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому. Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть.

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

При
изготовлении лом-колуна главное соблюсти правило большой разности масс частей
колуна и выдержать достаточную длину хода ударной части для создания сильного
удара. Эта длина должна быть примерно 50-60см.

Чтобы
первую часть колуна сделать максимально легкой, нужно в качестве направляющей
использовать тонкостенную трубу и лезвие колуна сделать узким.

Если
во время удара вибрация передается на руки, то можно ее значительно снизить,
если сделать ручки деревянными. Если ручки изготавливаются металлические, то их
нужно приварить на самую тяжелую и массивную ударную часть, это также будет
способствовать снижению вибрации.

Для
плавности хода ударной части и снижения звука трущихся друг об друга металлических
частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы
избежать быстрого расклепывания металла в месте удара двух частей лом-колуна,
пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина
должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном
положении. То есть здесь должен быть баланс между массой колуна с грузом и
силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую
пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину
можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм.
В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина
будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.

Чертеж дровокола.

Чертеж каркаса.

Чертеж каркаса.

Чертеж колуна.

Чертеж консоли.

Чертеж кронштейна.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный. При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента.

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

  • поставить мощный электродвигатель 5-7квт.
  • Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.
  • Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную
или ременную передачу нужно подобрать таким образом, чтобы число оборотов на
конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено
может вырвать из рук.

Высота
от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то
поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать
с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как
винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких
ремней и шнурков, которые могут попасть на винт.

Для
аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной
остановки или большую аварийную кнопку. Причем недостаточно выключить питание с
электродвигателя, так как вал после отключения питания будет еще крутиться по
инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой
аварийной остановки вала электродвигателя, на станке необходимо установить
электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи
электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии
тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз
сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Электромеханический дровокол с толкателем
 и редуктором.

Данный вид дровокола довольно массивный и энерго затратный.
Стоимость его изготовления высокая, так как предполагает наличие мощного редуктора,
но его производительность больше, чем у винтового дровокола.

Принцип действия дровокола основан на шатунном механизме. Редуктор крутит шатун, который скользит по своей направляющей по направлению к ножу. Редуктор создает довольно большое усилие, которое может расколоть практически любые поленья.

Выбор редуктора, двигателя и диаметров шкивов.

Редуктор можно применить с передаточным отношением не менее
1:20, но лучше всего подойдет редуктор с отношением 1:40 и выше. Но подойдет не
всякий редуктор с таким передаточным числом. Нужен редуктор, который выдержит
большой крутящий момент и не сломается. Поэтому при выборе редуктора следует
обратить внимание на диаметр выходного вала. Он должен быть не менее 40мм.

Количество оборотов на выходном валу редуктора должно быть в
пределах 11-14 обмин. Чтобы получить такие обороты необходим двигатель с
оборотами 950 обмин и редуктор с передаточным отношением 1:70. Получим обороты
выходного вала редуктора 95070=13.5 обмин. Если же двигатель и редуктор с
другими параметрами, то для понижения числа оборотов придется между двигателем
и редуктором делать дополнительную ременную передачу.

Например, двигатель 1500 обмин и редуктор с передаточным
отношением 1:30. Рассчитаем диаметры шкивов ременной передачи.

Считаем до каких оборотов редуктор понижает. Для этого делим
обороты двигателя на передаточное число редуктора. 150030=50 обмин. А нам необходимы
обороты в пределах 11-14 обмин. Следовательно,
нужно дополнительно ставить ременную передачу. Посчитаем какое передаточное
число должно быть на шкивах, чтобы получить 11-14 обмин. Для этого 50 оборотов
разделим на 14, получим 3.57. Такое передаточное отношение немного большое для
ременной передачи. Для одного ремня передаточное отношение должно быть не более
1:3 иначе ремень может проскальзывать, когда дровоколу попадутся особо твердые
и сучковатые поленьях. Следовательно, нужен или более тихоходный двигатель или
делать двух ручьевые шкивы и ставить два ремня. Так как такое отношение ненамного
больше, чем 1:3, то можно оставить и так.

Рассчитаем диаметры шкивов. Шкив малого диаметра примем сами
за 150мм. Тогда шкив большего диаметра должен быть больше на необходимое нам
передаточное число. То есть 150х3.57=535мм. Также чтобы снизить вероятность проскальзывания
ремня на малом шкиву, его диаметр нужно принимать как можно большим. То есть
шкив с диаметром 100мм имеет больше шансов на проскальзывание ремня, чем шкив с
диаметром 150мм. На больших диаметрах и ремни медленнее изнашиваться будут.

Проверим расчеты. 1500 обмин делим на передаточное 3.57
получим 420обмин на малом шкиве. Теперь 420обмин делим на передаточное
отношение редуктора 30 и получим 14обмин.

Двигатель желательно выбирать мощностью от 3квт. Если
двигатель слабый, то можно поставить на его вал маховик, с ним маломощный
двигатель будет гораздо меньше останавливаться от нехватки крутящего момента в
момент раскалывания сучковатых поленьев.

Для такого вида дровокола металлический каркас должен быть достаточно мощным, иначе есть вероятность отрыва редуктора от каркаса или деформации самого каркаса в момент большой нагрузки. Каркас лучше всего сделать из швеллеров №12 или аналогичного им металлопроката.

Нож дровокола желательно сделать из твердой закалённой стали,
для этих целей хорошо подойдет пружинная сталь 65Г. Из этой стали делают плоские
рессоры. Так, что если в хозяйстве есть кусок такой рессоры, то она идеально
подойдет в качестве ножа.

Выбор длины кривошипа

Длина кривошипа, а, следовательно, длина хода толкателя
должны выбираться в зависимости от размеров поленьев. Например, поленья длиной
примерно 40см. Ход толкателя выберем такой же, то есть 40см. Так как толкатель
будет не доходить немного до ножа примерно 5 см, то максимально расстояние
между толкателем и ножом получиться 5+40=45см. Длину кривошипа берем в 2 раза
меньше хода толкателя, то есть 20см. Это будет расстояние по центрам валов. Длина
кривошипа очень важна, так как чем меньше будет длина кривошипа, тем больше
будет усилие на толкателе.

Техника безопасности при работе с дровоколом.

Данный дровокол довольно травмоопасный. Чтобы его сделать
менее травмоопасным следует устанавливать аварийную кнопку отключения.
Желательно, чтобы данная кнопка была довольно большая и в виде гриба. Такую
кнопку всегда легко нажать просто ударив по ней рукой. Если вы правша, тогда
кнопку выключения следует делать под левой рукой, так как правая будет занято
поленом. Вместо аварийной кнопки можно установить педаль, тогда для работы
дровокола нога всегда должна держать нажатой педаль, а если ногу убрать, то
дровокол выключается.

При сборке дровокола на шатуне некоторые мастера допускают грубую ошибку. Они делают так, чтобы шатун подходил вплотную к ножу практически без зазора. Так делать нельзя. Нужно обязательно оставлять зазор минимум в 5см. Полено расколется в любом случае, даже если шатун будет немного не доходить до ножа, но зато в этом случае рука останется целая, если попадет между шатуном и ножом.

Смотрите видео: электромеханический дровокол с толкателем и редуктором.

Электромеханический реечный дровокол
.

Данный дровокол можно назвать одним из самых производительных. Его подвижный нож закреплен на зубчатой рейке, которую в движение приводит шестерня. В изготовлении он довольно сложен, так как требует таких деталей как зубчатая рейка, шестерня, маховик, но скорость его работы перекрывает все минусы изготовления. Рекомендую посмотреть видео о работе реечного дровокола и обзор его конструкции.

Колка дров – крайне утомительный процесс, сопряженный с определенной опасностью и отнимающий много времени и сил. Именно поэтому многие люди, которым приходится регулярно выполнять эту работу, стараются приобрести специальный дровокол или даже изготовить его самостоятельно. Конечно, чтобы собрать дровокол своими руками, чертежи, фото, инструкции нужны. Но кроме того, необходимо знать, какой именно модели отдать предпочтение.

Вконтакте

Какие бывают дровоколы

Итак, прежде чем отвечать на вопрос, как сделать дровокол своими руками, нужно решить, какая именно модель является лучшим решением для конкретного пользователя. На сегодняшний день наиболее распространены три варианта:

  • гидравлический;
  • электрический;
  • ручной (инерционный).

Теперь рассмотрим каждый из этих вариантов более детально, чтобы потенциальный пользователь смог выбрать наиболее подходящий для себя механизм для колки дров.

Гидравлический

Пожалуй, именно гидравлический дровокол является наиболее востребованным. Дело в том, что именно он обладает наибольшей производительностью.

При работе с таким оборудованием можно легко и быстро распилить практически любую древесину, включая влажную и наиболее прочную.

Основным элементом данного дровокола является гидравлический цилиндр. На него укладывается бревно, после чего цилиндр, под давлением жидкости, толкает заостренное лезвие.

Благодаря значительному давлению работа выполняется за секунду. Высокая производительность позволяет в минимальные сроки наколоть большое количество дров.

Важно!
Выбирая материал, из которого будет изготовлено лезвие на дровоколе, собранном вручную, отдавайте предпочтение максимально твердым маркам стали, чтобы не пришлось часто его затачивать.

Увы, именно эта разновидность оборудования является наиболее сложной в изготовлении. Поэтому, чтобы сконструировать дровокол гидравлический своими руками, чертежей будет недостаточно – нужно обладать ещё и немалым опытом работы с подобными механизмами.

Электрический дровокол

Более бюджетный вариант, который также не требует особых сил – соблюдая определенную технику безопасности, даже десятилетний ребёнок может успешно работать с ним. Принцип действия схож с гидравлическим. Однако здесь лезвие раскалывает полено не под действием гидравлического механизма. Здесь основной действующей силой является электрический двигатель.

Благодаря более простому устройству, он стоит значительно дешевле. Да и собрать его самостоятельно (при наличии соответствующих комплектующих) будет гораздо легче.

Важно!
При установке электрического дровокола выберите место на небольшой возвышенности и обязательно постелите под него резиновый коврик, чтобы избежать замыкания, если земля мокрая после дождя.

Однако тут есть определенные ограничения. Во-первых, нужно чтобы поблизости был источник электричества. Впрочем, на большинстве дач и частных домов с этим проблем не возникает. Во-вторых, убедитесь, что проводка способна выдержать дополнительную нагрузку. Дровокол с редуктором, как сделанный своими руками, так и заводской оснащается довольно мощным двигателем, и если проводка окажется слишком слабой, это может привести к выбиванию пробок.

Ручной (инерционный) дровокол

Схема дровокола этого типа отличается простотой, что обеспечивает ему определенную популярность. Для изготовления не понадобится никакой двигатель, а справиться со сборкой сможет даже человек, не слишком привыкший работать руками.

На длинной, около полутора метров, металлической трубе устанавливается лезвие. Под ним фиксируется чурка, на которую устанавливается полено. После этого пользователь просто с размаха опускает основную рабочую часть вниз.

Мускульная сила в сумме с инерцией легко раскалывает большинство поленьев, с которыми справиться вручную будет довольно сложно.

В некоторых случаях дровокол дорабатывается. Например, рабочая часть оснащается снизу пружиной, другой конец которой фиксируется возле чурки.
Пользователь поднимает часть с лезвием вручную, разгибая пружину, после чего резко отпускает – под своей тяжестью и натяжением пружины лезвие наносит сильнейший удар, разрубая даже проблемное полено с сучками.

Также на противоположный конец трубы можно подвесить небольшой груз – это заметно облегчит процесс поднятия, хотя немного снизит мощность удара.

Наконец, на металлическую трубу, в районе лезвия, можно навесить дополнительный груз. Поднимать лезвие будет тяжелее, зато и удар будет значительно сильнее.

Достоинством ручного или инерционного дровокола является простота, неприхотливость и возможность сборки из подручных средств. Но есть и минус. Нужно обладать определенной физической силой, чтобы успешно наколоть достаточное количество дров. Да и времени на это уйдет значительно больше, чем при работе с гидравлическим или электрическим устройством.

Какой дровокол выбрать

Выше описаны наиболее распространенные разновидности дровоколов. Их можно изготовить вручную – одни из них проще, другие сложнее. Но имея чертеж, самодельный дровокол установить у себя на даче сможет каждый человек.

Очень важно решить, какое именно устройство станет удачным выбором для вас. Ведь на изготовление уйдет немало сил, времени, а также средств. Потому вероятность ошибки следует исключить.

Начнем с гидравлического. Его главным достоинством является высокая производительность и простота эксплуатации.
Но есть и минус – он отличается сложностью, для его создания понадобится специальное оборудование и определенные навыки, которые есть не у каждого человека. Подобному оборудованию следует отдавать предпочтение в случаях, когда пользователю предстоит регулярно работать с большим количеством дров.

Плюсом электрического дровокола является большая простота и мощность, не уступающая гидравлическому. Весьма неплохое решение для обычного дачника – заготовить несколько кубометров дров, располагая таким помощником, можно без особого труда. А для того, чтобы весь дачный сезон топить баню, а во время заморозков немного протапливать основное жилое помещение, этого будет вполне достаточно.

Наконец, ручной дровокол. Как уже говорилось, он отличается простотой. Практически всё необходимое можно найти в пункте приема черного металла, заплатив за необходимые составляющие не больше нескольких сотен рублей, а порой и значительно меньше. Но чтобы продуктивно работать с ним, нужно обладать хорошей физической подготовкой.

Рубить дрова инерционным дровоколом хотя и легче, чем обычным колуном, но все-таки довольно тяжело. Поэтому выбирать его стоит только людям, обладающим недюжинной силой, но при этом не желающим или не способным работать колуном. Впрочем, если нужно расколоть всего несколько чурок на поленья, при этом не рискуя здоровьем (неумелое обращение с топором часто приводит к серьёзной опасности) и не слишком уставая, это решение станет удачным.

Классификация дровоколов

Кроме тех моделей, о которых было рассказано ранее, встречаются и иные. Например, с конусообразным колуном. Весьма удобное решение, чаще всего создаваемое на базе электрического оборудования. Используя любой достаточно мощный двигатель (подойдет от насоса, мотоцикла или даже стиральной машины), можно легко изготовить качественное оборудование. Конус вращается с большой скоростью – достаточно поднести к нему полено и слегка надавить, чтобы оно раскололось вдоль волокон. Нет нужды махать топором – на то, чтобы превратить увесистую чурку в кучу поленьев, пригодных для сжигания в печи, даже у неопытного пользователя уйдут считанные секунды.

Чертеж дровокола реечного.

Также популярны чертежи дровокола реечного – своими руками смастерить его хотят многие пользователи. Чем он интересен? В целом он похож на обычный гидравлический. Различие здесь лишь одно. Если в большинстве дровоколов в бревно вбивается лезвие, то на реечном наоборот – бревно раскалывается о лезвие. Для этого на подходящей площадке (обычно изготовленной из толстой жести) устанавливается лезвие. Перед ним укладывается чурка, на которую давит подвижная часть дровокола. За секунду толстое, увесистое полено раскалывается пополам, потом – на четыре части и так далее.

Простой механизм для колки дров из подручных материалов

Наш народ отличается смекалкой и любовью к нестандартным решениям. Поэтому многие мастера изготавливают дровокол механический своими руками. Он представляет из себя раму, с одной стороны которой закреплен нож, а с другой – тугая пружина. На раму закладывается чурка (чаще всего не очень большая, чтобы легко расколоть с одного раза), после чего пружина затягивается.
Это делается как вручную, так и при помощи специального ворота. Потом пружина резко отпускается. Она наносит сильный удар по бревну, которое раскалывается о нож. Механизм прост, но при этом надежен, эффективен и не требует большой физической силы.

Как сделать ручной дровокол своими руками

Начнем с самого простого варианта – расскажем, как сделать в домашних условиях дровокол ручной. По сути это даже не дровокол, а простое приспособление, упрощающее процесс колки дров и делающее его более безопасным.

Для этого вам потребуется:

  • толстый металлический лист (толщиной 7-10 мм) размером 150х600 мм– будущее лезвие;
  • металлическая пластина толщиной 5 мм и размером 300х300 мм – основание;
  • металлический прут (сечение может быть как круглым, так и квадратным, но не менее 20 мм) – около 3 метров.

Теперь приступаем к сборке. Схема самодельного дровокола максимально проста. Толстый лист разрезается на части: одна 150х300 и две 150х150 миллиметров. Они затачиваются с одной стороны и привариваются к металлическому основанию в форме креста.

Прут разрезается на две части: 1 и 2 метра. Первая приваривается к основанию сбоку, строго перпендикулярно. Вторая сгибается в окружность и приваривается к первой на высоте 30 см.

Вот и все, конструкция готова. Теперь вставьте в образованное прутом кольцо полено, упирая его в заточенный крест, и нанесите удар сверху кувалдой – оно расколется на четыре аккуратных части.

Как сделать пружинный дровокол пошагово

Если вы хотите сделать пружинный колун своими руками, чертежи не понадобятся – схема здесь максимально простая. Потребуется всего несколько деталей:

  • металлические уголки;
  • два куска швеллера;
  • мощная пружина (можно рессора от легкового автомобиля);
  • пластина, выполняющая роль ножа (можно использовать старый колун);
  • шарнирный узел;
  • кусок трубы, диаметр которой чуть меньше диаметра пружины;
  • утяжелитель.

Когда у вас есть все необходимое, можно начинать сборку:

  1. Используя один швеллер как основание, приварите к нему перпендикулярно второй.
  2. Подготовьте площадку для установки пружины.
  3. Приварите на основание трубу и распорки (уголки).
  4. Сделайте болгаркой на балке вырез, через который конструкция будет крепиться к основанию.
  5. Приварите балку.
  6. Навесьте балку с шарнирным узлом на опору.
  7. Установите пружину.
  8. Зафиксируйте валун на подвижной балке.
  9. Приварите утяжелитель сверху валуна.

Конструкция готова – можно покрасить её, чтобы защитить от ржавчины.

Дровокол-морковка

Именно так прозвали в народе дровокол, использующий винт для раскалывания дров. Здесь конструкция сложнее – чтобы собрать винтовой дровокол своими руками, чертежи, фото, инструкции потребуются.
Прежде чем приступить к работе, подготовьте:

  • двигатель – достаточно мощный и обеспечивающий скорость вращения 200-250 оборотов в минуту;
  • конус с шурупной резьбой диаметром 5-6 см и длиной 20-22 см;
  • две опоры вращения;
  • цепь;
  • вал длиной 30 см и толщиной 3 см.

Чертеж дровокола морковка.

Проблемы обычно возникают при поиске конуса – его проще всего заказать у токарей или купить в магазине, стоит он не слишком дорого. Теперь приступайте к работе:

  1. Установите вал на подшипник, приварите сзади фланец.
  2. Наденьте конус на вал, зафиксируйте.
  3. Приварите опоры к подшипнику, чтобы закрепить конструкцию на столе.
  4. Сделайте между двигателем и валом распорку – с её помощью натянете цепь.
  5. Установите конструкцию на столе, зафиксируйте и натяните цепь между фланцем и двигателем.

Если используете электрический двигатель – не забудьте защитить конструкцию от влаги, а при возможности – заземлите её.

Как сделать гидравлический дровокол

Гидравлический дровокол является самым сложным. Обычно в роли мотора выступает бензиновый двигатель от легкового автомобиля или мотоцикла.
Сразу стоит предупредить – обойдется его создание недёшево. Но комфорт работы и производительность полностью компенсируют затраты. Итак, что же понадобится, чтобы собрать бензиновый дровокол своими руками,
 и во сколько это обойдется?

  1. Двигатель на 12-14 лошадиных сил – 14 000.
  2. Гидрораспределитель – 3500.
  3. Гидроцилиндр 100х40х61 – 10500.
  4. НШ32 – 1500.
  5. Привод НШ – 4000.
  6. Ступицы от автомобиля ВАЗ – 1500.
  7. Шкиф для двигателя – 1000.
  8. Клиновидные ремни – 900.
  9. 40 литров гидравлического масла – 2500.
  10. Муфты и РВД – 2500.
  11. Фланцы для НШ – 400.
  12. Металлическая пластина – 1000.
  13. Металлический профиль – 4000.
  14. Крепежный материал – 700.
  15. Масло в двигатель – 400.
  16. Резиновый шланг и хомуты – 300.
  17. Краска – 600.
  18. 2 кг электродов ф4мм и 5 кг ф3мм – 1000.
  19. Диски на болгарку (обычные и зачистные) – 700.
  20. Кисть для нанесения краски – 100.

Итого, придется выложить около 51 тысячи рублей, а может и больше. Если вы закупили все необходимые элементы, можно приступать к работе.

Собираем каркас

Сборка происходит следующим образом:

  1. Приварите к 50 мм трубе уголок 30х30 мм – ступицы. Должно получиться два треугольника.
  2. На переднюю ось, изготовленную из уголка 60х60 мм, приварите распорки из уголка 30х30 мм.
  3. Приделайте колеса к оси.
  4. На заднюю ось приварите основу, на которую будете укладывать двигатель.
  5. Сварите прочную раму из швеллера.
  6. Соберите подвижную конструкцию из 80 мм швеллера.
  7. Сварите из швеллера треугольную площадку, толкающую полено на нож.
  8. Для предотвращения падения бревна закрепите с обоих боков платформы упоры.

Как сделать нож для расколки

Хороший колун – основа комфортной и безопасной работы. Подойдет кусок камазной рессоры. К счастью, его изготовление сравнительно простая процедура – чтобы изготовить колун для дров своими руками, чертежи не понадобятся. А вот без инструментов не обойтись – понадобится станок для заточки.

Заточите металл – угол должен составлять 60-70 градусов. Приварите нож на станину.

Как собрать мотор и масляный бак

В качестве масляного бака можно воспользоваться пустым пропановым баллоном. Работа заключается в следующем:

  1. Залейте водой баллон.
  2. Не выливая воду, спилите вентиль при помощи болгарки.
  3. Создайте отстойник – отделите четверть объема баллона, установив стальную перегородку высотой не менее 10 см.
  4. Установите сетку-фильтр, оснащенную магнитом, в 5 см от дна. Фильтр будет удерживать стружку, увеличивая срок службы двигателя.
  5. Приварите патрубок – через него в насос будет поступать масло. Забор не должен доходить до самого дна, чтобы насос не всасывал мусор.
  6. Установите бак чуть выше насоса, используя уровень

Как сделать дровокол мобильным

Вы хотите иметь возможность легко и быстро перемещать дровоколку самоделку, сделанную своими руками, которая весит под центнер или даже больше?

Оснастите его небольшими колёсами, например, от садовой тачки.

Наиболее осторожные пользователи также устанавливают на колёса тормоза.

Но можно использовать несколько кирпичей, чтобы конструкция надежно стояла на месте.

Чем отличается самодельный дровокол от заводской модели

Главное отличие – стоимость. Даже если вы решаете изготовить гидравлический дровокол, за комплектующие для которого отдадите около 50 тысяч рублей, вы всё равно здорово сэкономите. Ведь стоимость заводского начинается со 100 тысяч. Про винтовой или ручной можно и не говорить – они обойдутся в несколько сотен или тысяч рублей, ведь всё необходимое есть во многих хозяйствах или может быть куплено совсем недорого.

Теперь вы хорошо разбираетесь в типах дровоколов и сможете без труда изготовить подходящий.

Деревенским жителям, у которых нет удобств, привычных для горожан, и центрального отопления, приходятся отапливать дома традиционными дровяными печами. А дрова – это вещи из древесины, потому их дровами и называют. Чтобы загрузить ими печь, необходимо распилить длинное бревно на чурки, а их, в свою очередь, расколоть на поленья. Колоть дрова можно и топором, но гораздо удобнее использовать для рубки дровокол своими руками самодельный механический.

Самый трудоемкий этап всего процесса заготовки дров – это раскол чурок. И для этого как раз используется такой инструмент, как дровокол. На Руси дровоколом называли человека, рубящего дрова для печи колуном или топором. Безусловно, в возрасте 20, 30 или 40 лет мужчина легко с этим справляется. Хорошенько замахнуться, сильно ударить – и все дела! Но годам к 50 даже человеку, с детства приученному к физическому труду, уже нелегко махать колуном, а потому и возникла необходимость в приспособлении для колки дров, способном облегчить труд.

Сегодня обзавестись дровоколом легко. Его можно купить в магазине (подобные инструменты производятся многими компаниями), но у рядового сельского жителя далеко не всегда есть средства на его приобретение.

В таком случае остается один выход – сделать это полезнейшее приспособление своими руками
, благо фотографий самодельного дровокола в Интернете можно найти великое множество.

Обратите внимание!
 Механические дровоколы бывают различных типов – ручные, пружинные, конусные. Однако все они значительно облегчают труд (в большей или меньшей мере).

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.

На заметку!
 Вязкость древесины будет зависеть от целого ряда факторов. Лабораторно доказано, что угол клина при вершине для большинства пород дерева должен составлять 25-30°. В таком случае рубящие свойства клиновидного инструмента будут наилучшими.

Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

Важно!
 Величина сил зависит также и от длины чурки. Чем полено короче, тем меньшим будет сопротивление, оказываемое древесиной при раскалывании. Как правило, эта длина определяется глубиной топки, ведь дрова в печи нужно расположить таким образом, чтобы дверца беспрепятственно закрывалась.

ГОСТ 3243-88. Дрова. Технические условия
. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы
 (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

  • лом-колун
     (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);
  • пружинный
     (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

  • с ручным приводом
     (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
  • реечный
     (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).


Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).


Важно!
 При выборе дровокола ориентируйтесь на то, каковы объемы заготавливаемых дров. Также отдавайте предпочтение проверенным и неопасным инструментам. Ознакомимся с мини-дровоколами, упомянутыми ранее.

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

  • небольшие размеры;
  • уменьшение прикладываемой физической силы во время работы;
  • универсальность (об этом мы рассказали выше).

Но есть минусы, среди которых:

  • непривлекательный внешний вид;
  • нагрузка на поясницу (это никуда не девается);
  • высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
  • появление мозолей (даже невзирая на то, что рукоятки резиновые).

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Особенности пружинных дровоколов

Простым в исполнении, экономичным, надежным, недорогим инструментом считается дровокол пружинного типа. Он – это результат модернизации традиционных колунов. При эксплуатации пружинного дровокола мышечная сила также прикладывается, но в меньшей мере, благодаря дополнительному грузу, большому рычагу и собственно пружинному механизму.


На заметку!
 Этот дровокол можно сделать своими руками. Конструкция в таком случае будет состоять из профиля или металлической трубы (это будет рычаг, имеющий нож на конце), железной стойки и соединения шарнирного типа. В качестве возвратного механизма можете использовать старый амортизатор.

Рассмотрим на примере, как самостоятельно изготовить простой пружинный дровокол.

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

  • болгарка (а также зачистные и отрезные диски к ней);
  • инструменты для разметки и измерений;
  • сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

  • амортизатор от легкового автомобиля;
  • швеллеры;
  • стальные трубы (диаметром от 4 см до 7 см);
  • профильная труба 3х6 см (4х6 см);
  • втулка от автомобильной подвески (допускается изношенная);
  • рельс (30-40 см);
  • уголок;
  • двутавр (No 12-16).

Шаг 1.
 Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Шаг 2.
 Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Шаг 3.
 Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Шаг 4.
 Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Шаг 5.
 Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Шаг 6.
 Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Шаг 7.
 Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю. При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли.

Шаг 8.
 Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Шаг 9.
 Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

«Окно» в коромысле

Шаг 10.
 Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Шаг 11.
 Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Обратите внимание!
 Уложите отрезок бревна большого диаметра – он необходим для работы. На него будут устанавливаться поленья для колки.

Шаг 12.
 Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Шаг 13.
 Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Видео – Простой самодельный дровокол

Видео – Пружинный дровокол

Простой ручной дровокол. Пошаговая инструкция по изготовлению

Более простая конструкция, для создания которой нужно подготовить:

  • рессору от автомобиля;
  • уголок металлический (40 или 50);
  • пару отрезков уголка длиной 55 см;
  • еще пару – длиной 15 см.

Два уголка по 5 см и еще два – по 15 см

Шаг 1.
 Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.

Шаг 2.
 От самого угла отступите при этом 1,5 см.

Шаг 3.
 Разметьте середину по 5 см, как на фото ниже.

Шаг 4.
 После этого возьмите болгарку и выполните обрезку по разметке.

Шаг 6.
 Аналогичным образом вырежьте второй длинный уголок.

Шаг 7.
 В итоге у вас должно получиться примерно следующее.

Шаг 8.
 Теперь настало время приступить к коротким уголкам. Возьмите их. К коротким уголкам приварены длинные
В кругляке сверлится отверстие

Шаг 12.
 Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

Втулку нужно приварить к рессоре
Труба приварена к рессоре
Сборка всех деталей

Видео – Простой, но эффективный дровокол

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров. Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать). Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом!




5
/5

(6
)

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

  • в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
  • сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
  • ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени.
Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах.
Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

  • такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
  • он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

  • труба;
  • металлический профиль;
  • топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

  • две металлических трубы разного диаметра;
  • увесистый кусок металла в форме пластины для основания;
  • непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус.
Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

  • цилиндр СТ – 45;
  • электродвигатель;
  • металл для сборки станины;
  • ремни или цепь;
  • пусковое устройство;
  • тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении.
 Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто.
Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось.
 В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

  • для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
  • древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
  • не стоит работать в условиях плохой видимости или на скользкой поверхности;
  • все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
  • колун или резак не должны иметь сколов и трещин;
  • не следует заниматься заготовкой дров в непосредственной близости от других людей;
  • важно внимательно следить за состоянием используемого инструмента.

Заготовка дров на зиму – трудоемкое и хлопотное занятие. Помимо распиловки, дрова необходимо поколоть и сложить в сушилку или в сарай. Самая сложная часть работы – колка. Чтобы упростить себе жизнь и сэкономить время, имеет смысл максимально автоматизировать процесс.

Как сделать дровокол своими руками, с фото и примерами, различные их разновидности – механические, в том числе пружинный и инерционный, а также конусный электрический – тема данной статьи.

Механические дровоколы

В случаях, если заготовки дров не носят массовый и регулярный характер, задача вполне осуществима при помощи механических дровоколов. Их отличает простота и дешевизна конструкции, делаются они, по сути, из металлолома.

Простейший механический дровокол

Агрегат имеет большое сходство, как по виду, так и по принципу действия с колодезным журавлем. Разница заключается в том, что вместо ведра приделан колун с ручками. Стойки с перекладиной соединяют при помощи шарниров, недостаток в том, что соединение придется частенько смазывать.

Принцип действия дровокола прост – чурка ставится на подставку, рывком подают вниз рычаг, колун под действием усилия и силы тяжести набирает скорость и раскалывает полено. Процесс повторяют, получая все более тонкие поленья.

Собирается приспособление из подручных материалов – труб и уголков, а в качестве колуна подойдет старый топор без топорища. Лучше предусмотреть возможность разбора дровокола, чтобы было удобнее его транспортировать с места на место.

Конструкция имеет некоторые недостатки. Во-первых, чтобы остановить колун после того как он расколет полено, приходится прилагать усилия. Во-вторых, приспособление достаточно громоздкое – для уменьшения прилагаемого усилия требуется длинный рычаг.

Невзирая на недостатки, такое устройство значительно упрощает процесс колки дров. Чтобы оно работало как надо, требуется утяжелить колу приваренной к нему болванкой, либо залитой бетоном трубой.

Пружинный дровокол

Если доработать вышеописанный механический дровокол, можно сделать меньшее по размеру устройство, требующее при этом меньших затрат физической силы при работе с ним. Для этой цели к станине крепят пружину, упирающуюся одним в перекладину, служащую также креплением для колуна.

Принцип действия схож с предыдущим устройством, за исключением того, что нагрузку после того, как расколото полено, амортизирует пружина. Основная задача – подбор упора и пружины так, чтобы при наименьших усилиях получался наибольший результат. Для удобства регулировки усилия упор делается подвижным.

Но если предусматривается, что дровоколом работает все время один и тот же человек, делают стационарный упор, высоту его, как и жесткость пружины, подбирают экспериментально. Соединение рамы с рычагом делается подвижным, на подшипниках хорошего качества.

Высота такого дровокола должна быть не ниже 80 см. Правда, при такой высоте его нужно устанавливать на платформу либо работать в согнутом положении.

Более разумно рассчитать высоту дровокола под свою комплекцию, для этого высчитывают высоту станины так – удобная высота расположения полена плюс наибольшая возможная высота раскалываемых поленьев. Наклоняться в этом случае будет необходимо только для установки поленьев на подставку.

Инерционный дровокол

Для его изготовления помимо колуна, понадобятся метровый штырь круглого сечения, обрезок трубы чуть большего диаметра и массивная платформа, к которой приваривают нижнюю часть штыря. Колун приваривают к обрезку трубы и одевают на штырь.

Принцип действия – вручную поднимают колун, на платформу ставят полено, затем колун с силой опускают. Если полено попалось очень прочное, по колуну сверху бьют молотком.

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Электродвигатель нужен с оборотами 250-600 об/мин, и мощностью не менее 2 кВт. При низких оборотах, менее 200, производительность будет слишком маленькая, а свыше 500 работать становится опасно.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Фото дровоколов своими руками

Источник

При печном отоплении необходимость ежедневно махать топором быстро переходит в разряд рутины и отнимает много времени. Тут и встает вопрос о механизации процесса – нужно сделать дровокол своими руками! Существует много вариантов изготовления самодельных автоматизированных колунов – от простейших до полупрофессиональных. Используйте пошаговые инструкции и полезные советы от тех, кто уже забыл, когда держал в руках обычный топор, чтобы собрать свой инструмент.

Простые механизмы для колки дров из подручных материалов

Виды дровоколов:

  • механический (как правило, состоит из ножа, рамы и пружины);
  • винтовой (раскалывает дрова, вкручиваясь внутрь);
  • гидравлический (имеет ножи-стамески, позволяющие измельчить полено).

Дровокол для дома

Ручной механический дровокол простой сборки

Механический (или ручной) агрегат для колки дров не предполагает подключения мотора. Он лишь позволяет прикладывать меньше усилий при раскалывании поленьев.

Вот наиболее безопасный способ, как сделать дровокол своими руками:

  1. Сварить круглую раму, немного превышающую диаметр поленьев (оптимально 23 см).
  2. Для этого в качестве основы необходимо взять круг из толстого металла и приварить к нему две трубы, высотой 35 см.
  3. Сверху на конструкцию приварить кольцо, чтобы получился цилиндр.
  4. Внизу закрепить металлический нож острием вверх.
  5. В основании просверлить отверстия для крепления.

Полено в таком дровоколе нужно устанавливать сверху на нож. Ударяя по нему кувалдой, вы делаете свой труд более безопасным. Ведь отсутствует возможность пораниться топором!

Внимание! Такой механизм подойдет только для мягких пород дерева, легко поддающихся расколке. Полученные дрова годятся для растопки камина. Для дуба или вяза это приспособление окажется бесполезным.

Безопасный дровокол ручного типа

Схема изготовления пружинного колуна

Следующая идея, как сделать дровокол в домашних условиях – это изготовление механизма на пружине. Составляющие:

  • отрезок швеллера;
  • металлические уголки;
  • пружина (от автомобиля);
  • пластина-нож (можно от старого колуна);
  • отрезок трубы, немного меньше пружины в диаметре;
  • шарнирный узел
  • утяжелитель (рельса).

Основа инструмента

Процесс изготовления:

В первую очередь необходимо при помощи сварки сделать опору дровокола.

Подготовить площадку для пружины.

Выпиливание отверстия

Приварить к опоре площадку, распорки, трубу.

Приваривание деталей

Сделать вырез для крепления балки к опоре.

Балка приваривается в отверстие

Навесить на опору балку с шарнирным узлом.

Опора должна быть установлена на шарнирах

Приварить балку, сохранив ее подвижность.

Шарниры обеспечат подвижность

Прикрепить горизонтально балку и колун.

Положение колуна

Приварить ручку и утяжелитель к инструменту.

Утяжелителем является рельса

Получившийся механизм лучше окрасить для предотвращения появления ржавчины.

С силой опускаясь на бревно, колун раскалывает его на две части. И тут же возвращается в исходное положение. Это значительно экономит силы человека.

Дровокол-морковка в пошаговой инструкции

Ласковое название «морковка» такой механизм получил благодаря конусообразной форме ножа. Вкручиваясь в полено по принципу самореза, он расщепляет древесину изнутри. В работу дровокол приводит электродвигатель.

Процесс изготовления винтового дровокола

Сделайте винтовой дровокол своими руками, используя, чертежи и пошаговую инструкцию:

  1. Изготовить конус из стали марки 45 длиной 13 см и диаметром 5,5 см (толстая часть) под углом 30°.
  2. На токарном станке нарезать упорную левую резьбу глубиной 2 мм с шагом 6–7 мм. Нос конуса должен быть очень острым.
  3. Установить вал в подшипниках и приварить с тыльной стороны фланец (звездочку).
  4. Плотно одеть конус на вал и зафиксировать его штифтом (подойдет болт М8).
  5. К подшипникам приварить опоры автомобильного кардана (на них механизм будет крепиться к столу).
  6. Сделать распорку между валом и двигателем, при помощи которой будет натянута цепь. Для этого подойдет сгон трубы и гайки.
  7. Изготовить стол из толстых досок (подойдет старая дверь) с железными ножками высотой 40 см.
  8. Зафиксировать опоры кардана и электродвигатель мощностью от 2 КВ. Натянуть цепь.

Чертеж ножа-конуса

Внимание! Направление резьбы не имеет принципиального значения. Но при нарезании правой резьбы есть большая вероятность испортить инструмент или конус.

Чертеж вала и опоры для конуса

Важные советы по работе:

  1. Изготавливая конусный дровокол своими руками, стоит помнить, что расстояние от конуса до стола должно быть минимальным. Тогда полено не будет вырывать из рук.
  2. Полено для раскола можно устанавливать только вертикально. Иначе древесина может застрять между конусом и столом и согнуть вал.
  3. Цепь и двигатель следует защитить кожухом. Это уменьшит травмоопасность во время работы.
  4. Поленья не должны быть длиннее 0,5 м и шире 0,6 м в диаметре.
  5. Скорость вращения может быть от 150 до 800 оборотов в минуту (оптимально 400–500). Для этого следует использовать редуктор (к примеру, от старого мотоцикла).

Как сделать гидравлический дровокол – высший пилотаж

Если дров накопилось много и колоть их необходимо постоянно, стоит соорудить гидравлический дровокол своими руками.

Видео: гидравлический дровокол своими руками

Составляющие элементы – расчет бюджета

Принцип работы гидравлического механизма следующий. Полено на скользящей платформе подается к ножам. Под давлением цилиндра полено раскалывается на 2, 4, 6 или 8 частей, в зависимости от конструкции ножа.

Для гидравлического механизма понадобятся:

  • двигатель бензиновый (от 6 л. с.);
  • гидроцилиндр;
  • насос шестерёночный;
  • гидрораспределитель;
  • кронштейн насоса;
  • металл для ножей (подойдет рессора МАЗ);
  • швеллер 80 мм;
  • профиль 60х60 и 30х30 мм;
  • труба 50 мм;
  • двутавр (для опорной балки);
  • металлические пластины;
  • колеса (автомобильные);
  • шкив;
  • ремни;
  • масляный бак;
  • фитинги, переходники, муфты, болты, винты, гайки и т. п.

Чертеж дровокола

Бюджет, который придется выделить для покупки составляющих, равен примерно 60 000 рублей. Удешевить стоимость готового изделия может покупка подходящего металлолома.

Основа дровокола – как собрать каркас

Первым делом необходимо собрать переднюю и заднюю оси, к которым будут крепиться колеса. Так как весь упор приходится на заднюю ось, здесь должны стоять автомобильные покрышки.

Передняя и задняя оси

Пошаговая инструкция по сборке гидравлического дровокола своими руками с чертежами и фото:

  1. К трубе 50 мм приварить ступицы из профиля 30х30 мм так, чтобы получилось два треугольника. К ступицам приварить основу будущей рамы.
  2. К передней оси из профиля 60х60 приварить распорки из профиля 30х30 мм. К оси приделать небольшие колеса.
  3. Приварить к задней оси основу для крепления двигателя.

Пришел черед рамы:

  1. Из двух швеллеров сварить раму для подвижной конструкции.
  2. Собрать подвижную платформу из швеллера 80 мм на шток цилиндр.
  3. Сварить треугольную площадку из того же швеллера. Она будет толкать полено к ножам.
  4. Установить упоры по бокам платформы, чтобы предотвратить падение бревен.

Совет! Вместо скользящей платформы лучше использовать тележку на колесиках. Для этого внутрь швеллеров, из которых сделана платформа, нужно установить подшипники. В таком варианте дровокол прослужит дольше, так как будет уменьшена сила трения.

Основа для установки двигателя и насоса

Сердце дровокола – как сделать нож для расколки

Для ножа подойдут обрезки двутавровой балки или рессора от МАЗ. Порядок работы:

  • вырезать заготовку из дерева с углом 60°;
  • заточить металл, как стамеску;
  • сложить шестигранный нож при помощи заготовки (устанавливая ее между отрезками);
  • приварить нож к станине.

Шестигранный нож

Первым в полено должен входить центральный (вертикальный нож), затем верхние боковые, и только потом – нижние. В противном случае будет неправильно распределение нагрузки. В следствие этого дровокол не сможет справиться с вязкими породами дерева.

Сборка масляного бака

Движущая сила – сборка мотора и масляного бака

Под масляный бак подойдет пустой баллон от пропана. Порядок работы:

  1. Залить баллон водой.
  2. Спилить болгаркой вентиль, не сливая жидкости.
  3. Сделать отстойник: отделить ¼ баллона при помощи стальной перегородки высотой 10 см, врезанной внутрь.
  4. На высоте 5 см от дна установить сетку-фильтр с магнитом. Он будет улавливать металлическую стружку, что продлит жизнь мотору.
  5. Вварить патрубок, через который насос будет засасывать масло. Патрубок нужно углубить, чтобы забор не происходил с самого дна. Ведь на нем оседает весь попавший в бак мусор.
  6. Установить бак выше насоса по уровню.

Врезка патрубка

Когда все элементы готовы, пора собирать конструкцию. Сделанный своими руками дровокол следует окрасить.

Лайфхак от финского фермера – как расколоть бревно с минимум усилий

Движения топором – одна из самых сбалансированных нагрузок для человеческого организма, поэтому колка дров вручную несомненно полезна. Но и этот труд можно усовершенствовать! Как? Уменьшить количество лишних движений.

Что делает колку дров некомфортной? Постоянно разлетающиеся щепки и застревающий в земле колун. Решить эту проблему очень легко.

Достаточно просто установить полено в автомобильную покрышку! Подберите резиновое колесо диаметром немного больше полена. Или возьмите большую покрышку и установите в него несколько бревен. И работы по хозяйству сразу станет меньше!

Совет! Увеличить диаметр покрышки можно, обрезав боковые части, чтобы осталось только кольцо из протектора.

Применение старой покрышки

Видео: Дровокол с двигателем от стиральной машины

Сборка дровокола – хлопотное и затратное дело. Но, если есть навыки работы с металлом, это –оправданный путь сэкономить деньги и собственные силы. На изготовление простейшего механизма у вас уйдет полдня. Тогда как сложный агрегат отнимет 1–2 месяца. Однако всегда можно обратиться к профессионалам! Это верный способ сберечь время. Что дороже – решать только вам!

Для владельца загородного или частного дома незаменимым приспособлением является колун. Он бывает механическим или ручным. Можно приобрести подобное устройство в магазине, но механические приспособления стоят дорого, поэтому не всем по карману, хоть и способны существенно облегчить процесс заготовки дров.

Перед совершением столь дорогой покупки необходимо подумать о том, что такие конструкции не отличаются сложностью, поэтому и сделать их можно самостоятельно. Но для начала определитесь, будет колун механическим, или его лучше дополнить двигателем. В последнем случае придется где-то искать запчасти, а также пользоваться услугами токаря. Хорошо, если такими навыками вы обладаете сами.

Разновидности приспособлений для колки дров: топор со смещённым центром

В продаже сегодня можно найти топор-колун со смещенным центром. За модель Vipukirves Leveraxe придется заплатить 16000 рублей. С помощью инструмента в короткое время можно будет наколоть большое количество дров. Обеспечивается такая возможность благодаря изогнутой лапке, располагающейся в верхней части лезвия. Она цепляется за оставшиеся элементы бревна и образует рычаг. В итоге инструмент не проскальзывает после удара, а ноги остаются в безопасности. Конструкция при этом предполагает свободный хват топора.

Топорище выполняется из финской березы, которая способна поглощать ударный импульс. Зимой рукоятка не обмерзнет, она не будет скользить в руках даже в условиях дождливой погоды. Благодаря тому, что конструкция такого топора уникальна, лезвие не застревает в древесине, ведь смещенный центр тяжести мгновенно уводит топор набок, поэтому с одного удара участок бревна откалывается. Толщина лезвия равна 8 см, а вес — 3 кг. В качестве материала используется сталь, а в сложенном виде размеры инструмента составляют 91 x 23 x 9 см.

Что необходимо учесть перед изготовлением

Перед выполнением колуна важно подумать о том, что взмахнуть им придется не несколько, а очень много раз. Отсюда следует вывод, что вес инструмента должен быть соответствующим физической форме человека. Например, в продаже можно найти колуны, вес которых варьируется от 2 до 5 кг. Однако, используя легкий инструмент, можно будет расколоть лишь небольшие чурбаки, поэтому необходимо учитывать еще и размер дров.

Ручка инструмента, которая называется топорищем, должна быть выполнена из пород древесины по типу вяза или клена, в крайнем случае это может быть береза. Ведь неточные и сильные удары приведут инструмент в негодность. Важно учитывать еще и длину топорища — оно не должно быть слишком коротким. Если вы решили выполнить колун своими руками, то удобнее будет иметь два инструмента. Один из них должен представлять собой мощный топор с длинной ручкой, тогда как другой — клиновидный классический колун. Последний подойдет для свежей рубленой древесины, имеющей высокую влажность, тогда как другой будет справляться с сухими поленьями. Разные породы древесины будут вести себя по-разному. А если вы будете иметь под рукой два колуна, то сможете найти к ним подход.

Перед тем как выполнить колун своими руками, следует подобрать подходящую конструкцию. Самодельные инструменты бывают гидравлическими или винтовыми, последние еще называются конусными. Самыми распространенными являются самодельные винтовые или заводские варианты. В качестве основной детали выступает конус с крупной резьбой, который приводится в действие электрическим мотором. Мастеру необходимо будет лишь только подвинуть колоду к конусу, как последний начнет вкручиваться в неё.

Конусный дровокол имеет соответствующую форму, от которой древесина раскалывается на 2 части. Если же речь идет о гидравлических колунах, то они будут отличаться более высокой производительностью по сравнению с вышеописанным, однако изготовить их сложнее. Принцип работы останется таким же, как и у Древесина будет продавливаться через специальную форму, которая раскалывает элемент на поленья нужных размеров. Механизмы станка представляют собой гидравлический привод, который действует от бензинового или электрического двигателя. Конусный дровокол будет удобнее при по сравнению с обычным топором. Изготовить такие инструменты просто, но в продаже можно найти готовые комплекты для сборки подобных приспособлений.

Изготовление винтового колуна

Если вы задумались о том, как сделать то для начала следует подготовить следующие материалы и детали:

  • электродвигатель;
  • шкивы;
  • ремень привода;
  • листовой металл:
  • плиту для крепления двигателя;
  • вал с подшипниками;
  • рабочий конус;
  • профильные трубы;
  • металлические уголки.

При выборе электрического двигателя необходимо обратить внимание на тот, что обладает мощностью в 2 кВт. Листовой металл должен иметь толщину, равную 3 мм.

Самодельный можно будет изготовить гораздо проще, если удастся отыскать низкооборотный мощный электрический мотор, который будет способен выдавать 500 оборотов в минуту. При этом не потребуется, а конус можно будет надеть на его вал.

Число оборотов двигателя, в принципе, может быть любым, но рассчитать шкивы ременной передачи необходимо таким образом, чтобы скорость была равна 500 оборотов в минуту. На рынке вы сможете купить готовый вал с подшипниками для электрического колуна, а вот шкивы и резьбовой конус можно будет изготовить, обратившись к токарю.

Методика проведения работ

Если вы решили изготовить колун своими руками, то в качестве материала для конуса выступит углеродистая сталь, лучше использовать марку Ст45. При подготовке резьбы необходимо учитывать, что она должна состоять из двух заходов. Шаг равняется 7 мм, тогда как высота витков — 2 мм.

Из обычной стали марки Ст3 можно будет выточить шкивы, а размеры канавок будут зависеть от подобранного ремня. Специалисты вместо ременной передачи применяют цепную. Это надежнее, но сложнее в процессе изготовления. Важно подобрать звездочки по размеру, что не очень удобно. Для того чтобы собрать колун своими руками, необходимо сварить станину, установив плиту для крепления мотора под столешницей. На ней должен быть расположен вал с подшипниками. На него фиксируется шкив и конус. Далее мастеру предстоит надеть и натянуть ремень. Подключение мотора к сети осуществляется на следующем этапе, затем можно переходить к испытаниям.

Изготовление гидравлического колуна

Гидравлический колун имеет конструкцию, отличающуюся от предыдущей. В качестве особенности выступает привод и рабочая часть, которая используется для раскалывания материала. Станина обладает другой формой, хоть и сваривается из уголков, трубы и листового металла. Прессовой колун работает за счет давление в нём обеспечивается масляным насосом. Установить данный элемент необходимо на одном валу с электрическим мотором, при этом узел может располагаться отдельно от станины, однако его предстоит соединить с цилиндром, используя шланги.

Нюансы проведения работ

Если вы решили изготовить гидравлический колун, то для начала следует найти все детали и позаботиться об изготовлении формы. Ее выполняют из металла, а в качестве основы выступит крестообразная форма. Ее размеры можно выбрать в индивидуальном порядке, ведь четких ограничений нет. Главное условие при этом заключается в том, чтобы мощности цилиндра было достаточно для раскалывания дров, когда их размеры слишком велики.

Форму нужно зафиксировать на станине, ее поперечная ось должна совпасть с валом гидравлического цилиндра. Он устанавливается вдоль рамы и подсоединяется к насосу, при этом следует задействовать патрубки. Такой механический колун может быть передвижным, для этого к раме следует укрепить колеса.

Деревенским жителям, у которых нет удобств, привычных для горожан, и центрального отопления, приходятся отапливать дома традиционными дровяными печами. А дрова – это вещи из древесины, потому их дровами и называют. Чтобы загрузить ими печь, необходимо распилить длинное бревно на чурки, а их, в свою очередь, расколоть на поленья. Колоть дрова можно и топором, но гораздо удобнее использовать для рубки дровокол своими руками самодельный механический.

Самый трудоемкий этап всего процесса заготовки дров – это раскол чурок. И для этого как раз используется такой инструмент, как дровокол. На Руси дровоколом называли человека, рубящего дрова для печи колуном или топором. Безусловно, в возрасте 20, 30 или 40 лет мужчина легко с этим справляется. Хорошенько замахнуться, сильно ударить – и все дела! Но годам к 50 даже человеку, с детства приученному к физическому труду, уже нелегко махать колуном, а потому и возникла необходимость в приспособлении для колки дров, способном облегчить труд.

Сегодня обзавестись дровоколом легко. Его можно купить в магазине (подобные инструменты производятся многими компаниями), но у рядового сельского жителя далеко не всегда есть средства на его приобретение.

В таком случае остается один выход – сделать это полезнейшее приспособление своими руками
, благо фотографий самодельного дровокола в Интернете можно найти великое множество.

Обратите внимание!
 Механические дровоколы бывают различных типов – ручные, пружинные, конусные. Однако все они значительно облегчают труд (в большей или меньшей мере).

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.

На заметку!
 Вязкость древесины будет зависеть от целого ряда факторов. Лабораторно доказано, что угол клина при вершине для большинства пород дерева должен составлять 25-30°. В таком случае рубящие свойства клиновидного инструмента будут наилучшими.

Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

Важно!
 Величина сил зависит также и от длины чурки. Чем полено короче, тем меньшим будет сопротивление, оказываемое древесиной при раскалывании. Как правило, эта длина определяется глубиной топки, ведь дрова в печи нужно расположить таким образом, чтобы дверца беспрепятственно закрывалась.

ГОСТ 3243-88. Дрова. Технические условия
. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы
 (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

  • лом-колун
     (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);
  • пружинный
     (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);
  • с ручным приводом
     (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
  • реечный
     (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).


Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Важно!
 При выборе дровокола ориентируйтесь на то, каковы объемы заготавливаемых дров. Также отдавайте предпочтение проверенным и неопасным инструментам. Ознакомимся с мини-дровоколами, упомянутыми ранее.

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

  • небольшие размеры;
  • уменьшение прикладываемой физической силы во время работы;
  • универсальность (об этом мы рассказали выше).

Но есть минусы, среди которых:

  • непривлекательный внешний вид;
  • нагрузка на поясницу (это никуда не девается);
  • высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
  • появление мозолей (даже невзирая на то, что рукоятки резиновые).

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Особенности пружинных дровоколов

Простым в исполнении, экономичным, надежным, недорогим инструментом считается дровокол пружинного типа. Он – это результат модернизации традиционных колунов. При эксплуатации пружинного дровокола мышечная сила также прикладывается, но в меньшей мере, благодаря дополнительному грузу, большому рычагу и собственно пружинному механизму.

На заметку!
 Этот дровокол можно сделать своими руками. Конструкция в таком случае будет состоять из профиля или металлической трубы (это будет рычаг, имеющий нож на конце), железной стойки и соединения шарнирного типа. В качестве возвратного механизма можете использовать старый амортизатор.

Рассмотрим на примере, как самостоятельно изготовить простой пружинный дровокол.

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

  • болгарка (а также зачистные и отрезные диски к ней);
  • инструменты для разметки и измерений;
  • сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

  • амортизатор от легкового автомобиля;
  • швеллеры;
  • стальные трубы (диаметром от 4 см до 7 см);
  • профильная труба 3х6 см (4х6 см);
  • втулка от автомобильной подвески (допускается изношенная);
  • рельс (30-40 см);
  • уголок;
  • двутавр (No 12-16).

Шаг 1.
 Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Шаг 2.
 Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Шаг 3.
 Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Шаг 4.
 Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Шаг 5.
 Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Шаг 6.
 Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Шаг 7.
 Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю. При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли.

Шаг 8.
 Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Шаг 9.
 Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

«Окно» в коромысле

Шаг 10.
 Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Шаг 11.
 Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Обратите внимание!
 Уложите отрезок бревна большого диаметра – он необходим для работы. На него будут устанавливаться поленья для колки.

Шаг 12.
 Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Шаг 13.
 Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Видео – Простой самодельный дровокол

Видео – Пружинный дровокол

Простой ручной дровокол. Пошаговая инструкция по изготовлению

Более простая конструкция, для создания которой нужно подготовить:

  • рессору от автомобиля;
  • уголок металлический (40 или 50);
  • пару отрезков уголка длиной 55 см;
  • еще пару – длиной 15 см.

Два уголка по 5 см и еще два – по 15 см

Шаг 1.
 Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.

Шаг 2.
 От самого угла отступите при этом 1,5 см.

Шаг 3.
 Разметьте середину по 5 см, как на фото ниже.

Шаг 4.
 После этого возьмите болгарку и выполните обрезку по разметке.

Шаг 6.
 Аналогичным образом вырежьте второй длинный уголок.

Шаг 7.
 В итоге у вас должно получиться примерно следующее.

Шаг 8.
 Теперь настало время приступить к коротким уголкам. Возьмите их. К коротким уголкам приварены длинные
В кругляке сверлится отверстие

Шаг 12.
 Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

Втулку нужно приварить к рессоре
Труба приварена к рессоре
Сборка всех деталей

Видео – Простой, но эффективный дровокол

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров. Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать). Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом!




5
/5

(6
)

Наколоть большое количество дров, не затрачивая на это много сил, поможет самодельный винтовой колун. В этом устройстве применяется принцип колки дерева при вкручивании массивного винта, который является симбиозом шурупа и обычного клина. Изготовленный конус благодаря нарезанной резьбе легко разрывает древесину по волокнам из-за большого диаметра винта.

По конструкции привода можно изготовить несколько видов самодельных дровоколов. Некоторые умельцы насаживают винт на рабочий вал электродвигателя. В таком случае выдвигаются очень жесткие требования к электрическому мотору. Он обязан быть только низкооборотным
 и довольно мощным.

Наиболее распространенными являются винтовые колуны другого вида, в которых можно применять любые электрические моторы. Уменьшение оборотов в них достигается из-за использования различных редукторов или ременных передач. На рабочий вал электродвигателя ставится звездочка небольшого диаметра, а на конус дровокола устанавливается большой шкив. Их размеры нужно подобрать таким образом, чтобы уменьшить частоту вращения мотора до 500 оборотов в минуту. Бывает, что при применении высокооборотных электродвигателей сложно достичь необходимых значений частоты вращения. В этом случае стоит поставить промежуточный вал и специальную ступенчатую передачу.

Все узлы устройства необходимо надежно закрепить на прочной станине. Ее для более комфортной работы можно оснастить небольшим откидным столом.

Достоинства и недостатки конусных дровоколов

Основными достоинствами конусных дровоколов являются:

  • простота конструкции;
  • возможность сборки своими руками;
  • хорошая производительность аппарата;
  • небольшая цена установки;
  • работать на таком устройстве способен любой человек.

В то же время очень простая и надежная конструкция
 самодельных дровоколов имеет ряд недостатков.

  • Одним из них можно считать то, что дерево с сильно переплетающимися волокнами является большой проблемой для его винта. Именно поэтому корни дерева и полена с сучками стоит колоть вручную.
  • Следующий недостаток заключается в плохом разделении больших чурок на части.
  • А также стоит заметить, что сделать конус самостоятельно практически невозможно без помощи квалифицированного токаря.

На данный момент в сети можно найти качественные чертежи винтового дровокола для изготовления своими руками или предложения о продаже готового изделия.

Главные требования к электроколуну

Самодельный электроколун обязан быть очень надежным, безопасным в работе и иметь высокую производительность. Именно поэтому при выборе вида устройства и его сборке необходимо следовать правилам по соблюдению требований к аппаратам данного типа.

Основные требования к дровокольным аппаратам такие:

Материалы и инструменты для сборки

Сборка станка своими руками не требует использования дорогих деталей. Многие заготовки можно взять из старой стиральной машины или неисправного мотоблока, а чертеж конуса для дровокола стоит попросить у опытного токаря.

Для изготовления самодельного устройства понадобятся такие материалы:

Много узлов подойдут от старой стиральной машинки или автомобиля. Не стоит самостоятельно изготавливать винт. В сети очень много материалов, в которых умельцы советуют вырезать эту деталь с помощью обычной болгарки. Специалисты утверждают, что из этой затеи получится просто морковка, а не конусный винт.

Для сборки электроколуна будут необходимы следующие инструменты:

  • аппарат для сварки;
  • дрель и сверла;
  • электрическая болгарка;
  • небольшой молоток;
  • гаечные ключи;
  • карандаш и рулетка.

Чтобы защитить поверхность станка от коррозии, можно использовать любой вид эмали. Однако стоит качественно подготовить металл для покраски. Это можно сделать при помощи специальной щетки и химических преобразователей ржавчины.

Конусный дровокол своими руками

На начальном этапе сборки электрического колуна стоит составить хороший эскиз, на котором будет указано расположение деталей и механизмов устройства, а также его габариты. Будет нужна схема электрической проводки, которую сможет составить любой электромонтажник. Эти действия помогут качественно собрать станок и не допустить многих ошибок. А также необходимо ответственно подойти к изготовлению специального клина, так как он является наиболее уязвимой частью механизма.

Наиболее подходящим материалом для клина считается дорогая инструментальная сталь, но ее очень сложно обрабатывать даже опытному токарю. Чаще всего для этого используют обычную сталь, которую потом упрочняют цементацией или закалкой. Долгая и качественная работа винтового конуса будет обеспечена лишь при его хорошем производстве. Простая метрическая резьба не подходит для этих целей, так как она довольно быстро изнашивается и плохо входит в дерево. Специалисты советуют сделать двухзаходную резьбу с шагом 5 мм.

Размеры станины напрямую зависят
 от комплекции человека, но наиболее часто они такие:

  • высота — около 90 см;
  • ширина поверхности должна быть не более 70 см;
  • длину стоит сделать около 1 м.

Наиболее часто электрический двигатель располагают в нижней части станины, что помогает его защитить от различных щепок или мелкой стружки. Когда используют мотор от мотоблока, то его стоит поставить на одном уровне с винтовым клином. Подобное расположение очень удобное во время работы станка, если необходимо отрегулировать частоту вращения или добавить топлива.

При проектировании электроколуна необходимо определиться с методом натяжения ременной передачи. Для этого нужно установить дополнительные ролики или звездочки. На ременную передачу стоит закрепить специальный защитный кожух, который можно изготовить из куска жести и прикрепить к рабочей поверхности крепежными материалами.

Сборка винтового колуна

После того как сделан чертеж станка и подготовлены все материалы и детали, нужно начинать изготовление винтового колуна. Специалисты советуют пользоваться качественной инструкцией и совершать сборку в соответствии с составленным планом работ.

Чтобы изготовить самодельный электрический дровокол, будут нужны небольшие навыки обращения с инструментами. Немного времени, потраченного на сборку, в будущем поможет сэкономить много сил. Главное — при работе с устройством соблюдать все правила техники безопасности.

Для владельца загородного или частного дома незаменимым приспособлением является колун. Он бывает механическим или ручным. Можно приобрести подобное устройство в магазине, но механические приспособления стоят дорого, поэтому не всем по карману, хоть и способны существенно облегчить процесс заготовки дров.

Перед совершением столь дорогой покупки необходимо подумать о том, что такие конструкции не отличаются сложностью, поэтому и сделать их можно самостоятельно. Но для начала определитесь, будет колун механическим, или его лучше дополнить двигателем. В последнем случае придется где-то искать запчасти, а также пользоваться услугами токаря. Хорошо, если такими навыками вы обладаете сами.

Разновидности приспособлений для колки дров: топор со смещённым центром

В продаже сегодня можно найти топор-колун со смещенным центром. За модель Vipukirves Leveraxe придется заплатить 16000 рублей. С помощью инструмента в короткое время можно будет наколоть большое количество дров. Обеспечивается такая возможность благодаря изогнутой лапке, располагающейся в верхней части лезвия. Она цепляется за оставшиеся элементы бревна и образует рычаг. В итоге инструмент не проскальзывает после удара, а ноги остаются в безопасности. Конструкция при этом предполагает свободный хват топора.

Топорище выполняется из финской березы, которая способна поглощать ударный импульс. Зимой рукоятка не обмерзнет, она не будет скользить в руках даже в условиях дождливой погоды. Благодаря тому, что конструкция такого топора уникальна, лезвие не застревает в древесине, ведь смещенный центр тяжести мгновенно уводит топор набок, поэтому с одного удара участок бревна откалывается. Толщина лезвия равна 8 см, а вес — 3 кг. В качестве материала используется сталь, а в сложенном виде размеры инструмента составляют 91 x 23 x 9 см.

Что необходимо учесть перед изготовлением

Перед выполнением колуна важно подумать о том, что взмахнуть им придется не несколько, а очень много раз. Отсюда следует вывод, что вес инструмента должен быть соответствующим физической форме человека. Например, в продаже можно найти колуны, вес которых варьируется от 2 до 5 кг. Однако, используя легкий инструмент, можно будет расколоть лишь небольшие чурбаки, поэтому необходимо учитывать еще и размер дров.

Ручка инструмента, которая называется топорищем, должна быть выполнена из пород древесины по типу вяза или клена, в крайнем случае это может быть береза. Ведь неточные и сильные удары приведут инструмент в негодность. Важно учитывать еще и длину топорища — оно не должно быть слишком коротким. Если вы решили выполнить колун своими руками, то удобнее будет иметь два инструмента. Один из них должен представлять собой мощный топор с длинной ручкой, тогда как другой — клиновидный классический колун. Последний подойдет для свежей рубленой древесины, имеющей высокую влажность, тогда как другой будет справляться с сухими поленьями. Разные породы древесины будут вести себя по-разному. А если вы будете иметь под рукой два колуна, то сможете найти к ним подход.

Перед тем как выполнить колун своими руками, следует подобрать подходящую конструкцию. Самодельные инструменты бывают гидравлическими или винтовыми, последние еще называются конусными. Самыми распространенными являются самодельные винтовые или заводские варианты. В качестве основной детали выступает конус с крупной резьбой, который приводится в действие электрическим мотором. Мастеру необходимо будет лишь только подвинуть колоду к конусу, как последний начнет вкручиваться в неё.

Конусный дровокол имеет соответствующую форму, от которой древесина раскалывается на 2 части. Если же речь идет о гидравлических колунах, то они будут отличаться более высокой производительностью по сравнению с вышеописанным, однако изготовить их сложнее. Принцип работы останется таким же, как и у Древесина будет продавливаться через специальную форму, которая раскалывает элемент на поленья нужных размеров. Механизмы станка представляют собой гидравлический привод, который действует от бензинового или электрического двигателя. Конусный дровокол будет удобнее при по сравнению с обычным топором. Изготовить такие инструменты просто, но в продаже можно найти готовые комплекты для сборки подобных приспособлений.

Изготовление винтового колуна

Если вы задумались о том, как сделать то для начала следует подготовить следующие материалы и детали:

  • электродвигатель;
  • шкивы;
  • ремень привода;
  • листовой металл:
  • плиту для крепления двигателя;
  • вал с подшипниками;
  • рабочий конус;
  • профильные трубы;
  • металлические уголки.

При выборе электрического двигателя необходимо обратить внимание на тот, что обладает мощностью в 2 кВт. Листовой металл должен иметь толщину, равную 3 мм.

Самодельный можно будет изготовить гораздо проще, если удастся отыскать низкооборотный мощный электрический мотор, который будет способен выдавать 500 оборотов в минуту. При этом не потребуется, а конус можно будет надеть на его вал.

Число оборотов двигателя, в принципе, может быть любым, но рассчитать шкивы ременной передачи необходимо таким образом, чтобы скорость была равна 500 оборотов в минуту. На рынке вы сможете купить готовый вал с подшипниками для электрического колуна, а вот шкивы и резьбовой конус можно будет изготовить, обратившись к токарю.

Методика проведения работ

Если вы решили изготовить колун своими руками, то в качестве материала для конуса выступит углеродистая сталь, лучше использовать марку Ст45. При подготовке резьбы необходимо учитывать, что она должна состоять из двух заходов. Шаг равняется 7 мм, тогда как высота витков — 2 мм.

Из обычной стали марки Ст3 можно будет выточить шкивы, а размеры канавок будут зависеть от подобранного ремня. Специалисты вместо ременной передачи применяют цепную. Это надежнее, но сложнее в процессе изготовления. Важно подобрать звездочки по размеру, что не очень удобно. Для того чтобы собрать колун своими руками, необходимо сварить станину, установив плиту для крепления мотора под столешницей. На ней должен быть расположен вал с подшипниками. На него фиксируется шкив и конус. Далее мастеру предстоит надеть и натянуть ремень. Подключение мотора к сети осуществляется на следующем этапе, затем можно переходить к испытаниям.

Изготовление гидравлического колуна

Гидравлический колун имеет конструкцию, отличающуюся от предыдущей. В качестве особенности выступает привод и рабочая часть, которая используется для раскалывания материала. Станина обладает другой формой, хоть и сваривается из уголков, трубы и листового металла. Прессовой колун работает за счет давление в нём обеспечивается масляным насосом. Установить данный элемент необходимо на одном валу с электрическим мотором, при этом узел может располагаться отдельно от станины, однако его предстоит соединить с цилиндром, используя шланги.

Нюансы проведения работ

Если вы решили изготовить гидравлический колун, то для начала следует найти все детали и позаботиться об изготовлении формы. Ее выполняют из металла, а в качестве основы выступит крестообразная форма. Ее размеры можно выбрать в индивидуальном порядке, ведь четких ограничений нет. Главное условие при этом заключается в том, чтобы мощности цилиндра было достаточно для раскалывания дров, когда их размеры слишком велики.

Форму нужно зафиксировать на станине, ее поперечная ось должна совпасть с валом гидравлического цилиндра. Он устанавливается вдоль рамы и подсоединяется к насосу, при этом следует задействовать патрубки. Такой механический колун может быть передвижным, для этого к раме следует укрепить колеса.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)
Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно.

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Цепная передача более шумная, но более надежная
«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Все дровоколы можно разделить на два типа:

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка
 инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки
 должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места
», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины
. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности
. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла
, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

  • блок ведущего вала;
  • электрический двигатель;
  • металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

  • цепная или ременная передача должна быть оснащена защитным кожухом;
  • для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
  • нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
  • все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном
 можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Как сделать дровокол своими руками, и какая конструкция практичнее

Имеет простую конструкцию, поэтому просто приведем чертежи, и рассмотрим элементы конструкции:

  • Двигатель должен быть закреплен прочно, поскольку усилие на валу нешуточное, особенно при подклинивании конуса;
  • Редуктор делается из расчета 200-300 оборотов в минуту;
  • Вал конусного буравчика устанавливается на мощные подшипники;
  • Под буравчиком желательно установить дополнительный клин. Он будет помогать в раскалывании, и фиксировать бревно от проворачивания.

Сделать своими руками реечный дровокол куда сложнее. Однако такая конструкция позволяет работать с более сложными и крупными деревянными заготовками. К тому же качество разделки бревна получается выше.

Станина сваривается из швеллера толщиной не менее 4 мм. Особое внимание креплению клина-колуна. К нему прикладывается основное усилие, поэтому есть смысл приварить его стационарно. Для заточки режущей плоскости можно воспользоваться «болгаркой» с наждачным кругом.

Сам нож изготовлен из остатков сельхозтехники с помощью все той же УШМ.

Пара шестерня-рейка использована от сломанного рулевого механизма какого-то списанного грузовика. Несколько зубьев сточены, поэтому при большом усилии рейка иногда проскальзывает. Механизм рычага-эксцентрика сварен из стального листа 3 мм.

Электродвигатель от вентиляционной системы советского производства, 2 кВт. Комплект шкивов, вместе в ремнем, снят с ржавеющего комбайна времен поднятия целины.

Толкач просто скользит по швеллеру. Никакая смазка не используется, поскольку она сразу забьется опилками.

Возвратные пружины можно взять от чего угодно, например те – которые раньше использовались в качестве доводчика на дверях.

Себестоимость такой конструкции стремится к нулю, особенно если использовать компоненты из старого хлама или со списанного оборудования.

Видео как сделать своими руками винтовой дровокол

Часть первая

Процесс изготовления своими руками из металлолома рабочей части винтового дровокола.
Из этого видео вы узнаете все размеры вала, взятого от гидроцилиндра. Размеры вспомогательных втулок и фланцев, а так же как сэкономить на изготовлении шпоночного соединения. Как сделать самостоятельно шкив, корпус подшипника и основную рабочую часть — «морковку».

Часть вторая

Из второй части этого видео вы поймете как сделать своими руками станину к дровоколу, как закрепить рабочую часть на станине. Узнаете особенности изготовления и размеры основания под дровокол, а так же мощность двигателя и способ передачи вращающего момента.

Зима близко, а это значит, что о дровах нужно начинать думать уже сейчас. Оставим вариант ручного труда в прошлом веке и обратим свой взгляд в сторону гидравлического (и не только!) дровокола. Это устройство станет отличным подспорьем, если нужно наколоть с десяток кубов дров. Также рассмотрим 4 принципиальные схемы самодельных дровоколов.

Кратко об устройстве дровокола и принципе его работы

Основными элементами стандартного гидравлического дровокола являются рама с закрепленным на ней ножом, гидравлическим поршнем и приводом. Нож играет роль острия того самого колуна, которым приходится размахивать за отсутствием рассматриваемого здесь оборудования. Необходимое усилие создается за счет работы двигателя в связке с гидравлическим поршнем, который толкает заготовку на нож. Все довольно прозаично и выглядит примерно так, как на видео ниже.

По такому принципу работает абсолютное большинство заводских изделий. При изучении информации вам наверняка могут попасться на глаза так называемые винтовые (конусные, морковка и т.п. названия) колуны. Они приобрели большую популярность благодаря простому устройству и возможности изготовления своими руками. Подробно про конструктивные особенности таких дровоколов мы поговорим в последней части статьи.

Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Критерий выбора Разновидности и возможности устройств
Тип конструкции Наиболее популярные устройства – гидравлические дровоколы, усилие в котором создается за счет мотора и гидравлического поршня, благодаря чему заготовку прижимают к ножу.Винтовой колун (дровокол «морковка») – еще одно распространенное решение в силу того, что его можно сделать своими руками. Ось привода приводит во вращение винтовой конус, который при подаче заготовки буквально ввинчивается в нее и разрывает слои древесины.Реечный дровокол является простым в устройстве, но довольно опасным в применении. В таком колуне заготовка толкается за счет усилия, передаваемого рейке от вращающейся шестеренки.Если все перечисленные выше варианты снабжены приводом, то инерционный или пружинный дровокол уже требует некоторого применения ручной силы. За счет большого плеча и пружины он модернизирует подход к традиционной колке.
Привод Применяются устройства на базе электродвигателей (220 В/380 В) и бензиновых моторов. Выбор определяется исключительно удобством и условиями работы.
Максимальное усилие расщепления Определяет величину усилия давления поршня на заготовку – характерно для гидравлических и реечных дровоколов. В частном порядке достаточно использовать модели с усилием от 4 до 6 т. Более мощные модели подойдут для работы с длинными бревнами и в промышленных масштабах.
Рабочее положение Определяет положение оси заготовки при работе. Различают колуны с горизонтальным, вертикальным и комбинированным положением. Первый вариант является самым распространенным при использовании в частном порядке и применяется в большинстве гидравлических и реечных конструкций в силу удобства и безопасности.
Размеры бревен Длина бревен при использовании гидравлических дровоколов ограничивается величиной хода поршня и максимальным усилием расщепления. Обычно это значение ограничено 0,52 м. Толщина заготовок может варьироваться в пределах от 0,25 до 0,5 м в зависимости от модели колуна. В реечных решениях длина бревна определяется размерами рейки и, опять же, создаваемым усилием. Применение винтовых дровоколов позволяет использовать чурки большего диаметра – вплоть до 0,7 м, но при этом повышается трудоемкость работы.
Опции Настройка высоты.
 Данная опция положительно сказывается на удобстве работы, но при этом увеличивает стоимость изделия, ее отсутствие можно компенсировать самодельной подставкой. Наличие колес
, желательно больших. Обеспечивают удобство при транспортировке. Система безопасности
, обычно двухрычажного типа, при которой оператор должен одновременно задействовать две руки на пульте – является неотъемлемой частью всех современных заводских изделий.

Конечно, в качестве параметра при выборе помощника в дровокольном деле можно рассматривать и скорость его работы, но считается, что даже минимальных значений более чем достаточно.

ТОП 10 решений для дома

Общие рекомендации по выбору бытового колуна включают следующие требования: электрическое гидравлическое устройство с горизонтальным расположением заготовки и максимальным усилием до 5 т. Обращайте внимание на безопасность агрегата, желательно, чтобы модель оснащалась системой блокировки с двумя рычагами. Впрочем, возможны и расхождения с общепринятым подходом, доказательством чего и служит наша подборка лучших дровоколов.

1. Champion LSH5000 — от 17500 руб.

Прочный стальной каркас, покрытый специальным антикоррозийным покрытием, высокая мощность двигателя и наличие колес превращают электрический дровокол Champion LSH5000 в прочное, долговечное и мобильное решение для сезонной заготовки дров. Данное устройство предназначено для горизонтальной загрузки бревен и является одним из самых популярных для частного использования. Сам бренд Champion – хороший Китай, торговая марка принадлежит петербуржской компании «Вальд».

Оценить работу этого компактного устройства можно по следующему ролику. Среди аналогичных решений можно также назвать такие модели как RedVerg RD-LS 25-37E, PATRIOT CE 5322 и др.

2. AL-KO KHS 5204 — от 19000 руб.

AL-KO KHS 5204 – еще один представитель электрических дровоколов, фактически с такими же характеристиками, что и ранее рассмотренное изделие, но выполненное несколько в ином варианте. Рама располагается выше (регулируется по высоте), что с одной стороны делает работу с аппаратом удобнее, с другой – при использовании больших бревен может сказаться на равновесии колуна. Данная модель производится знаменитой немецкой компанией, поэтому можно не переживать за ее надежность и долговечность.

Предлагаем вам посмотреть на данный гидравлический колун в работе на примере аналогичной модели с индексом 5200.

3. Texas 520 H — от 20000 руб.

Очередное относительно недорогое, но долговечное и мощное для своих скромных размеров устройство – колун Texas 520 H от датского производителя. Это вариант для тех, кто не спешит и, прежде всего, ценит безопасность проведения работ. При небольшой мощности электродвигателя, устройство выдает усилие до 5 т, раскалывая чурки до полуметра длиной. По отзывам владельцев, модель служит более 3 лет, легко дорабатывается (устанавливается на подставку), возможен демонтаж защитного кожуха.

Предлагаем ознакомиться с возможностями данного агрегата по следующему ролику.

4. Raptor t700 — от 25000 руб.

Конусный винт 250х80 из стали 45, электродвигатель АИР 80B2, блок управления, маховик и стойка – перед вами модель винтового колуна Raptor t700 мелкосерийного производства. По сравнению с гидравлическими аппаратами это более производительное решение, эффективность которого во многом определяется расторопностью рабочего. Отсутствие гидравлики делает агрегат более простым и долговечным. В то же время несколько страдает безопасность проведения работ и качество колки. Подача чурок осуществляется перпендикулярно их оси.

Как выглядит работа с винтовым колуном Raptor t700 можно посмотреть на ролике ниже.

5. AL-KO KHS 3704 — от 19000 руб.

Мощное компактное решение, адаптированное под колку дров для топки каминов. Т.е. при всей мобильности и небольших размерах электрического дровокола AL-KO KHS 3704 имеются некоторые ограничения по используемому сырью – чурки длиной до 0,37 м. Конструкция отличается высокой степенью устойчивости за счет низкой посадки.

В значительной степени модель KHS 3704 предназначена для сезонного использования и колки небольших объемов сырья. Если дрова являются основным видом топлива при круглогодичном проживании, то стоит смотреть в сторону других агрегатов.

6. PROFI PLS 700E — от 19500 руб.

Российский электрический колун PROFI PLS 700E китайского происхождения выполнен в классическом компактном исполнении: конструкция отличается небольшой высотой, с горизонтальным рабочим положением и парой колес для транспортировки. Комплектуется специальной насадкой, благодаря которой появляется возможность колки на четыре части. По отзывам отличается неприхотливостью и значительным усилием, благодаря чему раскалываются даже крепкие породы древесины.

Каков этот электрический колун в работе – судите сами, посмотрев представленный ниже ролик.

7. Texas 600VG — от 55000 руб.

Модель Texas 600VG от всех вышеперечисленных отличает в первую очередь то, что это автономное решение, которое требует только наличия качественного бензина, бревен и прямых рук. Это мощная установка с вертикальным рабочим положением от именитого датского производителя (при этом производится, как и многая другая техника, в Китае). Если работник один, то вертикальная конструкция гораздо удобнее горизонтальной установки. Однако при этом она занимает больше места и является более тяжелой.

Как осуществляются работы с применением бензинового дровокола Texas 600VG? Это можно узнать, посмотрев небольшой ролик ниже.

8. CHAMPION LSV6000 — от 38000 руб.

Еще одна модель с вертикальной подачей чурок CHAMPION LSV6000, но уже с электропитанием от сети 220 В. Как и в аппарате Texas 600VG, возможно опциональное использование насадок на лезвие для раскалывания бревен сразу на четыре части. Устройство надежно и безопасно, обеспечивает высокую скорость работы и не требует особых навыков. Просто переместите агрегат в удобное место и уже через час сможете любоваться внушительным результатом!

9. Горыныч 6Т — от 120000 руб.

Младшей моделью в ряду гидравлических колунов Горыныч отечественного производства является агрегат с индексом 6Т. Особенностью данной установки является быстрый ход поршня, благодаря чему достигается высокая производительность. Это может быть полезным в масштабах заготовки дров на реализацию – переплачивать за скорость в обычных условиях нецелесообразно. Да и в целом конструкция рассчитана практически на непрерывную работу, что делает ее незаменимой при больших объемах. Положение ножа регулируется, благодаря чему оператор может быстро выбрать между резкой на два или четыре полена за один проход.

Модельный ряд «горынычей» представлен еще тремя довольно популярными моделями. Все они рассчитаны на максимальное усилие 9 т, различаются лишь массой агрегатов, длиной раскалываемых бревен, мощностью и типом двигателя (бензиновый, 380 или 220 В), соответственно, и ценой. Каков дровокол Горыныч в действии можно узнать из следующего видео.

10. MTD LS 550 — от 220000 руб.

Для тех, кто думает над приобретением серьезного автономного агрегата для себя или заготовки дров в промышленных объемах подойдет модель дровокола MTD LS 550. Как вы могли догадаться по преамбуле, это довольно габаритная установка с бензиновым двигателем. Более того, она и самая мощная в нашем обзоре – способна развивать усилие до 25 т. Среди конструктивных особенностей обязательно нужно сказать о двух возможных рабочих положениях: вертикальном и горизонтальном. Это на самом деле удобное решение, позволяющее варьировать работу агрегата в зависимости от условий. Рама смонтирована на оси с двумя большими колесами, дровокол приспособлен для транспортировки с помощью автомобиля.

Об особенностях работы MTD LS 550 можно узнать из небольшого англоязычного ролика.

Выбор редакции

Все представленные агрегаты хороши, но редакция остановила свой выбор на двух моделях: и. Первый дровокол хорош своими компактными размерами, возможностью регулировки положения рабочей плоскости, достаточной мощностью, которой хватит на ежегодную заготовку топлива. Вторая же модель более универсальная, позволит наколоть дров не только для себя, но и для соседей – открывает возможности заработка. Плюс ко всему не стоит забывать о сдаче устройства в аренду. Таким образом, уже за один сезон можно отбить стоимость оборудования.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится. В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

Человек из видео смог, может получится и у вас?

Вместо заключения

Если у вас нет необходимых материалов и частей для сооружения дровокола, то подумайте несколько раз, стоит ли их приобретать и тратить свое драгоценное время на «изобретение велосипеда». Ведь за довольно адекватную сумму можно сразу приобрести готовое заводское изделие, безопасное и с гарантией!

Источник

Заготовка дров – ежегодная процедура для каждого человека, имеющего дом с камином и печью, или же баню с традиционной каменкой. Данное занятие является довольно трудоемким и требует хорошей физической подготовки. Не в каждой семье найдется человек, который бы справился с этой задачей. Тогда на помощь приходят дровоколы, которые в огромном ассортименте представлены на полках хозяйственных магазинов. Но зачем тратить деньги на то, что можно сделать самому, не затрачивая при этом много сил, а просто следуя понятной и четкой инструкции?

Дровокол своими руками чертежи размеры с редуктором

Конструкция и особенности дровокола

Дровокол – специальное приспособление для колки дров, заменяющее привычный всем принцип заготовки «деревянного топлива» (топор плюс грубая мужская сила).

Дровокол своими руками чертежи размеры с редуктором

Несмотря на большое количество разновидностей дровоколов, их объединяют общие характеристики:

  • габариты приспособления (могут быть как производственные, так и бытовые модели);
  • мощность расщепления (величина, определяющая количество силы, которую нужно приложить для раскола полена);
  • рабочие длина и диаметр (Для определения размеров деревянной заготовки).

Дровокол своими руками чертежи размеры с редуктором

Все эти параметры нужно учитывать при покупке нового или при сборке самодельного дровокола.

Дровокол своими руками чертежи размеры с редуктором

Особое внимание стоит уделить клину/конусу (часть приспособления, отвечающая за раскол заготовки на две и более частей). Он должен быть изготовлен из прочного металла и качественно заточен.

Чертежи и инструкции для сборки

Простой ручной дровокол

Необходимые детали для сборки изделия:

  • рессора от автомобиля;
  • цилиндр металлический;
  • труба длиной 30-40 см диаметром 2,5-3,5 см;
  • отрезки уголка длиной 55 см;
  • отрезки уголка длиной 15 см.

Дровокол своими руками чертежи размеры с редуктором

Пошаговая инструкция:

  1. Берутся отрезки уголков длиной 55 см, на них наносится разметка. По бокам отступаем по 10 см (делаем пометки), пометки соединяем между собой на расстоянии 1,5 см от самого угла. Полученную линию делим на отрезки по 5 см и из каждой точки проводим перпендикуляр к краю уголка. Теперь верх каждого перпендикуляра соединяем с низом соседнего. Разметка нанесена.
  2. Распиливаем уголок в соответствии с разметкой. Со вторым уголком проводим те же манипуляции.
  3. Привариваем отрезки уголка длиной 15 см к нашим заготовкам.
  4. Отрезаем от рессоры кусок длиной 35 см.
  5. Берем металлический цилиндр длиной равной расстоянию между длинными уголками. Проделываем в нем сквозное отверстие по всей длине. Металлическая втулка готова.
  6. Делаем вырез у края рессоры для того, чтобы приварить ее к втулке. Привариваем рессору по центру боковой поверхности втулки.
  7. Проделываем отверстия в длинных уголках там, где будет крепиться втулка.
  8. Привариваем трубу к противоположному краю рессоры. Хорошо затачиваем длинный край рессоры, обращенный к уголкам.
  9. Соединяем полученную конструкцию к приваренным друг к другу уголкам. Изделие готово.

Дровокол с пружинным механизмом

Необходимые детали для сборки изделия:

  • пружина (можно использовать амортизатор от автомобиля);
  • трубы стальные (диаметр 3-7 см);
  • труба профильная 4х6 см;
  • швеллеры;
  • металлическая втулка;
  • рельс длиной 30-40 см;
  • уголки;
  • рукоятка с резиновыми элементами (например: можно взять ручку от велосипеда);
  • двутавр (№12-16).

Дровокол своими руками чертежи размеры с редуктором

Пошаговая инструкция:

  1. Делаем опору. Посередине швеллера привариваем двутавр. Для большей устойчивости к двутавру и краям швеллера привариваем уголки.
  2. Из еще одного швеллера вырезаем подставку для пружины. Делаем с края квадратный вырез, для того чтобы приварить к стойке.
  3. Привариваем подставку к стойке, учитывая размеры пружины. К опоре и краям подставки также привариваем уголки для лучшего крепления.
  4. Берем короткий отрезок трубы, соответствующий размерам пружины. Привариваем к подставке трубу.
  5. Делаем вырез в верхнем конце стойки и привариваем втулку в него параллельно земле.
  6. Устанавливаем вал, к которому привариваем швеллер с заранее вырезанным отверстием, соответствующим размерам стойки. К швеллеру привариваем такой же отрезок трубы, как и в шаге 4. Устанавливаем пружину между подставкой и швеллером.
  7. К верхнему швеллеру привариваем профильную трубу, к противоположному концу которой привариваем зубило острой стороной вниз. Сверху, ровно над зубилом прикрепляем груз.
  8. Привариваем рукоятку с резиновыми элементами к краю профильной трубы. Изделие готово.

Гидравлический дровокол

Необходимые детали для сборки изделия:

  • насос типа МШ-10;
  • шланги высокого давления;
  • регулятор подачи воздуха;
  • автомат питания;
  • гидроцилиндр;
  • электродвигатель трехфазный (5 кВт);
  • металл листовой (ширина от 0,5 см);
  • уголки;
  • швеллеры.

Дровокол своими руками чертежи размеры с редуктором

Пошаговая инструкция:

  1. Для начала сварим станину из двух швеллеров и уголков. Также из уголков можно сварить стойки для станины, под которой и будет находиться двигатель.
  2. Устанавливаем вниз электродвигатель, соединенный с насосом и баком для масла с помощью шлангов высокого давления.
  3. Располагаем гидроцилиндр продольно на станине и соединяем шлангами с баком для масла.
  4. На другом конце станины посередине привариваем клиновидный нож.
  5. На противоположной стороне к штоку гидроцилиндра крепим кусок швеллера, который послужит упором. Изделие готово.

Дровокол своими руками чертежи размеры с редуктором

Винтовой дровокол

Необходимые детали для сборки изделия:

  • электродвигатель;
  • винтовой конус (лучше купить, так как его сложно чем-то заменить);
  • подшипники;
  • редуктор;
  • листовой металл (толщиной от 0,7 см);
  • швеллеры;
  • уголки;
  • кожух;
  • вал.

Дровокол своими руками чертежи размеры с редуктором

Пошаговая инструкция:

  1. Из швеллеров, уголков и листового металла свариваем прочную, устойчивую станину.
  2. Винтовой конус соединяем с валом и подшипниками. Учитываем при этом, что подшипники должны находиться в прочных цельных корпусах.
  3. Устанавливаем электродвигатель вниз, под столешницу. Соединяем конструкцию из шага 2 с редуктором и двигателем. Помним при этом, что нужно подобрать правильное сочетание электродвигателя и редуктора (не более 500 оборотов в минуту винтового конуса).
  4. Для безопасности использования закрываем все вращающиеся ремни/цепи кожухом. Изделие готово.

Реечный дровокол

Необходимые детали для сборки изделия:

  • двутавр;
  • швеллеры;
  • уголки;
  • труба профильная 4х6 см;
  • электродвигатель;
  • поршень;
  • нож (можно сделать из рессоры или листового металла);
  • шестеренка;
  • редуктор;
  • пружина;
  • шарнир;
  • рейка.

Дровокол своими руками чертежи размеры с редуктором

Пошаговая инструкция:

  1. Из профильной трубы, швеллера, двутавра и уголков делаем прочную станину.
  2. Закрепляем шестеренку над станиной на высоте 4-6 см и на расстоянии равном двум бревнам от ножа.
  3. Делаем подвижную конструкцию с рейкой, которая будет ездить по станине.
  4. К части конструкции, обращенной к ножу, привариваем перекладину из листового металла толщиной от 0,7 см перпендикулярно станине. Перекладина будет выполнять функцию толкателя.
  5. На конструкции также устанавливаем шарнир и крепление под пружину. Устанавливаем возвратную пружину.
  6. На станине закрепляем рычаг, который будет прижимать рейку к шестеренке.
  7. Устанавливаем редуктор и электродвигатель. Изделие готово.

В этой статье собраны дровоколы как для бытового использования, так и для более масштабного. Используя выше представленные инструкции и чертежи, можно выбрать наиболее подходящий для себя вариант и изготовить его самостоятельно.

Дровокол своими руками чертежи размеры с редуктором

Для сборки изделий посложнее скорее всего понадобится помощь второго человека, а также определенное количество времени и сил. Но собрав один из этих дровоколов, можно сэкономить много времени на последующих ежегодных заготовках дров.

Дровокол своими руками чертежи размеры с редуктором

Главное следует соблюдать технику безопасности и убирать рабочее место от щепок и древесной стружки. Тогда аппарат прослужит дольше, а работать с ним будет удобно и приятно.

Фото самодельных дровоколов

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Дровокол своими руками чертежи размеры с редуктором

Автор статьи:

Дровокол своими руками чертежи размеры с редуктором

Об авторе: эксперт в области отоплении, сантехники и электрики

Задать вопрос

Источник

Приходится ежегодно заготавливать 4-12 кубов поленьев. Несомненно, физические упражнения полезны для здоровья, но колка ручным топором отнимает слишком много времени. Существует 2 способа ускорить процесс рубки: купить механический колун для дров либо сэкономить и сделать дровокол своими руками. Рассмотрим варианты самодельных приспособлений и технологию их изготовления.

Выбор конструкции дровокола

Сначала напомним, что такое колун для дров. Это видоизмененный топор с длинной рукояткой (около 0.8 м) и тяжелым лезвием, заточенным под относительно тупым углом – 30-35 градусов. Конструкция рассчитана на раскалывание древесины вдоль волокон, для обычной рубки и тески данный инструмент не годится.

Справка. Вес «головы» традиционного ручного колуна с длинным топорищем лежит в диапазоне 2-3 кг.

Использование классического лезвия на самодельном рубочном станке

Механические дровоколы унаследовали некоторые из указанных характеристик, о чем мы расскажем далее. Нынче в домашних хозяйствах используется 3 вида аппаратов заводского изготовления и самодельных аналогов:

  • пружинные с ручным приводом;
  • электрические – винтовые и реечные;
  • гидравлические.

Предлагаем рассмотреть конструкции механических колунов и выяснить, какое приспособление лучше сделать исходя из объемов колки и стоимости комплектующих. Если же требуется перерубить множество мелких веток, то лучше изготовить другой станок — .

Пружинное приспособление с рычагом

Показанные на фото варианты дровоколов состоят из следующих элементов:

  • рама из металлических профилей или труб с горизонтальными подпорками;
  • длинная стрела – рычаг, закрепленный на шарнире;
  • со стороны шарнира стрела опирается на пружину, вставленную между двумя чашками;
  • на конце рычага закреплен груз и лезвие колуна плюс сделана рукоятка для удобного хвата.

Примечание. Конструкция рамы — произвольная. Главная задача – предотвратить опрокидывание механизма в процессе рубки колод. Иногда конец стрелы заделывается в стену либо крепится к различным придомовым сооружениям.

Принцип действия дровокола основан на усилении удара за счет упругости растягиваемой вручную пружины. Под лезвием на удобной высоте размещается подставка, куда устанавливаются отпиленные колоды. Оператор одной рукой раскачивает рычаг как маятник, второй подвигает дерево под удары импровизированного топора.

Плюсы пружинного колуна, сделанного из металла своими руками:

  • простота и минимальная цена материалов для изготовления приспособления;
  • работа механизма не зависит от электроэнергии;
  • благодаря частым колебаниям рычага колоды легко рубить на дрова любых размеров – от лучин до поленьев, главное – сноровка.

Основной минус дровокола – опасность подсунуть пальцы между колеблющимся лезвием и колодкой в процессе перестановки. Ну и второй момент: механизм не освобождает домовладельца от тяжелого физического труда – нужно раскачивать стрелу, быстро двигать колоду и убирать дрова.

Замечание. Колоть сучковатые обрезки и «рогатки» гораздо сложнее – приходится наносить несколько ударов в одну точку.

Электрические модели

Механизированные колуны – винтовые и реечные, работающие от электродвигателя, значительно облегчают труд рубщика. Но стоимость этих дровоколов возрастает за счет применения моторов, деталей привода и специального раскалывающего инструмента:

  1. Главный рубящий элемент винтовой модели – металлический конус с крупной резьбой, нарезанной в сторону, противоположную вращению вала. Крутящаяся «морковка» сама острием захватывает колоду, врезается в толщу древесины и разламывает ее на 2 части.
  2. Реечная передача – основной элемент второй конструкции с электроприводом. Принцип работы напоминает автомобильную рулевую рейку – колодка насаживается на неподвижное лезвие колуна толкателем, прикрепленным к зубчатой стальной рейке.

Двигатель винтового станка может располагаться сверху и под столешницей в зависимости от оборотов ведущего вала

Справка. В реечной модели используется одна деталь традиционного колуна – заостренное под 30° лезвие. Кстати, вместо электродвигателя можно использовать подходящий одноцилиндровый мотор на бензине либо подсоединить вал отбора мощности сельскохозяйственного мотоблока.

Сборка электрического дровокола потребует затрат на изготовление ключевых деталей – резьбовой «морковки» либо рейки с шестерней. Если электромотор, шкивы привода и металлопрокат может найтись в домашнем хозяйстве, то конусный элемент придется заказать токарю, а зубчатую рейку – фрезеровщику.

Чтобы энергия удара не терялась в процессе колки вязкой волокнистой древесины, на одной оси со шкивом ставится железный маховик

С точки зрения безопасности труда предпочтительнее реечный станок, поскольку вращающиеся детали находятся под рамой, остается лишь беречь руки. С винтовым дровоколом случаются проблемы – конус легко захватывает и моментально накручивает элементы одежды. При эксплуатации агрегата нужно проявлять внимание и осторожность.

Гидравлический колун

Данная конструкция считается дорогостоящей для самостоятельного изготовления. Помимо опорной рамы, дровокол состоит из таких функциональных элементов:

  • электродвигатель, вращающий масляный насос;
  • гидроцилиндр с рукавами высокого давления;
  • распределитель усилий с ручным переключением;
  • бак с маслом и фильтром;
  • железный толкатель, прикрученный к штоку цилиндра;
  • лезвие колуна, как правило, — крестообразное.

Развиваемое гидравликой давление и крестообразная форма колуна позволяет сразу делить колоду на 4 полена

Работа агрегата построена на усилии 4-10 тонн, развиваемом гидравликой, что позволяет раскалывать колодку сразу на 4 полена (можно сделать и больше). Алгоритм действия привода выглядит так:

  1. После запуска электромотора насос поднимает давление в системе до нужной величины. Излишки масла сбрасываются распределителем через обратную линию в бак.
  2. Когда оператор нажимает ручку управления распределителем, жидкость подается в цилиндр и давит на поршень. Последний перемещает толкатель вместе с колодой к лезвию.
  3. После раскалывания оператор переключает агрегат в другой режим и масло начинает давить на поршень с другой стороны, поступая по второму шлангу. Шток и толкатель отодвигается назад.

Схема работы гидропривода от навесного оборудования трактора, применяемого для самодельных колющих станков

Эксплуатация гидравлического колуна сводит физический труд к минимуму – рубщику нужно лишь класть дерево на станину и включать привод. Риск получить травму довольно низкий – руки и одежда оператора находится далеко от движущихся частей машины.

Наиболее сложной представляется сборка реечного механизма – нужно найти или выточить зубчатую передачу и направляющие, по которым станет двигаться толкатель. Вдобавок нужно с высокой точностью подобрать скорость вращения и передаточные числа. Другие версии рубящих устройств делаются несколько проще.

Так выглядит рабочая пара дровокола реечного типа

Конструкцию колуна выбирайте в зависимости от условий ведения работ, наличествующих в хозяйстве материалов и бюджета, выделенного на покупку комплектующих. Наши рекомендации:

  1. На даче, где электричество отсутствует либо подается с перебоями, лучше сделать простой рычажный дровокол. Финансовые затраты минимальны.
  2. Второе место по простоте занимает винтовой станок. Хотите малой механизации с небольшими вложениями – заказывайте конусный элемент и подыскивайте электромотор мощностью 1.5-3 кВт.
  3. Аппарат с гидравлическим приводом очень поможет домовладельцам пожилого и пенсионного возраста. Сложность заключается в приобретении комплекта гидравлики – насоса, цилиндра и распределителя.

Примечание. Мы специально не упомянули о масляном баке – металлический резервуар требуемого объема нетрудно сварить самому либо найти в готовом виде.

Как изготовить дровокол на пружине

Выше мы уже писали, что конструкция рамы выбирается произвольно, главное – устойчивость. Но перед тем как сделать рычаг, нужно рассчитать основные размеры по схеме распределения усилий. Задача – добиться идеального баланса между длиной стрелы, массой груза на конце и расстоянием от шарнира до пружины. Механика данной системы описывается уравнением:

  • М – масса противовеса на конце балки, кг;
  • F – сила упругости пружины;
  • l – расстояние от шарнира до пружины, м;
  • L – общая длина рычага, м.

Если пренебречь расчетом, то возможны 2 сценария: придется прилагать большое усилие на раскачку стрелы или колун станет бить очень слабо. Физический смысл: чем дальше пружина отстоит от шарнира и чем выше ее жесткость, тем длиннее потребуется рычаг и масса груза.

Расчетная схема длины рычага и веса груза на конце

Пример определения основных размеров балки.
 Берем пружину от автомобиля «Жигули», сжимающуюся при усилии около 200 кг (вес машины – 0.8 тонны), и отодвигаем ее от стойки на 30 см. Остальные показатели вычисляем методом подбора – длину стрелы принимаем 2 м, тогда вес груза равен 30 кг, включая массу колуна и рычага. Проверяем: 30 / 200 = 0.3 / 2 = 0.15.

Для сборки рычажного дровокола используйте простые материалы:

  • пружина от легкового автомобиля–малолитражки (ВАЗ, «Таврия» и подобные);
  • готовое лезвие от ручного колуна либо заготовка из низкоуглеродистой стали толщиной 20 мм;
  • труба по диаметру пружины – на изготовление чашек;
  • различный металлопрокат для рамы – уголки, трубы круглые и профильные с толщиной стенки 3 мм.

Совет. В качестве шарнира необязательно применять вал на подшипниках, это излишество. Механизм достаточно грубый, поэтому сгодится простая шарнирная пара вал – втулка, как сделано на фото. Похожие детали ставятся на гаражные ворота в качестве навесов.

Процесс сборки довольно прост и не требует подробного описания. Ориентируясь по чертежу, сварите устойчивую раму, изготовьте чашки и установите пружину с рычагом. В конце приделайте к балке груз и раскалывающее лезвие.

Если конструкция окажется неустойчивой, просто наденьте на горизонтальные опоры дополнительные трубы. Обзор готового колуна с указанием размеров смотрите на видео:

Собираем винтовой и гидравлический аппарат

Сильно упростить конструкцию колуна поможет подходящий двигатель с числом оборотов 500 об/мин мощностью 1.5-2 кВт. Такой электромотор стыкуется с конусом напрямую, ставить ременную передачу не придется. Если агрегат с данными характеристиками найти не удалось, готовьте следующий комплект материалов:

Рекомендация. Не заказывайте токарю винтовую «морковку», пока не узнаете диаметр ведомого вала либо основного вала двигателя. Резьба рабочего конуса выполняется с двумя заходами, марка стали – Ст35…Ст45 (высокоуглеродистая).

Из металлических профилей надобно сварить стол, сверху закрепить лист металла. Мотор крепится на плите под столешницей, вторичный вал с конусом – наверху. Шкивы ставятся на шпонки либо фиксируются стопорными винтами. При подключении кабеля электропитания побеспокойтесь о заземлении агрегата.

Важный момент.
 При колке дров винтовым устройством надо правильно придвигать колодку к инструменту – строго в вертикальном положении. Если уложить ее набок, одно полено застрянет между конусом и столешницей.

На стационарной версии масляная станция располагается отдельно

Сборка гидравлического колуна отличается монтажом оборудования. Вместо электродвигателя и «морковки» нужно установить лезвие, пластину–толкатель и рабочий цилиндр. Заметьте, остальные комплектующие можно разместить отдельно, подведя к цилиндру рукава высокого давления от насоса гидростанции.

Очень подробно и доходчиво процесс изготовления гидравлического агрегата показан в видеосюжете:

Напоследок о ручных топорах

Если у вас нет возможности самостоятельно изготовить механизированный дровокол, придется рубить дровишки традиционным способом. Здесь важно подобрать удобный инструмент, который максимально облегчит работу.

Как выбираются топоры для колки дров:

  1. В магазинах продаются колуны с разной длиной рукояти и весом лезвия (2-5 кг). Приобретайте инструмент, подходящий вашей физической форме, ведь махать топором нужно часто и долго. Не стоит сразу брать самые тяжелые экземпляры.
  2. Деревянное топорище качественных изделий выстругивается из вяза, клена или березы. Указанные породы не крошатся в щепы и не раскалываются.
  3. Не покупайте топор со слишком короткой рукояткой, уменьшающей силу нанесения ударов. Чересчур длинное топорище легко обрезается под нужный размер.
  4. Проследите, чтобы «голова» плотно сидела на рукояти.

Если позволяет бюджет, стоит обратить внимание на более практичные импортные колуны с прочной пластмассовой рукояткой и различными профилями лезвия, сделанного из качественной стали. Популярные варианты – прямые топоры бренда Fiskars и колуны для заготовки дров со смещенным центром тяжести от производителя Vipukirves.

Для владельца загородного или частного дома незаменимым приспособлением является колун. Он бывает механическим или ручным. Можно приобрести подобное устройство в магазине, но механические приспособления стоят дорого, поэтому не всем по карману, хоть и способны существенно облегчить процесс заготовки дров.

Перед совершением столь дорогой покупки необходимо подумать о том, что такие конструкции не отличаются сложностью, поэтому и сделать их можно самостоятельно. Но для начала определитесь, будет колун механическим, или его лучше дополнить двигателем. В последнем случае придется где-то искать запчасти, а также пользоваться услугами токаря. Хорошо, если такими навыками вы обладаете сами.

Разновидности приспособлений для колки дров: топор со смещённым центром

В продаже сегодня можно найти топор-колун со смещенным центром. За модель Vipukirves Leveraxe придется заплатить 16000 рублей. С помощью инструмента в короткое время можно будет наколоть большое количество дров. Обеспечивается такая возможность благодаря изогнутой лапке, располагающейся в верхней части лезвия. Она цепляется за оставшиеся элементы бревна и образует рычаг. В итоге инструмент не проскальзывает после удара, а ноги остаются в безопасности. Конструкция при этом предполагает свободный хват топора.

Топорище выполняется из финской березы, которая способна поглощать ударный импульс. Зимой рукоятка не обмерзнет, она не будет скользить в руках даже в условиях дождливой погоды. Благодаря тому, что конструкция такого топора уникальна, лезвие не застревает в древесине, ведь смещенный центр тяжести мгновенно уводит топор набок, поэтому с одного удара участок бревна откалывается. Толщина лезвия равна 8 см, а вес — 3 кг. В качестве материала используется сталь, а в сложенном виде размеры инструмента составляют 91 x 23 x 9 см.

Что необходимо учесть перед изготовлением

Перед выполнением колуна важно подумать о том, что взмахнуть им придется не несколько, а очень много раз. Отсюда следует вывод, что вес инструмента должен быть соответствующим физической форме человека. Например, в продаже можно найти колуны, вес которых варьируется от 2 до 5 кг. Однако, используя легкий инструмент, можно будет расколоть лишь небольшие чурбаки, поэтому необходимо учитывать еще и размер дров.

Ручка инструмента, которая называется топорищем, должна быть выполнена из пород древесины по типу вяза или клена, в крайнем случае это может быть береза. Ведь неточные и сильные удары приведут инструмент в негодность. Важно учитывать еще и длину топорища — оно не должно быть слишком коротким. Если вы решили выполнить колун своими руками, то удобнее будет иметь два инструмента. Один из них должен представлять собой мощный топор с длинной ручкой, тогда как другой — клиновидный классический колун. Последний подойдет для свежей рубленой древесины, имеющей высокую влажность, тогда как другой будет справляться с сухими поленьями. Разные породы древесины будут вести себя по-разному. А если вы будете иметь под рукой два колуна, то сможете найти к ним подход.

Перед тем как выполнить колун своими руками, следует подобрать подходящую конструкцию. Самодельные инструменты бывают гидравлическими или винтовыми, последние еще называются конусными. Самыми распространенными являются самодельные винтовые или заводские варианты. В качестве основной детали выступает конус с крупной резьбой, который приводится в действие электрическим мотором. Мастеру необходимо будет лишь только подвинуть колоду к конусу, как последний начнет вкручиваться в неё.

Конусный дровокол имеет соответствующую форму, от которой древесина раскалывается на 2 части. Если же речь идет о гидравлических колунах, то они будут отличаться более высокой производительностью по сравнению с вышеописанным, однако изготовить их сложнее. Принцип работы останется таким же, как и у Древесина будет продавливаться через специальную форму, которая раскалывает элемент на поленья нужных размеров. Механизмы станка представляют собой гидравлический привод, который действует от бензинового или электрического двигателя. Конусный дровокол будет удобнее при по сравнению с обычным топором. Изготовить такие инструменты просто, но в продаже можно найти готовые комплекты для сборки подобных приспособлений.

Изготовление винтового колуна

Если вы задумались о том, как сделать то для начала следует подготовить следующие материалы и детали:

  • электродвигатель;
  • шкивы;
  • ремень привода;
  • листовой металл:
  • плиту для крепления двигателя;
  • вал с подшипниками;
  • рабочий конус;
  • профильные трубы;
  • металлические уголки.

При выборе электрического двигателя необходимо обратить внимание на тот, что обладает мощностью в 2 кВт. Листовой металл должен иметь толщину, равную 3 мм.

Самодельный можно будет изготовить гораздо проще, если удастся отыскать низкооборотный мощный электрический мотор, который будет способен выдавать 500 оборотов в минуту. При этом не потребуется, а конус можно будет надеть на его вал.

Число оборотов двигателя, в принципе, может быть любым, но рассчитать шкивы ременной передачи необходимо таким образом, чтобы скорость была равна 500 оборотов в минуту. На рынке вы сможете купить готовый вал с подшипниками для электрического колуна, а вот шкивы и резьбовой конус можно будет изготовить, обратившись к токарю.

Методика проведения работ

Если вы решили изготовить колун своими руками, то в качестве материала для конуса выступит углеродистая сталь, лучше использовать марку Ст45. При подготовке резьбы необходимо учитывать, что она должна состоять из двух заходов. Шаг равняется 7 мм, тогда как высота витков — 2 мм.

Из обычной стали марки Ст3 можно будет выточить шкивы, а размеры канавок будут зависеть от подобранного ремня. Специалисты вместо ременной передачи применяют цепную. Это надежнее, но сложнее в процессе изготовления. Важно подобрать звездочки по размеру, что не очень удобно. Для того чтобы собрать колун своими руками, необходимо сварить станину, установив плиту для крепления мотора под столешницей. На ней должен быть расположен вал с подшипниками. На него фиксируется шкив и конус. Далее мастеру предстоит надеть и натянуть ремень. Подключение мотора к сети осуществляется на следующем этапе, затем можно переходить к испытаниям.

Изготовление гидравлического колуна

Гидравлический колун имеет конструкцию, отличающуюся от предыдущей. В качестве особенности выступает привод и рабочая часть, которая используется для раскалывания материала. Станина обладает другой формой, хоть и сваривается из уголков, трубы и листового металла. Прессовой колун работает за счет давление в нём обеспечивается масляным насосом. Установить данный элемент необходимо на одном валу с электрическим мотором, при этом узел может располагаться отдельно от станины, однако его предстоит соединить с цилиндром, используя шланги.

Нюансы проведения работ

Если вы решили изготовить гидравлический колун, то для начала следует найти все детали и позаботиться об изготовлении формы. Ее выполняют из металла, а в качестве основы выступит крестообразная форма. Ее размеры можно выбрать в индивидуальном порядке, ведь четких ограничений нет. Главное условие при этом заключается в том, чтобы мощности цилиндра было достаточно для раскалывания дров, когда их размеры слишком велики.

Форму нужно зафиксировать на станине, ее поперечная ось должна совпасть с валом гидравлического цилиндра. Он устанавливается вдоль рамы и подсоединяется к насосу, при этом следует задействовать патрубки. Такой механический колун может быть передвижным, для этого к раме следует укрепить колеса.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)
Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно.

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Цепная передача более шумная, но более надежная
«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Все дровоколы можно разделить на два типа:

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка
 инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки
 должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места
», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины
. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности
. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла
, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

  • блок ведущего вала;
  • электрический двигатель;
  • металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

  • цепная или ременная передача должна быть оснащена защитным кожухом;
  • для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
  • нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
  • все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном
 можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Как сделать дровокол своими руками, и какая конструкция практичнее

Имеет простую конструкцию, поэтому просто приведем чертежи, и рассмотрим элементы конструкции:

  • Двигатель должен быть закреплен прочно, поскольку усилие на валу нешуточное, особенно при подклинивании конуса;
  • Редуктор делается из расчета 200-300 оборотов в минуту;
  • Вал конусного буравчика устанавливается на мощные подшипники;
  • Под буравчиком желательно установить дополнительный клин. Он будет помогать в раскалывании, и фиксировать бревно от проворачивания.

Сделать своими руками реечный дровокол куда сложнее. Однако такая конструкция позволяет работать с более сложными и крупными деревянными заготовками. К тому же качество разделки бревна получается выше.

Станина сваривается из швеллера толщиной не менее 4 мм. Особое внимание креплению клина-колуна. К нему прикладывается основное усилие, поэтому есть смысл приварить его стационарно. Для заточки режущей плоскости можно воспользоваться «болгаркой» с наждачным кругом.

Сам нож изготовлен из остатков сельхозтехники с помощью все той же УШМ.

Пара шестерня-рейка использована от сломанного рулевого механизма какого-то списанного грузовика. Несколько зубьев сточены, поэтому при большом усилии рейка иногда проскальзывает. Механизм рычага-эксцентрика сварен из стального листа 3 мм.

Электродвигатель от вентиляционной системы советского производства, 2 кВт. Комплект шкивов, вместе в ремнем, снят с ржавеющего комбайна времен поднятия целины.

Толкач просто скользит по швеллеру. Никакая смазка не используется, поскольку она сразу забьется опилками.

Возвратные пружины можно взять от чего угодно, например те – которые раньше использовались в качестве доводчика на дверях.

Себестоимость такой конструкции стремится к нулю, особенно если использовать компоненты из старого хлама или со списанного оборудования.

Видео как сделать своими руками винтовой дровокол

Часть первая

Процесс изготовления своими руками из металлолома рабочей части винтового дровокола.
Из этого видео вы узнаете все размеры вала, взятого от гидроцилиндра. Размеры вспомогательных втулок и фланцев, а так же как сэкономить на изготовлении шпоночного соединения. Как сделать самостоятельно шкив, корпус подшипника и основную рабочую часть — «морковку».

Часть вторая

Из второй части этого видео вы поймете как сделать своими руками станину к дровоколу, как закрепить рабочую часть на станине. Узнаете особенности изготовления и размеры основания под дровокол, а так же мощность двигателя и способ передачи вращающего момента.

Зима близко, а это значит, что о дровах нужно начинать думать уже сейчас. Оставим вариант ручного труда в прошлом веке и обратим свой взгляд в сторону гидравлического (и не только!) дровокола. Это устройство станет отличным подспорьем, если нужно наколоть с десяток кубов дров. Также рассмотрим 4 принципиальные схемы самодельных дровоколов.

Кратко об устройстве дровокола и принципе его работы

Основными элементами стандартного гидравлического дровокола являются рама с закрепленным на ней ножом, гидравлическим поршнем и приводом. Нож играет роль острия того самого колуна, которым приходится размахивать за отсутствием рассматриваемого здесь оборудования. Необходимое усилие создается за счет работы двигателя в связке с гидравлическим поршнем, который толкает заготовку на нож. Все довольно прозаично и выглядит примерно так, как на видео ниже.

По такому принципу работает абсолютное большинство заводских изделий. При изучении информации вам наверняка могут попасться на глаза так называемые винтовые (конусные, морковка и т.п. названия) колуны. Они приобрели большую популярность благодаря простому устройству и возможности изготовления своими руками. Подробно про конструктивные особенности таких дровоколов мы поговорим в последней части статьи.

Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Критерий выбора Разновидности и возможности устройств
Тип конструкции Наиболее популярные устройства – гидравлические дровоколы, усилие в котором создается за счет мотора и гидравлического поршня, благодаря чему заготовку прижимают к ножу.Винтовой колун (дровокол «морковка») – еще одно распространенное решение в силу того, что его можно сделать своими руками. Ось привода приводит во вращение винтовой конус, который при подаче заготовки буквально ввинчивается в нее и разрывает слои древесины.Реечный дровокол является простым в устройстве, но довольно опасным в применении. В таком колуне заготовка толкается за счет усилия, передаваемого рейке от вращающейся шестеренки.Если все перечисленные выше варианты снабжены приводом, то инерционный или пружинный дровокол уже требует некоторого применения ручной силы. За счет большого плеча и пружины он модернизирует подход к традиционной колке.
Привод Применяются устройства на базе электродвигателей (220 В/380 В) и бензиновых моторов. Выбор определяется исключительно удобством и условиями работы.
Максимальное усилие расщепления Определяет величину усилия давления поршня на заготовку – характерно для гидравлических и реечных дровоколов. В частном порядке достаточно использовать модели с усилием от 4 до 6 т. Более мощные модели подойдут для работы с длинными бревнами и в промышленных масштабах.
Рабочее положение Определяет положение оси заготовки при работе. Различают колуны с горизонтальным, вертикальным и комбинированным положением. Первый вариант является самым распространенным при использовании в частном порядке и применяется в большинстве гидравлических и реечных конструкций в силу удобства и безопасности.
Размеры бревен Длина бревен при использовании гидравлических дровоколов ограничивается величиной хода поршня и максимальным усилием расщепления. Обычно это значение ограничено 0,52 м. Толщина заготовок может варьироваться в пределах от 0,25 до 0,5 м в зависимости от модели колуна. В реечных решениях длина бревна определяется размерами рейки и, опять же, создаваемым усилием. Применение винтовых дровоколов позволяет использовать чурки большего диаметра – вплоть до 0,7 м, но при этом повышается трудоемкость работы.
Опции Настройка высоты.
 Данная опция положительно сказывается на удобстве работы, но при этом увеличивает стоимость изделия, ее отсутствие можно компенсировать самодельной подставкой. Наличие колес
, желательно больших. Обеспечивают удобство при транспортировке. Система безопасности
, обычно двухрычажного типа, при которой оператор должен одновременно задействовать две руки на пульте – является неотъемлемой частью всех современных заводских изделий.

Конечно, в качестве параметра при выборе помощника в дровокольном деле можно рассматривать и скорость его работы, но считается, что даже минимальных значений более чем достаточно.

ТОП 10 решений для дома

Общие рекомендации по выбору бытового колуна включают следующие требования: электрическое гидравлическое устройство с горизонтальным расположением заготовки и максимальным усилием до 5 т. Обращайте внимание на безопасность агрегата, желательно, чтобы модель оснащалась системой блокировки с двумя рычагами. Впрочем, возможны и расхождения с общепринятым подходом, доказательством чего и служит наша подборка лучших дровоколов.

1. Champion LSH5000 — от 17500 руб.

Прочный стальной каркас, покрытый специальным антикоррозийным покрытием, высокая мощность двигателя и наличие колес превращают электрический дровокол Champion LSH5000 в прочное, долговечное и мобильное решение для сезонной заготовки дров. Данное устройство предназначено для горизонтальной загрузки бревен и является одним из самых популярных для частного использования. Сам бренд Champion – хороший Китай, торговая марка принадлежит петербуржской компании «Вальд».

Оценить работу этого компактного устройства можно по следующему ролику. Среди аналогичных решений можно также назвать такие модели как RedVerg RD-LS 25-37E, PATRIOT CE 5322 и др.

2. AL-KO KHS 5204 — от 19000 руб.

AL-KO KHS 5204 – еще один представитель электрических дровоколов, фактически с такими же характеристиками, что и ранее рассмотренное изделие, но выполненное несколько в ином варианте. Рама располагается выше (регулируется по высоте), что с одной стороны делает работу с аппаратом удобнее, с другой – при использовании больших бревен может сказаться на равновесии колуна. Данная модель производится знаменитой немецкой компанией, поэтому можно не переживать за ее надежность и долговечность.

Предлагаем вам посмотреть на данный гидравлический колун в работе на примере аналогичной модели с индексом 5200.

3. Texas 520 H — от 20000 руб.

Очередное относительно недорогое, но долговечное и мощное для своих скромных размеров устройство – колун Texas 520 H от датского производителя. Это вариант для тех, кто не спешит и, прежде всего, ценит безопасность проведения работ. При небольшой мощности электродвигателя, устройство выдает усилие до 5 т, раскалывая чурки до полуметра длиной. По отзывам владельцев, модель служит более 3 лет, легко дорабатывается (устанавливается на подставку), возможен демонтаж защитного кожуха.

Предлагаем ознакомиться с возможностями данного агрегата по следующему ролику.

4. Raptor t700 — от 25000 руб.

Конусный винт 250х80 из стали 45, электродвигатель АИР 80B2, блок управления, маховик и стойка – перед вами модель винтового колуна Raptor t700 мелкосерийного производства. По сравнению с гидравлическими аппаратами это более производительное решение, эффективность которого во многом определяется расторопностью рабочего. Отсутствие гидравлики делает агрегат более простым и долговечным. В то же время несколько страдает безопасность проведения работ и качество колки. Подача чурок осуществляется перпендикулярно их оси.

Как выглядит работа с винтовым колуном Raptor t700 можно посмотреть на ролике ниже.

5. AL-KO KHS 3704 — от 19000 руб.

Мощное компактное решение, адаптированное под колку дров для топки каминов. Т.е. при всей мобильности и небольших размерах электрического дровокола AL-KO KHS 3704 имеются некоторые ограничения по используемому сырью – чурки длиной до 0,37 м. Конструкция отличается высокой степенью устойчивости за счет низкой посадки.

В значительной степени модель KHS 3704 предназначена для сезонного использования и колки небольших объемов сырья. Если дрова являются основным видом топлива при круглогодичном проживании, то стоит смотреть в сторону других агрегатов.

6. PROFI PLS 700E — от 19500 руб.

Российский электрический колун PROFI PLS 700E китайского происхождения выполнен в классическом компактном исполнении: конструкция отличается небольшой высотой, с горизонтальным рабочим положением и парой колес для транспортировки. Комплектуется специальной насадкой, благодаря которой появляется возможность колки на четыре части. По отзывам отличается неприхотливостью и значительным усилием, благодаря чему раскалываются даже крепкие породы древесины.

Каков этот электрический колун в работе – судите сами, посмотрев представленный ниже ролик.

7. Texas 600VG — от 55000 руб.

Модель Texas 600VG от всех вышеперечисленных отличает в первую очередь то, что это автономное решение, которое требует только наличия качественного бензина, бревен и прямых рук. Это мощная установка с вертикальным рабочим положением от именитого датского производителя (при этом производится, как и многая другая техника, в Китае). Если работник один, то вертикальная конструкция гораздо удобнее горизонтальной установки. Однако при этом она занимает больше места и является более тяжелой.

Как осуществляются работы с применением бензинового дровокола Texas 600VG? Это можно узнать, посмотрев небольшой ролик ниже.

8. CHAMPION LSV6000 — от 38000 руб.

Еще одна модель с вертикальной подачей чурок CHAMPION LSV6000, но уже с электропитанием от сети 220 В. Как и в аппарате Texas 600VG, возможно опциональное использование насадок на лезвие для раскалывания бревен сразу на четыре части. Устройство надежно и безопасно, обеспечивает высокую скорость работы и не требует особых навыков. Просто переместите агрегат в удобное место и уже через час сможете любоваться внушительным результатом!

9. Горыныч 6Т — от 120000 руб.

Младшей моделью в ряду гидравлических колунов Горыныч отечественного производства является агрегат с индексом 6Т. Особенностью данной установки является быстрый ход поршня, благодаря чему достигается высокая производительность. Это может быть полезным в масштабах заготовки дров на реализацию – переплачивать за скорость в обычных условиях нецелесообразно. Да и в целом конструкция рассчитана практически на непрерывную работу, что делает ее незаменимой при больших объемах. Положение ножа регулируется, благодаря чему оператор может быстро выбрать между резкой на два или четыре полена за один проход.

Модельный ряд «горынычей» представлен еще тремя довольно популярными моделями. Все они рассчитаны на максимальное усилие 9 т, различаются лишь массой агрегатов, длиной раскалываемых бревен, мощностью и типом двигателя (бензиновый, 380 или 220 В), соответственно, и ценой. Каков дровокол Горыныч в действии можно узнать из следующего видео.

10. MTD LS 550 — от 220000 руб.

Для тех, кто думает над приобретением серьезного автономного агрегата для себя или заготовки дров в промышленных объемах подойдет модель дровокола MTD LS 550. Как вы могли догадаться по преамбуле, это довольно габаритная установка с бензиновым двигателем. Более того, она и самая мощная в нашем обзоре – способна развивать усилие до 25 т. Среди конструктивных особенностей обязательно нужно сказать о двух возможных рабочих положениях: вертикальном и горизонтальном. Это на самом деле удобное решение, позволяющее варьировать работу агрегата в зависимости от условий. Рама смонтирована на оси с двумя большими колесами, дровокол приспособлен для транспортировки с помощью автомобиля.

Об особенностях работы MTD LS 550 можно узнать из небольшого англоязычного ролика.

Выбор редакции

Все представленные агрегаты хороши, но редакция остановила свой выбор на двух моделях: и. Первый дровокол хорош своими компактными размерами, возможностью регулировки положения рабочей плоскости, достаточной мощностью, которой хватит на ежегодную заготовку топлива. Вторая же модель более универсальная, позволит наколоть дров не только для себя, но и для соседей – открывает возможности заработка. Плюс ко всему не стоит забывать о сдаче устройства в аренду. Таким образом, уже за один сезон можно отбить стоимость оборудования.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится. В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

Человек из видео смог, может получится и у вас?

Вместо заключения

Если у вас нет необходимых материалов и частей для сооружения дровокола, то подумайте несколько раз, стоит ли их приобретать и тратить свое драгоценное время на «изобретение велосипеда». Ведь за довольно адекватную сумму можно сразу приобрести готовое заводское изделие, безопасное и с гарантией!

Многие владельцы частных домов, отапливаемых печами и твердотопливными котлами, для заготовки дров на зиму пользуются дровоколами. Не каждый желающий может приобрести промышленные агрегаты из-за их дороговизны. Чтобы изготовить дровокол своими руками, достаточно иметь под рукой его схему и соблюдать последовательность выполняемых работ.

Что это такое

Оборудование, предназначенное для раскола древесной заготовки на поленья, называется дровоколом.

Для профессиональной заготовки в промышленных объёмах выпускаются дровокольные станки. Это комплексы способны торцевать бревно на заготовки нужной длины и колоть их на поленья. Готовая продукция из рабочей зоны отводится конвейером.

Дровокольные станки используется на лесопилках для расщепления брёвен на поленья необходимого размера

Бытовой дровокол предназначен только для раскола чурки на поленья, но предварительно бревно требуется распилить на заготовки. Производительность и время работы данного оборудования ограничены. С помощью бытовых дровоколов в частном секторе заготавливают дрова для бани, камина и на зимний период.

Поленья после раскола можно использовать в качестве топлива для котла, камина или печи

Виды

Устройства выпускаются с вертикальным и горизонтальным расположениями заготовки. В первом варианте заготовку ставят на станину и сверху опускают колун. Преимущество вертикальных дровоколов в том, что на станину можно поставить изогнутые чурки, однако их придётся придерживать руками, строго соблюдая технику безопасности. У второго вида дровоколов заготовка размещается в горизонтальном желобе и передвигается к ножу. Эти устройства практичнее и безопасней вертикальных, но занимают больше места.

По типу используемой энергии колуны делятся на:

  • Кинетические (ручные);
  • Механические.

Первый вид колунов работает за счёт использования силы человека и не требует дополнительных технических средств. Данные изделия самые экономичные и наиболее популярны из-за дешевизны, простоты изготовления.

Лом-колун

Представляет собой длинный металлический стержень с заострённым конусом с одной стороны и рукоятью с другой. Колун поднимают руками и с силой опускают конусом на полено. Производительность низкая, а работа требует больших физических усилий.

Дровокол лом-колун отлично справляется с тяжёлыми и толстыми поленьями из мягких пород древесины

Цилиндрический ручной

Компактный и легко переносится. Используется для заготовки небольшого количества дров (для камина или бани). На подставке закреплён каркас с направленным вверх лезвием. По заготовке, размещённой внутри каркаса, наносят удары кувалдой. Лезвие разделяет чурку на поленья.

Для частного дома одним из самых простых и безопасных вариантов является цилиндрический ручной дровокол

Пружинный

Самый распространённый и производительный среди кинетических устройств. Заготовка раскалывается рабочей частью, закреплённой на балке и амортизируемой пружиной. Требует небольших усилий.

Механические дровоколы по типу работы различают на:

  • Гидравлические;
  • Конусные (винтовые);
  • Реечные.

В пружинном дровоколе основное усилие принимает на себя пружина

Гидравлический

Преимуществами является плавность хода и создание большой нагрузки на заготовку.

Несмотря на создание большого усилия рабочего хода гидравлический дровокол не отличается высокой скоростью работы

Энергия от электрического или бензинового двигателя передаётся на гидроцилиндр. Рабочая жидкость поступает в шток, который перемещает упор с заготовкой к стационарно закреплённому ножу. Усилие, создаваемое гидроцилиндром, может достигать 10 тонн. Ход штока и направление движения регулируются распределителем. Он же предохраняет механизм от поломки, если его мощности не хватает для раскола чурки.

Винтовой

Принцип действия основан на ввинчивании конусообразного рабочего элемента в заготовку и раскола её на 2 и более частей. Выпускают винтовые устройства в 3 исполнениях, с разницей в способах передачи энергии от двигателя на рабочий конус. Конус напрямую или через маховик фиксируется на валу низко оборотистого электродвигателя (до 5 кВт, 400-500 об/мин).

Колун конусообразной формы чаще всего используется в бензиновых и электрических моделях

От двигателя вращающий момент на конус передаётся с использованием ременной или цепной передачи. Шкивы подбираются так, чтобы скорость движения конуса не превышало 300-400 об/мин. Иногда двигатель передаёт энергию конусу через мотор-редуктор. Данное исполнение относительно сложное и применяется в основном в промышленных дровокольных станках или народными умельцами.

Для продуктивной работы мощность привода должна быть не меньше 1,5 кВт

Реечный

Действие устройства базируется на методе работы зубчатой реечной передачи. Подвижная рейка передачи функционирует за счёт шестерни, закреплённой на понижающем шкиве ременной передачи, соединённой с двигателем. Контакт шестерни и рейки обеспечивает рукоять управления. Зубчатая рейка передвигается по направляющим, установленным на укреплённой раме, а с другого края которой находится колун. Обратный ход рейки производится за счёт возвратной пружины. Реечные дровоколы отличаются надёжностью, экономичностью и отличными показателями в работе.

Колун в конструкции реечного дровокола крепится к рейке, передвигающейся за счёт зубчатой передачи

По виду тяги дровоколы можно разделить на:

  1. Электрические. Питание происходит за счёт электродвигателя. Данные устройства не требовательны в обслуживании и просты в работе. Возможна установка в помещении. Минусом является малая мобильность из-за привязанности к источнику электроэнергии
  2. Дровоколы с бензиновым двигателем обладают большей мощностью и продуктивностью. Применяются как в быту, так и при промышленных заготовках.
  3. Дровоколы с тракторной тягой. Рабочий цилиндр аппарата подсоединяется к гидравлической системе транспорта, что в разы увеличивает скорость и рабочий ресурс дровокола. Эти модели применяют, когда необходимо заготовить большой объём дров в лесном хозяйстве или на ферме
  4. Комбинированная тяга. Применяется на промышленных дровокольных станках и бывает двух типов: тракторный гидропривод и электродвигатель, тракторный гидропривод и бензиновый двигатель.

Для решения бытовых проблем чаще всего применяют ручные и электрические дровоколы, реже — бензиновые.

Заводские модели гораздо более эффективны и имеют презентабельный вид

Перед покупкой или изготовлением любого дровокола необходимо уделить внимание следующим техническим характеристикам:

  1. Мощность расщепления гидравлического устройства должна быть в пределах 3-7 тонн.
  2. Приемлемая скорость вращения рабочего конуса винтового дровокола — 400-600 об/мин.
  3. Рабочая длина (расстояние между поршнем и ножом) показывает максимальный продольный размер раскалываемой заготовки. В бытовых дровоколах составляет 0,5-0,6 м, в промышленных — 0,5-1 м.
  4. Наличие ограничителя хода поршня повышает производительность и экономит ресурсы при обработке коротких заготовок.
  5. Оптимальная скорость движения поршня при движении вперёд (рабочем) равна 4 см/сек, назад — 7,5 см/сек.
  6. Мощность двигателя в гидравлических дровоколах составляет 1500-2300 Вт, в винтовых — 3000-4000 Вт.
  7. Габариты и мобильность устройства.

Изготовление дровокола своими руками

Приобретение заводского дровокола не всегда экономически оправдано, тем более, что некоторые виды данного механизма можно собрать собственноручно из простых материалов.

Пружинный

Для его создания понадобится следующий материал:

  • Швеллер;
  • Двутавровая балка;
  • Трубы или уголок для рамы и рёбер жёсткости;
  • Металлический уголок;
  • Квадратная труба;
  • Автомобильная пружина;
  • Отрезок трубы диаметром немного меньше, чем у пружины;
  • Шарнирный узел;
  • Колун;
  • Утяжелитель (кусок рельсы или швеллера с толстой полкой).

Для стационарного дровокола можно залить бетонное основание, вставив в него стойку. В таком варианте изготавливать раму не нужно. Все детали дровокола, кроме шарнира, соединяют при помощи электросварки. Отрезают куски швеллера для станины и двутавра для основания. Длина опоры — 0,6-1 м. Высота основания подбирается индивидуально. Опору соединяют со станиной, строго выдерживая угол 90 о. Для устойчивости конструкции к торцам станины горизонтально приваривают трубы. Соединение станины и основания усиливают распорками.

Для повышения устойчивости конструкции необходимо установить распорки

Площадкой для пружины служит кусок швеллера длиной 40-50 см. С одной его стороны вырезают болгаркой отверстие для соединения с основанием. К другому краю приваривают направляющую для пружины. Для определения места крепления площадки нужно от высоты опоры отнять длину пружины. Площадку также необходимо усилить распорками из уголка.

Для того чтобы определить место крепления площадки необходимо отнять от высоты опоры длину пружины

В верхней части основания вырезают посадочное место глубиной 8-10 см для наружного элемента шарнирного узла. Затем готовят швеллер для колуна. Для этого с одной стороны швеллера длиной 0,5-0,7 м на расстоянии 10-15 см от края вырезают прямоугольное отверстие такой длины, чтобы балка основания не препятствовала ходу надетого на неё швеллера. В центре отверстия приваривают внутренний стержень шарнирного узла. На втором краю швеллера крепят посадочное место для пружины.

Балка будет двигаться при помощи шарниров

Расстояние от основания до нижнего и верхнего стаканов под пружину должно быть одинаковым.

К одной стороне металлического квадрата снизу под углом 90 о приваривают колун, сверху — утяжелитель. Вторую сторону соединяют со швеллером для колуна так, чтобы общая длина полученного плеча была 1-1,5 м. Полученную конструкцию в сборе надевают на основание так, чтобы наружные элементы шарнира попали в посадочное место на балке, зафиксировав их сваркой. На посадочные чашки надевают пружину. Для удобства пользования возле колуна крепят рукоять.

Рельса, приваренная над колуном, будет выполнять роль утяжелителя

Чтоб устройство сделать мобильным, на раму со стороны основания крепят 2 колеса.

Видео: как сделать пружинный дровокол

Конусный или винтовой

Главной действующей частью данного дровокола является конус с резьбой, который раскалывает дерево, ввинчиваясь в его структуру наподобие самореза («морковка»).

Колуном винтового дровокола является конусообразный элемент, также известный как «морковка»

Для того чтобы сделать данный механизм необходимо:

  1. Выполнить по чертежу конус из цилиндра СТ-45 диаметром 55 мм длиной 14,5 см под углом 30 о.
  2. На токарной установке нанести на цилиндр упорную резьбу с шагом 6-7 мм и глубиной 2 мм.
  3. Готовый конус одевают на вал и закрепляют штифтом.
  4. С противоположной стороны вала насаживают 1 или 2 подшипника и приваривают фланец (звёздочку для цепи или шкив для ремня).
  5. К подшипникам приваривают опоры для фиксации механизма к столу.
  6. Между валом и двигателем размещают распорку для натяжения ремня или цепи.
  7. Конусная конструкция с электродвигателем с использованием опор фиксируется на столе из плотной крепкой древесины с металлическими ножками.
  8. Конус крепится на высоте 10-15 см от поверхности стола.
  9. Двигатель, ремень или цепь в целях безопасности накрывают металлическим кожухом.

При работе конус медленно врезается в полено и разламывает его на несколько частей

Если самостоятельно изготовить конус проблематично, то его следует приобрести в специализированном магазине.

Направление резьбы не имеет значения, но при нарезании правой резьбы появляется вероятность испортить конус

Видео: как изготовить «морковку» в гараже

Реечный

Для начала нужно определиться с чертежом, по которому изготавливается агрегат. Необходимо учитывать желаемую производительность, сорт древесины и место установки. По этим данным высчитывается мощность двигателя и параметры реечного механизма.

Основой реечного дровокола является мощный стальной каркас, к которому крепится привод и рама

  1. Мобильная рама изготавливается из профильной трубы и уголка. Для стационарного дровокола раму можно изготовить из более тяжёлых швеллера и двутавра.
  2. Сваривая каркас, нужно строго соблюдать вертикали и горизонтали, что в дальнейшем отразится на производительности и безопасности.
  3. Конструкция должна быть устойчивой, колёса на раме — надёжно закреплены и иметь фиксацию на время проведения работ.
  4. Длина рейки должна в 1,5 раза превышать расстояние до колуна.
  5. Скорость подачи бревна подбирается индивидуально и регулируется подбором понижающего числа шкивов.

Горизонтальный механизм укладки в форме желоба обеспечивает оптимальное передвижение заготовки к колуну.

Видео: самодельный реечный инерционный дровокол

Гидравлический дровокол из домкрата

Простейший гидравлический дровокол изготавливают по следующей схеме:

  1. Из швеллера сваривают вертикальную раму с основанием для автомобильного домкрата. Высота рамы зависит от длины раскалываемых заготовок.
  2. В центре верхней планки рамы устанавливают конусный клин на винтовой передаче. Для этого в отверстии на раме нарезают необходимую резьбу.
  3. Установленная на шток домкрата заготовка сначала фиксируется сверху клином с применением винта. Далее с использованием домкрата чурка нанизывается на клин и расщепляется на поленья.

Для изготовления гидравлического дровокола подойдёт автомобильный домкрат

Универсальной технологии создания гидравлического дровокола не существует. Всё зависит от системы гидравлики имеющейся в наличии, которая состоит из:

  • Гидравлического цилиндра с толкателем;
  • Гидронасоса;
  • Распределителя потоков рабочей жидкости;
  • Масляного бака;
  • Электрического или бензинового двигателя.

Рама сооружается из металлического швеллера, двутавра, уголка и профильной трубы. Для мобильности рекомендуется размещать её на готовом шасси или колёсной паре.

Примером для собственноручного создания данного агрегата могут служить заводские модели или штучные экземпляры умельцев, фото и видео которых опубликованы в интернете.

Пример горизонтальной конструкции гидравлического дровокола с масляным баком

Видео: гидравлическое устройство из подручных средств

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

  1. Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
  2. Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
  3. При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
  4. Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
  5. Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

Для кого-то колоть дрова это старинная русская забава. А во многих регионах необъятной России – это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах, на даче есть печи и камины. Покупая готовые дрова – вы экономите время, но не средства.

Поэтому под навесом во многих дровах лежат напиленные бревна, и ждут хозяина с топором.

Для облегчения этого хлопотного занятия, русские «левши» стали делать дровокол своими руками. Такие устройства продаются и в магазинах, но 90% жителей сельских районов с печным отоплением пользуются самодельными приспособлениями.

Виды приспособлений для раскалывания бревен

Самодельный гидравлический дровокол

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Промышленный дровокол гидравлический

Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.

На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.

При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.

Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.

В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.

Винтовой (конусный) дровокол

Самодельный винтовой дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

  • Это неподвижный колун, на который деревянная чурка подается под давлением.
  • Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

  • Электрический или бензиновый двигатель.
  • Гидронасос.
  • Гидроцилиндр.
  • Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
  • Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида — не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

  • Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности — 4 кВт.
  • Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент — это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) — это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

  • Два подшипника.
  • Один или два корпуса для них.
  • Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
  • Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Внимание!
Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.

Источник

В наше время наряду с альтернативными источниками энергии используются такие виды топлива как уголь, нефть или дрова. На дровах работают многие обогревательные приборы для частных домов – камины, печи, котлы и пр. До середины 19 века дрова кололи вручную, это требовало больших затрат времени и энергии. Механические дровоколы существенно облегчили человеческий труд. Первые модели работали на пару, были очень громоздкими, и изготовить их в домашних условиях было сложно. Сегодня, если вам нужно сделать дровокол своими руками: чертежи, фото, инструкции без проблем можно найти в интернете.

Дровокол своими руками: чертежи, фото, инструкции

Заводской дровокол обойдется дороже, чем собранный своими руками

Особенности выбора дровокола

Если вам нужен дровокол для хозяйственных нужд, то всегда в первую очередь стает вопрос о том, покупать агрегат или же собирать своими руками. Первый вариант обойдется намного дороже, но для реализации второго понадобится определенная сноровка и инструменты. С другой стороны, для самостоятельного изготовления дровокола видео из сети и подручных материалов вполне хватает.

Типизация дровоколов

Для того, чтобы чертежи, фото, инструкции дровокола своими руками были более понятны, то следует знать, какие вообще типы дровоколов существуют. Есть большое количество классификаций.

Чертеж дискового дровокола с валом и маховиком

Чертеж дискового дровокола с валом и маховиком

Один из основных параметров дровокола – это расположение бревен. Оно может быть:

  • горизонтальное – бревна укладываются на специальную станину и либо движутся по направлению к режущей части, либо нож двигается к бревну;
  • вертикальное – нож раскалывает заготовку сверху. В таком случае для бревна нужна фиксация.Она может быть частью конструкции или же бревно просто придерживается руками.

Если посмотреть видео самодельных реечных дровоколов, которые являются горизонтальными, то становится видно, что их эффективность меньше, чем вертикальных, но у последних тоже есть свои нюансы работы.

Дровокол Scheppach Ox t 500 с горизонтальным расположением бревна

Дровокол Scheppach Ox t 500 с горизонтальным расположением бревна

Второй важный момент, по которому можно классифицировать дровоколы – это тип привода:

  1. На дизельном или бензиновом топливе – самый распространенный тип привода у автономных дровоколов. Обеспечивает высокую эффективность работы, а также полностью автономны.
  2. Механические дровоколы – очень надежные, хорошо подходят для небольших объемов работ. Чертежи, фото, инструкции механического дровокола своими руками легко можно найти в интернете в большом количестве.
  3. На электрическом двигателе – стационарные дровоколы, надежные, но не слишком производительные.

Дровоколы с вертикальным расположением бревна

Дровоколы с вертикальным расположением бревна

Полезный совет! Довольно часто можно встретить самодельные дровоколы, смонтированные на основе тракторной и другой техники. Агрегат, который работает от тракторного привода от вала отбора мощности с легкостью раскалывает дрова большого диаметра. Еще одна интересная модификация – это дровоколы с двигателем от стиральной машины или на основе автомобильного колеса.

И последний параметр, по которому можно классифицировать абсолютно все дровоколы – это форма колуна. Здесь есть два варианта: крестообразная или конусная. Крестообразный колун раскалывает дрова сразу на четыре части, что может быть очень удобно, но для этого нужны большие усилия. Колуны крестообразной формы можно встретить, в основном, в гидравлических дровоколах. Видео самодельных дровоколов с конусообразным колуном очень часто встречаются в сети, так как именно эти модели пользуются большей популярностью.

Чертеж дровокола с электродвигателем и редуктором

Чертеж дровокола с электродвигателем и редуктором

Особенности дровокола с конусообразным колуном

Колун в форме конуса, с резьбой или без, часто используется в дизельных или электрических моделях. Его плюс состоит в том, что ствол раскалывается не только за счет механического давления, но и за счет вращения наконечника колуна. Он ввинчивается в бревно, поэтому для раскалывания заготовки не нужны слишком большие усилия. Так вы экономите на топливе для агрегата. Чертежи винтового дровокола своими руками найти в сети очень просто, его комплектующие стоят не дорого, а сборка не займет у вас много времени.

В бензиновых и электрических моделях дровоколов часто используется конусообразный колун

В бензиновых и электрических моделях дровоколов часто используется конусообразный колун

Если вы хотите собрать винтовой дровокол своими руками – чертежи, фото, инструкции будут предельно простыми. Главное – это понять, из каких основных частей состоит такой агрегат:

  1. Двигатель – электрический мотор или же двигатель внутреннего сгорания. Для эффективной работы дровокола мощность должна быть на ниже 1,5 кВт, а напряжение – от 380 В. Важно также учитывать количество оборотов в минуту, оно должно быть не менее 400.
  2. Станина – стол с ножками, на который кладутся дрова. Изготавливается из листового железа, конструкция предусматривает крепление для редуктора. Под станину, для придания ей большей устойчивости, крепится двигатель.
  3. Редуктор – служит для регулирования количества оборотов двигателя.

Принцип работы винтового дровокола с конусовидным колуном

Принцип работы винтового дровокола с конусовидным колуном

Собирая дровокол своими руками чертежи, фото, инструкции смотреть стоит с учетом того, какая именно конструкция вам нужна. Преимущество дровокола с конусообразным колуном состоит в том, что его отдельные комплектующие можно купить за относительно небольшие деньги, если нужно собрать самодельный дровокол через редуктор – видео из интернета вам в этом поможет. Такие агрегаты чаще всего используются для обеспечения дровами частных домов, бань и маленькой котельной. Минус такой конструкции – это необходимость подавать дрова вручную, вследствие чего производительно работы не очень высокая.

Полезный совет! Если вам не нужно колоть дрова в промышленных масштабах, то лучше остановиться на варианте дровокола с конусообразным колуном, собранного из подручных деталей. В противном случае – собирайте гидравлическую модель.

Чертеж конуса с резьбой для винтового дровокола

Чертеж конуса с резьбой для винтового дровокола

Гидравлический дровокол

Гидравлические модели дровоколов хороши тем, что позволяют обрабатывать большой объем дров за небольшое количество времени. Как видно из названия, работает такой агрегат за счет гидравлического насоса и двигателя. Колун в гидравлической модели может быть расположен в конструкции упора или же на штоке. Первый вариант более надежный, а второй – мощнее.

При сборке гидравлического дровокола своими руками необходимо учитывать ряд важных параметров:

  • расположение полена – бывает вертикальное или горизонтальное;
  • максимальный размер полена, который может обработать агрегат;
  • сила раскалывания бревна – напрямую зависит от размера цилиндра и мощности двигателя;
  • мощность двигателя – зависит от того, на основе какой энергии работает двигатель.

Гидравлический дровокол работает за счет двигателя и насоса

Гидравлический дровокол работает за счет двигателя и насоса

Если посмотреть видео гидравлического дровокола своими руками, то становится понятно, что собрать его сложнее, чем винтовой. Зато и производительность такого варианта будет в несколько раз больше. Использовать его можно не только для домашних, но и для коммерческих целей, например, для колки дров на продажу.

Чертежи, фото, инструкции гидравлического дровокола своими руками явно показывают, что по принципу действия он очень похож на просто домкрат. Это означает, что собрать его в домашних условиях не особо сложно. Главное при этом – правильно рассчитать величину установки исходя из того, полена какого размера вы собираетесь колоть.

Компактный гидравлический дровокол AL-KO KHS 5200

Компактный гидравлический дровокол AL-KO KHS 5200

Реечный дровокол

Еще один вариант механизма для колки дров – это реечный. Свое название он получил от того, что колун в таком механизме крепится к рейке, которая двигается за счет зубчатой передачи. Полено здесь закрепляется между колуном и защитным упором, расположенном на кожухе редуктора.

По чертежам, фото-инструкциям реечного дровокола своими руками видно, что раскол полена происходит при нажатии на специальную ручку в конструкции. При этом шестерни сцепляются, рейка с колуном движется по направлению к бревну, бревно раскалывается на части. Обратное ее движение возвращает колун на исходную позицию, а расколотое бревно можно удалять на место заготовки. Для использования в домашних условиях реечный дровокол является очень хорошим вариантом. Работает он, чаще всего, от электрического двигателя, не занимает много места и не требует специального обслуживания.

Для реечного дровокола важными являются следующие параметры:

  • максимальная длина полена;
  • форма колуна – некоторые модели позволяют раскалывать полено сразу на 6 частей;
  • сила, с которой раскалывается заготовка.

Электрический реечный дровокол, сделанный своими руками

Электрический реечный дровокол, сделанный своими руками

Реечные дровоколы часто продаются в заводской сборке, но такой вариант обойдется вам гораздо дороже, чем сделанный своими руками.

Полезный совет! В отличие от реечных, винтовые или конусные дровоколы в сборе не продаются. Но можно отдельно приобрести конус из закаленной стали, а остальной механизм собрать из подручных материалов.

Схема устройства реечного дровокола

Схема устройства реечного дровокола

Пошаговая инструкция сборки дровокола своими руками

В домашних условиях можно собрать любой тип дровокола, но для каждого из них нужен отдельный подход.

Сборка винтового дровокола

Для того, чтобы собрать винтовой дровокол в домашних условиях, вам понадобится конус-колун, достаточно мощный двигатель, вал, понижающий редуктор и прочная станина, на которую будет крепиться большинство деталей.

Чертеж для сборки винтового дровокола своими руками

Чертеж для сборки винтового дровокола своими руками

Сначала к станине (которая должна быть очень устойчивой к механическим воздействиям) крепится редуктор и двигатель. На вал сажается конус, а сам вал подключается к понижающему редуктору при помощи мотора. При сборке очень важно учитывать ряд моментов:

  1. Насадку нельзя прикреплять напрямую к мотору по правилам безопасности.
  2. Если у вас нет навыков электрика, то электрическая часть должна монтироваться квалифицированным мастером.
  3. Цепная и ременная передачи должны быть защищены специальным кожухом.
  4. Минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Сборка гидравлического дровокола своими руками

Собрать своими руками гидравлический дровокол на порядок сложнее из-за гидравлического узла. Вам придется приобрести в магазине или на рынке гидравлический цилиндр, масляный бак, мотор для насоса и сам насос, узел управления потоками жидкости.

Сначала из прочного материала делается рама.

Полезный совет! Раму лучше устанавливать на шасси или на колесах, так вы сможете легко перемещать дровокол на новое место работы.

Чертеж для сборки гидравлического дровокола своими руками

Чертеж для сборки гидравлического дровокола своими руками

Затем на раму монтируется гидравлическая часть механизма. Единой инструкции тут нет, все зависит от выбранных механизмов и необходимых характеристик. Прежде чем браться за изготовление гидравлического дровокола, стоит оценить экономическую выгоду этого действия.

Обзор разницы между заводскими и самодельными дровоколами

Как уже было сказано выше, дровокол можно не только сделать своими руками, но и купить в готовой заводской сборе. Вся разница тут состоит, в основном, в цене. Например, гидравлический дровокол Engy Els-5030 с силой раскалывания примерно в 5 тонн обойдется вам где-то в 14-15 тысяч рублей. А модель помощнее, сила раскалывания которой составляет 12 тонн – 85-90 тысяч рублей. За такие деньги легко можно собрать пару дровоколов своими руками, видео выложив после этого в интернет.

Принцип раскалывания бревна гидравлическим дровоколом

Принцип раскалывания бревна гидравлическим дровоколом

Основное преимущество дровоколов заводской сборки – это то, что вам не нужно тратить лишнее время и силы. Вы просто покупаете уже готовый механизм и пользуетесь им в свое удовольствие. С другой стороны, самодельная модель может быть настроена так, как вашей душе угодно. Вы можете установить какой угодно двигатель, любой тип передачи и настроить агрегат под любой размер дров. А обойдется самодельная модель в 2-3 раза дешевле, чем средняя заводская.

Что же касается внешнего вида, то здесь самодельные механизмы явно проигрывают заводской сборке, но ведь, когда речь идет об эффективности и производительности, внешний вид отступает на второй план.

Заводские модели имеют более презентабельный внешний вид, чем самодельные дровоколы

Заводские модели имеют более презентабельный внешний вид, чем самодельные дровоколы

По итогам, можно сказать, что самодельные модели дровоколов стоят гораздо дешевле заводских и отлично подходят для домашнего использования. Если же вам необходимо регулярно колоть дрова в промышленных масштабах, то тут лучше воспользоваться заводским дровоколом. Выбор типа двигателя, расположения бревен, вида колуна и прочих нюансов зависит исключительно от ваших персональных нужд и предпочтений. Кроме того, никто не мешает вам видоизменить уже существующую модель дровокола ручной сборки и представить на суд пользователей собственную оригинальную модель.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
