Самое востребованное приспособление для любого домашнего мастера — это шуруповерт. Но случается так, что устройство выходит из строя. Естественно, если усилия допускают в качестве альтернативы можно использовать электрическую дрель. Однако при выполнении деликатных работ, где электродрель использовать нельзя не подходит, придется отдать шуруповерт в ремонт специалистам. Но для экономии времени и домашнего бюджета, оптимальнее всего произвести ремонт шуруповерта своими руками. Чтобы это сделать правильно, необходимо изучить его устройство и ознакомиться с принципами работы каждого отдельного узла инструмента.

Устройство шуруповерта

Все шуруповерты имеют практически одинаковую конструкцию. Для их изготовления используются следующие функциональные узлы:

• кнопки включения/отключения («Пуск»);
• широтно-импульсные регуляторы;
• электродвигатели;
• транзисторы;
• планетарные редукторы.

Прочный и эстетичный корпус позволяет надежно закрепить каждый компонент устройства. На нем расположена прорезиненная рукоятка, регулятор (кнопка управления) и разъем для подключения аккумуляторной батареи. Источник питания для шуруповертов — аккумуляторная батарея с различной мощностью в пределах от 9 до 18 В. При этом у шуруповертов, работающих от сети в 220 В, аккумулятор отсутствует.

Нередко пользователи сталкиваются с проблемой писка в устройстве при запуске. Это связано с особенностью работы двигателя переменного тока, когда он работает на низких оборотах при запуске.

Электродвигатель.
Является основным элементом устройства. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Работа электрического двигателя осуществляется за счет постоянного тока, который поступает от электросети или аккумулятора. Двигатель имеет цилиндрическую форму, в нем расположен якорь, состоящий из щеток и магнитов. Данная электрическая схема предусматривает перенаправление питающих потоков напряжения на узел со щетками. Изменяя питаемую полярность, напряжение способствует реверсивному движению мотора.

Кнопка «Пуск».
Посредством данной клавиши выполняется запуск шуруповерта. Она необходима для включения цепочки питания в электрическом двигателе. При нажатии на кнопку, цепь питания в двигателе начинает замыкаться контактами, что приводит к возникновению максимальной мощности. Благодаря ней также контролируется частота оборотов для подбора оптимальной скорости вращения. Более мощное нажатие позволяет увеличивать количество оборотов. То есть, при более интенсивном нажатии, увеличивается число оборотов двигателя, а при сниженном нажатии мощность ослабевает.

Реверс.
Функция переключателя реверса заключается в осуществлении операций смены вращения двигателей шуруповертов. Удобство этого функционала заключается в возможности не то только закручивать шурупы, но и выкручивать их.

Регулятор усилий.
позволяет устанавливать значение с какой скоростью должна выполняться затяжка шурупов. Актуальные модели предусматривают 16-ступенчатую регулируемую градацию, позволяющую максимально точно и удобно определять затяжную скорость, которая необходима при работе с различными материалами.

Планетарный редуктор.
Также относят к важным элементам электроинструмента. Они преобразовывают движения от высокочастотных колебаний электродвигательных валов в низкие частоты на патронных валах. Зачастую для изготовления подобных деталей используется износоустойчивый металл или пластик. У многих шуруповертов присутствуют в наличии двухскоростные редукторы. Так, например, чтобы закрутить саморез необходимо использовать первую скорость. Для сверления древесного, пластмассового или металлического основания следуют использовать вторую скорость.

Стоит отметить, что для изготовления шуруповертов используются планетарные и классические виды редукторов. Последние достаточно редко применяются, в связи с этим особое значение стоит уделить именно планетарному типу. Составные части планетарного редуктора:

• кольцевая шестерня;
• солнечная шестерня, которая крепится на вал двигателя;
• сателлиты и водило (их число определятся количеством ступеней: могут быть 2-х и 3-х ступенчатые).

По принципу действия данный функциональный элемент достаточно прост. Работа солнечной шестерни осуществляется за счет того, что вал якоря приводит ее в движение. Посредством зубьев шестерни начинают вращаться сателлиты, передающие импульс водилу. Двухступенчатые редуктора валов патрона соединяются со вторым водилом, при трехступенчатых передачах – с третьим.

Патрон.
Крепление данного элемента осуществляется к разъему выходного вала редуктора. Он оснащен тремя прижимными кулачками, позволяющими эффективно удерживать деталь.

Неисправности, которые возникают у шуруповерта

Большинство современных шуруповертов оснащены стандартной однотипой схемой устройства. По этой причине все они имеют одни и те же неисправности. Среди основных дефектов, которые свидетельствуют о поломке инструмента можно отметить проблемы с:

• неисправностью аккумуляторов;
• износом щеток;
• поломкой кнопок;
• биением патрона;
• безрезультатностью попыток вкл/выкл;
• возникновением перебоев.

Каждую такую поломку можно легко устранить собственными силами, при наличии опыта в использовании измерительных и паяльных приборов. Помните, что в определенных ситуациях не исключается полная замена узлов, поскольку далеко не каждая деталь продается по отдельности.

Видео «
Как разобрать шуруповерт»

Ремонт шуруповерта своими руками

Чтобы устранить неисправность устройства, необходимо произвести его разборку, посредством снятия корпуса и отсоединения основных элементов инструмента между собой. Ремонт любого оборудования можно разделить на несколько этапов. В случае шуруповерта это выглядит следующим образом. При этом в каждом отдельно случае этапы починки могут отличаться в зависимости от причины поломки, которую необходимо устранить.

Разборка

Шуруповерты разбираются с соблюдением определенной последовательности:

1. Выполняется снятие аккумулятора (если он предусмотрен конструкцией изделия).
2. Производится откручивание винтов, соединяющих две части корпуса.
3. Снимается верхняя часть.
4. Осуществляется извлечение содержимого.
5. Выполняется отсоединение кнопки.
6. Выполняется снятие скоростного переключателя.
7. Осуществляется отсоединение двигателя, редуктора, регулировочной муфты и патрона.

Как отремонтировать патрон

Патрон у каждой определенной модели шуруповерта отличается от аналогичных элементов других моделей. Основной отличительной особенностью является способ крепления патрона:

1. Конус Морзе.
2. Резьбовое соединение.
3. Резьбовое соединение с фиксирующими винтами.

Для определения способа крепления, оптимальнее всего воспользоваться маркировкой, которая наносится на гильзу патрона:

• значение маркировки «1–6 В10» свидетельствует о способе крепления при помощи конуса Морзе.
• надпись на подобии «1,0–11 М12х1,2» или «2–13 мм ½-20 UNF» свидетельствует о метрической или дюймовой резьбе.

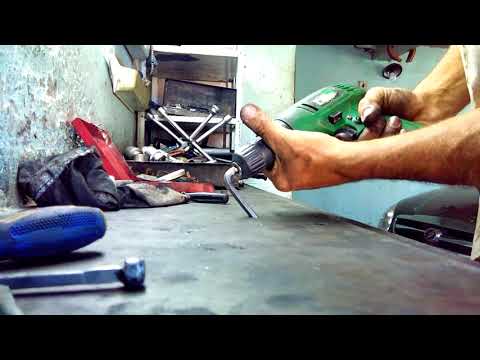

В случае, если патрон крепится посредством резьбы, то необходимо выполнить ряд следующих действий:

1. Разжать каждый кулачок патрона.
2. При наличии винта выполнить его выкручивание.
3. Выполнить зажим шестигранного Г-образного ключа (10 мм) короткой стороной в патроне.
4. Малыми оборотами запустить и сразу выключить шуруповерт, таким образом чтобы произошел удар длинного края шестигранного ключа об стол. Чтобы не включать прибор необходимо просто несколько раз ударить молотком по шестиграннику. Таким образом произойдет сдвиг резьбы и выкручивание патрона.

При отсутствии результата можно разобрать шуруповерт и вынуть из него собранный редуктор. Для этого достаточно воспользоваться Г-образным трубчатым ключом (зачастую на «19»), чтобы открутить патрон, зажимая с другой стороны сторон крепежный болт редуктора с накидными головками ключей. Они обеспечивают необходимым упором, благодаря чему патроны легко откручиваются руками.

При разборке патрона снимается заглушка у основания. Пластиковые заглушки нужно осторожно поддеть ножом. Металлические следует выбивать молотком, нанося удары по основанию патрона:

1. Необходимо заранее предусмотреть наличие большого болта, который следует закрепить в патроне и с легкими усилиями поджать, чтобы выполнить центровку. Выступ головки болта должен быть на более 2-3 см над патроном.
2. Далее следует ударить молотком по поверхности головки болта. Патрон должен выскочить из держателя.

Наиболее часто встречаемая неисправность патронов:

• неровно зажимаются биты;
• возникают люфты между битой и кулачком;
• кулачок неравномерно выдвигается.

Чтобы выяснить причины и устранить их, нужно выполнить ряд следующих действий:

1. Разобрать патрон.
2. Произвести снятие конусной гайки, состоящей из двух элементов.
3. Выкрутить зажимной кулачок.
4. Проверить резьбу на гайке и кулачке, заменить каждую неисправную деталь.
5. Полностью собрать патрон.

Стоит учитывать, что приобрести кулачок или конусную гайку достаточно трудно, поскольку на рынок они поставляются в полной комплектации. Но их можно снять с других аналогичных патронов. В связи с этим неисправные патроны оптимальнее всего заменить на новые. Во время покупки нового элемента рекомендуется идти в магазин с шуруповертом и демонтированным старым патроном.

Ремонт аккумулятора

На шуруповерты может устанавливаться один из аккумуляторов:

1. Никель-кадмиевый (Ni-Cd). Может заряжаться неограниченное количество раз, однако имеют эффект памяти. То есть, если не дождаться полную разрядку и приступить к зарядке батареи, то с каждым разом будет происходить уменьшение ее емкости. После приобретения важно сразу же раскачать аккумулятор. Для этого нужно разрядить и зарядить его, чтобы увеличить максимальную емкость.
2. Никель-металл-гидридный (Ni-MH). Такие аккумуляторы также обладают не менее ярко выраженным эффектом памяти, но обладают высоким током саморазряда. При хранении шуруповерта на протяжении месяца без работы, важно на 100% выполнит зарядку аккумулятора.
3. Литийионный (Li-Ion). Такая батарея разряжается достаточно быстро, но она неустойчива к морозам. Ее преимуществом является зарядка в любое удобное время.

При хранении всех видов аккумуляторных батарей важно отделить шуруповерт и зарядное устройство. Если батареи долго не используются их все равно следует заряжать не реже 1 раза в месяц.

В том случае, если у батареи не держится заряд, нужно разобрать ее и проверить заряд при помощи тестера в каждом элементе питания. Рабочее напряжение указывается на корпусе, и оно соответствует каждому элементу. Нерабочий аккумулятор следует заменить.

Ежели аккумуляторная батарея не съемная, то скорее всего дело заключается в заклинившей фиксирующей кнопке. В таком случае требуется снять верхушку корпуса, после чего отсоединить батарею и разобрать инструмент, отрегулировать кнопку.

Ремонт зарядного устройства

Можно выделить несколько наиболее частых поломок зарядного устройства:

• сгорел предохранитель;
• преломление сетевого кабеля;
• оборванная первичная обмотка трансформатора;
• пробитые диоды.

Разобрав зарядное устройство инструмента, можно увидеть понижающий трансформатор и плату. помощью сетевого провода напряжение проходит к первичной обмотке трансформатора. Термопредохранитель работает последовательно с сетевой обмоткой, в связи с чем происходит перегрев первым и предохранение обмотки от обрыва. Во время вторичной обмотки напряжение направляется на диодный мост. При пропущении тока зарядным устройством, около диодов возникает желтизна. Происходит перегрев обмоток трансформатора, диоды пробиваются.

1. Проведите замер с помощью мультиметра сопротивления на первичной обмотке. При его отсутствии — цепь может быть оборвана, в результате чего напряжение не доходит до первичной катушки. Предохранитель располагается под изоляцией трансформатора возле проводов, которые подключаются к сети. Далее требуется проверить его при помощи тестера.
2. Когда предохранитель целый, необходимо проверить сетевой провод. Как вариант, он может быть перебит.
3. При цельном сетевом проводе рекомендуется провести проверку обмотки. При имеющемся пробое, понадобится замена трансформатора.

Проблемы с кнопкой

Поломка кнопки включения может привести к возможным нарушениям в работе инструмента:

• появление самохода;
• не удается включить шуруповерт;
• нестабильная работа прибора.

Имеется два провода, которые идут от кнопки к контактам аккумулятора, и еще два по направлению к двигателю. При имеющемся транзисторе, подключение производится с помощью трех проводов. Необходимо убедиться, что проблема заключается именно в кнопке:

1. Подключите аккумуляторную батарею. Зажмите кнопку с тестером, после чего проведите замер напряжения на ее выходе, где оно должно отсутствовать.
2. Снимите батарею и проведите извлечение верхнего провода двигателя из корпуса кнопки.
3. Проведите подключение двигателя напрямую к батарее. Чтобы это сделать, два провода достаточной длины требуется подсоединить к контактам батареи. Другие два конца необходимо подсоеденить к корпусу двигателя, а также к проводу, вставленному в кнопку. Если двигатель работает, то кнопка сломана.

Алгоритм действий при ремонте кнопки:

1. Провода, которые направляются от кнопки, не нужно отпаивать. Аккуратно, чтобы не было повреждено основание, нужно снять нажимную часть кнопки, не попадающую во внутрь корпуса. Данную манипуляцию необходимо делать очень медленно, без резких движений.
2. Снять защитную крышку. Для этого рекомендуется взять нож и плоскую отвертку. Нужно поддеть и освободить все защелки, вытащить первый элемент и снять крышку отсека включения. При слегка обгоревших контактах требуется провести их очистку. Если же они сгорели вовсе, то лучше провести замену кнопки. Ее можно приобрести в комплекте с проводами.
3. Если контакты целые, нужно придерживать пружину и аккуратно извлечь механизм включения. Осмотреть все внутри. Как вариант, при низком качестве металла могли стереться контактные площадки и на них могла осесть пыль. В результате этого диэлектрические поверхности начали проводить электрический ток. Это является одной из распространенных причин самопроизвольной работы инструмента. Второй причиной можно выделить транзистор, который вышел из строя. Чтобы это проверить необходимо удалить металлическую пыль при помощи смоченной в спирту ваты. После, контакты можно очистить с помощью ножа, но не наждачной бумаги, так как она может повредить поверхность. Далее нужно собрать все в обратном порядке, заменить сгоревший транзистор и включить прибор.

Как отремонтировать регулятор усилий

Возле патрона находится участок расположения регулировочного кольца с пружиной, которая контролирует усилия и позволяет отщелкивать патроны от редуктора. Этой пружиной оказывается давление на шариковые элементы, упирающихся в выступ кольцевых шестерней на редукторе. Разбирается трещотка, проверяется целостное соединение каждого элемента. Удаляются остатки грязи спиртовой салфеткой или тряпкой (смоченной в спирте), удаляются шарики.

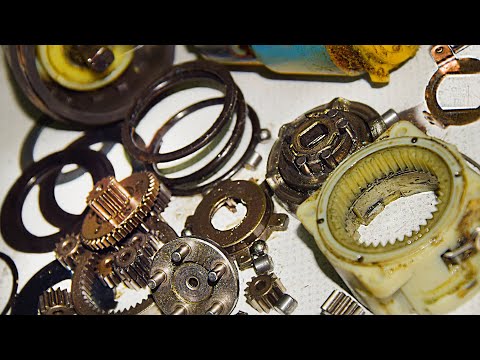

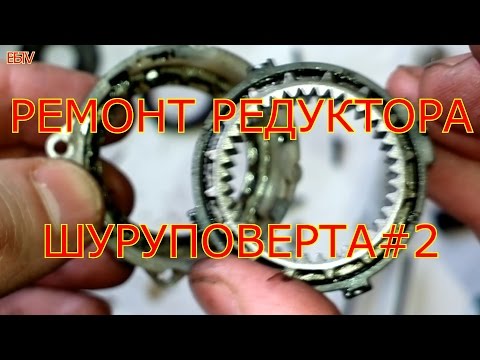

Разбор и ремонт редуктора

Составные части редукторов:

• шестерня;
• водило;
• сателлит.

Для изготовления данных элементов используется металл и пластмасса. Кольцевые шестерни — это цилиндры, имеющие внутренние зубья по всему диаметру. По направление зубьев осуществляется движение сателлитов.

Первые водила имеют две шестеренки на каждом конце. К первым относятся солнечные шестерни — являющиеся собой приводными шестернями двигателя. Они находятся между сателлитом на первом водиле. Вторые солнечные на противоположной стороне заходят между сателлитом на втором водиле. У двухступенчатых редукторов вторые водила связаны с валами, на которых крепят патрон. У трёхступенчатых редукторов предусмотрено наличие еще одного механизма. Каждая из деталей расположена в середине кольцевых шестерней.

От двигателя передается вращение к сателлиту первых ступеней посредством солнечной шестерни. Первым водилом вращается вторая ступень сателлита. При наличии третьей ступени вращение осуществляется вторым водилом. Сателлит на каждой ступени вращается в кольцевых шестернях. Последним водилом вращаются валы патронов. Каждая передача на крутящем моменте приводит к снижению скорости.

Разборка редуктора осуществляется следующим образом:

1. Снимается патрон.
2. Раскручивается корпус.
3. Отсоединяется редуктор с двигателя.
4. Снимается пластина.
5. Изымаются все детали из корпуса устройства.
6. Выкручиваются все болты, соединяющие одну и другую половину редуктора.
7. Выполняем коррекцию диаметров пружин с использованием плоскогубцев с целью улучшения включения передачи.
8. Разбираем муфту за счет того, что снимаем стопорное кольцо, шайбы, насыпной подшипник.
9. Изымаем вал.

Каждую снятую деталь на разбираемом редукторе лучше всего разложить по порядку, чтобы в итоге было легче проводить его сборку.

1. Если в процессе работы шуруповерт издает подозрительные звуки или вибрацию, то у редуктора возможно присутствуют дефекты. При работе с таким инструментом его необходимо чрезмерно надавливать и работать боковым нажатием. Такая неправильная эксплуатация ведет к искривлению вала редуктора и возникновению заметного биения. При таких поломках необходима полная замена узла.
2. Возможный износ опорной втулки и подшипника вала, подразумевает замену этих элементов на аналогичные детали.
3. Поломанный штифт на сателлите приводит к шумовым колебаниям и вызывает моментальную остановку в двигателе. Такая поломка обуславливает замену водила и редуктора.
4. При изнашивании на шестеренке зубцов важно предусмотреть замену редуктора.

Нередко в процессе ремонта редукторов владельцы инструмента проводят исключительно очистку и смазку. Однако не нужно усердствовать с этим, иначе это может вызвать в работе оборудования.

Как заменить щетки

Каждая из графитовых щеток располагается на торце двигателя возле места его соединения с кнопкой. Графитовые щётки расположены с торца двигателя со стороны соединения с кнопкой. Щетка может располагаться в середине корпуса двигателя под задними крышкам либо снаружи. Если износ одной щетки составляет хотя бы 40%, то необходимо сразу две. Также необходимо выполнить проверку контактов. Если у щеток имеется износ, то об этом свидетельствует:

• работа двигателя с рывками;
• возникновение несвойственных для исправного оборудования звуков;
• появление искрения и запаха гари.

Особенности ремонта двигателя

У шуруповертов применяются двигатели с постоянным током, для изготовления которых применяется цилиндрический корпус с магнитами. В корпусе расположен якорь с обмоткой и щетками. Чтобы проверить двигатель, следует отсоединить редуктор и проводку, которая идет от кнопки, и выполнить замер сопротивления обмотки якоря при помощи тестера. Если отсутствуют показания, то это свидетельствует о том, что есть обрыв, а в случае крайне низкого значения можно говорить о замыкании. Показатели сопротивления необходимо измерять на конце вала и поверхности пластины. Оно должно быть больше нуля. Неисправность якоря приводит к тому, что инструмент может отключиться в процессе работы, также может произойти потеря мощности, искрение и задымление.

Нередко случается так, что если ломается двигатель, то шестеренка может быть исправной. Поскольку многие двигатели с запрессованной шестерней на валу, то снять ее достаточно трудно. Чтобы это осуществить можно воспользоваться специальным съемником или использовать подручные средства. Не используйте для этого плоскогубцы или гвоздодер, так как это чревато изгибанием вала и порчей зубьев шестерни.

1. Можно взять профиль или швеллер и сделать на нем продольное сечение при помощи болгарки.
2. Вставить вал в разъем канавки перпендикулярным образом к профилю и поддеть шестеренку.
3. Положить профиль на два бруска таким образом, чтобы было свисание двигателя.
4. Воспользуйтесь гвоздем и молотком чтобы аккуратными движениями сбить шестерню с вала.
5. Снятую шестерню нужно надеть на вал нового двигателя, используя для надевания молоток и твердую поверхность.

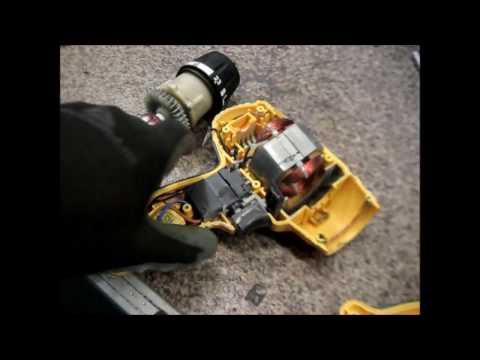

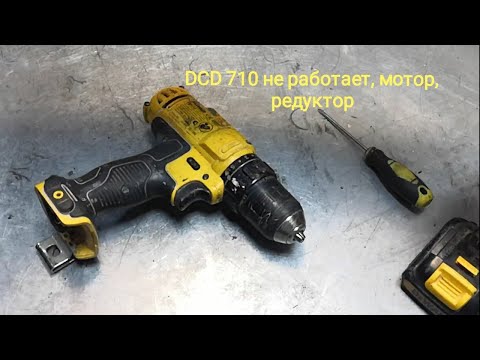

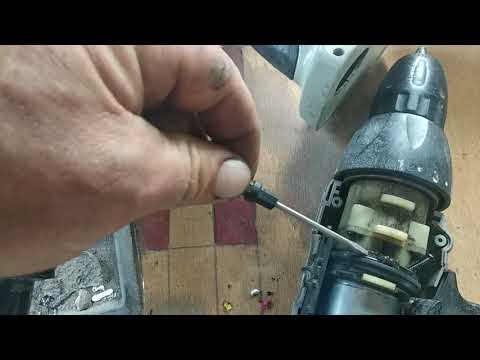

Поломка и треск шуруповерта: что делать

Если в процессе эксплуатации вы заметили треск в работе шуруповерта, то можно попробовать изменить регулятор скорости, что бы исключить вероятность неполного включения устройства. Если эффект от проделанных действий оказался нулевым, то можно попробовать разобрать устройство:

1. При прокручивании двигателя нужно отсоединить патрон. А также выполнить проверку вращения вала на редукторе и проверку состояния шестеренки на двигателе. Проверьте вращение вала редуктора и состояние шестерни двигателя.
2. Если вращения вала не наблюдается, а шестерня исправна, то можно провести разборку редуктора. выполнить проверку зубьев на сателлитах и шестернях.
3. Если работа двигателя отсутствует, то нужно выполнить проверку щеток, обмотки и якоря.

При соблюдении всех вышеописанных аспектов, можно полноценно разобрать, собрать и отремонтировать шуруповерт своими руками.

Один из самых используемых инструментов для проведения ремонта. С его помощью можно закручивать шурупы для установки настенных панелей, отделки помещения древесиной, сверлить отверстия и даже мешать растворы и производить другие “экзотические операции”. Поэтому поломка шуруповерта минимум вызывает сильную досаду. Можно отнести это устройство в мастерскую. А если он необходим срочно? Да и часто бывают поломки, устранить которые можно своими силами, сэкономив на оплате услуг ремонта. В этой статье мы рассмотрим, как починить шуруповерт своими руками.

Как устроен шуруповерт

Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

1. Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика — , и др. Существуют модели, в которых используются эти два материала одновременно.
2. Однофазного коллекторного двигателя с электронной системой управления — направление вращения и регулировка скорости, выбор режима работы — закручивание, выкручивание шурупов, сверление. Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.
3. Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.
4. Патрона, установленного на выходном валу редуктора.

Неполадки в электрической части

Признаками электрической неисправности девайса являются:

• При нажатии на кнопку пуска устройство не включается или вращение патрона замедленное.
• Инструмент работает, но наблюдается искрение и слышны щелчки.
• Наблюдается сильный нагрев корпуса даже при непродолжительной работе.
• Отсутствует какая-либо регулировка — скорости, направления вращения, режима работы.

Рассмотрим, какие неисправности могут вызвать признаки, описанные выше. Инструмент не включается и патрон вращается медленно по следующим причинам:

1. Разряжен или не заряжается аккумулятор.
2. Обрыв в электрической цепи между батареей и коллекторным двигателем.
3. Неисправность электродвигателя.

Если разряжена АКБ, ее необходимо зарядить или заменить на заряженную из комплекта — во многих моделях шуруповертов в комплекте идут 2 аккумулятора.

Причинами, почему не заряжается шуруповерт могут быть:

• Поломка зарядного устройства.
• Неисправность аккумулятора.

Поломка ЗУ выявляется замером напряжение на выходе из устройства и сравнения с паспортными данными. Вольтаж обычно составляет 10.8, 12, 14.4 или 18 вольт. Наиболее распространены 18В аккумуляторы. Причем величина измеренного напряжения в случае исправного ЗУ должна быть немного выше паспортной. Если же напряжение меньше или отсутствует, то зарядное устройство необходимо ремонтировать или менять. Самостоятельно отремонтировать это устройство можно, но необходимо разбираться в электронике.

Если же с ЗУ все в порядке, виноват аккумулятор. Он будет либо не выдавать напряжение, либо выдавать по величине меньше номинала. Например, аккумулятор имеет номинальной напряжение 18 В, а выдает 10-11 вольт. В этом случае будет наблюдаться медленное вращение патрона. Необходимо заметить, что медленное вращение вызывается и механической неисправностью. Но в этом случае работа шуруповерта будет сопровождаться характерным шумом.

Догадаться, что вышел из строя именно этот узел можно также по его нагреву. Почему греется аккумулятор шуруповерта объяснить легко — либо плохой электрический контакт между ним и двигателем, либо плохой электрический контакт внутри этого узла, между банками батареи.

Как реанимировать аккумулятор шуруповерта? В первом случае необходимо попробовать обезжирить и зачистить контакты. Во втором — разобрать АКБ, если конструкция позволяет и перепаять контакты. Этот вариант под силу лишь человеку, имеющему опыт такой работы. Неисправной батареей можно объяснить и почему шуруповерт быстро разряжается. Он либо не набирает паспортной емкости при зарядке, либо большая ее часть уходит в тепло из-за плохих контактов.

В первом случае АКБ подлежит безусловной замене. Во втором можно попытаться почистить или перепаять контакты. Правда, статистика показывает, что часто, даже в случае удачного восстановления батареи, надолго ее не хватает и, в конце концов, она заменяется.

Обрыв цепи между аккумулятором и двигателем — это воздушный зазор между контактами этих устройств. Обычно это происходит в случае неисправности кнопки пуска. Устраняется неисправность ее разборкой, ревизией деталей — их чисткой и промывкой в растворителе — спиртом или уайт-спиритом и зачисткой шлифовальной бумагой. Если кнопкой пуска регулируют еще и количество оборотов, как в модели , то для ее ремонта необходимо знание электроники.

Одной из причин, почему шуруповерт не крутит является неисправность электродвигателя. Он подлежит разборке и осмотру. Вначале оцените состояние щеток. Очень частая причина неисправности — износ элементов, контактирующих с коллектором или ослабление пружины, которая осуществляет их прижатие. Если это так, то щетки заменяются. Если с ними все в порядке визуально осматриваются коллектор и статор на предмет выявления обрыва обмотки, а также мультиметром замеряется сопротивление ее обмотки. Если присутствует обрыв, межвитковое замыкание или замыкание на корпус, обмотку необходимо перемотать. Делается это на специальном оборудовании и точно не в домашних условиях.

Теперь о том, почему искрит шуруповерт. Искры возникают в месте контакта щеток с коллекторными пластинами.Особенно это характерно для моделей большой мощности — и др.

Возможно искрение будет сопровождаться характерным потрескиванием. Возникает это явление в 2-х случаях:

1. Из-за плохого контакта, что связано с износом щеток.
2. Медленным вращением коллектора из-за большой механической нагрузки — сверлением в бетона с приложением больших усилий и т.д.

В первом случае необходимо щетки заменить. Во-втором — относиться к шуруповерту более бережно.

Сильный нагрев корпуса вызывается:

• нагревом аккумулятора;
• нагревом в месте контакта АКБ и электродвигателя;
• искрением в месте контакта щеток и коллектора;
• большим трением в планетарном редукторе.

Первые три причины мы подробно рассмотрели выше. Последнюю мы рассмотрим, когда будем разбирать механические неисправности.

Отсутствие какой-либо регулировки объясняется неисправностями:

1. В системе регулировании оборотов — устраняется заменой переключателя или его полной ревизией с осмотром и чисткой контактов, проверки работоспособности транзистора.
2. В переключателя направления вращения или переключателя режимом работы — сверловка, шуруповерт, устранение неисправности такое же, как и в первом случае.

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

1. Кольцевая шестеренка
2. Солнечная шестеренка, установленная непосредственно на валу мотора
3. Сателлиты
4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + (Видео)

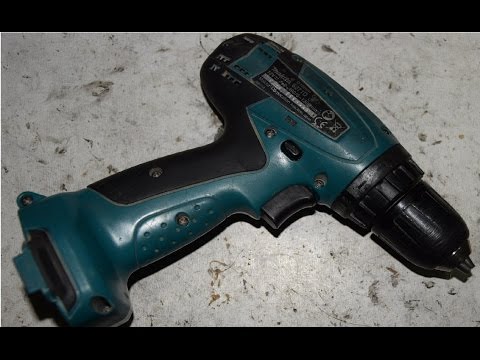

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

• Убираем блок-корпус, где находится аккумуляторная батарея.
• Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
• Вынимаем все, что содержится внутри корпуса инструмента.
• Отсоединяем кнопку реверса.
• Демонтируем переключатель скоростей.
• Отсоединяем движок и редуктор.

Разборка завершена.

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

• По часовому направлению выкручиваем винтик с левой резьбой.
• Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
• Положить шуруповерт на ровную поверхность, на стол, например.
• Включить его.
• Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

• Изъять редуктор и шпиндель;
• Расположить узел в зажимы тисков;
• Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

https://youtu.be/Y_BuGSHAEeM

Как разобрать аккумуляторную батарею + (Видео)

1. Отсоединить шурупы на дне коробки.
2. Открыть коробку.
3. Проверить и отбраковать составляющие.
4. Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

• наличие электродвигателя;
• планетарный редуктор;
• регулируемая функциональная кнопка «Пуск»;
• реверсный переключатель;
• регулятор усилий;
• блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

• поломка связана с электроникой устройства;
• поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

• изделие перестает реагировать на включение;
• устройство перестало регулировать обороты;
• произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

https://youtu.be/aZgaQ9OGJJQ

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

• физическое искривление оси редукционного вала;
• явный дефект рабочей поверхности шестерней;
• выход из строя опорной втулки вала или оригинального подшипника;
• поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

У домашнего мастера и хозяина в доме есть множество полезных и удобных инструментов. Одним из них, несомненно, является шуруповерт. Его часто используют для сборки мебели, при различных работах в быту и на строительных объектах.

Это очень надежная техника, но и как любой инструмент он иногда ломается. В некоторых случаях его можно временно заменить низкоскоростной электродрелью, а само неисправное изделие отнести в сервисный центр. На это может уйти не только много времени, но и лишние средства.

Всегда есть вариант произвести ремонт шуруповерта бош своими руками.

Перед ремонтными работами необходимо изучить в теории устройство шуруповерта макита, например.

Моделей этих инструментов на рынке очень много, но принцип действия и конструктивные особенности похожие.

Все шуруповерты имеют следующие узлы:

• Электродвигатель.
• Редуктор планетарный.
• Блок питания.
• Многофункциональная кнопка «Пуск».
• Переключатель реверсный.
• Регулятор усилий.

Главным управляющим элементом считается пусковая кнопка. Она выполняет несколько задач: замыкает цепь питания электродвигателя и управляет регулятором оборотов.

Сила и глубина нажатия регулируют скорость вращения шпинделя. Это важный показатель в работе устройства. Чем дальше нажата пусковая кнопка, тем больше мощность инструмента.

Внутри корпуса расположен электронный регулятор
, состоящий из ШИМ генератора. Этот элемент размещен на плате. Вдоль платы передвигается контакт, которым завершается кнопка «Пуск».

От положения контакта зависит передаваемая величина уровня импульса на ключ. Ключом является полевой транзистор. Принцип действия интуитивно понятный: чем сильнее нажата кнопка, тем больше значение импульса. Транзистор с увеличением импульса все больше открывается и увеличивает напряжение, подаваемое на электродвигатель.

Электрический двигатель представляет собой устройство в цилиндрическом корпусе. Питается электродвигатель от сети постоянного тока. Чаще всего в шуруповертах применяются коллекторные однофазные устройства непрерывного тока. Они просты в изготовлении и надежны.

Мотор состоит из:

• Корпуса.
• Магнитов.
• Щеток.
• Якоря.

Щетки принимают на себя направление тока. При изменении полярности подаваемого напряжения происходит смена направления вращения мотора — реверс.

За реверс отвечает переключатель. Его удобно использовать не только при закручивании, но и откручивании винтов и шурупов.

Редукторный отдел понижает высокие обороты электродвигателя. И передает пониженное вращение на вал патрона. Редукторы могут быть планетарными и классическими. Наиболее распространены планетарные.

Планетарные редукторы состоят из:

Водило вращается за счет сателлитов, которые действуют с помощью зубчиков солнечной шестерни. А сама солнечная шестерня работает от вала якоря.

Планетарные редукторы изготавливаются из металла или износоустойчивого пластика. Обычно рассчитаны на две скорости.

Режим первой скорости используется при закрутке или раскрутке саморезов. На второй скорости происходит сверление. Сверлить можно дерево, пластмассу, металл.

От регулятора усилий зависит скорость закручивания изделий. Наиболее популярна шестнадцати ступенчатая градация. Регулируя ее, можно точно определить актуальную скорость затяжки при работе с конкретным материалом.

Питается инструмент от габаритных аккумуляторов. Напряжение, в зависимости от модели, составляет от девяти до восемнадцати вольт.

Основные причины неисправностей

Перед диагностикой, починкой и разборкой инструмента нужно подготовить:

• Мультиметр.
• Зажимы.
• Запасные детали.
• Бумагу наждачную.

Возможные неисправности можно разделить на две глобальные группы: механические поломки и повреждения электрической части.

В большинстве случаев неисправности характеризуются:

• Аккумулятор перестал вырабатывать энергию.
• Сломалась кнопка «Пуск».
• Перегорел якорь.
• Слышны раздражающие скрипы и свист во время вращения патрона.
• Зажимный патрон начинает стучать.
• Не получается регулировать количество оборотов.
• Не переключается режим реверсии.
• После выключения инструмента двигатель продолжает вращение.
• После включения происходит подклинивание.

После появления признаков неисправности требуется разборка шуруповерта, его осмотр, тестирование и ремонт. При внимательности и усидчивости провести ремонт шуруповерта интерскол или другой марки вполне возможно.

Ремонт электрической схемы

Проблемы с электроникой выражаются в невозможности включения инструмента, отказа переключений реверсного режима, проблемах при регулировке количества оборотов.

При проведении диагностики электронной части надо иметь определенные навыки работы с электрическими сетями и схемами. И тогда удастся починить инструмент хитача, зубр или любой другой.

Если инструмент не реагирует на кнопку «Пуск», то начинают поиск неисправностей с аккумулятора.

Сначала аккумулятор надо попытаться зарядить в зарядном устройстве. Затем измерить напряжение батарей с помощью мультиметра. Величина напряжения должна точно совпадать с заявленным номиналом батареи. Если показатель гораздо ниже, то необходимо определиться какой элемент неисправен: зарядное устройство или аккумулятор.

Зарядное устройство тоже проверяется тестером
. К клеммам зарядного устройства подключается мультиметр и меряется напряжение при холостом ходе. Величина напряжения должна быть выше на несколько значений (до двух вольт), чем номинальное напряжение, написанное на корпусе устройства. При отсутствии напряжения однозначно неисправен зарядник.

Менять элементы аккумулятора имеет смысл, если в наличии есть лишний неработающий аккумулятор. Тогда недостающие элементы можно вытащить из него. Приобретение новых элементов необоснованно, потому что их цена сопоставима со стоимостью нового аккумулятора.

Для починки зарядного устройства необходимы более глубокие знания электроники.

Если аккумуляторы с зарядным устройством нормальные, инструмент следует аккуратно разобрать.

При разборке нужно запоминать
, как были собраны детали, чтобы потом правильно их собрать.

Правильней всего перед началом ремонта и диагностики зарисовать схему расположения узлов, контактов, шурупов, пружин.

Визуально осмотреть контакты. Нет ли среди них потемневших. При обнаружении темных или грязных контактов нужно их зачистить наждачной бумагой. Отдельное внимание надо уделить качеству пайки.

От пусковой кнопки к клеммам батареи тянутся два проводочка. При вставленном аккумуляторе меряется напряжение входов кнопки. Если есть напряжение, блок питания вынимается и закорачиваются входы к батарее. Измеряется сопротивление на кнопочном входе. Вариант, когда показатель сопротивления близок к нулю означает, что кнопка в порядке.

Если кнопка работает, значит, проблема в других узлах схемы либо в щетках. Если же мультиметр показывает обрыв, то необходим ремонт кнопки или ее замена. Чаще всего испорченной оказывается кнопка, поскольку она является наиболее активно используемой.

При неработающем реверсе порядок действий проходит по аналогичной схеме. Щупы тестера прикасаются ко входу кнопки и контакту мотора. После чего рукоятку переключателя приводят в активное действие. Если сопротивления нет, то проблема в контактах реверса. Если стрелка прибора отклонится, то реверс исправен.

Нет регулировки оборотов, но при этом электродвигатель показывает максимальную скорость? Значит, не работает либо кнопка, либо регулирующий транзистор.

Если после проверки всей электрической цепи проблемы не обнаружены, но шуруповерт не работает, то существует вероятность, что неисправность связана с щетками
. Щетки во время интенсивной работы инструмента стираются. При уменьшении длины на сорок процентов щетки требуют замены. Их возможно припаять, но припой должен быть только тугоплавкий.

После устранения вышеперечисленных проблем, проверяется работа устройства. Если работоспособность не восстановлена, значит, надо проверять электродвигатель.

Диагностика электродвигателя

Для этого двигатель отсоединяют от кнопки и замеряется величина сопротивления двигателя. Когда прибор «молчит», значит, произошел обрыв намотки. Надо менять двигатель либо перематывать обмотку.

Чтобы убедиться в работоспособности якоря, измеряют сопротивление на двух рядом стоящих пластинах коллектора. Необходимо последовательно, по всей окружности прозвонить все пластины. При нахождении двух пластин, у которых сопротивление значительно выше нуля — якорь неисправен. Требуется замена или ремонт.

Случается, что после выключения кнопки, двигатель не перестает работать. Значит, проблема в сгоревшем электронном тормозе. Необходимо или заменить транзистор на похожий по характеристикам, или приобрести и установить новый выключатель.

Ремонт механических частей

Кроме электрических неисправностей, шуруповерты часто имеют механические повреждения
.

Механический ремонт шуруповерта своими руками и диагностика вполне возможны в обычных бытовых условиях.

Иногда достаточно разобрать устройство, почистить от пыли и грязи, смазать трущиеся детали и инструмент будет продолжать радовать заботливого хозяина.

Бывает, что инструмент при холостых оборотах ведет себя в штатном режиме, а при нагрузке идет сбой или вал патрона просто прокручивается.

Часто появляются необычные звуки при включенном инструменте или трещетка. Это говорит про износ подшипников или втулок. Инструмент разбирается и эти детали осматриваются. Если втулка или подшипник имеют явно видимые дефекты, то они требуют замены.

Если при работе слышен непонятный скрежет или инструмент заклинивает, то сломался редуктор.

Виды неисправностей редуктора:

• Повреждения подшипников или втулок.
• У шестеренок стерлись зубья.
• Искривление вала.
• Штифт сателлита деформирован.

Если погнулся вал редуктора или сильно износились подшипники, то это вызывает биение патрона.

В некоторых моделях инструмента могут использоваться подшипники вместо медных втулок.

Во время эксплуатации зубья муфт изнашиваются
. Начинается проскальзывание и при некоторых режимах вращения не происходит затягивание. Тогда требуется замена муфт.

Неисправные элементы редуктора ремонту поддаются редко. Чаще всего вместо них ставят новые или редуктор полностью меняется.

Ремонт редуктора шуруповерта своими руками выполнить нетрудно. Необходимо терпение, аккуратность и тогда можно отремонтировать любое неисправное устройство.

Подробно: ремонт редуктора шуруповерта своими руками от настоящего мастера для сайта olenord.com.

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

• наличие электродвигателя;
• планетарный редуктор;
• регулируемая функциональная кнопка «Пуск»;
• реверсный переключатель;
• регулятор усилий;
• блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

• поломка связана с электроникой устройства;
• поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

• изделие перестает реагировать на включение;
• устройство перестало регулировать обороты;
• произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

• физическое искривление оси редукционного вала;
• явный дефект рабочей поверхности шестерней;
• выход из строя опорной втулки вала или оригинального подшипника;
• поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Шуруповерт – это инструмент, часто используемый в профессиональной сфере при ремонтно-строительных работах, а также в быту. Как и любые электромеханические устройства, шуруповерты подвержены неисправностям. Данный аппарат не является сложным устройством, и при возникновении неполадок ремонт основных неисправностей шуруповерта можно провести своими руками.

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

В шуруповертах могут устанавливаться как коллекторные электромоторы, так и безколлекторные двигатели (не имеют электрощеток).

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Важно правильно их спаять, то есть последовательно: плюс одной батареи соединяется с минусом другой, а плюс второй с минусом следующей и т.д.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Если не работает регулятор оборотов, значит перегорел транзистор, который необходимо заменить.

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Иногда, чтобы заменить щетки, потребуется пропилить в них канавку. Это зависит от способа их крепления.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

Шестерни чаще всего ломаются, если они изготовлены из пластика (применяются в дешевых аппаратах). Если это произошло, то они подлежат замене.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.

Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

На практике, поиск запасных деталей для патрона — дело хлопотное. Проще купить новый зажимной патрон, поскольку его цена не такая уж и высокая, в пределах 300 руб.

Устройство шуруповертов знакомо многим профессиональным строителям, которые могут разобрать его и грамотно отремонтировать. В любом случае сделать это можно только, разбираясь во всех деталях механизма шуруповерта, включая редуктор. Данный элемент должен отвечать за процесс передачи вращения от двигателя на устройство патрона, который приводит в действие ударный механизм инструмента.

Устройство сетевого шуруповерта.

Конструкция перфоратора на редукторе имеет свои особенности. Расположение редуктора может быть горизонтальным и вертикальным. Тяжелый вес и крупные габариты перфораторов с вертикальным положением редуктора делают их более мощными и надежными, имеющими большую силу удара. Инструменты таких типов используют в основном профессиональные строители, а не мастера, действующие в домашних условиях. В целом редуктор определяет то, в каком режиме работает инструмент. Работа перфоратора сводится к двум или трем функциям.

Рисунок 1. Типовое устройство редуктора шуруповерта.

Перфоратор является удобным и простым в использовании прибором, начало его применения связано с полетами в открытый космос, где он использовался космонавтами. Производятся новые модели шуруповертов, поэтому спрос на них не падает. Данный прибор является пригодным для различных бытовых мелочей, а также ремонта.

Действие редуктора шуруповерта напоминает процесс работы редуктора дрели, отличительной характеристикой при этом является комплектация детали и передаточное число. Редуктор любого из данных инструментов требует регулярного осмотра. Бесперебойная работа данных приборов связана с периодической проверкой рабочего состояния шестеренок и смазки редукторов, которой иногда требуется замена.

В состав механизма редуктора включены цилиндрические, конические и червячные шестеренки. Передаточное число редуктора является постоянным. Регулируется число оборотов патрона и частота ударов с помощью электронного регулятора. Существуют модели приборов, имеющие двухскоростные редукторы. В процессе работы нельзя перегружать прибор, то есть нельзя работать дольше 15 минут. Через каждые четверть часа перфоратор должен остывать, поскольку непрерывно прибор работать не может.

Схема внутреннего устройство шуруповерта.

Различаются двухступенчатые и трехступенчатые редукторы для шуруповертов, что определяется количеством элементов в механизме. Водило и сателлиты находятся во взаимосвязи с валом редуктора, на который крепится патрон устройства. Данные детали включаются в кольцевую шестерню, которая должна быть крепко зафиксирована в корпусе редуктора.

Для закрепления данной шестерни используют выступы, упирающиеся в специальные выступающие шарики, к которым крепится кольцо. За счет кольца шарики пружинят, на что влияет и наличие пружины, относящейся к системе ограничения нагрузки. От того, в каком положении находится регулятор механизма, зависит степень напряжения пружины.

В зависимости от материала изготовления сателлитов, редукторы делятся на металлические и пластиковые. Все зависит от того, какой используется инструмент: профессиональный или любительский. Если модификация перфоратора является бытовой, то обеспечение крутящегося момента, достигающего до 10-15 ньютон-метров (Нм), происходит за счет пластиковых шестерней.

Устройство аккумуляторного шуруповерта.

Кроме кольцевой шестерни, в состав редуктора входит солнечная и центральная шестерня, которая запрессована на валу якоря; цилиндр кольцевой шестерни, имеющий внутреннюю окружность, по которой могут двигаться сателлиты за счет зубьев на окружности. Сателлиты также имеют зубья. Вращаясь вокруг собственных осей и оси центрального колеса, они постоянно могут зацепляться во время работы с инструментом. Сателлиты посажены на каждый из штифтов, относящихся к водилу.

Оптимальная частота оборотов за счет металлических сателлитов обеспечивается при работе редуктора с максимальным крутящимся моментом, который колеблется в интервале от 25 до 150 Нм. В зависимости от крутящего момента, используются шурупы той или иной длины, подходящие для различных материалов, то есть дерева, стали или бетона. Наличие регулятора в приборе позволяет сделать выбор наиболее подходящего крутящего момента с целью выполнения работ с помощью перфоратора.

Возможности бытовых шуруповертов.

Зачастую редуктор является достаточно мощным стальным элементом, но пластмассовые модели являются более дешевыми. Вал двигателя устройства осажен шестерней, а редуктор имеет шестерни в количестве трех штук. Данный привод называется планетарным. Сам редуктор довольно просто вынуть из корпуса, собрать его можно без особого труда.

Чтобы шестерни не выпадали из редуктора, их вставляют под углом. Это не позволяет шестерням выпадать при их наклоне. Редуктор изымается из трещотки с корпусом. Фиксация патрона происходит за счет винта, а для его выкручивания предусмотрена резьба патрона, которая является правой.

Действие ударного механизма перфоратора основано на передаче вращательного движения, исходящего от двигателя к патрону. Выполнить качественный ремонт сможет профессиональный работник, который не нанесет вред прибору и собственному здоровью, которое будет в безопасности благодаря его опыту работы.

Таблица характеристик шуруповертов.

Чтобы правильно разобрать шуруповерт любой модели, потребуются детальные знания об их конструкции. Основными деталями планетарного редуктора являются следующие элементы:

Данные детали и узлы могут состоять из пластмассы или из металла. В процессе разборки редуктора от него отщелкивается патрон за счет пружины, контролирующей степень сжатия. За патроном установлен конус, который является поворотным. Пружина, идущая от патрона, производит давление на шарики, находящиеся в корпусе. От шариков давление переходит к редуктору. При разборке они высыпаются, поэтому следует осуществлять разборку на очищенной поверхности, чтобы ни одна деталь не потерялась.

Кольцевая шестерня имеет внутри вращающиеся сателлиты, приводящие в действие солнечную шестерню двигателя. Водило перфоратора имеет меньшую скорость, чем его двигатель. Первое водило передает посредством вращения солнечной шестерни крутящий момент ко второму. Это позволяет уменьшить обороты второго водила, связанного с валом патрона. Работа трехступенчатого редуктора является аналогичной, но с добавлением дополнительного планетарного механизма.

Электрические компоненты шуруповерта.

В любом случае последовательность разборки редуктора шуруповерта включает следующие шаги:

1. Снятие патрона.
2. Раскручивание корпуса.
3. Отсоединение редуктора от двигателя.
4. Снятие пластины.
5. Изъятие всех деталей из корпуса.
6. Выкручивание всех болтов, которые соединяют обе половины редуктора.
7. Коррекцию диаметра пружины с использованием плоскогубцев в меньшую сторону с целью улучшения включения передачи.
8. Разбор муфты за счет снятия стопорного кольца, шайб, подшипника насыпного.
9. Изъятие вала.

Устройство редуктора состоит из трех шестерней, принимающих вращение от центральной шестерни вала двигателя, как показано на рис. 1. Наружная гильза приводится во вращение за счет имеющихся нарезных зубьев, зацепленных с помощью шестерни, которые относятся к первой и второй ступеням редукции.

Устройство перфоратора оснащено механизмом критических нагрузок, который имеет диск с некоторым числом отверстий. Они просверлены для того, чтобы в них можно было вставить подпружиненные пальцы, имеющие концы, закаленные за счет высокочастотного тока. Данная конструкция имеет закаленную кромку гильзы, которая относится к редуктору.

Гильза имеет выемки, сделанные специально под пальцы первого диска. Пальцевой механизм регулируется при обычном закручивании и откручивании резьбы гайки, что связано с усилением или сжатием пружин данного механизма. Избыточное усилие связано с протаскиванием трещотки пальцев, поэтому процесс вращения патрона в механизме редуктора прекращается.

При покупке шуруповерта следует иметь в виду, что производители данного вида инструмента не занимаются изготовлением ремонтных комплектов для прибора.

Практически весь ремонт редуктора после разборки инструмента будет сводиться к его прочистке и смазке.

Распространеная причина поломки шуруповерта — попадание соринок в подшипник скольжения.

Если обнаружены детали, которые износились, то следует поменять весь узел целиком. Качественная работа шуруповерта не связана с наличием смазки в редукторе в избыточном количестве.

Шуруповерт после длительного использования может иметь не только электрические неисправности, но и механические. Данные виды поломок могут быть связаны с появлением нехарактерных звуков, свидетельствующих о том, что втулка или подшипник находятся в изношенном состоянии. Поэтому после проведения осмотра осуществляется выявление поврежденных деталей, которые затем меняются на новые элементы.

Если во время работы шуруповерта будет происходить приклинивание, которое будет сопровождаться скрежетом, то данную неисправность можно отнести к некачественной работе редуктора.

Основные причины механических поломок:

1. Наличие повреждений подшипника либо втулки редуктора.
2. Изношенные зубья шестерен или муфты.
3. Деформация вала редуктора.
4. Повреждение штифта, с помощью которого был закреплен сателлит.
5. Биение патрона.

Если выявлено биение патрона, то может быть обнаружен погнутый вал редуктора. Вместе с тем это может быть связано и с большим износом подшипников. Различные модели шуруповертов имеют в составе своего устройства не только подшипники, но и медные втулки.

Работа муфт редуктора связана с постоянным износом муфт, имеющих зубья. Работа инструмента в целом, связанная с определенными режимами, может сопровождаться ослабеванием действий, связанных с качественной работой муфт, их проскальзыванием. Данные элементы, похожие на шайбы, будут являться изношенными.

Восстановление данных элементов не является возможным, поскольку они не подлежат восстановлению после того, как было определено их состояние. Поэтому следует приобрести новые детали для редуктора и заменить ими старые.

Замечательное изобретение, аккумуляторный или сетевой шуруповерт, как и все электроинструменты, которыми много и интенсивно работают, имеет свойство ломаться в самый неподходящий момент. Ремонтировать через сервисную службу долго, а иногда и не очень качественно. Кроме того, не всегда поломка бывает настолько серьезной, чтобы тратить на ее устранение несколько драгоценных дней. Проще и быстрее выполнить ремонт шуруповерта своими руками, особенно если есть определенный опыт обращения с подобным инструментом.

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

• Патрона с редуктором;
• Электрического двигателя;
• Стартовой или пусковой кнопки;
• Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Большая часть шуруповертов популярных брендов собирается по модульной технологии, из готовых узлов, поэтому ремонт в большинстве случаев выполняется по следующей схеме:

• Разборка аппарата, проведение диагностики и определение необходимых для ремонта деталей;
• Покупка в интернет-магазине необходимого для ремонта комплекта;
• Перенос монтажных элементов со сгоревшей детали на новую, установка в корпус и испытание отремонтированной запчасти. Если детали были определены по маркировке и модели шуруповерта правильно, то ремонтные работы однозначно будут успешными.

В некоторых отечественных моделях можно выполнить более глубокий ремонт планетарного редуктора, например, у шуруповерта Калибр, как на видео:

Но в большинстве случаев владельцы предпочитают проводить крупноузловой ремонт инструмента.

Идея поузлового ремонта привела к тому, что выполнить обслуживание или заменить расходные материалы в шуруповерте становится настоящей проблемой. Известно, что щетки двигателя имеют определенный ресурс, по исчерпанию которого их нужно менять. Например, если вы попытаетесь выполнить замену щеток и ремонт шуруповерта Makita, то будьте готовы к тому, что проще будет купить и поставить новый двигатель, чем найти и заменить старые.

Все электроинструменты компании Bosch известны своей надежностью. Все наиболее важные детали — двигатель, редуктор, патрон изготавливаются с большим запасом прочности, так что ремонт шуруповерта Bosch — это обычно следствие неправильного обращения или результат форс-мажорных обстоятельств. Тем не менее у каждой модели шуруповертов Bosch есть свои слабые места. Например, у модели GSR 14.4 слабым местом является крепление патрона на валу редуктора, при попытке вытащить сверло из отверстия патрон может слететь с вала.

В этом случае ремонт шуруповерта Bosch выполняется по следующей схеме.

Первоначально нужно разобрать корпус шуруповерта и вытащить моноблок «двигатель-редуктор».

Для того чтобы в ходе диагностики получить доступ к внутреннему устройству редуктора, нужно снять крепеж и слегка провернуть корпус редуктора относительно двигателя.

Далее снимаются четыре стальных пружинных фиксатора. После снятия редуктора становится видна причина ремонта. Это изношенная кольцевая канавка на валу двигателя, в которую вставляется пружинное стопорное кольцо. Весь ремонт шуруповерта Bosch сводится к тому, чтобы углубить канавку фрезой и собрать инструмент в обратном порядке, как на видео:

Неплохой в принципе сетевой шуруповерт компании Интерскол обладает недостатком, характерным для большинства сетевых электроинструментов. Прежде всего, это короткий шнур электроинструмента. Если вам приходится делать ремонт на крыше, то одновременно нужно тянуть переноску и следить, чтобы в процессе ремонта не зацепить его за другие инструменты.

После нескольких лет эксплуатации для большинства сетевых шуруповертов требуется ревизия шнура. В определенный момент потребуется ремонт шуруповерта Интерскол, так как инструмент стал включаться только в одном каком-то положении. Это типичный признак разрыва контакта на кнопке включения. Перед тем как прозванивать цепь, нужно снять крепление корпуса и удалить крышку.

Кнопка представляет собой коробку с гашеткой и четырьмя винтовыми контактами, два из которых идут к регулятору оборотов, остальные используются для подключения сетевого питания. Если попытаться прозвонить шнур тестером, то один из контактов покажет разрыв. Разбирать саму кнопку не следует, это достаточно надежный узел, очень редко выходит из строя, поэтому любые попытки посмотреть, что внутри, обычно заканчиваются поломкой. Разборка кнопки нужна, только если гашетка не удерживается фиксатором, или сломана возвратная пружина.

Для ремонта шуруповерта достаточно раскрепить винтовые фиксаторы контактов сетевого шнура, обрезать 3-4 см, зачистить и опрессовать концы в латунные обоймы, установить их в контактные гнезда коробки и зафиксировать винтиками. Можно не отремонтировать шнур, а просто заменить его подходящим по длине и сечению более удобным сетевым кабелем в мягкой резиновой оболочке.

Отдельно стоит упомянуть о ремонте электродвигателя. Практически во всех моделях шуруповертов используются низкооборотные коллекторные двигатели постоянного тока. Во многих случаях управление оборотами осуществляется с помощью электронной платы, которая вырабатывает импульсы постоянного напряжения в 12 В с различной скважностью. Если двигатель вдруг перестал запускаться, не спешите его разбирать и ремонтировать, во многих случаях разборка означает его остаточную потерю. Проверьте работу платы, в 90 случаях из 100 проблема заключается именно в ней.

есть шуруповёрт арсенал клон макиты. В режиме закручивания редуктор срабатывает от малейшей нагрузки, как отремонтировать?

В мусор данный девайс! Потратите только время и деньги.

aleks mont , разбирайте ‘трещетку’,возможно дело в пружине.И опишите подробнее проблему.

Зачем вводить в заблуждение человека? Даже если найдёт он причину, что дальше, какая пружина? Лучший выход это купить новый шурик, или поставить редуктор от макиты, если он конечно подойдёт. Бесполезная трата времени.

редуктор от макиты подойдёт, я спрашивал в мастерской, но естественно я не буду его покупать, просто я хочу разобраться в принципе работы редуктора

деньги я на него тратить не собираюсь, я чуть чуть времени в выходной потратить не жалко

aleks mont написал :
есть шуруповёрт арсенал клон макиты. В режиме закручивания редуктор срабатывает от малейшей нагрузки, как отремонтировать?

В любом положении муфты? Даже в режиме сверления?

в первой скорости в любом положении муфты во второй скорости все нормально но шурик не тянет закрутить саморез

Шестерни первой передачи селись, скорее всего пластиковые. Разобрать для удовлетворения любопытства.

vasof написал :
В мусор данный девайс!

шестерни металлические а насчет мусора вы погорячились

Данную проблему сможете решить только заменой редуктора, макитовский будет стоить гривен 300-350, если на второй скорости работает, добивайте аппарат и не парьтесь, всё равно долго не прослужит.

Неисправен редуктор или моментная муфта?, в аег(старом) например момент муфты можно “регульнуть” по срабатыванию, заменив шарики. Но там всё метал. Для ясности проблемы выложите фото неисправного узла, может копеечное дело.

Если это клон макиты, то вполне возможно зализались зубья в корпусе редуктора, которые удерживают большую шестерню(она передаёт вращение ко второму уровню шесерёнок и когда она прокручивается шурик перестаёт крутить на одной скорости), такая проблема частенько бывает на макитах после года-двух активной эксплуатации.

Оцените статью:

Мы постараемся ответить на вопрос: шуруповерт ремонт редуктора своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Шуруповерт – это инструмент, часто используемый в профессиональной сфере при ремонтно-строительных работах, а также в быту. Как и любые электромеханические устройства, шуруповерты подвержены неисправностям. Данный аппарат не является сложным устройством, и при возникновении неполадок ремонт основных неисправностей шуруповерта можно провести своими руками.

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

В шуруповертах могут устанавливаться как коллекторные электромоторы, так и безколлекторные двигатели (не имеют электрощеток).

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Важно правильно их спаять, то есть последовательно: плюс одной батареи соединяется с минусом другой, а плюс второй с минусом следующей и т.д.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Если не работает регулятор оборотов, значит перегорел транзистор, который необходимо заменить.

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Иногда, чтобы заменить щетки, потребуется пропилить в них канавку. Это зависит от способа их крепления.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

Шестерни чаще всего ломаются, если они изготовлены из пластика (применяются в дешевых аппаратах). Если это произошло, то они подлежат замене.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.

Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

На практике, поиск запасных деталей для патрона — дело хлопотное. Проще купить новый зажимной патрон, поскольку его цена не такая уж и высокая, в пределах 300 руб.

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

• наличие электродвигателя;
• планетарный редуктор;
• регулируемая функциональная кнопка «Пуск»;
• реверсный переключатель;
• регулятор усилий;
• блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

• поломка связана с электроникой устройства;
• поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

• изделие перестает реагировать на включение;
• устройство перестало регулировать обороты;
• произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

• физическое искривление оси редукционного вала;
• явный дефект рабочей поверхности шестерней;
• выход из строя опорной втулки вала или оригинального подшипника;
• поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Устройство шуруповертов знакомо многим профессиональным строителям, которые могут разобрать его и грамотно отремонтировать. В любом случае сделать это можно только, разбираясь во всех деталях механизма шуруповерта, включая редуктор. Данный элемент должен отвечать за процесс передачи вращения от двигателя на устройство патрона, который приводит в действие ударный механизм инструмента.

Устройство сетевого шуруповерта.

Конструкция перфоратора на редукторе имеет свои особенности. Расположение редуктора может быть горизонтальным и вертикальным. Тяжелый вес и крупные габариты перфораторов с вертикальным положением редуктора делают их более мощными и надежными, имеющими большую силу удара. Инструменты таких типов используют в основном профессиональные строители, а не мастера, действующие в домашних условиях. В целом редуктор определяет то, в каком режиме работает инструмент. Работа перфоратора сводится к двум или трем функциям.

Рисунок 1. Типовое устройство редуктора шуруповерта.

Перфоратор является удобным и простым в использовании прибором, начало его применения связано с полетами в открытый космос, где он использовался космонавтами. Производятся новые модели шуруповертов, поэтому спрос на них не падает. Данный прибор является пригодным для различных бытовых мелочей, а также ремонта.

Действие редуктора шуруповерта напоминает процесс работы редуктора дрели, отличительной характеристикой при этом является комплектация детали и передаточное число. Редуктор любого из данных инструментов требует регулярного осмотра. Бесперебойная работа данных приборов связана с периодической проверкой рабочего состояния шестеренок и смазки редукторов, которой иногда требуется замена.

В состав механизма редуктора включены цилиндрические, конические и червячные шестеренки. Передаточное число редуктора является постоянным. Регулируется число оборотов патрона и частота ударов с помощью электронного регулятора. Существуют модели приборов, имеющие двухскоростные редукторы. В процессе работы нельзя перегружать прибор, то есть нельзя работать дольше 15 минут. Через каждые четверть часа перфоратор должен остывать, поскольку непрерывно прибор работать не может.

Схема внутреннего устройство шуруповерта.

Различаются двухступенчатые и трехступенчатые редукторы для шуруповертов, что определяется количеством элементов в механизме. Водило и сателлиты находятся во взаимосвязи с валом редуктора, на который крепится патрон устройства. Данные детали включаются в кольцевую шестерню, которая должна быть крепко зафиксирована в корпусе редуктора.

Для закрепления данной шестерни используют выступы, упирающиеся в специальные выступающие шарики, к которым крепится кольцо. За счет кольца шарики пружинят, на что влияет и наличие пружины, относящейся к системе ограничения нагрузки. От того, в каком положении находится регулятор механизма, зависит степень напряжения пружины.

В зависимости от материала изготовления сателлитов, редукторы делятся на металлические и пластиковые. Все зависит от того, какой используется инструмент: профессиональный или любительский. Если модификация перфоратора является бытовой, то обеспечение крутящегося момента, достигающего до 10-15 ньютон-метров (Нм), происходит за счет пластиковых шестерней.

Устройство аккумуляторного шуруповерта.

Кроме кольцевой шестерни, в состав редуктора входит солнечная и центральная шестерня, которая запрессована на валу якоря; цилиндр кольцевой шестерни, имеющий внутреннюю окружность, по которой могут двигаться сателлиты за счет зубьев на окружности. Сателлиты также имеют зубья. Вращаясь вокруг собственных осей и оси центрального колеса, они постоянно могут зацепляться во время работы с инструментом. Сателлиты посажены на каждый из штифтов, относящихся к водилу.

Оптимальная частота оборотов за счет металлических сателлитов обеспечивается при работе редуктора с максимальным крутящимся моментом, который колеблется в интервале от 25 до 150 Нм. В зависимости от крутящего момента, используются шурупы той или иной длины, подходящие для различных материалов, то есть дерева, стали или бетона. Наличие регулятора в приборе позволяет сделать выбор наиболее подходящего крутящего момента с целью выполнения работ с помощью перфоратора.

Возможности бытовых шуруповертов.

Зачастую редуктор является достаточно мощным стальным элементом, но пластмассовые модели являются более дешевыми. Вал двигателя устройства осажен шестерней, а редуктор имеет шестерни в количестве трех штук. Данный привод называется планетарным. Сам редуктор довольно просто вынуть из корпуса, собрать его можно без особого труда.

Чтобы шестерни не выпадали из редуктора, их вставляют под углом. Это не позволяет шестерням выпадать при их наклоне. Редуктор изымается из трещотки с корпусом. Фиксация патрона происходит за счет винта, а для его выкручивания предусмотрена резьба патрона, которая является правой.

Действие ударного механизма перфоратора основано на передаче вращательного движения, исходящего от двигателя к патрону. Выполнить качественный ремонт сможет профессиональный работник, который не нанесет вред прибору и собственному здоровью, которое будет в безопасности благодаря его опыту работы.

Таблица характеристик шуруповертов.

Чтобы правильно разобрать шуруповерт любой модели, потребуются детальные знания об их конструкции. Основными деталями планетарного редуктора являются следующие элементы:

Данные детали и узлы могут состоять из пластмассы или из металла. В процессе разборки редуктора от него отщелкивается патрон за счет пружины, контролирующей степень сжатия. За патроном установлен конус, который является поворотным. Пружина, идущая от патрона, производит давление на шарики, находящиеся в корпусе. От шариков давление переходит к редуктору. При разборке они высыпаются, поэтому следует осуществлять разборку на очищенной поверхности, чтобы ни одна деталь не потерялась.

Кольцевая шестерня имеет внутри вращающиеся сателлиты, приводящие в действие солнечную шестерню двигателя. Водило перфоратора имеет меньшую скорость, чем его двигатель. Первое водило передает посредством вращения солнечной шестерни крутящий момент ко второму. Это позволяет уменьшить обороты второго водила, связанного с валом патрона. Работа трехступенчатого редуктора является аналогичной, но с добавлением дополнительного планетарного механизма.

Электрические компоненты шуруповерта.

В любом случае последовательность разборки редуктора шуруповерта включает следующие шаги:

1. Снятие патрона.
2. Раскручивание корпуса.
3. Отсоединение редуктора от двигателя.
4. Снятие пластины.
5. Изъятие всех деталей из корпуса.
6. Выкручивание всех болтов, которые соединяют обе половины редуктора.
7. Коррекцию диаметра пружины с использованием плоскогубцев в меньшую сторону с целью улучшения включения передачи.
8. Разбор муфты за счет снятия стопорного кольца, шайб, подшипника насыпного.
9. Изъятие вала.

Устройство редуктора состоит из трех шестерней, принимающих вращение от центральной шестерни вала двигателя, как показано на рис. 1. Наружная гильза приводится во вращение за счет имеющихся нарезных зубьев, зацепленных с помощью шестерни, которые относятся к первой и второй ступеням редукции.

Устройство перфоратора оснащено механизмом критических нагрузок, который имеет диск с некоторым числом отверстий. Они просверлены для того, чтобы в них можно было вставить подпружиненные пальцы, имеющие концы, закаленные за счет высокочастотного тока. Данная конструкция имеет закаленную кромку гильзы, которая относится к редуктору.

Гильза имеет выемки, сделанные специально под пальцы первого диска. Пальцевой механизм регулируется при обычном закручивании и откручивании резьбы гайки, что связано с усилением или сжатием пружин данного механизма. Избыточное усилие связано с протаскиванием трещотки пальцев, поэтому процесс вращения патрона в механизме редуктора прекращается.

При покупке шуруповерта следует иметь в виду, что производители данного вида инструмента не занимаются изготовлением ремонтных комплектов для прибора.

Практически весь ремонт редуктора после разборки инструмента будет сводиться к его прочистке и смазке.

Распространеная причина поломки шуруповерта — попадание соринок в подшипник скольжения.

Если обнаружены детали, которые износились, то следует поменять весь узел целиком. Качественная работа шуруповерта не связана с наличием смазки в редукторе в избыточном количестве.

Шуруповерт после длительного использования может иметь не только электрические неисправности, но и механические. Данные виды поломок могут быть связаны с появлением нехарактерных звуков, свидетельствующих о том, что втулка или подшипник находятся в изношенном состоянии. Поэтому после проведения осмотра осуществляется выявление поврежденных деталей, которые затем меняются на новые элементы.

Если во время работы шуруповерта будет происходить приклинивание, которое будет сопровождаться скрежетом, то данную неисправность можно отнести к некачественной работе редуктора.

Основные причины механических поломок:

1. Наличие повреждений подшипника либо втулки редуктора.
2. Изношенные зубья шестерен или муфты.
3. Деформация вала редуктора.
4. Повреждение штифта, с помощью которого был закреплен сателлит.
5. Биение патрона.

Если выявлено биение патрона, то может быть обнаружен погнутый вал редуктора. Вместе с тем это может быть связано и с большим износом подшипников. Различные модели шуруповертов имеют в составе своего устройства не только подшипники, но и медные втулки.

Работа муфт редуктора связана с постоянным износом муфт, имеющих зубья. Работа инструмента в целом, связанная с определенными режимами, может сопровождаться ослабеванием действий, связанных с качественной работой муфт, их проскальзыванием. Данные элементы, похожие на шайбы, будут являться изношенными.

Восстановление данных элементов не является возможным, поскольку они не подлежат восстановлению после того, как было определено их состояние. Поэтому следует приобрести новые детали для редуктора и заменить ими старые.

Замечательное изобретение, аккумуляторный или сетевой шуруповерт, как и все электроинструменты, которыми много и интенсивно работают, имеет свойство ломаться в самый неподходящий момент. Ремонтировать через сервисную службу долго, а иногда и не очень качественно. Кроме того, не всегда поломка бывает настолько серьезной, чтобы тратить на ее устранение несколько драгоценных дней. Проще и быстрее выполнить ремонт шуруповерта своими руками, особенно если есть определенный опыт обращения с подобным инструментом.

Чаще всего ломаются у шуруповерта те детали и узлы, которые испытывают самую высокую нагрузку в процессе эксплуатации. Если взглянуть на внутреннее устройство шуруповертов, приведенное на фото, то становится понятно, что инструмент состоит из четырех основных узлов:

• Патрона с редуктором;
• Электрического двигателя;
• Стартовой или пусковой кнопки;
• Аккумуляторной батареи.

Из перечисленных деталей шуруповерта реальному ремонту подлежит любой из компонентов, за исключением батареи. Пластиковый корпус и сетевой шнур, крепление под батарею практически не ломаются, если не ронять инструмент с большой высоты. Но даже в этом случае ремонт трещины можно выполнить полиуретановым или эпоксидным клеем, а шнур просто заменить. Если трещина более 4 см, то вдоль краев разлома нужно просверлить дрелью два ряда отверстий и стянуть тонкой стальной проволокой. Такой способ восстановления корпуса электроинструмента, несмотря на варварский вид, обеспечивает прочность на уровне нового.

Любые попытки ремонта аккумулятора шуруповерта обычно заканчиваются выходом из строя зарядного устройства или двигателя. Не пытайтесь вскрывать цилиндрические ячейки аккумулятора, возможно воспламенение ионно-литиевой начинки.

Ремонт шуруповерта начинается с разборки корпуса. Для этого нужно отвернуть несколько саморезов, после чего корпус шуруповерта разделяется на две половинки, открывая для ремонта доступ ко всем основным узлам электроинструмента.

Большая часть шуруповертов популярных брендов собирается по модульной технологии, из готовых узлов, поэтому ремонт в большинстве случаев выполняется по следующей схеме:

• Разборка аппарата, проведение диагностики и определение необходимых для ремонта деталей;
• Покупка в интернет-магазине необходимого для ремонта комплекта;
• Перенос монтажных элементов со сгоревшей детали на новую, установка в корпус и испытание отремонтированной запчасти. Если детали были определены по маркировке и модели шуруповерта правильно, то ремонтные работы однозначно будут успешными.

В некоторых отечественных моделях можно выполнить более глубокий ремонт планетарного редуктора, например, у шуруповерта Калибр, как на видео:

Но в большинстве случаев владельцы предпочитают проводить крупноузловой ремонт инструмента.

Идея поузлового ремонта привела к тому, что выполнить обслуживание или заменить расходные материалы в шуруповерте становится настоящей проблемой. Известно, что щетки двигателя имеют определенный ресурс, по исчерпанию которого их нужно менять. Например, если вы попытаетесь выполнить замену щеток и ремонт шуруповерта Makita, то будьте готовы к тому, что проще будет купить и поставить новый двигатель, чем найти и заменить старые.

Все электроинструменты компании Bosch известны своей надежностью. Все наиболее важные детали — двигатель, редуктор, патрон изготавливаются с большим запасом прочности, так что ремонт шуруповерта Bosch — это обычно следствие неправильного обращения или результат форс-мажорных обстоятельств. Тем не менее у каждой модели шуруповертов Bosch есть свои слабые места. Например, у модели GSR 14.4 слабым местом является крепление патрона на валу редуктора, при попытке вытащить сверло из отверстия патрон может слететь с вала.

В этом случае ремонт шуруповерта Bosch выполняется по следующей схеме.

Первоначально нужно разобрать корпус шуруповерта и вытащить моноблок «двигатель-редуктор».

Для того чтобы в ходе диагностики получить доступ к внутреннему устройству редуктора, нужно снять крепеж и слегка провернуть корпус редуктора относительно двигателя.

Далее снимаются четыре стальных пружинных фиксатора. После снятия редуктора становится видна причина ремонта. Это изношенная кольцевая канавка на валу двигателя, в которую вставляется пружинное стопорное кольцо. Весь ремонт шуруповерта Bosch сводится к тому, чтобы углубить канавку фрезой и собрать инструмент в обратном порядке, как на видео:

Неплохой в принципе сетевой шуруповерт компании Интерскол обладает недостатком, характерным для большинства сетевых электроинструментов. Прежде всего, это короткий шнур электроинструмента. Если вам приходится делать ремонт на крыше, то одновременно нужно тянуть переноску и следить, чтобы в процессе ремонта не зацепить его за другие инструменты.

После нескольких лет эксплуатации для большинства сетевых шуруповертов требуется ревизия шнура. В определенный момент потребуется ремонт шуруповерта Интерскол, так как инструмент стал включаться только в одном каком-то положении. Это типичный признак разрыва контакта на кнопке включения. Перед тем как прозванивать цепь, нужно снять крепление корпуса и удалить крышку.

Кнопка представляет собой коробку с гашеткой и четырьмя винтовыми контактами, два из которых идут к регулятору оборотов, остальные используются для подключения сетевого питания. Если попытаться прозвонить шнур тестером, то один из контактов покажет разрыв. Разбирать саму кнопку не следует, это достаточно надежный узел, очень редко выходит из строя, поэтому любые попытки посмотреть, что внутри, обычно заканчиваются поломкой. Разборка кнопки нужна, только если гашетка не удерживается фиксатором, или сломана возвратная пружина.

Для ремонта шуруповерта достаточно раскрепить винтовые фиксаторы контактов сетевого шнура, обрезать 3-4 см, зачистить и опрессовать концы в латунные обоймы, установить их в контактные гнезда коробки и зафиксировать винтиками. Можно не отремонтировать шнур, а просто заменить его подходящим по длине и сечению более удобным сетевым кабелем в мягкой резиновой оболочке.

Отдельно стоит упомянуть о ремонте электродвигателя. Практически во всех моделях шуруповертов используются низкооборотные коллекторные двигатели постоянного тока. Во многих случаях управление оборотами осуществляется с помощью электронной платы, которая вырабатывает импульсы постоянного напряжения в 12 В с различной скважностью. Если двигатель вдруг перестал запускаться, не спешите его разбирать и ремонтировать, во многих случаях разборка означает его остаточную потерю. Проверьте работу платы, в 90 случаях из 100 проблема заключается именно в ней.

Одним из самых «ходовых» инструментов домашнего мастера является шуруповерт. Но, как и любое изделие – он ломается. Что в таком случае предпринять? В некоторых видах работ может спасти положение электродрель, но лишь в некоторых. Можно отнести инструмент в сервисный центр и ожидать его ремонта. Но это потребует времени и денег, которые придется заплатить за ремонт инструмента. Но, как правило, доступен и третий вариант – ремонт шуруповерта Макита, да и устройство шуруповерта не такое уж сложное.

Давайте рассмотрим основные признаки неисправностей шуруповертов и как их можно устранить в домашних условиях самостоятельно.

Перед тем как переходить непосредственно к неисправностям данного инструмента, хорошо бы вкратце познакомится с устройством шуруповерта и назначением его основных узлов. С этого и начнем. На фотографии ниже представлен разобранный шуруповерт, на ее основе и рассмотрим предназначение деталей.

Начнем мы с кнопки пуска. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки до упора цепь питания двигателя замыкается контактами кнопки на прямую, обеспечивая максимальную мощность и количество оборотов. Регулятор оборотов – электронный, состоит из ШИМ генератора расположенного на плате. В зависимости от силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа выполняет полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). То есть зависимость следующая: чем сильнее пользователь жмет на кнопку, тем выше величина импульса на транзисторе и тем больше он открывается, тем самым увеличивая напряжение на электродвигателе.

Реверс вращения двигателя осуществляется путем смены полярности на клеммах. Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса.

Электродвигатель. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

Редуктор. Его предназначение заключается в преобразовании большого числа оборотов вала электродвигателя в значительно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и классический. Последний очень редко применяют, поэтому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:

• кольцевой шестерни;
• солнечной шестерни, которая закреплена на валу электродвигателя;
• сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Не вдаваясь в тонкости, рассмотрим принцип действия такого редуктора. Солнечная шестерня приводится в движение валом якоря, в свою очередь ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.

Регулятор усилия предназначен для регулировки усилия, которое подается к шурупу. Как правило, применяют 16 позиций регулировки. Таким образом, существует широкий спектр уровня затяжки шурупов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр.). Его принцип действия хорошо показан на приведенном ниже видео.

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Рассмотрев основные элементы шуруповерта, перейдем к возможным неисправностям и возможным способам ремонта шуруповерта AEG. И начнем мы с электрической части. Основными признаками неисправности электрической составляющей шуруповерта являются:

• инструмент не включается;
• нет переключения реверсного режима;
• отсутствует регулировка количества оборотов.

Инструмент не включается. Первое на что следует обратить внимание, при ремонте шуруповерта Skil – аккумулятор. Если ставили на зарядку, и не помогло, тогда вооружаемся мультиметром и приступаем к поиску неисправности. Для начала измеряем величину напряжения на АКБ, она должна более – менее соответствовать указанной на корпусе батареи. В случае заниженного напряжения необходимо определить неисправный элемент: аккумулятор или зарядное устройство.

Определить исправность зарядного можно мультиметром, для этого включаем его в сеть и меряем напряжение на холостом ходу на клеммах. Оно должно быть на пару вольт больше от номинального, указанного на устройстве. Если напряжения нет – неисправен зарядный блок. Для такого ремонта шуруповерта Интерскол,потребуются знания электроники, в противном случае легче купить новое.

Если проблема с аккумулятором, тогда дляремонт шуруповерта Макита своими руками, необходимо вскрыть блок с элементами. После того как разобрали блок, необходимо внимательно исследовать все места соединения проводов и проверить качество пайки, не оторвался ли какой. В случае целостности всех соединений – берем мультиметр и измеряем напряжение на каждом элементе. На каждом элементе должно быть не ниже 0,9 – 1В напряжения. Если обнаружится элемент с меньшим напряжением – необходима его замена. Главное что бы емкость и тип элемента соответствовали остальным (т.е. если NiCd то необходим тоже NiCd). Более детально о ремонте аккумуляторов Вы можете узнать из статьи: «Ремонт аккумулятора шуруповерта своими руками».

В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. От клемм батареи к кнопке идут два провода, берем мультиметр и меряем напряжение на входе кнопки (батарея при этом вставлена). Если напряжение на входе есть, тогда вынимаем батарею и при помощи зажимов «крокодил» закорачиваем провода от батареи. Ставим прибор на измерение сопротивления в Ом. Нажимаем кнопку до упора и меряем на выходе из кнопки. Прибор должен показать величину сопротивления, стремящуюся к нулю, если так и есть – кнопка исправна, проблема либо в щетках, либо в других элементах электродвигателя. В случае если тестер показывает обрыв – необходима замена или ремонт кнопки. Можно попытаться отремонтировать самому, так как часто бывает, что контакт на клеммах отсутствует по причине подгорания, достаточно будет почистить наждачной бумагой и собрать. Главное при разборе кнопки не спешить и действовать аккуратно, иначе все детали разлетятся, и придется не один час ломать голову – как собрать.

Похожие действия необходимо будет предпринять и в отсутствии реверса. Один щуп прибора ставим на входной провод кнопки, второй, на контакт электродвигателя или выход кнопки, это как более удобно. Переключаем рукоятку реверса. Если все исправно прибор зафиксирует некоторую величину сопротивления, если «молчит» – нарушена проводимость контактов реверса. Порядок разборки и чистки контактов аналогичен вышеописанному, как и при ремонте шуруповерта Калибр .

Двигатель работает на максимальных оборотах, а регулировка оборотов отсутствует? Причина неисправности может быть как в самой кнопке, так и в регулирующем транзисторе.

Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. В идеале щетки должны меняться, когда их длинна, стерта на 40% от первоначальной длинны. В случае износа щеток – замените на новые, если щетки в порядке – проблема с остальными элементами электродвигателя. Для проверки электродвигателя необходимо отсоединить провода, которые идут от кнопки. После того как отсоединили провода, при помощи мультиметра меряем величину сопротивления на контактах крепления проводов. Если величина сопротивления мала и стремится к нулю, скорее всего, произошел обрыв обмотки, необходима либо перемотка, либо новый двигатель.

Можно проверить целостность обмоток якоря, так как якорь можно купить и поменять самостоятельно. Для проверки якоря необходимо измерять сопротивление на двух соседних пластинах коллектора, по всей окружности. При этом нормальное значение – «0». Если во время проверки Вы обнаружите две рядом стоящие пластины, со значением, отличающимся от нуля – якорь требует ремонта или замены.

Признаками неисправности механической части шуруповерта может быть следующее:

• при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
• сильная вибрация инструмента и бой зажимного патрона;
• шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Причинами «посторонних» звуков при работе инструмента может быть износ втулок или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Якорь должен легко вращаться, без трений и перекосов. При необходимости эти элементы можно приобрести в магазине и заменить самостоятельно.

Наиболее частыми неисправностями редуктора бывают:

• искривление вала редуктора;
• износ рабочей поверхности шестерней;
• износ подшипника и/или опорной втулки вала редуктора;
• излом штифта, на котором крепится сателлит.

Во всех случаях необходима замена неисправных частей редуктора. Все описанные действия требуют внимания и последовательности в разборке и сборке шуруповерта. Проявив данные качества, Вы сможете самостоятельно произвести ремонт шуруповерта Интерскол своими руками, или любого другого, и лишь в отдельных случаях прибегать к помощи сервисного центра.

Оцените статью:

Чаще всего редуктор выходит из строя при длительной работе под большой нагрузкой. Самая частая поломка – это искривление основного вала с патроном. При такой неисправности прибор начинает сильно вибрировать руках.

Ещё одна поломка – это износ подшипника вала с патроном или опорной втулки. Если деформирован только подшипник или втулка, а вал остался в прежнем состоянии, то ремонт редуктора шуруповерта своими руками заключается только в замене изношенного элемента.

Если при включении шуруповерта мотор запускается на секунду, а затем резко останавливается, значит проблема кроется в редукторе. В такой ситуации чаще всего из строя выходит штифт, из-за которого сателлит не может передать обороты на основной вал. В таком случае поможет установка нового водила. Если водило тоже повреждено, то нужно менять целый редуктор. Зубцы шестерней тоже влияют на работу редуктора. Если прибор будет долгое время работать с изношенным шестернями, то это может привести в негодность большинство деталей, которые относятся к устройству редуктора шуруповерта.

Схема редуктора шуруповерта

Принцип работы двухступенчатого редуктора шуруповерта

• Солнечная шестерня мотора вращает сателлиты. Вращение происходит по круговой траектории кольцевой шестерни. Отсюда становится понятно, что водило вращается медленнее, чем сам мотор.
• Далее первое водило отдает крутящий момент на вторую троицу сателлитов. Передача происходит через солнечную шестерню. Вторая троица тоже вращается по круговой траектории, как результат – второе водило получает ещё меньше оборотов. Оно соединяется с основным валом патрона.

Это схема двухступенчатого редуктора. Устройство редуктора шуруповерта одинаково, отличается лишь количество сателлитов. К примеру, для 3-ступенчатого редуктора добавляется ещё один механизм.

Как отремонтировать редуктор самостоятельно

Редуктор – это такой механизм, который практически не подлежит починке. Речь идет о ремонте редуктора шуруповерта своими руками. К примеру, провода можно спаять, а кнопку прикрепить. Здесь же выход из ситуации – это замена неисправных частей. Также, если переключение оборотов происходит с опозданием или в некоторых случаях не переключается, можно попробовать смазать шестерни в редукторе. При разборе можно наткнуться и на мусор, который мешает нормальной работе планетарного механизма.

Смазать шестерни можно и таким подручным материалом, как тосол. Ну лучше делать это «оригинальной» смазкой. Её можно найти в магазине или сервисном центре фирмы, к которой принадлежит устройство. Цена на тюбик обычно не большая, а его должно ходить на несколько ТО шуруповерта или другой техники.

Схема редуктора шуруповерта

Разборка редуктора шуруповерта:

• Необходимо вытащить патрон. Делать это удобнее всего шестигранным ключом на 10 миллиметров.
• В патрон необходимо зажать короткий конец ключа, а затем выполнить кратковременный запуск инструментом с такой целью, чтобы ключ на полной скорости электромотора ударился о поверхность стола.
• Но такой метод подойдет для шуруповерта, где редуктор хоть как-то запускается. При неисправном механизме нужно зажать шпиндель в тисках. В таком положении можно разобрать редуктор.

Теперь можно выполнять запланированные операции – смазывать детали или выполнять замену, при условии, что в наличии есть новые элементы для шуруповерта.

Не рекомендуется брать шестерни или муфты от других моделей, так как скорее всего будет несоответствие, хотя визуально оно может быть и не видно. Не рекомендуется работать с шуруповертом длительно на высоких оборотах, так как это скорее всего приведет к поломке.

Источник: propowertools.ru

Как отремонтировать шуруповёрт

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

• наличие электродвигателя;
• планетарный редуктор;
• регулируемая функциональная кнопка «Пуск»;
• реверсный переключатель;
• регулятор усилий;
• блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

• поломка связана с электроникой устройства;
• поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

• изделие перестает реагировать на включение;
• устройство перестало регулировать обороты;
• произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

• физическое искривление оси редукционного вала;
• явный дефект рабочей поверхности шестерней;
• выход из строя опорной втулки вала или оригинального подшипника;
• поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Источник: instrument-blog.ru

Ремонт редуктора шуруповерта

Возможно, вам приходилось сталкиваться с ситуацией, когда нужно срочно закончить работу, а один из самых необходимых электроинструментов внезапно выходит из строя? В таком случае первое, что приходит в голову – бежать в ремонтную мастерскую или, на худой конец, приобрести новое приспособление. Попытка самостоятельно исправить поломку многим кажется неосуществимой из-за некомпетентности.

В ряде случаев, конечно, без помощи специалиста или покупки нового инструмента не обойтись, но довольно часто проблема не столь велика, чтобы не решить ее своими силами. Только нужно предварительно ознакомиться с информацией, касающейся внутреннего устройства аппарата и методов устранения возможных неисправностей.

В качестве примера хотелось представить последовательность действий того, как можно осуществить ремонт шуруповерта своими руками при возникновении одной из его распространенных неисправностей. Речь пойдет о конкретной модели аккумуляторного шуруповерта Einhell as 18-2 GA, патрон которого остановился, несмотря на исправную работу приводного механизма, и без труда вращается рукой.

В чем может быть причина?

Иногда проблема кроется в переключателе скорости, который может находиться в промежуточном положении или перемещаемый им рычаг не до конца передвинул кольцевую шестерню. Это легко исправить, переключив его пару раз вперед и назад. Если это не помогло, то неисправность, скорее всего, нужно искать в редукторе. Не беспокойтесь о том, что ремонт редуктора шуруповерта окажется сложной задачей. В действительности устройство данного электроинструмента довольно простое и вам не придется лезть в дебри по принципу матрешки.

Устройство шуруповерта Einhell as 18-2 GA изнутри

Чтобы добраться до редуктора, необходимо отсоединить аккумуляторную батарею и снять верхнюю часть корпуса электроинструмента, предварительно выкрутив 9 крепежных винтов с помощью отвертки с крестовидным наконечником.

Сняв верхнюю крышку, вы увидите несколько взаимодействующих между собой механических и электрических блоков и деталей, среди которых:

1. Электродвигатель на постоянных магнитах;
2. Трехступенчатый планетарный редуктор;
3. Переключатель скорости на два положения;
4. Пружинный рычаг, приводимый в движение переключателем скоростей;
5. Транзистор, регулирующий подачу напряжения на двигатель и ответственный за плавность набора оборотов его якорем;
6. Пусковая кнопка, имеющая широкоимпульсный регулятор, предназначенный для передачи на транзистор управляющего напряжения;
7. Переключатель направления вращения двигателя (реверс);
8. Рычаг, который передвигает реверсный переключатель;
9. Клеммы для соединения с батареей;
10. Трещетка, ограничивающая уровень нагрузки на патрон;
11. Патрон с самозажимным механизмом.

Демонтаж редуктора

Чтобы проникнуть внутрь редуктора, необходимо для начала отсоединить электромеханическую начинку шуруповерта от нижней части корпуса, что можно легко осуществить, так как детали не закреплены.

Потом нужно открутить 4 винта, скрепляющие две половинки этого механического блока, но делать это лучше, расположив его вертикально.

Когда крепежные элементы будут вывинчены, следует аккуратно (так, чтобы содержимое не вывалилось из пластмассового корпуса) отсоединить две части редуктора друг от друга, стараясь добиться, чтобы разграничительная шайба, отделяющая первые две ступени редуктора от третей, осталась на той половине, которая взаимодействует с двигателем.

Таким образом, сохранив целостность первой и второй ступени, в конструкцию которых нет смысла вмешиваться при данной поломке, вы сможете сосредоточиться на третьей ступени, состояние которой поможет понять, в чем проблема и как отремонтировать шуруповерт своими силами.

Как видно на предыдущем фото, три небольшие шестерни (сателлиты), относящиеся третей ступени планетарного механизма, находятся в хаотичном состоянии. Их штифты (оси), возможно из-за сильной вибрации расшатались и выпали из отверстий, предназначенных для них, поэтому вал, приводящий в движение патрон, не взаимодействует с редуктором и потому свободно вращается.

Устранение обнаруженной неисправности

Дальнейшие действия будут направлены на то, чтобы возвратить штифты на своё место, для чего их сначала нужно извлечь из шестеренок.

Потом оси, а также отверстия для них желательно вытереть от смазки и обработать ваткой смоченной в растворителе.

После чего забить штифты в отверстия с помощью молотка и направляющего металлического предмета.

Когда оси окажутся в стационарном состоянии можно надеть на них шестернии и приступать к процессу сборки электроинструмента в порядке обратном описанному выше.

Конечно, могут возникнуть и другие виды неисправностей, поэтому в каждом конкретном случае нужно дополнительно искать информацию о том, как выявить проблему и как починить шуруповерт при данной поломке, и если вы настроены решительно, то ваши старания, скорее всего, будут не напрасными, так как позволят сэкономить время и денежные средства.

Источник: www.vstroiku.ru

Домашняя мастерская: как отремонтировать редуктор шуруповерта?

Любой инструмент, независимо от модели и бренда, рано или поздно подвергается поломкам. Шуруповерт – не исключение: отдельные детали и узлы изнашиваются со временем, и без должного ухода или при форс-мажорных обстоятельствах могут отказать.

Основная функциональная нагрузка при эксплуатации инструмента распределяется через редуктор между двигателем и патроном, поэтому если с редуктором что-то случится – работа станет. Чтобы не тратиться на услуги ремонтного сервиса, достаточно воспользоваться советами мастеров, чтобы восстановить работу узла самостоятельно.

Устройство и принцип работы

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

• Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
• 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
• 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
• кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

• двухступенчатые.
• трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.

Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

• пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
• металл. Они долговечны и при должном уходе и смазке будут работать «как часы».

Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже. При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.

Причины поломки

Как любой механический узел, при работе редуктора на детали оказывает влияние сила трения, от чего они постепенно истачивают или изнашиваются и теряют «сцепку». Для того чтобы этого избежать, все детали узла должны быть качественно смазаны.

Поэтому первая причина поломки редукторного узла – недостаток смазки (но может быть и ее избыток).

Также на редуктор оказывает влияние такой «бич» механики как пыль. Она оседает на деталях и при эксплуатации нагревается вместе с ними. Особенно это опасно для пластиковых шестеренок, так как под воздействием нагревания от пыли они подвергаются деформации – что и ведет к поломке.

Наконец, еще одна неприятность для редуктора – попадание в него посторонних частиц. Забиваясь между зубцами, они заклинивают их. Из-за этого при вращении вала двигателя создается избыточная нагрузка на другие элементы конструкции, которая ведет к их разрушению.

Справка. Если одна из причин или форс-мажор привели к повреждению элемента редукторного узла (шестерни, подшипники или валы), часто приходится ставить новый редуктор целиком, так как не у всех производителей имеются в продаже отдельные детали редуктора, чтобы сделать замену.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

1. Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
2. Раскручивание корпуса и извлечение фиксирующей шайбы.
3. Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
4. Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Чем и как смазать?

Во время сборки каждую деталь смазывают синтетической (полусинтетической) или минеральной смазочной пастой (смазкой). Эти вещества отличаются по вязкости и стойкости. Чем она меньше, тем чаще детали приходится покрывать вновь. После того как редукторный узел разобран, каждый элемент рекомендуют покрыть смазкой отдельно, постепенно собирая узел воедино. Смазку наносят с помощью кисточки и распределяют по всей поверхности каждой детали.

Другой способ – использовать специализированное редукторное масло. Масла обладают жидкой консистенцией. Они используются так же как и смазка, или иногда заливаются в редуктор, не разбирая его, если для этого в конструкции шуруповерта предусмотрено специальное отверстие.

Таким образом, разобравшись в устройстве редукторного узла электрического шуруповерта, извлечь его из инструмента, проверить все детали и, при необходимости, поменять на них смазку не составит труда даже для начинающего мастера. Если проводить эту операцию регулярно 1-2 раза в год – риск поломки шуруповерта будет минимальным.

Источник: 2lzz.ru

Ремонт шуруповерта своими руками: основные аспекты

Одним из самых популярных и востребованных инструментов домашних умельцев является шуруповерт. Благодаря своей мобильности, мощности и универсальности позволяет справляться с любыми задачами по сверлению отверстий и монтажу саморезов и шурупов. Несмотря на свои явные преимущества, при возникновении неисправностей можно произвести ремонт шуруповерта своими руками или передать в специализированные центры. Для большинства пользователей первый вариант (при изучении некоторых нюансов) будет более приемлемым, поскольку позволит уйти от затрат и сэкономить время. Перед началом выявления неисправностей и их устранения необходимо подробно ознакомиться с эксплуатационной документацией, а также обратить внимание на конструктивные особенности конкретной модели устройства.

Устройство шуроповерта

Практически все представленные на рынке модели шуроповертов имеют схожую конструкцию.

Основные узлы шуруповерта

• Электродвигатель. Является исполнительным и основным органом, преобразующим электрическую энергию в энергию вращения.
• Планетарный механизм. Позволяет изменять направление вращения патрона инструмента.
• Широтно-импульсный регулятор. Дает возможность при изменении усилия на кнопку включения корректировать обороты.
• Патрон. Представляет собой механический узел для фиксации бит, свёрл и других инструментов.
• Корпус. Изготовленный из пластика литьем под давлением, он служит остовом для монтажа всех исполнительных узлов шуруповерта. В качестве эстетичного дополнения на корпусе уставлена прорезиненная рукоять.
• Регулятор усилия (трещотка). Устанавливается между планетарным механизмом и патроном. Ограничивает момент затяжки для предотвращения проскальзывания биты в шурупе и, как следствие, возможного повреждения монтируемого материала. Каждая цифра на трещотке обозначает момент затяжки, который увеличивается в зависимости от возрастания цифрового ряда.

Основные неисправности шуруповертов и их устранение

Диагностика неисправностей шуруповерта

Ввиду схожести конструктива всего модельного ряда, поломки шуруповертов в большинстве случаев типовые.

1. Износ щеток.
2. Поломка патрона.
3. Неисправность кнопки включения.
4. Заклинивание редуктора.

Замена щеток шуруповерта

Одна из причин тому, что шуруповерт перестал работать, заключается в сильном износе щеток. Все электродвигатели имеют коллекторно-щеточный узел для передачи энергии на обмотки якоря, в качестве такового используются специальные контакты. Они изготавливаются из графита или угля, которые не создают высокую силу трения с металлом и, как следствие, минимизируют нагрев.

Ремонт щеточно-коллекторного механизма

При отказе инструмента не стоит начинать разборку шуруповерта, поскольку зачастую причиной тому может стать неисправность АКБ или его полная разрядка. Если при замене батареи изменений в работе не произошло, то причина наверняка кроется именно в износе щеток. Для начала необходимо измерить сопротивление между ними. При его значении около 0 можно говорить, что поломка кроется не коллекторном узле. Но если показания мультиметра указывают на разрыв цепи, то аккуратно прижимаем держатель щеток и проворачиваем патрон. Неизменность цифр на тестере непременно показывает, что контакт не восстановился. Потому следует произвести ремонт двигателя шуруповерта, а в частности, замену щеток.

Необслуживаемый моторчик шуруповерта

На традиционном обслуживаемом моторчике все предельно просто: извлекаем изношенный комплект щеток и устанавливаем новый. С необслуживаемыми моделями немного сложнее, так как для их разборки нежно отогнуть завальцованные держатели пассатижами. После демонтажа крышки при помощи мощного паяльника, припоя и пасты необходимо облудить три необходимые точки. Далее предварительно перерезав проводки, извлекаем старые щетки и припаиваем новые.

Ремонт патрона шуруповерта

Несмотря на большую вариативность моделей, практически все они оснащены обычными быстрозажимными патронами. Для ремонта потребуется небольшой набор слесарных инструментов. Демонтаж этого узла начинается с выкручивания центрального винта с левой резьбой, который крепит патрон к ведущему валу. Далее переключаем кнопку изменения направления вращения вала и сильным рывком против часовой стрелки снимаем узел с конуса.

Ремонт патрона шуруповерта

Ввиду того, что патрон шуруповерта представляет собой достаточно сложный механизм с массой мелких деталей, его ремонт с заменой отдельных частей проблематичен ввиду отсутствия ремкомплектов в свободном доступе. Потому в домашних условиях можно произвести демонтаж и установку нового патрона, а ремонт патрона шуруповерта лучше всего доверить специалистам сервисного центра.

Ремонт кнопки включения

В большинстве случаев найти подходящую кнопку включения шуруповерта не так просто, поскольку требуется сделать заказ в сервисном центре и ждать неопределенное количество времени. Потому для многих пользователей отличным выходом станет ремонт шуруповерта своими руками. В первую очередь производим разборку инструмента и демонтаж нажимного механизма.

Ремонт кнопки включения

Как правило, на большинстве моделей кнопка включения имеет красный или оранжевый цвет, но это зависит от конкретного производителя. Далее снимаем защитный корпус посредством ножа или плоской отвертки. Аккуратно, двигаясь по кругу, освобождаем пластиковые защелки и освобождаем механизм реверса. На следующем этапе высвобождаем элемент включения посредством паяльника. Разогреваем места пайки и разъединяем на две части корпус.

Удерживая пружину, извлекаем механизм включения и осматриваем контактные площадки, которые в процессе эксплуатации подвергаются истирающим воздействиям. В большинстве случаев причиной их износа является плохое качество металла. Зачастую именно в этом кроется причина отказа кнопочного механизма.

Устранить эту проблему можно путем очистки этих площадок с помощью наждачной бумаги и ваты. После восстановления свойств контактов производим сборку кнопки включения шуруповерта в обратном порядке разборки.

Разборка и ремонт редуктора

Одним из наиболее ответственных узлов шуруповерта является редуктор, который значительно усиливает момент выходного конца вала двигателя. По конструкции он относится к планетарной зубчатой передаче, состоящей из шестерни, водила и сателлитов. В бытовых моделях сателлиты изготавливаются из пластика и, как правило, не способны выдержать длительной нагрузки. В профессиональных шуруповертах эти детали производятся из легированной высококачественной стали.

Основные детали редуктора шуруповерта

Моторчик передает вращательное движение первой ступени через солнечную шестерню, которая является своего рода корпусом всего редуктора. Первое водило приводит к вращению вторую ступень сателлитов. Благодаря такой сложной конструкции обеспечивается усиление крутящего момента в десятки раз.

При длительной эксплуатации происходит износ шестерен и сателлитов, потому требуется ремонт редуктора шуруповерта. Для начала разбираем узел и производим дефектовку деталей. Работы производим в следующей последовательности:

1. По описанной выше инструкции производим демонтаж патрона.
2. Посредством отвертки производим раскручивание корпуса шуруповерта.
3. Отсоединяем редуктор от электродвигателя с помощью отвертки.
4. Снимаем защитные пластины.

Специалисты рекомендуют в домашних условиях при непосредственной разборке редуктора шуруповерта раскладывать детали в последовательности для облегчения сборки.

Основные детали редуктора шуруповерта

И так, если заметно искривление вала, то его лучше заменить. Зачастую причиной заклинивания или появление посторонних звуков является обломанная вершина одного из зуба. Очистка деталей может исправить эту неисправность.

В случае сильного износа опорной втулки и появление люфта в подшипнике необходимо заменить эти детали на новые. Поломка сателлитов или шестерни является более серьезной проблемой, которая ведет к замене всего узла в сборе.

Стоит отметить, что планетарный редуктор шуруповерта отремонтировать в домашних условиях достаточно сложно. Выход из строя даже одной детали влечет за собой необходимость квалифицированного ремонта, а самое главное – наличия подходящих запчастей.

Источник: yotools.ru

Ремонт шуруповёрта своими руками и причины неисправности

Любое устройство, сочетающее в себе электрические и механические узлы, со временем приходит в негодность. Это связано как с условиями эксплуатации, так и естественным износом частей. Не исключение и шуруповёрт. В процессе работы его механические узлы быстро забиваются пылью, двигатель работает в тяжёлых условиях, теряется ёмкость аккумулятора. Ремонт шуруповёрта можно доверить сервисным центрам, но провести его самостоятельно выгодней, так как этот процесс совсем несложен.

История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Современные устройства постоянно совершенствуются, но в большей мере это относится к способу автономности и управления. Конструкция же устройства остаётся неизменной.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол. Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока.

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Нахождение причины поломки и её устранение

Окончательная поломка инструмента нередко сопровождается предварительными событиями, обращая внимание на которые можно предотвратить серьёзную неисправность: появление посторонних звуков, искрения, запахов горелого, увеличение вибрации, быстрая разрядка батареи.

Разобрав устройство, можно понять, какой узел неисправен. Все неполадки устройства разделяют на два типа:

Каждому типу характерны свои первичные признаки, по которым легко вычисляется повреждённая деталь. К особому роду относятся неисправности, связанные с аккумуляторной батареей. Характер поломки связан с тем, что батарея быстро разряжается, или устройство совсем не хочет запускаться.

Если приобретение нового аккумулятора проблематично, можно попробовать его разобрать и заменить в нём неисправный элемент.

Аккумулятор разбирается путём вывода его защёлок из пазов. Под кожухом располагаются элементы с ёмкостью. Их соединение между собой выполнено контактной сваркой. Мультиметром можно измерить величину напряжения на каждой банке. Нормальное значение заряженного элемента составляет 1,2 вольта. Неисправные элементы удаляются — для этого они аккуратно откусываются кусачками в месте контакта, а вместо них устанавливаются аналогичные. Если сварки нет, возможно воспользоваться паяльником. Затем батарею необходимо собрать и установить в шуруповёрт для проверки.

Но не всегда проблема связана с батареей питания. Например, при ремонте шуруповёрта Бош своими руками нередко обнаруживается повреждение схемы зарядного устройства (ЗУ), а не аккумулятора. Ремонт ЗУ заключается в прозвонке радиоэлементов. В первую очередь проверяется сетевой предохранитель и выпрямительный мост.

Обычно при вскрытии корпуса ЗУ по внешним признакам в виде почернения радиоэлементов или платы текстолита сразу видно, какой элемент требует замены. Чаще всего из строя выходят транзисторы, которые располагаются на радиаторах, и операционный усилитель.

Повреждения электрической части

Наиболее часто неисправности в электрической части связаны не только с невозможностью включить инструмент, но также и отсутствием переключения в режим реверса или возможности регулировать обороты.

Если аккумулятор исправен, а при подключении к схеме шуруповёрта напряжение на его клеммах падает, то это говорит о неисправности в элементах мотора устройства. Если напряжение нормальное, проверяется кнопка. Для этого тестер переключается в режим прозвонки и его щупы устанавливаются параллельно кнопке. При её нажатии мультиметр должен издать писк, в противном случае кнопка нерабочая. Деталь можно попробовать восстановить самостоятельно, почистив её контактные группы.

Проверка реверса происходит также с использованием мультиметра. Одним щупом следует дотронуться до входа кнопки, а другим до контакта электродвигателя. При переключении реверса должно возникнуть сопротивление, если оно отсутствует, то повреждение следует искать в проводке. Если не работает регулировка оборотов двигателя, то поломка связана с управляющим транзистором или кнопкой.

Проверка щёток электродвигателя осуществляется визуально, их износ должен быть не более 60 процентов. Если всё в порядке, следует проверить другие элементы двигателя. Чтобы померить сопротивление обмоток, контакты двигателя нужно отключить от остальной части схемы. При обрыве, межвитковом замыкании или замыкании на корпус обмотку потребуется перемотать. Таким же образом проверяется и якорь. Для измерения его сопротивления щупы тестера устанавливаются на пластинах коллектора. Величина сопротивления должна быть равна нулю. Если обмотку починить не получится, придётся приобрести новый двигатель.

Также электрическими неисправностями считаются искрение и потрескивание при работе. Связано это с износом щёток или медленным вращением коллектора из-за его засора.

Неполадки в механических узлах

Если во время работы появились посторонние звуки и происходит клин устройства, то это свидетельствует об износе втулок или подшипников. После разборки редуктора станет понятно, что могло сломаться. Нехарактерные шумы могут образовываться и при деформации вала. Такая поломка проявляется и при биении патрона. Если в патроне ослабевает затягивание, то необходимо проверить муфту на износ. При работе инструмента зубья изнашиваются, и муфта начинает прокручиваться.

Чтобы избежать поломок в редукторе, необходимо периодически его обслуживать. Для этого рекомендуется смазать все трущиеся механические части, желательно заранее удалив остатки старой смазки. Засорение конструкции также может влиять на обороты инструмента.

Посторонние звуки могут быть характерны не только из-за повреждения редуктора, но и быть вызваны двигателем. Шум возникает при оторвавшемся магните или при износе втулок якоря. Для восстановления работы якоря можно попробовать смазать его машинным маслом.

Таким образом, при механических поломках причину найти легко, но проведение ремонта потребует покупки новых комплектующих взамен сломанных. Для нахождения электрических неисправностей понадобится использовать мультиметр.

Ремонт шуруповерта своими руками

У меня есть любимый шуруповерт Makita. Это маленькая и компактная модель DF330D. Покупал я этот шуруповерт лет 10 назад. Тогда я занимался отделочными работами, и брал этот шуруповерт для монтажа гипсокартона, сборки мебели и дверей.

Первые лет пять после покупки этим шуруповертом я работал каждый день. Им я закрутил не меньше 100 000 саморезов, а скорее даже больше. Я до сих пор считаю, что это обалденный шуруповерт за свои деньги, в 2019 году он стоит в районе 6-7 тысяч рублей.

За все время его использования, я нашел в нем один недостаток. Это нагрев шуруповерта около ручки, если им крутить саморезы без остановки больше получаса. В остальном у этого инструменты одни достоинства, и время работы, и крутящий момент, все супер.

Моему шуруповерту 10 лет, и у него сдохли аккумуляторы. Один аккумулятор перестал работать, причем как-то резко. Второй еще работает, но его уже хватает на всего 30-40 минут работы. Нужно их менять.

Пару недель назад мотор шуруповерта начал как-то странно гудеть. Поэтому прежде чем покупать аккумуляторы, я решил разобрать шуруповерт и посмотреть, что внутри. Возможно у него раскрошились шестерни в редукторе, и смысла покупать новые батарейки нет никакого. Проще будет купить новый шуруповерт.

Чтобы разобрать шуруповерт, нужно раскрутить 6 винтов, и снять две скобы из аккумуляторного отсека.

После этого, нужно отсоединить мотор от редуктора. Кстати, на этом шуруповерте стоят клеммы на моторе, на другом моем шуруповерте Макита, провода припаяны к моторчику. Снимаем клеммы с мотора, и видим, что втулка на задней крышке разбита. Вал моторчика шатается, поэтому он так гудеть начал.

Разобрал редуктор, и увидел, что он практически сухой. Но шестерни все целые. Кстати, если где-то увидите в отзывах на Макиту DF330D, что шестерни в редукторе пластиковые — не верьте. У меня шестерни все из металла.

У меня есть «убитый» шуруповерт Макита, посмотрел, у него мотор похожий. Только шестерня другая, мотор поменять у меня не получится. Нужно снимать шестерни с вала. Для этого нужны съемники, а у меня их нет. Но диаметры вала у моторчиков одинаковые, поэтому я поменяю заднюю крышку мотора.

Поменял крышку, подключил мотор напрямую к аккумулятору — работает тихо. Тогда разбираю редуктор, и смазываю все шестерни. Для этого я использую смазку для буров.

Собираю все в обратном порядке. Еще раз проверяю все режимы, переключение скоростей и переключатель вращения. Все работает, шуруповерт теперь как новенький.

Осталось заказать два аккумулятора, я их нашел на Али экспресс за 1 800 руб. комплект. Месяц ждать придется, но они зато будут 2 Ампер-часа, вместо родных 1,3 А·ч.

В следующий раз я покажу, как восстановить аккумуляторы на шуруповерт своими руками. Чтобы не покупать их. Не забудьте поставить лайк, так мы будем встречаться чаще.

Домашняя мастерская: как отремонтировать редуктор шуруповерта?

Любой инструмент, независимо от модели и бренда, рано или поздно подвергается поломкам. Шуруповерт – не исключение: отдельные детали и узлы изнашиваются со временем, и без должного ухода или при форс-мажорных обстоятельствах могут отказать.

Основная функциональная нагрузка при эксплуатации инструмента распределяется через редуктор между двигателем и патроном, поэтому если с редуктором что-то случится – работа станет. Чтобы не тратиться на услуги ремонтного сервиса, достаточно воспользоваться советами мастеров, чтобы восстановить работу узла самостоятельно.

Устройство и принцип работы

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

• Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
• 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
• 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
• кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

• двухступенчатые.
• трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.

Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

• пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
• металл. Они долговечны и при должном уходе и смазке будут работать «как часы».

Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже. При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.

Причины поломки

Как любой механический узел, при работе редуктора на детали оказывает влияние сила трения, от чего они постепенно истачивают или изнашиваются и теряют «сцепку». Для того чтобы этого избежать, все детали узла должны быть качественно смазаны.

Поэтому первая причина поломки редукторного узла – недостаток смазки (но может быть и ее избыток).

Также на редуктор оказывает влияние такой «бич» механики как пыль. Она оседает на деталях и при эксплуатации нагревается вместе с ними. Особенно это опасно для пластиковых шестеренок, так как под воздействием нагревания от пыли они подвергаются деформации – что и ведет к поломке.

Наконец, еще одна неприятность для редуктора – попадание в него посторонних частиц. Забиваясь между зубцами, они заклинивают их. Из-за этого при вращении вала двигателя создается избыточная нагрузка на другие элементы конструкции, которая ведет к их разрушению.

Справка. Если одна из причин или форс-мажор привели к повреждению элемента редукторного узла (шестерни, подшипники или валы), часто приходится ставить новый редуктор целиком, так как не у всех производителей имеются в продаже отдельные детали редуктора, чтобы сделать замену.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

1. Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
2. Раскручивание корпуса и извлечение фиксирующей шайбы.
3. Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
4. Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Чем и как смазать?

Во время сборки каждую деталь смазывают синтетической (полусинтетической) или минеральной смазочной пастой (смазкой). Эти вещества отличаются по вязкости и стойкости. Чем она меньше, тем чаще детали приходится покрывать вновь. После того как редукторный узел разобран, каждый элемент рекомендуют покрыть смазкой отдельно, постепенно собирая узел воедино. Смазку наносят с помощью кисточки и распределяют по всей поверхности каждой детали.

Другой способ – использовать специализированное редукторное масло. Масла обладают жидкой консистенцией. Они используются так же как и смазка, или иногда заливаются в редуктор, не разбирая его, если для этого в конструкции шуруповерта предусмотрено специальное отверстие.

Таким образом, разобравшись в устройстве редукторного узла электрического шуруповерта, извлечь его из инструмента, проверить все детали и, при необходимости, поменять на них смазку не составит труда даже для начинающего мастера. Если проводить эту операцию регулярно 1-2 раза в год – риск поломки шуруповерта будет минимальным.

Ремонт шуруповерта своими руками: обзор всех неисправностей

Шуруповерт – многофункциональный электроинструмент, помогающий при сборке мебели, проведении мелкого ремонта или в выполнении иных задач. Но это устройство со временем ломается. Если нет денег на ремонт или приобретение нового устройства, попробовать починить его можно своими руками. Для этого стоит знать, какие неисправности характерны для инструментов этого типа и понимать, как их правильно устранить.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как разобрать

Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.

Шуруповерт

Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты. Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.

После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.

Редуктор

О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.

Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.

Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.

Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.

Двигатель

Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.

Кнопку

Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:

• кнопка управления включением и выключением, а также регулировки оборотов;
• рычаг плавного пуска;
• кнопка реверса.

Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.

Как отремонтировать

Если невозможно включить шуруповерт, это означает, что проблема относится к электрической части. У сетевых инструментов последовательно проверяют розетку, вилку, шнур питания, кнопку, двигатель. На аккумуляторных диагностируют зарядный блок, аккумулятор, кнопку питания, мотор.

Проблемы с механической частью (посторонние звуки, шумы, вибрация) связаны с неисправностями редуктора, трещотки или зажимного мотора.

Зарядный блок

Если аккумуляторный шуруповерт не запускается, батарею извлекают, ставят заряжаться, а через пару часов проверяют ее работу. При сохранении проблемы диагностируют зарядное устройство (ЗУ) и аккумулятор, используя мультиметр.

Чтобы проверить ЗУ, на тестере выбирают измерение постоянного напряжения, устанавливают номинал 20 В (или 200 В, если номинал аккумулятора 24 В). Далее ЗУ включают в сеть и замеряют напряжение на выходных клеммах. Значение должно превышать параметры батареи примерно на 2В. Если значения ниже или показания отсутствуют, ЗУ неисправно. Отремонтировать его очень сложно, если нет умений работы с электроникой, поэтому более целесообразно приобретение нового зарядного устройства.

Аккумулятор

Чтобы проверить исправность аккумулятора, достаточно просто заменить его на рабочий и посмотреть, запускается ли техника. Если такой возможности нет, батарею ставят заряжаться и снимают через три-четыре часа. Далее к клеммам подключают тестер и делают замер напряжения на выходе. Если значения на мультиметре ниже, чем номинальные, аккумулятор сломан.

Для начала следует разобрать батарею. Для этого выкручивают винты и разделяют ее на две половины. Если АКБ неразборная, что бывает очень редко, ее утилизируют, а взамен приобретают новую.

Разобрав батарею, пользователь увидит некоторое количество бочонков (банок), в зависимости от напряжения аккумулятора. Номинал каждого из них равен 1 Вольт, чтобы получить 12В или иные значения, банки последовательно соединяют. Далее:

1. Осмотреть контакты между банками. При обнаружении обрывов восстановить цепь.
2. Замерить напряжение на каждом бочонке. Если оно ниже 1 В, этот элемент потребуется отпаять и заменить на аналогичный. Нужные детали можно купить или взять из старой неиспользуемой батареи.
3. Восстановив цепь и поменяв банки, аккумулятор собирают, заряжают и проверяют его работу.

Важно помнить, что в батарее находится электрический ток, поэтому все работы нужно проводить очень осторожно, соблюдая технику безопасности.

Проблемы с кнопкой

Ремонт кнопки шуруповерта потребуется, если ЗУ и аккумулятор исправны. Сначала проверяют напряжение, идущее от батареи к ее клеммам. Если оно отсутствует, ищут поврежденный провод или контакт, иначе проверяют кнопку.

Потребуется закоротить проводку, идущую от аккумулятора к входным контактам кнопки, а к выходным клеммам подключить щупы мультиметра, установленного в режим замера сопротивления и включить прибор. О том, что деталь цела, сообщат нули на экране. Иначе пользователь увидит значение бесконечности.

Если кнопка разборная, ее раскрывают и чистят внутри от грязи, а также проверяют контакты. Часто они подгорают, но после чистки наждачной бумагой работоспособность шуруповерта восстанавливается.

Если контакты сильно обгорели либо кнопка неразборная, стоит заменить ее на новую. Стоит она недорого, поэтому проще признать ее неподлежащей ремонту, чем тратить силы и время на попытку восстановления.

Электродвигатель

Следующий узел, нуждающийся в проверке – это электродвигатель. Обычно в нем стираются щетки, передающие напряжение на якорь двигателя. Если их длина сократилась более чем на 40%, детали меняют. Об этом также свидетельствует искрение, которое можно было заметить внутри корпуса, когда прибор работал. Эти элементы не подлежат ремонту, поэтому их меняют на аналогичные по форме и размеру.

Если щетки целы, причина в самом моторе. Потребуется проверить двигатель шуруповерта мультиметром, измерив сопротивление обмотки якоря. Значение бесконечности сообщает об обрыве обмотки. Эту деталь иногда меняют или перематывают, но проще приобрести и установить новый электромотор, т.к. отыскать якорь под шуруповерт, особенно китайского производства, бывает очень сложно.

Замена щеток

Чтобы поменять щетки, потребуется купить новый оригинальный комплект или подобрать идентичные по форме и размеру. Сам мотор бывает обслуживаемый или необслуживаемый. В первом случае действия просты – достаточно разобрать корпус, извлечь изношенные, установить новые и собрать. Во втором случае процесс сложнее – потребуется отогнуть вальцовку, чтобы извлечь деталь с щетками, затем заменить стершиеся элементы и вернуть их на прежнее место.

Редуктор

Редуктор – это механический узел, используемый для передачи на патрон крутящего момента с оси двигательно-силового блока и состоящий из комплекта шестерней. Если они металлические, деталь лучше починить, а не менять на новую. Узел разбирают, очищают от старой смазки, затем удаляют поврежденные шестерни, а на их место устанавливают новые, аналогичные по размеру. Затем редуктор аккуратно собирают в обратном порядке.

Если при работе слышен скрежет, а устройство дергается, это сообщает об искривлении вала. Появляется ощутимое биение. Редуктор подлежит полной замене.

Трещотка

Это регулировочное кольцо с цифрами, ограничивающее усилие при вращении патрона. Она позволяет настраивать глубину вкручивания самореза, предотвращает износ бит, срезание шлицов у крепежа. Каждая цифра обозначает определенное усилие – чем она больше, тем выше сила действия. Последний значок – это рисунок сверла, на нем установлен максимальный крутящий момент.

Ремонт трещотки шуруповерта своими руками состоит из внешнего осмотра, проверки целостности всех элементов, удаления загрязнений и последующей смазки.

Быстрозажимной патрон

Патроны в шуруповертах отличаются типом крепления. Первый — Конус Морзе — обозначен символами «1-6 B10». Чтобы его выбить, наносят молотком удары по корпусу.

Другие два типа деталей крепятся резьбовым соединением или им же, но с фиксирующим винтом. Чтобы их снять, разжимают кулачки и выкручивают по часовой стрелке винт при его наличии. Далее в кулачках зажимают 10-мм шестигранный ключ Г-образной формы и наносят по нему удары молотком. Резьба смещается, а патрон выкручивается.

Если узел неисправен, об этом сообщают люфт или перекос зажатых бит, а также неровное выдвижение кулачков. Для устранения проблемы патрон разбирают, вытащив из основания пластиковую заглушку. Если она металлическая, ее выбивают ударом молотка. Далее снимают конусную гайку, выкручивают зажимные кулачки и проверяют резьбу на обеих деталях. Если она нарушена, поврежденные элементы заменяют.

В продаже кулачки или конусная гайка встречаются редко. Для замены их снимают с другого инструмента. Поэтому обычно патрон просто меняют на исправный.

Какие неисправности не подлежат ремонту

Неисправные детали чаще всего не ремонтируются. Целесообразно приобрести новые оригинальные или аналогичные элементы и установить их взамен поврежденных, чтобы не тратить время и силы на устранение поломки. Это касается неразборной кнопки питания, двигателя при обрыве обмотки якоря, искривленного вала редуктора, поврежденных частей патрона и т.д. Также не следует самостоятельно чинить зарядное устройство без соответствующего опыта.

Причины поломок разных марок шуруповертов

Обычно шуруповерты ломаются по общим причинам, независимо от их марки и стоимости. Чаще всего они связаны с неправильными действиями пользователя. Среди них:

1. Ошибки в эксплуатации. Технику используют только по назначению. Если маломощным прибором начать сверлить бетон, он проработает всего два-три дня.
2. Превышение допустимого времени работы. Шуруповерты предназначены для домашнего и профессионального использования. Первые должны работать не более пары часов в день, вторые допускается эксплуатировать дольше.
3. Несоблюдение правил хранения. Технику запрещается держать в сырых и холодных помещениях. Влага приводит к окислению механических и электрических частей, а холод разрушает аккумуляторы. Помимо сырости, устройства боятся прямых солнечных лучей. Перегревшиеся шуруповерты с высокой вероятностью сгорят во время работы.
4. Неправильная зарядка батарей. Не допускается оставлять их в течение долгого времени разряженными, а также превышать время зарядки. Не реже четырех – восьми раз в месяц инструмент запускают и позволяют ему недолго поработать.

Соблюдая рекомендации по уходу и использованию, владелец техники обеспечит ей долгий срок службы, независимо от того, в Китае или в Европе она была произведена.

При поломке шуруповерта провести диагностику устройства и выполнить его ремонт можно самостоятельно. Большинство сломанных деталей починить невозможно или достаточно сложно, поэтому их потребуется поменять на исправные. При покупке запчастей нужно проверять, чтобы новые элементы соответствовали старым. Если это не так, в лучшем случае технику не получится собрать, а в худшем – она будет полностью испорчена.

Ремонт редуктора шуруповерта своими руками

Чаще всего редуктор выходит из строя при длительной работе под большой нагрузкой. Самая частая поломка – это искривление основного вала с патроном. При такой неисправности прибор начинает сильно вибрировать руках.

Ещё одна поломка – это износ подшипника вала с патроном или опорной втулки. Если деформирован только подшипник или втулка, а вал остался в прежнем состоянии, то ремонт редуктора шуруповерта своими руками заключается только в замене изношенного элемента.

Если при включении шуруповерта мотор запускается на секунду, а затем резко останавливается, значит проблема кроется в редукторе. В такой ситуации чаще всего из строя выходит штифт, из-за которого сателлит не может передать обороты на основной вал. В таком случае поможет установка нового водила. Если водило тоже повреждено, то нужно менять целый редуктор. Зубцы шестерней тоже влияют на работу редуктора. Если прибор будет долгое время работать с изношенным шестернями, то это может привести в негодность большинство деталей, которые относятся к устройству редуктора шуруповерта.

Схема редуктора шуруповерта

Принцип работы двухступенчатого редуктора шуруповерта

• Солнечная шестерня мотора вращает сателлиты. Вращение происходит по круговой траектории кольцевой шестерни. Отсюда становится понятно, что водило вращается медленнее, чем сам мотор.
• Далее первое водило отдает крутящий момент на вторую троицу сателлитов. Передача происходит через солнечную шестерню. Вторая троица тоже вращается по круговой траектории, как результат – второе водило получает ещё меньше оборотов. Оно соединяется с основным валом патрона.

Это схема двухступенчатого редуктора. Устройство редуктора шуруповерта одинаково, отличается лишь количество сателлитов. К примеру, для 3-ступенчатого редуктора добавляется ещё один механизм.

Как отремонтировать редуктор самостоятельно

Редуктор – это такой механизм, который практически не подлежит починке. Речь идет о ремонте редуктора шуруповерта своими руками. К примеру, провода можно спаять, а кнопку прикрепить. Здесь же выход из ситуации – это замена неисправных частей. Также, если переключение оборотов происходит с опозданием или в некоторых случаях не переключается, можно попробовать смазать шестерни в редукторе. При разборе можно наткнуться и на мусор, который мешает нормальной работе планетарного механизма.

Смазать шестерни можно и таким подручным материалом, как тосол. Ну лучше делать это «оригинальной» смазкой. Её можно найти в магазине или сервисном центре фирмы, к которой принадлежит устройство. Цена на тюбик обычно не большая, а его должно ходить на несколько ТО шуруповерта или другой техники.

Схема редуктора шуруповерта

Разборка редуктора шуруповерта:

• Необходимо вытащить патрон. Делать это удобнее всего шестигранным ключом на 10 миллиметров.
• В патрон необходимо зажать короткий конец ключа, а затем выполнить кратковременный запуск инструментом с такой целью, чтобы ключ на полной скорости электромотора ударился о поверхность стола.
• Но такой метод подойдет для шуруповерта, где редуктор хоть как-то запускается. При неисправном механизме нужно зажать шпиндель в тисках. В таком положении можно разобрать редуктор.

Теперь можно выполнять запланированные операции – смазывать детали или выполнять замену, при условии, что в наличии есть новые элементы для шуруповерта.

Не рекомендуется брать шестерни или муфты от других моделей, так как скорее всего будет несоответствие, хотя визуально оно может быть и не видно. Не рекомендуется работать с шуруповертом длительно на высоких оборотах, так как это скорее всего приведет к поломке.

Источники:

http://pochini.guru/remont/remont-shurupovyorta
http://zen.yandex.ru/media/id/5c39dfebf622cf00a99bf19e/5c5650b026710800ad364afa
http://2lzz.ru/elektroinstrument/shurupovert/reduktor
http://tehnopanorama.ru/instrumenty/remont-shurupoverta.html
http://propowertools.ru/shurupovert/remont-reduktora-shurupoverta-svoimi-rukami.html

Ремонт шуруповерта своими руками: советы и рекомендации

В последнее время электроинструменты стали общедоступными и практически у каждого хозяина дома есть шуруповерт. Хотя это надежная техника, но и ей иногда свойственно выходить из строя, и тогда возникает вопрос, как провести ремонт шуруповерта своими руками.

Схема устройства шуруповерта.

Если произошла поломка шуруповерта или его аккумуляторов, то можно временно попользоваться дрелью, но это очень неудобно. Можно сдать неисправный аккумулятор или шуруповерт в мастерскую, но такой ремонт вам обойдется дорого, поэтому проще и дешевле восстановить работоспособность шуруповерта своими руками.

Если у вас есть элементарные навыки и знания электротехники, то выполнить простой ремонт шуруповерта или его аккумуляторов вам будет не сложно.

Основные неисправности

Существует несколько причин, по которым может не работать шуруповерт:

• неисправность аккумулятора;
• вышли из строя щетки;
• неисправность кнопки.

Схема зарядного для шуруповерта.

Для того чтобы проверить работоспособность аккумуляторов, необходим использовать тестер. Перед этим необходимо посмотреть в его характеристиках, какое должно быть напряжение на зажимах. Есть 2 способа: можно полностью заменить аккумулятор либо провести его ремонт и заменить элементы, что вышли из строя.

Замена элементов аккумулятора целесообразна в том случае, если у вас есть еще один нерабочий аккумулятор, из которого их можно взять. Если же покупать несколько новых элементов, то их цена может сравниться со стоимостью нового аккумулятора.

Причина неисправности может быть и в зарядном устройстве. Его также надо проверить на работоспособность. На выходе зарядного устройства напряжение должно быть на 2 В выше номинального, проверяется оно также при помощи тестера.

Восстановление работы кнопки реверса и включения

Схема кнопки шуруповерта.

Перед тем как проводить восстановление работы указанного электроинструмента, надо проверить работоспособность его указанных элементов.

При проведении ремонта необходимо быть внимательным и запоминать последовательность выполнении работы, чтобы затем можно было все собрать обратно. После того как вы отсоедините аккумулятор, надо разобрать корпус шуруповерта, установить батарею на место и проверить наличие напряжения на кнопке включения, если оно есть, то батарею отключаем.

Так как кнопки очень интенсивно используются, она чаще всего подвергается износу. Если кнопка исправна, а при ее нажатии прибор покажет отсутствие сопротивления, то причина поломки будет в неисправности двигателе или оттого, что вышли из строя щетки. Ремонт кнопки заключается в чистке ее подгоревших контактов, если это не помогло, то ее надо заменить на новую.

Работоспособность кнопки включения реверса проверяется таким же образом.

Ремонт двигателя

Редуктор планетарного механизма шуруповерта.

Довольно часто причина неисправности заключается в износе щеток. Они должны меняться, при их износе порядка 40%, допускать полного износа нельзя, так как будет изнашиваться якорь двигателя.

Чтобы проверить работоспособность электродвигателя, его надо отсоединить и проверить сопротивление обмоток. Если его нет, то это указывает на обрыв, а если сопротивление небольшое, то значит произошло короткое замыкание.

Чтобы восстановить работоспособность обмоток двигателя, их надо перемотать. Обмотки якоря проверяются отдельно, для этого измеряется сопротивление между 2-мя соседними контактами, если его нет, то якорь исправный. Восстановить указанный элемент электродвигателя сложно и если он вышел из строя, то его проще заменить.

Бывает, что после того, как вы отпустили кнопку, шуруповерт еще продолжает работать. Это свидетельствует о том, что неисправен электронный тормоз и происходит это из-за выхода из строя транзистора. Можно подобрать аналогичный транзистор и установить его, но проще купить новый выключатель.

Во время проведения восстановительных работ, надо обязательно проверить надежность всех соединений, почистить инструмент от пыли и грязи, заменить смазку в редукторе.

Ремонт механических неисправностей

Кроме неисправностей электрических в шуруповерте могут быть механические поломки.

Если при работе инструмента появились нехарактерные звуки, то это свидетельствует о том, что износились втулки или подшипники. После проведения осмотра и выявления поврежденного подшипника или втулки, их надо заменить на новые.

Когда при работе шуруповерта слышен скрежет или он немного приклинивает, то это указывает на наличие неисправностей редуктора:

• повреждены втулки или подшипники редуктора;
• износились зубья шестерен;
• деформировался вал;
• поврежден штифт, которым крепится сателлит.

Биение патрона вызвано тем, что погнулся вал редуктора или большой износ подшипников, в разных моделях шуруповертов могут использовать подшипники или медные втулки.

Если при работе инструмента на некоторых режимах ослабевает затягивание, это указывает на то, что износились муфты, выглядят они как шайбы, на которой есть зубья. Во время работы зубья постепенно изнашиваются, и происходит проскальзывание.

Все указанные элементы редуктора восстановлению не подлежат и после определения их состоянии, они меняются на новые или проводится полная замена редуктора.

Ремонт шуруповерта можно выполнить своими руками, такая задача доступна любому домашнему мастеру.

Источник: https://moisaiding.ru/instrumenty/remont-shurupoverta-svoimi-rukami.html

Ремонт редуктора шуруповерта своими руками: инструкция, пошаговые фото

Возможно, вам приходилось сталкиваться с ситуацией, когда нужно срочно закончить работу, а один из самых необходимых электроинструментов внезапно выходит из строя? В таком случае первое, что приходит в голову – бежать в ремонтную мастерскую или, на худой конец, приобрести новое приспособление. Попытка самостоятельно исправить поломку многим кажется неосуществимой из-за некомпетентности.

В ряде случаев, конечно, без помощи специалиста или покупки нового инструмента не обойтись, но довольно часто проблема не столь велика, чтобы не решить ее своими силами.

Редуктор для шуруповерта в России

Только нужно предварительно ознакомиться с информацией, касающейся внутреннего устройства аппарата и методов устранения возможных неисправностей.

В качестве примера хотелось представить последовательность действий того, как можно осуществить ремонт шуруповерта своими руками при возникновении одной из его распространенных неисправностей. Речь пойдет о конкретной модели аккумуляторного шуруповерта Einhell as 18-2 GA, патрон которого остановился, несмотря на исправную работу приводного механизма, и без труда вращается рукой.

В чем может быть причина?

Иногда проблема кроется в переключателе скорости, который может находиться в промежуточном положении или перемещаемый им рычаг не до конца передвинул кольцевую шестерню. Это легко исправить, переключив его пару раз вперед и назад.

Если это не помогло, то неисправность, скорее всего, нужно искать в редукторе. Не беспокойтесь о том, что ремонт редуктора шуруповерта окажется сложной задачей.

В действительности устройство данного электроинструмента довольно простое и вам не придется лезть в дебри по принципу матрешки.

Устройство шуруповерта Einhell as 18-2 GA изнутри

Чтобы добраться до редуктора, необходимо отсоединить аккумуляторную батарею и снять верхнюю часть корпуса электроинструмента, предварительно выкрутив 9 крепежных винтов с помощью отвертки с крестовидным наконечником.

Сняв верхнюю крышку, вы увидите несколько взаимодействующих между собой механических и электрических блоков и деталей, среди которых:

1. Электродвигатель на постоянных магнитах;
2. Трехступенчатый планетарный редуктор;
3. Переключатель скорости на два положения;
4. Пружинный рычаг, приводимый в движение переключателем скоростей;
5. Транзистор, регулирующий подачу напряжения на двигатель и ответственный за плавность набора оборотов его якорем;
6. Пусковая кнопка, имеющая широкоимпульсный регулятор, предназначенный для передачи на транзистор управляющего напряжения;
7. Переключатель направления вращения двигателя (реверс);
8. Рычаг, который передвигает реверсный переключатель;
9. Клеммы для соединения с батареей;
10. Трещетка, ограничивающая уровень нагрузки на патрон;
11. Патрон с самозажимным механизмом.

Демонтаж редуктора

Чтобы проникнуть внутрь редуктора, необходимо для начала отсоединить электромеханическую начинку шуруповерта от нижней части корпуса, что можно легко осуществить, так как детали не закреплены.

Потом нужно открутить 4 винта, скрепляющие две половинки этого механического блока, но делать это лучше, расположив его вертикально.

Когда крепежные элементы будут вывинчены, следует аккуратно (так, чтобы содержимое не вывалилось из пластмассового корпуса) отсоединить две части редуктора друг от друга, стараясь добиться, чтобы разграничительная шайба, отделяющая первые две ступени редуктора от третей, осталась на той половине, которая взаимодействует с двигателем.

Таким образом, сохранив целостность первой и второй ступени, в конструкцию которых нет смысла вмешиваться при данной поломке, вы сможете сосредоточиться на третьей ступени, состояние которой поможет понять, в чем проблема и как отремонтировать шуруповерт своими силами.

Как видно на предыдущем фото, три небольшие шестерни (сателлиты), относящиеся третей ступени планетарного механизма, находятся в хаотичном состоянии. Их штифты (оси), возможно из-за сильной вибрации расшатались и выпали из отверстий, предназначенных для них, поэтому вал, приводящий в движение патрон, не взаимодействует с редуктором и потому свободно вращается.

Устранение обнаруженной неисправности

Дальнейшие действия будут направлены на то, чтобы возвратить штифты на своё место, для чего их сначала нужно извлечь из шестеренок.

Потом оси, а также отверстия для них желательно вытереть от смазки и обработать ваткой смоченной в растворителе.

После чего забить штифты в отверстия с помощью молотка и направляющего металлического предмета.

Когда оси окажутся в стационарном состоянии можно надеть на них шестернии и приступать к процессу сборки электроинструмента в порядке обратном описанному выше.

Конечно, могут возникнуть и другие виды неисправностей, поэтому в каждом конкретном случае нужно дополнительно искать информацию о том, как выявить проблему и как починить шуруповерт при данной поломке, и если вы настроены решительно, то ваши старания, скорее всего, будут не напрасными, так как позволят сэкономить время и денежные средства.

Источник: https://stroyvolga.ru/%D1%80%D0%B5%D0%B4%D1%83%D0%BA%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D1%88%D1%83%D1%80%D1%83%D0%BF%D0%BE%D0%B2%D0%B5%D1%80%D1%82%D0%B0/

Ремонт шуруповерта: основные неисправности инструмента

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту.

С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта.

Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа.

К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В.

Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
4. Редуктор.
5. Регулятор усилия.
6. Переключатель реверса.
7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента.

Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике.

Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Устройство шуруповерта достаточно простое, но существенным недостатком является то, что все элементы практически в 2-3 раза меньше, чем на электродрели. К механическим возможным поломкам шуруповерта относятся следующие неисправности:

• Поломка патрона. Несмотря на то, что быстрозажимные патроны являются более универсальными и простыми в работе, существенным их недостатком можно назвать низкий срок службы. Починить быстрозажимной патрон невозможно, поэтому если инструмент отказывается держать сверло или биту, то патрон следует снять и заменить на новый. Это одна из наиболее частых неисправностей инструмента, но при этом не понадобится разбирать шуруповерт.
• Выход из строя редуктора. На шуруповертах установлен редуктор планетарного типа. Обычно производители с целью экономии средств изготавливают шестерни редуктора из пластика или металла низкого качества. Это влияет не только на мощность инструмента, но и на срок его службы. Если двигатель при нажатии кнопки «Пуск» работает, а патрон не вращается, то проблема заключается именно в планетарном редукторе. Чтобы выяснить причину его неисправности, нужно разобрать инструмент, после чего определять поломку. Редуктор в случае выхода из строя одной шестеренки следует заменить.
• Износ подшипника. Подшипник находится в планетарном редукторе, поэтому он заменяется вместе с шестеренками.
• Поломка регулятора усилия. Данное устройство в шуруповертах применяется не только для увеличения или уменьшения тяговой силы инструмента, но и для повышения безопасности. Если в ходе выполнения работы произойдет заклинивание рабочей насадки, то вместо проворачивания инструмента, произойдет поворот регулятора. Таким образом, мастер не получит вывих руки, а электродвигатель будет защищен от высокой нагрузки, от которых он может сгореть.

Следует отметить, что малые размеры механической части инструмента несколько усложняют процесс ремонта инструмента, поэтому обязательно при проведении ремонтных работ будьте внимательны.

Неисправности электрической части

В отличие от дрели, шуруповерты функционируют преимущественно от аккумуляторов. Это означает, что в конструкции этих инструментов используются разные электродвигатели.

Определить неисправность электрической части шуруповерта не составляет труда. Если аккумулятор заряжен, но при нажатии кнопки «Пуск» не слышен звук работы электромотора, то причиной является поломка именно в электрике.

Рассмотрим основные виды неисправностей шуруповертов по электрической части.

• Неисправность аккумулятора. Первоначально следует обратить внимание на аккумулятор. Как правило, на шуруповертах используются низкокачественные никель-кадмиевые аккумуляторы. Они имеют существенный недостаток, который заключается в необходимости заряжать его только тогда, когда он полностью «сядет». Такие АКБ нельзя подзаряжать, так как это сокращает их срок службы. Если однажды шуруповерт откажется функционировать, то не спешите его разбирать убедитесь, что АКБ работоспособна и выдает заряд. Проверить можно путем подключения второго аккумулятора. Заряд батареи можно также проверить с помощью тестера, который должен показать соответствующую величину вольтажа.
• Неисправность зарядного устройства. Для зарядки аккумулятора имеется специальное зарядное устройство. Если аккумулятор разряжен даже после того, как вы его зарядили, то следует проверить целостность зарядного устройства. Для этих целей обычно на зарядных устройствах имеются световые индикаторы. Если их нет, то нужно воспользоваться мультиметром.
• Неисправность кнопки включения. Необходимо проверить пусковую кнопку, так как часто причиной ее неработоспособности является окисление контактов или попадание пыли. Инструмент следует разобрать, после чего почистить контакты. Кнопки обычно на шуруповертах имеют функцию регулирования скорости вращения патрона, для чего устанавливается транзистор. Если инструмент работает, но функция регулирования числа оборотов отсутствует, то нужно заменить транзистор.
• Если не функционирует функция реверса, то исправить поломку можно путем очистки контактов кнопки переключения полярности.
• Неисправность электродвигателя. Электромотор является одним из самых дорогостоящих конструктивных элементов шуруповерта. Если все проверено и выявлено, что проблема кроется в электромоторе, тогда следует выяснить причину. Чаще всего проблема возникает со щетками, которые с течением времени попросту истираются. Отремонтировать щетки невозможно, поэтому их следует заменить. Якорь следует заменить, если при прозвонке его выводов обмоток обнаружен обрыв. Перемоткой такого маленького ротора никто не будет заниматься, поэтому проще приобрести новый агрегат. Статор постоянного электродвигателя представлен в виде 2-3 магнитных пластин, которые не выходят из строя.

Теперь вы знаете основные признаки и виды неисправностей шуруповерта. Чтобы его отремонтировать, не нужно быть специалистом, а достаточно запастись инструментом и свободным временем.

Ремонт шуруповерта: основные неисправности инструмента Ссылка на основную публикацию

Источник: https://InstrumentyvDom.ru/akkumulyatornyj/remont-shurupoverta

Редуктор шуруповерта: ремонт своими руками, устройство, чем смазать, сборка, его детали

Любой инструмент, независимо от модели и бренда, рано или поздно подвергается поломкам. Шуруповерт – не исключение: отдельные детали и узлы изнашиваются со временем, и без должного ухода или при форс-мажорных обстоятельствах могут отказать.

Основная функциональная нагрузка при эксплуатации инструмента распределяется через редуктор между двигателем и патроном, поэтому если с редуктором что-то случится – работа станет. Чтобы не тратиться на услуги ремонтного сервиса, достаточно воспользоваться советами мастеров, чтобы восстановить работу узла самостоятельно.

Устройство и принцип работы

Устройство

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

• Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
• 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
• 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
• кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Виды

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

• двухступенчатые.
• трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.

Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

• пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
• металл. Они долговечны и при должном уходе и смазке будут работать «как часы».

Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже. При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.

Причины поломки

Как любой механический узел, при работе редуктора на детали оказывает влияние сила трения, от чего они постепенно истачивают или изнашиваются и теряют «сцепку». Для того чтобы этого избежать, все детали узла должны быть качественно смазаны.

Поэтому первая причина поломки редукторного узла – недостаток смазки (но может быть и ее избыток).

Также на редуктор оказывает влияние такой «бич» механики как пыль. Она оседает на деталях и при эксплуатации нагревается вместе с ними. Особенно это опасно для пластиковых шестеренок, так как под воздействием нагревания от пыли они подвергаются деформации – что и ведет к поломке.

Наконец, еще одна неприятность для редуктора – попадание в него посторонних частиц. Забиваясь между зубцами, они заклинивают их. Из-за этого при вращении вала двигателя создается избыточная нагрузка на другие элементы конструкции, которая ведет к их разрушению.

Справка. Если одна из причин или форс-мажор привели к повреждению элемента редукторного узла (шестерни, подшипники или валы), часто приходится ставить новый редуктор целиком, так как не у всех производителей имеются в продаже отдельные детали редуктора, чтобы сделать замену.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

1. Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
2. Раскручивание корпуса и извлечение фиксирующей шайбы.
3. Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
4. Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Чем и как смазать?

Во время сборки каждую деталь смазывают синтетической (полусинтетической) или минеральной смазочной пастой (смазкой). Эти вещества отличаются по вязкости и стойкости.

Чем она меньше, тем чаще детали приходится покрывать вновь. После того как редукторный узел разобран, каждый элемент рекомендуют покрыть смазкой отдельно, постепенно собирая узел воедино.

Смазку наносят с помощью кисточки и распределяют по всей поверхности каждой детали.

Другой способ – использовать специализированное редукторное масло. Масла обладают жидкой консистенцией. Они используются так же как и смазка, или иногда заливаются в редуктор, не разбирая его, если для этого в конструкции шуруповерта предусмотрено специальное отверстие.

Таким образом, разобравшись в устройстве редукторного узла электрического шуруповерта, извлечь его из инструмента, проверить все детали и, при необходимости, поменять на них смазку не составит труда даже для начинающего мастера. Если проводить эту операцию регулярно 1-2 раза в год – риск поломки шуруповерта будет минимальным.

Шуруповерт – это универсальный инструмент, который используется для широкого спектра задач. Позволяет высверливать отверстия Собрать мебель, выкрутить шуруп, прикрутить плинтус, используя простую отвертку – трудное занятие.

Эти манипуляции Шуруповерты стали очень распространенным инструментом после массовой замены гвоздей на шурупы и саморезы, которые Из существующих сегодня приборов и инструментов электрическая дрель-шуруповерт является одним из самых популярных. Его Шуруповерт с импульсным режимом – компактный строительный инструмент для выполнения широкого спектра задач.

В Шуруповерт – инструмент, предназначенный для закручивания крепежа. При наличии сверл и специальных насадок с Любой инструмент, независимо от модели и бренда, рано или поздно подвергается поломкам. Шуруповерт – Шуруповёрты широко применяются как в профессиональном строительстве, так и для бытовых нужд.

Он способен Наличие шуруповерта вдохновляет многих мастеров создавать на его основе дополнительные устройства и инструменты. Фантазия Крутящий момент шуруповёрта — важная характеристика, на которую следует опираться при покупке инструмента. При

Источник: https://2lzz.ru/elektroinstrument/shurupovert/reduktor

Как сделать ремонт шуруповёрта своими руками?

Ремонт шуруповерта своими руками поможет избавиться от хождения по мастерским, дополнительных расходов и потраченных впустую нервов и сил. Чаще всего инструмент выходит из строя в самый неподходящий момент, когда он нужен «здесь и сейчас».

Но не всегда поломка электрического аппарата означает необходимость большого ремонта и, тем более, покупки нового. Обычно неисправность касается какой-нибудь небольшой части, и устранение ее не займет много времени. Важно знать, где искать возможные причины, а для этого надо представлять себе конструкцию инструмента.

Ремонт шуруповерта своими руками — это, за редким исключением, вполне реальное мероприятие, и выполнить его могут многие.

Шуруповёрт нужен в домашнем хозяйстве, для того чтобы починить или быстро собрать мебель.

Шуруповерт представляет собой ручной электрический инструмент для закручивания или выкручивания крепежных элементов винтового типа. Прямое его назначение — работа с шурупами.

Достаточно часто шуруповерт применяется в качестве дрели (для сверления), что и приводит к выходу его из строя.

Дело в том, что данный аппарат имеет механизм торможения вращательного момента при чрезмерной нагрузке, а скорость вращения его патрона значительно уступает скорости вращения патрона дрели. Это создает перегрузки, способные привести к поломке и износу деталей.

Практически все подобные аппараты имеют однотипный принцип работы и отличаются лишь дизайном корпуса и размещением элементов. Любые шуруповерты включают в себя корпус, рабочий инструмент (патрон), электрическую и механическую системы. Патрон принадлежит к кулачковому виду и устанавливается на главном валу, на который с помощью редуктора подается крутящий момент от электродвигателя.

Устройство шуруповерта: 1 — выключатель; 2 — устройство реверса; 3 — транзистор; 4 — двигатель; 5 — редуктор.

Электрическое питание аппарата обеспечивается от электросети или встроенных аккумуляторов.

Электрическая система состоит из электродвигателя, пускового кнопочного элемента с регулятором мощности и устройства, обеспечивающего реверс.

Сердцем инструмента является однофазный двигатель коллекторного типа под напряжение 220 В. Пуск его проводится с помощью конденсатора, а напряжение снимается с контактных щеток.

Кнопка включения сочетается с регулятором скорости, основой которого является транзистор (генератор), установленный на плате управления. При разном нажатии пусковой кнопки изменяется сигнал, открывающий транзистор, который соответственно изменяет напряжение на входе электродвигателя.

Механическую составляющую представляют редуктор и механизм регулировки усилия.

Редуктор планетарного типа осуществляет передачу крутящего момента с вала электродвигателя на главный вал с уменьшением скорости вращения. Редуктор содержит кольцевую и солнечную шестерни, сателлиты и водило.

Возможность управления частотой вращения вала зависит от многочисленности ступеней (сателлитов). Обычно применяются редукторы с 2-3 ступенями.

Регулятор усилия обеспечивает нужную нагрузку на шуруп при разных условиях работы инструмента. Предусматривается до 16 позиций, что оптимизирует закручивание шурупа в материал различной плотности. Механизм снимает нагрузку при полной закрутке шурупа. В механическом подразделе шуруповерта следует особо отметить важную роль подшипников, обеспечивающих плавный ход вращающихся частей.

Необходимый для ремонта инструмент

Ремонт шуруповерта своими силами потребует применения следующих инструментов и приборов:

Подробная схема шуруповерта.

• амперметр;
• омметр;
• тестер;
• милливольтметр;
• плоскогубцы;
• кусачки;
• ключи гаечные и торцевые;
• отвертка;
• долото;
• нож;
• ножницы;
• паяльник;
• изолента.

Отремонтировать инструмент самому удастся только при правильном определении причины возникновения неисправности.

В электрической части шуруповерта наиболее часто возникают следующие неисправности: электродвигатель не запускается при нажатии на кнопочный выключатель; скорость вращения вала не изменяется при любом усилии нажатия на кнопку; не осуществляется реверс при перемещении рычажка; наблюдаются и слышатся треск, щелчки, искрение при эксплуатации аппарата.

Если при нажатии на кнопочный выключатель инструмент никак не реагирует, то придется проверить всю электрическую цепочку пуска двигателя, начиная с самого простого.

Ремонт шуруповертов в этом случае начинается с проверки аккумуляторной батареи, для чего на ее выходе тестером измеряется напряжение.

На корпусе аккумулятора обязательно указывается номинальное значение напряжения, а измеренное значение должно ему соответствовать. Если оно значительно ниже нормы, то возможно 2 пути решения проблемы:

Устройство редуктора планетарного механизма.

1. Батарея разрядилась, т.е. требуется лишь зарядить ее.
2. Поиск негодного элемента. Батарея извлекается из корпуса, и замеряется напряжение на каждом элементе отдельно. Напряжение должно составлять 1,1-1,2 В. Элемент, у которого выходное напряжение заметно ниже нормы, заменяется новым.

При нормальном напряжении на выходе аккумулятора следующий шаг — проверка кнопочного выключателя. С помощью тестера проверяется срабатывание контактов при нажатии кнопки.

В случае, если напряжение на входе выключателя есть, а на выходе при нажатой кнопке оно не обнаруживается, то виноват выключатель. Можно сделать лишь одну попытку ремонта — шлифовальной шкуркой аккуратно зачистить верхние и нижние контакты и снова провести проверку.

Если попытка не удалась, то следует просто заменить выключатель новым (ремонту он не подлежит).

Следующие на очереди проверки — контактные щетки. Они достаточно часто становятся причиной поломки шуруповерта из-за износа и подгорания.

Оценка работоспособности щеток проводится визуальным способом: износ щетки по длине более 40% не допускается, и она подлежит замене. Для этого щетка извлекается из щеткодержателя и заменяется на абсолютно идентичную по размеру.

Иногда причина неисправности кроется в пробое пускового конденсатора, что также наблюдается визуально.

Схема электрических соединений шуруповерта.

Последним элементом проверки электрической схемы является электродвигатель. Он подвергается проверке, если все предыдущие испытания показали полную работоспособность других деталей электрической части.

Ремонт шуруповертов в части электродвигателя считается наиболее сложным.

Сначала якорь двигателя извлекается из его статора, а затем проводится визуальный осмотр контактов коллектора и состояния обмотки.

Механические дефекты, электрическое замыкание и пробой изоляции обнаруживаются по характерному изменению цвета и появлению следов копоти.

Ремонт якоря своими руками не производится: его следует поручить профессионалам или заменить якорь новым.

В случае, если осмотр ничего не выявил, проверяется целостность каждой обмотки по отдельности омметром. Подобным же образом оценивается состояние статора. Ремонт его также проводит только профессионал-перемотчик.

Неисправности регуляторов

Неисправность в виде невозможности регулирования вращения при любом воздействии на кнопку может обусловливаться следующими причинами: дефект пускового выключателя, выход из строя транзистора или износ щеток.

http:

Пригодность пускового выключателя оценивается при помощи тестера по описанной выше методике. Транзистор контролируется осмотром внешнего вида или замером входного и выходного напряжения.

Механические повреждения

Неисправности деталей в системе вращения слышны как странные шумы, в т.ч. в виде скрежета, гудения и т.п.; ощущаются как вибрация главного вала; а также проявляются как прихват инструмента. Для устранения неисправности обычно требуется сперва осмотреть подшипники. Повреждения подшипников якоря приводят к гулу, а прихваты чаще всего возникают из-за дефектов подшипника вала.

http:

Механические неисправности, вибрация, гудение могут стать следствием повреждения деталей редуктора. Возможны следующие дефекты: деформация оси редуктора; повреждение шестеренок; деформация крепления сателлитов на оси и т.д.

Ремонт производится после разборки редуктора, расположенного в пластиковом корпусе (он состоит из 2 частей). Причиной неисправности может стать нарушение центровки сателлитных осей — их надо будет вернуть в свои гнезда.

Значительные деформации деталей редуктора не ремонтируются, а детали заменяются новыми или меняется весь редуктор.

Источник: https://masterinstrumenta.ru/dreli/remont-shurupovyorta-svoimi-rukami.html

Ремонт Редуктора Шуруповерта Своими Руками

Ремонт шуруповерта своими руками

— шуруповерт не врубается; — во время работы слышны посторонние свисты не скрипы; — сильное биение зажимного патрона; — не регулируются обороты; — не переключается реверс; — после отключения кнопки движок продолжает крутиться;

— шуруповерт врубается на толики секунды не подклинивает.

Про устройство шуруповерта читайте по тексту статьи Устройство шуруповерта.

Некие запчасти (движок, редуктор, выключатель не др.) к более пользующимся популярностью моделям, приобретают тут (только брать лучше через интернет-магазин, т.к. в обыкновенном магазине этой сети стоимость для вас больше понравятся выше).

Шуруповерт может не врубаться по трем главным причинам: неисправен аккумулятор (не заряжен), неисправна кнопка включения, изношены щетки мотора по другому сгорел сам якорь (очень изредка).

Аккумулятор. Проверка аккумулятора осуществляется простым измерением на его клеммах постоянного напряжения любым тестером. Выходное напряжение у рабочего заряженного аккумулятора должно соответствовать указанному на корпусе. 12V, 18V и т.д. В противном случае аккумулятор подлежит замене. Ещё может быть неисправным зарядное устройство шуруповерта.

Регулятор оборотов и реверс. Проверка регулятора оборотов шуруповерта производится мультиметром в режиме прозвонки цепей. Надо отметить, если кнопка полностью нажата, в ней замыкаются контакты и напряжение на двигатель (на реверс) подается напрямую, исключая схему регулятора оборотов.

На кнопку приходят два провода от аккумулятора, после неё два провода через контакты реверса подключены к двигателю. У кнопки включения ещё могут быть три провода для подключения регулирующего элемента (полевого транзистора), который вынесен за пределы корпуса.

Для прозвонки щупы присоединяются к входному и одному из проводов двигателя (если есть возможность, к входным контактам реверса) поочередно, далее нажимается кнопка до упора. Прибор показывает наличие или отсутствие контакта, после проводится измерение второго входного провода.

Переводим рычажок реверса и повторяем измерения. При отсутствии контакта кнопка меняется.

Ремонт кнопки шуруповерта своими руками возможен, но только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса.

Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок. При обнаружении потемневших контактов они зачищаются наждачной бумагой.

После сборки проводятся повторные измерения и при положительных результатах (есть контакт), кнопка устанавливается на прежнее место.

Ремонт шуруповерта своими руками пошагово

Ремонт шуруповерта Bort BAB-14 смотреть: Мой канал:

Ремонт редуктора любого шуруповерта.repair of the reducer of any screw gun

РЕМОНТ РЕДУКТОРА ЛЮБОГО ШУРУПОВЕРТА.REPAIR OF THE REDUCER OF ANY SCREW GUN.Проскакивает 1 скорость

Сразу нужно отметить, что если после ремонта кнопки двигатель шуруповерта заработал при полном нажатии на кнопку, а при плавном нажатии регулировка оборотов не происходит, то причину следует искать в схеме регулировки. Большинство ремонтов шуруповерта в этом случае сводится к замене кнопки целиком.

При отсутствии реверса необходимо заменить реверсный переключатель или попытаться его отремонтировать. Для этого вскрываем крышку переключателя и, как в случае с кнопкой, аккуратно её поднимаем.

Проверяем контакты, чистим и собираем. Если контакты обгорели или деформировались, реверс необходимо заменить.

Есть варианты кнопок, у которых реверс собран внутри корпуса кнопки, в этом случае меняется кнопка целиком.

Если при отпускании кнопки двигатель продолжает крутиться, а раньше он не крутился, в этом случае необходимо обратить внимание на регулятор оборотов, а именно на регулирующий транзистор. Следует заменить или кнопку целиком, или отдельно транзистор.

Электродвигатель. Если все вышеперечисленные операции показали исправность элементов, то необходимо проверить состояние щеток двигателя. Для этого двигатель отключается от кнопки, и щупы мультиметра присоединяются к проводам двигателя.

Отсутствие малого сопротивления в цепи указывает на износ щеток, но не следует исключать и поломку якоря (обрыв обмотки), хотя это происходит очень редко. Обычно в таком случае двигатель меняется целиком, но при износе щеток возможно восстановление двигателя шуруповерта самостоятельно.

У некоторых двигателей можно заменить щетки, не разбирая двигатель. У других необходимо отделить заднюю крышку двигателя со щетками от корпуса двигателя.

Для этого необходимо отогнуть вальцовку крышки, но с таким расчетом, чтобы края не обломались, так как их необходимо будет вернуть на место после сборки.

Гибкий провод щеток соединен с держателем при помощи точечной сварки, но провода у новых щеток можно и припаять, но только тугоплавким припоем, например ПОС-60.

Перед сборкой двигателя, щетки отводятся в щеткодержателе хомутиком из тонкой проволоки, крышка устанавливается на место и проволочки вытягиваются, тем самым освобождаются щетки. Далее следует обогнуть края корпуса, чтобы плотно прижать заднюю крышку.

Посторонние свисты и скрипы во время работы шуруповерта могут быть вызваны износом втулок якоря или оторвавшимся магнитом, который соприкасается с якорем.

В первом случае можно продлить срок службы двигателя, если капнуть капельку масла для точных приборов на втулки, а затем включить двигатель, чтобы масло разошлось по самим втулкам.

Этим способом можно только продлить жизнь двигателя, но со временем все равно придется его заменить.

Редуктор.

От долгой работы шуруповерта под большими нагрузками и при боковом нажатии происходит искривление вала редуктора, на который наворачивается патрон, появляется сильное биение при работе шуруповерта.

Также может износиться опорная втулка или подшипник этого вала. Если повреждена только втулка или подшипник, а вал не искривлен, то можно попытаться заменить только изношенные детали.

Может случиться так, что двигатель запускается на доли секунды и резко останавливается. Все указывает на поломку в редукторе, обычно это поломка штифта, на котором крепится сателлит.

Можно попытаться заменить водило или целиком редуктор. Выход из строя редуктора часто происходит из-за изнашивания зубцов шестеренок.

Подробное описание устройства редуктора шуруповерта читайте здесь.

Источник: https://vdiweb.ru/remont-reduktora-shurupoverta-svoimi-rukami/
