Дверь в гаражных воротах своими руками

Как сделать и утеплить гаражную дверь своими руками

Гараж – очень важное помещение не только для автомобиля, но и его владельца. Ремонт гаража обязательно коснётся и дверей помещения. Двери в гараж можно сделать из разных материалов и по различным схемам, но практически любой автовладелец, при наличии небольших навыков, сможет сам установить гаражные двери. Изготовление своими руками сэкономит деньги и поднимет настроение. Главное – во всем детально разобраться.

железные гаражные ворота

Из какого материала лучше сделать дверь в гараж

Двери в гараж – младший брат гаражных ворот. Если ворота предназначены для того, чтобы машина свободно заезжала в помещение, то двери необходимы для свободного перемещения автовладельца. Если человеку необходимо зайти в гараж, то не обязательно открывать все ворота.

Практически все гаражные ворота имеют дополнительную дверь. Материалы для таких дверей разнообразны, и их выбор зависит от личных предпочтений хозяина. Но, в большинстве случаев, люди ориентируются на материал, из которого сделан гараж и его ворота.

Для кирпичного варианта прекрасным решением будут стальные двери или сборные конструкции. Вообще металл занимает первое место среди материалов для ворот гаража. На втором месте – дерево. Кстати, деревянные двери будут лучше смотреться, если гараж также обшит деревом.

Если сравнивать эти два материала, то профнастил, конечно, предпочтительней. Он крепче, легче монтируется, а также безопасен в плане возгорания. Гарантия на профнастил может выдаваться до 20 лет. Основным преимуществом дерева является его недорогая цена, а также аккуратный внешний вид. Из отрицательных моментов отметим недолговечность и пожароопасность. Поэтому большинство автовладельцев выбирают металлические двери для гаража.

деревянная дверь отдельно от ворот

Виды дверей для гаража

Кроме материала необходимо определиться и с видом дверей и ворот для гаража. В большинстве случаев, при выборе типа дверей, владелец ориентируется на наличие свободного пространства возле гаража, а также внутри него. Существует несколько типов гаражных ворот:

1. Распашные. Требуют пространства возле гаража. При этом стоят дешево, сделать самим легко. Это самый распространенный и наиболее древний вид дверей. Ворота распашного типа используются и в гаражах, и при входе во двор.
2. Подъемные двери в гараж. Такой механизм при открытии просто поднимается к потолку. Места вокруг гаража и внутри не требуется. Кроме прочих достоинств, имеют эстетичный внешний вид. Гаражные ворота подъемные с дверями имеют ряд преимуществ перед остальными видами ворот. Механизм используется шарнирно-рычажный.
3. Секционные ворота. Вся конструкция представляет собой некоторое количество секций, которые при открывании складываются гармошкой. Такой вид дверей отлично экономит место, а также надежно закрывается. В основе лежит пружинный механизм.
4. Откатные ворота. Для такого вида ворот требуется дополнительное пространство, поскольку они сдвигаются в сторону, ширина стен должна быть соответствующей.
5. Роллетные. Двери, при открывании, полностью убираются в специальную коробку, которая размещена над ними.

Практически все виды ворот можно открывать двумя способами: вручную или при помощи пульта – автоматически. Последний вариант очень удобен, и пользуется популярностью среди автовладельцев.

типы гаражных ворот

Инструкция по установке двери

Проще всего изготовить двери в гараж своими руками, если они распашного типа. Для этого не понадобится сложных девайсов. Пригодятся следующие инструменты:

1. Болгарка.
2. Сварочный аппарат.
3. Рулетка.
4. Угольник.
5. Строительный уровень.
6. Шарниры.
7. Металлический уголок.
8. Слесарные уголки.
9. Шуруповерт.
10. Утеплитель.
11. Монтажная пена.
12. Петли.
13. Сталь толщиной до 5 мм.

В первую очередь следует сделать чертеж. На нем должны быть нанесены размеры створок ваших ворот.

Важно! Если створки разного размера, это обязательно указывается в чертеже.

Затем приступаем к изготовлению рамы для ворот. Этот процесс необходимо производить на ровной площади, чтобы можно было свободно разметить размеры, а также закрепить углы при помощи угольника. Потом раму надо сварить и отшлифовать все швы.

На втором этапе изготавливается каркас для створок, который должен быть меньше, чем сама рама. Все углы при креплении должны быть прямыми. Только после этого каркас можно сварить.

скрытая петля

Затем изготавливаем створки из двух полотен. Каждое из них по размеру должно быть выше, чем проем в гараже, на 3 см. По ширине полотна должны различаться относительно гаражного проема. Один лист уже на 2 см, второй – еще больше. Затем нужно приварить листы таким образом, чтобы они и сверху, и снизу имели запас по паре см. Приварить петли.

Установка петель является очень ответственным моментом, поскольку важно правильно распределить нагрузку на будущие ворота. При установке гаражных ворот необходимо использовать отвес.

Завершающим шагом становится покраска ворот. Это необходимо сделать не для красоты, а для защиты от ржавчины и других разрушительных явлений. Лучшим вариантом для покраски будет акриловая краска. Важно обращать внимание на мелкие детали и швы. Их необходимо прокрашивать тщательней. Перед нанесением краски нужно зачистить поверхность наждачкой.

Только после всех манипуляций смело ставьте замок на свои двери. Замки бывают нескольких видов. Тяжелее всего устанавливается врезной замок, а навесной является самым распространенным вариантом.

замок

Как утеплить дверь в гараж своими руками

Как утеплить двери в гараже? Вопрос актуальный для тех, у кого есть отопление в самом гараже. Поскольку утеплять неотапливаемое помещение нет смысла.

Чаще всего для утепления используется пенопласт. Это наиболее качественный и недорогой материал для утепления дверей гаража. Для утепления своими руками есть алгоритм действий:

1. Разметить места, где будут располагаться блоки пенопласта.
2. Разрезать пенопласт согласно размерам.
3. Установить на жидкие гвозди деревянные рейки.
4. Заполнить все пенопластом.
5. При помощи монтажной пены залить щели между воротами и утеплителем.
6. Клей и пена должны высохнуть, после чего вырезается по размеру фанера, пропитывается специальным составом и крепится к створкам.

Важно! Если уплотнитель прикрепить неаккуратно, то со временем будет образовываться конденсат, который негативно сказывается на качестве конструкции. Кроме пенопласта, можно использовать минвату, а также пенополиуретан и экструдированный пенопласт.

Отдельно нужно сказать о двери из дома в гараж. Она находится не на воротах, а соединяет гараж с домом. Это очень удобно. Важно понимать, что такая дверь должна быть не только красивой, но и безопасной.

утепление пинопластом

В заключение

Гаражные ворота можно подбирать на любой вкус и кошелек. Самое главное – понимать, что они должны быть безопасны, служить долго, легко открываться, при этом, не занимая много места.

Чтобы не тратить деньги на специалистов, вполне можно самому, при помощи нехитрых инструментов и собственного чертежа, изготовить и

повесить такие ворота. А в конце просто врезать надежный замок и покрасить конструкцию.

Вот и готов дом для вашего железного коня. Если хотите установить более сложную модель с автоматическим управлением, тогда придется обращаться к мастерам.

vseogarage.ru

Гаражные двери своими руками — супер идеи за копейки!

Вам не нравится унылый вид вашей гаражной двери? Да, быть может, это не то, что домовладельцы стремятся улучшить в первую очередь, но нам кажется, что это будет совсем не лишним. Тем более что это можно сделать за копейки.

И мы расскажем, как это сделать.

Двери в гараж

Маленькие и аккуратные окошечки способны украсить неприметную и совершенно обычную дверь гаража, добавить ей оригинальности. И, кстати говоря, подойдет это решение не только для гаражной двери. Чуть ниже будет видео, в котором наш умелец подробно расскажет, как это сделать.

Это проще простого. Чтобы приступить к делу, вам понадобятся: карандаш, узкая клейкая лента, рулетка и виниловые наклейки черного цвета.

Дальше всё до банальности просто. Вам нужно отмерить одинаковые прямоугольники и отметить карандашом контуры. Клейкую ленту приклейте на дверь по этому контуру в виде крестика, чтобы прямоугольники получились ровными и такого размера, как ваши наклейки. Размер этих «окон» будет зависеть от того, какая именно у вас дверь.

После приклейте наклейки по контуру ленты, уберите ленту и ваши «окна» готовы. Они выглядят практически как настоящие и прекрасно смотрятся.

В этом видео вы можете посмотреть, как переделать свою гаражную дверь с помощью пары наклеек.

Такая переделка подойдет как для наружных, так и для межкомнатных дверей. А еще так можно украсить стены дома и даже добавить парочку необычных деталей в интерьер. Вот вам несколько необычных идей.

7 ИЗЯЩНЫХ РЕШЕНИЙ

1. А если добавить еще пару деталей? Да, ручки тоже наклеены.



2. На деревянной двери тоже выглядит отлично!



3. Соседи даже не заметят разницы.
4. А так можно украсить свободную стену во дворе.



5. А если заменить наклейки зеркалами?



6. Кто сказал, что можно использовать только черные наклейки?
7. Уютненько.


И это только малая доля идей. Фантазируйте, экспериментируйте, удивляйте! Своими руками и воображением можно создать поразительные вещи.

источник

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

avtotema.mediasalt.ru

Как сделать дверь в гараж своими руками

Распашные двери для гаража

Самодельные гаражные двери получили широкое распространение среди автолюбителей. Для многих народных умельцев изготовить ворота в гараж не только уменьшает расход денежных средств, но и доставляет удовольствие, хотя это не так и просто.

Статья предлагает познакомиться, как правильно сделать гаражные двери своими руками.

Какие существуют типы гаражных ворот

Перед тем как сделать двери для гаража своими руками, стоит определиться какой тип их лучше выбрать.

Они могут быть:

• Распашные. Это самый давний, удобный и простой тип ворот, состоит из двух створок полотна, к тому же цена такой конструкции самая приемлемая для всех автолюбителей. Самостоятельно изготовить их легче всего.
• Двери гаражные подъемные. В этом случае полотно ворот при открывании поднимается вертикально к потолку. Основу конструкции составляет шарнирно-рычажный механизм. Устройство обладает практичностью и удобством, не занимает в открытом положении место перед гаражом и внутри него.
• Секционные. Конструкция полотна состоит из секций. При открывании с помощью специального пружинного механизма и встроенной системы профилей они, поднимаясь к потолку, преломляются. Главным преимуществом таких ворот является экономия пространства и хорошая герметичность.
• Откатные. Открываются они так же, как двери шкафа-купе — сдвигаются в сторону.
• Роллетные. Пластины полотна размещаются в специальном коробе, расположенном под потолком.

Какие требования предъявляются к гаражным воротам

Совет: Создавая конструкцию гаражных ворот, следует знать, что они должны отвечать требованиям, обеспечивающим их качество.

К ним относятся:

• Обеспечение свободного, беспрепятственного выезда и въезда автомобиля. Размеры ворот должны соответствовать габаритам въезжающего в гараж автотранспорта.
• С обеих сторон автомобиля и до стоек ворот необходимо предусмотреть расстояние не менее 30 сантиметров.

Совет: При строительстве гаража для небольшого автомобиля следует предусмотреть величину ворот заведомо больше, на случай приобретения в будущем транспорта других габаритов, например, внедорожника.

• Оптимальная высота ворот для легковых авто составляет два метра.
• Обычно размеры проема гаража равны 2, 4 x 2,1 метра.
• Стойкость и прочность от непредвиденного взлома. Для этих целей лучше использовать для изготовления полотен ворот, оцинкованный стальной лист не менее двух миллиметров толщиной.
• Для запоров берутся накладные замки, предназначенные для внешних навесов, используются бронированные накладки, которые применяются для внутренних замков.
• Обеспечение защиты от пагубного воздействия вредных факторов окружающей среды. Защита от ветра, осадков осуществляется надежным креплением гаражных ворот. Для этого используются вертикальные запоры, способные предотвращать перекос ворот.

Как изготовить гаражные ворота

Двери гаражные своими руками

Основными составляющими распашных ворот являются:

• Металлическая рама – позиция 1.
• Обшивка – 2.
• Стойка, для фиксации панелей – 3.
• Шарниры – 4.

Для того, чтобы изготовить дверь для гаража, материал и инструмент понадобится такой:

• Труба профильная для рамы ворот, каркаса створок и ребер жесткости для полотен.
• Металлический уголок.
• Шарниры.
• Сталь листовая, толщиной от двух до пяти миллиметров.
• Аппарат для сварки.
• Электроды.
• Болгарка.
• Шлифовальные круги.
• Рулетка.
• Слесарные большие угольники.
• Уровень.
• Электродрель.
• Шуруповерт, с набором саморезов.
• Утеплитель.
• Фанера.
• Грунтовка.
• Краска для наружных работ.
• Валики и кисти.
• Пена монтажная.

Размеры гаражных ворот выбираются исходя из габаритов автомобиля, который будет храниться в гараже. После приобретения всех необходимых материалов, можно приступать к изготовлению ворот.

Как сделать каркас

Совет: Изготовление ворот для гаража начинается с выбора ровной площадки. Для этих целей используются, при их наличии, фундаменты гаража или дома. Если их нет, достаточно изготовить аналоги столбиков для фундамента, выбрав расстояние между ними по размерам будущей рамы.

Далее инструкция предлагает такой порядок работы:

• Выравнивается место работы.
• Замеряются четыре профильных трубы сечением 40х60, нужных размеров.
• По углам элементы соединяются между собой.
• Рама сваривается по углам.
• Проверяются диагонали каркаса. Они должны быть одинаковыми.

Совет: При сварке следует постоянно контролировать горизонтальный уровень и диагонали. При отклонении размеров исправить их после сварки будет очень сложно, придется разбирать конструкцию.

• После качественных сварных швов они аккуратно зачищаются.
• Монтируются опорные площадки, на которые будет крепиться рама к стене гаража. Для этого берутся металлические пластины. В случае если рама соединяться со стеной будет анкерными болтами, следует сделать отверстия для них.
• Раму для ворот можно изготовить используя металлические уголки 75х10. В этом случае концы труб свариваются под углом 45 градусов, направление угла — внутрь проема.

Пример сборки каркаса показан на фото.

Сборка каркаса ворот

Все остальные операции аналогичные с профильной трубой.

Изготовление створок для ворот

Совет: Перед тем как приступить к сборке каркаса для створок, необходимо определиться, чем они будут обшиваться: профлистом, металлическим листом, деревом. От этого зависит установка ребер жесткости внутри конструкции.

Каркас для дверцы распашных ворот легче всего изготавливать из профильной трубы 20х40, толщина стенки берется минимум два миллиметра. Это достаточно прочный на изгиб материал, с ним удобно работать, он имеет эстетический вид.

Для свободного открывания и закрывания створок ворот, чтобы они не задевались за каркас, необходимо обеспечить между ними зазор пять миллиметров.

В этом случае замеряются внутренние размеры каркаса: его высота и ширина, от высоты вычитаются 10 миллиметров. А от размера боковин вычитаются еще 80 миллиметров, что составляет толщину двух труб сечением 20х40.

Далее:

• Сваривается рамка каркаса, с постоянным контролем всех размеров.
• Примеряется конструкция к раме ворот, чтобы соблюдался зазор пять миллиметров.
• Устанавливаются элементы жесткости устройства. Их размеры определяются по месту монтажа.
• Если створки будут обшиваться профильным листом или деревом, на каркас можно приварить петли, и затем обшивать готовые ворота.
• Металлический лист целесообразнее и удобнее приварить сразу к каркасу створок.

В этом случае, вырезанный по размерам лист, прикладывается к конструкции, выравнивается и «прихватывается» сваркой в центре. Затем прерывистым швом, через 20- 30 сантиметров, прихватываются точки по направлению от центра к краю. Это предотвратит деформацию и прогиб листа от нагрева сваркой.

• Все сварные швы зачищаются болгаркой.

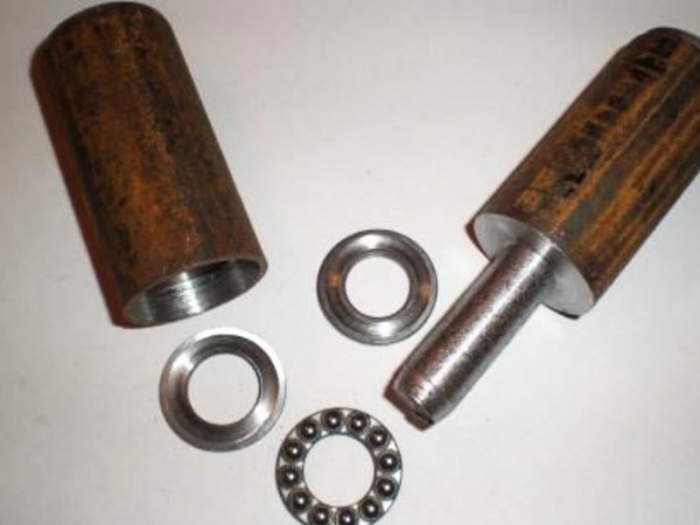

Устанавливаются шарниры или навесы для гаражных ворот. Они могут быть покупными или изготовленными самостоятельно.

В состав шарнира входят:

• Втулка, приваривается к каркасу ворот.
• Штырь, приваривается к створкам ворот.

На каждую половинку ворот ставятся по два шарнира.

Готовые шарниры для створок на гаражные ворота

• После изготовления ворот их следует сначала прогрунтовать в два слоя, а затем покрасить эмалью, стойко выдерживающей перепады температур.
• Устанавливается замок.

Как утеплить двери в гараже

Роль двери для гаража не только в предохранении его от постороннего проникновения, но и создания комфорта для автолюбителя при проведении ремонта своей машины, при ненастной погоде. Поэтому металлические ворота в гараже стоит утеплять.

Для этого можно использовать пенопласт или другие более современные материалы.

Порядок проведения работ заключается в следующем:

• Производится разметка.
• С помощью ножа вырезаются куски требуемых размеров.
• С помощью установки деревянных реек, желательно между металлом и пенопластом оставить некоторое расстояние. Крепятся к металлу они жидкими гвоздями.
• Пространство заполняется утеплителем.
• Монтажной пеной заполняются промежутки, между утеплителем.
• Оставшиеся на ребрах жесткости мостики холода, закрываются фольгированным утеплителем, приклеивается он жидкими гвоздями.
• Утеплителем покрывается вся поверхность дверей.
• Монтажная пена и клей остаются для полного высыхания.
• Вырезается по размерам фанера, пропитывается специальным составом, чтобы придать стойкость от гниения.
• После высыхание фанера крепится саморезами к створкам и ребрам жесткости.

Как монтируется самодельная гаражная дверь, лучше подскажет видео.

На нашем ресурсе Вы можете узнать о том, как утеплить ворота гаража.

1pogarazham.ru

Схема сборки и чертежи +Фото и Видео

Как сделать деревянные ворота в гараж своими руками? Многие мужчины, которые являются владельцами частного дома, уделяет достаточно внимания тому, как обустроить дом изнутри, а также придомовую территорию и обеспечить защиту. Такие люди склоняются к тому, что самое лучшее – это сделанное своими руками.

Одной из вещей, которые тоже можно не покупать, а сделать самому, являются деревянные ворота для гаража.

Это самый простой вариант вместо того, чтобы покупать такую конструкцию за баснословные суммы.

Общие сведения о дереве

Дерево – идеальный материал в плане стоимости, который замечательно поддается обработке и при надлежащем уходе прослужить очень долго.

Основными преимуществами являются:

• Высокая популярность и низкая себестоимость материала. Купить деревянные брусья и доски определенного размера вы сможете на строительном рынке или же в специализированном магазине. По сравнению с другими материалами, которые используют для изготовления ворот, цена на дерево вас удивит в приятном смысле.
• Удобство обработки. Вы без проблем сможете даже своими руками подготовить дерево для будущих ворот лучшим образом. В отличие от металла, дерево всегда можно подкорректировать даже простыми инструментами для обработки древесины, которые есть у каждого домашнего мастера. А вот для обработки изделий из металла используют более серьезные электрические приборы и инструменты, например, шлифовальную машинку или электроножовку.
• Практичность и надежность. При надлежащем уходе деревянные гаражные ворота прослужат вам долго. Оно, в отличие от металла, не будет ржаветь, но все же может износиться спустя какой-то промежуток времени. По этой причине вам нужно будет иногда обрабатывать изделие определенными жидкостями для укрепления, а также иногда подкрашивать в нужных местах. С практической точки зрения при повреждении какой-то стороны полотна вы сможете заменить его другими досками, и не менять всю конструкцию целиком.

В зависимости от того, какие у вас предпочтения, вы можете сделать ворота для гаража своими руками любого вида. Это могут быть откатные ворота из древесины, а может быть модель, оснащенная подъемным механизмом – все зависит от вашей фантазии, умений и желания!

Обратите внимание, что универсальным вариантом считают именно распашные ворота. Это настолько простая деревянная конструкция, что ее сможет сделать даже тот человек, который не имеет  лишь базовые навыки в строительстве.

Главное, чтобы при работе в одиночку вы обращали внимание на все нюансы, например, провести точные замеры и должным образом подготовить весь необходимый материал.

Деревянные ворота своими руками

Подготовка инструментов и материалов к работе

Перед тем, как начать подготавливать все нужные инструменты и материалы, следует составить чертеж ваших ворот и провести замеры мест, где вы будете их устанавливать. Когда вы пройдете эти две важнейшие стадии планирования, вы сами поймете, как сделать ворота для гаража своими руками, и не будете прибегать к помощи профессиональных работников.

Если вы хотите сделать воротами сами, то нужно измерить входной проем, а если такие же ворота вы захотите установить еще  и во дворе, следует определить точную длину между проймами в заборе. А теперь можно начать создавать эскиз. Для удобства рекомендуем использовать стандартный рисунок, который будет понятным для вас.

Исходя из найденного изображения, вы сможете проставить все данные измерения на нем. При создании такого эскиза вам будет проще сориентироваться и купить необходимое количество элементов.

Для изготовления деревянных ворот для гаража вам потребуются следующие материалы и приспособления:

• Доски деревянные, толщина которых равно 2,5 см , а ширина 10 см.
• Деревянные брусочки в диаметре не меньше 5*5 см, можно использовать металлические трубы или профили с диаметром в 5 см.
• Ножовка по дереву.
• Металлические петли.
• Ряд измерительных приборов – рулетка, строительный уровень и уголок, метр.
• Ножовка по металлу (можно заменить электрическим лобзиком).
• Механическая или электрическая дрель и набор сверл.
• Стамеска.
• Рубанок.
• Нагели и саморезы.
• Шуруповерт.
• Бумага для шлифовки.
• Грунтовка.
• Анкера или дюбеля.
• Сварочный аппарат (при необходимости).
• Кисти.
• Лак для дерева/масляная краска.

При изготовлении помимо гаражных деревянных ворот еще и дворовых вы должны предусмотреть наличии специальных опорных столбов. Но если у вас таковых не имеется, можно сделать их своими руками. Для этого используйте две металлических трубы или дубовые бруски с диаметром в 15 см.

Их нужно обрезать до определенной длины, а далее выкопать две ямки на выделенном для них месте, и придерживаясь нужного расстояния, причем глубина должна быть примерно 1 м, а диаметр больше 15 см, чем исходное сечение стоек. Здесь работает правило «чем глубже опоры, тем более устойчивая и прочная конструкция будет на выходе». Чтобы обеспечить максимальную прочность, на дно углубления нужно засыпать еще и немного щебня, а после утрамбовать дно.

Совет: если вы пользуетесь деревянными балками, вам следует позаботиться о предотвращении процесса гниения. Для этого следует обработать ту часть, которая будет находиться под землей, специальной битумной мастикой (можно использовать жидкую смолу).

После того, как опоры будут установлены, вертикаль следует зафиксировать по уровню и засыпать щебнем яму. В идеале можно еще и забетонировать ее цементным раствором. Для надежности воспользуйтесь кирпичами, чтобы обложить опору и сделать ее прочнее и красивее.

Чертежи деревянных ворот

Изготовление ворот

Когда вы окончите подготовку материалов и элементов, можно начать делать сами ворота. Так как вы приняли решение сделать деревянные ворота для гаража, раму нужно будет собирать своими руками. Для этого вы используете замеры входного проема, обрежете деревянные бруски до нужного размера и разложите на идеально ровной поверхности, чтобы у вас получился прямоугольник или квадрат.

Далее нужно проверить ровность диагоналей и укрепить углы саморезами и металлическими уголками. В роли рамы можно использовать еще и угловатые профили или металлические трубы, но для закрепления вам в этом случае потребуется сварочный аппарат. Готовую раму нужно закрепить в проеме при помощи анкеров или больших дюбелей.

1. Теперь сделаем своими руками каркас для будущих створок. Для этого нужно распилить деревянные балки на несколько частей нужных размеров, поверхность обработать рубанком и разложит в соответствии чертежу. Следует учесть, что лицевая сторона ворот должна выступать за каркасный предел примерно на 15 см. Чтобы защитить их от внешней среды и ее негативного воздействия, детали покрываем антисептической жидкостью.
2. Теперь нужно проверить, чтобы все диагонали были равны, места стыков закрепить саморезами или сделать отверстия при помощи электродрели и вставить туда нагели, которые сделают изделие прочным и долговечным. Далее в центре полученной конструкции устанавливаем поперечные балки, которые в идеале должны быть размещены накрест. На кончиках брусьев делаем укосы в 45 градусов. На концах детали нужно закрепить саморезами.
3. Теперь полученные створки можно установить на каркас. Деревянные ворота для гаража на металлическом каркасе сделать несложно, нужно лишь проделать те же действия, что и с брусьями и дерева, но в качестве крепления в этот раз используйте сварку.
4. Четвертый этап – подготовка и обработка обшивочных элементов для лицевой стороны наших створок. Требуется взять достаточное количество досок и подрезать их при помощи электролобзика до нужного размера. В идеале нужно использовать детали, выполненные из сосны, так как она обладает малым весом и отлично защищена от негативного влияния окружающей среды. Доски нужно вплотную расположить друг к  другу и укрепит места соприкосновения саморезов с каркасом. По окончанию следует подрезать неровности и отшлифовать поверхность плотной наждачкой.
5. Когда ворота практически готовы, остается лишь установить металлические петли. Чтобы прикрепить их на гаражные ворота из дерева, следует приварить их к особым местам рамы, но для дворовых ворот их крепят на столбы. Теперь возьмите створки и можете посадить ворота на петли.
6. В конце, вам понадобиться  собственноручно прогрунтовать поверхность ворот полностью и использованием защитной жидкости , а после окрасить. Если вы не хотите пользоваться краской, для придания интересного оттенка можно использовать морилку. Когда она высохнет, ворота покрываем лаком для дерева в несколько слоев. Чтобы украсить свое творение, используйте кованные детали необычного вида – их можно прикрепить на лицевую часть.
7. Далее на уже готовые вороты крепим ручки, засовы и замки. В роли засова можно использовать стержни из металла, который будут фиксировать створки. В земле нужно будет вырыть желобки для закрепления.

Обратите внимание, что на основание этой статьи вы без труда сможете сделать ворота для гаража своими руками. Главное, чтобы все замеры были точными, вы делали все в четкой последовательности, использовали качественные материалы и ухаживали за творением рук своих.

Итоги

Уход за деревом – это очень важно, поэтому не ленитесь время от времени прокрашивать застарелые места, а если будут скрипеть петли, смазывайте их солидолом.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

120 фото простых и сложных конструкций для постройки

Гараж — это главное хранилище для автомобиля, которое должно иметь повышенный уровень безопасности. Для того, чтобы автомобиль и все имущество, находящееся в нем оставались в сохранности, необходимы системы безопасности. Самая первая и главная преграда на пути взломщиков — это ворота гаража.

Ворота в гараже делаются по-различным технологиям и на предприятиях в последнее время стали выпускаться все более улучшенные конструкции.

Однако на хорошую защиту своего имущества средств не всегда бывает достаточно. А покупать что-нибудь подешевле не хочется из-за низкого уровня сохранности.

Решение данной проблемы очень простое и находится буквально на поверхности — сделать ворота можно самостоятельно. На фото ворот в гараж, сделанных своими руками легко заметить, что самая стандартная конструкция — это распашные навесные ворота.

В нашем материале мы расскажем вам, насколько просто будет изготовить подобную конструкцию.

Содержимое обзора

Ворота распашные

Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.

Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:

Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.

Для того, чтобы в гараже было всегда тепло и авто не перемерзало — ворота распашные утепляют. Никакие механизмы и особенности открытия не помешают дополнительно уложить слой утеплителя на створки.

О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.

Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.

Обратите внимание!

При желании вы можете соорудить конструкцию таким образом, чтобы ворота открывались и наружу и внутрь гаража.

Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.

Кроме положительных качеств есть и недостаток у распашных ворот — для того, чтобы их открывать потребуется определенное количество места. При наружном распахивании это должно быть место снаружи гаража, при внутреннем — в самом гараже.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Обратите внимание!

• Оригинальное внешнее исполнение секций ворот.
• Удобный способ открывания и закрывания.
• При открывании места такими воротами практически не занимается.
• Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
• Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Как сделать распашные ворота

Изготовление распашных ворот — самой простой технологии для гаража, будет состоять из нескольких этапов. Первым делом необходимо будет подготовить все инструменты и материалы.

В качестве материалов можно взять детали уже б/у из металлолома, или же купить новые. Потребуется металлический профиль, из которого собирается рама-коробка ворот и листы металла поплотнее для самой крышки.

Сначала потребуется изготовить отдельно створки ворот из листов металла и неширокого прямоугольного профиля. Далее делается рама в виде П-образного коробка для удерживания и открывания створок.

После того, как короб готов, его устанавливают и крепят к проему гаража посредством металлического уголка и сварки. Устанавливаются петли на короб и вторая их часть на створки, так же подумайте о запорном механизме.

Обратите внимание!

Остается только навесить створки на основание. Подъемные ворота в гараж своими руками будет сделать сложнее.

Фото ворот в гараж своими руками

Пожалуйста, сделайте репост

svoimirukami.guru

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м³.

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

postroika.biz

Как изготовить металлическую дверь на гараж: рассмотрим подробно

Гаражные двери металлические

Гаражные двери металлические применяются в каждом строении. Изготовление гаражных металлических дверей процесс не сложный, здесь надо просто правильно снять размеры и сделать правильную геометрическую форму конструкции.

В этой работе, впрочем, как и в любой другой, есть свои особенности. В данной статье мы и расскажем, как изготовить металлическую дверь на гараж, при этом сделать все правильно.

Металлическая дверь

Двери металлические для гаража являются не только привлекательными и оригинальными, но еще и надежными, практичными, безопасными. Желая приобрести или сделать их для гаража, вы будете уверены, что они защитят помещение от проникновения.

И если их еще и утеплить, тогда не пропустят холодный воздух.

Подготовка инструмента и места ведения работ

Металлические гаражные двери делаются по определенным правилам и их стоит выполнять. Давайте рассмотрим изготовление металлических гаражных дверей согласно технологии выполнения работ.

В первую очередь это касается инструмента и материала, без этого сделать качественно работу своими руками не получится.

• Конечно же, все зависит от сложности конструкции двери, которую вы пожелаете изготовить, это касается и того утеплителя, который будет использован для этого. Сегодня в продаже можно найти такие утеплители, как пенопласт и минеральную вату, ведь они отличаются неповторимыми характеристиками и преимуществами.
• В вопросе работы важное место занимает место для ведения робот. Для этого лучше всего подойдет стол для сварки. Он мало у кого есть и поэтому можно положить на ровный участок земли два швеллера, длинна которого должна быть чуть меньше от самой двери.
• Так же вам понадобится и сварка. Можно применить и на 220 Вольт. Но так же прекрасно подойдет и полуавтомат
• Подготовьте и болгарку с отрезным и зачистным кругом.
• Так же обязательно должен быть отвес и строительный уровень. И для проверки диагоналей капроновая нить.
• Металлические двери на гараж надо будет красить и наносить грунтовку. Так же стазу надо будет приобрести и растворитель, про помощи которого вы сможете сделать обезжиривание поверхности.

Правила изготовления металлической двери

Изготовление металлических дверей гаражных лучше всего начинать в просмотра фото и видео по этой теме. Надо выбрать не просто нужную конструкцию, но и подобрать отделку.

Ведь и цена материала может быть довольно разная и вы должны знать, на что рассчитывать.

Как только, вы пожелаете изготовить металлическую дверь, вы должны обязательно следовать некоторым особенностям и нюансам, которые позволят сделать все правильно:

• Внимательно измерьте ширину и высоту проема, начиная нарезать из профтрубы заготовки, они будут нужны для коробки, при этом не забывайте о технологических зазорах.
• Чтобы в будущем не приходилось заглушать торцы трубы, вы должны соединить детали коробки, срезы нужно прихватить сваркой, убеждаясь тем самым, что коробка будет обладать правильной формой. Для этого берем капроновую нить и проверяем диагонали, они должны совпадать, это у нас определит правильность геометрической формы.
• К коробке нужно приварить металлические пластины, вы должны знать, через них, она и крепится к стене.
• Теперь можно начинать снимать внутренние размеры с готовой коробки, соблюдая при этом ту же, технологию, а значит, проблем возникать не должно.

Внимание: Нужно обязательно стараться выполнять каждый этап работы аккуратно и внимательно, только тогда все получится правильно. Ведь если вы не выдержите размера, конструкция в сборе не будет выполнять своих функций.

• После изготовления коробки и рамки полотна все сразу примеряем. Смотрим, чтобы полотно свободно входило в коробку.

Делаем полотно из профиля

• Снимаем раму полотна и кладем на лист металла. Очерчиваем по контуру и после этого вырезаем. Для этого применяем болгарку с отрезным кругом. Обязательно не забываем снять фаску по кромке листа.
• Прихватываем лист к раме двери.
• После этого надо прикрепит завесы. К ним сразу крепим и дверь. После этого ставим на место установки. Проверяем правильность работы. Все регулировки коробки делаются клиньями. Если все работает правильно, тогда снимаем и уже полностью провариваем конструкцию в сборе. Именно в сборе. Тогда мы будет видеть, если ее поведет во время сварки.
• Теперь надо все наплывы от сварки зачистить при помощи болгарки.

Делаем зачистку сварки

Проводим утепление

Как только дверь будет изготовлена, ее обязательно нужно утеплить (см. Как утеплить ворота гаража своими руками по всем правилам), при этом вы должны стараться выполнять такую работу тщательным образом, ведь только в этом случае, результат сможет доставить вам отличное настроение.

Наполняем полотно утеплителем

Итак:

• Ведь наверняка вы желаете, чтобы дверь получилась теплой, при этом не пропускала в дом те или иные звуки, запахи, а значит, утеплять ее нужно обязательно. Лучшим утеплительным материалом является – пенопласт, можно приобрести и ленточный утеплитель, его принято клеить по периметру двери.
• Пенопласт должен быть нарезан по размеру, после чего можно вкладывать его между ребрами жесткости. Для качественного соединения при этом стоит применить клей.
• Стараемся чтобы листы пенопласта плотно прилегали друг к другу. Поле его крепления надо стыки запенить строительной пеной.
• После этого опять кладем дверь на лист металла и очерчиваем по контуру. Вырезаем и производим сварку конструкции.

Установка замка

Изготовление металлических гаражных дверей предусматривает и установку замка (см. Гаражные реечные замки: особенности конструкции). Конечно, это не менее важный этап работы, а значит, постарайтесь произвести установка замка правильно и качественно, так вы сможете получить достойный результат, который доставит вам отличное настроение.

Итак:

• Для установки замка, в уголке дверной рамы, вы должны будете сделать вырез, при этом его размер должен оставаться таким, чтобы в него замок мог входить без зазора, так как это наиболее важный момент.
• Как только замок будет установлен, нужно отметить места и просверлить крепежные отверстия, нужны и отверстия для ручки и ключа.
• Делаем полную установку.

Установка дверей

Чтобы правильно установить дверную коробку в проем, вы должны попросить помощи у друзей. Короба по вертикали и горизонтали должна быть установлена правильно, лучше всего использовать во время этой работы уровень.

• Как только монтаж коробки будет завершен, можно начинать навешивать дверное полотно, здесь нужно все перепроверить, вы должны точно понять, что все запорные механизмы работают правильно.
• После установки лучше всего утеплить место установки. Для этого просто можно взять обрезки утеплителя и заполнить им расстояние между коробкой и стеной.
• После утепление проем просто штукатурится по обеим сторонам.

Внешняя отделка двери

Гаражные металлические двери часто выходят во двор, поэтому надо их красиво отделать. Конечно, у каждого человека различные вкусы, и каждый выбирает тот вариант внешнего декора, который ему нравится, при этом учитываются и эксплуатационные особенности двери, и конечно же, финансовое положение.

Для внешнего декора можно использовать различные материалы, например, плита МДФ или отделка кожей, и т.д. В любом случае, вы сами должны подобрать такую внешнюю отделку двери, которая прекрасно подойдет вам.

• Если вам все равно, как она будет выглядеть. Тогда плоскость просто покрывается грунтом и потом красится. Только не забывайте перед эти обезжирить поверхность.
• Как только дверь будет установлена, нужно выполнить работы, связанные с отделкой, вы должны произвести заделку откосов внутри помещения, тем самым красиво и оригинально облагораживая проем снаружи.
• Помните, что проведенные отделочные работы влияют не только на красоту, но также они способны обеспечить шумоизоляцию, теплоизоляцию, поэтому учитывайте это обязательно.
• Все щели между дверной коробкой и стеной, обязательно нужно тщательным образом, заделать, тем самым можно обезопасить дом от проникновения внешнего шума, сквозняков.
• Откосы при желании, вы можете заделать гипсокартоном, или же, красиво обшить декоративными панелями, здесь все зависит от вас.

Теперь вы знаете, что изготовить своими руками металлическую дверь, и красиво ее украсить, не так тяжело, как кажется, а значит, при желании вы сможете сделать это с особой легкостью и без проблем. Так что, решайте, как поступить вам. Инструкция вам поможет ничего не упустить.

1pogarazham.ru

Самодельные гаражные двери получили широкое распространение среди автолюбителей. Для многих народных умельцев изготовить ворота в гараж не только уменьшает расход денежных средств, но и доставляет удовольствие, хотя это не так и просто.

Статья предлагает познакомиться, как правильно сделать гаражные двери своими руками.

Какие существуют типы гаражных ворот

Перед тем как сделать двери для гаража своими руками, стоит определиться какой тип их лучше выбрать.

Они могут быть:

• Распашные. Это самый давний, удобный и простой тип ворот, состоит из двух створок полотна, к тому же цена такой конструкции самая приемлемая для всех автолюбителей. Самостоятельно изготовить их легче всего.
• Двери гаражные подъемные. В этом случае полотно ворот при открывании поднимается вертикально к потолку. Основу конструкции составляет шарнирно-рычажный механизм. Устройство обладает практичностью и удобством, не занимает в открытом положении место перед гаражом и внутри него.
• Секционные. Конструкция полотна состоит из секций. При открывании с помощью специального пружинного механизма и встроенной системы профилей они, поднимаясь к потолку, преломляются. Главным преимуществом таких ворот является экономия пространства и хорошая герметичность.
• Откатные. Открываются они так же, как двери шкафа-купе — сдвигаются в сторону.
• Роллетные. Пластины полотна размещаются в специальном коробе, расположенном под потолком.

Какие требования предъявляются к гаражным воротам

Совет: Создавая конструкцию гаражных ворот, следует знать, что они должны отвечать требованиям, обеспечивающим их качество.

К ним относятся:

• Обеспечение свободного, беспрепятственного выезда и въезда автомобиля. Размеры ворот должны соответствовать габаритам въезжающего в гараж автотранспорта.
• С обеих сторон автомобиля и до стоек ворот необходимо предусмотреть расстояние не менее 30 сантиметров.

Совет: При строительстве гаража для небольшого автомобиля следует предусмотреть величину ворот заведомо больше, на случай приобретения в будущем транспорта других габаритов, например, внедорожника.

• Оптимальная высота ворот для легковых авто составляет два метра.
• Обычно размеры проема гаража равны 2, 4 x 2,1 метра.
• Стойкость и прочность от непредвиденного взлома. Для этих целей лучше использовать для изготовления полотен ворот, оцинкованный стальной лист не менее двух миллиметров толщиной.
• Для запоров берутся накладные замки, предназначенные для внешних навесов, используются бронированные накладки, которые применяются для внутренних замков.
• Обеспечение защиты от пагубного воздействия вредных факторов окружающей среды. Защита от ветра, осадков осуществляется надежным креплением гаражных ворот. Для этого используются вертикальные запоры, способные предотвращать перекос ворот.

Как изготовить гаражные ворота

Основными составляющими распашных ворот являются:

• Металлическая рама – позиция 1.
• Обшивка – 2.
• Стойка, для фиксации панелей – 3.
• Шарниры – 4.

Для того, чтобы изготовить дверь для гаража, материал и инструмент понадобится такой:

• Труба профильная для рамы ворот, каркаса створок и ребер жесткости для полотен.
• Металлический уголок.
• Шарниры.
• Сталь листовая, толщиной от двух до пяти миллиметров.
• Аппарат для сварки.
• Электроды.
• Болгарка.
• Шлифовальные круги.
• Рулетка.
• Слесарные большие угольники.
• Уровень.
• Электродрель.
• Шуруповерт, с набором саморезов.
• Утеплитель.
• Фанера.
• Грунтовка.
• Краска для наружных работ.
• Валики и кисти.
• Пена монтажная.

Размеры гаражных ворот выбираются исходя из габаритов автомобиля, который будет храниться в гараже. После приобретения всех необходимых материалов, можно приступать к изготовлению ворот.

Как сделать каркас

Совет: Изготовление ворот для гаража начинается с выбора ровной площадки. Для этих целей используются, при их наличии, фундаменты гаража или дома. Если их нет, достаточно изготовить аналоги столбиков для фундамента, выбрав расстояние между ними по размерам будущей рамы.

Далее инструкция предлагает такой порядок работы:

• Выравнивается место работы.
• Замеряются четыре профильных трубы сечением 40х60, нужных размеров.
• По углам элементы соединяются между собой.
• Рама сваривается по углам.
• Проверяются диагонали каркаса. Они должны быть одинаковыми.

Совет: При сварке следует постоянно контролировать горизонтальный уровень и диагонали. При отклонении размеров исправить их после сварки будет очень сложно, придется разбирать конструкцию.

• После качественных сварных швов они аккуратно зачищаются.
• Монтируются опорные площадки, на которые будет крепиться рама к стене гаража. Для этого берутся металлические пластины. В случае если рама соединяться со стеной будет анкерными болтами, следует сделать отверстия для них.
• Раму для ворот можно изготовить используя металлические уголки 75х10. В этом случае концы труб свариваются под углом 45 градусов, направление угла — внутрь проема.

Пример сборки каркаса показан на фото.

Все остальные операции аналогичные с профильной трубой.

Изготовление створок для ворот

Совет: Перед тем как приступить к сборке каркаса для створок, необходимо определиться, чем они будут обшиваться: профлистом, металлическим листом, деревом. От этого зависит установка ребер жесткости внутри конструкции.

Каркас для дверцы распашных ворот легче всего изготавливать из профильной трубы 20х40, толщина стенки берется минимум два миллиметра. Это достаточно прочный на изгиб материал, с ним удобно работать, он имеет эстетический вид.

Для свободного открывания и закрывания створок ворот, чтобы они не задевались за каркас, необходимо обеспечить между ними зазор пять миллиметров.

В этом случае замеряются внутренние размеры каркаса: его высота и ширина, от высоты вычитаются 10 миллиметров. А от размера боковин вычитаются еще 80 миллиметров, что составляет толщину двух труб сечением 20х40.

Далее:

• Сваривается рамка каркаса, с постоянным контролем всех размеров.
• Примеряется конструкция к раме ворот, чтобы соблюдался зазор пять миллиметров.
• Устанавливаются элементы жесткости устройства. Их размеры определяются по месту монтажа.
• Если створки будут обшиваться профильным листом или деревом, на каркас можно приварить петли, и затем обшивать готовые ворота.
• Металлический лист целесообразнее и удобнее приварить сразу к каркасу створок.

В этом случае, вырезанный по размерам лист, прикладывается к конструкции, выравнивается и «прихватывается» сваркой в центре. Затем прерывистым швом, через 20- 30 сантиметров, прихватываются точки по направлению от центра к краю. Это предотвратит деформацию и прогиб листа от нагрева сваркой.

• Все сварные швы зачищаются болгаркой.

Устанавливаются шарниры или навесы для гаражных ворот. Они могут быть покупными или изготовленными самостоятельно.

В состав шарнира входят:

• Втулка, приваривается к каркасу ворот.
• Штырь, приваривается к створкам ворот.

На каждую половинку ворот ставятся по два шарнира.

• После изготовления ворот их следует сначала прогрунтовать в два слоя, а затем покрасить эмалью, стойко выдерживающей перепады температур.
• Устанавливается замок.

Как утеплить двери в гараже

Роль двери для гаража не только в предохранении его от постороннего проникновения, но и создания комфорта для автолюбителя при проведении ремонта своей машины, при ненастной погоде. Поэтому металлические ворота в гараже стоит утеплять.

Для этого можно использовать пенопласт или другие более современные материалы.

Порядок проведения работ заключается в следующем:

• Производится разметка.
• С помощью ножа вырезаются куски требуемых размеров.
• С помощью установки деревянных реек, желательно между металлом и пенопластом оставить некоторое расстояние. Крепятся к металлу они жидкими гвоздями.
• Пространство заполняется утеплителем.
• Монтажной пеной заполняются промежутки, между утеплителем.
• Оставшиеся на ребрах жесткости мостики холода, закрываются фольгированным утеплителем, приклеивается он жидкими гвоздями.
• Утеплителем покрывается вся поверхность дверей.
• Монтажная пена и клей остаются для полного высыхания.
• Вырезается по размерам фанера, пропитывается специальным составом, чтобы придать стойкость от гниения.
• После высыхание фанера крепится саморезами к створкам и ребрам жесткости.

Как монтируется самодельная гаражная дверь, лучше подскажет видео.

На нашем ресурсе Вы можете узнать о том, как утеплить ворота гаража.

На строительном рынке можно найти различные варианты гаражных ворот в разных ценовых категориях, удовлетворяющих запросы любого потребителя. Однако, всегда, находятся умельцы, желающие изготовить ворота для гаража своими руками, тем более если под рукой для этого есть сварочное оборудование. Одни хотят сэкономить, другие просто все делают своими руками. В статье представлена инструкция по изготовлению распашных ворот для гаража.

Фото 1. Распашные ворота без калитки

Распашные ворота – наиболее простые в изготовлении, пригодные для оборудования ими гаража. Для изготовления потребуется умение пользоваться сварочным оборудованием, слесарным инструментом.

Материалы и инструменты:

• Профильная труба удобного размера для изготовления рамы ворот;
• Профильная труба для изготовления каркаса створ и ребер жесткости ворот;
• Угольник металлический;
• Петли гаражные по три на каждую створку ворот;
• Листовой металл толщиной 2-3 мм;
• Металлический прут;
• Металлический профиль;
• Сварочный аппарат и электроды;
• Наличие электричества или электрогенератор, с мощностью, достаточной для работы сварочного и другого оборудования;
• Болгарка с отрезными и шлифовальными кругами;
• Шлифовальная машинка;
• Рулетка;
• Угольники большие слесарные металлические;
• Уровень (ватерпас);
• Дрель и сверлильный станок с набором сверл по металлу;
• Шуруповерт и набор саморезов;
• Утеплитель;
• Фанера или другой аналогичный материал;
• Грунтовка и краска для наружных работ;
• Кисти или валики для окрашивания;
• Монтажная пена.

Размеры ворот для гаража своими руками определяются в соответствии с габаритами автомобиля под который изготавливают ворота для гаража своими руками. В качестве рамы и каркаса используем профильную трубу. Ворота, для упрощения работы, будут без калитки. Впрочем сделать её несложно, освоив основные этапы работы, для этого даже не понадобится чертеж.

Фото 2. Профильная труба, из которой изготовим раму и створы ворот.

Вернуться к содержанию

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности. Важно добиться идеального выравнивания труб. Если на этом этапе допустить оплошность исправить её, без использования кувалды, будет практически невозможно. После надежного соединения и шлифования сварочных швов.

Фото 5. Не менее важно проверять углы рамы, нельзя допускать перекосов.

Фото 6. Сверяем расстояния между противоположными углами.

Делаем опорные площадки, для крепления рамы к стене гаража, из металлических пластин. Не забудьте о том как рама будет крепиться к стене гаража. Выберите как будет лучше выполнить это крепление, сваркой к металлическим закладным или соединение, рамы со стеной гаража, анкерными болтами. В последнем случае не забывайте об отверстиях для анкеров.

Вернуться к содержанию

Изготавливаем створы ворот

Створы ворот должны быть в единой плоскости с рамой.  Для удобства работы со створами, временно приварим опоры снизу. Необходимо 12 металлических опор по две пластины на коротких (вертикальных) и по четыре на длинных (горизонтальных) трубах рамы. Смотри фото ниже.

Внимание! Пластину, которая видна на фотографии, необходимо сделать больше, для надежного размещения на ней деталей створ.

Фото 7. Временная соединение пластин, на которые разместим створы ворот

По внутреннему периметру рамы, на опорные пластины кладем детали створ. Правая левая створы состоят из четырех отрезков труб. Для хорошего закрывания, в будущем, между рамой и внутренней стороной створы необходимо оставить зазор. На стороне крепления шарниров – это толщина половинок  дверных петель, а с других сторон  0,7 сантиметров.

Фото 8. Установка нижней створы ворот, справа виден фиксирующий упор

Если рама была изготовлена правильно, то створы ворот, повторяющие контур рамы, изготовить легко. Тем не менее, процедуру выравнивания углов и уровень повторите также тщательно (см. фото 4-6).

Фото 9. Этап соединения углов створ ворот

После надежной сварки углов для усиления конструкции дверей устанавливаем диагональные или продольные и вертикальные ребра жесткости. Их делаем также из труб или из уголков. Количество ребер необходимо для повышения надежности дверей.

Угловые швы тщательно шлифуем. Это необходимо для аккуратного соединения с металлическими листами двери.

Фото 10. Процесс шлифования сварных швов

Делаем разметку листов металла. Учтите зазоры 0,7 см между рамой и воротами, их необходимо закрыть листами металла. Учтите также, что с левой стороны серединной стороны металл отрезают заподлицо, а с правой на 2-3 см больше. Это делается для того, чтобы дверь в сомкнутом состоянии не имела щелей. Со стороны крепления петель лист приваривают встык с каркасом ворот.

Фото 11. На ровной поверхности отрезаем размеченный металлический лист

Лист прикладываем на створы ворот и привариваем к ним. Сварку выполняем на горизонтальной поверхности, поэтому предусмотрите размещение на такой высоте от пола, чтобы сварщику было удобно работать.

Фото 12. Сварщику при таком размещении конструкции ворот неудобно работать снизу

Вернуться к содержанию

Устанавливаем петли

Последний этап сварных работ – это установка петель на ворота. Данный этап является самым сложным во всем процессе сборки ворот для гаража своими руками. От установки зависит правильность закрывания  дверей. Двери можно устанавливать в горизонтальной и вертикальной плоскостях. В нашем варианте, при тяжелых воротах, установим петли при горизонтальном размещении дверей.

Вынимаем их из рамы, отмечаем расстояние на котором петли будут приварены к дверям. Обратите внимание на правильность приваривания петель к воротам. Дальнейшая работа требует смекалки и помощь для удержания створ в правильном положении, при сварке петель.

Фото 13. Сварка петель к раме.

Вернуться к содержанию

Покраска ворот

Когда самодельные ворота для гаража собраны, необходимо придать им привлекательный внешний вид. Для этого шлифовальной машинкой с поверхностей металла снимаем окалину и ржавчину Покрываем металл грунтовкой в два-три слоя, красим эмалью, стойкой к перепадах температуры.

Вернуться к содержанию

Устанавливаем замок

Сделать это лучше в вертикальном положении двери. Не забудьте, болгаркой, срезать упоры, на которых лежали ворота. При установке замка используйте инструкцию по его установке. Замок желательно приобрести заранее, до изготовления ворот. Возможно в конструкции замка, имеется особенность и при изготовлении ворот это необходимо учесть.

Вернуться к содержанию

Утепляем дверь

Зимы в России достаточно суровые и для распашных металлических ворот для гаража, которые мы только что изготовили своими руками, весьма актуален вопрос утепления. В качестве утеплителя гаражных ворот используем пенопласт или более современные аналогичные панели. Делаем разметку. Ножом вырезаем куски необходимого размера. Между металлом и пенопластом желательно оставить некоторое расстояние с помощью деревянных реек. Прикрепить их к металлу можно жидкими гвоздями. Далее заполняем пространство утеплителем. Промежутки, между утеплителем, заполняем монтажной пеной. Оставшиеся мостики холода, на ребрах жесткости, закрываем фольгированным утеплителем, который приклеиваем жидкими гвоздями. Утеплителем покрывать всю поверхность дверей. Оставляем на некоторое время для высыхания клея и монтажной пены. Вырезаем по размерам фанеру, пропитываем её составом для придания устойчивости к гниению. После высыхание его крепим к створам и ребрам жесткости на саморезы.

Все, ворота готовы! Осталось установить их на место. Надеемся, прочитав статью, вы получили знания для того, чтобы уметь изготавливать распашные ворота для гаража своими руками.

Вернуться к содержанию

Видео

Ворота для гаража своими руками

На строительном рынке можно найти различные варианты гаражных ворот в разных ценовых категориях, удовлетворяющих запросы любого потребителя. Однако, всегда, находятся умельцы, желающие изготовить ворота для гаража своими руками, тем более если под рукой для этого есть сварочное оборудование. Одни хотят сэкономить, другие просто все делают своими руками. В статье представлена инструкция по изготовлению распашных ворот для гаража.

Фото 1. Распашные ворота без калитки

Распашные ворота – наиболее простые в изготовлении, пригодные для оборудования ими гаража. Для изготовления потребуется умение пользоваться сварочным оборудованием, слесарным инструментом.

Материалы и инструменты:

• Профильная труба удобного размера для изготовления рамы ворот;
• Профильная труба для изготовления каркаса створ и ребер жесткости ворот;
• Угольник металлический;
• Петли гаражные по три на каждую створку ворот;
• Листовой металл толщиной 2-3 мм;
• Металлический прут;
• Металлический профиль;
• Сварочный аппарат и электроды;
• Наличие электричества или электрогенератор, с мощностью, достаточной для работы сварочного и другого оборудования;
• Болгарка с отрезными и шлифовальными кругами;
• Шлифовальная машинка;
• Рулетка;
• Угольники большие слесарные металлические;
• Уровень (ватерпас);
• Дрель и сверлильный станок с набором сверл по металлу;
• Шуруповерт и набор саморезов;
• Утеплитель;
• Фанера или другой аналогичный материал;
• Грунтовка и краска для наружных работ;
• Кисти или валики для окрашивания;
• Монтажная пена.

Размеры ворот для гаража своими руками определяются в соответствии с габаритами автомобиля под который изготавливают ворота для гаража своими руками. В качестве рамы и каркаса используем профильную трубу. Ворота, для упрощения работы, будут без калитки. Впрочем сделать её несложно, освоив основные этапы работы, для этого даже не понадобится чертеж.

Фото 2. Профильная труба, из которой изготовим раму и створы ворот.

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности. Важно добиться идеального выравнивания труб. Если на этом этапе допустить оплошность исправить её, без использования кувалды, будет практически невозможно. После надежного соединения и шлифования сварочных швов.

Фото 5. Не менее важно проверять углы рамы, нельзя допускать перекосов.

Фото 6. Сверяем расстояния между противоположными углами.

Делаем опорные площадки, для крепления рамы к стене гаража, из металлических пластин. Не забудьте о том как рама будет крепиться к стене гаража. Выберите как будет лучше выполнить это крепление, сваркой к металлическим закладным или соединение, рамы со стеной гаража, анкерными болтами. В последнем случае не забывайте об отверстиях для анкеров.

Изготавливаем створы ворот

Створы ворот должны быть в единой плоскости с рамой. Для удобства работы со створами, временно приварим опоры снизу. Необходимо 12 металлических опор по две пластины на коротких (вертикальных) и по четыре на длинных (горизонтальных) трубах рамы. Смотри фото ниже.

Внимание! Пластину, которая видна на фотографии, необходимо сделать больше, для надежного размещения на ней деталей створ.

Фото 7. Временная соединение пластин, на которые разместим створы ворот

По внутреннему периметру рамы, на опорные пластины кладем детали створ. Правая левая створы состоят из четырех отрезков труб. Для хорошего закрывания, в будущем, между рамой и внутренней стороной створы необходимо оставить зазор. На стороне крепления шарниров – это толщина половинок дверных петель, а с других сторон 0,7 сантиметров.

Фото 8. Установка нижней створы ворот, справа виден фиксирующий упор

Если рама была изготовлена правильно, то створы ворот, повторяющие контур рамы, изготовить легко. Тем не менее, процедуру выравнивания углов и уровень повторите также тщательно (см. фото 4-6).

Фото 9. Этап соединения углов створ ворот

После надежной сварки углов для усиления конструкции дверей устанавливаем диагональные или продольные и вертикальные ребра жесткости. Их делаем также из труб или из уголков. Количество ребер необходимо для повышения надежности дверей.

Угловые швы тщательно шлифуем. Это необходимо для аккуратного соединения с металлическими листами двери.

Фото 10. Процесс шлифования сварных швов

Делаем разметку листов металла. Учтите зазоры 0,7 см между рамой и воротами, их необходимо закрыть листами металла. Учтите также, что с левой стороны серединной стороны металл отрезают заподлицо, а с правой на 2-3 см больше. Это делается для того, чтобы дверь в сомкнутом состоянии не имела щелей. Со стороны крепления петель лист приваривают встык с каркасом ворот.

Фото 11. На ровной поверхности отрезаем размеченный металлический лист

Лист прикладываем на створы ворот и привариваем к ним. Сварку выполняем на горизонтальной поверхности, поэтому предусмотрите размещение на такой высоте от пола, чтобы сварщику было удобно работать.

Фото 12. Сварщику при таком размещении конструкции ворот неудобно работать снизу

Устанавливаем петли

Последний этап сварных работ – это установка петель на ворота. Данный этап является самым сложным во всем процессе сборки ворот для гаража своими руками. От установки зависит правильность закрывания дверей. Двери можно устанавливать в горизонтальной и вертикальной плоскостях. В нашем варианте, при тяжелых воротах, установим петли при горизонтальном размещении дверей.

Вынимаем их из рамы, отмечаем расстояние на котором петли будут приварены к дверям. Обратите внимание на правильность приваривания петель к воротам. Дальнейшая работа требует смекалки и помощь для удержания створ в правильном положении, при сварке петель.

Фото 13. Сварка петель к раме.

Покраска ворот

Когда самодельные ворота для гаража собраны, необходимо придать им привлекательный внешний вид. Для этого шлифовальной машинкой с поверхностей металла снимаем окалину и ржавчину Покрываем металл грунтовкой в два-три слоя, красим эмалью, стойкой к перепадах температуры.

Устанавливаем замок

Сделать это лучше в вертикальном положении двери. Не забудьте, болгаркой, срезать упоры, на которых лежали ворота. При установке замка используйте инструкцию по его установке. Замок желательно приобрести заранее, до изготовления ворот. Возможно в конструкции замка, имеется особенность и при изготовлении ворот это необходимо учесть.

Утепляем дверь

Зимы в России достаточно суровые и для распашных металлических ворот для гаража, которые мы только что изготовили своими руками, весьма актуален вопрос утепления. В качестве утеплителя гаражных ворот используем пенопласт или более современные аналогичные панели. Делаем разметку. Ножом вырезаем куски необходимого размера. Между металлом и пенопластом желательно оставить некоторое расстояние с помощью деревянных реек. Прикрепить их к металлу можно жидкими гвоздями. Далее заполняем пространство утеплителем. Промежутки, между утеплителем, заполняем монтажной пеной. Оставшиеся мостики холода, на ребрах жесткости, закрываем фольгированным утеплителем, который приклеиваем жидкими гвоздями. Утеплителем покрывать всю поверхность дверей. Оставляем на некоторое время для высыхания клея и монтажной пены. Вырезаем по размерам фанеру, пропитываем её составом для придания устойчивости к гниению. После высыхание его крепим к створам и ребрам жесткости на саморезы.

Все, ворота готовы! Осталось установить их на место. Надеемся, прочитав статью, вы получили знания для того, чтобы уметь изготавливать распашные ворота для гаража своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

КАК СДЕЛАТЬ

Как сделать металлическую дверь или ворота.

Как сделать дверь гаража или как сделать металлическую дверь своими руками, которую можно поставить в любое помещение. Как сделать дверь из металла при помощи сварки и болгарки.

Нужна ли дверь в гараже вообще? Если гараж используется исключительно для хранения автомобиля, то нет. Если же ваш гараж является мастерской, используемой в холодное время, то без дверей вам не обойтись.

Куда устанавливать дверь? Мы перестраивали в гараж старую времянку, поэтому металлическую дверь установили отдельно. В обычном же гараже металлическую дверь можно врезать в гаражные ворота, которые потом утеплим.

Для изготовления двери нам понадобится цельный лист металла толщиной 2.5-3 мм, уголок с полкой 30 – 40 мм или квадратная труба.

Вырезаем лист из металла, стараясь соблюдать прямые углы. Затем на лист будем наваривать рамку из уголка, чтобы получить дверное полотно.

Углы рамки свариваем, предварительно вырезав болгаркой в одном из уголков участок, как на фото. Такой раскрой позволяет сделать угол достаточно прочным. Не стоит срезать оба уголка под углом 45 градусов – и угол не угадаете и прочность потеряете.

После того, как сварили рамку, привариваем ее к листу. Естественно, при изготовлении рамки необходимо сделать припуск, чтобы лист выступал за края рамки на 20-30 мм. Делать или нет перемычку посередине зависит от толщины листа и ширины уголка. В нашем случае лист 3мм и уголок 40мм дали достаточную жесткость и перемычка не потребовалась.

Дверное полотно готово. Теперь делаем дверную рамку. Ее можно изготовить из уголка с полкой 50мм или швеллера. Можно комбинировать. Дверную раму лучше варить по месту, прямо на двери. Чтобы обеспечить зазор между дверью и рамкой, сделайте вставки.

Еще один важный момент. Если дверная рама будет выполнять несущую функцию, то верхнюю и нижнюю перемычки необходимо наложить сверху и снизу, расперев вертикальными стойками.

Не забудьте об одной мелочи – дверной ручке. Ее можно изготовить из кусочка уголка. Она не помешает, даже если вы поставите внутренний замок с ручкой-защелкой.

Навесы металлической двери ставим точенные. При покупке навесов обязательно проверьте наличие внутри шарика. Если его нет, такие навесы ни в коем случае не покупайте. Иначе дверь будет открываться тяжело и создаст массу проблем.

Навесы можно приварить двумя способами.

1. Врезаем в металлический лист двери на глубину, чуть меньше диаметра навеса. Перед привариванием навесов, их немного приподнимаем на вставках и заплавляем зазор.

2. Навесы вывешиваются сверху двери на подкладке.

Дверь устанавливать можно разными способами. Один из них – пробурить в стене перфоратором, забить арматуру и приварить к рамке.

Если хотите, чтобы дверь сама закрывалась, сделайте небольшой наклон в сторону рамки.

И еще один маленький, но важный сварочный секрет. Чтобы дверь в процессе сваривания не повело, не спешите проварить все швы сразу. Сначала «наживите» все стыки,

может даже понадобится что-то разобрать, подрезать и подогнать. Потом проварите по очереди все стыки частично и так по кругу продолжайте. пока вы варите часть одного шва, друной остывает. Так сохранится геометрия изделия и швы не поведет.

Замок. Замок в металлическую дверь лучше устанавливать внутренний. И только после того, как замок уже установлен, дверь необходимо утеплить по той же технологии, что и утепление гаражных ворот.

Мы рассмотрели ключевые моменты самостоятельного изготовления металлической двери, которую можно поставить даже в жилое помещение или в подьезд, если сделать достаточно аккуратно. При этом дверь вам обойдется в стоимость материалов, т.е. по минимальной стоимости.

Делаем гаражные ворота своими руками

Сделать гаражные ворота своими руками, значит гарантировать себе надежность и безопасность.

На сегодняшний день виды ворот различны, это и обычные, состоящие из металлических дверей, с обшивкой из дерева, рулонные, деревянные, подъемные, ворота из профильной трубы, автоматические или комбинирующие в себе ручной и механический привод.

Запоры и козырек гаражей также разнообразны.

Сделать гаражные ворота своими руками вы можете, опираясь как на свои предпочтения, так и на строение гаража.

Какие бывают ворота?

Распашные – наиболее часто встречающиеся. Применяются не только для гаражных конструкций. Бывают металлические, деревянные, запирающиеся на наружные засовы, с обшивкой из профнастила и прочие.

Если сделать к ним привод, можно превратить их в автоматические.

Откатные ворота располагаются на въездной стороне гаража и требуют достаточно большое пространство, так как дверь, открывая гараж параллельно передней стенке, отъезжает в сторону.

Обязательный элемент откатных ворот – фиксатор, который предотвратит выпадение створки из гаражной конструкции, иначе вам потребуется ремонт.

На фото ниже — откатные ворота.

В основном они автоматические, в некоторых моделях для открывания металлических дверей используют ручной привод.

Подъемно-поворотная дверь — конструкция из профильной трубы, поднимающаяся вверх. Достигнув потолка, положение дверцы меняется, устанавливается параллельно полу.

В основе механизма шарнирно-рычажный привод, направляющие и фиксатор.

К сожалению, в холодных климатических условиях данный вид желательно использовать только в гараже, в котором сделано утепление. Нередко для этой конструкции необходим ремонт именно в зимнее время.

Утеплить гараж можно с помощью тех же листов профнастила, обшивки из дерева, в гаражах, пристроенных к дому, используют для обогрева трубы центрального отопления.

На видео ниже — самодельные автоматические ворота из профильной трубы и профнастила.

Подъемно-секционные — это дверь, состоящая из секций, при открывании она преломляется и помещается под потолок благодаря специальным направляющим.

Работу осуществляет пружинный механизм и цепная передача, которая запускает электрический привод. Их делают из профнастила или дерева, не забывая про утепление.

Фото. Автоматические подъемные ворота

Рулонные двери — напоминают рольставни, состоят из алюминиевых пластин, которые при открывании собираются в специальный короб.

В качестве защиты рулонные двери используются редко, так как не очень надежны в плане безопасности. Запоры на таких воротах напоминают фиксатор положения двери.

Используют рулонные двери, если гараж находится внутри охраняемой территории или как двери между гаражом и домом, если постройка совмещена.

На видео ниже автоматические рулонные ворота, используем привод вместо ключа.

Все представленные виды могут открываться вручную, или могут быть автоматические. Для последних потребуется электрический привод.

Изготовление, монтаж, установка, утепление – этапы работ

Выбирая вид дверей, помните, они должны быть практичные и долговечные, открываться независимо от погодных условий.

Так, привод у подъемно-секционных и подъемно-поворотных ворот при минусовых температурах может просто замерзнуть и потребовать ремонт.

Традиционные распашные ворота остаются самыми надежными в любую погоду, а сделать их не так сложно.

В любом случае, утепление дверей и самого помещения обязательно. Не забудьте про это, начиная изготовление гаражных ворот.

Первый этап — делаем замеры, рисуем чертежи

Изготовление любой конструкции начинается с чертежных работ. Чертежи гаражных ворот правильно делать на стадии проектирования всего гаража. Нарисуйте проект, определитесь с размерами.

Высота и ширина конструкции зависят от габаритов машины. Расстояние между корпусом которой и дверной рамой составит не меньше 30 сантиметров.

Максимальная ширина может быть 5 метров, стандартная, чаще используемая при строительстве — 2,5-3 метра. Высота 2-2,5 метра.

Распашные двери состоят из трех составляющих: рама, створки, петли. Раму изготавливаем из стального уголка, толщиной 65 миллиметров.

Для створчатого каркаса берем уголки или профиль из стали, толщиной 50 миллиметров, обшиваем листовым железом (обшивка из дерева применяется позднее). Для крепления дверей используем петли.

Нарисовав чертежи и определившись с материалом, рассчитайте, сколько его потребуется.

Второй этап — изготовление каркаса рамы

Монтаж гаражных дверей необходимо проводить во время строительства гаража.

Раму (внутреннюю и наружную части) необходимо устанавливать во время формирования передней стенки, и лишь после ее установки можно продолжать строительство.

Стальной уголок 65 мм необходимо нарезать (лучше использовать для этого «болгарку») на 4 части, длиной равной ширине проема ворот, и на 4 части, длина которых равняется высоте проема.

Необходимо разложить подготовленные части, сварить их, обращая внимание на углы, которые должны быть ровно 90 градусов.

Сварку лучше сделать методом внахлест. Обязательно следите, чтобы углы не «повело». Снаружи раму необходимо отшлифовать, гладкая поверхность обеспечит идеальное прилегание створки к раме.

На фото вы видите как происходит установка каркаса для гаражных ворот.

Третий этап — формируем каркас створок

Каркас створок должен быть чуть меньше самих ворот, благодаря чему будет обеспечено их плотное прилегание к наружной стороне рамы. Берем стальной уголок или прямоугольный профиль.

Отрезаем 4 детали, длиной на 10-15 миллиметров меньше высоты рамы, и еще 4 детали, длина которых равна половине ширины дверного проема за вычетом 30 — 35 миллиметров.

Чтобы сварить ровный каркас, раскладываем части на ровной поверхности, лучше внутри готовой рамы. Углы должны быть ровно 90 градусов.

В целях предотвращения изменения створок, для их усиления посередине внутренней части конструкции нужно приварить еще один кусок стального уголка.

Четвертый этап – монтаж створок ворот

Из стальных листов (не менее 2 миллиметров толщиной) вырезаем два полотна. Высота дверей должна быть длиннее на 3 — 4 сантиметра, чем высота гаражного проема, а вот ширинам полотен будет разная.

Ширина одного листа будет на 1 — 2 сантиметра меньше ширины каркаса, а другой лист, наоборот, на 2 сантиметра шире.

Сварить конструкцию нужно следующим образом. Сверху и снизу полотна будут выходить за основу на 1 – 2 сантиметра.

Лист меньшей ширины (открывается вторым) привариваем так, чтобы до края каркаса оставался 1 сантиметр, второй же лист наоборот, будет выступать за пределы каркасной конструкции на 2 — 4 сантиметра. Такой способ позволит створкам плотно прилегать.

По правилам сварки листы привариваются вначале по углам и посередине, чтобы не было их деформации, и лишь затем через каждые 10 -15 сантиметров приваривают все полотно.

Монтаж створок заканчиваем, обшивая их листовым железом, привариваем петли. Снизу петля приваривается к раме, а вверху к створке.

Пятый этап – установка ворот в гараже

Монтаж дверных рам необходимо сделать еще на этапе строительства гаража. Соединяем их между собой, приварив на расстоянии 60 сантиметров друг от друга 4-х сантиметровые полоски металла.

После того как будут сформированы рамы, заканчиваем строительство передней стенки гаража. Никакого пространства быть не должно.

С помощью арматурных прутьев 20-30 сантиметров в длину (можно использовать железные трубы) вмонтируем раму в стену. Располагаем пруты в местах швов.

Сверху сделаем перекрытие. Преимущественно это металлическая или бетонная балка. Проверяем ход гаражных створок.

Шестой этап – устанавливаем запоры и засовы на ворота

Запоры и засовы заканчивают монтаж нашей конструкции.

Одна из створок будет закрываться на запоры внутри гаража, фиксируясь на потолке и в полу, для этих целей сверлим отверстия на 5 сантиметров в глубину.

Вторая дверь будет закрываться на запоры, входящие в первую створку в специально подготовленные под них отверстия. Снаружи гаражную конструкцию можно обезопасить еще навесным замком.

Седьмой этап – утепление гаражных дверей и гаража

Если вы делаете гаражные ворота своими руками, не забудьте обязательно сделать утепление. Наиболее распространенный материал, чтобы сделать утепление — это пенопласт.

Его располагают на внутренней стороне створок, сверху обшивают вагонкой из дерева. Кроме пенопласта используют пенополистирол, рулонные утеплители, профнастил.

Профнастил достаточно универсальный материал, под него можно положить любой утеплитель, им можно как обшить стены, так и собрать не капитальный гараж, сделать козырек.

Преимущество профильной конструкции – это ее легкий демонтаж и ремонт. Из профильной трубы можно сделать и сами ворота, а подцепив к ним привод, получатся автоматические ворота.

Восьмой этап — оформление

После того как установка и утепление дверей сделано, гаражные ворота нужно привести в эстетический вид.

Покраска гаражных дверей производится как с наружной, так и с внутренней стороны.

На фото можно увидеть винтажный козырек над гаражными воротами.

Делать ее надо тщательно, чтобы предотвратить появление коррозии.

Еще одной защитой гаражных ворот от попадания влаги станет козырек. Делая его монтаж, не забудьте просчитать его несущую способность, сколько нагрузки козырек сможет выдержать.

Козырек можно сделать из остатков металлических листов, профнастила, укрепить на трубы или стальные пластины.

Козырек из дерева делать не рекомендуем.

Источники: http://vse-postroim-sami.ru/homestead/other/1083_vorota-dlya-garazha-svoimi-rukami/, http://howmake.in.ua/garazh/kak-sdelat-metallicheskuyu-dver.html, http://stroyremned.ru/stroimateriali/metal/364-garazhnye-vorota-svoimi-rukami.html
