Двери в гараж подъемные своими руками

Конструкция подъемных ворот представляет собой сплошную панель во весь проем, который при открывании поднимается вверх и фиксируется под потолком внутри гаража.

Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:

• простота открывания одним движением, не требующим больших усилий;
• возможность установки в гараже любого типа и конструкции;
• полная безопасность при резких порывах ветра;
• сохранение полезной площади как внутри гаража, так и перед ним;
• сложность несанкционированного проникновения.

Перед выбором подъемных гаражных ворот следует учесть их особенности:

• конструкция ворот плохо удерживает тепло;
• существует большая вероятность перегрузить механизм, открывающий ворота;
• изготовление потребует мастерства, точности и наличия специального инструмента.

В сильные морозы придется прилагать большие усилия для открытия створок.

Для того, чтобы успешно установить своими руками подъемные гаражные ворота, нужно иметь сварочный аппарат, обладать навыками работы с ним и уметь читать чертежи, так как придется тщательно сверять по ним все размеры.

Виды ворот (секционные, автоматические)

У подъемных ворот существует одна интересная разновидность, когда цельное дверное полотно делится на равные прямоугольные части, расположенные горизонтально. При открывании ворот эти части складываются под определенным углом, позволяя по максимуму сохранить полезную площадь перед гаражом. Перед такими воротами автомобиль можно парковать почти вплотную к створке – открывающееся полотно не заденет машину. Секционные подъемные гаражные ворота еще проще и бесшумнее открываются, но смонтировать их самостоятельно гораздо трудней. Также специалисты считают, что такие ворота легче взломать.

Если расположен на охраняемой территории и вероятность взлома отсутствует, стоит рассмотреть вариант установки рулонных ворот. Они состоят из узких горизонтальных планок. При открывании ворот планки наматываются на ось, расположенную вверху. Этот вариант исключительно удобен при низких потолках.

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

• подготовка чертежей, материалов и инструментов;
• монтаж дверной коробки и направляющих;
• изготовление движущего механизма;
• установка ворот;
• монтаж системы противовесов.

Разберем каждый из пунктов более подробно.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

• сварочный аппарат;
• электродрель (перфоратор, );
• строительный уровень;
• рулетка;
• набор гаечных ключей;
• карандаш.

Для установки подъемного механизма следует приготовить:

• швеллеры и стальные уголки;
• противовесы (специальные для лифтов или чугунные болванки);
• кронштейны, уголки, металлические направляющие;
• пружины возвратного типа;
• стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Для успешной установки важно, чтобы дверной проем был идеально ровным.

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Сборка дверного полотна

Металлическая рама сваривается по точным размерам дверной рамы. На этом этапе необходимо продумать место для крепления ручки, замков и различных приспособлений против взлома. С одной стороны рамы к ней прикручивают профлист. Саморезы желательно выбирать с окрашенной головкой такого же цвета. С обратной стороны раму утепляют сэндвич-панелями или другим утеплителем. В конце сборки приклеивают уплотнители.

Монтаж механизма открывания

Подъемный механизм двери состоит из:

• дверного полотна, цельного или секционного;
• левой и правой стойки, которые управляют движением ворот по нужной траектории;
• двух противовесов, по одному с каждой стороны;
• устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

Стойки состоят из пяти деталей:

• стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
• дуга – выгнутые по шаблону две детали;
• внутренняя дуга, две детали;
• стальная пластина;
• установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Сборка всей конструкции производится в следующей последовательности:

1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

Соединение дверного полотна в движущим механизмом производится в следующем порядке:

1. В створке просверлить отверстия для кронштейнов с роликами.
2. Установить полотно между стойками.
3. Поместить ролики в пазы стоек и зафиксировать их винтами.
4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Выделяется среди своих собратьев некоторыми преимуществами
. Во-первых, они изготавливаются из цельного полотна
, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота
в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими
, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора
– ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках
. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см
от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу
. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах
. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот
на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот
в гараж нам нужно:

1. Деревянный брус сечением 100х100
   и 120х80 мм
   . Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40
   и толщиной 4 мм
   .
3. Швеллер 40х80 мм
   .
4. Материал для полотна: доски толщиной 25 мм
   , профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм
   .
6. Две пружины с внутренним диаметром 30 мм
   .
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом
нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус
и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Предварительное планирование

Как сделать подъемные ворота
в гараж самому? Вместе с рулеткой и уровнем следует отправиться к проему, чтобы узнать размеры подъемных самодельных ворот для гаража. Это очень ответственный этап, от которого зависит далее, будет ли успешна ваша работа.

После этого можно взять лист бумаги и начать составлять своими руками чертежи
подъемных ворот для гаража. Итак, они будут состоять из цельного полотна, проема, рамы под потолком и подвижных механизмов.

Прежде всего, необходимо тщательно вымерить на чертеже
подъемных ворот в гараж все размеры, чтобы в дальнейшем не возникало различных несостыковок и проблем при изготовлении. Полезным будет сделать план с нескольких видов, включая изометрию.

Если на этом этапе у вас возникают трудности – постарайтесь найти товарища с опытом в составлении чертежей
и, что еще лучше, изготовлении ворот. Сделали своими руками чертежи
подъемных ворот в гараж? Теперь пора приступить к действиям!

Ворота гаражные подъемные своими руками — чертежи
:

Подъемные гаражные ворота своими руками: пошаговая инструкция

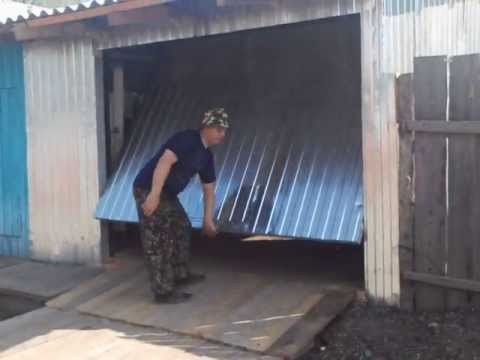

Как сделать подъемно-поворотные ворота
на гараж своими руками?

1. Прежде всего, нам нужно оборудовать проем
   . Вертикальные опоры из бруса 120х80 мм следует вкопать в гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов
   .
2. Собираем раму под потолком
   . Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих. Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
3. Из двух металлических уголков с помощью сварки собирается направляющий рельс
   , по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке. Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
4. Изготавливаем каркас полотна
   . Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки. Не забудьте о роликах в верхней части конструкции.
5. Используя крепежный материал, нужно обшить полотно
   выбранным вам материалом.
6. Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны
   на обеих опорных балках. К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
7. Для удержания ворот в открытом положении необходимы пружины
   . Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
8. Завершающий этап изготовления ворот
   – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

В дальнейшем подъемно-поворотные ворота
для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы
, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота
в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот
. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Полезное видео

Смотрите видео о том, как сделать подъемно-поворотные ворота
для гаража своими руками:

Существует несколько основных конструкций подъёмных ворот, каждая из них имеет свои принципы работы. Определение «подъёмные» говорит само за себя — это значит, что дверное полотно поднимается при помощи определённого усилия, которое может производиться вручную или при помощи автоматики. В этой статье мы приведём инструкции по изготовлению различных видов таких ворот.

Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

1. Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
2. Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования
   . Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
3. Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот
   . Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Поскольку панели между собой соединены специальными гибкими элементами, самым простым и удобным вариантом является покупка готового секционного полотна нужного размера.

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Инструкция по изготовлению и установке секционных ворот

1. Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
2. Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
3. Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
4. Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
5. После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
6. В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
7. Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

1. Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
2. Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

• дистанционное управление;
• наличие фотоэлементов, которые реагируют на движение;
• наличие сигнальных ламп.

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

1. На потолке с помощью анкеров закрепляются кронштейны.
2. На них устанавливается привод с цепным или торсионным механизмом.
3. Устанавливается рычаг, который с одной стороны крепится к секции ворот, а другой — к цепи или тросу.

   Привод с торсионым механизмом закрепляется на кронштейнах к потолку и соединяется с полотном при помощи рычага

4. Монтируется электропроводка с одной стороны проёма.
5. Устройство настраивается на эксплуатацию в удобном для вас режиме.

   К механизму привода необходимо подвести провода питания, управления и сигнальный кабель от фотоэлементов

Видео: инструкция по монтажу секционных ворот

Изготовление поворотных ворот

Проём для подъёмно-поворотных ворот рассчитывается аналогично проёму для секционных. Нужно знать точные габариты вашего автомобиля и угол подъезда к воротам относительно основной дороги.

На этапе проектирования въезда в гараж следует задуматься о возможной смене автомобиля, а следовательно, и о возможном увеличении его габаритов.

Полотно поворотных ворот представляет собой цельный щит, который может быть изготовлен из любого материала. Полотно можно поднять рукой или при помощи электропривода. Оно приводится в движение рычагом через натянутый трос и движется по горизонтальным направляющим с помощью скользящих роликов, закреплённых на его торцах. Проём обрамляется стальной рамой для распределения нагрузки. Для ограничения угла открывания устанавливают специальные пружины.

При составлении эскиза нужно измерить расстояние от ворот до основной дороги. Это расстояние должно быть достаточным, чтобы автомобиль, подъехавший к гаражу, не помешал подъёму полотна, поскольку оно в любом случае будет скрадывать определённое пространство перед въездом в гараж.

Необходимые материалы и инструменты

Полотно подъёмно-поворотных ворот обычно изготавливают своими руками, а комплектующие покупают заводского изготовления.

Для расчёта материала для полотна нужно из высоты и ширины проёма вычесть толщину стальной рамы. Между полотном и рамой должен оставаться минимальный зазор, позволяющий полотну беспрепятственно перемещаться в проёме.

При выборе материала нужно руководствоваться прежде всего желаемой степенью взломостойкости и теплоизоляции, допустимым весом полотна и декоративными свойствами покрытия:

• самый дешёвый и наименее трудоёмкий вариант — это полотно из профлиста, закреплённого на раме из металлического профиля. Такой вариант не спасёт от взлома, не защитит от потерь тепла и не очень украсит своим видом гараж, но зато будет обладать небольшим весом;
• деревянное исполнение полотна может позволить создать очень достойный внешний вид, ворота будут обладать хорошими теплоизоляционными свойствами, но и вес их будет значительным.

Покрытие деревянных поверхностей ворот нужно время от времени обновлять для защиты их от атмосферного воздействия.

Для выполнения работ потребуется следующий набор инструмента:

1. Карандаш.
2. Рулетка.
3. Уровень.
4. Отвёртка.
5. Дрель.
6. Свёрла, биты, гаечные ключи.
7. Стремянка.
8. Болгарка.
9. Перчатки, защитные очки и каска.

Инструкция по изготовлению и монтажу цельных подъёмно-поворотных ворот

Пошаговая инструкция по изготовлению ворот из металлического профлиста:

1. Вначале болгаркой нарезают металлические профили нужных размеров для обрамления проёма. С помощью монтажных уголков или кронштейнов профили крепят к проёму через анкеры, проверяя их горизонтальность и вертикальность.
2. Далее приступают непосредственно к изготовлению самого полотна. Из металлической прямоугольной трубы сваривают прямоугольный каркас с раскосами, покрывают его защитным составом, который защитит металл от ржавчины. Поверх каркаса крепят профилированный металлический лист.
3. С помощью металлических уголков собирают подъёмный механизм. С одной стороны в уголке просверливают два отверстия для крепления механизма к раме, а с другой стороны — одно отверстие для крепления кронштейна, на который будет опираться пружина.
4. Через металлическую пластину пружину с одной стороны прикрепляют к раме, а с другой — скрепляют с кронштейном. При опускании ворот пружина будет сжиматься и упираться в этот кронштейн.

   Пружина крепится к раме подъёмного механизма и к стопорному кронштейну

5. Шарнирный узел делают из уголка, который нужно приварить между центром паза для подъёмного механизма и рамой.
6. К рычагу крепят металлическую пластину с отверстием.
7. Ходовые рельсы изготавливают из металлических уголков.
8. Одну сторону ходового рельса приваривают к пластине. К другой стороне приваривают швеллер длиной 15 см. Далее этот швеллер крепят к горизонтальной раме, обрамляющей проём.

Автоматика для подъёмно-поворотных ворот

Автоматический подъёмный механизм значительно повышает комфортность пользования воротами, он даёт возможность управлять ими с дистанционного пульта. Электропривод на ворота выбирают исходя из требуемой высоты подъёма, площади и веса полотна.

Процесс установки электропривода полностью описан в инструкции к устройству. В общем случае установка выглядит следующим образом:

Видео: автоматические гаражные ворота своими руками

Руководствуясь подробными инструкциями, можно своими руками изготовить и установить подъёмные ворота различных видов. Самостоятельная работа позволит сэкономить семейный бюджет и воплотить в жизнь самые оригинальные идеи.

Каждый владелец автомобиля, построивший гараж, задается вопросом, можно ли изготовить самодельные подъемные ворота для гаража
или все-таки лучше купить готовую конструкцию?

Тип ворот необходимо определить при проектировании гаража.

Ворота для гаража своими руками сделать не так уж сложно, просто точно следуйте нашим инструкциям.

Также, при проектировании учтите обеспечение пожарной безопасности, позаботьтесь о надежной защите от взлома, и системе, не допускающей заклинивание ворот.

Обычно, многие автовладельцы собственноручно сооружают простые – они примитивны и просты в изготовлении и монтаже.

Но если решите сделать подъемные гаражные ворота своими руками, то учитывайте, что такие ворота должны непременно надежно запираться и удерживать требуемый микроклимат в гараже.

Подъемные гаражные ворота имеют сложную конструкцию, поэтому их не рекомендуется самостоятельно изготавливать с нуля. Лучше всего для этой цели применить стандартные готовые элементы, тогда вам останется всего лишь самостоятельно смонтировать конструкцию.

Стандартные механизмы и механизмы автоматики можно купить в специализированных магазинах, где продаются ворота.

Если подъемные гаражные ворота планируется оснастить механизмами автоматики, то для обеспечения безопасности эти работы желательно поручить специалистам.

Делаем своими руками

Ведь в случае выхода автоматики из строя, возможно аварийное падение гаражных ворот, и что еще хуже, травмирование людей. Самодельные подъемные ворота для гаража изготавливаются в такой последовательности:

• сперва, изготавливают профильную сварную раму для полотна. При необходимости можно запланировать калитку;
• устанавливают прочные направляющие;
• затем, сваривают из уголков вертикальную направляющую таким образом, чтобы ролик мог свободно проходить внутри;
• дальше необходимо изготовить горизонтальную направляющую. Ее легче всего соорудить из развернутого вверх уголка;
• к раме приваривают кронштейны для роликов;
• направляющие располагают так, чтобы они были под небольшим углом;
• выполняют механизм противовесов. Легкость открывания гаражных ворот зависит именно от него. Для этих целей обычно используют трос от лебедки.

Трос крепят к нижнему углу гаражных ворот и пропускают через блок, который находится возле потолка. К его противоположному концу прикрепляют противовес.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Монтируем подъемно-поворотные ворота для гаража своими руками

Подъемно-поворотные ворота – это самый удобный, надежный, практичный, но довольно дорогостоящий вид ограждающей конструкции для гаража. В открытом положении они принимают горизонтальное положение и немного выдвигаются вперед, образуя небольшой козырек над въездом.

О их плюсах и минусах, а также самостоятельной установке пойдет речь в этой статье.

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

• прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
• характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
• не требует места для открывания;
• в открытом состоянии не занимает полезное пространство;
• предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
• может утепляться специальными пенополистирольными панелями;
• может открываться вручную или оборудоваться автоматической системой открывания;
• подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

• она может устанавливаться только в прямоугольные проемы;
• в открытом состоянии уменьшает высоту проема (ориентировочно на 20 см).
• цельное полотно ворот делает невозможным ремонт отдельных участков – в случае повреждения требуется полная замена всего элемента;
• ворота оснащаются пружинным механизмом, который рассчитан на определенную массу конструкции, поэтому при выполнении теплоизоляции следует учитывать вес утеплителя: если масса утепленных ворот значительно возрастет, необходимо устанавливать противовесы;
• между полотном и рамой возможно наличие щелей, которые устраняются с помощью резинового уплотнителя, но такие ворота рекомендуется устанавливать только в неотапливаемых гаражах.

Принцип работы ворот

Конструкция подъемно-поворотных (щитовых) ворот отличается довольно простым устройством. Она состоит из рамы, полотна и направляющих, по которым она поворачивается вокруг своей оси
, переходя из вертикального в горизонтальное положение и обратно.

Основу составляет стальная рама, которая закрепляется в проеме гаража или за ним и является ведущей частью при движении ворот. Для ее изготовления обычно используются трубы прямоугольного сечения.

При открытии ворот задействуется роликовый механизм и подъемные рычаги, с помощью которых створка ворот движется по направляющим, а затем фиксируется под потолком гаража. Нижняя часть полотна поднимается вверх и образует козырек над проемом гаража. Компенсационные пружины в закрытом положении ворот растягиваются, а при открытых воротах остаются свободными.

Ворота в открытом положении

Механизм открывания данного вида ворот бывает двух типов:

1. Шарнирно-рычажковый
   – простой, надежный и самый популярный механизм, обеспечивающий простое движение щита и предотвращающий его блокировку. Обязательные требования: тщательная регулировка натяжения пружин и высокая точность монтажа направляющих.
2. На противовесах
   – этот механизм состоит из троса, прикрепленного к нижним углам рамы и проходящего через блок, а также противовеса, установленного на противоположном краю лебедки. Данный механизм рекомендуется использовать для массивных ворот с большим весом.

Управление щитовыми гаражными воротами может быть ручным или с использованием электропривода (как правило, на дистанционном управлении).

Выбор материалов

Материалы для подъемно-поворотных гаражных ворот следует выбирать в зависимости от механизма и используемого полотна створки. Для самых простых ворот, которые можно изготовить своими руками, потребуются (все измерения даны в сантиметрах):

• деревянные бруски: для коробки сечением 12х8, потолочный – 10х10;
• штыри металлические;
• уголок: для рамы — 3,5х3,5х0,4, для рельс — 4х4х0,4 см;
• швеллерный кронштейн 8х4,3х0,5;
• пружина с внутренним диаметром 3 см;
• прут металлический сечением 0,8 (для регулятора натяжения);
• электропривод (если предусмотрена автоматизация ворот);
• полотно.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное полотно или сэндвич-панель.

Для самостоятельно изготавливаемых ворот оптимальным вариантом является дощатый щит, оббитый оцинкованным железом и покрытый защитным составом. Для теплоизоляции можно использовать пенополистирол, пенопласт или утеплитель в матах, а для улучшения внешнего вида – облицевать готовые ворота деревянными панелями или пластиком.

Самостоятельно собранные ворота

Необходимые инструменты для работы

Для самостоятельной установки гаражных ворот подъемно-поворотного типа потребуется традиционный набор инструментов:

• уровень;
• молоток;
• карандаш;
• дрель;
• гаечные ключи;
• отвертки;
• сверла;
• болгарка;
• сварочный аппарат.

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж
.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

• для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
• высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
• если подъем низкий, барабан следует располагать сзади;
• в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
• вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
• в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
• для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Подъемно-поворот ные ворота – это одна из самых дорогостоящих, но в то же время надежных и практичных гаражных конструкций. Открываясь, они ложатся горизонтально и несколько выдвигаются наружу, создавая тем самым козырек над входом.

Об особенностях системы, а также о том, как собрать
подъемно поворотные ворота своими руками
, пойдет речь в данной статье.

Главной особенностью щитовых ворот (еще одно название подъемно-поворот ного механизма) является простота конструкции. Полотно, установленное на раме, движется вокруг оси по металлическим направляющим, переходя из вертикального положения в горизонтальное и наоборот.

Обратите внимание! Рама – это ведущий элемент ворот, который обычно изготавливается из стальных прямоугольных труб.

Посредством специальных роликов и подъемных рычагов полотно движется по рельсам и фиксируется на уровне потолка помещения. При этом нижняя половина конструкции также поднимается и слегка выступает вперед. Специальные пружины компенсации в открытом положении свободны, а в закрытом – растянуты.

Вот основные типы конструкции:

• шарнирная
  – более популярный вариант, при котором щит беспрепятственно двигается, но пружины компенсации нуждаются в тщательной регулировке;

• на противовесах
  – в данном случае к раме крепится трос, а на противоположной стороне лебедки – противовес (применяется преимущественно для тяжелых ворот).

Помимо того, управление щитовой конструкцией может быть как ручным, так и автоматическим (зачастую с помощью пульта д/у).

Основные преимущества

1. Для таких ворот используется прочное цельное полотно, являющееся дополнительной защитой от взлома и несанкционирован ного проникновения.

2. Механизм можно устанавливать на двойные и одинарные ворота.

3. Если соблюдены все требования к изготовлению и установке, то ворота будут неподвержены коррозии и агрессивному воздействию окружающей среды.

4. Откат можно проводить вручную или установить автоматическую систему.

5. В отличие от других конструкций гаражных ворот, щитовые не требуют дополнительного места для открывания.

6. Для утепления ворот можно использовать обычный пенопласт.

7. Облицовку можно проводить любым доступным материалом, допускаются даже панели и декоративные вставки.


Недостатки конструкции

Касаемо недостатков, то все они связаны зачастую с особенностями системы и некоторыми ограничениями.

1. Ворота можно устанавливать в проемы исключительно прямоугольной формы.

2. После установки между рамой и щитом могут образоваться щели. Для их устранения можно использовать уплотняющий материал, но все же щитовые ворота не рекомендуется устанавливать в отапливаемые гаражи.

3. В открытом положении конструкция несколько уменьшает высоту проема (примерно на 25 см).

4. Сами пружины рассчитываются на определенный вес, поэтому при монтаже термоизоляции нужно учесть массу утеплителя. Если после утепления масса ворот будет слишком большой, то потребуется установка противовесов.

5. Цельность полотна – это не только преимущество, но и недостаток, т. к. ремонт отдельных их участков невозможен.


Разобравшись с особенностями конструкции, можно приступать непосредственно к монтажным работам.

Этап 1. Выбор материалов

В данном случае все зависит от полотна и конструктивных особенностей механизма.

Самые простые ворота собираются из следующих материалов:

• деревянные бруски – 120х80 мм для коробки, 100х100 мм для потолка;
• полотно;
• стальные штыри;
• электрический привод;
• уголки размерами 35х35х4 мм и 40х40х4 мм;
• стальной прут ø8 мм;
• швеллер 43х80х5 мм;
• пружина ø30 мм (указан внутренний диаметр).

Обратите внимание! Для полотна берется оббитый жестью дощатый щит, «сэндвич» или же монолитная конструкция.

Проще изготовить щит из досок и покрыть его поверхность специальным защитным составом. В качестве термоизоляции отлично подходит пенопласт, а в качестве внешней отделки – пластиковые или деревянные панели.

Этап 2. Подготовка необходимого оборудования

Чтобы самостоятельно соорудить подъемно-поворот ные ворота, необходимо заранее приготовить:

• строительный уровень;

• сварочный аппарат;

• молоток;
• болгарку;
• маркер;
• электродрель;
• набор сверл;
• отвертку;
• гаечные ключи соответствующего размера.


Дальнейшие работы можно условно разделить на два этапа – проектирование ворот и непосредственно сборку.

Этап 3. Составление проекта

Гаражные ворота, как и любая другая сложная конструкция, нуждаются в предварительном составлении проекта. Для этого замеряется проем, проводятся все необходимые расчеты и составляется чертеж.

Видео — Проем

Этап 4. Технология монтажа гаражных ворот

После подготовки и покупки всего необходимого можно приступать к изготовлению.

Шаг 1.
Вначале из деревянных брусков монтируется коробка, для крепления используются железные пластины или же угольники.

Шаг 2.
Затем коробка устанавливается в предварительно очищенный проем и фиксируется штырями. Важно, чтобы нижняя ее часть была углублена в стяжку примерно на 2-3 см.

Видео — Каркас воротный

Шаг 3.
Проводится сборка полотна – устанавливается щит, конструкция покрывается листовым металлом.

Шаг 4.
Далее с помощью уголков собирается опора для механизма. В одной из полок проделываются три отверстия ø10 мм под кронштейн, в другой – только два, для крепления к горизонтальным стойкам. Сам кронштейн будет выполнять функцию опоры для пружины.

Шаг 5.
Для соединения пружины с кронштейном используется регулировочная пружина (ее изготавливают из узкой металлической полоски). Последние витки будут служить зацепами. Выходит, с одной стороны нарезается резьба, а с другой образуется своего рода кольцо.

Шаг 6.
Для изготовления шарнирного узла используется уголок с отверстием (ø8,5 мм) – он приваривается между центром паза для механизма подъема и одним из ребер рамы. Расстояние должно составлять примерно 120 мм.

Шаг 7.
К рычагу крепится пластина с предварительно проделанным отверстием под регулятор натяга.

Шаг 8.
Для изготовления рельс используются два уголка. Полки уголков свариваются так, чтобы дистанция между верхними частями составляла примерно 50 мм.

Шаг 8.
Одна сторона готового рельса приваривается к пластине приблизительно в 80 мм. К другой стороне крепятся куски швеллера примерно в 150 мм. После этого швеллер фиксируется болтом на верхнем бруске.

Видео — Монтаж направляющих, ч.1

Видео — Монтаж направляющих, ч.2

Видео — Монтаж направляющих, ч.3

Видео — Монтаж направляющих, ч.4

Видео — Монтаж направляющих, ч.5

Шаг 9.
По окончании монтажа, ворота окрашиваются.

Обратите внимание! Все труднодоступные места конструкции желательно выкрасить еще до начала сборки.

Видео — Почти готовые ворота

Существует ряд важных моментов, которые следует учитывать при сборке ворот подобного типа.

1. В качестве автоматического подъемника можно использовать обычную автомобильную сигнализацию.

2. Для крепления всех элементов лучше использовать сварочный аппарат – это уменьшит количество отверстий.

3. Для привода идеально подойдет реверсная самоблокирующаяс я лебедка, которая питается от сети в 220 В и обладает тяговым усилием минимум в 120 кг.

4. Минимальная высота проема должна составлять 220 см, а расстояние между потолком и верхней частью конструкции – 40-50 см.

5. Огромное значение имеет вес гаражного полотна. В идеале он не должен превышать 100 кг.

6. При низком подъеме барабан размещается в задней части.

7. Нижний профиль полотна должен оборудоваться специальным пазом для установки уплотняющего материала.

8. Направляющие должны располагаться исключительно горизонтально, иначе полотно будет застревать при перемещении. Для выравнивания между швеллером и балкой можно подложить несколько шайб.

Обратите внимание! Полотно можно оснастить небольшими вставками, выполненными из полупрозрачного материала – это существенно улучшит освещение гаража. Также можно позаботиться о системе безопасности, которая защитит от взлома или защемления.

Установка противовеса

Как уже отмечалось ранее, вместо шарниров можно оборудовать систему на противовесах. Для этого нужно выполнить следующие действия.

Шаг 1.
К нижним краям рамы крепится трос. Далее трос приподнимается и проходит через блок.

Шаг 2.
На другом конце троса устанавливается противовес – к примеру, прочный железный ящик, заполненный камнями.

Обратите внимание! Вместо ящика лучше использовать старый лифтовый противовес, хотя раздобыть такой достаточно сложно.

Чем больше вес полотна, тем тяжелее должен быть противовес (максимум – 500 кг).

Видео — Установка противовеса

Конечно, у такого механизма есть некоторые недостатки. Так, для открывания ворот требуются большие физические усилия, да и сама конструкция небезопасна – если соскользнет трос, то противовес попросту сорвется. Но если ворота слишком тяжелые, то при должном внимании можно смело отказаться от традиционных пружин.

Обратите внимание! Для груза необходимо обустроить специальную нишу, куда он будет ложиться при поднятии ворот.

Если ворота достаточно легкие, то противовес можно заменить электрической лебедкой.

В качестве заключения

Подъемно-поворот ная конструкция – один из самых дешевых способов закрыть гаражный проем без ущемления функциональности помещения, при этом оригинальный дизайн остается неизменным. Для более детального ознакомления с технологией монтажа и сборки рекомендуется посмотреть видеоролик по теме.

Видео – Изготовление подъемных ворот

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

1. Стоимость конструкции дешевле, чем у всех других моделей.
2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
3. Можно установить в ограниченном пространстве.
4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

• необычный внешний вид,
• удобство открытия и закрытия,
• не занимают в открытом состоянии много места,
• секции по отдельности можно менять, ремонтировать,
• невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

• высокая надежность,
• в открытом виде ворота не занимают никакого места,
• поддаются утеплению,
• поддаются автоматизации.

• требуется высокая точность установки,
• ворота остаются в проеме, уменьшая его высоту на 20-30 см,
• не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

• универсальность в плане размеров проема,
• экономия свободного места при открытии,
• неплохая устойчивость к деформациям и механическим нагрузкам,
• полная автоматизация,
• презентабельный внешний вид,
• высокие тепло- и звукоизоляционные качества,
• долгосрочная эксплуатация.

• высокая цена,
• требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
• низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

• компактность,
• приемлемая цена,
• простота монтажа,
• долгосрочная служба,
• презентабельный внешний вид,
• возможность автоматизации.

• практически нулевая взломостойкость,
• нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
• плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

• функциональность е зависит от сугробов,
• не занимает места при открытии,
• высокая взломостойкость,
• возможность провести автоматизацию.

• быстрый износ роликов,
• ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Откатные ворота

Технология изготовления распашных гаражных ворот своими руками

Итак, распашные ворота для гаража собой представляют две створки (чаще одинаковые по ширине), которые навешиваются на П-образный короб посредству петель. Поэтому когда ставиться задача – изготовить ворота этого типа, то решается несколько вопросов:

• изготовление створок,
• изготовление короба (рамы),
• монтаж последнего,
• установка створок на раму.

Перед тем как начинать изготовления распашных ворот, нужно определиться с их размерами.

Размеры гаражных распашных ворот

Строгих требований относительно размеров не существует. Главное – чтобы автомобиль мог свободно въехать в гараж, не задев собой ворота. А это позволяет сделать любой проем, ширина и высота которого больше габаритов машины с каждой стороны на 30 см. Но это неудобно особенно для начинающих водителей.

• высота для легковых автомобилей – 2,0-2,2 м, для микроавтобусов – 2,5 м;
• ширина оптимальная 2,5-3 м, максимальная – 5 м.

Стандартные размеры распашных ворот

Подготовка к изготовлению ворот

Требуемые инструменты:

• сварочный аппарат и электроды;
• болгарка с отрезным и шлифовальным диском;
• рулетка, линейка и маркер (мел);
• уровень и уголок.

Требуемые материалы. Внешняя сторона ворот – это листовой стальной лист толщиною 3-4 мм или профнастил толщиною не менее 1,2 мм. Если в конструкции будет использоваться первый материал, тогда весь процесс соединений проводится электросваркой. Если второй, то крепление профнастила к каркасу можно проводить саморезами по металлу.

В качестве материала для сборки каркаса можно использовать или уголок 63х63 мм, или профилированную трубу 40х40 мм толщиною 2-3 мм. Второй вариант дешевле и проще в применении.

Чертеж распашных ворот для гаража из профильной трубы

И последний элемент – петли, которые изготавливаются из стального прутка диаметром минимум 25 мм. Петель должно быть минимум четыре по две на каждую створку.

Теперь, что касается П-образного короба. Состоит он из двух стоек и поперечины (перекладины). Первые можно изготовить из уголка 63х63 или трубы круглого сечения диаметром 80-100 мм, или профилированной трубы сечением не меньше 80х60 мм. Перекладина из тех же материалов. Если запланировано строительство двухэтажного гаража, то в качестве перекладины лучше использовать швеллер №12.

Сборочный чертеж ворот

Изготовление рам для створок

Первый этап – нарезка восьми отрезков материала, приготовленного для сборки рам. Четыре из них должны равняться высоте ворот минус 1-2 см, четыре ширине створок, то есть, половине ширины воротной конструкции минус 2-3 см. К примеру, если общая ширина ворот равна 3 м, значит, необходимо нарезать четыре элемента по 1,48 м.

Выставление рамы на блоках в горизонтальной плоскости

Важный момент – сборка рам должна проводиться на горизонтальной плоскости. Необязательно, чтобы это была ровная площадка, подойдут любого типа подставки, верхние торцы которых выставляются в одной горизонтальной плоскости. Для этого можно использовать кирпичи или блоки. Их устанавливают в углах прямоугольника, длина которого равна высоте створки, ширина ширине секции ворот. На них укладываются соответственно нарезанные отрезки, а затем уровнем проверяются – лежат ли они по горизонту. Отклонения выравниваются подкладкой под блоки тонких дощечек, камешков или листового металла.

Уложенные отрезки фиксируются друг с другом точечной сваркой с точным выставлением соседних элементов между собой под 90°. Для этого используется строительный уголок. Это важный момент, определяющий точные габариты будущей воротной конструкции, которая точно впишется в короб без перекосов и больших зазоров.

Схема ребер жесткости

Две рамы сформированы, теперь необходимо увеличить жесткость конструкции путем установки дополнительных элементов: горизонтальных или вертикальных Если ворота большие, то применяют и те, и другие. Иногда дополняют их косыми элементами. В качестве материала используют уголок или профильную трубу меньшего размера. К примеру, если рамы собирались из трубы 40х40 мм, то для усиления можно использовать 40х20 мм. Дополнительные элементы равномерно распределяются относительно друг друга.

После сборки рам надо проварить стыки с двух сторон и отшлифовать их от окалин и подтеков металла.

Жесткость конструкции рам определяют дополнительные элементы, установленные вертикально и горизонтально

Соединение рамы и стального листа

Из листа железа для каждой створки надо вырезать прямоугольный отрезок. К их размерам есть определенные требования:

• длина отрезков должна быть больше высоты проема ворот на 3-4 см;
• один из прямоугольников по ширине должен быть на 2 см меньше ширины каркаса, а второй больше на этот же размер.

К примеру, если ширина створок – 1,5 м, высота – 2,5 м, то один лист будет размером 1,52х2,54, другой 1,48х2,54 мм.

Теперь по высоте два листа укладываются на рамы так, чтобы их края выступали за пределы каркасной конструкции на 2 см с каждой стороны. Выступы листов будут закрывать зазор между створками и коробом. Что касается ширины, то со стороны петель листы укладываются вровень с профильной трубой. В одной створке лист будут выступать с противоположной стороны на 2 см, в другой, наоборот, его край будет не доходить до края рамы. Это делается для того, чтобы при закрытии ворот выступающий лист закрывал зазор между створками.

Внимание! Листы к раме привариваются точечно от края к центру. После чего производится проварка небольшими отрезками в пределах 3-4 см с шагом 10-15 см.

Крепление листа к раме производится короткими швами

Сборка короба распашных ворот

Размеры короба определяются размерами проема. При этом к длине опорных стоек прибавляется по полметра, которыми конструкция будет утоплена в подготовленные ямы с последующим бетонированием.

Сборка короба производится по идентичной технологии, что и рамы створок, с установкой на кирпичи или блоки. Размеры короба по внутреннему контуру по ширине чуть больше общей ширины створок. Разница составляет 2-3 см. По высоте разница может быть значительной – до 5-6 см. Хотя оптимально – 3-4 см.

Короб для распашных ворот

Монтаж петель

Для этого створки укладываются на П-образный короб с точным расположением в плоскости с формированием зазоров между всеми элементами. Петли в собранном виде прикладываются по месту их требуемого расположения и привариваются: нижние их части к стойкам короба, верхние к раме створок.

Для усиления крепежа можно дополнительно приварить к петлям металлические полоски или арматуру.

Правильная и качественная сварка петлей

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

1. Выкапываются ямы под стойки глубиною 0,5 м.
2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Как сделать ворота с калиткой?

Процесс сборки распашных ворот с дверью точно такой же. Просто в одну из створок вставляются четыре элемента, формирующие проем для двери. Вертикальные устанавливаются во всю высоту, горизонтальные между ними в виде поперечин. Собирается конструкция дверного проема на стадии изготовления рамы под створку.

Расположение двери в воротах со стандартными размерами

Сама дверь изготавливается точно так же, как секции ворот, со сборкой каркаса и установкой металлического листа. Сложность процесса изготовления самой створки, в которой устанавливается дверца, заключается в том, что дверной проем остается незакрытым листом металла, а остальные плоскости надо им закрыть. Все они не будут равными между собой, поэтому каждый участок надо точно замерить, перенести размеры на лист и вырезать их. После чего каждый вырезанный кусок переносится на раму с точечной приваркой по периметру. При этом укладываемые отрезки листов должны стыковаться на дополнительных профилях, которые создают жесткость рамной конструкции.

Чертеж гаражных распашных ворот с калиткой

Размер калитки выбирается с расчетом удобного прохода через нее, а также размерами створки ворот. К примеру, если ширина створки 1,5 м, то ширина калитки не должна превышать 1 м. Что касается высоты, то здесь также учитывается высота ворот и расположение самой двери относительно нижних элементов рамы ворот. При этом максимальная высота расположения – 40 см. Сама же высота двери в пределах 1,8-2,1 м.

Калитка сварная для гаражных ворот

Варианты готовых распашных ворот

Видео — как сделать гаражные ворота своими руками

Заключение

При кажущейся простоте сборочного процесса, необходимо отметить, что изготовление распашных гаражных ворот требует от производителя работ внимания, умение точно провести все замеры и расчеты. При этом нельзя выпускать из рук измерительные инструменты. Небольшое отклонение по форме или размерам может привести к тому, что створки просто не поместятся в раму. Придется производить подгонку по месту, что скажется на ровности элементов.

Подробная информация про

Приобретая автомобиль, владельцы в первую очередь думают об уютном, теплом, удобном и просторном жилище для своего стального друга. Такое индивидуальное пространство называется гараж. Он может быть пристроен к дому, а может являть собой отдельно стоящее небольшое здание.

В любом варианте гараж просто обязан быть оснащен персональным автомобильным входом. Гаражные ворота – самый первый в поисковых запросах вариант для тех, кто хочет создать это чудо механики и техники собственными руками.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Материалы

Любые гаражные ворота изготавливаются из таких основных материалов:

• металл (профнастил);
• дерево;
• сталь.

Конструкции из профнастила имеют довольно долгий срок эксплуатации
и обладают высокой прочностью. Обработанные специальными антикоррозийными средствами, такие ворота будут устойчивы к влаге и температурным перепадам. К тому же уход за металлическими конструкциями гораздо проще, чем за какими-либо другими материалами.

Профнастил очень легко режется и делится на необходимые участки/секции, снимая дополнительную весовую нагрузку на направляющие. Однако при самостоятельной работе над гаражными воротами следует учитывать, что об обрезанные края металла очень легко глубоко порезаться
. Элементарные правила техники безопасности уберегут вас от получения неприятного ранения.

Деревянные гаражные ворота менее востребованы на рынке
, но также имеют свою функциональную ценность. Наравне с металлическими, они имеют невысокую цену. Дерево – это всегда красиво и естественно. Пожалуй, на этом все плюсы материала заканчиваются.

Деревянные ворота пожароопасны, менее долговечны и имеют очень низкую прочность. Они подвержены гниению даже после обработки антисептическими и прочими пропитками.

Стальные конструкции стоят несколько дороже деревянных и металлических, но настолько же долговечны и прочны, как вторые.

Главной лошадкой, на которую ставит большинство современных автолюбителей и профессионалов своего дела, – сэндвич-панели. Практичные и экономичные, такие ворота являются хорошими тепло- и звукоизоляторами. Их очень легко устанавливать, утеплять и мыть
. Отличное противопожарное свойство обеспечит безопасное пребывание вашего автомобиля в гараже с такими воротами.

Профилированные листы – также отличный материал для изготовления гаражных ворот
. С такой въездной конструкцией вам не страшны погодные условия и механические повреждения. Это очень прочный, красивый и экономичный материал.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

• H
  – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
• L
  – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
• B
  – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
• L
  – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Как сделать?

На самостоятельное изготовление подъемных ворот уходит от двух до пяти дней. В зависимости от желаемого результата.

Например, имеется два вида механизмов подъема:

• Рычаги + пружины
  . Не самый простой, но самый распространенный и безопасный способ подъема-опускания гаражных ворот небольшой массы. Особое внимание при монтаже придется обратить на фиксацию и регулировку пружин и высокое качество направляющих для роликов.
• Противовесы
  . Как правило, используется при изготовлении самодельных откидных ворот большого веса. Трос натягивается от нижних углов полотна, проходит через специальный блок и крепится к противовесам, находящимся на другом конце лебедки.

Определение механизмов подъема дает четкую картину того, какие инструменты и материалы могут вам понадобиться в процессе производства и установки.

Рассмотрим основные этапы изготовления гаражных ворот подъемного типа:

Первый этап
– создание макета и чертежа будущих ворот. Об этом уже было немного сказано. Но при описании непосредственно этапов производства, начать следует именно с этого.

Второй этап предполагает приобретение необходимых инструментов и материалов для изготовления ворот:

• Прямоугольные трубы-профили 40*20 мм и 20*20 мм. Очень важно, чтобы они имели достаточно плотные стенки: не менее двух миллиметров. Первые хорошо подойдут для изготовления рамы полотна, а вторые – для продольных и поперечных перемычек и направляющих.
• Полотно ворот. Здесь уже хозяину необходимо самому определиться, каким он хочет видеть въезд в свой гараж: профильный лист, сэндвич-панель, дерево, металл.
• Деревянный брус или металлический уголок. Если вы решили использовать рычажно-пружинный механизм, такие средства идеально подойдут вам для его крепления.
• Опорно-откатные ролики и непосредственно механизм подъема ворот.
• Утеплитель, если вы решили сделать ваш гараж теплым даже в холодное время года.
• Набор сложных инструментов: болгарка, сварочный аппарат, шуруповерт.
• Среди простых – только то, что можно найти в арсенале любого мастера-хозяина: уровень, отвертка, рулетка, карандаш, молоток, гаечные ключи.

При подготовке проема следует учитывать то, что он должен находиться в одной плоскости со стенами самого гаража
. Это улучшит функциональность и упростит эксплуатацию конструкции.

Приступаем к выравниванию стен, адекватно оценить которое поможет строительный водяной или инфракрасный уровень. Но также обязательным условием является прочность и горизонтальность напольного покрытия.

Итак, все подготовительные мероприятия выполнены, приступаем непосредственно к изготовлению и сборке подъемных гаражных ворот своими руками. И это будет третий этап работы.

Делаем раму.
Это тот основной элемент, на который ложится самая большая ответственность и самая большая нагрузка. Вначале собираем коробку, которая будет изготовлена из деревянных брусьев или металлического уголка, как указано в необходимых материалах. Главной особенностью изготовления и установки коробки-рамы является то, что нижняя ее часть должна уходить под уровень пола на 2 см
. Это является дополнительным средством фиксации конструкции.

Важно помнить, что регулировать ее нельзя с применением деревянных клиньев и монтажной пены. Для того чтобы «подогнать» раму под проем, необходимо использовать специальные металлические вкладыши.

Следующий шаг – установка роликов-подшипников
. Вначале следует установить направляющие. Их иногда еще называют рельсами для роликов. Этот момент важен тем, что весь процесс установки должен сопровождаться тщательным измерением по уровню
, иначе конструкция просто не сможет функционировать.

На картинке зеленым выделены рельсы и их правильная установка, чтобы все заработало.

Настало время приступить непосредственно к полотну ворот. Варианты изготовления просты и не очень разнообразны.

Имеется три основных вида монтажа непосредственно щита ворот:

• деревянный каркас из брусьев, обшитый листами металла;
• цельнокроеный металлический щит;
• металлопрофильная основа, на которую крепится также цельный лист.

Это обратная сторона медали, то есть то, что будет находиться внутри гаража. Кончено, хочется добавить еще и утеплитель к нашим неимоверно холодным зимам. Что же касается наружной обработки, то здесь уже все зависит от ваших финансовых возможностей и эстетических пристрастий.

Четвертый этап в изготовлении подъемных ворот заключается в установке калитки. Если в ней есть острая необходимость, производство входной двери и ее монтаж производится с большей легкостью. Для этого подойдут простые двери, вырезанные из ворот и установленные на петли
. После готовности всех основных элементов конструкции, производится полная проверка механизмов, герметичности, уровня и функциональности.

Многие умельцы в своих видеоблогах рассказывают о возможности автоматизации подъемных ворот. Это также по силам сделать самостоятельно владельцу гаража. Здесь не обойтись без трех основных составляющих: блок электронного привода (мозг автоматического открытия и закрытия ворот), приемник радиосигнала и пульт дистанционного управления.

Для монтажа первого профессионалы советуют воспользоваться практически подручными средствами, такими как реверсная лебедка или механизм электростеклоподъемника.

Еще одним немаловажным моментом является установка замка на ворота. Поскольку зачастую такая конструкция может быть открыта одним легким движением руки, злоумышленникам не составит труда разобраться и с воротами, и с содержимым вашего гаража.

Среди дополнительных аксессуаров, возможных к установке в процессе изготовления подъемных воротах для гаража своими руками, являются более декоративные советы: установка окошек, которые увеличивают количество солнечного света и экономят электроэнергию.

Как видно из поэтапной инструкции по самостоятельному изготовлению подъемных ворот, процесс этот довольно трудоемкий и местами даже сложный. Но благодаря собственноручному участию владельца гаража он становится заметно экономичнее. Например, средняя цена подъемных ворот отечественного производителя может доходить до 70 000 рублей. При выполнении всех работ своими руками, вы экономите порядка 60 000 рублей с учетом установки опций.

Соблюдая все правила и шаги в изготовлении гаражных ворот с подъемным механизмом, вы получите универсальную и уникальную конструкцию, которая защитит вашу машину в любое время года.

Основные советы и рекомендации по эксплуатации гаражных ворот подъемного типа сводятся к уходу, регулировке и ремонту всех составляющих в частности, и системы в целом. Например, все резиновые уплотнители требуют дополнительной периодической смазки силиконом. Это поможет избежать растрескиваний или примерзаний в морозное время года.

Рычажная система требует постоянной смазки, чтобы не ржавела, не скрипела и проработала как можно дольше. Ролики, кстати, имеют такую же нескрытую потребность. Натяжение пружин нуждается в постоянной регулировке, чтобы эксплуатация гаражных ворот подъемного типа была максимально комфортной и долговечной.

Если натяжение ослабевает, то ворота можно просто не открыть. А если, наоборот, пружина перетянута, тогда створку можно опрокинуть, и повредить полотно.

В случае механического повреждения полотна ворот, исправить это уже не представляется возможным. Поскольку оно устанавливается одним целым листом, то здесь будет необходим замена всего основного покрытия ворот.

После того как все основные работы по изготовлению и установке выполнены, следует побеспокоиться о системах безопасности. Так, на рельсы лучше всего установить стопы, чтобы полотно в процессе эксплуатации не сошло с направляющих.

Одним из главных советов профессионалов и любителей своего дела является своевременная диагностика состояния всей конструкции в целом. А также постоянный контроль состояния ее составляющих.

Собственноручное изготовление подъемных ворот для гаража – процесс очень сложный. Он требует постоянного контроля, повышенной точности и ответственности. Приступая к работе, необходимо взвесить все за и против этого процесса, и уже с уверенностью браться за него. Учтя все нюансы, советы и рекомендации, у любого автовладельца получится изготовить именно то, чего очень хотелось, но было страшно представить. Все люди – кузнецы своего счастья и своего окружения.

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи
. Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу
, а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров. Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих
– здесь может сгодится профиль УД для установки . Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой
для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес
, выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Как сделать и утеплить гаражную дверь своими руками

Гараж – очень важное помещение не только для автомобиля, но и его владельца. Ремонт гаража обязательно коснётся и дверей помещения. Двери в гараж можно сделать из разных материалов и по различным схемам, но практически любой автовладелец, при наличии небольших навыков, сможет сам установить гаражные двери. Изготовление своими руками сэкономит деньги и поднимет настроение. Главное – во всем детально разобраться.

железные гаражные ворота

Из какого материала лучше сделать дверь в гараж

Двери в гараж – младший брат гаражных ворот. Если ворота предназначены для того, чтобы машина свободно заезжала в помещение, то двери необходимы для свободного перемещения автовладельца. Если человеку необходимо зайти в гараж, то не обязательно открывать все ворота.

Практически все гаражные ворота имеют дополнительную дверь. Материалы для таких дверей разнообразны, и их выбор зависит от личных предпочтений хозяина. Но, в большинстве случаев, люди ориентируются на материал, из которого сделан гараж и его ворота.

Для кирпичного варианта прекрасным решением будут стальные двери или сборные конструкции. Вообще металл занимает первое место среди материалов для ворот гаража. На втором месте – дерево. Кстати, деревянные двери будут лучше смотреться, если гараж также обшит деревом.

Если сравнивать эти два материала, то профнастил, конечно, предпочтительней. Он крепче, легче монтируется, а также безопасен в плане возгорания. Гарантия на профнастил может выдаваться до 20 лет. Основным преимуществом дерева является его недорогая цена, а также аккуратный внешний вид. Из отрицательных моментов отметим недолговечность и пожароопасность. Поэтому большинство автовладельцев выбирают металлические двери для гаража.

деревянная дверь отдельно от ворот

Виды дверей для гаража

Кроме материала необходимо определиться и с видом дверей и ворот для гаража. В большинстве случаев, при выборе типа дверей, владелец ориентируется на наличие свободного пространства возле гаража, а также внутри него. Существует несколько типов гаражных ворот:

1. Распашные. Требуют пространства возле гаража. При этом стоят дешево, сделать самим легко. Это самый распространенный и наиболее древний вид дверей. Ворота распашного типа используются и в гаражах, и при входе во двор.
2. Подъемные двери в гараж. Такой механизм при открытии просто поднимается к потолку. Места вокруг гаража и внутри не требуется. Кроме прочих достоинств, имеют эстетичный внешний вид. Гаражные ворота подъемные с дверями имеют ряд преимуществ перед остальными видами ворот. Механизм используется шарнирно-рычажный.
3. Секционные ворота. Вся конструкция представляет собой некоторое количество секций, которые при открывании складываются гармошкой. Такой вид дверей отлично экономит место, а также надежно закрывается. В основе лежит пружинный механизм.
4. Откатные ворота. Для такого вида ворот требуется дополнительное пространство, поскольку они сдвигаются в сторону, ширина стен должна быть соответствующей.
5. Роллетные. Двери, при открывании, полностью убираются в специальную коробку, которая размещена над ними.

Практически все виды ворот можно открывать двумя способами: вручную или при помощи пульта – автоматически. Последний вариант очень удобен, и пользуется популярностью среди автовладельцев.

типы гаражных ворот

Инструкция по установке двери

Проще всего изготовить двери в гараж своими руками, если они распашного типа. Для этого не понадобится сложных девайсов. Пригодятся следующие инструменты:

1. Болгарка.
2. Сварочный аппарат.
3. Рулетка.
4. Угольник.
5. Строительный уровень.
6. Шарниры.
7. Металлический уголок.
8. Слесарные уголки.
9. Шуруповерт.
10. Утеплитель.
11. Монтажная пена.
12. Петли.
13. Сталь толщиной до 5 мм.

В первую очередь следует сделать чертеж. На нем должны быть нанесены размеры створок ваших ворот.

Важно! Если створки разного размера, это обязательно указывается в чертеже.

Затем приступаем к изготовлению рамы для ворот. Этот процесс необходимо производить на ровной площади, чтобы можно было свободно разметить размеры, а также закрепить углы при помощи угольника. Потом раму надо сварить и отшлифовать все швы.

На втором этапе изготавливается каркас для створок, который должен быть меньше, чем сама рама. Все углы при креплении должны быть прямыми. Только после этого каркас можно сварить.

скрытая петля

Затем изготавливаем створки из двух полотен. Каждое из них по размеру должно быть выше, чем проем в гараже, на 3 см. По ширине полотна должны различаться относительно гаражного проема. Один лист уже на 2 см, второй – еще больше. Затем нужно приварить листы таким образом, чтобы они и сверху, и снизу имели запас по паре см. Приварить петли.

Установка петель является очень ответственным моментом, поскольку важно правильно распределить нагрузку на будущие ворота. При установке гаражных ворот необходимо использовать отвес.

Завершающим шагом становится покраска ворот. Это необходимо сделать не для красоты, а для защиты от ржавчины и других разрушительных явлений. Лучшим вариантом для покраски будет акриловая краска. Важно обращать внимание на мелкие детали и швы. Их необходимо прокрашивать тщательней. Перед нанесением краски нужно зачистить поверхность наждачкой.

Только после всех манипуляций смело ставьте замок на свои двери. Замки бывают нескольких видов. Тяжелее всего устанавливается врезной замок, а навесной является самым распространенным вариантом.

замок

Как утеплить дверь в гараж своими руками

Как утеплить двери в гараже? Вопрос актуальный для тех, у кого есть отопление в самом гараже. Поскольку утеплять неотапливаемое помещение нет смысла.

Чаще всего для утепления используется пенопласт. Это наиболее качественный и недорогой материал для утепления дверей гаража. Для утепления своими руками есть алгоритм действий:

1. Разметить места, где будут располагаться блоки пенопласта.
2. Разрезать пенопласт согласно размерам.
3. Установить на жидкие гвозди деревянные рейки.
4. Заполнить все пенопластом.
5. При помощи монтажной пены залить щели между воротами и утеплителем.
6. Клей и пена должны высохнуть, после чего вырезается по размеру фанера, пропитывается специальным составом и крепится к створкам.

Важно! Если уплотнитель прикрепить неаккуратно, то со временем будет образовываться конденсат, который негативно сказывается на качестве конструкции. Кроме пенопласта, можно использовать минвату, а также пенополиуретан и экструдированный пенопласт.

Отдельно нужно сказать о двери из дома в гараж. Она находится не на воротах, а соединяет гараж с домом. Это очень удобно. Важно понимать, что такая дверь должна быть не только красивой, но и безопасной.

утепление пинопластом

В заключение

Гаражные ворота можно подбирать на любой вкус и кошелек. Самое главное – понимать, что они должны быть безопасны, служить долго, легко открываться, при этом, не занимая много места.

Чтобы не тратить деньги на специалистов, вполне можно самому, при помощи нехитрых инструментов и собственного чертежа, изготовить и

повесить такие ворота. А в конце просто врезать надежный замок и покрасить конструкцию.

Вот и готов дом для вашего железного коня. Если хотите установить более сложную модель с автоматическим управлением, тогда придется обращаться к мастерам.

vseogarage.ru

Гаражные двери своими руками — супер идеи за копейки!

Вам не нравится унылый вид вашей гаражной двери? Да, быть может, это не то, что домовладельцы стремятся улучшить в первую очередь, но нам кажется, что это будет совсем не лишним. Тем более что это можно сделать за копейки.

И мы расскажем, как это сделать.

Двери в гараж

Маленькие и аккуратные окошечки способны украсить неприметную и совершенно обычную дверь гаража, добавить ей оригинальности. И, кстати говоря, подойдет это решение не только для гаражной двери. Чуть ниже будет видео, в котором наш умелец подробно расскажет, как это сделать.

Это проще простого. Чтобы приступить к делу, вам понадобятся: карандаш, узкая клейкая лента, рулетка и виниловые наклейки черного цвета.

Дальше всё до банальности просто. Вам нужно отмерить одинаковые прямоугольники и отметить карандашом контуры. Клейкую ленту приклейте на дверь по этому контуру в виде крестика, чтобы прямоугольники получились ровными и такого размера, как ваши наклейки. Размер этих «окон» будет зависеть от того, какая именно у вас дверь.

После приклейте наклейки по контуру ленты, уберите ленту и ваши «окна» готовы. Они выглядят практически как настоящие и прекрасно смотрятся.

В этом видео вы можете посмотреть, как переделать свою гаражную дверь с помощью пары наклеек.

Такая переделка подойдет как для наружных, так и для межкомнатных дверей. А еще так можно украсить стены дома и даже добавить парочку необычных деталей в интерьер. Вот вам несколько необычных идей.

7 ИЗЯЩНЫХ РЕШЕНИЙ

1. А если добавить еще пару деталей? Да, ручки тоже наклеены.



2. На деревянной двери тоже выглядит отлично!



3. Соседи даже не заметят разницы.
4. А так можно украсить свободную стену во дворе.



5. А если заменить наклейки зеркалами?



6. Кто сказал, что можно использовать только черные наклейки?
7. Уютненько.


И это только малая доля идей. Фантазируйте, экспериментируйте, удивляйте! Своими руками и воображением можно создать поразительные вещи.

источник

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

avtotema.mediasalt.ru

Как сделать дверь в гараж своими руками

Распашные двери для гаража

Самодельные гаражные двери получили широкое распространение среди автолюбителей. Для многих народных умельцев изготовить ворота в гараж не только уменьшает расход денежных средств, но и доставляет удовольствие, хотя это не так и просто.

Статья предлагает познакомиться, как правильно сделать гаражные двери своими руками.

Какие существуют типы гаражных ворот

Перед тем как сделать двери для гаража своими руками, стоит определиться какой тип их лучше выбрать.

Они могут быть:

• Распашные. Это самый давний, удобный и простой тип ворот, состоит из двух створок полотна, к тому же цена такой конструкции самая приемлемая для всех автолюбителей. Самостоятельно изготовить их легче всего.
• Двери гаражные подъемные. В этом случае полотно ворот при открывании поднимается вертикально к потолку. Основу конструкции составляет шарнирно-рычажный механизм. Устройство обладает практичностью и удобством, не занимает в открытом положении место перед гаражом и внутри него.
• Секционные. Конструкция полотна состоит из секций. При открывании с помощью специального пружинного механизма и встроенной системы профилей они, поднимаясь к потолку, преломляются. Главным преимуществом таких ворот является экономия пространства и хорошая герметичность.
• Откатные. Открываются они так же, как двери шкафа-купе — сдвигаются в сторону.
• Роллетные. Пластины полотна размещаются в специальном коробе, расположенном под потолком.

Какие требования предъявляются к гаражным воротам

Совет: Создавая конструкцию гаражных ворот, следует знать, что они должны отвечать требованиям, обеспечивающим их качество.

К ним относятся:

• Обеспечение свободного, беспрепятственного выезда и въезда автомобиля. Размеры ворот должны соответствовать габаритам въезжающего в гараж автотранспорта.
• С обеих сторон автомобиля и до стоек ворот необходимо предусмотреть расстояние не менее 30 сантиметров.

Совет: При строительстве гаража для небольшого автомобиля следует предусмотреть величину ворот заведомо больше, на случай приобретения в будущем транспорта других габаритов, например, внедорожника.

• Оптимальная высота ворот для легковых авто составляет два метра.
• Обычно размеры проема гаража равны 2, 4 x 2,1 метра.
• Стойкость и прочность от непредвиденного взлома. Для этих целей лучше использовать для изготовления полотен ворот, оцинкованный стальной лист не менее двух миллиметров толщиной.
• Для запоров берутся накладные замки, предназначенные для внешних навесов, используются бронированные накладки, которые применяются для внутренних замков.
• Обеспечение защиты от пагубного воздействия вредных факторов окружающей среды. Защита от ветра, осадков осуществляется надежным креплением гаражных ворот. Для этого используются вертикальные запоры, способные предотвращать перекос ворот.

Как изготовить гаражные ворота

Двери гаражные своими руками

Основными составляющими распашных ворот являются:

• Металлическая рама – позиция 1.
• Обшивка – 2.
• Стойка, для фиксации панелей – 3.
• Шарниры – 4.

Для того, чтобы изготовить дверь для гаража, материал и инструмент понадобится такой:

• Труба профильная для рамы ворот, каркаса створок и ребер жесткости для полотен.
• Металлический уголок.
• Шарниры.
• Сталь листовая, толщиной от двух до пяти миллиметров.
• Аппарат для сварки.
• Электроды.
• Болгарка.
• Шлифовальные круги.
• Рулетка.
• Слесарные большие угольники.
• Уровень.
• Электродрель.
• Шуруповерт, с набором саморезов.
• Утеплитель.
• Фанера.
• Грунтовка.
• Краска для наружных работ.
• Валики и кисти.
• Пена монтажная.

Размеры гаражных ворот выбираются исходя из габаритов автомобиля, который будет храниться в гараже. После приобретения всех необходимых материалов, можно приступать к изготовлению ворот.

Как сделать каркас

Совет: Изготовление ворот для гаража начинается с выбора ровной площадки. Для этих целей используются, при их наличии, фундаменты гаража или дома. Если их нет, достаточно изготовить аналоги столбиков для фундамента, выбрав расстояние между ними по размерам будущей рамы.

Далее инструкция предлагает такой порядок работы:

• Выравнивается место работы.
• Замеряются четыре профильных трубы сечением 40х60, нужных размеров.
• По углам элементы соединяются между собой.
• Рама сваривается по углам.
• Проверяются диагонали каркаса. Они должны быть одинаковыми.

Совет: При сварке следует постоянно контролировать горизонтальный уровень и диагонали. При отклонении размеров исправить их после сварки будет очень сложно, придется разбирать конструкцию.

• После качественных сварных швов они аккуратно зачищаются.
• Монтируются опорные площадки, на которые будет крепиться рама к стене гаража. Для этого берутся металлические пластины. В случае если рама соединяться со стеной будет анкерными болтами, следует сделать отверстия для них.
• Раму для ворот можно изготовить используя металлические уголки 75х10. В этом случае концы труб свариваются под углом 45 градусов, направление угла — внутрь проема.

Пример сборки каркаса показан на фото.

Сборка каркаса ворот

Все остальные операции аналогичные с профильной трубой.

Изготовление створок для ворот

Совет: Перед тем как приступить к сборке каркаса для створок, необходимо определиться, чем они будут обшиваться: профлистом, металлическим листом, деревом. От этого зависит установка ребер жесткости внутри конструкции.

Каркас для дверцы распашных ворот легче всего изготавливать из профильной трубы 20х40, толщина стенки берется минимум два миллиметра. Это достаточно прочный на изгиб материал, с ним удобно работать, он имеет эстетический вид.

Для свободного открывания и закрывания створок ворот, чтобы они не задевались за каркас, необходимо обеспечить между ними зазор пять миллиметров.

В этом случае замеряются внутренние размеры каркаса: его высота и ширина, от высоты вычитаются 10 миллиметров. А от размера боковин вычитаются еще 80 миллиметров, что составляет толщину двух труб сечением 20х40.

Далее:

• Сваривается рамка каркаса, с постоянным контролем всех размеров.
• Примеряется конструкция к раме ворот, чтобы соблюдался зазор пять миллиметров.
• Устанавливаются элементы жесткости устройства. Их размеры определяются по месту монтажа.
• Если створки будут обшиваться профильным листом или деревом, на каркас можно приварить петли, и затем обшивать готовые ворота.
• Металлический лист целесообразнее и удобнее приварить сразу к каркасу створок.

В этом случае, вырезанный по размерам лист, прикладывается к конструкции, выравнивается и «прихватывается» сваркой в центре. Затем прерывистым швом, через 20- 30 сантиметров, прихватываются точки по направлению от центра к краю. Это предотвратит деформацию и прогиб листа от нагрева сваркой.

• Все сварные швы зачищаются болгаркой.

Устанавливаются шарниры или навесы для гаражных ворот. Они могут быть покупными или изготовленными самостоятельно.

В состав шарнира входят:

• Втулка, приваривается к каркасу ворот.
• Штырь, приваривается к створкам ворот.

На каждую половинку ворот ставятся по два шарнира.

Готовые шарниры для створок на гаражные ворота

• После изготовления ворот их следует сначала прогрунтовать в два слоя, а затем покрасить эмалью, стойко выдерживающей перепады температур.
• Устанавливается замок.

Как утеплить двери в гараже

Роль двери для гаража не только в предохранении его от постороннего проникновения, но и создания комфорта для автолюбителя при проведении ремонта своей машины, при ненастной погоде. Поэтому металлические ворота в гараже стоит утеплять.

Для этого можно использовать пенопласт или другие более современные материалы.

Порядок проведения работ заключается в следующем:

• Производится разметка.
• С помощью ножа вырезаются куски требуемых размеров.
• С помощью установки деревянных реек, желательно между металлом и пенопластом оставить некоторое расстояние. Крепятся к металлу они жидкими гвоздями.
• Пространство заполняется утеплителем.
• Монтажной пеной заполняются промежутки, между утеплителем.
• Оставшиеся на ребрах жесткости мостики холода, закрываются фольгированным утеплителем, приклеивается он жидкими гвоздями.
• Утеплителем покрывается вся поверхность дверей.
• Монтажная пена и клей остаются для полного высыхания.
• Вырезается по размерам фанера, пропитывается специальным составом, чтобы придать стойкость от гниения.
• После высыхание фанера крепится саморезами к створкам и ребрам жесткости.

Как монтируется самодельная гаражная дверь, лучше подскажет видео.

На нашем ресурсе Вы можете узнать о том, как утеплить ворота гаража.

1pogarazham.ru

Схема сборки и чертежи +Фото и Видео

Как сделать деревянные ворота в гараж своими руками? Многие мужчины, которые являются владельцами частного дома, уделяет достаточно внимания тому, как обустроить дом изнутри, а также придомовую территорию и обеспечить защиту. Такие люди склоняются к тому, что самое лучшее – это сделанное своими руками.

Одной из вещей, которые тоже можно не покупать, а сделать самому, являются деревянные ворота для гаража.

Это самый простой вариант вместо того, чтобы покупать такую конструкцию за баснословные суммы.

Общие сведения о дереве

Дерево – идеальный материал в плане стоимости, который замечательно поддается обработке и при надлежащем уходе прослужить очень долго.

Основными преимуществами являются:

• Высокая популярность и низкая себестоимость материала. Купить деревянные брусья и доски определенного размера вы сможете на строительном рынке или же в специализированном магазине. По сравнению с другими материалами, которые используют для изготовления ворот, цена на дерево вас удивит в приятном смысле.
• Удобство обработки. Вы без проблем сможете даже своими руками подготовить дерево для будущих ворот лучшим образом. В отличие от металла, дерево всегда можно подкорректировать даже простыми инструментами для обработки древесины, которые есть у каждого домашнего мастера. А вот для обработки изделий из металла используют более серьезные электрические приборы и инструменты, например, шлифовальную машинку или электроножовку.
• Практичность и надежность. При надлежащем уходе деревянные гаражные ворота прослужат вам долго. Оно, в отличие от металла, не будет ржаветь, но все же может износиться спустя какой-то промежуток времени. По этой причине вам нужно будет иногда обрабатывать изделие определенными жидкостями для укрепления, а также иногда подкрашивать в нужных местах. С практической точки зрения при повреждении какой-то стороны полотна вы сможете заменить его другими досками, и не менять всю конструкцию целиком.

В зависимости от того, какие у вас предпочтения, вы можете сделать ворота для гаража своими руками любого вида. Это могут быть откатные ворота из древесины, а может быть модель, оснащенная подъемным механизмом – все зависит от вашей фантазии, умений и желания!

Обратите внимание, что универсальным вариантом считают именно распашные ворота. Это настолько простая деревянная конструкция, что ее сможет сделать даже тот человек, который не имеет  лишь базовые навыки в строительстве.

Главное, чтобы при работе в одиночку вы обращали внимание на все нюансы, например, провести точные замеры и должным образом подготовить весь необходимый материал.

Деревянные ворота своими руками

Подготовка инструментов и материалов к работе

Перед тем, как начать подготавливать все нужные инструменты и материалы, следует составить чертеж ваших ворот и провести замеры мест, где вы будете их устанавливать. Когда вы пройдете эти две важнейшие стадии планирования, вы сами поймете, как сделать ворота для гаража своими руками, и не будете прибегать к помощи профессиональных работников.

Если вы хотите сделать воротами сами, то нужно измерить входной проем, а если такие же ворота вы захотите установить еще  и во дворе, следует определить точную длину между проймами в заборе. А теперь можно начать создавать эскиз. Для удобства рекомендуем использовать стандартный рисунок, который будет понятным для вас.

Исходя из найденного изображения, вы сможете проставить все данные измерения на нем. При создании такого эскиза вам будет проще сориентироваться и купить необходимое количество элементов.

Для изготовления деревянных ворот для гаража вам потребуются следующие материалы и приспособления:

• Доски деревянные, толщина которых равно 2,5 см , а ширина 10 см.
• Деревянные брусочки в диаметре не меньше 5*5 см, можно использовать металлические трубы или профили с диаметром в 5 см.
• Ножовка по дереву.
• Металлические петли.
• Ряд измерительных приборов – рулетка, строительный уровень и уголок, метр.
• Ножовка по металлу (можно заменить электрическим лобзиком).
• Механическая или электрическая дрель и набор сверл.
• Стамеска.
• Рубанок.
• Нагели и саморезы.
• Шуруповерт.
• Бумага для шлифовки.
• Грунтовка.
• Анкера или дюбеля.
• Сварочный аппарат (при необходимости).
• Кисти.
• Лак для дерева/масляная краска.

При изготовлении помимо гаражных деревянных ворот еще и дворовых вы должны предусмотреть наличии специальных опорных столбов. Но если у вас таковых не имеется, можно сделать их своими руками. Для этого используйте две металлических трубы или дубовые бруски с диаметром в 15 см.

Их нужно обрезать до определенной длины, а далее выкопать две ямки на выделенном для них месте, и придерживаясь нужного расстояния, причем глубина должна быть примерно 1 м, а диаметр больше 15 см, чем исходное сечение стоек. Здесь работает правило «чем глубже опоры, тем более устойчивая и прочная конструкция будет на выходе». Чтобы обеспечить максимальную прочность, на дно углубления нужно засыпать еще и немного щебня, а после утрамбовать дно.

Совет: если вы пользуетесь деревянными балками, вам следует позаботиться о предотвращении процесса гниения. Для этого следует обработать ту часть, которая будет находиться под землей, специальной битумной мастикой (можно использовать жидкую смолу).

После того, как опоры будут установлены, вертикаль следует зафиксировать по уровню и засыпать щебнем яму. В идеале можно еще и забетонировать ее цементным раствором. Для надежности воспользуйтесь кирпичами, чтобы обложить опору и сделать ее прочнее и красивее.

Чертежи деревянных ворот

Изготовление ворот

Когда вы окончите подготовку материалов и элементов, можно начать делать сами ворота. Так как вы приняли решение сделать деревянные ворота для гаража, раму нужно будет собирать своими руками. Для этого вы используете замеры входного проема, обрежете деревянные бруски до нужного размера и разложите на идеально ровной поверхности, чтобы у вас получился прямоугольник или квадрат.

Далее нужно проверить ровность диагоналей и укрепить углы саморезами и металлическими уголками. В роли рамы можно использовать еще и угловатые профили или металлические трубы, но для закрепления вам в этом случае потребуется сварочный аппарат. Готовую раму нужно закрепить в проеме при помощи анкеров или больших дюбелей.

1. Теперь сделаем своими руками каркас для будущих створок. Для этого нужно распилить деревянные балки на несколько частей нужных размеров, поверхность обработать рубанком и разложит в соответствии чертежу. Следует учесть, что лицевая сторона ворот должна выступать за каркасный предел примерно на 15 см. Чтобы защитить их от внешней среды и ее негативного воздействия, детали покрываем антисептической жидкостью.
2. Теперь нужно проверить, чтобы все диагонали были равны, места стыков закрепить саморезами или сделать отверстия при помощи электродрели и вставить туда нагели, которые сделают изделие прочным и долговечным. Далее в центре полученной конструкции устанавливаем поперечные балки, которые в идеале должны быть размещены накрест. На кончиках брусьев делаем укосы в 45 градусов. На концах детали нужно закрепить саморезами.
3. Теперь полученные створки можно установить на каркас. Деревянные ворота для гаража на металлическом каркасе сделать несложно, нужно лишь проделать те же действия, что и с брусьями и дерева, но в качестве крепления в этот раз используйте сварку.
4. Четвертый этап – подготовка и обработка обшивочных элементов для лицевой стороны наших створок. Требуется взять достаточное количество досок и подрезать их при помощи электролобзика до нужного размера. В идеале нужно использовать детали, выполненные из сосны, так как она обладает малым весом и отлично защищена от негативного влияния окружающей среды. Доски нужно вплотную расположить друг к  другу и укрепит места соприкосновения саморезов с каркасом. По окончанию следует подрезать неровности и отшлифовать поверхность плотной наждачкой.
5. Когда ворота практически готовы, остается лишь установить металлические петли. Чтобы прикрепить их на гаражные ворота из дерева, следует приварить их к особым местам рамы, но для дворовых ворот их крепят на столбы. Теперь возьмите створки и можете посадить ворота на петли.
6. В конце, вам понадобиться  собственноручно прогрунтовать поверхность ворот полностью и использованием защитной жидкости , а после окрасить. Если вы не хотите пользоваться краской, для придания интересного оттенка можно использовать морилку. Когда она высохнет, ворота покрываем лаком для дерева в несколько слоев. Чтобы украсить свое творение, используйте кованные детали необычного вида – их можно прикрепить на лицевую часть.
7. Далее на уже готовые вороты крепим ручки, засовы и замки. В роли засова можно использовать стержни из металла, который будут фиксировать створки. В земле нужно будет вырыть желобки для закрепления.

Обратите внимание, что на основание этой статьи вы без труда сможете сделать ворота для гаража своими руками. Главное, чтобы все замеры были точными, вы делали все в четкой последовательности, использовали качественные материалы и ухаживали за творением рук своих.

Итоги

Уход за деревом – это очень важно, поэтому не ленитесь время от времени прокрашивать застарелые места, а если будут скрипеть петли, смазывайте их солидолом.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

120 фото простых и сложных конструкций для постройки

Гараж — это главное хранилище для автомобиля, которое должно иметь повышенный уровень безопасности. Для того, чтобы автомобиль и все имущество, находящееся в нем оставались в сохранности, необходимы системы безопасности. Самая первая и главная преграда на пути взломщиков — это ворота гаража.

Ворота в гараже делаются по-различным технологиям и на предприятиях в последнее время стали выпускаться все более улучшенные конструкции.

Однако на хорошую защиту своего имущества средств не всегда бывает достаточно. А покупать что-нибудь подешевле не хочется из-за низкого уровня сохранности.

Решение данной проблемы очень простое и находится буквально на поверхности — сделать ворота можно самостоятельно. На фото ворот в гараж, сделанных своими руками легко заметить, что самая стандартная конструкция — это распашные навесные ворота.

В нашем материале мы расскажем вам, насколько просто будет изготовить подобную конструкцию.

Содержимое обзора

Ворота распашные

Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.

Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:

Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.

Для того, чтобы в гараже было всегда тепло и авто не перемерзало — ворота распашные утепляют. Никакие механизмы и особенности открытия не помешают дополнительно уложить слой утеплителя на створки.

О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.

Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.

Обратите внимание!

При желании вы можете соорудить конструкцию таким образом, чтобы ворота открывались и наружу и внутрь гаража.

Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.

Кроме положительных качеств есть и недостаток у распашных ворот — для того, чтобы их открывать потребуется определенное количество места. При наружном распахивании это должно быть место снаружи гаража, при внутреннем — в самом гараже.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Обратите внимание!

• Оригинальное внешнее исполнение секций ворот.
• Удобный способ открывания и закрывания.
• При открывании места такими воротами практически не занимается.
• Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
• Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

Как сделать распашные ворота

Изготовление распашных ворот — самой простой технологии для гаража, будет состоять из нескольких этапов. Первым делом необходимо будет подготовить все инструменты и материалы.

В качестве материалов можно взять детали уже б/у из металлолома, или же купить новые. Потребуется металлический профиль, из которого собирается рама-коробка ворот и листы металла поплотнее для самой крышки.

Сначала потребуется изготовить отдельно створки ворот из листов металла и неширокого прямоугольного профиля. Далее делается рама в виде П-образного коробка для удерживания и открывания створок.

После того, как короб готов, его устанавливают и крепят к проему гаража посредством металлического уголка и сварки. Устанавливаются петли на короб и вторая их часть на створки, так же подумайте о запорном механизме.

Обратите внимание!

Остается только навесить створки на основание. Подъемные ворота в гараж своими руками будет сделать сложнее.

Фото ворот в гараж своими руками

Пожалуйста, сделайте репост

svoimirukami.guru

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м³.

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

   Сварка стыков элементов рамы

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

   Проверка правильности работы ворот

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

   Монтирование створки ворот

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

postroika.biz

Как изготовить металлическую дверь на гараж: рассмотрим подробно

Гаражные двери металлические

Гаражные двери металлические применяются в каждом строении. Изготовление гаражных металлических дверей процесс не сложный, здесь надо просто правильно снять размеры и сделать правильную геометрическую форму конструкции.

В этой работе, впрочем, как и в любой другой, есть свои особенности. В данной статье мы и расскажем, как изготовить металлическую дверь на гараж, при этом сделать все правильно.

Металлическая дверь

Двери металлические для гаража являются не только привлекательными и оригинальными, но еще и надежными, практичными, безопасными. Желая приобрести или сделать их для гаража, вы будете уверены, что они защитят помещение от проникновения.

И если их еще и утеплить, тогда не пропустят холодный воздух.

Подготовка инструмента и места ведения работ

Металлические гаражные двери делаются по определенным правилам и их стоит выполнять. Давайте рассмотрим изготовление металлических гаражных дверей согласно технологии выполнения работ.

В первую очередь это касается инструмента и материала, без этого сделать качественно работу своими руками не получится.

• Конечно же, все зависит от сложности конструкции двери, которую вы пожелаете изготовить, это касается и того утеплителя, который будет использован для этого. Сегодня в продаже можно найти такие утеплители, как пенопласт и минеральную вату, ведь они отличаются неповторимыми характеристиками и преимуществами.
• В вопросе работы важное место занимает место для ведения робот. Для этого лучше всего подойдет стол для сварки. Он мало у кого есть и поэтому можно положить на ровный участок земли два швеллера, длинна которого должна быть чуть меньше от самой двери.
• Так же вам понадобится и сварка. Можно применить и на 220 Вольт. Но так же прекрасно подойдет и полуавтомат
• Подготовьте и болгарку с отрезным и зачистным кругом.
• Так же обязательно должен быть отвес и строительный уровень. И для проверки диагоналей капроновая нить.
• Металлические двери на гараж надо будет красить и наносить грунтовку. Так же стазу надо будет приобрести и растворитель, про помощи которого вы сможете сделать обезжиривание поверхности.

Правила изготовления металлической двери

Изготовление металлических дверей гаражных лучше всего начинать в просмотра фото и видео по этой теме. Надо выбрать не просто нужную конструкцию, но и подобрать отделку.

Ведь и цена материала может быть довольно разная и вы должны знать, на что рассчитывать.

Как только, вы пожелаете изготовить металлическую дверь, вы должны обязательно следовать некоторым особенностям и нюансам, которые позволят сделать все правильно:

• Внимательно измерьте ширину и высоту проема, начиная нарезать из профтрубы заготовки, они будут нужны для коробки, при этом не забывайте о технологических зазорах.
• Чтобы в будущем не приходилось заглушать торцы трубы, вы должны соединить детали коробки, срезы нужно прихватить сваркой, убеждаясь тем самым, что коробка будет обладать правильной формой. Для этого берем капроновую нить и проверяем диагонали, они должны совпадать, это у нас определит правильность геометрической формы.
• К коробке нужно приварить металлические пластины, вы должны знать, через них, она и крепится к стене.
• Теперь можно начинать снимать внутренние размеры с готовой коробки, соблюдая при этом ту же, технологию, а значит, проблем возникать не должно.

Внимание: Нужно обязательно стараться выполнять каждый этап работы аккуратно и внимательно, только тогда все получится правильно. Ведь если вы не выдержите размера, конструкция в сборе не будет выполнять своих функций.

• После изготовления коробки и рамки полотна все сразу примеряем. Смотрим, чтобы полотно свободно входило в коробку.

Делаем полотно из профиля

• Снимаем раму полотна и кладем на лист металла. Очерчиваем по контуру и после этого вырезаем. Для этого применяем болгарку с отрезным кругом. Обязательно не забываем снять фаску по кромке листа.
• Прихватываем лист к раме двери.
• После этого надо прикрепит завесы. К ним сразу крепим и дверь. После этого ставим на место установки. Проверяем правильность работы. Все регулировки коробки делаются клиньями. Если все работает правильно, тогда снимаем и уже полностью провариваем конструкцию в сборе. Именно в сборе. Тогда мы будет видеть, если ее поведет во время сварки.
• Теперь надо все наплывы от сварки зачистить при помощи болгарки.

Делаем зачистку сварки

Проводим утепление

Как только дверь будет изготовлена, ее обязательно нужно утеплить (см. Как утеплить ворота гаража своими руками по всем правилам), при этом вы должны стараться выполнять такую работу тщательным образом, ведь только в этом случае, результат сможет доставить вам отличное настроение.

Наполняем полотно утеплителем

Итак:

• Ведь наверняка вы желаете, чтобы дверь получилась теплой, при этом не пропускала в дом те или иные звуки, запахи, а значит, утеплять ее нужно обязательно. Лучшим утеплительным материалом является – пенопласт, можно приобрести и ленточный утеплитель, его принято клеить по периметру двери.
• Пенопласт должен быть нарезан по размеру, после чего можно вкладывать его между ребрами жесткости. Для качественного соединения при этом стоит применить клей.
• Стараемся чтобы листы пенопласта плотно прилегали друг к другу. Поле его крепления надо стыки запенить строительной пеной.
• После этого опять кладем дверь на лист металла и очерчиваем по контуру. Вырезаем и производим сварку конструкции.

Установка замка

Изготовление металлических гаражных дверей предусматривает и установку замка (см. Гаражные реечные замки: особенности конструкции). Конечно, это не менее важный этап работы, а значит, постарайтесь произвести установка замка правильно и качественно, так вы сможете получить достойный результат, который доставит вам отличное настроение.

Итак:

• Для установки замка, в уголке дверной рамы, вы должны будете сделать вырез, при этом его размер должен оставаться таким, чтобы в него замок мог входить без зазора, так как это наиболее важный момент.
• Как только замок будет установлен, нужно отметить места и просверлить крепежные отверстия, нужны и отверстия для ручки и ключа.
• Делаем полную установку.

Установка дверей

Чтобы правильно установить дверную коробку в проем, вы должны попросить помощи у друзей. Короба по вертикали и горизонтали должна быть установлена правильно, лучше всего использовать во время этой работы уровень.

• Как только монтаж коробки будет завершен, можно начинать навешивать дверное полотно, здесь нужно все перепроверить, вы должны точно понять, что все запорные механизмы работают правильно.
• После установки лучше всего утеплить место установки. Для этого просто можно взять обрезки утеплителя и заполнить им расстояние между коробкой и стеной.
• После утепление проем просто штукатурится по обеим сторонам.

Внешняя отделка двери

Гаражные металлические двери часто выходят во двор, поэтому надо их красиво отделать. Конечно, у каждого человека различные вкусы, и каждый выбирает тот вариант внешнего декора, который ему нравится, при этом учитываются и эксплуатационные особенности двери, и конечно же, финансовое положение.

Для внешнего декора можно использовать различные материалы, например, плита МДФ или отделка кожей, и т.д. В любом случае, вы сами должны подобрать такую внешнюю отделку двери, которая прекрасно подойдет вам.

• Если вам все равно, как она будет выглядеть. Тогда плоскость просто покрывается грунтом и потом красится. Только не забывайте перед эти обезжирить поверхность.
• Как только дверь будет установлена, нужно выполнить работы, связанные с отделкой, вы должны произвести заделку откосов внутри помещения, тем самым красиво и оригинально облагораживая проем снаружи.
• Помните, что проведенные отделочные работы влияют не только на красоту, но также они способны обеспечить шумоизоляцию, теплоизоляцию, поэтому учитывайте это обязательно.
• Все щели между дверной коробкой и стеной, обязательно нужно тщательным образом, заделать, тем самым можно обезопасить дом от проникновения внешнего шума, сквозняков.
• Откосы при желании, вы можете заделать гипсокартоном, или же, красиво обшить декоративными панелями, здесь все зависит от вас.

Теперь вы знаете, что изготовить своими руками металлическую дверь, и красиво ее украсить, не так тяжело, как кажется, а значит, при желании вы сможете сделать это с особой легкостью и без проблем. Так что, решайте, как поступить вам. Инструкция вам поможет ничего не упустить.

1pogarazham.ru

Выделяется среди своих собратьев некоторыми преимуществами
. Во-первых, они изготавливаются из цельного полотна
, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота
в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими
, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора
– ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках
. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см
от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу
. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах
. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот
на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот
в гараж нам нужно:

1. Деревянный брус сечением 100х100
   и 120х80 мм
   . Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40
   и толщиной 4 мм
   .
3. Швеллер 40х80 мм
   .
4. Материал для полотна: доски толщиной 25 мм
   , профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм
   .
6. Две пружины с внутренним диаметром 30 мм
   .
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом
нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус
и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Предварительное планирование

Как сделать подъемные ворота
в гараж самому? Вместе с рулеткой и уровнем следует отправиться к проему, чтобы узнать размеры подъемных самодельных ворот для гаража. Это очень ответственный этап, от которого зависит далее, будет ли успешна ваша работа.

После этого можно взять лист бумаги и начать составлять своими руками чертежи
подъемных ворот для гаража. Итак, они будут состоять из цельного полотна, проема, рамы под потолком и подвижных механизмов.

Прежде всего, необходимо тщательно вымерить на чертеже
подъемных ворот в гараж все размеры, чтобы в дальнейшем не возникало различных несостыковок и проблем при изготовлении. Полезным будет сделать план с нескольких видов, включая изометрию.

Если на этом этапе у вас возникают трудности – постарайтесь найти товарища с опытом в составлении чертежей
и, что еще лучше, изготовлении ворот. Сделали своими руками чертежи
подъемных ворот в гараж? Теперь пора приступить к действиям!

Ворота гаражные подъемные своими руками — чертежи
:

Подъемные гаражные ворота своими руками: пошаговая инструкция

Как сделать подъемно-поворотные ворота
на гараж своими руками?

1. Прежде всего, нам нужно оборудовать проем
   . Вертикальные опоры из бруса 120х80 мм следует вкопать в гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов
   .
2. Собираем раму под потолком
   . Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих. Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
3. Из двух металлических уголков с помощью сварки собирается направляющий рельс
   , по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке. Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
4. Изготавливаем каркас полотна
   . Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки. Не забудьте о роликах в верхней части конструкции.
5. Используя крепежный материал, нужно обшить полотно
   выбранным вам материалом.
6. Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны
   на обеих опорных балках. К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
7. Для удержания ворот в открытом положении необходимы пружины
   . Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
8. Завершающий этап изготовления ворот
   – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

В дальнейшем подъемно-поворотные ворота
для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы
, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота
в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот
. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Полезное видео

Смотрите видео о том, как сделать подъемно-поворотные ворота
для гаража своими руками:

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы
, а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

• Подъемно-секционная конструкция
  , состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

• Подъемно-поворотная конструкция
  наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

• Подъемно-вертикальная конструкция
  обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

• возвратные пружины;
• кронштейны;
• противовесы;
• трос;

• рулетку;
• уровень;
• дрель;
• составляющие для изготовления створки;
• сварочный аппарат;

• уголок;
• отвертки;
• профильную трубу;
• швеллер;
• направляющие полозья;
• металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

• брус из дерева сечением 100х100 и 120х80 мм;
• 2 пружины с внутренним диаметром 30 мм;
• уголки 40х40 и толщиной 4 мм;
• анкерные болты и саморезы;
• стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

• каркас, являющийся главным элементом, на него крепятся все остальные части;
• створка поворотного типа, которую монтируют в стальную раму;
• пружина, необходимая для закрывания при ручном управлении;
• механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

Конструкция подъемных ворот представляет собой сплошную панель во весь проем, который при открывании поднимается вверх и фиксируется под потолком внутри гаража.

Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:

• простота открывания одним движением, не требующим больших усилий;
• возможность установки в гараже любого типа и конструкции;
• полная безопасность при резких порывах ветра;
• сохранение полезной площади как внутри гаража, так и перед ним;
• сложность несанкционированного проникновения.

Перед выбором подъемных гаражных ворот следует учесть их особенности:

• конструкция ворот плохо удерживает тепло;
• существует большая вероятность перегрузить механизм, открывающий ворота;
• изготовление потребует мастерства, точности и наличия специального инструмента.

В сильные морозы придется прилагать большие усилия для открытия створок.

Для того, чтобы успешно установить своими руками подъемные гаражные ворота, нужно иметь сварочный аппарат, обладать навыками работы с ним и уметь читать чертежи, так как придется тщательно сверять по ним все размеры.

Виды ворот (секционные, автоматические)

У подъемных ворот существует одна интересная разновидность, когда цельное дверное полотно делится на равные прямоугольные части, расположенные горизонтально. При открывании ворот эти части складываются под определенным углом, позволяя по максимуму сохранить полезную площадь перед гаражом. Перед такими воротами автомобиль можно парковать почти вплотную к створке – открывающееся полотно не заденет машину. Секционные подъемные гаражные ворота еще проще и бесшумнее открываются, но смонтировать их самостоятельно гораздо трудней. Также специалисты считают, что такие ворота легче взломать.

Если расположен на охраняемой территории и вероятность взлома отсутствует, стоит рассмотреть вариант установки рулонных ворот. Они состоят из узких горизонтальных планок. При открывании ворот планки наматываются на ось, расположенную вверху. Этот вариант исключительно удобен при низких потолках.

Наиболее комфортными в использовании считаются автоматические подъемные ворота. Они позволяют открыть створку и заехать в гараж, не выходя из автомобиля. Любой автолюбитель оценит возможность не покидать теплый салон в ненастье или при необходимости быстро убрать автомобиль с проезжей части, если гараж построен на краю участка и граничит с дорогой. Обеспечивает это удобство электрический привод и пульт дистанционного управления.

Автоматические подъемные гаражные ворота имеют один существенный недостаток – дверь блокируется при отключении электричества. Решением проблемы может стать установка специального деблокиратора или подключение автоматики к бензиновому или дизельному генератору.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

• подготовка чертежей, материалов и инструментов;
• монтаж дверной коробки и направляющих;
• изготовление движущего механизма;
• установка ворот;
• монтаж системы противовесов.

Разберем каждый из пунктов более подробно.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

• сварочный аппарат;
• электродрель (перфоратор, );
• строительный уровень;
• рулетка;
• набор гаечных ключей;
• карандаш.

Для установки подъемного механизма следует приготовить:

• швеллеры и стальные уголки;
• противовесы (специальные для лифтов или чугунные болванки);
• кронштейны, уголки, металлические направляющие;
• пружины возвратного типа;
• стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Для успешной установки важно, чтобы дверной проем был идеально ровным.

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Сборка дверного полотна

Металлическая рама сваривается по точным размерам дверной рамы. На этом этапе необходимо продумать место для крепления ручки, замков и различных приспособлений против взлома. С одной стороны рамы к ней прикручивают профлист. Саморезы желательно выбирать с окрашенной головкой такого же цвета. С обратной стороны раму утепляют сэндвич-панелями или другим утеплителем. В конце сборки приклеивают уплотнители.

Монтаж механизма открывания

Подъемный механизм двери состоит из:

• дверного полотна, цельного или секционного;
• левой и правой стойки, которые управляют движением ворот по нужной траектории;
• двух противовесов, по одному с каждой стороны;
• устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

Стойки состоят из пяти деталей:

• стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
• дуга – выгнутые по шаблону две детали;
• внутренняя дуга, две детали;
• стальная пластина;
• установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

Сборка всей конструкции производится в следующей последовательности:

1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

Соединение дверного полотна в движущим механизмом производится в следующем порядке:

1. В створке просверлить отверстия для кронштейнов с роликами.
2. Установить полотно между стойками.
3. Поместить ролики в пазы стоек и зафиксировать их винтами.
4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна.
Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов.
Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма.
Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.
3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.
4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.
8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены.
Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки.
Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Самостоятельное изготовление подъемных ворот для гаража осуществляется в соответствии с предварительно разработанными чертежами.

Необходимо сделать секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раму, имеющую Г-образную форму и оснащенную криволинейной направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003
. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты
. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров
, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра
. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм
. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Подъемно-поворотные гаражные ворота – изготовление своими руками

Работа будет проводиться в несколько этапов, на каждом из которых предполагается изготавливать один из элементов конструкции:

• сваривание рамы;
• создание каркаса со створками;
• монтаж ворот;
• установка замково-запорного механизма.

Изготовление рамы

Первоначально изготавливается рама. Выполнить задачу можно, пользуясь следующими материалами:

• уголки из стали – 65 мм;
• полоса из металла – ширина 30 мм, толщина 4 мм;
• арматурный прут из стали – он используется для фиксации рамы в проеме.

Выполняться работы будут с использованием специального инструмента, такого как аппарат для сварки и «болгарка». Кроме этого, потребуются рулетка с уровнем и угольником.

Используя «болгарку», надо нарезать уголок
. Требуется всего 8 отрезков: 4 из них по ширине идентичны проему ворот, а остальные будут иметь длину, сравнимую с высотой проема.

Углы свариваются вместе, таким образом, получается каркас, при этом соединение может осуществляться внахлест или встык
. Наружный сегмент рамы тщательно отшлифовывается, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с применением уголка, однако прекрасно подойдет и профиль из металла.

Необходимо сделать 8 отрезков – по 4 для каждой из створок
. По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они будут с легкостью заходить в проем.

Четыре из полученных отрезков будут горизонтальными, по ширине они на 35 см меньше половины рамы.

Следующим шагом является сваривание каркаса
, который усиливается при помощи горизонтальных полосок, выполняющих функцию распорок и необходимых для предотвращения искривления геометрии.

Важно! Усиливающий элемент конструкции следует прикреплять в среднем сегменте каркаса.

Материалом для изготовления створок является листовой металл толщиной 2 мм
. Предполагается, что будет вырезано 2 полотна на 4 см выше проема. Ширина с одной из сторон на 2 см больше, а с другой – на такое же расстояние меньше.

Приваривается полотно к каркасу по особой технологии. Отметим, что оно с верхней и нижней стороны на 2 см выходит за тело каркаса одной створки, при этом его ширину надо сделать на 1 см меньше.

Благодаря этому другая створка будет плотно соприкасаться с полотном, которое следует приваривать таким образом, чтобы оно 4 см выходило за пределы каркаса.

Необходимо учитывать, что листовой металл имеет ненадежную структуру, в связи с чем рекомендуется укрепить углы и сердцевину сваркой
. Только после этого с шагом 15 см приступают к привариванию всего листа.

Когда работы завершены, в уголках сварка срезается, так как в будущем она может стать причиной деформации всей конструкции.

Надежность крепления обеспечивается специальными усиленными петлями, для этого нижний сегмент сваривается с рамой, а верхняя часть скрепляется со створкой.

Усилить сцепление можно посредством наваривания на петли металлических полосок и арматуры. Надо взять полоску толщиной до 7 мм и, изогнув ее, сварить со створкой и верхней частью петли, после чего с внутренней стороны приваривается арматурная вкладка.

Монтаж ворот

Процесс изготовления гаражных ворот можно считать завершенным, наступило время монтажа. Первоначально необходимо установить воротную раму – как внешнюю, так и внутреннюю сторону
.

Внимание! Установка конструкции в проем осуществляется на этапе возведения гаража, когда в стадии готовности примерно 50 см капитальной стены.

Соединение рам между собой осуществляется при помощи металлических полосок, имеющих ширину 4 см. При сваривании их с конструкцией следует соблюдать шаг 60 см.

После этого необходимо завершить кладку фронтальной гаражной стены, при этом кирпичи должны заполнить пространство, которое возникло между рамами. Выполняя кладку, следует одновременно вмуровывать раму.

Делается это посредством приваривания арматуры. Нужно к верхнему рамному сегменту прикрепить балку, которая служит перекрытием и делается из бетона или металла.

Подъемно-поворотные механизмы

Функционировать ворота будут благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться при помощи специальных направляющих, благодаря которым полотно меняет свое положение, перемещаясь из горизонтальной в вертикальную плоскость.

Поворотные подъемные ворота будут открываться благодаря потолочным направляющим и специальному механизму
. Важно уделить внимание пружинам, которые требуется отрегулировать, добившись тем самым поднятия полотна с мизерными усилиями и без соскальзывания.

Выставление направляющих осуществляется строго в горизонтальной плоскости
. Для выравнивания положения применяются прокладки, которые монтируются в промежутке, образующемся между рамой и балкой.

Особое внимание следует уделить запорно-замковой системе, а именно – типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в данном случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно тщательно отрегулировать пружины
и выставить направляющие таким образом, чтобы они располагались относительно друг друга параллельно и при этом находились в вертикальной плоскости, так как в противном случае щит будет застревать.

Можно использовать подъемный механизм на противовесах
: его конструкция состоит из троса, закрепляемого в нижнем сегменте рамы и пропускаемого через блок. Противовес необходимо закрепить на противоположном краю лебедки.

Важно! Подобный механизм будет оказывать существенную нагрузку на каркас ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче можно, используя композитные полупрозрачные материалы
. Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи специализированных стопорящих приспособлений, способных также предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, а окантовочный профиль из резины сделает конструкцию максимально устойчивой
.

Важно соблюдать технологию изготовления и использовать исключительно качественные материалы
, чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные ворота для гаража – это современное и эффективное решение, благодаря которому удается экономить место.

Открывающиеся вверх створки позволяют установить гараж в условиях ограниченного пространства, а система автоматизации делает возможным дистанционное управление процессом открывания и закрывания. Благодаря таким преимуществам поворотные двустворчатые подъемные гаражные ворота популярны у автолюбителей.

Ну а для тех людей, кто лучше воспринимает материал не «из текста», а «из видео» — предлагаем посмотреть, как функционируют уже готовые подъемные гаражные ворота, сделанные своими руками:

Подъемные гаражные ворота широко распространены благодаря тому, что при открытии они уходят под потолок и не мешают ни внутри, ни снаружи.

Подъемные ворота для гаража не всем по карману, однако если цель оправдывает средства, то можно их изготовить своими руками.

В большинстве случаев покупают готовые подъемно-поворотные ворота и устанавливают самостоятельно, следуя инструкции. Для того чтобы изготовить подъемно-поворотные ворота своими руками, нужен инженерный опыт для правильной установки и расчета противовеса. Чем больше вес щита, тем тяжелее должен быть противовес. Еще до начала работ необходимо определится с механизмом открывания: либо это шарнирно-рычажный, либо с противовесами. Также нужно все тщательно спроектировать: замерить проем, сделать чертеж или найти готовый, нарисовать эскиз. Можно заранее узнать стоимость расходных материалов и посчитать их общую стоимость, чтобы определить количество средств, которые нужно вложить в данную конструкцию.

Особенности выполнения работы своими руками:

Подъемные гаражные ворота можно сделать на ручном или электроприводе. Конечно, электроника удобнее, но ручной привод более надежный. Также если вы собираетесь открывать гаражные ворота дистанционно, то следует облегчать конструкцию щита. Перемещение полотна происходит за счет механизма роликов и рычагов. Открывая подъемно-поворотные ворота гаража, не стоит ставить машину слишком близко, так как можно задеть ее. Чтобы не утяжелять подъемные ворота, не особо увлекайтесь с элементами декорации. Обращаем ваше внимание на то, что в ходе работы понадобится сварочный аппарат. Элементы для сварки лучше использовать из качественного металла.

Инструменты, требующиеся для работы:

• болгарка;
• сварочный аппарат;
• металлическая длинная линейка и рулетка;
• стальной профиль;
• труба или уголок;
• строительный уровень длинной в 2 м.

Этапы установки подъемно-поворотных ворот для гаража своими руками:

• первым делом собирается коробка из брусков, углубляется низ коробки в стяжку пола на 2 см;
• потом изготавливают профильную сварную раму. Если есть необходимость, то можно сделать в ней калитку для того, чтобы зимой лишний раз не охлаждать гараж;
• установка прочных направляющих;
• для того чтобы ролик мог свободно перемещаться внутри, необходимо из уголков сварить вертикальную направляющую;
• следующим этапом будет создание горизонтальной направляющей. Очень важно, чтобы данные направляющие находились четко в горизонтальном положении;
• приварить кронштейны для роликов к раме;
• разместить направляющие под небольшим углом;
• присоединение противовесов, благодаря которым подьемные гаражные ворота будет легче открывать. Для этих целей желательно использовать трос от лебедки.

Трос проходит через блок, находящийся у потолка, и крепится к нижнему углу ворот. Целесообразно будет утеплить поворотные гаражные ворота, но не рекомендуется использовать дерево, так как из-за неизбежного попадания влаги на нем может образоваться грибок.

http://zavorota.ru/www.youtube.com/watch?feature=player_embedded&v=C5emFQEENKU

Недостатки подъемно-поворотных гаражных ворот своими руками:

• плохая теплоизоляция подъемных ворот;
• сложность конструкции;
• высокая нагрузка на механические части двери.

Преимущества:

• высокая защита от взлома. Поворотные ворота сложно взломать благодаря тому, что сама дверь гаража состоит из цельного полотна;
• подъемные ворота подходят для небольших помещений;
• малогабаритны, что удобно при въезде в гараж.

Гаражные ворота: своими руками, готовые конструкции

Разнообразные навесы и другие альтернативы в большей степени актуальны для сезонных дач, если же речь о постоянном проживании, в том числе в зимнее время, не обойтись без гаража. Будет он отапливаемым или холодным, зависит от личных предпочтений и возможностей. Основой же комфортной эксплуатации в любом случае являются герметичные и практичные ворота, благо, сегодня огромный выбор технологий и материалов. Гаражные ворота, как и многое другое могут быть как самодельными, и речь не только о простейших распашных створках, так и заводскими. Какой вариант выбрать, опять же, зависит не только и не столько от предпочтений автовладельцев, сколько от их возможностей. При помощи участников портала и специалиста группы компаний АЛЮТЕХ рассмотрим нюансы изготовления гаражных ворот своими руками и преимущества готовых конструкций.

Содержание

Почему современные самодельные гаражные ворота подъемные

Хотя время, понятие относительное, не столь давно частные гаражи оснащали исключительно «простыми как пять копеек» распашными воротами. Две металлические створки на петлях, с верхним и нижним стопором, если из гаража нет второго выхода, то в одну из створок врезана дверь. Створки крепились к силовой раме из металлопрофиля, либо прямоугольной формы, либо П-образной, в первом случае в зоне въезда получался порог. По сути, весь процесс сводился к сварке рамы, сварке каркасов створов, облицовке створов металлическими листами, установке и фиксации рамы в проеме и фиксации створов уже к раме. Главным достоинством распашных конструкций была их простота и доступность, особенно в пору, когда металл стоил копейки, а сварить можно было самостоятельно или попросить кума, брата, свата. Недостатков же в изобилии – это и ненадежность, и негерметичность, как ни соблюдай углы и плоскости, а через такое количество стыков все равно «сифонит». Плюс, на открытие створок необходимо дополнительное местно, ну и главное, на что сейчас обращают внимание – они неудобные. Поэтому теперь в фаворитах более эргономичные и практичные варианты, например, подъемные.

У подъемных ворот есть огромный плюс – удобство использования, даже без электропривода, чтобы их открыть нужно 1 – открыть задвижки 2 – поднять створку вверх. Причем она останется открытой под действием противовесов и ветер ее не захлопнет в самый неожиданный момент. Обычные ворота: 1 – открыть задвижки, 2 – открыть одну створку, 3 – зафиксировать в открытом положении, 4 – открыть другую створку, 5 – тоже зафиксировать. Лень, однако, великая штука и двигатель прогресса.

Но за прогресс нужно «платить», в данном случае усложнением конструкции и большими тратами на расходники даже с ручным приводом, не говоря об управляющей автоматике. Тем не менее, сделать подъемные гаражные ворота своими силами вполне реально.

Самодельные подъемные ворота в гараж

Вдохновленный произведениями сотоварищей по форуму, тоже делаю подъемные ворота. Каркас ворот уже сварил (2,15х2,95 м) из профильной трубы 20х40 мм. Рамка ворот сделана из швеллера № 16. На вертикальные и горизонтальные направляющие взял швеллер №8. Ролики от старого скейта (диаметр 65 мм, ширина после обработки 35 мм). С креплением вертикальных направляющих думаю, проблем не будет (сваркой к раме), а вот как крепить горизонтальные?! Вот стало для меня задачей. Расстояния по обе стороны от ворот до стены 1 м, перекрытие из бруса 10х18 мм. Вот и хочу спросить совета у гуру строительства, может будут у вас идеи. Примерно нарисовал схему. Спасибо.

Решение и этой проблемы Gurza нашел самостоятельно.

Вчера подвесил одну горизонтальную направляющую. Проверил своим весом (80 кг) выдержала на отлично! Так что, если даже ворота будут 160 кг, то выдержит с запасом. Сварщик я не профи, так что, как уж получилось, но держится крепко. Уголок брал на 35.

Но поговорку «первый блин комом» никто не отменял, после того, как Gurza поставил полотно ворот на ролики и прихватил сваркой, сразу же «вылез косяк». А именно – при поднятии полотна нижние углы упираются в раму, поэтому пришлось переделывать. Для всех, кто захочет повторить, умелец выложил чертежи.

И фото ворот, которые все-таки доделал.

И это только черновой вариант, впереди уплотнители.

А также утепление и «эстетика».

Еще один самодельный вариант, полностью законченный.

Сделал за два дня себе вот такие ворота 3.20х2.20 м, с калиткой – можно поднять, можно так зайти. Обшил пластиком под дерево, получилось супер. Никаких лишних выступающих частей, когда открыты или закрыты. В верхнем положении над порогом остается небольшой козырек. Ставится стандартная самая дешевая автоматика (хотя энергозависимость не мое). Ставятся любые запоры от шпингалета до электронных. Беременная жена поднимала без напряга, при тщательной регулировке пружин створка повисает в любом положении. Материал стандартный: профиль, уголки, швеллера кусок и прочее.

Участники нашего портала охотно делятся и видео своих конструкций, например – JOxaKER.

Все возможные вариации перечислить, описать или показать нереально в рамках одной статьи, да и так понятно, что самодельные гаражные ворота, даже усложненные, подъемные, вполне реально смастерить самостоятельно. Другое дело, что это далеко не всегда целесообразно. И ниже рассмотрим, почему.

Преимущества заводских гаражных ворот

Заводские конструкции выигрывают у самодельных по нескольким причинам.

Универсальность – если своими руками можно собрать качественные, практичные и эстетичные подъемные ворота, так как конструктив относительно доступный, то производители предлагают и секционные, и роллетные ворота с управляющей автоматикой. И в некоторых ситуациях это единственно возможное решение, например, когда нет места под потолком или на осевой поворот створки.

Эксплуатационные характеристики – если сравнивать даже самую качественную самоделку и качественное заводское изделие, именно, качественное, самоделка неизбежно проиграет и по прочности, и по долговечности, и по энергоэффективности.

Современные высококлассные гаражные ворота обладают рядом уникальных характеристик. Их долговечность обеспечивается за счет специализированного, трехслойного декоративно-защитного покрытия полотна (ПУР-ПА), фурнитуры из нержавеющей стали, устойчивой к коррозии, роликов с подшипниками качения закрытого типа и пружин с рабочим ресурсом 25000 циклов (подняли, опустили), то есть, 17 лет из расчета 4 цикла в день. За прочность отвечают особые петли «гнутый лист», соединение наружной и внутренней стальной панели в «замок» (замкнутый контур), четырехслойный металл в зонах соединения внешнего и внутреннего листа.

По энергоэффективности панель, толщиной 40-45 мм, сопоставима с кирпичной стеной, толщиной 55-60 см (секционные ворота). Герметичность конструкции обеспечивает уплотнитель EPDM по всему периметру и между сегментами и многокамерный нижний уплотнитель. Он сохраняет эластичность даже в сильные морозы, не впитывает влагу и не подвержен растрескиванию, между «лепестками» уплотнителя образуется воздушная камера, обеспечивающая дополнительную теплоизоляцию.

Не менее важна и безопасность, как в процессе эксплуатации, так и в плане устойчивости к взлому.

Эксплуатация ворот абсолютно безопасна – конструкции снабжены защитой от защемления пальцев между панелями, механизмами защиты от поломки торсионных пружин, от падения полотна из-за обрыва троса предохраняет шестикратный запас прочности тросов. В воротах со встроенными калитками идет встроенный датчик открытой калитки. Если же необходим повышенный уровень взломостойкости, то опционально идет усиленная фурнитура (система защиты от взлома RC2).

Что касается эстетики, то тут практически на равных – при желании можно и самодельный створ обшить разнообразными панелями, сайдингом, отдать в покрасочный цех, где нанесут не только цвет, но и фактуру. Или использовать профлист с покрытием полиэстером, и многое другое и смотреться будет очень даже презентабельно. Однако и производители не отстают.

Выглядеть ворота могут практически как угодно – только в стандарте пять рисунков полотна и два вида теснения под натуральную древесину (woodgrain и smooth). Плюс десять базовых цветов по RAL и три цвета под дерево: темный, золотой дуб, вишня. А опционально, еще свыше двухсот цветов по RAL и DB и цифровая печать по индивидуальному эскизу. Также, на заказ возможно изготовление панорамных створок до трех метров со сплошным остеклением (без импоста).

Но, пожалуй, самым «злободневным» параметром была, есть и с большой вероятностью останется навсегда цена вопроса. На первый взгляд, самодельные конструкции выигрывают у заводских вчистую, если же «приглядеться», все далеко не столь однозначно.

Вывод

При определенных условиях гаражные ворота можно сделать и самостоятельно, и это будет не только экономия неких финансовых ресурсов, но и удовольствие, полученное от осознания собственных возможностей. А можно купить высококлассные заводские ворота, получив удовольствие от сжатых сроков реализации и выдающихся технических и эксплуатационных характеристик.

Источник

Делаем своими руками подъёмные гаражные ворота

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Инструменты

Для работы должны быть под рукой следующие инструменты:

Пошаговая инструкция изготовления

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Проверка правильности работы ворот

Монтирование створки ворот

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Источник

Сообщества › Сделай Сам › Блог › Подъёмные ворота для гаража.

К сожалению купить секционные ворота я не могу, поэтому было принято решение о изготовлении ворот самостоятельно.
Решил делать как можно проще, и из того, что есть под рукой и в любом хоз. магазине, в итоге пришёл к данной конструкции.

Мне понравился данный вариант тем, что он прост в изготовлении, ненужны верхние направляющие и тем, что у ворот имеется вылет наружу гаража, удобно летом когда дождь или солнце со стороны ворот, прикрыл немного и нет проблем.
Ну и главный фактор, это данный тип механизма съедает меньше внутреннего пространства при закрытии и открытии, так как если поставить машину задом к воротам то простая конструкция его задевала бы. А двигать туда сюда авто для открытия и закрытия ворот мне не хочется

Ну и собственно о конструкции.
Размеры проёма ворот у меня: ширина 298 см., высота 230 см.

Я использовал при изготовлении ворот:
Труба профильная 40 х 20 х 600 см = 4 шт.
Уголок 35 х 35 х 600 см = 4 шт.
Уголок 25 х 25 х 600 см = 1 шт.
Колёсики полиуретановые = 2 шт.
Профнастил С8 120 х 200 = 6 листов.
К сожалению 3 метровых мне найти не удалось, в наличии нет, а для заказа очень маленький объём.
Трос 3 мм = 5 метров.
Коуш под трос 3 мм = 4 шт.
Крепление для троса = 4 шт.
Блок для троса 30 мм = 6 шт. (Временное решение, будут заменены на подшипники).
Болты, гайки = у меня были.

Начал я с расчётов расстояния вылета воротины и крепления тяги.
На бумаге я нарисовал всё в масштабе и проверял как будет открываться воротина.
Расстояние от низа ворот до колёсика я решил сделать 80 см., то есть получается вылет ворот 80 см, но получилось 81 см.
При этом расстоянии воротина при открытии не задевала автомобиль.

А вот с расстоянием крепления тяги пришлось действовать методом подбора.
Я взял рейку по высоте воротины, отметил на ней место крепления колёсика 81 см, потом вкрутил саморез где планировалось верхнее крепление тяги, привязал верёвку, другим концом на рейке подбирал необходимое расстояние, у меня получилось 85 см.
Принцип подбора как на фото ниже.

Для верхнего крепления тяги, один уголок опорной стойки выше высоты проёма ворот был переварен в другую сторону (углом наружу, см. фото).
Просверлил отверстие под болт М12, к тяге приварил втулку амортизатора от волги или жигулей, точно не помню, найти в запчастях не проблема (см.фото ниже).

Источник

Как сделать подъемные ворота для гаража: принципы работы и монтажа

Для обустройства гаража во дворе частной усадьбы подъемные ворота ‒ это отличный вариант. Автоматизированное управление станет хорошей защитой и сократит время на открытие и закрытие створки.

Можно заказать ворота нужных размеров у специалистов, которые изготовят их и смонтируют под ключ. Альтернатива ‒ вооружиться необходимыми материалами и сделать такие самому.

Пользователи часто ищут:

Устройство подъемных ворот

Другое название ‒ щитовые. Механизм у них несложный.

Контроль работы выполняется вручную или с использованием электрического привода и пульта дистанционного управления.

Подъем производится рычагами, которые закреплены внизу створки, и с помощью роликов, которые двигаются по двум направляющим сверху на торцах створки.

Чтобы открыть ворота с простым приводом, достаточно потянуть за ручку внизу двери.

Плюсы и минусы конструкции

В пользу подъемного механизма для гаражных ворот стоит сказать следующее:

Мастера отмечают, что делать подъемный механизм в домашних условиях в разы сложнее, чем распашные ворота. Здесь недопустимы ошибки в расчетах, при сборке. Поэтому, не имея опыта, делать это нужно под четким руководством специалистов или полностью доверить монтаж им.

Виды подъемных ворот по типу открывания

Разберем основные нюансы функционирования каждого из типов.

Поворотные

Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).

При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.

Рекомендуемое расстояние от открытых ворот до автомобиля составляет минимум 1,5 м.

Складные (секционные)

Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.

Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.

Обшивка таких ворот напоминает сэндвич-панели. Наружная часть сделана из оцинкованной стали с полимерным слоем, внутри ‒ теплоизоляция толщиной 5‒10 см.

Среди плюсов подъемно-складных ворот:

Рулонные

Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.

Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.

Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.

Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.

Для дачи или гаража в частном секторе оптимальным видом ворот станут подъемно-поворотные. Ради экономии их можно сделать своими руками. Заводские модели с монтажом тоже доступны по цене.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Рекомендуют ставить в сочетании с автоматикой, чтобы в случае сбоя или отсутствия электроэнергии всегда получалось попасть внутрь помещения.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Особенность электропривода подъемных ворот ‒ при закрытии срабатывает блокировка, поэтому открыть вручную створку снаружи или изнутри помещения не выйдет.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Пользуется наибольшим спросом. Система управления оснащена специальным блоком, который принимает сигнал при нажатии кнопки на пульте. Полученный сигнал приводит в действие створку.

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Редко применяется для частного гаража. Таким приводом оснащены ворота автобусных, троллейбусных гаражей, промышленные ангары.

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Самый часто встречаемый вариант в частном секторе, гаражных кооперативах.

Механизм состоит из:

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих.

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Материалы для каркаса, обшивки

Для создания рамки рекомендуется использовать профильные трубы прямоугольного сечения 40*20 мм с толщиной стенок 2 мм.

Для поперечин, продольных балок хватит труб размерами 20*20 мм, толщина стенок остается такой же.

Материалом для направляющих вполне может стать швеллер шириной по 20 см.

Чтобы сделать коробку, куда будет ставиться привод, допускается брать брус размерами 100*50 мм или металлический уголок с полкой 50 мм.

Для обшивки отлично подойдут:

Чаще всего владельцы для обшивки ворот выбирают профнастил или сэндвич-панели.

Для утепления рекомендуется брать плиты пенополистирола, минеральной ваты или пенопласта.

Пользователи также интересуются:

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

Из инструментов должны быть:

Рекомендуется на этапе планирования разработать подробный чертеж, эскиз будущих ворот, провести замеры, расчет количества материалов, составить смету.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Если гараж будет отапливаться, то перед усилением нужно сразу предусмотреть укладку теплоизоляционного материала.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Уголок берется усиленный, потому что его ширина полки должна быть в 1,5 раза больше, чем толщина створки.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

По периметру рамы рекомендуется приклеить резиновый уплотнитель, чтобы полотно в закрытом виде было полностью герметично.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

Перед покупкой автоматики важно убедиться, что выбранная модель привода подходит к воротам.

В стандартный комплект входят:

Краткий порядок установки автоматики:

С целью продления срока службы резиновые уплотнители нужно обрабатывать смазкой из силикона, особенно зимой.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Поврежденные детали заменяются на новые.

Если исправить поломку своими силами не удается, то стоит обратится к специалистам.

Фотогалерея вертикальных ворот: готовые изделия, чертежи и схемы

Ниже приведены примеры чертежей разных подъемных полотен с указанием размеров, показаны уже собранные конструкции

Правильно установленный подъемный механизм ворот станет отличной защитой гаража от взлома. Герметичность опущенного полотна исключает риск несанкционированного проникновения. А при творческом подходе к отделке ворота отлично впишутся в дизайн участка.

Источник
