Дверной звонок своими руками из подручных средств в домашних условиях

Как сделать дверной звонок своими руками / Простая электроника / Самоделки Sekretmastera

МАЛО КТО ЗНАЕТ ОБ ЭТОЙ ФУНКЦИИ ЗВОНКА!

Беспроводной дверной звонок не нужно подключать, так как сигнал передается радиоволнами, – это главное преимущество перед проводными устройствами. Такому звонку отдают предпочтение частные домовладельцы, когда протягивание провода к калитке осуществляется под землей (трудоемко и дорого) или в воздухе (незащищенность кабеля от осадков). А если подойти к установке креативно, можно вызвать удивление у друзей.

Чтобы установить проводной дверной звонок своими руками схема подключения нужна обязательно: это руководство, для чтения которого нужны специальные знания. А с беспроводным аналогом никаких хлопот. В коробке с приобретенным устройством вы найдете кнопку и музыкальный блок (звонковая коробка). Дополнительно вам понадобятся:

• Дюбель-гвозди с саморезами и перфоратор, если устанавливать кнопку на бетонной стене. Перфоратор можно заменить ударной дрелью;
• Саморезы, если основание деревянное;

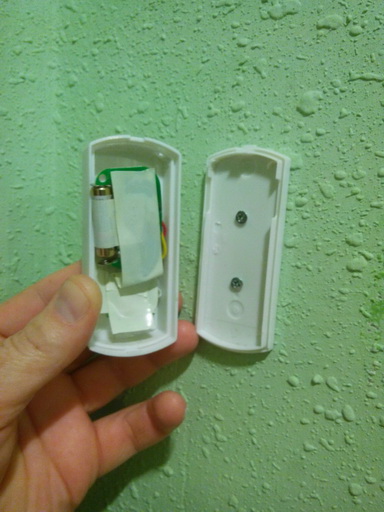

• Батарейки. Сразу вставьте их в кнопку и звонковый корпус.

Если вы устанавливаете кнопку на бетонную стену в месте, где предусмотрено подключение проводного звонка, то сначала изолируйте выходящий из стены двухжильный или трехжильный кабель. Но только после отключения питания квартиры
! Затем просверлите отверстие для вставки дюбель-гвоздя. Прислонив клавишу, зафиксируйте ее с помощью самореза.

Если кнопка будет находиться на деревянной поверхности, то понадобятся только саморезы. Но ее не рекомендуется устанавливать на металле, поскольку он может создавать помехи для радиосигнала, подающегося с кнопки на звонок.

Внимание!

Вместо сложного крепления с перфоратором и саморезами можно использовать двусторонний скотч. Просто налепите кусочек на изнаночную сторону кнопочного корпуса и прислоните к стене. Но такое крепление ненадежное, и кнопку сможет оторвать любой, мимо проходящий. Со временем скотч высыхает и теряет фиксирующие функции.

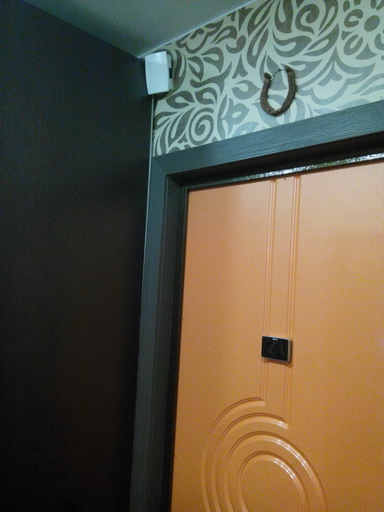

Звенящую коробку устанавливают в любом удобном месте дома. Можно посадить корпус на двусторонний скотч – в квартире это не страшно. А если дом постоянно сотрясается от активных детей, то посадите музыкальную коробку на двусторонний скотч. Для тех, кому вообще ничего не хочется делать, есть отличное решение – просто положите звонок в место, где он не будет мешать. На полку в прихожей, в шифоньер, на подоконник. Главное, чтобы соблюдалось максимально допустимое расстояние между радиокнопкой и звонком.

Совет!

Если ваш беспроводной звонок питается не от батареек, а снабжен вилкой, то просто вставьте его в свободную розетку.

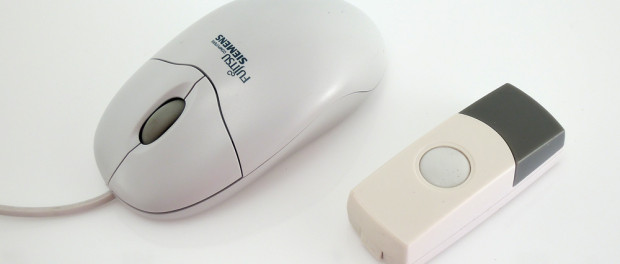

Звонок-мышка своими руками

Как сделать дверной звонок своими руками так, чтобы он смог удивить гостей? Необычное решение – клавиша, помещенная в корпус от компьютерной мыши. Для ее сооружения понадобится:

• Ненужная мышь;
• Кнопка, по размеру меньшая, чем мышка;
• Маленький диод;
• Паяльник;
• Кусочки кабеля.

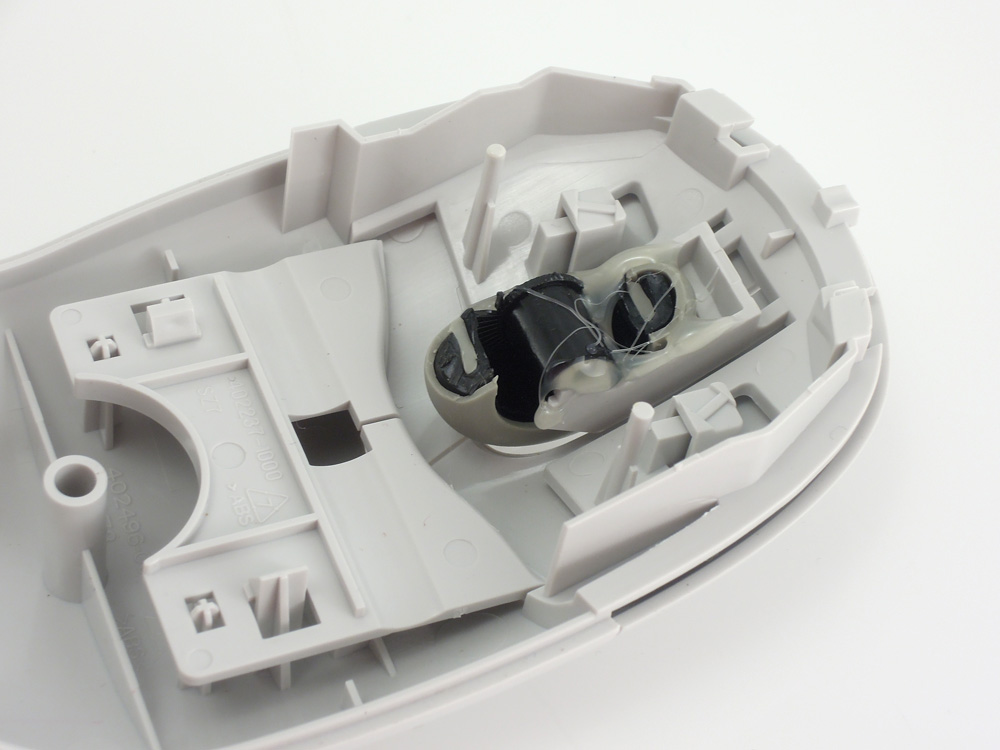

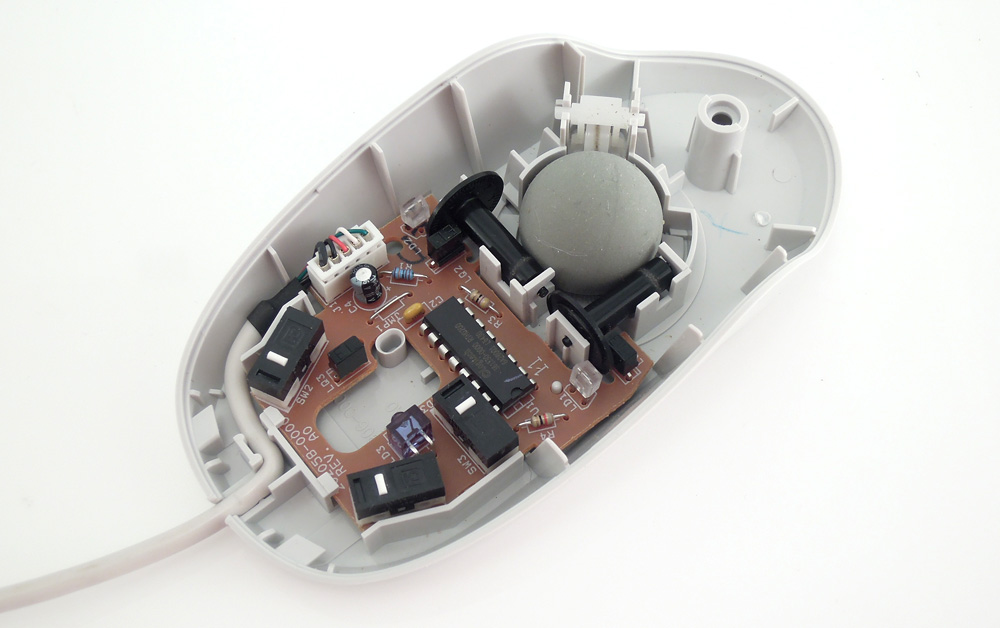

Сначала освободите мышь от всех внутренностей, оставив контактные кнопочки.

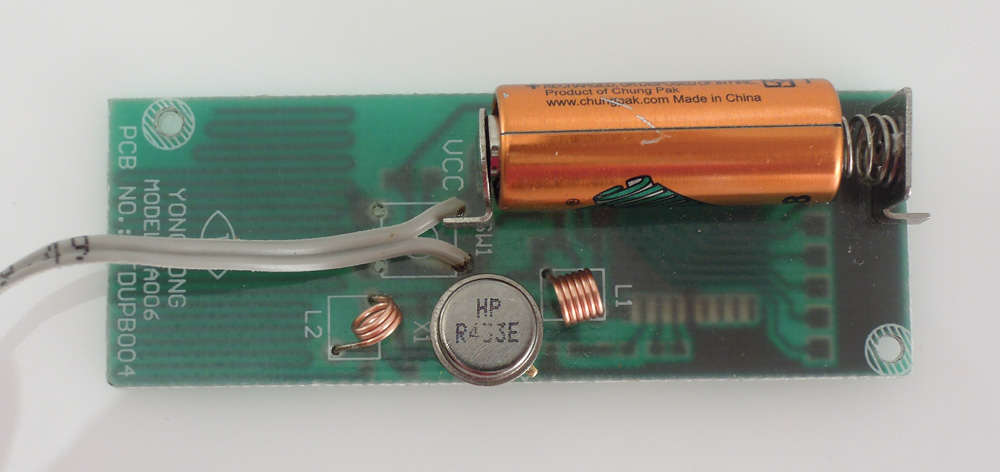

На плате две клавиши соедините со звонковым пультом. Оставшиеся части уберите, чтобы внутрь легко было вставить пультовую плату звонка. А колесико от мыши разрежьте пополам: одну половинку посадите на свое место с помощью клея. Затем возьмите плату пульта, она выглядит так, как на рисунке ниже.

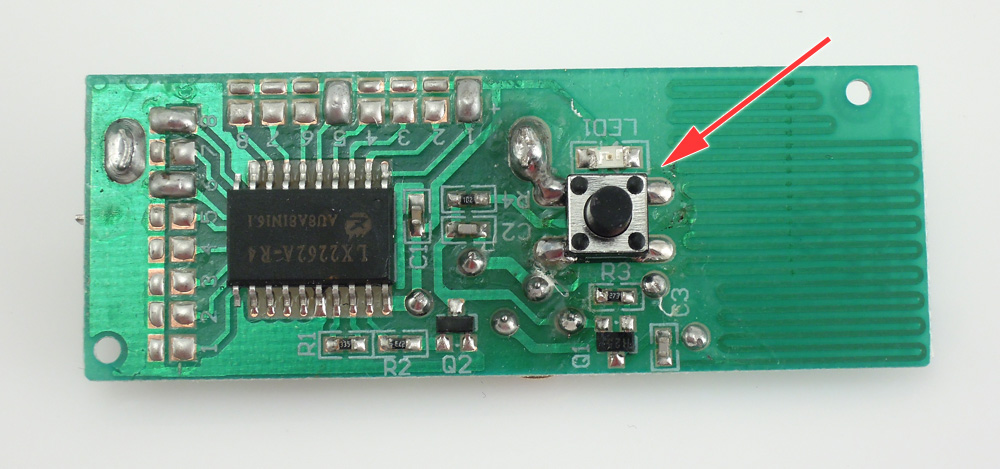

Стрелкой на плате показана звонковая кнопка. С помощью паяльника сюда нужно присоединить кусочек витой пары. Это нужно для соединения с кнопками мыши.

На плате кнопка имеет 4 контакта, хотя рабочими являются только 2, которые соединяются парами. К двум контактам припаяйте концы витой пары. Если концы будут соприкасаться при нажатии кнопки мыши, то будет срабатывать звонок.

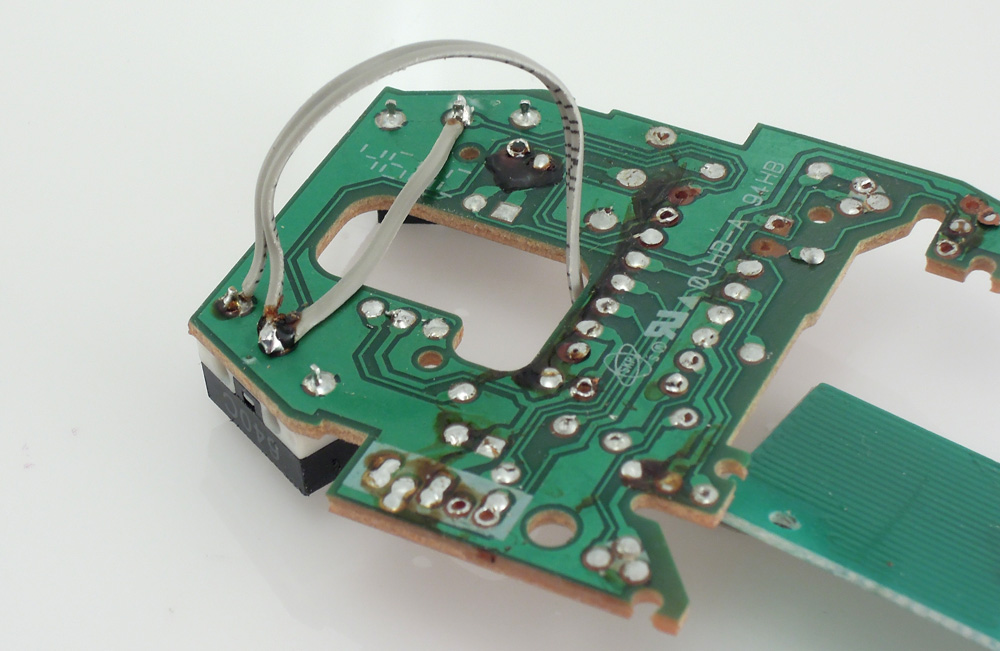

Оставшиеся кончики витой пары припаяйте к клавишам мыши. Вы обнаружите три контакта, которые на рисунке обозначены буквами А, В и С.

Один конец витой пары припаяйте к любому контакту А. Второй конец – либо к В, либо к С. А сами контакты В и С соедините между собой кусочком провода. Это нужно для того, чтобы звонок срабатывал при нажатии любой клавиши мыши, а не только правой или левой.

Кнопку можно считать рабочей, но для красоты можно установить светодиод в место, где к мышке подводился провод. Лампа будет светиться при нажатии. Подключение производится через резистор. Схема беспроводного звонка с диодом показана на рисунке ниже.

Старые кнопочные мобильные телефоны давно устарели и почти вышли из обращения. Однако, есть множество способов дать такому телефону вторую «жизнь», нежели отправлять его в утиль или на свалку. Один из таких способов, пустить это чудо 90-х годов в дело, мы сегодня и рассмотрим. Недавно мне притащили целый пакет старых и поломанных телефонов. На запчасти. Были в этой куче и современные смартфоны с умершими аккумуляторами, утопленные и разбитые, были и вполне рабочие кнопочные телефоны, от которых решили избавится лишь по причине, непрезентабельного нынче, их внешнего вида. И как раз, почти в это же время, «накрылся» мой дверной звонок, собранный мною собственноручно, и безупречно служивший долгие годы. Это обстоятельство и подтолкнуло меня к мысли; почему бы не приспособить старый рабочий телефон вместо входного дверного звонка. И потом – от такого звонка больше плюсов, чем от обычного: помимо удовольствия от сборки и последующего использования вещи сделанной своими руками, можно ставить звуки и мелодии на сигнал какие душа пожелает, громкость можно регулировать и так далее… Выбрав кнопочный телефон с музыкальным проигрывателем и мощными динамиками, я приступил к работе.

Понадобится

• Кнопочный телефон с мп3-проигрывателем.
• Паяльник (с флюсом и припоем).
• Медные провода.
• Отвёртки (плоская и крестовая).
• Секундный клей.
• Изоляция (изолента или термотрубки).
• Канцелярский нож.
• Ножницы.

Изготовление дверного звонка из старого мобильника

Итак, разбираем телефон. Вынимаем аккумулятор, отвинчиваем шурупы (если они имеются), и с помощью плоской отвёртки снимаем все части, скреплённые защёлками.

Теперь находим кнопку «play/pause» на том месте, где была панелька управления проигрывателем, и разбираем кнопку, чтоб она не мешала в дальнейшем припаять к её контактам тонкие проводки.

Припаиваем к контактам проводки.

Необходимо тут же их прихватить секундным клеем к основанию (к микросхеме), чтобы в дальнейшем не отвалились, потому как контакты маленькие и, соответственно, площадь пайки тоже. Работа довольно ювелирная и кропотливая, но от того и более интересная! Кстати; если не было в телефоне отдельных кнопок проигрывателя, можно использовать кнопку «ОК». Если всё прошло успешно – собираем всё обратно. Устанавливаем на место все составляющие и корпус, не забывая вывести наружу припаянные проводки.

Теперь включаем телефон. Загружаем любой, нужный Вам звук, на сигнал (я, например, поставил птицу). Выбираем в меню проигрыватель.

Незабываем отключить повтор мелодии (если он у Вас был включен), иначе при нажатии на кнопку звонка, он будет крутить её пока не сядет аккумулятор, ну или же кто-нибудь не выключит.

Далее, необходимо найти какой-нибудь замыкатель (кнопку), для выведенных проводов от проигрывателя.

Так же понадобится двойной провод необходимой длинны – от кнопки, которая будет снаружи, до телефона, находящегося дома. У меня проблема с кнопкой разрешилась сама-собой: я просто использовал старую, от старого сломанного звонка.

Тема нашей сегодняшней статьи – технология подключения электрического звонка. Рано или поздно Вам придется установить новое либо заменить старое устройство. Как ни странно, но у Вас могут возникнуть трудности с путаницей в проводах, которых, как правило, должно быть 4. Далее мы расскажем, как подключить дверной звонок в квартире либо доме, приложив к инструкции все необходимые схемы и фото.

Беспроводной

Легче всего подключить беспроводной звонок, т.к. для этого не потребуется иметь дело с электропроводкой. Чаще всего кнопка и основной блок работают от батареек, поэтому все что нужно – закрепить все элементы на стене. Кнопку можно посадить на двухсторонний скотч либо пробурить небольшое отверстие в стене и вбить дюбель-гвозди. Сам дверной звонок можно также закрепить на стене либо просто поставить на шкаф в подходящей комнате. В некоторых моделях беспроводных устройств кнопки работают от батареек, а основной блок нужно подключить в розетку, как показано на фото ниже. В этом случае сложностей в подключении также не должно быть.

Кстати, рекомендуется устанавливать кнопку на высоте 1,5 метра от пола. Такая высота считается наиболее комфортной для включения/выключения сигнала. Что касается оптимальной , об этом мы говорили в соответствующей статье.

Наглядное преимущество беспроводной модели

Проводной

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

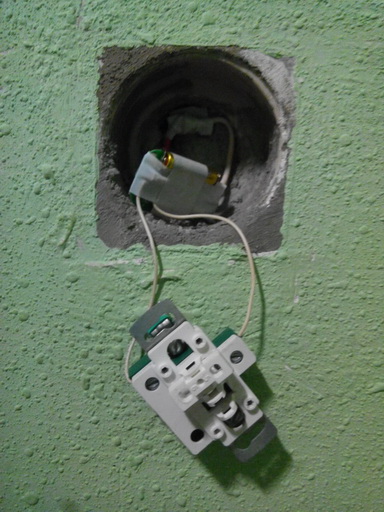

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

• Выберите наиболее подходящие места для установки кнопки и основного блока.
• Отключите вводные автоматы на распределительном щитке.
• Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, .
• От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в .
• Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
• Подключите ноль напрямую к основному блоку.
• Соедините фазу кнопки с фазой дверного звонка.
• Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
• Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
• Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

1. фаза от сети 220 (на нее и сработал индикатор);
2. ноль от сети 220;
3. провод, идущий на кнопку;
4. провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

Делаем дверной звонок.

Дверной звонок на таймере NE555.

Микросхема таймера NE555 получила довольно широкое распространение в радиолюбительских конструкциях, она служит для формирования импульсов с широким диапазоном длительности. Одним из вариантов ее использования являются ниже приведенные схемы дверных звонков. В первой схеме применена одна микросхема таймера, на которой реализован генератор прямоугольных импульсов. Питается схема от 9 вольтовой батарейки типа «Крона». Включение звонка происходит по нажатию кнопки SB1.

Вторая схема реализована на двух микросхемах NE555, т.е. имеет два звуковых генератора. Частота первого генератора — 1Hz, ее подстраивают переменным резистором R1. Сигнал второго генератора модулируется выходным сигналом первого генератора, частота подстраивается переменным резистором R2. Настройка сводится к тому, чтобы резистором R1 установить необходимую скорость переключения с первого тона на второй, а переменным резистором R2 задать нужную тональность звука. Звучание этого звонка напоминает звук бигбена. В дополнительных настройках устройство не нуждается.

Схема имеет широкий диапазон по напряжению питания от 3 до 15 вольт (NE555), или от 5 до 15 вольт, если применить отечественный аналог КР1006ВИ1.

В качестве звукового излучателя применена 8-омная 0,5 ваттная динамическая головка.

Микросхему NE555 можно заменить на LM555 или отечественным аналогом КР1006ВИ1.

Данные по микросхеме КР1006ВИ1.

Назначение выводов:

1 – общий;
2 – запуск;
3 – выход;
4 – сброс;
5 – контроль делителя;
6 – срабатывание;
7 – цепь разряда;
8 – питание (+Uп).

Основные параметры микросхемы КР1006ВИ1 следующие:

Номинальное напряжение питания от 5 до 15 Вольт.
Ток потребления, не более 15 мА.
Максимальный ток нагрузки до 100 мА.
Минимальная длительность импульса, генерируемого таймером, составляет 20 мкс, максимальная определяется параметрами внешних времязадающих элементов (tи = 1,1 RC).

Схемы включения.

а – в ждущем режиме;
б – в режиме автогенерации.

Простой дверной звонок.

И еще один вариант простенькой схемы дверного звонка на двух германиевых транзисторах с питанием от сети 220В. Таким способом, с пересчетом R2 и выбором стабилитрона на нужное напряжение стабилизации, также можно запитать и выше описанные схемы, чтобы исключить применение сменных элементов питания (батареек или аккумуляторов).

Моделей дверных звонков существует неимоверное количество, и каждый из них допустимо собрать самостоятельно. Установить и подключить готовый дверной звонок намного проще, чем сделать свой собственный, однако сейчас еще остались те умельцы, которые предпочитают сделать такое устройство самостоятельно. Чтобы определиться с тем, какую конструкцию выбрать, лучше всего обратить внимание на технические характеристики всех видов звонков.

Схема подключения дверного замка к 220В на самом деле очень проста, однако перед работой нужно отключить электричество, подготовить необходимый инструмент, надеть специальные резиновые перчатки.

Выбор конкретной модели зависит исключительно от личных предпочтений, а также от того, какие имеются в наличии детали, если речь идет о собственноручной сборке.

С тем, как устроено приспособление, ознакомлен каждый человек, однако, что находится под его корпусом? Снаружи квартиры ставится кнопка, посредством которой и осуществляется подача сигнала на динамик, установленный внутри помещения. Это самая простая модель, какую только можно найти в продаже.

Есть и более современные модели, которые могут передавать с кнопки:

• Сигнал;
• Картинку;
• Видео высокого разрешения.

Важно помнить о том, что работать с электричеством не безопасно, а потому нужно ознакомиться с техническими данными устройства, чтобы не столкнуться с коротким замыканием при подключении.

Как подключить дверной замок: виды устройств

Можно намного проще понять, какие могут потребоваться детали, и нужно ли подсоединить изделие к напряжению в 220 вольт. Проводной звонок – это простая конструкция, в которой соединение всех элементов, которых всего 2, осуществляется посредством провода.

Работает такое изделие долго, исправно и редко приносит проблемы, так как в нем попросту не чему ломаться.

Установка беспроводного звонка немного сложнее, так как нужно учесть расстояние между кнопкой и динамиком, чтобы не потерялся сигнал радиопередачи, иначе изделие не будет выполнять свою поставленную задачу. Помимо кнопки вызова и динамика, требуется монтаж блока питания. Помимо этого, звонки делят еще на 3 дополнительные группы. В звуковом в качестве оповещения используется мелодия или голосовая запись.

Видеозвонок имеет:

• Подключение кнопки;
• Активацию динамика;
• Миниатюрную камеру;
• Антивандальное покрытие.

Домофоны позволяют не только подать оповещение в дом о приходе, но и пообщаться с оппонентом, а также открыть дверь с кнопки посредством специального механизма, который связывает замок и непосредственно панель, установленную в доме. Как правило, такие конструкции используют только профессионального изготовления, так как они должны быть надежными, максимально качественными и самое главное, исправно работающими.

Схема подключения дверного замка

В силу того что существуют различные виды звонков, то и подключение осуществляется совершенно различным способом. Первоначально, прежде чем начать строить дверной звонок, нужно определиться с определенными моментами.

А именно:

• Его вид;
• Способ подключения;
• Место расположения.

От этого зависит то, потребуется ли приобретение дополнительных кабелей, или же он будет на батарейках, что намного удобнее, и к тому же безопаснее, особенно для собственноручно сделанной конструкции. Также нужно заранее предугадать тот момент, когда потребуется починить устройство, чтобы не пришлось проводить серьезные работы по демонтажу, к примеру, если зашить энергоблок или часть проводов в стену. Если подключение проводится к электричеству, то доступ к изделию должен быть открытым.

У беспроводного замка схема подключения очень простая, и чаще всего выбирают именно такие конструкции. Сначала устанавливается кнопка вызова так, чтобы гостю было удобно до нее дотянуться, а далее определяется место расположения динамика, с учетом радиуса действия радиоволны.

Для монтажа элементов достаточно использовать болты или липкую ленту.

Для подключения проводного звонка, придется потрудиться чуть больше. Стоит учесть тот момент, что требуется протягивание провода для соединения 2 элементов, а потому нужно предварительно продумать путь размещения кабеля. Желательно проложить его сквозь стену, расположенную вокруг двери. Так не потребуется устанавливать кабель канал для маскировки или же вовсе прятать его под обои или натяжной потолок, если такой имеется. Что касается принципа подключения, то сначала нужно вывести 2 конца провода, другими словами, фазу и ноль. Провод питания заводится в корпус динамика и закрепляется на клеммах. Второй конец подключается к кнопке вызова, а далее к звонку монтируется электрический кабель. Перед тем как будет убран инструмент, нужно протестировать изделие, на отсутствие искр, исправность работы, чтобы исключить возгорание в отсутствия жителей дома. Видеозвонки требуют дополнительного подключения панели для обзора помещения вне квартиры и панели, на которую будет непосредственно выводиться картинка.

Инструкция: как сделать дверной звонок своими руками

Для чего нужен дверной звонок? Можно ли починить старый или проще собрать новый? Стоит заметить, что ремонт, дело интересное, но вот сбор звонка своими руками может доставить немало удовольствия. Стоит заметить, что ранее было модно для изготовления звонков на дверь использовать основу в виде старого телефона, который издает звук дин-дон.

Советский аппарат – это прошлый век, теперь за основу стали брать самые обычные детские игрушки, так как есть возможность подобрать:

• Мелодию;
• Режим работы;
• Громкость;
• Регулятор для уменьшения или увеличения громкости;
• Габариты изделия.

Чтобы сделать звонок своими руками максимально просто, нужно подготовить музыкальную игрушку или вовсе открытку, двужильный провод метровой длины, индикаторную отвертку, изоленту. При разборе игрушки, можно обнаружить маленькую плату, чип, место для установки батарейки и динамик. Если берется электрическая игрушка, работающая от надавливания, то в ней нет внешней кнопки, а плата и динамик расположены в специальной коробочке внутри изделия. Эта коробочка должна быть очень аккуратно снята и открыта и на плате можно увидеть ту самую заветную кнопочку, которая по виду напоминает резиновый наконечник, прикрепленный к контактам платы.

Ее нужно не только не потерять, но и запомнить место точного расположения.

Далее внимание стоит обратить на провод, идущий к динамику. Он заменяется на двужильный кабель. Концы кабеля зачищаются на каждой жиле. Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы. Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0.

Как подключить дверной звонок: 2 провода (видео)

Стоит заметить, что соорудить такое изделие несложно, однако нужно четко следовать инструкции, соблюдая технику безопасности и поэтапность работы. Таким образом, невозможно потерять ни нужные контакты, ни запутаться в месте, куда их закрепить. Звонок из игрушки – это просто, легко и самое главное дешево, а прослужит он очень долго.

Внимание: Обращение к посетителям

Электронный звонок

При подаче питания на схему раздается звуковой сигнал, очень похожий на птичью трель. Питание подается через звонковую кнопку. Источник питания — батарея напряжением 9V. Режим работы транзистора по постоянному току выставляется резистором R1. Генерация зависит от С1 и С2, а так же индуктивности первичной обмотки трансформатора. Трансформатор взят готовый выходной от старого транзисторного приемника «Юность». В принципе подойдет трансформатор от любого транзисторного приемника с двухтактным трансформаторным УНЧ. Динамик — любой.

Кривлов П. Журнал Радиоконструктор №12-2015

Музыкальный звонок

Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.

Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 — усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).

Рис. 1. Электрическая схема музыкального звонка

После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2…3 с). При желании можно увеличить время звучания, увеличив С1.

Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.

Рис. 2. Топология печатной платы и расположение элементов

Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.

Малышев С.Ю. г. Мариуполь

Сенсорный квартирный звонок

Схема сенсорного квартирного звонка приведена на рис. 1.

Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от «земли».

При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.

В схеме сенсорного квартирного звонка применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.

Внимание! При налаживании устройства необходимо помнить, что его элементы находятся под опасным сетевым напряжением!

С сайта http://radiolub.ru

Схема сенсорного дверного звонка на микросхеме

Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.

Источник питания — батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5…2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.

Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.

Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)

И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

В.Беседин, г.Тюмень

Моделей дверных звонков существует неимоверное количество, и каждый из них допустимо собрать самостоятельно. Установить и подключить готовый дверной звонок намного проще, чем сделать свой собственный, однако сейчас еще остались те умельцы, которые предпочитают сделать такое устройство самостоятельно. Чтобы определиться с тем, какую конструкцию выбрать, лучше всего обратить внимание на технические характеристики всех видов звонков.

Схема подключения дверного замка к 220В на самом деле очень проста, однако перед работой нужно отключить электричество, подготовить необходимый инструмент, надеть специальные резиновые перчатки.

Выбор конкретной модели зависит исключительно от личных предпочтений, а также от того, какие имеются в наличии детали, если речь идет о собственноручной сборке.

С тем, как устроено приспособление, ознакомлен каждый человек, однако, что находится под его корпусом? Снаружи квартиры ставится кнопка, посредством которой и осуществляется подача сигнала на динамик, установленный внутри помещения. Это самая простая модель, какую только можно найти в продаже.

Есть и более современные модели, которые могут передавать с кнопки:

• Сигнал;
• Картинку;
• Видео высокого разрешения.

Важно помнить о том, что работать с электричеством не безопасно, а потому нужно ознакомиться с техническими данными устройства, чтобы не столкнуться с коротким замыканием при подключении.

Как подключить дверной замок: виды устройств

Можно намного проще понять, какие могут потребоваться детали, и нужно ли подсоединить изделие к напряжению в 220 вольт. Проводной звонок – это простая конструкция, в которой соединение всех элементов, которых всего 2, осуществляется посредством провода.

Работает такое изделие долго, исправно и редко приносит проблемы, так как в нем попросту не чему ломаться.

Установка беспроводного звонка немного сложнее, так как нужно учесть расстояние между кнопкой и динамиком, чтобы не потерялся сигнал радиопередачи, иначе изделие не будет выполнять свою поставленную задачу. Помимо кнопки вызова и динамика, требуется монтаж блока питания. Помимо этого, звонки делят еще на 3 дополнительные группы. В звуковом в качестве оповещения используется мелодия или голосовая запись.

Видеозвонок имеет:

• Подключение кнопки;
• Активацию динамика;
• Миниатюрную камеру;
• Антивандальное покрытие.

Домофоны позволяют не только подать оповещение в дом о приходе, но и пообщаться с оппонентом, а также открыть дверь с кнопки посредством специального механизма, который связывает замок и непосредственно панель, установленную в доме. Как правило, такие конструкции используют только профессионального изготовления, так как они должны быть надежными, максимально качественными и самое главное, исправно работающими.

Схема подключения дверного замка

В силу того что существуют различные виды звонков, то и подключение осуществляется совершенно различным способом. Первоначально, прежде чем начать строить дверной звонок, нужно определиться с определенными моментами.

А именно:

• Его вид;
• Способ подключения;
• Место расположения.

От этого зависит то, потребуется ли приобретение дополнительных кабелей, или же он будет на батарейках, что намного удобнее, и к тому же безопаснее, особенно для собственноручно сделанной конструкции. Также нужно заранее предугадать тот момент, когда потребуется починить устройство, чтобы не пришлось проводить серьезные работы по демонтажу, к примеру, если зашить энергоблок или часть проводов в стену. Если подключение проводится к электричеству, то доступ к изделию должен быть открытым.

У беспроводного замка схема подключения очень простая, и чаще всего выбирают именно такие конструкции. Сначала устанавливается кнопка вызова так, чтобы гостю было удобно до нее дотянуться, а далее определяется место расположения динамика, с учетом радиуса действия радиоволны.

Для монтажа элементов достаточно использовать болты или липкую ленту.

Для подключения проводного звонка, придется потрудиться чуть больше. Стоит учесть тот момент, что требуется протягивание провода для соединения 2 элементов, а потому нужно предварительно продумать путь размещения кабеля. Желательно проложить его сквозь стену, расположенную вокруг двери. Так не потребуется устанавливать кабель канал для маскировки или же вовсе прятать его под обои или натяжной потолок, если такой имеется. Что касается принципа подключения, то сначала нужно вывести 2 конца провода, другими словами, фазу и ноль. Провод питания заводится в корпус динамика и закрепляется на клеммах. Второй конец подключается к кнопке вызова, а далее к звонку монтируется электрический кабель. Перед тем как будет убран инструмент, нужно протестировать изделие, на отсутствие искр, исправность работы, чтобы исключить возгорание в отсутствия жителей дома. Видеозвонки требуют дополнительного подключения панели для обзора помещения вне квартиры и панели, на которую будет непосредственно выводиться картинка.

Инструкция: как сделать дверной звонок своими руками

Для чего нужен дверной звонок? Можно ли починить старый или проще собрать новый? Стоит заметить, что ремонт, дело интересное, но вот сбор звонка своими руками может доставить немало удовольствия. Стоит заметить, что ранее было модно для изготовления звонков на дверь использовать основу в виде старого телефона, который издает звук дин-дон.

Советский аппарат – это прошлый век, теперь за основу стали брать самые обычные детские игрушки, так как есть возможность подобрать:

• Мелодию;
• Режим работы;
• Громкость;
• Регулятор для уменьшения или увеличения громкости;
• Габариты изделия.

Чтобы сделать звонок своими руками максимально просто, нужно подготовить музыкальную игрушку или вовсе открытку, двужильный провод метровой длины, индикаторную отвертку, изоленту. При разборе игрушки, можно обнаружить маленькую плату, чип, место для установки батарейки и динамик. Если берется электрическая игрушка, работающая от надавливания, то в ней нет внешней кнопки, а плата и динамик расположены в специальной коробочке внутри изделия. Эта коробочка должна быть очень аккуратно снята и открыта и на плате можно увидеть ту самую заветную кнопочку, которая по виду напоминает резиновый наконечник, прикрепленный к контактам платы.

Ее нужно не только не потерять, но и запомнить место точного расположения.

Далее внимание стоит обратить на провод, идущий к динамику. Он заменяется на двужильный кабель. Концы кабеля зачищаются на каждой жиле. Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы. Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0.

Как подключить дверной звонок: 2 провода (видео)

Стоит заметить, что соорудить такое изделие несложно, однако нужно четко следовать инструкции, соблюдая технику безопасности и поэтапность работы. Таким образом, невозможно потерять ни нужные контакты, ни запутаться в месте, куда их закрепить. Звонок из игрушки – это просто, легко и самое главное дешево, а прослужит он очень долго.

Прикладная наука не стоит на месте. Благодаря этому наша жизнь становится комфортной и безопасной. Так в быту появляются новые приборы и гаджеты, усовершенствуются старые. Они становятся компактными, универсальными и стремительно избавляются от проводов. Аналогично дело обстоит и с дверными звонками. Сейчас уже никого не удивишь звонком со множеством мелодий, с хорошим качеством звука или имитирующим голос человека.

А вот беспроводной радиозвонок — это новый продукт на рынке. Тем не менее, с каждым днем его популярность только растет. Связанно это, прежде всего, с тем, что его легко установить и при этом не придется прокладывать провода и сверлить стены. Это важно, когда он установлен на тамбурной двери или на калитке частного дома.

Дверной звонок беспроводного типа

Так в чем же секрет такого уникального устройства. Как говорят, все гениальное — просто. Достаточно заглянуть под его корпус, чтобы убедиться в этом.

Схемы беспроводного звонка

Радиозвонки отличаются друг от друга набором функций, радиусом действия или источником питания. Схожи они в одном — есть приемник и передатчик сигнала. В качестве источника выступает кнопка, а в качестве приемника устройство с музыкальным чипом, антенной и динамиком. Рассмотрим подробнее, в чем принципиально выражается схема беспроводного дверного звонка.

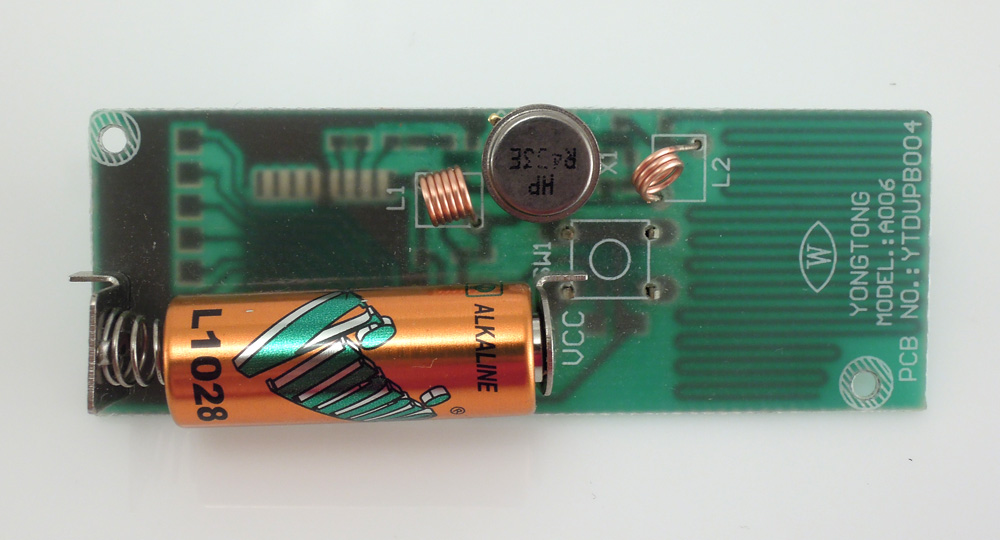

Примерный вид микросхем передатчика

Как видно на схеме передатчик состоит из генератора высокой частоты, усилителя-преобразователя, трех транзисторов и источника питания. В качестве источника питания используется батарейка на 12 вольт.Частота передачи сигнала на приемник составляет 433 МГц. Антенны как таковой здесь нет. В качестве нее выступают два контура, которые подключены параллельно. Таким образом, нехитрая микросхема позволяет передавать сигнал на 50 метров и более.

Общий вид микросхем приемника

Устройство приемника довольно простое. В его основе — один транзистор. От передатчика сигнал поступает на детектор. Он его принимает и направляет на усилитель. Затем сигнал поступает на звуковой чип. На этом чипе и формируется будущий сигнал, который услышит человек. Также благодаря ему меняют мелодии, выбирают громкость звука и так далее. После того как сигнал попал на чип, он поступает на усилитель звука и далее на динамик.

По такому принципу устроены большинство микросхем передатчика и приемника звонков китайского производства.

Для сравнения рассмотрим схемы китайских проводных дверных звонков. Основное отличие — это наличие антенн и способ передачи сигнала от передатчика к приемнику.

Схема проводного китайского звонка

Самодельный звонок беспроводного типа

Рассмотрим одну из самодельных микросхем беспроводного аналога подобного устройства. В основном принципе работы они похожи, но есть некоторые отличия. Основным отличием становится частота, на которой сигнал передается с передатчика на принимающее устройство — 87.9 МГц. Само устройство состоит из следующих основных модулей:

• Схемы управления,
• Звукового чипа,
• Передатчика,
• Источника питания.

Рассмотрим каждый элемент схемы более подробно.

Схема самодельного дверного радиозвонка.

Управление устройством осуществляется посредством кнопки S1. По сути, она запускает музыкальный чип и таймер передатчика. Когда она находится в нажатом состоянии на выводы 6 и 13 идет напряжение. Также здесь присутствует микросхема на резисторе R2 и двух диодах VD1 и VD2. Она лимитирует верхнее значение напряжения на выводах 6 и 13. Это необходимо, так как микросхемы УСМ и К561 отличаются логическим уровнем. Само устройство управления применяется на основе микросхемы D1. Она играет роль таймера, который включает передатчик на несколько секунд, после того как нажата кнопка S1.

Посредством элементов D1.1 и D1.2 генерируется одиночные положительные импульсы. Их длительность напрямую связана с постоянной времени в цепи С1-R4 (беря во внимание значения, указанные на схеме, можно сказать, что длительность импульсов порядка двадцати секунд). Импульс меняет полярность, попадая на инвертор D1.3, и далее идет на ключ VT1. Источник питания бестрансформаторного типа, а установленный конденсатор C5 гасит излишнее напряжения.

Важно! В этой схеме полярные конденсаторы применяются электролитического типа, C11 и С12 — керамические, остальные же — любые. Необходимо, чтобы все конденсаторы имели напряжение не меньше 16V, а для C5 — минимум 300V. Катушки L1 и L2 обматываются тонким проводом: на первую — 6 витков, на вторую — два. Обе они бескаркасные, а внутренний диаметр — семь миллиметров.

Для звукового чипа используется микросхема УМС8-08. Она воспроизводит 8 различных звуков, заложенных в нее. Выбор мелодий осуществляется перелистыванием, посредством S1. Если же пустить выходные импульсы с микросхемы D2 через транзисторный ключ VT2 на трансформатор T1 с конденсатором C10, а затем на динамик, то звучание сигнала будет мягким и приятным для слуха (исчезнут высокие и резкие звуки).

В качестве антенны используют кусок провода. Будет достаточно длины не более метра. С подобной антенной устройство передает сигнал от передатчика к приемнику на расстояние до ста метров.

Теперь необходимо настроить устройство. Первым делом проверяется источник питания. Далее проверяют правильность работы звукового чипа. Если все работает, то переходят к настройке передатчика. На время проводком замыкается VT1 и эммитер. Сам приемник устанавливается на указанной выше частоте. С помощью настройки С11 и С12 добиваемся уверенного приема на максимальной дальности. Благодаря резистору R8 устанавливаем модуляцию для лучшего звучания приемника. Затем перемычка убирается и настраивается таймер на D1. Для этого кратковременно нажимают кнопку S1. При этом передающее устройство включается и работает несколько секунд. Если этот временной промежуток слишком мал или, наоборот, слишком велик, то его изменяют с помощью подбора R4 и C1.

Таким образом, имея минимальные знания и закупив все необходимое в ближайшем магазине радиотоваров, можно сделать надежный звонок своими руками.

Звонок из ненужных приборов

Если у вас имеется старый телефон или сломанная компьютерная мышь и их ремонт нецелесообразен, то они пригодятся, если вы решите сделать собственный беспроводной звонок на дверь. Рассмотрим вариант изготовления подобного устройства из мыши:

• Из корпуса удаляются все внутренности кроме контактных кнопок.
• На плате две клавиши соединяются со звонковым устройством, а оставшиеся части убираются.
• Колесико разрезается пополам и одна часть вклеивается обратно.
• На плате пульта к звуковой кнопке припаивается витая пара. Она соединяет кнопку с клавишами мышки.
• Припаиваем оставшиеся концы к контактам клавиш — один к крайнему, второй к любому из оставшихся двух.
• Последний контакт из трех соединяется проводом с противоположным. Таким образом будут срабатывать обе кнопки.

Оригинальный звонок готов.

Вконтакте

Комментарии

Владимир
28.03.201721:44

Дёшево сердито эффективно. Нужно взять на вооружение!

Оценка

Новые статьи

Новые комментарии

Артем

Оценка

Елена

Оценка

nezabudka-1

Оценка

Екатерина

Оценка

Владимир

Оценка

Последние отзывы

adminadmin

Представляю вашему вниманию схемку дверного звонка, которая была собрана много лет назад и столько же и находится в эксплуатации. Правильнее было бы назвать это устройство: «Отходы в доходы!». Потому что то, из чего оно собрано, буквально валялось под ногами. Это было в советское время. Я тогда работал на небольшой АТС и было много свободного времени, которое хотелось конвертировать в деньги… Тогда то и стал собирать электронные звонки на основе данной схемы и вставлять их в . Монтер городской АТС, охотно помогал мне в реализации, имея от этого свою прибыль. Устройство, имитирует звук подскакивающего шарика. Все характеристики регулируются с помощью подбора ёмкости конденсаторов и регулировкой переменным резистором.

Схема принципиальная электрическая

Собранное без ошибок, начинает работать сразу. Питание возможно от источника постоянного тока 12 вольт (тогда диоды Д1-Д4 и конденсатор С4 исключают). Звонковыми импульсами АТС переменного тока 110 вольт 25 герц — в этом случае, ёмкость конденсатора С4, должна быть 1 микрофарад на 400 вольт.

Напряжением переменного тока 220 вольт 50 герц, при использовании в качестве квартирного звонка (в этом случае, ёмкость конденсатора С4, должна быть 0,5 микрофарада на 400 вольт). Собиралось устройство, на кусках фольгированного гетинакса, которые нарезал на станочке (Умелые руки) маленькой циркулярной фрезой. Одну плату, использовал в качестве кондуктора, для сверления отверстий, но можно собирать и навесным монтажом.

Применённые детали

Транзистор Т1 — мп25-26, Т2 — кт605 или п307-309, но п605 работает лучше, диоды Д1-Д4 — Д226, но можно и другие, хотя Д226 давали лучшие результаты. Конденсаторы С1-0,1 С2-0,05, подстроечный резистор — 47к, С3 — 100 микрофарад на 100 вольт. Телефонный капсюль использовался в качестве излучателя, но только очень старые (большого диаметра).

Очень хорошие результаты давало применение чешского капсюля сопротивлением 50 ом, но у него есть одна особенность — чтобы добиться хорошей громкости, нужно вынуть пластмассовую заглушку со стороны контактных винтов, под которой находится регулировочный винт и включив устройство, небольшой отверткой, произвести регулировку, откручивая и закручивая винт, для достижения максимальной громкости звука.

Предупреждение! Если вы собираетесь применить это устройство в качестве дверного звонка, не настраивайте его подключив к сети 220 вольт! Можете попасть под высокое напряжение! Настройте подключив к постоянному току 12 вольт, уже потом подключайте сетевое напряжение.

После того, как приказал долго жить дверной звонок, откопал на антресолях старый телефон, выдрал из него этот электронный звонок, упаковал его в коробочку от ватных палочек и теперь он продолжил свою службу над дверью. Автор проекта — Вольф9405
.

Обсудить статью ДВЕРНОЙ ЗВОНОК ДЛЯ НАЧИНАЮЩИХ

Делаем беспроводный дверной звонок своими руками

Автор решения делится опытом изготовления системы беспроводного включения дверного звонка своими руками с помощью модулей Мастер Кит. После переезда в новую квартиру, первым делом решил установить звонок. Но эта задача оказалась непростой. Дело в том, что застройщик установил кнопку звонка только у входной двери, а у входной двери тамбура кнопки не было. Так как старый звонок был электромеханическим и включался по схеме через кнопку, для него требовалась прокладка дополнительного провода. Но попытка проложить в тамбуре провод увенчалась неудачей. Стены тамбура были сделаны из прочного бетона, и обычная дрель с функцией перфоратора просто отскакивала от стены. Дабы не тратить деньги на приобретения дорогостоящего профессионального инструмента, было принято решение, купить простой китайский беспроводной звонок. Плюс отсутствие лишних проводов на виду. Но это тоже оказалось непросто. Недорогие звонки имели плохое качество звука и банальный набор мелодий, которые надоест после первого месяца эксплуатации.В итоге решили временно оставить свой старый добрый электромеханический звонок. На этом бы все и закончилось, но нехватка внешней кнопки у двери тамбура периодически давала о себе знать. Было решено сделать беспроводное включение звонка.

https://сайт/blog/articles/staryj-drug-luchshe-novykh-dvukh

Статьи

После переезда в новую квартиру, первым делом решил установить звонок. Но эта задача оказалась непростой. Дело в том, что застройщик установил кнопку звонка только у входной двери, а у входной двери тамбура кнопки не было. Так как старый звонок был электромеханическим и включался по схеме через кнопку, для него требовалась прокладка дополнительного провода. Но попытка проложить в тамбуре провод увенчалась неудачей. Стены тамбура были сделаны из прочного бетона, и обычная дрель с функцией перфоратора просто отскакивала от стены. Дабы не тратить деньги на приобретения дорогостоящего профессионального инструмента, было принято решение, купить простой китайский беспроводной звонок. Плюс отсутствие лишних проводов на виду. Но это тоже оказалось непросто. Недорогие звонки имели плохое качество звука и банальный набор мелодий, которые надоест после первого месяца эксплуатации. В конце концов, удалось найти подходящий звонок с боле менее приятным звуком. Как ни странно, он был электромеханическим, только со встроенным беспроводным модулем. Все замечательно, но разочаровала цена данного звонка, он стоил 9000 рублей.

В итоге решили временно оставить свой старый добрый электромеханический звонок. На этом бы все и закончилось, но нехватка внешней кнопки у двери тамбура периодически давала о себе знать. Было решено сделать беспроводное включение звонка.

Для реализации проекта из ассортимента беспроводных модулей Мастер Кит было выбрано несколько устройств, работающих в диапазоне 433 МГц: , и .

Думаю, сразу возникнет вопрос, для чего нужен датчик MP220V. Собственно все просто, разработчик данного датчика, заложил в него дополнительную возможность, а именно: с помощью простой манипуляции паяльником датчик превращается в компактный встраиваемый источник питания с током до 80 мА и напряжением 5В или 12В на выбор. По умолчанию модуль настроен на напряжение 5В. Так как места в корпусе звонка немного, то он и был выбран для питания приемника MP324M.

Но у каждой хорошей вещи есть свой недостаток, в данном случае это отсутствие гальванической развязки от сети. Поэтому при настройке необходимо соблюдать правила электробезопасности. А монтаж схемы производить только в обесточенном состоянии. Чтобы перевести данный модуль в режим источника питания необходимо с помощью паяльника перекинуть перемычки –V, RL и +V, RL в положение 1-2. В принципе, ничего не мешает использовать плату от 5В адаптера сотового телефона, если позволяет место.

Для компактности переменный резистор силового модуля MP246 можно демонтировать. Установив вместо него перемычку из обычного монтажного провода или от вывода DIP резистора, что собственно было и сделано.

Для сборки схемы понадобится один DIP резистора номиналом 10-15 кОм и электролитический конденсатор номиналом 47 мкФ напряжением не ниже 6В. В принципе конденсатор можно исключить из схемы. Но длительность импульса, на выходе приемника MP324M, мне показалась большой, поэтому и была установлена данная цепочка. Уменьшая и увеличивая емкость конденсатора можно регулировать длительность импульса. Так как разные звонки имеют разную конструкцию, это может понадобиться при настройке звучания. Резистор установленный параллельно цепи, осуществляет разряд электролитического конденсатора, для возможности повторного срабатывания звонка.

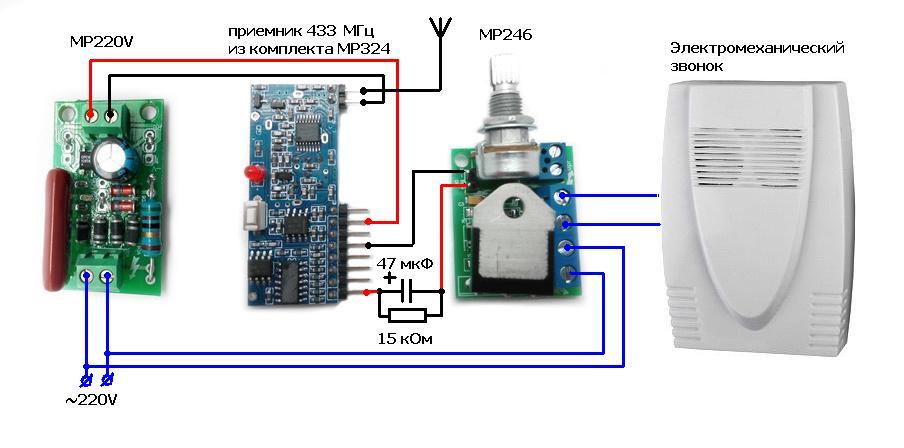

Схема подключения:

После сборки схемы управления звонком подключите конструкцию к сети и зарегистрируйте приемник. Для регистрации нажмите кратковременно кнопку на приемнике, после чего нажимайте кнопки на передатчике, через несколько секунд произойдет сопряжение. Теперь при нажатии первой кнопки на передатчике должен срабатывать звонок. Таким образом, добавляем и проверяем второй пульт.

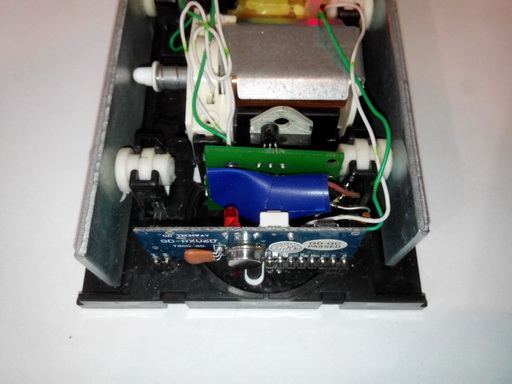

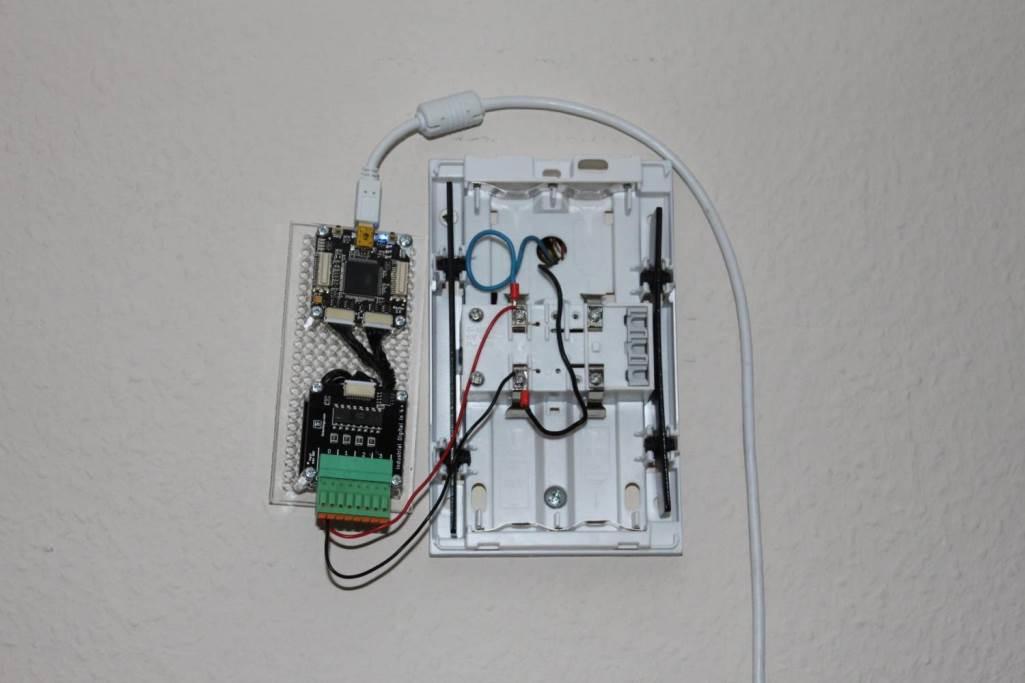

Фото компоновки модулей в звонке:

После проверки, корпус звонка закрывается и устанавливается на место:

Вы спросите, каким образом мы сможем питать собранное устройство. Ведь на линии подключении звонка напряжение появляется только при нажатии кнопки при вызове. На самом деле все просто, питание звонка мы обеспечим при модификации кнопки.

Для начала желательно обесточить участок цепи, где будем производить модификацию. Вынимаем кнопку из коробки и два штатных провода соединяем между собой изолирую их изолентой. Такое соединение даст нам постоянное питание 220В. Ток потребления, в режиме ожидания, составляет десятки микроампер. Поэтому постоянное включение никак не отразится на оплате электричества.

Теперь разбираем, передатчики и подпаиваем параллельно первым кнопкам два провода. Получившиеся выводы зачищаем и подключаем к контактам снятой кнопки. Для большей надежности передатчики можно обернуть одним слоем изоленты.

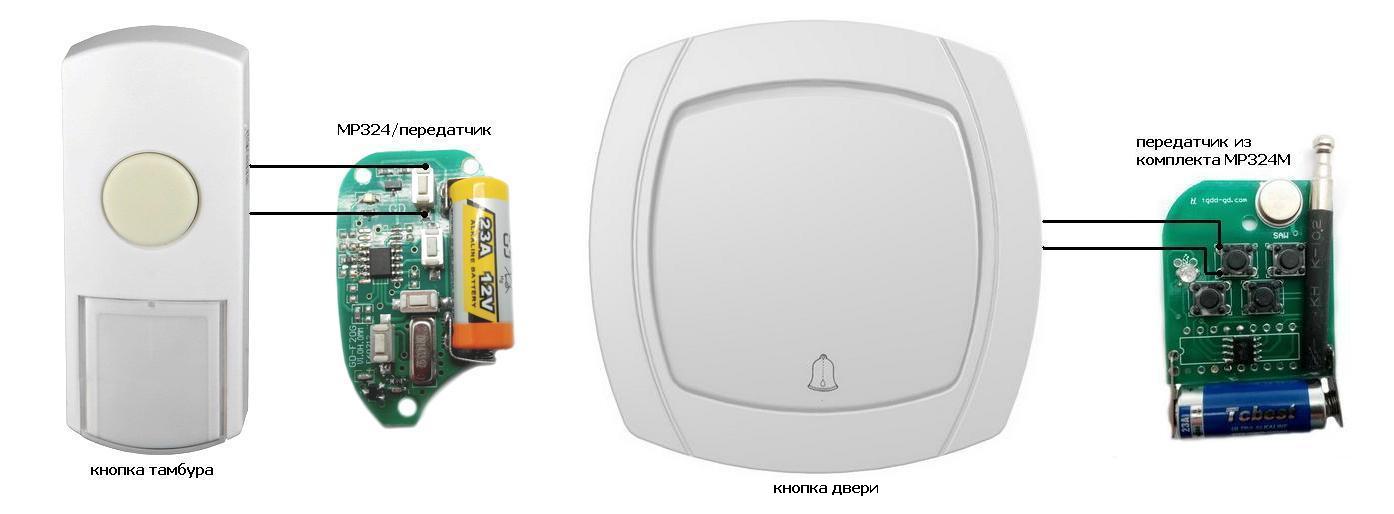

Схема подключения передатчиков к кнопкам вызова:

Теперь устанавливаем кнопку на место и проверяем работу звонка.

Таким же образом собираем вторую кнопку и фиксируем ее корпус на тамбурную дверь, например, на двухсторонний скотч. Хотя мне все таки удалось просверлить стену на небольшую глубину и зафиксировать на два небольших шурупа.

Ну, вот и все, можно пользоваться.

Если через пару лет перестанет работать одна из кнопок, не паникуйте, просто настало время заменить элементы питания. Передатчики питаются напряжением 12В от элемента 27А, который можно свободно приобрести в любом супермаркете. Думаю, с этим точно проблем не будет. В данной схеме элементы работают уже год. А так как звонком пользуемся не часто, то думаю, что в таком режиме проработают, как минимум, еще пару лет.

Работу устройства можно посмотреть на видео.
