Двигатель со свободным поршнем своими руками

Даже если за плечами спортсмена уже есть богатый опыт создания судомоделей-копий, все равно при проектировании нового микросудна он неизбежно сталкивается с проблемой — какой двигатель ставить на будущую копию! Калильный или компрессионный — возникнут проблемы с топливом, шумоглушением и вибрациями. Электрический! Но и он не без недостатков, особенно с учетом большой массы электроаккумуляторов.

А почему не пойти по наиболее колийному пути и на копиях, например, пароходов не использовать настоящий миниатюрный паровой двигатель! Попытка реализации этой поначалу кажущейся трудноосуществимой идеи принесла очень интересные результаты.

Прежде всего — непосредственно о двигателе (в паровую установку входит еще немало крупных узлов). Проще его сделать на базе любого из моделистских ДВС достаточного рабочего объема. Кстати, хорошо подойдет для этих целей такой мотор, как «Комета» МД-5, давно зарекомендовавший себя в штатном калильном исполнении как совершенно неработоспособный. Для парового варианта лучше всего изготовить новую гильзу цилиндра и выполнить в ней лишь выпускные окна для выхода пара. Перепускные (продувочные) окна не нужны — при их отсутствии картер мотора окажется закрытым, что позволит сохранять во время работы установки в объеме картера достаточное количество масла.

Следующий этап работы над паросиловой установкой — изготовление двух баков: для воды и бензина или другого жидкого топлива. Водяной бак выполняется пайкой из толстой листовой латуни или нержавейки толщиной не менее 0,8-1 мм (в крайнем случае подойдет толстое кровельное железо). Выбор материала обусловлен тем, что водяной бак будет при функционировании установки находиться под тем же давлением, что и вся паровая система. Топливный бак может быть не столь прочным и меньшим по объему. Его размеры подбираются практическим путем.

Один из важнейших узлов установки — паровой котел. Его конструкция ясна из рисунков, а материалы и технологии изготовления элементов котла каждый может выбрать, исходя из собственных пожеланий и возможностей.

1 — трубка подвода топлива (медь, Ø 3 мм), 2 — теплообменник-испаритель, 3 — трубка питания форсунки (медь, Ø 3 мм), 4 — трубка отбора пара, 5 — испаритель воды (трубка Ø 3-4 мм), 6 — жалюзи подвода воздуха к пламени, 7 — форсунка, 8 — узел крепления форсунки, 9 — нижняя камера, 10 — трубка подвода воды к испарителю, 11 -корпус-труба.

Теплообменник — испаритель топлива может быть изготовлен из медной коробки от старого барометра или в виде мотка тонкой медной трубки. Топливораспыляющая форсунка переделывается из туалетного пульверизатора.

1 — трубка подвода пара от котла к двигателю, 2 — латунный корпус клапана, 3 — пружина, 4 — шарик-клапан. Для работы клапана в днище поршня двигателя нужно по центру смонтировать шток-толкатель, который при подходе поршня к верхней мертвой точке должен отжимать шарик-клапан вверх, впуская таким образом очередную порцию пара под давлением.

1 — корпус (кровельное железо или листовая латунь), 2 — заливная горловина (закрывается герметично), 3- вентиль (ниппель от велосипеда или мотоцикла), 4 — расходный кран-вентиль.

Подготовка к испытаниям паровой машины несложна. В картер переделанного ДВС заливают машинное масло; в штатный диффузор карбюратора вставляют заглушку (масло необходимо заменять примерно через 50 часов работы машины). Баки заполняются соответственно водой (лучше дистиллированной, что исключит образование накипи в паровой системе) и бензином любой марки. Оба бака герметично закрывают. Затем в нижнюю часть парового котла укладывают подожженную таблетку сухого спирта, а через впаянные в баки ниппеля накачивают в них воздух, создавая избыточное давление. Теперь можно открывать расходные краны-вентили. Через некоторое время, когда разогреется теплообменник испарения топлива, пламевая система котла перейдет на автоматический режим, постоянно подавая под давлением бензин к соплу форсунки. Чтобы заставить работать двигатель, достаточно пару раз провернуть его коленвал. Обороты мотора регулируют подачей воды и высотой пламени.

Из инструментов будут необходимы: ножовка, наждак, паяльник, эпоксидная смола, холодная сварка, суперклей, дрель.

Процесс изготовления парового генератора:

Шаг первый. Принципиальная схема генератора

На схеме можно увидеть, как работает механизм. То есть это кривошип, который через шатун соединен с поршнем. Также в системе предусмотрен клапан (золотник), который открывает и закрывает один из двух каналов. Когда поршень находится в нижней мертвой точке, золотник открывает канал и в цилиндр поступает пар под давлением. Достигая верхней мертвой точки, золотник перекрывает подачу пара, и открывает цилиндр для выпуска пара наружу, поршень затем опускается. Возвратно-поступательные движения по классике преобразуются кривошипом во вращение вала генератора.

Шаг второй. Как сделать цилиндр и золотниковую трубку

От антенной трубки нужно отрезать три куска, первый должен быть длиной 38 мм и 8 мм в диаметре. Это будет цилиндр. Второй кусок должен быть длиной 30 мм, а диаметром 4 мм. Третий же кусок должен быть длиной 6 мм и толщиной 4 мм.

Во второй трубке нужно сделать отверстие диаметром 4 мм, оно должно находиться по центру. Третью трубку нужно перпендикулярно приклеить ко второй, для этого используется суперклей. Когда клей высохнет, сверху все замазывается холодной сваркой.

К третьему куску нужно прикрепить металлическую шайбу, после высыхания нужно также все зафиксировать холодной сваркой. Когда сварка высохнет, сверху швы нужно обработать эпоксидной смолой для максимальной прочности и герметичности.

Шаг третий. Изготовления поршня и шатуна

Поршень изготавливается из болта диаметром 7 мм. Для этого его нужно закрепить в тисках и намотать сверху медную проволоку, всего понадобится сделать порядка 6-ти витков, в зависимости от диаметра проволоки. Затем проволока пропитывается эпоксидной смолой. Лишний край болта можно отрезать. Далее, когда смола высохнет, понадобится поработать наждачной бумагой, чтобы подогнать поршень под диаметр цилиндра. В итоге поршень должен двигаться легко, но при этом не должен пропускать воздух.

Для крепления шатуна на поршне нужно сделать специальный кронштейн, он делается из листового алюминия. Ее нужно выгнуть в виде буквы «П», на краях сверлятся отверстия, диаметр отверстия должен быть таким, чтобы в него можно было выставить велосипедную спицу. Кронштейн приклеивается к поршню.

Что касается шатуна, то его делают из велосипедной спицы, на ее краях устанавливаются кусочки трубочек от антенны длиной и диаметром по 3 мм. Что касается длины, то расстояние между центрами шатуна равно 50 мм. Шатун соединяется с поршнем шарнирно, при помощи «П»-образного кронштейна, а также куска велосипедной спицы. Чтобы спица не выпала, ее с обоих концов нужно приклеить.

Шатун треугольника изготавливается подобным образом, но здесь с одной стороны будет кусок спицы, а с другой трубка. Длина такого шатуна составляет 75 мм.

Шаг четвертый. Золотник и треугольник

Треугольник нужно вырезать из листа металла, в нем сверлится три отверстия. Что касается поршня золотника, то его длина составляет 3.5 мм, нужно добиться его свободного перемещения в трубке золотника. Длина штока может быть разной, здесь все зависит от маховика.

Подпорки лучше всего делать из брусков, они подбираются индивидуально. Что касается кривошипа поршневой тяги, то он должен быть 8 мм, а кривошип золотника составляет 4 мм.

Шаг пятый. Паровой котел. Заключительный этап

В качестве котла автор использовал панку из под оливок с запаянной крышкой. Чтобы в котел можно было заливать воду, к крышке нужно припаять гайку, в качестве крышки используется болт. К крышке нужно припаять трубку.

Впоследствии двигатель собирается на деревянной платформе, под каждый элемент применяются подпорки. Как работает двигатель, можно увидеть на видео.

Ниже можно увидеть, как будет выглядеть двигатель, если его немного доработать. Бачок теперь имеет индивидуальную площадку, а также блюдечко, на которое кладется сухое горючее.

Свою экспансию паровой двигатель начал еще на заре XIX века. В то время уже сооружались и большие агрегаты, предназначенные для промышленного использования, и небольшие паровые двигатели выполняющие порой чисто декоративные функции. Приобретали такие «игрушки» в основном видные вельможи, которые хотели порадовать себя и своих детишек. Когда паровые агрегаты более прочно вошли в повседневную жизнь, декоративные паровые установки использовались только в учебных заведениях в качестве пособий.

Современные паровые двигатели

В начале XX века популярность паровых агрегатов начала уменьшаться. Британская фирма Mamod осталось одной из немногих компаний, которые продолжали выпускать миниатюрные паровые двигатели. Образец подобной техники можно приобрести даже в наше время. Однако стоимость таких устройств переваливает за двести фунтов. Тем, кто любит самостоятельно собирать и изготавливать различные механизмы, наверняка придется по душе идея самостоятельного создания парового двигателя или же других .

Собрать паровой двигатель довольно просто. Под действием огня нагревается котел с водой, вода под воздействием высоких температур переходит в газообразное состояние и выталкивает поршень. Маховик, соединенный с поршнем, будет вращаться до тех пор, пока в емкости есть вода. Такова стандартная схема парового двигателя. Можно изготовить модели, имеющие совершенно иные комплектации. Перейдем от теории к практике. Данная статься посвящена способам изготовления парового двигателя своими руками.

Способ первый

Приступим к процессу изготовления самого простого варианта теплового двигателя. Для этого нам не потребуются сложные чертежи и специальные навыки. Итак, возьмем простую алюминиевую банку, отрежем от нее нижнюю треть. Получившиеся острые края банки необходимо загнуть внутрь при помощи плоскогубцев. Это нужно делать очень осторожно, чтобы не порезаться. Поскольку большинство алюминиевых банок имеет слегка вогнутое дно, необходимо его выровнять. Для этого достаточно просто прижать дно пальцем к твердой поверхности.

В полученном стакане на расстоянии 1,5 см от верхнего края нужно сделать друг напротив друга два отверстия. Необходимо проделать отверстия, диаметр которых будет не менее 3 мм. Для этой цели отлично подойдет обычный дырокол. На дно банки помещаем свечу. Теперь необходимо взять обычную пищевую фольгу, помять ее и обернуть нашу мини горелку. Затем нужно взять отрезок полой медной трубки 15-20 см длиной. Это и будет главный механизм двигателя, который будет приводить всю конструкцию в движение. Центральная часть трубки два или три раза оборачивается вокруг карандаша таким образом, чтобы получилась спираль.

Далее этот элемент необходимо разместить таким образом, чтобы изогнутый участок находился прямо над фитилем свечи. Для этого можно придать трубке форму буквы М. Участки трубы, которые опускаются вниз, выводим через специально проделанные отверстия. В результате получаем жесткую фиксацию трубки над фитилем. Края трубки выполняют роль своеобразных сопел. Чтобы вся конструкция могла вращаться, нужно согнуть противоположные концы М-образного элемента в разные стороны под прямым углом.

Наш паровой двигатель готов. Чтобы запустить его, банку размещают в емкости с водой. Необходимо, чтобы края трубки находились над поверхностью воды. Если сопла будут иметь недостаточную длину, на дно банки можно будет поместить небольшой грузик. Однако при этом следует действовать осторожно, иначе вы рискуете потопить двигатель. Опускаем один край трубки в воду, а другим втягиваем воздух и опускаем банку в воду. Трубка заполнится водой. Теперь можно поджечь фитиль. Некоторое время спустя вода, которая находится в спирали, прекратиться в пар, который под давлением будет вылетать из сопел. Банка начнет достаточно быстро вращаться в емкости.

Способ второй

Предлагаемая конструкция несколько сложнее, чем первый вариант двигателя. Прежде всего, для создания такого устройства нам понадобится банка из-под краски. Убедитесь, что она достаточно чистая. На расстоянии 2 см от дна вырезаем на стенке прямоугольник, размеры которого составляют 5Х15 см. Длинная сторона прямоугольника размещается параллельно дну.

Из металлической сетки нужно вырезать кусок, размером 24Х12 см. С обоих концов от длинной стороны куска отмеряем по 6 см. Эти участки необходимо отогнуть под прямым углом. В результате у нас должен получиться небольшой столик-платформа с ножками, длиной по 6 см. Полученную конструкцию нужно установить на дно банки. По всему периметру крышки проделывается несколько отверстий. Размещать их нужно в форме полукруга только вдоль одной половину крышки. Это необходимо для обеспечения вентиляции: паровой двигатель не будет работать, если к источнику огня не будет обеспечен доступ воздуха.

Для изготовления основного элемента двигателя нам потребуется медная трубка. Изгибаем ее в форме спирали. От одного конца трубки отступаем 30 см. От этой точки делаем пять витков спирали, диаметр каждого витка должен равняться 12 см. Остальная часть трубки изгибается в форме 15 колец, диаметр которых составляет 8 см.

На противоположном конце трубки должно остаться около 20 см. Оба вывода трубки пропускаются через вентиляционные отверстия, проделанные в крышке банки. На заранее установленную платформу помещают уголь. Спираль должна размещаться прямо над платформой. Уголь необходимо разложить аккуратно разложить между витками спирали. Теперь можно закрыть банку. В результате мы получили топку, которая и будет приводить в движение наш паровой двигатель.

Паровой двигатель

Сложность изготовления: ★★★★☆

Время изготовления: Один день

Подручные материалы: ████████░░ 80%

В этой статье я расскажу вам о том, как сделать паровой двигатель своими руками. Двигатель будет небольшой, однопоршневой с золотником. Мощности вполне хватит, чтобы вращать ротор небольшого генератора и использовать этот двигатель в качестве автономного источника электричества в походах.

• Телескопическая антенна (можно снять со старого телевизора или радиоприёмника), диаметр самой толстой трубки должен составлять не менее 8 мм
• Маленькая трубка для поршневой пары (магазин сантехники).
• Медная проволока с диаметром около 1,5 мм (можно найти в катушке трансформатора или радиомагазине).
• Болты, гайки, шурупы
• Свинец (в рыболовном магазине или найти в старом автомобильном аккумуляторе). Он нужен, чтобы отлить маховик в форме. Я нашёл готовый маховик, но вам этот пункт может пригодиться.
• Деревянные бруски.
• Спицы для велосипедных колёс
• Подставка (в моём случае из листа текстолита толщиной 5 мм, но подойдёт и фанера).
• Деревянные бруски (куски досок)
• Банка из под оливок
• Трубка

• Суперклей, холодная сварка, эпоксидная смола (стройрынок).
• Наждак
• Дрель
• Паяльник
• Ножовка

Как сделать паровой двигатель

Схема двигателя



Цилиндр и золотниковая трубка.

Отрезаем от антенны 3 куска:
? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).
? Второй кусок длиной 30 мм и 4 мм диаметром.
? Третий длиной 6 мм и 4 мм диаметром.

Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр — чуть больше трубки №1), после высыхания укрепляем холодной сваркой.

Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.

Как сделать поршень с шатуном

Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.

Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.

Спицу с двух концов подклеиваем, чтобы не выпала.



Шатун треугольника

Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.



Треугольник и золотник

Из листа металла вырезаем треугольник и сверлим сверлим в нем 3 отверстия.
Золотник. Длина поршня золотника составляет 3,5 мм, и он должен свободно перемещаться по трубке золотника. Длина штока зависит от размеров вашего маховика.



Кривошип поршневой тяги должен быть 8 мм, а кривошип золотника — 4 мм.

• Паровой котёл

  Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.
  Вот фото:



  Фото двигателя в сборе

  Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке







  Видео работы парового двигателя

• Версия 2.0

  Косметическая доработка двигателя. Бак теперь имеет свою собственную деревянную площадку и блюдце для таблетки сухого горючего. Все детали покрашены в красивые цвета. Кстати в качестве источника тепла лучше всего использовать самодельную

Я живу только на угле и воде и все еще обладаю достаточной энергией, чтобы разогнаться до 100 миль в час! Это именно то, что может сделать паровоз. Хотя эти гигантские механические динозавры в настоящее время вымерли на большей части мировых железных дорог, паровые технологии живут в сердцах людей, и локомотивы, подобные этому, до сих пор служат туристическими достопримечательностями на многих исторических железных дорогах.

Первое современные паровые машины были изобретены в Англии в начале 18 века и ознаменовали начало Промышленной Революции.

Сегодня мы вновь возвращаемся к энергии пара. Из-за особенностей конструкции в процессе сгорания топлива паровой двигатель дает меньше загрязнений, чем двигатель внутреннего сгорания. В данной публикации на видео посмотрите, как он работает.

Конструкция и механизм действия паровой машины

Что питало старинный паровой двигатель?

Требуется энергия, чтобы делать абсолютно все, о чем вы только можете подумать: кататься на скейтборде, летать на самолете, ходить в магазины или водить машину по улице. Большая часть энергии, которую мы используем для транспортировки сегодня, поступает из нефти, но это было не всегда так. До начала 20-го века уголь был любимым топливом в мире, и он приводил в движение все: от поездов и кораблей до злополучных паровых самолетов, изобретенных американским ученым Сэмюэлем П. Лэнгли, ранним конкурентом братьев Райт. Что такого особенного в угле? Внутри Земли его много, поэтому он был относительно недорогим и широко доступным.

Уголь является органическим химическим веществом, что означает, что он основан на элементе углерода. Уголь образуется в течение миллионов лет, когда останки мертвых растений закапывают под камнями, сжимают под давлением и варят под действием внутреннего тепла Земли. Вот почему это называется ископаемое топливо. Комки угля – это действительно комки энергии. Углерод внутри них связан с атомами водорода и кислорода соединениями, называемыми химическими связями. Когда мы сжигаем уголь на огне, связи распадаются, и энергия выделяется в форме тепла.

Уголь содержит примерно вдвое меньше энергии на килограмм, чем более чистое ископаемое топливо, такое как бензин, дизельное топливо и керосин – и это одна из причин, по которой паровые двигатели должны сжигать так много.

Двигатель внутреннего сгорания вытеснил остальные виды силовых установок, однако, работы, направленные на отказ от использования этих агрегатов, наводят на мысль о скорой смене лидирующих позиций.

С начала технического прогресса, когда использование моторов, сжигающих горючее внутри, только начиналось, не было очевидным их превосходство. Паровая машина, как конкурент, содержит в себе массу преимуществ: наряду с тяговыми параметрами, бесшумная, всеядная, легко управляется и настраивается. Но лёгкость, надёжность и экономичность позволили двигателю внутреннего сгорания взять вверх над паром.

Сегодня во главе угла стоят вопросы экологии, экономичности и безопасности. Это заставляет инженеров бросать силы на серийные агрегаты, работающие за счёт возобновляемых источников топлива. В 16 году девятнадцатого века Роберт Стирлинг зарегистрировал двигатель, работающий от внешних источников тепла. Инженеры считают, что этот агрегат способен сменить современного лидера. Двигатель Стирлинга сочетает экономичность, надёжность, работает тихо, на любом топливе, это делает изделие игроком на автомобильном рынке.

Роберт Стирлинг (1790-1878 года жизни):

История двигателя Стирлинга

Изначально, установку разрабатывали с целью заменить машину, работающую за счёт пара. Котлы паровых механизмов взрывались, при превышении допустимых норм давлением. С этой точки зрения Стирлинг намного безопасней, функционирует, используя температурный перепад.

Принцип работы двигателя Стирлинга в поочередной подаче или отборе тепла у вещества, над которым совершается работа. Само вещество заключено в объём закрытого типа. Роль рабочего вещества выполняют газы, либо жидкости. Встречаются вещества, выполняющие роль двух компонентов, газ преобразовывается в жидкость и наоборот. Жидкопоршневой мотор Стирлинга обладает: небольшими габаритами, мощный, вырабатывает большое давление.

Уменьшение и увеличение объёма газа при охлаждении либо нагреве соответственно, подтверждается законом термодинамики, согласно которого все составляющие: степень нагрева, величина занимаемого пространства веществом, сила, действующая на единицу площади, связаны и описываются формулой:

P*V=n*R*T

здесь

• P – сила действия газа в двигателе на единицу площади;
• V – количественная величина, занимаемая газом в пространстве двигателя;
• n – молярное количество газа в двигателе;
• R – постоянная газа;
• T – степень нагрева газа в двигателе К,

Модель двигателя Стирлинга:

За счёт неприхотливости установок, двигатели подразделяются: твердотопливные, жидкое горючее, солнечная энергия, химическая реакция и другие виды нагрева.

Цикл

Двигатель внешнего сгорания Стирлинга, использует одноимённую совокупность явлений. Эффект от протекающего действия в механизме высок. Благодаря этому есть возможность сконструировать двигатель с неплохими характеристиками в рамках нормальных габаритов.

Необходимо учитывать, что в конструкции механизма предусмотрен нагреватель, холодильник и регенератор, устройство, отвода тепла от вещества и возвращения тепла, в нужный момент.

Идеальный цикл Стирлинга, (диаграмма «температура-объём»):

Идеальные круговые явления:

• 1-2 Изменение линейных размеров вещества с постоянной температурой;
• 2-3 Отвод теплоты от вещества к теплообменнику, пространство, занимаемое веществом постоянно;
• 3-4 Принудительное сокращение пространства, занимаемого веществом, температура постоянна, тепло отводится охладителю;
• 4-1 Принудительное увеличение температуры вещества, занимаемое пространство постоянно, тепло подводится от теплообменника.

Идеальный цикл Стирлинга, (диаграмма «давление-объём»):

Из расчёта (моль) вещества:

Подводимое тепло:

Получаемое охладителем тепло:

Теплообменник получает тепло (процесс 2-3), теплообменник отдаёт тепло (процесс 4-1):

R – Универсальная постоянная газа;

СV – способность идеального газа удерживать тепло при неизменной величине занимаемого пространства.

За счёт применения регенератора, часть теплоты остается, в качестве энергии механизма, не меняющейся за проходящие круговые явления. Холодильник получает меньше тепла, таким образом, теплообменник экономит тепло нагревателя. Это увеличивает эффективность установки.

КПД кругового явления:

ɳ =

Примечательно, что без теплообменника совокупность процессов Стирлинга осуществима, но его эффективность будет значительно ниже. Прохождение совокупности процессов задом наперёд ведёт к описанию охлаждающего механизма. В этом случае наличие регенератора, обязательное условие, поскольку при прохождении (3-2) невозможно нагреть вещество от охладителя, температура которого значительно ниже. Так же невозможно отдать тепло нагревателю (1-4), температура которого выше.

Принцип работы двигателя

Что бы понять, как работает двигатель Стирлинга, разберёмся в устройстве и периодичности явлений агрегата. Механизм преобразует тепло, полученное от нагревателя, находящегося за пределами изделия в действие силы на тело. Весь процесс происходит благодаря температурному перепаду, в рабочем веществе, находящемся в закрытом контуре.

Принцип действия механизма базируется на расширении за счёт тепла. Непосредственно до расширения, вещество в замкнутом контуре нагревается. Соответственно, перед тем, как сжаться, вещество охлаждают. Сам цилиндр (1) окутан водяной рубашкой (3), ко дну подается тепло. Поршень, совершающий работу (4) помещен в гильзу и уплотнён кольцами. Между поршнем и дном находится механизм вытеснения (2), имеющий значительные зазоры и свободно перемещающийся. Вещество, находящееся в замкнутом контуре, двигается по объёму камеры за счёт вытеснителя. Перемещение вещества ограничено двумя направлениями: дно поршня, дно цилиндра. Движение вытеснителя обеспечивает шток (5), который проходит через поршень и функционирует за счет эксцентрика с запаздыванием на 90° в сравнении с приводом поршня.

• Позиция «A»:

Поршень расположен в крайнем нижнем положении, вещество охлаждается за счет стенок.

• Позиция «B»:

Вытеснитель занимает верхнее положение, перемещаясь, пропускает вещество через торцевые щели ко дну, сам охлаждается. Поршень стоит неподвижно.

• Позиция «C»:

Вещество получает тепло, под действием тепла увеличивается в объёме и поднимает расширитель с поршнем вверх. Совершается работа, после чего вытеснитель опускается на дно, выталкивая вещество и охлаждаясь.

• Позиция «D»:

Поршень опускается вниз, сжимает охлаждённое вещество, выполняется полезная работа. Маховик служит в конструкции аккумулятором энергии.

Рассмотренная модель без регенератора, поэтому КПД механизма не велико. Тепло вещества после совершения работы отводится в охлаждающую жидкость, используя стенки. Температура не успевает снижаться на нужную величину, поэтому время охлаждения продлевается, скорость мотора маленькая.

Виды двигателей

Конструктивно, есть несколько вариантов, использующих принцип Стирлинга, основными видами считаются:

• Двигатель «α – Стирлинг»:
•

Конструкция применяет два разных поршня, помещенных в различные контуры. Первый контур используется для нагрева, второй контур применяется для охлаждения. Соответственно, каждому поршню принадлежит свой регенератор (горячий и холодный). Устройство обладает хорошим соотношением мощности к объёму. Недостаток в том, что температура горячего регенератора создает конструктивные сложности.

• Двигатель «β – Стирлинг»:

Конструкция использует один замкнутый контур, с разными температурами на концах (холодный, горячий). В полости расположен поршень с вытеснителем. Вытеснитель делит пространство на холодную и горячую зону. Обмен холодом и теплом происходит путём перекачивания вещества через теплообменник. Конструктивно, теплообменник выполняется в двух вариантах: внешний, совмещённый с вытеснителем.

• Двигатель «γ – Стирлинг»:

Поршневой механизм предусматривает применение двух замкнутых контуров: холодного и с вытеснителем. Мощность снимается с холодного поршня. Поршень с вытеснителем с одной стороны горячий, с другой стороны холодный. Теплообменник располагается как внутри, так и снаружи конструкции.

Некоторые силовые установки не похожи на основные виды двигателей:

• Роторный двигатель Стирлинга.

Конструктивно изобретение с двумя роторами на валу. Деталь совершает вращательные движения в замкнутом пространстве цилиндрической формы. Заложен синергетический подход реализации цикла. Корпус содержит радиальные прорези. В углубления вставлены лопасти с определённым профилем. Пластины надеты на ротор и могут двигаться вдоль оси при вращении механизма. Все детали создают меняющиеся объёмы с выполняющимися в них явлениями. Объёмы различных роторов связаны при помощи каналов. Расположение каналов имеют сдвиг в 90° друг к другу. Сдвиг роторов относительно друг друга составляет 180°.

• Термоакустический двигатель Стирлинга.

Двигатель использует акустический резонанс для проведения процессов. Принцип основан на перемещении вещества между горячей и холодной полостью. Схема уменьшает количество движущихся деталей, сложность в снятии полученной мощности и поддержании резонанса. Конструкция относится к свободнопоршневому виду мотора.

Двигатель Стирлинга своими руками

Сегодня довольно часто в интернет магазине можно встретить сувенирную продукцию, выполненную в виде рассматриваемого двигателя. Конструктивно и технологично механизмы довольно просты, при желании двигатель Стирлинга легко сконструировать своими руками из подручных средств. В интернете можно найти большое количество материалов: видео, чертежи, расчёты и прочая информация на эту тему.

Низкотемпературный двигатель Стирлинга:

• Рассмотрим самый простой вариант волнового двигателя, для выполнения которого понадобится консервная банка, мягкая полиуретановая пена, диск, болты и канцелярские скрепки. Все эти материалы легко найти дома, осталось выполнение следующих действий:
• Возьмите мягкую полиуретановую пену, вырежьте на два миллиметра меньшим диаметром от внутреннего диаметра консервной банки круг. Высота пены на два миллиметра больше половины высоты банки. Поролон играет роль вытеснителя в двигателе;
• Возьмите крышку банки, в средине проделайте дырку, диаметр два миллиметра. Припаяйте к отверстию полый шток, который будет выполнять, роль направляющей для шатуна двигателя;
• Возьмите круг, вырезанный из пены, вставьте в средину круга винтик и застопорите с двух сторон. К шайбе припаяйте предварительно выпрямленную скрепку;
• В двух сантиметрах от центра просверлите дырочку, диаметром три миллиметра, проденьте вытеснитель через центральное отверстие крышки, припаяйте крышку к банке;
• Сделайте из жести небольшой цилиндр, диаметром полтора сантиметра, припаяйте его к крышке банки таким образом, что бы боковое отверстие крышки оказалось чётко по центру внутри цилиндра двигателя;
• Сделайте коленчатый вал двигателя из скрепки. Расчёт выполняется таким образом, что бы разнос колен был 90°;
• Изготовьте стойку под коленчатый вал двигателя. Из полиэтиленовой плёнки сделайте упругую перепонку, наденьте плёнку на цилиндр, продавите её, зафиксируйте;

• Самостоятельно изготовьте шатун двигателя, один конец выпрямленного изделия выгнете в форме кружка, второй конец вставьте в кусочек ластика. Длина подгоняется таким образом, что бы в крайней нижней точке вала перепонка была втянута, в крайней верхней точке, перепонка максимально вытянута. Настройте другой шатун по такому же принципу;
• Шатун двигателя с резиновым наконечником приклейте к перепонке. Шатун без резинового наконечника закрепите на вытеснителе;
• Наденьте на кривошипный механизм двигателя маховик из диска. К банке приделайте ножки, чтобы не держать изделие в руках. Высота ножек позволяет разместить под банкой свечку.

После того, как удалось сделать двигатель Стирлинга дома, мотор запускают. Для этого под банку помещают зажженную свечку, а после того, как банка прогрелась, дают толчок маховику.

Рассмотренный вариант установки можно быстро собрать у себя дома, как наглядное пособие. Если задаться целью и желанием сделать двигатель Стирлинга максимально приближённый к заводским аналогам, в свободном доступе есть чертежи всех деталей. Пошаговое выполнение каждого узла позволит создать работающий макет ни чем не хуже коммерческих версий.

Преимущества

Для двигателя Стирлинга характерны такие плюсы:

• Для работы двигателя необходим температурный перепад, какое топливо вызывает нагрев не важно;
• Нет необходимости использовать навесное и вспомогательное оборудование, конструкция двигателя простая и надёжная;
• Ресурс двигателя, благодаря особенностям конструкции, составляет 100000 часов работы;
• Работа двигателя не создаёт постороннего шума, поскольку отсутствует детонация;
• Процесс работы двигателя не сопровождается выбросом отработанных веществ;
• Работа двигателя сопровождается минимальной вибрацией;
• Процессы в цилиндрах установки экологически безвредны. Использование правильного источника тепла позволяет сделать двигатель «чистым».

Недостатки

К недостаткам двигателя Стирлинга относятся:

• Трудно наладить серийное производство, поскольку конструктивно двигатель требует использования большого количества материалов;
• Высокий вес и большие габариты двигателя, поскольку для эффективного охлаждения надо применять большой радиатор;
• Для повышения эффективности двигатель форсируют, применяя в качестве рабочего тела сложные вещества (водород, гелий), что делает эксплуатацию агрегата опасным;
• Высокотемпературная стойкость стальных сплавов и их теплопроводность усложняет процесс изготовления двигателя. Значительные потери тепла в теплообменнике снижают эффективность агрегата, а применение специфических материалов делают изготовление двигателя дорогим;
• Для регулировки и перехода двигателя с режима на режим надо применять специальные устройства управления.

Использование

Двигатель Стирлинга нашел свою нишу и активно применяется там, где габариты и всеядность важный критерий:

• Двигатель Стирлинг-электрогенератор.

Механизм преобразования тепла в электрическую энергию. Часто встречаются изделия, используемые в качестве портативных туристических генераторов, установки по использованию солнечной энергии.

• Двигатель, как насос (электрика).

Двигатель применяют для установки в контур отопительных систем, экономя на электрической энергии.

• Двигатель, как насос (обогреватель).

В странах с тёплым климатом двигатель используют как обогреватель для помещений.

Двигатель Стирлинга на подводной лодке:

• Двигатель, как насос (охладитель).

Практически все холодильники в своей конструкции применяют тепловые насосы, устанавливая двигатель Стирлинга, экономятся ресурсы.

• Двигатель, как насос, создающий сверхнизкие степени нагрева.

Устройство применяют в качестве холодильника. Для этого процесс запускают в обратную сторону. Агрегаты сжижают газ, охлаждают измерительные элементы в точных механизмах.

• Двигатель для подводной техники.

Подводные корабли Швеции и Японии работают благодаря двигателю.

Двигатель Стирлинга в качестве солнечной установки:

• Двигатель, как аккумулятор энергии.

Топливо в таких агрегатах, расплавы соли, двигатель применяют, как источник энергии. Мотор по запасу энергии опережает химические элементы.

• Солнечный двигатель.

Преобразуют энергию солнца в электричество. Вещество в данном случае, водород или гелий. Двигатель ставится в фокусе максимальной концентрации энергии солнца, созданного при помощи параболической антенны.

«
Современный двигатель внутреннего сгорания по определению не самый выдающийся продукт с точки зрения технологий. Это значит,
что его можно совершенствовать до бесконечности»(Мэтт Тревитник,
президент венчурного фонда семьи Рокфеллер Venrock).

Двигатель со свободным поршнем – линейный двигатель внутреннего сгорания, лишенный шатунов, в котором движение поршня определяется не механическими связями, а соотношением сил расширяющихся газов и нагрузки

Уже в ноябре этого года на американский рынок выйдет Chevrolet Volt, электромобиль с бортовым генератором электроэнергии. Volt будет оснащен мощным электродвигателем, вращающим колеса, и компактным ДВС, который лишь подзаряжает истощенную литий-ионную батарею. Этот агрегат всегда работает на максимально эффективных оборотах. С этой задачей легко справляется обычный ДВС, привыкший к куда более тяжкому бремени. Однако в скором времени его могут сменить куда более компактные, легкие, эффективные и дешевые агрегаты, специально созданные для работы в качестве электрогенератора.

Когда речь заходит о принципиально новых конструкциях ДВС, скептики начинают морщить носы, кивать на сотни пылящихся на полках псевдореволюционных проектов и трясти святыми мощами четырех горшков и распредвала. Сто лет господства классического двигателя внутреннего сгорания кого хочешь убедят в бесполезности инноваций. Но только не профессионалов в области термодинамики. К таковым относится профессор Питер Ван Блариган.

Энергия взаперти

Одна из самых радикальных концепций ДВС в истории — двигатель со свободным поршнем. Первые упоминания о нем в специальной литературе относятся к 1920-м годам. Представьте себе металлическую трубу с глухими концами и цилиндрический поршень, скользящий внутри нее. На каждом из концов трубы расположены инжектор для впрыска топлива, впускной и выпускной порты. В зависимости от типа топлива к ним могут добавлены свечи зажигания. И все: меньше десятка простейших деталей и лишь одна — движущаяся. Позднее появились более изощренные модели ДВС со свободным поршнем (FPE) — с двумя или даже четырьмя оппозитными поршнями, но это не изменило сути. Принцип работы таких моторов остался прежним — возвратно-поступательное линейное движение поршня в цилиндре между двумя камерами сгорания.

Теоретически КПД FPE переваливает за 70%. Они могут работать на любом виде жидкого или газообразного топлива, крайне надежны и великолепно сбалансированы. Кроме того, очевидны их легкость, компактность и простота в производстве. Единственная проблема: как снять мощность с такого мотора, механически представляющего собой замкнутую систему? Как оседлать снующий с частотой до 20000 циклов в минуту поршень? Можно использовать давление выхлопных газов, но эффективность при этом падает в разы. Эта задача долго оставалась неразрешимой, хотя попытки предпринимались регулярно. Последними о нее обломали зубы инженеры General Motors в 1960-х годах в процессе разработки компрессора для экспериментального газотурбинного автомобиля. Действующие образцы судовых насосов на основе FPE в начале 1980-х были изготовлены французской компанией Sigma и британской Alan Muntz, но в серию они не пошли.

Возможно, об FPE еще долго бы никто не вспомнил, но помогла случайность. В 1994 году Департамент энергетики США поручил ученым Национальной лаборатории Sandia изучить эффективность бортовых генераторов электроэнергии на базе ДВС различных типов, работающих на водороде. Эта работа была поручена группе Питера Ван Бларигана. В ходе осуществления проекта Ван Блариган, которому концепция FPE была отлично известна, сумел найти остроумное решение проблемы превращения механической энергии поршня в электричество. Вместо усложнения конструкции, а значит — снижения результирующего КПД, Ван Блариган пошел путем вычитания, призвав на помощь магнитный поршень и медную обмотку на цилиндре. Несмотря на всю простоту, такое решение было бы невозможным ни в 1960-х, ни в 1970-х годах. В то время еще не существовало достаточно компактных и мощных постоянных магнитов. Все изменилось в начале 1980-х после изобретения сплава на основе неодима, железа и бора.

Единая деталь сочетает в себе два поршня, топливный насос и клапанную систему.

За эту работу в 1998 году на Всемирном конгрессе Общества автомобильных инженеров SAE Ван Бларигану и его коллегам Нику Парадизо и Скотту Голдсборо была присвоена почетная премия имени Харри Ли Ван Хорнинга. Очевидная перспективность линейного генератора со свободным поршнем (FPLA), как назвал свое изобретение Ван Блариган, убедила Департамент энергетики продолжить финансирование проекта вплоть до стадии экспериментального агрегата.

Электронный пинг-понг

Двухтактный линейный генератор Бларигана представляет собой трубу из электротехнической кремнистой стали длиной 30,5 см, диаметром 13,5 см и массой чуть более 22 кг. Внутренняя стенка цилиндра представляет собой статор с 78 витками медной проволоки квадратного сечения. Во внешнюю поверхность алюминиевого поршня интегрированы мощные неодимовые магниты. Топливный заряд и воздух поступают в камеру сгорания двигателя в виде тумана после предварительной гомогенизации. Зажигание происходит в режиме HCCI — в камере одновременно возникает множество микроочагов возгорания. Никакой механической системы газораспределения у FPLA нет — ее функции выполняет сам поршень.

Труба Франка Штельзера

В 1981 году немецкий изобретатель Франк Штельзер продемонстрировал двухтактный мотор со свободным поршнем, который он разрабатывал в своем гараже с начала 1970-х. По его расчетам, движок был на 30% экономичнее обычного ДВС. Единственная движущаяся деталь мотора — сдвоенный поршень, снующий с бешеной частотой внутри цилиндра. Стальная труба длиной 80 см, оснащенная карбюратором низкого давления от мотоцикла Harley-Davidson и блоком катушек зажигания Honda, по грубым прикидкам Стельзера, могла вырабатывать до 200 л.с. мощности при частоте до 20 000 циклов в минуту. Штельзер утверждал, что его моторы можно делать из простых сталей, а охлаждаться они могут как воздухом, так и жидкостью. В 1981 году изобретатель привез свой мотор на Франфуртский международный автосалон в надежде заинтересовать ведущие автокомпании. Поначалу идея вызвала определенный интерес со стороны немецких автопороизводителей. По отзывам инженеров Opel, прототип двигателя демонстрировал великолепный термический КПД, а его надежность была совершенно очевидной — ломаться там было практически нечему. Всего восемь деталей, из которых одна движущаяся — сдвоенный поршень сложной формы с системой уплотнительных колец общей массой 5 кг. В лаборатории Opel были разработаны несколько теоретических моделей трансмиссии для мотора Штельзера, включая механическую, электромагнитную и гидравлическую. Но ни одна из них не была признана достаточно надежной и эффективной. После Франкфуртского автосалона Штельзер и его детище пропали из поля зрения автоиндустрии. Еще пару лет после этого в прессе то и дело появлялись сообщения о намерениях Штельзера запатентовать технологию в 18 странах мира, оснастить своими моторами опреснительные установки в Омане и Саудовской Аравии и т. д. С начала 1990-х Штельзер навсегда пропал из виду, хотя его сайт в интернете все еще доступен.

Максимальная мощность FPLA составляет 40 кВт (55 лошадок) при среднем потреблении топлива 140 г на 1кВтч. По эффективности двигатель не уступает водородным топливным ячейкам — термический КПД генератора при использовании в качестве топлива водорода и степени сжатия 30:1 достигает 65%. На пропане чуть меньше — 56%. Помимо этих двух газов FPLA с аппетитом переваривает солярку, бензин, этанол, спирт и даже отработанное растительное масло.

Однако ничто не дается малой кровью. Если проблема превращения тепловой энергии в электрическую Ван Блариганом решена успешно, то управление капризным поршнем стало серьезной головной болью. Верхняя мертвая точка траектории зависит от степени сжатия и скорости сгорания топливного заряда. Фактически торможение поршня происходит за счет создания критического давления в камере и последующего самопроизвольного возгорания смеси. В обычном ДВС каждый последующий цикл является аналогом предыдущего благодаря жестким механическим связям между поршнями и коленвалом. В FPLA же длительность тактов и верхняя мертвая точка — плавающие величины. Малейшая неточность в дозировке топливного заряда или нестабильность режима сгорания вызывают остановку поршня или удар в одну из боковых стенок.

Двигатель Ecomotors отличается не только скромными габаритами и массой. Внешне плоский агрегат напоминает оппозитные моторы Subaru и Porsche, которые дают особые компоновочные преимущества в виде низкого центра тяжести и линии капота. Это означает, что автомобиль будет не только динамичным, но и хорошо управляемым.

Таким образом, для двигателя такого типа требуется мощная и быстродействующая электронная система управления. Создать ее не так просто, как кажется. Многие эксперты считают эту задачу трудновыполнимой. Гарри Смайт, научный руководитель лаборатории General Motors по силовым установкам, утверждает: «Двигатели внутреннего сгорания со свободным поршнем обладают рядом уникальных достоинств. Но чтобы создать надежный серийный агрегат, нужно еще очень много узнать о термодинамике FPE и научиться управлять процессом сгорания смеси». Ему вторит профессор Массачусетского технологического института Джон Хейвуд: «В этой области еще очень много белых пятен. Не факт, что для FPE удастся разработать простую и дешевую систему управления».

Ван Блариган более оптимистичен, чем его коллеги по цеху. Он утверждает, что управление положением поршня может быть надежно обеспечено посредством той же пары — статор и магнитная оболочка поршня. Более того, он считает, что полноценный прототип генератора с настроенной системой управления и КПД не менее 50% будет готов уже к концу 2010 года. Косвенное подтверждение прогресса в этом проекте — засекречивание в 2009 году многих аспектов деятельности группы Ван Бларигана.

Значительная часть потерь на трение в обычных ДВС приходится на повороты шатуна относительно поршня. Короткие шатуны поворачиваются на больший угол, нежели длинные. В OPOC очень длинные и сравнительно тяжелые шатуны, которые снижают потери на трение. Уникальная конструкция шатунов OPOC не требует использования поршневых пальцев для внутренних поршней. Вместо них применяются радиальные вогнутые гнезда большого диаметра, внутри которых скользит головка шатуна. Теоретически такая конструкция узла позволяет сделать шатун длиннее обычного на 67%. В обычном ДВС серьезные потери на трение возникают в нагруженных подшипниках коленвала во время рабочего такта. В OPOC этой проблемы не существует вовсе — линейные разнонаправленные нагрузки на внутренний и внешний поршни полностью компенсируют друг друга. Поэтому вместо пяти опорных подшипников коленвала для OPOC требуется лишь два.

Конструктивная оппозиция

В январе 2008 года знаменитый венчурный инвестор Винод Хосла рассекретил один из своих последних проектов — компанию EcoMotors, созданную годом ранее Джоном Колетти и Петером Хоффбауэром, двумя признанными гуру моторостроения. В послужном списке Хоффбауэра немало прорывных разработок: первый турбодизель для легковых автомобилей Volkswagen и Audi, оппозитный двигатель для Beetle, первый 6-цилиндровый дизель для Volvo, первый рядный 6-цилиндровый дизель Inline-Compact-V, впервые установленный в Golf, и его близнец VR6, созданный для Mercedes. Джон Колетти не менее известен в среде автомобильных инженеров. Долгое время он руководил подразделением Ford SVT по разработке особых серий заряженных автомобилей.

В общем активе Хоффбауэра и Колетти более 150 патентов, участие в 30 проектах по разработке новых двигателей и в 25 проектах новых серийных автомобилей. EcoMotors была создана специально для коммерциализации изобретенного Хоффбауэром модульного двухцилиндрового двухтактного оппозитного турбодизеля с технологией OPOC.

Небольшой размер, сумасшедшая удельная мощность 3,25 л.с. на 1 кг массы (250 л.с. на 1л объема) и танковая тяга в 900 Н м при более чем скромном аппетите, возможность собирать из отдельных модулей 4-, 6- и 8-цилиндровые блоки — вот основные преимущества стокилограммового модуля OPOC EM100. Если современные дизели на 20−40% эффективнее бензиновых ДВС, то OPOC — на 50% эффективнее лучших турбодизелей. Его расчетный КПД — 57%. Несмотря на свою фантастическую заряженность, двигатель Хоффбауэра отличается идеальной сбалансированностью и очень мягкой работой.

В OPOC поршни соединяются с коленвалом, расположенным в центре, длинными шатунами. Пространство между двумя поршнями служит камерой сгорания. Топливный инжектор находится в области верхней мертвой точки, а впускной воздушный порт и выпускной порт для отработанных газов — в области нижней мертвой точки. Такое расположение вкупе с электрическим турбонагнетателем обеспечивает оптимальную продувку цилиндра — в OPOC нет ни клапанов, ни распредвала.

Турбонагнетатель — неотъемлемая часть мотора, без которой его работа невозможна. Перед запуском двигателя турбонагнетатель в течение одной секунды нагревает порцию воздуха до температуры 100 °C и закачивает ее в камеру сгорания. Дизелю OPOC не нужны калильные свечи, а запуск в холодную погоду не доставляет проблем. При этом Хоффбауэру удалось снизить степень сжатия с привычных для дизелей 19−22:1 до скромных 15−16. Все это, в свою очередь, приводит к снижению рабочей температуры в камере сгорания и расхода топлива.

Троянский конь

Уже сегодня у EcoMotors имеются три полностью готовых к производству оппозитных агрегата различной мощности: модуль мощностью 13,5 л.с. (размеры — 95 мм / 155 мм / 410 мм, вес — 6 кг), 40 л.с. (95 мм / 245 мм / 410 мм, 18 кг) и модуль 325л.с. (400 мм / 890 мм / 1000 мм, 100 кг). Хоффбауэр и Колетти намерены продемонстрировать электрогибридный пятиместный седан среднего класса с дизельным генератором OPOC на базе одной из массовых моделей уже в текущем году. Средний расход солярки у этого автомобиля не превысит 2 л на сотню в комбинированном электрическом и смешанном режимах. Недавно EcoMotors открыла собственный технический центр в городке Троя, штат Мичиган, и уже подыскивает подходящее предприятие для организации серийного производства своих моторов. Несмотря на рассекреченность проекта, из недр компании поступает крайне скудная информация. По‑видимому, Винод Хосла решил придержать до поры убойные козыри.

Бензиновые и дизельные электрогенераторы — это устройства, преобразующие механическую энергию вращения вала двигателя внутреннего сгорания в электрическую энергию. Они используются в качестве временного или постоянного источника электропитания.

При разговоре об автономных устройствах, генерирующих электроэнергию, оперируют выражениями «электрогенератор» и «электростанция». Четкого разграничения между этими терминами нет, однако когда говорят об электростанциях, чаще подразумевают довольно мощные устройства (свыше 15-20 кВт), предназначенные для непрерывной работы. Когда же говорят об электрогенераторах, то имеют в виду сравнительно маломощные мобильные агрегаты, используемые в качестве резервного (аварийного) источника питания.

Принцип работы электрогенераторов основывается на явлении электромагнитной индукции, которое проявляется в следующем. При вращении замкнутого проводника в магнитном поле, в нем возникает электрический ток (электродвижущая сила — ЭДС). Величина ЭДС зависит от длины проводника, плотности магнитного поля, скорости его пересечения и угла, под которым пересекаются магнитные силовые линии.

Устройство бензиновых и дизельных электрогенераторов

В общем виде электрогенератор состоит из двигателя внутреннего сгорания со всеми системами, обеспечивающими его работу (топливным баком, воздушным фильтром, стартером, глушителем и пр.) и непосредственно самого генератора (альтернатора), состоящего из подвижной части (ротора, якоря) и неподвижной (статора).

В генераторе ЭДС возбуждается не во вращающихся в неподвижном магнитном поле проводниках, как на рисунке выше, а наоборот — в неподвижных проводниках (в обмотке статора) за счет вращения магнитного поля создаваемого ротором.

Для создания магнитного поля ротор может быть сделан из постоянных магнитов (асинхронные генераторы) или иметь обмотку, на которую подается ток для создания магнитного поля (синхронные генераторы). А меняя количество полюсов у ротора можно получать требуемую частоту напряжения (50 Гц) при разных оборотах двигателя. Например, чтобы получить частоту напряжения 50 Гц в схеме изображенной выше, ротор должен вращаться со скоростью 3000 об/мин, а в схеме изображенной ниже — 1500 об/мин.

Схема трехфазного генератора не намного сложнее:

Таким образом, при вращении ротора двигателем внутреннего сгорания, в обмотках статора индуцируется электродвижущая сила создающая в них переменное напряжение, используемое для питания того или иного прибора — потребителя энергии.

На рисунке ниже представлен компактный бензиновый генератор мощностью 2,75 кВА.

Бензиновый генератор мощностью 2,75 кВА: 1 — рама, 2 — двигатель, 3 — генератор, 4 — воздушный фильтр, 5 — бензобак, 6 — глушитель, 7 — панель с розетками.

Трехфазные и однофазные

По количеству фаз и величине выходного напряжения электрогенераторы могут быть однофазными (220В) и трехфазными (380В). При этом нужно понимать, что от трехфазного генератора можно питать и однофазные энергопотребители — включившись между фазой и нулем.

Используя трехфазный электрогенератор, следует принимать во внимание такое явление, как перекос фаз. Необходимо соблюдать примерное равенство (отличающееся не более чем на 20-25%) суммы мощностей приборов, подключенных к разным фазам, при этом необходимо, чтобы нагрузка на одну фазу не превышала 1/3 мощности генератора.

Кроме трехфазных генераторов на 380В, существуют и трехфазные на 220В. Они используются только для освещения. Включившись между фазой и нулем можно получить напряжение 127В.

Многие модели генераторов могут выдавать напряжение 12В.

Синхронные и асинхронные

По конструктивному исполнению генераторы (альтернаторы) бывают асинхронными и синхронными. У асинхронных якорь не имеет обмоток, для возбуждения ЭДС используется только его остаточная намагниченность.

Это позволяет обеспечить конструктивную простоту и надежность устройства, закрытость его корпуса и защищенность от пыли и влаги. Однако достигается это ценой плохой способности переносить пусковые нагрузки, возникающие при запуске оборудования с реактивной мощностью, к которым относятся, в частности, электродвигатели. Поэтому асинхронные устройства лучше всего использовать для работы с активной нагрузкой.

Синхронный генератор имеет обмотки на якоре, на которые подается электрический ток.

Меняя его величину, изменяют магнитное поле и, соответственно, выходное напряжение на статорных обмотках. Регулировка выходных параметров осуществляется с помощью обратной связи по напряжению и току, реализованной в виде простой электросхемы. Благодаря этому синхронный генератор обеспечивает поддержание напряжения в сети с большей точностью чем асинхронный и легко переносит кратковременные пусковые нагрузки.

К недостаткам синхронных генераторов относится наличие щеточного узла на роторе, через который на него подается ток. Щетки в процессе эксплуатации перегреваются и выгорают, ухудшается их прилегание, повышается сопротивление, приводящее к дальнейшему перегреву узла. Кроме этого, искрение подвижного контакта создает радиопомехи.

Современные модели синхронных генераторов оснащены бесщеточными системами возбуждения на роторной обмотке. Они не имеют недостатков, связанных с наличием щеточного узла.

Синхронные альтернаторы устанавливают на большинстве генераторов.

Инверторные генераторы

Принцип работы инверторного бензогенератора заключается в следующем. Переменный ток, выходящий из генератора (альтернатора), поступает на выпрямительный блок (шаг 1, рис. ниже), где преобразуется в постоянный (шаг 2). После сглаживания пульсаций (фильтрации) емкостными фильтрами (шаг 3), сигнал поступает на транзисторный или тиристорный преобразовательный блок, где происходит обратное преобразование постоянного тока в переменный (шаг 4).

Только вот, получение даже удовлетворительной синусоиды на выходе — это дело не дешевое, производители инверторных генераторов, экономя на дорогих компонентах, создают на выходе своих генераторов, что-то лишь отдаленно напоминающее синусоиду, и чем генератор дешевле тем меньше форма напряжения на выходе будет похожа на синусоиду.

Форма напряжения изображенная голубым цветом — это не исключение, а повсеместная реальность. К инверторному генератору с таким напряжением не только компьютер нельзя подключать, но и лампочки. Перед покупкой нужно обязательно выяснить, на сколько форма напряжения на выходе близка к синусоиде, т.к. даже дороговизна и известность фирмы не являются гарантией, что изготовитель не сэкономил на деталях.

Высокое качество формы напряжения на выходе достигается не только инвертором но и использованием трехфазного генератора вместо однофазного, так как при этом уже сразу после выпрямителя (шаг 2) получается намного более ровный сигнал.

Использование правильных
бензогенераторов инверторного типа способствует сохранности и долгой службе всей электроники, требующей качественного напряжения. Помимо этого данные типы бензогенераторов обладают малым весом, небольшими габаритами, сниженным уровнем шума. Вдобавок ко всем достоинствам, бензогенераторы инверторы позволяют осуществлять регулирование скорости вращения двигателя в зависимости от нагрузки, что дает возможность экономить топливо.

Ведь большинство бытовых генераторов минимум 70% времени работают с минимальной нагрузкой. Обычные бензиновые генераторы должны в любом режиме работы поддерживать 3000 об/мин (чтобы частота тока была 50 Гц). В режиме минимальной нагрузки они хотя и потребляют меньше топлива, но незначительно. Инверторный генератор лишен этого ограничения и при минимальной нагрузке может сбрасывать обороты до 1000-1200 об/мин. За счет этого потребляя в этом режиме в 2-3 раза меньше топлива чем обычный генератор. А благодаря меньшей скорости вращения двигателя генератор меньше шумит.

Минусами инверторных генераторов по сравнению с обычными являются:

• Высокая стоимость. Если цена инверторного бензогенератора ненамного больше обычного, то скорее всего синусоиды напряжения на выходе нет.
• Отсутствие (за редким исключением) моделей с мощностью выше 7 кВт.
• Меньшая надежность. Как известно с усложнением оборудования снижается его надежность. Плюс электроника инверторного генератора может не выдержать пусковых токов от двигателей подключаемого оборудования, например насоса.

Бензиновые электрогенераторы

В бензиновых генераторах в качестве привода используются бензиновые двигатели. Бензиновые генераторы — это обычно относительно легкие, компактные, портативные модели с воздушной системой охлаждения, обладающие относительно небольшой мощностью (до 10 кВт).

Работают они на топливе А-92 или А-95 и используются в основном в качестве резервного источника питания при временном отключении электроэнергии или для питания электроинструмента в местах отсутствия электросети.

Ресурс бензиновых электрогенераторов относительно невелик — 500-2500 моточасов (самый маленький ресурс у генераторов с двухтактным двигателем). Однако некоторые модели, в которых установлены четырехтактные двигатели с чугунными цилиндрами, верхним расположением клапанов и подачей масла к трущимся деталям под давлением могут достигать ресурса в 4000 и более моточасов.

Двухтактные и четырехтактные
. Двигатели бензогенераторов могут быть двухтактными и четырехтактными. Их различие обусловлено общими конструктивными особенностями 2-х и 4-тактных двигателей — т.е. преимуществами вторых по отношению к первым по экономичности и сроку службы.

Электрогенераторы с двухтактными двигателями обладают меньшими размерами и весом, их используют только в качестве резервных источников питания — из-за их невысокого ресурса, составляющего около 500 часов.

Бензогенераторы с 4-тактными двигателями предназначены для гораздо более активного использования. В зависимости от конструкции их срок службы может достигать 4000 и более моточасов.

Устройство четырехтактного бензинового двигателя (Honda) с верхним расположением клапанов: 1 — топливные фильтры, 2 — коленчатый вал, 3 — воздушный фильтр, 4 — часть системы зажигания, 5 — цилиндр, 6 — клапан, 7 — подшипник коленчатого вала.

Конструктивные особенности
. К особенностям конструкции двигателя внутреннего сгорания (ДВС) бензинового генератора, влияющим на его ресурс, относится марка материала, из которого изготовлен блок цилиндров, расположение клапанов, режим подачи масла к трущимся деталям.

Генераторы с алюминиевым блоком цилиндров стоят недорого, однако и ресурс их невелик — около 500 часов. Двигатели с чугунными цилиндрами и боковым расположением клапанов имеют ресурс около 1500 часов. Генераторы с ДВС, имеющим чугунные цилиндры, верхнее расположение клапанов и подачу масла к трущимся деталям под давлением, кроме большого ресурса (около 3000 часов) имеют сниженный расход топлива и низкий уровень шума. Однако и стоят они значительно дороже первых вариантов.

Преимущество верхнеклапанной компоновки обусловлено тем, что она позволяет уменьшить площадь поверхности камеры сгорания и соответственно нагрев деталей двигателя. Кроме этого, увеличивается степень сжатия, приводящая к повышению эффективности двигателя. Верхнее расположение клапанов обозначается аббревиатурой OHV (overhead-valve, см. фото выше).

Бензиновые генераторы могут быть одноцилиндровыми или двухцилиндровыми. Генераторы с четырехтактным V-образным двухцилиндровым двигателем относятся к мощным агрегатам.

Достоинства и недостатки бензиновых электрогенераторов
. Помимо относительной легкости и компактности, к достоинствам бензогенераторов относится дешевизна, меньший уровень шума (чем у дизельных), способность без проблем работать на морозе.

Меньший уровень шума (электрогенератор с двухтактным бензиновым двигателем значительно шумнее, чем с четырехтактным) объясняется общими особенностями работы бензинового двигателя внутреннего сгорания. Однако бензогенератор все равно сильно шумит, и тихим его может сделать кожух со звукоизоляцией.

Но главным преимуществом бензиновых генераторов по сравнению с дизельными, является меньшая цена.

К недостаткам относят относительно невысокий ресурс и повышенный расход бензина (в сравнении с дизтопливом у дизельных генераторов).

Что касается ресурса, то его можно продлить своевременным и качественным техобслуживанием и использованием качественного топлива. Необходимо своевременно менять, масло, фильтры, свечи, контролировать затяжку болтовых соединений и т.д.

Дизельные генераторы

В дизельном генераторе в качестве привода используется дизельный двигатель. Дизель генераторы используются преимущественно при длительных отключениях электроэнергии. Именно в этих случаях они максимально реализуют свои достоинства. Однако при необходимости их можно использовать и в качестве резерва при кратковременных отключениях.

Дизельные генераторы имеют мощность широкого диапазона — от 2 до 200 кВт и более.

Впечатляющим является и ресурс их работы. Он зависит от конструкции и параметров генератора (в основном от числа оборотов и типа охлаждения) и может варьироваться в большом диапазоне — от 3000 до 30000 и более моточасов.

При эксплуатации дизельного генератора важно знать, что работа на малых нагрузках или холостом ходу вредна для дизельных двигателей. Так в инструкции по эксплуатации может встретиться требование не работать на холостом ходу более 5 мин, а с нагрузкой 20% работать не более 1 часа (цифры могут быть другими, например 40%). При этом запускается генератор на холостом ходу. Есть рекомендации, в виде профилактического мероприятия каждые 100 часов работы осуществлять стопроцентную загрузку, продолжительностью около 2-х часов. Так как воспламенение топлива в дизельном двигателе происходит за счёт высокой температуры в конце такта сжатия воздуха и подачи топлива в нужный момент, а на холостом ходу снижается средняя температура цикла, это приводит к нарушению процесса смесеобразования, сгорания в цилиндре и неполному сгоранию топлива. Что, в свою очередь, приводит к образованию стойких отложений в цилиндре, выхлопном коллекторе, закоксовыванию форсунки, разжижению масла в картере двигателя несгоревшим топливом и нарушению работы системы смазки.

Число оборотов
. По числу оборотов дизельные генераторы подразделяются на низкооборотные (1500 об/мин) и высокооборотные (3000 об/мин). Первые обладают более высокими эксплуатационными достоинствами. Имеют низкие расход топлива и уровень шума, высокий ресурс. Используются обычно в качестве постоянного источника электроэнергии при отсутствии таковой. К их недостаткам относят высокую цену.

Генераторы с высокооборотными двигателями имеют больший расход топлива в сравнении с низкооборотными, повышенный уровень шума и меньший ресурс. Основным их достоинством является низкая цена.

Пониженный ресурс высокооборотных генераторов объясняется просто. Интенсивность износа зависит от числа оборотов вала, чем она выше, тем выше износ.

Охлаждение
. Охлаждение двигателя у дизельных электрогенераторов может быть воздушным или жидкостным. Устройства с воздушным охлаждением — это в основном генераторы малой (до 10 кВт) мощности с числом оборотов 3000. Дизельные генераторы с жидкостным охлаждением (вода или тосол) — это большие стационарные модели. По своей сути это — электростанции, обычно они являются низкооборотными (1500 об/мин), однако бывают и высокооборотными (3000 об/мин).

Дизельный генератор (15 кВт) с жидкостным охлаждением. Жидкость охлаждающая двигатель охлаждается в радиаторе обдуваемом вентилятором

Достоинства и недостатки дизельных генераторов
. В числе основных достоинств дизельных генераторов — высокая мощность, стабильные параметры производимой электроэнергии, низкий расход дизельного топлива (значительно ниже, чем расход бензина у бензогенераторов) и высокий эксплуатационный ресурс. Стоит отметить и малую пожароопасность, обусловленную типом топлива. Именно эти достоинства делают их наиболее подходящими для постоянной эксплуатации в условиях отсутствия электросетей.

Среди недостатков — высокая стоимость в сравнении с бензиновыми генераторами, большая масса, высокий уровень шума, более тяжелый ручной старт, невозможность завести в мороз без предварительного нагрева, недопустимость работы с нагрузкой менее 20-40%, относительно сложный и дорогой ремонт. Хотя, что касается последнего, то этот недостаток вполне может компенсироваться надежностью и долговечностью дизель-генераторов. А высокий уровень шума имеет место главным образом при работе на холостых оборотах. При работе под нагрузкой этот недостаток проявляется в гораздо меньшей степени.

Сочетание недостатков и достоинств дизельных двигателей определяют область их применения — т.е. высокую целесообразность использования в качестве постоянных источников напряжения и гораздо меньшую — в качестве резервных при кратковременных отключениях электроэнергии.

Если дизель-генератор эксплуатируется длительное время в качестве основного источника электроэнергии, то в конечном итоге благодаря экономии топлива он способен сэкономить средства его владельцу, — невзирая на более высокую цену.

Так что дизельный генератор для дачи, в большинстве случаев — это не вариант. Так как чаще всего генератор для дачи покупается в качестве резервного источника электроэнергии и небольшой мощности, а дизельные генераторы наиболее эффективны как постоянные и/или мощные источники энергии.

Газовые генераторы

По принципу действия и внешне (у них может быть и бензобак) газовые генераторы не отличаются от бензиновых. Разница лишь в том, что в качестве топлива для двигателя внутреннего сгорания используется газ.

Существует несколько разновидностей газовых генераторов: работающие на сжиженном газе (смеси пропана и бутана, обозначаются аббревиатурой LPG — Liquefied Petroleum Gas), на метане (на сетевом газе, NG — Natural Gas), сжиженном и сетевом газе (LPG/NG), универсальные газовые бензогенераторы изначально приспособленные работать на сжиженном газе и бензине.

Достоинства и недостатки газовых генераторов
. Газовые электрогенераторы имеют некоторые преимущества перед бензиновыми и дизельными.

Ресурс работы электрогенератора на газу выше, чем бензинового. Это связано с тем, что при сгорании газа образуется меньше веществ, вызывающих износ деталей двигателя, и не происходит смыва пленки масла с рабочих поверхностей цилиндров и поршней при запуске двигателя.

Работа газовых электрогенераторов легко поддается автоматизации — из-за особенностей топлива. При подключении генераторов к газовой сети исчезает необходимость его пополнения.

К недостаткам можно отнести потенциальную взрывоопасность газа и необходимость использовать баллоны (или иметь подведенный сетевой газ).

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Изобретение относится к области транспорта и электроэнергетики и предназначено для работы в качестве источника электрического тока. Оно позволит повысить экономичность и улучшить экологические характеристики энергетической установки. Генератор внутреннего сгорания содержит корпус с цилиндром, в котором перемещается поршень. Поршень установлен на стержне, на котором закреплен постоянный магнит (якорь). Поршень, стержень и якорь представляют собой узел, совершающий возвратно-поступательные движения в корпусе. Якорь перемещается в соответствии с поршнем в катушке провода (статор), установленной в корпусе. Поршень, стержень и якорь связаны с корпусом упругим элементом (например, пружиной или упругой диафрагмой). Статор состоит из нескольких катушек с возможностью объединения в одну катушку. Объем камеры сгорания разделен от рабочего объема цилиндра, при этом камера сгорания сообщается с цилиндром с помощью впускного клапана. 1 ил.

Изобретение относится к области транспорта и электроэнергетики и предназначено для работы в качестве источника электрического тока. Заявителю известен ближайший аналог (прототип) заявленного изобретения как наиболее близкий ему по совокупности существенных признаков. Данный аналог представляет собой свободнопоршневой двигатель внутреннего сгорания, содержащий корпус с цилиндром, в котором перемещается поршень. Поршень установлен на стержне, на котором закреплен постоянный магнит (якорь). Поршень, стержень и якорь представляют собой узел, совершающий возвратно-поступательные движения в корпусе. Якорь перемещается в соответствии с поршнем в катушке провода (статор), установленной в корпусе (авторское свидетельство на полезную модель N 95103064/20, 1995 г.). Данный двигатель имеет следующие недостатки: а) свободнопоршневой двигатель внутреннего сгорания может содержать в себе четыре цилиндра при четырехтактном рабочем цикле и два цилиндра при двухтактном, может иметь и большее количество, но только четное; б) поршень в свободнопоршневом двигателе внутреннего сгорания не имеет верхней и нижней мертвой точки; в) свободнопоршневой двигатель не имеет системы пуска. Задачей, на решение которой направлено изобретение, является устранение недостатков свободнопоршневого двигателя внутреннего сгорания, повышение экологии и экономии двигателя. Техническим результатом изобретения является: создание системы запуска; прохождение поршня через мертвые точки; реализация одноцилиндровой схемы двигателя, а также с нечетным количеством цилиндров; уменьшение вредных выбросов в отработавших газах. Упомянутые задачи достигаются тем, что генератор внутреннего сгорания содержит корпус с цилиндром, в котором перемещается поршень. Поршень установлен на стержне, на котором закреплен постоянный магнит (якорь). Поршень, стержень и якорь представляют собой узел, совершающий возвратно-поступательные движения в корпусе. Якорь перемещается в соответствии с поршнем в катушке провода (статор), установленной в корпусе. Поршень, стержень и якорь связаны с корпусом упругим элементом (например, пружиной или упругой диафрагмой). Статор состоит из нескольких обмоток (минимум из двух частей) с возможностью электрического соединения в одну обмотку. Камера сгорания представляет собой полость с формой, которая обеспечивает наилучшее сгорание топлива. Объем камеры сгорания разделен от рабочего объема цилиндра, при этом камера сгорания сообщается с цилиндром с помощью впускного клапана (клапанов). Получение технического результата изобретения возможно потому, что: а) поршень, стержень и якорь связаны с корпусом посредством упругого элемента, который при сжатии (растяжении) не позволяет выходить за пределы мертвых точек. Благодаря упругому элементу поршень, а соответственно, стержень и якорь совершают гармонические колебания, что позволяет получать «синусоидальный» электрический ток. б) статор состоит из нескольких обмоток. При запуске в некоторые обмотки статора подается электрический ток. В них возникает магнитное поле, которое толкает либо притягивает якорь. Электрический ток подается так, чтобы воздействие магнитного поля попало в резонанс с колебаниями якоря, и когда поршень начинает достигать мертвые точки, в камеру сгорания подаются топливо и воздух. После запуска все обмотки статора могут быть электрически соединены в одну обмотку. в) объем камеры сгорания отделен от рабочего объема цилиндра, и камера сгорания сообщается с цилиндром с помощью впускного клапана. Двухтактный цикл проходит по следующим процессам. Первый такт — выпуск. В камере сгорания происходят такие процессы, как впуск сжатого воздуха, впрыск топлива, сгорание рабочей смеси, а в цилиндре — выпуск сгоревшей смеси. Поршень поднимается вверх от нижней мертвой точки к верхней мертвой точке, выпускной клапан открыт, впускной закрыт, отработавшие газы удаляются из цилиндра в атмосферу. В камеру сгорания подаются топливо и воздух. В ней происходит воспламенение, которое заканчивается, когда поршень достигает верхней мертвой точки. Второй такт — рабочий. Происходят процессы расширения рабочего газа, продувка камеры сгорания и цилиндра. Поршень движется от верхней мертвой точки к нижней мертвой точке, закрыт выпускной клапан, открыт впускной клапан, соединяющий камеру сгорания и цилиндр. Сгоревшая рабочая смесь проникает из камеры в надпоршневое пространство цилиндра и давит на поршень, поэтому он движется от верхней мертвой точки к нижней мертвой точке. Таким образом совершается полезная работа. При подходе поршня к нижней мертвой точке открывается выпускной клапан и отработавшие газы, имеющие избыточное давление, начинают выходить из цилиндра в атмосферу, а в камеру сгорания подается воздух, он вытесняет из камеры в цилиндр, а затем в атмосферу отработавшие газы и охлаждает камеру сгорания. Когда поршень достигает нижней мертвой точки, впускной клапан закрывается. На чертеже представлена схема одноцилиндрового генератора внутреннего сгорания в разрезе. Генератор содержит корпус 1, размещенные в корпусе цилиндр 2 и камеру сгорания 3. Сгоревшая смесь проникает в цилиндр из камеры сгорания через клапан 4, давит на поршень 5 и выходит через выпускной клапан 6. Поршень установлен на стержне 7, на котором закреплен якорь 8, перемещающийся в статоре 9, упругий элемент, в данном случае пружины 10 и 11, связывают поршень, стержень и якорь с корпусом.

Формула изобретения

Генератор внутреннего сгорания, содержащий корпус и размещенные в корпусе цилиндр, поршень, установленный на стержне, на стержне закреплен постоянный магнит, перемещающийся в катушке провода, отличающийся тем, что поршень, магнит и стержень связаны с корпусом посредством упругого элемента, катушка провода состоит минимум из двух частей, объем камеры сгорания отделен от рабочего объема цилиндра и камера сгорания сообщается с цилиндром с помощью клапана.

Похожие патенты:

Изобретение относится к машиностроению и предназначается для преобразования кинетической энергии поршня, в частности поршня ДВС, в электроэнергию с помощью пьезоэлектрика и обратного преобразования электроэнергии в кинетическую энергию поршня

Ответственность за подачу электроэнергии к источникам потребления в транспортном средстве с двигателем внутреннего сгорания лежит на генераторе. Без него практически невозможно представить современный мотоцикл или автомобиль. В статье мы раскроем принцип работы генератора, основные его узлы и элементы.

Когда водитель проворачивает ключ зажигания, электрическая энергия подается на стартер. Этот прибор в первые секунды работы автомобиля является единственным, кто питается от аккумулятора (АКБ) и помогает вращать коленвал. После запуска силовой установки вращение двигателя через ременную передачу передается на генератор.

Практически сразу же аккумулятор из источника превращается в потребителя энергии и начинает возвращать себе заряд. Теперь генератор при работающем моторе становится источником электричества.

Принцип работы автомобильного генератора заключается в том, что он получает механическую энергию вращения от двигателя и превращает в электрическую энергию.

При отсутствии этого прибора в автомобилях не хватало бы на длительную работу. Но с генератором получается не только отсутствие разрядки, но и процесс подзарядки.
Мощности его хватает на работу всех установленных электроприборов, влияющих на работоспособность машины, а также повышающих комфорт водителя и пассажиров.

Когда в автомобиле одновременно запускается несколько энергоемких потребителей, то мощности генератора может не хватать, в таком случае на помощь ему приходит аккумулятор. Благодаря такой связанной системе потребитель не замечает неудобств, а оба прибора создают оптимальный вариант работы электроузлов в машине.

Требования по автогенератору

Устройство и принцип работы генератора накладывают не наго определенные обязательства по выполнению своих функций. Основные требования состоят из таких пунктов:

1. одновременное и бесперебойное снабжение электричеством необходимые узлы, а также зарядка АКБ;
2. во время работы мотора на низких оборотах не должно происходить существенного отбора заряда у АКБ;
3. уровень напряжения в сети должен быть стабилен;
4. генератор должен быть прочным, надежным, с низким уровнем шума и не создавать радиопомехи.

Крепление и привод устройства

Привод во всех автомобилях имеет стандартный вид: шкив, установленный на коленчатом валу, через ременную передачу соединен со шкивом на валу ротора устройства. Размеры шкивов в передаче устанавливаются из необходимости получения заданного числа оборотов на генераторе.

Крепление на блоке

В современных автомобилях использую поликлиновые ремни. С их помощью можно передавать большее количество оборотов на ротор генератора.

Аппарат крепится к корпусу блока в подкапотном пространстве.
Там же устанавливается натяжитель для ремня. Он необходим для установления качественной передачи вращения, чтобы исключать проскальзывание ремня по шкиву. В противном случае электричество переключится на использование АКБ, что приведет к его полной и незаметной разрядке.

Принято выделять две группы конструктивно отличающихся генераторов:

1. устройства с вентилятором рядом с приводным шкивом принято считать традиционной конструкцией;
2. конструкция, в которой установлены два вентилятора в корпусе аппарата, считается более новой и относится к компактным устройствам.

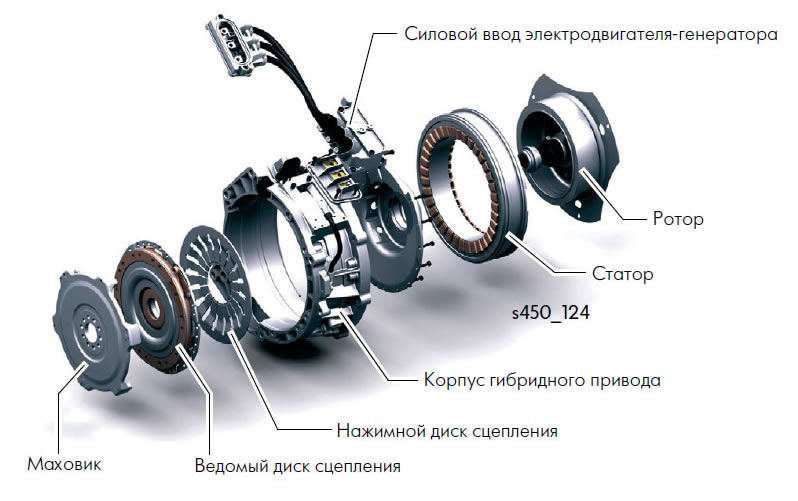

Устройство генератора

Основными частями любого генератора являются неподвижный блок – статор и вращающийся элемент конструкции – ротор. В статоре находится обмотка из медных проводов. Он с двух сторон зафиксирован крышками, как правило, из легких алюминиевых сплавов.
Со стороны крепления шкива – передняя крышка, а со стороны щеток – задняя.

С задней части к щеточному механизму устанавливается регулятор напряжения. Там же расположен выпрямительный блок. Крышки фиксируют статор и крепятся между собой с помощью нескольких винтов. Лапы, с помощью которых генератор закреплен на корпусе автомобиля, отливаются вместе с крышками. Таким же образом получается натяжное ухо.

В отверстии одной из лап может быть установлена втулка, которая помогает отрегулировать установку генератора на кронштейн, выбирая необходимый зазор.
Также ухо натяжного механизма снабжается несколькими отверстиями для установки аппарата на автомобили различных марок.

Статор

То, как работает генератор, зависит от качественного выполнения своих функций каждого их блоков. Основа статора набирается из одинаковых листовых стальных элементов толщиной до 1 мм. Если основа статора (пакет из пластин) сделана с помощью навивки, то ярмо блока содержит выступы, располагающиеся под пазами. За такие выпуклости проводится фиксация слоев обмотки. Также выступы помогают лучшему охлаждению всей конструкции.

Статор генератора

Почти во всех генераторах число пазов одинаковое. Их, как правило, в серийных авто 36. Изоляция проводится между ними с помощью эпоксидного изолятора.

Ротор

Для автомобильных генераторов основной отличительной чертой является полюсное устройство роторов. Обмотка этого узла закрыта двумя штампованными металлическими чашеобразными половинами, с выступающими клювообразными лепестками. Они фиксируются на валу, как бы обхватывая обмотку этими лепестками.

На валу устанавливаются подшипники, один из концов вала имеет резьбу со шпоночным пазом и посадочную поверхность под шкив.

Ротор генератора

Щеточный узел

В этом блоке установлены скользящие контакты. В автогенераторах принять использовать два вида щеток:

• электрографитные;
• меднографитные.

В первом случае наблюдается периодическое снижение напряжения при контактах с кольцом.
Это приводит к некачественной работе генератора, подающего в такой ситуации нестабильное напряжение. Однако, у них есть и положительный эффект, ведь происходит меньший износ, в отличие от медных.

Выпрямительные блоки

Есть два основных типа выпрямительных узлов:

1. в первом случае – в пластины-теплоотводы проводится запрессовка диодов;
2. во втором случае – используются конструкционные ребра, в которых диоды паяются к теплоотводам.

Пластины теплоотводов

Замыкание таких пластин очень опасно для всего автомобиля. Виной такому происшествию – загрязнение, попавшее между пластинками. Оно может оказаться токопроводящим и замкнуть положительную сторону электропроводки с отрицательной.

Замыкание между пластинами может привести к пожару в автомобиле.

Чтобы избежать такого развития событий, на производстве проводится индивидуальное покрытие каждой пластины изоляционным слоем.

Подшипники

В конструкции используются шариковые подшипники. При производстве генераторов они получают смазочный материал на весь эксплуатационный срок. Американскими автопроизводителями иногда используются роликовые подшипники. Посадка со стороны контактной группы обычно «с натягом», а со стороны шкива применяется скользящая посадка. Обратная логика используется при установке в посадочные места крышки.

Демонтаж подшипников генератора

Проворот со стороны контактной группы наружной обоймы подшипника приводит к выходу из строя этой сопрягающейся пары (подшипник/крышка).

Так, ротор может задевать статор. Чтобы избежать этого, часто ставят дополнительные уплотнения в крышку: пластиковая втулка, резиновое кольцо.

Охлаждение генератора

Понижение рабочей температуры осуществляется с помощью, установленных на валу ротора вентиляторов. Традиционная конструкция предполагает подачу воздуха на крышку устройства со стороны контактной группы. При внешнем расположении щеточного узла подача охлаждения проводится через защитный кожух, закрывающий контакты со щетками.

Автомобили с компактной расстановкой узлов под капотом часто оснащаются генератором со специальным дополнительным кожухом. Поступление холодного заборного воздуха обеспечивается через его прорези. В генераторах с компактной конструкцией охлаждение проводится с обеих сторон крышек за счет наличия двух вентиляторов.

Регулятор напряжения

Также во всех современных генераторах установлены полупроводниковые электронные регуляторы напряжения. Регулятор обеспечивает теплокомпенсацию. Напряжение, подводимое к АКБ, зависит от подкапотной температуры. Чем воздух холоднее, тем большее напряжение подается на аккумулятор.

Многие хозяева рано или поздно начинают задумываться об альтернативных источниках энергии. Предлагаем рассмотреть, что такое автономный бестопливный генератор Тесла, Хендершота, Романова, Тариеля Канападзе, Смита, Бедини, принцип работы агрегата, его схема и как сделать устройство своими руками.

ОБЗОР ГЕНЕРАТОРОВ

При использовании безтопливного генератора, двигатель внутреннего сгорания не требуется, поскольку устройство не должно преобразовывать химическую энергию топлива в механическую, для выработки электроэнергии. Данный электромагнитный прибор работает таким образом, что электричество, вырабатываемое генератором рециркулируют обратно в систему по катушке.

Фото — Генератор Капанадзе

Обычные электрогенераторы работают на основе:
1. Двигателя внутреннего сгорания, с поршнем и кольцами, шатуном, свечами, топливным баком, карбюратором, … и
2. С использованием любительских двигателей, катушек, диодов, AVR, конденсаторами и т.д.

Двигатель внутреннего сгорания в бестопливных генераторах заменен электромеханическим устройством, которое принимает мощность от генератора и используя такую ​​же, преобразует её в механическую энергию с эффективностью более 98%. Цикл повторяется снова и снова. Таким образом, концепция здесь заключается в том, чтобы заменить двигатель внутреннего сгорания, который зависит от топлива с электромеханическим устройством.

Фото — Схема генератора

Механическая энергия будет использоваться для приведения в действие генератора и получения тока, создаваемого генератором для питания электромеханического прибора. Генератор без топлива, который используется для замены двигателя внутреннего сгорания, сконструирован таким образом, что использует меньше энергии на выходе мощности генератора.

Видео: самодельный бестопливный генератор

ГЕНЕРАТОР ТЕСЛА

Линейный электрогенератор Тесла является основным прототипом рабочего прибора. Патент на него был зарегистрирован еще в 19 веке. Главным достоинством прибора является то, что его можно построить даже в домашних условиях с использованием солнечной энергии. Железная или стальная пластина изолируется внешними проводниками, после чего она размещается максимально высоко в воздухе. Вторую пластину размещаем в песке, земле или прочей заземленной поверхности. Провод запускается из металлической пластины, крепление производится с конденсатором на одной стороне пластины и второй кабель идет от основания пластины к другой стороне конденсатора.

Фото — Бестопливный генератор тесла

Такой самодельный бестопливный механический генератор свободной энергии электричества в теории полностью работающий, но для реального осуществление плана лучше использовать более распространенные модели, к примеру изобретателей Адамса, Соболева, Алексеенко, Громова, Дональда, Кондрашова, Мотовилова, Мельниченко и прочих. Собрать рабочий прибор можно даже при перепланировке какого-либо из перечисленных устройств, это выйдет дешевле, нежели самому все подсоединять.

Кроме энергии Солнца, можно использовать турбинные генераторы, которые работают без топлива на энергии воды. Магниты полностью покрывают вращающиеся металлические диски, также к прибору добавляется фланец и самозапитанный провод, что значительно снижает потери, благодаря этому данный теплогенератор работает более эффективно, чем солнечный. Из-за высоких асинхронных колебаний этот ватный бестопливный генератор страдает от вихревой электроэнергии, так что его нельзя использовать в автомобиле или для питания дома, т.к. на импульсе могут сгореть двигатели.

Фото — Бестопливный генератор Адамса

Но гидродинамический закон Фарадея также предлагает использовать простой вечный генератор. Его магнитный диск разделен на спиральные кривые, которые излучают энергию из центра к внешнему краю, уменьшая резонанс.

В данной высоковольтной электрической системе, если есть два витка рядом расположенных, электроток передвигается по проводу, ток, проходящий через петлю, будет создавать магнитное поле, которое будет излучаться против тока, проходящего через вторую петлю, создавая сопротивление.

КАК СДЕЛАТЬ ГЕНЕРАТОР

Существует два варианты
выполнения работы.

Облегчение системы КШМ (кривошипно-шатунного механизма), может добавить свои плюсы в работе всего двигателя в целом. Многие тюнеры облегчают не только шатуны и коленчатый вал, но и сами поршни. Если идти дальше, то можно облегчить и . Но для простого обывателя это очень сложная информация для усвоения. Многие слышали про поршни двигателя, многие даже видели вживую, но вот зачем их облегчать – не понимают! Сегодня я постараюсь рассказать вам простыми словами, про эту процедуру, а также в конце статьи будет небольшая инструкция для облегчения стандартных вариантов своими руками. Так что читайте …

Это часть механизма КШМ (кривошипно-шатунного механизма), который имеет только одно назначение – нагнетание давления в цилиндре. Нагнетает давление при помощи движений вверх, а его в свою очередь толкает шатун, который связан с коленчатым валом. Эта конструкция всем известна и уже не нова. Хороша она или нет, это вопрос другой, но стоит отметить — крайне мал.

Если вы хотите понять принцип работы, то возьмите обычный пластиковый (аптечный) шприц для инфекций лекарств. У него также есть поршень иногда с прорезиненной прослойкой — он практически имитирует работу нашего металлического варианта.

Вспомнили – разобрались, дошли до облегченного варианта.

Зачем он нужен и для чего его устанавливают?

Если разобрать все по полочкам, то получается вот такая информация.

1) Облегчение позволяет двигателю работать с более высокими оборотами, это полезно для тюнинговых двигателей, например с . А как известно при высоких оборотах мощность возрастает.

2) Двигатель быстрее набирает обороты, ему не нужно тратить энергию на раскрутку тяжелых поршней.

3) Двигатель работает более ровно, уменьшается детонация. Посмотрите короткий, но познавательный ролик.

4) Ходит мнение, что увеличивается ресурс деталей. Так как испытываемые нагрузки уменьшаются в связи с уменьшение веса поршня.

Если подвести промежуточный итог, то получается – скоростнее (более высокие обороты), более уверенный старт с места, меньше детонации, больше ресурс.

Как обычно происходит облегчение?

Конечно, хочется понимать, благодаря чему снижается вес и чем жертвует конструкция?

Если посмотреть на строение «обычного» поршня, то можно увидеть полый цилиндр высотой примерно от 80 до 100 мм (это усредненные размеры). Такими они были на заре своего появления. Если подбить по весу, то получается примерно 500 – 600 грамм. То есть полкило летает вверх – вниз оттягивая на себя часть энергии. А чем больше обороты – тем больше энергии приходится тратить!

Теперь облегченный вариант, если сравнить его с «обычным» то:

Во-первых, уменьшают высоту, она (если опять взять усредненные размеры) – от 50 до 80 мм.

Во-вторых, уменьшают вес, конечно он значительно уходит от уменьшения высоты, но этого не достаточно, срезают еще и бока. Получается так называемый «Т-образный» облегченный поршень. «Т-образный» потому что если посмотреть на него с одного боку он напоминает букву «Т», кстати некоторые называют «треугольный».

Единственное что оставляется неизменным это верхняя площадка, кстати, некоторые нужные при .

Такие вариации могут снизить приличную массу, средний вес облеченного варианта – около 250 грамм. Что в два раза легче. А с 4 штук, уходит более 1 килограмма! Для мотора это очень существенно.

Как сделать своими руками?

Знаю многих мучает такой вопрос – как из обычного, сделать облегченный поршень и вообще возможно ли это?

Конечно возможно, причем некоторые умельцы вытачивают и срезают лишнее в своих гаражах. Однако хочется отметить — что нужны точные размеры под срезы, а также «развесовка» и «балансировка».

Срезают как обычно высоту и бока.

Работа очень трудоемкая и точная, если что-то сделаете не правильно, то поршень идет на свалку. Поэтому лучше сначала вычислить размеры на бумаге-компьютере.

После можно срезать не нужную часть на специальном станке, либо можно отрезать болгаркой или специальными насадками на дрель.

Опять же отмечу, срез должен быть точный, либо баланс поршня будет нарушен и у двигателя будет большая детонация. Так что если ни разу этим не заниматься, нужно обратиться к «тюнерам» вашего города. Возможно они уже это проходили.

А из личного опыта скажу, иногда лучше купить уже готовый комплект для вашего агрегата, они также продаются в большом количестве на интернет площадках.

Поршень двигателя является одной из самых главных деталей и конечно же от материала и качества поршней зависит успешная эксплуатация мотора и его долгий ресурс. В этой статье, больше рассчитанной на новичков, будет описано всё (ну или почти всё), что связано с поршнем, а именно: назначение поршня, его устройство, материалы и технология изготовления поршней и другие нюансы.

Сразу хочу предупредить уважаемых читателей, что если какой то важный нюанс, связанный с поршнями, или с технологией их изготовления, я уже написал более подробно в другой статье, то разумеется мне нет смысла повторяться в этой статье. Я просто напросто буду ставить соответствующую ссылку, перейдя по которой уважаемый читатель при желании сможет перейти на другую более подробную статью и в ней ознакомиться с нужной информацией о поршнях более подробно.

На первый взгляд многим новичкам может показаться, что поршень довольно простая деталь и придумать уже что то более совершенное в его технологии производства, форме и конструкции невозможно. Но на самом деле всё не так просто и не смотря на внешнюю простоту формы, поршни и технологии их изготовления до сих пор совершенствуются, особенно на самых современных (серийных или спортивных) более высоко-оборотистых форсированных двигателях. Но не будем забегать вперёд и начнём от простого к сложному.

Для начала разберём для чего нужен поршень (поршни) в двигателе, как он устроен, какие формы поршней бывают для разных двигателей и далее уже плавно перейдём к технологиям изготовления.

Для чего нужен поршень двигателя.

Поршень, за счёт кривошипно-шатунного механизма ( и — см. рисунок чуть ниже), перемещаясь возвратно-поступательно в цилиндре двигателя, например перемещаясь вверх — для засасывания в цилиндр и сжатия в камере сгорания рабочей смеси, а так же за счёт расширения сгораемых газов перемещаясь в цилиндре вниз, совершает работу, преобразуя тепловую энергию сгораемого топлива в энергию движения, которая способствует (через трансмиссию) вращению ведущих колёс транспортного средства.

Поршень двигателя и силы действующие на него: А — сила, прижимающая поршень к стенкам цилиндра; Б — сила, перемещающая поршень вниз; В — сила передаваемая усилие от поршня к шатуну и наоборот, Г — сила давления сгораемых газов, перемещающая поршень вниз.

То есть по сути без поршня в одноцилиндровом двигателе, или без поршней в многоцилиндровом двигателе — невозможно движение транспортного средства, на которое установлен двигатель.

Кроме того, как видно из рисунка, на поршень действуют несколько сил, (также на том же рисунке не показаны противоположные силы, давящие на поршень снизу вверх).

И исходя из того, что на поршень давят и довольно сильно несколько сил, у поршня должны быть некоторые важные свойства, а именно:

• способность поршня двигателя противостоять огромному давлению газов, расширяющихся в камере сгорания.
• способность сжать и противостоять большому давлению сжимаемого топлива (особенно на ).
• способность противостоять прорыву газов между стенками цилиндра и своими стенками.
• способность передавать огромное давление на шатун, через поршневой палец, без поломок.
• способность не изнашиваться долгое время от трения о стенки цилиндра.
• способность не заклиниваться в цилиндре от теплового расширения материала, из которого он изготовлен.
• поршень двигателя должен иметь способность противостоять высокой температуре сгорания топлива.
• иметь большую прочность при небольшой массе, чтобы исключить вибрацию и инерционность.

И это далеко не все требования, предъявляемые к поршням, особенно на современных высоко-оборотистых моторах. О полезных свойствах и требованиях современных поршней мы ещё поговорим, а для начала давайте рассмотрим устройство современного поршня.

Как видно на рисунке, современный поршень можно разделить на несколько частей, каждая из которых имеет важное значение и свои функции. Но ниже будут описаны основные наиболее важные части поршня двигателя и начнём с наиболее важной и ответственной части — с днища поршня.

Донышко (днище) поршня двигателя.

Это самая верхняя и наиболее нагруженная поверхность поршня, которая обращена непосредственно к камере сгорания двигателя. И нагружено донышко любого поршня не только большой давящей силой от расширяющихся с огромной скоростью газов, но и высокой температурой сгорания рабочей смеси.

Кроме того, донышко поршня своим профилем определяет нижнюю поверхность самой камеры сгорания и также определяет такой важный параметр, как . Кстати, зависеть форма донышка поршня может от некоторых параметров, например от расположения в камере сгорания свечей, или форсунок, от расположения и величины открытия клапанов, от диаметра тарелок клапанов — на фото слева хорошо видны выемки для тарелок клапанов в донышке поршня, которые исключают встречу клапанов с донышком.

Так же форма и размеры донышка поршня зависят от объёма и формы камеры сгорания двигателя, или от особенностей подачи в нее топливно-воздушной смеси — например на некоторых старых двухтактных двигателях на донышке поршня делали характерный выступ-гребень, играющий роль отражателя и направляющий поток продуктов горения при продувке. Этот выступ показан на рисунке 2 (выступ на донышке также виден на рисунке выше, где показано устройство поршня). Кстати, на рисунке 2 так же показан рабочий процесс древнего двухтактного двигателя и то, как влияет выступ на донышке поршня на наполнение рабочей смесью и на выпуск отработанных газов (то есть на улучшение продувки).

Двухтактный двигатель мотоцикла — рабочий процесс

Но на некоторых двигателях (например на некоторых дизелях) на донышке поршня в центре наоборот имеется круглая выемка, благодаря которой увеличивается объем камеры сгорания и соответственно уменьшается степень сжатия.

Но, поскольку выемка небольшого диаметра в центре донышка является не желательной для благоприятного наполнения рабочей смесью (появляются нежелательные завихрения), то на многих двигателях на донышках поршней в центре перестали делать выемки.

А для уменьшения объема камеры сгорания приходится делать так называемые вытеснители, то есть изготавливать донышко с определенным объёмом материала, который располагают немного выше основной плоскости донышка поршня.

Ну и ещё один важный показатель — это толщина донышка поршня. Чем она толще, тем прочнее поршень и тем большую тепловую и силовую нагрузку он сможет выдержать довольно долго. А чем тоньше толщина донышка поршня, тем бóльшая вероятность прогара, или физического разрушения донышка.

Но с увеличением толщины донышка поршня, соответственно увеличивается и масса поршня, что для форсированных высоко-оборотистых моторов очень нежелательно. И поэтому конструкторы идут на компромисс, то есть «ловят» золотую середину между прочностью и массой, ну и конечно же постоянно стараются усовершенствовать технологии производства поршней для современных моторов (о технологиях позже).

Жаровой пояс поршня.

Как видно на рисунке выше, где показано устройство поршня двигателя, жаровым поясом считается расстояние от донышка поршня до его самого верхнего компрессионного кольца. Следует учесть, что чем меньше расстояние от донышка поршня до верхнего кольца, то есть чем тоньше жаровой пояс, тем более высокую тепловую напряжённость будут испытывать нижние элементы поршня, и тем быстрее они будут изнашиваться.

Поэтому для высоко напряжённых форсированных двигателей желательно делать жаровой пояс потолще, однако это делают не всегда, так как это тоже может увеличить высоту и массу поршня, что для форсированных и высоко-оборотистых двигателей нежелательно. Тут так же как и с толщиной донышка поршня, важно найти золотую середину.

Уплотняющий участок поршня.

Этот участок начинается от нижней части жарового пояса до того места, где заканчивается канавка самого нижнего поршневого кольца. На уплотняющем участке поршня расположены канавки поршневых колец и вставлены сами кольца (компрессионные и масло-съёмные).

Канавки колец не только удерживают поршневые кольца на месте, но ещё и обеспечивают их подвижность (благодаря определённым зазорам между кольцами и канавками), что позволяет поршневым кольцам свободно сжиматься и разжиматься за счёт своей упругости (что очень важно если цилиндр изношен и имеет форму бочки). Это также способствует прижиму поршневых колец к стенкам цилиндра, что исключает прорыв газов и способствует хорошей , даже если цилиндр немного изношен.

Как видно на рисунке с устройством поршня, в канавке (канавках), предназначенной для маслосъёмного кольца имеются отверстия для обратного стока моторного масла, которое масло-съёмное кольцо (или кольца) снимает со стенок цилиндра, при движении поршня в цилиндре.

Кроме основной функции (не допустить прорыва газов) уплотняющего участка, у него есть ещё одно важное свойство — это отвод (точнее распределение) части тепла от поршня на цилиндр и весь двигатель. Разумеется для эффективного распределения (отвода) тепла и для предотвращения прорыва газов важно, что бы поршневые кольца довольно плотно прилегали к своим канавкам, но особенно к поверхности стенки цилиндра.

Головка поршня двигателя.

Головка поршня представляет из себя общий участок, который включает в себя уже описанные мной выше донышко поршня и его и уплотняющий участок. Чем больше и мощнее головка поршня, тем выше его прочность, лучше отвод тепла и соответственно больше ресурс, но и масса тоже больше, что как было сказано выше, нежелательно для высоко-оборотистых моторов. А снизить массу, без уменьшения ресурса, можно если увеличить прочность поршня путём усовершенствования технологии изготовления, но об этом я подробнее напишу позже.

Кстати, чуть не забыл сказать, что в некоторых конструкциях современных поршней, изготавливаемых из алюминиевых сплавов, в головке поршня делают нирезистовую вставку, то есть в головку поршня заливают ободок из нирезиста (специального прочного и стойкого к коррозии чугуна).

В этом ободке прорезают канавку для самого верхнего и наиболее нагруженного компрессионного поршневого кольца. И хотя благодаря вставке немного увеличивается масса поршня, зато существенно увеличивается его прочность и износостойкость (к примеру нирезистовую вставку имеют наши отечественные Тутаевские поршни, изготовленные на ТМЗ).

Компрессионная высота поршня.

Компрессионная высота — это расстояние в миллиметрах, которое отсчитывается от донышка поршня до оси поршневого пальца (или наоборот). У разных поршней компрессионная высота разная и разумеется чем больше расстояние от оси пальца до донышка, тем она больше, а чем она больше, тем лучше компрессия и меньшая вероятность прорыва газов, но и больше сила трения и нагрев поршня.

На старых тихоходных и мало-оборотистых моторах компрессионная высота поршня была больше, а на современных более высоко-оборотистых двигателях стала меньше. Здесь тоже важно найти золотую середину, которая зависит от форсировки мотора (чем выше обороты, тем меньше должно быть трение и меньшая компрессионная высота).

Юбка поршня двигателя.

Юбкой называют нижнюю часть поршня (её ещё называют направляющей частью). Юбка включает в себя бобышки поршня с отверстиями, в которые вставляется поршневой палец. Внешняя поверхность юбки поршня является направляющей (опорной) поверхностью поршня и эта поверхность также как и поршневые кольца трётся о стенки цилиндра.

Примерно в средней части юбки поршня имеются приливы, в которых имеются отверстия для поршневого пальца. А так как вес материала поршня у приливов тяжелее, чем в других местах юбки, то деформации от воздействия температуры в плоскости бобышек будут больше, чем в других частях поршня.

Поэтому для снижения температурных воздействий (и напряжений) на поршне с двух сторон с поверхности юбки снимают часть материала, примерно на глубину 0,5-1,5 мм и получаются небольшие углубления. Эти углубления, называемые холодильниками, не только способствуют устранению температурных воздействий и деформаций, но ещё и препятствуют образованию задиров, а так же улучшают смазку поршня при движении его в цилиндре.

Следует так же отметить, что юбка поршня имеет форму конуса (в верху у донышка уже, внизу шире), а в плоскости, перпендикулярной оси поршневого пальца имеет форму овала. Эти отклонения от идеальной цилиндрической формы минимальные, то есть имеют всего несколько соток мм (эти величины разные — чем больше диаметр, тем больше отклонения).

Конус нужен для того, что бы поршень расширялся от нагрева равномерно, ведь в верху температура поршня выше, а зн
ачит и тепловое расширение больше. А раз у донышка диаметр поршня чуть меньше, чем внизу, то при расширении от нагрева поршень примет форму, близкую к идеальному цилиндру.

Ну а овал предназначен для компенсации быстрого износа на стенках юбки, которые стираются быстрее там где трение выше, а выше оно в плоскости движения шатуна.

Благодаря юбке поршня (точнее её боковой поверхности) обеспечивается нужное и правильное положение оси поршня к оси цилиндра мотора. С помощью боковой поверхности юбки, к цилиндру двигателя передаются поперечные усилия от действия боковой силы А (см. самый верхний рисунок в тексте, а так же рисунок справа) которая периодически воздействует на поршни и цилиндры, при перекладке поршней во время вращения коленвала (кривошипно-шатунного механизма).

Также благодаря боковой поверхности юбки осуществляется отвод тепла от поршня к цилиндру (так же как и от поршневых колец). Чем больше боковая поверхность юбки, тем лучше идёт отвод тепла, меньше утечка газов, меньше стук поршня при некотором износе втулки верхней головки шатуна (или при неточной обработке втулки — см. рисунок слева), впрочем как и при трёх компрессионных кольцах, а не двух (об этом я подробнее написал ).

Но при слишком длинной юбке поршня больше его масса, больше трения возникает о стенки цилиндров (на современных поршнях для уменьшения трения и износа стали наносить антифрикционное покрытие на юбку), а лишняя масса и трение очень нежелательны в высоко-оборотистых форсированных современных (или спортивных) моторах и поэтому на таких двигателях юбку постепенно стали делать очень короткой (так называемая миниюбка) и постепенно почти от неё избавились — так и появился Т-образный поршень, показанный на фото справа.

Но и у Т-образных поршней есть недостатки, например у них опять же могут быть проблемы с трением о стенки цилиндра, из-за недостаточной смазываемой поверхности очень короткой юбки (причём на малых оборотах).

Более подробно об этих проблемах, а так же в каких случаях Т-образные поршни с мини юбкой нужны в некоторых двигателях, а в каких нет, я написал отдельную подробную статью . Там же написано об эволюции формы поршня двигателя — советую почитать. Ну а мы думаю уже разобрались с устройством поршней и плавно переходим к технологиям изготовления поршней, чтобы понять какие поршни, изготовленные разными способами лучше, а какие хуже (менее прочные).

Поршни для двигателей — материалы изготовления.

При выборе материала для изготовления поршней предъявляют строгие требования, а именно:

• материал поршня должен иметь отличные антифрикционные (антизадирные) свойства.
• материал поршня двигателя должен иметь довольно высокую механическую прочность.
• материал поршня должен иметь малую плотность и хорошую теплопроводность.
• материал поршня должен быть стоек к коррозии.
• материал поршня должен иметь малый коэффициент линейного расширения и быть по возможности близок или равен коэффициенту расширения материала стенок цилиндра.

Чугун.

Раньше, на заре двигателестроения, ещё со времён самых первых автомобилей, мотоциклов и самолётов (аэропланов), для материала поршней применяли серый чугун (кстати для поршней компрессоров тоже). Конечно же, как и у любого материала, у чугуна имеются как достоинства, так и недостатки.

Из достоинств следует отметить хорошую износостойкость и достаточную прочность. Но наиболее важное достоинство чугунных поршней, устанавливаемых в двигатели с чугунными блоками (или гильзами) — это такой же коэффициент теплового расширения, как и чугунного цилиндра двигателя. А значит тепловые зазоры можно сделать минимальными, то есть гораздо меньше, чем у алюминиевого поршня, работающего в чугунном цилиндре. Это позволяло существенно увеличить компрессию и ресурс поршневой группы.

Ещё один существенный плюс чугунных поршней — это небольшое (всего 10 %) снижение механической прочности при нагреве поршня. У алюминиевого поршня снижение механической прочности при нагреве ощутимо больше, но об этом ниже.

Но с появлением более оборотистых двигателей, при использовании чугунных поршней, на больших оборотах стал выявляться их главный недостаток — довольно большая масса, по сравнению с алюминиевыми поршнями. И постепенно перешли к изготовлению поршней из алюминиевых сплавов, даже в двигателях с чугунным блоком, или гильзой, хоть и пришлось делать алюминиевые поршни с гораздо бóльшими тепловыми зазорами, чтобы исключить клин алюминиевого поршня в чугунном цилиндре.

Кстати, раньше на поршнях некоторых двигателей делали косой разрез юбки, который обеспечивал пружинящие свойства юбки алюминиевого поршня и исключал его заклинивание в чугунном цилиндре — пример такого поршня можно увидеть на двигателе мотоцикла ИЖ-49).

А с появлением современных цилиндров, или блоков цилиндров, полностью выполненных из алюминия, в которых уже нет чугунных гильз (то есть покрытых никасилем или ) появилась возможность изготавливать алюминиевые поршни тоже с минимальными тепловыми зазорами, ведь тепловое расширение легкосплавного цилиндра стало практически таким же, как и у легкосплавного поршня.

Алюминиевые сплавы.
Практически все современные поршни на серийных двигателях сейчас изготавливают из алюминиевых (кроме пластиковых поршней на дешёвых китайских компрессорах).

У поршней, выполненных из алюминиевых сплавов тоже имеются как достоинства, так и недостатки. Из основных достоинств следует отметить небольшой вес легкосплавного поршня, что очень важно для современных высокооборотистых двигателей. Вес алюминиевого поршня конечно же зависит от состава сплава и от технологии изготовления поршня, ведь кованный поршень весит значительно меньше, чем выполненный из того же сплава методом литья, но о технологиях я напишу чуть позже.

Ещё одно достоинство легкосплавных поршней, о которой мало кто знает — это довольно высокая теплопроводность, которая примерно в 3-4 раза выше, чем теплопроводность серого чугуна. Но почему достоинство, ведь при высокой теплопроводности и тепловое расширение довольно не малое и придётся и придётся и тепловые зазоры делать больше, если конечно цилиндр чугунный (но с современными алюминиевыми цилиндрами это стало не нужно).

А дело в том, что высокая теплопроводность не позволяет нагреваться донышку поршня более чем 250 °C, а это способствует гораздо лучшему наполнению цилиндров двигателей и конечно же позволяет ещё более повысить степень сжатия в бензиновых моторах и тем самым поднять их мощность.

Кстати, чтобы как то усилить отлитые из лёгкого сплава поршни, в их конструкцию инженеры добавляют различные усиливающие элементы — например делают стенки и донышко поршня толще, а бобышки под поршневой палец отливают более массивными. Ну или делают вставки из того же чугуна, я об этом уже писал выше. И конечно же все эти усиления увеличивают массу поршня, и в итоге получается, что более древний и прочный поршень, изготовленный из чугуна, проигрывает в весе легкосплавному поршню совсем чуть чуть, где то процентов на 10 — 15.

И тут любому напрашивается вопрос, а стоит ли овчинка выделки? Стóит, ведь у алюминиевых сплавов есть ещё одно отличное свойство — они раза в три лучше отводят тепло, чем тот же чугун. И это важное свойство незаменимо в современных высоко-оборотистых (форсированных и горячих) двигателях, у которых довольно высокая степень сжатия.

К тому же современные технологии производства кованных поршней (о них чуть позже) существенно повышают прочность и уменьшают вес деталей и уже не требуется усиление таких поршней различными вставками, или более массивными отливками.

К недостаткам поршней, выполненных из алюминиевых сплавов относятся такие как: довольно большой коэффициент линейного расширения алюминиевых сплавов, у которых оно составляет примерно в два раза больше, чем у поршней выполненных из чугуна.

Ещё одним существенным недостатком алюминиевых поршней является довольно большое снижение механической прочности, при повышении температуры поршня. К примеру: если легкосплавный поршень нагреть до трёхсот градусов, то это приведёт к снижению его прочности аж в два раза (примерно на 55 — 50 процентов). А у чугунного поршня при его нагреве прочность снижается ощутимо меньше — всего на 10 — 15%. Хотя современные поршни, выполненные из алюминиевых сплавов методом поковки, а не с помощью литья, при нагреве теряют прочность гораздо меньше.

На многих современных алюминиевых поршнях снижение механической прочности и слишком большое тепловое расширение устраняется более совершенными технологиями производства, которые заменили традиционное литьё (об этом ниже), а так же специальными компенсационными вставками (например упомянутые мной выше — вставки из нирезиста), которые не только увеличивают прочность, но и значительно уменьшают тепловое расширение стенок юбки поршня.

Поршень двигателя — технологии изготовления.

Ни для кого не секрет, что со временем, чтобы увеличить мощность двигателей, постепенно начали повышать степень сжатия и обороты моторов. А чтобы поднять мощность без особого ущерба для ресурса поршней, постепенно совершенствовались технологии их изготовления. Но начнём всё по порядку — с обычных литых поршней.

Поршни изготовленные методом обычного литья.

Эта технология самая простая и древняя, она применяется с самого начала истории авто и двигателестроения, ещё со времён первых чугунных поршней.

Технология производства поршней для самых современных двигателей обычным литьём уже почти не применяется. Ведь на выходе получается продукт имеющий изъяны (поры и т.д.) значительно снижающие прочность детали. Да и технология обычного литья в форму (кокиль) довольно древняя, она позаимствована ещё у наших древних предков, которые много веков назад отливали бронзовые топоры.

И залитый в кокиль сплав алюминия повторяет форму кокиля (матрицы), а потом деталь ещё нужно обработать термически и на станках, снимая лишний материал, что отнимает не мало времени (даже на станках с ЧПУ).

Литьё под давлением.

У поршня, изготовленного методом простого литья прочность не высока, из-за пористости детали и постепенно многие фирмы от этого способа отошли и начали отливать поршни под давлением, что значительно улучшило прочность, так как пористость почти отсутствует.

Технология литья под давлением, существенно отличается от технологии обычного литья топоров бронзового века и конечно же на выходе получается более аккуратная и прочная деталь, имеющая несколько лучшую структуру. Кстати, литьём алюминиевых сплавов под давлением в форму (ещё эту технологию называют жидкой штамповкой) отливают не только поршни, но и рамы некоторых современных мотоциклов и автомобилей.

Но всё же и эта технология не идеальна и если даже вы возьмёте в руки отлитый под давлением поршень и рассмотрев его, ничего не обнаружите на его поверхности, но это не значит, что и внутри всё идеально. Ведь в процессе литья, даже под давлением, не исключено появления внутренних пустот и каверн (мельчайших пузырьков), уменьшающих прочность детали.

Но всё же литьё поршней под давлением (жидкая штамповка) существенно лучше обычного литья и эта технология до сих пор применяется на многих заводах при изготовлении поршней, рам, деталей ходовой и других деталей автомобилей и мотоциклов. А кому интересно более подробно почитать о том, как делают жидко-штампованные поршни и о их преимуществах, то читаем о них .

Кованные поршни автомобиля (мотоцикла).

Кованые поршни для отечественных автомобилей.

Эта наиболее прогрессивная на данный момент технология производства современных легкосплавных поршней, которые имеют множество преимуществ перед литыми и которые устанавливают на самые современные высоко-оборотистые моторы, с высокой степенью сжатия. У кованных поршней, изготовленных авторитетными фирмами, практически нет недостатков.

Но мне нет смысла писать о кованных поршнях подробно в этой статье, так как я написал о них две очень подробные статьи, которые каждый желающий сможет почитать, кликнув на ссылки ниже.

Вот вроде бы и всё, если что нибудь вспомню ещё о такой важной детали, как поршень двигателя, то обязательно допишу, успехов всем.

Поршень двигателя представляет собой деталь, имеющую цилиндрическую форму и совершающую возвратно-поступательные движения внутри цилиндра. Он принадлежит к числу наиболее характерных для двигателя деталей, поскольку реализация термодинамического процесса, происходящего в ДВС, происходит именно при его помощи. Поршень:

• воспринимая давление газов, передает возникающее усилие на ;
• герметизирует камеру сгорания;
• отводит от неё излишек тепла.

На фотографии выше продемонстрированы четыре такта работы поршня двигателя.

Экстремальные условия обуславливают материал изготовления поршней

Поршень эксплуатируется в экстремальных условиях, характерными чертами которых являются высокие: давление, инерционные нагрузки и температуры. Именно поэтому к основным требованиям, предъявляемым материалам для его изготовления относят:

• высокую механическую прочность;
• хорошую теплопроводность;
• малую плотность;
• незначительный коэффициент линейного расширения, антифрикционные свойства;
• хорошую коррозионную устойчивость.

Требуемым параметрам соответствуют специальные алюминиевые сплавы, отличающиеся прочностью, термостойкостью и легкостью. Реже в изготовлении поршней используются серые чугуны и сплавы стали.

Поршни могут быть:

• литыми;
• коваными.

В первом варианте их изготовляют путем литья под давлением. Кованые изготовляются методом штамповки из алюминиевого сплава с небольшим добавлением кремния (в среднем, порядка 15 %), что значительно увеличивает их прочность и снижает степень расширения поршня в диапазоне рабочих температур.

Конструктивные особенности поршня определяются его предназначением

Основными условиями, определяющими конструкцию поршня, являются тип двигателя и форма камеры сгорания, особенности процесса сгорания, проходящего в ней. Конструктивно поршень представляет собой цельный элемент, состоящий из:

• головки (днища);
• уплотняющей части;
• юбки (направляющей части).

Отличается ли поршень бензинового двигателя от дизельного?
Поверхности головок поршней двигателей бензинового и дизельного конструктивно отличаются. В бензиновом двигателе поверхность головки — плоская или близкая к ней. Иногда в ней выполняются канавки, способствующие полному открытию клапанов. Для поршней двигателей, оборудованных системой непосредственного впрыска топлива (СНВТ), свойственна более сложная форма. Головка поршня в дизельном двигателе значительно отличается от бензинового, — благодаря выполнению в ней камеры сгорания заданной формы, обеспечивается лучшее завихрение и смесеобразование.

На фотографии схема поршня двигателя.

Поршневые кольца: виды и состав

Уплотняющая часть поршня включает в себя поршневые кольца, обеспечивающие плотность соединения поршня с цилиндром. Техническое состояние двигателя определяется его уплотняющей способностью. Зависимости от типа и предназначения двигателя выбирается число колец и их расположение. Наиболее распространенной схемой является схема из двух компрессионных и одного маслосъемного колец.

Изготавливаются поршневые кольца, в основном, из специального серого высокопрочного чугуна, имеющего:

• высокие стабильные показатели прочности и упругости в условиях рабочих температур на протяжении всего периода службы кольца;
• высокую износостойкость в условиях интенсивного трения;
• хорошие антифрикционные свойства;
• способность быстрого и эффективного прирабатывания к поверхности цилиндра.

Благодаря легирующим добавкам хрома, молибдена, никеля и вольфрама, термостойкость колец значительно повышается. Путем нанесения специальных покрытий из пористого хрома и молибдена, лужения или фосфатирования рабочих поверхностей колец улучшают их прирабатываемость, увеличивают износостойкость и защиту от коррозии.

Основным предназначением компрессионного кольца является препятствование попаданию в картер двигателя газов из камеры сгорания. Особенно большие нагрузки приходятся на первое компрессионное кольцо. Поэтому при изготовлении колец для поршней некоторых форсированных бензиновых и всех дизельных двигателей устанавливают вставку из стали, которая повышает прочность колец и позволяет обеспечить максимальную степень сжатия. По форме компрессионные кольца могут быть:

• трапециевидные;
• тбочкообразные;
• тконические.

При изготовлении некоторых колец выполняется порез (вырез).

На маслосъемное кольцо возлагается функция удаления излишков масла со стенок цилиндра и препятствование его проникновению в камеру сгорания. Оно отличается наличием множества дренажных отверстий. В конструкциях некоторых колец предусмотрены пружинные расширители.

Форма направляющей части поршня (иначе, юбки) может быть конусообразной или бочкообразной
, что позволяет компенсировать его расширение при достижении высоких рабочих температур. Под их воздействием форма поршня становится цилиндрической. Боковую поверхность поршня с целью снижения вызванных трением потерь покрывают слоем антифрикционного материала, в этих целях используется графит или дисульфид молибдена. Благодаря отверстиям с приливами, выполненным в юбке поршня, осуществляется крепление поршневого пальца.

Узел, состоящий из поршня, компрессионных, маслосъемных колец, а также поршневого пальца принято называть поршневой группой. Функция её соединения с шатуном возложена на стальной поршневой палец, имеющий трубчатую форму. К нему предъявляются требования:

• минимальной деформации при работе;
• высокой прочности при переменной нагрузке и износостойкости;
• хорошей сопротивляемости ударной нагрузке;
• малой массы.

По способу установки поршневые пальцы могут быть:

• закреплены в бобышках поршня, но вращаться в головке шатуна;
• закреплены в головке шатуна и вращаться в бобышках поршня;
• свободно вращающимися в бобышках поршня и в головке шатуна.

Пальцы, установленные по третьему варианту, называются плавающими. Они являются наиболее популярными, поскольку их износ по длине и окружности является незначительным и равномерным. При их использовании опасность заедания сведена к минимуму. Кроме того, они удобны при монтаже.

Отвод излишков тепла от поршня

Наряду со значительными механическими нагрузками поршень также подвергается негативному воздействию экстремально высоких температур. Тепло от поршневой группы отводится:

• системой охлаждения от стенок цилиндра;
• внутренней полостью поршня, далее — поршневым пальцем и шатуном, а также маслом, циркулирующим в системе смазки;
• частично холодной топливовоздушной смесью, подаваемой в цилиндры.

С внутренней поверхности поршня его охлаждение осуществляется с помощью:

• разбрызгивания масла через специальную форсунку или отверстие в шатуне;
• масляного тумана в полости цилиндра;
• впрыскивания масла в зону колец, в специальный канал;
• циркуляции масла в головке поршня по трубчатому змеевику.

Видео — работа двигателя внутреннего сгорания (такты, поршень, смесь, искра):

Видео про четырёхтактный двигатель — принцип работы:

«
Современный двигатель внутреннего сгорания по определению не самый выдающийся продукт с точки зрения технологий. Это значит,
что его можно совершенствовать до бесконечности»(Мэтт Тревитник,
президент венчурного фонда семьи Рокфеллер Venrock).

Двигатель со свободным поршнем – линейный двигатель внутреннего сгорания, лишенный шатунов, в котором движение поршня определяется не механическими связями, а соотношением сил расширяющихся газов и нагрузки

Уже в ноябре этого года на американский рынок выйдет Chevrolet Volt, электромобиль с бортовым генератором электроэнергии. Volt будет оснащен мощным электродвигателем, вращающим колеса, и компактным ДВС, который лишь подзаряжает истощенную литий-ионную батарею. Этот агрегат всегда работает на максимально эффективных оборотах. С этой задачей легко справляется обычный ДВС, привыкший к куда более тяжкому бремени. Однако в скором времени его могут сменить куда более компактные, легкие, эффективные и дешевые агрегаты, специально созданные для работы в качестве электрогенератора.

Когда речь заходит о принципиально новых конструкциях ДВС, скептики начинают морщить носы, кивать на сотни пылящихся на полках псевдореволюционных проектов и трясти святыми мощами четырех горшков и распредвала. Сто лет господства классического двигателя внутреннего сгорания кого хочешь убедят в бесполезности инноваций. Но только не профессионалов в области термодинамики. К таковым относится профессор Питер Ван Блариган.

Энергия взаперти

Одна из самых радикальных концепций ДВС в истории — двигатель со свободным поршнем. Первые упоминания о нем в специальной литературе относятся к 1920-м годам. Представьте себе металлическую трубу с глухими концами и цилиндрический поршень, скользящий внутри нее. На каждом из концов трубы расположены инжектор для впрыска топлива, впускной и выпускной порты. В зависимости от типа топлива к ним могут добавлены свечи зажигания. И все: меньше десятка простейших деталей и лишь одна — движущаяся. Позднее появились более изощренные модели ДВС со свободным поршнем (FPE) — с двумя или даже четырьмя оппозитными поршнями, но это не изменило сути. Принцип работы таких моторов остался прежним — возвратно-поступательное линейное движение поршня в цилиндре между двумя камерами сгорания.

Теоретически КПД FPE переваливает за 70%. Они могут работать на любом виде жидкого или газообразного топлива, крайне надежны и великолепно сбалансированы. Кроме того, очевидны их легкость, компактность и простота в производстве. Единственная проблема: как снять мощность с такого мотора, механически представляющего собой замкнутую систему? Как оседлать снующий с частотой до 20000 циклов в минуту поршень? Можно использовать давление выхлопных газов, но эффективность при этом падает в разы. Эта задача долго оставалась неразрешимой, хотя попытки предпринимались регулярно. Последними о нее обломали зубы инженеры General Motors в 1960-х годах в процессе разработки компрессора для экспериментального газотурбинного автомобиля. Действующие образцы судовых насосов на основе FPE в начале 1980-х были изготовлены французской компанией Sigma и британской Alan Muntz, но в серию они не пошли.

Возможно, об FPE еще долго бы никто не вспомнил, но помогла случайность. В 1994 году Департамент энергетики США поручил ученым Национальной лаборатории Sandia изучить эффективность бортовых генераторов электроэнергии на базе ДВС различных типов, работающих на водороде. Эта работа была поручена группе Питера Ван Бларигана. В ходе осуществления проекта Ван Блариган, которому концепция FPE была отлично известна, сумел найти остроумное решение проблемы превращения механической энергии поршня в электричество. Вместо усложнения конструкции, а значит — снижения результирующего КПД, Ван Блариган пошел путем вычитания, призвав на помощь магнитный поршень и медную обмотку на цилиндре. Несмотря на всю простоту, такое решение было бы невозможным ни в 1960-х, ни в 1970-х годах. В то время еще не существовало достаточно компактных и мощных постоянных магнитов. Все изменилось в начале 1980-х после изобретения сплава на основе неодима, железа и бора.

Единая деталь сочетает в себе два поршня, топливный насос и клапанную систему.

За эту работу в 1998 году на Всемирном конгрессе Общества автомобильных инженеров SAE Ван Бларигану и его коллегам Нику Парадизо и Скотту Голдсборо была присвоена почетная премия имени Харри Ли Ван Хорнинга. Очевидная перспективность линейного генератора со свободным поршнем (FPLA), как назвал свое изобретение Ван Блариган, убедила Департамент энергетики продолжить финансирование проекта вплоть до стадии экспериментального агрегата.

Электронный пинг-понг

Двухтактный линейный генератор Бларигана представляет собой трубу из электротехнической кремнистой стали длиной 30,5 см, диаметром 13,5 см и массой чуть более 22 кг. Внутренняя стенка цилиндра представляет собой статор с 78 витками медной проволоки квадратного сечения. Во внешнюю поверхность алюминиевого поршня интегрированы мощные неодимовые магниты. Топливный заряд и воздух поступают в камеру сгорания двигателя в виде тумана после предварительной гомогенизации. Зажигание происходит в режиме HCCI — в камере одновременно возникает множество микроочагов возгорания. Никакой механической системы газораспределения у FPLA нет — ее функции выполняет сам поршень.

Труба Франка Штельзера

В 1981 году немецкий изобретатель Франк Штельзер продемонстрировал двухтактный мотор со свободным поршнем, который он разрабатывал в своем гараже с начала 1970-х. По его расчетам, движок был на 30% экономичнее обычного ДВС. Единственная движущаяся деталь мотора — сдвоенный поршень, снующий с бешеной частотой внутри цилиндра. Стальная труба длиной 80 см, оснащенная карбюратором низкого давления от мотоцикла Harley-Davidson и блоком катушек зажигания Honda, по грубым прикидкам Стельзера, могла вырабатывать до 200 л.с. мощности при частоте до 20 000 циклов в минуту. Штельзер утверждал, что его моторы можно делать из простых сталей, а охлаждаться они могут как воздухом, так и жидкостью. В 1981 году изобретатель привез свой мотор на Франфуртский международный автосалон в надежде заинтересовать ведущие автокомпании. Поначалу идея вызвала определенный интерес со стороны немецких автопороизводителей. По отзывам инженеров Opel, прототип двигателя демонстрировал великолепный термический КПД, а его надежность была совершенно очевидной — ломаться там было практически нечему. Всего восемь деталей, из которых одна движущаяся — сдвоенный поршень сложной формы с системой уплотнительных колец общей массой 5 кг. В лаборатории Opel были разработаны несколько теоретических моделей трансмиссии для мотора Штельзера, включая механическую, электромагнитную и гидравлическую. Но ни одна из них не была признана достаточно надежной и эффективной. После Франкфуртского автосалона Штельзер и его детище пропали из поля зрения автоиндустрии. Еще пару лет после этого в прессе то и дело появлялись сообщения о намерениях Штельзера запатентовать технологию в 18 странах мира, оснастить своими моторами опреснительные установки в Омане и Саудовской Аравии и т. д. С начала 1990-х Штельзер навсегда пропал из виду, хотя его сайт в интернете все еще доступен.

Максимальная мощность FPLA составляет 40 кВт (55 лошадок) при среднем потреблении топлива 140 г на 1кВтч. По эффективности двигатель не уступает водородным топливным ячейкам — термический КПД генератора при использовании в качестве топлива водорода и степени сжатия 30:1 достигает 65%. На пропане чуть меньше — 56%. Помимо этих двух газов FPLA с аппетитом переваривает солярку, бензин, этанол, спирт и даже отработанное растительное масло.

Однако ничто не дается малой кровью. Если проблема превращения тепловой энергии в электрическую Ван Блариганом решена успешно, то управление капризным поршнем стало серьезной головной болью. Верхняя мертвая точка траектории зависит от степени сжатия и скорости сгорания топливного заряда. Фактически торможение поршня происходит за счет создания критического давления в камере и последующего самопроизвольного возгорания смеси. В обычном ДВС каждый последующий цикл является аналогом предыдущего благодаря жестким механическим связям между поршнями и коленвалом. В FPLA же длительность тактов и верхняя мертвая точка — плавающие величины. Малейшая неточность в дозировке топливного заряда или нестабильность режима сгорания вызывают остановку поршня или удар в одну из боковых стенок.

Двигатель Ecomotors отличается не только скромными габаритами и массой. Внешне плоский агрегат напоминает оппозитные моторы Subaru и Porsche, которые дают особые компоновочные преимущества в виде низкого центра тяжести и линии капота. Это означает, что автомобиль будет не только динамичным, но и хорошо управляемым.

Таким образом, для двигателя такого типа требуется мощная и быстродействующая электронная система управления. Создать ее не так просто, как кажется. Многие эксперты считают эту задачу трудновыполнимой. Гарри Смайт, научный руководитель лаборатории General Motors по силовым установкам, утверждает: «Двигатели внутреннего сгорания со свободным поршнем обладают рядом уникальных достоинств. Но чтобы создать надежный серийный агрегат, нужно еще очень много узнать о термодинамике FPE и научиться управлять процессом сгорания смеси». Ему вторит профессор Массачусетского технологического института Джон Хейвуд: «В этой области еще очень много белых пятен. Не факт, что для FPE удастся разработать простую и дешевую систему управления».

Ван Блариган более оптимистичен, чем его коллеги по цеху. Он утверждает, что управление положением поршня может быть надежно обеспечено посредством той же пары — статор и магнитная оболочка поршня. Более того, он считает, что полноценный прототип генератора с настроенной системой управления и КПД не менее 50% будет готов уже к концу 2010 года. Косвенное подтверждение прогресса в этом проекте — засекречивание в 2009 году многих аспектов деятельности группы Ван Бларигана.

Значительная часть потерь на трение в обычных ДВС приходится на повороты шатуна относительно поршня. Короткие шатуны поворачиваются на больший угол, нежели длинные. В OPOC очень длинные и сравнительно тяжелые шатуны, которые снижают потери на трение. Уникальная конструкция шатунов OPOC не требует использования поршневых пальцев для внутренних поршней. Вместо них применяются радиальные вогнутые гнезда большого диаметра, внутри которых скользит головка шатуна. Теоретически такая конструкция узла позволяет сделать шатун длиннее обычного на 67%. В обычном ДВС серьезные потери на трение возникают в нагруженных подшипниках коленвала во время рабочего такта. В OPOC этой проблемы не существует вовсе — линейные разнонаправленные нагрузки на внутренний и внешний поршни полностью компенсируют друг друга. Поэтому вместо пяти опорных подшипников коленвала для OPOC требуется лишь два.

Конструктивная оппозиция

В январе 2008 года знаменитый венчурный инвестор Винод Хосла рассекретил один из своих последних проектов — компанию EcoMotors, созданную годом ранее Джоном Колетти и Петером Хоффбауэром, двумя признанными гуру моторостроения. В послужном списке Хоффбауэра немало прорывных разработок: первый турбодизель для легковых автомобилей Volkswagen и Audi, оппозитный двигатель для Beetle, первый 6-цилиндровый дизель для Volvo, первый рядный 6-цилиндровый дизель Inline-Compact-V, впервые установленный в Golf, и его близнец VR6, созданный для Mercedes. Джон Колетти не менее известен в среде автомобильных инженеров. Долгое время он руководил подразделением Ford SVT по разработке особых серий заряженных автомобилей.

В общем активе Хоффбауэра и Колетти более 150 патентов, участие в 30 проектах по разработке новых двигателей и в 25 проектах новых серийных автомобилей. EcoMotors была создана специально для коммерциализации изобретенного Хоффбауэром модульного двухцилиндрового двухтактного оппозитного турбодизеля с технологией OPOC.

Небольшой размер, сумасшедшая удельная мощность 3,25 л.с. на 1 кг массы (250 л.с. на 1л объема) и танковая тяга в 900 Н м при более чем скромном аппетите, возможность собирать из отдельных модулей 4-, 6- и 8-цилиндровые блоки — вот основные преимущества стокилограммового модуля OPOC EM100. Если современные дизели на 20−40% эффективнее бензиновых ДВС, то OPOC — на 50% эффективнее лучших турбодизелей. Его расчетный КПД — 57%. Несмотря на свою фантастическую заряженность, двигатель Хоффбауэра отличается идеальной сбалансированностью и очень мягкой работой.

В OPOC поршни соединяются с коленвалом, расположенным в центре, длинными шатунами. Пространство между двумя поршнями служит камерой сгорания. Топливный инжектор находится в области верхней мертвой точки, а впускной воздушный порт и выпускной порт для отработанных газов — в области нижней мертвой точки. Такое расположение вкупе с электрическим турбонагнетателем обеспечивает оптимальную продувку цилиндра — в OPOC нет ни клапанов, ни распредвала.

Турбонагнетатель — неотъемлемая часть мотора, без которой его работа невозможна. Перед запуском двигателя турбонагнетатель в течение одной секунды нагревает порцию воздуха до температуры 100 °C и закачивает ее в камеру сгорания. Дизелю OPOC не нужны калильные свечи, а запуск в холодную погоду не доставляет проблем. При этом Хоффбауэру удалось снизить степень сжатия с привычных для дизелей 19−22:1 до скромных 15−16. Все это, в свою очередь, приводит к снижению рабочей температуры в камере сгорания и расхода топлива.

Троянский конь

Уже сегодня у EcoMotors имеются три полностью готовых к производству оппозитных агрегата различной мощности: модуль мощностью 13,5 л.с. (размеры — 95 мм / 155 мм / 410 мм, вес — 6 кг), 40 л.с. (95 мм / 245 мм / 410 мм, 18 кг) и модуль 325л.с. (400 мм / 890 мм / 1000 мм, 100 кг). Хоффбауэр и Колетти намерены продемонстрировать электрогибридный пятиместный седан среднего класса с дизельным генератором OPOC на базе одной из массовых моделей уже в текущем году. Средний расход солярки у этого автомобиля не превысит 2 л на сотню в комбинированном электрическом и смешанном режимах. Недавно EcoMotors открыла собственный технический центр в городке Троя, штат Мичиган, и уже подыскивает подходящее предприятие для организации серийного производства своих моторов. Несмотря на рассекреченность проекта, из недр компании поступает крайне скудная информация. По‑видимому, Винод Хосла решил придержать до поры убойные козыри.

Возникают ситуации, когда двигатель теряет мощность, «троит», из выхлопной трубы идет сизый либо чёрный дым.

Причинами таких неисправностей может быть прогар прокладки головки блока цилиндров, прогар клапанов или поршней. При этом в камеру сгорания попадает масло, на гильзе цилиндра и клапанах образуется нагар, который их быстрее изнашивает, нарушаются фазы газораспределения. Прогар прокладки способствует выходу газов снаружи двигателя, что сопровождается громким свистом или если она прогорела между цилиндрами, то газы попадают в другой цилиндр, нарушая смесь, так как между цилиндрами рабочие такты различаются. Помимо этого прогар прокладки чреват смешиванием моторного масла с охлаждающей жидкостью двигателя, в результате чего смесь вспенивается и двигатель через короткий промежуток времени глохнет, а вся эта пена застаивается во всём моторе. Когда возникает прогар поршня, или сильный износ порневых колец, то отработанные газы попадают в картер, разжижают масло, что тем самым нарушает смазку всех трущихся деталей. Многие работники станций технического обслуживани вместе с владельцами авто, проверяют компрессию цилиндра, и если она в норме, значит цилиндр впорядке. Это всё совсем не так. Хорошая компрессия свидетельствует о исправности только компрессионных поршневых колец, а при этом маслосъёмные кольца могут плохо справляться со своей работой, оставляя масло на цилиндрах, которое смешивается с горючей смесью.

Чтобы убедится, в чём именно дело, необходимо снять головку блока цилиндров, снять распредвалы, осмотреть состояние клапанов, маслосъёмных колпачков и поршней, то есть все детали нужно будет осмотреть визуально. Этот процесс достаточно трудоёмкий и затратный по времени. Всё может быть проделано зря, если причиной такой неисправности, к примеру, оказались изношенные сальники клапанов, при замене которых демонтаж головки блока цилиндров не обязателен. Для таких случаев существует хитрый способ, как обойтись без снятия головки блока цилиндров.

Автомобиль устанавливается на ручной тормоз, поднимается на домкрате ведущее колесо. Желательно под колёса установить противооткатные упоры, потому как есть большая вероятность, что машина может уехать без водителя. В автомобиле включается передача ближе к прямой. На пятиступенчатых коробках передач это в основном считается третяя или четвёртая передачи. Можно конечно включить и любую другую передачу, но по своему опыту скажу, что так вращать коленвал будет тяжело и долго.

После того, как включили передачу, выставляем поршень первого цилиндра двигателя в такт сжатия, выкручиваем свечу и на её место устанавливаем шлангу компрессора. Желательно, чтобы шланга плотно сидела в свечной скважине, чтобы точно определить проблему, если она есть. Загерметизировав шлангу, подаём в цилиндр воздух и слушаем. Когда всё впорядке, воздух будет выходить обратно через свечное отверстие. При прогаре впускного клапана, воздух выходит через воздушный фильтр, а при прогаре выпускного, соответственно через выхлопную трубу. Когда прогарает поршень, что по-моему самое страшное, что может произойти из всего перечисленного, воздух выходит через сапун системы вентиляции картера. Чтобы не спутать прогар поршня с прогаром впускного клапана, отсоедините шлангу сапуна от блока цилиндров, так как она напрямую соединена с воздушным фильтром, а ещё проще будет просто вытащить масляный щуп. Когда первый цилиндр проверен, переходим ко второму. И такими же методами проверем исправность остальных цилиндров.

Обнаруженные неисправности устраняются заменой деталей на новые. Замену маслосъёмных колпачков, лучше совместить с заменой направляющих клапанов, а ещё будет лучше, если поменять и клапана. Дешёвым вариантом будет заменить просто хотябы колпачки и направляющие, а старый клапан очистить от нагара, потому что после замены колпачков, в скором времени будут постукивать и направляющие, а тогда приходится снова вскрывать головку блока цилиндров.

При сборке, нужно обязательно проверить состоянии пружины клапана, чтобы она была упрагая и без проседаний и при необходимости заменить её на новую. Замена прошневых колец лишь ненадолго устранит проблему, так как новые кольца пока будут притираться к цилиндрам, сизый дым исчезнет, но во время притирки кольца оставят много задиров на гильзах и со временем двигатель снова будет «дыметь».

Я всегда говорил, что если пришлось снимать головку блока цилидров, стоит сделать замену клапанов, маслосъёмных колпачков и направляющих клапанов. Также помыть бензином, дизельным топливом или керосином клапанную крышку вместе с ГБЦ, почистить камеры сгорания головки блока цилиндров с помощью насадки с металлической проволокой и сделать притирку клапанов.

По окончанию работы, заменить прокладку клапанной крышки и прокладки головки блока цилиндров на новые, промазать их герметиком и всё собрать, затягивая все болты с определённым моментом.

Долговечность двигателя и его деталей на 99,9% зависит от водителя. При бережной эксплуатации, ресурс мотора достаточно возрастёт и он прослужит долго. Если начались как говорится, первые позывы на ремонт газораспределительного механизма (сизый выхлопной дым), то ещё некоторое время можно поездить, большой потери динамики при этом не будет. Такую проблему ещё можно оттянуть, но когда уже будет значительная потеря мощности, тогда уже придётся осуществлять диагностику и ремонт обнаруженных неисправностей.
