Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Конструкция #1 – модель шнекового снегоуборщика

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

Листовое (кровельное) железо для сборки корпуса шнека;
Cтальной уголок 50х50 мм для рамы конструкции;
Фанера толщиной 10 мм для боковых деталей;
Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать. Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Конструкция #2 – роторный снегоочиститель «Вьюга»

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата. Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега – около 8 метров.

Экология познания. Усадьба: Поговорим о том, как сделать обычную лопату или скребок для уборки придомовой территории после очередного снегопада.

Поговорим о том, как сделать обычную лопату или скребок для уборки придомовой территории после очередного снегопада. Они вам обязательно пригодятся если вы живёте в частном доме, ведь расчищать участок от снега приходится самостоятельно, не рассчитывая на коммунальные службы.

Конечно, очень удобно иметь в хозяйстве собственную снегоуборочную машину. Отлично справляются с проблемой и системы снеготаяния и антиобледенения. Однако такие устройства по средствам далеко не каждому домовладельцу, очень многие вынуждены по-прежнему работать руками.

Как сделать лопату самостоятельно

Начнём с самого простого и доступного варианта — лопаты для снега из фанеры. Всё что вам потребуется:

Кусок обычной фанеры «четвёрки» размером примерно 50 на 50 см. С лопатой большего размера будет трудно работать даже взрослому и физически сильному человеку;
Отрезок доски длиной под кусок фанеры, то есть 50 см для задней стенки, торца рабочей части лопаты;
Готовый черенок от старого садового инструмента, деревянная рейка подходящей длины и прочности, алюминиевая труба — всё, что сможет служить удобной ручкой для лопаты;
Полоска из оцинкованного металла, которой мы защитим край фанеры и существенно продлим срок службы нашей лопаты;
Гвозди. Самые обычные. Можно использовать также саморезы по дереву или шурупы. А для крепления черенка лучше взять мебельный болт;
Из инструмента потребуются лобзик или пила по дереву, молоток или шуруповёрт (смотря какой вид крепежа вы используете), рулетка для замеров, плоскогубцы, чтобы согнуть металлическую полоску, болгарка, чтобы вырезать её, наждачная бумага.

В первую очередь отметьте на вырезанном квадрате фанеры середину — в это место будет крепиться черенок. В доске посередине следует вырезать отверстие под ручку лопаты. Края фанеры и деревянная рейка-ручка зачищаются наждачной бумагой. На краю держака по косой спиливается клинышек, чтобы он плотнее прилегал к фанере. Если черенок у вас алюминиевая труба — сплющите её конец. Полоску оцинковки нужно согнуть по краю фанеры. В принципе всё — можно собирать лопату с помощью саморезов или гвоздей. Черенок для верности можно дополнительно закрепить полоской оцинковки, которая тоже крепится к фанере.

При желании лопату можно покрасить. Что касается покупных вариантов, то самая простая лопата для снега будет стоить 250 рублей. И нет гарантии, что она прослужит долго.

По такой же технологии делается лопата для снега из алюминиевого листа. В этом случае сзади лист следует согнуть так, чтобы получился бортик высотой порядка пяти сантиметров. Делают также боковые бортики. Так как алюминий является достаточно мягким металлом, полоска из оцинковки по переднему краю рабочей поверхности тоже необходима, как и в случае с фанерой.

Покупной вариант лопаты для снега из алюминия может стоить 400–500 рублей.

Скребок, движок, скрепер для уборки снега может представлять собой самую простую пластину из всё той же лёгкой фанеры, только в этом случае специалисты советуют брать «шестёрку». Размеры листа — примерно 1–1,2 м длиной и 50–60 см шириной. Ручка будет представлять собой не просто черенок, а конструкцию, которая крепится по краям листа-скребка, чтобы было удобно работать двумя руками, убирая снег.

По краям фанеру обязательно следует укрепить металлическими полосками, иначе скребок прослужит очень недолго. Ручку можно сварить из металла, а также скрепить из трёх деревянных реек. Умельцы советуют в качестве ручки для скребка взять дужку от старой раскладушки — она круглая, удобная, прочная, отлично прикрепится к фанере.

Покупной простой вариант скребка, движка для уборки снега будет стоить от 500 до 1200 рублей, в зависимости от используемого материала и производителя.

Минус обычного скребка — он позволяет очищать снег с дорожек и двора, сталкивать его, но не поможет выбросить его, вынести, вывезти с территории. В этом плане намного более удобны скреперы в виде ковша, куда можно загрузить снег и переместить за территорию участка.

Своими руками такие скреперы сделать уже сложнее, потребуется лист нержавейки, который придётся сгибать, при необходимости заниматься сваркой, чтобы придать ему форму ковша. Такие скребки, скреперы не зря часто называют волокушами — они позволяют быстро выволочь снег со двора, действуют по принципу бульдозера.

Ещё более удобны скреперы на колёсах или салазках. Ковш можно сделать из половинки металлической трубы или бочки, а колёса взять, например, от старой детской коляски. Полозья придётся варить самостоятельно, но зато по снегу они ездят очень легко. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Чистка дороги от снега в зимний период – это важное мероприятие, к тому же еще и полезное для здоровья, если прибегать к ручному труду. Но трудоемкое! И чем больше расстояние, тем больше приходится затрачивать сил и времени на приведение дороги в порядок. И если трактор – редкий гость в ваших краях, то приспособление для уборки снега, значительно упрощающее и ускоряющее уборочный процесс, становится жизненно необходимым.

Так и в данном случае. Есть участок дороги около 250м, который не очищается городской администрацией, т.к. переулок относится к дачному кооперативу. Т.е. техника на сюда не заходит. Вызывать постоянно трактор – это дорого, т.к. бывают времена, когда расчистка дороги от снега требуется по несколько раз в неделю. Соответственно, своими руками лопатой очищать подъездные пути – это, как минимум, трудоемко и затратно по времени. Отсюда и возникло желание сделать самодельное приспособление для уборки снега с дороги.

На фото ниже представлен прошлогодний вариант.

Данное самодельное приспособление для уборки снега цепляется буксировочным тросом к фаркопу автомобиля и прокатывается по дороге. Данный «грейдер» (так мы его окрестили), конечно, значительно упростил жизнь в прошлом году. Ведь на расчитку дороги уходило всего минут 20 вместо 1,5-2 часов интенсивной физической работы. Но, к сожалению, данный вариант имеет свои недостатки.

Итак, о том, что не устраивает в данной модели «грейдера». Вес и форма – это те два параметра, что в совокупности снижают его эксплуатационные параметры. Он сгребает снег – это факт. Но из-за небольшой массы и своей конструкции при наборе определенного количества снега он начинает подниматься, в результате чего снег частично собирается, а частично прикатывается. Как итог, растет уровень дороги, что весной при потеплении может стать определенной проблемой. Такая расчистка дороги от снега – не самый лучший вариант! Для устранения подобной проблемы приходится вставать на него кому-то увесистому (в этой роли обычно выступал я с ребенком, а за рулем машины сидела жена) и при наборе определенного количества снега постоянно останавливаться и откидывать собранную кучу лопатой.

В этом году было решено усовершенствовать приспособление для уборки снега. Т.е. постараться сделать так, чтобы уборка снега с дороги выполнялась без лишних остановок и без дополнительного привлечения ручного труда в виде отбрасывания собранных куч. А для этого, на основе небольших размышлений, наше приспособление для расчистки снега должно удовлетворять нескольким требованиям:

Снег должен отводиться в сторону, а не собираться в кучу. Чтобы достичь подобного эффекта «грейдер версии 2.0» должен быть выполнен в форме клина.
Масса «грейдера версии 2.0» должна быть достаточной, чтобы при движении его не поднимало над снегом. Для этого опять же можно предусмотреть место для увесистого человека.
Постараться сэкономить и потратить на изготовление минимум финансов.

Начнем с выбора материалов. Изначально планировалось купить деревянные бруски 50х50, из которых сделать каркас. Далее этот каркас обшить фанерой и начать эксплуатацию. Но однажды, обратив взор на свой участок увидел, что есть несколько европоддонов от строительных блоков и куча деревяшек от разобранного сарая. И меня посетила мысль, что деревянный поддон – это уже готовый к обшивке каркас. К тому же сдавать их по 50 рублей за штуку – это не рентабельно, т.к. на бензин, чтобы увезти их до пункта приема, уйдет больше. В случае же покупки потратить на них придется только 100 рублей за штуку. Нам потребуется всего 4 штуки. Т.е. 400 рублей. Это те же деньги, что понадобятся на покупку брусков, только из них еще надо будет сделать каркас. Резюмируя все вышесказанное, отмечаю, что покупать мне ничего не пришлось. Т.е. экономия – колоссальная.

Теперь непосредственно про изготовление приспособления, с помощью которого уборка снега с дороги должна стать по максимуму простой и быстрой. Первым делом попарно сшиваем европоддоны.

Поддоны имеют следующие габаритные размеры 1,2м на 1м и 1,2м на0,8м. У меня оказалось по паре каждого вида. Высота бортика будущего грейдера 0,8м и 1м – это многовато, да и масса всей конструкции окажется слишком большой. Поэтому я их немного укоротил.

Далее подготавливаем брусок или доску длиной равной ширине расчистки дороги. Т.е. чистка дороги от снега будет выполняться на определенную ширину проезжей части. У меня она составляет 2,1м. Именно такой длины и выбрана доска. После этого устанавливаем щиты из поддонов в виде клина, стараясь совместить перед будущего грейдера. Чтобы они не расходились их можно прихватить друг к другу саморезом или гвоздем. Теперь берем подготовленную доску и фиксируем её к обоим щитам в задней части грейдера.

Далее монтируем еще несколько соединительных брусков посередине. Тут пригодятся обрезки европоддона. Ими можно сшить закрепить укрепить положение щитов друг относительно друга и одновременно получить хорошую седушку для утяжелителя.

Вот у нас и получилась жесткая конструкция, способная выдержать хорошие нагрузки. Теперь надо обшить её. Для этого подойдет фанера или листы нержавейки. Но, опять же в целях экономии, можно осмотреться в поисках подходящих, но уже ненужных материалов. У меня таковыми оказались обрезки металлочерепицы. Ими и обшил каркас

Остался последний шаг – это сделать «уши», к которым будет цепляться трос. Для этого я использовал ручки еще советского производства от какой-то старой двери. Они же, кстати, стояли на прошлой версии грейдера. Что касается уровня установки «ушей». Монтировать их стоит на той же высоте, на которой располагается фаркоп Вашего автомобиля. Если они буду ниже, то при движении перед будет задираться. Если же выше, то задираться будет задок грейдера. В любом из этих двух случаев качественная расчистка дороги от снега не получится.

Вот, собственно, приспособление для уборки снега и готово. Выглядит он, конечно, не самым лучшим образом, но свои задачи выполняет исправно. Можно цеплять грейдер к автомобилю и приступать к работе. Уборка снега с дороги с использованием подобного «грейдера» — это экономичное, быстрое и легкое решение.

Ниже представлено видео, в котором можно посмотреть на процесс чистки дороги от снега таким приспособлением и результат проделанной работы.

В холодное время года нередко случается так, что снегом заметены все дороги, от него нужно избавляться для комфортности передвижения. Чистить снег, задание не самое простое, часто это утомляется, но заниматься этим стоит регулярно, во избежание появления больших сугробов. Но если соорудить скребок, то убирать снег становится проще. Как соорудить подобный инвентарь, сегодня мы это рассмотрим на …

Для начала нужно приобрести трубу, диаметр которой должен быть око двухсот семидесяти миллиметров, она будет служить лезвием для уборки.

Далее находим старые металлические трубы, которые будут служить упором. К трубам следует прикрепить колеса и лезвие.
Чтобы инвентарь был максимально удобен, следует позаботиться о регулировании высоты ручек.

Монтируем к низу лезвия немного транспортной ленты.

Данный инвентарь достаточно легок в применении, ну и материалов для его создания нужно не так и много.

Разновидности скребков

Одним из самых актуальных видов скребка, является щетка скребок
. Делают щетку зачастую из ворса. Такой инвентарь должен быть не особо тяжелым, так как при большом весе работать им гораздо тяжелее.

Скребок из пластика превосходит предыдущий вариант своим небольшим весом, легкостью в применении. Также на него не липнет снег. Так как он будет легким, то делать его можно очень широким, чтобы захватить большую часть территории.

Как сделать скребок из металла

1. Для начала понадобиться металлический лист, размер его должен быть сто пятьдесят сантиметров в высоту и восемьдесят сантиметров в ширину. Также металлическая труба до трех метров в длину, которая послужит ручкой, и два уголка длиною в один метр для полозьев.

3. Крепим верхнюю часть скребка струбцинками, которые помогут в регулировке необходимой высоты.

Полезное видео: Ручной скребок своими руками

Инвентарь для чистки снега можно
создать таким образом, чтобы потом его можно было компактно сложить, в случае, если его необходимо перевезти , ну или чтобы не занимал много места. С его помощью убирать снег очень просто, также легко его сделать своими руками.

Источник

Для кого-то первый снег, а также любой снегопад, случившийся в течение полугода, – это повод порадоваться, поиграть в снежки и слепить снеговика. А для кого-то – довольно тяжелый труд, регулярно отнимающий немало времени. Да, уборка снега своими руками – это занятие не из легких.

В одних регионах нашей страны снег выпадает довольно редко и почти сразу тает. В других же за неделю, причем неоднократно, вполне может по полметра снега навалить. И чтобы очищать от снега свой участок возле дома или хотя бы тропинки, придется запастись соответствующими инструментами. Тогда уборка снега на даче будет занимать меньше времени, и превратится из тяжелой работы в хорошую разминку. Также не стоит забывать о необходимости периодической , иначе там его может накопиться очень много, что грозит неприятными последствиями как для вас, так и для вашего коттеджа.

Конечно, самый распространенный инструмент – это лопата для уборки снега.
Ее можно легко приобрести в любом магазине инструментов или товаров для дома. Большой выбор современных моделей позволяет подобрать подходящую лопату каждому человеку, независимо от его силы, роста и навыков. Лопаты могут быть изготовлены из алюминия, пластика или же плотной фанеры. В зависимости от этого, они значительно различаются по стоимости, удобству и долговечности.

Например, деревянная лопата – не только самая легкая, но и самая дешевая. Увы, дерево плохо переносит повышенную влажность. Поэтому достаточно допустить незначительные ошибки при хранении, чтобы лопата просто сгнила.

Алюминиевая лопата стоит дороже всего и окажется самой тяжелой. Зато при работе с ней вы будете уверенными, что легко уберете снег вокруг дома и очистите своими руками все и без особого труда. Самые трескучие морозы не смогут навредить металлической лопате. Случайные падения, удары о камни, скрывающиеся под снегом, также не доставят ни малейшего вреда инструменту.

И, наконец, пластиковая лопата. По цене и массе она является золотой серединой выбора. Работать довольно удобно, но когда температура опускается ниже -25 градусов, некоторые виды пластика становятся хрупкими. В результате обычная уборка во дворе может закончиться поломкой лопаты. Кроме того, пластик, вообще, плохо переносит удары. Так что никто не может сказать, как долго прослужит вам лопата из него.

Другой популярный ручной инструмент – скрепер для уборки снега или как его чаще называют просто скребок. Если вам нужно только сгрести снег в кучу, например, на обочину, на или клумбы, то это прекрасное решение. Справиться с таким инструментом может не слишком сильный человек, а также тот, кого всерьез мучают боли в спине: нагрузка на организм при работе – минимальна.

Серьезный плюс – в возможности устранить лед, в который в теплый день из талого снега превращается вода. Но для этого лучше брать металлический скребок, а не пластиковый. Он позволяет легко скалывать лед с тропинки, а благодаря большему весу легче входит в глубокие сугробы. Да, стоимость металлического скребка выше, чем пластикового. Но он прослужит вам дольше, да и удобство эксплуатации в полной мере окупает дополнительные затраты.

Скребки могут значительно различаться по ширине. Есть совсем узкие, основное назначение которых – скол льда и его удаление. А есть широкий инвентарь: такой лучше подходит для уборки мягкого, пушистого и еще не слежавшегося снега. Один человек с подобным инструментом за час легко очистит .

Как сделать лопату для снега своими руками

Лопата для снега сегодня стоит сравнительно недорого. Но все же многие люди интересуются, можно ли самому сделать лопату для уборки снега.

Конечно, сконструировать такую лопату может практически каждый, у кого есть подходящие материалы, инструменты и хотя бы минимум навыков работы ими.
Но в этом случае вы сможете сделать только деревянную лопату. Для изготовления пластиковой или металлической – потребуются не только материалы, но и специальное штамповочное оборудование. Итак, для изготовления лопаты своими руками понадобятся:

Также вам понадобится лобзик или ножовка, рубанок, молоток, плоскогубцы, набор саморезов, наждачная бумага и метр.

Как уже понятно, большой лист фанеры будет служить основанием для лопаты. Он не подвергается никакой дополнительной обработке. А вот с бруском придется поработать. Вооружитесь лобзиком и рубанком, чтобы придать ему нужную форму: точно соответствовал длине фанеры, одна из сторон должна быть совершенно плоской, а другая – чуть округлой. Для того чтобы лучше смотрелось, можно обработать брусок наждачной бумагой.

на снимке изображены необходимые материалы для создания лопаты

Теперь можно переходить к обработке черенка. Длина его должна составлять от 150 до 180 сантиметров. С новой лопатой должно быть удобно работать именно вам, поэтому исходите из своего роста и привычек. Черенок также стоит обработать наждачной бумагой, чтобы не было выступов и заноз, о которые легко пораниться во время работы. Проследите, чтобы на черенке не было сучков, иначе он выйдет из строя значительно раньше, чем хотелось.

Соедините брусок с фанерой так, чтобы он прилегать к ней округлой частью. Сверху наложите длинную и тонкую полоску жести. С помощью саморезов соедините все три детали в единое изделие. Лучше использовать не меньше 6–8 саморезов, тогда нагрузка на каждый из них будет минимальной.

соединяем брусок, фанеру и черенок

С помощью лобзика выпилите на бруске небольшой полукруг, по размерам соответствующий черенку, он должен утопать наполовину. Совместите брусок с черенком, чтобы кончик черенка упирался в фанеру примерно в середине листа. Снимите черенок и отпилите его кусок под таким углом, чтобы он максимально плотно прилегал к фанере. Снова совместите их и удостоверьтесь, что черенок идеально прилегает к фанере. Если нет – повторите процедуру, увеличив угол.

На видео показан весь процесс изготовления лопаты для уборки снега своими руками.

Когда вы добились нужного результата, установите с противоположной стороны фанеры небольшой кусок жести (3 х 2 см). Соедините двумя саморезами жесть, фанеру и черенок.

Переверните лопату и уложите жестяную ленту размером 65 х 2 см на брусок. Закрепите 4–6 саморезами. Свисающие края осторожно загните и затяните ими же на боках бруска.

Осталось только укрепить переднюю часть фанеры жестью, тогда лопата не будет трескаться при ударе о лед. Наложите жесть на фанеру, оберните с двух сторон, чтобы она закрывала лопату примерно на 3–4 см с каждой стороны. Осторожно зажмите жесть плоскогубцами, чтобы она плотно прилегала к дереву.

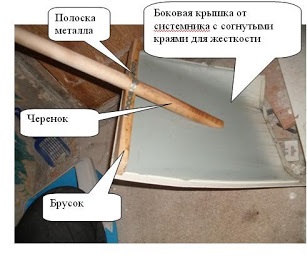

можно взять боковую крышку от старого системника как кусок жести

Вот, и все! Лопата готова, и вы можете начинать работать ею.

Достижения прогресса – в массы

Несколько десятилетий назад лопата с мотором встречалась разве что в анекдотах. Но сегодня самые удивительные и странные вещи прочно вошли в нашу жизнь. Поэтому знать про такой хитрый инструмент, как электрическая лопата, стоит каждому человеку.

Конечно, на лопату этот прибор не слишком похож. Скорее он имеет что-то общее с обычной газонокосилкой. Нужно держать лопату за ручку, слегка прижимая сверху, чтобы винт загребал как можно больше снега. Захваченный снег отбрасывается далеко в сторону, где не будет доставлять лишних хлопот.

Перед покупкой стоит всерьез подумать, действительно ли вам нужен этот инструмент. Ведь его стоимость обычно начинается от 5 тысяч рублей и может быть значительно большей, что зависит от производителя и мощности. Поэтому совершать такую покупку стоит в случаях, когда необходимо регулярно очищать от снега участок площадью в десятки квадратных метров. Тогда электролопата поможет вам сэкономить немало времени и сил. Серьезным плюсом является минимальная затрата энергии: вы просто прогуливаетесь по участку, слегка давя на лопату, а она делает всю работу за вас.

Небольшой вес – от 6 килограммов – позволяет легко работать с электролопатой и мужчинам, и женщинам, и взрослым, и подросткам. Конечно, при работе стоит соблюдать определенную осторожность, чтобы не пораниться о мощный винт прибора.

(21
оценок, среднее: 4,14
из 5)

Приятно зимним днем видеть лежащий за окном снег и наблюдать на нем искры от солнца. Но сугробы, образовавшиеся на дорожке от дома, не смогут способствовать свободному передвижению по ней. Для удаления снега и наледи сегодня применяются снегоуборочные лопаты и скребки. Каждый подбирает максимально удобный для него в использовании инструмент.

Лопата для чистки снега

Перед покупкой подходящего инструмента необходимо разузнать о производителях
, отзывы о которых вы можете найти в интернете. Но не только хороший производитель важен. Размеры и материалы лопат также влияют на последующую эксплуатацию. Если вы решили изготовить лопату для уборки снега своими руками, тогда вам обязательно надо узнать все нюансы, касающиеся таких приспособлений.

Лопата, как известно, состоит из двух основных частей – ковша для забора снега и рукоятки, или черенка. Однако при сборке многих покупных моделей может быть больше изготовленных деталей. Части лопаты собираются в единый элемент с той же функцией.

Снегоуборочные лопаты изготавливают из таких материалов, как дерево, пластик или металл.

Кроме оптимального веса, лопата должна иметь удобную рукоятку
. Черенок подбирается с учетом роста ее владельца. Короткая ручка сделает неудобной эксплуатацию инструмента. Ковш также должен быть подходящей ширины. Чем он шире, тем больше снега в него можно собрать. Но с мокрыми залежами легче будет справиться с небольшой лопатой.

Для удобного собирания снега используют трехбортовую модель, которая способна удержать весь собранный легкий и рыхлый снег. Продольные ребра в ковше увеличивают степень его скольжения по поверхности. Характер работ и индивидуальная нагрузка сильно влияют на выбор снегоуборочного инструмента.

Для перевозки в автомобиле и компактного хранения специально производят складные и разборные модели. А для детей производят небольшие лопатки, что делает совместную уборку на улице увлекательным процессом.

Как сделать лопату для снега своими руками

Снегоуборочная лопата своими руками сэкономит вам деньги и время на поиски подходящего варианта, который вы можете сделать самостоятельно, подогнав его под свои запросы.

Для многих людей не встает проблема, как сделать лопату для уборки снега самостоятельно. Деревянные образцы уже долгое время изготавливаются самими владельцами частных территорий. Перед изготовлением деревянной лопаты для уборки снега вам понадобятся следующие материалы:

Листы из фанеры толщиной в 5-6 см;
Деревянная рейка (лучше приобрести готовую в магазине);
Полоска оцинкованной стали;
Гвозди и саморезы.

Порядок работ:

Заднюю стенку лопаты делают из куска фанеры шириной 45 см. Деталь в виде дуги имеет высоту посередине в 8 см, которая сужается к боковинам до 5 см. Под фиксацию рукоятки в середине делают пропил со скосом примерно в 1 см.
Совок делают из листа размером 45 на 45 см.
Рейку прикладывают к пропилу задней стенки и делают пометку для срезания лишнего материала. Тогда черенок плотно ляжет в пропил.
Готовый совок прикладывают к дуге стенки и крепят гвоздями. Обычно используют три гвоздя – один посередине задней стенки, два других забивают по бокам. Необходимо проверить, чтобы ковш получился без зазоров, иначе прилипшие снеговые куски будут быстро впитываться внутрь материала и в скором времени деформирует его.
Убедившись, что край черенка прижат вплотную к фанерному листу, его фиксируют саморезами.
Стальные полосы делают подходящей длины для нижнего края совка и усиления фиксации в месте крепления черенка с задней стенкой. Металлические полоски скрепляют с деревом саморезами.

Если вы хотите более долговечный рабочий инструмент, тогда необходимо сделать ковш из нержавейки или оцинкованного металла
.

Порой погода «радует» такими снегопадами, что уборка снега при помощи даже широкой лопаты занимает большую часть времени. Чтобы быстрее справиться со снежными заносами, хозяева территорий приобретают скребок, или скрепер
. Внешне он похож на широкую лопату для уборки снега. Эффективное приспособление помогает очистить участки у дома и с дорожкой от снеговых осадков за короткий срок.

Скребок представляет собой широкий ковш для уборки снега, к которому прикреплена большая дугообразная рукоятка. В зависимости от размера конструкции она может управляться в две или четыре руки. Работа вдвоем со скрепером-волокушей позволяет очистить территорию перемещением больших пластов снега.

Такой инструмент годен только при очистке легкого снега. С залежавшейся массой и заледеневшими дорожками все-таки придется работать лопатой. Но есть альтернативное решение – скрепер на двух или четырех колесиках. Такая лопата для снега считается удобной в использовании и справляется даже с влажными залежами.

Скребки производят из тех же материалов, что и снегоуборочные лопаты.

Скребки для уборки снега своими руками

Сделать скребок для снега своими руками не представляется сложной задачей. Для него только потребуется больше материала
, чем для лопаты, но в итоге он тоже окажется экономичным вариантом.

Обычный деревянный скребок изготавливается из деревянной доски и брусков. Одну сторону обивают железной полосой для лучшего скольжения скребка. Квадратную раму делают из брусков и одной стороной фиксируют к доске саморезами.

Второй вариант заключается в создании скрепера, управляемого при помощи колесиков. Для изготовления следует подготовить:

Металлический лист;
Дугообразную ручку от старой тачки или коляски;
Узкие металлические трубы;
Два небольших колесика;
Саморезы или шурупы;
Транспортерную ленту;
Сварочный аппарат.

Порядок работ:

Металлическому листу придают полукруглую форму.
Из узких труб делают упоры. Один их конец приваривают к совку, во втором просверливают отверстия для оси колес.
Из металлических уголков создают фиксирующие ушки для стоек, которые тоже приваривают к металлическому лезвию.
Чтобы облегчить конструкцию для стоек, следует взять еще две трубы, сделать в них три отверстия и отрегулировать высоту рукоятки-дуги.
В мечтах фиксирования оставшиеся детали скрепляют шурупами или саморезами.
Во избежание порчи скребка при очистке дорожек на его нижнюю часть прикрепляют транспортерную ленту.
Готовое изделие покрывают цветной краской.

Вместо металлического листа можно использовать ненужную трубу большого диаметра
. Распилив ее пополам, одну часть в готовом полукруглом виде используют под совок. Такой инструмент внешне напоминает снегоуборочную мини-машину, которая управляется вручную.

Зимой снежные заносы мешают нормальному передвижению. В результате снегопадов полностью укрывается поверхность дворов и газонов.

Эта причина должна заставить позаботиться о своевременной ликвидации снега не только ради порядка, но и в целях безопасности передвижения.

Для того чтобы предотвратить сугробы нужно своевременно чистить дороги. Чистка снега является сложным и утомительным трудом, но если имеется удобный и эффективный инвентарь этот процесс может значительно ускориться.

В настоящее время отечественный рынок предлагает большое разнообразие зимнего инвентаря для уборки снега. Но мы расскажем, как сделать разные виды скребков (скреперов) для уборки снега своими руками.

Ручной
скребок для уборки снега

Особенность ручного скребка состоит в его лёгком использовании, а также низкой материальной трате при создании скребка.

Ручной скребок незаменим для уборки участков из льда, а вот по тротуару и земле полозья придётся тянуть с трудом. Поэтому ручной скребок лучше сделать на колёсиках.

Рассмотрим основные этапы создания ручного скребка для уборки снега на колёсах:

1.Для создания лезвия скребка нам пригодиться труба 27 см диаметром, далее вырезаем из неё сектор. В результате получаем необходимое лезвие.

2. Ненужная детская коляска пригодиться для создания рамы

3. Делаем упоры с помощью ненужных водопроводных труб. Создаём в трубах с одного бока прорези для оси колёс, с другого – привариваем их к лезвию скребка.

4. Берём металлические уголки и создаём ушки для крепежа стоек.

5. Для управления высоты ручки делаем в верхней части стоек три отверстия.

6. Чтобы не портить асфальт можно установить к нижним частям лезвия защитную транспортерную ленту. Красим скребок.

Результат: скребок очень удобен в использовании, быстро и удобно чистит снег. Благодаря транспортерной ленте асфальт и бетонное покрытие не царапаются.

Щетка скребок для уборки снега

Щётка-скребок для уборки снега – одно из самых универсальных средств. Его конфигурация может быть различное, главное, чтобы она удобно помещалась в руке.

Из чего сделать ворс для щётки.

Зачастую для щётки используют искусственный ворс, подобный толстой лески.

Можно, конечно, щётку сделать из натуральной щетины, но тогда придётся материально расщедриться. Жёсткость щётки будет зависеть от поставленной задачи.

Скребок по своей массе не должен быть тяжёлым иначе руки будут быстро уставать. Поэтому при создании скребка обратите внимание на его массу, поскольку это одна из главных характеристик.

Скребки для уборки снега пластиковая

Преимущество пластикового скребка от остальных состоит в том, что к нему практически не прилипает снег и он намного легче по массе, поэтому работать с ним намного проще.

Пластиковый скребок как и другие виды скребков можно создать любого размера. Небольшой скребок может применяться только для льда, а широкий способен расчистить большую часть участка.

Пластиковый скребок подходит для чистки от снега не только дороги, но и крыш.

Скребок металлический для уборки снега

Этапы создания металлического скребка для снега:

1. Берём размером 1500×800 мм металлический лист, 3-метровую трубу для рукоятки, а также 2 части металлического угла, длиною 1 м для будущих полозьев.

2. Сгибаем кончики полозьев и крепим рукоятку. На дистанции пару миллиметров перед стойками устанавливаем 2 штыря, затем к ним прикрепляем лист.

3. Крепко устанавливаем верхнюю часть скребка с помощью струбцинок.

Струбцины помогут управлять высотой и способны закреплять боковой щиток.

Кстати, скребок можно сделать складной, если есть необходимость в перевозке его в транспорте.

С помощью специального инструмента как скребок, уборка снега становиться более качественной и быстрой.

Самодельный скребок для снега не сложен в своей конструкции, и сделать его не составит большого труда.

А также вы можете посмотреть скребок для уборки снега видео

С наступлением зимы у владельцев частных территорий появляются новые заботы. Им приходится постоянно очищать придворовую зону от снега. Чтобы эту нелегкую работу было выполнять удобнее, не помешает иметь на такой случай портативное снегоуборочное орудие. Чаще всего владельцы используют ручной скребок для снега, который позволяет быстро очистить от осадков прилегающие участки территории, предметы экстерьера и крыши домов.

Прежде чем отправиться в магазин за покупкой подходящего инструмента, следует выяснить, какие производители выпускают наиболее качественный и надежный снегоуборочный инвентарь. Но чтобы лопата для очистки снега не разочаровала, необходимо смотреть не только на производителя. Удобство эксплуатации приобретаемого приспособления во многом зависит и от размеров и материала. При желании можно рассмотреть вариант с изготовлением лопаты для снега своими руками, но в этом случае вначале придется выяснить все нюансы, касающиеся таких приспособлений.

В конструкции снегоуборочной лопаты можно выделить два основных элемента — ковш для забора снега и рукоятку. Иногда в магазинах можно встретить и такие модели, которые изготавливаются с использованием большего числа деталей. Но даже на фоне таких различий подобные экземпляры предназначены для выполнения одной и той же функции.

Традиционно для изготовления снегоуборочных лопат используют дерево, пластик и металл.

Из пластика

Используемый производителями пластик обязательно должен быть морозостойкий.

У некоторых моделей он дополняется металлической окантовкой на ковше, которая позволяет изделию легче переносить механические нагрузки и увеличивает срок его службы. Пластиковые лопаты более удобные в использовании благодаря небольшому весу. Это идеальное решение для женщин и подростков. На этапе производства материал подвергается обработке химическими составами, а зона около черенка с ковшом защищается специальной окантовкой, которая делает изделие более износостойким.

Из дерева

Их чаще всего выбирают те владельцы, которые стремятся сэкономить. Главным недостатком таких приспособлений является недолговечность материала. Вдобавок, дерево гораздо хуже, чем пластик, переносит воздействие влаги, что очень быстро вызывает появление на поверхности трещин. Выполненные из древесины снегоуборочные лопаты лучше всего использовать для уборки недавно выпавшего снега. Чтобы можно было легко справиться с наледью и мокрыми осадками, потребуется дополнительно оборудовать ковш металлической окантовкой, которая увеличит эксплуатационный период инструмента.

Из металла

Эти лопаты являются самыми прочными, а потому служат дольше остальных приспособлений для уборки снега. Но они и стоят дороже других видов, хотя удивляться этому не приходится, учитывая их высокий уровень исполнения. Металлические лопаты с легкостью справятся не только со снегом, но и с наледью.

Чтобы меньше уставать, можно приобрести инструмент, выполненный из алюминия или дюралюминия, который имеет меньший вес, чем стальные изделия. Алюминий легче дерева, но всё же не обладает такой же потрясающей прочностью, как металлические лопаты. По сравнению с ним дюралюминий смотрится предпочтительнее, ведь этот материал гораздо крепче, хотя и значительно тяжелее обычного алюминия. Стальные лопаты требуют немалых физических усилий, поэтому с ними, как правило, работают только мужчины.

Оценивая лопаты по весу, также необходимо обратить внимание и на рукоятку. Для более удобной работы черенок должен соответствовать росту владельца. Уборка территории лопатой с короткой ручкой будет очень утомительной.

Не менее важно
, чтобы ковш имел подходящую ширину. Чем он шире, тем больше снега в него можно собрать. Но для удаления мокрых осадков лучше всего приобрести небольшую лопату.

Удобнее всего очищать придворовую территорию от снега при помощи трехбортовой модели, поскольку она позволяет удерживать весь собранный лёгкий и рыхлый снег. Ее ковш имеет продольные ребра, которые увеличивают степень его скольжения по поверхности.

Ещё при выборе снегоуборочного инструмента необходимо обращать внимание на характер работ и индивидуальную нагрузку.

Чтобы инвентарь для очистки снега можно было перевозить в автомобиле и удобно хранить, производители выпускают специальные складные и разборные модели. Есть решения и для детей — небольшие лопатки, которые позволят даже маленьким помощникам принять участие в совместной уборке.

Изготовление лопаты своими руками

Необязательно тратить деньги на покупку снегоуборочной лопаты.

При желании каждый владелец может изготовить ее самостоятельно, сэкономив тем самым не только деньги, но и время на поиски подходящей модели.

Особых трудностей с изготовлением лопаты для удаления снега не возникает. Многие владельцы частных территорий уже давно занимаются изготовлением деревянных изделий своими руками. Но тем, кому предстоит впервые самостоятельно делать деревянную лопату для снега, не помешает вначале узнать, какие материалы потребуются для этой работы:

гвозди и саморезы;
деревянная рейка;
полоска оцинкованной стали;
фанерные листы толщиной 5 см.

После подготовки всего необходимого можно переходить непосредственно к сборке инструмента:

Для начала нужно сделать заднюю стенку, для которой понадобится кусок фанеры шириной 4−5 см. Эта деталь должна получиться в виде дуги и иметь высоту в центре не более 8 см, а в области боковин сужаться до 5 см. Для дальнейшего крепления рукоятки необходимо в середине сделать пропил со скосом примерно в 1 см.
Теперь рейку нужно приложить к профилю задней стенки и отметить место для срезания излишка. В этом случае черенок плотно ляжет в пропил.
После того как совок будет готов, его нужно приложить к дуге стенке и прикрепить гвоздями. Обычно достаточно трех гвоздей — один вбивается ровно посередине к задней стенке, а два остальные — по бокам. Обязательно нужно осмотреть ковш и убедиться, что там нет зазоров. В противном случае во время уборки прилипшие куски снега будут впитываться внутрь материала, который вследствие этого очень быстро деформируется.
Удостоверившись, что край черенка вплотную примыкает к фанерному листу, его необходимо закрепить при помощи саморезов.
Для нижнего края совка с целью усиления фиксации в месте соединения черенка с задней стенкой нужно подготовить стальные полосы необходимой длины. Готовые полоски крепят к дереву на саморезы.

Чтобы инструмент для очистки снега прослужил долго, желательно для него сделать ковш из нержавеющей стали или оцинкованного металла.

Для лучшего понимания, как это всё будет выглядеть, следует подобнее рассмотреть рабочий процесс:

Скребки для дачи

Бывают такие периоды, когда снега выпадает больше обычного, и приходится много времени посвящать уборке территории. Не всегда даже при помощи широкой лопаты можно быстро справиться с этой задачей. Для такого случая хозяевам частных территорий не помешает иметь в своем арсенале скрепер — скребок для уборки снега. Подобный инструмент по своему внешнему виду представляет обычную лопату для снега, только с широким ковшом. При помощи этого приспособления можно, не прилагая больших усилий, очистить участки у дома и дорожки от снежных масс.

В конструктивном плане скребок выглядит как широкий ковш для очистки снега с присоединенной к нему большой дугообразной рукояткой. В зависимости от размеров работать таким инструментом можно в две или четыре руки. Работа вдвоём со скрепером-волокушей позволяет очистить от снега территорию путем перемещения больших пластов снега.

Но использовать подобные приспособления можно только для уборки легких снеговых осадков. Чтобы убрать слежавшиеся снежные массы и участки наледи придётся воспользоваться лопатой. Хотя и на этот случай есть удачное решение — скрепер на двух или четырех колесиках. При помощи такой лопаты можно очистить территорию от влажных залежей, не прилагая больших усилий.

Скребки по многим параметрам схожи со снегоуборочными лопатами. В частности, производители используют для их изготовления одни и те же материалы.

Изготовление своими руками

Чтобы самостоятельно изготовить скребок для снега, не нужно обладать специальными знаниями. От обычной лопаты этот инструмент отличается тем, что для него потребуется больше материала. Но и в этом случае он всё равно окажется экономичным.

Чтобы самостоятельно сделать простой деревянный скребок, потребуется деревянная доска и пара брусков. Одну сторону нужно обить металлической полосой, чтобы улучшить скольжение приспособления. Бруски понадобятся для изготовления квадратной рамы, которую в дальнейшем крепят одной стороной к доске при помощи саморезов.

Но можно предложить и другой вариант изготовления скрепера, который предполагает добавление в конструкцию колесиков. Для такого инструмента для уборки снега необходимо подготовить следующее:

лист металла;
ручка в форме дуги (например, от старой коляски);
саморезы;
два маленьких колесика;
узкие стальные трубы;
транспортерная лента;
сварочный аппарат.

Сам процесс изготовления скребка для уборки снега на колесах будет выглядеть так:

Не всегда в хозяйстве можно найти металлический лист. В этом случае его можно заменить любой бесхозной трубой большого диаметра. Ее нужно распилить на две части, а затем взять одну и использовать ее в качестве совка.

Зима — трудная пора для владельцев частных территорий
. В это время года им приходится регулярно убирать участок от выпавшего снега. Но выполнять эту работу будет проще, если у них будет специальный инструмент. Чаще всего для этой цели используют снегоуборочную лопату. Но для более крупных территорий не всегда ее оказывается достаточно.

На такой случай не помешает приобрести скрепер для снега. Хотя это приспособление для очистки территории от снега можно изготовить своими руками.

Благодаря тому, что скрепер имеет простую конструкцию, его можно изготовить из имеющегося в каждом хозяйстве деревянного пиломатериала и тем самым сэкономить немалую сумму денежных средств. Но главное — скрепер для уборки снега будет идеально отвечать требованиям владельца, что сделает работу максимально удобной и эффективной.

Казалось бы — что может быть проще, чем снеговая лопата, однако и этот простой инструмент вполне можно усовершенствовать своими руками и сделать лопату для снега удобной, функциональной, а главное значительно уменьшить нагрузки на спину при уборке снега.

Большое и ровное пространство — дворы, подъезды к воротам и просто ровные , удобнее всего расчищать при помощи снеговой лопаты с широкой рабочей поверхностью, что бы захватить за раз как можно большее количество снега.

В то же время, чем больше снега на лопате, тем больше и нагрузка на спину и руки при броске. Ну а почему бы в таком случае не приспособить к такому скребку… колеса!

Длинная удобная ручка позволяет держать корпус прямо, а колеса — подвезти собранный снег в нужное место. Возможно подобные ноу — хау и можно где то купить, но и собрать своими руками тоже не проблема. Достаточно лишь приварить оси для колес к ручкам, а положение полотна лопаты выставить под удобным углом, на манер ковша бульдозера.

Если вдруг дорожки не ровные и извилистые, а снег требуется транспортировать на внушительное расстояние, выручит вариант снеговой лопаты с одним колесом. Это же колесо обеспечивает дополнительный рычаг при подъеме снежной массы.

Лопаты с ручкой на черенке

Не хотите возиться с колесами? — Простая съемная (если крепить с помощью зажимов по типу хомута, то можно регулировать высоту по росту) ручка на черенке лопаты значительно уменьшит нагрузку на спину и руки при броске снега.

Съемная ручка может быть и в таком варианте — на черенок одеваются 2 кольца со свободным передвижением, а в их зазоры вставляется полоса от ручки на нужной высоте, это увеличивает «рычаг» при броске снега.

Модифицируем черенок лопаты

Телескопический черенок — позволит отрегулировать длину лопаты под рост человека.

Изогнутый подобным образом черенок так же снижает нагрузку на спину.

Если вы — левша, или требуется вычистить снег из труднодоступного места, поворотный механизм на черенке позволит обеспечить его изгиб на нужный градус в обе стороны.

Автомобильная лопата для снега

Поворотный механизм крепления лопасти к черенку поможет использовать использовать лопату как в обычном варианте, так и в качестве выгребного устройства, а в комплекте с телескопическим черенком и удобную, компактную транспортировку даже в небольшом багажнике автомобиля.

Убираем снег с крыши

Подобное устройство значительно облегчит вам чистку снега на крышах. Больше не нужно тянуться и балансировать, что бы зачерпнуть снег на крыше обычной лопатой.

Это приспособление, наоборот следует толкать от себя, прижимая нижнюю планку с плотным синтетическим полотном к скату крыши. Снег сам скатится вниз по полотну.

Вот такие простые лопаты для снега вполне по силам соорудить своими руками и предотвратить различные травмы спины и растяжения мышц рук при уборке снега.

Чудо лопата для копки земли видео

сайт Идеи для дачи

Источник

(21
оценок, среднее: 4,14
из 5)

Лопата для чистки снега

Снегоуборочные лопаты изготавливают из таких материалов, как дерево, пластик или металл.

Как сделать лопату для снега своими руками

Листы из фанеры толщиной в 5-6 см;
Деревянная рейка (лучше приобрести готовую в магазине);
Полоска оцинкованной стали;
Гвозди и саморезы.

Порядок работ:

Заднюю стенку лопаты делают из куска фанеры шириной 45 см. Деталь в виде дуги имеет высоту посередине в 8 см, которая сужается к боковинам до 5 см. Под фиксацию рукоятки в середине делают пропил со скосом примерно в 1 см.
Совок делают из листа размером 45 на 45 см.
Рейку прикладывают к пропилу задней стенки и делают пометку для срезания лишнего материала. Тогда черенок плотно ляжет в пропил.
Готовый совок прикладывают к дуге стенки и крепят гвоздями. Обычно используют три гвоздя – один посередине задней стенки, два других забивают по бокам. Необходимо проверить, чтобы ковш получился без зазоров, иначе прилипшие снеговые куски будут быстро впитываться внутрь материала и в скором времени деформирует его.
Убедившись, что край черенка прижат вплотную к фанерному листу, его фиксируют саморезами.
Стальные полосы делают подходящей длины для нижнего края совка и усиления фиксации в месте крепления черенка с задней стенкой. Металлические полоски скрепляют с деревом саморезами.

Скребки производят из тех же материалов, что и снегоуборочные лопаты.

Скребки для уборки снега своими руками

Металлический лист;
Дугообразную ручку от старой тачки или коляски;
Узкие металлические трубы;
Два небольших колесика;
Саморезы или шурупы;
Транспортерную ленту;
Сварочный аппарат.

Порядок работ:

Металлическому листу придают полукруглую форму.
Из узких труб делают упоры. Один их конец приваривают к совку, во втором просверливают отверстия для оси колес.
Из металлических уголков создают фиксирующие ушки для стоек, которые тоже приваривают к металлическому лезвию.
Чтобы облегчить конструкцию для стоек, следует взять еще две трубы, сделать в них три отверстия и отрегулировать высоту рукоятки-дуги.
В мечтах фиксирования оставшиеся детали скрепляют шурупами или саморезами.
Во избежание порчи скребка при очистке дорожек на его нижнюю часть прикрепляют транспортерную ленту.
Готовое изделие покрывают цветной краской.

Скребок для уборки снега своими руками делал практически каждый человек, проживающий в частном доме. Конструкция обычно напоминает совковую лопату. Иногда скребком выступает прямоугольная пластина с прикрепленной ручкой. Чтобы инструментом легко было работать, необходимо знать параметры выбора конструкции. При желании инвентарь можно усовершенствовать, и тогда уборка скребком снега станет развлечением.

Параметры выбора скребка

Торговые точки предлагают множество скребков для очистки снега, среди которых сложно выбрать удобный инструмент. Снегоуборочный инвентарь имеет следующие различия:

размер;
материал изготовления черенка и рабочей поверхности;
масса инструмента;
форма рабочей поверхности, рукоятки;
наличие дополнительных приспособлений, упрощающих уборку больших наметов снега.

Обычно человек при покупке скребка руководствуется своими финансовыми возможностями, что крайне неверно. Цена имеет огромное значение, но нужно учесть и объем предстоящих работ.

Во-первых,
скребки являются ручным инструментом. Выбирают размер инвентаря по своим физическим возможностям. Чем легче и удобнее скребок, тем меньше ощущается усталость от уборки снега.

Совет!
Для женщин и подростков оптимально подходят пластиковые скребки. Инвентарь характеризуется легким весом и к его поверхности не прилипает снег.

Если ставку делать на легкость и длительный срок эксплуатации, отдают предпочтение инвентарю из алюминия или композитных сплавов.

Во-вторых,
уборка пройдет легче, если человек не будет сильно наклоняться для зачерпывания снега. Ручку скребка подбирают по своему росту. Оптимально приобрести инструмент с регулирующимся по высоте черенком. Скребком сможет управлять каждый член семьи, подстраивая ручку под себя.

Ковши снеговых лопат и скребков изготавливают из пластика, композитных сплавов, фанеры, алюминия, оцинковки. Черенки обычно деревянные или из тонкостенной алюминиевой трубки. Материал ручки влияет только на удобство работы скребком. Ковш подбирают с учетом поверхности, на которой предполагается уборка снега. Чтобы не повредить тротуарную плитку или другой вид декоративного покрытия, чистку осуществляют пластиковым или деревянным скребком. По земле или старому асфальту лучше грести ковшом из алюминия или оцинковки. Подойдет пластиковая и деревянная лопата, но они на кромке должны иметь стальное лезвие, защищающее полотно от истирания.

Совет!
Для удобного хранения в сарае предпочтительнее приобрести инвентарь для уборки снега со съемной ручкой.

Выпускаются лопаты-скребки для уборки снега с разной шириной ковша, и варьируется она в среднем от 25 до 80 см. Если предполагается выполнение большого объема работ, лучше приобрести инвентарь с увеличенными размерами ковша, например, скрепер-волокушу. Инструментом можно управлять даже двум человекам. Для легкого передвижения выбирают модель, оснащенную роликами или маленькими колесиками.

Скребок для уборки снега своими руками

Снегоуборочные скребки и лопаты многие хозяева частных дворов изготавливают сами. Обычно конструкцию собирают из листа жести или фанеры и черенка. Умельцы подходят к решению вопроса творчески. Составляют чертеж скребка для уборки снега, где предусматривают колеса, упоры, лыжи и другие приспособления.

Скребок на колесах для уборки снега

Для уборки большой территории от снега делают скребки-отвалы, а удобство их перемещения обеспечивают колеса. Чтобы сделать рабочую поверхность, потребуется отрезок трубы длиной 60-80 см, диаметром 27-30 см. Заготовку распускают болгаркой вдоль на 2 сегмента. Цельный полукруг для отвала сильно загнут. От него еще отрезают полосу шириной 3-5 см. Можно попробовать слегка разогнуть полукруглый сегмент, но аккуратно, чтобы избежать образования вмятин от ударов кувалдой.

Когда отвал будет готов, приступают к сборке скребка на колесах:

К тыльной стороне отвала строго по центру перпендикулярно приваривают стальную пластину. На ее краю полукругом сверлят 5-7 отверстий. По центру пластины сверлят еще одно отверстие.
Берут отрезок трубы. Одно отверстие сверлят на конце. Заготовку соединяют болтом через центральное отверстие пластины. Трубка будет на болтовом соединении проворачиваться вверх и вниз. Теперь на ней сверлят второе отверстие, совпадающее с теми, что на краю пластины. Получился регулировочный механизм поднятия отвала. Для его фиксации используют еще один болт.
Колесную пару для скребка берут от старой коляски или изготавливают из куска трубы, закрепив на концах резиновые колеса. К центру шасси приваривают второй конец трубки регулировочного механизма отвала.
Ручку в форме буквы «Т» для отвала изготавливают из стальной трубы диаметром 20 мм. Ее можно просто приварить к центру шасси под нужным углом, но лучше сделать регулировочный механизм, такой как на отвале.
Скребок практически готов, но он будет царапать плитку, выбивать щебень из асфальта. Усовершенствовать его можно накладным ножом. Его в виде полосы вырезают из толстой транспортерной ленты. По всей длине накладки и нижней части отвала сверлят сквозные совпадающие отверстия, соединяют детали болтами. Готовую конструкцию для уборки большой территории снега окрашивают, обеспечивая защиту от коррозии.

Перед началом уборки пластов снега выставляют удобный угол ковша и ручки. Элементы надежно фиксируют болтом на регулировочной пластине. Толкательными движениями вперед начинают сгребать снег.

Совет!
Если уборка происходит на грунтовой дороге, а снег слежался или превратился в ледяную корку, резиновый нож-накладку лучше снять. Металлической кромкой ковша легче будет срезать наледь.

Ручной скребок на колесах легко переоборудовать под лопату-движок. От шасси отсоединяют рукоятку и с помощью сцепки ставят на мотоблок. Если в хозяйстве валяется мотор, его стационарно устанавливают на скребок, сварив предварительно под него раму. Привод к колесам обеспечивают через ременную или цепную передачу.

Скребок со щеткой

При чистке тротуаров из плитки, кровельного покрытия удобен скребок для уборки снега телескопический, дополнительно оборудованный щеткой. Магазинная версия состоит из раздвижной алюминиевой штанги, на одном конце которой закреплена удобная рукоятка. Ко второму концу перпендикулярно присоединяется прямоугольная пластина. Одна ее кромка пластиковая или резиновая, а вторая – из жесткой щетины, образующей щетку. Твердой стороной скребка сначала осуществляют уборку толстых пластов снега. Щеткой сметают оставшиеся тонкие слои.

Аналогичный скребок можно собрать самостоятельно, но лучше щетку прицепить сзади отвала на колесах. После одного прохода по тротуарной дорожке усовершенствованным скребком остается чистая плитка без малейших остатков снега.

Чертеж скрепера на лыжах

Традиционный металлический скребок для уборки снега в виде прямоугольной пластины и П-образной ручки толкать тяжело. Устает спина, руки. Вдобавок кромка скребка часто врезается в грунт, если инструмент держать с малым уклоном. Упростить уборку тонких пластов снега помогает усовершенствованная конструкция, представленная на чертеже. По сути, работа заключается в установке готового скребка на лыжи.

Полозья длиной 1 м делают из уголков. Края загибают вверх, чтобы лыжи не врезались в землю. Скребок под углом фиксируют к полозьям болтами, предварительно приварив проушины. Нижняя кромка рабочей пластины должна тоже стать на лыжи, а не упираться в землю.

Скрепер для уборки снега своими руками

Перед началом изготовления скребка надо продумать, где предстоит уборка инструментом снега. От этого вопроса будет зависеть его форма и конструкция. Для уборки тонкого слоя снега с ровной поверхности подойдет простейший вариант с П-образной ручкой:

Из алюминиевого листа толщиной 3 мм или фанеры толщиной 5-6 мм вырезают прямоугольник. Ширину заготовки берут стандартную – 50 или 60 см. Длина зависит от физических возможностей оператора. Обычно придерживаются параметра от 0,8 до 1,2 м.
Если для скребка выбрана фанера, края обрамляют стальной лентой, защищающей от истирания.
Для П-образной ручки желательно найти тонкостенную трубку. Отличным вариантом является каркас старой раскладушки. Он изготовлен из алюминиевой трубки, и она уже согнута буквой «П». Ручку фиксируют к пластине болтами.

Скребок по снегу толкают двумя руками, держа его под уклоном на себя. Уборку широким инструментом можно выполнять вдвоем.

Уборку больших заносов с вывозом снега за пределы территории удобнее осуществлять скрепером-волокушей. В таком инструменте сложнее всего изготовить ковш. Его раскраивают из тонкой оцинковки или листового алюминия. Стыки соединенных фрагментов фиксируют заклепками или болтами диаметром 5-6 мм. Болтовым соединением к ковшу фиксируют П-образную ручку. Крепление осуществляют как можно чаще, чтобы при поднятии груженного снегом ковша листовой металл не оборвался.

Для уборки снега с крыши скребок используют пластиковый. Конструкция состоит из черенка с торцевым креплением прямоугольной пластины. При самостоятельном изготовлении рабочую поверхность вырезают из пластиковой бочки. Рукоятку желательно сделать разборную из алюминиевых трубок. Таким скребком удобнее осуществлять уборку снега со скатов, не залезая на них.

Для разборной ручки используют трубки разных диаметров. Если заготовки по толщине одинаковые, используют переходники. Надо найти хотя бы маленькие кусочки меньшей по диаметру трубы. На заготовку с обоих концов насаживают длинные трубы. Чтобы рукоятка скребка не разъединилась во время уборки с крыши снега, стыки усиливают болтовым соединением.

Неудобством торцевой модели является процесс уборки. Снег приходится тянуть на себя. После прохода одной полосы, скребок вновь закидывают наверх ската крыши.

Лучший скребок телескопический для уборки снега с крыши представляет собой рамочную конструкцию. В домашнем исполнении ручку аналогично собирают из алюминиевых трубок. К торцу крепят прямоугольную рамку из прута или тонкой трубки. Размер детали зависит от личных предпочтений. К нижнему элементу рамы фиксируют длинную полосу водонепроницаемой ткани. Подойдет кусок старого тента или толстая пленка.

Уборку снега осуществляют подрезанием пластов. Рамку скребка толкают по скату крыши снизу вверх. Подрезанный снег сползает по ленте, осыпаясь под фундамент здания.

Видео поможет в изготовлении простого и надежного скребка:

Заключение

Скребок для уборки снега своими руками лучше тем, что ему придают желаемую форму и размеры, отчего зависит удобство работы. Вдобавок инвентарь обходится бесплатно.

Даже несмотря на то, что в мире глобальное потепление, в большей части нашей страны зимы остаются очень суровыми и снежными.

Именно последний фактор постоянно затрудняет не только движение автомобильного транспорта, но даже и обычных пешеходов. Во многом этот вопрос актуален больше для граждан, имеющих загородные дома или дачи, ведь там расчищать снег им приходится самим, а не надеяться на коммунальные службы.

Конечно, некоторые могут позволить себе купить специальные снегоуборочные машины небольших размеров, однако большинству это не по карману. Именно поэтому скребок для снега был и продолжает оставаться весьма необходимым инструментом.

Критерии выбора

Современные варианты скребков для снега могут быть самыми разнообразными. К примеру, есть варианты ручные, а есть механические. При этом первые стоят гораздо дешевле.

Однако все модели отвалов объединяют определенные свойства:

легкость;
прочность;
имеют качественную рукоятку.

Последняя не должна скользить в руке и иметь плохую теплопроводность, что обосновано необходимостью сохранять тепло рук человека её использующего.

Из этого следует, что выбор необходимого варианта скребка для очищения снега следует основывать на указанных свойствах.

Совет специалиста:
лучше всего, если приспособление будет сделано своими руками из алюминия.

Это нужно для того, чтобы устройство было легким, но в то же время прочным. За счет этого тот, кто будет скребок использовать, меньше устанет, а шанс того, что приспособление поломается, минимальный.

Примите к сведению:
по характеристикам покупные скреперные устройства мало чем превосходят те модели, которые можно сделать самостоятельно. Поэтому для чистки своего двора или тротуара рекомендуется делать скребок своими руками.

В форме лопаты

Проще всего сделать вариант, который внешне будет похож на большую лопату.

Для изготовления понадобится алюминиевый лист, чей размер будет примерно 30 на 50 см.

При этом вверху у него должна быть согнутая сторона таким образом, чтобы получился бортик высотой около 5 см.

К тому же, для большей функциональности, боковые борта можно таким же образом загнуть, а рукоятку можно сделать из обычного черенка для лопаты.

Деревянный скрепер

Для создания скребков, имеющих бортики, сделанные из сосновой доски, необходимо подготовить из такого же материала еще и рейку.

Размеры последнего каждый делает более удобными для себя. Также нужно взять лист оцинкованного железа, чтобы размеры его составляли 73 на 70 см.

Делается такой вариант скрепера очень просто. К листу железа нужно прикрепить шурупами (можно даже саморезам) сделанные из досок бортики. После этого крепится и сама рейка, которая будет выступать в качестве рукоятки.

Специалисты рекомендуют:
можно использовать вместо рейки обычный черенок от лопаты. При этом желательно, чтобы длина и ширина устройства позволяла его свободно перемещать через дверные проемы и калитки в загородном доме.

Скребок на колесах

Естественно, лучше использовать именно модели на колесах. Применение скрепера очень облегчает уборку снега.

Для создания такого варианта устройства необходимо подготовить алюминиевую трубу, чей диаметр составляет 27 см.

После этого из неё нужно вырезать сектор, размер которого на несколько сантиметров будет меньше полукруга.

Полученная в результате деталь применяется в качестве самого лезвия.

Раму можно использовать от старой детской коляски. Также понадобятся водопроводные трубы железные (можно старые).

сперва делаются прорези на трубе, необходимые для размещения оси колес, после этого с противоположной стороны её нужно приварить непосредственно к лезвию;
применяя металлические уголки, необходимо сделать крепежи для стоек;

Обратите внимание:
в случае использования устройства на бетонном или асфальтовом покрытии, рекомендуется к нижней части лезвия прикрепить защитную ленту. В этом случае такое устройство не будет очищать поверхность от льда.

для защиты металла от возможной коррозии его нужно покрасить.

В результате получится очень удобное и функциональное устройство, которое при использовании не будет царапать дорожное покрытие.

В более продвинутых моделях можно установить на колеса движок, чтобы снежный толкатель был еще более удобен в обращении.

Смотрите видео, в котором мастер наглядно показывает, как самому сделать простой и надежный скребок для уборки снега:

Традиционно для изготовления снегоуборочных лопат используют дерево, пластик и металл.

Из пластика

Используемый производителями пластик обязательно должен быть морозостойкий.

Из дерева

Из металла

Чтобы инвентарь для очистки снега можно было перевозить в автомобиле и удобно хранить, производители выпускают специальные складные и разборные модели. Есть решения и для детей — небольшие лопатки, которые позволят даже маленьким помощникам принять участие в совместной уборке.

Изготовление лопаты своими руками

Необязательно тратить деньги на покупку снегоуборочной лопаты.

гвозди и саморезы;
деревянная рейка;
полоска оцинкованной стали;
фанерные листы толщиной 5 см.

После подготовки всего необходимого можно переходить непосредственно к сборке инструмента:

Для начала нужно сделать заднюю стенку, для которой понадобится кусок фанеры шириной 4−5 см. Эта деталь должна получиться в виде дуги и иметь высоту в центре не более 8 см, а в области боковин сужаться до 5 см. Для дальнейшего крепления рукоятки необходимо в середине сделать пропил со скосом примерно в 1 см.
Теперь рейку нужно приложить к профилю задней стенки и отметить место для срезания излишка. В этом случае черенок плотно ляжет в пропил.
После того как совок будет готов, его нужно приложить к дуге стенке и прикрепить гвоздями. Обычно достаточно трех гвоздей — один вбивается ровно посередине к задней стенке, а два остальные — по бокам. Обязательно нужно осмотреть ковш и убедиться, что там нет зазоров. В противном случае во время уборки прилипшие куски снега будут впитываться внутрь материала, который вследствие этого очень быстро деформируется.
Удостоверившись, что край черенка вплотную примыкает к фанерному листу, его необходимо закрепить при помощи саморезов.
Для нижнего края совка с целью усиления фиксации в месте соединения черенка с задней стенкой нужно подготовить стальные полосы необходимой длины. Готовые полоски крепят к дереву на саморезы.

Для лучшего понимания, как это всё будет выглядеть, следует подобнее рассмотреть рабочий процесс:

Скребки для дачи

Скребки по многим параметрам схожи со снегоуборочными лопатами. В частности, производители используют для их изготовления одни и те же материалы.

Изготовление своими руками

лист металла;
ручка в форме дуги (например, от старой коляски);
саморезы;
два маленьких колесика;
узкие стальные трубы;
транспортерная лента;
сварочный аппарат.

Сам процесс изготовления скребка для уборки снега на колесах будет выглядеть так:

На такой случай не помешает приобрести скрепер для снега. Хотя это приспособление для очистки территории от снега можно изготовить своими руками.

Источник

Для начала нужно приобрести трубу, диаметр которой должен быть око двухсот семидесяти миллиметров, она будет служить лезвием для уборки.

Далее находим старые металлические трубы, которые будут служить упором. К трубам следует прикрепить колеса и лезвие.
Чтобы инвентарь был максимально удобен, следует позаботиться о регулировании высоты ручек.

Монтируем к низу лезвия немного транспортной ленты.

Данный инвентарь достаточно легок в применении, ну и материалов для его создания нужно не так и много.

Разновидности скребков

Как сделать скребок из металла

3. Крепим верхнюю часть скребка струбцинками, которые помогут в регулировке необходимой высоты.

Полезное видео: Ручной скребок своими руками

Как сделать лопату самостоятельно

Начнём с самого простого и доступного варианта — лопаты для снега из фанеры. Всё что вам потребуется:

Кусок обычной фанеры «четвёрки» размером примерно 50 на 50 см. С лопатой большего размера будет трудно работать даже взрослому и физически сильному человеку;
Отрезок доски длиной под кусок фанеры, то есть 50 см для задней стенки, торца рабочей части лопаты;
Готовый черенок от старого садового инструмента, деревянная рейка подходящей длины и прочности, алюминиевая труба — всё, что сможет служить удобной ручкой для лопаты;
Полоска из оцинкованного металла, которой мы защитим край фанеры и существенно продлим срок службы нашей лопаты;
Гвозди. Самые обычные. Можно использовать также саморезы по дереву или шурупы. А для крепления черенка лучше взять мебельный болт;
Из инструмента потребуются лобзик или пила по дереву, молоток или шуруповёрт (смотря какой вид крепежа вы используете), рулетка для замеров, плоскогубцы, чтобы согнуть металлическую полоску, болгарка, чтобы вырезать её, наждачная бумага.

Покупной вариант лопаты для снега из алюминия может стоить 400–500 рублей.

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Несмотря на все разговоры о глобальном потеплении, зимы в большинстве регионов нашей страны продолжают оставаться суровыми, поэтому нередки ситуации, когда сильный снегопад затрудняет движение автотранспорта и даже передвижение прохожих по дворовым территориям и улицам. Особенно актуален данный вопрос для владельцев коттеджей или загородных домов, так как им приходится рассчитывать только на собственные силы. Конечно, можно приобрести снегоуборочную мини-машину, но это не всем по карману. Кроме того, иногда ее использование затруднительно и даже невозможно, поэтому скребок для снега продолжает оставаться востребованным инструментом.

Как выбрать

Сегодня в магазинах можно найти самые разные скребки для очистки тротуаров, дворов и ступеней. Они бывают механическими и ручными. Если вы не готовы к большим тратам, то придется приобрести ручной скребок. Его часто называют на английский манер пушером или скрепером, подчеркивая основное предназначение этого изделия — толкать и соскребать. Вне зависимости от того, речь идет о магазинном изделии или решается, как сделать скребок для снега своими руками, он должен быть:

легким;
прочным;
имеющим удобную нескользящую рукоять из материала с плохой теплопроводностью, что предотвратит замерзание рук человека, производящего очистку.

Из сказанного ясно, что когда выбирают скребок для снега, то лучше обратить внимание на варианты из пластика или алюминия, так как они прочны и в то же время легки. В таком случае тот, кто будет заниматься уборкой, устанет меньше, а вероятность, что устройство сломается, будет сведена к нулю. Кроме того, желательно, чтобы ручка быть покрыта резиной, для предотвращения скольжения рук, а высота инструмента соответствовала росту человека, который его будет использовать, так как работать в сгорбленном положении не особенно удобно.

Скребок для снега своими руками (лопатного типа)

Все сказанное относительно выбора таких устройств в магазине относится и к самодельным инструментам для очищения двора или тротуаров. Легче всего изготовить ручной скребок, напоминающий лопату. Для его изготовления можно использовать обычный алюминиевый лист размером 40-50 см, согнутый по верхнему краю так, чтобы образовался бортик высотой 4-5 см. Также можно загнуть и боковые бортики, а рукоятку сделать в виде рамы, какая бывает у

Деревянный скрепер

Чтобы изготовить скребок для снега своими руками с бортиками из сосновой доски размерами 210x23x2,5 см, понадобится также рейка из того же материала длиной 280, шириной — 8, и толщиной — 2,5 см. Также нужно будет использовать железа размерами 73 на 70 см.

Вместо рейки в качестве ручки для скребка подойдет и круглый черенок старой лопаты. Причем ширину и длину скрепера можно взять отличную от указанных, с учетом того, что устройство должно свободно проходить через калитку.

Дно скребка изготовляют из железного листа, к которому шурупами или саморезами крепят бортики, вырезанные из доски. Такой инструмент может пригодиться и весной, так как, добавив к нему колеса от детской коляски и укрепив дно можно превратить его в легкую тачку для вывоза опилок и мусора. При этом колесную ось нужно поместить между 2 досками и закрепить с 2 сторон металлическими пластинками.

Скребок на колесах

Катить всегда легче, чем волочь. Догадавшись об этом, наши далекие предки придумали колеса. Их можно использовать и для того, чтобы облегчить процесс уборки снега с помощью ручного скрепера. Для изготовления такого модернизированного устройства понадобится пластиковая или алюминиевая труба диаметром 27 см, из которой нужно вырезать сектор с длиной боковой части на 2-3 см меньше сечения. В результате получится деталь, которая будет использована в качестве лезвия. Что касается рамы, то для ее создания пригодится старая детская коляска, которая наверняка найдется в любом доме, где есть дошколята или школьники. Также нужно будет достать старые водопроводные трубы. Далее требуется произвести следующие операции:

создать в трубах с одной стороны прорези для оси колес, а с другой — приварить их к лезвию;
из изготовить ушки для крепежа стоек;
сделать в верхней части стоек 3 отверстия, чтобы можно было управлять высотой ручки;
если предполагается использовать такой самодельный скребок для уборки снега на асфальте, то можно прикрепить к нижнему краю лезвия транспортерную защитную ленту;
покрасить скребок, чтобы защитить металл от коррозии и придать инструменту законченный презентабельный вид.

Такое изделие станет прекрасным помощником, так как оно удобно в использовании и не царапает дорожное покрытие. Кроме того, его можно отрегулировать по высоте, с тем чтобы подстроить под пользователя.

Самодельный скребок для снега на полозьях: что понадобится

Колеса — это не единственная возможность облегчить ход скрепера. Он будет легко передвигаться, если установить лезвие на полозья.

Для изготовления такого полезного приспособления понадобятся:

металлический, желательно размером 800 на 1500 мм;
тонкая труба для рукоятки;
две части металлического угла, каждая длиной 1 м, которые будут играть роль полозьев.

Как изготовить скребок на полозьях

Чтобы сделать скрепер, свободно скользящий по снегу, нужно:

согнуть кончики металлических узлов;
прикрепить к ним рукоятку на расстоянии 25-35 мм от переднего конца полозьев;
отступив на 2 мм вперед от стоек, установить 2 штыря;
закрепить скребок;
установить верхнюю часть лезвия, используя струбцины, которые помогут управлять высотой устройства.

Если скребок для снега, фото схемы которого представлено ниже, предназначен для дачи и его, возможно, будет необходимо перевозить на автомобиле, то скрепер можно сделать складным.

Моторизованный вариант

Уборку двора и улицы зимой можно облегчить, если изготовить скребок для снега своими руками на основе мотоблока. Для этого не придется прикладывать особых усилий, так как достаточно прицепить к бамперу снегоуборочное полотно, изготовленное, например, из искривленного листа нержавеющей стали. Можно также использовать готовый отвал. Также можно установить полотно для уборки снега на велосипед, закрепив его ниже руля.

Скребок-лопата из фанеры

Если скрепер нужен срочно и его предполагается использовать только один сезон, то такой инструмент можно изготовить за пару часов. Чтобы быстро сделать скребок для снега своими руками, понадобится лист плотной 50 на 50 см, поверхность которой следует обработать влагоотталкивающей пропиткой, а край — эпоксидной смолой. С обеих сторон его следует отделать алюминием, чтобы обеспечить легкость в скольжении. Что касается черенка, то его нужно сделать несколько короче, чем у обычных лопат, а край, который должен был крепиться к скребку, требуется спилить под углом 45 градусов. Для того чтобы скрепер получился надежным, нужно в двух местах просверлить отверстия на 6 мм и поставить болты и гайки. Далее черенок следует закрепить с помощью деревянной планки так, чтобы увеличить угол крепления.

Теперь вы знаете несколько способов изготовления скребка для снега и сможете встретить зиму во всеоружии.

Критерии выбора

Однако все модели отвалов объединяют определенные свойства:

легкость;
прочность;
имеют качественную рукоятку.

Совет специалиста:
лучше всего, если приспособление будет сделано своими руками из алюминия.

В форме лопаты

Проще всего сделать вариант, который внешне будет похож на большую лопату.

Для изготовления понадобится алюминиевый лист, чей размер будет примерно 30 на 50 см.

При этом вверху у него должна быть согнутая сторона таким образом, чтобы получился бортик высотой около 5 см.

Деревянный скрепер

Скребок на колесах

Естественно, лучше использовать именно модели на колесах. Применение скрепера очень облегчает уборку снега.

После этого из неё нужно вырезать сектор, размер которого на несколько сантиметров будет меньше полукруга.

Полученная в результате деталь применяется в качестве самого лезвия.

сперва делаются прорези на трубе, необходимые для размещения оси колес, после этого с противоположной стороны её нужно приварить непосредственно к лезвию;
применяя металлические уголки, необходимо сделать крепежи для стоек;

для защиты металла от возможной коррозии его нужно покрасить.

Ручной
скребок для уборки снега

Рассмотрим основные этапы создания ручного скребка для уборки снега на колёсах:

2. Ненужная детская коляска пригодиться для создания рамы

4. Берём металлические уголки и создаём ушки для крепежа стоек.

5. Для управления высоты ручки делаем в верхней части стоек три отверстия.

Щетка скребок для уборки снега

Из чего сделать ворс для щётки.

Зачастую для щётки используют искусственный ворс, подобный толстой лески.

Скребки для уборки снега пластиковая

Пластиковый скребок подходит для чистки от снега не только дороги, но и крыш.

Скребок металлический для уборки снега

Этапы создания металлического скребка для снега:

3. Крепко устанавливаем верхнюю часть скребка с помощью струбцинок.

Струбцины помогут управлять высотой и способны закреплять боковой щиток.

Кстати, скребок можно сделать складной, если есть необходимость в перевозке его в транспорте.

С помощью специального инструмента как скребок, уборка снега становиться более качественной и быстрой.

Самодельный скребок для снега не сложен в своей конструкции, и сделать его не составит большого труда.

А также вы можете посмотреть скребок для уборки снега видео

Источник

Ручной
скребок для уборки снега

Рассмотрим основные этапы создания ручного скребка для уборки снега на колёсах:

2. Ненужная детская коляска пригодиться для создания рамы

4. Берём металлические уголки и создаём ушки для крепежа стоек.

5. Для управления высоты ручки делаем в верхней части стоек три отверстия.

Щетка скребок для уборки снега

Из чего сделать ворс для щётки.

Зачастую для щётки используют искусственный ворс, подобный толстой лески.

Скребки для уборки снега пластиковая

Пластиковый скребок подходит для чистки от снега не только дороги, но и крыш.

Скребок металлический для уборки снега

Этапы создания металлического скребка для снега:

3. Крепко устанавливаем верхнюю часть скребка с помощью струбцинок.

Струбцины помогут управлять высотой и способны закреплять боковой щиток.

Кстати, скребок можно сделать складной, если есть необходимость в перевозке его в транспорте.

С помощью специального инструмента как скребок, уборка снега становиться более качественной и быстрой.

Самодельный скребок для снега не сложен в своей конструкции, и сделать его не составит большого труда.

А также вы можете посмотреть скребок для уборки снега видео

Подобрано для вас:

Зимой снег важно убрать сразу, пока он еще рыхлый. Разбрасывать его лопатой — малопроизводительно, к тому же за один раз захватить много снега невозможно. Исходя из этого многие задумываются о приобретении скребка. Однако в магазине эти приспособления представлены только в одном размере. Они могут оказаться слишком большими для одних и слишком маленькими — для других. Если сделать скребок для снега своими руками, можно создать подходящее по размеру приспособление.

По своей структуре снег бывает разным. Используемый инструмент также должен отличаться. Например, для рыхлого снега нужен скребок большого размера, чтобы можно было захватить как можно больше снега. Для твердого снега необходим более прочный инструмент, способный кататься по поверхности. Мокрый же снег будет легче соскальзывать с пластиковой или металлической поверхности. Помимо скребков или скреперов, могут также применяться отвалы, толкатели.

Как правило, когда скребок изготавливается своими руками, он довольно громоздкий и тяжелый. Решить эту проблему можно двумя способами:

приделать колеса к самому листу;
приделать их к рукоятке.

В первом случае понадобятся два небольших колеса. Их диаметр будет зависеть от поверхности, с которой счищается снег. Чем ровнее поверхность, тем меньшего размера колеса можно использовать. Крепить их также можно по-разному:

каждое колесо по отдельности;
присоединение моста.

Если каждое колесо уже имеет свое крепление, например колеса от кресел, крепить их тоже удобнее по одному. Если же они соединены между собой, например колеса от походной сумки, тогда проще приделать дополнительное крепление. Это можно сделать, например, сваркой. И в том, и в другом случае они крепятся к задней дощечке. Колеса не должны выходить за рабочую поверхность, иначе они будут вязнуть в снегу. Такая конструкция позволяет не только счищать снег, но и перевозить его, прилагая минимум усилий.

Однако у рассмотренной выше конструкции есть один, но весьма существенный недостаток — им невозможно бросать снег. Эту проблему можно решить, если снабдить колесами саму ручку
. Преимущество такого приспособления заключается еще и в том, что можно использовать колеса большого диаметра, — это облегчит передвижение. Некоторые модели состоят из одного колеса, а для большего удобства и устойчивости можно использовать три или четыре.

В деревнях и на дачах стал широко использоваться скребок для чистки крыш
. Он представляет собой металлический прямоугольник. Приспособление изготавливается из легкого металла, например дюралюминия. Чтобы рама не цеплялась за шифер, плитку или другое покрытие, снизу к ней крепятся маленькие колеса. Ручка собирается из алюминиевых трубок. Длина выбирается с таким расчетом, чтобы можно было достать им с земли до конька крыши.

Особенностью этой конструкции является армированная полиэтиленовая пленка, которая крепится к нижней части рамы. Длина ее рассчитывается из длины ската крыши. Когда скребок толкают по крыше, он разрезает снег. Снежные глыбы, попадая на скользкую ленту, под действием силы притяжения отрываются от общей массы и соскальзывают вниз.

Таким скребком можно работать и на самой крыше, но не толкая его, а притягивая к себе. Никогда нельзя забывать о мерах безопасности. Во время работы никто не должен находиться рядом с крышей. Если работа производится на высоте, человек обязательно должен быть обезопасен страховочным линем. Рядом должен присутствовать наблюдающий, готовый оказать необходимую помощь.

Самодельная снегоуборочная техника пользуется большой популярностью среди дачников и жителей сельской местности на протяжении многих лет. И это неудивительно, ведь каждый владелец дачного участка сталкивается с проблемой уборки снега зимой.

Разумеется, это можно сделать и вручную, вооружившись лопатой, но это займет немало времени и потребует физических усилий.

Другой вариант – приобрести специальную снегоуборочную машину, если есть такая возможность. Но если в планах лишней покупке не место, тогда может выручить снегоуборщик, изготовленный своими руками с помощью старого инструмента с двигателем, который наверняка залежался в каждом гараже. О том, как это сделать, и пойдет речь в данной статье.

Знаете ли вы?
Первые шнекороторные снегоуборочные машины были изобретены в Канаде. Впервые такую машину запатентовал Роберт Харрис, житель города Далхаузи (Нью-Брансуик) в 1870 году. Свою машину Харрис назвал «Railway screw snow excavator» и использовал ее для очистки железнодорожных путей от снега.

Шнековая снегоуборочная машина – что это такое

Для того чтобы правильно изготовить самодельный снегоуборщик своими руками, необходимо, прежде всего, разобраться в конструкции его основных механизмов. Любая снегоуборочная машина состоит из одного главного рабочего элемента – это шнек, который находится внутри сваренного металлического корпуса. Шнек представляет собой стержень (вал), вдоль продольной оси которого находится сплошная спиральная поверхность. Вал крутится на подшипниках и таким образом приводит в движение спиральный профиль.

Принцип работы шнековой снегоуборочной машины

По способу очистки снега снегоочистительные машины делятся на одноступенчатые (шнековые) и двухступенчатые (шнекороторные).

Как работает одноступенчатая шнековая машина

Принцип работы одноступенчатого, или шнекового, снегоуборщика заключается в том, что загребание, измельчение и сбрасывание снега происходит только благодаря вращению шнека. Причем бывает зубчатая и гладкая рабочая кромка шнека: гладкая – для уборки рыхлого снега; зубчатая – для твердой, обледеневшей снежной корки.

Шнековые машины, как правило, легче шнекороторных и могут быть только несамоходными. Это так называемые лопаты на колесах, которые нужно толкать вперед, из-за чего они сгребают снег и отбрасывают его в сторону. Шнек снегоуборочный приводится в движение с помощью электрического или бензинового двигателя (двухтактного или четырехтактного). Такие машины хороши тем, что они довольно легкие в управлении, компактные и недорогие.

Принцип работы двухступенчатой машины

Двухступенчатый, или шнекороторный, снегоуборщик устроен немного иначе. Первая ступень его конструкции предусматривает загребание снега шнеком; вторая ступень – выбрасывание через желоб проводится с помощью специального ротора – крыльчатки сброса.

Шнек у в таких моделей роторных снегоуборщиков устроен по стандартному принципу винтового вала, с гладкой или зубчатой кромкой. Шнеки могут быть металлические стальные или резиновые, резиново-пластиковые, армированные сталью, в зависимости от того, ручной снегоуборщик или самоходный.

Крыльчатка снегоуборщикау двухступенчатых шнекороторных машин имеет от трех до шести лопастей и также может быть изготовлена из разного материала, в зависимости от интенсивности работ, которые ей придется выполнять. Это может быть как пластик (для простых моделей), так и металл (для более обширного участка работ).

Снегоуборщик своими руками – с чего начать

Для самостоятельного изготовления снегоуборочной машины своими руками нужно сначала определиться с типом устройства, исходя из конкретных потребностей. Можно собрать как одноступенчатую, так и двухступенчатую модель. Если вы проживаете в местах, где сильные снегопады – явление редкое, то достаточно будет машины шнековой конструкции. Для тех же, кто обитает в регионе с суровыми, «щедрыми» зимами, потребуется двухступенчатый шнекороторный снегоуборщик.

Выбор двигателя: электрический или бензиновый

По типу двигателя снегоуборочные машины бывают электрические и бензиновые. Машины с электрическим приводом предназначены для работ поблизости от дома и от розеток. Особенности электроприводных снегоочистителей в том, что они более экономичны при эксплуатации, но менее манёвренные. Бензиновые двигатели на снегоуборочных машинах считаются более универсальными, однако, их цена и расходы на обслуживание, соответственно, выше. Поэтому выбор снова будет зависеть от того, какой конкретно объем задач необходимо выполнять снегоочистителю.

Важно!
Если вы выбрали вариант самодельного электрического снегоуборщика, то стоит учесть, что стандартный бытовой электрический провод при минусовой температуре воздуха становится ломким и теряет эластичность. Поэтому рекомендуется использовать шнуры типа ПГВКВ, КГ-ХЛ, SiHF-J или SiHF-O.

Установка двигателя или использование мотоблока

Этап выбора двигателя можно пропустить в том случае, если вы приняли решение конструировать снегоуборщик на мотоблоке: эту роль будет выполнять сам агрегат.

Если же машина будет с бензиновым двигателем, то следует использовать двигатель внутреннего сгорания, который можно взять от старого мотоблока или газонокосилки. Достаточно будет рабочей мощности 6,5 л/с. Конструкция предусматривает установку двигателя на быстросъемную платформу, для того чтобы облегчить его обслуживание и ремонт при необходимости. Также рекомендуется сделать ручной запуск мотора двигателя, поскольку при установке генератора и аккумулятора значительно увеличится вес машины, что сделает ее менее маневренной и тяжелой в управлении.

Можно сконструировать снегоуборочную машину на электродвигателе. В таком случае стоит помнить, что данный вариант значительно ограничивает радиус работы машины. Кроме того, электроприводные двигатели боятся влаги, поэтому для них обязательна установка качественной гидроизоляции.

Как сделать снегоуборщик своими руками

Ручной снегоочиститель состоит из таких обязательных элементов: колесная рама (на нее крепят рукоять управления), двигатель, топливный бак (если машина с двигателем внутреннего сгорания), снегозахватывающий ковш или лопатка с направляющими (лыжи) и трубой для сброса снега.
Стоит предусмотреть, чтобы будущий снегоочиститель базировался на легкой и прочной платформе одновременно.

Как сделать снегоуборщик из мотоблока

Зимой мотоблок можно применять для уборки снега. Легче всего собрать снегоочиститель с помощью специальной заводской снегоуборочной насадки. Однако умелые мастера советуют не тратить лишнее на заводскую насадку, а собрать снегоочиститель для мотоблока своими руками из имеющихся материалов и запчастей. Возможны три варианта снегоочистительных приставок к мотоблоку.

Первый вариант – это жесткие вращающиеся щетки
, которые хорошо подойдут для недавно выпавшего снега, а также для тех мест, где есть вероятность повреждения декоративного покрытия площадок. Такие щетки крепят под навесом вращающегося шнека; ширина их захвата доходит до 1 м. Также можно настроить и угол захвата в трех направлениях: вперед, влево, вправо.

Второй вариант снегоотбрасывателя для мотоблока – это подвесная лопата с ножами
, подходит для уже залежавшегося снега. Присоединяется такая приставка к тяговому устройству универсальной сцепкой. Нижняя часть лопаты покрыта резиной во избежание повреждений поверхности и самой лопаты. Такой снегоочиститель работает по принципу мини-бульдозера: рыхлит слой снега, захватывает его и перемещает в отвал. Ширина захвата за раз также доходит до 1 м.

Однако самой эффективной снегоуборочной приставкой к мотоблоку является снегоотбрасыватель роторного типа
. Главными элементами конструкции данной насадки являются обычный шнек с лопастным колесом. Вращаясь, он захватывает снег, который перемещается вверх с помощью колеса. Проходя через специальный раструб, снег выбрасывается далеко за пределы площадки. Это самый производительный вариант насадки, позволяющий захватывать массу снега до 25 см толщиной

Теперь рассмотрим пошаговые рекомендации того, как изготовить снегоуборочные мотоблоки с приставкой роторного типа своими руками. Конструкция представляет собой металлический корпус со шнековым валом внутри. Можно использовать готовый шнековый вал или изготовить его самостоятельно.

Итак, для вращения шнекового вала используют подшипники № 203. Корпусы для шнека изготавливаются из алюминия и крепятся по бокам снегоуборщика при помощи болтов, которые необходимо затянуть гайками. Барабан, в котором крутится ротор, можно сделать из алюминиевого котла на 20 литров: его нужно прикрепить к передней стенке корпуса с помощью заклепок диаметром 4 мм.

Приводится в движение ротор для снегоуборщика через систему переходников посредством заднего вала отбора мощности мотоблока. Если насадка снегоочистителя была куплена в готовом виде, тогда такие переходники идут в комплекте вместе с ней. Если насадка изготовлена своими руками, необходимо их приобрести дополнительно.

Также нужно изготовить крутящий механизм, который бы передавался от мотоблока к снегоуборщику. Для этого подойдет ремень А-100 и предназначенный для него шкиф. Таким образом, при помощи клиноременной связи, крутящий момент передаётся от двигателя к валу мотоблока, соединенного с валом снегоочистительной насадки.

Важно!
Подшипники выбирать нужно только закрытые, необходимо исключить попадание в них снега.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Рассмотрим теперь, как сделать шнек, раму, а также дополнительные приспособления, необходимые для снегоуборщика, собранного своими руками.

Для этого понадобится приготовить:

листовой металл или железный короб для изготовления шнека и его корпуса;

стальной уголок 50х50 мм для рамы – 2 шт.;

фанера 10 мм толщины для боковых деталей;

металлическая труба для ручки снегоуборщика (диаметром 0,5 дюйма);

труба ¾ дюйма для вала шнека.

Для изготовления шнекового вала трубу выпиливают насквозь. Это необходимо для фиксации металлической лопаты 120 на 270 мм, которая нужна для откидывания снега. Также трубу, помимо лопаты, нужно оснастить четырьмя резиновыми кольцами, диаметром 28 см, которые вырезают из резиновой основы электролобзиком.

Поскольку шнек будет вращаться в самоцентрирующихся подшипниках № 205, их тоже нужно разместить на трубе. Для отброса снега подойдет кусок пластиковой трубы диаметром 160 мм, который фиксируется на трубе такого же диаметра и размещается непосредственно на корпусе шнека.

Чтобы самостоятельно изготовить шнек для снегоуборщика, нужно:

вырезать из подготовленного железа 4 диска;

диски разрезать пополам и каждый загнуть спиралью;

сварить в спираль на трубе по четыре дисковых заготовки, с одной и с другой стороны;

на края трубы надеть подшипники.

Раму снегоочистителя можно сделать из стальных уголков 50х50 мм, приварив их друг к другу. К этой конструкции впоследствии будет прикреплена платформа для двигателя.
Снизу снегоочистителя необходимо приспособить лыжи, основа которых – деревянные брусья. Эти брусья необходимо оборудовать накладками из пластика, которые изготавливают из короба от электропроводки.

Машина готова к эксплуатации.

Чтобы снегоуборочная машина, изготовленная своими руками, прослужила как можно дольше надежным помощником в хозяйстве, необходимо придерживаться некоторых рекомендаций:

не лишним будет добавить в конструкцию машины специальные предохранительные болты или втулки, для того чтобы избежать попадания осколков льда или камней в двигатель;

выбирать качественные подшипники, так как они играют важную роль в долговечности эксплуатации снегоочистителя;

при выборе привода отдать предпочтение ременному, а не жесткому, поскольку есть вероятность, что постоянно движущиеся части может заклинивать при попадании камней или льда;

снегоуборочная машина из мотоблока требует хранения в тепле в зимнее время. Это избавит от необходимости тратить время на прогрев двигателя;

периодически заменять масло для редуктора, в зимнее время использовать более жидкое, так как при низких температурах оно подвержены быстрому загустению.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

раз уже
помогла

В зимний период любой владелец дачи или частного дома сталкивается с необходимостью очистить от снега двор, дорожки, проезд к дому, а также крышу. Используя специальную технику, выпуском которой занимаются многие компании, сделать это легче и быстрее. Но есть и другой вариант: снегоуборочная машина своими руками. Собрать устройство самостоятельно под силу любому, кто знаком с принципом работы снегоуборщиков и имеет определенные технические навыки.

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную технику подразделяют на (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую.

Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или , а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант.

Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении.

С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним.

Полезный совет!

Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Как сделать снегоуборщик своими руками

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи.

Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая технику двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники.

Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Полезный совет!

При сборке электрического снегоуборщика своими руками следует учесть, что для электродвигателя необходима хорошая гидроизоляция, так как он боится влаги.

В сети можно отыскать большое количество видео самодельных снегоуборщиков, просмотр которых поможет наглядно ознакомиться с технологией изготовления снегоочистителей различных типов.

Изготовление снегоуборщика своими руками из бензопилы

Главными преимуществами самодельного снегоуборщика из бензопилы являются:

невысокая стоимость комплектующих (кроме того, можно приобрести бывшую в употреблении мотопилу по низкой цене);
высокая производительность агрегата;
возможность изготовить основные узлы из имеющихся в наличии подручных материалов.

Недостаток заключается в невозможности обеспечения аппарата самоходным движением.

При изготовлении своими руками снегоуборщика из бензопилы в качестве движущей силы используют ее мотор. Чтобы приспособить двигатель от такой техники под снегоуборочную машину, необходимо отсоединить его от рамы и немного модернизировать. Мощность мотора будет влиять на основные показатели снегоуборщика: качество расчистки, диапазон выброса и другие параметры.

Кроме двигателя, в конструкцию снегоочистителя входит:

корпус шнека (ковш) — можно изготовить его из кровельного листового металла;
вал шнека — подойдет труба диаметром 20 мм (¾ дюйма);
винтовая поверхность шнека — изготавливается из листового железа, некоторые используют транспортерную ленту;

боковые части — для их изготовления используют фанеру 10 мм или листовую сталь;
несущая конструкция (рама) — ее сваривают из профильной трубы (уголок 50 х 50 мм);
ручка — из трубы диаметром 15 мм (½ дюйма);
лопатка для подачи снега в выпускной желоб — металлическая пластина 120 х 270 мм.

В работе можно воспользоваться чертежами снегоуборщика из бензопилы своими руками, размещенными пользователями в интернете.

Формирование шнека для снегоуборщика своими руками: видео поэтапного изготовления

Основным рабочим элементом снегоуборочной машины выступает шнек. Он представляет собой режущие кольца-лопасти, присоединенные к валу привода. В качестве вала используют трубу длиной около 80 см. В центре трубы нужно пропилить сквозное отверстие, в которое впоследствии будет вставляться лопатка для подачи снега. При вращении вала (трубы) лопатка будет откидывать снег.

Перед тем как сделать своими руками шнек для снегоуборщика, необходимо разработать схему или воспользоваться готовыми чертежами, по которым будут вырезаться кольца. Лопасти шнека изготавливают из листовой стали. Для этого из металла вырезают 4 диска, разрезают их и вытягивают в форме витка. После этого готовые части спирали приваривают к трубе: с каждой стороны поровну.

Далее, определив центр вала, приваривают параллельно друг другу две лопатки, которые и будут выбрасывать снег. По краям трубы привариваются металлические распорки для фиксации винтовой конструкции. Спиралеобразные лопасти с одной стороны крепятся к распоркам, с другой — к центральным лопаткам.

Полезный совет!

При изготовлении шнека для снегоуборочной машины из бензопилы своими руками очень важно, чтобы витки металлической спирали были расположены на одном расстоянии от центра и по направлению к нему. В противном случае техника будет сильно вибрировать.

При изготовлении корпуса шнека его длину оставляют равной длине вала с учетом отрезка для привода. К краям вала приваривают цапфы, с помощью которых его устанавливают на подшипники. Их применяют в закрытом исполнении, чтобы избежать попадания снега и воды. Получить наглядное представление об изготовлении шнека можно, если посмотреть видео самодельного снегоуборщика: своими руками собрать снегоочиститель в этом случае будет намного проще.

Сборка своими руками снегоуборочной машины из бензопилы

Изготовление корпуса шнека начинают с боковин. Для этого из металла вырезают два круга, диаметр которых превышает диаметр шнекового узла на 6-7 см. К боковинам приваривается изогнутый в полукруг лист металла соответствующего размера. В центре боковых частей устраиваются отверстия, в которые вставляется шнековый механизм. Подшипники привариваются к боковинам с внешней стороны. На участке трубы под привод фиксируют сваркой ведомую звездочку (подойдет звездочка, например, от мотоцикла).

Далее приступают к устройству снегоотвода. Его можно сделать из трубы диаметром 100 мм и длиной около 1 м. Для того чтобы установить трубу, в корпусе шнека проделывают отверстие соответствующего диаметра. Оно должно находиться на задней стенке корпуса. В это отверстие вставляется труба снегоотбрасывателя, фиксируется болтами, а сверху устанавливается короб.

Каркас для снегоочистителя делают путем сваривания в раму профильных труб. К поперечным уголкам рамы присоединяют планки для крепления двигателя. Следует отметить, что силовая установка должна свободно перемещаться вдоль рамы и иметь возможность быть зафиксированной в нужном положении. К каркасу приваривается ручка с выведенным на нее управлением дроссельной заслонкой двигателя самодельной снегоуборочной техники.

Самодельная с продольным расположением двигателя

В зависимости от типа рельефа каркас снегоуборщика оснащают колесами или полозьями. Для ровных участков можно использовать колеса, для бугристой и неровной поверхности — полозья. Основу для полозьев делают из брусков, к которым крепят пластиковые накладки для хорошего скольжения.

Снегоуборочная машина своими руками: преимущества электрической модели

Электрические снегоуборочные машины обладают некоторыми преимуществами перед моделями, оснащенными двигателями внутреннего сгорания. К их числу относятся:

относительно тихая работа;
ввиду отсутствия в двигателе фильтров, топлива, свечей зажигания такие агрегаты просты в уходе и обслуживании;
нет необходимости в заправке топливом;
небольшой вес оборудования;
при работе не выделяют дыма;
небольшие затраты и отличная эффективность.

Однако, электрические снегоочистители имеют и недостатки, среди которых:

небольшая мощность двигателя (до 2 кВт);
постоянный контроль за состоянием электрокабеля на наличие в нем повреждений;
небольшой радиус действия (насколько позволяет длина переноски);
необходимость в применении усилий для передвижения прибора.

Полезный совет!

Перед тем как сделать снегоуборочную машину с электродвигателем, подберите провода, изоляция которых будет выдерживать нагрузку и не будет трескаться под воздействием мороза.

Сборка электрического снегоуборщика своими руками

Технология изготовления электрической снегоуборочной техники своими руками во многом схожа с устройством бензиновых моделей, однако движущей силой у такого оборудования выступает электромотор. Это может быть простейший двигатель от электропилы, болгарки или другого электроинструмента. Руководствуйтесь при сборке своими руками чертежами электрического снегоуборщика. Видео-ролики по теме помогут избежать ошибок при монтаже.

Конструкции шнекового узла и корпуса могут быть собраны, как в примере снегоочистителя на базе бензопилы. Остается подсоединить электродвигатель. Это можно сделать разными методами: посредством редуктора или ременной передачи. В первом варианте ось вращения мотора располагается перпендикулярно трубе (валу). Шнек вращается благодаря редуктору, который соединяет вал и ось электродвигателя.

Второй вариант предполагает, что ось двигателя и вала шнека размещены параллельно и соединяются ремнем. Такая схема позволяет быстро снимать и монтировать электродвигатель, регулируя натяжение ременной передачи. Для работы можно воспользоваться готовыми чертежами, которые можно подкорректировать под свои размеры.

Статья по теме:

Варианты изготовления снегоуборщика своими руками. Характеристики различных моделей. Инструкция по самостоятельной установке.

Приступая к самостоятельной сборке, следует придерживаться некоторых рекомендаций:

чтобы избежать выхода из строя двигателя в результате попадания в шнек камней и других предметов, необходимо использовать предохранительные втулки, болты. Благодаря этому, при превышении нагрузки выйдут из строя болты, а двигатель не заклинит;
ширина корпуса шнека выбирается с учетом размера поверхности, требующей очистки;
при устройстве одноступенчатого снегоуборщика следует выпускной желоб располагать сверху и сбоку корпуса, что позволит выбрасываемому снегу проходить меньшую дистанцию.

Компоновка снегоуборщика из триммера своими руками

Для сборки самодельного снегоуборщика из триммера подойдут не все модели электрокосы. Если триммер имеет изогнутую штангу с передачей вращения стальным тросиком, то такой инструмент является маломощным и не годится для изготовления снегоуборщика. Одним из требований является наличие у триммера прямой штанги и передачи вращения от мотора к катушке посредством редуктора и жесткого вала. Такие устройства более мощные и могут быть использованы для снегоочистителей.

Перед тем как сделать самому снегоуборочную машину из триммера, необходимо проверить наличие всего необходимого инструмента. Вам понадобится сварочный аппарат, болгарка, дрель. Последовательность работ следующая:

корпус можно выполнить из небольшой металлической бочки, которую необходимо срезать приблизительно на 15 см от днища. По центру дна бочки устраивается отверстие, в которое будет помещен выступающий элемент редуктора. По краям сверлятся отверстия — на расстоянии, совпадающем с креплениями щитка на самом редукторе;
на боковой части бочки проделывается отверстие квадратной формы размером 10 х 10 см для откидывания снежной массы;

третью часть открытого корпуса необходимо накрыть листом жести так, чтобы отверстие для выхода снега оказалось строго в центре;
для изготовления ротора понадобится четыре лопасти. Нужно вырезать из листового металла четыре прямоугольные пластины размером 25 х 10 см. Эти заготовки необходимо обрезать так, чтобы получилась форма лопасти. После этого их приваривают к диску триммера;
снегоотвод можно сделать из оставшихся частей от металлической бочки. Для этого вырезается прямоугольная полоса 15 х 30 см. Эту болванку необходимо загнуть и приварить к ней боковые части высотой 10 см. Благодаря им, снег при выбросе будет направлен в определенную сторону;
мастерим лопатку. Ее делают из листового металла 30 х 40 см. Края пластины загибают так, чтобы бортики были высотой около 2 см;
снегоотвод приваривается к корпусу в том месте, где расположено отверстие для выброса. Лопатку фиксируют снизу. Редуктор закрепляют болтами. Ротор устанавливают как нож триммера.

Более подробно ознакомиться с процессом сборки поможет видео снегоуборщика из триммера своими руками.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

двигатель внутреннего сгорания, оснащенный глушителем;
топливный бак;
трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

сборка шнекового механизма;
изготовление ротора;
монтаж корпуса;
устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Полезный совет!

В роторных снегоуборщиках следует использовать более мощные подшипники, которые смогут устоять при биении роторного механизма.

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

отличную маневренность и высокую производительность техники;
в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
возможность регулировать ширину захвата снежного покрова;
небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

возможность проведения ремонта снегоуборщика своими руками;
невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Изготовление снегоуборщика своими руками: видео-сюжеты о самостоятельной сборке

Для многих может показаться самостоятельная сборка снегоочистителей очень сложной задачей. Оправдывая высказывание «лучше один раз увидеть, чем сто раз услышать», многие умельцы размещают в интернете тематические видеоролики. Видео содержат основные моменты сборки самодельных снегоуборочных машин, а также информацию об использованных для их устройства комплектующих.

В интернете можно отыскать огромное количество видеоинструкций, где представлены различные варианты самодельной снегоуборочной техники: на базе двигателя от бензопилы, а также электродвигателя. В сюжетах описана методика изготовления шнекового механизма и приведены возможные материалы для их изготовления.

В сети можно найти много готовых чертежей и схем сборки снегоуборочных машин различных моделей. Ими можно воспользоваться для изготовления собственной модели, при этом все размеры в чертежах можно откорректировать применимо к индивидуальному снегоуборщику.

Знакомство с видеоматериалами даст полезную информацию о том, как грамотно подготовить к работе и настроить снегоуборочную машину. В видео ремонта снегоуборщика своими руками размещена наглядная информация о часто встречающихся неисправностях и поломках, способах их устранения, а также правильного технического обслуживания устройств.

Детально изучив предлагаемые чертежи, схемы, пошаговые инструкции и видеоматериалы, каждый может попробовать свои силы в изготовлении домашнего снегоочистителя. Ведь у каждого в гараже или мастерской найдется старая газонокосилка, бензопила или другой инструмент, который сгодится для приспособления его под снегоуборочную машину. А тем, кто сомневается в своих возможностях, лучше приобрести заводскую модель.

Как выбрать

легким;
прочным;
имеющим удобную нескользящую рукоять из материала с плохой теплопроводностью, что предотвратит замерзание рук человека, производящего очистку.

Скребок для снега своими руками (лопатного типа)

Видео по теме

Деревянный скрепер

Дно скребка изготовляют из железного листа, к которому шурупами или саморезами крепят бортики, вырезанные из доски. Такой инструмент может пригодиться и весной, так как, добавив к нему колеса от детской коляски и укрепив дно деревянными рейками, можно превратить его в легкую тачку для вывоза опилок и мусора. При этом колесную ось нужно поместить между 2 досками и закрепить с 2 сторон металлическими пластинками.

Скребок на колесах

Катить всегда легче, чем волочь. Догадавшись об этом, наши далекие предки придумали колеса. Их можно использовать и для того, чтобы облегчить процесс уборки снега с помощью ручного скрепера. Для изготовления такого модернизированного устройства понадобится пластиковая или алюминиевая труба диаметром 27 см, из которой нужно вырезать сектор с длиной боковой части на 2-3 см меньше длины окружности сечения. В результате получится деталь, которая будет использована в качестве лезвия. Что касается рамы, то для ее создания пригодится старая детская коляска, которая наверняка найдется в любом доме, где есть дошколята или школьники. Также нужно будет достать старые водопроводные трубы. Далее требуется произвести следующие операции:

создать в трубах с одной стороны прорези для оси колес, а с другой — приварить их к лезвию;
из металлических уголков изготовить ушки для крепежа стоек;
сделать в верхней части стоек 3 отверстия, чтобы можно было управлять высотой ручки;
если предполагается использовать такой самодельный скребок для уборки снега на асфальте, то можно прикрепить к нижнему краю лезвия транспортерную защитную ленту;
покрасить скребок, чтобы защитить металл от коррозии и придать инструменту законченный презентабельный вид.

Самодельный скребок для снега на полозьях: что понадобится

Для изготовления такого полезного приспособления понадобятся:

металлический, желательно алюминиевый лист размером 800 на 1500 мм;
тонкая труба для рукоятки;
две части металлического угла, каждая длиной 1 м, которые будут играть роль полозьев.

Как изготовить скребок на полозьях

Чтобы сделать скрепер, свободно скользящий по снегу, нужно:

согнуть кончики металлических узлов;
прикрепить к ним рукоятку на расстоянии 25-35 мм от переднего конца полозьев;
отступив на 2 мм вперед от стоек, установить 2 штыря;
закрепить скребок;
установить верхнюю часть лезвия, используя струбцины, которые помогут управлять высотой устройства.

Моторизованный вариант

Делаем ручной скребок для снега

Можно также использовать готовый отвал. Также можно установить полотно для уборки снега на велосипед, закрепив его ниже руля.

Скребок-лопата из фанеры

Если скрепер нужен срочно и его предполагается использовать только один сезон, то такой инструмент можно изготовить за пару часов. Чтобы быстро сделать скребок для снега своими руками, понадобится лист плотной фанеры размером 50 на 50 см, поверхность которой следует обработать влагоотталкивающей пропиткой, а край — эпоксидной смолой. С обеих сторон его следует отделать алюминием, чтобы обеспечить легкость в скольжении. Что касается черенка, то его нужно сделать несколько короче, чем у обычных лопат, а край, который должен был крепиться к скребку, требуется спилить под углом 45 градусов. Для того чтобы скрепер получился надежным, нужно в двух местах просверлить отверстия на 6 мм и поставить болты и гайки. Далее черенок следует закрепить с помощью деревянной планки так, чтобы увеличить угол крепления.

Теперь вы знаете несколько способов изготовления скребка для снега и сможете встретить зиму во всеоружии.

Комментарии

Уборка территории от снега: сравнительный обзор снегоуборочного инвентаря

Тем не менее, для тех людей, которые любят мастерить всё своими руками, сделать скребок для снега не составит особого труда.

Для изготовления простого, но в тоже время надёжного скребка, потребуется минимум слесарного инструмента и самые распространённые материалы, которые всегда можно найти в гараже.

Итак, о том, как сделать скребок для чистки снега своими руками, и будет посвящена эта статья.

Скребок для чистки снега своими руками

Вариантов того, как можно сделать скребок для чистки снега на сегодняшнее время существует предостаточно. Для этих целей можно использовать как древесину, так и листовой металл. Если есть кусок ненужной металлической трубы большого диаметра, то, как оказывается, и его можно использовать для изготовления скребка.

Деревянный скребок для снега

Сделать скребок для чистки снега из древесины, проще простого. Для этого потребуется кусок ДСП или другой прочной фанеры. Размеры будущего скребка для чистки снега не нужно делать слишком большими, в противном случае, уборка мокрого налипающего снега может стать сущим кошмаром.

Один край скребка, тот который будет рабочим, важно оббить куском жести, чтобы скольжение скребка по снегу не вызывало бы препятствий во время работы. Ручки самодельного скребка можно сделать из брусков, прикрепив их шурупами к рабочей поверхности.
Чтобы в процессе эксплуатации, ручки скребка для чистки снега не расшатывались, важно усилить их откосными перекладинами из куска не слишком толстой доски. На этом процесс изготовления самодельного скребка для очистки снега готов.

Металлический скребок для снега

Чтобы сделать скребок для чистки снега из куста листового металла, потребуется сварочный инвертор и умения работать с ним. Конечно же, можно собрать скребок для снега и на резьбовом соединении, используя для этого длинные болты с гайками и широкие шайбы.

Но лучше все-таки собрать скребок для снега посредством сварки, поскольку в таком случае он получиться максимально прочным и устойчивым во время работы. В целом же, изготовление металлического скребка для снега, ничем не отличается от сборки деревянного скребка.

Существует ещё один вариант изготовления скребка для чистки снега из куска металлической трубы большого диаметра. Для этого трубу необходимо разрезать вдоль на две части. Одна из частей та, которая будет использоваться, закрепляется хомутами на двухколёсной тачке, как на картинках выше.

Если куска трубы нет, то скребок вполне можно сделать и из листа толстой жести, предварительно выгнув её в полукруглую форму. В данном случае, крепить скребок к тачке следует посредством длинных болтов, предварительно высверлив для этого сквозные отверстия в корпусе тачки.

Источник

Лопаты с ручкой на черенке

Модифицируем черенок лопаты

Телескопический черенок — позволит отрегулировать длину лопаты под рост человека.

Изогнутый подобным образом черенок так же снижает нагрузку на спину.

Автомобильная лопата для снега

Убираем снег с крыши

Чудо лопата для копки земли видео

сайт Идеи для дачи

Как выбрать

легким;
прочным;
имеющим удобную нескользящую рукоять из материала с плохой теплопроводностью, что предотвратит замерзание рук человека, производящего очистку.

Скребок для снега своими руками (лопатного типа)

Деревянный скрепер

Скребок на колесах

создать в трубах с одной стороны прорези для оси колес, а с другой — приварить их к лезвию;
из изготовить ушки для крепежа стоек;
сделать в верхней части стоек 3 отверстия, чтобы можно было управлять высотой ручки;
если предполагается использовать такой самодельный скребок для уборки снега на асфальте, то можно прикрепить к нижнему краю лезвия транспортерную защитную ленту;
покрасить скребок, чтобы защитить металл от коррозии и придать инструменту законченный презентабельный вид.

Самодельный скребок для снега на полозьях: что понадобится

Для изготовления такого полезного приспособления понадобятся:

металлический, желательно размером 800 на 1500 мм;
тонкая труба для рукоятки;
две части металлического угла, каждая длиной 1 м, которые будут играть роль полозьев.

Как изготовить скребок на полозьях

Чтобы сделать скрепер, свободно скользящий по снегу, нужно:

согнуть кончики металлических узлов;
прикрепить к ним рукоятку на расстоянии 25-35 мм от переднего конца полозьев;
отступив на 2 мм вперед от стоек, установить 2 штыря;
закрепить скребок;
установить верхнюю часть лезвия, используя струбцины, которые помогут управлять высотой устройства.

Моторизованный вариант

Скребок-лопата из фанеры

Теперь вы знаете несколько способов изготовления скребка для снега и сможете встретить зиму во всеоружии.

Для очистки от снега тротуара перед домом, перед гаражом, дорожек, с крыши теплицы может быть использован скребок сделанный своими руками. Его легко из того, что есть. Как сделать скребок для снега своими руками читаем далее.

Скребок для снега своими руками чертежи

Рисунок I

Деталь скребка (1.1)
сделать его из листа алюминия толщиной 5 мм, две прижимные шинки (1,2)
с алюминиевого листа толщиной 2 мм. Дворники (1,3)
вырезали из резины или тефлона. Элементы соединены при помощи винтов М5 х 16 мм (1,4)
с шайбами и гайками (1.5)
и (1.6)
.

Рисунок II

Сам скребок можно регулировать и настраивать на нужный угол. Зафиксировать в необходимом положение даст нам винт (2.1)
, для быстрой настройки, зажимать его можно без специально ключа, вручную. Для стержня (2.2)
, мы использвали нержавеющую сталь ∅ 8 мм. Сделайте соединение штифтом (2.3)
с шайбами (3,9)
. Кронштейны (2,7)
и (2,8)
быть изготовлены из алюминия толщиной 5 мм. Для прикручивания используйте отвертку M4 х 14 мм (2,4)
с шайбами и гайками (2.5)
и (2.6)
. Вы также можете применить заклёпки ∅ 4 мм.

Рисунок III

Кронштейны (3,1)
и (3,2)
должны изготавливаться из листового алюминия 5 мм. Каждый отличаются только углублением для головок винтов и размещение округления.

Деревянная ручка (3.4)
прикручена с помощью винтов М6 х 35 мм (3,3)
с шайбами и гайками (3.7)
и (3.8)
. Нога (3,6)
из алюминиевого стержня ∅ 25 мм. Соединяем сборку винтом М8 х 40 мм (3,5)
с шайбой и самоблокирующей гайкой (3.9)
и (3.10)
. Что бы поменять наклон скребка, отжимаем быстро-винт (2.1)
, выставили в нужное положение и также зафиксировали.

Чертежи отдельных деталей скребка

Скребок для снега своими руками фото для сайта сайт

Как сделать лопату для снега своими руками

Также вам понадобится лобзик или ножовка, рубанок, молоток, плоскогубцы, набор саморезов, наждачная бумага и метр.

на снимке изображены необходимые материалы для создания лопаты

соединяем брусок, фанеру и черенок

можно взять боковую крышку от старого системника как кусок жести

Вот, и все! Лопата готова, и вы можете начинать работать ею.

Достижения прогресса – в массы

Источник

Изготовление скребка для уборки снега своими руками

Лопаты для чистки снега

Традиционно для изготовления снегоуборочных лопат используют дерево, пластик и металл.

Из пластика

Используемый производителями пластик обязательно должен быть морозостойкий.

Из дерева

Из металла

Не менее важно, чтобы ковш имел подходящую ширину. Чем он шире, тем больше снега в него можно собрать. Но для удаления мокрых осадков лучше всего приобрести небольшую лопату.

Чтобы инвентарь для очистки снега можно было перевозить в автомобиле и удобно хранить, производители выпускают специальные складные и разборные модели. Есть решения и для детей — небольшие лопатки, которые позволят даже маленьким помощникам принять участие в совместной уборке.

Изготовление лопаты своими руками

Необязательно тратить деньги на покупку снегоуборочной лопаты.

гвозди и саморезы;
деревянная рейка;
полоска оцинкованной стали;
фанерные листы толщиной 5 см.

После подготовки всего необходимого можно переходить непосредственно к сборке инструмента:

Для начала нужно сделать заднюю стенку, для которой понадобится кусок фанеры шириной 4−5 см. Эта деталь должна получиться в виде дуги и иметь высоту в центре не более 8 см, а в области боковин сужаться до 5 см. Для дальнейшего крепления рукоятки необходимо в середине сделать пропил со скосом примерно в 1 см.
Теперь рейку нужно приложить к профилю задней стенки и отметить место для срезания излишка. В этом случае черенок плотно ляжет в пропил.
После того как совок будет готов, его нужно приложить к дуге стенке и прикрепить гвоздями. Обычно достаточно трех гвоздей — один вбивается ровно посередине к задней стенке, а два остальные — по бокам. Обязательно нужно осмотреть ковш и убедиться, что там нет зазоров. В противном случае во время уборки прилипшие куски снега будут впитываться внутрь материала, который вследствие этого очень быстро деформируется.
Удостоверившись, что край черенка вплотную примыкает к фанерному листу, его необходимо закрепить при помощи саморезов.
Для нижнего края совка с целью усиления фиксации в месте соединения черенка с задней стенкой нужно подготовить стальные полосы необходимой длины. Готовые полоски крепят к дереву на саморезы.

Для лучшего понимания, как это всё будет выглядеть, следует подобнее рассмотреть рабочий процесс:

Из заранее подготовленного листа металла нужно вырезать заготовку квадратной или прямоугольной формы, толщина которой должна составлять 0,7−1 мм.
С одной стороны листа через два противоположных угла нужно провести диагональные линии длиной 5 см, а затем сделать по ним прорези.
Уголки заготовки необходимо согнуть кверху с трех сторон, чтобы получились своеобразные бортики.
В образовавшейся стенке совка нужно вырезать отверстие круглой формы, соответствующее диаметру черенка.
Конец деревянной ручки необходимо обработать, придав ему слегка заостренную форму. Под него нужно сделать металлический держатель, который в дальнейшем крепят к середине ковша при помощи саморезов.
Черенок вбивают через бортовое отверстие в держатель и для надежности соединения фиксируют при помощи саморезов.

Скребки для дачи

Скребки по многим параметрам схожи со снегоуборочными лопатами. В частности, производители используют для их изготовления одни и те же материалы.

Изготовление своими руками

лист металла;
ручка в форме дуги (например, от старой коляски);
саморезы;
два маленьких колесика;
узкие стальные трубы;
транспортерная лента;
сварочный аппарат.

Сам процесс изготовления скребка для уборки снега на колесах будет выглядеть так:

Вначале нужно обработать лист металла, придав ему форму полукруга.
Из узких труб необходимо изготовить опоры. Затем один конец приваривают к совку, а во втором проделывают отверстия для оси колес.
Из металлических уголков нужно сделать фиксирующие ушки для стоек. Их в дальнейшем тоже нужно приварить к лезвию скрепера.
С целью облегчения конструкции для стоек нужно взять дополнительно две трубы, проделать в них три отверстия и подобрать оптимальную высоту рукоятки.
В местах крепления остальные элементы инструмента нужно зафиксировать на шурупы или саморезы.
Чтобы во время уборки снега случайно не испортить скребок, рекомендуется дополнительно прикрепить к его нижней части транспортерную ленту.
В завершение скрепер необходимо покрыть цветной краской.

Зима — трудная пора для владельцев частных территорий. В это время года им приходится регулярно убирать участок от выпавшего снега. Но выполнять эту работу будет проще, если у них будет специальный инструмент. Чаще всего для этой цели используют снегоуборочную лопату. Но для более крупных территорий не всегда ее оказывается достаточно.

На такой случай не помешает приобрести скрепер для снега. Хотя это приспособление для очистки территории от снега можно изготовить своими руками.

Скребок для снега своими руками

Как сделать лопату или скребок для уборки снега

Начнём с самого простого и доступного варианта — лопаты для снега из фанеры. Всё что вам потребуется:

Кусок обычной фанеры «четвёрки» размером примерно 50 на 50 см. С лопатой большего размера будет трудно работать даже взрослому и физически сильному человеку; Отрезок доски длиной под кусок фанеры, то есть 50 см для задней стенки, торца рабочей части лопаты; Готовый черенок от старого садового инструмента, деревянная рейка подходящей длины и прочности, алюминиевая труба — всё, что сможет служить удобной ручкой для лопаты; Полоска из оцинкованного металла, которой мы защитим край фанеры и существенно продлим срок службы нашей лопаты; Гвозди. Самые обычные. Можно использовать также саморезы по дереву или шурупы. А для крепления черенка лучше взять мебельный болт; Из инструмента потребуются лобзик или пила по дереву, молоток или шуруповёрт (смотря какой вид крепежа вы используете), рулетка для замеров, плоскогубцы, чтобы согнуть металлическую полоску, болгарка, чтобы вырезать её, наждачная бумага.

Фото вова никифоренко

Фото d-antipov.ru

Покупной вариант лопаты для снега из алюминия может стоить 400–500 рублей.

Фото Алексей

Помните, что ручной труд на свежем воздухе очень полезен для здоровья. Удачи вам в уборке территории!

Самодельный скребок для снега на колесах. Первые впечатления от использования

Видел много видео про самодельные скреперы на ютуб, но все они сильно замороченные. Делают зачем то отвал с возможностью поворота, ставят регулируемые ручки и прочее, в общем я решил сделать все максимально просто и прочно.

Добрый день уважаемые подписчики и гости канала.

Мысли о том чтобы сделать скребок для снега на колесах возникли давно, но как обычно то времени нет, то еще что то. В общем в этом году все бросил, пошел и за 2 часа смастерил.

Делал из хлама, который нашел в мастерской. Использовал отрезок листового металла 3 мм, обрезки профтрубы, кусок уголка. Нашел старую тележку на которой дед раньше возил фляги с водой, она взята за основу.

Конструкция максимально упрощена и сварена намертво, зато ничего не болтается. Красоты никакой, но мне он нужен для того что бы снег двигать, а не хвастаться перед соседями. Сварные швы не красивые, сварщик из меня не очень, я только учусь, но зато крепко.

Собирал так. В первую очередь обрезал лист металла под необходимые мне размеры. Загнул его в низу под небольшим углом.

Угол загиба не большой

С обратной стороны приварил на него поперечины из обрезков профтрубы 10*20. После этого на тележку приварил уголок. Далее, выставил необходимый угол на отвал и высоту ручки тележки, вымерил, отрезал и приварил отрезки профтрубы соединяющие конструкцию воедино. Вот что получилось в итоге.

Вынос вперед делал по больше, что бы конструкция была сбалансированной и её легко можно было поднимать нажав вниз на рукоятку.

Первые впечатления

Сразу скажу, что такой скребок удобно использовать если в ограде имеется какое-либо покрытие. Например, асфальт или плитка. Если у вас, как и у меня просто земля, причем достаточно не ровная, то в первые несколько раз придется немного туго. Скребок то и дело втыкается в бугорки на земле, цепляет засохшую травку муравку, в общем в первый раз чистить им было достаточно тяжело. А вот у тестя в ограде асфальт и двигать снег скребком одно удовольствие.

Так же конструкция не любит плотный снег. Рыхлый двигать легко, по крайней мере, я сдвигал слой более 10 см без особых проблем.

Еще мне пришлось немного подкорректировать угол загиба листа, т.к. скребок сильно втыкался в землю и сдвинуть его было практически не возможно. Но несколько ударов молотком в месте изгиба все исправили.

Меня немного не устроили колеса, слишком маленькие, думаю потом поставлю колеса от садовой тачки, на них будет немного веселей.

Если кто-то еще сомневается нужна ли ему такая или аналогичная сдвижка для снега, то мой вам совет, делайте или покупайте обязательно. Процесс чистки значительно облегчается и ускоряется.
Источник

Самодельная снегоуборочная лопата на колесах своими руками

Скребок на колесах для снега своими руками собирают владельцы частных домов, которым приходится зимой расчищать большую придомовую территорию. Маневренная лопата удобна тем, что делает большой захват за один проход. Вдобавок снижается нагрузка на спину, так как снегоуборочный инвентарь нужно всего лишь толкать. За счет колес скребок легко передвигается по территории, сгребает снег и отодвигает его в сторону.

Преимущества самодельных лопат для снега на колесах

Скребки с колесами не являются выдумкой народных умельцев. Подобные лопаты разного исполнения заводского производства продаются в магазинах. Популярность инвентаря обусловлена его преимуществами:

Если говорить о самодельном скребке для снега на колесах, то плюсом здесь можно выделить минимальные затраты на его изготовление. Инструмент такого плана дорого стоит в магазине. Самостоятельно его собрать получится практически бесплатно, нужно только подыскать подходящий материал. Купить придется лишь колеса, если их неоткуда снять.
Работать лопатой одно удовольствие. Человеку не приходится поднимать на себя снег, создавая нагрузку спине и животу. Во время расчистки территории работают в основном мышцы ног и рук.
Инвентарь с колесами дает возможность выполнить работы намного быстрее, чем сделать это можно обычной лопатой или скребком.
Маневренность – еще одно положительное качество, упрощающее использование лопаты. Колеса позволяют преодолеть любые препятствия в виде ям и бугров. Если на пути встретилась кочка или кусок льда, достаточно приподнять ковш и переехать трудный участок.

При желании самодельная снегоуборочная лопата на колесах станет хорошим зимним развлечением. Уборку снега можно превратить в семейную спортивную игру.

Снегоуборочный инвентарь с колесами бывает не только самодельный, но и заводского изготовления

Как сделать снегоуборочную лопату на колесах

Чтобы инструмент получился удобный и эффективный, нужно во время сборки соблюдать правила и требования. Они несложные, помогут избежать распространенных ошибок. Решившись собрать своими руками снеговую лопату на колесах, из общих требований к подобному инвентарю стоит присмотреться к следующим пунктам:

Ковш делают из прочного материала. Он должен выдерживать нагрузку от сухого и мокрого снега, не деформироваться при столкновении с наледью и другим препятствием.
Глубину ковша рассчитываю прямо пропорционально своим физическим возможностям, размеру колес и конструкции ручки. Если человек имеет слабое здоровье, много снега он не сдвинет. То же самое касается элементов конструкции. Слабая ручка будет сгибаться от большой нагрузки, а маленькие колесики – буксовать.
Ручку лопаты оснащают удобной рукояткой для захвата кистью руки. Оптимально продумать резиновые противоскользящие накладки.
Длину ручки определяют индивидуально по своему росту.
Лопату с широким ковшом оптимально оснащать двумя колесами для лучшей устойчивости
Количество колес зависит от личных предпочтений. Однако здесь нужно учесть ширину ковша. Узкую лопату нет смысла ставить на два колеса. Работать инструментом будет некомфортно. Если ковш широкий, то здесь для устойчивости уже потребуется пара колес.

Особое внимание уделяют конструкции ручки. Телескопические и раскладные варианты плохо подходят. Такие ручки от нагрузки изгибаются, часто выходят из строя. Оптимально использовать цельный рычаг. Если лопату нужно перевозить в багажнике автомобиля, то ручку лучше сделать съемную с надежным болтовым креплением.

Интересное видео поможет сделать снеговую лопату на колесах:

Инструменты и материалы

Для сборки своими руками снегоуборочной лопаты на колесах чертеж составлять не обязательно. Однако схема поможет создать лучшее представление о конструкции. Пример чертежа можно найти в тематической литературе или интернете. Лучше всего срисовать схему самостоятельно с реального инструмента. Так будет яснее представление, где и какой узел установлен, как расположен, закреплен.

Схема дает четкое представление обо всех узлах, что упростит процесс сборки лопаты

Когда чертеж будет разработан, проще определить, какие потребуются материалы и инструменты.

Для сборки скребка нужно подготовить:

Одно или два колеса. Количество зависит от размера и конструкции лопаты. Их можно взять со старой тачки, коляски, другого механизма. Велосипедное одно колесо большого диаметра используют для инструмента с маленьким ковшом, которым удобно очищать узкие извилистые тропинки.
Сталь для ковша. Подойдет листовой прокат желательно с оцинкованным покрытием. Оптимальная толщина металла 1 мм. Можно использовать алюминий, нержавейку. Если листовой стали нет, болгаркой распиливают корпус отслужившей стиральной машинки, бочку, газовый баллон или трубу большого диаметра.
Труба для ручки диаметром 20 мм. Раму можно сварить из профильной трубки аналогичного сечения.
Из дополнительных материалов могут потребоваться болты с гайками, металлические шины, уголки, кусок резинового шланга на рукоятку.

Так как снежный скребок на колесах своими руками создают весь из металла, то и понадобится соответствующий инструмент. Для подрезки деталей используют болгарку. Соединяют заготовки сваркой. Может еще понадобится электродрель, гаечные ключи, молоток, пассатижи.

Как сделать скребок для снега на колесах из металла

Когда все материалы и инструменты подготовлены, приступают к сборке лопаты. Первым делом согласно чертежу нарезают заготовки нужного размера. Чтобы их не перепутать, каждый элемент помечают мелом.

В общих чертах самодельную лопату для уборки снега на колесах собирают в такой последовательности:

Из листового металла вырезают болгаркой прямоугольную заготовку для ковша. Там где будет низ скребка, в его лицевую сторону по всей длине делают загиб шириной 5-10 см. Угол произвольный, но небольшой.
На низу ковша делают загиб по всей его длине, чтобы он не врезался в землю
С тыльной стороны ковша из профильной трубы приваривают две прямоугольные рамки. Один элемент крепят в верхней части металлического листа, а другой элемент – внизу. Верхняя рамка длиннее, чем нижняя. Такое расположение позволяет приварить к поперечинам ручку из трубы под углом. Перемычка нижней рамы одновременно является осью, на которую насаживают колеса.
Удлиненные рамки увеличивают вынос ковша относительно колес, за счет чего улучшается балансировка лопаты
Готовый снегоуборочный инвентарь испытывают в работе. Возможно, придется изменить уклон ручки. Сделать это легко, изогнув немного трубку в нужном направлении. Если ковш врезается в землю, изменяют угол изгиба нижней его кромки.
Путем изгибания ручки и нижней кромки ковша добиваются удобного управления инструментом

Чтобы собранная своими руками лопата для снега на колесах дольше прослужила, имела привлекательный вид, сварочные стыки зачищают болгаркой. Конструкцию обрабатывают антикоррозийной грунтовкой, окрашивают.

Как сделать снеговую лопату на колесах из металлической бочки

При отсутствии листовой стали, ковш делают из бочки. Сначала емкость распускают болгаркой. Если бочка объемом 200 л, то потребуется сегмент примерно с третьей ее части. Заготовка уже имеет изогнутую форму, поэтому снизу нет необходимости загибать кромку.

Каркасом для лопаты послужит рама от тачки с одним или двумя колесами

Каркас сваривают из труб, точно так, как в примере конструкции из листовой стали. Если дома есть тачка, то от лишней работы стоит отказаться. С нее просто снимают кузов, а спереди приспосабливают сегмент, вырезанный из бочки. Причем тачка подойдет даже с одним колесом. По окончании зимы инструмент обратно переоборудуют, вернув кузов на место.

Как сделать снеговую лопату на велосипедном колесе

Широкой двухколесной лопатой невозможно чистить узкие извилистые тропинки. Для таких целей оптимально рассмотреть другое приспособление. Делают его из одного велосипедного колеса большого диаметра.

Одноколесной лопатой удобно очищать узкие тропинки от снега

Сначала создают саму лопату. Можно взять готовый пластиковый совок заводского изготовления. Его насаживают на длинный черенок из алюминиевой трубки. На другом конце крепят Т-образную рукоятку для обхвата двумя руками. К черенку крепят шарнирный механизм с велосипедным колесом. Рычаг должен свободно вращаться на оси, чтобы удобно было поднимать лопату и отбрасывать снег. Место расположения шарнира на черенке определяют индивидуально, что зависит от диаметра колеса.

Как сделать лопату для снега на колесах из стиральной машинки

В сараях на даче еще у многих остались советские стиральные машинки. Их корпус сделан в форме бочки. Если его разрезать, получится хорошая заготовка для ковша. Если требуется неширокая лопата, то для нее можно найти еще лучший материал. Внутри корпуса стиральной машины спрятан бак. Он сделан из нержавейки или алюминиевого сплава. Бак аналогично распускают болгаркой, вырезав сегмент нужного размера.

Форма советской стиральной машинки идентична бочке

Минусом корпуса стиральной машинки является тонкая жесть. Чтобы она не изгибалась от нагрузки, торцы полукруглого ковша зашивают металлом. Можно установить два колеса на раме, и два на самой лопате. Передние колесики используют меньшего диаметра. Дополнительно они будут ограничителем, предотвращающим врезку кромки ковша в землю.

Устойчивость снегоуборочному инструменту придаст груз из кирпичей, уложенных между рамой и ковшом

Заключение

Скребок на колесах для снега своими руками собирают еще и с пластиковым ковшом. Однако он имеет свойство быстро истираться. Для продолжения срока службы пластиковую кромку обрамляют жестяной полосой, закрепив ее заклепками или болтами.

Снегоуборщик на лыжах: два варианта снегоуборочной техники своими руками в домашних условиях

Самодельный снегоуборщик можно сделать «на коленке» в деревенском сарае из того, что под рукой, а можно: в хорошо оборудованной мастерской, с покупкой ряда комплектующих и после сложных математических расчетов. Эта статья рассказывает про оба варианта, и в обоих случаях изделия получились работающими, и владельцы ими довольны. В конструкции этих снегоуборщиков нет колес, они стоят на лыжах для уменьшения трения.

Как своими руками сделать снегоуборщик с двигателем от мотоблока
Самодельный снегоуборщик на базе бензопилы
В чем преимущества снегоуборщика на гнутых полозьях

Простой самодельный снегоуборщик на двигателе от мотоблока своими руками

Обилие снега во дворе и высокие цены на технику заставили участника FORUMHOUSE с ником Старик задуматься о необходимости создания простого снегоуборщика, такого, «чтобы без токарных и сложных станочных работ — из хлама, которого у «самоделкиных» в сараях полно».

Такой снегоуборщик можно сделать «на коленке» в деревенском сарае.

Как он работает:

чтобы подчистить снег с дорожек, агрегат нужно наклонить вперед;
чтобы поэтапно очистить толстый слой снега, снегоуборщик необходимо откинуть назад.

Эту конструкцию легко сделать самоходной, поставив ее на широкую гусеницу.

Простой самодельный снегоуборщик своими руками

В данном случае мастер использовал двигатель 6,5л/с., от снегохода. Тем, кто не является счастливым обладателем аналогичного двигателя, он рекомендует набрать в поисковике «четырехтактный двигатель для мотоблока» и выбирать лучшее из всех предложений.

Первый вариант снегоуборщика был оснащен колесами от садовой тележки, но в ходе испытаний выяснилось, что это совершенно лишний элемент конструкции. Шнек сделан из боковины от автомобильной покрышки.

Вал – труба ¾ в середине сквозной пропил, в него вставлена металлическая пластина 120Х270м.м. перпендикулярно пластине к трубе, ближе к краям приварил четыре уголка 25Х25мм. (по два с каждой стороны). Чтобы вал вошел в подшипники 205, делал по два пропила и отстучал его; тем самым уменьшил диаметр вала. С одной стороны сделал паз для шпонки, под звездочку.

Другие элементы конструкции:

Корпус – из кровельного железа.
Боковины — из фанеры 10 мм.
Рама из уголка 50Х50мм.

Как сделать шнек с колесами из транспортерной ленты

После полевых испытаний Старик усовершенствовал шнек, чтобы он сдвигал больше снега к откидывающей лопатке и сделал поворотный желоб для регулировки направления и дальности отброса.

Для нового шнека умелец купил на рынке 1,5м транспортерной ленты толщиной 10мм (цена вопроса 700 руб.) и вырезал из неё четыре кольца диаметром по 28см. Если нет электролобзика, вырезать можно, ввернув в дощечку два шурупа и вращая её по кругу.

Новый шнек — труба ¾, в которой закреплена металлическая лопатка и четыре резиновых кольца, присоединенных к специальным пластинам.

Вращают шнек 205 самоцентрирующихся закрытых подшипника. Единственное требование к ним — чтобы они были закрыты от попадания снега. Идеально справляется с этой задачей опора кардана от автомобиля «Жигули» 01-07 модели (классика).

Приводом шнека может быть или цепь, или ремень (если предполагается использование двигателя от мотоблока, на котором установлен шкив). Все комплектующие продаются в автомагазинах.

Корпус шнека сделан из кровельного железа, боковины из фанеры 10мм.
По размеру корпус на 2 см больше шнека – так необходимый зазор есть, но он совсем невелик. Крепление двигателя сделано так, чтобы его можно было без использования инструмента снять и за несколько минут переставить на снегоход. К тому же без двигателя снегоуборщик проще очистить от снега.
Основа поворотного желоба для отброса снега — кусок пластмассовой канализационной трубы диаметром 160мм.

Для изготовления рамы использовались металлические уголки 50Х50мм. К поперечным уголкам приварены уголки 25Х25мм, к которым крепится быстросъемная платформа двигателя. Ручка и поперечные уголки закреплены к продольным уголкам рамы на болтах «М8».

Основание для лыж сделано из деревянных брусков.

Немного «подшаманил» своего снегоуборщика, сделал желоб для выброса снега немного длинней чем прежде, покрасил. Теперь снегоуборщик не только замечательно справляется с возложенной на него функцией, но и стал выглядеть опрятно.

Такой простой и элегантный снегоуборщик можно сделать за пару выходных. Расходов на его изготовление практически не требуется, служит долго, работает эффективно, хранится в сарае, много места не занимает.

Самодельный снегоуборщик из бензопилы своими руками

Пользователь FORUMHOUSE с ником step139 сконструировал великолепный снегоуборщик из бензопилы.

Требования, которые мастер предъявлял к девайсу:

максимальная простота в изготовлении;
неубиваемость;
все элементы конструкции железные;
малый вес;
высокая ремонтосопособность.

При изготовлении снегоуборщика использовались уже имевшиеся и ненужные в хозяйстве составляющие:

бензопила «Урал-2»;
лист металла 2 мм 1400х400 мм (для изготовления лопастей и лопаток);
лист нержавейки 1 мм 700х800 мм (для кожуха ковша);
вал D20мм L =800 мм
два подшипника D48/20мм, запрессованных с двух сторон в трубу;
две дуги (квадрат 20х20мм) и две перекладины (20х20) от теплицы (рама);
гайки;
шайбы;
куски уголка 35мм.

Ряд элементов конструкции пришлось докупать:

венец задней звезды от мотоцикла «Минск» (большая ведомая звезда);
звездочка от мотоцикла «Восход» (ведущая, маленькая);
цепь от мотоцикла «Минск», «Восход»;
тросик тормоза от снегохода;
курок для газа;
резиновые ручки от снегохода.

Конструктивно этот снегоочиститель — шнек в ковше на подшипниках с цепной передачей на пилу. Цепь расположена внутри, вал зажат с двух сторон боковыми стенками ковша. Особенность конструкции в том, что кромка ковша выдвинута вперед, чтобы избежать захватывания травы из-под снега. Рама сделана длиннее, чем у большинства снегоуборщиков, а ручки расположены ниже, чтобы шнек не зарывался «в землю».

Как и в первом варианте, здесь используются полозья, а не колеса, потому что:

катать снегоочиститель на них проще;
полозья легко сделать самостоятельно как из круглой, так и из квадратной трубы.

В данном случае качающиеся полозья выполнены из дуг от теплицы.

Изготовление шнека из металла

Шнек состоит из двух лопаток в центре и четырех лопастей, по две с каждой стороны. Конечный диаметр шнека 300 мм, ориентировочная ширина ковша 600-640 мм, ширина лопаток – 120 мм.

На форуме step139 подробно объясняет, как делать расчеты.

У него получилось, что для готовой спиральной лопасти диаметром 300 мм и шириной 220 мм с шириной рабочей части лопасти 70 мм нужно вырезать рассеченное кольцо с наружным диаметром 324 мм и растянуть его на 220 мм. Из кольца нужно было высечь сегмент с хордой 47,5 мм.

Это была самая сложная часть работы: кольца выпиливались из металлического листа толщиной 2 мм – болгаркой и лобзиком по металлу и растягивались до нужного размера.

Для большей жесткости шнека оставил перемычку в средней части кольца. Длина перемычки 150 мм от торца до внешнего круга и на 10 мм в торце выбрана полуокружность под вал (диаметр вала 20 мм). Если у кого-то диаметр вала будет другой, то соответственно и полуокружность пилите под свой вал.

Источник

Движок для снега своими руками из алюминия

Конструкция #1 – модель шнекового снегоуборщика

Сборка конструкции

Конструкция #2 – роторный снегоочиститель «Вьюга»

Как сделать лопату самостоятельно

Разновидности скребков

Как сделать скребок из металла

Как сделать лопату для снега своими руками

Достижения прогресса – в массы

Лопата для чистки снега

Как сделать лопату для снега своими руками

Скребки для уборки снега своими руками

Ручной скребок для уборки снега

Щетка скребок для уборки снега

Скребки для уборки снега пластиковая

Скребок металлический для уборки снега

А также вы можете посмотреть скребок для уборки снега видео

Из пластика

Из дерева

Из металла

Изготовление лопаты своими руками

Скребки для дачи

Изготовление своими руками

Лопаты с ручкой на черенке

Модифицируем черенок лопаты

Автомобильная лопата для снега

Убираем снег с крыши

Чудо лопата для копки земли видео

Лопата для чистки снега

Как сделать лопату для снега своими руками

Скребки для уборки снега своими руками

Параметры выбора скребка

Скребок для уборки снега своими руками

Скребок на колесах для уборки снега

Скребок со щеткой

Чертеж скрепера на лыжах

Скрепер для уборки снега своими руками

Заключение

Критерии выбора

В форме лопаты

Деревянный скрепер

Скребок на колесах

Из пластика

Из дерева

Из металла

Изготовление лопаты своими руками

Скребки для дачи

Изготовление своими руками

Разновидности скребков

Как сделать скребок из металла

Как сделать лопату самостоятельно

Как выбрать

Скребок для снега своими руками (лопатного типа)

Деревянный скрепер

Скребок на колесах

Самодельный скребок для снега на полозьях: что понадобится

Как изготовить скребок на полозьях

Моторизованный вариант

Скребок-лопата из фанеры

Критерии выбора

В форме лопаты

Деревянный скрепер

Скребок на колесах

Ручной скребок для уборки снега

Щетка скребок для уборки снега

Скребки для уборки снега пластиковая

Скребок металлический для уборки снега

А также вы можете посмотреть скребок для уборки снега видео

Ручной скребок для уборки снега

Щетка скребок для уборки снега

Скребки для уборки снега пластиковая

Скребок металлический для уборки снега

А также вы можете посмотреть скребок для уборки снега видео

Шнековая снегоуборочная машина – что это такое

Принцип работы шнековой снегоуборочной машины

Как работает одноступенчатая шнековая машина

Принцип работы двухступенчатой машины

Снегоуборщик своими руками – с чего начать

Выбор двигателя: электрический или бензиновый

Установка двигателя или использование мотоблока

Ручной
скребок для уборки снега

Ручной
скребок для уборки снега

Ручной
скребок для уборки снега
