Проблема примерзания дворников к лобовому стеклу в зимнее время знакома многим автолюбителям. Даже наличие функции фиксации дворников в сервисном положении часто не спасает. Более того, замерзание налипшего снега препятствует качественной очистке лобового стекла. Для людей, не собирающихся мириться с такого рода неудобствами, рассмотрим, как сделать дворники с подогревом своими руками.

АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ

Если с понятиями силы тока, сопротивления, короткого замыкания, принципом работы реле, основными правилами установки и подключения дополнительного электрооборудования вы знакомы лишь отдаленно, то идею изготовления подогрева дворников своими руками лучше оставить до лучших времен. В качестве альтернативы можно предложить:

• купить готовые дворники с подогревом. Некоторые модели укомплектовываются модулем управления, который способен автоматически включать/выключать подогрев, в зависимости от изменения температуры. Питается подогрев от гнезда прикуривателя, поэтому нет необходимости вмешиваться в электропроводку автомобиля. К тому же если вы и захотите вывести включение на отдельную кнопку, это потребует меньше усилий, нежели полноценное изготовление подогрева;
• установить подогрев зоны дворников, который спасет от примерзания щеток к стеклу. Единственное – помните, что при использовании в сильный мороз возрастает риск получить трещину лобового стекла из-за большого перепада температур.

ВАРИАНТЫ САМОСТОЯТЕЛЬНОГО ИЗГОТОВЛЕНИЯ

Исследовав всплывающие в сети материалы по запросу «дворники с подогревом своими руками», можно сделать вывод, что существует 3 популярных способа реализации подогрева:

• с использованием нихромовой нити. Нихромовая проволока используется в качестве нагревательного элемента во многих электроприборах. Технология применима для каркасных щеток с полыми резинками, то есть с отверстием по всей длине щетки. Нихромовую нить можно использовать и в паре с бескаркасными дворниками, если конструкция последних позволяет закрепить нить в пазу без риска закорачивания участков нити между собой;
• с использованием провода МГТФ сечением 0.03 мм² (термостойкий монтажный провод с изоляцией из фторопласта). Особенностью фторопласта является морозостойкость, тугоплавкость, устойчивость к воздействию многих химическим вещества (кислоты, щелочи). Среди недостатков – негативное влияние на изоляцию резкого перепада температур, а именно это будет происходить при включении подогрева зимой. Провод МГТФ следует использовать только для неподвижной укладки, так как при постоянном механическом воздействии кабель может оголиться. Конструкция подогрева щеток стеклоочистителя предполагает изготовление своеобразного нагревательного элемента из провода МГТФ, который будет располагаться под кожухом бескаркасной щетки;
• с использованием готовых нагревательных пластин для дворников. В продаже можно найти готовые комплекты различных размеров. Номинальное напряжение – 12 В, но допускается использование и в сети 24 В, если подключить два однотипные комплекты последовательно. Производитель пластин «Полярник» для модели ПЩ15 заявляет потребление тока – 23 Вт, что нужно обязательно учитывать при выборе номинала предохранителя и сечения проводов.

ВАРИАНТ С НИХРОМОВОЙ НИТЬЮ

Для изготовления подогрева рекомендуется использовать нихромовую проволоку диаметром 0.32 мм². Обязательно рассчитайте потребление тока, чтобы установить предохранитель нужного номинала и выбрать сечение проводов. К примеру, 1 м нити серии Х20Н80 и диаметром 0.32 мм² имеет сопротивление 13,7 Ом. При известном напряжении и сопротивлении мощность можно узнать по формуле W = U²/R, где W— мощность, U²– напряжение в квадрате, R – сопротивление. Можно вычислить, что мощность будет равна 14,3 Вт (14*14/13,7). Имея мощность, мы можем рассчитать силу тока по формуле I = W/U, где I – сила тока, W – мощность, U – напряжение. Сила тока будет равна 1 А. Рассчитав, сколько именно ушло у вас проволоки на обогрев щеток, вы сможете по указанному принципу рассчитать силу тока для выбора сечения проводов (удобней всего воспользоваться готовыми таблицами для подбора сечения по силе тока). Настоятельно рекомендуем ознакомиться со статьей о правильном выборе предохранителей, также немаловажно выбирать сечение проводов с небольшим запасом.

Особенности установки нити:

• проволока должна быть надежно зафиксирована;
• нихромовая нить не имеет изоляции, поэтому недопустимо касание двух и более точек проволоки к металлическим элементам – это приведет к короткому замыканию;
• в местах, где нить выглядывает из щетки, для компенсации температурной деформации необходимо надеть изоляцию;
• поскольку места соединения нити и проводов становится крайне жесткими, должны быть в неподвижном состоянии. Это позволит местам пайки не обломаться при работе дворников.

В сети вы можете найти фотоотчеты изготовления обогрева для щеток «Хорс». Точную последовательность действий мы не описывали, так как конструкции дворников различного типа будут отличаться.

МГТФ ПРОВОЛОКА

Для изготовления нагревательного элемента забейте два небольших гвоздика на расстоянии, равном месту установки нагревателя в дворник. Обмотайте гвозди, как это показано на фото, после чего элемент можно установить под кожух бескаркасной щетки. Учтите, что концы провода МГТФ должны быть посредине дворников. Для лучшего распределения температуры получившийся шлейф можно обмотать фольгой. Для вывода проводов, скорее всего, придется делать отверстия в корпусе либо крепежных элементах.

СХЕМА ПИТАНИЯ

Подключение щеток с подогревом осуществляется через 4-контактное реле. Наибольший нагрев будет при параллельном подключении. Силовой + для питания подогрева лучше взять напрямую с АКБ, расположив предохранитель как можно ближе к батарее. Управляющий + реле можно взять с силового плюса, тогда нажатие кнопки в салоне должно подавать – на второй управляющий вывод реле.

На приведенной ниже схеме управляющий + взят от прикуривателя в салоне, а силовой и управляющий – замкнуты на массу. Такое подключение позволяет реализовать подсветку кнопки включения подогрева дворников.

Возможный вариант подключения

Зимой каждому автомобилисту знакома проблема, связанная с пристыванием дворников к лобовому стеклу. Такая неприятность даже может стать причиной серьёзной аварии, поскольку во время поездки в непогоду дорогу вы просто не разглядите. Однако выход из такой ситуации есть. Автомобильные дворники с подогревом – это решение проблемы.

Установка подогрева: вариант №1

Безусловно, самый простой вариант в данном случае – это покупка такого устройства в магазине. Но ведь намного интереснее и экономнее сделать дворники с подогревом своими руками за несколько вечеров. Существует несколько способов изготовления таких устройств в домашних условиях.

Рассмотрим первый вариант на основе бескаркасных щёток. В работе будут необходимы следующие материалы:

• провод – 20 метров;
• доска такой же длины, как и сами щётки;
• пара гвоздей;
• скотч.

В подготовленную доску забьём пару гвоздей на расстоянии 62 сантиметра (длина щёток), намотаем на них провод витками так, чтобы он не перекручивался. Возьмём скотч и соединим им провода наподобие плоской лапши. Делать это нужно через каждые пять сантиметров. В результате получим ленту-нагреватель.

На следующем этапе понадобится запастись:

• медным проводом – 40 сантиметров;
• паяльником;
• термоусадочной трубкой;
• фольгой.

Припаиваем 2 провода по 20 сантиметров. Места скрепления изолируем термоусадочной трубкой. Оборачиваем самодельный нагревательный элемент фольгой.

Со щёток снимаем резинки и пластик. Вставляем внутрь нагревательный элемент и собираем дворник. Припаиваем клеммы к проводам. Надеваем на дворники с подогревом гофрированную трубку для изоляции.

Правила подключения щёток

Дворники с подогревом своими руками следует подключать через реле, рассчитанное на силу тока от десяти до пятнадцати ампер. Управляющий провод нужно подсоединять к тому контакту, в котором электричество подаётся после включения зажигания. Выключатель же необходимо установить на приборной панели. На провод, идущий от аккумуляторной батареи к реле включения устройства, должен быть установлен предохранитель.

Вариант №2

В данном случае будут задействованы дворники с силиконовой лентой, внутри которой есть отверстие.

Нагревательным элементом будет выступать проволока из нихрома диаметром 0,3 миллиметра. Чтобы определить, сколько её потребуется в работе, следует замерить длину обеих щёток и прибавить к этой величине ещё 20 сантиметров. Сразу вставлять проволоку в дворники не нужно, сначала её необходимо натянуть пассатижами над огнем и дать остыть.

Приступаем непосредственно к изготовлению устройства. Продеваем нихромовую нить в отверстие в силиконовой поверхности дворников. В месте, в котором находится ограничитель, толстой иглой сделаем под углом прокол. Вставляем в него один конец проволоки и надеваем изоляцию. В середине профиля щёток проделываем пару отверстий, предназначенных для вывода контактов. Вставляем нихромовую нить и ставим на место силиконовую ленту. Припаиваем к проволоке два отрезка провода по десять сантиметров. Места крепления закрываем кусочком профиля с помощью дихлорэтана. После этого припаиваем к щёткам 1,5 метра провода и изолируем термоусадкой. Дворники с подогревом, своими руками созданные, готовы!

Плюсы и минусы

Дворники с подогревом имеют много как плюсов, так и минусов. К преимуществам данного устройства можно отнести:

• отсутствие проблемы примерзания щёток к лобовому стеклу;
• отсутствие проблемы замерзания жидкости;
• увеличение срока эксплуатации дворников.

Однако у данного устройства существуют и недостатки:

• высокая стоимость по сравнению с обычными моделями (без подогрева);
• работа, связанная с установкой.

Дворники из магазина

Дворники с подогревом своими руками сделать под силу любому мужчине. Если же вы не хотите, что называется, с нуля делать такие щётки, вы можете без труда приобрести их в любом автомобильном магазине. Самой главной задачей в этом случае будет правильно установить и подключить их к электрической цепи. Установить щётки можно через кнопку и через прикуриватель. Последний вариант, пожалуй, является более простым и быстрым, но менее эстетичным.

Для выполнения работы вам потребуется максимум минут пятнадцать, не более. Для людей, ничего не смыслящих в электричестве, может показаться, что процесс трудоёмок. Будьте уверены в том, что никаких особых сложностей в данной работе нет. Важно лишь строго следовать инструкции, приложенной к устройству. При таком подключении в салоне автомобиля окажется масса проводов, что, безусловно, не совсем хорошо. К тому же такое соединение может привести к быстрому выходу устройства из строя.

Специальные нагреватели

Самым быстрым способом установки подогрева является приклеивание нагревателей из гибкой полиэфирной плёнки с токоведущей дорожкой к лобовому стеклу автомобиля. Делается это в считанные минуты. Поверхность стекла обезжиривается, затем приклеиваются нагреватели. Подключение их происходит параллельно цепи подогрева заднего стекла. Это самый простой способ того, как сделать дворники с подогревом быстро и дёшево.

Как только приходят холода, эксплуатация автомобиля значительно усложняется. Во-первых, сложнее запустить двигатель, во-вторых, сложнее двигаться по дороге. Часто водители также сталкиваются с проблемой замерзания лобового стекла. Чтобы ее устранить, необходимо иметь дворники с подогревом. На многих автомобилях они предустановлены. Если же эти устройства отсутствуют, можно сделать дворники с подогревом своими руками.
Но это не единственное решение на сегодня, которое позволяет устранить проблему замерзания лобового стекла. Недавно была успешно реализована попытка сделать щетки стеклоочистителя с подогревом. Это специальные устройства, которые в десятки раз быстрее приводят лобовое стекло в нужное состояние. Щетки стеклоочистителя с подогревом своими руками вполне реально сделать — важно лишь знать алгоритм работы.
Конечно, проще всего купить эти дворники и установить готовый заводской вариант. Но многие не имеют средств на это приобретение, поэтому ищут способы, как сделать подогрев щеток стеклоочистителя своими руками. Рассмотрим несколько таких методов.

Обязательно ли делать подогрев дворников своими руками

Что делать, если дворники раздражающе скрипят по стеклу? Подробности читайте  в этой статье

Чтобы сделать подогрев дворников лобового стекла своими руками, необходимо разбираться в таких понятиях, как сила тока, короткое замыкание, сопротивление, реле, уметь подключать электрооборудование. Если этих навыков нет, лучше за подобное мероприятие не браться. В таком случае есть альтернативные варианты:

1. Приобрести готовые дворники, имеющие подогрев. Есть большое разнообразие таких изделий. Одни комплектуются модулем управления, обеспечивающим автоматическую регулировку устройства, другие нет. Подогрев дворников подключают в модуль прикуривателя. А это значит, что схема установки максимально простая.
2. Можно также сделать подогрев зоны дворников. Благодаря ему щетки не будут примерзать к лобовому стеклу. Но такое устройство нельзя использовать в сильный мороз, поскольку из-за перепада температур может появиться трещина на лобовом стекле.

Как сделать подогрев дворников своими руками

Многие отказываются приобретать готовые комплекты из-за их дороговизны и ищут способы, как сделать подогрев дворников самостоятельно.

Как поменять резинку на дворнике лобового стекла? Здесь мы подробно рассказываем об этом https://mytopgear.ru/interesting/soachwork/kak-pomenyat-rezinku-na-dvornike-lobovogo-stekla/

На сегодня есть три популярных способа реализации этой задачи:

1. Использование нихромовой нити. Дворники с подогревом из нихрома, сделанные своими руками, — самое популярное решение. Эта проволока очень часто применяется в различных нагревательных приборах. Ее можно использовать и для каркасных щеток, имеющих полые резинки. В особых случаях нихром можно установить и на бескаркасные дворники, но не всегда получается закрепить нити таким образом, чтобы исключить короткое замыкание.
2. Использование провода МГТФ. Это специальный термостойкий провод сечением 0.03 мм², изоляция которого сделана из фторопласта. Благодаря использованию этого материала провод становится тугоплавким, морозостойким, выдерживает воздействие даже кислот и щелочей. Но при резком перепаде температур его изоляционные свойства могут ухудшиться. Кроме того, провод МГТФ нельзя использовать в местах, где он будет постоянно двигаться, так как это может привести к оголению кабеля. Обычно из МГТФ делают специальный нагревательный элемент, который прячут под кожухом бескаркасной щетки.
3. Для тех, кто не желает искать способы, как сделать дворники с подогревом самостоятельно «от и до», можно использовать готовые нагревательные пластины. Они продаются в виде специальных комплектов. Номинальное напряжение пластин 12 В, можно использовать и сеть 24 В, если подсоединить обе пластины последовательно.

Алгоритм изготовления дворников с подогревом

Для изготовления подогрева дворников лобового стекла автолюбители часто используют нихровомвую нить.

Итак, рассмотрим один из способов, как сделать дворники с подогревом. Для примера возьмем ленту стеклоочистителя от ХОРС. Эта щетка отличается тем, что ее конструкция полая. Она закреплена на пластиковом профиле, что также очень удобно для обустройства подобных дворников. Итак, алгоритм работы следующий:

1. 1. Для изготовления нагревательного элемента используют провод из нихрома сечением 0,3 мм. Длина провода должна составлять двойную длину дворника, к которой необходимо добавить запаса 20 см. Проволока эта широкодоступна, поскольку ее применяют в нагревательных спиралях различных бытовых приборов. Нагревательный элемент в виде проволоки пропускают через всю длину щетки и следят, чтобы он повторял ее контур. Если этого не добиться, дворник может начать неплотно прилегать к стеклу.
   2. Нихромовая проволока продается обычно в виде спирали. А это значит, что ее нужно выпрямить. Для этого спираль надевают на шило и вытягивают плоскогубцами кусок нужной длины.
   3. Далее отмеряют кусок проволоки, длина которого в 2 раза меньше, чем у дворника, и дают запас еще 10 см. Сгибают эту проволоку и пропускают ее внутрь полого пространства резинки дворника. Проволока должна полностью спрятаться в резинке. При этом следят, чтобы она не перекрутилась, поскольку тогда нихром гораздо быстрее перегорит.

1. В пластиковом корпусе проделывают отверстия для выведения провода нагревателя. Затем соединяют нагревательный элемент с проводом и припаивают их. Провод используют сечением 2х0,2. Желательная длина – 2 метра. Пайку необходимо защитить от повреждений. Для этого приклеивают кусок профиля с использованием дихлорэтана.
2. Затем к этому проводу припаивают еще один провод длиной полтора метра и сечением 2х0,35. Пайку защищают термоусаживаемой трубкой. Устанавливают разъем «мама» для подключения питания.

В общей сложности получаются нагреватели, сопротивление которых составляет от 8,8 (для 45 см) до 11 Ом (для дворника 60 см).

Куда подключить нагреватели

Проще всего кнопку включения вывести на прикуриватель, а остальные элементы (провода и прочее) спрятать в моторном отсеке, закрепив на шпильке.

Что делать со сколом на лобовом стекле автомобиля расскажет  наша статья

Данная схема любительского изготовления дворников с подогревом вполне простая и бюджетная. Но, чтобы ее реализовать, нужно хорошо разбираться в электрических работах и уметь паять. Выполнение должно быть качественным. Если этого достичь не получается, можно купить готовые щетки с подогревом. Их подключение еще более простое. Там уже навыки работы с электрической цепью могут понадобиться только на примитивном уровне.

Случается часто и такое, что по причине неверного выбора резиновой смеси в ленте дубеет чистящее полотно, а сам дворник противно скрипит и прыгает по стеклу. Любой стеклоочиститель может пострадать от этой проблемы. Чаще всего страдает тот стеклоочиститель, который имеет совсем неизвестное происхождение в плане производителя.

Исходя из того, что на основной территории России зимние периоды проходят довольно тяжело, да и погодные условия все время меняются, лучше использовать стеклоочистители с подогревом вместо обычных. Подогрев обеспечит чистое лобовое стекло при любых погодных условиях, а это – прямой залог безопасности. Да и сами щетки будут служить намного дольше.Зимние теплые щетки стеклоочистителей, они же в народе называются автомобильные дворники с подогревом, решат сразу нескольких важных проблем водителей. Я советую побеспокоиться об этом сразу с приходом холодов. В целом, дворники с подогревом своими руками установить достаточно просто.

Кто ездил зимой на машине, прекрасно знаком с тем, что на автомобильные щетки или дворники зимой налипает снег и наледь. А уж если на улице идет снег вперемешку с дождем, так дворники вообще облепляются и практически не очищают стекло.
Кроме этого, щетки постоянно примораживаются к стеклу, и если их забыть отскоблить от льда, то при запуске очищающую резинку можно оторвать.
Бороться с этим конечно можно постоянно вручную, но согласитесь, это не удобно. А ехать в снегопад и постоянно останавливаться во время езды — это не только не удобно, но и очень затратное дело по времени.
Выход есть – купить щетки с подогревом, что обойдётся в копеечку. А можно поступить как я и сделать щётки с подогревом самому.

Разборка дворника

Я купил самые дешевые бескаркасные китайские дворники. Которые я разберу за несколько минут.

Отщелкиваем защелки и снимаем верхнюю накладку.

Далее снимаем все резинки и металлические вставки.

Дворник разобран на части.

Изготовление нагревательного элемента

Нагревательный элемент я сделал из нихромовой спирали.

Размер нихромовой нити я подберу не по длине, а по её сопротивлению.
Я отрежу кусок сопротивлением 7,5 Ом. Можно брать в промежутке 6-10 Ом. Мощность и ток, я думаю, вы сами посчитаете без проблем. Вот такой кусок навитой проволоки у меня получился.

Затем его необходимо распустить в одну жилу без витков. Просто так дернуть и растянуть его в стороны нельзя, так как останется волнистость.
Одеваем спираль на железный штырь или отвертку и тянем. Вот только тогда у вас будет ровный провод нихрома.

Изготовление дворника с подогревом

Берем провод нихрома и делаем виток в резинке дворника. Утапливаем нихром отверткой в углубления резинки. У нас получился одни виток нихрома непосредственно по резинке.

Далее выводим провод в корпус и делаем виток в самом корпусе дворника и одеваем резинку.

В итоге весь нагревательный элемент будет состоять из двух витков: один на резинке, второй в корпусе дворника.
Лишние куски провода отрежем, но перед этим замерим сопротивление. Ниже 6 Ом оно не упадет, значит нормально.

На концы одеваем термоизоляцию и обдуваем.

Проверяем. Подключим автомобильное зарядное устройство и замерим время нагрева.

Время получилось меньше минуты – это нормально.
Закрываем верхнюю накладку. Одеваем клеммы и обживаем. В результате получилось две щетки с подогревом.

Схема подключения

В схеме дворники включаются параллельно, через реле. Плюс берётся от АКБ.

Собрал схему предварительно на столе, чтобы опробовать.

Установка щеток на автомобиль

Вот так выглядят дворники, установленные на машину. Провода не перетираются – все нормально.

Заметив, что дворники не очищают лобовое стекло как следует, многие автомобилисты решают немедленно поменять щётки. На самом деле, существует несколько способов починить очищающие элементы, подарив тем самым стеклоочистителям вторую жизнь.

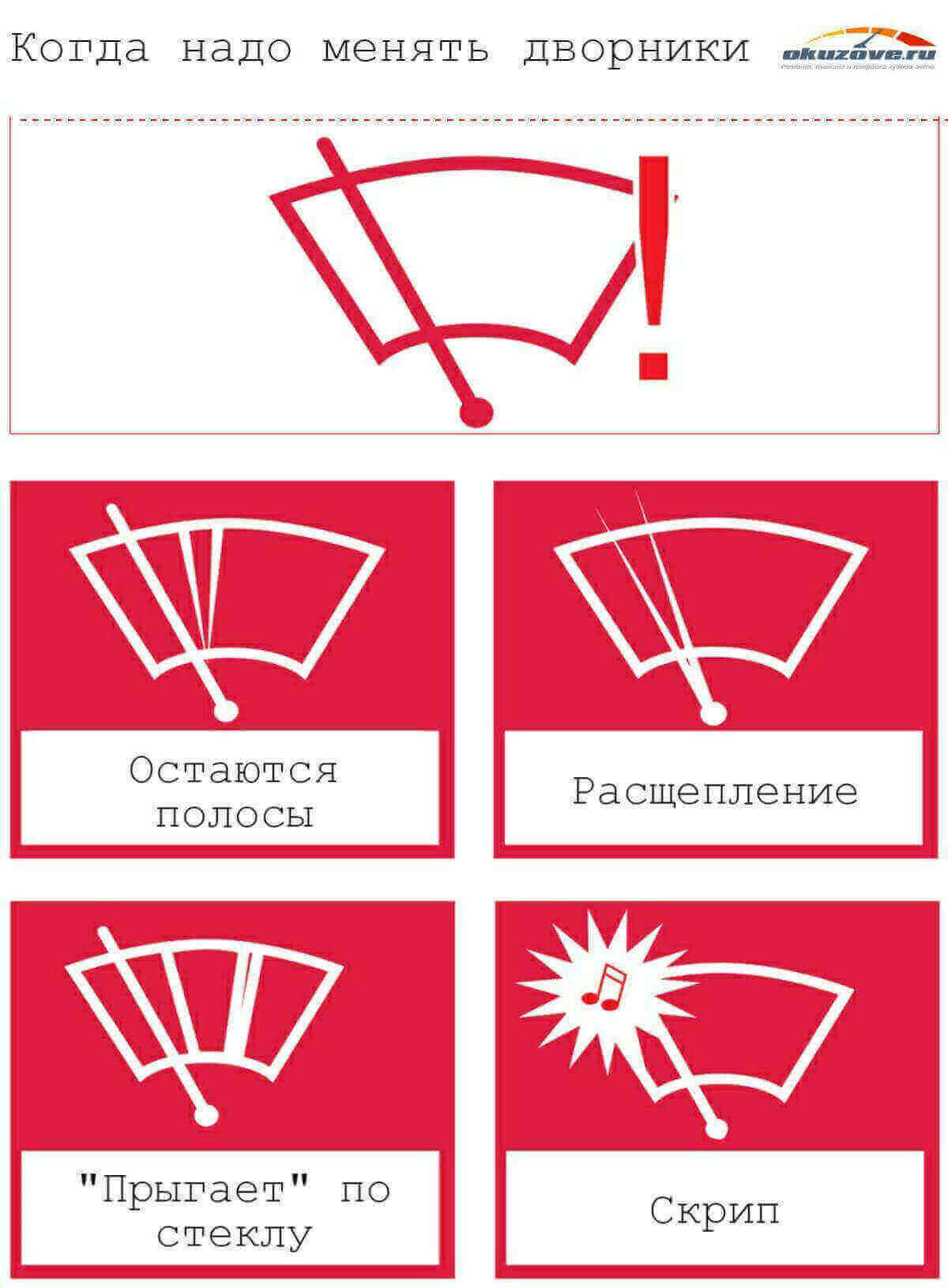

Причины замены дворников

Причины плохой работы щёток

Прежде чем приступать к ремонту дворников авто, необходимо разобраться, в чём же заключается причина их плохой работы:

Как отремонтировать щётки дворников

Способ ремонта щёток стеклоочистителей авто нужно выбирать, учитывая причину их плохой работы:

Как поменять щетки на дворниках

Если же резиновую ленту невозможно восстановить, а каркас стеклоочистителя ещё находится в отличном состоянии, то поменяйте её. Демонтировать эту ленту достаточно просто:

• сначала отогните отвёрткой держатели ленты
• при помощи небольших плоскогубцев разведите лапки фиксатора так, чтобы ленту можно было легко вытащить
• как вы вынули ленту, вытащите из неё упругие пластины, если они изогнуты, то обратите внимание на то, в какую сторону, для того, чтобы правильно установить пластины в паз новой ленты.
• новую ленту необходимо продеть пазом сквозь фиксаторы коромысел, если какая-то из опор фиксатора не обеспечивает лёгкое передвижение, либо же лента находится в ней чересчур свободно, то расширьте лапки или наоборот, подожмите их
• после того, как вы заправили ленту в лапки опор коромысла, то сожмите фиксатор плоскогубцами и установите щётку на дворник.

Правильно определив причину плохой работы щёток и грамотно отремонтировав их, вы избавитесь от необходимости менять стеклоочиститель.
Так вы сэкономите свои средства и обеспечите себе безопасность. Через грязные стёкла водитель не просматривает всю дорогу, что может привести к весьма печальным последствиям.

Московский автомобильно-дорожный государственный университет, г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

12 комментариев

Антон says:

Когда настало время смены дворников, не было возможности натянуть резину, так как она просто не налезала. Были советы разрезать ее. Но непредсказуемыми оказались возможности горячей воды. Мало того, что это средство, которое есть в каждом доме, так совершенно не требует денежных вложений. Или тот же бензин, всегда под рукой, даже если нужно привести дворники в порядок в дороге.

Игорь says:

Еще со студенческие годы преподаватель посоветовал в шутку отмачивать ластики в бензине, чтоб лучше вытирали карандаш на ватмане. Вот я и попробовал это для дворников. Это оказывается самый лучший и распространенный метод продления жизни дворникам. Тем более что бензин, такое средство, которое всегда рядом с водителем.

Олег says:

Подскажите, какие щетки для дворников лучше – каркасные или бескаркасные?

Валентин says:

Олег, смотря, с какой точки зрения рассматривать. С эстетической – бескаркасные, к тому же они лучше прижимаются к стеклу, а значит, что они должны лучше очищать от любых загрязнений на стекле. К тому же на них практически невозможно найти замену прорезиненной ленты. А если смотреть на замену каркасных дворников, то они просты в обращении, поменять щетку или ленту сможет даже девушка. Кроме того, они намного дешевле бескаркасных и дольше прослужат вам.

Федор says:

На вопрос о том, какие дворники для автомобиля лучше, учтите, что вы выбираете их не для себя, а для машины. Поэтому их нужно рассматривать и сравнивать с функциональной точки зрения. Понятно, что все они имеют недостатки. Но с объективной точки зрения – каркасные дворники лучше.

Марк says:

Когда стал вопрос выбора дворников для автомобиля, без малейших колебаний выбор пал на бескаркасные. Основным критерием стало то, что они не так сильно перекрывают обзор на дороге, как каркасные. По поводу того, что они дорогие и сложно найти для них замену. Да, стоят они много, но за их многофункциональность не жалко отдавать деньги. Замену найти можно совершенно любой вещи, а в умелых руках, возможно поменять как щетку, так и прорезиненную часть.

Григорий says:

Раньше часто возникал вопрос о том, какие же щетки для стеклоочистителя лучше. Совет – попробуйте в работе оба вида. Так вы будете знать всю их работу от начала до конца. Решение пришло сразу – только бескаркасные, так как они универсальны для любого времени года и погодных условий. Зимой возникают проблемы с каркасными дворниками, иногда они просто ломаются. А бескаркасные, благодаря морозоустойчивой резине и специальным жидкостям, смогут отчистить лобовое стекло от льда.

Проблема примерзания дворников к лобовому стеклу в зимнее время знакома многим автолюбителям. Даже наличие функции фиксации дворников в сервисном положении часто не спасает. Более того, замерзание налипшего снега препятствует качественной очистке лобового стекла. Для людей, не собирающихся мириться с такого рода неудобствами, рассмотрим, как сделать дворники с подогревом своими руками.

АЛЬТЕРНАТИВНЫЕ ВАРИАНТЫ

Если с понятиями силы тока, сопротивления, короткого замыкания, принципом работы реле, основными правилами установки и подключения дополнительного электрооборудования вы знакомы лишь отдаленно, то идею изготовления подогрева дворников своими руками лучше оставить до лучших времен. В качестве альтернативы можно предложить:

• купить готовые дворники с подогревом. Некоторые модели укомплектовываются модулем управления, который способен автоматически включать/выключать подогрев, в зависимости от изменения температуры. Питается подогрев от гнезда прикуривателя, поэтому нет необходимости вмешиваться в электропроводку автомобиля. К тому же если вы и захотите вывести включение на отдельную кнопку, это потребует меньше усилий, нежели полноценное изготовление подогрева;
• установить подогрев зоны дворников, который спасет от примерзания щеток к стеклу. Единственное – помните, что при использовании в сильный мороз возрастает риск получить трещину лобового стекла из-за большого перепада температур.

ВАРИАНТЫ САМОСТОЯТЕЛЬНОГО ИЗГОТОВЛЕНИЯ

Исследовав всплывающие в сети материалы по запросу «дворники с подогревом своими руками», можно сделать вывод, что существует 3 популярных способа реализации подогрева:

ВАРИАНТ С НИХРОМОВОЙ НИТЬЮ

Для изготовления подогрева рекомендуется использовать нихромовую проволоку диаметром 0.32 мм². Обязательно рассчитайте потребление тока, чтобы установить предохранитель нужного номинала и выбрать сечение проводов. К примеру, 1 м нити серии Х20Н80 и диаметром 0.32 мм² имеет сопротивление 13,7 Ом. При известном напряжении и сопротивлении мощность можно узнать по формуле W = U 2 /R
, где W
—
мощность, U 2
–
напряжение в квадрате, R –
сопротивление.
Можно вычислить, что мощность будет равна 14,3 Вт (14*14/13,7). Имея мощность, мы можем рассчитать силу тока по формуле I = W/U
, где I
–
сила тока, W
–
мощность, U
–
напряжение. Сила тока будет равна 1 А. Рассчитав, сколько именно ушло у вас проволоки на обогрев щеток, вы сможете по указанному принципу рассчитать силу тока для выбора сечения проводов (удобней всего воспользоваться готовыми таблицами для подбора сечения по силе тока). Настоятельно рекомендуем ознакомиться со статьей о правильном выборе предохранителей, также немаловажно выбирать сечение проводов с небольшим запасом.

Особенности установки нити:

• проволока должна быть надежно зафиксирована;
• нихромовая нить не имеет изоляции, поэтому недопустимо касание двух и более точек проволоки к металлическим элементам – это приведет к короткому замыканию;
• в местах, где нить выглядывает из щетки, для компенсации температурной деформации необходимо надеть изоляцию;
• поскольку места соединения нити и проводов становится крайне жесткими, должны быть в неподвижном состоянии. Это позволит местам пайки не обломаться при работе дворников.

В сети вы можете найти фотоотчеты изготовления обогрева для щеток «Хорс». Точную последовательность действий мы не описывали, так как конструкции дворников различного типа будут отличаться.

МГТФ ПРОВОЛОКА

Для изготовления нагревательного элемента забейте два небольших гвоздика на расстоянии, равном месту установки нагревателя в дворник. Обмотайте гвозди, как это показано на фото, после чего элемент можно установить под кожух бескаркасной щетки. Учтите, что концы провода МГТФ должны быть посредине дворников. Для лучшего распределения температуры получившийся шлейф можно обмотать фольгой. Для вывода проводов, скорее всего, придется делать отверстия в корпусе либо крепежных элементах.

СХЕМА ПИТАНИЯ

Подключение щеток с подогревом осуществляется через 4-контактное реле. Наибольший нагрев будет при параллельном подключении. Силовой + для питания подогрева лучше взять напрямую с АКБ, расположив предохранитель как можно ближе к батарее. Управляющий + реле можно взять с силового плюса, тогда нажатие кнопки в салоне должно подавать – на второй управляющий вывод реле.

На приведенной ниже схеме управляющий + взят от прикуривателя в салоне, а силовой и управляющий – замкнуты на массу. Такое подключение позволяет реализовать подсветку кнопки включения подогрева дворников.

Возможный вариант подключения

Дополнительные аксессуары для автомобиля существенно облегчают вождение и обслуживание авто в разное время года. К зимним аксессуарам можно отнести щётки с подогревом, благодаря которым не придётся отскребать дворники от лобового стекла по утрам и заменять их после быстрого выхода из строя из-за морозов. Почему тёплые дворники так востребованы и как их подключать? Можно ли сделать тёплые щётки своими руками?

Актуальность использования щёток с подогревом

Зимой в сильные морозы классические каркасные автомобильные дворники обмерзают. Со временем шарниры коромысел становятся неподвижными из-за замерзающей воды, следовательно, плотность прилегания к стеклу существенно снижается. Такие деформации приводят к наличию неочищенных участков.

Другая проблема, с которой сталкивается владелец авто — неправильный выбор резиновой смеси приводит к отвердеванию чистящего полотна, после чего автомобильные щётки прыгают по стеклу и противно скрипят. Обычные дворники с приходом зимы лучше сразу заменить на тёплые, что повысит уровень комфорта и безопасности, а также продлит эксплуатационный срок стеклоочистителей.

Преимущества и недостатки

В эксплуатации дворники с подогревом демонстрируют следующие преимущества:

• возможность использовать при любых погодных условиях;
• снег на стекле быстро растапливается под воздействием нагревающей поверхности;
• длительный эксплуатационный срок;
• оставшаяся на дворниках и стекле жидкость не замерзает, и ледяная корка на лобовом стекле не формируется;
• простота монтажа и эксплуатации при наличии базовых навыков;
• возможность покупки в любом автомобильном магазине благодаря широкой доступности.

Наряду с преимуществами, как всегда, есть и отрицательные стороны:

• стоимость намного выше традиционных стеклоочистителей;
• монтаж может быть проблематичным, если вы решите устанавливать дворники не через прикуриватель;
• если стекло слишком заледенело, даже тёплые дворники не помогут.

Классификация тёплых дворников

Современные модели тёплых дворников стоит классифицировать следующим образом.

1. Каркасные щётки, где вместо металлических деталей установлены пластиковые, поскольку данному материалу мороз не так страшен. Также установлена специальная резина с водоотталкивающими свойствами. Следовательно, щётка не примерзает к поверхности стекла и при низких температурах остаётся более мягкой. Такие дворники можно не менять на обычные с приходом весны.
2. Аналог каркасной щётки с особой структурой, благодаря которой металлические внутренности остаются защищёнными, как и резина в ключевых звеньях (читайте больше о ). Среди недостатков стоит выделить потерю эффективности на высоких скоростях, а также проблемы с устранением влаги, поскольку на металлических элементах она конденсируется из воздуха при резких температурных перепадах.
3. Щётки с нагревательным элементом. Визуально они схожи с бескаркасными моделями, но намного эффективнее последних. Эластичность сохраняется надолго, также конструкция надёжно защищена от промерзания.

Принцип действия дворников с подогревом

Конструкционно щётки стеклоочистителя с подогревом не снабжены каркасом, следовательно, они более гибкие. Такое качество позволяет повысить эффективность очистки лобового стекла. Конструкция также предполагает наличие специального нагревающегося полотна, которое защищает чистящие поверхности от замерзания, предотвращает появление неприятных звуков и сохраняет их геометрию. Чистящая поверхность по всей длине оснащена особой гибкой лентой подогрева, которую снабжает электричеством сеть питания авто.

Известные производители

Среди наиболее надёжных производителей тёплых щёток стоит выделить бренды «Consul Winter»
и «Burner»
. Принципиальные отличия между ними отсутствует, есть лишь разница в форме и креплении. Компания «Burner» снабдила свою продукцию специальными адаптерами, благодаря которым процесс монтажа существенно облегчается. Конкурентные компании оснащают каждый комплект щёток крючками.

Если говорить о ценовой политике, стоимость тёплых дворников в минимальной комплектации не особо превышает классические щётки. Другое дело, когда функциональные возможности расширяются за счёт расширенной комплектации. Стоимость будет выше в два раза.

Подключение тёплых щёток

Установить щётки с подогревом можно как в автомастерской, так и самостоятельно. Если второй вариант для вас более предпочтителен, ориентируйтесь на следующую последовательность работ.

1. Тщательно очистите поверхность лобового стекла от пыли и грязи.
2. Снимите защитную плёнку с приобретённых щёток.
3. Определитесь с местом установки дворников на стекле. Наметьте зону, где щётка будет останавливаться, и приклейте ЕЩС на это место с внутренней стороны стекла. На данном этапе важно учитывать, что зона остановки дворника должна быть по центру нагревательного материала.
4. Подключите один кабель на массу автомобиля, а второй к проводу с надписью +12 вольт через включатель.
5. На данном этапе можно запустить дворники.

Монтаж кнопки включения

В процессе езды необходим быстрый и удобный доступ к кнопке включения, следовательно, располагать её нужно с ориентировкой на данное требование. Вы должны обладать базовыми электротехническими знаниями и соблюдать следующие рекомендации.

1. Соедините реле с кнопкой включения. Лучшее место для реле – зона под капотом машины. Следите за длиной проводов.
2. Чтобы протягивать провода в труднодоступные места было удобно, используйте проволоку.
3. Обеспечьте всем проводам надёжную изоляцию, иначе всё придётся делать заново из-за короткого замыкания цепи.
4. Начните с минуса подключение реле и завершите плюсом.
5. Установите предохранитель между проводом с плюсовой полярностью.

В результате включение машины и нажатие на кнопку должно активировать запуск приборов и работу обогрева. Данная функция должна отключаться при повторном нажатии на кнопку.

Тёплые дворники своими руками

Если вы относитесь к категории владельцев авто с обширным опытом, можно рискнуть и не только установить тёплые дворники самостоятельно, но и изготовить их на базе классических стеклоочистителей, флюса, кислоты, проводов, паяльника и нихромовой нити. Процесс изготовления таких щёток состоит из следующих этапов:

1. Простота конструкции бескаркасных дворников делает их идеальной основой. Поместите нихром с двух сторон резинки, которую можно подтолкнуть внутрь для защиты от вываливания. Соблюдайте максимальную аккуратность, в противном случае разрыва резинок не избежать.
2. Чтобы конструкция не развалилась при надевании защитного кожуха, используйте для соединения резинки с металлической пластиной термопистолет.
3. Измерьте уровень сопротивления, показатели в 8 — 9 Ом должны быть для вас ориентиром. Если сопротивление ниже, стекло может перегреться и даже лопнуть.
4. Наденьте защитные кожухи на дворники для предотвращения разрушения в момент соединения с креплением проводка.
5. Снабдите стеклоочистители креплением, просверлите небольшие отверстия для проводов.
6. Просверлите ещё 2 отверстия для проводов в верхней крышке, если провода будут проведены при открытии крышки через щель.
7. Приготовьте несколько термоусадок для предотвращения замыкания нитей между собой.
8. На следующем этапе соберите все элементы и повторно измерьте сопротивление. Приступайте к паяльным работам только в том случае, если сопротивление в норме.
9. Проверьте наличие массы на креплениях и при наличии таковой подключите её к креплению путём опрокидывания под капот 12В.
10. Выставьте предохранитель на отметку 5А и подключите одновременно два стеклоочистителя. Остаётся дело за реле и установкой выключателей в салоне.

C приходом первых заморозков и первого снега у водителей начинаются сезонные проблемы, которые касаются не только , высокой степенью вероятности ДТП, но и постоянных проблем с видимостью, в частности с лобовым стеклом.

Постоянные проблемы со снегом и обледеневшим стеклом — неотъемлемые спутники зимней эксплуатации. В мире постоянно придумывают новые способы борьбы с низкими температурами, среди которых всевозможные , стойкие к экстремально низким температурам и многое другое. Что касается наледи на стекле, то здесь также имеется ряд решений, которые облегчают жизнь «нашему брату». Среди таких решений: встроенная в стекло почти невидимая сетка, которая при помощи бортовой сети нагревается и размораживает лобовое или заднее стекло. Также существуют различные скребки и гели, при помощи которых корка на лобовом стекле легко снимается. Сравнительно недавно производители щеток стеклоочистителей придумали еще один вариант борьбы с ограниченной видимостью — так называемые щетки с подогревом, которые нагреваясь, отогревают стекло в десятки раз быстрее, нежели обычные дворники. Купить такие дворники
не составляет никакого труда, однако это не всем подходит, кому-то не по карману, а кому-то как мне — просто хочется сделать полезную вещь своими руками. Как вы уже понимаете, сегодня я поведаю о том, как сделать подогрев дворников
своими руками, используя подручные материалы и домашний инструмент.

Внимание!
Целью статьи не является заставить или переубедить кого-то использовать заводские щетки с подогревом, статья всего лишь альтернативный (бюджетный) вариант и демонстрация возможностей (или способностей) человека в области автомобильного тюнинга. В качестве подопытного выступил Passat B3.

Теперь обо всем по порядку…. Подогрев дворников своими руками

В своих экспериментах я использовал ленту стеклоочистителя производства ХОРС, к слову сказать, она позволяет добиться действительно хорошего результата. Главной особенностью этой щетки является ее полая конструкция, а также пластикового профиля, в котором она закреплена.

1. Для того чтобы изготовить нагревательный элемент мне потребовался нихромовый провод Ф0,3 мм, его длина должна быть вдвое больше длины дворника +200 мм. Данную проволоку, как правило, используют для изготовления нагревательных спиралей. Так как нагревательный элемент проходит по всей длине щетки, он должен повторять ее контур, в противном случае, у вас могут возникнуть неприятные моменты в виде неплотного прилегания дворника к поверхности стекла.

2. Для того чтобы выровнять спираль сделайте следующее: оденьте спираль на шило и придерживая одной рукой, плоскогубцами вытяните кусок необходимой вам длины, порядка 0,5 м. Натяните проводим и установите пламя газовой горелки таким образом, чтобы проволока нагревалась докрасна. Таким образом у вас получится заготовка необходимой длины.

3. После этого нужно отмерить кусок проволоки равный по длине половине дворника +100 мм.

4. Согните проволоку, так как показано на снимке.

5. Установите длинную часть конца проволоки вовнутрь полого пространства резинки, коротким концом наискосок проткните резинку, чтобы провод не замкнул на адаптер, установленный на профиле. Как проколоть показано на фото булавкой.

6. По очереди постепенно тяните за оба конца проволоки до тех пор, пока она полностью не спрячется в резине. Максимальное внимание следует уделить последним миллиметрам проволоки, следите, чтобы она не перекрутилась. Это критично потому, что чаще всего в местах перекручивания провод перегорает.

7. На другом конце сделайте петлю, на нее нужно одеть изоляцию в виде кембрика нужного диаметра. Благодаря этой петле, будет компенсироваться температурная деформация резины и нихромовой проволоки.

8. Внутри пластмассового профиля проделайте два отверстия, через которые позже будут выведены провода нагревателя.

9. Установите концы нагревателя в профиль, затем заправьте резиновую ленту.

10. Загните концы и залудите их, используя концы нагревателя и паяльной кислоты.

11. Припаяйте провод сечением 2х0,2 (я применил провод ШВП2х0,2) длиной 2 м.

12. В месте выхода проводов необходимо приклеить кусок профиля, используя дихлорэтан, с его помощью вы защитите место пайки от разного рода повреждений.

14. С другой стороны провода установите разъем «мама», для того чтобы позже подключить к нему питание.

15. Сопротивление нагревателей 45-сантиметрового дворника выходит порядка — 8,8 ом. У дворника длиной 60 см выходит сопротивление 11 ом.

Для подогрева дворников нам потребуется:

Дворники;
Нихромовая нить (диаметром 0,3-0,35 мм);
Паяльник+небольшой кусок проводов+флюс, кислота+термоусадка+инструмент+термопистолет.

Купил недавно щетки бескаркасные и поводки дворников от ВАЗ-2110. В результате доработок (смотрите статьи в интернете) поводками дворников остался доволен.

Дворники купил бескаркасные зимние (около 300 руб за шт).

Конструкция дворников простая. Нужно проложить нихром с двух сторон от резинки. Можно их затолкать внутрь, чтобы они не вываливались. Будьте аккуратны, чтобы не порвать резинку.

Советую воспользоваться термопистолетом, и соединить резинку и металлическую пластинку, т.к. это все развалится, как только будете надевать защитный кожух дворника.

Советую сразу измерить сопротивление. Если сопротивление в пределах 8-9 Ом (для диаметра 0,3-0,35 мм), хорошо. Если меньше, дворник быстрее нагреется, и возможно лопнет стекло. Один дворник у меня получится 8 Ом, другой 5 Ом. Пришлось переделать. Хорошо, что конструкция простая, 10 минут потратил на устранение неисправности. Одеваем защитные кожухи, чтобы конструкция не развалилась, когда будем одевать конструкцию крепления поводка.

Одеваем крепление (хз как называется). Сверлим 2 отверстия диаметром 1 мм, прокидываем провода.

Просверливаем 2 отверстия в верхней крышке. Хотя можно и не просверливать, а прокинуть провода в щель, когда открывается эта крышка. Я сделал так. Сразу приготовил 2 термоусадки, для того, чтобы не замкнулись нити между собой.

Собираем все вместе. Еще раз меряем сопротивление. Если все в норме, паяем провода. Надо проверить, есть ли на креплениях дворника масса. Тогда массу подключаем на крепление дворника, а +12В уже прокидываем под капот. Подключаем 2 дворника параллельно, ставим предохранитель на 5А, потом реле, помещаем в салон выключатель дворников и все.

Сам подключить не успеваю, т.к. уезжаю на учебу. Подключать буду только в конце февраля.

После включения через 10 минут, при комнатной температуре, дворники нагрелись до 50 градусов. Через 30 минут 75 градусов. На улице, зимой, такой высокой температуры не получится. Максимум нагреется до 50 градусов. Нагрев будет не моментальный, а спустя минут 10-15. Для прогрева щеток, и очистки льда на щетках, вполне хватит. Лобовое стекло щетка прогревать не будет.

С приходом холодов многие автолюбители сталкиваются такой проблемой, как обледенение стекол. Конечно, когда в салоне авто уже достаточно тепло, лед на стеклах начинает постепенно таять, однако при езде в сильный мороз на стекле даже при прогретом салоне может появляться ледяная корка. Убрать ее с помощью дворников бывает затруднительно, да и дворники порой примерзают к стеклу. Что же делать в таком случае? Выходом из ситуации станет доработка дворников, а именно, оснащение их системой подогрева. Теперь дворники при морозе всегда будут достаточно теплыми, чтобы не замерзать и эффективно бороться со снегом и льдом на лобовом стекле.

Доработка довольно простая и дешевая, но при этом очень эффективная. Работает все на основе нихромового провода.

Процесс изготовления дворников с подогревом:

Шаг первый. Подготавливаем нихром
В первую очередь важно правильно подготовить нагревательный элемент, в нашем случае это нихромовая проволока. Такую проволоку часто используют при изготовлении различных спиралей и прочего, ее без проблем можно купить на рынке или специализированном магазине. Для самоделки автор выбрал нихромовый провод Ф 0,3 мм, по длине он должен быть вдвое больше длины дворников, еще сюда нужно добавить 200 мм.

Теперь нужно потихоньку потянуть за оба конца проволоки, при этом важно следить, чтобы проволока не перекрутилась, иначе в этих местах она часто перегорает. В итоге вся проволока должна спрятаться в резине.

На другом же конце нужно будет сделать петлю, сюда затем надевается кембрик. Эта петля нужна для того, чтобы компенсировалась разная степень расширения при нагревании нихрома и резины.

В то же время щетки все время примерзают к поверхности стекла, и если вы забудете очистить их ото льда, то при включении очищающая резинка может просто оторваться.

Это можно делать каждый раз вручную, но все-таки это приносит мало удобств. А когда едешь под снегопадом, приходится ставать среди дороги и очищать дворники – это занимает немало времени.

Сегодня для решения этой проблемы можно сходить в магазин и купить щетки, оснащенные подогревом. Но такой вариант – весьма затратный по деньгам. Однако есть и более выгодное решение – это сделать щетки с подогревом своими руками.

Для доработки щеток я использовал крайне простой, дешевый и эффективный способ. Принцип подогрева здесь основан на нихромовой проволоке.
Подготовим следующие материалы:
• нихромовую проволоку – 0,3 мм в диаметре;
• кнопку;
• разъемы;
• провода;
• паяльник с припоем и флюсом.

Изготовление автомобильных дворников с подогревом

На снимке можно увидеть, как изготовляются дворники с опцией подогрева.

Итак, берется нихромовая проволока 0,3 мм, из спирали, ее длина должна составлять две длины дворника. Для выравнивания проволоки мы ее раскручиваем из спирали, натягиваем и прогреваем, удерживая над горелкой.

Дальше отмеряем отрезок проволоки, длина которого вдвое меньше длины дворника плюс 100 мм. Проволоку сгибаем таким образом, как показано на фото. Длинная часть конца проволоки вставляется в резинку дворника, в ее полую часть. Короткий конец должен проткнуть резинку так, чтобы из-за нее не закоротило адаптер, который расположен на профиле. Сначала берем булавку и прокалываем отверстие – это видно на фото.

Тянем за оба конца проволоки и в это время внимательно следим, чтобы проволока не перекручивалась, поскольку в местах перекручивания проволока часто перегорает. Результат – проволока по всей длине прячется в резине.

На другом конце мы делаем петлю, потом в это место надеваем кембрик. Эту петлю нужно сделать, чтобы, когда нагревается нихром и резина, происходила компенсация разной степени расширения.

Следующий шаг – вывод контактов. Берем пластмассовый профиль, делаем два отверстия, через которые затем нужно вывести два контакта от нагревательного элемента. И дальше заправляется резиновая лента.

Концы проволоки загибаем и залудим, провода припаиваем.

Мы пользуемся проводом сечением 2х0,2, его длина – примерно 2 метра.

Зоны пайки изолируем термоусадкой, а, чтобы было удобно подключать, установим разъем.

Нагревательный элемент для дворника, который имеет длину 45 см, должен обладать сопротивлением на примерном уровне 8,8 Ом. Если у вас дворник длиной 60 см – значение сопротивления должно быть 11 Ом.

На изображении мы видим схему, которая обозначает подключение подогрева дворников.

В итоге на моем автомобиле стекло очищается самодельными дворниками с подогревом – и это без моего участия, что очень удобно.

Щетки стеклоочистителя с подогревом — плюсы и минусы

Щетки стеклоочистителя с подогревом для автомобиля

Учитывая особенности российских климатических условий, все большее количество автомобилистов задумывается о приобретении и установке современного чуда техники – дворников с подогревом.

Подогреваемые дворники способны достаточно быстро отогреть стекло Вашего автомобиля, что значительно сэкономит время и облегчит Вам жизнь.

Такая покупка особенно актуальна в зимнее время, когда щетки обычных дворников замерзают и теряют способность качественно очистить стекла от снега или наледи, что значительно затрудняет передвижение в непогоду.

Что представляют из себя автодворники с подогревом

Подогревающиеся стеклоочистители имеют бескаркасную конструкцию. Бескаркасные дворники с подогревом отличаются большей гибкость, что позволяет более качественно очищать поверхность стекла.

Щетки стеклоочистителя с подогревом оснащены особым нагревающимся полотном, которое не дает замерзать чистящим поверхностям, сохраняет их геометрию и помогает избежать неприятных звуков, когда дворник скрипит по стеклу.

По всей длине чистящей поверхности зимних дворников с подогревом располагается специализированная гибкая лента подогрева дворников, которая запитывается от сети питания Вашего авто. Именно эта лента отвечает за подогрев щеток стеклоочистителя автомобиля.

Теплая поверхность щеток дворников с подогревом легко и быстро удаляет все загрязнения со стекол и способна справиться даже с самым обильным снегопадом.

Как поменять резинку на дворнике лобового стекла? Подробности читайте в этой статье

Особая технология, по которой разработаны автомобильные дворники с подогревом, не только отогревает стекло, но и хорошо удаляет все загрязнения, не оставляя нежелательных разводов.

Как подключить дворники с подогревом

Установка зимних щеток стеклоочистителя с подогревом — нехитрое дело, с которым быстро и без особых сложностей сможет справиться даже неопытный автомобилист.

К тому же данная процедура не требует наличия особого специализированного оборудования, а, следовательно, Вам не придется обращаться в автосервис к специалистам и тратить лишние время и деньги. Достаточно изучить схему подключения дворников с подогревом и потратить 5 – 10 минут личного времени.

Стандартные автомобильные щетки стеклоочистителя с подогревом подключаются крайне просто – через прикуриватель. Вы всего лишь должны проделать все нехитрые манипуляции, указанные в инструкции.

Схема подключения дворников с подогревом

Однако возможен альтернативный вариант. Если Вы не хотите «захламлять» салон своего личного транспорта лишними проводами, то возможно подключение подогрева дворников лобового стекла к сети питания авто с установкой отдельной кнопки «включения»/«выключения».

Данный способ, конечно же, на порядок сложнее, ведь Вам предстоит хорошо продумать, как именно будет осуществлено подключение – где будут проходить провода и располагаться реле, позаботиться о надлежащем уровне безопасности изоляции каждого соединения и решить, где будут установлены кнопки управления.

Данный способ является, безусловно, более приемлемым с эстетической стороны, но при этом более сложным и потребует от Вас не только значительно больше времени, а также наличия определенного набора инструментов и навыков и знаний в данной области.

Если Вы уверены в своих силах и готовы взяться за дело, то для начала следует соединить между собой все детали (не забывая о изоляции), затем разместить под капотом реле и дополнительный предохранитель мощностью 10 – 15 А. Затем подключить один конец «плюсового» кабеля к реле, а другой к аккумулятору и предохранителю.

А здесь мы вам расскажем почему может не работать омыватель лобового стекла //mytopgear.ru/interesting/soachwork/pochemu-ne-rabotaet-omyivatel-lobovogo-stekla-vozmozhnyie-prichinyi-i-metodyi-ustraneniya-neispravnosti/

Такое подключение не займет у Вас весь день, а правильная установка позволит запустить подогрев обычным поворотом ключа зажигания.
Однако даже такой несложный на первый взгляд процесс, с точки зрения безопасности, лучше всего не проводить самостоятельно, а воспользоваться услугами профессионалов и обратиться за помощью в автосервис.

Преимущества и недостатки

Как и любой другой товар, данные стеклоочистители имеют свои плюсы и минусы. Понять какие зимние щетки стеклоочистителя лучше поможет изучение их преимуществ и недостатков. К положительным качествам подобных дворников относятся:

• щетки не леденеют и не замерзают даже при сильном снегопаде, а, следовательно, справляются со своей задачей в любых проблемных условиях;
• нагревающая поверхность способна легко и достаточно быстро растопить снег на стекле;
• жидкость, остающаяся на стекле и дворниках, не замерзает в холодное время года, то есть при пониженных температурах не образуется ледяная корка и не создает лишних проблем автомобилистам;
• более долгий срок эксплуатации по сравнению со стандартными дворниками;
• легкая доступность. На сегодняшний день зимние дворники пользуются широким спросом и их можно встретить почти в любом автомобильном магазине;
• простота в эксплуатации и установке. Установка таких стеклоочистителей занимает очень мало времени и не требует посторонней помощи.

Щетки стеклоочистителя с подогревом Consul Winter

Минусы зимних стеклоочистителей:

• самым существенным минусом является неспособность подобных дворников справиться с наледью. Как показали испытания, с самой серьезной проблемой – заледеневшим стеклом — стеклоочистители не способны помочь. В связи с этим автовладельцу все же придется прибегнуть к таким проверенным средствам, как щетки и скребки;
• возможные трудности, связанные с установкой. Если Вы решились на установку не через прикуриватель, то возможны сложности с подключением и необходимость привлечения специалистов;
• стоимость на порядок выше цены на обычные дворники.

Самым существенным минусом дворников с подогревом является их неспособность справиться с наледью.

Исходя из вышеизложенного, можно с уверенностью утверждать, что плюсы всё же существенно перевешивают минусы и все большее количество владельцев авто устанавливаю щетки с подогревом.

Что есть на рынке

Щетки стеклоочистителя с подогревом Burner-3

Сегодняшний рынок предлагает относительно немного марок зимних стеклоочистителей, к которым можно отнести дворники с подогревом «Burner», «Consul Winter» и еще несколько менее известных брендов. Существенных различий между ними нет, отличается лишь способ крепления и форма.

Щетки стеклоочистителя с подогревом «Burner» имеют специализированные адаптеры, что немного облегчает процесс крепления, а конкуренты оснастили свою продукцию «крючками».
Цены на подобные товары выше, чем на привычные дворники, однако вполне доступны. Так стандартный комплект для подогрева дворников обойдется владельцу авто в 1,5 – 2 тыс.

рублей, в зависимости от марки, региона и ценовой политики магазина.

Щетки стеклоочистителя с подогревом «Burner» имеют специализированные адаптеры, что облегчает процесс их крепления.

Цена на более «продвинутые» дворники с подогревом, в комплект которых включены дополнительные комплектующие, увеливается вместе с количеством всевозможных функций, поэтому многие автолюбители делают дворники с подогревом своими руками.

Новое поколение щеток стеклоочистителя с подогревом «Burner 5» как раз можно отнести к таким моделям. В комплект дворников с подогревом «Burner 5» могут быть дополнительно включены такие комплектующие, как пульт дистанционного управления, что позволяет пользоваться продуктом с максимальным комфортом.

Цена на данный товар, естественно, превышает стоимость менее «продвинутых» моделей и варьируется в пределах 4,5 – 5,5 тыс. рублей.

Число владельцев авто, которые отдают предпочтение специализированным дворникам, постоянно растет, так как данный продукт уже успел зарекомендовать себя на рынке комплектующих и значительно облегчить жизнь автомобилистам в условиях сурового и переменчивого российского климата. Однако, устанавливать ли подобный элемент на свой автомобиль или какой марке отдать предпочтение, решать только Вам.

Источник: //mytopgear.ru/interesting/soachwork/shhetki-stekloochistitelya-s-podogrevom-plyusyi-i-minusyi/

Теплые дворники: виды и 10 этапов изготовления своими руками

Дополнительные аксессуары для автомобиля существенно облегчают вождение и обслуживание авто в разное время года.

К зимним аксессуарам можно отнести щётки с подогревом, благодаря которым не придётся отскребать дворники от лобового стекла по утрам и заменять их после быстрого выхода из строя из-за морозов.

Почему тёплые дворники так востребованы и как их подключать? Можно ли сделать тёплые щётки своими руками?

Актуальность использования щёток с подогревом

Зимой в сильные морозы классические каркасные автомобильные дворники обмерзают. Со временем шарниры коромысел становятся неподвижными из-за замерзающей воды, следовательно, плотность прилегания к стеклу существенно снижается. Такие деформации приводят к наличию неочищенных участков.

Другая проблема, с которой сталкивается владелец авто — неправильный выбор резиновой смеси приводит к отвердеванию чистящего полотна, после чего автомобильные щётки прыгают по стеклу и противно скрипят. Обычные дворники с приходом зимы лучше сразу заменить на тёплые, что повысит уровень комфорта и безопасности, а также продлит эксплуатационный срок стеклоочистителей.

Преимущества и недостатки

В эксплуатации дворники с подогревом демонстрируют следующие преимущества:

• возможность использовать при любых погодных условиях;
• снег на стекле быстро растапливается под воздействием нагревающей поверхности;
• длительный эксплуатационный срок;
• оставшаяся на дворниках и стекле жидкость не замерзает, и ледяная корка на лобовом стекле не формируется;
• простота монтажа и эксплуатации при наличии базовых навыков;
• возможность покупки в любом автомобильном магазине благодаря широкой доступности.

Наряду с преимуществами, как всегда, есть и отрицательные стороны:

• стоимость намного выше традиционных стеклоочистителей;
• монтаж может быть проблематичным, если вы решите устанавливать дворники не через прикуриватель;
• если стекло слишком заледенело, даже тёплые дворники не помогут.

Классификация тёплых дворников

Современные модели тёплых дворников стоит классифицировать следующим образом.

1. Каркасные щётки, где вместо металлических деталей установлены пластиковые, поскольку данному материалу мороз не так страшен. Также установлена специальная резина с водоотталкивающими свойствами. Следовательно, щётка не примерзает к поверхности стекла и при низких температурах остаётся более мягкой. Такие дворники можно не менять на обычные с приходом весны.
2. Аналог каркасной щётки с особой структурой, благодаря которой металлические внутренности остаются защищёнными, как и резина в ключевых звеньях (читайте больше о бескаркасных щетках стеклоочистителя). Среди недостатков стоит выделить потерю эффективности на высоких скоростях, а также проблемы с устранением влаги, поскольку на металлических элементах она конденсируется из воздуха при резких температурных перепадах.
3. Щётки с нагревательным элементом. Визуально они схожи с бескаркасными моделями, но намного эффективнее последних. Эластичность сохраняется надолго, также конструкция надёжно защищена от промерзания.

Принцип действия дворников с подогревом

Конструкционно щётки стеклоочистителя с подогревом не снабжены каркасом, следовательно, они более гибкие. Такое качество позволяет повысить эффективность очистки лобового стекла.

Конструкция также предполагает наличие специального нагревающегося полотна, которое защищает чистящие поверхности от замерзания, предотвращает появление неприятных звуков и сохраняет их геометрию.

Чистящая поверхность по всей длине оснащена особой гибкой лентой подогрева, которую снабжает электричеством сеть питания авто.

Известные производители

Среди наиболее надёжных производителей тёплых щёток стоит выделить бренды «Consul Winter» и «Burner».

Принципиальные отличия между ними отсутствует, есть лишь разница в форме и креплении.

Компания «Burner» снабдила свою продукцию специальными адаптерами, благодаря которым процесс монтажа существенно облегчается. Конкурентные компании оснащают каждый комплект щёток крючками.

Если говорить о ценовой политике, стоимость тёплых дворников в минимальной комплектации не особо превышает классические щётки. Другое дело, когда функциональные возможности расширяются за счёт расширенной комплектации. Стоимость будет выше в два раза.

Установить щётки с подогревом можно как в автомастерской, так и самостоятельно. Если второй вариант для вас более предпочтителен, ориентируйтесь на следующую последовательность работ.

1. Тщательно очистите поверхность лобового стекла от пыли и грязи.
2. Снимите защитную плёнку с приобретённых щёток.
3. Определитесь с местом установки дворников на стекле. Наметьте зону, где щётка будет останавливаться, и приклейте ЕЩС на это место с внутренней стороны стекла. На данном этапе важно учитывать, что зона остановки дворника должна быть по центру нагревательного материала.
4. Подключите один кабель на массу автомобиля, а второй к проводу с надписью +12 вольт через включатель.
5. На данном этапе можно запустить дворники.

Более подробную информацию о том, как поменять дворники, вы сможете найти в содержательном материале нашего эксперта.

Монтаж кнопки включения

В процессе езды необходим быстрый и удобный доступ к кнопке включения, следовательно, располагать её нужно с ориентировкой на данное требование. Вы должны обладать базовыми электротехническими знаниями и соблюдать следующие рекомендации.

1. Соедините реле с кнопкой включения. Лучшее место для реле – зона под капотом машины. Следите за длиной проводов.
2. Чтобы протягивать провода в труднодоступные места было удобно, используйте проволоку.
3. Обеспечьте всем проводам надёжную изоляцию, иначе всё придётся делать заново из-за короткого замыкания цепи.
4. Начните с минуса подключение реле и завершите плюсом.
5. Установите предохранитель между проводом с плюсовой полярностью.

В результате включение машины и нажатие на кнопку должно активировать запуск приборов и работу обогрева. Данная функция должна отключаться при повторном нажатии на кнопку.

Если вы относитесь к категории владельцев авто с обширным опытом, можно рискнуть и не только установить тёплые дворники самостоятельно, но и изготовить их на базе классических стеклоочистителей, флюса, кислоты, проводов, паяльника и нихромовой нити.  Процесс изготовления таких щёток состоит из следующих этапов:

1. Простота конструкции бескаркасных дворников делает их идеальной основой. Поместите нихром с двух сторон резинки, которую можно подтолкнуть внутрь для защиты от вываливания. Соблюдайте максимальную аккуратность, в противном случае разрыва резинок не избежать.
2. Чтобы конструкция не развалилась при надевании защитного кожуха, используйте для соединения резинки с металлической пластиной термопистолет.
3. Измерьте уровень сопротивления, показатели в 8 — 9 Ом должны быть для вас ориентиром. Если сопротивление ниже, стекло может перегреться и даже лопнуть.
4. Наденьте защитные кожухи на дворники для предотвращения разрушения в момент соединения с креплением проводка.
5. Снабдите стеклоочистители креплением, просверлите небольшие отверстия для проводов.
6. Просверлите ещё 2 отверстия для проводов в верхней крышке, если провода будут проведены при открытии крышки через щель.
7. Приготовьте несколько термоусадок для предотвращения замыкания нитей между собой.
8. На следующем этапе соберите все элементы и повторно измерьте сопротивление. Приступайте к паяльным работам только в том случае, если сопротивление в норме.
9. Проверьте наличие массы на креплениях и при наличии таковой подключите её к креплению путём опрокидывания под капот 12В.
10. Выставьте предохранитель на отметку 5А и подключите одновременно два стеклоочистителя. Остаётся дело за реле и установкой выключателей в салоне.

Выводы

Проживание в условиях сурового российского климата требует приобретения дополнительных аксессуаров для автомобиля, и часто такие приспособления являются не просто прихотью, а необходимостью. Стеклоочистители с подогревом как раз относятся к такой категории аксессуаров, поскольку обеспечивают не только комфортное вождение, но и безопасность на дороге.

Пожалуйста, оцените этот материал!

(5 5,00 из 5)
Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Источник: //motorsguide.ru/gadgets/dvorniki-s-podogrevom

Щетки стеклоочистителя с подогревом — когда зима не страшна

Щетки стеклоочистителя лобового стекла с подогревом — эффективная деталь для автомобиля в зимнее время, так как стандартные дворники часто примерзают и не всегда справляются со своими функциями.

Именно поэтому автолюбители в нашей стране часто устанавливают обогреваемые щетки либо специальные нагреватели зон парковки автомобильных дворников.

В статье рассмотрим варианты «теплых» щеток и возможность изготовить нагреватель зоны парковки своими руками.

1 Способы подогрева зон щеток стеклоочистителя

На сегодняшний день для обогрева зоны дворников используется специальная лента с выводами для проводов, с помощью которых осуществляется подогрев стекла.

Лента имеет свойство нагреваться в низкие температуры и тем самым предотвращает залипание и обморожение дворников и стекла и обледенение резинки.

Это обеспечивает бесперебойную работу щеток стеклоочистителя в зимний период эксплуатации авто.

Минусом такого способа обогрева можно считать риск повреждения лобового стекла (образование трещин) в случае неправильного использования, например, включение обогрева без предварительного прогрева салона и очистки от обильного снега на стекле. Стоит отметить, что на некоторых иномарках представленный способ обогрева зоны парковки щеток используется по умолчанию, лента уже с завода встроена в зоны использования дворников, чего нет в автомобилях отечественного производства.

[/attention]

Нагреватель щетки стеклоочистителя в виде лент с электрическими проводами можно изготовить своими руками или приобрести готовые комплекты различной мощности и длины, например, фирмы OEM 50х540W.

Такие комплекты предназначены для установки на модели ВАЗ или иномарки, регулируются в зависимости от длины дворников и мощности бортовой сети (как правило, 12-13 Вольт). Чтобы установить ленту своими руками, необходимо предварительно очистить стекло от снега, наледи и грязи.

Затем снять защитный элемент клейкого слоя и аккуратно наклеить нагревательную ленту на место парковки дворников с внутренней стороны стекла таким образом, чтобы середина «парковки» щетки стеклоочистителя совпадала с серединой ленты обогревателя.

Комплект нагревателей щеток стеклоочистителя

Далее один из проводов «масса» от ленты следует подключить на «массу» штатной бортовой сети. Второй провод провести через включатель и предохранитель в реле и подключить к контакту 12 Вольт.

Контакты от нагревателя также рекомендуется подключить к цепи нагревателя боковых зеркал (если таковой имеется) или к цепи включения обогрева заднего стекла с помощью параллельного включения.

В таком случае активация нагревателя будет происходить стандартной кнопкой включения обогрева заднего стекла или зеркал.

2 Бескаркасные зимние дворники с функцией подогрева

Речь идет о комплекте специальных дворников, которые можно приобрести в автомагазине и установить на свой автомобиль в период зимней эксплуатации. Сегодня наибольшей популярностью пользуются обогреваемые щетки стеклоочистителя таких производителей, как Burner, Consul Winter, ClearView и др.

Цена таких дворников достаточно приемлема, поэтому они считаются универсальными и подходят для установки на различные модели авто отечественного и иностранного производства.

Провода и нагревательный элемент на этих щетках имеют фторопластовую основу, что позволяет им не вступать в контакт с внешней средой и спиртосодержащими растворами, к которым относится незамерзающая жидкость.

Обогреваемые щетки «Burner»

Принцип работы дворников с нагревателем прост — обогрев осуществляется в месте посадки резинки в дворник, а не с внутренней стороны.

Нагревается металлическая основа щетки и в дальнейшем действует как радиатор, который равномерно передает тепло на каркас дворника и резиновую основу.

Если обогреваемые щетки имеют автоматическую систему срабатывания с реакцией на изменение температуры и замерзание стекла (рекомендуется приобретать именно такие, особенно для иномарок), то в комплекте с дворниками идет и специальный модуль управления, который автоматически определяет необходимость включения подогрева при определенной температуре.

Модуль управления подогревом дворников

Установку следует проводить в несколько этапов:

1. Установите бескаркасную щетку на рычаг держателя (на большинстве моделей это делается с помощью специальной клипсы);
2. Электрический провод следует зафиксировать на контактном рычаге дворников с помощью проволоки или других креплений. На провод также можно надеть гофрированный материал для дополнительной изоляции и предотвращения деформации;
3. Блок управления щетками закрепите в безопасном месте в подкапотном пространстве и также зафиксируйте его с помощью проволоки или пластиковых держателей;
4. Подключите модуль и провода питания нагревателя дворников к клемме аккумуляторной батареи. На этом этапе можно использовать специальный переходник на 10-15 Ампер для предотвращения разряда АКБ.

Если автоматического реле не предусмотрено (более бюджетные версии щеток), тогда провод питания дворников необходимо безопасно провести в салон и выполнить подключение управляющего провода в реле на контакт 12 В, а управляющую кнопку установить дополнительно на панели приборов. Либо провести провод к кнопке штатного включения подогрева или обдува стекла (следует быть внимательным и активировать подогрев только в случае равномерного нагрева салона авто, иначе стекло может не выдержать перепада температур и треснуть).

3 Эффективный способ изготовления щеток с подогревом своими руками

Первым делом нужно приобрести стандартный провод с сечением 0,3 мм (около 10 метров), который рассчитан на потребление 2,5 Ампер и мощность до 35 Вт. На ровной поверхности (например, на столе) вбейте две параллельных гвоздя на расстоянии, равном размеру дворника.

Намотайте провод МГТФ равномерно, так, чтобы витки не пересекались друг с другом до образования своеобразного шлейфа проводов. Соедините провода скотчем или изолентой до получения электрического шлейфа, оставив два провода контактов посередине.

Наматывание провода МГТФ на гвозди

К этим проводам следует припаять два медных проводка типа VUI и закрепить места пайки термоусадочной трубкой или тщательно замотать изолентой.

Полученный шлейф с контактами можно обернуть в фольгу для обеспечения более равномерного нагрева проводов.

Аккуратно своими руками проложите шлейф под резиной и пластиком (предварительно необходимо снять щетки и разобрать их).

Установите пластик и резиновые элементы обратно, а места выхода контактов провода закройте специальными клеммами, сам провод оденьте в гофрированную трубу и закрепите на рычагах крепления дворников с выводом проводов в салон автомобиля. Контакты можно подключить и к АКБ, однако есть риск, что он быстро сядет во время использования дворников.

Клеммы на выходе контактов проводов

Существуют еще несколько способов изготовить нагреватель своими руками, однако они требуют больше времени и сил, поэтому проще приобрести и подключить автоматические или качественные щетки с гарантией от производителя. Если вы по каким-либо причинам сомневаетесь в правильности установки, целесообразно обратиться к специалистам.

Источник: //autoexpert.today/tyuning/shhetki-stekloochistitelya-s-podogrevom-kogda-zima-ne-strashna.html

Сделать дворники с подогревом своими руками, инструкция

Проблема примерзания дворников к лобовому стеклу в зимнее время знакома многим автолюбителям. Даже наличие функции фиксации дворников в сервисном положении часто не спасает. Более того, замерзание налипшего снега препятствует качественной очистке лобового стекла. Для людей, не собирающихся мириться с такого рода неудобствами, рассмотрим, как сделать дворники с подогревом своими руками.

Если с понятиями силы тока, сопротивления, короткого замыкания, принципом работы реле, основными правилами установки и подключения дополнительного электрооборудования вы знакомы лишь отдаленно, то идею изготовления подогрева дворников своими руками лучше оставить до лучших времен. В качестве альтернативы можно предложить:

• купить готовые дворники с подогревом. Некоторые модели укомплектовываются модулем управления, который способен автоматически включать/выключать подогрев, в зависимости от изменения температуры. Питается подогрев от гнезда прикуривателя, поэтому нет необходимости вмешиваться в электропроводку автомобиля. К тому же если вы и захотите вывести включение на отдельную кнопку, это потребует меньше усилий, нежели полноценное изготовление подогрева;
• установить подогрев зоны дворников, который спасет от примерзания щеток к стеклу. Единственное – помните, что при использовании в сильный мороз возрастает риск получить трещину лобового стекла из-за большого перепада температур.

ВАРИАНТЫ САМОСТОЯТЕЛЬНОГО ИЗГОТОВЛЕНИЯ

Исследовав всплывающие в сети материалы по запросу «дворники с подогревом своими руками», можно сделать вывод, что существует 3 популярных способа реализации подогрева:

• с использованием нихромовой нити. Нихромовая проволока используется в качестве нагревательного элемента во многих электроприборах. Технология применима для каркасных щеток с полыми резинками, то есть с отверстием по всей длине щетки. Нихромовую нить можно использовать и в паре с бескаркасными дворниками, если конструкция последних позволяет закрепить нить в пазу без риска закорачивания участков нити между собой;
• с использованием провода МГТФ сечением 0.03 мм² (термостойкий монтажный провод с изоляцией из фторопласта). Особенностью фторопласта является морозостойкость, тугоплавкость, устойчивость к воздействию многих химическим вещества (кислоты, щелочи). Среди недостатков – негативное влияние на изоляцию резкого перепада температур, а именно это будет происходить при включении подогрева зимой. Провод МГТФ следует использовать только для неподвижной укладки, так как при постоянном механическом воздействии кабель может оголиться. Конструкция подогрева щеток стеклоочистителя предполагает изготовление своеобразного нагревательного элемента из провода МГТФ, который будет располагаться под кожухом бескаркасной щетки;
• с использованием готовых нагревательных пластин для дворников. В продаже можно найти готовые комплекты различных размеров. Номинальное напряжение – 12 В, но допускается использование и в сети 24 В, если подключить два однотипные комплекты последовательно. Производитель пластин «Полярник» для модели ПЩ15 заявляет потребление тока – 23 Вт, что нужно обязательно учитывать при выборе номинала предохранителя и сечения проводов.

ВАРИАНТ С НИХРОМОВОЙ НИТЬЮ

Для изготовления подогрева рекомендуется использовать нихромовую проволоку диаметром 0.32 мм². Обязательно рассчитайте потребление тока, чтобы установить предохранитель нужного номинала и выбрать сечение проводов. К примеру, 1 м нити серии Х20Н80 и диаметром 0.32 мм² имеет сопротивление 13,7 Ом.

При известном напряжении и сопротивлении мощность можно узнать по формуле W = U2/R, где W— мощность, U2– напряжение в квадрате, R – сопротивление.

 Можно вычислить, что мощность будет равна 14,3 Вт (14*14/13,7). Имея мощность, мы можем рассчитать силу тока по формуле I = W/U, где I – сила тока, W – мощность, U – напряжение.

Сила тока будет равна 1 А. Рассчитав, сколько именно ушло у вас проволоки на обогрев щеток, вы сможете по указанному принципу рассчитать силу тока для выбора сечения проводов (удобней всего воспользоваться готовыми таблицами для подбора сечения по силе тока).

Настоятельно рекомендуем ознакомиться со статьей о правильном выборе предохранителей, также немаловажно выбирать сечение проводов с небольшим запасом.

Особенности установки нити:

• проволока должна быть надежно зафиксирована;
• нихромовая нить не имеет изоляции, поэтому недопустимо касание двух и более точек проволоки к металлическим элементам – это приведет к короткому замыканию;
• в местах, где нить выглядывает из щетки, для компенсации температурной деформации необходимо надеть изоляцию;
• поскольку места соединения нити и проводов становится крайне жесткими, должны быть в неподвижном состоянии. Это позволит местам пайки не обломаться при работе дворников.

В сети вы можете найти фотоотчеты изготовления обогрева для щеток «Хорс». Точную последовательность действий мы не описывали, так как конструкции дворников различного типа будут отличаться.

МГТФ ПРОВОЛОКА

Для изготовления нагревательного элемента забейте два небольших гвоздика на расстоянии, равном месту установки нагревателя в дворник. Обмотайте гвозди, как это показано на фото, после чего элемент можно установить под кожух бескаркасной щетки.

 Учтите, что концы провода МГТФ должны быть посредине дворников. Для лучшего распределения температуры получившийся шлейф можно обмотать фольгой. Для вывода проводов, скорее всего, придется делать отверстия в корпусе либо крепежных элементах.

СХЕМА ПИТАНИЯ

Подключение щеток с подогревом осуществляется через 4-контактное реле. Наибольший нагрев будет при параллельном подключении. Силовой + для питания подогрева лучше взять напрямую с АКБ, расположив предохранитель как можно ближе к батарее. Управляющий + реле можно взять с силового плюса, тогда нажатие кнопки в салоне должно подавать – на второй управляющий вывод реле.

На приведенной ниже схеме управляющий + взят от прикуривателя в салоне, а силовой и управляющий – замкнуты на массу. Такое подключение позволяет реализовать подсветку кнопки включения подогрева дворников.

Возможный вариант подключения

Источник: //neauto.ru/podogrev-dvornikov-svoimi-rukami/

Дворники с подогревом | Сделай своими руками

Рассмотрим ещё одну приятную зимнюю опцию. Подогрев щёток стеклоочистителя — это хороший обзор дороги в холодное время года, отсутствие наледи и примёрзших дворников к лобовому стеклу с утра.

Есть три варианта подогрева дворников:

• подогрев зоны на стекле где щётки находятся в выключенном состоянии
• установка щёток с подогревом
• установка подогрева в щётки стеклоочистителя

Подогрев зоны стеклоочистителей

Монтаж нагревательного элемента на внутреннюю часть лобового стекла аналогичен с монтажом обогрева боковых зеркал. В месте парковки дворника с обратной стороны наклеивается нагревательный элемент, который растапливает наледь делая подвижными щетки стеклоочистителя (например, с утра их не приходится отрывать руками что продлит их срок службы).

Плюсы: подогреватель, включенный при движении будет растапливать мокрый снег, скапливающийся в зоне парковки дворников.Минусы: не всегда щётки расположены в зоне где можно наклеить нагреватель, не сдвинув или не сняв панель приборов, что затрудняет его монтаж. Для некоторых моделей, без вырезки лобового стекла подогрев установить не удастся.

Схема подключения подогрева щёток стеклоочистителя

Обогрев нельзя включать при -15 °C, пока не прогреется салон автомобиля, связано это со свойством, лобового стекла которое в отличии от заднего не выдержит точечного нагрева и лопнет. При низкой температуре ускорить процесс отогрева прилипших щёток дворника к лобовому стеклу не получится.

Соотношение цена/размер/мощность подогревателей для зоны парковки щёток дворников

*цена за комплект, **цена за шт.

Дворники с подогревом

Щётки дворников имеющие нагревательный элемент внутри, который подключается в штатную розетку в салоне автомобиля, через кнопку или электронный блок на прямую к аккумулятору. Хорошо очищают стекло при снегопадах благодаря температуре нагрева до 60 °C.

Самыми распространёнными производителями подогреваемых бескаркасных щёток очистителя являются Consul Winter и Burner. Причем последний постоянно совершенствует линейку тёплых дворников выпуская новые поколения, более усовершенствованные, лёгкие в подключении, имеющие пульт управления прогревом.

Приобретать тёплые дворники Burner лучше комплектом, в который будут входить все необходимые монтажные мелочи и дистанционный пульт.

Соотношение цена/размер/мощность щёток дворников с подогревом

*индивидуально для каждого авто

Комплекты для обогрева щётки

По сути тема отдельного обогрева уже реализована в заводских дворниках марки Consul Winter и Burner.

Плюсом такого подогрева может быть только стоимость нагревателя, что сомнительно если учесть дополнительные расходники (которые нужны при подключении) и самостоятельный монтаж.

Актуальной такая доработка может быть если в линейке производителей нет подогреваемой щётки на вашу модель автомобиля. Для бортовой сети 24V допускается последовательное соединение двух однотипных элементов подогрева.

Подведём итог

Из всех описанных выше дополнительных обогревателей самым практичным будет установка дворников с подогревом. При минимальных трудозатратах и вмешательстве в штатную проводку автомобиля лидирует комплект щёток стеклоочистителя марки Burner.

Дворники Burner четвёртого и пятого поколения подключаются на прямую к аккумулятору, встроенное автоматическое термореле регулирует температуру включения и выключения, нагреватель отключается, когда двигатель заглушен, возможен запуск через радиобрелок (имеет таймер 20 минут).

Источник: //sdelairukami.ru/dvorniki-s-podogrevom/

Дворники с подогревом – отличное решение для морозов

Обычные каркасные щетки в зимний период года создают столь серьезную проблему, как обмерзание. Холодный климат точно не идет им на пользу.

Вода, которая при низких температурах замерзает, делает шарниры коромысел неподвижными, в результате щетка уже не так плотно прилегает к стеклу. Из-за этого остаются неочищенные участки.

Это же заставляет задуматься над тем, что стоит приобрести дворники с подогревом.

Случается часто и такое, что по причине неверного выбора резиновой смеси в ленте дубеет чистящее полотно, а сам дворник противно скрипит и прыгает по стеклу. Любой стеклоочиститель может пострадать от этой проблемы.

Чаще всего страдает тот стеклоочиститель, который имеет совсем неизвестное происхождение в плане производителя.

Исходя из того, что на основной территории России зимние периоды проходят довольно тяжело, да и погодные условия все время меняются, лучше использовать стеклоочистители с подогревом вместо обычных.

Подогрев обеспечит чистое лобовое стекло при любых погодных условиях, а это – прямой залог безопасности. Да и сами щетки будут служить намного дольше.Зимние теплые щетки стеклоочистителей, они же в народе называются автомобильные дворники с подогревом, решат сразу нескольких важных проблем водителей.

Я советую побеспокоиться об этом сразу с приходом холодов. В целом, дворники с подогревом своими руками установить достаточно просто.

Подогрев своими руками

Прежде чем установить дворники, у которых есть подогрев, следует разбираться в их классификации и особенностях, чтобы не напутать с местами установки.

Они разнятся между собой типом щеток. Первый их тип практически не отличается от обычных, но это только внешне. Для того чтобы такой дворник был более эффективен металлические материалы его структуры заменили пластиковыми. Известно, что пластик менее восприимчив к замерзанию, нежели металл.

Также используют специальную резину, которая отталкивает воду. Она не примерзает к лобовому или заднему стеклу и является более мягкой при низких температурах, нежели обычный ее аналог.

В случае первого типа щеток нет надобности их менять на обычные даже с наступлением теплой поры года и все благодаря их отличным характеристикам.

В ином случае стеклоочистители с подогревом могут посоревноваться с каркасной щеткой, каркас которой заключен в чехол из резины. Это второй тип щеток. Их уникальная структура защищает внутреннюю конструкцию из металла и саму резину от промерзания в ключевых звеньях.

Дворники с подогревом хороши, но данный тип сохраняет свою подвижность и полностью защищен от коррозии. К сожалению, их трудно очистить от влаги, так как из-за резкой перемены температур вода попросту конденсируется прямо из воздуха на элементах из металла.

Они также теряют свою эффективность на больших скоростях.

И наконец, последний зимний тип данного механизма – дворники с подогревом. Они выглядят, как щетка без каркаса, но со встроенным специальным элементом нагревательного типа. Кроме того они способны сохранять свою эластичность долгое время и такие щетки хорошо защищены от замерзания. Тем не менее, дворники с подогревом нуждаются в подключении к электрической системе машины.

Установку щеток с подогревом Burner можно провести собственноручно. К каждой щетке прилагается в коробке набор адаптеров, а также подробная инструкция установки. Существует, в общем, несколько способов подключения. Один из них – подключение к сети через прикуриватель.

Для проведения этой манипуляции понадобятся добавленные в комплект провода, которые рассчитаны специально на такое подключение. Не забываем подключить дворники Burner к кнопке, которая управляет подогревом заднего стекла.

Для этого понадобится приобрести специальный комплект, состоящий из разъемов, специальных реле, проводки и предохранителей.

Подключение проводится также и через радиокнопку. Это самый простой и удобный вариант. С помощью специального комплекта водитель обеспечит себе комфорт при езде.

Подключение очень простое – сначала присоединяем устройство непосредственно к аккумулятору, а затем берем с собой радиобрелок. При нажатии на кнопку щетки будут включаться.

Это устройство имеет таймер выключения, который защитит аккумулятор от преждевременной разрядки.

Многие смелые автолюбители берутся не только за подключение купленных дворников с подогревом, но и создают их своими руками. Для этого используют набор из обычных дворников, нихромовой нити, паяльника, куска проводов, кислоты и флюса. Понадобится также термоусадка, термопистолет и некий другой инструмент.

Рассмотри пример с бескаркасными зимними дворниками. Их конструкция весьма простая. Помещаем по две стороны резинки нихром. Резинки, чтобы не вываливались, можно подтолкнуть внутрь. Но это делать нужно аккуратно, иначе они порвутся.

 Дельный совет – использовать термический пистолет, чтобы соединить резинку с металлической пластиной, иначе во время надевания защитного кожуха, конструкция может развалиться. Советую сразу измерить уровень сопротивления. Если оно находится в пределах 8-9 Ом – это очень хорошо. Ну а если цифра меньше, существует риск нагревания и даже лопания стекла.

Затем одеваем на дворники защитные кожухи для защиты конструкции от разрушения, когда будем соединять с креплением проводка.

На дворники помещаем крепление, просверливаем небольшие отверстия, в которые прокидываем наши провода. В верхней крышке сверлим еще 2 дырки для проводов. Хотя этого можно не делать. Провода иногда проводятся при открытии крышки через щель. Для исключения риска того, что нити могут замкнуться между собой, стоит приготовить также пару термоусадок.

Собираем все части, измеряя снова сопротивление. Если показатели  норме, можно паять провода. Важно проверить наличие массы на креплениях. Если да, то ее нужно подключить к креплению тоже, прокидывая под капот 12В.

Оба дворника подключаются одновременно,  предохранитель стоит выставить на отметку в 5А, затем беремся за реле, а в салон ставим выключатели от дворников. И, по сути, все готово. Каждый отзыв про этот метод несет в себе позитивную информацию.

 Вот так своими руками можно сделать дворники с обогревом, которые минут за 10 освободят стекло вашего автомобиля ото льда и снега зимой.

“Дворники с подогревом”

На видео показан процесс установки дворников с подогревом на автомобиль марки “Scoda Oktavia”. Также посмотрев запись, вы узнаете, как подключить дворники самостоятельно без помощи специалистов.

Источник: //MineAvto.ru/remont/elektrooborudovanie/dvorniki-s-podogrevom-1781.html
