Двух трубные отопительные системы частного дома своими руками

Содержание:

1. Особенности устройства двухтрубной системы отопления
2. Двухтрубные системы в двухэтажном частном доме

Проверенным временем и достаточно эффективным способом обеспечения комфортного проживания является отопление в частном доме двухтрубное. Такая теплоснабжающая конструкция позволяет регулировать степень обогрева каждой комнаты в отдельности, не изменяя температуру в других помещениях.

Двухтрубная система отопления частного дома может применяться вне зависимости от этажности здания. Отличительная особенность такого способа обогрева заключается в разделении прямого и обратного передвижения теплоносителя по контурам конструкции.

По подающему трубопроводу в систему поступает нагретая жидкость из котла, она разводится по радиаторам, змеевикам и подается в систему «теплый пол». Пройдя по данным элементам отопительной конструкции, остывший теплоноситель при помощи трубы — обратки отводится обратно в котел.

Преимущества двухтрубной системы отопления очевидны:

• простота регулировки подачи теплоносителя в каждую отопительную батарею (прочитайте: «Регулировка системы отопления — подробности из практики»);
• можно применять не только в жилых одноэтажных зданиях, но и в многоэтажных домах;
• имеется возможность смонтировать систему даже значительной протяженности.

Что касается недостатков, то они, к сожалению, тоже есть: по сравнению с однотрубной схемой двухтрубная система отопления частного дома нуждается в увеличенном вдвое количестве труб, а это приводит к удорожанию монтажных работ и снижению эстетичности внешнего вида, поскольку трубы прямого тока теплоносителя необходимо располагать выше уровня местонахождения радиаторов (подробнее: «Схема двухтрубной системы отопления дома на примерах»). Как правило, их прокладывают либо на уровне подоконника, либо под потолком.


Особенности устройства двухтрубной системы отопления

Возможен монтаж двухтрубной системы отопления, причем не только с естественной циркуляцией жидкого носителя тепла, но и с принудительным передвижением с использованием специального насоса. На выбор способа циркуляции обычно влияет вариант разводки трубы прямотока, которая может быть верхней или нижней.

Верхний способ разводки предполагает прокладку прямого трубопровода на значительной высоте, благодаря чему обеспечивается достаточное давление для передвижения воды через отопительные батареи без применения насоса.

Двухтрубная конструкция с верхней разводкой смотрится более эстетично и это позволяет, чтобы трубопровод прямого тока проходил над дверными проемами во всем здании, как на фото. Ее можно скрыть под декоративными отделочными элементами.

Но двухтрубная закрытая система отопления с верхней разводкой предполагает, что непременно будет установлен мембранный расширительный бак, а это приводит к дополнительным финансовым затратам (подробнее: «Замкнутая система отопления — схема на примерах»). Конечно, можно воспользоваться бачком открытого типа, но его нужно монтировать в наивысшей точке отопительной конструкции – обычно это чердак. Но в таком случае этот элемент системы необходимо будет утеплить (прочитайте: «Утепление труб отопления»).

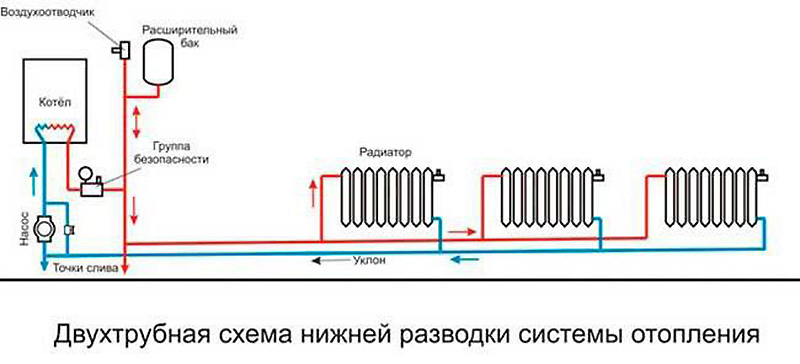

В случае, если выбрана двухтрубная горизонтальная система отопления с нижним вариантом разводки подающей трубы, ее располагают ниже подоконника (прочитайте: «Нижняя разводка системы отопления двухтрубная»). Тогда не возникает проблем с размещением расширительного бачка открытого типа в отапливаемом помещении. Его можно разместить в любом удобном месте, но выше уровня прохождения прямой трубы. Правда, в таком случае без применения циркуляционного насоса не обойтись. Также невозможно проложить проход через входной дверной проем.

Когда создается двухтрубная система отопления одноэтажного дома и котел монтируют близко к входу в дом, отопительный контур следует проложить по периметру до двери или разделить на две независимые линии, каждая из которой имеет собственную прямую трубу и обратку.

Циркуляционный насос располагают в обратном трубопроводе, чтобы высокая температура теплоносителя на выходе из нагревательного котла не повредила прибор. Расширительный бак мембранного типа с закрытой камерой обычно ставят поблизости от котла.

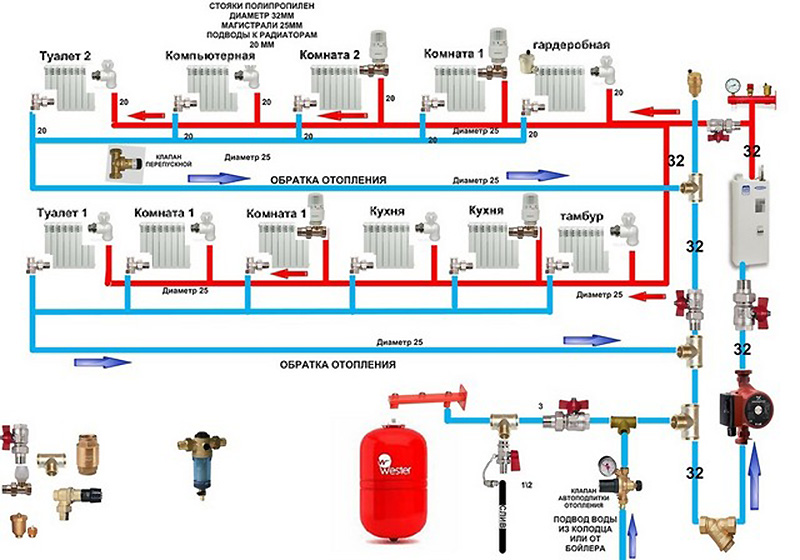

Двухтрубная система отопления своими руками выполняется с использованием магистральных труб диаметром 25-32 миллиметра, но если система имеет значительную протяженность, задействуют продукцию диаметром от 50 миллиметров и более (подробнее: «Оптимальный диаметр трубы для отопления частного дома»).

Для подсоединения радиаторов используется одна из существующих схем подключения. Самыми эффективными считаются боковой и диагональный вариант. Нижним подключением пользуются очень редко – при монтаже батарей небольшой высоты, при котором магистральную прямую трубу располагают выше радиаторов. По этой причине предпочтение отдают напольным котлам.

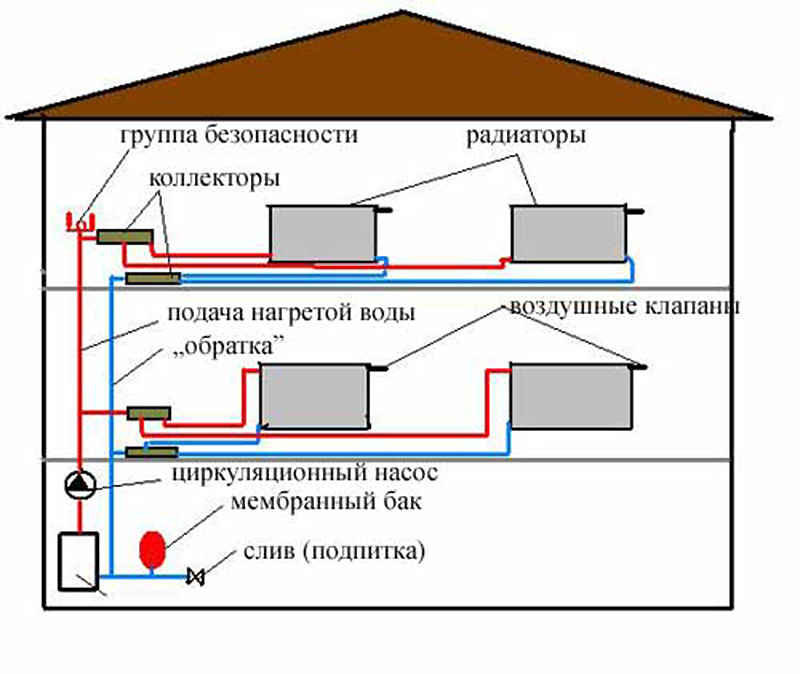

Двухтрубные системы в двухэтажном частном доме

Создавая двухтрубное отопление двухэтажного дома, следует учитывать ряд нюансов (детальнее: «Проект отопления двухэтажного дома — пример проектирования системы»). Так в том случае, если отапливаемые комнаты на обоих этажах не разделяют постоянно прикрытые двери, то потоки нагретого воздуха с первого этажа будут подниматься на второй (прочитайте: «Печное отопление двухэтажного дома и в наше время популярно»). В итоге в доме микроклимат не будет комфортным, поскольку внизу в комнатах будет прохладно, а наверху жарко и душно.

Данная проблема решаема одним из двух способов:

• на верхнем этаже вместо радиаторов для отопления устанавливают теплые полы;
• распределяют количество батарей так, чтобы примерно 2/3 секций были установлены на первом этаже.

Кроме этого, если проектируется двухтрубная система отопления многоэтажного дома (от 3-х этажей и более), желательно расположить на нижнем уровне помещения, менее требующие стабильного обогрева — библиотеку, кухню, прачечную, гостиную (прочитайте: «Схема отопления многоэтажного дома — как происходит подача в системе отопления высотных домах»). А вот спальные комнаты и детские должны находиться на верхних этажах, поскольку они требуют больше тепла (прочитайте также: «Возможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими руками»).

Особенности создания двухтрубной системы отопления:

1. Следует устанавливать котел, имеющий мощность, которой достаточно, чтобы обогреть все помещения в доме. Работу производят строго по инструкции.
2. Бак расширительный монтируют в специально подготовленном для этого месте. Емкость открытого типа при верхнем способе разводки прямой подачи располагают на чердаке или мансарде. Когда бак устанавливают в не отапливаемом помещении, его утепляют и ставят сигнальную трубу, которая предупредит, что емкость переполнена. В верхней части бака врезают трубу и выводят ее в ванную, чтобы при необходимости сливать излишки жидкости.
3. Насос циркуляционный монтируют в обратной трубе перед котлом.
4. Специалисты рекомендуют при самостоятельном монтаже предварительно изучить пример расчета двухтрубной системы отопления и произвести соответствующие вычисления.
5. Для удаления воздуха, попавшего в систему, устанавливают краны Маевского.
6. При монтаже прямой трубы подачи теплоносителя обеспечивают стабильный уклон, составляющий примерно 1 сантиметр на каждый погонный метр. Его делают в направлении удаления от нагревательного котла. При обустройстве обратки действуют аналогично, двухтрубная система отопления в частном доме это предусматривает, но уклон делают по направлению к теплоагрегату. Таким образом, самая высокая точка обратной трубы должна располагаться на максимальном расстоянии от котла.
7. Завершив монтаж, производят опрессовку и заполняют систему жидким теплоносителем. Регулировку подачи тепла в батареи осуществляют при помощи кранов и наблюдают за сохранением стабильности температуры на протяжении одного-двух дней.

Один из вариантов двухтрубной системы отопления показан на видео:

Схемы двухтрубных систем отопления для частного дома

Среди широко применяемых средств обогрева частных домов и квартир двухтрубная система отопления является достойным компромиссом между стоимостью затрат на установку, удобством в эксплуатации и полезной теплоотдачей.

Принцип действия

Двухтрубная разводка трубопроводов, в отличие от однотрубной, предполагает монтаж 2 магистралей: подвода и отведения теплоносителя. Это конструктивное решение приводит к двукратному увеличению протяженности трубопроводов, но получаемые в результате преимущества компенсируют этот недостаток.

Направление течения

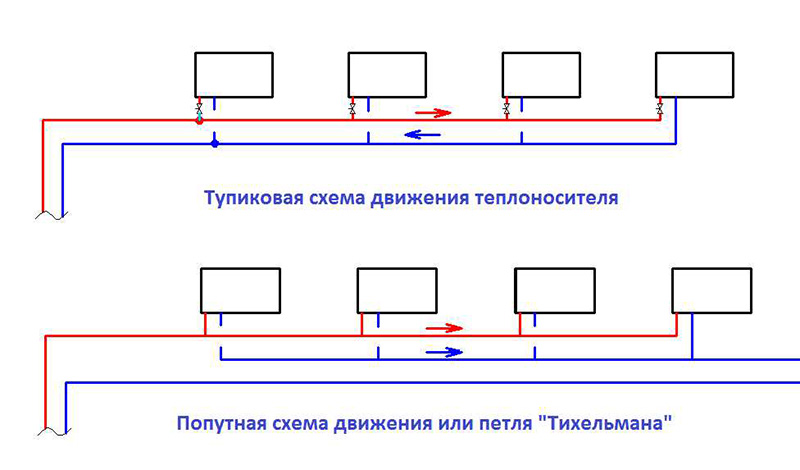

По направлению движения теплоносителя контур может быть:

• прямоточным – прямой и обратный потоки движутся в одном направлении;
• тупиковым – разнонаправленные подающий и возвращающий потоки.

Циркуляция

Естественная циркуляция обеспечивается движением теплоносителя вниз под своим весом, а принудительная осуществляется с помощью циркуляционного насоса. Схема с принудительной циркуляцией позволяет применить трубы меньшего диаметра, чем в варианте с использованием естественного движения теплоносителя.

Преимущества

Использование двухтрубного отопления обеспечивает более равномерное распределение температуры теплоносителя во всех обслуживаемых помещениях. Дополнительно к основному преимуществу такая схема дает возможность регулирования температуры в каждой комнате в отдельности, используя монтаж терморегулирующих головок с ручным и автоматическим управлением.

Также установка обогрева по двухтрубной схеме не ограничена по количеству помещений, в то время как однотрубная разводка требует компенсации тепловых потерь, возникающих при движении теплоносителя внутри контура.

Такой способ позволяет использовать трубопроводы меньшего диаметра, чем для однотрубного отопления.

Это также дает возможность устанавливать запорную арматуру меньшего типоразмера, стоимость которой ниже по сравнению с вентилями и кранами увеличенного сечения.

Некоторые недостатки

Затраты на такой способ отопления несколько выше, чем на установку однотрубной системы. Это связано с необходимостью приобретения двойного количества труб. Сложность выполнения монтажных работ также гораздо выше.

Материалы изготовления

Установка 2-х трубного отопления предполагает широкий выбор применяемых материалов, каждый из которых обладает своими преимуществами и слабыми сторонами. В качестве материала трубопроводов можно выбрать сталь, медные сплавы, а также полипропилен.

В металлических трубах соединение с элементами арматуры (шаровые краны, балансировочные вентили) выполняется с помощью фланцев, на которых нарезана трубная резьба, а непосредственно соединение осуществляется сваркой.

Полипропилен

Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. Если вы планируете делать монтаж своими руками, такое оборудование можно взять напрокат.

Типы разводки

Двухтрубная система отопления частного дома или многоквартирного здания монтируется вертикальным или горизонтальным способом. Вертикальная разводка используется в домах традиционной постройки, а горизонтальная нашла применение в зданиях со свободной планировкой помещений.

Какая из них больше подойдет для обогрева дома или квартиры, можно определить, изучив особенности.

Вертикальная

Вертикальные системы обогрева предусматривают последовательное подключение отопительных приборов, расположенных на разных этажах здания вдоль одного стояка. Именно поэтому такой способ лучше всего подходит для многоэтажных домов.

В большинстве вертикальных двухтрубных систем теплоноситель принудительно подается вверх, а его отвод осуществляется самотеком в обратном направлении.

Вертикальная разводка обладает такими преимуществами перед горизонтальной, как простота обслуживания и удобство стравливания из трубопровода воздушных пробок.

Горизонтальная

В зданиях традиционного типа вертикальная планировка трубопроводов гармонично вписывается в интерьер, в то время как в квартирах и домах свободной планировки такие стояки сильно портят внешний вид помещений. Горизонтальная разводка трубопроводов позволяет провести трубы вдоль поверхности пола, а при необходимости и под полом, что является оптимальным решением для жилых помещений большой площади.

Двухтрубная система отопления горизонтального типа отличается наклонным расположением труб, а также необходимостью обязательной установки циркуляционного насоса. Принудительная циркуляция требуется для удаления воздушных пробок, стравливание которых в вертикальных контурах отопления осуществляется естественным путем.

Проектирование

Составление схемы обогрева и ее грамотный гидравлический расчет лучше доверить теплотехникам, которые выполняют такую задачу по сложной формуле. В ней учитывается несколько технологических параметров, в том числе нагрузка на систему, разница между температурами теплоносителя, скорость циркуляции воды и диаметр подходящих труб.

Схема двухтрубной системы отопления частного или многоэтажного дома может быть закрытого или открытого типа, но в обоих случаях теплоноситель сохраняет стабильную температуру во всех радиаторах.

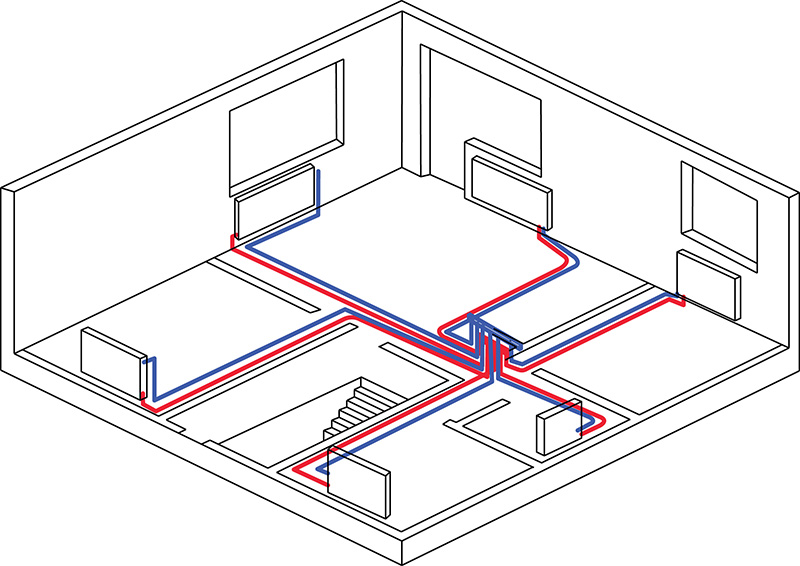

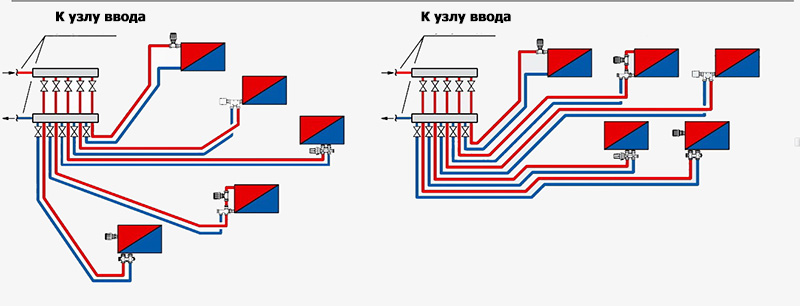

Разводка по двухтрубной схеме делится на два вида: коллекторную и параллельную. Однотрубная отопительная система такой возможности не дает.

Отопление жилых помещений должно быть оптимизировано под параметры конкретного здания или квартиры, которые отличаются по размеру обслуживаемой площади и высоте комнат, материалу стен, климатическим условиям в регионе, расположения здания и другим характеристикам.

Двухтрубная система отопления может иметь в своем составе различное количество радиаторов, которые будут отличаться удельным коэффициентом теплопотерь. Расчеты осуществляются по общедоступным методикам и могут быть выполнены с помощью специализированного компьютерного ПО.

Для отопления с принудительной циркуляцией также следует выбрать подкачивающий насос в зависимости от параметров системы. Исходными данными для расчета является схема проектируемой отопительной системы, а результатом – значение минимально допустимой площади проходного диаметра трубопровода, предельной величины теплопотерь, мощности циркуляционного насоса и некоторых других параметров.

Особенности монтажа

2-х трубная разводка трубопроводов предполагает использование универсального и специализированного инструмента, перечень которого обусловлен материалом труб, а также способом их крепления на опорных поверхностях.

Диаметр трубопроводов

Планируя установку системы своими руками, необходимо выбирать оптимальный диаметр труб. Чтобы не столкнуться с падением рабочего давления в магистрали, не рекомендуется увеличивать ее диаметр, пытаясь поднять теплоотдачу.

Запорная арматура

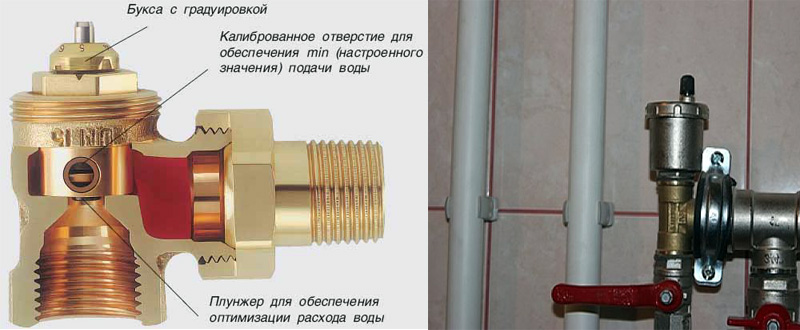

При монтаже трубопровода горизонтальной либо вертикальной двухтрубной системы на входе и выходе радиаторной батареи устанавливают поворотные краны или вентили, позволяющие не только регулировать количество прокачиваемого теплоносителя, но и при необходимости производить замену или демонтаж отопительного прибора без отключения теплоснабжения остальных потребителей.

Наличие перекрывных вентилей или кранов позволяет своими руками заменить батарею отопления без прикладывания особых усилий или использования специального инструмента. Также следует предусмотреть установку на радиаторах клапанов для стравливания избыточного воздуха.

Двухтрубная система отопления частного дома, делаем своими руками

Проверенным временем и достаточно эффективным способом обеспечения комфортного проживания является отопление в частном доме двухтрубное. Такая теплоснабжающая конструкция позволяет регулировать степень обогрева каждой комнаты в отдельности, не изменяя температуру в других помещениях.

Двухтрубная система отопления частного дома может применяться вне зависимости от этажности здания. Отличительная особенность такого способа обогрева заключается в разделении прямого и обратного передвижения теплоносителя по контурам конструкции. Читайте также: «Отопление в частном доме своими руками — составляем план прокладки «.

По подающему трубопроводу в систему поступает нагретая жидкость из котла, она разводится по радиаторам, змеевикам и подается в систему «теплый пол». Пройдя по данным элементам отопительной конструкции, остывший теплоноситель при помощи трубы — обратки отводится обратно в котел.

Преимущества двухтрубной системы отопления очевидны:

• простота регулировки подачи теплоносителя в каждую отопительную батарею (прочитайте: «Регулировка системы отопления — подробности из практики «);
• можно применять не только в жилых одноэтажных зданиях, но и в многоэтажных домах;
• имеется возможность смонтировать систему даже значительной протяженности.

Что касается недостатков, то они, к сожалению, тоже есть: по сравнению с однотрубной схемой двухтрубная система отопления частного дома нуждается в увеличенном вдвое количестве труб, а это приводит к удорожанию монтажных работ и снижению эстетичности внешнего вида, поскольку трубы прямого тока теплоносителя необходимо располагать выше уровня местонахождения радиаторов (подробнее: «Схема двухтрубной системы отопления дома на примерах «). Как правило, их прокладывают либо на уровне подоконника, либо под потолком.

Особенности устройства двухтрубной системы отопления

Возможен монтаж двухтрубной системы отопления, причем не только с естественной циркуляцией жидкого носителя тепла, но и с принудительным передвижением с использованием специального насоса. На выбор способа циркуляции обычно влияет вариант разводки трубы прямотока, которая может быть верхней или нижней.

Верхний способ разводки предполагает прокладку прямого трубопровода на значительной высоте, благодаря чему обеспечивается достаточное давление для передвижения воды через отопительные батареи без применения насоса.
Двухтрубная конструкция с верхней разводкой смотрится более эстетично и это позволяет, чтобы трубопровод прямого тока проходил над дверными проемами во всем здании, как на фото. Ее можно скрыть под декоративными отделочными элементами.

Но двухтрубная закрытая система отопления с верхней разводкой предполагает, что непременно будет установлен мембранный расширительный бак, а это приводит к дополнительным финансовым затратам (подробнее: «Замкнутая система отопления — схема на примерах «). Конечно, можно воспользоваться бачком открытого типа, но его нужно монтировать в наивысшей точке отопительной конструкции – обычно это чердак. Но в таком случае этот элемент системы необходимо будет утеплить (прочитайте: «Утепление труб отопления «).

В случае, если выбрана двухтрубная горизонтальная система отопления с нижним вариантом разводки подающей трубы, ее располагают ниже подоконника (прочитайте: «Нижняя разводка системы отопления двухтрубная «). Тогда не возникает проблем с размещением расширительного бачка открытого типа в отапливаемом помещении. Его можно разместить в любом удобном месте, но выше уровня прохождения прямой трубы. Правда, в таком случае без применения циркуляционного насоса не обойтись. Также невозможно проложить проход через входной дверной проем.

Когда создается двухтрубная система отопления одноэтажного дома и котел монтируют близко к входу в дом, отопительный контур следует проложить по периметру до двери или разделить на две независимые линии, каждая из которой имеет собственную прямую трубу и обратку.
Циркуляционный насос располагают в обратном трубопроводе, чтобы высокая температура теплоносителя на выходе из нагревательного котла не повредила прибор. Расширительный бак мембранного типа с закрытой камерой обычно ставят поблизости от котла.

Двухтрубная система отопления своими руками выполняется с использованием магистральных труб диаметром 25-32 миллиметра, но если система имеет значительную протяженность, задействуют продукцию диаметром от 50 миллиметров и более (подробнее: «Оптимальный диаметр трубы для отопления частного дома «).

Для подсоединения радиаторов используется одна из существующих схем подключения. Самыми эффективными считаются боковой и диагональный вариант. Нижним подключением пользуются очень редко – при монтаже батарей небольшой высоты, при котором магистральную прямую трубу располагают выше радиаторов. По этой причине предпочтение отдают напольным котлам.

Двухтрубные системы в двухэтажном частном доме

Создавая двухтрубное отопление двухэтажного дома, следует учитывать ряд нюансов (детальнее: «Проект отопления двухэтажного дома — пример проектирования системы «). Так в том случае, если отапливаемые комнаты на обоих этажах не разделяют постоянно прикрытые двери, то потоки нагретого воздуха с первого этажа будут подниматься на второй (прочитайте: «Печное отопление двухэтажного дома и в наше время популярно «). В итоге в доме микроклимат не будет комфортным, поскольку внизу в комнатах будет прохладно, а наверху жарко и душно.

Данная проблема решаема одним из двух способов:

• на верхнем этаже вместо радиаторов для отопления устанавливают теплые полы;
• распределяют количество батарей так, чтобы примерно 2/3 секций были установлены на первом этаже.

Кроме этого, если проектируется двухтрубная система отопления многоэтажного дома (от 3-х этажей и более), желательно расположить на нижнем уровне помещения, менее требующие стабильного обогрева — библиотеку, кухню, прачечную, гостиную (прочитайте: «Схема отопления многоэтажного дома — как происходит подача в системе отопления высотных домах «). А вот спальные комнаты и детские должны находиться на верхних этажах, поскольку они требуют больше тепла (прочитайте также: «Возможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими руками «).

Особенности создания двухтрубной системы отопления:

1. Следует устанавливать котел, имеющий мощность, которой достаточно, чтобы обогреть все помещения в доме. Работу производят строго по инструкции.
2. Бак расширительный монтируют в специально подготовленном для этого месте. Емкость открытого типа при верхнем способе разводки прямой подачи располагают на чердаке или мансарде. Когда бак устанавливают в не отапливаемом помещении, его утепляют и ставят сигнальную трубу, которая предупредит, что емкость переполнена. В верхней части бака врезают трубу и выводят ее в ванную, чтобы при необходимости сливать излишки жидкости.
3. Насос циркуляционный монтируют в обратной трубе перед котлом.
4. Специалисты рекомендуют при самостоятельном монтаже предварительно изучить пример расчета двухтрубной системы отопления и произвести соответствующие вычисления.
5. Для удаления воздуха, попавшего в систему, устанавливают краны Маевского.
6. При монтаже прямой трубы подачи теплоносителя обеспечивают стабильный уклон, составляющий примерно 1 сантиметр на каждый погонный метр. Его делают в направлении удаления от нагревательного котла. При обустройстве обратки действуют аналогично, двухтрубная система отопления в частном доме это предусматривает, но уклон делают по направлению к теплоагрегату. Таким образом, самая высокая точка обратной трубы должна располагаться на максимальном расстоянии от котла.
7. Завершив монтаж, производят опрессовку и заполняют систему жидким теплоносителем. Регулировку подачи тепла в батареи осуществляют при помощи кранов и наблюдают за сохранением стабильности температуры на протяжении одного-двух дней.

Один из вариантов двухтрубной системы отопления показан на видео:

Двухтрубная система отопления частного дома: схемы устройства + обзор преимуществ

Обеспечение тепла в доме – важнейшая задача для его владельца. Решить ее можно различными способами, однако, по статистике большинство зданий в нашей стране обогреваются при помощи водяной системы отопления. Именно она является наиболее эффективной и практичной в достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из ее наиболее востребованных разновидностей.

Двухтрубная система: что это такое

Любая отопительная система с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

Отличительная черта двухтрубной системы — наличие подающей и обратной трубы, подходящих к каждому радиатору

Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется. Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

Для устранения этого значимого недостатка была разработана более сложная двухтрубная система. В этом варианте к каждому радиатору подключается две трубы:

• Первая – подающая, по которой теплоноситель попадает в батарею.
• Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом — все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

Почему выбирают такую систему

Двухтрубное водяное отопление постепенно вытесняет традиционные однотрубные конструкции, поскольку его преимущества очевидны и очень весомы:

• Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
• Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
• Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

Одно из значимых преимуществ двухтрубной отопительной системы — возможность эффективной регулировки температуры в помещении

Разновидности двухтрубной системы

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме. Для открытой разводки выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.

Двухтрубная схема отопления открытого типа — самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает (+)

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды. Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж расширительного бачка мембранного типа, который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.

В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость. Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.

Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается. Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования. По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством такой конструкции считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации. Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени. Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры. Воздействуя на эти факторы можно добиться наибольшей эффективности системы отопления.

Разводка с принудительной циркуляцией теплоносителя

В описанную выше схему включается циркуляционный насос, двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее. При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается. Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.

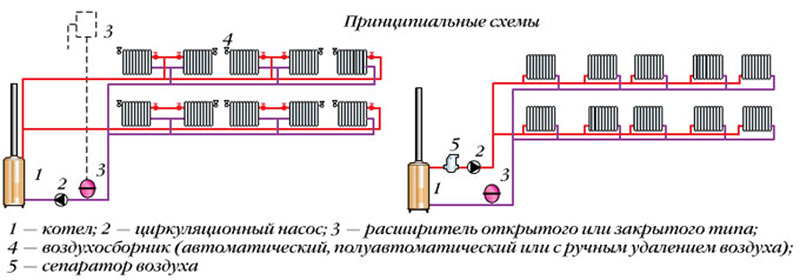

На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру

Еще одно достоинство конструкции с принудительной циркуляцией – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет. Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть. Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.

К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.

От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией

Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип компоновки

Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется в одноэтажных постройках большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях. Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос

Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно

Двухтрубная обогревательная система с верхней разводкой

Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней части. Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.

Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется. Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.

В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.

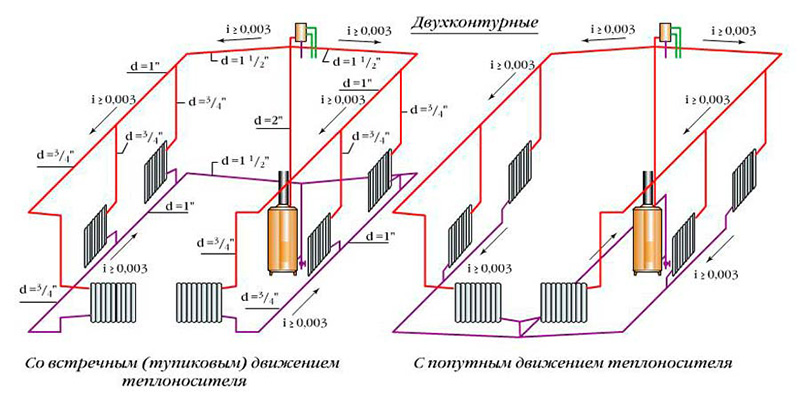

На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Системы относятся к двухконтурной категории, согласно которой котел устанавливается на центральном участке сети и делит его на два примерно равных по длине контура

Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной. Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.

Разогретый теплоноситель будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы. В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух и однотрубные участки. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Возможность регулировать температуру во всех комнатах при этом полностью сохраняется.

Двухтрубная система отопления с верхней разводкой не украшает комнату. Подающую трубу приходится размещать над окном, если постройка не оборудована утепленным чердаком

Главным преимуществом двухтрубной отопительной системы с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие завоздушивания магистрали. Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки:

• неэстетичный вид комнат;
• большой расход труб и комплектующих;
• отсутствие возможности обогрева помещений большой площади;
• проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным;
• дополнительные расходы на декор, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при грамотно проведенных расчетах еще и очень эффективна.

Двухтрубная конструкция с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу от батарей. В отличие от системы с разводкой верхнего типа направление движения теплоносителя здесь изменено. Он начинает движение снизу наверх, проходит через батареи и направляется по обратке в отопительный котел. Системы с нижней разводкой могут включать в себя один или несколько контуров. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

На рисунке представлена отопительная система двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует настолько же мощного утепления трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла тоже существенно ниже

Главный недостаток конструкции – завоздушивание. Чтобы избавиться от него используются краны Маевского. Причем если система установлена в двух или более этажном доме, предполагается, что такой кран должен будет стоять на каждой батарее. Это, безусловно, не очень удобно, поэтому рекомендуется прокладка специальных воздушных линий, которые включаются в систему.

Такие воздухоотводчики собирают воздух из отопительной магистрали и направляют его в центральный стояк. Далее воздух попадает в расширительный бак, откуда и удаляется. Отопительные схемы с нижней разводкой и естественной циркуляцией используются достаточно редко, поскольку имеют ряд ограничений. Прежде всего это то, что большинство включенных в цепь батарей являются конечными.

По этой причине их приходится оснащать спускниками. Если же в системе присутствует расширительный бачок открытого типа, то спускать воздух придется практически ежедневно. Монтаж воздушных магистралей, закольцовывающих подающие трубы, позволяет нивелировать этот недостаток. Однако они существенно усложняют схему и делают ее более громоздкой. Более того, «воздушка» прокладывается по верху комнаты.

Значимое преимущество нижней разводки, заключающееся в отсутствии проложенной на виду магистрали, при этом теряется. Количество используемых для монтажа труб в таком случае вполне сопоставимо с числом деталей, необходимых для верхней разводки. Поэтому для обустройства двухтрубной системы с нижней разводкой чаще всего используется вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и почти незаметны

К значимым достоинствам такой системы можно отнести:

• Компактное размещение участка управления всей системой. Чаще всего его устанавливают в подвале.
• Снижение теплопотерь, которое дает прокладка труб по низу помещения.
• Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. К примеру, первый этаж может отапливаться, а на втором будут проводиться необходимые работы.
• Значительная экономия тепла благодаря возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки относят большое количество труб и комплектующих, необходимых для монтажа и невысокое давление жидкости в подводящей магистрали. Кроме того, отрицательным моментом можно считать и необходимость монтажа кранов Маевского на отопительные радиаторы, а также постоянное удаление воздушных пробок из системы.

Видеоматериалы по теме статьи

В представленном видео обзоре рассматриваются недостатки и достоинства отопительных систем с естественной и с принудительной циркуляцией:

Подробный разбор схемы двухтрубного отопления для трехэтажного загородного дома:

Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Отопительная система двухтрубного типа – это широко распространенный способ практичного и эффективного обогрева жилья. Существует множество модификаций такой схемы. Важно правильно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно.

Понравилась статья? Поделитесь ей

Интересная система подачи воды, с умом придумано. У меня в доме как раз есть проблема — в одной из комнат вечно холодные радиаторы. Это при том что в самом ближнем к котлу помещении за радиатор невозможно рукой взяться: такой горячий. Посмотрел схемы разводок. Думаю, что нижняя для нашего дома более приемлема. Поставлю насос для принудительной циркуляции и будет порядок.

Бесплатные консультации инженера по обустройству технологических сетей Задать свой вопрос

Присоединяйтесь в соц. сетях

Добавить компанию

Популярное из этой рубрики

Посетители сейчас обсуждают

Вентиляция в погребе: технология устройства правильной вентиляционной системы Проектирование и расчеты

Система сбора дождевой воды: как устроить накопители для использования воды в доме Другое

Смс розетка: как работает и устанавливается розетка с управлением по gsm Розетки и выключатели

Эжектор для насосной станции: принцип работы и правила установки Насосное оборудование

Источники: http://x-teplo.ru/otoplenie/sistemy/dvuhtrubnaja.html, http://teplospec.com/montazh-remont/dvukhtrubnaya-sistema-otopleniya-chastnogo-doma-delaem-svoimi-rukami.html, http://sovet-ingenera.com/otoplenie/razvodka-o/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html

Тупиковая система отопления

Среди множества существующих видов отопительных систем выбор застройщиков часто останавливается на тупиковой схеме. Что такое тупиковая система отопления?

Так называют одну из разновидностей двухтрубных сетей, для которой характерной является разница в продолжительности подающего и обратного трубопроводов. Хотя и в однотрубном варианте тупиковая система также возможна.

Теплоноситель в такой схеме движется в противоположных направлениях по подающей и обратной трубе. В свою очередь, тупиковая система также делится на два типа: вертикальный и горизонтальный.

• Вертикальная схема предполагает присоединение радиаторов к стояку. В этом случае имеет место неравномерная циркуляция теплоносителя. Так как циркуляционные кольца, расположенные ближе к стояку, короче отдаленных. В этом случае помещения, находящиеся далеко от источника тепла, прогреваются дольше и хуже ближних. Такие сети используются, как правило, в многоэтажных постройках.
• Горизонтальная тупиковая разводка системы отопления более экономична и проста в монтаже. Состоит из серии приборов отопления, объединенных в общую схему подающим и обратным трубопроводами. С естественной циркуляцией теплоносителя данная схема может работать в зданиях малой площади и объема. Для других случаев необходима организация принудительного движения горячей воды по системе.

Тупиковая система отопления что это такое

Системы радиаторного водяного отопления по своей конструкции являются разнообразными. В зависимости от количества магистральных линий, они могут быть однотрубными и двухтрубными, а по расположению стояков — горизонтальными и вертикальными (исходя из места прокладки подающей магистрали). В случае наличия вертикальной разводки, системы могут быть смешанными, а также с нижней и верхней разводкой. Схема прокладки магистрали определяет разделение на два вида систем: использоваться может тупиковая система отопления и система, при которой движение воды в магистралях попутное.

Каждая из отопительных систем имеет как свои достоинства, так и недостатки. Перед тем, как определиться с выбором системы при строительстве дома, нужно ознакомиться с сильными и слабыми сторонами существующих видов, ведь они могут стать определяющими в разных условиях.

Преимущества и недостатки установки двухтрубного отопления

К преимуществам можно отнести такие факторы:

• возможность легко и удобно регулировать степень нагрева радиаторов в каждом отдельном помещении;
• отапливание больших по площади объектов по сравнению с однотрубной системой;
• обеспечение комфортности пребывания в помещении

Недостатками таких отопительных систем являются:

• необходимость в удлиненном трубопроводе, а также в фасонных изделиях, крепежных соединениях, вентилях, элементах для крепления отопительных труб;
• трудоемкие монтажные работы;
• более высокая (по сравнению с однотрубными системами) стоимость материалов и производящихся работ

Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

Установка двухтрубного отопления

Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.

Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.

Еще по этой теме на нашем сайте:

1. Какие есть виды систем отопления многоквартирного дома и частного дома
   Абсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.

Разморозка системы отопления — запуск системы отопления частного дома после аварии

Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы

Важно в отопительный сезон

Элеваторный узел системы отопления дома
Перед началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная.
Все виды систем отопления — зависимая, независимая, попутная, гиперинверторная
Главный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке.
Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды.
Важно не перепутать модификации термостатов для батарей

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Виды системы отопления тупикового типа

Тупиковая система отопления. являющаяся подвидом двухтрубной, характеризуется имеющейся выраженной разницей в длине циркуляционных колец — она, в свою очередь, может быть вертикальной и горизонтальной.

В вертикальной системе доминирует принцип присоединения всех приборов к вертикальному стояку (расположенные близко к стояку циркуляционные кольца обладают меньшей длиной в сравнении с теми, которые располагаются на дальнем расстоянии). Применение на практике такого принципа приводит к неравномерной интенсивности циркуляции воды — в результате, разные помещения в здании нагреваются по-разному.

Оценивая данную схему лишь с этой точки зрения, можно сделать вывод, что она не практична, так как невозможность равномерно отапливать все помещения является существенным её недостатком. Применяется схема, как правило, для обустройства многоэтажных домов .

Что касается горизонтальной тупиковой системы отопления, то её принцип заключается в подключении к отопительным приборам двух трубопроводов — прямого и обратного. В плане проектирования она проще, чем вертикальная, поскольку у обеих линий совпадают размеры соединительных элементов и труб.

Важно также то, что по расходу материалов она более экономична. Основным недостатком ее является сложность сбалансирования отдельно взятых радиаторов

Если сравнивать схему разводки системы отопления тупикового типа со схемами других типов, то первая имеет преимущество — ее можно устроить с любой циркуляцией теплоносителя (и естественной, и принудительной)

Важно учитывать, что с естественной циркуляцией схема подходит только для строительства одноэтажных и двухэтажных домов. Использовать такую схему для многоэтажных зданий можно только при условии наличия принудительной циркуляции теплоносителя

Двухтрубная система отопления частного дома, делаем своими руками

Проверенным временем и достаточно эффективным способом обеспечения комфортного проживания является отопление в частном доме двухтрубное. Такая теплоснабжающая конструкция позволяет регулировать степень обогрева каждой комнаты в отдельности, не изменяя температуру в других помещениях.

Двухтрубная система отопления частного дома может применяться вне зависимости от этажности здания. Отличительная особенность такого способа обогрева заключается в разделении прямого и обратного передвижения теплоносителя по контурам конструкции. Читайте также: «Отопление в частном доме своими руками — составляем план прокладки «.

По подающему трубопроводу в систему поступает нагретая жидкость из котла, она разводится по радиаторам, змеевикам и подается в систему «теплый пол». Пройдя по данным элементам отопительной конструкции, остывший теплоноситель при помощи трубы — обратки отводится обратно в котел.

Преимущества двухтрубной системы отопления очевидны:

• простота регулировки подачи теплоносителя в каждую отопительную батарею (прочитайте: «Регулировка системы отопления — подробности из практики «);
• можно применять не только в жилых одноэтажных зданиях, но и в многоэтажных домах;
• имеется возможность смонтировать систему даже значительной протяженности.

Что касается недостатков, то они, к сожалению, тоже есть: по сравнению с однотрубной схемой двухтрубная система отопления частного дома нуждается в увеличенном вдвое количестве труб, а это приводит к удорожанию монтажных работ и снижению эстетичности внешнего вида, поскольку трубы прямого тока теплоносителя необходимо располагать выше уровня местонахождения радиаторов (подробнее: «Схема двухтрубной системы отопления дома на примерах «). Как правило, их прокладывают либо на уровне подоконника, либо под потолком.

Особенности устройства двухтрубной системы отопления

Возможен монтаж двухтрубной системы отопления, причем не только с естественной циркуляцией жидкого носителя тепла, но и с принудительным передвижением с использованием специального насоса. На выбор способа циркуляции обычно влияет вариант разводки трубы прямотока, которая может быть верхней или нижней.

Верхний способ разводки предполагает прокладку прямого трубопровода на значительной высоте, благодаря чему обеспечивается достаточное давление для передвижения воды через отопительные батареи без применения насоса.
Двухтрубная конструкция с верхней разводкой смотрится более эстетично и это позволяет, чтобы трубопровод прямого тока проходил над дверными проемами во всем здании, как на фото. Ее можно скрыть под декоративными отделочными элементами.

Но двухтрубная закрытая система отопления с верхней разводкой предполагает, что непременно будет установлен мембранный расширительный бак, а это приводит к дополнительным финансовым затратам (подробнее: «Замкнутая система отопления — схема на примерах «). Конечно, можно воспользоваться бачком открытого типа, но его нужно монтировать в наивысшей точке отопительной конструкции – обычно это чердак. Но в таком случае этот элемент системы необходимо будет утеплить (прочитайте: «Утепление труб отопления «).

В случае, если выбрана двухтрубная горизонтальная система отопления с нижним вариантом разводки подающей трубы, ее располагают ниже подоконника (прочитайте: «Нижняя разводка системы отопления двухтрубная «). Тогда не возникает проблем с размещением расширительного бачка открытого типа в отапливаемом помещении. Его можно разместить в любом удобном месте, но выше уровня прохождения прямой трубы. Правда, в таком случае без применения циркуляционного насоса не обойтись. Также невозможно проложить проход через входной дверной проем.

Когда создается двухтрубная система отопления одноэтажного дома и котел монтируют близко к входу в дом, отопительный контур следует проложить по периметру до двери или разделить на две независимые линии, каждая из которой имеет собственную прямую трубу и обратку.
Циркуляционный насос располагают в обратном трубопроводе, чтобы высокая температура теплоносителя на выходе из нагревательного котла не повредила прибор. Расширительный бак мембранного типа с закрытой камерой обычно ставят поблизости от котла.

Двухтрубная система отопления своими руками выполняется с использованием магистральных труб диаметром 25-32 миллиметра, но если система имеет значительную протяженность, задействуют продукцию диаметром от 50 миллиметров и более (подробнее: «Оптимальный диаметр трубы для отопления частного дома «).

Для подсоединения радиаторов используется одна из существующих схем подключения. Самыми эффективными считаются боковой и диагональный вариант. Нижним подключением пользуются очень редко – при монтаже батарей небольшой высоты, при котором магистральную прямую трубу располагают выше радиаторов. По этой причине предпочтение отдают напольным котлам.

Двухтрубные системы в двухэтажном частном доме

Создавая двухтрубное отопление двухэтажного дома, следует учитывать ряд нюансов (детальнее: «Проект отопления двухэтажного дома — пример проектирования системы «). Так в том случае, если отапливаемые комнаты на обоих этажах не разделяют постоянно прикрытые двери, то потоки нагретого воздуха с первого этажа будут подниматься на второй (прочитайте: «Печное отопление двухэтажного дома и в наше время популярно «). В итоге в доме микроклимат не будет комфортным, поскольку внизу в комнатах будет прохладно, а наверху жарко и душно.

Данная проблема решаема одним из двух способов:

• на верхнем этаже вместо радиаторов для отопления устанавливают теплые полы;
• распределяют количество батарей так, чтобы примерно 2/3 секций были установлены на первом этаже.

Кроме этого, если проектируется двухтрубная система отопления многоэтажного дома (от 3-х этажей и более), желательно расположить на нижнем уровне помещения, менее требующие стабильного обогрева — библиотеку, кухню, прачечную, гостиную (прочитайте: «Схема отопления многоэтажного дома — как происходит подача в системе отопления высотных домах «). А вот спальные комнаты и детские должны находиться на верхних этажах, поскольку они требуют больше тепла (прочитайте также: «Возможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими руками «).

Особенности создания двухтрубной системы отопления:

1. Следует устанавливать котел, имеющий мощность, которой достаточно, чтобы обогреть все помещения в доме. Работу производят строго по инструкции.
2. Бак расширительный монтируют в специально подготовленном для этого месте. Емкость открытого типа при верхнем способе разводки прямой подачи располагают на чердаке или мансарде. Когда бак устанавливают в не отапливаемом помещении, его утепляют и ставят сигнальную трубу, которая предупредит, что емкость переполнена. В верхней части бака врезают трубу и выводят ее в ванную, чтобы при необходимости сливать излишки жидкости.
3. Насос циркуляционный монтируют в обратной трубе перед котлом.
4. Специалисты рекомендуют при самостоятельном монтаже предварительно изучить пример расчета двухтрубной системы отопления и произвести соответствующие вычисления.
5. Для удаления воздуха, попавшего в систему, устанавливают краны Маевского.
6. При монтаже прямой трубы подачи теплоносителя обеспечивают стабильный уклон, составляющий примерно 1 сантиметр на каждый погонный метр. Его делают в направлении удаления от нагревательного котла. При обустройстве обратки действуют аналогично, двухтрубная система отопления в частном доме это предусматривает, но уклон делают по направлению к теплоагрегату. Таким образом, самая высокая точка обратной трубы должна располагаться на максимальном расстоянии от котла.
7. Завершив монтаж, производят опрессовку и заполняют систему жидким теплоносителем. Регулировку подачи тепла в батареи осуществляют при помощи кранов и наблюдают за сохранением стабильности температуры на протяжении одного-двух дней.

Один из вариантов двухтрубной системы отопления показан на видео:

Отопление частного дома: двухтрубная система

Вернуться к оглавлению

Однотрубная система отопления

На изображении 1 представлена такая схема. Особенностью варианта, представленного на изображении, является разводка на два параллельных контура. Этот вариант целесообразно применять для дома большой площади. Для частного дома, площадь которого не превышает 200 м 2. достаточно иметь один контур.

Этот вариант представлен на изображении 2. Недостатком такой разводки является неравномерность нагрева радиаторов: чем дальше находится радиатор от источника тепла, тем меньшую температуру имеет поступающий в него теплоноситель. Преимущество — существенно меньшая потребность в трубах.

Вернуться к оглавлению

Лучевая система отопления

Схема системы отопления частного дома.

На изображении 3 представлена такая схема. Ее еще называют коллекторной, так как в ее состав входит коллектор, от которого идет разводка к каждому радиатору. Отдельный коллектор необходимо устанавливать на каждом этаже. Коллектор помещается в отдельном шкафу. В нем сосредоточена вся регулирующая и запорная арматура.

Такая система предполагает скрытое прокладывание труб, ибо к каждому потребителю от коллектора необходимо подвести и горячую, и холодную трубу. Эта схема разводки позволяет регулировать температуру в отдельно взятом помещении. Недостатком являются большие затраты на трубы. Неудобство представляют и шкафы. Что собой представляет коллекторный шкаф и разводка путей поступления тепла, понятно по изображению 4.

Любая система отопления представляет совокупность элементов, начиная с источника тепла. В нее входят элементы регулирующие режимы работы, средства, обеспечивающие безопасную и экономную эксплуатацию, трубопровод и радиаторы. В качестве теплоносителя обычно используют чистую воду или антифриз.

Приборы безопасности и регулировки для однотрубной, двухтрубной и лучевой системы обогрева одинаковы. Далее будут рассмотрены только варианты разводки своими руками двухтрубной системы. Все они за счет параллельного подключения радиаторов позволяют при необходимости отключить любой из них, не нарушая работы всего отопления.

Вернуться к оглавлению

Двухтрубная система. Одноэтажная разводка

Схема монтажа системы отопления двухэтажного дома.

Двухтрубная система имеет отдельную трубу для подачи горячей воды и отдельную трубу для отвода холодной воды. Расширительный бачок можно установить своими руками на любой высоте, превышающей самую верхнюю точку системы обогрева. Если в доме имеется автономное водоснабжение, в котором, естественно, имеется расходный бак, то, совместив расширительный бачок с расходным баком, можно избавиться от забот о его периодическом заполнении. На изображении 5 представлена схема одноэтажной разводки. Если необходимо проложить трубы вдоль дверного проема, то лучше это сделать под полом. При этом желательно все соединения выполнить над полом.

Можно выполнить своими руками подачу горячей воды с помощью верхней разводки. Чтобы не нарушать внешнего вида помещения, хорошо утепленные трубы можно проложить по чердаку.

Вернуться к оглавлению

Двухтрубная система. Горизонтальная разводка

На изображении 6 представлены два варианта горизонтальной разводки: слева лучевой вариант, справа — последовательный. Оба варианта можно выполнить своими руками. Они имеют определенные преимущества и недостатки. В лучевом варианте нет необходимости регулировать трубы по диаметрам, нет необходимости контролировать дроссели (перемычки между батареями).

В этом варианте температурный режим одинаков по всему лучу, однако эта схема требует несколько больший расход материала. На схеме также показаны отдельные элементы системы отопления. Здесь показаны два возможных варианта установки циркуляционного насоса. в обратке или в подающей трубе. Перед насосом в подающую трубу установлен сепаратор воздуха, который позволяет удалить воздух из системы и очистить теплоноситель от шлама. На схемах показаны и два вида расширителей. Указано также, что на радиаторах можно применить различные способы удаления воздуха. На изображении 6 показан двухэтажный вариант лучевой системы (только на первом этаже не показаны дроссели), но она практичнее в одноэтажном частном доме.

Двухтрубная схема, расположенная на изображении 6 справа, называется последовательной не потому, что ее батареи включены последовательно (как в однотрубных системах), а только чтобы обозначить отличие от лучевой системы. В этой системе температура может поддерживаться одинаковой по всей длине, однако регулировкой необходимо заниматься до наступления холодов. Если даже планируют строить ее своими руками, расчет трубопроводов для дома следует поручить специалисту.

Вернуться к оглавлению

Попутное и тупиковое движение теплоносителя

В двухтрубных системах отопления домов существуют варианты попутного и встречного движения теплоносителя. На изображении 7 представлен вариант попутного движения, а на изображении — 8 вариант встречного (его еще называют вариантом тупикового движения). Чтобы понять, в чем разница между указанными вариантами, следует выяснить, что такое гидравлика и балансировка.

Рассчитать гидравлику системы — это определить потери давления в отдельных ветвях и в общем кольце. Хорошо сбалансированная система должна иметь во всех ответвлениях системы одинаковые давления.

Оказывается, что при попутном движении теплоносителя и одинаковых по размеру радиаторах достаточно рассчитать потерю давления в одном из них. То есть система оказывается сбалансированной, она не требует никакой настройки. Если же радиаторы отличаются между собой, то их придется согласовывать с помощью термостатических клапанов. Однако такая схема имеет так называемые точки равного давления. Если радиатор установить в этой точке, то давление на его входе и выходе будет одинаково, и теплоноситель просто в него не попадет.

Схема со встречным движением обязательно требует расчета потерь давления через каждый радиатор, и на каждый из них устанавливают термостатический радиатор.

Необходимо также отметить, что монтаж тупиковых систем значительно облегчен тем, что диаметры параллельных участков не отличаются, тогда как при попутном движении теплоносителя их необходимо для каждого участка рассчитывать.

Схемы двухтрубных систем отопления для частного дома

Среди широко применяемых средств обогрева частных домов и квартир двухтрубная система отопления является достойным компромиссом между стоимостью затрат на установку, удобством в эксплуатации и полезной теплоотдачей.

Принцип действия

Двухтрубная разводка трубопроводов, в отличие от однотрубной, предполагает монтаж 2 магистралей: подвода и отведения теплоносителя. Это конструктивное решение приводит к двукратному увеличению протяженности трубопроводов, но получаемые в результате преимущества компенсируют этот недостаток.

Направление течения

По направлению движения теплоносителя контур может быть:

• прямоточным – прямой и обратный потоки движутся в одном направлении;
• тупиковым – разнонаправленные подающий и возвращающий потоки.

Циркуляция

Естественная циркуляция обеспечивается движением теплоносителя вниз под своим весом, а принудительная осуществляется с помощью циркуляционного насоса. Схема с принудительной циркуляцией позволяет применить трубы меньшего диаметра, чем в варианте с использованием естественного движения теплоносителя.

Преимущества

Использование двухтрубного отопления обеспечивает более равномерное распределение температуры теплоносителя во всех обслуживаемых помещениях. Дополнительно к основному преимуществу такая схема дает возможность регулирования температуры в каждой комнате в отдельности, используя монтаж терморегулирующих головок с ручным и автоматическим управлением.

Также установка обогрева по двухтрубной схеме не ограничена по количеству помещений, в то время как однотрубная разводка требует компенсации тепловых потерь, возникающих при движении теплоносителя внутри контура.

Такой способ позволяет использовать трубопроводы меньшего диаметра, чем для однотрубного отопления.

Это также дает возможность устанавливать запорную арматуру меньшего типоразмера, стоимость которой ниже по сравнению с вентилями и кранами увеличенного сечения.

Некоторые недостатки

Затраты на такой способ отопления несколько выше, чем на установку однотрубной системы. Это связано с необходимостью приобретения двойного количества труб. Сложность выполнения монтажных работ также гораздо выше.

Материалы изготовления

Установка 2-х трубного отопления предполагает широкий выбор применяемых материалов, каждый из которых обладает своими преимуществами и слабыми сторонами. В качестве материала трубопроводов можно выбрать сталь, медные сплавы, а также полипропилен.

В металлических трубах соединение с элементами арматуры (шаровые краны, балансировочные вентили) выполняется с помощью фланцев, на которых нарезана трубная резьба, а непосредственно соединение осуществляется сваркой.

Полипропилен

Полипропиленовые трубопроводы монтируются с помощью специального приспособления для пайки. Если вы планируете делать монтаж своими руками, такое оборудование можно взять напрокат.

Типы разводки

Двухтрубная система отопления частного дома или многоквартирного здания монтируется вертикальным или горизонтальным способом. Вертикальная разводка используется в домах традиционной постройки, а горизонтальная нашла применение в зданиях со свободной планировкой помещений.

Какая из них больше подойдет для обогрева дома или квартиры, можно определить, изучив особенности.

Вертикальная

Вертикальные системы обогрева предусматривают последовательное подключение отопительных приборов, расположенных на разных этажах здания вдоль одного стояка. Именно поэтому такой способ лучше всего подходит для многоэтажных домов.

В большинстве вертикальных двухтрубных систем теплоноситель принудительно подается вверх, а его отвод осуществляется самотеком в обратном направлении.

Вертикальная разводка обладает такими преимуществами перед горизонтальной, как простота обслуживания и удобство стравливания из трубопровода воздушных пробок.

Горизонтальная

В зданиях традиционного типа вертикальная планировка трубопроводов гармонично вписывается в интерьер, в то время как в квартирах и домах свободной планировки такие стояки сильно портят внешний вид помещений. Горизонтальная разводка трубопроводов позволяет провести трубы вдоль поверхности пола, а при необходимости и под полом, что является оптимальным решением для жилых помещений большой площади.

Двухтрубная система отопления горизонтального типа отличается наклонным расположением труб, а также необходимостью обязательной установки циркуляционного насоса. Принудительная циркуляция требуется для удаления воздушных пробок, стравливание которых в вертикальных контурах отопления осуществляется естественным путем.

Проектирование

Составление схемы обогрева и ее грамотный гидравлический расчет лучше доверить теплотехникам, которые выполняют такую задачу по сложной формуле. В ней учитывается несколько технологических параметров, в том числе нагрузка на систему, разница между температурами теплоносителя, скорость циркуляции воды и диаметр подходящих труб.

Схема двухтрубной системы отопления частного или многоэтажного дома может быть закрытого или открытого типа, но в обоих случаях теплоноситель сохраняет стабильную температуру во всех радиаторах.

Разводка по двухтрубной схеме делится на два вида: коллекторную и параллельную. Однотрубная отопительная система такой возможности не дает.

Отопление жилых помещений должно быть оптимизировано под параметры конкретного здания или квартиры, которые отличаются по размеру обслуживаемой площади и высоте комнат, материалу стен, климатическим условиям в регионе, расположения здания и другим характеристикам.

Двухтрубная система отопления может иметь в своем составе различное количество радиаторов, которые будут отличаться удельным коэффициентом теплопотерь. Расчеты осуществляются по общедоступным методикам и могут быть выполнены с помощью специализированного компьютерного ПО.

Для отопления с принудительной циркуляцией также следует выбрать подкачивающий насос в зависимости от параметров системы. Исходными данными для расчета является схема проектируемой отопительной системы, а результатом – значение минимально допустимой площади проходного диаметра трубопровода, предельной величины теплопотерь, мощности циркуляционного насоса и некоторых других параметров.

Особенности монтажа

2-х трубная разводка трубопроводов предполагает использование универсального и специализированного инструмента, перечень которого обусловлен материалом труб, а также способом их крепления на опорных поверхностях.

Диаметр трубопроводов

Планируя установку системы своими руками, необходимо выбирать оптимальный диаметр труб. Чтобы не столкнуться с падением рабочего давления в магистрали, не рекомендуется увеличивать ее диаметр, пытаясь поднять теплоотдачу.

Запорная арматура

При монтаже трубопровода горизонтальной либо вертикальной двухтрубной системы на входе и выходе радиаторной батареи устанавливают поворотные краны или вентили, позволяющие не только регулировать количество прокачиваемого теплоносителя, но и при необходимости производить замену или демонтаж отопительного прибора без отключения теплоснабжения остальных потребителей.

Наличие перекрывных вентилей или кранов позволяет своими руками заменить батарею отопления без прикладывания особых усилий или использования специального инструмента. Также следует предусмотреть установку на радиаторах клапанов для стравливания избыточного воздуха.

Источники: http://teplospec.com/montazh-remont/dvukhtrubnaya-sistema-otopleniya-chastnogo-doma-delaem-svoimi-rukami.html, http://1poteply.ru/sistemy/tip/otopleniya-dvuxtrubnaya-chastnogo-doma.html, http://x-teplo.ru/otoplenie/sistemy/dvuhtrubnaja.html

Любая система теплоснабжения обязана быть надежной и обеспечивать благоприятный микроклимат зимой. Классический вариант, с горячей водой, до сих пор остается самым популярным. Но не всем известно, что двухтрубная система отопления тоже будет эффективной, если ее правильно обустроить. Следует серьезно отнестись к выбору схемы укладки труб и расчету конструкции.

Достоинства и недостатки

При обустройстве данной конструкции нужно строго соблюдать технологию монтажа.

Причины выбора данной схемы

Сейчас двухтрубная схема отопления частного дома приобретает большую популярность, чем однотрубная. Они характеризуются возможностью изменения степени нагрева каждой батареи по отдельности. Остальная часть радиаторов имеет прежнюю теплоотдачу. Так как потери давления незначительные, то для её эффективной функциональности не требуется циркуляционный насос большой мощности.

Даже если один или несколько радиаторов не функционируют, система будет продолжать работать в штатном режиме. Так как на подводящих трубах устанавливается запорная арматура, ремонт поломанных частей системы можно проводить без её остановки. Монтировать подобную конструкцию можно и в одноэтажных, и многоэтажных домах.

Обустройство конструкции технологически сложное, требует значительного вложения средств. Однако, при соблюдении монтажных нюансов она прослужит долгие годы.

Виды систем с подачей и обраткой

При составлении схемы двухтрубного отопления важно помнить, что выделяются разные типы разводки. Классифицируют их также по способу движения воды, компоновке.

Открытая отопительная разводка

Открытая система — это контур замкнутого типа, оснащенный расширительной емкостью. В него поступает лишняя жидкость, так как при нагреве происходит увеличение объема воды. Такой бак обязательно должен быть открытым. Из него жидкость постепенно испаряется, поэтому её количество нужно периодически контролировать.

Указанная конструкция является относительно простой и дешёвой. Если не соблюдать уровень теплоносителя в системе, то при его недостаточном количестве газовый котёл может закипеть. А ещё в трубах может быть использована только вода.

Закрытая циркуляционная система

Здесь монтируют расширительную емкость мембранного типа. Из нее вода не испаряется. При резком колебании давления в трубах бачок компенсирует его. Воду разрешено заменить антифризом.

Естественное движение теплоносителя

Естественную циркуляцию жидкости в трубах выбирают, если частный дом имеет небольшую площадь (до 120 кв.м.). Для двухэтажного здания она не подходит. Принцип действия тут прост: котел нагревает жидкость, объем которой увеличивается вследствие расширения. Холодная вода имеет более высокую плотность, поэтому выталкивает нагретую наверх. Она поднимается до максимально высокой точки, где ее температура начинает постепенно падать, а потом самотеком распространяется по радиаторам.

Читайте также

В батареях жидкость остывает полностью, становится плотнее и опускается к котлу. Дополнительное циркуляционное оборудование тут не применяется. Конструкция такого типа рассчитана на длительный срок эксплуатации — до 50 лет. Радиус контура не должен быть больше 30 м. Минусом считается длительный период нагрева системы.

Применение насоса для принудительной циркуляции

Система с принудительной циркуляцией предназначена для больших сооружений. Она предполагает установку насоса, обеспечивающего перемещение воды. Конструкция способствует равномерному и быстрому прогреву комнат.

Процесс монтажа становится проще, так как не нужно класть трубы под заданным углом. Внутри контура не образуются пробки из воздуха. Однако, и тут есть минусы: потребность в электропитании (насос нужно подключать к сети), стоимость дополнительного оснащения и его дальнейшего обслуживания.

Компоновка вертикального и горизонтального типа

Монтаж радиаторов осуществляется двумя способами: горизонтальным и вертикальным. Первый вариант приемлем для больших одноэтажных зданий. Батареи крепятся к горизонтальной тепловой магистрали. Но при такой схеме нередко возникает завоздушивание труб, поэтому обязательной считается установка специальных кранов.

Второй вариант предусматривает фиксацию радиаторов на трубах, расположенных в вертикальной плоскости. Он предназначен для домов, имеющих 1-3 этажа. При этом каждый уровень оснащается отдельным контуром подключения.

Разводка снизу и сверху

Двухтрубная отопительная система и ее схема выбирается при обустройстве жилых или промышленных зданий. Тут нередко используется тупиковая конструкция. Она монтируется так, чтобы кольца, по которым передвигается жидкость, не были равными друг другу. Разводку труб осуществляют сверху или снизу. Первый вариант отличается высокой скоростью движения воды в контуре, что препятствует скоплению воздуха. Но вид комнаты становится неэстетичным, требуется много дополнительных компонентов. При такой разводке большие сооружения будут прогреваться слабо.

Нижняя разводка предусматривает наличие нескольких контуров, хотя иногда он бывает и один. Нагретая вода поднимается вверх, проходит через радиаторы и опускается в котел по обратке. Уровень теплопотерь при этом снижается. Единственный минус тут — потребность в монтаже воздуховодов и множество труб.

Попутная и лучевая

Попутная разводка считается универсальной. Горячая вода от котла подается по периметру всего сооружения. Батареи при этом подключаются последовательно. Обратка начинается уже с первой батареи, а остальные подключаются попутно. Использовать данный тип разводки рекомендуется в больших помещениях. Важно учесть, что диаметр главных труб должен быть несколько больше чем обычно.

Лучевая разводка предусматривает установку коллектора в центре здания. От него к каждому отдельному радиатору проводится по две трубы: обратка и подача. Вся конструкция может быть спрятана под напольным покрытием, что усложняет ее дальнейшее обслуживание. Сопротивление жидкости в каждой ветви должно быть примерно одинаковым. Самостоятельно балансировать систему не рекомендуется.

Принципы расчета

Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции. Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов.

Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

• котел;
• чугунные батареи, металлические радиаторы;
• трубы (металлические, полипропиленовые или другие);
• соединительные элементы (фитинги);
• сгоны;
• расширительная емкость;
• клапаны аварийной остановки работы системы;
• отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Подбор труб по диаметру

Обеспечить хороший прогрев помещения можно, если правильно выбрать сечение труб. За основу тут берут тепловую мощность. От нее зависит, какой объем воды должен двигаться за определенное время. Для вычисления тепловой мощности используется формулы: G=3600×Q/(c×Δt), где: G − расход жидкости на обогрев дома (кг/ч); Q − тепловая мощность (кВт); c − теплоемкость воды (4,187 кДж/кг×°C); Δt − разница температур между нагретой и остывшей жидкостью (стандартное значение — 20 °C).

Чтобы система работала сбалансировано, нужно рассчитать сечение труб. Для этого нужна следующая формула: S=GV/(3600×v), где: S – поперечное сечение труб (м2); GV − расход воды (м3/ч); v − скорость движения теплоносителя (0,3−0,7 м/с).

Способы подключения радиаторов

Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.

Существует несколько способов подключения:

1. Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
2. Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.
3. Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
4. Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.

Последний вариант идеально подходит для двухтрубной системы.

Рекомендации по монтажу

Если работа по сборке системы будет проводиться собственноручно, то мастеру потребуется пошаговое описание монтажного процесса.

Важно соблюдать такие правила:

• требуется обустраивать 2 контура: для горячей и холодной воды;
• трубы нужно укладывать с небольшим уклоном, направленным к последнему радиатору;
• оба контура укладываются параллельно друг другу;
• для предупреждения утраты тепла в главном стояке, лучше обернуть его изолятором;
• монтаж емкости для сбора лишнего объема воды осуществляется в наивысшей точке;
• размеры труб и соединительных деталей должны совпадать;
• все части системы изготовлены из одного материала.

Последовательность выполнения работ такая:

1. Отведение основного стояка от котла. Тут же монтируется расширительная емкость.
2. Разведение подводящих труб.
3. Одновременная укладка трубы, при помощи которой в котел подается холодная жидкость.
4. Фиксация насоса.
5. Крепление батарей или радиаторов.

Перед тем как заправлять 2-х трубные системы отопления, нужно внимательно осмотреть все ли соединения надежно затянуты.

Запуск и определение баланса

После прокладки труб и крепления радиаторов, их заполнения и запуска, необходимо произвести первичную балансировку температур. Параметры указываются в проектной документации. Повторная процедура проводится в таких случаях:

• радиаторы в разных частях помещения нагреваются неравномерно;
• в одном из них слышится шум воды.

Если все работает исправно, то еще раз проводить балансировку не стоит. Не следует также самостоятельно регулировать параметры, если дом многоквартирный с централизованной системой подачи тепла.

Двухтрубная отопительная система — лучший вариант в больших сооружениях. Сегодня существует несколько ее конструктивных вариантов, поэтому в каждом отдельном случае можно найти подходящий.

Отопление частного дома может показаться непростой задачей, требующей обязательного привлечения специалистов.

Но хороший хозяин может сделать это и своими руками.

Собственноручно смонтированное отопление не только сэкономит деньги, но и позволит учесть все нюансы, ведь кто, как не хозяин дома, знает его лучше всех?

Плюсы и минусы двухтрубной системы отопления

Существуют сторонники как двухтрубной (или двухконтурной), так и однотрубной систем обогрева дома. Их основное отличие друг от друга кроется в названиях: однотрубная конструкция имеет один теплонесущий контур, опоясывающий всю систему, в то время как в двухтрубной подача отделена от обратного контура теплоносителя.

Рассмотрим же их в сравнении.

1.  Главным плюсом и основной особенностью двухконтурной схемы считается возможность раздельного регулирования теплоотдачи на каждом из подключённых радиаторов. Это позволяет в каждой из комнат дома устроить отдельную климатическую зону, установив в ней температуру по желанию жильца.
2. Ещё одно весомое преимущество системы из двух труб — это равномерная температура теплоносителя вдоль всего контура. В одноконтурной же системе потеря тепла на каждом радиаторе приводит к остыванию воды, и к каждому последующему радиатору она будет приходить всё более и более охлаждённой.
3. Двухтрубная система отопления предлагает сразу две схемы монтажа для многоэтажных домов. Эти варианты будут подробно описаны ниже.
4. Разрыв в стоимости двух- и однотрубной систем отопления оказывается не слишком велик.

Устройство и основные элементы

Отопительная система состоит из:

• отопительного котла, который является нагревательным элементом, и может быть газовым или электрическим;
• расширительного бака, который служит для компенсации объёма теплоносителя при его нагреве;
• циркуляционного насоса — он обеспечивает движение воды по контурам;
• собственно труб, по которым движется теплоноситель;
• радиаторов, то есть металлических приборов, имеющих большую площадь соприкосновения с окружающим воздухом, за счёт чего и происходит теплоотдача.

Виды

Существует несколько разновидностей двухтрубных отопительных конструкций, различающихся по схеме монтажа, типу разводки, направлению движения теплоносителя и обеспечению циркуляции.

По схеме монтажа

По схеме монтажа отопительные системы из двух контуров разделяется на два подвида:

• Горизонтальный. В такой системе трубы, по которым движется вода, прокладываются горизонтально, создавая отдельный подконтур для каждого этажа. Такая схема больше подходит для одноэтажных домов или же строений из нескольких этажей, но большой протяжённости в длину.
• Вертикальный. Эта схема предполагает наличие нескольких стояков, расположенных вертикально, к каждому из которых подключены радиаторы, расположенные в пространстве друг над другом. Такой метод больше подходит для двух- и более этажных домов небольшой площади.

По типу разводки

Здесь также можно выделить две разновидности.

• Верхняя разводка. Применяется, если отопительный котёл и расширительный бак расположены в верхней части дома, к примеру, на утеплённом чердаке. При таком типе разводки трубы обоих контуров проводятся наверху, под потолком, и от них делаются опуски к радиаторам.
• Нижняя разводка. В случаях, когда нагревательный элемент установлен ниже основного контура системы (например, в подвале), целесообразнее провести трубы в промежутке между полом и подоконниками, что упростит подключение радиаторов.

По направлению теплоносителя

Бывают системы:

• Со встречным движением. Как видно из названия, вода по прямому контуру в этом случае движется в направлении, обратном тому, по которому охлаждённая вода возвращается к котлу. Особенностью этого типа является наличие «тупика» — конечного радиатора, в котором смыкаются наиболее удалённые точки обоих контуров.
• С попутным движением. В такой конструкции теплоноситель в обоих контурах движется в одном направлении.

По обеспечению циркуляции

• Системы с естественной циркуляцией. Здесь движение теплоносителя по контурам обеспечивается за счёт разности температур в контурах и уклона труб. Такие системы характеризуются низкой скоростью нагрева, но не требуют подключения дополнительного оборудования.

• Системы с принудительной циркуляцией. В один из контуров (чаще всего в обратный) встраивается циркуляционный насос, который и обеспечивает движение воды. Такой подход обеспечивает более быстрый и равномерный прогрев помещения.

Гидравлический расчёт

Гидравлический расчёт требуется для оптимизации отопления. Правильный расчёт позволит сократить расход газа или электричества (в зависимости от того, на чём работает котёл), и при этом обеспечить теплом всё отапливаемое помещение.

Расчёт позволяет определить наиболее подходящие комплектующие для отопления, начиная от мощности котла и заканчивая диаметром труб. Он базируется на основных параметрах системы, таких как протяжённость, количество радиаторов, гидравлическое сопротивление элементов, скорость потока и др.

Монтаж  своими руками

Строительство отопления состоит из нескольких этапов:

1. Установка котла и монтаж верхней магистрали, по которой вода будет подаваться на радиаторы.

2. В магистраль включается расширительная ёмкость, оснащённая сливным краном и контрольным патрубком.

3. Проводка магистрали по помещению таким образом, чтобы её путь пролегал через все места, где установлены батареи.

4. Параллельно первой магистрали проводится обратная. В неё, в удобном месте, врезается циркуляционный насос.

5. Теперь можно подключать радиаторы. Лучше оснастить их запорными кранами как на входе, так и на выходе — это позволит каждому радиатору работать автономно, и в случае, если одному из них понадобится ремонт, его можно будет произвести, не отключая отопление полностью.

Важные нюансы при монтаже отопления по двухтрубной схеме:

• Между первым и последним радиаторами в цепи должен быть уклон около 1 см/м.
• Следует по возможности избегать прямых углов соединения труб, так как это может снизить скорость потока воды. Лучше использовать связку из двух полуотводов.
• Если котёл и компенсационный бак установлены на чердаке, то чердак должен был хорошо утеплён. Кроме того, трубы, проходящие по чердаку, нужно оснастить теплоизоляцией.
• Радиаторы должны быть оснащены кранами Маевского для стравливания воздуха — это упростит задачу по запуску и развоздушиванию.

Затем проводится визуальный осмотр всех соединений на предмет протечек. Если таковые есть, они устраняются, и процедура повторяется.

Запуск

1. Непосредственно перед запуском перекройте все краны на радиаторах — как впускные, так и выпускные.
2. Наполнять систему водой следует медленно, иначе может произойти гидроудар. Вначале заполняется контур подачи, пока в нём не установится рабочее давление.
3. Теперь открывается подающий кран на первом радиаторе в цепи, а затем, с помощью крана Маевского из него по максимуму стравливается воздух.
4. Когда из крана Маевского ровной струйкой потечёт вода без воздушных пузырьков, его нужно закрыть, и медленно открыть выпускной кран радиатора. Эту процедуру требуется проделать с каждым радиатором по очереди.
5. Если после запуска из некоторых батарей слышны шумы и стуки, то можно повторить вышеописанную процедуру через некоторое время, когда воздух в батарее поднимется наверх.

Отзывы владельцев

Григорий Петрович:

Дом у меня небольшой, но двухэтажный. Потому решил делать отопление с вертикальными стояками. Вышло три стояка, на каждом по два-три радиатора. Без проблем не обошлось (перемудрил с разводкой), но потом разобрался, и теперь в доме тепло, и по деньгам вышло не особо накладно. Трубы полипропилен.

Марк:

У меня газовый котёл на втором этаже, рядом с ванной, в маленькой отдельной комнате. Сначала поставил насос там же, но шум немного раздражал. Перенёс его на первый этаж, в дальний угол — всё замечательно.

Равиль:

Жена моя любит, когда жарко, а мне для работы (я фрилансер) нужно, чтобы было немного прохладно. В своём кабинете прикрутил немного краны на батарее — лепота! А в остальных комнатах жара. И жена рада, и мне хорошо:)

Заключение

К отоплению дома умный хозяин подойдёт со всей серьёзностью. И именно двухконтурное отопление своей функциональностью и удобством может удовлетворить любого. Достаточно умелых рук и чёткого следования инструкциям — и дом станет тёплым и уютным.

Эффективность и надежность — требования, которым должна соответствовать двухтрубная система отопления загородного дома. Достигается это не только за счет качества всех ее элементов, но и правильного выбора конструкции. Современные материалы и оборудование позволяют монтировать самые передовые системы, но по-прежнему большинство владельцев предпочитает классическое отопление, чаще всего двухтрубное.

Принцип работы двухтрубной системы

Принцип работы двухтрубной системы отопления частного дома наглядно показан на схеме.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

Плюсы двухтрубного отопления

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.

Цены на компоненты для двухтрубной системы отопления

двухтрубная система отопления

Типы разводки

Качественный монтаж системы отопления обеспечивает не только ее последующую эффективность. В процессе строительства требуется решить вопрос эстетичного размещения труб и батарей в комнате, их соответствие интерьеру.

Не последнее значение имеет стоимость. Здесь решающая роль отводится горизонтальному размещению труб в комнате. Возможны два варианта: с верхней или нижней подачей.

Верхняя

Эту схему можно назвать классической, и появилась она вместе с водяным отоплением. В то время еще не было циркуляционных насосов, во всяком случае бытовых. Суть разводки заключается в распределении воды из «подачи», расположенной гораздо выше радиаторов. При этом обратная труба расположена ниже батарей.

Такая разводка предполагает движение воды сверху вниз, что характерно для естественной конвекции. При этом полностью исключено размещение»подачи» ниже батареи. Более того, для большей эффективности она должна располагаться как можно выше, обычно под потолком.

Такая конструкция не всегда «вписывается» в дизайн помещения. Обилие труб визуально загружает комнату, иногда осложняет расстановку предметов мебели. Кроме того, система не будет работать без наклона «подачи» и «обратки». Это создает ощущение кривизны стен и потолка.

Вот почему верхняя разводка считается устаревшей и монтируется когда, по какой либо причине, не хочется или нет возможности использовать насос.

Нижняя

Даже одного взгляда на фото достаточно, чтобы понять, насколько предпочтительнее во всех отношениях выглядит отопление с нижним расположением подающей трубы. В этом случае обязательно нужно предусмотреть вентили в верхней части радиатора, так как при заполнении системы водой в нем возникнет воздушный пузырь.

Трубы расположены ниже радиатора, не загромождают пространство, не привлекают внимание. При желании их даже можно спрятать в стены или пол. На эффективности отопления это никак не скажется.

Естественно, что нижняя разводка двухтрубного отопления предполагает использование циркуляционного насоса. Значит, возникает вопрос монтажа электропроводки и резервного питания, но вряд ли это можно считать серьезным недостатком.

Виды двухтрубных отопительных систем

На практике бывает довольно сложно выбрать отопительную систему для жилого дома. Здесь нельзя допустить ошибки, потом переделать что-либо будет очень трудно. Прежде чем проектировать отопление, нужно сначала выбрать его вид.

С естественной циркуляцией

Конструкция такого типа иногда применяется для обогрева частных домов. В двухтрубном варианте функционирование системы возможно только с верхней подачей. Отсюда вытекают всевозможные недостатки и неудобства. Такую отопительную систему нельзя назвать подходящей для домов с большой горизонтальной проекцией. Чаще всего это одноэтажные здания с большим количеством последовательно расположенных комнат.

Система с естественной циркуляцией вполне подходит для домов с компактным расположением комнат, в том числе и двухэтажных.

Плюсы и минусы

Недостатков у пассивного отопления больше, и они значительные.

Система с принудительной циркуляцией

Такое отопление является наиболее инновационным и эффективным. Движение теплоносителя по трубам происходит под воздействием давления, создаваемого электрическим насосом.

Последний пункт наиболее важен при проектировании отопления. Имеется ввиду способ прокладки труб к радиаторам. Выбор оптимального варианта поможет не только более эффективно обогревать комнаты, но и существенно сэкономить.

Тупиковые ветви

Типичный способ реализации данной разводки представлен на рисунке. В данном случае здесь показаны две тупиковые ветки, в которых объединено по 6 радиаторов. На практике их количество может быть любым. Такую разводку еще называют со встречными потоками. Объясняется это тем, что в каждой ветке потоки в «подаче» и «обратке» движутся в разных направлениях.

Тупиковую разводку можно считать наиболее распространенной. Ее популярность связана, в основном, с простотой монтажа.

Разводка с попутным движением теплоносителя

В данном случае все радиаторы соединены по кольцу. Это стало возможно благодаря тому, что отводная труба появляется только после того, как теплоноситель проходит первый радиатор. «Подача» заканчивается в последнем радиаторе. В результате, как и положено, к котлу подходят две трубы, а система образует замкнутый контур. Специалисты называют его петлей, или кольцом Тихельмана.

Правда, последний пункт справедлив только при периметре на более 35 м.

Лучевая схема

Еще ее называют коллекторной, так как «питание» обогревателей осуществляется из одной области. Вся разводка разделена на несколько тупиковых ветвей, по одной батарее в каждой. Как результат — точная регулировка из одного места и возможность использования труб минимального диаметра. К сожалению, данная система пока не получила достаточного распространения.

Вообще, достаточно редко можно встретить дом, в котором в чистом виде используется та или иная разводка. Чаще всего при проектировании отопления стараются создать комбинацию из нескольких схем в угоду эффективности и экономии.

Видео описывает разные типы устройства двухтрубной системы отопления.

Технология сборки двухтрубного отопления

Прошли те времена, когда для того, чтобы «сварить» отопление, требовалось громоздкое оборудование, а главное — большой опыт его использования. Сегодня любой желающий может относительно недорого приобрести необходимый комплект инструментов и смонтировать систему своими руками. Конечно, потребуются некоторые навыки, но главное — желание.

Следует помнить, что все работы по подключению и первоначальному запуску котла в эксплуатацию должны производить специалисты газовой службы. stove ru порядовки вы можете узнать по ссылке.

Видео

Посмотрите видео, в котором показана пошаговая инструкция монтажа двухтрубной системы отопления своими руками.
