Двухконтурное зажигание на уаз своими руками

Двухконтурное Зажигание на Уаз

Подводное двухконтурное зажигание на УАЗ, Волга, Газель на 2 х датчиках Холла

Подводное зажигание на УАЗ.

УАЗ 3962 ›
Бортжурнал ›
Зажигание

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа…
Первое что делаю, выставляю ВМТ.

ВМТ

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

бегунок

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

уперся

Снимаю трамблер, вытаскиваю привод масляного насоса. Чтобы посмотреть на него в живую. Со снятием проблем не было ни каких. О сборке чуть позже.

привод масл.насоса

Ну вроде все снял посмотрел. Начинаем сборку-настройку. Все как учебнике. (ВМТ — суём привод — ставим трамблер — бегунок смотрит на первый цилиндр-октан корректор на «0») .

нормальная схема

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

зазор 1

зазор2

Делаем Пуск…И! в двигателе, в районе масляного привода стук и скрежет. В одном из БортЖурналов видел похожую проблему. Выясняется что лопатка привода не попала во втулку насоса. 10 попыток все вставить, не увенчались успехом. Пробовал и спички подкладывать…Весь вечер прошел как в мультике про Вини пуха. «Входит и выходит…Замечательно выходит». Бросив все, иду домой перечитывать буквари. И нахожу инструкцию по установке.

установка

Проделываю все эти манипуляции. Все вроде встало но не доходит до своего посадочного места на 5 мм. Скорее всего сбит угол втулке как на схеме под буквой «в»
Ждем выходных чтоб продолжить установку.

P.S.
Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

buzz968

В очередной раз внезапно упоровшись я подумал, что бегунок и крышка трамблера это печально и ужасно и решил собрать более современную систему зажигания.
Принцип действия объяснить лучше глубоко уважаемого мной Евгения Травникова у меня не получится, поэтому слово ему:
Правда, в одном я не согласен с ним, а именно — в использовании двух датчиков Холла и вытекающем отсюда геморрое с их точным взаимным расположением. Выход датчика сделан по схеме с открытым коллектором, что даёт возможность собрав несложный инвертор управлять двумя коммутаторами в противофазе с одного датчика. Правда, тут появляется другой геморрой: в таком варианте задействованы обе кромки шторок ротора, поэтому шторки должны быть ровно по 90 градусов, чего в серийных трамблерах не бывает, нужно делать новые.
реализована такая система, правда, схема согласования датчика со вторым коммутатором не со всяким коммутатором будет работать. У меня, по крайней мере, не получилось, на низких оборотах глючило и стреляло в глушак. Что и немудрено, на общем эмиттере входное сопротивление всего ничего! (смеяться здесь).
В общем, вот этот вариант работает без глючева:

Само собой понадобилось прикупить несколько девайсов от горячо любимых мной в качестве доноров ТАЗов:
Катушка зажигания. вроде от Калины. Представляет собой две двуискровые катушки в одном корпусе, чем идеальна для четырёхгоршкового мотора.

Коммутаторы для ТАЗ-2108, два штуки.

Трамблёр переделал под датчик Холла, пока ждал заготовки шторок от токаря, сделал прямую шторку напильником и развернул датчик, чтобы хоть как-то систему запустить.

Чтобы связать это всё воедино, сплел косу проводов. В маленькой чёрной коробочке в центре кадра помещается как раз схемка инвертора сигнала на второй коммутатор.

Собрал всё на столе, проверил как работает:
Ну и на машине.
На низах немного получше стало, и уже не подтраивает так люто.

Tags: Волга

Volkswagen Golf 1.8 PL на Январе ›
Бортжурнал ›
Двухконтурное зажигание на одном ДХ и двух коммутаторах

Добрый. кто бы ты ни был!
Сегодня, провел тестовый заезд на свежезапиленном двухконтурном зажигании на одном датчике Холла и двумя коммутаторами (эт я для тэгов так пишу, что бы кто искал сразу нашел). Все работает нареканий нет!
Итак, это будет больше FAQ с ссылками и видео, чем история с фотографиями моей установки (темно просто и лень идти фоткать).
Дорогой мой, читателюс обыкновенникус. Что такое двухконтурное зажигание? вот тебе всеми излюбленное видео с всеми любимым Евгением Травниковым А.К.А WerWolf-DVS :

Если коротко избавляет, от обычной масляной катушки зажигания, от крышки с бегунком и увеличивает мощность искры, тем самым улучшая сгорание топлива в цилиндрах. Ну и свечи теперь выдают искру не по известному всем порядку 1-3-4-2 , где циферки это номер цилиндра в котором происходит искрообразование, а по схеме сначала искра в 1-4 цилиндре одновременно, потом тоже самое, но в 2-3. Вреда или какой-либо неправильной работы двигателя от этого не последует.

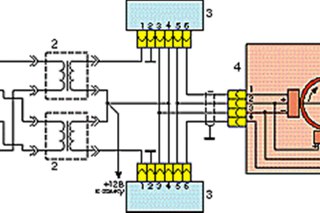

Вот так выглядит банальная самая «простая» схема с двумя датчиками Холла:

Откуда я её достал? Интернеты ей кишат, об установке на ваген Там есть схема и попроще.
Вариант запила на гофлю от Евгения Травникова, в легком колхозном амбре:

Не ну чото, хардкорненько на двух ДХ делать, отстраивать углы между датчиками, выпрессовывать родной датчик пилить тазодатчик площадку переделывать, ДЫАААА?
Ну есть способ для ленивых, двухконтурное зажигание с одним ДХ и двухканальным коммутатором!
Опять же видео от WerWolf-DVS :

Схема, сего удовольствия перфекциониста выглядит вот так:

Все тут хорошо, один ДХ, один коммутатор.
Но есть несколько, НО! Нужна своя шторка трамблера с углами 90909090. Тобиш 90 градусов шторка, 90 градусов пусто, 90 градусов шторка, 90 градусов пусто (на будущее всем смелым, идете к токарю со своей шторкой и обьясняете, что надо и обязательно, что бы металл магнитился, в деревянных от 300рэ до наглости токаря).

не ссы кяпитком, это не на гофлю шторка, эту картинку нежно стыбзил
Второе, «НО» , в нашей глуши например, продавцы с пеной у рта тебе будут твердить, что ты поехал умом раз ищешь, какойта там двухканальный коммутатор! Цитирую: «Вот стандартная проводка, на восьмерку, где тут седьмой контакт, мм? Все давным давно на инжекторе ездят!» Да, двухканальник можно заказать по интернету, но когда он выйдет из строя, нужно будет его опять заказывать и опять ждать когда он придет. И это будет хорошо если это случится не на дороге! (+ в сторону двух коммутаторов в том, что вероятность выхода из строя двух сразу КРАЙНЕ МАЛА! и если это случится на дороге, можно спокойно, дернув подсос доехать на двух цилиндрах — как ока).
И да, что бы вы не обь*бались с покупкой коммутатора, бывают и обычные коммутаторы семиконтактные где 7 контакт просто не припаян:) Для пущей уверенности запишите номера, того что вам надо:

951.3734 (аналоги 42.3734, 6420.3734, 133.3774-03), обычно энергомаш. Других не существует:*
Вот ссылочка на установку такой системы на волгу! Фотку шторки именно с оттуда стыбзил, автор не серчай:)

Ну вот и дошли до моего варианта, что делать если шторку тебе уже сделали, трамблер разобран, а двухканальный коммутатор в твоей глуши не хочет материализовываться? Брать в руки паяльник и делать двухконтурное зажигание на одном ДХ и двух коммутаторах!
Для особо торопящихся вгрызаться в фарфоровые изоляторы и искры, советую посетить вот , вот и вот.
Сначала, лично я собирал систему по последней ссылке^, но увы не заработало.
Собирал по своему, схема получилась немного своя, но в целом идентичная схеме по второй ссылке:

не электрик и рисовать схемы не умею, так что не серчай
Катушки я использовал сдвоенные с мотора змз406, у каждой катушки по два выхода, на один выход цепляется сигнал с коммутатора, на второй +12В от ключа зажигания.
Если все это кажется сложным то лишь скажу, что это не так! И кратко объясню, что первый коммутатор подключается по стоку, ко второму лишь подается питание (2 и 4 контакты), сигнал на катушку (1 контакт) и инвертированный сигнал с ДХ (6 контакт), сигнал инвертируется при помощи простейшего инвертора (один резистор в 1кОм и транзистор КТ3102). Цена на инвертор не считая пайки вышла в районе 20 рублей:)
В то, что этот инвертор заработает не верилось и пока, что веры в него мало, посмотрим сколько отслужит, если сгорит, то соберу инвертор по той же схеме, но резистор будет в 1.5 кОм и транзистор заменю на КТ315.

Ну как бы на этом всё, но не тут то было, есть еще одна схема, правда она не опробована:) Её предоставил товарищ Kriegslok , по его заявлениям : «Из преимуществ — хорошая крутизна фронтов и стабильность по температуре.» и много всяких терминов которые мне не известны, так как я не электрик :

Хочу сказать спасибо за помощь этим людям: Kriegslok , KOOLIBIN , MadCat-OdessaUA . Ребята очень помогли с советами.
По поводу подключения тахометра, как я понял у всех по разному, у меня оказалось все просто, на родной катушке есть вход на который идет зеленый провод от коммутатора (на стандартной системе зажигания), к этому же входу подходит еще один провод, вроде черно-красный. Вот как раз черно-красный провод и есть для тахометра. Вот схема как подключил, опять же не ругайтесь, я не электрик:

Если машина сразу не завелась и/или чихает, попробуйте покрутить трамблер в разные стороны! Если же не заводится или зажигание слишком позднее, а в сторону раннего не позволяют повернуть трамблер, его собственные габариты, рекомендую поменять местами сигнальные (тобиш не +12в) провода на катушках и снова покрутить трамблер!
Отмечу, что желательно, чтобы коммутаторы были одной фирмы производителя. Мне лично очень понравились украинские коммутаторы ВТН.Кстати попались мне в руки русские коммутаторы ноунейм производителя с номером 76.3734, долго жить не приказали и этим же не понравились.

ВОПРОС НА ЗАСЫПКУ: СТОИТ ЛИ УВЕЛИЧИВАТЬ ЗАЗОР В СВЕЧАХ?
Ну вот в принципе и всё по двухконтурному зажиганию:)
Почему я выбрал катушки от змз406, а не допустим тазиковский модуль зажигания?
Была возможность взять подешевке это раз, во вторых у змз катушек искра лучше. Рекомендую ознакомится с этим видео ( всё от того же Евгения):

Спасибо за внимание! Подписывайся, комментируй, ставь лайку!
З.Ы. Кстати пока разбирал трамблер, подтянул пружинки на грузиках:) А еще я себе всю проводку сделал так, что в случае тотальной поломки двухконтурного, нужно лишь вынуть второй коммутатор, махнуть шторку на родную, переткнуть один провод и можно ездить на сток зажигании:) Проверял времени занимает от силы час, если уже на скилле.
З.З.Ы. ПРОВЕРЕНО ТОЛЬКО НА КАРБОВОМ МОТОРЕ, КАК ПОВЕДЕТ СЕБЯ НА МЕХ.ИНЖЕКТОРЕ ИЛИ МОНОВПРЫСКЕ НЕИЗВЕСТНО!

Эта интересная дороботка двигателя, может кому-то пригодится, надо просто немного повозиться, но зато потом ваша машина вас приятно удивит, вы сразу почувствуете стабильность в работе двигателя, расход бензина вас приятно удивит, набор скорости идет намного быстрее и легче, и много других плюсов.
Итак немного о разработке…
Плюсы:

• заметно быстрее и легче идет набор скорости
• двигатель стал работать заметно тише и ровнее
• упали обороты хх
• увеличен зазор свечей — 1 мм

Минусы:

• Впереди зима посмотрим как поведет себя система…
• Очень не просто теперь заменить датчик холла
• возможны проблемы с опережением зажигания(заедание проводов в трамблере)

В самом трамблере от восьмерки теряется много энергии, в соединениях проводов, в
крышке, в бегунке, а ведь это всё можно использовать только во благо повышая сгораемость автомобильного топлива. Здесь же напрочь отсутствует крышка и бегунок. Использовалась статья «Обойдемся без «бегунка»?» http://domavto.narod.ru/html/body_nenoaiu_ni_noaoexaneei_danidaa.html
Итак Что нам надо для такого зажигания:

— Трамблёр от автомобиля Ока (у него другая шторка)

всего два лепестка, как раз то что нужно

-жгут проводов зажигания от 2105 и от 2108
— сам датчик Холла
-Катушка зажигания 2111 с разъемом
-провода два метра (приблизительно для пайки)
-вольтные провода от 2111
-мечик 4 мм сверло 3,3 мм
-свечи с зазором 1 — 1,13 мм
Ну вот пора и начинать…
Доводим проводку до ума по нижеприведенной схеме…

нажмите на картинку для увеличения, схему рисовал на бумаге так быстрее…

Прозваниваем контакты, если не надеетесь на свою память лучше подписать их на малярном скотче..

У катушки 2111, плюс является центральным выводом, а масса в местах крепления -сзади, короче как возьмете в руки и посмотрите так вам всё будет ясно.

это разъём на катушку

Проводов получается ну…не много, но и не мало…вот

Здесь было сделано общим плюсовые провода и минус на коммутаторы. Да и ещё не забудьте кинуть «+» на
катушку. А вот дальше пойдет немного посложнее… надо второй датчик Холла прикрепить под углом 90 градус. На восьмерке это сделать сложнее, например чем на УАЗе или Волге.
Было сделано небольшое приспособление с тремя отверстиями, центральном, и от заводских креплений датчика холла, а потом просто повернем пластмассу на нужный нам угол и получается что нам и нужно.

на этом фото видно, что 90 градусов нет, но было решено пока всё оставить как есть, главное
что нигде ничего не задевает…

Ну вот и видео, а самое главное что все получилось спонтанно, ни к чему не готовились, так было немного времени, решили попробывать всё собрать, нашли 3 высоковольтных провода от инжектора и один старый нашли и изогнули (от восьмерки).

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

• Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
• Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
• После этого переходят к укладке новой проводки.
• Первой устанавливается новая высоковольтная катушка.
• Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
• Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
• Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
• Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Обычно такой тип устанавливается на двигатели, которые работают и продаются совместно с карбюраторами. Благодаря чему удаётся свести к минимуму недостатки, которыми обладают соответствующие разновидности мотора.

Считается, что при переход от 1-контурного зажигания к 2-х контурному считается серьёзным прогрессом. В современных условиях первый вариант архаичной системы уже давно устарел.

Изменения можно почувствовать сразу после того, как система была установлена. Но есть ли смысл в установке нового варианта? Чтобы ответить на данный вопрос, следует разобраться во всём чуть глубже.

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

В некоторых коммутаторах изначально встраивают устройства и системы, которые позволяют отслеживать моменты пика. И следить за устройством, когда энергия уже перестаёт быть эффективной. Режим перехода появляется в коммутаторе автоматически, чтобы катушки не нагревались слишком сильно. Например, в обычном режиме выдаётся примерно 10 А. Когда работа ограничена, результат уменьшается примерно на половину.

В таком положении приспособление находится до тех пор, пока не будет подан специальный сигнал. Есть и другие правила, не менее важные:

1. Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
2. У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Всё происходит в момент, когда цепь замыкается, а катушка заряжается полностью. Приходит время подавать сигнал к искрообразованию.

Получаем следующие итоги после расчётов из стандартной математики:

• При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
• 30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
• Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
• Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Лучше всего катушки чувствуют себя, когда поддерживается уровень оборотов до 6 тысяч единиц. В таком случае устройство срабатывает примерно 200 раз в секунду. Значит, цикл составляет до 5 миллисекунд. Времени вполне достаточно, чтобы устройство быстро зажигалось, и продолжало работать настолько эффективно, насколько это возможно.

А вот с трудностями можно столкнуться при работе на 7500 оборотов и больше.

Проверенные схемы зажигания

Главное во время работы – сверяться со стандартными схемами. Либо с тем вариантом, который выбрал сам пользователь в том или ином случае. Только после выполнения полной проверки можно переходить к запуску двигателя. Надо убедиться в том, что положение и работа деталей полностью соответствуют схеме.

Для большей наглядности можете воспользоваться этой схемой.

Большая часть работ в данном направлении связана с компонентами электрической сети. Это означает, что без минимальных сведений в данной области к процессу вообще лучше не приступать.

И еще один вариант схемы 2-х контурного зажигания.

Установка момента зажигания УАЗ-3151

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять крышку распределителя.

3. Провернуть коленчатый вал до начала такта сжатия.

Чтобы определить этот момент, нужно вывернуть свечу 1-го цилиндра и закрыть отверстие под свечу пальцем.

В начале такта сжатия из-под пальца начнет выходить воздух.

4. Осторожно провернуть коленчатый вал до совпадения второй метки на шкиве с приливом на крышке распределительных звездочек.

Эта метка соответствует углу опережения зажигания 5° на двигателе с системой рециркуляции отработавших газов (для двигателей без систем рециркуляции установить шкив так, чтобы середина части шкива между второй и третьей метками находилась против прилива на крышке распределительных звездочек, что соответствует углу опережения зажигания 2°).

5. Ослабить болт 3 крепления распределителя. Установить стрелку 2 октан-корректора в середину шкалы 1 и затянуть болт 3.

Ослабить болт 4 крепления пластины октан-корректора к корпусу распределителя.

Слегка нажать пальцем на бегунок против его вращения (по часовой стрелке), чтобы выбрать зазоры в приводе.

Удерживая бегунок, медленно повернуть корпус 5 распределителя до совмещения красной метки « А»

на роторе со стрелкой «
В»
на статоре.

Затянуть болт 4 крепления пластины октан-корректора к корпусу распределителя.

6. Установить крышку распределителя и подсоединить высоковольтные провода в соответствии с порядком работы цилиндров 1—2—4—3.

7. Проверить установку момента зажигания. Для этого прогреть двигатель до температуры 80—90 °С и, двигаясь по ровной дороге со скоростью 30—40 км/ч, резко нажать до упора на педаль акселератора.

При этом кратковременно должна прослушиваться детонация.

Если детонация не прослушивается, значит зажигание позднее.

Если детонация слишком сильная, значит зажигание раннее.

При раннем зажигании повернуть корпус распределителя на одно деление шкалы в сторону «+» (против часовой стрелки), а при позднем — в сторону «—» (по часовой стрелке).

Затем вновь проверить момент зажигания при движении автомобиля, как описано выше.

8. Более точную установку момента зажигания можно произвести с помощью стробоскопа в соответствии с инструкцией, прилагаемой к стробоскопу.

УАЗ 3962 › Бортжурнал › Зажигание

После замены высоковольтных проводов, не давало мне покое зажигание. Ездил я, и казалось мне, что оно так не должно ездить. Ну а так как не было с чем сравнить. Решил я зажигание перепроверить…Начитавшись камасутры и БЖ товарищей взял в руки инструмент…и пошла работа… Первое что делаю, выставляю ВМТ.
ВМТ

И обнаруживаю, что бегунок смотрит в другую, ненормальную для него сторону.

бегунок

Октан корректор регулировать в «-» уже было нельзя, был на максимуме «+». И уперся в двигатель.

уперся

Снимаю трамблер, вытаскиваю привод масляного насоса. Чтобы посмотреть на него в живую. Со снятием проблем не было ни каких. О сборке чуть позже.

привод масл.насоса

Ну вроде все снял посмотрел. Начинаем сборку-настройку. Все как учебнике. (ВМТ — суём привод — ставим трамблер — бегунок смотрит на первый цилиндр-октан корректор на «0») .

нормальная схема

При помощи контрольки ищу момент искры. Но вижу вот такую ерунду.

Чистим контакты, выставляем нужный зазор.

зазор 1

зазор2

Делаем Пуск…И! в двигателе, в районе масляного привода стук и скрежет. В одном из БортЖурналов видел похожую проблему. Выясняется что лопатка привода не попала во втулку насоса. 10 попыток все вставить, не увенчались успехом. Пробовал и спички подкладывать…Весь вечер прошел как в мультике про Вини пуха. «Входит и выходит…Замечательно выходит». Бросив все, иду домой перечитывать буквари. И нахожу инструкцию по установке.

установка

Проделываю все эти манипуляции. Все вроде встало но не доходит до своего посадочного места на 5 мм. Скорее всего сбит угол втулке как на схеме под буквой «в» Ждем выходных чтоб продолжить установку.

P.S. Все, недождавшись выходных я сбегал до гаража. Прикупил длинную широкую отвертку. И как в аптеке.Втулку на 30 градусов, привод на 45 гр. и вуаля…все на месте. Прокрутив коленвал несколько раз вручную…прослушал, ни цепляет эта лопатка там ни че…Завел, прогрел, все впоряде! Осталось на ходу проверить точность настройка зажигания.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

• Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
• Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
• Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
• Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
• Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
• Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
• Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
• Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Схема зажигания

Схема зависит от типа системы зажигания УАЗа-3151. Для того чтобы правильно выставить контактное, бесконтактное, электронное или подводное зажигание своими руками, нужно воспользоваться инструкцией по ремонту.

Контактного

Схема подключения контактной системы включает в себя такие элементы, как:

• Замок. Он находится на корпусе рулевой колонки и необходим для контроля за протеканием тока между аккумуляторной батареей транспорта и зажиганием.
• Аккумулятор. В тот момент, когда двигатель отключен, источником питания всего электрооборудования является аккумуляторная батарея. Она дополняет уровень электричества, который вырабатывается генераторной установкой, если она выдает напряжение ниже 12 В.
• Распределительное устройство. Оно направляет ток высокого напряжения от катушки через рукоятку распределительного механизма по очереди к каждой из свечей системы.
• Конденсатор. Он расположен на корпусе распределительного устройства и предупреждает появление искры между разомкнутыми контактами системы, оберегая их от обгорания.
• Свечи зажигания. Ток высокого напряжения перемещается по центральному электроду этих механизмов. В промежутке между центральным и боковым электродом появляется искра, которая поджигает топливную жидкость в цилиндрическом устройстве.
• Привод. Распределительный механизм оборудован прямым типом привода от распределительного вала. Скорость вращения такого оборудования составляет 50% от скорости вращения коленчатого вала.
• Центробежный регулятор. Он необходим для установки требуемого угла опережения воспламенения в зависимости от оборотов мотора. Этот механизм включает в себя грузы, которые вращаются, воздействую на пластину с контактами прерывателя.
• Катушка. В ее конструкцию входит 2 изолированных обмоточных провода, которые намотаны на сердечник, сделанный из мягкой стали. Процесс сжатия магнитных полей вокруг первичной обмотки образует во вторичной обмотке ток высокого напряжения, проходящий через распределитель к свечам системы зажигания.

Когда водитель поворачивает ключ зажигания, ток низкого напряжения аккумулятора переходит на первичную обмотку катушки. После этого он начинает образовывать магнитное поле. За счет вращения силового агрегата от стартера контакты кулачкового прерывательного устройства размыкаются. В этот момент начинает исчезать магнитное поле, а силовые линии и витки обмоток образуют ток высокого напряжения. Появившийся импульс переходит на крышку корпуса распределителя, а искровой заряд воспламеняет топливно-воздушную смесь в цилиндрическом устройстве мотора.

Безконтактного

Для того чтобы установить момент бесконтактного зажигания на УАЗе, необходимо подготовить следующие инструменты:

• комплект гаечных ключей;
• крестовая отвертка;
• стробоскоп;
• защитная одежда в виде очков и маски;
• стопорные механизмы для колес.

Перед тем как приступить к подключению необходимо надеть защитную одежду и установить транспортное средство на ровную поверхность и зафиксировать его колеса при помощи специальных стопоров.

Для начала нужно поставить риску на крышке клапанов и совместить все метки. После этого следует вывернуть свечу первого цилиндрического механизма двигателя и убрать крышку с главного распределителя. Если вытащить свечу первого цилиндра, то можно отследить ход поршневой части мотора.

Затем необходимо вставить в свечной колодец длинную отвертку и провернуть коленчатый вал за храповик по часовой стрелке, установив его в положение высшей мертвой точки. Это поможет вытолкнуть отвертку обратно из колодца. Метка на шкиве должна быть выставлена напротив длинной риски на корпусе силового агрегата.

Смотрите » Как прокачать тормоза на УАЗ «Буханка» и сделать ремонт основных рабочих узлов

После этого нужно ослабить контровую гайку, которая прижимает трамблер к блоку цилиндров. Вращая корпус, необходимо установить одну из прорезей в зазоре датчика Холла. В это время контакт подвижного типа бегунка должен полностью совпасть с боковым контактом под номером 1 на крышке трамблера, корпус которого необходимо повернуть в устойчивое положение и зафиксировать при помощи крепежной гайки.

Затем следует подтянуть гайку крепления распределительного устройства и установить крышку со свечей на место.

Когда все работы будут закончены, нужно завести двигатель, прогреть его до температуры +50…+60°С и откорректировать бесконтактное зажигание при помощи стробоскопа.

Стробоскоп нужно подключить к трамблеру. Он обеспечит одновременные вспышки с образованием искры в цилиндрах. Направляя лампу на шкив, можно четко увидеть положение метки шкива и ее изменение при увеличении количества оборотов двигателя.

Когда поршень первого цилиндрического механизма будет находиться в положении высшей мертвой точки, рекомендуется совместить насечку шкива коленчатого вала с первой длинной риской. Эта риска расположена на крышке узла газораспределительного механизма. Это поможет обеспечить требуемый угол опережения впрыска топливной жидкости на второй риске в 5°.

Электронного

В системе электронного зажигания полностью отсутствует механическое движение элементов. Работа этой системы обеспечивается специальными датчиками и блоком управления. Это дает возможность увеличить показатели силового агрегата транспорта и уменьшить средний расход топливной жидкости.

Для того чтобы установить зажигание электронного типа, необходимо перевести в положение высшей мертвой точки 4 цилиндра моторной части. Для этого потребуется провернуть храповик коленчатого вала до совпадения отметок со шкивом.

После этого необходимо демонтировать трамблер, свечи зажигания и катушку, уложить новую проводку и установить высоковольтную катушку. Затем можно прикрепить коммутатор на щит моторного отсека и вкрутить новые свечи зажигания.

Провода высокого напряжения должны подключаться в соответствии с порядком работы цилиндрических механизмов (1-3-4-2).

К разъему под номером 1 должен подключаться коричневый провод. К разъему под номером 2 — черный. К разъему под номером 3 подключается провод белого цвета, а к номеру 4 — синего.

Для того чтобы правильно выставить зажигание, необходимо подготовить контрольную лампу, гаечный ключ на 13 и специальный ключ для коленвала. Перед началом проведения работ необходимо отключить двигатель и дать ему остыть. После этого необходимо отключить минусовую клемму мотора.

Затем нужно установить первый цилиндр в положение зажигания. Совместить метку на шкиве с меткой на приводе газораспределительного механизма.

После выставления меток можно переходить к демонтажу ключа системы. После этого необходимо определить момент зажигания. Для этого нужно подключить минусовую клемму, при помощи гаечного ключа ослабить крепежную гайку распределительного устройства. Подключить один провод лампы к массе автомобиля, а второй к низковольтной катушке. Включить зажигание и провернуть корпус распределительного устройства по часовой стрелке до тех пор, пока контрольная лампа не перестанет гореть.

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Электропроводка УАЗ 452: надежная однопроводная схема

Зачем выставлять зажигание

При правильно выставленном зажигании:

• Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
• После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
• При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
• Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469

. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469

. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Регулировка зажигания УАЗ

Регулировка момента зажигания ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Пусковой рукояткой (из автомобильного набора инструментов) устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого…

…совмещаем среднюю метку на шкиве коленчатого вала с приливом на крышке блока в конце такта сжатия в первом цилиндре.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем,…

…сняв крышку распределителя.

Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра. Либо выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Момент выхода пробки соответствует началу такта сжатия.

Ключом «на 10» ослабляем болт октан-корректора…

…и устанавливаем его шкалу на нулевое деление (середина шкалы).

Ключом «на 10» ослабляем болт крепления пластины октан-корректора…

…и, поворачивая корпус датчика-распределителя, совмещаем метки (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем болт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3. Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50–60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1–3 с, то момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания. Уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Подводное зажигание УАЗ схема

А можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и на место вариатора под капотом установить коммутатор. Вывод добавочного сопротивления «к реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с трамблером АТЭ-2 и датчиком Холла станет коммутатор 962.3734 в комплекте с датчиком детонации (автоматическим октан-корректором). Датчик детонации подключается к 7ой ноге коммутатра, которая обычно не используется. Суть в том, что восьмерочный трамблер на восьмерочном моторе стоит «с жопы» двигателя и имеет привод от распредвала.

В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Рекомендации по настройке трамблера Можно ли на УАЗ поставить трамблер от Волги Опыт эксплуатации трамблера с датчиком Холла (статья) Как изолировать от воды трамблер? Переделка бесконтактного зажигания на контактноеЛегко переделал все электронное зажигание на 31519 с мотором 3 л.1. Штатный электронный распределитель зажигания заменяется на механический Р 119-Б;2. Штатная катушка зажигания заменяется на Б-117 А;3. Штатные коммутатор и вариатор просто удаляются;4. Если контактная система зажигания, то возможен износ подшипника в распределителе зажигания или неправильно выставленный зазор между контактами. Выставляешь кривым стартером бегунок трамблера на первый цилиндр, а среднюю метку на шкиве КВ(ЗМЗ 402) или первую по ходу шкива(двигатели УМЗ) напротив штивта. Предназначена для установки на автомобили «ГАЗель» и «Волга» с карбюраторным двигателем ЗМЗ-4026.10 взамен штатной системы зажигания.

ШАГ 4: Подключение проводки и установка коммутатора. Вставляем впровода в трамблер.

Инструкция по установке и настройке зажигания на УАЗ

Запуск двигателя любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка системы зажигания (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Установка привода трамблера УАЗ 417: порядок и схема зажигания, регулировка и настройка замка

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

1. Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
2. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
3. Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
4. Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
5. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то пр и использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Фотогалерея «Как правильно отрегулировать»

Подводное зажигание на Уаз — зачем оно нужно? В первую очередь такая система будет актуальна для тех любителей покорять внедорожье, которые постоянно преодолевают глубокие водные препятствия. Также, эта схема зажигания является самой продвинутой из всех.

Бесконтактные системы вполне беспроблемные и надёжные. Вот только под водой они начинают давать сбои или совсем отказывать. Причина кроется в самом устройстве трамблера. Катушкой зажигания формируется высокое напряжение, а посредством бегунка оно распределяется по проводам соответствующих цилиндров. Если под крышку трамблера попадает влага, высокое напряжение начинает пробивать на корпус и на соседние провода, мотор начинает работать с перебоями либо-же совсем глохнет.

Система зажигания двухконтурного типа, с применением датчиков Холла бегунка лишена и способна при этом обеспечивать мощную и стабильную искру даже находясь под водой. Поэтому в народе её и прозвали — «подводная».

Подводное зажигание на УАЗ своими руками

Схема нужно сказать гениальная. В трамблёр помещается пара датчиков Холла расположенных под 90 град. относительно друг друга. На ось надевается пластина «бабочка», она при движении в датчиках Холла поочерёдно формирует импульсы. Они в свою очередь отправляются в коммутаторы, а далее в катушки зажигания, которые на каждую свечу имеют свой выход. Искра образовывается сразу для пары цилиндров по алгоритму 1,4 и 2,3. И при этом нет никакого бегунка. В самом трамблёре не имеет место быть высокое напряжение, а сама система достойно выполняет свои обязанности собственно под водой, в жару и в мороз.

Однако две вещи вам придётся изготовить самостоятельно: «бабочку» и пластину, на которой будут устанавливаться датчики. Трамблёр сгодится любой, главное чтобы он подходил по типу привода и был исправным.

Подводное зажигание на УАЗ чертёж

Комплект подводного зажигания на УАЗ

В этот комплект входят заводские компоненты от ВАЗовского семейства. Их должно быть по паре: два датчика Холла, пара комплектов соединительных жгутов предназначенных для датчика Холла, два коммутатора ВАЗ 2108, две двухвыводные катушки.

Кстати сказать, вся эта двойственность является как раз единственным минусом системы. Ведь чем больше деталей в узле, тем меньше его надёжность. Сами запчасти не дорогостоящие, можно с собой запасные возить, да и приобрести их есть возможность в любом автомагазине.

Подводное зажигание УАЗ схема

Установка подводного зажигания на УАЗ

Ниже приведены исчерпывающие скрины — что, да как:

На видео, демонстрация работы подводной системы зажигания в «водных условиях»:

Типы систем зажигания

И напоследок, чтобы вы имели общее представление чем же подводная схема так лучше других, стоит ознакомиться со всеми видами:

1. Контактная система. Какие преимущества? Да нет никаких! Такое приспособление желательно как можно скорее заменить на что-то более совершенное. Снятые элементы можно возить с собой в качестве запасной системы зажигания.

2. Индуктивная бесконтактная система. Устанавливается по умолчанию, надёжная, проверенная временем и на 100% рабочая система зажигания. 99% владельцев УАЗов ей удовлетворены. Единственный минус заключается в том, что подобная система бессильна под водой, однако у многих ли в этом есть потребность?

3. Бесконтактная система с наличием датчика Холла. Обладает всеми теми же характеристиками, что и стандартная система. Вполне резонно будет применять в том случае, если там где вы находитесь запчастей на ВАЗы намного больше чем на УАЗики. В случае выхода коммутатора или катушки из кондиций, «жигулёвские» будет проще отыскать.

4. Подводная система. Лучше всех вышеперечисленных. Стоит заняться переделкой в том случае, если вы часто покоряете затяжные и глубокие броды. Таким образом вы станете обладателем «всепролазного», бескомпромиссного вездехода.

GAZ 31 Злая Вишня › Logbook › Двухконтурное зажигание на УАЗ

Около двух недель назад было задумано забубенить двухконтурное зажигание на УАЗ, ну я без промедлений выбрал систему на двухканальном коммутаторе с одним датчиком холла, а не ту которая уже успешно работает 3 года на моей машине
www.drive2.ru/l/2521209/
преимущество на лицо, в разы меньше проводов, из за малого количества комплектующих повышается надёжность всей системы.
делали на основе этого бортового журнала(www.drive2.ru/l/288230376152467592/), за что конечно же спасибо автору http://www.drive2.ru/users/bonum/

Price tag: 2 000 ₽

FakeHeader

Recommendations

Comments 42

Нормально все. Когда делал переделку трамблёра, то обратил внимание на осевое перемещение втулки с бабочкой, и в последствии отказался от бабочки в пользу сектора как на ВАЗ 2108,1111. Только изменил вырезы в нем также 90*90*90*90. И теперь небольшое перемещение уже не стало страшным, как это было с бабочкой. И такая переделка стоит на моей служебной ГАЗЕЛЬке уже года три точно. Себе же я сразу взял трамблёр с датчиком ХОЛЛА, только переделал сам сектор под мои нужды.

Сходил по вашим ссылкам, вот там и увидел. Да действительно для первых коммутаторов необходима была доработка такая. Но для коммутатора последней версии (-03) такая доработка не нужна, она уже включена в схему в самом блоке.

первая ссылка моя, а во второй действительно обнаружил кондёр в схеме, но я по этой ссылке указал автора у которого позаимствовал идею) даже внимания не обратил на этот конденсатор.

Вопросик можно? Кондёр для этого коммутатора зачем? Он и без него работает нормально. У меня не первый год стоит эта система, все прекрастно работает и без дополнительных элементов. Так же есть схема по согласованию сигнала с катушек на тахометр. Если интересно забегай в гости в мой Б.Ж. там есть записи про установку этой системы. Ну а то что делаешь сам это большой плюс вам!

Не могу понять где вы увидели кондёр?

этот вариант мне тоже подходит классно сделал

Сейчас делаю систему ещё проще и доступнее

спасибо, буду пробовать

т.е на первом цилиндре бабочка должна покидать первый датчик хола

да, при этом смотри чтоб калибровки на трамблёре стояли по середине, что одна что другая.

Привет. Подскажи как надо ориентировать бабочку и датчики хола.

делишь заготовку на 4 ровных отрезка, между датчиками должно быть ровно 90 градусов, бабочку даже не помню как я орентировал… искра появляется когда бабочка выходит из датчика.

в выходные если на рыбалку не поеду, буду пробовать собирать эту систему

согласен, что дешевле переделать старый трамблёр и думаю начать с него, а там как получиться. Трамблёры сейчас стоят от1800 до 2500 и покупать совсем желания нет

котактный трамблёр у меня если что есть) новый. а бесконтактный испортить не получится… переделке подвергнется только катушка индуктивности, которая крепится на 3 винта, и продаётся отдельно, так же как и бегунок…

Привет, если не будет получатся обращусь к тебе за помощью. А как ты думаешь, если взять новый трамблёр с датчиком хола и из него собрать такую систему, в нём если я правильно понял переделок почти не надо, только второй датчик приделать и подпилить чашку с которой поступает сигнал на датчик хола.

можно и так) но самому куда дешевле будет сделать. и отдельно трамблёры с датчиком холла не видел. только комплектами, а из комплекта катушка допустим уже нафиг не нужна будет (помоему такой комплект 2500 стоит. узнавал года 4 назад, сейчас по цене не в курсе) потому и решил переделать свой трамблёр, потому как за более малые деньги получается система куда лучше- чем предлагает рынок. 1000 рублей за обе катушки. 350* 2 коммутатора. датчики по 70 рублей были. провода косы по 150 рублей 2 шт.

Тогда буду пробовать собрать с 2 датчиками. У тебя нет старого трамблёра, я бы купил у тебя, а то свой разберу и ничего не получится

трамблёра нету, а ты не разбирай, пока не сделаешь комплект для замены стандартных кишков. Всё должно получиться, ни чего сложного нет. не будет получаться помоч то смогу)

Она по высоте не подойдёт? А можешь посоветовать вариант который не боится воды и можно применить к моему трамблёру. С одним датчиком хола конечно самый простой, а значит и наиболее подходящий для уаза.

Двухконтурное зажигание на ВАЗ, особенности и установка

Двухконтурное зажигание на Классику: правила устройства и схемы

Преимущества двухконтурного зажигания

В таком варианте зажигания есть несколько составных компонентов:

Есть и дополнительные части, без которых правильную систему не создать:

• Хорошая проводка, соответствующая новому зажиганию.
• Различные типы креплений.
• Свечи зажигания с соответствующими характеристиками.

У такой системы есть свои стороны, как отрицательные, так и положительные.

1. Увеличение максимальной частоты КВ ДВС.
2. Отсутствие резонансного контура.
3. Увеличение напряжения на свечах до 22 кВ.
4. Улучшение искрообразования.
5. Отсутствие распределителя напряжения центробежного типа.

Устанавливаем двухконтурное зажигание

Это изображение поможет вам выставить ВМТ.

• Первый шаг – выставление ВМТ. Этот показатель должен быть не меньше 4 цилиндров. Его легко посмотреть по положению специального бегунка. Когда это делают, то храповик коленвала поворачивается до отметки на шкиву.
• Старые свечи и катушки с тамблером демонтируются, полностью. Главное – запомнить цвет проводов, которые соединяются с устройствами, а также порядок работы.
• После этого переходят к укладке новой проводки.
• Первой устанавливается новая высоковольтная катушка.
• Затем идёт тамблер. Он должен стоять точно так же, как и старый. Между разными моделями небольшие отличия по данному показателю. Лишь высота блока цилиндров может быть разной в тех или иных системах. В зависимости от этого, подбирается подходящая длина, которой должен обладать приводной вал.
• Следующий этап – крепление коммутатора. Щит моторного отсека – идеальное место для крепления данного приспособления.
• Отдельно вкручиваются свечи. Одеваются провода, поддерживающие высокое напряжение.
• Подключается проводка.

Как заменить датчик скорости и в какой ситуации это понадобится — смотрите в нашем материале.

Как выбрать автомобильные амортизаторы и чем при этом руководствоваться — узнайте здесь.

Об особенностях двухконтурного зажигания

Обычно такой тип устанавливается на двигатели, которые работают и продаются совместно с карбюраторами. Благодаря чему удаётся свести к минимуму недостатки, которыми обладают соответствующие разновидности мотора.

Считается, что при переход от 1-контурного зажигания к 2-х контурному считается серьёзным прогрессом. В современных условиях первый вариант архаичной системы уже давно устарел.

Изменения можно почувствовать сразу после того, как система была установлена. Но есть ли смысл в установке нового варианта? Чтобы ответить на данный вопрос, следует разобраться во всём чуть глубже.

Как устроена двухконтурная система с одним датчиком холла — узнайте в этом видео:

В некоторых коммутаторах изначально встраивают устройства и системы, которые позволяют отслеживать моменты пика. И следить за устройством, когда энергия уже перестаёт быть эффективной. Режим перехода появляется в коммутаторе автоматически, чтобы катушки не нагревались слишком сильно. Например, в обычном режиме выдаётся примерно 10 А. Когда работа ограничена, результат уменьшается примерно на половину.

1. Время накопления энергии определяется количеством тока, подаваемого сквозь катушку.
2. У самого напряжения нет собственного значения времени. Оно зависит от того, на каком напряжении работает бортовая система.

К примеру, когда двигатель запущен, бортовая сеть выдаёт среднее напряжение в 14 вольт.

В среднестатистической катушке максимальное напряжение копится примерно за три миллисекунды

Всё происходит в момент, когда цепь замыкается, а катушка заряжается полностью. Приходит время подавать сигнал к искрообразованию.

Получаем следующие итоги после расчётов из стандартной математики:

• При оборотах ДВС от 1000 единиц происходит 33 проскакивания искры за секунду.
• 30 миллисекунд в данной ситуации – промежуток времени от образования одной искры до другой.
• Три миллисекунды нужно, чтобы катушка зарядилась. А на процесс горения искры – всего одна.
• Получаем общий цикл, равный 4 миллисекундам. Что даёт возможность быстро подавать в катушку дополнительные заряды.

Лучше всего катушки чувствуют себя, когда поддерживается уровень оборотов до 6 тысяч единиц. В таком случае устройство срабатывает примерно 200 раз в секунду. Значит, цикл составляет до 5 миллисекунд. Времени вполне достаточно, чтобы устройство быстро зажигалось, и продолжало работать настолько эффективно, насколько это возможно.

Проверенные схемы зажигания

Главное во время работы – сверяться со стандартными схемами. Либо с тем вариантом, который выбрал сам пользователь в том или ином случае. Только после выполнения полной проверки можно переходить к запуску двигателя. Надо убедиться в том, что положение и работа деталей полностью соответствуют схеме.

Для большей наглядности можете воспользоваться этой схемой.

Большая часть работ в данном направлении связана с компонентами электрической сети. Это означает, что без минимальных сведений в данной области к процессу вообще лучше не приступать.

И еще один вариант схемы 2-х контурного зажигания.

Подведем итог

Кто-то поддерживает двухконтурные системы, а кто-то оценивает их весьма критически. Данная система может работать в качестве среднего варианта между другими устройствами, представленными на рынке. По большей части, она используется для того, чтобы усовершенствовать имеющийся мотор. И в качестве альтернативы двигателям, которые работают на инжекторах. Со временем именно двухконтурные приспособления становятся всё более надёжными и качественными. При повышенной степени сжатия они тоже станут неплохим вариантом, способным обеспечить высокую эффективность в любых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать двухконтурное зажигание

Система двухконтурного зажигания имеет свои положительные стороны и преимущества:

• увеличение частоты оборотов КВ;
• отсутствие центробежного ВВ распределителя напряжения;
• улучшенное искрообразование;
• напряжение на свечах увеличено до 22 кВ;
• отсутствует резонансный контур;
• максимальная частота КВ ДВС увеличена.

Двухконтурная система зажигания устанавливается на двигатели с карбюраторами. Благодаря этому и большом напряжении на свечах зажигания удается значительно сократить расход топлива.

Два коммутатора

Комплект двустороннего зажигания включает в себя:

1. Трамблер и 2 датчика Холла.
2. Две катушки зажигания.
3. Свечи зажигания.
4. Два коммутатора.
5. Для инжекторных моторов ВВ провода ТESLA.
6. Кронштейн для катушек, различные фишки для подключения, проводка.

И так, закупив все необходимое, можно приступать к переработке зажигания на своей машине, а точнее к ее улучшению.

Схема зажигания

Одноконтактная модель зажигания уже давно устарела, причем как в моральном, так и в техническом плане. Переоборудовав такую систему на двухконтактную, владелец автомобиля почувствует изменения сразу, забудет о ряде недостатков и получит множество преимуществ.

Чертеж

Итак, прежде чем перейти к установке, нужно хорошо отрегулировать зажигание. Далее порядок действий такой:

• Снять крышку трамблера.
• С катушки отключить высоковольтный провод.
• Выставить направление резистора перпендикулярно двигателя с помощью стартера. После этой процедуры ни в коем случае нельзя включать стартер.
• Обязательно сделать метку на двигателе так, чтобы она совпадала с серединой трамблера (на нем также метка).
• Открутить крепления старого трамблера и снять его. Отключить провод, который идет от катушки к трамблеру.

Трамблер

• Снять с нового трамблера крышку, вставить его в двигатель и подключить согласно сделанной метке, т.е. перпендикулярно двигателю.
• С помощью гайки зафиксировать крепёжную вилку трамблера.
• Надеть на новый трамблер крышку со всеми проводами.
• Заменить новой старую катушку.
• К новой катушке подключить штатные провода.

Устанавливаем коммутатор

• Установить коммутатор. Прежде чем его установить, нужно отыскать место для него. Лучше всего подойдет площадка между левой фарой и бачком омывателя. Необходимо также просверлить 2 дырки и надежно закрепить коммутатор, а уже потом подключать его к системе.
• Еще раз внимательно проверить согласно схем все провода и правильность их подключения.
• Если все совпадает со схемой — можно пробовать заводить двигатель.

Зажигание установлено

Конечно, эта процедура не из легких, поскольку большая часть работы связана с электрической частью машины. Но соблюдая все правила и рекомендации каждому желающему под силу самостоятельно сделать двухконтурное зажигание для собственной машины.

Видео

Особенности настройки бесконтактного и других видов зажигания на автомобилях УАЗ

Правильная работа системы зажигания влияет на функциональность автомобильного двигателя в целом. Неполадки в работе хотя бы одного элемента системы приведут к проблемам в функционировании мотора, что отразится на комфорте во время движения. Как работает бесконтактное зажигание на УАЗ, какие бывают виды систем и как произвести регулировку угла опережения? Об этом читайте ниже.

Принцип работы системы зажигания

Отличительной особенностью бесконтактного зажигания является то, что функциональность такой системы не зависит от размыкания контактов. Основную функцию формирования и преобразования искры исполняет транзисторное коммутаторное устройство, а также дополнительный датчик. Благодаря тому, бесконтактная система не зависит от качества и чистоты поверхности контактов, формирование искры будет более эффективным. Но, как и в контактной системе, конструкция БСЗ подразумевает использование распределительного механизма. Назначение последнего заключается в своевременной подаче напряжения на свечи.

Принцип действия состоит в следующем:

1. При запуске мотора в первую очередь вращается коленчатый вал.
2. Во время вращения распределяющий механизм образует сигналы напряжения, которые передаются на коммутирующее устройство. Последний предназначен для образования тока в первичной обмотке.
3. Когда происходит прерывание во вторичной обмотке, формируется ток повышенного напряжения. Этот ток поступает на основной контакт распределителя, откуда подается на свечи по высоковольтным кабелям.
4. Свечи зажигания подают искру для возгорания горючей смеси. Если обороты вращения коленвала увеличиваются, в работу вступает центробежный регулятор, которые корректирует угол опережения. Если меняется нагрузка на двигатель внутреннего сгорания, то корректировкой УОЗ занимается вакуумный регулятор.

Порядок зажигания

• сначала искра поступает на первый цилиндр;
• затем на цилиндр 2;
• потом на четвертый цилиндр;
• в завершение — на третий.

Основные элементы СЗ

Как устроено контактное или электронное двухконтурное зажигание:

1. Аккумулятор и генераторный узел — это два основных источника питания. АКБ работает при попытке запуска мотора, а генератор вступает в работу после старта ДВС.
2. Замок, может быть механическим или электрическим, зовется выключателем. Замок используется для подачи импульса напряжения в электросеть и СЗ, а также для передачи напряжения на втягивающее реле.
3. Накопительный узел, допускается использование индуктивных и емкостных устройств. Из названия понятно, что этот механизм используется для скопления и последующего преобразования сигнала для образования разряда на свечах.
4. Сами свечи. Устройство изделия включает в себя корпус с двумя или большим количеством электродов, которые расположены относительно друг друга на расстоянии 0.15-0.25 мм. Электрод — это фарфоровый изолятор, установленный на стальную резьбу. Посредине располагается центральный проводник, это и есть электрод, а функцию второго электрода выполняет резьба.
5. Распределительный механизм или коммутатор, возможно одновременное использование этих устройств. Назначение заключается в передаче энергии в определенный момент времени на свечи. На УАЗ в основном используются трамблеры, к ним подключаются высоковольтные провода, по которым подается напряжение.
   Если автомобиль оборудован коммутатором, то этот узел представляет собой электронное устройство для формирования сигналов катушкой. Коммутатор устанавливается в цепь питания первичного обмоточного устройства, когда на него поступает импульс от управляющего модуля, происходит разрыв питания. Это способствует образованию напряжения самоиндукции. Современные системы оборудуются блоком управления системой. БУ — это микропроцессорный девайс, позволяющий определить момент подачи сигнала на катушку, при этом основываясь на информации, полученной от кислородного, температурных датчиков, а также контроллеров распредвала и положения коленчатого вала.
6. Вне зависимости от системы, для соединения распределителя и свечей используются высоковольтные провода. Кабеля оснащаются проводников спиралевидной формы с повышенной изоляцией (автор видео — BOB4iK90).

Виды СЗ на УАЗовских авто

1. Контактная. В такой СЗ используется механический распределитель, осуществляющий накопление и распределение импульсов по цилиндрам. Данный тип систем считается морально устаревшим, она используется на более старых авто. Впоследствии контактные системы стали оснащаться транзисторными коммутирующими устройствами, из-за чего они стали зваться контактными транзисторными.
2. Бесконтактные. Устройство таких СЗ подразумевает использование коммутатора и бесконтактного контроллера, которые взаимодействуют между собой. В качестве прерывательного механизма используется коммутатор, напряжение распределяется по свечам с помощью трамблера.
3. Современный вариант — электронные СЗ. В таких системах применяется электронный управляющий модуль, который осуществляет управление процедурой скопления и распределения тока. В первых электронных системах на УАЗах использовался модуль, позволяющий одновременно управлять не только СЗ, но и системой впрыска горючего (видео опубликовал Олег Левашов).

Руководство по настройке зажигания

Предлагаем ознакомиться с процессом настройки на примере бесконтактной СЗ своими руками:

1. Для начала нужно отключить зажигание и открыть капот. Найдите коленвал и выставьте его в такое положение, которое будет соответствовать моменту опережения в пять градусов. При выставлении коленчатого вала нужно добиться совпадения средней отметки, расположенной на шкиве, с отметкой на крышке блока. В таком положении на цилиндре под номером 1 окончится такт сжатия, это считается верхней мертвой точкой. Если трамблер не демонтирован с мотора, то верхнюю мертвую точно можно определить в результате демонтажа крышки трамблера.
   Бегунок устройства необходимо выставить напротив внутреннего контакта, он подключен к высоковольтнику, идущему на свечу цилиндра 1. Если вы не знаете, как правильно выставить коленвал, то можно по-другому найти положение ВМТ. Для этого свечным ключом выкрутите свечу из первого цилиндра и демонтируйте ее, а технологическое отверстие закройте бумажной пробкой. Затем с помощью ключа покрутите коленвал. Когда из отверстия пойдет воздух, который вытолкнет пробку, это говорит о том, что цилиндр попал в ВМТ.
2. После этого вам понадобится ключ на 10, этим инструментом надо ослабить болт октан-корректора и выставить его шкалу на ноль, это примерно середина. Тем же ключом необходимо ослабить болт, который крепит пластину корректора. Далее, корпус распределителяющего механизма проворачивается до момента, пока не совпадут метки. В частности, имеются в виду отметка на статоре, а также красная метка на роторном механизме. При совмещении отметок распределитель нужно зафиксировать в этом положении и закрутить болт.
3. Перед регулировкой удостоверьтесь в том, что бегунок располагается напротив контакта цилиндра 1. В соответствии с порядком зажигания, убедитесь, что провода от трамблера правильно подключены к свечам.
4. Теперь надо проверить, правильно ли вы выполнили все действия, диагностика производится во время движения. Вам нужно прогреть автомобильный мотор до температуры около 80-90 градусов, сесть за руль и начать движение. Машину следует разогнать до скорости 60 км/час на третьей передаче, затем включить четвертую и резко нажать на газ. В результате вы услышите, как из-под капота стала раздаваться детонация, металлический стук, похожий на стучание клапанов. Детонация должна исчезнуть спустя 1-3 секунды после появления.
   Если все произошло так, то УОЗ откорректирован верно. Если же детонация длится более трех секунд, то УОЗ выставлен слишком большой, тогда с помощью октан-корректора его надо уменьшит на одну метку. При полном отсутствии детонации желательно увеличить УОЗ. После дополнительной корректировки нужно еще раз произвести диагностику выполненных действий.

Схема электропроводки УАЗ 31514 для переделки зажигания

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации. На фото УАЗ 31514- надежный вездеход для многих целей

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее. Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08 .

Совет: Если же вашему УАЗу уже очень много лет, то мы рекомендуем к уже обозначенному перечню купить еще новый трамблер, катушку, а также вам потребуется проводка УАЗ 31514 с разъемами под коммутатор. На фото – минимальный комплект для старых авто

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства. Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

1. Двух коммутаторов;
2. Двух датчиков Холла;
3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Совет: если вы эксплуатируете свой УАЗ 31514 в повседневной жизни, не связанной с экстримом, то достаточно ограничится переделкой с одним комплектом – так проще ее обслуживать. Ведь на отечественных вездеходах используется проверенная схема электропроводки УАЗ.

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу. Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
4. Запустите двигатель.

В заключение

Если все сделано правильно – система зажигания будет работать стабильно и без проблем. И ваш автомобиль улучшит свои рабочие параметры. Цена вопроса – копеешная, поскольку всю работу вы выполните самостоятельно. Удачи на дорогах общего пользования и на бездорожье!

Схема электропроводки УАЗ 31514 для переделки зажигания

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации. На фото УАЗ 31514- надежный вездеход для многих целей

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее. Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08 .

Совет: Если же вашему УАЗу уже очень много лет, то мы рекомендуем к уже обозначенному перечню купить еще новый трамблер, катушку, а также вам потребуется проводка УАЗ 31514 с разъемами под коммутатор. На фото – минимальный комплект для старых авто

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства. Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

1. Двух коммутаторов;
2. Двух датчиков Холла;
3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Совет: если вы эксплуатируете свой УАЗ 31514 в повседневной жизни, не связанной с экстримом, то достаточно ограничится переделкой с одним комплектом – так проще ее обслуживать. Ведь на отечественных вездеходах используется проверенная схема электропроводки УАЗ.

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу. Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
4. Запустите двигатель.

В заключение

Если все сделано правильно – система зажигания будет работать стабильно и без проблем. И ваш автомобиль улучшит свои рабочие параметры. Цена вопроса – копеешная, поскольку всю работу вы выполните самостоятельно. Удачи на дорогах общего пользования и на бездорожье!

Система зажигания УАЗ 469

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

• Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
• Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
• Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
• Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
• Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
• Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
• Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
• Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469

Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:

Зачем выставлять зажигание

При правильно выставленном зажигании:

• Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
• После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
• При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
• Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Выполняем схему подключения электронного зажигания на УАЗ

Классика отечественного автопрома

Многие автомобили УАЗ оснащены бесконтактной системой зажигания. Она дает возможность экономить топливо, уменьшает количество вредных веществ в газах, делает намного легче запуск машины зимой.

Схема подключения электронного зажигания на УАЗ не настолько сложная, как может казаться на первый взгляд. Человек, который хотя бы немного разбирается в технике, сможет сам отремонтировать и исправить неполадки, если такие возникли.

Система зажигания на УАЗ 469

Систему зажигания на УАЗ 469 можно сделать не только в СТО, но и своими руками. Она состоит из:

• катушки зажигания или трамблера;
• коммутатора;
• аварийного вибратора;
• вариатора (добавочного резистора);
• свечей зажигания.

Сегодня чаще всего отдают предпочтение бесконтактным системам зажигания. Самым интересным в них является коммутатор.

Если коленвал будет вращаться с частотой в 500 оборотов за минуту, то получится, что на выходе датчика сигнал будет меняться слишком быстро. Используется такой режим, если запускать двигатель стартером. В это время на свечах будет не одна искра, а много, что даст возможность легко и быстро завести машину. Зажигания на УАЗ имеют несложную конструкцию.

Бесконтактное зажигание более удобное в использовании, чем контактное.

Инструкция по установке

Установить бесконтактное зажигание на УАЗ 469 довольно несложно. Его легко настроить и установить, и надежность зажигания УАЗ может только порадовать. Оно работает очень точно, даже в холодное время года, когда завести машину довольно сложно.

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

• дрель;
• саморезы;
• сверло;
• ключ на 38;
• ключ рожковый на 13;
• ключи накидные и торцовые на 10 и 8.

Зажигание на УАЗ 469 делается следующим образом:

1. Сначала двигатель нужно установить на метку ВМТ при помощи 38 ключа. Перед тем как что-либо делать с техникой, нужно запомнить расположение деталей до замены.
2. Смотрим, как установлен бегунок и распределитель, чтобы потом установить новый в таком же положении. Далее, находим место, где стоит катушка зажигания, на которой находим метку Б + и смотрим расположение проводов и что к чему крепится. После того как все посмотрели, можно откручивать катушку. Снимаем распределительный замок, размещаем коммутатор, а также устанавливаем катушку зажигания и крепим ее к кузову. Подключаем стандартные провода. С коммутатора провода с меткой + крепятся к клемме Б, а к клемме К крепится второй проводок.
3. Подключаешь распределитель, но гайка не затягивается полностью. К нему необходимо подключить провода от коммутатора. После этого нужно проверить расположение бегунка и распределителя, надеть крышку и подключить все провода в том порядке, в котором они были до замены.
4. Когда все уже заменено и закреплено, следует запустить двигатель, проверить, как он работает, и отрегулировать неточности.

Регулировка зажигания УАЗ — достаточно простое занятие. На двигателе в рабочем состоянии очень медленно нужно крутить распределитель, чтобы найти то положение, при котором двигатель будет работать ровно, а обороты будут высокими.

Автомобиль УАЗ 469 имеет катушку зажигания, которая одновременно является своеобразным трансформатором, преобразующим низкое напряжение в высокое. Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб — в изоляторе.

Когда двигатель запускается при помощи стартера, то резистор выключается, а ток поступает в первичную обмотку, не попадая в него, что значительно облегчает запуск двигателя за счет усиленной искры.

Устройство катушки

Подводное зажигание на джипе

Катушка зажигания УАЗ 469 имеет сложную конструкцию:

• вывод ввертной с высоким напряжением;
• вывод напряжения;
• крышка;
• пружина контакта;
• зажим для низких напряжений;
• прокладка для уплотнения;
• крепительная скоба;
• магнитопроводы;
• пластина контактная;
• первичная и вторичная обмотка;
• прокладки для изоляции;
• корпус;
• изолятор;
• сердечник из железа;
• масса изоляционная;
• резистор добавочный и его изолятор;
• винт и пластина для крепления резистора.

Трамблер выполняет функцию распределения и прерывания зажигания УАЗ 469. Он имеет вакуумный и центробежный регуляторы. Центробежный меняет угол зажигания УАЗ в зависимости от того, с какой частотой коленчатый вал или распределительный валик вращается.

Свечи зажигания бсз являются очень важным элементом. С их помощью в камере сгорания в цилиндрах воспламеняется рабочая смесь и дает хорошую искру для того, чтобы машина быстро завелась. Чаще всего используют свечи А12БС, которые невозможно разобрать, поэтому в случае неисправности нужно иметь в запасе новые, которые можно будет быстро и легко заменить.

Провода для высокого напряжения изготавливаются из провода ПВЛ-1. Они соединяют между собой катушку с распределителем, а распределитель со свечами. Свечи крепятся к центральному электроду при помощи специальных наконечников с резисторами.

В качестве заключения

Установка бесконтактной системы зажигания на УАЗ 469 — занятие несложное, но необходимо ознакомиться с инструкцией и перед тем, как что-либо менять, посмотреть на расположение деталей и проводов. Что к чему крепится, в каком положении находится.

Если есть сомнения в собственных силах, то лучше тогда обратиться к знакомым или в СТО, где сделают все качественно и быстро.

Как выставить зажигание на бесконтактном трамблере

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу.

Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор.

При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать.

Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот.

В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация.

Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону.

Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться.

Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода.

Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль.

Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка.

Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

www.zr.ru

Как выставить зажигание на УАЗ

Источник: http://www.allanda-auto.ru/vaz-2110/kak-vystavit-zazhiganie-na-beskontaktnom-tramblere.html

Как установить электронное зажигание на УАЗ видео

Добрый день всем нивоводам. Столкнулся с такой проблемой. Старая система зажигания (контактная) отслужив n-ое кол-во лет перестала справляться со своими обязанностями, поэтому была преобретена новая безконтактная система зажигания.

Таких систем в продаже на любой вкус, а вот стробоскоп (во всяком случае у нас ) найти не удалось. А без него выставить зажигание правильно (так говорят) не получится. Спецы на сервисах предлагали сделать это как на контактных системах.

Может вы подскажете как это можно сделать без стробоскопа??? Справка:ваз 2121, двиг 1, 6

Alexander (Dayo) покупаешь вот такую вещь ( http://www.vaz04.ru/forum/13-2485-1 ) или ( http://aukro.ua/md-1-az-1-diagnostika-bsz-avarijnoe-z..) и с помощью неё выставляешь. там инструкции написано как.

Alexander (Dayo) Почитал, интересная приблуда. Только помоему на 2121 нет реле зажигания, + на катушку коммутирует сам замок. Ну и это, как с помощью первого девайса выставлять угол??

Andrey (Ophrah) получается можно с помощью обычной лампочки выставить? Как я понял прибор работает на замыкание- размыкание контактов трамблера.

Alexander (Dayo) Андрей, в без контактном зажигании нет контактов. оно работает на эффекте холла.

Alexander (Dayo) Андрей, Александр, ставится вместо коммутатора, ставишь по меткам нужный УОЗ и крутишь трамблёр пока не загорится светодиод на приборчике

Sergey (Abhirama) посмотри видео в нете, установка БСЗ на ваз, там бородатый мужичок рассказывает, всё понятно до безобразия.

Alexey (Rupchand) На слух с друзьями настраивали. Главное попасть начальным моментом как было.

НИВА (Candrima) Антон Масягин▼кто сталкивался с такой штукой Бесконтактное электронное зажигание “СОНАР”. якобы монтируется вместо штатных контактов распределителя зажигания. стоит ли замарачиваться?? т.к. у себя на семерке уже столкнулся с проблемой подгорания контактов. одно пугает, это самоделка откажет посреди городского потока и приехали.

Мне нравится16 окт 2017 в 17:59|Редактировать|Это спам|ОтветитьАндрей ВездеходовЭто не электронное зажигание а электронный аналог-замена контактной группы в трамблер. Весчь в принципе рабочая, но лучше сразу поставить полноценный комплект электронного зажигания Старый Оскол, стоит 1, 5 года – ни разу не пожалел.

Мне нравится16 окт 2017 в 20:46|Редактировать|Удалить|ОтветитьДмитрий ТихоновАнтон▼, Ик-датчик, грязь на него или пыль попадет эффективность упадет резко! А Датчик холла хоть в грязи купай все равно работать будетМне нравится17 окт 2017 в 8:14|Редактировать|Удалить|ОтветитьАнтон Масягин▼у меня на предыдущей ниве этот датчик как ни странно вышел из строя….

при этом диагностика неисправности электронного зажигания сложнее, чем контактного…

Мне нравится17 окт 2017 в 16:54|Редактировать|Удалить|ОтветитьАндрей ВездеходовАнтон▼, в чём же сложности диагностики неисправности электронного зажигания!?? Мне нравится17 окт 2017 в 17:03|Редактировать|Удалить|ОтветитьАнтон Масягин▼Андрей, коммутаторы это отдельная тема из 10, 7 рабочих, больше компонентов, разъемов, проводов…

Мне нравится17 окт 2017 в 17:06|Редактировать|Удалить|ОтветитьАндрей ВездеходовАнтон▼, при исправной электрике это всё служит годами. Сломаться по сути могут 2 вещи – коммутатор и датчик Холла. Коммутатор у меня над рабочим прикручен резервный – но за 1, 5 года он ни разу не пригодился. Датчик тоже есть в бардачке, тоже лежит.

Стоят эти вещи дешево и везде есть в продаже.

Мне нравится17 окт 2017 в 17:37|Редактировать|Удалить|ОтветитьАлександр Арзамазов▼Антон▼, из 10 – 7 рабочих, а что удивительного, разве с з/ч на ваз не так? Много з/ч, которые 10 из 10 брак епты))) бери старый Оскол, у меня стоит уже больше 4 лет, порехало где-то тыщ 25, в самых разных режимах (от -30 до +30) по пробкам и всяко разно, ему все пох…ю.

Главное коммутатор поставить на охлаждающую пластину на всяк случай или радиатор. Радиатор не тот что с тосолом если что))))))Мне нравится17 окт 2017 в 23:41|Редактировать|Удалить|ОтветитьАндрей ВездеходовНапример так http://cs403420.vk.me/v403420966/3812/Dx4BaAOUJwY.jpgМне нравится17 окт 2017 в 23:51|Редактировать|Удалить|ОтветитьАнтон Масягин▼Андрей, у тебя с решеток капота вода не капает на коммутатор, а то они как раз примерно над ним у тебя получились??? Мне нравится18 окт 2017 в 16:12|Редактировать|Удалить|ОтветитьАндрей ВездеходовАнтон▼, нет – у меня пластиковая ноздя стоит на решеткеМне нравится18 окт 2017 в 16:22|Редактировать|Удалить|ОтветитьАнтон Масягин▼а то помнится мне у меня на этом месте стояла кнопка “массы” дык я ее выключал без открывания капота при помощи деревянной палочки))))

Мне нравится18 окт 2017 в 16:37|Редактировать|Удалить|Ответить

НИВА (Candrima) Александр Арзамазов▼Зажигание Старый Оскол.Верх катушки (черная пластиковая часть) начал потеть маслом.Катушке хана или не? Мне нравится31 мар 2017 в 23:58|Редактировать|Это спам|ОтветитьБорис Сорокинна уазике масло из неё вытекало полгода и смущало меня.

Я три прокладки клапанной крышки переменял из-за неё)))Мне нравится1 апр 2017 в 8:06|Редактировать|Удалить|ОтветитьАлександр Арзамазов▼Интересно мне, сухие катушки бывают? Смотрел вчера NGK, тоже маслонаполненнаяМне нравится1 апр 2017 в 10:14|Редактировать|Удалить|ОтветитьБорис Сорокинсамому любопытно! Где Дмитрий Мухинъ? Мне нравится1 апр 2017 в 11:41|Редактировать|Удалить|ОтветитьАнтон Масягин▼масло в трансформаторах, а катушка это своего рода трансформатор, служит для охлаждения…как то так….Мне нравится1 апр 2017 в 15:54|Редактировать|Удалить|ОтветитьБорис Сорокинно есть ведь и сухие! Не как то так? Мне нравится1 апр 2017 в 16:09|Редактировать|Удалить|ОтветитьАлександр Арзамазов▼Сухие есть, более того на современных машинах все сухие, масло прошлый век. В трансформаторах промышленных тоже от масла уходят.Мне нравится1 апр 2017 в 18:02|Редактировать|Удалить|ОтветитьВиталий Великолепный▼система зажигания тоже меняется, щас в катушках не просто первичная вторичная обмотки, а микросхемы (микрокоммутаторы) с мощными транзисторами.Мне нравится2 апр 2017 в 8:26|Редактировать|Удалить|ОтветитьOnlineДмитрий МухинБорисъ, Александръ▼, Тут я! Есть катушки сухие, на вид как от Оки, только с одним выходом. Наши, отечественные. Можно и Оковскую, только один вывод надо на массу кинуть.Мне нравится2 апр 2017 в 10:59|Редактировать|Удалить|ОтветитьOnlineДмитрий МухинВиталiй▼, Это модули зажигания, тоже уходящие в прошлое. Они применялись на старых системах впрыска, когда ЭБУ не заморачивались силовой коммутацией и регулировкой времени накопления тока в катушке. Сейчас силовые ключи в ЭБУ и сдвоенные или индивидуальные катушки зажигания. И все сухие! Мне нравится2 апр 2017 в 11:01|Редактировать|Удалить|ОтветитьOnlineДмитрий Мухин

Борисъ, Маслонаполненную катушку надо выводами вверх держать. И в некоторых катушках в высоковольтном выходе есть винтик с прокладкой.

Carl (Daliah) Андрей, Выстави шкив коленвала в отметку ноль, и в этом положении коленвала, бегунок трамблера направь на четвертый цилиндр!

Andrey (Ophrah) Carl, спасибо, с этим разобрался, теперь думаю, что делать с тахометром

Evgeny (Tahiyyah) Господа у меня вопрос, как ведет себя нива если начинает барахлить коммутатор, я проезжаю метров 200 и машина глохнет, через мин 5 снова заводится, расстояние всегда разные

Evgeny (Tahiyyah) Андрей, сколько ведер не было, всегда на слух ставил)))завел машину, крутишь трамбл до более менее устойчивых оборотов, по движку видно будет как ему лучше, закрутил, поехал кататься с ключем на 13)на 4 той передачи с 40 км.ч топнул в пол, пальцы застучали-норм)

Sergey (Abhirama) Евгений, таже хрень, то идеально, то глохнет…., то опять ноом…, заибался уже, все перепробовал, эффекта ноль.ехать в сервис, а че там скажу, когда машина заепсь рвботает фактически, а периодически начинает глохнуть…

Sergey (Abhirama) на сколько я знаю, каммутатор либо работает, либо нет…, так мне карбюраторщик сказал, электроклапан х х может барахлить, но он у меня как и каммутатор новый, работающте

Evgeny (Tahiyyah) Сергей, попробую на днях другой коммутатор поставить и посмотреть что и как

Sergey (Abhirama) Евгений, ну попробуй, у меня два рахных, работа разницы нет

Oksana (Vinson) НИВА, Алексей,

Ravil (Chioma) Сергей, грязь в основной дозирующей системе

Источник: http://koloritno.info/avto-voprosy-i-otvety/kak-ustanovit-elektronnoe-zazhiganie-na-UAZ-video.php

Электронное зажигание своими руками: схемы, установка

Система зажигания бензинового двигателя предназначена для обеспечения искрообразования на свечах зажигания в строгом соответствии с порядком работы цилиндров. Одной из первых таких систем является контактная, называемая также классической (она установлена на «классических» моделях автомобилей ВАЗ).

С развитием технологий контактное зажигание уступило место электронному, в котором контактная группа заменена на датчики.

Это позволило избавиться от контактной схемы, поэтому у многих владельцев классических автомобилей ВАЗ возникло желание поменять систему зажигания, тем более что установить электронное зажигание своими руками совсем несложно.

Для возникновения искры в нужный момент должно произойти замыкание контактов. Последующее их размыкание производится при помощи кулачков вала прерывателя.

В чем будут выгоды от такой замены? Помимо избавления от контактной группы, которая склонна к подгоранию и нарушениям зазора, приводящим к необходимости постоянного обслуживания прерывателя-распределителя, она будет способствовать:

• облегчению запуска мотора в холодное время года;
• более ровной работе двигателя;
• уменьшению износа свечей.

Необходимые инструменты и детали

Для того чтобы установить электронное зажигание своими руками понадобятся:

• ключ на «13» для снятия и установки прерывателя-распределителя;
• крестовая отвертка для саморезов;
• дрель и сверло по металлу;
• саморезы;
• ключ на «8» и ключ на «10» для снятия и установки катушки зажигания.

Кроме того, потребуется приобрести следующие детали бесконтактной системы:

• датчик-распределитель («трамблер»);
• коммутатор;
• бесконтактная катушка;
• свечи (для бесконтактной схемы зазор между электродами должен составлять 0,7 − 0,8 мм);
• провода высокого напряжения.

Процесс установки

Порядок установки электронной системы своими руками:

1. Отсоединить «минусовую» клемму аккумулятора.
2. Снять крышку прерывателя-распределителя.
3. Отключить высоковольтный провод от катушки.
4. Понемногу вращая стартером, установить бегунок распределителя под углом 90° к блоку цилиндров двигателя.
5. На клапанной крышке маркером отметить положение прерывателя-распределителя. Это необходимо для того, чтобы при установке сохранить угол опережения зажигания.
6. Открутить гайку крепления прерывателя-распределителя и отсоединить центральный провод.
7. Снять старый распределитель.
8. Снять крышку с нового трамблера и установить его.
9. Закрепить новый распределитель гайкой.
10. Надеть крышку и подключить высоковольтные провода.
11. Установить бесконтактную катушку зажигания.
12. Подсоединить провода, как указано на схеме.
13. В подходящем месте под капотом высверлить два отверстия для крепления коммутатора.
14. Закрепить и подключить коммутатор.
15. Проверить соединения и произвести запуск двигателя. Если мотор не запускается, необходимо вручную слегка повернуть прерыватель-распределитель, чтобы оптимизировать опережение зажигания.

Регулировка

Для регулировки желательно использовать стробоскоп. Но поскольку далеко не у каждого автолюбителя, даже среди выполняющих ремонт автомобиля своими руками, он есть, можно выполнить следующее:

1. Вывернуть свечу первого цилиндра. Заткнуть пальцем свечное отверстие и проворачивать шкив коленчатого вала до тех пор, пока на палец не начнет давить воздух. Это сигнализирует о начале такта сжатия. Далее нужно повернуть прерыватель-распределитель в такое положение, чтобы его бегунок был направлен на первый цилиндр.
2. Прокрутить вал до совмещения метки на шкиве со второй меткой на передней крышке двигателя. Это будет означать, что опережение зажигания будет составлять 5°.
3. Снять центральный провод с крышки распределителя.
4. Включить зажигание.
5. Удерживая провод в руке и разместив или закрепив его над металлической поверхностью («массой»), повернуть бегунок по часовой стрелке до того момента, пока не проскочит искра.

Необходимо «поймать» опережение зажигания. Для этого нужно ослабить крепление корпуса прерывателя и осторожно поворачивать его до тех пор, пока при повороте бегунка искра не будет пропадать, после чего затянуть корпус. Регулировка выполнена.

Источник: http://AutoLirika.ru/remont/elektronnoe-zazhiganie-svoimi-rukami.html

Бесконтактное зажигание на ВАЗ 2107 своими руками (фото и видео)

Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

Для работы понадобятся следующий набор инструментов и материалы:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Крестообразная отвертка;
• Два самореза;
• Дрель со сверлом соответствующего саморезам диаметра;

Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

Ниже приведена принципиальная схема, согласно которой  подключается система бесконтактного зажигания для ВАЗ 2107.

Содержание

• 1 Трамблер
• 2 Катушка
• 3 Коммутатор
• 4 Регулировка

Трамблер

Последовательность работ, которые необходимо выполнить для того, чтобы установить комплект новых деталей на ВАЗ 2107, особой разницы не имеет. Поэтому можем начать с замены трамблера. Снимаем крышку распределителя для доступа к бегунку.

Чтобы упростить себе задачу по дальнейшей регулировке БСЗ, следует сразу выполнить некоторые подготовительные мероприятия: установка бегунка трамблера в положение, которое будет легко повторить при монтаже нового распределителя; отметка на блоке напротив средней метки на шкале трамблера, служащей для регулировки зажигания.

Ключом на 13 полностью откручиваем гайку крепления трамблера после чего снимаем его. Отключаем провод высокого напряжения, соединяющий катушку зажигания и трамблер.

Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого.

Корпус нового трамблера требуется выставить по меткам, среднюю напротив оставленной ранее на корпусе двигателя. Одеваем крышку трамблера и комплект проводов высокого напряжения.

Катушка

Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову.

Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К».

 Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Коммутатор

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой.

Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову.

Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

Регулировка

Безо всяких приборов выставить угол опережения зажигания можно опытным путем.  На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа.

Если электронное бесконтактное зажигание удалось  выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится.

Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Источник: https://7vaz.ru/tjuning/ustanovka-i-regulirovka-bsz.html

Электронное, контактное, двухконтурное и бесконтактное зажигание на УАЗ: настройка системы своими руками

ПОПУЛЯРНОЕ

Как выставить зажигание на ваз 2101: детальная инструкцияВ статье рассмотрен вопрос как выставить зажигание на ВАЗ 2101: приведена инструкция выполнения всех необходимых операций и предоставлены соответствующие рекомендации. Известно, что неверно выставленный

Замена переднего тормозного цилиндра на ВАЗ 2101-ВАЗ 2107Добро пожаловать! Передний тормозной цилиндр — это название к нему пришло из народа, на самом деле это рабочий тормозной цилиндр но к сожалению не все люди это знают и тем самым называют вещи не своими

Прокачка тормозов на ВАЗ 2101-2107Добро пожаловать! Прокачка тормозов — одна из главных необходимых процедур после замены или же снятие каких либо цилиндров, или же шлангов тормозной системы. Данная процедура как вы уже поняли необходима,

Защита,защита поддона,защита поддона картера,защита поддона картера ВАЗ 2101Очень часто, я вижу как ездят водители на своих автомобилях без защиты картера двигателя, они осознанно подвергают на повреждение нижнюю часть двигателя (а именно поддон картера), ведь вы сами знаете

Устройство автомобиля : ВАЗ 2101, ВАЗ 2102 : Конструкция и ремонт автомобилей для чайниковСмазка двигателя Смазка двигателя 1. Канал подачи масла к коренному подшипнику коленчатого вала; 2. Канал подачи масла от коренного подшипника к шатунному; 3. Масляный картер; 4. Коленчатый вал;

Меняем втулки задних реактивных тяг (штанг) ВАЗ 2101-2107Довольно часто причиной появления стука в районе задних колес ВАЗа является износ втулок реактивных тяг. Многие меняют тяги целиком, так как это гораздо проще, чем заменить втулки. Но практика показывает,

Регулировка клапанов ВАЗ 2101 своими рукамиРегулировка клапанов — весьма ответственная процедура, от которой зависит очень много, например: стабильная работа мотора, расход топлива, мощность и нормальный запуск двигателя. О том, как отрегулировать

Описание и характеристики ВАЗ 210119 апреля в 1970 году сошел с конвейера первый отечественный автомобиль семейства «Жигули»  — ВАЗ 2101. Автомобиль был выпущен Волжским автомобильным заводом и был собран на базе уже знакомого

Регулировка холостого хода жигули. Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107Регулировка холостого хода ВАЗ | Ремонт автомобилей ваз Сегодня мы поговорим и узнаем, как выполнить регулировку холостого хода на автомобилях ВАЗ, а также узнаем, когда она делается и порядок выполнения

Головка блока цилиндров ВАЗ 2106,2107,2108,2109

Источник: http://sv-bogolubov.ru/posts/2018/08/24/2011218760-elektronnoe-kontaktnoe-dvuhkonturnoe-i-beskontaktnoe-zazhiganie-na-uaz-nastroyka.html
