Двухскатная крыша своими руками пошагово простой способ на доме

Что делает четыре безликих, холодных стены уютным домом для человека? На этот сложный вопрос давно ответили предки, говоря о своем жилище «крыша над головой». Когда люди возводили дома собственными руками, они не по опыту знали, что ни хижина, ни сарай, ни даже хлев для скота невозможно построить без этой конструкции. Крыша дома защищает от ветра, холода и дождя, суровой природы, негостеприимно испытывающей человека на прочность. Даже теперь, когда строительство ведут профессиональные мастера, создание надежной крыши считается сложнейшей задачей, выполнение которой влияет на комфорт и удобство использования жилья.

Функции крыш

Кровля – неотъемлемый элемент конструкции дома, под этим термином понимают верхнюю часть сооружения, устанавливаемую на стены верхнего этажа, для защиты от атмосферных осадков, ветра и холода. Крыши выполняют следующие функции:

1. Гидроизоляционная. Главная задача каждой крыши заключается в защите внутренних помещений дома от проникновения дождя, снега и талой воды. Поэтому для обустройства используют материалы, не пропускающие жидкость. Чтобы гарантировать уверенную гидроизоляции, создают так «кровельный пирог», комплекс влагонепроницаемых слоев, дополняющих и усиливающие качества друг друга.
2. Теплоизоляционная. Кровля работает барьером между помещениями дома и наружным холодным воздухом. Конструкция строится таким образом, чтобы удерживать тепло внутри. Для поддержания пригодного для жизни температурного режима дома в процессе строительства крыши используют волокнистые теплоизоляционные материалы. В летнее время, в период солнечной активности все виды крыш создают тень, оберегая от вредного ультрафиолета.
3. Эстетическую. Кровля является неотъемлемым элементом дизайна дома. Архитекторы используют различные разновидности крыш для создания самобытного облика сооружения, придавая ему узнаваемый стиль и очарование. Неправильный выбор крыши делает из представительного коттеджа приземистую лачужку, поэтому чаще это решение принимают совместно с опытным строителем или проектировщиком.

Важно! Внешний вид и формы крыш тесно переплетаются с национальной архитектурной традицией. Это легко объяснить тем, что конструкции придавали геометрию, подходящую для климатических условий региона обитания.

К примеру, отличительная черта жилых построек средней полосы России– крутая треугольная крыша, со скатов которой легко соскальзывают снежные пласты. Для Скандинавии с малоснежными зимами привычны шато с пологими кровлями, обрамленные широким свесом. В поморских городах, насквозь продуваемых ветрами, распространены односкатные и шатровые формы крыш, конструкция которых обладает меньшим парусным эффектом.

Типы крыш

Виды крыш домов рождались в разные исторические эпохи и различных странах. Внешний вид и конструкция видоизменялись, совершенствовались, двигаясь по пути постоянного усложнения
. В открытом мире с высокой скоростью распространения информации и технологий кровля уже не является четко районированным стандартом, а возводится согласно вкусовым предпочтениям и практическим задачам. Поэтому в частном строительстве используют все виды крыш:

Важно! Две двухскатные крыши с разным уклоном и площадью скатов, кровельным материалом, шириной свеса, различным размещением слуховых окон, «кукушек», эркеров имеют самобытный, ни с чем несравнимый вид. Работая с опытным архитектором и используя возможности современных кровельных материалов, застройщики возводят поразительные сооружения с полукруглыми, разноуровневыми, фантазийными крышами. Да, это дорого и сложно, но всегда найдутся люди, готовые платить за стиль и оригинальность.

Создание проекта

В ходе сооружения крыши нет неважных работ, все этапы строительства влияют на прочность и долговечность будущей конструкции. Однако, конструирование и создание проекта – ответственный момент, требующий определенного опыта и знаний. Обычно этот процесс выполняют в следующем порядке:

Важно! Все этапы проветривания должен выполнять грамотный архитектор, услуги которого стоят недешево. Если речь идет о простой односкатной или двухскатной чердачной крыше, для расчетов используют специальные программы-калькуляторы, которые берут на себя вычисления, упрощая задачу строителей. Также можно воспользоваться готовыми типовыми проектами, которые до вас опробовали и остались довольны тысячи домовладельцев.

Процесс строительства крыши своими руками

Начало возведения крыши – радостный момент для каждого домовладельца, так как он означает, что строительство собственного жилья приближается к логическому завершению, новоселью. Действительно, чаще всего после окончания кровельных работ, остается только подключить коммуникации и закончить внутреннюю отделку. Но, не забегая вперед, опишем процесс обустройства крыши с начала:

Строительство крыши – ответственный, трудный и долгий процесс, от которого зависит микроклимат и комфорт проживания в доме
. Естественно, что более 90% поручают эту задачу опытным, проверенным мастерам. Но не стоит устраняться от участия в создании кровли дома, пуская процесс на самотек. Нужно деятельно участвовать в обсуждении возможных вариантов и принятии решений. Чтобы ваш голос был обдуманным и о нем не пришлось жалеть, наш сайт снабдит вас полезной и актуальной информацией, которая облегчит общение с строителями.

Время чтения ≈ 10 минут

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Значения:

• S – величина нагрузки в кг/м2.
• µ — коэффициент соответствующий углу уклона ската.
• Sg — норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I — 0.8 кПа = 80 кг/м2;
• II — 1.2 кПа = 120 кг/м²;
• III — 1.8 кПа = 180 кг/м²;
• IV — 2.4 кПа = 240 кг/м²;
• V — 3.2 кПа = 320 кг/м²;
• VI — 4.0 кПа = 400 кг/м²;
• VII — 4.8 кПа = 480 кг/м²;
• VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный
расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от
материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

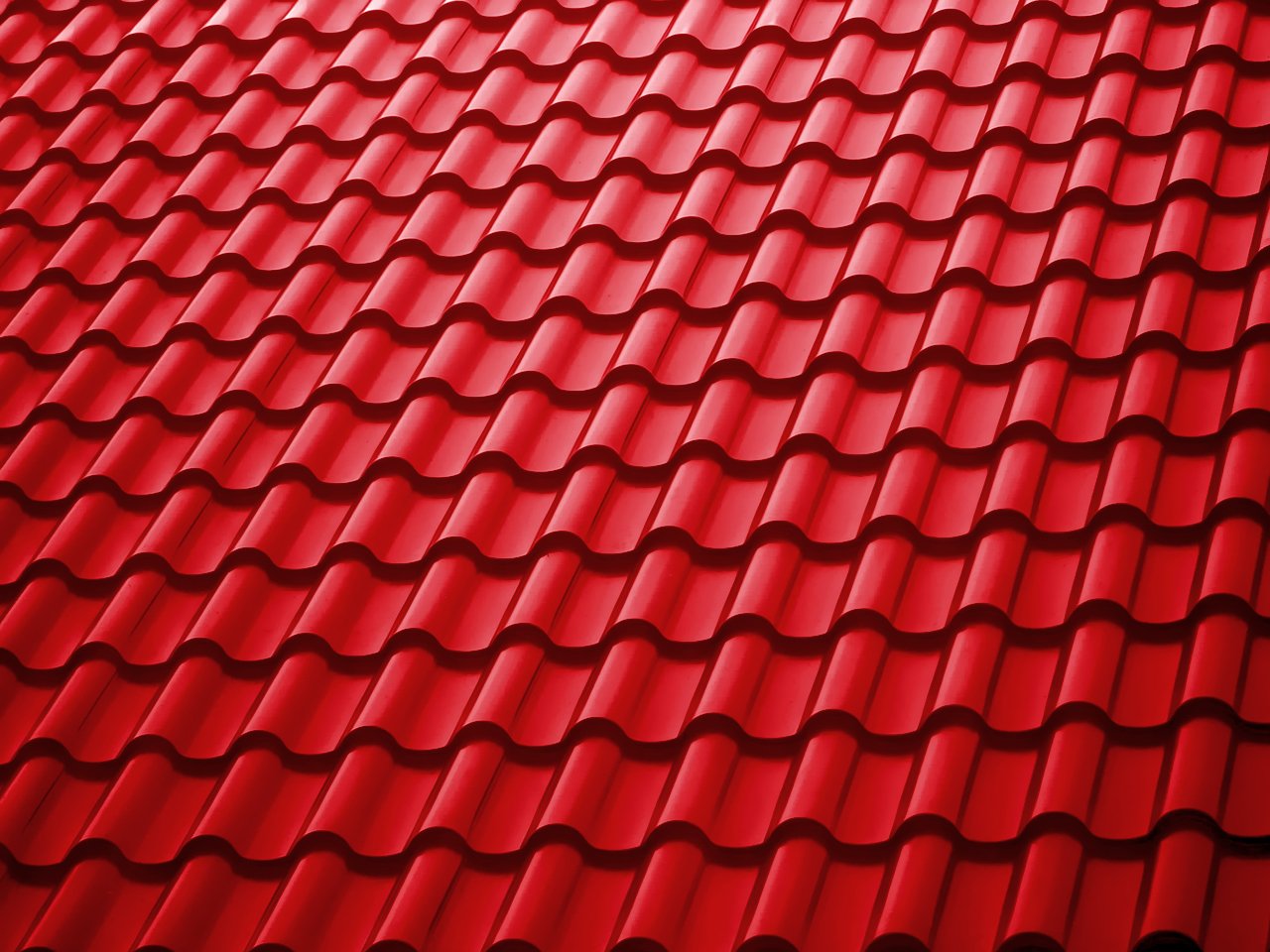

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H — высота сечения, см;
• Lmax — стропильная нога максимальной длины, м;
• Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

Lmax — рабочий участок ноги максимальной длинны, м;

B — ширина сечения см;

H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

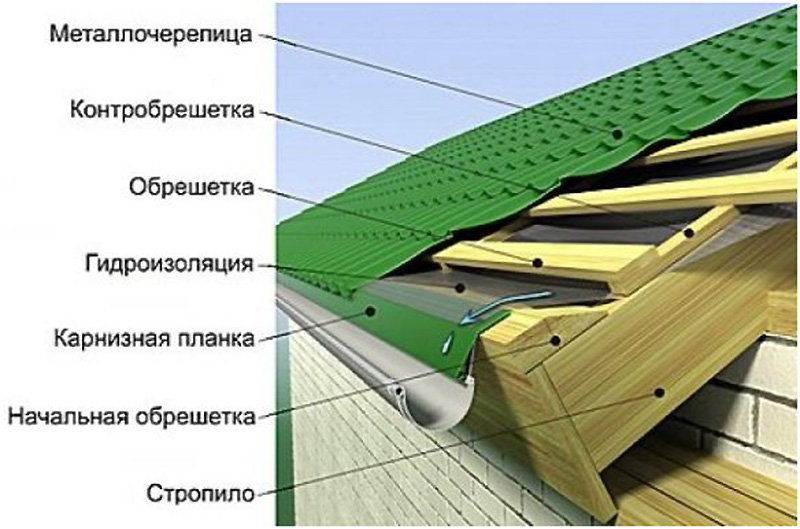

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных или не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с . В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными .

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2-4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
2. подготовка материалов и инструментов, обработка древесины антисептиком;
3. крепление мауэрлата к стене;
4. установка конькового ригеля, если он нужен (для наслонных стропил);
5. монтаж каркаса;
6. усиление кровли с помощью стоек, подкосов и затяжек;
7. гидроизоляция;
8. обрешетка;
9. обеспечение вентиляции;
10. установка капельников;
11. монтаж покрытия.

Закрепление мауэрлата

Чтобы крыша была надежно закреплена, нужно позаботиться о ее надежном соединении со стеной здания. Если возводится деревянный дом, то мауэрлат не потребуется – в качестве этого элемента выступает верхний венец из бруса или бревна. В этом случае крепление к стене выполняют при помощи специальных “плавающих” крепежей. Они продаются уже готовыми, чаще всего их называют салазками. Такой вариант устройства крыши позволяет всей конструкции слегка смещаться при усадке стен без разрушений и деформаций.

“Скользящее” крепление в деревянном доме

Похожая ситуация возникает и с каркасным домом. В этом случае мауэрлатом будет верхняя обвязка стен. Она крепится к стойкам каркаса с запилом при помощи уголков, скоб или гвоздей.

Способы крепления стропил к обвязке в каркасном доме

Конструкция крыши из кирпича, бетонных блоков или бетона подразумевает крепление через мауэрлат. В этом случае есть несколько способов.

Поставить мауэрлат на стену можно четырьмя способами:

• на скобы;
• на шпильки;
• на анкерные болты.

Мауэрлат можно закрепить на скобы. В этом случае в кладку с внутренней стороны закладывают деревянные бруски. Они должны располагаться на расстоянии 4 рядов от обреза. Одна сторона скобы крепится к мауэрлату, а вторая к тому самому бруску в кладке. Способ тоже можно отнести к простым. Он не рекомендован для больших зданий с высокими нагрузками.

Крепление мауэрлата на скобы. В кладке стены предусматриваются антисептированные деревянные бруски с шагом 1-1,5 м

Крепление при монтаже крыши своими руками может осуществляться через шпильки или анкерные болты диаметром 10-12 мм. Крепеж закладывают в кладку. На обрез временно укладывают мауэрлат, по нему нужно легонько стукнуть молотком. После этого на брусе остаются углубления в местах крепежа. По ним нужно сделать отверстия под шпильки. После этого брус надевают на крепеж и закручивают гайки. Метод идеально подходит для стен из легких бетонов при наличии монолитного армопояса.

Крепление стропил к мауэрлату

В домах из кирпича или камня разумнее выполнять с помощью жесткого крепления стропил к мауэрлату. В этом случае можно использовать как наслонную, так и висячую систему. Конструкция предполагает два способа:

• с врубкой;
• без врубки.

В первом случае стропила подрубаются с уклоном так, чтобы они плотно примыкали к мауэрлату. Для выноса карниза предусматривают кобылки. Их крепят к ноге с нахлестом не менее 1 м. Жесткая фиксация узла должна делаться с помощью саморезов, гвоздей или скоб. Но большей надежностью собранный каркас будет обладать, если для фиксации использовать металлические уголки с отверстиями под саморезы.

Способ без врубки часто не предполагает использование кобылок. В этом случае вылет каркаса обеспечивают сами балки. Такой вариант проще, чем предыдущий, поскольку не требует высокой точности. Он подойдет для новичков. Для плотного прилегания к мауэрлату в этом случае используют упорные бруски или доски. Жесткая фиксация, как и в предыдущем случае, выполняется металлическими уголками с двух сторон.

Крепление стропил к стене

Сделанный каркас нужно закрепить к коробке здания – это не даст сильному порыву ветра сорвать крышу. Для этого за правило нужно взять использование скрутки из двух проволочек диаметром 4 мм. Их оборачивают вокруг ноги в месте опирания на мауэрлат, а после проволоку крепят к стене на анкер или ерш примерно за 4-5 рядов до обреза. Элемент нужно заранее заложить в кладку.

Защита от срывания ветром

Для деревянного дома можно упростить задачу. Собирать каркас можно с использованием скоб. Такой вариант ускорит процесс. Но важно помнить, что такой способ подойдет, только если изготовление стен выполняется из дерева.

Усиление системы

Как усилить каркас при пролетах более 6 метров? Нужно уменьшить свободный пролет стропил. Для этого используют подкосы и стойки. Делать усиление нужно с учетом планировки, важно, чтобы эти элементы не мешали пребыванию людей и гармонично вписывались в интерьер.

Подкосы обычно располагают под углом 45 или 60 градусов к горизонтальной плоскости. Стойки нельзя опирать на пролет перекрытия. Их допускается устанавливать на нижележащие стены или балки и шпренгели, перекинутые между стенами.

Затяжка необходима для уменьшения распора. Из-за него стропила могут просто разъехаться. Особенно эта актуально для систем с висячими балками. Чтобы собрать каркас, используют две затяжки, которые крепят с двух сторон от стропил. Фиксацию осуществляют на саморезы, гвозди или шпильки.

В верхней точки стропила опираются на промежуточный или коньковый прогон. В зависимости от выбранной системы, расположения и ширины пролета, его изготавливают из бруса сечением от 50х100 до 100х200 мм. Крепление осуществляется на соединительные металлические пластины, болты или гвозди.

Обрешетка

Перед началом работ на этом этапе требуется настелить гидроизоляционный материал. Строители рекомендуют использовать пародиффузионную влаговетрозащитную мембрану. Она стоит дороже, чем полиэтиленовая пленка, но гарантирует более надежную защиту. Свой дом — это не повод для экономии.

Крыша требует закрепления обрешетки. Тип зависит от выбранного кровельного материала. Для металла достаточно будет разреженной обрешетки из досок толщиной 32-40 мм. Под битумную черепицу нужна сплошная обрешетка из доски 25-32 мм или влагостойкой фанеры.

Вентиляция подкровельного пространства

Перед тем приступить к этапу укладки кровли, стоит продумать вентиляцию подкровельного пространства. Это позволит уберечь конструкции от плесени, грибка и разрушения.

Правильное обустройство вентиляции под крышей предохранит конструкцию от появления грибка

Для вентиляции нужно предусмотреть:

• поступление воздуха через карниз (подшивку карниза при этом делают разреженной доской или специальными перфорированными софитами);
• движение воздуха под покрытием (между утеплителем и кровлей должен быть зазор 2-3 см);
• выход воздуха в районе конька (для этого на кровлю устанавливают коньковый и/или точечные аэратор).

Кровельное покрытие

Тип кровли выбирается из эстетических и экономических соображений. Также стоит изучить предложения производителей и выяснить допустимый уклон. Например, битумную черепицу не рекомендуют настилать при уклоне более 45°.

Фальцевая кровля – это легкое пожаробезопасное и долговечное покрытие

Настеленный материал должен обеспечивать надежную гидроизоляцию. Его монтаж осуществляют в строгом соответствии с инструкцией производителя. Существуют пять наиболее распространенных типов покрытия:утеплении крыши .

Крыша – один из самых сложных и ответственных архитектурных элементов дома. К ее строительству надо подходить очень ответственно – слишком дорого обходятся ошибки. Недаром кровельщики считаются наиболее оплачиваемыми строителями, от их мастерства во многом зависит долговечность и комфортность здания. Сам процесс строительства состоит из нескольких шагов.

Шаг 1. Выбор проекта

Главные отличия проектов крыш не дизайнерские, хотя они прежде всего бросаются в глаза, а конструкционные. Во время выбора конкретного проекта следует принимать во внимание максимальное количество технических характеристик строения и климатическую зону его расположения.

Какие варианты крыш сегодня предлагаются застройщикам?

Шаг 2. Выбор материалов

После того как выбран конкретный вариант крыши, надо определиться с материалами для строительства стропильной системы и видом кровельных покрытий.

Важно. На этом же этапе нужно решать, будет крыша теплой под жилые помещения или холодной.

Стропильная система

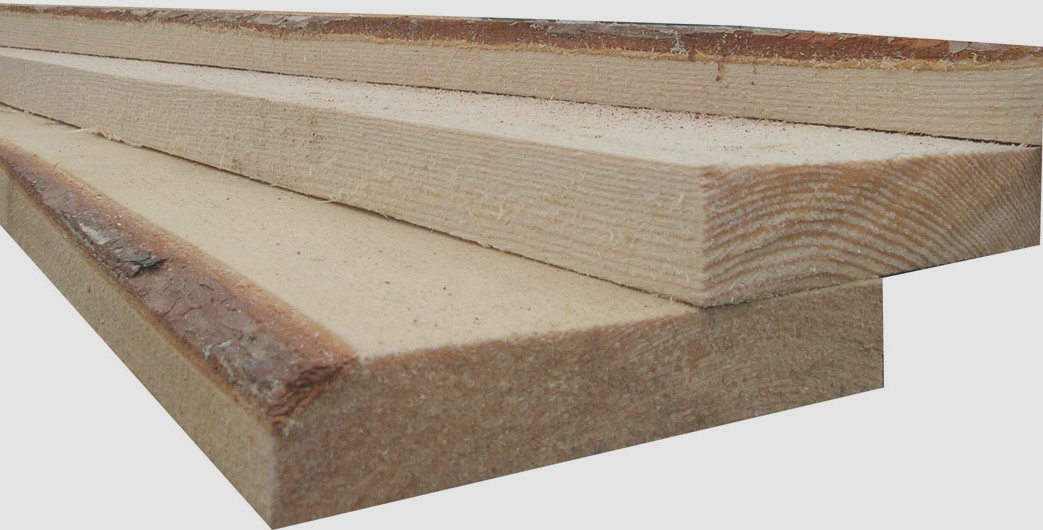

Для стропильной системы нужны только качественные материалы не ниже второго сорта.

Практический совет. Для экономии денег для стропильной системы можно покупать не сухие, а сырые доски, они намного дешевле. Но следует помнить, что сырые пиломатериалы необходимо не позже чем через 7–10 дней использовать, за это время стропильная система должна быть поставлена, а крыша накрыта. Доски под нагрузкой будут сохнуть в оптимальном режиме, а прочные механические связи не позволят им коробиться.

Мауэрлат делается из бруса 100×100 мм или доски 50×200 мм. Стропильные ноги изготавливаются из досок 50×150 мм или 50×100 мм. Линейные размеры стропильных ног должны учитывать максимально возможные статические и динамические усилия. Ширину досок можно изменять за счет использования различных вертикальных и угловых упор. Каждая стропильная система имеет свои особенности, мастер должен обладать большим практическим опытом, чтобы правильно решать возникающие по ходу строительства проблемы. И, конечно, на жилой дом нужно заказывать проект, самостоятельно возведенное здание считается незаконным и не будет принято в эксплуатацию. А это значит, что к нему нельзя подключать свет и отопление, в таком помещении не прописывают, его нельзя дарить и завещать. Проект, среди прочих, имеет рабочие чертежи стропильной системы, необходимо точно выполнять рекомендации инженеров.

Вид обрешетки зависит от типа кровельного покрытия, для мягких кровельных материалов требуется делать сплошную, для жестких подходит любая. Для сплошной надо подготовить листы фанеры или ОСП, толщина не менее одного сантиметра, но ее можно изменять в зависимости от шага стропильных ног.

Можно делать сплошную обрешетку из обрезных реек, хотя такой вариант сложно считать оптимальным – очень дорого и долго. Под твердые кровельные материалы обрешетка делается из реек или необрезных досок. Необрезной пиломатериал обязательно надо ошкуривать.

Кровельные материалы

Для жилых домов самыми бюджетными вариантами считается битумная или металлическая черепица.

Реже применяется профилированный лист или рулонные покрытия.

Совсем редко натуральная или искусственная штучная черепица.

От вида материалов во многом зависит стропильная система. На стадии ее проектирования нужно принимать во внимание вес и особенности крепления кровельных покрытий.

Утеплители

Теплые крыши ставят только в тех случаях, когда чердачные помещения планируется сделать жилыми мансардными. В настоящее время применяют два типа утеплителей: минеральная вата или пенопласт.

Расстояние между стропильными ногами должно учитывать заводскую ширину утеплителей, за счет этого уменьшается количество непродуктивных отходов и ускоряются работы.

Вес утеплителей минимальный и во время проектирования стропильной системы им можно пренебрегать. Но следует иметь в виду климатическую зону расположения дома, от этого зависит толщина утеплителя и, соответственно, ширина стропильных досок.

Практический совет. Для всех климатических регионов толщина утеплителя должна быть не менее 10 см, для средней полосы этот параметр увеличивается до 15 см. Если утеплительный слой меньше рекомендованных значений, то эффективность теплосбережения резко понижается.

Дополнительные материалы для крыши

Если крыша теплая, то обязательно следует предусматривать установку паро- и гидрозащиты, обустройство контробрешетки для обеспечения естественной вентиляции подкровельного пространства. Ассортимент материалов огромен, но по большому счету они мало чем отличаются друг от друга. На эксплуатационные характеристики в большей степени влияет соблюдение технологии укладки, чем физические показатели кровельных мембран. Даже очень дешевый материал можно использовать таким образом, что он удовлетворит все строительные нормы и требования. И наоборот, самый современный инновационный материал можно так смонтировать, что, кроме вреда, никакого положительного эффекта не будет.

И последнее, о чем следует подумать во время планировки строительства крыши – система водоотвода и специальные элементы для обхода дымовых и вентиляционных труб. Под некоторые обводки и снегозадержатели нужно предусматривать дополнительные места фиксации на стропильной системе. Делать это на стадии ее строительства намного целесообразнее, чем уже после фиксации кровельных материалов. Хотя современные технологии позволяют использовать оба варианта монтажа доборных и специальных элементов крыши.

На этом подготовительный этап закончен. Если все стройматериалы подготовлены, выбран тип крыши, кровельные покрытия, рассчитана стропильная система, то можно приступать к непосредственному строительству крыши.

Строительство стропильной системы

Важно. Ошибки, допущенные во время строительства стропильной системы, исправить очень сложно. Большинство из них станут заметными уже во время эксплуатации здания, это крайне неприятно. Бывают ситуации, когда для исправления недостатков стропильной системы понадобится больше денег, чем для строительства новой крыши. И это еще в том случае, когда из-за протечек не придется ремонтировать внутренние помещения.

Для примера мы рассмотрим пошаговую инструкцию одной из наиболее сложной крыши – четырехскатной. Понимая технологию строительства этой стропильной системы, не составит труда понять технологию и собирать самостоятельно более простые односкатные или двускатные.

Шаг 1.
Возьмите две длинные доски, с их помощью легче определиться с длиной стропильных ног, углом наклона скатов и высотой крыши. Доски временно зафиксируйте к вертикальной опоре на стене дома. Поднимайте или опускайте их до тех пор, пока не найдете приемлемое положение. Если размеры дома позволяют, то лучше делать конструкцию стропильной системы такой, чтобы длина ног не превышала 6 м. Такие пиломатериалы можно купить, не будет необходимости наращивать. Наращивание не только отнимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

Шаг 2.
Залейте армирующий пояс. Он не только увеличивает высоту чердачного пространства, но и дает возможность удлинять свес стропильных ног и дополнительно защищать фасадные стены от атмосферных осадков. Ширина пояса должны равняться не менее 30 см, высота в зависимости от размеров дома.

Как заливать армирующий пояс?

Важно. Перепад по высоте по углам армирующего пояса не должен превышать ± 2 см. Для проверки надо натянуть веревку, с ее помощью намного легче выравнивать поверхность бетона.

Дайте минимум три дня для застывания бетона. Помните, что 50% прочности он наберет лишь через две недели, только тогда конструкцию можно полностью нагружать. Если погода очень теплая и ветреная, то бетонный пояс следует минимум два раза в сутки обильно поливать водой. Бетон набирает прочность не во время высыхания, а во время благоприятного протекания химических реакций, для этого постоянно требуется влага.

Строительство стропильной системы условно состоит из четырех этапов: установки мауэрлата, монтажа подконькового бруса, установки стропил (вальмовых и диагональных) и обустройства обрешетки.

Установка мауэрлата

Работы начинаются после того, как бетон армирующего пояса набрал достаточную прочность и опалубка разобрана. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, служит для упора стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.

Шаг 1.
Положите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Сделать это проще без рулетки. Переверните его узкой стороной вниз и положите на пояс, карандашом отметьте положение анкеров. Затем перенесите метки на широкую сторону бруса, в этих местах надо высверливать отверстия.

Практический совет. Если есть сомнения в точности снятия замеров, то высверливайте отверстия под анкеры диаметром на 2–3 мм больше диаметра шпилек. Это не окажет негативного воздействия на прочность крепления мауэрлата, зато намного облегчит его установку на место.

Шаг 2.
Высверлите отверстия, максимально вертикально держите сверло, не допускайте перекосов. Работы должен выполнять опытный плотник. Новичок может испортить брус, придется все отверстия смещать за счет уменьшения его длины.

Практический совет. Если есть сомнения в прочности бетона армирующего пояса, то гайки с большим усилием не затягивайте. Их можно подтянуть потом во время строительства стропильной системы.

Шаг 3.
Подготовьте полоски гидроизоляции под мауэрлат, лучше покупать обыкновенный дешевый рубероид. Полоска отрезается от рулона, не надо его раскатывать. Материал отлично режется болгаркой с диском по металлу.

Шаг 4.
Расстелите полосы гидроизоляции на армирующем поясе. Делать отверстия намного проще молотком. Положите рубероид на анкеры и молотком аккуратно пробейте в гидроизоляции отверстия под шпильки. Только делать это надо внимательно, сильно ударять нельзя. В противном случае есть риски повредить верхние витки резьбы, во время закручивания гаек возникнут проблемы. Если боитесь, то перед укладыванием рубероида на все шпильки накрутите гайки, после выкручивания они автоматически выровняют поврежденные витки.

Шаг 5.
Установите брус на анкеры и затяните гайками. Обязательно под них подкладывайте шайбы большого диаметра. Если мауэрлат туго входит на шпильки, то придется забивать кувалдой. Такая ситуация свидетельствует о недостаточной квалификации кровельщиков.

Мауэрлат лучше делать из сосны, а не из ели, в ней намного больше смолы, соответственно, она дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных пород древесины? По нескольким признакам. Первый – дерево пахнет смолой и скипидаром. Второй – сосна имеет яркий желтый оттенок, большие и живые сучки. Третий – наличие черных пятен на пиломатериалах из сосны свидетельствует о большом содержании смолы, она приобретает такой цвет после окисления на воздухе. Ель белее, легче по весу, сучков мало и имеет неприятный запах кошачьих фекалий.

По углам и по длине брусья соединяются в полдерева, желательно эти места фиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

Установка подконькового бруса

Для горизонтальной опоры, вертикальных стоек и верхнего конькового прогона можно использовать брус 50×150 мм. Нижний элемент надо закрепить анкерами, между бетонной плитой перекрытия и деревом положить гидроизоляцию. Все крепления делаются гвоздями, вбивать их следует наискосок. Если есть желание, то можно пользоваться металлическими уголками. Для расчета размеров подконькового бруса нужно от длины дома отнять его ширину, полученное значение – длина элемента. Расчет нужен для того, чтобы все четыре свеса были одинаковыми.

Монтаж стропил

Это наиболее сложный этап строительства стропильной системы. Система будет безраспорной, на стропильных ногах делаются специальные запилы для упора о мауэрлат. В таком положении они не раздвигают стены, а прижимают их, эта стропильная система устойчивее наслонной.

Шаг 1.
Установите диагональные стропила. Для их изготовления применяется доска 50×150 мм, если длины не хватает, то материалы следует сращивать. Во время сращивания надо точно соблюдать существующие рекомендации, при этом в местах стыка обязательно необходимо в дальнейшем установить подпорку, это следует иметь в виду во время выбора места наращивания. Следите, чтобы все четыре элемента располагались под одинаковым углом. Если величина свеса немного отличается – не проблема, параметр легко подогнать под требуемое значение кобылками.

Практический совет. Для увеличения прочности диагональных стропил рекомендуется сбить два бруса, в результате толщина увеличится до 100 мм. Сбивать надо со сдвигом, за счет этого одновременно наращивается длина элемента.

Шаг 2.
Приступайте к установке обыкновенных стропил. В местах упора с мауэрлатом надо запилить площадку, верхний конец фиксируется к коньковому прогону.

Все соединения забивайте на три гвоздя под углом. Два гвоздя вбиваются по сторонам и один в ребро бруса.

Важно. Если крыша будет утепленной, то шаг стропил 60 см, именно такую ширину имеет большинство утеплителей. Но размеры снимать следует не по боковым плоскостям пиломатериалов, а по оси симметрии.

Для повышения устойчивости дополнительно закрепите стропила металлическими уголками. Необязательно вкручивать саморезы, намного удобнее пользоваться гвоздями, устойчивость конструкции от этого не понижается. Дело в том, что они работают на срез, а не на выдергивание.

Выставлять стропила надо под веревку. Вначале монтируются две крайние ноги, внимательно проверяется их положение. Все в пределах нормы – натяните между ними веревку и уже под нее выполняйте монтаж всех оставшихся элементов.

Шаг 3.
Подровняйте вылет стропильных ног под карниз. Отмечать следует отбивочной строительной веревкой, отрезать легче бензиновой пилой.

Практический совет. Если для покрытия крыши применяется штучная черепица, то придется усиливать стропильную конструкцию. Сделать это несложно, нужно всего лишь установить дополнительные прогоны и упереть на них ноги.

Установка обрешетки

Как мы уже выше упоминали, вид обрешетки зависит от типа кровельного покрытия. Но во всех случаях материалы для обрешетки рекомендуется обработать антисептиками. Дело в том, что они работают в сложных для естественной вентиляции условиях, дополнительная защита от гниения очень важна. Строительные нормы и правила требуют, чтобы все деревянные элементы пропитывались огнезащитой, сейчас есть препараты двойного действия, защищающие и от огня, и от гниения. Требования надо выполнять. Но на практике с одинаковым успехом горят как защищенные, так и незащищенные дома.

Видео — Монтаж обрешетки под металлочерепицу

Монтаж кровли

Технология зависит от выбранных материалов. Для всех случаев есть универсальный совет – дом накрыть нужно как можно быстрее. Если будет монтироваться утепление, то это надо делать изнутри строения, таким образом исключаются риски намокания минеральной ваты. Мокрая вата – проблема для кровельщиков. Ее придется вынимать для просушки, во время демонтажа большое количество приходит в негодность, значительно увеличивается общее время строительства крыши дома.

Видео — Монтаж кровли из металлочерепицы своими руками

Видео — Ошибки монтажа металлочерепицы

Установка водосточной системы

Видео — Монтаж водостоков

Последний этап строительства дома – обустройство крыши. Традиционно для любого жилого здания возводится двухскатная крыша, для хозяйственных построек – односкатная. Технологические процессы работ по монтажу, креплению и обустройству кровли со стропильной конструкцией в двухскатном варианте крыши оттачивались столетиями, и от типа кровельных материалов (глиняная черепица, профнастил, металлочерепица, шифер асбестовый, металлический или пластиковый) эти операции не меняются.

Разновидности двухскатной крыши

В народе говорят: «крыша домиком», то есть, имеется ввиду не только форма, но и надежность конструкции, которая имеет длинный перечень преимуществ:

1. Разнообразие вариантов схемы кровли и архитектурных форм крыши;
2. Простые расчеты и экономичность крыши;
3. Естественный сток атмосферных осадков;
4. Простые геометрические формы крыши обеспечивают низкую вероятность накапливания воды и протекания крыши;
5. Большая полезная площадь чердака, есть возможность сделать мансарду;
6. Хорошая ремонтопригодность, высокая прочность, долговечность и износостойкость крыши из двух скатов.

Три наиболее распространенные варианта двухскатной крыши:

1. Симметричная двухскатная крыша: Это самое популярное решение в силу своей абсолютной надежности и простоты исполнения. Симметричные скаты равномерно распределяют все нагрузки на мауэрлат и стены дома. Выбор кровельного материала не зависит от типа и толщины теплоизоляционного слоя. Несущие нагрузки можно легко повысить, сделав стропильную систему из более толстого бруса, укосины и распорки можно крепить в любом месте. Негативный фактор – полноценной мансарды на таком чердаке не получится – или будут низкие скошенные стены с множеством «мертвых» зон, или маленькое, но прямоугольное помещение;
2. Асимметричная крыша из двух скатов: Разные углы наклона скатов уменьшают полезную площадь чердака, но на одной стороне можно сделать полноценное жилое помещение. Из-за разных углов уклона крыши нагрузка на несущие стены и фундамент дома распределяется неравномерно, что требует пересчета нагрузочной способности основания и несущих стен дома, перерасчета типов материалов и их количества, а также изменения методов утепления, гидроизоляции и отделки;
3. Несимметричная двускатная крыша с внутренним или наружным изломом: Позволяет сконструировать жилые помещения без оглядки на конструкцию крыши. Недостатки – те же, что и в пункте выше.

Подготовка к возведению крыши дома

Форму крыши и ее конструкцию можно выбрать, исходя из – играют роль размеры здания, материал несущих стен, географическое расположение участка. От этих и других параметров, указанных в проекте, зависит, какие нагрузки сможет выдерживать кровля двухскатная во время эксплуатации.

Угол наклона скатов имеет определенный оптимальный диапазон, в котором погодные условия меньше всего влияют на формирование максимальных нагрузок на кровлю. Если угол уклона ската ≤ 400, то это ограничивает возможности оборудования мансарды или полноценного помещения на чердаке, а угол наклона ≤ 100 увеличивает нагрузки на кровлю от дождя, ветра или снега. При желании непременно иметь мансарду или комнату в чердачном пространстве лучше пользоваться вариантом ломаной асимметричной крыши, а если стены дома имеют длину более 6 метров, то стропильную систему необходимо укреплять дополнительными прогонами.

При расчете строительных материалов для двухскатной кровли необходимо исходить из аксиомы, что вес кровельных материалов должен быть как можно меньше, чтобы не нагружать стены и основание дома. Деревянные элементы будут прочнее не только при увеличении их сечения, но и при использовании подходящих пород дерева. Главный параметр при расчетах материалов – общая площадь крыши, и симметричная конструкция в этом плане просчитывается легче других – достаточно знать периметр одного ската, увеличить его площадь в два раза, и получить точный результат.

Основную нагрузку от веса крыши принимают на себя длинные стены дома, поэтому стропильная система строится по принципу распределения нагрузки вдоль системы. Для дома небольших размеров (≤ 6 м) практичнее пользоваться системой висячих стропил (без подпорок), при строительстве дома бо́льших размеров применяют систему наслонных стропил с более сложной конфигурацией.

Готовая двускатная кровля для частного дома состоит из таких элементов и узлов:

1. Мауэрлат – это деревянный (иногда металлический, если крыша будет крыться металлопрокатом) брус или бревно, которое крепится к поверхности наружных стен для опирания на него стропил;
2. Система стропил, конструкция которой выбирается, исходя из проекта дома;
3. Подкосы (диагональное крепление стропил между собой) и коньки (брус по гребню крыши для скрепления скатов);
4. Обрешетка – служит для монтажа кровли и элементов гидро-шумоизоляции;
5. Утепление и влагозащита;
6. Кровельное покрытие.

Как монтировать мауэрлат

Мауэрлат по стенам дома держит вес кровли, равномерно распределяя его на стены и основание дома. Ширина бруса для мауэрлата должна равняться ширине стены. Брус пропитывается антисептиком и веществами, повышающими огнестойкость дерева. Наружная граница мауэрлата не должна выступать за наружные края стен.

Крепится мауэрлат по-разному. В стену из кирпича закладывается стальная проволока Ø 8-12 мм, в дереве сверлятся отверстия для проволоки, и через них брус привязывается к стене. Также брус можно закрепить скобами, резьбовыми шпильками в один или два зуба, металлическими пластинами, деревянными прибоинами или анкерами через те же отверстия в мауэрлате. Фронтоны и нижние края обрешетки крепятся или непосредственно к мауэрлату, или на брус меньшего сечения, который прибивается (прикручивается) к верхней обвязке.

Балки перекрытия

При обустройстве балочных перекрытий для крыши частного дома необходимо использовать деревянный брус сечением 200 х 100 мм. Чем больше площадь дома, чем больше должно быть сечение несущего бруса. Начинают монтаж балок с крепления крайних элементов по длинной стене дома. Затем отмечаются точки, в которых будут крепиться остальные балки перекрытий.

Обрешетка монтируется на продольные балки, которые располагаются на расстоянии 50-60 см, и крепятся к мауэрлату гвоздями длиной 200 мм или любым из вышеперечисленных способов. За края стен балки выносятся на расстояние, которым определяется ширина карниза – от 30 до 50 см. Карниз будет прибиваться (прикручиваться) снизу именно к этим балкам. Так как на торцах крыши будет обустраиваться фронтон, то для крепления карниза и фронтона делается врезка в паз на поперечном брусе мауэрлата. При возведении ломаной крыши для мансарды у фронтона будет достаточно большая площадь, поэтому необходимо обеспечить конструирование отлива и фронтонного свеса.

Стропила двухскатной крыши – это несколько одинаковых деревянных балок одной длины и сечения. После монтажа балок перекрытия крепится коньковый брус, для которого по центральной продольной оси дома распорками крепятся балки сечением 100 х 50 мм. Высота стоек в типовой схеме двухскатной крыши равняется расстоянию от пола до верхней поверхности мауэрлата. Вместо бруса для конька можно использовать доски толщиной 50 мм.

Перед монтажом стропильной системы рекомендуется сделать масштабный шаблон. Для этого доску от стропильной конструкции нужно приложить одним торцом к брусу, другим – к коньку, и отметить ее длину. Это и будет шаблонная длина стропил.

Монтируют стропильную систему тоже по шаблону, соблюдая очередность процессов. После установки и закрепления с нижнего конца одной стропильной балки нужно сразу же крепить противоположное стропило, и соединять балки верхними концами друг с другом через конек. К коньковому брусу стропила прибивают гвоздями, а к балке перекрытия – стальными скобами или уголком, шурупами-саморезами или анкерами. Для крыши любой формы с двумя симметричными или ассиметричными скатами под стропилами крепятся доски вдоль и поперек, чтобы придать системе жесткости.

Фронтон и карниз

Фронтон зашивают после окончания строительства стропильной конструкции. Современные материалы все чаще заменяют традиционное дерево при обшивании фронтонов, и сейчас используют вагонку, сайдинг, профнастил, и другие долговечные декоративные отделочные материалы. Любой обшивочный материал крепится на каркас, который монтируется заранее. Независимо от того, будет или нет на чердаке помещение или мансарда, в фронтоне необходимо оставить оконный проем – для вентиляции и минимального естественного освещения пространства.

Карниз необходимо обустраивать по всему периметру дома – он необходим для влаго- и ветрозащиты стропильной конструкции, стен дома и фундамента. Так как каждый уважающий себя хозяин обязательно делает водоотливы по периметру дома, то их тоже крепят на карниз, и сливные трубы – к стенам. Пластиковая система водоотлива монтируется на пластиковые хомуты. Снизу доски карниза или каркас карниза красится, обшивается сайдингом, вагонкой или профнастилом – в унисон с отделкой фронтона.

Кровля монтируется на обрешетку, и, исходя из типа материалов кровли, сначала делается обшивка пароизоляцией, гидро-и теплоизолирующими материалами. Для кровли можно использовать ондулин, металлочерепицу, керамические материалы, мягкую черепицу, и т.д.

1. Саморезы для строительства крыши должны иметь клеймо производителя и ЭПДМ-прокладки толщиной ≥ 2 мм, иначе не избежать подтекания кровли;
2. Некачественное защитное покрытие фурнитуры под воздействием погодных условий быстро разрушится, что приведет к подтеканию в местах креплений, и некрасивому внешнему виду в виде ржавых или грязных пятен;
3. Отсутствие системы снегозадержания – это возможность неожиданного схода снега со скатов, что может привести к выходу из строя кровельной и водосточной системы;
4. Плохая вентиляция – это образование конденсата в подкровельном пространстве.

1.
2.
3.
4.
5.

Чтобы сэкономить финансы, владельцы загородных домов предпочитают выполнять часть строительных работ своими руками. Как сделать крышу в частном доме – этим вопросом задаются многие застройщики. Но перед тем как проводить работу, следует изучить все сведения о крышах. Вам необходимо знать, какие крыши существуют, ознакомиться с их формами и конструктивными особенностями. Не секрет, что эти элементы выполняют множество функций. Круг их характеристик не ограничивается ограждением внутреннего пространства дома от проникновения влаги, холодных потоков воздуха и снега. Наша статья расскажет все об особенностях крыш, а также будет подробно описана стройка крыши.

Устройство крыши частного дома и их виды

Современное строительство нашло применение различным видам крыш домов. Разумеется, каждый вид требует индивидуального . Поговорим о самых распространенных, а также об их преимуществах и особенностях.

Крыша частного дома своими руками: подготовка

Помимо выбора типа крыши, подумайте, какой материал будет использоваться для ее покрытия (подробнее: » «). Исходя из этого, определяются параметры стропильной системы. Вес кровельного покрытия сказывается на ее давлении и нагрузках. Поэтому, важно решить вопрос со способом крепления кровельных элементов. Наконец, стоит определиться с дополнительными частями стропильной системы.

Оптимальным вариантом расчета материала для стропильной системы и кровельного покрытия является наличие чертежа крыши. На схеме обычно указываются все узлы крепления стропильной системы. Они в свою очередь усиливают элементы .

Наибольшим весом обладает кровля из керамической черепицы. Стропильная система и фундамент (+стены) должны учитывать вес данного материала. Для стропильной системы чаще всего используют древесину хвойных пород. При этом ее влажность должна быть не более 20%. Древесина не должна содержать сучки и синеву.

Инструменты для обустройства стропильной системы:

• материал пароизоляции;
• пленка гидроизоляции;
• утеплительный материал;
• железные скобы;
• саморезы, гвозди, шурупы;
• инструменты работы с кровлей.

Как построить крышу частного дома: стропильная система

Устройство стропильной системы подразумевает опору нижнего конца стропила на мауэрлат. При этом верхний конец опирается как конек, так и на противоположное стропило. В результате, создаются стропильные фермы. Они соединяются с помощью конькового бруса или двух досок, образующих собой конек. Для укрепления стропильных ног, устанавливаются специальные распорки, подкосы, укосины, растяжки и ригеля. Все эти элементы делают стропильную конструкцию достаточно жесткой и прочной.

Обустраивая двухскатную крышу, первые две конструкции стропильной системы (треугольники) необходимо собрать на земле. Только после полной сборки, можно поднимать их на крышу. Для временного укрепления используются распоры. Затем, элементы соединяются с помощью конькового бруса или досок с двух сторон. Далее, осуществляется монтаж оставшихся стропильных ног. Для удобства работников, на мауэрлат обычно укладываются балки перекрытия. Также в обязательном порядке должен присутствовать временный настил.

Для крепежа стропильной системы, используют не только врезки и врубки, но также железные скобы, металлические уголки, саморезы и гвозди. Жесткий каркас стропильной системы обеспечат подкосы, ригели, стяжки и упоры. Иногда возникает необходимость удлинить стропильные ноги. В этом случае, первым делом сращивают две стропильные доски. На место стыка устанавливаются коротыши с обеих сторон.

Конструкция крыши частного дома: обрешетка

Закончив установку стропил, можно набивать обрешетку. Для ее обустройства понадобятся доски (2.5 см в толщину) или бруски. Обрешетка может быть как сплошной, так и иметь зазоры. Но перед тем, следует проложить гидроизоляцию по стропилам. При создании жилой комнаты на чердаке, лучше всего заранее произвести утепление крыши. Утеплитель укладывается в пространство между стропилами. В качестве материала может выступать минеральная вата или пенопласт.

Чтобы создать жилое «теплое» помещение на мансарде, укладывайте утеплитель двойным слоем. Толщина одного слоя не должна быть меньше 50 мм. Утеплительный слой способствует поглощению шума снаружи помещения. На утеплитель укладывается пароизоляционная мембрана. Она защищает материал от образования на нем конденсата. Чтобы лишний раз не тратиться на ремонт крыши частного дома, следуйте всем инструкциям и рекомендациям. Постарайтесь правильно уложить слои кровельного пирога.

Обустройство кровли

Пожалуй, главный этап всей работы. Обустройство каркаса кровельным материалом – очень важная процедура. Сегодня можно встретить широкий ассортимент материалов на любой вкус и ценовую категорию. Наиболее доступным и надежным материалом является шифер. Однако многих смущает его внешний вид. В качестве альтернативы можно использовать современные полимерные варианты шифера – еврошифер или ондулин.

Сегодня все чаще застройщики отдают предпочтение другому кровельному материалу – металлочерпице. Покрытие относительно недорогое, при этом располагает покупаетей своим внешним видом и отличными эксплуатационными характеристиками. Минусом металлочерепичного покрытия является низкий уровень звукопоглощения.

Формы крыш, советы профессионалов, детали на видео:

Таким образом, крыши домов выполняются как своими руками, так и специалистами. Но стоит отметить, что первый вариант иногда может превосходить работы опытных монтажников. Это связано с тем, что владельцы загородных домов стараются сделать качественную кровельную работу. Логично, что грамотно спроектированная и выполненная крыша прослужит долгие годы, поэтому заказывать стоит у проверенных специалистов. При этом очень важно не тратить свои финансовые средства на дополнительный ремонт. Лучше один раз качественно провести все работы и обустроить уютное жилье для себя и своих близких.

Закончив сборку крыши, можно приступать к обустройству водосточной системы. О том, как провести подобные работы можно узнать из статьи: » «. Рекомендуем посмотреть фото– и видеоматериалы по данной тематике, чтобы быть в курсе всех новшеств на строительном рынке.

Время чтения ≈ 10 минут

Самый распространённый вариант при строительстве частных домов, это двухскатная крыша, собранная своими руками от мауэрлата до конька. Ниже в этой статье вы найдёте чертежи и фото, а подробная пошаговая инструкция поможет вам в них разобраться. Вы также узнаете о том, какой высоты должен быть конёк и как это зависит от функционала чердачного помещения, научитесь рассчитывать толщину и шаг стропильной системы.

Классическая двускатная крыша

Какими вообще бывают крыши

Основные типы крыш частных домов

Для того чтобы ясно представить себе, что такое двускатная крыша, посмотрите какие ещё используют варианты при строительстве частных домов. И это далеко не все, но самые популярные:

1. – самый простой вариант покрытия при строительстве в частном секторе. В основном используется для дачных домиков и подсобных помещений.
2. Двускатная – наиболее распространённый вариант для загородных домов. Несмотря на кажущуюся простоту, такой тип очень практичен и красив в исполнении.
3. Вальмовая – больше подходит для домов с большой площадью. Такая конструкция способна выдерживать очень сильные ветровые нагрузки, вплоть до шторма, благодаря обтекаемой форме.
4. Полувальмовая – такой вариант делается больше для красоты, так как это прототип двускатной крыши со срезанными углами с торцов конька.
5. Шатровая – пирамидальная форма подходит для квадратных зданий. По сути, это прототип вальмовой крыши.
6. Сводчатая – для жилого строительства применяется редко, хотя и не является исключением.

Для прямоугольного дома с площадью от 60 до 100 м2 вариант с двумя скатами можно назвать наиболее подходящим – он прост в исполнении и недорог в осуществлении. Кроме того, там можно обустроить не только чердак, но и мансарду.

Этапы строительства двускатной крыши

Теперь давайте разберёмся, как построить двускатную систему крыши в частном доме. В этом процессе несколько этапов и каждый из них мы рассмотрим отдельно.

Расчёт стропильной системы с учётом действующих нагрузок

Вы можете не использовать формулы для расчёта, если не будете делать крыши в дальнейшем и просто скачать программу (http://srub-banya.by/programs/raschet_stropil.exe). Открыв скачанный файл, вы попадёте на страницу с меню – оно расположено в горизонтальной строке вверху.

Основные действующие нагрузки:

1. Снеговой покров.
2. Давление ветра.

Помимо основных нагрузок существуют ещё вторичные или «по умолчанию», это:

1. Масса кровельного материала.
2. Масса утеплителя (если он предусмотрен).
3. Собственная масса стропильной системы.

Значения:

• S – величина нагрузки в кг/м2.
• µ — коэффициент соответствующий углу уклона ската.
• Sg — норматив снеговой нагрузки в кг/м2.

Уклон ската выражается в градусах и обозначается символом α (альфа). Чтобы определить значение α, нужно высоту H разделить на половину пролёта L. Ниже приведена таблица с результатами определения основных наклонов.

В тех случаях, когда:

• α≤30⁰, µ=1;
• α≥60⁰, µ=0;
• 30°

Распределение снеговых нагрузок по России

На карте указаны восемь снеговых районов, а величина Sg для каждого исчисляется в кПа, переведенное на кг/м2:

• I — 0.8 кПа = 80 кг/м2;
• II — 1.2 кПа = 120 кг/м²;
• III — 1.8 кПа = 180 кг/м²;
• IV — 2.4 кПа = 240 кг/м²;
• V — 3.2 кПа = 320 кг/м²;
• VI — 4.0 кПа = 400 кг/м²;
• VII — 4.8 кПа = 480 кг/м²;
• VIII — 5.6 кПа = 560 кг/м².

Для карты, приведенной выше обязательно приложение 5 СНиП 2.01.07-85 «Нагрузки и воздействия». А сейчас произведём пробный расчёт для Иваново (это IV район по карте), значение 240 кг/м².

Значит: H/L=2,5/3,5=0,714

Согласно таблице α=35⁰. Учитывая, что 30°

Ветровые нагрузки

У крутых крыш, где α > 30°, то скаты обладают большой парусностью. У пологих крыш, где α

Среднее значение ветровой нагрузки Wm на высоте Z над поверхностью грунта вычисляют по формуле Wm=Wo*K*C.

В этой формуле значение;

• Wo – ветровое давление;
• K – коэффициент изменения ветрового давления относительно высоты;
• C – коэффициент аэродинамики.

Ветровые нагрузки на территории бывшего СССР

Нормативы ветрового давления по районам

Значение коэффициента

Произведём условный
расчёт. Аэродинамический коэффициент C может быть от -8, когда ветер подрывает кровлю до +0,8 при большой парусности (ветер давит на скат). Учитывая условность расчета, возьмём С=0,8.

В том же Ивановском районе берём дом, где h=6м (α=35⁰). Это район II, где Wo= 30 кг/м², коэффициент меньше 10, значит, K=1,0. Следовательно: Wm=Wo*K*C=30*1*0,8=24 кг/м².

Масса кровли

Масса кровли меняется в зависимости от
материала

Масса всех составляющих

Условный расчёт для того же дома по цементно-песочной черепице составит:

А вот расчёт для самого лёгкого кровельного материала, металлочерепицы:

Рассчитываем стропильную систему

В данном случае будем руководствоваться ГОСТ 24454-80 по хвойным породам.

Берём произвольную ширину сечения и определяем высоту:

H ≥ 8,6*Lmax*√(Qr/(B* Rизгиба)), где уклон α

H ≥ 9,5*Lmax*√(Qr/(B*Rизгиба)), где Rизгиба е уклон α > 30°.

Значения:

• H — высота сечения, см;
• Lmax — стропильная нога максимальной длины, м;
• Qr — распределённая нагрузка на метр стропильной ноги, кг/мпогонный;
• B- ширина сечения, см.

Для хвойных пиломатериалов Rизгиба:

• I сорт – 140 кг/см²;
• II сорт – 130 кг/см²;
• III сорт – 85 кг/см².

Теперь проверим, уложится ли прогиб в норматив, который для всех материалов под нагрузкой не должен превышать значения L/200 (L – длина рабочего участка ноги). Показатель должен соответствовать неравенству: 3,125*Qr*(Lmax)³/(B·H³) ≤ 1.

Значение:

Lmax — рабочий участок ноги максимальной длинны, м;

B — ширина сечения см;

H — высота сечения, см.

Рассчитываем на тот же дом в Иваново с учётом условий, где:

• уклон α=35⁰;
• шаг стропил А=0,8 м;
• рабочий участок ноги Lmax=2,8 м;
• сосновый брус 1-го сорта Rизгиба=140 кг/см2;
• цементно-песочная черепица 50 кг/м2.

В таблице выше мы подсчитали, что с такими материалами общая нагрузка Q=303 кг/м².

1. вычисляем нагрузку на погонный метр ноги: Qr=A*Q= 0,8*303=242 кг/мпогонный.
2. Возьмём толщину доски 5 см и рассчитаем сечение по высоте: значит: H ≥ 9,5*Lmax* √(Qr/B*Rизг), так как уклон α>30°. H≥9,5*2,8*√(242/5*140)=15,6 см. Руководствуясь таблицей доска с ближайшим сечением будет 5×17,5 см.
3. Проверяем соблюдение неравенства: 3,125*Qr*(Lmax)³/B*H³≤1 или 3,125*242*(2,8)³*5*(17,5)³=0,61

В результате мы получили сечение стропил для возведения крыши 50×175 мм с шагом 80 см.

Монтаж мауэрлата

Мауэрлат на кирпичной стене

Чтобы построить двухскатную крышу самостоятельно, вам никак не обойтись без мауэрлата, который является основой стропильной системы. Если речь идёт о жилом доме, то для него обычно используют брус сечением от 50×150 мм до 150×200 мм (чем толще стена, тем больше сечение бруса по ширине). Доска или брус монтируется на несущие стены и фиксируется анкерами. Если учесть, что мауэрлат будет выдерживать всю стропильную систему с сопутствующими нагрузками, то его монтаж напрямую повлияет на механическую прочность всей крыши. Ниже находится видеоролик, на котором показано, как устанавливают мауэрлат на стены блочного дома.

Видео: Установка мауэрлата

Сборка стропильной системы

Стропильные ноги проще собирать на земле

Такую конструкцию, как стропила (2 ноги плюс добавочные элементы) удобнее всего собирать на земле, как на фото вверху, а не на крыше, чтобы потом поднять блоками или просто верёвками, но это не является требованием. Выше вы могли узнать, как сделать расчёты такой системы с учётом всех нагрузок, следовательно, вы уже знаете, какое сечение досок вам понадобится, какая будет высота конька и размер шага. Вверху доски стыкуются «на ус», а коньковая балка устанавливается только после монтажа крайних стропил.

Система без свеса, где ноги фиксируют разным крепежом

У систем со свесом крепёж тоже разный

Вверху вы видите две схемы, где показаны стропильные системы без свеса и со свесом, но самое главное обратить внимание на способ крепления, а точнее, на сам крепёж. Это может быть стальной уголок (желательно усиленный), коротыши, стягивающие доски, гвозди, саморезы и скобы. Это очень важный момент, так как при турбулентности крышу может подорвать, а при боковой нагрузке опрокинуть, хотя результат в обоих случаях окажется одинаково плачевным. После установки боковых стропил фиксируют коньковую балку, проверяя уровнем по вертикали каждую ногу.

Смотрите видео, где объясняются некоторые нюансы монтажа, но не забывайте, что у каждого мастера могут быть свои методы, и если вы услышите или увидите несоответствия с вашими представлениями, то это вполне нормально.

Видео: Монтаж стропильной системы

Кровля

Монтаж керамической черепицы

Дальнейшие работы по устройству стропильной системы зависят от того, что предусмотрено в чердачном помещении и какой будет использоваться кровельный материал. Например, если вы хотите обустроить там мансарду, то вполне естественно, что без утепления и гидроизоляции вам не обойтись. Также определённую роль сыграет система отопления, вернее, наличие или отсутствие дымохода, а также вентиляции.

В зависимости от выбора кровельного материала делается обрешётка. То есть, она может быть прерывистой, как на верхней фотографии или сплошной, если вы решили сделать кровлю из битумной черепицы. Также для крыш иногда предусматривают установку греющего кабеля от обледенения, а монтировать его можно не только снаружи, но и изнутри, укладывая под кровлю.

Заключение

Вы, надеюсь, поняли, как сделать двухскатную крышу своими руками – самое главное, это правильные расчёты шага, сечения стропильных ног и уклона. Если же вас интересуют отдельные моменты, такие как крепления мауэрлата, стропил или кровельные работы, то это темы для отдельных статей, с которыми вы тоже сможете ознакомиться на нашем сайте.

10.05.2016

0 Комментарии

Многие владельцы загородных земельных участков в целях экономии предпочитают заняться строительством дома самостоятельно. При наличии определённых навыков это позволяет прилично сократить расходы на оплату труда наёмных рабочих. Завершающим этапом самостоятельного строительства здания является возведение крыши своими руками. Эта конструкция является неотъемлемой и одной из важнейших частей здания, которая защищает его от атмосферных воздействий. Следует заметить, что крыша своими руками не делается в одиночку, в любом случае понадобятся 2-3 помощника.

Вконтакте

Одноклассники

Определения элементов крыши

Для начала необходимо ознакомиться с некоторыми терминами и определениями:

• Крыша
  – конструкция здания, закрывающая верхний этаж. Она обеспечивает теплоизоляцию и выполняет гидроизоляционные функции.
• Кровля
  – покрытие крыши, обеспечивающее защиту от атмосферных осадков.
• Мауэрлат
  – элемент кровельной системы, передающий нагрузку от конструкций крыши на несущие стены. Обычно представляет из себя брус или бревно, укладываемое на стены по периметру здания, но в случае монтажа металлического каркаса может быть выполнен из металлопроката — швеллера или двутавра.
• Стропило
  – наклонный несущий элемент крыши, чаще всего в виде бруса. Совокупность стропил образует стропильную систему, несущую настил кровли и передающую нагрузку на мауэрлат.

Процесс возведения крыши

Приведённая ниже пошаговая инструкция по возведению крыши своими руками позволит избежать ошибок и построить крышу правильно. Технология производства работ включает в себя несколько этапов.

Составление чертежа конструкции крыши

Перед тем, как приступить к работам, необходимо составить подробный чертёж будущей конструкции скатной крыши, это позволит определить необходимое количество стройматериалов и подготовить нужный инструмент. Крыши могут быть односкатными, имеющими уклон только в одну сторону, двускатными и более сложных конструкций (четырёхскатными, шатровыми и шпилеобразными). Лучше всего взять за основу типовые чертежи конструкций крыш, разработанные профессионалами и имеющиеся в свободном доступе.

Монтаж мауэрлата

Обычно мауэрлат изготавливают из бруса сечением 150×100 (150) мм. Его укладывают вдоль внутреннего края стены на гидроизоляционный материал, которым может служить двойной слой рубероида или полиэтилена. От наружных атмосферных воздействий мауэрлат защищают, если дом каменный – рядом кирпичной кладки, если деревянный – тем же слоем гидроизоляционных или облицовочных материалов. Брусья мауэрлата по периметру скрепляют между собой в единую конструкцию, выпиливая на половину толщины бруса отрезки длиной 100-150 мм. и соединяя их болтами или гвоздями. К деревянным стенам мауэрлат крепят металлическими скобами, к стенам из кирпича, пено- и газосиликатных блоков – с помощью резьбовых шпилек диаметром порядка 12-16 мм., замоноличеных в устроенный по верху стены железобетонный пояс. Шпильки располагают по периметру на расстоянии 1500—2000 мм., в брусе конструкции высверливают под них отверстия.

Это следующий этап возведения крыши своими руками. Схема расположения стропил определяется исходя из выбранных конструктивных особенностей крыши. Расстояние между элементами конструкции и размер сечения материала зависит от длины ската крыши. Так, при длине стропил до 4 метров шаг стропил варьируется от 1000 мм. (при сечении бруса 80×160 мм.) до 1800 мм. (при сечении бруса 90×180 мм.), при длине ската крыши до 6 метров для шага стропил 1000 (1400) мм. потребуется брус сечением 80×200 (100×200) мм. Однако данные величины не являются обязательными, если впоследствии рассматривается вариант укладки рулонной или плитной теплоизоляции, то целесообразнее всего будет подогнать шаг стропил под размер утеплителя. Так же на шаг и размер сечения стропил влияет тип и, соответственно, вес выбранной кровли. К примеру, тяжёлая керамическая черепица или шифер требуют большей несущей способности конструкций крыши, нежели кровля из ондулина или оцинкованной стали.

Важным моментом является выбор угла наклона крыши. Чем больше величина угла к горизонтали, тем меньшее количество снега будет задерживаться на крыше, что даёт возможность уменьшить сечение бруса для изготовления стропил. Оптимальным считается угол наклона 45 градусов
, он обеспечивает устойчивость конструкции к сильным порывам ветра и одновременно не даёт скапливаться на крыше значительным снежным массам.

К мауэрлату стропила крепятся несколькими методами, это может быть врезка с последующим креплением гвоздями или с помощью металлических кронштейнов. В случае использования кронштейнов трудозатратная врезка в стропильную ногу не требуется, соединение конструкций производится с помощью саморезов или болтов. Толщина металла кронштейна порядка 2 мм. и антикоррозионное покрытие обеспечивают надёжность и долговечность крепления. В последнее время при строительстве деревянных домов пользуется популярностью крепёжный элемент «салазки», который обеспечивает небольшую степень свободы крепления для компенсации возможных деформаций при осадке здания. Параллельно с креплением стропил к мауэрлату выполняется монтаж потолочных лаг – поперечных брусьев, служащих основанием для устройства пола чердака. Обычное сечение лаг – 100×150 или 200×100 мм, в зависимости от ширины пролёта здания. При соединении потолочных лаг со стропилами возможно обеспечить дополнительную прочность стропильной системе.

Верхняя часть стропил при монтаже крыши своими руками так же может соединяться несколькими методами:

• внахлёст (при этом выполняется врубка на половину сечения стропил и сверлится отверстие для болтового соединения с использованием широких шайб)
• способом обрезки торцов стропил под углом (верхние торцы бруса обрезаются для получения вертикального стыка, для обеспечения прочности узла применяют крепёжные пластины или деревянные накладки)

Для обеспечения дополнительной жёсткости, на расстоянии от верха стропил примерно в ¼ от общей высоты конструкции, крепятся горизонтальные затяжки сечением 100×50 мм.

Производится вдоль крыши непосредственно на стропила с помощью мелких гвоздей или строительного степлера. Работы начинают от низа стропил так, чтобы верхнее полотно перекрывало нижнее на 5-10 см
. Плёнка при этом должна провисать, но не более чем на 2 см. На завершающем этапе этих работ поверх плёнки на стропила прибиваются контррейки сечением 25×50 мм.

Обрешётка служит для крепления элементов кровли к конструкции крыши. Обычно для её выполнения используют доски сечением 100×25 мм. и длиной, достаточной для перекрытия двух шагов стропильных ног. Крепление к стропилам производится с помощью гвоздей длиной не менее 100 мм. Стык досок обрешётки должен приходиться на опорах и расстояние между их торцами не должно превышать 5 мм
. Доски, формирующие конёк (верх стропильной системы), должны находиться максимально близко друг к другу. Тип обрешётки выбирается исходя от вида настилаемой кровли. Для мягких, черепичных и рулонных кровель требуется выполнять сплошной настил. Иногда требуется устройство двухслойного настила, в этом случае первый слой досок располагается параллельно коньку, второй – перпендикулярно, вдоль ската крыши. Для шиферных и металлических кровель вполне подойдёт обрешётка с шагом досок, соразмерным с габаритами используемого материала.

В зависимости от выбранного материала кровли применяется и соответствующий ей метод монтажа. Кровли из шифера, ондулина и гибкой битумной черепицы начинают с низа крыши, обеспечивая достаточный нахлёст вышележащего ряда на нижележащий. Шифер и ондулин крепят к обрешётке кровельными гвоздями, битумную черепицу – оцинкованными гвоздями с широкой шляпкой. Металлическую черепицу укладывают следующим методом: первый лист выравнивают по торцу крыши и карнизу, второй – выше первого, третий – сбоку, четвёртый – выше второго. Крепят листы металлочерепицы оцинкованными саморезами. Керамическую черепицу крепят снизу вверх рядами справа налево. Предварительно весь материал раскладывают на обрешётке равномерно, стопками по 5-6 плиток. Крепление к обрешётке выполняют оцинкованными шурупами.

Укладка теплоизоляции

Производится изнутри крыши в пространство между стропилами. Утеплитель нарезается в необходимый размер так, чтобы ширина листа была на 20-30 мм. больше межстропильного расстояния. Это обеспечит фиксацию материала «враспор», для распрямления материала после заталкивания между стропилами необходимо нажать на середину листа. Поверх слоя утеплителя с помощью строительного степлера крепится пароизоляционная плёнка. Крепление плёнки необходимо производить с нахлёстом в 5-7 см
.

Вконтакте

Завершающим этапом возведения любого здания является строительство крыши. Эта конструкция относится к важным частям строения, которая должна надежно защищать его от проникновения осадков, ветра и холода. Способы монтажа отдельных элементов крыши в первую очередь зависят от выбранного для дома типа конструкции.

Один из наиболее распространенных вариантов конструкции – двускатная ломаная мансардная крыша
Источник hi.decorexpro.com

Разные типы крыш различаются своими конструктивными особенностям и формами. При обустройстве кровли обычно применяются скатные варианты кровли (односкатные, многоскатные).

Самыми простыми по монтажу являются односкатные, отличаются низкой трудоемкостью и высокой скоростью монтажа, из-за слишком низкого подкровельного пространства не возможности оборудовать полноценный чердак (мансарду). Такая крыша устанавливается на постройке, две стены которой имеет разную высоту. Односкатная крыша редко обустраивается на жилых строениях (обычно в климатических зонах, где преобладают сильные ветра). Чаще всего их устанавливают на гаражах и всевозможных хозяйственных постройках.

По особенностям обустройства многоскатные относятся к наиболее сложным типам крыш. Они состоят из большого числа конструктивных элементов. Монтаж стропильной системы таких крыш следует выполнять особенно тщательно. Скатные кровли (по своим конструктивным особенностям) разделяются на:

• чердачные, когда под крышей обустраивается помещение, где владелец может хранить разные вещи или переоборудовать под жилую комнату;
• безчердачные, когда несущие компоненты крыши выполняют функции перекрытия верхнего этажа.

При такой конструкции, полезного пространства под кровлей не остается
Источник blog-potolok.ru

Перед тем, как строить крышу дома, необходимо выбрать определенный вид многоскатной конструкции:

• двускатные
  являются самым распространенным типом, такая кровля состоит из двух соединенных вверху поверхностей, грани формируют два фронтона, скаты могут быть разной длины, тогда фронтоны трансформируются в треугольники неправильной формы, такие крыши можно покрывать любым кровельным материалом, отличаются надежностью, долговечностью и простотой монтажа;
• четырехскатные
  образуются четырьмя треугольниками (часто разной формы), соединеными вершинами в общей точке;
• вальмовые
  , у которых два ската имеют трапецевидную форму, а другие два – треугольную, они обладают хорошей устойчивостью к ветровым нагрузкам, поэтому часто обустраиваются на юге;
• полувальмовые
  , этот подтип формируется так, что длины боковых плоскостей короче длин основных, обычно такие конструкции обустраиваются в регионах со сложными климатическими условиями;
• ломаные
  являются разновидностью двускатных, формируются из четырех плоскостей, соединяющихся под тупым углом;

Основные разновидности конструкции стропильной системы
Источник zen.yandex.ru

• многощипцовые
  отличаются достаточно сложной конструкцией, такие кровли устанавливаются на домах элитного класса, которые обладают интересной геометрической конфигурацией;
• мансардные
  обустраиваются тогда, когда чердак планируется переоборудовать под жилое помещение, этот вид имеет ломаный профиль и достаточно сложен в монтаже, часто является разновидностью многощипцовой, двускатной крыш;
• шатровые
  образуют четыре треугольных ската, вершины которых соединены вместе.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором
:

Кровельный материал

Перед тем, как делать крышу дома, следует определиться с видом кровельного материала. От его веса зависит нагрузка, воздействующая на каркас. Это влияет на то, какая стропильная система будет возводиться. Следует предусматривать особенности крепления отдельных элементов кровли. Необходимо учитывать использование дополнительных конструкций, применение которых усиливает стропильную систему.

Скатные крыши обычно покрываются:

• листовыми материалами (профнастилом, металлочерепицей, медной, стальной, алюминиевой фальцевой кровлей), битумосодержащими (ондулином);
• штучными материалами (классической черепицей, сланцем, битумной черепицей).

Современная «мягкая» кровля
Источник krovlyakryshi.ru

Самым большим весом обладает керамическая черепица. Если выбирается этот вид кровельного покрытия, то стропильная система должна рассчитываться с учетом такой существенной нагрузки.

Для обустройства стропильной системы следует приобретать древесину хвойных пород (влажность 20%, без сучков, синевы и иных дефектов). Перед началом монтажа крыши также необходимо приобрести следующие материалы:

• кровельное покрытие;
• пароизоляцию;
• гидроизоляционную пленку;
• утеплитель;
• железные скобы;
• саморезы, шурупы, гвозди.

Расчет требуемого материала надо производить по чертежу крыши, на котором должны быть вынесены соединительные узлы стропильной системы, а также усиливающие элементы.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Основные элементы кровли

• мауэрлата;
• стропильной системы;
• кровельного пирога.

Для монтажа мауэрлата используется деревянный брус (квадратного либо прямоугольного сечения). Он служит основой всей конструкции и является местом крепления крыши к строению. Мауэрлат позволяет равномерно распределять нагрузку на стены здания.

Мауэрлат «собирает» нагрузку от стропил и распределяет ее по поверхности стены
Источник notperfect.ru

Сечение бруса рассчитывается исходя из сложности кровли и веса каркаса. При монтаже мауэрлата по всему периметру здания, между собой его элементы соединяются по принципу врубки. Дополнительную надежность обеспечивают гвозди либо болтовое соединение.

Стропильная система устанавливается на мауэрлат и служит основанием для укладки кровельного пирога. Обязательно следует предусматривать угол ската крыши. Кровля с большим склоном быстрее освобождается от воды, снега. Поэтому для обустройства крыш с уклоном ската от 50º применяются стропила меньшего сечения, чем для более пологих кровель. Эта информация обязательно отражается в проектной документации.

Если кровля возводится на строении небольшой ширины, то монтируются А-образные конструкции (коньковый прогон не нужен). Горизонтальной перемычкой (ригелем) обеспечивается требуемая жесткость, а также снижается нагрузка на распор. Верхнее крепление стропильных ног усиливается деревянной либо металлической накладкой.

Низ стропил может в мауэрлат упираться срезанным торцом (конструкция без свеса). Если по проекту предусмотрен свес, то внизу стропила выполняется выемка. Верхняя часть выреза упирается в мауэрлат.

Конструкция стропил без свеса применяется очень редко
Источник strindustry.ru

При обустройстве мансардных крыш обычно устанавливаются наслонные стропильные системы, в которых стропильные ноги оснащены дополнительной точкой опоры. Для этого используются опорные стойки, которые соединены прогонами. Дополнительную жесткость конструкции обеспечивают подкосы и прочие элементы.

После монтажа стропильной системы обустраивается кровельный пирог. Сначала укладывается гидроизоляция, для чего используется специальная мембрана. Она обязательно закрепляется на стропилах. Чтобы не ухудшить вентиляцию кровли, следует избегать перехлеста мембраны через конек. Поверх гидроизоляции к стропилам крепятся бруски (контробрешетка). Так обеспечивается требуемый воздушный зазор.

Обрешетка крепится к контробрешетке. В зависимости от вида кровельного покрытия она выполняется из:

• досок;
• брусочков;
• плитных материалов (когда требуется выполнить сплошную обрешетку).

На обрешетку крепится кровельное покрытие. Она принимает на себя всю нагрузку и перенаправляет ее на конструкцию стропильной системы.

Если крыша не «ломаная», то мансарда будет занимать не всю полезную площадь чердака
Источник lilyass.com

Порядок возведения крыши

Процесс строительства включает следующие этапы:

• укладка мауэрлата;
• обустройство стропильной системы;
• сооружение кровельного пирога.

Перед возведением кровли следует заказать проект крыши дома. После завершения возведения стен строения следует сверху на них (под мауэрлат) уложить гидроизоляцию (толь, рубероид). При обустройстве двухскатной (односкатной) крыши она укладывается на две стены, на которые опираются стропильные ноги. Когда строится четырехскатная кровля, то монтаж мауэрлата производится по всему периметру строения. Гидроизоляция также укладывается на все стены.

После этого следует установить балки-перекрытия. Концы брусов должны выступать на планируемую ширину карниза (обычно в пределах 0.4-0.5 м). Сначала укладываются крайние балки, потом выставляются оставшиеся (шаг зависит от шага стропил, обычно – 0.6 м). Балки закрепляются на мауэрлате гвоздями либо саморезами. Сверху укладываются доски (не закрепляются).

Собран «скелет» крыши в каркасном доме
Источник izoluks.ru

Дальнейшие строительные работы включают установку стоек, для чего используется доска 50х150. Они фиксируются с использованием распорок, а их высота зависит от конструкции конкретной крыши. Сначала устанавливаются крайние стойки, после чего выставляются остальные. На них саморезами крепится коньковый брус.

Обустраивается каркас фронтона, обшивается доской дюймовкой. Потом целиком монтируется карниз. Торцы перекрытия закрываются лобовой доской, а снизу крепятся 2 пояса досок. Следует установить держатели для водостока.

На стропила крепится гидроизоляционная мембрана. Сверху выполняется контробрешетка, а потом обустраивается обрешетка. На нее укладывается кровельный материал.

Утепление крыши выполняется изнутри современными теплоизоляторами. Чаще для этого используется минеральная вата. Реже применяются более дорогие (листовые, напыляемые полимерные утеплители).

Утепление крыши дома с мансардой
Источник euroace.org

Теплоизолятор закрывается паробарьером (специальной мембраной). Материал защищает утеплитель и всю деревянную конструкцию от воздействия влаги.

Видео описание

Наглядно и пошагово весь процесс монтажа крыши и кровли в следующем видео:

Возможные ошибки

Перед тем, как построить крышу дома, следует учесть следующие нюансы:

• важно правильно определить размеры пролетов перекрытия, если здание имеет достаточно большую ширину, то необходимо выбирать стропильную ногу максимального сечения;
• чтобы предотвратить прогиб строительных ног при использовании стропил небольшого сечения, ферма обязательно должна обустраиваться дополнительными опорными стойками и прочими элементами;
• при расчете кровли следует учитывать ветровые нагрузки, для этого стропильные ноги необходимо закреплять скобами;
• от типа кровельного покрытия зависит плотность обрешетки (разреженная, сплошная).

Разнообразие крыш

Неспециалист легко может спутать вальмовую крышу с четырехскатной
Источник bazaznaniyst.ru

Усложненный вариант двухскатной крыши
Источник yandex.ru

Ломаная крыша для дома с мансардой
Источник biznes-stroi.ru

Конусная крыша на округлой части дома
Источник stroi-remontirui.ru

Комбинация старого и нового – двускатная крыша на доме в стиле модерн
Источник fasad-master.com.ua

Сложная многоярусная крыша выглядит очень эффектно
Источник mirstrojka.ru

Видео описание

Еще несколько красивых и практичных видов крыш в следующем видео:

Заключение

Грамотно сделанная крыша это гарантия теплого и сухого дома. Поэтому важно неукоснительно соблюдать все этапы технологии возведения стропильной системы и укладки кровельного пирога. Чтобы не возникала необходимость со временем заново переделывать всю конструкцию, доверяйте строительство профессионалам.

Многие владельцы пригородных участков предпочитают самостоятельно строить дом. Заключительным этапом строительства здания является возведение крыши. Имея определённые навыки, можно сократить трудозатраты на наёмных работников и сделать работу своими руками. Многие не знают, как сделать крышу — в таких случаях лучше воспользоваться помощью квалифицированных рабочих.

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно
. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке
нет возможности делать полные окна
, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличным вариантом будет комбинированный дизайн. Он может сочетать признаки всех этих типов. Другой вариант для чердака — строить крышу со сломанными склонами. В этом случае нижняя часть крыши имеет больший уклон, чем верхняя. Эта сборка позволяет поднять потолок в помещении и сделать дом более комфортным.

Материалы для выполнения работ

Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров. Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:

Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.

Возведение крыши частного дома требует подготовки инструментов и материалов.

В частности, вам понадобятся:

Методика проведения строительства

Рассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях
— чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.

Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами. В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.

Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.

Самостоятельное устройство мауэрлата

Перед тем, как построить крышу дома надёжно, необходимо позаботиться о креплении мауэрлата — деревянной перевязки дома, которая служит границей перехода от камня к деревянной части.

Заблокируйте его такими способами:

1. Залив укрепляет пояс по периметру и фиксирует в нем шпильки. Шаг шпильки должен составлять от 1 до 1,5 метра.
2. Затем фиксируют шпильки в последних рядах кладки дома.

Резка и монтаж стропил

Стропила — самая сложная часть работы. Важно не только смонтировать ножки стропил, но и правильно их разрезать. В случае перекоса вся крыша будет «ходить», что плохо для дома.

Теперь необходимо отрезать верхний край доски так, чтобы систему стропил двух параллельных ножек можно было соединить режущими кромками без пустот и зазоров. Для этого нужно поднять доску вверх, прислонить к мауэрлату и поднять до нужного угла. В центре, перекрывающемся к стропилу полу, необходимо нарисовать линию. Это будет линия отреза платы. То есть в верхней части стропила получаем наклонный разрез. Все стропила, вырезанные с рисунком, собираются надёжно в верхней части с помощью скоб, стяжек и болтов.

Устройство фронтона кровли

Фронтон является продолжением стены, ограниченной склонами кровли. Если имеется двускатная крыша, то фронтоны дома треугольные. При установке конструкции сначала устанавливаются первые части, которые впоследствии служат рамкой для фронтонов. Необходимо строго проверить вертикальность структуры и убедиться, что они имеют одинаковую высоту. В верхней части фронтонов крепится горный хребет, на который позже монтируются остальные стропильные конструкции.

Как правило, фронтоны зашиваются после кровельных работ
, но это можно сделать на более ранней стадии. Монтаж плат 50 x 100 или 50 x 150 мм осуществляется в вертикальном или горизонтальном направлении. Фронтон, который может быть построен своими руками, часто снабжается окнами. Необходимо предусмотреть изоляцию фронтонов.

Монтаж каркаса и кровельного пирога

В продолжение темы стоит отметить, что следующим этапом станет установка каркаса и строительного кровельного пирога. Как только система будет готова, необходимо заложить каркас, который станет основой для других материалов пирога — пара- и гидроизоляции, а также для других изоляционных и кровельных материалов.

Кровельное покрытие может быть установлено из необрезных досок 100×50 мм. В этом случае шаг расположения досок зависит от конечного кровельного материала. Чем тяжелее, тем меньше должен быть шаг рейки. Обычно он равен 30 см.

Важно:
под каркасом желательно сложить слой пароизоляции. Она защитит изоляцию от испарения из дома. На вершине барьера уже установлены доски.

Теперь перпендикулярно к дереву нужно заложить луч по ступеням, равным ширине плит или рулонов изоляционного материала. Между ними укладывается утеплитель, аккуратно в имеющиеся канавки.

Сверху все покрывают слоем гидроизоляции и фиксируют его другим перпендикулярным каркасом (в данном случае горизонтальным). И уже на нем устанавливают последний кровельный материал.

В самом конце установки крыши в доме необходимо установить дренажную систему. Она изготовлена из разрезанных пластиковых труб, их заблаговременно покупают. Теперь остаётся зашивать крышу с выбранным материалом.

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

Перекрытие должно быть усилено в каждой волне
. Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения.

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

Обустройство крыши своими руками – задача сложная, но вполне посильная для тех, кто имеет хотя бы небольшой опыт в строительстве. Чтобы работа прошла гладко, необходимо тщательно подготовиться, изучить технологию монтажа крыши, последовательность выполнения операций и методы крепления отдельных элементов конструкции. О том, как возводится крыша дома своими руками, и пойдет речь в этой статье.

Виды крыш

К наиболее распространенным видам крыш относятся следующие:

• Односкатная;
• Двухскатная;
• Вальмовая четырехскатная;
• Ломаная;
• Комбинированная.

Каждая конструкция имеет ряд особенностей, поэтому стоит рассмотреть их немного подробнее:

1. Односкатная крыша
   . Крыша, имеющая единственный скат, отличается в первую очередь стоимостью – для монтажа потребуется минимальный набор материалов. Кроме того, процесс монтажа будет достаточно прост и быстр. Правда, плата за эти достоинства в итоге выходит достаточно существенной: во-первых, конструкция получается не очень привлекательной визуально, а во-вторых, под кровлей останется слишком мало свободного пространства для обустройства чердака или мансарды.
2. Двухскатная крыша
   . Этот вариант конструкции крыши наиболее популярен за счет простоты монтажа и возможности обустроить полноценное помещение в подкровельном пространстве. Крыша с двумя скатами немного сложнее и дороже односкатного варианта, но проще и дешевле в сравнении с четырехскатной конструкцией. Ключевой особенностью двухскатных крыш является наличие фронтонов треугольной формы, которые располагаются в торцах здания. О том, как сделать треугольную крышу, стоит почитать подробнее в соответствующей статье.
3. Четырехскатная крыша
   . Для монтажа такой крыши потребуется основательная подготовка и серьезные затраты. Конструкция четырехскатной крыши включает в себя много элементов, поэтому работ будет очень много. Мансарду этой конструкции нельзя оборудовать окнами из-за отсутствующих фронтонов – а вот мансардные и слуховые окна нужны в обязательном порядке, ведь за их счет будет обеспечиваться освещение помещения и эвакуация в случае необходимости.
4. Крыша с ломаными скатами
   . Как правило, такой вид крыши монтируется в том случае, если есть желание сделать полноценную мансарду. Конструкция кровли в данном случае предполагает установку ее нижней части с большим уклоном по сравнению с верхним участком, за счет чего поднимается потолок помещения и увеличивается полезная площадь.
5. Комбинированная крыша
   . Как следует из названия, комбинированная крыша может включать в себя признаки нескольких или всех конструкций. Особой популярности такой вид кровли не снискал, но в некоторых ситуациях только комбинирование различных конструктивных особенностей позволяет добиться желаемого результата.

Подбор вида крыши всегда индивидуален, поэтому отталкиваться нужно от собственных пожеланий и возможностей.

Расчет крыши дома

Перед тем, как делать крышу дома, необходимо выполнить расчеты всех конструктивных элементов, выполнить проектирование крыши дома. Оптимальным вариантом будет полноценное вычисление каждого показателя, но на практике это требуется редко.

Проще всего будет взять стандартные величины сечения элементов крыши, особенно если речь идет о типовой постройке:

• Мауэрлат – 150х150 мм;
• Стойки – 100х150 или 150х150 мм (точное значение зависит от сечения стропил);
• Подкосы – 100х150 или 50х150 (определяется индивидуально в зависимости от того, насколько удобно будет соединять подкосы со стропилами);
• Затяжки – 50х150 мм;
• Прогоны – 200х200 мм;
• Накладки – от 32 до 50 мм.

Точный расчет высоты и сечения выполняется исключительно для стропильных ног с учетом следующих параметров:

• Материал, используемый для кровли;
• Уровень атмосферных осадков в регионе (обычно для расчета принимаются значения, полученные в зимнее время);
• Шаг стропил;
• Пролет.

В принципе, расчет крыши дома своими руками можно выполнять не очень точно, до приблизительных значений – но в таком случае нужно добавить к результатам хотя бы небольшой запас прочности. Чтобы окончательно упростить процесс расчетов, можно воспользоваться онлайн-калькулятором или специальными таблицами стандартных значений.

Если мы делаем крышу дома своими руками, то зачастую приходится монтировать еще и утеплительный материал. В таком случае высота стропильных ног будет зависеть от толщины утеплителя. Монтаж теплоизоляционного слоя должен быть выполнен таким образом, чтобы материал располагался ниже несущих балок. Используя в качестве утеплителя минвату, стоит учесть, что ей требуется небольшой зазор, через который будет осуществляться вентиляция конструкции. Этот зазор можно просто оставить, если стропила достаточно высоки, или же смонтировать контробрешетку.

Как построить крышу своими руками

Общая инструкция по возведению крыши своими руками выглядит таким образом:

• Перед тем, как строить крышу , нужно сделать замеры здания;
• Далее идет подготовка всех материалов (в том числе пропитка деревянных элементов антисептиками и антипиренами) и инструментов;
• Начинается работа с установки мауэрлата;
• Далее устанавливается коньковый ригель (при необходимости);
• Потом крепится каркас;
• Конструкция фиксируется и усиливается стойками, подкосами и затяжками;
• На собранный каркас крепится гидроизоляционный слой и обрешетка;
• Далее проводятся необходимые работы для обеспечения хорошей вентиляции подкровельного пространства;
• Потом устанавливаются капельники;
• Последний шаг – монтаж материала, выбранного для покрытия кровли.

Монтаж мауэрлата

Перед тем, как построить крышу дома, необходимо создать конструкцию, призванную обеспечивать надежное крепление кровли к зданию – а это мауэрлат, на который устанавливается собранный каркас. Правда, при установке крыши на деревянном доме мауэрлат не нужен – его роль будет исполнять верхний венец здания. К стенам кровля будет крепиться при помощи нагелей.

Схожим образом устанавливается крыша каркасного дома – в качестве мауэрлата на этот раз будет выступать верхняя обвязка. Соединение элементов здания и крыши осуществляется посредством врубки с применением металлических уголков, в которых имеются отверстия для саморезов.

Совсем другое дело – установка крыши на кирпичном или бетонном доме. В таком случае устанавливать мауэрлат можно несколькими способами, причем выбор конкретного способа напрямую зависит от результата расчетов и опытности мастера.

Монтаж мауэрлата выполняется одним из четырех способов:

1. Проволочный монтаж
   . Для реализации такого крепления нужно уложить проволоку в кладку на расстоянии четырех рядов до края конструкции. Мауэрлат впоследствии будет прикручен этой проволокой к стенам. Этот вариант отличается наименьшей надежностью, но сделать его может любой человек.
2. Монтаж при помощи скоб
   . Такой способ предусматривает укладку деревянных брусков в кладку в четырех рядах от обреза. Одна часть скобы крепится прямо к мауэрлату, а вторая к предварительно зафиксированному бруску. Данный способ тоже не отличается сложностью, но его крайне нежелательно использовать в зданиях с большой нагрузкой на кровлю.
3. Монтаж при помощи шпилек
   . Шпильки диаметром около 10-12 мм монтируются в кладку. Поверх них временно укладывается мауэрлат и пристукивается молотком, после чего на нем остаются небольшие углубления в тех местах, где брус должен будет фиксироваться. Эти точки просверливаются насквозь, после чего мауэрлат можно устанавливать на крепления и закручивать гайки.
4. Монтаж при помощи анкерных болтов
   . Данный способ отличается максимальной сложностью и надежностью. Анкерные болты закладываются в бетон по всему периметру стены. Полученное крепление не только обеспечивает качественную фиксацию крыши, но и повышает прочность обреза стены, выполненной из легкого бетона.

Инструкция по возведению стропил

Несущие элементы кровли должны надежно крепиться к обвязке, для чего используется несколько способов. Если обустраивается крыша деревянного дома своими руками, то стропила могут быть исключительно наслонными.

Все дело в двух взаимоисключающих правилах:

• Стропила деревянных домов могут фиксироваться исключительно шарнирно;
• Фиксация висячих стропил может осуществляться только жестким образом.

Именно поэтому при обустройстве зданий, выполненных из дерева, может использоваться только наслонная стропильная система, установленная на шарнирах. Для монтажа такой крыши придется приобрести специальные элементы (обычно их называют салазками), которые обеспечат самостоятельное выравнивание кровли при усадке дома.

Создаваемая своими руками крыша одноэтажного дома, стены которого выполнены из кирпича или камня, может обустраиваться по любой схеме, но наибольшая эффективность достигается при жесткой фиксации стропильных ног. Установка каркасной системы может выполняться как с врубкой, так и без нее.

Для создания крыши с врубкой нужно сначала подрубить стропила таким образом, чтобы он плотно прилегли к мауэрлату. Выносить карниз в таком случае придется посредством кобылок, которые крепятся к стропильным ногам хотя бы с метровым нахлестом. Фиксация элементов конструкции может выполняться при помощи любых крепежей, но лучшим вариантом будут металлические уголки, закрепленные саморезами.

Если же кровля будет устанавливаться без врубки, то кобылки не потребуются – необходимый вылет каркаса будет выполнен за счет самих балок. Этот вариант несколько проще в обустройстве, поскольку для него не требуется точная подгонка всех элементов. Чтобы стропила хорошо прилегали к мауэрлату, применяются упоры или отдельные доски. Крепить элементы лучше так же, как и в предыдущем случае.

Крепление и усиление каркаса

Собранный каркас необходимо прикрепить к коробке постройки, чтобы всю конструкцию не сдуло порывистым ветром. Для фиксации вполне подойдет 4-мм проволока, куски которой обматываются возле стропильной ноги в точке ее опоры. Свободные концы проволоки крепятся к заблаговременно установленным в стене анкерам. В случае с деревянными домами вполне можно использовать скобы – их будет вполне достаточно для надежного удержания крыши на своем месте.

Для повышения прочности каркаса нужно уменьшить пролет стропил при помощи подкосов и стоек. Подкосы, как правило, устанавливают под углом 45 или 60 градусов относительно горизонтали. В качестве опор для стоек используются расположенные под ними стены или же специальные элементы, расположенные в пространстве между стенами.

Также конструкция может усиливаться затяжкой, которая снижает распирающую нагрузку. Это особенно актуально при использовании висячей стропильной системы. Для сборки каркаса обычно используется две затяжки, смонтированные при помощи саморезов с двух сторон относительно стропильных ног.

Обрешетка, гидроизоляция и вентиляция

На собранный каркас необходимо в первую очередь установить выбранный гидроизоляционный материал, а уже после этого можно крепить саму обрешетку. Ее конструкция и размеры используемых элементов подбираются индивидуально. Перед тем, как сделать крышу домиком своими руками, стоит прочитать отдельную статью о том, как правильно монтировать обрешетку.

Также стоит позаботиться о вентиляции, для которой необходимо:

• Обеспечить проход воздуха под кровлю через карнизы;
• Свободное перемещение воздуха под крышей;
• Беспрепятственный выход воздуха через коньковую часть кровли.

Монтаж покрытия и утепление крыши

Одним из заключительных этапов при сборке крыши является монтаж кровельного покрытия. О выборе подходящего материала и алгоритме его монтажа стоит прочитать статью соответствующей тематики. Последний этап – укладка теплоизоляционного слоя. В качестве утеплителя для крыши чаще всего применяется минеральная вата. Подбор толщины минваты нужно осуществлять, отталкиваясь от климатических условий в регионе, где проходит строительство.

Заключение

Монтаж крыши после подробного изучения уже не выглядит столь уж неподъемным занятием. Перед тем, как сделать скатную крышу, нужно хорошо подготовиться, запастись всем необходимым и спланировать работу. Если следовать четкому алгоритму и выполнять все работы с максимальным усердием, то в результате получится качественная и надежная конструкция, способная простоять не один десяток лет и надежно защищать здание от любых внешних воздействий.

К ее преимуществам относится возможность экономии на кровельном материале и строительных лесах, легкость и быстрота возведения, небольшой вес.

Недостатки: не очень привлекательный внешний вид и отсутствие чердака или его небольшие размеры.

• Двускатная
  – намного популярнее односкатной.

Ее очевидными плюсами являются относительно небольшой вес (по сравнению, например, с четырехвальмовой), достаточно большое чердачное помещение, возможность обустройства мансарды в подкровельном пространстве, а также привлекательный, гармоничный внешний вид. Данный вид крыши прогревается солнечными лучами с обеих сторон.

Особыми недостатками крыша не обладает. Можно указать лишь на ее относительно тяжелый вес и больший расход стройматериалов, чем при строительстве односкатной кровли.

Для двускатной крыши нужен конек (односкатной он не требуется) и желоба для отвода дождевой воды.

• Четырехскатная крыша


Данный вид кровли не очень популярен, поскольку его возведение – дело довольно сложное и чтобы построить четырехскатную крышу своими руками требуются определенные навыки.

К очевидным плюсам этого типа кровли относится его эстетичный вид, большое чердачное помещение. Возможность четырехстороннего прогревания делает чердак очень теплым.

Среди недостатков этого вида следует указать его большой вес и, как уже говорилось, сложность проведения строительных работ.

• Комбинированная кровля


Идеальный выбор для разноуровневого здания или сооружения не совсем прямоугольной формы. Выглядит она довольно оригинально, к тому же гармонично вписывается почти в любой участок.

Крышу комбинированного типа намного проще возводить, поскольку ее можно строить отдельными участками: на первом этапе работ накрыть под один скат террасу, расположенную на втором этаже; потом над спальнями возвести двускатную крышу; на следующем этапе накрыть на первом этаже выступающий участок кухни и т. д.

На фото разные виды крыш:
1 – односкатная; 2 – двухскатная; 3 – ломаная или мансардная; 4 – вальмовая (четырехскатная); 5 – шатровая; 6 – многощипцовая.

Различают также шатровую крышу, которая представляет собой четыре идентичных ската в форме равнобедренных треугольников; крышу Судейкина и другие.

При всем разнообразии видов кровель их строительство основано на нескольких основных принципах. Уловив их, можно самостоятельно возвести даже самую сложную крышу.

Весь процесс строительства делится на несколько основных стадий. Итак, узнаем как построить крышу своими руками.

Крепление мауэрлата

Фундамент, который берет на себя главную часть нагрузки, – мауэрлат. На нем возводится вся кровля. Применяются балки с сечением 15х15 см. Они устанавливаются параллельно коньку кровли.

Для прочности крыши и устойчивости по отношению к неблагоприятным погодным условиям балки мауэрлата следует надежно закрепить, причем позаботиться об этом надо уже при кладке стен.

С этой целью между блоками (кирпичами) кладки на расстоянии 1 метра укладывают прочную толстую веревку, начиная с четвертого этажа. Она называется катанка.

Среднюю часть проволоки необходимо закрепить в кирпичной кладке, а концы оставить свисающими. Их длина должна быть достаточной для последующего обвязывания бруса. Если планируется штукатурка, то внешний конец проволоки нужно будет вмонтировать в раствор.

Фото: крепление мауэрлата проволочной скруткой

Мауэрлат должен отступать от края стены как минимум на 10 см. Чтобы предохранить балки от гниения, под них необходимо уложить слои толя.

Монтаж каркаса

Для обеспечения достаточной прочности крыши необходимо позаботиться о каркасе. Каркасом дома являются прикрепленные к мауэрлату стропила.

Следует учитывать, что при длине балок более 4,5 см нужно будет дополнительно монтировать прогоны. Оптимальным размером балок считают сечение 7х15 см.

Стропила прикрепляют к мауэрлату при помощи особого выреза, фиксируемого 20-сантиметровыми гвоздями. Забивают их таким образом:

• первый забивается по диагонали через стропило в мауэлат;
• второй прибивают аналогичным способом с обратной стороны;
• третий гвоздь забивают перпендикулярно сверху.

Благодаря указанной технологии стропило прочно прикрепляется и не двигается.

Верхнюю часть балок внахлест притягивают друг к другу таким образом, чтобы край одной балки перекрывал окончание другой (параллельной). Их скрепление производится при помощи гвоздей или болтов.

Усиление кровли

Для сокращения воздействия распорной силы на мауэрлат и большей прочности кровли стропильные ноги необходимо скреплять между собой при помощи балок, сечение которых составляет 5х15 см.

Данная деталь конструкции носит название «ригель».

Так, размер ригеля и расстояние между стропильными балками, которые нужно соединить, соответствуют друг другу. Крепление следует производить при помощи гвоздей.

Также необходимо позаботиться о креплении к каждой стропильной ноге кобылки, представляющей собой доску сечением 50х100 см. Ее закрепляют с помощью металлических скоб и шурупов к одной стороне ноги стропила.

Ее длина рассчитывается следующим способом: к длине свеса прибавляют 50 см.

Чтобы избежать сложностей, заранее надо подумать о заготовке кобылки. Для этого на доске, ширина которой составляет 15 см, делается вырез, при помощи которого она крепится к мауэрлату.

Особое внимание надо обращать на то, чтобы доски и стропила в точности сходились между собой. Все эти работы лучше закончить до начала возведения стропильной системы, чтобы затем можно было просто собрать всю конструкцию.

На данном этапе также надо выбрать величину угла наклона кровли. Для правильности выбора необходимо учитывать специфику местности. Например, при наличии обильных осадков и достаточно холодного климата идеальным считается угол наклона от 40 до 45 градусов.

На такой кровле снег не накапливается, что позволяет избежать повышения давления на перекрытия. Расстояние между стропильными ногами должно составлять 1 метр.

При жарком и сухом климате минимальный угол наклона составляет 3 градуса.

В зонах с частыми сильными ветрами оптимальной величиной угла наклона считается 20 градусов.

Для точного расчета следует воспользоваться используемыми профессионалами правилами.

Строители данную величину измеряют с помощью особого инструмента – уклонометра. До начала измерений надо подсчитать необходимый угол.

Для этого применяется специальная формула: величина угла наклона равна высоте конька, деленной на цифру, полученную посредством деления длины крыши на два.

Обрешётка

Для перекрытия крыши нужно будет сделать обрешетку. При выборе черепицы в качестве кровельного материала обрешетка должна быть сплошной.

На фото конструктивные элементы крыши:
1. кровля крыши; 2. бордюр; 3. вентиляционный люк; 4. конек; 5. стропила (стропильная нога); 6. вспомогательные элементы; 7. контр-балка (контр-брус); 8. обрешетка крыши; 9. защитный элемент безопасности; 10. карнизный сточный желоб; 11. фриз (бордюр) стены; 12. разжело­бок или ендова; 13. водоотводная сливная труба; 14. снегозадерживающее ограждение; 15. отду­шины для вывода пара; 16. опорный мостик; 17. анкерная опорная пластина; 18. обвязочный элемент; 19. молниеотвод; 20. подсоедине­ния технического оборудования из помещений; 21. воздуховод; 22. выход на крышу; 23. лежачее слуховое (чердачное) окно; 24. стоячее слуховое окно; 25. труба (дымоход печи); 26. наклонное перекрытие крыши; 27. чердачное перекрытие; 28. разделительная стена чердачного простран­ства; 29. теплоизоляция.

Для работы требуются деревянные целостные доски, толщина которых составляет примерно 25 см. Особое внимание нужно обращать на отсутствие на них трещин и сколов. Длина досок должна быть равна двум пролетам между стропилами, т. е составлять 2 метра.

При этом стыки будут располагаться только на опорах. Расстояние между ними должно быть не больше 5 мм. Доски, применяемые для формирования конька, следует располагать на возможно более близком расстоянии один от другого. Крепление осуществляется при помощи гвоздей длиной 20 см.

Выбор варианта обрешетки зависит от типа кровельного материала.

Если предполагается создание рулонных мягких кровель, то настил обрешетки должен быть целым (сплошным). При наличии шиферной или металлической кровли подходит разряженная обрешетка.

Если есть необходимость, то можно сделать настил двойным. При этом первый слой надо уложить в стандартном порядке – параллельно коньку, а второй – вдоль спуска, перпендикулярно.

Вентиляция

Для перекрытия кровли обрешетки недостаточно. Нужно подумать и о ее целостности во время эксплуатации.

Чтобы черепица проветривалась, нужно в обрешетке оставлять зазоры, по два или три вентиляционных канала с каждой стороны. Каналы должны начинаться в нижней части свеса, а заканчиваться по возможности выше. Ширина составляет примерно 5 см. В верхней устанавливается выход под вытяжку с целью вывода воздуха.

Монтаж капельников и подкладочного слоя

Для защиты кровельного покрытия от вредного воздействия конденсата на обрешетку необходимо уложить подкладочный слой. Его монтаж проводится только по краям, где высока вероятность просачивания воды: на внутренние ендовы, возле труб, к коньку.

Ширина подкладочного слоя должна составлять примерно 40 см. Прибивают ковер при помощи шурупов или гвоздей на расстоянии около 25-30 см.

При необходимости можно настелить еще один слой, он должен располагаться поверх уже прибитого. Проклеить нахлесток можно с помощью битумного клея.

Еще одним этапом работы до перекрытия кровли должна стать установка капельников. Они представляют собой пластины из металла для защиты карниза от попадания влаги.

Планки прибивают при помощи гвоздей на расстоянии 10 см, а нахлесток составляет 5 см. Аналогичным способом производится закрепление на коньке капельников.

К пластинам прикрепляется гибкая плитка, которая способствует улучшению как функций капельника, так и его внешнего вида. Поскольку пластины самоклеящиеся, с них следует сначала удалить защитный слой и только затем прикрепить к карнизу. Для большей надежности рекомендуется дополнительно прибить их при помощи гвоздей.

Монтаж кровельного материала

Выбор кровельного материала зависит от вида крыши. Каждый вариант подразумевает свои правила и условия монтажа.

Гибкая битумная черепица

Для облегчения перекрытия и равномерного распределения черепицы процесс следует начинать с середины карниза. С гонта снимают защитную пленку и приклеивают его к основанию.

Затем гвоздями прибивают по краям. Оптимальным вариантом являются оцинкованные гвозди с достаточно широкими шляпками. Стыки гонта должны быть закрыты выступами.

Если по проекту предполагается наличие труб, то вдоль периметра выреза гонта прикрепляются особые проходные элементы. Черепица должна клеиться внахлест на месте конька.

При наличии кирпичной трубы, которая нагревается, лучше будет положить брусок треугольной формы на угол трубы и крыши. На расстоянии примерно 20 см от трубы настилают подкладочный ковер, а на трубу надевают специальный разъем. Щели следует заделать при помощи герметика.

Металлическая черепица

Под черепицу из металла следует укладывать разряженную обрешетку. Количество материала можно рассчитать посредством сложения длины ската от конька до карниза, вертикального перехлеста листов и карнизного свеса.

Первый из листов укладывается и выравнивается по торцу и карнизу, второй следует уложить сверху, а третий – сбоку. Над вторым листом располагается четвертый.

Всю получившуюся конструкцию надо выровнять и прикрепить к обрешетке при помощи саморезов. В соответствии с данной схемой производится сборка всей крыши.

Внешние углы и планки конька необходимо монтировать внахлест и прикрепить с помощью саморезов. Конек закрыть с торцов заглушками.

Начинают покрытие металлической черепицы снизу, в верхнем направлении, слева направо. Черепицу предварительно раскладывают на небольшие (по 5 штук) стопки. Они размещаются на скатах.

В таком случае оказываемая на стропила нагрузка распределяется равномерно. К стропилам черепица крепится при помощи оцинкованных шурупов. На каждом из листов есть особые скважины, при помощи который нужно прикреплять листы друг к другу.

Подшивка карниза

Данная работа осуществляется на заключительном этапе. Стены уже должны быть утеплены, поскольку коробка подшивки должна к ним прилегать вплотную. В противном случае надо будет или подшивку ломать, или участок стены оставить неутепленным.

Предпочтительно подшивку делать из дерева. Так можно будет не проводить дополнительную вентиляцию. Подшивка – это некое подобие короба, прикрепляемого к продолжению стропил и кобылке.

На фото конструкция карнизного свеса

Его каркас составляют две доски, одна из которых идет от конца свеса по направлению к стене, вторая же спускается со стропил. Соединение досок происходит под прямым углом. Для крепления мест соединения используются саморезы или шурупы.

Применяются также пластины из металла. Между досками непременно надо оставлять зазоры небольшого размера. Срез углов короба производится под определенным наклоном, а крепятся они при помощи скоб из металла и саморезов.

Затем нижняя часть каркаса обивается досками по всей длине. Поскольку они подвергаются воздействию окружающей среды, закреплять их необходимо очень тщательно, в особенности по краям. Также необходимо обратить внимание на то, чтобы стыки рядов расположенных по соседству балок не совпадали. Углы нужно подпилить на 45 градусов.

Утепление крыши

Утепление является не менее важным моментом, чем возведение самой крыши.

Есть несколько вариантов утепления: сверху и изнутри обрешетки.

Если чердачное помещение не будет использоваться в качестве жилой зоны, то можно проводить внутреннее утепление. Оно также позволит скрыть свободное пространство между стропилами.

Перым делом необходимо по всему периметру перекрыть кровлю гидроизоляционной пленкой. Поскольку стропила располагаются поверх обрешетки, то невозможно пленку натянуть полотном.

Надо следить за тем, чтобы пленка покрывала все детали конструкции. Между стропилами и обрешеткой, в углах, поверх пленки прибивают деревянные рейки. Затем к обрешетке между стропилами необходимо прибить минеральную вату. Плиты этого утеплителя должны быть уложены друг к другу впритык.

Следующим слоем является пароизоляционная пленка. Ее нижний край нужно прикрепить к стропилам. Стыки двух пленок (гидроизоляционной и пароизоляционной) должны быть наложены друг на друга и плотно закреплены при помощи строительного скотча.

Если чердачное помещение планируется использовать в качестве жилого пространства, то следует позаботиться о том, чтобы кровля была более теплой.

В этом случае пленка и утеплитель должны быть уложены поверх стропильных конструкций и обрешетки. Следует избегать использования пенополиуретановых плит, поскольку этот материал не может достаточно плотно состыковываться.

Оптимальным выбором в качестве одного слоя является минеральная вата. Надо также использовать гидроизоляционную пленку. Принцип работ по утеплению аналогичен описанному.

Надёжнее применять минеральную вату в качестве одного из слоёв и обязательно использовать гидроизоляционную плёнку. По сути, принцип утеплительных работ не слишком отличается.

Итак, строим крышу своими руками

Чтобы построить крышу дома своими руками, нужно следовать следующим этапам:

• Закрепление мауэрлата;
• Монтаж стропил;
• Обрешетка;
• Монтаж капельников, подкладочного слоя;
• Монтаж кровельного материала;
• Подшивка карниза;
• Утепление кровли.

Вашему вниманию предлагается видео о крыше:

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

• Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
• Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
• Затяжка (стяжка)- распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
• Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
• Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
• Лежень — дополнительный элемент, на который опирается стойка;
• Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

давление выпавшего снега;

вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

• Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
• Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
• Металлочерепица: придерживаться следует уклона от 14°;
• Профнастил: его листы должны размещаться под углом от 12°;
• Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

• симметричная двухскатная крыша;
• ассиметричная двухскатная крыша;
• двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для .

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и , если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

• Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10 о, чтобы его порывы не срывали кровельный материал.
• Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45 о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как . Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки.
Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Строительство крыши своими руками довольно сложная, но реальная задача, которую можно выполнить, придерживаясь основных технологий и рекомендаций. Данная статья поможет получить необходимую информацию об особенностях и вариантах возведения кровли. Строительство требует серьезной подготовки. Прежде всего, нужно создать проект необходимой конструкции и провести необходимые расчеты.

Проектирование крыши

Это один из самых главных и сложных этапов, который требует точности и внимательности в расчетах. Прежде всего, нужно выбрать наиболее оптимальную конструкцию кровли. После этого необходимо просчитать количество материалов для стропильной системы. Ее конфигурация напрямую зависит от выбранного типа крови. В большинстве случаев хозяева отдают свое предпочтение одно- и двухскатным крышам. Конечно же, можно создать более сложные конструкции с прямыми или ломаными скатами.

Для точного расчета мощности системы стропил и шага между стропильными ногами необходимо учесть следующие нагрузки, которые суммируются:

1. Общий вес каркаса крыши.
2. Вес всех составляющих элементов кровельного пирога.
3. Учитываются максимальные снеговые нагрузки.
4. Парусность конструкции и ветровую нагрузку.
5. Не лишним будет учет и вес людей, которые будут проводить обслуживание или ремонт крыши.
6. Для максимальной надежности конструкции стоит учесть воздействие катаклизмов, таких как ураган или большое количество осадков.

Ветровая и снеговая нагрузка напрямую зависит от климатических условий региона, где находится постройка. Кроме того, угол выбранного уклона будет влиять на возможность самостоятельного схождения снега с кровли.

Рассчитывая количество материала для крыши, необходимо учитывать размеры финишных кровельных материалов, поскольку они должны ложиться внахлест. Также при расчете шага стропил стоит учитывать геометрические размеры утеплителя, что позволит в дальнейшем сократить количество отходов теплоизоляционного материала.

Ширина листа жесткого кровельного материала должна отвечать шагу стропил, а ширина базальтовой или стеклянной ваты утеплителя рассчитывается с запасом в 10 миллиметров. Все это позволит монтировать рулоны или мягкие плиты утеплителя без зазоров.

В помощь каждому желающему возвести крышу своими руками, станут специальные таблицы и справочная литература. Также на сегодняшний день в сети интернет можно найти онлайн-калькулятор для расчета конструкции и параметров для любой кровли. Если Вы запланировали создать сложную крышу, Вам потребуется помощь профессионального архитектора.

На подготовительном этапе можно провести общий расчет стоимости всей крыши. Для этого нужно составить смету, в которой будут отображены все этапы строительства, количество необходимых материалов и их стоимость на данный момент времени. Чтобы максимально рационально продумать и распределить бюджет, можно использовать помощь профессионального сметчика, который не только все быстро просчитает, но и укажет на моменты, где можно сэкономить. В любом случае к полученной цене стоит добавить 10% на доставку материалов и закупку крепежных элементов.

На сегодняшний день существует несколько типов крыш, которые можно построить своими руками:

1. Односкатная крыша.

Основным преимуществом данного варианта является отличная возможность сэкономить на материале. Кроме того, данные конструкции имеют небольшой вес, что позволяет снизить давление на постройку. Необходимо также отметить, что монтаж крыши с одним скатом довольно простой и занимает немного времени.

Что касается недостатков, то к ним можно отнести не особо привлекательный внешний вид и отсутствие чердачного помещения, которое можно было бы использовать. В силу всего этого односкатные крыши чаще всего используют при возведении сараев, складов, гаражей, времянок и других хозяйственных построек. На современном этапе подобные конструкции используют при постройке небольших коттеджей.

1. Двускатная крыша.

Кровли с двумя скатами более востребованы в строительстве из-за относительно небольшого веса конструкции и достаточно просторных чердачных помещений. Все это позволяет обустроить мансарду под кровлей. Они имеют привлекательный вид и отлично гармонируют с любыми сооружениями. Необходимо отметить, что данная конструкция позволяет равномерно прогревать оба ската солнечными лучами.

Двускатная кровля не имеет явных недостатков. Все же, сравнительно с односкатными моделями, она требует больше строительного материала, а также имеет больший вес. При постройке двускатной крыши необходимо обустройство конька и желобов для отвода дождевых вод.

1. Четырехскатная крыша.

Это еще один вариант для постройки крыши своими руками, но он не очень популярен, поскольку конструкция имеет очень много сложностей. Для возведения такой кровли потребуются специальные строительные навыки или привлечение специалистов.

Что касается преимуществ, то это большое чердачное помещение и отличный эстетический вид. Чердак очень теплый, поскольку равномерно прогреваются все четыре ската. Кроме сложности строительства, к недостаткам относят большой вес конструкции, что повысит давление на несущие стены здания.

1. Комбинированная кровля.

Это наиболее оптимальное решение для здания с разными уровнями или сооружений с особой геометрической формой. Такие конструкции придают оригинальности и креативу всему строению. Правильно сделанные расчеты позволяют гармонично вписать скаты в общий облик.

Необходимо отметить, что строить комбинированную крышу довольно просто, поскольку ее можно возводить отдельными участками или по этажам.

Конечно же, в современном строительстве выделяют значительно больше типов крыш, но это наиболее оптимальные варианты для возведения своими руками.

Основные этапы строительство крыши своими руками

Подготовка пиломатериала

Возведение кровли дома или другого сооружения осуществляется на основе подробно разработанного проекта, в котором необходимо указать все размеры, длину и сечение конструктивных элементов. Также отмечаются способы и материалы крепления узлов.

Для защиты материала от процессов гниения, грибков, плесени насекомых и огня обрабатывают специальными огнебиозащитными средствами перед установкой. Максимального эффекта можно достичь за счет двухразовой обработки. Монтаж возможен только после полного просыхания древесины.

Часто для максимальной прочности и крепости стропильной системы используют металлические элементы, такие как швеллера и уголки. Все же при самостоятельном строительстве крыши это мало практикуется, поскольку требуется использование сварочного аппарата и дополнительного оборудования.

Особенности строительства скатных крыш своими руками

Самостоятельное возведение кровли подразумевает реализацию несложных проектов с одним или двумя скатами. Если Вы обладаете достаточным количеством знаний и навыков, можно изготовить и более сложные конструкции. Но при этом необходимо провести сложные математические расчеты размеров и точную разметку.

Кроме того, создавая сложные многоскатные конструкции, необходимо просчитывать стропильную систему до сантиметра. Допустив даже небольшую ошибку при расположении диагональных стропил, вся конструкция может не выдержать нагрузки в процессе эксплуатации. В силу этого не стоит прибегать к очень сложным архитектурным формам, которые требуют тщательного профессионального расчета.

Чтобы построить качественную крышу, необходимо разобраться с основными этапами возведения каркаса:

• постройка и монтаж мауэрлата;

• создание стропильной системы;

• финишный монтаж кровельного пирога.

Чтобы проделать все эти этапы, необходимо 2-3 человека, которые имеют навыки владения строительным инструментом.

Каркас крыши – мауэрлат

Прежде чем заниматься возведением кровли, необходимо провести финишные работы со стенами здания. Для начала их выводят на необходимую высоту. После этого на все горизонтальные поверхности несущих стен укладывают гидроизоляционный слой рубероида или толя. В случае строительства одно- или двускатных стен изоляцию делают только на стенах, где будут расположены стропильные ноги конструкции.

Мауэрлат представляет собой деревянный брус с прямоугольным или квадратным сечением, который ложится в основу всей конструкции кровли. С его помощью осуществляется равномерное давление на все стены и сам фундамент сооружения. При этом мауэрлат выступает местом крепления крыши к стенам здания.

Особенности крепления мауэрлата к зданию

На этот элемент конструкции кровли ложится вся нагрузка, поскольку на его основе возводится вся крыша. В большинстве случаев используют качественные деревянные балки с сечением в 15х15 сантиметров. При большом весе конструкции стоит использовать брус с большим сечением. Их необходимо установить параллельно коньку будущей кровли.

Для крепости всей конструкции про крепление мауэрлат стоит подумать еще при возведении стен. Для этого в кладку монтируют толстую отожженную проволоку, которая размещается на 4 кирпича ниже установки мауэрлата. Концы проволоки должны быть достаточно длинными, чтобы обхватить брус. Их необходимо монтировать по всем периметру кровли на расстоянии одного метра. В качестве дополнительного крепления могут использоваться болтовые соединения или гвозди.

Все это позволит избежать смещения кровли даже при сильных ветровых нагрузках.

Стропильная система

Началом сборки стропильной системы кровли является установка конструкции на фронтонах. При наличии несущей стены или перегородки посредине здания на него можно установить балку и опоры для конькового прогона. За счет этого верхняя часть стропильной ноги крепится к прогону конька, а нижняя к мауэрлату.

При небольшой ширине всей конструкции используют А-образные стропила без конькового прогона. Максимальная жесткость конструкции и снижение нагрузок осуществляется за счет установки распорок. Крепление стропил усиливается металлическими или деревянными пластинами. Нижняя часть стропильной ноги должна упираться в мауэрлат. Если Ваш проект предусматривает выступ стропил для свеса, в самом мауэрлате делают выемки для крепления.

Проект крыши может быть выполнен без укладки мауэрлата на стенах. В силу этого балки монтируются поперек стен, при этом их длина должна превышать ширину строения. Шаг укладки балок обязан соответствовать шагу стропил. Прочность конструкции достигается за счет надежного крепления балок с помощью арматуры или заранее вмонтированной проволоки.

Для строительства крыши с мансардным этажом используют наслонные стропила. Они имеют дополнительные точки опоры со стойками и соединительными прогонами. Не лишними в такой конструкции будут и подкосы для максимальной жесткости конструкции.

Монтаж каркаса крыши своими руками

Каркас является одной из главных составляющих кровли. Он обеспечивает прочность и стойкость всей конструкции. Данная система являет собой стропила, прикрепленные к мауэрлату.

Наиболее оптимальным вариантом для балок является сечение в 7х15 сантиметров. Стропила монтируют в специальные вырезы и закрепляют большими гвоздями. При этом стоит соблюдать технологию крепления: первый гвоздь забивают через все стропило по диагонали в мауэрлат; второй забивают так же, но с противоположной стороны; третий загоняют сверху перпендикулярно конструкции.

Придерживаясь технологии, можно избежать сдвигов стропил в дальнейшем. Что касается верхней части балок, то они стягиваются воедино, таким образом, чтобы одна балка смогла перекрыть окончание второй. Их также крепят гвоздями или болтами.

На этом этапе постройки выбирают наиболее оптимальный угол уклона кровли, который сопоставляют с климатическими условиями и максимальным количеством осадков. В средней полосе России стоит наклонять скаты на угол 40-45 градусов, что позволит свободному схождению снега и дождевой воды. Показатели нагрузки учитывают и при монтаже стропил. Чтобы избежать провисания, стоит устанавливать стропила на расстоянии в 1 метр.

В жарком и сухом климате угол скатов может быть значительно ниже, но не меньше 3 градусов. Для точности проектирования и строительства используют специальный инструмент – улонометр.

Обустройство обрешетки

Для перекрытия кровли делают обрешетку, она может быть выполнена разными способами. При использовании черепицы необходима сплошная обрешетка конструкции.

В качестве материала для обрешетки используют целостные деревянные доски с толщиной в 25 миллиметров. При подборе материала обратите внимание на отсутствие сколов, трещин и других повреждений. Что касается длины, то она должна быть равна расстоянию двух пролетов, как правило, это два метра. Их стыки будут расположены на самих опорах.

Обрешетка не может быть и не сплошной в зависимости от финишного покрытия. Доски используют и для формирования конька, при этом их укладывают более плотно. Материал обрешетки крепится к конструкции с помощью гвоздей.

Используя шифер или металл, можно сэкономить доску и создать разреженную обрешетку. В случае применения рулонных мягких материалов обрешетку делают сплошной. При необходимости может быть создана двойная обрешетка. Первый слой укладывают параллельно коньку, а второй перпендикулярно – вдоль спуска.

Постройка кровельного пирога своими руками

К возведению кровельного пирога приступают сразу же после монтажа стропильной системы. На первом этапе необходимо уложить системы гидроизоляции, для которых используют рубероид или специальную мембрану. Защитный материал крепится к стропилам. Особое внимание уделяют технологии укладки. Стоит отметить, что перехлест через конек существенно ухудшит вентилирование кровли.

Поверх гидроизоляционных материалов набивают контробрешетку вдоль стропил. Она представлена брусками с сечением в 50 миллиметров. За счет этого будет создан необходимый зазор вентиляции между кровельным покрытием и гидроизоляцией. Вся система обрешетки крепится к созданной контробрешетке. Как говорилось ранее, тип обрешетки зависит от финишного материала крыши.

Следующим шагом является укладка кровельного покрытия. При постройке скатных систем принято использовать следующие материалы:

• Листовые материалы: металлочерепица, профнастил, стальная, алюминиевая фальцевая кровля. Также используется волнистый или плоский шифер.

Подшивка карниза крыши своими руками

Данная процедура проводится на заключительном этапе возведения крыши. При этом стены должны быть утепленными, поскольку коробка обязана прилегать к ним вплотную. В противном случае в дальнейшем придется ломать подшивку или оставить данный участок стены не утепленным. Всю подшивку выполняют из дерева. По своей конструкции она имеет сходство с коробом. Крепится подшивка к кобылке и продолжению стропил.

Для изготовления потребуется две доски, одна с которых идет по направлению к стене, а вторая спускается из стропил. Они соединяются между собой под прямым углом с помощью шурупов или саморезов. При монтаже между досками оставляют небольшой зазор.

Утепление крыши

Это один из самых важных моментов при постройке кровли. Существует два вариант утепления: изнутри и сверху обрешетки. Внутреннее отепление проводится в случае, когда чердачное помещение будет использоваться для проживания. Таким образом, можно скрыть свободное пространство между стропилами.

Изначально по всем периметру кровли поверх обрешетки укладывают гидроизоляционный слой пленки. Необходимо проследить, чтобы пленка тщательно покрывала все элементы конструкции. Между обрешеткой и стропилами поверх пленки прибывают рейки. После всего этого прибивается минеральная вата. Плиты утеплителя улаживаются впритык одна к одной и закрепляются строительным скотчем. Все это позволит сделать чердачное помещение более теплым для проживания.

В качестве утеплителя для крыши могут применяться и другие материалы, такие как маты с соломы, водорослей или эковата. Наиболее оптимальным утеплителем для кровли на сегодняшний день выступает минеральная вата. Она является экологически чистым и огнестойким материалом. Кроме того, минеральная вата имеет доступную цену и не требует использования специального инструмента для монтажа.

Установка кровельной конструкции является сложным и ответственным этапом строительства, поэтому при возведении ее своими руками лучше воспользоваться простым вариантом — односкатная крыша гаража. Ее основой являются несущие опоры различной высоты, а для покрытия подходят любые кровельные материалы.

Проектирование и расчеты конструкции доступны для владельцев гаража, не имеющих специальных навыков. Технология изготовления включает следующие этапы: создание стропильной системы, выполнение обрешетки, выбор и монтаж покрытия, которое надежно защитит постройку от снега и дождя.

Отличия и преимущества односкатной конструкции

Крыша с одним скатом редко используется при возведении домов, а хозяйственные постройки и гаражи часто накрывают этой простой конструкцией.

Причина в возможности сэкономить — потребуется небольшое количество пиломатериала, всю работу можно выполнить без привлечения специальной техники.

Уклон ската формируется благодаря разнице высоты двух параллельных стен, его значение колеблется от 5 до 45 градусов. Основными преимуществами конструкции являются:

1. Возможность выполнить расчет и проектирование без привлечения специалистов.
2. Возведение односкатной кровли занимает меньше времени, чем других типов.
3. Конструкция характеризуется прочностью и долговечностью, ее рекомендуют для применения в регионах с сильными ветрами.

Схема кровли не имеет сложных и уязвимых для протечки мест, ее монтаж доступен для исполнения без специальных навыков.

Как рассчитать уклон ската?

Перед проектированием кровли необходимо определиться с выбором покрытия. Среди популярных вариантов:

• рубероид;
• профнастил;
• шифер;
• металлочерепица.

Материал с гладкой поверхностью быстрее избавляется от снега, поэтому не требует большого уклона. Второй фактор, оказывающий влияние на величину ската, это климатические условия.

Если в регионе обильные осадки, необходим крутой наклон, обеспечивающий самоочищение. Сила ветра также имеет значение, чтобы снизить нагрузку угол ската понижают до 20-25 градусов.

Низкий край крыши направляется в сторону постоянно дующих ветров.

Технология установки стропильной системы

Устройство односкатной крыши гаража своими руками начинается с монтажа мауэрлата, передающего нагрузку на стены постройки. Для него берется брус сечением 100×150 мм или 150×150 мм. Мауэрлат жестко крепится к стенам анкерными болтами. Чтобы продлить срок службы древесины, брус оборачивают рубероидом для гидроизоляции.

Стропильная конструкция создается из досок 50×120 мм, они должны выдержать вес кровельного пирога и снежную нагрузку. Расстояние между опорными элементами в среднем составляет 0,7-0,8 м. Точное количество стропильных ног зависит от геометрических размеров гаража.

Перед началом монтажа пиломатериал обрабатывают специальными составами, предотвращающими гниение и возгорание. Воздействие антипиренов особо актуально при возведении гаража. Стропильные доски опираются на мауэрлат, зафиксированный на противоположных стенах.

Крепление выполняется с помощью анкерных болтов, металлических скоб и гвоздей длиной 100 мм.

При длине гаража, не превышающей 4,5 м, устанавливается стропильный каркас без дополнительных опорных элементов. При большем расстоянии между стенами стропильные ноги усиливаются подкосами. Крыша гаража своими руками, односкатная конструкция которой монтируется на коробку размером 6-9 м, требует установки подкосов с каждой стороны.

Функции и устройство обрешетки

Одним из элементов стропильной конструкции является обрешетка. Она придает кровле необходимую жесткость и выполняет функцию основания для монтажа кровельного покрытия. Для устройства обрешетки используются бруски размером 50×50 мм. Они набиваются перпендикулярно несущим элементам.

Шаг планок зависит от тяжести и особенностей используемого кровельного покрытия. Если гараж планируется накрыть рубероидом, то устраивают сплошная обрешетка из фанеры или листов OSB. Плиты укладываются вразбежку, с зазором для теплового расширения в 2-3 мм.

Гидроизоляция и монтаж кровельного покрытия

Чтобы крыша гаража надежно защищала помещение от осадков, необходимо выполнить гидроизоляцию. Влагостойкое полотно стелется на обрешетку, с заходом соседних полос на 10 см.

Можно воспользоваться полиэтиленовой пленкой, рубероидом или другим специальным рулонным материалом. Гидроизоляция фиксируется на обрешетке скобами. Если планируется отапливаемый гараж, крыша нуждается в утеплении слоем теплоизоляционных изделий.

Оптимальный вариант — недорогая, негорючая и прочная базальтовая вата.

Распространенный материал для покрытия гаража — шифер. Угол наклона ската под него составляет 20 градусов. Укладка листов начинается снизу крыши, верхние ряды заходят краем на нижние. Такой монтаж предохраняет от протекания.

Шифер фиксируется на обрешетке двумя гвоздями, места пересечения четырех листов дополнительно прибиваются к основанию. Ветровые доски, набитые в верхней и нижней части кровли, защищают конструкцию от сдувания и попадания осадков.

Самостоятельное возведение односкатной крыши над гаражом позволит ощутимо сэкономить на материалах и работе.

Источник: http://remontami.ru/kak-sekonomit-na-odnoskatnoj-kryshe-dlya-garazha/

Устройство стропильной системы двухскатной крыши: технология монтажа

Щипцовую крышу считают наиболее приемлемой по конструкции в строительстве за городом. Вследствие ее примитивной форме и самой простой конструкции, строится очень просто и быстро, и выполнить ее можно без вовлечения профессионалов со стороны.

Щипцовая крыша, как все знают, обязана быть относительно легкой – естественно, не в убыток собственной прочности.

Благодаря этому самого пристального внимания требует приспособление системы стропил щипцовой крыши, чтобы ее конструкция, с одной стороны, оказывала идеальное давление на сам фундамент, а со второй – была в состоянии сопротивляться самым разным нагрузкам – давлению ветра, нагрузке от гидрометеоров и весу человека, находящегося на ней.

Виды выполнения конструкции для щипцовой крыши

Стропильная ферма двухскатки позволяет одинаково вдоль периметра строения разделить общую нагрузку на кровлю и все поверхности стен. Собственными нижними концами стропильные системы упираются в опорную опалубку (мауэрлат). Их фиксируют с помощью металлических скоб или реек.

В данном варианте имеет форму равнобедренного треугольника. Есть несколько видов выполнения сооружения: висячие или наслонные.

Висячие стропильные системы

Находящиеся снизу края висячих стропильных систем упираются в две опоры, которые размещены по краешкам крыши, другими словами промежуточных опор не имеют. Верхние же – сходятся вверху, где по ним будет поставлен конек. Говоря по другому, они «висят», потому как ноги опираются на поверхность стен и конек.

Детали висячих создают треугольник (за счёт использованных специализированных зарубок), а это, как все знают довольно жёсткая конструкция, другими словами они дополнительно крепят основание крыши и дают возможность боковые нагрузки трансформировать в вертикальные.

Наслонные

У данных стропильных систем кроме опоры на поверхность стен постройки есть также ряд промежуточных. Их в большинстве случаев устраивают в домах, в которых есть средняя несущая стенку ( переходная опора) или колонны (вспомогательные опоры).

Аналогичным образом, конструкция работает как на изгиб, так и на сжатие, а распирающее усилие, которое появится за счёт стропил, помогает уменьшить, объединяющая стяжка.

Что касается балок наклонных стропильных систем, то они «работают» только на изгиб, благодаря этому обойтись без добавочных компонентов, которые увеличивают их, не выйдет. Очень хорошей неподвижной опорой считается коньковый прогон.

Однако, довольно хорошим вариантом будет комбинирование на стропильной ферме щипцовой крыши двух видов. Являются случаи, когда просто нереально установить какой-то из них, тогда «выручает» другой. Данная «комбинация» позволяет сократить издержки и в тоже время закрепить кровельный каркас.

Специфики конструкций стропил и их типы

Традиционный подход к обустраиванию кровель жилых зданий подразумевает применение симметричных прямых скатов с наклонным углом порядка 45°. Эта конструкция, именуемая ещё двухскатной, достаточно надёжна с точки зрения нагрузочной способности.

Известно несколько видов щипцовых кровель, их подбор устанавливается их практичным назначением. Так, в ситуациях, когда вы планируете иметь под кровлей не просто чердачный этаж, а обитаемую мансарду – будет лучше воспользоваться вариантом кровли с переменным наклонным углом.

В данном варианте верхняя половина ската выполняется пологой, а часть находящаяся снизу устанавливается с резким уклоном вниз.

Необходимо обратить свое внимание
Приспособление щипцовой ломаной щипцовой крыши подразумевает подготовку намного сложной системы стропил, которая требует отдельного расчёта на возможные нагрузки.

В некоторых случаях за основу берётся ассиметричная конструкция, выделяющаяся от обыкновенной кровли тем, что её конек смещён относительно центра. Подобный вариант подбирается, когда этого просят особенности конструкции самого строения либо же с расчётом на уникальность постройки.

Ещё одна достаточно популярная схема устройства щипцовой крыши подразумевает использование полувальмового типа системы стропил. Этот вариант выделяется от уже рассмотренного традиционного выполнения наличием свойственных для него скошенных участков, располагающихся именно над фронтонами.

Обозначение благоприятного наклонного угла скатов

При подборе благоприятного наклонного угла, кроме зодческих требований, должны предусматриваться следующие факторы:

Усредненный показатель нагрузки снега. В местах с высоким значением данного параметра рекомендуется обустраивать кровли с уклоном скатов 45° и более. 2   Отличительные для этой местности нагрузки ветра.

При крепких ветрах на протяжении года, прекрасно сдувающих заснеженные наносы, угол уклона лучше подбирать не больше 30°.3    Вид материала для кровли, определяющий общий вес покрытия для защиты, а еще предельную нагрузку на стропильную ферму.

С повышением веса заготовок и снижением их габаритов нагрузка на опорную систему увеличивается, что заставляет исполнителя делать кровлю если есть возможность круче. Главное!

Из перечисленного выше следует, что подбор хорошего показателя крутизны кровли на случай монтажа системы стропил щипцовой крыши на срубе, к примеру, – задача, решаемая в каждом определенном случае персонально.

При подборе нужно исходить не только из требований гармоничности конструкции, но и из особенностей климата этой местности и вида покрытия.

Расчёт стропильных систем и необходимости в материале

Конструкция стропил должна рассчитываться, исходя из возможных нагрузок, определяемых с учитыванием тех же факторов, что и при подсчете наклонного угла скатов (к ним можно дополнить вес перемещающегося по кровле человека).

При устройстве щипцовых стропильных крыш оказываемое кровлей давление должно одинаково распределяться на детали конструкции опоры, передающей нагрузку через стены на фундаментное основание.

Величина этого давления сильно зависит от наклонного угла скатов кровли, который также определяет подбор материала покрытия для защиты (чем положе скат – тем серьезные нагрузки должны держать стропильные системы). При использовании стандартной схемы опорного каркаса под кровлю за основу берётся равнобедренный треугольник.

Простота подобной конструкции сильно облегчает вычисления геометрических размеров главных её компонентов. Так, требуемая длина стропильной ноги устанавливается по школьной формуле, в которую подставляются ширина и высота кровли (с меньшим запасом на длину свеса).

Приспособление системы стропил щипцовой крыши чердачного типа попросит очень сложных и точных расчётов, учитывающих свойственный излом скатные линии.

Закладываемое в проект кол-во стропильных систем подбирается в зависимости от длины сооружения, а также в значительной степени зависит от варианта применяемого материала для кровли.

Для стандартного покрытия для защиты шаг локации стропил составляет порядка 1,2-1,5 метра.

Приняв за исходники размер стропильных систем и длину крыши (с учитыванием запаса на свесы), вы сумеете высчитать общую поверхностную площадь кровли путём обычного умножения данных показателей. Разделив полученное значение на площадь одного листа, можно получить нужное кол-во материала листового типа.

Во время расчета необходимости в строительной древесине (пиломатериалах) следует также принять во внимание такие элементы конструкции опоры:

•  мауэрлат и конёк;
•  стойки опорного типа и вспомогательные прогоны;
•  ригели и особые подкосы.

Добавочная информация
При расчёте количества материала из дерева стоит также понимать приспособление щипца щипцовой крыши и специализированной обрешётки под покрытие.

Конструкция обрешётки подбирается, исходя из вида материала для кровли; она может быть либо непрерывный, либо разреженной, другими словами набиваемой с конкретным шагом.

При обустраивании кровель полувальмового типа также должен предусматриваться расход деревянного и кровельного материалов, требуемых для производства самих треугольных скатов (срезанных скатов с тремя углами над фронтонами).

Обрешеточный материал крыши

В основном, стропильную ферму исполняют из дерева. Рекомендуется выбирать материал из пород хвои. Древесина обязана быть просушенной и ошкуренной, без гнили, червоточины и сучков.

К примеру, из-за сучков могут появиться трещины, которые приведут к обвалу кровельной системы.

Все нужные для строительства заготовки из древесины в первую очередь отделываются антисептическими средствами и антипиренами, защищающими их от загорания, гниения и разрушения мелкими вредителями.

Специфики благоустройства стропильных систем и используемые материалы

• Перед сооружением опорного основания под кровлю нужно познакомиться с видами данных конструкций, которые различаются по собственному исполнению. Их отличие вырисовывается в размещении системы опорных стоек и распорок, используемых при устройстве щипцовой ломаной щипцовой крыши по блоку из ячеистого бетона или любому иному материалу для строительства.
• При одном из данных вариантов стропила разных скатов скрепливаются горизонтальными древесными стяжками (этот приём свойственен для зданий у которых ширина до 6-ти метров).
• Другой подход к обустраиванию стропильных систем подразумевает использование некоторых стоек, на которые ложится коньковый брус, очень сильный наклонными распорками. Данный вариант подойдет для зданий с шириной не больше 10-ти метров с нежилым чердачным этажом и запланирован на существенные рабочие нагрузки.
• Дополнительный вариант благоустройства каркаса под кровлю заключается в том, что в качестве добавочных опорных точек применяются особенные горизонтальные прогоны, устанавливаемые на вертикальных стойках. Также как и в первом варианте стропильные системы в данном варианте скрепливаются особыми стяжками (данный приём свойственен для строений у которых ширина до 15 метров).
• Для производства стропильных ферм лучше всего использовать прекрасно просушенный и обработанный антисептиком брус у которого сечение не меньше 100?150 мм. Другие детали конструкции опоры (включая коньковый прогон) делаются из того же бруса или доски 50?150 миллиметров.
• При установке стропильного каркаса его разрешается крепить конкретно на балках перекрытия, однако подобный вариант благоустройства используем лишь для сравнительно небольших строений.

При сооружении капитальных зданий по их обвязке устанавливается специализированный мауэрлат, исполняющий функцию несущего основания для стропильные системы.

Для производства этого опорного элемента вам понадобится брус с сечениями 150?150 мм,100?150 мм либо же 100?100 мм.

Монтажная технология: от основания до конька

Приспособление системы стропил щипцовой крыши начинают с ее изготовления на специальном шаблоне. Существует несколько способов данных систем, однако в основе всех лежит один принцип – вертикальная балка, поставленная по самому центру, которую крепят парными подкосами. Если пролет перекрытия большой, то конструкция «стойка – подкос» применяется пару раз.

Сборку выполняют на земле при помощи скоб, железных спайдерных крепежей и шурупов, после ставят на мауэрлат.

При устройстве щипцовой крыши мауэрлат устанавливают в большинстве случаев на противоположные намного более длинные стены сооружения. Для крепежа в нем под шпильки сверлят отверстия для монтажа – по ним в согласии с разметкой и будет ставиться балка.

Мауэрлат отделывают составом для защиты и гидроизолируют материалом рулонного типа, скажем, рулонным кровельным материалом.

Сначала устанавливают первую и последнюю конструкции стропил, после этого остальной монтаж, смотря на них, можно сделать с достаточной степенью точности.

Чтобы дать каркасу большую жесткость, с двух сторон к стропилам прикрепляют вспомогательные распорки (подкосы). Тогда на концах балки рекомендуется собрать временные упоры, которые при подъеме ног наверх, послужат опорой для их нижних кончиков.

Когда нога окажется поднятой до положения вертикали, ее на время каким-либо способом можно захватить к основе сруба. Кратковременный упор со стены можно будет демонтировать лишь после настоящей установки ноги. Подъем и сборку других частей делают подобно.

Стропила закрепляют между собой с помощью специализированных врезок-сопряжения, подготовленных в их части сверху.

По верхнему краю стропилин после их установки можно крепить конек, применяя для этого скобы из металла или уголок.

Фронтоны домов из кирпичей и варианты устройства сливов

Приспособление фронтонов крыш с двумя уклонами дома из кирпича имеет собственные специфики, которые связаны с подбором материала для закрытия данной части пространства под кровлей. При их обустройстве возможны следующие варианты:

•  щипец выполняется как одно целое с поверхностью стены (ложиться из того же кирпича);
• для его изготовления применяются деревянные лесоматериалы определённого вида.

И в том и другом случае дома с обустроенными аналогичным образом фронтонами смотрятся плохо. Для увеличения эстетичности таких элементов сооружения их принято обшивать декоративным материалом для отделочных работ. В качестве последнего очень часто применяются сайдинговые панели из винила или облицовка типа «блокхаус».

При рассмотрении вариантов устройства системы слива щипцовой крыши на домах из любых материалов необходимо обратить собственное внимание на такие моменты:

•  системы слива устанавливаются как с наружной стороны, так и в середине дома;
•  чтобы их сделать используются особые материалы устойчивые к воде;
•  при любом виде локации стоков для отвода воды порядок их благоустройства обязан быть просчитан ещё на стадии проектирования.

Познакомиться с порядком изготовления данных необходимых элементов кровельной системы вы сумеете по следующему адресу: http://stylekrov.ru/vodootvod-s-ploskoj-krovli-zalog-pravilnogo-funkcionirovaniya.html.

Напоследок отметим, что приспособление щипцовой кровли обязательно учитывает применение хорошего стройматериала. Только при этом условии сооружаемая опорная конструкция сумеет прослужить вам долгое время.

Источник: http://artislam.org.ua/dacha/ustrojstvo-stropilnoj-sistemy-dvuhskatnoj-kryshi-2/

Как правильно перекрыть двухскатную крышу профнастилом. Как правильно крыть

Первоначальный этап устройства кровли из профнастила – это создание проекта. Несмотря на то, что возможности использования профлиста для покрытия крыши практически неограниченны, существует несколько типовых проектов, от которых можно отталкиваться при возведении крыши той или иной конфигурации.

Таким образом, если вы хотите покрыть кровлю профнастилом самостоятельно, но испытываете сложности по части проектирования, разумное решение – просто воспользоваться одним из них, подогнав проект под свои размеры.

Односкатная кровля

Односкатная крыша – самый экономичный вариант, идеально подходящий для построек небольших размеров, например, гаража, бани или дачного домика. Для того чтобы обеспечить своей односкатной кровле многолетний срок беспроблемной службы, достаточно правильно рассчитать угол её наклона, величина которого зависит от площади дома и его вентиляции.

Минимальный угол односкатной крыши составляет 10-20 градусов, при этом, чем больше величина угла, тем меньшие нагрузки будет испытывать кровля в зимний период. В качестве стропил для односкатной крыши из профнастила обычно используются брусья 30×150 мм, а расстояние между балками составляет 800 мм.

В случае односкатной крыши, выделяют три типа крепления стропильной системы к опорам:

1. Висячие стропила. Они обычно используются при устройстве больших кровель, когда стропила возможно опереть только на боковые опоры.

В этом случае каждая стропильная ферма собирается на земле, и уже готовые конструкции аккуратно поднимаются и ставятся на крайние опоры – горизонтальные балки, края которых выходят за периметр дома.

Данная стропильная система предъявляет повышенные требования к прочности несущих элементов кровли, для изготовления которых используется не только древесина хвойных пород, но также металл и железобетон. Оптимальное сечение стропил – 5×15 см, брусков обрешётки – 5×5 см.

2. Наклонные стропила. Это самая простая конструкция, при которой стропильные балки имеют две точки опоры – с одной стороны это внешняя стена, а с другой – центральная балка. Максимальная длина наклонной стропильной ноги составляет 4,5 м, а если она собирается из нескольких балок, то в местах их соединения необходимо установить дополнительные стойки.

3. Скользящие стропила.

Крепление стропил по данному принципу в качестве опоры использует бревно в коньке крыши, а с боковыми стенами дома стропила соединяются при помощи специальных металлических креплений – скользяшек .

Особую популярность скользящие стропила получили при строительстве бревенчатых домов, поскольку только такая система позволяет компенсировать усадку сруба со временем.

Подробней об устройстве стропил односкатной кровли гаража/бани смотрите в следующем видео:

Двухскатная кровля

Конструкция двухскатной кровли не намного сложнее устройства односкатной, однако двухскатная кровля заслуженно считается самой функциональной и удобной в эксплуатации. Крыша дома с двумя скатами состоит из пары наклонных плоскостей, опирающихся на боковые стены здания, а также двух треугольных торцов, которые называются фронтонами.

У классической двухскатной кровли оба ската расположены по отношению к наружным стенам здания под одним и тем же углом, а линия конька делит перекрытие здания ровно посередине. Тем не менее, нередко можно встретить и ассиметричную двухскатную кровлю, в которой углы наклона скатов отличаются между собой, и в этом случае проекция линии конька смещается в сторону одной из наружных стен.

Стропильная система двухскатной кровли состоит из следующих элементов:

• Мауэрлат (горизонтальный брус, на который опираются стропила)
• Коньковый брус
• Наклонные стропила и балки
• Вертикальные стойки
• Обрешётка крыши

Важный вопрос при строительстве двухскатной кровли – это угол наклона скатов.

Скажем, при стандартной ширине дома в 6-8 метров, угол скатов в 45 градусов оставит слишком мало места для чердака, тем более что крыши с крутым углом в 60 градусов более предпочтительны в снежных, но не ветреных регионах.

На небольших же домах, расположенных в ветреных местах, встречаются и пологие крыши с углом менее 45 градусов, хотя золотым стандартом считаются всё же величины углов от 45 до 60.

Хотите обустроить крышу дома из профнастила своими руками? Тогда вам обязательно поможет подробный видеоролик – целый фильм о том, как это правильно сделать:

Мансардная крыша

Мансардная кровля представляет собой подвид двухскатной, и часто её так и называют – ломаная двухскатная кровля . В основе этой разновидности крыши лежит прямоугольник или трапеция с расположенным сверху треугольником (они образуют скат двухскатной кровли) и два фронтонных торца, как у двухскатки.

Мансардные крыши используются для зданий, ширина которых превышает 4,5 м, при этом площадь помещения мансарды не должна быть меньше 7 м

При строительстве мансардной крыши часто используют схему, основанную на П-образной конструкции ферм, при этом монтируют фермы на земле, а уж затем поднимают и ставят их на крышу. Для каркаса в форме буквы П используют брусья 100×100 мм или доски 50×150 мм.

Важный вопрос – это выбор шага между стропилами: обычно он варьируется в пределах 0,6-2 м, причём, чем меньше шаг, тем большую нагрузку сможет выдержать конструкция крыши. Устройство ферм является оптимальным вариантом для построек, ширина которых составляет до 6 м, ну а если между несущими стенами расстояние 6-12 м, схема мансарды должна предусматривать и промежуточную опору.

Вальмовая кровля

Особенность вальмовой кровли – это четыре ската, которые расходятся под наклоном ко всем четырём сторонам здания. Естественно, что проект любой вальмовой кровли будет сложнее, чем проект односкатной, двухскатной или мансардной. Чаще всего вальмовая крыша дома из профнастила представляет собой две боковые грани в форме трапеции и две короткие торцевые грани в форме треугольников.

Такая конструкция типична для прямоугольных зданий, а для зданий, в основании которых лежит квадрат, используется кровля с абсолютно одинаковыми скатами, которую также называют шатровой.

Четырёхскатная вальмовая крыша характеризуется также отсутствием фронтонов, поэтому под коньковый брус необходима установка опорных стоек сечением 100×100 мм. Шаг между опорными стойками должен составлять 3-4 м, а опираются они на доску-лежень. В сечении лежень составляет 150×50 мм и укладывается на перекрытие здания плашмя.

Как перекрыть крышу профнастилом: нюансы установки

Профлисты с защитным покрытием из полимера производят из оцинкованной стали. Ребра жесткости, которыми они дополнительно снабжены, обеспечивают материалу для кровли большую прочность, существенно повышают его сопротивление динамическим нагрузкам в процессе эксплуатации.

Как правильно перекрыть крышу профнастилом

При перекрытии кровли профлистами очень важна их правильная укладка: они должны лежать свободно и ровно. Величина нахлеста укладки зависит от уклона крыши, и чем он круче, тем нахлест меньше и наоборот. В этом случае влага не буде просачиваться через щели, возможные между листами. Нахлест по горизонтали соседних листов при угле наклона

• не меньше 14° – не менее 200 мм,
• 15°-30° – порядка 150-200 мм,
• больше 30° – примерно 100-150 мм.

Если же наклон крыши меньше 12°, то нахлесты и по вертикали, и по горизонтали для герметизации обязательно обрабатывают при помощи тиоколового герметика или другим силиконовым с аналогичным составом.

Монтаж при перекрытии крыши: на что обратить внимание

• Укладку профнастила на прямоугольные скаты рекомендуется начинать после укладки торцевых досок. Так значительно проще и удобнее будет располагать их на несущей поверхности. Верхнюю из торцевых досок устанавливают по высоте листа над обрешеткой, затем к ней крепят торцевую планку, так называемый ветровой уголок. Планку карниза крепят с использованием саморезов и гвоздей.
• Важно! Планка обязательно должна быть расположена ниже, чем уровень гидроизоляционного слоя. Это необходимо для того, чтобы собирающаяся на гидроизоляторе влага скатывалась на карнизную планку, затем попадала в водосток или на отмостку.
• Если все же ее фиксируют непосредственно под профлистом, то в подкровельном пространстве должна быть обеспечена достаточная вентиляция, которая предотвратит накопление водных паров.
• Под профлист следует также уложить слой уплотнителя, непроницаемый для воздуха.
• Профлисты снабжены дренажными желобами, при монтаже их накрывают последующими листами.
• Следует отметить, что последовательность укладки тут непринципиальна – листы можно монтировать слева направо, или же наоборот, иначе говоря, производить наложение следующего листа или подкладывать под предыдущий.
• В случае пологой крыши, нахлест листов производят в одну волну, если использован продольный утеплитель, если такового в конструкции нет – в две. Для крутых скатов монтаж нахлест проводят в одну волну, причем без уплотнительной полосы.

Перекрытие двухскатной крыши профлистом выполняется с торцевой стороны, а вальмовой – с серединной части вальмы. Для выравнивания параллельно карнизу проводят шнур.

Выравнивать профнастил по торцевой части категорически не рекомендуется.

Крепление листов профнастила
Крепить профлист к деревянным конструкциям рекомендуется при помощи особых кровельных саморезов (4,8*35 мм) со сверлом на конце и, снабженных неопреновой прокладкой. Фиксируют в волну, по нижнему краю. Вблизи конька используют более длинные – примерно 8-сантиметровые.

Многорядный способ укладки

Основных способов монтажа – два.

• Первый профлист начального ряда, первого, монтируют снизу, затем к нему крепят первый лист следующего, второго ряда. Далее укладывают вторые листы этих рядов, образуя блок, состоящий из четырех листов. Аналогично собирается второй блок. Полученные большие четырехфрагментные листы укладываются с боковым перехлестом. Такая технология подходит для профлистов, имеющих канавку для дренажа.
• Рабочие блоки состоят из трех листов. Укладывают и фиксируют два листа первого ряда, к ним пристыковывают первый профлист второго. Блок выравнивают по карнизу и окончательно закрепляют. Далее выполняют монтаж следующей тройки. При этом способе листы последующего ряда прикрывают предыдущие, поэтому профнастил может быть без дренажа.

Металлическую стружку, образованную при вкручивании саморезов, обязательно необходимо сразу же очищать.

При перекрытии крыши профлистами нельзя забывать о гидро- и пароизоляции, а также об обеспечении вентиляционного зазора.

Устройство вентиляции

Отсутствие конденсирующейся влаги в строении может обеспечить качественная теплоизоляция, достаточная вентиляция и обустройство пароизоляции. Воздух должен иметь свободный ток от карниза до конька.

Вентиляционные продухи должны быть расположены в самой высокой ее точке. Воздух отводится также через вентрешетки, устроенные в торцах строения.

Для обеспечения вентиляции в подкровельном пространстве между пленкой и обрешеткой оставляют зазор в 4–5 см.

В отдельных случаях когда в конструкции затруднен процесс вентиляции, правильнее обустроить дополнительные вентиляционные каналы.

Если старый материал – шифер?

Как будет проводиться перекрытие крыши зависит отчасти и от имеющейся кровли. Если она не мешает проведению работ, ее можно оставить – определенная экономия на демонтаже. Однако металлическую кровлю, учитывая ее вес, лучше снять. Ее можно к тому же сдать в металлолом. Что же касается шифера, то это, пожалуй, самый простой случай: нет необходимости:

• заменять обрешетку,
• дополнительно укреплять конструкцию, так как профлисты легче шифера.

Поселки

Источники: http://www.astprof.ru/advice/primery-proektov-krovli-iz-profnastila/, http://xn--80agbhlkkyv.xn--p1ai/kak-perekryt-kryshu-profnastilom.htm

http://www.kak-sdelatpravilno.ru/kak-pravilno-kryt/kak-pravilno-perekryt-dvuhskatnuju-kryshu.html

Как правильно сделать двухскатную крышу дома видео

Возведение крыши – один из наиболее ответственных этапов строительства дома. К наиболее простым конструкциям относятся двускатные крыши с прямыми скатами.

Функциональные параметры кровли также зависят от правильного утепления, характеристик и качества монтажа финишного покрытия.

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа.

Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру. Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами.

В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли.

Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската. Лежни и стойки выполняют функцию каркаса стен мансардного помещения.

Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения.

При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной.

Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции.

Монтаж мауэрлата

Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.

Мауэрлат изготавливается из бруса (сечением от 50×150 до 150×150 мм), обработанного специальными защитными средствами для предохранения от гниения и возгорания.

Мауэрлат можно делать различными способами:

• в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
• в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
• в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.

Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.

Возведение стропильной системы

• Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор».
• Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.
• На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия.
• Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек.
• При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат.

Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео.

Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника.

При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту.

В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Утепление крыши и монтаж кровли

• На стропильную систему набивается обрешетка, шаг которой рассчитывается исходя из характеристик кровельного материала – его размеров и жесткости, способа монтажа. Если предусмотрено использование гибких материалов (битумной черепицы, пленки ПВХ, рулонных битумных кровель), необходимо делать сплошной ровный настил.
• К утеплению крыши необходимо отнестись максимально внимательно, так как в противном случае тепловые потери будут весьма существенны.
• Обычно двускатная кровля сразу выполняется с учетом применения тех или иных материалов для утепления – при строительстве стропильной системы своими руками шаг стропил рассчитывается относительно ширины листового утеплителя.
• Это позволяет построить крышу с минимальными экономическими затратами, так как материал для утепления не придется резать. Кроме того, данный подход ускоряет и упрощает монтаж системы утепления и пароизоляции.
• Возведение двускатной крыши рекомендуется выполнять с двумя помощниками. Соблюдение технологии работ позволяет построить надежную, долговечную конструкцию.

Двухскатная крыша своими руками: устройство «двухскатки» углом над полумансардой

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками.

Их строители придерживаются общих технологических принципов. Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами.

Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Источник: https://akakpravilno.ru/sdelat/kak-pravilno-sdelat-dvuhskatnuyu-kryshu-doma-video

Крыша домов двухскатная

Монтаж кровли относится к достаточно сложным процессам строительства.

Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу.

Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

• Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
• Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
• Подкосы — это элементы, выполненные из небольших брусков.Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.
• Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
• Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают фермы более прочной и устойчивой к различным нагрузкам.
• Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
• Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

• Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.
• При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены.
• Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия.
• Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.
• Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек.
• Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

• Подготовительный этап.
• Фиксация мауэрлата.
• Сборка ферм.
• Установка ферм на перекрытия.
• Устройство конька.
• Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

• Молоток и ножовка.
• Угольник и уровень.
• Крепежные элементы.
• Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

• При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
• Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
• В балках высверливают отверстия в соответствии с расположением шпилек.
• Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.

Источник: https://sotamebel.ru/krysha-domov-dvuhskatnaja/

Устройство стропильной системы двухскатной крыши: технология монтажа

Двухскатная крыша, как известно, должна быть относительно легкой – естественно, не в ущерб своей прочности.

Поэтому самого большого внимания требует устройство стропильной системы двухскатной крыши, чтобы ее конструкция, с одной стороны, оказывала оптимальное давление на фундамент, а с другой – была в состоянии противостоять различным нагрузкам – давлению ветра, нагрузке от атмосферных осадков и весу человека, находящегося на ней.

Виды исполнения конструкции для двускатной крыши

Стропильная система двухскатки позволяет равномерно по периметру здания распределить общую нагрузку на кровлю и все стены. Своими нижними концами стропила упираются в опорную опалубку (мауэрлат). Их фиксируют при помощи скоб из металла или планок.

В этом случае имеет форму равнобедренного треугольника. Есть два вида исполнения строения: висячие или наслонные.

Висячие стропила

Нижние края висячих стропил упираются в две опоры, которые расположены по краям крыши, то есть промежуточных опор не имеют. Верхние же – сходятся вверху, где по ним будет установлен конек. Иначе говоря, они «висят», поскольку ноги опираются на стены и конек.

Элементы висячих образуют треугольник (за счет использованных специальных зарубок), а это, как известно довольно жесткая конструкция, то есть они дополнительно укрепляют основание крыши и позволяют боковые нагрузки трансформировать в вертикальные.

Наслонные

У этих стропил помимо опоры на стены постройки имеется также ряд промежуточных. Их обычно устраивают в домах, где есть средняя несущая стену ( промежуточная опора) или колонны (дополнительные опоры).

Таким образом, конструкция работает как на изгиб, так и на сжатие, а распирающее усилие, которое образуется за счет стропильных ног, помогает снизить, соединяющая стяжка.

Что же касается балок наклонных стропил, то они «работают» исключительно на изгиб, поэтому обойтись без дополнительных элементов, которые усиливают их, не получится. Очень надежной неподвижной опорой является коньковый прогон.

Однако, самым удачным вариантом будет сочетание в стропильной системе двухскатной крыши обоих видов. Бывают ситуации, когда просто невозможно установить какой-то из них, тогда «выручает» другой. Такая «комбинация» дает возможность снизить затраты и одновременно укрепить кровельный каркас.

Материал для каркаса крыши

Как правило, стропильную систему выполняют из дерева. Рекомендуется подбирать материал из хвойных пород. Древесина должна быть просушенной и ошкуренной, без гнили, червоточины и сучков. Например, из-за сучков могут возникнуть трещины, которые приведут к обвалу кровельной конструкции. Материал должен быть обработан антисептиком.

Технология монтажа: от основания до конька

Устройство стропильной системы двухскатной крыши начинают с ее изготовления на специальном шаблоне. Есть несколько вариантов этих систем, но в основе всех лежит один принцип – вертикальная балка, установленная по центру, которую укрепляют парными подкосами. Если пролет перекрытия большой, то конструкция «стойка – подкос» используется несколько раз.

Сборку осуществляют на земле с помощью скоб, металлических кронштейнов и саморезов, затем устанавливают на мауэрлат.

При устройстве двухскатной крыши мауэрлат монтируют обычно на противоположные наиболее длинные стены строения. Для крепления в нем под шпильки просверливают монтажные отверстия – по ним в соответствии с разметкой и будет устанавливаться балка.

Мауэрлат обрабатывают защитным составом и гидроизолируют рулонным материалом, скажем, рубероидом.

Сначала устанавливают первую и последнюю стропильные конструкции, после чего остальной монтаж, ориентируясь на них, можно выполнить с достаточной степенью точности.

Чтобы придать каркасу большую жесткость, с обеих сторон к стропильным ногам крепят дополнительные распорки (подкосы). Тогда на концах балки рекомендуется смонтировать временные упоры, которые при подъеме ног наверх, послужат опорой для их нижних концов.

Когда нога окажется поднятой до положения вертикали, ее временно каким-либо способом можно прихватить к основанию сруба. Временный упор со стены можно будет демонтировать только после капитальной установки ноги. Подъем и сборку остальных частей производят аналогично.

Стропильные ноги скрепляют между собой при помощи специальных врезок-сопряжения, подготовленных в их верхней части.

По верхнему краю стропилин после их установки можно крепить конек, используя для этого металлические скобы или уголок.

Источник: http://RoofMontag.ru/ustrojstvo-stropilnoj-sistemy-dvuxskatnoj-kryshi.html

Для работы понадобится не только опыт в строительной сфере, но и умение импровизировать в трудной ситуации. Потому что такие сложные работы, как сделать крышу, причём своими руками, требуют чёткого следования пошаговой инструкции. Даже малейшее отклонение от технологии может обернуться серьёзной аварией в доме. Крыть крышу – это не стены штукатурить, здесь ответственность намного больше. Поэтому если вы не уверены до конца, что сможете произвести монтаж всех частей крыши своими руками, то лучше и не пробовать.

Доверьте работу профессионалам. Только так можно рассчитывать на действительно качественный результат. Обратитесь в компанию Хороший Ремонт. Но если всё-таки вы хотите попробовать сами, тогда в этой статье вы найдёте подробный план, как правильно провести работы по монтажу кровли. Относительно простая технология – это двухскатная крыша. По сравнению с четырехскатной технологией, с двухскатными сооружениями легче работать.

Из каких основных частей состоит крыша

Крыша двухскатного типа в своей конструкции имеет нескольких частей. Ниже перечислены элементы, из которых состоит крышная конструкция:

1. Мауэрлат.
2. Стропильные ноги.
3. Вертикально расположенные стойки.
4. Подкосы.
5. Затяжки.
6. Конёк.
7. Лежень.
8. Обрешётка.

Чтобы понять, какую функцию выполняют все эти элементы, рассмотрим их каждый по отдельности.

Мауэрлат

Если раньше при монтаже крыши не использовали даже и одного гвоздя, то теперь всё крепится на стальных элементах, без них никак. Мауэрлат должен быть надёжно закреплён. А сделать это можно только путём применения стальных стержней или же анкерных болтов. Стержни с резьбой замуровываются прямо в стену. Основная функция мауэрлата – это передача давления нагрузки прямо на наружные стены. Мауэрлатом заканчивается верхняя часть стены, брус должен быть уложен сверху.

Чтобы обеспечить конструкции достаточную прочность, следует использовать брус, сделанный из хвойного дерева. Чаще всего такой брус делают квадратной формы с длиной грани 10 или 15 см. Посмотрите на схему крепления мауэрлата, чтобы представить этот процесс наглядно.

Стропильные ноги

Стропильными ногами принято называть доски, что крепятся к мауэрлату. Их сечение может составлять 5*15 см или 10*15 см. Стропильные ноги необходимы, чтобы придать крышной конструкции правильную треугольную форму. Вместе две стропильные ноги образуют ферму. Число ферм, что нужно построить, зависит от того, насколько длинный дом, а также какой тип кровельного покрытия используется. Расстояние между фермами обычно составляет от 0,6 до 1,2 м.

Выбирая длину шага, ориентируйтесь на климатические показатели в вашем регионе. При сильных ветрах шаг должен быть меньше. То же самое касается и регионов, где зимой наблюдается повышенное выпадение осадков. Снег – очень тяжёлый, особенно если он мокрый, это стоит иметь в виду.

Вертикальные стойки

Стоечные элементы крайне важны. С помощью вертикальных стоек передаётся нагрузка непосредственно на несущие стены постройки. Брусья стоек имеют площадь сечения 10*10 см. Они располагаются внутри каждой из ферм.

Подкосы

Подкосы важно установить под углом. Это элементы между стойками и стропилами. В производстве подкосов используют обрезной брус. Подкосами выполняется важнейшая функция – увеличение несущей способности крышной конструкции. Подкос служит для укрепления боковой части фермы.

Затяжки

Затяжка – это элемент, по средствам которого соединяют части стропил снизу. По сути затяжкой называют саму балку. Располагается она у основания треугольной части фермы. Функция затяжек – повысить прочность фермы, сделать её более устойчивой к значительным нагрузкам.

Конёк

Конёк – это функциональный элемент, что соединяет два ската друг с другом. Он располагается в самой верхней точке крыши. По сути коньком называют продольный брус. Он может состоять из одной или двух досок. В случае, когда в конструкции конька используют две доски, их нужно прибивать с двух сторон. При этом соединение нужно проводить под строго определённым углом.

В нижней части, непосредственно под коньком расположены вертикальные стойки. А по бокам прикрепляются конечные части стропил.

Лежень

Лежень применяют тогда, когда расстояние прогона от одной наружной стены до другой составляет более чем 10 м. Лежнем принято называть брус, имеющий сечение 10*10 см. Его укладывают параллельно центральной несущей стене.

Обрешётка

Под термином обрешётка подразумевают доски, что набиты сверху на стропила. Также для монтажа обрешётки можно использовать и брус. Можно выделить несколько видов обрешёток. Это сплошные конструкции, имеющие зазоры между собой. Какой тип обрешётки лучше выбрать, зависит от способа кровли. Крепить обрешётку следует в горизонтальной плоскости, строго перпендикулярно направлению расположения стропил.

Какую систему выбрать – наслонного или висячего типа

Висячий тип стропильных систем можно выбрать, если соблюсти несколько важных условий. Во-первых, посередине дома не должно быть несущей стены. Во-вторых, расстояние от одной наружной стены до другой не должно превышать 10 м. Главное преимущество при использовании висячей стропильной системы – это отсутствие необходимости монтировать стойки и закреплять коньковый брус.

При монтаже висячей конструкции важно верхние части соседствующих стропил запилить под углом. Между собой стропила следует сбить гвоздями. При этом нижние части стропильных ног создают упор на внешнюю стену. То, что отсутствуют стойки – это очень удобно в случае, когда планируется обустроить мансарду. Балки перекрытия стягивают конструкцию, выполняя функцию затяжек. Сделать крышу прочнее можно, если установить верхнюю затяжку в полуметре от конька. В чём состоит разница между наслонной и висячей системой стропил, вы можете посмотреть на рисунке ниже:

Если в конструкции дома присутствует центральная несущая стена, рекомендуется использовать наслонную стропсистему. Технология монтажа предполагает укладку на стену, лежня. После этого на лежень следует закрепить опорные стойки. А уже на стойки нужно прибить коньковый брус. Монтаж наслонной стропильной системы отличается экономичностью и простотой в применении.

При проектировании разноуровневых потолков вместо стоек используют кирпичную стену. В таком случае с помощью стены чердачное пространство делится на 2 половины.

Особенности монтажа

Монтаж крыши проходит в несколько этапов. Можно выделить основные из них:

1. Закрепить мауэрлат к стенам.
2. Собрать стропильные фермы.
3. Сделать конёк.
4. Закрепить обрешётку.
5. Завершить кровельные работы.

Работая с деревом, следует проводить обработку поверхностей антигрибковым средством, чтобы деревянные части служили долгое время. Также, чтобы дерево в скором времени не сгнило, древесину перед монтажом нужно хорошо просушить. Сушка на открытом воздухе подойдёт, этот способ лучше, чем если сушить дерево искусственным путём.

Если ваш дом атаковала плесень, прочитайте статью как избавиться от грибка в квартире на стене.

Как закрепить мауэрлат на стенах правильно

Монтаж мауэрлата отличается для деревянных и кирпичных домов. В деревянных постройках функцию мауэрлата могут выполнять верхние балки. Чтобы установить стропила на брёвна, достаточно в балках вырезать углубления. Пазы должны быть вырезаны точно под размер.

Для кирпичных домов технология немного усложняется:

Мауэрлат крепится следующим образом:

При монтаже важно, чтобы брусья складывались в треугольник правильной формы. Также следите, чтобы брусья располагались в одной плоскости по горизонтали. Если так сделать, то это существенно облегчит дальнейшие работы, а также придаст конструкции достаточную прочность. Далее нужно на брусьях разметить место, где будут располагаться стропила. Пазы следует вырезать по толщине бруса.

Как устроены висячие стропила

Если вы выбрали висячую систему, это накладывает свои ограничения при монтаже. В особенности, фермы следует собирать на земле. Только после сборки ферму можно поместить на своё законное место – над перекрытием. Технология монтажа предполагает составление чертежа. Составив чертёж, можно точно определить длину стропильных ног, а также высчитать угол их соединения между собой.

Существует простое правило, с помощью которого можно быстро узнать нужный угол соединения стропил. Умножьте угол наклона крыши на 2, и вы получите искомое значение. Оптимальным углом наклона крыши считается значение от 35 до 40 градусов. Чтобы противостоять сильным ветрам, угол наклона рекомендуется уменьшить до 20 или даже до 15 градусов.

Чтобы определить длину стропильных ног, понадобится узнать расстояние прогона, а также угол соединения. Вероятнее всего, что длина стропильных ног будет находиться в пределе от 0,5 до 0,6 м. Способы скрепления верхних концов стропил:

• внахлёст;
• встык;
• в лапу (вырезая пазы).

Чтобы прочно зафиксировать элементы, можно применять болты, а также стальные накладки. После монтажа верхних, а также нижних затяжек, готовую ферму можно установить над перекрытием.

Сперва нужно закрепить крайние фермы. Для обозначения и контроля вертикали рекомендуется использовать отвес. К мауэрлату фермы крепятся с помощью болтов. Также для этих целей можно применять металлические накладки. А для временной фиксации конструкции, можно использовать косой брус. Между стропилами нужно соблюдать точно одинаковое расстояние. Остальные стропила устанавливаются в порядке очереди, но после крайних. Только после того, когда все фермы будут надёжно закреплены, можно прибить доску по верхнему краю ската.

Длина доски должна быть на 20-30 см больше, чем габарит карниза. Для этих целей подойдёт доска с сечением 5*15 см. Аналогичную процедуру нужно повторить и для другой стороны крыши.

Как правильно крепить

Крепления стропил можно провести тремя способами. Первый способ крепления:

Второй способ крепления:

Третий способ крепления:

Как устроены наслонные стропила



Порядок работ:

Поверхность стропил нужно обработать антипиреном. Только после этого можно будет приступать к монтажу обрешётки.

Монтаж обрешётки – что важно знать и как правильно делать

Для изготовления обрешётки рекомендуется использовать брус с площадь сечения 5*5 см. Также в работе понадобятся доски. Рекомендуемая толщина и высота досок – 4*12 см. Важно стропильную систему оградить от попадания влаги. Чтобы уберечь дерево от намокания, под обрешётку можно уложить гидроизоляционный материал. Гидроизоляцию на крышу нужно настилать постепенно, горизонтальными полосами, направляясь от карниза, заканчивая коньком. Стелить материал будет правильно, если напускать его на 10-15 см больше. Скрепить стыки можно с помощью скотча. Концы стропил при этом должны оказаться полностью закрыты нижним краем плёнки.

Важно между досками и плёнкой оставить зазор для вентиляции.

Далее следует этап, когда стропильную систему обшивают досками. Набивать доски нужно перпендикулярно по отношению к рейкам. Начинать следует от карниза. Правильный шаг обрешётки следует выбирать, исходя из типа кровельного покрытия и ориентируясь на угол наклона скатов. Расстояние между досками можно делать тем шире, чем больше угол.

Когда монтаж обрешётки будет выполнен, можно приступить обшивать фронтоны и свесы. Для закрытия фронтонов подходят такие материалы:

• доски;
• панели из пластика;
• вагонка;
• профнастил;
• водостойкая фанера.

Выбирайте материал, исходя из ваших финансовых возможностей, а также эстетических предпочтений. Для скрепления применяйте гвозди или саморезы. Что касается свес, их также можно подшивать различными материалами. Читайте также статью утепление мансарды изнутри, если крыша уже покрыта.

В конце сказано

Рассмотрена тема правильного монтажа двухскатной крыши своими руками, опубликованы чертежи и фото с пошаговыми инструкциями. Если сделать дом с двухскатной крышей, то это будет смотреться в современном стиле, особенно если здание с большими окнами. Если вам нужна помощь в проведении строительных и ремонтных работ, позвоните в компанию Хороший Ремонт. Или оставьте заявку на нашем сайте.
