Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

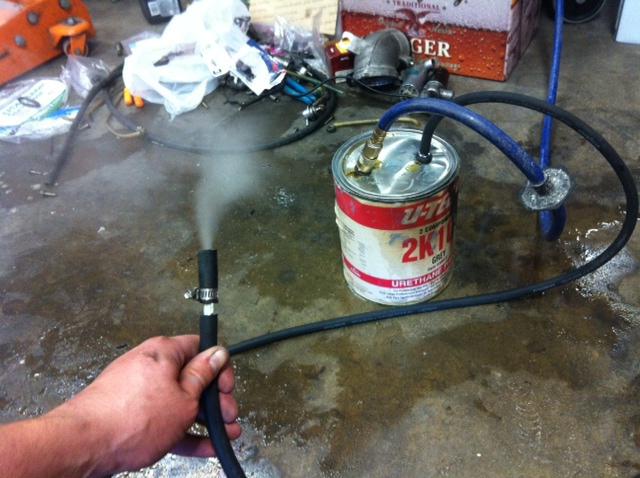

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Чтобы отловить все дырочки во впуске и вентиляции картера сделаем простую поделку, а именно дымогенератор, который и поможет найти все эти уязвимости.

Дымогенератор сделаем самый простой из подручных средств на основе одной сигареты, как показала практика этого хватит выше крыши, чтобы найти все дырки. Покажу как я сделал, быстро, просто. 🙂

Понадобится всего две водяных подводки и какая-либо трубка длинней сигареты. Трубка сантехническая с резьбой на обоих концах. С одной подводки отрезаем штуцер и зачищаем намного оплетки, как на фото.

Оплетку, что б не кололась, обматываем синенькой изолентой, куда ж без нее? 🙂

Далее прикуренную сигарету вставляем фильтром в подводку. Очень плотно входит, удобно.

На нее еще один не длинный кусок подводки. В нее и будем дуть.

Теперь перемещаемся к машине.
Для моей АУДИ 1.8т вот такая входная заглушка в гусеницу нужна. Пришел в жигулячий магазин и купил самый дешевый топливный фильтр, подходящего диаметра.

Что б лучше продувался я его тонкой отверткой насквозь пробил.
На один конец выход нашего дымогенератора подсоединяем ну а другим концом в гусеницу его.

Для того что б провести всю проверку не спеша, потребовалось 6 сигарет. Нашёл не затянутый хомутик в вентиляции картера, сочился чуток. Вот так все оказывается просто 🙂

Дымогенератор

©Михаил Кочкин (aka КММ), г. Волжский.

Судя по живому интересу, проявленному посетителями форума к возможности самостоятельного изготовления данного устройства, было решено оформить описание в виде отдельной статьи.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102 . 3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20 -ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0 , 8 – 1 атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

“>

 Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.

К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.

Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.

Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.

Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.

Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.

Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.

Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Поделитесь с друзьями в соц.сетях:

Как сделать дымогенератор для авто своими руками? интересный способ диагностики

Дымогенератор

Судя по живому интересу, проявленному посетителями форума к возможности самостоятельного изготовления данного устройства, было решено оформить описание в виде отдельной статьи.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102 . 3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20 -ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0 , 8 – 1 атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

Поделки своими руками для автолюбителей

Простой дымогенератор для авто своими руками

Чтобы отловить все дырочки во впуске и вентиляции картера сделаем простую поделку, а именно дымогенератор, который и поможет найти все эти уязвимости.

Дымогенератор сделаем самый простой из подручных средств на основе одной сигареты, как показала практика этого хватит выше крыши, чтобы найти все дырки. Покажу как я сделал, быстро, просто.

Понадобится всего две водяных подводки и какая-либо трубка длинней сигареты. Трубка сантехническая с резьбой на обоих концах. С одной подводки отрезаем штуцер и зачищаем намного оплетки, как на фото.

Оплетку, что б не кололась, обматываем синенькой изолентой, куда ж без нее?

Далее прикуренную сигарету вставляем фильтром в подводку. Очень плотно входит, удобно.

На нее еще один не длинный кусок подводки. В нее и будем дуть.

Теперь перемещаемся к машине.
Для моей АУДИ 1.8т вот такая входная заглушка в гусеницу нужна. Пришел в жигулячий магазин и купил самый дешевый топливный фильтр, подходящего диаметра.

Что б лучше продувался я его тонкой отверткой насквозь пробил.
На один конец выход нашего дымогенератора подсоединяем ну а другим концом в гусеницу его.

Для того что б провести всю проверку не спеша, потребовалось 6 сигарет. Нашёл не затянутый хомутик в вентиляции картера, сочился чуток. Вот так все оказывается просто

Мастерим генератор дыма для автомобиля своими руками

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы – об этом читайте ниже.

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

• системы впуска;
• отработанных газов;
• выпускного тракта силового агрегата;
• системы охлаждения;
• для обнаружения проколов в резине;
• для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

• насоса;
• манометра;
• шланга;
• штуцера для подключения;
• проводов;
• испарительного устройства;
• зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
• более совершенные системы также оснащаются блоком управления (автор видео – канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

• в первую очередь – это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
• эргономичность и надежность устройств, если речь идет о фирменных установках;
• благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
• если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
• в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
• при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т.д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

• сам шприц;
• свеча накала, такие используются на дизельных моторах;
• проводка с клеммами, потребуется для подключения свечей;
• термоусадочная паста;
• патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
• медная трубка, ее диаметр должен составлять примерно 6 мм;
• дрель и набор сверел;
• штуцер для подачи воздушного потока;
• также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого самодельного дымогенератора – канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
5. Теперь переходим к следующему этапу – изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами – крокодилами.
6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Дымогенератор своими руками. Для автолюбителей, и ремонтников авто

Всем привет, пикабушнички и подписчики! Данная тема для автомобилистов, предпочитающих ремонтировать свое авто, своими руками. Этот прибор позволяет искать подсосы воздуха в воздушной магистрали авто (проверять на целостность). Сегодня расскажу Вам о дымогенераторе аля «колхоз-самопал».

Так как стала необходимость иметь в наличии дымогенератор, принял решение собрать самостоятельно, в виду того, что мне нравится конструировать (чтобы работало) и обилие информации в интернете на данную тематику. Я не изобрел велосипед и не претендую на лавры, а создаю пост для коллег-автолюбителей, которым возможно когда-то понадобится подобный девайс. И так, у нас в итоге получился бюджет постройки 1000 рублей. Нам необходимо добиться вот такого результата (схема)

Прошу простить за схему, пытался изобразить в фотошопе.

Для создания нам понадобится

1. Шприц для твердой смазки на 100гр — 300 руб.

2. Свеча накаливания от дизельного двигателя (от пежо лучше всего) — 200 руб.

3. Проводакрокодилытермоусадкаклемы — 180 руб.

4. Шлангихомутыгайкамедная шайбарезиновые шайбысосок с нипелем для колесного диска — 200 руб.

5. Сетка для мытья посуды — 20 руб.

6. Сверла нужного диаметра и обрезок медной трубки (диаметром 6мм) 100 руб.

И теперь по шагам. Для начала нам понадобится шприц для твердой смазки, брал вот такой:

Сохранить в Альбом

От него нам понадобится только корпус, который идеально подходит под емкость для дымогенератора. Далее нам необходимо его разобрать полностью (процесс не фотографировал, за ненадобностью, там и так все понятно), до вот такого состояния

Нам необходима для дальнейшей работы, только крышка и сама емкость, где будет происходить процесс дымогенерации.

Далее подготавливаем крышку для нашего дымогенератора, для этого в уже имеющееся технологическое отверстие я вклеил на эпоксидку, кусок медной трубки, диаметром 6мм и 160мм в длину, получилось вот так:

При помощи медной трубки, необходимо задать направление воздуха, для того чтобы была эффективная дымоотдача, нам следует погрузить медную трубку в масло (ATF), воздух проходя через масло. будет эффективнее выдавливать дым на выход (данный процесс изображен на схеме). Также на схеме изображено, каким образом необходимо вклеить медную трубку, т.е. ее нужно в имеющееся технологическое отверстие вставить до конца, дабы перегородить и направить воздух, двигаться именно по трубку. Далее нам нужно не до конца рассверлить медную трубку (отмечено красным пунктиром), и сделать отверстие для выхода дыма (отмечено синим пунктиром):

Таким образом мы направили движение воздуха. Во входное отверстие (вход воздуха), я вкрутил и посадил на клей, сосок с нипелем от колесного диска (предварительно обрезав все лишнее) вот такой:

На конечном фото будет видно его расположение. Теперь перейдем к подготовке электрической части, нашего дымогенератора. Я решил сделать провода с крокодилами, чтобы подавать питание на свечу накаливания от аккумулятора. С изготовлением проводки не возникает никаких проблем, процесс прост — обрезатьзачиститьподпаятьобжатьтермоусадочкой усадить -), получилось вот так:

Приобрел прозрачную трубку, чтобы видеть дым на выходе, также приобрел латунный переходник с резьбы — на «елку» под хомут. Собрал воедино:

Наконечник использовал тот, который шел с шприцем в комплекте (не пропадать же добру).

Собираем свечу с проводкой и водружаем на место:

Свеча вставляется в технологическое отверстие емкости, расположенное внизу. Не забываем использовать шайбы и резиновые прокладки, чтобы масло снизу не сочилось (я использовал вот такое):

Собираем все в кучу и получаем дымогенератор -)

Прошу простить за корявость изложения, отвечу на все вопросы. Прошу также простить за качество фотографий, пришлось снимать на свечу накаливания, держа ее в зубах 0_о. Всем спасибо. Также прошу простить, за отсутствие видео отчета о работе сего девайса. Я пока не знаком с видеоблоггингом. Еще раз упомяну — отвечу, на все вопросы.

Дымогенератор для авто своими руками

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Ну вот и я обзавелся этим жизнено важным девайсом, под названием дамогенератор или дым машина. Курил много различных форумов, по данному вопросу. Принцип всех устройств, практически один и тот же. Покупать от 4-5тыр, жаба душила, да и недолговечные они. Поставленна была задача, изготовить дымогенератор из того что можно купить везде, что бы он был компактным в плане нерабочего состояния(модульным), следующий вопрос волновал, то что многие жалуются на нагрев металлических корпусов(изготовленных токарным способом), ну и последнее что бы его стоимость стремилась к нулю в адекватном смысле этого слова, что бы изготавливался очень быстро (не спеша в течении часа) ну и что бы в процессе работы, при выходе деталей дымогенератора из строя что бы замена и поиск их не составил труда.

И так корпус решено было сделать пластиковым(что бы не обжигаться и что бы не происходило замыканий на массу). За основу взята сантехническая американка диаметром 60 на нее накручен металлический переходник на 3/4 и в него вкручен переходник 3/4 на дюйм(такой же размер как у свечи), в который уже вкручена свеча накаливания с автомобиля дизельный Зил или Газон -они аналоги камазовских свечей, но только в отличии от камазовских рассчитаны на 9,5вольт, что нам и нужно, так как запитывать, собираюсь от 12 вольтовой акб и вообще не требуют доработки(обрезания защитной оболочки элемента накала камазовского), далее с другой стороны вварен паяльником сантехническим за пять минут переходник с 60 диаметра на 40 и внего по убывающей впаяна американка 3/4 в которую вкручен переходник напол дюйма, а внего в свою очередь переходник(на 1/4) в который как раз хорошо подходят все переходники быстросъемы пневматические, ну собственно и все с корпусом закончили. Воздух решено было подавать снизу в свечу, поэтому жиклер и фильтр со свечки выкручены и на место подключения накручен от руки сосок с бескамерки с нипелем(нипель нужен что бы масло не вытекало через штуцер подачи свечки, ну и что бы быстро подключать аккумуляторный китайский насос подкачки. И так корпус дымогенератора в разобранном походном варианте получается герметичным, так как снизу нипель на подаче воздуха, а сверху клапан быстросъема пневматического(сначала был установлен, штуцер-быстросьем «папа», это он на начальных фото, потом поставлен быстросъем «мама» с обратным клапаном он показан на отдельных фото) и при снятом состоянии он закрыт, поэтому сливать масло после работы не требуется, а поотщелкивал насос и шланг пневматический и корпу генератора дыма кидаем в любом положении в ящик. При пользовании пистолета, сразу надо позаботиться, что бы он был открыт, так как может раздавить дымогенератор или сорвать сосок бескамерки со свечи большим давлением. Два дня проводились испытания, дым хороший, китайского самого дешевого насоса хватает за глаза, свечка нагревается сразу, дым при подключении, идет через 5 сек. Объем всасывающий камминса автобусного надул минуты за три, а это фильтр литров на 30, патрубки диаметром по 15 см и большой интеркулер. С помощью дымогенератора нашли трещину в интеркулере.

В планах сделать кронштейн для повешивания, под капотом, удлинитель подачи воздуха, и подключение с одних клемм. А так дымогенератор выглядит, не сильно топорным, как говорил хрюн «внушаетъ».

При чем к токарю вообще не пришлось обращаться, все штуцера и быстросъемы покупные, и по размерам и диаметру корпуса можно эксперементировать, в зависимости от фантазии и наличии сантехнических деталей.

Да забыл указать, что данному генератору пофиг на уровень масла в нем, тоесть не надо ловить скока залить, и работает даже когда элемент накала свечи полностью закрыт маслом.

Итого стоимость всего рабочего девайса обошлась:

1. Сантех детали(американки переходники и т.д.) = 600р.

2. насос китайский 370р.

3.пневмошланг(быстросьемный) = 220р

4 пневмопистолет (быстросъемный) китай = 150р

5 переходник быстросъема = 80р

6. свеча накаливания коллектора дизеля (Зил, Газ) 9,5вольт = 150р

7. удлинитель, с крокодилами = уже имелся в наличии.

8. сосок бескамерной шины = 30р

9. провода, клеммы, штеккера = уже имелись в наличии.

Итого 1600 рубликов.

Если не быть столь требовательным, как то не предъявлять к дымогенератору быстроту разбора(быстросъемы) и обходиться как большинство без пистолета пневматического, а пользоваться обычной шлангочкой то стоимость уже будет 1150, готового, а самое главное автономного девайса, тоесть не привязанного к стационарному компрессору. На форумах за такую цену предлагают только один корпус дымогенератора, выточенного токарем, плюсуем сюда свечку, шланги от компрессора, собственно сам компрессор и ………….

Собственно считаю очень демократичная альтернатива покупному генератору дыма, как по цене, так и по легкости исполнения, для начинающих и новичков самое то.

Удачи в диагностике.

Ну вот собрал еще один экземпляр дымогенератора от чавой-то, обозвал его чавой-№2.

Собственно принцип тот же свечка накала для работы в бортовом питании 12вольт. китай-компрессор, сантех и пневмо комплектующие. Только все сделано компактно, и в сложенном ввиде все помещается в корпусе(чемоданчике) компрессора. Для выездов, самое то, полностью автономный (тоесть не требующий стационарного компрессора) и компактый генератор дыма. описывать его сборку и из чего он сделан впринципе не вижу смысла ввиду его повторяемости предыдущим, а различия все понятны, по фото.

Оба экземпляра (№1 и №2) были доработаны маслоуловителями в корпусе ДГ, собственно использованна металлическая мочалка для очистки сковородок. Первый ДГ вообще стал давать практически сухой дым(ввиду его большого объема), второй компактный экземпляр стал более приемлимо задерживать масло в корпусе ДГ(что ввиду малых размеров вполне неплохо), собственно из продаваемых дымогенераторов полностью исключить выброс небольшого количества масла смогут наверное конкуренты, ценой так в 40-50тыр. Ну пару капель масла за проверку одного авто считаю приемлимым, ну если хочется совсем что бы сухо было, тогда первый вариант самое то.

Да дым как и в первом ДГ так же начинает чадить на пару секунд раньше где то через секунды три, поэтому никокого «прогрева и разогрева» не требует.

Всем привет!

Предлагаю на обозрение свой дымогенератор для поиска мест утечки воздуха во впускном коллекторе и соединяющихся с ним системах.

Правда сразу оговорюсь, что на машине я его еще не пробовал использовать, но сигарету он выкуривает в принципе как надо . Главными задачами при создании данного дымогенератора я поставил его дешевизну и способность создать хоть какое-то небольшое давление в коллекторе в результате которого негерметичные места дадут себя обнаружить. Так как я не курю и не планирую начинать, то просто подуть дымом в какой нибудь шланг, соединенный с коллектором для меня непреодолимая задача. Однако, на мой взгляд, использовать сигарету для создания дыма проще всего. Поэтому я взял за основу дымогенератора прикуренную сигарету

Итак, для начала я съездил в автомагазин и купил несколько дешевых автозапчастей:

1. тройник системы омывателя стекол от ваз 2101 — 1 штука (5 рублей)

2. вакуумный шланг на траблер от классики ВАЗ — 2 штуки (65*2=130 рублей). На их концах надеты и слабо приклеены кусочки шланга бОльшего диаметра, их снял и один из них мне потом будет нужен.

Дома нашел 2 бутылочки от жидкого мыла Красная линия с дозатором. Они хоть и разные по размеру, зато дозаторы абсолютно одинаковые.

еще нашел кусочек жести, вырезанной из литровой банки из-под пива. Сразу отрезал от нее 4 полосочки шириной 2-3 мм и длиной 4 см. Потом скажу зачем)

Еще я нашел среди инструментов привет из прошлого — форсунку омывателя стекла от ИЖ-ода с гайкой.

Для понимания процесса сразу приведу схему работы дымогенератора:

Из схемы понятно, что здесь бутылка выполняет роль мехОв. Попеременно то нажимая, то отпуская, мы создаем в ней то давление, то разрежение, а клапана перераспределяют потоки воздуха сначала от сигареты в бутылку, а потом из бутылки в шланг на выход. Данная система позволяет во-первых быстро менять сигареты, а во-вторых можно поменять бутылку если она перестанет нормально втягивать воздух ввиду деформации. Так же можно создать что-то более серьезное в качестве мехОв и просто подсоединить это вместо бутылки.

Итак, сначала я отрезал горлышки у обоих банок из-под мыла.

Большую банку я решил использовать в качестве корпуса, поэтому отрезая горлышку старался её не повредить. Далее проделал в боковой стенке этой банки 2 отверстия по диаметру резьбы горлышек на расстоянии примерно 2-3 см друг от друга и одно маленькое отверстие по диаметру шланга ближе к тому месту, где раньше было горлышко банки

Далее я разобрал клапана. Для этого нужно снять горлышко-кнопку потянув его вверх с силой. Осторожно, под ним находится стеклянный шарик, он обязательно выскочит и укатится под кровать. Его достаем и убираем, он нам не нужен. Затем нужно снизу вытащить прозрачную длинную трубку. После этого тонкими пассатижами нужно ухватиться за раструб, в который она была вставлена, другой рукой взяться за крышку с резьбой и тянуть их в разные стороны. Когда корпус клапана поддастся, оттуда выскочит пружина, фиксирующий стакан и еще один шарик, который, в отличие от первого нам будет нужен.

Освободившиеся крышки с резьбой и отрезанные горлышки я сразу примерил к отверстиям в бутылке. Убедившись, что фиксируются нормально, я их снял. На самом деле одна из крышек будет стоять не так, а вверх ногами.

Ввиду того, что шарик в стакане очень уж сильно болтается (т.к. вязкость мыла большая), то придется сделать ему в этом стакане небольшой пьедестал, дабы он стал поближе к отверстию, которое призван перекрывать. Для этого подходит та прозрачная трубка, которая шла к дну банки. От нее нужно отрезать колечко высотой около 3 мм и поставить в стакан. На него положить шарик.

затем поставить стакан на пружину и снизу всунуть в корпус клапана. всё это дело нужно прижать поршнем. Чтобы поршень не вылезал из корпуса я его зафиксировал теми самыми полосочками из жести. На один клапан по 2 полоски. Их нужно вставить в одно окошечко в горловине корпуса и обойдя шток поршня с двух сторон вывести из противоположного окошечка. Концы загнуть в разные стороны и закрепить их одев на них мягкую шайбу.

Эти процедуры провел с обоими клапанами

Далее готовим бутылку. Для начала подобрал сверло по диаметру отверстия в штуцере форсунки омывателя и просверлил через штуцер форсунку насквозь. Открыл бутылку, лимонад наверное был очень вкусный, но я его отпустил в свободное плавание. В крышке просверлил отверстие по диаметру резьбы на штуцере форсунки и собрал такую конструкцию:

Здесь шланг выпущен вниз, но я его потом переделал в верх рядом с клапанами чтобы дно конструкции было свободно.

Теперь на конец клапана, который выпущен наружу прозрачной стороной одеваем один из кусочков широкого резинового шланга, которые были на концах вакуумных шлангов. Одеваем не полностью, а наполовину. Оказывается в него как раз входит сигарета.

Конец выпущеного шланга одеваем на штуцер в пробке от бутылки и накручиваем бутылку.

На конец клапана красного цвета с помощью мыла натягиваем второй вакуумный шланг, который потом будет подсоединяться к впускному коллектору. На его конце что-то нужно сделать для соединения с коллектором, но это уже дело лично каждого. Я поставил какую-то втулку. Из куска жести соорудил пепельницу. Получилось так:

Первую пробу дымогенератор прошел на балконе. Сигарету выкурил за 20 секунд)) При этом почти весь дым собрался в бутылке и начал выходить уже когда сигарета кончилась, поэтому сигареты придется часто менять, хорошо что это не трудно. Завтра пойду пробовать на машине. Как пройдет эксперимент отпишусь. Всем спасибо за внимание. Надеюсь, что мой опыт будет полезен для создания чего-то своего

Автомобиль представляет собой комплекс взаимосвязанных агрегатов и систем, которые, к сожалению, в процессе его эксплуатации выходят из строя. При возникновении непредвиденных поломок машина отправляется на диагностику для выяснения причины случившейся неисправности.

Как правило, под диагностикой подразумевается проверка основных систем автомобиля с помощью компьютерного тестера. Однако для установления причины поломки использование данного оборудования требуется не всегда, ведь довольно часто неисправность настолько проста, что устранить ее можно и в гаражных условиях.

Если же данная проблема связана с нарушением герметичности одной из систем автомобиля, то в этом случае возникает необходимость в приобретении дымогенератора для машины. Покупка такого устройства обойдется приблизительно в шесть тысяч рублей. При желании сэкономить эти средства можно изготовить дымогенератор для авто своими руками.

Назначение и характеристики

Дымогенератор, будь то заводской прибор или самостоятельно сделанный аналог, используется с целью обследования различных узлов силового агрегата на предмет герметичности. Среди систем, которые можно диагностировать этим устройством, в первую очередь стоит назвать системы:

• охлаждения;
• впуска воздуха;
• выпуска отработавших газов;
• любая другая, в которой не допускается утечка во время функционирования двигателя.

Дымогенератор прекрасно подходит для проверки оптики на герметичность и для обнаружения в покрышках сильных повреждений и проколов.

Принцип работы данного устройства строится на применении густого, чаще всего белого дыма, который подается в систему под давлением, составляющим, как правило, 0,3-0,5 Бар, и позволяет с минимальными усилиями обнаружить любые негерметичные соединения, найти которые невооруженным глазом было бы невозможно.

Простейшая инструкция по изготовлению с использованием обычного ручного насоса:

Инструкция по изготовлению

Для того чтобы самостоятельно изготовить данное устройство, понадобится определенный набор инструментов:

• регулятор давления;
• источник сжатого воздуха;
• сигареты;
• продувочный воздушный пистолет.

Приобрести оборудование можно в хозяйственном магазине или там, где продаются инструменты. Источником сжатого воздуха может стать компактный автомобильный компрессор. Баллон колеса также может рассматриваться в этом случае как альтернатива.

Процесс изготовления

1. Первоначально придется подвергнуть небольшой модернизации продувочный пистолет. Диаметр внутреннего отверстия, в которое будет вставляться «носик» инструмента, должен составлять 8-8,3 мм. Если это значение оказалось меньше, необходимо рассверлить его до указанных выше параметров.
2. Затем требуется соединить уже доработанный пистолет с регулятором давления воздуха. На этом же этапе подключается источник сжатого воздуха. Следует добавить, что давление на выходе должно быть не слишком высоким (не выше 0,5 Бар), в связи с этим можно выбрать в магазине самый слабый компрессор.
3. Теперь остается вставить сигарету в носик пистолета, поджечь ее и соединить с оставшейся конструкцией, после чего можно наблюдать за диагностируемой системой автомобиля и высматривать возможные утечки.

Безусловно, можно использовать и другие, более сложные способы изготовления такого устройства, как дымогенератор для автомобиля. Однако и этот довольно простой, но эффективный метод позволит провести качественную диагностику авто и проверить его системы на предмет герметичности.

Фото

Видео

Еще один вариант с использованием корпуса от пресс-масленки:

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102
.3740
от КАМАЗа. Данная свеча рассчитана на 18
V, ток потребления – 6
A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20
‐ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

Фото свечи:

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ‐печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0
,8
–1
атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по‐другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

Немного о технике безопасности.
Воспламенение масла исключено из‐за конструктивности применяемой свечи. Корпус дымогенератора очень сильно нагревается. Тут надо соблюдать предосторожности. Для начального нагрева масла таймер устанавливается на 4
–5
минут. Если для проверки утечки дыма не хватает, таймер можно включить еще на 2
–3
минуты.

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

МЕТОДИКИ И ПРАКТИКА АВТОДИАГНОСТИКИ. Инструментарий изготовленный вручную

06.02.2010

ГЕНЕРАТОР ДЫМА

Изготовленный вручную инструментарий автоДиагноста

Автомобильные Диагносты люди небогатые, но умные.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Благодаря SMOKE MACHINE вы сможете:

— Выявить утечки, подсосы воздуха, трещины, неплотности соединений, которые дестабилизируют работу двигателя, вакуумных систем коррекции и других систем

— Работает там, где другие средства традиционной диагностики (дилерские сканеры, тестеры) сообщают о проблеме, но не могут определить ее источник

— Плотный дым, выходящий из места неплотности в считанные минуты локализует проблему

— Визуально понятно как для диагноста, так и для клиента

— Экономит время на поиски, демонтаж деталей, пробную замену компонентов и т.п.

— Позволяет расценить работу не за время диагностики (считанные минуты), а за фактически решенную проблему (до нескольких сот долларов)

Безусловно, сегодня простое проведение диагностики превратилось с источник прибыли для ремонтных мастерс
ких. На данный момент почти половина возникающих неисправностей связаны с возникновением тех либо иных течей, причем число подобных неисправностей постоянно растет. Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным

.

в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги (оригинал текста сохранен).

Отсутствие генератора дыма сегодня означает потерю времени

Но цена…заставляет задуматься. Надо
сто раз подумать
, что бы отдать за этот генератор дыма несколько десятков тысяч рублей…

Михаил Евгеньевич КУДРЯВЦЕВ
, автомобильный Диагност из Москвы, автор многих публикаций на нашем интернет-ресурсе, тоже задумался.

Но решил этот вопрос по-другому. При помощи своей головы, рук и знакомства с токарем. Смотрим на фото:

1 – компрессор от старого аквариума

2 – фильтр обыкновенный

Трубка зеленого цвета на фото – «вход», синего цвета – «выход».

Эти позици обошлись бесплатно, -☺

А вот за это заплатить пришлось, 200 рублей или немногим больше:

Это полая металлическая трубка, внутрь которой вставляется «сигарета обыкновенная»:

Потом она зажигается, девайс собирается и все подсоединяется:

Стрелки слева-направо:

От компрессора

Металлическая трубка с сигаретой

Подсоединение во впускной коллектор

Экология тут нарушается, да, но не больше, чем от обычного курильщика.

А вот Здоровье автоДиагноста сохраняется, так как раскуривать сигарету не надо – только поджечь, остальное сделает компрессор, -☺

Ситуации, когда требуется «генератор дыма» в практике автоДиагноста встречаются, а редко или часто — все зависит от направления работы и «проходимости» автомобилей в конкретной мастерской.

Изготовив этот девайс, Михаил тут же его опробовал:

Mitsubishi Lancer 2005 4G18 P0505 — Idle air control malfunction (P0505) – высокие обороты, ошибка не скидывается, байпасный винт закручен до упора.

Методика поиска: подключил свою дым-машину во впускной коллектор – увидел дым из неплотностей в дроссельной заслонке:

А на просвет эта заслонка выглядела так:

Вывод очевиден, ремонт обошелся именно так, как написано в самом начале этого материала:

Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным. Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги

Автомобиль — это целый комплекс различных систем и агрегатов, работа которых тесно взаимосвязана. Стало быть, любое транспортное средство не застраховано от непредвиденных поломок. В случае возникновения таких неисправностей автомобиль обязательно отправляется на диагностику. Часто под этим словом водители подразумевают проверку машины с использованием компьютерного тестера. Но это не всегда актуально — иногда причина поломки настолько проста, что справиться с ней можно, не выходя из дома. Но если эта проблема касается нарушения герметичности какой-либо системы, здесь придется покупать дымогенератор для авто. Цена на подобные устройства составляет порядка 5-6 тысяч рублей. Но можно пойти и другим путем.

Сэкономить приличную сумму денег вполне реально, изготовив дымогенератор для авто своими руками. Что это за инструмент и как он изготавливается? Ответы на эти вопросы узнаете в ходе нашей сегодняшней статьи.

Характеристика и назначение

Вообще дымогенератор для авто (своими руками сделанный, или заводской — не важно) используется для эффективного обследования на предмет негерметичностей разных узлов двигателя. Это может быть впуска воздуха, охлаждающая или какая-либо другая система, в которых не допускаются утечки во время работы. Также данное устройство используется для обнаружения проколов в шинах или для проверки герметичности оптики (часто в таких случаях она «потеет). Принцип работы дымогенератора основывается на использовании густого дыма (чаще всего белого цвета), подающегося под давлением в 0.3-0.5 Бар в систему и позволяющего выявить любые неплотности с минимальными усилиями, которые невозможно было бы определить невооруженным глазом.

Как сделать дымогенератор для авто? Готовим инструменты

Для изготовления данного устройства нам понадобятся:

1. Продувочный воздушный пистолет.
2. Сигареты.
3. Источник сжатого воздуха.
4. Регулятор давления.

Все эти запчасти можно приобрести в любом хозяйственно-инструментальном магазине. В качестве предпоследнего элемента (источник рекомендуется использовать какой-либо компактный компрессор. Как альтернатива в данном случае подойдет баллон колеса.

Приступаем к работе

Продувочный пистолет придется немного модернизировать. То внутреннее отверстие, куда будет вставляться сигарета (носик инструмента), должно иметь диаметр 8-8.3 миллиметра. В случае если это значение меньше, при помощи сверла рассверливаем отверстие до вышеуказанных параметров.

Далее соединяем с уже доработанным пистолетом. Сюда же подключаем источник сжатого воздуха. Стоит отметить, что выходное давление должно быть не сильно большим, поэтому компрессор можно выбирать самый слабый. Возможно, придется варьировать поток воздуха, чтобы получить наиболее оптимальный выход дыма. Само же давление не должно превышать отметки в 0.5 Бар. Если это значение больше, продиагностировать детали на предмет утечек будет сложнее, ибо придется запастись целым набором сигарет.

Можно воспользоваться и иным, более сложным методом изготовления данного диагностического оборудования. Таким образом, мы обеспечим автомобилю почти что профессиональную диагностику на предмет утечек.

Делаем дымогенератор для авто своими руками — способ №2

В отличие от первого способа, устройство такого дымогенератора будет более затратным в изготовлении. Но в итоге мы получаем гораздо больший выход дыма, соответственно устройство будет более удобным в пользовании.

Модернизируем шприц-смазку

За основу конструкции берем корпус от шприца-смазки. Его можно приобрести примерно за 300-500 рублей. Как и в первом случае с пистолетом, шприц придется доработать своими руками. посередине устройства нужно вмонтировать перегородку-переходник. С одной ее стороны ввинчивается свеча накала. Последнюю можно взять с любого отечественного дизельного двигателя (к примеру, от ММЗ Д 240 или 245, который устанавливается на ЗИЛ «Бычок»). По вольтажу свеча накала должна соответствовать 12 или же 24V. Для первой необходимо применить схему ограничения мощности. Наиболее простым и дешевым вариантом будет использование Благодаря данной детали время работы свечи уменьшается почти в два раза.

Вторая часть работ

Как далее изготовляется дымогенератор для авто своими руками? Дальше нужно просверлить несколько отверстий в верхней крышке шприца. Они будут нужны нам для подачи воздуха с одной стороны и для выхода дыма с другой. На входе необходимо установить регулятор давления, который будет обеспечивать поток кислорода не более 0.2-0.3 атмосфер. На выходном шланге монтируется обратный клапан. Его можно взять от системы питания карбюраторного мотора. Что же касается использования масла, для диагностики сгодится любое, однако обычно применяют детское Johnsons baby, глицерин либо жидкость для концертных дымовых установок. Все, на этом этапе дымогенератор для авто своими руками успешно изготовлен. Как видите, всего за несколько минут можно создать прибор, аналогичный по своему функционалу профессиональному, стоимость которого составляет 5-6 тысяч рублей.

Итак, мы выяснили, как сделать дымогенератор своими руками и какие инструменты и материалы для этого требуются.

Ну вот и я обзавелся этим жизнено важным девайсом, под названием дамогенератор или дым машина. Курил много различных форумов, по данному вопросу. Принцип всех устройств, практически один и тот же. Покупать от 4-5тыр, жаба душила, да и недолговечные они. Поставленна была задача, изготовить дымогенератор из того что можно купить везде, что бы он был компактным в плане нерабочего состояния(модульным), следующий вопрос волновал, то что многие жалуются на нагрев металлических корпусов(изготовленных токарным способом), ну и последнее что бы его стоимость стремилась к нулю в адекватном смысле этого слова, что бы изготавливался очень быстро (не спеша в течении часа) ну и что бы в процессе работы, при выходе деталей дымогенератора из строя что бы замена и поиск их не составил труда.

И так корпус решено было сделать пластиковым(что бы не обжигаться и что бы не происходило замыканий на массу). За основу взята сантехническая американка диаметром 60 на нее накручен металлический переходник на 3/4 и в него вкручен переходник 3/4 на дюйм(такой же размер как у свечи), в который уже вкручена свеча накаливания с автомобиля дизельный Зил или Газон -они аналоги камазовских свечей, но только в отличии от камазовских рассчитаны на 9,5вольт, что нам и нужно, так как запитывать, собираюсь от 12 вольтовой акб и вообще не требуют доработки(обрезания защитной оболочки элемента накала камазовского), далее с другой стороны вварен паяльником сантехническим за пять минут переходник с 60 диаметра на 40 и внего по убывающей впаяна американка 3/4 в которую вкручен переходник напол дюйма, а внего в свою очередь переходник(на 1/4) в который как раз хорошо подходят все переходники быстросъемы пневматические, ну собственно и все с корпусом закончили. Воздух решено было подавать снизу в свечу, поэтому жиклер и фильтр со свечки выкручены и на место подключения накручен от руки сосок с бескамерки с нипелем(нипель нужен что бы масло не вытекало через штуцер подачи свечки, ну и что бы быстро подключать аккумуляторный китайский насос подкачки. И так корпус дымогенератора в разобранном походном варианте получается герметичным, так как снизу нипель на подаче воздуха, а сверху клапан быстросъема пневматического(сначала был установлен, штуцер-быстросьем «папа», это он на начальных фото, потом поставлен быстросъем «мама» с обратным клапаном он показан на отдельных фото) и при снятом состоянии он закрыт, поэтому сливать масло после работы не требуется, а поотщелкивал насос и шланг пневматический и корпу генератора дыма кидаем в любом положении в ящик. При пользовании пистолета, сразу надо позаботиться, что бы он был открыт, так как может раздавить дымогенератор или сорвать сосок бескамерки со свечи большим давлением. Два дня проводились испытания, дым хороший, китайского самого дешевого насоса хватает за глаза, свечка нагревается сразу, дым при подключении, идет через 5 сек. Объем всасывающий камминса автобусного надул минуты за три, а это фильтр литров на 30, патрубки диаметром по 15 см и большой интеркулер. С помощью дымогенератора нашли трещину в интеркулере.

В планах сделать кронштейн для повешивания, под капотом, удлинитель подачи воздуха, и подключение с одних клемм. А так дымогенератор выглядит, не сильно топорным, как говорил хрюн «внушаетъ».

При чем к токарю вообще не пришлось обращаться, все штуцера и быстросъемы покупные, и по размерам и диаметру корпуса можно эксперементировать, в зависимости от фантазии и наличии сантехнических деталей.

Да забыл указать, что данному генератору пофиг на уровень масла в нем, тоесть не надо ловить скока залить, и работает даже когда элемент накала свечи полностью закрыт маслом.

Итого стоимость всего рабочего девайса обошлась:

1. Сантех детали(американки переходники и т.д.) = 600р.

2. насос китайский 370р.

3.пневмошланг(быстросьемный) = 220р

4 пневмопистолет (быстросъемный) китай = 150р

5 переходник быстросъема = 80р

6. свеча накаливания коллектора дизеля (Зил, Газ) 9,5вольт = 150р

7. удлинитель, с крокодилами = уже имелся в наличии.

8. сосок бескамерной шины = 30р

9. провода, клеммы, штеккера = уже имелись в наличии.

Итого 1600 рубликов.

Если не быть столь требовательным, как то не предъявлять к дымогенератору быстроту разбора(быстросъемы) и обходиться как большинство без пистолета пневматического, а пользоваться обычной шлангочкой то стоимость уже будет 1150, готового, а самое главное автономного девайса, тоесть не привязанного к стационарному компрессору. На форумах за такую цену предлагают только один корпус дымогенератора, выточенного токарем, плюсуем сюда свечку, шланги от компрессора, собственно сам компрессор и ………….

Собственно считаю очень демократичная альтернатива покупному генератору дыма, как по цене, так и по легкости исполнения, для начинающих и новичков самое то.

Удачи в диагностике.

Ну вот собрал еще один экземпляр дымогенератора от чавой-то, обозвал его чавой-№2.

Собственно принцип тот же свечка накала для работы в бортовом питании 12вольт. китай-компрессор, сантех и пневмо комплектующие. Только все сделано компактно, и в сложенном ввиде все помещается в корпусе(чемоданчике) компрессора. Для выездов, самое то, полностью автономный (тоесть не требующий стационарного компрессора) и компактый генератор дыма. описывать его сборку и из чего он сделан впринципе не вижу смысла ввиду его повторяемости предыдущим, а различия все понятны, по фото.

Оба экземпляра (№1 и №2) были доработаны маслоуловителями в корпусе ДГ, собственно использованна металлическая мочалка для очистки сковородок. Первый ДГ вообще стал давать практически сухой дым(ввиду его большого объема), второй компактный экземпляр стал более приемлимо задерживать масло в корпусе ДГ(что ввиду малых размеров вполне неплохо), собственно из продаваемых дымогенераторов полностью исключить выброс небольшого количества масла смогут наверное конкуренты, ценой так в 40-50тыр. Ну пару капель масла за проверку одного авто считаю приемлимым, ну если хочется совсем что бы сухо было, тогда первый вариант самое то.

Да дым как и в первом ДГ так же начинает чадить на пару секунд раньше где то через секунды три, поэтому никокого «прогрева и разогрева» не требует.

Автомобиль представляет собой целый комплекс разных агрегатов и систем, функционирование которых тесно взаимосвязано. В связи с этим ни одно транспортное средство не застраховано от непредвиденных поломок. При возникновении подобных неисправностей машину нужно отправить на диагностику. Водители часто подразумевают под этим словом проверку авто при помощи компьютерного тестера, но это не всегда актуально. В некоторых случаях причина поломки настолько элементарна, что с ней можно справиться, не покидай дома. Если проблема связана с нарушением герметичности какой-либо системы, вам нужно купить специальное устройство – дымогенератор. Стоят такие приборы довольно дорого, но вы можете сэкономить, сделав дымогенератор своими руками.

Особенности и предназначение

Вообще дымогенератор применяется для эффективного обследования различных узлов двигателя на предмет негерметичности. Это может быть:

• система впуска воздуха;
• система выпуска отработавших газов;
• система охлаждения и пр.

Также дымогенератор позволяет обнаруживать проколы в шинах или проверять герметичность оптики, из-за нарушения которой фары потеют. Принцип действия устройства основывается на использовании густого белого дыма, который подается в систему под давлением 0,3-0,5 Бар и позволяет выявлять неплотности, которые нельзя увидеть невооруженным глазом.

Необходимые инструменты

Для сборки дымогенератора для автомобиля вам потребуются следующие инструменты:

• Источник сжатого воздуха.
• Продувочный воздушный пистолет.
• Регулятор давления.
• Сигареты.

Все эти вещи вы может купить в хозяйственно магазине. Что касается источника сжатого воздуха, лучше использовать какой-нибудь компактный компрессор. В этом случае альтернативой является баллон колеса.

Приступаем к работе

Пистолет для продувки нужно модернизировать. Внутреннее отверстие, в которое будем вставлять сигарету, нужно сделать диаметром около 8 мм. Если это значение меньше, рассверлите отверстие сверлом.

После этого регулятор давление воздуха нужно соединить с модернизированным пистолетом. Подключаем сюда же источник сжатого воздуха. Отметим, что выходное давление должно быть не слишком большим, поэтому выбирайте компрессор послабее. Вероятно, вам потребуется варьировать поток воздуха для получения наиболее оптимального выхода дыма. Само давление должно быть не выше 0,5 Бар. В противном случае, детали проверять на предмет утечек будет труднее, так как вам понадобится целый блок сигарет.

Далее вставляем сигарету в носик пистолета, поджигаем ее и вкручиваем в инструмент. Все – ваш дымогенератор готов к работе. Можете использовать и другой более сложный метод создания диагностического оборудования. Так вы обеспечите возможность проведения профессиональной диагностики на предмет утечек.

Второй способ создания дымогенератора

В отличие от предыдущего способа, это устройство более затратное в изготовлении. При этом вы сможете получить больший объем дыма на выходе, и устройство получится более удобным в работе.

В основе этой конструкции лежит корпус от шприца для смазки. Его можно купить за 300-500 рублей в любом автомагазине. Как в первом случае, шприц надо доработать. В середине устройства вмонтируйте перегородку-переходник. С одной стороны вкрутите свечу накала, которая подойдет от любого отечественного дизельного мотора. По вольтажу свеча накала должна быть 12 или 24 вольта. Для первой понадобится схема ограничения мощности. Более простой и дешевый вариант – использование реле поворотов, за счет которого время работы свечи сократится вдвое.

Настало время высверлить в верхней крышке шприца несколько отверстий, который потребуются для подачи воздуха с одной стороны и его выхода с другой. Установите на входе регулятор давления, обеспечивающий поток кислорода не больше 0,2-0,3 атмосфер. На выходном шланге устанавливаем обратный клапан, который можно взять от системы питания карбюраторного двигателя.

Что касается использования масла, для диагностики подойдет любое, но лучше использовать детское Johnsons baby, жидкость для концертных дымовых установок или обычный глицерин. Итак, дымогенератор для авто готов к работе. Как вы поняли, сделать его можно довольно быстро и просто, сэкономив крупную денежную сумму.

Вот решил посмотреть, есть ли у меня утечка воздуха на всасывающем коллекторе и на раструбах турбин. Почитав в инете про дымогенераторы я решил узнать, есть ли они у нас в городе. Облазив инет я не нашел. И все думал что да как быстро смастерить. И вот вчера стою возле объекта и вижу валяется старый топливный фильтр Bosch. Быстренько мне его распилили болгаркой и я его примерил к раструбу после гофры. Входит плотно и в натяг. Дальше идея приняла быстрый ход. Был куплен шланг 20 см, 2 фитинга под газ, трубка 15 с двухсторонней резьбой длиной 10см. итого по деньгам 500тг. После в одном фитинге я рассверлил отверстие глубиной 1см под 8мм. Так как это диаметр сигареты.

1. Берем снимаем гофру после воздушного фильтра.

2. Вставляем часть топливного фильтра в турбинный раструб

3. Шланги одеты на фитинги

4. Подкуриваем сигарку и быстро все закручиваем

5. Берем насос и начинаем качать. Насос был ручной для надевания матрасов

6. Дым находит отверстие и сочится

7. Как стало совсем легка качать насосом то значить сигарка кончилась

Результат меня просто порадовал и огорчил. Дым идет хорошо и мест откуда он идет очень много. Раструбы дымят где короба и в одном месте где соединение с трубой турбины. Также был дымок от куда то из под всасывающего коллектора. Там или прокладка дросселя или под коллектором трубка какая то. Не разглядел

Вот решил посмотреть если у меня утечка воздуха на всасывающем коллекторе и на раструбах турбин. Почитав в инете про дымогенераторы я решил узнать если они у нас в городе. Облазив инет я не нашел. И все думал что да как быстро смастерить. И вот вчера стою возле объекта и вижу валяется старый топливный фильтр бош. Быстренько мне его распилили болгаркой и я его примерил к раструбу после гофры. Входит плотно и в натяг. Дальше идея приняла быстрый ход. Был куплен шланг 20 см, 2 фитинга под газ, трубка 15 с двухсотороней резьбой длиной 10см. итого по деньгам 500тг. После в одном фитинге я рассверлил отверстие глубиной 1см под 8мм. Так как это диаметр сигареты.

1.
Берем снимаем гофру после воздушного фильтра.

2.
Вставляем часть топливного фильтра в турбинный раструб

3.
Шланги одеты на фитинги

4.
Подкуриваем сигарку и быстро все закручиваем

5.
Берем насос и начинаем качать. Насос был ручной для надувания матрасов

6.
Дым находит отверстие и сочится

7.
Как стало совсем легка качать насосом то значить сигарка кончилась

Результат меня просто порадовал и огорчил. Дым идет хорошо и мест от куда он идет очень много. Раструбы дымят где короба и в одном месте где соединение с трубой турбины. Также был дымок откуда-то из под всасывающего коллектора. Там или прокладка дросселя или под коллектором трубка какая то. Не разглядел.

Дымогенератор для диагностики авто

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

• системы впуска;
• отработанных газов;
• выпускного тракта силового агрегата;
• системы охлаждения;
• для обнаружения проколов в резине;
• для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

• насоса;
• манометра;
• шланга;
• штуцера для подключения;
• проводов;
• испарительного устройства;
• зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
• более совершенные системы также оснащаются блоком управления (автор видео — канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

• в первую очередь — это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
• эргономичность и надежность устройств, если речь идет о фирменных установках;
• благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
• если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
• в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
• при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т.д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

• сам шприц;
• свеча накала, такие используются на дизельных моторах;
• проводка с клеммами, потребуется для подключения свечей;
• термоусадочная паста;
• патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
• медная трубка, ее диаметр должен составлять примерно 6 мм;
• дрель и набор сверел;
• штуцер для подачи воздушного потока;
• также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого самодельного дымогенератора — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
5. Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Как это работает?

Процесс работы самодельного дымогенератора
Шланг подключают к впускному коллектору, при необходимости зажав основание хомутом. С другой стороны, к соску следует подключить насос или шланг компрессора. Воздух, идущий с насоса или автомобильного компрессора, разожжет сигарету и дым пойдет через конструкцию самодельного дымогенератора прямо в систему автомобиля.
Если система исправна и нет разгерметизации, то дым не будет пробиваться через патрубки и шланги. Если проблема все же есть, то в местах подсоса воздуха начнет просачиваться дымок, и вам останется только устранить данную проблему.
Очень важно не переусердствовать с подачей воздуха, так как большой поток может разжечь сигарету слишком сильно, и она сгорит раньше, чем дым попадет в систему.

Как сделать: особенности конструкции

Одну бутылку необходимо разрезать на две части, верхняя – больше на 3 пальца нижней. Вторую бутылку разрезаем также на две части, оставляя только донышко, в центре которого просверливаем отверстие, подходящее под диаметр сигареты.
В донышке первой бутылки также делаем отверстие под сосок от камеры. При необходимости можно использовать подмотку, чтоб и сосок, и сигарета плотно сели в отверстие. В горлышко вставляем шланг, приматывая его к бутылке, чтоб конструкция была герметичной.
Далее нужно поджечь сигарету и вставить ее в отверстие первого дна бутылки, а его прикрепить ко второй, верхней, части. Для лучшего результата, заранее необходимо у одной из сигарет отрезать фильтр и примотать ее бумажным скотчем к другой сигарете. Так у вас будет больше дыма, а значит эффективнее пройдет проверка.

Важно, чтоб фильтр сигареты «смотрел» в сторону шланга. Второе донышко, в которое вставлен сосок, надевается на конструкцию из бутылки, шланга и сигареты, завершая данное приспособление.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Видео «Простой вариант автомобильного дымогенератора»

В ролике ниже представлена наглядная инструкция по изготовлению простого автомобильного дымового генератора для диагностики двигателей (автор видео — Александр Скрипченко).

Что собой представляет дымогенератор

Для придания копченого аромата и вкуса продуктам требуется вырабатывать дым и окутывать им пищу. Розжиг огня и прокладывание дыму пути в виде труб – это самый простой вариант, имеющий множество нюансов. Температура подаваемого дыма при таком методе высока и необходим строгий контроль, так как это сказывается на итоговом результате копчения. Для охлаждения дымовод зарывают под землю, что усложняет конструкцию. Альтернативой считаются дымогенераторы.

Как работает дымогенератор

Эти приспособления отличаются компактностью и простотой использования.

Принцип действия устройства заключается в выработке дыма в результате тления опилок, которые загружаются в специальную камеру.

Температура дыма невысокая. Он движется по дымоводу в камеру с продуктами благодаря работе компрессора, наполняет ее и обеспечивает приготовление копченостей. С помощью дымогенератора проводится горячее или холодное копчение. Это влияет на строение агрегата.

Дымогенераторы: от применения до принципа работы

Название этого устройства — дымогенератор — говорит само за себя. При помощи него происходит выработка дыма и подача его в коптильный шкаф.

Описание принципа работы

В нижнюю часть камеры, изготовленной обычно из жаропрочного материала, закладываются опилки. Затем, через специальное отверстие (поддувало), они поджигаются. Посредством поддувала также регулируется тяга.

В результате тления опилок в закрытой камере образуется необходимое количество дыма, поднимающегося вверх. Одновременно в камеру небольшим компрессором, соединенным шлангом с патрубком, вдувается воздух.

Воздух способствует попаданию дыма через трубку — дымоход в камеру с размещенными продуктами. Такое устройство называется эжектором. Температура дыма на выходе небольшая, так как огонь разгорается медленно, и продукт готовится практически в идеальных условиях.

Виды дымогенераторов по расположению эжектора

Дымогенераторы бывают с верхним или нижним расположением эжектора.

Основные плюсы варианта верхнего расположения следующие:

• Увеличенный объем области сгорания. В результате более стабильное тление.
• Экономичность. Щепа тлеет медленно, что снижает расход дров.
• Более длительный срок службы патрубка. Находясь на достаточном удалении от места нагрева, детали устройства меньше подвергаются негативному воздействию температуры.

К минусам этого вида дымогенераторов можно отнести необходимость дополнительного фильтрования дыма в связи с высокой тягой в камере.

Если эжектор расположен внизу, крупные частицы топлива могут попасть в дымоход, Требуется увеличение его длины. Это не всегда выполнимо в условиях небольшого дачного участка или территории частного дома. Кроме того, воздействие высоких температур снижает длительность эксплуатации эжектора.

Дымогенераторы обоих видов нашли свое применение у любителей копчения. Однако в домашнем копчении лучше использовать верхний тип устройства.

Дымогенераторы самостоятельного изготовления

Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

• электрическая плитка;
• старая кастрюля;
• труба или бывшая в употреблении бочка,
• сетка из проволоки;
• два прута арматуры;
• лист железа, фанеры;
• опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

1. Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
2. Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
3. Положить в кастрюлю древесное топливо.
4. Кастрюлю поставить на включенную в розетку плитку.
5. При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
6. Поставить бочку на плитку.
7. Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

Дымогенератор из отработанного огнетушителя

Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.

Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.

Сборка дымогенератора:

1. Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
2. В крышке сделать отверстие, вкрутить тройник с патрубками.
3. К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
4. Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.

Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.

Дымогенератор из жестяных банок

Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.

Для этого понадобятся:

• три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
• соединительные хомуты или металлическая лента;
• лента фум;
• тройник и гайка для его закрепления;
• кусок медной трубки с небольшим диаметром;
• кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.

Порядок сборки устройства:

1. Очистить и высушить консервные банки.
2. Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
3. Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
4. В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
5. К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
6. Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
7. Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
8. Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
9. Закрыть конструкцию сверху эжектором.
10. На второй конец медной трубки прикрепить шланг компрессора.

Простой дымогенератор готов.

Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.

Как устроен дымогенератор для холодного копчения, сделанный своими руками

Корпус для загрузки топлива с крышкой, дымовод и нагнетатель – ключевые компоненты, из которых состоит самодельный дымогенератор для коптильни холодного копчения.

Самостоятельное изготовление такого аппарата происходит с использованием минимального набора инструментов. Преимущественно крепление происходит без применения сварочного аппарата.

Схема дымогенератора холодного копчения

Важно детально изучить строение агрегата, чтобы сделать дымогенератор для холодного копчения своими руками, соответствующий всем требованиям. Схема доступно демонстрирует размещение основных элементов, а также принцип функционирования устройства. В зависимости от расположения эжектора, отверстия для поджига размещаются в разных местах. Схематическое изображение поможет понять суть функционирования и сделать своими руками правильный дымогенератор.

Эжектор в дымогенераторе

Эжектор призван перегонять дым из дымогенератора в коптильную камеру. Соединение его с основной частью осуществляется с помощью сварочного или резьбового соединения. Для эжекторной части чаще всего используют металлические трубы и уголки для соединения. Делая дымогенератор для холодного копчения своими руками, изначально определитесь с размещением эжектора. Существует 2 варианта:

1. Верхнее. Более надежное, поскольку исключен риск затухания щепы. Дым минует все элементы дымогенератора и может быть насыщен канцерогенными веществами.
2. Нижнее. Дым сразу поступает через дымовод в коптильную камеру. Образуемый при этом конденсат способен прекратить тление, поэтому необходимо соблюдать технологию изготовления устройства и периодически проверять функционирование аппарата.

Каждый из указанных типов имеет свои плюсы и минусы. Профессионалы рекомендуют при изготовлении агрегата своими руками в домашних условиях отдавать предпочтение дымогенераторам с нижним эжектором.

Нужен или нет компрессор для дымогенератора

Существуют безкомпрессорные дымогенераторы. Они имеют недостатки, такие как необходимость поддержания оптимально температуры, предотвращать перегрев дыма, постоянно пополнять запас топлива. Это неэкономно, поэтому рационально применять компрессор для дымогенератора холодного копчения.

Сделать такой аппарат реально самому. Детали подбираются в зависимости от требуемой мощности. Так, для небольших коптилен может использовать компьютерный или аквариумный вентилятор, а для объемных пригодятся детали от холодильника или автомобильного нагнетателя.

Использование дымогенератора для холодного копчения подразумевает продолжительную работу, поэтому важно, чтобы компрессор мог функционировать беспрерывно долгое время. Вторым немаловажным параметром является экономичность в потребление электричества, а также ремонтопригодность.

Камера для копчения

Камера для коптильни своими руками конструируется так же быстро. За основу может быть взята обычная бочка, гед располагают арматуру для подвешивания продуктов или решетки для их размещения. Эта конструкция простая, но подходит для приготовления копченостей несколько раз, так как имеет непродолжительный период эксплуатации. Если планируется использовать коптильню регулярно, то изготавливаем камеру из металла или кирпича. Независимо от выбранного материала, стыки дымовода с коптильной емкостью тщательно загерметизированы, а процедура копчения организована согласно правилам.

Как обращаться с дымогенератором

Как только все элементы собраны, можно приступать к холодному копчению мясных и рыбных продуктов. Процесс введения в эксплуатацию выглядит так:

1. В камеру сгорания загружается щепа. Сколько ее потребуется для копчения, определяется в процесс работы аппарата, так как этот показатель зависит от фракции топлива, его влажности и рабочей мощности. Также на расход влияет диаметр установленных труб.
2. Нагнетатель включается на полную мощность.
3. Щепа подпаливается через специальное отверстие. Удобно пользоваться газовой горелкой.
4. Отрегулировать мощность компрессора, установив необходимые параметры.
5. Выждать заданное количество времени, по необходимости подсыпая щепу.
6. После каждых3-4 сеансов копчения следует производить тщательную очистку аппарата.

Если в результате работы выявлены какие-либо неточности в работе, то лучше довести самодельный генератор до идеала, чтобы результат копчения был удовлетворительным, а приготовленные продукты вкусными и безопасными.

Разберём основные ошибки

Начинающих мастеров часто не устраивает результат копчения. Это связано с тем, что они совершают ряд распространенных ошибок:

1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

4. Употребление без проветривания. После копчения мясо и рыба должны проветриться, что поможет убрать едкий запах и улучшить вкус. За время нахождения на свежем воздухе изменится не только вкус, но и цвет.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Правила безопасности

Дымогенератор – пожароопасный прибор, поэтому следует соблюдать технику пожарной безопасности, а также требования при работе с электрическими приборами. Устройство располагают на негорючем основании, чтобы исключить возможность воспламенения. Проводка перед включением проверяется на целостность. Наличие автоматического выключателя позволит предотвратить выход из строя аппарата и сделает эксплуатацию более комфортной.

Самодельный дымогенератор – спасение для многих любителей копченостей. С таким устройство можно без проблем в домашних условиях создать изысканные блюда, которые принесут пользу организму и наслаждение. Для изготовления аппарата не требуется особых умений и инструментов. За короткий срок даже начинающий мастер сможет создать функциональный и практичный дымогенератор.

Мастерим генератор дыма для автомобиля своими руками

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

• системы впуска;
• отработанных газов;
• выпускного тракта силового агрегата;
• системы охлаждения;
• для обнаружения проколов в резине;
• для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

• насоса;
• манометра;
• шланга;
• штуцера для подключения;
• проводов;
• испарительного устройства;
• зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
• более совершенные системы также оснащаются блоком управления (автор видео — канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

• в первую очередь — это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
• эргономичность и надежность устройств, если речь идет о фирменных установках;
• благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
• если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
• в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
• при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т.д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

• сам шприц;
• свеча накала, такие используются на дизельных моторах;
• проводка с клеммами, потребуется для подключения свечей;
• термоусадочная паста;
• патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
• медная трубка, ее диаметр должен составлять примерно 6 мм;
• дрель и набор сверел;
• штуцер для подачи воздушного потока;
• также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого самодельного дымогенератора — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
5. Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Генератор дыма своими руками для диагностики авто: как сделать дымогенератор по чертежу и схеме

МЕТОДИКИ И ПРАКТИКА АВТОДИАГНОСТИКИ. Инструментарий изготовленный вручную

Автомобильные Диагносты люди небогатые, но умные.

Могут считать деньги и могут их беречь.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Благодаря SMOKE MACHINE вы сможете:

— Выявить утечки, подсосы воздуха, трещины, неплотности соединений, которые дестабилизируют работу двигателя, вакуумных систем коррекции и других систем

— Работает там, где другие средства традиционной диагностики (дилерские сканеры, тестеры) сообщают о проблеме, но не могут определить ее источник

— Плотный дым, выходящий из места неплотности в считанные минуты локализует проблему

— Визуально понятно как для диагноста, так и для клиента

— Экономит время на поиски, демонтаж деталей, пробную замену компонентов и т.п.

— Позволяет расценить работу не за время диагностики (считанные минуты), а за фактически решенную проблему (до нескольких сот долларов)

Безусловно, сегодня простое проведение диагностики превратилось с источник прибыли для ремонтных мастерских. На данный момент почти половина возникающих неисправностей связаны с возникновением тех либо иных течей, причем число подобных неисправностей постоянно растет. Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным . Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги (оригинал текста сохранен).

Да, это реклама и написано в ней все правильно, особенно это:

Отсутствие генератора дыма сегодня означает потерю времени

Но цена…заставляет задуматься. Надо сто раз подумать , что бы отдать за этот генератор дыма несколько десятков тысяч рублей…

Михаил Евгеньевич КУДРЯВЦЕВ , автомобильный Диагност из Москвы, автор многих публикаций на нашем интернет-ресурсе, тоже задумался.

Но решил этот вопрос по-другому. При помощи своей головы, рук и знакомства с токарем. Смотрим на фото:

1 – компрессор от старого аквариума

2 – фильтр обыкновенный

Трубка зеленого цвета на фото – «вход», синего цвета – «выход».

Эти позици обошлись бесплатно, -☺

А вот за это заплатить пришлось, 200 рублей или немногим больше:

Это полая металлическая трубка, внутрь которой вставляется «сигарета обыкновенная»:

Потом она зажигается, девайс собирается и все подсоединяется:

— металлическая трубка с сигаретой

— подсоединение во впускной коллектор

Экология тут нарушается, да, но не больше, чем от обычного курильщика.

А вот Здоровье автоДиагноста сохраняется, так как раскуривать сигарету не надо – только поджечь, остальное сделает компрессор, -☺

Ситуации, когда требуется «генератор дыма» в практике автоДиагноста встречаются, а редко или часто — все зависит от направления работы и «проходимости» автомобилей в конкретной мастерской.

Изготовив этот девайс, Михаил тут же его опробовал:

Mitsubishi Lancer 2005 4G18 P0505 — Idle air control malfunction (P0505) – высокие обороты, ошибка не скидывается, байпасный винт закручен до упора.

Методика поиска: подключил свою дым-машину во впускной коллектор – увидел дым из неплотностей в дроссельной заслонке:

А на просвет эта заслонка выглядела так:

Вывод очевиден, ремонт обошелся именно так, как написано в самом начале этого материала:

Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным. Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги

Ну разве можно НЕ согласиться с ТАКИМ утверждением?

Нельзя не согласиться.

Да, сам девайс, придуманный Михаилом Кудрявцевым не сильно красив и не идет ни в какое сравнение с фирменным:

Однако сравнив стоимость: 43. 000 рублей и 200 рублей, — вывод сделать можно.

Автомобильные Диагносты люди небогатые, но Умные.

Кудрявцев Михаил Евгеньевич

© 1999 – 2010 Легион-Автодата

Дымогенератор своими руками. Для автолюбителей, и ремонтников авто

Всем привет, пикабушнички и подписчики! Данная тема для автомобилистов, предпочитающих ремонтировать свое авто, своими руками. Этот прибор позволяет искать подсосы воздуха в воздушной магистрали авто (проверять на целостность). Сегодня расскажу Вам о дымогенераторе аля «колхоз-самопал».

Так как стала необходимость иметь в наличии дымогенератор, принял решение собрать самостоятельно, в виду того, что мне нравится конструировать (чтобы работало) и обилие информации в интернете на данную тематику. Я не изобрел велосипед и не претендую на лавры, а создаю пост для коллег-автолюбителей, которым возможно когда-то понадобится подобный девайс. И так, у нас в итоге получился бюджет постройки 1000 рублей. Нам необходимо добиться вот такого результата (схема)

Прошу простить за схему, пытался изобразить в фотошопе.

Для создания нам понадобится

1. Шприц для твердой смазки на 100гр — 300 руб.

2. Свеча накаливания от дизельного двигателя (от пежо лучше всего) — 200 руб.

3. Проводакрокодилытермоусадкаклемы — 180 руб.

4. Шлангихомутыгайкамедная шайбарезиновые шайбысосок с нипелем для колесного диска — 200 руб.

5. Сетка для мытья посуды — 20 руб.

6. Сверла нужного диаметра и обрезок медной трубки (диаметром 6мм) 100 руб.

И теперь по шагам. Для начала нам понадобится шприц для твердой смазки, брал вот такой:

Сохранить в Альбом

От него нам понадобится только корпус, который идеально подходит под емкость для дымогенератора. Далее нам необходимо его разобрать полностью (процесс не фотографировал, за ненадобностью, там и так все понятно), до вот такого состояния

Нам необходима для дальнейшей работы, только крышка и сама емкость, где будет происходить процесс дымогенерации.

Далее подготавливаем крышку для нашего дымогенератора, для этого в уже имеющееся технологическое отверстие я вклеил на эпоксидку, кусок медной трубки, диаметром 6мм и 160мм в длину, получилось вот так:

При помощи медной трубки, необходимо задать направление воздуха, для того чтобы была эффективная дымоотдача, нам следует погрузить медную трубку в масло (ATF), воздух проходя через масло. будет эффективнее выдавливать дым на выход (данный процесс изображен на схеме). Также на схеме изображено, каким образом необходимо вклеить медную трубку, т.е. ее нужно в имеющееся технологическое отверстие вставить до конца, дабы перегородить и направить воздух, двигаться именно по трубку. Далее нам нужно не до конца рассверлить медную трубку (отмечено красным пунктиром), и сделать отверстие для выхода дыма (отмечено синим пунктиром):

Таким образом мы направили движение воздуха. Во входное отверстие (вход воздуха), я вкрутил и посадил на клей, сосок с нипелем от колесного диска (предварительно обрезав все лишнее) вот такой:

На конечном фото будет видно его расположение. Теперь перейдем к подготовке электрической части, нашего дымогенератора. Я решил сделать провода с крокодилами, чтобы подавать питание на свечу накаливания от аккумулятора. С изготовлением проводки не возникает никаких проблем, процесс прост — обрезатьзачиститьподпаятьобжатьтермоусадочкой усадить -), получилось вот так:

Приобрел прозрачную трубку, чтобы видеть дым на выходе, также приобрел латунный переходник с резьбы — на «елку» под хомут. Собрал воедино:

Наконечник использовал тот, который шел с шприцем в комплекте (не пропадать же добру).

Собираем свечу с проводкой и водружаем на место:

Свеча вставляется в технологическое отверстие емкости, расположенное внизу. Не забываем использовать шайбы и резиновые прокладки, чтобы масло снизу не сочилось (я использовал вот такое):

Собираем все в кучу и получаем дымогенератор -)

Прошу простить за корявость изложения, отвечу на все вопросы. Прошу также простить за качество фотографий, пришлось снимать на свечу накаливания, держа ее в зубах 0_о. Всем спасибо. Также прошу простить, за отсутствие видео отчета о работе сего девайса. Я пока не знаком с видеоблоггингом. Еще раз упомяну — отвечу, на все вопросы.

Дымогенератор для проверки впускного тракта автомобиля из паяльника

Случилась беда, загорелась лампочка Check Engine на автомобиле, проверка сканером показала ошибку 0505, подсос воздуха, соответственно не правильный замер количества воздуха электроникой и неправильное смесеобразование. У меня на авто это выразилось в нестабильном холостом ходе и иногда зависании оборотов, двигатель не сбрасывал до холостых при перегазовках.

Проверка лёгким точечным разбрызгиванием быстрым стартом на впускной коллектор на холостых оборотах показала, что где-то есть отверстие, обороты повышались, но визуально место утечки определить не удалось. Нагнетание компрессором во впускной коллектор воздух под давлением тоже показал наличие утечки и немного сузило место, но опять-таки конкретное место не было найдено. Вспомнил про дымогенератор и загорелся сделать его самостоятельно, что и предлагаю Вашему вниманию.

В интернете полно всевозможных примеров, но в основном они базируются на свечах от дизельных двигателей, нихромовых проволоках и даже сигаретах. Капец. Ничего из этого у меня под рукой не оказалось, а вот сломанный китайский паяльник на 40 Вт завалялся. Отвалилось жало в месте крепления к пластмассовой ручке, к тому же он никак не хотел регулировать температуру жала, перегревался. Хорошо, что его не выбросил, из него нам нужен только керамический нагревательный элемент и шнур питания. Металлических трубок тоже не было, нашёл пластиковые от водяного фильтра, на первое время подойдёт.

Для изготовления я использовал:
1. Баночку от детского питания с металлической закрывающейся крышкой,
2. Металлическую сетку для мытья посуды,
3. Нагревательный элемент от паяльника,
4. Сетевой шнур с вилкой от этого же паяльника,
5. Пластиковую трубку, позже заменил на 2 металлических,
6. Холодную сварку.

Кстати, нашёл такой же нагревательный элемент отдельно на Алиэкспресс, может кому пригодится.

Для начала отмечаем места отверстий, центральное для стержня, боковые для трубок, через одну будем подавать воздух, другой конец подключим к впускному коллектору.

Просверливаем 3 отверстия под диаметр трубок и стержня от паяльника. Должно получиться как-то так.

Примерка нагревательного элемента.

И всё вместе в банке.

Следующий этап, крепим нагревательный элемент, для этого оборачиваем самый кончик, который будет крепиться на крышке негорючим материалом, я использовал прокладку от мощной диодной сборки из сломанного блока питания компьютера.

Этой прокладкой обмотал кончик стержня и закрепил изолентой.

Следующий шаг — припаиваем сетевой кабель к элементу.

Чтобы залудить контакты, использовал паяльную кислоту.

Класс, можно паять провода. Сначала надеваем на провод кембрик, припаиваем.

Надеваем термоусадочный кембрик, нагреваем его.

Тоже самое со вторым контактом.

Подготавливаем к закреплению в крышке банки с помощью холодной сварки.

Перед использованием холодной сварки желательно намылить руки и дать мылу немного подсохнуть, потом прилипшие к рукам остатки холодной сварки легко смываются.

Закладываем в банку металлическую сетку, лучше использовать жёсткую. В продаже ещё есть мягкая, у меня она перегорала в месте соприкосновения со стержнем.

После затвердевания холодной сварки пробуем в работе. В работе перепробовал разные жидкости. Лучше всех дымит глицерин. В аптеке продаётся в баночках по 25мл за 25 руб, мне понадобилось 3.

Заметил, что нагревательный стержень раскаляется не по всей длине, а только по середине. И если жидкость соприкасается с этим местом, дыма становится больше.

После многих попыток с разными жидкостями, которые нашёл дома, пластиковые трубки начали плавиться, к тому времени нашёл металлические трубки. Хорошо подошли трубки от телескопической антенны со старого приёмника.

Дым начинает идти примерно через 10 секунд после включения и его интенсивность не уменьшается при продувке.

При проверке на автомобиле нашёл 3 места. Растрескались резиновые трубки в матерчатой оплётке, хотя визуально, на ощупь и изгиб были в идеальном состоянии, без дымогенератора точно не нашёл бы.

К сожалению, другие места показать не удалось, трудно одновременно чинить автомобиль и снимать. В заключении добавлю, что использовать такой дымогенератор в повседневной работе по ремонту автомобилей наверное не получится, но починить свою машину вполне возможно.

Работал в течении 15 минут (глицерин в баночке кипит, естественно баночка нагрелась) с небольшими перерывами для устранения неисправностей. Металлические трубки в местах соединения с клеем дали небольшую течь, возможно надо было пропаять эти места. Но в целом я результатом доволен. Ошибка пропала, холостой ход нормализовался и пропали зависания на повышенных оборотах. И по ощущениям машина лучше стала реагировать на педаль тормоза.

Часть экспериментов заснял на видео:

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Генератор дыма своими руками для диагностики авто: как сделать дымогенератор по чертежу и схеме

МЕТОДИКИ И ПРАКТИКА АВТОДИАГНОСТИКИ. Инструментарий изготовленный вручную

Автомобильные Диагносты люди небогатые, но умные.

Могут считать деньги и могут их беречь.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Благодаря SMOKE MACHINE вы сможете:

— Выявить утечки, подсосы воздуха, трещины, неплотности соединений, которые дестабилизируют работу двигателя, вакуумных систем коррекции и других систем

— Работает там, где другие средства традиционной диагностики (дилерские сканеры, тестеры) сообщают о проблеме, но не могут определить ее источник

— Плотный дым, выходящий из места неплотности в считанные минуты локализует проблему

— Визуально понятно как для диагноста, так и для клиента

— Экономит время на поиски, демонтаж деталей, пробную замену компонентов и т.п.

— Позволяет расценить работу не за время диагностики (считанные минуты), а за фактически решенную проблему (до нескольких сот долларов)

Безусловно, сегодня простое проведение диагностики превратилось с источник прибыли для ремонтных мастерских. На данный момент почти половина возникающих неисправностей связаны с возникновением тех либо иных течей, причем число подобных неисправностей постоянно растет. Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным . Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги (оригинал текста сохранен).

Да, это реклама и написано в ней все правильно, особенно это:

Отсутствие генератора дыма сегодня означает потерю времени

Но цена…заставляет задуматься. Надо сто раз подумать , что бы отдать за этот генератор дыма несколько десятков тысяч рублей…

Михаил Евгеньевич КУДРЯВЦЕВ , автомобильный Диагност из Москвы, автор многих публикаций на нашем интернет-ресурсе, тоже задумался.

Но решил этот вопрос по-другому. При помощи своей головы, рук и знакомства с токарем. Смотрим на фото:

1 – компрессор от старого аквариума

2 – фильтр обыкновенный

Трубка зеленого цвета на фото – «вход», синего цвета – «выход».

Эти позици обошлись бесплатно, -☺

А вот за это заплатить пришлось, 200 рублей или немногим больше:

Это полая металлическая трубка, внутрь которой вставляется «сигарета обыкновенная»:

Потом она зажигается, девайс собирается и все подсоединяется:

— металлическая трубка с сигаретой

— подсоединение во впускной коллектор

Экология тут нарушается, да, но не больше, чем от обычного курильщика.

А вот Здоровье автоДиагноста сохраняется, так как раскуривать сигарету не надо – только поджечь, остальное сделает компрессор, -☺

Ситуации, когда требуется «генератор дыма» в практике автоДиагноста встречаются, а редко или часто — все зависит от направления работы и «проходимости» автомобилей в конкретной мастерской.

Изготовив этот девайс, Михаил тут же его опробовал:

Mitsubishi Lancer 2005 4G18 P0505 — Idle air control malfunction (P0505) – высокие обороты, ошибка не скидывается, байпасный винт закручен до упора.

Методика поиска: подключил свою дым-машину во впускной коллектор – увидел дым из неплотностей в дроссельной заслонке:

А на просвет эта заслонка выглядела так:

Вывод очевиден, ремонт обошелся именно так, как написано в самом начале этого материала:

Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным. Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги

Ну разве можно НЕ согласиться с ТАКИМ утверждением?

Нельзя не согласиться.

Да, сам девайс, придуманный Михаилом Кудрявцевым не сильно красив и не идет ни в какое сравнение с фирменным:

Однако сравнив стоимость: 43. 000 рублей и 200 рублей, — вывод сделать можно.

Автомобильные Диагносты люди небогатые, но Умные.

Кудрявцев Михаил Евгеньевич

© 1999 – 2010 Легион-Автодата

 Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто


Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла


Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).



В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты


Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, – то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» – из казеина, газеты, пропитанной раствором аммиачной селитры и пр.


Дымогенератор своими руками — DRIVE2

Всем привет, хочу поделиться с вами результами своего изготовления дымогенератора.
Как то раз увидел данное видео и понял о необходимости данного изделия

Потому как работаю на СТО и у нас почему то его нет, на вопрос что он реально нужен.Мастер дал ответ 2 раза в год и покупать его нет смысла. От части он прав, ибо за год у меня было 4 автомобиля с проблемой подсоса воздуха.

и проверяли по колхозному проливкой “брейка” который особого результата не показал. т.к коллектор был пластиковый и мотор при распыливании жидкости глох моментально. и сказать трещина там или уплотнение порвалось это уж как повезёт.

И на большинстве автомобилей это понацея где установлен расходомер будь то дрмв или дад

ибо подсос идёт мимо расходомера и данные его ниже на холостых чем это не обходимо и мотор может самопроизвольно глохнуть. только на новых автомобилях загарается чек и появляется запись масс поток недостоверный сигнал.

Итак погуглил стоимость изделия в районе 8т.р впринцепи для станции это идеальный вариант.
но так как я провел инициативу решил собрать сам. ибо вещь нужная особенно на мерседесах где туча вакумных шлангов и все возможных мембран вакуумных.

Итак нашел статью тут же на драйве:
www.drive2.ru/l/5259971/
Ну думаю бюджет позволяет нужно делать)))

Цитата: “Всем привет! Сегодня расскажу Вам о дымогенераторе аля “колхоз-самопал”.

Так как стала необходимость иметь в наличии дымогенератор, принял решение собрать самостоятельно, в виду того, что мне нравится конструировать (чтобы работало) и обилие информации в интернете на данную тематику.

Я не изобрел велосипед и не претендую на лавры, а создаю пост для коллег-автолюбителей, которым возможно когда-то понадобится подобный девайс. И так, у нас в итоге получился бюджет постройки 1000 рублей. Нам необходимо добиться вот такого результата (схема)”

В итоге данной суммы достич не удалось.ибо стоимость деталей вырослаШприц новый самый дешевый что я нашел 600р. но он не подходил под переделку.в магазинах от 600-1200рВыбор пал на Шприц для смазки плунжерный 500мл GARWIN GL-GU0001 750р что уже не бюджетМожно конечно найти бу на авито рублей за 300 но нужно его отмывать да и более менее хороший вариант 500р на другом конце города.Далее купил прозрачный шланг Lux 10мм 4м. 400р Можно в принципе и 8мм брать.штуцер под ёлку нашел дома (за спасибо)второй штуцер оставил штатный под шланг рассверлив его до 6ммтрубка медная 10мм нашел на складе.Свеча накаливания м12х1.25 от старых vw

Источник: https://www.drive2.ru/b/2853237/

Дымогенератор своими руками для авто

Автомобиль – это целый комплекс различных систем и агрегатов, работа которых тесно взаимосвязана. Стало быть, любое транспортное средство не застраховано от непредвиденных поломок. В случае возникновения таких неисправностей автомобиль обязательно отправляется на диагностику.

Часто под этим словом водители подразумевают проверку машины с использованием компьютерного тестера. Но это не всегда актуально – иногда причина поломки настолько проста, что справиться с ней можно, не выходя из дома.

Но если эта проблема касается нарушения герметичности какой-либо системы, здесь придется покупать дымогенератор для авто. Цена на подобные устройства составляет порядка 5-6 тысяч рублей. Но можно пойти и другим путем.

Сэкономить приличную сумму денег вполне реально, изготовив дымогенератор для авто своими руками. Что это за инструмент и как он изготавливается? Ответы на эти вопросы узнаете в ходе нашей сегодняшней статьи.

Характеристика и назначение

Вообще дымогенератор для авто (своими руками сделанный, или заводской – не важно) используется для эффективного обследования на предмет негерметичностей разных узлов двигателя. Это может быть система выпуска отработавших газов, впуска воздуха, охлаждающая или какая-либо другая система, в которых не допускаются утечки во время работы.

Также данное устройство используется для обнаружения проколов в шинах или для проверки герметичности оптики (часто в таких случаях она «потеет). Принцип работы дымогенератора основывается на использовании густого дыма (чаще всего белого цвета), подающегося под давлением в 0.3-0.

5 Бар в систему и позволяющего выявить любые неплотности с минимальными усилиями, которые невозможно было бы определить невооруженным глазом.

Как сделать дымогенератор для авто? Готовим инструменты

Для изготовления данного устройства нам понадобятся:

1. Продувочный воздушный пистолет.
2. Сигареты.
3. Источник сжатого воздуха.
4. Регулятор давления.

Все эти запчасти можно приобрести в любом хозяйственно-инструментальном магазине. В качестве предпоследнего элемента (источник сжатого воздуха) рекомендуется использовать какой-либо компактный компрессор. Как альтернатива в данном случае подойдет баллон колеса.

Приступаем к работе

Продувочный пистолет придется немного модернизировать. То внутреннее отверстие, куда будет вставляться сигарета (носик инструмента), должно иметь диаметр 8-8.3 миллиметра. В случае если это значение меньше, при помощи сверла рассверливаем отверстие до вышеуказанных параметров.

Далее соединяем регулятор давления воздуха с уже доработанным пистолетом. Сюда же подключаем источник сжатого воздуха. Стоит отметить, что выходное давление должно быть не сильно большим, поэтому компрессор можно выбирать самый слабый.

Возможно, придется варьировать поток воздуха, чтобы получить наиболее оптимальный выход дыма. Само же давление не должно превышать отметки в 0.5 Бар.

Если это значение больше, продиагностировать детали на предмет утечек будет сложнее, ибо придется запастись целым набором сигарет.

Дальше все просто. Вставляем в носик пистолета сигарету, поджигаем ее и вкручиваем в первый инструмент. Все, на данном этапе дымогенератор своими руками успешно изготовлен!

Можно воспользоваться и иным, более сложным методом изготовления данного диагностического оборудования. Таким образом, мы обеспечим автомобилю почти что профессиональную диагностику на предмет утечек.

Делаем дымогенератор для авто своими руками – способ №2

В отличие от первого способа, устройство такого дымогенератора будет более затратным в изготовлении. Но в итоге мы получаем гораздо больший выход дыма, соответственно устройство будет более удобным в пользовании.

Модернизируем шприц-смазку

За основу конструкции берем корпус от шприца-смазки. Его можно приобрести примерно за 300-500 рублей. Как и в первом случае с пистолетом, шприц придется доработать своими руками. посередине устройства нужно вмонтировать перегородку-переходник. С одной ее стороны ввинчивается свеча накала.

Последнюю можно взять с любого отечественного дизельного двигателя (к примеру, от ММЗ Д 240 или 245, который устанавливается на ЗИЛ «Бычок»). По вольтажу свеча накала должна соответствовать 12 или же 24V. Для первой необходимо применить схему ограничения мощности. Наиболее простым и дешевым вариантом будет использование реле поворотов.

Благодаря данной детали время работы свечи уменьшается почти в два раза.

Вторая часть работ

Как далее изготовляется дымогенератор для авто своими руками? Дальше нужно просверлить несколько отверстий в верхней крышке шприца. Они будут нужны нам для подачи воздуха с одной стороны и для выхода дыма с другой.

На входе необходимо установить регулятор давления, который будет обеспечивать поток кислорода не более 0.2-0.3 атмосфер. На выходном шланге монтируется обратный клапан. Его можно взять от системы питания карбюраторного мотора.

Что же касается использования масла, для диагностики сгодится любое, однако обычно применяют детское Johnsons baby, глицерин либо жидкость для концертных дымовых установок. Все, на этом этапе дымогенератор для авто своими руками успешно изготовлен.

Как видите, всего за несколько минут можно создать прибор, аналогичный по своему функционалу профессиональному, стоимость которого составляет 5-6 тысяч рублей.

Итак, мы выяснили, как сделать дымогенератор своими руками и какие инструменты и материалы для этого требуются.

fb.ru

  Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.

К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Дымогенератор для диагностики авто

Автомобильный дымогенератор

  Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность.

Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.

Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.

Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

  Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель. Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

  В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.

Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.

Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного.

Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.

Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

  Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

mytopgear.ru

Когда нужен дымогенератор в автомобиле?

Автомобиль – это комплекс систем и механизмов, которые, к сожалению, могут выходить из строя. В случае нарушения герметичности какой- либо из систем автомобиля незаменимым средством будет генератор дыма для автомобиля.

Автомобильный дымогенератор

Генератор дыма для автомобиля – это прибор, с помощью которого можно проверить герметичность двигателя, системы подачи воздуха, системы охлаждения, герметичность топливной магистрали, герметичность уплотнителей дверей в автомобиле и герметичность уплотнителей фар. Генератор дыма для автомобиля поможет вам найти щели в глушителе двигателя, проколы шин и многое другое.

В настоящее время, подобное устройство – очень нужный прибор, который имеется в распоряжении на всех современных СТО. С его помощью можно легко провести диагностику любой автомобильной системы без ее демонтажа. На фотографии ниже представлена модель «магазинного» варианта дымогенератора.

Диагностика дымогенератором

С помощью генератора дыма для автомобиля на поиск неисправностей уходит минимум времени (в среднем, от 20 мин до 1 часа).

Диагностика дымогенератором происходит следующим образом: необходимо правильно подключить составляющие данного устройства, а именно, шланг подачи дыма, шланг подачи сжатого воздуха, и электронный регулятор мощности, к нужным местам, в зависимости от того какой неисправный механизм вы хотите проверить.

Затем, подается давление воздуха и вы сможете увидеть где именно дым будет выходить наружу. В среднем используется давление 03,-0,5 бар, а для большей эффективности определения места утечки дыма, можно воспользоваться фонариком.

Однако, стоит учитывать и тот факт, что стоимость данного прибора не малая, порядка 1300 долларов, да и диагностика на СТО вам обойдется недешево. Поэтому, есть смысл потрудиться и сделать дымогенератор для авто своими руками.

Знаете ли Вы? Автомобильный дымогенератор работает от 3 до 5 минут, если не хватает дыма, можно таймером выставить еще на пару минут.

Как сделать дымогенератор самому

Подсос воздуха может привести к нестабильной работе двигателя. Рассмотрим наиболее простой и дешевый вариант сборки генератора дыма, для чего вам понадобится:

• регулятор давления;

• сигарета;

• источник сжатого воздуха (подойдет маленький компрессор, например, от старого аквариума);

• продувочный воздушный пистолет.

Порядок сборки дымогенератора для проверки подсоса воздуха своими руками

Внутреннее отверстие пистолета делаем диаметром 8 мм, для того, чтобы потом туда можно было вставить сигарету. Затем регулятор давления воздуха соединяем с пистолетом. Сюда же подключаем источник сжатого воздуха.

Следующий этап – установка сигареты в носик пистолета, ее поджег и вкручивание в оставшуюся конструкцию инструмента. Затем внимательно присмотритесь и определите, откуда именно идет утечка дыма.

Вот как будет выглядеть готовый дымогенератор для авто своими руками:

Важно! Нужно помнить, что при работе, генератор дыма для автомобиля сильно нагревается, так что соблюдайте меры безопасности.

Источник: http://autoprivat.ru/remont_avto/dymogenerator_svoimi_rukami_dlya_avto.html

Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и  не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной.

Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача.

Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру.

Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника.

Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

• круглую трубу диаметром от 80-90 мм;
• профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

• На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
• Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.Сетку устанавливаем со стороны дна
• С другой стороны привариваем кусок трубы 3/4 дюйма.Можно приварить или собрать на винтовом соединении
• Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
• Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.Вот что должно получиться в итоге
• Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.Готовый вид и основная часть конструкции
• Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.Шибер выглядит так
• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки.

Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни.

Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус.

Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше.

Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход.

Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка.

Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

Источник: http://stroychik.ru/raznoe/dymogenerator-svoimi-rukami

Дымогенератор своими руками

06.02.2010

ГЕНЕРАТОР ДЫМА

Изготовленный вручную инструментарий автоДиагноста

Автомобильные Диагносты люди небогатые, но умные.

Могут считать деньги и могут их беречь.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Благодаря SMOKE MACHINE вы сможете:

– Выявить утечки, подсосы воздуха, трещины, неплотности соединений, которые дестабилизируют работу двигателя, вакуумных систем коррекции и других систем

– Работает там, где другие средства традиционной диагностики (дилерские сканеры, тестеры) сообщают о проблеме, но не могут определить ее источник

– Плотный дым, выходящий из места неплотности в считанные минуты локализует проблему

– Визуально понятно как для диагноста, так и для клиента

– Экономит время на поиски, демонтаж деталей, пробную замену компонентов и т.п.

– Позволяет расценить работу не за время диагностики (считанные минуты), а за фактически решенную проблему (до нескольких сот долларов)

Безусловно, сегодня простое проведение диагностики превратилось с источник прибыли для ремонтных мастерских. На данный момент почти половина возникающих неисправностей связаны с возникновением тех либо иных течей, причем число подобных неисправностей постоянно растет. Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение.

Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным. Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, – деньги (оригинал текста сохранен).

Да, это реклама и написано в ней все правильно, особенно это:

Отсутствие генератора дыма сегодня означает потерю времени

Но цена…заставляет задуматься. Надо сто раз подумать, что бы отдать за этот генератор дыма несколько десятков тысяч рублей…

Михаил Евгеньевич КУДРЯВЦЕВ, автомобильный Диагност из Москвы, автор многих публикаций на нашем интернет-ресурсе, тоже задумался.

Но решил этот вопрос по-другому. При помощи своей головы, рук и знакомства с токарем. Смотрим на фото:

1 – компрессор от старого аквариума

2 – фильтр обыкновенный

Трубка зеленого цвета на фото – «вход», синего цвета – «выход».

Эти позици обошлись бесплатно, -☺

А вот за это заплатить пришлось, 200 рублей или немногим больше:

Это полая металлическая трубка, внутрь которой вставляется «сигарета обыкновенная»:

Потом она зажигается, девайс собирается и все подсоединяется:

Стрелки слева-направо:

– от компрессора

– металлическая трубка с сигаретой

– подсоединение во впускной коллектор

Экология тут нарушается, да, но не больше, чем от обычного курильщика.

А вот Здоровье автоДиагноста сохраняется, так как раскуривать сигарету не надо – только поджечь, остальное сделает компрессор, -☺

Ситуации, когда требуется «генератор дыма» в практике автоДиагноста встречаются, а редко или часто – все зависит от направления работы и «проходимости» автомобилей в конкретной мастерской.

Изготовив этот девайс, Михаил тут же его опробовал:

Mitsubishi Lancer 2005 4G18 P0505 – Idle air control malfunction (P0505) – высокие обороты, ошибка не скидывается, байпасный винт закручен до упора.

Методика поиска: подключил свою дым-машину во впускной коллектор – увидел дым из неплотностей в дроссельной заслонке:

А на просвет эта заслонка выглядела так:

Вывод очевиден, ремонт обошелся именно так, как написано в самом начале этого материала:

Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% – на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону.

Именно поэтому применение представленного выше оборудования становится еще более актуальным.

Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, – деньги

Ну разве можно НЕ согласиться с ТАКИМ утверждением?

Нельзя не согласиться.

Да, сам девайс, придуманный Михаилом Кудрявцевым не сильно красив и не идет ни в какое сравнение с фирменным:

Однако сравнив стоимость: 43. 000 рублей и 200 рублей, – вывод сделать можно.

Автомобильные Диагносты люди небогатые, но Умные.

Кудрявцев Михаил Евгеньевич

© 1999 – 2010 Легион-Автодата

МОСКВА Автосервис “ВТС” ул.Суздальская д.9Можно позвонить в рабочее время:7-916-626-71-98Как проехать – рисунок справа

Источник: https://autodata.ru/article/all/metodiki_i_praktika_avtodiagnostiki_instrumentariy_izgotovlennyy_vruchnuyu/

Дымогенератор своими руками + чертежи

Закоптить рыбу, мясо или дичь – это не просто увеличить срок хранения мясных продуктов. Это уникальная возможность изменить их вкусовые качества в положительную сторону.

И хотя современные технологии предлагают множество вариантов изменения вкуса, копчение все еще остается востребованной операцией. Конечно, производители сегодня предлагают различные конструкции коптильных установок.

Но сделать коптильню и установить в нее дымогенератор своими руками – это не только дешево, это довольно-таки просто.

Самое главное, что здесь нет каких-то сложных аппаратов. Любую установку можно сделать из подручных материалов, чаще б/у, и нередко их тех, которые предполагается выбросить на мусор. Ведь технология копчения очень проста.

Основана она на том, что дым от сжигания древесины попадает в камеру, где развешиваются мясные продукты. Пропитываясь дымом, они консервируются и получают тот самый необыкновенный вкус и запах. Конечно, немаловажную роль будет играть порода дерева, используемая в процессе копчения.

Специалисты рекомендуют для этого выбирать чурки от фруктовых деревьев.

Конструкция коптильни

Схема коптильни проста. Состоит этот аппарат из двух частей:

• В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
• Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением.

Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания.

То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения.

Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос.

Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы.

С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах.

Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Компрессор дымогенератора

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

• В бутылке срезается дно.
• В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
• В крышку бутылки закрепляется через вырезанное отверстие шланг.
• Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное – обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки.

Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка.

Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Внимание! Увеличивая или уменьшая размер промежуточного патрубка, можно регулировать температуру внутри дымогенератора. Подобрать нужный температурный режим придется опытным путем.

Камера для коптильни

Сделать камеру для коптильни своими руками также просто, как и дымогенератор. Это может быть металлическая бочка, в которой сделана дверца. Это может быть сваренный из стальных листов ящик с той же дверцей.

А можно использовать совершенно обычные предметы бытового обихода. К примеру, старый холодильник. Он плотно закрывается, полностью герметичный, его шкаф утеплен, у него уже готовая дверца в хорошим уплотнением. Так что для камеры коптильни это идеальный вариант.

Остается только подключить к нему дымогенератор.

Заключение

На этом тему о самодельном дымогенераторе можно закрыть. Обязательно ознакомьтесь с видео и чертежами – как правильно сделать один из вариантов дымогенератора для холодного копчения своими руками. Оригинальная и простая конструкция, которая прекрасно работает.

И последнее. Свой дымогенератор и своя коптильня – это большие возможности, которые открывают неограниченные горизонты в кулинарии. Копченная домашняя колбаса, рыба, куры и просто куски мяса – это даже на сегодняшний день изыски, которыми на своем столе могут похвастаться не все.

Источник: http://bouw.ru/article/dimogenerator-dlya-holodnogo-kopcheniya-svoimi-rukami

Подробное видео и инструкция по изготовлению дымогенератора

Изготовление дымогенератора холодного копчения своими руками — процесс несложный (фото и видео). Его устройство интуитивно понятно и человеку, который знаком с работой по металлу и владеет самыми распространенными инструментами сделать его можно за несколько часов не очень напряженной работы. Материалы используются не дефицитные — все можно купить в хозяйственном магазине.

Производительный дымогенератор умельцам на заметку

Компрессор тоже самодельный. Для покупки его составных частей придется посетить магазин компьютерной техники. Дело в том, что в качестве вентилятора используется система охлаждения компьютера.

Ее преимущество перед готовыми компрессорами для аквариума, которые рекомендуют много самодеятельных конструкторов, состоит в том, что устройство более экономно расходует электроэнергию, проще регулируется и сделать его своими руками дешевле, тем более, размеры вентилятора можно выбрать.

Генератор дыма для холодного копчения своими руками

Дыма в коптильне требуется много, причем холодного, температура его должна составлять не более 30 – 320С. Самодельный генератор эжекторного типа отлично справляется с задачей копчения. Работает он по принципу самовсасывания — поток чистого воздуха с большой скоростью движется трубой горизонтального дымохода, соединенной боковым отводом с камерой сгорания.

В трубе создается разрежение, и дым из камеры втягивается в эжектор и подается в шкаф коптильни. Устройство принципиально единое для всех дымогенераторов подобного рода. Отличаются конструкции только материалами, из которых сделаны своими руками и размерами.

Основой нашего генератора холодного дыма служит отрезок трубы диаметром 100 мм из оцинкованной стали. Длина (высота) корпуса составляет около 0,5 м. Этого вполне достаточно для обслуживания холодного шкафа коптильни объемом около 100 литров. Это видно на видео. Внутрь генератора засыпается до 3 литров опилок, обеспечивающих выработку дыма для копчения на протяжении 5 – 6 часов.

Эжектор сделать своими руками можно из алюминиевой трубки диаметром 25 мм, соединенной резьбовым тройником с корпусом. В задней части установлен латунный штуцер под разъем воздуховода, передняя вставляется непосредственно в коптильный шкаф. Со стороны входа из камеры сгорания штуцер дымохода защищен металлической сеткой, предохраняющей от попадания внутрь сопла опилок и пепла.

Эжектор дымогенератора

Верхняя часть корпуса закрывается герметичной крышкой, нижняя — заслонкой, которая фиксируется в закрытом положении для предохранения от случайного открывания. После окончания копчения заслонка сдвигается и пепел, и неиспользованные опилки высыпаются. Это гораздо удобнее сделать, чем использовать днище на болтах или винтовом соединении.

Рекомендуем:  Коптильня своими руками из кирпича – практические рекомендации

В боковой части корпуса, на стенке, противоположной отводу эжектора, требуется сделать отверстие диаметром 0,6 мм для розжига топлива и поступления потока воздуха, поддерживающего горение.

Компрессор сделан из компьютерного вентилятора, вмонтированного в обычную распаечную электрическую коробку и подключенную к регулятору тока, позволяющему изменять обороты.

Вентилятор из компьютерного кулера

Дымогенератор из огнетушителя

ДЫмогенератор из корпуса огнетушителя

Еще одной занимательной конструкцией, сделанной своими руками из подручных средств, является генератор дыма для холодного копчения из отработанного огнетушителя. Корпус его разрезается в верхней части на расстоянии 5 см от горловины и используется в виде крышки, даже нет необходимости демонтировать пусковой рычаг.

Ниже среза (на 6 см) просверливается сквозное отверстие (в двух стенках) диаметром 2,5 мм. С обеих сторон в отверстия ввариваются (или ввинчиваются, как удобнее и доступнее) две трубки длиной по 8 см. Они служат дымоходом и штуцером подачи воздуха, соответсвенно.

Как можно понять из видео, устройство получается с верхним расположением эжектора, причем конструкция его несколько отличается от привычных нам дымогенераторов.

Воздушная трубка расположена не перпендикулярно дымовой, а соосно (фото). Она несколько меньшего диаметра и просто вставляется в дымоход на 4-5 см, проходя по диаметру корпуса насквозь.

Эффективность всасывания от этого не изменяется. Лучше понять этот процесс можно из видео.

Отверстия для подсоса воздуха расположены внизу. Для облегчения прохождения воздушного потока, вертикально внутри подвешена пружина (любого размера) которая не позволяет опилкам слишком уплотниться и препятствовать движению дыма. Простое и надежное устройство, сделанное своими руками.

Такой генератор для коптильни из стандартного огнетушителя работает вполне исправно на протяжении 6 – 7 часов.

Источник: http://okopchenii.ru/svoimi-rukami/dyimogenerator-svoimi-rukami.html

Дымогенератор своими руками чертежи и фото пошаговая инструкция

Копчёные продукты — изысканный деликатес для многих. Уже сам запах пробуждает желание полакомиться рыбой или мясом, прошедшим подобную обработку. Кроме того, их можно купить в любом количестве, ведь такие продукты хранятся довольно долго.

Правда, цена на них останавливает многих. Выгоднее купить обыкновенное мясо, а любителям рыбалки проще поймать рыбу. Но ведь как же хочется есть всё это копчёным! Из этой ситуации имеется один выход: сделать дымогенератор своими руками.

Как? А вот сейчас мы и попытаемся в этом разобраться.

Как работает дымогенератор

В обыкновенной коптильне, где сжигаются дрова, процесс занимает длительное время и запас топлива. С дымогенератором всё проще. В основе дымового процесса — медленное тление топлива. К установке подключён вентилятор «или компрессор», нагнетающий воздух.

Отсюда дым попадает в коптильню, где развешиваются «или ложатся на полки» продукты. Как видите, всё просто. Зато результат работы такого устройства стоит его сборки. Так, играя со специями и топливом, можно добиться разных вкусовых качеств от одного и того же мяса.

Кроме того, как уже было сказано, оно будет храниться дольше, чем обычное.

Топливо для генераторов

Некоторые покупные модели имеют электрическую или газовую топку. Однако такое копчение может довольно сильно ударить по кошельку пользователя. А вот устройство, работающее на измельчённой древесине, щадит Ваши сбережения.

Во-первых, оно не требует электроэнергии; во-вторых, у многих владельцев частных домов, которые, как правило, и собирают эти генераторы, дерева полно. Впрочем, тем, у кого его нет, унывать не стоит, так как топливо можно купить в магазине.

Щепа или опилки могут быть от любого дерева, кроме вечно зелёных «таких, как, например, сосна»: с таким топливом Вы только испортите мясо, сделав его горьковатым.

Немаловажен и размер измельчённого дерева: так, для более мелких опилок нужно добавить в конструкцию пружину, позволяющую проходить дыму беспрепятственно. Более крупные элементы таких усовершенствований не требуют.

Охлаждение дыма

С возникновением дыма разобрались. Но вот тем, кому хочется использовать технологию холодного копчения, этого мало. Здесь требуется понижение температуры дыма. Как этого добиться? Есть два способа:

• водяной. Внутри генератора устанавливаются два резервуара. В одном из них циркулирует вода, другой же отвечает за охлаждение дыма, который просто соприкасается с охлаждёнными стенками;
• воздушный. В этом случае дым прогоняется воздухом через трубу, имеющую форму змеевика. Такой способ выбирается чаще всего, поскольку отличается дешевизной и простотой конструкции.

Несколько правил безопасности

Перед тем, как обирать дымогенератор, нужно учитывать следующие пункты:

• проводка должна выдерживать высокие температуры и находиться как можно дальше от нагревательного элемента;
• поверхность, на которую Вы собираетесь устанавливать конструкцию, должна быть защищена от возможных возгораний;
• при выборе материала лучше остановиться на металле, окрашенным жаростойкой краской;
• если есть возможность, предусмотрите автоматику для отключения, чтобы агрегат внезапно не вышел из строя.

Где крепить эжектор

Этот вопрос встаёт передо всеми, кто собирает дымогенератор для холодного копчения своими руками. Можно установить основную часть агрегата как снизу контейнера, так и сверху. В первом случае эжектор работает хорошо, но с рядом минусов. Для начала, придётся ограничить камеру по высоте, иначе огонь просто тухнет.

Но из-за этого уменьшается время работы генератора. Кроме того, нужно защитить трубу, в которую из-за низкого расположения может попасть щепа и закрыть ход дыму. Также при отключении компрессора подача дыма прекращается из-за отсутствия естественной тяги.

Поэтому есть смысл расположить эжектор сверху, поскольку в таком случае эти недостатки исчезают.

Дымогенератор своими руками: пошаговая инструкция

Теперь попытаемся разобраться с тем, как происходит сама сборка. Перво-наперво следует всё рассчитать, поскольку без этого что-то может не сойтись, и тогда придётся думать, как исправить ситуацию.

Создавая схемы, можно заметить все неточности на бумаге и исправить их до начала сборочных процессов.

Поэтому, прежде чем сделать свой дымогенератор для холодного копчения своими руками, нужно создать чертежи.

Далее скажем о том, что нам нужно для создания конструкции. Примерный список выглядит так:

• различные трубы: квадратная «100 на 100 мм» или круглая «100 мм в диаметре», труба длиной около 40 см и 25-40 мм в диаметре «для горячего копчения», металлорукав с диаметром, подходящим к дымоходу «для холодного»;
• компрессор «некоторые умудряются использовать даже кулер от компьютера и бутылку для корпуса»;
• тройник для трубопроводов нужного диаметра;
• провода;
• выключатель;
• термометр.

Переходим непосредственно к процессу

Сначала берём трубу, из которой мы будем делать корпус и отрезаем от неё кусок нужной высоты «от полуметра до 80 сантиметров». Из листового металла изготавливается днище нужных размеров с бортиками, а также крышка. Повыше бортика днища просверливаются отверстия диаметром примерно 0,7 мм. Через них будет поступать кислород и разжигаться древесина.

Если Вы предусмотрели съёмное днище, то дверца Вам не пригодится. В ином случае её нужно будет соорудить. В крышке дымоход или отверстия не нужны, а вот ручка в виде скобы понадобится. Кстати, крышка должна плотно входить в трубу, не выпуская дым. Также хорошо бы сделать ручки и ножки, что облегчит работу переноску и установку агрегата.

Теперь отступаем на сантиметров 8 от верхушки трубы и делаем отверстие для дымоотвода. На одном краю штуцера необходимо сделать резьбу для фитинга. Другой конец приваривается к отверстию, перпендикулярно корпусу. К двум свободным концам фитинга прикрепляются две трубы, одна из которых будет вести к коптильне, другая — к компрессору «например, от аквариума или тем же кулером».

Коптильный шкаф можно сделать из чего угодно.

Кто-то даже умудряется соорудить его из холодильника, только следует помнить, что для горячего копчения он не подходит из-за пластика, из которого выполнена внутренняя облицовка.

Также может подойти бочка, именно шкаф или даже картонная коробка. В общем, вариантов множество. Только стоит подобрать коптильню по размерам, чтобы в неё влезало столько продуктов, сколько Вам нужно.

Ещё один момент — та самая пружина. Если Вы собираетесь забивать генератор опилками, установить её внутри корпуса. Если же нет, то у Вас всё готово. Можете приступать к копчению или убрать готовое изделие в кладовую или сарай — в зависимости от того, что позволяют его габариты.

Напоследок

Теперь, когда у Вас есть свой личный дымогенератор, Вы можете приобрести свежее мясо или рыбу и закоптить так, как Вам понравится. При этом Вы сэкономите средства, ведь готовая копчёная продукция стоит дороже обычной. Не стоит пренебрегать правилами безопасности, чтобы не получить повреждения. Да и сам агрегат с бережным обращением прослужит дольше и надёжнее.

Дымогенератор для холодного копчения своими руками: видео можно посмотреть в сети, где его предостаточно!

(1

Источник: https://pochtidoma.ru/idei/dymogenerator-svoimi-rukami/
