Дымогенератор для автодиагностики своими руками из бутылки сигареты

Для тех кто производит диагностику самостоятельно, будет интересно узнать как сделать дымогенератор для авто своими руками. Любой современный автомобиль состоит из большого количества различных узлов и агрегатов, которые нуждаются в своевременном и качественном обслуживании. Но, несмотря на это, иногда случаются неисправности, для обнаружения которых требуется проведение диагностики на специальном оборудовании. В некоторых случаях без него вполне можно обойтись, например, для проверки герметичности некоторых систем.

Как сделать дымогенератор для авто своими руками,
расскажет для тех владельцев, которые не желают тратить деньги на его приобретение, а иметь такой прибор желают. Конструкции их разнообразны и просты в изготовлении, не требуют больших финансовых или материальных вложений, а изготовить прибор можно буквально за несколько минут. Польза от этого прибора будет несомненной, особенно для владельцев машин с пробегом.

Зачем нужен генератор дыма?

Этот прибор, будь он заводского или самостоятельного изготовления, применяют для проверки герметичности различных систем и узлов автомобилей. С его помощью проверяют системы охлаждения двигателей, а также впускной или выпускной тракт мотора. В некоторых случаях возможна проверка оптики машины на герметичность, это полезно сделать в том случае, когда замечено её запотевание.

Принцип работы таких приборов основан на образовании белого дыма и последующей его подачи в проверяемые системы. Для этого потребуется создать небольшое давление, чтобы дым «искал» возможные пути выхода из замкнутого пространства. Это позволяет определить утечки даже через микротрещины, которые «невооружённым» глазом заметить просто невозможно. Изготовить такой прибор совсем несложно, поэтому, если решено строить самостоятельно, дочитайте наш рассказ, и смело приступайте к работе.

Как его делают?

Для его создания, кроме желания построить, потребуется наличие некоторых материалов и инструмента. Конструкций таких приборов очень много, но рассмотрим вариант изготовления из шприца для твёрдой смазки. Кроме шприца нужно ещё приготовить такие детали:

• Провода с быстросъёмными клеммами для подсоединения свечи;
• Термоусадочную пасту;
• Шланги, хомуты, уплотнительные резиновые прокладки;
• Медную трубку диаметром около 6 мм.;
• Набор свёрл;
• Металлическую сетку для мытья посуды;
• Штуцер для подачи воздуха.

Далее порядок изготовления может быть таким. Шприц следует разобрать, снять трубку нагнетателя и подкачивающее устройство. Понадобиться только корпус от шприца и его крышки. В трубчатом корпусе будет происходить процесс образования дыма. В крышке имеется технологическое отверстие, которое понадобиться для работы. В него следует вклеить на эпоксидной смоле отрезок медной трубки длиной примерно 160 мм.

Через эту трубку будет подаваться сжатый воздух в масло, обычно используют ATF
, который будет способствовать образованию дыма и выдавливанию его из корпуса. Трубку следует вставить до самого упора, чтобы перегородить проход воздуха. После этого следует через входное устройство просверлить медную трубку. Это направит поток воздуха именно в нужном направлении, то есть в корпус генератора.

Во второе отверстие следует установить штуцер для подачи сжатого воздуха. После этого можно приступить к изготовлению электрической части прибора.

В нижней крышке следует установить свечу накала с прокладками и хорошо её затянуть, чтобы исключить течь масла. Одновременно с этим подсоединяют к свече проводку с быстросъёмными зажимами. В отверстие, через которое подавалась смазка, нужно установить переходник для шланга подачи дыма.

Лучше всего для этого использовать прозрачный шланг, это даст возможность контролировать подачу дыма в проверяемую систему. В качестве наконечника можно использовать тот, который был установлен в шприце при его покупке. Из него следует удалить шарик обратного клапана. В зависимости от того, какой источник сжатого воздуха используется, следует предусмотреть возможность для регулирования его подачи, а также установить обратный клапан в шланг подачи.

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102
.3740
от КАМАЗа. Данная свеча рассчитана на 18
V, ток потребления – 6
A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20
‐ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

Фото свечи:

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ‐печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0
,8
–1
атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по‐другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

Немного о технике безопасности.
Воспламенение масла исключено из‐за конструктивности применяемой свечи. Корпус дымогенератора очень сильно нагревается. Тут надо соблюдать предосторожности. Для начального нагрева масла таймер устанавливается на 4
–5
минут. Если для проверки утечки дыма не хватает, таймер можно включить еще на 2
–3
минуты.

Автомобиль представляет собой целый комплекс разных агрегатов и систем, функционирование которых тесно взаимосвязано. В связи с этим ни одно транспортное средство не застраховано от непредвиденных поломок. При возникновении подобных неисправностей машину нужно отправить на диагностику. Водители часто подразумевают под этим словом проверку авто при помощи компьютерного тестера, но это не всегда актуально. В некоторых случаях причина поломки настолько элементарна, что с ней можно справиться, не покидай дома. Если проблема связана с нарушением герметичности какой-либо системы, вам нужно купить специальное устройство – дымогенератор. Стоят такие приборы довольно дорого, но вы можете сэкономить, сделав дымогенератор своими руками.

Особенности и предназначение

Вообще дымогенератор применяется для эффективного обследования различных узлов двигателя на предмет негерметичности. Это может быть:

• система впуска воздуха;
• система выпуска отработавших газов;
• система охлаждения и пр.

Также дымогенератор позволяет обнаруживать проколы в шинах или проверять герметичность оптики, из-за нарушения которой фары потеют. Принцип действия устройства основывается на использовании густого белого дыма, который подается в систему под давлением 0,3-0,5 Бар и позволяет выявлять неплотности, которые нельзя увидеть невооруженным глазом.

Необходимые инструменты

Для сборки дымогенератора для автомобиля вам потребуются следующие инструменты:

• Источник сжатого воздуха.
• Продувочный воздушный пистолет.
• Регулятор давления.
• Сигареты.

Все эти вещи вы может купить в хозяйственно магазине. Что касается источника сжатого воздуха, лучше использовать какой-нибудь компактный компрессор. В этом случае альтернативой является баллон колеса.

Приступаем к работе

Пистолет для продувки нужно модернизировать. Внутреннее отверстие, в которое будем вставлять сигарету, нужно сделать диаметром около 8 мм. Если это значение меньше, рассверлите отверстие сверлом.

После этого регулятор давление воздуха нужно соединить с модернизированным пистолетом. Подключаем сюда же источник сжатого воздуха. Отметим, что выходное давление должно быть не слишком большим, поэтому выбирайте компрессор послабее. Вероятно, вам потребуется варьировать поток воздуха для получения наиболее оптимального выхода дыма. Само давление должно быть не выше 0,5 Бар. В противном случае, детали проверять на предмет утечек будет труднее, так как вам понадобится целый блок сигарет.

Далее вставляем сигарету в носик пистолета, поджигаем ее и вкручиваем в инструмент. Все – ваш дымогенератор готов к работе. Можете использовать и другой более сложный метод создания диагностического оборудования. Так вы обеспечите возможность проведения профессиональной диагностики на предмет утечек.

Второй способ создания дымогенератора

В отличие от предыдущего способа, это устройство более затратное в изготовлении. При этом вы сможете получить больший объем дыма на выходе, и устройство получится более удобным в работе.

В основе этой конструкции лежит корпус от шприца для смазки. Его можно купить за 300-500 рублей в любом автомагазине. Как в первом случае, шприц надо доработать. В середине устройства вмонтируйте перегородку-переходник. С одной стороны вкрутите свечу накала, которая подойдет от любого отечественного дизельного мотора. По вольтажу свеча накала должна быть 12 или 24 вольта. Для первой понадобится схема ограничения мощности. Более простой и дешевый вариант – использование реле поворотов, за счет которого время работы свечи сократится вдвое.

Настало время высверлить в верхней крышке шприца несколько отверстий, который потребуются для подачи воздуха с одной стороны и его выхода с другой. Установите на входе регулятор давления, обеспечивающий поток кислорода не больше 0,2-0,3 атмосфер. На выходном шланге устанавливаем обратный клапан, который можно взять от системы питания карбюраторного двигателя.

Что касается использования масла, для диагностики подойдет любое, но лучше использовать детское Johnsons baby, жидкость для концертных дымовых установок или обычный глицерин. Итак, дымогенератор для авто готов к работе. Как вы поняли, сделать его можно довольно быстро и просто, сэкономив крупную денежную сумму.

Автомобиль — это комплекс систем и механизмов, которые, к сожалению, могут выходить из строя. В случае нарушения герметичности какой- либо из систем автомобиля незаменимым средством будет генератор дыма для автомобиля.

Автомобильный дымогенератор

Генератор дыма для автомобиля — это прибор, с помощью которого можно проверить герметичность двигателя, системы подачи воздуха, системы охлаждения, герметичность топливной магистрали, герметичность уплотнителей дверей в автомобиле и герметичность уплотнителей фар. Генератор дыма для автомобиля поможет вам найти щели в глушителе двигателя, проколы шин и многое другое.

В настоящее время, подобное устройство — очень нужный прибор, который имеется в распоряжении на всех современных СТО. С его помощью можно легко провести диагностику любой автомобильной системы без ее демонтажа.
На фотографии ниже представлена модель «магазинного» варианта дымогенератора.

Диагностика дымогенератором

С помощью генератора дыма для автомобиля на поиск неисправностей уходит минимум времени (в среднем, от 20 мин до 1 часа). Диагностика дымогенератором происходит следующим образом:
необходимо правильно подключить составляющие данного устройства, а именно, шланг подачи дыма, шланг подачи сжатого воздуха, и электронный регулятор мощности, к нужным местам, в зависимости от того какой неисправный механизм вы хотите проверить.

Затем, подается давление воздуха и вы сможете увидеть где именно дым будет выходить наружу. В среднем используется давление 03,-0,5 бар, а для большей эффективности определения места утечки дыма, можно воспользоваться фонариком.

Однако, стоит учитывать и тот факт, что стоимость данного прибора не малая, порядка 1300 долларов, да и диагностика на СТО вам обойдется недешево. Поэтому, есть смысл потрудиться и сделать дымогенератор для авто своими руками.

Знаете ли Вы?
Автомобильный дымогенератор работает от 3 до 5 минут, если не хватает дыма, можно таймером выставить еще на пару минут.

Как сделать дымогенератор самому

Подсос воздуха может привести к нестабильной работе двигателя. Рассмотрим наиболее простой и дешевый вариант сборки генератора дыма, для чего вам понадобится:

регулятор давления;

Сигарета;

Источник сжатого воздуха (подойдет маленький компрессор, например, от старого аквариума);

Продувочный воздушный пистолет.

Порядок сборки дымогенератора для проверки подсоса воздуха своими руками

Внутреннее отверстие пистолета делаем диаметром 8 мм, для того, чтобы потом туда можно было вставить сигарету. Затем регулятор давления воздуха соединяем с пистолетом. Сюда же подключаем источник сжатого воздуха. Следующий этап — установка сигареты в носик пистолета, ее поджег и вкручивание в оставшуюся конструкцию инструмента. Затем внимательно присмотритесь и определите, откуда именно идет утечка дыма. Вот как будет выглядеть готовый дымогенератор для авто своими руками:

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

Автомобиль представляет собой комплекс взаимосвязанных агрегатов и систем, которые, к сожалению, в процессе его эксплуатации выходят из строя. При возникновении непредвиденных поломок машина отправляется на диагностику для выяснения причины случившейся неисправности.

Как правило, под диагностикой подразумевается проверка основных систем автомобиля с помощью компьютерного тестера. Однако для установления причины поломки использование данного оборудования требуется не всегда, ведь довольно часто неисправность настолько проста, что устранить ее можно и в гаражных условиях.

Если же данная проблема связана с нарушением герметичности одной из систем автомобиля, то в этом случае возникает необходимость в приобретении дымогенератора для машины. Покупка такого устройства обойдется приблизительно в шесть тысяч рублей. При желании сэкономить эти средства можно изготовить дымогенератор для авто своими руками.

Назначение и характеристики

Дымогенератор, будь то заводской прибор или самостоятельно сделанный аналог, используется с целью обследования различных узлов силового агрегата на предмет герметичности. Среди систем, которые можно диагностировать этим устройством, в первую очередь стоит назвать системы:

• охлаждения;
• впуска воздуха;
• выпуска отработавших газов;
• любая другая, в которой не допускается утечка во время функционирования двигателя.

Дымогенератор прекрасно подходит для проверки оптики на герметичность и для обнаружения в покрышках сильных повреждений и проколов.

Принцип работы данного устройства строится на применении густого, чаще всего белого дыма, который подается в систему под давлением, составляющим, как правило, 0,3-0,5 Бар, и позволяет с минимальными усилиями обнаружить любые негерметичные соединения, найти которые невооруженным глазом было бы невозможно.

Простейшая инструкция по изготовлению с использованием обычного ручного насоса:

Инструкция по изготовлению

Для того чтобы самостоятельно изготовить данное устройство, понадобится определенный набор инструментов:

• регулятор давления;
• источник сжатого воздуха;
• сигареты;
• продувочный воздушный пистолет.

Приобрести оборудование можно в хозяйственном магазине или там, где продаются инструменты. Источником сжатого воздуха может стать компактный автомобильный компрессор. Баллон колеса также может рассматриваться в этом случае как альтернатива.

Процесс изготовления

1. Первоначально придется подвергнуть небольшой модернизации продувочный пистолет. Диаметр внутреннего отверстия, в которое будет вставляться «носик» инструмента, должен составлять 8-8,3 мм. Если это значение оказалось меньше, необходимо рассверлить его до указанных выше параметров.
2. Затем требуется соединить уже доработанный пистолет с регулятором давления воздуха. На этом же этапе подключается источник сжатого воздуха. Следует добавить, что давление на выходе должно быть не слишком высоким (не выше 0,5 Бар), в связи с этим можно выбрать в магазине самый слабый компрессор.
3. Теперь остается вставить сигарету в носик пистолета, поджечь ее и соединить с оставшейся конструкцией, после чего можно наблюдать за диагностируемой системой автомобиля и высматривать возможные утечки.

Безусловно, можно использовать и другие, более сложные способы изготовления такого устройства, как дымогенератор для автомобиля. Однако и этот довольно простой, но эффективный метод позволит провести качественную диагностику авто и проверить его системы на предмет герметичности.

Фото

Видео

Еще один вариант с использованием корпуса от пресс-масленки:

Для тех кто производит диагностику самостоятельно, будет интересно узнать как сделать дымогенератор для авто своими руками. Любой современный автомобиль состоит из большого количества различных узлов и агрегатов, которые нуждаются в своевременном и качественном обслуживании. Но, несмотря на это, иногда случаются неисправности, для обнаружения которых требуется проведение диагностики на специальном оборудовании. В некоторых случаях без него вполне можно обойтись, например, для проверки герметичности некоторых систем.

Как сделать дымогенератор для авто своими руками,
расскажет для тех владельцев, которые не желают тратить деньги на его приобретение, а иметь такой прибор желают. Конструкции их разнообразны и просты в изготовлении, не требуют больших финансовых или материальных вложений, а изготовить прибор можно буквально за несколько минут. Польза от этого прибора будет несомненной, особенно для владельцев машин с пробегом.

Зачем нужен генератор дыма?

Этот прибор, будь он заводского или самостоятельного изготовления, применяют для проверки герметичности различных систем и узлов автомобилей. С его помощью проверяют системы охлаждения двигателей, а также впускной или выпускной тракт мотора. В некоторых случаях возможна проверка оптики машины на герметичность, это полезно сделать в том случае, когда замечено её запотевание.

Принцип работы таких приборов основан на образовании белого дыма и последующей его подачи в проверяемые системы. Для этого потребуется создать небольшое давление, чтобы дым «искал» возможные пути выхода из замкнутого пространства. Это позволяет определить утечки даже через микротрещины, которые «невооружённым» глазом заметить просто невозможно. Изготовить такой прибор совсем несложно, поэтому, если решено строить самостоятельно, дочитайте наш рассказ, и смело приступайте к работе.

Как его делают?

Для его создания, кроме желания построить, потребуется наличие некоторых материалов и инструмента. Конструкций таких приборов очень много, но рассмотрим вариант изготовления из шприца для твёрдой смазки. Кроме шприца нужно ещё приготовить такие детали:

• Провода с быстросъёмными клеммами для подсоединения свечи;
• Термоусадочную пасту;
• Шланги, хомуты, уплотнительные резиновые прокладки;
• Медную трубку диаметром около 6 мм.;
• Набор свёрл;
• Металлическую сетку для мытья посуды;
• Штуцер для подачи воздуха.

Далее порядок изготовления может быть таким. Шприц следует разобрать, снять трубку нагнетателя и подкачивающее устройство. Понадобиться только корпус от шприца и его крышки. В трубчатом корпусе будет происходить процесс образования дыма. В крышке имеется технологическое отверстие, которое понадобиться для работы. В него следует вклеить на эпоксидной смоле отрезок медной трубки длиной примерно 160 мм.

Через эту трубку будет подаваться сжатый воздух в масло, обычно используют ATF
, который будет способствовать образованию дыма и выдавливанию его из корпуса. Трубку следует вставить до самого упора, чтобы перегородить проход воздуха. После этого следует через входное устройство просверлить медную трубку. Это направит поток воздуха именно в нужном направлении, то есть в корпус генератора.

Во второе отверстие следует установить штуцер для подачи сжатого воздуха. После этого можно приступить к изготовлению электрической части прибора.

В нижней крышке следует установить свечу накала с прокладками и хорошо её затянуть, чтобы исключить течь масла. Одновременно с этим подсоединяют к свече проводку с быстросъёмными зажимами. В отверстие, через которое подавалась смазка, нужно установить переходник для шланга подачи дыма.

Лучше всего для этого использовать прозрачный шланг, это даст возможность контролировать подачу дыма в проверяемую систему. В качестве наконечника можно использовать тот, который был установлен в шприце при его покупке. Из него следует удалить шарик обратного клапана. В зависимости от того, какой источник сжатого воздуха используется, следует предусмотреть возможность для регулирования его подачи, а также установить обратный клапан в шланг подачи.

Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

Фото дымогенератора своими руками

Обратите внимание!

Самый простой способ найти в двигателе автомобиля — воспользоваться дымогенератором. Дымогенератор — это, как бы сказал капитан очевидность, устройство которое создает дым и подает его во впускной коллектор двигателя. Проще всего сделать его из сигареты и пластиковой бутылки. Именно об этом и пойдем речь далее.

Делаем дымогенератор из сигареты своими руками

Данный способ я выбрал потому, что он является самым простым, быстрым, малозатратным и довольно эффективным. На все про все у меня ушло около 30 минут времени и 20 гривен (≈50 рублей) на сигареты.

Что именно понадобится для создания дымогенератора из сигареты:

1. пачка любых (можно самых дешевых) сигарет,
2. две 2-х литровых бутылки,
3. шланг от вакуумного усилителя тормозов (или аналогичный),
4. сосок от велосипедной камеры,
5. сверло (на 5-6 мм) и дрель,
6. насос или компрессор.

Первое, что нужно сделать — разрезать первую бутылку пополам таким образом, что бы сторона с горловиной была немного большей, чем сторона с донышком. Со второй бутылки нужно отрезать только донышко. Оно будет играть роль держателя сигареты.

В обеих донышках необходимо просверлить по одному отверстию — для вставки соска и сигареты. Сверло выбирается с таким расчетом, что бы сосок и сигарета входили в него достаточно плотно.

В горловину первой бутылки вставляется шланг. Удобно использовать шланг с вакуумного усилителя тормозов. Что бы он плотно сидел можно подмотать немного изоленты.

Осталось сделать последний шаг — собрать все детали дымогенератора в кучу и получить готовое приспособление.

Как пользоваться таким дымогенератором? Сигарета поджигается, вставляется в отверстие донышка, а само донышко вставляется в большую половинку бутылки таким образом, что бы фильтр смотрел в сторону шланга (горловины). В оставшееся донышко вставляется сосок от камеры и 2 части бутылки соединяются. Второй конец шланга нужно подсоединить ко впускному коллектору двигателя (вместо вакуумного усилителя). К соску подключается насос или компрессор, воздух с которого разжигает сигарету и подает дым в коллектор.

Вот так просто, своими руками можно сделать и применить дымогенератор из сигареты. Лично у меня данным генератором дыма получилось найти подсос воздуха со второй сигареты. Как я и говорил — все очень просто, быстро и эффективно.

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102
.3740
от КАМАЗа. Данная свеча рассчитана на 18
V, ток потребления – 6
A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:

В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20
‐ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

Фото свечи:

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ‐печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0
,8
–1
атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по‐другому.

Сразу отвечу на часто задаваемые вопросы.

Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей точки свечи. Масло непосредственно заливается в корпус.

Что может быть использовано в качестве нагревательного элемента?

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

Немного о технике безопасности.
Воспламенение масла исключено из‐за конструктивности применяемой свечи. Корпус дымогенератора очень сильно нагревается. Тут надо соблюдать предосторожности. Для начального нагрева масла таймер устанавливается на 4
–5
минут. Если для проверки утечки дыма не хватает, таймер можно включить еще на 2
–3
минуты.

Ну вот и я обзавелся этим жизнено важным девайсом, под названием дамогенератор или дым машина. Курил много различных форумов, по данному вопросу. Принцип всех устройств, практически один и тот же. Покупать от 4-5тыр, жаба душила, да и недолговечные они. Поставленна была задача, изготовить дымогенератор из того что можно купить везде, что бы он был компактным в плане нерабочего состояния(модульным), следующий вопрос волновал, то что многие жалуются на нагрев металлических корпусов(изготовленных токарным способом), ну и последнее что бы его стоимость стремилась к нулю в адекватном смысле этого слова, что бы изготавливался очень быстро (не спеша в течении часа) ну и что бы в процессе работы, при выходе деталей дымогенератора из строя что бы замена и поиск их не составил труда.

И так корпус решено было сделать пластиковым(что бы не обжигаться и что бы не происходило замыканий на массу). За основу взята сантехническая американка диаметром 60 на нее накручен металлический переходник на 3/4 и в него вкручен переходник 3/4 на дюйм(такой же размер как у свечи), в который уже вкручена свеча накаливания с автомобиля дизельный Зил или Газон -они аналоги камазовских свечей, но только в отличии от камазовских рассчитаны на 9,5вольт, что нам и нужно, так как запитывать, собираюсь от 12 вольтовой акб и вообще не требуют доработки(обрезания защитной оболочки элемента накала камазовского), далее с другой стороны вварен паяльником сантехническим за пять минут переходник с 60 диаметра на 40 и внего по убывающей впаяна американка 3/4 в которую вкручен переходник напол дюйма, а внего в свою очередь переходник(на 1/4) в который как раз хорошо подходят все переходники быстросъемы пневматические, ну собственно и все с корпусом закончили. Воздух решено было подавать снизу в свечу, поэтому жиклер и фильтр со свечки выкручены и на место подключения накручен от руки сосок с бескамерки с нипелем(нипель нужен что бы масло не вытекало через штуцер подачи свечки, ну и что бы быстро подключать аккумуляторный китайский насос подкачки. И так корпус дымогенератора в разобранном походном варианте получается герметичным, так как снизу нипель на подаче воздуха, а сверху клапан быстросъема пневматического(сначала был установлен, штуцер-быстросьем «папа», это он на начальных фото, потом поставлен быстросъем «мама» с обратным клапаном он показан на отдельных фото) и при снятом состоянии он закрыт, поэтому сливать масло после работы не требуется, а поотщелкивал насос и шланг пневматический и корпу генератора дыма кидаем в любом положении в ящик. При пользовании пистолета, сразу надо позаботиться, что бы он был открыт, так как может раздавить дымогенератор или сорвать сосок бескамерки со свечи большим давлением. Два дня проводились испытания, дым хороший, китайского самого дешевого насоса хватает за глаза, свечка нагревается сразу, дым при подключении, идет через 5 сек. Объем всасывающий камминса автобусного надул минуты за три, а это фильтр литров на 30, патрубки диаметром по 15 см и большой интеркулер. С помощью дымогенератора нашли трещину в интеркулере.

В планах сделать кронштейн для повешивания, под капотом, удлинитель подачи воздуха, и подключение с одних клемм. А так дымогенератор выглядит, не сильно топорным, как говорил хрюн «внушаетъ».

При чем к токарю вообще не пришлось обращаться, все штуцера и быстросъемы покупные, и по размерам и диаметру корпуса можно эксперементировать, в зависимости от фантазии и наличии сантехнических деталей.

Да забыл указать, что данному генератору пофиг на уровень масла в нем, тоесть не надо ловить скока залить, и работает даже когда элемент накала свечи полностью закрыт маслом.

Итого стоимость всего рабочего девайса обошлась:

1. Сантех детали(американки переходники и т.д.) = 600р.

2. насос китайский 370р.

3.пневмошланг(быстросьемный) = 220р

4 пневмопистолет (быстросъемный) китай = 150р

5 переходник быстросъема = 80р

6. свеча накаливания коллектора дизеля (Зил, Газ) 9,5вольт = 150р

7. удлинитель, с крокодилами = уже имелся в наличии.

8. сосок бескамерной шины = 30р

9. провода, клеммы, штеккера = уже имелись в наличии.

Итого 1600 рубликов.

Если не быть столь требовательным, как то не предъявлять к дымогенератору быстроту разбора(быстросъемы) и обходиться как большинство без пистолета пневматического, а пользоваться обычной шлангочкой то стоимость уже будет 1150, готового, а самое главное автономного девайса, тоесть не привязанного к стационарному компрессору. На форумах за такую цену предлагают только один корпус дымогенератора, выточенного токарем, плюсуем сюда свечку, шланги от компрессора, собственно сам компрессор и ………….

Собственно считаю очень демократичная альтернатива покупному генератору дыма, как по цене, так и по легкости исполнения, для начинающих и новичков самое то.

Удачи в диагностике.

Ну вот собрал еще один экземпляр дымогенератора от чавой-то, обозвал его чавой-№2.

Собственно принцип тот же свечка накала для работы в бортовом питании 12вольт. китай-компрессор, сантех и пневмо комплектующие. Только все сделано компактно, и в сложенном ввиде все помещается в корпусе(чемоданчике) компрессора. Для выездов, самое то, полностью автономный (тоесть не требующий стационарного компрессора) и компактый генератор дыма. описывать его сборку и из чего он сделан впринципе не вижу смысла ввиду его повторяемости предыдущим, а различия все понятны, по фото.

Оба экземпляра (№1 и №2) были доработаны маслоуловителями в корпусе ДГ, собственно использованна металлическая мочалка для очистки сковородок. Первый ДГ вообще стал давать практически сухой дым(ввиду его большого объема), второй компактный экземпляр стал более приемлимо задерживать масло в корпусе ДГ(что ввиду малых размеров вполне неплохо), собственно из продаваемых дымогенераторов полностью исключить выброс небольшого количества масла смогут наверное конкуренты, ценой так в 40-50тыр. Ну пару капель масла за проверку одного авто считаю приемлимым, ну если хочется совсем что бы сухо было, тогда первый вариант самое то.

Да дым как и в первом ДГ так же начинает чадить на пару секунд раньше где то через секунды три, поэтому никокого «прогрева и разогрева» не требует.

Для тех кто производит диагностику самостоятельно, будет интересно узнать как сделать дымогенератор для авто своими руками. Любой современный автомобиль состоит из большого количества различных узлов и агрегатов, которые нуждаются в своевременном и качественном обслуживании. Но, несмотря на это, иногда случаются неисправности, для обнаружения которых требуется проведение диагностики на специальном оборудовании. В некоторых случаях без него вполне можно обойтись, например, для проверки герметичности некоторых систем.

Как сделать дымогенератор для авто своими руками,
расскажет для тех владельцев, которые не желают тратить деньги на его приобретение, а иметь такой прибор желают. Конструкции их разнообразны и просты в изготовлении, не требуют больших финансовых или материальных вложений, а изготовить прибор можно буквально за несколько минут. Польза от этого прибора будет несомненной, особенно для владельцев машин с пробегом.

Зачем нужен генератор дыма?

Этот прибор, будь он заводского или самостоятельного изготовления, применяют для проверки герметичности различных систем и узлов автомобилей. С его помощью проверяют системы охлаждения двигателей, а также впускной или выпускной тракт мотора. В некоторых случаях возможна проверка оптики машины на герметичность, это полезно сделать в том случае, когда замечено её запотевание.

Принцип работы таких приборов основан на образовании белого дыма и последующей его подачи в проверяемые системы. Для этого потребуется создать небольшое давление, чтобы дым «искал» возможные пути выхода из замкнутого пространства. Это позволяет определить утечки даже через микротрещины, которые «невооружённым» глазом заметить просто невозможно. Изготовить такой прибор совсем несложно, поэтому, если решено строить самостоятельно, дочитайте наш рассказ, и смело приступайте к работе.

Как его делают?

Для его создания, кроме желания построить, потребуется наличие некоторых материалов и инструмента. Конструкций таких приборов очень много, но рассмотрим вариант изготовления из шприца для твёрдой смазки. Кроме шприца нужно ещё приготовить такие детали:

• Провода с быстросъёмными клеммами для подсоединения свечи;
• Термоусадочную пасту;
• Шланги, хомуты, уплотнительные резиновые прокладки;
• Медную трубку диаметром около 6 мм.;
• Набор свёрл;
• Металлическую сетку для мытья посуды;
• Штуцер для подачи воздуха.

Далее порядок изготовления может быть таким. Шприц следует разобрать, снять трубку нагнетателя и подкачивающее устройство. Понадобиться только корпус от шприца и его крышки. В трубчатом корпусе будет происходить процесс образования дыма. В крышке имеется технологическое отверстие, которое понадобиться для работы. В него следует вклеить на эпоксидной смоле отрезок медной трубки длиной примерно 160 мм.

Через эту трубку будет подаваться сжатый воздух в масло, обычно используют ATF
, который будет способствовать образованию дыма и выдавливанию его из корпуса. Трубку следует вставить до самого упора, чтобы перегородить проход воздуха. После этого следует через входное устройство просверлить медную трубку. Это направит поток воздуха именно в нужном направлении, то есть в корпус генератора.

Во второе отверстие следует установить штуцер для подачи сжатого воздуха. После этого можно приступить к изготовлению электрической части прибора.

В нижней крышке следует установить свечу накала с прокладками и хорошо её затянуть, чтобы исключить течь масла. Одновременно с этим подсоединяют к свече проводку с быстросъёмными зажимами. В отверстие, через которое подавалась смазка, нужно установить переходник для шланга подачи дыма.

Лучше всего для этого использовать прозрачный шланг, это даст возможность контролировать подачу дыма в проверяемую систему. В качестве наконечника можно использовать тот, который был установлен в шприце при его покупке. Из него следует удалить шарик обратного клапана. В зависимости от того, какой источник сжатого воздуха используется, следует предусмотреть возможность для регулирования его подачи, а также установить обратный клапан в шланг подачи.

Самый простой способ найти в двигателе автомобиля — воспользоваться дымогенератором. Дымогенератор — это, как бы сказал капитан очевидность, устройство которое создает дым и подает его во впускной коллектор двигателя. Проще всего сделать его из сигареты и пластиковой бутылки. Именно об этом и пойдем речь далее.

Делаем дымогенератор из сигареты своими руками

Данный способ я выбрал потому, что он является самым простым, быстрым, малозатратным и довольно эффективным. На все про все у меня ушло около 30 минут времени и 20 гривен (≈50 рублей) на сигареты.

Что именно понадобится для создания дымогенератора из сигареты:

1. пачка любых (можно самых дешевых) сигарет,
2. две 2-х литровых бутылки,
3. шланг от вакуумного усилителя тормозов (или аналогичный),
4. сосок от велосипедной камеры,
5. сверло (на 5-6 мм) и дрель,
6. насос или компрессор.

Первое, что нужно сделать — разрезать первую бутылку пополам таким образом, что бы сторона с горловиной была немного большей, чем сторона с донышком. Со второй бутылки нужно отрезать только донышко. Оно будет играть роль держателя сигареты.

В обеих донышках необходимо просверлить по одному отверстию — для вставки соска и сигареты. Сверло выбирается с таким расчетом, что бы сосок и сигарета входили в него достаточно плотно.

В горловину первой бутылки вставляется шланг. Удобно использовать шланг с вакуумного усилителя тормозов. Что бы он плотно сидел можно подмотать немного изоленты.

Осталось сделать последний шаг — собрать все детали дымогенератора в кучу и получить готовое приспособление.

Как пользоваться таким дымогенератором? Сигарета поджигается, вставляется в отверстие донышка, а само донышко вставляется в большую половинку бутылки таким образом, что бы фильтр смотрел в сторону шланга (горловины). В оставшееся донышко вставляется сосок от камеры и 2 части бутылки соединяются. Второй конец шланга нужно подсоединить ко впускному коллектору двигателя (вместо вакуумного усилителя). К соску подключается насос или компрессор, воздух с которого разжигает сигарету и подает дым в коллектор.

Вот так просто, своими руками можно сделать и применить дымогенератор из сигареты. Лично у меня данным генератором дыма получилось найти подсос воздуха со второй сигареты. Как я и говорил — все очень просто, быстро и эффективно.

МЕТОДИКИ И ПРАКТИКА АВТОДИАГНОСТИКИ. Инструментарий изготовленный вручную

06.02.2010

ГЕНЕРАТОР ДЫМА

Изготовленный вручную инструментарий автоДиагноста

Автомобильные Диагносты люди небогатые, но умные.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Благодаря SMOKE MACHINE вы сможете:

— Выявить утечки, подсосы воздуха, трещины, неплотности соединений, которые дестабилизируют работу двигателя, вакуумных систем коррекции и других систем

— Работает там, где другие средства традиционной диагностики (дилерские сканеры, тестеры) сообщают о проблеме, но не могут определить ее источник

— Плотный дым, выходящий из места неплотности в считанные минуты локализует проблему

— Визуально понятно как для диагноста, так и для клиента

— Экономит время на поиски, демонтаж деталей, пробную замену компонентов и т.п.

— Позволяет расценить работу не за время диагностики (считанные минуты), а за фактически решенную проблему (до нескольких сот долларов)

Безусловно, сегодня простое проведение диагностики превратилось с источник прибыли для ремонтных мастерс
ких. На данный момент почти половина возникающих неисправностей связаны с возникновением тех либо иных течей, причем число подобных неисправностей постоянно растет. Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным

.

в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги (оригинал текста сохранен).

Отсутствие генератора дыма сегодня означает потерю времени

Но цена…заставляет задуматься. Надо
сто раз подумать
, что бы отдать за этот генератор дыма несколько десятков тысяч рублей…

Михаил Евгеньевич КУДРЯВЦЕВ
, автомобильный Диагност из Москвы, автор многих публикаций на нашем интернет-ресурсе, тоже задумался.

Но решил этот вопрос по-другому. При помощи своей головы, рук и знакомства с токарем. Смотрим на фото:

1 – компрессор от старого аквариума

2 – фильтр обыкновенный

Трубка зеленого цвета на фото – «вход», синего цвета – «выход».

Эти позици обошлись бесплатно, -☺

А вот за это заплатить пришлось, 200 рублей или немногим больше:

Это полая металлическая трубка, внутрь которой вставляется «сигарета обыкновенная»:

Потом она зажигается, девайс собирается и все подсоединяется:

Стрелки слева-направо:

От компрессора

Металлическая трубка с сигаретой

Подсоединение во впускной коллектор

Экология тут нарушается, да, но не больше, чем от обычного курильщика.

А вот Здоровье автоДиагноста сохраняется, так как раскуривать сигарету не надо – только поджечь, остальное сделает компрессор, -☺

Ситуации, когда требуется «генератор дыма» в практике автоДиагноста встречаются, а редко или часто — все зависит от направления работы и «проходимости» автомобилей в конкретной мастерской.

Изготовив этот девайс, Михаил тут же его опробовал:

Mitsubishi Lancer 2005 4G18 P0505 — Idle air control malfunction (P0505) – высокие обороты, ошибка не скидывается, байпасный винт закручен до упора.

Методика поиска: подключил свою дым-машину во впускной коллектор – увидел дым из неплотностей в дроссельной заслонке:

А на просвет эта заслонка выглядела так:

Вывод очевиден, ремонт обошелся именно так, как написано в самом начале этого материала:

Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным. Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги

Для тех кто производит диагностику самостоятельно, будет интересно узнать как сделать дымогенератор для авто своими руками. Любой современный автомобиль состоит из большого количества различных узлов и агрегатов, которые нуждаются в своевременном и качественном обслуживании. Но, несмотря на это, иногда случаются неисправности, для обнаружения которых требуется проведение диагностики на специальном оборудовании. В некоторых случаях без него вполне можно обойтись, например, для проверки герметичности некоторых систем.

Как сделать дымогенератор для авто своими руками,
расскажет для тех владельцев, которые не желают тратить деньги на его приобретение, а иметь такой прибор желают. Конструкции их разнообразны и просты в изготовлении, не требуют больших финансовых или материальных вложений, а изготовить прибор можно буквально за несколько минут. Польза от этого прибора будет несомненной, особенно для владельцев машин с пробегом.

Зачем нужен генератор дыма?

Этот прибор, будь он заводского или самостоятельного изготовления, применяют для проверки герметичности различных систем и узлов автомобилей. С его помощью проверяют системы охлаждения двигателей, а также впускной или выпускной тракт мотора. В некоторых случаях возможна проверка оптики машины на герметичность, это полезно сделать в том случае, когда замечено её запотевание.

Принцип работы таких приборов основан на образовании белого дыма и последующей его подачи в проверяемые системы. Для этого потребуется создать небольшое давление, чтобы дым «искал» возможные пути выхода из замкнутого пространства. Это позволяет определить утечки даже через микротрещины, которые «невооружённым» глазом заметить просто невозможно. Изготовить такой прибор совсем несложно, поэтому, если решено строить самостоятельно, дочитайте наш рассказ, и смело приступайте к работе.

Как его делают?

Для его создания, кроме желания построить, потребуется наличие некоторых материалов и инструмента. Конструкций таких приборов очень много, но рассмотрим вариант изготовления из шприца для твёрдой смазки. Кроме шприца нужно ещё приготовить такие детали:

• Провода с быстросъёмными клеммами для подсоединения свечи;
• Термоусадочную пасту;
• Шланги, хомуты, уплотнительные резиновые прокладки;
• Медную трубку диаметром около 6 мм.;
• Набор свёрл;
• Металлическую сетку для мытья посуды;
• Штуцер для подачи воздуха.

Далее порядок изготовления может быть таким. Шприц следует разобрать, снять трубку нагнетателя и подкачивающее устройство. Понадобиться только корпус от шприца и его крышки. В трубчатом корпусе будет происходить процесс образования дыма. В крышке имеется технологическое отверстие, которое понадобиться для работы. В него следует вклеить на эпоксидной смоле отрезок медной трубки длиной примерно 160 мм.

Через эту трубку будет подаваться сжатый воздух в масло, обычно используют ATF
, который будет способствовать образованию дыма и выдавливанию его из корпуса. Трубку следует вставить до самого упора, чтобы перегородить проход воздуха. После этого следует через входное устройство просверлить медную трубку. Это направит поток воздуха именно в нужном направлении, то есть в корпус генератора.

Во второе отверстие следует установить штуцер для подачи сжатого воздуха. После этого можно приступить к изготовлению электрической части прибора.

В нижней крышке следует установить свечу накала с прокладками и хорошо её затянуть, чтобы исключить течь масла. Одновременно с этим подсоединяют к свече проводку с быстросъёмными зажимами. В отверстие, через которое подавалась смазка, нужно установить переходник для шланга подачи дыма.

Лучше всего для этого использовать прозрачный шланг, это даст возможность контролировать подачу дыма в проверяемую систему. В качестве наконечника можно использовать тот, который был установлен в шприце при его покупке. Из него следует удалить шарик обратного клапана. В зависимости от того, какой источник сжатого воздуха используется, следует предусмотреть возможность для регулирования его подачи, а также установить обратный клапан в шланг подачи.

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

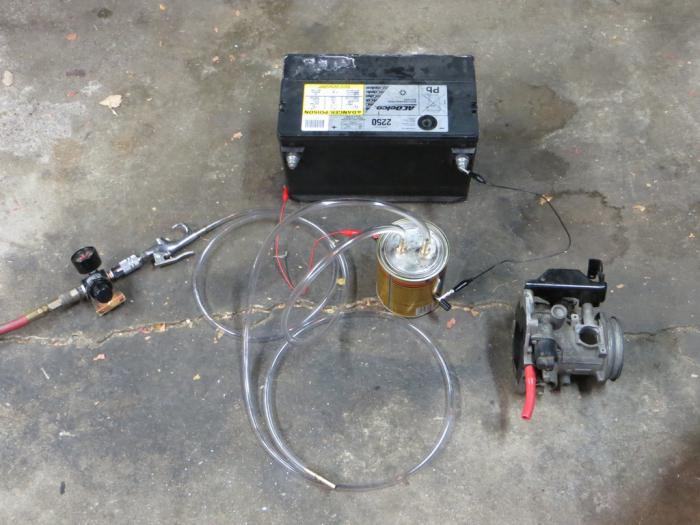

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

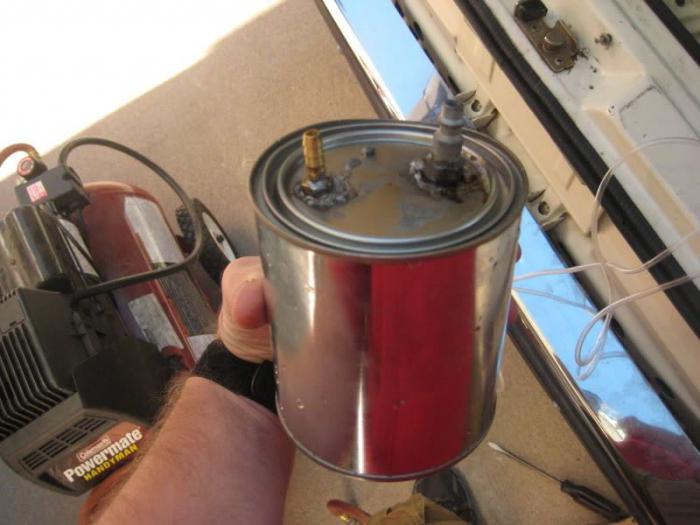

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

[ Скрыть
]

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

• системы впуска;
• отработанных газов;
• выпускного тракта силового агрегата;
• системы охлаждения;
• для обнаружения проколов в резине;
• для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

• насоса;
• манометра;
• шланга;
• штуцера для подключения;
• проводов;
• испарительного устройства;
• зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
• более совершенные системы также оснащаются блоком управления (автор видео — канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

• в первую очередь — это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
• эргономичность и надежность устройств, если речь идет о фирменных установках;
• благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
• если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
• в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
• при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т.д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

• сам шприц;
• свеча накала, такие используются на дизельных моторах;
• проводка с клеммами, потребуется для подключения свечей;
• термоусадочная паста;
• патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
• медная трубка, ее диаметр должен составлять примерно 6 мм;
• дрель и набор сверел;
• штуцер для подачи воздушного потока;
• также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
5. Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.

Автомобиль — это комплекс систем и механизмов, которые, к сожалению, могут выходить из строя. В случае нарушения герметичности какой- либо из систем автомобиля незаменимым средством будет генератор дыма для автомобиля.

Автомобильный дымогенератор

Генератор дыма для автомобиля — это прибор, с помощью которого можно проверить герметичность двигателя, системы подачи воздуха, системы охлаждения, герметичность топливной магистрали, герметичность уплотнителей дверей в автомобиле и герметичность уплотнителей фар. Генератор дыма для автомобиля поможет вам найти щели в глушителе двигателя, проколы шин и многое другое.

В настоящее время, подобное устройство — очень нужный прибор, который имеется в распоряжении на всех современных СТО. С его помощью можно легко провести диагностику любой автомобильной системы без ее демонтажа.
На фотографии ниже представлена модель «магазинного» варианта дымогенератора.

Диагностика дымогенератором

С помощью генератора дыма для автомобиля на поиск неисправностей уходит минимум времени (в среднем, от 20 мин до 1 часа). Диагностика дымогенератором происходит следующим образом:
необходимо правильно подключить составляющие данного устройства, а именно, шланг подачи дыма, шланг подачи сжатого воздуха, и электронный регулятор мощности, к нужным местам, в зависимости от того какой неисправный механизм вы хотите проверить.

Затем, подается давление воздуха и вы сможете увидеть где именно дым будет выходить наружу. В среднем используется давление 03,-0,5 бар, а для большей эффективности определения места утечки дыма, можно воспользоваться фонариком.

Однако, стоит учитывать и тот факт, что стоимость данного прибора не малая, порядка 1300 долларов, да и диагностика на СТО вам обойдется недешево. Поэтому, есть смысл потрудиться и сделать дымогенератор для авто своими руками.

Знаете ли Вы?
Автомобильный дымогенератор работает от 3 до 5 минут, если не хватает дыма, можно таймером выставить еще на пару минут.

Как сделать дымогенератор самому

Подсос воздуха может привести к нестабильной работе двигателя. Рассмотрим наиболее простой и дешевый вариант сборки генератора дыма, для чего вам понадобится:

регулятор давления;

Сигарета;

Источник сжатого воздуха (подойдет маленький компрессор, например, от старого аквариума);

Продувочный воздушный пистолет.

Порядок сборки дымогенератора для проверки подсоса воздуха своими руками

Внутреннее отверстие пистолета делаем диаметром 8 мм, для того, чтобы потом туда можно было вставить сигарету. Затем регулятор давления воздуха соединяем с пистолетом. Сюда же подключаем источник сжатого воздуха. Следующий этап — установка сигареты в носик пистолета, ее поджег и вкручивание в оставшуюся конструкцию инструмента. Затем внимательно присмотритесь и определите, откуда именно идет утечка дыма. Вот как будет выглядеть готовый дымогенератор для авто своими руками:

Всем привет!

Предлагаю на обозрение свой дымогенератор для поиска мест утечки воздуха во впускном коллекторе и соединяющихся с ним системах.

Правда сразу оговорюсь, что на машине я его еще не пробовал использовать, но сигарету он выкуривает в принципе как надо . Главными задачами при создании данного дымогенератора я поставил его дешевизну и способность создать хоть какое-то небольшое давление в коллекторе в результате которого негерметичные места дадут себя обнаружить. Так как я не курю и не планирую начинать, то просто подуть дымом в какой нибудь шланг, соединенный с коллектором для меня непреодолимая задача. Однако, на мой взгляд, использовать сигарету для создания дыма проще всего. Поэтому я взял за основу дымогенератора прикуренную сигарету

Итак, для начала я съездил в автомагазин и купил несколько дешевых автозапчастей:

1. тройник системы омывателя стекол от ваз 2101 — 1 штука (5 рублей)

2. вакуумный шланг на траблер от классики ВАЗ — 2 штуки (65*2=130 рублей). На их концах надеты и слабо приклеены кусочки шланга бОльшего диаметра, их снял и один из них мне потом будет нужен.

Дома нашел 2 бутылочки от жидкого мыла Красная линия с дозатором. Они хоть и разные по размеру, зато дозаторы абсолютно одинаковые.

еще нашел кусочек жести, вырезанной из литровой банки из-под пива. Сразу отрезал от нее 4 полосочки шириной 2-3 мм и длиной 4 см. Потом скажу зачем)

Еще я нашел среди инструментов привет из прошлого — форсунку омывателя стекла от ИЖ-ода с гайкой.

Для понимания процесса сразу приведу схему работы дымогенератора:

Из схемы понятно, что здесь бутылка выполняет роль мехОв. Попеременно то нажимая, то отпуская, мы создаем в ней то давление, то разрежение, а клапана перераспределяют потоки воздуха сначала от сигареты в бутылку, а потом из бутылки в шланг на выход. Данная система позволяет во-первых быстро менять сигареты, а во-вторых можно поменять бутылку если она перестанет нормально втягивать воздух ввиду деформации. Так же можно создать что-то более серьезное в качестве мехОв и просто подсоединить это вместо бутылки.

Итак, сначала я отрезал горлышки у обоих банок из-под мыла.

Большую банку я решил использовать в качестве корпуса, поэтому отрезая горлышку старался её не повредить. Далее проделал в боковой стенке этой банки 2 отверстия по диаметру резьбы горлышек на расстоянии примерно 2-3 см друг от друга и одно маленькое отверстие по диаметру шланга ближе к тому месту, где раньше было горлышко банки

Далее я разобрал клапана. Для этого нужно снять горлышко-кнопку потянув его вверх с силой. Осторожно, под ним находится стеклянный шарик, он обязательно выскочит и укатится под кровать. Его достаем и убираем, он нам не нужен. Затем нужно снизу вытащить прозрачную длинную трубку. После этого тонкими пассатижами нужно ухватиться за раструб, в который она была вставлена, другой рукой взяться за крышку с резьбой и тянуть их в разные стороны. Когда корпус клапана поддастся, оттуда выскочит пружина, фиксирующий стакан и еще один шарик, который, в отличие от первого нам будет нужен.

Освободившиеся крышки с резьбой и отрезанные горлышки я сразу примерил к отверстиям в бутылке. Убедившись, что фиксируются нормально, я их снял. На самом деле одна из крышек будет стоять не так, а вверх ногами.

Ввиду того, что шарик в стакане очень уж сильно болтается (т.к. вязкость мыла большая), то придется сделать ему в этом стакане небольшой пьедестал, дабы он стал поближе к отверстию, которое призван перекрывать. Для этого подходит та прозрачная трубка, которая шла к дну банки. От нее нужно отрезать колечко высотой около 3 мм и поставить в стакан. На него положить шарик.

затем поставить стакан на пружину и снизу всунуть в корпус клапана. всё это дело нужно прижать поршнем. Чтобы поршень не вылезал из корпуса я его зафиксировал теми самыми полосочками из жести. На один клапан по 2 полоски. Их нужно вставить в одно окошечко в горловине корпуса и обойдя шток поршня с двух сторон вывести из противоположного окошечка. Концы загнуть в разные стороны и закрепить их одев на них мягкую шайбу.

Эти процедуры провел с обоими клапанами

Далее готовим бутылку. Для начала подобрал сверло по диаметру отверстия в штуцере форсунки омывателя и просверлил через штуцер форсунку насквозь. Открыл бутылку, лимонад наверное был очень вкусный, но я его отпустил в свободное плавание. В крышке просверлил отверстие по диаметру резьбы на штуцере форсунки и собрал такую конструкцию:

Здесь шланг выпущен вниз, но я его потом переделал в верх рядом с клапанами чтобы дно конструкции было свободно.

Теперь на конец клапана, который выпущен наружу прозрачной стороной одеваем один из кусочков широкого резинового шланга, которые были на концах вакуумных шлангов. Одеваем не полностью, а наполовину. Оказывается в него как раз входит сигарета.

Конец выпущеного шланга одеваем на штуцер в пробке от бутылки и накручиваем бутылку.

На конец клапана красного цвета с помощью мыла натягиваем второй вакуумный шланг, который потом будет подсоединяться к впускному коллектору. На его конце что-то нужно сделать для соединения с коллектором, но это уже дело лично каждого. Я поставил какую-то втулку. Из куска жести соорудил пепельницу. Получилось так:

Первую пробу дымогенератор прошел на балконе. Сигарету выкурил за 20 секунд)) При этом почти весь дым собрался в бутылке и начал выходить уже когда сигарета кончилась, поэтому сигареты придется часто менять, хорошо что это не трудно. Завтра пойду пробовать на машине. Как пройдет эксперимент отпишусь. Всем спасибо за внимание. Надеюсь, что мой опыт будет полезен для создания чего-то своего

Ну вот и я обзавелся этим жизнено важным девайсом, под названием дамогенератор или дым машина. Курил много различных форумов, по данному вопросу. Принцип всех устройств, практически один и тот же. Покупать от 4-5тыр, жаба душила, да и недолговечные они. Поставленна была задача, изготовить дымогенератор из того что можно купить везде, что бы он был компактным в плане нерабочего состояния(модульным), следующий вопрос волновал, то что многие жалуются на нагрев металлических корпусов(изготовленных токарным способом), ну и последнее что бы его стоимость стремилась к нулю в адекватном смысле этого слова, что бы изготавливался очень быстро (не спеша в течении часа) ну и что бы в процессе работы, при выходе деталей дымогенератора из строя что бы замена и поиск их не составил труда.

И так корпус решено было сделать пластиковым(что бы не обжигаться и что бы не происходило замыканий на массу). За основу взята сантехническая американка диаметром 60 на нее накручен металлический переходник на 3/4 и в него вкручен переходник 3/4 на дюйм(такой же размер как у свечи), в который уже вкручена свеча накаливания с автомобиля дизельный Зил или Газон -они аналоги камазовских свечей, но только в отличии от камазовских рассчитаны на 9,5вольт, что нам и нужно, так как запитывать, собираюсь от 12 вольтовой акб и вообще не требуют доработки(обрезания защитной оболочки элемента накала камазовского), далее с другой стороны вварен паяльником сантехническим за пять минут переходник с 60 диаметра на 40 и внего по убывающей впаяна американка 3/4 в которую вкручен переходник напол дюйма, а внего в свою очередь переходник(на 1/4) в который как раз хорошо подходят все переходники быстросъемы пневматические, ну собственно и все с корпусом закончили. Воздух решено было подавать снизу в свечу, поэтому жиклер и фильтр со свечки выкручены и на место подключения накручен от руки сосок с бескамерки с нипелем(нипель нужен что бы масло не вытекало через штуцер подачи свечки, ну и что бы быстро подключать аккумуляторный китайский насос подкачки. И так корпус дымогенератора в разобранном походном варианте получается герметичным, так как снизу нипель на подаче воздуха, а сверху клапан быстросъема пневматического(сначала был установлен, штуцер-быстросьем «папа», это он на начальных фото, потом поставлен быстросъем «мама» с обратным клапаном он показан на отдельных фото) и при снятом состоянии он закрыт, поэтому сливать масло после работы не требуется, а поотщелкивал насос и шланг пневматический и корпу генератора дыма кидаем в любом положении в ящик. При пользовании пистолета, сразу надо позаботиться, что бы он был открыт, так как может раздавить дымогенератор или сорвать сосок бескамерки со свечи большим давлением. Два дня проводились испытания, дым хороший, китайского самого дешевого насоса хватает за глаза, свечка нагревается сразу, дым при подключении, идет через 5 сек. Объем всасывающий камминса автобусного надул минуты за три, а это фильтр литров на 30, патрубки диаметром по 15 см и большой интеркулер. С помощью дымогенератора нашли трещину в интеркулере.

В планах сделать кронштейн для повешивания, под капотом, удлинитель подачи воздуха, и подключение с одних клемм. А так дымогенератор выглядит, не сильно топорным, как говорил хрюн «внушаетъ».

При чем к токарю вообще не пришлось обращаться, все штуцера и быстросъемы покупные, и по размерам и диаметру корпуса можно эксперементировать, в зависимости от фантазии и наличии сантехнических деталей.

Да забыл указать, что данному генератору пофиг на уровень масла в нем, тоесть не надо ловить скока залить, и работает даже когда элемент накала свечи полностью закрыт маслом.

Итого стоимость всего рабочего девайса обошлась:

1. Сантех детали(американки переходники и т.д.) = 600р.

2. насос китайский 370р.

3.пневмошланг(быстросьемный) = 220р

4 пневмопистолет (быстросъемный) китай = 150р

5 переходник быстросъема = 80р

6. свеча накаливания коллектора дизеля (Зил, Газ) 9,5вольт = 150р

7. удлинитель, с крокодилами = уже имелся в наличии.

8. сосок бескамерной шины = 30р

9. провода, клеммы, штеккера = уже имелись в наличии.

Итого 1600 рубликов.

Если не быть столь требовательным, как то не предъявлять к дымогенератору быстроту разбора(быстросъемы) и обходиться как большинство без пистолета пневматического, а пользоваться обычной шлангочкой то стоимость уже будет 1150, готового, а самое главное автономного девайса, тоесть не привязанного к стационарному компрессору. На форумах за такую цену предлагают только один корпус дымогенератора, выточенного токарем, плюсуем сюда свечку, шланги от компрессора, собственно сам компрессор и ………….

Собственно считаю очень демократичная альтернатива покупному генератору дыма, как по цене, так и по легкости исполнения, для начинающих и новичков самое то.

Удачи в диагностике.

Ну вот собрал еще один экземпляр дымогенератора от чавой-то, обозвал его чавой-№2.

Собственно принцип тот же свечка накала для работы в бортовом питании 12вольт. китай-компрессор, сантех и пневмо комплектующие. Только все сделано компактно, и в сложенном ввиде все помещается в корпусе(чемоданчике) компрессора. Для выездов, самое то, полностью автономный (тоесть не требующий стационарного компрессора) и компактый генератор дыма. описывать его сборку и из чего он сделан впринципе не вижу смысла ввиду его повторяемости предыдущим, а различия все понятны, по фото.

Оба экземпляра (№1 и №2) были доработаны маслоуловителями в корпусе ДГ, собственно использованна металлическая мочалка для очистки сковородок. Первый ДГ вообще стал давать практически сухой дым(ввиду его большого объема), второй компактный экземпляр стал более приемлимо задерживать масло в корпусе ДГ(что ввиду малых размеров вполне неплохо), собственно из продаваемых дымогенераторов полностью исключить выброс небольшого количества масла смогут наверное конкуренты, ценой так в 40-50тыр. Ну пару капель масла за проверку одного авто считаю приемлимым, ну если хочется совсем что бы сухо было, тогда первый вариант самое то.

Да дым как и в первом ДГ так же начинает чадить на пару секунд раньше где то через секунды три, поэтому никокого «прогрева и разогрева» не требует.

МЕТОДИКИ И ПРАКТИКА АВТОДИАГНОСТИКИ. Инструментарий изготовленный вручную

06.02.2010

ГЕНЕРАТОР ДЫМА

Изготовленный вручную инструментарий автоДиагноста

Автомобильные Диагносты люди небогатые, но умные.

Но когда надо – могут их тратить на то, что их жёнам покажется «чепухой»:

«проводочки, коробочки, гаечные ключи» на обеденный стол не поставишь, -☺

И все новости в мире автоДиагностики прочитываются внимательно и анализируются, например:

Благодаря SMOKE MACHINE вы сможете:

— Выявить утечки, подсосы воздуха, трещины, неплотности соединений, которые дестабилизируют работу двигателя, вакуумных систем коррекции и других систем

— Работает там, где другие средства традиционной диагностики (дилерские сканеры, тестеры) сообщают о проблеме, но не могут определить ее источник

— Плотный дым, выходящий из места неплотности в считанные минуты локализует проблему

— Визуально понятно как для диагноста, так и для клиента

— Экономит время на поиски, демонтаж деталей, пробную замену компонентов и т.п.

— Позволяет расценить работу не за время диагностики (считанные минуты), а за фактически решенную проблему (до нескольких сот долларов)

Безусловно, сегодня простое проведение диагностики превратилось с источник прибыли для ремонтных мастерс
ких. На данный момент почти половина возникающих неисправностей связаны с возникновением тех либо иных течей, причем число подобных неисправностей постоянно растет. Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным

.

в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги (оригинал текста сохранен).

Отсутствие генератора дыма сегодня означает потерю времени

Но цена…заставляет задуматься. Надо
сто раз подумать
, что бы отдать за этот генератор дыма несколько десятков тысяч рублей…

Михаил Евгеньевич КУДРЯВЦЕВ
, автомобильный Диагност из Москвы, автор многих публикаций на нашем интернет-ресурсе, тоже задумался.

Но решил этот вопрос по-другому. При помощи своей головы, рук и знакомства с токарем. Смотрим на фото:

1 – компрессор от старого аквариума

2 – фильтр обыкновенный

Трубка зеленого цвета на фото – «вход», синего цвета – «выход».

Эти позици обошлись бесплатно, -☺

А вот за это заплатить пришлось, 200 рублей или немногим больше:

Это полая металлическая трубка, внутрь которой вставляется «сигарета обыкновенная»:

Потом она зажигается, девайс собирается и все подсоединяется:

Стрелки слева-направо:

От компрессора

Металлическая трубка с сигаретой

Подсоединение во впускной коллектор

Экология тут нарушается, да, но не больше, чем от обычного курильщика.

А вот Здоровье автоДиагноста сохраняется, так как раскуривать сигарету не надо – только поджечь, остальное сделает компрессор, -☺

Ситуации, когда требуется «генератор дыма» в практике автоДиагноста встречаются, а редко или часто — все зависит от направления работы и «проходимости» автомобилей в конкретной мастерской.

Изготовив этот девайс, Михаил тут же его опробовал:

Mitsubishi Lancer 2005 4G18 P0505 — Idle air control malfunction (P0505) – высокие обороты, ошибка не скидывается, байпасный винт закручен до упора.

Методика поиска: подключил свою дым-машину во впускной коллектор – увидел дым из неплотностей в дроссельной заслонке:

А на просвет эта заслонка выглядела так:

Вывод очевиден, ремонт обошелся именно так, как написано в самом начале этого материала:

Раньше мы тратили около 10% рабочего времени на обнаружение неисправности и 90% — на ее устранение. Сегодня же ситуация практически изменилась в обратную сторону. Именно поэтому применение представленного выше оборудования становится еще более актуальным. Отсутствие генератора дыма сегодня означает потерю времени в нынешних условиях, когда потребность в услугах по диагностике постоянно растет. А время, как известно, — деньги

Самый простой способ найти в двигателе автомобиля — воспользоваться дымогенератором. Дымогенератор — это, как бы сказал капитан очевидность, устройство которое создает дым и подает его во впускной коллектор двигателя. Проще всего сделать его из сигареты и пластиковой бутылки. Именно об этом и пойдем речь далее.

Делаем дымогенератор из сигареты своими руками

Данный способ я выбрал потому, что он является самым простым, быстрым, малозатратным и довольно эффективным. На все про все у меня ушло около 30 минут времени и 20 гривен (≈50 рублей) на сигареты.

Что именно понадобится для создания дымогенератора из сигареты:

1. пачка любых (можно самых дешевых) сигарет,
2. две 2-х литровых бутылки,
3. шланг от вакуумного усилителя тормозов (или аналогичный),
4. сосок от велосипедной камеры,
5. сверло (на 5-6 мм) и дрель,
6. насос или компрессор.

Первое, что нужно сделать — разрезать первую бутылку пополам таким образом, что бы сторона с горловиной была немного большей, чем сторона с донышком. Со второй бутылки нужно отрезать только донышко. Оно будет играть роль держателя сигареты.

В обеих донышках необходимо просверлить по одному отверстию — для вставки соска и сигареты. Сверло выбирается с таким расчетом, что бы сосок и сигарета входили в него достаточно плотно.

В горловину первой бутылки вставляется шланг. Удобно использовать шланг с вакуумного усилителя тормозов. Что бы он плотно сидел можно подмотать немного изоленты.

Осталось сделать последний шаг — собрать все детали дымогенератора в кучу и получить готовое приспособление.

Как пользоваться таким дымогенератором? Сигарета поджигается, вставляется в отверстие донышка, а само донышко вставляется в большую половинку бутылки таким образом, что бы фильтр смотрел в сторону шланга (горловины). В оставшееся донышко вставляется сосок от камеры и 2 части бутылки соединяются. Второй конец шланга нужно подсоединить ко впускному коллектору двигателя (вместо вакуумного усилителя). К соску подключается насос или компрессор, воздух с которого разжигает сигарету и подает дым в коллектор.

Вот так просто, своими руками можно сделать и применить дымогенератор из сигареты. Лично у меня данным генератором дыма получилось найти подсос воздуха со второй сигареты. Как я и говорил — все очень просто, быстро и эффективно.

Найти причину неисправности авто – значит уже наполовину починить его. Именно поэтому в хорошем автосервисе всегда найдётся немало средств диагностики – причём не всегда электронных.
К таким средствам относятся и дымогенераторы. О том, что это такое, для чего нужно это приспособление и как можно сделать дымогенератор своими руками для авто и пойдёт речь в этой статье.

Автомобильный дымогенератор

Это устройство нужно для выявления мест, где нарушена герметичность, требуемая для нормального функционирования той или иной системы – впускного и выпускного трактов автомобиля, например.

Дымогенератор нагнетает густой белый дым, который хорошо виден при его утечке из диагностируемого тракта.

Принцип его использования прост, как всё гениальное – в систему или деталь, которую требуется проверить, нагнетается дым, который начинает выходить наружу в местах, где нарушена герметичность. Очень похожим образом работники шиномонтажных мастерских проверяют на утечку воздуха колесо, погружая его в ванну с водой – уходящий воздух проявляет себя в виде всплывающих пузырьков.
Дымогенератор же нагнетает густой белый дым, который хорошо виден при его утечке, нужно лишь подсоединить выходной его шланг к диагностируемой детали, «заглушив» перед тем в ней все остальные отверстия.
Принцип действия дымогенераторов, изготавливаемых различными фирмами-производителями автооборудования, заключается в нагревании жидкого масла (вроде ATF), которое, испаряясь, и создаёт требуемый дым. В состав дымогенератора входит компрессор – для нагнетания дыма.

Как сделать своими руками дымогенератор для авто

Стоимость самого дешевого дымогенератора для авто не менее 6000 рублей, поэтому многие автолюбители изготавливают самодельные устройства, проявляя недюжинную изобретательность.

Самодельный дымогенератор для авто с испарителем масла

Схема дымогенератора для автомобиля

Для изготовления такого устройства потребуются:

Для изготовления дымогенератора требуется два необходимых условия — это истоники сжатого воздуха и дыма.

1. Ёмкость, которая будет служить основным модулем. Это могут быть шприц-нагнетатель для консистентной смазки, металлическая банка с плотной крышкой или даже старый огнетушитель с резьбовой крышкой.
2. Свеча накаливания от дизельного двигателя.
3. Реле времени.
4. Шланги, трубки для подачи воздуха.
5. Источник сжатого воздуха.

Кроме того, могут понадобиться метчики для нарезания резьбы, составы для уплотнения стыков штуцеров, хомуты – всё это Вы подберёте в соответствии с тем, из каких исходных материалов будет изготовлен основной модуль автомобильного дымогенератора, который Вы изготовите своими руками – испаритель.
Точный чертёж для изготовления своими руками дымогенератора для авто выполнять совершенно ни к чему – ведь Вы сами будете подбирать материалы, значит, и размеры деталей могут быть разными (кроме свечи накала).

В качестве реле времени используют реле поворотов, подключая вместо лампочек свечу. Это нужно для того, чтобы она не перегорела – свеча накала не предназначена для длительной работы, и реле будет периодически включать и выключать её. Чтобы подключить отрицательный вывод АКБ к свече, соедините его проводом с корпусом устройства.
Обратите внимание, что уровень масла в ёмкости небольшой – иначе свеча не прогреет его достаточно, и оно не будет испаряться. Входная трубка для воздуха должна быть погружена в масло – это будет своеобразным обратным клапаном для воздуха при небольшом давлении.

Если под рукой нет компрессора, то в качестве источника сжатого воздуха подойдет накаченная автомобильная камера или запаска.

Если у Вас нет компрессора, то в качестве ресивера (накопителя) воздуха можете воспользоваться своим же запасным колесом – или используйте автомобильную камеру, предварительно накачав её.
Как видите, ничего сложного – такой простейший дымогенератор для авто обойдётся Вам значительно дешевле покупного. Свечу накала можно просто попросить у знакомых в автосервисе – мастера нередко оставляют подобные вещи «на всякий случай», и они годами лежат без дела в мастерской.
Подачу воздуха можно регулировать, встроив в шланг подходящий вентиль. Для начала – в процессе испытаний – достаточно пережимать шланг рукой, согнув его пополам.

Дымогенератор своими руками для авто из сигареты

Дымогенератор из сигареты и пневмопистолета для обдува

Этот простейший «дымогенератор» для авто не нуждается в излишних комментариях – достаточно лишь изготовить переходник для подсоединения сигареты к шлангу, — то есть банальный мундштук.

Как видите, за пугающим поначалу названием устройства не стоит ничего особенно сложного. Особенно, если Вы в детстве практиковались в изготовлении разнообразных «дымовух» — из казеина, газеты, пропитанной раствором аммиачной селитры и пр.

В настоящее время для диагностики систем транспортного средства могут использоваться множество различных устройств и установок. Причем каждая из них может использоваться для конкретных целей. Одним из таких механизмов является генераторное дымовое устройство. Как сделать генератор дыма своими руками и в чем заключается принцип работы системы — об этом читайте ниже.

[ Скрыть
]

Характеристика дымогенератора

Какое устройство дымогенератора, в чем заключается принцип работы системы? Как сделать установку своими руками, какие чертежи и схемы для этого можно использовать? Для начала разберем вопрос назначения и функций.

Предназначение и функции

Дымогенератор представляет собой устройство, которое используется для автодиагностики, в частности, для проверки герметичности:

• системы впуска;
• отработанных газов;
• выпускного тракта силового агрегата;
• системы охлаждения;
• для обнаружения проколов в резине;
• для диагностики герметичности фар, если они стали запотевать и т.д.

Что касается принципа действия, то работы дымогенератора для диагностики основана на применении и образовании густого белого дыма и его дальнейшей подачи в диагностируемые системы. Для того, чтобы дым попал во все проверяющиеся узлы, он должен подаваться од небольшим давлением, это обязательное условие, поскольку это позволит дыму искать возможные повреждения и нарушения герметичности. Благодаря давлению устройство позволит выявить даже небольшие микротрещины, которые визуально определить не получается.

Устройство

Устройство такой генераторной установки может быть разным, в зависимости от конкретного назначения и производителя.

Самые простые дымогенераторы состоят из:

• насоса;
• манометра;
• шланга;
• штуцера для подключения;
• проводов;
• испарительного устройства;
• зажимов для соединения с аккумуляторной батареей или адаптером для прикуривания;
• более совершенные системы также оснащаются блоком управления (автор видео — канал TEXaS TV).

Преимущества и недостатки использования

Для начала разберем основные достоинства:

• в первую очередь — это возможность оперативного обнаружения возможных нарушений герметичности в работе тех или иных систем транспортного средства;
• эргономичность и надежность устройств, если речь идет о фирменных установках;
• благодаря наличию управляющего модуля в фирменных девайсах автовладелец во время диагностики может самостоятельно менять значение плотности дыма;
• если устройство оборудовано таймером, то это позволит предотвратить перегрев нагревательного компонента и, соответственно, его поломку;
• в фирменных девайсах имеется специальный резервуар, который позволяет долгое время хранить дымовую жидкость;
• при необходимости устройство можно разместить в моторном отсеке, а также на стене в гараже и т.д.

Что касается недостатков, то если речь идет о фирменных системах, то их стоимость не такая низкая, как хотелось бы. Если же вы решите соорудить такой девайс своими руками, то должны понимать, что для этого вам потребуются определенные навыки и знания.

Инструкция по изготовлению

Если вы будете четко следовать инструкции, то процедура изготовления дымогенератора для авто не вызовет проблем. В целом конструкций и схем к таким девайсам достаточно много, но мы предлагаем ознакомиться с производством генераторной установки из шприца и твердой смазки.

Для этого вам потребуется:

• сам шприц;
• свеча накала, такие используются на дизельных моторах;
• проводка с клеммами, потребуется для подключения свечей;
• термоусадочная паста;
• патрубки с хомутами, а также уплотнительными прорезиненными прокладками;
• медная трубка, ее диаметр должен составлять примерно 6 мм;
• дрель и набор сверел;
• штуцер для подачи воздушного потока;
• также потребуется металлическая сеточка для мытья посуды (автор видеообзора простого — канал ZP GARIK).

Как же из таких материалов можно сделать дымогенератор для автомобиля:

1. В первую очередь необходимо разобрать шприц, демонтировать шланг нагнетателя, а также подкачивающее устройство. Для дальнейших работ вам нужен будет корпус от шприца, именно в нем будет осуществляться процесс образования дыма, который впоследствии будет использоваться для диагностики. Кроме того, в крышке расположено специальное отверстие, которое потребуется для нормальной работы. В это отверстие необходимо установить отрезок медной трубы, ее длина должна составлять около 16 см. Для лучшей фиксации трубки место соединения лучше обработать эпоксидной смолой.
2. Через медный шланг будет поступать сжатый воздушный поток в масло, как правило, для этого используется трансмиссионная жидкость. Масло используется для образования дыма и дальнейшего его выдавливания из корпуса. Шланг устанавливается до упора, это позволит перегородить проход воздушного потока.
3. Затем, вам необходимо будет просверлить медную трубу через входное отверстие. Это позволит направить воздушный поток в конкретном направлении, в частности, в корпус генераторного узла.
4. Когда эти действия будут выполнены, во второе отверстие необходимо будет вмонтировать штуцер, через который будет выходить воздух. Надежно зафиксируйте этот элемент, чтобы не допустить возможную утечку в будущем.
5. Теперь переходим к следующему этапу — изготовлению электрической составляющей системы. Для этого в нижней крышке девайса нужно будет вмонтировать свечу накала от дизельного двигателя, при этом для лучшей герметичности используйте прокладки. Также свечу следует максимально затянуть, в противном случае возможна утечка трансмиссионного масла. Когда свеча будет установлена и зафиксирована, к ней нужно подключить провод с быстросъемными зажимами — крокодилами.
6. Далее, в отверстие, через которое будет поступать масло, следует вмонтировать специальный переходник для патрубка подачи дыма. В данном случае лучше всего использовать прозрачные патрубки, это позволит автовладельцу контролировать подачу воздушного потока в диагностируемый узел или систему. На конец патрубка нужно установить наконечник, для этого можно использовать деталь, которая была вмонтирована в шприц, но перед этим из него надо будет убрать шарик обратного клапана. Также вам необходимо предусмотреть возможность регулировки воздушного потока, но здесь нужно опираться на то, какой именно источник воздуха будет применяться. Кроме того, следует также произвести монтаж обратного клапана в магистраль подачи.
7. Собственно, на этом процедуру сборки устройства можно считать завершенной, теперь система готова к эксплуатации. Далее, вам потребуется залить рабочую жидкость, то есть масло в резервуар, его объем должен быть чуть выше свечи накала. Спустя несколько минут в выходном патрубке вы сможете увидеть образовавшийся дым. Уровень давления поступающего воздуха может составлять около 0.5-1 бар, но более точно данный параметр следует подобрать экспериментальным методом. Если у вас есть компрессор, то пользуйтесь им, если нет, то в принципе можно применять и другие варианты, к примеру, запасное колесо автомобиля либо насосное устройство для надувания водных матрасов.
8. Когда действия по изготовлению будут завершены, вам остается только проверить работоспособность системы.
