Домашняя коптильня – это гарантия сохранности мясных и рыбных продуктов, богатый ассортимент колбас и других деликатесов. Если вы являетесь счастливым обладателем , и к тому же рыбаком или охотником, без такого устройства просто не обойтись. В этом материале пойдёт речь о том, как сделать своими руками дымогенератор для холодного копчения. Чертежи, видеорекомендации и другие важные нюансы для обустройства домашней коптильни в этой статье.

При горячем или холодном типе копчения в любом случае для дыма нужен костёр. Для холодной коптильни температура дыма не должна быть больше 40°C. Чтобы уменьшить температуру поступающего дыма, кострище размещают в стороне от коптильной камеры, а между ними прокладывают герметичный , в котором и происходит естественное охлаждение поступающего потока. Для лучшего остывания дымоход иногда закапывают в землю.

Генератор дыма для холодного копчения значительно упрощает эту конструкцию. Сам по себе он представляет собой компактное устройство, в которое засыпается щепа или опилки ольхи и дуба. В этой конструкции опилки медленно тлеют, а исходящий дым имеет небольшую температуру. Процесс тления запускается с помощью электрического или подогревателя, а движение дыма обеспечивается нагнетающим компрессором.

Холодное копчение надолго сохраняет и придаёт неповторимый аромат мясу, рыбе и салу, домашним сырам. Такие продукты имеют гарантированное качество, без вредных для организма химикатов, которыми пичкают колбасы современные производители.

Принцип работы генератора дыма

Основной принцип работы дымогенератора – пиролизное разложение древесины при недостатке кислорода. То есть, в этом устройстве происходит нагревание щепы и её тление без доступа воздуха. Генераторы являются закрытыми системами и могут различаться по конструкции. В заводских моделях вы встретите переключатели и механизм дозирования опилок, котроллеры температуры.

Устройства могут иметь различные размеры. Чем больше генератор, тем на больший объём коптильной камеры он рассчитан.

Важно!
Неправильно подобранная мощность дымогенератора может свести все ваши усилия «на нет». Нужно правильно соотнести размеры источника дыма и камеры.

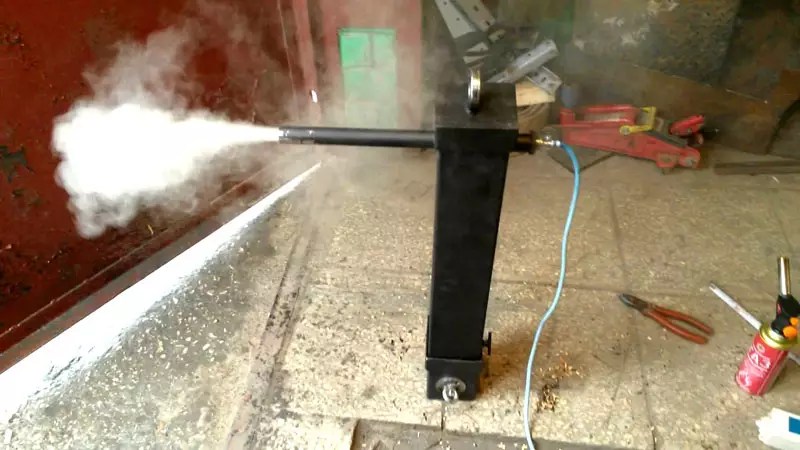

Устройство дымогенератора для холодного копчения, сделанного своими руками

Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то . Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:

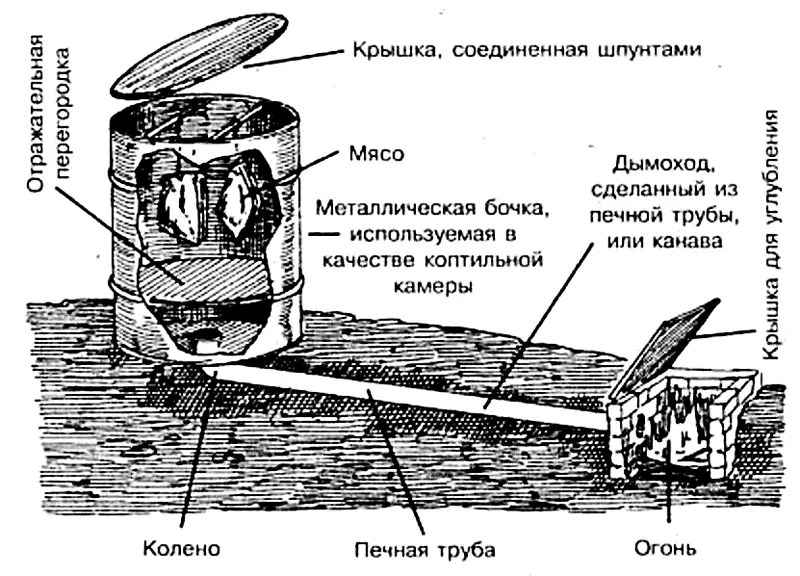

Схема для дымогенератора холодного копчения своими руками

Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:

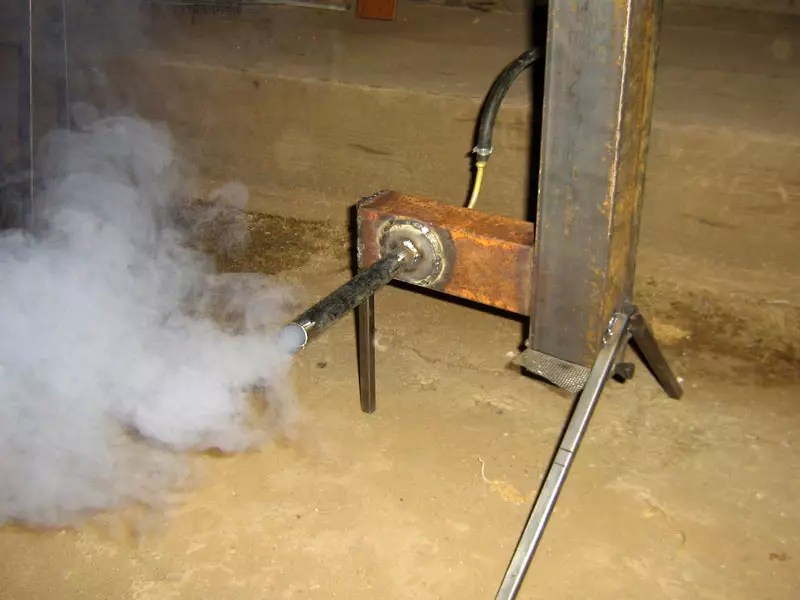

Эжектор в дымогенераторе

Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.

Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.

Подробнее об этом в видеоматериале:

Компрессор для дымогенератора коптильни: нужен или нет

Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток. Важно, чтобы домашнее устройство не потребляло много и было ремонтопригодным.

Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от .

К сведению!

Самодельный дымогенератор для холодного копчения может работать и без компрессора, но в этом случае нужно постоянно следить за температурой дыма и регулярно добавлять опилки.

Камера для копчения

Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты. Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс.

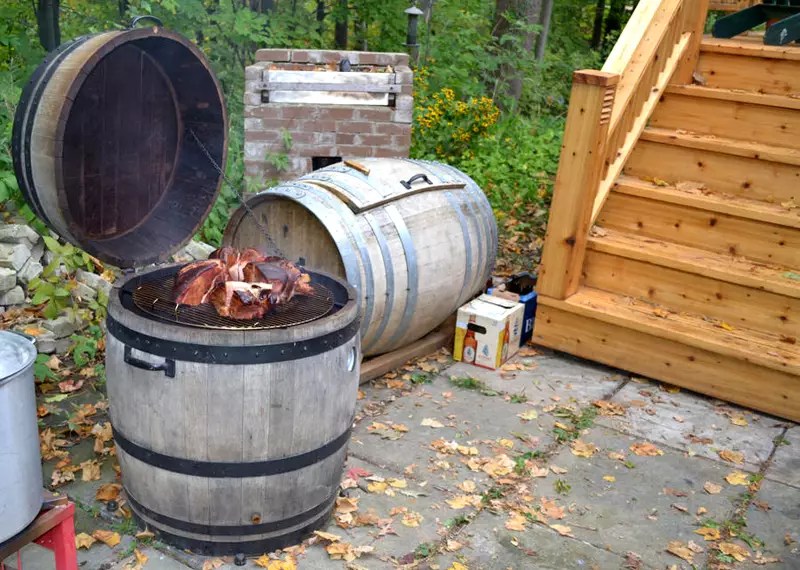

Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира. Внутри импровизированной камеры приваривают несколько кусков для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.

Можно изготовить камеру из или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной. Если камера металлическая, то важно проследить за качеством сварных швов.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

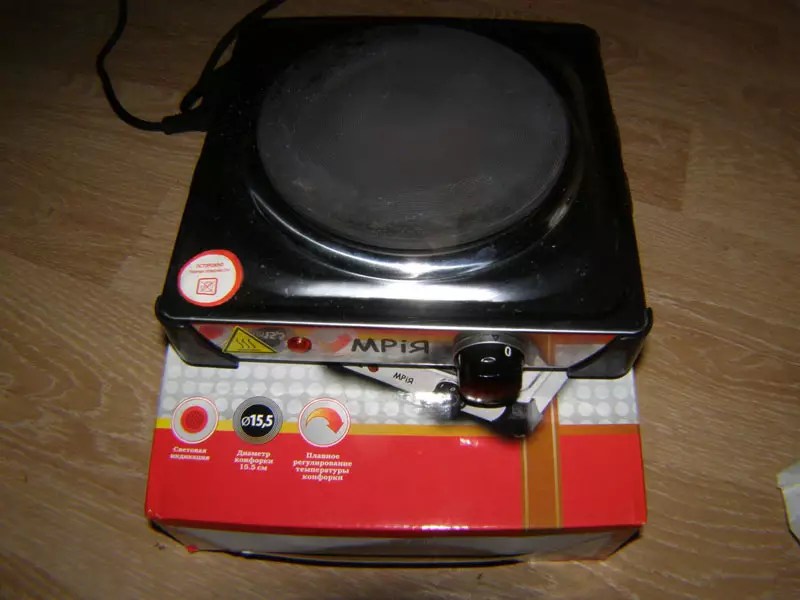

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Совет!
Чтобы засыпаемые опилки не спрессовывались в плотную массу, внутри ёмкости подвешивается пружина.

Как сделать дымогенератор из огнетушителя в видеосюжете:

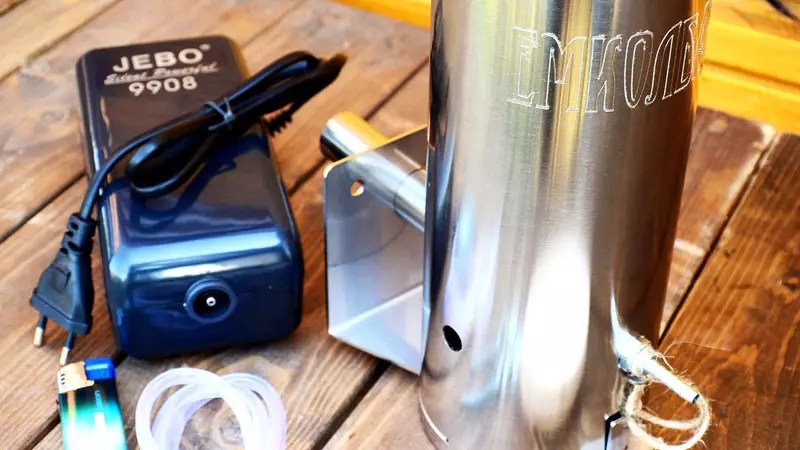

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Можно пойти и другим путём: использовать для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная . Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

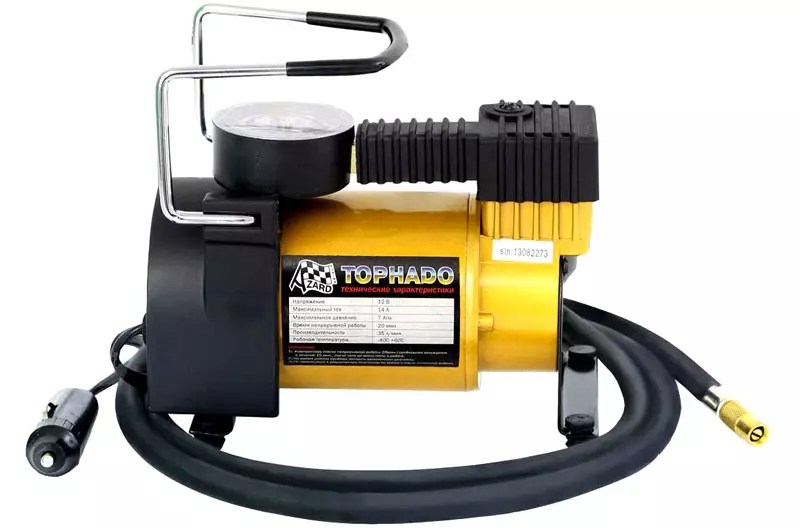

Компрессоры для дымогенератора холодного копчения: производительность и варианты

Компрессор – важная часть дымогенератора. Если он имеет возможность регулировки мощности, значит, вы сможете менять интенсивность поступления дыма в камеру и контролировать качество получаемого продукта. Важно, чтобы компрессор мог бесперебойно работать несколько часов или даже суток, ведь холодное копчение – длительная процедура.

Как определить необходимую мощность компрессора? За основу можно взять такие цифры: для топки объёмом три−четыре литра потребуется компрессор с производительностью примерно 2 м³ в минуту. Такую производительность даёт 100-ваттный вентилятор.

Проще всего купить готовый компрессор, стоят они сравнительно недорого, и вам не придётся изобретать велосипед. Чтобы собрать домашнюю коптильню, достаточно приобрести устройство на 220В с производительностью в 9м³ за полторы тысячи рублей.

Мастер-класс: как сделать простой дымогенератор своими руками

Самый простой генератор дыма можно сделать своими руками из трёх консервных банок. Вот небольшой мастер-класс с подробными фото:

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения. За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Какие ошибки обычно совершают начинающие мастера копчения?

Сколько стоит купить готовый дымогенератор для холодного копчения: цена вопроса

На что следует обратить внимание, подбирая модель генератора заводского изготовления? Прежде всего – материал колбы. В идеале она должна быть изготовлена из нержавейки. Чем проще конструкция дымогенератора, тем лучше. Удобно, если дно устройства съёмное – так легче чистить после использования. Обратите внимание на комплектацию, в ней должны быть представлены все необходимые части: компрессор, болты для крепления, шланги подачи дыма, таймер, подробная инструкция. Купить дымогенераторы для горячего или холодного копчения можно во многих интернет-магазинах или специализированных торговых точках вашего города.

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Основных способов копчения известно два — . Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с .

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два – три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

• Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
• Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
• Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
• Компрессор, который будет подавать воздух в эжектор.
• Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
2. Опилки выделяют коптильный дым.
3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

Фото дымогенератора своими руками

Обратите внимание!

Мясо – традиционное блюдо на наших столах. Его можно приготовить разными способами, однако большой популярностью пользуется такой вариант термической обработки, как копчение, а устройство – дымогенератор для копчения. Процедура позволяет не просто изготовить из скоропортящегося продукта блюдо длительного хранения, она дает возможность получить особый вкус, аромат, несравнимый ни с какими других способом обработки. И пусть на рынке бытовой техники появляется все больше различных приспособлений, по-прежнему в цене копчение своими руками.

Примечание:
Особая роль в процедуре отводится дыму, он придает блюду не только превосходный вкус, но и особый аромат. И пусть многие начинают пользоваться готовыми приборами, хватает людей, заинтересованных в применении самодельных устройств.

Это и хороший способ сэкономить, и прекрасная возможность получить дополнительное удовольствие от возможности что-то сделать самому. Ведь, немного потрудившись, можно сделать генератор своими руками.

Копчение – достаточно длительный процесс, который требует еще и определенных навыков. Должны выполняться определенные условия:

• минимальная температура поступающего дыма;
• обработка должна быть длительной – от нескольких часов до нескольких дней;
• можно использовать опилки из плодовых, но не хвойных пород деревьев;
• продукты должны быть обработаны – очищены, вымыты, посолены, просушены.

Учитывая навыки готовящего, понимание тонкостей процедуры, определяется результат. Имеет значение и прибор, особенно если изготовлен дымогенератор своими руками. Для него наиболее важное – верное расположение всех элементов, поступление дыма низкой температуры. Все это в комплексе дает возможность надеяться, что получится очень вкусно и презентабельно.

Самодельная с дымогенератором

• ольха;
• вишня;
• яблоня;
• груша;

Благодаря различным ароматическим качествам получаются разными по вкусовым особенностям блюда. Достаточно сделать дымогенератор для копчения своими руками, чтобы начать управлять процессом.

О дыме

Дым является натуральным антисептиком, который ценится коптильщиками. Ведь после такой обработки в продукте еще долго не образуется вредоносная микрофлора. Словом, увеличивается срок хранения, блюдо получает особые вкусовые качества. Дымом можно обрабатывать дичь, мясо, рыбу.

Дым, вырабатываемый дымогенератором

Благодаря генератору можно получить дым с необходимыми характеристиками. Его нагнетание осуществляется за счет работы вентилятора или перепада температур. Немаловажную роль играют и опилки.

Обслуживание

Процедура заключается в подаче опилок, а также последующей очистке емкости от истлевших элементов. Если используется дымогенератор для холодного копчения, изготовленный своими руками, то наверняка процедуру придется выполнять самому. Однако если применяется готовый вариант, вполне возможна автоматизация процесса. На больших производствах задействуется оператор для мониторинга.

Преимущества готовых вариантов

Сделать генератор самому – задача непростая. Для этого нужны определенные навыки, материалы, время. Поэтому многие не решаются пойти на такой шаг, а покупают готовый электрический дымогенератор. Такие устройства очень популярны, поскольку обладают такими достоинствами:

• высокая производительность;
• малый расход электроэнергии, который сравним с уровнем потребления включенной лампы накаливания;
• в термокамере осуществляется очищение дыма, в результате чего смолистые вещества оседают на стенках, а затем удаляются;
• обеспечивается полное сгорание опилок;
• удобство обслуживания;
• высокая надежность устройства.

Все это обеспечивает востребованность приборов и высокую результативность процедуры. Далее рассмотрим несколько моделей готовых вариантов.

Original Bradley Smoker

Bradley Smoker – специализированный изготовитель устройств для создания копченой продукции. Отличительные особенности производимых приборов – современный дизайн, высокая надежность. Устройства сохраняют природность вкуса. Для обеспечения процесса дымом используются брикеты, подача которых организована автоматически.

Дымогенератор Original Bradley Smoker

ШАУРМЕЙКЕР

Это устройство обеспечивает не только автоматическую подачу брикетов из лиственных пород древесины, но и электронное управление. Мощности такого прибора достаточно для организации процесса на малом предприятии.

Дымогенератор с компрессором и опилками разных пород

Weber-Stephen

Этот американский прибор больше подойдет для частного использования. Топливо для такого устройства – уголь. Поэтому его можно применять в качестве гриля. Многие модели производителя используются для промышленности. Поэтому в частных владениях такие устройства используются довольно редко.

Дымогенератор марки Weber Stephen

Как используется?

Покупной вариант дымогенератора используется так. Загружаются продукты в шкаф, который закрывается. В бункер следует засыпать опилки (около 70% бункера). Камеру копчения нужно заполнить продуктами. Во время копчения требуется контроль интенсивности выхода дыма из шкафа.

Примечание:
Длительность процесса определяется продуктом. Например, для сала или скумбрии потребуются сутки, для мойвы – 8 часов. Мясо птицы потребует более длительной обработки.

Очень важно при эксплуатации регулярно мыть кожух. После очистки его можно использовать повторно. Также стоит учесть еще несколько рекомендаций:

• для ускорения процесса копчения внутрь прибора необходимо установить электрический ТЭН, чтобы обеспечить нагрев опилок;
• вкус блюда определяется типом выбранной древесины;
• к опилкам можно добавить немного виноградной лозы, что обеспечит оригинальный приятный вкус;
• сухая погода оптимальна для проведения процедуры;
• температуру копчения необходимо поддерживать на уровне 30–35 градусов.

Безопасность

Устройство дымогенератора имеет свои особенности, поэтому необходимо соблюдать правила безопасности:

• прибор устанавливается на прочную, пожаробезопасную поверхность;
• лучше всего использовать металлический корпус, имеющий слой жаростойкой краски;
• электропроводка должна быть удалена от источника воздействия высокой температуры;
• на случай непредвиденных обстоятельств управляющий блок должен быть обеспечен элементом автоотключения.

Дымогенератор простой конструкции для коптильни

Следуя этим правилам, можно предотвратить не только поломку оборудования, но и травмы, и другие неприятности со здоровьем.

Создание

Разберемся, как делаются дымогенераторы для холодного копчения своими руками, насколько такое устройство можно сделать самому.

Как правило, конструкция включает в себя такие элементы:

• источник;
• система дымового охлаждения;
• топливо;
• система подачи дыма в камеру копчения.

Источником образования тепла может быть:

• уголь;
• щепа, опилки;
• дрова;
• электроэнергия.

Коптильня с дымогенератором, выполненная своими руками

Самое оптимальное устройство дымогенератора – то, которое подразумевает использование опилок.

Вариант применения дымогенератора

Холодный дым

Обычно включает в себя:

• выкладка ямки для топки;
• под землей прокладывается ;
• фильтр обеспечивает чистоту продуктов, защищенность от сажи;
• установка самой коптильни.

Процесс копчения с применением дымогенератора

Однако процесс может сопровождать один недостаток – повышенная температура, что исключает проведение холодного копчения. Для этого нужно сделать следующее:

1. Следует увеличить длину дымохода, что позволит дыму остывать.
2. Проточная вода может помочь охлаждению дыма. Поэтому потребуется модернизация конструкции.

Сборка электрического генератора для коптильни собирается своими руками достаточно легко, если пользоваться чертежами и схемами. Электроплитка является нагревательным элементом, а охлаждение дыма обеспечивается длиной трубы.

Если есть желание сделать дровяную коптильню, собрать ее еще проще. Устройство такого дымогенератора основывается на печи-буржуйке. Протяженность и количество изгибов трубы определяют температуру дыма. Она ниже, чем выше показатели.

Дымогенератор для коптильни в активном действии

Размер камеры для копчения определяется тем, сколько продуктов планируется обрабатывать за 1 раз. Если процедура будет выполняться раз в год, тогда можно взять обычное ведро, изготовленное из металла, имеющее крышку. Внизу просверливается отверстия, диаметр которого должен совпадать с трубкой генератора подачи дыма. В крышке нужно сделать отверстие для отвода дыма.

Самодельная коптильня с дымогенератором

Устройство дымогенератора может включать в себя различные элементы: раму, вентилятор, барабан, термокамеру, электрический привод.

Как видим, прибор вполне можно сделать самому, достаточно проявить терпение, настойчивость и выделить некоторое время. Тогда обязательно все получится!

Вариант исполнения коптильни с дымогенератором

Артем Щавельский

А
А

Чтобы угостить друзей копчёностями домашнего приготовления, необходима коптильня — для её удобной эксплуатации используют дымогенератор. В этой статье рассказывается о разных видах дымогенераторов для холодного копчения с чертежами и размерами.

Устройство дымогенератора

Есть два основных вида приготовления копчёных продуктов:

1. Горячее, при температуре дыма 50-130°С. Этот процесс длится от 20 минут до 1 часа.
2. Холодное, при температуре до 50°С. Длительность приготовления может достигать нескольких суток. За это время домашние питомцы могут попытаться стащить еду, если коптильня не закрывается плотно. Чтобы этого избежать, используют заборы и ограждения.

Когда-то для копчения продукты подвешивали над очагом, который топился дровами. Главная проблема классического способа копчения — необходимость постоянного контроля и большой расход дров.

На рисунке изображёна схема установки для холодного копчения с очагом и дымоходом в земле

Сейчас вместо очага используется дымогенератор — устройство, вырабатывающее дым и подающее его в коптильную камеру. От его температуры и состава зависит вкус копчёностей.

Главный плюс генератора дыма для коптильни в том, что он способен работать при минимальном контроле и для образования дыма использовать щепу и опилки.

Как пользоваться дымогенератором

Любая коптильня состоит из двух функциональных частей — генератора дыма и камеры для продуктов. В самых простых устройствах для горячего копчения, изготовленных из бочки или большой кастрюли, эти составные находятся в общем корпусе.

В генератор дыма помещаются деревянные опилки или щепки, желательно плодовых пород дерева. Опилки поджигаются или включается внешний нагрев. Выделяющийся при этом дым путём естественной тяги или при помощи компрессора поступает в коптильную камеру.

Путём изменения нагрева, количества поступающего воздуха или другим способом, зависящим от конструкции правильного дымогенератора, добиваются необходимого количества и температуры дыма.

В частном доме или даче есть все необходимые условия для установки устройства — крыльцо и навес, чтобы дождь не мешал процессу, или, на худой конец, крыша и хорошая кровля, где также можно установить коптильный шкаф. Если копчение будет происходить в квартире (чаще всего — на кухне), нужно предусмотреть вывод дыма через трубку в вытяжку и закрыть двери и окна, чтобы дым не распространялся по комнатам.

Устройство и работа дымогенератора

На рисунке изображёна простейшая схема дымогенератора:

На рисунке изображёна простейшая схема дымогенератора

Работа дым-машины заключается в производстве дыма и подаче его к коптящимся продуктам. Для этого на решётку укладывается щепа и поджигается, а компрессор передаёт воздух в коптильню.

Количество дыма зависит от свойств древесины, на которой работает дымогенератор, тяги воздуха через поддувало и показателей давления и производительности компрессора.

Как работает классический дымогенератор

Принцип работы дымогенератора прост:

1. перед началом работы внутрь корпуса помещаются и поджигаются опилки;
2. для лучшего горения и подачи дыма в камеру горения при помощи компрессора подаётся воздух;
3. тлеющие опилки выделяют дым, который проходит по дымоотводящей трубке в коптильню;
4. проходя по трубке, дым остывает до необходимой температуры, для контроля за которой в конце трубы или в коптильной камере устанавливается термометр.

Виды дымогенераторов

Несмотря на то, что большинство устройств устроены по одному принципу, у конструкций дымогенераторов много разновидностей.

Чертёж дымогенератора холодного копчения спиралевидного

Спиралевидная дым машина для копчения отличается конструкцией дымоотводящей трубки. Эта система используется для охлаждения дыма. Внутри дымохода находится конструкция, напоминающая винт Архимеда, или червяк мясорубки. Это удлиняет путь дыма от генератора до коптильни, что способствует его охлаждению.

Схема дымогенератора с конденсатосборником

В составе дыма, кроме самих ароматных веществ, присутствует влага. Попадая вместе с ним в коптильную камеру, она увлажняет продукты и скапливается на дне, а, стекая обратно, увлажняет опилки. Избавиться от конденсата можно, дополнив устройство дымогенератора конденсатосборником.

В аппарате с этим дополнением дымоход прогибается так, чтобы средняя часть оказалась ниже начала и конца трубы. В этом месте устанавливается тройник, на который одевается пластиковая или резиновая трубка. Через неё конденсат стекает в стеклянный бутыль или пластмассовую бутылку.

Для обычных генераторов необходимы компрессор и сборник конденсата. Но есть конструкция, позволяющая обойтись без этих деталей. Это пассивный дымогенератор.

Основным элементом пассивного генератора является прямоугольная коробка, размеры которой меньше камеры горения. В этой коробке змейкой располагаются перегородки так, чтобы расстояние между ними было 4-6 см. Для доступа воздуха конструкция дымогенератора изготавливается из перфорированного металла.

Работает пассивный генератор лабиринтного типа следующим образом:

1. в образовавшиеся канавки на 3/4 высоты насыпаются и слегка утрамбовываются опилки;
2. утрамбованные опилки поджигаются с одного из концов змейки;
3. короб с тлеющими опилками устанавливается в камеру сгорания.

Заправленный опилками лабиринт обеспечивает до 10 часов горения.

Важно! После работы все отверстия необходимо очистить от золы.

Дымогенератор «улитка»

Дымогенератор спиральной формы по конструкции и принципу действия похож на лабиринтный. Отличие в закруглённой форме ходов. Такая конструкция устанавливается в круглую камеру горения.

На рисунке изображена схема дымогенератора «улитка»

Промышленный дымогенератор для холодного копчения

Промышленный дымогенератор устроен сложнее бытового и предназначен для постоянной работы.

Он состоит из бункера для древесины, механизма подачи, нагревательного элемента и других деталей.

Промышленные агрегаты позволяют регулировать большое количество параметров:

• температуру в коптильне;
• влажность;
• плотность дыма;
• время приготовления.

Электроустановка состоит из следующих частей:

• корпуса;
• ёмкости для щепы;
• электродвигателя;
• шнека для подачи опилок;
• нагревательного элемента;

Дым образуется при попадании щепы на нагревательный элемент. Механизм подачи состоит из бункера, шнека (винта Архимеда) и электродвигателя с редуктором, вращающего этот винт.

При вращении винта щепа падает на ТЭН, нагретый до температуры 250-300°С, и нагревается до дымовыделения. Зола от сгоревшей щепы падает вниз, в зольник.

Эта конструкция является упрощённым вариантом промышленного дымогенератора.

Принцип работы электрического дымогенератора холодного копчения

Минидымогенератор (походный)

Для копчения свежевыловленной рыбы дымогенератор можно сделать из котелка, железной бочки и других подручных материалов:

1. На дно котелка укладываются щепки, опилки и мелкие веточки. Кору с веток необходимо очистить.
2. Ближе к верхней ёмкости устанавливается решётка, на которую укладывается мясо или рыба. Вместо неё можно перевернуть крышку вверх ногами и продукты привязать к ручке.
3. Казанок закрывается крышкой и устанавливается над небольшим огнём.

Совет! Решётку с продуктами для удобства переноски можно сделать складную.

Устройство походного дымогенератора

Различия по забору дыма

После начала работы поток воздуха из компрессора смешивается с дымом и поступает в коптильную камеру. Этот узел называется эжектор.

Находиться эжектор может как в верхней части генератора дыма, над щепой, так и снизу, возле зоны горения.

Устройство и конструкция аппарата с нижним расположением эжектора

Аппарат с забором дыма из нижней части хорошо работает при небольших габаритах и маленькой коптильной камере.

В остальных случаях такая конструкция имеет ряд недостатков:

• направление потока воздуха не совпадает с тягой, что ухудшает процесс горения;
• большая камера часто тухнет, а у маленькой ограниченное время непрерывной работы;
• дым в дымоход попадает непосредственно из зоны горения, что повышает его температуру;
• трубу дымохода необходимо защищать от попадания в неё опилок.

От этих недостатков свободна конструкция с верхним отбором дыма.

Устройство и конструкция аппарата с верхним расположением эжектора

Эжектор, находящийся в верхней части корпуса на расстоянии нескольких сантиметров от крышки, забирает дым из верхней части камеры сгорания. У такой конструкции есть много достоинств:

• дым имеет более низкую температуру, что упрощает процесс холодного копчения;
• направление естественной тяги совпадает с движением дыма, что обеспечивает более стабильное горение даже при временном отключении компрессора;

Аппарат с расположением эжектора сверху

Самостоятельная сборка

В продаже есть много моделей заводского производства, но при наличии навыков работы с металлом можно сделать дымогенератор для холодного копчения своими руками по нашим чертежам.

Изготовление одной из конструкций с помощью подручных материалов показано в видеоролике ниже (дымогенератор Камчатский):

Конструкция с вентилятором

Самой распространённой моделью для собственноручного создания является аппарат с вентилятором. Чертеж дымогенератора для коптильни с вентилятором показан ниже.

Чтобы сделать дымогенератор для копчения своими руками по чертежу выше, необходимы:

• Для корпуса нужна квадратная 100х100 мм или круглая ∅100 мм труба длиной 0,8 м. Размеры приблизительные.
• Кусок водопроводной трубы 3/4-1.5″ с резьбой и гайки соответствующего диаметра для дымохода. Для горячего копчения длина дымохода — 30-50 см, для холодного на конец дымохода надевается металлорукав или он удлиняется до необходимой длины. Она подбирается опытным путём.
• Электровентилятор небольшой мощности. Можно взять аквариумный компрессор.
• Резиновые и стальные трубки небольшого диаметра. Нужны для подсоединения вентилятора к корпусу.

Чтобы сделать дымогенератор для коптильни, необходим следующий порядок:

1. Для корпуса изготавливаются дно и крышка. Эти детали должны иметь бортики, плотно одевающиеся на трубу и не дающие золе снизу и дыму сверху выходить наружу.
2. В самом корпусе чуть выше бортиков сверлятся несколько отверстий ∅6-10 мм для подачи воздуха в зону горения. При плохой тяге их число можно увеличить.
3. На расстоянии 5 см от верха сверлится отверстие для дымохода. Он закрепляется двумя гайками или электросваркой.
4. На противоположной от дымохода стороне сверлится отверстие для тонкой трубки, через которую подаётся воздух. Внутри корпуса она должна быть направлена на дымоход, но не входить в него. При этом воздух от вентилятора смешивается с дымом и поступает в коптильную камеру.

Для изготовления дымогенератора холодного копчения своими руками чертежи с размерами можно нарисовать самостоятельно по примерам выше.

Такая конструкция изготавливается и из других материалов, а также по желанию дополняется конденсатосборником, кулером и другими аксессуарами.

Части корпуса простого генератора дыма для холодного копчения своими руками можно изготовить из трёхлитрового эмалированного или нержавеющего бидона.

Важно! Алюминиевый бидон сразу прогорит, поэтому такой материал не годится.

Стенки у этой ёмкости тонкие, поэтому дымоход с инжектором крепится сверху, а на высоте 2-3 см от дна сверлятся 3-4 отверстия ∅6 мм для подсоса воздуха.

К инжектору с одной стороны тонкой резиновой или ПВХ трубкой подключается компрессор, а с другой — присоединяется дымоход из металлической гофрированной трубы.

Процесс изготовления дымогенератора своими руками из бидона

Как сделать дымогенератор из газового баллона

По конструкции это устройство напоминает печь «буржуйка».

Пошаговая инструкция по созданию дымогенератора из газового баллона включает в себя следующие пункты:

1. Выпустить остатки газа.
2. Постоянно поливая кран водой отпилить его ручной ножовкой. Если баллон из-под углекислого газа или кислорода, то можно использовать углошлифовальную машинку.
3. Приварить к баллону ножки. Это необходимо для устойчивости.
4. Вырезать газовым резаком или болгаркой две дверки. Одна снизу, размером 10х10 см, — это будет поддувало. Вторая сверху, шириной в 1/3 окружности баллона, а высотой в его диаметр. Через него будет устанавливаться колосник, и загружаться щепа.
5. Из вырезанных кусков стенок изготовить дверки. Закрепить их на петлях.
6. На высоте 1-2 см над поддувалом приварить внутри 4 гайки М20. На них укладывается колосник.
7. Сделать колосниковую решётку из стальных прутов ∅10 мм или стального круга толщиной 10 мм. Уложить решётку на гайки.
8. Вместо отрезанного вентиля приварить отрезок трубы с резьбой. Его длина — 5-7 см и диаметр — 25-40 мм.
9. На резьбу накручивается эжектор. С одной стороны к нему подключается компрессор, а с другой — дымоход.

Инструкция по сборке дымогенератора из газового баллона

Конструкция дымогенератора с кулером (охладителем)

Для процесса холодного копчения необходим дым температурой не выше 50°С, а из генератора он выходит намного горячее. Для его охлаждения можно удлинить дымоход или установить охладитель (кулер).

Принцип работы устройства с кулером основан на увеличении времени движения дыма к коптильной камере. Для этого между генератором и камерой устанавливается дополнительная емкость.

Совет! При остывании дыма из него выделяется конденсат, поэтому в нижней точке охладителя необходимо установить сборник конденсата.

Дымогенератор лабиринтного типа своими руками

Основное отличие лабиринтного дымогенератора в наличии ёмкости для опилок. Для изготовления такого агрегата своими руками необходима стальная сетка или мелкоячеистая решётка:

1. вырезается квадрат размером на 50 мм меньше основания агрегата;
2. из этой же сетки вырезаются полоски шириной 5 см;
3. на основании размечаются дорожки шириной 4-6 см;
4. электросваркой полосы закрепляются на основании.

Схема работы указана на рисунке выше

Совет! Опилки нужно брать самые мелкие, после циркулярной пилы.

Схема сборки фрикционного дымогенератора

Большинство устройств для получения дыма работают на принципе сжигания деревянных опилок и щепы. Но есть аппараты, в которых дым получается трением деревянного бруска о стальной шкив.

Шкив находится на валу электродвигателя мощностью 2-4 кВт и 1400 об/мин. Он изготавливается из текстолита со стальной обоймой. Для охлаждения в текстолите сверлятся наклонные отверстия.

К шкиву прижимным устройством прижимается деревянный брусок. Это устройство может быть с грузом, и усилие регулируется его величиной или пружинным, с регулировочным винтом. От усилия прижатия зависит количество дыма.

На пути дыма перед коптильной камерой ставится мелкая сетка, к которой подключается отрицательный вывод источника высокого напряжения, а положительный присоединяется к крюкам и решётке, на которые крепятся продукты. Дым, проходя через решётку, приобретает отрицательный заряд и быстрее коптит продукты, заряженные положительно.

Источником высокого напряжения служит магнето, устанавливаемое на валу двигателя, или подключённая к сети ~220 В катушка зажигания.

Дымогенератор из нержавейки

Большая часть устройств для производства дыма изготавливается из углеродистой стали. Но если есть в наличии навыки и материалы, то самодельный дымогенератор для коптильни холодного копчения лучше сделать из нержавеющей стали.

У таких аппаратов есть преимущества перед другими материалами:

• из-за более высокой термоустойчивости топка из нержавеющей стали медленнее прогорает;
• устройство не подвержено коррозии под воздействием конденсата и атмосферных осадков.

Схема работы такого агрегата показана на рисунке ниже.

Дымогенератор для холодного копчения с нижней подачей дыма

Классическая конструкция устройства для производства дыма предполагает установку выходного отверстия вверху. Но дым, поднимаясь по аппарату вверх, остывает. Устройства, предназначенные для горячего копчения, целесообразно делать с нижним эжектором, на высоте 50 мм над колосниковой решёткой.

Конструкция и принцип действия такого агрегата показаны на рисунке:

Важно! В аппаратах с нижним отводом дыма установка эжектора обязательна.

Изготовление спирального дымогенератора

Для охлаждения дыма кроме дополнительной камеры используется вертикальная труба с находящимся в ней шнеком, или винтом Архимеда:

1. спиральный охладитель собирается в корпусе из трубы ∅100 мм и длиной 500 мм;
2. в качестве оси используется труба ∅40 мм и длиной 500 мм;
3. витки шнека изготавливаются из стальных колец с наружным диаметром 100 мм и внутренним — 45 мм;
4. кольца разрезаются с одной стороны, витки раздвигаются и надеваются на ось;
5. все элементы конструкции закрепляются электросваркой, шнек помещается в корпус;
6. к торцам корпуса привариваются крышки, а к бокам присоединяется дымоход.

Важно! При остывании из дыма выделяется конденсат, поэтому к нижней крышке подключается сборник конденсата.

В дыме, выделяющемся при тлении опилок, кроме ароматных веществ есть смолы, копоть и другие составляющие. Они портят вкус готового продукта, и для улучшения качества дым правильного дымогенератора следует пропустить через очиститель.

Это труба большего диаметра, чем дымоход. Внутри неё находятся стальные стружки или металлические мочалки для мытья посуды.

Дымогенератор со сборником конденсата

При остывании дыма из него выделяется конденсат. Попадая на продукты, влага ухудшает вкус и внешний вид копчёностей, поэтому её необходимо удалять из дыма.

Для сбора конденсата в дымоходе устанавливается тройник с отводом в пластиковую ёмкость. Есть два способа его установки:

• При помощи электросварки. Дымоход прогибается в средней трети и в нижней части изгиба приваривается отвод, на который надевается трубка для сбора конденсата.
• При помощи водопроводных тройников. Если для дымохода используются водопроводные трубы, то на них накручивается тройник с отводом в конденсатосборник. За счёт конструкции отвод будет нижней частью горизонтального дымохода.

Установленный тройник для отвода конденсата

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см. Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе.

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
2. в него вставляется вентилятор и закрепляется скотчем;
3. в крышке проделывается отверстие для соединительной трубки;
4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

• глицерин – 15%;
• спирт – 10%;
• дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Чертёж дымогенератора для холодного копчения

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два — три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

• Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
• Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
• Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
• Компрессор, который будет подавать воздух в эжектор.
• Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
2. Опилки выделяют коптильный дым.
3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

nashdymok.ru

Дымогенератор для холодного копчения своими руками: три типа +ВИДЕО

Главная » Разное » Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и  не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Содержание статьи

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

• круглую трубу диаметром от 80-90 мм;
• профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

• На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
• Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.


  Сетку устанавливаем со стороны дна

• С другой стороны привариваем кусок трубы 3/4 дюйма.


  Можно приварить или собрать на винтовом соединении

• Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
• Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.


  Вот что должно получиться в итоге

• Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.


  Готовый вид и основная часть конструкции

• Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

  Шибер выглядит так

• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.


  Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

stroychik.ru

Дымогенератор своими руками + чертежи

Закоптить рыбу, мясо или дичь – это не просто увеличить срок хранения мясных продуктов. Это уникальная возможность изменить их вкусовые качества в положительную сторону. И хотя современные технологии предлагают множество вариантов изменения вкуса, копчение все еще остается востребованной операцией. Конечно, производители сегодня предлагают различные конструкции коптильных установок. Но сделать коптильню и установить в нее дымогенератор своими руками – это не только дешево, это довольно-таки просто.

Самое главное, что здесь нет каких-то сложных аппаратов. Любую установку можно сделать из подручных материалов, чаще б/у, и нередко их тех, которые предполагается выбросить на мусор. Ведь технология копчения очень проста. Основана она на том, что дым от сжигания древесины попадает в камеру, где развешиваются мясные продукты. Пропитываясь дымом, они консервируются и получают тот самый необыкновенный вкус и запах. Конечно, немаловажную роль будет играть порода дерева, используемая в процессе копчения. Специалисты рекомендуют для этого выбирать чурки от фруктовых деревьев.

Конструкция коптильни

Схема коптильни проста. Состоит этот аппарат из двух частей:

• В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
• Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Компрессор дымогенератора

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

• В бутылке срезается дно.
• В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
• В крышку бутылки закрепляется через вырезанное отверстие шланг.
• Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное – обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки. Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка. Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Внимание! Увеличивая или уменьшая размер промежуточного патрубка, можно регулировать температуру внутри дымогенератора. Подобрать нужный температурный режим придется опытным путем.

Камера для коптильни

Сделать камеру для коптильни своими руками также просто, как и дымогенератор. Это может быть металлическая бочка, в которой сделана дверца. Это может быть сваренный из стальных листов ящик с той же дверцей. А можно использовать совершенно обычные предметы бытового обихода. К примеру, старый холодильник. Он плотно закрывается, полностью герметичный, его шкаф утеплен, у него уже готовая дверца в хорошим уплотнением. Так что для камеры коптильни это идеальный вариант. Остается только подключить к нему дымогенератор.

Заключение

На этом тему о самодельном дымогенераторе можно закрыть. Обязательно ознакомьтесь с видео и чертежами – как правильно сделать один из вариантов дымогенератора для холодного копчения своими руками. Оригинальная и простая конструкция, которая прекрасно работает.

И последнее. Свой дымогенератор и своя коптильня – это большие возможности, которые открывают неограниченные горизонты в кулинарии. Копченная домашняя колбаса, рыба, куры и просто куски мяса – это даже на сегодняшний день изыски, которыми на своем столе могут похвастаться не все.

bouw.ru

Дымогенератор для холодного копчения своими руками: чертежи

Для копчения необходим не только правильный выбор технологии обработки определенных продуктов питания, но и понадобится специальное оборудование. В данной статье мы рассмотрим дымогенератор для холодного копчения своими руками, чертежи, комплектующие детали, монтажные операции. После изучения этих сведений будет не трудно сделать конструкцию, в точности соответствующую индивидуальным потребностям.

Качественная самоделка выполняет свои функции не хуже, чем фабричное изделие

Содержание статьи

Основные сведения

Обработка дымом используется сотни лет. Она уничтожает вредные микроорганизмы, предотвращает разложение органики, продлевает срок хранения продуктов питания. Грибы, мясо, рыба после соответствующей процедуры приобретают специфический приятный вкус.

К сожалению, некоторые достижения современной науки используются не для пользы потребителей. С помощью умело подобранных химических соединений имитируется вид и вкусовые параметры копчений. Остается только надеяться, что ингредиенты «Жидкого дыма» действительно безвредны. Исключить ненужные риски поможет самодельный дымогенератор для коптильни холодного копчения. Его параметры не сложно подобрать в точном соответствии с имеющимися запросами по объемам перерабатываемого сырья.

Процесс обработки дымом можно полностью контролировать самому. Красивая упаковка не является 100% гарантией, защищающей от подделок

Особенности кулинарной обработки

На практике применяют два способа. В горячем копчении используется диапазон температур от +55°C до +110°C. Главным преимуществом является быстрота создания готовых к употреблению продуктов. Однако такую обработку нельзя назвать бережной. Чрезмерно высокая температура способна разрушить витамины, иные полезные соединения. Допустимо неравномерное воздействие на весь объем, поэтому возможен брак. Срок хранения готовых продуктов меньше, чем при холодном копчении.

Для воспроизведения второй методики применяют оборудование, которое представлено в данной статье. С его помощью обработка дымом выполняется в бережном режиме (от +25°C до +30°C). Если в первом варианте продолжительность процедуры составит несколько часов, то здесь понадобятся дни. Зато готовая продукция будет содержать много полезных ингредиентов. Ее срок хранения увеличится.

Важно! Дымогенераторы для холодного и горячего копчения – это разные устройства. В данном случае необходимо понизить температуру продуктов горения до оптимального уровня.

Аппетитное вкусное угощение – результат правильного применения технологии копчения

К сведению! Дым создают с применением тлеющей древесины. Для копчения используют только лиственные породы, не содержащие смол. Яблоня, вишня или груша отличаются особо приятными ароматическими характеристиками. Но такое сырье найти трудно. Подойдут более распространенные деревья: ива, ольха.

Формулировка требований

Для выбора подходящего варианта необходимо использовать изложенные данные о технологии холодного копчения. Также необходимо учитывать ограниченные технические и финансовые возможности обычного человека. С помощью этих факторов не сложно сформулировать требования к оборудованию:

• Устройство должно генерировать дым с высокой интенсивностью.
• Необходима его непрерывная подача в рабочую камеру с охлаждением до приемлемой температуры.
• Удобно, если работу установки не надо контролировать. Но одновременно следует помнить о необходимости выполнения элементарных правил пожарной безопасности.
• Щепки стоят недорого. Но пригодится максимально полное использование такого топлива. То позволит при разумном объеме генератора увеличить интервал между загрузками.
• Чем сложнее, тем менее надежны конструкции. Надо выбирать достаточно простой для создания в домашних условиях дымогенератор, хорошо приспособленный к длительной эксплуатации.

Важно! Если решено купить дымогенератор для холодного копчения, цена будет только одним из важных факторов. Следует обращать внимание на приведенные в этом разделе требования, чтобы выбрать качественное оборудование без ошибок.

Качественный генератор дыма, сделанный на заводе, также не слишком сложен

Особенности устройства дымогенератора для холодного копчения своими руками

Простая конструкция состоит из следующих компонентов:

• Емкость. На ее дно помещают слой опилок. Съемная крышка используется для пополнения запасов топлива. В нижней части – отверстие для поджигания.
• Шланг подачи воздуха. Он устанавливается в верхней части корпуса.
• Там же, но с другой стороны, монтируют патрубок выхода. Дым из него поступает в рабочую камеру коптильни.
• Нагнетатель воздуха.

Дымогенератор для холодного копчения своими руками: чертежи с разными вариантами установки эжектора

Каждый из способов монтажа обладает определенными преимуществами и недостатками:

• Верхний – удален от области тления, поэтому узел не подвергается излишним тепловым воздействиям. Здесь дым очищается слоем засыпки и охлаждается за счет более длинного пути.
• Нижний монтаж удобен для оперативного пополнения запаса древесных опилок. В этом случае свободному прохождению дыма не создаются существенные препятствия. В первом случае при использовании сырья из слишком мелких фракций не исключено снижение производительности.

Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка

Следует проект изучать в целом, чтобы созданным изделием было удобно пользоваться, а характеристики дыма соответствовали оптимальным параметрам. Поэтому вначале надо правильно определить место, в котором будет установлена коптильня. Необходимо обеспечить свободный доступ ко всем ее частям. Пригодится стол, на котором можно раскладывать и фасовать продукты.

«Классическая» схема коптильни

На рисунке видно, что охлаждение выполняется в длинном канале. Генератор дыма находится внизу, поэтому нагретый воздух поднимается самостоятельно. Явным преимуществом такого решения является автономность. Его использовали наши предки, не знавшие электричества. Но и в наши дни при наличии собственного земельного участка можно реализовать подобный проект. Оборудование будет выполнять свои функции экономично, без потребления электроэнергии.

В этом случае необходимо принудительное перемещение дымаЗдесь использован с пользой склон на земельном участке

Подобные масштабные сооружения создают на основе специального инженерного проекта. Их применяют для производства пищевых продуктов в коммерческих объемах. Обычные бытовые задачи будут решены успешно с меньшими затратами.

Пример чертежа дымогенератора для холодного копчения

Ниже отмечены важные для потребителей особенности:

• Изображенное на рисунке устройство является мобильным. Его можно подключать к разным коптильням, перевозить, хранить без лишних затруднений.
• Оно не нуждается в дополнительном источнике энергии. Поджигание и доступ воздуха – через отверстие диаметром 10 мм в нижней части корпуса.
• Если сделать дно съемным, будет проще удалять золу.
• Специальные гайки-барашки, это не только крепежные элементы. Их форма упрощает надежную фиксацию конструкции на земле.
• Назначение остальных элементов понятно из чертежа. Следует отметить, что размеры приведены рабочие. Но они не являются обязательными. При необходимости будущий пользователь вправе внести собственные коррективы.

Если нет подходящей трубы, можно сделать прямоугольный корпусИзделия из нержавеющей стали дороже. Но они отличаются повышенной устойчивостью к внешним воздействиям, поэтому отличаются долговечностьюУстройство извлечения дыма можно вынести за пределы корпуса. Такое решение предотвратит засорение узла

Важно! При расположении эжектора вверху, надо обеспечить достаточно свободное прохождение дыма через уплотненный слой опилок. Для этого используют металлическую спираль, или трубку с перфорацией.

Для охлаждения дыма увеличивают длину трубы от генератора до коптильни. На следующем рисунке приведен пример более совершенной системы.

Генератор дыма с эффективным охлаждением

Здесь применен электрический нагреватель с регулятором (1). Дым отбирается в верхней части. При прохождении по змеевику (2) он охлаждается. Следующий блок выполняет функции фильтра. В нижней части накапливается влага. Для последующего удаления применяют встроенный вентиль (3). Выше – вмонтирован аналоговый термометр (4).

Важно! При установке змеевика в проточную воду охлаждение будет еще интенсивнее.

Для подачи воздуха в эжектор часто используют аквариумный компрессор. Эта специализированная техника обладает достаточной производительностью. Она рассчитана на долговременную работу без присмотра. Минимальный шум и разумную стоимость также надо отметить, кок положительные характеристики.

Компактный аквариумный компрессор. В некоторых моделях есть регулировка производительностиКомпрессор дымогенератора для коптильни холодного копчения своими руками сделать не сложно

При самостоятельном изготовлении подобных конструкций надо выбрать подходящие комплектующие узлы. Хорошо подходят компьютерные вентиляторы. Они способны длительное время выполнять свои функции без поломок.

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:

• Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
• Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.

Вместо этого узла можно использовать подходящие стандартные метизы

• Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
• Верхняя крышка должна закрываться плотно.
• Все сварные соединения очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают грунтом и краской. Эти составы должны быть устойчивы к высоким температурам.
• После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.

Дополнительные рекомендации и вывод

Изучив актуальные предложения рынка и после точной оценки собственных сил, будет не сложно принять правильное решение. Чтобы изготовить дымогенератор для холодного копчения своими руками, чертежей недостаточно. Понадобятся не только теоретические знания, но и практические умения. Впрочем, при правильном подборе комплектующих деталей в данном случае трудности будут минимальные.

Функциональный генератор дыма можно сделать без лишних расходов

Понравилась статья? Сохраните, чтобы не потерять!

housechief.ru

Дымогенератор своими руками чертежи и фото пошаговая инструкция

Копчёные продукты — изысканный деликатес для многих. Уже сам запах пробуждает желание полакомиться рыбой или мясом, прошедшим подобную обработку. Кроме того, их можно купить в любом количестве, ведь такие продукты хранятся довольно долго. Правда, цена на них останавливает многих. Выгоднее купить обыкновенное мясо, а любителям рыбалки проще поймать рыбу. Но ведь как же хочется есть всё это копчёным! Из этой ситуации имеется один выход: сделать дымогенератор своими руками. Как? А вот сейчас мы и попытаемся в этом разобраться.

Как работает дымогенератор

В обыкновенной коптильне, где сжигаются дрова, процесс занимает длительное время и запас топлива. С дымогенератором всё проще. В основе дымового процесса — медленное тление топлива. К установке подключён вентилятор «или компрессор», нагнетающий воздух. Отсюда дым попадает в коптильню, где развешиваются «или ложатся на полки» продукты. Как видите, всё просто. Зато результат работы такого устройства стоит его сборки. Так, играя со специями и топливом, можно добиться разных вкусовых качеств от одного и того же мяса. Кроме того, как уже было сказано, оно будет храниться дольше, чем обычное.

Топливо для генераторов

Некоторые покупные модели имеют электрическую или газовую топку. Однако такое копчение может довольно сильно ударить по кошельку пользователя. А вот устройство, работающее на измельчённой древесине, щадит Ваши сбережения. Во-первых, оно не требует электроэнергии; во-вторых, у многих владельцев частных домов, которые, как правило, и собирают эти генераторы, дерева полно. Впрочем, тем, у кого его нет, унывать не стоит, так как топливо можно купить в магазине. Щепа или опилки могут быть от любого дерева, кроме вечно зелёных «таких, как, например, сосна»: с таким топливом Вы только испортите мясо, сделав его горьковатым.

Немаловажен и размер измельчённого дерева: так, для более мелких опилок нужно добавить в конструкцию пружину, позволяющую проходить дыму беспрепятственно. Более крупные элементы таких усовершенствований не требуют.

Охлаждение дыма

С возникновением дыма разобрались. Но вот тем, кому хочется использовать технологию холодного копчения, этого мало. Здесь требуется понижение температуры дыма. Как этого добиться? Есть два способа:

• водяной. Внутри генератора устанавливаются два резервуара. В одном из них циркулирует вода, другой же отвечает за охлаждение дыма, который просто соприкасается с охлаждёнными стенками;
• воздушный. В этом случае дым прогоняется воздухом через трубу, имеющую форму змеевика. Такой способ выбирается чаще всего, поскольку отличается дешевизной и простотой конструкции.

Несколько правил безопасности

Перед тем, как обирать дымогенератор, нужно учитывать следующие пункты:

• проводка должна выдерживать высокие температуры и находиться как можно дальше от нагревательного элемента;
• поверхность, на которую Вы собираетесь устанавливать конструкцию, должна быть защищена от возможных возгораний;
• при выборе материала лучше остановиться на металле, окрашенным жаростойкой краской;
• если есть возможность, предусмотрите автоматику для отключения, чтобы агрегат внезапно не вышел из строя.

Где крепить эжектор

Этот вопрос встаёт передо всеми, кто собирает дымогенератор для холодного копчения своими руками. Можно установить основную часть агрегата как снизу контейнера, так и сверху. В первом случае эжектор работает хорошо, но с рядом минусов. Для начала, придётся ограничить камеру по высоте, иначе огонь просто тухнет. Но из-за этого уменьшается время работы генератора. Кроме того, нужно защитить трубу, в которую из-за низкого расположения может попасть щепа и закрыть ход дыму. Также при отключении компрессора подача дыма прекращается из-за отсутствия естественной тяги. Поэтому есть смысл расположить эжектор сверху, поскольку в таком случае эти недостатки исчезают.

Дымогенератор своими руками: пошаговая инструкция

Теперь попытаемся разобраться с тем, как происходит сама сборка. Перво-наперво следует всё рассчитать, поскольку без этого что-то может не сойтись, и тогда придётся думать, как исправить ситуацию. Создавая схемы, можно заметить все неточности на бумаге и исправить их до начала сборочных процессов. Поэтому, прежде чем сделать свой дымогенератор для холодного копчения своими руками, нужно создать чертежи.

Далее скажем о том, что нам нужно для создания конструкции. Примерный список выглядит так:

• различные трубы: квадратная «100 на 100 мм» или круглая «100 мм в диаметре», труба длиной около 40 см и 25-40 мм в диаметре «для горячего копчения», металлорукав с диаметром, подходящим к дымоходу «для холодного»;
• компрессор «некоторые умудряются использовать даже кулер от компьютера и бутылку для корпуса»;
• тройник для трубопроводов нужного диаметра;
• провода;
• выключатель;
• термометр.

Переходим непосредственно к процессу

Сначала берём трубу, из которой мы будем делать корпус и отрезаем от неё кусок нужной высоты «от полуметра до 80 сантиметров». Из листового металла изготавливается днище нужных размеров с бортиками, а также крышка. Повыше бортика днища просверливаются отверстия диаметром примерно 0,7 мм. Через них будет поступать кислород и разжигаться древесина.

Если Вы предусмотрели съёмное днище, то дверца Вам не пригодится. В ином случае её нужно будет соорудить. В крышке дымоход или отверстия не нужны, а вот ручка в виде скобы понадобится. Кстати, крышка должна плотно входить в трубу, не выпуская дым. Также хорошо бы сделать ручки и ножки, что облегчит работу переноску и установку агрегата.

Теперь отступаем на сантиметров 8 от верхушки трубы и делаем отверстие для дымоотвода. На одном краю штуцера необходимо сделать резьбу для фитинга. Другой конец приваривается к отверстию, перпендикулярно корпусу. К двум свободным концам фитинга прикрепляются две трубы, одна из которых будет вести к коптильне, другая — к компрессору «например, от аквариума или тем же кулером».

Коптильный шкаф можно сделать из чего угодно. Кто-то даже умудряется соорудить его из холодильника, только следует помнить, что для горячего копчения он не подходит из-за пластика, из которого выполнена внутренняя облицовка. Также может подойти бочка, именно шкаф или даже картонная коробка. В общем, вариантов множество. Только стоит подобрать коптильню по размерам, чтобы в неё влезало столько продуктов, сколько Вам нужно.

Ещё один момент — та самая пружина. Если Вы собираетесь забивать генератор опилками, установить её внутри корпуса. Если же нет, то у Вас всё готово. Можете приступать к копчению или убрать готовое изделие в кладовую или сарай — в зависимости от того, что позволяют его габариты.

Напоследок

Теперь, когда у Вас есть свой личный дымогенератор, Вы можете приобрести свежее мясо или рыбу и закоптить так, как Вам понравится. При этом Вы сэкономите средства, ведь готовая копчёная продукция стоит дороже обычной. Не стоит пренебрегать правилами безопасности, чтобы не получить повреждения. Да и сам агрегат с бережным обращением прослужит дольше и надёжнее.

Дымогенератор для холодного копчения своими руками: видео можно посмотреть в сети, где его предостаточно!

Загрузка…

pochtidoma.ru

Генератор дыма для холодного копчения своими руками

Маленькие коптильни, рассчитанные на небольшие порции продуктов, обычно представляют из себя ящик, в который и продукты, и щепа закладываются вместе. Щепа тлеет на дне ящика, а продукты лежат на решётках над ней. Такое решение самое простое, но подразумевает по факту только горячее копчение — продукты висят прямо над жаровней, и поэтому охладить дым сложно. Для холодного копчения нужен отдельный генератор дыма, конструктивно разнесённый с самой коптильной камерой. Генератор дыма для холодного копчения можно купить и в магазине, но эта статья про то, как сделать его своими руками. Чертежи в статье имеются, хотя это скорее эскизы, для лучшего понимания сути.

Как устроен дымогенератор

В общем случае это закрытая ёмкость, в которой тлеют древесные щепки или опилки. Поступление воздуха внутрь дымогенератора ограничено, поэтому щепки не могут загореться, они только тлеют, выделяя дым. Нагревается ёмкость как удобнее хозяину: это может быть газовая плита, электрические тены, дровяная печь или просто костёр. В последних двух случаях, конечно, не очень удобно регулировать температуру нагрева, а значит выход дыма, но в общем допустимо и так. В этой статье описан дымогенератор для коптильни, в котором щепа может просто поджигаться внутри, без всякого дополнительно нагрева снаружи.

Образующийся внутри дым через трубу отводится в коптильную камеру. По пути эта труба может проходить через какой-нибудь охладитель дыма. Вы можете сделать простой длинный дымоход, или закопать его в землю. Холодное копчение проводится при температуре 20-30 градусов, именно поэтому и нужен внешний дымогенератор.

Делаем корпус

Теперь посмотрим, как можно сделать такое устройство самостоятельно.

Для корпуса генератора дыма удобно использовать стальную трубу. (На этих коллажах вы видите два кустарных устройства, сделанные из жестяных банок, но они могут быстро прогореть, труба надёжнее.) Можно также взять старый огнетушитель, или газовый баллон, но в этой статье описывается самодельный дымогенератор именно из трубы, круглой либо прямоугольной. Диаметра трубы 80 – 100 миллиметров будет достаточно.

Для начала наглухо заварим у трубы днище стальной заглушкой. В самом низу дымогенератора нужно предусмотреть место, куда будет сыпаться зола, высотой, например, 3 сантиметра над этой заглушкой. Поэтому отверстие для розжига щепы и доступа воздуха сверлим чуть выше, например, на расстоянии 4 сантиметра от днища. Диаметра отверстия 7-10 миллиметров вполне хватит.

Иногда рекомендуют снаружи в нижней части устройства предусмотреть ножки для устойчивости. На этом чертеже они показаны. Нужны они конкретно для вас или нет, решайте сами.

Колосник

Дальше сделаем решётку-колосник, на которую будем насыпать щепки. Она должна располагаться чуть ниже отверстия для розжига. Это может быть круглый диск с отверстиями, или настоящая решётка.

Берём стальную трубку или пруток, сверлим в диске отверстие и привариваем его к прутку на расстоянии 3 сантиметра от конца. Эти 3 сантиметра и будут объёмом для сбора золы. Обратите внимание, что пруток должен проходить через диск не по центру, а чуть сбоку. Это показано на верхнем рисунке. Зачем это надо, объясняется ниже.

Часто рекомендуют на пруток надеть стальную пружину, см. чертёж выше. Она нужна для того, чтобы вдоль прутка образовался проход для дыма из нижней части массива щепы. Особенно это актуально, если используются мелкие опилки, то есть когда выход дыма может быть затруднён. Если вы собираетесь использовать крупную щепу, то пружиной можно пренебречь.

Верхняя крышка

Её можно сделать из отрезка трубы чуть большего диаметра. Или, если вы делали корпус вашего дымогенератора из прямоугольной трубы, то можно сварить крышку из квадратных кусочков металла. Постарайтесь, чтобы крышка прилегала к корпусу плотно. Чем меньше через неё проходит воздуха внутрь, тем лучше.

В крышке сверлим отверстие, чтобы пропустить сквозь него центральную стойку (на которой пружина). Полезно на верхнем конце стойки нарезать резьбу, и тогда можно будет перед началом копчения крепить крышку гайкой. Ещё раз скажем, что пружина нужна только для того, чтобы щепа не прилегала плотно к стойке, и вдоль неё был проход для дыма. Если хотите, можете обойтись без неё.

Эжектор

Это, пожалуй, самая важная деталь дымогенератора. Зачастую дым, образующийся в нём, не просто валит оттуда, как из самовара, а извлекается с помощью компрессора (о котором ниже). Эжектор как раз для этого и служит.

Как устроен простейший эжектор должно быть ясно из рисунка.

В стенке корпуса дымогенератора сверлится отверстие, на которое снаружи наваривается выпускная труба. С другой стороны корпуса сверлится ещё одно отверстие, в котором закрепляется ещё одна трубка меньшего диаметра, чем первая. Как видно на чертеже, она проходит насквозь весь корпус точно по диаметру, и входит внутрь выпускной трубы с некоторым зазором. Будет замечательно, если вы закрепите тонкую трубку не намертво, а например с помощью гайки, чтобы можно было регулировать её длину внутри корпуса.

Теперь если в тонкую трубку подавать воздух от компрессора, то дым, заполняющий корпус, будет захватываться им и уноситься наружу через выпускную трубу. Если есть возможность регулировать длину тонкой трубки, то вы сможете настроить ваш генератор на максимальную отдачу дыма.

Теперь понятно, зачем центральная стойка должна быть не по центру, а смещена в сторону.

Вот как это выглядит вживую:

Где расположить эжектор, сверху или снизу корпуса? На этот счёт однозначных рекомендаций нет. То есть, кому как удобнее. В зависимости от конструкции коптильной камеры, рядом с которой будет стоять ваш дымогенератор. Но по опыту известно, что верхнее расположение предпочтительнее – генератор будет менее капризен и не будет часто тухнуть.

Компрессор

Проще всего в качестве компрессора использовать насос для вентилирования аквариума. Купите его заранее вместе с пластиковыми трубками, и вам будет ясно, какого диаметра металлические трубки нужно будет использовать для эжектора.

Можно, однако, сделать компрессор самостоятельно, например, из кулера от компьютера. Возьмите пластиковую бутылку, вырежьте в её донышке отверстие и вставьте туда кулер. А в крышку бутылки можно вклеить патрубок, на который будет надеваться трубка, идущая к эжектору.

Как работать

Порядок работы с дымогенератором простой:

• снимаете крышку,
• насыпаете внутрь щепу,
• присоединяете трубки эжектора,
• закрываете крышку,
• поджигаете щепу внутри с помощью, например, паяльной лампы или газовой зажигалки,
• включаете компрессор и ждёте, когда из выпускной трубки пойдёт дым.

После окончания работы:

• разбираете всю конструкцию, отсоединяете трубки,
• вытаскиваете центральный стержень с колосником,
• вытряхиваете золу и всё чистите,
• угощаетесь вкусностями из вашей коптильни. ?

nashdymok.ru

Дымогенератор своими руками

Многие производители делают копчености с применением «жидкого» дыма и других химикатов, которые не коптят мясо по-настоящему, а лишь придают ему специфический запах и привкус. Такой способ имеет мало общего с традиционным копчением. Для приготовления деликатесов используют качественное сырье и проверенные временем технологии.

Продукты, приготовленные холодным копчением, хранятся очень долго и сохраняют неповторимый дымный вкус. Сделать такие лакомства можно и дома, единственное что понадобится – установка для дыма. Стоит такая установка недешево, можно существенно сэкономить, собрав дымогенератор своими руками.

Назначение устройства

Дымогенератор – устройство, в котором рыба и мясо долгое время пропитываются дымом. Чаще всего дымогенератор для холодного копчения приводится в работу газом. Струя топлива подается на коптильные полости под большим напором.

Устройства для копчения отличаются размером коптильни, продолжительностью работы и объемом производимого дыма. Если вы планируете производить деликатесы для себя и семьи – будет достаточно небольшой установки. В дымогенератор можно закладывать до пяти килограмм мяса или рыбы единовременно.

Внимание! Установка камеры требует специального места. Лучше обустроить площадку самостоятельно. Главное условие для монтажа – естественный уклон грунта.

Дымогенератор своими руками

Для того чтобы сделать дымогенератор для холодного копчения своими руками можно посмотреть готовые чертежи.

Они помогут во время работы. Схема дымогенератора будет служить помощником на протяжении всех этапов сооружения конструкции.

Все они имеют цилиндрический корпус из металла. В него укладывают твердое топливо, где оно тлеет. Именно благодаря медленному прогоранию щепы в корпусе образуется обильный дым. В качестве топлива для дымогенератора используют разные древесные включения: яблоню, грушу и другие породы.

Чтобы щепа горела медленно, ее необходимо особым образом уложить. Для розжига сырья в нижней части корпуса монтируют отверстие.

В топке дымогенератора образуется дым. Процесс может проистекать двумя разными способами:

• В корпус дымогенератора медленно поступает поток воздуха, благодаря которому топливо тлеет. Заслонка на окошке конструкции позволяет регулировать уровень подачи кислорода.
• В конструкции устраивают две камеры. Под коптильной камерой устанавливают место для топлива, а на металлический поддон снизу укладывают топливо. Благодаря такому расположению в верхнюю камеру корпуса поступает дым.

В камере копчения мясо располагают на разных уровнях. Наполняясь дымом, резервуар и продукты в нем пропитываются запахом. Важно тщательно отслеживать этот процесс. Облегчить копчение помогут газовые и электрические топки.

Важно! Чтобы продукты горения не испортили вкус деликатесов на корпус дымогенератора устанавливают специальную отводную трубу.

Способы охлаждения генератора

В процессе холодного копчения, что понятно из названия, необходим холодный дым. Однако изначально в процессе горения образуется теплый дым, поэтому его остужают. Соорудить дымогенератор для коптильни холодного копчения своими руками можно довольно быстро. Для этого заранее составляется чертеж и инструкция.

Водяное охлаждение

Чтобы сделать дымогенератор для копчения своими руками, работающий на водяном охлаждении, необходимо два резервуара. При этом один из них располагают внутри второго. Во внешнем сосуде движется вода, для снижения потребления уменьшают степень подачи.

Внутренний сосуд для воды охлаждает дым. Касаясь его холодных стенок, поток остывает. Для качественного равномерного дыма необходим регулярный напор воды.

Воздушное охлаждение

Сам процесс охлаждения осуществляется за счет теплообмена дымогенератора. Плюс такой установки – низкая стоимость и простое устройство. Змеевик дымогенератора может иметь любую длину и диаметр.

Совет! Лучший материал для охладительной трубы – металл с высокой теплопроводностью.

Для экономии змеевик установки располагают вокруг топки. Нужна хорошая циркуляция воздушных масс, иначе горячий корпус не будет давать остывать дыму.

Сборка дымогенератора

Чтобы сконструировать дымогенератор для холодного копчения своими руками понадобятся чертежи.

Для сооружения понадобится выбрать материалы:

• профильная стальная труба для подачи дыма с диаметром 2-5 см;
• трубы квадратного или круглого сечения;
• гофра или металлический рукав для выходной трубы;
• тройниковые переходники;
• компрессоры;
• электропроводка.

Для сборки необходимо сварочное оборудование и болгарка. При монтаже дымогенератора нужно учесть следующие нюансы:

• Если дно конструкции снимается, дверцы по бокам корпуса не делают;
• Крышка на верхней части корпуса не оснащается вентиляцией и другими отверстиями, на ней монтируют специальные отпорные конструкции;
• Наверху установки устанавливают отвод дыма, приваривая штуцер перпендикулярно к стене.
• Нарезают резьбу фитингов дымогенератора.
• Как только будет установлена дымоходная часть, подключают тройниковый элемент.
• Магистраль компрессора прикрепляется к патрубку.
• Вентилятор заменяется кулером от компьютера.

Тройник необходимо монтировать на крышке. Важно, чтобы целостность стенок не была нарушена.

Важно! Чтобы придать агрегату стойкость, книзу изделия приделывают стальные ножки.

Конструкция может быть комбинированной. Часть деталей в этом случае приобретают в магазине, часть — выполняется из подручных материалов. Такая установка может храниться в подвале или гараже. Объем емкости напрямую влияет на количество продуктов, которые могут в ней коптиться.

Устройство работает таким образом:

• Прибор монтируют на жаропрочную основу. Обычно это бетонная плита.
• Конструкция довольно быстро нагревается.
• В емкость помещают около 0,8 кг опилок.
• Крышка конструкции закрывается.
• К ней подключают компрессорный патрубок, а дымоход соединяют с коптильной камерой.
• Топливо поджигают через боковое отверстие.
• Включают вентилятор.

При помощи термометра можно определить температуру в дымогенераторе. Во время сооружения такой конструкции используются материалы, которые находятся под рукой. Для выполнения коптильни своими руками могут пригодиться кастрюли и похожие цилиндрические емкости. Дымоотвод изготовлют из любой трубы, которая окажется под рукой. Такая установка может эксплуатироваться без вентилятора. Тяга при этом окажется более слабой.

Если имеется множество подручных материалов, а также опыт создания подобных конструкций, соорудить дымогенератор для холодного копчения не составит труда.

Особенности сборки дымогенератора

Чтобы в устройство постоянно подавался воздух, устанавливается насос. Если его нет, с задачей может справиться компрессор для аквариума. Домашний вентилятор тоже может быть использован для этой цели. Необходимо только соединить источник воздуха с бутылкой из пластика. Теперь элемент можно считать готовым. Устройство дымогенератора является довольно простым, однако, оно требует особого внимания.

Основное отличие устройства для копчения – для топлива ему подойдет древесина практически любой породы. От сосны и ели придется отказаться, поскольку в них содержится много смол, перебивающих запах блюда. Насколько крупной будет щепа, не имеет значения. Однако если в качестве топлива для дымогенератора используются достаточно мелкие опилки, следует дополнить конструкцию – установить пружину, через которую будет проходить дым сквозь слой опилок.

Для конечного результата очень важна температура дыма в дымогенераторе. От этого показателя зависит аромат и внешний вид продуктов. Многие модели дымогенераторов позволяют регулировать температуру по своему усмотрению. Можно уменьшать или увеличивать длину патрубка. Для основной коптильни можно выбирать различные изделия. Установка и подключение компрессора для дымогенератора своими руками – довольно сложный процесс, который стоит доверить специалисту. Разобраться, как сделать дымогенератор, можно в процессе подготовки материалов.

Нередко для коптильни дымогенератора используют газовый баллон. Также пригодится металлическая бочка. Для холодного копчения можно приспособить неработающий холодильник. Это обусловлено тем, что такие конструкции довольно плотно закрываются. Они отлично изолированы и могут поддерживать внутри себя определенную температуру.

Как видно соорудить дымогенератор холодного копчения своими руками не так сложно, как может показаться. Понадобится лишь свободное время и собственная фантазия. Выполняются такие сооружения практически из подручных материалов.

Для понимания процесса создания дымогенератора лучше посмотреть видео, в котором представлен уже сделанный демогенератор.

fermilon.ru

Главная » Разное » Дымогенератор для копчения своими руками чертежи из трубы

Дымогенератор для холодного копчения своими руками — устройство и чертежи, пошаговые руководства

Продукты, приготовленные по технологии копчения, любят, наверное, все без исключения, даже те люди, которым врачи не рекомендуют их принимать в пищу. Поэтому вполне объяснимо стремление многих хозяев дома обзавестись собственной коптильней. Это – вполне выполнимая задача, и в интернете можно найти массу примеров обустройства стационарных или компактных комплексов для таких целей.

Дымогенератор для холодного копчения своими руками

В качестве коптильного шкафа может использоваться множество специально изготовленных или даже имеющихся в наличии предметов – от старых бочек, газовых баллонов, корпусов отслуживших свой срок холодильников — и даже до обычных картонных коробок. Но в любом случае необходим источник дыма – без этого копчение в принципе невозможно. Такие устройства, называемые обычно дымогенераторами, можно приобрести в готовом виде. Но для хорошего хозяина, владеющего даже всего лишь азами слесарного мастерства, не должно составить особого труда и самостоятельное создание такого прибора. В этом можно будет убедиться, прочитав предлагаемую статью – как изготовить дымогенератор для холодного копчения своими руками.

Несколько слов о технологии копчения

В этом разделе публикации мы не станем углубляться в тонкости технологии копчения. Она изобилует нюансами, плюс у многих хозяев есть свои собственные секреты приготовления продуктов. И это больше относится к интернет-ресурсам кулинарной направленности. Но основные принципы знать все же необходимо – так будет проще понять и устройство рассматриваемого прибора – дымогенератора.

Итак, копчение — это, по своей сути, воздействие на предварительно прошедшие специальную подготовку продукты дымом, получаемым от сгорания древесины (стружки или щепы). Но осуществляться оно может по разному:

• Горячее копчение подразумевает двойное воздействие на продукт – термическое и дымовое. Для этого источник дыма (горящая или тлеющая древесина) располагается в одной емкости (коптильном шкафу) вместе с обрабатываемыми продуктами.

Один из примеров коптильни для приготовления продуктов по «горячей» технологии

К достоинствам можно отнести высокую скорость приготовления блюд, простоту и компактность конструкции коптильни. Продукты получаются более мягкими и разваристыми. Но есть и огромный недостаток – дым не проходит никакой очистки, то есть он переносит с собой испарившуюся влагу, деготь и другие смолы, массу других продуктов сгорания древесины, некоторые из которых – чрезвычайно вредны для здоровья человека, в том числе могут обладать и канцерогенными свойствами.

• Холодное копчение небезосновательно считает более «здоровым». Термического воздействия здесь практически нет – температура дыма обычно поддерживается на стабильном уровне в 30÷40 °С. Длительность приготовления продуктов, безусловно, возрастает (порой – даже до нескольких суток). Но зато они не теряют полезных веществ, жиров, сохраняют плотную структуру. Вкус получается более пикантный, насыщенный, а сроки хранения готовых блюд – в разы больше, чем полученных при горячем копчении.

И что очень важно – в процессе охлаждения дым в очень значительной степени освобождается от влаги и вредных составляющих продуктов сгорания. Если после процесса холодного копчения обратить внимание на собранный конденсат, то становится жутковато – что же содержалось в дыме до очистки.

Стационарный комплекс для холодного копчения – топка и коптильная камеры разнесены на значительное расстояние и соединены между собой подземным «туннелем»

В «классических» стационарных коптильнях охлаждение дыма обеспечивается удаленным расположением камеры сгорания древесины и самого коптильного шкафа – дистанция может составлять несколько метров. А соединяются они открыто расположенным или даже заглублённым в землю каналом (трубой). Дым по пути следования от источника его образования к коптильному шкафу охлаждается, что сопровождается выпадением конденсата, который, в свою очередь, в значительное мере связывает и дёготь, мелкую сажу, копоть, другие примеси, нежелательные для попадания на продукты.

Про создание комплекса для холодного копчения по подобной схеме на нашем портале уже есть подробная публикация.

Стационарная коптильня для холодного копчения продуктов

Такое сооружение вполне может подойти для владельцев земельного участка – как-никак, оно требует определенной части территории. Но зато и производительность у подобного комплекса – весьма внушительная. Информацию о том, как построить коптильню для холодного копчения своими руками, со всеми необходимыми схемами, чертежами, пошаговым описанием работ – вы найдёте в специальной статье нашего портала.

Но подобную «роскошь» позволить могут себе далеко не все. Многих бы больше устроил компактный вариант, который несложно хранить в подсобном помещении, приводить в «боевое положение» и запускать только по мере необходимости. Что ж, и такой подход – вполне возможен. Для этого необходим коптильный шкаф (можно даже – самый простейший), и тот самый прибор, о котором речь пойдет далее, то есть генератор дыма.

Принципы конструкции и работы дымогенератора

Даже короткая «прогулка» по интернет-страницам может показать великое разнообразие моделей дымогенераторов. Но если приглядеться пристальнее – подавляющее большинство имеет в основе общую принципиальную схему строения. Ее можно представить примерно следующим образом:

По такой примерно схеме собирается подавляющее большинство дымогенераторов для холодного копчения

1 — металлический корпус. Для него характерно вертикальное расположение, а материалом чаще всего служит отрезок трубы (круглой или профильной, неважно).

2 — верхняя крышка. Она должна обеспечивать очень плотное, близкое к герметичному, прилегание, чтобы выработанный дым не вырывался наружу и не тратился бесполезно. Крышка должна быть съемной – для загрузки топлива и для проведения чисток.

3 — в нижней части корпуса внутри устанавливается колосниковая решетка.  Под ней остается пространство – для доступа воздуха, необходимого для процесса горения древесины, и для сбора золы.

4 — донная крышка. Элемент необязательный, и обходятся порой без нее. Но в этом случае, во-первых, повышается пожаропасность эксплуатации дымогенератора, так как не прогоревшие мелкие угольки могут выпадать вниз, что потребует особого внимания со стороны пользователя. А во-вторых, пользователь практически лишается возможности регулировать подачу воздуха, то есть добиваться оптимального режима горения (тления) древесной щепы или опилок. В «продуманных» моделях и донная крышка, и колосник делаются съемными, чтобы облегчить процесс регулярной очистки прибора.

5 — отверстие (окошко, щель) для подачи воздуха в зону горения топлива. Очень часто предусматривается возможность изменения площади просвета этого вохдухозабора – регулировочная задвижка, шибер и т.п.

6 — отверстие (обычно – пара диаметрально расположенных отверстий) для розжига топливной закладки с помощью газовой горелки.

7 — вваренный в трубу корпуса выходной патрубок – именно по нему дым будет передаваться от генератора к коптильному шкафу.

8 — трубка эжектора, которая располагается соосно с трубой дымохода. При этом внешний диаметр трубки должен быть меньше внутреннего выходного дымохода, а сама она – несколько заведена в полость этой трубы. Удачным решением становится возможность регулировки глубины этого захода трубки эжектора – таким образом можно менять и интенсивность подачи дыма в коптильную камеру, и даже в определенной степени – его температуру.

9 — древесная щепа или опилки, которыми заполняется корпус прибора. Снизу показана область горения (тления) этой топливной закладки. Как видно, горение всегда направляется снизу вверх, и по мере сгорания загрузка постепенно проседает вниз.

10 – пунктиром показан дополнительный канал, создаваемый для свободного выхода дыма вверх. Дело в том, что плотно лежащее топливо (в особенно это касается стружки или опилок) могут закупорить выход дыма, необходимой тяги не будет, и горение в генераторе попросту прекратится. Этот канал характерен для приборов с верхним расположением дымоотводной трубы (как показано на схеме). В качестве такого канала может использоваться перфорированная трубка или даже просто пружина диаметром 25÷30 мм, по типу той, что применяется для закрывания дверей.

Несколько слов о том, как работает такой дымогенератор:

Направления потоков воздуха и выработанного дыма

Итак, поле розжига щепы (стружки) через имеющееся запальное отверстие, начинается процесс ее горения. При правильной регулировке поступающего снизу через колосниковую решетку воздуха (показан синей стрелкой) можно добиться оптимального режима – устойчивого активного тления с большим выделением дыма.

Потоки дыма (показаны серыми стрелками) поднимаются вверх, чему способствует установленный в закладке канал.

Цены на дымогенераторы «Дым дымыч»

Дымогенератор дым дымыч

Внешняя сторона трубки эжектора подключается к компрессору. Поток подаваемого воздуха (голубая стрелка) создает зону разрежения на входе в дымоотводный патрубок, тем самым стимулируя активный выход дыма по трубе в коптильную камеру (широкая стрелка). Регулировкой положения трубки эжектора относительно входа в дымоходный канал регулируется «плотность» этого дымового потока. Кроме того, если имеется возможность регулировки производительности компрессора, можно влиять и на соотношение «воздух – дым», то есть, в определенной степени – и на температуру подаваемого в коптильную камеру дыма.

Схема показана с упрощениями и только для правильного понимания общего принципа работы дымогенератора. На деле же разнообразие конструкций – очень широкое.

• Во-первых, приборы могут иметь разную компоновку в плане размещения дымозаборной трубы. Варианты показаны на схеме:

Варианты размещения эжекторного узла дымогенератора

— При верхнем расположении эжектора дым, поднимаясь от зоны горения, успевает значительно потерять в своей температуре. Кроме того, он одновременно подсушивает топливо. Недостаток – необходимы определенные меры для обеспечения свободного выхода дыма через топливную загрузку, о чем говорилось выше.

— Забор дыма может производиться и снизу, в непосредственной близости от зоны горения древесины. Нет проблем с тягой, но зато дыму требуется более эффективный охладитель, так как напрямую подавать горячий в коптильную камеру – нельзя.

• Во-вторых, на всех показанных выше схемах эжекторный узел расположен непосредственно в самом корпусе дымогенератора. Однако, это вовсе не является какой-то догмой. Как будет видно в дальнейшем, очень часто эжектор выносится наружу – так и проще в сборке, и удобнее в обслуживании и эксплуатации.
• В-третьих – дымогенераторы могут оснащаться (а если точнее – то должны оснащаться) дополнительными узлами: сборником конденсата и охладителем. Об этом будет рассказано ниже, при рассмотрении конкретных проектов.

Но, несмотря на вариативность конструкций, принцип их работы остается тем же.

Изготавливаем дымогенератор своими руками

Для начала – несколько взятых из интернета готовых схем с рекомендуемыми размерами. Возможно, для многих домашних мастеров, умеющих хорошо читать чертежи и обладающих необходимым техническим мышлением – и этого будет достаточно для дальнейшей самостоятельной работы.

Чертеж дымогенератора с рекомендуемыми размерами – вариант 1

Чертеж дымогенератора с рекомендуемыми размерами – вариант 2

Но лучше все же посмотреть подробнее, буквально пошагово, как различные мастера подходят к сборке подобных приборов. Будет представлено несколько вариантов – от простейшего дымогенератора, который можно собрать, как говориться, «на коленке», до вполне продуманных моделей, не уступающих заводским по качеству изготовления и по эффективности в работе.

На основании увиденного креативный мастер вполне сможет придумать и собственный вариант, для изготовления которого ему будет достаточно тех запасов материалов, что сейчас пока попросту валяются без дела в сарае или гараже. Ну и, конечно, сообразуясь с уровнем своего мастерства в выполнении тех или иных слесарных операций.

Узнайте, как сделать барбекю своими руками, изучив от простейших до стационарных вариантов, в специальной статье на нашем портале.

Простейший дымогенератор из консервных банок

Безусловно, у подобного прибора – очень много недостатков. Но сама по себе идея привлекательная, а конструкцию можно при необходимости доработать самостоятельно.

Вот и вся премудрость. Однако, если почитать отзывы об это конструкций, то можно встретить массу негативных. И они – справедливы.

Так, многие сразу говорят, что такое копчение станет «прямым ударом по печени», так как полностью отсутствуют какие бы то ни было приспособления для отделения конденсата и очистки дыма.

Простейший сборник конденсата показан на иллюстрации ниже, но назвать это удачным «инженерным решением» — язык не поворачивается. Хотя, если обеспечить уклон в сторону тройника с обеих сторон, то определенный эффект все же будет.

Простейший сборник конденсата, сделанный из пластиковой бутылки и одеваемый через тройник на трубу подачи дыма в коптильную камеру

Более качественные сборники конденсата будут рассмотрены в следующих моделях.

Второй недостаток – вряд ли с такими небольшими размерами корпуса самого генератора дым будет успевать остывать до оптимальной для холодного копчения температуры. А, между тем, никакого охладителя в схеме не предусмотрено. А повышенная температура в коптильной камере – это большой минус самому принципу обработки продуктов.

Вывод – идея работающая, и может быть использована, с возможными доработками или в качестве временного «лайт-варианта». Но для регулярного использования лучше все же изготовить что-то посерьезнее.

Цены на дымогенератор Merkel Optima

Дымогенератор Merkel Optima

Эта модель выглядит уже более основательной. Комплектующие к ней – можно без проблем приобрести в магазине сантехники. Одним из достоинств является и то, что для монтажа дымогенератора не используется  сварка – для тех, кто еще не освоил эту технологию или не уверен в своих силах.

В данном варианте забор дыма осуществляется снизу, из области горения топлива. Эжекторный узел – внешний. Предусмотрены сборник конденсата и участок трубы для охлаждения дыма.

Как видно – схема совершенно несложная для любого домашнего мастера. Однако и она не лишена очень существенных недостатков.

• Вызывает сомнение долговечность того участка нержавеющей трубы, который будет контактировать с открытым огнем. Толщина стенок – меньше миллиметра, в них прорезано несколько отверстий, и сколько прослужит такой дымогенератор при активном использовании – сказать сложно, но вряд ли долго. Для корпуса все же требуется материал «посерьезнее».
• Нет уверенности, что вертикального участка дымоходной трубы будет достаточно для полноценного охлаждения дыма и освобождения его от конденсата и примесей. Все же он – довольно короткий.
• Не вполне продумана схема забора дыма из области горения. Тот конец сгона, что зафиксирован в трубе, получается уж очень ограниченным в таких возможностях, так как забор производится, по сути, от одной точки у края корпуса. А без качественного отвода дыма и процесс горения будет неустойчивым, требующим частых повторных розжигов, а то и вовсе прекратится.
• Кроме того, этот патрубок неминуемо станет быстро забиваться продуктами сгорания дерева, и для его очистки придется проводить практически полный демонтаж всей внешней конструкции дымогенератора. Не слишком привлекательная перспектива…

Идея, безусловно, заслуживает внимания, и при желании может быть взята за основу, с некоторыми доработками.

Ну а следующие два примера – это уже более серьезный, основательный подход.

Вариант дымогенератора с внешним охладителем

Для изготовления подобной модели уже не обойтись без устойчивых навыков сварщика. Хотя сам дымогенератор, надо сказать, большой сложностью все же не отличается.

Добавим еще нюанс – будет показан не один вариант, а, так сказать, творческое развитие модели, с учетом недостатков, выявленных при эксплуатации.

Еще одна интересная модель дымогенератора

Ну и, наконец, так сказать, «факультативно», посмотрим на еще одну модель дымогенератора. Подробно про сборку говорить не будем – много повторяется или становится понятным из уже ранее данных пояснений. Но некоторые детали и узлы заслуживают того, чтобы на них заострить внимание.

Согласитесь в последней показанной модели – немало интересных моментов, существенно упрощающих эксплуатацию дымогенератора.

Кстати, если взглянуть на примеры компрессоров, используемых в связке с дымогенераторами, то можно встретить массу неожиданных решений. В том числе – самодельных устройств, изготовленных с использованием, например, компьютерных кулеров и пластиковых бутылок. И ничего – отлично работают!

Узнайте, как сделать мангал своими руками из металла, ознакомившись с мастер-классом, в специальной статье на нашем портале.

*  *  *  *  *  *  *

Подытоживая, следует еще раз заметить, что, разобравшись в принципе устройства дымогенератора и ознакомившись с рядом приведенных примеров, вполне возможно изготовить качественный прибор и самостоятельно. А может, еще и самому додумать, усовершенствовать некоторые узлы. Если получится – пишите нам, и ваши достижения обязательно станут примером для многих домашних мастеров.

Завершим публикацию видеосюжетом, в котором показан еще один заслуживающий внимания дымогенератор с выносным холодильником-сепаратором.

Видео: Мастер делится опытом изготовления дымогенератора для коптильни холодного копчения

Чертёж дымогенератора для холодного копчения

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Рекомендуем простой дешёвый дымогенератор для домашней коптильни. В комплекте компрессор с эжектором. Объём камеры от 500 грамм опилок. Доставка по России. Все способы оплаты.

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два – три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

• Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
• Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
• Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
• Компрессор, который будет подавать воздух в эжектор.
• Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
2. Опилки выделяют коптильный дым.
3. Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Полезные советы

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

Самодельный дымогенератор для коптильни холодного копчения

Холодное копчение, будь то рыбы, мяса, птицы или сыра, процесс довольно длительный. За это время происходит уничтожение болезнетворных микроорганизмов и насыщение продуктов изысканным вкусом и ароматом. А сами продукты после холодного копчения могут храниться длительное время. При холодном типе копчения необходим дым температурой не выше 40С. И что бы снизить температуру дыма от костра его располагали в каком-то удалении от коптильни. Дым шел по дымопроводу в земле и естественным образом охлаждался. Так было раньше (хотя кто-то и сейчас использует этот способ). В настоящее время для упрощения процесса холодного и горячего копчения используют дымогенератор.

Основной принцип работы генератора дыма заключается в тление щепы или опилок при недостаточном количестве кислорода. В промышленных и заводских системах имеется автоматика по дозированию опилок и скорости потока воздуха и как следствие минимум участия оператора. Но можно собрать самодельный дымогенератор ничуть не хуже заводских аналогов.

Как выбрать правильный дымогенератор

Что бы сделать самостоятельно дымогенератор своими руками, необходимо понимать принцип его работы, знать его схематическое устройство. В домашних условиях наиболее оптимальным дымогенератаром для холодного копчения считается тот, который легко разобрать для чистки, он должен быть мобильным, что бы его можно перенести в другое место. Не большой по габаритам и экономичным, в то же время он должен быть производительным для вашего объема. Обладать простой конструкцией и максимальной прочностью. Что бы дым шел нужным потоком в дымогенераторе устанавливают регулируемый нагнетатель воздуха.

Большинство схем генераторов дыма имеют верхний забор или нижний забор дыма. В первом варианте дым снизу проходит вверх по камере сгорания через щепу, частично охлаждается и поступает в коптильный шкаф. К недостаткам такого типа можно отнести частое затухание щепы во время копчения, нужен более мощный компрессор. И еще во время работы образующий конденсат стекает вниз по щепе пропитывая её.

При нижнем заборе дыма таких проблем не возникает. Но необходимо увеличивать длину дымохода или делать специальный охладитель в виде цилиндра для дополнительного охлаждения дыма. А также контролировать температуру подаваемого дыма.

[dropshadowbox align=”none” effect=”lifted-both” width=”auto” height=”” background_color=”#d8f1e3″ border_width=”1″ border_color=”#ac0303″ inside_shadow=”false” outside_shadow=”false” ]Важно! Какой бы не была конструкция генератора (нижний или верхний), перед загрузкой щепы в камеру сгорания необходимо просушить её. Влажное топливо выделяет очень много конденсата при тлении. Поэтому рекомендуется предварительная сушка и контроль влажности щепы.[/dropshadowbox]

Вам будет интересно:  Самодельный пресс для яблок и винограда

Как сделать дымогенератор для коптильного шкафа

Дымогенератор для коптильни холодного копчения состоит из нескольких модулей:

• Камера сгорания
• Зольник
• Дымопровод
• Сборник конденсата
• Эжектор
• Вентиляторный блок

Комплектующие дымогенератора для холодного копчения своими руками, чертеж с описанием всех узлов.

Камера сгорания

В камере сгорания происходит тление щепы, прежде тем как заняться её изготовлением необходимо определится с материалом. Обычно камеру делают из трубы лучше из пищевой нержавейки. Труба подойдет как круглая так и квадратная, можно использовать подходящий по размеру огнетушитель. Корпус трубы должен иметь диаметр 90-115 мм, высота трубы от 50 см до одного метра. В магазинах сантехники и отопления в продаже имеются дымоходы из нержавеющей стали различного диаметра и длины, которые идеально подходят для камеры сгорания. Там же можно купить и заглушки к трубе.

Колосниковая решетка и зольник

В нижней части камеры сгорания устанавливается колосниковая решетка, выполненная из перфорированного металла. На решетке происходит горение щепы, также она не дает провалится вниз щепе. Колосники можно изготовить из подходящего по толщине листа металла, просверлив часто отверстия диаметром 4-6 мм. Чуть выше колосниковой решетки в трубе высверливается отверстие для поджигания щепы диаметром 7-10 мм. Это отверстие также выполняет роль поддувала. В некоторых конструкциях делается два отверстия друг напротив друга. При необходимости (слишком большого расхода топлива) одно отверстие прикрывают.

Под решеткой расположен зольник, он же является нижней крышкой, служащий для сбора пепла. Съёмный зольник удобен тем что в любое время его можно освободить от содержимого и процесс чистки камеры упрощается. Размеры зольника составляют 4-6 см по высоте. При длительной работе дымогенератора объём пепла очень маленький, поэтому такого размера зольника вполне хватает на оду две загрузки.

Вам будет интересно:  Автономная система охлаждения для самогонного аппарата

Дымопровод

Из камеры сгорания теплый дым попадает в дымопровод, где частично охлаждается. Чем больше объём и высота дымопровода, тем лучше идет естественное охлаждение. Как показала практика, отверстие для выходной трубы лучше делать на высоте 5-7 см от колосниковой решетки. Выходную трубу внутри камеры сгорания не нужно защищать сеткой (ограничивая попадание щепы или золы в трубу), это может привести к быстрому закоксовыванию входа.

Сначала идет сгон из трубы 3⁄4, затем крестовина 3⁄4. В торец крестовины вкручена заглушка для ревизии и чистки. В верх идет труба длиной 50 см по которой дым поступает в эжектор и далее в коптильный шкаф. Эта труба служит для охлаждения дыма. Длина трубы обычно не превышает длины камеры сгорания. В некоторых конструкциях дымогенераторов, вертикальную трубу заменяют трубой большего размера, равной диаметру камеры сгорания. По праву считая, что теплый дым лучше остужается.

Сборник для конденсата и смолы

По вертикальному участку дымохода, дым поднимаясь, конденсируется на стенках трубы и стекает вниз. Кроме влаги, в этом конденсате, находятся и вредные вещества и смолы, которые на продукте копчения никак не нужны. На этом этапе происходит как бы очистка дыма и от тяжелых ненужных фракций. Внизу крестовины устанавливается приемный сборник конденсата.

Сборник конденсата делается из обычной стеклянной банки с резьбой и крышкой под неё. Такая конструкция удобна для быстрой чистки.

Эжектор

Одним из основных узлов для дымогенератора холодного копчения является – Эжектор. Он устанавливается на верхний тройник 3⁄4 дымопровода. Эжектор состоит из штуцера подачи воздуха в который крепится трубка диаметром 6-10 мм. В качестве штуцера используется быстросъемное соединение для поливочного шланга. В отверстие быстро съема вставляется трубка из алюминия или нержавеющей стали, при необходимости отверстие для трубки высверливается до нужного размера.

Вам будет интересно:  Bavaria – простота и комфорт домашнего пивоварения

После ввинчивания штуцера в тройник, трубка должна выступать на 1,5-2 см (зеленая отметка на рисунке), подбирается опытным путем в процессе тестирования аппарата. Это расстояние имеет большое значение в работе дымогенератора. Поэтому трубку при сборке нужно взять с запасом.

Компрессор или вентилятор для дымогенератора

В штуцер эжектора подается воздух необходимый для бесперебойной тяги дыма. Самым распространенным устройством для этого является аквариумный компрессор для дымогенератора или используют компьютерный кулер охлаждения. Можно не покупать готовое устройство, а сделать компрессор для дымогенератора своими руками.

Для него понадобится корпус, в качестве которого используется электрическая распределительная коробка подходящего размера. Радиальный вентилятор (улитка) для ПК можно приобрести в любом компьютерном магазине. Обязательно установить регулятор оборотов вентилятора сделанный по простой схеме. Блок питания на 12 вольт. Вторая часть быстросъемного соединения. Далее при помощи клея и винтов собирается вентиляторный блок для дымогенератора.

Как обращаться с дымогенераторм

Итак, дымогенератор для копчения своими руками сделан, осталось его запустить в работу.

1. В камеру засыпать нужный объем сухой щепы фракцией 7-12 мм. Закрыть крышку.Сколько щепы нужно засыпать на час работы? Расход щепы в дымогенераторе у каждого индивидуален. Зависит от нескольких параметров. Влажность щепы, фракция щепы, мощность компрессора, диаметр труб.
2. Включается компрессор на полную мощность.
3. Поджечь щепу в запальном отверстии при помощи газовой горелки.
4. После розжига щепы установить необходимую мощность вентилятора для нужного количества дыма.
5. После 2-3 процессов копчения, необходимо производить чистку камеры, дымоходов, решетки.

[dropshadowbox align=”none” effect=”lifted-both” width=”auto” height=”” background_color=”#e5e0e0″ border_width=”1″ border_color=”#610404″ ]Как собрать в домашних условиях деревянную коптильню холодного и горячего копчения своими руками. Полное, пошаговое описание с комментариями, фотографиями, схемой и чертежами. [/dropshadowbox]

Дымогенератор из трубы: инструкция по изготовлению и эксплуатации

На всех этапах копчения продуктов необходимо следить за тлением топлива, а значит, постоянно подбрасывать его и не покидать надолго место расположения коптильни. Чтобы облегчить контроль над процессом, коптильня усовершенствуется дополнительным оборудованием –  дымогенератором. Его можно купить или сделать своими руками, например,  из трубы.

Принцип работы и конструкционные особенности

Основным назначением дымогенератора является обеспечение достаточного объема дыма с подачей в емкость, где находятся подготовленные к копчению продукты.

Принцип действия дымогенератора достаточно прост и в то же время эффективен. Дым образуется в коптильне при тлении древесно-стружечного материала. Процесс необходим, чтобы поддерживать равномерное постоянное горение, которое обеспечивает приток дыма к лежащим на решетках продуктам, эта функция и возлагается на дымогенератор.

Устройство представляет собой своеобразный переходник с патрубком (для подаваемого под малым давлением воздуха) между камерами для размещения топлива и продуктов. Посредством патрубка в продуктовую камеру происходит заход дыма, подаваемого с одного конца.

В результате нагнетания воздуха происходит полное всасывание дыма, который остается в топливной камере, не оседая на стенки. Таким образом обеспечивается равномерное постоянное горение и подача дыма в коптильную емкость, что дает возможность достигнуть наибольшей эффективности процесса копчения при минимальных потерях.

Конструкционные особенности дымогенератора заключаются в следующем:

• представляет собой трубу с круглым либо прямым сечением, запломбированную с одного конца сваркой;
• другая сторона остается свободной, в боку имеется круглое (может быть прямоугольным) отверстие, которое предназначено для разжигания.

Отверстие для патрубка сформировано сбоку, а направленные воздушные потоки создаются с помощью компрессора, например, аквариумного.

Патрубок может размещаться близко к зоне горения или наоборот далеко. Разные варианты несут в себе как положительные, так и отрицательные стороны. Например, при расположении вблизи от зоны горения можно получить следующий отрицательный эффект:

• камера сгорания приобретает высотную ограниченность, что сказывается на горении древесины и часто приводит к затуханию;
• возникает интенсивный дымовой отсос, который способствует быстрому сгоранию щепы или другого топливного материала, в результате чего сокращается процесс деятельности генератора;
• резко понижается внутренняя тяга в коптильне, особенно при отключении компрессора;
• низкая посадка открывает доступ для проникновения внутрь не перегоревших до конца щепок, что чревато забиванием прохода;
• повышение температуры от непосредственной близости патрубка от зоны горения, что снижает срок службы данного прибора.

При создании дымогенератора своими руками желательно выбирать вариант размещения патрубка, при котором он будет не вблизи, а подальше от зоны горения.

Самостоятельно изготовление

Материалы и инструменты

Чтобы сконструировать подобное устройство из трубы, необходимо запастись следующими материалами:

• стальная труба 10 см в диаметре, если сечение круглое, или 10х10 см при прямоугольной форме;
• пластиковая гофра (длина до 300 см) или металлический рукав, который по диаметру должен быть как внешний размер дымохода (при холодном методе копчения);
• трубка из металла – длина отрезка около 40 см, диаметр –2,5 до 4 см (при горячем методе копчения);
• маленький компрессор (для этой цели можно воспользоваться аквариумным), либо вентилятор;
• фитинговая стыковка с размерами, которые соответствуют диаметру дымового канала;
• электропровода, включатель;
• термометр.

Из инструментов для выполнения технической стороны процесса потребуется болгарка и сварочный аппарат. Чтобы выполнить все работы качественно и в соответствии с заданными параметрами, нужно уметь хорошо обращаться со сваркой, знать способы приварки к трубе штуцера дымохода, сделать дверь на топку и крышку, чтобы она была съемной.

Поэтапная сборка

Чтобы создать полноценный генератор дыма, необходимо соблюдать следующие действия:

1. Для изготовки корпуса потребуется 70 см отрезка трубы сечением 10 см. На листе металла по внешним контурам его разреза чертим элементы дна и крышки, при этом необходимо учитывать припуски для боковых бортиков. Это даст возможность для плотной состыковки с днищем, что в свою очередь не позволит высыпаться пеплу, который будет образовываться от прогоревшей древесины.
2. Поверх бортика просверливаем хаотично небольшие (менее сантиметра) отверстия – они понадобятся для поступления воздуха, а также для поджога топлива.
3. Для устойчивости генератора желательно поставить его на приваренные ножки (их рекомендуемая высота – не более 15 см).
4. Если в планах по устройству генератора дыма есть съемное дно, тогда можно обойтись без вырезки проема и оборудования топочной дверки (она должна иметь отверстия для поступления кислорода) и петлей для ее навеса.
5. Занимаясь изготовлением верхней крышки, не следует создавать какие-либо отверстия (вентиляционные или которые могут использоваться для создания дымохода). По краю данного элемента приварите бортики – это позволит крышке прочно надеваться на корпус генератора дыма. Не забудьте о врезке скобы, чтобы избежать лишних неудобств при открывании прибора.
6. Делаем отступ от верха корпуса примерно на 10 см и свариваем трубу для дымоотвода.
7. Перед привариванием штуцера к боковой стенке (устанавливаем его так, чтобы он был выше поверхности корпуса на восемь сантиметров) займитесь нарезкой резьбы на конце, который будет выступать – он понадобится, чтобы вкрутить тройник или фитинг.
8. После подключения к устройству дымохода прикрепляем тройник. От него нижний патрубок будет вести к вентилятору либо компрессору, а тот, что расположен сбоку, – к шкафу для копчения.

Сборка завершена. Можно приступать к испытанию прибора на практике.

Инструкция по эксплуатации

Чтобы прибор работал исправно и эффективно выполнял возложенные на него функции, необходимо соблюдать определенные правила по его использованию:

1. Перед эксплуатацией нужно выбрать ровную изолированную поверхность и установить на нее устройство. Не стоит также забывать, что через отверстия могут высыпаться остатки сгоревшего топлива (пепел и даже раскаленные угольки), поэтому следует выбирать поверхность для установки дымового генератора только такую, которая имеет надежную защиту от возгорания.
2. В корпусной отсек размещают щепу и другой древесно-стружечный материал. На дно лучше класть наиболее тонкие щепки (от 1 до 2 см), затем потолще. При этом не нужно из них формировать «колодец» и использовать слишком длинные ветки.
3. Если на топливо идут опилки, которые ложатся плотнее веток или щепы, что перекрывает выход дыму, на трубу, что тоньше (она находится вверху) нужно надеть часто завитую пружину или перфорированную стальную трубку. Ее можно закрепить или использовать как съемную. Каких-то особых требований по качеству к этому материалу не предъявляется, главное, чтобы диаметр составлял приблизительно 2 см.
4. В коптильное отделение помещают заготовки продуктов.
5. Крышка должна закрываться плотно. После этого компрессор соединяется с фитингом, а коптильня – с дымогенератором с помощью дымохода.
6. Поджигается топливный материал и запускается компрессор.

Читайте также: Самостоятельное изготовление мини-коптильни, руководство

Возможные доработки и усовершенствования

Дымогенератор из трубы со временем может быть модернизирован на основе практического применения и с учетом обнаруженных недоработок. Чтобы улучшить функциональность этой конструкции, сделать ее более простой и удобной в обслуживании придется кое-что доработать и усовершенствовать.

Зольник

Дымогенератор из трубы можно усовершенствовать, сделав для него зольник. Тогда не надо будет думать о металлической подставке для конструкции, к тому же такое усовершенствование не позволит просыпаться золе сквозь сетку.

Кроме этого некоторые мастера делают в зольнике шибер, что дает возможность почти полного перекрытия воздушного подсоса. Наличие же этого элемента в корпусе такого эффекта не дает, поскольку кислород поступает сквозь сетку.

Для изготовления зольника потребуется отрезок трубы, который будет немного больше в сечении корпусной трубы. При ее отсутствии придется воспользоваться сваркой. К отрезку приваривается днище, а по периметру к корпусу – тонкая металлическая полоска. Его необходимо вставить в зольник, к которому приварить подставки (ножки).

Регулируемая тяга

При плохой регулировке интенсивности горения, а в простейших конструкциях такое случается часто, можно внести кое-какие изменения, например, сделать поддувало, которое будет регулироваться:

1. Привариваем отрезок (10-15 см) круглой трубы чуть повыше, где крепится стека (нижняя часть корпуса).
2. Просверливаем точно друг против друга отверстия.
3. Берем пруток, по размерам проходящий в эти два отверстия (по длине он должен превосходить диаметр трубы на 20 см).
4. Вырезаем из металлического листа (3 мм) круг, который по диаметру немного уступает внутреннему диаметру трубы.
5. Сгибаем пруток в форме ручки и вставляем готовый элемент в отверстия.
6. Привариваем металлический круг.

На этом процесс изготовления регулируемой заслонки заканчивается. Теперь можно поворачивать ее, тем самым регулируя количество поступления кислорода.

Сборник для конденсата

При холодном методе копчения во время работы генератора дыма выделяется конденсат, что доставляет проблемы, особенно при невысокой уличной температуре. Устранить подобное явление можно, если соорудить специальное устройство для сбора конденсата.

Процесс несложный, однако потребуются сварочные работы:

1. Опустить выходную трубку дымового генератора.
2. Установить конденсатный сборник в нижней точке, приварив к нему две трубы друг напротив друга.
3. Труба опять поднимается вверх с противоположной стороны и направляется в шкаф для копчения.

Подобная доработка позволит большей части конденсата оседать в сборнике, сложностей станет меньше.

Читайте также: Как из старого огнетушителя сделать дымогенератор

Изготовление печи-дымогенератора

Любители копченых продуктов, которые хотят увеличить производительность агрегата, могут сварить печь несложной конструкции. Для этого потребуется такая же труба, но большего диаметра. Можно использовать и металлический прямоугольный корпус, который делается помощью сварки. Приваривается дверца, устанавливается дымовая труба, которую нужно закрепить под наклоном.

Необходимо сделать разделение пространства внутри надвое, закрепив горизонтально лист из металла. При этом часть, которая будет низом, должна быть объемнее, а та, что отводится под верх – меньше. В нижней части будет накладываться на железный лист топливный материал, разжигаться огонь. Остальная процедура копчения традиционная.

От дымохода печи до шкафа для копчения необходимо проложить трубу с восходящим уклоном, он обязательно должен быть, пусть и не очень большой. Вход в шкаф конструируется так, чтобы он приходился на нижнюю часть, что позволит дыму полностью обволакивать все находящиеся там продукты. В связи с этим шкаф нужно устанавливать на ножках или какой-либо подставке.

Чтобы печка-генератор не занимала много места, в целях экономии пространства ее можно разместить под шкафом, для чего понадобится лишь сварить конструкцию из уголка из металла.

Данная конструкция может производить слишком горячий дым. Потребуются дополнительная модернизация, чтобы несколько снизить температуру:

• Одним из вариантов может быть труба (соответственно, большая в диаметре), которую можно надеть на главный дымоход. Для направления потока воздушных масс между трубами нужна установка кулеров.
• Есть еще один способ для охлаждения дыма – сконструировать нечто похожее на водяную рубашку, что дополнительно при копчении будет обеспечивать потребителя горячей водой, которая в домашнем хозяйстве будет нелишней.

Генератор дыма для холодного метода копчения такого типа – это уже значительные затраты: труба с толстыми стенами или металл, вдобавок понадобится дымоход. При этом на дымоход в качестве материала не рекомендуется использовать, например, вредную для здоровья оцинкованную сталь или асбест, который еще опаснее и к тому же имеет плохую теплопроводность. Придется делать несложный выбор между черным металлом и нержавеющей сталью.

Дымогенератор – несложное и вместе с тем очень эффективное устройство для коптильни. Оно не требует каких-то особых затрат и материалов, его можно изготовить самостоятельно из отреза металлической трубы. Если хотите получить отличную тягу, необходимую для сокращения процесса копчения и получения качественного продукта, обязательно сделайте такое устройство.

Дымогенератор своими руками: пошаговый мастер-класс изготовления. 110 фото и чертежи лучших проектов для копчения

Копчение – это не только способ увеличения срока хранения мяса или рыбы. Данный метод позволяет улучшить их вкус. Именно поэтому копчёные продукты так популярны сегодня.

В этом обзоре мы поговорим об неотъемлемом элементе коптильни холодного копчения, а точнее о том, как сделать дымогенератор своими руками.

Специфика понятия

Источником дыма при любом виде копчения является костёр. Но для холодного способа копчения нужен дым температурой не более 40°С. Причём сам процесс может длиться несколько суток и всё это время нужно тщательно контролировать температурный режим, иначе технология будет нарушена. Для этого и был изобретён генератор дыма.

Дымогенератором называется элемент коптильни, производящий дым в объёме, требуемом для поддержания процесса копчения и передающий его в коптильный шкаф. Его можно купить, а можно изготовить самостоятельно.

Как видно на фото дымогенератора, сделанного своими руками, он представляет собой небольшое по размерам устройство, в которое засыпается древесные опилки или щепа. Там они медленно тлеют и образуют дым.

Это закрытая, полностью автономная система. Принцип действия основан на нагревании опилок и их тлении без доступа кислорода. Конструкционных решений может быть много. Модели заводского производства оснащены переключателями, датчиками контроля температуры, механизмом дозирования щепы.

Генераторы могут отличаться по своим габаритам. Чем крупнее устройство, тем для большего объёма коптильни оно предназначено.

При самостоятельном изготовлении чертежи дымогенератора можно отыскать на специализированных сайтах в Интернете. Это несложно.

Конструкционное устройство

В состав конструкции дымогенератора для холодного копчения своими руками входит:

• ёмкость с крышкой;
• трубки, чтобы сделать эжектор;
• миниатюрный компрессор для подачи воздуха в эжектор;
• датчик температуры.

Самим сделать устройство намного экономнее, чем приобрести покупной вариант. Причём никаких особых инструментов и оборудования вам не потребуется. Все материалы можно приобрести на строительном рынке.

Компрессор

Нередко у человека, решившего взяться за собственноручное изготовление генератора дыма, возникает вопрос насчёт компрессора. Как его сделать? Всё просто.

Вам понадобится обычный компьютерный кулер. Его необходимо приклеить к внутренней стороне отрезка пластиковой бутылки, на горлышко нужно надеть шланг. Компрессор для дымогенератора готов! Он вполне работоспособен, хоть и смотрится непрезентабельно.

Подойдёт также аквариумный компрессор. Можно вообще не использовать этот элемент. Конструкция будет работать и без него, но не так эффективно.

Техника безопасности

Перед сборкой устройства необходимо изучить основные пункты по технике безопасности:

• Проверьте, чтобы проводка была устойчивой к высоким температурам, и располагалась на максимальном расстоянии от нагревательного элемента.
• Учтите, что поверхность, куда вы планируете установить устройство, должна быть оборудована защитой от возгорания и быть твёрдой.
• Оптимальный выбор материала – металл, покрытый жаростойким лакокрасочным покрытием.
• Желательно установить автоматику – это продлит срок жизни конструкции.

Топливо для дымогенератора

Большинство заводских моделей оборудованы электрической или газовой топкой. Но это финансово накладно. Поэтому, если уж делать дымогенератор своими руками, то уж работающий на опилках и щепе.

Достоинства подобного устройства:

Опилки предпочтительно выбрать от лиственных деревьев. Хвойные породы не подходят в качестве топлива. Они испортят продукты, придав им горечь.

Важную роль играет размер измельчения. Так, если вы планируете использовать мелкую щепу, то в устройство генератора дыма нужно будет добавить пружину, чтобы дым проходил беспрепятственно.

Копчёные продукты домашнего производства – это настоящий деликатес, особенно, если они сделаны при помощи самодельной коптильни с дымогенератором из трубы своими руками. Поэтому, если у вас ещё нет подобного агрегата, то советуем обязательно выделить время для его сборки.

Фото дымогенераторов своими руками

Также рекомендуем просмотреть:

Как сделать генератор дыма для коптильни

Копчение, как метод консервации продуктов, известен очень давно. Сегодня он не потерял актуальности и  не столько из-за длительного срока хранения, сколько из-за вкусовых качеств, которые приобретает продукт. В этой статье поговорим, как сделать дымогенератор для холодного копчения своими руками.

Традиционное устройство коптильни холодным дымом

Независимо от типа копчения источником дыма является костер. При холодном копчении главное чтобы дым был холодным или теплым, но не горячим. Максимальная температура — порядка +40°C. Для этого костер разводят за несколько метров от коптильного шкафа, между ними прокладывают трубу -дымопровод. Проходя по этому пути дым остывает до приемлемых температур.

Устройство коптилен разного типа

Устройство дымохода — длительный процесс. Трасса прохождения дыма должна обеспечить нормальный теплосъем и должна быть при этом герметичной. Для создания дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но чтобы дым лучше остывал, трубу желательно закопать в землю. В общем, непростая задача. Именно по этому предпочитают сделать коптильню горячего копчения — меньше проблем — над костром установил бочку и коптишь…

Но есть простой дымогенератор для холодного копчения, который обойдется буквально в несколько тысяч. Но для работы потребуется сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличи всех компонентов собрать дымогенератор для копчения своими руками можно за час-два.

Простой дымогенератор для холодного копчения своими руками

Если вам не нужны производственные объемы, можно сделать небольшой и несложный генератор дыма из металлической трубы. Из трубы делают корпус, в который набивают опилки или стружку. Стружку зажигают снизу, дым поднимется вверх, где отводится при помощи приваренной трубы в коптильную камеру. Для усиления тяги в верхней части корпуса подключается маломощный компрессор — производительностью на 1,5-2 литра/мин. То есть, можно использовать аквариумный компрессор или агрегат от старого холодильника. Если есть выбор, то аквариумный предпочтительнее, так как им можно регулировать интенсивность выхода дыма.

Дымогенератор для холодного копчения своими руками: конструкция и принцип действия

На выходе из этого дымогенератора дым чуть теплый. Очаг возгорания совсем небольшой, огонь распространяется медленно, образовавшийся дым медленно поднимается через опилки. Он остывает, опилки подсыхают. В общем, работает все на отлично.

Материалы

Для корпуса дымогенератора можно использовать:

• круглую трубу диаметром от 80-90 мм;
• профилированную трубу со стороной 80 мм и больше.

Чем больше будет сечение, тем больше можно будет уложить опилок внутрь, тем дольше проработает дымогенератор для холодного копчения на одной закладке.

Длинна трубы — 60 см и больше. Оптимально — около 1 метра. Снова-таки, чем больше труба, тем большее количество топлива можно заложить. С другой стороны, слишком большой дымогенератор неудобно заправлять и чистить, так как он получается тяжелым и громоздким.

Дымогенератор холодного копчения — один из вариантов

Еще нужна будет труба 3/4 дюйма — кусок сантиметров 30 или больше. Трубка 1/4 дюйма или около того. Ее длина подбирается уже в готовом состоянии, но должно хватить 20 см.

Еще нужна сетка. Это может быть любая металлическая сетка с ячейкой 2-3 мм или пластина с частыми дырочками. Для ножек найдите небольшие отрезки прутка/арматуры/металлической полосы. Некоторые конструкции обходятся и без них, но с ними конструкция более устойчивая.

Примерно такой аквариумный компрессор подойдет для самодельного дымогенератора

Еще нужен компрессор мощностью 1,5-2 литра/мин, желательно с возможностью регулировки производительности. Этим требованиям соответствуют аквариумные компрессоры. И нужен штуцер, чтобы можно было через него подключить трубки от компрессора.

Сборка

Описывать будем дымогенератор для холодного копчения на основе профильной трубы сечением 100*100 мм. С круглой трубой процесс почти ничем не отличается, но приваривать трубки сложнее, если у вас небольшой опыт в сварочных работах, лучше используйте профилированную (квадратную) трубу.

• На расстоянии 2 см от нижнего края болгаркой делаем пропилы на двух противоположных сторонах.
• Вырезаем из сетки квадрат, по размерам чуть больше сечения трубы. Вставляем его, закрепив в противоположных пропилах.



  Сетку устанавливаем со стороны дна

• С другой стороны привариваем кусок трубы 3/4 дюйма.



  Можно приварить или собрать на винтовом соединении

• Строго напротив надо приварить штуцер для подключения компрессора. Его надо расположить так, чтобы его центр совпадал с центром уже приваренной трехчетвертной трубы.
• Теперь берем тонкую трубку. Ее надо вставить в штуцер, она должна проходить через корпус и входить в трубку напротив на 1 см. Не больше, но и не меньше. Через эту трубку поступает воздух от компрессора. Создавая тягу, он стимулирует горение. Регулируя мощность компрессора, регулируется интенсивность выхода дыма.



  Вот что должно получиться в итоге

• Делаем крышку. Из куска металла вырезаем квадрат, немного больше по размерам, чем сечение трубы корпуса. По центру делаем отверстие, устанавливаем ручку. Желательно деревянную. Хоть дым и не горячий, но корпус разогревается от «костра» который горит в нижней части. Такая крышка не очень удобна, так как слетает. Обрисовав контур трубы, отступаем от полученной линии пару миллиметров и привариваем полосу металла шириной в 1 см или около того. Такая крышка уже не слетает.



  Готовый вид и основная часть конструкции

• Снизу, там где закреплена сетка, привариваем четыре отрезка прутка/арматуры. Это ножки.

Вот и все. Самодельный дымогенератор для холодного копчения. Готов. Его можно испытывать. Для удобства использования еще можно приварить ножки. И помните, что через сетку будут высыпаться угольки и пепел, так что ставить дымогенератор для холодного копчения надо не негорючую площадку.

Как работает

В трубу закладываются сухая стружка. Можно использовать опилки, но тогда на тонкую трубку, расположенную в верней части, надевают пружину, которая по длине достает до самой сетки. Состояние и качества пружины не важны. Важен ее диаметр — около 2 см. Зачем она нужна? Для активизации горения и нормального выхода дыма.

Когда корпус заполняется опилками, они лежат плотно, сильно затрудняя выход дыма, подсос воздуха очень слабый, горит все еле-еле. Пружина и нужна для активизации горения. Через нее выходит дым, создается тяга (от сетки — через пружину — к выходному патрубку.

Поджигают закладку снизу — через сетку

После того, как заполнили корпус опилками, их снизу поджигают. Сделать это можно при помощи газовой горелки, наклонив дымогенератор для копчения на бок. Когда стружка начнет гореть, надеваем крышку, включаем компрессор. Если стружка/опилки сухие, дым стазу начинает активно входить. Вот и все. Вы сделали дымогенератор для холодного копчения своими руками.

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

  Шибер выглядит так

• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.



  Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Печка-дымогенератор для холодного копчения

Если требуется установка большей производительности, варят простейшую печку. Ее можно сделать из той же трубы большого диаметра или сварить из металла прямоугольный корпус. Приварить дверку, сделать дымовую трубу, закрепленную под наклоном. Вот и все сложности.  Нужно еще внутреннее пространство разделить горизонтально закрепленным металлическим листом на две части. Нижняя часть больше, верхняя — меньше. Внизу разжигают огонь, на лист насыпают опилки. Дальше процесс известен.

От печного дымохода до коптильного шкафа прокладывают трубу. Она должна иметь восходящий уклон, хоть и небольшой. При этом вход в шкаф должен располагаться в нижней части — чтобы дым окутывал все продукты. Потому шкаф устанавливают на возвышении, ножках, постаменте. Для экономии места можно печку-дымогенератор установить под шкафом, сварив конструкцию из металлического уголка.

Дымогенератор — отдельно стоящая печка

Но при такой конструкции дым может быть чересчур горячим. Для его охлаждения нужны дополнительные меры. Как вариант — найти трубу большего диаметра, надеть ее на основной дымоход. Установить кулера, так чтобы поток воздуха был направлен в промежуток между трубами.

Еще вариант — сделать что-то по типу водяной рубашки, во время копчения получая еще и горячую воду. Но куда девать ее — вопрос. Хотя, теплая вода в хозяйстве всегда пригодится.

Дымогенератор для холодного копчения этого типа требует больше затрат — металл или толстостенная труба, плюс дымоход. Причем дымоход лучше не делать из оцинкованной стали — цинк, это не тот металл, Который полезен для здоровья. Не стоит использовать и асбест. Он во-первых, плохо отводит тепло, во-вторых, еще вреднее цинка. Потому выбор в этом плане небольшой — заказать трубы из черной стали или купить из нержавейки. Тут уж каждый решает сам.

Видео по теме

Дымогенератор своими руками чертежи и фото пошаговая инструкция

Копчёные продукты — изысканный деликатес для многих. Уже сам запах пробуждает желание полакомиться рыбой или мясом, прошедшим подобную обработку. Кроме того, их можно купить в любом количестве, ведь такие продукты хранятся довольно долго. Правда, цена на них останавливает многих. Выгоднее купить обыкновенное мясо, а любителям рыбалки проще поймать рыбу. Но ведь как же хочется есть всё это копчёным! Из этой ситуации имеется один выход: сделать дымогенератор своими руками. Как? А вот сейчас мы и попытаемся в этом разобраться.

Как работает дымогенератор

В обыкновенной коптильне, где сжигаются дрова, процесс занимает длительное время и запас топлива. С дымогенератором всё проще. В основе дымового процесса — медленное тление топлива. К установке подключён вентилятор «или компрессор», нагнетающий воздух. Отсюда дым попадает в коптильню, где развешиваются «или ложатся на полки» продукты. Как видите, всё просто. Зато результат работы такого устройства стоит его сборки. Так, играя со специями и топливом, можно добиться разных вкусовых качеств от одного и того же мяса. Кроме того, как уже было сказано, оно будет храниться дольше, чем обычное.

Топливо для генераторов

Некоторые покупные модели имеют электрическую или газовую топку. Однако такое копчение может довольно сильно ударить по кошельку пользователя. А вот устройство, работающее на измельчённой древесине, щадит Ваши сбережения. Во-первых, оно не требует электроэнергии; во-вторых, у многих владельцев частных домов, которые, как правило, и собирают эти генераторы, дерева полно. Впрочем, тем, у кого его нет, унывать не стоит, так как топливо можно купить в магазине. Щепа или опилки могут быть от любого дерева, кроме вечно зелёных «таких, как, например, сосна»: с таким топливом Вы только испортите мясо, сделав его горьковатым.

Немаловажен и размер измельчённого дерева: так, для более мелких опилок нужно добавить в конструкцию пружину, позволяющую проходить дыму беспрепятственно. Более крупные элементы таких усовершенствований не требуют.

Охлаждение дыма

С возникновением дыма разобрались. Но вот тем, кому хочется использовать технологию холодного копчения, этого мало. Здесь требуется понижение температуры дыма. Как этого добиться? Есть два способа:

• водяной. Внутри генератора устанавливаются два резервуара. В одном из них циркулирует вода, другой же отвечает за охлаждение дыма, который просто соприкасается с охлаждёнными стенками;
• воздушный. В этом случае дым прогоняется воздухом через трубу, имеющую форму змеевика. Такой способ выбирается чаще всего, поскольку отличается дешевизной и простотой конструкции.

Несколько правил безопасности

Перед тем, как обирать дымогенератор, нужно учитывать следующие пункты:

• проводка должна выдерживать высокие температуры и находиться как можно дальше от нагревательного элемента;
• поверхность, на которую Вы собираетесь устанавливать конструкцию, должна быть защищена от возможных возгораний;
• при выборе материала лучше остановиться на металле, окрашенным жаростойкой краской;
• если есть возможность, предусмотрите автоматику для отключения, чтобы агрегат внезапно не вышел из строя.

Где крепить эжектор

Этот вопрос встаёт передо всеми, кто собирает дымогенератор для холодного копчения своими руками. Можно установить основную часть агрегата как снизу контейнера, так и сверху. В первом случае эжектор работает хорошо, но с рядом минусов. Для начала, придётся ограничить камеру по высоте, иначе огонь просто тухнет. Но из-за этого уменьшается время работы генератора. Кроме того, нужно защитить трубу, в которую из-за низкого расположения может попасть щепа и закрыть ход дыму. Также при отключении компрессора подача дыма прекращается из-за отсутствия естественной тяги. Поэтому есть смысл расположить эжектор сверху, поскольку в таком случае эти недостатки исчезают.

Дымогенератор своими руками: пошаговая инструкция

Теперь попытаемся разобраться с тем, как происходит сама сборка. Перво-наперво следует всё рассчитать, поскольку без этого что-то может не сойтись, и тогда придётся думать, как исправить ситуацию. Создавая схемы, можно заметить все неточности на бумаге и исправить их до начала сборочных процессов. Поэтому, прежде чем сделать свой дымогенератор для холодного копчения своими руками, нужно создать чертежи.

Далее скажем о том, что нам нужно для создания конструкции. Примерный список выглядит так:

• различные трубы: квадратная «100 на 100 мм» или круглая «100 мм в диаметре», труба длиной около 40 см и 25-40 мм в диаметре «для горячего копчения», металлорукав с диаметром, подходящим к дымоходу «для холодного»;
• компрессор «некоторые умудряются использовать даже кулер от компьютера и бутылку для корпуса»;
• тройник для трубопроводов нужного диаметра;
• провода;
• выключатель;
• термометр.

Переходим непосредственно к процессу

Сначала берём трубу, из которой мы будем делать корпус и отрезаем от неё кусок нужной высоты «от полуметра до 80 сантиметров». Из листового металла изготавливается днище нужных размеров с бортиками, а также крышка. Повыше бортика днища просверливаются отверстия диаметром примерно 0,7 мм. Через них будет поступать кислород и разжигаться древесина.

Если Вы предусмотрели съёмное днище, то дверца Вам не пригодится. В ином случае её нужно будет соорудить. В крышке дымоход или отверстия не нужны, а вот ручка в виде скобы понадобится. Кстати, крышка должна плотно входить в трубу, не выпуская дым. Также хорошо бы сделать ручки и ножки, что облегчит работу переноску и установку агрегата.

Теперь отступаем на сантиметров 8 от верхушки трубы и делаем отверстие для дымоотвода. На одном краю штуцера необходимо сделать резьбу для фитинга. Другой конец приваривается к отверстию, перпендикулярно корпусу. К двум свободным концам фитинга прикрепляются две трубы, одна из которых будет вести к коптильне, другая — к компрессору «например, от аквариума или тем же кулером».

Коптильный шкаф можно сделать из чего угодно. Кто-то даже умудряется соорудить его из холодильника, только следует помнить, что для горячего копчения он не подходит из-за пластика, из которого выполнена внутренняя облицовка. Также может подойти бочка, именно шкаф или даже картонная коробка. В общем, вариантов множество. Только стоит подобрать коптильню по размерам, чтобы в неё влезало столько продуктов, сколько Вам нужно.

Ещё один момент — та самая пружина. Если Вы собираетесь забивать генератор опилками, установить её внутри корпуса. Если же нет, то у Вас всё готово. Можете приступать к копчению или убрать готовое изделие в кладовую или сарай — в зависимости от того, что позволяют его габариты.

Напоследок

Теперь, когда у Вас есть свой личный дымогенератор, Вы можете приобрести свежее мясо или рыбу и закоптить так, как Вам понравится. При этом Вы сэкономите средства, ведь готовая копчёная продукция стоит дороже обычной. Не стоит пренебрегать правилами безопасности, чтобы не получить повреждения. Да и сам агрегат с бережным обращением прослужит дольше и надёжнее.

Дымогенератор для холодного копчения своими руками: видео можно посмотреть в сети, где его предостаточно!

(1 оценок, среднее: 5,00 из 5) Загрузка…
