Дымогенератор своими руками для холодного копчения для ленивых

Как приятно пахнет копченое мясо или рыба. Иногда стоимость этих продуктов заставляет задуматься, не повредит ли покупка бюджету? Выход есть всегда — дымогенератор для холодного копчения! Он позволит в любое удобное время приготовить идеальные блюда изысканной кухни собственными руками, что гарантировано, оградит от возможных негативных последствий употребления подобной пищи.

Преимущества выбора: коптильня или дымогенератор

Дымогенератор самодельный — вещь эффективная в работе и не затратная для бюджета. Он прост в сборке и последующим обслуживании. Популярность устройство получило с самого момента появления, поскольку коптильни часто требуют отдельного пространства, а дымогенератор для холодного копчения мобилен и компактен, что позволяет без труда разместить его на самом маленьком участке земли.

Агрегат прост в работе — принцип основан на движении воздуха. Например, растопленная печь выпускает в трубу дым, ветер относит его на определенное расстояние — также осуществляет свою работу и этот прибор.

Генератор дыма для копчения

Самостоятельная сборка

Сегодня в специализированных магазинах для туризма и отдыха можно без проблем приобрести дымогенератор для холодного копчения, однако сделать его своими руками будет практичнее и экономичнее. Основные составляющие любого устройства, которое предназначено для производства дыма и последующего копчения — это источник огня, необходимый для поддержания определенной температуры, а также системы охлаждения и подачи дыма в камеру, где производится копчение продукта.

Важно помнить, что процесс сборки дымогенератора своими руками не сложен, но ответственный подход необходим, чтобы устройство было эффективным и полноценным дополнением коптильни. В самом начале работ необходимо выяснить, что же будет являться источником тепла — дрова, электричество или газ. Если речь идет о варианте для использования в городских условиях, то основой станет электричество, а для дачного использования можно смонтировать топку на дровах — это позволит максимально усилить вкус готового блюда.

Конструктивные особенности дымогенератора для холодного копчения

Собрать самодельный генератор дыма можно, используя любую конструкцию — ограничений, практически нет. Важно позаботиться о наличии 3-х компонентов:

Камеры сгорания;
Эжектора;
Помпы для подачи кислорода.

Комплектующие легкодоступны и стоят недорого

Камера сгорания — контейнер, основная часть всей конструкции. Ее форма и размеры могут быть различны, важно лишь, чтобы материалы были огнеупорными. Согласно практическим наблюдениям, самый оптимальный вариант для изготовления камеры сгорания — использование металлической трубы с диаметром в 10см.

Выполняя монтаж своими руками, необходимо следить за тем, чтобы в нижней части контейнера было отверстие диаметром 7-10 мм.

Внизу корпуса необходимо проделать отверстие диаметром 10мм

Требуется оно для розжига и подачи кислорода, а также для постоянного поддержания горения. Верхнюю же часть требуется закрыть, чтобы ограничить приток воздуха. Для этой цели отлично подойдет крышка из той же трубы:

Основная часть конструкции — эжектор, производится из обычных водопроводных «тройников», дополнительно потребуются сгоны и трубки, которые соединяются между собой при помощи сварки или обычной резьбой. Место его расположения не принципиально — допускается его монтаж как вверху, так и внизу.

Дымогенератор для холодного копчения с нижним расположением эжектора

Подобное решение идеально для компактной коптильни. Устройство отлично выполняет работу в связке с ней, но в силу небольших размеров не позволяет поступать достаточному объему воздуха, в результате чего быстро тухнет. В камеру сгорания, собранную своими руками, обязательно должна входить труба, защищенная от попадания щепы внутрь.

Важно учитывать, что эжектор, расположенный в нижней части камеры сгорания, не способствует процессу естественного притока воздуха, такие коптильни нуждаются в постоянном контроле температуры со стороны человека. Если же эжектор расположить в верхней части, то все трудности и недочеты конструкции коптильни сразу исчезнут.

Особенности самостоятельной сборки

Насос необходим для постоянной подачи воздуха в устройство. Для монтажа своими руками вполне может подойти и обычный аквариумный компрессор, так как его мощности вполне достаточно для подобной конструкции.

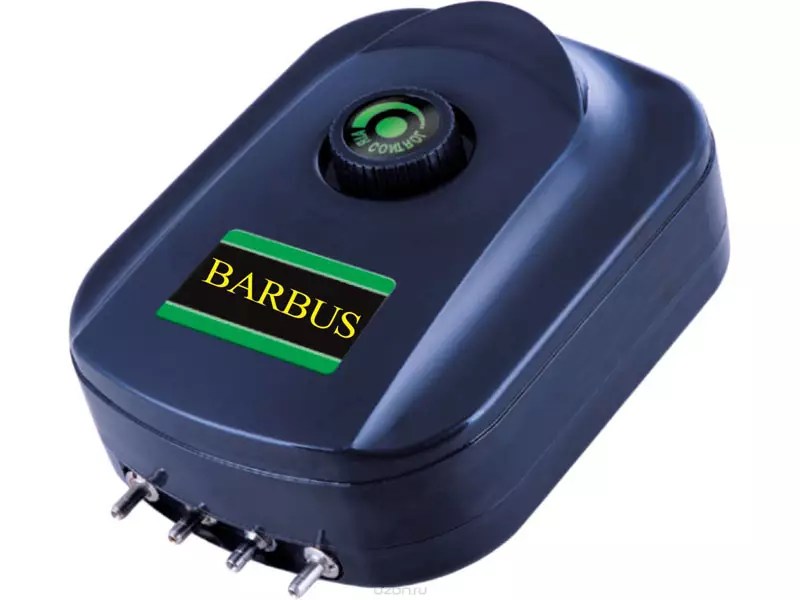

Для подачи дыма отлично подойдет аквариумный насос

Однако самодельный дымогенератор для холодного копчения может быть настоящим шедевром человеческой мысли, так как в качестве источника подкачки воздуха может выступать старый кулер или домашний вентилятор. Потребуется лишь соединить источник воздуха с пластиковой бутылкой и можно считать элемент успешно собранным и готовым к работе.

Компрессор можно сделать из куллера и бутылки

Устройство для копчения, собранное своими руками, отличается тем, что в качестве топлива подойдет любая древесина, разве что придется отказаться от ели и сосны, так как они являются источниками смол, вредных для коптильни и искажающих вкус и запах готового блюда. Размер щепы не столь важен, но требует внимания, поскольку при использовании мелких опилок необходимо будет сделать маленькое дополнение к конструкции — использовать пружину, которая будет служить как бы дымоходом, позволяя дыму проходить через слой опилок.

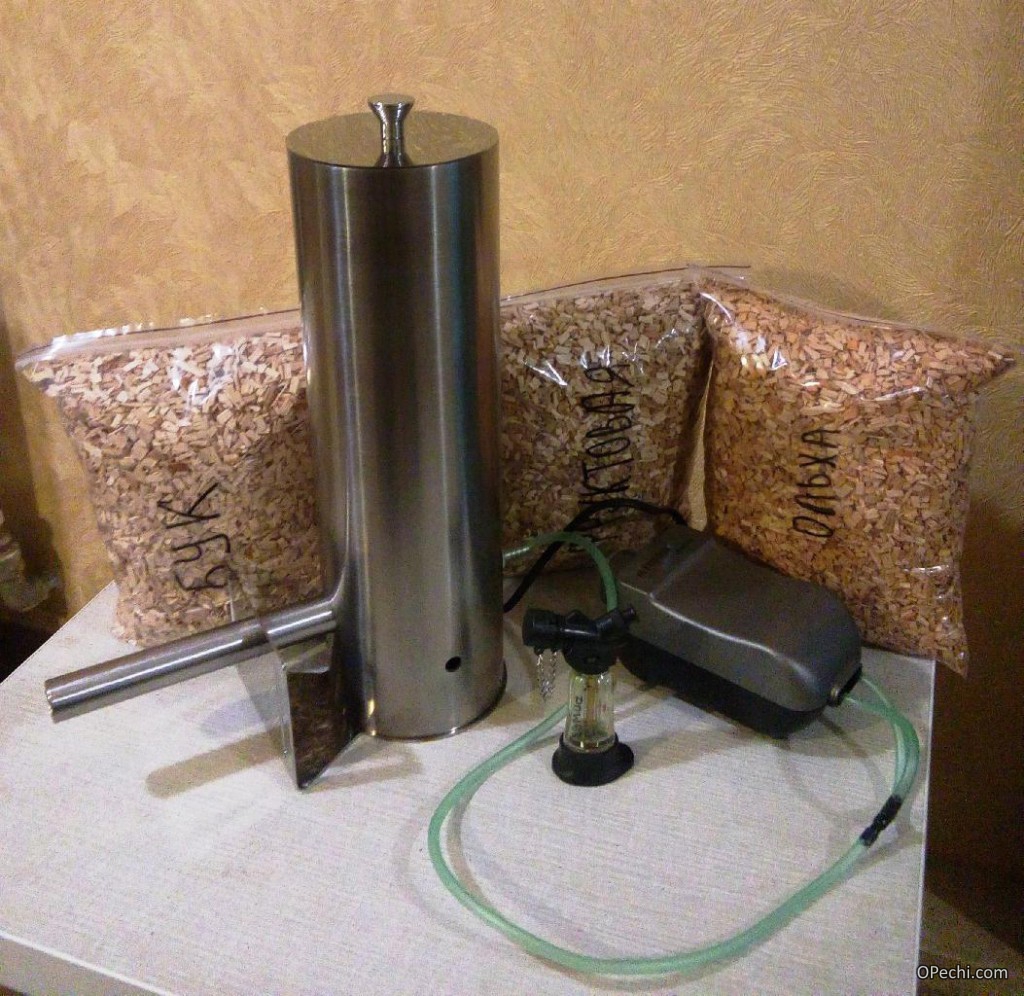

Дымогенератор в работе

Температура дыма коптильни важна для конечного результата, так как от него зависит не только внешний облик продукта и аромат, но и степень готовности.

В большинстве генераторов температуру можно регулировать по собственному желанию — увеличивая или уменьшая длину патрубка, который соединяет коптильную камеру непосредственно с генератором дыма.

В качестве же основной коптильни можно использовать пустой газовый баллон или металлическую бочку, допускается даже коробка или ящик. Многие приспособили для холодного копчения старые, неработающие холодильники, поскольку они плотно закрываются и хорошо изолированы, что позволяет сохранять постоянную и оптимальную температуру.

Таким образом, создать своими руками функциональный дымогенерато для холодного копчения не сложно. Потребуется лишь немного свободного времени и креативное мышление, поскольку создать устройство можно, практически из любых подручных материалов.

Если нет подходящих материалов или инструмента, попробуйте сделать дымогенератор для холодного копчения как на видео:

Источник

Приготовить мясные изделия в домашних условиях можно разными способами, к одному из них относится холодное копчение. С помощью этого метода получаются ароматная рыба или птица, которые хранятся длительное время за счет особых условий обработки. Важным элементом данного процесса является дымогенератор для холодного копчения.

У него понятный принцип работы, для которого необходим нагреватель и определенное количество подготовленных опилок. За счет терморегуляторов удается удерживать процесс дымообразования под контролем. Можно изготовить дымогенератор для холодного копчения своими руками — чертежи, фото для этого предлагаются на страницах сайта.

Применение в домашних условиях

Холодное копчение является экологически чистым процессом, так как в основе нет использования вредных компонентов или применения сомнительных процедур с вредными консервантами. За счет прохождения дыма из мяса, сала или рыбы выводятся бактерии и погибают вредоносные микроорганизмы, что положительно влияет на вкусовые свойства и срок сбережения продуктов.

Внутри дымогенератора для холодного копчения, фото и видео которого представлены на этой странице, происходит нагрев щепы или опилок определенной фракции. За счет бескислородного процесса их сжигания появляется густой дым. Его насильно перенаправляют в специальную емкость, где и располагаются полуфабрикаты.

Вся процедура упрощается за счет всевозможной автоматизации процесса. В результате владелец получает ароматные продукты, по многим характеристикам превосходящие магазинный товар.

Разработанный дымогенератор для коптильни холодного копчения своими руками использует для обработки дым температурой 20-250С. Длительность процесса зависит от разных факторов и занимает времени от одного до 3-5 дней. Перед закладкой продуктов их обрабатывают солью и различными специями.

Аппарат состоит из корпуса с электропускателями, зоной подачи для щепы, небольшой трубкой сверху, отводящей накопившийся дым в нужном направлении. Дозирование щепы лимитируется с помощью ограничителя, поэтому нагреватель не перегружен лишними опилками.

Зола попадает после отработки в специальную емкость, аппарат содержит и элемент, контролирующий температурный режим и добавление деревянной щепы. Узел имеет установку на обеспечение стабильности режима для поддержания опилок исключительно в тлеющем состоянии, предотвращая горение.

Характерные особенности

Качественная коптилка холодного копчения с дымогенератором своими руками созданная обязана быть экономной, так как ее непрерывная работа рассчитана не на один день. Нормальным является параметр потребления электроэнергии на уровне 4 кВт в сутки, что удается достигнуть при использовании нагревателя в 1 кВт и термоотключателях. Питание осуществляется от бытовой сети.

В емкости для щепы либо опилок легко размещается до полутора килограмм материала. Этой массы хватит на стабильную и непрерывную работу в течение 24-36 часов для объема около 1 м3 .

Принцип работы

Чтобы сделать дымогенератор для холодного копчения своими руками, необходимо понять его работу. За счет того что поток воздуха прогоняется через подающую трубу, формируется разряжение, увлекающее через технологическое отверстие дым. Главным преимуществом такой сборки является максимальная автономность.

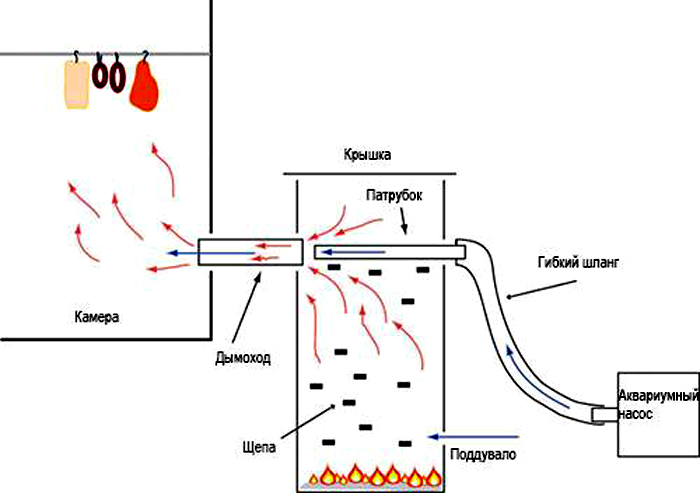

Схема дымогенератора состоит из трех основных компонентов:

основная емкость;
дымовой эжектор;
нагнетатель воздушного потока.

Основная емкость применяется для процесса тления опилок. При ее маленьком объеме потребуется добавлять чаще щепу с опилками, так как процесс горения устройство поддерживает непрерывно. Изготовление дымогенератора для холодного копчения своими руками начинается с подбора этой емкости. Для нее подойдет старый разряженный огнетушитель.

Наиболее комфортным окажется размер полости с внутренним диаметром 10±2 см и длиной 50±5 см. Емкость ставится в вертикальном положении, а дно сверлится для получения отверстия диаметром 10 мм. Через него будет соединяться компрессор, а верхняя часть должна быть герметично закрытой без щелей.

Эжектор

Этот элемент коптильни холодного копчения, изготавливаемой своими руками, в дымогенераторе может располагаться в верхней зоне и в нижней по отношению к контейнеру. При нижней компоновке он может способствовать затуханию щепы, а также нуждается в более частом ее добавлении. За счет таких особенностей снижается время автономной работы аппарата.

Естественная тяга не образуется при установке эжектора внизу, так как у емкостей передачи дыма и приема один уровень. Избавиться от недостатков данной компоновки удастся с верхним расположением эжектора относительно емкости с опилками.

Подача воздуха

Подачу воздуха в системе осуществляет компрессор для дымогенератора холодного копчения своими руками изготовленного. В качестве данного блока подойдет любой воздухонагнетающий аппарат, например, используемый в аквариумах. Мощность допускается от 5-6 Вт. В некоторых случаях применяют самодельные устройства из пластика и вентилятора от компьютера.

Подготовка древесного материала

Основой для получения качественного продукта являются сорта используемой древесины. Нежелательно применять смолосодержащие хвойные растения, которые придадут горечи конечному продукту. Также во время применения сырья мелкой фракции, конструкцию дополняют пружиной в приемной емкости, чтобы происходило перемешивание опилок.

При использовании крупнофракционной щепы нужда в пружине отпадает, так как дым проходит сквозь нее свободнее. За счет коррекции длины трубки между генератором и рабочей зоной копчения подбирается нужная температура дымового потока.

На таких сайтах, как ютуб, дымогенератор холодного копчения своими руками предлагают изготавливать с использованием различных емкостей: от металлической бочки до картонной коробки. Однако, максимальную герметичность удастся получить из старого холодильника. Горячего копчения он может не выдержать, а для холодного обеспечивается хорошая термоизоляция.

Перед закладкой внутрь продуктов их необходимо подсушить от маринада.

Избыток влаги приводит к удлинению процесса во времени за счет долгого ее испарения.

Советы по работе дымогенератора

Температура на уровне 30-35⁰С немного ускорит процесс, при этом качество продукта не снизится.
Работать с аппаратом комфортнее в сухую ветряную погоду с пониженной влажностью.
В дымогенератор добавляют опилки ольхи, виноградной лозы, вишни. За счет использования этой щепы обеспечится аромат и приятный золотистый цвет продукта.
Установленный электрический ТЭН внутри ускорит процесс дымообразования.

Правила безопасного использования дымогенераторов холодного копчения

Аппарат должен соответствовать нормам пожарной безопасности. Во время возникновения нештатной ситуации автоматика должна самостоятельно отключать устройство от электропитания. Провода электропроводки обязательно конструкционно удаляются от высокотемпературных зон. Корпус дымогенератора желательно обработать жаростойкой краской. Конструкция должна иметь надежную опору и ставиться на плоскую ровную поверхность.

Источник

Копчение продуктов практикуется человечеством с давних времен. Это обусловлено тем, что так можно законсервировать скоропортящиеся продукты, которые приобретают замечательные вкусовые качества. Люди за последние несколько веков далеко шагнули вперед в плане применяемых технологий, но так же продолжают коптить мясо и рыбу. Самую главную роль в копчении играет дым древесины плодовых деревьев. Именно он дает неповторимый аромат готовому продукту. Не стоит переживать по поводу приобретения коптильни, так как дымогенератор для копчения своими руками соорудить довольно просто. Существует множество конструкций, доступных для повторения даже неопытным в таких делах людям.

Виды и технологии копчения

Существует два вида разного по технологии копчения: холодное и горячее. Различаются они температурой, при которой проходит процесс приготовления продукта. Если при горячем копчении температура может достигать 95⁰С, то при холодном она не должна быть выше 35⁰С.

Горячее копчение

Способ заключается в том, что продукты помещаются в емкость, где они проходят обработку горячим дымом, запекаются и коптятся одновременно. Процесс довольно быстрый, занимает, как правило, несколько часов, а на выходе получается необыкновенно нежная, ароматная и вкусная продукция. При этом подобные продукты не могут храниться долго, всего пару дней в холодильнике.

Изготовление приспособления для копчения

Как сделать дымогенератор для копчения горячим способом? Да очень просто. В данном случае дымогенератор и камера для копчения могут быть совмещены. Потому что охлаждение дыма не требуется. Подойдет металлическое ведро с крышкой, большая кастрюля или бочка. На дно насыпаются опилки или щепки, и коптильня ставится на огонь или электрическую плиту.

Происходит одновременно дымовое выделение и нагрев сырья. При хорошей герметизации коптильни, или когда используют водяной замок, процесс копчения не требует особого контроля. Достаточно лишь подобрать температурный режим, при котором продукты не будут гореть.

Холодное копчение

Этот способ подразумевает как более тщательную подготовку сырья, так и более длительную обработку его дымом. Обусловлено это применением охлажденного дыма, температура которого не должна превышать 35⁰С. Продукты перед закладкой в коптильню необходимо хорошо просолить, а после еще и подсушить. Применение мокрого сырья при холодном копчении недопустимо, потому что дым будет растворяться во влаге, и процесс приготовления будет идти намного дольше.

Нюансы при копчении

Процесс холодного копчения гораздо более многогранен. Здесь очень много нюансов, оговорок и очень многое зависит от мастерства «повара». Любую из технологических операций можно воспроизвести по-разному, и каждый раз будет получаться результат, отличный от предыдущего.

Даже дымогенератор, своими руками для копчения изготовленный, может существенно повлиять на вкусовые качества продуктов. Разные конструкции дым производят с разной интенсивностью, соответственно, и копчение будет проходить по-разному. Как и на заре человечества, самое главное в копчении — это дым. Именно ему продукты обязаны золотисто-коричневой корочкой и неповторимым вкусом. Рассмотрим этот компонент немного подробнее.

Как получить дым

Сам дым, как говорилось выше, получается из щепок или опилок некоторых пород древесины. Как правило, это плодовые деревья: вишня, яблоня, груша. Но можно применять для этого и ольху, и иву. Дымогенератор для холодного копчения справится с любым материалом. От того, какой дым выбран, зависят вкус, запах, цвет получаемых копченостей. Здесь каждый решает для себя, какую древесину выбрать, и, как правило, останавливается на чем-то одном.

Конструкции дымогенераторов

Самодельные дымогенераторы для копчения разнообразны по конструкции, но все они очень просты для повторения. Делятся они на две большие группы в зависимости от того, какой источник нагрева используется: электричество или открытый огонь. Самый простой дымогенератор для копчения, своими руками сделанный, – это небольшой металлический ящик с выводом, на который надевается гофрированная труба для отвода дыма. В него помещаются опилки, и он ставится на открытый огонь. При воздействии высокой температуры щепки начинают медленно тлеть без доступа кислорода. При всей простоте такими видами приспособлений довольно сложно пользоваться. Поскольку процесс копчения может занимать несколько суток, а бывает — и несколько недель, довольно сложно контролировать выделение дыма, в том числе и его непрерывную подачу.

Такие конструкции не позволяют оперативно добавлять опилки и контролировать температуру дыма в коптильне. Избавлен от этого недостатка дымогенератор для холодного копчения, имеющий электрический элемент. В этом случае можно контролировать и температуру поступающего дыма, и процесс поджога опилок – для этого служит электронный блок управления. Конструктивно это все тот же небольшой ящик с выводом для трубы, но внутри имеющий спираль или тэн от электроплиты. Через определенное время (как правило, это пара часов) тэн нагревается, и опилки начинают тлеть, выделяя при этом дым. Встречаются дымогенераторы, изготовленные по принципу муфеля. При этом на асбестоцементную трубу наматывается спираль из нихрома. Каждый новый виток изолируется стеклотканью, и вся эта конструкция закрывается сверху жестью. Подобное решение позволяет с легкостью очень быстро нагревать опилки до температуры, при которой они начинают тлеть.

Муфель также сохраняет температуру некоторое время, позволяя дыму выделяться после выключения нагрева. В саму коптильню при этом может быть встроен термодатчик, который будет отключать тэн при достижении максимальной температуры 35 градусов. Подобная конструкция не требует постоянного присутствия человека для контроля над процессом, достаточно просто иногда добавлять опилки в самодельный дымогенератор для копчения. Это самые совершенные приборы для получения дыма. Если планируется постоянное использование коптильни, то такие дымогенераторы – лучший выбор.

Как охладить дым

После того как дым получен, его необходимо охладить до требуемой температуры. Это можно сделать разными способами, самый популярный из которых – укладывание дымохода в резервуаре с холодной водой. Обычно в этом случае используется дымогенератор для копчения, своими руками сделанный для открытого огня. Также дымоход можно закапывать в землю, которая тоже способна очень хорошо охлаждать дым. Встречаются конструкции, где дымоход представлен траншеей в земле, накрытой сверху, чтобы дым не выходил.

Проходя по такому ходу, он остывает, и копчение проходит в нормальном холодном режиме. Такой способ охлаждения дыма используют в походных условиях, где найти гофрированную трубу и емкость большого объема для воды представляет большую трудность. Дымогенератор для копчения (своими руками собранный) с электрическим нагревательным элементом, как правило, в охлаждении дыма не нуждается. Термодатчик способен отключать нагрев по достижении критической температуры, поддерживая процесс копчения и не перегревая сырье.

Источник

Дымогенератор — устройство, характерное для коптильни холодного копчения. При горячем копчении дым обычно образуется прямо в коптильной камере, поэтому отдельного аппарата для производства дыма не требуется. Для холодной же коптилки важно, чтобы, во-первых, дым поступал к продуктам уже охлаждённым до комнатной температуры, а во-вторых, чтобы процесс протекал автономно в течение длительного времени, не требуя присмотра. Чертёж дымогенератора для бытового применения, а также краткое описание его сборки можно найти ниже в этой статье.

Основных способов копчения известно два — . Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с .

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два – три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься вверх.
Компрессор, который будет подавать воздух в эжектор.
Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
Опилки выделяют коптильный дым.
Дым поднимается вверх и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Все материалы, которые используются в данной статье для устройства и сборки дымогенератора, являются усредненными, то есть примерными. Допустим, если вы не нашли стальную трубу, можно использовать бидон из-под молока, старый огнетушитель, глубокую кастрюлю или любые металлические емкости, пусть даже из самых легких и мягких металлов.

То же самое относится и к размерам. На чертежах указаны примерные размеры, и вы должны соотносить их с вашим конкретным случаем. Всё будет зависеть от конструкции самой коптильни.

Ещё не забывайте, что если ваш дымогенератор соединяется с коптильней длинным шлангом, то в нём будет скапливаться конденсат. Дым выходит из устройства горячим, и охлаждается по мере движения по шлангу, поэтому из него неизбежно будет выделяться влага. Если её не удалять, то она может совсем закупорить шланг! Поэтому предусмотрите тройник на шланге, через который вода будет стекать в бутылку.

Практически все любят копченые продукты, особенно вкусно получается рыба или мясо собственного копчения, когда вы точно знаете, что в процессе приготовления не были добавлены никакие консерванты, а особенно коптильный дым (его очень любят различные мясокомбинаты для удешевления производства). Сам процесс копчения занимает много времени, поэтому оборудование не должно подводить. Если вы решили сделать дымогенератор для холодного копчения своими руками, чертежи и некоторые особенности сборки устройства, приведенные ниже, будут вам как раз кстати.

Вариант самодельного дымогенератора

Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме на протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.

Вариантов сборки также очень много, все зависит от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

Контейнер (камера сгорания);
Эжектор;
Помпа для подачи воздуха.

При этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

Минимальная температура поступления дыма;
Длительность процесса;
Не использовать хвойные опилки;
Все продукты проходят предварительную очистку перед копчением.

Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

Полезная информация!
Когда ваша коптильня готова, попробуйте разные щепки, чтобы подобрать для себя самый лучший вариант, ведь каждая из них дает свой особенный вкус.

Переходим к особенностям главных элементов дымогенератора и их сборке.

Делаем дымогенератор для холодного копчения своими руками: чертежи основных элементов и порядок сборки

Для начала необходимо подготовить элементы, которые потребуются для сборки оборудования. Вы можете использовать в работе следующий чертеж:

Итак, для монтажа дымогенератора для коптильни холодного копчения своими руками вам потребуются:

Труба, обычно используют нержавейку. Сечение — 100 на 100 мм (рекомендуется взять диаметр 10–12 см для трубы круглого сечения).
Части металлической трубы до 400 мм, диаметром 2,5-4,0 см (обычно используют для горячего копчения).
Гофротруба из пластмассы 2-3 мм или металлический рукав, диаметр которого будет соответствовать трубе дымохода.
Компрессор (можно взять аквариумный вариант).
Тройник с сечением, соответствующим диаметру дымового канала.
Провода для соединения элементов и .
Термометр.

Все комплектующие есть в открытой продаже, а часто даже находятся у вас под рукой, поэтому достать их не составит труда. Чертежей тоже много, можно найти в интернете и подобрать подходящий для вашей задумки.

Для соединения элементов также приготовьте сварочный аппарат и болгарку. Если вы с ними никогда не работали, то лучше пригласить кого-нибудь поопытнее на подмогу. Главная трудность заключается в приварке штуцера, изготовлении дверки для топки и съемных крышек снизу и сверху.

Статья по теме:

В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:

Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.
С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)

Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

Обратите внимание!
Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при этом необходимо сделать прорези для поступления воздуха как у обычных печей.

Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 — 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.

Для правильного процесса приготовления продуктов холодного копчения, собираем все элементы в одну систему:

Расположите генератор на основании, которое должно быть сделано из несгораемых элементов, например, бетонная плита.
Положите около 0,5 – 1 литра сухой щепы.
Соединяете патрубок и дымоход с камерой копчения.
Разожгите щепы, используя специальные просверленные отверстия.
Запустите вентилятор.

Процесс начат, в качестве инжектора выступает тройник. Если вы все правильно собрали, то процесс горения будет происходить самостоятельно и дополнительное участие вас в работе устройства не потребуется.

Обратите внимание!
Вы можете самостоятельно менять температуру, изменяя длину дымохода.

При сборке дымогенератора для холодного копчения своими руками по чертежам, в качестве корпуса вполне можно применить кастрюлю, бидон, другие емкости в виде цилиндра. Можно собрать модель и без вентилятора, но функционировать она будет хуже, так как чаще всего природной тяги не хватает для эффективного процесса приготовления деликатесов.

Если вы не хотите самостоятельно собирать такой агрегат, вы можете купить дымогенератор для холодного копчения, цена на который будет различна в зависимости от производительности, объема камеры и фирмы.

Собирая дымогенератор для холодного или горячего копчения, не забудьте использовать чертежи и подготавливать все элементы для сборки заранее.
От правильной последовательности сборки и хорошей сварки зависит, насколько хорошо будет работать агрегат. А также можете попробовать опилки и щепки разных пород деревьев, чтобы понять какой оттенок вкуса вам нравится больше всего.

Возможно Вам также будет интересно:

Как правильно пользоваться мультиметром: простая инструкция
Гофра для проводов и кабеля: устройство и правильный монтаж
Самостоятельная установка и регулировка реле давления воды для насоса
Схема подключения светодиодной ленты 220в к сети – выполняем правильно

Копчение мясных и рыбных продуктов, как способ придать им неповторимый вкус и аромат, а также провести консервацию для увеличения срока хранения, известно уже очень давно. Копченая рыба – дорогостоящий, и в тоже время очень полезный деликатес. Копченая курочка или сало богатые источники белка для организма. Многие сограждане, покупая эти деликатесные продукты в магазине, задумываются, а можно ли приготовить ароматную копченую рыбку или курочку своими силами.

С распространением интернета, информация о методах копчения, приспособлениях для этого и способах эти приспособления сделать из подручных материалов своими руками стала общедоступна. Немаловажную роль в распространении домашнего копчения сыграла и мода. Тренд употребления экологически чистых продуктов толкает людей на изобретения. Как бы сказал Ленин «творческая энергия масс» рождает все новые схемы домашних коптилен.

Собственно, в определении содержится смысл.

Холодное копчение – это процесс обработки продуктов дымом, температура которого не превышает 25 градусов Цельсия. Такой вид копчения занимает от 3 часов до нескольких дней, в зависимости от массы и вида продукта, температуры дыма.

Горячее копчение это аналогичная процедура, с той лишь разницей, что обработка сопровождается еще и термическим воздействием. Температура дыма при таком приготовлении составляет от 45 до 120 градусов Цельсия. Время, которое затрачивается на копчение горячим методом в разы меньше, 2-4 часа достаточно, но продукты холодного копчения хватятся дольше.

И тот и другой способы закоптить мясо, рыбу или курицу возможно форсировать с помощью электростатического поля высокого напряжения и ионизации дыма.

Несложная и традиционно применяемая во всех кулинарных культурах мира технология холодного копчения предназначена для получения аппетитных закусок из рыбы и различных сортов мяса.

Собственная коптильня в доме или на даче разнообразит процесс приготовления деликатесов, особенно в случаях, когда речь идет о заядлых рыбаках и охотниках.

Это несложное и напоминающее простую печку устройство можно собрать из подручных средств при различных ситуациях.

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Обратите внимание!

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Обратите внимание!

Фото дымогенератора своими руками

Обратите внимание!

Приготовление мяса и рыбы на холодном дыму становится все более популярным среди любителей копченостей. Процесс холодного копчения можно относительно просто организовать собственными руками даже на балконе квартире. Процедура окуривания продуктов холодным дымом не требует особых технических знаний или кухонных премудростей, потребуется только сделать дымогенератор для копчения своими руками. Остальная часть оборудования для холодного копчения представляет собой обычную деревянную коробку или шкаф, в которой подвешенные на крюке или уложенные на сетке продукты просто окуриваются холодным или теплым дымом.

Как происходит процесс холодного копчения

Большинство людей воспринимают холодное копчение, как усовершенствованную разновидность классической обработки продуктов теплом и паром. На самом деле холодное окуривание является химическим способом обработки, поэтому такая схема ближе к глубокому вялению мясного и рыбного белка.

Основой подобной обработки является специальный прибор, дымогенератор для холодного копчения, который вырабатывает парогазовую смесь со специальными характеристиками:

Поток дыма и газа насыщен парами химически активных веществ, альдегидами, кислотами, спиртами, угарным газом и влагой. Также присутствуют продукты разложения лигнина и целлюлозы в виде дегтевой воды и смол;
Температура парогазового потока относительно невелика, не более 40 о С, поэтому термического «варения», подобно горячему копчению, в коптильне нет.

Получить стабильный поток газа с подобными характеристиками можно только одним способом — сделать дымогенератор для холодного копчения своими руками. Дым, попадая в коптильную камеру, насыщает поверхностные слои мяса или сала химически активными веществами, и все, продукт можно извлекать и отправлять на «отдых», под навес или в прохладное место, где нет мух, пыли, сквозняка и солнечного света. Еще примерно сутки идет процесс всасывания осевших продуктов разложения опилок в ткани мясопродуктов.

К сведению!
Только через сутки можно приступать к дегустации и оценке, насколько удачно прошел процесс холодного копчения. До окончания созревания продукт может разочаровать истинных ценителей копченых колбас и рыбы.

Чтобы получать отличный букет запаха и внешнего вида копченых продуктов, необходимо не просто подобрать удачную конструкцию коптильни, лучше сделать дымогенератор своими руками. Как показывает практика, у настоящего кулинара процесс улучшения коптильни своими руками, по-хорошему, не завершается никогда, постоянно вносятся поправки, модификации и усовершенствования в конструкцию, поэтому важно знать устройство дымогенератора и уметь регулировать основные его параметры.

Эффекта холодного копчения можно добиться с помощью химических добавок, но вкус мяса, обработанного химикалиями, в корне отличается от продукта, прошедшего через поток дыма, поэтому проще сделать дымогенератор для коптильни холодного копчения своими руками, чем рисковать своим здоровьем и здоровьем своей семьи.

Типовое устройство и принцип работы дымогенератора

Существует две основные схемы дымогенератора — пиролизные и конструкции с внешним теплоподводом. Для дымогенератора с внешним подводом тепла потребуется нагреватель, не менее 1000Вт, толстостенный чугунный или стальной корпус и специальная система охлаждения дыма из медной трубы. В итоге конструкция получается более тяжелой и громоздкой, но качество холодного копчения на таком дымогенераторе в разы лучше, чем в пиролизной схеме.

Для эффективной работы такого генератора дыма нужно будет устанавливать систему охлаждения, циркуляции и схему управления нагревом, например, реостат или тиристорный регулятор нагрузки, что усложняет работу, но позволяет получить очень стабильные параметры дымового потока. По сути, это хай-тек в сфере холодного копчения.

Оптимальное устройство установки для холодного копчения

Вот так устроена настоящая система холодного копчения.

Продукты находятся в камере холодного копчения. Поток дыма охлаждается в специальном теплообменнике до 30-35 о С, самое главное — освобождается от водяных паров и наиболее тяжелых компонентов парогазовой смеси, в камеру поступает подсушенная и насыщенная летучими веществами смесь. Мало того, смесь регулярно циркулирует по замкнутому контуру холодного копчения, отдавая избыток воды и насыщаясь новыми веществами. Что это дает?

Во-первых, благодаря наличию охладителя удаляется наиболее вонючая и вредная часть дыма — подсмольная вода и фенолы.

Во-вторых, поток газов движется вокруг рыбы или мяса с достаточно большой скоростью, а значит, удается избежать сразу двух возможных проблем — холодной закалки и характерной горечи копчения. Холодная закалка возникает в тех случаях, когда продукт из-за перепада температуры на улице или недостаточно хорошо очищенного дыма от влаги, в процессе холодного копчения покрывается тонким слоем воды, защищающим поверхность мяса от глубокого проникновения ценных компонентов дыма. В результате получается, что внешняя часть будет делаться перенасыщенной продуктами холодного копченая, а внутри продукт остается сырым.

Домашний вариант дымогенератора для камеры холодного копчения

В домашних условиях можно сделать обе, но большинство ленивых любителей продуктов холодного копчения предпочитают пиролизный тип генератора дыма по вполне объективным причинам:

Простота конструкции, для сборки самых примитивных генераторов можно использовать даже консервные банки и водопроводную фурнитуру;
Для работы пиролизной системы генерации дыма не требуется мощных нагревателей, достаточно 5-10 Вт для питания электровентилятора или компрессора;
В потоке дымовых газов значительно больше активных веществ, ниже температура и стабильнее поток дыма.

Независимо от того, какие схемы и чертежи дымогенератора для холодного копчения своими руками вы используете, параметры дыма будут примерно одинаковыми. Различие будет касаться степени очистки дыма и удобства обслуживания устройства после использования по назначению.

Работу установки можно пояснить на приведенной ниже схеме дымогенератора.

Конструктивно газогенератор состоит из трех основных частей:

Емкости из жаропрочного материала, чаще всего корпус делается из нержавеющей стали или плакированной алюминием чугунной трубы дымохода;
Узла отбора горячих газов, образующихся вследствие разложения опилок при высокой температуре;
Компрессора для подачи воздуха в дымогенератор и наддува продуктов разложения опилок вовнутрь шкафа для холодного копчения продуктов.

Мелкая буковая или вишневая щепа засыпается на дно корпуса дымогенератора. Для холодного копчения идеально подходят абрикос, вишня, яблоня. Хуже — ольха и бук, категорически нельзя использовать хвойные породы древесины, березу, осину, тополь и дерево, выросшее на берегу водоема с непроточной водой.

Это наиболее подходящее сырье для получения качественного холодного дыма. В нижней части корпуса имеется отверстие для подсоса воздуха. После розжига включается компрессор, который нагнетает воздух в две трубки. В данном случае одна трубка вставлена коаксиально внутрь другой трубы. Это устройство называется инжекторным насосом. При движении воздушного потока происходит подсасывание дыма, и внутри дымогенератора возникает разряжение. Часть воздуха через поддувало проникает внутрь корпуса дымогенератора и подпитывает процесс термического разложения опилок.

Теоретически процесс полностью автономен и не требует участия человека в процедуре холодного копчения. На самом деле, в отдельных случаях, опилки «цементируются» выделяющимися дымом и смолистыми парами, и часто приходится постукивать по корпусу, чтобы обрушить выгоревший свод топлива в дымогенераторе и продолжить процесс холодного копчения.

Наиболее популярные конструкции генератора холодного дыма

За редким исключением, в большинстве случаев свой, кустарно сделанный, дымогенератор дает возможность коптить продукты на приемлемом уровне качества. Поэтому проблем в том, как сделать дымогенератор, нет абсолютно никаких. Можно брать любую понравившуюся, проверенную на практике схему дымогенератора для холодного копчения, и строить ее в соответствии с рекомендациями разработчика.

В качестве примера классических дымогенераторов можно привести два варианта — с верхним отбором дыма и с забором газов непосредственно из зоны горения в нижней части корпуса.

Совет!
Для корпуса генератора холодного дыма используйте только жаропрочные материалы, лучше всего подойдет жаровая труба дымохода из нержавейки диаметром 125 мм или 150 мм.

О том, насколько подходящим получается генератор холодного дыма из такого материала, можно узнать из видео:

Верхний вариант дымогенератора

Генератор холодного дыма с верхним отбором продуктов разложения представляет собой цилиндрический корпус нержавеющей стали, нижняя часть которого закрывается крышкой на винтах-барашках, в верхней холодной части установлен инжекторный узел, подключенный к воздушному компрессору. Главное — не столько точно придерживаться размеров и конструкционных особенностей дымогенератора, сколько сделать его управляемым или настраиваемым под конкретные условия холодного копчения. В данном случае чрезвычайно важно точно воспроизвести инжектор в верхней части устройства. Трубка дымохода может изготавливаться из меди или алюминия, любого металла с высокой теплопроводностью.

Для установки инжектора к корпусу приваривается муфта с внутренней резьбой. На трубку инжектора напрессовывается втулка с наружной резьбой, что позволяет вращением настраивать работу инжекторного узла.

В нижней части корпуса дымогенератора устанавливается сетка для золы, просверливается отверстие для розжига и подсоса воздуха в зону горения. Чтобы сделать генератор более эффективным, в конструкцию нужно добавить промежуточный узел между дымоходом и камерой холодного копчения, приведенный на схеме.

Такое решение позволит управлять не только расходом дыма, но и его температурой, соответственно, качество мяса или рыбы холодного копчения будет намного выше, а количество попавших в камеру с дымом фенолов уменьшится вдвое-втрое.

Схема дымогенератора с нижним отбором дымовых газов

Добиться дополнительной очистки дыма можно с помощью встроенной в корпус генератора медной трубы, именуемой лифтом парогазовой смеси. В этом случае конструкция дымогенератора выглядит следующим образом.

Корпус изготавливается сваркой из листового металла, в нижней части конструкции днище заваривается герметично, оставляется только резьбовое отверстие для розжига опилок, которое после запуска дымогенератора закрывается болтом. Опилки засыпаются по уровню на ¾ высоты корпуса генератора. Воздух подается от компрессора по вертикальной медной трубке, а продукты горения отводятся через боковой штуцер в верхней части корпуса. Дымогенератор может работать и в обратном порядке, если через дымовую трубу подавать воздух, то продукты горения и дым будут подыматься по медному лифту, охлаждаться и освобождаться от фенольной воды. Кроме того, опилки в дымогенераторе будут подсушиваться и разрыхляться дымом.

Компрессор для дымогенератора

Кроме инжектора и охладителя, третьим регулируемым узлом дымогенератора является компрессор. Чаще всего для этих целей используют переделанные маломощные кулеры от компьютера или даже аквариумные компрессоры. Наиболее удачным решением можно назвать вариант собранного компрессора для дымогенератора своими руками на основе пляжного 12-ти вольтового аппарата для накачки матрацев и надувных диванов, как на видео:

Совет!
К стандартному устройству необходимо лишь добавить регулятор оборотов, и получается идеальный компрессор для дымогенератора. Все остальные варианты получаются либо слишком маломощными, либо громоздкими.

Заключение

Корпус дымогенератора нельзя изготавливать из любых крашеных или покрытых оловом емкостей, например, консервных банок или другой тары. Олово, свинец, припои, краска — все, что вступает в контакт с потоком дыма и разогретыми парами кислот и спиртов, рано или поздно переходит в летучую форму и оказывается внутри камеры холодного копчения. Кроме того, если в конструкции коптильни планируется применение электростатического поля, нужно будет очень тщательно очищать дым от смолы и воды.

Источник

Как происходит процесс холодного копчения

Поток дыма и газа насыщен парами химически активных веществ, альдегидами, кислотами, спиртами, угарным газом и влагой. Также присутствуют продукты разложения лигнина и целлюлозы в виде дегтевой воды и смол;
Температура парогазового потока относительно невелика, не более 40 о С, поэтому термического «варения», подобно горячему копчению, в коптильне нет.

Типовое устройство и принцип работы дымогенератора

Оптимальное устройство установки для холодного копчения

Вот так устроена настоящая система холодного копчения.

Домашний вариант дымогенератора для камеры холодного копчения

Простота конструкции, для сборки самых примитивных генераторов можно использовать даже консервные банки и водопроводную фурнитуру;
Для работы пиролизной системы генерации дыма не требуется мощных нагревателей, достаточно 5-10 Вт для питания электровентилятора или компрессора;
В потоке дымовых газов значительно больше активных веществ, ниже температура и стабильнее поток дыма.

Работу установки можно пояснить на приведенной ниже схеме дымогенератора.

Конструктивно газогенератор состоит из трех основных частей:

Емкости из жаропрочного материала, чаще всего корпус делается из нержавеющей стали или плакированной алюминием чугунной трубы дымохода;
Узла отбора горячих газов, образующихся вследствие разложения опилок при высокой температуре;
Компрессора для подачи воздуха в дымогенератор и наддува продуктов разложения опилок вовнутрь шкафа для холодного копчения продуктов.

Наиболее популярные конструкции генератора холодного дыма

О том, насколько подходящим получается генератор холодного дыма из такого материала, можно узнать из видео:

Верхний вариант дымогенератора

Схема дымогенератора с нижним отбором дымовых газов

Компрессор для дымогенератора

Заключение

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Ограниченный температурный диапазон (от+16°C до +36°C) позволяет удалять влагу медленно. Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
Для поддержания оптимального температурного режима надо продумать систему охлаждения.
Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки. Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала. Регулировка тяги здесь организована с применением поддувала (7). Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4). Ёмкость закрыта сверху крышкой. Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Регулятор мощности позволяет установить оптимальный режим нагрева. В старую кастрюльку засыпают щепки – получается самодельный дымогенератор для холодного копчения без компрессора.

В стенки вворачивают крепёжные детали, фиксируют сетку. На крючках подвешивают продукты для обработки. После запуска закрывают верхнее отверстие подходящим листом из жаропрочного материала.

К сведению!
Бочку очищают перед применением от краски, иных загрязнений. Частицы ржавчины, в отличие от продуктов горения нефтехимических соединений, не являются опасными.

Такой дымогенератор для холодного копчения способен выполнять свои функции на одной загрузке дров 4−6 часов, не более. Он потребляет электроэнергию. В этом варианте сложно обеспечить оптимальный температурный режим. Затруднена оперативная регулировка производительности. Несмотря на существенные недостатки, привлекает дешевизна и простота конструкции. На дачном участке можно установить работоспособное оборудование при соответствующей подготовке буквально за 20−30 минут.

Дымогенератор из огнетушителя

Для изготовления такого генератора дыма своими руками надо найти подходящий огнетушитель с металлическим корпусом. Изделие с истёкшим сроком годности можно получить в собственность совершенно бесплатно.

После удаления порошка и промывки на высоте 40−60 мм от дна сверлят 2−3 отверстия диаметром 8−12 мм. Засыпают древесные опилки. В штатную крышку вворачивают тройник с патрубками.

Из этой техники удалён вышедший из строя нагреватель. Ступенчатый переключатель позволяет использовать только два режима скорости. Подключение – к сети 220 V.

Как применить аквариумный компрессор для создания дымогенератора

На фото отмечен стальной дымоход с тройником (1). Аквариумный компрессор (3) нагнетает воздух через гибкий шланг (2). В топочную камеру (5) засыпают опилки. Процесс тления активизируют пламенем газовой горелки (4). В этом варианте «слабое звено» – это симпатичная баночка из-под растворимого кофе. Самая крупная тара не вмещает более 250 г, поэтому рабочий объём получается маленький. Приходится часто пополнять запас опилок. Тонкие стенки деформируются открытым пламенем, быстро приходят в негодность.

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Перечисленные выше примеры демонстрировали особенности разборных конструкций. При необходимости любую из них можно разобрать на составные части, переместить на склад для длительного хранения. Однако если есть свободное место на дачном участке, можно установить стационарную коптилку холодного копчения с дымогенератором своими руками. При правильном расчёте можно обеспечить высокую производительность обработки промышленного уровня.

Компрессоры для дымогенератора коптильни холодного копчения

Такое решение объясняется не только разумной стоимостью изделий, которые выпускаются крупными сериями. Техника этой категории рассчитана на долгосрочное применение без тщательного надзора. Для бытовых масштабов при работе с технологией холодного копчения достаточно будет подобрать модель с производительностью от 4 до 12 л/мин. Если отсутствует электрическая регулировка производительности, установить нужный уровень можно с помощью типового дросселя. Также допустимо пережать гибкую трубку нужным образом и зафиксировать приемлемое положение.

Такой компрессор для дымогенератора своими руками сделать несложно. Надо взять работоспособный компьютерный вентилятор, закрепить его в отверстии снизу пластиковой бутылки подходящей ёмкости. В крышке делают отверстие. Для подсоединения гибкого шланга приклеивают к ней пластиковый патрубок. Регулируют обороты переменным резистором в цепи питания. Электродвигатели малой мощности можно подключать к батарейкам (аккумуляторам).

Подбирают подходящую по объёму ёмкость. Работу нагнетателя настраивают по уровням давления с применением специального реле. Для контроля устанавливают манометры. Чтобы сливать накопленный конденсат, врезают кран в нижней части. Аварийный клапан предотвратит чрезмерное повышение давления.

Примитивный вентилятор для дымогенератора функционирует постоянно, а эта установка включается по мере необходимости. Для производительности 4−5 л/мин можно выбрать накопительную ёмкость объёмом 8−12 л. Этого хватит на 8−12 мин автономной работы.

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

удобство загрузки;
быстроту розжига;
очистку дыма от конденсата;
регулировку производительности;
простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

Фото	Пошаговая инструкция с пояснениями
	Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
	Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
	К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
	Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.
	Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
	Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
	Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.
	В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.
	Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.
	Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.
	На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.
	Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.
	На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.

На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения.

Мясо – традиционное блюдо на наших столах. Его можно приготовить разными способами, однако большой популярностью пользуется такой вариант термической обработки, как копчение, а устройство – дымогенератор для копчения. Процедура позволяет не просто изготовить из скоропортящегося продукта блюдо длительного хранения, она дает возможность получить особый вкус, аромат, несравнимый ни с какими других способом обработки. И пусть на рынке бытовой техники появляется все больше различных приспособлений, по-прежнему в цене копчение своими руками.

Примечание:
Особая роль в процедуре отводится дыму, он придает блюду не только превосходный вкус, но и особый аромат. И пусть многие начинают пользоваться готовыми приборами, хватает людей, заинтересованных в применении самодельных устройств.

Это и хороший способ сэкономить, и прекрасная возможность получить дополнительное удовольствие от возможности что-то сделать самому. Ведь, немного потрудившись, можно сделать генератор своими руками.

Копчение – достаточно длительный процесс, который требует еще и определенных навыков. Должны выполняться определенные условия:

минимальная температура поступающего дыма;
обработка должна быть длительной – от нескольких часов до нескольких дней;
можно использовать опилки из плодовых, но не хвойных пород деревьев;
продукты должны быть обработаны – очищены, вымыты, посолены, просушены.

Учитывая навыки готовящего, понимание тонкостей процедуры, определяется результат. Имеет значение и прибор, особенно если изготовлен дымогенератор своими руками. Для него наиболее важное – верное расположение всех элементов, поступление дыма низкой температуры. Все это в комплексе дает возможность надеяться, что получится очень вкусно и презентабельно.

Самодельная с дымогенератором

ольха;
вишня;
яблоня;
груша;

Благодаря различным ароматическим качествам получаются разными по вкусовым особенностям блюда. Достаточно сделать дымогенератор для копчения своими руками, чтобы начать управлять процессом.

О дыме

Дым является натуральным антисептиком, который ценится коптильщиками. Ведь после такой обработки в продукте еще долго не образуется вредоносная микрофлора. Словом, увеличивается срок хранения, блюдо получает особые вкусовые качества. Дымом можно обрабатывать дичь, мясо, рыбу.

Дым, вырабатываемый дымогенератором

Благодаря генератору можно получить дым с необходимыми характеристиками. Его нагнетание осуществляется за счет работы вентилятора или перепада температур. Немаловажную роль играют и опилки.

Обслуживание

Процедура заключается в подаче опилок, а также последующей очистке емкости от истлевших элементов. Если используется дымогенератор для холодного копчения, изготовленный своими руками, то наверняка процедуру придется выполнять самому. Однако если применяется готовый вариант, вполне возможна автоматизация процесса. На больших производствах задействуется оператор для мониторинга.

Преимущества готовых вариантов

Сделать генератор самому – задача непростая. Для этого нужны определенные навыки, материалы, время. Поэтому многие не решаются пойти на такой шаг, а покупают готовый электрический дымогенератор. Такие устройства очень популярны, поскольку обладают такими достоинствами:

высокая производительность;
малый расход электроэнергии, который сравним с уровнем потребления включенной лампы накаливания;
в термокамере осуществляется очищение дыма, в результате чего смолистые вещества оседают на стенках, а затем удаляются;
обеспечивается полное сгорание опилок;
удобство обслуживания;
высокая надежность устройства.

Все это обеспечивает востребованность приборов и высокую результативность процедуры. Далее рассмотрим несколько моделей готовых вариантов.

Original Bradley Smoker

Bradley Smoker – специализированный изготовитель устройств для создания копченой продукции. Отличительные особенности производимых приборов – современный дизайн, высокая надежность. Устройства сохраняют природность вкуса. Для обеспечения процесса дымом используются брикеты, подача которых организована автоматически.

Дымогенератор Original Bradley Smoker

ШАУРМЕЙКЕР

Это устройство обеспечивает не только автоматическую подачу брикетов из лиственных пород древесины, но и электронное управление. Мощности такого прибора достаточно для организации процесса на малом предприятии.

Дымогенератор с компрессором и опилками разных пород

Weber-Stephen

Этот американский прибор больше подойдет для частного использования. Топливо для такого устройства – уголь. Поэтому его можно применять в качестве гриля. Многие модели производителя используются для промышленности. Поэтому в частных владениях такие устройства используются довольно редко.

Дымогенератор марки Weber Stephen

Как используется?

Покупной вариант дымогенератора используется так. Загружаются продукты в шкаф, который закрывается. В бункер следует засыпать опилки (около 70% бункера). Камеру копчения нужно заполнить продуктами. Во время копчения требуется контроль интенсивности выхода дыма из шкафа.

Примечание:
Длительность процесса определяется продуктом. Например, для сала или скумбрии потребуются сутки, для мойвы – 8 часов. Мясо птицы потребует более длительной обработки.

Очень важно при эксплуатации регулярно мыть кожух. После очистки его можно использовать повторно. Также стоит учесть еще несколько рекомендаций:

для ускорения процесса копчения внутрь прибора необходимо установить электрический ТЭН, чтобы обеспечить нагрев опилок;
вкус блюда определяется типом выбранной древесины;
к опилкам можно добавить немного виноградной лозы, что обеспечит оригинальный приятный вкус;
сухая погода оптимальна для проведения процедуры;
температуру копчения необходимо поддерживать на уровне 30–35 градусов.

Безопасность

Устройство дымогенератора имеет свои особенности, поэтому необходимо соблюдать правила безопасности:

прибор устанавливается на прочную, пожаробезопасную поверхность;
лучше всего использовать металлический корпус, имеющий слой жаростойкой краски;
электропроводка должна быть удалена от источника воздействия высокой температуры;
на случай непредвиденных обстоятельств управляющий блок должен быть обеспечен элементом автоотключения.

Дымогенератор простой конструкции для коптильни

Следуя этим правилам, можно предотвратить не только поломку оборудования, но и травмы, и другие неприятности со здоровьем.

Создание

Разберемся, как делаются дымогенераторы для холодного копчения своими руками, насколько такое устройство можно сделать самому.

Как правило, конструкция включает в себя такие элементы:

источник;
система дымового охлаждения;
топливо;
система подачи дыма в камеру копчения.

Источником образования тепла может быть:

уголь;
щепа, опилки;
дрова;
электроэнергия.

Коптильня с дымогенератором, выполненная своими руками

Самое оптимальное устройство дымогенератора – то, которое подразумевает использование опилок.

Вариант применения дымогенератора

Холодный дым

Обычно включает в себя:

выкладка ямки для топки;
под землей прокладывается ;
фильтр обеспечивает чистоту продуктов, защищенность от сажи;
установка самой коптильни.

Процесс копчения с применением дымогенератора

Однако процесс может сопровождать один недостаток – повышенная температура, что исключает проведение холодного копчения. Для этого нужно сделать следующее:

Следует увеличить длину дымохода, что позволит дыму остывать.
Проточная вода может помочь охлаждению дыма. Поэтому потребуется модернизация конструкции.

Сборка электрического генератора для коптильни собирается своими руками достаточно легко, если пользоваться чертежами и схемами. Электроплитка является нагревательным элементом, а охлаждение дыма обеспечивается длиной трубы.

Если есть желание сделать дровяную коптильню, собрать ее еще проще. Устройство такого дымогенератора основывается на печи-буржуйке. Протяженность и количество изгибов трубы определяют температуру дыма. Она ниже, чем выше показатели.

Дымогенератор для коптильни в активном действии

Размер камеры для копчения определяется тем, сколько продуктов планируется обрабатывать за 1 раз. Если процедура будет выполняться раз в год, тогда можно взять обычное ведро, изготовленное из металла, имеющее крышку. Внизу просверливается отверстия, диаметр которого должен совпадать с трубкой генератора подачи дыма. В крышке нужно сделать отверстие для отвода дыма.

Самодельная коптильня с дымогенератором

Устройство дымогенератора может включать в себя различные элементы: раму, вентилятор, барабан, термокамеру, электрический привод.

Как видим, прибор вполне можно сделать самому, достаточно проявить терпение, настойчивость и выделить некоторое время. Тогда обязательно все получится!

Вариант исполнения коптильни с дымогенератором

Домашняя коптильня – это гарантия сохранности мясных и рыбных продуктов, богатый ассортимент колбас и других деликатесов. Если вы являетесь счастливым обладателем , и к тому же рыбаком или охотником, без такого устройства просто не обойтись. В этом материале пойдёт речь о том, как сделать своими руками дымогенератор для холодного копчения. Чертежи, видеорекомендации и другие важные нюансы для обустройства домашней коптильни в этой статье.

При горячем или холодном типе копчения в любом случае для дыма нужен костёр. Для холодной коптильни температура дыма не должна быть больше 40°C. Чтобы уменьшить температуру поступающего дыма, кострище размещают в стороне от коптильной камеры, а между ними прокладывают герметичный , в котором и происходит естественное охлаждение поступающего потока. Для лучшего остывания дымоход иногда закапывают в землю.

Генератор дыма для холодного копчения значительно упрощает эту конструкцию. Сам по себе он представляет собой компактное устройство, в которое засыпается щепа или опилки ольхи и дуба. В этой конструкции опилки медленно тлеют, а исходящий дым имеет небольшую температуру. Процесс тления запускается с помощью электрического или подогревателя, а движение дыма обеспечивается нагнетающим компрессором.

Холодное копчение надолго сохраняет и придаёт неповторимый аромат мясу, рыбе и салу, домашним сырам. Такие продукты имеют гарантированное качество, без вредных для организма химикатов, которыми пичкают колбасы современные производители.

Принцип работы генератора дыма

Основной принцип работы дымогенератора – пиролизное разложение древесины при недостатке кислорода. То есть, в этом устройстве происходит нагревание щепы и её тление без доступа воздуха. Генераторы являются закрытыми системами и могут различаться по конструкции. В заводских моделях вы встретите переключатели и механизм дозирования опилок, котроллеры температуры.

Устройства могут иметь различные размеры. Чем больше генератор, тем на больший объём коптильной камеры он рассчитан.

Важно!
Неправильно подобранная мощность дымогенератора может свести все ваши усилия «на нет». Нужно правильно соотнести размеры источника дыма и камеры.

Устройство дымогенератора для холодного копчения, сделанного своими руками

Самодельная конструкция состоит из ёмкости с крышкой, трубки для подачи дыма в коптильню и небольшого компрессора. Все составляющие комплекта можно купить по отдельности. Самодельный генератор обойдётся вам гораздо дешевле заводского, а для его изготовления не потребуются какие-то . Современные «кулибины» обходятся даже без сварочного аппарата. Выглядит этот прибор примерно так:

Схема для дымогенератора холодного копчения своими руками

Схемы устройства несложно найти в сети Интернет. Вариантов несколько, но все они объединены общими деталями конструкции:

Эжектор в дымогенераторе

Эжектор – устройство, которое организует циркуляцию дыма из генератора в коптильный бак. Изготовить его можно из обычной водопроводной металлической трубы, а для соединения используют сгоны и уголки из того же арсенала сантехника. Соединять части инжектора можно сваркой, пайкой или резьбой. Проще всего использовать резьбовые соединения.

Размещают эжекторы в верхней или нижней части генератора. При размещении в верхней части продукты разложения опилок оседают на внутренних стенках генератора и на самой щепе в ёмкости, всё это повторно горит и образует большое количество канцерогенных соединений. Специалисты предлагают отдать предпочтение в самодельном дымогенераторе для коптильни холодного копчения нижней эжекции, при которой обеспечивается оптимально чистый дым, а само обслуживание генератора значительно упрощается.

Подробнее об этом в видеоматериале:

Компрессор для дымогенератора коптильни: нужен или нет

Задача компрессора – подача дыма из генератора в коптильню. От интенсивности дымления напрямую зависит результат работы. Холодное копчение – длительный процесс, поэтому компрессор должен работать долго, несколько часов, а то и суток. Важно, чтобы домашнее устройство не потребляло много и было ремонтопригодным.

Для небольшой камеры достаточно мощности компрессора в 0,8 атм, с такой задачей легко справляется небольшой прибор, к примеру, аквариумный. Для больших коптилен умельцы используют автомобильные компрессоры или детали от .

К сведению!

Самодельный дымогенератор для холодного копчения может работать и без компрессора, но в этом случае нужно постоянно следить за температурой дыма и регулярно добавлять опилки.

Камера для копчения

Для качественного холодного копчения потребуется несколько суток, но за это время в камере могут образовываться и вредоносные микроорганизмы, которые способны испортить продукты. Именно поэтому важно сделать камеру герметичной и правильно организовать весь процесс.

Важно добиться герметичного стыка трубы дымогенератора и камеры. Бочку устанавливают на кирпичи, а на дно укладывают поддон для сбора жира. Внутри импровизированной камеры приваривают несколько кусков для подвешивания продуктов. На эту же арматуру можно установить решётки, если вы хотите разложить рыбу или сыр.

Можно изготовить камеру из или листового железа. Такие капитальные сооружения подходят для тех, кто собирается постоянно использовать коптильню или зарабатывать на этом. Швы кирпичной кладки тщательно замазываются глиной. Если камера металлическая, то важно проследить за качеством сварных швов.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Совет!
Чтобы засыпаемые опилки не спрессовывались в плотную массу, внутри ёмкости подвешивается пружина.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Можно пойти и другим путём: использовать для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная . Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Компрессоры для дымогенератора холодного копчения: производительность и варианты

Компрессор – важная часть дымогенератора. Если он имеет возможность регулировки мощности, значит, вы сможете менять интенсивность поступления дыма в камеру и контролировать качество получаемого продукта. Важно, чтобы компрессор мог бесперебойно работать несколько часов или даже суток, ведь холодное копчение – длительная процедура.

Как определить необходимую мощность компрессора? За основу можно взять такие цифры: для топки объёмом три−четыре литра потребуется компрессор с производительностью примерно 2 м³ в минуту. Такую производительность даёт 100-ваттный вентилятор.

Проще всего купить готовый компрессор, стоят они сравнительно недорого, и вам не придётся изобретать велосипед. Чтобы собрать домашнюю коптильню, достаточно приобрести устройство на 220В с производительностью в 9м³ за полторы тысячи рублей.

Мастер-класс: как сделать простой дымогенератор своими руками

Самый простой генератор дыма можно сделать своими руками из трёх консервных банок. Вот небольшой мастер-класс с подробными фото:

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения. За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Какие ошибки обычно совершают начинающие мастера копчения?

Ошибки	Описание
Недостаточное количество соли	Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше.
Много влаги	Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь.
Использование обычной поваренной соли	Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма.
Пересушивание перед копчением	Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт.
Влажная щепа	Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука.
Употребление сразу после копчения	После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет.

Сколько стоит купить готовый дымогенератор для холодного копчения: цена вопроса

На что следует обратить внимание, подбирая модель генератора заводского изготовления? Прежде всего – материал колбы. В идеале она должна быть изготовлена из нержавейки. Чем проще конструкция дымогенератора, тем лучше. Удобно, если дно устройства съёмное – так легче чистить после использования. Обратите внимание на комплектацию, в ней должны быть представлены все необходимые части: компрессор, болты для крепления, шланги подачи дыма, таймер, подробная инструкция. Купить дымогенераторы для горячего или холодного копчения можно во многих интернет-магазинах или специализированных торговых точках вашего города.

Копчение – это не только способ увеличения срока хранения мяса или рыбы. Данный метод позволяет улучшить их вкус. Именно поэтому копчёные продукты так популярны сегодня.

В этом обзоре мы поговорим об неотъемлемом элементе коптильни холодного копчения, а точнее о том, как сделать дымогенератор своими руками.

Специфика понятия

Источником дыма при любом виде копчения является костёр. Но для холодного способа копчения нужен дым температурой не более 40°С. Причём сам процесс может длиться несколько суток и всё это время нужно тщательно контролировать температурный режим, иначе технология будет нарушена. Для этого и был изобретён генератор дыма.

Дымогенератором называется элемент коптильни, производящий дым в объёме, требуемом для поддержания процесса копчения и передающий его в коптильный шкаф. Его можно купить, а можно изготовить самостоятельно.

Как видно на фото дымогенератора, сделанного своими руками, он представляет собой небольшое по размерам устройство, в которое засыпается древесные опилки или щепа. Там они медленно тлеют и образуют дым.

Это закрытая, полностью автономная система. Принцип действия основан на нагревании опилок и их тлении без доступа кислорода. Конструкционных решений может быть много. Модели заводского производства оснащены переключателями, датчиками контроля температуры, механизмом дозирования щепы.

Генераторы могут отличаться по своим габаритам. Чем крупнее устройство, тем для большего объёма коптильни оно предназначено.

При самостоятельном изготовлении чертежи дымогенератора можно отыскать на специализированных сайтах в Интернете. Это несложно.

Конструкционное устройство

В состав конструкции дымогенератора для холодного копчения своими руками входит:

Самим сделать устройство намного экономнее, чем приобрести покупной вариант. Причём никаких особых инструментов и оборудования вам не потребуется. Все материалы можно приобрести на строительном рынке.

Компрессор

Нередко у человека, решившего взяться за собственноручное изготовление генератора дыма, возникает вопрос насчёт компрессора. Как его сделать? Всё просто.

Вам понадобится обычный компьютерный кулер. Его необходимо приклеить к внутренней стороне отрезка пластиковой бутылки, на горлышко нужно надеть шланг. Компрессор для дымогенератора готов! Он вполне работоспособен, хоть и смотрится непрезентабельно.

Подойдёт также аквариумный компрессор. Можно вообще не использовать этот элемент. Конструкция будет работать и без него, но не так эффективно.

Техника безопасности

Перед сборкой устройства необходимо изучить основные пункты по технике безопасности:

Топливо для дымогенератора

Большинство заводских моделей оборудованы электрической или газовой топкой. Но это финансово накладно. Поэтому, если уж делать дымогенератор своими руками, то уж работающий на опилках и щепе.

Достоинства подобного устройства:

Опилки предпочтительно выбрать от лиственных деревьев. Хвойные породы не подходят в качестве топлива. Они испортят продукты, придав им горечь.

Важную роль играет размер измельчения. Так, если вы планируете использовать мелкую щепу, то в устройство генератора дыма нужно будет добавить пружину, чтобы дым проходил беспрепятственно.

Копчёные продукты домашнего производства – это настоящий деликатес, особенно, если они сделаны при помощи самодельной коптильни с дымогенератором из трубы своими руками. Поэтому, если у вас ещё нет подобного агрегата, то советуем обязательно выделить время для его сборки.

Фото дымогенераторов своими руками

Источник

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, подробная пошаговая инструкция с фото. Устройство и принцип работы дымогенератора, обзор готовых моделей и средние цены, полезные советы.

Устройство дымогенератора

Основная трудность, с которой сталкиваются владельцы классических коптилен, состоит в том, что копчение является процессом длительным, требующим постоянного контроля и внушительного запаса древесины. Преимущества же дымогенератора состоят в том, что он автоматически подает в коптильную камеру требуемый объем дыма, расходуя сравнительно небольшое количество опилок или древесной щепы.

Несколько чертежей самодельных дымогенераторов

Пошаговые инструкции и детальные схемы помогут собрать кассетный дымогенератор своими руками из подручных материалов. Самодельные установки могут обладать не меньшей функциональностью и безопасностью, если строго соблюдать технологию сборки.

Из огнетушителя

Отверстия для поджига и поддува в нижней части.
Крышка (можно оставить оригинальную от огнетушителя или сделать деревянную).
Отверстие для патрубка под крышкой.
Внутри – зольник и поддон для золы.
Пружина для дозированной подачи щепы и исключения застревания.
Снаружи труба – дымоход.
Гибкий шланг для подключения к компрессору.

Плюс такого самодельного устройства в том, что оно имеет достаточный объем для автономного дымления в течение 10-12 часов.

Из трубы

В этом случае схема устройства выглядит так:

Нижняя часть – электрическая плитка.
Сверху устанавливается труба.
На плитке располагают топливо, его можно насыпать на противень.
В середине трубы вставляется арматура, на которую кладется сетка или решетка для размещения продуктов.
Сверху делается простая крышка из фанеры или листового металла.

Такая коптильня сооружается быстро и просто, но она не герметична, что приводит к просачиванию дыма. В связи с этим размещать ее следует исключительно на улице, чтобы едкий дым не пропитывал вещи в доме.

Дымогенератор своими руками

Валялась у меня труба из нержавейки. Вот это и есть самое сложное, что нужно найти. Кто-то использует обычный чермет, но нержавейка она все же получше, я думаю. Вот эта труба с Советских времён ещё. Дед где-то раздобыл в своё время. Так и лежала много лет в сарае, пока не настал её час.

Дымогенератор своими руками

На основе этой трубы всё и построено. Я сделал отдельно подставку, которая одновременно и зольник для золы от сгоревшей щепы. Решетку тоже из нержавейки выпилил болгаркой. Это чтобы щепа не проваливалась в зольник. Обратите внимание на пружину на фото, к ней мы вернемся позже.

Дымогенератор своими руками

Простейший эжектор, (как поправил меня один из читателей, когда я называл его инжектор) сделан из двух трубок.

Дымогенератор своими руками

В тонкую подаётся воздух. Он затягивает дым от щепы, выдавая наружу. Получается генератор холодного дыма. Дополнительно снял фото, чтобы было понятно как это выглядит внутри. Для наглядности в качестве толстой трубки, которая выдаёт дым я взял стеклянную прозрачную трубку.

Дымогенератор своими руками

То есть, тонкая трубочка подачи воздуха входит лишь на пару сантиметров в толстую и не касается её стенок. Вот, практически, и есть вся конструкция. Вроде всё просто, но надо учесть некоторые нюансы.

Правильный дымогенератор

ПРАВИЛЬНЫЙ ДЫМОГЕНЕРАТОР – так я назвал серию из нескольких видео о моих взглядах на принципы построения пиролизных дымогенераторов с возможностью очистки дыма от самых вредных примесей. В роликах я делюсь исключительно собственными мыслями, которые не претендуют на аксиому. У кого то взгляды могут быть прямо противоположными, и это – нормально.

Так же надо понимать, что очищать дым надо без фанатизма, т.к. именно деготь, смолы и т.д. и являются основными компонентами копчения, и их значительное удаление просто увеличит время копчения, расход щепы, и изменит органолептику готового продукта в худшую сторону!

Задача фильтра – это понизить влажность дыма, его температуру (примерно до 200 град.Ц.) до момента конденсации ПАУ и 3,4-бензапирена и не дать проникнуть в коптильную камеру разного рода легкому “мусору” – типа пепел, зола и т.д.

Итак, вот эти видео:

Хотя в роликах и в комментариях к ним указаны все размеры моего баночного дымогенератора, многие подписчики все равно просят выложить конкретный чертеж моей конструкции, что я наконец таки и делаю:

Надеюсь, сейчас все понятно и вопросов быть не может..

НО! Если они все таки остались – не стесняйтесь, задавайте!

Вам так же может быть интересно – “Как сделать Компрессор (вентилятор нагнетатель) для дымогенератора своими руками”.

——————–

С уважением, Виталий Павлов.

=============================

Недорого Ведущий на свадьбу, корпоратив, юбилей, выпускной в Краснодаре.

К записи 91 комментарий

Оставить комментарий или два

Схема эжекторного дымогенератора

Перечислим основные элементы простейшего дымогенератора:

Камера сгорания – металлическая труба, в которую загружается древесная щепа (или опилки) и где происходит сгорание топлива.
Зольник – камера для сбора золы, расположенная под камерой сгорания.
Решетка для щепы – металлическая сетка, устанавливаемая поверх зольника, выполняющая функцию колосников.
Устройство для нагнетания воздуха (компрессор или вентилятор).
Эжектор – узел, формирующий поток дыма и направляющий его в коптильную камеру.
Соединительные патрубки.
Дефлегматор (им оснащаются не все дымогенераторы).
Емкость для сбора конденсата.

Конструкция классического дымогенератора имеет следующую схему.

При этом следует различать дымогенераторы с верхним и нижним отбором дыма.

Большинство пользователей, которые рассказали о конструкции своих дымогенераторов на страницах FORUMHOUSE, считают более практичной схему с нижним забором дыма.

Пушмэн Пользователь FORUMHOUSE

Построил коптильную камеру и сделал дымогенератор с выхлопом вверху: щепа тухнет через 20 минут работы. После того как «поколдовал» с ним, стал работать 2 часа, но древесина полностью не сгорает, в результате чего наблюдается зависание щепы. Посоветовали с нижним отбором дыма устройство изготовить.

Верхнее расположение заборного патрубка выглядит непрактичным по двум причинам:

Чтобы дымогенератор с верхним забором дыма работал устойчиво, ему необходим мощный компрессор, а чем мощнее компрессор, тем быстрее тлеет древесина, что, в свою очередь, приводит к перерасходу древесной щепы.
При верхнем расположении заборного патрубка конденсат, образующийся вверху камеры сгорания, стекает вниз, пропитывая собой весь слой древесины. Это приводит к «зависанию» щепы и к ее неполному сгоранию.

А сейчас небольшое, но важное отступление.

Где бы вы ни расположили заборный патрубок дымогенератора (вверху или внизу), перед загрузкой топлива в камеру сгорания необходимо обязательно проконтролировать влажность древесной щепы. А предварительная сушка пойдет ей только на пользу.

Tolyattinets

По поводу зависания щепы в дымогенераторах: щепа для всех типов дымогенераторов должна быть сухой (ее влажность не должна превышать 14%). Как определить влажность? Этого я не знаю, но поступаю следующим образом: перед копчением помещаю щепу в духовку. Выдерживаю ее при температуре 80-90°С и включенном конвекторе в течение 1–1,5 часов. Что в результате? Во время копчения щепа у меня не зависает.

Но вернемся к теме: рассмотрим конструкцию ключевых элементов устройства более подробно.

Принцип работы генератора дыма

Самодельные устройства выглядят гораздо проще и требуют участия оператора, но их эффективность ничуть не ниже заводских аналогов

Важно! Неправильно подобранная мощность дымогенератора может свести все ваши усилия «на нет». Нужно правильно соотнести размеры источника дыма и камеры.

Дымогенератор своими руками

Большинство дымогенераторов изготавливают цилиндрической формы, на дно кладется твердое топливо и оно медленно тлеет.

Из-за того что щепа медленно сгорает и появляется большое количество дыма.

В качестве топлива можно использовать разные породы древесины: яблоня, ольха, груша, облепиха. Чтобы дать возможность щепе не спеша тлеть, следует ее грамотно уложить, а для розжига внизу проделывается несколько отверстий.

Для того чтобы с продуктов не капал сок и не портил щепу, в цилиндрическую установку встраивается дымоотвод. Мы также вам расскажем как сделать дымогенератор для копчения своими руками.

Варианты охлаждения дыма

Когда делаем дымогенератор горячего копчения, то о различных нюансах там не нужно задумываться.

Но в установке нам необходим для копчения холодный дым, а при сгорании опилок образуется горячий, поэтому необходимо его остудить, об этом мы расскажем дальше.

Компрессор

Воздушное охлаждение

Такой способ считается относительно недорогим и простым в монтаже. Для этого чаще используют змеевик из медной трубки, диаметр и длину можно подобрать самостоятельно. Затем его устанавливают на выход дымоотвода, он будет быстро охлаждать теплый дым.

Мастер-класс: как сделать простой дымогенератор своими руками

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара

Какие ошибки обычно совершают начинающие мастера копчения?

Ошибки	Описание
Недостаточное количество соли	Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше.
Много влаги	Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь.
Использование обычной поваренной соли	Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма.
Пересушивание перед копчением	Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт.
Влажная щепа	Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука.
Употребление сразу после копчения	После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет.

Пассивный дымогенератор

Данный прибор очень легко сделать самостоятельно. Главное выбрать хорошие комплектующие. Нам понадобится перфорированный металлический лист. Перегородки должны быть двойные, чтобы миновать самовозгорания щепок. Сбоку в стенке нужно проделать отверстие для поджога опилок. В качестве соединительного элемента можно использовать проволоку.

Пассивный дымогенератор представляет собой металлическую коробку небольших размеров, внутри расположены перегородки. Основные достоинства:

Маленькие размеры.
Экономичный расход.
Легко очищать.
Мобильность.

Работа

Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Основные правила техники безопасности

При сборке дымогенератора не стоит забывать основные правила, связанные с техникой безопасности. Во-первых, место куда будет установлен дымогенератор не должно быть легковоспламеняющимся, как и предметы, находящиеся рядом.

Во-вторых, если собираетесь поверхность генератора вскрывать краской, то последняя должна быть жаростойкой.

При подключении насоса к сети электроснабжения важно проследить, чтобы кабель питания был как можно дальше от нагревающихся элементов.

Компрессор или вентилятор

Для того чтобы обеспечить бесперебойную подачу воздуха на эжектор дымогенератора, умельцы используют самые разнообразные устройства. Начиная от аквариумных компрессоров и лодочных насосов, заканчивая самодельными приспособлениями на основе кулера для охлаждения системного блока ПК. Однако оптимальным решением в этом плане является радиальный центробежный вентилятор с регулируемой мощностью.

Tolyattinets

В свое время у меня не пошло с компрессором: слабоват оказался. Покупать более мощный не стал, перешёл на вентиляторы. Милое дело: большой запас воздуха, и дымогенератор работает стабильно во время копчения (раньше ДГ затухал – компрессор от аквариума не вытягивал). Если поставите мощный вентилятор, то будет все работать. Вариант, проверенный временем – это радиальный вентилятор.

Сколько стоит купить готовый дымогенератор для холодного копчения: цена вопроса

А теперь несколько моделей, наиболее популярных по версии Яндекс.Маркета:

Модель	Средняя стоимость, руб.	Преимущества
Дымогенератор Меркель для холодного копчения	5300	Небольшой вес, компактные размеры.

Модель	Средняя стоимость, руб.	Преимущества
Генератор HANHI ZMEI	9900	Удобный в работе, безопасный.

Модель	Средняя стоимость, руб.	Преимущества
Устройство FINLANDIA	4290	Экономно расходует топливо.

Модель	Средняя стоимость, руб.	Преимущества
Дым Дымыч	2600	Самый дешёвый вариант.

Модель	Средняя стоимость, руб.	Преимущества
Генератор дыма HOBBI SMOKE	3900	Отличается высокой производительностью.

Конструкция коптильной камеры

Конструкция коптильной камеры, работающей в комплекте с эжекторным дымогенератором, имеет свои особенности. Мы рассмотрим лишь основные, которые прямо влияют на качество обрабатываемых продуктов.

Первая особенность заключается в том, что коптильная камера должна быть подключена к естественному дымоходу.

Tolyattinets

Дымоход у меня сделан из канализационной трубы диаметром 50 мм и высотой, где-то, 2,5 – 3 метра. Шибера у меня нет. Почему сделал такую высоту? Чтобы была тяга при холодном копчении (при горячем копчении проблем нет). По поводу притока свежего воздуха: да, он нужен, но нужен только при горячем копчении. При холодном копчении приток воздуха в коптильню закрываю.

Колено ставится сбоку. Делается это для того, чтобы конденсат, образующийся на стенках дымохода, не стекал вниз (на продукты). Ведь если в верхнюю крышку коптильной камеры врезать прямую трубу, внешний вид и качество домашних деликатесов гарантированно пострадают. Для удобства эксплуатации боковой дымоход можно оснастить краником для слива конденсата.

Вторая особенность заключается в необходимости дополнительного подогрева. Без подогрева, как известно, горячего копчения не произвести. Поддержание необходимой температуры обеспечивается установкой воздушных электрических ТЭНов внутрь коптильной камеры. Для коптильной камеры объемом 100 литров достаточно нагревателя мощностью 1,2 кВт. Если камера более вместительна, то и ТЭНы нужны соответствующие.

SergASH Пользователь FORUMHOUSE

Сейчас тестировал с капиллярным терморегулятором и тэном 2,5кВт. Разбег уставки от выставленной температуры: 10° – на отключение тэна и 10° – на включение тэна. То есть, если выставить 80°, реле отключается при температуре 87 – 90°, а включается при 72 – 70°.

Ознакомиться с конструкцией домашних коптилен и дымогенераторов, собранных руками пользователей FORUMHOUSE, вы можете, посетив соответствующий раздел нашего портала. Также у нас вы можете найти уникальные рецепты разнообразных домашних деликатесов. Как известно, продукты собственного приготовления являются отличной закуской для благородных алкогольных напитков. Производить их в домашних условиях не только выгодно, но и крайне увлекательно, а поможет в этом самодельный самогонный аппарат или спиртовая колонна. Их конструкция описана в одной из наших статей. А о простом и быстром способе копчения мяса в домашних условиях вы узнаете из небольшого тематического видеосюжета.

Правила безопасности

Дымогенератор – пожароопасный прибор, поэтому следует соблюдать технику пожарной безопасности, а также требования при работе с электрическими приборами. Устройство располагают на негорючем основании, чтобы исключить возможность воспламенения. Проводка перед включением проверяется на целостность. Наличие автоматического выключателя позволит предотвратить выход из строя аппарата и сделает эксплуатацию более комфортной.

Самодельный дымогенератор – спасение для многих любителей копченостей. С таким устройство можно без проблем в домашних условиях создать изысканные блюда, которые принесут пользу организму и наслаждение. Для изготовления аппарата не требуется особых умений и инструментов. За короткий срок даже начинающий мастер сможет создать функциональный и практичный дымогенератор.

Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим. Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы.

Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.

Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм.

Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.

На заметку! Перед сборкой рекомендуется выполнить подробный чертеж дымогенератора для холодного копчения своими руками. Видео также поможет упростить процесс изготовления данного устройства.

После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.

Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.

Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник.

Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.

Источник

Дымогенератор для коптильни нужно изготавливать, соблюдая все меры предосторожности
, которые предъявляются к подобным устройствам:

Следует хорошо защитить электропроводку от воздействия высоких температур и близости к нагревательному элементу.
Важно предусмотреть в дымогенераторе наличие устройства автоматического отключения – это предотвратит приспособление от внезапного выхода из строя.
Выбирая материал для изготовления корпуса, следует отдать предпочтение металлу, покрытому .
Поверхность, на которую предполагается установка дымогенератора, должна быть надежно защищена от возгорания.

Инструкция к эксплуатации прибора

Как работать с этим агрегатом:

По мере сгорания опилочного материала происходит повторная закладка камеры. Полноценное копчение продуктов достигается в течение нескольких суток.
Все это время прибор производит дым и отключение дымогенератора не допускается.

Как изготовить дымогенератор самостоятельно

Образование дыма в устройстве происходит за счет медленного тления опилок, стружек, щеп. Важность этого процесса обусловлена необходимостью поддержания постоянного равномерного горения, способствующего подаче дыма к подготовленным для копчения продуктам. Дымогенератор должен справляться с этой задачей. Для этого нужно приобрести в магазине или поискать в домашней мастерской следующие материалы:

отрезок стальной трубы круглого сечения с диаметром 100 мм или прямоугольной формы со сторонами 100х100 мм;
гофра из пластика длиной до 3 м либо металлический рукав, диаметр которого должен соответствовать внешнему размеру дымохода (нужен при холодном копчении);
кусок металлической трубки, длина которой должна быть равна примерно 400 мм, а диаметр – от 25 до 40 мм (необходим при горячем копчении);
небольшой компрессор (например, аквариумный) или вентилятор;
фитинговое соединение с параметрами, соответствующими диаметру дымового канала;
выключатель и провода;
термометр.

Техническая часть процесса обеспечивается болгаркой и сварочным аппаратом. А также будут нужны знания относительно того, как приварить к трубе дымоходный штуцер или изготовить топочную дверку и съемные крышки. Для визуализации предстоящей работы предлагаем рассмотреть подробный чертеж:

Поэтапная сборка

Выполнение следующих шагов позволит собрать полноценный дымогенератор:

Все работы по сборке закончены.

Особенности функционирования устройства

Коптильня, оснащенная дымогенератором, отличается компактностью и мобильностью. В то время, когда не требуется приготовление копченостей, устройство можно поместить на хранение в любом подсобном помещении.

Сама коптильня имеет вид металлического ящика: либо изготовленного своими руками, либо взятого уже как готовое изделие.

В зависимости от того, какое количество продуктов будет коптиться за один раз, выбираются размеры емкости. Наиболее приемлемым считается следующее соотношение: высота – 100 см, ширина – 60 см, глубина – 60 см.

Для ящика нужно изготовить крышку, в которую следует вмонтировать термометр и сделать несколько мелких прорезей для улучшения тяги.

При подготовке к работе коптильню необходимо устанавливать так, чтобы она наполовину возвышалась над дымогенератором. Такой способ установки позволит дополнительно создать естественную тягу, а если компрессор перестанет качать воздух, в коптильный шкаф все равно будет поступать дым.

Сборка и запуск

Заключительные шаги выглядят следующим образом:

На подготовленное основание (бетонная плита, металлический стол или другая несгораемая поверхность) устанавливается дымогенератор.
Топка плотно набивается сухими стружками, опилками, щепой. Важно использовать древесину только лиственных пород, а не хвойных. Материала нужно взять приблизительно до 1 кг. После его загрузки следует плотно закрыть крышку устройства.
К тройнику подсоединяется компрессор, а к коптильному шкафу – дымоход.
Воспользовавшись одним из боковых отверстий внизу корпуса, нужно поджечь топливо.
После этого включается компрессор.

Сам процесс работы дымогенератора
для копчения объясняется просто. Вследствие дисперсии воздуха, которая образуется при взаимодействии включенного в сеть компрессора и тройника, в дымоходе возникает разрежение, вызывающее втягивание дыма из дымогенератора. Поток газообразной массы, состоящей из воздуха и дыма, целенаправленно устремляется в коптильное отделение, где уже заложены продукты. В это время воздух, пробравшийся в камеру через боковые отверстия нижней части корпуса, начинает поддерживать горение, что само по себе исключает вмешательство человека.

Вмонтированный в верхнюю крышку коптильного шкафа термометр позволяет следить за поддержанием нужного уровня тепла. Регулировка температурного режима, пригодного для или , происходит за счет изменения длины дымохода. Чтобы приготовить продукты горячим способом обработки, нужно выполнить прямое соединение между штуцером дымогенератора и камерой копчения.

При изготовлении такого агрегата допускается использование любых подручных материалов, комплектующих и емкостей. Например, корпусом устройства может стать кастрюля, бидон либо другой металлический резервуар цилиндрической формы. Для отвода дыма подойдет, к примеру, металлорукав. Не нужно все же отказываться от компрессора, который создает хорошую тягу и сокращает срок приготовления копченостей.

Трудность состоит в том, что копчение — процесс длительный и требует не только надлежащего оборудования, но и солидного запаса дров, если вы используете коптильню традиционной конструкции, в которой сжигаются дрова. Такое копчение длится до нескольких дней при постоянном поддержании горения в топке.

Но из этой ситуации изобретательская мысль тоже нашла выход — дымогенератор для коптильни. Главное и единственное назначение дымогенератора — производство значительного количества дыма и его подача в коптильный шкаф, где размещены заготовки для копчения.
В результате взаимодействия с дымом особым образом замаринованного мяса, рыбы или птицы, в продуктах происходит ряд химических реакций, превращающие их в хорошо усваиваемые организмом и очень вкусные продукты.

Дымогенератор для коптильни — довольно простое, но необычайно эффективное устройство, которое вполне можно сделать своими руками из подручных материалов. Вся привлекательность дымогененратора состоит в том, что он может работать в автоматическом режиме. В коптильном шкафе температура достигается не слишком высокая, поэтому опасаться, что продукты подгорят, не следует.

Конструкция дымогенератора

Условный чертеж дымогенератора

Источником дыма служат опилки, стружка или щепа, медленно тлеющие внутри генератора. Секрет установки состоит в том, как обеспечить постоянное равномерное горение и каким образом подать дым в коптильный шкаф. Чтобы собрать дымогенератор для коптильни в условиях домашней мастерской вам понадобятся:

Комплектующие легкодоступны и стоят недорого

Как видно — список не очень длинный, при этом все комплектующие можно без труда купить в магазине или, хорошенько поискав, найти в собственном гараже или домашней мастерской. Чертежи и инструкции по сборке дымогенератора для коптильни — в изобилии в интернете.

Чтобы соорудить своими руками дымогенератор, потребуются еще сварочный аппарат, болгарка и некоторые навыки работы с ними. Основная трудность состоит в приваривании дымоходного штуцера к трубе, изготовлении дверок для топки и съемных нижней и верхней крышек. Но обо всем по порядку.

Этапы сборки дымогенератора

Первым делом необходимо отрезать от трубы, предназначенной для корпуса, кусок длиной 0,5 – 0,8 м. Под его внешние размеры из листового металла изготовляются днище и крышка. Днище должно иметь боковые бортики, чтобы корпус плотно заходил внутрь и пепел от сгоревших опилок не высыпался наружу. В боковой части корпуса, чуть выше буртика днища, просверливается несколько отверстий, служащих для розжига топлива и доступа кислорода для горения. Диаметр их составляет 0,6 – 0,8 см.

В корпусе дымогенератора необходимо проделать отверстие для розжига и доступа кислорода

Для удобства использования и устойчивости дымогенератора, к основанию привариваются ножки высотой 15 – 20 см или ровная площадка.

В случае наличия съемного днища дверки для топки в боковой стенке не нужны. Если днище предусмотрено глухое, то нужно сделать боковые дверки на петлях, с прорезями для притока воздуха, наподобие печных. Это несколько сложнее, но вполне возможно сделать своими руками. Верхняя крышка глухая, без дымохода и вентиляционных отверстий. Она тоже должна плотно заходить на трубу и быть оборудована ручкой — скобой для открывания дымогенератора.

В верхней части корпуса вваривается дымоотвод, на расстоянии 5 – 8 см от среза трубы. Штуцер вваривается перпендикулярно к стенке и должен выступать от стены на 6 – 8 см. Перед сварочными работами на его внешнем конце необходимо нарезать резьбу под фитинг (тройник). После подсоединения дымохода, к нему подсоединяется тройник и две трубки — одна идет вниз, другая к коптильне.

Один из вариантов исполнения дымогенератора для коптильни с тройником

К штуцеру, идущему вниз, подсоединяется трубка от компрессора, к боковому — соединительный патрубок, ведущий к коптильному шкафу. В качестве вентилятора можно использовать компрессор от аквариума, кулер от компьютера или что-нибудь похожее — важно создать не слишком мощный, но постоянный поток воздуха, направленный к емкости, в которой происходит копчение.

Компрессор можно сделать из куллера и бутылки

Как вариант — тройник можно подсоединить к крышке дымогенератора, не затрагивая целостности боковой стенки. В таком случае нижний штуцер подсоединяется к крышке, задний — к воздуховоду от компрессора, передний — к коптильне.

Дымогенератор для коптильни с верхним расположением тройника

Вот и все — дымогенератор для коптильни готов.

Как это работает

Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того, что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем. Размеры ящика различны, зависимо от того, какие объемы продукции вы будете коптить.

Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.

Теперь необходимо все собрать:

Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол, керамическую плитку. Это нужно сделать из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его крышкой.
Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
Поджигаем топливо через боковое отверстие.
Включаем вентилятор.

Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.

Посредством вставленного в коптильню термометра контролируется температура внутри шкафа.

С помощью увеличения или уменьшения длины дымохода можно регулировать температуру копчения, следовательно, использовать горячее или холодное копчение. Для горячего копчения штуцер дымогенератора напрямую подсоединяется к камере копчения.

Размеры дымогенератора приведены усредненные. При его строительстве своими руками можно исходить из доступных материалов и комплектующих. Например, в качестве корпуса можно использовать бидоны, кастрюли, любые цилиндрические емкости из металла. В качестве «дымопровода» подходит любая труба, устойчивая к высокой температуре (но металлорукав — лучше всего). Без вентилятора дымогенератор тоже работает, но не столь эффективно — природная тяга слишком слаба и процесс копчения растягивается во времени.

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
Полудюймовый сгон;
Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

Петр Викторович Демин прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Настоящий материал посвящен технологии копчения продуктов, которая не требует строительства громоздкой коптильни на территории приусадебного участка. В статье рассмотрим следующие вопросы:

Что такое дымогенератор эжекторного типа, и чем он отличается от традиционной коптильни.
Из каких элементов состоит стандартный генератор дыма.
Из чего можно сделать дымогенератор в домашних условиях.
Какими устройствами необходимо оснастить коптильную камеру, работающую в комплекте с дымогенератором.

Каким бы способом ни осуществлялось копчение продуктов в домашних условиях – холодным или горячим, трудно найти человека, который бы устоял перед ароматом и аппетитным видом изысканных домашних деликатесов. Самодельные коптильни давно завоевали популярность среди гурманов.

Простота традиционной коптильни и отсутствие в ее конструкции оборудования, которое со временем может выйти из строя – вот, пожалуй, единственные преимущества этих довольно громоздких сооружений. Совсем другое дело – самодельный генератор дыма. Это компактная установка, состоящая их нескольких довольно простых функциональных модулей, позволяющих регулировать режимы копчения и интенсивность сгорания древесной щепы.

Выразить преимущества дымогенератора проще всего словами тех, кто на практике изучил его возможности.

Tolyattinets
Пользователь FORUMHOUSE

В свое время тоже хотел себе коптильню: изучил этот вопрос и пришел к выводу, что дымогенератор – это самый оптимальный вариант. С ним можно коптить и холодным, и горячим способом, что, несомненно, является большим плюсом. Особенно это заметно, если сравнивать дымогенератор с нефункциональным «ящиком» (традиционной коптильней), не имеющим контроля и регулировок, предназначенным исключительно для копчения горячим способом.

Устройство дымогенератора

Схема эжекторного дымогенератора

Перечислим основные элементы простейшего дымогенератора:

Камера сгорания – металлическая труба, в которую загружается древесная щепа (или опилки) и где происходит сгорание топлива.
Зольник – камера для сбора золы, расположенная под камерой сгорания.
Решетка для щепы – металлическая сетка, устанавливаемая поверх зольника, выполняющая функцию колосников.
Устройство для нагнетания воздуха (компрессор или вентилятор).
Эжектор – узел, формирующий поток дыма и направляющий его в коптильную камеру.
Соединительные патрубки.
Дефлегматор (им оснащаются не все дымогенераторы).
Емкость для сбора конденсата.

Конструкция классического дымогенератора имеет следующую схему.

При этом следует различать дымогенераторы с верхним и нижним отбором дыма.

Пушмэн
Пользователь FORUMHOUSE

Верхнее расположение заборного патрубка выглядит непрактичным по двум причинам:

Чтобы дымогенератор с верхним забором дыма работал устойчиво, ему необходим мощный компрессор, а чем мощнее компрессор, тем быстрее тлеет древесина, что, в свою очередь, приводит к перерасходу древесной щепы.
При верхнем расположении заборного патрубка конденсат, образующийся вверху камеры сгорания, стекает вниз, пропитывая собой весь слой древесины. Это приводит к «зависанию» щепы и к ее неполному сгоранию.

А сейчас небольшое, но важное отступление.

Tolyattinets

Но вернемся к теме: рассмотрим конструкцию ключевых элементов устройства более подробно.

Камера сгорания

Конструкция классического дымогенератора настолько проста, что изготовить устройство можно, даже не имея соответствующих чертежей. Чтобы не перепутать размеры и представить себе будущий агрегат, можно воспользоваться небольшим эскизом, нарисованным от руки. Об основных размерах устройства мы расскажем вам, опираясь на практические рекомендации пользователей FORUMHOUSE.

Перед тем как приступить к изготовлению камеры сгорания, необходимо определиться с материалом. В идеале это должна быть труба из нержавеющей (пищевой) стали.

При этом многие делают корпус камеры сгорания из обычной металлической трубы диаметром 90-120 мм. Также подойдет и квадратная труба с сопоставимой площадью проходного сечения.

Что касается высоты камеры сгорания: оптимальный размер для дымогенератора с нижним забором дыма – 50 см. Если забор дыма осуществляется сверху, камеру сгорания можно сделать немного ниже (чтобы улучшить тягу).

Зольник и колосниковая решетка

Как можно увидеть на фото выше, нижняя часть камеры сгорания оснащается колосниковой сеткой или решеткой. Это обязательный элемент установки, который служит для поддержания щепы, еще не успевшей прогореть.

Поверх колосниковой решетки в корпусе камеры сгорания проделывается отверстие для розжига щепы (диаметром 8-10 мм). В процессе работы отверстие розжига будет выполнять функцию поддувала. Одинаково распространены дымогенераторы как с одним, так и с двумя (противоположными) отверстиями поддувала. Если щепа будет прогорать слишком быстро, одно из отверстий в любой момент можно закрыть.

Объем и высота зольника рассчитываются, исходя из количества пепла, образующегося в процессе работы. Как показывает практика, даже при длительном копчении пепла в зольнике скапливается очень мало: 1-2 спичечные коробки. Поэтому высота зольника может быть равна и 5-ти, и 3-м сантиметрам. Этого будет вполне достаточно для однократного копчения (для одной загрузки щепы).

Отверстие розжига, расположенное над колосником – это классический вариант конструкции дымогенератора. Кто-то располагает поддувало непосредственно в камере зольника. Принципиальных отличий в работе дымогенератора в этом случае не отмечается.

Tolyattinets

У меня отверстие для розжига находится ниже колосника. Сам зольник высотой где-то 3 см (от нижней крышки до колосника).

Раз уж зашла речь о расположении отверстий, определим правильное местоположение выходной трубы, которая будет служить для отбора дыма из камеры сгорания. С этим нам поможет опыт пользователей портала. Считается, что 5 см – это оптимальное расстояние от колосниковой решетки до центра выходного отверстия (актуально для устройств с нижним отбором дыма). В пользу обозначенного параметра говорит и успешный практический опыт, и «холодные» теоретические расчеты.

a-nry
Пользователь FORUMHOUSE

В первых дымогенераторах описанной конструкции выходную трубу делали на расстоянии 50 мм от наглухо заваренного донышка. Поддувало располагалось в той же плоскости, но было развернуто на 90°. Думаю, что эта необходимость связана с накоплением золы, ведь если зола перекроет поддувало или выход, тяги не будет вовсе. По этой причине я у себя и сделал зольник.

Зольник лучше сразу делать в форме съемной нижней крышки. Впоследствии ее легко можно будет отсоединить, чтобы почистить дымогенератор.

Некоторые люди стремятся защитить выходное отверстие дымогенератора специальной сеточкой (чтобы из камеры сгорания в дымоход не попадали опилки, зола или не прогоревшая щепа). Делать этого не нужно, ведь наличие дополнительных элементов может привести к закоксовыванию отверстий или к зависанию щепы. Максимум, что можно сделать для защиты выходного отверстия – это установить над ним небольшой козырек.

a-nry

Выходное отверстие под резьбу 3/4 дюйма ничем не перекрывается. Новый ДГ сделан из нержавейки от дымохода (d=110мм, L=500мм). С двух сторон установлены крышки. В нижней крышке находится зольник и отдельное отверстие для запала. На выходное отверстие сделал внутренний «козырек» от засора мелкой фракцией. Тестовый запуск прошел на опилках: прогорело все – чисто и без зависаний.

Стальная водогазопроводная труба под резьбу ¾ дюйма – это лучший материал для системы каналов, соединяющих дымогенератор с коптильной камерой. В этом вопросе мнения пользователей FORUMHOUSE сходятся практически на 100%.

Эжектор

Эжектор – ключевой рабочий узел дымогенератора, который устанавливается на выходе из камеры сгорания.

Он выглядит именно так, если речь идет о конструкции с верхним заборным патрубком. Если же заборная трубка находится внизу камеры сгорания, то эжектор монтируется снаружи (в верхней части дефлегматора) – на трубе, соединяющей нижний заборный патрубок и верхнюю трубу, подающую дым в коптильную камеру.

Принцип работы эжектора становится понятен, если посмотреть на рабочую схему устройства.

Основные размеры эжектора – это диаметры внешней и внутренней трубки устройства, а также расстояние, на которое внутренняя трубка (подающая чистый воздух в систему) заходит в выходную систему дымогенератора.

Размеры выходного отверстия нам уже известны – это проходной диаметр трубы ¾ дюйма. Что касается проходного диаметра внутренней трубки: 6-8 мм – оптимально.

Ratex
Пользователь FORUMHOUSE

Если воздуходувка не очень мощная, то желательно трубочку для эжектора использовать с внутренним диаметром – 8…10 мм. Хотя, люди ставят и на 6 мм.

С помощью нехитрой смекалки и материалов, которые можно приобрести в любом строительном магазине, эжектор собирается в течение нескольких часов (максимум).

На какое расстояние маленькая трубка должна заходить в трубу с большим диаметром? Этот параметр имеет большое значение, ведь от него зависит уровень тяги и устойчивое тление щепы. Оптимально – тонкая трубка должна заходить в трубу ¾ дюйма на 2 см или же на 1…1,5 см от зеленой метки (смотрите фото). Перед осуществлением пробного запуска внутреннюю трубку рекомендуется делать с запасом по длине. Укоротить ее до оптимальных размеров можно по результатам эксперимента.

Сборник для конденсата и смолы

Вертикальный участок трубы, по которой дым подается в коптильную камеру, является, своего рода, естественным дефлегматором. Конденсат, скапливающийся на его холодных стенках, насыщается вредными смолами (способными безнадежно испортить вкус коптящихся продуктов), после чего стекает вниз. С одной стороны, без дефлегматора обойтись нельзя никак, с другой – перед мастером, оснастившим свое устройство вертикальным дефлегматором, встает вопрос утилизации вредных продуктов сгорания древесины. Решается он довольно просто – установкой приемной тары в подходящем для этого месте.

Длина дефлегматора, как правило, чуть меньше, чем длина камеры сгорания.

Компрессор или вентилятор

С помощью копчения увеличивают срок хранения продуктов питания, улучшают вкусовые параметры мяса, рыбы, овощей. В этой статье рассказано о том, как сделать дымогенератор для холодного копчения своими руками. Чертежи, видео, примеры удачных проектов и пошаговые инструкции помогут реализовать проект быстро, точно, без лишних затрат.

Читайте в статье:

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
Для поддержания оптимального температурного режима надо продумать систему охлаждения.
Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.

Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

Эжектор

увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Коптильная камера

Разные проекты и схемы для создания дымогенератора холодного копчения своими руками

Как сделать своими руками простейший дымогенератор из электроплитки

Дымогенератор из огнетушителя

Как применить аквариумный компрессор для создания дымогенератора

Чтобы устранить перечисленные недостатки, топку дымогенератора можно сделать на основе стального квадрат

Печка-дымогенератор для холодного копчения

Компрессоры для дымогенератора коптильни холодного копчения

Как сделать дымогенератор для холодного копчения своими руками: чертежи, видео, пошаговая инструкция, важные нюансы

Чтобы создать правильный дымогенератор для холодного копчения, необходимо обеспечить:

удобство загрузки;
быстроту розжига;
очистку дыма от конденсата;
регулировку производительности;
простоту ухода.

Для упрощения задачи можно подробно изучить действующую установку и рекомендации автора проекта:

Фото	Пошаговая инструкция с пояснениями
	Этот самодельный дымогенератор для коптильни холодного копчения оснащён системой эффективной очистки. В прикреплённой снизу пластиковой бутылке собирается конденсат. Промежуточная ёмкость установлена перед эжектором. Внутри неё вмонтированы перегородки, которые ускоряют отвод тепла, задерживают капли влаги.
	Для начала работы открывают пластиковую крышку, засыпают ольховые щепки до середины объёма рабочей камеры. Такое сырьё можно приобрести недорого либо заготовить самому.
	К входному патрубку эжектора присоединяют компактный компрессор с электронной регулировкой оборотов. Закрывают крышку, поджигают щепу открытым пламенем через отверстие в нижней части рабочей камеры.
	Эта установка начинает выполнять свои функции буквально через несколько секунд после розжига. Интенсивность процесса образования дыма устанавливают с помощью изменения оборотов привода компрессора. После практической проверки дееспособности установки разберёмся с алгоритмом изготовления.
	Рисунок поясняет несколько важных принципов. В красной зоне температура достигает 1400°C. Помимо ароматических составляющих, выходной дым содержит смолы, сажу, другие вредные компоненты. При большой длине дымоход выполняет функции фильтра.
	Компактную конструкцию надо оснастить элементом, выполняющим очистку. Для выбора подходящих размеров самодельного дымогенератора для коптильни холодного копчения можно пользоваться приведёнными на схеме пропорциями. Значения верхней строчки соответствуют параметрам стандартной жестяной банки для консервированных фруктов.
	Принципиальная схема блока. Обратите внимание на выходную часть в топке. Там установлен отражатель, который направляет дым вверх. Такое решение позволяет задерживать тяжёлые механические частицы на финишной стадии очистки.
	В основном блоке фильтра преграды созданы из жестяных крышек. Через треугольные вырезы дым проходит по заданной трассе с завихрениями в центральной части. Снижается температура. Смолы и другие примеси стекают в накопительную бутылку из пластика.
	Основные ёмкости дымогенератора для коптильни своими руками созданы из консервных банок. Крупная камера составлена из двух элементов, которые скреплены типовым автомобильным хомутом. При увеличении объёма внизу устанавливают зольник. Для компактных конструкций, как в данном примере, такое дополнение не нужно.
	Образованная дымовая смесь поступает в тройник. Прикреплённая крышка с резьбой нужна для подсоединения пластиковой бутылки. Этот узел можно ослабить для создания дополнительного подсоса воздуха. Такой приём применяют для уменьшения концентрации дыма, увеличения эффективности процесса фильтрации.
	На фото показана конструкция блока очистки (направление сверху−вниз): крышка с эжектором; перегородка № 1 с прорезями; решётчатая опора; перегородка № 2; решётчатая опора; перегородка № 3. Все компоненты прижимаются пружиной, которая вырезана из консервной банки.
	Пластиковая крышка обеспечивает хорошую герметичность. В этой части невысокая температура, поэтому изделие не будет повреждено. Для дополнительной защиты с нижней стороны прикреплена металлическая пластина. Она же выполняет функции силового каркаса для подсоединения эжектора.
	На этом фото изображён вентилятор с питанием от сети. Для мобильности автор проекта применяет модификацию с аккумуляторной батареей.

На этом видео показан процесс сборки фабричного генератора дыма для холодного копчения.

Источник

Для домашнего холодного и горячего копчения требуется специальная установка, включающая в себя камеру для размещения продуктов, аппарат, производящий дым и нагнетатель. Магазинные агрегаты отличаются высокой стоимостью. Реально изготовить коптильню, в том числе и дымогенератор своими руками. Сборка требует минимум времени и навыков, при этом экономия ощутима.

Что собой представляет дымогенератор

Для придания копченого аромата и вкуса продуктам требуется вырабатывать дым и окутывать им пищу. Розжиг огня и прокладывание дыму пути в виде труб – это самый простой вариант, имеющий множество нюансов. Температура подаваемого дыма при таком методе высока и необходим строгий контроль, так как это сказывается на итоговом результате копчения. Для охлаждения дымовод зарывают под землю, что усложняет конструкцию. Альтернативой считаются дымогенераторы.

Как работает дымогенератор

Эти приспособления отличаются компактностью и простотой использования. Принцип действия дымогенератора заключается в выработке дыма в результате тления опилок, которые загружаются в специальную камеру.

Температура дыма невысокая. Он движется по дымоходу в камеру с продуктами благодаря работе компрессора, наполняет ее и обеспечивает приготовление копченостей. С помощью дымогенератора проводится горячее или холодное копчение. Это влияет на строение агрегата.

Как устроен дымогенератор для холодного копчения

Корпус для загрузки топлива с крышкой, дымовод и нагнетатель – ключевые компоненты, из которых состоит самодельный дымогенератор для коптильни холодного копчения.

Самостоятельное изготовление такого аппарата происходит с использованием минимального набора инструментов. Преимущественно крепление происходит без применения сварочного аппарата.

Схема дымогенератора холодного копчения

Важно детально изучить строение агрегата, чтобы сделать дымогенератор для холодного копчения своими руками, соответствующий всем требованиям. Схема доступно демонстрирует размещение основных элементов, а также принцип функционирования устройства.

В зависимости от расположения эжектора, отверстия для поджига размещаются в разных местах. Схематическое изображение поможет понять суть функционирования и сделать своими руками правильный дымогенератор.

Эжектор в дымогенераторе

Эжектор призван перегонять дым из дымогенератора в коптильную камеру. Соединение его с основной частью осуществляется с помощью сварочного или резьбового соединения. Для эжекторной части чаще всего используют металлические трубы и уголки для соединения. Делая дымогенератор для холодного копчения своими руками, изначально определитесь с размещением эжектора. Существует 2 варианта:

Верхнее. Более надежное, поскольку исключен риск затухания щепы. Дым минует все элементы дымогенератора и может быть насыщен канцерогенными веществами.
Нижнее. Дым сразу поступает через дымовод в коптильную камеру. Образуемый при этом конденсат способен прекратить тление, поэтому необходимо соблюдать технологию изготовления устройства и периодически проверять функционирование аппарата.

Каждый из указанных типов имеет свои плюсы и минусы. Профессионалы рекомендуют при изготовлении агрегата своими руками в домашних условиях отдавать предпочтение дымогенераторам с нижним эжектором.

Нужен или нет компрессор для дымогенератора

Существуют безкомпрессорные дымогенераторы. Они имеют недостатки, такие как необходимость поддержания оптимально температуры, предотвращать перегрев дыма, постоянно пополнять запас топлива. Это неэкономно, поэтому рационально применять компрессор для дымогенератора холодного копчения.

Сделать такой аппарат реально самому. Детали подбираются в зависимости от требуемой мощности. Так, для небольших коптилен может использовать компьютерный или аквариумный вентилятор, а для объемных пригодятся детали от холодильника или автомобильного нагнетателя.

Использование дымогенератора для холодного копчения подразумевает продолжительную работу, поэтому важно, чтобы компрессор мог функционировать беспрерывно долгое время. Вторым немаловажным параметром является экономичность в потребление электричества, а также ремонтопригодность.

Камера для копчения

Камера для коптильни своими руками конструируется так же быстро. За основу может быть взята обычная бочка, где располагают арматуру для подвешивания продуктов или решетки для их размещения. Эта конструкция простая, но подходит для приготовления копченостей несколько раз, так как имеет непродолжительный период эксплуатации. Если планируется использовать коптильню регулярно, то изготавливаем камеру из металла или кирпича. Независимо от выбранного материала, стыки дымовода с коптильной емкостью тщательно загерметизированы, а процедура копчения организована согласно правилам.

Из чего можно сделать камеру для холодного копчения своими руками:

Из дерева;

Из металла;

Из кирпича;

Из бочки;

Из старого холодильника;

Из старой газовой плиты.

Несколько примеров самодельных генераторов дыма

Известно множество вариантов, как сделать дымогенератор для холодного копчения своими руками для дома. Принцип их функционирования схож, отличаются только детали, из которых будет осуществляться изготовление.

Простейший дымогенератор из электроплитки

Электрическая плита может применяться для нерегулярного копчения, поскольку самодельный дымогенератор холодного копчения имеет не совсем правильную конструкцию. Но для готовки мяса, сала и других продуктов дома и на даче он идеально подходит. Перед началом сборки подготовьте:

электрическую плитку;
бочку или трубу;
сетку из проволоки;
лист фанеры;
древесное топливо.

Поскольку дым будет проникать сквозь щели, то такая конструкция должна размещаться на открытом воздухе, чтобы не пропитать вещи в доме. Процесс сооружения мини-коптильни следующий:

на место, куда дотягивается удлинитель, устанавливается электроплитка;
на плитку устанавливается бочка;
внутрь емкости насыпается топливо;
на 2/3 бочка пронизывается арматурой, на которую крепится сетка для расположения продуктов;
вся конструкция накрывается металлическим листом или фанерой.

Применение такого устройства усложнено тем, что требуется периодически поднимать бочку для выставления необходимой температуры. Щепа должна подсыпаться часто, а для каждой новой загрузки потребуется вынуть продукты, а затем поместить их обратно.

Простейший дымогенератор из консервных банок

Дымогенератор для холодного копчения своими руками просто изготовить из трех жестяных банок. Детально описывает процедуру следующая инструкция:

У одной из банок обрезаем дно.
Соединяем две банки вместе с помощью специального хомута или металлической ленты.
В банке, расположенной ниже, делаем два отверстия, предназначенные для поджигания и доступа кислорода, поддерживающего тление.
Третья деталь должна быть меньше по диаметру. В дне ее просверливаем дыру для установки тройника. Он крепится на гайку. Соединение должно быть герметичным, так как это влияет на функционирование устройства.
В один выход тройника вкручивается сгон, который герметизируется лентой фум.
Крепится эжектор. В качестве него подойдет небольшая трубка из меди, к которой крепится силиконовый шланг для подачи воздуха. Трубка крепится таким образом, чтобы она выступала с обеих сторон. Место входа элемента уплотняется с помощью муфты. С другой стороны тройника фиксируется трубка для подключения к коптильной камере. Ее длины должно быть достаточно, чтобы дотянуться для емкости для копчения. В общем, эта конструкция и есть эжектор, обеспечивающий подачу дыма.
Щепа закладывается в нижние две банки на 2/3. Сверху конструкция фиксируется деталью с эжектором.
Силиконовый удлинитель подсоединяется к компрессору. Он может иметь небольшую мощность. Возможно применение агрегата, изготовленного из аквариумного компрессора или кулера.
Через отверстие, расположенное внизу подпаливается щепа. Удобно делать это горелкой.
Дымовод подсоединяется к коптильной камере. Если ее нет, то используйте картонную коробку
Дымогенератор размещается на негорючем основании из бетона или кирпича.

Конструкция готова к эксплуатации. Оптимально, если компрессор имеет регулятор интенсивности подачи воздуха. Этот генератор дыма для холодного копчения своими руками делается быстро и считается эффективным. Продукты, приготовленные с его применением, получаются ароматными и вкусными.

Генератор для коптильни из огнетушителя

Несложно сделать своими руками дымогенератор для холодного копчения из бывшего в эксплуатации или списанного огнетушителя. Размеры такого устройства зависят от выбранной емкости огнетушителя. С помощью такого агрегата реально коптить продукты в режиме автономного дымления в течение 10-12 часов.

Изготовление дымогенератора холодного копчения осуществляется по следующему алгоритму:

Крышка огнетушителя срезается и внутренности вытрушиваются. Снаружи внутри нужно тщательно промыть и высушить агрегат.
Сделать из трубы два отрезка, один из которых в два раза больше второго.
В длинной части трубы проделать отверстия для движения циркуляции воздуха.
Трубу зафиксировать в специально подготовленном отверстии на дне огнетушителя.
Второй отрезок используется для соединения дымогенератор и коптильной камеры. Для обеспечения идеального соединения трубу подпиливают и подрезают.
В крышке проделывается отверстие для установки ниппеля, в который будет вкручен тройник с отводом. В дальнейшем эта часть применяется для подсоединения к компрессору и выводу трубки для подачи дыма в камеру копчения.

На этом дымогенератор своими руками из огнетушителя готов и можно запускать его в эксплуатацию.

Вариант дымогенератора с внешним охладителем

Для изготовления такого устройства своими руками потребуется применить сварочные навыки, но сама процедура сборки проста. В качестве основы берется толстостенная стальная труба – не менее 3 мм. Устройство изготавливается по следующей технологии:

В трубе вырезается два отверстия: одно – для патрубка, второе – для обеспечения циркуляции воздуха.
Патрубок берется длинный. Его конструкция выглядит следующим образом: с одной стороны имеются узкие щели, а с другой – отверстия. Такое строение необходимо для исключения застревания щепы и забора дыма из области тления.
Патрубок помещается в подготовленное отверстие и приваривается.
В нижней части трубы крепится заглушка с отверстиями – своеобразный колосник. Ниже приваривается небольшой отрезок трубы, который будет играть роль подставки и зольника. Колосник можно крепить и другим образом, поскольку приваренная деталь несъемная, что усложнит процедуру очистки.
В корпусе выше колосника просверливается отверстие для розжига топлива.
В подготовленное отверстие для вывода дыма устанавливается на контргайку сгон.
В тройник вкрутить еще один сгон и прикрепить эту деталь в сгон, установленный в корпусе огнетушителя. Места соединений лучше дополнительно уплотнить льняной обмоткой, чтобы обеспечить герметизацию. Сгон от тройника должен смотреть вниз. К нему впоследствии будет прикреплена емкость для сбора конденсата.
В оставшуюся часть тройника вкручивается труба параллельно основной части дымогенератора. Именно этот компонент будет играть роль охладителя.
Сверху на трубу крепится еще один тройник. Здесь будет крепиться эжектор.
Чтобы присоединить эжектор к тройнику потребуется цанговый зажим. Стопорная гайка ослабляется, т рубка вводится внутрь и затягивается.
На цанговый зажим фиксируется переходник. Собранная конструкция вкручивается в тройник.
Тонкая трубка должна выступать из противоположного отверстия тройника. К ней будет крепиться тонкий шланг компрессора.
В часть тройника с трубкой эжектора вкручивается труба, которая будет заведена в коптильню.
На подготовленное место внизу прикручивается банка для сбора конденсата.

Есть другие варианты, сборка которых проще, но это устройство отличается своей надежностью и удобством эксплуатации.

Печка – дымогенератор для холодного копчения

Описанные устройства имеют разборную конструкцию. Они компактны, их можно транспортировать. Но если владельца интересует, как сделать дымогенератор для копчения своими руками, способный готовить продукты в больших количествах, то стоит обратить внимание на специальную печь. Для ее сооружения требуется пространство, поэтому рационально размещать такую конструкцию на дачных участках.

Печь сооружается из кирпича или металла. Она должна иметь два уровня, разделенные металлическим листом. Внизу разводится огонь или устанавливается портативная газовая плитка. Сверху загружаются опилки. От печки прокладывается дымоход. Лучше расположить его под землей. Это приведет к охлаждению дыма. Труба устанавливается под наклоном в сторону печки, чтобы дым беспрепятственно двигался в коптильную камеру. Лучше брать деталь из нержавеющей стали. Этот материал отличается большей устойчивостью и долговечностью. Соединяться дымовод с коптильной емкостью должен ближе к верху, чтобы генерированный дым распространялся равномерно на все продукты.

Компрессоры для дымогенератора холодного копчения: производительность и варианты

Чтобы дым двигался из генератора в камеру с продуктами, следует установить компрессор. От его мощности будет зависеть производительность. Так, для топки в 2-3 литра достаточно 100-ваттного агрегата. Для более масштабных коптилен лучше приобретать аппарат в 220 В. В том случае, если компрессор имеет автоматическую систему выключения, агрегат будет защищен от перегрева и поломок.

В домашних условиях допускается использование аппарата, сделанного своими руками. С этой целью применяют кулеры от ноутбука, аквариумные вентиляторы или автомобильные нагнетатели.

Стоимость готовых дымогенераторов для холодного копчения

Цены готовых дымогенераторов варьируются в широком диапазоне. Стоимость зависит от конструкции, комплектации и известности бренда. Независимо от цены, агрегаты должны отвечать определенным требованиям по материалу изготовления, функциям и производительности. По ценовому критерию можно поделить дымогенераторы на три группы:

Бюджетные. Модели Коптил, Дым Дымыч, Hobbi Smoke и Finlandia отличаются доступной стоимостью. Их цена от 2500 до 5000 рублей.
Средней ценовой категории. Наиболее обширная группа. Наиболее известные Меркель и Hanhi Zmei, которые стоят от 5000 до 10 000 рублей.
Дорогостоящие модели, которые отличаются высокой производительностью и функциональностью. Наиболее известная коптильня из этой группы – Дымка. Цена на различные модели стартует от 11 000 рублей.

Для домашнего использования не обязательно приобретать дорогой аппарат. Следует оценить функциональные возможности и производительность, чтобы подобрать оптимальный вариант.

Простой дымогенератор для холодного копчения: делаем сами

Как правильно собрать самодельный дымогенератор, детально описывают инструкции, и демонстрируют чертежи.

Материалы и инструменты

В зависимости от выбранной технологии, подготавливается емкость, которая станет корпусом дымогенератора. Также потребуются трубы, лучше из нержавейки. Болты, гайки, уплотняющие прокладки помогут сделать все крепления надежными. Сгоны и водопроводные тройники обеспечат правильное соединение всех деталей.

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

За счет тления щепы образуется необходимый для копчения дым. Происходит это в камере сгорания, поэтому важно, чтобы при ее изготовлении использовались исключительно качественные материалы. Лучший вариант – нержавеющая пищевая сталь. Это исключит попадание опасных для организма веществ в дым. В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель.

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Колосниковая решетка и зольник

Колосниковая решетка располагается в нижней части. На нее укладывается щепа и подпаливается. Для поджига проделывается отверстие чуть выше колосниковой решетки. Можно сделать два отверстия для циркуляции воздуха и поджига. Так тяга будет лучше.

Решетку можно сделать своими руками из листового металла. Дырочки просверливаются на расстоянии 4-6 см. Такого расстояния достаточно, чтобы щепа не просыпалась, а решетка освобождалась от золы. Внизу устанавливается зольник – нижняя крышка. Ее можно приварить, но чтобы не было проблем с очисткой, лучше сделать эту часть съемной.

Дымопровод

Входная труба должна соединяться с камерой сгорания на 5-7 см выше зольника. Такое расположение позволит дыму сразу проникать в дымовод, не проходя через все другие элементы дымогенератора. Должны быть созданы надлежащие условия для охлаждения дыма. Чем длиннее труба, тем ниже температуру будет иметь дым при попадании в коптильную камеру. На выходе не нужно устанавливать сетку для предотвращения попадания золы и щепы в дымовод. Это приведет к засорению.

Процесс монтажа дымопровода выполняется по следующей схеме:

Крепится сгон из трубы ¾.
Устанавливается крестовина ¾.
В торец помещается заглушка для ревизии.
Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Сборник для конденсата и смолы

Когда дым поднимается по трубопроводу тяжелые вещества, конденсат и канцерогены оседают, поэтому необходимо организовать специальный сборник. Для этого в нижней части трубы, где присоединена крестовина, крепится банка с резьбой. Такое приспособление способствует быстрой и комфортной очистке.

Эжектор

Один из ключевых компонентов установки – эжектор, поэтому ему следует уделить должное внимание. Крепится он в верхней части дымовода. Он включает в себя 2 компонента: штуцер и тонкая трубка. Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину.

Компрессор или вентилятор для дымогенератора

К штуцеру крепится нагнетатель. Для этого можно использовать магазинный компрессор или сделать устройство своими руками. Подойдет и обычный компьютерный кулер. При сборке важно обеспечить наличие регулятора интенсивности и позаботиться о блоке питания на 12 Вольт. Не всегда обязателен электрический источник питания. Можно использовать автономные зарядные устройства от телефона – PowerBank. Это позволит сделать аппарат мобильным и без проблем его перевозить.

Как обращаться с дымогенератором

Как только все элементы собраны, можно приступать к холодному копчению мясных и рыбных продуктов. Процесс введения в эксплуатацию выглядит так:

В камеру сгорания загружается щепа. Сколько ее потребуется для копчения, определяется в процесс работы аппарата, так как этот показатель зависит от фракции топлива, его влажности и рабочей мощности. Также на расход влияет диаметр установленных труб.
Нагнетатель включается на полную мощность.
Щепа подпаливается через специальное отверстие. Удобно пользоваться газовой горелкой.
Отрегулировать мощность компрессора, установив необходимые параметры.
Выждать заданное количество времени, по необходимости подсыпая щепу.
После каждых3-4 сеансов копчения следует производить тщательную очистку аппарата.

Если в результате работы выявлены какие-либо неточности в работе, то лучше довести самодельный генератор до идеала, чтобы результат копчения был удовлетворительным, а приготовленные продукты вкусными и безопасными.

Несколько важных моментов

Топливо для генераторов

Нельзя применять для холодного копчения щепу и опилки хвойных пород дерева. Традиционными считаются бук, ольха, дуб. Использование щепы плодовых деревьев придаст продуктам оригинального вкуса. Обращать внимание нужно не только на породу, но и на размер фракций. Мелкая щепа может застревать, поэтому при использовании такого топлива лучше установить внутри камеры сгорания пружину. Для топлива крупных фракций подготовительных процедур не требуется. Для копчения идеально использовать мелкую стружку, веточки или щепу. Влажность – еще один важный параметр. Она не должна превышать 70%.

Всё, что Вам нужно знать о щепе для копчения

Что такое щепа для копчения;

Как сделать щепу своими руками;

Щепорезы для производства щепы;

Щепа для копчения сала;

Щепа для копчения рыбы.

Камера для коптильни

Камера для копчения может иметь различные размеры, главное – чтобы мощности компрессора и производительности дымогенератора было достаточно для наполнения емкости дыма. Внутри камеры размещается арматура, куда будут подвешиваться продукты. Также можно разместить решетки для укладки мелкой пищи.

Для камеры копчения важна герметизация, чтобы дым окутывал продукты, но не просачивался наружу. На дне емкости стоит предусмотреть приспособление для сбора жира, который выделяется во время приготовления.

При эксплуатации важно не загружать камеру продуктами разного вида. Это ухудшит их вкусовые качества. Также не рекомендуется дозагружать мясо и рыбу после начала копчения.

Разберём основные ошибки

Начинающих мастеров часто не устраивает результат копчения. Это связано с тем, что они совершают ряд распространенных ошибок:

Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Употребление без проветривания. После копчения мясо и рыба должны проветриться, что поможет убрать едкий запах и улучшить вкус. За время нахождения на свежем воздухе изменится не только вкус, но и цвет.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Правила безопасности

Источник
