Дымоход для бани своими руками просто и дешево

Практически все бани, построенные в домашних условиях, используют твердое бытовое топливо. Во время его сгорания образуются продукты отхода как в твердом виде, так и в газообразном. Для удаления их и качественного отвода наружу требуется монтировать дымоход для бани.

Одним из главных условий изготовления данного узла является максимальная пожарная безопасность. Особенно важно ее соблюдать в следующих областях: при выходе через стену и при установках сквозь крышу. Здесь недостаточно проделать сквозные полости и выпустить туда трубы. Понадобится надежно заделать окружающее пространство безопасными материалами и обеспечить хорошую тягу. Как правильно это сделать и какие изоляторы использовать – в нашей статье.

Разновидности современных дымоходов

Нужно знать, что существует два наиболее популярных типа дымохода:

с внутренним монтажом;
с наружной установкой.

Оба они имеют различные модификации, работающие по общему принципу. В нашей действительности популярной является внутренняя конструкция, поэтому во время проектирования часто интересуются, как сделать дымоход в бане через потолок, а не через стену.

Встроенный тип оставляет архитектурный стиль в максимальной сохранности, а также значительно экономит тепло, которое в большей мере остается в помещении. Внешний монтаж позволяет оставить крышу в целостности и снижает риски пожарной опасности.

Принято считать, что если используется монтаж дымохода в бане внутренний, но тяга будет лучше. Также он не нуждается в дополнительной теплоизоляции.

Использование различных материалов

Традиционно применяются дымоходы из кирпичной кладки или же из труб. Оба варианта имеют свои позитивные и негативные характеристики.

Соединение со стационарными печками

После того, как печь из чугуна займет свое место, можно заняться установкой к ней в бане дымохода. В такой ситуации понадобится смонтировать несколько фиксирующих опор с определенными тепловыми зазорами для расширения металлических труб во время нагревания. Такими модулями могут выступать асбестовые трубы либо сэндвич дымоход для бани, являющиеся более безопасными в огнеупорном плане.

Воздействие прямого огня на сэндвич нежелательно, поэтому перед первым коленом монтируется металлическая труба либо асбестовая.

Далее устройство дымохода в бане нуждается в металлической конусной заглушке, обеспечивающей просторный выход дыму наружу. Нижняя часть трубы оборудуется второй заглушкой, используемой для прочистки канала и удаления возможного конденсата. Перед тем, как прочистить дымоход в бане, достаточно будет открыть герметичную дверцу и высыпать собравшуюся сажу в подготовленную емкость.

ВИДЕО: Различные варианты схем

Кирпичная печь

Если смонтирована каменка с помощью кирпича, то часто дымоход в бане своими руками продолжают выкладывать именно кирпичный, не используя металлические трубы для вывода отходов горения. Схема кирпичного дымохода для бани начинается с 11-19 рядов во время перекрытия его боковых дверок.

Уже с двадцать первого уровня кладки выкладывается пара каналов. Впоследствии оба должны будут слиться в единую полость. Для проема напускают трех-четверки, чтобы сформировать закрытие канала над ядром. Поэтому зазор, сохраняющийся в промежутках ядра и кладки, останется до трех сантиметров. Остальные полости принято теплоизолировать с помощью минеральной ваты.

На 22 ряду просвет над ядром закроется окончательно и можно формировать закладку смещения каналов к середине. Обеспечить отсутствие трещин в будущем удастся при помощи укладки над ядром дополнительного кирпичного ряда.

Около 23 ряда формируется сужение канала. Кладка становится пятериком и оставляет в кирпич внутреннее пространство. В этой области должна монтироваться первая задвижка, а вторую ставят через уровень.

Во время самостоятельного монтажа правильного дымохода для бани не допускается наличие трещин. Они могут приводить к образованию конденсата. Также нежелательно существенно расширять проход, ведь из-за этого будет замедляться прохождение газов и произойдет быстрое охлаждение трубы.

ВИДЕО: Горизонтальный дымоход

Простой вариант дымохода

Получить действенный результат с минимальными вложениями можно следующим способом, ведь многие владельцы бань интересуются, как правильно сделать дымоход в бане с меньшими затратами.

Для этого понадобится собрать следующие материалы:

вертикальная труба из нержавеющей стали;
оцинкованное колено 20х120 см;
тройник (160 мм), имеющий заглушку;
пара оцинкованных колен 16х120 см;
предохранительный металлический грибок диаметром 20 см;
три колена из оцинкованной стали 16х120 см.

Крепление между собой труб осуществляется с помощью саморезов. В горизонтальной поверхности растачивается выход, для дымохода в бане хватит 17-16 см диаметра. На крыше удаляется мягкие элементы кровли на расстоянии около 17 см от выходной полости. Вышедшую часть трубы наружу, обматывают огнебезопасной каменно-базальтовой ватой, зафиксированной асбестовым шнуром.

Поверх данного узла монтируется труба большим диаметром, около 20 см, которую фиксируем и обматываем битумной мастикой. Верхний стык блокируется асбестовым шнуром, минимизируя возможность проникновения между трубами влаги и образования там грибка. Данная установка дымохода в бане через потолок может быть выполнена даже самостоятельно без особых навыков.

С этой статьей читают: Что такое шибер в дымоходе и можно ли его сделать самостоятельно

Как часто чистить дымоход в бане

Это зависит исключительно от того, как часто ее эксплуатируют. При регулярном еженедельном использовании первая чистка проводится спустя полтора-два года. В дальнейшем – не реже 1 раза в 2 года с тем, чтобы исключить излишнее накопление сажи на стенках трубы и потенциальную опасность находящихся в бане.

На первых порах справиться с сажными отложениями помогут народные средства – картофельные очистки или поваренная соль, которые не удаляют сажу, но смягчают настолько, что ее удобно соскабливать.

При более значительных накоплениях помогут поленья-трубочисты. Это специальные дрова, которые разгоняют печь до максимально возможной температуры, в результате чего сажа просто отслаивается и опадает вниз хлопьями. С такими поленьями следует обращаться очень осторожно, так как сильнейший огонь способен подпалить сажу, а будучи легкой, она влетает в помещение и может стать причиной пожара.

Лучше всего с сажей справляются химические составы, в частности, противонагарная химическая композиция. Один из самых эффективных составов для борьбы с накоплениями, который уже за один раз способен полностью очистить дымоход.

ПХК очень мощный по силе действия, старые дымоходы могут даже треснуть. Будьте внимательны и не нарушайте рекомендованную производителем дозу.

ВИДЕО: Как сделать проход трубы через потолок в бане своими руками

Источник

Как установить дымоход в бане своими руками

В былые времена на Руси строительство бани длилось ни один год, сейчас же никого не удивишь готовыми банями, которые привозят прямо на участок и собирают за несколько часов. Однако, после отъезда строителей, у вас остается бревенчатая коробка, не оборудованная отопительным прибором.

Поэтому устройство дымохода в бане и монтаж печи ложится на плечи домохозяина. Чтобы правильно сделать это своими руками требуются знания и опыт, ведь легкомысленное отношение к этой проблеме сулит повышенные затраты на поддержание необходимой температуры, риск возгораний и опасность отравлением угарным газом.

Классификация дымоходов

Дымоход для бани можно оборудовать несколькими способами, в зависимости от места установки печи. Способы организации отвода дыма из бани классифицируют по следующим параметрам:

Используемый материал. Чтобы сделать дымоходные трубы используют металл или жаростойкий кирпич. Кирпичную кладку считают более традиционным вариантом, однако современные мастера-печники отдают предпочтение металлическому дымоходу банной печи. Его преимущество – быстрый монтаж своими руками.
Способ монтажа. Дымоход в бане устанавливают внутри или снаружи постройки. Монтаж наружной дымоходной системы – североамериканская технология, согласно которой трубы выводят через стену на улицу. Она разработанная в ответ на недостатки внутреннего метода, подразумевающего проведение трубы через потолок на крышу.

Выбор материала и способа, которым выполняется установка зависит от финансовых возможностей, размещения печи и строительных навыков мастера. Опытные печники не рекомендуют тем, кто устраивает дымоход своими руками без опыта, не совмещать его с вентиляционной системой, это может быть небезопасно.

Преимущества кирпичного дымохода

Дымоход для бани из жаростойкого кирпича строили до появления металлических. Это легко объяснить тем, что металла, который выдерживает высокие температуры, в массовом производстве не было.

Сделать кирпичную кладку дымоходной трубы своими руками под силу только истинному профессионалу, монтаж выполняют по схеме, нарушение которой испортит всю проделанную работу. По сравнению с металлическим дымоход из кирпича обладает следующими преимуществами:

Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.

Важно своевременно прочищать дымоходные трубы из кирпича, так как его шероховатая структура накапливает золу, пыл и другие загрязнения, снижая печную тягу или приводя к задымлению бани.

Устройство металлического дымохода

Для тех, кто делает дымоход для печей своими руками металлические трубы – идеальный вариант, снижающий затраты на материал и время на монтаж. В строительных магазинах продают готовые системы, состоящие из прямых труб, отводов и хомутов. В пользу металлических труб говорит:

Доступная цена. Стоимость дымохода из металла в несколько раз ниже, чем у трубы из кирпича. Кроме того, монтаж металлического дымохода выполняю своими руками, а это экономит заказчику немалую сумму, которую он заплатил бы профессиональному печному мастеру.
Поверхность трубы из металла гладкая, даже скользкая, поэтому сажа и другие мелкие частицы не задерживаются на ней. Это позволяет воздуху под действием разницы температур внутри и снаружи единым, направленным потоком подниматься вверх.

Единственный недостаток этого способа организации дымохода печи в том, что металлические трубы не обладают такими теплоизолирующими качествами как аналоги из кирпича, из-за этого в зимнее время, когда перепад между внутренней и наружной температурой максимальна, на внутренней поверхности оседает конденсат, эта проблему решают современные сэндвич-трубы, защищенные слоем утеплителя.

Подбор элементов дымоходной системы

Если вы решились на монтаж дымохода из металла своими руками, важно правильно подобрать сечение труб. Производители печей указывают рекомендованный диаметр для каждой модели в инструкции.

При отсутствии данной информации, этот параметр рассчитывают исходя из мощности печи, высоты дымохода и количества числа поворотов. Однако, лучше доверить вычисления опытному консультанту, так как него зависит тяга и безопасность дымохода.

Обратите внимание, что протяженность горизонтальных сегментов труб не должна превышать 100 см, пренебрежение этим простым правилом грозит слабой тягой печи и сажевыми отложениями внутри.

Если вы выводите дымоход через стену, правильно будет расположить его на расстоянии 50-60 см от края свеса.
Монтируя трубу через крышу, старайтесь разместить ее в 50-150 см от конька.
Если место расположение печи не позволяет сделать этого, зонтик дымохода поднимают над высшей точкой кровли на 1,5 или более.
Обычно внутреннюю дымоходную систему прокладывают строго вертикально, при необходимости изменить направление используют колена с углом 45 или 90 градусов.
Чтобы продавец правильно подобрал дымоход для печей, лучше сделать ее схему с размерами.

Технология монтажа

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.
Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.

Чтобы правильно соединить участки дымохода нужно учитывать ход дыма, то есть верхняя труба надевается поверх нижней. Для сэндвич-труб следует также иметь в виду движения конденсата, поэтому внутреннюю трубу соединяют «по дыму», а внешнюю «по конденсату», то есть верхний сегмент вставляют в нижний.

Важно следить, чтобы места соединений между сегментами труб не попадали на перекрытия, чтобы герметизировать и стянуть широкими металлическими хомутами.

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Видео-инструкция

Дымоход для бани своими руками

Печь в бане быстро нагревает воду и даёт нужное количество жара, если дымоход на ней изготовлен и установлен по правилам. Дымовая труба должна обеспечивать своевременный выход за пределы помещения продуктов сгорания и предохранять печь от перегрева. Выполнять эти задачи без проблем может даже труба, сделанная своими руками, которая создана по чертежам после тщательного изучения конструкции дымохода и проведения расчётов.

Функции дымохода в бане

Дымовая труба — это по вертикали установленное устройство, по которому из топочной камеры в окружающую среду выводятся продукты сгорания топлива. Функционирование дымохода основано на создании тяги, выталкивающей газы к отверстию в трубе, находящемуся за пределами бани.

Печь и дымоход сделаны из металла

Труба, монтированная на банной печи, выполняет определённые задачи:

удаляет газы, а также дым, сажу, пепел и копоть, которые в случае неправильного изготовления дымохода могут покрывать его внутренние стенки и мешать выведению продуктов сгорания топлива;
формирует тягу, зависящую от толщины и продолжительности канала дымохода и образующуюся путём замены тёплых воздушных масс холодными.

Виды дымовых труб

Дымоходы, разделяют на виды, учитывая материал, из которого они были сделаны. Поэтому трубы для выведения из бани продуктов сгорания топлива бывают:

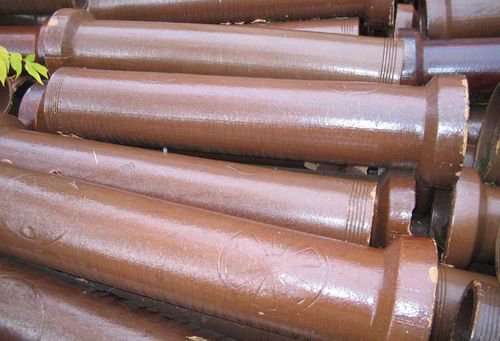

асбестоцементными (пользуются популярностью благодаря таким характеристикам как надёжность, хорошая изоляция и приемлемая цена, но применяются не всегда, так как могут истрескаться под воздействием конденсата и моментально покрываются сажей);
кирпичными (отличаются привлекательным внешним видом и стойкостью по отношению к огню, но, обладая неровной поверхностью, накапливают большое количество сажи);
металлическими (считаются самым выгодным вариантом, сильно нагреваются и поэтому способствуют скорейшему нагреву воды в баке печи);
керамическими (дорогими и практичными, ведь керамика не боится ни интенсивного нагрева, ни коррозии, ни химических реагентов, а главное характеризуется идеальной гладкостью).

По расположению дымоходы классифицируют на внутренние и внешние. Первый вид представляет собой конструкцию, устанавливаемую сверху печи и поднимающуюся до потолка, где она проходит через чердак и кровельное покрытие. А дымоход второго типа выглядит как труба, проведённая по внешней стене строения. Она соединяется с печью и сразу же направляется за пределы бани.

Конструкция внутренней трубы полностью вертикальная, а внешней — горизонитально-вертикальная

К плюсам дымовой трубы, расположенной внутри бани, относят:

малый расход топлива, что обусловливается тем, что продукты сгорания, идущие через трубу, тоже обеспечивают нагрев воздуха в помещении;
длительный срок службы, поскольку, находясь внутри помещения, труба не портится под воздействием неблагоприятных явлений погоды.

Среди недостатков внутренней трубы следует подчеркнуть следующее:

большую вероятность возгорания;
сложность работ по возведению дымохода, ведь его приходится проводить через перекрытия;
риск просачивания продуктов сгорания топлива в помещение (при образовании в трубе небольших дыр).

Главными плюсами внешнего дымохода можно назвать:

лёгкость в уходе, ведь трубу снаружи бани просто очищать от загрязнений;
отсутствие риска возникновения пожара.

Из недостатков внешней дымовой трубы обычно выделяют:

значительный расход дров, так как труба не будет нагревать воздух в бане;
необходимость тщательного утепления, иначе в конструкции станет накапливаться влага — результат соединения тёплых и холодных воздушных масс.

Особенности конструкции

Обычно дымоход выглядит как конструкция, горизонтальность которой соблюдена с безукоризненной точностью. Но бывает, что сделать устройство для выведения продуктов сгорания из печи абсолютно горизонтальным не получается, и поэтому мастера изготавливают дымоход, представляющий собой сочетание частей в положении и по горизонтали, и по вертикали. Такая конструкция требует добавления колен, патрубков и тройников, играющих роль соединительных элементов.

Колено — это соединитель, отвечающий за плавное совмещение одного элемента дымохода с другим. Эта деталь используется, когда требуется вывести от печи горизонтальный участок конструкции или направить дымовую трубу в другую сторону. При выборе колена для обустройства дымохода надо обращать внимание на соотношение его углов, ведь выбор этого соединителя достаточно широк.

Позволяет вывести дымовую трубу в нужную сторону

Тройник — приспособление универсальное, так как не становится преградой для чистки дымовой трубы от продуктов сгорания и золы. Тройник включает в себя элемент в форме стакана, который легко вытащить и почистить. Главное, расположить тройник правильно, чтобы он соединялся с трубами без нареканий. Если не выполнить это условие монтажа, то баня будет задымляться.

Элемент с тремя отверстиями

Патрубок — это соединительная деталь, применяемая, когда в бане или другом помещении на чердаке установлены деревянные перекрытия. Монтаж такого элемента убережёт древесину от воздействия сильного жара, который исходит от дымохода. Патрубок пригождается и как приспособление, изолирующее трубу от материалов кровли и чердака.

Защитный элемент конструкции дымовой трубы

Ещё одна важная составляющая конструкции дымохода — это крышная разделка. Этот элемент ответственен за создание герметичного соединения дымовой трубы и кровли. Крышная разделка защищает чердачные перекрытия от порчи атмосферными осадками, грязью и пылью.

Этот сегмент дымовой трубы выглядит как отрезок трубы, спаенный с листом металла

Расчёт размеров

Оптимальные размеры дымохода, высчитанные с учётом объёма кислорода, необходимого для поддержки процесса горения дров, представлены в таблице:

Параметр	Значение
Температура продуктов сгорания на выходе из трубы	+120 0 C
Максимальная скорость перемещения газообразных веществ	От 2 м/с
Высота дымовой трубы	5 м
Вес топлива, сгораемого при одной закладке печи	10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

Высоту дымохода можно узнать, поделив площадь топки (F) на площадь дымохода (f) и определив их соотношение в процентах. Допустим, если отношение сечения дымохода к сечению топки составляет 10%, то минимальная высота круглой трубы будет равна 7 метрам. У дымохода квадратной формы эта величина должна быть другой — 8 метров.

Толщина — не менее важный показатель. Её стандартное значение — не менее 1 мм. Речь идёт о самом популярном варианте, то есть дымоходе из металла.

Необходимые материалы и инструменты

Чтобы сделать дымоход в бане, понадобятся:

трубы с диаметром, высчитанным заранее;
кронштейны, которые должны фиксировать трубу в определённом положении;
хомуты, необходимые для крепления дымохода к стене;
переходники с диаметром на 30 см больше этого параметра у трубы (для соединения частей дымохода);
изоляционный материал, например, керамзит;
специальный фартук, необходимый для обустройства выхода дымовой трубы наружу;
оголовок, используемый в качестве наконечника канала для выведения дыма;
герметик, выдерживающий воздействие высоких температур.

Работа по изготовлению и монтажу дымовой трубы осуществляется с помощью следующих инструментов:

строительного уровня, применяемого для проверки ровности конструкции;
дрели;
лобзика, которым в кровле и потолке вырезают отверстия и раскраивают трубы до нужного размера;
шуруповёрта или отвёртки;
рулетки.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Пошаговое руководство по сооружению дымохода своими руками

Домашнему мастеру, не набравшемуся опыта в строительстве, целесообразнее заняться изготовлением внутреннего дымохода из металлических труб, который выводится за пределы потолочных перекрытий и крыши. Установка такой дымовой трубы представляет собой поочерёдный монтаж нескольких элементов, причём каждая следующая деталь ставится поверх нижней.

Установка внутреннего дымохода включает следующие этапы:

На патрубок, находящийся над каменкой печи, ставят первый фрагмент трубы, к которому добавлена задвижка (шибер). Этот элемент нужен для регулировки тяги при горении дров и завершении топки печи;

Шибер частично затворяют, чтобы сохранить в бане полученное тепло

Прикреплённые листы материала не дадут дереву загореться

Утепление дымовой трубы

Задумавшись об утеплении дымохода, надо учесть, что нагрев трубы жаром от горящих дров и исходящих от них газов может быть очень сильным.

Идеальный вариант для утепления дымовой трубы в бане

Поэтому в качестве материала, предохраняющего баню от потери тепла через дымовую трубу, лучше всего использовать негорючее строительное сырьё. Речь идёт о стекловате, шлакобетонных плитах, волокнистых утеплителях и минеральной вате. Тяжёлой материей, сохраняющей тепло, дымоход покрывать нельзя.

Для предотвращения охлаждения дымовой трубы можно воспользоваться готовыми утеплителями в форме цилиндра. Они гарантируют идеальную защиту канала для выведения дыма и оснащены специальным экраном из фольги. Теплоизоляционный цилиндрический материал производится с разным диаметром, а значит подходит для дымоходов любого размера.

Чтобы проложить теплоизоляционный слой, необходимо сделать следующее:

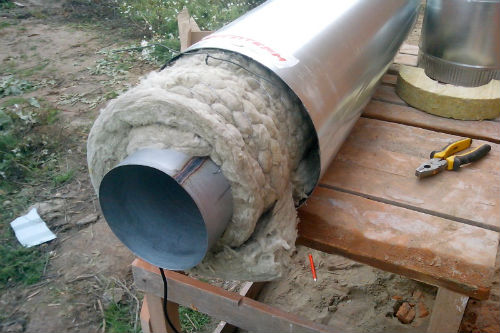

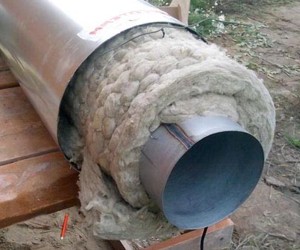

обмотать металлический дымоход базальтовой ватой или другим теплоизоляционным материалом толщиной около 5 см;
закрепить утеплитель на поверхности требы проволокой из стали;
одеть поверх базальтовой ваты защитный кожух и завязать его на трубе адгезивной лентой.

Материал закреплён и защищён от влаги

Нюансы эксплуатации

Дымовая труба будет служить исправно и не покроется толстым слоем сажи, если при растопке печи придерживаться некоторых правил:

В банную печь не следует закладывать дрова, нарубленные из хвойных деревьев, так как они выделяют большое количество смолы, оседающей на стенках внутри дымохода;
Баню не разумно топить сырыми дровами, ведь пары влаги создают ту же проблему, что и смолы;
Сжигать в печи мусор — это плохая привычка, приводящая к значительному загрязнению дымовой трубы;
Для топки банной печи лучше всего заготавливать сухую древесину лиственных пород;
Последней порцией дров, используемых для топки бани, должна быть охапка осиновых дров, быстро сгорающих и дающих высокое пламя, языки которого выжигают сажу на стенках дымового канала;
Дымоход требуется периодически чистить, дабы из-за отложений сажи, которая при перегреве трубы загорается и вырывается вместе с дымом в виде искр, не произошло возгорания.

Чистка дымохода

Когда не получается очистить дымовой канал при помощи химических средств или просвет трубы сильно закупорен, прибегают к механической чистке. Её осуществляют специальными инструментами, заранее открыв задвижку, чтобы весь сор вылетал наружу. Стандартные инструменты для чистки дымохода — это щётки, скребки и ерши на длинной ручке.

Мастер в защитных очках использует ёрш, прикрплённый к длинному шлангу

По правилам удаление сажи из дымовой трубы проводится сверху вниз. Убрав засоры в дымоходе, приступают к чистке дымового канала через дверки, не забывая удалить отложения на стенках топки и зольника.

Для чистки дымохода иногда можно пользоваться сухими очистками картофеля. Загораясь, они выделяют вещества, делающие сажу рыхлой и позволяющие легко убрать её из дымового канала через прочистные отверстия.

Изготовление и монтаж дымохода — это работа, требующая быть внимательным даже к мелочам. Проигнорировав требования к сооружению дымовой трубы, можно сделать конструкцию совершенно непригодной для выведения продуктов сгорания.

Дымоход сэндвич в бане – схема и монтаж своими руками

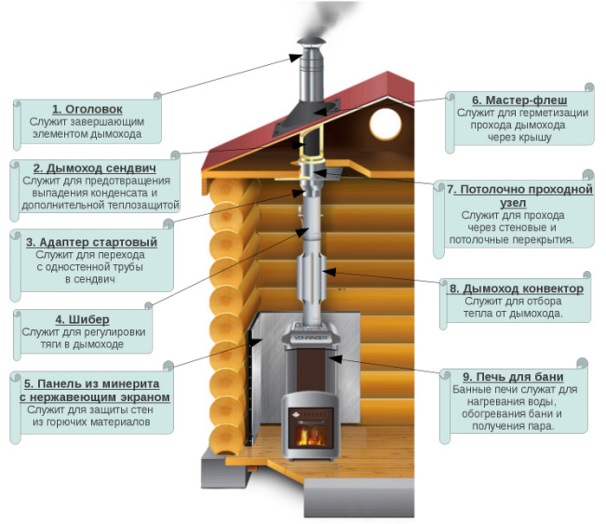

Дымоход сэндвич – один из лучших вариантов отвода дыма при сгорании топлива в дровяных банных печах. В настоящее имеется множество конструктивных решений устройств дымохода в деревянных строениях. А к бане с ее главным помещением – парилкой, это относится в первую очередь.

В этой статье будет представлена система дымоотвода с использованием двустенных дымовых труб (сэндвичей) из нержавеющей стали. Кроме того, на основе представленных чертежей будет рассказано о важных нюансах и технологии установки дымохода своими руками с описанием часто встречающихся ошибок.

Содержание

Что лучше, оцинкованное или нержавеющие дымовые трубы

Традиционно основным материалом для обустройства дымохода является огнеупорный кирпич. В настоящее время такие дымоходы отвода продуктов сгорания от дровяной печи каменки не потеряли актуальности и, вряд ли, когда потеряют. Ведь часто бывает так, что владелец русской бани желает иметь только кирпичную каменку, а вместе с ней и кирпичную дымовую трубу.

Но современная промышленность предлагает и альтернативные двустенные дымоходы-сэндвичи из нержавейки или оцинкованной стали. В связи с этим резонно встает вопрос о том, из какой стали его лучше делать.

Странный, казалось бы, вопрос. Ведь всем известно, что нержавеющая сталь имеет несравнимые преимущества перед обыкновенной сталью, в том числе и оцинкованной. Это и высокие свойства противодействовать коррозии, и высокой температуре, и внешний вид, что очень важно при обустройстве интерьера бани.

Хотя оцинкованное покрытие и позволяет продлить срок службы стального дымохода, но не до такой степени, каким его имеют нержавеющие трубы. Любые механические повреждения (царапины, вмятины и т.п.) при монтаже отрицательно скажутся на долговечности самого оцинкованного дымохода. Поврежденные места станут источником распространения коррозии, со временем приведя всю трубу в полную негодность. А это уже первый шаг к возгоранию бани.

Но есть один недостаток нержавеющих дымовых труб и комплектующих – это их большая цена по сравнению с оцинкованной сталью. Например, согласно прайс-листу Новосибирского завода «Сибэнерготерм» цена метровой теплоизолированной сэндвич-трубы диаметром 115×175 мм (толщина утепления 30 мм) из нержавейки равна 1500 рублей, а из оцинкованной стали – 1000 рублей.

Ту же продукцию Воронежского предприятия „Феррум” можно купить по ценам, приведенным на этой картинке:

Как видим, что ценовая разница имеется. Но она не настолько значительна, чтобы отказаться от обустройства дымохода из нержавеющей стали. А учитывая еще и отличные эксплуатационные свойства изделий из нержавейки, следует отдать предпочтение именно ей.

Чтобы как-то сократить расходы, можно сделать комбинированный дымоход. Так в парилке с ее «экстремальными условиями» и повышенными требованиями к пожарной безопасности, а также для придания ей более респектабельного вида, можно использовать нержавеющие модульные элементы, а на чердаке или снаружи бани из оцинкованной стали.

Правда, при монтаже могут возникнуть трудности состыковки модулей из различных материалов. Поэтому при покупке следует обязательно проверить возможность их сборки. Дополнительную гарантию сборки даст и приобретение продукции только от одного производителя.

Основные требования к дымоходу в бане

Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:
- Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.
Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
- с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
- без разделки прохода термоизоляционными материалами – не менее 500 мм.
Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Дымоход сэндвич в бане своими руками – схема сборки и рекомендации

В этой главе будут рассмотрены только важные вопросы по монтажу дымохода от дровяной печи-каменки. Это подготовительные работы, способы и порядок сборки, а также проход через деревянное перекрытие между парилкой и чердачным помещением, и через крышу бани.

Способы соединения модульных элементов в дымовой трубе

Монтаж дымохода из стальных труб производится одним из двух способов: «по конденсату» или «по дыму».

Первый способ (сборка «по конденсату») предназначен для того, чтобы конденсат, образующийся в результате разницы температур снаружи и внутри трубы, свободно стекал вниз по трубе. При этом утепление, находящееся в пространстве между обеими трубами сэндвича, остается надежно защищенным от воздействия влаги.

Второй способ (сборка «по дыму») применяется тогда, когда нужно обеспечить 100-процентную гарантию непопадания угарных газов внутрь парилки или других банных помещений через зазоры в стыке между смежными внутренними трубами.

На рисунке слева приведен способ соединения дымовых труб «по конденсату». В этом случае внутренняя труба верхнего сэндвича заводится в раструб нижнего сэндвича. Как видно из рисунка, образующаяся влага никак не может попасть внутрь дымовой трубы. Зато дым, найдя малейшую щель, может попасть в зону нахождения человека.

На рисунке справа показан способ соединения «по дыму», при котором внутренняя труба нижнего сэндвича заходит в раструб внутренней трубы верхнего модуля. Дым, поднимаясь вверх по трубе, не встречает сопротивления, свободно проходит место стыка, и под действием тяги удаляется из бани наружу. Однако конденсат, если заделка стыков выполнена небрежно, может попасть внутрь сэндвича. Это обстоятельство существенно нарушит защитные свойства утепления и ускорит выход из строя всего сэндвича.

Так какой же способ выбрать? Надо иметь в виду, что угарный газ может навредить нашему здоровью, а конденсат – только долговечности дымовой трубы. Что важнее, решать нам! В любом случае, герметизацию стыков и щелей надо проводить с особой тщательностью. Если это сделать, то способ соединения «по конденсату» предпочтительней, так как и наше здоровье будет не затронуто, и дымовая труба будет служить долгое время.

Порядок сборки вертикального дымохода-сэндвича

Прежде чем начать монтаж, следует подготовить все элементы: трубы, переходники, отводы и т.п. Необходимо снять защитную пленку, удалить все наклейки и этикетки, и, если надо, протереть ветошью масляные и жировые пятна.

Следующим этапом должно быть определение и разметка вертикальной оси дымохода, начиная от выходного патрубка банной печи и кончая проходом через кровлю. Расположение этой оси должно обеспечивать создание проемов как в перекрытии, так и кровле с учетом требуемых размеров для их термоизоляции. При этом деревянные балки перекрытия и стропила не должны проходить плоскости разделки. Чтобы исключить такую возможность, надо уже на этапе проектирования или строительства бани располагать их с учетом месторасположения дровяной печи.

Начинать сборку следует производить непосредственно от раструба печи по направлению вверх. Прежде всего, следует рассчитать первый соединительный элемент дымохода таким образом, чтобы стыковка первой трубы-сэндвич с последующей трубой находилась выше плоскости разделки потолка. Идеальный вариант – ее симметричное расположение. В любом случае, стыковочные места должны быть доступны визуальному контролю.

Сборка будет производиться способом« по конденсату», при котором внутренняя труба верхнего сэндвича будет заводиться в раструб внутренней трубы нижнего (предыдущего) сэндвича. Легкими ударами деревянной киянкой по верхней трубе, добиваются плотной посадки. Верхняя наружная труба, наоборот, одевается раструбом на нижнюю трубу.

Герметизация зазоров между соединяемыми элементами производится жаропрочным герметиком для печей и дымоходов, рассчитанным на температуру не менее 1000 ˚C. Герметик наносится в следующем порядке:

для внутренних труб сэндвича – на наружную поверхность внутренней трубы верхнего сэндвича;
для наружных труб сэндвича – по наружной поверхности;
в соединениях одностенной трубы и других одностенных модулей, а также в переходах с одностенной на двустенную трубу – снаружи по окружности.

Сборка дымохода выше чердачного перекрытия производится только с помощью труб-сэндвичей, выводя его через кровлю на требуемую высоту.

Стыковочные соединения дополнительно скрепляются следующим образом:

соединения сэндвич-труб между собой – обжимными хомутами;
соединения сэндвич-трубы с другими модульными элементами (переходниками, тройниками, отводами…) – обжимными хомутами с двух сторон.

Для снижения нагрузки от веса всей конструкции на нижние элементы дымохода, следует через каждые 1.5-2.0 метра устанавливать поддерживающие стеновые кронштейны. Но в нашем примере они не понадобятся, так как их роль будут исполнять узлы прохода через перекрытие в парилке и кровлю.

Пример вертикального дымохода сэндвич для русской бани

Ниже приведены изображения с дымоходом в русской бревенчатой бане. Для наглядности показана дровяная печь-каменка от финского производителя банного оборудования и принадлежностей «Harvia». Обслуживание печи производится вне парилки, например, в предбаннике, а для получения горячей воды на трубу установлен бачок из нержавеющей стали. Для регулировки тяги выше бачка смонтирован поворотный шибер.

Проход дымохода через деревянное межэтажное перекрытие

В качестве основного элемента используется потолочно-проходной узел (ППУ), имеющий воздушную прослойку между стальным кожухом и термоизолятором минерит. Данная конструкция позволяет уменьшить размеры разделки потолочного перекрытия без потери утеплительных свойств.

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

В зазор между трубой и внутренней стенкой ППУ укладывается термостойкая базальтовая вата, а между его наружной поверхностью и минеритом остается воздушное пространство, являющееся дополнительным природным теплоизолятором.

По внешнему контуру ППУ также закладывается базальтовая вата, которая в свою очередь примыкает к базальтовому картону. Картон дополнительно изолирует от воздействия тепла деревянные элементы перекрытия.

Со стороны парилки ППУ закрывается стальным коробчатым кожухом с отверстием под сэндвич, а на чердаке листовым минеритом. Вся разделка в чердачном помещении вначале закрывается листовым фланцем, а затем стальным кожухом, который закрепляется к нему саморезами по металлу.

Проход дымохода через крышу с кровлей из сгораемых материалов

Схема разделки кровли показана на предыдущем эскизе.

Основные работы по разделке кровли сводятся к следующему:

Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

Некоторые виды комплектующих для двустенных дымоходов сэндвичей

Основные комплектующие, используемые при монтаже приведенного дымохода:

Проверка качества сборки дымохода

Когда дымоход будет полностью собран и проверен на отсутствие брака или недоработок, следует произвести пробную топку печи с небольшим количеством сухих дров. Сразу же после растопки следует проверить дымоход по всей длине, обращая особое внимание на стыковочные соединения.

Вначале возможно появление в помещениях бани небольшого задымления из-за сгорания масляных загрязнений на наружной поверхности дымохода. Этот в порядке вещей. Беспокоиться по этому поводу не стоит.

Если результаты первой проверки дымохода будут положительными, печь следует протопить на полную мощность еще в течение двух-трех часов. Этого достаточно, чтобы выявить вновь вскрытые недостатки. Особенное внимание надо

В процессе эксплуатации дымохода возможно появление на трубах цвета побежалости. Это нормальная реакция стали при нагреве ее до высокой температуры.

Если дым из топки печи попадает в парилку, то это, скорей всего, говорит о недостаточной тяге в дымоходе. Для увеличения тяги придется нарастить трубу еще на 0.5-1.0 метра.

Заключение

Пишу эту статью и ловлю себя на мысли, что никак не могу остановиться. Ведь она получилась достаточно большой, что неизбежно отнимет много времени у тех читателей, которые интересуются темой сборки дымохода в собственной бане. А все это из-за того, что я преследую цель максимально полно представить нужную Вам информацию.

Возможно, следовало бы ограничиться общими фразами, как это сделано на многих сайтах о бане. Ведь, большинство таких статей – это чистой воды плагиат в виде семантической обработки уже давно опубликованных материалов. А где оригинал, узнать, практически, невозможно. Да и часто бывает так, что прочитаешь статью, а толком ничего дельного для себя не узнаешь.

Как получается у меня? На этот вопрос можете ответить только Вы, уважаемый читатель. Любые оставленные Вами комментарии только помогут мне исправить допущенные ошибки и впредь доносить информацию в удобном для Вас виде.

Заранее спасибо, и с легким паром!

И в дополнение видео ролик об устройстве и выборе сэндвичей для дымохода:

Перейти в главную статью-содержание: Печи для бани
_

Дорогие друзья! Если не сложно, поделитесь в этих социальных сетях со своими знакомыми. Спасибо!

Пошаговое руководство, как сделать дымоход в бане своими руками

В идеальном случае продукты горения любого топлива — это углекислый газ и вода. Но в реальности к ним неминуемо добавятся, даже в случае очень качественного топлива, сажа и угарный раз, возникающие в результате неполного сгорания. Кроме того, топливо — будь то уголь или дрова — содержит примеси, которые также загрязняют воздух продуктами своего сгорания.

Попадание продуктов горения в помещение — это не только грязь и неприятный запах, но и угроза здоровью: угарный газ чрезвычайно ядовит, и отравления им может повлечь тяжёлые последствия. Все эти продукты горения должны быть полностью удалены из помещений бани — это не только обеспечивает чистоту, но и сберегает здоровье.
Поэтому важным элементом любой бани, использующей печь на любом виде топлива — угле, дровах, газе — является дымоход. Он устроен достаточно просто и в большинстве случаев его можно изготовить своими руками.

Выбор типа дымохода

Материал

Основными материалами для изготовления дымоходов для бани являются:

кирпич;
металлические (стальные) трубы;
керамические трубы.

Возможны также и комбинированные варианты — например, керамическая труба заключается в стальной кожух либо внутри кирпичной кладки проходит стальная труба. Традиционно дымоходы делались из кирпича — попросту за отсутствием других материалов. Однако сейчас достаточно широко распространены и металлические дымоходы.
Кирпичный дымоход обладает проверенными временем достоинствами, обеспечившими ему популярность:

Он существенно прочнее и долговечнее металлического.
Кирпичный дымоход безопаснее в пожарном отношении.
Кирпич сам по себе обладает хорошими теплоизолирующими свойствами, а также хорошо накапливает тепло.
Для его изготовления требуются только кирпичи, цемент, песок и вода — в результате чего он оказывается экономичнее других вариантов.
Если печь в бане — кирпичная, изготовление дымохода из того же материала — оптимальный вариант.

Однако у кирпичных дымоходов есть и недостатки:

Возведение кирпичной кладки — достаточно трудоёмкий процесс, требующий соответствующего опыта и навыков. При отсутствии опыта возвести печную трубу своими руками весьма сложно, и в этом случае, возможно, придётся приглашать специалиста.
Внутренняя сторона кирпичного дымохода неизбежно будет шероховатой — а, значит, будет задерживать сажу, что затрудняет прохождение дыма. Кроме того, накопившаяся в дымоходе сажа может загореться. Поэтому кирпичный дымоход приходится чаще чистить.
Кирпичные конструкции имеют большой вес — следовательно, нуждаются в фундаменте.

Металлические дымоходы изготавливаются из нержавеющей стали — иные металлы не выдерживают длительных перепадов высоких и низких температур, а также присущей бане повышенной влажности. Их достоинства:

в них меньше накапливается сажа, а также их легче чистить;
они просты в установке (монтаже);
многие фирмы выпускают готовые металлические дымоходы, которые остаётся лишь собрать своими руками в соответствии с инструкцией.

Основные недостатки стальной конструкции вытекают из высокой теплопроводности металла — для них желательно обеспечить надёжную теплоизоляцию, особенно в тех местах, где дымоход проходит сквозь стены бани, потолок и кровлю. Кроме того, необходимо тщательно следить за герметичностью в местах стыков, составляющих дымоход труб.

Внутренняя труба при этом должна быть стальной, а внешняя может быть сделана из любого металла (хотя оцинкованные трубы для бани не рекомендуются — они меняют свой диаметр при нагреве и охлаждении, в результате чего теряется прочность и может нарушиться герметичность). Если нет возможности приобрести готовые сэндвич-трубы, можно изготовить аналогичную конструкцию своими руками.

Фундамент стальным и керамическим конструкциям нужен лишь в случае, если их вес превышает 750 кг — в большинстве случаев такой вес не достигается, что облегчает обустройство бани.
Дымоходы из керамических труб сочетают достоинства кирпичных и стальных:

они достаточно просты в установке; как и металлические, керамические конструкции можно достаточно легко собрать своими руками, не обращаясь к специалистам;
керамика, как и кирпич, обладает низкой теплопроводностью, пожаробезопасная, хорошо аккумулирует тепло.

Внутренний или внешний?

По своему расположению относительно строения дымоходы можно разделить на

внутренние — проходящие полностью внутри помещения;
внешние — в этом случае труба сразу от печи выходит наружу здания, и основная часть дымохода располагается снаружи.

Внутреннее расположение позволяет использовать тепло горячего дыма для обогревания помещения бани.
Внешнее — значительно упрощает установку (это немаловажно при постройке бани своими руками), однако, требует дополнительной теплоизоляции, чтобы избежать скопления конденсата и сажи в трубе. Этот вариант также повышает расход топлива, поскольку дымоход в этом случае «обогревает атмосферу».

Дополнительные элементы дымохода

Лучший дымоход — прямой, без изгибов, который идёт от печи ровно вверх. Как правило, так устроены кирпичные дымоходы.
Однако это не всегда достижимо для стальных или керамических дымоходов: на пути трубы могут встретиться препятствия — например, несущие балки — провести трубу сквозь которые оказывается невозможным. И в любом случае приходится делать изгибы при внешнем расположении дымохода. В таких случаях приходится вести дымоход прямо, затем — горизонтально или под углом для обхода препятствия, и после этого — снова прямо вверх.
При этом следует помнить: суммарная длина горизонтальных и наклонных участков не должна превышать 1 метр — в противном случае движение дыма будет затруднено (как известно из курса физики, горячий газ стремится подниматься, а не идти вбок). Кроме того, на горизонтальном участке будет скапливаться сажа. Количество поворотов трубы должно быть минимальным — как правило, всегда можно спроектировать так, чтобы поворотов было лишь один или два.
Для соединения труб, идущих вертикально и горизонтально (или под углом), используются различные варианты переходных колен. Выбирая и устанавливая колено для соединения труб, нужно позаботиться ещё и о том, как впоследствии его очищать — колено является одним из тех мест, где больше всего скапливается сажа. Более удобным в этом случае является тройник — вариант колена, в котором предусмотрен съёмный стакан (или аналогичная конструкция) для прочистки.
Места соединения труб должны быть абсолютно герметичны, чтобы дым не проникал в помещение. Чтобы безопасно провести трубу через деревянный потолок и кровлю, используются патрубки. Труба подводится к вырезанному в потолке отверстию, в которое вставляется патрубок, и затем выводится наружу.
Поскольку металлическая труба имеет немалый вес, её крепят стеновыми кронштейнами через каждые 2 метра. При выводе трубы через кровлю наружу должна быть устроена герметичная крышная разделка, которая препятствует попаданию воды от дождя и снега внутрь помещений бани.

Что нужно учесть при проектировании и установке дымохода

При проектировании и установке дымохода своими руками необходимо:

Правильно выбрать сечение трубы. Слишком узкая труба не справится с отводом дыма и будет задымлять помещения бани. При слишком широкой трубе дым будет проходить через неё слишком быстро, не успевая прогреть баню — в результате потребуется больше топлива и времени на протопку. В зависимости от мощности печи сечение трубы может составлять от 140 до 270 мм.
Лучшая форма трубы — цилиндрическая. Она обеспечивает лучшее прохождение, меньше загрязняется и легче чистится.
Выбирать размещение дымохода ближе к внутренней стене бани — это улучшит теплоизоляцию.
Общая высота должна соответствовать указаниям в паспорте печи. Если дымоход собирается своими руками, а в руководстве таких указаний нет — высоту следует выбирать не менее 4,5 метров.
Труба должна быть установлена выше кровельного конька не менее чем на 50 см.
Место выхода трубы сквозь кровлю должно быть обеспечено надёжной гидроизоляцией.
Необходимо предусмотреть установку шибера (задвижки) для регулирования тяги.
Обеспечить его полную герметичность, чтобы не допустить просачивания дыма внутрь бани. Нельзя забывать о том, что содержащийся в дыме угарный газ может вызвать тяжёлые отравления.
Стены и потолок возле дымохода желательно дополнительно защитить базальтовой ватой, медным листом или иными негорючими материалами.
В месте, где труба проходит сквозь потолок, целесообразно увеличить толщину стенок для предотвращения возгорания. Обычно толщина стенок увеличивается на 5 см. Утолщить стенки можно своими руками, покрыв их слоем негорючего материала и заключив в металлический кожух.
Дымоход можно побелить или выкрасить в белый цвет. Это не только улучшит его внешний вид, но и послужит индикатором герметичности: покраска потемнеет в местах проникновения дыма.

И для наглядности — небольшой видеоматериал по установке дымохода в бане

Дымоход в бане своими руками: пошаговое руководство

В России всегда популярными были бани. Их используют и сейчас не только для личной гигиены, но и для улучшения общего состояния здоровья.

В чем же польза бани для любого россиянина? Благотворное воздействие заключается в особенном эффекте температуры воздуха и его влажности. В русской бане воздух нагревается до температуры от 60 до 90 градусов, а влажность доходит до 90% (это достигается тем, что на камни печи льют воду, которая практически мгновенно превращается в пар). В человеческом организме при таком микроклимате происходят соответствующие изменения:

температура тела увеличивается;
ускоряется пульс;
учащается ритм дыхания;
интенсивнее выделяется пот;
происходит очищение организма от шлаков и токсинов;
уменьшается нагрузка на почки;
расслабляются мышцы;
снижается нервное напряжение;
ускоряется кровообращение;
происходит устранение застойных процессов;
повышается общий тонус организма.

Эти банные процедуры несут в себе несомненную пользу при регулярном использовании, например, раз в неделю.

Но не следует забывать, что не всем позволено париться в русской бане. Поэтому перед походом в баню все-таки необходимо проконсультироваться с врачом. Какие же могут быть противопоказания для мытья в парилке:

Слабое состояние организма, сопровождающееся высокой температурой тела (в парной можно добиться эффекта дополнительной тепловой нагрузки и организм не выдержит этого).
Заболевания сердечно-сосудистой системы (высокая температура воздуха в бане может привести к инфаркту, инсульту, образованию тромбов из-за загустения крови).
Сахарный диабет, артриты, заболевания эндокринной системы.
Онкология различных форм и стадий.
Гепатиты.
Эпилепсия.
Заболевания мочеполовой системы (как у мужчин, так и у женщин).
При беременности.

Кроме названных заболеваний, при которых посещение бани противопоказано, у каждого отдельно взятого человека могут быть свои особенности организма, поэтому следует с осторожностью относиться к этой процедуре.

Особенности строения русской бани

Эффект русской бани не заменишь никаким другим видом парной. Такой тип микроклимата называется «паровая сауна», его особенность заключается в поддержании температурного режима от 45 до 70 градусов и влажности воздуха в 40-65%.

Русскую баню принято строить из бревен, потому что дерево хорошо накапливает и удерживает тепло, не раскаляется, при нагревании дает приятный аромат. Обычно помещение состоит из двух отделений:

предбанника (место для раздевания и отдыха);
парилка (место для очистительных процедур и мытья тела).

Чаще всего строили бани на Руси возле водоемов, чтобы была возможность охладить распаренное тело. Если водоем был относительно далеко, около входной двери ставили деревянную бочку с холодной водой для этих же целей.

Строим баню своими руками

Современные россияне задаются вопросом: «Можно ли построить баню самостоятельно своими руками?». Сейчас множество рекомендаций по этой теме, в сети Интернет созданы форумы, на которых обсуждаются все нюансы и особенности процесса строительства бани своими руками.

Дымоход в бане и его особенности установки своими руками

Существует две разновидности русской бани. Отличаются они использованием дыма.

По-белому – этот вид бани бездымный, то есть из помещения для мытья дым будет выводиться с помощью трубы, которая называется «дымоход».

По-черному – помещение оборудовано так, что дым циркулирует, обволакивает стены, оседая на них (отсюда и название для такого вида русской бани).

Дымоход строят в бане для удаления продуктов сгорания дерева, которым топится баня. Его можно изготовить из труб различных материалов:

металлических (с большой теплопередачей, поэтому требует теплоизоляции, чтобы дымоход не прогорел);
керамических (асбестоцементный материал с хорошей теплоизоляцией не рекомендуют использовать);
кирпичной кладки (медленно нагревается и также медленно остывает).

В зависимости от места расположения, дымоход строят внутренний и наружный. Внутренний дымоход в нашей стране встречается чаще, так как он не нарушает архитектурный стиль всего строения и экономит тепло, которое остается внутри парной, не требует дополнительного утепления.

Инструкция по установке своими руками внутреннего дымохода в русской бане:

Определитесь, из какого материала вы будете строить дымоход.
Произведите необходимые расчеты – высота и ширина трубы дымохода.
Подготовьте необходимые материалы.
Начинайте монтаж от низа основания вверх (помните, что дымоход должен находиться как можно дальше от бревенчатых стен).
Если трубы требуют соединения между собой, используйте хомуты для крепления.
При выводе трубы дымохода через потолок, своими руками сделайте отверстие необходимого размера (не забудьте место стыка трубы и потолка заизолировать термоустойчивой накладкой).
На крыше также поставьте изоляционную заглушку для сохранения тепла внутри помещения.
Обязательно сверху над дымоходом установите противоливневую защиту.

Одним из немногих секретов хорошей русской бани является правильный отвод дыма. Если вы не уверены, что сможете установить дымоход своими руками, эксперты советуют обратиться к специалистам.

Дымоход в бане – как сделать собственными силами?

Необходимые инструменты и материалы

Произвести самостоятельный монтаж дымохода в бане может каждый домашний мастер. Требуется только усвоить принципы его обустройства своими руками, изложенные в этой статье.

Дымоходы для бани – популярные виды

Интересующие нас конструкции подразделяются на наружные и внутренние. Первые устанавливаются снаружи бани, из которой они выводятся через стенку. А вот монтаж дымохода второго типа осуществляется в самом помещении для принятия водных процедур.

Также конструкции, которые нас интересуют, изготавливаются из разных материалов. Обычно своими руками монтируются банные трубы из обожженного кирпича и из стали.

Кирпичные сооружения хороши по многим эксплуатационных показателям. Некоторые специалисты уверяют – лучше банной трубы из кирпича придумать ничего невозможно. Такие конструкции прочные, эксплуатируются десятки лет, характеризуются отличными теплоаккумулирующими и термоизолирующими показателями.

Банная труба из кирпича

В противопожарном плане кирпичные трубы очень безопасные. Дымоход из стальной трубы менее надежен с этой точки зрения. Но сделать самостоятельно качественную конструкцию из кирпича для бани сможет далеко не каждый домашний мастер, так как такая операция является трудоемкой и объективно сложной.

Кроме того, внутренние части кирпичных дымоходов имеют углы и шероховатую поверхность, за счет чего на них происходит отложение и накопление сажи. Они уменьшают тягу (труба постоянно засоряется продуктами сгорания), поэтому с течением времени печь начинает плохо нагреваться. За кирпичной банной конструкцией для отвода дыма нужно постоянно следить – очищать от сажи ее внутренние части. Если не производить регулярную чистку трубы, в бане наверняка возникнет задымление, также повышается вероятность пожара.

Установка стального дымохода для печи выполняется намного проще.

Сделать своими руками монтаж металлической конструкции можно после изучения некоторых особенностей подобного процесса. По стоимости стальные системы дымоотвода для банной печи дешевле кирпичных.

Внутренняя поверхность металлических труб идеально гладкая. На ней отсутствуют грани и углы, которые могут помешать отводить дым от печи. Поэтому по металлическому дымоходу он уходит направленным потоком. Казалось бы – полная идиллия. Но все не так уж и просто. При резких температурных перепадах внутри стальной трубы появляется конденсат. Избежать этого позволяет высококачественная теплоизоляция дымохода для печи. Об этом стоит помнить, задумав его монтаж своими руками.

Внутренний и внешний дымоход – какой выбрать?

Установка трубы для отвода из печи дыма выполняется и снаружи строения, и изнутри. Обе эти технологии имеют и преимущества, и существенные недостатки. Монтаж дымохода из металлических изделий внутри бани производится сверху печи. Труба при этом поднимается к потолочной поверхности, проходит через чердачное пространство и крышу.

Подобная методика прокладки трубы гарантирует значительную экономию дров – тепло из печной топки нагревает и чердак, и само банное помещение. Ни одна тепловая калория, таким образом, не расходуется зря. Нагрев печи происходит очень быстро, а остывание – медленно.

Если внутренняя труба собрана грамотно, а ее монтаж выполнен без технологических ошибок, такой дымоход прослужит вам длительное время. Но при условии, что вы будете периодически проводить его обслуживание, контролируя герметичность и прочность соединения отдельных частей металлической конструкции.

Внутренний дымоход в бане

Главным минусом стальных внутренних сооружений для печи в бане признается то, что их необходимо прокладывать через перекрытия и кровлю. Такой монтаж сложно (но возможно) выполнить своими руками. Приходится учитывать множество нюансов. О них мы поговорим ниже.

Установка стальной трубы снаружи не требует ее прокладки сквозь чердак и крышу, что упрощает монтаж дымохода для печи. Технологию, при которой трубу выводят через стенку на улицу, в свое время предложили американские специалисты. Она стала популярной и в нашей стране, ведь сделать это своими руками по-настоящему просто. Технология характеризуется следующими ключевыми достоинствами:

дождевая и талая вода не попадает в щели между покрытием крыши и дымоходом;
существенное уменьшаются трудовые затраты (оборудование отверстий на чердаке и крыше, а также их изоляция не требуются).

Недостатками методики считается то, что наружный дымоход, во-первых, увеличивает расход топлива, а во-вторых, требует тщательной теплоизоляции (труба проложена снаружи строения, поэтому она очень быстро выхолаживается).

Делаем внутренний дымоход своими руками

Стальные конструкции для удаления дыма собираются из готовых труб и металлических изделий с различными геометрическими размерами. Вам нужно будет составить простой план дымохода, в котором указать длину прямых участков трубы для печи и ее поворотов, и обратиться с ним в специализированный магазин. Вам подберут все требуемые детали, а также дополнительные изделия из металла (листы с отверстиями для прокладки дымохода через чердачное помещение и кровлю), изолирующие составы и материалы и так далее. С их помощью вы сможете своими руками произвести монтаж дымоотводящей конструкции в бане.

Монтаж дымоотводящей конструкции

Самый простой вариант обустройства дымохода – установка сэндвич-трубы. Но стоит такая конструкция недешево. Поэтому многие умельцы решают своими руками сделать сооружение, которое по своим эксплуатационным и функциональным характеристикам мало чем отличается от заводского дымохода из нержавейки. Такая самодельная конструкция изготавливается из стальной трубы сечением 14,6 см. Об этом позже, сейчас поговорим о тонкостях проектировании дымохода для бани:

Величина дистанции между выходным печным патрубком и коньком кровли, к которой добавляется 50 см, говорит нам о высоте возвышения дымохода над самой высокой точкой крыши.
Дымоход рекомендуется изготавливать сборным. Оптимально, когда он состоит из двух частей. Их соединение нужно предусмотреть в точке, расположенной посередине высоты чердачного пространства. Нижнюю часть трубы обычно делают одинарной (тем самым мы добиваемся максимального КПД дымохода), а верхнюю (она почти вся будет находиться на улице) – двухслойной и с обязательной теплоизоляцией.

Разобравшись с размерами, приступаем к изготовлению самодельной дымоотводящего сооружения:

Разрезаете по требуемым параметрам стальную трубу, верхнюю ее часть обматываете слоем утеплителя, замеряете сечение этой конструкции. Полученный диаметр позволит вам определиться с шириной металлического оцинкованного листа, необходимого для изготовления наружной трубы – специального кожуха. Формула для расчета простая: умножаете сечение трубного изделия на 3,14 и прибавляете к этому произведению ширину соединения (его нужно сделать фальцевым).
Вырезаете две заготовки (прямоугольной формы) из листа оцинкованной стали, делаете из них наружную трубу (по краям согнутый лист соединяете методом вальцовки).
Отрезаете полосу от того же самого листа оцинковки шириной 20 см. Этот кусок будет выполнять функцию хомута для крепления двух частей трубы.
Вырезаете 4 кольца из оцинковки. Их сечения (внутренние и наружные) должны соответствовать сечениям труб (внешней и внутренней) нашей конструкции. Кольца мы смонтируем на концы трубных изделий, они станут закрывать слой утепляющего материала.
На торец (нижний) внутренней верхней трубы ставите металлическую полосу шириной 40 и толщиной 2 мм, привариваете ее. У вас получится патрубок. В него будет помещен верхний торец внутренней нижней трубы.

Устанавливаем дымоход – руководство для домашних мастеров

Монтаж конструкции производите по такой схеме:

В потолочной поверхности бани и ее кровле делаете отверстия 45х45 см. Они предназначены для пропуска дымовой трубы на крышу. Отверстия обязательно располагают над выходным печным патрубком.
Вырезаете из толстого стального листа два квадратных изделия 50х50 см, по их углам делаете отверстия. Эти заготовки нужны для крепления дымоотводящего сооружения к крыше и потолочной поверхности.
В центральной части одного квадратного изделия просверлите отверстие круглой формы (его сечение соответствует диаметру наружной трубы). Вторую заготовку мы подошьем к кровельному скату, поэтому в ней следует сделать овальное отверстие.
Натягиваете на внутренние утепленные трубы кожух из оцинкованной стали, глушите сделанными ранее кольцами торцы трубных изделий, фиксируете края труб (наружных).
Просовываете утепленным верхним торцом нижнюю трубу в подготовленное отверстие круглой формы, а на печной патрубок насаживаете торец без теплоизоляции.
Прикрепляете к потолку металлический лист.
Насаживаете верхнюю трубу на нижнюю, соединяете их заготовленным хомутом.
К внутренней поверхности кровли прикручиваете второй лист металла.
Заполняете пространство между элементами перекрытия и дымоходом каким-нибудь негорючим материалом. Чаще всего используют керамзит, асбест либо обычную глину.

Монтаж банной трубы для удаления дыма завершен. Вам нужно лишь смонтировать уплотнитель и гидроизоляцию на крыше на тех участках, где трубы проходят через нее. Окончание же дымохода в обязательном порядке накройте колпаком. Он защитит конструкцию от осадков.

Монтаж наружного дымохода – особенности

Трубу от печи в этом случае выводят через стенку. Чтобы развернуть трубное изделие от печи к стене, нужно приобрести специальное колено (его также называют отводом). Углы изгиба таких изделий бывают разные. Подобрать требуемый отвод в строительном магазине несложно.

Вывод трубы от печи через стенку

С внешней стороны стенки ставите тройник. От него вы будете выполнять разводку – вниз, вдоль стены и вверх. В вертикальном положении снаружи постройки дымоход фиксируется особыми держателями-креплениями.

Над коньком дымоотводящая конструкция должна возвышаться на 50–60 см. В этом случае гарантируется отличная тяга. На оголовок трубы, опять же таки, устанавливаете зонтик, предохраняющий сооружение от попадания мелкого мусора из воздуха и воды.

Не забудьте заполнить короб, через который вы будете выводить трубу через стену, негорючим материалом. А щели вокруг дымохода заделайте герметичным составом с высоким показателем теплостойкости.

Источник

Дымоход для бани своими руками

Функции дымохода в бане

Печь и дымоход сделаны из металла

Труба, монтированная на банной печи, выполняет определённые задачи:

удаляет газы, а также дым, сажу, пепел и копоть, которые в случае неправильного изготовления дымохода могут покрывать его внутренние стенки и мешать выведению продуктов сгорания топлива;
формирует тягу, зависящую от толщины и продолжительности канала дымохода и образующуюся путём замены тёплых воздушных масс холодными.

Виды дымовых труб

асбестоцементными (пользуются популярностью благодаря таким характеристикам как надёжность, хорошая изоляция и приемлемая цена, но применяются не всегда, так как могут истрескаться под воздействием конденсата и моментально покрываются сажей);
кирпичными (отличаются привлекательным внешним видом и стойкостью по отношению к огню, но, обладая неровной поверхностью, накапливают большое количество сажи);
металлическими (считаются самым выгодным вариантом, сильно нагреваются и поэтому способствуют скорейшему нагреву воды в баке печи);
керамическими (дорогими и практичными, ведь керамика не боится ни интенсивного нагрева, ни коррозии, ни химических реагентов, а главное характеризуется идеальной гладкостью).

Конструкция внутренней трубы полностью вертикальная, а внешней — горизонитально-вертикальная

К плюсам дымовой трубы, расположенной внутри бани, относят:

малый расход топлива, что обусловливается тем, что продукты сгорания, идущие через трубу, тоже обеспечивают нагрев воздуха в помещении;
длительный срок службы, поскольку, находясь внутри помещения, труба не портится под воздействием неблагоприятных явлений погоды.

Среди недостатков внутренней трубы следует подчеркнуть следующее:

большую вероятность возгорания;
сложность работ по возведению дымохода, ведь его приходится проводить через перекрытия;
риск просачивания продуктов сгорания топлива в помещение (при образовании в трубе небольших дыр).

Главными плюсами внешнего дымохода можно назвать:

лёгкость в уходе, ведь трубу снаружи бани просто очищать от загрязнений;
отсутствие риска возникновения пожара.

Из недостатков внешней дымовой трубы обычно выделяют:

значительный расход дров, так как труба не будет нагревать воздух в бане;
необходимость тщательного утепления, иначе в конструкции станет накапливаться влага — результат соединения тёплых и холодных воздушных масс.

Особенности конструкции

Позволяет вывести дымовую трубу в нужную сторону

Элемент с тремя отверстиями

Защитный элемент конструкции дымовой трубы

Этот сегмент дымовой трубы выглядит как отрезок трубы, спаенный с листом металла

Расчёт размеров

Параметр	Значение
Температура продуктов сгорания на выходе из трубы	+120 0 C
Максимальная скорость перемещения газообразных веществ	От 2 м/с
Высота дымовой трубы	5 м
Вес топлива, сгораемого при одной закладке печи	10 кг/час

Диаметр дымохода определяют по формуле:

В определении диаметра не должно быть ошибок

Vr — это объём воздуха.

Высоту дымовой трубы узнают, основываясь на геометрии сечения и пользуясь специальным графиком.

Высота зависит от площади дымовой трубы

Необходимые материалы и инструменты

Чтобы сделать дымоход в бане, понадобятся:

трубы с диаметром, высчитанным заранее;
кронштейны, которые должны фиксировать трубу в определённом положении;
хомуты, необходимые для крепления дымохода к стене;
переходники с диаметром на 30 см больше этого параметра у трубы (для соединения частей дымохода);
изоляционный материал, например, керамзит;
специальный фартук, необходимый для обустройства выхода дымовой трубы наружу;
оголовок, используемый в качестве наконечника канала для выведения дыма;
герметик, выдерживающий воздействие высоких температур.

Работа по изготовлению и монтажу дымовой трубы осуществляется с помощью следующих инструментов:

строительного уровня, применяемого для проверки ровности конструкции;
дрели;
лобзика, которым в кровле и потолке вырезают отверстия и раскраивают трубы до нужного размера;
шуруповёрта или отвёртки;
рулетки.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Пошаговое руководство по сооружению дымохода своими руками

Установка внутреннего дымохода включает следующие этапы:

Шибер частично затворяют, чтобы сохранить в бане полученное тепло

Прикреплённые листы материала не дадут дереву загореться

Утепление дымовой трубы

Идеальный вариант для утепления дымовой трубы в бане

Чтобы проложить теплоизоляционный слой, необходимо сделать следующее:

обмотать металлический дымоход базальтовой ватой или другим теплоизоляционным материалом толщиной около 5 см;
закрепить утеплитель на поверхности требы проволокой из стали;
одеть поверх базальтовой ваты защитный кожух и завязать его на трубе адгезивной лентой.

Материал закреплён и защищён от влаги

Нюансы эксплуатации

В банную печь не следует закладывать дрова, нарубленные из хвойных деревьев, так как они выделяют большое количество смолы, оседающей на стенках внутри дымохода;
Баню не разумно топить сырыми дровами, ведь пары влаги создают ту же проблему, что и смолы;
Сжигать в печи мусор — это плохая привычка, приводящая к значительному загрязнению дымовой трубы;
Для топки банной печи лучше всего заготавливать сухую древесину лиственных пород;
Последней порцией дров, используемых для топки бани, должна быть охапка осиновых дров, быстро сгорающих и дающих высокое пламя, языки которого выжигают сажу на стенках дымового канала;
Дымоход требуется периодически чистить, дабы из-за отложений сажи, которая при перегреве трубы загорается и вырывается вместе с дымом в виде искр, не произошло возгорания.

Чистка дымохода

Мастер в защитных очках использует ёрш, прикрплённый к длинному шлангу

Как установить дымоход в бане своими руками

Классификация дымоходов

Используемый материал. Чтобы сделать дымоходные трубы используют металл или жаростойкий кирпич. Кирпичную кладку считают более традиционным вариантом, однако современные мастера-печники отдают предпочтение металлическому дымоходу банной печи. Его преимущество – быстрый монтаж своими руками.
Способ монтажа. Дымоход в бане устанавливают внутри или снаружи постройки. Монтаж наружной дымоходной системы – североамериканская технология, согласно которой трубы выводят через стену на улицу. Она разработанная в ответ на недостатки внутреннего метода, подразумевающего проведение трубы через потолок на крышу.

Преимущества кирпичного дымохода

Жаростойкий кирпич, предназначенный специально для создания печей, демонстрирует высокие термоизоляционные и теплопроводные качества, благодаря которым дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри парилки.
Долгий срок эксплуатации. Дымоход из качественного кирпича, выложенный своими руками с соблюдением технологии, служит намного дольше, чем металлические аналоги, поэтому не требует периодической замены.
Высокая защита от возгораний. Огнестойкий кирпич не горит и не дает распространяться возгораниям. Так как баня относится к помещениям с высоким риском возникновения открытого огня, то противопожарные свойства кирпича могут сохранить имущество и жизнь владельца.

Важно своевременно прочищать дымоходные трубы из кирпича, так как его шероховатая структура накапливает золу, пыл и другие загрязнения, снижая печную тягу или приводя к задымлению бани.

Устройство металлического дымохода

Доступная цена. Стоимость дымохода из металла в несколько раз ниже, чем у трубы из кирпича. Кроме того, монтаж металлического дымохода выполняю своими руками, а это экономит заказчику немалую сумму, которую он заплатил бы профессиональному печному мастеру.
Поверхность трубы из металла гладкая, даже скользкая, поэтому сажа и другие мелкие частицы не задерживаются на ней. Это позволяет воздуху под действием разницы температур внутри и снаружи единым, направленным потоком подниматься вверх.

Подбор элементов дымоходной системы

Если вы выводите дымоход через стену, правильно будет расположить его на расстоянии 50-60 см от края свеса.
Монтируя трубу через крышу, старайтесь разместить ее в 50-150 см от конька.
Если место расположение печи не позволяет сделать этого, зонтик дымохода поднимают над высшей точкой кровли на 1,5 или более.
Обычно внутреннюю дымоходную систему прокладывают строго вертикально, при необходимости изменить направление используют колена с углом 45 или 90 градусов.
Чтобы продавец правильно подобрал дымоход для печей, лучше сделать ее схему с размерами.

Технология монтажа

Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.
Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.

Чтобы правильно соединить участки дымохода нужно учитывать ход дыма, то есть верхняя труба надевается поверх нижней. Для сэндвич-труб следует также иметь в виду движения конденсата, поэтому внутреннюю трубу соединяют «по дыму», а внешнюю «по конденсату», то есть верхний сегмент вставляют в нижний.

Видео-инструкция

Как правильно сделать дымоход в бане

По мнению подавляющего большинства любителей банных традиций русская парная, как и финская сауна, должна топиться дровами. Для этой цели в помещении парной устанавливается печь, а продукты горения отводятся наружу. Вопрос заключается в том, чтобы правильно смонтировать такой дымоход в бане, что обеспечит хорошую тягу и прослужит долго, а главное, — безопасно. Данная статья позволит вам ознакомиться с существующими видами дымоходных труб и способами их монтажа.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

труба из нержавеющей стали или обычного черного металла с толстыми стенками;
двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Для справки. Обычные металлические трубы на стальные банные печи обычно ставят хозяева, которые все любят делать своими руками и максимально экономить на материалах.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

Примечание. Если сама печь – кирпичная, то и труба для продуктов сгорания делается такой же, в остальных случаях ставятся металлические газоходы.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом. При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Современный правильный дымоход из кирпича имеет внутри вставку из нержавеющей стали или керамических элементов. Это нужно во избежание разрушения стенок от воздействия конденсата, что из-за неравномерности работы источника тепла замерзает в порах кирпича, выкрашивая его кусками.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Важно. Никакой сборки «по дыму», то есть вставки секций одна в другую наоборот, не допускается.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Совет. Вместо сложного узла прохода можно применить бак для воды самоварного типа, встраиваемый в перекрытие и выполняющий сразу 2 функции. Подобные удачные решения предлагают многие производители печей, детали показаны на чертеже:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Заключение

Установить банную печь – это лишь полдела. Монтаж такой важной части, как дымоход, отнимет времени не меньше, а то и больше. Важно проследить за соблюдением 2 главных требований: выполнение противопожарных норм и наличие хорошей устойчивой тяги.

Дымоход в бане своими руками: как правильно его сделать

Правильная работа дымохода

Монтаж дымохода в бане начинается снизу вверх. Первое колено трубы, которое устанавливается на выходной патрубок печи, применяют однослойное (никакого сэндвича). Вокруг трубы делается сетка и в неё насыпаются камни для бани. Таким способом достигается максимальная тепловая отдача от дымохода. Воздух в парилке нагревается гораздо быстрее.

Будет отличным вариантом установить на первую трубу шибер. Шибер – это специальная задвижка, которая регулирует пропускную способность дымохода. Очень удобно в эксплуатации, но можно обойтись и без неё.

Затем монтируется сэндвич труба, которая проходит в уже заранее приготовленное отверстие в перекрытии. Этому моменту надо уделить особое внимание, так как дымоход, проходящий через потолок нуждается в хорошей теплоизоляции. Для этого применяется проходной короб, который засыпается керамзитом или изолируется базальтовой ватой. Засыпать в короб землю, а тем более песок нельзя.

Соблюдая эти правила, Вы обезопасите себя и Вашу баню от случайного пожара. Не пренебрегайте этим, так как знаю случаи, когда люди доверялись только сэндвич трубам (без проходного короба) или доверяли листовому асбесту, которым обматывали трубы. Результат был плачевным: одна баня сгорела полностью, другую пришлось долго реставрировать. Не следует повторять таких грубых ошибок.

Проводя трубу через крышу, следует воспользоваться уплотнителями кровельных проходов. В простонародье их ещё называют «флэшками». Очень удобная и нужная штуковина: отлично крепит дымоход и хорошо герметизирует кровлю. Для лучшего эффекта, под «флэшку» целесообразно нанести небольшой слой герметика. Сейчас в продаже есть специальный высокотемпературный герметик для печей и дымоходов. Он прекрасно справляется со своим назначением.

Будет не лишним на самый верх трубы поставить искрогаситель или «зонтик». Если топить печь сухими хвойными дровами, то обязательно будет много искр, а эти «прибамбасы» помогут в их ликвидации.

В некоторых случаях, дымоход в бане проходит очень близко к стене. Здесь обязательно надо поставить между трубой и стенкой защитный экран. Он может быть металлическим, а ещё лучше – в виде базальтового картона.

Напоследок хочется сказать одно, что зная основные принципы и правила, надо их соблюдать и выполнять. И тогда можно сделать любые конструктивные варианты своими руками, затратив при этом минимум своих сил.

Цитата мудрости: Когда суть дела обдумана заранее, слова приходят сами собой.

Все дымоходы для печей в банях работают на естественной тяге. Она создается за счет разницы температур и давлений внутри и снаружи дымовой трубы. Хорошо работающий дымоход с правильно рассчитанной пропускной способностью эффективно удаляет продукты полного и неполного сгорания. Кроме этого он создает разрежение в топочной камере печи, за счет чего в нее поступает необходимый для горения воздух.

Правильный дымоход в бане со стабильной тягой должен отвечать следующим условиям:

Температура в трубе всегда выше уличной . Стенки должны быть герметичными, а материал должен препятствовать теплообмену с наружным воздухом. Теплоизоляция обязательна для той части дымохода, которая проходит по улице.
Оголовок не попадает в зону ветрового подпора . Общая высота дымохода должна составлять не менее 5 м. При расстоянии до 1,5 м от конька крыши труба должна быть выше на 500 мм, от 1,5 до 3 м — проходить вровень. Если расстояние больше 3 м, оголовок поднимают до прямой, проведенной под углом 10° от конька. При определении высоты трубы необходимо учитывать и другие препятствия: деревья и высотные здания, находящиеся в пределах видимости. Подпор возникает не всегда, а только при определенных скоростях и направлениях ветра. Если вы монтируете дымоход в бане своими руками , изучите этот вопрос подробнее или поручите расчет высоты трубы специалистам.
На внутренних стенках нет отложений . Конструкция дымохода должна быть максимально простой. Любой поворот или изгиб — место, где будет откладываться сажа. Необходимо предусмотреть возможность чистки дымохода. Обычно угловые фасонные элементы трубы выполняются в виде тройника с заглушкой, которую извлекают для получения доступа во внутреннее пространство дымохода. Чтобы в дымоход не попадали уличный мусор и осадки, его оголовок защищают металлическим колпаком. Внутренняя поверхность трубы должна быть максимально гладкой.

Количество и состав отложений внутри дымовой трубы зависят не только от ее конструкции, но также от качества топлива и режимов работы печи.

Определить сечение дымохода значительно проще, чем высоту. Идеальная форма сечения с точки зрения аэродинамики — круглая, через нее газам легче выйти наружу.

Видео по выбору дымохода

Условно можно разделить проход дымохода из парилки на улицу на три варианта:

Дымоход в потолке бани
Дымоход в стену бани
Дымоход в стену бани и далее через свес крыши

Дымоход, проходящий вертикально в потолок и сквозь крышу бани, считается самым дешёвым и функциональным вариантом. И также такие дымоходы проще всего чистить, если конструкция печи позволяет саже напрямую падать в топку и зольник, то даже не понадобится делать отстойник. Но есть одно но, если вы хотите купить дымоход для бани и будете устанавливать его самостоятельно, есть большая вероятность того, что вы не сможете безопасно и главное герметично пройти потолок и крышу.

Проделать отверстие в стене под трубу дымохода, гораздо проще и быстрее даже новичку. Для каменной стены, можно просто насверлить отверстий по разметке дымохода и выбить середину ловким ударом кувалды. Для деревянных бань нужно воспользоваться бензопилой или электролобзиком и не забыть применить противопожарные элементы дымохода такие как крышная и потолочная разделки.

И наконец, наверное, самый сложный и самый затратный вариант дымохода для бани, это прохождение через стену и свес крыши. При этом варианте было бы лучше пригласить более опытных людей для монтажа, их вам могут посоветовать в магазине или в интернете. Либо можно обвести небольшие свесы с помощью дополнительных отводов.

Если вы собираетесь строить или собирать дымоход своими руками, вот несколько советов и лайфхаков:

Длина дымохода 5 метров оптимально, но не более 7 метров. Не делайте длинных дымоходов, потому как дровяная печь никогда не горит равномерно и у нее есть периоды максимального горения, затухания и полного отсутствия горения с остыванием и промерзанием дымохода. Перед очередным походом в баню вы начинаете топить и в дымоходе появляются несколько температурных зон, в нижней части он уже раскален, а выше он еще холодный и в самом верху даже промерзший. Из-за разности температур дымовые газы в холодной части начинают конденсироваться на стенках дымохода и стекать, смешиваясь с сажей, вниз, на раскаленные участки, где превращаются в очень твердый нагар. Такой нагар невозможно прочистить ершами трубочиста и со временем дымоход начинает плохо работать, а потом полностью зарастает и требует полной замены. С длинным дымоходом печь может прекратить нормально работать и ваша баня может наполниться дымом и угарным газом.
Не делайте горизонтальные участки дымохода длинной более 1 метра, чтобы не ухудшить тягу дымохода.
Нельзя использовать в качестве устройства дымохода в бане асбоцементные трубы. Такие трубы не экологичны и выделяют ядовитые вещества. Асбоцементные трубы могут возгораться уже при 300 градусах Цельсия, а также имеют свойство взрываться на границах разности температур, что для дымохода является постоянной составляющей.
При выборе сэндвич дымохода из нержавейки, обратите внимание, как он собирается. Верхняя внутренняя труба должна вставляться в нижнюю внутреннюю трубу, чтобы конденсат, стекая вниз, не просачивался через стыки (сборка по конденсату), а верхняя наружная труба должна одеваться на нижнюю наружную трубу, чтобы дождь не проникал в утеплитель сандвича (сборка по дыму).
Однотрубные дымоходы из нержавейки следует собирать только по конденсату, не бойтесь, что дым будет просачиваться в помещение сквозь стыки. Стыки нужно промазать жаростойким герметиком, но даже без него дымоход скорее будет подсасывать воздух через стыки, нежели на оборот.
Избегайте изломов дымохода, чем прямее дымоход тем лучше его тяга. По возможности заменяйте поворотные элементы под прямым углом, на пару из элементов под 45 градусов.
Однотрубные дымоходы для дровяных печей 0,8 – 1 мм толщиной не сминаются рукой, если смяли, то это трубы для вентиляции.
Замазывайте стыки дымоходов из нержавейки черным герметиком 1100 – 1500 градусов.
Диаметр дымохода не должен быть меньше диаметра выходного патрубка печи.
Высота дымохода на прямой крыше равна 0,5 метра. Как, рассчитать высоту дымохода на коньковой крыше, показано на схеме:

Если у вас небольшая, одноэтажная, отдельно стоящая баня с железной печью то берите сандвич дымоход из нержавейки.
Если у вас большая двухэтажная баня или баня в цоколе дома покупайте керамический дымоход либо стройте гильзованный стальными трубами кирпичный дымоход.
Дымоход же из кирпича оправдан лишь, если у вас кирпичная печь либо камин.

Сэндвич трубы для дымохода

Издавна, чтобы сделать дымоходы для бани, применяли кирпич. Поэтому такой вариант считается классикой. Но сегодня кирпичные печи и дымоходы в бане применяют всё реже и реже. Объясняется это кропотливой и долгой работой, большим весом и массивностью конструкции, но и также появлением новых современных материалов.

Металлические трубы для дымохода бани – самый востребованный вариант. Они просты в монтаже, способны выдержать большую температуру. Разделить их можно на трубы из чёрного металла, из нержавейки и из оцинкованной стали.

Наиболее продвинутые – это сэндвич трубы. Для бани они подойдут идеально. Изготавливают их, как правило, по 1 метру длиной. Сечение бывает разное, в зависимости от мощности печи. В общий дымоход собираются легко: одна в другую, как конструктор. Представляют собой две трубы разного диаметра (меньшая находится в большей и разделены они друг от друга негорючим утеплителем, типа базальтовой ваты).

Сэндвич труба для бани — удовольствие не из дешёвых. Поэтому, во многих небольших деревенских селениях в роли дымохода часто применяют простую железную трубу «сотку». Берут трубу диаметром 100 миллиметров, отрезают нужной длины и ставят на печь. Как говорится: дёшево и сердито.

Существуют ещё так называемые комбинированные дымоходы. Бывает, что стальную трубу обкладывают кирпичной кладкой или керамическую «одевают в стальной панцирь». Но такое устройство дымохода в бане крайне редко. Мало кто хочет заморачиваться с таким вариантом.

Кстати, алюминиевые трубы и трубы из асбестоцемента применять в бане нельзя!

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа и требует сооружение фундамента.

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Дымоход сэндвич в бане – схема и монтаж своими руками

Содержание

Что лучше, оцинкованное или нержавеющие дымовые трубы

Ту же продукцию Воронежского предприятия „Феррум” можно купить по ценам, приведенным на этой картинке:

Основные требования к дымоходу в бане

Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:
- Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.
Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
- с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
- без разделки прохода термоизоляционными материалами – не менее 500 мм.
Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.

Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.

Дымоход сэндвич в бане своими руками – схема сборки и рекомендации

Способы соединения модульных элементов в дымовой трубе

Монтаж дымохода из стальных труб производится одним из двух способов: «по конденсату» или «по дыму».

Порядок сборки вертикального дымохода-сэндвича

для внутренних труб сэндвича – на наружную поверхность внутренней трубы верхнего сэндвича;
для наружных труб сэндвича – по наружной поверхности;
в соединениях одностенной трубы и других одностенных модулей, а также в переходах с одностенной на двустенную трубу – снаружи по окружности.

Стыковочные соединения дополнительно скрепляются следующим образом:

соединения сэндвич-труб между собой – обжимными хомутами;
соединения сэндвич-трубы с другими модульными элементами (переходниками, тройниками, отводами…) – обжимными хомутами с двух сторон.

Пример вертикального дымохода сэндвич для русской бани

Проход дымохода через деревянное межэтажное перекрытие

На этом эскизе показана конструкция ППУ, а также порядок закладки теплоизоляции в проходе через перекрытие.

Проход дымохода через крышу с кровлей из сгораемых материалов

Схема разделки кровли показана на предыдущем эскизе.

Основные работы по разделке кровли сводятся к следующему:

Разметка и разделка кровли с учетом того, чтобы от наружной поверхности дымовой трубы до края проема был зазор не менее 130 мм. Это нужно для обеспечения пожарной безопасности.
На очередной сэндвич одевается стальной подкрышный лист с овальным отверстием, верхняя часть сэндвича заводится в проем, а нижняя соединяется с ранее собранным дымоходом. Помним, что стыковочное соединение не должно находиться в плоскости проема.
Сверху крыши на сэндвич одевается свинцовая основа с углом 30˚ (или по-другому – угловая крышная разделка). Свинцовое основание позволяет постукиванием плотно подогнать его к поверхности кровли.
Со стороны чердака вырезанный проем вначале заделывается базальтовым картоном, а затем термостойкой базальтовой ватой, и все это закрывается подкрышным листом при помощи саморезов по дереву.
Чтобы обеспечить достаточную герметизацию от атмосферных осадков, во всему контуру свинцовой основы наносится кровельный битумный герметик на резиновой основе, например, «Casco Roofseal» или ему подобный. То же самое надо сделать и со стороны чердака.

Некоторые виды комплектующих для двустенных дымоходов сэндвичей

Основные комплектующие, используемые при монтаже приведенного дымохода:

Проверка качества сборки дымохода

Заключение

Заранее спасибо, и с легким паром!

И в дополнение видео ролик об устройстве и выборе сэндвичей для дымохода:

Перейти в главную статью-содержание: Печи для бани
_

Дорогие друзья! Если не сложно, поделитесь в этих социальных сетях со своими знакомыми. Спасибо!

Как устроить в бане дымоход правильно своими руками

Дымоход – душа бани. Дымоход можно смело назвать «душой и сердцем бани» и это не будет преувеличением. От того, насколько грамотно и качественно вы его оборудуете, во многом, будет зависеть и качество вашего будущего отдыха в бане.

Хорошо и бесперебойно функционирующий дымоход – это, во-первых, отличный парок, а во-вторых, гарантия пожарной безопасности. Правильный дымоход на 99 процентов исключает возможность задымления и загрязнения помещения.

Особенности строительства дымохода

Типы дымоходов

В настоящее время эксплуатируются несколько типов дымоходов, которые, по сути, делятся на две категории: коренные и насадные. Насадными называют дымоходы, которые монтируют непосредственно на печь, коренные – сбоку от нее. От того, какой тип печи вы собираетесь использовать при топке бани, во многом, будет зависеть и выбор дымоходной трубы. Существует вариант, при котором один дымоход обслуживает несколько печей, однако в этом случае вся система должна быть оборудована таким образом, чтобы соединительные звенья, идущие от печей к дымоходной трубе, были врезаны на разных высотах с интервалами не менее одного метра друг от друга. При этом диаметр дымохода должен соответствовать совокупной мощности всех печей. Диаметр рассчитывают таким образом, чтобы в полном объеме был обеспечен выход дыма, который выделяет работающая печь.

Высота дымохода главным образом зависит от высоты самого строения. Рекомендуем сразу убедиться, что зазор между коньком крыши и трубой дымохода по горизонтали – как минимум полтора метра (или больше). Если это расстояние меньше, надо позаботиться от том, чтобы уровень дымохода был на 50 сантиметров выше, чем уровень конька. Если дымоход находится дальше от конька, их надо обязательно выровнять по вертикали.

Внутренний дымоход имеет ряд неоспоримых преимуществ и потому является наиболее популярным и востребованным вариантом при обустройстве русской бани.

Преимущества внутреннего дымохода

Удобство при проведении работ (работы осуществляются в уже отстроенном здании).
Простота и удобство в обслуживании.
Достаточно мощная тяга, которая обеспечивается, во многом, за счет вертикальности трубы.

В идеальном варианте труба дымохода должна быть вертикально-направленной. Однако нередко бывает, что по какой-либо причине (или ряду причин) сделать конструкцию полностью вертикальной невозможно. В таком случае рекомендуется создать проект дымохода таким образом, чтобы длина каждого из его невертикальных (диагональных) участков не превышала одного метра. Без этого вам будет очень сложно получить нормальную тягу и не допустить осадка сажи на поверхностях дымохода – ведь горячий воздух будет подниматься вертикально вверх. В идеале следует полностью отказаться от использования горизонтальных участков трубы.

Из чего и как сделать дымоход?

Чаще всего русские бани оснащают печами-каменками. Основные варианты дымохода под такую печь – это металлические трубы. При эксплуатации таких труб мы, рано или поздно, сталкивается с их существенным недостатком – конденсатом, оседающим на поверхностях при охлаждении и стекающим вниз. В результате снижается скорость растопки печи, кроме того образуется достаточно неприятный запах. Во избежание вышеописанной ситуации следует поместить трубу в несгораемый футляр из теплоизоляции или обложить ее кирпичом. Второй вариант можно считать более предпочтительным по причине простоты самого процесса работы, для которой, кстати, можно использовать недорогой кирпич.

В стенках дымоходной трубы не должно быть лишних отверстий, любое отверстие – это гарантированное проникновение холодного воздуха извне, охлаждающего дым. Не рекомендуется использовать трубы большого диаметра – это также может привести к охлаждению дыма и снижению его скорости, следствие этого – образование конденсата. Толщина кирпичных стенок дымохода должна составлять минимум 120 миллиметров при нахождении внутри бани и не менее 38 сантиметров в случае, если она располагается в наружной стене строения.

Внутреннюю поверхность дымохода желательно сделать максимально гладкой. Чем больше царапин и шероховатостей, тем хуже будет тяга и тем большее количество сажи может скопиться внутри дымохода. Поэтому изначально стоит побелить трубу и произвести ее затирку для своевременного выявления и устранения возможных дефектов.

Еще одним популярным вариантом обустройства дымохода в бане является сэндвич-труба. Для ее эксплуатации вам не потребуется кирпичная кладка или чехол (футляр) из теплоизоляции, что серьезно облегчит работу по установке конструкции.

Противопожарная безопасность

Противопожарную безопасность – во главу угла! Устраивая в бане дымоход, не забываем про меры противопожарной безопасности. Важно, чтобы в трубе было как можно меньше мест стыковки, а в районах прохождения через крышу и потолок их не должно быть категорически. В проходах между перекрытиями следует установить патрубки, а между трубой дымохода и перекрытием создать прослойку из негорючих материалов (сделать разделку трубы). Толщина такой разделки должна превышать толщину потолка. Подобную прослойку (из теплоизоляции) необходимо создать и в месте прохождения трубы через крышу. Дымоход должен быть расположен на расстоянии не меньше, чем 250 миллиметров от незащищенных стропил, обрешеток и вообще от горючих кровельных материалов. Любая негорючая прослойка должна иметь толщину не менее 120 миллиметров.

Сверху дымоход должен быть оснащен специальными средствами защиты, в частности, защитным колпаком (грибом) и искрогасителем, а также кровельной-разделкой, которая обеспечивает герметизацию при проходе трубы через крышу.

Резервуар для воды

Немаловажный этап в процессе устройства дымохода – монтаж нагревательного бака для воды. Есть различные варианты монтажа. Например, резервуар можно прикрепить к стенке трубы, в другом варианте труба будет проходить прямо через него (в этом варианте нагревание воды будет более оперативным). Главный критерий при выборе бака – размер вашей печки (прямая пропорциональность). Оптимальный вариант – резервуар из нержавеющей стали. Выбирая бак, необходимо учесть размер и диаметр труб дымохода для обеспечения плотной стыковки компонентов (хорошая тяга и оптимальная температура воды).

Пусть баня приносит Вам здоровье, удовольствие и хорошее настроение!

Видео

Источник

Банная труба из кирпича

Установка стального дымохода для печи выполняется намного проще.

Внутренний дымоход в бане

Главным минусом стальных внутренних сооружений для печи в бане признается то, что их необходимо прокладывать через перекрытия и кровлю.
Такой монтаж сложно (но возможно) выполнить своими руками. Приходится учитывать множество нюансов. О них мы поговорим ниже.

дождевая и талая вода не попадает в щели между покрытием крыши и дымоходом;
существенное уменьшаются трудовые затраты (оборудование отверстий на чердаке и крыше, а также их изоляция не требуются).

Стальные конструкции для удаления дыма собираются из готовых труб и металлических изделий с различными геометрическими размерами. Вам нужно будет составить простой план дымохода, в котором указать длину прямых участков трубы для печи и ее поворотов, и обратиться с ним в специализированный магазин. Вам подберут все требуемые детали, а также дополнительные (листы с отверстиями для прокладки дымохода через чердачное помещение и кровлю), изолирующие составы и материалы и так далее. С их помощью вы сможете своими руками произвести монтаж дымоотводящей конструкции в бане.

Монтаж дымоотводящей конструкции

Самый простой вариант обустройства дымохода – установка сэндвич-трубы. Но стоит такая конструкция недешево. Поэтому многие умельцы решают своими руками сделать сооружение, которое по своим эксплуатационным и функциональным характеристикам мало чем отличается от заводского . Такая самодельная конструкция изготавливается из стальной трубы сечением 14,6 см. Об этом позже, сейчас поговорим о тонкостях проектировании дымохода для бани:

Величина дистанции между выходным печным патрубком и коньком кровли, к которой добавляется 50 см, говорит нам о высоте возвышения дымохода над самой высокой точкой крыши.
Дымоход рекомендуется изготавливать сборным. Оптимально, когда он состоит из двух частей. Их соединение нужно предусмотреть в точке, расположенной посередине высоты чердачного пространства. Нижнюю часть трубы обычно делают одинарной (тем самым мы добиваемся максимального КПД дымохода), а верхнюю (она почти вся будет находиться на улице) – двухслойной и с обязательной теплоизоляцией.

Разобравшись с размерами, приступаем к изготовлению самодельной дымоотводящего сооружения:

Разрезаете по требуемым параметрам стальную трубу, верхнюю ее часть обматываете слоем утеплителя, замеряете сечение этой конструкции. Полученный диаметр позволит вам определиться с шириной металлического оцинкованного листа, необходимого для изготовления наружной трубы – специального кожуха. Формула для расчета простая: умножаете сечение трубного изделия на 3,14 и прибавляете к этому произведению ширину соединения (его нужно сделать фальцевым).
Вырезаете две заготовки (прямоугольной формы) из листа оцинкованной стали, делаете из них наружную трубу (по краям согнутый лист соединяете методом вальцовки).
Отрезаете полосу от того же самого листа оцинковки шириной 20 см. Этот кусок будет выполнять функцию хомута для крепления двух частей трубы.
Вырезаете 4 кольца из оцинковки. Их сечения (внутренние и наружные) должны соответствовать сечениям труб (внешней и внутренней) нашей конструкции. Кольца мы смонтируем на концы трубных изделий, они станут закрывать слой утепляющего материала.
На торец (нижний) внутренней верхней трубы ставите металлическую полосу шириной 40 и толщиной 2 мм, привариваете ее. У вас получится патрубок. В него будет помещен верхний торец внутренней нижней трубы.

Устанавливаем дымоход – руководство для домашних мастеров

Монтаж конструкции производите по такой схеме:

В потолочной поверхности бани и ее кровле делаете отверстия 45х45 см. Они предназначены для пропуска дымовой трубы на крышу. Отверстия обязательно располагают над выходным печным патрубком.
Вырезаете из толстого стального листа два квадратных изделия 50х50 см, по их углам делаете отверстия. Эти заготовки нужны для крепления дымоотводящего сооружения к крыше и потолочной поверхности.
В центральной части одного квадратного изделия просверлите отверстие круглой формы (его сечение соответствует диаметру наружной трубы). Вторую заготовку мы подошьем к кровельному скату, поэтому в ней следует сделать овальное отверстие.
Натягиваете на внутренние утепленные трубы кожух из оцинкованной стали, глушите сделанными ранее кольцами торцы трубных изделий, фиксируете края труб (наружных).
Просовываете утепленным верхним торцом нижнюю трубу в подготовленное отверстие круглой формы, а на печной патрубок насаживаете торец без теплоизоляции.
Прикрепляете к потолку металлический лист.
Насаживаете верхнюю трубу на нижнюю, соединяете их заготовленным хомутом.
К внутренней поверхности кровли прикручиваете второй лист металла.
Заполняете пространство между элементами перекрытия и дымоходом каким-нибудь негорючим материалом. Чаще всего используют керамзит, асбест либо обычную глину.

Вывод трубы от печи через стенку

Чтобы париться в бане, не опасаясь за здоровье, необходимо установить качественный дымоход, который будет выводить из парного помещения вредные продукты, образующиеся при горении. Дымоход можно приобрести готовый или сделать самостоятельно. Труба для бани своими руками обойдется несколько дешевле готовых конструкций.

Выбор дымохода

Прежде чем устанавливать трубы-дымоходы для бани необходимо определиться с целым рядом факторов:

с материалом, из которого будет изготовлен дымоход;
с необходимыми дополнительными материалами и элементами;
с набором инструментов, который потребуется для проведения работ.

Материалы, применяемые для банных дымоходов

Труба для бани своими руками может быть собрана из:

металлических труб (наиболее часто применяются трубы из нержавейки, но возможны и иные варианты). Металлический дымоход считается наименее дешевым, однако при обустройстве переходов через потолок и кровлю в таком случае необходимо применять теплоизолирующие материалы;

керамических труб. Такой дымоход не портит дизайна бани, но стоит очень дорого. Устанавливаются подобные конструкции преимущественно в саунах. Керамические трубы не требуют дополнительной теплоизоляции и практически не подвержены перегревам, что максимально снижает риск возгорания;

сэндвич труб (труб, изоляция которых предусмотрена конструкцией). Сэндвич трубы пользуются большой популярностью. Они легки в установке и не требуют обустройства дополнительной изоляции, препятствующей возникновению пожаров.

Наиболее популярными среди специалистов являются металлические дымоходы и конструкции собранные сэндвич труб. В любом случае, выбор материала дымоотводящей трубы является приоритетом собственника бани.

Необходимые материалы и элементы конструкции

Дымовая труба для бани должна отвечать разработанной конструкции и правилам безопасного использования.

Для оформления чертежа дымохода необходимо определиться с рядом показателей:

диаметром применяемых труб;
оптимальной высотой дымохода;
количеством необходимых элементов.

Диаметр трубы для бани определяется исходя из количества топлива, сжигаемого в час или мощности печи. Данную работу рекомендуется доверить профессионалам.

Высота дымовой трубы регламентируется СНиПом. Она не должна быть менее 5 м. При этом четко регламентируется высота и расположение труб на крыше бани.

К необходимым для сбора конструкции элементам относятся:

трубы определенного диаметра;

хомуты для крепления труб к стене;

готовые переходники через кровлю и потолок или металлические листы, размеры которых на 20-30 см больше диаметра труб;

изолирующие материалы. Рекомендуется применять керамзит (засыпается в пространство в переходнике) или минерит (для устройства теплового экрана);

фартук для обустройства выхода трубы на крыше;

оголовок, являющийся завершающим звеном дымоходного канала. Изделие препятствует проникновению внутрь трубы осадков;

жаропрочный герметик.

Все необходимые материалы требуется подготовить до момента начала сборки конструкции.

Инструменты, необходимые для сборки

Установка трубы в бане невозможна без следующих инструментов:

уровня. Допускается отклонение дымохода от вертикали не более чем на 1º;
дрели, требующейся для сверления отверстий под крепления;
лобзика, необходимого для выпиливания отверстий в потолке и кровле, а также для разрезания труб по нужной высоте;
отвертки или шуруповерта;
рулетки как измерительного прибора длины труб.

Необходимые инструменты: 1 — строительный уровень; 2 — дрель; 3 – лобзик; 4 – шуруповерт; 5 — рулетка

Инструкция по установке трубы

Как сделать трубу в бане? Достаточно просто, если руководствоваться следующей инструкцией:

на первом этапе подготавливаются отверстия для прохождения трубопровода в потолке и крыше. Если дымоход проходит через балки, то необходима установка дополнительных поддерживающих элементов. Размеры отверстий зависят от диаметра применяемых труб. Каждый диаметр требуется увеличить на 250 – 350 мм.

Это расстояние необходимо для предотвращения возникновения пожаров (правила безопасного строительства дымоходов).

в отверстие потолка вставляется и закрепляется переходник. Если используется не готовое приспособление для обустройства перехода, то вместо переходника на потолке закрепляется металлический лист. Свободное пространство заполняется выбранным теплоизолятором;

аналогичным образом обустраивается пространство перед проходом через кровлю;
монтаж дымохода начинается с подсоединения труб к печи. Если дымоход проходит близко от стены, то она закрывается металлическим листом;

Высота трубопровода должна быть рассчитана таким образом, чтобы места стыков не совпадали с местами переходов через потолок и крышу.

труба для печки в баню выводится на крышу;

место примыкания оборудуется фартуком, необходимым для достижения герметичности трубопровода по всей длине;

на последнем этапе наверх трубы одевается оголовок.

Места стыков труб герметизируются жароустойчивым материалом.

Трубу для бани можно установить самостоятельно. Главное – четко и правильно разработать проект (а лучше воспользоваться готовым или доверить данную работу специалистам), приобрести необходимые материалы и инструменты. Все работы необходимо проводить согласно правилам безопасности. Несоблюдение данных правил приведет к возможному пожару, что негативно сказывается на здоровье человека и может повредить имущество.

Правильно устроенный дымоход обеспечит в бане долговременное сохранение тепла и безопасность для посетителей, так как он будет вовремя выводить продукты сгорания топлива, но, в то же время
, не даст печи слишком быстро остывать. Можно ли сделать дымоход д
ля бани своими руками и сэкономить при этом на работе мастера?

Нужно сказать, что
сделать это —
вполне реально, тем более
что

в настоящее время в специализированных магазинах продавцы-консультанты могут по разработанной схеме и с использованием специального программного обеспечения
быстро и точно подобрать комплект из необходимых для правильного дымохода элементов. Однако, металлическими конструкциями их разновидности вовсе не ограничиваются, и стоит поближе рассмотреть, какие вообще
типы дымоходов бывают, и как оптимально выбрать подходящую схему для построенной банной печи .

Печные банные дымоходы различают по нескольким критериям.

Прежде всего, по материалу изготовления. Если раньше их традиционно выкладывали из обожжённого кирпича, то в последние годы более популярными стали металлические дымоходы.

По своей конструкции и по месту установки эти элементы банной печи можно разделить на два типа: тот, что проходит внутри помещения, через перекрытие и кровлю, или, в другом варианте —
дымоход выводится через стену, и поднимается по ней с наружной стороны здания.

Чтобы определиться с выбором, нужно рассмотреть все «за»
и «против»
каждого из видов дымоотводных труб.

Кирпичный дымоход

Ранее дымоходы традиционно выкладывались только из кирпича, так как просто не было других достойных альтернативных материалов для возведения этой части печи. Возведение кирпичной кладки —
достаточно трудоемкий
процесс, тем более, что
его нужно производить по специальной схеме, с четким
соблюдением всех размеров.

Однако, кирпичные дымоходы – это как раз тот вариант, который проверен временем. Они имеют более высокую прочность, и намного долговечнее, чем металлические. Кроме этого, кирпич, в силу своего структурного строения сам по себе обладает хорошими термоизолирующими
и теплоаккумулирующими свойствами.

Кирпичное строение —
более безопасное в противопожарном отношении, чем сборный металлический дымоход, даже изготовленный по самым современным технологиям.

Однако, довольно большим недостатком дымоходов, возведенных
из кирпича, является их внутренняя поверхность, так как она шероховатая и имеет углы. На ней задерживаются сажные отложения, засоряя проход д
ля дыма и снижая тягу, что негативно отражается на на
греве печи. Кроме этого, чрезмерно заросшая сажей внутренность трубы может вызвать задымление в помещениях бани или даже загореться во время топки печи от попавших на нее
искр, что ,
бывает, приводит к весьма опасным ситуациям.

Металлический дымоход

Металлическая дымоотводная труба устанавливается намного проще, чем кирпичная, и должна обойтись значительно дешевле. Современные
сэндвич-конструкции
, изготовленные с применением утеплителя, более практичны, чем просто одностенные
металлические трубы, но и они не дают такого эффекта сохранения тепла внутри печи, как настоящий кирпичный дымоход.

Преимуществом металлической конструкции можно считать практически идеально гладкую внутреннюю поверхность, не имеющей граней, что позволяет дыму беспрепятственно, направленным турбулентным потоком, выходить наружу. Однако, при резких перепадах температур на внутренних поверхностях вполне может образовываться конденсат – это явление напрямую будет зависеть от температуры в зимнее время на улице. Если такая труба устанавливается в регионе с суровыми зимами, то необходимо выбирать трубы с максимально толстым теплоизолирующим слоем.

Другой критерий выбора вида дымохода —
это его внешняя или внутренняя установка. У каждого из видов размещения есть свои достоинства и недостатки, которые тоже необходимо знать, выбирая для себя подходящий вариант.

Идея вынести дымоходную
трубу на на
ружную стену принадлежит американским архитекторам. Такая установка стала популярна и в отечественных постройках, благодаря своему более простому устройству. Дымоход, подключенный
к печи, не поднимается до потолка помещения, а уводится через стену наружу.

Плюсы металлического дымохода, устроенного таким образом, заключаются в повышенной безопасности, в том, что не придется
в чердачном перекрытии и в крыше устраивать для него изолированные переходы. Такой дымоход избавить строение от риска протекания дождевой или талой воды в зазоры между трубой и кровельным покрытием.

К серьезным
недостаткам внешнего вида устройства дымохода относят его быстрое выхолаживание, а значит
, образование внутри него конденсата, поэтому такой дымоход нужно усиленно утеплять.

Вторым недостатком является то, что дымоход, вынесенный наружу, не сможет давать в помещение бани дополнительного тепла, а при этом увеличится
расход топлива.

Бывают и комбинированные дымоходы, которые выведены наружу знания. В этом случае от печи отводится металлическая труба, которая
затем выводится через стену и
попадает в кирпичную кладку дымохода, которая
встроена в стену и
поднимается на нужную высоту.

Внутренний дымоход

Металлический дымоход, проходящий внутри, монтируют сверху банной каменки и поднимают до
потолка, затем проводят через чердак и кровлю, потом поднимают до
уровня, соответствующего взаимному расположению с коньком крыши. Преимущество такой конструкции заключается в том, что все тепло, которое исходит из топки, при проходе через трубу будет также согревать помещение бани и чердака, а значит
—
печь
будет дольше остывать. Это положительно
сказывается на экономии топлива.

Если правильно спланировать и собрать конструкцию внутреннего дымохода, постоянно держать под контролем места соединений, то такая система прослужит без проблем м
ного лет.

К недостаткам подобного варианта конструкции можно отнести то, что придется
проводить трубу через перекрытия и через крышу.

Видео: «краткий курс» по разновидностям дымоходов

Материалы для сооружения дымохода

Материалы приобретаются после принятия решения о варианте конструкции дымохода.

Кирпичный дымоход

Для кирпичного сооружения нужно приобрести жаростойкий кирпич и кладочный состав —
это может быть специальная строительная сухая смесь, предназначенная именно для кладки дымоходов и . Некоторые мастера предпочитают пользоваться хорошо подобранным глиняным раствором.

Кроме этого, необходимо будет предусмотреть материал для грибка над трубой.

Металлический дымоход

Для металлического дымохода все необходимые детали приобретаются после составления подробной схемы конструкции с учетом
всех углов и поворотов трубы.

Схема может быть начерчена одной линией, на которой будет указаны места прохождения дымохода через стену, перекрытие и кровлю, а на поворотах —
примерная величина угла. С таким чертежом можно обращаться в магазин с просьбой подобрать все необходимое для монтажа.

Кроме этого, будут необходимы два металлических листа с отверстиями, равными диаметру трубы, которые будут закрепляться на потолке бани и на полу чердака. Далее, нужно подумать о жаростойком материале, который будет находиться в чердачном перекрытии вокруг трубы, создавая тем самым защиту для легко возгорающихся материалов.
Для устройства гидроизоляции вокруг трубы на крыше, нужно будет иметь гидроизоляцию, в виде клея герметика и специального резинового уплотнителя, который надевается на дымоход.

Отдельно нужно сказать о параметрах выбора труб. Первое, что нужно учесть, покупая дымоотводные металлические трубы —
это их внутреннее сечение. Оно рассчитывается с учетом
мощности печи, и обычно для банного
варианта внутренний диаметр пр
инимают равным 150—
200 мм. Если диаметр будет
слишком большой, тепло не
будет

задерживаться в печи, а труба чрезмерно малого сечения не
будет

создавать необходимую для отвода дыма тягу. Во всяком случае, диаметр ни на одном из участков никак не может быть меньше, чем у выводного патрубка установленного отопительного прибора.
Общая высота трубы должна составлять не менее 5
метров. А точное значение этого параметра будет зависеть от расположения ее
на крыше. Если труба выходит в середине ската, то ее
необходимо поднять над уровнем конька, примерно
на полметра. Лучшим вариантом расположения дымохода на крыше считается полтора метра от конька, но этот параметр необязателен и зависит от расположения печи в помещении бани. От высоты трубы будет также зависеть качество тяги.
Металл, из которого должны быть изготовлены трубы, должен иметь толщину не менее 1 мм, тогда дымоход прослужит более долгий срок.
Если задумано установить в системе дымохода бак для нагревания воды, то составленная схема может выглядеть следующим образом. Ее
можно видоизменить и подогнать для конкретного варианта установленной печи и дымохода.

Представленный на рисунке бак
работает по «самоварной» системе, то есть он плотно приварен к дымоходной
трубе. Некоторые компании, занимающиеся изготовлением подобного вида труб, производят такой элемент с уже установленным на нем
водогрейным баком, имеющим два или три входа для подключения водопроводных труб —
для заполнения емкости
и для забора воды по точкам потребления.

Видео: особенности конструкции банных дымоходов

Монтаж банного дымохода

После того, как
окончательно установлена банная каменка, от патрубка печи начинается монтаж дымохода. Это может быть
начало металлического
дымоотвода или металлический
участок, который соединит печь с кирпичной трубой.

Металлический дымоход

Так как существует два вида дымохода, то и монтаж их происходит по-разному.

Внутренняя конструкция

Если труба проходит внутри строения бани, то обычно вся система имеет почти идеально вертикальный вид. Монтируют дымоход из отдельных элементов, при этом каждая вышестоящая его деталь надевается сверху на нижнюю – монтаж «по дыму».

Обычная схема сопряжения сэндвич-труб: внутренняя часть — «по конденсату», наружная — «по дыму»

Если используются сэндвич-трубы, что подход несколько меняется – монтаж их внутренней части ведётся «по конденсату» (верхняя труба входит в раструб нижней) а наружной
части – «по дыму». Такая система позволяет скопившейся влаге свободно стекать внутри трубы вниз, в конденсатосборник
, не попадая в теплоизоляционный материал, который от переувлажненности
теряет свои свойства.

Очень важно просчитать размещение соединений таким образом, чтобы стыки не попадали на уровни чердачных или межэтажных перекрытий, а также кровли.
При условии расположения печки рядом с деревянными стенами, их нужно обезопасить от возможного перегрева и возгорания жаростойкими материалами, например, это может быть асбестовые плиты, которые лучше закрепить в два слоя.

Если
устанавливается водогрейный бак самоварного типа
, то для него находят место недалеко от топки, располагая его прямо над ней, или же на чердаке, если
распределение нагретой воды идет
в два помещения – в моечную и в душевую.
Перед монтажом труб места их соединений промазываются жаростойким герметиком, а после установки сверху дополнительно фиксируются специальными широкими хомутами.

Если при совмещении отдельных элементов дымохода обнаруживаются достаточно большие зазоры, то вставляемую часть уплотняют с помощью асбестового шнура, которым обматывают т
рубу. Однако, лучше подбирать элементы, которые идеально подойдут друг к другу по размеру.
Первый участок дымохода, закрепляемый к патрубку печки, не может быть многослойным, то есть он представляет собой обычную одностенную
металлическую трубу, имеющую специальные соединения. В ней обычно установлена задвижка, которую иначе называют шибером. Этот элемент управления необходим для того, чтобы создать и поддерживать нужный уровень тяги, на тот период, когда разогревается баня, и максимально сохранять тепло печи после окончания топки. Место установки этого элемента, можно хорошо рассмотреть на представленных выше схемах монтажа дымохода.

Для проведения трубы через перекрытие удобно использовать короб, имеющий высоту стенок на 30 ÷ 40 см больше, чем толщина перекрытия. Расстояние от т
рубы до стенок короба должно составлять не менее 180 ÷ 200 мм.

Проходной блок — специальный короб для потолочного перекрытия

В потолочном перекрытии вырезается квадратное отверстие, в которое без труда войдет
основной короб. Его дно
, то есть нижняя часть, закрепляется на потолке, Через
отверстие в донной части дымоходная
труба пропускается на чердак.

Затем короб заполняется легким
жаростойким материалом —
это может быть среднезернистый керамзит или минеральная каменная вата. Подобными термоизоляторами
короб заполняется полностью, до верха, с максимальной возможной плотностью.

Короб, заполненный термоизоляционным материалом (в данном случае — керамзитом)

На чердаке короб закрывается металлической крышкой с таким же круглым отверстием, которое одевается на выступающую часть трубы.

На чердаке дымоход обычно проходит ровно, но если вдруг он попадает на бруски обрешетки
, то можно с помощью отводов выполнить небольшой изгиб.

При прохождении трубы через кровлю, со стороны чердака также закрепляется металлический или асбестовый лист с отверстием. Отверстие может быть круглым или овальным —
в зависимости от уклона крыши.

Вокруг трубы укладывается безопасная жаростойкая изоляция из асбестовых плит или минеральной ваты. Такая прокладка или короб обезопасят горючие элементы стропильной системы.

Далее, после укладывания кровельного материала, необходимо провести гидроизоляционные работы, так как в зазоры между трубой и покрытием крыши может проникнуть влага. Для этого на трубу надевается специальный эластичный элемент, который с помощью влагостойкого герметика приклеивается к поверхности крыши, а затем надежно
фиксируется крепежными
деталями (например, кровельными, саморезами).

«Флеш» — эластичный элемент для герметизации места прохода трубы через кровлю

Сверху трубы нужно обязательно установить защитный зонт
, который предохранит дымоход от попадания не только атмосферных осадков, но и различного мусора или пыли.

Внешняя конструкция

Чтобы произвести монтаж дымохода по схеме с его внешним размещение, трубу от печи выводят через стену. Для обеспечения безопасной эксплуатации в этом случае, лучше всего применить кирпичную кладку, которая будет закрывать кирпичную стену сзади печи и изолировать
стену от нагревания при проходе через нее
дымохода.

На схеме доступно показано, как выглядит выведение трубы через стену в разрезе.

Один из вариантов внешнего размещения дымохода. Недостаток — не предусмотрен сбор конденсата

Для того чтобы трубу повернуть в сторону стены понадобится элемент системы, который называют отводом или коленом. Такие детали производят с углами поворота в 90 или 45 градусов (иногда встречаются и иные), поэтому его можно подобрать под любое расположение конструкции.

Через стену труба может быть проведена и через металлический короб, так же, как через чердачное перекрытие. В этом случае короб заполняют каменной ватой, а небольшие зазоры вокруг трубы заделываются термостойким герметиком.
На внешней стене устанавливается тройник, от которого и пойдет
дальнейший монтаж – вверх, вдоль стены, и вниз, к сборнику конденсата.
На стене устанавливаются специальные крепления-держатели, которые зафиксируют дымоход вертикально. Трубу поднимают выше высоты конька примерно на полметра —
это необходимо, для создания хорошей тяги.
Сверху на оголовок трубы надевается защитный грибок.

Пояснен
очень приблизительно
, так как подробнее, со всеми нюансами, он расписан в специально посвящённой этому вопросу публикации нашего портала.

Видео: вариант металлического банного дымохода с выходом на внешнюю стену

Кирпичный дымоход

Кирпичные дымоходы делятся на коренной и насадной. Для банных идеально подходит первый, коренной, который располагается рядом с печью.

Если печь сложена также из кирпича, то дымоход пристраивается к общей конструкции. Ну а если же печь металлическая, то она соединяется с кирпичным дымоходом металлической трубой.

На рисунке показана примерная схема кирпичного дымохода, со всеми его отделами:

Ближе к потолку на трубе устроена дымовая задвижка, регулирующая тягу внутри печи, от которой зависит и интенсивность горения, и долговременность
сохранения всей конструкции в горячем состоянии.
Далее, для прохода трубы через чердачное перекрытие в конструкции дымохода выполняется распушка. Распушкой или разделкой называют утолщение стенок дымохода при сохранении его внутреннего сечения. Это предусмотрено для того, чтобы обезопасить горючие материалы перекрытия от возможного перегрева и возгорания.

Схема «классического» кирпичного дымохода

Над распушкой идет
прямой отдел трубы, который проходит через чердак и называется стояком.
Выше, при проходе через , выкладывается выдра, которая в принципе «работает» так же, как распушка, предохраняя стропильную систему от перегревания. Однако, кроме этого, она закрывает выступающими из общего строения кирпичами зазоры между кровельным материалом и дымоходной
кладкой.
Затем труба сужается до первоначального внешнего размера – этот отдел называют шейкой.
Над шейкой трубы располагается оголовок, кирпичи которого также выступают наружу за ширину стенок, обеспечивая дополнительную защиту от осадков.
От попадания вовнутрь
трубы воды и грязи, дымоход защитит завершающий ее
элемент —
металлический колпак.

Монтаж дымохода

От фундамента дымоход выводится по одной схеме рядов, так как строение должно быть ровным и не иметь никаких выступов или окон, за исключением оставления в нем
отверстия для вмуровывания
металлической трубы от печи.

Выстраивается этот дымоход в виде квадратного столба, имеющего внутри колодцеобразное сечение. Размер сечения
может быть «в полкирпича» —
130 × 130 мм, «в кирпич» —
130 × 260 мм, или даже в два кирпича – 260 × 260 мм. Все зависит от мощности банной печи.

Основой для дымохода будет служить фундамент – обычно он делается такой же толщины, как и для банной печки, и составляет с ним единую конструкцию.
Подняв трубу до нужного ряда, в нее
устанавливают задвижку, а далее работа идет
по схеме, которая подходит как
для надсадного, так и для коренного дымохода.

На данной схеме представлены два варианта трубы. Они приведены в качестве примера для выполнения кладки, поэтому
, учитывая размер дымохода, количество кирпичей на каждой из сторон может меняться в ту или иную сторону.

— Первый ряд на схеме —
завершающий ряд шейки трубы.

— Во втором ряду начинает выкладываться распушка, поэтому кирпичи укладывают со сдвигом в наружную сторону, примерно
на ⅓ кирпича. Здесь придется
использовать не только цельные кирпичи, но и их части. Для этого с помощью кирочки их аккуратно разбивают на необходимые фрагменты.

— Сдвигая кирпичи в сторону, их нужно дополнять внутри дополнительными фрагментами, так как внутреннее сечение колодца должно на протяжении всей кладки оставаться неизменным. При несоблюдении этого правила может существенно снизиться тяга.

— С третьего по пятый ряд распушки кирпич также сдвигается наружу на ⅓ длины, по-прежнему
сохраняя размер внутреннего сечения.

— Шестой ряд имеет тот же размер, что и пятый и выкладывается уже без сдвига в сторону.

— Седьмой и восьмой ряды соответствуют кладке первого ряда.

После того, как
завершена кладку разделки, наступает очередь возведения выдры. Это
—

достаточно сложная задача
, так как необходимо с помощью каждого последующего ряда вывести ступеньку, которые выступают наружу на ⅓ кирпича.

— Первый ряд выдры имеет такой же размер и форму, как и у последнего ряда разделки.

— Во втором ряду начинается выкладка ступенек, которые расширяют дымоход в наружную сторону также на 1/3 ширины кирпича.

— Дальнейшие ряды выкладываются в соответствии со схемой выдры.

Затем, идет
шейка трубы —
ее
хорошо можно рассмотреть на представленной схеме.
Далее, выкладывают оголовок, который
состоит из двух рядов, и при этом нижний также должен несколько выступать наружу.
Последним этапом устанавливают крышу-колпак.

В чердачном перекрытии горючие элементы в данном
случае будут хорошо защищены распушкой, но без гидроизоляции трубы на все
равно не обойтись.

Гидроизоляцию кирпичной трубы начинают делать до покрытия крыши кровельным материалом. Ее
можно выполнить с помощью рубероида и мастики. После нанесения на поверхность нижней части трубы мастики ее
разогревают с помощью горелки, а затем приклеивают к ней рубероид, крепко прижимая его к разогретой поверхности.
Далее, вплотную к трубе поверх рубероида укладывается кровельный материал, а сверху него устанавливают декоративную отделку (фартук). Оставшиеся зазоры обязательно плотно заполняют герметиком, во избежание попадания влаги через щели между кровлей и кирпичной трубой.

Итак, в принципе, любой из дымоходов может быть возведен
собственноручно. Наверное, самое сложное из всего монтажа —
это правильно смонтировать узлы прохождения трубы через различные препятствия. Любые проблемы решаемы, если к ним подойти со знанием дела, изучив в
се инструкции и выбрав правильный вариант. Тем не менее
, необходимо завершить статью важным предупреждением:

Дымоход – это такая конструкция, от которой напрямую зависит здоровье и даже жизнь людей, сохранность строений и всего находящегося в них имущества. Мелочей в процессе строительства дымохода нет и быть не может, никакие дилетантские упрощения недопустимы. Если есть хотя бы малейшие сомнения в своих силах или же в правильности создаваемой конструкции, необходимо обратиться за помощью к специалистам. Стесняться своей неосведомленности
или неопытности не стоит – ставки слишком высоки!

Узнайте доступные способы, из нашей новой статьи.

От того какие трубы используются для монтажа дымохода бани или саун зависит безопасность устройства этого строения. Так как в бане существует большой риск возможности возникновения пожара, то к решению этого вопроса следует подойти со всей серьёзностью. Необходимо продумать всё до мелочей: материал трубы, способ установки и изоляции.

Какие материалы лучше

На современном строительном рынке ассортимент труб для бани очень широк. Радуют они потребителей своим внешним видом, разнообразным дизайном. Также разнообразен материал, из которого они изготавливаются: керамика, сталь, нержавейка и даже термопластик.

Асбестоцементные трубы для бани категорически не подходят. Они не могут выдерживать таких температур, как металлические или керамические. В любой момент асбестоцементная труба может лопнуть, что приведёт к возникновению пожара в бане и травмированию человека.

Сэндвич-труба

Сэндвич-труба для бани или сауны изготавливается по очень простому принципу. Он заключается в обустройстве нескольких слоёв, как в бутерброде. Структура её такова: две металлические трубы, которые имеют разные размеры диаметрального сечения, вставляются друг в друга. Свободное пространство, которое образовалось между трубами, заполняется термоустойчивым утеплителем. Например, базальтовая вата. Труба, обустроенная таким образом, способна выдержать влияние влаги и жара. В продажу она поступает в разобранном виде. Перед её приобретением необходимо выполнить проект будущего дымохода, а затем набрать необходимые части и соединяющие элементы. Собрать такую трубу абсолютно нетрудно. Выполнить монтаж сэндвич-трубы можно буквально за один день.

Плюсы и минусы

Рассмотрим все положительные и отрицательные характеристики сэндвич-трубы в плане использования её для бани или сауны.

Сэндвич-труба универсальна в применении. Её можно применять как для больших домов, так и маленьких построек, в частности, и для бань.
Обладает компактностью.
Легки в перевозке, не возникает проблем в доставке. Размеры подбираются на усмотрение потребителя.
Обладает простотой монтажа. С этим процессом может справиться человек, даже не обладающим специальными навыками. Главное, правильно определить размеры.
Эстетичный вид.
Высокая степень пожаробезопасности.
Способность соседствовать с деревянными конструкциями.
Многослойность и качество внутренней поверхности сводит к минимуму образование конденсата и отложения сажи.
Низкая степень подверженности воздействию жара, кислот и прочее.

Но несмотря на множество положительных характеристик, существуют и минусы:

Недолговечность. Сэндвич-трубы могут прослужить максимум 15 лет.
Высокая цена.

Как видно, минусов намного меньше, чем плюсов. Именно поэтому сэндвич-труба пользуется большой популярностью. А если постараться и изготовить её самостоятельно, то можно сократить затраты. В этом случае, обустройство сэндвич-трубы может быть дешевле даже кирпичного дымохода. Оценив все за и против, можно прийти к выводу, что сэндвич-труба является оптимальным вариантов для обустройства дымохода в бане.

Изготовление своими руками

Процесс изготовления трубы своими руками состоит из таких этапов:

тщательное продумывание всех деталей;
определение всех размеров;
составление проекта;
определение с деталями и их количеством;
приобретение материалов;
сборка конструкции в соответствии с размерами;
устройство дымохода.

Работы по устройству не очень сложные. Просто необходимо обернуть стальную конструкцию теплоизоляционным материалом, а затем защитить утеплитель оцинковкой. Но всё-таки существуют некоторые нюансы, которые нельзя оставить без внимания:

Монтаж

После того как приобретены все материалы и детали, можно приступать к устройству сэндвич-трубы для бани или сауны своими руками:

Следует помнить, что температура возле печи самая огромная. Это приводит к быстрому прогоранию трубы, которая присоединена непосредственно к патрубку печи. Учитывая это, специалисты рекомендуют монтировать дымоход для бани не из цельной конструкции, а собирать его из двух частей. Это существенно упрощает работу по установке трубы, а также позволяет с лёгкостью заменить нижнюю прогоревшую часть в любой момент.

Установка

В этом разделе рассмотрим, как правильно установить дымоход для бани или сауны. Во-первых, необходимо определиться со способом установки. Лучше всего дымоход в бане или сауне устанавливать строго вертикально. Именно при этом способе монтажа обеспечиваются все положительные факторы функционирования дымохода. Монтируя дымоход вертикально, вывод обеспечивается через потолок и кровлю бани. Поэтому первым делом следует проделать отверстия в этих частях бани или сауны.

Сам монтаж конструкции дымохода для бани выполняют таким образом:

Как видим, процесс не очень сложный, но требует щепетильности в выполнении работ. Более детальный процесс показан на видео:

Прочистка печной трубы

Для прочистки дымохода бани используют несколько методов. Этот процесс выполнить можно с помощью специальных щёток, а можно воспользоваться более современным методом с применением химических веществ.

Если же конструкция обустроена не вертикально, а с переходами, то перечисленные методы не эффективны. В этом случае выход один, залить в дымоход бани несколько литров горячей воды, а потом выполнить серьёзную топку для её просушки. В процессе топки сажа начнёт покидать трубу вместе с испаряющейся водой. Не следует переживать за образование посторонних запахов. Всё исчезнет после полной просушки.

Заключение

Применение трубы для устройства дымохода бани высокого качества обеспечит оптимальный микроклимат в помещении, а также уверенность в безопасности. Если же возникнет желание сэкономить, подумайте хорошенько, стоит ли поддаваться на сомнительные эксперименты. Лучше приложить усилия и устроить всё на высоком уровне с первого раза. Переделывать всегда выходит дороже.

Еще сравнительно недавно все трубы для дымохода делали либо из кирпича, либо из черного неоцинкованного металла. Почему не оцинкованного? Все дело в том, что при температуре выходящих газов более 100˚С цинк начинал испаряться в помещение, а испарения у него вредные для здоровье. Потому и использовали именно не оцинкованный металл, покрывая его снаружи красивым серебрином. Сегодня же дымоходы строят из самого разного материала труб, и у каждого из них – свои плюсы и минусы. Так давайте вместе разберемся, какую трубу выбрать для дымохода вашей бани, чтобы она служила верой и правдой не один десяток лет.

Трубы из нержавейки – огнеустойчивость на все 100%

Нержавейка – наиболее пригодный материал в плане перегрева, сажи и намокания. Накаляться этот материал может даже до 500˚С – и он еще не будет плавиться.

Совет: при покупке труб из нержавейки для строительства дымохода обязательно обращайте внимание, чтобы марка стали была кислотностойкой. Ведь когда при высокой температуре, как в дымоходе уголь соединяется с серой, среда создается достаточно агрессивная.

Чем еще хороша нержавейка для дымохода:

Устойчивость к коррозии;
Надежность;
Возможность создания любой конструкции;
Относительная дешевизна;
Очень легкий вес;
Пожаробезопасноть и газонепроницаемость;
Эстетичность.

Вот примерно так это выглядит:

Бетонные трубы для дымохода – дешево и сердито

Главное преимущество таких труб – в дешевизне материала, долговечность, ремонтпригодность и отсутствие швов. А сделать сами трубы можно в домашних условиях, применив скользящую опалубку. Состав смеси делайте такой: три части песка, вода и одна часть портландцемента М400. Бетон получается достаточно жестким. Трубы делайте монолитными, и сажи будет совсем мало во время топки.

Единственный недостаток таких труб – в их тяжеловесности. Но это можно исправить, если использовать в составе керамзит.

Асбоцементные трубы – щедрость СССР

Широко использоваться асбоцементные трубы стали еще со времен СССР. Почему? Да стоили они дешево, были просты в производстве, природного асбеста в стране хватало. Тем более что использовать такие трубы можно было без всякой предварительной изоляции для самых разных сельскохозяйственных нужд. Вот только для обустройства дымоходов они никогда не были предназначены.

Но голь на выдумку хитра, как говорится. Канули в лету времена мелиорации, а асбоцементные трубы остались. И в период массового строительства частных домов они пошли в ход уже как дымоходные. Сразу появилось немало противников такой реализации – в первую очередь, защитников экологии, которые утверждали, что асбоцемент выделяет в окружающую среду много плохих соединений. Хотя, как утверждают ученые, асфальт на дороге еще более канцерогенен. Но, все же, даже крыши зданий сегодня покрывают самой разной дорогой кровлей вместо дешевого и долговечного асбеста.

И все-таки все эти опасения и мифы мало имеют отношения к дымоходам из асбоцементных труб. И в тоже время они вовсе не безопасны – этот материал никогда не был рассчитан на высокие температуры, и может загореться уже при 300˚С. Поэтому, если уж ставите их, то только не у самой печи – а как можно ближе к кровле, где дым уже идет немного охлажденный.

Но есть также и второй момент. Сажа образуется в любом дымоходе, но чем стенки того более гладки – тем меньше ее на них задерживается. А вот асбоцементные трубы как раз гладкостью никогда не отличались, и сажи на них скапливается очень и очень много. А загореться ей легко – это знает любой печник. Мало того, если сажа загорится именно внутри асбоцементной трубы – та попросту взорвется! Представляете себе последствия?

А еще асбоцементные трубы сильно разрушаются от конденсата. Как это может быть, если они изначально были предназначены для воды? Вот именно – для воды, а конденсат – это агрессивная среда из смеси окислов горения и совсем небольшим количеством влаги. Причем в окислах еще и содержится хороший процент соляной кислоты, которая даже кирпич разрушает, а ведь асбест еще и впитывает в себя, что может, передавая все это на строение в виде неприглядных пятен с таким же неприятным запахом.

Итог: решили рискнуть и использовать-таки для дымохода дармовую асбоцементную трубу – обязательно ее прочищайте, и как можно чаще. Правда, с этим вы тоже намучаетесь – ревизионных окон в таких трубах сделать не получится.

Трубы из кирпича – вековые традиции

Строительство дымохода из кирпича имеет многовековую историю, однако недостатки не делают его универсальным вариантов. Так, у кирпичного дымохода поверхность шероховата, отчего сажа и копоть оседает на его стенах достаточно щедро, а тяга от этого становится не лучше. Далее – вес и размер, сложность ремонта и замены. Зато эстетичность, пожаробезопасность и долговечность кирпичных дымоходов превышает любые их недостатки.

Металлические дымоходы – современные «сэндвичи»

Самый простой и дешевый вариант – установить в баню металлический дымоход. Единственное его существенное преимущество – это сильный нагрев трубы, благодаря чему на нее можно навесить бак для воды и пользоваться горячей водой бесплатно. И в этом же кроется его единственный существенный недостаток – все тот же нагрев, который для дымохода отнюдь не плюс.

Единственный хороший вариант использования таких труб – это сэндвич-системы, когда одна металлическая труба вставляется в другую, а между ними прокладывается теплоизоляционный материал. Внешняя поверхность в этом случае нагревается минимально, тепло на протяжении всего дымохода удерживается отлично, а потому конденсат на внутренней поверхности почти не образуется.

Есть еще гофрированные трубы. Они используются исключительно для создания поворотов и изгибов дымохода, но почти никогда – в качестве основной трубы. Зато они незаменимые, если над печью как раз находится балка и ее остается только огибать. Для большего у них пока нет ни достаточных антикоррозийных, ни теплоизоляционных качеств.

Керамические трубы – дорого и практично

Дымоход из таких труб – самый долговечный. Он не боится ни длительного интенсивного нагревания, ни химических агрессивных сред, ни коррозии. Внутренняя его поверхность очень гладкая, в ней почти не задерживается сажа или пепел, и уход за трубами в итоге – минимален.

А еще керамика – отличный теплопоглощающий материал, и в сочетании с керамзитобетонным коробом, в котором ее прячут, наружная поверхность дымохода не нагревается в итоге вообще. А это – полная гарантия того, что ваша баня никогда не попадет в ту печальную статистику парных, которые горят из-за дымоходов!

Вермикулитовые трубы – новые технологии

Это – новая волна популярности на строительном рынке. Внутри таких труб вообще не образуется конденсат, а потому их очень редко нужно чистить. По своему составу вермикулит близок к газобетону, и так же легок, но при этом вообще не впитывает влагу, отлично переносит высокие температуры и обладает хорошей устойчивостью к каким-либо физическим воздействиям.

Вот и все секреты!

Источник

Дымоход для бани своими руками просто и дешево: из черного металла, трубы и кирпича, фото и видео инструкция

Содержание:

Разновидности современных дымоходов
- Популярные схемы монтажа
- Использование различных материалов
- Соединение со стационарными печками
- Кирпичная печь
- Простой вариант дымохода
- Как часто чистить дымоход в бане

Разновидности современных дымоходов

Нужно знать, что существует два наиболее популярных типа дымохода:

с внутренним монтажом;
с наружной установкой.

Принято считать, что если используется монтаж дымохода в бане внутренний, но тяга будет лучше. Также он не нуждается в дополнительной теплоизоляции.

Использование различных материалов

Соединение со стационарными печками

Воздействие прямого огня на сэндвич нежелательно, поэтому перед первым коленом монтируется металлическая труба либо асбестовая.

ВИДЕО: Различные варианты схем

Кирпичная печь

Во время самостоятельного монтажа правильного дымохода для бани не допускается наличие трещин. Они могут приводить к образованию конденсата. Также нежелательно существенно расширять проход, ведь из-за этого будет замедляться прохождение газов и произойдет быстрое охлаждение трубы.

ВИДЕО: Горизонтальный дымоход

Простой вариант дымохода

Для этого понадобится собрать следующие материалы:

вертикальная труба из нержавеющей стали;
оцинкованное колено 20х120 см;
тройник (160 мм), имеющий заглушку;
пара оцинкованных колен 16х120 см;
предохранительный металлический грибок диаметром 20 см;
три колена из оцинкованной стали 16х120 см.

С этой статьей читают: Что такое шибер в дымоходе и можно ли его сделать самостоятельно

Как часто чистить дымоход в бане

ПХК очень мощный по силе действия, старые дымоходы могут даже треснуть. Будьте внимательны и не нарушайте рекомендованную производителем дозу.

ВИДЕО: Как сделать проход трубы через потолок в бане своими руками

Источник

Дополнительные элементы дымохода

Наиболее эффективно справляется с решением возложенной на него задачи прямой дымоход, без изгибов, идущий от печи ровно вверх. Обычно так устроены кирпичные системы дымоотвода. Однако, такая конфигурация керамических и стальных подобных конструкций не всегда реализуема. На пути дымохода могут встретиться различные препятствия, например, элементы несущей конструкции, сквозь которые провести трубу невозможно.

Но в любом случае, при обустройстве системы дымоотвода внешнего типа без изгибов не обойтись. Здесь сначала придется вести дымоход прямо вверх, затем, чтобы обойти преграду, под углом либо горизонтально, а потом – снова вертикально. При этом необходимо руководствоваться следующим правилом: суммарная длина наклонных и горизонтальных участков не должна быть более 1 метра.

Иначе дымоотвод будет затруднён: из курса физики средней школы известно, что горячий газ стремится идти не вбок, а подниматься. И ещё один минус невертикальной конструкции – сажа в большем количестве скапливается именно на горизонтальных участках. Количество поворотов трубы дымохода необходимо минимизировать. Как показывает практика, всегда можно разработать проект с одним, максимум двумя поворотами.

При проектировании дымохода нужно рассчитать все так, чтобы готовая конструкция имела как можно меньше колен, в которых быстро скапливается сажа

Независимо от расположения трубных элементов систем дымоотвода – вертикального, под углом или горизонтального – для их соединения используются переходные колена разных типов. При выборе конкретного образца такого изделия и его установке необходимо обеспечить к нему лёгкий доступ. В коленах сажа скапливается в большом количестве и поэтому их необходимо периодически очищать.

Чтобы дым не попадал в помещение, необходимо обеспечить абсолютную герметичность мест соединения труб. Для безопасной прокладки трубных изделий через деревянный потолок, а также кровлю применяются патрубки. Вставляются они в вырезанные там отверстия. Труба же проводится к патрубку, после чего выводится наружу.

Поскольку весит она немало, её крепление выполняют стеновыми кронштейнами с шагом 2 метра. Вывод дымохода через кровлю должен быть обустроен герметичной крышной разделкой, препятствующей попаданию воды от атмосферных осадков внутрь помещений бани. Для защиты от снега и дождя над выходным отверстием системы дымоотвода обычно размещается грибок.

Основная деталь дымоходной системы — труба для печки. Есть 3 типа с разными размерами — 250, 500, 1000 мм в диаметре.

Следующий элемент системы — дроссель-клапан. Он используется для регулировки тяги. Представляет собой трубу с вмонтированной поворотной заслонкой и выведенной наружу рукояткой.

Для монтажа потребуются также тройники, крышка, термоизоляция, сборник конденсата, соединения, зольник, специальные переходники, разные защитные элементы. Некоторые из них являются обязательными, а другие служат дополнением к системе отведения продуктов горения.

До того как представить пошаговое руководство оборудования дымохода своими руками в бане отметим основные моменты устройства:

правильный выбор диаметра трубы и формы конструкции;
оптимальное место размещения (ближе к внутренней стенке бани, так будет обеспечена хорошая теплоизоляция);
высота дымохода (не менее 4,5 метров);
труба должна возвышаться над крышей не меньше чем на 50 см;
место соединения с кровлей тщательно изолируется;
в системе обязательно устанавливается задвижка (шибер), который позволит регулировать тягу;
стену рядом с дымоходом защищают негорючими материалами;
внешнюю часть конструкции белят или красят, тогда при нарушении герметичности в местах прохождения дыма краска станет темнее.

Обустройство прохода дымоотвода через перекрытие — ответственный момент. Из-за неправильного монтажа часто случаются пожары. Согласно правилам безопасности, нужно исключить прямой контакт горячей трубы с легковоспламеняющимися материалами. Для этого сооружается специальный узел в виде короба из негорючего оцинкованного или нержавеющего металла.

Изготовить такой узел можно самостоятельно. Размеры листа железа должны превышать размер выреза под трубу.

Если наружная стена бани выполнена из кирпича или другого негорючего материала, то монтаж проходного отверстия осуществляется легко. Вырезается круглое сквозное отверстие, куда потом вставляется металлическая гильза.

Можно обойтись и без нее, если проем просверлен идеально кругло под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Стыков в толще стены не должно быть. В отверстие вставляется труба, пространство вокруг нее заполняется огнестойким уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же баня построена из дерева, то стоит руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Наиболее оптимальной конфигурацией трубы для дымохода является цилиндр. Такая форма не будет создавать препятствий для выхода дыма и сажа будет меньше откладываться на стенках.

Диаметр трубы

Сечение дымохода зависит от мощности печи и строго оговорены в СНиПах. Нише написаны основные размеры вытяжного отверстия в зависимости от мощности печи:

140×140 мм для печей до 3,5 КВт;
140×200 мм для печей 3,5 — 5,2 КВт;
140×270 мм для печей 5,2 — 7,2 КВт.

Диаметр не должен быть меньше выходного отверстия печи или котла.

Высота трубы

Высоту дымохода рассчитывают с учетом высоты строения, типа крыши, а также размеров соседних зданий. При проектировании особенно важно учесть высоту трубы, расположенную над крышей здания. Так согласно СНиПам она должна возвышаться над крышей не менее чем:

0,5 м над коньком тогда, когда труба расположена на расстоянии до 1,5 м от конька снизу;
вровень или чуть выше конька, если она находится на расстоянии 1,5 — 3 м от конька вниз;
при расстоянии более 3 м от конька, труба дымохода должна быть на одном уровне или немного выше линии, проведенной вниз от конька, под углом в 10° к горизонту;
высота вентканала для плоских крыш составляет 1 м;
если труба на 1,5 м выше уровня крыши, её необходимо дополнительно фиксировать растяжками.

Место стыков труб не должно попадать в пространство между потолком и крышей. Их скрепляют хомутами и промазывают герметиком. Внешняя труба должна точно соответствовать расчетному размеру, иначе тяга будет плохой.

Стандартные комплекты включают:

трубы или панели цилиндрической формы;
переходники;
тройники;
закрепляющие элементы (кронштейны и хомуты);
патрубки;
концевые элементы различных форм;
отводные элементы.

В некоторых случаях применимы дополнительные составные части. При сборке любого дымохода важно руководствоваться строительными нормативными документами и требованиями пожарной безопасности. Все составные части трубы, которые контактируют с пламенем или выходящими газами, должны быть выполнены из листовой стали с огнеупорными характеристиками. Допустимы к применению равноценные аналогичные материалы.

На производствах элементы дымоходной конструкции принято подразделять на две группы. Первая из них включает двойные трубы, сэндвич панели. Элементы включают наружную и внутреннюю трубу с различным диаметром. Между собой они изолированы теплоизоляцией с негорючими характеристиками. Такая конструкция обеспечивает быстрый и лучший нагрев. Это влияет на повышение температуры в короткий срок выше точки росы, что делает меньшим количество конденсата, который часто становится причиной коррозии.

Элементы первой группы используют в конструкциях вентиляционных и дымовых каналов, которые проходят через неотапливаемые части бани (например, через чердак). Такая конструкция применима для внешнего обустройства дымохода. Вертикали второго порядка, которые не контактируют с пламенем и газами, допустимы из оцинкованной основы или нержавейки. Вторая группа элементов дымохода обычно одноконтурная, она имеет диаметр от 80 до 400 мм.

Обычно нержавейка допустима для устройства дымоходов при отсутствии изоляции. Она имеет гладкую на ощупь поверхность.

Специальные элементы позволяют собирать неограниченные по высоте, месту и способу установки конструкции, к ним относятся:

стеновые опоры;
установочные площадки;
шиберы;
отводы;
телескопические кронштейны;
хомуты, искрогаситель, теплообменник.

Начальной частью, установленной на выходное отверстие печки, должна быть одинарная труба с допустимой длиной до метра и толщиной металла 1,0 мм. Исключением может являться печь с емкостью под воду. Для перехода от одного вида элемента к другому применяются старт сэндвичи.

Фланец-конус. Декоративный элемент с замковым креплением, подходит для дымоходов любого диаметра. Позволяет спрятать неровности отверстия в стене. Крепится саморезами через отверстия в крепежных кронштейнах. Не подходит для установки на крыше.
Фланец-конус
Разделка потолочная. Элемент может быть одностенным или с утеплителем (сендвич). Тип, а также форма и размеры выбираются под вид монтируемого дымохода. Надевается на предыдущую нижнюю трубу дымохода, стык промазывается жаростойким герметиком. К потолку площадка крепится саморезами через отверстия в углах площадки разделки. Со стороны потолка в разделку укладывается минеритный или базальтовый утеплитель, песок или керамзит.
Служит декоративным элементом, скрывая неровности отверстия в потолке, а также защищает перекрытие от излишнего нагрева и возгорания.
Разделка потолочная

Разделка потолочная нержавеющая с утеплителем

Потолочная разделка квадратная

Потолочная разделка
Крышная разделка (прямая или угловая). Для организации вывода трубы через крышу.
Чертеж крышной разделки для одноконтурного дымохода

Крышная разделка угловая

Такие дымоходы весьма популярны ввиду высокой устойчивости конструкции к кислотам и атмосферным воздействиям, высоким температурам. Дымоход легко собрать даже без помощников, но важно производить монтаж строго по инструкции, в противном случае находящийся между стенками утеплитель впитает конденсат, что приведет ко множеству негативных последствий.

Устройство дымохода в бане: виды дымоходных конструкций для дровяной печи и особенности их монтажа

Довольно долгое время печи были лишены дымоходов, из-за чего нашим предкам приходилось принимать банные процедуры «по-черному». Сегодня же таких проблем не существует, поэтому нахождение в парной приносит больше положительных эмоций. Сейчас установить дымоход для бани сможет каждый, кто сумел возвести саму баню, ведь это несложно при соблюдении всех правил – ниже, собственно, и опишем, как сделать дымоход в бане своими руками – пошаговое руководство прилагается.

Монтаж дымохода в бане требует особой ответственности, потому что при допущении даже одной ошибки корректная функциональность бани будет поставлена под вопрос. Очень важно создать все условия, при которых бы угарный газ ни при каких обстоятельствах не смог проникать в парилку. Для этого перед началом работ следует наметить план, включив в него все этапы строительства.

Установленный дымоход для бани своими руками может быть внешним и внутренним. В России чаще всего можно встретить второй вариант – он отлично вписывается в архитектурный стиль парной, и отлично справляется с экономией генерируемого печью тепла. Внешние дымоходы, как правило, устанавливают на американских фермах.

Внутренняя разновидность дымохода хороша тем, что она обладает более эффективной тягой, и более проста в обслуживании. К тому же, утеплять такой дымоход нет необходимости.

Внешний же дымоход примечателен тем, что отпадает надобность нарушать целостность крыши, к тому же, явно, что такая конструкция является более безопасной для самой бани и находящихся внутри посетителей. Внутренний дымоход из кирпича в бане должен иметь толщину стенки, как минимум, в 12 см, в то время как для наружного дымохода потребуется толщина уже более 38 см.

Стоит рассмотреть устройство дымохода в бане для дровяной печи. Как правило, в такую конструкцию входит труба, фланцы и соединительные компоненты. Главное, чтобы готовый дымоход смог выдерживать большие температуры, не выделяя в этот момент вредных соединений.

Чтобы расположенный в стене бани дымоход удерживал как можно больше тепла, размещать его следует со сдвигом внутрь помещения – тогда тяга будет получаться максимально эффективной. Если же по каким-либо причинам достигнуть такой цели не получается, предусмотрите достаточно толстые стенки, ширина которых определяется, исходя из температур внешней среды.

К примеру, если на улице температура не опускается ниже -20 о С, то достаточно толщины стенки в 38 см, однако, если морозы порою опускаются ниже вышеуказанного показателя, то толщину придется увеличить до 58-65 см.

При наличии в бане не одной печи, и дымоходов должно быть несколько для поддержания нормальной тяги. В противном случае, на высоте 75 см устанавливается конструкция для рассечки. В любом случае внутренняя часть дымохода должна быть максимально ровной, чтобы на ней скапливалось минимум сажи.

Установка печной трубы в бане из нержавеющей стали – простейший вид дымохода.

Для конструкции понадобится:

колено из оцинковки 20×120 см – 1 шт;
колено из оцинковки 16×120 см – 2 шт;
колено из нержавейки 16×10 см – 3 шт;
тройник на 16 см с заглушкой – 1 шт;
грибок на 20 см – 1 шт.

Чтобы понять, как правильно сделать трубу в бане, нужно будет проделать следующие работы. Скрепление труб осуществляется при помощи саморезов, в плите проделывается отверстие в 16 см. В месте установки дымохода, в пределах 15 см, с крыши временно демонтируется мягкий кровельный материал с теплоизоляцией.

Часть трубы, которая будет выступать на улицу, обматывают базальтовой ватой и асбестовым шнуром, чтобы заполнить ширину проделанного отверстия. Далее одевается смазанная битумной мастикой труба, которая будет крепиться с 20 см перекрытием. В месте соединения труб, для исключения попадания внутрь осадков, наматывается асбестовый шнур.

Кирпич в настоящее время все чаще используют при изготовлении дымоходов для бань. Хотя и кирпич, и нержавеющая сталь, обладают своими положительными и отрицательными качествами, установка их несколько разнится.

Монтаж дымохода к стальной печи

К установке дымохода приступают после установки печи. Процесс начинается с подсоединения нескольких опор с зазорами, необходимыми для установки более широких асбестовых или сэндвич труб – они обладают повышенной огнеупорностью. Хотя, все равно нежелательно чтобы открытый огонь на них попадал. В связи с этим до первого колена производится монтаж в бане трубы из стали, а уже после – сэндвич труба.

В последнюю очередь на верхнее окончание дымохода устанавливают защитный конус от осадков. Нижняя же часть трубы закрывается, как правило, заглушкой, через которую в будущем можно будет сливать собравшийся конденсат, и очищать внутреннюю поверхность дымохода.

Крепление дымохода на печку из кирпича

Схема установки дымохода для бани на кирпичную печь также несложна, и все работы можно провести своими руками.

Сооружение дымохода начинается после укладки последнего кирпичного ряда печки – зачастую этому соответствует 12-19 ряд, когда достигается верхний уровень ее боковых дверок.

Где-то на 21-м ряду создаются два канала, размер которых равняется одному кирпичу. Далее они соединятся в один канал. На данном этапе справа набавляется три четверти для того, чтобы перекрыть свободное место над ядром. Получится зазор между главной кладкой и ядром в 2-3 см.

Пустоты заполняются минеральной ватой. 22 ряд полностью перекроет ядро, и можно переходить к смещению каналов в центральную часть. Чтобы через время на перекрытии не образовывались трещины, над ядром можно уложить дополнительный ряд кирпича.

Сужение дымохода осуществляется на 23-м ряду. Кладку проводят в пятерик. На данном этапе ставят задвижки – сначала одна, а вторая – через ряд. Далее тип кладки постепенно меняется на распушку.

Проводя все работы по установке трубы для бани своими руками, следите, чтобы не образовывались какие-либо трещины, так как в будущем в таких местах может появляться конденсат. Кроме того, не берите трубы большего диаметра, чем требуется, так как газ не сможет подыматься с должной скоростью, и он будет охлаждаться быстрее.

Естественно, что существуют и готовые дымоходы. Их легче устанавливать, да и времени на это требуется значительно меньше. В этом случае также важно все сделать максимально правильно и качественно, особенно следует быть внимательным, если вы все работы делаете без чьей-либо помощи.

Какой бы ни был дымоход, установка его проводится так, чтобы он выступал за пределы постройки точно на полметра. В месте соединения крыши и трубы потребуется сделать «выдру», благодаря которой внутрь не будут попадать осадки.

Стоит отметить, что появление копоти на стенах спустя некоторое время, свидетельствует о плохом монтаже дымохода. В данном случае потребуется как можно скорее выявить появившиеся зазоры и устранить их.

Кроме всего прочего, нужно предусмотреть перечень мер по своевременной очистке дымохода. Лучше всего если это будет механический метод. Для чистки понадобятся щетки, специальный груз, и даже кувалда с ломом. Процесс этот очень грязный, поэтому желательно из бани вынести все что можно, а остальные вещи чем-нибудь укрыть, например полиэтиленовой пленкой.

Легче всего оперировать щеткой – она вставляется в дымоход, и не спеша проталкивается вниз и вверх, пока движения не начнут становиться все более легкими.

Если вы заметили, что на трубе начали появляться небольшие скопления сажи, их можно убрать путем протопки печи осиновыми дровами. В процессе горения возникает огромная тяга, выносящая пепел за пределы трубы. К тому же, при горении осины появляется сильный жар, благодаря которому моментально сгорают смолы в трубе. Не менее эффективными считаются и картофельные очистки, главное заготовить их в достаточном объеме.

Тем не менее, все большую популярность завоевывают новейшие методы чистки при помощи химических веществ. Они также эффективно уносят всю сажу и устраняют наросты. Стоит отметить, что чистку дымохода лучше проводить после дождя.

Вот мы и узнали, как сделать дымоход в бане через потолок, прилагая при этом минимум усилий и времени. При правильном своевременном уходе за трубами, дрова всегда будут отдавать максимум энергии, удерживая температуру на должном уровне, и радуя вас и ваших близких!

Печные банные дымоходы различаются по нескольким критериям. По способу установки они разделяются на внутренние и внешние.

Внутренние конструкции

Одним из преимуществ такой системы является ее максимально вертикальное расположение, что способствует хорошей тяге. Внутренний дымоход обеспечивает обогрев в парилке и значительно снижает время ее прогревания. При установке такой конструкции значительно снижаются расходы дровяного топлива.

К недостаткам внутренней системы для печи относится:

Трудоемкость в монтаже. Для установки конструкции понадобится пробивать потолок и крышу, что снижает качество герметизации трубы.
Пожароопасность. При монтаже трубы для бани придется изолировать проход в перекрытии специальными жаростойкими материалами.
Сложность в уходе и ремонте.
Высокая опасность задымления помещения бани. При негативном воздействии на конструкцию и появлении на ней трещин дым начнет поступать внутрь помещения.

Но, несмотря на перечисленные минусы, отдаваемое установленным внутри дымоходом тепло для бани гораздо важнее.

Внешние дымоходы

Такие конструкции являются американской идеей. Они пользуются большой популярностью за счет того, что находящаяся на улице дымоходная система значительно снижает риск возникновения пожара. При монтаже внешней системы труба соединяется с дровяной печью и через стену выходит наружу. На внешних поверхностях бани она крепится с помощью специальных кронштейнов.

Минусами таких конструкций являются:

Дымоход не будет обогревать парилку, что значительно повысит расход дровяного топлива.
Расположенную на улице трубу нужно тщательно утеплять, в противном случае быстро остывающий отработанный газ не будет успевать выходить наружу. В этом случае дымоходную систему нужно будет часто чистить.

Существуют комбинированные дымоходы, которые представляют собой установленную на дровяной печи металлическую трубу. Конструкция выводится во встроенную в поверхность кирпичную кладку и поднимается на необходимую высоту.

Варианты обустройства требуют расчетов, в которых принимается во внимание количество поступающего воздуха, обеспечивающего горение топлива. Существуют сложный и упрощенный способы расчета.

Для первого расчета нужны оптимальные характерные особенности дымохода бани:

температура газов на выходе из трубы 120;
минимальная скорость перемещения – около 2м/с;
рекомендуемая длина – 5 метров;
сгораемое топливо при одной закладке в топочную – 10 кг/ч.

Для расчета диаметра дымохода существует формула: D=√ (2{amp}amp;4xVr/3,14х2)

Здесь D – диаметр трубы, а Vr – количество воздуха.

В расчете высоты дымохода может участвовать геометрия сечения. Для этого расчета составляют график. В графическом расчете участвует площадь топочной и площадь трубы. Первое значение нужно поделить на второе и определить процентное соотношение.

При сечении, равном 10%, минимальная высота дымохода составит:

7 м. – при круглой трубе;
9 м. – при квадратной трубе;
11 м. – при прямоугольной трубе.

Что лучше, оцинкованное или нержавеющие дымовые трубы

Традиционно основным материалом для обустройства дымохода является огнеупорный кирпич. В настоящее время такие дымоходы отвода продуктов сгорания от дровяной печи каменки не потеряли актуальности и, вряд ли, когда потеряют. Ведь часто бывает так, что владелец русской бани желает иметь только кирпичную каменку, а вместе с ней и кирпичную дымовую трубу.

Но современная промышленность предлагает и альтернативные двустенные дымоходы-сэндвичи из нержавейки или оцинкованной стали. В связи с этим резонно встает вопрос о том, из какой стали его лучше делать.

Но есть один недостаток нержавеющих дымовых труб и комплектующих – это их большая цена по сравнению с оцинкованной сталью. Например, согласно прайс-листу Новосибирского завода «Сибэнерготерм» цена метровой теплоизолированной сэндвич-трубы диаметром 115×175 мм (толщина утепления 30 мм) из нержавейки равна 1500 рублей, а из оцинкованной стали – 1000 рублей.

В связи с высокими температурами и древесным материалом, из которого выполнена банная постройка, а также согласно экологическим и санитарным нормам все монтажные работы необходимо проводить, соблюдая следующие правила:

Трубы, изготовленные из алюминия и асбестоцемента нельзя использовать в качестве дымоходной трубы, для неё подходят такие материалы, как черный металл, оцинкованный металл, керамика, кирпич;
При выборе теплоизоляционного материала, надо руководствоваться такими важными параметрами, как негорючесть и экологичность изделия. Среди прочих наиболее подходящими являются базальтовая вата и керамзит, а также фольгированные материалы для отражающих поверхностей;
Важно убедиться, что компоненты дымоходного сооружения не прилегают слишком близко к деревянным компонентам стен и крыши. В целях безопасности лучше всего предварительно обшить все поверхности вокруг конструкции, самой печки и котла металлом. В перекрытиях устанавливается специальный короб для трубы из металла, который заполняется керамзитом;

Схема устройства дымохода

Также нередко в целях обеспечения пожарной безопасности устанавливаются сэндвич трубы;
Для лучшей фиксации и плотного прилегания все стыки между трубой и коробом следует проклеить специальным алюминиевым скотчем или фольгой.

При проектировании и сборке важно дымовой трубы для бани, крайне важно следовать определенным стандартам в размерах и формах. Самой распространённой формой для дымоходной трубы является цилиндр. Основными и важными величинами для сборки трубы для бани являются диаметр отверстия и высота самой трубы.

Сечение дымоходной трубы напрямую зависит от степени мощности банной печи, например стандартные размеры вытяжного отверстия для печей прямоугольной и квадратной формы с мощностью до 3,5 КВт — 140х140 мм; для печей с мощностью 7,2 КВт- 140х270 мм.

Дымоходный выход круглой формы не должна уступать выходному отверстию котла или печи. В расчётах поможет формула круга.

Величина высоты дымового выхода вычисляется при учёте высоты здания, вида крыши. При проектировании дымохода крайне важна высота трубы над крышей. Например, если труба располагается в 1,5 м от конька, то высота должна быть не более 0,5 м.

Внешняя часть дымохода

При расстоянии, колеблющемся от 1,5 м до 3 м, может быть вровень, в случае если расстояние превышает 3 метра, труба должна быть чуть выше конька. Для плоского типа крыш высота дымоходной трубы составляет 1м.

Свидетельством засорившегося дымового прохода является дым и неприятный запах в помещении, а также плохая тяга. Появляется острая необходимость прочистить трубу, причём делать это придётся самостоятельно. Для этого в некоторых случаях достаточно протопить печку специальным видом дров или использовать определённый инструмент.

А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.

Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.

Существует очистка при помощи различных химикатов, однако при таком варианте возникает опасность для окружающей среды.

Если дымоход проходит внутри бани через крышу, нужно будет своими руками подготовить проем под трубу.

Сначала прорезается сам проем, затем в него вставляется стальной короб с днищем, в центре которого уже прорезано отверстие для самой трубы.

Этот короб нужно надежно закрепить, а пространство между бортами и досками чердачного перекрытия заполнить негорючим сыпучим материалом, лучше всего, керамзитом. Вместо керамзита можно использовать базальтовую вату или вермикулит. Иногда вместо такого сложного узла используется стальной бак для нагрева воды.

При строительстве бани стоит предусмотреть, откуда будет подаваться горячая вода для мытья. Целесообразнее водяной бак устанавливать рядом с воздуховодом. Емкость будет нагреваться по мере прохождения горячего воздуха через трубу. Теплообменники изготавливают из чугуна, эмалированной и нержавеющей стали. Самым популярным является последний вариант.

Установить его можно возле печи и на трубе, проходящей через чердак бани. Схема обустройства схожая, но на чердаке проще наполнять бак водой. Так как теплообменник находится не в парном отделении, то можно от насоса подвести водопровод с краном. Вода в бак будет подаваться автоматически.

Все выше рассмотренные варианты труб подойдут для банного помещения. Они не выделяют вредных веществ, не разрушаются при высоких температурах. Какой дымоход лучше? Стеклянный и керамический. Но чаще всего используют обычную стальную трубу.

Стоит так же упомянуть что асбестоцементные или бетонные трубы использовать нельзя, так как они не отвечают существующим нормам, а также требованиям безопасности.

Материалы для дымохода

Перед тем как разбираться, как устанавливать трубу в бане, важно узнать какой вариант будет предпочтительнее. Выбор материалов для дымоотвода зависит от финансовых возможностей, технических условий, требований пожарной безопасности, а также эстетического вкуса хозяев помещения.

Кирпич

Этот материал издавна используется в строительстве, на сегодняшний день также популярен, как и раньше. Его достоинствами являются:

широкий выбор (легко подобрать подходящий к дизайну вариант);
привлекательный внешний вид;
отличные теплообменные качества;
устойчивость к высоким температурам;
относительно низкая цена, хотя есть более дешевые варианты.

Этот материал имеет ряд недостатков: риск скопления конденсата, недолговечность, а также необходимость сооружения фундамента.

При выборе дымохода для бани многие отдают предпочтение металлическим конструкциям. Они бывают из черного железа или нержавеющей стали. Такие вариант — оптимальное решение из-за наличия следующих преимуществ:

эстетичный вид;
длительный срок эксплуатации;
простота монтажа;
разная стоимость на любой кошелек;
небольшой вес (фундамент строить не нужно);
разнообразие конструкций.

Так же часто ими гильзуют кирпичные дымоходы.

Керамика

Керамические трубы хорошо переносят высокие температуры, не подвергаются воздействию щелочами, кислотами, им не страшна коррозия.

На гладком наружном и внутреннем контуре не накапливается сажа и пыль. Однако это очень дорогой материал, поэтому он мало распространен в нашей стране.

Стекло

Это довольно экзотический и непривычный, но самый эффективный вариант для банной печи. Стекло не боится коррозии, не только легко чистится, но и не собирает на стенках сажу и грязь. Влага ему не страшна, поэтому стеклянный дымоход самый безопасный и надежный. Монтаж его сложный и требует наличия профессионализма. Еще одним минусом является крайне высокая стоимость системы.

Конструкция состоит из двух труб разного диаметра, поставленных одна в другую, а зазор между ними заполнен изоляцией, способной выдержать высокие температуры. Если планируется установка конструкции своими силами, то в качестве теплоизоляционного материала лучше выбрать керамзит, асбест или минеральную (базальтовую) вату.

Проанализируем достоинства и недостатки наиболее известных вариантов.

Асбестоцемент – это бетон, армированный волокном. Популярен ввиду распространенности, низкой цены и легкости монтажа. Хоть и не поддается коррозии, он имеет пористую структуру и накапливает конденсат. Это приводит в дальнейшем к образованию трещин и пожароопасных ситуаций.

Отметим и другие недостатки:

Монтировать изделие возможно только под прямым углом, не получится делать это под наклоном.
При температуре свыше 300° асбест становится ломким, могут пойти трещины, образуются опасные для здоровья химические соединения.
Шероховатые стенки труб накапливают сажу, которая легко воспламеняется. Поглощает конденсат, накапливая неприятный запах.

Небольшой диаметр проходного сечения увеличивает сопротивление потока дыма, что ослабляет тягу.
Невозможность размещения ревизионного отверстия.

Это доступный товар, который обойдется вам приблизительно на 80% дешевле, чем при использовании каменной кладки. Существуют такие нюансы:

Большая масса. Это затрудняет процесс установки, а также делает необходимым возведение фундамента.
Очень хорошо проводят тепло и быстро нагреваются. Это опасно, если поблизости находятся вещества, склонные к быстрому возгоранию. Особенно стоит позаботиться об изоляции, если канал проходит сквозь чердак, потолочные перекрытия и крышу.
Влажный дым, высокая температура, снег и дождь на улице, цикличность работы отопительного прибора сокращают срок службы. Ржавчина образуется очень быстро, за год сквозная коррозия выводит из строя дымоотвод и приводит к пожароопасной ситуации.
Отсутствие ревизионного отверстия затрудняет очистку от сажи.

Кирпичный дымоход

Распространенное решение для организации отвода дыма. Срок изготовления печного канала профессиональными каменщиками определяется сложностью обустройства дымоотводящих конструкции с люками для прочистки и боровами. Ввиду высокой массы изделия необходимо возведение фундамента. Прямоугольное сечение затрудняет равномерный поток топочных газов, что заметно при ветреной погоде из-за падения тяги. Сама шероховатая поверхность трубы приводит к быстрому накоплению сажи. Продукты сгорания приходится регулярно вычищать во избежание возгорания.

Достоинства:

За счет высокой теплоемкости кирпича 880 Дж/кг С долго отдает тепло.
Красивый внешний вид.
Длительный срок эксплуатации.
Внешняя среда, в том числе ветер, не наносят значительных уронов.

Но есть и недостатки:

Дороговизна. Стандартная модель из нержавеющей стали от компании «Феррум» обойдется дешевле (см. прайслист), но будет выполнять те же функции.
Длительность монтажа – каждый слой должен просохнуть перед нанесением следующего.
Если вы взяли вторично используемый или некачественный, дешевый материал, то под воздействием перепадов температуры и влажности может начаться быстрое разрушение.
Нарушается тяга: идет в обратную сторону или стопориться. Это объясняется наличием завихрений в квадратной кладке.

Со временем в такой дымоотводящей системе образуются зазоры, происходит утечка угарного газа. В условиях накопления конденсата такой дымоотвод живет не слишком долго, кроме того, может отсыреть и заплесневеть. Поэтому его лучше гильзовать для повышения производительности. Данная операция заключается в помещении изделия из нержавеющей стали в прямоугольное сечение дымоотводящего канала.

Керамика – очень прочный материал, который выдерживает высокую температуру и имеет ряд значительных преимуществ:

Энергоэффективна, долгое время держит тепло и медленно остывает, что позволяет прогревать ближайшую стену или чердачное помещение.
Универсальна, не зависит от вида топлива печей и может быть подсоединена к каминам, печам или котлам любых видов.
Керамика не портится под воздействием температурных перепадов вплоть до 1000°.
Долговечна.
Пожаробезопасна, так как изнутри труба гладкая – на ней не будет скапливаться сажа.

При всех плюсах есть и минусы:

Высокая стоимость конструкции в сравнении с другими.
Данные дымоходы подвержены коррозии из-за воздействия агрессивных сред.
Сложная установка: из-за большого веса требуются дополнительные крепежные части и фундамент. Монтаж затруднен в уже сооруженном доме.
Особые ограничения при установке: развороты и изгибы канала допускаются в крайнем случае. При этом у производителей часто элементы для поворота не входят в складскую программу. А те, что есть, не гарантируют надежности системы. Более того, некоторые производители рекомендуют проходить такие участки сэндвичем из нержавеющей стали.
Хрупкость: если не поставить кожух для защиты, то воздействие сильного ветра или механического повреждения приведет к растрескиванию трубы. Очень часто потребителю предлагается не самостоятельное изделие, а керамическая гильза, которую надо закрывать дополнительными конструкциями вроде короба и утеплителя. Все это требует дополнительных затрат.
Еще одна важная деталь керамических дымоходов: они производятся из различных материалов. Это может быть глина или вулканическая пемза. Каждый из них ведет себя по разному во влажной среде, отсюда стойкость к кислотному конденсату будет отличаться.
Низкая ремонтопригодность: тройник – самая уязвимая часть, в случае выхода из строя какого-либо элемента замена внутри шахты невозможна или крайне затруднена.
Схемы монтажа зачастую до конца не продуманы. Не профессионалу очень сложно будет грамотно выполнить его. А установка мастерами стоит дорого.
Вариант из керамических блоков имеет ряд трудностей по стыковке и заполнению пустот раствором. Отсюда возникают сложности с контролем заполнения швов и герметичностью системы.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, конденсат фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз.

Одностенные дымоотводные каналы – самые простые по конструкции и состоят из наборных элементов от 80 до 300 мм в диаметре, из которых собирается дымоход любой сложности. Раструбная система из нержавеющей стали позволяет добиться герметичности на стыках, отсутствия избыточного оседания копоти и легкости монтажа.

Достоинства:

Упрощенный монтаж: вес изделия небольшой, нет необходимости в возведении мощного фундамента, если печка тоже из стали. Не обязательно приступать к установке сразу, можно оставить это на последний этап строительных работ. Монтировать конструкцию может даже не специализирующийся на этом человек.
Долговечность: не трескается, не деформируется, устойчивое сопротивление коррозии. Гарантированный срок службы не менее 10 лет, а при правильной установке и бережной эксплуатации – больше.
Легкость обслуживания: изнутри труба гладкая, поэтому на стенках фактически не скапливается сажа. Чистку следует проводить в профилактических целях не чаще чем раз в полгода.
Безопасность за счет герметичных швов. Это места сварки и соединения отдельных элементов.

Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями.

А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода.

Стальной дымоход

Простейшая конструкция дымохода

Тип	Вид отопительного прибора
Асбестовый	Газовый котел
Из черного металла	Отопительная и банная печи
Кирпичный	Камин и отопительная печь
Керамический	Твердотопливный котел, отопительная печь или камин
Из нержавеющей стали	Камин, твердотопливный или газовый котёл, отопительная и банная печь.

Существует две методики сбора элементов дымоотводящей системы. Они отличаются размещением нижних и верхних частей.

Для одностенных дымоотводов при сборке «по конденсату» верхний торец вставляется в нижний. Для сэндвич-утепленных конструкций это правило действует для внутренней сборки. Наружная часть при этом собирается «по дыму».

Игнорирование образования влаги приводит к плачевным последствиям. Конденсат, смешиваясь с сажей, образует кислоты, которые разъедают поверхность трубы.

Виды монтажа

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

не задействуется свободное пространство парной;
нет риска обжечься о сталь или камень;
меньше вероятность возникновения пожара;

проще – не надо делать отверстие через весь чердак.
случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
Не образуются мостики холода в стенах, теплоизоляция не нарушается.
Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
Эстетичность сооружения не портится боковыми выводами дыма.
На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
При повреждении целостности дымоотводящей конструкции происходит задымление бани.
Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
нужно ли отапливать соседние комнаты.

Приведем общие правила для самостоятельного монтажа:

Дымоотвод устанавливается менее 1,5 м от конька рядом расположенного здания. В тех случаях, когда он выше уровня кровли, нужно использовать дополнительные установочные хомуты.
Возвышение дымоотводящей конструкции над плоской крыше должно составлять не менее 0,5 м.
Общая длина газоотводящей системы – не менее 5 м. Если это невозможно, то задействуются откачивающие насосы для отвода топочных газов.
Минимально допустимое расстояние до потолочного покрытия в деревянной бане – 0,38 м.

Ответом на вопрос, какая должна быть труба дымохода на печку в бане, будет – комплект из нержавейки. Для подбора качественных элементов отвода топочных газов проверяйте марку стали с содержанием хрома более 13%, толщину изделий (оптимально 0,8 мм), лучшие по герметичности и долговечности сварные швы – после лазерной сварки. Рекомендуемая раструбная система соединения, которая выполнена с помощью холодной формовки. Всем этим критериям отвечает продукция компании Ferrum.

Разновидности современных дымоходов
Популярные схемы монтажа
Использование различных материалов
Соединение со стационарными печками
Кирпичная печь
Простой вариант дымохода
Как часто чистить дымоход в бане

Из стальных труб (можно применять нержавейку или обычный толстостенный черный металл).

2. Из труб с двумя стенками, между которыми располагается прослойка специального несгораемого материала (это так называемый сэндвич-дымоход).3. Из кирпича.

Желающие максимально экономно оборудовать баню не только делают все доступные работы своими руками, но и материал используют самый дешевый – первый из приведенного вверху списка. Классические металлические трубы выгодны в плане цены, но они не могут обеспечить достаточной безопасности.

Им на смену пришел сэндвич-дымоход. Такая конструкция гораздо проще в отношении монтажа и надежнее в плане безопасности. Особенно рекомендуется ставить такой дымоход в деревянной бане. Благодаря прослойке несгораемого утеплителя безопасность эксплуатации бани увеличивается в несколько раз.

В сэндвич-дымоходе t° на поверхности трубы гораздо ниже допустимого предела, после которого древесина начинает тлеть, а затем и возгораться. В любом случае, какой бы дымоход вы ни выбрали для установки своими руками, по технике безопасности всегда надлежит делать отступ от конструкций, которые способны гореть.

Еще один фактор влияет на выбор материала для дымохода. Это то, из чего выполнена сама печка в бане. Если она кирпичная, есть смысл и дымоход оборудовать из кирпича. Первые 2 вида конструкций обычно используются в связке со стальными печками.

1. Сначала нужно грамотно выбрать место для установки самой печки (какой бы она ни была, стальной или кирпичной). Нельзя ставить печь там, где труба дымохода может пойти через несущие конструкции. Их целостность нарушать нельзя, поэтому придется делать много обходных маневров. Лучше сразу все предусмотреть и немного сдвинуть отопительный прибор в сторону.

Не желательно, чтобы труба дымохода имела больше трех поворотов. Это будет ухудшать тягу. Кстати, при кладке кирпичной печи опытный мастер-печник посоветует, как и где лучше всего ее поставить.

2. Если есть горизонтальный участок (как в случае с монтажом дымохода снаружи), то его длина до участка врезки в вертикальную часть не должна быть больше 1-го метра. Это правило не касается только наклоненного под углом 45° газохода. Он способен обеспечить достаточную тягу, но все равно не стоит делать его слишком длинным.

3. Если вы используете не сэндвич, а обычные стальные трубы, то их стенки должны находиться на удалении 0,5 метра от любой поверхности, которая может воспламениться (древесина, горючий утеплитель, слой краски и пр.).

Между ними крайне желательно поставить защитный «экран». Он может быть из металла, кирпича и других жаропрочных материалов. При наличии защитного экрана трубу можно монтировать немного ближе к стене, но не менее, чем на расстоянии 38 см. Еще раз обратите внимание на схему 1. На ней представлены все нормы, которые требует пожарная безопасность.

4. Срез дымохода не должен попадать в так называемую подветренную зону, иначе тяга будет слабой.

5. Если вы своими руками монтируете вертикальный дымоход, необходимо поставить также систему прочистки и слива накопившегося в процессе эксплуатации конденсата.

Стенки кирпичного дымохода также могут разрушаться конденсатом. Из-за перепадов температуры снаружи и внутри бани частички осадка могут откладываться в порах кирпича. Постепенно это приведет к раскрашиванию материала и ухудшению эксплуатационных качеств дымохода. Опытные мастера всегда устанавливают в нем специальную металлическую либо керамическую вставку.

После выведения стальной одностенной трубы через чердачное перекрытие весь последующий ее участок нужно утеплить. Для этого можно применять только несгораемый утеплитель, к примеру, базальтовое волокно. Сначала им оборачивается труба, затем поверху эта конструкция закрывается оцинкованной сталью в виде кожуха.

Эта предосторожность убережет верхнюю часть дымохода от образования конденсата. Заодно и чердак будет защищен от возгорания. Если труба выводится в сторону через наружную стену, нужно делать такие же отступы и тоже производить утепление.

Кирпичные дымоходы, являющиеся по сути продолжением самой печи, в месте пересечения чердачного перекрытия нужно немного расширить. Этот узел называется разделкой. Он должен точно соответствовать нормативам (схема 1). Стенка должна равняться в этом месте толщине 1,5 кирпича, что = 380 мм. В кровельном покрытии достаточно 1-го кирпича, толщина которого = 250 мм.

Внешний

неправильное обустройство прохода дымовой трубы через кровлю и перекрытие;
засорение отходами горения (при несвоевременности чистки или если отверстие для этого не было предусмотрено);
перегрев печи.

Работы по обустройству дымохода нельзя начинать без знания особенностей конструкции. Например, каждый производитель банной печи рекомендует собственный диаметр и высоту дымохода. Технические показатели требуют максимального соблюдения определенных требований. Работа устройства не будет лучше, если тяга окажется сильнее требуемых норм.

При сильной тяге горячие газы не успеют обогреть печь, они улетучатся в трубу. При недостаточной тяге в топочной будет присутствовать мало кислорода. Помещение окажется задымленным, что приведет к некомфортному нахождению человека в бане и возможности отравления угарным газом.

Внутренние значения трубы высчитывают с учетом мощности печки. Стандартная банная труба равна 150-200 мм. Стоит учесть, что при увеличенном размере конструкции тепло в печи не задержится. При малом сечении не будет нужной тяги. При сооружении сборной конструкции следует учитывать, что диаметр участков трубы не должен быть меньше, чем у выводной части печки.

Точное значение высоты трубы взаимосвязанно с расположением конструкции на кровле. Если труба оказалась в середине ската, конструкцию обязательно поднимают над коньком на полуметровую высоту. Этот параметр тесно взаимосвязан с местонахождением печи внутри. Если в бане присутствует не одна печь, каждая из них должна быть обустроена собственной дымоходной системой. Иначе нормальной тяговой силы добиться не получится.

Методы монтажа дымоходов для различных печей

Прежде чем представить пошаговое руководство строительства своими руками дымохода в бане, необходимо отметить ключевые моменты. К их числу эксперты относят:

грамотный подход к выбору диаметра трубы дымового канала. При небольшой величине данного параметра полный отвод продуктов горения топлива обеспечен не будет. Но если сечение будет очень большим, баня будет прогреваться продолжительное время, потому что дым по широкой трубе перемещается слишком быстро. В результате на протопку потребуется больше времени и топлива;
оптимальной формой конструкции системы дымоотвода является цилиндр. Его легче чистить, он меньше загрязняется и обеспечивает лучшее прохождение продуктов горения;
наиболее выгодное место размещения дымохода – как можно ближе к внутренней стене помещения бани. Так будет обеспечена лучшая теплоизоляция;

Одним из самых важных моментов при устройстве дымохода является обеспечение изоляции в месте прохода трубы через потолок

общая высота обычно указывается в паспорте на печь. Если в этом документе таких сведений нет, проектная высота должна быть не меньше 4,5 метров;
дымоход должен возвышаться над кровельным коньком не меньше, чем на 50 сантиметров:
место, где труба выходит чрез кровлю, необходимо обеспечить надёжной гидроизоляцией;
следует предусмотреть установку задвижки (шибера). Тогда хозяин бани сможет регулировать тягу;
потолок и стены вблизи от дымохода рекомендуется дополнительно защитить медным листом, базальтовой ватой или другими негорючими материалами;
наружную поверхность элементов системы дымоотвода можно выкрасить или побелить.

Соблюдение правил пожарной безопасности. Одно из самых главных требований, так как напрямую связано с сохранностью человеческих жизней. Выполняется путем
- тщательной изоляции дымохода от материалов перекрытия, как правило, горючих. Кроме того, при проектировании и строительстве закладывается значительная толщина дымохода;
- соблюдение минимально требуемого расстояния между дымоходом и стеной;
Хорошая тяга. Достигается также двумя путями:
- длиной дымохода (оптимально – 5-6 метров) – чем он длиннее, тем сильнее тяга;
- снижением сопротивления путем максимального выравнивания стенок дымохода;
Качественные и соответствующие условиям эксплуатации материалы;
Оптимальный температурный режим. Условия эксплуатации дымохода должна соответствовать планируемым. Например, при недостаточной температуре дыма на входе будет образовываться конденсат, что впоследствии приведет к разрушению конструкций дымохода изнутри.

Главной особенностью использования дровяных печей в бане является больший, по сравнению с другими вариантами печей, жар от них. Вследствие этого, требования, предъявляемые к дымоходам, должны быть повышенными.

Толстостенная труба

Наиболее простая конструкция дымохода представляет собой установленную толстостенную трубу из черного металла с толщиной стенок 3 мм. и больше. Установка происходит с использованием сварки. Но подобная полукустарная конструкция не является надежной и пожаробезопасной.

В большинстве случаев при приобретении дровяной печи в комплекте поставляется система дымоотвода, идеально подходящая данному типу печей. Устанавливать ее можно как самостоятельно, так и с привлечением сторонних специалистов. Причем стоимость такой работы относительно невелика – начинается от 4-5 тысячи рублей.

Конструкции могут изготавливаться из самых различных материалов, начиная от стальных диаметром обычно от 9 до 20 мм. и заканчивая керамическими трубами. Причем именно последние считаются наиболее безопасными и долговечными. Далее следуют дымоходы, изготовленные из нержавеющей стали. Следующими по уровню качества – трубы «сэндвич». Если вернуться к стальным трубам, то наиболее предпочтительная марка стали – AISI 310S, обладающая повышенной жаростойкостью.

Полностью схема конструкции «печь – дымоход» и сопутствующих систем выглядит следующим образом.

Особое внимание уделяется узлу прохода через кровлю или через стену, в зависимости от типа конструкции дымохода.

Типы конструкции дымоходов для дровяных печей

Принцип устройства заключается в том, что отработанный газ выводится вследствие создаваемой естественной тяги. Труба дымохода выводится через стену наружу и далее поднимается вертикально вверх. Высота, минимально необходимая для нормальной работы — 5 метров.

Внутренний

Труба дымохода прямо от котла поднимается, проходя через перекрытие, вверх с конечным выходом на кровлю. Обычно дымоход такого типа выполняется в два слоя для увеличения пожаробезопасности системы. Кроме того, наличие между слоями теплоизоляции позволяет избежать возникновения конденсата внутри трубы.

Дымоход из кирпича

При устройстве дымохода должен применяться печной огнеупорный кирпич, укладываемый на раствор из специальных жаростойких смесей, либо с применением обычного глиняно-песчаного раствора, что является более экономичным вариантом, практически не проигрывающим в качестве конструкции.

Устройство кирпичного дымохода

Надсадная труба, устанавливаемая на печи. В ней оборудуется задвижка для регулирования потока дыма. Кладка осуществляется с обязательной специальной перевязкой кирпичей.
Распушка. Начинается за 5-6 рядов кирпича до перекрытия. Сечение дымохода остается неизменным, а снаружи он становится шире на 25-40 см.
Стояк. Часть кирпичного дымохода, проходящая через чердак.
Выдра. Расширение дымохода после выхода на кровлю, препятствующее попаданию осадков в места стыка дымохода и кровли.
Шейка. Размеры аналогичны основному дымоходу. На нее устанавливается зонтик.

При выборе стоит обратить внимание на устойчивость к воздействию топочных газов при температуре 500-800°.

Парные строят преимущественно «по белому», устанавливая стальные, керамические, кирпичные и другие варианты изделий. Едкий дым, сажа и остальные продукты сгорания устраняются за пределы бани. А также появляется возможность вентилирования через печь, сохраняется больше тепла и расходуется меньше топлива.

Конфигурация дымоходов, варианты

Для обеспечения безопасности, заранее просчитайте местоположение вашего дымохода. Соблюдайте следующие правила:

нельзя, чтобы дымоход соприкасался с какими-либо предметами мебели, обоями, коммуникациями, например, электрической проводкой или газовыми трубами;
между обрешеткой или лагами перекрытия необходимо оставлять не менее 300 мм для неизолированных дымоходов и не менее 150 мм для изолированных. Прямой контакт дымохода и древесины недопустим;
если дымоход будет проходить через неотапливаемый чердак, то следует заранее произвести теплоизоляцию этого помещения во избежание появления конденсата;
дымоход нельзя располагать около горючих поверхностей, в т.ч. вблизи от деревянной обшивки стен.

Рассчитывая количество элементов дымохода, учитывайте, насколько дымоход должен возвышаться над крышей бани.

Высота трубы над баней

Шаг 1. Снимаем упаковку с элементов дымохода. Проверяем наличие всех элементов, их целостность.

Комплект дымохода

Достаем элементы дымохода из упаковки

Шаг 2. Подготавливаем инструменты:

угольник;
электролобзик;
обрезную машину;
шуруповерт;
рулетку;
молоток;
маркер;
уровень.

Шаг 3. Разметка. Определяем расстояние от низа печи до центра дымоотводящего патрубка. Отмечаем это расстояние на стене в месте расположения печи.

Расстояние от низа печи до центра дымоотводящего патрубка

Далее на стене откладываем ширину печи и ось дымоотводящего патрубка относительно размеров печи.

Откладываем расстояние на стене

На стене отмечаем контуры удаляемого материала с учетом противопожарных расстояний. Чертим квадрат, используя уровень, рулетку и маркер.

Границы удаляемого материала

Шаг 4. Удаляем фрагмент стены. В деревянной обшивке сверлим отверстия дрелью по углам и в центре. Распил выполняем электролобзиком. Вставляем режущее полотно в высверленное отверстие и по начерченной разметке производим распил. Убираем отпиленную часть.

Сверлим отверстия

Распил внутренней обшивки стены

Снимаем отпиленную часть обшивки

Изоляционный материал разрезаем строительным ножом и вынимаем из стены.

Удаление изоляционного материала

Шаг 5. Деревянную стену необходимо изолировать от жара. Для изоляции используем негорючие плиты «СуперИзол» толщиной более 30 мм. На листе определяем и отмечаем место прохождения дымоотводящей трубы.

На листе нужно будет вырезать круглое отверстия для вывода трубы. Чтобы отверстие получилось ровным, как шаблон используем фланец (декоративную накладку). Вырезаем отверстие электролобзиком.

Разметка на защитном экране

Разметка круглого отверстия

Отверстие вырезано

Защитный лист закрепляем саморезами на стене бани. Просверливаем 4 отверстия по углам для саморезов, прикладываем лист к стене, между листом и стеной устанавливаем втулки, сквозь которые и вкручиваем самонарезающие винты.

Втулка

Укладываем на пол стальной защитный экран. Он необходим для защиты покрытия пола от возможного попадания угольков, искр, перегрева.

Стальной защитный экран под печь

Шаг 6. Начинаем работы с внешней стороны бани. Выполняем разметку удаляемого материала на стене со стороны улицы. Удаляем часть стены, используя электродрель и электролобзик.

Разметка на внешней стене

Выпиливание части наружной стены

Удаление внешней обшивки

Шаг 7. Устанавливаем теплоизоляцию в месте прохода дымохода через стену. Необходимо определить объем изоляционного материала, который будет уложен между трубой дымохода и выпиленным проемом.

Распаковка минваты

Замеряем толщину стены, после чего нарезаем маты фольгированной базальтовой ваты на полоски шириной, равной толщине стены. Для работы используем строительный нож, перчатки.

Толщина стены

Нарезка минваты

Устанавливаем полосы фольгированной минваты по контуру вырезанного проема фольгой в сторону дымохода (внутрь).

Продолжаем нарезку и укладку минваты аналогично по контуру, стараясь оставлять минимальные зазоры между полосками утеплителя. Укладываем минвату до тех пор, пока не останется отверстие, равное диаметру трубы дымохода.

Установка готового дымохода для бани

металлических (с большой теплопередачей, поэтому требует теплоизоляции, чтобы дымоход не прогорел);
керамических (асбестоцементный материал с хорошей теплоизоляцией не рекомендуют использовать);
кирпичной кладки (медленно нагревается и также медленно остывает).

Инструкция по установке своими руками внутреннего дымохода в русской бане:

Определитесь, из какого материала вы будете строить дымоход.
Произведите необходимые расчеты – высота и ширина трубы дымохода.
Подготовьте необходимые материалы.
Начинайте монтаж от низа основания вверх (помните, что дымоход должен находиться как можно дальше от бревенчатых стен).
Если трубы требуют соединения между собой, используйте хомуты для крепления.
При выводе трубы дымохода через потолок, своими руками сделайте отверстие необходимого размера (не забудьте место стыка трубы и потолка заизолировать термоустойчивой накладкой).
На крыше также поставьте изоляционную заглушку для сохранения тепла внутри помещения.
Обязательно сверху над дымоходом установите противоливневую защиту.

Особенности сборки

Когда дымоход будет полностью собран и проверен на отсутствие брака или недоработок, следует произвести пробную топку печи с небольшим количеством сухих дров. Сразу же после растопки следует проверить дымоход по всей длине, обращая особое внимание на стыковочные соединения.

Сэндвич-модули монтируют аналогичным же образом, только верхний модуль еще и обхватывает кожух нижнего с внешней стороны. Конденсат в процессе эксплуатации будет при этом свободно стекать вниз, не мешая работе дымохода и не разрушая его целостность.

Виды монтажа

Прочистка

Баня построена, дымоход установлен. Вы наслаждаетесь прелестями банной церемонии. Как любое устройство, дымовой канал требует технического обслуживания. В нашем случае это его прочистка. Со временем на стенках дымохода образуется слой сажи, что ухудшает тягу и может стать причиной возгорания, которое, в свою очередь, может привести к пожару.

Самым распространённым и действенным способом является механическая прочистка. Для ее осуществления понадобятся специальные штанги, желательно разборные с ершами, гири, а порой даже кувалда. Эта процедура довольно трудоемкая, и главное, грязная. Поэтому перед прочисткой дымового канала необходимо вынести с помещения бани все вещи, а стены, потолки и полы укрыть полиэтиленовой пленкой.

Другим способом прочистки дымохода является выжигание сажи. Для этого необходимо протопить печь дровами, создающими хорошую тягу и сильный жар, например, осина. Это приведет к выгоранию сажи и выносу ее в виде пепла через дымоход.

В последнее время популярность набирают химические препараты для прочистки дымоходов. Но они более являются не средством чистки, а профилактической мерой, для увеличения временного периода между чистками.

Эта тема заслуживает отдельного разговора. Ведь дымовой канал, как и любое устройство, требует технического обслуживания. В данном случае под этим подразумевается его прочистка. На стенках элементов системы дымоотвода со временем образуется слой сажи. Как уже было выше сказано, это не только ухудшает тягу, но и способно вызвать неконтролируемое возгорание, по причине которого может случиться пожар. Самый действенный и, соответственно, самый распространённый способ — это механическая прочистка.

Прочистку дымохода нужно проводить регулярно, так как сажа скапливается на стенках любой трубы

Для механической прочистки исполнителю потребуются щётки, скребки, ерши, имеющие различную форму и размеры. В некоторых случаях может понадобиться специальное ядро, к которому крепится трос. Чтобы пробить достаточно плотные засоры без такого приспособления порой не обойтись.

Начинать работы лучше всего с верхнего отрезка трубы, постепенно продвигаясь вниз. Но прежде всего, на крыше необходимо установить лестницу и надёжно закрепить её. Также следует плотно закрыть отверстия зольника, а также топки и, наоборот, открыть все заслонки. Кроме этого предварительно демонтируют с дымохода оголовок. Все работы выполняются обязательно в респираторе.

Далее, используя жёсткую щётку с железной щетиной, удалите сажу внутри трубы. Для очистки мест, куда рукой не достать, используйте гибкий ёршик. Этот аксессуар выглядит в виде гибкого тросика, оснащённого с одной стороны ручкой для вращения, а на другой его стороне имеется специальная насадка. Её диаметр должен немного превышать значение этого параметра самой трубы.

Тросик продвигайте по дымовому каналу максимально аккуратно за счёт плавного вращения ручки. Если ёрш прекратит продвигаться, это значит, что на его пути встретился плотный засор, пробивать который придётся при помощи ядра. Опускать ядро в дымоход следует резкими движениями. При этом необходимо не допускать касания им стенок. Особенно это актуально, когда система дымоотвода выполнена из кирпича. Устранив засор, продолжайте чистку, используя гибкий ёршик.

После прохождения этим аксессуаром всей трубы через прочистные дверцы удалите упавшую сверху сажу. Затем с помощью скребка и ерша очистите стенки канала дымоотвода, продвигаясь постепенно вниз, к месту расположения топки.

От золы и сажи нужно очищать все поверхности дымохода и самой печи, чтобы исключить ухудшение тяги из-за засора

Дымоходы некоторых печек представляют собой прямую конструкцию, прочистные дверцы на которой отсутствуют. В этом случае сажа, счищаемая со стенок дымоотводного канала, опускается в топку. Завершающий этап – прочистка зольника и топки. Для его выполнения допускается использование пылесоса, предварительно оснащенного одноразовым бумажным мусорным пакетом.

По окончании работ растопите печь и проверьте, имеется ли тяга в дымоходе и достаточен ли её уровень. Если замечаний не будет, смонтируйте наверх трубы предварительно снятый оголовок.

Как установить?

Для обустройства дымохода своими руками идеальным вариантом материала являются трубы из металла. Они снижают себестоимость конструкции, а также трудовые затраты. Монтаж дымохода начинается к уже установленной в бане печи. До первого колена устанавливают обычную железную трубу. Правильное крепление обеспечат специальные конструкции с огнеупорными характеристиками.

Начальную часть присоединяют к печному патрубку. Сразу устанавливают шибер – задвижку, которая позволит прибавлять или убавлять тяговую силу. Затем в крыше выполняют отверстие, которое может быть квадратным. Далее собирают металлический короб со сквозным отверстием, соответствующим размеру конструкции. Через него дымоход будет выведен на чердак. Высота короба должна быть больше материалов отделки потолка.

Короб надежно фиксируют в потолке. Свободное пространство короба заполняют минеральной ватой, либо керамзитом. На чердаке конструкцию закрывают крышкой с отверстием для трубы. В точке пропуска дымохода фиксируют лист жаропрочного материала. Верхнюю трубу защищают листами минеральной ваты или асбестом. В качестве теплоизоляции используют специальную гидрозащитную манжету. Зазоры можно обработать герметиком.

Еще меньших трудовых затрат потребует монтаж внешнего металлического дымохода. Устройство предполагает наличие подходящего отверстия в стенке (не в кровле). Для разворота трубы от печи приобретают специальное колено. Отводы бывают разными, подберите нужный для себя вариант.

Отвод устанавливают на патрубок печки. Затем с внешней стороны ставят тройник. От него выполняют отводку дымохода вверх вдоль стены, при необходимости вниз. В качестве изоляции стены правильно использовать аналогичный металлический короб, заполненный негорючим сыпучим материалом.

При обустройстве наружной конструкции важно, чтобы она возвышалась над коньком на 50-60 см: такая установка будет гарантией хорошей тяги. Для предохранения дымохода от мелкого мусора и дождя поверх надевают специальный зонтик.

Кирпичные дымоходы могут быть коренными или насадными. Лучшим вариантом для банных печей является коренной. Если печь выполнена из кирпича, то пристраивают конструкцию из этого же материала. Если печь выполнена из металла, кирпичный дымоход соединяют с патрубком специальной трубой.

Дымоход из кирпича устраивают в виде квадратного столба, который снабжен колодцеобразным сечением. Размер сечения связан с мощностью банной печки, он может составлять половину кирпича, кирпич или два кирпича. Основой для кирпичной конструкции является фундамент одинаковой толщины с банной печкой, составляющий с ней единое целое. Трубу поднимают до нужной высоты, где устанавливают задвижку.

Сразу разметьте место для конструкции на потолке и в кровле. Для соблюдения строгих вертикалей воспользуйтесь нивелиром. Работу начинайте с кладки надсадной части, для которой уже существует точка на печке. Выполняйте проходы кирпичных рядов ровно: любые неровности ухудшат качество тяговой силы. Контролируйте расположение каждого ряда. Для контроля подойдет натянутая нить между углом начального ряда и углом отверстия в кровле.

Для предохранения потолка от возгорания укладывают распушку. Распушка – это расширение внешних стенок трубы, которая обеспечивает еще и устойчивость конструкции. Самое широкое место распушки должно располагаться на уровне потолочного материала. После завершения укладки распушки дымоход закрепляют обрезными досками. Далее распушка сужается, труба выравнивается к начальному значению.

Внешний периметр дымохода выкладывают до появления материала кровли. Наверху сооружают конструкцию, которая будет служить для отвода дождевых вод. Она имеет увеличенные размеры примерно на четверть кирпича. Выкладывают конструкцию по аналогичному принципу с распушкой. Ее высота взаимосвязана с углом наклона кровли.

Далее выкладывают шейку дымохода. Поверх конструкции допускается установка металлического колпака. Стыки кирпичного дымохода и кровельной конструкции важно тщательно герметизировать. Выбирайте способы проведения работ и дополнительные элементы в зависимости с типом кровельного материала. Методы этой работы различны, решения по применению того или иного способа принимаются на месте проведения монтажа трубы.

Правильно установить кирпичный дымоход своими руками сложно. Помимо этого конструкция отличается дороговизной. Поэтому не стоит приступать к кирпичной кладке, если вы видели кирпич и мастерок только на видео. Современные материалы позволяют сооружать более простые и эффективные конструкции труб для бани.

Советы по прочистке

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов. Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане.

О том, как сделать правильный дымоход для бани, смотрите в видео ниже.

Источник

Дата: 17 сентября 2017

Дымоход для бани своими руками просто и дешево

Разновидности современных дымоходов
Популярные схемы монтажа
Использование различных материалов
Соединение со стационарными печками
Кирпичная печь
Простой вариант дымохода
Как часто чистить дымоход в бане

Разновидности современных дымоходов

Нужно знать, что существует два наиболее популярных типа дымохода:

с внутренним монтажом;
с наружной установкой.

Принято считать, что если используется монтаж дымохода в бане внутренний, но тяга будет лучше. Также он не нуждается в дополнительной теплоизоляции.

Использование различных материалов

Соединение со стационарными печками

Воздействие прямого огня на сэндвич нежелательно, поэтому перед первым коленом монтируется металлическая труба либо асбестовая.

ВИДЕО: Различные варианты схем

Кирпичная печь

Во время самостоятельного монтажа правильного дымохода для бани не допускается наличие трещин. Они могут приводить к образованию конденсата. Также нежелательно существенно расширять проход, ведь из-за этого будет замедляться прохождение газов и произойдет быстрое охлаждение трубы.

ВИДЕО: Горизонтальный дымоход

Простой вариант дымохода

Для этого понадобится собрать следующие материалы:

вертикальная труба из нержавеющей стали;
оцинкованное колено 20х120 см;
тройник (160 мм), имеющий заглушку;
пара оцинкованных колен 16х120 см;
предохранительный металлический грибок диаметром 20 см;
три колена из оцинкованной стали 16х120 см.

Как часто чистить дымоход в бане

ПХК очень мощный по силе действия, старые дымоходы могут даже треснуть. Будьте внимательны и не нарушайте рекомендованную производителем дозу.

ВИДЕО: Как сделать проход трубы через потолок в бане своими руками

Как сделать дымоход для бани – поэтапное устройство своими руками

Какие бывают дымоходы

Внутренняя разновидность дымохода хороша тем, что она обладает более эффективной тягой, и более проста в обслуживании. К тому же, утеплять такой дымоход нет необходимости.

Вариации и конструкции дымоходов

Простейшая конструкция дымохода

Установка печной трубы в бане из нержавеющей стали – простейший вид дымохода.

Для конструкции понадобится:

колено из оцинковки 20×120 см – 1 шт;
колено из оцинковки 16×120 см – 2 шт;
колено из нержавейки 16×10 см – 3 шт;
тройник на 16 см с заглушкой – 1 шт;
грибок на 20 см – 1 шт.

Чтобы понять, как правильно сделать трубу в бане, нужно будет проделать следующие работы. Скрепление труб осуществляется при помощи саморезов, в плите проделывается отверстие в 16 см. В месте установки дымохода, в пределах 15 см, с крыши временно демонтируется мягкий кровельный материал с теплоизоляцией.

Методы монтажа дымоходов для различных печей

Монтаж дымохода к стальной печи

Крепление дымохода на печку из кирпича

Пустоты заполняются минеральной ватой. 22 ряд полностью перекроет ядро, и можно переходить к смещению каналов в центральную часть. Чтобы через время на перекрытии не образовывались трещины, над ядром можно уложить дополнительный ряд кирпича.

Установка готового дымохода для бани

Какой бы ни был дымоход, установка его проводится так, чтобы он выступал за пределы постройки точно на полметра. В месте соединения крыши и трубы потребуется сделать «выдру», благодаря которой внутрь не будут попадать осадки.

Очистка дымохода от загрязнений

Если вы заметили, что на трубе начали появляться небольшие скопления сажи, их можно убрать путем протопки печи осиновыми дровами. В процессе горения возникает огромная тяга, выносящая пепел за пределы трубы. К тому же, при горении осины появляется сильный жар, благодаря которому моментально сгорают смолы в трубе (прочитайте: «Как сделать защиту стен бани от жара печи – технологии и материалы «). Не менее эффективными считаются и картофельные очистки, главное заготовить их в достаточном объеме.

Дымоход в бане своими руками

Большинство ценителей русской бани и финской сауны считают, что и то, и то другое строение лучше топить дровами. Уже по традиции в помещении парилки устанавливают печку, к которой необходимо подвести дымоход. Если вы строите баню самостоятельно, то и дымоход сможете оборудовать своими руками.
Это не сложно. Нужно лишь придерживаться правил монтажа и не забывать про технику безопасности (особенно, если баня деревянная). Если вы своими руками сделали все правильно, то и тяга в трубе будет отличная, и сам дымоход исправно прослужит не одно десятилетие.

Из чего стоит делать дымоход своими руками

Сейчас популярны 3 вида дымоходов для бани:

Из стальных труб (можно применять нержавейку или обычный толстостенный черный металл).

Желающие максимально экономно оборудовать баню не только делают все доступные работы своими руками, но и материал используют самый дешевый – первый из приведенного вверху списка. Классические металлические трубы выгодны в плане цены, но они не могут обеспечить достаточной безопасности.

Способ монтажа

По этому параметру дымоход может быть установлен снаружи бани или же внутри нее. Если вы делаете своими руками дымоход снаружи, от печки отводится горизонтальный либо наклоненный под углом участок трубы, который выводится через внешнюю стену наружу. Уже за стенами здания он подсоединяется к вертикальному участку.

При вертикальном способе труба проходит вверх через перекрытия и кровлю. На фото выше показано, как это правильно выполняется. Обратите внимание на фото ниже. На нем отражены главные требования техники безопасности, которые необходимо неукоснительно соблюдать во время монтажа дымохода своими руками. Схема 1.

Внимание: выведенная вверх труба должна подниматься над коньком крыши, иначе деревянные части здания начнут тлеть от выходящих из дымохода продуктов сгорания (они тоже имеют высокую температуру). Пример неправильного монтажа можно увидеть на фото.

Как правильно монтировать дымоход в бане своими руками

Первое, о чем важно помнить: труба в деревянной бане проходит в непосредственной близости от сгораемых конструкций, поэтому нужно максимально изолировать древесину от раскаленного металла. Возгораться могут не только деревянные стены, но и какие-то облицовочные материалы. Есть несколько главнейших норм монтажа:

Между ними крайне желательно поставить защитный «экран». Он может быть из металла, кирпича и других жаропрочных материалов. При наличии защитного экрана трубу можно монтировать немного ближе к стене, но не менее, чем на расстоянии 38 см. Еще раз обратите внимание на схему 1. На ней представлены все нормы, которые требует пожарная безопасность.

4. Срез дымохода не должен попадать в так называемую подветренную зону, иначе тяга будет слабой.

Особенности сборки дымохода в бане

Со стальными трубами все в какой-то степени проще. Они продаются секциями. Все секции нужно просто поэтапно соединить (фото выше). Внимание: дымоход собирается при этом так, чтобы конденсат свободно стекал вниз. Секции собираются «по конденсату»: верхняя вставляется в нижнюю, но не наоборот!

Подготовка проема под трубу

Если дымоход проходит внутри бани через крышу, нужно будет своими руками подготовить проем под трубу.

Вывод дымохода на кровлю

Верхняя часть дымохода закрепляется к стене кронштейнами. На каждую секцию стальной или сэндвич-трубы должен приходиться 1 кронштейн. Расстояние между креплениями не должно быть меньшим, чем 2 метра. Если необходимо применить повороты, делайте углы на 45 или 30 градусов. Монтаж колен под углом 90 градусов желательно избегать.

Сверху трубу дымохода накрываются «зонтом». Его можно заменить и рефлектором. Выбирая в магазине эту часть дымохода, покупайте механизм, поворачивающийся по направлению ветра. Это приспособление будет предохранять трубу от обратных потоков холодного воздуха. Таковы основные моменты, на которых нужно акцентировать внимание при обустройстве дымохода в бане.

Схема установки печи с дымоходом в бане:

No related posts.

06.01.2017 by
Categories: Баня

Источники: http://www.portaltepla.ru/banya-i-sauna/dimohod-dlya-bani/, http://banyaspec.com/dymokhod-i-krysha/kak-sdelat-dymokhod-dlya-bani-poetapnoe-ustroystvo-svoimi-rukami.html, http://xn--80adrbabmmcdndvifem3a.xn--p1ai/dymoxod-v-bane-svoimi-rukami/

Источник

Дымоход для бани своими руками просто и дешево

Разновидности современных дымоходов

Популярные схемы монтажа

Использование различных материалов

Соединение со стационарными печками

Кирпичная печь

Простой вариант дымохода

Как часто чистить дымоход в бане

Как установить дымоход в бане своими руками

Классификация дымоходов

Преимущества кирпичного дымохода

Устройство металлического дымохода

Подбор элементов дымоходной системы

Технология монтажа

Видео-инструкция

Дымоход для бани своими руками

Функции дымохода в бане

Виды дымовых труб

Особенности конструкции

Расчёт размеров

Необходимые материалы и инструменты

Требования к изготовлению конструкции

Пошаговое руководство по сооружению дымохода своими руками

Утепление дымовой трубы

Нюансы эксплуатации

Чистка дымохода

Дымоход сэндвич в бане – схема и монтаж своими руками

Что лучше, оцинкованное или нержавеющие дымовые трубы

Основные требования к дымоходу в бане

Дымоход сэндвич в бане своими руками – схема сборки и рекомендации

Способы соединения модульных элементов в дымовой трубе

Порядок сборки вертикального дымохода-сэндвича

Пример вертикального дымохода сэндвич для русской бани

Проход дымохода через деревянное межэтажное перекрытие

Проход дымохода через крышу с кровлей из сгораемых материалов

Некоторые виды комплектующих для двустенных дымоходов сэндвичей

Проверка качества сборки дымохода

Заключение

Пошаговое руководство, как сделать дымоход в бане своими руками

Выбор типа дымохода

Материал

Внутренний или внешний?

Дополнительные элементы дымохода

Что нужно учесть при проектировании и установке дымохода

Дымоход в бане своими руками: пошаговое руководство

Особенности строения русской бани

Строим баню своими руками

Дымоход в бане и его особенности установки своими руками

Дымоход в бане – как сделать собственными силами?

Необходимые инструменты и материалы

Дымоходы для бани – популярные виды

Внутренний и внешний дымоход – какой выбрать?

Делаем внутренний дымоход своими руками

Устанавливаем дымоход – руководство для домашних мастеров

Монтаж наружного дымохода – особенности

Дымоход для бани своими руками

Функции дымохода в бане

Виды дымовых труб

Особенности конструкции

Расчёт размеров

Необходимые материалы и инструменты

Требования к изготовлению конструкции

Пошаговое руководство по сооружению дымохода своими руками

Утепление дымовой трубы

Нюансы эксплуатации

Чистка дымохода

Как установить дымоход в бане своими руками

Классификация дымоходов

Преимущества кирпичного дымохода

Устройство металлического дымохода

Подбор элементов дымоходной системы

Технология монтажа

Видео-инструкция

Как правильно сделать дымоход в бане

Виды дымоходов

Правила монтажа дымохода

Советы по сборке

Как прочистить дымоход в бане?

Заключение

Дымоход в бане своими руками: как правильно его сделать
