Дымоход своими руками трубы монтаж своими руками

Дымоход — обязательный атрибут любой печи, благодаря которому из системы отопления удаляются образовавшиеся продукты сгорания. Дымоход чаще всего делают из металлической трубы. В ней создается тяга, при помощи которой все газы уходят вместе с дымом.

Требования к дымоходу

Смонтировать металлический дымоход для печи можно своими руками, главное — сделать это правильно, иначе из-за неверных расчетов повысится нагрузка на систему отопления, произойдет задымление помещения и др.

Основные характеристики любого дымохода:

• форма;
• материал;
• размер.

Первое, на что следует обратить внимание при покупке дымоходной трубы — ее форма. Мастера рекомендуют использовать цилиндрические трубы, они лучше остальных подходят для вывода отходящих газов и дыма.

Многие владельцы каминов и печей задаются вопросом, как прочистить дымоход? И это не случайно, ведь уменьшение тяги может привести к выходу из строя дымохода и пожару. Давайте разберемся в данном вопросе.

Важно! Дымоход для печи должен иметь как можно меньше углов, резких переходов и преград. В противном случае на стенках трубы будет оседать много сажи и пепла.

Материал, из которого изготовлен дымоход, не менее важен. Если речь идет о среде с повышенной кислотностью, то лучше всего использовать стальные трубы из «нержавейки» с молибденом. Печной дымоход можно выложить и из кирпича, однако наиболее популярным материалом является легированная сталь. Ранее мы уже писали про и советовали добавить статью в закладки.

Размер дымохода напрямую зависит от размера отопительной конструкции (печи). Чтобы верно определить высоту сооружения, необходимо обратиться за помощью к документам о строительных нормах. Ошибки в расчетах приводят к уменьшению тяги и появлению следов сажи в помещении. Чтобы не ошибиться с диаметром и длиной труб, можно использовать подходящий готовый проект с размерами из сети Интернет.

Основные требования к металлическим дымоходам:

• Трубы должны быть хорошо заизолированы.
• Перед установкой дымохода нужно сделать правильные расчеты и подготовить проект.

Выполнение этих правил позволит дымоходной трубе функционировать без таких последствий, как задымленность помещения, оседание сажи, поступление угарного газа и др.

Правила монтажа

• Если дымоходная труба возвышается над крышей более чем на полтора метра, то ее нужно дополнительно закреплять кронштейнами или растяжками.
• Высота металлической трубы от печи до оголовка должна быть не менее 5 м.
• Для удаления конденсата в дымоходе монтируют специальные заглушки.
• В некоторых отопительных приборах температура отходящих газов очень высокая, поэтому поверхность потолка должна быть дополнительно заизолирована. Также мастера рекомендуют использовать специальные детали при монтаже, например утепленный проход через потолок.
• За пределы кровли дымоход должен выходить не менее чем на полметра.
• При монтаже дымоходной трубы недопустимо «заужение» ее диаметра.
• Горизонтальные участки металлической трубы не должны быть более 100 см в длину.
• Если трубопровод прокладывается вблизи конструкций из горючих материалов, то он должен нагревать их не более чем на 50 градусов по Цельсию.
• Дымоход должен проходить на безопасном расстоянии от электропроводки, газового трубопровода и легко воспламеняемых стройматериалов.

Подробнее о читайте на нашем портале.

Инструменты и материалы

Металлический дымоход для печи можно смонтировать самому, для этого нужно подготовить следующие материалы и инструменты:

• металлическое колено;
• стыковочное колено;
• металлическая труба;
• герметик (Рекомендуем прочитать материал о );
• искрогаситель;
• теплоизоляция;
• кронштейны или другие крепежные элементы;
• противопроливневый козырек;
• тройник с отводом конденсата и др.

Примечание: Тройник для сбора конденсата и чистки дымохода бывает двух видов: под 90 и 45 градусов. Обычно он продается со специальной заглушкой. Она может быть глухой или с конденсатоотводом.

Детали для устройства металлического дымохода — колено, тройник, заглушки и др.

Этапы монтажа

Печной дымоход, а в данном случае речь пойдет об установке трубы для буржуйки стандартных размеров, монтируется следующим образом:

• Первый отрезок металлической трубы при помощи герметика фиксируют в дымоходном отверстии в печи.

• Колено наращивают, двигаясь вверх до потолочного перекрытия или окна.

Важно! Крепить трубу к стене кронштейнами необходимо через каждые два метра.

• Дойдя до потолка, вырезается отверстие необходимого размера и убирается теплоизоляция. Размер прохода должен быть больше диаметра трубы минимум на 70 мм.

• Через пропускной стакан выводят трубу и фиксируют ее в месте крепления с наружным дымоходом.

Совет! Места стыков колен, труб и тройников дополнительно скрепляются хомутами. После завершения работ их дополнительно герметизируют.

• Далее крепят тройник для отвода конденсата.

Совет! Если дымоход будет выводиться через окно, то проходной стакан устанавливают в отверстие стекла.

• Наружный дымоход покрывают битумом, обеспечивают соответствующую теплоизоляцию.

• На поверхность трубы крепят искрогаситель, в народе его называют «грибок». Он защищает дымоход не только от вылетающих искр, но и от осадков и мелкого мусора.
• В завершении работ на дымоход устанавливают зонт.

• Места труб, которые могут быть подвержены коррозии, обрабатывают термостойкой краской.
• После проведения всех монтажных работ по установке металлического дымохода проводят пробную топку печи. Проверяют герметичность сооружения, уровень нагревания.

Важно! При испытании печи с только что установленным дымоходом из металлической трубы может появиться запах гари или легкое задымление. Это связано с кристаллизацией состава герметика и испарением масла с поверхности труб.

Эффективная работа дымохода для дровяной печи и других видов отопительных приборов зависит не только от правильности монтажа и расчетов. Дымоходу нужен постоянный уход. Необходимо регулярно следить за состоянием труб на предмет прогаров, ржавчины, коррозии, чистить их. На внутренней поверхности труб в процессе эксплуатации печи остаются следы копоти и сажи, которые делают диаметр сечения трубопровода уже. Помимо естественных продуктов горения там могут оседать следы пластиковых отходов. Иногда дымоход засоряется из-за появления внутри трубы осиного гнезда и др. Мастера рекомендуют проводить очистительные работы не реже двух-трех раз за отопительный сезон.

Для чистки можно использовать:

• осиновые дрова — горение осины быстро удаляет сажу;
• гибкий толстый трос для труднодоступных мест;
• сжигание вместе с топливом специальных химических составов и др.

Видео: установка металлического дымохода своими руками

Установить металлический дымоход для печи можно своими руками. Чтобы избежать неприятных последствий, нужно четко следовать инструкциям и не проявлять изобретательность.

Огонь — доступный источник тепла, используемый повсеместно. Однако разведение огня в зданиях связано с некоторыми проблемами. Даже если создать подходящие условия и предотвратить его распространение, необходимо организовать постоянный отвод дыма и соответствующую ему тягу. Для этого и применяются дымоходы.

Назначение и особенности дымохода

Дымоход — практичное и простое приспособление, позволяющее уводить весь дым. Он используется как для открытых, так и для закрытых источников огня. Конструируясь в виде трубы или шахты, дымоход обеспечивает хорошую вентиляцию, затягивая в себя дым от огня. Хотя этого немного снижает эффективность обогрева, такой подход обеспечивает чистый воздух в отапливаемом помещении.

Однако конструкция дымохода не так проста. Она должна соответствовать всем требованиям и нормам, среди которых:

1. Постоянный отвод воздуха
2. Достаточная проходимость пути
3. Минимальное количество горизонтальных участков пути
4. Устойчивость к конденсату
5. Устойчивость к крайне высоким температурам

И прочие особенности, которые следует учитывать при установке подобных конструкций. Это позволит обеспечить ее оптимальные технические характеристики и обезопасит от возможных проблем при растопке печи или камина.

Оптимальная конструкция дымового канала подразумевает цилиндрическую форму. Это не только избавит от ненужных проблем с аэродинамикой, но и снизит скорость накопления сажи на внутренних стенках.

Особенности различных типов дымохода также различны. Для твердотопливных котлов зачастую подойдет обычная труба, которую достаточно изолировать и правильно вывести наружу. Однако при создании дымохода для камина или печи необходимо основательно просчитать конструкцию, обеспечив хорошую тягу и другие нюансы. Это важные моменты, обеспечивающие весь функционал этого элемента печей.

Выбор конструкции

Конструкция может варьироваться в зависимости от типа и особенностей. Сейчас отмечают три вида подобных изделий, различаемых по используемым материалам:

1. кирпичные
2. стальные
3. керамические

Их отличия существенны, а установка кардинально отличается. Также конструкция может изменяться в зависимости планировки дома, места вывода трубы и ее дополнительных особенностей.

При планировке и подборе материалов стоит учесть следующие моменты:

• Температуру дыма и исходящий жар
• Наличие конденсата
• Скорость накопления сажи и возможности ее уборки
• Агрессивное воздействие на конструкцию
• Оптимальное место вывода трубы

И другие нюансы. Это обеспечит высокую эффективность котла или печи, а также снизит опасность распространения огня или разрушения выводящей трубы. Оптимальным выбором всегда является кирпичный вариант, ведь он удерживает тепло, выдерживает высокие температуры, слабо подвержен конденсату и устойчив к различным видам топлива. Хотя возведение подобной конструкции имеет свои сложности, это долгосрочный и надежный вариант.

Интересно
! Стоит отметить, что кирпичная кладка может быть внешним контуром для других типов дымохода. Она позволит обеспечить обмен тепла по всей длине трубы, при этом не повышая риск воспламенения окружающих материалов.

Что касается керамических вариантов, их лучше использовать для газовых и жидкотопливных котлов. Керамика нейтрально относится к агрессивным веществам, а ее пределы температур весьма высоки. При этом керамика устойчива к коррозии, долговечна и прочна. Однако ее установка должна быть выполнена профессионально, ведь это весьма хрупкий материал.

Не менее популярным вариантом является дымоход из стали. Он подойдет для тех помещений, где затруднительно организовать полноценную кирпичную кладку для отвода дыма. При этом стоимость такого варианта невысока, вес умеренный, а монтаж достаточно прост. Однако стальные варианты необходимо обеспечивать дополнительной теплоизоляцией или же двойным контуром, чтобы снизить риск воспламенения окружающих материалов.

Важно
! Стальные варианты с тонким слоем металла не подойдут для твердотопливных котлов. Для них опасны высокие температуры, ведь сталь вскоре может прогореть.

Дымоходы в домах зачастую имеют сложную конструкцию, которую можно видеть на рисунке. Здесь имеются элементы для забора воздуха, изолирующие части для перехода между этажами, кронштейны для фиксации и многое другое. Все это стоит учитывать, ведь надежность дымохода снижает его опасность для здания.

Важно
! Монтаж металлической конструкции осуществляется сверху вниз.

Выбор дымохода и определение его конструкции — важные моменты, которые стоит определять перед монтажом. Каждый материал имеет свои особенности при постройке, определяющие технические характеристики и надежность конструкции. Пренебрежение этим приведет к риску воспламенения или же малой эффективности в работе дымоотвода.

Дымоход из кирпича

Кирпичный вариант такой конструкции наиболее распространен и оптимален для многих зданий. Он прост в постройке, но здесь необходимо учитывать некоторые детали конструкции. Ведь это не просто прямая кирпичная труба, а схема из нескольких составляющих элементов. Среди них:

• Шейка печи
• Дымовая задвижка
• Распушка
• Выдра
• Оголовок трубы

Первые два элемента соединяют печь с трубой и позволяют регулировать тягу, с которой выходит воздух. Далее через несколько рядов идет распушка — расширение, которое необходимо для защиты стен от перегрева. Зачастую устанавливается перед межэтажным перекрытием.

Далее идет выдра, защищающая здание от атмосферных осадков, способных попасть через щели около основания трубы. После нее конструкция завершается окончанием, где устанавливается оголовок. На нем фиксируется колпак или другие элементы, защищающие дымоход от осадков и ветра.

Совет
! Установка дефлектора на оголовок повышает эффективность конструкции, улучшая тягу.

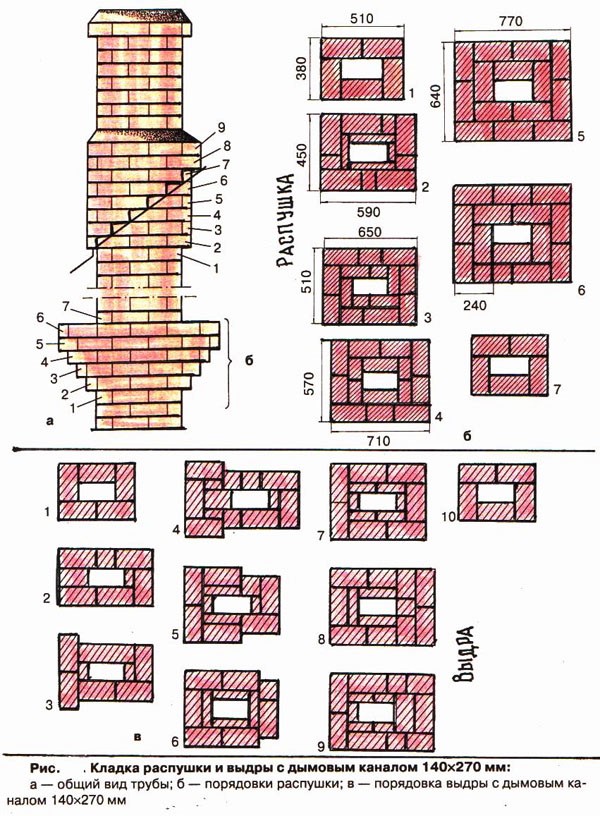

Конструкция более наглядно показана на изображении. Здесь учитываются нюансы возведения дымохода, а также расположение всех его элементов. Хотя некоторым покажутся лишними элементы вроде выдры или распушки, это проверенная конструкция, обеспечивая наибольшую эффективность и долговечность элементов. Преимуществом кирпичной кладки является то, что их трудно добавить в керамическом или стальном дымоходе.

Само возведение заключается в следующих шагах:

1. Подготовка чертежей
2. Подготовка фундамента
3. Поэтапная кладка дымохода
4. Вывод на крышу, установка колпака
5. Изоляция конструкции

Первый этап заключается в подготовке точных чертежей по дальнейшему возведению конструкции. Необходимо учесть точную высоту, приблизительную толщину шва, рассчитать вес и расположение составных элементов конструкции.

Совет
! При проектировке стоит учесть ширину канала. Это и определяет максимальную эффективность дымохода.

После этих этапов начинается непосредственная кладка дымохода. Она заключается в создании основания, соединении будущей трубы и места, где будет разводиться огонь, а также дальнейшего возведения всех составляющих конструкции. Если сама кладка относительно проста, то стоит учесть особенности распушки и выдры. Их создание видно на следующем изображении:

Совет
! Стоит делать швы максимально тонкими, чтобы снизить теплопотери и улучшить эффективность сооружения.

Далее создается вывод на крышу, где устанавливается оголовок и колпак. В дальнейшем все швы изолируются, как и слабые части конструкции. Изоляция обязательна в слабых местах, где огонь может существенно нагреть кирпич, что вызовет его повреждения или конденсат.

Важно
! Оголовок должен быть расположен достаточно высоко. Если он существенно ниже верхнего уровня крыши, тяга может быть минимальна.

Это основные этапы, которые стоит учесть при возведении кирпичного дымохода. Хотя конструкция и проста, не стоит пренебрегать помощью профессионалов. Для большого здания правильный вывод дымохода, создание фундамента и пересечение перегородок между этажами — важные этапы, определяющие эффективность дымохода.

Дымоход в бане

Для бани оптимальным вариантом является металлический дымоход. Банная печь редко достигает экстремально высоких температур, а атмосфера в бане осуществляется лишь хорошей изоляцией помещения. Но здесь лучше взять нержавеющую сталь, ведь влажность в здании будет высока, что существенно скажется на долговечности металла.

Представленные варианты показывают доступные выводы дымохода из бани. Стоит учесть, что все они имеют теплоизоляцию на внешнем участке. Это необходимо для снижения теплопотерь и меньшего повреждения металла.

Конструкция дымоотвода для банной печи не так сложна, здесь необходимо учитывать лишь важный нюанс — конденсат. Он будет постоянно скапливаться из-за высоких температур и влажности. Это нежелательно, ведь снизит длительность работы дымохода.

1. Одноконтурная труба, соединяющая печь и дымоотвод.
2. Переходник.
3. Двухконтурная труба.
4. Конденсатоотвод.
5. Зонт.

Изначально необходимо осуществить сборку этих составляющих. Она проводится посредством хомутов и переходников, позволяющих соединить различные компоненты дымохода. Также понадобиться отвод под 45 градусов, позволяющий вывести трубу в сторону. Рекомендуется выводить ее не через крышу, а через стену, что защитит конструкцию от конденсата.

Совет
! Сборка может проводиться как предварительно, так и в процессе монтажа составляющих на здание.

Дымоход для твердотопливного котла

Дымоход для котла незначительно отличается от других вариантов. Он не требует столь усердной изоляции, однако ему необходим достаточно надежный дымоотвод, способный выдержать воздействие повышенных температур. Ведь зачастую жар от подобных котлов способен сжечь тонкую сталь, которую часто применяют для бюджетных вариантов дымохода.

Возведение такого дымохода схоже с вариантами для бани. Необходимо создать соединение с котлом, после чего вывести его через стену наружу. Здесь необходимо учитывать, что дым от подобных котлов зачастую обильный, поэтому стоит позаботиться о хорошей тяге.

При возведении стоит учитывать следующие моменты:

• Толщину используемого материала
• Теплоизоляцию дымохода
• Хорошую тягу
• Простую очистку трубы

На основе этого выйдет надежная конструкция, способная полностью устранять весь дым с котла, при этом не создавая риск пожара в здании.

А для лучшего понимания конструкции дымоходом стоит посмотреть это видео. Здесь описан процесс монтажа подобной конструкции для отопительно-варочной печи:

Чтобы ваш дом правильно функционировал, при строительстве важно предусмотреть все детали. Установку металлического дымохода могут сделать специалисты, но такие услуги не дешевые, зато все правила и нюансы будут соблюдены. Но реально сделать это и своими руками. Расскажем, как все работы провести правильно.

Главное условие точной установки – это знать, как распределяются струи воздуха при поднятии температуры в доме. Если монтаж стальных труб неправильный, то будет происходить задымление, угарные газы попадут в помещение или случится обратная тяга.

Самодельный дымоход может сделать любой начинающий строитель. Необходимо только хорошо подготовиться: изучить свойства стали, ее преимущества и недостатки, правила установки конструкции. Все работы нужно проводить при повышенном внимании, так как любая мелочь может стать причиной задымления помещения, что приведет к очень пагубным последствиям.

Как выбрать трубу

Сегодня дымоходы представлены сложной конструкцией, поэтому перед установкой важно тщательно отобрать материал, чтобы в последующем правильно установить.

Результат работы дымохода будет зависеть от:

Какой объем топлива потребляется;
КПД котла;
экономичность;
безопасность;
вид устанавливаемой печи.

Какие преимущества имеют стальные дымоотводы:

1. Внутри трубы гладкая поверхность, поэтому сажа и копоть не будут скапливаться (чего нельзя сказать про кирпичную систему дымоотвода).
2. Их устанавливают в бане в парилке или в собственном жилище.
3. Ставить ЖБИ колонны или сооружать фундамент не потребуется.
4. Монтаж конструкции не помешают проводить погодные условия.
5. Будет образовываться небольшое количество конденсата, если монтаж и утепление были проведены правильно (зачастую это касается дымохода, который устанавливают на печи в бане).
6. Имеет высокую стойкость к выходящим газам.
7. Хорошая прочность.
8. Долгий срок эксплуатации.
9. Бюджетная цена (сталь гораздо дешевле, чем кирпич).
10. Все требования для пожарной безопасности.

Прежде чем выбирать дымоход, нужно понимать, каким требованиям он обязан соответствовать:

Размер дымоходного канала должен быть таким, чтобы выводились продукты сгорания;
под каждую печь подбирают свой отдельный дымоотвод;
сечение на дымоходной трубе подбирать меньше, чем площадь дымооотводящего патрубка;
сталь, из которой изготавливают трубу, качественная, защищенная от коррозии, стенки – не тоньше 5 мм;
в дымоходе делают карман, с его помощью от сажи очищают дымоходный канал;
этот канал содержит более 3-х поворотов, диаметр трубы равен углу закругления поворотов;
высота трубы должна быть такой же, как и высота вентиляции.

Как правильно монтировать своими руками дымоход из стальных труб

Перед монтажом стальной трубы необходимо ознакомиться с некоторыми правилами таких работ.

Если оборудование газовое, тогда трубу монтируют вертикально. Сборка трубы происходит с нижней части к верхней. Если изделие идет от котла к дымоходу, то оно короткая и не имеет изгибов. Труба должна быть длиной нем менее 5 м. Чтобы создать нормальную тягу, нужно соотнести ее диаметр к высоте. Там, где дымоходная труба имеет горизонтальное расположение, она должна находиться как можно дальше от газовых труб и электропроводки, длина которых не больше одного метра. Только один отопительный прибор подключается к одному каналу дымохода.

Рассмотрим пошагово установку дымоотвода

Наружу трубу выводят только через стену или крышу. В том случае, когда труба проходит через стену, прорезают под нее такой проем, площадь которого будет чуть больше сечения трубы. Это необходимо для того, чтобы в стену вставить гильзу, предотвращающую разрушение камня из-за перегрева. Кронштейнами зафиксируйте дымоход большой длины, сделать это нужно и снаружи, и изнутри. Это защитит ее прогибов из-за ветров и осадков.

Дымоход будет проходить через потолок и крышу, поэтому их термоизолируют. Так необходимо сделать хотя бы потому, что нижняя часть трубы примыкает к котлу, и прогрев идет очень сильный.

Как выполнить повороты и наклон

То, насколько правильно выполнены повороты, будет зависеть скорость прохождения дыма по трубе и удержание тепла в доме. Труба из стали гораздо легче монтировать, чем кирпичные.

Необходимо будет сделать три разных угла:

Угол 75 градусов, рассекаем ровно, это нужно для соединения частей, угол которых 150 градусов (куски трубы стыкуют по диагонали);
при разрезе угла 60 градусов, можно сделать стык с углом 120 градусов;
если труба разрезается под углом 45 градусов, тогда делают поворот с прямым углом.

Соберем всю информацию воедино и соединим в краткой инструкции:

1. Монтируется дымоход к крыше от печи или котла.
2. Все звенья собираем друг с другом последовательно.
3. Для пожарной безопасности трубы всадите друг в друга, глубина должна быть не меньше половины диаметра трубы. Так влага не будет попадать внутрь.
4. Возле основания трубы нужно сделать карманчик, чтобы можно было ее чистить.
5. Все стыки фиксируем хомутами.
6. Через полтора метра каждый раз трубу фиксируйте кронштейнами.
7. Чтобы уберечь покрытие от перегрева, вставьте куски оцинкованной стали.

Как видим, установить трубу дымохода не так и сложно. Главное, перед началом работ учесть все правила, выбрать трубу и подготовить все необходимые детали и инструменты. Важно соблюсти те правила, которые прямым образом касаются пожарной безопасности.

Нет записей по теме.

1
Общие правила проектирования и сборки дымоходов

Проектирование и монтаж дымоходов должны выполнятся согласно с действующими нормативными положениями:

СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ); СП 7.13130.2009.

Задача дымохода — удаление продуктов горения и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымового канала и диаметра дымохода.

При монтаже дымохода следует соблюдать следующие правила:

• Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.
• Возвышение дымохода над коньком / парапетом определяется по схеме (Рис. 1).

• Возвышение дымохода над близко расположенными крышами соседних зданий должно быть не менее 1,5 метров.
• Если дымоход возвышается над кровлей на 1,5 и более метров, необходимо его дополнительно закрепить при помощи растяжек (Рис. 2).
• В конструкции дымохода рекомендуется предусмотреть заглушки с конденсатоотводчиком для удаления образующегося конденсата и/или ревизии для возможности чистки и обслуживания дымового канала

• Если кровля выполнена из горючих материалов, в дымоходе следует установить искроуловитель, выполненный из сетки с ячейкой не более 5 х 5 мм.
• При проектировании и сборке дымохода не допускается заужение диаметра дымохода, но допускается его уширение. (Например, для сборки дымохода отопительной печи с выходящим диаметром дымохода 115 мм нельзя применять дымоход сечением 110 мм, но можно применить дымоход 120 мм, используя переходник со 115 мм на 120 мм).
• Длина горизонтального участка дымохода не должна быть более 1 метра.
• Места соединений элементов дымохода не должны совпадать с местами потолочных и кровельных проходов, проходов в стене.
• Отводы и тройники необходимо устанавливать так, чтобы они не несли нагрузку от веса элементов дымохода, установленных над ними.

2
Конструирование дымохода и расчет монтажных элементов

ДИАМЕТР ДЫМОХОДА.

Диаметр дымохода должен быть равен или больше диаметра выходного отверстия отопительного прибора. Для перехода с одного диаметра на другой используется элемент «Переходник» соответствующего диаметра.

ПОДБОР ТИПА ТРУБ.

Применение обычной трубы или утепленной трубы зависит от места расположения дымохода. Обычные трубы применяются только в отапливаемых помещениях. Утепленные трубы могут применятся в отапливаемых и неотапливаемых помещениях, и снаружи помещений. Выбор между обычной и утепленной трубой в отапливаемых помещениях осуществляет потребитель, сопоставляя стоимость, пожарную безопасность и комфорт при эксплуатации. Для перехода с обычной трубы дымохода на утепленную трубу используется «Переход с неутепленной на утепленную».

ОПОРНАЯ ПЛОЩАДКА.

Выбор конструкции дымохода с использованием или без использования опорной площадки «Кронштейн консольный» определяется по конструкции отопительного прибора и расположению дымохода.

Без опорной площадки возможно использование только ровного вертикального дымохода, опирающегося непосредственно на отопительный прибор. Рисунок №3.

Во всех остальных случаях необходимо использовать опорную площадку «Кронштейн консольный». Рисунки 4, 5, 6. Расположение несущего элемента «Кронштейн консольный» должно быть не реже,чем через 5 метров по высоте дымохода.

ПОВОРОТ ДЫМОХОДА.

Для изменения направления дымохода используется «Отвод или отвод утепленный под 45 или 90 градусов»

СБОР КОНДЕНСАТА И ЧИСТКА ДЫМОХОДА.

Для сбора конденсата из дымохода и чистки дымохода используется «Тройник или тройник утепленный под 45 или 90 градусов» вместе с элементом «Заглушка с конденсатоотводом» или «Заглушка глухая».

ПРОХОД ЧЕРЕЗ ПОТОЛОК.

Если дымоход проходит через потолок, необходимо использовать элемент «Проход через потолок утепленный». Который должен быть больше толщины потолка на 70 мм.

ВАЖНО

• В некоторых теплогенерирующих приборах (печах, котлах) может быть повышенная температура отходящих газов. Это потребует дополнительной изоляции строительных конструкций и индивидуальной проработки потолочного проходного узла для обеспечения пожарной безопасности. В процессе эксплуатации дымохода необходимо контролировать температуру на внешней поверхности элемента «Проход через потолок утепленный» и при необходимости, пополнять слой изоляции при ее усадке.
• Поверхность дымохода в процессе эксплуатации нагревается. Если дымоход проходит вблизи строительных конструкций из горючих материалов, он не должен нагревать их выше 50°С (п.4.39.8 ГОСТ Р 53321-2009).

ПРОХОД ЧЕРЕЗ КРЫШУ.

Если дымоход проходит через кровлю, то необходимо применение элемента «Проход через крышу» или элемента «Уплотнитель резиновый для кровли» прямой или угловой. При монтаже дымохода через кровлю необходимо соблюдать действующие строительные нормы и правила пожарной безопасности.

ЗАВЕРШЕНИЕ ДЫМОХОДА.

Для завершения дымохода используются стандартные элементы «Зонт» или «Зонт утепленный».

ВАЖНО

— Для отопительных установок, работающих на газе, дымоход должен оставаться открытым!

КРЕПЛЕНИЕ ДЫМОХОДА.

Крепление должно исключать возможность прогиба и какого-либо смещения дымохода от ветра или собственного веса. Для этого используется элемент «Крепление стенное», который устанавливается из расчета: 1 крепление на каждые 2 метра дымохода.

Для подсчета необходимого количества элементов прорисуйте схему дымохода с учетом всех вышеизложенных правил и рекомендаций. Количество прямолинейных участков отводов и тройников определяется по схеме расположения дымохода и его конструкции. Типовые схемы сборки дымоходов приведены на рисунках с 3 по 6.

3
Сборка дымохода

• Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх. Для возможности регулирования тяги установите в дымоход элемент «Шибер».
• Рекомендуется собирать элементы дымохода «по конденсату», чтобы конденсат и смоляные отложения не выходили наружу.
• Все места стыков труб и других элементов (отводов, тройников и т.п.) должны быть уплотнены термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного раструба и скреплены элементом «Хомут» в КАЖДОМ соединении.
• После монтажа следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.

При первом использовании дымохода возможно появление запаха и лёгкого задымления, образующегося в результате испарения остатков масла с поверхности металла и кристаллизации герметизирующих материалов.

При нагреве дымохода из нержавеющей стали, в том числе двустенного, на его поверхности могут появиться цвета побежалости, что не является дефектом. Дымоход нуждается в уходе. Следует регулярно проводить чистку дымохода, как минимум 2 раза за отопительный сезон.

Отвод продуктов горения простых железных печек, применяемых для обогрева дач, гаражей и жилых помещений, отличается некоторыми особенностями. Мы обсудим их в данной публикации, а заодно рассмотрим, как правильно сделать дымоход для буржуйки различными способами.

Особенности эксплуатации буржуек

Чтобы собрать работоспособный и пожаробезопасный дымоходный канал для металлической печи, необходимо учитывать следующие нюансы:

1. КПД печки чрезвычайно низкий – не более 50%. Соответственно, половина образующегося при сжигании дров тепла теряется через дымовую трубу.
2. Стенки газохода прилично нагреваются – максимум до 400 °С, средняя температура – около 200 °С.
3. От соприкосновения с холодным уличным воздухом внутри выпадает конденсат. Его количество зависит от разницы температур отходящих газов и окружающей среды.
4. На стенках канала оседает сажа. Чем больше выделяется конденсата, тем быстрее нарастает сажевый слой.
5. При периодической топке в районе оголовка постепенно намерзает ледяная пробка, перекрывающая проход и снижающая силу естественной тяги. С каждым последующим розжигом печь работает хуже и начинает дымить в помещение.

Примеры неправильных дымоходов печки — выгоревшая оцинковка и забитая сажей труба

Примечание. При использовании обычных одностенных труб конденсат образуется не только внутри, но и на внешних стенках дымоотвода.

Обильной конденсации влаги способствует эксплуатация твердотопливного отопителя в режиме тления. Ближе к оголовку труба прогревается слабо, отчего выделяющаяся из воздуха вода не успевает испаряться. Проблема усугубляется влажностью и низким качеством топлива, сжигаемого в гаражных и дачных печах, которые дают много сажи.

Правильная дымоходная труба для буржуйки сводит к минимуму перечисленные проблемы:

• уменьшение количества конденсата и сажи достигается за счет внешнего утепления участка, проходящего по улице и неотапливаемым комнатам;
• теплоизоляция также избавляет верхнюю часть газохода от обмерзания;
• установка дымохода в деревянном доме предполагает защиту конструкций от возгорания;
• КПД печки можно увеличить, а температуру трубы понизить, организовав теплосъем различными способами.

Указанные меры принимаются в комплексе. Отбор тепла у железного дымоотвода повышает эффективность печи и уменьшает нагрев отводного канала, а утепление противостоит конденсации влаги и оседанию сажи.

Используемые материалы

Поскольку мы рассматриваем буржуйки из металла, то и отвод продуктов горения следует организовывать с помощью стальных утепленных труб. Кирпичные дымоходы малопригодны для подобных печек – из-за шероховатости стенок сажа накапливается довольно быстро, кладка разрушается от замерзающего конденсата.

• участок газохода, подключаемый к буржуйке внутри помещения, — из нержавеющей трубы с толщиной стенки не менее 0,8 мм;
• проход сквозь стены и перекрытия, уличная часть – из утепленных сэндвич труб;
• допускается изготавливать дымоотвод своими руками из черных тонкостенных труб с последующим утеплением.

При использовании тонкостенных труб (3-4 мм) черного металла участки газохода придется герметично сваривать. Для утепления купите базальтовое волокно в виде плит с такими параметрами:

• плотность – не менее 80 кг/м³;
• максимальная рабочая температура – 600 °С;
• толщина – не менее 40 мм.

Обычная железная труба утепляется в обязательном порядке

Расчет и подбор материалов дымохода буржуйки выполняется следующим образом:

Для прокладки на даче через стену или перекрытие, сделанное из горючих материалов, нужно изготовить узлы прохода – противопожарные разделки. Понадобится оцинкованная сталь толщиной 0,8-1 мм и огнестойкий утеплитель – каменная вата.

Способы прокладки дымоходных труб

Существует 2 классических варианта установки дымоходов, используемых для буржуек:

1. Вывод горизонтального участка от печки на улицу и подключение к вертикальному каналу, прикрепленному к стене здания.
2. Вертикальный газоход поднимается прямо от печи, пересекая чердачное перекрытие и кровлю.

Как видно на схемах, второй вариант заведомо сложнее по исполнению. В обоих случаях труба пересекает строительную конструкцию – наружную стену либо перекрытие, оснащается тройником и сборником конденсата. Но второй способ предполагает пересечение и герметизацию кровельного покрытия. Пристенный дымоход крышу не затрагивает.

Важный момент. Вариант №1 безопаснее для прокладки дымохода печи в деревянном доме. Если на стенках трубы накопится и загорится сажа, температура газохода поднимется до 1000 °С, что грозит тлением и возгоранием древесины. В подобной ситуации уличный дымоотвод обуглит стену снаружи, внутренний — может устроить пожар.

Предпочтение отдается более простому и дешевому варианту в зависимости от типа обогреваемого здания:

• в обжитом частном доме пробивать отверстие на чердак нецелесообразно и дорого – лучше вывести газоход сразу на улицу;
• дымовая труба печи неизбежно пройдет сквозь верхние комнаты, поэтому предпочтительнее способ №1;
• дымоход для буржуйки в гараже с плоской кровлей прокладывается любым способом – сквозь крышу или стену;
• вариант №2 удобно монтировать во всех типах зданий на этапе строительства.

При выборе подходящего варианта учитывайте необходимость очистки дымоотвода от сажи и слива конденсата. Например, стена здания расположена вплотную к соседнему участку – тогда для обслуживания дымового канала останется слишком мало места.

Перед заготовкой материалов сделайте чертеж дымохода и проставьте размеры всех участков – так легче подобрать трубы нужной длины. Не забудьте о крепеже – кронштейнах и хомутах, а также купите уплотнительные средства для стыков – печной герметик и асбестовый шнур.

Справка. К печным относятся герметики черного цвета, рассчитанные на максимальную температуру 1500 °С. Красные составы с запахом уксуса предназначены для автомобилей и не пойдут на стыковку газоходных труб.

Как правильно делаются приставные дымоходы буржуек:

Важно. Уходящая в стену либо перекрытие дымоходная труба должна быть изолирована негорючим базальтовым утеплителем. Лучший вариант – использовать сэндвич.

Прокладка внутреннего дымохода через перекрытие выполняется аналогичным образом. Разница в том, что конденсатосборник располагается внутри помещения, а проход через крышу герметизируется с помощью специальной дымоходной накладки (мастер – флеш).

Специфика работы буржуек с низким КПД позволяет уменьшить до 3,5-4 м общую высоту трубы, выводимой над плоской кровлей одноэтажного гаража. Зона ветрового подпора отсутствует, поскольку нет конька и скатов, а нагрев отходящих газов до высокой температуры создает достаточную естественную тягу. Как это реализовано в гараже, смотрите на видео:

В заключение – как повысить КПД печи

Дымоход, сделанный с умом, позволяет повысить эффективность любой буржуйки. Существует несколько способов отнять тепло раскаленных продуктов горения и уменьшить нагрев трубы:

• самый простой – организовать обдув открытого участка одностенной трубы вентилятором;
• превратить горизонтальный участок газохода в наклонный и проложить его вдоль всего помещения;
• сварить воздушный теплообменник, подключить к нему турбину и установить на дымоход;
• изготовить водонагреватель самоварного типа и смонтировать радиаторное отопление.

Последний способ позволяет решить основную проблему подобных печей – устроить обогрев соседнего помещения. Здесь важно обеспечить постоянное движение воды через теплообменник с помощью циркуляционного насоса, иначе теплоноситель может закипеть.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Если вы решили изготовить дымоход из стальной трубы своими руками, то важно ознакомиться с технологией проведения работ, а также поинтересоваться, по каким параметрам следует осуществлять выбор изделия.

Пожарная безопасность

Стоит учесть, что в качестве причины возникновения пожаров в частных домах в подавляющем большинстве случаев выступает неправильно обустроенный дымоход. Если вы решили произвести монтаж печи, дымоходы для такого оборудования должны быть обустроены по определенной технологии. Если пренебречь правилами, то удаление отработанных газов из жилого помещения будет происходить плохо. Если установка стальной трубы или ее промежуточных элементов была осуществлена без соблюдения технологии, то может произойти задымление помещения, а угарные газы могут начать поступать в жилое пространство. Наиболее часто при таких условиях наблюдается обратная тяга.

Для того чтобы исключить такие проблемы, необходимо правильно подобрать диаметр дымохода, а также произвести установку по всем правилам. Таким образом, не следует использовать трубы с одной стенкой, если их вы планируете эксплуатировать в процессе постоянного использования печи или камина. Такие элементы применимы для подключения или ремонта определенной части дымохода. Использование одностенных труб еще иногда применяется для дымохода из кирпича.

Совет профессионала

Если вы решили устроить дымоход из стальной трубы своими руками, то рекомендуется использовать двустенные изделия, выполненные из нержавейки. Между трубами используется утеплитель, толщина которого рассчитывается таким образом, чтобы исключить образование конденсата.

Почему стоит использовать стальной дымоход

Керамические и кирпичные дымоотводы наиболее часто заменяются стальными. Это обусловлено тем, что такие трубы могут устанавливаться в любое время года, помимо прочего, их вес незначителен, что исключает необходимость обустройства фундамента. Потребители отмечают, что стальные трубы с добавлением титана обладают высокой прочностью. В процессе эксплуатации они не деформируются и способны претерпевать температуру до 600 градусов. Если есть потребность использовать изделия более высокой прочности, то следует предпочесть те, стенки которых обладают толщиной в 1 миллиметр.

Дымоход из стальной трубы своими руками установить очень просто, такие изделия не деформируются от механического воздействия. Поверхность металла после затапливания печи достаточно быстро нагревается и начинает передавать тепло в помещение. Однако необходимо быть готовым к тому, что основание стальной трубы достаточно быстро остывает.

Особенности выбора трубы

Перед тем как начинать работы, вам предстоит подобрать дымоходную трубу. При этом важно учесть несколько важных моментов. Среди них можно выделить размеры выхода котла. Габариты трубы не должны оказаться меньше по сравнению с соответствующим диаметром, который свойственен патрубку отопительного оборудования. Трубу дымохода мастер должен будет надеть на выход, а не наоборот. В продаже можно будет найти трубы, диаметры которых варьируется в пределах от 115 до 200 миллиметров и более.

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб. Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала. Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Технология проведения работ

Если вами будет обустраиваться дымоход из стальной трубы своими руками, то первоначально необходимо нужно выполнить горизонтальную часть системы. В том месте, где труба будет соединяться с отопительным оборудованием, следует осуществить подключение, используя для этого типовые элементы перехода. Соединение при этом следует осуществить с помощью обжимных хомутов. В центральной части трубы следует монтировать тройник для ревизии, используя соединительные хомуты. Дымоход в частном доме обустраивается по методу, который предполагает надевание каждого последующего отрезка на предыдущий. Не следует нарушать это правило, при этом дым будет проходить в помещении, не удаляясь наружу.

Что касается уклона дымоотвода на горизонтальном участке, то он должен оказаться направлен от отопительного оборудования вниз. Это необходимо для поступления конденсата в направлении, которое уводит от котла. Два конца горизонтального участка следует расположить друг от друга на высоте в 7 миллиметров.

Рекомендации мастеров

Если вы решили устроить дымоход в частном доме, то не стоит сопрягать выход отопительного оборудования с проходным патрубком методом горизонтального соединения. Это может стать причиной уменьшения тяги. В том месте, где труба будет выходить наружу сквозь стену, необходимо обустроить изоляционный слой, который будет состоять из негорючих материалов. Если предстоит работать с деревянными стенами, то трубу важно обмотать асбестом, а после укрепить негорючие материалы. При наличии глиняных, бетонных или кирпичных стен отверстие следует герметизировать с помощью строительной пены, предназначенной для проведения наружных работ. В тех зонах, которых труба будет проходить сквозь стену, запрещается осуществлять соединение. Если такая ситуация неизбежна, то трубу необходимо обрезать и произвести сопряжение до пересечения со стеной.

Когда устанавливаются стальные дымоходы, важно осуществить работы правильно на этапе выхода элементов на улицу. В том месте, где предполагается поворот наверх, следует монтировать тройник-конденсатор. Для сопряжения этого элемента с выпуском трубы следует использовать обжимной хомут. Специалисты для обеспечения рекомендуют использовать специальный кронштейн. Важно произвести теплоизоляцию тройника, что верно в том случае, если он располагается довольно низко и служит местом, где можно получить травмы от ожогов.

Что важно знать мастеру

Стальные дымоходы требуют соблюдения пожарной безопасности. Можно обеспечить отверстия для чистки, для этого допустимо использовать съемный стакан или дверку. Находиться ревизия должна в основании, в непосредственной близости от отопительного оборудования. Отводы и стыки, а также иные элементы должны соединяться хомутами, которые обрабатываются герметиком, рабочая температура последнего должна быть равна 1 000 градусам и больше. При монтаже вертикальных участков следует осуществлять крепление с шагом в 2 метра.

Что касается горизонтальных участков, то их длина не должна быть больше одного метра. В тех местах, где дымоотвод будет проходить через крышу или стены, а также потолок, необходимо проделать отверстия, они должны обладать более внушительным размером, чем сама труба. Таким образом, вы должны исключить возможность соприкосновения материалов с кровлей или перекрытиями. Для закрытия образованных промежутков следует использовать квадратные стальные пластины. Помимо прочего, в ходе данных работ следует использовать проходной стакан, который изготавливается из нержавеющей стали и утеплителя. Когда обустраиваются дымоходы из нержавейки, в качестве заключительного этапа используется монтаж оголовка, который выступает в качестве зонта от дождя.

Заключение

Если вы решили самостоятельно изготовить дымоходы из нержавейки, то можно вырезать заготовки для дымоотвода. Используя прямую трубу, нужно произвести разрез под углом в 75 градусов, это позволит сформировать соединение угла, который равен 150 градусам. Для этого ранее разрезанные части необходимо перевернуть и вновь соединить по диагонали. При установке печи дымоходы совершенно необходимы. Если разрезать трубу под углом в 60 градусов, то удастся образовать поворот, эквивалентный 120 градусам. Зная данные правила и нюансы, вам удастся избежать трат на приобретение новых элементов, которые бы составили полноценную систему дымоотвода.

Монтаж дымохода своими руками — как сделать дымоход (+фото)

Камин — это важный элемент для создания в загородном доме приятной и комфортной обстановки. Чтобы обеспечить его нормальную работу, необходима правильная установка дымохода. Корректно смонтировав систему для отвода продуктов сгорания, можно обезопасить камин или печь от различных неприятностей и оптимально обогреть помещение. При неправильной установке можно спровоцировать нежелательное задымление, получить обратную тягу, повысить вероятность возникновения пожара. В этой статье мы расскажем про монтаж дымохода.

Конструкция

Изоляция дымохода

Дымоходы обустраиваются для максимально эффективного отвода образующихся продуктов горения. Начало системы находится в котле, а основная часть — это вертикальный канал. Дальше идет перекрытие и разделка канала, после чего он переходит в лежень. Ещё одна вертикальная труба находится над коньком крыши и завершает собой конструкцию по отведению дыма.

За счет перепадов давления и температуры возникает тяга — направленное движение воздуха снизу вверх в дымоходе. Именно тяга обеспечивает правильное и стабильное функционирование любой отопительной системы. Трубы в канале дымоотвода должны обладать максимальными аэродинамическими характеристиками, в связи с чем преимущественно выбираются конструкции с круглыми сечениями. В такой конфигурации, имеющей гладкие стенки, дым может беспрепятственно подниматься вверх, не образуя никаких завихрений.

Обратите внимание! Для того, чтобы не образовывался конденсат, утеплите трубы с внешней стороны.

Материалы

Дымоход-сэндвич

При установке дымохода необходимо отталкиваться от характеристик печки или камина: типа отопительного прибора, температуры отходящих газов, КПД печки и его месторасположения в доме.

Кирпичный канал

До недавнего времени самые популярные варианты дымоотводов были кирпичными, поскольку кирпич без проблем выдерживает высокие температуры. И хотя такие дымоходы являются актуальными и сегодня, они не подходят для новых типов современных теплогенераторов, использующих жидкое топливо, имеющих больший коэффициент полезного действия, чем твердотопливные. Это происходит за счет того, что температура нагрева в результате сгорания топлива очень низкая и находится на отметке ниже 160 градусов. При использовании таких новых печей, на стенках образуется конденсат, быстро разрушающий дымоход, сделанный из пористого кирпича и асбестоцемента. Чтобы избежать разрушения, стоит применять в процессе его строительства плотные негорючие материалы, например, сталь, керамика или шамот.

Обратите внимание! Главные преимущества современных дымоотводов из стали – это их гладкая зеркальная поверхность. Полированная поверхности дает возможность дыму беспрепятственно выходить наружу.

Как обеспечить тягу

Хорошая тяга, отсутствие на стенах печи или камина задымления являются залогом создания в доме комфортных условий. Лучшим вариантом в соотношении цена/качества выступает специальный дымоотвод “сэндвич”-типа. Данный теплоизолированный канал имеет очень внушительный срок службы, минимальные показатели по образованию конденсата и появлению сажи.

Обратите внимание! Для расчета основных параметров дымохода, таких как диаметр и сила тяги, применяют основное правило – если увеличивается высота трубы, то соответственно и сила тяги должна увеличиваться. Если не придерживаться этого правила, будет получаться эффект “захлебнувшегося” отходами сгорания дымоотвода, когда дыма будет больше, чем он сможет отвести наружу. В правильно спроектированных системах, сначала рассчитывается их максимальная функциональность, а только потом уже внешний вид и прочие элементы.

Изолирование горючих материалов

Конструкция зависит от места установки и особенностей помещения. Так для внутреннего дымоотвода надо выполнить такие дополнительные работы, как установка опор, защитного кожуха и разделки. Проводить утепление в этом случае нет необходимости, нужно лишь сделать изоляцию. В вариантах наружных приставных систем, обычно состоящих из газохода, основного стенного кронштейна и секций, обязательно качественное утепление трубы. Обычный цилиндр будет наилучшим вариантом формы дымохода, обеспечивающим беспрепятственный проход дыма.

Обратите внимание! При выборе иной формы стоит придерживаться простых схем устройства дымоотвода, так как сложные варианты обычно становятся причиной накопления в них сажи. Высота канала должна быть не меньше 5-ти метров.

Установка

Крепление внутри дома

Сборка системы, как правило, проводится снизу-вверх. Монтаж трубы правильно делать в такой очередности — каждый последующий её отрезок вставляется в звено предыдущего. Такое проведение операций позволяет защитить дымоход от попадания в него влаги и конденсата. Для обеспечения лучшей защиты и герметичности, стоит использовать термостойкий герметик.

Все образующиеся при сборке стыки нужно фиксировать с помощью специальных хомутов. Вдоль прокладки производите установку кронштейнов, с шагом примерно в 2 метра, они будут служить крепежём конструкции к зданию. Обязательно проводите проверку участков, расположенных горизонтально, исключая их соприкосновение с другими коммуникациями, такими как газ и электропроводка.

Обратите внимание! При расположении трубы рядом с легковоспламеняющейся отделкой, обязательна термоизоляция этого участка.

Для должной защиты наружной части дымоотвода от различного рода погодных явлений, можно воспользоваться дефлекторами, флюгерами. Хотя такая защита не всегда уместна. Так, для печей на газовом оборудовании – это будет строгим нарушением техники безопасности.

Кладка кирпичного дымохода

Схема кладки дымохода из кирпича

Кладка кирпичного дымохода требует очень высокой квалификации и большого опыта. Не имея наработанной практики, необходимо постоянно изучать все доступные специализированные информационно-обучающие материалы (литература, видео) по этой теме. Для сооружения того же внутреннего кирпичного канала очень большой опыт не потребуется. Нужно оставить незаложенную шахту в основной несущей стене, размеры которой будут равны кирпичу в горизонтальном положении.

При обустройстве обособленной конструкции кирпичного типа, стоящей отдельно и не примыкающей к стене, работы осуществляются крайне аккуратно. Кладка производится более точно, стенки должны быть очень ровными, а углы конструкции — прямыми. Очень важна строгая вертикальность создаваемого канала. В кладке стоит заранее предусмотреть специальные отверстия, а в нижней части сделать люк для дальнейшего удаления образующейся сажи.

Главные ошибки

Выход через стену

Некоторые ошибки, допускаемые во время строительства, могут стать причиной пожара или отравления угарным газом. К последствиям можно отнести дорогостоящую переделку дымохода. Нужно правильно выбрать материал для кладки. Так, для одних видов печей и каминов подойдет обычный кирпич, а в других его применение будет просто недопустимо.

Ошибки, которые являются самыми опасными и приводят к невозможности эксплуатации всей системы:

• плохая изоляция;
• неправильная установка вентиляционной системы, что приводит к попаданию дыма и угарного газа в дом;
• внесение изменений в конструкцию или ремонт без предварительных расчетов.

Это все нюансы возведения дымоотвода, но их надо знать приступая к строительству. Внимательно изучите требования к созданию отопительной системы и кладке камина, так как в случае халатности и неквалиффицированности очень высок риск возникновения несчастного случая. Получите консультацию мастера или пригласите его осмотреть построенный дымоход.

Фото

Из кирпича Дымоход для твердотопливного котла Высота труб относительно конька Схема прохода трубы через два этажа Сборка сэндвич-дымохода Разводка системы отвода газов Проход через перекрытие От котла к дымоходу

Последняя редакция: 12.05.2017 Автор: Бундикова Полина Сергеевна

kryshasvoimirukami.ru

Монтаж наружного дымохода своими руками (+фото) | Своими руками

Реклама

Наружным дымоходом можно оснастить кик новый, только что возведенный дом, так и здание старой постройки, причем даже такое, у которого наличие дымовой трубы первоначально вообще не предусматривалось. В данном случае владельцам коттеджа с централизованным отоплением захотелось установить в гостиной каминную печь.

Естественно, следующим их шагом стал выбор дымохода. Предпочтение было отдано предельно простой в монтаже модели наружного расположения, изготовленной из блестящей нержавеющей стали. Дымоход имеет лаконичный выразительный облик, подчеркивающий современную архитектуру дома.

Наружное размещение конструкции позволяет сэкономить полезную площадь помещений и избежать трудоемких работ, связанных с прохождением перекрытия между первым и вторым этажами и кровельного пирога.

Кроме того, стальной дымоход имеет круглое поперечное сечение и гладкую внутреннюю поверхность. За счет этого обеспечиваются лучшее, чем у традиционных керамических труб, удаление дымовых газов и минимизация образования сажи на стенках. И еще один плюс: нержавеющая сталь не впитывает продукты сгорания — в отличие от кирпича, который постепенно разрушается под действием кислоты, образующейся при их взаимодействии с конденсатом.

В монтажный пакет, собранный фирмой-производителем по заказу покупатели, вошли все необходимые детали для сборки дымохода: металлические трубы-модули, набор соединительных элементов (патрубки, тройник), оголовок-рефлектор для зашиты от бокового ветра (снижающего тягу в дымовой трубе) и осадков в виде снега и дождя, а также устройство для отвода конденсата и прочистки от сажи. Изделия сертифицированы по европейским стандартам пожаробозопасности и устойчивости к коррозии.

Полностью готовые к сборке цилиндрические модули имеют двойные стальные стенки толщиной 0,6 мм. Наружный диаметр трубы дымохода равен 200 мм, внутренний — 150 мм, толщина кольцевого слоя утеплителя составляет 26 мм. Масса элементов не очень велика: 1 пог. м весит всего 7,6 кг.

Монтаж осуществляют снизу вверх, модульные отрезки труб вставляют с уплотнением один в другой и крепят к стене при помощи стальных кронштейнов с зажимными хомутами.

Следует принять во внимание обязательное требование: до начала работ необходимо подготовить технически грамотный проект установки дымохода (эту работу рекомендуется поручить специалистам) и утвердить его в соответствующих инстанциях.

Читайте также: Как сделать правильный дымоход для печки, сауны, камина, котла. Коаксиальные дымоходы.

Монтаж наружного дымохода к дому своими руками – шаг за шагом

1. На стене отмечает положение центра круглого проема для вывода дымохода и проделывают твердосплавный сверлом сквозное отверстие.

2. Оно послужит направляющей для центрирования большого цилиндрического корончатого сверла, которым затем будет прорезан сам проем.

3. Снаружи на расстоянии радиуса дымохода вокруг сквозного отверстия просверливают другие отверстия на глубину слоя штукатурки.

4. Штукатурку аккуратно вырубают по контуру, чтобы избежать ее сколов в дальнейшем — при выходе корончатого сверла из помещения на улицу.

5. Тройник-патрубок соединяют с прочистным устройством, и полученный узел устанавливают в предусмотренное проектом положение.

6. Пользуясь водяным уровнем, позицию узла выверяют по горизонтали и вертикали, после чего крепят к стене с помощью кронштейна.

7. Первый цилиндрический отрезок трубы временно вставляют в нижний узел, чтобы уточнить расположение следующего крепления.

8. Второй кронштейн привинчивают в пене, затем окончательно вставляют патрубок и закрепляют его стяжным хомутом из стали.

9. Таким же образом последовательно примеряют и окончательно фиксируют остальные вертикальные отрезки металлической трубы.

10. Стыковку осуществляют с использованием уплотнителя, чтобы предотвратить утечку газообразных продуктов горения сквозь швы.

11. Когда труба дымохода достигнет края крыши дома, ее закрепляют при помощи еще одного надежного стального кронштейна.

12. На последний цилиндрический элемент монтируют стальной оголовок-дефлектор, защищающий от осадков и бокового ветра.

13. Зону выхода горизонтального отрезка дымохода из стены утепляют минеральной ватой и закрывают декоративной накладкой.

14. Со стороны помещения в проем вставляют переходник для соединения первого патрубка дымохода с отводным патрубком печи.

15. Зазор между переходником и стеной, заполненный минераловатным утеплителем, также маскируют плоской накладкой.

16. Каминную печь придвигают к стене и подключают к дымоходу, надежно стыкуя ее выходной патрубок с переходником.

Ссылка по теме: Сборные модульные дымоходы – особенности монтажа

Установка дымохода снаружи – фото

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Монтаж дымохода Вулкан – мои отзывы Важное дело — печная труба Чаще…

Как укрепить сэндвич трубу (дымоход) своими руками Защита печной трубы от ветра Надо…

Установка керамического дымохода в стене Керамический дымоход для дома –…

“Щепокол”своими руками (фото) Как сделать приспособление для мелких…

Паяльник для пайки пластиковых труб своими руками Как сделать паяльник для полипропиленовых…

Переносные (передвижные) качели и турник своими руками Уличный спортивный уголок своими руками Небольшое…

Автокормушка для птицы своими руками Как своими руками сделать автокормушку…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

схемы, установка и устройство (фото, видео)

Обновлено:

2016-08-13

Монтаж дымохода является неотъемлемым процессом, когда речь заходит об обустройстве печи. В целом ее обустройство является достаточно важным и сложным занятием, к которому стоит отнести со всей ответственностью. Не имеет значения, в каком помещении осуществляется монтаж, весь фронт работ должен быть выполнен правильно, так как ошибки могут негативно сказаться не только на качестве устройства, но и на безопасности.

Содержание статьи

Описание преимуществ

Фото монтажа дымохода

Установка дымохода является одним из основных процессов. Надобность в данном элементе заключается в том, чтобы обеспечивать отвод продуктов сгорания. Если не установить дымоход, то весь дым будет поступать в помещение, что абсолютно неприемлемо и опасно.

Труба дымохода может изготавливаться из самых различных материалов, однако наиболее оптимальным вариантом является элемент, изготовленный из нержавеющей стали. Его основные особенности заключаются в ряде положительных факторов:

1. Легкость конструкции и малая толщина стенок трубы.
2. Простота монтажа за счет все того же малого веса.
3. Возможность наружного применения, так как сталь не боится контакта с влагой.
4. Относительно низкая цена, особенно если сравнивать с кирпичным дымоходом.

Именно из-за данных преимуществ металлические трубы дымохода являются столь актуальными и популярными. Стоит более подробно рассмотреть основные характеристики элемента, а также технику монтажа.

Характеристики металлического дымохода

Монтаж дымохода предусматривает использование специальных труб, которые имеют определенный диаметр и ряд других необходимых характеристик. Устройство дымохода должно соответствовать следующим показателям:

1. Внутренняя часть трубы в обязательном порядке должна иметь гладкое покрытие. Это необходимо для того, чтобы обеспечить более быстрое и качественное прохождение дыма.
2. Особенность металлической трубы заключается в высоком показателе устойчивости к перепадам температур. Металл отлично выдерживает как жару, так и сильный мороз.
3. Материал не является экологически, однако сохраняет нейтральность. Это свидетельствует о том, что при нагревании труба не выделяет опасных веществ.
4. Устройство дымохода таково, что процесс монтажа не составит особых усилий, да и дальнейшее обслуживание не будет сложным.
5. Материал является достаточно распространенным, его можно купить в любом строительном магазин, что позволяет выполнить изготовление дымохода своими руками.

Однако для того чтобы проявить все основные качества материала, необходимо правильно выполнить монтаж. От данного этапа работ зависит дальнейшая эксплуатация дымохода.

Современный строительный рынок предоставляет большой выбор труб дымохода, среди которых:

1. Прямые.
2. Телескопические.
3. Гофрированные.
4. Сэндвич-дымоходы.

Каждый вид трубы предназначен для своих эксплуатационных условий. Особое внимание стоит уделить гофрированным трубам, они предназначены для установления внутрь кирпичного дымохода. Также особого разговора заслуживают сэндвич-модели. Они оптимальны для суровых климатических условий, где температура падает слишком низко. Наиболее популярными являются прямые трубы. Рассмотрим, как установить дымоход своими руками на их примере.

Подготовительные работы

Установка дымохода является хоть и простым процессом, однако имеет большое количество подводных камней. Именно поэтому весь фронт работ стоит выполнять в четкой последовательности.

Как сделать дымоход? На первом этапе необходимо уделить внимание такому моменту, как чертеж. При его изготовлении необходимо акцентировать внимание на том, чтобы по максимуму сократить количество используемых труб, а также количество изгибов. Оптимальным вариантом станет прямая труба. В таком случаи отходы сгорания будут покидать печь быстрее. На втором этапе необходимо выполнить разметку стен. Если более конкретно, то нужно наметить те места, где будет осуществляться крепеж трубы. Необходимо предусмотреть крепление трубы как с внутренней стороны, так и снаружи.

Необходимо знать, как правильно сделать дымоход в соответствии с правилами техники безопасности и эксплуатации. В основном, возвышение трубы над коньком дома достигает отметки в 50 см. Этот показатель будет весьма актуальным практически для всех видом крыш. После того как все подготовительные работы выполнены и основные тонкости предусмотрены, можно приступать к дальнейшей работе. При установке дымохода существует определенная схема действий, которой надо придерживаться.

Процесс монтажа

Перед началом работы стоит учитывать, что установка дымохода должна осуществляться так, чтобы обеспечить максимально комфортный подход к трубам. Это необходимо с той целью, чтобы обеспечить дальнейшее их обслуживание.

После завершения подготовительных работ можно начать устанавливать конструкцию своими руками. Данный процесс не отличается особой сложностью, однако требует сосредоточенности и терпения. Устройство дымохода таково, что его установку необходимо начинать от котла. Каждая следующая секция будет надеваться на предыдущую. Это необходимо для того, чтобы не дать поднимающемуся дыму просачиваться между стыками. Фиксация секций осуществляется при помощи хомутов. Те надежно скрепляют секции между собой и минимизируют зазор.

Крепеж трубы к стене осуществляется при помощи кронштейнов в соответствии с намеченными ранее местами. Осуществлять крепеж рекомендуется каждый 1,5 метра. В местах изгибы трубы необходимо использовать специальные угловые элементы. Не рекомендуется делать слишком большой угол. Устройство дымохода необходимо продумать так, чтобы труба не наклонялась к горизонтали ниже, чем на 45 градусов. На этом вопрос о том, как сделать дымоход своими руками, исчерпан.

etapech.ru

Дымоход своими руками: особенности монтажа

Монтаж дымохода своими руками довольно сложный процесс, но и его при желании можно осилить. Дымоходы используются для того, чтобы из системы отопления удалить образовавшиеся продукты сгорания. Дымоход представляет из себя вертикальную трубу, в которой создается тяга извне, в результате чего воздух попадает в топку и одновременно с этим удаляются газы в виде дыма.

Для правильной работы дымохода необходимо крайне тщательно подойти произведению расчетов.

Если вы решили сделать дымоход своими руками, очень важно правильно произвести расчеты, а иначе появится большое задымление помещения, повысится нагрузка на систему отопления, она покроется слоем черной копоти, называемой сажей. Поэтому, чтобы не пришлось в дальнейшем переделывать всю конструкцию, нужно очень внимательно отнестись к установке дымохода. Также неправильная установка влияет на многие показатели: соотношение производимого и теряемого тепла, пожарная безопасность, расход топлива, чистота воздуха. Помимо термина дымоход, часто используется термин «сэндвич». Сэндвич — это многослойный дымоход.

Требования к дымоходу

Рассмотрим основные требования к дымоходу.

Материал, из которого он изготовлен, это его основная характеристика. На современном этапе большое распространение получают дымоходы, сделанные из кислостойкой нержавеющей стали с добавлением молибдена. Такой материал идеально применяется в средах, имеющих повышенную кислотность. Однако для печей и каминов этот критерий не сильно важен, поэтому здесь можно применять кирпич.

Труба дымохода на крыше.

Следующая характеристика — это форма дымохода. Цилиндрическая форма наиболее подходящая в данном случае. Главное правило здесь: чем меньше угловатости и преград, тем меньше сажи на стенках будет оседать.

Еще одна характеристика — размеры конструкции. Они определяются высотой и диаметром. Для определения высоты можно учесть все требования, предъявляемые строительными нормами, несоблюдение которых ведет к уменьшению тяги и повышенным отложениям сажи. Сам дымоход из кирпича собирается в соответствии с проектом. Основное правило здесь: избегание шероховатости внутри, а также герметичность постройки. При установке дымохода важно учесть его изоляцию. Она обеспечивает безопасность всего дома. Изоляция ускоряет прогрев всей системы, она защищает близлежащие легковоспламеняемые материалы от возгорания. Ту часть трубы, которая выходит на улицу, необходимо зафиксировать и защитить от ветра и попадания мусора.

Главные ошибки

Неправильная изоляция трубы дымохода может привести к пожарам.

Серьезные последствия могут вызвать ошибки, допущенные при строительстве дымохода. Они могут стать причиной пожара, отравления продуктами горения. Еще к последствиям неправильной установки можно отнести последующую дорогостоящую переделку. Важно не допускать ошибок при выборе материала, учитывая тип печного оборудования, кислотность среды. Ведь в одних случаях подойдет обычный кирпич, а в других его использование просто недопустимо. Также нагрузка на дымоход не должна приводить к его разрушению.

Самые опасные ошибки:

• изменение, ремонт без расчетов;
• плохая изоляция;
• неправильная установка системы вентиляции, в результате чего дым и угарный газ поступают в дом.

Виды дымоходов

Каждый вид дымоходов имеет свои отличительные черты, которые нужно учитывать еще на этапе проектирования, а также при монтаже дымохода своими руками

Печные дымоходы

Одну печь допустимо использовать для отопления не более трех комнат одного жилого дома. Недопустимо использование деревянных балок в перекрытиях печи. Печи следует размещать вдали от горючих материалов стен и перегородок. В основном каждой печи соответствует один дымовой канал или труба. Дымовые трубы устанавливаются вертикально. Допустимое отклонение — 30 градусов. Если кровля крыши состоит из легковозгораемых материалов, то трубу необходимо изолировать листами из металла. Конструкции печи, примыкающие к горючим материалам, тоже следует изолировать. Не стоит забывать, что сэндвич также нужно защитить от холода.

Дымоходы для каминов

Требования к строительству и установке дымоходов для каминов похожи на требования к печам. Это обусловлено тем, что они используют одинаковое топливо и похожий принцип работы. Если требования к обогреву не настолько велики, то можно использовать трубу-радиатор. Это специальное приспособление из пластин, которое увеличивает площадь отдачи тепла. Очень важно обеспечить хорошую термоизоляцию дымохода для камина. Если сэндвич проходит возле дерева или пластика, то желательно защитить его и материалом на основе базальта.

Дымоход для бани и для сауны

Здесь очень большое внимание следует уделить изоляции, так как попадание дыма в парную чревато серьезными последствиями. Перекрытия изолируются, а сами стены рядом с топкой и дымоходом покрываются металлическими листами. Кроме этого, следует учесть, что тяга должна оставлять все тепло в помещении и не выбрасывать его на улицу.

Сэндвич для колонок и газовых котлов

Высота дымохода не должна превышать 0,5 метров от самого конька крыши.

Проектирование такого рода котлов . наиболее сложный процесс. Он сильно отличается от печного или каминного дымоходов. Принципиальное отличие . тип используемого топлива. Поэтому перед началом работ следует внимательно изучить все нормы СНиП — основополагающие правила и инструкции проектирования системы отопления.

Сэндвич должен:

• быть стойким к воздействию конденсата;
• быть герметичным;
• не ухудшать тягу;
• выходить прямо в небо.

Основные характеристики дымохода

Главный диаметр

Диаметр дымовых каналов напрямую зависит от тепловой мощности печи. Ниже приведены такие соответствия.Сечение 140 на 140 миллиметров — до 3,5 киловатт; сечение 140 на 200 миллиметров — 3,5-5,2 киловатт; сечение 140 на 270 миллиметров —5,2-7,2 киловатт.

Высота дымохода

Сендвич должен выступать не менее чем на 0,5 метра над самим коньком крыши, если труба расположена на расстоянии до 1,5 метра от конька. Для плоских кровель требуется дымоходная труба более одного метра. Если произведена установка дымохода выше уровня кровли на 1,5 метра и более, то его нужно зафиксировать более прочно на скобе.

При выполнении всех требований сделать дымоход своими руками будет несложно, и он прослужит вам долгие десятилетия.

kryshikrovli.ru

Дымоход в системе отопления дома — ключевое звено. Качество функционирования дымохода определяют эффективность, экономичность и безопасность отопления. Эти свойства закладываются на этапах разработки проекта, выбора материала и строительства системы отопления. Решение о выполнении перечисленных работ самостоятельно или с привлечением профессионалов решает заказчик. Важно сделать этот выбор рационально и взвешенно.

Как устроен дымоход и для чего он необходим

Устройство дымохода рассмотрим на примере кирпичной печи. Он представляет собой единую конструкцию на отдельном фундаменте. Поддувальное отверстие обеспечивает регулируемый приток воздуха к топке, тем самым задавая интенсивность горения. Кладка дымохода должна обеспечивать максимальную теплоотдачу помещению, а проход через кровлю и чердачное перекрытие должен быть надёжно теплоизолирован для защиты от возгорания. Все размеры, влияющие на безопасность и при этом обеспечивающие эффективность системы отопления, определены в специальных строительных нормах (СНиП).

При проектировании печей и дымоходов требуется безусловное выполнение требований норм пожарной безопасности

Тема эффективного использования энергоносителей — важная задача как в экономике страны, так и для каждой отдельной семьи. А потому эффективность использования различных устройств для обогрева жилой площади и использования тепла для бытовых нужд актуальна всегда.

Дымоход в сбалансированной и настроенной системе отопления обеспечивает режим нормального горения, при котором максимальное количество топлива переходит в тепловую энергию
. Это значит, что максимум тепла от заложенного топлива идёт на нагрев помещения, а продукты сгорания выводятся в атмосферу с минимальным количеством вредных веществ. Таким образом, более полное сгорание топлива способствует нормализации экологии и снижает риски для проживающих рядом людей. Известно, что наиболее опасен угарный газ. Исключить его выделение в жилую зону — главное назначение дымохода. По этой причине мелочей при монтаже или строительстве быть не может.

Дымоходы из стальной трубы обычно применяются в системах отопления на базе газовых котлов

Как сделать дымоход своими руками

По обустройству печей и дымоходов накоплен огромный опыт. Материалы и комплектующие для этого представлены в специализированных магазинах в большом ассортименте на любой вкус и кошелёк. Доступность информации по технологии строительства в профильных изданиях и на специализированных сайтах позволяет выполнить эти работы самостоятельно, если имеются достаточный опыт, инструмент и приспособления.

Видео: пример устройства дымохода

Важно уже на начальном этапе квалифицированно выполнить проектные работы, определить тип дымохода, параметры фундамента, а при необходимости выполнить расчёты для подбора комплектующих и материалов.

Расчёты при постройке дымохода

Различные конструкции дымоходов должны изготавливаться и монтироваться с соблюдением действующих норм и правил. Но, как показывает практика, при обустройстве отопительной системы ошибки допускаются очень часто
. В результате нередки жалобы о том, что печь потребляет неимоверно много топлива при низкой отдаче. В стародавние времена опытный печник по характеру горения дров, звуку и внешнему виду дыма диагностировал печь и мог исправить все её дефекты.

«…Печь получилась отличная, дров требовала меньше, чем старая, раза в три, была хорошего нагрева и не выстудлива.

Слава о новом печнике разнеслась мгновенно: с дровами стало туго, а зима, по приметам, предстояла холодная. Начали приходить и просить, чтобы профессор и им сложил печь…»

Александр Чудаков
«Ложится мгла на старые ступени», роман-идиллия. Изд. Время. Москва 2016

Как рассчитать диаметр дымохода

Диаметр дымохода при изготовлении печей является расчётным параметром. И будущим заказчикам об этом достаточно просто знать, а сами расчёты всё же предоставить специалистам. Каждая печь промышленного производства имеет паспорт, в котором указаны все необходимые параметры для эксплуатации, включая размеры дымохода. В случае если печь изготовлена собственноручно, для исключения ошибок лучше обратиться за помощью к профессионалам, поскольку учесть все факторы и найти оптимальные параметры дымохода для конкретного котла или печи можно только на месте его монтажа.

Длина дымохода и необходимая высота над коньком

Многовековой опыт устройства дымоходов, а также современные технологии, использующие специальные приборы и методики, помогут найти оптимальную высоту дымохода и определить его положение относительно конька. Для среднестатистической печи общая высота дымохода от колосниковой решётки до его вершины должна составлять не менее 5 м.

Что касается положения дымохода относительно конька крыши, то его возвышение над ним должно быть следующим:

• не менее 0,5 м над плоской кровлей;
• не менее 0,5 м при расстоянии от гребня крыши до 1,5 м;
• вровень с гребнем при расстоянии от гребня крыши до 3,0 м;
• не ниже условной линии, проведённой вниз под углом 10 о к горизонту при расположении от конька на расстояние более 3 м.

При правильном положении дымохода относительно конька система отопления будет работать максимально экономично

На величину возвышения может влиять наличие препятствий, например, соседнее здание или дерево.

Выбор материала для дымохода

Выбор материала для дымохода обусловлен двумя факторами: цена и качество. Как правило, высокое качество требует соответствующих денежных затрат. Например, нельзя сравнивать затраты на дымоход из специального красного кирпича с затратами на дымоход из оцинкованной трубы.

Наиболее распространены и популярны следующие виды материалов:

• стальная труба (нефтяная), труба из нержавеющей или из оцинкованной стали;
• асбестовая труба;
• сэндвич-труба;
• кирпич.

Остановимся подробней на перечисленных материалах.

Этот вариант хорошо подходит для печей во временных или летних постройках и банях ввиду низких затрат на материалы и простоты монтажа. Конструкция печи для бани часто предусматривает монтаж бака для нагрева воды непосредственно на стальном дымоходе. Это решение позволяет эффективно использовать топливо для нагрева помещения и воды.

Современные изделия из нержавеющей стали выглядят очень привлекательно.

Современные комплектующие из нержавеющей стали позволяют построить качественный и надёжный дымоход с безупречным внешним видом

Преимущества стального дымохода:

• низкая стоимость материала, технологичность и надёжность монтажа с помощью сварки толстостенных труб;
• отсутствие необходимости возведения фундамента;
• гладкая внутренняя поверхность, препятствующая быстрому накоплению сажи;
• удобство обслуживания и чистки.

К недостаткам можно отнести такие свойства:

• необходимость устройства надёжной теплоизоляции на стыке с кровлей;
• низкая долговечность (например, при использовании оцинкованной тонкостенной трубы).

Последовательность монтажа можно условно разделить на 2 этапа: проектная и сборочная. Проектный этап включает в себя все подготовительные работы, разработку эскизов, чертежей, комплектование материалами и всё прочее, необходимое для второго этапа — сборки и монтажа. Здесь предполагается, что монтаж самой печи уже выполнен.

Краткая пошаговая инструкция по установке дымохода из стальной трубы

1. Разработка эскизной компоновки: снятие размеров помещения с указанием расположения печи или камина, нужных размеров от выходного кольца печи до проёма в стене при внешнем устройстве дымохода.

   На схеме изображаются все компоненты дымохода и последовательность его сборки

2. Подбор стандартных комплектующих в соответствии с рекомендациями изготовителя печи. Стандартного набора трубопроводов, как правило, недостаточно, а потому в соответствии с реальными размерами помещения потребуются дополнительные фрагменты. Состав этих фрагментов будет понятен после завершения замеров.
3. Расчёт количества материалов и спецификации комплектующих, включая наборы для термоизоляции дымохода. Важно внимательно проработать список этих материалов. Удобно выполнять эту работу, обратившись в специализированный магазин или на соответствующие сайты с онлайн-калькуляторами, тогда можно сразу формировать список необходимых позиций по артикулу и количеству.

   Стандартного комплекта дымохода в большинстве случаев недостаточно, нужно рассчитать подробную спецификацию дополнительных материалов

4. Подготовка инструмента и оснастки для монтажа. Перечень инструментов будет зависеть от материала дымохода. Потребуется измерительный инструмент, специальные кронштейны для крепления труб к стене, перфоратор для сверления стен. Составление перечня работ поможет сориентироваться в потребности инструмента.
5. Разметка и подготовка комплектующих по размерам. При разметке важно учитывать допуск на стыки. Лучше всего размеры уточнить при предварительной сборке конструкции до монтажа.
6. Сборка, монтаж и испытание дымохода. При сборке особое внимание следует уделять герметизации стыков, поскольку угарные газы должны быть надёжно изолированы от жилых помещений. Следует соблюдать все рекомендации, которые даёт изготовитель печи, а также действующие нормативы безопасности. Испытание дымохода осуществляется в режиме его полного разогрева. Необходимо проконтролировать эффективность термоизоляции трубы в межэтажных перекрытиях и проверить, не наблюдается ли разогрев горючих материалов, например, деревянной крыши. Ниже представлен отдельный раздел по проходу кровли.

Правильная термоизоляция обеспечит необходимый уровень пожарной безопасности и сохранит тепло в помещении

Представленный перечень пунктов является исключительно справочным и не учитывает конкретную специфику каждого проекта. По этой причине при отсутствии опыта рекомендуется привлечь к этой ответственной работе профессиональных специалистов.

Дымоход из асбестовой трубы

Трубы из асбеста широко распространены ввиду доступной стоимости этого материала. При использовании его в качестве дымохода следует знать важные особенности применения. Они представлены в перечне преимуществ и недостатков, рассмотрим их подробнее.

Вариант комбинированного дымохода из стали и асбеста может быть использован при измененении высоты кровли

Итак, преимущества:

• низкая стоимость материала;
• экологичность, нет прямого вредного воздействия;
• простота монтажа.

Недостатки дымохода:

• полный запрет на использование твёрдого топлива, имеющего высокую температуру сгорания (более 300 o С в зоне дымохода). При такой температуре возможен взрыв трубы с непредсказуемыми последствиями;
• структура материала, имеющего пористую поверхность, способствует накоплению сажи. Это увеличивает риск превышения критической температуры из-за дополнительного термоизоляционного эффекта отложений сажи.

Таким образом, асбестовая труба может быть использована в качестве дымохода вне зоны высоких температур. Если конструкция печи предусматривает дымоход из разных материалов, например, стальная труба в зоне высоких температур, а затем асбестовое окончание, то такой вариант использовать вполне рационально.

Видео: дымоход из асбестовой трубы

Краткая пошаговая инструкция по монтажу дымохода из асбестовой трубы

Для изготовления дымохода из асбестовой трубы необходимы дисковая пила, измерительный инструмент, средства защиты (перчатки, маска, респиратор). Основные этапы по установке дымохода с обустройством теплоизоляции на основе минеральной ваты в коробе:

1. Проектная часть работы. Замеры помещений. Подготовка эскизного проекта с размерами и перечнем необходимых материалов и деталей. Подготовительный этап не отличается от аналогичного из раздела для стальных труб.
2. Подготовка помещения: выполнение проёмов под дымоход, обустройство теплоизоляции. Чаще всего в межэтажных перекрытиях монтаж выполняют с использованием стального каркаса. Такая конструкция обеспечивает дополнительную жёсткость, поскольку асбестовые трубы не обладают упругостью.
3. Изготовление необходимых деталей по разработанным эскизам и размерам: трубы по нужной длине, переходники, кронштейны для настенного крепления.

   При монтаже асбестовых дымоходов через перекрытия необходимо строго соблюдать нормы пожарной безопасности и прокладывать трубы в жёстком стальном коробе

Изготовление комплектующих под теплоизоляцию (например, короб для минеральной ваты), кронштейны для крепления дымохода.

В металлический короб закладывается термоизоляционный материал (минеральная вата) для защиты перекрытий от возгорания

Изготовление оснастки для временного крепления трубопровода (растяжки) в период монтажа.

Монтаж дымохода, установка искрогасителя, окончательное крепление конструкции дымохода. При монтаже важно обеспечить вертикальность конструкции. Рекомендуется контролировать эту величину и не допускать её отклонение более чем на 3 о.

Дымовую трубу нужно тщательно фиксировать при помощи хомутов или кронштейнов

4. Сборка, испытание и оценка функционирования системы отопления. Этот этап в полной мере соответствует пункту предыдущего раздела.

Сэндвич-дымоход из нержавеющей трубы

Сэндвич-дымоход представляет собой усовершенствованную форму стальных дымоходов. Сэндвич, соответствуя своему названию, имеет трёхслойный корпус, состоящий из двух коаксиальных труб, пространство между которыми заполнено теплоизолятором.

Сендвич-труба подходит для всех видов систем отопления, включая закрытую

Трубы для такого дымохода делают из нержавеющей или оцинкованной стали, а материалом для теплоизоляции может служить базальтовая вата органического происхождения или другой негорючий материал. Такая конструкция обеспечивает отличные теплоизоляционные свойства, дающее следующие преимущества:

• универсальный материал, позволяющий использовать его практически с любой конструкцией печей и котлов;
• высокий уровень защиты по пожарной безопасности за счёт эффективной теплоизоляции;
• рациональное использование внутреннего объёма помещений в сравнении, например, с кирпичными дымоходами;
• низкая трудоёмкость монтажа за счёт лёгкости конструкции и удобства монтажа отдельных сегментов;
• простота обслуживания, так как на идеально гладкой поверхности дымохода отложение продуктов сгорания происходит очень медленно, при этом их легко удалить.
• отличный внешний вид, несущий в себе и свойства дизайнерского решения. При этом наружные поверхности легко содержать в чистом и привлекательном виде;
• возможность использования дымохода внутри или снаружи помещений;
• незначительный вес конструкции, что позволяет не устраивать отдельный фундамент и уменьшить затраты на установку дымохода.

К недостаткам сэндвич дымохода можно отнести следующие свойства:

• потеря герметичности в трёхслойной конструкции в процессе эксплуатации из-за резких перепадов температуры и воздействия вибрации;
• высокая стоимость качественных материалов.

Последовательность по установке трубопровода в общем виде соответствует последовательности работ для дымохода из асбестовых труб.

Краткая пошаговая инструкция по монтажу сэндвич-труб для устройства дымохода

1. Разработка проектного эскиза: снятие основных размеров помещения, от выходного кольца печи до пола и потолка, далее от потолка через чердачное помещение до кровли. При этом следует придерживаться нормативных требований к размерам и конструктивным элементам.

   При проектировании дымохода из сэндвич-труб необходимо придерживаться нормативных рекомендаций по расположению его элементов

2. Подбор необходимых комплектующих в соответствии с рекомендациями изготовителя печи. По схеме и чертежам необходимо разработать полную спецификацию запчастей и комплектующих, относящихся к трубопроводу. Для этого можно использовать сайты специализированных торговых компаний.
3. Расчёт количества вспомогательных материалов, включая наборы для термоизоляции дымохода при прохождении потолка и внешней кровли.
4. Подготовка проёмов в кровле. Основная задача подготовки проёма — обеспечение надёжной теплоизоляции о выполнение норм пожарной безопасности.

   Теплоизоляция керамзитом служит для защиты перекрытий от возгорания и отличается простотой устройства и экологичностью

5. Разметка и подготовка комплектующих для монтажа. Этот этап реализуется после завершения работ по комплектованию. Приводятся в соответствие размеры фрагментов дымохода, осуществляется пробная сборка. Подготавливаются дополнительные материалы и конструкции: короб для термоизоляции, утеплитель, крепёж, кронштейны для крепления.
6. Монтаж и испытание дымохода проводится аналогично испытанию стального дымохода, описанного в предыдущих разделах.

Перед началом монтажа дымохода необходимо подготовить полный набор комплектующих и материалов

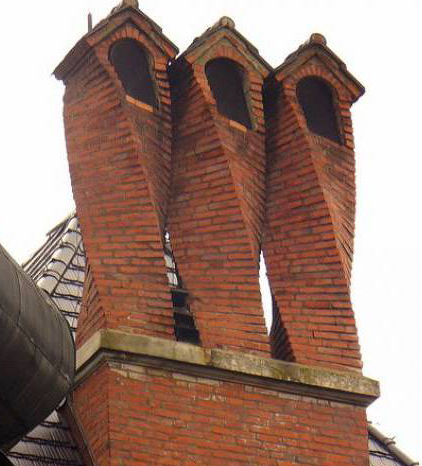

Дымоход из кирпича

Дымоход из кирпича всегда был презентабельным вариантом. Разумеется, что и печь в таком случае выкладывается из кирпича. При строительстве домов фундамент под печь обустраивается отдельно. Это обеспечивает независимую опору печи от фундамента для несущих стен и снижает вероятность опасных деформаций.

Дымоход и печь из кирпича в универсальном исполнении обеспечивают теплом и дают возможность готовить на встроенной плитое

В свою очередь, деформации могут вызвать трещины в дымоходе, что таит в себе опасность прорыва угарных газов в жилые комнаты.

Конструктивно кирпичный дымоход может выкладываться на самой печи или рядом, с опорой на фундамент.

Краткая пошаговая инструкция и сведения по обустройству кирпичного дымохода

1. Подготовка кирпича. Кирпич для кладки используется специальный, вымоченный перед строительством в воде. В качестве раствора используется смесь песка и глины без добавления цемента. Такой раствор обладает необходимой эластичностью и стойкостью к воздействию высоких температур. Но основным свойством является то, что эта смесь имеет такой же коэффициент линейного теплового расширения, как у кирпича. Именно по этой причине многочисленные циклы расширения и сжатия происходят в кладке синхронно, исключая образование трещин.
2. Изготовление раствора. Среднее значение в пропорции глины и песка от 1:3 до 1:4. Технология приготовления раствора для кладки имеет свои испытанные временем особенности. Глина вымачивается в воде не менее 3 суток, до тех пор, пока не приобретёт консистенцию свежей сметаны. К песку есть также определённые требования, фракция после просеивания должна составлять не более 1 мм. Готовый раствор песка и глины должен составлять однородную массу с минимальной текучестью.

   Раствор для кирпичной кладки печи проверяется по специальной методике

3. Кладка дымохода. При проходе через перекрытия жилой комнаты устраивают утолщение — распушку — для того, чтобы изолировать высокотемпературную зону и обеспечить пожарную безопасность. Таким образом, расстояние между каналом дымохода и кровлей должно составлять не менее 0,25 м. Ещё одно утолщение, которое называется выдра, с той же целью устраивается при проводке дымохода через внешнюю кровлю за пределы дома.

   В кирпичных дымоходах вместо металлического короба с утеплителем внутри перекрытия устраивают утолщение в кладке — распушку

Внутренние размеры дымохода при кирпичной кладке «подчиняются» физическим размерам самого кирпича. Используются следующие размеры дымохода в зависимости от характеристики печки и её назначения:

1. 12,5 х 12,5 см — вариант для кухонных плит;
2. 12,5 х 25,0 см — традиционная схема кладки для русских печей;
3. 5,0 х 25,0 см — для каминов.

При проектировании кирпичного дымохода полезно проработать конструкцию по количеству кирпичей в кладке для каждого элемента конструкции.

Кирпичный дымоход обычно содержит внутренние каналы и дополнительные камеры

Особенности дымохода для бани

К дымоходу для бани предъявляются особые требования по пожарной безопасности, поскольку большинство бань деревянные и уязвимы к возгоранию. Обязательно должна быть обеспечена надёжная теплоизоляция дымохода от деревянной кровли. Для этого используются экологически чистые теплоизоляторы, например, базальтовая вата. Очень важно установить надёжный искрогаситель и обеспечить возможность регулярной чистки трубы от сажи.

Основными параметрами для оценки эффективности системы отопления являются тяга и расход топлива. При излишней тяге происходит нерациональное использование топлива, тепло «уходит в трубу». При слабой тяге резко снижается количество тепла из-за недостатка кислорода и возникает опасность выделения угарных газов.

Оценить тягу можно замером температуры дыма на выходе из трубы. В период горения температура должна быть в пределах 120 o С. Скорость движения газов — 2 м/сек, расход топлива — до 10 кг/час.

Как заделать дымоход на стыке с кровлей

Вывод дымохода через кровлю — ответственная часть работы при обустройстве отопительной системы. Причин множество. Прежде всего — защита от пожара. Надёжная, соответствующая строительным нормам конструкция — обязательное и первостепенное условие.

Видео: проход трубы сэндвич через кровлю

Имеется много типовых решений для такого обустройства по разной стоимости для разных материалов дымохода и кровли. Общие требования такие:

• обеспечить полную герметичность стыка. Любое проникновение влаги будет наносить ущерб кровельному материалу, стропильной системе, перекрытиям;
• обеспечить тепловую изоляцию с соблюдением строительных норм и правил;
• сохранить устойчивость дымохода.

Герметизация стыка дымохода с кровлей из профнастила

Особенностью стыка дымохода с кровлей из профнастила является необходимость крепления с помощью специальных заклёпок с прокладкой из силиконового герметика. Эти материалы обеспечивают надёжную герметичность переходных элементов.

Стык с покрытием из профнастила выполняют из металлических пластин с устройством специального антиснегового «кармана»

Для герметизации дымоходов различных профилей производители предлагают большой набор дополнительных элементов: фартуки, переходники, пристенные профили, гибкие элементы под конкретный профиль кровли.

Отделка места прохождения кровли из шифера

При герметизации дымохода на крыше из шифера следует учитывать хрупкость кровельного покрытия. Поэтому лучше использовать мягкие элементы для герметизации. Подробные инструкции изготовителя материала позволят выполнить эту работу наиболее качественно.

Надёжная герметизация прямоугольного дымохода с шиферной кровлей мягим силиконовым элементом на герметик исключает любые протечки

Устройство стыка с покрытием из металлочерепицы

При герметизации стыка дымохода с кровлей из металлочерепицы следует уделить внимание устойчивости этой конструкции. Горизонтальные нагрузки на трубу от ветра неизбежно вызывают вибрацию, потому жёсткое соединение может оказаться нерациональным.

Для герметизации дымоходов существуют стандартные комплектующие, обеспечивающие необходимую прочность и устойчивость конструкции

Следует уделить внимание и стропильной системе в месте стыка. Возможно, потребуется её усиление и монтаж дополнительной обрешётки.

Видео: термоизоляция стыка дымохода с кровлей

Как сделать искрогаситель, колпак (зонт)

Оснащение дымохода искрогасителем является обязательным для пожарной безопасности. Особенно актуально это устройство для печей, работающих на высокотемпературном топливе, а также в деревянных помещениях и банях. При сильной тяге и ветре горящая искра может пролететь до сотни и более метров, потому опасности подвергаются соседние строения.

Искрогаситель представляет собой сетку с дефлектором. Принцип действия устройства таков: несгоревшее топливо, поднимающееся в потоке дыма под давлением, попадает на высокой скорости в дефлектор, отчего происходит их разрушение и гашение, затем уже более безопасные частицы прорываются сквозь сетку вместе с дымом. Ячейки сетки размером не более 5 мм не пропускают крупные частицы несгоревшего топлива, таким образом, дым становится безопасным.

Искрогаситель для кирпичного дымохода квадратного сечения защищает дом и соседние строения от попадания горячих частей несгоревшего топлива

Следует помнить, что эффективность искрогасителя и его безопасность должна быть обеспечена постоянным контролем над его состоянием. Регулярная чистка сетки металлической щёткой, как и очистка дымохода от сажи, являются обязательными операциями. Это исключит возможность засорения сетки и возникновения опасности отравления угарным газом.

Для изготовления искрогасителя собственными силами можно воспользоваться готовыми чертежами. В зависимости от диаметра трубы дымохода d используются разные размеры, например: при посадочном диаметре d=200 мм диаметр дефлектора D=400 мм, общая высота изделия без дефлектора b=200 мм, посадочное место a=50 мм. Ориентируясь на эти рекомендации, можно из имеющихся в наличии материалов изготовить качественное изделие. Следует помнить, что исходные размеры материала и толщина его стенок для искрогасителя должны быть близки к размерам дымохода.

Покраска специальной жаропрочной краской продлит срок эксплуатации искрогасителя.

Для изготовления искрогасителя можно выбрать готовую схему в зависимости от размеров дымохода

Инструкция по изготовлению искрозащитного колпака

В качестве материала используется оцинкованная жесть толщиной 0,8–1,0 мм. Сетку лучше использовать готовую, из нержавеющей стали, с размерами ячеек 3–5 мм из провода диаметром не меньше 1,0–1,5 мм.

Если навыков слесарной работы недостаточно, то можно предложить упрощённый вариант изготовления искрогасителя.

Металлические части искрогасителя соединеняются «в замок»

Утепление дымохода

Утепление дымохода является профилактической мерой, которая значительно продлевает срок его службы. Многие замечали, что обычные металлические трубы, используемые в качестве дымохода, очень быстро корродируют и приходят в негодность. Причина во вредном воздействии агрессивных продуктов горения в смеси с влагой. Влага образуется от конденсации и перепада температур.

Утепление трубы обеспечивает высокую температуру по всей длине дымохода, тем самым исключая конденсацию.

Металлические трубы чаще всего утепляют базальтовой ватой. Этот жаропрочный материал органического происхождения обладает великолепными свойствами теплоизоляции. До 90% тепла сохраняется на длине стандартного дымохода. Хорошая паропроницаемость позволяет поддерживать необходимый баланс влажности. Вибрационная устойчивость, экологичность и способность сопротивляться воздействию агрессивной среды продуктов сгорания также делает его отличным материалом для теплоизоляции.

Утепление дымохода базальтовой ватой предохраняет его от коррозии и разрушения

Среди других способов теплоизоляции дымохода отметим, пожалуй, самый простой и доступный — утепление деревянными щитами. Для этого изготавливается короб и устанавливается с зазором от 15 до 30 см до трубы. Это пространство заполняется минеральной ватой, шлаком и даже песком.

Гидроизоляция и герметизация на стыке с кровлей — чем лучше выполнить

Современные производители предлагают высококачественные продукты для герметизации стыков между дымоходом и кровлей. Продукция классифицируется по следующим видам:

• герметики на вязкой основе;
• кровельные уплотнители;
• ленты герметизирующие.

Герметики на вязкой основе для кровельных работ выпускаются на силиконовой полиуретановой или битумной основе.

Герметик на силиконовой основе при высыхании образует плотный и устойчивый слой, обеспечивающий герметизацию дымохода с кровлей

Кровельные уплотнители обеспечивают герметизацию в виде прокладки. Они выпускаются в виде жёсткой или мягкой конструкции. Первые имеют профиль под стандартные варианты кровли, например, профнастил. Уплотнители второго вида имеют мягкую структуру и поэтому являются универсальным средством.

Из универсального кровельного уплотнителя можно вырезать элемент под необходимый диаметр дымохода круглого сечения

Жёсткие уплотнители имеют более длительный ресурс, но они более сложны для монтажа. Мягкий вариант легко монтируется, однако имеет ограниченную долговечность.

Могут применяться также комбинированные способы герметизации, например, с использованием герметизирующих лент.

Как почистить дымоход

Эффективность работы дымохода во многом зависит от чистоты его внутренней поверхности. С течением времени сажа оседает на стенках канала и уменьшает сечение дымохода. Постепенно это заметно ухудшает тягу, в результате снижается эффективность работы печи и увеличивается расход топлива. Для очистки применяются различные способы, которые делятся на механические и химические.

Основной источник сажи — некачественное топливо. Например, дрова хвойных пород с высоким содержанием смол. Способствует отложению сажи и различный бытовой мусор, пластик и тому подобные продукты, которые нельзя сжигать в печи. Регулярность чисток напрямую зависит именно от этого. Как правило, дымоход требует очистки ежегодно при регулярном использовании, иногда это нужно делать чаще. Явным признаком засорения служит ухудшение тяги, чёрный и едкий дым из-за несгоревшего топлива. При выполнении очистки следует неукоснительно придерживаться правил безопасности для работ, выполняющихся на высоте. Если нет достаточного опыта, то настоятельно рекомендуется обратиться к специалистам.

Видео: как почистить дымоход механическим способом

Чаще всего дымоход чистят специальной щёткой с металлическим ворсом — ершом. Иногда использование щётки не приносит нужного результата, потому приходится брать скребок. Этот способ позволяет очистить дымоходы с основательно затвердевшим слоем сажи.

Химический способ очистки основан на том, что вместе с топливом сжигаются специальные добавки. Во время горения они выделяют вещества, которые вступают в реакцию с сажей, вызывая её выгорание или распад в оксиды. Химический способ применяется также для профилактики процесса образования сажи.

Эффективность работы печи значительно снижается при сильном засорении, поэтому дымоход нужно своевременно чистить

Среди прочих способов есть и так называемый народный: выжигание. Для этого в печь закладывается большое количество дров ольхи или осины, чем создаётся высокая температура, при которой происходит выжигание сажи. Об окончании процесса выжигания будет свидетельствовать отсутствие чёрного дыма.

Устройство дымохода — ответственный и сложный процесс. Выполнить его с хорошим результатом могут профессиональные строители. При этом заказчик получает полную информацию и рекомендации по использованию и обслуживанию системы отопления, это будет гарантировать надёжную эксплуатацию. Если выбран вариант монтажа собственными силами, то следует сполна использовать все источники информации: инструкции для печи, правила эксплуатации и другие требования. Важный вопрос для оценки — баланс цены и качества. Денежные затраты и конечное качество должны соответствовать ожиданиям.

Выбираем печь для сауны
Камины

Сегодня это трудно себе представить, но когда-то очаги в домах не имели дымоходов. Продукты горения собирались в помещении и выходили наружу через волоковое окошко под потолком. По окончании топки очаг гасили и отверстие закрывали пучком сена. Со временем совершенствовались печки, а для отведения дыма создавались специальные устройства — дымоходы. Опыт эксплуатации приводил к постоянному совершенствованию устройств, усложнению строения и повышению надёжности. Настоящая революция в конструкции систем отведения продуктов горения произошла с появлением лёгких жаропрочных материалов — тонкостенных металлических труб.

Область применения трубчатых металлических дымоходов

Преимущества использования таких материалов заключаются в нескольких моментах:

1. Небольшой вес. Для дымоходов используются электросварные трубы с толщиной стенки 0,5–1,5 мм. Суммарная нагрузка такой конструкции позволяет применять её для всех видов печей, включая металлические банные, кирпичные закрытого и открытого образца, медленного горения в теплицах и жилых помещениях, а также для иных типов источников тепла.
2. Трубчатые устройства не требуют обустройства специальных опорных конструкций в виде фундаментов.
3. Длительный срок эксплуатации. Для оцинкованных труб он составляет 10–20 лет, а производители изделий из нержавеющей стали декларируют жизнестойкость в течение 100 лет. Разумеется, фактические данные по этому вопросу отсутствуют.
4. Простота монтажа дымохода из труб позволяет легко справиться с этой задачей даже человеку с минимальными навыками домашнего мастера.

Устройство стального дымохода для банной печи является довольно простым

Ограничивающим фактором применения стальных труб является их стоимость, но это относится только к нержавеющим трубам.

Видео: что надо знать о металлических дымоходах

Виды стальных труб для дымоходов

В профильном строительном магазине представлен широкий ассортимент стальных труб, которые различаются назначением:

Виды дымоходов

По признаку используемых комплектующих изделий эти устройства можно условно разделить следующим образом:

• одинарные;
• многослойные.

Материалы, применяемые для их изготовления, обладают особой прочностью, отличаются высокой коррозионной устойчивостью к кислотному конденсату. Чистая поверхность способствует полному удалению из дымового канала влаги и сажи.

Очень часто используются конструкции из одинарных труб. Такие технические решения применяются с целью адаптации старых дымоходов к новому отопительному оборудованию. Трубы для них делают квадратными, овальными или круглыми. Для их производства используется нержавеющая сталь аустенитного класса.
Выпускаются также трубы эмалированные, но они не находят широкого применения, поскольку чувствительны к механическим воздействиям.

Одинарный дымоход нуждается в дополнительной защите

При монтаже одинарного дымохода следует руководствоваться правилом пожарной безопасности, которое требует расстояния до ближайшей стенки из горючих материалов не менее 1 м.

Двухслойные конструкции имеют свои преимущества. Теплоизоляционный слой между стенками такого дымохода позволяет уменьшить охлаждение внутренней трубы, в результате чего образуется меньше конденсата.
Внутренняя труба изготавливается из высококачественной стали, поскольку конденсат имеет кислотную реакцию и другой материал, включая оцинкованную сталь, долго работать в таких условиях не сможет.

Двуслойный дымоход уже утеплён

Такие дымоходы размещают на расстоянии не менее 20 см от стенок из горючих материалов. Если этого избежать нельзя, то стену обшивают металлом с подложкой. Её делают из огнеупорного материала, например, асбестового листа.

По способу монтажа дымоходы бывают:

1. Внутренними. Такая конструкция может подниматься от печи вертикально через внутренние перекрытия и кровельный пирог. Её основной недостаток — конденсат стекает непосредственно в топку, увеличивая его концентрацию в дымовых газах. Результатом может стать неприятный едкий запах в помещении и ускоренный износ дымохода.
2. Наружными. При такой конструкции дымовая труба отводится от печи горизонтально через стену. Для этого применяются два колена, которые могут иметь угол поворота 30, 45, 60 или 90 градусов. При этом наружное имеет вид тройника, а внизу располагается ёмкость для сбора конденсата. Установка вертикальной части дымохода производится параллельно стене, труба крепится к ней при помощи кронштейнов и хомутов.

Комплектующие изделия

Собрать дымоход без использования фитингов невозможно. Они предназначены для:

• выполнения обводов инженерных систем;
• изменения направления трубопровода;
• перехода на другой диаметр;
• регулировки тяги;
• сбора конденсата;
• защиты верхнего конца от атмосферных осадков, листьев, мусора и гнездования птиц.

Доборные элементы для сборки дымохода из труб обязательно должны быть использованы

Используя эти элементы конструкции, можно своими руками собрать дымоход любой конфигурации. Допустимой является длина горизонтальных участков не более 1 м, в противном случае тяга будет сильно ослаблена.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

При выборе места для вывода дымохода через кровлю следует учитывать, что он не должен находиться вблизи мансардных окон и других подобных устройств во избежание создания пожароопасных ситуаций.

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D 2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения V gas = B х V top х (1 + t / 273)/ 3600, где V gas — объём газов, B — количество сжигаемого топлива, V top — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = V gas /W. В окончательном варианте искомая величина определяется соотношением D 2 = V gas x4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Видео: как рассчитать дымоход для твердотопливного котла

Материалы и инструменты для изготовления дымохода

Прежде чем приступать к закупке деталей, крепежа и инструмента для выполнения этой работы, нужно определиться с конструкцией устройства и выполнить эскизный проект, неотъемлемой частью которого является материальная ведомость, где перечисляются все необходимые детали. Добавив в этот перечень стоимость материалов, получите смету расходов.

Монтаж устройства производится снизу вверх, то есть от печи до оголовка, для чего понадобятся:

Перечень инструмента невелик и может выглядеть следующим образом:

• дрель со свёрлами по бетону и древесине;
• электролобзик;
• отвёртка или ключ гаечный для установки крепежа;
• пластиковые вставки (дюбеля) для крепления кронштейнов;
• молоток.

В зависимости от конструкции дымохода могут понадобиться и другие инструменты, это выяснится при составлении эскизного проекта.

Монтаж дымохода своими руками

Степень готовности деталей металлического дымохода к монтажу настолько высока, что его сборка представляет собой последовательное выполнение ряда элементарных операций, не требующих ни специальных навыков, ни особых знаний.

Весь процесс может выглядеть следующим образом:

Если планируется прохождение дымоходом потолочного перекрытия и кровельного пирога, применяется та же технология защиты конструкций, что и для стены.

На скатной кровле на дымаре обустраивается зонтик для защиты отверстия в крыше от атмосферных осадков.

Все стыки дымохода со стеной и крышей должны быть изолированы

Процесс установки значительно упрощается при использовании сэндвич труб, поскольку температура на их поверхности значительно ниже, чем на одинарных.

Нужно обратить внимание на конструктивную особенность труб для дымоходов. Стыковка обеспечивается созданными при производстве посадочными местами, поэтому при монтаже нужно правильно ориентировать их в пространстве. При установке многослойных труб смыкаются и слои внутренней изоляции.

Существенным преимуществом сборки стальных дымоходов является то, что при этом не применяется сварка.

Видео: монтаж дымохода сэндвич своими руками

Утепление дымохода

Такая операция выполняется только в том случае, если использовались одинарные трубы. Оно необходимо для снижения интенсивности конденсации и предохранения сгораемых конструкций от воздействия высоких температур.

Лучшим материалом для этой цели является базальтовая вата, поскольку она абсолютна негорючая и в условиях пожара не выделяет вредных испарений.
Он же применяется и при изготовлении многослойных труб.

Утепление металлического дымохода может потребоваться не всегда

Поверх утеплителя нужно монтировать изолирующий слой из алюминиевой фольги, причём его монтаж начинают снизу вверх с нахлестом витков в 10–12 см. Такой порядок обеспечивает ориентацию стыков вниз, что не позволяет воде проникать в теплоизолирующий слой.

Особенности эксплуатации

Металлические дымоходы, обладая массой несомненных преимуществ, нуждаются в повышенном внимании как при сборке, так и при эксплуатации:

Обслуживание дымохода

При правильно изготовленном дымоходе, особенно если он выполнен из нержавеющей стали, основной операцией по уходу за ним является очистка внутренней поверхности от сажи.

Причины образования сажи

Горение является реакцией окисления топлива кислородом воздуха. Если она недостаточна, происходит выделение сажи, налипающей на стенках дымохода. Реально возникновение условий, при которых дымовой канал забивается буквально за несколько месяцев:

1. Недостаток окислителя в топке может быть вызван намеренным снижением тяги манипуляциями с заслонкой, чтобы добиться медленного горения или даже тления топлива, что быстро может привести к негативным последствиям.
2. Другой ошибкой топки следует считать использование сырых дров. Влага препятствует интенсивному горению топлива, при этом образуется большое количество сажи.
3. Следует считать неблагоприятным фактором использование смолистых дров, горение которых сопровождается выделением копоти. Конечно, топить печи дубом или ясенем слишком накладно, но нужно стремиться к использованию дров не смолистых пород деревьев.
4. Категорически не рекомендуется жечь в печи мусор, особенно пластиковые пакеты или бутылки по тем же причинам.
5. Особенно неблагоприятно использование для топки отходов фанеры, древесно-стружечных плит и других материалов, для изготовления которых применяются синтетические клеи. При таком топливе засорение дымохода сажей происходит наиболее быстро.

Способы очистки дымохода от сажи

Их несколько, в том числе:

Избежать постоянной возни с сажей можно и специальной подготовкой дров. Для этого нужно устроить обширный, хорошо продуваемый дровяник с запасом топлива на несколько лет, и использовать их только хорошо просушенными.

Домашний очаг, который призван обеспечить уютное проживание в доме, станет источником постоянной озабоченности и огорчений, если устроен неверно и плохо работает система удаления дыма из жилого пространства. Поэтому перед началом монтажных работ рекомендуется тщательно изучить всю информацию и подготовиться.

Современному котельному оборудованию нужен надежный дымоход, который представляет собой сложную систему, нуждающуюся в тщательном выборе, расчете и качественном монтаже. Неправильное проведение этих работ может вызвать задымление, пожар.

Выбор стальных труб для дымохода обусловлен простой конструкцией и высокой скоростью монтажа. Он должен обеспечить хорошую тягу, герметичность и минимальное образование сажи.

Дымоход из стальной трубы с внутренним изолятором от перегрева

Виды стальных дымоходов

При монтаже котельного оборудования используют два вида стальных дымоходов:

• Однотрубная (одностенная) конструкция. Использование современных котлов с высоким КПД привело к тому, что в кирпичных дымоходах стал образовываться конденсат, разрушающий кирпич и кладку. Чтобы предупредить разрушение кирпичного дымохода, обычно устанавливают в его дымовой канал стальную трубу со специальным устройством для сбора конденсата;
• Двустенный дымоход. Состоит из пары труб (труба в трубе) разного диаметра, пустоты между которыми заполняются огнестойким утеплителем, который предупреждает обмерзание трубы и опрокидывание тяги.

Такие дымоходы легко адаптировать под любую отопительную систему, независимо от используемого топлива.

Преимущества металлического дымохода

Стальные системы давно стали достойной альтернативой кирпичным трубам. Причем преимущества не сводятся только к быстроте монтажа и низкой стоимости:

• Благодаря небольшому весу всей конструкции не требуется строительства фундамента, для крепления стальных дымоходов применяют кронштейны и хомуты;
• Дымоход из стальной трубы своими руками можно смонтировать, обладая небольшими инженерными навыками и “гаражным” набором инструментов;
• Металлические трубы круглого сечения – оптимальный аэродинамический вариант для удаления продуктов сгорания;
• Наличие внутренней гладкой стенки препятствует отложению сажи и копоти;
• Простой демонтаж для проведения ремонтных работ, независимо от времени года.

Выбор материала

Дымовые металлические трубы делают из оцинкованной или нержавеющей стали. Это связано с тем, что они подвержены сильному воздействию высоких температур и агрессивному конденсату.

С целью экономии средств, можно использовать комбинированную конструкцию: внутри труба из нержавейки, снаружи оцинкованная.

Толщина стальной стенки для газового котла составляет 0,5-0,6 мм, для твердотопливного котла, камина, печи – 1 мм и более.

Недостатком оцинкованной стали стало сильное повреждение коррозией, хотя покрытие цинком существенно замедляет этот процесс (срок эксплуатации 10-20 лет). Лишены этого нержавеющие трубы, срок службы более ста лет.

Внимание: с целью обеспечения безопасной эксплуатации категорически запрещается подключать несколько отопительных котлов (печей) к одному дымовому каналу.

Что касается диаметра дымохода, то он в первую очередь указан в инструкции эксплуатации котла. Но этот диаметр в большей мере относится к патрубку, который непосредственно отходит от котла.

Слишком большой диаметр самого дымохода может уменьшить тягу, небольшой диаметр по отношению к общей длине приведет к тому, что котел просто “задохнется”.

Надо подобрать наилучшее соотношение диаметр/высота, когда монтируете дымоход своими руками.

Важно: в среднем каждые 10 м трубы уменьшают площадь сечения канала в три раза.

Установка дымохода сэндвич своими руками для банной печи

Монтаж дымохода

Монтируя новый дымоход своими руками в доме, предпочтительно использование наружной конструкции:

• Самый простой монтаж;
• Сохраняется целостность наружный перекрытий;
• Простота обслуживания и ремонта.

Сборная система считается наиболее простым решением, не требующая для самостоятельной реализации особых затрат. В основном это покупные элементы с помощью которых можно собрать стальные дымоходы любой сложности. Они легко сочленяются между собой раструбным способом. Сборка дымохода включает в себя:

• Обработку всех внутренних швов термостойким герметиком;
• Затем собирается общая конструкция из отдельных секций снизу наверх (по ходу движения дымовых газов), стыки обрабатываются термостойким герметиком. Нормы пожарной безопасности регламентирую глубину посадки труб друг на друга, она должна быть не менее половины диаметра трубы снаружи;
• Если кровля дома выполнена горючим материалом, производится установка искроуловителя, а оголовок дымохода должен возвышаться над ней на 1 м и более;
• Для придания жесткости, стыки дополнительно фиксируют обжимными хомутами;
• Каждые полтора/два метра длины общей конструкция дымохода фиксируются к несущей поверхности стены кронштейнами;
• Каждый тройник или поворот также крепится к стене кронштейном;
• В нижней части располагается съемная насадка для чистки дымохода и отверстие в ней диаметром 10 мм для слива конденсата при его активной эксплуатации, в верхней устанавливают конус для предотвращения попадания влаги на утеплитель между трубами (промокший утеплитель не является теплоизоляционным материалом, а наоборот, способствует быстрому промерзанию трубы);
• Если дымоход своими руками устанавливается над плоской крышей, то его выступ над ней должен составлять минимум 0,5 м (на скатной крыше оголовок должен возвышаться минимум на 0,5 м над коньком для предупреждения срыва тяги ветровым подпором);
• Горизонтальный участок устанавливается только в случае крайней необходимости и его длина не должна превышать один метр;
• При прохождении горючих стен и перекрытий надо выполнить изоляцию негорючими материалами (обработать антипиренами) для обеспечения правил пожарной безопасности.

Кронштейны для крепления трубы изготавливают из стального уголка. Независимо от материала стены, крепление должно быть выполнено очень надежно для предупреждения падения конструкции при сильных порывах ветра.

Часть конструкции, расположенная за пределами стены, также должна иметь дополнительные крепления (растяжки).

В качестве утеплителя наиболее часто используют каменную вату, которая обеспечивает:

• Низкую теплопроводность, поддерживая высокую температуру внутри дымохода и низкую снаружи;
• Экологически безопасный материал;
• Не разрушается от ультрафиолета;
• Срок эксплуатации более 50 лет.

Хорошее утепление способствует выходу паров воды из дымохода вместе с дымовыми газами, что предотвращает образование конденсата (точка росы), способного вывести из строя любой дымоход из стальной трубы.

Роторный ерш для чистки дымохода

Обычно эти мероприятия выполняют регулярно в конце и в начале отопительного сезона.

Это не столько связано с сажей, сколько с появлением птичьих гнезд, паутиной, листвой, которые также способны забить дымовой канал.

Сажа оседает ввиду не полного сгорания топлива. Определить начальные признаки нарастания сажи можно по цвету дыма из трубы. Чистый канал характеризует белый дым, когда сажи много, она тлеть при работе котла и дым становиться черным.

Для чистки сажи используют стальной шар с ершиком, специальные ершики (самый простой и проверенный способ).

Специалисты советуют перед механической чисткой сажи сжечь в котле (печке) картофельные очистки, выделенный крахмал и пары воды размягчат слой сажи и облегчат последующую чистку.

Вывод

Применение для современных систем отвода продуктов сгорания жаропрочной, кислотостойкой нержавеющей стали – самое правильное решение для дымоходных систем.

Видео: Изготовление печного колена из стальной трубы

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном доме

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

• вентиляционные,
• газоотводные,
• дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение.
Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства и конструкция кирпичной дымовой трубы

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

• кирпичные,
• металлические,
• керамические,
• полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Читайте также

Проблемы зимнего водоснабжения дачи

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

Устройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении.

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в есть , то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

• труб из нержавеющей стали;
• слоя теплоизоляционного материала;
• стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Главной составляющей отопительной системы, работающей за счет сгорания топлива, является дымоход. К его устройству нужно подходить ответственно и серьезно, ведь от этого зависит не только правильное функционирование отопительного оборудования, но и общая безопасность дома и здоровья жильцов. Дымоход в доме необходимо сделать для отвода продуктов горения и создания тяги для поддержания горения.

Если в частном доме планируется размещение или , то для правильного возведения конструкции своими руками следует подумать заранее. Среди множества видов дымовых труб долгие годы высокой популярностью пользуются . Себестоимость дымохода из кирпича относительно невелика, но его конструкция весьма трудоемка.

Требования к конструкции

Устройство дымохода должно включать в себя такие требования:

• дымоход нужно сделать максимально вертикальным, если имеются горизонтальные участки, размер их не должен превышать 1 м согласно требованиям противопожарной безопасности
• если у дома плоская крыша, трубу нужно сделать выше на 1 м, для скатной крыши высота трубы будет зависеть от положения относительно конька
• для хорошей тяги общая должна быть не меньше 5 м
• ширина канала дымохода зависит от мощности отдачи тепла очага, чем мощность выше, – тем канал шире.

Кирпичный дымоход собственноручно

Перед тем как приступать к строительству дымохода своими руками, нужно быть точно уверенным в своих силах и возможностях, лучше заранее проконсультироваться со специалистом или даже полностью поручить ему работу.

Подготовка к работе заключается в составлении подробного чертежа дымохода, во многом выбор подходящей схемы будет зависеть от типа устройства камина или печи:

• дровяным моделям достаточно сделать кирпичную кладку своими руками или двойной вариант из кладки с
• работающим на газе моделям понадобится изоляционная, кислостойкая стальная или керамическая труба, которую помещают внутрь кладки.

Читайте также:
Как уменьшить тягу в дымоходе

Необходимо определить место расположения камина согласно требованиям (желательно возле несущей стены или стен из негорючего материала).

Важно установить температуру отходящих газов. Дымовая труба из кирпича прослужит дольше, если температура отходящих газов будет высокой, поэтому она идеально подойдет для вариантов отопления частного дома твердым топливом. Низкие температуры приведут к образованию конденсата на стенках дымоотвода.

Вода вступает в реакцию с продуктами горения (особенно газа) и образует едкие соединения, разрушающие устройство печи.

Далее рассчитываются все размеры и расстояния до ближайших построек или легковозгораемых объектов. Также важно правильно подготовить качественные материалы (кирпич, цемент, песок), инструменты и оборудование.

Этапы кладки дымохода

Наиболее распространённым видом считается насадной дымоход, который является продолжением вытяжного отверстия камина или печи для частного дома.

В устройстве дымохода выделяют такие главные этапы:

1. Выкладывается насадная труба (шейка печи): ровная, но за несколько рядов до перекрытия она останавливается
2. Постепенное расширение кладки (распушка) на пересечении трубы и перекрытий. Расширение устройства печи достигается за счет поэтапного смещения кирпича на ¼ длины наружу. Стык распушки и перекрытия легко прокладывается своими руками изолирующим материалом
3. После перекрытия делается сужение кладки как у основания, труба опять ровная
4. Расширение кладки сделать со стороны улицы (выдра) для защиты от попадания влаги между кровельным материалом и дымоходом, также делается гидроизоляция стыка (фартук) металлом и другими материалами
5. После вывода трубы через кровлю кладка снова сужается (шейка трубы), дымоотвод выкладывается ровно. Высота шейки трубы зависит от типа крыши и строго соответствует требованиям безопасности
6. Выкладывается оголовок, этот элемент дымоотвода носит декоративный характер
7. Установка колпака (зонтика) для защиты от атмосферных осадков.

В случае, когда внутри дымохода будет прокладываться металлическая или

План действий по установке дымохода из стальной трубы своими руками

Дымоходы из стальной трубы своими руками сделать довольно легко, для этого не нужно быть профессионалами (как при кладке трубы дымохода из кирпича), достаточно изучить необходимую информацию и следовать четкому плану действий.

Но при этом все равно надо быть чрезвычайно внимательными и осторожными.

Ведь если вы проведете работу неправильно, в лучшем случае у вас возникнет задымление, а в худшем, вы можете вызвать пожар.

Современные дымоотводы представляют собой довольно сложные системы, которые нуждаются в тщательном отборе и качественном проведении монтажных работ.

На производительность всей конструкции при этом влияют главные факторы:

• уровень КПД котла;
• затрата топлива;
• экономичность;
• безопасность;
• сама печь.

Дымоход для частного дома или бани имеет крайне важное значение.

При этом неважно, какой у вас стоит агрегат — газовый котел или печь буржуйка, из кирпича у вас дом или из дерева, без дымохода в любом случае не обойтись.

Правильно поставленный дымоход из качественных материалов должен иметь следующие свойства: хорошую тягу, достаточную герметичность (благодаря которой не допускается утечка даже минимального количества угарного газа), отсутствие образований сажи и копоти.

Всеми этими качествами обладают дымоотводы из нержавеющей стали.

Как сделать дымоход из трубы своими руками – пошаговое руководство

Сделать дымоход из стальных труб своими руками не составляет большой сложности, это под силу даже непрофессионалу. Нужно лишь изучить необходимый материал, а все работы проводить по заранее подготовленному плану. Ниже мы расскажем о том, что представляют собой металлические дымовые трубы и как их сделать самому.

Помните, что при осуществлении работ вы должны быть максимально внимательными. Если не быть осторожным, то готовый дымоход может стать причиной задымления в помещении, или даже спровоцировать пожар.

Выбор труб

Существующие в настоящий момент дымоходы имеют сложные конструкции, поэтому их установка должна сопровождаться тщательным отбором материалов и последующей качественной установкой.

Производительность готовой конструкции будет зависеть от таких факторов:

• КПД котла;
• объем потребляемого топлива;
• уровень экономичности;
• безопасность;
• тип установленной печи.

Особенно точно должен быть проработан дымоход для частного дома или бани. Вместе с тем, нет разницы, установлен у вас газовый котел или буржуйка, кирпичный дом или деревянный – дымоход вам устанавливать придется в любом случае. Читайте также: “Как установить трубу для буржуйки в качестве дымохода”.

Корректно установленный качественный дымоход должен соответствовать таким характеристикам: иметь достаточную тягу и герметичность, на стенках не должна скапливаться сажа и копоть.

Именно поэтому лучше всего сделать дымоход из нержавеющей стали.

Основные достоинства дымоходов из стали

У стальных дымоходных труб есть ряд преимуществ:

• гладкие внутренние стенки, которые предотвращают скапливание сажи и копоти;
• применимы в жилых помещениях и парных в банях;
• работы по ремонту можно проводить в любое время года;
• в случае качественного монтажа и последующего утепления будет собираться минимальное количество конденсата;
• большая устойчивость к пагубному воздействию выходящего отработанного газа;
• отличная прочность;
• большой срок службы;
• малая стоимость, значительно дешевле кирпича;
• абсолютное соответствие требованиям пожарной безопасности.

Благодаря всем перечисленным достоинствам потребители все чаще предпочитают останавливать свой выбор на стальных трубах для дымоходов.

Более того, в сравнении с дымоходами из кирпича и других материалов, монтаж стальной трубы выполняется намного проще.

С экономической точки зрения, гораздо выгоднее приобретать трубы из нержавеющей стали, чем, например, из керамики, а если еще и монтаж выполнять самостоятельно, то затраты будут существенно ниже.

Следовательно, стальная труба для дымохода будет во всех отношениях наилучшим вариантом, особенно, при установке своими руками. Нужно лишь определиться с типом системы.

Разновидности дымоотводящих изделий

Промышленные предприятия занимаются выпуском дымоотводов трех основных разновидностей.

Одностенная труба для дымохода из железной трубы применяется в тех ситуациях, когда уже есть готовый кирпичный или керамический дымоотвод, который нуждается в срочном ремонте, однако, провести его нет возможности. Читайте также: “Какая труба лучше для дымохода частного и промышленного типа – особенности выбора”.

Такой дымоход из трубы своими руками устанавливается очень просто и быстро. Однако помните, что в нижней части конструкции возле самой печи нужно предусмотреть приспособление, позволяющее собирать конденсат.

Двустенный дымоотвод состоит из двух стальных труб, между которыми помещен огнеупорный утепляющий материал с низкой степенью теплопроводности. Как правило, именно такие изделия предпочитают устанавливать домашние умельцы.

Теплоизоляционный материал, применяемый в качестве прослойки – это, зачастую базальтовая вата, которая не плавится и не выделяет токсичных веществ.

В зависимости от климата и условий использования дымовой трубы будет подбираться толщина утепляющего слоя – в промежутке от 3 до 10 см. Причем слой большой толщины целесообразен в банях, где требуется снизить теплопотери.

Наиболее сложный и технологичный тип дымохода из профильной трубы называется коаксиальным (детальнее: “Как выполнить установку коаксиальной трубы газового котла – важные правила монтажа”). Он изготавливается из двух труб с различным диаметром, вставленных друг в друга. По меньшей внутренней трубе благодаря нагнетаемой вентилятором котла тяге наружу выходят продукты горения, а по зазору между внутренним и внешним контуром к печи подается чистый воздух, обеспечивающий стабильное горение.

Преимуществом дымоотводов коаксиального типа является их способность лучше сохранять тепло, так что их предпочитают устанавливать в банных печах. И хотя подобная конструкция несколько сложнее, чем двустенные трубы, все же с ее монтажом вполне можно справиться своими силами.

Установка дымоотвода из трубы

Выбор типа стальной дымовой трубы зависит только от индивидуальных предпочтений хозяев и особенностей котла или печи.

Как бы то ни было, при самостоятельной установке дымоотводящей трубы из нержавеющей стали следует учитывать ряд правил:

1. Сборку конструкции нужно начинать с нижнего звена, постепенно поднимаясь вверх. Обратите внимание, что верхние участки должны плотно стыковаться с нижними, а зазоры нужно загерметизировать огнестойкими герметиками, рассчитанными на температуру до 1000 ℃.
2. Чтобы сократить теплопотери, дымовую трубу следует обернуть изоляционным материалом.
3. В тех случаях, когда у здания изготовлена крыша из горючих материалов, в обязательном порядке нужен искроуловитель.

Стоит отметить, что все эти манипуляции покажутся пустяками по сравнению с процессом проведения дымохода наружу сквозь стену или крышу частного дома или бани.

Проведение дымохода сквозь стену и перекрытия своими руками

Вывести дымовую трубу наружу можно только сквозь крышу или стену, причем каждый из способов имеет свои особенности.

Если труба будет проходить сквозь стену, под нее нужно прорезать проем немного большего сечения, чем параметры трубы. Данный зазор позволит дополнительно вставить в стену защитную гильзу, которая предотвратит разрушение стены из-за перегрева.

Слишком длинный дымоход для надежности нужно будет зафиксировать на стене кронштейнами, причем не только изнутри, но и снаружи. Это позволит ей не прогибаться от порывов ветра и интенсивных осадков.

А в тех случаях, когда проход дымохода будет осуществляться через потолочные перекрытия и крышу, в первую очередь следует подумать об их термоизоляции. Это очень важно, поскольку начальный участок дымовой трубы, примыкающий к печи или котлу, нагревается очень сильно. Причем в случае с банной печью это явление носит периодический характер, а вот в жилом доме зимой котел эксплуатируется постоянно.

Поэтому в потолочном перекрытии следует прорезать большое отверстие и обшить балки листами оцинковки со слоем термоизоляции. В данном случае утеплитель обеспечит защиту перекрытия от перегрева (что особенно актуально для деревянных строений), а оцинкованная сталь будет отражать тепло (прочитайте также: “Виды оцинкованных труб для дымохода, их преимущества и правила установки”).

Выполнение поворотов и наклонов

Если перечень всех работ по установке дымохода вы делаете собственноручно, то особое внимание стоит обратить на повороты и наклоны труб. От качества их выполнения будет зависеть то, насколько свободно по системе будет проходить дым, и как хорошо будет удерживаться тепло в доме.

Однако не нужно бояться преждевременно, так как монтаж труб из стали с поворотами будет значительно проще монтажа кирпичного дымохода.

Если у стальной трубы будет один или несколько поворотов, то стыковку отдельных их частей можно производить под различными углами.

Чаще всего приходится делать три угла резки:

• Рассечение ровного отрезка трубы под углом 75º. Это даст возможность сделать соединение под углом 150º (потребуется разрезанные отрезки трубы развернуть и состыковать по диагонали).
• Если сделать разрез под углом в 60º, будет возможность сделать поворот в 120 º.
• При разрезании трубы под углом в 45º, можно будет сделать поворот под прямым углом.

Не менее важным является и устройство наклонов. К примеру, если стальная труба, проложенная от печи до стены, будет иметь малый уклон, то из-за этого не получится сделать достаточную тягу для отвода дыма.

В результате получится, что весь дым будет собираться в помещении, пока труба не прогреется достаточно.

Несложно сделать вывод, что своими руками все работы осуществить не так уж и проблематично. Однако по возможности все же обратитесь за помощью к настоящим мастерам, так как неопытный человек всегда может спровоцировать возникновение пожара, как в бане, так и в частном доме.

Не забывайте и о проведении постоянных чисток. Для этого подойдет щетка, а если у труб присутствует много поворотов, то потребуется гибкий толстый трос. Все это также легко можно сделать самому.

Как сделать дымоход из стальной трубы своими руками

Дымоход – важная часть отопительных систем, включающих отопительные приборы на газовом, твердом, жидком топливе. От выбора материала и размеров дымоходной трубы, соблюдения технологических правил изготовления и монтажа зависят эффективность отопления и безопасность пользователей.

Ошибки в организации дымохода приводят к возникновению обратной тяги, вызывающей задымление помещения, повреждение кровельного материала, возникновение пожароопасных ситуаций. При изготовлении дымоходов используют кирпич, керамику, даже стекло, но наиболее распространенный вариант – стальные трубы из черного оцинкованного металла и коррозионностойких сталей.

Конструктивные разновидности стальных труб

По отношению к отопительному агрегату различают конструкции дымоходов:

Приставные (прямые)

. Располагаются непосредственно над отопительным агрегатом. Начинаются внутри помещения, проходят через перекрытие и кровлю, выходят наружу. Это наиболее популярное решение в бытовых условиях. Через такие дымоходы дым проходит свободно, кислотный конденсат не появляется или появляется в незначительных количествах. Сажа на стенках оседает незначительно, чистить ее несложно. При регулярной чистке пожароопасность сведена к минимуму. Минусом такой конструкции является сложность организации прохода через крышу. При сильном ветре тяга резко ухудшается, может возникнуть даже обратная тяга. Устраняют недостаток путем установки дефлектора.

Для организации дымоходной системы используют одно- или двустенные трубы.

• Одностенные конструкции. Наиболее дешевый вариант – изделия из оцинкованной стали. Однако их нагрев выше 420°C приводит к образованию соединений, ядовитых для человека. Поэтому одностенные оцинкованные конструкции применяются только в системах с низкой температурой отходящих газов – не более +350°C. Для высокотемпературных систем используют коррозионностойкие стали аустенитного класса.
• Многослойные. Состоят из наружного кожуха, негорючего утеплителя и внутренней трубы, по которой отводятся продукты сгорания. В качестве утеплителя обычно используется базальтовая вата, имеющая очень высокую температуру плавления. Для кожуха востребована оцинкованная сталь, а для внутренней части – жаростойкая нержавеющая.

Расчет сечения дымоходной трубы

Трубы с правильно подобранным сечением обеспечивают выведение в атмосферу продуктов сгорания с оптимальной скоростью. Расчет сечения – сложный процесс, при котором учитывают коэффициенты каждого вида топлива, расход в течение часа, температуру на входе и выходе.

В простых случаях можно воспользоваться упрощенными данными, представленными в таблице.
