Дюралайт светодиодный уличный подключение своими руками

Благодаря великолепным характеристикам этого изобретения рук человеческих в нашей жизни появились куда как более радостные новогодние и рождественские ночи, прогулки в волшебных парках в любое время года и суток, а каждое помещение стало возможно элегантно подсветить или торжественно украсить за весьма умеренную плату.

Истинные светлячки – давно полюбившиеся людям капризные создания, которых невозможно принудить жить в доме. Поэтому физики постарались «приручить» их навсегда, создав светодиодный дюралайт, который, судя по всему, ещё нескоро утратит свою бешеную популярность во всём мире.

Основные меры безопасности

При условии верного с ней обращения уличная гирлянда дюралайт – большое подспорье в украшении не только дней новогоднего сезона, но и множества других мероприятий.

До начала работы с этим прекрасным материалом необходимо подключить к сети питания весь дюралайт, который планируется использовать для формирования собственных гирлянд.

• Данное действие позволит выявить дефекты, которые могли возникнуть из-за неправильного хранения и транспортировки, а, кроме того, выяснить, нет ли в нём тех или иных отклонений от цветовой схемы.
• Благодаря этому задуманный проект можно будет воплотить строго в соответствии с первоначальной идеей.

При обнаружении испорченных участков следует вырезать их для предотвращения несчастных случаев, либо использовать (если выявленные бреши не принципиальны для финальной композиции) специальный изолирующий клей.

О чём не следует забывать

В ходе установки надо контролировать сухость и отсутствие повреждений в местах соединений – данные факторы могут привести к короткому замыканию и несчастным случаям.

Дюралайт необходимо разрезать исключительно по специально отмеченной линии маркировки – пренебрегая этим правилом, мастер вновь рискует получить испорченный материал.

По понятным причинам сам монтаж или доработку гирлянды нельзя производить во время тестового включения ленты в электрическую сеть. Также важно ни в коем случае не оставлять в ней на долгое время материал, смотанный в катушку.

Все контакты в местах, где происходит непосредственное соединение с сетью, должны быть максимально заизолированы и укреплены; в противном случае халатность в этом вопросе грозит не только разрывом целостной композиции, выполненной из дюралайта, но и внезапным воспламенением.

Несмотря на вполне приемлемую прочность ПВХ, в который обёрнуты светодиоды, нельзя подвергать механическому воздействию места, где составляющие элементы будут соединяться для создания новой композиции.

• Для дополнительной подстраховки эти участки заливаются водонепроницаемым клеем, способным выдержать напряжение и предотвращающим появление влажности на контактах.
• В противном случае может произойти короткое замыкание.
• Дополнительно необходимо использовать термоусадочный материал, который также усилит изоляцию.

Напряжение и контроллеры

Соединяя несколько компонентов ленты и подсоединяя контроллер для дюралайта (последний способствует разнообразию цветов и амплитуды мигания), необходимо строго следить за характеристиками компонуемых элементов.

Они должны быть:

• Рассчитаны на эквивалентное напряжение;
• Не превышать длину, которая обозначена в инструкции;
• Выполнены с соблюдением полярности.

Кроме того, ни в коем случае нельзя устанавливать светодиодный дюралайт в местах с избыточной влажностью, возможностью спонтанного воспламенения, отсутствием вентиляции и адекватного теплообмена в помещении.

Другие меры безопасности

Строго запрещено накрывать гирлянду любыми изделиями из металла – это также может привести к замыканию, а, значит, и к пожару. Напряжение в сети, от которой будет запитан дюралайт, обязано соответствовать тех. характеристикам  изделия, указанным в инструкции.

Кроме того, в ходе работы с ним нельзя использовать переменный ток – к сертифицированному дюралайту завод изготовитель обязательно прикладывает подходящий комплект подключения (силовой шнур с вилкой и диодным мостом) или же кабель, которые могут быть использованы только с постоянным током.

Переменный ток неизбежно приведёт к порче материала.

Выясняя, как подключить дюралайт своими руками, следует заранее:

• Убедиться в водонепроницаемости всего используемого материала;
• Убедиться, что расположение катода и анода (полярность) в норме;
• Убедиться, что гирлянды будут вне зоны досягаемости детей;
• Удостовериться, что с ними не будет соприкасаться металл;
• Удостовериться, что их подключат в подходящую сеть электропитания.

В случае, если полярность выставлена неверно, необходимо немедленно поменять расположение катодов/анодов во избежание порчи материала.

Ключевые характеристики дюралайта:

• Высокая ударопрочность (до 100 килограмм);
• Водонепроницаемость при соблюдении условий установки;
• Можно использовать в диапазоне температур от –40 до +60 градусов по Цельсию;
• Сопротивление влиянию ультрафиолетового излучения;
• Многообразие цветов, длины модулей резки, диаметров шнура и видов сечений;
• Срок службы до 100 тысяч часов;
• Пригоден для создания различных цветовых эффектов (помимо базовых).

Порядок подключения дюралайта

Дюралайт состоит из светодиодов, заключённых в прозрачный шнур из ПВХ. Данные светодиоды соединяются группами, внутри каждой из которых они подключаются последовательно, тогда как сами группы – параллельно.

Благодаря этому материал можно резать на части по маркированным участкам отрезки и скреплять их вновь стандартными методами (термоусадка, клей), действуя по прилагаемой инструкции. Если перегорает один из светодиодов, то выключается вся его группа, остальные же продолжат работу.

Для подключения будущей гирлянды из круглого дюралайта к электрической сети необходимо иметь подходящие по диаметру соединительные муфты для фиксации финального результата.

Как правило, они входят в общий комплект подключения, который прилагается к основному  материалу. В противном случае, если такового комплекта нет в наличии, необходимо приобрести или подобрать его по компонентам самостоятельно.

Как подключить круглый светодиодный дюралайт:

• Контакты на шнуре должны совпасть с контактами вилки питания;
• Необходимо проверить полярность путём подключения к электричеству;
• При отсутствии свечения контакты необходимо поменять местами;
• Муфта затягивается вручную до упора;
• При необходимости выполняется термоусадка и закрепление изоляционным клеем.

Трёхжильный дюралайт также подключается к прилагаемому производителем комплекту. Отличие заключается в том, что для работы понадобится крестовая отвёртка.

1. Вилку следует разобрать, выкрутив винты и освободив доступ к трём жилам внутри неё.
2. После этого приготовленный заранее плоский шнур, обладающий тремя отверстиями, следует соединить с жилами и проверить полярность путём включения в розетку.
3. Светодиоды заработали? Можно вновь закручивать вилку.
4. В противном случае следует вынуть плоский конец, перевернуть его противоположной стороной и вновь присоединить к жилам вилки.
5. После закручивания винтов вилки желательно залить её изоляционным клеем и включать в сеть, только дождавшись его полного высыхания.

Многообразные цвета свечения дюралайта позволяют воплотить практически любое решение, связанное с декорированием помещения или коммерческого учреждения. Главное – строго соблюдать меры безопасности в связи с высокой опасностью всех манипуляций, связанных с электричеством в доме.

Фото светодиодного дюралайта (световой шнур)

Поделитесь с друзьями

Для установки и подключения дюралайта
не требуется ни опыт, ни какие – то особые знания нюансов электромонтажа. Возможно, вам не понадобится даже инструмент – просто воткнете гирлянду в сеть, и праздничное настроение будет создано.
Гирлянда из такого материала гораздо долговечнее и практичнее обычной на лампочках и проводках. Лампочки перегорают, а проводки постоянно запутываются и рвутся. Если вы выполняете монтаж дюралайта надолго и всерьез, к примеру, для декоративной подсветки помещения – вам все же понадобятся инструменты, а именно, молоток с отверткой и крепеж. Лучше всего подключать в постоянное соединение. В этом случае может потребоваться помощь специалистов Русский Неон. Подключение дюралайта осуществляется либо к контроллеру, либо к сети переменного тока.

Подключаем дюралайт светодиодный к сети переменного тока.

Для этого нужно помнить, что каждый дюралайт
имеет минимальный отрезочек, помеченный специальной символикой. Если такой отрезок не обнаружен, уточните информацию у поставщика или проверьте в паспорте изделия. Для подключения нам нужно разрезать гибкий шнур. Его разрез осуществляется только строго согласно краткости резки или по определенным отметкам. При разрезе следует использовать острые ножницы или монтажный нож.
Сначала согните дюралайт в одну сторону, а затем в другую. Если при этом будут выступать какие – либо участки, их необходимо отрезать до уровня оболочки при помощи специальных кусачек. Это необходимо для того, чтобы избежать короткого замыкания при проведении монтажных работ на световом оборудовании. Для того чтобы избежать попадания влаги или удара током закройте специальными заглушками свободные концы дюралайта. Если необходимо подключить два равноценных вида дюралайта используйте для подключения специальный соединительный коннектор.

При использовании монтажной системы № 1 соединение двух участков такого изделия, как дюралайт светодиодный необходимо прочно зафиксировать с помощью пластиковых завинчивающихся гаек. А если вам необходима конструкция свободного дизайна, закрепите дюралайт на металлической основе. В качестве основы может выступать маленькая металлическая лента, толстая жесткая проволока и т.п. для того, чтобы усилить яркость свечения устройства, используют направляющие.

Подключаем дюралайт к контроллеру.

Если вам хочется разнообразия, приобретите не только дюралайт светодиодный с постоянным свечением в компании Русский Неон, но и светодиодный дюралайт чейзинг. Его свечением можно управлять при помощи специального контроллера.

Для осуществления подключения к LED контроллеру дюралайта
чейзинга нам потребуется наличие шнура, контакта, заглушки. Подключение выполняется напрямую к контроллеру. Питание дюралайта также производится через данный контроллер, соединенный напрямую с сетью в 220В.

Варианты подключения

Всего существует несколько вариантов светодиодного контроллера для дюралайта. В зависимости от светового шнура (плоский или круглый) и его размера, дюралайт комплектуется разнообразными контроллерами. Существует несколько типов LED контроллеров – на 20 метров и на 100 метров. Все они подключаются к сети 220В.

Для того чтобы подключить два отрезка дюралайта, необходимо использовать шнур с вилкой, соединительную муфту, а также заглушку. Все это надевается на свободный конец светового шнура для дополнительной защиты от возможного попадания влаги.

нимательно следите за тем, чтобы концы дюралайта и муфты были правильно подключены и совмещены. Каждое из соединений дюралайта начинаются с места разметки отреза шнура. В будущем после надевания специальной заглушки на свободный конец дюралайта, производится его окончательный монтаж при помощи клипсов, скоб или специальной направляющей из пластика.

Процесс подключения 100 метрового контроллера и бухты
дюралайта

Специалисты компании Русский Неон знают – только качественно выполненный
монтаж дюралайта
способен предотвратить возможные технические проблемы. Что же необходимо для правильного монтажа?

1. Сначала нужно проверить работоспособность дюралайта. Подключите дюралайт светодиодный к обычной сети электричества при помощи сетевого шнура, который должен быть в комплекте.

2. Силовой провод отрежьте со стороны коннектора, сразу же после овального или квадратного выпрямителя.
3. Зачистите три разноцветных провода дюралайта – желтый, синий и коричневый.
4. Определите общий токонесущий провод среди данных проводов и подключите его к контроллеру при помощи белой клеммы.
5. Остальные контакты подключите к красным клеммам.
6. Далее выполняется окончательное подключение светового шнура к сети, а также регулировка спецэффектов при помощи тумблера питания.

Нюансы, которые могут возникнуть в процессе монтажа.

Для монтажа светового дюралайта вам понадобится сетевой шнур с адаптером. Сетевой шнур с адаптером представляет собой обычный диодный мостовой выпрямитель. Он преобразует переменное напряжение в пульсирующее. Причем величина этого напряжения практически такое же, как и в розетке. Поэтому будьте очень осторожны!

Также существует и другой вариант шнура с адаптером, который подключается к дюралайту через переходник (металлические штыри в корпусе). Если ваш дюралайт однорядный – разъем состоит из двух штырей, если двухрядный — из трех. Переходник применяется, если необходимо состыковать два отрезка дюралайта. Оголенные провода, остающиеся на срезе отрезков дюралайта, закрывают специальным колпачком, который должен входить в комплект.

Обычно шнур режут отрезками по 1 или 2 метра. Это связанно со схемотехническими особенностями, поэтому учитывайте этот факт при обустройстве освещения. Лучше купить больше дюралайта, а остатки разместить в потолочном пространстве.

Также нужно помнить, что даже у одного производителя разные бухты имеют различный цвет свечения. Это связанно с применением комплектующих, отличных друг от друга.

Теперь, зная все нюансы, вы сможете самостоятельно выполнить монтаж дюралайта с учетом всех особенностей его установки, приобретя высококачественные комплектующие в компании Русский Неон.

Дюралайт — один из самых популярных светотехнических материалов. Его используют в самых разных областях, и вопрос о том как правильно работать с дюралайтом, интересует все более широкий круг людей.

Из дюралайта получаются волшебные композиции

Хорошая новость — резать дюралайт можно! Плохая — делать это можно в строго отведенных местах. Обычно кратность резки дюралайта составляет 1 или 2 метра.
Внимательно осмотрите шнур и найдите значок «ножницы», он говорит о том, что в этом месте разрезать дюралайт можно. Пренебрегать значком не стоит, иначе светодиодный шнур просто перестанет работать.

Чтобы было понятно, почему надо придерживаться кратности резки, познакомьтесь с устройством дюралайта.

Как видно из схемы светодиоды группами помещены в прозрачный полихлорвиниловый шнур. Важно во время резки не повредить группу светодиодов. Разрезать дюралайт между группами можно.

Давайте по порядку:

• Рассмотрите внимательно дюралайт в районе значка «ножницы».
• Повертите шнур, пока не увидите кончики контактов с обоих сторон.
• Сделать разрез можно обычными ножницами, но делать это нужно строго по линии контактов.
• Проследите, чтобы внутри кабеля не остались кусочки проводки. Такие кусочки могут привести к короткому замыканию.
• Подключите коннектор к толстым проводкам в пвх оболочке.

Шаг 1. Включаем в сеть, проверяем свечение.

Шаг 3. Отключаем дюралайт от сети

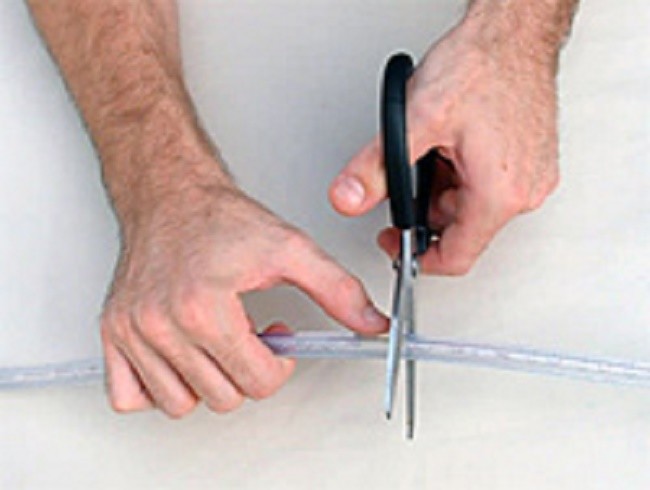

Шаг 4. Режем дюралайт по метке

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:

Преимущества

Какие же преимущества имеет светодиодная лента 220В?

1
Как уже было сказано выше, она не требует блока питания.

Отсюда выходит существенная экономия общих затрат.

2
Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

Она сразу может идти в катушках протяженностью по 50-100 метров.

То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

3
Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

4
У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

то для 220В можно выбирать и меньшие сечения.

Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.

Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

Недостатки

Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

1
Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.

2
Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

В зависимости от типа светодиода ее можно отрезать:

•
  по 50см

•
  по 1 метру

•
  по 2 метра

То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.

Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3
Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

На камеру в этом видеоролике очень хорошо видна интенсивность пульсации:

Таким образом, светодиодная лента установленная в доме или квартире будет постоянно мерцать и влиять на ваше здоровье, ваши глаза и самочувствие.

Вполне возможны постоянные головные боли. А вы и догадываться не будете из-за чего они.

4
Еще один недостаток, опять же проистекающий из достоинства — покрытие из силикона.

Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно греться. Соответственно от нее необходимо отводить тепло и наклеивать на алюминиевый профиль.

Однако из-за того, что она со всех сторон в силиконе, полноценного контакта с алюминиевой подложкой не будет. Фактически, полноценного охлаждения таким способом не добиться.

Особенно в летний период времени она будет постоянно перегреваться. А это в свою очередь, напрямую сказывается на сроке службы изделия в целом.

Кроме того, силикон в недорогих лентах, как правило, вонючий. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень длительный промежуток времени эксплуатации, чтобы этот запах частично или полностью выветрился.

5
Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения
, а уже потом защищает ленту от воды.

6
Малый срок службы и малая яркость.

Большинство лент 220V встречающиеся в магазинах идет не качественного исполнения. В них используются не надежные светодиоды. Из-за этого они выходят из строя еще быстрее.

Средний срок службы таких изделий — 1 год.

После чего, придется опять идти в магазин и покупать новую. И это не считая трудозатрат на повторный монтаж.

Помимо этого, учитывайте такой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

7
Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

•
  заглушка

Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

• 1.
  Не рекомендуется включать в сеть на длительное время смотанный в катушку дюралайт, так как это может привести к его порче от нагрева.
• 2.
  До производства установочных работ рекомендуется подключить для проверки к сети весь подлежащий установке дюралайт, чтобы выявить дефекты, связанные с нарушениями цепи, которые произошли в процессе транспортировки, и дефекты, связанные с отклонениями в цвете. Это поможет избежать расходов на повторный монтаж дюралайта.
• 3.
  Во время установки обратите внимание на то, чтобы контакты дюралайта в местах соединений были сухими и без повреждений. Это поможет избежать короткого замыкания.
• 4.
  Дюралайт строго по указанной маркировке отреза, в противном случае, это приведет к порче отрезанного куска дюралайта.
• 5.
  Не производите монтаж дюралайта во включенном состоянии. Подключайте дюралайт к сети только после правильной установки.
• 6.
  Контакты в месте подключения должны быть хорошо закреплены и заизолированы, чтобы не произошло разрыва цепи в местах соединения.
• 7.
  Не подвергайте сильным механическим воздействиям места соединения дюралайта.
• 8.
  Места соединений должны быть залиты рассчитанным на высокое напряжение водонепроницаемым клеем, исключающим попадание влаги на контакты дюралайта, что может привести к короткому замыканию. Испольуйте термоусадочную трубку для улучшения изоляции.
• 9.
  При соединении нескольких отрезков дюралайта необходимо обращать внимание на то, чтобы они имели одинаковые характеристики, рассчитанные на одинаковое напряжение. Общая длина соединяемых отрезков не должна превышать допустимую длину дюралайта для данной модели. Обязательно соблюдайте полярность!

• 10.
  Дюралайт не должен устанавливаться в местах с повышенным содержанием влаги, во взрывоопасных местах и местах с повышенной опасностью воспламенения. Места установки дюралайта должны иметь хорошую вентиляцию и условия для теплообмена.
• 11.
  Недопустимо закрывать дюралайт металлическими предметами. Это может привести к короткому замыканию.
• 12.
  Напряжение в сети должно соответствовать напряжению, указанному в технических характеристиках дюралайта.
• 13.
  При обнаружении повреждения поверхности дюралайта необходимо вырезать поврежденный участок во избежание несчастного случая или заизолировать клеем.
• 14.
  В работе дюралайта нельзя использовать переменный ток. Дюралайт должен быть оснащен специальным комплектом покдключения, поставляемым заводом-изготовителем или специальным кабелем, предназначенным для постоянного тока. В противном случае дюралайт будет поврежден.
• 15.
  При установке вышеназванного устройства необходимо убедиться в том, что оно является водонепроницаемым, в противном случае это может привести к замыканию внутренних деталей данного устройства.
• 16.
  Светодиоды имеют анод и катод. Необходимо соблюдать полярность при подключении светодиодов. Если произошла ошибка в подключении, следует сразу же поменять полярность, чтобы избежать повреждения светодиодов.
• 17.
  Дюралайт привлекает внимание детей, поэтому его следует устанавливать вне зоны досягаемости его детьми и должен включаться под присмотром родителей.

Для подключения круглого светодиодного дюралайта необходим комплект подключения . Подготовьте комплект подключения, поставляемый производителем.

Подключите вилку к шнуру дюралайта таким образом, что бы контакты на шнуре совпали с контактами на вилке. Проверьте полярность, включив в сеть питания. Если дюралайт не горит, то необходимо развернуть коннектор на 180°.

Затяните муфту рукой до конца. Проверьете подключение на надежность соединения. При необходимости использования на улице обязательно залейте клеем и установите термоусадочную с клеевым слоем размером 24/8 ТТК
.

Включите вилку в сеть 220В или 12В в зависимости от напряжения питания дюралайта.

Готово, шнур подключён! Если что-то не работает, обратитесь к поставщику дюралайта.

Для подключения трехжильного плоского светодиодного дюралайта необходим комплект подключения .

Разберите вилку, открутив 4 винта крестовой отверткой и сняв крышку.

Вставьте три жилы в крошечные отверстия на конце шнура.

Предварительно проверьте полярность, включив в розетку. Если будет светиться, значит все в порядке и можно закручивать, если не заработает, то проверните коннектор на 180° градусов.

Закрутите 4 винта и пользуйтесь на здоровье. Если нужно сделать соединение водонепроницаемым, то залейте клеем или герметиком соединение и перед тем как включить в розетку убедитесь в том, что герметик или клей высох полностью. Избегайте в работе с контактами проводников белый герметик.

Световое оформление приобрело массовый размах в течение нескольких последних десятков лет. Колоссальной популярностью сегодня пользуются гибкие светящиеся разноцветные шнуры. Такая конструкция называется дюралайт светодиодный. Она успешно применяется при проведении массовых мероприятий в населенных пунктах, а также на оживленных автострадах. Подобная гирлянда особенно эффективна ночью. Подробнее, что это такое, как обустроить площадку подобной подсветкой – далее в нашей статье.

Что такое дюралайт

Шнур дюралайт представляет собой конструкцию круглого либо плоского сечения. Сама оболочка выполнен из полихлорвинила. По всей длине светящегося шнура расположены светодиоды.

Дюралайт продается с различными цветами свечения. А технические характеристики позволяют использовать его в рекламе и декорациях.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Светодиодный дюралайт является гибким полимерным шнуром. Отрезок выполнен из прозрачного материала, через который отчетливо просматривается внутренняя структура изделия. Проще говоря, это прочная трубчатая гирлянда, укомплектованная осветительными приборами.

Характеристики

Краткое описание светодиодного дюралайта:

1. Гибкость. Благодаря ей легко создавать светящиеся фигуры, надписи, композиции.
2. Долговечность. Светодиодный дюралайт способен непрерывно работать на протяжении 50 тысяч часов.
3. Экономичность.
4. Работает от напряжения 220в.
5. Яркость. Светодиоды ярче, чем обычные лампы накаливания.
6. Водонепроницаемость. Этот показатель позволяет использовать светодиодный дюралайт на улицах под дождем и для эффективной подсветки водоемов.
7. Работает в широком диапазоне температур: от -40° до +50°. Это свойство позволяет использовать подсветку в помещениях и на улице.
8. Высокая механическая прочность. Шнур устойчив к механическим воздействиям, повреждениям, ударам, давлению, вибрациям.

Сфера применения

Светодиодный шнур используется для подсветки фасадов домов и витрин. Из него создаются праздничные фигуры и панно. По сравнению с другими источниками света это простой и удобный способ реализовать инсталляции сложных форм, которые смогут работать в непростых условиях помещений и улиц.

Виды

По виду поперечного сечения светодиодный дюралайт разделяется на две разновидности: круглый и плоский. Круглый более гибок во всех направлениях, а плоский – только в плоскостях широких сторон.

По типу свечения различают два варианта:

• Фиксинг – с постоянным свечением, подключается напрямую в сеть. Подходит для подсветки и создания статических фигур.
• Чейзинг – мерцает и переливается в соответствии с заданной контроллером программой. Часто состоит из нескольких цепочек. Соответственно, без контроллера будет работать, как фиксинг, статически. Подходит для имитации светового занавеса на окнах или анимированной рекламы.

Подключение

Подключение дюралайта осуществляется с одного конца трубки через переходник. Второй конец шнура закрывают заглушкой. Адаптером служит обычный мостовой выпрямитель. Соединительными муфтами можно объединить несколько шнуров. Световой сценарий чейзинга может реализовываться двух-, трех- и четырехканальными контроллерами.

Как резать дюралайт (на шнуре должны быть специальные метки)

Если шнур должен просто светить, его можно соединить без контроллера.

Адаптер питания

Он подключается к сети, через коннектор к нему подсоединяется светодиодный дюралайт.

Для того чтобы дюралайт светодиодный не просто светил, а мерцал и переливался, его необходимо подключать к сети 220 В через контроллер. Их различают по количеству каналов и мощности. При этом мощность может быть указана как в ваттах, так и в максимальном количестве метров подключаемого шнура.

Контроллер. В простейшем варианте выглядит, как адаптер питания. На этом экземпляре на крышке перечислены режимы мерцания.

Устройство адаптера

Адаптер выполнен как обыкновенный диодный мост. Прибор преобразовывает переменное напряжение электрической сети 220 В 50 Гц в пульсирующее однополярное напряжение частотой 100 Гц. Кстати, из-за этого светодиодный шнур не годится для использования в целях рабочего освещения.

Выпрямитель из четырёх диодов в адаптере, также может применяться и сборка в едином корпусе

Последние десятилетия световое оформление стало настолько востребованным, что сегодня оно применяется повсеместно. Невероятной популярностью пользуется светодиодный дюралайт. Это гибкие светящиеся разноцветные шнуры.

Их используют при массовых мероприятиях, на оживленных автострадах. Невероятно красиво подобное оформление смотрится в ночное время.

Дюралайт, что это?

Шнуровая конструкция этой гирлянды может быть круглой или плоской. Оболочка сделана из полихлорвинила. По всей его длине на одинаковом расстоянии идут светодиоды.

Купить дюралайт можно самых разных цветовых свечений. Уличная гирлянда дюралайт, благодаря техническим характеристикам отлично используется при декорировании, в рекламных целях.

Неподвержен негативным механическим и погодным воздействиям. Эксплуатировать можно при температурных колебаниях от минус сорока до плюс шестидесяти градусов по Цельсию.

Есть небольшой недостаток – свечение недостаточно яркое. Его не используют в качестве основного источника света.

Виды

Подключается устройство к сети 220В. Выпускается двух видов:

• круглый
• плоский

По свечения подразделяется:

• Фиксинг – шнур, который будет неизменно светиться независимо от времени.
• Чейзинг – мерцающий. Для того чтобы шнур работал в этом режиме, требуется дополнительное устройство, называемое контроллером.
• Хамелеон, по сути, не отличается от работы чейзинга, но оснащен разными цветами.
• Мультичейзинг, когда реализация сценария идет поочередно.

Такие лампы, часто использую для освещения украшений как внутри помещения так и снаружи, фото такого декора смотрите на портале https://mastersamodelok.ru/.

Какой еще может быть гирлянда

Кроме того, в шнуре может проходить от двух до семи жил. Такие вариации позволяют получить разнообразные световые и цветовые эффекты.

Это надо знать. На поверхности шнура имеются отметки, по которым дюралайт можно резать. Чаще всего они расположены в двухметровой зоне.

Почему подходит для улицы

Прочность шнуру придается тем, что промежутки между диодами заполнены ПВХ. Поэтому его без боязни можно крепить на различных наружных конструкциях. Сделать это можно при помощи клипсы или клея.

Так как изделие легкое, оно не требует дополнительных крепежей. Высокая гибкость позволяет создавать различные фигуры, надписи и т.д. Дюралайты с мигающими режимами смотрятся завораживающе.

Что надо для подключения

Как подключить дюралайт своими руками? Особых трудностей в этом нет. Давайте попробуем разобраться в некоторых нюансах. Подключается шнур при помощи переходной муфты, которая устанавливается на один конец. Другой закрывается специальной заглушкой.

Выпрямитель по схеме Гретца исполняет роль адаптера. Соединительными муфточками можно объединить несколько отрезков, тем самым удлинить конструкцию.

Это важно! Приобретайте адаптеры, коннекторы в соответствии с купленным шнуром. Они должны быть круглыми/плоскими, подходить по количеству жил. Контроллер для дюралайта так же должен соответствовать наличию в нем жил.

Некоторые моменты

Чтобы не было чрезмерного нагрева, не стоит надолго включать смотанную катушку. При проверке шнура, его все же нужно подключить в сеть (следите, чтобы контакты были сухими).

Монтаж производить, отключив из сети, подключение допустимо только по окончании работ. Не оставлять «голыми» неиспользуемые контакты. Можно использовать термоусадочную трубку. Обязательно соблюдение полярности.

Нельзя накрывать дюралайт предметами из металла. Отследить соответствие сетевого питания.

Совет профессионалов

Уличный монтаж дюралайта лучше всего проводить при температуре не ниже пяти градусов в плюсе. Эта температура удобна, так как необходимая растяжка будет осуществляться без проблем.

При более низких показателях эластичность шнура уменьшается. Зато после установки он легко выдержит лютые морозы и знойную жару.

Резюме

Светящийся шнур прекрасно подходит для помещений и улиц. Им можно подсветить рекламу, вывеску или использовать как праздничную иллюминацию.

Самым главным и неоспоримым достоинством является его прочность и возможность работы от диодного моста. Следовательно, выпрямленное напряжение от 220В (проходит везде), позволяет воплотить любую задумку.

Цвета свечения дюралайта, их модификации, дают возможность создания уникального дизайна внутри помещений и на улицах.

Фото светодиодного дюралайта

За последние годы со светодиодными лентами по своей распространенности практически сравнялся светодиодный дюралайт. Эта модель сегодня активно используется для создания декоративной подсветки. Несмотря на то, что он имеет определенную схожесть со светодиодной лентой, здесь имеются существенные различия в подключении.

Наша статья поможет вам разобраться в том, как можно подключить этот шнур к сети питания своими руками и не испортить его неумелым обращением.

Особенности светового шнура и его виды

Дюралай представляет собой своеобразный аналог светодиодной ленты, при которой диоды размещены внутри полихлорвинилового шнура. Он представляет собой силиконовую оболочку, обеспечивающую высокую степень защиты светодиодов от влаги и грязи.

Обратите внимание! Чтобы подключить светодиодный дюралайт знайте, что здесь схема не нуждается в наличии блока питания. Именно это и есть главное отличие от светодиодных лент. Возможная схема подключения приведена ниже.

Световой светодиодный шнур на сегодняшний день часто используется для уличной подсветки. С помощью дюралайта создают фигуры сказочных персонажей, геометрические фигуры и различных надписей рекламного плана. Как из него делать фигуры можно узнать в специальном видео-уроке.
Для создания фигуры можно использовать следующие виды световых светодиодных шнуров:

• дюралайт чейзинг. Он имеет несколько каналов размещения светодиодов. Поэтому при подключении к нему контроллера можно создавать различные световые эффекты. Дюралайт чейзинг часто используется для праздничной или тематической подсветки;
• дюралайт фистинг. Имеет только один канал. Поэтому он способен на одновременное свечение всех своих источников света. Если из него делать фигуры, то они смогут только мигать. Но для этого нужен контролер.

Помимо этого световой светодиодный шнур может быть следующих видов:

• дюралайт круглый. Он имеет круглое сечение. Используя дюралайт круглый можно делать различные фигуры. При этом необходимо помнить, что дюралайт круглый может иногда соскальзывать с каркаса. Поэтому его нужно качественно крепить к основе фигуры;
• дюралайт плоский. Он более подходит для создания светящейся фигуры по причине того, что может наиболее плотно примыкать к каркасу изделия.

Для каких бы целей вы не использовали этот светящийся кабель, его нужно уметь правильно подключить к сети питания в 220 в. Но, чтобы это сделать, нужно знать технические характеристики осветительного изделия.

Параметры светового шнура и что нужно для установки

Световой кабель, выполненный на основе светодиодов, имеет следующие технические характеристики и особенности:

• повышенная устойчивость к воздействию влаги;
• может функционировать в достаточно широком температурном диапазоне: от -20 до +50 градусов;
• простой монтаж;
• работая от напряжения сети в 220 вольт;
• может иметь один и более каналов (зависит от модели).

Обратите внимание! Для подключения к сети важно знать, сколько каналов имеет световой кабель.

При подключении такой светодиодной продукции необходимо знать, что ее, как и ленту, можно резать на отдельные кусочки. Но резать нужно только там, где кабель имеет соответствующую пометку.

Для того чтобы все установить своими руками, вам понадобятся следующие материалы и инструменты:

• сам светодиодный шнур;
• переходники (коннекторы). Они необходимы для скрепления разрезанных отрезков между собой;
• сетевой кабель со специальным разъемом для подключения и с адаптером на 220 Вольт. Его следует приобретать одновременно с дюралайтом;
• защитные колпачки. Их надевают на разрезы, с той стороны, которую не нужно никуда присоединять после нарезки осветительного изделия;
• нож и ножницы;
• крепежные элементы, отвертка и молоток для того, чтобы закрепить светящийся кабель в нужном месте.

После того, как все материалы и инструменты были собраны, можно приступать к подключению дюралайта своими руками.

Пошаговая инструкция

Подключать светодиодный световой шнур рекомендуется не в розетку, а через постоянное соединение. Это позволит избежать необходимости вызова профессионального электрика для проведения электромонтажных работ.
Важную роль в процессе установки имеет адаптер. Он представляет собой мостовой диодный выпрямитель осуществляющий преобразование переменного напряжения сети в пульсирующее однополярное напряжение, нужное для работы светового шнура.

Пошаговая инструкция по подключению светового светодиодного шнура выглядит так:

• берем дюралайт и нарезаем его по пометкам. Помните, что резать нужно исключительно только по таким пометкам иначе вы просто испортите дорогостоящее изделие;

Обратите внимание! Шаг нарезки – один или два метра!

• резать шнур нужно ножницами или острым ножом. При его разрезании нужно быть очень аккуратным. Если сделать косой срез, то изделие в дальнейшем может работать некорректно. Если вы не хотите рисковать, то можно купить уже готовый комплект с длиной 10 метров и уже установленным контроллером;
• сетевой шнур с адаптером нужно подключать к дюралайту с помощью специального переходника, имеющего вид металлического штырька, размещенного в корпусе. Этот же переходник нужно использовать, когда необходимо между собой состыковать для куска светового кабеля;

Обратите внимание! Этот переходник для различных моделей будет отличаться. Для однорядного изделия он будет иметь два штырька, для двухразрядного – три.

• теперь осталось только соединить все элементы подсветки. Для этого вставьте вилку (переходник) сетевого шнура в кабель. Причем вставлять ее нужно таким образом, чтобы расположение штырей совпадали с проводами, идущими внутри светового кабеля;
• после этого нужно зафиксировать соединение с помощью защелкивающейся крышки. Она расположена в сетевом кабеле.

Теперь можно подключить изделие к сети питания и проверить ее работоспособность.
После того, как все элементы подсветки были собраны в единую схему, нужно установить светящийся светодиодный шнур на поверхности. Для этого нужно использовать прозрачные специальные пластиковые скобы.

Что

При использовании разных видов дюралайта процесс их подключения может претерпевать некоторых изменений. Но сам принцип подключения, описанный выше, останется без особых изменений.
Чтобы ваша работа оказалась не напрасной и вы получили в конечном счете желаемый результат, необходимо придерживаться нескольких рекомендаций:

• перед подключением необходимо обязательно убедиться в работоспособности подключаемого изделия;
• разматывать шнур нужно бережно, чтобы избежать возможного его перегрева. Подключать можно только размотанное изделие;
• разрез нужно делать строго по линии. Из-за того, что изделие имеет достаточно мощную силиконовую защиту в виде трубки, сделать ровный и четкий срез не всегда получается;
• места подключения световой трубки нужно располагать таким образом, чтобы они имели максимальную защиту от неблагоприятного внешнего воздействия. Особенно это касается механических воздействий;
• для повышения герметичности отрезков места разрезов после подключения следует дополнительно обработать силиконовым герметиком или водостойким клеем;

• чтобы избежать риска появления короткого замыкания, данное осветительное изделие нужно проверять на предмет наличия повреждений различного рода в контактах.

Также необходимо помнить, что, несмотря на высокую защиту, световой шнур в первую очередь является достаточно сложным электрическим прибором. В связи с этим, его нужно размещать в недосягаемости от домашних питомцев и маленьких детей. Иначе возможно как поломка осветительного прибора, так и риск получения электротравмы детьми и животными.

Заключение

Подключение светодиодного дюралайта может показаться сложным только на первый взгляд. На деле достаточно придерживаться несложной инструкции, чтобы создать отличную подсветку. Главное при работе с этим светодиодным шнуром быть аккуратным.

За последние годы со светодиодными лентами по своей распространенности практически сравнялся светодиодный дюралайт. Эта модель сегодня активно используется для создания декоративной подсветки. Несмотря на то, что он имеет определенную схожесть со светодиодной лентой, здесь имеются существенные различия в подключении.

Светодиодный дюралайт

Наша статья поможет вам разобраться в том, как можно подключить этот шнур к сети питания своими руками и не испортить его неумелым обращением.

Особенности светового шнура и его виды

Дюралай представляет собой своеобразный аналог светодиодной ленты, при которой диоды размещены внутри полихлорвинилового шнура. Он представляет собой силиконовую оболочку, обеспечивающую высокую степень защиты светодиодов от влаги и грязи.

Обратите внимание! Чтобы подключить светодиодный дюралайт знайте, что здесь схема не нуждается в наличии блока питания. Именно это и есть главное отличие от светодиодных лент. Возможная схема подключения приведена ниже.

Схема подключения

Световой светодиодный шнур на сегодняшний день часто используется для уличной подсветки. С помощью дюралайта создают фигуры сказочных персонажей, геометрические фигуры и различных надписей рекламного плана. Как из него делать фигуры можно узнать в специальном видео-уроке.
Для создания фигуры можно использовать следующие виды световых светодиодных шнуров:

• дюралайт чейзинг. Он имеет несколько каналов размещения светодиодов. Поэтому при подключении к нему контроллера можно создавать различные световые эффекты. Дюралайт чейзинг часто используется для праздничной или тематической подсветки;
• дюралайт фистинг. Имеет только один канал. Поэтому он способен на одновременное свечение всех своих источников света. Если из него делать фигуры, то они смогут только мигать. Но для этого нужен контролер.

Светящиеся фигуры

Помимо этого световой светодиодный шнур может быть следующих видов:

• дюралайт круглый. Он имеет круглое сечение. Используя дюралайт круглый можно делать различные фигуры. При этом необходимо помнить, что дюралайт круглый может иногда соскальзывать с каркаса. Поэтому его нужно качественно крепить к основе фигуры;
• дюралайт плоский. Он более подходит для создания светящейся фигуры по причине того, что может наиболее плотно примыкать к каркасу изделия.

Пометка для разреза на дюралайт

Для каких бы целей вы не использовали этот светящийся кабель, его нужно уметь правильно подключить к сети питания в 220 в. Но, чтобы это сделать, нужно знать технические характеристики осветительного изделия.

Параметры светового шнура и что нужно для установки

Световой кабель, выполненный на основе светодиодов, имеет следующие технические характеристики и особенности:

• повышенная устойчивость к воздействию влаги;
• может функционировать в достаточно широком температурном диапазоне: от -20 до +50 градусов;
• простой монтаж;
• работая от напряжения сети в 220 вольт;
• может иметь один и более каналов (зависит от модели).

Обратите внимание! Для подключения к сети важно знать, сколько каналов имеет световой кабель.

При подключении такой светодиодной продукции необходимо знать, что ее, как и ленту, можно резать на отдельные кусочки. Но резать нужно только там, где кабель имеет соответствующую пометку.

Для того чтобы все установить своими руками, вам понадобятся следующие материалы и инструменты:

• сам светодиодный шнур;
• переходники (коннекторы). Они необходимы для скрепления разрезанных отрезков между собой;
• сетевой кабель со специальным разъемом для подключения и с адаптером на 220 Вольт. Его следует приобретать одновременно с дюралайтом;
• защитные колпачки. Их надевают на разрезы, с той стороны, которую не нужно никуда присоединять после нарезки осветительного изделия;
• нож и ножницы;
• крепежные элементы, отвертка и молоток для того, чтобы закрепить светящийся кабель в нужном месте.

После того, как все материалы и инструменты были собраны, можно приступать к подключению дюралайта своими руками.

Пошаговая инструкция

Подключать светодиодный световой шнур рекомендуется не в розетку, а через постоянное соединение.
Это позволит избежать необходимости вызова профессионального электрика для проведения электромонтажных работ.
Важную роль в процессе установки имеет адаптер. Он представляет собой мостовой диодный выпрямитель осуществляющий преобразование переменного напряжения сети в пульсирующее однополярное напряжение, нужное для работы светового шнура.

Адаптер для дюралайта

Пошаговая инструкция по подключению светового светодиодного шнура выглядит так:

• берем дюралайт и нарезаем его по пометкам. Помните, что резать нужно исключительно только по таким пометкам иначе вы просто испортите дорогостоящее изделие;

Обратите внимание! Шаг нарезки – один или два метра!

Разрезание дюралайта

• резать шнур нужно ножницами или острым ножом. При его разрезании нужно быть очень аккуратным. Если сделать косой срез, то изделие в дальнейшем может работать некорректно. Если вы не хотите рисковать, то можно купить уже готовый комплект с длиной 10 метров и уже установленным контроллером;
• сетевой шнур с адаптером нужно подключать к дюралайту с помощью специального переходника, имеющего вид металлического штырька, размещенного в корпусе. Этот же переходник нужно использовать, когда необходимо между собой состыковать для куска светового кабеля;

Обратите внимание! Этот переходник для различных моделей будет отличаться. Для однорядного изделия он будет иметь два штырька, для двухразрядного – три.

Подключение дюралайта для сетевого адаптера

• теперь осталось только соединить все элементы подсветки. Для этого вставьте вилку (переходник) сетевого шнура в кабель. Причем вставлять ее нужно таким образом, чтобы расположение штырей совпадали с проводами, идущими внутри светового кабеля;
• после этого нужно зафиксировать соединение с помощью защелкивающейся крышки. Она расположена в сетевом кабеле.

Готовый дюралайт, который можно подключать к сети

Теперь можно подключить изделие к сети питания и проверить ее работоспособность.
После того, как все элементы подсветки были собраны в единую схему, нужно установить светящийся светодиодный шнур на поверхности. Для этого нужно использовать прозрачные специальные пластиковые скобы.

Что

При использовании разных видов дюралайта процесс их подключения может претерпевать некоторых изменений. Но сам принцип подключения, описанный выше, останется без особых изменений.
Чтобы ваша работа оказалась не напрасной и вы получили в конечном счете желаемый результат, необходимо придерживаться нескольких рекомендаций:

• перед подключением необходимо обязательно убедиться в работоспособности подключаемого изделия;
• разматывать шнур нужно бережно, чтобы избежать возможного его перегрева. Подключать можно только размотанное изделие;
• разрез нужно делать строго по линии. Из-за того, что изделие имеет достаточно мощную силиконовую защиту в виде трубки, сделать ровный и четкий срез не всегда получается;
• места подключения световой трубки нужно располагать таким образом, чтобы они имели максимальную защиту от неблагоприятного внешнего воздействия. Особенно это касается механических воздействий;

• для повышения герметичности отрезков места разрезов после подключения следует дополнительно обработать силиконовым герметиком или водостойким клеем;

Коннектор и колпачок для светового шнура

• чтобы избежать риска появления короткого замыкания, данное осветительное изделие нужно проверять на предмет наличия повреждений различного рода в контактах.

Также необходимо помнить, что, несмотря на высокую защиту, световой шнур в первую очередь является достаточно сложным электрическим прибором. В связи с этим, его нужно размещать в недосягаемости от домашних питомцев и маленьких детей. Иначе возможно как поломка осветительного прибора, так и риск получения электротравмы детьми и животными.

Заключение

Подключение светодиодного дюралайта может показаться сложным только на первый взгляд. На деле достаточно придерживаться несложной инструкции, чтобы создать отличную подсветку. Главное при работе с этим светодиодным шнуром быть аккуратным.

Секреты выбора галогенных светильников для кухни

• 1.
  Не рекомендуется включать в сеть на длительное время смотанный в катушку дюралайт, так как это может привести к его порче от нагрева.
• 2.
  До производства установочных работ рекомендуется подключить для проверки к сети весь подлежащий установке дюралайт, чтобы выявить дефекты, связанные с нарушениями цепи, которые произошли в процессе транспортировки, и дефекты, связанные с отклонениями в цвете. Это поможет избежать расходов на повторный монтаж дюралайта.
• 3.
  Во время установки обратите внимание на то, чтобы контакты дюралайта в местах соединений были сухими и без повреждений. Это поможет избежать короткого замыкания.
• 4.
  Дюралайт строго по указанной маркировке отреза, в противном случае, это приведет к порче отрезанного куска дюралайта.
• 5.
  Не производите монтаж дюралайта во включенном состоянии. Подключайте дюралайт к сети только после правильной установки.
• 6.
  Контакты в месте подключения должны быть хорошо закреплены и заизолированы, чтобы не произошло разрыва цепи в местах соединения.
• 7.
  Не подвергайте сильным механическим воздействиям места соединения дюралайта.
• 8.
  Места соединений должны быть залиты рассчитанным на высокое напряжение водонепроницаемым клеем, исключающим попадание влаги на контакты дюралайта, что может привести к короткому замыканию. Испольуйте термоусадочную трубку для улучшения изоляции.
• 9.
  При соединении нескольких отрезков дюралайта необходимо обращать внимание на то, чтобы они имели одинаковые характеристики, рассчитанные на одинаковое напряжение. Общая длина соединяемых отрезков не должна превышать допустимую длину дюралайта для данной модели. Обязательно соблюдайте полярность!

• 10.
  Дюралайт не должен устанавливаться в местах с повышенным содержанием влаги, во взрывоопасных местах и местах с повышенной опасностью воспламенения. Места установки дюралайта должны иметь хорошую вентиляцию и условия для теплообмена.
• 11.
  Недопустимо закрывать дюралайт металлическими предметами. Это может привести к короткому замыканию.
• 12.
  Напряжение в сети должно соответствовать напряжению, указанному в технических характеристиках дюралайта.
• 13.
  При обнаружении повреждения поверхности дюралайта необходимо вырезать поврежденный участок во избежание несчастного случая или заизолировать клеем.
• 14.
  В работе дюралайта нельзя использовать переменный ток. Дюралайт должен быть оснащен специальным комплектом покдключения, поставляемым заводом-изготовителем или специальным кабелем, предназначенным для постоянного тока. В противном случае дюралайт будет поврежден.
• 15.
  При установке вышеназванного устройства необходимо убедиться в том, что оно является водонепроницаемым, в противном случае это может привести к замыканию внутренних деталей данного устройства.
• 16.
  Светодиоды имеют анод и катод. Необходимо соблюдать полярность при подключении светодиодов. Если произошла ошибка в подключении, следует сразу же поменять полярность, чтобы избежать повреждения светодиодов.
• 17.
  Дюралайт привлекает внимание детей, поэтому его следует устанавливать вне зоны досягаемости его детьми и должен включаться под присмотром родителей.

Для подключения круглого светодиодного дюралайта необходим комплект подключения . Подготовьте комплект подключения, поставляемый производителем.

Подключите вилку к шнуру дюралайта таким образом, что бы контакты на шнуре совпали с контактами на вилке. Проверьте полярность, включив в сеть питания. Если дюралайт не горит, то необходимо развернуть коннектор на 180°.

Затяните муфту рукой до конца. Проверьете подключение на надежность соединения. При необходимости использования на улице обязательно залейте клеем и установите термоусадочную с клеевым слоем размером 24/8 ТТК
.

Включите вилку в сеть 220В или 12В в зависимости от напряжения питания дюралайта.

Готово, шнур подключён! Если что-то не работает, обратитесь к поставщику дюралайта.

Для подключения трехжильного плоского светодиодного дюралайта необходим комплект подключения .

Разберите вилку, открутив 4 винта крестовой отверткой и сняв крышку.

Вставьте три жилы в крошечные отверстия на конце шнура.

Предварительно проверьте полярность, включив в розетку. Если будет светиться, значит все в порядке и можно закручивать, если не заработает, то проверните коннектор на 180° градусов.

Закрутите 4 винта и пользуйтесь на здоровье. Если нужно сделать соединение водонепроницаемым, то залейте клеем или герметиком соединение и перед тем как включить в розетку убедитесь в том, что герметик или клей высох полностью. Избегайте в работе с контактами проводников белый герметик.

Прозрачная лента, внутри которой расположены одна или несколько линий светодиодов, называется светодиодный дюралайт. Конструкция эта придумана относительно недавно, однако обладает массой достоинств. Именно поэтому эти устройства быстро вытесняют с рынка похожие ленты с лампами.

Изделие изготовлено в виде шнура круглого, овального сечения либо ленты из гибкого полимерного материала. Внутри собрана линия светодиодов и несколько проводов. Основным достоинством является устойчивость к внешним воздействиям. Отличают фиксинг и чейзинг.

Светодиодный дюралайт непрерывной работы, который светится постоянно, называют фиксингом. Для него нет нужды в подключении добавочных устройств. Изделие этого типа светится устойчивым и постоянным светом. Палитра цветов ограничена лишь применяемыми светодиодами.

Чейзинг, он же «хамелеон», даёт разноцветное свечение, меняющееся с различным ритмом и быстротой. Этого вида дюралайт, как правило, более дорогой. Для его функционирования нужно подключение контроллера, принимающего сигнал с пульта, а также реализующего определённые схемы света и движения.

Для чего применяется дюралайт?

Лента (шнур) используется в следующих случаях:

• декорация вывесок, фасадов, витрин;
• изготовление светящихся надписей, фигур, рисунков;
• отделка внешних элементов зданий — колонн, оконных проёмов, столбов;
• концентрация внимания потенциальных клиентов на рекламе;
• подсветка водных конструкций — фонтанов, бассейнов.

Основной областью применения для дюралайта остаётся реклама, дизайн помещений и архитектурных конструкций. Температура, при которой он может нормально работать, лежит в диапазоне от -40 °C до +60 °C. Влияние внешних условий, снега, дождя сводится к нулю, поскольку шнур непроницаем для воды.

В чём выгода светодиодного варианта?

Достоинствами светодиодов являются безопасность и экономичность, они дают яркий свет различных цветов, работают при серьёзных перепадах температур без потери нужных свойств, практически не нагреваются. При этом светодиоды используют очень мало электроэнергии, что является одной из главных выгод их применения.

Цена светодиодного варианта достаточно высока, однако увеличение срока бесперебойной работы, снижение энергозатратности, отсутствие необходимости в постоянном обслуживании дадут такую экономию, что купить дюралайт будет однозначно выгодно. Срок окупаемости легко поддаётся расчёту при известном времени работы за период.

Монтаж дюралайта на светодиодах

Предварительным замером необходимо определить длину рабочей части осветительного шнура, который может понадобиться. Если есть возможность, для одного проекта необходимо купить дюралайт из одной бухты. Это нужно для того, чтобы избежать разницы в свечении. Различное свечение одного цвета у того же производителя может отличаться в разных партиях товара, что может снизить эффект использования.

Дюралайтовые шнуры можно резать, шаг бывает один или два метра. Ленты допускают более мелкие диапазоны разреза, с шагом в 5 см. Это нужно учитывать на предварительных стадиях монтажа, при разработке плана подсветки.

Высокое искусство или какие-либо специальные навыки для сборки светодиодного дюралайта не нужны. Шнур прикрепляют к нужной плоскости пластмассовыми клипсами. Есть несколько видов ленты, которые приклеивают к поверхности нанесённым заранее клеевым слоем. При этом нужно лишь удалить защитную плёнку.

Места разреза маркированы специальными метками. Разрыв или нарушение герметичности вне этих меток может привести к выходу осветительного прибора из строя. Используя специальные коннекторы, к месту разреза присоединяют сетевой адаптер. Окончательный срез закрывают специальной заглушкой. Заглушка входит в комплект подключения вместе с электрошнуром и коннекторами. Если планируется соединение разных отрезков дюралайта, то будут нужны дополнительные коннекторы, которые могут просто соединять два шнура или создавать разветвления.

Для управления свечением, ритмом и рисунком, скоростью смены разных цветов нужен контроллер. Виды управляющих контроллеров есть для фиксинга, чейзинга и для управления несколькими шнурами одновременно.

Устанавливать шнур желательно при плюсовой температуре, чтобы сохранялась его гибкость. При этом использовать уже установленный прибор можно при морозах до -40 °C. В сопроводительной инструкции, как правило, указываются предложения по монтажу. Если следовать инструкции, установка не вызовет трудностей.

Практически любой покупатель светодиодного дюралайта, после приобретения и использования в течение некоторого времени, вряд ли захочет вернуться к ламповым приборам того же вида. Кроме того, что модель на светодиодах дают более яркую подсветку, результативность их работы гораздо выше.

Светодиодный дюралайт фото:

Дюралайт или световой шнур – элемент декоративного, рекламного и праздничного оформления, способный своим насыщенным светом привлечь внимание окружающих и поднять настроение. Впервые он был представлен на рынке компанией Neo-Neon ltd в 1987г. и уже спустя год приобрёл всемирную популярность. В переводе с английского «duralight» означает «прочный, долговечный свет». Не нужно его путать со светодиодной гирляндой и гибким неоном, которые имеют иную технологию изготовления. На сегодняшний день в продаже несложно найти как дюралайт светодиодный, так и устаревший вариант на обычных лампочках накаливания.

Что это такое?

Дюралайт — это гибкий прозрачный ПВХ-шланг круглого или прямоугольного сечения, внутри которого заключена гирлянда из светодиодов или лампочек накаливания (в устаревших вариантах). В отличие от LED-ленты, где установлены SMD-светодиоды, внутри LED-дюралайта расположены DIP-светодиоды, соединённые проводами. Внутреннее пространство шланга заполнено поливинилхлоридом, что придаёт изделию дополнительную прочность и герметичность. Электрически все светодиоды объединены в группы, которые между собой подключены параллельно. Длина одной группы может быть от 1 до 4 метров. Именно через это расстояние светодиодный дюралайт можно резать и подключать к сети или другому отрезку. Место разреза отмечено на поверхности специальной меткой. Электрическое соединение двух отрезков производят при помощи специального коннектора, а на свободный край обязательно накручивается заглушка. Мощность потребления 100 м светодиодного дюралайта не превышает 300 Вт. Поэтому вносить изменения или производить монтаж новой электропроводки не нужно.

Отличие от лампового дюралайта

Ламповый дюралайт – как предшественник светодиодного, обладает худшими эксплуатационными характеристиками. В первую очередь, это касается энергопотребления, которое в 5-7 раз выше, чем у аналога на светодиодах. Кроме того высокий коэффициент теплоотдачи ламп ограничивает диапазон рабочих температур. И конечно, нельзя не вспомнить о существенной разнице в сроке службы. Особенностью светодиодного дюралайта можно назвать необходимость его подключения в сеть переменного тока через адаптер.

Разновидности и схема подключения

Имеющиеся в продаже разновидности светодиодного дюралайта отличаются формой, типом и цветом свечения, а также рядом конструктивных особенностей. Наибольшее распространение получил круглый дюралайт за счёт равномерного распределения света по всей окружности. Менее востребован плоский световой шнур (дюрафлекс), так как его свет направлен только в одну сторону. Внешне он напоминает светодиодную ленту в силиконовой оболочке, но отличается гораздо большей прочностью. Дюрафлекс более гибкий, чем его круглый аналог.

Любой тип светодиодного шнура можно подключить к сети 220 В либо через кабель с выпрямителем (обычно входит в комплект), либо через контроллер (приобретается дополнительно). В первом случае все светодиоды будут светиться непрерывно на полную яркость. Этот режим называется fixing. Во втором случае у пользователя появляется возможность самостоятельно выбирать световой сценарий, то есть задавать другие режимы:

• chasing – изменение яркости по заданному алгоритму;
• chameleon – изменение цвета свечения;
• flash – поочерёдное включение светодиодов из разных групп;
• multichasing – симбиоз режимов «flash» и «chasing».

Доступность режимов определяется не только функциональностью контроллера, но и видом дюралайта. Например, чтобы реализовать мультичейзинг со сменой цвета свечения, внутри трубки ПВХ должны быть установлены , а в месте разреза должно быть не менее трех контактов для подключения.

Сфера применения

Основными потребителями светодиодного дюралайта являются сфера рекламы и шоу-бизнеса. Обладая гибкостью и прочностью, водонепроницаемостью и стойкостью к перепадам температур, световые шнуры идеально подходят для оформления экстерьеров. Из них делают вывески для магазинов, украшают витрины, фасады зданий и рекламные щиты. А к новому году дюралайт служит для создания объёмных фигур сказочных персонажей.
Нередко его используют и в качестве интерьерной подсветки. Как элемент декора подсветка из дюралайта прекрасно смотрится на ступенях, перилах и сценах. Однако в этом направлении его стали вытеснять более дешёвые и безопасные светодиодные ленты.

Основные технические характеристики

Чтобы упростить задачу с выбором светодиодного шнура, необходимо знать, где и для каких целей он будет использоваться. После этого можно смело переходить на сайт продавца и по приведенным там техническим характеристикам подобрать подходящий тип дюралайта. При выборе основное внимание следует обратить на следующие моменты:

• цвет (монохромный или RGB);
• форм-фактор (круглый или плоский);
• кратность реза (1, 2, 4 м);
• количество контактов в цепи подключения (2-5);
• тип светодиодов и их количество в 1 м.;
• мощность потребления;
• степень защиты (IP44-IP67).

Стоимость

Цены на дюралайт, как правило, указываются за 1 погонный метр или за бухту (50, 100 м.) На сегодняшний день стоимость метра колеблется от 2$ до 4$ за метр, что во многом зависит от параметров светового шнура и бренда. Также стоит обращать внимание на описание товара. Иногда низкая стоимость бухты дюралайта объясняется отсутствием в комплекте сетевого кабеля, заглушек и прочей фурнитуры.

Читайте так же

Благодаря новым светодиодным технологиям, в последнее время существенно расширились возможности декорирования как производственных помещений, так и квартир или домов. Одним из самых популярных материалов является дюралайт (duralight). По своей сути, это светящаяся лента, из которой можно сделать узоры или привлекательно оформить помещение, что позволяет создать уют или праздничное настроение, выгодно представить отдельные элементы интерьера или привлечь клиентов. С помощью ленты дюралайт можно решать большое количество задач.

Какой бывает дюралайт

По своей сути, это световая гирлянда, элемент украшения. Она изготавливается из пластика с повышенной гибкостью. Для сохранения от внешнего воздействия и повышения эксплуатационных свойств такой световой шнур покрывается поливинилхлоридом.

Внутри светового шнура находятся светодиодные или LED-светильники, которые и являются источником света. Такая конструкция гирлянды позволяет создавать различные световые эффекты, как внутри помещения, так и снаружи. Этим фактом объясняется популярность, которую данный материал приобрел в последнее время.

Важно!
Светодиодные светильники отличаются от своих аналогов более низким расходом электроэнергии, что является дополнительным плюсом при принятии решения о выборе способа освещения дома или офиса.

Дюралайт, несмотря на свой буквальный перевод («жесткий свет»), характеризуется мягкостью, отсутствием вреда на сетчатку глаза, что является очень важным фактором. Яркость и интенсивность освещения при этом никак не страдает.

Светодиодный шнур в настоящее время выпускается и продается двух видов:

• Круглый. Он может быть двух,- или трехжильным. Его диаметр редко превышает 13 мм, что позволяет разместить его практически в любом месте помещения и сформировать такое световое решение, которое представит комнату или отдельные ее элементы наиболее эффектно;
• Плоский. Данный тип дюралайта еще называют дюрафлекс. Его обычно применяют при украшении или освещении наружных элементов зданий, в том числе вывесок.

Приобретается материал обычно в катушках длиной 50 или 100 метров, что позволяет использовать его без особых ограничений.

Можно выделить следующие основные технические характеристики светодиодного шнура:

• Способность бесперебойно функционировать при различных погодных условиях. На него не влияют ветер, дождь или другие виды осадков. Наличие покрытия из поливинилхлорида защищает осветительные элементы от агрессивного влияния внешней среды;
• Высокий уровень безопасности. Благодаря особенностям конструкции, в шнуре практически исключена возможность короткого замыкания, а, значит, его возгорания. Поверхность материала не нагревается, что делает его безопасным для детей при случайном прикосновении;
• Устойчивость к повреждению. Покрытие из поливинилхлорида не только защищает провод от воздействия природных явлений, но и от случайных повреждений человеком. Это позволяет применять данный материал в публичных помещениях, где высокая проходимость, а, значит, существенный риск случайного повреждения провода.

Конструкция из описываемого материала может функционировать в следующих режимах:

• Постоянное свечение. Это самый простой вариант. Он чаще всего используется при украшении зданий перед праздниками или при изготовлении вывесок;
• Со сменой интенсивности. При таком режиме появляется возможность создать эффективные переливы света и привлечь внимание проходящих мимо людей;
• Мигание. При таком режиме периодически отключаются и включаются определенные лампочки, что также является эффективным способом привлечения внимания;
• Смена цветов;
• Объединенный режим мигания и смены цветов.

Сфера применения

Чаще всего дюралайт светодиодный используется в рекламной отрасли. С его помощью можно декорировать помещение в фирменном стиле, выложить на стене фирменную символику компании, что создаст положительное впечатление перед клиентом. Кроме того, с помощью данного светящегося материала можно выделять отдельные элементы интерьера, создавать различные конфигурации помещений, организовывать навигацию и так далее.

Второе направление – украшение жилых домов. Благодаря гибкости материала, владелец дома или дизайнер может создавать из дюралайта любые формы: оригинальные рисунки снаружи, выделять отдельные элементы дома и так далее. Особенно популярным данный материал становится в период новогодних праздников, когда каждый владелец дома стремится его по-особенному украсить.

Третий способ применения – изготавливать вывески и рекламные щиты на фасадах зданий. Дюралайт, благодаря своим техническим характеристикам, пришел на смену неоновым украшениям.

Дополнительная информация.
Во-первых, светодиодные элементы не перегорают (если подключение произведено корректно), и вывеска сохраняет свой внешний вид. Во-вторых, дюралайт является более гибким, что позволяет создавать более сложные конструкции.

Особенности подключения

Схема подключения зависит от количества каналов гирлянды. От этого будет зависеть тип переходника, с помощью которого производятся включения светодиодного шнура в сеть.

Пошаговая инструкция подключения гирлянды выглядит следующим образом:

• Шаг 1. Нарезка материала. Данная операция осуществляется с помощью обычных ножниц или ножа;

Обратите внимание!
Резать дюралайт можно только в специально помеченных местах. Если повредить кабель в другом месте, гирлянда не будет функционировать.

• Шаг 2. С помощью переходников собирается необходимая конструкция и соединяется со шнуром с вилкой и контроллером управления для включения в сеть;
• Шаг 3. Зафиксировать все стыки и проверить качество соединения.

Теперь можно смело подключать устройство к сети и пользоваться результатом.

Преимущества дюралайта

Специалисты, дизайнеры, а также те, кто использовал изделие для украшения своего дома или квартиры, выделяют следующие его достоинства:

• Яркость и насыщенность света. От взгляда на украшения, созданные из светового шнура, не устают глаза. Благодаря особенному излучаемому спектру, дюралайт не наносит вреда органам зрения человека. Цвет, который излучает гирлянда, может быть любым, что предоставляет широкий простор для дизайнеров;
• Устойчивость цвета. Материал практически не выгорает, что позволяет сохранять внешний вид конструкции на протяжении длительного времени практически в первоначальном виде. Кроме того, в отличие от обычной электрической гирлянды, у описываемого материала не перегорают лампочки. При правильном подключении и соединении у световой конструкции не будет пробелов, а сама она будет служить на протяжении длительного времени;
• Высокая выносливость и гибкость. Световой шнур практически не подвержен повреждениям. Он очень прочный, но при этом достаточно гибкий, что позволяет сохранять его от повреждений, но при этом из него можно формировать разные фигуры, закреплять практически на любой поверхности и так далее, что и позволяет активно применять его для придания помещению индивидуального облика;
• Простота монтажа. Подключение гирлянды дюралайт не требует каких-либо специальных навыков, достаточно обладать базовыми знаниями в области электротехники, чтобы правильно установить данный декоративный элемент и заставить его светиться;
• Длительный срок эксплуатации. Благодаря использованию светодиодов в конструкции, срок службы такого светового шнура существенно выше, чем на лампах. При этом он на протяжении всего периода эксплуатации сохраняет свои свойства (в первую очередь, насыщенность и яркость света).

Итак, отвечая на вопрос, что такое дюралайт, и как подключить гирлянду к сети, следует отметить, что это наиболее популярный материал для осуществления световых декораций в настоящее время. Он характеризуется надежностью, длительным сроком эксплуатации, гибкостью и возможностью изготовления из него практически любых форм, а подключение его к сети не требует специальных навыков.

Видео
