Электрика в деревянном доме из бруса своими руками

Внутренняя система электроснабжения домов, построенных из деревянного бруса, должна соответствовать достаточно специфичным требованиям, определяемым целым рядом нормативных документов. Основные среди них — СНиПы, касающиеся правил устройства имеющих общепотребительское назначение электроустановок, Государственные стандарты на электроустановки и устройство их защитного отключения.

Все эти документы регламентируют устройство электропроводки с точки зрения безопасности ее эксплуатации и защиты пользователя от поражения электрическим током, не нормируя явным образом немаловажную в деревянных жилых строениях эстетическую составляющую домашней системы электроснабжения. Проще говоря, ни в одном документе не определяется явным образом обязательность устройства того или иного типа проводки. А в домах из деревянного бруса вопрос выбора способа «раскидывания» проводов очень даже актуален.

Виды электропроводки

Электропроводка может быть одного из трех видов:

• Скрытая;
• Комбинированная;
• Наружная.

Технологически наиболее прост в деревянных домах третий вариант — наружный; однако именно он самый сложный и неудачный с точки зрения любого интерьерного дизайнера. Ведь в этом случае все силовые и соединительные провода укладываются прямо по поверхности стен и потолков либо в кабель-каналы (пластиковые электрокороба), либо в электротехнический гофрорукав, либо вообще открытым способом на фарфоровые изоляторы или полоски листового асбеста. Так или иначе, но соединительные провода и распределительные коробки всегда оказываются на самом видном месте, и замаскировать их практически невозможно — весь дизайн интерьера приходится «привязывать» к системе электроснабжения.

Однако с точек зрения пожарной безопасности, трудоемкости, финансовых затрат и удобства эксплуатации такой способ электропроводки в брусовых домах самый оптимальный. И именно при наружном расположении проводов система внутридомового электроснабжения может быть в любой момент с легкостью переделана в соответствии с изменившейся планировкой помещения или интерьерного дизайна.

Явные недостатки скрытой проводки

Скрытая проводка в деревянных домах с эстетической стороны идеальна: на виду находятся только приборы освещения (и то не всегда), выключатели-регуляторы и розетки. Все провода спрятаны под поверхностью стен, потолков и полов, распределительные коробки обычно вообще отсутствуют… однако технически реализовать такую электрификацию всего помещения весьма затруднительно. Связано это, в первую очередь, с технологией сборки домов из бруса и невозможностью избегания усадки готового сруба:

• Соосность предварительно подготовленных сквозных каналов в отдельных стеновых пластинах со временем нарушается настолько, что заложенные в них провода может просто порвать.
• Штробление (точнее — фрезерование) деревянных стен приемлемо только в случае их большой толщины и обшивки отделочными материалами.
• После усадки сруба (которая длится несколько лет!) отфрезерованный канал может сильно деформироваться, что ведет обычно к нарушению работоспособности проводки.

Противопожарной безопасности скрытая проводка в домах из бруса тоже не слишком способствует, несмотря на специальную пропитку и использование для изолирования каналов под электропроводку от древесины самозатухающих или даже негорючих материалов. Еще один недостаток скрытого монтажа — невозможность изменения места расположения электроустановочных изделий: все розетки и выключатели устанавливаются в раз и навсегда выбранную точку поверхности стены.

Единственный случай, в котором приемлемо устройство в домах из бруса скрытой проводки — это обшивание стен и потолков тем или иным отделочным материалом. В таком случае все провода, затянутые в металлические или пластиковые трубы (или же гофротрубу), размещаются между наружной поверхностью «черной» стены и внутренней — материала обшивки.

Компромиссное решение

Наиболее часто при строительстве деревянных домов применяется комбинированный способ проводки — компромисс между скрытым и наружным типами. В этом случае основная масса проводов, затянутых в «гофру», укладывается под полом. К розеткам, расположенным обычно на небольшой высоте от напольного покрытия, питающую линию подводят любым доступным способом — по плинтусу, коротким отрезком электрокороба или через диагональное отверстие в стене. Для выключателей, располагающихся обычно возле дверей, провода подводятся внутри дверного откоса и через сквозной канал.

Достоинство комбинированного способа монтажа электропроводки — сохранение достаточной в большинстве случаев возможности переноса розеток в другие места расположения при почти полной невидимости элементов монтажа. При правильном подходе к организации «подпольного» размещения такая проводка полностью отвечает всем необходимым нормативам и имеет практически нулевую пожарную опасность.

Другие статьи

Наши проекты

797 000
руб.

Старая цена: 842 000 руб.

Общая площадь: 163.7 м2

407 000
руб.

Старая цена: 429 000 руб.

Общая площадь: 62.8 м2

722 000
руб.

Старая цена: 760 000 руб.

Общая площадь: 110.5 м2

Деревянные дома – очень древняя традиция российской архитектуры. Даже в наше время, когда нет недостатка в современных строительных материалах, многие владельцы загородных участков предпочитают возводить жилье
именно из дерева – с ним никто не может даже близко сравниться по природной теплоте и создаваемому особому уюту.

Да и обычные горожане – владельцы небольших дач, возводя
несложные домики, чаще всего останавливают свой выбор именно на древесине, как на основном материале для постройки. Но и постоянное, и временное жилье
в современных условиях не могут
обойтись без электропитания. И в том, и в другом случае крайне необходимо знать, как сделать проводку в деревянном доме правильно, чтобы не подвергать опасности свои здоровье и даже жизнь, обеспечить сохранность жилья и имущества.

Основные требования к электропроводке в деревянном доме

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

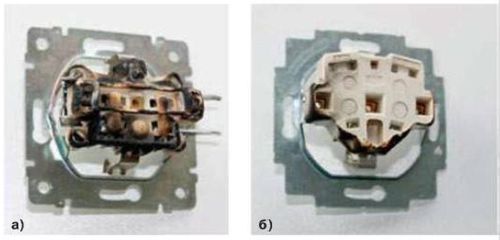

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету
, браться за самостоятельную прокладку электрических линий вообще
не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя
бы

для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет
».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

• Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
• Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
• Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного
оформления
помещений за счет
даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще
и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы
по их реализации. Самому же подобрать нужную информацию, разбросанную но
СНиПам
, ГОСТам и ПУЭ (правила устройства электроустановок), не так просто
, и она, зачастую
, носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку, для полностью самостоятельного проведения электротехнических работ, ее
рассматривать не следует.

Вход электрической линии в дом

Это
—

очень ответственный участок
, о котором хозяева
почему-то нередко забывают, акцентируя внимание именно на внутренней проводке. Срабатывает, наверное, принцип – стоит давно и полностью себя оправдывает. А между тем ввод
силового кабеля в дом мог проводиться уже очень давно, по старым, уже не соответствующим современным требованиям технологиям. Оснащённость домов электроприборами выросла буквально в разы
, соответственно, возросло и потребление энергии. Да и сама кабельная часть может безнадежно
устареть – изоляция лопается под многолетним воздействием солнца и температурных перепадов, оголяя металлические жилы и снижая безопасность проводки.

Такой ввод кабеля через деревянную стенку — «мина замедленного действия»

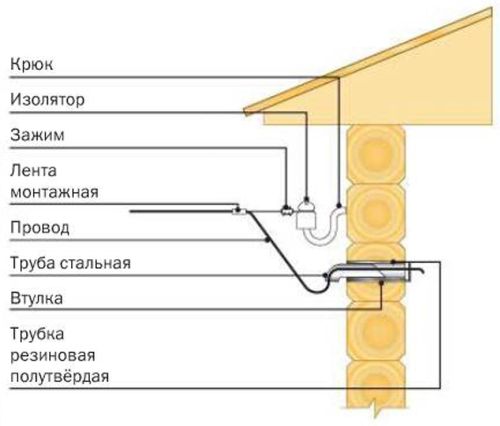

Особо уязвимым участком является проход кабеля через деревянную стенку чердачного помещения. В свое
время считали, что для безопасности вполне хватает обрезка резинового шланга. Однако, такой узел таит в себе немалую угрозу – в составе резины немалый процент сажи, которая сама по себе является углеродом, т.е
. токопроводящим материалом. По мере старения такого «изолятора» появляются мостики электропроводимости с достаточно большим удельным сопротивлением. Могут возникнуть участки локального нагрева, искрения
, а для сухих досок фронтона крыши этого может быть вполне достаточно.

Одним словом, если целью поставлено полное обновление проводки и приведение ее
в действительно безопасное состояние, то начинать нужно именно отсюда.

Существует два способа завести силовую линию в дом – воздушный и подземный.

• Подземный способ считается более надёжным, так как кабель полностью скрыт и не подвержен внешним влияниям. Вместе с тем
  , это достаточно затратный метод, который потребует значительных земляных работ. Кабель должен располагаться на глубине не
  менее 0.8 м
  , охранная зона обязательно обозначается табличками. Проход через фундамент и ввод в дом производиться
  с обязательной установкой металлических гильз из толстостенных труб.

Как правило, подобное подключение имеет смысл организовывать лишь при строительстве нового дома, заранее продумывая прохождение коммуникаций. Если электролиния прокладывается в уже отстроенный дом, то легче и дешевле воспользоваться воздушной проводкой.

• Осуществлять какие бы то ни было самостоятельные электротехнические работы на столбах линий электропередач запрещено категорически – это имеет право делать только высококвалифицированный электрик с соответствующим допуском.

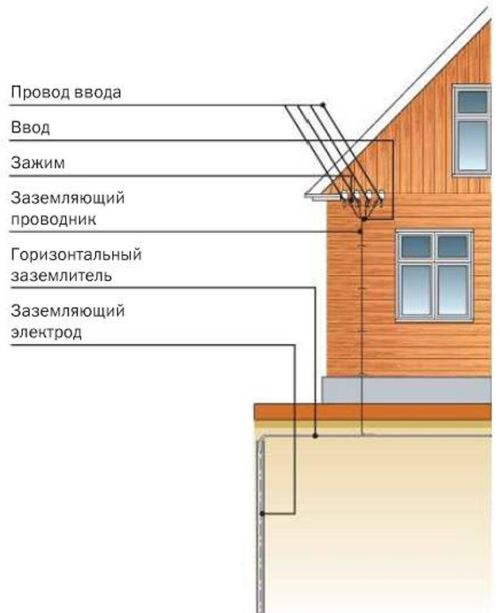

Примерная схема требуемого размещения воздушной проводки от ЛЭП к дому приведена на
рисунке.

Участок линии от столба к дому обычно выполняют из провода сечением не менее 16 мм. В основном
, используется кабель типа СИП (самонесущий изолированный провод), имеющий высокопрочную оболочку из сшитого полиэтилена, устойчивого к инфракрасному излучению и термическим перепадам. Длительность службы такого провода должна составить не менее 25 лет.

Однако, внутрь дома эта линия никогда не заводится.Согласно существующим правилам, категорически запрещена прокладка кабелей с алюминиевой токоведущей
частью по сгораемым элементам конструкций. А раз речь идет
о деревянном доме, то начиная от входа и до по

следней
розетки
или лампочки применяются исключительно медные проводники.

Для участка от подключения линии и до вводного распределительного устройства рекомендовано использовать кабель ВВГнг
. Дополнительный индекс «нг
» говорит о негорючести его изоляционного покрытия. Этот кабель вполне соответствует требованиям к стационарной проводке как внутри здания, так и на открытом воздухе. Однако, для большей надежности
, его рекомендуют заключить еще
и в гофрированную полимерную трубу, имеющую соответствующую сертификацию по действующим правилам пожарной безопасности НПБ
246—
97. Пластик, из которого изготовлена «гофра», относится к самозатухающим, не поддерживающим горения материалам.

Всегда проводится снаружи здания. В настоящее время для этого чаще всего используют специальные герметичные сжимы, обеспечивающие надежный
контакт без возможности окисления и возникновении искрения
.

Участки прохождения ВВГнг
через стены дома и чердачные или межэтажные перекрытия обязательно заключаются в металлическую гильзу, изготовленную из толстостенной трубы. Эта мера предосторожности имеет несколько задач:

• Кабельная часть будет защищена от повреждений, которые могут быть вызваны смещениями строительных конструкций, например, из-за усадки дома или колебаний грунта.
• Металлическая оболочка в максимальной степени предотвратит распространение огня на деревянные конструкции в случае чрезвычайной ситуации – перегрева или возгорания кабеля.
• Кабель в уязвимых, скрытых от обзора местах получает защиту от домашних грызунов.

Толщина стенки трубы – значение регламентированное. Так, если используется провод сечением до 4 мм², она должна составлять 2,8 мм, а при при
менении более мощных кабелей – от 6 до 10 мм² — даже 3.2 мм. Это исключит возможность прогорания стенки трубы при возникновении внутри нее
короткого замыкания.

Это же правило применяется на всех участках внутридомовой разводки в деревянном здании, безо всякого исключения.

Следующий важный участок – от ввода
в дом до распределительного щитка (по принятой терминологии, вводного распределительного устройства – ВУР
). В чем
особая специфичность данного
участка – он остается
незащищенным автоматикой от перегрузок или КЗ
и, как правило, находится не на виду, зачастую
проходя через чердачные или подсобные помещения. Полагаться на автоматику электрической подстанции не следует – там совершенно другие уровни срабатывания.

Существует несколько способов кардинально решить эту проблему:

• Весь участок кабеля до ВРУ
  можно заключить в металлическую трубу с теми же параметрами, о которых говорилось выше. Однако, это становится возможным лишь при небольшой
  его протяжённости – до 2,5 –
  3
  метров и отсутствии большого
  количества поворотов. Протолкнуть достаточно жесткий
  кабель на значительные расстояния в просве
  т

  т
  рубы будет попросту невозможно.

• Оптимальным видится установка защитного автомата в герметичном боксе непосредственно перед входом линии в здание. При этом порог его срабатывания выбирает на шаг выше, чем у основного АЗ
  , который устанавливается на ВРУ. Так, если
  на щитке установлен автомат в 25 А
  , то на на
  ружном следует ставить 32 А.

Это
защитит уязвимый участок от перегрузки, но вместе с тем, если
такая ситуация произойдет
во внутренней домовой разводке, то сработает автомат на ВРУ, и необходимости добираться к внешнему АЗ не будет.

• Есть еще
  один вариант, когда и автомат, и приборы учета
  расхода энергии электроснабжающие организации выносят вообще
  на внешнюю стену здания или даже на столбы ЛЭП. Это, конечно, надежно
  , но не всегда удобно для хозяев
  дома.

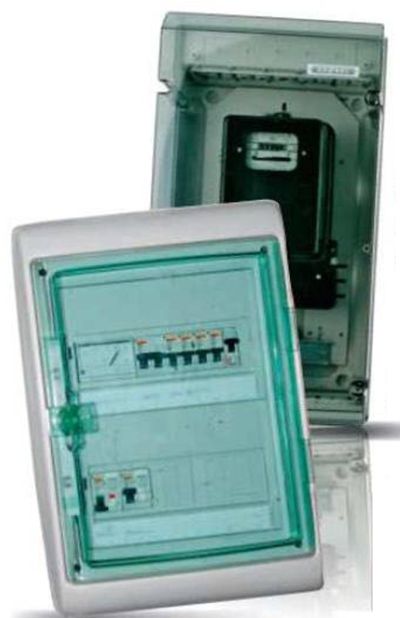

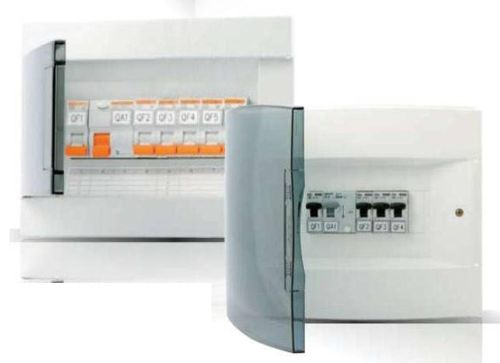

Установка распределительного щитка

Линия от ввода
в дом напрямую, безо всяких ответвлений, приводит к распределительному щитку – ВРУ. Каковы его основные составляющие:

• Металлический или пластиковый бокс с местами для размещения электросчётчика и дополнительных устройств защиты, DIN-рейкой для АЗ, шинами – нулевой и контура заземления. Размеры бокса не регламентируются, так что лучше в этом случае не экономить, и устанавливать его с расчетом
  на дальнейший возможный «апгрейт
  » —
  дооснащение, потребность в котором может возникнуть по мере расширения электрооснащенности
  дома.
• Опломбированный счётчик расхода электроэнергии.

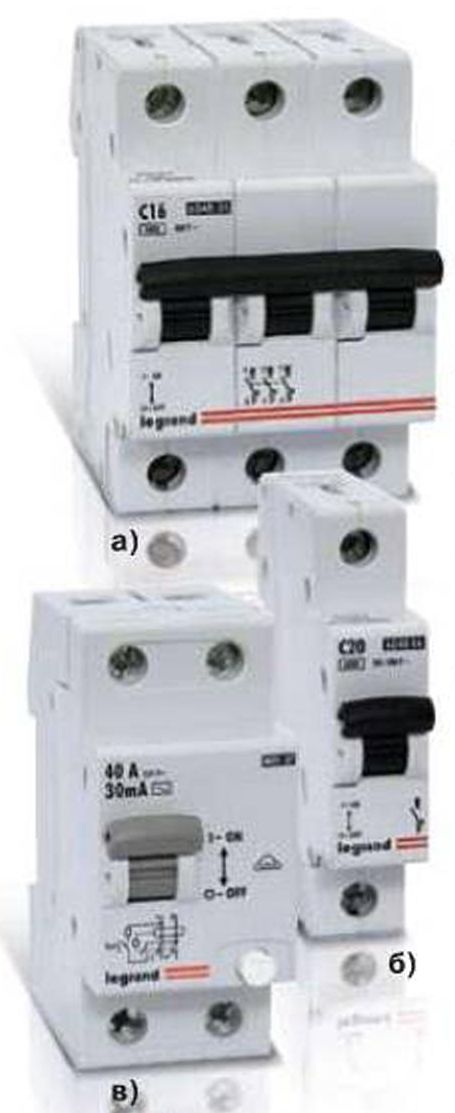

• Главный вводной автомат защиты, двухполюсный
  или трехполюсный
  , который обычно также пломбируется электроснабжающей организацией.
• Установленные на DIN-рейке однополюсные
  АЗ. Их количество может быть различным. Обычно электросеть дома разделяется на зоны – каждой их

  них
  будет соответствовать свой автомат определенной
  мощности. Так, выделяют в отдельные зоны кухню, одну или несколько комнат, которые также можно разделить на освещение и розеточную группу. Часто отдельной зоной делается освещение двора, электроснабжение гаража и придомовых пристроек, внешние розетки, которые используются для хозяйственных работ на территории.

Мощность автоматов рассчитывается для каждой зоны индивидуально. Руководствуются правилом, что она должна обеспечивать срабатывание при перегрузке на самом слабом участке локальной электропроводки. Чем меньше номинал, тем выше безопасность эксплуатации электроприборов. Так, если обычные розетки имеют допустимый предел в 16 А
, то и АЗ не должен превышать этого значения.

• УЗО – устройство защитного отключения электропитания при выявлении тока утечки. Ввиду немалой стоимости подобного прибора им м
  ногие просто пренебрегают. Однако, хотя оно и не является обязательным, все же лучше не поскупиться, приобрести и включить его в общую систему электроснабжения. УЗО надежно
  предохранит жильцов от поражения током при пользовании электроприборами, не допустит аварийных ситуаций в сети. Особое значение оно приобретает на участках с повышенной влажностью – кухни, ванные, бани, котельные, внешняя арматура во дворах, гаражах и т.п
  . Подбор номинала УЗО и его установка должны проводиться квалифицированными электриком, так как здесь учитывается несколько параметров – общая нагрузка участка (максимальный ток
  ) и ток
  утечки.

УЗО может устанавливаться на всю внутридомовую сеть, но в этом случае велика вероятность частых ложных срабатываний защиты, и кроме того
, очень сложно будет выявить источник потенциальной угрозы безопасности. Более удобным, но, правда, и более дорогим способом становится установка
УЗО также с зонированием, аналогично
АЗ.

Видео: пример установки УЗО

Вся аппаратная часть распределительного щитка должна быть исключительно от проверенных производителей, иметь соответствующие сертификаты соответствия. Важно помнить, что во многом именно эти отвечают за безопасность хозяев и сохранность здания.

Как сделать проводку в деревянном доме — от щитка до точек потребления

Теперь об одном из главных моментов устройства проводки в деревянном доме – участках от распределительного щита до точек подключения электроприборов.

В первую очередь
, несколько слов о соединениях проводов. Скрутки должны быть исключены, даже при использовании толстых медных жил одного сечения. Допускается пайка проводов с последующим закрытием оголенной
части пластиковыми колпачками. Оптимальных
же решением
будет использование специальных пружинных или винтовых клеммных соединений (например, клеммы WAGO). Это не столь дорого, но обеспечит и надежный
контакт, и требуемую защищенность от коротких замыканий. Кроме того, такие соединения легко проконтролировать и в случае необходимости, заменить.

Оптимальным решением для деревянного дома является открытое расположение проводки на стенах. Существуют возможности разместить ее
и скрыто, но это потребует масштабных и дорогостоящих работ.

Способы открытого размещения проводки

• С давних пор применялось размещение кабелей внутренней проводки по деревянным элементам конструкции на изолирующих роликах, обеспечивающих безопасный зазор в 10 мм от стены.

В домах старой постройки кое-где такие разводки сохранились и по сей день.

Находятся многочисленные поклонники такого ретро-стиля…

Кстати, этот метод крепления стал вновь входить в моду – многие владельцы отдают предпочтение такой ретро-проводке
. Для этого даже выпускаются специальные витые кабеля различных расцветок.

… и можно даже приобрести специальную проводку

Видео: ретро-проводка на деревянных стенах

Однако, рассматривать всерьез
подобные
подхо
д

д
ля организации всей внутренней разводки вряд ли уместно. Количество электроприборов и, соответственно, точек потребления в среднестатистическом доме значительно возросло, а прокладка множества магистралей от распределительного щита на роликах поверх ст
ены будет смотреться просто нелепо.

• Одиночные
  кабели
  сечением менее 6 мм² можно располагать непосредственно на поверхности стены, фиксируя их с помощью электротехнических
  клипсов

  соответствующего размера. Главное условие при этом – наличие двойной (а лучше даже – тройной) изоляции кабеля. Для подобных целей подойдут уже упоминавшиеся провода марки ВВГнг или NIМ
  . Если применяются провода в обычной изоляции, то потребуется несгорающая прокладка (асбестовая или металлическая), выступающая с обеих сторон кабеля минимум на 10 мм, а это вряд ли украсит интерьер помещения.

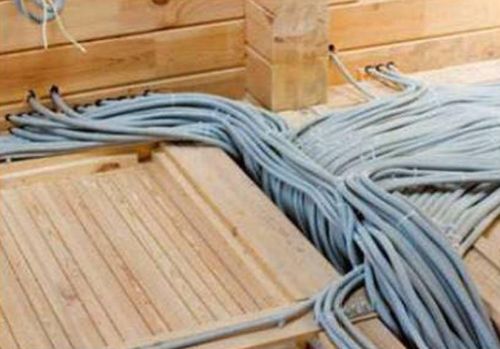

• Электропроводку можно разместить в гофрированной полимерной электротехнической трубе. Достоинства такого подхода в том, что в одну трубу можно поместить несколько проводов. Это будет уже выглядеть
  несколько лучше, чем одиночные
  кабели
  , но все же эстетика в данном
  случае «хромает» —
  гофру непросто разместить идеально ровно, даже с использованием клипсов
  . Но зато провода получают дополнительную защиту от внешних повреждений и создается
  требуемый зазор от стены.

Для незаметных участков проводки, например, для подсобных
или технических помещений, этот метод становится, наверное, оптимальным. Однако и он имеет недостаток – при необходимости замены какого-то одного кабеля придется
снимать гофрированную облицовку со всего пучка проводов.

Гильза из металлической трубы в месте прохождения проводов через перекрытие

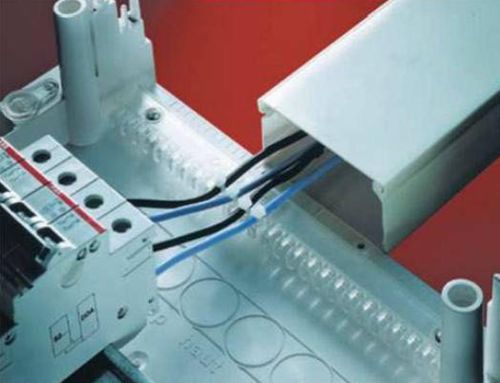

• Все большую популярность обретают полимерный кабель-каналы

  , закрывающиеся
  съемной
  крышкой
  . Они производятся различных
  размеров
  , то есть существует возможность подобрать их и для одиночного провода, и для нескольких параллельных линий. Изготавливаются они из негорючего пластика, что повышает безопасность эксплуатации проводки.

Такие короба можно подобрать и по наиболее подходящей расцветке – они бывают не только белыми, но и затонированными
или имеющими декоративное покрытие «под дерево», которое хорошо будет сочетаться с материалом стен.

Особое достоинство таких каналов – простота профилактических или монтажных работ с кабельной частью —
всегда можно снять крышку, чтобы заменить проблемный кабель или же добавить новое соединение.

Учитывая то, что сейчас в продаже немало дополнительных аксессуаров к подобным кабель-каналам

– повороты, внешние и внутренние угловые элементы, тройники, заглушки и т.п, хозяева могут с помощью их решить проблему требуемой декоративности электропроводки.

Видео: открытая проводка в деревянном доме с использованием кабель-каналов

• Еще
  одной разновидностью подобных кабель-каналов

  являются системы электротехнических плинтусов. Они также укомплектованы всеми необходимыми элементами для прямых участков, поворотов, углов, подъемов
  к розеткам и выключателям, распределительным коробкам. Это позволяет выдержать общий стиль оформления помещения, несмотря на то, что по сути проводка будет считаться открытой.

Важное замечание – установку кабель-каналов

следует проводить только после первичной усадки дома и при условии, что древесина стен хорошо просушена. В противном случае даже незначительные изменения «геометрии» помещения могут вызвать деформацию и даже разрушение коробов.

• Прибегают и к размещению открытой проводки в трубах, металлических или полимерных. Удобной подобную технологию не назовешь
  – каждый прямой участок продевается отдельно, затем устанавливается переходная или поворотная муфта и так далее. Безусловно, немало сложностей вызовет и необходимость замены кабельной части. Такой подход – это скорее дань моде, но никак не оптимальное решение для наружной разводки.

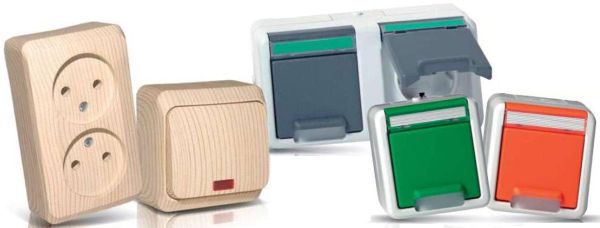

Розетки и выключатели, устанавливаемые при открытом расположении проводки, должны в обязательном порядке иметь несгорающую прокладку снизу. Хорошо, если это предусмотрено самой их конструкцией. Если нет, то придется
вырезать площадки из асбеста или металла.

Следует сразу просчитывать требуемое количество розеток в том или ином месте помещения. Использование тройников или удлинителей в процессе эксплуатации электроприборов должно быть
сокращено до минимума, а еще лучше – полностью исключено.

Скрытая проводка в деревянном доме

Если у хозяев жилья превалирует все же же
лание полностью скрыть проводку, то они столкнутся с весьма масштабными работами.

• Чтобы обеспечить полную противопожарную безопасность, все провода должны быть замещены
  в несгораемую оболочку, в качестве которой может выступать только стальная или медная труба. Внутренняя полость стальной трубы должна быть либо окрашена, либо оцинкована, чтобы не допустить процессов коррозии стенок.

• Все переходы и повороты исполняются с помощью резьбовых элементов либо сваркой (пайкой).
• Горизонтальные участки труб должны иметь небольшой уклон для того, чтобы образовавшийся в полости конденсат имел выход наружу. Также предусматриваются специальные отверстия в тех местах, где наиболее вероятны скопления влаги.

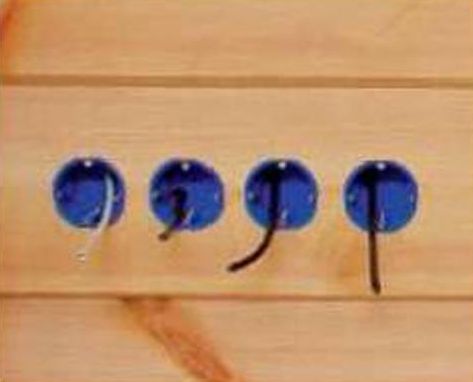

• В вырезанные для скрытого размещения розеток и выключателей отверстия устанавливаются только металлические подрозетники
  , которые должны быть подключены к контуру заземления.

• Все разветвления проводятся только в распределительных коробках, которые должны быть также герметично соединены с трубами.
• Весь контур труб обязательно заземляется.
  чтобы снять с него возможное статическое напряжение и предотвратит поражение током в случае возможного нарушения изоляции кабеля.

• Чтобы не допустить контакта изоляции проводов с острыми кромками трубы, на выходе обязательно устанавливается центрирующая пластиковая заглушка.

Видео: размещение скрытой проводки в металлических трубах

Скрытая проводка допускается и еще
одним способом – по намету штукатурного слоя толщиной не менее 10 мм. Однако, применяется это нечасто, хотя бы
из тех соображений, что закрывать натуральное дерево штукатуркой, наверное, не самый лучший вариант.

Если просмотреть размещенные
в интернете фотографии или видеоролики, можно увидеть массу примеров, когда скрытую проводку размещают в металлической или пластиковой «гофре», или же просто укладывают пучки проводов в проделанные в дереве штробы
. Что

бы
ни писали
«авторитетные» мастера, которые убеждают, что
подобный
способ
полностью безопасен, это является грубейшим нарушением существующих требований. Закладывать в своём деревянном доме подобную «мину замедленного действия» вряд ли стоит – ставки слишком высоки!

В статье не раз упоминался контур заземления. Однако это вопрос настолько своеобразен и важен, что заслуживает совершенно отдельной подробной публикации, которая обязательно найдет
свое
место на страницах нашего портала.

Технология устройства электропроводки в деревянных домах имеет свои особенности. Мало того, что для подключения к сети потребуется выполнить протяжку кабеля от ближайшей подстанции, так и прокладка проводки внутри помещения должна выполняться с соблюдением особых норм безопасности.

Требования к проводке

При монтаже проводки в деревянных домах особое внимание уделяется правилам безопастности

Дерево — это самый популярный материал, применяемый при строительстве частного жилья. Несмотря на свои достоинства, древесина является пожароопасным и легко воспламеняемым материалом.

Вне зависимости от материала — кирпич, газосиликатные блоки, бетон, брус при возникновении пожара открытый огонь перекидывается на мебель и внутренне убранство помещения. Сначала сгорает всё внутри помещения, а уже после начинают гореть несущие стены, перегородки и кровля.

Базовые требования, предъявляемые к электропроводке в строениях из дерева:

Проводить самостоятельную прокладку силового кабеля и монтаж электрической сети без соответствующего опыта не рекомендуется — этим должны заниматься специалисты.
Но каждый владелец частного дома обязан знать основные правила электрификации. Это позволит ему провести диагностику уже имеющейся проводки, а также даст возможность проконтролировать качество работы наёмных электриков.

Нормативные документы

Правила устройства электроустановок является основным документом для проектирования электропроводки

Общие требования и правила устройства электропроводки описываются в следующих документах:

1. ПУЭ, издание 7 — основной документ, используемый при проектировании электросети. В нём подробно описан выбор проводника, распределительных устройств, автоматики и освещения.
2. СНиП 3.05–06–85 — устройство электропроводки в старых и новых домах. Способы подводки и правила ввода силового кабеля в жилое помещение.
3. СНиП 31–02 — требования к устройству системы электроснабжения в жилых домах. Документ соответствует нормам и правилам, описанным в ПУЭ.

Информация, содержащаяся в этих источниках, описана техническим языком и может быть непонятна неквалифицированному специалисту. При самостоятельном изучении рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее чётко сформулированы значения и понятия, необходимые для монтажа проводки в частных домах.

Узнайте, какие виды розеток и выключателей есть, и как их правильно выбрать: l.

Подготовка проекта электроснабжения

Пример двух схем устройства элеткросети в деревянном доме

После рассмотрения заявки управляющим органом будет подготовлен договор и технические условия, необходимые для присоединения к местной электрической сети. Затем можно приступать к проектированию электроснабжения, которое выполняется в следующей последовательности:

При составлении проекта следует руководствоваться ПУЭ. Согласно этому документу электропроводка прокладывается строго в вертикальном или горизонтальном направлении. Оптимальный угол поворота — 90 o .

Розеточная группа, выключатели и распределительные коробки должны находиться на открытых участках со свободным доступом. Обычно, выключатели монтируются на 80–150 см от уровня пола, а розетка или розеточная группа — 50–80 см. Количество розеток варьируется 1–6 штук. Точное количество зависит от размеров помещения, но не менее одной штуки на 6м 2 .

При проектировании кабельной трассы стоит учитывать, что минимальное расстояние от проёмов не должно быть менее 10 см. Если на маршруте возможно соприкосновение кабеля с металлическими элементами, то выполняется его отвод на 15–30 см в любом удобном направлении.

Выбор провода и устройств

Сечение провода электропроводки с учётом общей мощности электросети

При обустройстве частных электросетей используются кабели двух типов: NYM и ВВГнг. Кабель типа NYM — это силовой кабель соответствующий евростандарту и применяемый для прокладки электросетей с номинальным напряжением, не превышающим 660 В. ВВГнг кабель — это голый силовой кабель, в двойной виниловой оплётке, работающий в сетях с постоянным напряжением не более 1 кВт.

Сечение кабеля для прокладки электросетей определяется в «мм 2 ». Для обозначения маркировка наносится на изоляцию кабеля и обозначается двумя цифрами. Первая цифра указывает на количество проводов внутри одиночной изоляции. Вторая цифра — площадь сечения проводника. Например, когда электрик говорит, что нужен трехжильный медный кабель полтора квадрата, это значит — NYM кабель 3х1.5 мм.

Наиболее простой способ определить минимальное сечение жилы силового кабеля для конкретного участка сети — это специальная таблица. Этот способ является проверенным, так как используется при проектировании электросетей в многоквартирных домах. С таблицей для подбора сечения жилы можно знакомиться на фото выше.

Как правило, для розеточных групп используется медный кабель сечением 2,5–4 мм, а для освещения — алюминиевый кабель сечением 1,5–2,5 мм. В случае с деревянными домами рекомендуется применять только медную проводку, так как это позволит обезопасить электросеть от перегрева.

Провод различного сечения для монтажа электропроводки в деревянном доме

Согласно ПУЭ каждый участок электросети оборудуется устройством защитного отключения и автоматическим выключателем, рассчитанным на соответствующие показатели тока. Для расчёта силы тока используется стандартная формула –I = P/U·cosφ, где:

• I — сила тока;
• P — общая мощность электроприборов, подключённых к одному участку электросети;
• U — напряжение в электросети;
• cosφ – постоянный коэффициент. В бытовых сетях почти всегда равен 1.

К примеру, требуется определить силу тока для участка сети, к которой будет подключаться бытовое оборудование общей мощностью 3 кВт. I = 3000 / 220 = 13,64 А. С учётом небольшого запаса и округления получается, что для этого участка потребуется УЗО и дифатомат, рассчитанные на номинальный ток 16А.

Для определения типа автоматического выключателя необходимо вычислить минимальную силу тока при коротком замыкании: I кз = 3260 x S/L, где S — сечение проводника в мм2, L — длина проводника в м. Как правило, в сетях со смешанной нагрузкой, которая и будет представлена в большинстве частных домов, используются автоматы типа «С».

Розетки подбираются с учётом мощности электроприборов. Обычно, это розетки с заземлением, рассчитанные на 16 А ток. Стоит помнить, что если в конкретном помещении планируется использование нескольких электроприборов, то лучше установить розеточную группу на 2–3 изделия, чем в дальнейшем использовать «тройник».

Выбор вводного кабеля и автоматики

Слева — электросчётчик, слева — УЗО с подведённым вводным кабелем

Схема устройства однофазной сети электропитания

Однофазная электрическая сеть — это наиболее распространённый способ электрификации частных домов и типовых квартир. Номинальное напряжение тока в однофазной сети составляет 220 В с частотой 50 Гц.

Для питания строения используется двужильный или трехжильный силовой кабель, который подводиться от местной подстанции к электрическому распределительному щиту внутри строения.

В первом случае применяется двужильный кабель без заземления. Во втором случае используется трехжильный кабель с рабочей «фазой» (L), обратным «нулём» (N) и защитным заземлением.

Возможно, вам понравится идея обустройства электрической проводки в стиле ретро. Более подробно о монтаже системы в деревянном доме в нашем следующем материале: .

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Оптимально, если распределительный щит будет установлен в специальном помещении с бетонной перегородки или стеной

Технология монтажа электропроводки в деревянном доме будет состоять из нескольких этапов: подвод силового кабеля к дому, монтаж распределительного щита, прокладка кабельной трассы, соединение контактов и проверка работоспособности.

Для проведения работ потребуется подготовить электродрель с корончатой насадкой, шуруповёрт, крестовую и шлицевую отвёртку, индикаторную отвёртку и защитные прорезиненные перчатки.

Установка распределительного щитка

Распределительный щит для частного дома на 12–24 модуля

Распределительный щит — это устройства для ввода силового кабеля и распределения поступающей электрической энергии. Внутри щита размещается электротехническое оборудование, отвечающие за соединение, учёт, безопасность и корректную работу системы электроснабжения.

Готовые распределительные щиты от производителя представляют собой пластиковый, металлический или комбинированный короб с дверцей, дин-рейкой, нулевой и заземляющей шиной. Габариты щита выбираются согласно количеству используемых модулей. Для деревянных домов достаточно щита на 12–15 модулей.

Установка щита состоит из нескольких этапов:

При использовании щита на 16–24 модуля, как правило, в нём располагается две дин-рейки. На верхнюю направляющую лучше установить вводной автомат, счётчик и УЗО в необходимом количестве.

На нижней дин-рейке будут располагаться автоматические выключатели. Такой тип распределения модулей позволит выполнять более быстрое и удобное подключение. После монтажа всех элементов рекомендуется промаркировать модули с учётом их группы. Последовательность сборки щита показана на видео ниже.

Видео по теме: сборка и компановка распределительного щита

Ввод кабеля в помещение

Прокладка силового кабеля до жилого дома по воздуху

Ввод силового кабеля в жилое строение можно выполнить двумя способами: под землёй и по воздуху. Первый способ более надёжен, так как будет использован бронированный кабель, защищённый гофрированной трубой. При этом сама проводка будет располагаться под 30–40 см слоем земли.

Для прокладки кабеля вырывается траншея глубиной 70–80 см. На дно траншеи засыпается 15–20 см слой мелкозернистого песка и хорошо утрамбовывается. Далее, на песчаную подушку укладывается защитная гофра, через которую пропускается бронированный кабель.
Затем гофрированная труба засыпается 10–15 см слоем песка. В завершении труба полностью замуровывается в земле.

Прокладка силового кабеля до жилого строения под землёй

Подводка кабеля по воздуху производится в случаях, когда расстояние между домом и подстанцией слишком большое. Для этого применяется кабель с несущим тросом, который натягивается между опорным и жилым строением. Если расстояние от столба до дома превышает 20 м, то между ними устанавливается промежуточная опора.

При вводе силового кабеля через несущую стену в месте сопряжения устанавливается гильза из негорючих материалов. Оптимально, если кабель будет введён в непосредственной близости от места расположения распределительного щита.

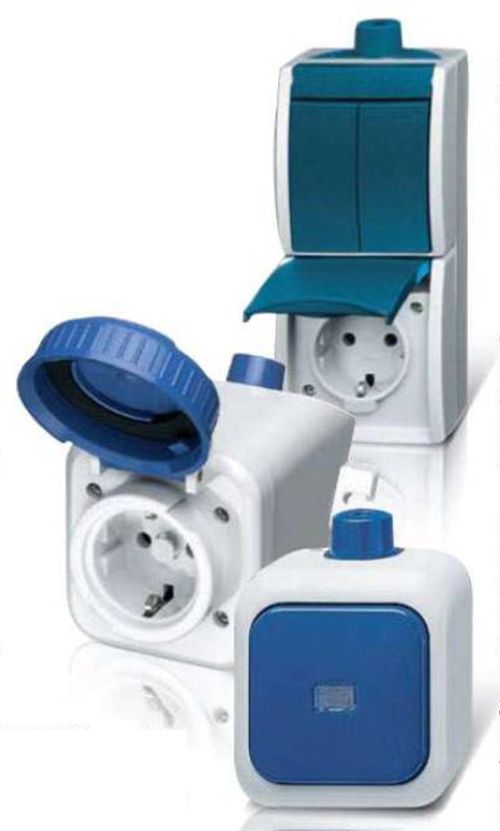

Установка накладных выключателей и розеток

Снятие кнокпки и лицевой части розетки перед монтажом

Накладные выключатели и розетки используются как при открытом, так и при скрытом способе прокладки электропроводки. Технология установки выключателя и розетки схожа, поэтому в качестве примера возьмём процесс монтажа выключателя от фирмы Schneider Electric.

Процесс установки состоит из следующего:

В завершение проверяется работоспособность выключателя и проводится окончательная сборка. Технология монтажа накладной розетки аналогична. Как правило, для подключения розеток применяется трехжильный кабель, поэтому при подсоединении присутствует жёлто-зелёный кабель (заземление), который подсоединяется к центральной клемме.

Соединение проводов и контактов

При монтаже электропроводки в деревянном доме не допускается использование «скруток». Идеально, если часть кабеля от дифавтомата до точки потребления будет выполнена из цельного куска провода.

Для этого перед раскройкой кабеля требуется нанести разметку на поверхность стены. Далее, с помощью рулетки потребуется измерить маршрут кабеля и только после этого отрезать кабель с запасом в 20 см.

Клеммники фирмы Wago для соединения проводки

Если соединение кабеля неизбежно, то для этого лучше использовать:

1. Клеммная колодка — подразделятся на изделия с затягивающим винтом и прижимными пластинами. Последние более оптимальны, так как для контакта кабеля и шины используется пластина, не повреждающая токопроводящую жилу.
2. Пружинная клемма — наиболее простой и эффективный способ соединения, при котором жила удерживается и контактирует с пластиной за счёт пружинного зажима. Можно использовать для соединения как алюминиевых, так медных кабелей.

При монтаже электропроводки в деревянном доме мы рекомендуем применять клеммники от фирмы Wago. Изделия отличаются высоким качеством сборки и имеют богатый ассортимент изделий под кабели различного сечения. Для соединения достаточно зачистить кабель на 10 мм, поднять зажимные рычажки вверх и завести кабель в клеммное отверстие.

Способы открытого размещения проводки

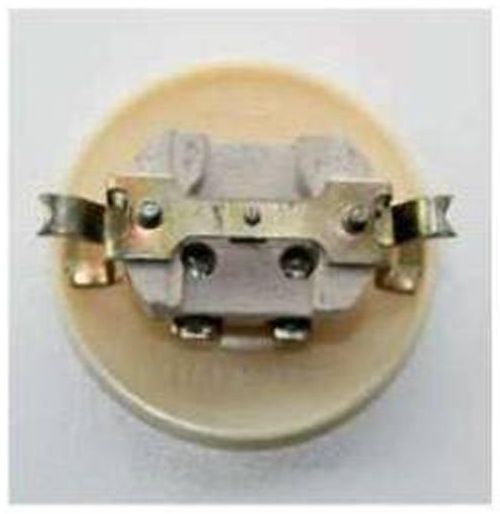

Окрытая ретро-проводка с ипользованием розеток и изоляторов из керамики

Открытия проводка является оптимальным решением для монтажа электропроводки в деревянном доме. Открытый способ прокладки кабеля от распределительного щитка до точки потребления используется с давних пор — ранее кабель располагался на изоляторах из керамики.
Таким образом, проводка не имела прямого контакта с деревянной стеной.

Сейчас эта технология называется ретро-проводка и применяется в помещениях, где общая пиковая мощность довольно мала и не превышает 4 кВт. В жилых домах с высокой пиковой нагрузкой подобная технология имеет массу недостатков и ограничений.

Открытая проводка в деревянном доме без дополнительной изоляции

Для устройства открытой электропроводки принято использовать:

Некоторые домовладельцы используют комбинированный подход. Для прокладки кабеля на прямых участках применяется стальная прямая труба, а в качестве поворотных элементов — металлическая гофра. Этот подход нельзя назвать эстетически привлекательным, но он весьма надёжен. Все металлические трубы и другие элементы в целях безопасности подлежать обязательному подключению к контуру заземления.

Электрическая проводка в деревянном доме отличается от той, которая
проводится в загородных домах, построенных из из других материалов. Для того чтобы ее
правильно установить, необходимо учитывать особенности, которые обусловлены
свойствами древесины и технологическими разработками. Грамотно сделанная
проводка является залогом безопасности деревянного дома. Энергоснабжение дома
из бруса должно соответствовать требованиям СНиП 31-106-2002 в части «Правил
устройства электроустановок» (ПУЭ), а также Госстандартом на электроустановки и
оборудование устройств защитного отключения (УЗО). Специальное требование идет
к электропроводке в домах из бруса и устройствам по учету использования электроэнергии.

Все работы по монтажу электропроводки должен соответствовать проекту по электрике, созданному на этапе проектирования дома из клееного бруса . При создании проекта инженер должен учесть
массу деталей – материал, из которого изготовлен дом (в нашем случае это
дерево), нагрузки, количество необходимого оборудования, линий и многое другое.
Важнейшим этапом является и расчет электроснабжения в доме.

В деревянных домах используется три типа электропроводки: скрытый,
открытый и комбинированный. Открытая электропроводка имеет наиболее простой
способ монтажа. Скрытая проводка является, по мнению специалистов, самой
безопасной в кирпичных и бетонных домах, но ее монтаж в деревянных домах имеет
свои сложности. Комбинированный вид электропроводки, с точки зрения реализации,
монтируется гораздо сложнее и используется крайне редко.

Открытая электропроводка

Открытая электропроводка прокладывается поверх стен и потолков, полов
помещения.
При открытой электропроводке используются следующие способы
прокладки проводов и кабелей:
— непосредственно по поверхности стен, потолков и т. п.;
— на струнах, тросах, роликах, изоляторах;
— в трубах, коробах, гибких металлических рукавах;
— на лотках;
— в электротехнических плинтусах и наличниках;
— свободной подвеской и т. п.

Это наиболее простой и недорогой способ исполнения электропроводки,
соответственно чаще реализуемый. Кроме того, именно он рекомендуется ППУ. Такой
вид проводки осуществляется в коробах и гофре, сделанных из негорючих
материалов, кабелем в тройной изоляции. Недостатком наружной проводки считается
ее эстетические свойства. Хотя при аккуратном исполнении монтажа и подборе коробов
для кабеля, можно сделать открытую электропроводку почти не различимой или
задекорировать при помощи собственной фантазии или дизайнера.

К преимуществам открытой электропроводки относят доступность при
необходимости осмотра или ремонта, а так же замены старой на новую. Возможно
даже легкое изменение электрической схемы, например, в случае перепланировки
или перестановки мебели в доме.

При установке открытой электропроводке в домах из клееного бруса , следует
уделить максимум внимания кабельным каналам, поскольку они используются для
прокладки кабеля непосредственно в электрокоробах и деревянных домах. Кабельные
каналы должны быть очень качественными, быть устойчивыми к высоким
температурам, ударам, а также должны быть самозатухаемыми. Это очень важно,
поскольку возгорание кабеля внутри деревянной стены может легко спровоцировать
пожар, если кабельный канал имеет низкую устойчивость к высокой температуре. Он
интенсивно нагревается тогда, когда электросеть работает на высокой мощности
(используются мощные электроприборы – чайники, кипятильники, пылесосы и пр.)

Пространство в кабельных коробах должно заполняться минимум на 60%. Но если
не оставить определённого свободного объёма, кабель не будет успевать
охлаждаться, что может привести к перегреву и даже к пожару, хотя сам клееный
брус выдерживает достаточно высокие температуры. Для такого типа
проводки используются металлорукава или металлические трубы. Они обязательно
заземляются и устанавливаются так, чтобы брёвна, расположенные в непосредственной
близости к ним, не провоцировали даже малейших деформаций. Дело в том, что
деформации труб или рукавов могут привести к повреждению изоляции кабеля и к
короткому замыканию, а это стопроцентная гарантия возгорания. Поэтому кабельные
трубы изготавливаются с несколько большим внутренним диаметром, чтобы был запас
пространства для кабелей. Однако, усадка, провоцирующая защемление и
сдавливание кабеля, в деревянных домах случается достаточно редко. Чаще это
происходит в домах, построенных из более тяжёлых материалов.

Можно выполнять электропроводку не только в коробах и гофре, а так же
монтировать ее на роликах, изоляторах или скобах.

Качество используемых материалов и оборудования при монтаже электропроводки
должны быть подтверждены сертификатами соответствия, и быть в исправном
состоянии.

Скрытая
электропроводкав доме из клееного бруса гораздо сложнее. Скрытая
электрика в доме из клееного бруса устанавливается ещё на стадии строительства дома . Это подразумевает разработку проекта, в котором будут четко обозначены
места подключения электрооборудования, поскольку возможности «перепротянуть»
провода при таком виде электрической проводки не будет. Чтобы избежать ошибок,
необходимо разработать дизайн-проект с указанием местонахождения розеток в
помещениях, расположение электроприборов и расстановкой мебели. В этом случае
на заводе-изготовителе учитывают схему электропроводки в доме и выполняют все
необходимые работы. Этот метод прокладки проводов в деревянном доме отличается
трудоемкостью, а также более высокой ценой, однако он считается и самым
привлекательным, поскольку не наносит ущерба внешнему виду конструктивных
элементов здания.

Варианты монтажа скрытой электропроводки

Существует несколько основных вариантов, которые используются для скрытой
прокладки электрического кабеля. Одним из них является прокладывание линии
электропередач в специальных коробах, которые располагаются параллельно
плинтусам. При этом для подведения тока к розеткам и выключателям используют
разветвление кабель-каналом. Такой монтаж очень удобен, однако скрывает он лишь
объемы выступающих деталей, но не может сделать их полностью невидимыми.

Для полного скрытия электропроводки используют более сложные методы.
Прокладывая линию, сначала специалисты создают специальный паз, который
просверливается в брусе, согласно архитектурному проекту. Затем в этот паз
помещают металлическую трубку, которая и будет хранилищем для проводов. При
необходимости подключения к выключателю, трубу изгибают, стараясь не повредить
проводке и в дополнение ко всему вырезают специальную нишу, которая понадобится
для металлического подрозетника.

Материал для трубки, защищающей проводку
внутри конструкции

Что же касается металла для трубки, то лучшим вариантом будет использование
меди. Этот материал позволяет трубе подстраиваться под возможные деформации в конструкции,
исключая возможность повреждения проводов. При этом стоит обратить ваше
внимание на то, что ни в коем случае нельзя помещать проводку в пластик или
другие неметаллические оболочки. Будучи внутри конструкции стен домов из
клееного бруса, она может быть повреждена деформацией, что может привести к
необходимости серьезных ремонтных работ.

Есть и более веская причина: возникшее короткое замыкание может
сопровождаться возникновением электрической дуги, которая приведет к
неминуемому возгоранию, не смотря на то, что клееный брус будет покрыт специальными
веществами. Причиной замыкания могут быть:

Недостатки в качестве кабеля;

—

Грызуны, часто появляющиеся в конструкции стен
домов из клееного бруса (проблему решает использование штукатурки при монтаже
электропроводки или металлической трубки, в которую помещается провод, как это
было описано ранее);

—

Механические повреждения (к примеру, в случае
проведения самостоятельного ремонта);

—

Перегрузка электропроводки.

Скрытый монтаж электропроводки требует особых знаний и опыта, поэтому
советуем вам обратиться к профессионалам.

Недостаток такой электропроводки в деревянных домах –
невозможность впоследствии изменять месторасположения розеток (может быть
только открытым способом), поэтому, места для размещения приборов и их число
нужно продумать заранее.

Смотрите также интересные статьи

С электричеством, как известно, шутки плохи, а тем более в деревянном доме. Ведь дерево — это не только прекрасный строительный материал, но ещё и горючее вещество (по определению — топливо). Чуть заискрила проводка — и дома как не бывало. Между тем при строгом соблюдении правил электро- и пожарной безопасности риск возгорания по вине системы электроснабжения практически сводится к нулю. Причём без всякого ущерба для комфорта.

Справедливости ради отметим, что дерево — хороший диэлектрик (в сухом состоянии, разумеется), и в этом качестве, по сути, работает на электробезопасность. Плюс к тому пусть слабым, но всё же утешением может служить тот факт, что массивные деревянные конструкции (бревенчатые стены, балки из массивного бруса) при пожаре сохраняют несущую способность и устойчивость в течение достаточно продолжительного времени (в отличие, скажем, от несгораемых стальных элементов, которые при нагревании почти сразу становятся «бессильными»). Под действием огня на поверхности дерева образуется угольно-пиролитический слой. Доступ кислорода сокращается, горение замедляется, а тем временем, глядишь, и пожарная команда подоспеет. Правда, жить в обугленном доме — врагу не пожелаешь, а полное восстановление изначального вида практически невозможно.

Распределительный щит в деревянном доме

Согласно последним указаниям органов энергонадзора, в загородных домах должно быть установлено два : один за пределами дома, другой — внутри. Наружный служит пристанищем для электросчётчика (чтобы контролёры из соответствующих инстанций могли в любое время проверить показания). От внешнего щита подводящий электрокабель протянут ко второму, внутреннему. На его DIN-рейках (профилях стандартной конфигурации) смонтированы различные электротехнические модули.

Вначале стоит вводной автоматический выключатель
(впрочем, он может находиться и во внешнем щите). Затем подводящий провод разделяется на отдельные линии, питающие осветительную сеть, розеточную группу и т. д. Коммутацию и защиту каждой магистрали обеспечивают автоматические выключатели. Также во внутреннем щите располагают устройства защитного отключения (УЗО). Чтобы упростить комплектацию силового щита, используют дифференциальные автоматы, выполняющие функции . Помимо защитных устройств в щите размещают вспомогательные модули: реле ограничения предельной нагрузки; реле, контролирующие качество поступающей электроэнергии; устройства охлаждения и др.

Кроме того, специалисты настоятельно рекомендуют устанавливать в загородных домах устройства защиты от импульсных перенапряжений, то есть от кратковременных скачков напряжения (менее миллисекунды), амплитуда которых может многократно превышать номинальное напряжение в сети. Импульсные перенапряжения возникают вследствие прямого или удалённого удара молнии, а также в результате негативного влияния мощного или специфического электрооборудования (дуговых печей, сварочных аппаратов, тиристорных устройств и др.). Подобные скачки губительны для чувствительной электронной техники.

В деревянных домах устанавливают навесные пылевлагозащищённые силовые щиты (в каменных строениях и городских квартирах обычно используют встраиваемые модели). Снаружи монтируют шкаф с прозрачной устройствам присваивается класс ограничения (самые быстрые относятся к классу «3»). К тому же учитывается минимальная сила тока при коротком замыкании, вызывающая почти мгновенное срабатывание электромагнитного расцепителя. По этому показателю автоматический выключатель получает соответствующую характеристику (В, С, D). В быту обычно используют приборы категории С.

Устройства защитного отключения обесточивают электросеть при утечке тока. Подобная аварийная ситуация обычно возникает из-за повреждения проводки или электроприбора. Вряд ли кто-нибудь усомнится в необходимости УЗО. Эти устройства защищают человека от поражения током, и этим всё сказано. Для деревянного дома особое значение приобретает противопожарная функция УЗО. Дело в том, что длительная утечка электротока вызывает самовозгорание дерева и других горючих материалов. Иначе говоря, обесточивая сеть, устройство предотвращает возникновение огня.

В загородных домах обычно используют УЗО с номинальным током срабатывания 10 и 30 мА. Более чувствительные устройства устанавливают на отдельные контуры, питающие электроприборы во влажных помещениях. Повышенного контроля требует и проводка, проложенная в чердачных перекрытиях и в неэксплуатируемом подкровельном пространстве. В таких зонах даже малая утечка (незаметная для УЗО на 30 мА) при определённых условиях может привести к возгоранию деревянных строительных конструкций.

Подбор автоматических выключателей и УЗО производят при проектировании системы электроснабжения. Автоматические выключатели выпускаются в широкой линейке номиналов, то есть показателей силы тока, допустимых для той или иной линии. Не вдаваясь в технические подробности, скажем, что для расчёта используют прямую зависимость между мощностью, напряжением и силой тока (Р = U х I, где Р — мощность в ваттах. U — напряжение в вольтах, I — сила тока в амперах). При выделенной мощности в 10 кВт и стандартном напряжении в сети 220 В получаем допустимую силу тока 45 А. Подбираем вводной автоматический выключатель ближайшего номинала — 40 А. Приборы для отдельных линий приобретают, исходя из суммарной нагрузки (для осветительной сети) или мощности потребителя. В розеточной группе номинал выключателя зависит от сечения подводящей магистрали.

Создание системы энергоснабжения загородного дома
должно осуществляться в соответствии с электропроектом, выполненным специализированной организацией (со всеми лицензиями и полномочиями от энергонадзорных органов). Вместе с тем хозяевам не следует оставаться в стороне от процесса проектирования и комплектации. Желательно хотя бы в общих чертах вникнуть в курс дела. Важно прояснить для себя все принципиальные моменты, касающиеся выбора устройств электробезопасности, распределительных силовых щитов, электроустановочных изделий, кабельной продукции и других материалов. Ведь пользоваться всем этим электротехническим комплексом будут домовладельцы, а не проектировщики или электромонтажники. Кстати, хозяева также несут ответственность за нормальное и безопасное функционирование системы электроснабжения загородного дома.

Открытая проводка в деревянном доме

В соответствии с действующими российскими нормами электрическая разводка по сгораемому основанию (то есть деревянным стенам) осуществляется открыто
. Причём между проводом и стеной оставляют воздушный зазор. Кабель при прохождении по нему электрического тока нагревается, а если он находится в горючей среде, то при определённых условиях возможно самовозгорание стенового материала. В случае риск возникновения пожара по вине проводки минимизирован. К тому же открытый кабель проще контролировать, ремонтировать, а при необходимости заменить. Современную разводку обычно закрывают пластиковыми кабель-каналами (коробами) разных цветов и фактур, в том числе под различные породы дерева.

Скрытая проводка в деревянном доме

Вместе с тем в европейских странах на законных основаниях используют скрытую проводку в деревянных стенах. Кабели прокладывают в гибких закладных кабель-каналах или гофрированных трубах из самозатухающего и не поддерживающего горение пластика. При этом используется проводная продукция с надёжной и долговечной многослойной изоляцией, существенно снижающей тепловыделение кабеля. Для устройства в деревянных стенах просверливают каналы.

Эти работы проводят в заводских условиях при изготовлении домокомплекта. В ходе сборки здания и электромонтажа в каналы заводят гофротрубы, а затем протягивают кабель. Дальнейшее развитие внутренней электросети осуществляется открытым способом. Просверлить каналы в готовом доме без серьёзных повреждений деревянных стен практически невозможно. И ещё один нюанс. На момент изготовления домокомплекта должен быть разработан подробный электропроект, который основывается на дизайн-проекте интерьера.

Казалось бы, какое нам дело до западных технологий? Между тем в домах из оцилиндрованного бревна и клеёного бруса финского производства применяется скрытая проводка электроснабжения.
Опыт зарубежных коллег переняли и многие российские компании, занимающиеся деревянным домостроением. На вопрос, как скрытая проводка согласуется с действующими регламентирующими документами, следует ответ, что на прокладку кабеля скрытым способом получено особое разрешение органов пожарного и энергонадзора.

Пожаро- и электробезопасность деревянного дома

Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.

В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.

На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.

К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.

Система электроснабжения загородного дома
и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:

• При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
• Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
• Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.

Система заземления

Строительство многих частных домов ведётся без устройства системы электросети. Возникает парадоксальная ситуация. Ко всем потребителям внутри дома подведён трёхжильный кабель, но входящий в его состав «РЕ-проводник» («защитное зануление») лишён всякой связи с землёй. А ведь он должен быть подключён к заземляющему контуру из оцинкованной стали, зарытому в землю вблизи дома. Систему заземления выполняют по специальному проекту. При его разработке учитывают свойства грунтов, наличие и химический состав грунтовых вод, грозоопасность местности и многое другое. Кстати, к контуру заземления подключают и систему , которая также комплектуется и монтируется по отдельному проекту.

Дабы не рисковать жизнью, необходимо использовать модули от ведущих производителей. При правильном монтаже такие приборы прослужат полвека и более (скажем, автоматы АВВ и Schneider Electric рассчитаны на 10000 циклов срабатывания при норме 3000 циклов). К тому же высококачественным модулям не свойственно ложное срабатывание. Если УЗО или автомат обесточивает сеть или отдельную линию, значит на то есть объективная причина.

Современная жизнь окружает нас множеством электрических приборов. Соответственно, электрическая проводка необходима в любом доме, независимо от его расположения или материала, из которого он сделан.

Но проектирование и укладка электрической сети в деревянном доме имеет свои особенности и специфику, которую надо знать перед началом работ.

Электрика в деревянном доме: основные требования

В зависимости от типа прокладки выделяют два основных способа:

• Открытая. Кабель прокладывается поверх деревянных конструкций, при этом любой желающий имеет к ним доступ.
• Закрытая. Кабель прокладывается внутри слоя штукатурки или специального кабель – канала.

При открытой прокладке кабелей разрешается использовать один из следующих способов:

• Укладка в электротехнической гофрированной трубе. Она сделана из пластика, который не поддерживает горения и не дает воспламениться несущим конструкциям. Такой способ обладает большим количеством эстетическим недостатков.
• Укладка в пластиковый кабель-канал. Сделанный из пластика не подверженного горению, он легко прокладывается, но обладает некоторыми недостатками. Так как конструкция короба жесткая, а деревянные дома дают усадку в лучшем случае 1 см на м, то они деформируются и трескаются. При этом небольшое количество фурнитуры, уголков и заглушек сильно сужают варианты дизайна.
• Прокладка на изоляторах. В настоящее время набирает популярность прокладка открытым способом на изоляторах. Кроме того, что такой способ полностью пожаробезопасен, он еще и эстетичен. При дизайне помещений в стиле ретро органично вписывается такой способ.

Способов его безопасной укладки всего два:

• В специальную металлическую трубу. Она укладывается внутри массива из древесины и защищает его от огня. Если работа по укладке проведена аккуратно и все швы заделаны, то никто не заметит, где она проходит.
• Внутри штукатурки. Если стена оштукатурена, то можно проложить провод внутри отделки. Единственно, необходимо чтобы между проводом и древесиной, а так же между проводом и внешним слоем должно быть не меньше 10 мм.

Проект электроснабжения деревянного дома

Проект электрической сети дома должен учитывать следующие факторы:

1. Расположение всех основных электроприборов. Их расположение легко просчитать – стиральная машинка в ванной, холодильник и электроплита на кухне, телевизор в гостиной и так далее. В жилых комнатах необходимо предусмотреть несколько розеток для бытового пользования.
2. Способ прокладки. Можно полностью проложить все провода снаружи, внутри несущих конструкций или совместить эти два способа.
3. Выбор кабелей. В зависимости от силы тока, для безопасной работы необходимо разное сечение и различный тип кабелей.
4. Короба и подрозетники. В зависимости от того, наружние розетки и выключатели будут или внутренние, требуется различный тип подрозетников.

Электрика в деревянном доме: схемы прокладки кабелей

Требования к прокладке кабелей такие же, как и в обычных домах:

• Все соединения должны размещаться в специальных коробах.
• Прокладка проводов должна производиться на расстоянии не менее 20 сантиметров от углов стен.
• Все провода прокладываются прямолинейно, а повороты должны производиться строго под прямым углом. Это необходимо, чтобы впоследствии иметь представление, где проходит провод и случайно не повредить его.

Выбор кабелей, розеток, выключателей и другой электротехнической продукции

В зависимости от типа прокладки используются различные типы розеток, кабелей и выключателей.

При внешней прокладке используются накладные типы розеток и выключателей, которые не требуют подрозетников, а кабель должен быть именно для внешней прокладки. Он имеет дополнительный слой изоляции, который защищает провода от повреждения.

Больше никаких требований к элетротехнической продукции, кроме эстетических не предъявляется.

Выбор кабелей для ввода и электропроводки

Так как примерное количество и мощность приборов в каждой комнате известно, то легко можно рассчитать необходимое сечение. Суммируем потребляемую мощность всех электроприборов и получаем потребление всей в комнате в целом. Для определения сечения провода следует воспользоваться следующей таблицей:

Выбор типа и номинала автомата защиты

Аналогично тому, как считали потребления каждой комнаты в отдельности, суммируем всё электропотребление дома. Полученное число умножаем на 0,8, так как далеко не все приборы будут работать одновременно.

Именно такое значение должно быть у автомата, или максимально близкое к нему. Ни в коем случае нельзя брать автомат защиты на больший уровень тока, так как при коротком замыкании это вызовет задержку срабатывания.

Как провести электрику в деревянном доме: некоторые нюансы монтажа

Важно при укладке электропровода все работы выполнять аккуратно. Любое мелкое повреждение изоляции не будет заметно при тестовых замерах. Но в дальнейшем оно даст о себе знать нагревом и возможным возгоранием.

И если в домах из негорючих материалов это не так опасно, в деревянном доме такая ситуация может привести к потере всего здания.

Монтаж электрощита

После подключения провода внешнего электропитания, он через специальную стальную гильзу проводится в дом. Максимально близко к месту его заведения устанавливают электрощиток с автоматами УЗО. Но важно предусмотреть свободный доступ к нему со стороны взрослых.

Ввод кабеля в дом

Завести кабель от уличной линии в дом можно двумя способами:

1. Воздушный. На стену дома крепится изолятор и к нему приводится провод от уличной линии. Сейчас используется самонесущий изолированный провод, который защищен от повреждений. Далее от него линия заводится в дом и подключается к щитку. Достоинством можно назвать дешевизну.
2. Подземный. Можно провести кабель через специальный кабель канал под землей. Это обеспечит большую надежность и защищенность провода от внешних повреждений. Но стоимость его намного выше, чем у предыдущего.

Прокладка кабелей в комнатах

В зависимости от выбранного типа прокладки электропроводки, монтаж производится внешне или внутренне. Необходимо аккуратно производить работы, так как любое повреждение кабеля может привести к проблемам в ближайшем будущем.

При внешней проводке требуется надежно крепить все элементы, чтобы не сорвать их случайным движением и не повредить провод.

Правила соединения проводов

Как уже говорилось выше, все соединения проводов происходит в специальных монтажных коробках. Лучшим способом соединения считается использование переходников. Они представляют собой металлическую пластину с винтовыми зажимами, в которые закрепляются провода.

Это позволяет соединять электропровода разного сечения без каких-либо затруднений. Вторым по популярности соединением считается пайка проводов. Она также обеспечивает надежный контакт, но требует определенных навыков, специальный инструмент и дополнительную изоляцию места пайки.

Также нельзя использовать обычные скрутки, чем грешат многие доморощенные электрики. Так как площадь соединения проводов низкая, то они оказывают высокое сопротивление и греются, что может привести к пожару.

Подключение выключателей и розеток

После окончания всех работ по укладке провода можно приступить к установке розеток и выключателей. Для этого провод заводится внутрь электротехнического элемента, зачищаются концы и фиксируются в специальных винтовых зажимах.

Монтаж заземления и установка УЗО

Оборудование заземление частного дома это важнейший этап пожарной безопасности. Но процесс её монтажа и подключения ничем не отличаются от аналогичных работ в обычном доме, кроме одной детали: если в обычном доме к выводу провода нет серьезных требований, то в деревянном доме должна быть специальная стальная гильза для обеспечения безопасности.

Как испытать электропроводку

Для проверки работоспособности электропроводки используется специальное оборудование. Тестером проверяется наличие напряжения и сила тока. Если они не отличаются от рассчитанных, то можно с уверенностью пользоваться электросетью и не беспокоится о безопасности.

Правила безопасности и эксплуатации

Правила эксплуатации для закрыто выполненной электропроводки не предъявляют никаких требований к жильцам. Важно не перегружать её и не более.

Открыто выполненная электропроводка требует большего внимания:

• Мебель. Она не должна примыкать к проводам, желательно чтобы между ней и проводкой было не менее 5 см.
• Шторы. Так как это легковоспламеняющийся материал, то они не должны располагаться вблизи проводов.
• Дети. Проводка должна быть надежно закреплена и закрыта от детей. В противном случае они могут оторвать провод и повредить его изоляцию.

Электрическая проводка в доме из дерева должна не только справляться со своим предназначением, но и быть полностью защищенной, надежной. Как же провести электрику в деревянном доме правильно? Монтаж электропроводки деревянного здания производят по особым правилам. Однако, придерживаясь всех принципов монтирования, провести электрику в деревянный дом можно самолично.

Этапы работы при подведении электрики

Весь цикл электротехнических работ подразделяется на такие пункты:

• разработка проектной документации и предварительные расчеты потребления электричества;
• подбор кабелей, электрической аппаратуры, деталей монтажа;
• установка щита распределения питания, электросчетчика, автовыключателя;
• размещение кабелей, подводка к каждой точке;
• подключение розеток, установка выключателей и приборов освещения;
• подготовка заземления и устройства защитного отключения электрики;

• диагностика, наладка электрики деревянного дома.

Составление проекта

Перед тем как проектировать разведение электропроводки, нужно подсчитать общую мощность электрических приборов.

Очередность работ над проектом электрики деревянного дома:

• чертеж плана дома с указанием месторасположения всего электрооборудования;
• на рисунке написать требуемую мощность оборудования по максимуму;
• осветительные приборы включить в определенную группу;
• рассчитать, каким будет освещение вокруг деревянного дома;
• просчитать количество автомат-выключателей для бытовых электрических приборов с большой мощностью (для них подача питания прокладывается отдельно).

Выбор кабеля и других необходимых элементов

При подведении электрики чаще всего используют кабельный шнур из медиNYM либо ВBГнг-LS. Второй немного подешевле, но первый более прочный, так как имеет добавочный изоляционный слой, а еще удобен при монтаже. Можно взять кабель из алюминия, но он имеет один минус – при перегибах ломается.

Важно! Электрокабелю для ввода электрики в дом уделяют особое внимание, учитывая максимальную мощность электрических приборов.Слабое сечение вводного кабеля может привести к загоранию проводки электрики деревянного дома.

На деревянную конструкцию розетки подключают кабель с тремя жилами и проводом заземления, так как много приборов требуют защиты.

Согласно правилам установки электрических приборов, осветительное оборудование требует защитного заземления. Зачастую многие не придерживаются ПУЭ, однако если предполагается введение в эксплуатацию светильников большой мощности, ими лучше не пренебрегать.

Разводить электрику по деревянным конструкциям можно двумя способами. Внешнюю проводку укладывают в обычный канал для кабеля, а внутреннюю (для исключения механических повреждений) помещают в металлический рукав или специальную трубу.

Выбирая выключатели и розетки, следует учесть следующее:

• предполагаемую силу тока;
• вид установки проводки (скрытая, внешняя);
• количество розеток и выключателей, которые можно объединить блоками.

Вводной электрический автомат

Основная функция автоматического выключателя – отключение электрики деревянного дома при коротком замыкании. Автовыключатель устанавливают относительно фазы сети: для однофазной подойдет 1-полюсный или 2-полюсный, а при подключении трех фаз – 3-полюсный.

Вводной автомат рекомендуется ставить после электросчетчика. При необходимости установки автоматического выключателя до счетчика, его нужно обязательно опломбировать.

Все автовыключатели, счетчик электрической энергии, вводной выключатель, а также устройства защиты должны располагаться в щите приема и распределения энергии. Корпус щитка изготавливают из металла. После установки его следует заземлить обязательно. Электроаппаратуру ставят на перфорированную ДИН-рейку, а после вводят в эксплуатацию согласно проекционной схеме.

Прокладка кабельной трассы

Перед тем, как монтировать кабель, нужно определить путь его размещения, сделать монтаж распределительных шкафчиков и обозначить те места, где будут установлены розетки, светильники и выключатели, так как электрика в деревянном доме своими руками производится по определенной схеме.

При планировании обшивки стен внутри помещения, кабельный шнур укладывают в металлический рукав или трубу, то есть производят внутреннюю проводку электрики деревянного дома. Использовать при этом гофрированную трубу из пластика категорически воспрещается, чтобы исключить случайное повреждение проводки и возможное возгорание.

Процесс укладки кабеля в трубе включает в себя такие этапы:

• подготавливают путь, по которому будет укладываться кабель, делая канавки (штробы). После крепят коробки распределения энергии там, где соединяется шнур, учитывая то, что к ним должен быть доступ даже после того, как стены будут обшиты;
• сквозь стены, кабель протягивают при помощи гильз из металла, на которых установлены заглушки. Специальные гильзы ставят также под выключатели, розетки;
• подбирают трубу для кабеля. Самый лучший выбор – медная. Она гибкая и легко нарезаемая. Срезы трубы зачищают аккуратно, чтобы не повредить проводку. Крепление труб к стенной поверхности производится специальными хомутами;
• заводят кабель в трубу и проверяют, изолирован ли он относительно корпуса металлической трубы;
• производят разделку кабельных пучков, оставляя в коробках распределения запас, длина которого не меньше 20 сантиметров. Это требуется для возможного повторного монтажа. Все кабельные жилы в распределительных шкафчиках скручивают и изолируют защитными колпачками;

• после разделки кабелей их подсоединяют ко всем точкам, придерживаясь цветовой маркировки при соединении электропроводов.

Прокладка кабельной трассы электрики деревянного дома по пластиковому кабель-каналу называется внешней. Кабельные каналы – это своеобразные коробы разных размеров, которые закрываются крышечкой на защелке. Цветовая гамма каналов для кабеля достаточно широка, но для деревянных стен отлично подойдут такие, что имитируют фактуру дерева.

Последовательность прокладки кабеля в кабельном канале:

• обозначают кабельную трассу и выбирают соответствующий кабель-канал. Крышку с короба снимают и прикрепляют его к поверхности деревянной стены саморезами на расстоянии 50 см;
• в местах, где соединяется кабельный шнур, прикрепляют коробки распределения электроэнергии;
• при такой технологии укладки кабеля, используют лишь внешние выключатели и розетки. Крепят их к деревянной стене при помощи саморезов, сняв предварительно крышки;
• производится укладка кабеля в каналы из несгорающего пластика, после чего короб закрывают. Кабельный провод, оставленный «про запас», тоже помещают в кабель-канал;
• по схеме концы кабеля в распределительных ящиках соединяются, а кабель подсоединяется ко всем точкам подключения электрики деревянного дома;
• качественное заземление

Внимание! Множество бытовых электроприборов, у которых металлический корпус, требуют заземления. В деревянном доме его можно сделать самолично.

Для этого потребуется 3 шт. трехметрового штыря или уголка из металла и несколько штук метровых обрезков уголка для соединения штырей между собой. Монтируют заземление следующим образом: роют траншею глубиной не меньше 0,3 м, напоминающую своей формой треугольник с равными сторонами, которые имеют длину 1 метр. По углам треугольника вбивают в грунт штыри и методом сварки соединяют их короткими металлическими отрезками. Один из углов должен иметь отверстие, через которое крепят проводник заземления электрики. После его выводят к распределительному ящику и подсоединяют к ГЗШ. Все желто-зеленые жилы заземляющего электрошнура присоединяются к этой самой шине.

Проверка правильности электромонтажа

После подведения электрики деревянного дома нужно пригласить из электрической лаборатории специалистов, которые сделают все нужные исследования: замеры сопротивления изоляции кабеля, проводника заземления и петли «фаза-ноль», а также проверку УЗО и выключателей-автоматов. После полного тестирования они составят протокол, подтверждающий правильность выполнения всех работ по монтажу электричества. Его могут потребовать при опломбировании электросчетчика.

Дополнительную информацию о том, как правильно сделать электрическую проводку в деревянном доме можно почерпнуть из видеоролика

Электрическая проводка в доме из дерева, выполненная по всем правилам, будет надежной и безопасной.

• Смотровая яма своими руками

• Варианты и примеры перепланировки однокомнатной квартиры

• Перепланировка двухкомнатной хрущевки

• Проекты бани с террасой и домов
