Характеристика индуктивных преобразователей

Индуктивный датчик или представляет собой бесконтактное устройство, предназначенное для контроля положения того или иного объекта, выполненного из металла.
Это важно, поскольку девайс может проявлять чувствительность только к металлу.

Функции и принцип действия

Принцип действия девайса основан на изменении амплитуды колебаний генераторного устройства, встроенного в контроллер, при внесении в активную зону определенного металлического объекта. Соответственно, применение девайса возможно только с такими типами объектов. При подаче напряжения на конечный выключатель, который находится в зоне чувствительности, появляется магнитное поле. Это поле способствует образованию вихревых токов, влияние которых отражается на изменении амплитуды колебаний генераторного устройства.

В итоге такие преобразования способствуют появлению аналогового выходного импульса, значение которого может быть разным в зависимости от расстояния между контроллером и объектом. Индуктивный датчик перемещения играет очень важную роль для узлов, которые используются для отслеживания изменения места расположения металлических объектов. Благодаря контроллеру определяется, правильно ли расположен тот или иной объект или нет. В том случае, если предмет находится не там, где нужно, система управления должна будет предпринять все необходимые действия для того, чтобы обеспечить нормальную работу устройства.

Что касается устройства контроллера, то девайс состоит из следующих элементов:

Генераторный узел, предназначенный для образования электромагнитного поля, которое, в свою очередь, используется для создания зоны активности с объектом.
Усилительное устройство. Используется для повышения значения амплитуды импульса, чтобы сигнал мог достигнуть нужного параметра.
Триггер Шмитта. Этот элемент предназначен для обеспечения гистертезиса при переключении девайса.
Диодный элемент, который свидетельствует о состоянии контроллера. Также светодиод позволяет обеспечить наиболее оптимальный контроль функционирования девайса и указать на оперативность настройки.
Следующий элемент — компаунд. Его предназначение заключается в обеспечении защиты девайса от попадания влаги внутрь корпуса, а также грязи и пыли, что может привести к его поломке.
Сам корпус. Корпус контроллера предназначен для обеспечения установки девайса, а также его защиты от всевозможных механических повреждений. Как правило, корпус выполняется из латуни либо полиамида, а также он оснащается всеми необходимыми фиксаторами для крепления (автор видео — канал Lty D).

Типы контроллеров

Системы с индуктивным датчиком могут использовать разные устройства, которые отличаются между собой по следующим параметрам:

Конструкция девайса, а также тип корпуса, который может быть прямоугольным либо цилиндрическим. Что касается материала, из которого выполняется сам корпус, то он может быть либо металлическим, либо пластмассовым.
Если речь идет о цилиндрических деталях, то они могут иметь разные размеры корпуса. Как правило, диаметры корпуса составляют 12 и 18 мм, но можно найти и другие девайсы- 4, 8, 22 мм и т.д.
Следующий параметр — рабочий люфт девайса, составляющий расстояние до стальной пластины контроллера. Для небольших по размерам контроллеров этот показатель составляет от 0 до 2 мм, для контроллеров, диаметр которых составляет 12 и 18 мм, рабочий зазор должен быть 4 и 8 мм соответственно.
Число проводов для подключения к бортовой сети. Двухпроводные устройства более удобны в плане установки, однако они чувствительно относятся к нагрузке — при слишком высоком или низком сопротивлении их работа может быть нарушена. Трехпроводные детали на сегодняшний день считаются самыми распространенными, в данном случае два контакта используется для питания, а еще один — для нагрузки. Есть также пяти- и четырехпроводные регуляторы, в которых пятый контакт используется для выбора режима функционирования.
Еще один параметр, по которым устройства могут отличаться, заключается в различии полярности. Релейные датчики позволяют коммутировать нужное значение напряжения или один из контактов питания. В транзисторных датчиках типа PNP на выходе устанавливается специальный транзисторный элемент, позволяющий коммутировать плюсовой выход. Что касается минуса, то в данном случае он подключен постоянно. Также есть транзисторные устройства NPN, в данном случае постоянно запитан плюс, а мину коммутируется транзисторным элементом.

Фотогалерея «Схемы подключения»

Достоинства и недостатки

Индуктивный датчик вращающихся оборотов (к примеру, ДПКВ) или другого типа, как и любое устройство, может иметь свои достоинства и недостатки. Предлагаем с ними ознакомиться.

Начнем с преимуществ:

Во-первых, такие регуляторы характеризуются достаточно простой конструкцией, что позволяет обеспечить высокую надежность их работы. Конструктивно в элементе отсутствуют скользящие контакты, благодаря чему обеспечивается надежная работа датчика, так как контакты не изнашиваются и не выходят из строя.
При необходимости такой регулятор можно своими руками подключить к электрической сети с промышленной частотой.
Повышенная чувствительность регулятора, что позволяет обеспечить его наиболее эффективную и бесперебойную работу.
При необходимости такие приборы могут работать в условиях высоких выходных мощностей.

Что касается недостатков:

Нелинейные значения могут привести к появлению погрешностей, что связано с использованием принципа индуктивного преобразования.
Правильная работа детали возможна при определенной температуре. Если температура не будет соответствовать нормированному диапазону, это может привести к появлению больших погрешностей.
Появлению погрешностей могут способствовать и образование электромагнитного поля вне датчика.

Цена вопроса

Стоимость товара зависит от многих характеристик, в частности, области применения. В среднем цены на индуктивные регуляторы начинаются от 500 рублей и выше.

Видео «Как подключить индукционный регулятор?»

Наглядная инструкция на примере подключения регулятора в мотоцикле Юпитер приведена в ролике ниже (автор — Вадим Карамов).

Индуктивный датчик приближения. Внешний вид

В промышленной электронике индуктивные, и другие датчики применяются очень широко.

Статья будет обзорной (если хотите, научно-популярной). Приведены реальные инструкции к датчикам и ссылки на примеры.

Виды датчиков

Итак, что вообще такое датчик. Датчик – это устройство, которое выдаёт определённый сигнал при наступлении какого-либо определённого события. Иначе говоря, датчик при определённом условии активируется, и на его выходе появляется аналоговый (пропорциональный входному воздействию) или дискретный (бинарный, цифровой, т.е. два возможных уровня) сигнал.

Точнее можем посмотреть в Википедии: Датчик (сенсор, от англ. sensor) — понятие в системах управления, первичный преобразователь, элемент измерительного, сигнального, регулирующего или управляющего устройства системы, преобразующий контролируемую величину в удобный для использования сигнал.

Там же и много другой информации, но у меня своё, инженерно-электронно-прикладное, видение вопроса.

Датчиков бывает великое множество. Перечислю лишь те разновидности датчиков, с которыми приходится сталкиваться электрику и электронщику.

Индуктивные.
Активируется наличием металла в зоне срабатывания. Другие названия – датчик приближения, датчик положения, индукционный, датчик присутствия, индуктивный выключатель, бесконтактный датчик или выключатель. Смысл один, и не надо путать. По-английски пишут “proximity sensor”. Фактически это – датчик металла.

Оптические.
Другие названия – фотодатчик, фотоэлектрический датчик, оптический выключатель. Такие применяются и в быту, называются “датчик освещённости”

Емкостные.
Срабатывает на наличие практически любого предмета или вещества в поле активности.

Давления
. Давления воздуха или масла нет – сигнал на контроллер или рвёт . Это если дискретный. Может быть датчик с токовым выходом, ток которого пропорционален абсолютному давлению либо дифференциальному.

Концевые выключатели
(электрический датчик). Это обычный пассивный выключатель, который срабатывает, когда на него наезжает или давит объект.

Датчики могут называться также сенсорами
или инициаторами
.

Пока хватит, перейдём к теме статьи.

Индуктивный датчик является дискретным. Сигнал на его выходе появляется, когда в заданной зоне присутствует металл.

В основе работы датчика приближения лежит генератор с катушкой индуктивности. Отсюда и название. Когда в электромагнитном поле катушки появляется металл, это поле резко меняется, что влияет на работу схемы.

Поле индукционного датчика. Металлическая пластина меняет резонансную частоту колебательного контура

Схема индуктивного npn датчика. Приведена функциональная схема, на которой: генератор с колебательным контуром, пороговое устройство (компаратор), выходной транзистор NPN, защитные стабилитрон и диоды

Большинство картинок в статье – не мои, в конце можно будет скачать источники.

Применение индуктивного датчика

Индуктивные датчики приближения применяются широко в промышленной автоматике, чтобы определить положение той или иной части механизма. Сигнал с выхода датчика может поступать на вход контроллера, преобразователя частоты, реле, пускателя, и так далее. Единственное условие – соответствие по току и напряжению.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

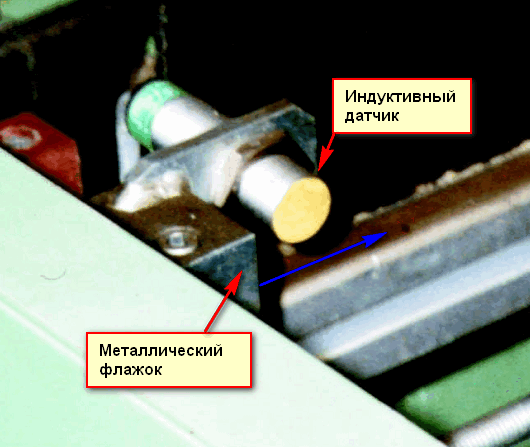

Работа индуктивного датчика. Флажок движется вправо, и когда достигает зоны чувствительности датчика, датчик срабатывает.

Кстати, производители датчиков предупреждают, что не рекомендуется подключать непосредственно на выход датчика лампочку накаливания. О причинах я уже писал – .

Характеристики индуктивных датчиков

Чем отличаются датчики.

Почти всё, что сказано ниже, относится не только к индуктивным, но и к оптическим и ёмкостным датчикам
.

Конструкция, вид корпуса

Тут два основных варианта – цилиндрический и прямоугольный
. Другие корпуса применяются крайне редко. Материал корпуса – металл (различные сплавы) или пластик.

Диаметр цилиндрического датчика

Основные размеры – 12 и 18 мм
. Другие диаметры (4, 8, 22, 30 мм) применяются редко.

Чтобы закрепить датчик 18 мм, нужны 2 ключа на 22 или 24 мм.

Расстояние переключения (рабочий зазор)

Это то расстояние до металлической пластины, на котором гарантируется надёжное срабатывание датчика. Для миниатюрных датчиков это расстояние – от 0 до 2 мм, для датчиков диаметром 12 и 18 мм – до 4 и 8 мм, для крупногабаритных датчиков – до 20…30 мм.

Количество проводов для подключения

Подбираемся к схемотехнике.

2-проводные.
Датчик включается непосредственно в цепь нагрузки (например, катушка пускателя). Так же, как мы включаем дома свет. Удобны при монтаже, но капризны к нагрузке. Плохо работают и при большом, и при маленьком сопротивлении нагрузки.

2-проводный датчик. Схема включения

Нагрузку можно подключать в любой провод, для постоянного напряжения важно соблюдать полярность. Для датчиков, рассчитанных на работу с переменным напряжением – не играет роли ни подключение нагрузки, ни полярность. Можно вообще не думать, как их подключать. Главное – обеспечить ток.

3-проводные.
Наиболее распространены. Есть два провода для питания, и один – для нагрузки. Подробнее расскажу отдельно.

4- и 5-проводные.
Такое возможно, если используется два выхода на нагрузку (например, PNP и NPN (транзисторные), или переключающие (реле). Пятый провод – выбор режима работы или состояния выхода.

Виды выходов датчиков по полярности

У всех дискретных датчиков может быть только 3 вида выходов в зависимости от ключевого (выходного) элемента:

Релейный.
Тут всё понятно. Реле коммутирует необходимое напряжение либо один из проводов питания. При этом обеспечивается полная гальваническая развязка от схемы питания датчика, что является основным достоинством такой схемы. То есть, независимо от напряжения питания датчика, можно включать/выключать нагрузку с любым напряжением. Используется в основном в крупногабаритных датчиках.

Транзисторный PNP.
Это – PNP датчик. На выходе – транзистор PNP, то есть коммутируется “плюсовой” провод. К “минусу” нагрузка подключена постоянно.

Транзисторный NPN.
На выходе – транзистор NPN, то есть коммутируется “минусовой”, или нулевой провод. К “плюсу” нагрузка подключена постоянно.

Можно чётко усвоить разницу, понимая принцип действия и схемы включения транзисторов.
Поможет такое правило: Куда подключен эмиттер, тот провод и коммутируется. Другой провод подключен к нагрузке постоянно.

Ниже будут даны схемы включения датчиков
, на которых будет хорошо видно эти отличия.

Виды датчиков по состоянию выхода (НЗ и НО)

Какой бы ни был датчик, один из основных его параметров – электрическое состояние выхода в тот момент, когда датчик не активирован (на него не производится какое-либо воздействие).

Выход в этот момент может быть включен (на нагрузку подается питание) либо выключен. Соответственно, говорят – нормально закрытый (нормально замкнутый, НЗ) контакт либо нормально открытый (НО) контакт. В иностранной аппаратуре, соответственно – NС и NО.

То есть, главное, что надо знать про транзисторные выходы датчиков – то, что их может быть 4 разновидности, в зависимости от полярности выходного транзистора и от исходного состояния выхода:

PNP NO
PNP NC
NPN NO
NPN NC

Положительная и отрицательная логика работы

Это понятие относится скорее к исполнительным устройствам, которые подключаются к датчикам (контроллеры, реле).

ОТРИЦАТЕЛЬНАЯ или ПОЛОЖИТЕЛЬНАЯ логика относится к уровню напряжения, который активизирует вход.

ОТРИЦАТЕЛЬНАЯ логика: вход контроллера активизируется (логическая “1”) при подключении к ЗЕМЛЕ. Клемму S/S контроллера (общий провод для дискретных входов) при этом необходимо соединить с +24 В=. Отрицательная логика используется для датчиков типа NPN.

ПОЛОЖИТЕЛЬНАЯ логика: вход активизируется при подключении к +24 В=. Клемму контроллера S/S необходимо соединить с ЗЕМЛЕЙ. Используйте положительную логику для датчиков типа PNP. Положительная логика применяется чаще всего.

Существуют варианты различных устройств и подключения к ним датчиков, спрашивайте в комментариях, вместе подумаем.

Продолжение статьи – . Во второй части даны реальные схемы и рассмотрено практическое применение различных типов датчиков с транзисторным выходом.

Работа на производственных предприятиях требует частичной или полной автоматизации системы. Для этого используются различные приспособления, обеспечивающие бесперебойное функционирование. Приспособления из металла довольно часто контролируют индуктивные бесконтактные датчики, имеющие свои преимущества и недостатки. Они имеют небольшой размер и хорошо выполняют свою функцию при условии правильного подключения.

Общие сведения

Индукционный датчик представляет собой специальное приспособление, относящееся к бесконтактным. Это значит, что для определения местоположения объекта в пространстве ему не требуется непосредственный контакт с ним. Благодаря такой технологии, возможна автоматизация производственного процесса.

Как правило, приспособление применяется в различных линиях и системах на крупных заводах и фабриках. Его также можно использовать в качестве конечного выключателя. Прибор отличается высоким качеством и надежностью
, работает даже в сложных условиях. Оказывает воздействие только на металлические предметы, поскольку другие материалы к нему нечувствительны.

Приспособление довольно устойчиво к агрессивным химическим веществам, широко применяется в машиностроительной, пищевой и текстильной промышленности. Аэрокосмическая, военная и железнодорожная отрасль также не обходится без этих датчиков.

Важность прибора делает его востребованным, поэтому множество компаний по всему миру выпускает различные модели со стандартным и расширенным набором функций, в разной ценовой категории.

Устройство прибора

Индуктивный датчик состоит из нескольких взаимосвязанных между собой узлов, которые и обеспечивают его бесперебойную работу. Основные детали приспособления следующие:

Все элементы расположены в корпусе, изготовленном из латуни или полиамида. Эти материалы считаются очень прочными для того, чтобы защитить сердцевину от отрицательного воздействия условий производства. Благодаря надежности конструкции, датчик способен выдержать значительную нагрузку
и при этом корректно функционировать.

Принцип работы

Благодаря специальному генератору, выдающему особые колебания, осуществляется работа устройства. При попадании в поле его действия предмета, сделанного из металла, подается сигнал на блок управления.

Работа приспособления начинается после включения, которое даёт толчок к образованию магнитного поля. Это поле в свою очередь оказывает влияние на вихревые токи, меняющие амплитуду колебаний генератора, который первым реагирует на любые изменения.

Как только поступает сигнал, начинается обработка его в других узлах устройства. Сила этого сигнала во многом зависит от размера предмета, попавшего в поле действия приспособления, а также расстояния, на котором он находится. Следующим этапом будет преобразование аналогового сигнала в логический. Только так возможно точно определить его значение.

Особую роль играют такие датчики на производстве
, где металлические детали должны идти по линии в определенном положении. Прибор может фиксировать его и при обнаружении любого, даже незначительного отклонения сигнализирует на главный пульт управления.

Как правило, чтение результатов функционирования устройства осуществляет специалист, выполняющий также роль контролера, наблюдающего за бесперебойной работой всей системы.

Основные определения

Для контроля работы устройства и чтения его сигналов существует несколько определений. Наиболее важными считаются следующие:

Благодаря этим определениям, возможно настроить приспособление для получения максимально точных данных, играющих важную роль в производственном процессе.

Преимущества и недостатки

Индукционные датчики имеют свои достоинства и недостатки, как и любое другое устройство. Главным преимуществом считается простота конструкции, не требующая сложной настройки и не нуждающаяся в особых условиях для монтирования. Приспособление не имеет скользящих контактов, сделано из прочного материала и может на протяжении длительного времени работать без перерыва.

Стоит также отметить, что прибор очень редко выходит из строя, и ремонт его не представляет сложности. Именно поэтому его часто устанавливают на предприятиях, где необходим почти круглосуточный контроль за производственным процессом. Бесконтактное подключение позволяет без проблем осуществлять соединение с промышленной системой напряжения.

Важным преимуществом считается высокая чувствительность, позволяющая устанавливать датчики на производстве, где работают с металлическими предметами из разных сплавов.

Несмотря на все достоинства приспособления, существуют и некоторые недостатки. Наиболее важным считаются погрешности, которые прибор выдает в работе. Нелинейный тип погрешности проявляется вследствие того, что прибор имеет свой показатель индуктивной величины, который может отличаться от значения тех предметов, на которые он реагирует. Именно поэтому датчик может реагировать на металл некорректно и подавать неверные сигналы.

Часто встречается температурная погрешность, связанная со значительным понижением или повышением температуры в производственном помещении. Инструкция к прибору предполагает его правильное функционирование при показателе +25 градусов. При отклонении значения в ту или иную сторону нарушается работа приспособления.

Одной из случайных погрешностей считается изменение показаний датчика вследствие воздействия на него электромагнитного поля других приборов. Для того чтобы избежать подобных ситуаций, на всех производствах установлен стандарт частоты электроустановок, составляющий 50 Гц. В этом случае риск возникновения погрешности из-за постороннего электромагнитного излучения снижается к минимуму. Исключить любые нарушения в работе устройства можно путем предварительной проработки деталей.

Способы подключения

В зависимости от типа устройства, отличаются и способы его подключения, поскольку определенные разновидности имеют разное количество проводов. Двухпроводные считаются наиболее простым, но и самым проблематичным вариантом. Включаются непосредственно в цепь токовой нагрузки. Для правильного проведения манипуляции необходимо номинальное сопротивление нагрузке. В случае его снижения или повышения приспособление начинает функционировать неправильно. Важным моментом будет подключение к сети, при котором необходимо соблюдать полярность.

Трехпроводные считаются наиболее популярными и простыми в подключении. Одни провода подсоединяются к нагрузке, а два других к источнику напряжения. Благодаря этому исключается вероятность реакции прибора на номинальное сопротивление в виде некорректной работы.

Существуют также датчики с четырьмя и пятью проводами. При их установке подключение двух проводов осуществляется к источнику напряжения, два — к нагрузке. Если присутствует пятый шнур, то есть возможность выбора подходящего режима работы.

Обычно провода обозначаются разными цветами с целью облегчения монтажа и последующего обслуживания датчика. Минус и плюс обозначены синим и красным цветом соответственно. Выход всегда маркируется черным цветом. Существуют устройства, в которых два выхода. Второй обычно белый и может служить также для входа. Эти нюансы указаны в инструкции по эксплуатации индуктивного датчика.

Корпус устройства может быть изготовлен из разного материала, иметь цилиндрическую, квадратную или прямоугольную форму. Наиболее распространенным считается первый вариант.

Правила выбора

Индукционный датчик считается важным элементом на многих предприятиях, поэтому к его выбору следует подойти очень ответственно. Рекомендуется соблюдать следующие правила:

Важный параметр — стоимость прибора. Зависит она чаще всего от фирмы-производителя и некоторых дополнительных функций, которые встроены в датчик. Однако существенной разницы в работе у устройств из разной ценовой категории не отмечается.

Схемы подключения датчиков PNP и NPN

Отличие PNP и NPN датчиков в том, что они коммутируют разные полюсы источника питания. PNP (от слова “Positive”) коммутирует положительный выход источника питания, NPN – отрицательный.

Ниже для примера даны схемы подключения датчиков с транзисторным выходом. Нагрузка – как правило, это вход контроллера.

Датчика. Нагрузка (Load) постоянно подключена к “минусу” (0V), подача дискретной “1” (+V) коммутируется транзистором. НО или НЗ датчик – зависит от схемы управления (Main circuit)

Датчика. Нагрузка (Load) постоянно подключена к “плюсу” (+V). Здесь активный уровень (дискретный “1”) на выходе датчика – низкий (0V), при этом на нагрузку подается питание через открывшийся транзистор.

Призываю всех не путаться, работа этих схем будет подробно расписана далее.

На схемах ниже показано в принципе то же самое. Акцент уделён на отличия в схемах PNP и NPN выходов.

Схемы подключения NPN и PNP выходов датчиков

На левом рисунке – датчик с выходным транзистором NPN
. Коммутируется общий провод, который в данном случае – отрицательный провод источника питания.

Справа – случай с транзистором PNP
на выходе. Этот случай – наиболее частый, так как в современной электронике принято отрицательный провод источника питания делать общим, а входы контроллеров и других регистрирующих устройств активировать положительным потенциалом.

Как проверить индуктивный датчик?

Для этого нужно подать на него питание, то есть подключить его в схему. Затем – активировать (инициировать) его. При активации будет загораться индикатор. Но индикация не гарантирует правильной работы индуктивного датчика. Нужно подключить нагрузку, и измерить напряжение на ней, чтобы быть уверенным на 100%.

Замена датчиков

Как я уже писал, есть принципиально 4 вида датчиков с транзисторным выходом, которые подразделяются по внутреннему устройству и схеме включения:

PNP NO
PNP NC
NPN NO
NPN NC

Все эти типы датчиков можно заменить друг на друга, т.е. они взаимозаменяемы.

Это реализуется такими способами:

Переделка устройства инициации – механически меняется конструкция.
Изменение имеющейся схемы включения датчика.
Переключение типа выхода датчика (если имеются такие переключатели на корпусе датчика).
Перепрограммирование программы – изменение активного уровня данного входа, изменение алгоритма программы.

Ниже приведён пример, как можно заменить датчик PNP на NPN, изменив схему подключения:

PNP-NPN схемы взаимозаменяемости. Слева – исходная схема, справа – переделанная.

Понять работу этих схем поможет осознание того факта, что транзистор – это ключевой элемент, который можно представить обычными контактами реле (примеры – ниже, в обозначениях).

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Итак, схема слева. Предположим, что тип датчика – НО. Тогда (независимо от типа транзистора на выходе), когда датчик не активен, его выходные “контакты” разомкнуты, и ток через них не протекает. Когда датчик активен, контакты замкнуты, со всеми вытекающими последствиями. Точнее, с протекающим током через эти контакты)). Протекающий ток создает падение напряжения на нагрузке.

Внутренняя нагрузка показана пунктиром неспроста. Этот резистор существует, но его наличие не гарантирует стабильную работу датчика, датчик должен быть подключен к входу контроллера или другой нагрузке. Сопротивление этого входа и является основной нагрузкой.

Если внутренней нагрузки в датчике нет, и коллектор “висит в воздухе”, то это называют “схема с открытым коллектором”. Эта схема работает ТОЛЬКО с подключенной нагрузкой.

Так вот, в схеме с PNP выходом при активации напряжение (+V) через открытый транзистор поступает на вход контроллера, и он активизируется. Как того же добиться с выходом NPN?

Бывают ситуации, когда нужного датчика нет под рукой, а станок должен работать “прям щас”.

Смотрим на изменения в схеме справа. Прежде всего, обеспечен режим работы выходного транзистора датчика. Для этого в схему добавлен дополнительный резистор, его сопротивление обычно порядка 5,1 – 10 кОм. Теперь, когда датчик не активен, через дополнительный резистор напряжение (+V) поступает на вход контроллера, и вход контроллера активизируется. Когда датчик активен – на входе контроллера дискретный “0”, поскольку вход контроллера шунтируется открытым NPN транзистором, и почти весь ток дополнительного резистора проходит через этот транзистор.

В данном случае происходит перефазировка работы датчика. Зато датчик работает в режиме, и контроллер получает информацию. В большинстве случаев этого достаточно. Например, в режиме подсчета импульсов – тахометр, или количество заготовок.

Да, не совсем то, что мы хотели, и схемы взаимозаменяемости npn и pnp датчиков не всегда приемлемы.

Как добиться полного функционала? Способ 1 – механически сдвинуть либо переделать металлическую пластинку (активатор). Либо световой промежуток, если речь идёт об оптическом датчике. Способ 2 – перепрограммировать вход контроллера чтобы дискретный “0” был активным состоянием контроллера, а “1” – пассивным. Если под рукой есть ноутбук, то второй способ и быстрее, и проще.

Условное обозначение датчика приближения

На принципиальных схемах индуктивные датчики (датчики приближения) обозначают по разному. Но главное – присутствует квадрат, повёрнутый на 45° и две вертикальные линии в нём. Как на схемах, изображённых ниже.

НО НЗ датчики. Принципиальные схемы.

На верхней схеме – нормально открытый (НО) контакт (условно обозначен PNP транзистор). Вторая схема – нормально закрытый, и третья схема – оба контакта в одном корпусе.

Цветовая маркировка выводов датчиков

Существует стандартная система маркировки датчиков. Все производители в настоящее время придерживаются её.

Однако, нелишне перед монтажом убедиться в правильности подключения, обратившись к руководству (инструкции) по подключению. Кроме того, как правило, цвета проводов указаны на самом датчике, если позволяет его размер.

Вот эта маркировка.

Синий (Blue) – Минус питания
Коричневый (Brown) – Плюс
Чёрный (Black) – Выход
Белый (White) – второй выход, или вход управления,
надо смотреть инструкцию.

Система обозначений индуктивных датчиков

Тип датчика обозначается цифро-буквенным кодом, в котором зашифрованы основные параметры датчика. Ниже приведена система маркировки популярных датчиков Autonics. / Каталог датчиков приближения Omron, pdf, 1.14 MB, скачан:1247 раз./

/ Чем можно заменить датчики ТЕКО, pdf, 179.92 kB, скачан:1004 раз./

/ Датчики фирмы Turck, pdf, 4.13 MB, скачан:1336 раз./

/ Схема включения датчиков по схемам PNP и NPN в программе Splan/ Исходный файл., rar, 2.18 kB, скачан:2163 раз./

Реальные датчики

Датчики купить проблематично, товар специфический, и в магазинах электрики такие не продают. Как вариант, их можно купить в Китае, на АлиЭкспрессе.

А вот какие я встречаю в своей работе.

Всем спасибо за внимание, жду вопросов по подключению датчиков в комментариях!

Высоковольтный емкостной датчик
(далее датчик) – устройство для снятия формы вторичного напряжения системы зажигания и последующей передачи его на один из входов регистрирующего оборудования.

Датчик состоит из держателя, емкостной пластины, которая гальванически соединена с сигнальным проводом, экранированного кабеля и соответствующего разъема для подключения датчика к входу регистрирующего оборудования.

Из чего следует:

1. Сигнал на выходе датчика будет тем больше чем ближе емкостная пластина к токопроводящей жиле ВВ провода.

2. Влияние электромагнитных наводок с соседних ВВ проводов будет тем меньше чем меньше размер емкостной пластины и чем меньше не экранированный участок сигнального провода.

4. Емкостная связь представляет собой дифференцирующую цепочку (ФВЧ) пропускающую высокочастотные колебания (область пробоя), и не пропускающую низкочастотные колебания (область горения), т.е. форма вторичного напряжения на выходе датчика будет искажена.

Сд – емкость между токопроводящей жилой ВВ провода и емкостной пластиной датчика
Rвх – входное сопротивление регистрирующего оборудования
Свх – входная емкость не учитывается, так как она фактически в данном случае ни на что не влияет

На графике красного цвета изображен исходный сигнал (меандр 1 КГц, скважность 10%, амплитуда 1 В)
На графике синего цвета изображен сигнал, полученный на выходе дифференцирующей цепочки

Сигнал с выхода датчика без использования компенсационной емкости

Для устранения искажения формы вторичного напряжения на выходе датчика, необходимо использовать дополнительную компенсационную емкость, которая с емкостью датчик-жила образует емкостной делитель:

Без учета входного сопротивления регистрирующего оборудования, коэффициент передачи емкостного делителя определяется следующим соотношением: Kп = Сд / (Сд + Ск)
. Как видно из соотношения, чем больше значение емкости Ск тем меньше будет значение напряжения на выходе емкостного делителя. Для идеального емкостного делителя без учета входного сопротивления регистрирующего оборудования Ск можно взять сколь угодно малое, при этом форма сигнала на выходе делителя в точности будет соответствовать форме сигнала на его входе.

При учете входного сопротивления соотношение для определения коэффициента передачи становится гораздо объемнее, но зависимость Kп от Ск остается той же. Входное сопротивление регистрирующего оборудования на прямую не влияет на Kп, оно определяет “степень вносимого искажения”.

При увеличении входного сопротивления искажения формы вторичного напряжения значительно уменьшаются. В большинстве случаев входное сопротивления практических все осциллографов используемых для автодиагностики находится в диапазоне 1 МОм, за исключением специализированных входов предназначенных исключительно для подключения ВВ датчиков. По этому при непосредственном подключении датчика к входу осциллографа (без специализированного адаптера) Rвх также можно принять за константу, и ограничится варьированием только Ск.

Примечание!

Подключение датчика к входу осциллографа просто через резистор 10 МОм приведет к увеличению входного сопротивления и соответственно уменьшению искажения формы вторичного напряжения, но при этом примерно в десять раз уменьшиться коэффициент передачи входного тракта канала. Для увеличения входного сопротивления без уменьшения коэффициента передачи необходимо использовать промежуточный буфер (повторитель – простейший адаптер) с высоким входным сопротивлением и низким выходным сопротивлением.

Для текущих Сд (точно не известно) и Rвх (обычно 1 МОм) значение Ск подбирается исходя из компромисса:
1. Чем меньше Ск тем больше амплитуда напряжения на выходе емкостного делителя
2. Чем больше Ск тем меньше степень искажения формы вторичного напряжения

Практически значение Ск возможно увеличивать до тех пор, пока “амплитуда” напряжения на выходе емкостного делителя будет достаточно выделяться на фоне шума.

Местоположение подключения Ск: в начале кабеля (ближе к емкостной пластине) или в конце кабеля (ближе к входу регистрирующего оборудования) – практически не влияет на форму и амплитуду сигнала с выхода датчика.

На графике красного цвета изображен сигнал, полученный с ВВ датчика и Ск = 3.3 нФ подключенной на входе осциллографа, на графике синего цвета изображен сигнал, полученный с ВВ датчика и Ск = 3.3 нФ подключенной непосредственно возле емкостной пластины. Как видно форма сигналов практически одинакова, а амплитуда различается в пределах разброса номинала используемых емкостей +/- 20%.

Примеры осциллограмм вторичного напряжения снятого одним и тем же датчиком с емкостной пластиной в виде круга диаметром ~10 мм при разных значениях Ск, на стенде с DIS катушки 2112-3705010 (форма вторичного напряжения несколько отличается от привычной из-за разряда на открытом воздухе).

Ск = 470 пФ. Область горения значительно проседает, но амплитуда пробоя достигает 5 Вольт.

Ск = 1.8 нФ. Область горения также значительно проседает, амплитуда пробоя уменьшилась до 2 Вольт.

Ск = 3.3 нФ. Область горения не много проседает, амплитуда пробоя уменьшилась до 1 Вольта.

Ск = 10 нФ. Область горения практически не проседает, но и амплитуда пробоя уменьшилась до 0.4 Вольт.

Как видно при Ск = 10 нФ форма вторичного напряжения практически не искажена, а шум довольно не значительный.

Для сравнения приведены осциллограммы вторичного напряжения снятые с одного и того же ВВ провода без использования адаптера и с использованием специализированного адаптера зажигания.

На графике красного цвета изображен сигнал, полученный с ВВ датчика (Ск = 10 нФ) непосредственно подключенного к входу осциллографа. На графике синего цвета изображен сигнал, полученный с адаптера Постоловского, к которому подключен “родной” ВВ датчик Постоловского.

Как видно форма обеих сигналов практически совпадает, но с адаптера содержащего промежуточные усилители, сигнал имеет в 3 раза большую амплитуду.

Примечание!

Все адаптеры, использующие емкостные датчики искажают форму вторичного напряжения, но при высоком входном сопротивлении и достаточной Ск, вносимое искажение крайне не значительно.

В простейшем случае емкостной съемник это любой металлический предмет расположенный рядом с ВВ проводом, т.е. в роли емкостной пластины могут выступать зажим типа “крокодил”, фольга намотаня на ВВ провод, монетка и т.д.

Практически в качестве высоковольтного емкостного датчика рекомендуется использовать конструкцию, которая удовлетворяет следующим требованием:
1. Высокая степень защиты от пробоя
2. Малая подверженность электромагнитным наводкам от соседних ВВ проводов
3. Удобное конструктивное исполнение для быстрого подключения датчика к ВВ проводу

Примеры конструкции ВВ емкостных датчиков:

Жестяная пластинка 20×70 мм, выгибается, так что бы плотно прижиматься к ВВ проводу.

По сути, та же пластина только в изоляции.

ВВ датчик типа “прищепка”.

ВВ датчик аналогичный одной из конструкций Бош (поставляется по цене $7 / шт).

В качестве примера рассмотрим процесс изготовления ВВ датчика на основании выше приведенной конструкции компании Бош.

Для изготовления датчика необходимо:

1.
Выше рассмотренная ручка ВВ датчика.

2.
Экранированный кабель 1-3 м. Желательно использовать мягкий микрофонный кабель, так как при эксплуатации он намного удобнее жесткого коаксиального кабеля. Волновое сопротивление кабеля 50 или 75 Ом, значения не имеет, так как все исследуемые сигналы находятся в области низких частот.

3.
Разъемы для подключения датчика к осциллографу или адаптеру зажигания
BNC-FJ / BNCP / FC-022 Переходник гнездо F / BNC под F-ку (разъем один и тот же только у разных производителей / продавцов он по-разному называется).

BNC-M / FC-001 / RG58 / F разъем

Примечание!

При покупке F разъема и кабеля обращайте внимание на соответствие диаметра кабеля к диметру разъема для накрутки на кабель, иначе либо придется срезать часть изоляции кабеля для уменьшения его диаметра, либо наматывать ленту на кабель для увеличения его диаметра.

4.
Сальник / гермоввод / кабельный ввод PG-7 с дюймовой резьбой

5.
Емкостная пластина “пятачок” диаметром 9-10 мм

“Пятачок” возможно либо вырезать из жести, либо использовать специальный пробойник (лучше всего использовать пробойник на 8 мм, после развальцовки получится “пятачок” диаметром чуть больше 9 мм):

Также в качестве “пяточка” возможно, использовать подходящие по диаметру канцелярские кнопки.

6.
Компенсационная емкость – не полярный (лучше керамический) конденсатор номиналом от 2.2 нФ до 10 нФ на напряжение 50 Вольт (если использовать конденсатор на 1 КВ то в случае пробоя ВВ провода он все равно сгорит). Возможно использовать как выводные конденсаторы так и планарные в корпусе 1206 или 0805.

Порядок изготовления:

1.
Удалить изоляцию с экранированного кабеля до оплетки, на участке 12-13 мм. Часть оплетки под снятой изоляцией вывернуть наружу и равномерно расположить вдоль кабеля. С сигнального провода снять изоляцию на участке 10-11 мм и залудить его.

2.
Накрутить на кабель F разъем, так что бы он плотно держался на кабеле и хорошо контактировал с частью вывернутой оплетки. При этом сигнальный провод должен выступать на достаточную длину из F разъема для надежного контакта с центральным стержнем разъема BNC-FJ.

3.
Накрутить разъем BNC-FJ на F разъем. После чего проверить наличие контакта (прозвонить тестером) между сигнальным проводом и центральным стержнем разъема BNC-FJ, между оплеткой кабеля и экраном разъема BNC-FJ и отсутствие контакта между сигнальным проводом и оплеткой кабеля.

4.
Если есть сальник PG-7 то предварительно надеть его на кабель открутив с него гайку.

5.
Удалить изоляцию и оплетку с противоположного конца кабеля, на участке 3-5 мм. С сигнального провода снять изоляцию на участке 2-3 мм. Припаять к залуженному сигнальному проводу емкостную пластину.

При необходимости припаять компенсационную емкость между сигнальным проводом и оплеткой.

6.
Обмотать участок сигнального провода и припаеную компенсационную емкость изолентой, так что бы емкостная пластина не болталась и была поджата краем изоленты. После чего емкостную пластину обильно смазывать солидолом.

Солидол “улучшает” диэлектрическую проницаемость и устраняет скачки области горения.

На графике красного цвета изображен сигнал, полученный с ВВ датчика (Ск = 3.3 нФ) без солидола. На графике синего цвета изображен сигнал, полученный с ВВ датчика (Ск = 3.3 нФ) с использованием солидола. Без использования солидола область горения иногда “подскакивает” на 20-30%.

7.
Надеть ручку ВВ датчика так, что бы емкостная пластина упиралась в дно колпачка датчика. После чего зажать кабель либо с помощью сальника PG-7 либо закрепить изолентой (при этом с датчиком нужно обращаться крайне осторожно, что бы случайно не вырвать кабель из ручки датчика).

В результате должен получится высоковольтный емкостной датчик, который возможно непосредственно подключать к одному из аналоговых (с наличием Ск) или к логическому (без Ск) входов осциллографа.

Источник

Емкостной сенсорный датчик, электрическая схема, печатная плата

Емкостной датчик – это один из типов бесконтактных датчиков, принцип работы которого основан на изменении диэлектрической проницаемости среды между двух обкладок конденсатора. Одной обкладкой служит сенсорный датчик схемы в виде металлической пластины или провода, а второй – электропроводящее вещество, например, металл, вода или тело человека.

При разработке системы автоматического включения подачи воды в унитаз для биде возникла необходимость применения емкостного датчика присутствия и выключателя, обладающих высокой надежностью, устойчивостью к изменению внешней температуры, влажности, пыли и питающему напряжению. Хотелось также исключить необходимость прикосновения человека с органами управления системы. Предъявляемые требования могли обеспечить только схемы сенсорных датчиков, работающих на принципе изменения емкости. Готовой схемы удовлетворяющей необходимым требованиям не нашел, пришлось разработать самостоятельно.

Получился универсальный емкостной сенсорный датчик, который не требует настройки и реагирует на приближающиеся электропроводящие предметы, в том числе и человека, на расстояние до 5 см. Область применения предлагаемого сенсорного датчика не ограничена. Его можно применять, например, для включения освещения, систем охранной сигнализации, определения уровня воды и в многих других случаях.

Электрические принципиальные схемы

Для управления подачей воды в биде унитаза понадобилось два емкостных сенсорных датчика. Один датчик нужно было установить непосредственно на унитазе, он должен был выдавать сигнал логического нуля при присутствии человека, а при отсутствии сигнал логической единицы. Второй емкостной датчик должен был служить включателем воды и находиться в одном из двух логических состояний.

При поднесении к сенсору руки датчик должен был менять логическое состояние на выходе – из исходного единичного состояния переходить в состояние логического нуля, при повторном прикосновении руки из нулевого состояния переходить в состояние логической единицы. И так до бесконечности, пока на сенсорный включатель поступает разрешающий сигнал логического нуля с сенсорного датчика присутствия.

Схема емкостного сенсорного датчика

Основой схемы емкостного сенсорного датчика присутствия является задающий генератор прямоугольных импульсов, выполненный по классической схеме на двух логических элементах микросхемы D1.1 и D1.2. Частота генератора определяется номиналами элементов R1 и C1 и выбрана около 50 кГц. Значение частоты на работу емкостного датчика практически не влияет. Я менял частоту от 20 до 200 кГц и влияния на работу устройства визуально не заметил.

С 4 вывода микросхемы D1.2 сигнал прямоугольной формы через резистор R2 поступает на входы 8, 9 микросхемы D1.3 и через переменный резистор R3 на входы 12,13 D1.4. На вход микросхемы D1.3 сигнал поступает с небольшим изменением наклона фронта импульсов из-за установленного датчика, представляющего собой кусок провода или металлическую пластину. На входе D1.4, из за конденсатора С2, фронт изменяется на время, необходимое для его перезаряда. Благодаря наличию подстроечного резистора R3, есть возможность фронты импульса на входе D1.4, выставить равным фронту импульса на входе D1.3.

Если приблизить к антенне (сенсорному датчику) руку или металлический предмет, то емкость на входе микросхемы DD1.3 увеличится и фронт поступающего импульса задержатся во времени, относительно фронта импульса, поступающего на вход DD1.4. чтобы «уловить» эту задержку про инвертированные импульсы подаются на микросхему DD2.1, представляющую собой D триггер, работающий следующим образом. По положительному фронту импульса, поступающего на вход микросхемы C, на выход триггера передается сигнал, который в тот момент был на входе D. Следовательно, если сигнал на входе D не изменяется, поступающие импульсы на счетный вход C не оказывают влияния на уровень выходного сигнала. Это свойство D триггера и позволило сделать простой емкостной сенсорный датчик.

Когда емкость антенны, из за приближения к ней тела человека, на входе DD1.3 увеличивается, импульс задерживается и это фиксирует D триггер, изменяя свое выходное состояние. Светодиод HL1 служит для индикации наличия питающего напряжения, а HL2 для индикации приближения к сенсорному датчику.

Схема сенсорного включателя

Схему емкостного сенсорного датчика можно использовать и для работы сенсорного включателя, но с небольшой доработкой, так как ему необходимо не только реагировать на приближение тела человека, но и оставаться в установившемся состоянии после удаления руки. Для решения этой задачи пришлось к выходу сенсорного датчика добавить еще один D триггер, DD2.2, включенный по схеме делителя на два.

Схема емкостного датчика была немного доработана. Для исключения ложных срабатываний, так как человек может подносить и удалять руку медленно, из-за наличия помех датчик может выдавать на счетный вход D триггера несколько импульсов, нарушая необходимый алгоритм работы включателя. Поэтому была добавлена RC цепочка из элементов R4 и C5, которая на небольшое время блокировала возможность переключение D триггера.

Триггер DD2.2 работает так же, как и DD2.1, но сигнал на вход D подается не с других элементов, а с инверсного выхода DD2.2. В результате по положительному фронту импульса, приходящего на вход С сигнал на входе D изменяется на противоположный. Например, если в исходном состоянии на выводе 13 был логический ноль, то поднеся руку к сенсору один раз, триггер пере

ydoma.info

MLab.org.ua — Изготовление высоковольтного емкостного датчика

Высоковольтный емкостной датчик (далее датчик) – устройство для снятия формы вторичного напряжения системы зажигания и последующей передачи его на один из входов регистрирующего оборудования.

Снятие формы вторичного напряжения датчиком основано на наличии паразитной емкостной связи, возникающей между токопроводящей жилой ВВ провода и емкостной пластиной датчика.

Из чего следует:

1. Сигнал на выходе датчика будет тем больше чем ближе емкостная пластина к токопроводящей жиле ВВ провода.

3. Величина паразитной емкостной связи всегда зависит от ВВ провода (толщины токопроводящей жилы, толщины и диэлектрической проницаемости изоляции) из чего следует, что величина сигнала на выходе датчика будет разной для одного и того же истинного значения вторичного напряжения, т.е. не возможно однозначно установить соответствие 1 В на выходе датчика – 10 КВ во вторичной цепи.

Сигнал с выхода датчика без использования компенсационной емкости

Без учета входного сопротивления регистрирующего оборудования, коэффициент передачи емкостного делителя определяется следующим соотношением: Kп = Сд / (Сд + Ск). Как видно из соотношения, чем больше значение емкости Ск тем меньше будет значение напряжения на выходе емкостного делителя. Для идеального емкостного делителя без учета входного сопротивления регистрирующего оборудования Ск можно взять сколь угодно малое, при этом форма сигнала на выходе делителя в точности будет соответствовать форме сигнала на его входе.

Для текущих Сд (точно не известно) и Rвх (обычно 1 МОм) значение Ск подбирается исходя из компромисса:
1. Чем меньше Ск тем больше амплитуда напряжения на выходе емкостного делителя
2. Чем больше Ск тем меньше степень искажения формы вторичного напряжения

Ск = 470 пФ. Область горения значительно проседает, но амплитуда пробоя достигает 5 Вольт.

Ск = 1.8 нФ. Область горения также значительно проседает, амплитуда пробоя уменьшилась до 2 Вольт.

Ск = 3.3 нФ. Область горения не много проседает, амплитуда пробоя уменьшилась до 1 Вольта.

Ск = 10 нФ. Область горения практически не проседает, но и амплитуда пробоя уменьшилась до 0.4 Вольт.

Как видно при Ск = 10 нФ форма вторичного напряжения практически не искажена, а шум довольно не значительный.

Примечание!
Все адаптеры, использующие емкостные датчики искажают форму вторичного напряжения, но при высоком входном сопротивлении и достаточной Ск, вносимое искажение крайне не значительно.

Примеры конструкции ВВ емкостных датчиков:

Жестяная пластинка 20×70 мм, выгибается, так что бы плотно прижиматься к ВВ проводу.

По сути, та же пластина только в изоляции.

ВВ датчик типа “прищепка”.

ВВ датчик аналогичный одной из конструкций Бош (поставляется по цене $7 / шт).

Для изготовления датчика необходимо:

1. Выше рассмотренная ручка ВВ датчика.

2. Экранированный кабель 1-3 м. Желательно использовать мягкий микрофонный кабель, так как при эксплуатации он намного удобнее жесткого коаксиального кабеля. Волновое сопротивление кабеля 50 или 75 Ом, значения не имеет, так как все исследуемые сигналы находятся в области низких частот.

3. Разъемы для подключения датчика к осциллографу или адаптеру зажигания
BNC-FJ / BNCP / FC-022 Переходник гнездо F / BNC под F-ку (разъем один и тот же только у разных производителей / продавцов он по-разному называется).

BNC-M / FC-001 / RG58 / F разъем

Примечание!
При покупке F разъема и кабеля обращайте внимание на соответствие диаметра кабеля к диметру разъема для накрутки на кабель, иначе либо придется срезать часть изоляции кабеля для уменьшения его диаметра, либо наматывать ленту на кабель для увеличения его диаметра.
4. Сальник / гермоввод / кабельный ввод PG-7 с дюймовой резьбой

5. Емкостная пластина “пятачок” диаметром 9-10 мм

Также в качестве “пяточка” возможно, использовать подходящие по диаметру канцелярские кнопки.

6. Компенсационная емкость – не полярный (лучше керамический) конденсатор номиналом от 2.2 нФ до 10 нФ на напряжение 50 Вольт (если использовать конденсатор на 1 КВ то в случае пробоя ВВ провода он все равно сгорит). Возможно использовать как выводные конденсаторы так и планарные в корпусе 1206 или 0805.

Порядок изготовления:

1. Удалить изоляцию с экранированного кабеля до оплетки, на участке 12-13 мм. Часть оплетки под снятой изоляцией вывернуть наружу и равномерно расположить вдоль кабеля. С сигнального провода снять изоляцию на участке 10-11 мм и залудить его.

2. Накрутить на кабель F разъем, так что бы он плотно держался на кабеле и хорошо контактировал с частью вывернутой оплетки. При этом сигнальный провод должен выступать на достаточную длину из F разъема для надежного контакта с центральным стержнем разъема BNC-FJ.

3. Накрутить разъем BNC-FJ на F разъем. После чего проверить наличие контакта (прозвонить тестером) между сигнальным проводом и центральным стержнем разъема BNC-FJ, между оплеткой кабеля и экраном разъема BNC-FJ и отсутствие контакта между сигнальным проводом и оплеткой кабеля.

4. Если есть сальник PG-7 то предварительно надеть его на кабель открутив с него гайку.

5. Удалить изоляцию и оплетку с противоположного конца кабеля, на участке 3-5 мм. С сигнального провода снять изоляцию на участке 2-3 мм. Припаять к залуженному сигнальному проводу емкостную пластину.

При необходимости припаять компенсационную емкость между сигнальным проводом и оплеткой.

6. Обмотать участок сигнального провода и припаеную компенсационную емкость изолентой, так что бы емкостная пластина не болталась и была поджата краем изоленты. После чего емкостную пластину обильно смазывать солидолом.

Солидол “улучшает” диэлектрическую проницаемость и устраняет скачки области горения.

7. Надеть ручку ВВ датчика так, что бы емкостная пластина упиралась в дно колпачка датчика. После чего зажать кабель либо с помощью сальника PG-7 либо закрепить изолентой (при этом с датчиком нужно обращаться крайне осторожно, что бы случайно не вырвать кабель из ручки датчика).

Диагностика классической системы зажигания с трамблером с помощью 2-х рассматриваемых датчиков…

www.mlab.org.ua

Измерения малых ёмкостей (аналоговый ёмкостной датчик) / Хабр

Предлагаю сообществу датчик малых ёмкостей, работающий почти от 0 пФ. Можно использовать в любительской электронике, роботостроении.

Разрабатывая хобби-электронику, мне понадобился какой-нибудь простой датчик расстояния на ёмкостном эффекте. Поискав в Интернете, нашёл только датчики касания, но они имеют малое расстояние срабатывания и дискретный выход. Другие же датчики слишком сложные или с долгой настройкой. Нужен был очень простой и дешёвый, работающий от микроконтроллера. Что получилось — под катом…

Схема

После нескольких экспериментов появилась схема, на рис. 1.

Рис. 1. Схема. MicroCap10

Как работает

Принцип действия основан на измерении заряда, который накопился на обкладке конденсатора при зарядке. Вторая обкладка – это объект, подносимый к датчику. Для моделирования она показана подключённой к «земле», но это не принципиально.

Обкладка конденсатора подключена к выводу микроконтроллера, который настроен на выдачу меандра частотой 120 — 180 кГц, на схеме это источник напряжения V2. Также, обкладка подключена к базе транзистора Q1. Эмиттер подключён к тому же генератору. Так как выход МК комплементарный, это означает что вывод попеременно подключён то к «+» источнику питания, то к «0». Что происходит в эти полупериоды:

На выходе МК лог. 1: Конденсатор быстро заряжается через R1, R2. Так как ёмкость очень мала, можно обойтись без диодного разделения, сопротивление R2 достаточно для полного заряда, и нет паразитной ёмкости диодов. Транзистор закрыт, так как включён в обратном направлении U_БЭ<0.
На выходе МК лог. 0: Конденсатор С1 разряжается через R3, переход БЭ Q1 и выход МК. Так как эмиттер через вывод МК подключился к «0V», то ток разряда на очень короткое время открывает транзистор. Создаётся ток коллектора на короткое время, определяемое зарядом конденсатора С1.

комплементарный выход

Диод D1 и конденсатор С2 образуют амплитудный детектор – на R5 создаётся напряжение, пропорциональное ёмкости С1. Транзистор Q2 нужен для согласования сопротивлений с АЦП МК. Выходное напряжение снимается с R6.

Результаты моделирования (рис. 2) при номиналах, показанных на схеме. Линейная зависимость примерно сохраняется до 10 пФ.

Рис. 2. График ёмкость — напряжение

При снижении R3 до 2 кОм, увеличивается чувствительность и снижается линейный участок примерно до 0…4 пФ.

Рис. 3. График ёмкость — напряжение

Примечание: подъём графика около 0 пФ – ошибки моделирования, там на самом деле продолжается линейность. Проверено в «железе».

Приведённая схема отличается от других (с диодной развязкой или мостами и неизменным включением БЭ транзистора) тем, что пропорция ёмкость/напряжение имеется почти с 0 пФ, без мёртвой зоны. Также, в схеме задействована только одна обкладка конденсатора.

При выполнении на плате собственная ёмкость схемы намного меньше ёмкости одной обкладки — пластины в 20 см². Чувствительность датчика: для поднесённой руки примерно на 50 мм к пластине — изменение выходного сигнала более 10%. Расчётное изменение ёмкости около 2 пФ. На сетевые помехи, ЭМП и GSM датчик не реагирует.

Уточнения для реализации

Транзисторы должны быть с рабочей частотой от 100 МГц, и минимальной ёмкостью базы (здесь 2 пФ).
Диод D1 – высокочастотный типа BAV99, ёмкость единицы пФ.
С2 в диапазоне 10 – 30 нФ, больше не надо, растёт ток вывода МК. Для сглаживания импульсов можно поставить конденсатор параллельно R6
Резистор R1 в 100 Ом ограничивает ток вывода МК, импульсный 5мА, средний 0,2 мА.
Микроконтроллер в данной схеме – Atmega8A, выход меандр 166 кГц, АЦП его же. Увеличение частоты выше 300 кГц не рекомендуется, из-за влияния паразитных ёмкостей.

Кто реализует и применит в своих поделках — отпишитесь, интересно.

Альтернативное применение.

В комментариях под статьёй обсуждается применение в качестве датчика влажности почвы. Решил проверить, возможно ли.

Сенсорную пластину взял 40х60 мм, хорошо замотав в 4 слоя сантехнического скотча (допустим, герметизировал). Собственная ёмкость возросла, пришлось поменять номиналы в схеме, снизив чувствительность до уровня 15 пФ. Новая схема здесь :

Рис. 4. Схема для датчика влажности почвы.

Эксперименты:

~~Плоской~~

земли у меня нет, есть песок, который я насыпал в банку объёмом примерно 300 мл. Доливал воды каждый раз примерно по 15…20 мл.

Сухой песок. Собственная ёмкость сенсора.

Песок +20мл воды.

Ещё долил воды и немного утрамбовал.

… и ещё воды.

… и ещё воды. Стало совсем тропически сыро.

Напряжение снимал с R5, поэтому при увеличении ёмкости напряжение увеличивается.
Видно, что ёмкость возрастает при каждом доливе. Однако, то ли песок такой, то ли я не знаю что, но показания увеличиваются сразу при доливе. Я ожидал более плавное изменение U при пропитывании песка водой.

Да, я знаю о сенсорных датчиках для Ардуино с Али. Но мне хотелось разобраться самому и сделать с заданными параметрами.

habr.com

Схема. Емкостный датчик приближения — Сайт радиолюбителей и радиомастеров. Схемы и сервис мануалы.

Работа ёмкостных датчиков обычно основана на регистрации изменений параметров генератора, в колебательную систему которого входит ёмкость контролируемого объекта. Простейшие из таких датчиков [1,2] содержат один LC-генератор на полевом транзисторе и работают по принципу возрастания потребляемого тока или уменьшения напряжения при увеличении ёмкости. Такие устройства при максимальной дальности обнаружения приближающегося объекта не более 0,1 м обладают весьма низкой стабильностью и малой помехоустойчивостью. Более высокие характеристики имеют ёмкостные датчики, схема которых выполнена на основе двух генераторов и работающие по принципу сравнения частоты или фазы колебаний образцового и перестраиваемого (измерительного) генераторов. Например, описанный в [3]. Лучшие из них способны почувствовать приближение человека на расстоянии 2 м. Однако при выполнении на дискретных элементах они получаются слишком громоздкими, а при использовании специализированных микросхем — слишком дорогими.

В предлагаемой статье рассматривается схема ёмкостного датчика, с высокой чувствительностью на микросхеме тонального декодера NJM567 [4]. Эта микросхема и её аналоги (например, NE567) широко используются для обнаружения узкополосных сигналов в диапазоне от 10 Гц до 500 кГц. Они применялись и в системах автоподстройки частоты вращения блока видеоголовок бытовых видеомагнитофонов. Использование встроенного в тональный декодер RC-генератора упрощает схему ёмкостного датчика, а внутренняя петля ФАПЧ этого генератора обеспечивает стабильность и помехоустойчивость датчика.
Дальность обнаружения приближающегося человека — не менее 0,5 м (при длине антенны датчика 1 м), что значительно больше, чем, например, у прибора, выполненного по схеме [5]. В устройстве отсутствуют намоточные изделия (катушки индуктивности), что упрощает его повторение.

Схема ёмкостного датчика изображена на рис. 1. Частотозадающие элементы находящегося в микросхеме DA2 генератора — резистор R6 и конденсатор С5. Сигнал генератора частотой около 15 кГц с вывода 5 микросхемы DA2 подан на фазосдвигающую цепь, образованную подстроечным резистором R5, антенной WA1, конденсатором СЗ и резистором R3. С неё через истоковый повторитель на полевом транзисторе VT1, усилитель на транзисторе VT2 и конденсатор С4 сигнал поступает на вход IN (вывод 3) микросхемы DA2. К выводу 2 этой микросхемы подключён конденсатор С8 фильтра фазового детектора системы ФАПЧ, от ёмкости которого зависит ширина её полосы захвата. Чем ёмкость больше, тем уже полоса.

На второй фазовый детектор микросхемы образцовое напряжение подаётся от генератора с фазовым сдвигом на 90 относительно поступающего на фазовый детектор ФАПЧ. Напряжение на выводе 1 микросхемы (выходе второго детектора), подаваемое на встроенный в неё компаратор напряжения, зависит от фазового сдвига между входным сигналом и сигналом генератора, вносимого рассмотренной выше цепью, которая включает в себя антенну WA1. С7 — конденсатор выходного фильтра фазового детектора. Резистор R8, включённый между выводами 1 и 8 микросхемы, создаёт в характеристике переключения компаратора гистерезис, необходимый для повышения помехоустойчивости. Цепь R7C6 — нагрузка выхода OUT, выполненного по схеме с открытым коллектором.

Далее по схеме ёмкостного датчика сигнал через диод VD2 поступает на цепь из резистора R9 и конденсатора С9 и на вход логического элемента DD1.1. Цепь R10C10 формирует импульс, блокирующий ложное срабатывание датчика в момент включения питания. С выхода элемента DD1.1 сиг- нал поступает через диод VD4 на цепь R11C11, обеспечивающую длительность выходного сигнала датчика не менее заданной, и на соединённые последовательно элементы DD1.2 и DD1.3, формирующие взаимно инверсные выходные сигналы датчика на линиях “Вых. 1” и “Вых. 2”. Высокий уровень сигнала на линии “Вых. 2” и включённый светодиод HL1 свидетельствуют, что в чувствительной зоне находится человек.

Узел питания ёмкостного датчика собран на интегральном стабилизаторе LM317LZ, выходное напряжение которого установлено равным 5 В с помощью резисторов R1 и R2. Входное напряжение может находиться в пределах 10…24 В. Диод VD1 защищает датчик от неправильной полярности источника этого напряжения.
Все детали датчика смонтированы на односторонней печатной плате из фольгированного стеклотекстолита, чертёж которой изображён на рис. 2. Резисторы R1 и R2 — для поверхностного монтажа. Их монтируют на плату со стороны печатных проводников. Подстроечный резистор R5 — СПЗ-19а или его импортный аналог.

Микросхему NJM567D можно заменить на NE567, KIA567, LM567 с различными буквенными индексами, означающими тип корпуса. Если он типа DIP8 (как у NJM567D) или круглый металлический, печатную плату корректировать не придётся. Аналог микросхемы К561ЛЕ5 — CD4001A. Транзистор КП303Е заменяется на BF245, КТ3102Е —на ВС547.
Антенна WA1 — отрезок одножильного изолированного провода сечением 0,5мм2 и длиной 0,3…1,5м. Короткая антенна обеспечивает меньшую чувствительность. Следует иметь в виду, что необходимая ёмкость конденсатора СЗ зависит от собственной ёмкости антенны, а значит, от её длины. Указанная на схеме ёмкость оптимальна для антенны длиной около метра. Чтобы работать с антенной длиной 0,3 м, ёмкость необходимо уменьшить до 30 пф.

Налаживать ёмкостный датчик следует, установив его и антенну там, где предполагается их эксплуатация. При этом следует учитывать, что на порог срабатывания влияет и расположение антенны относительно заземлённых предметов и проводов.
Первоначально движок подстроечного резистора R5 устанавливают в положение максимального сопротивления. После включения питания светодиод HL1 должен оставаться погашенным. В работоспособности датчика можно убедиться по включению этого светодиода в случае прикосновения к антенне рукой. Если ёмкость конденсатора СЗ выбрана правильно, то при переводе движка подстроечного резистора R5 в положение минимального сопротивления светодиод должен включиться и без касания антенны.

Убедившись в работоспособности схемы ёмкостного датчика, его налаживание продолжают по общеизвестной методике, добиваясь требуемого порога срабатывания плавным перемещением движка подстроечного резистора. Желательно делать это с помощью диэлектрической отвёртки, оказывающей минимальное влияние на фазосдвигающие цепи.
Оптимальная настройка соответствует включению светодиода при приближении человека к антенне метровой длины на расстояние 0,5 м, а выключение — при его удалении до 0,6 м. Укорочение антенны до 0,3 м уменьшит эти значения примерно на треть.

Следует заметить, что если ёмкость конденсатора СЗ слишком велика, светодиод HL1 может светиться и в крайнем левом положении движка, а при касании антенны рукой — гаснуть. Это объясняется тем, что устройство работает по балансному принципу и при необходимости можно отрегулировать его на срабатывание при удалении охраняемого объекта из чувствительной зоны.

ЛИТЕРАТУРА
1. Табунщиков В. Волшебное реле. — Моделист-конструктор, 1991, № 1, с. 23.
2. Нечаев И. Ёмкостное реле. — Радио, 1992, №9, с. 48—51.
3. Ершов М. Ёмкостный датчик. — Радио, 2004, №3, с. 41,42.
4. NJM567 Tone Decoder / Phase Locked Loop. www.pdf.datasheet.su/njr/njm567d.pdf
5. Соломеин В. Ёмкостное реле. -Радио, 2010, № 5, с. 38, 39.

В. ТУШНОВ, г. Луганск, Украина
“Радио” №12 2012г.

Похожие статьи:
Простой датчик дыма
Емкостный датчик

Post Views: 598

radioelectronika.ru

Простой емкостный датчик

Подробности: Категория: Охрана

   Сегодня никого не удивишь различными по назначению и эффективности электронными устройствами превентивного предупреждения, которые оповещают людей или включают охранную сигнализацию задолго до непосредственного контакта нежелательного гостя с охраняемым рубежом (территорией). Многие из таких узлов, описанных в литературе, на мой взгляд, интересны, но усложнены. В противовес им простая электронная схема бесконтактного емкостного датчика (рис.1), собрать которую в силах даже начинающий радиолюбитель. Устройство имеет многочисленные возможности, одну из которых — высокую чувствительность по входу — используют для предупреждения о приближении какого-либо одушевленного объекта (к примеру, человека) к сенсору Е1.
   В основе схемы — два элемента микросхемы К561ТЛ1 включенных как инверторы. Эта микросхема имеет в своем составе четыре однотипных элемента с функцией 2И-НЕ с триггера Шмитта с гистерезисом (задержкой) на входе и инверсией по выходу. Функциональное обозначение — петля гистерезиса показывает

Рис. 1. Электрическая схема бесконтактного емкостного датчика в таких элементах внутри их обозначения. Применение К561ТЛ1 в данной схеме оправдано тем, что она (и К561 серия микросхем, в частности) имеет очень малые рабочие токи, высокую помехозащищенность (до 45% от уровня напряжения питания), работает в широком диапазоне питающего напряжения (от 3 до 15 В), имеет защищенность по входу от потенциала статического электричества и кратковременного превышения входных уровней и многие другие преимущества, которые позволяют широко использовать ее в радиолюбительских конструкциях, не требуя каких-либо особых мер предосторожности и защиты.
   Кроме того, К561ТЛ1 позволяет включать свои независимые логические элементы параллельно, в качестве буферных элементов, вследствие чего мощность выходного сигнала кратно увеличивается. Триггеры Шмита — это, как правило, бистабильные схемы, способные работать с медленно возрастающими входными сигналами, в том числе с примесью помех, при этом обеспечивающие по выходу крутые фронты импульсов, которые можно передавать в последующие узлы схемы для стыковки с другими ключевыми элементами и микросхемами.
   Микросхема К561ТЛ1 (как, впрочем, и К561ТЛ2) может выделять Управляющий сигнал (в том числе цифровой) для других устройств с нечеткого входного импульса. Зарубежный аналог К561ТЛ1 — CD4093B.
   Предельное состояние, близкое к низкому логическому уровню. На выходе DD1.1 — высокий уровень, на выходе DD1.2 — опять низкий. Транзистор VT1, выполняющий роль усилителя тока, закрыт. Пьезоэлектрический капсюль НА1 (с внутренним генератором 3Ч) неактивен.
   К сенсору Е1 подключена антенна — в ее качестве используют автомобильную телескопическую антенну. При нахождении человека рядом с антенной изменяется емкость между штырем антенны и полом. От этого переключаются элементы DD1.1, DD1.2 в противоположное состояние. Для переключения узла человек среднего роста должен находиться (проходить) рядом с антенной длиной 35 см на расстоянии до 1,5 м.
   На выводе 4 микросхемы появляется высокий уровень напряжения, вследствие этого транзистор VT1 открывается и звучит капсюль НА1.
   Подбором емкости конденсатора С1 можно изменить режим работы элементов микросхемы. Так, при уменьшении емкости С1 до 82-120 пФ узел работает иначе. Теперь звуковой сигнал звучит, только пока на вход DD1.1 воздействует наводка переменного напряжения — прикосновение человека.
   Электрическую схему (рис.1) можно использовать и как основу для триггерного сенсорного узла. Для этого исключают постоянный резистор R1, экранированный провод, а сенсором являются контакты микросхемы 1 и 2.
   Последовательно с R1 подключают экранированный провод (кабель РК-50, РК-75, экранированный провод для сигналов 34 — подходят все типы) длиной 1-1,5 м, экран соединяется с общим проводом. Центральный (неэкранированный) провод на конце соединяется со штырем антенны.
   При соблюдении указанных рекомендаций, применении указанных в схеме типов и номиналов элементов узел генерирует звуковой сигнал частотой около 1 кГц (зависит от типа капсюля НА1) при приближении человека к штырю антенны на расстояние 1,5-1 м. Триггерного эффекта нет. При отходе человека от антенны звук в капсюле НА1 прекращается.
   Эксперимент проводился также с животными — кошкой и собакой: на их приближение к сенсору — антенне — узел не реагирует.Принцип действия в данном устройстве основан на изменении емкости сенсора-антенны Е1 между ней и «землей» (общим проводом, всем тем, что относится к заземляющему контуру, — в данном случае это пол и стены помещения). При приближении человека эта емкость существенно изменяется, что оказывается достаточным для срабатывания микросхемы К561ТЛ1.
   Практическое применение узла трудно переоценить. В авторском варианте устройство смонтировано рядом с дверной коробкой многоквартирного жилого дома. Входная дверь — металлическая.
   Громкость сигнала 34, излучаемого капсюлем НА1, достаточна для того, чтобы услышать его на закрытой лоджии (она сопоставима с громкостью квартирного звонка).
   Источник питания — стабилизированный с напряжением 9-15 В, с хорошей фильтрацией напряжения пульсаций по выходу. Ток потребления ничтожно мал в режиме ожидания (несколько микроампер) и увеличивается до 22-28 мА при активной работе излучателя НА1.Бестрансформаторный источник применять нельзя из-за вероятности поражения электрическим током. Оксидный конденсатор С2 действует как дополнительный фильтр по питанию, его тип К50-35 или аналогичный, на рабочее напряжение не ниже напряжения источника питания.
   При эксплуатации узла выявлены интересные особенности. Так, напряжение питания узла влияет на его работу. При увеличении напряжения питания до 15 В в качестве сенсора-антенны используется только обыкновенный многожильный неэкранированный электрический медный провод сечением 1-2 мм длиной 1 м. Никакого экрана и резистора R1 в таком случае не надо. Электрический медный провод подсоединяется непосредственно к выводам 1 и 2 элемента DD1.1. Эффект оказывается тем же.
   При изменении фазировки сетевой вилки источника питания узел катастрофически теряет чувствительность и способен работать только как сенсор (реагирует на прикосновение к Е1). Это актуально при любом значении напряжения источника питания в диапазоне 9-15 В. Очевидно, что второе назначение данной схемы — обыкновенный сенсор (или сенсор-триггер).
   Эти нюансы следует учитывать при повторении узла. Однако при правильном подключении, описанном здесь, получается важная и стабильная часть охранной сигнализации, обеспечивающей безопасность жилищу, предупреждающей хозяев еще до возникновения нештатной ситуации.
   Монтаж элементов осуществляется компактно на плате из стеклотекстолита.
   Корпус для устройства любой из диэлектрического (непроводящего) материала. Для контроля включения питания устройство может быть снабжено индикаторным светодиодом, подключенным параллельно источнику питания.

Рис. 2. Фото готового устройства с автомобильной антенной в виде емкостного датчика
   Налаживание при точном соблюдении рекомендаций не требуется. Возможно, при других вариантах сенсоров и антенн узел проявит себя в ином качестве. Если экспериментировать с длиной экранирующего кабеля, длиной и площадью сенсора-антенны Е1 и изменением напряжения питания узла, возможно, потребуется скорректировать сопротивление резистора R1 в широких пределах от 0,1 до 100 МОм. Для уменьшения чувствительности узла увеличивают емкость конденсатора С1. Если это не приносит результатов, параллельно С1 включают постоянный резистор сопротивлением 5-10 МОм.
   Неполярный конденсатор С1 типа КМ6. Постоянный резистор R2 — МЛТ-0,25. Резистор R1 типа ВС-0,5, ВС-1. Транзистор VT1 необходим для усиления сигнала с выхода элемента DD1.2. Без этого транзистора капсюль НА1 звучит слабо. Транзистор VT1 можно заменить на КТ503, КТ940, КТ603, КТ801 с любым буквенным индексом-
   Капсюль-излучатель НА1 может быть заменен на аналогичный с встроенным генератором 34 и рабочим током не более 50 мА, например FMQ-2015B, КРХ-1212В и аналогичными.
   Благодаря применению капсюля со встроенным генератором узел проявляет интересный эффект — при близком приближении человека к сенсору-антенне Е1 звук капсюля монотонный, а при удалении (или дальнем приближении человека на расстоянии более 1,5 м) капсюль издает стабильный по характеру, прерывистый звук в соответствии с изменением уровня потенциала на выходе элемента DD1.2.
   Если в качестве НА1 применить капсюль со встроенным генератором прерываний 34, например KPI-4332-12, звук будет напоминать сирену при относительно большом расстоянии человека от сенсора-антенны и прерывистый сигнал стабильного характера при максимальном приближении.
   Некоторым минусом устройства можно считать отсутствие избирательности «свой/чужой» — так, узел будет сигнализировать о приближении к Е1 любого лица, в том числе вышедшего «за булкой хлеба» хозяина квартиры.
   Основа работы узла — электрические наводки и изменение емкости максимально полезны при эксплуатации в больших жилых массивах с развитой сетью электрических коммуникаций. Возможно, что такой прибор будет бесполезен в лесу, в поле и везде, где нет электрических коммуникаций осветительной сети 220 В. Такова особенность устройства.
   Экспериментируя с данным узлом и микросхемой К561ТЛ1 (даже в штатном ее включении), можно получить бесценный опыт и реальные, простые в повторении, но оригинальные по сути и функциональным особенностям электронные устройства.
