Емкостной датчик уровня топлива своими руками

Схема цифрового индикатора уровня топлива имеет высокую повторяемость и даже при небольшом опыте работы с микроконтроллерами, со сборкой и с настройками не возникнет никаких проблем. Для программирования avr микроконтроллера, мной был собран простейший программатор — так называемый программатор Громова , он великолепно подходит как для внутрисхемного программирования, так и для обычного, статья по данному программатору есть на сайте. Теперь езжу и не переживаю по поводу заправки «хватит или не хватит»:) Принципиальная схема индикатора показана ниже, кликните для увеличения:

А сейчас подробнее о данном приборе, фотографии с монтажным видом в моем исполнении, а фотографии и инструкция по настройке от оригинального автора — в этом архиве.

Вот что делает данный прибор:

1. Отображает остаток топлива с точностью до литра, поддерживаемый объем бака выбирается от 30 до 99 литров
2. Отображает напряжение бортовой сети
3. Компенсирует качание поплавка в баке многократными (количество выбирается в меню) замерами и выводом среднеарифметического значения.
4. Меняет яркость подсветки в зависимости от освещенности, 2 режима, день/ночь, определяется по включению подсветки приборной панели.
5. Меняет режим отображения индикатора обычный/инверсный.

Список деталей индикатора на микроконтроллере:

R1 — 1 кОм
R2 — 75 кOм
R3 — 10 кОм подстроечный
R4 — 4,7 кОм
R5, R6, R8-R11 — 10 кОм
R23, R12-R15 — 3,3 кОм
R24, R16-R19 — 1,8 кОм
R20 — 2 кОм * подбирается в зависимости от подсветки
R21 — 240 Ом
R22 — 1 кОм * подбирается и ставится постоянный
C1, C2,C15 — 0,01 мк
C3, C4, C6-C11,C13-C15 — 0,1 мк
C5 — 47 мк
C12 — 4,7 мк
L1 — 100 мГн
DD1- LM7805
DD2 — ATMega8
DD3 — LM317T
VT1 — IRFZ44
LCD1 — Nokia 1110/1200/1110i/1112

Разъем РС10 — на схеме не обозначен, через него подключаются кнопки и выводы для программирования МК.

Платы решил сделать две, одна для установки дисплея, вторая основная, платы круглые, по диаметру корпуса 50 мм. Под разъем индикатора ответной части не нашел поэтому сделал разводку под шлейф, отпаял от него разъем и припаял шлейф прямо на плату с обратной стороны, сам дисплей посадил на двухсторонний скотч.

Основная плата формально двух сторонняя, но обратная сторона вся используется под «землю» с обратной стороны установлены только стабилизаторы и транзистор, остальные детали практически все SMD установлены со стороны дорожек. Отверстия с квадратными площадками «земляные» пропаиваются перемычками, остальные отверстия со стороны «земли» рассверлены.

Две платы между собой соединяются при помощи контактов от какого то давно разобранного разъема. В корпусе платы фиксируются на одном винте, под него на основной плате припаяна втулка с резьбой. Кнопок как таковых нет, они и нужны то не часто, только при первоначальной настройке и калибровке, поэтому они просто выведены на разъем РС10, который стоит сзади корпуса, его фоток к сожалению нет. Так же на этот разъем выведены сигналы для программирования МК.

Настройка цифрового индикатора уровня топлива

1. Программирование МК, производится внутрисхемно, любым программатором, фьюзы выставляются следующим образом.

2. Настройка показаний напряжения. Для настройки подключаем подключаем индикатор к напряжению 12-14 В, подключаем к этому же источнику вольтметр и подстроечным резистором R3 выставляем то же значение что показывает вольтметр.

3. Программная настройка. Выставляем емкость бака и калибруем его. Калибруем бак следующим образом, начинаем с пустого бака, ставим в меню калибровка значение литров 0 и нажимаем ОК, затем заливаем в бак 1 литр, ставим значение литров на 1 и снова нажимаем ОК и так с каждым литром до полного бака. Процесс конечно небыстрый, но сделать его нужно всего один раз. Если при калибровке еще и записать показания датчика, то при необходимости повторения устройства или при сбое, можно будет занести значения сразу в прошивку и не маяться с калибровкой. Остальные настройки устанавливаем на свой вкус. Конструкцию собрал и испытал: Федоров Иван.

Схема цифрового индикатора уровня топлива обладает высокой степенью повторяемости, даже если опыт работы с микроконтроллерами незначителен, поэтому разобраться в тонкостях процесса сборки и настройки не вызывает проблем. Программатор Громова – это простейший программатор, который необходим для программирования avr микроконтроллера. Программатор Горомова хорошо подходит как для внутрисхемного, так и для стандартного схемного программирования. Ниже приведена схема контроля индикатора топлива.

Представленная ниже фотография является монтажной.

Функциональные возможности прибора:

• способен достаточно точно отобразить текущий уровень топлива, с точностью до литра, поддерживает топливный бак от 30 до 99 литров;
• выводит информацию о бортовой системе;
• работает с учётом колебания топлива, которое наблюдается во время передвижения автомобиля, внутренний датчик в баке производит многократные замеры и информация выводится на основании среднеарифметического (частоту замеров можно задать в меню);
• яркость подсветки изменяется в зависимости от текущего уровня освещённости, всего существует два режима: день и ночь;
• Существует два режима индикаторного отображения информации: обычный и инверсный.

Детали микроконтроллера:

R1 – 1 кОм
R2 – 75 кOм
R3 – 10 кОм подстроечный
R4 – 4,7 кОм
R5, R6, R8-R11 – 10 кОм
R23, R12-R15 – 3,3 кОм
R24, R16-R19 – 1,8 кОм
R20 – 2 кОм * подбирается в зависимости от подсветки
R21 – 240 Ом
R22 – 1 КОм * подбирается и ставится постоянный
C1, C2,C15 – 0,01 мк
C3, C4, C6-C11,C13-C15 – 0,1 мк
C5 – 47 мк
C12 – 4,7 мк
L1 – 100 мГн
DD1- LM7805
DD2 – ATMega8
DD3 – LM317T
VT1 – IRFZ44
LCD1 – Nokia 1110/1200/1110i/1112.

На схеме не обозначен разъём РС10, через который осуществляется подключения кнопок и вывод для установления программного обеспечения на микроконтроллер.

Необходимо сделать две платы: одну для дисплея; вторая же будет основной. Обе платы должны иметь форму круга, а их диаметр корпуса должен составлять 50 мм. Достаточно трудно найти индикатор ответной части под разъём, поэтому рационально выполнить разводку под шлейф. Нужно также отпаять разъём от ответной части и на его место припаять только с обратной стороны припаять шлейф, сам же дисплей можно прикрепить при помощи двухстороннего скотча.

Главная (основная) плата является двухсторонней, однако, обратная сторона является базовой, а на второй стороне расположены стабилизаторы и один транзистор, со стороны дорожек устанавливается основная часть деталей. Базовые квадратные отверстия припаиваются перемычками, оставшаяся часть отверстий рассверливаются.

На месте разобранного разъёма, происходит соединение двух плат при помощи контактов. Под основную плату впаивается втулка с резьбой, к корпусу платы фиксируются при помощи одного винта. Кнопки отсутствуют, поскольку с практической точки зрения в них нет необходимости.

Они нужны лишь при выполнении начальной калибровки, поэтому и выводятся на разъём РС10, который расположен сзади корпуса. Через данный искусственный разъём выводятся также сигналы для программирования микроконтроллера.

Инструкция для настройки цифрового индикатора уровня топлива.

1 шаг.

Внутрисхемно осуществляется программирования микроконтроллера, для этого можно использовать любой программатор, который имеется в вашем распоряжении.

2 шаг.

Выставление фьюза происходит следующим образом. Для начала необходимо выполнить настройку показаний напряжения. Для этого необходимо подключить индикатор к напряжению 12-14В с целью его настройки, в этот же источник электрического питания подсоединяем вольтметр и подстроченный резистор R3, в котором выставляем значения, которые отображает вольтметр.

3 шаг.

Далее необходимо выполнить программную настройку аппарата. Для начала необходимо выставить ёмкость бака и выполнить его калибрование. Калибрования топливного бака осуществляется следующим образом, задаём значение пустого бака – 0 литров и нажимаем клавишу ОК. Затем, наливаем 1 литр топлива и задаём значение 1 литр топлива и нажимаем вновь клавишу ОК.

Данную процедуру необходимо повторить многократно, вплоть до заполнения полного бака. Естественно данный процесс довольно таки продолжительный во времени, но его нужно один раз в обязательном порядке выполнить.

При калибровке также можно записать показания датчика, что позволить сэкономить существенный временной промежуток при выполнении каких-либо прошивок. Остальные виды настроек можно и установить в соответствии с индивидуальными предпочтениями.

Индикатор топлива позволит рационализировать повседневный расход бензина и тем самым сэкономить финансовые средства.

Опубліковано
25.09.2012

Знать уровень топлива в баке не только “прикольно”, но иногда жизненно необходимо. В некоторых случаях затруднительно оценить уровень топлива в баке из-за его расположения или недостаточной прозрачности. Для таких случаев и существуют датчики уровня топлива. На сегодняшний день наиболее распространены поплавковые датчики. Принцип работы таких датчиков достаточно прост. Поплавковый механизм в зависимости от уровня топлива в баке изменяет положение подвижного контакта потенциометра. Показание напряжения на потенциометре измеряются и преобразуются в человекочитаемый вид. Однако не всегда имеется возможность установить поплавковый датчик из-за его габаритов. Кроме того, в аппаратах, где крен является нормальным состоянием, например, сверхлегкие летательные аппараты, возможен перекос и подклинивание поплавкового механизма. Кроме того, положение бака в наземном и полетном положении может отличаться, что может внести изменения в работу поплавкового механизма. Однако существуют и другие способы измерения уровня топлива. Я говорю о емкостном датчике топлива
. Он особо актуален, если существует необходимость избавится от подвижных частей.

Этот способ основан на измерении электрической емкости датчика, которая, в свою очередь, зависит от уровня топлива. Датчик, с помощью которого измеряется уровень топлива, называют емкостным датчиком уровня топлива. Конструкция датчика достаточно проста и представляет собой не что иное, как конденсатор. Он состоит из двух обкладок, между которыми существует зазор, который может заполнять топливо. Исполнение датчика может быть в виде двух металлических пластин или вставленных одна в другую трубок. При этом поверхности двух электродов (обкладок конденсатора) не должны иметь электрического контакта, а промежуток между обкладками должен свободно заполняться топливом при погружении датчика и так же свободно освобождаться при уменьшении уровня топлива. Поскольку топливо заполняет пространство между обкладками конденсатора (датчика), его емкость изменяется. Этот способ подходит только для жидкостей, не проводящих электрический ток. Таким способом не получится измерить уровень воды. Бензин и другие виды жидкого топлива электрический ток не проводят. Измеряя электрическую емкость датчика можно оценить уровень топлива в баке. Хотелось бы обратить внимание на некоторые недостатки такого способа измерения. Дело в том, что диэлектрические свойства топлива могут изменяться при изменении химического состава топлива. Т.е. при смене типа топлива, возможно, придется калибровать прибор. Не смотря на это, такой способ позволяет устанавливать датчик в баке под углом, или даже монтировать в крышку заливной горловины бака. Датчик не имеет подвижных частей, что в некоторых случаях крайне необходимо.

Насколько безопасно помещать электрическую схему в бак? Многих беспокоит этот вопрос. А вдруг искра? Наша схема датчика питается напряжением 5В, а датчик заряжается через резистор в несколько мегаом. В этих условиях образование искры невозможно. Напряжение в 5В ничтожно мало для возникновения искры пробоя. Кроме того, в баке любого автомобиля уже “плавает” электрический датчик уровня топлива. Низкие напряжения и токи не могут вызвать искру и возгорание топлива.

Я не ставил перед собой задачу получить супер точный датчик, способный измерить уровня топлива в 1мм и погрешностью в 0,1%, хотя это вполне возможно. Учитывая, что датчик создавался для аппаратов, где топливо в баке будет подвижно, нас вполне устроит бюджетный вариант с погрешностью в 5%.

Схема модуля датчика основана на измерении времени заряда датчика. Чем выше уровень топлива, тем выше емкость датчика, тем больше времени потребуется для заряда датчика (конденсатора). Работает схема следующим образом. Используется встроенный в микроконтроллер ATMega8A
аналоговый компаратор.
На вход компаратора PD7
подается половина напряжения питания через резистивный делитель R3,R4
. В момент, когда датчик зарядится до этого напряжения, сработает компаратор. На ноге PD6
устанавливается логический «0»
. Датчик разряжается через резистор R2
. После чего выход PD6
переключается и работает как вход компаратора, запускается таймер, а датчик начинает заряжаться через резистор R1
. При достижении напряжения установленного на входе PD7
, срабатывает компаратор, таймер останавливается. Показания таймера используются для вычислений. Для обеспечения стабильности микроконтроллер должен тактироваться кварцем. Чем больше частота, на которой работает контроллер, тем выше точность измерения. В нашей схеме ATMega8A
тактируется кварцем 16Мгц
. Измерения выполняются постоянно, усредняются и один раз в секунду отправляются по последовательному порту UART
на скорости 9600
в виде числового значения. На этом функции модуля датчика и заканчиваются.

В качестве датчика я использовал две полоски из фольгированного текстолита толщиной 1.5мм размерами: 290×20 мм. Полоски склеены между собой фольга к фольге через небольшие непроводящие прокладки. Расстояние между пластинами 1.5 мм. Их можно делать практически любой длины. При необходимости можно обрезать. Особо важно обеспечить равномерный зазор между пластинами по всей длине “конденсатора” .

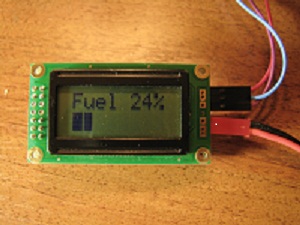

Отображением полученных от модуля емкостного датчика данных занимается модуль отображения. Этот модуль можно спроектировать в соответствии с Вашими требованиями. Данные можно выводить на светодиодную линейку, на дисплей, как в нашем случае, на стрелочный индикатор или любое другое устройство отображения. При необходимости модуль датчика можно подключить к компьютеру через переходник.

Модуль отображения работает следующим образом. Данные в числовом виде принимаются от модуля датчика по порту UART
на скорости 9600
, рассчитываются показания уровня топлива и выводятся на дисплей. Но для того, чтобы выполнить корректный пересчет, модулю отображения потребуется знать как минимум два значения датчика – числовое показание датчика при пустом баке и числовое показание датчика при полном баке. Для этого, после установки датчика выполняется процедура калибровки прибора. Модуль отображения запоминает показания при пустом и полном баке, сохраняет в своей энергонезависимой памяти и в соответствии с этими данными выполняет пересчет. Поскольку от модуля не требуется особого быстродействия, его микроконтроллер ATMega8A
работает на частоте 2Мгц
от встроенного RC-генератора.

Процедура калибровки прибора:
-топливный бак должен быть пуст, прибор выключен
-нажмите и удерживайте кнопку
-включите питание прибора
-отпустите кнопку
-на экране появится “SET 0”. Убедитесь, что бак пуст и нажмите кнопку.
-на экране появится “SET 100”. Залейте полный бак топлива и нажмите кнопку.
-калибровка завершена.

Пример печатных плат:

Плата модуля датчика

Скоро будет год, как я выложил на Датагоре свою и уже более двух лет, как я сам пользуюсь этим индикатором. И ни разу он меня не подвел, ехать на заправку когда в баке остается 2-3 литра стало нормой, и это не экстрим и не показуха, когда знаешь, что эти 2 или 3 литра точно есть и их хватит доехать до ближайших нескольких заправок относишься к этому спокойно, никакого сравнения с мигающей лампочкой штатного прибора.
На этом заканчиваю филосовствовать — к делу!

Наверное непонятно, почему собственно версия V.3, когда версии 2 не было, на самом деле была, вот она

Но она оказалась неудачной, для питания были использованы импульсные стабилизаторы на MC33063, которые дают пульсации в обе стороны и избавится мне от них так и не удалось. А поскольку появилась идея создания КИТа было решено делать новую версию, с надежным питанием, с защитой всех входных цепей и на деталях соответствующих условиям эксплуатации, в первую очередь это температурный диапазон -40..+125°C.
Так появилась новая 3-я версия, сделанная почти по всем правилам, с обновленной прошивкой.

КИТ к сожалению оказался не востребованным, но на него было потрачено немало времени, а теперь он пылится на полке, вернее в своей папке.
И вот чтобы труды не пропадали даром выкладываю всю документацию по проекту, буду рад если кому-нибудь пригодится.

От Игоря (Datagor):

При анализе личной переписки, комментариев к первой статье и после проведения выборочных опросов было установлено, что народ хочет не просто очень качественный бензомер, но и часы с будильником и т.п. и прочее (и шоб внутри был маленький китаец и за пивом бегал) , что превращает эту замечательную и совершенно самостоятельную разработку в очередной бортовой компьютер (БК). При этом, за этот БК народ желал заплатить не более 500 руб в собранном виде. А это и совсем ни в какие ворота не пролазит…
БК мы делать не стали и подписку на кит открывать на таком грустном фоне тоже не стали.
Уважаемому Сергею (HSL) при любом раскладе — наш почет и спасибы!

Качество его разработок на высочайшем уровне.

Итак по порядку…

Схема

Схема блока процессора, их 2 модификации А5 и А2
Схема А5

Схема А2

Разница в подключении сигнала AREF (опорное напряжение), в варианте А5 оно берется с шины питания +5в, в варианте А2 берется от внутреннего источника.
Основной является модификация А5, А2 сделана для расширения функционала, на случай когда с основной модификацией не удастся откалибровать бак.
На плате это осуществляется разной установкой элементов R11, C4, C6 более подробно это будет описано ниже в инструкции.
Разъем для подключения платы дисплея также используется и для внутрисхемного программирования

Схема блока дисплея

Этот блок получился универсальным, на нем дисплей, органы управления, стабилизатор для питания дисплея, так что его вполне можно использовать и с другими устройствами.

Платы

Плата процессора

Разъем для подключения платы дисплея также используется для внутрисхемного программирования МК.

Плата дисплея

Дисплей подключается через стандартный разъем и крепится к плате на двухстороннем скотче.

Технические характеристики

Напряжения питания 8-30 в
Напряжения срабатывания ночного режима подсветки 10-20 в
Сопротивление датчика топлива (рекомендуемое) 250-500 Ом
Дискретность отображения напряжения 0,1 в
Диапазон отображения напряжение 8 -30 в
Дискретность отображения количества топлива 1 л.
Поддерживаемый диапазон емкости бака 30-99 л.
Диапазон инерционности 1-10 сек.
Диапазон градаций яркости 0-255 ед.
Диапазон градаций контрастности 1-15 ед.

Возможности основного режима устройства

Цифровой индикатор уровня топлива и напряжения позволяет контролировать:

• Напряжение бортовой сети с точностью отображения до 0,1 вольта, допустимый диапазон рабочих напряжений 8-30 Вольт.
• Остаток топлива в баке с точностью отображения 1 литр, допустимый диапазон измерения 30-99 литров. Рекомендуемое сопротивление датчика в баке 250-500 Ом.
• Подключается устройство к следующим точкам: земля, питание, датчик в баке, подсветка приборной панели или габариты.

Возможности индивидуальной настройки устройства

• Возможность установки емкости бака от 30 до 99 литров.
• Возможность политровой калибровки выбранной емкости.
• Возможность сгладить последствия качания датчика в баке, методом десятикратного измерения уровня топлива и выводом усредненного значения, с выбором времени замера от 1 до 10 секунд.
• Возможность устанавливать яркость подсветки дисплея разделльно для дневного и ночного режима работы. Режим работы определяется по факту включения габаритов и подсветки приборной панели.
• Возможность устанавливать обычный или инверсный режим работы дисплея.
• Возможность устанавливать уровень контрастности дисплея.

Описание работы и органов управления устройства

Органы управления

Управление осуществляется кнопками Menu, Ok, Up, Down

Menu
– в основном режиме вход в режим установок. В режиме установок возврат в предыдущее меню, без сохранения текущих изменений и выход из режима установок.
Ok
— Действует только в режиме установок. Вход в выбраный пункт, сохранение текущих параметров в энергонезависимой памяти.
Up
– Действует только в режиме установок. Перемещение вверх по пунктам меню, увеличение текущего значения.
Down
– Действует только в режиме установок. Перемещение вниз по пунктам меню, уменьшение текущего значения.

Режимы работы

Основной режим

В основной режим устройство входит через 2 секунды после подачи на него напряжения питания. Показания значения напряжения появляются сразу, показания значения остатка топлива появляется с задержкой обусловленной установкой инертности, 1-10 секунд.

Режим установок

Режим установок предназначен для настройки устройства под конкретные условия эксплуатации. Вход в режим установок осуществляется кнопкой Menu

Пункты меню

Емкость бака

позволяет установить объем используемого бака. Кнопками меню Up/Down
изменяется в пределах от 30 до 99 литров. Для сохранение выбранного объема необходимо нажать кнопку Ok
. Для выхода в меню без сохранения сделанных изменений необходимо нажать кнопку Menu
.

Калибровка

позволяет политрово откалибровать емкость бака. Калибровка осуществляется после выбора необходимого объема бака в меню Емкость бака
.
Литры
– в данном пункте кнопками Up/Down
устанавливается необходимое значение ячейки литров для записи значения калибровки. Запись значения калибровки производится кнопкой Ok
.
Датчик
– показывает текущее значение датчика остатка
топлива. При нажатии кнопки Ok
это значение заносится в текущую ячейку памяти выбранную в пункте меню Литры
.
В памяти
– показывает сохраненное в памяти значение, соответствующее выбранной в данный момент, в пункте Литры
, ячейке памяти.

Инерционность

позволяет установить период измерения остатка топлива. Кнопками меню Up/Down
изменяется в пределах 1 — 10 секунд. В течении выбранного периода времени через равные промежутки, происходит 10 замеров остатка топлива, после чего вычисляется среднее значение.

Подсветка

позволяет установить яркость подсветки днем и ночью. Факт дня и ночи определяется включением габаритов и подсветки приборной панели.Кнопками Up/Down
выбирается нужный пункт для корректировки День/Ночь. Для входа в режим изменеий выбранного значения необходимо нажать кнопку Ok
, после чего кнопками Up/Down
установить необходимое значение яркости подсветки от 0 до 255. Для сохранения установленного значения необходимо нажать кнопку Ok
, для выхода из текущего пункта без сохранения изменений необходимо нажать кнопку Menu
.

Инверсия

позволяет выбрать режим работы дисплея обычный/инверсный. Выбор нужного пункта производится кнопками Up/Down
. Сохранение выбранного значения производится кнопкой Ok
. Выход из текущего пункта без сохранения изменений производится кнопкой Menu
.

Контрастность

позволяет установить желаемую контрастность дисплея. Кнопками меню Up/Down
изменяется в пределах от 1 до 15. Сохранение выбранного значения производится кнопкой Ok
. Выход из текущего пункта без сохранения производится кнопкой Menu
.

Подключение и начальная настройка

Подключите устройство согласно маркировке.
[-]
Земля, для подключения земли желательно выбрать надежный контакт.
[+]
Плюс питания бортовой сети, 12 Вольт подключается к любой точке бортовой сети после замка зажигания.
[G]
Габариты, подключается к цепи питания габаритов или подсветки приборной панели
[F]
Датчик топлива, для исключения влияния родного датчика, его желательно отключить и подключить устройство непосредственно к линии датчика в баке.
Включите зажигание, подключите параллельно питанию вольтметр и
проконтролируйте показания напряжения индикатора, при необходимости подстройте показания индикатора подстроечным резистором R2

Программная настройка

Войдите в режим настроек нажав кнопку Menu
Калибровка бака: перед началом калибровки необходимо установить объем бака.
Бак калибруется следующим образом:

1. Сливается безнин из бака
2. Заходим в меню калибровки кнопками Up/Down выставляем значение литров в 0 и нажимаем кнопку Ok
3. Заливаем 1 литр безина, кнопками Up/Down устанавливаем значение литров в 1 и нажимаем кнопку Ok
4. Повторяем последние последние два пункта до заполнения бака.
   Инерционность, якость подсветки днем и ночью, инверсия, контрастность установите по своему усмотрению

Отвечает датчик уровня топлива. Если он выйдет из строя, то система не определит, что нет топлива, а это грозит выходом из строя бензонасоса. В статье дается описание ДУТ, разбираются типичные неисправности, даются рекомендации по диагностике датчика уровня топлива, как отремонтировать, заменить и подключить.

[ Скрыть
]

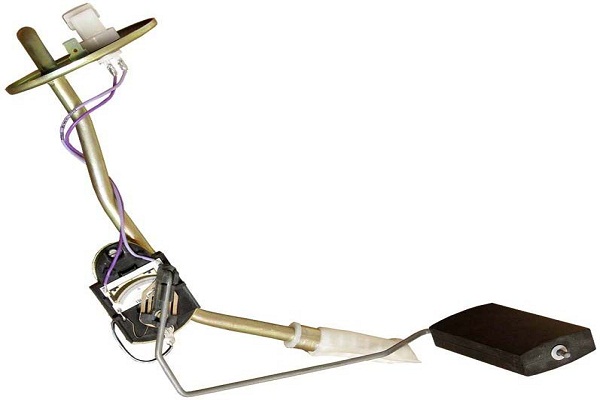

Описание ДУТ

ДУТ предназначен для измерения и контроля уровня топлива в топливном баке транспортного средства. Его функцией является определение уровня горючего, конвертация его в объем и передача данных для отображения на аналоговом или цифровом устройстве. Указатель регулятора находится на , давая возможность водителю отслеживать объем горючего в бензобаке.

Устройство и принцип действия

По назначению можно сделать вывод, где находится ДУТ. Устанавливается он в топливном баке. В зависимости от типа он может быть отдельным элементом или объединяться с топливозаборником, если карбюраторный двигатель. На авто с инжектором он является частью блока подачи горючего.

Наиболее распространены контактные ДУТ. Основным элементом у них является потенциометр. Принцип работы основан на изменении сопротивления. Существует два типа таких устройств: рычажные и трубчатые. Они отличаются конструкцией.

В конструкцию прибора рычажного типа входит поплавок и потенциометр, соединенные рычагом. Потенциометр имеет два сектора, бегунок, который контактирует с секторами. Один конец соединен с рычагом, а второй с поплавком. Поплавок постоянно находится на поверхности. С расходом горючего он опускается, а вместе с ним перемещается бегунок, так как они соединены рычагом.

При этом меняется сопротивление датчика уровня топлива, по значению которого подаются сведения об объеме вещества. Плюс этих устройств – простота конструкции, недостаток – погрешность показаний, особенно для аналоговых указателей.

В приборе трубчатого типа отсутствует потенциометр, но используется принцип, по которому он работает.

В конструкцию входит защитная трубка с направляющей стойкой, по которой перемещается поплавок. Поплавок соединен с проводом сопротивления, который присоединен к проводам индикатора. Принцип действия: горючее попадает через отверстие в трубку, поплавок находится на поверхности и перемещается в зависимости от объема горючего в баке. От положения поплавка меняется сопротивление, которое передается на указатели. Рычажный прибор дает показания точнее, но применяется реже из-за особенностей конструкции: может не подойти из-за геометрии бензобака.

Фотогалерея

Можно изготовить ДУТ своими руками. Для этого нужно уметь обращаться с паяльником и иметь знания по электротехнике. При изготовлении следует учесть, что сигнал зависит от значения уровня топлива. Конструкция устройства довольно сложная. При опускании топлива на определенную отметку также опускается поплавок, но на указатель приборной доски данные приходят с некоторой задержкой.

Установить можно либо аналоговый, либо цифровой указатель уровня топлива своими руками. Последний дает показания поточнее, так как может корректировать и выравнивать полученные данные.

Самодельный измеритель топлива состоит из двух модулей, соединенных тремя проводами. Один модуль емкостного датчика, второй — модуль отображения. Модель датчика получает питание по двум проводам. Модуль отражателя по третьему проводу получает сигнал, преобразовывает его в показатель уровня горючего (автор видео — Вова Гришечко).

Возможные неисправности и способы их устранения

Несмотря на простоту конструкции, иногда возникают проблемы с ДУТ. При неисправности прибора датчик бензина неправильно показывает уровень топлива, стрелка аналогового прибора либо не поднимается, либо показывает полный бак и т.д. Если врет ДУТ, то возможны неполадки электрического и механического характера.

Причиной электрических неполадок являются:

• окислившиеся контакты;
• перегоревший предохранитель;
• повреждение проводки.

Ремонт датчика уровня топлива в этом случае заключается в зачистке контактов, замене предохранителя, прозвонке электросети и замене поврежденных участков. Причиной механических поломок чаще всего является износ и нарушение правил эксплуатации.

Можно назвать несколько причин:

• нарушение герметичности поплавка;
• износ комплектующих;
• изгиб рычага.

ДУТ дает неправильные показания при износе секторов. Они быстро приходят в негодность из-за постоянного передвижения по ним бегунка. Если износ небольшой, то для восстановления работоспособности можно подогнуть бегунок, он снова будет контактировать с поверхностью сектора. Если износ существенный, потребуется замена датчика уровня топлива (автор видео — Pavel Cherepnin).

Изгиб рычага возможен, когда топливный датчик неаккуратно извлекали из бака либо некорректно установили. Последствием этого будут неправильные показания. Если пробит поплавок, горючее будет попадать внутрь, и поплавок не будет плавать на поверхности. Естественно, на приборах будет отражаться неправильная информация. Механические неисправности устраняются путем замены деталей либо полностью устройства, определяющего уровень горючего в баке.

Неправильные показания могут быть из-за неправильного размещения ограничителя поплавка или неотрегулированного датчика уровня топлива в баке. Есть способ, как обмануть датчик уровня топлива. Для этого нужно регулировать угол на штанге, которая удерживает поплавок. Меняя угол, можно добиться, чтобы регулятор показывал более точные данные.

Неточные показания указателя, можно обмануть, регулируя угол на штанге, удерживающей поплавок. Выгибая его в разные стороны можно добиться в итоге более точных показаний.

Самостоятельная диагностика котроллера

Прежде чем приступать к ремонту, следует выяснить, не работает указатель уровня топлива или сам регулятор, находящийся в баке. Для доступа к проводке и разъемам индикатора в баке есть специальные технологические отверстия. Расположение лючка отличается на разных моделях автомобилей, поэтому нужно знать расположение ДУТ, перед тем, как проверить регулятор.

Проверка индикатора выполняется с помощью мультиметра. Если бак полный, то сопротивление должно быть около 7 Ом, при заполнении до половины сопротивление должно находится в пределах от 108 до 128 Ом. Если бензобак пустой, на мультиметре будут значения от 315 до 345 Ом.

Для проверки регулятора нужно отсоединить от него провода и подключить сопротивление в 330 Ом. Далее включить в цепь резистор на 10 Ом. Запустив двигатель, измеряется сопротивление на резисторе путем перемещения ползунка. Указатель при этом передвигается от значения, показывающего пустой бак, до значения — полный.

Для проверки указателя можно воспользоваться контрольной лампочкой, тестером, с помощью исправного измерителя уровня горючего. При исправном указателе напряжение на проводах должно быть равно по значению напряжению в бортовой сети.

Инструкция по замене и подключению регулятора своими руками

Для замены нужно приготовить набор ключей, новый ДУТ, знать, как снять датчик уровня топлива. Для того чтобы выяснить, как подключить ДУТ, нужно разобраться в схеме подключения.

Схема подключения датчика уровня топлива

Процедура замена состоит из следующих шагов:

1. Сливаем горючее из бака.
2. Далее следует определить, как лучше подобраться к регулятору: через заднее сиденье или через багажное отделение.
3. С топливного бака снимаем защитную пластиковую крышку, под которой находится ДУТ.
4. Отсоединяем от регулятора штекер с проводами.
5. Откручиваем и отводим все трубки, ослабив хомуты с помощью крестовой отвертки.
6. Вынимаем старый ДУТ и устанавливаем новый.
7. Делаем подключение согласно схеме.
8. Сборка производится в обратном порядке.

После замены нужно залить топливо в бак и проверить работу ДУТ. На указателе должно быть значение соответствующее объему залитого горючего.

Если глючит датчик уровня топлива, то зная, как починить его, можно сэкономить время и деньги на посещении СТО.

С такой картиной мы либо получим точность посередине, либо на концах ломаной, либо чтото среднее произведя аппроксимилацию:

Получив формулу с поправкой и коэффициентом можно в принципе уже сделать нечто похожее на цифровой указатель уровня топлива, коэффициент R 2
линии тренда в 0,97
конечно не плох, можно в принципе использовать всё что больше 0,95.

Схема проста до безобразия:

Микроконтроллёр Mega8, LED
индикатор на 3
разряда с общим катодом, входной делитель из двух резисторов R1, R2
. Стабилитрон (по буржуйски зенер «zener» диод:)) для защиты входа МК
на всякий случай. Цепи питания я рисовать не стал, там классические 0,1мкф
керамика и какой нибудь электролит на 100…1000мкФ
как и гасящие резисторы между МК и индикатором, подойдут любые в диапазоне 80…100Ом
в зависимости от напряжения питания МК и яркости индикатора. Напряжение на борту автомобиля при заведённом двигателе составляло 27,5в
.

Сначала распаял ШИМку и проверил работы, работает. покрыл лаком. можно продолжить сборку:

На чтение
6 мин.

Многообразие автомобильных топливных систем предполагает использование различных датчиков уровня топлива. Некоторые можно изготовить самостоятельно.

Датчик уровня топлива помогает определить объем горючего в топливном баке авто. Этот измерительный элемент входит в состав топливной системы и монтируется в топливный бак. Работает такое устройство совместно с указателем топливного уровня, расположенным на панели приборов. Если вас интересует оборудование для контроля и уровня топлива, то вы его можете посмотреть на сайте компании ЭТР ЮГ etr-yug.ru .

Как устроены измерители топлива в различных автомобилях

Современные авто вместо классического топливного измерителя оснащаются потенциометрической конструкцией. Причиной тому служат несколько факторов:

• Конструкция проста;
• Измерения уровня топлива точны;
• Цена умеренная.

Хотя потенциометр и обладает рядом преимуществ, есть у него и существенный недостаток — контакты выходят из строя или окисляются из-за своей подвижности; Потенциометрический датчик для автомобиля может быть рычажным или трубчатым. Оба типа измерителя снабжаются пластмассовым, металлическим или пенопластовым поплавком.

Отличия датчиков рычажного и трубчатого типов

Принцип работы обоих устройств идентичен, но некоторые различия все же имеются. В рычажном измерителе поплавок, находящийся на поверхности топлива, соединяется с подвижными контактами потенциометра при помощи металлического рычага. Такой датчик включает в себя и топливный насос, и потенциометр, и топливозаборник, и транзисторы. При изготовлении потенциометрического измерителя своими руками, помните, что лучше использовать толстопленочный резистор — он прослужит гораздо дольше.

Рычажное устройство является универсальным, его можно применить к любому топливному баку.

Трубчатое устройство для измерения перемещает поплавок при помощи специальной направляющей трубочки. Параллельно трубке проходят проводки сопротивления, на которых замкнется кольцо поплавка. Главным плюсом такого принципа работы — измеряющий прибор будет устойчив к колебанию топлива, во время движения транспортного средства (при поворотах, спусках, подъемах).

Такой датчик можно установить не в каждую топливную систему. Ограничивать будут геометрические параметры топливных баков. Потенциометрические измерители лучше не устанавливать на автомобили, горючее для которых содержит спирты — этиловый или метиловый, а так же биодизель. Такие вещества губительны для контактных поверхностей. Для транспортных средств, использующих горючее, с биодизельными или спиртовыми примесями, лучшим вариантом станет бесконтактный датчик для измерения уровня топлива.

Виды бесконтактных датчиков

Наиболее усовершенствованными современными разработками стали бесконтактные измерительные приборы, определяющие объем горючего в баке. Основной принцип работы — определение количества топлива, без погружения чувствительных элементов датчика непосредственно в бак. Бесконтактных измерительных приборов существуют несколько видов:

1. Магнитные — его чувствительные элементы плотно закупорены и защищены от соприкосновения с горючим. Информацию об уровне топлива по-прежнему передает рычажный поплавок, соединенный с магнитом. Таким образом, происходит перемещение магнита по секторам, на каждом из которых закрепляются пластинки разной величины из металла. Информация передается от магнита к металлической пластине, создавая электрический импульс, этот сигнал считывает датчик, и мы видим показатель уровня топлива в баке.
2. Радиоуправляемые — данные передаются на приборную панель по средствам радиосигнала. Особенность таких приборов — питание. Запитан он на долговечную батарею. Срок годности источника питания до 7 лет. Соответственно — нет проводов, аккумулятор не расходует энергию, показатели не зависят от электроэнергии, а значит, более точные.
3. Ультразвуковой — устанавливается на внешней поверхности бака и контрольном информационном блоке. Для каждого типа топлива устанавливается определенная программа. Этот прибор имеет наиболее высокую взрывозащищенность.

Самодельный датчик для измерения горючего.

Если вы убежденный автолюбитель и любите заниматься ремонтом своей машины, увлечены электроникой и не выпускаете из рук паяльник, то устройство для измерения топлива сможете изготовить своими руками. Для того чтобы изготовить самодельный контактный датчик уровня топлива необходимо знать основные принципы и схемы изделия.

Как работают датчики уровня топлива

Основной принцип работы заключается в алгоритме — для каждого значения уровня горючего существует свой сигнал. Однако, это лишь поверхностная сторона вопроса. Современные измерительные приборы довольно сложны своей конструкцией. Горючее опускается на определенную отметку и только после этого поплавок опустится вслед за ним. Какое-то время указатель будет показывать наполненность бака и постепенно спустится до нужной меры.

Поэтому измерительные приспособления всегда дает некоторую погрешность измерений. Показатель погрешности зависит от колебания горючего и геометрии бака.На приборной панели может быть установлен аналоговый или цифровой выходные сигналы. Аналоговый практически утратил свою актуальность из-за сильной погрешности в измерениях. Цифровой же умеет корректировать и выравнивать данные. Неточности в показаниях минимальные, и возможны на этапе физического измерения.

Изготовление емкостного датчика уровня топлива

Емкостной датчик для измерения горючего основан на принципе сопоставления данных электрической емкости прибора. Сама конструкция — несложная — обыкновенный конденсатор. Поэтому самодельный измеритель топлива вполне реализуемое устройство. Изготовить его можно из подручных материалов — двух металлических пластинок или трубок. Важно соблюдать определенные меры, при изготовлении датчика:

• Поверхность обоих электродов должна быть изолирована от электрического контакта;
• Пространство между этими электродами должно беспрепятственно заполняться горючим, во время погружения датчика и опорожняться во время понижения уровня топлива;
• Монтируется в бак такой дизмеритель под наклоном;
• Самодельный прибор не должен иметь подвижных частей;
• Запитывать его можно не более чем на 5 ватт, при более высоком напряжении горючее воспламенится от искры;
• Размещать измерительную схему нужно как можно ближе к датчику;
• Провода для подключения схемы к датчику не должны превышать 2 см.

Самодельный емкостной датчик представляет собой два модуля, соединенные тремя проводами. Первый — модуль емкостного датчика, второй — модуль отображения. По двум проводам идет подача питания к модулю датчика по третьему проводу к модулю отображения передается сигнал, трансформируемый в показатель уровня горючего.

Модули — как это работает

Модуль датчика измеряет время заряда.
Чем больше горючего в баке, тем выше емкость датчика, значит, для заряда будет необходимо больше времени. Для создания такого измерительного устройства используйте встроенный микроконтроллер (компаратор). На вход будет подаваться часть напряжения посредством резистивного двигателя. Когда измеритель примет напряжение, сработает микроконтроллер, а когда напряжение достигнет пиковой отметки — запустится таймер.

Показания с таймера будут переданы на модуль отражения. Изготавливая самодельный измерительный прибор — тактируйте микроконтроллер кварцем на частоте 16 Мгц. Датчик можно изготовить из фольгированного текстолита. Склейте полоски фольги между собой. Сделайте зазор между пластинками не более полутора миллиметров. Длина пластин — остается на ваше усмотрение.

На автомобилях, оснащённых ЭСУД, топливо подаётся электрическим бензонасосом прямо из топливного бака. Если горючее заканчивается, есть риск выхода из строя самого насоса. Поэтому важность датчика уровня топлива на современных машинах очень высока. Однако различные виды датчиков имеют разную степень надёжности.

Признаки неисправности датчика уровня топлива

Естественно самый распространённый признак выхода из строя устройства является полная неподвижность стрелки при включении замка зажигания. Также может сигнализировать о неисправности, поднятие стрелки указателя до упора в сторону полного бака. Боле трудно диагностировать неточность показаний. В этом случае прибор показывает наличие топлива в баке, контрольная лампочка не горит, а двигатель не запускается из-за отсутствия горючего. Также и наоборот. При заправке оказывается, что бак почти полон, хотя указатель обозначает только три четверти занятого объёма.

Важно!
Не всегда эти признаки указывают на неисправность именно датчика, может оказаться неисправным и стрелочный прибор измерения количества топлива в панели приборов.

Устройство пары: указатель панели и датчик уровня топлива в баке

Указатель на панели приборов — это миниатюрный электрический, реверсивный двигатель. Действие его основано на создании индукционного поля в обмотках статора. Проще говоря, стрелка находится на валу ротора, который движется вокруг своей оси под действием бортового напряжения. Степень поворота ротора регулируется сопротивлением на выходе из обмоток. Это и есть провод «К» к датчику топлива в баке. Второй провод на паре старого образца — это независимая контрольная лампочка. При падении уровня измеряемой жидкости до минимального уровня, контакт замыкается на корпус, и лампочка загорается, сигнализируя о критическом объёме.

На более современных системах цепь, в паре указатель—датчик, на корпус не замыкается, и сигнал уходит обратно в прибор на панели, который уже соединён с «массой». И при падении потенциала до определённого значения зажигает сигнальную лампочку, интегрированную в схему указателя.

Это самые распространённые системы контроля уровня топлива на современных автомобилях. Для простоты эти два типа можно определить, как:

• указатель с массой датчика
• контролёр с обратной связью
• устройство стандартного датчика уровня топлива

По сути датчик уровня топлива представляет собой реостат с переменным сопротивлением. На керамическую пластину нанесена металлическая шкала исполняющая роль спирали в обычном реостате. По углам пластины выведены два припаиваемых контакта. В зависимости от типа датчика идёт соединение проводов. Если указатель и проводка старого образца — один контакт идёт на корпус крепления датчика, а второй — к указателю, через крышку корпуса. Второй провод — это провод контрольной лампы и соединяется с «массой» отдельной «дорожкой» в положении пусто. В качестве «бегунка» реостата выступает подвижный металлический контакт, плотно прижатый к шкале датчика. Прикреплённый к нему поплавок в зависимости от уровня топлива в баке двигает «бегунок» вдоль шкалы. Именно это меняет сопротивление цепи указателя, заставляя стрелку двигаться в нужном направлении. Так же работает и новая система с обратным сигналом. Просто на керамической пластине нет разъёма контрольной лампы, и оба контакта соединены проводами с указателем уровня топлива в панели приборов. В зависимости от модели автомобиля датчики могут отличаться сопротивлением шкалы. Все они маркированы отдельными значениями, например:

• ДУТ-1-01;
• ДУТ-1-03;
• ДУТ-2-03,

Как определить неисправность датчика уровня топлива

В первую очередь определяется что именно неисправно, указатель на панели приборов или сам индикатор уровня топлива в топливном баке. Для этого необходимо обеспечить доступ к проводным входам и разъёму датчика на баке. Как правило на всех автомашинах имеется технологическое отверстие для этой операции. В зависимости от модели и производителя, лючок расположен в разных местах. Он указан в технической документации машины. Для проверки работоспособности указателя уровня топлива на панели желательно иметь под рукой следующее:

• контрольную лампочку (пищалка) с детектором «массы»;
• автомобильный тестер;
• рабочий датчик уровня топлива (подходящий по VIN-коду).

Дело в том, что старые модели с «массой» датчика на корпус, вполне можно проверять замыканием на корпус, подающих ток проводов. Однако с моделями последних лет с обратной связью это не всегда проходит.

Процесс проверки указателя на панели приборов с массой датчика

Отсоединить провода от датчика уровня топлива в баке. К разъёму должен быть обеспечен свободный доступ. Включить зажигание. На проводах датчика должен появиться устойчивый «+». Это проверяется контрольной лампой и тестером. Напряжение на проводах должно быть равно общему напряжению сети. Если оба провода имеют нормальные показатели вольтажа, необходимо выяснить какой из них контрольная лампа, а какой датчик. Для этого провода по очереди замкнуть на «массу». При замыкании одного, должна загореться лампочка критического уровня топлива. Когда массируется другой, стрелка указателя уровня горючего должна резко уйти в положение «полный бак». Если всё так и произошло, значит неисправен датчик уровня топлива и его надо снимать для замены или ремонта.

Проверка указателя уровня топлива с обратной связью

На таких приборах, как правило, только один из двух проводов имеет устойчивый «+», а второй — слабо выраженную «массу». Это определяется контрольной лампой с детектором «-». Кроме того, зачастую при неисправном датчике или указателе, стрелка, наоборот, становится в положение «полный бак». Проверив контрольной лампой наличие загрузки проводов, нужно подключить к ним исправный датчик, поднять и опустить поплавок уровня топлива. Стрелка указателя должна двигаться в соответствии с положением поплавка. А в положении «пусто» загорится контрольная лампа уровня.

Внимание!
Штангу привода реостата необходимо двигать медленно. Резкий рывок в сторону «полный» или «пустой» вполне может вывести из строя исправный указатель.

Возможные неисправности датчика уровня топлива

Конечно самой частой неисправностью датчиков уровня топлива всех видов является протекание поплавка управляющего передвижным элементом реостата. Обычно в этом случае стрелка указателя постоянно находится в положении пустой бак.

Потом идёт загрязнение шкалы пластины. Это может быть и осадки из топлива, и элементы стирающегося бегунка. Стрелка может застыть в любом положении. Или сильно нарушается точность показаний указателя уровня горючего.

Обрыв проводки как на корпусе, так и у пластины с реостатом. И, наконец, механическое повреждение самой пластины. Могут быть ещё какие-то экзотические неисправности, но они настолько редки, что рассматривать их не стоит. Если неисправность есть, но не диагностируется, лучше заменить датчик уровня топлива в сборе.

Как отремонтировать датчик уровня топлива своими руками

Ремонт датчика уровня топлива вполне доступен и для простого автолюбителя. Детали устройства, свободно можно приобрести в магазине автомобильных запчастей. Необходимо демонтировать датчик из бака и изучить его характеристики. Маркировка находится на лицевой стороне пластины прямо над шкалой реостата.

Если пробит поплавок, то это самая меньшая проблема. Они меняются элементарно. Обычно, это наполненный воздухом пластиковый бочонок, он элементарно извлекается из гнезда держателя и вставляется новый. Иногда это пористый элемент и его можно заменить двумя способами. Снять запорную шайбу и надеть новый, зафиксировав его. Или поменять поплавок в сборе со штангой, что гораздо проще.

Если загрязнены полоски шкалы реостата их необходимо просто почистить.

Внимание!
Чистить пластинку необходимо только мягкой тканью или ватой, смоченной в спирте. Жёсткая материя или любой другой предмет могут повредить тонкий слой шкалы и реостат можно выкидывать.

Отпаявшиеся или оторванные провода можно аккуратно припаять на место или спаять в месте перелома, а вот треснувшую, сломанную пластину — только заменить новой.

В большинстве случаев, сейчас этим никто не страдает. Нерабочий прибор заменяют и всё. Благо цена их невысока. Тем более, что на автомобилях последних лет пластина реостата, да и все остальные детали устройства крепятся защёлками.

Неточные показания указателя, можно обмануть регулируя угол на штанге, удерживающей поплавок. Выгибая его в разные стороны можно добиться в итоге более точных показаний.

В первую очередь, можно упомянуть электронное табло для панели приборов. Его устанавливают вместе с штатным стрелочным указателем уровня топлива на панель в свободную ячейку или прямо на торпеду. Выводится три провода, «+», «-» и «Д». Последний подключается к датчику вместе со штатным прибором. На извлечённом из бака датчике корректируются показания уровня в цифровом формате, от «пусто» до «полный бак». Особой точности к показаниям это не прибавляет, но придаёт стильный вид панели приборов, и греет душу владельцу. Указатели используются различной формы и вполне можно подобрать табло под дизайн салона своего автомобиля.

Совсем другое дело новинка в этом вопросе (относительная) — это ультразвуковые датчики уровня топлива. Здесь, как и в большинстве приборов, используется принцип приёма-передачи ультразвуковых волн. Датчик можно установить в бак, не нарушая его целостность. Сигнал можно перевести на цифровой монитор на панели приборов и даже вывести на компьютер или ноутбук через систему ГЛОНАСС. На сегодня — это самый точный способ получения данных об уровне топлива. Однако, пока это довольно дорогая процедура, которая к тому же требует особых знаний и умений для калибровки излучателя УЗИ и специализированного оборудования для программирования. Однако всё говорит, что измерители этого типа будут широко применяться в будущем.

На видео ниже можно посмотреть замену датчика контроля топлива на автомобиле ВАЗ «Приора»:

Схема цифрового индикатора уровня топлива имеет высокую повторяемость и даже при небольшом опыте работы с микроконтроллерами, со сборкой и с настройками не возникнет никаких проблем. Для программирования avr микроконтроллера, мной был собран простейший программатор — так называемый программатор Громова , он великолепно подходит как для внутрисхемного программирования, так и для обычного, статья по данному программатору есть на сайте. Теперь езжу и не переживаю по поводу заправки «хватит или не хватит»:) Принципиальная схема индикатора показана ниже, кликните для увеличения:

А сейчас подробнее о данном приборе, фотографии с монтажным видом в моем исполнении, а фотографии и инструкция по настройке от оригинального автора — в этом архиве.

Вот что делает данный прибор:

1. Отображает остаток топлива с точностью до литра, поддерживаемый объем бака выбирается от 30 до 99 литров
2. Отображает напряжение бортовой сети
3. Компенсирует качание поплавка в баке многократными (количество выбирается в меню) замерами и выводом среднеарифметического значения.
4. Меняет яркость подсветки в зависимости от освещенности, 2 режима, день/ночь, определяется по включению подсветки приборной панели.
5. Меняет режим отображения индикатора обычный/инверсный.

Список деталей индикатора на микроконтроллере:

R1 — 1 кОм
R2 — 75 кOм
R3 — 10 кОм подстроечный
R4 — 4,7 кОм
R5, R6, R8-R11 — 10 кОм
R23, R12-R15 — 3,3 кОм
R24, R16-R19 — 1,8 кОм
R20 — 2 кОм * подбирается в зависимости от подсветки
R21 — 240 Ом
R22 — 1 кОм * подбирается и ставится постоянный
C1, C2,C15 — 0,01 мк
C3, C4, C6-C11,C13-C15 — 0,1 мк
C5 — 47 мк
C12 — 4,7 мк
L1 — 100 мГн
DD1- LM7805
DD2 — ATMega8
DD3 — LM317T
VT1 — IRFZ44
LCD1 — Nokia 1110/1200/1110i/1112

Разъем РС10 — на схеме не обозначен, через него подключаются кнопки и выводы для программирования МК.

Платы решил сделать две, одна для установки дисплея, вторая основная, платы круглые, по диаметру корпуса 50 мм. Под разъем индикатора ответной части не нашел поэтому сделал разводку под шлейф, отпаял от него разъем и припаял шлейф прямо на плату с обратной стороны, сам дисплей посадил на двухсторонний скотч.

Основная плата формально двух сторонняя, но обратная сторона вся используется под «землю» с обратной стороны установлены только стабилизаторы и транзистор, остальные детали практически все SMD установлены со стороны дорожек. Отверстия с квадратными площадками «земляные» пропаиваются перемычками, остальные отверстия со стороны «земли» рассверлены.

Две платы между собой соединяются при помощи контактов от какого то давно разобранного разъема. В корпусе платы фиксируются на одном винте, под него на основной плате припаяна втулка с резьбой. Кнопок как таковых нет, они и нужны то не часто, только при первоначальной настройке и калибровке, поэтому они просто выведены на разъем РС10, который стоит сзади корпуса, его фоток к сожалению нет. Так же на этот разъем выведены сигналы для программирования МК.

Настройка цифрового индикатора уровня топлива

1. Программирование МК, производится внутрисхемно, любым программатором, фьюзы выставляются следующим образом.

2. Настройка показаний напряжения. Для настройки подключаем подключаем индикатор к напряжению 12-14 В, подключаем к этому же источнику вольтметр и подстроечным резистором R3 выставляем то же значение что показывает вольтметр.

3. Программная настройка. Выставляем емкость бака и калибруем его. Калибруем бак следующим образом, начинаем с пустого бака, ставим в меню калибровка значение литров 0 и нажимаем ОК, затем заливаем в бак 1 литр, ставим значение литров на 1 и снова нажимаем ОК и так с каждым литром до полного бака. Процесс конечно небыстрый, но сделать его нужно всего один раз. Если при калибровке еще и записать показания датчика, то при необходимости повторения устройства или при сбое, можно будет занести значения сразу в прошивку и не маяться с калибровкой. Остальные настройки устанавливаем на свой вкус. Конструкцию собрал и испытал: Федоров Иван.

Решил сделать цифровой индикатор количества топлива на грузовой автомобиль (автобус), используя штатный (довольно посредственный) датчик уровня топлива…

Весь процесс создания и что из этого вышло читаем в статье далее.

Начальные условия:

• Грузовой автомобиль (автобус) с бортовым напряжением 24в


• Топливный бак для дизельного топлива на 220л


• Датчик уровня топлива ДУМП39


• Указатель уровня топлива ЭИ8057М-3



Нужно:

Сделать цифровой указатель уровня топлива, используя штатный датчик уровня.

Для начала придется тщательно изучить, что из себя представляет штатный датчик уровня топлива, именуемый. Демонтируем его и внимательно рассматриваем.

Как и следовало ожидать, имеется поплавок, тяга, переменный резистор… стоп, про переменный резистор подробнее. Как говорится, лучше один раз увидеть, чем сто раз услышать:

Конструкция одновременно и логична, и топорна. Логично то, что ползунок скользит не по непосредственно переменному сопротивлению (которое довольно нежное), а по металлическим отводам от него, но за такое повышение надёжности приходится платить дискретностью. Топорно в этой конструкции то, что, как видно на фото, в среднем положении поплавка мы имеем нехилую зону «нечувствительности», из-за очень уж широкого центрального отвода от сопротивления. Зачем это сделано, остаётся только догадываться, но что имеем, с тем и придётся работать.

Итак, роемся в инете и ищем инфу. Вот что я откопал:

Диапазон перемещения поплавка — 412мм

Номинальное сопротивление — 800 Ом

(по другому источнику номинальное сопротивление — 761,0 – 193,5 Ом
)

Рабочий диапазон от -40°С до +60°С

Наработка на отказ — 400тыс. км до 95%
ушатывания ресурса

Масса 160
грамм, аналог — МАЗ.

В общем-то не густо.

Берём тестер и замеряем, в итоге получачается такая картина:

Схема включения:

Измеренные параметры датчика:

Полное сопротивление — 767 Ом

Дополнительное сопротивление — 187 Ом
(оно обеспечивает минимальное сопротивление датчика).

Левая (по фото) часть сопротивления — 203 Ом
(13
отводов на ползунок), правая часть Ом 376
(17
отводов на ползунок).

Два металлических сектора выше контактной группы — левый сектор не используется, правый идёт на лампу резеврного остатка топлива.

В общем-то такое подробное описание привожу только для любопытствующих, нам же нужно значение напряжения, которое мы имеем на выходном контакте при различном уровне топлива. При крайнем левом положении контакта на выходе у нас получилось 1,57в
, при крайнем правом положении 3,28в,
половина бака — 2,44в.
В начале сектора включения лампы остатка резерва 2,95в.

Ещё для любопытных. Общая схема подключения датчика уровня топлива выглядит примерно так:
Катушки L1A, L1B, L2
— это отклоняющая система указателя уровня топлива (по сути миллиамперметр) Резистор — термоконпенсационный.

На самом деле это схема классического электромагнитного автомобильного прибора, а конкретно ЭИ8057М-3
— это уже нечто другое: внутри расположена электронная схема, стрелка приводится в движение шаговым электродвигателем, и управляется всё это при помощи микроконтроллёра PIC
.

В принципе, этого достаточно для тарировки цифрового указателя, если бы не парочка неприятностей:

1.

Указанный объём топливного бака в 220л
не соответствует действительности, на самом деле в баке помещается больше топлива.

2.

При крайнем правом положении подвижного контакта датчика, когда в баке якобы уже нет топлива, на самом деле поплавок уже должен находится ниже уровня бака, что конечно же глупость (определено геометрией бака и датчика уровня топлива.

3.

Измерив рулеткой геометрию бака, убеждаемся, что это прямоугольный параллелепипед с незначительно закруглёнными длинными гранями, размеры 40х112х60 см
. Соответственно перемножив стороны, получаем внутренний объём в 268л, что, согласитесь, сильно отличается от заявленных 220 л,
и очень сомнительно, что внутренние перегородки, сетка, топливозаборник, и тп. занимают аж почти 50 л
.

4. Как уже написано выше, сопротивление датчика на протяжении длины его сопротивления нелинейно.

Что делаем:

Заливаем полный бак и контролируем напряжение на выходе ДУТ. Получается, что после достижения отметки 1,57в
в бак ещё входит добрых двадцать литров топлива.

Снимаем поплавок и ставим датчик на место. Естественно тяга, лишённая поплавка, уходит на самое дно бака, смотрим напряжение — оно составляет 3,02в
! Это важно, т.к. фактически при таком положении в баке уже нет топлива, а подвижный контакт ещё не дошёл до крайнего положения в 3,28в
, при этом штатный прибор ЭИ8057М-3
показывает что в баке осталось ещё 1/8
объема. (Поставив поплавок в центральное положение, на штатном ЭИ8057М-3
наблюдаем вместо положенных 1/2
бака аж 5/8
уровня, при полном баке штатный прибор зашкаливает).

Смотрим на график нашего датчика уровня топлива,

Возмём три точки — сопротивления датчика, первая точка это его наименьшее сопротивление (подвижный контакт слева) образованное дополнительным сопротивлением в 187 Ом
(на фото вертикальный чёрный прямоугольник), вторая точка при среднем положении контакта когда последовательно включены 187 Ом
и 203 Ом
, т.е. 390 Ом
, полное сопротивление соответственно будет 390 + 376 = 766 Ом.

(по горизонтали — сопротивление в Омах, по вертикали условные единицы длины)

Ничего приятного в этой картине нет, датчик вродебы и линеен но имеет существенный излом.

а можно получить для каждой прямой свой коэффициент пересчёта, что будет более точно:
Сразу замеряем значение АЦП в нужных нам точках чтобы 5%
допуск на резисторы делителя на входе АЦП нам ничего не подпортили и получаем в диапазоне от пустого бака (ADC822)
до 12
бака (ADC700)
:

(по горизонтали полученные отсчёты АЦП, по вертикали объём топлива в литрах)

В диапазоне от 12
бака (ADC700
) до полного (ADC456
):
Из вышеприведённого имеем следующее:

1. С увеличением кол-ва топлива сопротивление датчика уменьшается, и уменьшается падение напряжения на нём.

2. Дельта напряжения датчика составляет 1,45в
, что при 10
битном АЦП составит 56%
что более чем достаточно для масштабирования результата АЦП в шкалу 0….220л
и позволит обойтись просто оцифровыванием результата без использвания ОУ
для подгонки под нужный диапазон напряжения.

Мой вариант разводки платы:
Справа на плате я расположил преобразователь питания обеспечивающий 5в
при бортовом напряжении 10…30в
преобразователь собран на МС3406
3 по типовое схеме из даташита. дроссель murata 1812
. Указанный на схеме стабилитрон на 3,3в
я профукал при разводке и допаивал сверху.

Почему я применил Mega8
когда есть куда более удобная Tiny26
и тп. ? потому что у Mega
8 имеется 1кБ
оперативки, зачем столько? микроконтроллёр не просто замеряет напряжение на входе и выводит на индикатор пересчитанное значение, он постоянно записывает замерянные значения в одну из 256
ячеек памяти, заполняя их по замкнутому кругу и после записи каждой ячейки производит расчёт усреднённого значения по всем имеющимся в текущий момент 256
ячейкам.

Индикатор распологается вне платы на приборной панели автомобиля и соединяется с ним 11
жильным шлейфом. Плата помещается в крохотный корпус (второй, тот что с 4мя проводами-клеммами) лишний пластик из корпуса удалили бокорезы.

Плата односторонняя, без перемычек:

P.S.

Проект создан при огромной поддержке Романа Викторовича, за что ему огромное спасибо, также спасибо человеку Jonson
из Украины за математическую помощь и некоторые идеи.

Доброго времени суток, дорогие наши читатели. В сегодняшней статье мы расскажем про такое полезное устройство как датчик уровня топлива, низкие показатели которого определенно расстраивают каждого водителя.

Еще бы! Когда заканчивается бензин (или другое топливо), выбор у владельца транспортного средства невелик: либо снова заправлять машину, а сегодня это недешевое удовольствие, либо начинать вести активный образ жизни и ходить пешком.
Конечно, в основном все всегда выбирают первый вариант, но, наверное, не стоит доводить себя до ситуаций, когда решение приходится принимать немедленно. В этом и призван помогать датчик уровня топлива.

Функциональные особенности устройства

Датчик уровня топлива (ДУТ)
— устройство предназначенное для измерения и контроля горюче-смазочных материалов (бензин, дизельное топливо, масло) на транспортных средствах и соответствующих складах. Рассматривать его функции в условиях складской работы не будем и сосредоточим свое внимание на автомобилях, где он применяется для обозначения уровня топлива, конвертации уровня в объем,передачи полученного значения по аналоговому или цифровому пути.

Устройство может использоваться как дополнение к приборам отображения или контроллерами, с возможностью программирования, имеющие характеристики входных электрических сигналов, соответствующие его техническим требованиям.

Главным предназначением датчика уровня топлива транспортных средств является измерение объема и уровня топлива в баках, чаще всего бензобаках (за исключением дизельных и газовых автомобилей). Состоит такое устройство из металлического стержня, устанавливаемого в емкость с топливом (бак), через штатное отверстие, либо же специально сделанное отверстие, подходящее по диаметру. Подключается датчик к мониторинговой системе машины, на которую и передается нужная информация.

Чаще всего, они представляют собой высокоточные устройства универсального типа, что дает возможность их использования не только на автомобилях, но и на другой технике и даже стационарных объектах (складах, заводах). Данное устройство «сотрудничает» с указателем уровня топлива, который размещен на приборной панели.

В наше время существует несколько вариантов датчиков уровня топлива (электронные, цифровые, поплавковые, ультразвуковые, универсальные), но все они преследуют одну общую цель — правильно определить расход содержимого бака, что бы каждый водитель смог контролировать свои затраты на горючее. Кроме того, устройство позволит Вам следить за объемом слива (особо полезная функция для руководителей предприятий, служб такси и других организаций, где сотрудники могут сливать казенный бензин) и заправок топлива (где, когда и в каком количестве производились).

Что бы иметь возможность более детально контролировать уровень топлива следует установить на транспортное средство соответствующий прибор с повышенной чувствительностью и минимальной погрешностью, что обеспечит максимально точные показатели.

Принцип работы датчика

Поместить датчик уровня топлива можно в любой автомобильный бак, в том числе и с дизельной системой. Выводится показания будут на приборную панель транспортного средства, где для этих целей предусмотрен специальный указатель.

Современные баки имеют самую различную форму и конструкцию, на что обязательно стоит обращать внимание, так как этот факт влияет на количество горючего. Помещенный в бак датчик, не сразу начинает подавать правильные сигналы о его наполнении, так как некоторое время отображает наполнение всего бака и лишь потом цифры опускаються до верного уровня. Правда, если верить статистике, ни одно такое устройство не предоставляет абсолютно точных показаний.

Принцип работы датчика базируется на соответствии значении уровня топлива определенному сигналу, в зависимости от которого различают устройства с цифровым и аналоговым сигналом. Аналоговые датчики имеют высокий процент недостоверности, из-за чего сейчас уже практически не используются. Цифровой датчик «переводит» аналоговый сигнал в «цифру», а затем корректирует и выравнивает погрешности в измерениях, вызванные неравномерностью уровня топлива и геометрии бака. Именно этот вид устройств обеспечивает наиболее точные показатели, а погрешности могут присутствовать лишь на этапе физического измерения уровня топлива.

Современные транспортные средства, в основном, используют в качестве датчика уровня топлива потенциометрический датчик перемещения. Его достоинства выражены в простоте, надежности и низкой стоимости. Среди недостатков выделяют подвижность контактов, из-за чего, он в большей степени подвержен износу и окислению.

Существует два вида потенциометрических датчиков, применяемых сегодня в автомобилях: рычажные и трубчатые.
И тот и другой вид оснащен поплавком, который всегда находится на поверхности топлива. Изготавливают такой элемент из пенопласта, тонкого, легкого металла или полой пластмассы. Конечно же каждый из видов имеет свои особенности.

Так, в рычажном датчике
поплавок соединяется с подвижным контактом потенциометра (устройство, создающее сопротивление току) благодаря металлическому рычагу и может применяться как отдельно, так и входить в состав блока подачи топлива. Из-за своей конструкции, датчики данного типа универсальны и могут использоваться в любых топливных баках.

Трубчатый датчик
состоит из трубки в которой поплавок перемещается по направляющей, а параллельно ей располагаются провода сопротивлений с замыкающимися на поплавке контактными кольцами. Главным преимуществом датчика данного типа выступает его устойчивость к перепадам уровня топлива при поворотах, подъемах и спусках автомобиля. Отрицательным моментом является наличие ограничений в использовании, из-за геометрических параметров топливного бака.

Описанные виды датчиков уровня топлива относятся к контактным типам, который совершенно не практичный в условиях применения новых видов топлива: этанола, метанола и биодизеля. Все дело в их агрессивном влиянии на поверхность устройства, из-за чего она быстро изнашивается. В таких случаях рекомендуют использовать бесконтактные датчики уровня топлива, такие как неактивный магнитный датчик положения, чувствительный элемент которого герметично закрыт и не контактирует с топливом.

Уровень топлива вычисляется с помощью традиционного поплавка, соединенным рычагом с постоянным магнитом, который перемещается по сектору с закрепленными металлическими пластинами разной длины. Создаваемое магнитное поле формирует определенный электрический сигнал, соответствующий разному виду топлива.

Возможные неполадки прибора

Датчик уровня топлива, как и любая другая деталь автомобиля периодически выходит из строя и требует проведения ремонтных работ. Сейчас мы опишем наиболее частые причины этого явления.
Если показания датчика все время меняются («скачут») причиной этого может быть износ контактных дорожек на плате, которые со временем стираются из-за постоянного перемещения по ним бегунка прибора. В случае не большой стертой площади, можно попробовать так загнуть бегунок, что бы он стал выше стертого места, но если площадь износа большая, то решить проблему удастся только заменив датчик.

Иногда, при полном баке, стрелка указателя возвращается к нулевому показателю. Возможной причиной этого является неправильное размещение ограничителя хода поплавка.

При включенном зажигании и работающем моторе, стрелка указателя остается неподвижной. Чаще всего причина кроется в перегорании предохранителя, неисправности приемника указателя (датчика), повреждении соединительных проводов или окислении их наконечников.

Если стрелка уровня топлива часто падает к нулевому значению, а в процессе этого еще и дергается, то стоит проверить токосъемник, возможно, он слабо касается резистора датчика, или же оборвалась обмотка резистора.

Также, может совсем перестать работать лампочка предупреждения о минимальном количестве топлива в баке, или работать с перебоями. В этом случае, скорее всего дело в резисторе и вполне возможно его придется заменить.

Самой распространенной проблемой потенциометрических датчиков является быстрый его износ и окисление дорожек, что и определяет появление вышеописанных проблем.

Ремонт датчика уровня топлива своими руками

Мы уже назвали возможные причины поломок датчика уровня горючего, теперь рассмотрим способы борьбы с ними.

И так, что делать если индикатор уровня топлива завышает (занижает) реальное количество горючего в баке? Прежде всего стоит попробовать отрегулировать датчик. Сделать это можно двумя основными способами:

передвинуть штифт поплавка в крайние положения, при чем стрелка на индикаторе также должна попадать в эти положения (0 — пустой и 1 — полный). Если же стрелка при крайнем положении не хочет устанавливаться на «0» или «1», загните штифт, оставляя его подвижным и отрегулируйте;

нужно разобрать приборную панель и добравшись через нее к датчику, снять стрелку присоединив провода обратно к прибору. После этого заведите автомобиль и дайте ему поработать примерно 10 минут, а затем следует выставить ось указателя в положение «1» и снова подсоединить указательную стрелку.

Если датчик зависает на нулевом показателе, следует разобрать приборную панель и найти контактные провода идущие к устройству. Все гайки необходимо открутить и зачистить наждачкой, стерев там самым возможное окисление, а затем установить их на прежние места, при этом плотно закрутив. Точно также следует поступить со всеми массами на кузове (уделив особое внимание массе под ручником).

Выяснить в чем именно проблема: в самом датчике или в индикаторе, поможет специальный прибор — мультиметр. С его помощью проводится диагностика индикатора: при полном баке приблизительное значение сопротивления должно составить около 7 Ом (возможно немного меньше), если заполнена половина — сопротивление будет колебаться от 108 до 128 Ом; а при полном отсутствии топлива мультиметр покажет значение в 315-345 Ом.

Что бы проверить датчик отсоедините провода идущие на него и подключите сопротивление в 330 Ом, затем добавьте в цепь резистор 10 Ом; запустите двигатель и можно приступать к измерению сопротивления на резисторе с помощью ползунка (стрелка при этом плавает от значение «пустой» до значения «полный»).

Прежде, чем приступить к ремонту или замене вышедшей из строя детали датчика, необходимо точно знать где он находится и как его отремонтировать в случае низкого уровня давления. А размещен он в нижней части бензобака, поэтому для проведения демонтажа придется поднять автомобиль домкратом (либо воспользоваться смотровой ямой) и отсоединить контакты. После снятия датчика, в первую очередь следует обратить внимание на состояние дорожек, ведь именно они зачастую первыми стираются под воздействием бегунка.

Датчик уровня топлива – незаменимая вещь для любого автомобиля. Он позволяет в режиме реального времени контролировать остаток топлива в баке, а, следовательно, не заглохнуть в самый неподходящий момент. Емкостный датчик погружается в бак, а показания, полученные от него, выводятся на панель приборов.

Виды датчиков

Современные датчики создаются на основе потенциометрической конструкции. Он достаточно прост, дает точные измерения и доступен по цене. Такие датчики делятся на рычажные и трубчатые. Но использоваться могут не во всех типах автомобилей.

Усовершенствованные бесконтактные датчики способны определять объем горючего без погружения в бак. Таких приборов несколько видов:

• Магнитные;
• Радиоуправляемые;
• Ульразвуковые.

В устройстве они достаточно сложны, поэтому могут изготавливаться только в заводских условиях. А вот простой емкостный контактный датчик своими руками под силу заядлому радиолюбителю, имеющему навык работы с паяльником и разбирающемуся в принципах работы топливной системы авто.

Главный принцип работы такого датчика – для конкретного значения уровня топлива подается свой сигнал. Конечно, поплавок опускается не сразу, как только уходит уровень горючего, а спустя какое-то время. В связи с этим прибор может давать небольшую погрешность, которая также зависит от конструкции бака и колебаний бензина или дизеля. На приборную панель данные выводятся в цифровом или аналоговом виде. Цифровое значение точнее и имеет минимальную погрешность.

Как сделать емкостный датчик

Принцип работы емкостного датчика – сопоставление данных электрической емкости. По сути, прибор представляет собой обычный конденсатор. Сделать такое устройство можно, имея под рукой две металлические трубки или пластинки. Правила изготовления следующие:

1.Оба электрода изолируются от электрического контакта.

2. Когда датчик погружается в топливо, пространство между электродами свободно заполняется горючим, а когда уровень понижается, электроды остаются в воздухе.
3. В бак измеритель устанавливается не ровно, а слегка под наклоном.
4. Питание, подаваемое на прибор, не должно быть больше 5 Вт, иначе бензин загорится от искры.
5. Сама схема располагается близко к датчику, чем ближе, тем лучше.
6. Протяженность проводов от схемы до датчика не должна быть более 2 см.
7. Емкостный датчик состоит из двух модулей, связанных между собой тремя проводами: модуль самого датчика и модуль отображения. Два провода подают питание на модуль датчика, а третий передает сигнал от датчика на модуль отображения.

Если в баке много горючего, то емкость датчика выше, а времени на зарядку нужно больше. Реализовать этот принцип измерения можно с помощью встроенного микроконтроллера. Часть напряжения подается на вход резистивным двигателем. Когда измеритель получает напряжение, включается микроконтроллер. При достижении напряжением пиковой отметки включается таймер. С таймера данные поступают на модуль отражения.

Датчик можно сделать из фольгированного текстолита, склеив полоски между собой. Важно, чтобы зазор между пластинами составлял не больше 1,5 мм, а длину можно выбрать на усмотрение мастера.

Емкостной датчик — это такой вид датчиков, в которых для измерения уровня жидкости не используют механические элементы (поплавка нет!). Измеряется даже не сама жидкость, а диэлектрическая проницаемость вещества между электродами, которая прямо пропорциональна количеству жидкости между ними (или не очень прямо, в физику углубляться не будем).

Без поплавка? Как это возможно?

Вместо поплавка ставим две трубки (одна в одной, так чтобы они не прикасались друг к другу) — получается конденсатор, который меняет свою емкость в зависимости от количества изолятора между его пластинами. В качестве изолятора выступает бензин.

Контроллер проводит измерения и превращает результаты измерения в показатели стрелки. (Своего рода тестер, но с одной функцией — измерение емкости конденсатора).

Общая информация

Емкостные датчики изготавливаются серийно на любую длину (допускается обрезка датчика пилой до 30% от длины). Цена от 350 грн. Есть модели для стрелки, есть модели для подключения к КАН линии (для авто в который является центральный компьютер). Но данные датчики требуют подтянуть к ним 12 вольт и не имеют выхода на лампочку. (Ну по крайней мере я таких не встречал). Поэтому я, имея в запасе базовое понятие в программировании и принципе работы датчика, решил сделать свою модификацию.

О принципе работы

Зайду из далека … По сути датчик — это две трубки — одна меньшего диаметра, вторая большего диаметра. Если этих двух трубки запихнуть друг в друга так, чтобы они не касались друг друга — то получится конденсатор. Конденсатор — это такая штука которая умеет накапливать электрический заряд (своего рода батарейка, но очень малой емкости). И как любая батарейка накопления заряда занимает определенный промежуток времени. То есть если на тех две трубки подать 1 Вольт — это то вольт на трубках начнет накапливаться (сначала там будет 0,01В, затем 0,02В … до 1В). Измерив время накопления того вольта на стенках трубок можно вычислить их емкость. Формулы пропускают … ?

Возникает вопрос, как измерить тем конденсатором уровень бензина? Очень просто! Все знают, что воздух ток не проводит. Но на самом деле это не так. Оно проводит, но очень плохо. Так же бензин — ток не проводит. То есть проводит, но тоже очень плохо. Однако чуть лучше чем воздух.
К чему это я … То есть, когда мы те трубки заряжаем — то часть заряда убегает через воздух. И мы на заряд тратим больше времени.

Когда же трубки погрузить в бензин — на их заряд — надо еще больше времени (бензин проводит ток лучше). Причем чем больше мы их в бензин окунаем, тем больше времени нужно на то, чтобы их зарядить.

А дальше все просто. Задача контроллера — измерить это время и превратить его в показания стрелки.

На практике разница во времени заряда трубок на воздухе и в бензине очень мала — меньше миллисекунды. Точно не скажу, ибо без опыта расчетов под рукой. Но для микроконтроллера, который выполняет 8000000 операций в секунду — это очень большой промежуток времени, и он может различить более 200 значений этой разницы. 40л / 200 = 200 грамм. НЕ точность аптекаря, но для ориентировки в запасе бензина вполне достаточно.

Ну и теперь непосредственно о самом приборе.

Как видно из схемы — основой является контроллер Atmega8 и таймер NE555 (подключен по схеме мультивибратора). В качестве конденсатора, который задает частоту таймера — выступает зонд. Строение зонда очень просто. Это по сути есть две трубки с любого металла, расположенных друг в друге (я использовал два фотобарабана от картриджей лазерного принтера). Данный зонд находится в середине бака. И в зависимости от количества бензина — меняет свою емкость. Изменение емкости — меняет исходную частоту таймера. Контроллер измеряет частоту и с помощью ШИМ — формирует сигнал для приборной панели.

Для датчика нужно дополнительного питания. Он питается от тока, проходящего через лампу «аварийного запаса бензина». Ток, потребляемый — недостаточный для того, чтобы лампочка светила, однако, когда уровень бензина снижается ниже отметки 5% — контроллер создает дополнительную нагрузку (замыкая вход LAMP на минус с работодателем ШИМ сигнала с скважностью 20%) и лампочка загорается. В период свечения лампочки — контроллер питается от тока, накопленного на конденсаторе C2, а диод не позволяет ему разрядиться через нагрузочный транзистор. Полевые транзисторы  установил те, которые были под рукой. В принципе — подойдут любые, которые могут выдержать ток больше 500мА (если в приборной панели стоит 5 ваттная лампочка).

Подключение

В 90% автомобилей — датчик топлива выполнен однотипно (в виде потенциометра, к которому подведено три проводника «-«, вход стрелки, вход лампочки). Так же подключается и этот датчик через разъем J2.

Назначение выходов разъема J2:

1. GND;
2. Вишид указателя стрелки;
3. Выход лампы аварийного запаса топлива.

Назначение выходов разъема J1:

1. Внутренняя трубка зонда;
2. GND.

Дополнительные материалы:

Текст программы

Инструкция по изготовлению;

Архив к проекту: yemnistnij-datchik-rivnya-paliva

Источник: cxemu.te.ua
