Файловое хранилище из старого компьютера своими руками

NAS своими руками | NAS-сервер из старого ПК

Этот небольшой мануал поможет вам собрать полноценный NAS сервер из старого компьютера. Если вы готовы купить новые комплектующие и сделать свое файловое хранилище компактным и придать ему более современный вид и функциональность, то для вас больше подойдет статья «Сборка NAS-сервера. Подбор компонентов», ну а любителям готовых решений я подготовил этот материал: «Выбираем домашний NAS-сервер». Теперь вернемся к старому ПК и оценим его возможности.

Требования к старому ПК

SATA разъемы на материнской плате, так как HDD c этим интерфейсом обладают наилучшим соотношением цена/производите-льность и имеют гораздо больший объем, в отличии от IDE винчес-теров.
Количество разъемов для подклю-чения жестких дисков на мате-ринской плате и свободных слотов в корпусе (возможность установить HDD в 5,25-дюймовые отсеки (специальные боксы)) Для сборки HTPC я использую такие боксы с 2-мя слотами под 2.5″ HDD.
При недостаточном количестве SATA-штекеров на блоке питания можно воспользоваться специальными переходниками IDE-SATA.

Процедура установки HDD в корпус

Чтобы установить 3,5-дюймовые жесткие диски в 5,25-дюймовые отсеки для оптических приводов поместите их в специальный бокс (см. рис).

Такие корпуса также могут быть выполнены в виде направляющих, которые крепятся с обеих сторон к HDD.

Еще можно воспользоваться пятидюймовым отсеком, в который инсталлирован оптический привод, так как его необходимость отпадает в серверном решении.

Установка программного обеспечения

Для реализации серверного решения будем использовать ПО FreeNAS. Скачайте ISO-образ по ссылке для 32-битной или 64-битной системы и запишите на минимальной скорости на диск CD-RRW. Если нет болванки можно установить на флешку, как сделать загрузочную флешку написано в этой статье. Временно подключите к ПК дисковод (который сняли ранее или воспользуйтесь USB приводом). Зайдите в BIOS и установите в разделе Boot загрузку с дисковода. После установки программного обеспечения и перезапуска ПК запомните его IP-адрес, который будет указан на экране.

Настройка NAS сервера

Подключите NAS-сервер к своей сети. Откройте браузер вашего рабочего компьютера в этой сети и введите в адресной строке: http://»IP-адрес вашего NAS». В появившемся окне введите имя пользователя — admin и пароль — freenas. Перейдите в меню «Storage | Volumes | Create Volume» и выберите жесткие диски, которые будут образовывать RAID-массив. Далее активируйте файловую систему ZFS.

Можно использовать:

RAID 0 — дисковый массив повышенной производительности, без отказоустойчивости.
RAID 1 — зеркальный дисковый массив, имеет высокую надежность

Будем использовать RAID 1, как более надежный. Теперь нажмите «Add Volume» для форматирования ваших дисков в массив.

Доступ к NAS серверу в локальной сети

Чтобы открыть доступ к серверу перейдите в меню «Services | Control Services», задействуйте службы CIFS и настроить доступ в разделе «Sharing | Windows Shares». Как и к любому сетевому носителю локальной сети доступ осуществляется с помощью Проводника Windows (например, AS для доступа к корню или ASPhotos для доступа к определенной расшаренной папке). Также можно сделать ярлыки, нажав на кнопку «Подключить сетевой диск» в окне Компьютер (Windows 7) под строкой проводника.

P.S. Вы всегда сможете сделать дополнительный массив, добавив жесткие диски, а также можно настроить доступ для удаленного использования вашего NAS сервера.

Немного информации об опасности использования RAID

RAID — это избыточный массив независимых жестких дисков. RAID — это не система хранения резервных копий, он лишь помогает повысить комфорт доступа к данным. RАID-система представляет собой набор HDD, объединенных в один массив. Если ваш жесткий диск вышел из строя его можно заменить, а после восстановить RAID и ваши данные будут с вами, исключая массив RAID 0.

Недостатки RAID 0

Данный режим дает лишь скорость доступа к данным. В Striping Mode (режим чередования) данные разбиваются на блоки и записываются одновременно на несколько жестких дисков. При поломке одного жесткого диска все данные будут потеряны.

Недостатки RAID 1

В режиме RAID 1 применяется метод зеркалирования данных, то есть на втором диске располагается идентичная копия данных. Есть одно уязвимое место — возможная неисправность контроллера, которая приведет к повреждению обоих носителей.

Недостатки RAID 1 и RAID 5

В процессе восстановления RAID скорость записи высока и после выхода из строя какого-нибудь жесткого диска, она может стать причиной отказа другого HDD, а, следовательно, и потери данных.

Также неисправный RАID-контроллер может привести к выходу из строя HDD. В RAID-массивах изменения применяются к файлам и при случайном удалении или изменении данных, действия необратимы.

Источник: https://mediapure.ru/setevye-ustrojstva/domashnij-server-nas/nas-server/

Как собрать и чем засофтить домашний NAS

Для начала небольшое пояснение. NAS — это сокращение, произошедшее из английского языка. Оно означает Network Attached Storage, или свободное сетевое хранилище. Вы можете сохранять на этих дисках фото- или видеофайлы, да и любую другую информацию — это не принципиально. Вы же получаете к ней доступ с любого устройства, будь то телефон, телевизор, игровая консоль или компьютер.

Еще пара слов об оборудовании, которое мы используем для создания нашего самосборного NAS: диски WD Red на 6 ТБ и достаточно простой корпус Synology.

Начинаем сборку NAS

Начнем сборку. Для начала отложим диски в сторону и посмотрим на корпус. Вот в таком виде вы принесете его домой.

Корпус можно открыть с одной стороны, просто сдвинув панель, чтобы добраться до содержимого. Сразу видны разъемы SATA для подключения дисков. В этот корпус могут быть встроены только два диска.

В принципе, можно начинать. Берем один жесткий диск и аккуратно вставляем в слот. Затем так же ставим на место и второй диск. Обратите внимание: разъемы должны совпадать.

Теперь очень важно зафиксировать жесткие диски, закрепив их винтами с обеих сторон: по четыре винта на диск. Это нужно, чтобы не возникало вибрации и диски были крепко зафиксированы в слотах.

Итак, диски мы прикрутили. Ставим на место крышку корпуса и закрепляем ее.

Поворачиваем корпус в исходное положение и закрепляем винтами на задней стенке.
NAS собран. Теперь его нужно подключить к сети и к электропитанию. Для этого мы берем обычный сетевой кабель и подключаем в нужный разъем, а затем — к электросети. Идеально, если NAS подключен напрямую к роутеру.

Сейчас я объясню, почему важен доступ к интернету.

Во-первых, программное обеспечение для NAS всегда будет обновлено, что обеспечит вам большую безопасность и сделает интерфейс более функциональным.
Во-вторых, это важно для организации групп пользователей. Вы можете создавать учетные записи, расширять или ограничивать их права. Например, можно предоставить пользователю как права записи информации на диск, так и только возможность просмотра данных. Можно скрывать отдельные файлы или же предоставить к ним общий доступ, например, доступ к музыке со смартфона.

А теперь возникает вопрос: зачем вообще нужен NAS и почему нельзя обойтись обычным внешним жестким диском, лежащим где-нибудь в доме. Наш ответ: из-за безопасности хранения данных. Из 12 ТБ на дисках мы эффективно используем только 6 ТБ, но зато всегда имеем актуальную резервную копию.

Вывод: приблизительно 600 евро за такую систему — это довольно большие деньги, но вложение окупается хотя бы уже осознанием надежности хранения данных.

Вопрос софта

Чем же засофтить ваше домашнее хранилище? Конечно, можно просто установить FreeNAS, но можно и поискать альтернативные решения. Если вы не ищите легких путей, наши советы вам обязательно пригодятся.

OpenMediaVault

Альтернатива FreeNAS — OpenMediaVault — основана на Linux Debian. Это программное обеспечение NAS с открытым исходным кодом, поддерживающее стандарты FTP, SFTP, SSH, AFS, SMB и CIFS.

Дополнения: вы можете установить различные дополнительные протоколы и стандарты для расширения своего NAS.

Применение: OpenMedia Vault особенно подходит для домашнего использования.

Сетевые функции: WakeOnLAN, Link Aggregation, а также новый стандарт IPv6.

Мониторинг: для него можно использовать syslog, watchdog, S.M.A.R.T., SNMP (v1 / 2c / 3) или уведомления по электронной почте.

Техническое обслуживание: если ваш NAS работает на OpenMediaVault, то обслуживаться такая система будет через веб-интерфейс.

NAS4free

NAS4free — это также программное обеспечение с открытым исходным кодом. Он основан на FreeBSD и может быть виртуализирован на любом оборудовании. NAS4free оддерживает стандартные протоколы FTP, SMB, NFS, TFTP и AFP.

Дополнения: вы можете настроить на NAS веб-сервер и размещать там веб-сайты.

Область применения: благодаря опции виртуализации NAS4free подходит как для больших серверов, так и для домашнего использования. Его аппаратная поддержка поистине уникальна.

Сетевые функции: NAS4free поддерживает WakeOnLAN и IPv6.

Мониторинг: у вас есть возможность указать путь, куда будут сохраняться статистические данные. Вы также можете просматривать статистику в реальном времени через интерфейс.

Техническое обслуживание осуществляется через интерфейс.

UnRAID

UnRAID — это программное обеспечение, подходящее для различных приложений. UnRAID предоставляется бесплатно в течение первых 30 дней, после чего вы платите от 59 до 129$. Дешевый базовый пакет (цена: 59$) позволяет использовать шесть подключенных устройств хранения, средний пакет (цена: 89$) — двенадцать устройств. С пакетом Pro (цена: 129$) количество устройств хранения не ограничено. Поддерживается почти любая 64х и 86-разрядная система. UnRAID также предлагает возможность виртуализации.

Дополнения: UnRAID без проблем поддерживает расширение с помощью дополнительных жестких дисков. Также надо отметить очень хорошую поддержку SSD.

Применение: UnRAID больше подходит для профессиональных приложений. Он способен поддерживать очень большие серверы со многими жесткими дисками.

Сетевые функции: UnRAID управляет только памятью, а за сетевые функции должна отвечать соответствующая операционная система.

Мониторинг осуществляется через веб-интерфейс.
Техническое обслуживание также через веб-интерфейс.

Источник: https://ichip.ru/novosti/kak-sobrat-i-chem-zasoftit-domashnijj-nas-263172

Источник

Современные боевые танки России и мира фото, видео, картинки смотреть онлайн. В данной статье дается представление о современном танковом парке. В его основу положен принцип классификации, используемый в наиболее авторитетном на сегодняшний день справочнике, но в несколько измененном и улучшенном виде. И если последний в своем первозданном виде еще можно встретить в армиях целого ряда стран, то другие уже стали музейным экспонатом. И всего-то в течение 10 лет! Идти по стопам справочника Jane’s и не рассматривать эту боевую машину (весьма кстати любопытную по конструкции и ожесточенно обсуждаемую в свое время), составлявшую основу танкового парка последней четверти XX века, авторы посчитали несправедливым.

Фильмы про танки где до сих пор нет альтернативы этому виду вооружений сухопутных войск. Танк был и, вероятно, надолго останется современным оружием благодаря возможности сочетать в себе такие, казалось бы, противоречивые качества, как высокая подвижность, мощное вооружение и надежная защита экипажа. Эти уникальные качества танков продолжают постоянно совершенствоваться, а накопленные за десятилетия опыт и технологии предопределяют новые рубежи боевых свойств и достижений военно-технического уровня. В извечном противостоянии «снаряд — броня», как показывает практика, защита от снаряда все более совершенствуется, приобретая новые качества: активность, многослойность, самозащищенность. В то же время снаряд становится более точным и мощным.

Русские танки специфичны тем, что позволяют уничтожить противника с безопасного для себя расстояния, имеют возможность совершать быстрые маневры по бездорожью, зараженной местности, могут «пройтись» по территории, занятой противником, захватить решающий плацдарм, навести панику в тылу и подавить врага огнем и гусеницами. Война 1939-1945 гг стала наиболее тяжелым испытанием для всего человечества, так как в нее были вовлечены почти все страны мира. Это была битва титанов – ют самый уникальный период, о котором спорили теоретики в начале 1930-х и в ходе которого танки применялись в больших количествах практически всеми воюющими сторонами. В это время проходила «проверка на вшивость» и глубокое реформирование первых теорий применения танковых войск. И именно советские танковые войска все это затронуто в наибольшей степени.

Танки в бою что стали символом прошедшей войны, становым хребтом советских бронетанковых войск? Кто и в каких условиях создавал их? Каким образом СССР, потерявший большую часть своих европейских территорий и с трудом набиравший танки для обороны Москвы, смог уже в 1943 г выпустить на поля боев мощные танковые соединения?На эти вопросы призвана дать ответ эта книга, повествующая о развитии советских танков «в дни испытаний», с 1937-го по начало 1943 г. При написании книги использованы материалы архивов России и частных коллекций танкостроителей. В нашей истории был период, который отложился в моей памяти с каким-то гнетущим чувством. Он начался с возвращения наших первых военных советников из Испании, а прекратился только в начале сорок третьего, – рассказывал бывший генеральный конструктор САУ Л. Горлицкий, – ощущалось какое-то предгрозовое состояние.

Танки второй мировой войны именно М. Кошкин, чуть ли не подпольно (но, конечно, при поддержке «мудрейшего из мудрых вождя всех народов»), смог создать тот танк, что спустя несколько лет повергнет в шок немецких танковых генералов. И мало того, он не просто создал его, конструктору удалось доказать этим глупцам-военным что именно его Т-34 нужен им, а не очередной колесно-гусеничный «автострадник. Автор находится на несколько иных позициях, которые сформировались у него после знакомства с предвоенными документами РГВА и РГАЭ. Поэтому, работая над этим отрезком истории советского танка, автор неизбежно будет противоречить кое-чему «общепринятому». Данная работа описывает историю советского танкостроения в самые трудные годы – от начала радикальной перестройки всей деятельности конструкторских бюро и наркоматов в целом, во время бешеной гонки по оснащению новых танковых соединений РККА, перевода промышленности на рельсы военного времени и эвакуации.

Танки википедия автор хочет выразить свою особую благодарность за помощь в подборе и обработке материалов М. Коломийцу, а также поблагодарить А. Солянкина, И. Желтова и М. Павлова, – авторов справочного издания «Отечественные бронированные машины. XX век. 1905 – 1941″, так как эта книга помогла понять судьбу некоторых проектов, неясную прежде. Также хочется вспомнить с благодарностью те беседы с Львом Израэлевичем Горлицким, бывшим главным Конструктором УЗТМ, которые помогли по новому взглянуть на всю историю советского танка в годы Великой Отечественной войны Советского Союза. У нас сегодня почему-то принято говорить о 1937 -1938 гг. только с точки зрения репрессий, но мало кто вспоминает, что именно в этот период были рождены те танки, что стали легендами военной поры…» Из воспоминачий Л.И. Горлинкого.

Советские танки подробная оценка о них того времени звучала из многих уст. Многие старые люди вспоминали, что именно с событий в Испании всем стало ясно, что война все ближе подбирается к порогу и воевать придется именно с Гитлером. В 1937 г. начались массовые чистки и репрессии в СССР и на фоне этих непростых событий советский танк начал превращаться из «механизированной кавалерии» (в которой одно из его боевых качеств выпячивалось за счет снижения других) в сбалансированную боевую машину, обладающую одновременно мощным вооружением, достаточным для подавления большинства целей, хорошей проходимостью и подвижностью при броневой защите, способной сохранить его боеспособность при обстреле наиболее массовыми противотанковыми средствами вероятного противника.

Большие танки рекомендовалось вводить в состав дополнительно только специальные танки – плавающие, химические. Бригада имела теперь 4 отдельных батальона по 54 танка и была усилена за счет перехода от трехтанковых взводов к пятитанковым. Кроме того, Д. Павлов обосновал от каз от формирования в 1938 г. к четырем имеющимся мехкорпусам еще трех дополнительно, считая, что эти соединения немобильны и трудноуправляемы, а главное – требуют иной организации тылов. Тактико-технические требования к перспективным танкам, как и ожидалось, были скорректированы. В частности, в письме от 23 декабря начальнику КБ завода № 185 им. С.М. Кирова новый начальник потребовал усилить бронирование новых танков с тем, чтобы на дистанции 600-800 метров (эффективная дальность).

Новейшие танки мира при проектировании новых танков необходимо предусмотреть возможность увеличения уровня броневой защиты во время модернизации по крайней мере на одну ступень…» Эта задача могла быть решена двумя путями Во-первых, увеличением толщины броневых листов и, во-вторых, «применением брони повышенной сопротивляемости». Нетрудно догадаться, что второй путь считался более перспективным, так как применение особым образом упрочненных броневых листов, или даже двухслойной брони, могло при сохранении прежней толщины (и массы танка в целом) поднять ее стойкость в 1,2-1,5 раза. Именно этот путь (применение особо упрочненной брони) и был выбран в тот момент для создания новых типов танков.

Танки СССР на заре танкового производства наиболее массово применялась броня, свойства которой по всем направлениям были идентичны. Такая броня называлась гомогенной (однородной), и с самого начала броневых дел мастера стремились к созданию именно такой брони, ведь однородность обеспечивала стабильность характеристик и упрощала обработку. Однако в конце XIX века было замечено, что при насыщении поверхности броневой плиты (на глубину от нескольких десятых долей до нескольких миллиметров) углеродом и кремнием ее поверхностная прочность резко повышалась, тогда как остальная часть плиты оставалась вязкой. Так в обиход вошла гетерогенная (неоднородная) броня.

Военные танки применение гетерогенной брони было очень важно, так как увеличение твердости всей толщи броневого листа приводило к уменьшению его упругости и (как следствие) к увеличению хрупкости. Таким образом, наиболее прочная броня при прочих равных условиях оказывалась очень хрупкой и часто кололась даже от разрывов осколочно-фугасных снарядов. Поэтому на заре броневого производства при изготовлении гомогенных листов задача металлурга заключалась в том, чтобы достичь максимально возможной твердости брони, но при этом не потерять ее упругости. Поверхностно упрочненная насыщением углеродом и кремнием броня была названа цементированной (цементованной) и считалась в то время панацеей от многих бед. Но цементация – процесс сложный, вредный (например, обработка раскаленной плиты струей светильного газа) и сравнительно дорогой, и потому его освоение в серии требовало больших затрат и повышения культуры производства.

Танк военных лет даже в эксплуатации эти корпуса были менее удачными, чем гомогенные, так как без видимых на то причин в них образовывались трещины (преимущественно в нагруженных швах), да и ставить заплатки на пробоины в цементованных плитах в ходе ремонта было весьма затруднительно. Но все же ожидалось, что танк, защищенный 15-20-мм цементованной броней, будет эквивалентен по уровню защиты такому же, но укрытому 22-30-мм листами, без значительного увеличения массы.

Также к середине 1930-х в танкостроении научились упрочнять поверхность сравнительно тонких бронеплит неравномерной закалкой, известной с конца XIX века в судостроении как «метод Круппа». Поверхностная закалка приводила к значительному увеличению твердости лицевой стороны листа, оставляя основную толщу брони вязкой.

Как стреляют танки видео до половины толщины плиты, что было, конечно, хуже, чем цементация, так как при том, что твердость поверхностного слоя была выше, чем при цементации, упругость листов корпуса значительно снижалась. Так что «метод Круппа» в танкостроении позволял поднять прочность брони даже несколько больше, чем цементация. Но та технология закалки, что применялась для морской брони больших толщин, уже не годилась для сравнительно тонкой брони танков. До войны этот способ почти не применялся в нашем серийном танкостроении из-за трудностей технологического характера и сравнительно высокой стоимости.

Боевое применение танков наиболее отработанной для танков была 45-мм танковая пушка обр 1932/34 гг. (20К), и до событии в Испании считалось, что ее мощности вполне хватает для выполнения большинства танковых задач. Но бои в Испании показали, что 45-мм орудие может удовлетворять только задаче борьбы с вражескими танками, так как даже обстрел живой силы в условиях гор и леса оказывался малоэффективным, а уж вывести из строя окопанную вражескую огневую точку можно было только в случае прямого попадания. Стрельба же по укрытиям и ДЗОТам была неэффективна вследствие малого фугасного действия снаряда массой всего около двух кг.

Виды танков фото чтобы даже одно попадание снаряда надежно выводило из строя противотанковую пушку или пулемет; и в-третьих, чтобы увеличилось пробивное действие танковой пушки по броне вероятного противника, так как на примере французских танков (уже имевших толщину брони порядка 40-42 мм) стало ясно, что броневая защита иностранных боевых машин имеет тенденцию к значительному усилению. Для этого существовал верный путь – увеличение калибра танковых пушек и одновременное увеличение длины их ствола, так как длинная пушка большего калибра ведет огонь более тяжелыми снарядами с большей начальной скоростью на большее расстояние без исправления наводки.

Лучшие танки мира имели пушку большого калибра, также имеет большие размеры казенной части, значительно больший вес и увеличенную реакцию отдачи. А это требовало увеличения массы всего танка в целом. Кроме того, размещение в замкнутом объеме танка больших по габаритам выстрелов приводило к снижению возимого боекомплекта.

Положение усугублялось тем, что в начале 1938 г. вдруг оказалось, что дать заказ на проектирование нового, более мощного танкового орудия просто некому. П. Сячинтов и вся его конструкторская группа были репрессированы, так же как и ядро КБ «Большевика» под руководством Г. Магдесиева. На воле осталась лишь группа С. Маханова, который с начала 1935 г. пытался довести свое новое 76,2-мм полуавтоматическое единое орудие Л-10, да коллектив завода № 8 неспешно доводил «сорокапятку».

Фото танков с названиями количество разработок велико, но в серийное производство в период 1933-1937 гг. не принят ни один…». В самом деле, ни один из пяти танковых дизелей воздушного охлаждения, работа над которыми велась в 1933-1937 гг. в двигательном отделе завода № 185, доведен до серии не был. Более того, несмотря на решения на самых верхних уровнях о переходе в танкостроении исключительно на дизельные двигатели, процесс этот сдерживался рядом факторов. Конечно, дизель имел значительную экономичность. Он расходовал меньшее количество топлива на единицу мощности в час. Дизельное топливо менее подвержено возгоранию, так как температура вспышки его паров была весьма высока.

Новые танки видео даже наиболее доведенный из них танковый двигатель МТ-5 требовал для серийного выпуска реорганизации двигательного производства, что выражалось в постройке новых цехов, поставках передового иностранного оборудования (своих станков нужной точности еще не было), финансовых инвестициях и укреплении кадров. Планировалось, что в 1939-м этот дизель мощностью 180 л.с. пойдет на серийные танки и артиллерийские тягачи, но из-за следственных работ по выяснению причин аварий танковых двигателей, которые длились с апреля по ноябрь 1938 г., эти планы выполнены не были. Также была начата и разработка немного увеличенного по высоте шестицилиндрового бензинового мотора № 745 мощностью 130-150 л.с.

Марки танков удельными показателями, вполне устраивавшими танкостроителей. Испытания танков проводились по новой методике, специально разработанной по настоянию нового начальника АБТУ Д. Павлова применительно к боевой службе в военное время. Основой испытаний был пробег протяженностью 3-4 дня (не менее 10-12 часов ежедневного безостановочного движения) с однодневным перерывом для техосмотра и производства восстановительных работ. Причем ремонт разрешалось производить только силами полевых мастерских без привлечения заводских специалистов. Далее следовала «площадка» с препятствиями, «купание» в воде с дополнительной нагрузкой, имитировавшей пехотный десант, после чего танк отправлялся на обследование.

Супер танки онлайн после работы по улучшению, казалось, снимали с танков все претензии. И общий ход испытаний подтвердил принципиальную правильность основных изменений конструкции – увеличение водоизмещения на 450-600 кг, применение двигателя ГАЗ-М1, а также трансмиссии и подвески «Комсомольца». Но в ходе испытаний в танках вновь проявились многочисленные мелкие дефекты. Главный конструктор Н. Астров был отстранен от работ и в течение нескольких месяцев находился под стражей и следствием. Кроме того, танк получил новую башню улучшенной защиты. Измененная компоновка позволила разместить на танке больший боекомплект к пулемету и два маленьких огнетушителя (прежде огнетушителей на малых танках РККА не было).

Танки США в рамках работ по модернизации, на одном серийном образце танка в 1938-1939 гг. прошла испытания торсионная подвеска, разработанная конструктором КБ завода № 185 В. Куликовым. Она отличалась конструкцией составного короткого соосного торсиона (длинные моноторсионы нельзя было использовать соосно). Однако такой короткий торсион на испытаниях показал недостаточно хорошие результаты, и потому торсионная подвеска в ходе дальнейших работ не сразу проложила себе дорогу. Преодолеваемые препятствия: подъемы не менее 40 градусов, вертикальная стенка 0,7м, перекрываемый ров 2-2,5 м».

Ютуб про танки работы по изготовлению опытных образцов двигателей Д-180 и Д-200 для разведывательных танков не ведутся, ставя под угрозу выпуск опытных образцов». Оправдывая свой выбор, Н. Астров говорил, что колесно-гусеничный неплавающий разведчик (заводское обозначение 101 или 10-1), равно как и вариант танка-амфибии (заводское обозначение 102 или 10-2), являются компромиссным решением, так как удовлетворить требованиям АБТУ в полной мере не представляется возможным. Вариант 101 представлял собой танк массой 7,5 т с корпусом по типу корпуса, но с вертикальными бортовыми листами цементованной брони толщиной 10-13 мм, так как: «Наклонные борта, вызывая серьезное утяжеление подвески и корпуса, требуют значительного (до 300мм) уширения корпуса, не говоря уже об усложнении танка.

Видео обзоры танков в которых силовой агрегат танка планировалось выполнить на базе 250-сильного авиамотора МГ-31Ф, который осваивался промышленностью для сельскохозяйственных самолетов и автожиров. Бензин 1-го сорта размещался в танке под полом боевого отделения и в дополнительных бортовых бензобаках. Вооружение полностью отвечало заданию и состояло из спаренных пулеметов ДК калибра 12,7-мм и ДТ (во втором варианте проекта значится даже ШКАС) калибра 7,62-мм. Боевая масса танка с торсионной подвеской составляла 5,2 т, с рессорной – 5,26 т. Испытания прошли с 9 июля по 21 августа по методике, утвержденной в 1938 г., причем особое внимание уделялось танкам.

Т-50
— советский лёгкий танк периода Второй мировой войны. Разработан в 1940 году на заводе № 174 в Ленинграде под руководством С. А. Гинзбурга. Также в его создании принимали активное участие конструкторы И. С. Бушнев и Л. С. Троянов. В 1941 году Т-50 был принят на вооружение Рабоче-Крестьянской Красной Армии, и завод № 174 начал его серийный выпуск. Однако после начала Великой Отечественной войны из-за угрозы захвата Ленинграда противником завод № 174 был сначала эвакуирован в Чкалов, затем ещё раз в Омск. Из-за нехватки двигателей и организационных проблем с развёртыванием выпуска продукции на новых местах производство Т-50 было завершено в марте 1942 года. Всего было выпущено, по разным источникам, 65-75 лёгких танков Т-50, которые приняли участие в боях Великой Отечественной войны в 1941-1943 годах. Один танк этой марки был захвачен армией Финляндии и использовался вплоть до 1954 года. По совокупности своих боевых, технических и эксплуатационных свойств Т-50 считается одним из лучших танков мира в своём классе.

История создания

Разработка и проектирование танка велась на Ленинградском заводе имени С.М.Кирова, и уже летом 1940 года был изготовлен первый опытный образец. Танк Т-50 получился по своей броневой защите равноценным среднему танку Т-34. Он был наиболее конструктивно отработанным и сбалансированным, оптимальным по совокупности эксплуатационных и боевых качеств. Будучи значительно меньше по габаритам и боевой массе германского среднего танка Pz.lll, превосходил или, по крайней мере, не уступал ему по вооружению, бронированию и подвижности. Его 45-мм пушка на дистанции 500 м, на момент начала войны, могла успешно бороться со всеми типами танков Вермахта.

К сожалению, массовое производство танка Т-50 так и не было налажено. Производство танка планировалось наладить на Ленинградском заводе № 174, прежде выпускавшего танк Т-26, однако перестройка производства для технологически более сложного нового Т-50 шла очень медленно. На день начала войны, 22 июня 1941 года, танк так и не успели запустить в серийное производство. Ход боевых действий на северно-западном направлении для Советского Союза принял угрожающий характер, в июле 1941 года возникла угроза блокады Ленинграда, начались перебои с поставками комплектующих от смежных предприятий, а к августу принят приказ об эвакуации завода в г. Чкалов(Оренбург). Попытки развернуть производство танка на других заводах страны также не увенчались успехом. В 1941 году на заводе № 174 удалось выпустить лишь 50 машин, после переезда в г. Чкалов еще 25.

Описание конструкции

Танк Т-50 выполнялся по классической компоновочной схеме, когда последовательно от носа к корме машины размещались отделения управления, боевое и моторно-трансмиссионное. Корпус и башня танка имели значительные углы наклона, поэтому своим внешним видом Т-50 был очень похож на средний танк Т-34 той же компоновочной схемы. В отделении управления с небольшим смещением от центра в сторону левого борта находилось рабочее место механика-водителя, остальные члены экипажа (наводчик, заряжающий и командир) находились в трёхместной башне. Рабочее место наводчика располагалось слева от пушки, заряжающего — справа, командира — в задней части башни правее центральной продольной плоскости.
Классическая компоновочная схема определяла в целом набор преимуществ и недостатков танка в рамках машин своего класса. В частности, заднее расположение трансмиссионного отделения, то есть ведущих колёс, благоприятно сказывалось на уменьшении их уязвимости, так как задняя оконечность танка в наименьшей степени подвержена вражескому обстрелу. К другим преимуществам выбранной для Т-50 компоновки можно отнести небольшую высоту и общую массу танка (по сравнению с другими машинами иных компоновочных схем), но это было достигнуто ценой минимизации забронированного объёма и при наличии экипажа из четырёх человек неизбежно приводило к проблемам эргономического характера.

Боевое применение

Информация о боевом применении Т-50 является фрагментарной, поскольку архивные фронтовые документы содержат мало сведений об этом вопросе. Также из-за мелкосерийного выпуска неизвестны и прямые отзывы о танке воевавших на нём солдат. Однако в своём письме коллективу завода № 174, датированном июлем 1941 года, начальник ГБТУ РККА Я. Н. Федоренко дал следующую оценку Т-50:

Ваш новый танк чрезвычайно нужен на фронте. Он безотказен, малозаметен, прекрасно забронирован, имеет прекрасную проходимость и подвижность. Командование Красной Армии просит вас приложить все силы для всемерного форсирования выпуска танков фронту…

Большая часть выпущенных танков оказалась на северо-западном участке фронта — недалеко от завода-изготовителя в Ленинграде. На Ленинградском фронте воевало 37 серийных машин и один танк-прототип Кировского завода. Например, 10 танков этого типа было в 1-й танковой дивизии 1-го механизированного корпуса (из них к 1 октября 1941 года было потеряно 6 машин), не менее трёх — во 2-й дивизии народного ополчения, 10 танков — в 84-м отдельном танковом батальоне и т. п. Несколько Т-50 имелось в составе 7-й армии, участвовавшей в боях на Карельском перешейке с финской армией. В небольшом количестве Т-50 продолжали воевать на Ленинградском фронте и в последующие годы, последняя машина была потеряна в сентябре 1943 года. Башни Т-50 использовались при строительстве укреплений под Ленинградом. Ещё 8 танков получила 150 танковая бригада, на 25.09.41г они числятся в бригаде.

Также известно о применении Т-50 под Москвой — в 1941 году в составе Брянского фронта имелось 8 Т-50, ещё один такой танк входил в состав 22-й танковой бригады Западного фронта.

27 танков Т-50, как ленинградского, так и чкаловского выпуска, вошли в состав 488-го отдельного танкового батальона, переброшенного на Закавказский фронт. В октябре 1942 — январе 1943 года батальон активно участвовал в боях на Северном Кавказе. К 1 февраля 1943 года батальон исправной матчасти не имел и вскоре убыл на переформирование.

Один Т-50 был захвачен финскими войсками и использовался до конца войны (с усиленным бронированием). После войны этот танк эксплуатировался в финской армии до 1954 года.

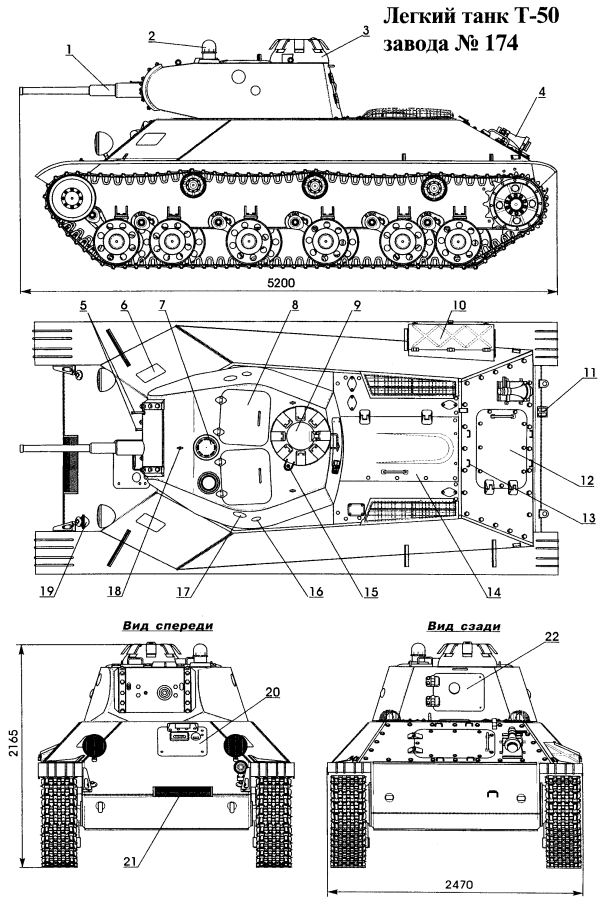

Чертеж танка

Легкий танк Т-50 завода № 174:

1 — пушка 20К; 2 — прицел перископический; 3 — башенка командирская; 4 — домкрат; 5 — пулеметы ДТ; 6 — лючок корпуса, смотровой; 7 — колпак вентилятора; 8 — люк наводчика; 9 — лючок для флажковой сигнализации; 10-ящик ЗИП; 11 — подножка; 12 — люк доступа к трансмиссии; 13 -скобы крепления укрывочного брезента; 14 — люк надмоторный; 15-ввод антенный; 16-бойница для стрельбы из личного оружия; 17 — лючок башни, смотровой; 18 -рым; 19 -сигнал; 20 — люк механика-водителя; 21-подножка; 22 — люк командира.

Tutorial

Будь я работником макаронной фабрики, то сейчас ломал бы голову над тем, куда девать этак 500 упаковок макарон по полкило штука. К счастью, когда начальство решает премировать сисадмина “натурой”, получение в подарок фургона сухого пайка не грозит, хотя имеются неплохие шансы стать обладателем нескольких десятков килограмм откровенного лома. Однако в этот раз мне повезло – в качестве корпоративного подарка я получил пару новеньких WD Re 2004FBYZ на 2 терабайта каждый, и блок питания Thermaltake Smart DPS G 750W. Вот только что делать с дисками? Ставить в домашний комп – слишком расточительно даже для меня, все-таки Enterprise Class, да и нужды особой нет. Куда практичнее на их основе собрать NAS. Разумеется, не какую-нибудь файлопомойку, а высоконадежное хранилище – эдакий “черный ящик” для критически важных данных. Плюс к этому, можно совместить приятное с полезным – раз уж принято решение целиком перевести инфраструктуру на “умные” БП (а именно так Thermaltake позиционирует линейку Smart DPS), неплохо бы воочию увидеть, как это работает.

Но есть одна загвоздка – на данный момент фирменное приложение существует только под Windows. Для корпоративного ЦОДа эта операционная система хороша, но для домашнего файлового хранилища ужасна и крайне нерентабельна. Посему, я решил сделать два поста. В этом мы поднимем NAS на основе Windows Server 2008 r2 (убедившись, что “окошки” и “домашний NAS” – понятия несовместимые), и посмотрим, на что способна DPS G App 2.0. Во втором же соберем бюджетный NAS на основе NAS4Free, создав по-настоящему надежную систему.

Предисловие

Дабы не быть закиданным помидорами, сразу хочу предупредить – статья рассчитана, прежде всего, на непрофессионалов. Хотя почитать о Smart Power Management от Thermaltake будет интересно даже опытным админам и энтузиастам, основной материал ориентирован на людей, не желающих переплачивать за громкое имя, покупая готовые решения, и при этом далеких от системного администрирования (программистов, дизайнеров, веб-разработчиков и т.д.). Если ваша рука достаточно тверда, чтобы собрать компьютер из комплектующих, но при этом вы не хотите долго и муторно разбираться с серверным ПО, а консоль видели только в страшных снах – этот материал для вас. Если же захотели посмотреть на SPM Cloud, чтобы решить, насколько эта система может оказаться полезной именно вам, крутите пост до подзаголовка “Насколько умен интеллектуальный блок питания?”. Кстати, предупреждаю – под катом много фото и скриншотов.

Простенько, но со вкусом

Сразу оговорюсь – я не стремился собрать домашний NAS только лишь исходя из стоимости. Подбирая комплектующие, я ориентировался на то, насколько компоненты подходят для реализации поставленной задачи, при этом не забывая о качественных характеристиках. Можно ли собрать бюджетный NAS с меньшими затратами? Можно. Но при этом также можно потерять в производительности и удобстве, чего мне бы не хотелось. В итоге, получилось следующее.

Корпус.
Роль корпуса для хранилища данных взял на себя Thermaltake Core V1 – симпатичный, цельнометаллический кубик с тихим 200 миллиметровым вентилятором за передней фальш-панелью.

Сзади имеются посадочные места еще под пару вентиляторов на 80 мм, благодаря чему сетевое хранилище можно будет сделать по-настоящему холодным.

Как и в других современных моделях, для блока питания здесь отведен нижний отсек. Защиту от пыли обеспечивает металлический фильтр.

Еще одним преимуществом Core V1 являются 4 съемные стенки (боковые, крыша и дно), что значительно облегчает процедуру сборки. Каждая панель крепится парой винтов, которые легко откручиваются вручную. Также мне весьма понравилась реализация корзин для дисков – каждый из четырех фиксирующих винтов получил собственный резиновый демпфер, неплохо гасящий вибрацию:

Материнская плата.
Здесь мой выбор пал на GIGABYTE GA-J1800N-D2H со встроенным Intel Celeron. Мощности двухъядерного процессора с базовыми 2.41 GHz для сетевого накопителя данных хватит за глаза (хотя Windows Server загрузит его на 100%, но ведь “окошки” – не наша целевая платформа), он достаточно экономичен и не требует активного охлаждения (отпадает необходимость покупки кулера).

Несмотря на дешевизну, Gigabyte внедрили в продукт свои фирменные фишки: технологию High ESD, обеспечивающую защиту от электростатики для микросхем и LAN, а также Anti-Surge IC, предотвращающую выход системной платы из строя из-за скачков напряжения – все, что нужно для действительно надежной системы. Единственный спорный момент – расположение внутреннего USB-разъема вплотную к радиатору: с ним попросту неудобно работать.

Оперативная память.
Ничего особенного – обычные Transcend 2Gb DDR-III 1333Mhz в форм-факторе SO-DIMM. Если где-то в чулане завалялся старый ноутбук, можете снять модули с него.

Блок питания.
Добротный Thermaltake Smart DPS G 750W, рассчитанный на производительные ПК и серверные платформы, сертифицированный по стандарту 80 PLUS Gold. Для полноценного сервера или рабочей станции – в самый раз, для сборки NAS своими руками – слишком мощный, однако на время эксперимента можно себя побаловать, установив нитрос на малолитражку.

Разумеется, в устройстве подобного класса предусмотрено модульное подключение кабелей. Из встроенных – только коннекторы материнской платы и процессора (разделяемый 4+4 pin, что пришлось очень кстати при сборке).

Дополнительное удобство обеспечивают плоские кабели, хотя даже они уместились в компактном Core V1 с трудом – все же корпус на подобное не рассчитан. Среди них оказался и провод для подключения Thermaltake Smart DPS G 750W к внутреннему разъему USB. Очевидно, он обеспечивает взаимодействие бортового 32-битного микроконтроллера с сенсорами материнской платы, и необходим для полноценного функционирования Smart Power Management. Однако о том, насколько система мониторинга оправдывает себя и какие фичи предоставляет, мы поговорим несколько позже.

Охлаждение.
Два тихих нерегулируемых TITAN DC FAN. Раз мы хотим собрать тихий NAS без лишних затрат, такой вариант станет оптимальным.

HDD.
Хотя дареному коню в зубы не смотрят, считаю нужным все же сказать пару слов о виновниках торжества – сладкой парочке WD Re 2004FBYZ. Ведь, как ни крути, именно от качества жестких дисков зависит сохранность информации.

Если обратиться к спецификациям производителя, выглядит все очень вкусно. Так, винчестеры оборудованы акселерометрами и датчиками давления, на базе которых реализована технология Rotary Acceleration Feed Forward (RAFF), обеспечивающая защиту от линейной и угловой вибрации в реальном времени, что повышает как надежность, так и производительность. Будучи серверным решением, WD Re 2004FBYZ имеют и TLER (Time Limited Error Recovery), ограничивающую время коррекции во избежание ошибочного выпадения диска из RAID-массива. Добавьте к этому заявленное время наработки на отказ в 1.2 миллиона часов, и мы получим практически идеал.

Впрочем, о правдивости красивых слов и мудреных аббревиатур сложно судить, пока не попробуешь продукт самостоятельно. И здесь я могу сказать лишь то, что набираю эту статью на компьютере, внутри которого вот уже 6-ой год трудится пара терабайтных Caviar Black. Да и 2.5-дюймовый малыш в стареньком Dell Inspirion 1501, ныне отданном родителям, чувствует себя ничуть не хуже. Собственно, и перевод инфраструктуры именно на WD на текущем месте работы состоялся именно с моей подачи – с этим брендом у меня сложились давнишние и весьма продуктивные отношения. Я использую их диски уже не первый год, они никогда меня не подводили, и на сегодняшний день я не вижу ровным счетом ни одной причины изменять своим предпочтениям.

Флешка.
Любой USB-накопитель объемом 8 Гб. Разумеется, оптимально подойдут компактные “затычки”, корпус которых практически не выступает над разъемом.

Теперь из этого добра нужно собрать сетевое хранилище – здесь все достаточно просто. Если вы хоть раз самостоятельно собирали компьютер, то справитесь без каких-либо затруднений. Отмечу лишь несколько ключевых моментов:

Дополнительные кулеры следует ставить на выдув – тогда мы добьемся проточной циркуляции воздуха спереди назад и оптимального охлаждения;
Когда будете устанавливать материнскую плату, следите за металлической перемычкой над отверстием USB 3.0 на задней панели – действуя неосторожно, ее можно загнуть и, таким образом, блокировать разъем;
Корзины для дисков крепятся одним-единственным винтом, однако установлены они достаточно жестко и сразу могут не податься. Для извлечения корзины ее необходимо потянуть по направлению от корпуса и немного вниз;
На материнской плате не предусмотрено подключение для внешних USB 3.0, можете смело прятать этот провод в нижний отсек корпуса.

Занимательная математика

Пожалуй, стоит взять небольшую пазу и посчитать, насколько бюджетной получилась наша сборка. Итак, приступим:

Корпус: Thermaltake Core V1 – 3 764 руб.
Блок питания: как бы ни был хорош Thermaltake Smart DPS G 750W, для небольшого файлового хранилища он слишком роскошен. В будущем я планирую поставить туда Chieftec HPS-350NS – 1560 руб.
Материнская плата: GIGABYTE GA-J1800N-D2H – 4436 руб.
Оперативная память: Transcend SO-DIMM 2Gb DDR-III 1333Mhz x 2 – 3040 руб.
Охлаждение: TITAN DC FAN (80 мм, 2000 об/мин) x 2 – 404 руб.
USB-накопитель: 300 рублей.

Итого: 13 504 рубля.

Я намеренно не учитывал HDD, чтобы сравнить с продукцией Synology. К примеру, DiskStation DS216+ обойдется вам в 28 173 рубля, при этом под капотом мы увидим весьма скромную начинку: Intel Celeron N3050 1.6 GHz, RAM – 1 Gb, все те же два посадочных места 3.5 мм для дисков. Если бы WD Re 2004FBYZ не достались мне даром, то я заплатил бы еще 17 660 рублей, а конечные затраты приблизились к 31 тысяче – стоимость “голой” платформы популярного бренда. Да, наша сборка менее компактна, зато более производительна и надежна, и это практически за полцены! А если есть разница, затем платить больше? На этом небольшое лирическое отступление завершено – время двигаться дальше и вводить в строй нашу машину!

Windows Server – самое ужасное решение для домашнего NAS

Даже если вы в глаза не видели *nix’ы, даже если при виде командной строки вас бросает в дрожь, даже если “окошки” кажутся привычными и вселяют чувство безопасности, не вздумайте поднимать личное файловое хранилище на основе Windows. Почему? Расскажу по ходу данного материала. Но сперва разберемся с установкой.

Ставить Windows Server 2008 r2 будем, разумеется, с флешки. Для создания загрузочного накопителя можно обратиться к следующей инструкции , или воспользоваться утилитой Windows USB/DVD Download Tool , которую также рекомендуют в официальном блоге Майкрософт . Тоже самое можно осуществить и с помощью Rufus , которая, к тому же, сможет проверить память на битые блоки (одного-двух проходов будет вполне достаточно), либо осуществить установку в режиме Windows To Go, что позволит запускать ОС непосредственно с девайса.

Однако последний вариант – не лучшая идея, учитывая особенности работы операционной системы и требуемое для нее дисковое пространство, поэтому давайте сделаем обычную загрузочную USB-флешку.

Теперь можно приступать к установке, и здесь мы видим первый подводный камень – размер. Хотите поставить редакцию Standart с визуальным интерфейсом? Будьте добры выделить 24 гигабайта. В случае с парой дисков, это – слишком расточительно. В остальном какие-либо нюансы отсутствуют: как и в версии для домашнего использования, все сводится к “Далее-Далее-Готово”.

Войдя в систему, вы увидите следующий довод “против” – необходимость активации. Я не планирую использовать Windows Server в качестве основы для NAS – все это, прежде всего, эксперимент, поэтому ограничусь триалом, который любезно предоставляют сами Microsoft. Запускаем regedit, ищем ключ реестра

HKEY_LOCAL_MACHINESOFTWAREMicrosoftWindows NTCurrentVersionSoftwareProtectionPlatformActivationManual

Меняем его значение на единицу и перезагружаем машину. Теперь пробный период увеличился с 3-х до 30 дней. В общей сложности, его можно продлить до полугода при помощи сценария slmgr.vbs. Команда slmgr.vbs -dli поможет узнать, сколько времени осталось до окончания текущей лицензии, а slmgr.vbs –rearm сбросить период оценки (не более трех раз). Процесс можно автоматизировать , создав небольшой XML-файл.

Еще одно “фе” я бы хотел высказать в сторону “Центра обновлений”. К Windows Server 2008 r2 SP1 впоследствии было выпущено более 300 заплаток разного калибра. На установку их всех потребуется несколько часов, при этом патчи конфликтуют с добавлением ролей сервера. То есть, обновляться необходимо либо до, либо после, процесс отнимает уйму времени, и загружает систему по максимуму:

С обновлениями связан еще и прискорбный баг. После установки апдейтов вы можете обнаружить, что место на системном диске стало пропадать само собой. Если подметите утечку, зайдите в папку C:WindowsTemp. Почти наверняка вы увидите такую картину:

Дело в сбое архивации логов обновлений – система плодит поврежденные архивы со страшной скоростью, после каждой ошибки запуская процедуру заново. Лечится это удалением всех файлов из папки C:WindowsLogsCBS, после чего можно спокойно почистить каталог Temp.

Однако двинемся дальше. И первое, что необходимо сделать – настроить автологин, благо NAS все равно будет находиться в домашней сети, а каждый раз вводить пароль – слишком утомительно. Отправляемся в “Пуск” –> “Выполнить”, и вбиваем команду control userpasswords2.

Выбрав группу “Администраторы”, снимаем галочку с “Требовать ввод имени пользователя и пароля”, сохраняем выбор.

Теперь разберемся с удаленным подключением. Проще всего воспользоваться встроенным менеджером рабочего стола. Для его активации пройдите в “Пуск” –> “Панель управления” –> “Система и безопасность” –> “Настройка удаленного доступа”, выберите второй или третий пункт (если планируете вывести NAS в интернет). Также стоит задать более простое и лаконичное имя компьютера на одноименной вкладке.

Альтернативой способен стать LiteManager – многофункциональная и бесплатная для частного пользователя программа, обладающая кучей полезных функций: передача файлов, прямой доступ к консоли, редактору реестра, диспетчеру задач, и рядом других. При установке серверной части на NAS задайте пароль доступа, который будет использоваться при входе:

Если планируете выпускать домашний NAS в интернет, можно дополнительно настроить IP-фильтр:

Убедитесь в том, что LM Server находится в автоматическом режиме запуска:

Также не забудьте задать статический адрес для нашей машины в свойствах адаптера:

Где 192.168.1.1 – адрес роутера. Наконец, включите сетевое обнаружение и общий доступ к файлам и папкам в “Панель управления” –> “Сеть и интернет” –> “Центр управления сетями и общим доступом” –> “Изменить дополнительные параметры общего доступа”.

После описанных выше операций, можно со спокойной совестью подключить NAS к домашней сети. Если дальнейшее управление будет осуществляться через LM Viewer, установите приложение на свой компьютер и добавьте новое соединение, нажав на плюс на панели инструментов и заполнив необходимые поля:

Где 192.168.1.250 – IP-адрес NAS. Либо воспользуйтесь встроенной в Windows утилитой подключения к удаленному рабочему столу.

Теперь давайте создадим раздел для хранения информации. Идем в “Диспетчер сервера” –> “Хранение” –> “Управление дисками”, щелкаем правой кнопкой мыши по неразмеченному пространству на системном диске, выбираем “Создать простой том” и, следуя подсказкам мастера, создаем основной раздел “Данные”, отформатированный в NTFS.

Можно приступать непосредственно к поднятию файлового сервера. Открываем в диспетчере “Роли” –> “Добавить роли”.

После приветственного окна мастера, появится список доступных. Нас интересуют “Файловые службы”:

В следующем окне ставим галочку напротив “Диспетчер служб файлового сервера”, по желанию можно включить “Службу Windows Search”.

В “Наблюдение за хранилищем” помечаем наш раздел “Данные”:

Здесь же, нажав кнопку “Параметры”, настраиваем наблюдение за томом. Для удобства, можно добавить отчеты о дубликатах и больших файлах.

В “Параметрах отчета” задаем путь для хранения записей:

Если подключили Windows Search, выбираем индексацию тома “Данные”:

Подтверждаем выбор и ждем окончания установки. После этого нам станут доступны возможности диспетчера управления файлами (расположен в “Пуск” –> “Администрирование”). Из всего спектра предлагаемых инструментов, для домашнего использования пригодится управление квотами.

Как видим, раздел “Данные” уже получил по умолчанию “мягкую” квоту. Это означает, что в случае его заполнения более, чем на 85%, нам придет оповещение, однако запись файлов в NAS по-прежнему будет доступна. Квоты можно задавать не только для разделов, но и для отдельных директорий. Давайте создадим на диске “E” папку “Music”, и зададим для нее предельный размер. Нажимаем “Создать квоту” и выбираем путь:

В “Настраиваемых свойствах” укажем лимит в 300 Гб и выберем вариант “Жесткая”, чтобы меломания не привела к ситуации, когда на диске не останется места для регулярных бэкапов и важных документов:

Добавим пороговое значение в 85% и зададим способ оповещения:

В результате получим:

После нажатия кнопки “Создать” система предложит сохранить настройки в шаблон. Впоследствии это позволит нам применять аналогичные правила к другим папкам в один клик.

Чтобы новая квота отобразилась в списке, следует перенастроить фильтр. Кликните по одноименной ссылке и выберите значения “Все”:

Теперь новая квота также видна на главном экране:

Другая опция, которая может оказаться полезной в том случае, если помимо вас файловое хранилище используют жена, дети и любимый кот – управление блокировкой файлов. Она позволяет исключить загрузку файлов определенных расширений в те или иные каталоги.

Давайте создадим директорию Backup и запретим захламлять ее музыкой и видео. Для этого достаточно щелкнуть по “Создать фильтр блокировки файлов”, выбрать нужный каталог и, в нашем случае, предустановленный шаблон “Блокировать файлы аудио и видео”.

В шаблоне указаны практически все наиболее распространенные форматы, однако вы всегда можете добавить новые в соответствующем разделе:

Щелкнув по “Изменить свойства шаблона”, попадаем в меню настройки.

Здесь, нажав кнопку “Изменить”, можно вызвать раздел добавления новых расширений и удаления существующих, а также ознакомиться с предустановленными:

Осталось сделать нашу папку доступной по сети. Для этого отправляемся в “Пуск” –> “Администрирование” –> “Управление компьютером” –> “Общие папки” –> “Общие ресурсы” и создаем новый. Далее просто следуем подсказкам мастера. Сперва указываем путь к папке:

На следующем шаге задаем ее параметры (можно оставить по умолчанию):

Настраиваем разрешения доступа. Для локальной сети можно открыть доступ для всех, для интернета – оставьте только администраторам:

Теперь папка “Music” будет доступна прямо с любого компьютера вашей домашней сети – достаточно набрать адрес NASMusic в проводнике и авторизоваться. Аналогичную процедуру проделаем и для каталога Backup, а заодно проверим, как работает блокировка файлов, попытавшись загрузить в него фильм.

Отказано в доступе – все работает отлично.

Остался последний штрих – создание программного RAID-1. В этом нет ничего сложного: идем в “Диспетчер сервера” –> “Хранение” –> “Управление дисками”, щелкаем правой кнопкой по системному диску (“Диск 1” в нашем примере), и выбираем “Преобразовать в динамический диск”.

Затем поочередно щелкаем по каждому тому, выбирая в меню “Добавить зеркало”. Все разделы “отразятся” на второй диск и начнется ресинхронизация:

И здесь еще один довод “против”. Дело в том, что процесс ресинхронизации для HDD на 2 терабайта будет длиться более 5 часов. Диски будут сверяться полностью, независимо от того, сколько информации записано, а их загрузка будет стремиться к 100%. Конечно, WD Re способны выдержать и не такое испытание, вот только нормально использовать NAS в этот период вы не сможете: скорость записи/чтения значительно упадет.

Кстати о скорости: давайте оценим быстродействие массива в реальных условиях. Вот что получилось у меня при перекидывании дискографии Rammstein в сетевую папку:

Совсем неплохо, но можно реально лучше, в чем нам поможет убедиться NAS4Free. Бесплатная и нетребовательная к ресурсам операционка оптимальна для домашнего NAS и способна работать с файловой системой ZFS, где зеркалирование дисков реализовано куда более разумно и надежно. При этом процесс первичной синхронизации отсутствует в принципе. Именно поэтому я рекомендую NAS4Free для организации домашнего файлового хранилища. Впрочем, о ней мы поговорим в следующем посте, а теперь приступим к самому интересному.

Насколько умен интеллектуальный блок питания?

Вы любите квесты в реальности? Я вспомнил про них потому, что мое знакомство с DPS App и Smart Power Managment началось как раз с этакого миниквеста. Google услужливо подсказал страницу для скачивания приложения , нажав на заветную кнопку я увидел вот такую форму:

Ничего необычного – многие компании просят ваш E-mail для новостной рассылки. Однако введя свой адрес, вместо утилиты я получил:

Даже без переводчика ясно, что запрашиваемая страница не найдена. В чем же может быть дело? Оказывается, все работает немного не так. Сперва необходимо создать аккаунт в системе, подтвердить регистрацию, и лишь затем вы сможете скачать утилиту в разделе “Продукция”.

Еще один важный нюанс – если вы придерживаетесь золотого правила составления паролей, используя в том числе специальные знаки, то здесь от такой практики придется отказаться. Проблем с авторизацией на сайте не возникнет, однако DPS App попросту не примет кодовую фразу, отобразив ошибку:

Поэтому стоит ограничиться комбинацией латинских букв и цифр. Впрочем, не будем судить строго: пока система находится на стадии бета-тестирования, подобные баги вполне закономерны.

Теперь давайте наконец скачаем и установим само приложение. Обращаю внимание, что для его корректной работы требуется Microsoft .NET 4.5, Adobe Flash Player ActiveX, а также актуальная версия Java. После запуска утилита предложит войти в систему для синхронизации с SPM, что мы и сделаем.

Оборудование определяется автоматически (в ранних версиях серийный номер приходилось указывать вручную). После успешной авторизации появится вот такое окно:

Пугаться не стоит – программа хочет определить ваши координаты для отображения на интерактивной карте (о ней – чуть позже), однако позиционирование можно отключить.

Теперь посмотрим, а что, собственно, нам предлагает приложение. В ассортименте – целый набор сканеров, позволяющих контролировать следующие параметры:

Общий вольтаж и напряжение по каждой из подключенных линий;
Напряжение на центральном процессоре и видеокарте;
Силу тока;
Общую мощность.

С помощью круглых стрелочек можно включить режим графика, отображающего изменения в реальном времени:

Присутствует и датчик температуры БП, где можно выбрать единицы измерения по вкусу:

Также в DPS App доступно управление вентилятором Thermaltake Smart DPS G 750W. В режиме “Производительность” агрегат подберет оптимальные обороты, практически сравняв температуру компонентов блока питания с температурой окружающей среды. Опция “Zero fan” позволяет отключить вентилятор вовсе – хотя сам по себе блок питания чрезвычайно тихий, если ваши домочадцы так и не привыкли к убаюкивающим звукам исправного сервера, данная функция поможет сделать NAS практически бесшумным. Учитывая экономичность нашей системы, активное охлаждение может не понадобиться вовсе. Если же температура превысит критические 80°C, БП автоматически перейдет в интенсивный режим работы.

Пункт “Расходы” позволяет задать тарификацию на электроэнергию и, таким образом, узнать, во сколько вам обходится эксплуатация оборудования. К сожалению, на данный момент поддерживается только одна тарифная зона и только одна валюта – доллар США. Вследствие этого, инструмент годится лишь для использования в ознакомительных целях, о чем утилита любезно предупреждает.

Довольно занятной функцией является возможность отправки данных в социальные сети. Поддерживаются Фейсбук, Твиттер и его китайский аналог Weibo. При щелчке по соответствующей иконке на аккаунте публикуется скриншот открытого в данный момент счетчика. Также доступна отправка картинки на e-mail, но лишь в том случае, если на компьютере предварительно настроен почтовый клиент.

Вкладка “Рекорд” предоставляет куда более интересные возможности. Здесь можно выгрузить отчеты о работе блока питания по датам в формате CSV.

Показания снимаются с периодичностью в одну минуту. В таблице фиксируются все параметры, отображаемые на индикаторах – очень удобно для оценки эффективности системы.

Впрочем, давайте отвлечемся от приложения (весь доступный функционал мы разобрали, за исключением управления подсветкой, которой данная модель не оснащена), и посмотрим, какие возможности предлагает облачная платформа SPM. Но сперва зайдем в “Мой аккаунт” –> “Настройки”:

Если выставить статус “Публичный”, статистика будет отображаться на вкладке “Все выгрузки”, однако доступ к данным будут иметь только юзеры, добавленные в друзья. При включении же службы геолокации, местоположение вашего компьютера будет отображаться на интерактивной карте.

По замыслу разработчиков, Smart Power Managment должен стать не просто облачным сервисом мониторинга, но полноценной социальной платформой. Используя функции позиционирования, вы сможете заводить знакомства с другими пользователями и обмениваться опытом посредством личных сообщений. Учитывая, что целевая продукции Thermaltake – профессионалы и энтузиасты, в будущем такая система способна послужить прекрасной альтернативой тематическим группам и форумам, позволяя в пару кликов отыскать коллег и единомышленников по всему миру.

Перейдем к вкладке “Мои выгрузки”. Сюда загружаются сформированные приложением отчеты.

Щелкнув по ссылке “Загрузить данные…” попадаем в визуальный интерфейс. Тут представлена вся информация, сохраненная в текстовых отчетах, но уже в виде графиков. Можно просмотреть статистику по самому БП, CPU и видеокарте:

Наиболее же интересной является вкладка “Анализ”. Выбрав БП (а платформа позволяет добавить неограниченное количество устройств), попадаем на вот такую страничку:

Первые три вкладки позволяют узнать суммарное время использования блока питания, стоимость электроэнергии и количество затраченных кВт/ч соответственно. Щелкнув по иконке в виде дерева, мы можем оценить экологичность системы:

К сожалению, NAS проработал всего ничего, так что пока еще я не посадил ни единого дерева. Далее можно получить сводную статистику по расходу электричества и стоимости, а также узнать среднюю мощность за выбранный период:

Вкладка “Анализ потребляемой электроэнергии” подскажет, насколько БП подходит для файлового хранилища:

Как и следовало ожидать, нам удалось собрать домашний NAS, энергопотребление которого сопоставимо с обычной бытовой лампочкой.

Последняя вкладка позволяет сформировать план по энергосбережению на основе выбранных параметров. Здесь же можно настроить оповещения для мобильной версии приложения:

Помимо этого, Smart Power Managment позволяет осуществлять удаленное управление питанием компьютера или сервера. Все необходимые инструменты представлены в разделе Remote.

Имеется возможность полностью обесточить или перезагрузить систему (не пугайтесь, соответствующий сигнал будет подаваться на материнскую плату), а также планировать отключение по расписанию:

Перечисленный функционал доступен также в DPS G Mobile App, выпущенной для iOS и Android (Windows Phone закономерно обошли вниманием). И если просматривать статистику на экране смартфона не очень удобно, то реализация удаленного управления домашним NAS придется как нельзя кстати. Все внесенные ранее настройки полностью синхронизируются:

Наиболее же полезной функцией является оповещение об остановке вентилятора, либо перегреве блока свыше 60°C, после чего вы сможете тут же отключить систему, предотвратив выход БП домашнего NAS из строя.

Вместо заключения

Подведем итог. Мы выяснили, что использование Windows в домашнем NAS – это долго, дорого и крайне неудобно. Излишняя прожорливость, длительность настройки, обновления и ресинхронизации, наконец, баги и необходимость приобретения лицензии – все это делает “окошки” пожалуй самым худшим решением для файлового хранилища. Поэтому уже в следующем посте я расскажу о том, что такое NAS4Free и с чем ее едят.

Что же касается платформы Smart Power Managment, могу сказать, что решение уже отлично работает, предлагая вполне достаточный набор инструментов для мониторинга и управления электропитанием. Она способна стать неплохим подспорьем в ситуациях, когда использование профессиональных отраслевых решений является нерентабельным (например, в ходе построения IT-инфраструктуры небольших офисов). Умный БП способен пригодиться и частному пользователю: когда ваш компьютер работает в режиме 24/7, возможность отслеживать изменения удаленно придется весьма кстати, как и тревожная кнопка для отключения системы в экстренных случаях. Но лично мне бы хотелось увидеть более продвинутую систему тарификации с поддержкой нескольких зон и валют – это позволило бы с высокой точностью фиксировать затраты на электроэнергию и планировать бюджет без дополнительного ПО. Если же Thermaltake выпустит версию утилиты под Linux и FreeBSD, ей и вовсе не будет цены. Надеюсь, представители компании читают Хабр – быть может, мои идеи им понравятся и утилиту все же перенесут на *nix»ы.

Этот небольшой мануал поможет вам собрать полноценный NAS сервер из старого компьютера. Если вы готовы купить новые комплектующие и сделать свое файловое хранилище компактным и придать ему более современный вид и функциональность, то для вас больше подойдет статья , ну а любителям готовых решений я подготовил этот материал:
. Теперь вернемся к старому ПК и оценим его возможности.

Требования к старому ПК

SATA разъемы на материнской плате, так как HDD c этим интерфейсом обладают наилучшим соотношением цена/производите-льность и имеют гораздо больший объем, в отличии от IDE винчес-теров.
Количество разъемов для подклю-чения жестких дисков на мате-ринской плате и свободных слотов в корпусе (возможность установить HDD в 5,25-дюймовые отсеки (специальные боксы)) Для сборки HTPC я использую такие боксы с 2-мя слотами под 2.5″ HDD.
При недостаточном количестве SATA-штекеров на блоке питания можно воспользоваться специальными переходниками IDE-SATA.

Процедура установки HDD в корпус

Такие корпуса также могут быть выполнены в виде направляющих, которые крепятся с обеих сторон к HDD.

Установка программного обеспечения

Для реализации серверного решения будем использовать ПО FreeNAS
. Скачайте ISO-образ по ссылке для 32-битной или 64-битной системы и запишите на минимальной скорости на диск CD-RRW. Если нет болванки можно установить на флешку, как сделать загрузочную флешку написано в . Временно подключите к ПК дисковод (который сняли ранее или воспользуйтесь USB приводом). Зайдите в BIOS и установите в разделе Boot загрузку с дисковода. После установки программного обеспечения и перезапуска ПК запомните его IP-адрес, который будет указан на экране.

Настройка NAS сервера

Подключите NAS-сервер к своей сети. Откройте браузер вашего рабочего компьютера в этой сети и введите в адресной строке: http://»IP-адрес вашего NAS». В появившемся окне введите имя пользователя — admin и пароль — freenas. Перейдите в меню «Storage | Volumes | Create Volume»
и выберите жесткие диски, которые будут образовывать RAID-массив. Далее активируйте файловую систему ZFS.

Можно использовать:

RAID 0
— дисковый массив повышенной производительности, без отказоустойчивости.
RAID 1
— зеркальный дисковый массив, имеет высокую надежность

Будем использовать RAID 1, как более надежный. Теперь нажмите «Add Volume»
для форматирования ваших дисков в массив.

Доступ к NAS серверу в локальной сети

Чтобы открыть доступ к серверу перейдите в меню «Services | Control Services»,
задействуйте службы CIFS и настроить доступ в разделе «Sharing | Windows Shares»
. Как и к любому сетевому носителю локальной сети доступ осуществляется с помощью Проводника Windows (например, NAS для доступа к корню или NASPhotos для доступа к определенной расшаренной папке). Также можно сделать ярлыки, нажав на кнопку «Подключить сетевой диск» в окне Компьютер (Windows 7) под строкой проводника.

Немного информации об опасности использования RAID

Недостатки RAID 0

Недостатки RAID 1

Недостатки RAID 1 и RAID 5

В предыдущих постах я неоднократно упоминал о zfs. Причем получалось, что и памяти и процессора она требует не по детски. Остался вопрос — и зачем? Сразу скажу, что не претендую на полноту и пр. Что такое zfs можно взглянуть в Википедии. Заинтересовавшимся серьёзнее советую нагуглить zfs administration guide
(вроде бы был и по русски). Моё намерение — объяснить зачем вдруг дома файловая система корпоративного уровня. Прим. У читателя, особенно второй части поcта, предполагается уверенное понимание того, что такое дисковые массивы, напр. RAID5. Если понимания нет — вряд ли такие массивы стоит дома самому строить и этот текст читать.

1. Целостность файловой системы
. Каждый сталкивался с ситуацией, когда файловую систему приходилось чинить. Успешно или не очень. zfs построена так, что в ней даже нет утилиты вроде виндовой chkdsk или линуксовой fsck. Ситуация, когда файловая система оказалась в противоречивом состоянии, просто невозможна. Реализовано через Copy-on-write (данные пишем не поверх старых, а выделяем новый блок, пишем туда, если все ОК — заменяем указатель со старых данных на новые. Подробнее — см гугл). В результате логическая структура диска не испортится из-за того, что-то не вовремя отключили или свет отрубился. Ну разве записанное в последние 10 сек пропадет. (впрочем, диск может и физически сгореть при играх с электричеством).

2. Уверенность, что не прочитаешь мусор, думая, что читаешь данные
. Железо несовершенно. Например, если дребезжат контакты на SATA кабелях, на диск будет записано совсем не то, что было в памяти. И никто, замечу, долгое время об этом не узнает. Мой профессиональный опыт связан с полиграфией. Не раз приходилось на выводе видеть картинку до середины нормальную — а дальше шум. zfs хранит с каждым блоком данных его контрольную сумму. При считывании данных сумма автоматически сличается. Казалось бы, так просто…

3. Уверенность, что хранимые данные не протухли
. Да, данные при хранении имеют тенденцию портиться. Что хорошо известно тем, кто поверил маркетингу производителей DVD болванок про 100 лет и записал на них свои архивы. Особенно это важно для «холодных» данных, долгое время лежащих без движения. Архивах, старых фото и т.п. Проверить данные вроде как просто — надо их считать и сличить контрольные суммы. Для zfs, понятно — достаточно файлы прочитать. Для регулярной проверки есть команда, в фоновом режиме все проверяющая.

4. Снимки файловой системы.
Легкость запоминания состояния файловой системы на данный момент времени, хранение таких снимков и откат к ним при необходимости. Защищает от дурацких действий человека. Модель Copy-on-write просто располагает к такой функциональности — блоки удаленных или перезаписанных данных просто не освобождаем, а ссылки на них храним в снимке. В результате снимок занимает места столько, сколько содержит измененных по сравнению текущим моментом данных, а не весь объем данных.

Это все было для данных без избыточности, типа одиночного диска. Но zfs позволяет формировать массивы с избыточностью
, подобные (и превосходящие) RAID1 (зеркало), RAID5 (избыточность в размере одного диска), RAID6 (двух) и даже «RAID7» (сохраняющий данные при выходе их строя любых трех дисков массива). Массивы можно объединять, получая что-то вроде RAID10 или RAID50. И чем же zfs массивы лучше?

5. Аппаратная независимость
. Чтобы сделать аппаратный RAID5, тем более RAID6, нужен дорогой RAID контроллер. zfs raidz — вариант программного RAID, требуются только доступ к дискам, например SATA порты. zfs raidz вполне может быть построен на портах разных контроллеров и из дисков разных моделей (в использовании разных моделей дисков есть и плюсы и минусы). И перенесен чуть не на любое железо, куда можно подключить диски. Я, например, неоднократно переставлял диски между SATA портами, прозрачно импортировал массив, созданный в режиме IDE на контроллере, в ACHI режиме и на SAS контроллере. Хотя операционная система нумерует диски по портам и определяет IDE, ACHI и SAS диски по-разному, zfs все это способен молча отработать (до определенных пределов, конечно. Сдуру что хочешь можно сломать.)

6. Отсутствие Дыры по Записи
. (Wiki) То есть разрушения данных, если диск массива не может принять данные. Дорогие RAID контроллеры оборудуют батарейками, которые позволяют много дней хранить данные, не успевшие попасть на диск, и записывать их в массив при появлении возможности.

7. Устойчивость при сбое диска
. Пусть у нас одинаковые RAID5 и zfs raidz1. В каждом из них сбоит один из дисков, меняем его на новый. И в процессе замены (а она занимает многие часы для больших массивов) не читается блок на одном из оставшихся дисков массива.

Для RAID5 в большинстве случаев это катастрофа. Массив объявляется сбойным не читаемым, несем его профессионалам, которые за круглую сумму инфу будут восстанавливать.

Для zfs raidz1 сообщается на какие файлы пришлись сбойные блоки, остальное синхронизируется. А если с заменяемого диска хоть что-то читается и от компа его не отключали — информация с него тоже будет использована для синхронизации. И с высокой степенью вероятности данные вообще не потеряем.

8. Работа с полезными данными, а не всем массивом
. Например, если я заменяю диск в RAID5 массиве, время восстановления зависит от объема массива. Если в zfs raid1 — от объема записанной в массив информации, тк не используемое для данных место не будет синхронизироваться.

Преимуществ еще много, но мне для дома интереснее именно эти. В корпоративном применении — есть и другие (сжатие данных, дедупликация…). Упомяну важные для меня недостатки
.

1. Нарастить raidz массив на один диск нельзя
. Можно заменить все терабайтные диски на тритеры — и увеличить объем. Можно собрать из 3 (и более) дисков еще один raidz и добавить его к существующему. Но превратить raidz1 из 5 дисков в raidz1 из 6 можно только слив куда-то информацию, разрушив массив и создав новый.

2. Массив нельзя уменьшить
. Можно только увеличивать. Например, заменить в массиве терабайтные винты на двухтерабайтные — можно. А на полутерабайтные — нельзя, даже если в массиве хранится 1 килобайт инфы.
Можно подсоединить к массиву еще один — а отсоединить нельзя. Все такие процедуры — только через сохранение инфы куда-то вовне, разрушение массива и создание нового.

3. Ресурсоемкость
. zfs постоянно считает контрольные суммы, что создает нагрузку на процессор и жрет под кеши память. В корпоративном применении есть мнение — гигабайт памяти на терабайт массива. Дома мне хватает 330 атома и 4 Гб памяти (а раньше и на 2 Гб работало — особой разницы не увидел). Хотя атома для полной утилизации гигабитной сети мне не хватает, но 40-50мб/с мои потребности закрывает.. А вот если железо старое и еще значительно слабее — zfs не для Вас.

Да, напомню, если понравилось — в NAS4free
, которому и посвящен весь цикл постов, управление NAS, включая операции с zfs, идет через понятный новичку веб интерфейс.

Источник

Я уже рассказывал о недорогом способе реализации NAS для домашней сети
, но сборки у всех могут получиться разные: кто-то будет недоволен габаритами NAS из старого ПК, а другой будет жаловаться на шум. В качестве альтернативы эта статья будет посвящена сборке маленького компьютера на основе Intel Atom или AMD. На данный момент очень много материнских плат с пассивным охлаждением встроенного процессора Intel Atom, да и огромный выбор компактных корпусов со встроенными блоками питания позволяют не задумываться над выбором комплектующих. Конечно же, проще купить готовый продукт от Synology, Qnap или Thecus, но не каждый готов вложиться в покупку такого решения, тем более, что сборка NAS сервера
достаточно проста и занимает гораздо меньше времени, нежели укомплектовать полноценный десктоп.

Бюджетные, собранные вручную, NAS-системы отлично подходят для домашних сетей, состоящих из двух-трех компьютеров, парочки смартфонов (планшетов), медиацентра и Smart TV.

В выборе компонентов для сетевого хранилища
ищут баланс — между пожеланиями потребителя, его финансовыми ресурсами и возможностями NAS-системы. Чтобы помочь вам с выбором, я рассказал о некоторых комплектующих, которые позволят собрать NAS-сервер
с оптимальной производительностью и надежностью хранения данных.

Подбор компонентов для NAS

1. Корпус.

IN WIN BP655 200W

Данный корпус позволяет разместить в себе до двух жестких дисков и имеет встроенный блок питания 200 Вт. Нет комплектующих, перекрывающих элемент охлаждения процессора.

Thermaltake Element Q VL52021N2E 200W

Отличный корпус в плане комфорта внутреннего размещения комплектующих. Особенно радует дизайн и качество исполнения. Использую его сам, но не в качестве сетевого хранилища
. Радует возможность установить 2.5″ диски. Недостатком могу назвать лишь возможность размещения до 2-х жестких дисков 3.5″.

SilverStone SG01B-F Black

Данный вариант дороже предыдущих (≈3000 руб.), но его явным преимуществом является установка до 4-х жестких дисков 3.5″, продуманная система охлаждения и возможность установки блока питания форм-фактора ATX.

Lian Li PC-Q08 Silver

Самый дорогой вариант из представленных корпусов для домашних серверов
(≈3500 руб.). Отличительной особенностью данного экземпляра является установка до 7 жестких дисков 3.5″ и один 2.5″ HDD или SSD, небольшие размеры, отличное штатное охлаждение. Возможность установки БП форм-фактора ATX. Недостаток: тяжеловат доступ к внутренним комплектующим. Если вы рассматриваете для покупки корпус для NAS
с возможностью добавления HDD в будущем, то это идеальный вариант.

2. Материнская плата для NAS сервера.

Обзор материнских плат для NAS
формата Mini-ITX. Именно такой форм-фактор материнских плат используется для сборки современных NAS серверов и HTPC. В данный момент в интернет-магазинах огромный выбор «материнок» любых производителей: Asrock, Asus, Zotac, MSI и др. Давайте рассмотрим несколько удачных вариантов.

ASUS AT5NM10T-I

Моя любимая материнская плата для сборки NAS
и обычных серверов, на ней работает уже не один собранный мной сервер.

В этой плате от Asus есть все необходимое: предустановленный 2-х ядерный процессор Intel Atom D525, пассивное охлаждение, поддержка памяти DDR3 SO-DIMM и встроенный видеоадаптер Intel GMA 3150. А четыре SATA порта для подключения HDD делают ASUS AT5NM10T-I идеальным вариантом для домашнего NAS, возможно, кто-то пожелает большего, но я считаю 4 диска по 2 Тб или 3 Тб оптимальным решением для дома. Кому объема в 8-12 Тб мало, можно использовать контроллер SATA c интерфейсом PCI-e x1, так как он на материнской плате остается не задействован. При сборке компактного HTPC я туда устанавливаю аппаратный HD-видео декодер.

ASRock E350M1

Данная материнская плата станет отличным вариантом для производительного NAS сервера
с возможностью использования его как . Думаю, всегда найдутся сторонники универсальности в технике, поэтому ASRock E350M1 должна присутствовать в обзоре. Преимущества этого компонента NAS в 2-x ядерном процессоре AMD E-350, интегрированной графике ATI Radeon HD 6310, возможности установки памяти обычных DDR3 DIMM до 8 Гб, а также HDMI интерфейсе. Все перечисленное несомненно устроит желающих собрать HTPC или реализовать потоковое видео. Для реализации NAS: на борту платы 4 SATA порта, низкое энергопотребление и достаточно тихий кулер на радиаторе процессора. Собирал связку NAS + HTPC своему другу, «клиент» остался несказанно доволен. До этого момента не раз использовал эту «материнку» как основу для сборки портативных домашних кинотеатров. Стоит отметить и материнские платы на базе ION 2, которые неплохо зарекомендовали себя в качестве компонента бюджетного HTPC.

Zotac FUSION350-A-E

Третий вариант материнской платы будет под брендом ZOTAC. Мне очень симпатизируют их Mini-ITX решения, по причине высокой интеграции современных интерфейсов. Данная «материнка» обладает низким энергопотреблением и приличной графикой AMD Radeon HD 6310, как у предшественницы. Повторюсь, что для реализации NAS такая видеокарта не нужна, но в совокупности с портом HDMI и оптическим S/PDIF-выходом, плата превращается в неплохого кандидата на «должность» мультимедийного ПК. Не будет лишним и модуль WiFi 802.11n, работающий со скоростью до 150 Мбит/с и конечно же 4 порта USB 3.0 + eSATA. А для установки HDD мы имеем 4 порта SATA 6 Гбит/с.

Обращайте внимание на поддержку современных интерфейсов при выборе материнской платы — eSATA, USB 3.0: это даст вам возможность расширить сетевое хранилище для дома
или использовать машину в другой конфигурации.

Не хочу превращать статью в интернет-магазин, поэтому не буду перечислять все понравившиеся или подходящие варианты. Добавлю лишь, что при выборе материнской платы для NAS, руководствоваться необходимо следующими параметрами:

достаточно производительный процессор (2 ядра), так как никогда точно не знаешь как его «нагрузишь» в будущем. Я, например, использую NAS и для конвертации видео под мобильные устройства.
встроенное видео ядро. Оно конечно необходимо лишь тем, кто хотел бы добавить к функциональности NAS еще и НTPC, но и для тех кто не имеет в загашнике старенькой PCI-e видеокарты для редкого обращения к интерфейсу своего хранилища не помешает. Хотя, можно воспользоваться видеокартой от другого ПК или подключаться по удаленному рабочему столу.
обращайте внимание на модули памяти DIMM (десктоп) или SO DIMM (ноутбук), так как возможно поставить планки от старого ПК или ноутбука
старайтесь покупать платы с пассивным охлаждением процессора. Иногда приходится менять дешевый дребезжащий кулер. Тем более, что решения с радиатором, практически всегда экономно расходуют электроэнергию и избавляют от головной боли с выбором вентилятора.
выбирайте материнские платы с интегрированным процессором — это сделает вашу покупку оптимальной по цене.

3. Жесткий диск

HDD — один из самых важных компонентов нашего будущего NAS сервера. Универсальным решением в качестве носителя для сетевого хранилища я считаю жесткие диски серии Caviar Blue от Western Digital, хотя многие, в том числе и я, ради экономии используют Western Digital GreenPower, но есть и противники данной линейки HDD из-за проблемы парковки головок, поэтому их не рекомендуют как носители для частого обращения к данным. Правда, моя практика этого не подтверждает. Еще хорошо зарекомендовали себя жесткие диски от Hitachi и Samsung, что не могу сказать о Seagate. Необходимый объем вы можете выбрать сами, наиболее оптимальным выбором будет — 2Гб (2 или 4 диска). По желанию вы можете использовать один «ноутбучный» диск. Помните, какой бы быстрый диск вы ни купили, скорость передачи данных у NAS-устройств ограничена пропускными возможностями гигабитной сети. Приобретайте модели, рассчитанные на длительную эксплуатацию, от Hitachi и Western Digital, ориентированные на серверное использование.

4. Оперативная память

Выбор огромен. Я предпочитаю использовать модули памяти от Samsung и Kingston. Файловый сервер
не очень требователен к оперативной памяти, поэтому слоты в материнской плате можно занять любыми планками от известного производителя. Пара модулей по 1-2 Гб сейчас очень доступны по цене.

При выборе комплектующих для NAS
необходимо опираться на две противоречивых тенденции:

выбирая недорогую систему с двумя дисками, слабым процессором и небольшим объемом памяти, сложно получить производительный и надежный NAS сервер;
возможности высокопроизводительных NAS очень часто используются не в полную силу, это особенно касается эксплуатации в домашних условиях.

5. Операционные системы для NAS-сервера

FreeNAS (аналоги: Openfiler (основана на Linux), NexentaStor (основана на Solaris), openmediavault (Linux), Pulsar-OS, Open-E, Zentyal). В ссылке 2 образа: для 32 и 64-битных систем.
Windows Home Server 2011
Windows Server 2008 R2
Ubuntu Server (для 32 и 64 битных систем)

Выше представлен список операционных систем, которые можно использовать в качестве программной оболочки для NAS. Об установке FreeNAS я писал в .

Если вы решите использовать Ubuntu Server, то вам придется по вкусу большой репозитарий различных программ, который даст возможность сделать сервер по образу и подобию сервера своей мечты. Если вам сложно настраивать серверную ОС, то вы можете воспользоваться дистрибутивом с графической оболочкой.

Предложу вариант для пользователей мало знакомым с Linux, которым отлично подойдет операционная система Windows Home Server 2011 со своей простотой установки и настройки. Тем более, что данный вариант бесперебойно справляется с восстановлением и архивацией данных на компьютере, а также обеспечивает потоковую передачу мультимедиа контента по домашней сети. В представленном ниже видео вы сможете ознакомиться с интерфейсом и функционалом WHS 2011. Кстати говоря, функционал этой ОС можно расширить специальными дополнениями, а ознакомиться с ними вы можете .

FmnFoI8iqC8&gl

Управлять таким сервером можно с других домашних компьютеров с установленным клиентским ПО, которое можно установить, набрав в браузере: имя_сервера
, но и получить доступ к серверу удаленно через внешний IP. Плюс ко всему вы сможете быстро и просто организовать свой web-сервер, легко расшарить свои файлы на телевизор Smart TV, Xbox 360, смартфон и на любой компьютер под управлением Windows XP, Windows Vista и Windows 7. В Windows Home Server работают все привычные приложения, которые вы использовали на Windows Vista и Windows 7.

Собрав и запустив свое сетевое хранилище (NAS), вы будете обладать следующими преимуществами перед готовыми решениями:

возможность расширения дискового пространства добавлением жёстких дисков SATA. Дополнительные диски могут быть подключены через порт USB, eSATA и дополнительный контроллер
использование материнской платы не только с Ethernet 1 Гбит/с, а также с модулем WLAN
диски для расширения не ограниченные по объему
расширяемая функциональность сервера (любой софт, HTPC).

Я всегда готов помочь с выбором конфигурации для домашнего NAS и с выбором подходящей операционной системы в том числе. Пожалуйста, оставляйте комментарии.

Практически в любой локальной компьютерной сети оказывается востребован файл-сервер . Хранилище данных необходимо и в «самопальной» сети — масштаба дома, деревни, школы, дачного посёлка. Это просто удобно, когда есть отдельное хранилище для «тяжелого» контента — HD-видеофильмов, музыки, ПО и т.д. Но фирменный файл-сервер — удовольствие не из дешевых. Изрядно сэкономить можно, превратив старый ПК в домашний файл-сервер. Для этого потребуется лишь установить специальный софт и настроить его.

Фактически, мы сделаем своими руками NAS (Network Attached Storage) — сетевую систему хранения данных, сетевое хранилище . То есть, компьютер с некоторым дисковым массивом, подключенный к локальной сети и поддерживающий работу по принятым в ней протоколам.

В нашем примере для организации NAS мы используем дистрибутив FreeNAS . FreeNAS — это свободная операционная система для сетевого хранилища . FreeNAS основан на FreeBSD с использованием Samba и PHP, поддерживает software RAID. К нему можно получить доступ по протоколам CIFS (SMB), Apple Mac AFP, FTP, SSH, iSCSI и NFS. Для работы FreeNAS необходим компьютер с процессором i386 или x86-64, с минимум 128 Mб оперативной памяти и 500 Mб дискового пространства. Также требуется возможность загрузки с привода оптических дисков.

Мы рассмотрим установку и настройку 7-й ветки FreeNAS. Поскольку FreeNAS базируется на FreeBSD, список поддерживаемого оборудования для них совпадает. Как показывает практика, для нормальной работы системы требуется хотя бы 512 Мб RAM. Для домашнего NAS 1-2 Гб памяти будет более чем достаточно.

Главный компонент домашнего NAS — жёсткие диски . Понятно, что при возможности стоит выбирать ёмкие HDD с большим буфером и частотой вращения 5400-5900 RPM — они не будут сильно шуметь и нагреваться при работе. Но преимущество описываемой системы как раз в том, что её можно собрать из кучи разнообразных старых винчестеров, объединив их в дисковый массив . При этом для SATA-дисков стоит выставить в BIOS режим совместимости с IDE.

FreeNAS не требует мощной системы — хватит и старого Pentium или Athlon. Если NAS-система собирается «с нуля», достаточно будет платы с чипом Intel Atom и пассивным охлаждением — такая платформа будет тихой, негреющейся и энергоэкономичной. Видеопамять также имеет смысл снизить до минимума. На время установки нам также понадобится CD-привод — потом его можно будет отключить.

Собрав систему, устанавливаем FreeNAS. Качаем ISO-образ системы, пишем его на CD, указываем в BIOS загрузку с оптического привода и перегружаемся. Загрузчик предлагает несколько вариантов запуска системы. Загружаясь в режиме по умолчанию, FreeNAS выводит основное меню.

Выбираем полный (Full) вариант установки и указываем диск, на который будем инсталлировать ОС. Для раздела с ОС желательно выделить примерно 500 Мб дискового пространства. Установка занимает всего пару минут, после чего нужно перезагрузиться . Оптический привод уже можно отключить.

Первым делом следует изменить настройки сетевого интерфейса. Выбираем в меню пункт номер два — в случае, если локальная сеть имеет адресацию, отличную от 192.168.1.0/24. Лучше всего для файл-сервера задать статический IP-адрес — не забудьте только указать адрес основного шлюза и DNS-сервера.

После того, как эти настройки будут применены, монитор и клавиатуру также можно отключить. Далее вся настройка пойдёт только через веб-интерфейс по адресу http://ip-адрес-NAS/ (его мы задали ранее). По умолчанию логин — admin, пароль — freenas.

Войдя под ними, отправляемся в раздел System > General Setup. Там меняем язык интерфейса , выставляем часы, и при необходимости — включаем синхронизацию с NTP-сервером. Сохраняемся и обновляем управляющую страницу. Не забываем поменять пароль для входа в веб-интерфейс, снова сохраняемся, выходим и логинимся заново.

Теперь нужно подключить swap-раздел. Отправляемся в секцию «Диагностика» > «Информация» > «Разделы» и смотрим там информацию о разбивке диска. Наш диск разбит на три раздела разного объёма — для ОС, данных и подкачки. Определяем путь до раздела подкачки. Имя диска в нашем примере — /dev/ad0 (оно видно сверху), по размеру (256 Мб) понятно, что для swap используется третий раздел. Путь к нему будет выглядеть как /dev/ad0s3. Во время установки нам этот путь был показан сразу после форматирования диска . Переходим по пути «Система» > «Дополнительно» > «Файл подкачки «, выбираем тип устройства и указываем путь. Сохраняемся.

Теперь следует добавить в систему диски. Проходим путем «Диски» > «Управление» и кликаем на список. Выбираем в списке требуемый диск. Включаем поддержку SMART. Если используется только один диск (на который и установлена ОС), выбираем UFS with Soft Updates. При добавлении другого, уже отформатированного диска с данными, следует указать соответствующий тип файловой системы . Нажимаем «Добавить».

Если система собрана с использованием ещё не отформатированных дисков, то переходим в раздел «Диски» > «Форматирование», выбираем нужный диск и форматируем его. Специалисты рекомендуют использовать UFS, хотя это и не обязательно.

Далее монтируем все использованные нами HDD. Для этого проходим путем «Диски» > «Точка монтирования», нажимаем плюсик, выбираем в качестве типа «диск», потом собственно накопитель, указываем номер раздела и тип файловой системы, а также вводим имя точки монтирования. Замечу, что для каждого диска они должно быть уникальным. Нажимаем кнопки «Добавить» и «Применить изменения». Базовая установка FreeNAS завершена.

Теперь откроем доступ к NAS по сети. Для этого потребуется включить службу CIFS/SMB (NetBIOS). В настройках меняем имя рабочей группы, имя NAS в сети, выставляем кодировки, включаем сервер времени и разрешаем AIO. Прочие параметры оставляем по умолчанию, после чего жмем «Сохранить и перезапустить». Далее следует добавить как минимум один сетевой ресурс: указываем имя и комментарий, а также путь до него.

Изначально все точки монтирования находятся в каталоге /mnt. Соответственно, путь до корня накопителя выглядит так: /mnt/точка_монтирования/ (в нашем случае — /mnt/data/). При настройке рекомендуется создать в корне диска несколько папок и уже их добавлять в сетевые ресурсы. Если NAS содержит несколько дисков, всех их следует «расшарить» аналогичным образом.

Теперь в сетевом окружении Windows виден созданный файл-сервер с полным доступом. Чтобы управлять файлами и папками прямиком из веб-интерфейса, применяем файл-менеджер из раздела «Дополнительно». Логин и пароль для него аналогичны таковым у пользователей FreeNAS.

SMB-ресурсы используются в локальной сети; для внешнего доступа следует включить FTP-сервер . Соответственно, на роутере нужно открыть 21-й TCP-порт, а также включить DDNS-службу (присутствует в составе FreeNAS). В параметрах службы FTP разрешаем вход только авторизованных пользователей. Сохраняем настройки.

Управление пользователями — через раздел «Доступ» > «Пользователи». Для доступа пользователя к FTP-серверу указываем в качестве основной группы ftp.

В случае с NAS для домовой сети (как в нашем случае) также стоит включить встроенный во FreeNAS Bittorrent-клиент Transmission. В его настройках указываем папку, куда будут складываться закачиваемые файлы. Затем выбираем каталог для отслеживания torrent-файлов — как только в него будет закинут torrent, Transmission автоматически добавит закачку. Ссылка на веб-интерфейс Bittorrent-клиента по умолчанию выглядит как http://ip-адрес-NAS:9091/.

Ну и в последнюю очередь настраиваем UPnP-медиасервер. Тут достаточно указать папки с медиафайлами и выбрать каталог, в котором поместится база данных этого сервиса. Также указываем подходящий профиль для совместимости с сетевыми медиаплеерами. Если нужны дополнительные настройки — кликайте по ссылке внизу страницы с параметрами.

Когда всё настроено, Windows легко определяет NAS как сетевое медиаустройство и позволяет напрямую слушать с него музыку, просматривать видео и картинки .

Вся эта процедура не единожды была описана в разных источниках в Рунете. На практике мы её применили, когда делали коллективный файл-сервер для своей домовой сети — в моём доме она объединяет более полусотни ПК. NAS мы собрали, «нашпиговав» старый десктоп винчестерами — по большей части также не новыми. Однако всё работает вполне нормально. Собранный файл-сервер мы установили в одной из квартир — там же, где стоит ADSL-модем , обслуживающий домовую сеть.

Виктор ДЕМИДОВ

Tutorial

Предисловие

Простенько, но со вкусом

Дополнительные кулеры следует ставить на выдув – тогда мы добьемся проточной циркуляции воздуха спереди назад и оптимального охлаждения;
Когда будете устанавливать материнскую плату, следите за металлической перемычкой над отверстием USB 3.0 на задней панели – действуя неосторожно, ее можно загнуть и, таким образом, блокировать разъем;
Корзины для дисков крепятся одним-единственным винтом, однако установлены они достаточно жестко и сразу могут не податься. Для извлечения корзины ее необходимо потянуть по направлению от корпуса и немного вниз;
На материнской плате не предусмотрено подключение для внешних USB 3.0, можете смело прятать этот провод в нижний отсек корпуса.

Занимательная математика

Корпус: Thermaltake Core V1 – 3 764 руб.
Блок питания: как бы ни был хорош Thermaltake Smart DPS G 750W, для небольшого файлового хранилища он слишком роскошен. В будущем я планирую поставить туда Chieftec HPS-350NS – 1560 руб.
Материнская плата: GIGABYTE GA-J1800N-D2H – 4436 руб.
Оперативная память: Transcend SO-DIMM 2Gb DDR-III 1333Mhz x 2 – 3040 руб.
Охлаждение: TITAN DC FAN (80 мм, 2000 об/мин) x 2 – 404 руб.
USB-накопитель: 300 рублей.

Итого: 13 504 рубля.

Windows Server – самое ужасное решение для домашнего NAS

HKEY_LOCAL_MACHINESOFTWAREMicrosoftWindows NTCurrentVersionSoftwareProtectionPlatformActivationManual

Если планируете выпускать домашний NAS в интернет, можно дополнительно настроить IP-фильтр:

Убедитесь в том, что LM Server находится в автоматическом режиме запуска:

Также не забудьте задать статический адрес для нашей машины в свойствах адаптера:

После приветственного окна мастера, появится список доступных. Нас интересуют “Файловые службы”:

В “Наблюдение за хранилищем” помечаем наш раздел “Данные”:

В “Параметрах отчета” задаем путь для хранения записей:

Если подключили Windows Search, выбираем индексацию тома “Данные”:

Добавим пороговое значение в 85% и зададим способ оповещения:

В результате получим:

Теперь новая квота также видна на главном экране:

Щелкнув по “Изменить свойства шаблона”, попадаем в меню настройки.

На следующем шаге задаем ее параметры (можно оставить по умолчанию):

Отказано в доступе – все работает отлично.

Насколько умен интеллектуальный блок питания?

Общий вольтаж и напряжение по каждой из подключенных линий;
Напряжение на центральном процессоре и видеокарте;
Силу тока;
Общую мощность.

С помощью круглых стрелочек можно включить режим графика, отображающего изменения в реальном времени:

Присутствует и датчик температуры БП, где можно выбрать единицы измерения по вкусу:

Перейдем к вкладке “Мои выгрузки”. Сюда загружаются сформированные приложением отчеты.

Вкладка “Анализ потребляемой электроэнергии” подскажет, насколько БП подходит для файлового хранилища:

Вместо заключения

В среднем, очередной пост про NAS появляется примерно раз в полгода, и рассказывает о том, как поставить систему по документации. Мы усложним задачу, привязав ее к реальному проекту и ограничив бюджет. Кроме того, мы еще и попытаемся подстелить себе соломку в тех местах, куда не еще не ступала нога молодого сисадмина, а также разрушим несколько отраслевых мифов.

Эта статья не для специалистов по серверному хранению данных, геймеров и прочих оверклокеров. На вас, коллеги, и так вся индустрия работает. Она для начинающих сисадминов, любителей UNIX-систем и энтузиастов свободного программного обеспечения. У всех накопилось старое железо. Всем нужно хранить большие объемы дома или в офисе. Но далеко не у всех есть простой доступ к серверным технологиям.

Я очень надеюсь, что вы найдете для себя несколько полезных идей и все-таки научитесь на чужих ошибках. Помните: система стоит не столько, сколько вы заплатили за железо, а сколько вы вложите потом времени и сил в тестирование и эксплуатацию.
Если не хотите читать — посмотрите ссылки и выводы в конце; может, и передумаете.

DISCLAIMER

Информация предоставляется AS-IS без какой-либо ответственности за ее использование кем-либо, где-либо и когда-либо. Все ненароком упомянутые торговые марки являются собственностью соответствующих владельцев. Некоторые из них в рекламе уже настолько не нуждаются, что я придумываю им шуточные названия.

Благодарности

Респект Андрею Александровичу Бахметьеву, инженеру и изобретателю. Я горд, что Андрей Александрович преподавал для меня в институте! Желаю ему всяческих успехов в его проектах!

Задача

Итак, есть малый бизнес-стартап, генерирующий порядка 50Гб файлов в неделю, с необходимостью их архивного хранения в течение нескольких лет. Файлы крупные (порядка 10-20 Мб каждый), обычными алгоритмами не сжимаемые. Начальный объем данных порядка 2Тб. Совсем старые данные можно хранить в оффлайне, подключая по требованию.
Нужно уложиться в весьма скромный начальный бюджет решения 500 евро
(в ценах лета 2013) и двухнедельный срок на сборку и тестирование

.

За эти деньги нужно построить систему, которая позволит работать с файлами небольшой группе в одной локальной сети с разных платформ (Windows, Mac OS). Требуется длительная работа без сисадмина на площадке, защита от отказов и базовые функции управления правами доступа.

Традиционные пути

Безусловно, можно купить сетевое хранилище: их делают NetApp , QNAP , Synology и другие игроки, и притом делают неплохо даже для малого бизнеса. Но наши 500 евро – это только начало разговора для пустой коробки, без самих дисков. Если у вас есть 1000-2000 евро, лучше купите готовое изделие, а мы попробуем максимально заплатить знаниями и минимально — временем и деньгами.

UPD (спойлер ред. 2 от 2014-03-08):

Если собираете из нового железа, а не из хлама

По совокупности этого поста и его комментариев, любезно предоставленных хаброкомьюнити, предлагаю следующий алгоритм для простой четырехдисковой
системы:

Если двойного размера самой ёмкой из доступных моделей диска не хватает для хранимых данных, прекращаем читать спойлер (пример: модель 4Тб, требуется хранить 7Тб данных, тогда продолжаем; если требуется хранить 10Тб, тогда прекращаем)
Выбираем изделие из линейки MicroServer известного производителя серверов Харлампий-Панкрат; например, n36l, n40l, n54l, с четырьмя отсеками для дисков (главное, чтобы была поддержка ECC-памяти)
Обязательно комплектуем наш сервер памятью с контролем четности (ECC)
из расчета 1Гб на каждый 1Тб хранимых данных, но не менее 8Гб (по рекомендации FreeNAS для дисков до 4Тб получается как раз всего 8Гб)
Если у нас нет ECC-памяти, немедленно прекращаем читать этот спойлер
, читаем пост до конца
Выбираем производителя
дисков, используя актуальный обзор отказов; например, вот этот: http://habrahabr.ru/post/209894
Выбираем недорогую линейку
SATA дисков с обязательным наличием ERC
, а зачем, читаем здесь: http://habrahabr.ru/post/92701
Выбираем ёмкость
дисков (2Тб, 3Тб или 4Тб) из расчета, что их будет четыре, и что доступной для данных будет только половина (вторая половина на избыточность RAID)
Перед закупкой еще раз внимательно и досконально проверяем совместимость железа между собой, количества слотов, отсеков, планок и прочего, но для FreeNAS самое главное — поддержка всего железа актуальным ядром FreeBSD
Выбираем хорошую загрузочную флэшку, прочитав продолжение данного поста (часть 2: хорошие воспоминания)
Закупаем, вдыхаем ароматы нового железа, собираем, подключаем, запускаем; для ZFS обязательно выключаем все аппаратные RAID»ы
Создаем том RAIDZ2
из четырех дисков, обязательно с двойной избыточностью
(на размерах тома около 12Тб есть риск повстречать злобного URE, читайте о нем в этом посте; если мы не боимся URE и все-таки собираем RAIDZ на четырех дисках, проверяем размер физического сектора — на современных дисках он 4Кб, и в этом случае получится совершенно нелепый страйп 43Кб, который еще и просадит нам скорость массива: forums.servethehome.com/hard-drives-solid-state-drives/30-4k-green-5200-7200-questions.html)
Соль, сахар, перец, jail»ы, шары, скрипты и тому подобную сметану добавляем по вкусу

А как же облачное хранение
, спросите вы? На момент написания этой статьи популярные облачные хранилища для наших объемов выглядят дороже, чем хотелось бы. Например, стоимость хранения неограниченного объема данных 36 месяцев на известном сервисе Брось Бокс обойдется в пару тысяч долларов с лишним, хотя и выплачивать их можно постепенно. Конечно, есть сервисы вроде Amazon Glacier (благодарю А.М. за подсказку) или Ажурных Окон, но, во-первых, они тарифицируют не только хранение, но и обращение (как его априорно подсчитать?), а во-вторых не будем забывать, что бизнес сидит на Интернет-аплинке 10Мбит, и маневры терабайтами потребуют не только определенных усилий по управлению процессами, но и будут весьма утомительными для пользователей.

Обычно в таких случаях берут старый компьютер, докупают большие диски, ставят Linux (не обязательно, кто-то ухитряется и Windows 7), делают массив RAID5. Отлично. Всё работает хорошо примерно полгода-год, но одним солнечным утром сервер вдруг пропадает из сети без всякого предупреждения. Конечно, сисадмин уже давно работает в другой фирме (текучка кадров), резервной копии нет (объемы слишком велики), а новый сисадмин починить систему не может (при этом на чем свет стоит ругает старого сисадмина и диалект Linux YYY, ведь надо было использовать Linux ZZZ, тогда проблем бы точно не было). Все эти истории повторяются давно и одинаково, меняются только версии ОС и растут объемы данных.

Отраслевые мифы

Миф о RAID5

Самый распространенный миф, в который я и сам верил до недавнего времени – это то, что второго подряд отказа в массиве на практике не может быть по теории вероятности. А вот и может, да еще как! Смоделируем реальную ситуацию: сервер проработал пару лет, после чего в массиве отказывает диск. Пока ничего страшного, ставим новый диск, и что происходит? Ага, реконструкция массива, т.е. длительная максимальная нагрузка на уже порядком изношенные диски. В такой ситуации отказы очень даже возможны и происходят.
Но это не все. Есть еще заложенная производителем методическая вероятность ошибки чтения, которая при определенных обстоятельствах сейчас уже практически гарантирует, что RAID5 после отказа диска обратно не соберется.

Миф о терабайте

Можно, конечно, считать всех производителей дисков начинающими программистами, но один отраслевой килобайт у них принят 1000 байт, строго по системе СИ (тот, другой килобайт, на самом деле с 1998г зовут кибибайт и обозначают KiB). Однако это не всё. Дело в том, что все выпускаемые шпиндельные диски имеют уже обнаруженные на фабрике дефекты, количество которых случайно, и потому фактический доступный размер «гуляет». У бюджетных моделей он гуляет даже в пределах одной партии одинаковых изделий, причем как в большую, так и в меньшую сторону. У меня в наборе из четырех одинаковых дисков номиналом 2Тб два оказались примерно на 2Гб меньше, а другие два – примерно на 400Мб больше номинального объема. Т.е. килобайт, подобно синусу в военное время, колеблется от 999 байт 6 бит до честных 1000 байтов даже с полубитом на конце. Либо изделия поставляют к нам на рынок на протекающих подводных лодках, либо наводнение виновато, но биты куда-то деваются.

Не стоит недооценивать данный фактор: если замена отказавшего диска в массиве окажется хоть на один блок короче номинального объема, то деградировавший RAID-массив теоретически может и не собраться до оптимального состояния, и мы получим головную боль, которую можно было легко избежать вначале. Исходя из этого, больше — не значит лучше, главное — постоянство.
Я предполагаю, что производители серверного оборудования решают эту проблему, всегда делая технологический запас и одновременно искусственно занижая объем доступного пространства в прошивке диска, поэтому по определенному коду изделия у них всегда (в пределах поддержки) можно получить диск, который имеет одну и ту же ёмкость. Наверное, это одна из причин, почему диск Seagate под известной серверной торговой маркой Харлампий-Панкрат и его «родной брат» без нее – не совсем одно и то же изделие. Но это только мое предположение. Возможно, у лидеров рынка хранения данных есть в рукаве и более технологичные козыри.

Риски проекта

В любом проекте важно понять риски, ведь в конечном итоге мы строим не ради забавы, но ради успеха бизнеса. Чтобы достичь гармонии Крепсондо (простите, непрерывности бизнеса), для начала мы построим упрощенную модель рисков, которая должна учитывать вероятные сбои и их последствия.

Аппаратные

По бюджету мы не имеем доступа к серверному оборудованию, поэтому и диски, и контроллеры можем использовать только дешевые, а это территория спонтанных отказов на ровном месте. К аппаратным рискам относим: механический износ (шпиндельные диски, вентиляторы), электрический износ (особенно касается флэш-памяти), ошибки в прошивках диска или контроллера, некачественный блок питания, некачественные диски, рассыпание аппаратного RAID-массива. Риском можно считать и отсутствие комплектующих запасного имущества прибора (ЗИП) в продаже вследствие устаревания.

Программные

К программным сбоям отнесем проблемы стандартных операционных систем, которые обладают склонностью к саморазрушению и не самой лучшей способностью к самовосстановлению после отказов питания, требуя регулярного администрирования. Добавим сюда ошибки реконструкции программного RAID-массива, ошибки в драйверах контроллеров, действия пользователей (намеренные и ненамеренные), действия вредоносного кода.

Имеющееся железо

Под рукой оказался мой старый компьютер примерно 2004г. выпуска на материнской плате Socket 478 GA-8IPE1000MK , с ЦП Pentium 4 @3ГГц и 1Гб ОЗУ. На корпусе написано ZEUS, он имеет целых шесть внутренних отсеков 3.5” (по тогдашним меркам это много), один 3.5” под архаичный FDD, четыре 5.25”, два места под вентиляторы охлаждения и блок питания на 250Вт. Видеокарта ATI RADEON 8500 в свое время рендерила такие хиты, как Soldiers of Anarchy, но ее вентилятор на масляном подшипнике уже давно воет, как собака Баскервилей (конечно, когда у него вообще получается вращение). Охлаждение ЦП было решено Zalman CNPS5700D-Cu , который затягивал нагретый воздух от радиатора и через эксцентричный воздуховод выдувал его внутрь корпуса, откуда его вновь приходилось выдувать наружу вторым вентилятором.

В один из дней мне настолько надоел весь этот аэродром, что я решил выпилить его в буквальном смысле: взял электропилу и вырезал круглое отверстие в корпусе (по решетке вентилятора), нарастив воздуховод куском пластиковой бутылки из-под минеральной воды Карма Дома. Убрал второй вентилятор и понизил первому (на ЦП) обороты реостатом.

В таком слегка панковском виде вся эта материальная часть и грустила на полке до наших дней.

Дополняла мою кунсткамеру дыра на задней панели корпуса из-за вольного трактования производителем корпуса стандартов ATX: вогнать туда панель-заглушку без напильника оказалось никак невозможно, и я оставил эти попытки.

Материнская плата имела контроллер ОЗУ, который не позволял менять планки в режиме STANDBY (это когда компьютер выключен кнопкой, но блок питания включен). Там даже светодиодный индикатор специальный выведен RAM_LED, задачей которого было предупреждать сисадмина о наличии напряжения в контуре:

When RAM_LED is ON, do not install / remove DIMM from socket

Конечно, в итоге контроллер накрылся; и если не пошевелить память в разъеме определенным шаманским образом, материнка ее не видела и начинала противно пищать. В справочнике писков данный сигнал мог означать как проблему ОЗУ, так и проблему блока питания, что окончательно сбивало с толку. Для довершения картины BIOS создавал какую-то особенно кривую среду при загрузке с флэшек, из-за чего у меня категорически не загружались все производные SYSLINUX (для справки: это почти безальтернативный загрузчик CD/флэшек для огромного количества вариантов Linux).
Так к чему я это всё?

Выводы:

Такой компьютер для серверной задачи совершенно непригоден.
Молодым сисадминам категорически противопоказан секс со старым железом.

Идеи

Замена железа

Конечно, глючная мать, изношенная механика и старый блок питания совершенно не укладываются в философию Крепсондо (ой, снова простите, непрерывность бизнеса), и потому подлежат замене в первую очередь и без лишних обсуждений. Гармония Крепсондо для нас важнее, поэтому попрощаемся со старым железом, оно свою историческую миссию выполнило.
Выбор замены для Socket 478 оказался невелик: ASRoсk P4i65G . Вроде бы неплохая мать с бортовой графикой, тремя PCI, двумя SATA и шестью USB на борту. Аппаратный мониторинг сделан на базе Winbond W83627 (поддерживается в пакете lm-sensors ; это оказалось потом полезным при калибровке реостата вентилятора по температуре ЦП работающей системы).

Теперь ничего не пищит, загрузка с флэшек работает нормально, что уже радует. Бортовых ста мегабит для сети NAS маловато, поэтому один слот PCI сразу же занимаем бюджетным D-Link DGE-530T , еще два PCI оставляем на дисковые контроллеры. Обычно они имеют до четырех портов, что вместе с двумя бортовыми даст нам возможность подключить десять дисков.
Про новый блок питания я расскажу позже, пока лишь отмечу, что для моей системы на базе Socket 478 вполне хватало 250Вт. Поэтому, прикинув в уме запас мощности 200Вт на раскрутку шпиндельных дисков, я с ходу согласился на предложенный мне в магазине бюджетный источник FSP Group ATX-450PNR номиналом 450Вт. Поверхностно мне понравился большой низкооборотный 120мм вентилятор – значит, шуму будет меньше (UPD: забегая вперёд, ATX-450PNR, несмотря на все ухищрения, с поставленной задачей не справился, и я не рекомендую его использовать
; см. habrahabr.ru/post/218387).

Заодно я прихватил пару вентиляторов Zalman ZM-F1-FDB на модном гидродинамическом подшипнике: первый пойдет на кулер ЦП, второй – на обдув первой группы дисков.
Собственно, осталось выбрать самое важное.

Дискововая подсистема

Для сетевого хранилища важнейшей задачей является выбор режима массива (RAID). Поскольку бюджет решения не позволяет нам воспользоваться серверным оборудованием, вздыхаем и сразу откладываем аппаратные RAID-контроллеры, SAS и прочие Fiber Channel в сторону. Туда же откладываем и твердотельные диски. Раз у нас на кухне NAS (простите за каламбур), то тернистый путь пройдет через волшебный мир программных решений RAID на базе дешевых шпиндельных дисков SATA
. Так гораздо занимательнее, но да помогут нам практики Крепсондо.

Диски

На мой субъективный взгляд, у продуктов SATA (по сравнению с SAS/FC) с выбором всё еще более запутано и сильнее перемешано с маркетингом. У шпиндельных дисков Seagate я увидел два условных ценовых диапазона, которые отличаются примерно на 40%. Верхний принято считать решением для среднего бизнеса, а нижний – для домашних пользователей и малого бизнеса. Чем же грозит использование самых дешевых дисков? По субъективным оценкам некоторых экспертов (ссылка), дешевые диски отказывают ощутимо чаще дорогих в первую же неделю эксплуатации, и по результатам года тенденция сохраняется. Осторожно приведя здесь эту таблицу, повторю, что это очень приближенная субъективная оценка одного из пользователей Интернета, без указания конкретных изделий:

По наблюдению того же пользователя, примерно один-два из дюжины годовалых дисков SATA отказывают на втором году жизни. Само собой, все SATA ощутимо ведут себя хуже, чем SAS или Fiber Channel, с этим вряд ли можно спорить. Как, впрочем, и с выделенным бюджетом, который почти не оставляет нам выбора.

Производителя Seagate я выбрал достаточно интуитивно, поэтому не буду описывать данный процесс.

UPD:

Поскольку описанные события происходили летом 2013г, то я не прочитал вот этот замечательный пост: http://habrahabr.ru/post/209894/ . Из него следует, что Seagate не самый лучший выбор, но читатель, безусловно, теперь предупрежден и вооружен. Благодарю, хаброкомьюнити, вы лучшие!

Бегло анализируя предложения в магазинах, я отметил, что цена бюджетных дисков крупного объема 4Тб почти на 90% выше предложений на 2Тб, т.е. удельная стоимость хранения гигабайта росла почти линейно от объема. Почему это так важно? Дело в том, что мне не удалось найти контроллер для шины PCI с гарантированной поддержкой накопителей 4Тб, а экспериментировать не было возможности. Это поставило перед непростым выбором: либо ограничить диски 2Тб, либо отказаться от старого железа и переходить на шину PCI Express (с покупкой нового компьютера). К счастью, почти линейная зависимость цены от ёмкости избавила от трудных решений, но читателю рекомендую всегда считать совокупную стоимость дисковой подсистемы, ибо в NAS она определяющая, и выгода от ёмких дисков может перевесить всё остальное.

Приглянулась своей ценой модель ST2000DM001 . Это был самый бюджетный вариант в линейке Seagate на 2Тб, использует новый размер сектора 4Кб и требует правильной инициализации (форматирования) файловой системы. Интересно, что представители ST2000DM001 попадаются как с двумя, так и с тремя пластинами (на картинке — вариант с двумя).

Похоже, новые владельцы проекта FreeNAS не пожалели сил на глубокий рефакторинг кода, который, вероятно, дался ценой отказа от некоторых «устаревших» функций (например, RAID5). Во всяком случае, FreeNAS выглядит сильным драйвером развития для FreeBSD, и заметен явный интерес к развитию ZFS во «фришном» ядре. Что ж, пожелаем удачи коллегам.

Если сравнивать FreeNAS и его предка-бранч NAS4free, то для меня субъективно FreeNAS выглядит сильнее, несмотря на отсутствие RAID5. Есть некое ощущение, которое непросто объяснить словами: сквозь графический интерфейс NAS4free так и веет запахом кода, требующего глубокого рефакторинга («кода с душком»). Так что же это за рефакторинг такой? Вот вам простой пример: в отличие от NAS4free, даже при работе с флэшки FreeNAS может применять изменения в конфигурации без полной перезагрузки системы. И это при том, что корневая система смонтирована в режиме read-only. Для меня это был сильный аргумент. К тому же FreeNAS перешел на хранение конфигурации в РСУБД SQlite , а NAS4free до сих пор использует простой, но не самый надежный формат XML.

RAID5 или не RAID5

Хотя UFS и софтверные RAID-массивы GEOM и не дотягивают по технологичности до ZFS с RAIDZ (на первый взгляд вообще кажется, что это соревнование набора шпал против вантового моста), но популярные режимы RAID0/1/5 в GEOM есть. Однако современный FreeNAS при этом не позволяет создавать тома RAID5, а для совместимости оставлены только простейшие режимы RAID0 (stripe) и RAID1 (зеркало).

Почему так?

На это, наверное, есть две причины, назовем их упрощенно: механическая и математическая (хотя в шпиндельных дисках они переплетены подобно корпускулярно-волновому дуализму).

Представим себе отказ/замену одного диска в массиве 10Тб спустя два года эксплуатации: процесс реконструкции в течение недели (!) будет мучить уже и так изношенные шпиндели (см. выше Миф о RAID5
). Но при таком стрессе старые диски могут не протянуть и трех дней, повалив массив окончательно, вот тогда стресс начнется уже у нас, да еще какой.

Вы спросите: как же так, почему неделя на реконструкцию? Обратим взор на представителей двух поколений Seagate Barracuda (используем материалы http://www.storagereview.com):

Если ёмкости выросли примерно в 8 раз, то скорости лишь троекратно. Ирония, правда, в том, что априорно мы можем представить тут скорость реконструкции RAID1, и даже такой быстрый вариант на нашем винтажном PCI-контроллере будет не ахти. В массивах же RAID5 скорость вообще определяется математическими способностями процессора, и по разным оценкам составляет порядка суток на каждый Тб данных (увы, ссылок дать не могу, простите).

Но и это еще не все, дорогой читатель. Диски имеют параметр, именуемый Unrecoverable Read Error Rate, который на современных бюджетных моделях SATA составляет 1 сектор на каждые сто триллионов битов. Т.е. примерно из каждых записанных 12Тб диск один раз скажет «прости, хозяин, но выдать обратно нужный сектор совершенно никак невозможно; ошибка чтения». Это методическая ошибка, заложенная производителем и потому теоретически гарантирующая невозможность реконструкции массива RAID5 емкостью более 12Тб на дешевых дисках
(справедливости ради отметим, что URE на дисках SAS, как минимум, на порядок меньше, а критический объем, соответственно, больше). Эпитафию RAID5 написал Robin Harris в своей статье Why RAID 5 stops working in 2009 .

По итогам выбора железа максимальная совокупная ёмкость наших дисков составляет 20Тб (18TiB), поэтому в очередной раз напомним себе о пути к непрерывности бизнеса через философские практики Крепсондо, вздохнем и дружно помянем RAID5.

Окончательный выбор: разборный массив

Итак, я отказываюсь и от аппаратных RAID (дорого), и от ZFS (дорого) и от софтверного RAID5 (медленно и ненадежно). Выбираю FreeNAS с томами UFS на базе технологий GEOM: просто, надежно и при необходимости ремонтируется, как автомат Калашникова. То, что надо.
Добавим USB флэшку для загрузки системы – шпиндельные диски целиком отведем для данных. Мы не хотим, чтобы торчащую снаружи загрузочную флэшку кто-то случайно выдернул, поэтому выбираем бюджетную флэшку с наименьшими габаритами (как потом выяснилось, это было роковое и необдуманное решение:
http://habrahabr.ru/post/214803/).

Из вариантов Stripe и Mirror я выбираю, понятное дело, Mirror (т.е. RAID1). Итоговая дисковая система выглядит как набор из нескольких независимых томов-зеркал. Каждое зеркало собрано из пары дисков 2Тб (ограничение контроллера), инициализируется и монтируется независимо. Максимальный объем онлайн хранимых данных на десяти дисках составит около 10Тб в пяти независимых томах (точнее, 9TiB).

Хоть такой дизайн и может показаться несколько неуклюжим, но он действительно оправдан при наших объемах данных и количестве дисков: иначе мы бы получили неразборный монолит с запредельным временем реконструкции при отказах.

Добавим сюда один маленький штрих: поскольку используются дешевые потребительские диски, придется при создании томов искусственно занижать объем, чтобы не иметь потом проблем с заменой отказавших дисков новыми (с плавающей около 2Тб емкостью). Оставим в конце технологические «хвосты» для лучшего сна.

О пропускной способности вагона, груженого стриммерными кассетами

С точки зрения архивного хранения не стоит вообще расстраиваться по поводу ёмкости: массив-то у нас разборный. Исчерпав доступный объем хранимых данных на сервере онлайн в томах №№1-5, мы можем вручную отключить самый старый том №1, извлечь его диски, установить два новых диска по 2Тб и инициализировать новый том №6. Старые диски затем можно обуть в USB-конструктив и подключать по требованию бизнеса к тому же серверу FreeNAS, не разбирая при этом весь корпус. Можно их монтировать read-only. При большом желании можно подключить это и к Windows, и к Mac. В любом случае, помните: старый шпиндельный диск лучше по пустякам не трясти, а то от возраста посыплется магнитный песок из гермоблока.

Есть еще интересный сценарий с unionfs : заполненные тома переводить в режим для чтения и подкладывать «вниз» под файловую систему «верхнего» тома, тогда будет иллюзия непрерывности дискового пространства. Правда, unionfs — штука заумная и потому опасная, а вариант с read-only, наверное, единственный более-менее обкатанный.

Все, объемы архивного хранения теперь ограничены объемом шкафа или кейса, куда складываются старые диски. Если этот кейс еще и перемещать в пространстве, то полоса пропускания вообще зашкалит.

Корпусная инженерия

Подумаем немного о первичном охлаждении, ибо диски наши на 7200rpm будут тепленькими. Находим в корпусе место для обдува отсеков 3.5” и с почти хирургическим трудом приспосабливаем туда наш вентилятор Zalman ZM-F1-FDB на антивибрационных резинках, которые приходится тянуть пальцами через тонкие щели корпуса. Черт бы побрал эти потребительские корпуса с их проходами и щелями…

Вспомнил старую комедию.

Солдата спрашивают: «Почему так плохо видишь?». Тот отвечает: «Ну, есть одна глазная операция, но ее делают через задний проход, а я туда ни одного мужика не подпущу»…

Эксцентрично-зеленый пластик бутылки из-под минеральной воды Карма Дома, торчащий сзади корпуса, уже порядком намозолил глаза. Поэтому разбираем кулер CNPS5700D-Cu, берем с собой воздуховод и идем в продуктовый магазин за покупками. Примерив по очереди бутылки с минеральной водой разных марок, убеждаемся в идеальном совпадении диаметров двухлитровой бутылки Звон Аква с круглой частью воздуховода CNPS5700D-Cu (на одном заводе их отливали что ли?).

Поблагодарим компанию Штука-Школа за столь удачное совпадение, и, проведя, еще пару часов с различными острыми предметами, получаем часть воздуховода сложной формы из прозрачного пластика.

Ставим в кулер новый вентилятор ZM-F1-FDB 80мм, его гидродинамические подшипники обладают сопоставимым ресурсом, но потише звонких шариковых. В последний момент, само собой, выясняется, что отверстие на корпусе находится на полсантиметра выше, чем надо, поэтому добавляем лепестковую юбку из клейкой ленты, идею которой подсказали авиаконструкторы истребителей с изменямым вектором тяги.

Наше изделие действительно чем-то смахивает на отклоняемое сопло, но выглядит уже не так по-панковски.

Наконец, пришло время разобраться с тем самым местом, где мне десять лет назад не удалось разгадать Великий Китайский Инженерный Замысел. Напомню, речь о задней панельке на разъемы ATX, идущей в комплекте с материнской платой, точнее, о невозможности ее установить вот в это гнездо:

Оказывается, ребус вполне решается плоскогубцами, просто разогнем профиль по периметру, сантиметр за сантиметром. Панелька будет прекрасно держаться своими отверстиями на разъемах, а неровности уйдут внутрь корпуса и не нарушат нам инженерную эстетику:

Во избежание эффекта спагетти шнуры SATA прихватываем друг к другу стяжками, ибо макаронным изделиям в серверных корпусах не место. Кабели помечаем, используя маркеры для витой пары. Реостат вентилятора крепим к корпусу на оказавшейся очень к месту незанятой ножке для материнской платы. Старые диски пока стоят в корпусе для лучшей калибровки обдува, но скоро мы от них избавимся.

Руководствуясь опять же соображениями тепловой эффективности, массивы-зеркала из дисков будем собирать хотя бы через один отсек, т.е. так, чтобы диски одного массива не оказались соседями по отсекам и не грели друг друга
, особенно на длинных операциях реконструкции. Диски также маркируем, хотя бы номером тома. UPD:
лучше еще и серийный номер диска разместить, напечатав его на ленточном термопринтере, а при отсутствии оного просто на полоске бумаги под прозрачной клейкой лентой. Когда дисков больше двух, это бывает очень полезным при спешных и аварийных работах.

Осталось только включить питание, померять температуру и откалибровать реостаты вентиляторов под нагрузкой.

Вопрос собирать NAS самому или купить готовый
неизменно вызывает холивар в узких кругах. Вот и свежая статья Кирилла Кочеткова Выбор сетевого накопителя породила уже три страницы обсуждения . Что характерно — полностью
посвящённого холивару. Кирилл IMHO по причине широчайшей практики знает тему покупных NAS лучше всех в рунете. Но не считает полезным сабжевую тему обсуждать. Придётся мне попытаться:)

IMHO вынесенный в заголовок вопрос имеет очень простой и не эмоциональный ответ: По разному, зависит от ваших потребностей и ресурсов.

А эмоций ему придаёт попытка не просто выдачи универсального ответа, но навязывание этого ответа всем и каждому.

Так вот, давайте зададим себе первый вопрос
— зачем вам нужен NAS?
И окажется, что подавляющему большинству NAS не нужен вовсе. Да, они его могут использовать — если, к примеру, брат, cын и т.п. настроит и подарит. Но они не купят себе новый (и будут его настраивать), даже если старый исчезнет. Потребности большинства людей по просмотру кино удовлетворяются телевизором, обычным компьютером, в самом продвинутом случае — стриминговыми сервисами, iTunes и Play. По бекапу, если делают — USB диском и облачными сервисами. Так что оставим в стороне тех, кому обсуждаемая железка не нужна ни в каком виде.

А в остатке имеем многократно меньшее меньшинство, способное рассказать, зачем именно им NAS понадобился. Этот список заслуживает отдельного поста (который напишу следом), но сейчас полезнее обдумать этот список самостоятельно. Скорее всего, список окажется без экзотики, как у всех. Качать торренты, смотреть кино и слушать музыку через медиаплеер, умный телевизор или HTPC. Бекапить домашние компьютеры и мобильные устройства. Хранить домашние фотки. Тогда вам подойдёт и покупной и самосборный NAS. Если же экзотика будет в наличии (яркие примеры — виртуализация, использование конкретного программного обеспечения, не включённого в поставку готовых NAS) — то это веский аргумент в сторону самосбора. Не так чтобы это совсем нельзя на готовых NAS. Но если вам нужна виртуализация (дома!), то проблемы собрать и настроить NAS самому для вас не существует. Точно также, вроде бы обычные потребности, но по-крупному (не пара терабайт, а десять-двадцать, транскодирование видео на разные устройства и тп) поднимают требования к готовому NAS от простых домашних устройств до продвинутых, а то и корпоративных. Поднимают вместе с ценой.

Но, предположим, что у вас без экзотики. Тогда вступает в действие вопрос о ресурсах
. Если вам проще доплатить
, чем копаться в софте и железе — выбираем готовый NAS, их хватает. Тем более, что доплатить не так и много — грубо цену одного жёсткого диска для случая домашних конфигураций без экзотики. Если собрать и настроить самому — в удовольствие
, то внимательно пересматриваем хотелки, пытаемся прикинуть запас на вырост, выбираем софт, затем по его требованиям — железо. Именно в этом порядке, не наоборот. Какой бы софт и конфиг вы ни выбрали, не боги горшки обжигают. Если вы способны выбрать железо под офисный комп и поставить туда ось, а также умеете гуглить и понимать прочитанное — то вы обладаете необходимым навыком для создания своего NAS. Кроме навыка вам понадобится время. Минимум день-два. Максимум, если это выльется в хобби — сколь угодно много. Если временной ресурс критичен — снова возвращаемся к варианту покупного.

PS Как видим — в самом выборе места для холивара нет. Он есть в психологических моментах, которые мы тут обсуждать не будем. За одним исключением. Практически всегда на старте происходит подмена понятий. И вместо сравнения яблок с яблоками, а ананасов с ананасами идёт сравнение яблок с ананасами.

Ещё несколько лет назад по железу
самосборный NAS означал x86 платформу, а базовый готовый — ARM. Конечно, ARM жрёт меньше, меньше греется и много слабее по производительности. Но в последние годы появилась возможность собирать и на ARM. Например, под новый год я купил на авито за 2500+300+300+200 = 3300руб + блок питания + корпус + SD карту, нашёл в загашнике USB коробку для HDD, оставшуюся от покупки внешнего диска по цене меньше внутреннего той же модели. Поставил в коробку старый полуторатерабайтный диск, ставший не нужным в медиаплеере при наличии NAS. Настроил nas4free (с zfs!), включая робота для автоматической загрузки новых эпизодов сериалов и для передачи туда и обратно фоток и прочего через горячие папки, т.е. способом, понятным для домохозяйки. И отвёз родственникам в другой город. Аптайм подходит к 5 месяцам.

Точно также, готовый NAS нынче не обязательно на слабосильном процессоре — если у вас почему-либо нагрузка выше среднего, выбор достаточно широк. Так что ни вопрос сколько жрёт энергии ни хватит ли производительности не есть в решающий в выборе. Если случай не экзотический — оба варианта могут обеспечить требования.

По софту
99.99% готовых NAS — это сборки на основе Linux. А в самосборе можете выбрать хоть Win, от Windows 7 Embedded standard, вычищенного от всякого хлама до Win Server 2016 Tech Preview, хоть *nix во всём многообразии, от Linux до FreeBSD и Solaris. Но есть ли это сравнительное преимущество? IMHO почти наверняка — нет. Потому, что если для вашего случая не хватает софтового функционала покупного NAS — у вас, скорее, необычные требования.

PPS UPD про вопрос, который наверняка зададите — а в каком варианте больше функционала?
IMHO — одинаково, причём что практически, что теоретически.

Практически: вам не нужен весь функционал, а лишь тот, что используете. И всё, кроме экзотики во всех вариантах есть.

Теоретически: на достаточное мощном железе и в готовых и в самосборных NAS поддерживается гипервизор. Соответственно в виртуалку на самосборе можно поставить Xpenology. (Это легально, тк оная есть компиляция кодов, опубликованных по GNU лицензии. Обратного, кстати, не утверждает и Synology.)
И поиметь весь функционал, который есть в DCM и отсутствует в хост системе. Точно также — наоборот, на готовый NAS в виртуалку ставим что угодно — и вперёд. Так что вопрос лишь в железе, читай — про деньги. такой подход не решает, конечно, вопрос с некими облачными сервисами производителей NAS. Но если(!) они вам нужны — вряд ли среди них есть что-то уникальное настолько, что не найдётся замена. Т.е. снова про деньги. И невеликие.

Источник

Этот небольшой мануал поможет вам собрать полноценный NAS сервер из старого компьютера. Если вы готовы купить новые комплектующие и сделать свое файловое хранилище компактным и придать ему более современный вид и функциональность, то для вас больше подойдет статья , ну а любителям готовых решений я подготовил этот материал:
. Теперь вернемся к старому ПК и оценим его возможности.

Требования к старому ПК

SATA разъемы на материнской плате, так как HDD c этим интерфейсом обладают наилучшим соотношением цена/производите-льность и имеют гораздо больший объем, в отличии от IDE винчес-теров.
Количество разъемов для подклю-чения жестких дисков на мате-ринской плате и свободных слотов в корпусе (возможность установить HDD в 5,25-дюймовые отсеки (специальные боксы)) Для сборки HTPC я использую такие боксы с 2-мя слотами под 2.5″ HDD.
При недостаточном количестве SATA-штекеров на блоке питания можно воспользоваться специальными переходниками IDE-SATA.

Процедура установки HDD в корпус

Такие корпуса также могут быть выполнены в виде направляющих, которые крепятся с обеих сторон к HDD.

Установка программного обеспечения

Для реализации серверного решения будем использовать ПО FreeNAS
. Скачайте ISO-образ по ссылке для 32-битной или 64-битной системы и запишите на минимальной скорости на диск CD-RRW. Если нет болванки можно установить на флешку, как сделать загрузочную флешку написано в . Временно подключите к ПК дисковод (который сняли ранее или воспользуйтесь USB приводом). Зайдите в BIOS и установите в разделе Boot загрузку с дисковода. После установки программного обеспечения и перезапуска ПК запомните его IP-адрес, который будет указан на экране.

Настройка NAS сервера

Подключите NAS-сервер к своей сети. Откройте браузер вашего рабочего компьютера в этой сети и введите в адресной строке: http://»IP-адрес вашего NAS». В появившемся окне введите имя пользователя — admin и пароль — freenas. Перейдите в меню «Storage | Volumes | Create Volume»
и выберите жесткие диски, которые будут образовывать RAID-массив. Далее активируйте файловую систему ZFS.

Можно использовать:

RAID 0
— дисковый массив повышенной производительности, без отказоустойчивости.
RAID 1
— зеркальный дисковый массив, имеет высокую надежность

Будем использовать RAID 1, как более надежный. Теперь нажмите «Add Volume»
для форматирования ваших дисков в массив.

Доступ к NAS серверу в локальной сети

Чтобы открыть доступ к серверу перейдите в меню «Services | Control Services»,
задействуйте службы CIFS и настроить доступ в разделе «Sharing | Windows Shares»
. Как и к любому сетевому носителю локальной сети доступ осуществляется с помощью Проводника Windows (например, NAS для доступа к корню или NASPhotos для доступа к определенной расшаренной папке). Также можно сделать ярлыки, нажав на кнопку «Подключить сетевой диск» в окне Компьютер (Windows 7) под строкой проводника.

Немного информации об опасности использования RAID

Недостатки RAID 0

Недостатки RAID 1

Недостатки RAID 1 и RAID 5

Виктор ДЕМИДОВ

Операционная система FreeNAS запустится на любом персональном компьютере. Если лишнего системного блока с возможностью установки нескольких жестких дисков у вас нет, то соберите новый, следуя нашим рекомендациям.

В качестве основы для системы NAS мы выбрали корпус Prodigy от BitFenix. Он имеет шесть отсеков для установки 3,5-дюймовых жестких дисков. Компактная материнская плата ASRock E350M1 с интегрированным двуядерным центральным процессором обеспечивает достаточную производительность и предоставляет четыре разъема SATA для подключения жестких дисков.

Для использования шести дисков потребуется установить контроллерную плату с двумя портами SATA. С материнской платой совместимы два модуля ОЗУ Kingston HyperX по 4 Гбайт каждый. В качестве блока питания мы выбрали тихую и энергоэффективную модель be quiet Pure Power L8 мощностью 300 Вт, а жесткие диски рекомендуем тихие — такие как, например, WD Red (2 Тбайт).

2. Сборка компонентов

Если точно выполнять указания руководства пользователя к корпусу BitFenix Prodigy, то проблем при сборке компьютера возникнуть не должно. Следует учесть, что блок питания лучше всего установить вентиляционным отверстием вниз, а жесткие диски вставляются в корпус вместе с салазками разъемами вперед.

3. Подключение

Сперва подсоедините к системной плате разъемы кнопки питания и перезагрузки, а также светодиодных индикаторов, так как впоследствии доступ к ним будет существенно затруднен. Подключение винчестеров рекомендуется выполнять с той стороны корпуса, на которой расположены кнопки питания и перезагрузки.

4. Установка FreeNAS на флешку

Распакуйте на ПК с операционной системой Windows образ FreeNAS, а также бесплатную программу Win32 Disk Imager. Для этого воспользуйтесь архиватором 7-Zip, который умеет работать с форматом XZ.

Вставьте флеш-накопитель емкостью не менее 2 Гбайт и запустите Win32 Disk Imager. Откройте файл образа FreeNAS, щелкнув по значку папки и выбрав в пункте «Device» букву флеш-накопителя. Щелчок по «Write» запустит процесс записи образа на флешку. Извлеките накопитель из вашего компьютера и вставьте его в USB-порт собранного вами сетевого хранилища данных.

5. Первая загрузка NAS

Подключите клавиатуру, а также монитор к собранному вами хранилищу NAS и соедините его посредством LAN-кабеля с роутером. Включите NAS и сразу нажмите несколько раз кнопку Del для входа в настройки UEFI.

В пункте «Advanced/Super IO Configuration» измените значение «Serial Port» на «Disabled» — в противном случае FreeNAS не запустится. После этого в пункте «Boot/Boot Option» выберите флеш-накопитель, сохраните настройки и перезагрузите NAS.

После перезагрузки вы увидите текстовое меню и IP-адрес, по которому можно будет получить доступ к веб-интерфейсу FreeNAS.

6. Базовые параметры

Откройте в браузере на своем компьютере веб-интерфейс. В пункте «System/Settings» можно изменить язык на русский. В пункте «Часовой пояс» выберите необходимые настройки. После щелчка по «Сохранить» и нажатия на клавишу F5 загрузится русскоязычный интерфейс.

7. Настройка дисков

Используя кнопку «Хранилище/Управление томами ZFS», можно выполнить распределение дискового пространства. Вначале введите «Название тома», затем щелкните по значку «+» рядом с «Доступные диски». После этого в разделе «Планировка тома» вы увидите подключенные диски. Перетащите круглую серебристую кнопку вверх и вправо, в результате все диски должны расположиться рядом друг с другом. Для максимальной отказоустойчивости выберите в меню «RaidZ2».

8. Создание учетной записи пользователя

В дереве папок щелкните по «Учетная запись/Пользователи/Добавить Пользователь». В пункте «Имя пользователя» и «Полное имя» введите «Guest», кликните рядом с «Домашний каталог» по «Просмотреть» и выберите созданный на предыдущем шаге том.

Активируйте опцию «Отключить вход по паролю» и подтвердите выбор щелчком по «ОК». Кликните вверху по значку «Хранилище» и по созданному ранее тому, затем внизу по значку ключа с диском «Изменение разрешений». В диалоговом окне выберите «Guest» рядом с «Владелец (Пользователь)» и «Владелец (Группа)» и щелкните по «Изменить».

9. Настройка CIFS

Затем создайте в пункте «Общие ресурсы/Windows (CIFS)» новый общий ресурс с любым названием и укажите созданный ранее том в качестве пути. Активируйте «Разрешить гостевой доступ» и «Только гостевой доступ».

Затем щелкните по кнопке «Службы» вверху и по значку гаечного ключа позади «CIFS». Выберите в строке «Модель аутентификации» параметр «Анонимный», введите имя NetBIOS и рабочей группы вашего ПК.

В качестве гостевой учетной записи выберите «Guest» и активируйте опцию «Разрешить пустой пароль» и «Включить домашние каталоги». В пункте «Домашние каталоги» выберите созданный ранее том.

В завершение активируйте CIFS с помощью расположенной вверху кнопки «Службы». Теперь общий сетевой ресурс будет отображаться в проводнике Windows по адресу «».

Теги

nas

Часть первая: холодное железо

Его можно тушить, и в бульон покрошить,
И подать с овощами неплохо.

Льюис Кэрролл, Охота на Снарка

Любой, кто способен собрать персональный компьютер и установить Windows, при желании может справиться и с созданием достаточно продвинутого NAS из x86-совместимого железа и свободных сборок ПО на основе *nix . При этом, грубо говоря, число установленных дисков влияет на стоимость и трудоемкость проекта только стоимостью дисков. Что позволяет серьезно сэкономить по сравнению с покупкой готового NAS на 4 и более дисков, но вряд ли выгодно, если ваши потребности удовлетворит NAS на 1-2 диска. Сказать, какой вариант лучше — нельзя. У каждого свои предпочтения. Кто-то отлично готовит дома, а кто-то предпочитает ужинать в ресторане. Вам доставляет удовольствие возня с компьютерным софтом и железом? Тогда этот текст может быть полезен. Вам нужен сервис хранения сам по себе? Выбирайте между облачным хранилищем и готовым NAS из коробки.

N. B. Это статья не про модель оборудования и не про версию программного продукта. Она про концепцию создания NAS своими руками и предлагает рассмотреть другие варианты решения задачи, кроме покупки готового устройства. Тема длинная, насчитывает под тысячу страниц обсуждения. Народ там вежливый и отзывчивый. Это как бы намек на то, что статья не претендует на полноту, академичность или истину в последней инстанции.

Что за NAS-то?

По словам Википедии, NAS (англ. Network Attached Storage) — сетевая система хранения данных, сетевое хранилище. Представляет собой компьютер, подключенный к сети и предназначенный для предоставления сервисов хранения данных другим устройствам. Операционная система и программы NAS-модуля обеспечивают работу хранилища данных и файловой системы, доступ к файлам, а также контроль над функциями системы. Устройство не предназначено для выполнения обычных вычислительных задач, хотя запуск других программ на нем может быть возможен с технической точки зрения. Обычно NAS устройства не имеют экрана и клавиатуры, а управляются и настраиваются по сети, часто с помощью браузера.

Определение не идеальное, но вполне рабочее. NAS используют и в бизнесе, но там свои требования и особенности. Нас же будет интересовать домашнее использование NAS.

К идее собрать NAS своими руками люди приходят обычно двумя путями, причем часто — обоими сразу. Когда дома один компьютер, NAS не нужен. Постепенно появляются другие сетевые устройства. Ноутбуки, смартфоны, планшеты. А особенно — сетевые HD-медиаплееры, всякие Dune, Popcorn, WD TV и им подобные. Именно с приобретением сетевого медиаплеера человек зачастую начинает накапливать терабайты информации. Сначала она хранится на сменных жестких дисках, подключаемых к медиаплееру и/или на все добавляемых в основной компьютер. Скоро дисков становится слишком много для удобного пользования, а круглосуточно тихонько жужжащий компьютер, заодно качающий что-то из интернета, начнет раздражать если не вас, то вашу дражайшую половину. Возникает идея собрать эту кучу дисков в отдельную коробку, засунуть куда-нибудь в угол и поручить ей раздавать контент всем сетевым устройствам и качать торренты. Поздравляю, вы пришли к NAS по первому пути. По дороге обязательно взглянули на готовые NAS, из коробки. Но цена!..

Второй путь лежит через аппаратные апгрейды. В результате накапливается несколько менее кубометра комплектующих, которые продать трудно, а подарить некому. Плюшкин внутри нас находит им полезное применение в идее соорудить NAS. А заодно удовлетворить свою тягу покопаться в кишках у компьютера. Не зря один веселый американец писал, что работа с компьютером — единственный сегодня легальный способ помыкать кем-то, кто умнее тебя.

Конечно, есть и другие пути. Например, вы — увлеченный фотограф и нуждаетесь в надежном хранении многолетних архивов. Или любящий родитель, снимающий на видео каждый шаг своего малыша. И т.д. Вот только редко такие сценарии приводят к сборке NAS своими руками. Гораздо чаще — к покупке готового из коробки. Потребности таких пользователей уверенно удовлетворяются 1-2 дисковыми моделями готовых NAS. Собрать самому что-то аналогичное по размерам, шумности и цене 1-2 дисковым моделям любителю-неофиту трудно, если вообще возможно.

В защиту готовых NAS стоит отметить, что они предоставляют множество возможностей и функций «из коробки», требующих минимальной установки/настройки/тюнинга. Так что на самом деле в их стоимость нужно заложить и работу программистов, технической поддержки и пр.

Ситуация кардинально меняется, если 1-2 дисков не хватает, а есть потребность в 4 и больше. Маркетологи производителей устанавливают на них ценовой уровень, который знакомого с компьютерным ценником человека ввергает в состояние фрустрации (хотя произносят они при этом куда как более народные слова). И человек начинает выбирать аппаратную конфигурацию, к которой мы и переходим. Хотя ему стоило бы начать с программной, но против природы не попрешь.

Железо зависит от используемого софта. Софт — от поставленных задач. А корректная постановка задачи сроду не была сильным местом домашнего мастера. Поэтому он начинает с железа. Если к построению NAS мы пришли с мешком оставшихся от апгрейдов деталей, то хорошая новость в том, что они подойдут, пусть не оптимально. Даже не глядя.

По амбару помела

Для того, чтобы комфортно смотреть по сети FullHD видео, включая образы BD дисков нам понадобится как минимум:

1-2 гигабайта RAM, если не будет использоваться ZFS и 4-8, можно больше, если ZFS будет. (Про ZFS — позже, нетерпеливым Гугл в помощь.) Но даже на раритете с 256 МБ можно кое-что полезное собрать;
x86-совместимый процессор, в идеале (и для ZFS) — 64-битный, но и 32-битный подойдет для большинства вариантов. То есть любой x86-процессор кроме уже совсем музейных. Желательно — поменьше греющийся, но тут уж что есть;
проводной Ethernet-порт, лучше гигабитный — хотя и 100 мегабит достаточно для просмотра по сети BD-образов. Подключение NAS по Wi-Fi — спорная идея (но в случае самостоятельной сборки у вас гораздо больше свободы в выборе беспроводных контроллеров);
диски и SATA-порты. Для NAS нет разницы между SATA-2 (на 3 Гбит/с) и SATA-3 (на 6 Гбит/с). Не каждый диск работает быстрее, чем древний SATA-1, поэтому и такие порты можно использовать. А вот IDE-диски, по современным понятиям, медленные, малоемкие, горячие и шумные. Если SATA-портов не хватает, можно использовать контроллеры. Но если (когда) вы вскоре решите переехать на новое железо, то купленные как костыли для устаревшей материнской платы SATA-контроллеры будут валяться без дела. По себе знаю, у меня два валяются. И осторожнее с дисками более 2 ТБ. Многие старые контроллеры с ними несовместимы. А среди контроллеров SATA-1 попадаются и такие, которые не работают с дисками более терабайта — правда, это уже древность и редкость;
понятно, корпус, куда это все влезет и блок питания, который это потянет. С БП есть тонкости, имеет смысл присмотреть и новый, см. ниже.

Скорее всего, оставшееся от апгрейдов железо таким требованиям удовлетворит. А если еще и шуметь будет не очень (или есть куда убрать) — то вообще повезло. Можно начать экспериментировать.

Индпошив

Если вы собираете NAS из специально приобретаемых компонентов, то сначала стоит определиться с пожеланиями. В большинстве случаев (но нельзя объять необъятное) запросы делятся на три группы, условно «тихо-компактно», «эффективно-расширяемо» и «сервер-так-сервер». Уточню, что однозначно правильный вариант не существует. Ведь взвешивает пожелания, затраты и свои возможности сам пользователь. А вот неправильный — возможен. Когда результат не удовлетворяет явно или неявно заданным при проектировании требованиям. Например, супруга заявит, что коробка, конечно, большая. Но воет как самолет, и жить она в одной квартире с ней не согласна. Или собранная под пассив система не выдерживает испытания летом. Или банально затыкается видео при просмотре по сети. Поэтому пожелания лучше обдумать на берегу. Особенно — неявные.

Важное примечание. Мы говорим про NAS, а не про HTPC (Home Theatre PC), то есть не о компьютере, показывающем кино со звуком на большом экране, подключенном к его видеовыходу. В принципе никто не запрещает вам делать HTPC , в том числе со многими жесткими дисками, хотя требования для HTPC и NAS, а также используемые для них софт и железо очень различны. HTPC — это другая тема.

Тихо-компактно

Этот набор требований сформирован под влиянием готовых NAS. Хочу компактный и тихий, но чтобы влезало 4 диска (часто 6, иногда больше). Такие требования обычно приводят к выбору материнской платы Mini-ITX с впаянным Atom-подобным процессором, размещенной в компактном корпусе. Примеры — чуть ниже.

Есть очень неплохое преконфигурированное решение — HP Proliant Microserver (). Компактно, разумно по цене (от 12 000 на момент), 4 жестких диска, пятый можно вставить вместо ODD, излишнего в NAS. И с помощью небольшого бубна заставить нормально работать предназначенный для ODD SATA порт. Недостатки — далеко не мощный процессор, но для многих сценариев — достаточный. Если микросервер вас устроил, отправляемся в главу про софт.

HP Proliant Microserver — качественный и недорогой кандидат на роль домашнего NAS

Если нет — сначала выбираем корпус под желаемое число дисков (нужен или нет диск под систему, зависит от ОС. В главе про софт и обсудим.). Здесь в схватке понтов эстетического чувства с жадностью со стремлением к эффективным затратам проходит первая проверка на прочность концепции «тихо-компактно». Красивые компактные корпуса недешевы. Если победа за жабой стремлением к эффективности, идем в главу эффективно-расширяемо. Туда же отправляемся, если выбранный корпус допускает установку материнской платы microATX. Если победила эстетика — подбираем материнскую плату Mini-ITX (Mini-DTX). Первое требование — максимум портов SATA (можно с учетом eSATA). В принципе, настольные варианты с 6 SATA-портами выпускались. Но удастся ли найти здесь и сейчас — вопрос. Если не хватает портов, SATA-контроллеры PCIe на 2 и даже 4 порта достаточно доступны. Для них, естественно, нужен слот PCIe. С учетом того, что он в Mini-ITX — единственный, расширяемость на этом и заканчивается.

Примеры все из реальной жизни, часто с доработками и дополнительными фото — см. FAQ в профильной ветке, раздел 3.1

	от axel77	от half_moon_bay	от padavan
Корпус	Chenbro ES34069	Lian Li PC-Q25	Lian-Li PC-Q08
Блок питания	180 Вт в комплекте	Corsair, PSU-500CXV2EU, 500 Вт	Enermax 380 Вт (82+)
Материнская плата	Zotac NM10-DTX WiFi	Asus E35M-I*	Asus P8H67-I**
Процессор	интегрированный Intel Atom D510	интегрированный AMD E-350	Intel Pentium G840
Оперативная память	Kingston 2×2 ГБ	Corsair XMS3 2×8 ГБ	2×4 ГБ DDR3-1333
Винчестеры для данных	4×Samsung HD204UI	7×3,5″	6×3,5″ + хотсвап для 3,5″ HDD в отсеке 5,25″
Системный накопитель	2,5″ Toshiba 500 ГБ	USB-флешка	2,5″ HDD
Операционная система	FreeBSD	FreeNAS 8.x	OMV
Дополнительно	сеть Intel WG82574L***	ST-Lab 370 4xSATA	PCIe 2xSATA-II
Оценка цены****	14 950 руб	15 600 руб	14 000 руб

* Сейчас материнские платы с E-350 стали редкостью, их заменили версии с E-450. SATA-портов — меньше;
** В продаже нет, но см., к примеру, ASUS P8H77-I;
*** автор через самодельный рейзер добавил сеть, но это, скорее, личный перфекционизм;
**** Цены — прикидка по просьбе редакции с использованием современного Яндекс Маркет, при отсутствии — Price.ru, при отсутствии — аналоги. Прикидка грубая, так как некоторых моделей уже нет в продаже и найденные цены не обязательно актуальны. Цена не учитывает диски данных, б/у системный HDD при наличии учитывался как 1000 руб.

По поводу «тихо» есть тонкости. Первый порыв — «полный пассив». Однако в большинстве случаев принимается аргумент о том, что 4-6 дисков будут производить больше шума, чем хороший 120-миллиметровый вентилятор с заниженными оборотами. В любом случае надо понимать, что за все надо платить и компактный корпус при прочих равных окажется шумнее более просторного стандартного с большими вентиляторами.

Очевидная особенность впаянного процессора — производительность. Если ее недостаточно, подавляющее большинство отказывается от формата Mini-ITX. Но, полноты ради, надо сказать, что это не обязательно, ср. конфигурацию от маэстро padavan.

Сборка от padavan, как видно — на редкость компактно

В декабре прошлого года были анонсированы Intel Atom S1200 (Centerton) серверного назначения. Когда появятся в продаже — могут оказаться интересным вариантом для домашнего NAS. Поддержка ECC-памяти, Intel Virtualization (VT-x), 8 линий PCI-E, 8 ГБ памяти — этого хватит для большинства вариантов.

Эффективно-расширяемо

Значительная часть NAS-остроителей — кто сразу, кто столкнувшись с ограничениями вариантов на Atom-подобных процессорах, — решает собрать конфигурацию, допускающую серьезное расширение. По процессору, памяти, но прежде всего — по числу дисков. Как уже говорилось, готовые NAS даже на 4 диска недешевы, а на 8-10 уже запретительно дороги для дома. В то же время, подобрать достаточно просторный корпус нетрудно. Например, в моем корпусе, оставшемся от апгрейда Крафтвеевского компьютера (на корпусном железе тогда не экономили), сейчас живет 7 шт. 3,5″ дисков и без особых проблем можно установить еще 3. При выборе корпуса под действительно большое число дисков стоит смотреть в сторону моделей со многими 5,25″ слотами, в которые затем ставить корзины с обдувом, используя 5,25″ слоты для четырех 3,5″ дисков. См. пример в главе «Затраты».

Так как NAS работает 24/7, хотелось бы процессор энергоэффективный (в Москве ватт в год стоит 35 руб). Intel Sandy Bridge и Ivy Bridge серьезно снижают энергопотребление в простое, а ведь NAS львиную долю времени загружен крайне слабо. Поэтому суточное энергопотребление такого NAS может оказаться существенно ниже, чем у варианта на Atom, который не умеет снижать потребление в простое. Какую именно модель процессора взять, зависит от того, требуется ли делать транскодинг видео в реальном времени.

Многие современные телевизоры имеют функциональность DLNA, позволяющую принимать видео по локальной сети. Проблема в том, что понимают они лишь некоторые варианты кодировки. И часто вовсе не те, что используют рипы и ремуксы, водящиеся на просторах Сети. Задачу можно решить несколькими способами. (1) Искать кино в формате, который поминает ваш телевизор. Это хвост, виляющий собакой. (2) Перекодировать на компьютере кино под запросы телевизора. Это потери времени и возможно только для самостоятельно снятого видео. (3) Нагрузить NAS перекодировкой в реальном времени и (4) Купить медиаплейер, то есть небольшую коробочку, которая получает, с том числе по сети с NAS, видео как файлы и снабжает в телевизор с ресивером аудио-видео сигналом, обычно по HDMI. Если Вы выбрали вариант (3), то надо изучать спецификации телевизора и смотреть в районе Core i7. Плюс из-за ограничений в DLNA вообще, и в реализации этой маркетинговой идеи в вашем телевизоре в частности, полной всеядности получить не удастся. Вариант (4) на современном уровне цен оказывается не только проще и функциональнее, но и дешевле. Тогда как процессор NAS подойдет фактически любой младший Pentium или Celeron 2-го или 3-го поколений Core. Можно взять i3, благо в сравнении с ценой дисков разница будет ничтожна. Выбирайте на вкус. Для быстрой справки или детального окончательного сравнения моделей-кандидатов можно использовать раздел тестирования процессоров на iXBT . Я себе взял Intel Pentium G2120 как младший на то момент Ivy Bridge. Младшие Sandy Bridge дешевы и более чем достаточны.

Доступные на момент написания процессоры AMD на фоне Intel не впечатляют — хотя AMD гораздо щедрее снабжает свои процессоры поддержкой ECC-памяти, и возможно, вскоре у компании появится что-то конкурентоспособное, например Opteron 3250 с заявленной ценой $99.

Материнская плата ASUS P8H77-M Pro: 7 SATA, до 32 ГБ ОЗУ

Материнская плата. Я взял ASUS P8H77-M Pro из таких соображений:

LGA1155, встроенное видео получаем автоматом из-за процессора, оно понадобится только на этапе установки;
максимальное число SATA-портов, неважно, 3 или 6 Гбит/с (7 SATA + eSATA);
лучше 4 слота под память, но достаточно 2 (4, до 32 ГБ);
интегрированный 1000BaseTX, считается, что лучше от Intel. Но с учетом наличия процессора с запасом вычислительной мощности, и Realtek прекрасно пойдет (Realtek 8111F);
PCIe-слоты на случай установки в будущем SATA-контроллеров и сетевых карт (x16, x4 в слоте x16, 2 по х1);
Форм фактор — microATX.

Этого вполне достаточно для обеспечения всей требуемой функциональности. А всевозможные дополнения будут только зря кушать электричество. Но если вдруг приглянулась ATX-плата — имеете право.

Кулер выбирается по вкусу, память — по требованиям выбранной OC. Тут возможен разброс от гигабайта до 32.

Блок питания вынесен в отдельную главу.

Примеры описанного варианта:

	от ZanZag	от shale
Корпус	Lian Li PC-V354R	InWin BP659
Блок питания	Chieftec BPS-550C 550 Вт	200 Вт в комплекте
Материнская плата	ASUS P8H67-M EVO(B3)	ECS H61H2-I2
Процессор	Intel Pentium G860	Intel Celeron G530
Оперативная память	4×4 ГБ DDR3 PC3-1066	Kingston 2×2 ГБ
Винчестеры для данных	6×Hitachi HDS5C3030ALA630	3×Seagate ST3000DM001
Системный накопитель	CF 4 ГБ через переходник CF-IDE	40 ГБ SSD
Операционная система	nas4free 9.x	OMV
Дополнительно		кулер Cooler Master DP6-8E5SB-PL-GP, доп. вентиляторы 2×Zalman FDB-1 и Arctic Cooling F9 PWM
Оценка цены	18 200 руб	7300 руб

Сервер-так-сервер

Существует «премиальная» категория NASостроителей, которые по объективным или субъективным причинам строят NAS из серьезных и дорогих серверных компонентов. Энтузиасты экспериментируют с 10-гигабитными сетевыми решениями. Помните, что серверные конфигурации зачастую по габаритам и шуму не вполне совместимыми с жилыми помещениями. Возможность использования ECC-памяти — наиболее очевидное преимущество подхода. Файловая система ZFS, используемая в данном сегменте домашнего NASостроения, активно использует память. При этом сбой в памяти может привести к оставшемуся незамеченным искажению данных. ECC-память решает проблему, но для ее использования в варианте Intel нужны серверные процессоры (есть интересные исключения, например Pentium G2120) и материнские платы.

Зачастую используется виртуализация и несколько гостевых OC решают задачи, у каждого — какие-то свои. Распространен вариант, когда SATA-контроллер пробрасывается в виртуальную машину, выполняющую функцию хранилища (Solaris или FreeBSD c zfs). Из этой VM дисковая емкость экспортируется по NFS или iSCSI для гипервизора и других VM. От дальнейшего объяснения того, в чем сам не сильно разбираюсь, воздержусь и приведу реальные примеры.

Сборка от TPAKTOP, вид снаружи и изнутри

	от fatfree	от axel77	от TPAKTOP
Корпус	Fractal Design Define Mini	Supermicro CSE-SC846E26-R1200B
Блок питания	Seasonic X560
Материнская плата	Supermicro X9SCL-F	Supermicro X9SCM-F	Supermicro X9SCM-F
Процессор	Intel Xeon E3-1230	Intel Xeon E3-1230	Intel Xeon E3-1220
Оперативная память	4×Kingston KVR1333D3E9S/8G	4×Kingston KVR1333D3E9S/4G	4×Kingston KVR1333D3E9S/4G
Винчестеры для данных	5×WD20EFRX	в процессе накопления	12×ST31000524AS в двух 6xRaidZ2 (основной пул), 2хST32000542AS в зеркале (бэкап пул), 4хST3250318AS в страйпе (торрент пул)
Системный накопитель	Intel SSD 520 180 ГБ	2,5″ на 320 ГБ	TS64GSSD25S-M
Операционная система	ESXi 5.1.0 + Nexenta CE + Ubuntu Server 12.04 + Windows 8	FreeBSD	FreeBSD
Дополнительно	HBA IBM ServeRAID M1015, кулер Noctua NH-L12	2×HBA IBM ServeRAID M1015	2×HBA IBM ServeRAID M1015, Intel Gigabit ET Dual Port Server Adapter

SATA/SAS-контроллеры

Так что если не терпится — можно приступать. А во второй части софт будем обсуждать подробнее.

Хотелось бы выразить благодарность всем участникам профильной ветки на forum.сайт, в том числе камрадам axel77, half_moon_bay, padavan, ZanZag, shale, конфигурации которых были использованы в статье; камрадам Sergei V. Sh, TPAKTOP, iZEN и RU_Taurus за множество полезных комментариев.
Особая благодарность разработчикам свободного софта: Olivier Cochard-Labbé, Daisuke Aoyama, Michael Zoon, Volker Theile и многим другим. Они сделали возможным само существование темы «NAS своими руками».

В статье идёт речь о методике построения сетевого хранилища на базе обычного сервера, приводятся нюансы, которые желательно знать и даются рекомендации, в том числе из личного опыта.

Введение

Статей вроде «Давайте сделаем сетевое хранилище (NAS) своими руками» написано предостаточно. При этом многие из них выглядят примерно «…нашли интересный дистрибутив, переписали на флешку, вставили в компьютер и радуемся жизни«.При этом упускаются такие интересные моменты как определение роли (проще говоря, для чего это нужно), подбор компонентов, тестирование, особенности будущей эксплуатации и так далее.

В этот раз мы пойдём немного другим путём и сначала опишем, зачем это нужно, потом подумаем, как это будем делать и на что обратить внимание. Попробуем, хоть и «галопом по Европе» обозначить ключевые моменты подобного строительства.

Данная статья носит ознакомительный характер и не претендует на полное пособие по построению сетевых хранилищ (NAS) на любые случаи жизни.

NAS
(Network Attached Storage) — один из вариантов системы хранения данных (СХД). Фактически это узкоспециализированный файл-сервер, чьё программное обеспечения (а порой и аппаратное) заточено исключительно на операции обмена и сохранения данных.Обычно работает через стек протоколов TCP/IP, хотя бывают и исключения.

Традиционно NAS поддерживает передачу данных по протоколам файлового доступа: SMB (CIFS), NFS, APF и некоторым другим. Но в последнее время в NAS стали встраивать и поддержку протоколов блочного доступа, например, iSCSI.

Примечание.
Строго говоря, работа в режиме блочного доступа — это прерогатива другой группы устройств — SAN (Storage Area Network). Фактически, современный NAS с функциями блочного доступа — это уже гибридное устройство SAN/NAS. Но несмотря на красивое симметричное написание, называть его всё равно будем NAS. Так короче и привычнее.

Преимущества создания NAS своими силами

Есть расхожее мнение, что на создание NAS своими силами решаются энтузиасты-одиночки, которые нашли старый сервер и не знают, что с ним сделать. Однако среди сборщиков собственных NAS довольно много и суровых прагматичных людей, которые точно знают, чего хотят от новой системы и как это будут реализовывать. Какие мотивы двигают людьми, покупающими или арендующими сервер, чтобы сделать из него сетевое хранилище?

Во-первых,
это желание построить систему под себя. У большинства известных дистрибутивов для построения NAS — открытый исходный код, доступный для любых проверок и модификаций.

Есть возможность адаптации не только через установки сторонних plugins, но и путём прямого изменения программного обеспечения под свои нужды. Например, добавить агент системы мониторинга и так далее.

Во-вторых,
это широкие возможности модернизации аппаратной части. Такие возможности, как заменить процессоры на более мощные, заменить RAID-контроллер или HBA, установить сетевой адаптер — лишь бы поддерживало программное обеспечение и драйверы. Всё это может быть выгодней, чем покупать готовое закрытое устройство.

Цены на оборудование постоянно меняются, поэтому нет смысла приводить конкретные суммы. Но стоит отметить, что готовый NAS от известного производителя на 12 HDD с мощным процессором обойдётся не так уж дёшево. Поэтому приобрести для своих нужд отличный сервер от известного бренда, установить на него проверенный дистрибутив — для многих случаев — это вполне конкурентное решение.

Примечание.
С готовыми NAS даже от известных производителей тоже порой приходится повозиться при эксплуатации. Обновить прошивку, связаться с техподдержкой для решения рабочих вопросов, а то и сдать по гарантии. Вариант «купил, поставил, и забыл» — для большинства производителей это совсем необязательная опция.

Очень важный аспект — это получение практического опыта. Можно с уверенностью сказать, что построение сетевого хранилища своими руками даёт шанс гораздо лучше разобраться в системах хранения данных в целом. Даже отучившись на курсах того или иного вендора, можно так и не узнать тех или иных нюансов, которые, что называется, «плавают на поверхности». Так же при разработке никогда не будут лишними знания о том, как выглядит реальное «железо», как взаимодействуют компоненты и так далее.

Какие могут быть недостатки у этого направления?

Во-первых, творческий процесс затягивает. Уже давно пора сдавать в эксплуатацию, а тут не провели ещё тысячу первый тест, не переписали в литературном стиле главу в документации и так далее… 🙂

Во-вторых, конечно, нужна определённая уверенность в своих действиях. Когда речь идёт о проверке идеи на «старом железе», не так давит груз ответственности. Но когда приходится потратить живые деньги и потом доверить «самоделке» свои данные, иногда бывает сложно на это решиться.

Правильно определяем роль и расположение NAS в ИТ-инфраструктуре

Для этого рассмотрим два варианта использования NAS: в роли самостоятельного файл-сервера и в роли СХД.

NAS как файл-сервер

Обычно это вспомогательный файл-сервер для разгрузки основного корпоративного сервера. Зачастую это связано ограниченными функциями при интеграции в Active Directory.

Несмотря на то, что большинство современных дистрибутивов открытых систем худо-бедно поддерживают возможность раздачи прав на основе взаимодействия с AD, более тонкие «сущности», такие, как групповые политики, использование специального ПО для мониторинга и безопасности для Windows среды — на платформе NAS, скорее всего, будут недоступны.

Использование NAS — в качестве СХД

Здесь могут преследоваться такие цели как:

Расширение дискового пространства серверов.
Проще говоря, стало мало места — добавили сетевое хранилище и на серверах подключили новые тома, например, по iSCSI.

Дополнительный ресурс для резервного копирования.
Например, когда объём данных не помещается на ленточные ресурсы, часть некритичных да бизнеса данных сохраняют на сетевом хранилище. И это только один из примеров комбинирования NAS и ленточной библиотеки.

Вспомогательная СХД для виртуальной системы.
Далеко не всегда требуется размещать те или иные виртуальные машины на скоростных ресурсах. Иногда вполне достаточно простого NAS c томами, подключёнными по протоколам NFS или iSCSI.

Выбор программного обеспечения

При создании NAS есть два пути: воспользоваться готовым специализированным дистрибутивом или создавать свой вариант на базе универсальной операционной системы.

Если есть желание досконально разобраться во всех тонкостях программного и аппаратного обеспечения и создать уникальную систему под себя с максимально гибкими настройками — имеет смысл взять некий OpenSource дистрибутив, например, одну из сборок Linux, FreeBSD, Open Indiana и, тщательно его переработав, сделать платформу для собственного сетевого хранилища.

Если есть желание сразу запустить и начать работать — стоит воспользоваться готовым популярным дистрибутивом для NAS.

Тот же совет подходит для желающих двигаться от простого к сложному — для начала используйте готовый дистрибутив, чтобы получить первоначальное представление и потом двигаться дальше.

Среди готовых дистрибутивов есть три наиболее известных направления:

на основе FreeBSD — FreeNAS, NAS4Free, ZFSGuru;

на основе Solaris — NexentaStor;

на основе Linux — Open-E, OpenMediaVault, RockStor.

Основной «изюминкой» дистрибутивов FreeNAS, NAS4Free, ZFSGuru, а также NexentaStor и Open-E является поддержка той или иной вариации файловой системе ZFS.

RockStor — экспериментальный дистрибутив, предполагающий использование Btrfs.

OpenMediaVault — заслуженный известный дистрибутив на базе Debian, поддерживающий файловые системы: XFS, JFS, ext2/ext3/ext4 — полная поддержка, NTFS и FAT32 — в режиме «чтение/запись». Следует учесть, что все дистрибутивы с ZFS предъявляют достаточно высокие требования к аппаратному обеспечению.

Народная примета: Если на сервере меньше 16GB RAM — возиться с ZFS особого смысла нет.

Ещё один важный нюанс — откуда планируется запускать саму операционную системы. В этом случае есть два варианта:

система каждый раз стартует с временного носителя, например, с USB-флешки или при загрузке по сети, и потом образ разворачивается оперативной памяти;

стандартная установка на постоянный жёсткий диск.

Например, NAS4Free может быть установлен как на сменный носитель, так и на жёсткий диск, а для OpenMediaVault лучше выбрать жёсткий диск из-за swap раздела. И тут снова вопрос, а есть ли возможность установить жёсткий диск или SSD для системы? После того, как мы разобрались со своими пожеланиями, переходим к выбору аппаратного обеспечения.

Проработка конфигурации

Стоит отметить, что большинство современных OpenSource дистрибутивов поддерживает широкий спектр серверных конфигураций. Но до сих пор существуют некоторые пробелы при поддержке оборудования. Ниже идёт описание таких «запланированных сюрпризов».

Важно!
Надо понимать, что не получится взять совсем дешёвый сервер минимальной конфигурации и путём установки сверхэкономичного дистрибутива получить высокопроизводительную СХД.

RAID-контроллер или HBA

Некоторые RAID-контроллеры, HBA и сетевые карты могут не поддерживаться в том или ином дистрибутиве. Симптом внешне выглядит примерно так — загружается дистрибутива, например, с флешки, а диски система «не видит».

Иногда вопрос решается перепрошивкой Firmware, иногда — установкой свежего драйвера от производителя контроллера, иногда — переходом на новую или другую ветку дистрибутива. В самых тяжёлых случаях не помогают ни сторонние драйверы, ни за замена прошивки.

Сетевые адаптеры

Проблема примерно та же что и в случае с HBA и RAID-контроллерами. Можно побороться, но иногда можно столкнуться с полным отсутствием поддержки.

Отдельно стоит поговорить о характеристиках передачи данных. Нужно точно представлять, не только какая сеть у вас есть сейчас, но и какая будет в будущем.

Например, если сейчас используется стандарт Gigabit Ethernet на витой паре, а в дальнейшем планируется использовать 10 Gigabit Ethernet SFP (оптоволокно), то нужно проработать вопросы совместимости и в том, и в другом случае.

Количество слотов расширения

Как было сказано выше, одна из весомых причин для построения своего сетевого хранилища — возможность его модернизации. Но если возможности для этого уже урезаны производителем оборудования — стоит поискать другой вариант материнской платы или серверной платформы.

Возможность установки в корпусе дополнительных компонентов

Примерно, тот же самый вариант, что и выше, но тут приходится сталкиваться ещё и с отсутствием места для крепления, нехваткой разъёмов питания и так далее.

Как происходит проработка конфигурации

Берём описание конфигурации выбранного сервера, включая чипсет, HBA или RAID-контроллер, сетевой адаптер, etc., и перечень поддерживаемого оборудования в выбранном дистрибутиве и сверяем с тем, что есть в спецификации сервера.

Совет.
Иногда проще добавить заведомо поддерживаемый компонент в конфигурацию сервера, например, HBA или сетевую карту, чем долго и нудно выяснять, поддерживается ли модель, встроенная в материнскую плату, или нет.

Если не понятно, поддерживается данное устройство или нет, то идём на сайт производителя и уточняем, есть ли драйвер для данной системы. Например, для NAS4Free подходят драйверы от производителя оборудования для соответствующей версии FreeBSD.

А Если совсем всё плохо — выбираем другой дистрибутив или другую конфигурацию сервера.

Важно!
Все щекотливые моменты совместимости крайне желательно проработать до покупки оборудования путём тщательного анализа спецификаций. Чтобы потом не уговаривать дистрибьютора дать возможность что-то поменять или вернуть, а также чтобы не докупать отсутствующее.

Тестирование

Допустим, уже закупили оборудование с тщательно проработанной конфигурацией.

Первая проверка — на совместимость. В первую очередь на совместимость аппаратного и программного обеспечения. Для тех, кто решил воспользоваться готовым дистрибутивом, это просто — скачиваем свежую версию, устанавливаем его на сервер и смотрим что из оборудования «увиделось». Если заработало всё, что хотели — значит переходим к тестированию на производительность. Если нет — решаем вопросы совместимости.

Для проверки на производительность нам понадобится ещё один компьютер желательно с более мощными характеристиками, чтобы протестировать NAS без оглядки на производительность других компонентов обмена данными. Сразу стоит отметить, что тестирование — это целая наука. И далеко не всегда расчётные и ожидаемые значения соответствуют тому, что получается на практике. Поэтому прислушаемся к совету Козьмы Пруткова «невозможно объять необъятное» и выборочно остановимся на интересных нюансах.

Самый простой вид теста — просто копируем набор файлов и засекаем время. Рекомендуется попробовать скопировать очень большой файл фиксированного размера и набор очень мелких файлов того же суммарного объёма. То есть взяли хороший мощный компьютер, примонтировали сетевой ресурс на нашем NAS, засекли время и запустили копирование. Отметили время по завершению. Также следует обратить внимание на такие показатели как загрузка процессора, использование RAM и так далее.

В самых простых случаях можно попробовать просто запустить команду top и посмотреть нагрузку. Для более сложных случаев существуют специальные средства. Стоит учесть, что утилиты, при помощи которых мы наблюдаем нагрузку на процессор, память, скорость обмена по сети сами потребляют системные ресурсы. Для того, чтобы получить полную картину нужно провести контрольные замеры скорости копирования с выключенными средствами наблюдения за системой.

Второй вид тестов — при помощи специализированной программы, например, выполняем различные сочетания.

Методика тестирования — это очень обширная тема, на которую было опубликовано много материалов, остается только выбрать самый удобный способ для себя.

Внимание!
Далеко не всегда заявленная скорость обмена по сети соответствует скорости передачи реальных данных в виде файлов.

Поэтому рекомендуется провести тестирование не только на создаваемом NAS, но и на других системах (компьютерах), с целью получить некое усреднённое значение. Тогда легче определиться с результатами в данной среде эксплуатации.

По результатам тестирования может быть три варианта:

Характеристики соответствуют ожидаемым условиям для этой среды эксплуатации.

Характеристики отстают от ожидаемых, но известно узкое место, которое необходимо «расширить». Например, нужен кэширующий SSD.

Характеристики отстают от ожидаемых, но узкое место определить не удалось. Например, все контрольные точки: процессор, память, дисковая подсистема, сетевая подсистема и т. д. — работают в режиме, не дотягивающем до нормальной нагрузки.

Третий случай самый сложный. Наиболее частая рекомендация, которая может помочь — попробовать другое программное обеспечение (другой дистрибутив). Иногда помогает установка другого драйвера на HBA или RAID-контроллер, например, свежий драйвер от производителя. Помимо тестирования на производительность существует ещё тестирование на отказоустойчивость. Например, как поведёт себя RAID (аппаратный или программный) при искусственном сбое диска, сохраняется ли связь на дублированных сетевых каналах при аварии на одном из них и так далее.

Опытная эксплуатация

Как это часто бывает — получили более-менее приличные данные при тестировании и бегом стали внедрять. И в итоге получаем кучу неприятных «сюрпризов», которые не проявлялись при тестировании.

Как этого избежать? Только путем постепенного ввода в эксплуатацию. Самое главное — все это время пристально наблюдать за новым оборудованием и тщательно контролировать выбранные параметры.

Например, не переносим все выбранные виртуальные машины на новый том iSCSI, а только одну. И проверяем её работу. Если всё нормально, через неделю можно перенести ещё одну. Ещё через две недели — ещё две и так далее.

Основное достоинство такого подхода заключается в том, что появляется время вовремя избавится от этих самых «сюрпризов» и запускать на полную мощность уже проверенную и предсказуемо работающую систему. Кроме того, появляется время написать инструкции, уточнить регламенты, проще говоря, подогнать документальную базу под новые реалии.

Разумеется, рассмотреть все аспекты в рамках одной статьи невозможно. Но нам удалось познакомить вас с основными нюансами, которые стоит учитывать при строительстве сетевых хранилищ.

Источник

Виктор ДЕМИДОВ

| 19.04.2017

Сетевое хранилище, или NAS, – вещь необходимая как в офисе, так и дома. Но в нынешние непростые времена купить его позволит себе не каждый. А выход есть – собрать устройство самому, причем иногда
даже в магазин идти не надо.

Аппаратная составляющая, вариант 1: ультраэкономный

Все зависит от задач и количества пользователей создаваемого NAS. Если в компании работает до 10 человек, вполне можно взять старый системник, который уже не отвечает требованиям по
производительности. Однако очень старые процессоры – начиная с первого поколения Intel Core2 Duo (ядро Conroe) – я бы не рекомендовал. Объем оперативной памяти желательно не меньше 2 Гбайт. Но
главное – материнская плата должна иметь как можно больше (не менее четырех) разъемов SATA для подключения жестких дисков.

Затем стоит взглянуть на жесткий диск в старом системнике и решить, хватит ли, скажем, тех 500 Гбайт, что уже есть, для данных, помещаемых в новое хранилище. Если последние по тем или иным причинам
не хочется доверять облачному сервису, переходите к второму варианту аппаратной конфигурации. Если же файлы, хранящиеся на сервере, будут где-то скопированы или сам сервер создается именно для
резервных копий, то громоздить RAID-массив необязательно. Главное, повторяю, оценить состояние жесткого диска. Для чего скачайте любую утилиту для просмотра аппаратных составляющих (например,
AIDA64), в разделе «Хранение данных» откройте параметр S.M.A.R.T и посмотрите, не стоит ли где восклицательных знаков. Далее проверьте время работы диска – обычно оно обозначается как Power-On Time
Count и исчисляется в часах: если превышает 15 тыс., лучше приобрести новый диск.

Если же вам просто недостаточно объема (скажем, компания работает с большими объемами данных, например с видео, и его нужно куда-то сливать), то потребуются дополнительные диски. Сколько и какие –
решать только вам. По возможности имеет смысл отдавать предпочтение специальным моделям для хранилищ – Seagate IronWolf, WD RED или Toshiba N300. Дело в том, что такие накопители предназначены для
круглосуточной работы, а кроме того, если решите создать RAID, в прошивке дисков предусмотрены опции для корректной работы в таком режиме.

Не поленитесь как следует прочистить компьютер от грязи – охлаждение NAS должно быть хорошим. Банальность, но не задвигайте аппарат в дальний угол в упор к стене – оставьте зазор для воздуха.
Хранилище будет благодарно и проработает дольше.

И последнее, но крайне важное замечание. Хотя мы и стараемся сделать все максимально экономно, обязательно поставьте бесперебойник. Пусть самый недорогой, но он должен быть, чтобы защитить
хранилище от пропадания и скачков напряжения. Экономия на ИБП рано или поздно выходит боком.

Аппаратная составляющая, вариант 2: умеренно затратный

Если у вас нет старого ПК или он уже в плохом состоянии и положиться на него нельзя, лучше собрать NAS из новых компонентов.

На рынке масса специализированных корпусов для сетевых хранилищ, но подавляющее большинство стоят значительно дороже стандартных собратьев формата ATX. Так что с целью экономии денег (но не места)
стоит собирать сервер в обычном десктопном корпусе. Но на блоке питания жмотиться нельзя – от его качества зависит работа всей системы. Если случится пробой по питанию, хороший блок уйдет в защиту
или в крайнем случае погибнет сам, а плохой может забрать с собой и материнку, и другие дорогостоящие компоненты.

Материнскую плату имеет смысл поискать с интегрированным процессором. Это может быть, например, Intel Atom или AMD серии E – ее производительности вполне хватит для функций NAS. Кроме того, такие
платы поставляются с кулером, что также позволяет экономить. Примером может служить ASUS E2KM1I-DELUXE.

О жестких дисках повторяться не буду, берите специальные модели для NAS: немногим дороже десктопных, объем ОЗУ минимум 2 Гбайт, но при нынешних ценах лучше взять минимум 4 Гбайт.

Программная составляющая

Выбирая ОС для сетевого хранилища, стоит снова пошарить на полках: если там найдется неиспользуемая лицензия на Windows 7 любой редакции, она отлично подойдет. А если она уже предустановлена
на старом ПК, еще лучше. Конечно, скептики возразят, мол, есть специальные Linux-сборки для NAS, однако обычному человеку возиться с ними не так просто. Другой немаловажный аргумент – Windows-среда
намного более универсальна: например, вы можете использовать удаленный доступ, подключаясь к NAS при помощи стандартных средств ОС и выполняя задачи хоть со смартфона.

Чтобы сделать доступ к конкретным файлам и папкам, предлагаю использовать бесплатное и крайне простое решение . Скачав и установив дистрибутив
HTTP-сервера, достаточно указать соответствующую папку.

Программа позволяет выбрать порт, назначить пользователей с разным уровнем доступа и т. д. В итоге доступ будет возможен в формате http://123.456.789.012:8012/share_folder .

Удаленный доступ

Обеспечивается просто: если у вас статический IP-адрес, открываем свойства компьютера, разрешаем удаленный доступ, добавляем пользователя, назначаем права. Далее можно будет подключаться к серверу
с любого устройства при помощи протокола RDP или предпочесть альтернативные средства, скажем TeamViewer и ему подобные.

Если же IP-адрес динамический и нет возможности (или желания) получать статику, рекомендую обзавестись одним из роутеров ZyXEL Keenetic. Дело в том, что у «кинетиков» есть собственный фирменный и
бесплатный сервис динамического DNS (причем более удобной реализации я не встречал). Нужно придумать адрес и зарегистрировать его в веб-интерфейсе либо выбрать любой адрес третьего уровня (скажем,
itworld.mykeenetic.com), а затем выбрать для подключенного хранилища имя четвертого уровня (например, nas.itworld.mykeenetic.com). И теперь динамический адрес не станет помехой, а роутер сам будет
адресовать запросы по нужному адресу. Замечу, что таких устройств в сети с уникальным именем может быть множество.

Как видим, даже будучи с железками на вы, сделать собственный сервер-хранилище совсем несложно. Причем если у вас уже есть парк техники, затраты окажутся практически нулевыми.

Главный редактор журнала IT Expert. С 10 лет занимается фотографией, член жюри национальной премии «Продукт года». Любит путешествовать, бывать не только в излюбленных туристами районах, но и видеть жизнь обычных людей, впитывать дух этих мест.

Речь в этой заметке пойдет о сетевых накопителях NAS
. Создать свое сетевое хранилище NAS
не так уж и сложно. Было бы немного желания. И так, желание есть, комплектующие для сборки NAS
тоже есть. Приступаем…

Имеющиеся в наличии комплектующие:

Материнская плата Gigabyte GA-945GZM-S2
Процессор Intel Celeron 420
ОЗУ DDR 512 MB
Корпус MidiTower ATX Classix Avrora 400W
Жесткий диск WD200
IDE шлейф
SATA шлейф

Кроме того имеется CD привод
для установки операционной системы, который будет подключен временно и впоследствии отключен и не войдет в состав NAS
.

Хотелось бы обратить внимание, что HDD WD200 будет использован только под систему, но не для хранения информации. Жесткие диски для хранения информации будут установлены в самый последний момент.

Первым делом собираем все эти комплектующие в корпусе. Во время этой процедуры вопросов не возникает, по-этому описание сборки системного блока для использования в качестве сетевого накопителя (NAS) я пропускаю. Уточню лишь то, что HDD WD200 подключен мастером.

На втором этапе настраиваем BIOS:

В BIOS (AWARD BIOS) нас интересует настройка, находящаяся в разделе Power Management Setup: AC BAck Function
— выбираем из предлагаемого списка Memory

Эта настройка определяет:

Должен ли компьютер автоматически загружаться после восстановления напряжения в электросети, если оно пропадало (Full-On)
Оставаться в выключенном состоянии (Soft-Off)
или вернуться к состоянию, имевшемуся в момент пропадания напряжения в электросети (Memory)

Еще одна настройка на которую обратим внимание, находится в разделе Integrated Peripherals: On-Chip SATA Mode
— Выбираем Enhanced
(делаем мы это для того, чтобы в случае подключения дополнительных Жестких дисков у нас не возникло никаких непредвиденных проблем с неожиданной сменой канала дисками).

Опция On-Chip SATA Mode
конфигурирует современный IDE/SATA-контроллер чипсета:

Enhanced
— переводит контроллер в расширенный режим, позволяя использовать все имеющиеся каналы SATA и IDE.
Combined
— задействует два канала SATA и один IDE (в сумме до четырех устройств)
Non-Combined
— задействует только каналы SATA (максимум те же четыре устройства). Оба последних значения переводят контроллер в совместимый режим.
Auto
автоматически установит нужный режим, основываясь на типе интерфейса и количестве подключенных накопителей.
Disabled
вообще отключает стандартный IDE/SATA-контрллера чипсета.

Третий этап: Пришло время установить операционную систему. Для NAS
неплохим выбором будет операционная система FreeNAS
. Скачать ее можно на официальном сайте http://freenas.org

Использовать будем версию FreeNAS 0.7.2

Скачиваем, записываем на болванку, загружаемся (не забываем выставить в BIOS загрузку с CD
, предварительно подключив привод).

Итак перед нами открылось меню Console setup
, состоящее из 9 пунктов:

Assign interfaces
Set LAN IP address
Reset WebGUI password
Reset to factory defaults
Ping host
Shell
Reboot system
Shutdown system
Install/Upgrade to hard drive/flash device? etc.

Мы выбираем 9-ый пункт, появляется меню Install & Upgrade
.

Я выбрал 3-ий пункт Install ‘full’ OS on HDD + DATA + SWAP partition
.
Далее выскакивает сообщение о том что представляет из себя full инсталяция. Жмем ok,
выбираем источник с которого будет производится установка, ok,
Выбираем куда будет производиться установка, ok,
далее нам предлагается ввести размер раздела под операционную систему, я выбрал 4000,
Далее размер SWAP раздела, я выбрал 1000

Установка происходит очень быстро, нам предлагают нажать Enter для продолжения, нажимаем и возвращаемся в меню Install & Upgrade
из которого выходим с помощью Exit
и попадаем в Console setup
, Здесь выбираем 8-ой пункт — Shutdown system
. NAS выключается, отключаем привод. Включаем NAS, в BIOS высталяем загрузку с HDD, ибо все равно привод отсутствует.

Загружаемся. По окончании загрузки перед нами появляется меню Console setup
. Собственно нам осталось выставить IP адрес нашего сетевого накопителя
, выбираем 2-ой пункт меню Set LAN IP address
.

Система нам задает еще несколько вопросов. В моем случае ответы были такими:

Do you want to use DHCP for this interface — No
Enter new LAN IPv4 address — 192.168.1.100 (этот адрес будем вводить в веб-интерфейсе)
Enter new LAN subnet mask. …. — 24 (по умолчанию)
Enter IPv4 default gateway — ничего не вводил (подключение NAS к сети Интернет не планировалось)
Enter DNS IPv4 address — ничего не вводил (подключение NAS к сети Интернет не планировалось)
Do you want to configuration IPv6 for this interface? — No

Enter для продолжения и переходим к четвертому этапу настройки NAS.

На четвертом этапе нам надо подключиться к нашему сетевому накопителю через WEB интерфейс. садимся за рабочий компьютер и вводим в браузере IP адрес NAS.

Открывается страничка на которой надо ввести имя пользователя
(username) и пароль
(password)

По умолчанию в ОС FreeNAS

имя пользователя (username): admin

пароль (password): freenas

Первым делом меняем язык интерфейса на русский, для этого заходим в System -> General
и изменяем Language
на Russian
, не забываем нажать кнопку сохранения Save
.

Настраиваем остальное по необходимости и NAS
готов к работе. Осталось в NAS
установить жесткие диски для хранения информации. если жесткие диски не были подключены раннее (я не стал подключать на время установки системы), то физически подключаем жесткие диски (NAS должен быть выключен
). Включаем NAS
, ждем окончания загрузки и заходим через web-интерфейс в панель управления NAS.

Диски -> Управление
, Жмем плюсик в веб интерфейсе чтобы добавить новый HDD.

У меня второй диск определился как

Имеющаяся файловая система: Unformated

Добавить

применить изменения
.

надо сказать, что в моей конфигурации SATA диски должны определяться так:

SATA0: ad4
SATA1: ad5
SATA2: ad6
SATA3: ad7

Внимание: UFS — родная файловая система FreeBSD (основы FreeNAS). Попытки использования файловых систем прочих форматов, таких как FAT, FAT32, EXT2, EXT3 или NTFS могут привести к непредсказуемому поведению, повреждению файлов и потерям данных.

Диск: ad4: 1907730MB (WDC WD20EARS-00MVWB0/51.0AB51)
Файловая система: UFS(GPT and Soft Updates)

Остальные пункты оставил без изменения, кнопка Форматировать диск
. Форматирование диска занимает некоторое время.

Жмем плюсик в веб интерфейсе чтобы добавить новую точку монтирования.

Тип: Диск
Диск: ad4: 1907730MB (WDC WD20EARS-00MVWB0/51.0AB51)
Номер раздела: 1
Файловая система: UFS
Имя точки монтирования: HDD1 (вы можете называть иначе)

Остальные пункты оставил без изменения, кнопка Добавить

вернулись на предыдущую страницу, жмем применить изменения
.

Жесткий диск подключили, теперь осталось организовать доступ к этому диску из сети.

Доступ будем организовывать по стандартному протоколу Windows сетей.

Службы -> CIFS/SMB
, галочка Включить

Для простоты доступа я выставил следующие настройки:

Аутентификация: Anonymous
Кодовая страница DOS: CP866
Сервер времени: Нет

Остальные пункты оставил без изменения, кнопка Сохранить и перезапустить

теперь NAS доступен в сети под именем freenas(если конечно вы не изменили это имя), но жесткий диск пока еще не доступен, Для включения доступа переключаемся на закладку Доступные ресурсы
, Жмем плюсик в веб интерфейсе чтобы добавить новый ресурс. Я поступил просто и добавил полностью жесткий диск.

DISCLAIMER

Благодарности

Задача

Традиционные пути

UPD (спойлер ред. 2 от 2014-03-08):

Если собираете из нового железа, а не из хлама

Если двойного размера самой ёмкой из доступных моделей диска не хватает для хранимых данных, прекращаем читать спойлер (пример: модель 4Тб, требуется хранить 7Тб данных, тогда продолжаем; если требуется хранить 10Тб, тогда прекращаем)
Выбираем изделие из линейки MicroServer известного производителя серверов Харлампий-Панкрат; например, n36l, n40l, n54l, с четырьмя отсеками для дисков (главное, чтобы была поддержка ECC-памяти)
Обязательно комплектуем наш сервер памятью с контролем четности (ECC)
из расчета 1Гб на каждый 1Тб хранимых данных, но не менее 8Гб (по рекомендации FreeNAS для дисков до 4Тб получается как раз всего 8Гб)
Если у нас нет ECC-памяти, немедленно прекращаем читать этот спойлер
, читаем пост до конца
Выбираем производителя
дисков, используя актуальный обзор отказов; например, вот этот: http://habrahabr.ru/post/209894
Выбираем недорогую линейку
SATA дисков с обязательным наличием ERC
, а зачем, читаем здесь: http://habrahabr.ru/post/92701
Выбираем ёмкость
дисков (2Тб, 3Тб или 4Тб) из расчета, что их будет четыре, и что доступной для данных будет только половина (вторая половина на избыточность RAID)
Перед закупкой еще раз внимательно и досконально проверяем совместимость железа между собой, количества слотов, отсеков, планок и прочего, но для FreeNAS самое главное — поддержка всего железа актуальным ядром FreeBSD
Выбираем хорошую загрузочную флэшку, прочитав продолжение данного поста (часть 2: хорошие воспоминания)
Закупаем, вдыхаем ароматы нового железа, собираем, подключаем, запускаем; для ZFS обязательно выключаем все аппаратные RAID»ы
Создаем том RAIDZ2
из четырех дисков, обязательно с двойной избыточностью
(на размерах тома около 12Тб есть риск повстречать злобного URE, читайте о нем в этом посте; если мы не боимся URE и все-таки собираем RAIDZ на четырех дисках, проверяем размер физического сектора — на современных дисках он 4Кб, и в этом случае получится совершенно нелепый страйп 43Кб, который еще и просадит нам скорость массива: forums.servethehome.com/hard-drives-solid-state-drives/30-4k-green-5200-7200-questions.html)
Соль, сахар, перец, jail»ы, шары, скрипты и тому подобную сметану добавляем по вкусу

Отраслевые мифы

Миф о RAID5

Миф о терабайте

Риски проекта

Аппаратные

Программные

Имеющееся железо

В таком слегка панковском виде вся эта материальная часть и грустила на полке до наших дней.

When RAM_LED is ON, do not install / remove DIMM from socket

Выводы:

Такой компьютер для серверной задачи совершенно непригоден.
Молодым сисадминам категорически противопоказан секс со старым железом.

Идеи

Замена железа

Дискововая подсистема

Диски

Производителя Seagate я выбрал достаточно интуитивно, поэтому не буду описывать данный процесс.

RAID5 или не RAID5

Почему так?

Окончательный выбор: разборный массив

О пропускной способности вагона, груженого стриммерными кассетами

Корпусная инженерия

Вспомнил старую комедию.

Солдата спрашивают: «Почему так плохо видишь?». Тот отвечает: «Ну, есть одна глазная операция, но ее делают через задний проход, а я туда ни одного мужика не подпущу»…

Наше изделие действительно чем-то смахивает на отклоняемое сопло, но выглядит уже не так по-панковски.

2. Сборка компонентов

3. Подключение

4. Установка FreeNAS на флешку

5. Первая загрузка NAS

6. Базовые параметры

7. Настройка дисков

8. Создание учетной записи пользователя

9. Настройка CIFS

Источник

Практически в любой локальной компьютерной сети оказывается востребован файл-сервер. Хранилище данных необходимо и в «самопальной» сети — масштаба дома, деревни, школы, дачного посёлка. Это просто удобно, когда есть отдельное хранилище для «тяжелого» контента — HD-видеофильмов, музыки, ПО и т.д. Но фирменный файл-сервер — удовольствие не из дешевых. Изрядно сэкономить можно, превратив старый ПК в домашний файл-сервер. Для этого потребуется лишь установить специальный софт и настроить его.

Фактически, мы сделаем своими руками NAS (Network Attached Storage) — сетевую систему хранения данных, сетевое хранилище. То есть, компьютер с некоторым дисковым массивом, подключенный к локальной сети и поддерживающий работу по принятым в ней протоколам.

В нашем примере для организации NAS мы используем дистрибутив FreeNAS. FreeNAS — это свободная операционная система для сетевого хранилища. FreeNAS основан на FreeBSD с использованием Samba и PHP, поддерживает software RAID. К нему можно получить доступ по протоколам CIFS (SMB), Apple Mac AFP, FTP, SSH, iSCSI и NFS. Для работы FreeNAS необходим компьютер с процессором i386 или x86-64, с минимум 128 Mб оперативной памяти и 500 Mб дискового пространства. Также требуется возможность загрузки с привода оптических дисков.

Главный компонент домашнего NAS — жёсткие диски. Понятно, что при возможности стоит выбирать ёмкие HDD с большим буфером и частотой вращения 5400-5900 RPM — они не будут сильно шуметь и нагреваться при работе. Но преимущество описываемой системы как раз в том, что её можно собрать из кучи разнообразных старых винчестеров, объединив их в дисковый массив. При этом для SATA-дисков стоит выставить в BIOS режим совместимости с IDE.

Выбираем полный (Full) вариант установки и указываем диск, на который будем инсталлировать ОС. Для раздела с ОС желательно выделить примерно 500 Мб дискового пространства. Установка занимает всего пару минут, после чего нужно перезагрузиться. Оптический привод уже можно отключить.

Войдя под ними, отправляемся в раздел System > General Setup. Там меняем язык интерфейса, выставляем часы, и при необходимости — включаем синхронизацию с NTP-сервером. Сохраняемся и обновляем управляющую страницу. Не забываем поменять пароль для входа в веб-интерфейс, снова сохраняемся, выходим и логинимся заново.

Теперь нужно подключить swap-раздел. Отправляемся в секцию «Диагностика» > «Информация» > «Разделы» и смотрим там информацию о разбивке диска. Наш диск разбит на три раздела разного объёма — для ОС, данных и подкачки. Определяем путь до раздела подкачки. Имя диска в нашем примере — /dev/ad0 (оно видно сверху), по размеру (256 Мб) понятно, что для swap используется третий раздел. Путь к нему будет выглядеть как /dev/ad0s3. Во время установки нам этот путь был показан сразу после форматирования диска. Переходим по пути «Система» > «Дополнительно» > «Файл подкачки», выбираем тип устройства и указываем путь. Сохраняемся.

SMB-ресурсы используются в локальной сети; для внешнего доступа следует включить FTP-сервер. Соответственно, на роутере нужно открыть 21-й TCP-порт, а также включить DDNS-службу (присутствует в составе FreeNAS). В параметрах службы FTP разрешаем вход только авторизованных пользователей. Сохраняем настройки.

Вся эта процедура не единожды была описана в разных источниках в Рунете. На практике мы её применили, когда делали коллективный файл-сервер для своей домовой сети — в моём доме она объединяет более полусотни ПК. NAS мы собрали, «нашпиговав» старый десктоп винчестерами — по большей части также не новыми. Однако всё работает вполне нормально. Собранный файл-сервер мы установили в одной из квартир — там же, где стоит ADSL-модем, обслуживающий домовую сеть.

Виктор ДЕМИДОВ

Источник

Требования к старому ПК

SATA разъемы на материнской плате, так как HDD c этим интерфейсом обладают наилучшим соотношением цена/производите-льность и имеют гораздо больший объем, в отличии от IDE винчес-теров.
Количество разъемов для подклю-чения жестких дисков на мате-ринской плате и свободных слотов в корпусе (возможность установить HDD в 5,25-дюймовые отсеки (специальные боксы)) Для сборки HTPC я использую такие боксы с 2-мя слотами под 2.5″ HDD.
При недостаточном количестве SATA-штекеров на блоке питания можно воспользоваться специальными переходниками IDE-SATA.

Процедура установки HDD в корпус

Такие корпуса также могут быть выполнены в виде направляющих, которые крепятся с обеих сторон к HDD.

Установка программного обеспечения

Настройка NAS сервера

Можно использовать:

RAID 0 — дисковый массив повышенной производительности, без отказоустойчивости.
RAID 1 — зеркальный дисковый массив, имеет высокую надежность

Доступ к NAS серверу в локальной сети

Чтобы открыть доступ к серверу перейдите в меню «Services | Control Services», задействуйте службы CIFS и настроить доступ в разделе «Sharing | Windows Shares». Как и к любому сетевому носителю локальной сети доступ осуществляется с помощью Проводника Windows (например, NAS для доступа к корню или NASPhotos для доступа к определенной расшаренной папке). Также можно сделать ярлыки, нажав на кнопку «Подключить сетевой диск» в окне Компьютер (Windows 7) под строкой проводника.

Немного информации об опасности использования RAID

Недостатки RAID 0

Недостатки RAID 1

Недостатки RAID 1 и RAID 5

Источник
