Фермы для навеса из профильной трубы своими руками как изготовить

Металлические фермы из профильной трубы – металлоконструкции, сборка которых производится посредством решетчатых металлических стержней. Их изготовление представляет собой достаточно сложный и трудоемкий процесс, но результат обычно оправдывает ожидания. Немаловажным достоинством можно назвать и экономичность полученной конструкции. В процессе производства зачастую применяют парный металл и косынки в качестве соединяющих металлических деталей. Дальнейший процесс сборки основан на клепке или сварке.

Преимущества металлоконструкций

Металлическая ферма имеет немало преимуществ. С их помощью можно с легкостью перекрыть пролет любой длины. Однако следует понимать, что правильный монтаж предполагает первичный грамотный расчет фермы из профильной трубы. В этом случае можно будет быть уверенным в качестве созданной металлической конструкции. Также стоит придерживаться намеченных планов, чертежа и разметки, чтобы изделие получилось в соответствии с требованиями.

На этом преимущества изделия не заканчиваются. Можно выделить и следующие достоинства:

1. Долговечность металлического изделия.
2. Незначительный вес при сравнении с другими аналогичными конструкциями.
3. Выносливость.
4. Устойчивость к повреждениям и негативным окружающим факторам.
5. Крепкие узлы, способствующие стойкости к любым типам нагрузок.
6. Возможность сэкономить финансы посредством самостоятельной сборки, так как готовое металлическое изделие стоит недешево.


Конструкционные особенности ферм

Ферма из профильной трубы имеет характерные особенности, о которых следует помнить заранее. В основе деления можно выделить определенные параметры. Главным значением считают количество поясов. Можно выделить следующие виды:



Второй важный параметр, без которого чертеж фермы создать не получится, это контуры и форма. В зависимости от последнего можно выделить прямые, двухскатные или односкатные, арочные фермы. По контуру также можно разделить металлические конструкции на несколько вариантов. Первый – это конструкции с параллельным поясом. Они считаются оптимальным решением для создания мягкой кровли. Металлическая опора предельно проста, а ее компоненты идентичны, по размерам решетка совпадает со стержнями, благодаря чему монтаж становится легкой работой.

Второй вариант – односкатные металлические конструкции. В их основе жесткие узлы, обеспечивающие стойкость к внешним нагрузкам. Создание такой конструкции отличается экономичностью материала и соответственно небольшими расходами. Третий вид – полигональные фермы. Их отличает длительный по времени и достаточно сложный монтаж, а преимуществом становится способность выдерживать большой вес. Четвертый вариант – треугольные фермы из профильной трубы. Они используются, если планируется создание металлической фермы с большим углом наклона, но минусом станет наличие отходов после сооружения.


Следующий важный параметр – угол наклона. В зависимости от него металлические фермы из профильных труб делятся на три основные группы. В первую группу попадают металлические конструкции с углом наклона в 22-30 градусов. При этом длина и высота изделия представлены соотношением 1:5. Среди достоинств такой металлоконструкции можно выделить незначительный вес. Чаще всего так создают металлические треугольные фермы.

При этом может понадобиться использование раскосов, монтируемых сверху вниз, если высота пролетов превышает 14 метров. В верхнем поясе будет расположена панель длиной 150-250 см. Как результат получится конструкция с двумя поясами и четным количеством панелей. При условии, что пролет более 20 метров, следует монтировать подстропильную металлоконструкцию, связывая ее опорными колоннами.

Ко второй группе относят фермы из квадратных труб или из профтруб и других разновидностей, если угол наклона составляет 15-22 градуса. Соотношение высоты и длины между собой достигает 1:7. Максимальная длина каркаса не должна превышать 20 метров. Если необходимо увеличить высоту, требуются дополнительные процедуры, к примеру, создается ломаный пояс.

К третьей группе относят металлоконструкции с углом наклона менее 15 градусов. В этих проектах применяют трапециевидную стропильную систему. Они имеют дополнительно короткие стойки. Это позволяет повысить противодействие продольному прогибу. Если монтируется односкатная крыша, угол наклона которой достигает 6-10 градусов, необходимо продумать ассиметричную форму. Деление пролета может варьироваться в зависимости от особенностей конструкции, и может достигать семи, восьми или девяти частей.

Отдельно выделяют ферму Полонсо, монтируемую своими руками. Она представлена двумя треугольными фермами, которые соединены затяжкой. Это позволяет исключить установки длинных раскосов, которые должны были бы располагаться в средних панелях. Как результат, вес конструкции будет оптимальным.

Как правильно рассчитать навес?

Расчет и изготовление ферм из профильной трубы должно быть основано на основных требованиях, которые прописаны в СНиП. При расчете важно составление и чертежа изделия, без которого последующий монтаж будет невозможен. Первоначально следует подготовить схему, где будут указаны основные зависимости между уклоном кровли и длиной конструкции в целом. В частности, следует учесть следующее:

1. Контура поясов опоры. Они помогут определить назначение металлоконструкции, угол наклона и тип кровли.
2. При подборе необходимо следовать принципу экономии, если требования не предполагают противоположного.
3. Расчет размеров производится с учетом нагрузок на конструкцию. Важно помнить о том, что углы стропил могут отличаться, но панель должна соответствовать им.
4. Последний расчет касается промежутка между узлами. Чаще всего его выбирают так, чтобы он соответствовал ширине панели.

Следует помнить о том, что увеличение высоты своими руками будет приводить к повышению несущей способности. В таком случае снежный покров не будет удерживаться на кровле. Чтобы дополнительно усилить металлоконструкцию, придется монтировать ребра жесткости. Чтобы определить габариты фермы, стоит руководствоваться такими данными:

• конструкции шириной до 4,5 метров монтируют из деталей габаритам 40х20х2 мм;
• изделия шириной 5,5 метров создаются из составляющих размером 40х40х2 мм;
• если ширина конструкции будет превышать 5,5 метров, оптимально выбрать детали 40х40х3 мм или 60х30х2 мм.

Далее необходимо рассчитать шаг, для этого учитывают расстояние от одной до следующей опоры навеса. Зачастую оно стандартно и достигает 1,7 метров. Если нарушить это негласное правило, прочность конструкции может несколько нарушиться. После того, как все требуемые параметры рассчитаны, необходимо получить схему конструкции. Для этого используют программу, чтобы добиться требуемой прочности. Большинство программ имеют аналогичные названию процессу, который выполняют. Можно выбрать программу «Расчет фермы», «Расчет ферм 1.0» и другие похожие.

Обязательно учитывайте при расчете стоимость одной тонны металла в закупке, а также стоимость изготовление самой металлоконструкции, то есть расходы на сварку, обработку антикоррозийным составом и монтаж. Теперь осталось разобраться с тем, как сварить ферму из профильной трубы.

Чтобы сварка ферм была качественной, необходимо следовать ряду рекомендаций. Среди них выделяют следующие:

Чтобы конструкция получилась в соответствии с требованиями, важно придерживаться и определенного алгоритма работы. Первоначально выполняют разметку участка. Для этого монтируют вертикальные опоры и закладные детали. При необходимости металлические профильные трубы можно сразу разместить в ямах и забетонировать. Установку вертикальных опор выверяют отвесом, а, чтобы проконтролировать параллельность, натягивают шнур.

Применив профильную трубу для монтажа ферм, можно создавать конструкции, рассчитанные на высокие нагрузки. Легкие металлоконструкции подходят для возведения сооружений, обустройства каркасов под дымоходы, монтажа опор для кровли и козырьков. Вид и габариты ферм определяют в зависимости от специфики использования, будь то домашнее хозяйство или промышленная сфера. Важно грамотно выполнить расчет фермы из профильной трубы, иначе конструкция может не выдержать эксплуатационные нагрузки.

Навес из арочных ферм

Виды ферм

Металлические фермы из трубопроката отличаются трудоемкостью в монтаже, но они экономичнее и легче конструкций из сплошных балок. Профилированная труба, которую изготавливают из круглой путем горячей или холодной обработки, в поперечном разрезе имеет вид прямоугольника, квадрата, многогранника, овала, полуовала или плоскоовальную форму. Удобнее всего монтировать фермы из квадратных труб.

Ферма – это металлоконструкция, в состав которой входит верхний и нижний пояс, а также решетка между ними. К элементам решетки относятся
:

• стойка – располагается перпендикулярно к оси;
• раскос (подкос) – устанавливается под наклоном к оси;
• шпренгель (вспомогательный подкос).

Конструктивные элементы металлической фермы

Фермы в первую очередь предназначены для перекрытия пролетов. За счет ребер жесткости они не деформируются даже при использовании длинных конструкций на сооружениях с большими пролетами.

Изготовление металлических ферм производится на земле или в производственных условиях. Элементы из профильных труб обычно скрепляются между собой при помощи сварочного аппарата или клепок, могут использоваться косынки, парные материалы. Чтобы смонтировать каркас навеса, козырька, крыши капитальной постройки, готовые фермы поднимают и крепят к верхней обвязке согласно разметке.

Для перекрытия пролетов применяются различные варианты ферм из металла. Конструкция может быть
:

• односкатной;
• двухскатной;
• прямой;
• арочной.

Треугольные фермы, изготовленные из профильной трубы, используются как стропила, в том числе для монтажа простого односкатного навеса. Металлоконструкции в виде арок пользуются популярностью благодаря эстетичности внешнего вида. Но арочные конструкции требуют максимально точных расчетов, поскольку нагрузка на профиль должна распределяться равномерно.

Треугольная ферма для односкатной конструкции

Особенности конструкций

Выбор конструкции ферм навесов из профильной трубы, козырьков, стропильных систем под кровлей зависит от расчетных эксплуатационных нагрузок. По количеству поясов различаются
:

• опоры, составные части которой формируют одну плоскость;
• подвесные конструкции, в состав которых входит верхний и нижний пояс.

В строительстве можно использовать фермы с различным контуром
:

• с параллельным поясом (самый простой и экономичный вариант, собирается из идентичных элементов);
• односкатные треугольные (каждый опорный узел характеризуется повышенной жесткостью, за счет чего конструкция выдерживает серьезные внешние нагрузки, материалоемкость ферм небольшая);
• полигональные (выдерживают нагрузки от тяжелого настила, но сложны в монтаже);
• трапецеидальные (схожи по характеристикам с полигональными фермами, но этот вариант более простой по конструкции);
• двухскатные треугольные (применяются для устройства крыши с крутыми скатами, характеризуются большой материалоемкостью, при монтаже много отходов);
• сегментные (подходят для сооружений со светопрозрачной кровлей из поликарбоната, монтаж усложнен из-за необходимости изготавливать дугообразные элементы с идеальной геометрией для равномерного распределения нагрузок).

Очертания поясов ферм

В соответствии с величиной угла наклона типовые фермы подразделяют на следующие виды
:

Основы расчета

Перед тем как рассчитать ферму, необходимо подобрать подходящую конфигурацию крыши, учитывая габариты сооружения, оптимальное количество и угол наклона скатов. Также следует определить, какой контур поясов подойдет для выбранного варианта крыши – при этом принимаются во внимание все эксплуатационные нагрузки на кровлю, включая осадки, ветровую нагрузку, вес людей, производящих работы по обустройству и обслуживанию навеса из профильной трубы или кровли, монтажу и ремонту оборудования на крыше.

Чтобы выполнить расчет фермы из профильной трубы, необходимо определить длину и высоту металлоконструкции. Длина соответствует расстоянию, которое должна перекрывать конструкция, при этом высота зависит от запроектированного угла наклона ската и выбранного контура металлоконструкции.

Расчет навеса в итоге сводится к тому, чтобы определить оптимальные промежутки между узлами фермы. Для этого требуется рассчитать нагрузку на металлоконструкцию, выполнить расчет профильной трубы.

Неправильно рассчитанные каркасы кровли несут угрозу для жизни и здоровья людей, поскольку тонкие или недостаточно жесткие металлоконструкции могут не выдержать нагрузок и разрушиться. Поэтому рекомендуется доверить расчет металлической фермы профессионалам, знакомым со специализированными программами
.

Если принято решение выполнить вычисления самостоятельно, необходимо воспользоваться справочными данными, в том числе о сопротивлении трубы на изгиб, руководствоваться СНиП. Правильно рассчитать конструкцию без соответствующих знаний сложно, поэтому рекомендуется найти пример расчета типовой фермы нужной конфигурации и подставить в формулу необходимые значения
.

На этапе проектирования составляется чертеж фермы из профильной трубы. Подготовленные чертежи с указанием размеров всех элементов упростят и ускорят изготовление металлоконструкций.

Чертеж с размерами элементов

Рассчитываем ферму из стальной профильной трубы

1. Определяется размер пролета постройки, который требуется перекрыть, выбирается форма крыши и оптимальный угол наклона ската (или скатов).
2. Подбираются подходящие контуры поясов металлоконструкции с учетом назначения постройки, формы и размеров крыши, угла наклона, предполагаемых нагрузок.
3. Рассчитав приблизительные габариты фермы, следует определить, можно ли изготовить металлоконструкции в заводских условиях и доставить их на объект автотранспортом, или сварка ферм из профильной трубы будет выполнена непосредственно на стройплощадке по причине большой длины и высоты конструкций.
4. Далее требуется рассчитать габариты панелей, основываясь на показателях нагрузок при эксплуатации кровли – постоянных и периодических.
5. Чтобы определить оптимальную высоту конструкции в середине пролета (Н), используют следующие формулы, где L – длина фермы:
   • для параллельных, полигональных и трапецеидальных поясов: Н=1/8×L, при этом уклон верхнего пояса доложен составлять приблизительно 1/8×L или 1/12×L;
   • для металлоконструкций треугольной формы: Н=1/4×L либо Н=1/5×L.
6. Угол установки раскосов решетки составляет от 35° до 50°, рекомендуемое значение 45°.
7. На следующем этапе следует определить расстояние между узлами (обычно оно соответствует ширине панели). Если длина пролета превышает 36 метров, требуется вычисление строительного подъема – обратно погашаемого изгиба, который воздействует на металлоконструкцию при нагрузках.
8. На основании измерений и вычислений готовится схема, согласно которой будет вестись изготовление ферм из профильной трубы.

Изготовление конструкции из профильной трубы

Чтобы обеспечить необходимую точность расчетов, используйте строительный калькулятор – подходящую специальную программу. Так вы сможете сопоставить свои и программные расчеты для того, чтобы не допустить большого несоответствия в размерах!

Арочные конструкции: пример расчета

Чтобы сварить ферму для навеса в виде арки, применяя профильную трубу, необходимо правильно рассчитать конструкцию. Рассмотрим принципы расчета на примере предполагаемого сооружения с пролетом между опорными конструкциями (L) 6 метров, шагом между арками 1,05 метра, высотой фермы 1,5 метра – такая арочная ферма выглядит эстетично и способна выдержать высокие нагрузки. Длина стрелы нижнего уровня арочной фермы при этом составляет 1,3 метра (f), а радиус окружности в нижнем поясе будет равен 4,1 метра (r). Величина угла между радиусами: а=105.9776°.

Схема с размерами арочного навеса

Для нижнего пояса длину профиля (mн) рассчитывают по формуле:

mн = π×R×α/180
, где:

mн – длина профиля из нижнего пояса;

π – постоянная величина (3,14);

R – радиус окружности;

α – угол между радиусами.

В результате получаем:

mн = 3,14×4,1×106/180 = 7,58 м

Узлы конструкции располагают в участках нижнего пояса с шагом 55,1 см — допускается округлить значение до 55 см, чтобы упростить сборку конструкции, но увеличивать параметр не следует. Расстояния между крайними участками требуется рассчитать индивидуально.

Если длина пролета составляет менее 6 метров, вместо сварки сложных металлоконструкций можно воспользоваться одинарной или двойной балкой, выполнив сгиб металлического элемента под выбранным радиусом. В этом случае расчет арочных ферм не требуется, но важно правильно подобрать сечение материала, чтобы конструкция выдерживала нагрузки.

Профильная труба для монтажа ферм: требования к расчету

Чтобы готовые конструкции перекрытий, в первую очередь крупногабаритные, выдерживали проверку на прочность на протяжении всего срока эксплуатации, трубопрокат для изготовления ферм подбирается на основании:

• СНиП 07-85 (взаимодействие снеговой нагрузки и веса элементов конструкций);
• СНиП П-23-81 (о принципах работы со стальными профилированными трубами);
• ГОСТ 30245 (соответствие сечения профильных труб и толщины стенок).

Данные из указанных источников позволят ознакомиться с видами профильных труб и выбрать оптимальный вариант с учетом конфигурации сечения и толщины стенок элементов, конструктивных особенностей фермы.

Навес для авто из трубопроката

Фермы рекомендуется изготавливать из трубопроката высокого качества, для арочных конструкций желательно выбрать легированную сталь. Чтобы металлоконструкции были устойчивы к коррозии, сплав должен включать большой процент углерода. Металлоконструкции из легированной стали не нуждаются в дополнительной защитной окраске.

Зная, как сделать решетчатую ферму, можно смонтировать надежный каркас под светопрозрачный навес или кровлю. При этом важно учитывать ряд нюансов.

• Самые прочные конструкции монтируются из металлопрофиля с сечением в виде квадрата или прямоугольника за счет наличия двух ребер жесткости.
• Основные компоненты металлоконструкции крепятся между собой с использованием спаренных уголков и прихваток.
• При стыковке деталей каркаса в верхнем поясе требуется использовать двутавровые разносторонние уголки, при этом соединять следует по меньшей стороне.
• Сопряжение частей нижнего пояса крепят с установкой равносторонних уголков.
• Стыкуя основные части металлоконструкций большой длины, применяют накладные пластины.

Важно представлять, как сварить ферму из профильной трубы, если металлоконструкцию требуется собрать непосредственно на строительной площадке. Если нет навыков ведения сварочных работ, рекомендуется пригласить сварщика с профессиональным оборудованием.

Сварка элементов фермы

Стойки металлоконструкции монтируют под прямым углом, раскосы – под наклоном в 45°. На первом этапе нарезаем из профильной трубы элементы в соответствии с размерами, указанными на чертеже. Собираем на земле основную конструкцию, проверяем ее геометрию. Затем варим собранный каркас, используя уголки и накладные пластины, где они требуются.

Обязательно проверяем прочность каждого сварного шва
. От их качества и точности расположения элементов зависит прочность и надежность сваренных металлоконструкции, их несущая способность. Готовые фермы поднимают наверх и крепят к обвязке, соблюдая шаг установки согласно проекту.

В разных отраслях строительства нередко применяются фермы из профильной трубы. Такие фермы конструктивно представляют собой металлоконструкции, состоящие из отдельных стержней и имеющие решетчатую форму. От конструкций из цельных балок фермы отличаются меньшей стоимостью и большей трудоемкостью. Для соединения профильных труб может использоваться как сварной метод, так и заклепки.

Металлические профильные фермы подходят для создания любых пролетов, независимо от их длины – но чтобы это было возможно, конструкцию перед сборкой необходимо рассчитать с предельной точностью. Если расчет металлической фермы был верным, а все работы по сборке металлоконструкций проведены правильно, то готовую ферму останется лишь поднять и установить на заготовленную обвязку.

Преимущества использования стропил из металла

У ферм из профильной трубы немало достоинств, среди которых:

• Небольшой вес конструкции;
• Длительный срок службы;
• Отличные прочностные показатели;
• Возможность создания конструкций сложной конфигурации;
• Приемлемая стоимость металлических элементов.

Классификация ферм из профильной трубы

Все металлические конструкции фермы имеют несколько общих параметров, которые и обеспечивают деление ферм на виды.

К этим параметрам относятся:

1. Количество поясов. Металлические фермы могут иметь лишь один пояс, и тогда вся конструкция будет лежать в одной плоскости, или два пояса. В последнем случае ферма будет называться висячей. Конструкция висячей фермы включает в себя два пояса – верхнего и нижнего.
2. Форма. Существует арочная ферма, прямая, односкатная и двухскатная.
3. Контур.
4. Угол наклона.

В зависимости от контуров выделяют следующие виды металлоконструкций:

1. Фермы с параллельным поясом
   . Такие конструкции чаще всего используются в качестве опоры для обустройства крыши из мягких кровельных материалов. Ферма с параллельным поясом создается из одинаковых деталей с идентичными габаритами.
2. Односкатные фермы
   . Конструкции с одним скатом обходятся недорого, поскольку для их изготовления требуется немного материалов. Готовая конструкция получается довольно выносливой, что обеспечивается жесткостью узлов.
3. Полигональные фермы
   . Данные конструкции отличаются очень хорошей несущей способностью, но за него приходится расплачиваться – полигональные металлоконструкции очень неудобны в монтаже.
4. Треугольные фермы
   . Как правило, фермы с треугольным контуром используются для монтажа крыш, расположенных под большим наклоном. Из недостатков таких ферм стоит отметить большое количество лишних затрат, связанных с массой отходов при производстве.

Как рассчитать угол наклона

В зависимости от угла наклона фермы делятся на три категории:

1. 22-30 градусов. В таком случае соотношение длины и высоты готовой конструкции составляет 5:1. Фермы с таким наклоном, отличаясь небольшим весом, отлично подходят для обустройства пролетов небольшой длины в частном строительстве. Как правило, фермы с таким наклоном имеют треугольный контур.
2. 15-22 градуса. В конструкции с такой величиной наклона длины превосходит высоту в семь раз. Фермы данного вида не могут иметь в длину более 20 м. При необходимости увеличения высоты готовой конструкции нижнему поясу придают ломаную форму.
3. 15 и менее. Лучшим вариантом в таком случае будут металлические стропила из профильной трубы, соединенные в форме трапеции – короткие стойки снизят воздействие продольного изгиба на конструкцию.

В случае с пролетами, длина которых превышает 14 м, приходится использовать раскосы. Верхний пояс необходимо оборудовать панелью длиной около 150-250 см. При четном количестве панелей получится конструкция, состоящая из двух поясов. Для пролетов длиной более 20 м металлоконструкцию приходится усиливать дополнительными опорными элементами, соединенными при помощи опорных колонн.

При необходимости снизить вес готовой металлоконструкции стоит обратить внимание на ферму Полонсо. Она включает в себя две системы треугольной формы, которые соединяются посредством затяжки. Используя такую схему, можно обойтись без крупногабаритных раскосов в средних панелях.

При создании ферм с уклоном около 6-10 градусов для односкатных крыш нужно помнить о том, что готовая конструкция не должна быть симметричной формы.

Расчет металлической фермы

При расчетах необходимо учитывать все требования, предъявляемые к металлоконструкциям государственными стандартами. Чтобы создать максимально эффективную и надежную конструкцию, необходимо на этапе проектирования подготовить качественный чертеж, на котором будут отображены все элементы фермы, их размеры и особенности соединения с опорной конструкцией.

Перед тем, как рассчитать ферму для навеса, стоит определиться с требованиями, предъявляемыми к готовой ферме, а после этого отталкиваться от экономии, избегая лишних затрат. Высота фермы определяется типом перекрытия, общим весом конструкции и возможности ее дальнейшего смещения. Длина металлоконструкции зависит от предполагаемого уклона (для конструкций длиной более 36 м потребуется еще и расчет строительного подъема).

Подбирать панели нужно таким образом, чтобы они могли выдерживать нагрузки, которые будут приходиться на ферму. Раскосы могут иметь разную величину углов, поэтому при выборе панелей нужно учитывать еще и этот параметр. В случае с треугольными решетками угол составляет 45 градусов, а с раскосыми – 35 градусов.

Расчет крыши из профильной трубы заканчивается определением расстояния, на котором будут создаваться узлы относительно друг друга. Как правило, этот показатель равен ширине подобранных панелей. Оптимальный показатель шага опор всей конструкции – 1,7 м.

Выполняя расчет односкатной фермы, нужно понимать, что при повышении высоты конструкции будет возрастать и ее несущая способность. Кроме того, при необходимости стоит дополнить схему фермы несколькими ребрами жесткости, способными усилить конструкцию.

Примеры расчета

Подбирая трубы для металлических ферм, стоит отталкиваться от следующих рекомендаций:

• Для обустройства конструкций шириной менее 4,5 м подойдут трубы сечением 40х20 мм с толщиной стенки в 2 мм;
• При ширине конструкции от 4,5 до 5,5 м подойдут 40-мм квадратные профильные трубы с 2-мм стенкой;
• Для металлоконструкций большего размера подойдут такие же трубы, как и в предыдущем случае, но с 3-мм стенкой, или же трубы сечением 60х30 мм с 2-мм стенкой.

Последним параметром, которому также стоит уделять внимание при расчетах, является стоимость материалов. Во-первых, нужно учитывать стоимость труб (помня при этом, что цена труб определяется их весом, а не длиной). Во-вторых, стоит поинтересоваться стоимостью комплексных работ по изготовлению металлоконструкций.

Рекомендации по выбору труб и изготовлению металлоконструкций

Перед тем, как варить фермы и подбирать оптимальные материалы для будущей конструкции, стоит ознакомиться со следующими рекомендациями:

• Изучая сортамент труб, имеющийся на рынке, стоит отдать предпочтение прямоугольным или квадратным изделиям – наличие ребер жесткости существенно повышает их прочность;
• Подбирая трубы для стропильной системы, лучше всего будет остановить свой выбор на нержавеющих изделиях из качественной стали (размеры труб определяются проектом);
• При монтаже основных элементов фермы применяются прихватки и сдвоенные уголки;
• В верхних поясах для соединения каркаса обычно используются двутавровые уголки с разными сторонами, меньшая из которых и необходима для стыковки;
• Для монтажа нижнего пояса вполне подойдут уголки с равными сторонами;
• Главные элементы крупногабаритных конструкций крепятся друг к другу накладными пластинами;
• Раскосы монтируются под углом 45 градусов, а стойки – под 90-градусным наклоном.
• Когда ферма из металла для навеса сварена, стоит убедиться в том, что каждый сварной шов достаточно надежен (прочитайте также: » «);
• После сварных работ металлические элементы конструкции остается покрыть защитными составами и краской.

Заключение

Фермы из профильной трубы достаточно универсальны и подходят для решения широкого круга задач. Изготовление ферм нельзя назвать простым, но если подойти ко всем этапам работы со всей ответственностью, то в результате получится надежная и качественная конструкция.

Фермы из профильных труб имеют много преимуществ. С их помощью в наши дни строят жилые дома любых конфигураций, гаражи, а также некоторые приусадебные конструкции. Используют их, в том числе, и для создания парников. По своей себестоимости фермы обходятся владельцам участков совершенно не дорого. Их быстро конструировать и крепить к несущим элементам. Для надежного крепления данной конструкции понадобится качественный профиль, сварочный аппарат, болгарка и внимательность при проектировке.

У каждого, кто решил использовать такой тип конструкции на своем сооружении, должен быть четкий план, состоящий из:

• Выбора правильного профиля;
• Четкого расчета фермы;
• Правильного расположения перемычек;
• Надежного монтажа.

По своей сути, ферма является уникальной конструкцией, связующей опорные элементы и образующая в результате готовый каркас. Среди специалистов она считается простой архитектурной металлоконструкции. Такая конфигурация отличается большим количеством преимуществ:

1. Прочность всего каркаса и отдельно самой фермы;
2. Высокие эксплуатационные характеристики;
3. Приемлемая стоимость с учетом цен на трубы и расходные материалы;
4. Отличная устойчивость к внешним воздействиям, деформации.

Фермы из профильной трубы получили большую популярность благодаря тому, что они идеально подходят для создания прочных опор под любой вид кровли. При этом на данные показатели не влияет вес кровельных материалов.

Стропильные фермы могут иметь совершенно разную форму конструкции и произвольные раскосы. К примеру, для приусадебных построек используют односкатную форму. Ее просто монтировать, и выдерживает такая конфигурация самые различные нагрузки. Двускатные образцы больше подходят для гаражей и домов.

Также по форме отличают арочную ферму. Она имеет выпуклую форму и считается одной из самых прочных.

Для правильного расчета ферм необходимо следовать определенным правилам.

Изготовление ферм не займет много времени. Все начинается с выбора качественного материала. Он и будет определять долговечность всего сооружения. Соединение всех металлических частей используют прихватки, а также специальные спаренные уголки.

Уголки с равными сторонами монтируются только в случае сопряжения деталей.

Стойки крепятся под углом в 90 градусов, а раскосы – 45 градусов.

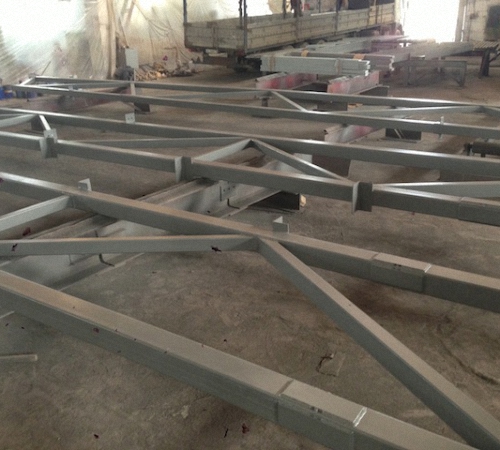

Пример готовой конструкции фермы

Требования к расчету профильной трубы для строительства фермы

Основные требования:

• Расчеты производятся при использовании всех замеров длины конструкции и угла наклона кровельного материала. Подготовка фермы должна начинаться только после снятия четких замеров показателей.
• Точные размеры зависят от многих факторов. Определенная разновидность конструкции будет определена исходя из веса всего изделия, нагрузки, высоты расположения кровельного материала, а также способов его перемещения. Только длину заготовки определяет угол наклона крыши.
• В расчеты изначально необходимо включать опоры и четко определять их пояса. Длина имеет значение. Контуры также зависят от уклона и вида конструкции.

В основном за это отвечает два законодательных документа, которые определяют порядок расчета. Один вмещает информацию о нормах воздействия и допустимых нагрузках, а другой поможет определиться с типом стальной конструкции. С их помощью расчет фермы из профильной трубы можно осуществить быстро и максимально корректно.

Самое главное, что необходимо учесть – расчет производится по принципу экономии. После определения высоты пролета, длины и угла наклона всей конструкции расчет заканчивается последним пунктом – установлением оптимального расстояния между всеми комплектующими частями. Нагрузка пролета влияет на количество материала и его расположение.

Проведение расчета арочной фермы из профильной трубы

Определить оптимальные значения сооружения можно на конкретном примере арочной фермы. Длина конструкции составляет 600 см. Каждый участок располагается на расстоянии в 105 см друг от друга. Высота арочного перекрытия равна 300 см. Стрела нижнего пояса в таком изделии будет равна 130 см. Радиус окружности внизу будет составлять 410 см. По условиям вычисления между радиусами угол составляет 105.9776˚.

Обозначения:

m
н – длина профиля, который необходим для прокладки нижнего яруса
;

π – постоянное значение
;

R – радиус
.

Чтобы вычислить необходимый показатель специалисты используют определенную формулу:

В результате получается следующее вычисление:

mн=3,14×4,1×106/180 = 758 см.

Следует заметить, что шаг между точками по углам будет равняться 55 см.

Наглядный пример демонстрирует, что фермы из профильной трубы рассчитываются достаточно просто и быстро.

Пример расчета

Обучающее видео с правилами расчета.

Особенности конструкции фермы из профильной трубы

Профильные трубы, из которых изготавливают фермы, прочны, а поэтому имеют отличительные характеристики. Особенности всех конструкций распределяются на несколько основных факторов.

Количество поясов и показатель нагрузки считаются критически важными показателеми.

По данным характеристикам фермы делятся на:

1. Тип конфигурации, в котором все элементы расположены в одной плоскости;
2. Тип, при котором отдельные части пролета располагаются в двух или более ярусах.

Обе конструктивные особенности являются устойчивыми и могут выдерживать предельные нагрузки, угол наклона при этом, может быть произвольным. Но для обеспечения сооружению большего срока службы рекомендовано использовать второй тип. Он надежнее.

Фермы из профильной трубы также проектируются в зависимости от контуров и их форм. Как уже было сказано ранее, по последнему критерию конструкции делятся на односкатные, двускатные, прямые, а также в форме арки. Каждый из образцов используется для различных целей.

К примеру, изделия, имеющие параллельный пояс идеально подходят для кровли мягкого образца. Опора при этом достаточно проста и все ее части являются идентичными. Ее проще всего монтировать, поскольку этот процесс не требует особых знаний.

Односкатные металлические фермы наилучшим образом подходят для крепления жесткой кровли при необходимом значении высоты.

W-образная ферма

Виды ферм из профильной трубы

Существует много различных образцов ферм, которые позволяют реализовывать самые разнообразные конструкторские решения.

• Первой, и самой распространенной разновидностью являются треугольные формы металлоконструкции. Это классический вид заготовки, подходящий для сооружений разного рода предназначения. Для того чтобы подобрать оптимальное сечение труб в таком образце, необходимо учитывать характеристики дальнейшей эксплуатации конструкции, и ее номинальный вес. Также учитывается длина. Преимуществом таких изделий считается прочность, простота в монтаже и постоянное поступление естественного освещения через треугольные каркасы.
• Вторым по популярности является тип полигональных
  ферм из профильной трубы. Такая конфигурация незаменима в больших помещениях. Когда необходимо спроектировать большое здание или навес, именно полигональные изделия соответствуют всем требованиям. Единственным минусом таких сооружений считается сложность в их сваривании. Несмотря на привычный угол наклона, необходимо использовать определенный принцип и технику сваривания. А это не подходит для облегченных конструкций.
• По характеристикам прочности не уступает предыдущим типам и ферма, имеющая параллельные пояса
  . Отличительной особенностью такой металлоконструкции является то, что все стержни, решетки и пояса у нее одинаковой длины. Она считается самой простой в расчетах.
• Также надежный вид фермы – односкатная трапециевидной формы
  . Такие фермы опираются на колонны. По своим характеристикам жесткости данному типу нет равных.

Виды ферм

Основная конструкция фермы из профильной трубы

Опытные специалисты могут собрать фермы из профильной трубы быстро. Для этого необходимо дать точные размеры и чертежи металлоконструкции. Но, если задача состоит в экономии бюджета на построение, монтаж можно выполнить самостоятельно. Для этого нужно, прежде всего, собрать основную конструкцию.

Для того чтобы ее создать используют преимущественно прямоугольные или квадратные металлические изделия. Они позволяют всей заготовке оставаться прочной на протяжении всего срока эксплуатации. В придачу к этому основную конструкцию из квадратного профиля проще крепить к основанию.

Первым этапом с использованием чертежей и расчетов свариваются все металлические части непосредственно самой фермы. Это выполняется на земле или в подготовленном помещении с ровными полами. Проверяется длина и ширина изделия.

После этого следует этап установки и фиксации опорных элементов, расположенных вертикально. Их правильная установка определяет надежность всей металлоконструкции. Для проверки можно использовать отвес. Он покажет, насколько точно удалось закрепить несущие опоры.

Как сварить фермы из профильной трубы

Как только опоры будут готовы, к стойкам приваривают продольно расположенные трубы. Их крепят для надежной сцепки элементов. Они придают всему сооружению устойчивости.

Когда основа готова наступает время крепления к ней фермы из профильной трубы. Заранее подготовленную конфигурацию с решетками поднимают и устанавливают сверху. Сразу же нужно проверять правильность сборки, в том числе и раскосы. Все углы должны находиться на своих местах и плотно прилегать к основанию. Когда все размеры и расположение конструкции проверено, металлические элементы привариваются друг к другу. Не стоит забывать про прихватки.

Пример соединения

В конечном итоге необходимо зачистить все соединительные места, где был применен сварочный аппарат, и аккуратно покрасить все части металлоконструкции.

Как результат, правильные расчеты, качественные материалы и внимательная сварочная работа позволяет создать идеальное перекрытие.

Видео с объяснением процесса сварки конструкции:

Металлические конструкции, состоящие из решетчатых стержней и профильной трубы, называют фермами. Для производства применяется парный материал, соединяемый специальными косынками. Для сборки такой конструкции в основном используют сварку, но иногда применяют клепки.

Ферма помогает перекрыть любой пролет. Длина не имеет большого значения. Но, чтобы правильно выполнить такой монтаж, требуется грамотный расчет. Если сварочные работы будут выполнены качественно, а план сделан без ошибок, останется только доставить наверх трубные сборки. Затем установить их согласно верхней обвязке, строго по разметке.

Навесы могут изготавливаться из самых разных материалов:

• Дерево;
• Бетона;
• Алюминия;
• Пластмассы.

Однако в большинстве случаев каркас фермы изготавливается из специальной профильной трубы. Эта полая конструкция отличается от других высокой прочностью и одновременной легкостью. Сечение такой трубы может быть:

1. Прямоугольником;
2. Квадратом;
3. Овалом;
4. Многогранником.

Для сварки фермы чаще всего пользуются прямоугольным или квадратным сечением. Такой профиль менее трудоемок при обработке.

Предельные нагрузки, которые может выдержать труба, зависят от нескольких факторов:

• Толщины стенки;
• Вида стали;
• Способ изготовления.

Профильные металлические трубы изготавливают, из специальной конструкционной стали (1-3пс/сп, 1-2пс(сп)). Иногда, когда возникают определенные обстоятельства, пользуются оцинкованной сталью или низколегированными сплавами.

Трубы с небольшим сечением выпускаются длинной 6 метров. Длина больших сечений достигает 12 метров. Диаметр трубы могут быть самыми разными. Минимальными считаются:

• 10х10х1 мм;
• 15х15х1,5 мм.

Чем толще стенка, тем выше прочность профиля. К примеру, изделия с очень большими размерами (300x300x12 мм) в основном применяются для строительства промышленных зданий.

Размеры деталей каркаса

Малогабаритные навесы, ширина которых меньше 4.5 метров, изготавливаются из профильной трубы с размерами 40x20x2 мм.

При ширине около 5,5 м, мастера советуют устанавливать трубу, сечением 40x40x2 мм.

Если длина навеса имеет большие размеры, рекомендуется воспользоваться трубами:

• 40x40x3 мм;
• 60x30x2 мм.

На что нужно обратить внимание при расчете

Прежде чем начать рассчитывать сечение трубы, необходимо определить оптимальный вид крыши. На выбор влияют ее габариты, угол наклона кровли и контура поясов.

Эти вышеперечисленные составляющие находятся в зависимости от нескольких условий:

• Функционал здания;
• Из какого материала изготовлены перекрытия;
• Угол скоса крыши.

Затем определяются габариты трубы. В зависимости от угла наклона подбирается длина. На определение высоты влияет марка материала, из которого будет сделано перекрытие.

Габариты трубы зависят также от способа транспортировки и общего веса всей металлоконструкции.

В том случае, когда расчет фермы из профильной трубы определил, что длина будет превышать 36 метров, необходимо дополнительно рассчитать строительный подъем.

Затем определяются габариты панелей. Все подсчеты опираются на значение нагрузки, которую обязана выдержать конструкция. Для кровли треугольного типа, скос должен достигать 45 градусов.

Завершает расчет определение точного расстояния между элементами металлоконструкции из профильной трубы.

Все точно распланировать в цифрах достаточно трудно, не имея специальных знаний. Поэтому лучше обратиться к профессионалам, которые проведут его на компьютере. Они всегда гарантируют высокое качество своих услуг.

Прежде чем приступить к строительству, стоит вновь проверить все расчеты, учитывая максимальную нагрузку, которое может испытать строение.

Кроме сделанных расчетов, качество монтажа зависит от правильности и точности плановых чертежей.

Бесплатные программы для расчета

Сайт http://rama.sopromat.org/2009/?gmini=off предлагает провести расчет фермы с помощью онлайн программы, методом конечных элементов. Таким калькулятором могут пользоваться студенты и инженеры. Программа имеет понятный интерфейс, который поможет быстро выполнить нужные действия. Расчет можно сделать также частично бесплатной программой на сайте http://sopromatguru.ru/raschet-balki.php

В какой последовательности выполняются работы

Чтобы собрать каркас, необходимо воспользоваться услугами опытного сварщика. Сборка фермы считается очень ответственным делом. Необходимо уметь грамотно варить и понимать технологию сварки фермы.

Очень важно точно знать, какие узлы лучше собрать внизу, а затем поднять и закрепить на опоры. Чтобы работать с тяжелой конструкцией, придется воспользоваться специальной техникой.

• Сначала размечается участок;
• Монтируются закладные детали;
• Выполняется монтаж вертикальных опор.

Довольно часто металлические трубы опускают в траншею, затем заливают бетоном. Отвесом проводится проверка вертикальности монтажа. Чтобы контролировать параллельность, между последними стойками натягивают шнур. Все остальные выставляются согласно полученной линии.

Сваркой, к опорам приваривают продольные трубы.

Детали фермы свариваются на земле. Пояса конструкции соединяются перемычками и специальными раскосами. Затем готовые блоки поднимаются на определенную высоту. Они привариваются к проложенным трубам, в местах установки вертикальных опор.

Продольные перемычки ввариваются между фермами непосредственно по скату, чтобы можно было зафиксировать кровельный материал. В перемычках заранее делаются крепежные отверстия.

Соединительные участки хорошо зачищаются. Особенно это касается верхней части каркаса, на который затем будет накладываться кровля. Затем проводится обработка поверхности профилей. Выполняется:

• Очистка;
• Обезжиривание;
• Грунтовка;
• Окраска.

Входная дверь и козырек

Чтобы рассчитать габариты консольного козырька, необходимо учесть размер крыльца. Согласно установленным нормативам, размер верхней площадки обязательно должен превышать ширину двери (1,5 раза). При ширине полотна 900 мм, получается: 900 х 1,5 = 1350 мм. Такой должна быть глубина крыши, расположенной над входом. При этом ширина навеса должна превышать ширины ступеней на 300 миллиметров с двух сторон.

Консольные навесы чаще всего устанавливаются по всей площади крыльца. Они должны закрывать ступени. Число ступеней влияет на размер глубины крыши. Средняя величина определяется согласно установленным нормам СНиП: 250-320 мм. К этому размеру добавляется величина верхней площадки. Причем ширина навеса имеет регламентированное значение. Берется ширина ступеней в пределах (800-1200 миллиметров), к нему с двух противоположных сторон прибавляется 300 мм.

Рассчитываем размеры:

• Стандартного консольного козырька – 900-1350 мм на 1400-1800 мм.
• Консольно-опорного навеса над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3*250/320) = 1650 – 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Как рассчитываются веранды

Обычно такие строения находятся вдоль стены здания. Для них остаются актуальными несколько видов конструкций:

• Балочно-опорные;
• Консольные.

Самая маленькая глубина равняется 1200 мм. Идеальной считается 2000 мм. Такое расстояние соответствует месту расположения опорного столба.

Расчет крыши согласно перпендикуляру будет иметь вид 2000+300 мм. Однако плоская кровля больше подходит для тех областей, где количество осадков имеет минимальное значение.

Если угол уклона = 30 о. прилегающий к нему катет (глубина крыши навеса по перпендикуляру) – 2300 мм, второй угол 60 о. Возьмем 2 катет за Х, он лежит напротив угла в 30 о. и по теореме равен половине гипотенузы, отсюда гипотенуза равна 2*Х, подставляем данные в формулу:

(2*Х) 2 = 2300 2 + Х 2

4*Х 2 — Х 2 = 5290000

Х 2 (4-1) = 5290000

3*Х 2 = 5290000

Х 2 = 5290000. 3

Х 2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм – катет, который будет прилегать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С 2 = 1327 2 + 2300 2 = 1763333 + 5290000 = 7053333

С = √7053333 = 2656 мм, проверяем: катет, лежащий против угла 30 о равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет верен.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм – это минимальная эргономичная высота, рассчитываем с учетом наклона: 2000/2400 + 1327 = 3327/3737 мм – высота стены навеса возле дома.

Как рассчитать стоянку машин

Обычно устанавливают балочные конструкции. Чтобы своими руками изготовить навес для своего автомобиля, необходимо предварительно сделать чертеж, в котором должна учитываться классность автомобиля. Ширина стоянки должна быть равна габариту автомобиля, плюс один метр с двух сторон. Если будут парковаться две машины, необходимо учесть расстояние между ними — 0,8 метра.

Пример расчета навеса для машины среднего класса, ширина – 1600 -1750 мм, длина – 4200-4500 мм:

1600 /1750 + 1000 + 1000 = 3600/3750 мм – ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм – эргономичная длина, чтобы осадки не заливали площадку.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Беседки

Обычно такой навес делается в глубине приусадебного участка. Эти конструкции устанавливают на фундамент, который может быть:

• Свайным;
• Столбчатым;
• Ленточным;
• Плиточным.

На выбор типа фундамента влияют размеры строения, а также характер почвы. Эти значения должны быть обязательно показаны на чертеже. Установленная беседка может иметь несколько размеров:

• 3х4 метра;
• 4х4 метра;
• 4х6 метров.

Для самостоятельного расчета такой конструкции, для проектирования чертежа, требуется учитывать несколько параметров.

Чтобы одному человеку было комфортно отдыхать, требуется 1,6-2 кв. метра площади пола.

При установке мангала прямо под навесом, зона отдыха должна быть отделена от него свободной площадкой. Ее ширина составляет 1000-1500 мм.

Ширина удобного сиденья — 400-450 мм.

Габарит стола 800х1200. Расчет ведется на одного человека (600 -800 мм). Для большого количества людей, размер может достигать 1200х2400 мм.

Рано или поздно у владельцев частного дома возникает необходимость возвести на участке навес для машины или летнего отдыха, беседку, небольшую загородку с крышей для домашних животных, навес над поленницей. Чтобы кровля над таким сооружением была надежно закреплена, необходимо правильно спроектировать и смонтировать металлические несущие конструкции.

Мы приветствуем нашего уважаемого читателя и предлагаем ему статью о том, что такое фермы из профильной трубы, как их правильно рассчитать и смонтировать .

Ферма – это конструкция из прямолинейных элементов, соединенных между собой в узлах в прочную систему неизменяемой геометрической формы. Чаще всего встречаются плоские конструкции, но в больших нагруженных конструкциях применяют объемные (пространственные) фермы. Практически в частных домах фермы выполняют из дерева и металла. Из дерева изготавливают небольшие конструкции стропил, навесов, беседок. Зато прочный и высокотехнологичный металл – практически идеальный материал для несущих металлоконструкций.

Для изготовления сложных конструкций применяют прокат сплошного сечения и трубы. Профильные трубы (квадрат, прямоугольник) имеют большую устойчивость к смятию и изгибу, небольшие конструкции для дома монтируют без применения сварки , поэтому для усадебных построек чаще всего используют именно профильную трубу.

Конструкционные особенности ферм

Составляющие элементы конструкции фермы:

• Пояс.
• Стойка – вертикальный элемент, соединяющий верхний и нижний пояс.
• Раскос (подкос).
• Шпренгель – опорный раскос.
• Фасонки, накладки, косынки, заклепки, болты – всевозможные вспомогательные и крепежные материалы.

Высоту фермы считают от самой нижней точки нижнего пояса до самой верхней точки. Пролет – расстояние между опорами. Подъем – отношение высоты фермы к пролету. Панелью называют расстояние между узлами пояса.

Виды ферм из профтрубы

Фермы подразделяются по очертанию поясов. Бывают двухпоясные и трехпоясные разновидности. В небольших сооружениях применяются более простые двухпоясные фермы. Каждая разновидность имеет определенный уклон и высоту в зависимости от длины пролета и формы фермы.

Типы ферм по очертаниям поясов: балки с параллельными поясами (прямоугольные), треугольные (двускатные и односкатные), трапецеидальные (двускатные и односкатные), сегментные (параболические), полигональные (многоугольные), консольные; с ломаным приподнятым или вогнутым нижним поясом и разнообразной формой верхнего пояса; арочные с горизонтальным и арочным нижним поясом; сложные комбинированные формы.

Фермы также различают по типам решеток – см. на рисунке. В частных постройках чаще всего встречаются решетки треугольного и раскосного типа – более простые и менее металлоемкие. Треугольные решетки обычно применяются в прямоугольных и трапецеидальных конструкциях, раскосные – в треугольных.

Прежде чем возводить любую конструкцию, следует определиться с выбором материала. При покупке металлического профиля или труб следует внимательно осмотреть заготовки – нет ли трещин, раковин, наплывов, нестыковок по шву, большого количества помятых и погнутых заготовок. При покупке оцинкованных материалов – желательно убедиться в качестве покрытия – нет ли отслоений и наплывов.

При покупке необходимо потребовать копию сертификата и чек. Обязательно нужно убедиться в соответствии толщине стенки трубы заявленной в документах. Трубы в гараже на коленке не сделаешь, и подделок не бывает, но на плохое качество материала можно натолкнуться, поэтому покупать лучше в достаточно крупных магазинах.

Какой материал выбрать для каркаса

В большинстве случаев для каркаса усадебных построек или кровли дома выбирают сталь. Для очень небольших конструкций иногда используют алюминиевые и – обычно в покупных изделиях (тентах, качалках). Для возведения металлоконструкций можно использовать трубы полого сечения и профиля сплошного сечения (круг, полосу, квадрат, швеллер, двутавр).

Огромным преимуществом прямоугольных и квадратных труб по сравнению с профилем того же веса является высокая устойчивость к смятию и другим деформациям. Поэтому сплошные профиля можно заменить гораздо более легкими профтрубами – это очень значительно облегчает (в 2 раза и больше) и удешевляет конструкцию трубчатого типа.

Размеры сечения труб выбирают в зависимости от длины пролета и расстояния между опорами и фермами. В частных усадьбах навесы и другие конструкции не очень большие, и можно воспользоваться советами специалистов или найти готовые чертежи в интернете.

При расстоянии между опорами до 2 м для небольших навесов с пролетами длиной до 4 м подойдут профиля 40×20х2 мм, при пролетах до 5 м – 40×40х3, 60×30х3 мм; пролетах длиннее 5 м – 60×40х3, 60×60х3 мм. Если планируется автомобильный навес на две машины шириной 8-10 м, то профиль потребуется от 60×60 до 100×100 с толщиной стенки 3-4 мм. Размеры профиля зависят от расстояния между фермами.

Профтрубы поступают в продажу отрезками длиной 6 и 12 м. При длине 12 м металл расходуется экономнее, но для транспортировки таких труб нужен длинномер. Перед покупкой материалов следует продумать, как вы будете отрезать заготовки и сколько их разместится в трубе длиной 6 м или 12 м, и подсчитать, сколько отрезков профтрубы Вам понадобится.

Ориентироваться на номинальный вес нельзя – вес 1 м.п. в конкретной партии будет отличаться от номинального, и скорее всего в сторону увеличения (изготавливать изделия с более толстой стенкой выгоднее продавцам – цена идет за тонну). При покупке по весу материал придется докупать и довозить – а это лишние расходы.

Преимущества и недостатки разных металлов

Практически для конструкционных профильных труб используются стали следующих видов: углеродистые обыкновенного качества и качественные, конструкционные, легированные. Трубы бывают с защитным цинковым покрытием. Используют и алюминий – но редко, для небольших, чаще сезонных конструкций. Алюминиевые профиля применяют для небольших конструкций.

Традиционно для небольших конструкций в частной усадьбе для возведения стальных конструкций с фермами применяют углеродистую сталь Ст3сп, Ст3пс, иногда оцинкованную. Такая сталь имеет достаточную прочность для обеспечения надежности конструкции, разницы по коррозионной стойкости у всех трех типов сталей практически нет.

Если на конструкции будут попадать осадки, рано или поздно проржавеют и изделия из конструкционных и изделия из легированных сталей. Небольшое количество легирующих элементов от коррозии не защищают (для конструкций можно применять низколегированные стали типа 30ХГСА, 30ХГСН, 38ХА – в содержание легирующих элементов в них 2-4 %, и на коррозионную стойкость это количество не влияет).

По прочности конструкционные и легированные стали должны быть немного долговечнее углеродистых – они более устойчивы к циклическим нагрузкам. Но это качество у сталей проявляется после термообработки – а закалка с отпуском могут покоробить трубы, и обычно такую термообработку на готовых изделиях никто не делает. На бесшовных трубах может быть проведен отжиг – после отжига в металле снимаются остаточные напряжения (наклеп), но он становится более мягким.

Конструкционные стали (20А, 45, 40, 30А) имеют более высокое качество и более высокую цену. Легированные стали еще дороже (и есть вероятность, что Вам продадут трубы из стали 3 взамен легированной). Поэтому при монтаже конструкций шириной менее 20 м не имеет смысла покупать профтрубы из легированной или конструкционной стали. Применять оцинкованную профтрубу однозначно имеет смысл, если монтаж будет производиться при помощи краб-систем.

Если монтаж будет производиться путем сварки, сварные швы будут ржаветь так же быстро, как и обычный металл без покрытия
. Но если тщательно следить за швами, регулярно проводить антикоррозионную обработку (очистку, грунтовку, окраску), то оцинкованная труба предпочтительней. Если же Вам нужен временный навес на 10 лет для стройматериалов, а затем Вы навес будете сносить – тем более не заморачивайтесь, покупайте обычные трубы из углеродистой стали без покрытия.

Если Вы планируете возводить на участке очень большой навес или ангар с большой длиной пролета, стоит обратиться к профессиональным строителям и сделать проект – они определят, какую сталь Вам выбрать.

Сделать самому или заказать

Фермы для навеса над машиной или кровли беседки имеют небольшие размеры и простую конструкцию – чаше всего треугольную с несколькими подкосами и стойками. Выполнить такую конструкцию можно и самостоятельно, если у Вас имеются хотя бы начальные навыки сварщика и Вы не боитесь осваивать новые работы.

Но изготовление ферм требует аккуратности, наличия помощника, очень ровного участка в усадьбе – для раскладки и сварки конструкций, наличия сварочного аппарата и времени. Можно заказать готовые конструкции на заводе или строительной фирме, а смонтировать самому.

Требования к расчету профильной трубы для строительства фермы

При расчетах размеров и толщины стенки профильных труб, требуемых для сооружения Ваших металлоконструкций; учитываются следующие условия:

• Размеры металлоконструкции, и в частности, длина, шаг опор – расстояние между опорами.
• Высота опор и ферм.
• Форма ферм.
• Возможные особенности геологических условий (сейсмическая активность, возможность оползней).
• Вес покрытия.

Что будет, если рассчитать неправильно

При неправильных расчетах возможны следующие последствия:

• Конструкции фермы будут деформироваться под весом снега, мокрой листвы.
• В самом неудачном случае конструкции будут деформироваться под собственным весом.
• Вся конструкция может обрушиться при сильном ветре.
• Деформация рано или поздно приведет к разрушению фермы и всей конструкции, что опасно для человека и может повредить предметы, находящиеся под навесом – машину, например.
• Непрочная и подвижная конструкция будет приводить к разрушению кровли, положенной на ферму.
• При применении слишком мощного и тяжелого профиля неоправданно возрастают затраты на материалы и работы при возведении металлоконструкции.

Проектируем ферму и ее элементы

Полный и точный расчет нагрузки на ферму вместе с эпюрами сложен, и для его выполнения следует обратиться к специалистам.

При проектировании крупных навесов, ангаров, гаражей из металлоконструкций точный расчет требуемого профиля необходим, но для строительства не слишком больших навесов или беседок в частной усадьбе можно воспользоваться общеизвестными рекомендациями специалистов.

Для очень маленьких конструкций (навес в вольере для животных, навес над запасом дров) достаточно использовать трубы размером 40×20 мм с толщиной стенки 2 мм; для беседок и навесов над столами, барбекю или местами отдыха – 40×40 мм с толщиной стенки 3 мм; навес над местом для автомобиля – от 60×40 до 100×100 мм с толщиной стенки 3-4 мм.

Если ферм и опор у навеса несколько и шаг опор менее 2 м, можно взять более тонкую трубу, если всего 4 опоры и две фермы и длина пролета 6-8 м и больше – более толстую.

Допустимые нагрузки на фермы приведены в таблице:

Чертежи и схемы

При изготовлении металлоконструкций выполнение чертежа с точными размерами обязательно! Это позволит закупить нужное количество материала, сэкономит время при сборке и подготовке заготовок, позволит без проблем проконтролировать размеры металлоконструкции в процессе монтажа и уже готового сооружения. В данном случае от точности сборки зависит безопасность Вас и Ваших домочадцев – рухнувшее от снега или от ветра сооружение может принести много бед.

Основы расчета фермы

Типы ферм зависят от формы кровли, а формы кровли сооружения в усадьбе выбирают в зависимости от назначения и места расположения металлоконструкций. Консольные и примыкающие к дому фермы обычно выполняют односкатными треугольными, отдельно стоящие навесы – с полигональными, треугольными, сегментными конструкциями и арками. Беседки могут иметь шести- и восьмискатную кровлю или кровлю фантазийной конструкции с фермами нестандартной конструкции.

Для расчета ферм необходимо рассчитать нагрузку на кровлю и на одну ферму. При расчетах учитывают нагрузку снегового покрова, кровельного покрытия, обрешетки, вес самих конструкций. Точные расчеты – задача для профессионала-строителя. Основой для расчета служат СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85» и СП 16.13330.2011 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»
.

Для расчетов применяются метод вырезания вырезание узлов (участков, где стержни соединены шарнирно); метод Риттера; метод замены стержней Геннеберга. В современных компьютерных программах чаще применяется метод вырезания узлов.

Лучше воспользоваться готовым типовым проектом или нашими рекомендациями по выбору профилей. Собрать ферму простой трапециевидной или треугольной конструкции не слишком сложно, и при наличии опыта сварки и монтажа металлоконструкций самостоятельный монтаж навесов и беседок вполне возможен. Если Вы хотите соорудить большой навес с длиной фермы 10 м и больше – нужно выполнить проект у специалистов.

Влияние угла наклона

На конструкцию фермы в первую очередь влияет угол наклона скатов (ската). Угол наклона выбирается в первую очередь в зависимости от формы кровли и размещения металлоконструкции. У примыкающих к зданиям навесов должен быть больший угол наклона кровли – для более быстрого скатывания сползающего с кровли снега и стока льющейся воды.

У одиночных конструкций угол наклона кровли может быть меньше. Угол наклона зависит также от количества выпадающих в Вашем регионе осадков – чем больше осадков, тем больше должен быть угол наклона кровли. Чем круче кровля, тем меньше осадков на ней задерживается.

Небольшой уклон ската – до 15° — используется на небольших отдельно стоящих навесах. Высота ската примерно равна 1/7-1/9 длины пролета. Применяют фермы трапециевидной формы.

Уклон от 15° до 22° — высота ската равна 1/7 длины пролета.

Уклон от 22° до 30°- 35° — высота ската равна 1/5 длины пролета, при таком уклоне применяют обычно треугольные конструкции, иногда с ломаным нижним поясом для облегчения конструкции.

Параметры базовых углов

Для правильного расчета количества и длин отдельных элементов фермы из профтрубы необходимо определить базовые углы между элементами. В общем случае нижний пояс перпендикулярен опорам, верхний пояс имеет наклон к горизонтали в зависимости от угла наклона кровли. Оптимальный угол наклона раскосов к горизонтали/вертикали — 45°, стойки должны быть строго вертикальны.

Точный угол наклона кровли либо задается проектом, либо находится по соотношениям, приведенным выше (для уклона до 15° — высота ската примерно равна 1/7-1/9 длины пролета; для уклона от 15° до 22° — 1/7 длины пролета; для уклона от 22° до 30°- 35° — высота ската равна 1/5 длины пролета
).

Определив точный угол наклона кровли, определяют длины заготовок для изготовления фермы – эта информация потребуется при выполнении работ.

Значимые факторы выбора участка

Если есть выбор, для установки металлоконструкций следует выбрать ровный участок, не подверженный оползням и заболачиванию. Но в небольших приусадебных участках выбора чаще всего нет – навес для машины размещают сразу за воротами, веранду возле дома, беседку в глубине участка. Возможно, участок придется выровнять, иногда осушить.

Если есть опасность сползания пластов земли, или Вы проживаете в сейсмоопасном районе, проектирование проекта любой конструкции выше собачьей конуры следует предоставить профессионалам для обеспечения Вашей же безопасности.

Как рассчитать нагрузку

Снеговая нагрузка на 1 м² кровли рассчитывается по СП 20.13330.2017 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85»
в зависимости от региона. При расчетах берется не площадь кровли, а площадь проекции кровли на горизонталь. Аналогично рассчитывается вес обрешетки и кровельного покрытия. По чертежу рассчитывается вес одной фермы и умножается на их количество.

Нагрузка на одну ферму рассчитывается делением суммы общей нагрузки на кровлю снега, веса обрешетки и покрытия, веса самих конструкций, на количество ферм.

Входная дверь и козырек

Козырьки над входной дверью имеют небольшие размеры и выполняются консольными.

В ширину козырек должен быть равен ширине крыльца + по 300 мм с каждой стороны. По глубине навес должен закрывать ступени. Длина козырька равна сумме длины площадки и ступеней. Длина верхней площадки должна быть в полтора раза шире двери, то есть 0,9×1,5 = 1,35 м. Плюс по 250 мм на каждую ступеньку.

Например:

для крыльца с двумя ступенями и шириной 1200 мм размеры накрываемой площади (горизонтальной проекции козырька) равны:

длина (глубина козырька) = 1,35 + 2×0,25 = 1,85 м;

ширина = 1,2 + 0,3×2 = 1,8 м.

Бесплатные программы для расчета

• На сайте http://sopromatguru.ru/raschet-balki.php
  .
• На сайте http://rama.sopromat.org/2009/?gmini=off
  .

Пример расчета

Пример расчета фермы отдельно стоящего навеса для автомобиля среднего класса (D):

Ширина автомобиля 1,73 м, длина 4,6 м.

Минимальная ширина фермы между опорами:

1,73 + 1 = 2,73 м, для удобства открывания дверей принимаем ширину 3,5 м.

Ширина фермы с учетом свесов кровли:

3,5 + 2×0,3 = 4,1 м.

Длина навеса:

4,6 + 1 = 5,6 м, принимаем длину 6 м.

При такой длине можно устанавливать опоры через 2 м или меньше. Для облегчения несущих конструкций принимаем расстояние между опорами 1,5 м.

Форму кровли принимаем треугольную двускатную – она самая простая в изготовлении и одновременно экономичная по расходу материалов. Угол наклона кровли принимаем 30° – при таком угле наклона на кровле не будет задерживаться снег и опавшие листья.

Высота фермы в центре (центральной стойки) будет равняться:

Итого: длина нижнего пояса фермы составляет 4,1 м; верхнего пояса – две половинки по 2,355 м, общая длина 4,71 м, стойка в центре имеет высоту 1,16 м.

Для таких недлинных ферм вполне достаточно использовать квадратную трубу 40×40 мм с толщиной стенки 3 мм.

Основные этапы работ по изготовлению и монтажу ферм своими руками

До монтажа ферм выполняют работы по планировке участка, установке опор, бетонированию фундаментов опор, привариванию боковых связей или боковых ферм. Затем монтируют поперечные фермы.

Порядок выполнения работ по изготовлению и монтажу ферм:

• На ровной поверхности сваривают фермы.
• Обрабатывают фермы антикоррозионной грунтовкой, дважды окрашивают. Не окрашивают места под приварку ферм к опорам. Можно эти работы выполнить и после монтажа ферм, но на высоте красить неудобно.
• Поднимают фермы, устанавливают на опоры, выверяют углы и горизонтальность, приваривают к опорам. Эти работы выполняет бригада из нескольких человек.
• Закрашивают места сварки.
• Монтируют обрешетку, укладывают кровельное покрытие.

Как сварить фермы

Сборку ферм производят на ровной площадке. Перед сборкой нарезают заготовки, зачищают от ржавчины, сошлифовывают заусенцы на срезах. Элементы фермы скрепляют струбцинами, проверяют размеры, углы, плоскостность. Сваривают конструкцию с одной стороны, дают остыть, переворачивают на другую сторону. Снимают струбцины и проваривают вторую сторону. Затем сошлифовывают валик на шве. Особенности сварки ферм Вы можете увидеть на нашем видео:

Если у Вас небольшие навыки сварщика и монтажника, можно заказать изготовление фермы в специализированной организации или бригаде.

Заключение

Устройство навеса, монтаж ферм – сложная квалифицированная работа. Небольшие навесы и беседки можно выполнить самостоятельно с помощью членов семьи.

Монтаж крупных металлоконструкций лучше доверить бригаде профессионалов. Но за профессионалами тоже нужен контроль. Мы прощаемся с нашим уважаемым читателем и надеемся, что наша статья поможет Вам разобраться в видах ферм, выборе конструкции, материала и порядке проведения работ по сооружению навесов и беседок на Вашем участке. Подписывайтесь на рассылку нашего сайта, приводите друзей, делитесь интересной информацией с собеседниками в соцсетях.

Сфера использования ферм из профильной трубы

Для того чтобы собрать ферму из профильной трубы необходимо использовать решетчатые стержни. Сам процесс является достаточно трудоемким, по сравнению с конструкциями, состоящими из сплошных балок, но также стоит обратить внимание на их экономичность. Именно парный материал используется для изготовления конструкции фермы, в то время как косынки выступают в качестве практичного и достаточно качественного материала с использованием клепок и сварки.

Таким образом, можно перекрыть пролет практически любой длины, но не стоит забывать о необходимости проведения серьезных монтажных работ, которые потребуют немалого количества опыта и специфических знаний. Без правильно проведенных предварительных расчетов самих ферм из профильной трубы последует множество ошибок и последующих затрат.

Схема треугольного сооружения

Если все предыдущие условия были выполнены корректно и качество сварочных работ выполнено на должном уровне, необходимо установить конструкцию на заранее подготовленном месте и провести монтажные работы, направленные на верхнюю обвязку следуя заранее нанесенной разметке.

Характерные преимущества несущих ферм из профильной трубы:

• Большой срок службы;
• Существенная экономия, как личного времени, так и средств;
• Достаточно несущественный вес;
• Материал позволяет возвести конструкцию практически любой формы;
• Подобная конструкция рассчитана на существенные нагрузки постоянного типа;
• Выносливость.

Основная конструкция фермы из профильной трубы

Подобные конструкции как фермы из профильной трубы делятся на несколько видов. В основу подвидов входят подборы различных параметров. Одним из основных можно назвать количество поясов.

• Висячие конструкции, в основу которых входит несколько поясов. В зависимости от расположения их называют либо верхними, либо нижними;
• Ряд конструкций, основные компоненты которых находятся в единой плоскости.

По форме можно отделить конструкции:

• Арочный тип, который основывается на необычной и выпуклой форме;
• Могут быть и прямыми;
• Двускатные и односкатные конструкции, изготовленные из профильной трубы.

фермы из профильной трубы

Исходя из вариативности контуров, различают:

• На те, у кого пояс находится параллельно. Считается наиболее оптимальным вариантом в случае, если предстоит решение касательно мягкой кровле. Собрать такую опору не составит особого труда, так как все ее детали практически идентичны. Стоит обратить внимание на то, что габариты стержней для пояса и размеры решетки полностью совпадают;
• Полигональные хоть и способны выдержать большую и постоянную нагрузку, но для проведения необходимых работ понадобится большой опыт. Да и сам процесс является трудоемким и сложным;
• У односкатных форм, углы достаточно жесткие, что позволяет воспринимать существенные нагрузки. Для возведения подобной конструкции, как фермы из профильной трубы огромного количества материала не потребуется, поэтому их с легкостью можно отнести к категории экономичных;
• Для возведения фермы из профильной трубы, крыша которой будет иметь большой угол, рекомендуется использовать треугольные фермы, изготовленные из профильной трубы. К существенным недостаткам можно отнести большое количество отходов подручных и основных материалов.Прямые фермы из профильной трубы

Подобные типы ферм подразделяются по углу наклона, различают три основные группы:

• Если угол приравнивается к 22*-30*. Соотношение длины и высоты приравнивается один к пяти. Пользуются немалой популярностью в бытовом строительстве, как один из наиболее приемлемых способов перекрытия небольших по высоте пролетов. Относительно несущественный вес можно назвать одним из неоспоримых преимуществ. Для других аналогов лучше использовать треугольные фермы.
• Пролеты, чья длина превышает отметку в 14 м, рекомендуется дополнительно использовать раскосы, устанавливаемые по направлению сверху вниз. На самом верхнем слое будет находиться панель, длина которой может варьироваться от 150 до 250 см. В итоге, исходные данные будут представлять собой конструкцию, с состав которой войдут несколько поясов. Количество панелей останется четным.
• А вот если длина пролета составит более 20 м, стоит воспользоваться подстропильной конструкцией, вспомогательными компонентами которой можно назвать опорные колонны.

Отдельное внимание хотелось бы уделить конструкции фермы типа Полонсо. С ее помощью можно устранить дефект так называемых длинных раскосов, которые приводят к снижению общего веса. В состав фермы из профильной трубы входят две и более треугольные системы, которые соединены друг с другом при помощи затяжки.

• Менее 15*. Практика показала, что для достижения максимальной эффективности фермы из профильной трубы лучше использовать трапециевидные стропила, изготовленные из прочного металла. Избежать дальнейшего образования продольного изгиба поможет наличие коротких стоек;
• Не более 22*. Паритеты длины и высоты должны приравниваться как семь к одному. Максимальная длина фермы из профильной трубы не должна превышать отметку в 20 м. Если по какой-либо причине эту отметку необходимо повысить, то нижний пояс делается ломанным.

Обратите особое внимание!

Асимметрическая форма сохраняется в случае, если угол кровли фермы из профильной трубы колеблется в пределах 6-10*.

Саму же высоту фермы можно определить по формуле дробления протяженности самого пролета на семь, восемь или девять частей, эта цифра будет зависеть от особенности, выбранной вами конструкции.

Треугольные фермы из профильной трубы

Все необходимые расчеты фермы требуется производить, следуя установленным инструкциям СниП:

• в основу любого расчета входит правильно выполненный расчет самой фермы изготовленной из профильной трубы. Подготовка схемы фермы из профильной трубы подразумевает расчет и дальнейшее указание соотношения уклона кровли и длинны конструкции.

• Размеры зачастую зависят от обозначенной в смете суммы максимальных затрат, если ТТ не подразумевает чего-то другого. Тип перекрытия будет зависеть от высоты металлоконструкции, общего веса, возможности дальнейшего ее перемещения. А вот длину исключительно уклон.
• Не стоит забывать и об очертаниях самих опор и их поясов. Его контур будет рассчитываться исходя из назначения металлоконструкции, углом наклона и типом перекрытий.Виды конструкций стропильных ферм из профильной трубы

Если длина фермы составит более 36 м, при расчетах необходимо дополнительно учитывать уровень строительного подъема.

Металлические фермы для уклонов 6-10

Размер выбранных панелей должен напрямую зависеть от типа и объема дальнейших нагрузок на конструкцию. Стоит помнить, что углы раскосов будут напрямую зависеть от используемых стропил, а вот панель должна им полностью соответствовать. Для привычной всем треугольной решетки, угол будет приравниваться к 45*, а вот для раскосой всего 35*.

Завершающим этапом расчетов фермы из профильной трубы должен стать показатель, характеризующий промежуток между полученными углами. В идеале, он должен полностью соответствовать общей ширине панели.

Стропильные фермы

Абсолютно все расчеты фермы из профильной трубы необходимо выполнять так, чтобы в итоге даже малейшее увеличение высоты привело к росту несущей особенности всей металлоконструкции. Если выбрать правильный угол наклона, то снежные массы не будут подолгу задерживаться на ее поверхности. Установка дополнительных ребер жесткости поможет усилить саму ферму, что является одним из наиболее приемлемых способов повышения эффективности конструкции в целом.

Для проведения точных определений касательно габаритов устройства для навесов, следует руководствоваться такой информацией:

• Для сооружений, габариты которых составят 4.5 м, при этом будут использоваться комплектующие, размеры которых составят 40х20х2 мм;
• Свыше 5.5 м габариты изделий составят 40х40х2 мм;
• Для строений, габариты которых составят более 5.5 м, наиболее приемлемым будет использование конструкций, чьи габариты составят 40х40х3 мм. Но возможен вариант использования 60х30х2 мм.

Если речь идет о замере шага учитывается максимально допустимая протяженность от навеса до одной из опор равная 1.7 м. Если не руководствоваться этим принципом, такие показатели как надежность и прочность конструкции останутся под вопросом.

Расчет фермы из профильной трубы можно произвести воспользовавшись нашим онлайн калькулятором.

После получения всех величин, с использованием специальных устройств и ранее упомянутых формул, можно получить готовую схему будущей ферму из профильной трубы. Впоследствии следует задуматься о дальнейшем проведении необходимых сварочных работ, дабы сварить ферму из профильной трубы правильно.

Как сделать правильный выбор и изготовить ферму из профильной трубы правильно:

• Подбирая определенный размер по установленным типам, для начала лучше сделать выбор в пользу квадратных или прямоугольных ферм из профильной трубы, которые имеют несколько ребер жесткости, что в свою очередь, обеспечит максимальную устойчивость;
• Стоит использовать исключительно качественную продукцию и изделия, приобретенную у проверенных поставщиков. Подобные конструкции не склонны к коррозии и достаточно устойчивы к различным климатическим факторам. Габариты и толщину стенок изготавливают исходя из заложенных в первоначальном проекте данных. Только проводя все эти манипуляции можно обеспечить необходимую несущую способность самих стропил;
• Для верхнего пояса используются разносторонние уголки двутаврового типа. Стыковка выполняется по направлению исходя из меньшей стены;
• В качестве сопряжения принято использовать спаренные углы и специальные прихватки;
• Для того чтобы скрепить детали, расположенные в нижнем поясе, используются равносторонние уголки;
• Оставшиеся части можно соединить при помощи накладных платин разного диаметра.

Раскосы необходимо устанавливать под углом в 45*, а вот стойки исключительно под прямым углом. После завершения первоначального этапа сборки фермы из профильной трубы, можно приступать к сварке фермы.

Каждый из образовавшихся швов проверяют на качество по отдельности, так как только они могут гарантировать необходимый уровень надежности всей конструкции будущей постройки или сооружения. После завершения сварочных работ, стропила обрабатываются веществом с антикоррозийным составом и вскрывают краской.

Источник: http://o-trubah.com/forma/profilnye-truby/kak-svarit-fermy/

Основы расчета и сварки фермы из профильной трубы

Навесы на металлическом каркасе облегчают быт. Они защитят автомобиль от непогоды, прикроют летнюю веранду, беседку. Заменят крышу мастерской или козырек над подъездом. Обратившись к профессионалам, вы получите какой угодно навес. Но многие и сами справятся с работой по монтажу. Правда, понадобится точный расчет фермы из профильной трубы. Не обойтись и без соответствующего оборудования, материалов. Конечно, также нужны навыки сварки и резки.

Каркасный материал

Основа навесов – сталь, полимеры, дерево, алюминий, железобетон. Но, чаще каркас составляют металлические фермы из профильной трубы. Этот материал полый, сравнительно легкий, но прочный. В разрезе имеет вид:

• прямоугольника;
• квадрата;
• овала (а также полу- и плоскоовальной фигуры);
• многогранника.

Сваривая из профильной трубы фермы, чаще выбирают квадратное или прямоугольное сечение. Эти профили легче в обработке.

Разнообразие трубных профилей

Допустимые нагрузки зависят от толщины стенок, марки металла, метода изготовления. Материалом зачастую служат качественные конструкционные стали (1-3пс/сп, 1-2пс(сп)). Для особых нужд используют низколегированные сплавы и оцинковку.

Длина профильных труб обычно составляет от 6 м на малых сечениях до 12 м – на больших. Минимальные параметры от 10×10×1 мм и 15×15×1,5 мм. С увеличением толщины стенок прочность профилей возрастает. Например, на сечениях 50×50×1,5 мм, 100×100×3 мм и свыше. Изделия максимальных размеров (300×300×12 мм и более) применимы скорее для промышленных сооружений.

Что касается параметров элементов каркасов, есть следующие рекомендации:

• для малогабаритных навесов (до 4,5 м шириной) применяется трубный материал сечением 40×20×2 мм;
• если ширина до 5,5 м, рекомендованы параметры 40×40×2 мм;
• для навесов более значительных размеров советуют брать трубы 40×40×3 мм, 60×30×2 мм.

Что такое ферма

Фермой называют стержневую систему, основу строительной конструкции. Состоит она из прямолинейных элементов, соединяемых в узлах. Например, рассматривается конструкция фермы из профильной трубы, в которой отсутствует расцентровка стержней и нет внеузловых нагрузок. Тогда в ее составных частях возникнут лишь усилия растяжения и сжатия. Механика этой системы позволяет ей сохранять геометрическую неизменность при замене жестко крепящихся узлов на шарнирные.

Пример устройства сварной стержневой системы

Ферма состоит из следующих элементов:

• верхний пояс;
• нижний пояс;
• стойка, перпендикулярная к оси;
• подкос (или раскос), наклонный к оси;
• вспомогательный опорный раскос (шпренгель).

Система решетки быть треугольной, раскосной, полураскосной, крестовой. Для соединения используются косынки, парные материалы, клепки, сварные швы.

Варианты крепления в узлах

Изготовление ферм из профильной трубы подразумевает сборку пояса с определенными очертаниями. По типу они бывают:

• сегментные;
• полигональные;
• двускатные (или трапецеидальные);
• с параллельными поясами;
• треугольные (д-и);
• с поднятым ломаным нижним поясом;
• односкатные;
• консоль.

Типы по очертаниям поясов

Одни системы проще в монтаже, другие экономичнее по расходу материалов, третьи легче по устройству опорных узлов.

Влияние угла наклона

Выбор конструкции ферм навесов из профильной трубы связан с уклоном проектируемого сооружения. Есть три возможных варианта:

• от 6°до 15°;
• от 15° до 22°;
• от 22° до 35°.

При минимальном угле (6°-15°) рекомендуются трапециевидные очертания поясов. Для снижения веса допускается высота в 1/7 либо 1/9 общей длины пролета. Проектируя пологий навес сложной геометрической формы, надо приподнять его в средней части над опорами. Воспользуйтесь фермами Полонсо, рекомендуемыми многими специалистами. Они представляют собой систему из двух соединенных затяжкой треугольников. Если нужно высокое сооружение, лучше выбрать многоугольную конструкцию с приподнятым нижним поясом.

Когда угол уклона превышает 20°, высота должна составлять 1/7 часть от общей длины пролета. Последний достигать 20 м. Для повышения конструкции нижний пояс делается ломаным. Тогда увеличение составит до 0,23 длины пролета. Для вычисления нужных параметров пользуются табличными данными.

Таблица определения уклона стропильной системы

При уклоне свыше 22° расчеты ведутся по специальным программам. Навесы такого рода чаще используются для кровли из шифера, металла и подобных материалов. Здесь применяют треугольные фермы из профильной трубы при их высоте в 1/5 от всей длины пролета.

Чем больше угол наклона, тем меньше на навесе будет скапливаться осадков, тяжелого снега. Несущая способность системы возрастает с повышением ее высоты. Для дополнительной прочности предусматривают добавочные ребра жесткости.

Параметры базовых углов

Чтобы понять, как рассчитать ферму из профильной трубы, обязательно выяснить параметры базовых узлов. Например, размеры пролета обычно должны быть указаны в техническом задании. Число панелей, их габариты назначаются предварительно. Вычислим оптимальную высоту (Н) в середине пролета.

• Если пояса параллельные, полигональные, трапецеидальные, Н=1/8×L, где L – длина фермы. Верхний пояс должен иметь уклон около 1/8×L либо 1/12×L.
• Для треугольного типа, в среднем, Н=1/4×L или Н=1/5×L.

Раскосы решетки должны иметь наклон примерно 45° (в пределах 35°-50°).

Воспользуйтесь готовым типовым проектом, тогда не придется делать расчет

Чтобы навес был надежным и долго прослужил, его проект требует точных вычислений. Уже после расчета закупаются материалы, в дальнейшем монтируется каркас. Есть более затратный путь – приобрести готовые модули и собрать сооружение на месте. Другой вариант сложнее – заняться подсчетами самостоятельно. Тогда понадобятся данные из спецсправочников по СНиП 2.01.07-85 (воздействия, нагрузки), а также СНиП П-23-81 (данные по стальным конструкциям). Нужно сделать следующее.

1. Определиться со схемой блоков в соответствии с функциями навеса, углом наклона, материалом стержней.
2. Выбрать параметры. Учесть зависимость между высотой и минимальным весом кровли, ее материалом и типом, уклоном.
3. Рассчитать панельные размеры сооружения согласно удаленности отдельных частей, ответственных за передачу нагрузок. Определяется расстояние между соседними узлами, обычно равное ширине панели. Если размер пролета свыше 36 м, вычисляется строительный подъем – обратный погашаемый изгиб, воздействующий из-за нагрузок на конструкцию.

Среди способов расчета статически определимых ферм одним из простейших считается вырезание узлов (участков, где стержни соединены шарнирно). Другие варианты – метод Риттера, метод замены стержней Геннеберга. А также графическое решение путем составления диаграммы Максвелла-Кремоны. В современных компьютерных программах чаще применяется метод вырезания узлов.

Для человека, владеющего знаниями по механике и сопромату высчитать все это не так сложно. Остальным же стоит учесть, что от точности расчетов и величины погрешностей зависит срок службы и безопасность навеса. Возможно, лучше обратиться к специалистам. Или выбрать вариант из готовых проектных решений, куда просто подставить свои значения. Когда понятно, какого вида нужна стропильная ферма из профильной трубы, чертеж для нее наверняка найдется в интернете.

Значимые факторы выбора участка

Если навес относится к дому или другому зданию, на него потребоваться официальное разрешение, о чем тоже придется позаботиться.

Сначала выбирается участок, где будет располагаться сооружение. Что при этом учитывается?

1. Постоянные нагрузки (фиксированный вес обрешетки, кровли и прочих материалов).
2. Переменные нагрузки (воздействия климатических факторов: ветер, осадки, в том числе снег).
3. Особый тип нагрузок (есть ли сейсмическая активность в регионе, штормы, ураганы и подобное).

Также важны характеристики грунта, влияния стоящих рядом зданий. Проектировщик должен учесть все значимые факторы и уточняющие коэффициенты, которые вносятся в алгоритм расчета. Если планируется провести вычисления своими силами, воспользуйтесь программами 3D Max, Аркон, Автокад или подобными. Есть вариант расчета в онлайн-версиях строительных калькуляторов. Обязательно выяснить для намеченного проекта рекомендуемый шаг между несущими опорами, обрешеткой. А также параметры материалов и их количество.

Пример программного расчета для навеса, крытого поликарбонатом

Последовательность работ

Сборку каркаса из металлических профилей должен проводить только специалист по сварочным работам. Это ответственное дело требует знаний и умелого обращения с инструментом. Надо не только понимать, как сварить ферму из профильной трубы. Важно, какие узлы правильнее собрать на земле, и лишь потом поднимать на опоры. Если сооружение тяжелое, для монтажа потребоваться техника.

Обычно процесс монтажа проходит в такой последовательности:

1. Выполняется разметка участка. Устанавливаются закладные детали, вертикальные опоры. Нередко в ямы сразу помещают металлические трубы, а потом бетонируют. Вертикальность установки проверяется отвесом. Для контроля параллельности натягивается шнур или нить между крайними стойками, остальные выставляются по полученной линии.
2. Продольные трубы сваркой фиксируют к опорам.
3. На земле сваривают узлы и элементы ферм. С помощью раскосов и перемычек соединяют пояса конструкции. Потом блоки следует поднять на нужную высоту. Их приваривают к продольным трубам по участкам размещения вертикальных опор. Между фермами по скату вваривают продольные перемычки для дальнейшего крепления кровельного материала. В них проделывают отверстия под крепеж.
4. Тщательно зачищаются все соединительные участки. Особенно верхние грани каркаса, куда в дальнейшем ляжет кровля. Поверхность профилей очищается, обезжиривается, обрабатывается грунтовкой и окрашивается.

Воспользовавшись готовым проектом, вы быстрее приступите к сборке навеса

Специалисты советуют выполнять столь ответственные работы только при наличии соответствующего опыта. Мало знать в теории, как правильно сварить ферму из профильной трубы. Сделав что-то неправильно, проигнорировав нюансы, домашний мастер рискует. Навес сложится и рухнет. Пострадает все, что под ним будет – авто или люди. Поэтому возьмите знания на вооружение!

: как сварить ферму из профильной трубы

Источник: http://trubsovet.ru/nazn/primenenie/fermy-iz-profilnoj-truby.html

Фермы из профильной трубы: конструкции, расчет и изготовление

Когда площадь сооружения достаточно большая, вопрос обеспечения надежности и прочности конструкции приобретает особую важность. Появляется необходимость в усилении стропильной системы, стропила которой могли бы перекрыть довольно длинные пролеты.

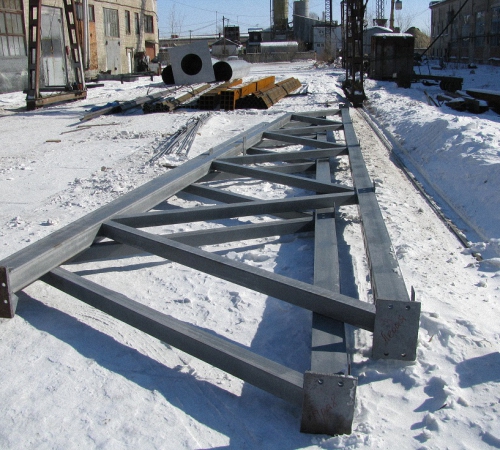

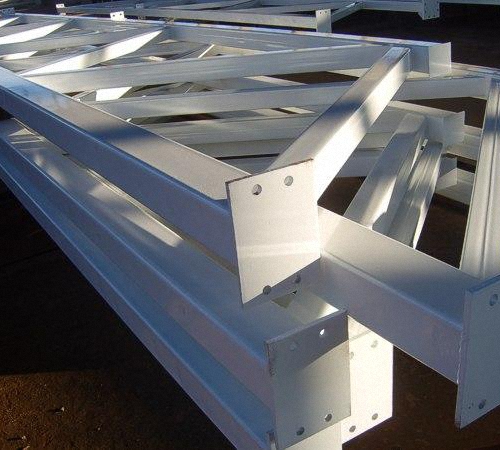

Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки.

Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

• минимальный вес;
• они долговечны;
• выносливы;
• узлы очень крепкие, поэтому способны противостоять высоким нагрузкам;
• с их помощью можно возводить конструкции со сложной геометрией;
• позволяют сэкономить финансовые средства, поскольку расценки на изготовление металлоконструкций из профильной трубы достаточно приемлемы для решения широкого круга задач.

В основе деления этих конструкций на конкретные виды лежат разные параметры. Начнем с главного –

Различают:

• опоры, компоненты которой расположены в единой плоскости;
• висячие, в их состав входят два пояса, по расположению их называют соответственно нижним, верхним.

По первому параметру различают:

• арочные фермы из профильной трубы,
• бывают и прямыми;

• односкатные либо двухскатные.

В соответствии с контуром различают:

• имеющие параллельный пояс. Это оптимальный вариант для обустройства мягкой кровли. Такая опора собирается очень просто, поскольку ее компонентами являются идентичные детали и, что немаловажно, размеры решетки совпадают с размерами стержней для пояса;

• односкатные. Отличаются жесткими узлами, которые позволяют воспринять значительные внешние нагрузки. На их сооружение уходит небольшое количество материала, поэтому эти конструкции достаточно экономичны;
• полигональные. Хотя они в состоянии выдерживать большой вес, однако, их монтаж трудоемок и довольно сложен;
• треугольные. Они практически незаменимы при устройстве крыш с большим углом наклона. Единственный их минус в большом количестве отходов при сооружении.

• Угол наклона. Типовые фермы из профильной трубы делят на три группы:

• 22°- 30°. Высота и длина металлоконструкции в этом случае соотносятся, как один к пяти. Это оптимальный вариант для перекрытия небольших пролетов в бытовом строительстве. Главным их преимуществом является небольшой вес. Больше всего для подобного аналога подходят треугольные.

Для пролетов, имеющих длину более 14 м используют раскосы, которые устанавливаются сверху вниз. По верхнему поясу располагают панель (порядка 150 – 250 см в длину). Таким образом, при этих исходных данных мы имеем конструкцию, включающую два пояса. Количество панелей при этом четное.

Если пролет превышает 20 м, то возникает необходимость в подстропильной металлоконструкции, связанной опорными колоннами.

Отдельного упоминания стоит так называемая ферма Полонсо. В ее составе имеются две треугольные системы, соединенные одна с другой через затяжку. Такое конструктивное решение позволяет избежать установки в средних панелях длинных раскосов, что приводит к значительному снижению общего веса.

• 15°- 22°. Соотношение высоты и длины в этом случае равно один к семи. Наибольшая допустимая длина под подобный каркас составляет 20 м. Если по условиям эксплуатации необходимо увеличить ее высоту, то нижний пояс выполняют ломаным.
• меньше 15°. В подобный проектах рекомендуется использовать трапециевидные металлические стропила. Наличие в них коротких стоек способствует увеличению противодействия продольному изгибу.

Внимание!

Фермы из профильной трубы для односкатной крыши с углом наклона 6–10° должны иметь асимметричную форму.

Высоты определяют через деление длины пролета на семь, восемь либо девять частей, взяв за основу особенности заданной конструкции.

Расчет для навеса

Проведение расчетов основывается на требованиях СниП:

Обязательным компонентом любого расчета и последующего монтажа конструкции является чертеж.

Подготавливается схема с указанием зависимости между длиной металлоконструкции и уклоном кровли.

• В ней также учитываются очертания поясов опоры. Контур пояса определяется назначением конструкции, типом покрытия кровли и углом наклона.
• При выборе размеров, как правило, следуют принципу экономии, если, конечно, ТТ не требуют иного. Высоту конструкции определяет тип перекрытия, минимальный общий вес, возможность перемещения, длину же – установленный уклон.

При длине фермы свыше 36 м дополнительно рассчитывают строительный подъем.

• Размеры панелей рассчитывают с учетом нагрузок, воспринимаемых конструкцией. При этом следует помнить, что углы раскосов у разных металлических стропил отличаются, панель же должна им соответствовать. Для треугольной решетки искомый угол равен 45°, для раскосой – 35°.
• Завершает расчет определение промежутка между узлами. Обычно он соответствует ширине панели.

Расчеты выполняют с учетом того, что увеличение высоты приводит к росту несущей способности. На подобном навесе снежный покров не будет задерживаться. Одним из способов усиления ферм из профильной трубы является установка нескольких прочных ребер жесткости.

Для определения размеров металлоконструкции для навесов следуют следующим данным:

• для сооружений шириной не более 4,5 м используют изделия размером 40 на 20 на 2 мм;
• менее 5,5 м – 40 на 40 на 2 мм;
• свыше 5,5 м оптимальными будут изделия размером 40 на 40 на 3 мм либо 60 на 30 на 2 мм.

При расчете шага необходимо учесть, наибольшее возможное расстояние от одной опоры навеса до другой равно 1,7 м. При нарушении этого ограничения прочность и надежность сооружения будет под вопросом.

Когда будут полностью получены необходимые параметры, при помощи формул и особых программ получают соответствующую схему конструкции. Теперь остается продумать, как сварить ферму правильно.

На заметку

При расчетах должны учитываться:

• закупочная стоимость одной тонны металла;
• расценки на изготовление металлоконструкций из профильной трубы (либо можно просуммировать взятые в отдельности расходы на сварку, антикоррозийную обработку, монтаж).

Рекомендации по правильному выбору и изготовлению металлоконструкций трубчатого типа

• Выбирая типоразмер желательно остановить свой выбор на прямоугольных или квадратных изделиях, поскольку имеющиеся два ребра жесткости обеспечат готовой металлоконструкции наибольшую устойчивость.
• Используйте исключительно качественные изделия из высокоуглеродистой легированной стали, которая не корродирует и устойчива к агрессивным воздействиям внешней среды. Толщину стенок и диаметр подбирают в соответствии с заложенными в проекте. Таким образом будет обеспечена требуемая несущая способность металлических стропил.
• Для соединения основных компонентов фермы друг к другу используют прихватки и спаренные уголки.
• В верхнем поясе для смыкания каркаса необходимы разносторонние двутавровые уголки, причем стыковку выполняют по меньшей стороне.
• Для сопряжения деталей нижнего пояса применяют равносторонние уголки.
• Основные части длинных конструкций соединяют посредством накладных пластин.

• Раскосы устанавливаются под 45 градусов, а стойки – под прямым углом. Завершив сборку основной конструкции, переходят к сварке фермы из профильной трубы. Каждый из сварочных швов обязательно необходимо проверить на качество, поскольку именно они определяют надежность будущего сооружения. Металлические стропила после завершения сварки обрабатывают специальными антикоррозийными составами и покрывают краской.

Изготовление металлических ферм для навеса на видео.

© 2018 stylekrov.ru

(1
votes, average: 2,00
5)

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Односкатный навес из профильной трубы, фото строения с кровлей из профнастила

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно!
Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

• Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
• Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
• Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
• Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Узлы крепления для сборки навеса из профильной трубы своими руками, на фото а — треугольная решетка, б — опорная, в — раскосная решетка

Преимуществами безфасоночного сварного соединения является:

• Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
• Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
• Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
• Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

• Необходимость иметь довольно дорогостоящее оборудования;
• Необходим опыт в сварочных работах.

Болтовые соединения при производстве изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Болтовые соединения наиболее простые для монтажа навеса из профильной трубы своими руками, фото присоединенного элемента каркаса

Основными достоинствами таких соединений являются:

• Простота выполнения сборки;
• Нет необходимости в дополнительном оборудовании;
• Возможность полного демонтажа сооружения.

Недостатки:

• Увеличивается вес конструкции;
• Необходимы дополнительные детали крепежа;
• Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Подведя итоги

В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.

Сложная конструкция для создания навеса из профтрубы своими руками, фото односкатного, купольного сооружения

•


  Навесы относят к категории наиболее простых сооружений, которые возводят на загородном или дачном участке. Их используют под самые разные цели: в качестве стоянки автомобилей, участка для складирования и множества других вариантов.

  Конструктивно навес крайне прост. Это

  •
    каркас, основным элементом которого являются фермы для навесов, отвечающие за стабильность и прочность конструкции;
  •
    покрытие. Его выполняют из шифера, поликарбоната, стекла или профлиста;
  •
    доборные элементы. Как правило, это элементы украшения, которые располагают внутри сооружения.

  Конструкция довольно проста, к тому же весит она немного, поэтому ее можно собрать своими руками сразу на участке.

  Однако чтобы получить практичный правильный навес, прежде всего нужно обеспечить его прочность и долгую эксплуатацию. Для этого следует знать, как рассчитать ферму для навеса, изготовить самостоятельно и сварить или купить готовые.

  Металлические фермы для навесов




  Эта конструкция состоит из двух поясов. Верхний пояс и нижний соединены через раскосы и вертикальные стойки. Она способна противостоять существенным нагрузкам. Одно такое изделие, весящее от 50–100 кг может заменить балки из металла большие по весу в три раза. При правильном расчете металлическая ферма в , швеллеров или не деформируется и не прогибается при воздействии нагрузок.

  Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только так конструкция сможет противостоять даже очень высоким воздействиям.

  Как выбрать материал и правильно варить их




  Создание и самостоятельная установка навесов возможны при небольших габаритах сооружения. Фермы для навесов в зависимости от конфигурации поясов могут быть изготовлены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

  Подобное решение имеет ряд преимуществ:

  •
    Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом 30-50х30-50 мм в сечении, а для сооружений небольшого размера подойдут трубы и меньшего сечения.
  •
    Для металлических труб характерна большая прочность и это при этом, что они весят намного меньше, чем цельный брусок из металла.
  •
    Трубы сгибаются – качество необходимое при создании криволинейных конструкций, например, арочных или купольных.
  •
    Цена фермы для навесов относительно небольшая, поэтому купить их не составит особого труда.

  На заметку

  Металлический каркас прослужит значительно дольше, если защитить его от коррозии: обработать грунтовкой и покрасить.

  •
    На такой металлический каркас можно удобно и достаточно просто уложить практически любую обрешетку и кровлю.

  Способы соединения профилей


  Как можно сварить навес



  Среди главных достоинств профильных труб следует отметить безфасоночное соединение. Благодаря такой технологии, ферма для пролетов, не превышающих 30 метров, получается конструктивно простой и обходится относительно недорого. Если ее верхний пояс достаточно жесткий, то кровельный материал можно опереть непосредственно на него.

  Безфасоночное сварное соединение обладает рядом достоинств:

  •
    существенно снижается масса изделия. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые – на 25 % больше.
  •
    снижает трудозатраты и расходы на изготовление.
  •
    стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать аппараты, которые позволяют бесперебойно подавать сварную проволоку.
  •
    полученный шов и присоединяемые детали получаются одинаково прочными.

  Из минусов следует отметить необходимость наличия опыта проведения сварочных работ.

  Крепление на болты


  Болтовым соединением профильных труб пользуются не так уж редко. Преимущественно его используют для разборных конструкций.

  К основным преимуществам такого вида соединения относят:

  •
    Простую сборку;
  •
    Отсутствие необходимости в дополнительном оборудовании;
  •
    Возможный демонтаж.

  Но при этом:

  •
    Увеличивается вес изделия.
  •
    Потребуются дополнительные крепежные детали.
  •
    Болтовые соединения менее прочные и надежные, нежели сварные.



  Как рассчитать металлическую ферму для навеса из профильной трубы




  Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

  При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

  На заметку

  Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.



  Проектные работы выполняют на основе следующих исходных:

  •
    Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
  •
    Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
  •
    Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, . Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных. Все что при этом важно, так это только то, как правильнорассчитать навес из поликарбоната.



  Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

  •
    определяют величину пролета, соответствующую техзаданию;
  •
    чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
  •
    производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

  На заметку

  Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

  Как сделать ферму из поликарбоната




  Первым этапом изготовления своими руками ферм из профильной трубы для навеса является составление детального плана, на котором должны быть указаны точные размеры каждого элемента. Кроме этого желательно подготовить дополнительный чертеж конструктивно сложных деталей.

  Как видите, до того, как самому изготовить фермы, необходимо хорошо подготовиться. Отметим еще раз, что в то время как при выборе формы изделия руководствуются эстетическими соображениями, то для определения конструктивного типа и количества составляющих элементов требуется расчетный путь. При проверке на прочность металлической конструкции обязательно нужно учесть также данные об атмосферных нагрузках в данном регионе.

  Дуга считается предельно упрощенной вариацией фермы. Это – одна профилированная труба, имеющая круглое либо квадратное сечение.

  Очевидно, что это не только самое простое решение, оно и обходится дешевле. Тем не менее дуги для навеса из поликарбоната имеют определенные недостатки. В частности это касается их надежности.



  арочные навесы фото

  Проанализируем, каким образом распределяется нагрузка в каждом из этих вариантов. Конструкция фермы обеспечивает равномерное распределение нагрузки, то есть сила, воздействующая на опоры, будет направлена, можно сказать, строго вниз. Это значит, что опорные столбы отлично противостоят усилиям на сжатие, то есть могут выдержать дополнительное давление снежного покрова.

  Дуги такой жесткостью не обладают и не способны распределять нагрузку. Чтобы компенсировать такого рода воздействие, они начинают разгибаться. В результате возникает сила, возложенная на опоры в верхней части. Если учесть, что она приложена к центру и направлена горизонтально, то малейшая ошибка в расчете основания столбов, по меньшей мере, вызовет их необратимую деформацию.

  Пример расчета металлической фермы из профильной трубы


  Расчет такого изделия предполагает:

  •
    определение точной высоты (Н) и длины (L) металлической конструкции. Последняя величина в точности должна соответствовать длине пролета, то есть расстоянию, перекрывающему конструкцию. Что же касается высоты, то она зависит от спроектированного угла и особенностей контура.

  В треугольных металлоконструкциях высота составляет 1/5 или ¼ часть длины, для остальных типов с прямолинейными поясами, к примеру, параллельными или полигональными – 1/8 часть.

  •
    Угол раскосов решетки колеблется в пределах 35–50°. В среднем он составляет 45°.
  •
    Важно определить оптимальное расстояние от одного узла до другого. Обычно искомый промежуток совпадает с шириной панели. Для конструкций, длина пролета в которых больше 30 м, необходимо дополнительно рассчитать строительный подъем. В процессе решения задачи можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.



  В качестве примера рассмотрим расчет ферм стандартного односкатного сооружения 4х6 м.

  В конструкции используется профиль 3 на 3 см, стенки которого имеют толщину в 1,2 мм.

  Нижний пояс изделия имеет длину 3,1 м, а верхний – 3,90 м. Между ними устанавливают вертикальные стойки, выполненные из такой же профильной трубы. Самая большая из них имеет высоту 0,60 м. Остальные вырезают по степени убывания. Можно ограничиться тремя стойками, расположив их от начала высокого ската.



  Участки, которые образуются при этом, усиливают, установив раскосые перемычки. Последние изготовлены из более тонкого профиля. К примеру, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения поясов стойки не нужны. На одном изделии можно ограничиться семью раскосами.

  На 6 м длины навеса используют пять подобных конструкций. Их укладывают с шагом в 1,5 м, соединяя дополнительными перемычками поперечного расположения, выполненными из профиля сечением 20 на 20 мм. Их фиксируют к верхнему поясу, расположим с шагом 0,5 м. Панели поликарбоната крепят непосредственно к этим перемычкам.

  Расчет арочной фермы




  Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возложенная на них нагрузка распределится равномерно, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.

  Рассмотрим подробнее, как создать арочный каркас для навеса с пролетом в 6 м (L). Расстояние между арками примем в 1,05 м. При высоте изделия в 1,5 метра архитектурная конструкция будет смотреться эстетично и сможет противостоять высоким нагрузкам.

  При расчете длины профиля (mн) в нижнем поясе пользуются следующей формулой длины сектора: π R α:180, где значения параметров для данного примера в соответствии с чертежом равны соответственно: R= 410 см, α÷160°.



  После подстановки имеем:

  3,14 410 160:180 = 758 (см).

  Узлы конструкции следует расположить на нижнем поясе на расстоянии 0,55 м (с округлением) друг от друга. Положение крайних рассчитывают индивидуально.

  В случаях когда длина пролета меньше 6 м, сваривание сложных металлоконструкций часто заменяют на одинарную либо двойную балку, согнув металлический профиль под заданным радиусом. Хотя при этом необходимости в расчете арочного каркаса нет, однако правильный подбор профилированной трубы по-прежнему остается актуальным. Ведь от ее сечения зависит прочность готовой конструкции.

  Расчет арочной фермы из профильной трубы онлайн


  Как рассчитать длину дуги для навеса под поликарбонат


  Длину дуги арки можно определить по формуле Гюйгенса. На дуге отмечают середину, обозначив ее точкой М, которая находится на перпендикуляре СМ, проведенном к хорде АВ, через ее середину С. Затем нужно измерить хорды АВ и АМ.

  Длина дуги определяется по формуле Гюйгенса: p = 2l x 1/3 x (2l – L), где l – хорда АМ, L – хорда АВ)

  Относительная погрешность формулы равна 0,5%, если дуга АВ содержит 60 град, а при уменьшении угловой меры погрешность значительно падает. Для дуги в 45 град. она составляет всего 0,02%.

Навес из профильной трубы – это очень распространенная конструкция, которую можно встретить едва ли не в каждом дворе. Из профильных труб можно сделать как небольшой навес над крыльцом, так и большую крышу для автомобильной стоянки – и конструкция в любом случае будет достаточно крепкой, красивой и простой в обустройстве. В данной статье будет рассмотрен расчет навеса из профильной трубы и его монтаж.

Расчет и чертеж навеса

Грамотный расчет и создание хорошего чертежа подразумевают соблюдение ряда стандартов и требований, предъявляемых к конструкциям из профильных труб. Впрочем, маленькие односкатные навесы не нужно рассчитывать так уж точно – небольшой козырек из профильной трубы большим весом не отличается, поэтому никакой опасности такого рода конструкции не представляют. Крупногабаритные навесы для стоянок или бассейнов нужно обязательно рассчитать, чтобы избежать проблем.

Чертеж навеса из профтрубы всегда начинается с эскиза – простого наброска, на котором указан тип конструкции, ее основные особенности и примерные габариты. Чтобы точно определить размеры будущего навеса, стоит провести замеры на участке, где конструкция и будет располагаться. В том случае, если навес будет пристраиваться к дому, то необходимо также измерить стену, чтобы точно знать размеры профильной трубы для навеса.

Можно рассмотреть методику расчета на примере конструкции, расположенной на площадке 9х7 м, расположенной перед домом с размерами 9х6 м:

• Длина навеса вполне может равняться длине стены (9 м), а вылет конструкции на метр короче ширины площадки – т.е. 6 м;
• Нижний край вполне может иметь высоту 2,4 м, а высокий стоит поднять до 3,5-3,6 м;
• Угол наклона ската определяется в зависимости от разницы высот нижнего и верхнего краев (в данном примере получается около 12-13 градусов);
• Для расчета нагрузок на конструкцию нужно найти карты, отображающие уровень атмосферных осадков в данном регионе, и отталкиваться от них;
• Когда размер конструкции и предполагаемые нагрузки рассчитаны, остается составить подробный чертеж, подобрать материалы и приступить к сборке навеса.

Чертежи ферм из профильной трубы для навеса должны отображаться отдельно со всеми подробностями. Также стоит помнить, что минимальный уклон навеса составляет 6 градусов, а оптимальное значение – 8 градусов. Слишком малый наклон не позволит снегу сползать самостоятельно.

Закончив с чертежами, подбирается соответствующий материал и его количество. Расчет нужно проводить точный, а перед приобретением стоит добавить около 5% допуска – при работе очень часто происходят небольшие потери, да и брак встречается нередко. По подобным расчетам можно сделать и каркас гаража из профильной трубы , что достаточно востребовано.

Создание навеса из профильной трубы

Конструкция навеса особой сложностью не отличается. Если чертеж навеса и необходимые для его сборки материалы уже есть, то можно приступить непосредственно к обустройству конструкции.

Изготовление навеса из профильной трубы осуществляется по следующему алгоритму:

1. Сначала размечается и подготавливается участок под навес. Нужно подобрать место для фундаментных ям и выкопать их, а потом засыпать дно всех ям щебнем. В ямах устанавливаются закладные элементы, после чего фундамент заливается цементным раствором.
2. К нижним частям стоек навеса привариваются стальные детали квадратной формы, размер которых совпадает с габаритами закладных деталей, как и диаметр отверстий под болты. Когда раствор застынет, столбы для навеса из профильной трубы прикручиваются к закладным деталям.
3. Следующий шаг – сборка каркаса. Профильная труба на этом этапе размечается и разрезается на необходимые куски, и только после этого может осуществляться изготовление ферм из профильной трубы для навеса. Сначала при помощи болтов крепятся боковые фермы, потом фронтальные перемычки, а последними при необходимости обустраиваются раскосные решетки. Собранный каркас устанавливается на стойки и фиксируется выбранным способом.

Перед монтажом кровли навес нужно покрасить или покрыть антикоррозионным составом, чтобы предотвратить возможное разрушение материала – во время сборки базовое покрытие повреждается, и металлические детали в результате теряют сопротивляемость коррозии. Кроме того, нужно понимать, что внешняя обработка не защищает конструкцию от разрушения изнутри, поэтому края труб необходимо закрыть заглушками.

Виды креплений элементов навеса и их размеры

Для сборки элементов навеса из профильной трубы могут использоваться разные способы:

1. Одним из наиболее распространенных способов фиксации навесов из профтруб является болтовое соединение. Качество такого соединения достаточно высокое, при этом сложностью оно не отличается. Для работы потребуется дрель со сверлом по металлу, а также болты или саморезы, диаметр которых зависит от сечения трубы.
2. Еще один способ, которым крепятся элементы навеса – сварное соединение. Сварочные работы требуют определенных навыков, да и оборудование потребуется более дорогое, чем для болтового соединения. Впрочем, результат того стоит – сварка обеспечивает высокую прочность конструкции без ее ослабления.
3. Для фиксации небольших навесов из труб диаметром до 25 мм можно использовать систему краб, которая представляет собой специальные хомуты разной формы (детальнее: » «). Чаще всего при монтаже навесов применяются Т-образные и Х-образные хомуты, обеспечивающие соединение трех или четырех труб соответственно. Для стяжки хомутов требуются болты с соответствующими гайками, которые часто приходится докупать отдельно. Главный недостаток краб-систем – возможность сборки конструкции только под 90-градусным углом.

Выбор профильных труб для изготовления ферм

Подбирая трубы для обустройства крупногабаритного навеса из профильной трубы, необходимо изучить следующие стандарты:

• СНиП 01.07-85, в котором описана зависимость между степенью нагрузок и весом составляющих элементов конструкции;
• СНиП П-23-81, описывающий методику работы со стальными деталями.

Можно рассмотреть обустройство конструкции на примере пристенного навеса размерами 4,7х9 м, опирающийся на наружные стойки спереди, а сзади прикрепленный к зданию. Подбирая угол наклона, лучше всего остановиться на 8-градусном показателе. Изучив стандарты, можно узнать уровень снеговой нагрузки в регионе. В данном примере односкатная крыша из профильной трубы будет подвергаться нагрузке, составляющей 84 кг/м2.

Одна 2,2-метровая стойка из профильной трубы имеет вес около 150 кг, а степень нагрузки на нее получается около 1,1 тонны. Учитывая степень нагрузки, придется подбирать прочные трубы – стандартная круглая профильная труба с 3-мм стенками и диаметром 43 мм здесь не подойдет. Минимальные размеры круглой трубы должны составлять 50 мм (диаметр) и 4 мм (толщина стенки). Если в качестве материала используется труба диаметром 45 мм и толщиной стенки 4 мм. Используя такой материал, может быть сделана и калитка из профильной трубы своими руками , которая будет достаточно надежной и долговечной.

Выбирая фермы, стоит остановиться на конструкции из двух параллельных контуров с раскосной решеткой. Для фермы высотой 40 см можно использовать профильную трубу квадратного сечения с диаметром 35 мм и толщиной стенки 4 мм (прочитайте также: » «). На изготовление раскосных решеток хорошо пойдут трубы диаметром 25 мм и толщиной стенки 3 мм.

Заключение

Собрать навес из профтрубы своими руками не так уж сложно. Для успешной работы необходимо грамотно спроектировать будущую конструкцию и ответственно подойти к каждому этапу реализации проекта – и тогда в результате получится надежная конструкция, способная простоять долгие годы.

Навес – полезное сооружение для любого участка: это хорошее временное укрытие для автомобиля, его можно установить над бассейном, под навесом можно поставить чайный стол или расположить инструменты. Но чтобы он был практичным и полезным, в первую очередь нужно позаботиться о его прочности и максимальной долговечности.

Самая простая конструкция представляет собой несколько вертикальных стоек и горизонтальную раму, к которой прикрепляются стропила для крыши, однако такое сооружение не годится для навеса большой площади. Чтобы перекрыть широкое пространство, потребуется соорудить большой каркас, а для этого нужно правильно рассчитать и сварить металлические фермы для навеса своими руками.

Что представляют собой фермы для навеса

Ферма – это сложный металлический каркас, изготавливаемый из отдельных элементов, соединённых при помощи сварки. Основные элементы фермы – это верхний и нижний пояс, которые соединяются вертикальными стойками и раскосами. Преимущество таких конструкций в том, что они могут выдерживать значительные нагрузки и стойко переносить любые капризы природы, надёжно удерживая навес.

Можно купить такой каркас в готовом виде, а можно изготовить его самостоятельно. Для этого потребуется знание законов физики и точный расчёт. На каркас воздействуют сразу несколько сил, нужно точно определить точки равновесия, чтобы конструкция смогла выдерживать даже высокие нагрузки.

Из чего и как правильно сварить ферму для навеса? Основным материалом для их изготовления являются профильные трубы. Этот вариант обладает несколькими преимуществами:

• Они могут иметь различный размер: от толщины профильной трубы зависит несущая способность конструкции. Обычно для варки каркасов используется труба квадратного сечения со стороной 3-5 см, доля маленьких сооружений можно использовать и меньшие по размерам трубы.
• Профильные трубы отличаются большой прочностью и при этом намного легче, чем цельный металлический брусок. Ещё одно преимущество заключается в том, что их можно сгибать, что позволяет создавать арочные, купольные и иные криволинейные навесы.
• Это относительно недорогой материал, и купить его не составит труда. Для защиты от коррозии каркас придётся обрабатывать грунтовкой и красить, тогда он прослужит намного дольше.

Как правильно рассчитать конструкцию фермы

Металлические фермы из профильной трубы для навеса рассчитываются в соответствии со СНиП 2.01.07-85, при расчётах потребуется калькулятор и специальное программное обеспечение. Проектировочные работы проводятся с учётом следующих факторов:

1. Схема и контуры навеса. Нужно продумать, какой будет его кровля: односкатной, двускатной, купольной, арочной, шатровой – есть множество вариантов, для каждой из которых существуют свои требования. От выбранного каркаса зависит вид верхнего и нижнего поясов фермы. Самый простой вариант – сооружение обычного навеса с односкатной кровлей.
2. Размеры навеса. Это очень важный параметр: чем больше расстояние между фермами, тем большую нагрузку им придётся выдерживать. Также нужно определить верхнюю и нижнюю точку ската и расстояние между ними. Чем больше наклон, тем меньше снега будет скапливаться на крыше.
3. Размеры панелей кровельного материала. От них напрямую зависит расстояние между фермами. Обычно для домашних навесов выбирается сотовый поликарбонат, поэтому нужно выяснить ширину листов.

Сотовый поликарбонат легко сгибается, поэтому можно использовать его при строительстве арочных и иных криволинейных навесов. Можно также использовать профлист, металлочерепицу, шифер и прочие материалы.

4. Снеговая и ветровая нагрузка в регионе. Их можно узнать по специальным картам: найдите свой регион и определите, какую нагрузку должен оказывать снег на перекрытия сооружений.

РЕКЛАМА

Расчётная схема достаточно сложна, разобраться в ней самостоятельно будет сложно без инженерного образования. Если вам известны основные параметры будущего навеса, можно без проблем найти в сети готовый проект, чтобы не допустить ошибок в расчётах. Если же вы решили определять нагрузку самостоятельно, все расчёты лучше показать специалисту.

Необходимо учитывать, что чем больше расстояние между верхней и нижней точкой фермы, тем больше её несущая способность: снега на кровле будет скапливаться меньше, кроме того, он не будет страдать от прочих нагрузок. Однако и материала для кровли потребуется больше.

Поликарбонатные листы прикрепляются к металлическому каркасу с помощью специальных профилей, можно также использовать обычные саморезы с уплотнительными кольцами и термошайбами. С их помощью можно создать прочное крепление, защищённое от коррозии.

Пример расчёта фермы для создания простого односкатного навеса

Рассмотрим подробнее процесс строительства односкатного навеса, размер которого составляет 6х4 метра – это самое распространённое решение для временного хранения автомобиля. В качестве кровельного материала используется поликарбонатный лист, его ширина составляет 2, 1 метра.

Следовательно, фермы должны располагаться под краем каждого листа, а также посередине. Для расчёта можно использовать программное обеспечение, которое позволит наглядно представить каждый элемент и провести необходимые расчёты.

Как правильно варить фермы для навеса? Для строительства используются профильные трубы сечением 30х30 мм, длина верхних труб составляет 3900 мм, нижних – 3100 мм. Расстояние между ними составит 150 мм, по краям будут приварены наклонные распорки.

Для наклонных распорок можно использовать профильные трубы сечением 20х20 мм, они будут располагаться под углом в 25 градусов. Они должны быть приварены зигзагообразно между верхней и нижней трубой фермы.

Основой металлического каркаса станут две продольные профильные трубы сечением 30х30 мм. Между фермами будут располагаться продольные перемычки, длина которых с учётом снеговой нагрузки составит полметра. Вертикальные стойки навеса изготавливаются из такой же трубы, они должна располагаться под каждой фермой с двух сторон.

Стойки необходимо забетонировать на глубине 60-80 см, тогда они смогут выдерживать даже очень большую нагрузку. Можно использовать и другой вариант: в грунт устанавливаются бетонные закладные, к которым прикрепляются металлические стойки.

После подготовки всех материалов можно переходить к сварочным работам. Сваривать металлический каркас имеет право только человек со специальным образованием, нужно обязательно позаботиться обо всех средствах индивидуальной защиты.

В некоторых случаях большая часть элементов каркаса собирается на земле и только потом поднимается на опоры. Это позволяет упростить сварочные работы, но для монтажа тяжёлых ферм на каркас придётся привлекать людей и технику.

Процесс сборки металлического каркаса

Сварка ферм из профильной трубы для навеса и металлического каркаса проводится следующим образом:

• Участок размечается, устанавливаются вертикальные опоры каркаса с помощью закладных. Можно также сразу устанавливать в ямы металлические трубы, после чего опоры бетонируются.

Они должны располагаться строго вертикально, расположение проверяется отвесом. Чтобы все опоры стояли строго по двум линиям, между крайними натягивается нитка, и по ней выставляются все остальные. Расстояние между вертикальными стойками составляет 1 метр.



• Укладываются продольные трубы, они привариваются к опорным стойкам.
• Все элементы фермы свариваются на земле. Верхний и нижний пояс соединяются перемычками и раскосами, после чего фермы поднимаются наверх и привариваются к продольным трубам в местах расположения вертикальных стоек.
• Между всеми фермами через каждые полметра по скату ввариваются продольные перемычки. Впоследствии они станут опорой для крепления поликарбонатных листов. В них проделываются отверстия для установки кровельного материала.
• Все места соединений тщательно зачищаются, особенно это касается верхних граней каркаса, на которые будет укладываться поликарбонатный лист: они должны быть совершенно ровными, иначе лист не сможет лечь на каркас. Готовый каркас требует обязательных малярных работ: поверхность очищается и обезжиривается, после чего на неё наносится специальная грунтовка, и проводится покраска.

Необходимо обработать весь каркас, особое внимание уделяется местам соединения элементов. Они больше всего подвержены коррозии, поэтому нуждаются в особой защите.

От качества сварки и соблюдения всех требований напрямую зависит прочность каркаса и надёжность навеса. Чтобы строение не обрушилось из-за строительных ошибок, сварочные работы самостоятельно лучше проводить только при наличии отработанного опыта. Лучше заплатить за вызов специалиста, чем в дальнейшем оплачивать новый навес и ремонт пострадавшего автомобиля.

Важные условия при строительстве навеса

Зная, как варить фермы для навеса, можно разрабатывать достаточно сложные сооружения, но желательно каждый проект согласовывать со специалистами. Безопасные металлоконструкции должны соответствовать требованиям ГОСТ 23118-99, техническая документация содержит все правила сборки элементов.

Минимальный уклон скатного навеса составляет 25-30°, это обеспечит постепенный равномерный сход снега. Толщина стенок профильных труб, используемых для каркаса должна составлять не менее 3 мм, это важное условие прочности.

Для перемычек фермы можно использовать трубы с толщиной стенки 2 мм. Важно знать, что расстояние между фермами не должно составлять более 1,75 метра, в противном случае нагрузка на каркас может оказаться неравномерной, и поликарбонат начнёт провисать из-за большого веса.

Поликарбонатные листы или другой кровельный материал должны выступать за пределы каркаса минимум на 10-15 см с каждой стороны – это позволит уберечь металлические элементы от попадания дождевой влаги и последующего воздействия коррозии. Боковые части поликарбонатных листов закрываются специальными профилями, чтобы в ячейках не скапливались пыль и мусор.

Как сварить ферму для навеса своими руками? На первый взгляд эта работа может показаться очень сложной, но при наличии навыка работы со сварочным аппаратом и хотя бы минимальных знаний в проектировке с ней можно справиться без привлечения специалистов.

Навес, построенный своими руками, обойдётся недорого, а служить он сможет очень долго. Кроме того, он может обладать неплохими декоративными качествами: цвет каркаса может сочетаться или контрастировать с цветом установленных поликарбонатных листов, и такое сооружение будет украшать территорию и выполнять несколько полезных функций.

РЕКЛАМА

При строительстве помещения большой площади огромное внимание стоит уделить прочности кровли. Для этого во время перекрытия используют фермы.

Правильный расчет и изготовление ферм из профильной трубы — главное условие качественного монтажа будущей кровли.

В статье представлена пошаговая инструкция с видео материалами как соорудить конструкцию своими руками.

Читайте так же как сделать навес из профтруб самостоятельно. В статье представлены чертежи и видео уроки.
Процесс изготовления конструкции является довольно трудоемким, но более экономичным сравнительно с использованием сплошных балок.

В строительстве применяется парное количество составляющих элементов, которые соединяются между собой посредством косынок. А все составляющие данной металлоконструкции соединяются между собой либо при помощи сварочного аппарата, либо специальными клепками.

Таким образом можно сделать вывод что данная конструкция является своего рода каркасом (или скелетом) будущего сооружения, обшитая снаружи облицовочным материалом.

Так же металлическая ферма из профильного трубопроката является идеальным перекрытием для пролета любой длины, но чтобы правильно ее установить потребуется провести грамотные подсчеты.

Качественное изготовление конструкции при помощи сварки проводится на земле и только после этого переносится наверх и монтируется уже в собранном виде по верхней обвязке по ранее установленной разметке.

Только в этом случае можно говорить о надежности конструкции и о длительном времени ее эксплуатации. Фермы пространственного вида нуждаются в закреплении, потому что конструкция является жесткой и может нести высокие нагрузки.

Важные моменты при проведении расчетов

Перед тем как приступить к расчетам нужно решить, какой вид крыши будет оптимальным в данном случае. Выбор напрямую зависит от ее размера и наклона самой кровли.

Также выбор может зависеть от контура поясов. Все вышеперечисленные составляющие зависят от функциональных возможностей строения, материала перекрытия и угла скоса кровли. Посчитать общий вес каркаса можно нашим онлайн калькулятором.

Далее нужно определиться с размерами. Длина определяется углом скоса крыши, а ее высота зависит от вида материала, который будет использоваться для перекрытия, метода перевозки и общей массы металлоконструкции.

Если расчет фермы из профильной трубы показал, что ее общая длина должна быть больше 36 метров, то дополнительно рассчитывается строительный подъем.

Далее определяются размеры панелей. Проведение подсчетов зависит от нагрузки, что по плану должна на нее возлагаться. Если архитектура кровли планируется треугольного вида, тогда ее скос будет составлять 45 градусов.

Итоговым этапом расчетов считается определение оптимального расстояния между узлами металлоконструкции.

Если вы не уверены в своих силах, тогда лучше доверить подсчеты специалистам, которые владеют специальными компьютерными программами и смогут гарантировать качество предоставляемых услуг.

Перед началом строительства стоит несколько раз перепроверить все результаты с учетом возможной максимальной нагрузки на строение. Также запомните, что помимо расчетов на качество монтажа влияет наличие плановых чертежей.

А теперь мы вам представим несколько бесплатных программ которыми можно воспользоваться для расчета.

На этом сайте вы найдете бесплатную онлайн — программу для расчета балок и ферм способом конечных элементов. Данный калькулятор отлично подойдет как студентам так и инженерам. Интуитивно понятный интерфейс калькулятора поможет без проблем произвести все необходимые действия.

Можно так же воспользоваться следующей программой.

Находиться тут, с ее помощью так же можно произвести все необходимые действия. Обращу внимание что данная программа является частично бесплатной.

Так же можете скачать с нашего сайта бесплатную десктопную программу чтобы произвести всю калькуляцию своими руками. Данная программа не требует установки и имеет интуитивно понятный интерфейс. Скачать ferm06.rar

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

В случае соединения фермы больших размеров обязательно используются накладные пластины, а чтобы равномерно распределить давление по всей конструкции применяются двойные швеллеры.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

После того как сварка завершена все полученные швы аккуратно зачищаются после чего все строение обрабатывается антикоррозийным раствором и покрывается несколькими слоями краски.

Рекомендации по процессу установки

Для того чтобы уменьшить давление конструкции при минимальном скате кровли лучше применять дополнительные решетки. Если уклон не более 25 градусов, то для уменьшения массы рекомендуется изготовить нижний пояс ломаного вида.

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

При выборе конструкции нужно учесть факт, что для навеса важно использовать такую форму, которая позволит не задерживать на себе осадки.

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

В процессе строительства рекомендуется использовать профиль с диаметром сечения 3х3 см, а для наклонных распорок, которые привариваются под углом 25 градусов можно использовать образцы меньшего диаметра сечения 2х2 см. Они привариваются зигзагом между верхним и нижним основанием строения.

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

Заметьте, что к сварочным работам можно допускать лишь человека, который имеет соответствующее образование и опыт работы сварщиком, так как от его профессионализма зависят эксплуатационные характеристики навеса.

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

В целом, если изготовление ферм планируется из одного-двух типоразмеров профиля, то расчет такой прямоугольной фермы много времени не займет.

Сосредоточенными нагрузками для данных прямоугольных ферм будут опорные реакции для рассчитывавшихся ранее арочных ферм.  Для упрощения расчетов длины всех пролетов между узлами в верхнем поясе приняты одинаковыми.

Определение усилий в стержнях фермы

Расчет ферм будет производиться методом сечений, основные положения которого изложены отдельно.

Когда мы рассчитывали арочные фермы, то выяснили, что опорные реакции у этих ферм могут быть разными в зависимости от рассматриваемого варианта снеговой нагрузки. Для дальнейших расчетов примем максимально возможное значение опорных реакций, тогда нагрузки на ферму от арочных ферм будут Q = 796.1 кг.

Кроме того на ферму будет действовать равномерно распределенная нагрузка от собственного веса фермы, к тому же изначально нам не известная, а это означает, что ферму следует дополнительно рассчитать на эту нагрузку.

Однако с учетом того, что собственный вес фермы будет относительно небольшой, то для упрощения расчетов эту распределенную нагрузку от собственного веса можно условно привести к сосредоточенным в узлах фермы.

Например, если ферма будет весить около 28 кг, то дополнительные сосредоточенные нагрузки составят 28/7 = 4 кг, тогда расчетные нагрузки составят:

Q = 796.1 + 4 ≈ 800 кг

Так как у нас симметричная ферма, к которой одинаковые нагрузки также приложены симметрично, то опорные реакции будут равны между собой и составят:

VA = VB = 7Q/2 = 7·800/2 = 2800  кгс

Значение горизонтальной составляющей опорной реакции на опоре А будет равно нулю, так как горизонтальных нагрузок в нашей расчетной схеме нет. При необходимости для маркировки стержней, симметричных указанным, можно использовать апостроф ‘.

Если стоит задача рассчитать все стержни фермы, то лучше составить таблицу, в которую вносятся все стержни фермы. Затем в эту таблицу будут внесены результаты расчетов, в частности значения сжимающих или растягивающих напряжений.

Во всех сечениях, показанных на рисунке 554.1, силы N направлены так, что вызывают растяжения в рассматриваемых стержнях. Если по результатам расчетов усилие в рассматриваемом стержне будет отрицательным, то это означает, что в этом стержне будут действовать сжимающие нормальные напряжения.

Составим уравнение моментов относительно узла 3, это позволит определить усилие в стержне 3-б:

М3 = VAl – Ql + N3-бh = 0;

N3-бh =Ql – VAl;

где l – плечо действия силы Q и опорной реакции VA, равное расстоянию от узла 1 до узла 3 по горизонтали, согласно принятой нами расчетной схемы l = 0.

525 м; h – плечо действия силы N3-a, равное высоте фермы, в данном случае h = 0.4м.

Это означает, что в действительности общая высота фермы с учетом сечений верхнего и нижнего пояса будет немного больше, так как в данном случае высота – это расстояние между нейтральными осями верхнего и нижнего поясов.

Тогда:

N3-б =(Ql – VAl)/h = ((800 – 2800)0.525)/0.4 = – 2625 кг

Чтобы определить напряжения в стержне а-б составим уравнение моментов относительно узла 1:

М1 = Nа-бh’ + N3-бh = 0;

Na-б = 2625·0.4/0.318 = 3300.4 кг

В данном случае h’ – плечо приложения силы Nа-б – это высота прямоугольного треугольника. Плечо было определено следующим образом, сначала вычисляется значение угла а между стержнями 1-а и а-б.

tga = 0.4/0.525 = 0.762

где 0.4 и 0.525 – длины стержней – катетов прямоугольного треугольника.

a = 37.3°

тогда

h’ = 0.525sina = 0.525·0.606 = 0.318 м

Усилия в стержне 1-а будут равны нулю, в чем легко убедиться,составив уравнение моментов относительно узла 2:

М2 =- N1-а·0.4 = 0;

Проверим правильность вычислений, составив уравнения проекций сил на основные оси:

ΣQy = – Q1 +VA – Na-бsin37.3о = -800 +2800 – 3300.4·0.606 = 0.004 кг

ΣQx = N3-б + Na-бсos37.3o = -2625 + 3300.4·0.795 = 0.38 кг

Небольшая погрешность в вычислениях набежала из-за того, что вычисления ведутся с точностью до одного знака после запятой, а в значениях тригонометрических функций указываются только 3-4 знака после запятой. Но в данном случае большая точность и не нужна. В целом при таких нагрузках, на погрешность до 1 кг можно не обращать внимания.

Для определения усилий в стержне 1-ж составим уравнение моментов относительно узла 8:

М8 = -Q(1.05 + 2.1 + 3.15) + 3.15VA – 0.4N1-ж = 0;

N1-ж = (-6.3·800 + 3.15·2800)/0.4 = 9450 кг

Для определения усилий в стержне 3-е составим уравнение моментов относительно узла 7:

М7 = -Q(0.525 + 1.575 + 2.625) + 2.625VA + 0.4N3-е = 0;

N3-е = (800·4.725 – 2800·2.625)/0.4 = – 8925 кг (работает на сжатие)

Для определения усилий в стержне е-ж составим уравнение моментов относительно узла 9:

М9 = -Q(1.575 + 2.625 + 3.675) + 3.675VA + 0.4N3-е + 0.636Nе-ж = 0;

Nе-ж = (800·7.875 – 2800·3.675 + 0.4·8925)/0.6363 = – 660 кг

Проверим правильность расчетов

ΣQх = N3-е + N1-ж + Nе-жcos37.3° =- 8925 + 9450 – 660·0.7955 = 0.012 кг

Для лучшего представления общей картины проверим еще пару сечений

Для определения усилий в стержне 1-д составим уравнение моментов относительно узла 6:

М6 = -Q(1.05 + 2.1)+ 2.1VA – 0.4N1-д = 0;

N1-д = (- 3.15·800 + 2.1·2800)/0.4 = 8400 кг

Для определения усилий в стержне д-е составим уравнение моментов относительно узла 5:

М5 = 1.575(-Q + VA)+ 0.4N3-е + 0.6363Nд-е = 0;

Nд-е = (1.575(800 – 2800) + 0.4·8925)/0.6363 = 660 кг

Проверим правильность расчетов, определив проекции сил на ось х:

ΣQx = N3-е + N1-ж + Nд-еcos37.3° = -8925 + 8400 + 660·0.7955  = 0.06 кг;

Усилия в стержне 3-б нам уже известны, поэтому для определения усилий в стержне б-в составим уравнение моментов относительно узла 5:

М5 = -1.575Q + 1.575VA – 0.4N3-б + 0.6363Nб-в = 0;

Nб-в = (1.575(800 – 2800) + 0.4·2625)/0.6363 = -3300.4 кг

Усилие в стержне 1-в будет явно значительно меньше, чем в стержне 1-ж и потому в данном случае оно нас не интересует, так как мы планируем делать нижний пояс из трубы одного сечения. А чтобы определить правильность расчетов в данном случае определим проекции сил на ось у:

ΣQy = – Q1 +VA + Nб-вsin37.3о = -800 +2800 – 3300.4·0.606 = 0.04 кг

Теперь у нас есть все основные данные для дальнейшего расчета

Подбор сечения

На первый взгляд самым загруженным является стержень нижнего пояса 1-ж, на который действует продольная растягивающая сила N1-ж = 9450 кг. Однако напряжения в сжатом стержне 3-е в результате продольного изгиба могут быть даже больше, поэтому в первую очередь проверим прочность именно этого стержня по следующей формуле:

σ = N/φF ≤ R

где φ – коэффициент продольного изгиба, F – площадь сечения профиля, см, R – расчетное сопротивление материала профиля. Если расчетное сопротивление стали зараннее не известно, то для надежности рекомендуется принимать одно из минимальных R = 2300 кг/см2.

Расчет сжатых стержней ничем не отличается от расчета колонн, поэтому далее приводятся только основные этапы расчета без подробных пояснений.

по таблице 1 (см. ссылку выше) определяем значение μ = 1, это значение будет наиболее оптимальным с учетом рекомендаций нормативных документов, в частности СНиП II-23-81*(1990) “Стальные конструкции”, а также того, что основные нагрузки к ферме приложены именно в узлах.

Предварительно определим площадь сечения профиля. Для растянутого стержня 1-ж эта площадь составит:

F = N/R = 9450/2300 = 4.11 см2

По сортаменту для прямоугольных профильных труб этому требованию удовлетворяет труба сечением 50х30х3 мм, площадь сечения такой трубы составит F = 4.21 см2, минимальный радиус инерции i = 1.16 см.

Проверим, подходит ли эта труба для сжатого верхнего пояса фермы, так как делать пояса из труб разного сечения – дополнительное усложнение технологии, мало оправданное при таких малых объемах работ, всего-то нужно сделать 2 фермы.

При радиусе инерции i = 1.14 см, значение коэффициента гибкости составит

λ = μl/i = 1·105/1.16 = 90.5 ≈ 90

тогда по таблице 2 коэффициент изгиба φ = 0.629 (определяется интерполяцией значений 2050 и 2450)

8925/(0.629·4.21) = 3368 кгс/см2 >> R = 2300 кгс/см2;

Как видим, такое значение напряжений значительно больше допустимого. Если для изготовления поясов использовать трубу 50х40х3 мм, имеющую площадь сечения 4.81 см и минимальный радиус инерции i = 1.54 см, то результат расчетов будет следующим:

λ = 1·105/1.54 = 68.2 ≈ 68

φ = 0.77

8925/(0.77·4.81) = 2409 кгс/см2 > R = 2300 кгс/см2;

Как видим и такой трубы для обеспечения прочности не достаточно. Ну а дальше возможны разные варианты, можно для изготовления поясов использовать трубу 50х40х3.5 мм с площадью сечения 5.49 см2, которая явно обеспечит требуемый запас прочности, можно рассматривать и другие варианты, но мы остановимся на этом.

Теперь нужно проверить максимально допустимую гибкость для растянутого пояса из плоскости фермы. Согласно СНиП II-23-81* “Стальные конструкции” эта гибкость для растянутых элементов ферм не должна превышать 400. Соответственно трубы при изготовлении нужно располагать так, чтобы 50 – это была ширина трубы, а не высота, тогда при радиусе i = 1.81 см гибкость нижнего пояса составит:

λ = 1·630/1.81 = 348

Это требование нами соблюдено, можно переходить к расчету раскосов и стоек. Наиболее нагруженным раскосом будет сжатый стержень б-в. Его расчетная длина составит:

l = 0.525/cos37.3° = 0,525/0.7954 = 0.66 м или 66 см

Для соседнего растянутого раскоса, при заданном расчетном сопротивлении для обеспечения прочности потребуется труба сечением не менее

F = N/R = 3300.4/2300 = 1.43 см2

Для сжатого раскоса с учетом возможного продольного изгиба сечение должно быть больше, насколько именно – неизвестно, но мы теперь ученые и потому сразу примем трубу с хорошим запасом по площади сечения.

Для начала проверим квадратную трубу 25х25х2.5 мм, имеющую сечение 2.14 см2, радиус инерции i = (1.77/2.14)1/2 = 0.91 см. Тогда:

λ = 1·66/0.91 = 72.6

φ = 0.74

3300.4/(0.74·2.14) = 2084 кгс/см2 < R = 2300 кгс/см2;

Данная труба удовлетворяет требованиям и даже с некоторым запасом. Осталось выяснить какова будет примерно общая масса фермы:

m = 1.41(0.66·12 + 0.4·2) + 4.31·6.3·2 = 66.6 кг

Это в 2 раза больше, чем мы предположили вначале, но в целом общее увеличение нагрузки с учетом собственного веса фермы будет очень незначительным, около 0.6%.

Тем не менее поиск оптимального варианта можно продолжать, в данной статье остановимся на том, что есть.

Все необходимые условия по прочности и устойчивости нами соблюдены, но при этом никто не запрещает использовать для изготовления ферм профили большего сечения.

Осталось рассчитать длины и катеты сварных швов, но это уже отдельная тема.

Источник: http://DoctorLom.com/item554.html

Расчет навеса из профильной трубы

Независимо от того, находитесь вы в городе или в загородном доме, всегда существует множество мест, которые требуют защиты от солнечных лучей и атмосферных осадков. Проще всего решить этот вопрос при помощи навеса. Они легки, практичны и быстро строятся. От правильности расчета элементов для навеса зависит их прочность, долговечность и безопасность.

Разновидности навесов

Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:

• автомобильной стоянки;
• зоны отдыха барбекю и игровых площадок;
• точек мелкой торговли;
• открытых бассейнов и душевых площадок;
• входов в подъезды, въездных ворот, калиток.

При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.

Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:

• ровную или наклонную прямую;
• одно или двухскатную;
• выгнутую или вогнутую;
• купольную или арочную;
• пирамидальную или многогранную.

Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:

• сегментный;
• полигональный;
• трапециевидный или двускатный;
• параллельный;
• односкатный;
• консольный;
• треугольный.

Составление проекта навеса

Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. К этим факторам можно отнести:

1. Назначение и место предполагаемого монтажа конструкции.
2. Габариты площади, которую навес будет закрывать.
3. Сила ветра, которая чаще всего бывает в месте постройки каркаса.
4. Максимальная снеговая нагрузка.
5. Размеры и технические параметры материала, которым будет накрыт каркас навеса.
6. Соответствие постройки общему архитектурному замыслу местности.

Эти показатели будут основой для составления чертежа и проведения расчетов.

Расчет навесной конструкции

Основой для проведения расчетов и дальнейшей установки конструкции должен стать чертеж. Кроме общих размеров, на чертеж необходимо нанести контуры ключевых поясов согласно выбранного типа. Пояс выбирается в зависимости на угла наклона крыши и длины всей конструкции. Самые простые навесы с маленьким углом наклона и с ровной или односкатной крышей могут быть без пояса.

Чтобы правильно провести общий расчет навеса, необходимо провести вычисление на следующие параметры:

• высота конструкции, ее ширина и длина;
• форма крыши;
• материал и его размеры для производства каркаса и опор.

При необходимости расчета общей стоимости конструкции, необходимо рассчитать марку и количество крепежных деталей.

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит.

Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы.

Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0.4х0.2х0.02 см. Для прогонов ферм с пролетом от 4.5 до 5.5 метров применяется профильная труба 0.4х0.4х0.02 см. При величине пролета более 5.5 метров для изготовления прогонов применяют профильную трубу с сечением 0.4х0.4х0.03 см или же более сильную 0.6х0.3х0.02 см.

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

Источник: http://profnastil-s.ru/navesy/raschet-navesa-iz-profilnoj-truby.html

Расчет фермы из профильной трубы

Фермы из профильной трубы: конструкции, расчет и изготовление

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет кровельных ферм из профильной трубы. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Конструкции ферм из профильной трубы ↑

Фермы из профильной трубы для односкатной крыши с углом наклона 6–10° должны иметь асимметричную форму.

Высоты определяют через деление длины пролета на семь, восемь либо девять частей, взяв за основу особенности заданной конструкции.

Металлические фермы из профильной трубы

Металлические фермы не являются редкостью в условиях современного строительства.

Такие конструкции особенно востребованы при обустройстве помещений с большими размерами или в случае необходимости получить стропильную систему с наиболее высоким уровнем прочности и надёжности.

Кроме того, металл обладает характеристиками, позволяющими оформлять конструкции из профильных труб для монтажа пролётов с длиной более десяти метров.

Преимущество стропильных ферм из труб

• стабильно высокие прочностные характеристики, которые позволяют обеспечить максимально долгую эксплуатацию всей конструкции;
• использование металлического профиля значительно облегчает сооружение наиболее сложных конструкций с минимальными затратами времени и сил;
• фермы из профильных труб отличаются вполне доступной стоимостью;
• фермы из профилей обладают незначительным весом;
• конструкции, изготовленные с использованием профильных труб, отличаются устойчивостью к деформационным изменениях и испытывают минимальные последействия вследствие механических ударов или других повреждений.

Кроме того фермы, выполненные на основе металлических профилей можно окрашивать, что позволяет получить очень качественную и внешне эстетичную конструкцию.

Область применения

Основной сферой использования ферм является конструирование металлических каркасов для навесов и различных построек. Кроме того, посредством таких конструкций выполняется защита значительных площадей от солнца и атмосферных осадков. Широко используются металлические фермы в сооружении мостов и в качестве перекрытий в сегменте промышленного или частного строительства.

Локальное использование ферм из профильных труб наблюдается при обустройстве объектов связи, линий электроснабжения, автотранспортных дорог. Их эксплуатируют при возведении спортивных и культурно-массовых сооружений.

Виды профильных труб

Для выбора определённого варианта стальной конструкции необходимо определиться с видом профильной трубы, которые сильно отличаются размерами, ГОСТами, конфигурацией и могут иметь

Виды профильной трубы

• квадратная труба с одинаковым соотношением размеров всех сторон;
• прямоугольная труба с различными размерами сторон;
• овальные трубы, отличающиеся дороговизной, что обусловлено трудоёмкостью изготовления.

Очень важно правильно рассчитывать параметры профильных труб, из которых будет состоять конструкция фермы:

• для небольших сооружений с шириной не более 4, 5 метра оптимальные размеры составляют 4 x 2 x 0,2 сантиметра;
• конструкции с шириной не более 5,5 метра обустраиваются трубами с размерами 4 x 4 x 0,2 сантиметра;
• для конструкций, с шириной более пяти метров, допускается использование металлопрофиля с параметрами 4 x 4 x 0,3 сантиметра или 6 x 3 x 0,2 сантиметра.

В зависимости от типа изготовления, трубы профильные могут быть представлены:

• электросварными холоднодеформированными изделиями
• электросварными изделиями
• горячедеформированными изделиями
• холоднодеформированными изделиями
• бесшовными изделиями.

Разновидности конструкций

На основании формы металлической фермы различаются следующие разновидности:

• односкатный вариант фермы на основе профильных труб
• двухскатный вариант фермы
• прямой вариант
• арочный вариант.

Виды конструкций

• конструкция с параллельным поясом. Особенности такого варианта обусловлены лёгкостью монтажа благодаря значительному количеству однотипных деталей, одинаковой длине стержней решётки и пояса, наличию незначительного количества стыков, полной унификации конструкции и возможности использовать под мягкое кровельное покрытие.
• односкатная конструкция фермы. Характеризуется устройством узлов оптимальной жёсткости, отсутствием длинных стержней в серединной части металлопрофильной фермы и достаточной экономичностью конструкции.
• ферма полигональной конструкции. Такой сложный вариант чаще всего используется при возведении строений со значительным весом и способствует обеспечению экономичного использования профилей.
• треугольная конструкция фермы. Особенностями являются простота изготовления и возможность использовать такой вариант для кровель с большим уклоном. Следует учитывать сложность устройства большинства опорных узлов и значительный расход металлопрофиля.

Все фермы на основе профильных труб могут быть представлены сооружением с объединением всех элементов в одной плоскости или висячей конструкцией, включающей верхний и нижний пояса.

Проектирование и расчёт

Наиболее важным этапом возведения любой конструкции является проектирование и расчёт, которые должны учитывать следующие нюансы:

• показатель нагрузки на конструкцию фермы;
• величина конструкционного уклона;
• местоположение перекрытий;
• протяжённость обустраиваемых пролётов.

Чертеж фермы из профильной трубы

Следует учитывать, что на сегодняшний день существует всего четыре конструкционных варианта металлических ферм для обустройства двухскатных кровель:

• классический вариант треугольника со стропильными распорами;
• треугольный вариант конструкции с лобовыми врубками;
• вариант пятиугольных сегментов, оснащённых дополнительными рёбрами для повышения жёсткости;
• вариант многоугольного исполнения, используемый для пролётов длиннее 24 метров, на которые предполагается потенциально высокий уровень внешних нагрузок.

Особенности и этапы расчётов, на которые следует обратить особое внимание:

• перед расчётами необходимо выполнить схему с указанием зависимости длины конструкции от величины кровельного уклона;
• выбор схемы должен сочетаться с определением контура поясов выполняемой фермы, что находится в непосредственной зависимости от функциональных особенностей конструкции, варианта кровельного материала и угла кровельного наклона;
• выбор параметров длины и высоты фермы, а при длине более 36 метров требуется произвести расчёт строительного подъёма;
• определение размеров панелей в зависимости от величины нагрузки и расчёт междоузельных расстояний.

Элементы и узлы

Основные конструкционные элементы ферм из труб могут быть представлены верхним и нижним поясами, а также раскосами и стойками.

Пояса в таких фермах образуют контуры, а наличие раскосов и стоек необходимо для обустройства решётки.

Узловые соединения всех элементов конструкции базируются на непосредственном примыкании элементов друг к другу или основаны на использовании специальных узловых фасонок.

Все элементы металлических ферм необходимо центрировать по осевому направлению от центра тяжести, что позволяет снизить узловые моменты и обеспечить работу стержней на основные осевые усилия.

Угол кровельного уклона от 22 до 30 градусов .

Высота фермы рассчитывается посредством деления длины пролёта на пять. Основным преимуществом является достаточно небольшой вес конструкции.

Если величина длины пролёта более четырнадцати метров, то предпочтение следует отдать конструкции с расположением в направлении сверху вниз. Верхняя часть обустраивается панелью с параметрами длины от 1,5 до 2,5 метра, а сама конструкция должна иметь два пояса и чётное количество панелей.

Изготовление промышленных металлопрофильных ферм с длиной более двадцати метров, подразумевает монтаж металлических сооружений подстропильного типа, которые будут связывать опорные колонны .

Как правило, стандартные конструкции состоят из пары треугольных ферм, которые соединяются затяжкой. Такой вариант не позволяет образоваться длинным раскосам в средней части конструкции, и способствует облегчению общего веса конструкции. Закрепление потолка на такой ферме происходит фиксацией затяжки на верхнем узле пояса.

При таком уклоне для расчёта высоты конструкции длину пролёта необходимо разделить на семь. Следует учитывать, что показатель длины такой металлопрофильной фермы не должен превышать двадцать метров. Если длина значительнее, то требуется использовать затяжки, а нижний пояс изготовить на основе ломанного варианта.

Оптимальным вариантом является устройство в форме трапеции. Для расчёта высоты требуется разделить длину пролёта на показатель, который в зависимости от величины уклона может варьироваться в пределах 7-9. При установке фермы не на потолок, в виде раскосов допускается использование треугольной решётки.

Изготовление и сварка

Весь процесс изготовления базируется на выполнении действий в определённой последовательности и соблюдении нескольких правил, которые позволяют собрать надёжную и качественную металлопрофильную конструкцию:

• для сборки и скрепления всех элементов конструкции необходимо пользоваться прихватками или спаренными уголками;
• конструирование верхнего пояса фермы подразумевает использование двух тавровых разносторонних уголков, которые стыкуются меньшими сторонами;
• для соединения нижнего пояса конструкции следует использовать уголки с равными сторонами;
• большая и длинная ферма соединяется посредством накладных пластин, а чтобы получить равномерное распределение нагрузки следует использовать парные швеллеры;
• при монтаже раскосов требуется выдерживать угол в сорок пять градусов, а установка стоек выполняется под углом в девяносто градусов;
• раскосы и стойки крепятся посредством тавровых или крестообразных уголков с равными сторонами;
• при изготовлении цельносварных конструкций целесообразно использовать тавры;
• собрав конструкцию посредством прихваток можно выполнять сварочные работы ручного или автоматического типа с последующей зачисткой всех швов.

На завершающем этапе необходимо обработать всю конструкцию качественным антикоррозийным составом и краской.

Подводим итоги

Качественные и грамотно выполненные металлические фермы должны соответствовать всем нормам безопасности и возводиться в соответствии с установленными государственными стандартами.

Чем выше возводимая ферма, тем больше её несущая способность, что необходимо учитывать при проектировании и выполнении узлов соединений.

Профильные трубы являются недорогими, лёгкими, экономичными и прочными элементами и относятся к категории идеальных вариантов для изготовления объёмных стропильных ферм.

Источники: http://stylekrov.ru/fermy-iz-profilnoj-truby.html, http://www.chipmaker.ru/topic/21388/, http://netosadkam.ru/ustrojstvo-kryshi/stropilnaya-sistema/ferma/iz-profilnoj-truby.html

Источник: http://restart24.ru/truby/raschet-fermy-iz-profilnoj-truby-2.html

Изготовление ферм из профильной трубы своими руками

Современное строительство невозможно без задействования грамотных расчетов. Изготовление ферм из профильной трубы – это процесс крайне трудоемкий, но в результате внимательной работы вы получите прочную конструкцию, которая сможет выдержать огромную нагрузку.

Как правильно выбрать ферму, какие тонкости необходимо учитывать при расчетах, и как сделать красивую и долговечную конструкцию при использовании простейшей математики?

Ферма и ее элементы

Ферма относится к простым архитектурным конструкциям и служит для того, чтобы связывать опоры.

Если ее правильно сконструировать, то она будет отличаться прочностью, долговечностью и хорошей устойчивостью к внешним нагрузкам.

Благодаря тому, что весь вес приходится не на отдельные части ферм, а на так называемые узлы, – места, где сходятся несколько стержней – у таких конструкций высокая несущая способность.

Выбор профилированных ферм

Перед тем как приниматься за расчет материалов и вычислять опорные способности, стоит учесть следующие факторы:

• форма будущей крыши, ее размер и контуры;
• материал, который будет применяться для нижнего и верхнего пояса фермы;
• угол и нагрузка, которая будет осуществляться на крышу.

Форма крыши в этом вопросе определяет очень многое. Конечно, односкатная кровля проще прочих, но также существует двускатная, купольная, шаровая и арочная. Последняя гораздо сложнее в конструировании, так как нужно распределить вес равномерно.

Изначально у металлических труб круглое сечение, а в процессе обработки горячим или холодным прокатом они приобретают форму, которая вам необходима: квадратная, прямоугольная или овальная. Проще всего монтировать ферму квадратного сечения, поэтому, если вы не хотите усложнять строительство, примите это к сведению.

Изготовление фермы

Если углубляться в конструкцию, то ферма состоит из таких составляющих:

• нижний и верхний пояса;
• раскос;
• узловая фасонка;
• листовая накладка;
• крепежи;
• кровельный несущий Z-профиль.

Все эти элементы скрепляются в производственных условиях или на земле, так как невозможно правильно закрепить все на месте. Уже готовые фермы поднимают, а затем крепят к обвязке, чтобы образовать каркас навеса.

Виды и формы ферм

Перед тем как приниматься за расчеты, нужно определиться с видом кровли. От этого зависит такой немаловажный параметр, как высота фермы. Чем меньше вес конструкции, тем больше должна быть высота.

В зависимости от наклона крыши, существует несколько вариантов изготовления фермы:

• от 6 до 15 градусов;
• от 15 до 20 градусов;
• от 22 до 35 градусов.

В свою очередь, существует несколько видов ферм, таких как полигональные, треугольные, односкатные трапециевидные и с параллельными поясами.

1. Треугольные фермы являются классическими конструкциями, когда требуется изготовить навес или крутой скат. Такие фермы очень просты в исполнении, но могут возникнуть трудности при сварке острых опорных углов.
2. Полигональные фермы чаще всего используют при покрытии больших площадей, в каком-то смысле они становятся незаменимым компаньоном таких построек. Они обладают высокой прочностью, но и сварка гораздо сложнее.
3. Ферму с параллельными поясами проще рассчитать и сварить, так как она имеет повторяющиеся детали.
4. Если задача состоит в том, чтобы построить надежную конструкцию, то строители прибегают к односкатной трапециевидной ферме. Такая ферма прочно фиксируется.

Решетки не элемент дизайна

Вы наверняка обращали внимание на уникальный дизайн внутренних решеток ферм. Они подбираются не столько из эстетических соображений, сколько из практических. Главная задача при строительстве крыши – распределить нагрузку от центра тяжести по всем направлениям, поэтому вы должны не только иметь живое воображение, но и быть математиком.

При должном внимании в итоге можно получить правильно сконструированную крышу при минимальных затратах на материалы. Вся опора должна приходиться на узлы – только так удастся добиться простой и в то же время прочной конструкции.

Пошаговая инструкция:

1. Сварите фермы на земле (или столе) по заранее выбранной схеме. Незачем экспериментировать и придумывать свои формы – в Интернете полно схем, которые сконструированы опытными строителями. Это отличный вариант для тех, кто не уверен в своих инженерных способностях.
2. Затем устанавливаются вертикальные опоры. При плохом глазомере их можно проконтролировать отвесами.
3. Продольные трубы нужно приварить к опорным стойкам.
4. Затем фермы отдельно привариваются к продольным трубам.
5. Все места соединения необходимо очистить перед покрытием их краской.

Нельзя точно сказать, какой вид фермы лучше или хуже, поэтому выбор полностью зависит от вас. При наличии грамотно составленного чертежа и желании сделать все качественно и аккуратно вы легко сможете изготовить металлическую ферму самостоятельно.

Источник: http://KrovlyaMoya.ru/materialy/izgotovlenie-ferm-iz-profilnoj-truby-svoimi-rukami.html

Конструкция навеса из профильной трубы своими руками – чертежи, инструкция

Конструкции навесов из профильных труб можно встретить во многих местах: во дворах загородных домов, на территории летних кафе, на автостоянках и других общественных местах. Главное их преимущество заключается в том, что сделать всё это можно своими руками. Для этого не нужно обладать специальными навыками и знаниями, достаточно следовать подробным инструкциям.

Сфера применения и устройство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

• на автостоянках;
• в загородных частных домах для создания больших крытых участков территории;
• в различных общественных местах.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли.

Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж.

Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы.

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала.

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

• строительный уровень;
• штыковая лопата;
• аппарат для сварки;
• рулетка;
• правило (уровень);
• дрель;
• болгарка;
• перфоратор;
• болты и шайбы;
• профильные металлические трубы;
• шурупы для кровли со специальными прокладками;
• строительный уголок;
• поликарбонат, профнастил или шифер;
• цемент, песок, средний гравий;
• фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.
2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.
4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
5. Для устройства стоек понадобится 8 профильных труб.
6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.
7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Односкатный навес

Данная конструкция является наиболее простой. Для её изготовления нужно:

1. Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
2. Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.
3. На дно каждой ямы уложить и утрамбовать небольшой слой песка. Затем установить опору строго вертикально по уровню, и залить бетоном (смешать песок, цемент и гравий в соотношении 3:1:3). После этого опору несколько раз немного приподнять и опустить, чтобы смесь полостью проникла во внутреннюю полость профиля.
4. Проверить строительным уровнем вертикальное положение всех опор, оставить их до полного высыхания бетона. Обычно это занимает 3–7 дней, в зависимости от погодных условий. Если вы строите навес на имеющемся бетонном покрытии, то металлические стойки можно просто прикрутить к основанию, предварительно наварив на низ труб специальные квадратные пластины.
5. Сформировать верхнюю часть односкатного навеса. Для этого надо сварить две трубы, которые расположены по катетам конструкции. Затем осуществить замер гипотенузы фермы, отрезать профиль нужной длины, приварить её на определённое место. Если используется труба с прямоугольным сечением, то необходимо смонтировать её таким образом, чтобы она своей большей стороной была повёрнута наверх, что облегчит крепление облицовки.
6. Армировать готовую навесную конструкцию. Для этого в металлическом треугольнике между наибольшим катетом и его гипотенузой приварить куски профильной трубы.
7. Рассчитать и установить все элементы каркаса. Для этого к меньшему катету каждого элемента треугольной формы приварить металлические планки. При этом сторона каркаса должна делить планки на две одинаковые части.
8. В этом элементе каркаса сделать четыре одинаковых отверстия для того, чтобы прикрепить навес к стене дома. Для этого понадобится ещё один человек, который будет помогать устанавливать основание, и намечать положение отверстий для анкерных болтов. Но так как односкатные конструкции с профнастилом или шифером очень тяжёлые, то этого крепежа может не хватить, поэтому придётся ставить дополнительные стойки, которые прикручиваются к стене. Односкатный навес, в котором кровля сделана из листов поликарбоната, намного легче и поэтому дополнительные крепления возле стены не понадобятся.
9. Крепление поликарбоната на крышу навеса производится без снятия защитной плёнки. С помощью дрели надо высверлить отверстия на листах. При этом от края придётся отступить 4 см. Используются специальные термошайбы с уплотнительными кольцами и заглушками. В процессе крепления поликарбоната к крыше навеса нужно наложить на высверленное отверстие термошайбу, затем закрутить её с помощью самореза, закрыть специальной шляпкой с заглушкой. Крепление должно входить строго перпендикулярно по отношению к поверхности листа покрытия кровли. Закручивать нужно туго, но при этом нельзя перетягивать, чтобы не испортить поверхность листа.
10. Все листы поликарбоната на крыше навеса стыковать с помощью специального разъёмного профиля. Низ его прикрутить на обрешётку ещё до укладки кровли. Крышку пристегнуть с помощью зубчатого замка, в котором «лапки» находятся на двух частях профиля.
11. Затем закрыть все боковые срезы поликарбонатных листов специальной перфорированной лентой и торцевым профилем. Таким образом вы сможете защитить воздушные каналы кровли от грязи и проникновения влаги.

Арочная конструкция

Строительство арочного навеса производится практически таким же образом, как и односкатного, однако они отличаются большей эстетичностью и функциональностью.

Самостоятельно арочный навес построить достаточно тяжело, так как для этого необходимо иметь специальное ручное или электрическое оборудование для того, чтобы можно было легко согнуть металлический профиль. В домашних условиях выполнить такие действия практически невозможно.

Двускатные навесы

Двускатный навес монтируется аналогично односкатному, однако в конструкции присутствует два треугольника, которые расположены зеркально относительно друг друга. Кровля такого навеса образуется двумя наклонными плоскостями под определённым углом.

Из-за наличия конькового узла такая конструкция имеет более сложную систему строения, но зато он может перекрыть намного большую площадь участка.

Двускатный навес из профильной трубы может накрыть территорию большой площади.

Многоскатные навесы

Такие конструкции используются для покрытия больших площадей, таких как автостоянки, выставочные павильоны и т. д. По своей сути они представляют собой серию последовательно расположенных двухскатных конструкций. Здесь, кроме конькового узла, который находится в верхних точках, надо будет создать систему водоотведения.

Как сварить профтрубу

В процессе проведения любых сварочных работ необходимо соблюдать технику безопасности. Также каждый сварной шов после завершения всех работ необходимо зачистить от шлака, чтобы стыков не было. Это можно сделать обычной болгаркой со специальной металлической насадкой «ёжиком».

Как согнуть металлическую трубу

Для этого используется специальный трубогиб. С его помощью можно легко сгибать различные виды металлического профиля. Но если под рукой нет подобного инструмента, то поможет справиться с задачей болгарка и сварка.

Очень важно при сгибании различных труб не допустить появления трещин и больших изломов, которые не должны быть в конструкции навеса. Также они не должны быть сплющенными. В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм.

Внешняя отделка конструкции

После того как конструкция каркаса навеса сварена полностью и очищена от окалины, необходимо обезжирить все металлические элементы перед их покраской. Для этого можно использовать обычный растворитель, ацетон или бензин, которому нужно дать время высохнуть. После этого можно приступать к процессу грунтовки.

Грунтовка сможет защитить металл от преждевременной коррозии, и, тем самым, существенно продлит срок его службы, а также уменьшит расход краски.

Построить металлический навес из профильной трубы самостоятельно можно достаточно быстро, без особых усилий, если вы имеете соответствующие материалы, чертежи и необходимые инструменты. Самой простой конструкцией, которую можно возвести на территории загородного дома, является односкатный навес. Главное при этом, соблюдать все правила монтажа, точно следовать разработанной схеме проекта.

Источник: https://maja-dacha.ru/kak-sdelat-naves-iz-profilnoy-trubyi-svoimi-rukami/
