Фигурный резак для пенопласта своими руками

Пенопласт — легкий, технологичный и долговечный материал, обладающий к тому же низкой теплопроводностью, является находкой для строителя или домашнего мастера. Его можно использовать не только в качестве утеплителя, но и как конструкционный материал для формирования самых различных моделей, заготовок, форм и т.д. Но выпускается пенопласт в виде довольно крупных блоков, при резке которых ножом или пилой материал крошится вследствие разрушения его структуры.

Рисунок 1 — Схема регулируемого источника питания.

Электрический резак для пенопласта, рабочий элемент которого обычно представляет собой нихромовую проволоку, нагретую до температуры в несколько сот градусов, режет пенопласт аккуратно, ровно и без крошек. Происходит это потому, что при контакте с нагретой проволокой пенопласт мгновенно плавится, образуя прочный спекшийся срез.

В этой статье можно познакомиться с конструкциями самодельных резаков для пенопласта самого различного назначения.

Блок питания для самодельных терморезаков

Рисунок 2 — Схема резака, позволяющего нарезать плоские листы из блока пенопласта.

Мощность, рассеиваемая на нихромовой проволоке при данной температуре нагрева, зависит от ее длины и площади поперечного сечения. Лучше, если проволока будет достаточно тонкой (0,1-0,2 мм). Ее сопротивление в холодном состоянии порядка нескольких ом. Рабочая температура соответствует началу покраснения проволоки. При длине проволоки 50 см на ней рассеивается около 50 Вт мощности при токе порядка 5 А.

Если резак для пенопласта используется лишь эпизодически, можно использовать в качестве источника тока батарею аккумуляторов. Иногда это даже удобнее, а с точки зрения безопасности лучше, чем использование сетевого источника питания. Накал нити можно регулировать, меняя число аккумуляторов, включенных последовательно.

Но при систематической работе с резаками универсальный сетевой источник питания предпочтительнее. Такой источник нетрудно изготовить своими руками. Его основа — понижающий трансформатор, рассчитанный на мощность не ниже 100 Вт, имеющий вторичную обмотку, рассчитанную на напряжение 15 В. Диаметр провода, которым она намотана, должен быть не менее 1,5 мм.

Для плавного изменения силы тока можно, конечно, применить подходящий реостат или изготовить вторичную обмотку с отводами и поставить переключатель. Но самый удобный вариант — применение автотрансформатора с плавной регулировкой выходного напряжения (ЛАТРа), к выходу которого подключается понижающий трансформатор. Схема такого регулируемого источника питания приведена на рис. 1. Здесь Т1 — ЛАТР, а Т2 — понижающий трансформатор.

Вернуться к оглавлению

Самодельный резак для работы с плоскими листами пенопласта

Рисунок 3 — Горизонтальный резак с пружиной.

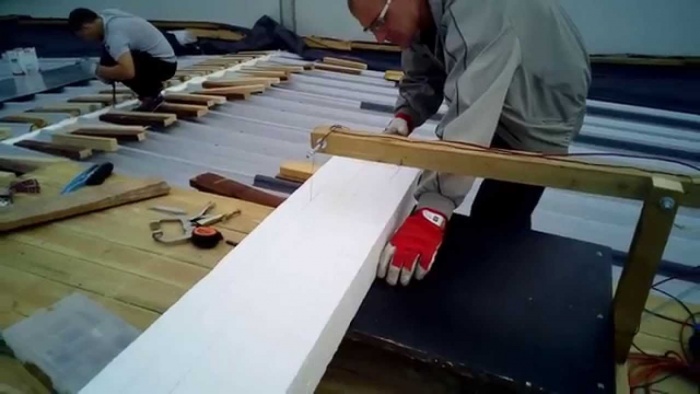

Сначала рассмотрим, как устроен резак, позволяющий нарезать плоские листы из блока пенопласта. Схематическое изображение такого приспособления с описанным выше блоком питания показано на рис. 2. Груз на этом приспособлении поддерживает в натянутом состоянии нагреваемую током нихромовую нить, которая при нагреве сильно удлиняется.

Вместо груза с этой же целью может быть использована пружина. Фотография приспособления с таким способом поддержания проволоки в натянутом состоянии приведена на рис. 3. При перемещении пенопластового блока по поверхности стола, нагретая проволока режет его не хуже, чем нагретый нож масло. В результате получаются плоские листы пенопласта, толщина которых определяется расстоянием между поверхностью стола и режущей проволокой.

Схема вертикального резака: 1 — режущая нихромовая проволока, 2 — груз, 3 — рама, 4 — рабочая поверхность.

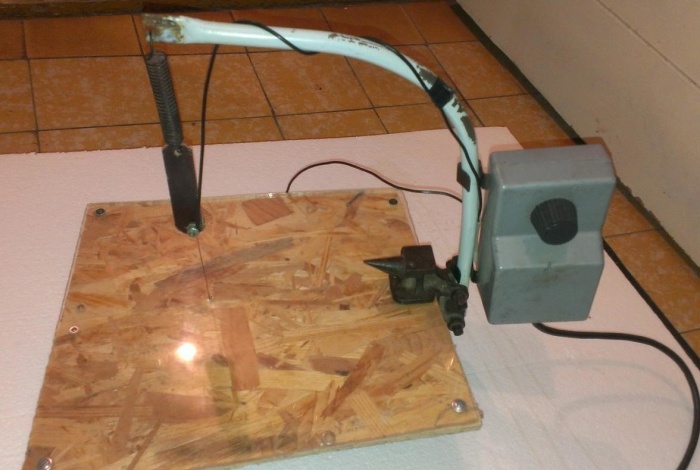

Для вырезания деталей из плоских листов применяется резак с вертикальным расположением режущей проволоки. Его, как и предыдущее приспособление, можно изготовить своими руками. Как устроен вертикальный резак, показано на рис. 4. Его основа — рама (3) из деревянных брусков или металлического профиля. В ее нижней части расположена рабочая поверхность (4), изготовленная из текстолита, толстой фанеры, ДСП и т.д.

Сквозь отверстие в столе (в него желательно запрессовать заподлицо кусок металлической трубки) пропущена режущая нихромовая проволока (1), к которой снизу подвешен груз (2), натягивающий ее. На таком станке удобно не только разрезать листовой пенопласт, но и осуществлять его фигурную резку. Для точности желательно предварительно провести на пенопласте линию реза.

Вернуться к оглавлению

Самодельный терморезак для фигурной резки

Схема ручного резака: 1 — режущая проволока, 2 — деревянный брусок, 3 — пружина, 4 — ручка.

Для раскройки листов большого размера и толщины или при невозможности поместить пенопласт на рабочий стол, пригодится ручной электрический резак. Он также может быть изготовлен своими руками (см. рис. 5).

Его основа — рама из деревянных брусков (2), скрепленных шарнирно. Между нижними концами вертикальных брусков натянута режущая проволока (1). В натянутом состоянии она поддерживается резиновым жгутом или пружиной (3). При работе инструмент держат за ручку (4).

Аналогичный инструмент может быть изготовлен на основе слесарной ножовки или ручного лобзика, где пилка заменяется режущей проволокой. С одной ее стороны должна быть размещена натяжная пружина и изолятор.

Терморезак, устройство которого показано на рис. 6, позволяет делать в пенопласте углубления, вырезать в его толще полости, снимать фаски и т.д. С его помощью появляется возможность обращаться с этим материалом примерно так же, как скульптор обращается с глиной.

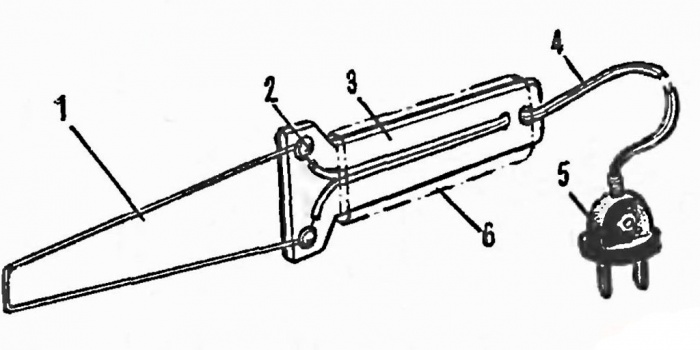

Схема ручного терморезака: 1 — режущая нихромовая проволока, 2 — винт с гайкой и шайбой, 3 — текстолитовая ручка толщиной 4-5 мм, 4 — электрошнур.

Устроен этот прибор достаточно просто:

• режущая нихромовая проволока (1);
• винт с гайкой и шайбой (2);
• текстолитовая ручка толщиной 4-5 мм (3);
• электрошнур (4).

Для расширения возможностей фигурной резки пенопласта имеет смысл изготовить несколько подобных резаков с наконечниками различной формы (см. рис. 6).

Неплохим фигурным терморезаком для пенопласта может послужить прибор для выжигания по дереву, если к нему подключить наконечник из нихромовой проволоки требуемой формы. С этой же целью можно использовать импульсный паяльник, если его штатное жало также заменить куском толстой нихромовой проволоки.

Вернуться к оглавлению

Самодельный терморезак из паяльника

Схема терморезака из паяльника: 1 — предохранительный экран, 2 — 2 болта М6 с хомутами, 3 — кронштейны, 4 — стойка, 5 — разрез прямого жала, 6 — медная пластина, 8 — деревянная доска, 9 — опорные ножки.

Для обработки пенопласта может применяться не только нагретая проволока, но и нагретая металлическая пластина. Основой этого терморезака (см. рис. 7) является обычный паяльник мощностью 60 Вт, рассчитанный на напряжение 220 В. Вместо привычного жала в этом устройстве используется пластинчатый нож, являющийся главным элементом резака. Он может резать не только пенопласт, но и любой термоплавкий синтетик.

Основанием устройства является лист термостойкой пластмассы, фанеры или деревянная доска (8), к нижней части которой прикреплены опорные ножки (9). Они нужны потому, что в середине основания есть щель, в которую опускается разогретый нож. Напротив щели с краю площадки находится стойка (4) с кронштейнами (3) для установки паяльника.

Стойка изготовлена из металлической трубки, а кронштейны — 2 болта М6 с хомутами (2). Там же закрепляется предохранительный экран (1), который защищает руки работающего от ожогов.

Нож терморезака представляет собой медную пластину (6), запрессованную в разрез прямого жала (5) паяльника. Режущая кромка ножа затачивается под небольшим углом. Она может быть заточена как с одной, так и с обеих сторон. Степень нагрева подбирается опытным путем.

Как видите, способов термической обработки пенопласта и конструкций устройств, предназначенных для этого, достаточно много — выбрать то, что подходит для вас, совсем несложно.

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью — материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Простейшее устройство для резки пенопласта

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

• устройство для линейной резки;
• терморезак, при помощи которого выполняется фигурная резка;
• прибор с пластиной из металла.

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Резак для линейной резки

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное — чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком — придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

• небольшой деревянный брусок;
• шуруповерт и сверло;
• 2 карандаша;
• 2 отрезка медной проволоки;
• круглогубцы;
• термоклей или ПВА;
• изолента;
• коннектор для батареек;
• выключатель;
• 1 м проводов;
• паяльник;
• нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Пенопласт (пенополистирол) — чрезвычайно благодатный материал для домашнего мастера или строителя. Самые ценные его качества — низкая теплопроводность, небольшой вес, технологичность, долговечность. Это позволяет использовать его и как утеплитель, и как конструкционный материал для изготовления различных форм, моделей, заготовок, упаковки, основ для малых архитектурных форм. Изготавливается пенополистирол в виде больших блоков размером более метра по каждой стороне, а затем режется на пластины нужной толщины, от 3 до 20 см толщиной (по заказу).

Для исполнения своих творческих или строительных замыслов приходится резать пенопласт до нужных размеров и формы самостоятельно. Пенопласт достаточно легко режется ножом или ножовкой. Но в этом случае происходит разрушение структуры пенопласта, так как он представляет собой спеченные «шарики» вспененного полистирола. Экструдированный пенопласт представляет собой единую массу, но и он может крошиться. Поэтому для резки пенопласта удобнее всего использовать специальные электрические терморезаки. Их рабочий орган обычно представляет собой тонкую нихромовую проволоку, которая нагревается при пропускании через нее электротока до нескольких сот градусов. При контакте с ней пенопласт мгновенно плавится и образует прочный спеченный слой. Место реза получается аккуратным, ровным и не выкрашивается.

Для работы с небольшими плоскими листами удобнее всего использовать настольный резак с вертикальным расположением проволоки. Основа такого резака — рама, изготовленная из металлического профиля или деревянных брусков (если она небольшая) . Внизу на раме находится рабочая поверхность — стол. Его можно сделать из толстой фанеры, ДСП, листа металла или текстолита. Вобщем любой прочный плоский материал. Сверху от рамы (см. эскиз) свешена нихромовая проволока, которая пропущена сквозь отверстие в столе. Если стол сделан из горючего материала, то в отверстие для проволоки следует впрессовать отрезок металлической трубки заподлицо с поверхностью стола.

Вверху проволока крепится к раме винтом, снизу к проволоке подвешивается грузик в несколько сот граммов. Дело в том, что проволока при нагревании сильно удлиняется и для сохранения ее натяжения и служит грузик. К концам проволоки подводят электрические провода. Если стол сделан из металла, то следует изолировать от него верхнюю балку рамы, к которой крепится проволока. Например, самый конец балки может быть деревянным. Если стол из диэлектрического материала, то рама может быть полностью металлической.

На таком резаке удобно резать листовой материал, осуществлять фигурную резку, так как лист можно поворачивать в любую сторону. Для качественной резки лучше обозначить на пенопласте линию будущего реза.

Однако для «разделки» листов большого размера и толщины, а так же в условиях, когда невозможно принести пенопласт на рабочий стол (например при выполнении работ по утеплению дома, срезанию излишков и выступающих частей, проделывании отверстий в целом листе пенопласта), может быть полезен и ручной электрический резак. Его так же можно изготовить самому.

Для его изготовления потребуется любая ножовка, желательно с разъемной ручкой. При помощи отрезной машинки – болгарки отрезаем от полотна зубья. (Они не пропадут — из них можно сделать неплохую садовую ножовку с узким полотном) .

На конце оставшегося полотна просверливаем отверстие для крепления нихромовой проволоки. К ручке приделываем пластину из жести для крепления другого конца проволоки. Разумеется, она не должна касаться полотна ножовки.

Для компенсации растяжения нихрома при нагреве ставим небольшую, но сильную пружинку. В холодном состоянии проволоки она должна быть хорошо растянута, а в нагретом — сохранять небольшое напряженное состояние, что бы проволока сохраняла прямолинейность. Подсоединяем провода к концам проволоки (в качестве проводника на дальний от ручки конец проволоки используется полотно ножовки). Вот и готов ручной резак для пенопласта.

Пенополистирол он режет лучше чем горячий нож масло. Однако надо учитывать, что фигурный рез им выполнить невозможно, только прямолинейный (из-за плоского полотна ножовки). Изменить «маршрут» реза в процессе нельзя — резать надо только прямо. Если надо вырезать сложный по форме кусок, то придется это делать за несколько итераций.

Мощность, которая рассеивается на проволоке должна составлять примерно 100-150 Вт на 50 см. ее длины. Сопротивление проволоки обычно 1-3 Ома. Рабочая температура — на грани покраснения проволоки. В качестве питания можно использовать понижающий трансформатор. На его вторичной обмотке должно быть 6-12 вольт с током до 10 А. Однако «заморачиваться» с трансформатором имеет смысл если резак будет использоваться очень часто и помногу. Если же работа с резаком достаточно эпизодическая, то разумнее использовать небольшой аккумулятор. К тому же это сильно развязывает руки в плане мобильности. Ведь с аккумулятором вы можете работать хоть стоя на стремянке и перемещаться по всей стройке. Да и с точки зрения электробезопасности аккумулятор лучше.

При работе с мелкими деталями или для очень точной подгонки размеров, а так же для фигурной резки можно использовать резак сделанный на основе импульсного паяльника. Импульсный паяльник представляет собой трансформатор с очень большим током и низким напряжением на вторичной обмотке. Жалом такого паяльника служит небольшой V-образный отрезок толстого нихрома. Он подключен к вторичной обмотке трансформатора и нагревается за считанные секунды до высокой температуры. Поэтому в качестве резака можно использовать паяльник как со штатным жалом, так и с самодельным. Самодельный резак изготавливается из толстой нихромовой проволоки. Ей придают нужную форму и зажимают к клеммах паяльника вместо обычного жала.

Прибор для выжигания по дереву тоже может послужит неплохим резаком для пенопласта, особенно если эта модель с наконечником из нихромовой проволоки. Резак для пенополистирола получится и из обычного паяльника, у которого жало представляет собой медный стержень. Стержень удалять не надо, но для него можно изготовить насадку – нож и жести. Паяльник следует взять помощнее, 60-100 Вт, что бы насадка хорошо прогревалась.

Как видите, способов резки пенопласта достаточно много, поэтому выбрать наиболее подходящий для конкретного требования несложно.

Константин Тимошенко © 11.11.2011

На форуме вы можете обсудить и ознакомиться с другими

Тем, кто задумал утеплить квартиру или новопостроенный дом своими руками, обязательно следует ознакомиться со способами, которыми осуществляется резка пенопласта в домашних условиях, ведь это один из самых популярных и доступных способов изоляции.

Пенопласт – это вспененный материал и по большей части состоит из воздуха, поэтому он очень легкий и с ним просто работать. Однако не стоит думать, что никаких проблем не возникает, ведь кроме всего пенопласт и довольно хрупкий материл. Поэтому если воспользоваться электрической болгаркой, то на ровные края надеяться не стоит, к тому же все помещение и площадка будет усыпана раскрошенным пенопластом.

Каким бы острым ни был нож, материал все равно будет крошиться. Безусловно, это незначительный дефект и листы будут пригодны к использованию, а вот уборка превратится в хлопотное мероприятие
. Из такого положения есть выход, вы можете воспользоваться термоножом. При этом края материала оплавляются и он не крошится. Но вот незадача, стоит такое приспособление очень много, но в принципе можно нагреть и обыкновенный нож. Однако в этом случае надо быть весьма аккуратным, чтобы не получить ожога, да и работа существенно затянется.

Для этой цели можно воспользоваться различным режущим инструментом, например, болгаркой, только тогда следует использовать самый тонкий диск. Очень часто строители пользуются и простым острым ножом. Иногда советуют брать и ножовку с очень мелкими зубьями, но последний метод весьма сомнительный. Кроме того, в магазинах продают специальные термоножи, предназначенные для работ с пенопластом.

Термонож нагревается до 600 °С всего за 10 секунд. Однако этот инструмент довольно дорогостоящий, поэтому далеко не всегда есть смысл покупать его.

Выходом же из положения во многих случаях станет приспособление для резки листов пенопласта, сделанное самостоятельно. Вероятно, оно несколько громоздкое, зато при наличии необходимых компонентов абсолютно бесплатное и всегда доступное. А если вам придется заниматься масштабной работой, например, у вас впереди , который вы возвели для своей большой семьи, то вопрос, как удобно разрезать пенопласт, да еще много и быстро, не всплывет на протяжении всего мероприятия, насколько бы оно ни затянулось.

Для того чтобы собрать резак для пенопласта, понадобится столешница, по паре пружин, винтов М4 и стоек длиной в 28 мм, а также нихромовая нить, которая и будет выступать в качестве режущего инструмента. Сначала делаем в основании два отверстия, запрессовываем в них стойки, а у основания шляпки винта пропиливаем небольшую канавку, благодаря которой нить будет надежно фиксироваться в заданном положении.

Когда все собрано, крепим к винтам струну, но так как она может провисать во время нагревания, следует соединять ее через пружины, тогда нить будет всегда находиться в натянутом положении. Источник же питания подсоединяется к такому приспособлению посредством обыкновенных скруток. Так можно сделать самодельный и очень эффективный резак для пенопласта, при этом затратив минимум сил, времени и денег.

Пробуем разрезать пенопласт самостоятельно

Теперь немного поговорим о различных технологиях, методах и, конечно же, приведем подробную инструкцию, что и как делать.

Как самостоятельно разрезать пенопласт — пошаговая схема

Шаг 1:
Подготовительные работы

Неважно, каким именно инструментом вы собираетесь пользоваться – ножом, нихромовой нитью либо же иными режущими приспособлениями, все равно начинать необходимо с разметки. Так что берем линейку, угольник, рулетку, карандаш и наносим на поверхности листа отметки, затем соединяем их в линии. В общем, рисуем контуры будущего разреза.

Есть и еще способы, как можно . Например, с использованием нихромовой нити. В этом случае на нее подается небольшой ток, который способен раскалить струну до нужной температуры, и резка аккуратно производится по заданному контуру. Безусловно, качество реза в этом случае получится значительно лучше, однако немного придется потрудиться, чтобы сделать станок. Поэтому данный метод не всегда оправдывается, если вам необходимо обработать всего несколько листов, просто нет смысла тратить время на конструирование приспособления. Как видим, нельзя дать однозначного ответа, чем же лучше резать пенопласт, все зависит от объемов и навыков.

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки.
Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения
.

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

• Нихромовая (вольфрамовая) нить
• Источник питания, желательно регулируемый
• Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
• Мебельные направляющие для ящиков.

1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме

Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Тем, кто задумал утеплить квартиру или новопостроенный дом своими руками, обязательно следует ознакомиться со способами, которыми осуществляется резка пенопласта в домашних условиях, ведь это один из самых популярных и доступных способов изоляции.

Пенопласт – это вспененный материал и по большей части состоит из воздуха, поэтому он очень легкий и с ним просто работать. Однако не стоит думать, что никаких проблем не возникает, ведь кроме всего пенопласт и довольно хрупкий материл. Поэтому если воспользоваться электрической болгаркой, то на ровные края надеяться не стоит, к тому же все помещение и площадка будет усыпана раскрошенным пенопластом.

Каким бы острым ни был нож, материал все равно будет крошиться. Безусловно, это незначительный дефект и листы будут пригодны к использованию, а вот уборка превратится в хлопотное мероприятие
. Из такого положения есть выход, вы можете воспользоваться термоножом. При этом края материала оплавляются и он не крошится. Но вот незадача, стоит такое приспособление очень много, но в принципе можно нагреть и обыкновенный нож. Однако в этом случае надо быть весьма аккуратным, чтобы не получить ожога, да и работа существенно затянется.

Для этой цели можно воспользоваться различным режущим инструментом, например, болгаркой, только тогда следует использовать самый тонкий диск. Очень часто строители пользуются и простым острым ножом. Иногда советуют брать и ножовку с очень мелкими зубьями, но последний метод весьма сомнительный. Кроме того, в магазинах продают специальные термоножи, предназначенные для работ с пенопластом.

Термонож нагревается до 600 °С всего за 10 секунд. Однако этот инструмент довольно дорогостоящий, поэтому далеко не всегда есть смысл покупать его.

Выходом же из положения во многих случаях станет приспособление для резки листов пенопласта, сделанное самостоятельно. Вероятно, оно несколько громоздкое, зато при наличии необходимых компонентов абсолютно бесплатное и всегда доступное. А если вам придется заниматься масштабной работой, например, у вас впереди , который вы возвели для своей большой семьи, то вопрос, как удобно разрезать пенопласт, да еще много и быстро, не всплывет на протяжении всего мероприятия, насколько бы оно ни затянулось.

Для того чтобы собрать резак для пенопласта, понадобится столешница, по паре пружин, винтов М4 и стоек длиной в 28 мм, а также нихромовая нить, которая и будет выступать в качестве режущего инструмента. Сначала делаем в основании два отверстия, запрессовываем в них стойки, а у основания шляпки винта пропиливаем небольшую канавку, благодаря которой нить будет надежно фиксироваться в заданном положении.

Когда все собрано, крепим к винтам струну, но так как она может провисать во время нагревания, следует соединять ее через пружины, тогда нить будет всегда находиться в натянутом положении. Источник же питания подсоединяется к такому приспособлению посредством обыкновенных скруток. Так можно сделать самодельный и очень эффективный резак для пенопласта, при этом затратив минимум сил, времени и денег.

Пробуем разрезать пенопласт самостоятельно

Теперь немного поговорим о различных технологиях, методах и, конечно же, приведем подробную инструкцию, что и как делать.

Как самостоятельно разрезать пенопласт — пошаговая схема

Шаг 1:
Подготовительные работы

Неважно, каким именно инструментом вы собираетесь пользоваться – ножом, нихромовой нитью либо же иными режущими приспособлениями, все равно начинать необходимо с разметки. Так что берем линейку, угольник, рулетку, карандаш и наносим на поверхности листа отметки, затем соединяем их в линии. В общем, рисуем контуры будущего разреза.

Есть и еще способы, как можно . Например, с использованием нихромовой нити. В этом случае на нее подается небольшой ток, который способен раскалить струну до нужной температуры, и резка аккуратно производится по заданному контуру. Безусловно, качество реза в этом случае получится значительно лучше, однако немного придется потрудиться, чтобы сделать станок. Поэтому данный метод не всегда оправдывается, если вам необходимо обработать всего несколько листов, просто нет смысла тратить время на конструирование приспособления. Как видим, нельзя дать однозначного ответа, чем же лучше резать пенопласт, все зависит от объемов и навыков.

Представляем вашему вниманию уникальный набор: резак для пенопласта, паяльник на батарейках и выжигатель по дереву. Новая разработка компании Star Tec, которая обязательно придется по душе любителям поделок, пирографии и тем, кто просто работает над созданием оригинальных вещей собственными руками.

Фактически, данный мультитул объединяет в себе три инструмента, оставаясь при этом компактным, удобным в использовании и производительным. А главная его особенность – это система Plug and Start, благодаря которой нужно только сменить наконечник основного блока и можно работать.

В комплекте вы найдете:

И самое главное: производитель не ограничивает покупателя только данной комплектацией. Можно докупить другие насадки разной формы. Все они позволяют осуществлять по-настоящему ювелирную работу с высокой точностью и очень аккуратно.

Обратите внимание: мультитул работает от 4 батареек типа АА, которые не идут в комплекте. Их нужно приобрести отдельно. Можно использовать и аккумуляторы АА, если вы планируете эксплуатировать инструмент часто и не хотите регулярно покупать новые батарейки.

Естественно, можно отдельно купить резак для пенопласта, купить паяльник на батарейках и выжигатель. Но потратить придется на порядок больше, удобство эксплуатации крайне сомнительное, да и качество не всегда на высоком уровне. Здесь же вы можете приобрести первоклассную продукцию по доступной стоимости от всемирно известного производителя.

Область применения

Разумеется, в первую очередь это инструмент для хобби, однако производители позаботились о том, чтобы инструменту нашлось и более широкое применение. На данный момент это замечательная покупка для производителей рекламы.

Мультитул может быть использован для изготовления:

Рекламных материалов из пенопласта – объемных букв и 3D-объектов;Ярких и запоминающихся вывесок;Рекламных стендов.

Также применяется для оригинального декорирования внутренних интерьеров помещения и фасадов, создания муляжей и букв, ударопрочных упаковок и тому подобного. Область эксплуатации ограничивается только вашей фантазией и родом деятельности. Прекрасная покупка за свои деньги для всех, кто привык создавать что-то новое собственными руками и не представляет без этого своей жизни.

Преимущества покупки паяльника или резака для пенопласта своими руками в нашей компании

На данный момент наше предложение – уникальное на рынке.

Новый продукт, аналогов которому просто нет и вряд ли появится в дальнейшем. Оригинальная разработка компании Star Tec, с которой мы сотрудничаем напрямую и без посредников. Соответственно, гарантируем своим клиентам следующие преимущества:

Цены от производителя без неоправданных наценок и переплат;Гарантия 1 года для каждого покупателя;Продукция поставляется исключительно из Германии.

Не будем отрицать, что можно сделать резак для пенопласта своими руками, а паяльник купитьпо смехотворной цене на каком-нибудь китайском сайте. Вопрос в том, насколько качественными, функциональными и надежными будут такие инструменты? И готовы ли вы пожертвовать результатом ради сомнительной экономии?

Закажите Мультифункциональный выжигатель, резак и паяльник 3 в 1 у нас, работайте с удовольствием и удобством, создавайте нечто новое и оригинальное каждый день!

я подтверждаю свою дееспособность, даю согласие на обработку своих персональных данных.>

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией.

Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

В продаже представлено специальное оборудование.

Однако резак для пенопластаможно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества.

Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок.

К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта.

Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт.

Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев.

Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась.

Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

Резак для линейного раскроя

Линейный резак для пенопласта своими рукамипозволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора.

Между ними натягивается нихромовая нить.Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по нихромовой нити, ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу.

Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками, необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

Если струна натянута горизонтально, можно при помощи ее делать такие же разрезы. Пенопласт равномерно тянут по столу. Нить будет равномерно разрезать его на требуемые куски.

При вертикальной резке конструкции добавляется рама из металла или фанеры.

На ней устанавливается держатель. К нему подводится изолятор и нихромовая струна. С другой ее стороны подвешивается груз.

Он будет проходить через отверстие, просверленное в столе. Оно должно быть достаточно большим и покрытым специальным изоляционным материалом. Далее можно выполнять вертикальную резку.

Фигурная резка

Если нужно раскроить достаточно большие листы пенопласта или создать декоративные элементы, скульптуры из этого материала, применяется особый тип оборудования.

Его также можно сделать самостоятельно. Это ручной резак для пенопласта.Его изготавливают на базе ручного лобзика или ножовки. В них режущий элемент меняют на нихромовую струну.

Если требуется создавать фигурные элементы, можно сделать несколько инструментов различной формы. К ручке лобзика подводится провод. Ее необходимо тщательно изолировать.

Иначе работать при помощи этого оборудования будет небезопасно. К контактам провода крепится нихромовая струна. Это можно сделать при помощи гаек и винтов с шайбами.

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском нихромовой проволоки.При этом нити можно придать разную форму.

Резак с металлической пластиной

Существует резак для пенопласта,в конструкции которого применяется медная пластина.Для создания этого оборудования можно переделать паяльник.

Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности.

Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля.

При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Выбирая, какой резак для пенопластабольше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей.

Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

При раскрое пенопласт нагревается. В этот момент из него выделяются в окружающую среду небезопасные для здоровья человека вещества. Поэтому работу выполняют в хорошо проветриваемой комнате или на улице.

Чтобы не ошибиться с конфигурацией раскроя, следует перед началом действия наметить все линии карандашом. Это позволит избежать ошибок при резке. Эти несложные рекомендации позволят выполнять работу быстро, правильно и безопасно.

Рассмотрев, какие варианты резаков для пенопласта можно сделать своими руками, каждый мастер сможет подобрать лучший вариант для себя.

Всем привет. Из пенопласта можно сделать много интересных вещей: объёмные буквы и фигуры, модели судов и самолётов, арт объекты. Именно для таких целей я и смастерил подобный резак из полипропиленовой трубы.

Нам понадобится:

Полипропиленовая труба диаметром 20 мм;Две скобы на 20 мм;Фитинги;Мебельные уголки;Нихромовая проволока;Силовой трансформатор;Провод;Гайки с болтами.

Из полипропиленовой трубы и фитингов был собран сам держатель с возможностью регулирования глубины разреза.

Для этого П-образная деталь крепится на скобах и может свободно перемещаться относительно ручки. В полости трубки проложен медный провод на 1.5 мм, выходящий одним кабелем из ручки.

Вся конструкция имеет небольшой вес и удобно лежит в руке. При необходимости она складывается и не занимает много места.

Нихромовая нить была взята из советского, переменного резистора СП5. Она крепится на уголках, впаянных в трубку путём нагрева.

В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.

Сама нить не раскаляется докрасна, но легко плавит пенопласт. При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.Вот такой резак придумал и собрал своими рукамидля создания поделокиз пенопласта.На этом всё, спасибо за внимание!ILYA20-05-2018, 00:242 803ПриспособленияFacebookВКонтактеTwitterGoogle+ОКПривет всем любителям самоделок. В данной статье я расскажу, как сделать резак для пенопласта своими руками.

С его помощью можно вырезать пенопласт различной формы, необходимый для разных целей, например, авиамоделизма. Данная самоделка достаточно легкая в изготовлении, так что материалы, необходимые для сборки найдутся у каждого.Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробным процессом сборки резака для пенопласта, а также его тестированием.Для того, чтобы сделать резак для пенопласта своими руками, понадобится:* Строительный уголок* Два деревянных бруска* Саморезы* Шуруповерт* Нихромовая нить* Ненужный табурет или лист фанеры* Блок питания от ПК* Металлический уголок* Медная трубка* Кусок пенопласта для проверкиШаг первый.Сначала нужно сделать стойку для резака, для этого можно использовать ненужную табуретку или при желании сделать из листа фанеры коробок. Так как ненужный табурет стоял без дела, было решено сделать основание из него, в нем проделываем отверстие под медную трубку при помощи шуруповерта и сверла по дереву.

Достать медную трубку можно из конденсатора старого и ненужного холодильника, обычно там используется трубка подходящего диаметра, в этой самоделке она нужна для того, чтобы нихромовая нить не прожгла дерево. Шаг второй.Далее прикручиваем деревянный брусок к торцу табурета при помощи саморезов и шуруповерта, при этом соблюдаем перпендикулярность строительным уголком, чтобы в итоге рез на данном резаке был как можно ровнее.Затем при помощи металлического уголка к деревянному бруску крепим еще один брусок под углом 90 градусов, в итоге должно получится примерно так.Шаг третий.Отпилив необходимую длину медной трубки при помощи ножовки по металлу, прижимаем ее металлической пластиной к бруску, вкрутив два самореза, при этом также соблюдаем перпендикулярность.Для фиксирования нихромовой нити вкручиваем в верхний брусок саморез при помощи шуруповерта.После этого берем нихромовую нить и продеваем ее в медные трубки сверху и снизу, далее наматываем ее на нижний шуруп возле трубки, затем на верхний, сделав небольшую натяжку. Теперь подключаем блок питания от компьютера, для его работы без ПК нужно замкнуть между собой зеленый и черный провод.

Наматываем провода от блока на саморезы и включаем питание. После первого включения нихромовая нить слегка растягивается, поэтому еще раз ее натягиваем и можно проверять резак в действии.Шаг четвертый.Проверяем готовый резак на пенопласте. Включаем блок питания и двигаем пенопласт в нужном направлении, нихромовая нить прорезает его и в итоге получается отрезок необходимой формы.

При работе с данным резаком нужно соблюдать меры безопасности и не в коем случае не касаться нихромовой нити руками.При помощи данного резака можно делать авиамодели, лодки и многое другое, где применяется пенопласт.На этом у меня все, всем спасибо за внимание и творческих успехов.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.5Идея5Описание7ИсполнениеИтоговая оценка: 5.67из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК5Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью — материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Простейшее устройство для резки пенопласта

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

• устройство для линейной резки;
• терморезак, при помощи которого выполняется фигурная резка;
• прибор с пластиной из металла.

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Резак для линейной резки

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное — чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком — придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки.
Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения
.

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

• Нихромовая (вольфрамовая) нить
• Источник питания, желательно регулируемый
• Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
• Мебельные направляющие для ящиков.

1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме

Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Пенопласт (пенополистирол) — чрезвычайно благодатный материал для домашнего мастера или строителя. Самые ценные его качества — низкая теплопроводность, небольшой вес, технологичность, долговечность. Это позволяет использовать его и как утеплитель, и как конструкционный материал для изготовления различных форм, моделей, заготовок, упаковки, основ для малых архитектурных форм. Изготавливается пенополистирол в виде больших блоков размером более метра по каждой стороне, а затем режется на пластины нужной толщины, от 3 до 20 см толщиной (по заказу).

Для исполнения своих творческих или строительных замыслов приходится резать пенопласт до нужных размеров и формы самостоятельно. Пенопласт достаточно легко режется ножом или ножовкой. Но в этом случае происходит разрушение структуры пенопласта, так как он представляет собой спеченные «шарики» вспененного полистирола. Экструдированный пенопласт представляет собой единую массу, но и он может крошиться. Поэтому для резки пенопласта удобнее всего использовать специальные электрические терморезаки. Их рабочий орган обычно представляет собой тонкую нихромовую проволоку, которая нагревается при пропускании через нее электротока до нескольких сот градусов. При контакте с ней пенопласт мгновенно плавится и образует прочный спеченный слой. Место реза получается аккуратным, ровным и не выкрашивается.

Для работы с небольшими плоскими листами удобнее всего использовать настольный резак с вертикальным расположением проволоки. Основа такого резака — рама, изготовленная из металлического профиля или деревянных брусков (если она небольшая) . Внизу на раме находится рабочая поверхность — стол. Его можно сделать из толстой фанеры, ДСП, листа металла или текстолита. Вобщем любой прочный плоский материал. Сверху от рамы (см. эскиз) свешена нихромовая проволока, которая пропущена сквозь отверстие в столе. Если стол сделан из горючего материала, то в отверстие для проволоки следует впрессовать отрезок металлической трубки заподлицо с поверхностью стола.

Вверху проволока крепится к раме винтом, снизу к проволоке подвешивается грузик в несколько сот граммов. Дело в том, что проволока при нагревании сильно удлиняется и для сохранения ее натяжения и служит грузик. К концам проволоки подводят электрические провода. Если стол сделан из металла, то следует изолировать от него верхнюю балку рамы, к которой крепится проволока. Например, самый конец балки может быть деревянным. Если стол из диэлектрического материала, то рама может быть полностью металлической.

На таком резаке удобно резать листовой материал, осуществлять фигурную резку, так как лист можно поворачивать в любую сторону. Для качественной резки лучше обозначить на пенопласте линию будущего реза.

Однако для «разделки» листов большого размера и толщины, а так же в условиях, когда невозможно принести пенопласт на рабочий стол (например при выполнении работ по утеплению дома, срезанию излишков и выступающих частей, проделывании отверстий в целом листе пенопласта), может быть полезен и ручной электрический резак. Его так же можно изготовить самому.

Для его изготовления потребуется любая ножовка, желательно с разъемной ручкой. При помощи отрезной машинки – болгарки отрезаем от полотна зубья. (Они не пропадут — из них можно сделать неплохую садовую ножовку с узким полотном) .

На конце оставшегося полотна просверливаем отверстие для крепления нихромовой проволоки. К ручке приделываем пластину из жести для крепления другого конца проволоки. Разумеется, она не должна касаться полотна ножовки.

Для компенсации растяжения нихрома при нагреве ставим небольшую, но сильную пружинку. В холодном состоянии проволоки она должна быть хорошо растянута, а в нагретом — сохранять небольшое напряженное состояние, что бы проволока сохраняла прямолинейность. Подсоединяем провода к концам проволоки (в качестве проводника на дальний от ручки конец проволоки используется полотно ножовки). Вот и готов ручной резак для пенопласта.

Пенополистирол он режет лучше чем горячий нож масло. Однако надо учитывать, что фигурный рез им выполнить невозможно, только прямолинейный (из-за плоского полотна ножовки). Изменить «маршрут» реза в процессе нельзя — резать надо только прямо. Если надо вырезать сложный по форме кусок, то придется это делать за несколько итераций.

Мощность, которая рассеивается на проволоке должна составлять примерно 100-150 Вт на 50 см. ее длины. Сопротивление проволоки обычно 1-3 Ома. Рабочая температура — на грани покраснения проволоки. В качестве питания можно использовать понижающий трансформатор. На его вторичной обмотке должно быть 6-12 вольт с током до 10 А. Однако «заморачиваться» с трансформатором имеет смысл если резак будет использоваться очень часто и помногу. Если же работа с резаком достаточно эпизодическая, то разумнее использовать небольшой аккумулятор. К тому же это сильно развязывает руки в плане мобильности. Ведь с аккумулятором вы можете работать хоть стоя на стремянке и перемещаться по всей стройке. Да и с точки зрения электробезопасности аккумулятор лучше.

При работе с мелкими деталями или для очень точной подгонки размеров, а так же для фигурной резки можно использовать резак сделанный на основе импульсного паяльника. Импульсный паяльник представляет собой трансформатор с очень большим током и низким напряжением на вторичной обмотке. Жалом такого паяльника служит небольшой V-образный отрезок толстого нихрома. Он подключен к вторичной обмотке трансформатора и нагревается за считанные секунды до высокой температуры. Поэтому в качестве резака можно использовать паяльник как со штатным жалом, так и с самодельным. Самодельный резак изготавливается из толстой нихромовой проволоки. Ей придают нужную форму и зажимают к клеммах паяльника вместо обычного жала.

Прибор для выжигания по дереву тоже может послужит неплохим резаком для пенопласта, особенно если эта модель с наконечником из нихромовой проволоки. Резак для пенополистирола получится и из обычного паяльника, у которого жало представляет собой медный стержень. Стержень удалять не надо, но для него можно изготовить насадку – нож и жести. Паяльник следует взять помощнее, 60-100 Вт, что бы насадка хорошо прогревалась.

Как видите, способов резки пенопласта достаточно много, поэтому выбрать наиболее подходящий для конкретного требования несложно.

Константин Тимошенко © 11.11.2011

На форуме вы можете обсудить и ознакомиться с другими

Возможно, будет полезно почитать:

• История конфликта на юго-востоке Украины ;
• Как работают списки желаний Как НЕ работают волшебные списки ;
• Полная инструкция по применению облепихового масла для детей и взрослых ;
• «три сестры прованса» или старинное французское блюдо «кассуле Косуле французское блюдо рецепт ;
• Ароматный и бодрящий — полезный кофе по утрам ;
• Норвегия какая страна. Норвегия. География, описание и характеристики страны. Как лучше добраться ;
• Умение убеждать Как называется специалист владеющий искусством убеждения потребителя ;
• Пример сочинения на тему: «Должен ли разум брать верх над чувствами»? ;

Как можно усилить самодельный лазер

Чтобы сделать своими руками более мощный лазерный резак для работы по металлу, нужно использовать приборы из следующего списка:

• DVD-RW привод, нет разницы рабочий или нет;
• 100 пФ и мФ – конденсаторы;
• 2-5 Ом резистор;
• 3 шт. аккумуляторные батареи;
• паяльник, провода;
• коллиматор;
• стальной фонарь на светодиодных элементах.

Сборка лазерного резака для ручной работы происходит по следующей схеме.

С применением указанных приборов происходит сборка драйвера, впоследствии он посредством платы сможет обеспечивать лазерному резаку определенную мощность.

При этом к диоду ни в коем случае нельзя подсоединять электропитание напрямую, так как диод сгорит

Также нужно принять во внимание, что диод должен брать подпитку не от напряжения, а от тока.

В качестве коллиматора используется корпус, оснащенный оптической линзой, за счет которой будут скапливаться лучи.

Данную деталь легко отыскать в специальном магазине, главное, что в ней присутствует паз для установки диода лазера. Цена данного устройства небольшая, примерно составляет 3-7$.

Кстати, лазер собирается так же, как и вышерассмотренная модель резака.

В данном случае рекомендуется применять специальные браслеты, которые позволят убрать с диода статическое напряжение.

В качестве антистатического изделия также может применяться проволока, ею обматывают диод. После чего можно приступать к компоновке драйверного устройства.

Прежде чем перейти к полной ручной сборке лазерного резака, нужно проверить работоспособность драйвера.

Сила тока замеряется с помощью мультимера, для этого берут оставшийся диод и проводят измерения своими руками.

С учетом скорости тока, подбирают его мощность для лазерного резака. К примеру, у одних вариантов лазерных устройств сила тока может равняться 300-350 мА.

Видео:

У других, более интенсивных моделей, она составляет 500 мА, при условии использования другого драйверного устройства.

Чтобы самодельный лазер выглядел более эстетично, и им можно было удобно пользоваться, для него нужен корпус, в качестве которого вполне может использоваться стальной фонарик, функционирующий на светодиодах.

Как правило, упомянутый прибор наделен компактными размерами, которые позволят поместиться ему в кармане. Но во избежание загрязнений линзы, заранее нужно приобрести или сшить своими руками чехол.

Как самостоятельно сделать термонож

Нож температурного воздействия должен иметь следующий функционал:

• регулировку температуры режущей части;
• термонож обязательно должен позволять регулировать глубину паза;
• конструкция должна быть такой, чтобы нож можно было использовать без проведения предварительных работ после резки СИП панелей.

Несмотря на кажущуюся сложность задачи, сделать такой термонож достаточно легко. С его помощью резка SIP панелей своими руками будет простой и быстрой. Для создания устройства понадобится:

• две полоски из жесткой стали или стеклотекстолита малой толщины. Их прочность зависит от необходимой глубины паза, который требуется получить;
• нихромовая проволока, которой нож и будет плавить наполнитель;
• пластина, которая будет работать как ограничитель, задавая толщину, на которой будет производиться резка.

В качестве источника питания легко использовать мощное зарядное устройство для аккумулятора, которое позволяет регулировать напряжение на нити. Естественно, чтобы сделать термонож своими руками, понадобится удобная ручка, которая будет держать боковые пластины режущей части.

Нихромовый резак своими руками пошаговая инструкция

Для изготовления нихромового резака для пенопласта необходимо знать порядок выполнения работ по изготовлению. Работайте аккуратно, чтобы не повредить части тела, ведь самоделки предусматривают использование острых и горячих предметов.

Нихромовый резак можно сделать самостоятельно, однако эту работу следует проводить очень аккуратно

Пошаговая инструкция изготовления агрегата:

1. Первое что необходимо сделать – это найти нихромовую нитку. Нитка должна быть примерно 50 см. Такая длина необходима для обширного применения резака. Далее берем брусок и 2 самореза. Эти саморезы вкручиваем, на расстоянии меньше длинны нитки и натягиваем проволоку по верху саморезов.
2. Далее выбираем блок питания постоянного тока на 1 ампер, он выдает до 15 вольт. Цепляем крокодильчики этого блока по разным сторонам нити. Если не начинает работать, то необходимо зацепы поменять местами. Затем переносим один крокодильчик ближе к центру, и нить начинает греться. Пробуем разрезать кусок пенопласта. Также можно подключить блок питания с большим количеством мощности.
3. Изготовляем станину под резак. Для этого можно использовать плиткорез, электролобзик и другие похожие старые инструменты. Дальше берем алюминиевую арматуру, пару палочек ПВХ пластика и чуть- чуть стеклотектелита. Отрезаем алюминиевую арматуру длинной в 50 см. Нагреваем этот отрезок и впихиваем в него палочки ПВХ в начале и в конце отрезка. ПВХ будут служить как изоляторы. Отрезаем полоску стеклотекстолита, разрезаем его пополам и опять на него крепим палочки.
4. Далее закрепляем всю нашу станицу от плиткореза или такого же похожего инструмента. Подводим к нему провода и цепляем их на болтики, которые просунуты в текстолит. Также на эти болтики цепляем колечко из стальной проволоки. На это колечко привязываем один конец нити, а на другой конец нити цепляем пружинку. Пружина служит компенсацией нити при нагреве.

Теперь протестируем изделие, для этого берем кусок пенопласта и отрезаем его.

Как сделать лазерное режущее устройство из указки

Самое интересное, что изготовить лазерный резак можно с помощью старых ненужных предметов.

Например, своими руками изготовить лазерный прибор позволит применение старой лазерной указки.

Чтобы процесс по созданию резака продвигался как можно быстрее, необходимо подготовить следующие предметы и инструменты:

• указка лазерного типа;
• фонарик на аккумуляторных батареях;
• старый CD/DVD-RW пишущий, можно вышедший из строя, – из него понадобится привод с лазером;
• электропаяльник и комплект отверток.

Процесс по изготовлению резака своими руками начинается с разборки привода, откуда необходимо достать прибор.

Извлечение нужно сделать по максимуму аккуратным, при этом придется проявить терпение и быть внимательным. В устройстве присутствует много разных проводов с практически одинаковой структурой.

Выбирая DVD привод, нужно учитывать, чтобы он был пишущим, так как именно такой вариант позволяет делать записи с помощью лазера.

Видео:

Запись выполняется в ходе испарения тонкого металлического слоя с диска.

В процессе чтения, лазер функционирует наполовину своих технических возможностей, слегка освещая диск.

В процессе демонтажа верхнего крепежного элемента взгляд упадет на каретку с лазером, который может передвигаться в нескольких направлениях.

Каретку необходимо бережно извлечь, аккуратно снять разъемы и шурупы.

Затем можно перейти к снятию красного диода, за счет него происходит прожиг диска – это легко можно сделать своими руками при помощи электропаяльника. Извлеченный элемент не стоит встряхивать, а тем более ронять.

После того как основная деталь будущего резака находится на поверхности, нужно сделать тщательно продуманный план сборки лазерного резака.

При этом необходимо учесть следующие моменты: как лучше поместить диод, как подсоединить его к источнику питания, ведь для диода пишущего устройства требуется больше электроэнергии, чем для основного элемента указки.

Данный вопрос можно решить несколькими методами.

Чтобы сделать ручной резак с более-менее высокой мощностью, необходимо достать находящийся в указке диод, после чего поменять его на элемент, извлеченный из DVD привода.

Поэтому лазерную указку разбирают также осторожно, как и привод пишущего DVD устройства. . Предмет раскручивают, затем разделяют его корпус на две половины

Сразу же на поверхности можно будет увидеть деталь, которую и нужно заменить своими руками.

Предмет раскручивают, затем разделяют его корпус на две половины. Сразу же на поверхности можно будет увидеть деталь, которую и нужно заменить своими руками.

Для этого родной диод из указки снимается и аккуратно заменяется более мощным, его надежное крепление можно выполнить с использованием клея.

Возможно, снять старый диодный элемент сразу не получится, поэтому его можно подковырнуть бережно кончиком ножа, затем слегка встряхнуть корпус указки.

На следующем этапе изготовления лазерного резака нужно сделать для него корпус.

Для этой цели пригодится фонарик с аккумуляторными батарейками, что позволит лазерному резаку получить электроподпитку, приобрести эстетичный вид, и удобство использования.

Для этого в корпус фонарика своими руками необходимо внедрить модифицированную верхнюю часть бывшей указки.

Затем нужно подключить к диоду зарядку, посредством находящейся в фонарике аккумуляторной батареи

Очень важно в процессе подключения точно установить полярность.

До того как фонарик будет собран, необходимо снять стекло и прочие лишние элементы указки, которые могут стать помехой лучу лазера.

На завершающем этапе проводится подготовка лазерного резака к использованию.

Для комфортной ручной работы все этапы работы над прибором необходимо строго соблюдать.

Видео:

С этой целью нужно проконтролировать надежность фиксации всех внедренных элементов, правильность полярности и ровность установки лазера.

Итак, если все вышеизложенные в статье условия сборки были точно соблюдены, резак готов к применению.

Но так как самодельный ручной прибор наделен невысокой мощностью, то вряд ли из него получится полноценный лазерный резак по металлу.

Что идеально сможет выполнять резак, так это сделать отверстия в бумаге или полиэтиленовой пленке.

А вот наводить на человека лазерное приспособление, сделанное своими руками нельзя, здесь его мощности будет достаточно, чтобы навредить здоровью организма.

Как сделать самостоятельно

Необходимость в резаке может возникнуть в любой момент, если вы довольно часто делаете какие-либо дела по дому. Возможно, кто-то сталкивался с тем, что необходимо сделать деталь, прибегая к специальной форме для отливки эпоксидной смолой.

И чтобы выполнить это, нужен будет кусок пенопласта. К примеру, можно использовать пенопласт от упаковки телевизора. На нем необходимо расчертить с помощью линейки, циркуля и шариковой ручки места, где в дальнейшем надо будет сделать отверстия.

Вот тут-то и возникает потребность в электрическом резаке. Ведь выполнить данное действия, не испортив лист пенопласта, будет сложно без такого инструмента. Рассмотрим один из вариантов, как же сделать устройство такого типа в домашних условиях.

Самодельный прибор для порезки может быть различной конструкции. Именно от нее и типа резки будет зависеть, как именно резак справляется с поставленными целями.

Резак для фигурной резки пенопласта

Если нужно разрезать листы большого размера или толщины, которые из-за размеров невозможно поместить на рабочий стол, то в таких случаях применяют ручной электрический резак, переделанный из ручного лобзика или слесарной ножовки, в которых режущее полотно заменено нихромовой проволокой.

Изображение 3. Схема ручного терморезака: 1 – режущая нихромовая проволока, 2 – винт с гайкой и шайбой, 3 – текстолитовая ручка толщиной 4-5 мм, 4 – электрошнур.

Такой электрический резак не сложно сделать своими руками. При этом для удобства фигурной резки можно изготовить несколько рабочих инструментов разной формы (изображение 3). У лобзика или слесарной ножовки снимается режущее полотно, а к ручке (3) подводится электрический провод (4). Несмотря на то что напряжение будет не слишком высоким, все же ручку, как и другие металлические элементы, лучше заизолировать хотя бы с помощью обыкновенной изоленты. Вместо режущего полотна к подведенному электрическому кабелю при помощи винтов и гаек с шайбами крепится нихромовая проволока, изогнутая нужным образом (4).

Как вариант для устройства такого резака можно также использовать прибор для выжигания по дереву или импульсный паяльник. Такой резак будет даже более удобным, поскольку электрический провод изначально предусмотрен в конструкции этих приборов. Чтобы превратить эти приборы в электрорезак для пенопласта, достаточно заменить в них нагревательные рабочие инструменты куском толстой нихромовой проволоки, придав ему нужную форму.

Такие ручные резаки удобны тем, что с их помощью можно не только разрезать листы пенопласта, но и вырезать в них всевозможные углубления, полости, убирать фаски, словом, не просто резать пенопласт на куски, а ваять из него настоящие произведения искусства.

Вернуться к оглавлению

Этапы создания

Поскольку линейная резка самая распространенная, давайте рассмотрим именно этот вариант подробнее:

1. Режущая часть. Для этого понадобится проволока из нихрома, приблизительно спираль с диаметром в 0,6 мм. Ей можно взять от старых электроплиты или иных нагревательных электроприборов. Длина такой проволоки должна составить 14 см (ее сопротивление будет составлять 2 ом).
2. Применение трансформатора. Чтобы все было верно, первым делом надо произвести расчет напряжения и тока для нагрева режущей части. Выполнить это можно, используя формулу – закон Ома I=U/R. Таким образом, можно определиться с мощностью трансформатора питания.
3. Изготовление резака. Основу можно выполнить из какого-либо металла, но его длина должна быть не менее 11 см. Дальше в торец надо прикрепить изолятор — пластинку текстолита. А теперь по краям пластины закрепить контактные группы, их можно изъять из электророзетки. Именно в эти контакты можно будет закреплять спирали с разной формой.
4. Как работает резак. После того, как резак будет включен в сеть, его спираль будет нагреваться и станет слегка красноватого цвета. Именно это и имеет значение, так как подогретый резак даст возможность легко и быстро порезать пенопласт, который при этом не будет шелушиться.

Важно знать: получив такой прибор, уже за три минуты можно будет вырезать необходимую форму из листа пенопласта.

В обязательном порядке соблюдайте все правила безопасности, чтобы не травмировать себя и окружающих. Ведь мощности резака достаточно, чтобы повредить какую-либо часть тела при работе. А подключение к электричеству еще больше увеличивает риск травмирования.

Изготовление лазерного резака

Для начала необходимо извлечь лазерный резак из привода. Эта работа не представляет никакой сложности, но придется набраться терпения и максимум внимания. Так как там содержится большое количество проводов, структура у них одинаковая

При выборе привода важно учитывать наличие пишущего варианта, так как именно в такой модели лазером можно делать записи. Запись производится при испарении тонко нанесенного слоя металла с самого диска

В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск.

Схема лазерной резки.

При демонтаже верхних крепежей, можно обнаружить каретку с расположенным в ней лазером, который способен двигаться в двух направлениях

Ее следует осторожно извлечь путем откручивания, тут присутствует большое количество разъемных устройств и шурупов, которые важно аккуратно снять. Для дальнейшей работы необходим красный диод, при помощи которого осуществляется прожиг

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи. Важно взять на заметку, что незаменимую деталь для изготовления лазерного резака нельзя встряхивать и ронять, в связи с этим, извлекая лазерный диод, рекомендуется проявлять осторожность.

Как будет извлечен главный элемент будущей модели лазера, необходимо все тщательно взвесить и придумать, куда его поместить и как к нему подключить электропитание, так как для диода пишущего лазера необходимо намного больше тока, чем для диода от лазерной указки, и в этом случае можно использовать несколько способов.

Далее заменяется диод в указке. Для создания мощного лазера уз указки должен быть извлечен родной диод, на его место необходимо установить аналогичный из CD/DVD-RW привода. Указка разбирается с соблюдением последовательности. Она должна быть раскручена и разделена на две части, сверху располагается деталь, которую нужно заменить. Старый диод извлекается и на его место устанавливается требуемый диод, который можно закрепить с помощью клея. Бывают случаи, когда при удалении старого диода могут возникнуть трудности, в этой ситуации можно воспользоваться ножом и немного потрясти указку.

Схема лазерной указки.

Следующим действием будет изготовление нового корпуса. Чтобы будущий лазер можно было удобно использовать, подключить к нему питание и для придания ему внушительного вида можно применить корпус фонарика. Устанавливается переделанная верхняя часть лазерной указки в фонарик и подводится к нему питание от аккумуляторных батареек, которое подключается к диоду. Важно не перепутать полярность питания. Перед сборкой фонарика стекло и части указки нужно извлечь, так как оно будет плохо проводить прямой ход луча лазера.

Последним этапом является подготовка к применению. Перед подключением необходимо проверить прочность закрепления лазера, правильность подключения полярности проводов и ровно ли установлен лазер.

После совершения этих нехитрых действий лазерный резак готов к использованию. Такой лазер можно использовать для прожига бумаги, полиэтилена, для розжига спичек. Область применения может быть обширна, все будет зависеть от фантазии.

Собираем термонож

Собрать конструкцию своими руками очень просто. Напряжение от блока питания можно подавать на нихромовую проволоку путем ее припаивания к контактам, куда подходят провода подвода напряжения. А при малой толщине пластин из стали можно подавать питание на них, при этом проволока может быть просто прикручена в нижней части, понадобится просверлить всего два отверстия.

Начальную жесткость конструкции задает блок ручки. Каждая боковая пластина крепится на уголки двумя болтами, расположенными по вертикали. Увеличивает жесткость ограничительная планка. Она одновременно задает глубину, которую будет выбирать нож и фиксирует пластины. Данную деталь удобно делать передвижной, при этом лучше всего сделать две точки зажима, на обеих пластинах, расположенные по вертикали. Например, это могут быть простые болты и П-образные скобки, надеваемые на боковые части.

Заключение

Несмотря на простоту конструкции, термический нож для обработки наполнителя СИП панелей работает весьма эффективно, даже сделанный своими руками. Благодаря малой толщине боковых пластин можно избавиться от необходимости формировать боковой пропил, тем более, что можно заточить кромку этих деталей, если они сделаны из стали.

Нихромовая нить с помощью регулятора напряжения имеет нужную температуру (подбирается опытным путем) для быстрой выборки паза. В результате такой резак сможет гарантировать быструю работу и чистоту на строительной площадке. Вдобавок, подобный термонож будет стоить буквально несколько десятков рублей и может быть собран с применением уже имеющегося оборудования.

Похожие статьи:

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Первая категория используется для линейного раскроя. Ко второй группе относятся резаки, которыми выполняют фигурную резку материала.

Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт.

Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Практические рекомендации

Перед сборкой всего устройства проверяется работа драйвера. При этом необходимо подсоединить нерабочий или второй диод и замерить силу подаваемого тока мультиметром

Учитывая скорость тока, его силу важно подобрать по нормам. Для многих моделей применима сила тока в 300-350 мА, а для более скоростных можно применить и 500 мА, но для этого должен быть использован совершенно другой драйвер

Конечно, такой лазер может собрать любой непрофессиональный техник, но все-таки для красоты и удобства подобное устройство разумней всего соорудить в более эстетичном корпусе, а какой именно использовать — можно выбрать на любой вкус. Практичней всего его будет собрать в корпусе светодиодного фонарика, так как его размеры компактны, всего 10х4 см. Но все же носить такое устройство не нужно в кармане, так как соответствующие органы могут предъявить претензии. Такое приспособление лучше всего хранить в специальном чехольчике, во избежание запыления линзы.

Важно не забывать, что устройство является в своем роде оружием, которое стоит использовать с осторожностью и нельзя его направлять на животных и людей, так как оно очень опасно и может нанести вред здоровью, самым опасным является направление в глаза. Опасно давать подобные аппараты детям

Лазер можно оборудовать разными приспособлениями, и тогда из безобидной игрушки выйдет довольно мощный прицел для оружия, как пневматического, так и для огнестрельного оружия.

Вот незамысловатые советы по изготовлению лазерного резака. Немного усовершенствовав подобную конструкцию, можно изготовить резаки для кройки акрилового материала, фанеры и пластика, производить гравировку.

Резка панелей

СИП панель достаточно легко модифицируется. Когда стройка ведется самостоятельно, резка происходит следующим образом:

• две поверхности панелей из ОСП режутся с помощью электролобзика или циркулярной пилы;
• по линии реза часть панелей, уходящая в расход, просто отламывается.

Остается самая главная проблема: сформировать паз для монтажа бруса обвязки. Для этого часто используют терку, рубанок или резак, которым просто небольшими порциями удаляют нужное количество наполнителя СИП панелей. При этом работа своими руками не представляет сложности, однако стройплощадка замусоривается, заполняясь мелким «снегом» из частиц наполнителя, которые постоянно перемещаются и трудно удаляются.

Изготовление

Процесс изготовления происходит в несколько последовательно выполняемых этапов:

1. Изготавливается подающая газ игла, исполняющая роль наконечника газового резака. На игле, применяющейся чтобы накачивать мячи, на расстоянии около 2 см от конца делается маленький надрез при помощи надфиля.
2. Изготавливается подающая воздух (кислород) игла. Для этого необходимо взять иглу из капельницы, спилить острый наконечник точилом, изогнуть под 45 градусов на том же расстоянии (около 2 см). После этого изогнутая игла вставляется в отверстие, которое заранее было проделано в большой.
3. При необходимости торчащие концы получившейся конструкции из двух игл выравниваются надфилем или точильным камнем.

4. Для герметизации стыка и фиксации соединения игл друг к другу необходимо обмотать его проволокой из меди, заранее приготовленной и зачищенной от окиси. После этого обмотка покрывается флюсом, используемым для пайки, и тщательно, но аккуратно пропаивается оловом.

   В игле для мяча делаем отверстие

   Вставляем мед.иглу в пропил и вяжем проволокой

   Опаиваем стык

5. К задним окончаниям игл присоединяются трубочки капельниц. При этом зажимы с них не снимаются, так как они будут использоваться для регулирования размера пламени.
6. Изготавливается емкость для кислорода (или обычного воздуха, находящегося под давлением). Для этого в дне приготовленной бутылки из пластика вырезается отверстие под сосок из автомобильной камеры, который туда и устанавливается с использованием клея и специальной гайки. Такая конструкция позволит накачать в бутылку обыкновенным автонасосом сжатый воздух. В качестве альтернативного и более удобного варианта может быть использован компрессор для аквариума или даже электрический автонасос.

7. В крышке ПВХ бутылки изготавливается отверстие для установки в нем капельницы, которая предварительно разрезается до так называемой «юбки». Место соединения крышки и капельницы также должно быть тщательно загерметизировано с использованием термо-клея.

8. Получившаяся конструкция соединяется при помощи трубки капельницы с отверстием маленькой иглы. Таким образом, часть резака, по которой должен будет проходить сжатый воздух, практически выполнена.
9. Изготавливается вторая магистраль, предназначенная для прохождения газа из баллона, который используется для заправки зажигалок. В пластмассовой крышке баллончика необходимо изготовить отверстие, диаметр которого должен совпадать с трубкой капельницы. Затем трубка вставляется в полученное отверстие. На ее конец устанавливается специальная насадка, которая обычно поставляется вместе с баллоном. Соединение должно быть максимально плотным, герметичным и прочным. После этого трубка с установленной насадкой фиксируется в пластиковой крышке таким образом, чтобы в закрытом положении она оказывала давление на сосок баллона.

Свой собственный газовый резак по металлу готов.

Область применения

Разумеется, в первую очередь это инструмент для хобби, однако производители позаботились о том, чтобы инструменту нашлось и более широкое применение. На данный момент это замечательная покупка для производителей рекламы.

Мультитул может быть использован для изготовления:

• Рекламных материалов из пенопласта – объемных букв и 3D-объектов;Ярких и запоминающихся вывесок;Рекламных стендов.

Также применяется для оригинального декорирования внутренних интерьеров помещения и фасадов, создания муляжей и букв, ударопрочных упаковок и тому подобного. Область эксплуатации ограничивается только вашей фантазией и родом деятельности. Прекрасная покупка за свои деньги для всех, кто привык создавать что-то новое собственными руками и не представляет без этого своей жизни.

Терморезак для пенопласта поэтапное изготовление

Сделать терморезак можно с использованием старого лобзика, паяльника или выжигателя.

Изготовление такого устройства должно, проводится в таком порядке:

1. Изготовляем втулку. Это самая сложная и основная запчасть. Для этого надо выгнуть и выточить пластину. Далее проделываем отверстие в ней, в это отверстие в дальнейшем будет продета нить.
2. Далее изготовляем выжигатель. Для этого отрезаем провода, которые идут к отверстию, и берем, припаиваем подходящие отверстия в месте разрыва.
3. После выполнения предыдущих работ можно переходить к подключению терморезака. Для этого распиливаем пополам старый лобзик и крепим в верхнюю часть изготовленную пластину на болты, а низ приккрепляем к основанию, используя для этого саморезы.
4. Теперь вставляем изготовленную втулку в изготовленную лапку. После отметки просверливаем отверстие в основание. Диаметр такого отверстия должен составлять 5мм.
5. Изготовляем терморезку. Поле того как все предыдущие пункты выполнены расправляем нихромовый провод. Для этого необходимо включить на полную мощность выжигатель и проводами от него коснутся проволоки. Если проволока не достаточно нагрелась, то выжигатель загудит и вам стоит поискать более тонкую проволоку. Это необходимо, так как у прошлой проволоки было не достаточное сопротивление.

Терморезак для пенопласта можно сделать с использованием старого лобзика, паяльника или выжигателя

После того как все этапы будут выполнены, можно провести работу с резаком. С предварительным направлением и установленной направляющей, необходимо нарезать плашку из пенопласта необходимой толщины, а так же вы можете изготовить форму фигуры.

Термонож, это приспособление, которое способно порезать лист бумаги, пенопласт, куски ткани, части пенополистирола, кроме того это отличный электрический резчик по дереву. Все зависит от того какой толщины будет вставлена струна из нихрома. Чем она основательней, тем существеннее будет порезка. А умелые руки смогут создать приспособление даже для фигурной терморезки. Более опытные мастера, используя латр, могут сделать прибор, устройство которого будет работать от зарядного. Как его создать, можно узнать из видео.

Резка пенопласта своими руками с помощью нихрома

Фигурную можно выполнить и на устройстве, которое вы изготовили самостоятельно. Такие станки делают на подручных средствах таких как: старая мебель, куски фанеры, бруски. В строение такого оборудования в обязательном порядке должен быть элемент, который ничем не заменить, таким элементом является проволока или нить. Составляющая часть должна быть изготовлена из специального сплава, никеля и хрома. Основной особенностью, которой обладает самодельный станок для резки, является возможность разрезки не только вдоль, а и поперек. Для разреза вдоль нить размещают в горизонтальном положении. С такой разрезкой получаются листы строго заданной высоты. Это очень удобно, когда кусок пенопласта большей толщины, чем вам необходимо. Поперечная разрезка может быть выполнена при помощи ножа или ножовки, для этого вам необходим станок для резки с нихромовой проволокой.

Нихромовая проволока — отличный вариант для резки пенопласта

Для того чтобы изготовить станок своими руками вам будут необходимы такие элементы:

• Основание;
• Брус из дерева;
• Пружины;
• Саморезы;
• Нихромовая проволока.

Из инструментов надо будет приготовить: плоскогубцы, шуруповерт, дрель. Для изготовления можно использовать лабораторный регулируемый трансформатор. Такой трансформатор позволит вам выбрать необходимую энергию нагрева нити для резки пенопласта и при этом не будет его плавить. За основание такого агрегата может выступать любой лист с гладкой поверхностью. Поверхность должна быть гладкой для удобства передвижения пенопласта по ней. Для такой основы подойдет фанера, ДСП, профнастил. Пластиковую основу использовать не рекомендуется, так как под нагревом пластик подвергается деформациям.

Дополнительные моменты

Можно изготовить и более мощный лазер. Для его изготовления понадобится:

• привод DVD-RW, можно в нерабочем состоянии;
• конденсаторы 100 пФ и 100 мФ;
• резистор 2-5 Ом;
• три аккумуляторных батарейки;
• провода с паяльником;
• коллиматор;
• стальной светодиодный фонарик.

Схема устройства лазерного резака.

Это тот незамысловатый набор комплектуется для сборки драйвера, который при помощи платы будет выводить лазерный резак на требуемую мощность. Источник тока к диоду нельзя подключать напрямую, так как он моментально испортиться

Также важно учесть, что диод для лазера должен питаться током, но никак не напряжением.

Коллиматором является корпус оснащенный линзой, благодаря которой все лучи сходятся в один узкий пучок. Такие приспособления приобретаются в магазинах радиодеталей. Они удобны тем, что в них уже оснащено место для установки лазерного диода, а что касается стоимости, то она довольно мала всего 200-500 рублей.

Можно, конечно, применить корпус от указки, но в нем лазер будет сложно прикрепить. Такие модели изготавливаются из пластикового материала, а это приведет к нагреванию корпуса, и он не будет достаточно охлажден.

Принцип изготовления аналогичен предыдущему, так как в этом случае тоже используется лазерный диод из DVD-RW привода.

При изготовлении необходимо применять антистатические браслеты.

Это нужно для снятия статики с лазерного диода, он является очень чувствительным. При отсутствии браслетов, можно обойтись подручными средствами — на диод можно намотать тонкую проволоку. Далее собирается драйвер.

Резак для линейного раскроя

Линейный резак для пенопласта своими руками позволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора. Между ними натягивается нихромовая нить. Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Резак из металлической пластины

Схема ручного резака: 1 – режущая проволока, 2 – деревянный брусок, 3 – пружина, 4 – ручка.

Паяльник можно переделать под резак для пенопласта и другим способом. Для такой переделки нужен обычный 60 Вт паяльник, которую можно включать в электрическую сеть 220 В. Из него вынимается нагревающееся жало, а на его место вставляется медная пластина.

Можно вставить и стальную, но она и греться будет дольше, и заточить ее сложнее. Хотя правильно заточенной стальной пластиной без проблем можно резать не только пенопласт, а практически любой поддающийся термообработке синтетик.

Одна сторона пластины затачивается. Заточка может быть как односторонней, так и двусторонней. Угол заточки не стоит делать слишком большим, ведь резать такой нож будет не столько острой кромкой, сколько нагретым до нужной температуры полотном. Единственное неудобство такого резака — нужную степень нагрева ножа придется выбирать экспериментальным путем.

Изготовить своими руками резак для пенопласта не станет большой проблемой. Из перечисленных способов всегда можно выбрать тот, который легче всего сделать из подручных инструментов и материалов.

Но, переделывая электроинструменты и в дальнейшем работая с ним, нужно соблюдать предельную осторожность, всегда помня, что электричество было, есть и будет источником повышенной опасности для жизни. . Удачи!

Удачи!

Комплектация мультитула

В комплекте вы найдете:

И самое главное: производитель не ограничивает покупателя только данной комплектацией. Можно докупить другие насадки разной формы. Все они позволяют осуществлять по-настоящему ювелирную работу с высокой точностью и очень аккуратно.

Обратите внимание: мультитул работает от 4 батареек типа АА, которые не идут в комплекте. Их нужно приобрести отдельно

Можно использовать и аккумуляторы АА, если вы планируете эксплуатировать инструмент часто и не хотите регулярно покупать новые батарейки.

Естественно, можно отдельно купить резак для пенопласта, купить паяльник на батарейках и выжигатель. Но потратить придется на порядок больше, удобство эксплуатации крайне сомнительное, да и качество не всегда на высоком уровне. Здесь же вы можете приобрести первоклассную продукцию по доступной стоимости от всемирно известного производителя.

Схема работы привода

Эксплуатироваться от привода может лишь настольный лазер, данный тип устройства представляет собой портально-консольную машину.

По направляющим рейкам устройства лазерный блок может перемещаться как вертикально, так и горизонтально.

В качестве альтернативы портальному устройству была изготовлена планшетная модель механизма, ее резак перемещается только по горизонтали.

Другие существующие варианты лазерных станков имеют рабочий стол, оснащенный приводным механизмом и наделенный свойством перемещаться в разных плоскостях.

На данный момент имеется два варианта управления приводным механизмом.

Первый обеспечивает перемещение заготовки за счет эксплуатации привода стола, или перемещения резака выполняется за счет функционирования лазера.

Видео:

Второй вариант предусматривает одновременное перемещение стола и резака.

При этом первая модель управления по сравнению со вторым вариантом считается намного проще. Но вторая модель все-таки отличается высокой производительностью.

Общей технической характеристикой рассмотренных случаев является необходимость внедрения в устройство блока ЧПУ, но тогда цена для сборки прибора для ручной работы станет выше.

Резак для линейной резки пенопласта

Изображение 2. Схема вертикального резака: 1 – режущая нихромовая проволока, 2 – груз, 3 – рама, 4 – рабочая поверхность.

Подобные приспособления монтируются из рабочей поверхности (можно использовать поверхность стола) с закрепленными на ней двумя вертикальными стояками, прикрепленными к стоякам двумя изоляторами, подсоединенной к двум подключенным к понижающему трансформатору контактам и натянутой между изоляторами нихромовой нити, а также пропущенного через один из стояков свободно свисающего груза (изображение 1).

Работает такой резак для пенопласта очень просто. Проходя через нихромовую нить, электрический ток нагревает ее, а подвешенный груз поддерживает нить в натянутом состоянии, не давая провиснуть, поскольку при нагревании она довольно сильно растягивается. Иногда вместо подвешенного груза для натягивания нити используют прикрепленную к одному из стояков пружину.

Нагретая нить легко разрезает тело двигающегося пенопласта, превращая его в плоские листы, толщина которых зависит только от расстояния от поверхности стола до натянутой проволоки. Все, что вам нужно делать, выдерживать равномерную скорость подачи пенопласта по поверхности стола.

Для вертикальной резки пластов используют другую конструкцию резака, в которой режущая проволока натянута вертикально (изображение 2). К рабочей поверхности из толстой фанеры или ДСП (на схеме обозначена цифрой 4) крепится рама, предпочтительнее сваренная из металлического профиля, но вполне подойдет и сделанная из деревянных брусков (3).

Конструкция рамы предусматривает наличие лапы-держателя, к которой с помощью изолятора подвешена нихромовая проволока (1) с подвешенным грузом на другом конце (2), пропущенная через просверленное в рабочей поверхности отверстие. Поскольку нихромовая нить будет нагреваться, отверстие лучше сделать побольше и изолировать деревянные части, вставив в него металлическую полую трубку полого диаметра, через полость которой и вывести конец проволоки с грузом.

Такой резак для пенопласта не только легко порежет большие куски пенопласта на блоки нужных размеров, но и позволит при необходимости вырезать в материале квадраты, треугольники, полукруги и другие фигурные отверстие. Для этого достаточно предварительно провести маркером по поверхности пенопласта линию разрезки.

Вернуться к оглавлению

Работа с изготовленным резаком

Перед началом работы на изготовленном собственноручно мини-резаке, необходимо накачать бутылку из пластика воздухом (при использовании компрессора или автомобильного электронасоса — включить их). Затем следует аккуратно закрыть крышку баллончика для зажигалок.

После выполнение всех перечисленных процедур необходимо открыть ограничительные зажимы, расположенные на трубках капельниц. После этого из каждой из игл должен начать выходить, соответственно, воздух и газ. Для начала работы резаком достаточно поднести огонек зажигалки или спичку к кончику резака.

Появившееся пламя необходимо отрегулировать вращением зажимов до ровного голубого цвета. Резак, режущий металл, готов к использованию. Производительности и мощности вполне хватит, чтобы с легкостью резать листовой металл до 1-2 мм толщиной. При этом температура пламени может доходить до 1,5 тысяч градусов.

Другим часто встречающимся вариантом газового резака, выполненного собственными силами, является водородный автоген, использующий в работе электролизный принцип. Его изготовление несколько сложнее и требует более значительных затрат средств и времени.

Необходимые материалы и инструменты

Для работ по изготовлению небольшого газового резака необходимо предварительно укомплектоваться:

• двумя капельницами достаточно большого размера;
• иглой, при помощи которой накачивают обычные мячи для игры в футбол;
• обыкновенной бутылкой из пластика объемом 1,5-2 л. или, в качестве альтернативного варианта, компрессором для аквариума;
• баллоном, которым заправляют обычные зажигалки, наполненным пропан-бутаном;
• проволокой из меди;
• автомобильным соском для камеры;
• набором инструментов, содержащим паяльник, термо-клей, нож обычный или канцелярский, надфиль, точильный брусок или камень и т.д.

Особенности производственных лазерных резаков

Не каждому по карману цена лазерного резака по металлу производственного типа.

Такое оборудование применяют для обработки и разделки металлических материалов.

Принцип действия лазерного резака строится на выработке инструментом мощного излучения, наделенного свойством испарять или выдувать металлический расплавленный слой.

Такая производственная технология при работе с разными типами металла способна обеспечить высокое качество среза.

Глубина обработки материалов зависит от вида лазерной установки и характеристик обрабатываемых материалов.

На сегодняшний день используется три вида лазеров: твердотельные, волоконные и газовые.

Устройство твердотельных излучателей основывается на использовании в качестве рабочей среды конкретных сортов стекла или кристаллов.

Здесь в пример можно привести недорогие установки, эксплуатируемые на полупроводниковых лазерах.

Волоконные – их активная среда функционирует за счет применения оптических волокон.

Данный тип устройства является модификацией твердотельных излучателей, но как утверждают специалисты, волоконный лазер успешно вытесняет свои аналоги с области металлообработки.

При этом оптические волокна являются основой не только резака, но и гравировального станка.

Видео:

Газовые – рабочая среда лазерного устройства сочетает углекислый, азотный и гелиевый газы.

Так как КПД рассматриваемых излучателей не выше 20%, их используют для резки и сварки полимерных, резиновых и стеклянных материалов, а также металла с высокой степенью теплопроводности.

Здесь в пример можно взять резак по металлу выпускаемый компанией Ханса, применение лазерного устройства позволяет резать медь, латунь и алюминий, в данном случае минимальная мощность станков только выигрывает у своих аналогов.

В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.

Сама нить не раскаляется докрасна, но легко плавит пенопласт

При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.Вот такой резак придумал и собрал своими рукамидля создания поделокиз пенопласта.На этом всё, спасибо за внимание!ILYA20-05-2018, 00:242 803ПриспособленияFacebookВКонтактеTwitterGoogle+ОКПривет всем любителям самоделок. В данной статье я расскажу, как сделать резак для пенопласта своими руками

С его помощью можно вырезать пенопласт различной формы, необходимый для разных целей, например, авиамоделизма. Данная самоделка достаточно легкая в изготовлении, так что материалы, необходимые для сборки найдутся у каждого.Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробным процессом сборки резака для пенопласта, а также его тестированием.Для того, чтобы сделать резак для пенопласта своими руками, понадобится:* Строительный уголок* Два деревянных бруска* Саморезы* Шуруповерт* Нихромовая нить* Ненужный табурет или лист фанеры* Блок питания от ПК* Металлический уголок* Медная трубка* Кусок пенопласта для проверкиШаг первый.Сначала нужно сделать стойку для резака, для этого можно использовать ненужную табуретку или при желании сделать из листа фанеры коробок. Так как ненужный табурет стоял без дела, было решено сделать основание из него, в нем проделываем отверстие под медную трубку при помощи шуруповерта и сверла по дереву.

Достать медную трубку можно из конденсатора старого и ненужного холодильника, обычно там используется трубка подходящего диаметра, в этой самоделке она нужна для того, чтобы нихромовая нить не прожгла дерево. Шаг второй.Далее прикручиваем деревянный брусок к торцу табурета при помощи саморезов и шуруповерта, при этом соблюдаем перпендикулярность строительным уголком, чтобы в итоге рез на данном резаке был как можно ровнее.Затем при помощи металлического уголка к деревянному бруску крепим еще один брусок под углом 90 градусов, в итоге должно получится примерно так.Шаг третий.Отпилив необходимую длину медной трубки при помощи ножовки по металлу, прижимаем ее металлической пластиной к бруску, вкрутив два самореза, при этом также соблюдаем перпендикулярность.Для фиксирования нихромовой нити вкручиваем в верхний брусок саморез при помощи шуруповерта.После этого берем нихромовую нить и продеваем ее в медные трубки сверху и снизу, далее наматываем ее на нижний шуруп возле трубки, затем на верхний, сделав небольшую натяжку. Теперь подключаем блок питания от компьютера, для его работы без ПК нужно замкнуть между собой зеленый и черный провод.

Наматываем провода от блока на саморезы и включаем питание. После первого включения нихромовая нить слегка растягивается, поэтому еще раз ее натягиваем и можно проверять резак в действии.Шаг четвертый.Проверяем готовый резак на пенопласте. Включаем блок питания и двигаем пенопласт в нужном направлении, нихромовая нить прорезает его и в итоге получается отрезок необходимой формы.

При работе с данным резаком нужно соблюдать меры безопасности и не в коем случае не касаться нихромовой нити руками.При помощи данного резака можно делать авиамодели, лодки и многое другое, где применяется пенопласт.На этом у меня все, всем спасибо за внимание и творческих успехов.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.5Идея5Описание7ИсполнениеИтоговая оценка: 5.67из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК5Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

• nemolotok.ru
• fb.ru
• mozgochiny.ru
• usamodelkina.ru

Как сделать резак для пенопласта своими руками?

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией. Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

В продаже представлено специальное оборудование. Однако резак для пенопласта можно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

Тип инструмента

Создавая ручной резак для пенопласта, следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества. Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта, следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок. К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта. Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Разновидности электрических резаков

Электрический резак для резки пенопласта может применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Первая категория используется для линейного раскроя. Ко второй группе относятся резаки, которыми выполняют фигурную резку материала. Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт. Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту, необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев. Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась. Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

Резак для линейного раскроя

Линейный резак для пенопласта своими руками позволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора. Между ними натягивается нихромовая нить. Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по нихромовой нити, ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками, необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

Если струна натянута горизонтально, можно при помощи ее делать такие же разрезы. Пенопласт равномерно тянут по столу. Нить будет равномерно разрезать его на требуемые куски.

При вертикальной резке конструкции добавляется рама из металла или фанеры. На ней устанавливается держатель. К нему подводится изолятор и нихромовая струна. С другой ее стороны подвешивается груз. Он будет проходить через отверстие, просверленное в столе. Оно должно быть достаточно большим и покрытым специальным изоляционным материалом. Далее можно выполнять вертикальную резку.

Фигурная резка

Если нужно раскроить достаточно большие листы пенопласта или создать декоративные элементы, скульптуры из этого материала, применяется особый тип оборудования. Его также можно сделать самостоятельно. Это ручной резак для пенопласта. Его изготавливают на базе ручного лобзика или ножовки. В них режущий элемент меняют на нихромовую струну.

Если требуется создавать фигурные элементы, можно сделать несколько инструментов различной формы. К ручке лобзика подводится провод. Ее необходимо тщательно изолировать. Иначе работать при помощи этого оборудования будет небезопасно. К контактам провода крепится нихромовая струна. Это можно сделать при помощи гаек и винтов с шайбами.

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском нихромовой проволоки. При этом нити можно придать разную форму.

Существует резак для пенопласта, в конструкции которого применяется медная пластина. Для создания этого оборудования можно переделать паяльник. Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности. Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля. При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Советы экспертов

Выбирая, какой резак для пенопласта больше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей. Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

При раскрое пенопласт нагревается. В этот момент из него выделяются в окружающую среду небезопасные для здоровья человека вещества. Поэтому работу выполняют в хорошо проветриваемой комнате или на улице.

Чтобы не ошибиться с конфигурацией раскроя, следует перед началом действия наметить все линии карандашом. Это позволит избежать ошибок при резке. Эти несложные рекомендации позволят выполнять работу быстро, правильно и безопасно.

Рассмотрев, какие варианты резаков для пенопласта можно сделать своими руками, каждый мастер сможет подобрать лучший вариант для себя.

Источник: //fb.ru/article/308989/kak-sdelat-rezak-dlya-penoplasta-svoimi-rukami

Резак для пенопласта — 3 простые инструкции для самостоятельной сборки

Все изделия на картинке искусно вырезаны из пенопласта

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

При обработке пенополистирола, каждый такой шарик тормозит ход холодного ножа, другое дело, если нож нагреть

Пенополистирол — это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Такие фигуры несложно вырезать на профессиональном оборудовании с ЧПУ и тут принцип обработки пенопласта такой же, как у любого терморезака

Единственная возможность аккуратно резать такой материал — применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

На фото показан простейший нож для пенопласта, сделанный за 10 минут из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

На фото — проволочный резак по пенопласту и им можно резать как по прямой, так и по кривой линии

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Подведем итоги

Резак для пенопласта сможет собрать каждый человек, в распоряжении которого есть немного свободного времени и простой инструмент из домашней мастерской. Уверен, что предложенные инструкции были вам полезны, и вы сможете сделать подходящее устройство. Не забудьте посмотреть видео в этой статье, там вы найдете немало полезного.

Источник: //otoplenie-gid.ru/gde/dom/rezak-dlya-penoplasta-791

Резак для пенопласта своими руками

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью – материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное – чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы.

Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку.

Для этого используются гайки. Проволоку изгибают определенным образом.

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком – придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

При работе с таким электроинструментом важно соблюдать повышенную осторожность. Это связано с опасностью удара током. Некоторые самодельные резаки используются и для резки пенополистирола.

Источник: //obrawa.ru/rezak-dlya-penoplasta/

Как осуществляется резка пенопласта?

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился.

Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно.

Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится.

На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками.

Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

• небольшой деревянный брусок;
• шуруповерт и сверло;
• 2 карандаша;
• 2 отрезка медной проволоки;
• круглогубцы;
• термоклей или ПВА;
• изолента;
• коннектор для батареек;
• выключатель;
• 1 м проводов;
• паяльник;
• нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса.

Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм.

Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной.

Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Источник: //alsver.ru/rezka/penoplasta

Термонож для пенопласта: как сделать нож для резки пенопласта

Пенопласт — универсальный и распространенный материал, который обладает большим количеством полезных свойств. Например, его прекрасные теплоизоляционные свойства известны многим (особенно это касается работников строительных специальностей), что вкупе с доступностью и экологичностью, делает этот материал фактически безальтернативным и незаменимым.

Изделия из пенопласта

Пенопласт поставляется в виде стандартных заготовок — крупногабаритных плит. По этой причине термонож для пенопласта является необходимым инструментом, поскольку ручная обработка пенопласта — в подавляющем большинстве случаев грозит нарушением структуры материала, что в корне нежелательно.

Что такое резак для пенопласта?

Резак для пенопласта — специальное приспособление, которое позволяет придавать определенную форму и габариты будущим изделиям из данного материала.

Инструмент полезен тем, что резка пенопласта осуществляется без лишних усилий со стороны человека, что исключает какие-либо неровности и шероховатости на его поверхности.

При этом не потребуется поиск и приобретение специального пенопласта, поскольку подойдет пенопласт от любой бытовой техники (холодильник, телевизор, стиральная машинка), с которой поставляется в подавляющем большинстве случаев.

Профессиональное оборудование

Чтобы вырезать деталь нужной формы и размера будет достаточно расчертить на его поверхности, используя стандартные канцелярские принадлежности, места для выреза и отверстий.

При этом стоит понять одну простую истину: если работа с пенопластом осуществляется в регулярно, то в таком случае будет желательно приобрести промышленное оборудование для резки.

Во всех остальных случаях — подойдет самодельное приспособление.

Самодельный резак для пенопласта: виды

Перед тем, как приступить к самостоятельному изготовлению резака для резки пенопласта, необходимо предварительно определиться с его видом. В настоящее время выделяют три основных виды:

• предназначенные для фигурной резки;
• оснащенные металлической рабочей пластиной;
• предназначенные для линейной резки.

Каждый из этих видов заточен под конкретные способы разрезания листов. Тем не менее, линейная резка — наиболее популярный метод, поскольку он универсальный и довольно практичный.

Этапы конструирования

Если рассматривать вариант резака для линейной резки, то всего основных этапов создания — три:

• Для изготовления основной — режущей части, потребуется специальная проволока из нихрома, диаметр которой должен равняться 0,6 мм. Её длина должна быть не менее 14 см, поэтому её сопротивление будет равно двум Ом. Найти её не составит никакого труда, поскольку старые нагревательные приборы и электроплиты содержат её в больших количествах.Схема регулируемого источника питания
• Чтобы самодельный прибор работал без каких-либо проблем и нареканий, следует произвести расчет тока и напряжения, необходимую для нагрева режущей части. Определить мощность трансформатора можно исходя из стандартной формулы (I=U/R).
• Длина металла для резака должна составлять не менее одиннадцати сантиметров, при этом выбор металла не является принципиальным (использовать можно абсолютно любой вид). На торец нужно подсоединить текстолитовую пластину, которая будет служить в качестве изолятора. После этого нужно закрепить, взятые из стандартной электрической розетки, контактные группы по краям пластины. В эти контакты можно будет устанавливать разные по своей форме спирали.

Изготовленный своими руками резак необходимо подключить к электросети. После этого спираль прибора будет постепенно нагреваться, о чем будет свидетельствовать её красный цвет. Именно в этот момент следует производить процесс обработки пенопласта, поскольку нагретый резак позволит исключит деформацию пенопласта и не позволит ему шелушиться.

Самодельный резак для линейной резки

Важно! Чтобы свести к минимуму и полностью исключить риск травматизма, при работе с данным оборудованием необходимо придерживаться техники безопасности, поскольку мощности данного инструмента вполне достаточно для повреждения любой части тела.

Поэтапное изготовление терморезака из подручных средств

Обработка пенопласта

При изготовлении электрических инструментов для резки пенопласта можно использовать самые разные элементы и приспособления. Например, термонож можно сделать из паяльника, выжигателя и/или старого (ненужного) лобзика. Рассмотрим пять основных шагов, необходимых для этого:

1. Сперва нужно сделать втулку — основной и сложный, по своему строению, элемент. Взятую пластину нужно согнуть и выточить, после чего аккуратно просверлить отверстие, в которое будет вставлена нить.
2. После этого нужно удалить провод, ведущий к отверстию, а после — найти подходящие разъемы и аккуратно припаять их в область разрыва. Важно, чтобы все дальнейшие работы с помощью готового резака проводились с изолированными проводами.
3. После — подключаем терморезак. Старый лобзик необходимо распилить на две части. В верхнюю его часть устанавливаем на винты пластину-лапку, которую нужно было подготовить заранее. А с помощью саморезов нижнюю часть соединяем с основанием.
4. Вставляем втулку в лапку. Отмечаем точку под отверстием втулки из отверстия по угольнику (либо по отвесу). Делаем отверстие в основании диаметром 5 мм.
5. Расправляем нихромовый провод. Сперва включаем на всю мощность выжигатель и его проводами касаемся нихромового провода. При этом важно, чтобы расстояние между проводами равнялось высоте прибора. При этом, если прибор гудит или издает странные звуки, а нить не нагревается (это является следствием недостаточного сопротивления), то следует найти проволоку меньшей толщины.

Источник: //ZnatokTepla.ru/utepliteli/kak-sdelat-elektronozh-dlya-penoplasta.html

Резак для пенопласта: создаем своими руками

Резак для пенопласта позволяет создать настоящие шедеврыПенопласт является долговечным, легким материалом, который обладает теплоизоляционным свойством. Выполнение работ с таким утеплительным материалом кажется очень простым занятием.

Но все, же есть свои нюансы при работе с материалом. Так как его изготавливают в виде больших плит, то довольно часто необходимо выполнять обрезку. Обрезку можно выполнить и обычным кухонным ножом, но красиво отрезать не получится.

Именно по этой причине мастера рекомендуют воспользоваться для этой цели специальной резкой для пенопласта.

Резак вам необходим очень часто, если вы занимаетесь делами по дому. Возможно, кто-то сталкивался с необходимостью изготовления детали с использованием заливки специальной формы. И для такой заливки необходим кусок пенопласта.

Например, можно взять кусок пенопласта с коробки телевизора. На этом куске нужно расчертить линейкой и циркулем места, где необходимо в дальнейшем проделать дырки. Вот в этом случае и возникает необходимость в электрическом резаке.

Резак для пенопласта можно сделать своими руками

Без такого приспособления проделать отверстия без нанесения вреда пенопласту выполнить не реально.

Рассмотрим вариант, самодельного такого резака и как его можно сделать в домашних условиях. Самодельный резак может быть изготовлен в различных конструкциях. Именно от конструкции и зависит, как будет резать резак.

Терморезак для пенопласта: поэтапное изготовление

Сделать терморезак можно с использованием старого лобзика, паяльника или выжигателя.

Изготовление такого устройства должно, проводится в таком порядке:

1. Изготовляем втулку. Это самая сложная и основная запчасть. Для этого надо выгнуть и выточить пластину. Далее проделываем отверстие в ней, в это отверстие в дальнейшем будет продета нить.
2. Далее изготовляем выжигатель. Для этого отрезаем провода, которые идут к отверстию, и берем, припаиваем подходящие отверстия в месте разрыва.
3. После выполнения предыдущих работ можно переходить к подключению терморезака. Для этого распиливаем пополам старый лобзик и крепим в верхнюю часть изготовленную пластину на болты, а низ приккрепляем к основанию, используя для этого саморезы.
4. Теперь вставляем изготовленную втулку в изготовленную лапку. После отметки просверливаем отверстие в основание. Диаметр такого отверстия должен составлять 5мм.
5. Изготовляем терморезку. Поле того как все предыдущие пункты выполнены расправляем нихромовый провод. Для этого необходимо включить на полную мощность выжигатель и проводами от него коснутся проволоки. Если проволока не достаточно нагрелась, то выжигатель загудит и вам стоит поискать более тонкую проволоку. Это необходимо, так как у прошлой проволоки было не достаточное сопротивление.

Терморезак для пенопласта можно сделать с использованием старого лобзика, паяльника или выжигателя

После того как все этапы будут выполнены, можно провести работу с резаком. С предварительным направлением и установленной направляющей, необходимо нарезать плашку из пенопласта необходимой толщины, а так же вы можете изготовить форму фигуры.

Термонож, это приспособление, которое способно порезать лист бумаги, пенопласт, куски ткани, части пенополистирола, кроме того это отличный электрический резчик по дереву. Все зависит от того какой толщины будет вставлена струна из нихрома.

Чем она основательней, тем существеннее будет порезка. А умелые руки смогут создать приспособление даже для фигурной терморезки. Более опытные мастера, используя латр, могут сделать прибор, устройство которого будет работать от зарядного.

Как его создать, можно узнать из видео.

Резка пенопласта своими руками с помощью нихрома

Фигурную резку пенопласта можно выполнить и на устройстве, которое вы изготовили самостоятельно. Такие станки делают на подручных средствах таких как: старая мебель, куски фанеры, бруски.

В строение такого оборудования в обязательном порядке должен быть элемент, который ничем не заменить, таким элементом является проволока или нить. Составляющая часть должна быть изготовлена из специального сплава, никеля и хрома.

Основной особенностью, которой обладает самодельный станок для резки, является возможность разрезки не только вдоль, а и поперек. Для разреза вдоль нить размещают в горизонтальном положении. С такой разрезкой получаются листы строго заданной высоты.

Это очень удобно, когда кусок пенопласта большей толщины, чем вам необходимо. Поперечная разрезка может быть выполнена при помощи ножа или ножовки, для этого вам необходим станок для резки с нихромовой проволокой.

Нихромовая проволока – отличный вариант для резки пенопласта

Для того чтобы изготовить станок своими руками вам будут необходимы такие элементы:

• Основание;
• Брус из дерева;
• Пружины;
• Саморезы;
• Нихромовая проволока.

Из инструментов надо будет приготовить: плоскогубцы, шуруповерт, дрель. Для изготовления можно использовать лабораторный регулируемый трансформатор. Такой трансформатор позволит вам выбрать необходимую энергию нагрева нити для резки пенопласта и при этом не будет его плавить.

За основание такого агрегата может выступать любой лист с гладкой поверхностью. Поверхность должна быть гладкой для удобства передвижения пенопласта по ней. Для такой основы подойдет фанера, ДСП, профнастил.

Пластиковую основу использовать не рекомендуется, так как под нагревом пластик подвергается деформациям.

Нихромовый резак своими руками: пошаговая инструкция

Для изготовления нихромового резака для пенопласта необходимо знать порядок выполнения работ по изготовлению. Работайте аккуратно, чтобы не повредить части тела, ведь самоделки предусматривают использование острых и горячих предметов.

Нихромовый резак можно сделать самостоятельно, однако эту работу следует проводить очень аккуратно

Пошаговая инструкция изготовления агрегата:

1. Первое что необходимо сделать – это найти нихромовую нитку. Нитка должна быть примерно 50 см. Такая длина необходима для обширного применения резака. Далее берем брусок и 2 самореза. Эти саморезы вкручиваем, на расстоянии меньше длинны нитки и натягиваем проволоку по верху саморезов.
2. Далее выбираем блок питания постоянного тока на 1 ампер, он выдает до 15 вольт. Цепляем крокодильчики этого блока по разным сторонам нити. Если не начинает работать, то необходимо зацепы поменять местами. Затем переносим один крокодильчик ближе к центру, и нить начинает греться. Пробуем разрезать кусок пенопласта. Также можно подключить блок питания с большим количеством мощности.
3. Изготовляем станину под резак. Для этого можно использовать плиткорез, электролобзик и другие похожие старые инструменты. Дальше берем алюминиевую арматуру, пару палочек ПВХ пластика и чуть- чуть стеклотектелита. Отрезаем алюминиевую арматуру длинной в 50 см. Нагреваем этот отрезок и впихиваем в него палочки ПВХ в начале и в конце отрезка. ПВХ будут служить как изоляторы. Отрезаем полоску стеклотекстолита, разрезаем его пополам и опять на него крепим палочки.
4. Далее закрепляем всю нашу станицу от плиткореза или такого же похожего инструмента. Подводим к нему провода и цепляем их на болтики, которые просунуты в текстолит. Также на эти болтики цепляем колечко из стальной проволоки. На это колечко привязываем один конец нити, а на другой конец нити цепляем пружинку. Пружина служит компенсацией нити при нагреве.

Теперь протестируем изделие, для этого берем кусок пенопласта и отрезаем его.

Резак для пенопласта своими руками (видео)

Возможно, вы еще не до конца поняли всю прелесть резака для пенопласта.

Но ведь именно с его помощью, можно создать неповторимые декорации к празднику, оригинальные украшения для дома и интересные фигурки для ваших детей.

При условии, что вы обладаете определенными навыками и инструментами, создание этого прибора займет немного времени, за то результат, который вы будете получать нельзя, измерить ничем.

Источник: //teploclass.ru/uteplenie/materialy/rezak-dlya-penoplasta
