Фильтр для нч динамика. Пассивный фильтр для низкочастотного динамика своими руками

Трёхполосные акустические системы, состоящие из трёх динамиков, являются самым удачным решением для высококачественного звуковоспроизведения. В них используются три типа звуковых головок. Они отличаются по размеру, конструктивным особенностям и полосе воспроизводимых частот. Для разделения всего частотного диапазона выдаваемого усилителем низкой частоты используются полосовые фильтры-кроссоверы. В них используются конденсаторы дроссели и, реже, резисторы.

Сделать своими руками фильтр для динамика НЧ очень просто.Основным элементом устройства является индуктивность или дроссель. Катушка включается последовательно с низкочастотным динамиком.

Фильтр для низкочастотного динамика

Фильтр нижних частот из дросселя и конденсатора большой ёмкости называется схемой Баттерворта второго порядка. Он обеспечивает спад частот выше частоты среза до 12 dBна октаву. Схема работает следующим образом. Индуктивность в LC контуре выполняет функцию переменного резистора. Его сопротивление прямо пропорционально частоте ивозрастает с увеличением диапазона. Поэтому высокие частоты практически не попадают на НЧ динамик. Такую же функцию выполняет и конденсатор. Его сопротивление обратно пропорционально частоте и он включается параллельно громкоговорителю.

Поскольку схема устройства должна хорошо пропускать низкие частоты и обрезать высокие, то конденсаторы такого устройства имеют большую ёмкость.Пассивный фильтр для динамика может быть выполнен по более сложной схеме. Если соединить две схемы Баттерворта последовательно, то получится устройство четвёртого порядка из двух индуктивностей и двух конденсаторов. Оно обеспечивает спад частотной характеристики низкочастотного громкоговорителя в 24 децибела на октаву.

Для того чтобы выровнять частотную характеристику и более точно согласовать схему Баттерворта и динамик, между катушкой индуктивности и конденсатором, включается резистор с небольшим сопротивлением. Для этой цели лучше использовать проволочные резисторы.

Фильтры для динамиков своими руками

Сделать фильтр для динамика совсем не сложно. Он состоит всего из двух элементов – конденсатора и катушки индуктивности. Рассчитать параметры радиоэлементов для пассивной схемы низкой частоты второго порядка проще всего на онлайн калькуляторе. Там можно задать желаемый уровень среза и сопротивление акустической головки. Программа выдаст требуемую ёмкость конденсатора и индуктивность катушки. Например, выбран уровень среза 150 Гц, а сопротивление динамика равно 4 Ом. Калькулятор выдаст следующие значения:

Ёмкость конденсатора – 187 мкф
Индуктивность катушки – 6,003 мГн

Требуемую ёмкость можно получить из параллельно соединённых конденсаторов К78-34, которые специально разработаны для работы в акустических системах. Кроме того есть обновлённая линейка конденсаторов аналогичного типа. Это KZKWhiteLine. В качестве недорогих аналогов, радиолюбители часто используют конденсаторы типа МБГО или МБГП.

Катушка индуктивности на 6 мГн наматывается на оправке диаметром 1 см и длиной 6 см. Поскольку катушка не имеет магнитного сердечника в качестве бобины можно использовать цилиндр из любого материала, на который для удобства намотки, нужно сделать щёчки. Для намотки используется медный провод типа ПЭЛ диаметром 1 мм. Длина проволоки 84 метра. Намотку нужно делать виток к витку.

dinamikservis.ru

Фильтры для акустических систем без конденсаторов

Конденсаторы — это неизбежное “зло”, которое вынуждены, стиснув зубы, терпеть аудиофилы. Многие типы конденсаторов “плохо звучат”.

Например, пресловутая керамика Н90 — из-за пьезоэлектрического эффекта. А как другие типы, скажем, пленочные? Тут можно написать целую поэму. Но можно ли строить частотнозависимые цепи без них, только с помощью дросселей (индуктивностей)? Оказывается, можно. И не только можно, но и нужно!

Мои старые акустические колонки постройки до 1980 г. изредка подвергались доработкам. Из-за порванного диффузора головка 4ГД8-Е была заменена на 5ГДШ5-4 (это почти одно и то же), а заодно и вторая. Головки 25ГД-26 были включены “дублетом” (“лицом к лицу”) (1). И рамку с защитной радиотканью пришлось окончательно снять. А вот фильтры оставались прежние.

На низких частотах — второго порядка, на средних и высоких — третьего. И АЧХ по звуковому давлению была неплохой. Но звучание…! Не чувствовалось разницы между разными усилителями, а не то что между проводами из меди и серебра.

Настало время заменить фильтры. А какие выбрать? За эти годы появилась масса противоречивой информации. Аудиофилы особенно ругали конденсаторы. Сначала советовали делать фильтры не выше первого порядка, потом отказывались делать такие фильтры и строили четвертого, а кое-кто дошел и до шестого порядка.

Анализировали групповое время задержки (ГВЗ) и ФЧХ, двигали ВЧ-излучатель вперед, назад… и даже в сторону. Полнейший “разброд”: от однополосных АС на 4А28 до 4-5-6-полосных… и т.п. Как-то, разгребая распечатки материалов из Интернета, наткнулся на статью А. Юренина о последовательных кроссоверах.

Там автор говорит, что они появились в 1969 г. Но сами схемы я встречал еще в 1961 г. (2). где автор ссыпается на немецкий журнал по технике связи за 1959 г. Суть дела не в этом, а в том. что Юренин привел схему кроссовера для акустики, в которой нет конденсаторов (схема запатентована и используется в производимых фирмой Acoustic Reality акустических системах).

Вот эта схема (рис.1). Она очень проста. Так как мои АС тоже трехполосные, я решил начать переделку фильтров именно с этой схемы. Проведем небольшой анализ. Нарисуем простейший последовательный кроссовер, “первого порядка” так, как его принято изображать (рис.2). Здесь присутствует конденсатор С1. а на рис.1 такого конденсатора нет Но зато там добавлено звено L1-R1. представляющее собой для СЧ- и НЧ-излучателей фильтр нижних частот.

На L1 выделяются верхние частоты и попадают в ВЧ-излучатель BA1. L2-Rваз — это еще один фильтр нижних частот, которые выделяются в ВАЗ, а выделяющиеся на L2 средние частоты попадают в СЧ-излучатель ВА2. Вот и вся премудрость! Главное, чтобы сопротивление излучателей было чисто активным.

Но излучатели (головки) электродинамического типа не могут иметь чисто активного сопротивления, поскольку у них имеется катушка с железным сердечником. Повторение схемы по рис.1 приводит к печальному результату: средних частот явно мало из-за индуктивности головки ВАЗ. Займемся НЧ-излучателем.

Для проведения этой работы понадобятся генератор звуковых частот с Uвых.max = 10В, электронный вольтметр (например, B3-38) или мультиметр. Известно, что для выравнивания входного сопротивления динамика в попосе частот требуется применение цепи Цобеля и последовательного контура на частоте резонанса [3].

Но на НЧ резонансный контур почти никогда не ставится из-за своей громоздкости и отдаленности резонанса динамика от частот раздела НЧ-СЧ/ВЧ (0.3.. .3 кГц). Для выбора R1 иС1 (рис.3) нужно знать сопротивление динамика ВА по постоянному току Re: и индуктивность его катушки Lк.

Рекомендуются такие формулы:

Re моих двух последовательно включенных динамиков составляет 7.2 Ом. Таким образом, R1=9 Ом, а С1 =?. т.к. Lк неизвестна. Чтобы определить Lк, нужно измерить сопротивление динамика на разных частотах.

Схема измерения проста и показана на рис.4. Результаты сведены в табл.1. Поделив показания вольтметра PV1 в милливольтах на 10 (вторая строка таблицы), получаем сопротивление Zва в омах (третья строка).

Из табл.1 находим Fz— частоту, на которой индуктивное и активное сопротивления динамика примерно равны, т.е. частоту, где

Некоторые авторы предлагают брать R1=Rе. Я взял R1=8 Ом, тогда С1 =30 мкФ. Можно использовать бумажный конденсатор типа МБГО 30,0×160 В. В нижней строке табл.1 приведены результаты измерения сопротивления НЧ-динамика с RC- цепью Цобеля (8.2 Ом, 30 мкФ). Неплохая, однако, получилась компенсация! Теперь НЧ излучатель можно включить в схему по рис.1. Провала на средних частотах не будет.

СЧ-излучатель 5ГДШ5-4 имеет Rе=3.5 Ом и отдачу почти в 3 раза большую, чем НЧ-головка, и здесь требуется выравнивание отдачи. Проделав измерения по определению Lк для этой головки, найдем частоту Fz. с которой начинает расти Z.

Это примерно 4…5 кГц. Для выравнивания отдачи целесообразно включить последовательный резистор, как показано на рис.5. не используя цепь Цобеля. Образуется делитель с коэффициентом передачи на НЧ Кп:

Частота Fz такой цепи увеличится в 4 раза и составит 16…20 кГц, так что цепь Цобеля и не понадобится. А входное сопротивление доведем до приемлемой величины, включив параллельный резистор R1 сопротивлением 15 Ом, как показано на рис.6.

При этом эквивалентное сопротивление Z составит:

Это позволяет включить СЧ-иэлучатель в схему на рис.1. Включение последовательного резистора с сопротивлением, почти в 4 раза большим, чем Rе, уменьшает нелинейные искажения СЧ-головки, приближая эквивалентное сопротивление генератора к источнику тока.

Варьируя R1 и R2 (рис.6), можно точно подобрать коэффициент деления, нужный для одинаковой отдачи СЧ- и НЧ-головок. Очень важно отметить, что на средних частотах действительно нет конденсаторов (кроме С1 в НЧ-звене, рис.З), а частоту раздела НЧ-СЧ можно сдвигать, изменяя только одну индуктивность —L2 на рис. 1.

ВЧ-излучатель — 6ГД11. Его Re=5,6 ОМ. Zва =7,3 ОМ на частоте 5 кГц и далее растет до 12,5 Ом на частоте 20 кГц. Чаще всего цель Цобеля не ставят, т.к.частота раздела — 4…8 кГц, а рост Zва с увеличением частоты незначительно сказывается на звучании.

Выбор частот раздела НЧ-СЧ и СЧ-ВЧ производится из следующих соображений. Так как использованы фильтры первого порядка, частоты разделов должны отстоять от резонанса соответствующего излучателя не менее, чем на 2 октавы [3], т.е. fнч-сч>600 Гц (fpeз~150 Гц у 5ГДШ5-4), а fсч-вч > 6 кГц (fрез = 1,5 кГц у 6ГД11).

Для лучшей защиты ВЧ-излучателя от НЧ-колебаний пришлось поставить последовательно с излучателем 6ГД11 дополнительный конденсатор емкостью 2.2 мкФ (К73-16, Umax=160 В). Без него на повышенной громкости появлялись какие-то призвуки.

В СЧ-излучателе я применил открытое оформление (бокс без задней стенки размерами 220x140x75 мм). Теперь его можно легко разворачивать под нужным углом к слушателю. Заклеил окна диффузородержателя (корзины) хлопчатобумажным ватином и довел таким образом полную добротность до 0,65. Окончательная схема громкоговорителя приведена на рис.7а.

Конструктивно катушка L2 выполнена бескаркасной и имеет сопротивление постоянному току RL2=0.4 ОМ. При желании индуктивность катушки можно легко изменять (увеличивать), вдвигая в нее ферритовый сердечник (кусок магнитной антенны от радиоприемника “Океан”) диаметр 10 мм., длина 100 мм. При этом частота fнч-сч меняется в 2.4 раза. Катушка L1 на мотана на не замкнутом сердечнике ШЛ40х10 (одна скоба), RL1=0,4 Ом.

Входное сопротивление Z громкоговорителя с таким фильтром на разных частотах представлено в табл.2. Из таблицы видно, что Z3 значительно меняется: на частоте 2,5 кГц — 5.6 Ом, а на 20 кГц — 11 Ом. Для выравнивания Z на этих частотах ко входу фильтра нужно подключить RC-целочку (рис.76).

Тогда Z3 изменяется на этих частотах так, как показано в последней строке табл.2. Общее изменение Z во всей полосе от 80 Гц до 20 кГц не выходит за пределы 4,4…6 Ом и только на частоте 3150 Гц составляет 6,3 Ом. Такая ровная Z-характеристика дает возможность сравнивать усилители с разным выходным сопротивлением (ламповые и транзисторные).

Прослушав АС, я с удовлетворением отметил прекрасное звучание своего лампового “однотактника”, заметно лучшее, чем звучание транзисторного УМЗЧ, тоже, впрочем, неплохое. АЧХ с помощью измерительного микрофона я. конечно, проверил, насколько это возможно в жилой комнате.

А вот ФЧХ и ГВЗ измерять не стал. Просто послушал “звук” и решил, что еще лет на 10 мне этих фильтров хватит. А может, фирменные АС резко подешевеют, тогда и куплю себе что-либо, лучше звучащее, без конденсаторов.

Читайте также статьи: Конденсаторы для акустических систем

www.radiochipi.ru

Расчёт корпуса и фильтров акустической системы

Конструирование акустических систем по готовым чертежам дело, конечно, увлекательное, но элемент творчества при этом, как ни крути, отсутствует. Вот если бы овладеть основными принципами построения АС, а затем все самому рассчитать и сделать из того, что есть под руками, — вот был бы класс! Это возможно, если взять несколько уроков у опытного мастера. Сегодня — первое занятие.

Все любители и специалисты, заинтересованные в достоверном воспроизведении звука, знают, что без хороших акустических систем не обойтись. Поэтому особенно озадачивают противоречия между различными взглядами на критерии качества АС. Ещё менее ясно, какие методы создания АС надежнее и приводят к приемлемым результатам.

Даже начального опыта прослушивания достаточно, чтобы заметить очень большую разницу между звучанием одной и той же музыки на разных моделях. При этом основной параметр — амплитудно-частотная характеристика (АЧХ) — почти всегда близок к идеалу, если верить данным фирм-производителей.

Большинство меломанов не может самостоятельно измерить АЧХ и приходит к выводу: проблема АЧХ практически решена, качество воспроизведения звука зависит от конструкции и материалов динамиков, корпусов, кроссоверов. Например: катушка без сердечника — хорошо, с сердечником — хуже. Или: корпус весом в 40 кг лучше, чем 20-килограммовый, при тех же габаритах и т.д.

Разумеется, оспаривать влияние динамиков, корпусов, элементов кроссовера, кабелей внутренней разводки, звукопоглотителей и прочих составляющих было бы ошибкой, но всё ли в порядке с АЧХ? Независимые измерения, например, в хорошо оснащённых лабораториях авторитетных зарубежных и отечественных аудиожурналов, не подтверждают оптимистических параметров, заявленных производителями.

На практике каждая модель АС имеет свою кривую АЧХ, разительно отличающуюся от других разновидностей колонок, причем это относится к любой ценовой группе. Наблюдаемая разница многократно превосходит порог заметности, известный из психоакустики, ее просто невозможно не услышать. И слушатели её, конечно, замечают как различие тембрального баланса при воспроизведении одних и тех же композиций разными АС. Идентифицировать искажения тембра с проблемами равномерности АЧХ нелегко, ведь перед глазами — ровные, будто по линейке нарисованные характеристики от изготовителя.

Не факт, что эти изумительные графики — обман. Просто для рекламы измерения производятся по методикам, обеспечивающим «благообразный» вид кривых. Например, при повышенной скорости сканирования рабочего диапазона в сочетании с высокой инерционностью, то есть усреднением пиков и провалов при регистрации зависимости звукового давления от частоты.

Производителей можно понять, в конце концов, все мы хотим выглядеть несколько лучше, чем на самом деле, и поэтому причёсываемся, умываемся и т.д. перед ответственными встречами.

Гораздо интереснее другое: почему одна АС с «плохой» АЧХ звучит хорошо, а другая, может быть, обладающая менее безобразной характеристикой, — гораздо хуже? Независимые, более «честные» измерения выявляют несовершенство передачи тембрального баланса из-за особенностей АЧХ, но не помогают интерпретировать, расшифровать смысл «перегибов» и дисбалансов характеристик, раскрыть связь между поведением кривой и конкретными особенностями звучания АС. Вот подходящее сравнение: кардиограмма ничего не говорит обычному человеку, тогда как врач-специалист способен прочитать по ней состояние пациента.

Наша сегодняшняя задача — научиться анализировать АЧХ. Начнём с самого общего вопроса. Почему, обладая всем необходимым, разработчики не создают идеальной, одинаково хорошо звучащей акустики. Ведь идеал, эталон — только один! Очевидно, что все колонки, близкие к нему, будут звучать очень похоже. Существует ряд общепризнанных методик обеспечения «ровной» АЧХ, и одна из основных — настройка АС в заглушенной, безэховой камере. Есть и другие, вроде бы логичные и адекватные методы, например, настройка по импульсным сигналам. Но работая по одинаковым алгоритмам, специалисты каждый раз получают разный результат. Вспомните откровения авторитетных зарубежных мастеров, опубликованные в аудиопрессе: «… обеспечив идеальную АЧХ в звукомерной камере, мы потом «портим» эту характеристику для получения приемлемого звучания в обычных условиях…». Не пора ли прекратить молиться на равномерность АЧХ с точки зрения некой общеизвестной методики измерения?

Ведь любой способ измерения в науке и технике неизбежно даёт целый комплекс разносортных ошибок. В нашем случае самые вредные ошибки — методические, то есть связанные с несовершенством самого подхода. Например, где располагать микрофон относительно АС в звуковой камере? На акустической оси? А где эта ось? Перед ВЧ-динамиком? А если он воспроизводит начиная с 8 кГц? Тогда, видимо, точнее мерить на оси СЧ-динамика? А если сместить микрофон на 5 см выше? Получим совсем другую АЧХ. На какую ориентироваться? И почему мы думаем, что ухо слушателя окажется именно там, где находился микрофон?

Кроме того, на НЧ и нижней середине АС активно взаимодействует с полом, влияние которого в безэховой камере отсутствует.

Об интеграции излучения АС с помещением прослушивания в данный момент даже и разговор не будем начинать. Это взаимодействие очень сильно влияет на звучание, но его конкретные проявления бесконечно разнообразны, поэтому не умещаются в «ложе» какой-либо математической модели, с достаточной точностью необходимой для действительно высокого качества воспроизведения.

Ещё интересный факт: в реальном помещении суммарная АЧХ двух АС стереопары, даже при сильном усреднении, сильно отличается от АЧХ одной АС. Традиционные методики настройки АС не учитывают этого важного обстоятельства. Это недопустимо, так как главные персоны в музыке — солисты — чаще всего локализуются в центре звуковой сцены, то есть — воспроизводятся обеими АС.

Можно сделать вывод: при таком обилии методических ошибок обычные способы контроля АЧХ дают неправильную характеристику для реально очень ровных АС (например, Audio Note, Magnepan и т.д.). С другой стороны, крайне подозрительно выглядят полученные по ненадёжным методикам слишком гладкие АЧХ. В этом случае ошибки измерений скомпенсированы специально сформированной характеристикой, которую разработчик обеспечивает, слепо доверяя не оправдавшим себя на практике способам измерений.

Меньше всего мне хотелось бы заменять веру в одни несовершенные принципы верой в другие, мои. Они тоже далеко не идеальны, в них присутствуют заметные методические ошибки, только менее грубые.

Залог прогресса — понимание недолговечности роли достигнутых знаний и умений, готовность воспринимать, в процессе практической работы и исследований, новые открытия. Надо уметь пересматривать подходы к достижению лучших результатов, если количественный рост позволяет совершить качественный скачок.

Итог работы зависит от методов и развития личности создателя АС. Известны превосходные изделия, рожденные в рамках традиционных подходов, при условии высочайшего класса и опыта разработчиков.

Моя цель — вооружить всех желающих достаточно эффективной методикой создания АС с приемлемым звучанием. Длинное вступление было необходимо для того, чтобы обратить ваше внимание на факторы, мешающие развивать искусство настройки АС.

Мне бы хотелось передать свой опыт, не тратя на это непомерных «писательских» усилий. Поэтому буду рассказывать только о добытых на практике фактах и методах работы, без обоснований и теоретических объяснений. Мой принцип — уверенно излагать своё мнение можно, если имеется аудиосистема, хорошим звучанием подтверждающая рекомендации автора. Для доступности расчёты и приёмы настройки максимально упрощены, без существенного вреда для результата.

Урок первый. Корпус

В первую очередь ограничим необъятную тему. Рассмотрим разработку и настройку двух полосных АС с фазоинвертором (ФИ). Такой тип легче «поддаётся» новичкам. Договоримся, что озвучиваем жилую комнату 10 — 20 м². Это определяет выбор диаметра НЧ/СЧ-динамика. В этом случае оптимальный диаметр диффузора — 10 — 20 см (примерно). Паспортная мощность (100 часов разового шума без повреждения громкоговорителя) — 20 — 60 Вт. Чувствительность — 86 — 90 дБ/Вт/м. Резонансная частота (вне корпуса) — не выше 60 Гц. Если вас устроит нижняя граничная частота (готовой АС) 100 Гц, можно брать динамик с резонансом 80 — 100 Гц.

Кстати, если АС без завала воспроизводит хотя бы от 100 Гц, звучание вполне фундаментально и «весомо», только иногда исчезают некоторые необязательные, но очень желательные элементы звуковой картины. Их можно восстановить сабвуфером, но чтобы при этом не испортить звук, надо набраться опыта его согласования с сателлитами.

Не обольщайтесь по поводу паспортных данных недорогих АС, свидетельствующих о воспроизведении НЧ от 30 до 40 Гц. Реально в формировании звуковой картины участвуют только те низкие ноты, которые отыгрываются без «завала». Всё, что имеет спад хотя бы 4 — 5 дБ, маскируется «верхним басом» (80 — 160 Гц), поэтому для большинства АС воспринимаемый на слух диапазон начинается с 50 — 80 Гц. Мы же привыкли думать, что это 30 — 40 Гц, поскольку ориентируемся на паспортные данные с допустимым отклонением -8 — -16 дБ. Повнимательнее посмотрите в аудиопрессе на реальные частотные характеристики колонок. Отмерьте, в соответствии с приведённым масштабом, -3 дБ от среднего уровня, и вы увидите, что даже крупные напольные АС эффективно работают где-то от 50 Гц.

Если диаметр диффузора — 10 — 12 см, чувствительность — 86 — 88 дБ/Вт/м, а мощность — 20 — 30 Вт (типичные параметры недорогого динамика), то о «домашней дискотеке» придётся забыть. С другой стороны, громкоговорители минимального диаметра нередко имеют более равномерную АЧХ, чем большие.

«Малыши» лучше по ширине и равномерности диаграммы направленности. Интересно, что одна из высочайших по качеству АС фирма System Audio принципиально использует только маленькие мидбасовые динамики. Полная добротность современных небольших НЧ-головок обычно составляет 0,2 — 0,5.

Не надейтесь на расчёты низкочастотного оформления, практические результаты им соответствуют недостаточно точно. Опыт показывает: лучше выбрать динамики с добротностью больше 0,3 — 0,4, иначе, даже с фазоинвертором, трудно обеспечить приемлемый бас. Для таких громкоговорителей имеет смысл изготавливать корпуса объёмом, примерно равным эквивалентному объёму громкоговорителя.

Очень ориентировочно для рекомендуемых по параметрам динамиков эквивалентный объём соответствует диаметру:

10 см — ≈ 18 литров;

16 см — ≈ 26 литров;

20 см — ≈ 50 литров.

В качестве базисного варианта рассмотрим корпус с ФИ для громкоговорителя диаметром 16 см. Объём — 26 литров. Площадь сечения ФИ — 44 см². Длина трубы ФИ — 20 см. Частота настройки — около 40 Гц. Площадь сечения ФИ должна составлять 20 — 25% от площади диффузора Sд.

Sд = π • (d/2)²,

где d — диаметр диффузора, ограниченный серединой подвеса (рис. 1).

Рис. 1

Если необходимо пересчитать габариты трубы ФИ для другого «литража» (другой диаметр динамика), сохраняя частоту настройки, действуйте в соответствии с примерами:

1. Громкоговоритель d = 9 см, Эквивалентный объём (Vэ) ≈ 8 л. 8 литров меньше 26 литров в 3,25 раза. Надо скомпенсировать разницу изменением длины (l) и площади (Sфи) трубы ФИ, иначе частота резонанса ФИ резко повысится.

Понижают частоту настройки Fфи увеличением lфи и снижением Sфи.

Оптимальная Sфи для динамика площадью:

Sд = π (9 см/2)² = 3,14 • (4,57 см)² ≅ 63,6 см²

находится в диапазоне:

Sфи ≈ 63,6 см²/5 … 63,6 см²/4 ≅ 13 см² … 16 см².

В данном случае уменьшение Sфи вносит вклад в понижение Fфи в

44 см²/(13 см² … 16 см²) ≈ 2,75 … 3,38 разa,

что вполне компенсирует изменение объёма АС в 3,25 раза.

Кстати, компенсировать снижение объёма увеличением длины трубы ФИ для маленького корпуса (V = 8 литров) невозможно. Тем более что от внутреннего среза трубы ФИ до ближайшего препятствия (до стенки корпуса АС) должно быть свободное расстояние не менее 8 см (в крайнем случае — 5 см). То есть один из габаритов корпуса (параллельный оси трубы ФИ) должен быть равен lфи (20 см) + 8 см (свободное пространство) + примерно 3 см (толщина двух стенок корпуса) = 31 см.

Для 8-литрового корпуса такой большой размер может быть только высотой. Возможная конструкция щелевого ФИ с прямоугольным сечением трубы показан на рис. 2а.

Рис. 2

Это очень непрактичная конструкция, так как требуется установка на специальную подставку, не загораживающую выход ФИ. Если вывести порт наверх, установка АС упростится, но вид сверху ухудшится, кроме того, колонка превратится в отличную ловушку для пыли, сора и мелких предметов.

Очень удобна конструкция, показанная на рис. 2б. Однако она требует увеличить высоту до 31 см + 8 см = 39 см. Это не всегда допустимо.

Можно изготовить корпус в виде глубокой «буханочки», с наибольшим размером — в глубину (рис. 2в).

Если не удаётся обеспечить нужную длину трубы, можно:

во-первых, выбрать минимальную

Sфи = Sд / 6; Sфи = 63,6 см² / 6 ≈ 10,6 см²;

во-вторых, несколько уменьшить lфи (≈ на 30 %), пожертвовав повышением Fфи до ≈ 50 — 60 Гц.

Уменьшение Sфи до 10,6 см² снизит эффективность ФИ и, соответственно, увеличит «завал» отдачи в диапазоне 40 — 60 Гц.

Рост Fфи при уменьшении lфи допустим, так как резонансная частота динамика диаметром 10 см выше, чем у громкоговорителя 16 см. Это значит, что ФИ с резонансом в 55 Гц не просуммирует свой подъём НЧ с резонансом динамика в ящике (≈ 70 — 90 Гц в данном случае) и не будет вредного для звучания подъёма на НЧ в области 50 — 100 Гц, который мог бы возникнуть, например, при укорочении ФИ для корпуса с динамиком 16 см.

Итак, для 8-литрового ящика и громкоговорителя диаметром 10 см вполне нормально выбрать lфи ≅ 14 см, Sфи ≅ 13 см².

2. Громкоговоритель d = 18 см, эквивалентный объём (Vэ) ≈ 50 л. 50 литров больше, чем 26 литров, в 1,92 раза.

Оптимальная Sфи для динамика площадью:

Sд ≅ 3,14 • (18 см / 6)² ≈ 254,3 см²

находится в диапазоне

Sфи ≈ 254,3 см²/5 … 254,3 см²/4 ≈ 51 см² … 64 см².

Увеличение Vэ в 1,92 раза сильнее влияет, чем увеличение Sфи в 1,45 раза. В целом Fфи понижается ориентировочно до 35 Гц. Так как резонансная частота динамика (Fд) диаметром 20 см ниже, чем Fд диаметром 16 см, то снижение Fфи — положительный фактор. Не стоит компенсировать это уменьшением lфи.

Опытные профессионалы способны точно настраивать параметры фазоинверсного акустического оформления, добиваясь максимально плоской АЧХ в диапазоне от нижней граничной частоты АС до 125 — 200 Гц. Любителю или новичку не стоит тратить на это особых усилий.

В дальнейшем я поясню, как проконтролировать полученную АЧХ на НЧ и как устранить недопустимые отклонения, если таковые обнаружатся. Кроме того, влияние на звучание неидеальности характеристики в области НЧ сильно зависит от соотношения уровня воспроизведения баса по сравнению со средними частотами. Нельзя забывать, что из-за взаимодействия АС с реальным помещением АЧХ в нижнем регистре в любом случае будет очень неравномерной.

Главные усилия необходимо сосредоточить на настройке желаемой АЧХ в области СЧ и балансировке между НЧ, СЧ и ВЧ. На первом этапе создания АС — при разработке корпуса, достаточно учесть следующие рекомендации.

Корпус должен молчать. В идеале воспроизводят звук только громкоговорители, но в реальной жизни корпус откликается на их работу. Переизлучение звука стенками ящика вносит искажения.

Один из простейших способов улучшения виброзащиты корпуса — увеличение толщины стенок. Здесь следует знать меру, прослушивание показывает, что начиная с некоторого значения эта мера даёт незначительноё улучшение звучания. Для полочных АС вполне достаточно будет 16 — 8 мм ДСП или ДВП. Выгодно укреплять корпус изнутри рёбрами жёсткости. Вариант их практического использования показан в моей статье «Повторение возможно» в «Практике» №2(4)/2002, июль).

Там же достаточно подробно изложены рекомендации по следующим вопросам:

размещение звукопоглощающих материалов внутри корпуса;
особенности изготовления фильтров;
как самостоятельно сделать кабели для внутренней разводки очень высокого качества;
требования к герметизации корпуса;
минимальные сведения, необходимые для выбора типа конденсаторов.

В упомянутой статье также рассмотрены вопросы выбора динамиков и затронуты некоторые другие проблемы. Имеет смысл отнестись к этому как к части изложения моих методов работы, поэтому повторяться не стану.

Разумеется, существует много способов виброзащиты корпуса АС. Они приведены, например, в книге «Высококачественные акустические системы и излучатели» (И.А. Алдошина, А.Г. Войшвилло. — М.: Радио и Связь, 1985.). Практика показывает, что 16-миллиметровые стенки, укреплённые рёбрами жёсткости, обеспечивают достаточную виброзащиту.

Абсолютных истин нет. У акустически мёртвых корпусов есть альтернатива — использование массива различных пород дерева, каждая из которых обладает собственным звучанием. Это — трудный путь с технологическими и творческими проблемами. Он не для новичков, здесь требуется высшая квалификация в области деревообработки, тонкое восприятие музыки, упорство в поиске приемлемых вариантов исполнения корпуса. Иногда таким образом удаётся создать превосходные АС.

Урок второй. Фильтры

Если вы думаете, что фильтр это просто схема, разделяющая сигнал на несколько частотных полос для соответствующих громкоговорителей, то вынужден буду вас разочаровать. Всё гораздо сложнее. Простой кроссовер нужен для идеальных динамиков с ровной АЧХ по звуковому давлению, но таковых, к сожалению, не существует. В лучшем случае некоторые типы динамиков позволяют обеспечивать приблизительно приемлемую балансировку АЧХ при лобовом использовании кроссоверов.

Положение усложняется из-за сложного взаимодействия громкоговорителей в полосе передачи эстафеты от низкочастотного к более высокочастотному. Например, имеем замечательно ровные в своих полосах СЧ и ВЧ-головки с аккуратными спадами АЧХ вне полос, а при совместной работе получаем ужасную АЧХ. Особенно проблематично для новичка состыковать НЧ и СЧ-динамики. Приёмы такого бесшовного соединения — тема отдельной статьи. Для начала необходимо набраться опыта, настраивая двухполосную АС.

Даже самые простые фильтры — мощный инструмент в умелых руках, позволяющий приблизить АЧХ реальной АС к желаемому идеалу. Для НЧ/СЧ-головок фильтры первого порядка (катушка индуктивности, включенная последовательно с динамиком) чаще всего не подходят. Они недопустимо деформируют АЧХ в полосе пропускания, заваливают середину, делая звучание тусклым, неритмичным, монотонно гудящим. В некоторых случаях такой фильтр позволяет чуть скорректировать АЧХ в верхней части диапазона, воспроизводимого НЧ/СЧ-головкой. При этом частота среза такого фильтра близка верхней частоте динамика.

У редких головок наблюдается рост отдачи, пропорциональный повышению частоты сигнала на протяжении нескольких октав. Сбалансировать АЧХ в этих случаях можно индуктивностью фильтра первого порядка, но чаще для этого применяют фильтры второго порядка. Они позволяют исключить сильные искажения АЧХ в полосе пропускания.

Подбором сочетаний величин ёмкости и индуктивности фильтра второго порядка можно обеспечить в полосе около частоты среза спад или подъём АЧХ, используя схему в качестве эквалайзера. Это — один из методов оптимизации АЧХ.

На рис. 3 показан фильтр второго порядка. Ёмкость включена параллельно динамику.

Рис. 3

Первое приближение

Рассчитаем значения L1 и С1 для фильтра без подъёма или спада на частоте среза. Поверим значению импеданса, приведённому производителем. Если бумажек нет, померяйте сопротивление по постоянному току и умножьте результат на 1,25. Обозначим полученное значение просто R.

L1 = R / (2π • Fc),

где Fс — частота среза,

C1 = 1 / ((2π • Fc)² L1).

Например: R = 4 Ом, Fс = 1,6 кГц.

L1 = 4 / (6,28 • 1.6 • 10³) = 3,98 • 10^-4 H = 0,398 mH = 398 μH,

C1 = 1 / [(6,28 • 1,6 • 10³)² • 3,98 • 10^-4] = 2,49 • 10^-5F = 24,9 μF.

Для справки:

Fc = 1 / (2π √L1 C1).

В этом случае модули (величины без учёта фазы) сопротивления L1 и C1 на частоте Fс равны R, то есть 4 Ом. Кстати, на частоте среза модули сопротивления L1 и C1 всегда равны.

Если выравнивание АЧХ требует подъёма на Fc, скажем, на 1 дБ, то есть примерно но 10%, необходимо снизить модули сопротивления L1(|Z_L1|) и C1(|Z_C1|) примерно на 10% по сравнению с R = 4 Ом, то есть до 4 Ом x 0,9 = 3,6 Ом.

L1 = 3,6 / (6,28 • 1,6 • 10³) = 3,58 10^-4H = 0,358 mH = 358 μH.

C1 = 1 / [(6,28 • 1,6 • 10³)² • 3,58 • 10^-4] = 2,77 • 10^-5 F = 27,7 μF.

Частота среза остаётся прежней, но на Fс на головку подаётся ≈110% сигнала за счёт повышенного потребления тока от усилителя и преобразования его «звенящим» фильтром с добротностью больше единицы в форсированный сигнал на головке.

Если надо «завалить» область около Fc на 1 дБ, то нужно пересчитать фильтр, как будто его нагрузка — сопротивление динамика примерно 1,1 x 4 Ом = 4,4 Ом.

Проще получить нужные значения, увеличив L1 и уменьшив С1. Тогда Fc не изменится, а |Z_L| и |Z_C| будут равны 4,4 Ом.

L1 = 398 mН x 1,1 = 438 mН.

С1 = 24,9 mF x 1,1 = 22,64 mF.

Для справки:

|Z_L1| = 2π • F • L1, |Z_C1| = 1 / (2π • F • C).

Учтите, что при необходимости увеличения отдачи в области около FC придётся смириться с падением импеданса АС в этой же области.

Падение импеданса необходимо контролировать. Попробуйте следующий простой способ.

1 этап

Подключите к выходу вашего усилителя цепь, показанную на рис. 4а.

Рис. 4

На этом рисунке значок «+» соответствует красной клемме, а «-» — чёрной. На результаты измерений перемена полярностей не влияет.

Подайте на вход усилителя синусоидальный сигнал частотой 1 кГц от генератора. Регулятором громкости усилителя и регулятором выходного уровня генератора установите на выходных клеммах усилителя ≈1 В действующего напряжения. Для этого вам понадобится вольтметр, способный измерять действующее значение напряжения в области звуковых частот.

Переключите вольтметр для измерения напряжения на выходах резистора R2. Прибор покажет ≈38,5 мВ. Подрегулируйте уровень сигнала до показаний вольтметра ≈40 мВ.

2 этап

Подключите вашу АС вместо R2. Плавно изменяйте частоту сигнала на выходе генератора. Вы увидите, что показания вольтметра меняются. Эти изменения пропорциональны частотно-зависимому значению импеданса АС. Можно зарисовать измеряемую характеристику: по горизонтальной оси будет шкала частоты, по вертикальной — уровня напряжения. И то и другое выполняется в логарифмическом масштабе. (Пример пустого бланка будет опубликован в следующем номере «Практики AV».) Особенно внимательно ищите минимумы напряжения, плавно меняя частоту. Эти точки на характеристике соответствуют минимумам импеданса АС.

С достаточной точностью можно считать, что значение импеданса |Z_AC| равны показаниям вольтметра, поделённым на 10.

Например, 40 мВ соответствует 4 Ом, 30 мВ — 3 Ом. Если у вас нет чувствительного вольтметра, то поможет хороший тестер. В режиме измерения переменного напряжения тестер является вольтметром. Его показания верны до 2 — 5 кГц, выше может быть существенная погрешность. Сверьтесь с паспортом тестера. Кроме того, не все модели тестеров позволяют измерять с хорошей точностью сигналы величиной десятки милливольт. В этом случае можно установить на клеммах усилителя выходной сигнал не 1, а 10 В. В режиме наших измерений усилитель нагружен на сопротивление более 100 Ом. Такая высокоомная нагрузка позволяет развить 10 В действующего напряжения даже большинству маломощных усилителей, причём без перегрева.

К сожалению, при 10 В на выходе есть опасность сжечь резистор цепи, обеспечивающей устойчивость, который присутствует в схемах многих усилителей. Поэтому не стоит проводить измерения на частотах выше 3 кГц.

Понятно, что в режиме «10 вольт» на пробном резисторе R2 надо установить не 40 мВ, а 400 мВ. Соответственно, шкала напряжения будет проградуирована от 125 мВ до 6000 мВ (6 В). При этом показания вольтметра делим на 100 и получаем величину импеданса АС. Например, 400 мВ соответствует 4 Ом.

(Продолжение в следующем номере)

ПрактикаAV #3/2002

www.salonav.com

Расчет фильтров трехполосных громкоговорителей

Ниже приведена методика расчета трехполосного разделительного фильтра по наиболее распространенной схеме.

Частотная характеристика разделительного фильтра трехполосного громкоговорителя в общем виде показана на рис. 1. Здесь: N — относительный уровень напряжения на звуковых катушках головок: fн и fв — нижняя и верхняя граничные частоты воспроизводимой громкоговорителем полосы; fр1 и fр2 — частоты раздела.

В идеальном случае выходная мощность на частотах раздела должна распределяться поровну между двумя головками. Это условие выполняется, если на частоте раздела относительный уровень напряжения, поступающего на соответствующую головку, снижается на 3 дБ по сравнению с уровнем в средней части ее рабочей полосы частот.

Частоты раздела следует выбирать вне области наибольшей чувствительности уха (1… 3 кГц). При невыполнении этого условия, из-за разности фаз колебаний, излучаемых двумя головками на частоте раздела одновременно, может быть заметно «раздвоение» звука. Первая частота раздела обычно лежит в интервале частот 400… 800 Гц, а вторая — 4… 6 кГц. При этом низкочастотная головка будет воспроизводить частоты в диапазоне fн…fp1. среднечастотная — в диапазоне fp1… fр2 и высокочастотная — в диапазоне fр2…fв.

Один из распространенных вариантов электрической принципиальной схемы трехполосного громкоговорителя приведен на рис. 2. Здесь: B1 — низкочастотная динамическая головка, подключенная к выходу усилителя через фильтр нижних частот L1C1; В2 — среднечастотная головка, соединенная с выходом усилителя через полосовой фильтр, образованный фильтрами верхних частот C2L3 и нижних частот L2C3. На высокочастотную головку В3 сигнал подается через фильтры верхних частот C2L3 и C4L4.

Расчет емкостей конденсаторов и индуктивностей катушек производят исходя из номинального сопротивления головок громкоговорителя. Поскольку номинальные сопротивления головок и номинальные емкости конденсаторов образуют ряды дискретных значений, а частоты раздела могут варьироваться в широких пределах, то расчет удобно производить в такой последовательности. Задавшись номинальным сопротивлением головок, подбирают емкости конденсаторов из ряда номинальных емкостей (или суммарную емкость нескольких конденсаторов из этого ряда) такими, чтобы получившаяся частота раздела попадала в указанные выше частотные интервалы.

Тип конденсатора	Емкость, мкФ
МБМ	0,6
МБГО, МВГП	1; 2; 4; 10
МБГП	15; 26
МБГО	20; 30

{mospagebreak}Емкости конденсаторов фильтров С1…С4 для различных сопротивлений головок и соответствующие значения частот раздела приведены в табл 2.

Zг,0м	4.0	4.5	5.0	6.5	8.0	12,5	15
С1,C2, мкф	40	30	30	20	20		15
fp1, Гц	700	840	790	580	700	—	520
С3,С4, мкф	5	5	4	4	3	2	1,5
fр2,кГц	5,8	5,2	5	4,4	4,8	4,6	5,4

Легко видеть, что все значения емкостей могут быть либо непосредственно взяты из номинального ряда емкостей. либо получены параллельным соединением не более чем двух конденсаторов (см. табл. 1).

После того как емкости конденсаторов выбраны, определяют индуктивности катушек в миллигенри по формулам:

В обеих формулах: Zг-в омах; fp1, fр2 — в герцах.

Поскольку полное сопротивление головки является частотнозависимой величиной, для расчета обычно принимают указанное в паспорте головки номинальное сопротивление Zг, оно соответствует минимальному значению полного сопротивления головки в диапазоне частот выше частоты основного резонанса до верхней граничной частоты рабочей полосы. При этом надо иметь в виду, что фактическое номинальное сопротивление различных образцов головок одного и того же типа может отличаться от паспортного значения на ±20%.

В некоторых случаях радиолюбителям приходится использовать в качестве высокочастотных головок имеющиеся динамические головки с номинальным сопротивлением, отличающимся от номинальных сопротивлений низкочастотной и высокочастотной головок. При этом согласование сопротивлений осуществляют, подключая высокочастотную головку В3 и конденсатор С4 к различным выводам катушки L4 (рис. 2), т. е. эта катушка фильтра играет одновременно роль согласующего автотрансформатора. Катушки можно намотать на круглых деревянных, пластмассовых или картонных каркасах с щечками из гетинакса. Нижнюю щечку следует сделать квадратной; так ее удобно крепить к основанию — гетинаксовой плате, на которой крепят конденсаторы и катушки. Плату крепят шурупами ко дну ящика громкоговорителя. Во избежание дополнительных нелинейных искажений катушки должны выполняться без сердечников из магнитных материалов.

Пример расчета фильтра.

В качестве низкочастотной головки громкоговорителя используется динамическая головка 6ГД-2, номинальное сопротивление которой Zг=8 Ом. в качестве среднечастотной — 4ГД-4 с таким же значением Zг и в качестве высокочастотной — ЗГД-15, для которой Zг=6,5 Ом. Согласно табл. 2 при Zг=8 Ом и емкости С1=С2=20 мкф fp1=700 Гц, а при емкости С3=С4=3 мкф fр2=4,8 кГц. В фильтре можно применить конденсаторы МБГО со стандартными емкостями (С3 и С4 составляют из двух конденсаторов).

По приведенным выше формулам находим: L1=L3=2,56 мГ; L2=L4=0,375 мГ (для автотрансформатора L4 — это значение индуктивности между выводами 1-3).

Коэффициент трансформации автотрансформатора

На рис. 3 показана зависимость уровня напряжения на звуковых катушках головок от частоты для трехполосной системы, соответствующей примеру расчета. Амплитудно-частотные характеристики низкочастотной, среднечастотной и высокочастотной областей фильтра обозначены соответственно НЧ, СЧ и ВЧ. На частотах раздела затухание фильтра равно 3,5 дБ (при рекомендуемом затухании 3 дБ).

Отклонение объясняется отличием полных сопротивлений головок и емкостей конденсаторов от заданных (номинальных) значений и индуктивностей катушек от полученных расчетом. Крутизна спада кривых НЧ и СЧ составляет 9 дБ на октаву и кривой ВЧ — 11 дБ на октаву. Кривая ВЧ соответствует несогласованному включению громкоговорителя 1 ГД-3 (в точки 1-3). Как видно, в этом случае фильтр вносит дополнительные частотные искажения.

Примечание от авторов:

В приводимой методике расчета принято, что среднее звуковое давление при одной и той же подводимой электрической мощности для всех головок имеет примерно одинаковое значение. Вели же звуковое давление, создаваемое какой-либо головкой, заметно больше, то для выравнивания частотной характеристики громкоговорителя по звуковому давлению эту головку рекомендуется подключать к фильтру через делитель напряжения, входное сопротивление которого должно быть равно принятому при расчете номинальному сопротивлению головок.

РАДИО N 9, 1977 г., с.37-38 E. ФРОЛОВ, г. Москва

baseacoustica.ru

Детали новых пассивных фильтров для акустики Morel — Hyundai Elantra, 1.6 л., 2004 года на DRIVE2

Как я уже писал, с наступление тепла я занялся подготовкой машины к инсталляции нового звука. Про ШВИ уже упоминал, и еще буду писать, так как проект задумал не на один день.

А в данной записи хочу коснуться еще одной темы — переделки, а точнее апргрейда, имеющихся заводских фильтров акустических систем. Поскольку я не первый день занимаюсь звуком, то по своему опыту, могу сказать, что от качества компонентов, входящих в состав пассивного разделительного фильтра, звук зависит очень и очень сильно. Поэтому первым делом после приобретения акустики, я залез в фильтры, посмотреть, как и из чего они сделаны. Большое спасибо производителю Morel, который педантично подошел к сборке данных устройств и указал на плате номиналы катушек индуктивности.

Величина индуктивности в милигенри

Величины сопротивлений резисторов и емкости конденсаторов указаны на самих деталях. Я, естественно, срисовал с плат схемы этих самых фильтров. Вот они:

Morel TEMPO 6

Morel TEMPO COAX 6X9

Как можно видеть, они отличаются для моделей Tempo 6 и Tempo 6х9.
В первом случае мы имеем фильтры верхних и нижних частот первого порядка. Для более точной настройки ВЧ звена в фильтре имеется возможность исключить резистор R101 по схеме, с помощью джампера и тем самым поднять уровень ВЧ на 3Дб.

Во втором случае, НЧ-СЧ звено подключается к усилителю, минуя вообще какие-либо фильтры, зато ВЧ головка подключена через НЧ фильтр второго порядка, что обеспечивает дополнительное ослабление низкочастотной составляющей на 6 Дб/октаву, по сравнению с фильтром первого порядка. В ВЧ звене данного фильтра, так же как и первого, имеется возможность коррекции уровня ВЧ, только в отличие от первой схемы, 0Дб обеспечивает непосредственное включение ВЧ головки к фильтру, а чтобы уменьшить уровень на 3Дб, дополнительно, так же с помощью джампера, последовательно с головкой подключается резистор, величиной 2,2 Ома.

Обе схемы весьма просты и в этом их, на мой взгляд, преимущество. Они не требует очень точного подбора деталей по номиналу, как, например, это необходимо при построении фильтров более высоких порядков, но при такой простоте, возрастают требования к качеству применяемых компонентов. Чем выше их качество, тем лучше будет раскрыт потенциал самих динамических головок. Но поскольку комплекты попадают в нишу бюджетных компонентов, то производитель пытается сильно сэкономить, и прежде всего эта экономия касается качества деталей разделительного фильтра. Не скажу, что они совсем плохие, но, установив детали более именитых производителей, с более высокими техническими характеристиками, не меняя их номиналов, мы можем получить значительный выигрыш в звуке, учитывая, что стоимость данных деталей оказы

www.drive2.ru

Кроссовер, порядки фильтров — на пальцах.

Сам когда-то искал, кроссы, порядок фильтров???)))

Кроссоверы— это устройства в звуковых системах, которые создают нужные рабочие частотные диапазоны для динамиков. Динамики сконструированы таким образом, чтобы работать в определенном частотном диапазоне. Они не приемлют частоты, не входящие в эти рамки. Если на высокочастотный динамик (твитер) подать низкую частоту, то звуковая картина испортится, а если сигнал еще и мощный, то твитер «сгорит». Высокочастотные динамики должны работать только с высокими частотами, а низкочастотные динамики должны получить от общего звукового сигнала только низкочастотный диапазон. Оставшаяся средняя полоса достается среднечастотным динамикам (мидвуферы). Следовательно, задача кроссоверов заключается в разделении звукового сигнала на нужные (оптимальные) частотные полосы для соответствующих типов динамиков.

Проще говоря, кроссовер — это пара электрических фильтров. Допустим, кроссовер имеет частоту среза равную 1000 Гц. Это означает, что один из его фильтров срезает все частоты ниже 1000 Гц и пропускает только частоты выше 1000 Гц. Такой фильтр называют high-pass фильтром. Другой фильтр, пропускающий частоты ниже 1000 Гц называется low-pass,. Графически работа этого кроссовера представлена на рисунке 3. Точка пересечения двух кривых есть частота среза кроссовера равная 1000 Гц. В трехполосных кроссоверах присутствует еще и среднечастотный фильтр (band-pass), который пропускает только средний диапазон частот (приблизительно от 600 Гц до 5000 Гц.) На рисунке изображена частотная характеристика трехполосного кроссовера.

Порядок чувствительности — это отношение интенсивности выходного сигнала (dB) кроссовера к частоте входного сигнала при условии, что интенсивность входного сигнала постоянна. Обычно чувствительность (крутизну среза) характеризуют как отношение dB/octave. В силу многих математических причин чувствительность кроссоверов всегда кратна 6 децибелам на октаву (6 dB/octave). Кроссовер первого порядка имеет чувствительность 6 dB/octave. Кроссовер второго порядка имеет чувствительность 12 dB/octave, третьего порядка — 18 dB/octave, и чувствительность кроссоверов четвертого порядка равна 24 dB на октаву.
Рассмотрим low-pass фильтр третьего порядка с частотой среза равной 100 Гц. Как уже говорилось выше, этот кроссовер пропустит только частоты ниже 100 Гц, а частоты выше 100 Гц срежет. Срезание частот будет происходить следующим образом: все частоты выше 100 Гц будут терять на выходе из фильтра свою интенсивность кратно 18 dB в зависимости от октавы, в которую они входят. То есть, частота в 200 Гц (первая октава выше частоты среза) потеряет свою интенсивность на 18 Дб, интенсивность частоты в 400 Гц (вторая октава) упадет 36 Гц, а третья октава (800 Гц) ослабеет на 54 Дб. И так далее, все последующие октавы будут ослабевать кратно 18 Дб. Менее чувствительный low-pass фильтр первого порядка с частотой среза в 100 Гц будет делать тоже самое, только ненужные октавы будут ослабевать не на 18 Дб, а на 6 Дб.
Как видим, фильтры, из которых состоят кроссоверы, не могут сразу срезать ненужные частоты, а делают это постепенно, с разной чувствительностью в зависимости от своего порядка.

Кроссоверы первого порядка — это простейший пассивный кроссовер, который состоит из одного конденсатора, и одной катушки индуктивности. Конденсатор работает как high-pass фильтр для защиты твитера от ненужных низких и средних частот. Катушка используется как low-pass фильтр. Чувствительность кроссоверов первого порядка низкая — всего 6 Дб на октаву. Положительная черта этих кроссоверов -отсутствие фазового сдвига между твитером и другим динамиком.

Кроссоверы второго порядка. Их также называют кроссоверами Баттерворта, по имени создателяматематической модели этих кроссоверов. Конструктивно они состоят из одного конденсатора и катушки на твитере и одного конденсатора и катушки на низкочастотном динамике. Они обладают более высокой чувствительностью, равной 12 Дб на октаву, но дают фазовый сдвиг в 180 градусов, что означает несинхронный ход мембран твитера и другого динамика. Для устранения этой проблемы небходимо поменять полярность подключения проводов на твитере.

Кроссоверы третьего порядка. У таких кроссоверов на твитере ставится одна катушка и два конденсатора, тогда как на динамике низкой частоты наоборот. Чувствительность таких кроссоверов равна 18 Дб на октаву, и они имеют хорошие фазовые характеристики при любой полярности. Негативная черта кроссоверов III-го порядка — неприемлемость использования временных задержек для устранения проблем, связанных с динамиками не излучающими на одной и той же вертикальной плоскости.

Кроссоверы четвертого порядка. Кроссоверы Баттерворта четвертого порядка имеют высокую чувствительность равную 24 дБ на октаву, что резко уменьшает взаимовлияние динамиков в области разделения частот. Сдвиг по фазе составляет 360 градусов, что фактически означает его отсутствие. Однако величина фазового сдвига в данном случае непостоянна и может привести к неустойчивой работе кроссовера. Эти кроссоверы практически не применяются на практике.
Оптимизировать конструкцию кроссовера четвертого порядка удалось Линквицу и Рили. Данный кроссовер состоит из двух последовательно соединенных кроссоверов Баттерворта второго порядка для твитера, и тоже самое для басового динамика. Чувствительность их также равна 24 дБ на октаву, однако уровень выходного сигнала на каждом фильтре меньше на 6 дБ, чем уровень выходного сигнала кроссовера. Кроссовер Линквица-Рили не имет фазовых сдвигов и позволяет проводить временную коррекцию для динамиков, не работающих в одной физической плоскости. Эти кроссоверы по сравнению с другими конструкциями дают самые лучшие акустические характеристики.

Конструирование пассивных кроссоверов

Как говорилось выше, пассивный кроссовер состоит из конденсаторов и катушек индуктивности. Для того, чтобы собрать пассивный кроссовер первого порядка необходимо иметь один конденсатор и одну катушку индуктивности. Конденсатор устанавливается последовательно на твитер (high-pass filter), а катушка последовательно на вуфер (low-pass filter). Номинальные значения индуктивности для катушки ((H — микрогенри) и емкости ((F — микрофарады) приводятся в таблице в зависимости от желаемой частоты среза кроссовера и сопротивления динамиков.
Кроссовер I порядка (6 dB/octave)

К примеру, подберем емкость и индуктивность для кроссовера с частотой среза 4000 Гц при сопротивлении динамиков 4 Ом. Из вышеприведенной таблицы находим, что емкость конденсатора первого порядка должна быть равной 10 мФ, а индуктивность катушки 0.2 мГ.
Для определения номинальных значений компонентов для кроссовера второго порядка (12 дБ/октава) необходимо значения из этой же таблицы для конденсатора умножить на коэффициент равный 0.7, а значение для катушки индуктивности умножить на коэффициент 1.414. Надо помнить, что для кроссовера второго порядка необходимо два конденсатора и две катушки индуктивности. Составим кроссовер второго порядка для частоты среза 4000 Гц. Для определения значений для обоих конденсаторов умножаем значение из таблицы 10 мФ на коэффициент 0.7 и получим 7мФ. Далее, значение индуктивности 0.2 мГ умножим на коэффицент 1.414 и получим значение индуктивности для каждой катушки 0.28 мГ. Один из этих конденсаторов устанавливается последовательно на твитер, а второй параллельно на вуфер. Одна катушка параллельно на твитер, а вторая последовательно на вуфер.

Пассивные и активные кроссоверы

Отличие между эти двумя типами кроссоверов очень простое. Активный кроссовер требует подвода питания извне, а пассивный — нет. В силу этого активный кроссовер занимает место в звуковой системе до усилителя, обрабатывая звуковой сигнал с предусилителя головного устройства (допустим, автомагнитолы). Далее, после активного кроссовера устанавливаются два или три усилителя мощности. Один усилитель в этом случае не ставится, так как нет смысла разделенные активным кроссовером сигналы сводить в усилителе в единый сигнал. Разделенные сигналы надо усиливать по отдельности. Как видим, активные кроссоверы применяются в дорогих звуковых системах высокого качества.
Пассивные кроссоверы обрабатывают уже усиленный сигнал и устанавливаются перед динамиками. Возможности пассивных кроссоверов ограничены по сравнению с активными, однако их правильное применение может дать хорошие результаты при минимальных финансовых затратах. Пассивные кроссоверы хорошо себя зарекомендовали при требовании к порядку чувствительности менее 18 дБ на октаву. Выше этого предела хорошо работают только активные кроссоверы.

Пассивные кроссоверы в основном применяются для обработки сигнала твитеров и среднечастотных динамиков. Для низкочастотных динамиков эти кроссоверы применять можно, однако резко возрастает требование в качеству конденсаторов и катушек индуктивности, что приводит к их удорожанию и увеличению в размерах. Пассивные кроссоверы плохо переносят перегрузки. Пиковые интенсивности сигнала, поступающие от усилителя, могут менять частоту среза фильтров. Кроме того, перегруженный фильтр ослабляет звуковой сигнал (damping). Поэтому при выборе пассивных кроссоверов обращайте внимание на их способность выдерживать пиковые нагрузки, создаваемые усилителем.
Активные (или электронные) кроссоверы представляют из себя множество активных фильтров, которыми можно управлять и легко изменять частоту среза любого канала. Порядок чувствительности активных кроссоверов может быть любым, от 6 Дб до 72 Дб на октаву (и выше).В основном активные кроссоверы для автомобильных аудиосистем имеют чувствительность 24 Дб на октаву. При такой чувствительности обмен частотами между динамиками практически исключен. Звуковая картина получается очень качественной. Единственный недостаток активных кроссоверов, — это их дороговизна по сравнению с пассивными.

Фазовый сдвиг

Теперь поговорим о фазовых сдвигах, которые могут возникать в звуковых системах, использующих кроссоверы. Фазовый сдвиг — это неизбежное явление, являющееся следствием конструктивных особенностей high-pass, low-pass и band-pass фильтров.
Фаза — это временная связь двух сигналов. Измеряется фаза в градусах от 0 до 360. Если два одинаковых динамика излучают звуковые волны в противоположной фазе (фазовый сдвиг 180 градусов), то происходит ослабление звука. Проблема устраняется изменением полярности на одном из динамиков .
Когда акустическая система состоит их разных динамиков, работающих в различных частотных диапазонах (твитер и мидвуфер), то устранение фазового сдвига не всегда решается простой сменой «+» на «-«. Длина волны от твитера короче, чем от мидвуфера. Поэтому фронт высокочастотной волны может достигнуть слушателя позже (или раньше) фронта среднечастотной (или низкочастотной) волны. Эта временная задержка является следствием фазового сдвига. Оптимизировать звуковую картину в данном случае можно путем физического выравнивания двух динамиков относительно друг друга в вертикальной плоскости до момента улучшения звуковой картины. К примеру, при частоте волны 1000 Гц временная задержка в одну милисекунду устраняется сдвигом динамиков друг относительно друга на 30 см.

Настройка активного кроссовера

Самое важное в настройке кроссовера — это правильный выбор частоты среза. Если мы имеем трехполосный активный кроссовер, то значит перед нами стоит задача в определении двух точек (частот) среза. Первая точка определяет частоту среза для сабвуфера (low-pass) и начало среднечастотного диапазона для мидвуфера (high-pass). Вторая точка определяет частоту окончания среднего диапазона (low-pass) и отправную частоту высокочастотного диапазона для твитера (high-pass). Самое главное, при установке частот среза кроссовера помнить о частотных характеристиках динамика и не в коем случае не нагружать динамик частотами, которые не входят в его рабочий диапазон.
К примеру, если сабвуфер немного гремит или издает гул (неприятный резонанс корпуса автомобиля) значит он перегружен нежелательными для него средними частотами (выше 100 Гц). Перенесите частоту среза (low-pass) на отметку 75 Гц и/или установите, если возможно, чувствительность на 18 Дб или 24 Дб на октаву. Напомним, что увеличение порядка чувствительности кроссовера (величина dB/octave) более качественно срезает ненужные частоты, не давая им просачиваться через фильтр. Порядок чувствительности high-pass фильтров для мидвуфера можно оставить на 12 Дб/октава (для «мягких» среднечастотных динамиков). Подобная настройка активного кроссовера называется асимметричной.

В этой таблице приведены начальные величины частот среза для различных типов динамиков при настройке активных кроссоверов.

Полезные темы:

magnitola.org

Е.А. Москатов. Фильтр для акустической системы (АС) 3.0.0.0

«Фильтр для акустической системы 3.0.0.0» (770кб), позволяющая рассчитывать 6 разновидностей пассивных фильтров для акустических систем (кроссоверов).

общий вид программы

Методика расчёта базируется на предположении, что обе головки в полосе разделения имеют одинаковые и чисто активные сопротивления. Сопротивление провода, соединяющего усилитель с акустической системой (АС), не рассматривается, так как оно не входит в рассчитываемую цепь «фильтры-головки». Внутри акустического агрегата должны использоваться короткие проводники большого сечения. Учитывая это, сопротивлением потерь в монтаже пренебрегаем.

Часто динамические головки имеют разные омические сопротивления. Например, низкочастотная головка имеет сопротивление 4 Ом, а высокочастотная 8 Ом; планируется подключать головки к фильтру второго порядка. Для выравнивания сопротивлений можно параллельно высокочастотной головке и её звену фильтра подключить шунтирующий резистор номиналом 8 Ом или ещё одну высокочастотную головку сопротивлением 8 Ом. При сопротивлении низкочастотной головки 8 Ом и высокочастотной 4 Ом можно последовательно с высокочастотной головкой включить резистор номиналом 4 Ом или вторую высокочастотную головку сопротивлением 4 Ом.

Все головки акустической системы должны быть правильно сфазированы: при подключении маломощного источника постоянного тока к входным зажимам АС диффузоры всех головок должны двигаться в одном направлении. При этом для фильтра Баттерворта второго порядка при синфазном включении головок на стыке полос разделения наблюдается провал, а при противофазном включении – подъём. Подъём можно уменьшить, изменив частоту разделения фильтра.

Названия фильтров, принятые в программе, были записаны согласно топологии подключения элементов АС, а не по авторству их изобретателей. Фильтры Баттерворта и Линквица-Райли имеют одинаковую. схему соединения, равное количество элементов. Разница в номиналах деталей. Для расчёта фильтра, устанавливаемого в колонку, не требуется знать, например, что фильтр Линквица-Райли включает чётное число фильтров Баттерворта.

При расчётах в данной программе мы задаёмся одинаковым и чисто активным сопротивлением головок. Но полное сопротивление головок на частоте разделения имеет значительную индуктивную составляющую, и чем выше частота, тем эта составляющая больше. Индуктивные сопротивления высокочастотной и низкочастотной головок также не равны. Головка, у которой больше керн и больше витков (обычно низкочастотная) имеет большее индуктивное сопротивление на частоте разделения. Любая из некомпенсированных индуктивных составляющих головок на частоте разделения приводит к частотным искажениям. При расчёте желательно учитывать индуктивные сопротивления. Индуктивность низкочастотной головки следует принять меньше расчётной на величину индуктивности головки на частоте разделения. Если полное сопротивление высокочастотной головки больше, чем у низкочастотной, то для выравнивания сопротивления высокочастотного звена нагрузки фильтра шунтируют высокочастотную головку резистором. Номинал резистора обычно подбирают экспериментально, так как без измерения полного сопротивления высокочастотной головки на частоте разделения его расчёт не представляется возможным. В радиолюбительских условиях измерить полные сопротивления головок весьма сложно. Этим обусловлено предположение (допущение) пункта 1. Фильтры желательно делать под конкретную акустическую систему, учитывая АЧХ и ФЧХ установленных в неё динамических головок. Но измерение акустических АЧХ и ФЧХ в радиолюбительской практике – обычно дело очень сложное. Поэтому часто рассчитывают фильтр, а потом экспериментальным путём настраивают акустическое оформление колонки. В любом случае нужно обеспечить приемлемые АЧХ и ФЧХ всей акустической системы.

Диапазон частот, приведённый в паспортных данных на головку, должен быть шире полосы частот, в котором головка работает в АС, на две октавы при использовании фильтра с крутизной 6 дБ / октава и на одну октаву при использовании фильтров с крутизной 12 дБ / октава. Частота разделения двухполосной системы обычно выбирается от 400 Гц до 1200 Гц. В трёхполосной системе низкочастотное звено обычно работает на частоте от 300 Гц до 600 Гц, а среднечастотное – от 2 кГц до 5 кГц.

Для фильтров второго порядка и трёхполосного фильтра по схемам ёмкости конденсаторов C1 = C2, а индуктивности катушек L1 = L2.

Рассчитываемые фильтры 1 порядка обеспечивают крутизну спада 6 дБ / октава, а фильтры 2 порядка – 12 дБ / октава. Фильтр трёхзвен- ной АС состоит из фильтров 2 порядка (элементы C1, C2, L1, L2) и 1 порядка (элементы C3, L3).

Рассчитанные ёмкости конденсаторов могут составлять десятки и даже сотни микрофарад. Для схемы с включением головки через разделительный конденсатор (высокочастотного фильтра 1 порядка) обычно можно использовать полярный электролитический конденсатор, подключив его в соответствии с полярностью. Для схем фильтров 1, 2 порядка и трёхполосного фильтра использование полярных конденсаторов недопустимо. Но из двух полярных конденсаторов можно сделать один неполярный. Для этого два электролитических конденсатора соединяют последовательно, «плюс» одного к «плюсу» другого. Ёмкости каждого из двух электролитических конденсаторов должны быть вдвое больше ёмкости результирующего неполярного конденсатора. Следует понимать, что такая замена может ухудшить качество звучания. Максимально допустимое напряжение каждого из конденсаторов АС должно быть больше прикладываемого к ним пикового напряжения. Например, выходная пиковая мощность усилителя составляет Pп = 200 Вт, а омическое сопротивление динамической головки R = 8 Ом. По следующей формуле вычисляем пиковое значение напряжения Uп:

Катушки фильтров и головок обладают индуктивностью. При работе АС в моменты изменения уровня звукового сигнала на этих элементах возникает ЭДС самоиндукции, которая может быть больше пикового значения напряжения. Поэтому конденсаторы кроссовера должны быть выбраны с запасом по напряжению. Чем больше запас, тем лучше.

Скачать справку (110кб)

Е. А. Москатов http://moskatov.narod.ru

nice.artip.ru

No related posts.

Источник

Прежде подробного рассмотрения проблемы обрисуем круг задач, зная конечную цель, будет проще избрать нужное направление. Изготовление акустических систем своими руками нечастый случай. Практикуется профи, начинающими музыкантами, когда магазинные варианты не устраивают. Появляется задача встраивания в мебель или качественного прослушивания уже имеющейся медиа. Это типичные примеры, которые решаются набором общепринятых способов. Рассмотрением мы и займемся. Не рекомендуем листать по диагонали устройство акустической системы, вникайте!

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Важно создать правильный корпус для каждой колонки. Низкие частоты потребуют наличия деревянного резонатора, для верхней границы диапазона — не важно. В первом случае бока ящика служат дополнительными излучателями. Найдете видео, демонстрирующее габаритные размеры, соответствующие длинам волн низких частот по науке, практически остается копировать готовые конструкции, дельной литературы тематика лишена.

Круг задач очерчен, читатели понимают — самодельная акустическая система строится следующими элементами:

набор динамиков частот сообразно числу каналов;
фанера, шпон, доски корпуса;
декоративные элементы, краска, лак, морилка.

Проектирование акустики

Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:

Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
Верхние частоты – головка 27TDC (H1149) на 27 мм.

Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.

Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):

П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С — замалчивается.

Активный фильтр, питаемый электрическим током

Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:

С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.

Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.

Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.

Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).

Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.

Для пассивных кроссоверов акустических систем найдете в интернете множество калькуляторов (http://ccs.exl.info/calc_cr.html). Исходными цифрами программа расчета принимает входные сопротивления динамиков, частоту деления. Введите данные, программа-робот быстро снабдит величинами емкостей и индуктивностей. На приведенной страничке задавайте тип фильтра (Бесселя, Баттерворта, Линквица-Райли). На наш взгляд задачка для профи. Приведенный выше активный каскад образован фильтрами Баттерворта 2-го порядка (скорость снижения АЧХ 12 дБ на октаву). Касается частотной (АЧХ) характеристики системы, понятно только профессионалам. Если сомневаетесь, выбирайте золотую серединку. В прямом смысле ставьте галку на третьем кружке (Бессель).

Акустика компьютерных колонок

Довелось посмотреть на Ютуб видео: юноша объявил, что сделает акустическую систему своими руками. Отрок талантлив: раскурочил колонки персонального компьютера — ну, совсем никакие — извлек на свет Божий усилитель с регулятором, поместил в спичечный коробок (корпус акустической системы). Компьютерные динамики известны плохим воспроизведением низких частот. Сами устройства маленькие, легкие, во-вторых, буржуи материалами экономят. Откуда в акустической системе взяться басам. Юноша взял… читайте дальше!

Наидорожайший компонент музыкального центра. Акустика класса hi-end стоимостью обходит дешевую квартиру. Ремонт, сборка колонок неплохой бизнес.

Усилитель низкой частоты акустической системы соберет продвинутый радиолюбитель, никаких кулибиных не нужно. Из спичечного коробка торчит ручка регулятора громкости, вход с одной стороны, выход — с другой. Динамики старой акустической системы малы. Юноша раздобыл старенький громкоговоритель не сказочных размеров, но солидный. С колонки советских времен акустической системы.

Чтобы звук не тревожил воздух пищанием, умный отрок сколотил дюймовые доски ящиком. Динамик старенькой акустической системы поместил в размеров почтовой коробки, сместил, как это делается производителями современных сабвуферах домашних кинотеатров. Изнутри колонку звукоизолятором отделывать поленился. Желающий может использовать для акустической системы ватин, другой схожий материал. Маленькие динамики помещены вовнутрь продолговатых коробок, только-только вмещающих торцом громкоговоритель. Гордый отрок подключил один канал акустической системы на два маленьких динамика, второй — на один большой. Работает.

Юноша сказочный молодец, не пьет в подворотне, уподобляясь сверстникам, не портит в свободное время будущих невест, занят делом. Как говорил один знакомый: «Молодому поколению прощается недостаток знания и опыта, не избыток наглости, упроченного равнодушием».

Улучшения

Решили усовершенствовать методику, откровенно надеемся, дополнение поможет сделать акустическую систему самостоятельно несколько качественнее. Проблема? Понятие выдумано радиотехниками, создателями акустических систем — частота. Вибрация Вселенной имеет частоту. Говорят, даже ауре человека присуще. Каждая добротная колонка недаром вмещает несколько динамиков. Большие предназначены для низких частот, басов; прочие — для средних и высоких. Не только размер, а и устройство у них разное. Мы уже обсуждали этот вопрос и интересующихся отсылаем к написанным обзорам, где приводится классификация акустических систем, раскрываются принципы действия наиболее популярных.

Компьютерщикам известен системный зуммер, работающий по прерыванию BIOS, который способен вроде бы выдавать один звук, но талантливые программисты выписывали на нем вычурные мелодии, даже с попыткой цифрового синтеза и воспроизведения голоса. Однако при желании бас такая пищалка выдать не может.

К чему этот разговор… Большой динамик следовало бы не просто приспособить на один из каналов, а присудить специализацию басов. Как известно, большинство современных композиций (Звук Вокруг не берем) рассчитаны на два канала (стереовоспроизведение). Получается, что два одинаковых динамика (маленьких) играют одни и те же ноты, смысл в этом маленький. В то же время с этого же канала бас теряется, а высокие частоты гибнут на большом динамике. Как быть? Предлагаем внедрить в схему пассивные полосовые фильтры, которые помогут разбить поток на две части. Схему берем иностранного издания по той простой причине, что она первой попалась на глаза. Вот ссылка на исходный сайт chegdomyn.narod.ru. Радиолюбитель переснял из книги, приносим извинения автору, что не указываем первоисточник. Это происходит по той простой причине, что он нам не известен.

Итак, картинка. Бросаются сразу в глаза слова Woofer и Tweeter. Как не сложно догадаться, это, соответственно, сабвуфер для низких частот, и динамик для высоких. Охватывается диапазон музыкальных произведений 50-20000 Гц, причем на сабвуфер приходится полоса нижних частот. Радиолюбители могут сами по известным формулам просчитать полосы пропускания, для сравнения ля первой октавы, как известно, составляет 440 Гц. Считаем, что для нашего случая такое деление подойдет. Вот только хотелось бы найти два больших динамика, по одному на каждый канал. Смотрим схему…

Не совсем музыкальная схема. В положении, занимаемом системой, идет фильтрация голоса. Диапазон 300-3000 Гц. Переключатель подписан Narrow, переводится, как полоса. Чтобы получить Wide (широкое) воспроизведение, опускаем клеммы. Поклонники музыки могут выкинуть полосовой фильтр Narrow, любителям бороздить скайп рекомендуем избегать поспешного решения. Схеме напрочь исключит петлевой эффект микрофона, известный повсеместно: пронзительное гудение вследствие переусиления (положительной обратной связи). Ценный эффект, даже военный знает сложности использования громкой связи. Владелец ноутбука осведомлен…

Для устранения эффекта обратной связи изучите вопрос, найдите, на какой частоте резонирует система, отрежьте лишнее фильтром. Очень удобно. Касательно популярной музыки микрофон отключаем, уносим подальше от динамиков (случай караоке), начинаем петь. Фильтры верхних и нижних частот оставим неизменными, изделия просчитаны неизвестными западными друзьями. Испытывающим затруднения, читая иностранные чертежи, поясняем, схема изображает (полосовой фильтр Narrow отброшен):

Емкость 4 мкФ.
Неиндуктивные сопротивления R1, R2 номиналом 2,4 Ом, 20 Ом.
Индуктивность (катушка) 0,27 мГн.
Сопротивление R3 8 Ом.
Конденсатор С4 17 мкФ.

Динамики должны соответствовать. Советы указанного сайта. Сабвуфером пойдет МСМ 1853, пищалкой (слово не списали) послужит РЕ 270-175. Полосы пропускания посчитаете самостоятельно. Большая буква Ω означает кОмы — ничего страшного нет, поменяйте номинал. Напоминаем, емкости параллельно соединенных конденсаторов складываются, как последовательно включенные резисторы. На случай, если сложно достать подходящие номиналы. Вряд ли получится изготовить динамики своими руками, набрать небольшие номиналы сопротивлений реально. Не используйте катушки, вырезаем пластины нихрома, подобных сплавов. После изготовления резистор лакируется, большого тока не планируется, защищать элемент не следует.

Индуктивности проще намотать самостоятельно. Логично использовать онлайн-калькулятор, задав емкость, получим параметры: количество витков, диаметр, материал сердечника, толщину жилы. Приведем пример, избегая быть голословными. Посещаем Яндекс, набираем нечто вроде «онлайн калькулятор индуктивности». Получаем ряд ответов выдачи. Выбираем понравившийся сайт, начинаем думать, как намотать индуктивность акустической системы номиналом 0,27 мГн. Нам понравился сайт coil32.narod.ru, начнем работу.

Исходные сведения: индуктивность 0,27 мГн, диаметр каркаса 15 мм, проволока ПЭЛ 0,2, длиною намотки 40 миллиметров.

Сразу возникает вопрос, видя калькулятор, где взять номинальный диаметр изолированной проволоки… Потрудились, нашли на сайте servomotors.ru таблицу, взятую из справочника, которую приводим в обзоре, считайте на здоровье. Диаметр меди составляет 0,2 мм, изолированной жилы – 0,225 мм. Скармливаем смело величины калькулятору, вычисляя нужные величины.

Получилась двухслойная катушка, числом витков 226. Длина провода составила 10,88 метра сопротивлением порядка 6-ти Ом. Главные параметры найдены, начинаем мотать. Самодельная акустическая система выполняется в ручной работы корпусе, примостить фильтр место найдется. К одному выходу подключаем пищалку, к другому – сабвуфер. Пару слов касательно усиления. Может статься, каскад усилителя не потянет четыре динамика. Каждая схема охарактеризована некой нагрузочной способностью, выше нельзя подпрыгнуть. Устройство акустической системы рассчитано, учитывая фиксированный запас, чтобы согласовать нагрузку, часто применяется эмиттерный повторитель. Каскад, заставляющий схему работать, полная отдача на любой динамик.

Напутствие начинающим конструкторам

Считаем, помогли читателям понять, как правильно конструировать акустическую систему. Пассивные элементы (конденсаторы, резисторы, катушки индуктивности) сможет достать, изготовить каждый. Осталось собрать корпус акустической системы своими руками. А за этим, верим, дело не станет. Важно понять, музыка сформирована гаммой частот, обрезаемых неправильным изготовлением устройства. Собравшись сделать акустическую систему, подумайте над этим, поищите компоненты. Важно передать великолепие мелодии, будет твердая уверенность: труд не пропал даром. Акустическая система прослужит долго, радость подарит.

Верим, изготовление акустических систем своими руками читателям будет в удовольствие. Грядущее время уникально. Поверьте, в начале XX века нельзя было черпать информацию тоннами ежедневно. Обучение выливалось тяжким кропотливым трудом. Приходилось обшаривать пыльные полки библиотек. Возрадуйтесь интернету. Страдивари пропитывал древесину скрипок уникальным составом. Скрипачи современности продолжают выбирать итальянские экземпляры. Вдумайтесь, прошло 30 лет, воз остался позади.

Нынешнему поколению известны марки клеев, наименования материалов. Необходимое продается магазинами. СССР лишил изобилия людей, снабдив относительной стабильностью. Сегодня преимущество описывается возможностью изобретения уникальных способов заработка. Профессионал-самоучка везде срубит капусты.

Посвященном акустике помещения мы выяснили, что любая комната — своего рода резонатор, драматически влияющий на характер звучания системы. Теперь пришла пора поговорить непосредственно об источниках этого самого звучания, то есть об акустических системах.

Чтобы как следует разобраться в процессах, происходящих в ящике, на стенке которого смонтирован один или несколько динамиков, нужно вдумчиво прочитать пару-тройку книжек, в каждой из которых формул больше, чем во всем школьном курсе физики. Я забираться в такие дебри не буду, так что не стоит данный материал как исчерпывающий анализ или руководство по постройке аудиофильских колонок. Однако очень надеюсь, что он поможет начинающим меломанам (да и некоторым хроническим тоже) как следует сориентироваться в разнообразии акустических решений, каждое из которых его разработчики, разумеется, называют единственно правильным.

Некоторое время после изобретения в 1924 году электродинамического излучателя с коническим диффузором (окей, просто динамика), его деревянное обрамление исполняло в первую очередь декоративные и защитные функции. Оно и понятно — после долгих лет прослушивания пластинок через слюдяные мембраны и раструбы граммофонов, саунд нового устройства и безо всякой акустической доработки казался просто апофеозом благозвучия.

Мембраны граммофонов изготавливались чаще всего из алюминия или слюды

Однако технологии записи быстро совершенствовались и стало понятно, что более-менее правдоподобно воспроизвести слышимый диапазон динамиком, просто закрепленном на некой подставке, крайне проблематично. Дело в том, что предоставленная сама себе динамическая головка находится в состоянии акустического короткого замыкания. То есть волны от фронтальной и тыловой поверхностей диффузора, излучаемые, понятное дело, в противофазе, беспрепятственно накладываются друг на друга, что самым печальным образом отражается на эффективности работы, и в первую очередь на передаче басов.

Кстати, в процессе данного рассказа я буду чаще всего рассуждать именно о низких частотах, так как их воспроизведение — ключевой момент в работе любого корпуса АС. ВЧ-драйверы в силу малой длины излучаемых волн во взаимодействии с внутренним объемом колонки вообще не нуждаются, и чаще всего полностью от него изолированы.

Душа нараспашку

Самый простой способ отделить фронтальное излучения динамика от тылового — смонтировать его на щите как можно большего размера. Из этой простой идеи и родились, собственно, первые акустические системы, представлявшие собой ящик с открытой задней стенкой, поскольку для компактности края щита просто взяли, да и загнули под прямым углом. Однако в плане воспроизведения басов успехи подобных конструкций впечатляли не слишком. Помимо несовершенства корпуса проблема была еще и в очень небольшом по современным понятиям ходе подвески диффузоров. Чтобы хоть как-то выйти из положения, использовались динамики как можно большего размера, способные развивать приемлемое звуковое давление при небольшой амплитуде колебаний.

PureAudioProject Trio 15TB с 15-дюймовыми НЧ-драйверами на трехслойных бамбуковых панелях

Несмотря на кажущуюся примитивность подобных конструкций, у них имелись и кое-какие достоинства, причем настолько специфические и интересные, что адепты открытых АС не перевелись до сих пор.

Начать с того, что отсутствие каких-либо препятствий на пути звуковых волн – лучший путь к повышению чувствительности. Момент этот особенно ценен для аудиофильских ламповых усилителей, в особенности однотактных или лишенных обратной связи. Бумажные диффузоры большого диаметра даже на мощности порядка четырех-пяти ватт способны создать довольно-таки внушительный, и при этом на удивление открытый и свободный саунд.

При высоте 1,2 м в мире открытой акустики Jamo R907 считаются практически компактами

Что же касается тылового излучения, то чтобы не вносить искажений в прямой звук, оно должно приходить к слушателю с заметной задержкой (свыше 12-15 мс) — в таком случае его влияние ощущается как легкая реверберация, лишь добавляющая в саунд воздуха и расширяющая музыкальное пространство. Тонкость в том, что для создания этой самой «заметной задержки» колонки, разумеется, должны быть расположены на изрядном расстоянии от стен. К тому же большая площадь передней панели и внушительные размеры НЧ-драйверов соответствующим образом сказываются на общих габаритах АС. Одним словом, обладателей небольших и даже средних жилых комнат просьба не беспокоиться.

Кстати, частный случай открытых систем — акустика, построенная на электростатических излучателях. Только за счет почти невесомой диафрагмы большой площади, ко всем вышеописанным преимуществам, у электростатов добавляется способность филигранно передавать даже самые резкие динамические контрасты, а благодаря отсутствию разделения сигнала в зонах СЧ и ВЧ, еще и завидная тембральная точность.

Открытое оформление

Плюсы:
Высококлассные открытые колонки — отличный способ получить реальный кайф от прослушивания пуристских ламповых однотактников.

Минусы:
Про жирные компрессионные басы лучше забыть сразу. Весь звуковой тракт должен быть подчинен идее открытой акустики, а сами колонки придется выбирать из крайне ограниченного числа предложений.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы:
Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы:
Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Дело — труба

Еще одним способом обуздания противофазного тылового излучения стал фазоинвертор, по-русски буквально «разворачиватель фазы». Чаще всего он представляет собой полую трубку, смонтированную на передней или задней поверхности корпуса. Принцип работы понятен из названия и незамысловат: раз избавляться от излучения обратной стороны диффузора трудно и нерационально, значит нужно синхронизировать его по фазе с фронтальными волнами и использовать на благо слушателей.

Амплитуда и фаза движения воздуха в фазоинверторе меняются в зависимости от частоты колебаний диффузора

По сути труба с воздухом является самостоятельной колебательной системой, получающей импульс от движения воздуха внутри корпуса. Обладая совершенно определенной частотой резонанса, фазоинвертор работает тем эффективнее, чем ближе колебания диффузора к частоте его настройки. Звуковые волны более высоких частот сдвинуть с места воздух в трубе просто не успевают, а более низкие хотя и успевают, но чем они ниже, тем сильнее смещается фаза излучения фазоинвертора, и, соответственно, его эффективность. Когда поворот фазы достигает 180 градусов, тоннель начинает откровенно и весьма эффективно глушить звук басового драйвера. Именно этим объясняется очень крутое падение звукового давления АС ниже частоты настройки фазоинвертора — 24 дБ/окт.

В борьбе с турбулентными призвуками конструкторы фазоинверторов постоянно экспериментируют

У закрытого ящика, между прочим, на частотах ниже резонансной спад АЧХ куда более плавный — 12 дБ/окт. Однако в отличие от глухой коробки, коробка с трубой в боковой стенке не заставляет конструкторов идти на любые хитрости ради максимального снижения резонансной частоты самого динамика, что довольно хлопотно и дорого. Тоннель фазоинвертора настроить куда проще — достаточно подобрать ее внутренний объем. Это, правда, в теории. На практике, как всегда, начинаются непредвиденные сложности, например, на больших уровнях громкости воздух на выходе из отверстия может шуметь почти как ветер в печном дымоходе. К тому же инертность системы частенько становится причиной падения скорости атаки и ухудшения артикуляции на басах. Одним словом, простор для экспериментов и оптимизации перед конструкторами фазоинверторных систем открывается просто невероятный.

Фазоинвертор

Плюсы:
Энергичная отдача на НЧ, возможность воспроизведения самых глубоких басов, относительная простота и дешевизна изготовления (при изрядной сложности расчета).

Минусы:
В большинстве реализаций проигрывает закрытому ящику в скорости атаки и четкости артикуляции.

Обойдемся без катушки

Попытки избавиться от генетических проблем фазоинвертора, а заодно и сэкономить на объеме корпуса без ущерба для глубины баса, натолкнули разработчиков на идею заменить полую трубу на мембрану, приводимую в движение колебаниями все того же рабочего объема воздуха. Проще говоря, в закрытом ящике установили еще один низкочастотный драйвер, только без магнита и звуковой катушки.

Пассивный излучатель может увеличить эффективную поверхность диффузора вдвое, или даже в трое, если в одной колонке они установлены парой

Конструкция получила название «пассивный излучатель» (Passive radiator), которое сплошь и рядом не слишком грамотно переводят с английского как «пассивный радиатор». В отличие от трубы сабвуфера, пассивный диффузор занимает куда меньше пространства в корпусе, не так критичен к расположению, и к тому же он, как и воздух внутри закрытого ящика, демпфирует ведущий драйвер, сглаживая его АЧХ.

Пассивный излучатель сабвуфера REL S/5. Основной драйвер направлен в пол

Еще один плюс — с увеличением площади излучающей поверхности для достижения нужного звукового давления требуется меньшая амплитуда колебаний, а значит, снижаются последствия нелинейной работы подвеса. Колеблются оба диффузора синфазно, а резонансная частота свободной мембраны настраивается точной регулировкой массы — к ней попросту подклеивают грузик.

Пассивный излучатель

Плюсы:
Компактность корпуса при впечатляющей глубине басов. Отсутствие фазоинверторных призвуков.

Минусы:
Увеличение массы излучающих элементов приводит к росту переходных искажений и замедлению импульсного отклика.

Выход из лабиринта

Акустика, вооруженная фазоинверторами и пассивными излучателями, воспроизводит глубокие басы благодаря резонаторам, работающим при посредничестве воздуха внутри АС. Однако кто сказал, что объем колонки не может играть роль низкочастотного излучателя сам по себе? Конечно может, и соответствующая конструкция называется акустический лабиринт. По сути, она представляет собой волновод, протяженностью в половину или четверть длины волны, на которой планируется добиться резонанса системы. Иными словами конструкция настраивается по нижней границе частотного диапазона АС. Конечно использовать волновод полной длины волны было бы еще эффективнее, но тогда для частоты, скажем, 30 Гц, его пришлось бы делать 11-метровым.

Акустический лабиринт — любимая конструкция акустиков-самодельщиков. Но при желании корпуса самой хитрой формы можно заказать и в готовом виде

Чтобы в колонке разумных размеров уместить даже вдвое более компактную конструкцию, в корпусе устанавливают перегородки, формирующие максимально компактный изогнутый волновод, поперечным сечением примерно равным площади диффузора.

От фазоинвертора лабиринт отличается в первую очередь менее «резонансным» (то есть не акцентированным на определенной частоте) звучанием. Относительно низкая скорость и ламинарность движения воздуха в широком волноводе препятствует возникновению турбулентности, порождающей, как мы помним, нежелательные призвуки. Кроме того, в данном случае драйвер свободен от компрессии, повышающей резонансную частоту, ведь его тыловое излучение не встречает практически никаких препятствий.

Схема для расчета корпуса на dbdynamixaudio.com

Бытует мнение, что акустические лабиринты создают меньше проблем со стоячими волнами в комнате. Однако при малейших просчетах в разработке или изготовлении, стоячие волны могут возникнуть в самом волноводе, который, в отличие от фазоинвертора, имеет куда более сложную структуру резонансов.

Вообще надо сказать, что грамотный расчет и точная настройка акустического лабиринта — процессы весьма непростые и трудоемкие. Именно по этой причине данный тип корпуса встречается нечасто, и только в АС очень серьезного ценового уровня.

Акустический лабиринт

Плюсы:
Не только хорошая отдача, но и высокая тональная точность басов.

Минусы:
Нешуточные размеры, очень высокая сложность (читай — стоимость) создания правильно работающей конструкции.

Эй, на пароме!

Рупор — самый древний и, пожалуй, самый провокационный тип акустического оформления. Выглядит круто, если не сказать эпатажно, звучит ярко, а временами… В старых фильмах герои иногда кричат друг другу что-то в рупор, и характерная окраска такого звука давно стала мемом и в музыкальном, и в киношном мире.

Avantgarde Acoustics Trio с низкочастотным рупорным массивом Basshorn XD высотой 2,25 м

Конечно от жестяной воронки с ручкой теперешняя акустика ушла очень далеко, но принцип работы все тот же — рупор повышает сопротивление воздушной среды для лучшего согласования с относительно высоким механическим сопротивлением подвижной системы динамика. Таким образом, повышается его КПД, а заодно и формируется четкая направленность излучения. В отличие от всех описанных ранее конструкций, рупор чаще всего используется в высокочастотных звеньях АС. Причина проста — его сечение увеличивается по экспоненте, и чем ниже воспроизводимая частота, тем большим должен быть размер выходного отверстия — уже на 60 Гц потребуется раструб диаметром 1,8 м. Понятно, что такие монструозные конструкции больше подходят для стадионных концертов, где их действительно периодически можно встретить.

Главный козырь адептов рупорного воспроизведения заключается в том, что акустическое усиление позволяет при заданной звуковой отдаче уменьшить ход мембраны, а значит, поднять чувствительность и улучшить музыкальное разрешение. Да-да, снова кивок обладателям ламповых однотактников. К тому же при грамотном расчете раструбы могут играть роль акустических фильтров, круто отсекая звук за пределами своей полосы и позволяя ограничиться самыми простыми, а потому вносящими минимальные искажения электрическими кросоверами, а иногда и вообще обойтись без них.

Системы Realhorns — особая акустика для особых случаев

Скептики же не устают напоминать о характерной рупорной окраске, особенно заметной на вокале, и придающей ему характерную гнусавость. Побороть данную неприятность действительно нелегко, хотя судя по тому, как играют лучшие образцы High-End-рупоров, вполне реально.

Рупор

Плюсы:
Высокий акустический КПД, а значит, отличная чувствительность и неплохое музыкальное разрешение системы.

Минусы:
Характерная трудноустранимая окраска звука, недетские размеры средне- и тем более низкочастотных конструкций.

Круги на воде

Именно такой аналогией проще всего описать характер излучения контрапертурных акустических систем, впервые разработанных в Советском Союзе в 80-х годах прошлого века. Принцип работы нетривиален: пара одинаковых динамиков смонтирована так, что их диффузоры расположены друг напротив друга в горизонтальной плоскости и двигаются симметрично, то сжимая, то разжимая воздушную прослойку. В результате создаются кольцевые воздушные волны, равномерно расходящиеся во все стороны. Причем характеристики этих волн в процессе их распространения искажаются минимально, а их энергия затухает медленно — пропорционально расстоянию, а не его квадрату, как в случае обычных АС.

Duevel Sirius сочетает элементы рупорной и контрапертурной конструкций

Помимо дальнобойности и круговой направленности, контрапертурные системы интересны на удивление широкой вертикальной дисперсией (порядка 30 градусов против стандартных 4-8 гр.), а также отсутствием доплеровского эффекта. Для динамиков он проявляется в биениях сигнала, вызванных постоянным изменением расстояния от источника звука до слушателя из-за колебаний диффузора. Правда, реальная слышимость данных искажений до сих пор вызывает много споров.

Взаимное проникновение концентрических звуковых полей правой и левой колонок создают весьма обширную и равномерную зону объемного восприятия, то есть по сути вопрос точного позиционирования АС относительно слушателя становится не актуален.

Итальяно-российская контрапертурная акустика Bolzano Villetri

Характерная особенность контрапертуры в том, что звук, приходящий к слушателю фактически со всех сторон, хотя и создает впечатляющий эффект присутствия, не может в полной мере передать информацию о звуковой сцене. Отсюда рассказы слушателей об ощущении летающего по комнате рояля и прочих чудесах виртуальных пространств.

Контрапертура

Плюсы:
Широкая зона эффектного объемного восприятия, натуралистичность тембров благодаря нетривиальному использованию волновых акустических эффектов.

Минусы:
Акустическое пространство заметно отличается от звуковой сцены, задуманной при записи фонограммы.

И другие…

Если вы думаете, что на этом список вариантов оформления колонок исчерпывается, значит вы сильно недооцениваете конструкторский энтузиазм электроакустиков. Я описал только наиболее ходовые решения, оставив за кадром близкую родственницу лабиринта — трансмиссионную линию, полосовой резонатор, корпус с панелью акустического сопротивления, нагрузочные трубы…

Nautilus от Bowers & Wilkins — одна из самых необычных, дорогих и авторитетных в плане звучания акустических систем. Тип оформления — нагрузочные трубы

Подобная экзотика встречается довольно редко, но иногда она материализуется в конструкции с действительно уникальным звучанием. А иногда и нет. Главное не забывать, что шедевры, как и посредственности, встречаются во всех оформлениях, что бы ни говорили идеологи того или иного бренда.

Подготовлено по материалам журнала «Stereo & Video», июнь 2016 г.

Изготовить акустические колонки на основе фирменных динамиков может показаться на первый взгляд достаточно простой работой. Однако в действительности самостоятельно сделать колонки не так-то просто, как-то может показаться на первый взгляд.

В этой статье на нашем мы расскажем вам, как правильно изготовить акустику своими руками на основе фирменных динамиков. Кросовер выполнен на металоплёночных
конденсаторах и резисторах от Jantzen Audio.

Катушки индуктивности, металлопленочные конденсаторы и резисторы располагаются на печатной плате. Для изготовления акустических ящиков мы использовали фанеру с толщиной в 18 миллиметров. Общий объем ящика для акустики составил 13 литров, а вес изготовленной колонки – 6 килограмм.

Расчёт объема и габаритов колонок осуществлялся при помощи программы BassBox 6 Pro. А расчёт кроссоверов выполнялся при помощи плагина Х over 3 Pro. Рекомендуем использовать клей Titebond Original Wood Glue. Трубку фазоинвертора использовали Intertechnik BR SL 45. Обшивка акустики осуществлялась специальной тканью Audiomania 101-14 черного цвета.

Схема кроссовера

Изготовление акустического корпуса

Все необходимые размеры были получены с помощью специальной утилиты. Выполнять распил по чертежу фанеры можно как самостоятельно, так и доверить данную работу опытным профессионалам. В последнем случае вы получите максимально качественную работу, что и обеспечит эффектный внешний вид конструкции.

Стенки приклеиваются поэтапно при помощи специального клея по дереву. Для повышения прочности конструкции можно применять оконные штапики, которые в данном случае фактически являются ребрами жесткости. Необходимо изнутри обклеить фанеру ватином, который заранее подрезан по исходным размерам. Тем самым вы улучшите акустические показатели корпуса устройства.

В том случае, если раскрой вы делали самостоятельно, необходимо пройтись по стыкам фрезеровальной машинкой и тщательно отшлифовать стыки, закругляя грани. После того как ящик будет готов его можно обклеить декоративной пленкой, которая имитирует структуру дерева или же применять черную акустическую ткань. В данном случае выбор исключительно за вами.

Монтируем кроссовер

Как правило, тестирование кроссовера для акустики занимает порядка нескольких недель. Во время тестов вам необходимо подобрать оптимальное звучание, после чего можно приступать к завершающим монтажным работам. Платы для кроссовера обклеиваются силиконовым герметиком или клеем на основе силикона.

После застывания герметика можно приступать к припаиванию радиоэлементов. При выполнении данной работы не следует жалеть припоя. Работа должна выполняться как можно качественнее. Собрав кроссоверы, закрепляем их в корпусе колонки. Вам лишь останется подсоединить специальным акустическим кабелем динамики с кроссовером.

Закрепляем динамики саморезами в корпусе и тщательно герметизируем место стыка, что обеспечить максимально возможную герметичность внутренней емкости колонки. Качество звучания изготовленных самостоятельно колонок на основе динамиков Visaton находится на высочайшем уровне. По показателям качества они не уступают готовым фирменным колонкам от известных брендов и при этом стоимость их изготовления куда ниже.

Расчет кроссовера для акустики75

Расчет кроссовера для акустики, как известно, очень важная операция. На свете не существует идеальных акустических систем, способных воспроизводить частотный диапазон полностью.
И тогда на помощь приходят отдельные участки спектра динамиков. К примеру, если надо воспроизводить НЧ, применяют сабвуфер, а чтобы воспроизвести ВЧ, устанавливают мидбасы.
Когда все эти динамики вместе взятые начинают играть, то может произойти путаница перед поступлением на тот или иной излучатель. По этой причине и необходим бывает активный или пассивный кроссовер для акустики.
В этой статье мы узнаем, для чего нужен расчет фильтра, рассмотрим пассивные кроссоверы, узнаем как они строятся на катушках индуктивности и конденсаторах.

Расчет кроссовера

Чтобы подключить 2-полосную(см.) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

Примечание. В комплекте с компонентной акустикой, как правило, уже идет пассивный кроссовер. Его готовил производитель и он рассчитан уже изначально.

Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)?
В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

Ниже приводится инструкция о том, как рассчитать кроссовер:

Скачиваем специальную программу. Это может быть Crossover Elements Calculator на компьютер;

Вводим сопротивления низкочастотного и высокочастотного динамиков. Сопротивление – это номинальное значение сопротивления акустики, выражаемое в Ом. Как правило, средним значением является 4 Ом;
Вводим частоту раздела кроссовера. Здесь полезно будет знать, что частоту надо вводить в Гц, но ни в коем случае не в кГц.

Примечание. Если кроссовер второго порядка, то надо еще ввести тип кроссовера.

Получить ожидаемый результат можно, нажав на кнопку расчета.

Кроме того, надо знать следующее:

Емкость конденсаторов, а вернее их значение вводится в Фарадах;
Индуктивность рассчитывается в Генри (mH).

Схема расчета фильтра выглядит примерно так:

Фильтры разного порядка

Чтобы ясно понимать схему расчета кроссовера(см.), нужно понимать разницу между фильтрами разного порядка. Об этом и пойдет речь ниже.

Примечание. Существуют несколько порядков кроссовера. В данном случае порядок означает параметр кроссовера, который характеризует его способность ослаблять не нужные частотные сигналы.

Первый порядок

Схема 2-х полосного кроссовера этого порядка выглядит следующим образом:

По схеме видно, что ФНЧ или фильтр низких частот построен на катушке индуктивности, а фильтр высоких частот – на конденсаторе.

Примечание. Такой выбор компонентов не случаен, так как сопротивление катушки индуктивности повышается прямо пропорционально увеличению частоты. А вот что касается конденсатора, то здесь обратно пропорционально. Получается, что такая катушка отлично пропускает НЧ, а конденсатор отвечает за пропуск ВЧ. Все просто и оригинально.

Следует также знать, что кроссоверы первого порядка, а вернее их номинал, зависит от выбранной частоты разделения и величины сопротивления колонки. Проектируя ФНЧ, надо в первую очередь обратить внимание на частоту среза НЧ и СЧ динамиков(см.).
А вот проектируя ФВЧ, надо аналогичным образом поступить уже с ВЧ.

Пассивный кроссовер

Наиболее доступной на сегодня считается именно пассивная фильтрация, так как она сравнительно проста в реализации. С другой стороны, не все так просто.
Речь идет о следующих недостатках:

Согласовать параметры и значение фильтров с характеристиками излучателей колонок очень сложная штука;
В процессе эксплуатации может наблюдаться нестабильность параметров . К примеру, если повысится сопротивление звуковой катушки при нагреве. В связи с этим значительно ухудшится достигнутое в процессе разработки согласование;
Фильтр, обладая внутренним сопротивлением, забирает некоторую часть выходной мощности усилителя. Одновременно с этим ухудшается демпфирование, а это сказывается на качестве звучания и четкости передачи нижнего регистра.

Как известно, на сегодняшний день самыми распространенными акустическими системами считаются 2-х компонентные варианты.
В них фильтр разделяет звуковой сигнал на два диапазона:

Первый диапазон предназначается исключительно для низких и средних частот. В данном случае используется кроссовер для нижних частот или ФНЧ;
Второй диапазон предназначен для ВЧ. Здесь уже используется другой фильтр ФВЧ.

Примечание. Вариантов реализации фильтра может быть несколько, но он все должно отвечать определенным канонам.

Ниже приводится список требований, которым обязательно должен соответствовать кроссовер:

Фильтр не должен оказывать влияния на частотный спектр и волну выходящего аудиосигнала;
Должен создавать для усилителя, независимую от частоты нагрузку активного характера;
Должен суметь обеспечивать вместе с акустическими системами формирование диаграммы направленности. Это должно быть реализовано так, чтобы до слушателя доходило максимум излучения.

Из статьи мы узнали, как проводится расчет кроссовера акустических систем своими руками. В процессе работ будет полезно также изучить схемы, посмотреть видео обзор и фото – материалы.
Если научиться самостоятельно рассчитывать фильтр, платить за услуги специалистам не придется. Таким образом, цена операции сводится к минимуму, ведь надо только приложить немного терпения и уделить некоторое время изучению.

Высококачественные звуковые колонки для домашней звукоусилительной аппаратуры воспроизводят НЧ-сигналы с частотой 30-50 Гц, что соответствует длине звуковой волны 7-10 м. Чтобы эффективно излучать такие колебания, нужны динамические головки с большим диаметром диффузора (существуют экземпляры d 400 мм). Однако на практике чаще всего применяются «динамики» размером от 200 до 300 мм. Их собственная резонансная частота составляет 15-30 Гц.

Когда на головку подают звуковой сигнал, ее подвижная система колеблется, излучая в обе стороны одинаковые по силе, но противоположные по фазе звуковые колебания, которые имеют ненаправленный характер. Корпус «динамика» не в состоянии изолировать одну от другой области сжатия и разрежения воздуха. В результате в точке слушания звуковое давление имеет низкий уровень. Это явление известно в технике как акустическое короткое замыкание. Устраняют его, помещая акустический излучатель в закрытый ящик (рис. 1). (Символы на рисунках обозначают: а — ширину, Ь — глубину, с — высоту ящика, х — толщину материала, (1 — толщину планки). Часто в нем делают одно или даже несколько отверстий, располагая их в определенных местах корпуса (рис. 2). Такие отверстия называются фазоинвер-торами, или басрефлекторами. Их разновидность — пассивный излучатель (рис. 3), представляющий собой неподключенную динамическую головку. Расположение отверстий на передней панели корпуса звуковой колонки выбирают таким образом, чтобы обратное излучение совпадало с фронтальным, повышая тем самым низкочастотное звуковое давление.

Важное значение для акустических колонок имеют их размеры, форма и материалы, из которых они сделаны, внутренняя «начинка» и оформление лицевой панели. Тем самым корпус влияет на технические параметры установленной в нем динамической головки и прежде всего на повышение ее собственной резонансной частоты. Немаловажную роль здесь играют диаметр диффузора и «литраж» корпуса. С увеличением его объема и уменьшением размеров подвижной системы резонансная частота изменяется незначительно. Если же головку с большим диффузором установить в сравнительно небольшой ящик, резонансная частота заметно изменится — низкие частоты «срезаются», и в результате эффективный частотный диапазон колонки сужается. Иными словами, неправильно подобранный по объему корпус может ухудшить качество воспроизведения даже очень хорошей динамической головки.

Для эффективной отдачи головки на низких частотах болгарские радиолюбители рекомендуют выбирать объемы колонки, исходя из приведенных в таблице данных.

При использовании фазоинвертора также необходимо выполнять определенные требования. Отверстие под него должно быть расположено на расстоянии не менее 60-80 мм от НЧ-головки и в 40-50 мм от задней стенки корпуса. На таком же расстоянии от отверстия укладывают и звукопоглощающий материал. Лучше, если фазоинвертор расположен под НЧ-головкой.

Рекомендуемые размеры для фазоинверторов зависят от «литража» колонки и диаметра диффузора головки. Так, с головкой d 125 мм, установленной в корпусе с внутренним объемом В дм3, труба фазоинвертора имеет d 50 (46) мм и Ь=60 мм. Для громкоговорителя объемом 16 дм3, диаметр диффузора которого равен 160 мм, нужна труба d 50 мм и длиной 100 мм. Соответственно для головки d 200 мм при объеме У=30 дм3 размеры трубы составят d 75 мм, Ь = 100 мм. У громкоговорителя d 300 мм, при N4 = 60 дм3 труба должна иметь d 75 мм и Ь = = 220 мм.

Форма корпуса, как внутренняя, так и наружная, также влияет на частотную характеристику громкоговорителя. Наиболее приемлема — сферическая, а самая неподходящая — куб, когда динамическая головка расположена в геометрическом центре одной из его сторон. В цилиндрическом корпусе наиболее благоприятное расположение головки — поперечное (рис. 4а), а не продольное (рис 46), хотя крепить ее в последнем случае намного про це.

Если корпус имеет наиболее распространенную форму параллелепипеда, низкочастотный «динамик» лучше всего установить несимметрично относительно сторон отражательной доски (рис. 1).

Разновидность колонки в форме параллелепипеда показана на рисунке 5.

Хорошие акустические данные у громкоговорителя с корпусом в виде треугольной призмы (рис. 6) или усеченной пирамиды (рис 7, 8).

Для объема 5-10 дм3 и мощности «динамика» 6-10 Вт достаточна толщина стенок ящика 8-10 мм, а для V =» 40-60 дм3 и мощности 40-100 Вт — остальные — из фанеры или ДСП. Однако при больших габаритах корпуса и значительной мощности динамической головки в нем все же могут возникать нежелательные вибрации. Чтобы их избежать, стенки колонки стягивают деревянными рейками сечением 40 X40 мм или металлическими прутками d 6- 10 мм (рис. 10).

Фазоинверторы изготавливают из пластмассовых или металлических (например, дюралюминиевых) труб с толщиной стенок не менее 2 мм.

Минералы также применяют в качестве материала для постройки колонок. На первом месте стоит мрамор. Благодаря слоистой структуре он хорошо гасит звук, и поэтому в нем не возникают резонансные колебания. Мрамор легко обрабатывается, но как недостаток следует отметить, что он тяжел и хрупок.

Стенки корпуса соединяют между собой одним из способов, показанных на рисунке 11. Легче изготовить ящик со съемными передней и задней панелями.

Сначала вырезают боковые стенки. Перед сборкой к ним необходимо приклеить и затем прибить мелкими гвоздями ограничительные монтажные рейки размером 15X15 или 20X20 мм и длиной, указанной на рисунке 12.

Стенки корпуса склеивают клеем «Универсал» или С-200 и через каждые 15-20 мм вбивают тонкие гвозди для большей надежности крепления. Ящик будет еще крепче, если по его углам вклеить дополнительные бруски (рис. 13). Свободные места заливают эпоксидкой. По собранной таким образом обтяжке определяют размеры лицевой и задней панелей. Их изготавливают из дерева хвойных пород. Исходя из имеющихся динамических головок, намечают расположение отверстий под них (рис. 14).

Колонки часто украшают декоративными рамками из деревянных реек сечением 15×15 мм. Радиоткань натягивают на отражательную доску и закрепляют кнопками или мебельными гвоздями.

Внутренний объем колонки заполняют каким-нибудь звукопоглощающим материалом, например стекловатой. Количество ее определяют путем измерения резонансной частоты. Наполнение корпуса считается нормальным, если она снизилась на 10-12%. Опытным путем установлено, что для этого потребуется 30-40 г стекловаты или 10-15 г полиэстероновой ваты (ямболена) на 1 дм3. Можно использовать и ветошь. Звукопоглощающий материал помещают в чехол из плотной ткани.

Если размеры корпуса правильно выбраны и он тщательно уплотнен, то при аккуратном нажатии на диффузор низкочастотной головки ее подвижная система плавно возвращается в первоначальное положение. Отсутствие такого явления свидетельствует о наличии акустических потерь, снижающих звуковое давление на низких частотах на 1-2 дБ.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

, чтобы сообщить нам.

Источник

Изготовление акустических систем своими руками нечастый случай. Практикуется профи, начинающими музыкантами, когда магазинные варианты не устраивают. Это типичные примеры, которые решаются набором общепринятых способов. Рассмотрением мы и займемся. Не рекомендуем листать по диагонали устройство акустической системы, вникайте! Нет шансов сделать акустическую систему самостоятельно без понимания теории.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Детали Для Кроссовера АС (for audio)

Многополосные акустические системы

Много времени назад я задумался о покупке акустики для компьютера. Акустика для своей цены 3,5 тыс. В обеих частях стоят одинаковые среднечастотные СЧ динамики. Казалось бы, зачем? В общем, всё меня в этой акустике устраивало. До поры до времени. Пока я не начал понимать — чего же в ней не хватает. Поэтому в одно прекрасное утро в голову постучалась идея — почему бы не заменить один динамик в сателлите на ВЧ? Специально искал подходящего размера.

Имя ему — 4ГДВ-1 8 Ом. В сателлите динамики подключены последовательно каждый по 4 Ом , а просто так заменить СЧ динамик высокочастотным — нельзя. Поэтому я занялся поиском подходящей литературы. Очень подробно и понятно у него описаны многие важные электрические понятия и параметры.

Кроссоверами называются разделительные фильтры, применяемые при создании многополосных акустических систем АС. Как и в моём случае — два динамика разных типов, один СЧ и один ВЧ. Подключать ВЧ динамик без фильтра нельзя — он просто-напросто сломается, так как не выдержит низких и средних частот.

А раз так, то нужно было заняться расчётами, какой же именно фильтр ставить. Не буду долго томить, а сразу выложу итоговую схему кроссовера именно для моего случая. Рассмотрим фильтр для ВЧ динамика. Тут всё просто. В моём случае достаточно одного элемента — конденсатора, который забирает все частоты, ниже заданной. А вот фильтр для СЧ динамика чуть сложнее.

Тут уже применяется и конденсатор и катушка. Последовательно с конденсатором стоит сопротивление — сделано это для корректировки чувствительности динамика. Получается добротный СЧ фильтр, принцип работы которого нарисован выше. И, наконец, добавлены сопротивления для корректировки результирующего сопротивления.

А так как динамики в новой схеме подключаются последовательно, то пришлось добавить довольно большие сопротивления 14 и 8 Ом. Конечно, это немного скажется на громкости звук будет чуть тише , но это не страшно, так как можно будет регулятор громкости чуть больше выкручивать. С электрической частью разобрались. Осталось всё это дело собрать и установить новый ВЧ динамик вместо старого СЧ. Вот что из себя представляет сателлит одна декоративная сетка снята. Смотрите следующее фото.

После такой модификации я обнаружил, что при надевании декоративной сетки она жёстко фиксирует ВЧ динамик. ВЧ динамик в отличие от СЧ и НЧ не имеет свойства вибрировать в процессе воспроизведения музыки, то в большей фиксации он и не нуждается, вполне достаточного такого прижима. И так, элементы кроссовера размещены внутри благо, места они занимают очень мало , ВЧ динамик сидит на новом месте и вот конечное фото с надетой декоративной сеткой.

Отличить новый сателлит от других крайне сложно — лишь серебристый цвет купола выдаёт ВЧ динамик но разглядеть его сквозь декоративную сетку крайне сложно. Вот и вся процедура модификации. По сути, можно подвергнуть такой модификации все свои сателлиты.

Но необходимо задуматься о том, нужно ли это? В домашних кинотеатрах главным звеном являются центральная и фронтальные колонки. Поэтому логичнее подвергнуть модификации именно передние три колонки. Но если же вы являетесь любителями музыки и при прослушивании включаете все пять колонок, то в этом случае придётся подвергнуть модификации их всех. Звук становится принципиально другим. То же произошло и у меня. В привычном играх, видео, музыке я стал слышать новые звуки, звуковая атмосфера стала более детализированной.

Результат стоил тех сил, которые я потратил на изготовление кроссовера и установку ВЧ динамика. А самое главное — финансовые затраты просто смешные. За динамик и электрические детали я заплатил порядка рублей. Если же сделать такую модификацию у всех пяти сателлитов, то получится сумма в р.

Это смешные деньги по сравнению с новой АС, которую мне бы пришлось покупать, откажись я от своей. У Oklick давно имелись разные акустические системы, в том числе и формата 2. Но те новинки, что компания недавно представила, несомненно являются флагманами линейки. Собираем быстрый современный NAS для дома и небольшой студии. Но на HWP никогда и ничего не перегреваетс Прежде, чем отправиться за покупкой, нужно определиться, какой софт вы будете использовать для вашей СХД, ведь для файловой системы ZFS следуе Часть 3 — блок питания be quiet!

Прежде чем идти за покупкой, надо просчитать примерную потребляемую мощность будущего компьютера. Кто-то советует устанавливать в NAS самый дешевый китайский блок пит Обычно, для таких случаев выбор стоит между серверной материнк Что делать?

Так что встречаем сверхбюджетку для тех, кому многого не надо. Не секрет, что Amazfit Bip получились очень популярными — у этих умных часов огромное количество поклонников и почитателей, много фан сайтов и даже, посвященных часам и циферблатам для них. И вот совсем недавно У крупных компаний есть готовые решения, созданные для работы с большим числом пользователей.

Для оркестрации, как правило, применяется программный или Закон Амдала задаёт практический предел пользы от распараллеливания, так что дальнейшее ускорение возможно просто путем переопределения общей задачи таким Сложно представить дачу в России, на которой бы не нашлось радиоприёмника или магнитолы. Не всем нравится постоянно слушать звуки природы и пение птиц Please click here if you are not redirected within a few seconds.

Статическая маршрутизация. Сервак стартует только с зажатой кнопкой питания. Сделать сервер тихим. Помогите, пожалуйста с выбором звуковой карты USB. Клавиши на ноутбуке дублируют друг друга. Пропал Wi-FI. Amazfit Bip Lite — облегчённая версия популярных смарт-часов Не секрет, что Amazfit Bip получились очень популярными — у этих умных часов огромное количество поклонников и почитателей, много фан сайтов и даже, посвященных часам и циферблатам для них.

Умные чипы сгладят отказ от закона Мура в датацентрах Закон Амдала задаёт практический предел пользы от распараллеливания, так что дальнейшее ускорение возможно просто путем переопределения общей задачи таким Мы в социальных сетях: Youtube Facebook Яндекс. Дзен Subscribe.

Фильтр для колонок своими руками

Запорожье, Шевченковский 6 окт. Шпола Вчера Одесса, Суворовский 7 окт. Хотите продавать быстрее? Узнать как. Александрия Вчера

Принципиальная схема разделительного фильтра показана на יידיש. Статьи» Акустика» Трехполосные разделительные фильтры.

Разделительные фильтры трехполосных громкоговорителей

Для начала нужно разобраться в целях данного деяния, ибо сейчас можно найти динамики на абсолютно любой бюджет. Но стоят ли они своих денег, относительно качества — вопрос риторический. У начинающих музыкантов деятельность часто требует более качественного, иногда хотя бы корректного звучания акустики. В этом случае можно попробовать создать собственный фильтр для колонки. В случае подключения без фильтра динамик ВЧ просто не выдержит более низких частот и выйдет из строя. В случае более схожих по параметрам динамиков фильтр служит распределителем частот нужную полосу. Теперь можно слушать качественный, отфильтрованный звук, и гордиться фильтром, сделанным собственноручно.

Расчет кроссовера для акустики своими силами

Я попросил сфотографировать колонки со всех сторон и нашел акустическую ошибку. СЧ динамики стояли в отдельных боксах небольшого размера, а сзади у них были приделаны деревянные трубы в диаметр самого динамика. После чего предложил сделать эксперимент и временно переставить СЧ динамик в примерно такой же бокс без трубы и с открытой задней стенкой. У клиента нашлись корпуса от советских 10 МАС-1м и он один из динамиков переставил в него.

Сейчас этот форум просматривают: Google [Bot] и гости: 3. Для тех, кто не только слушает, но и делает аппаратуру для прослушивания музыки.

Превращение однополосной акустики в двухполосную своими руками

Запомнить меня. С целью снижения интермодуляционных искажений при звуковоспроизведении громкоговорители Hi-Fi систем составляют из низкочастотных, среднечастотных и высокочастотных динамических головок. Их подключают к выходам усилителей через разделительные фильтры, представляющие собой комбинации LC фильтров нижних и верхних частот. Ниже приведена методика расчета трехполосного разделительного фильтра по наиболее распространенной схеме. Частотная характеристика разделительного фильтра трехполосного громкоговорителя в общем виде показана на рис. Здесь: N — относительный уровень напряжения на звуковых катушках головок: fн и fв — нижняя и верхняя граничные частоты воспроизводимой громкоговорителем полосы; fр1 и fр2 — частоты раздела.

Превращение однополосной акустики в двухполосную своими руками

Принципиальная схема разделительного фильтра показана на рисунке. Ниже приведена таблица которая позволяет использовать при конструировании трех полосного фильтра разные по сопротивлению звуковых катушек НЧ, СЧ и ВЧ головок. При изготовлении катушек фильтров необходимо пользоваться следующими инструкциями: В зависимости от номинальных значений сопротивлений динамических головок R, частоты разделения полос F емкости конденсаторов С и индуктивностей L могут быть определены по по формулам:. Катушки индуктивности следует вести по возможности более толстыми проводами, например марки ПЭВ-2, В среднем намотка ведется проводами диаметром 0,,0 мм, с учетом мощности, чем больше мощность, тем толще провод. Как показывает практика, трех полосные АС с простыми разделительными фильтрами существенно улучшают качество звучания, но в любом случае для наилучшего звучания необходимо специальное акустическое оформление звуковых головок. Для отправки комментария вам необходимо авторизоваться. Ваш IP:

Превращение однополосной акустики в двухполосную своими руками Подключать ВЧ динамик без фильтра нельзя – он просто-напросто сломается.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Самодельные кроссоверы для акустики и их предназначение

Акустику планировал с учетом конечных размеров короба: Высота мм, Ширина мм, Глубина мм. Фазоинвертор делать не стал, что бы не заморачиваться с расчетами закрытый ящик , да и адепты HiFi критиковали звук акустических систем с фазоинвертором. Все работы по раскрою материал выполнял на ЧПУ фрезере в городе Сочи — www. Это стало возможным за счет того что все пазы для установки перегородок и стенок акустического короба заранее учитывались при проектировании и это сильно облегчило последующую сборку заодно сделав конструкцию надежнее. В качестве наполнителя для коробов использовал обычный синтепон, стенки проклеены акустическим войлоком из автомагазина. Провода для подключения 1,6 и 2,5 Бескислородная медь найдены в магазине авто-звука в Сочи хотя потом пришел к выводу, что и обычные провода подошли.

В многополосных АС головки, предназначенные воспроизводить разные части частотного диапазона, включаются через так называемые разделительные фильтры.

С целью снижения интермодуляционных искажений при звуковоспроизведении громкоговорители Hi-Fi систем составляют из низкочастотных, среднечастотных и высокочастотных динамических головок. Их подключают к выходам усилителей через разделительные фильтры, представляющие собой комбинации LC фильтров нижних и верхних частот. Ниже приведена методика расчета трехполосного разделительного фильтра по наиболее распространенной схеме. Частотная характеристика разделительного фильтра трехполосного громкоговорителя в общем виде показана на рис. Здесь: N — относительный уровень напряжения на звуковых катушках головок: fн и fв — нижняя и верхняя граничные частоты воспроизводимой громкоговорителем полосы; fр1 и fр2 — частоты раздела.

Источник

В этой статье будет рассказано о том, как сделать фильтр высокой частоты своими руками. Но прежде чем мы с вами начнем в этом разбираться, мы должны кое-что понять. То, что же из себя представляют сами фильтры высоких и низких частот.

Определение

Фильтры можно поделить на верхние (высокие) и нижние (низкие) частоты. Почему люди часто говорят “верхние”, а не “высокие” частоты? Происходит это из-за того, что с двух килогерц начинаются высокие в звукотехнике. Но два килогерца в радиотехнике — это частота звука, и поэтому ее называют “низкой”.

Также существует такое понятие, как средняя частота. Относится оно к звукотехнике. Так что же такое фильтр средней частоты? Это комбинация из нескольких вышеперечисленных устройств. Также это может быть полосовой фильтр.

Фильтр высокой частоты — это электронный или какой-нибудь прочий аппарат, который пропускает верхние частоты сигнала, и который на входе подавляет частоту сигнала в соответствии с ранее заданным срезом. Степень подавленности будет также зависеть от определенного типа фильтра.

Низкочастотный отличается тем, что он может пропускать входящий сигнал, который будет ниже заданного среза, при этом подавляя верхние частоты.

Область применения

Фильтр высокой частоты можно использовать для того, чтобы выделять высокочастотные сигналы. Также часто его применяют при обработке аудиосигналов, например, в раздельных фильтрах, которые еще называют кроссоверными. Также они используются для обрабатывания изображений, чтобы можно было осуществить преобразование в частотной области.

Вот из чего состоит простейший фильтр высоких частот:

Резистор.
Конденсатор.

Работа сопротивления на емкость (R х С) есть постоянной времени (длительность протекания процесса) для данного фильтра, которая будет обратно пропорциональна частоте среза в герцах (единица измерения процессов колебаний).

Расчет фильтра высоких частот

Итак, как же мы можем провести расчет? Чтобы выполнить все действия на дому, нужно сделать одну из самых простых таблиц автоматического расчета в Microsoft Excel, но для этого нужно уметь пользоваться формулами в этой программе.

Можно пользоваться такой формулой:

Где f — это частота среза; R — это Ом; С — это емкость конденсатора, Ф (фарады).

Типы

Представленные устройства бывают пяти видов, и сейчас мы с вами их поочередно рассмотрим.

П-образные — по виду напоминают букву П;
Т-образные — напоминают букву Т;
Г-образные — напоминают букву Г;
одноэлементные (конденсатор служит фильтром для высоких частот);
многозвенные — это те же самые Г-образные фильтры, только в этом случае они соединены последовательно.

П-образные

Можно сказать, что эти фильтры такие же, как и Г-образные, но к ним присоединяется вдобавок еще одна часть вначале. Все, что будет написано для Т-образных, будет верно и для П-образных. Отличия лишь заключаются в том, что у них увеличится шунтирующее действие на радиоцепь, стоящую спереди.

Вот вам примеры перехода Г-образного RC фильтра в П-образный RC также высоких частот:

На изображении можно заметить, что к исходной цепи добавляется еще один резистор 2R, расположенный параллельно первому.

Вот пример преобразования в RL:

Здесь вместо резисторра выстпает катушка индуктивности. Так же добавляется вторая (2L), расположенная параллельно первой.

И третий пример — преобразования в LC:

Т-образные

Т-образный фильтр — это тот же самый Г-образный, только с добавлением еще одного элемента.

Они будут рассчитываться таким же образом как и делитель напряжения, который будет состоять из двух частей с нелинейным АЧХ. Далее к полученному значению необходимо прибавить число реактивного сопротивления третьего элемента.

Также можно использовать и другой метод расчета, однако на практике он менее точен. Его суть заключается в том, что после полученного значения первой рассчитанной части Г-образного фильтра переменная растет или падает в двойне и распределяется на два элемента.

Если это будет конденсатор, тогда значение емкости катушек растет вдвойне, если же это резистор или дроссель, тогда значение сопротивления катушек, наоборот, падает вдвойне.

Примеры преобразования приведены ниже.

Переход Г-образного RC фильтра в Т-образный:

На изображении видено, что для перехода необходимо добавить второй конденсатор (2C).

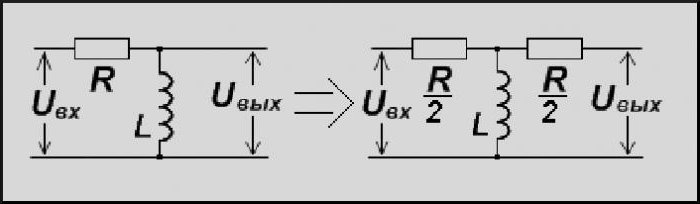

Переход RL:

В данном случае все по аналогии. Для успешного перехода необходимо добавить второй резистор, подключенный последовательно.

Переход LC:

Г-образные

Г-образный фильтр — это делитель напряжения, который состоит из двух составляющих с нелинейной АЧХ (амплитудно-частотная характеристика). Для данного фильтра разрешается использовать схему и все формулы делителя напряжения.

Его можно представить так:

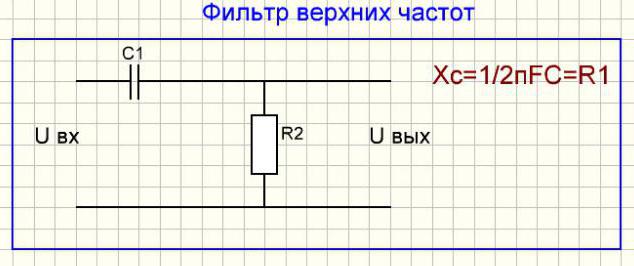

Если мы заменим сопротивление R1 на конденсатор, то у нас получится фильтр верхних частот. Фото измененной схеме вы можете наблюдать ниже:

Формулы для расчета:

U вх=U вых*(R1+R2)/R2; U вых=U вх*R2/(R1+R2); R общ=R1+R2

R1=U вх*R2/U вых — R2; R2=U вых*R общ/U вх

Сейчас давайте наглядно рассмотрим, как провести расчет.

Фильтр высоких частот для пищалок

Строение такого фильтра довольно простое. Он будет состоять всего лишь из двух деталей — конденсатора и сопротивления.

Роль фильтра, который будет отсеивать среднечастотные и низкочастотные составляющие в аудиосигнале, будет исполнять непосредственно роль самого конденсатора. И простите за тавтологию, сопротивление будет выполнять роль сопротивления, то есть уменьшать уровень громкости.

Важно: высокие частоты эквалайзером с главного устройства не отрезаются — это будет вести к плохому звучанию. Лучше уменьшать их количество при помощи сопротивления.

Затрачиваемые материалы для создания

Для создания фильтра высокой частоты для пищалки вам будут необходимы следующие материалы:

одно сопротивление 5,5 Ом;
одно сопротивление 4,0 Ом;
два конденсатора МБМ 1,0 мкФ;
изолента либо термоусадочная трубка.

Активный фильтр высоких частот

Активные фильтры обладают огромным преимуществом перед их пассивными «сородичами», тем более на частотах, значение которых меньше 10 кГЦ. Дело в том, что пассивные содержат катушки повышенной индуктивности и конденсаторы, которые обладают большой емкостью. Из-за этого они получаются громоздкими и дорогостоящими, и поэтому их характеристика по итогу выходит далеко не идеальной.

Большой индуктивности достигают благодаря увеличенному количеству витков катушки и использования ферромагнитного сердечника. Это освобождает ее свойства чистой индуктивности, потому что длинный провод катушки с большим числом витков имеет значимое сопротивление, а ферромагнитный сердечник подвергается влиянию температуры, что в значительной мере сказывается на его магнитных свойствах. Из-за того, что необходимо использовать большую емкость, приходится применять конденсаторы, которые обладают не лучшей стабильностью. К ним можно отнести электролитические конденсаторы. Фильтры, именуемые активными, во-многом лишены указанных выше недостатков.

Дифференциаторные и интеграторные схемы построены с применением операционных усилителей, они собой представляют простейшие активные фильтры. Когда выбирают элементы схемы по четкой инструкции, соблюдая зависимость от частоты дифференциатора, они становятся высокочастотными фильтрами, а от частоты интеграторов, напротив, — низкочастотными. Фото, объясняющие все сказанное, приведено ниже:

Фильтр высоких частот на усилителе

Рассмотрим настройку усилителя в машине.

Перед тем в машине, нужно сбросить все настройки главного устройства на нули. Величину частоты среза кроссовера нужно выставить в диапазоне 50-70 Гц. Фронтальный фильтр канала на усилителе в автомобиле устанавливают в положение высоких частот. Частота среза в данном случае выставляется в диапазоне 70-90 Гц.

Если конструкция будет предусматривать поканальное усиление фронтальных колонок, то нужно провести отдельную настройку высокочастотных динамиков. Для этого фильтр нужно установить в соответствующем положении и частоту среза выбрать в районе 2500 Гц.

Помимо прочего, нужно настроить чувствительность усилителя. Для этого его изначально необходимо сбросить на ноль, главное — устройство перевести в режим максимальной громкости, а следом начать увеличивать чувствительность. В тот момент, когда появится искажение звука, нужно прекратить вращение регулятора, а также стоит немного убавить саму чувствительность.

Еще есть незатейливый способ, как можно проверить качество звука: если после включения в сабвуфере слышны щелчки, а в динамике треск — это означает то, что имеются помехи для сигнала.

Басы не должны быть привязаны к сабвуферу. Для этого нужно повернуть регулятор фазы на сабвуфере на 180 градусов. Если этого регулятора нет, то нужно поменять местами положительный и отрицательный провода подключения.

Настроить звуковой процессор. Для этого необходимо отрегулировать временные задержки по каждому из каналов. Нужно установить временную задержку по левому каналу для того, чтобы звук, исходящий из левых динамиков достигал водителя в одно время с правым. Должно создаваться ощущение, что звук исходит из центральной части салона.

Кроме всего вышеперечисленного, звуковым процессором можно убрать привязку басов к задней части салона. Для того чтобы это сделать, нужно задать одинаковые задержки в правом и левом канале фронтальной акустики. Вследствие этого устранится локализация басов в районе сабвуфера.

Расчет кроссовера для акустики75

Расчет кроссовера

Примечание. В комплекте с компонентной акустикой, как правило, уже идет пассивный кроссовер. Его готовил производитель и он рассчитан уже изначально.

Ниже приводится инструкция о том, как рассчитать кроссовер:

Скачиваем специальную программу. Это может быть Crossover Elements Calculator на компьютер;

Вводим сопротивления низкочастотного и высокочастотного динамиков. Сопротивление – это номинальное значение сопротивления акустики, выражаемое в Ом. Как правило, средним значением является 4 Ом;
Вводим частоту раздела кроссовера. Здесь полезно будет знать, что частоту надо вводить в Гц, но ни в коем случае не в кГц.

Примечание. Если кроссовер второго порядка, то надо еще ввести тип кроссовера.

Получить ожидаемый результат можно, нажав на кнопку расчета.

Кроме того, надо знать следующее:

Емкость конденсаторов, а вернее их значение вводится в Фарадах;
Индуктивность рассчитывается в Генри (mH).

Схема расчета фильтра выглядит примерно так:

Фильтры разного порядка

Примечание. Существуют несколько порядков кроссовера. В данном случае порядок означает параметр кроссовера, который характеризует его способность ослаблять не нужные частотные сигналы.

Первый порядок

Схема 2-х полосного кроссовера этого порядка выглядит следующим образом:

Примечание. Такой выбор компонентов не случаен, так как сопротивление катушки индуктивности повышается прямо пропорционально увеличению частоты. А вот что касается конденсатора, то здесь обратно пропорционально. Получается, что такая катушка отлично пропускает НЧ, а конденсатор отвечает за пропуск ВЧ. Все просто и оригинально.

Пассивный кроссовер

Согласовать параметры и значение фильтров с характеристиками излучателей колонок очень сложная штука;
В процессе эксплуатации может наблюдаться нестабильность параметров . К примеру, если повысится сопротивление звуковой катушки при нагреве. В связи с этим значительно ухудшится достигнутое в процессе разработки согласование;
Фильтр, обладая внутренним сопротивлением, забирает некоторую часть выходной мощности усилителя. Одновременно с этим ухудшается демпфирование, а это сказывается на качестве звучания и четкости передачи нижнего регистра.

Первый диапазон предназначается исключительно для низких и средних частот. В данном случае используется кроссовер для нижних частот или ФНЧ;
Второй диапазон предназначен для ВЧ. Здесь уже используется другой фильтр ФВЧ.

Примечание. Вариантов реализации фильтра может быть несколько, но он все должно отвечать определенным канонам.

Ниже приводится список требований, которым обязательно должен соответствовать кроссовер:

Фильтр не должен оказывать влияния на частотный спектр и волну выходящего аудиосигнала;
Должен создавать для усилителя, независимую от частоты нагрузку активного характера;
Должен суметь обеспечивать вместе с акустическими системами формирование диаграммы направленности. Это должно быть реализовано так, чтобы до слушателя доходило максимум излучения.

Динамики в акустических системах должны быть подключены таким образом, чтобы на каждый из них поступало напряжение только тех частот, которые он должен воспроизводить. Это достигается тем, что в звуковой тракт включается электрический фильтр, который обеспечивает подавление сигнала нежелательных частот. Применение фильтра в АС обусловлено необходимостью выполнения 2-х основных задач:

ограничение полосы воспроизводимых частот, для устранения избыточного звукового давления;
ограничение полосы частот, которая способна вызвать повреждение динамика (например, проникновение НЧ сигнала на ВЧ динамик);

Фильтры бывают пассивные и активные. Пассивные фильтры включаются между усилителем и акустической системой и монтируются внутри последней. Пассивные фильтры имеют фиксированные характеристики и не имеют возможностей регулировки параметров в процессе эксплуатации системы.

Активные фильтры (активные кроссоверы) включаются между источником сигнала и усилителем. К достоинствам активных фильтров можно отнести более гибкие возможности регулировки параметров. Среди недостатков – необходимость использования отдельного канала усиления для каждой отфильтрованной полосы частот.

В реальных звуковых комплексах часто комбинируют эти два типа фильтров.

Расчёт пассивного фильтра

Фильтр АС представляет собой совокупность электрических цепей предназначенных для ограничения определённых частот, поступающих на динамики.

Фильтры встречаются следующих типов (см. рис.1):

Фильтр высоких частот (ФВЧ) – ограничивает частотный диапазон динамика снизу;
Фильтр низких частот (ФНЧ) – ограничивает частотный диапазон динамика сверху;
Полосовой фильтр (ПФ) – ограничивает частотный диапазон динамика сверху и снизу;
Комбинированный тип – представляет собой сочетание вышеуказанных типов.

Фильтр характеризуется частотой раздела и величиной порядка (1-го порядка, 2-го порядка и т.д.) Порядок фильтра определяет крутизну спада АЧХ в полосе заграждения, и определяется количеством реактивных элементов в электронной схеме. Каждый реактивный элемент, добавленный в схему, увеличивает порядок фильтра на единицу и, соответственно, крутизну спада характеристики на 6дБ/окт. Реактивные элементы фильтра представляют собой индуктивности (катушки) и емкости (конденсаторы), соединённые по определённой схеме. Номиналы реактивных элементов определяют частоту среза фильтра.

Для подавления избыточной чувствительности динамика в схему добавляется аттенюатор (делитель напряжения). Данная мера применяется для приведения чувствительностей динамиков в АС к единому уровню. Чувствительность НЧ динамика обычно может составлять 95-100дБ, в то время как типовое значение чувствительности ВЧ динамика может достигать 110дБ. Очевидно, что необходимо понизить чувствительность ВЧ динамика до уровня чувствительности НЧ. Если номинальные сопротивления НЧ и ВЧ динамиков равны, то необходимое подавление будет равно разности чувствительностей ВЧ и НЧ динамиков. Расчёт несколько осложняется, если номинальные сопротивления динамиков не равны, т.к. в этом случае следует пересчитать чувствительность ВЧ динамика для номинального сопротивления, равного номинальному сопротивлению НЧ. Принцип пересчёта будет рассмотрен ниже.

Расчёт фильтра для 2-х полосной акустической системы

Обратим внимание, что расчёты способны дать приближённый результат, который можно использовать в качестве исходного варианта для изготовления макета фильтра. Как правило, изготовленный на основании расчётов фильтр, требует доработки на реальной АС, которая заключается в более оптимальном подборе электрических компонентов. Окончательная оценка фильтра формируется на основании измерений АЧХ и в результате прослушивания АС на разных фонограммах.

Рассмотрим распространённый вариант фильтра, реализованный во многих 2-х полосных полнодиапазонных АС.

Электрическая схема акустической системы с таким фильтром представлена на рис.2.

Особенностью схемы является то, что НЧ динамик в такой АС работает «в широкую полосу», а диапазон воспроизведения ВЧ динамика ограничен со стороны низких частот с помощью ФВЧ 3-го порядка, что обеспечивает спад характеристики в полосе заграждения 18 дБ/окт. Резисторы R1 и R2 представляют собой делитель напряжения, обеспечивающий подавление избыточной чувствительности ВЧ динамика. Номинал R2 выбирается равным или в 2 – 3 раза больше номинального сопротивления ВЧ динамика (Zвч). Данная схема проста в реализации, имеет малый вес и габариты, низкую стоимость компонентов. Необходимо отметить, что данная схема может быть реализована, только при условии, что неравномерность АЧХ НЧ динамика не превышает допустимого значения во всём его рабочем диапазоне.

Обычно конструирование фильтра начинается с анализа АЧХ динамиков и выбора оптимальной частоты раздела. Расчёт фильтра сводится к определению номиналов элементов электрической схемы фильтра.

Расчёт фильтра включает следующие этапы:

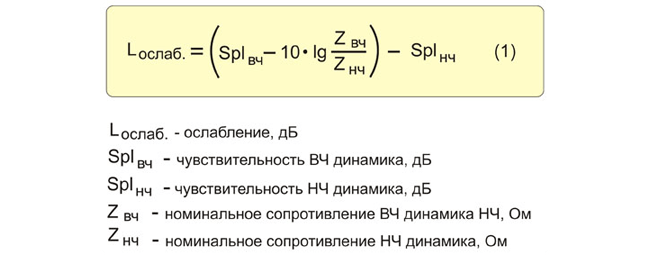

1.Определение величины подавления избыточной чувствительности ВЧ (ослабление):

2.Расчёт номиналов элементов делителя:

3.Расчёт номиналов реактивных элементов:

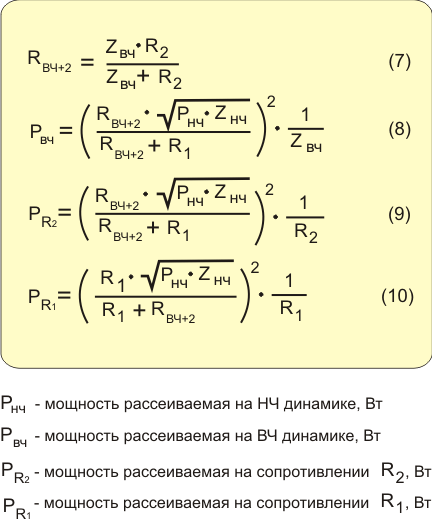

4.Расчёт мощности, рассеиваемой на элементах:

Мощность используемых резисторов может быть меньше рассчитанных значений в 2-3 раза, т.к. паспортная мощность резисторов указывается для синусоидального сигнала.

Для удобства расчёта фильтров по описанному алгоритму на нашем сайте имеется специальный калькулятор. Используя его, вам не составит труда рассчитать фильтр для вашей АС. При расчёте используются исходные данные и выражения, которые рассматривались выше.

Номинальное сопротивление НЧ звена, Ом
8
Z_low
2
4
16
32

Чувствительность НЧ звена, дБ

Фильтры низких и высоких частот являются неотъемлемой частью любого усилителя. Устанавливаются они, как правило, рядом с электрической катушкой. Подвижные элементы в данном случае отсутствуют. К основным параметрам таких устройств относится показатель полосы пропускания. Дополнительно специалистами может быть рассчитан перехват сигнала. Если говорить про фильтры низких колебаний, то их чаще всего можно встретить в сабвуферах. В данном случае преобразователь занимается изменением высокочастотных волн.

Как сделать простой фильтр?

Для того чтобы собрать фильтр низких частот своими руками, сетку лучше всего изначально подбирать магнитную. Электрическая катушка в данном случае должна располагаться за резисторами. Чтобы увеличить полосу пропускания тока, используют специальный преселектор. Дополнительно он в устройстве исполняет роль проводника. Перехват сигнала у фильтра зависит исключительно от типов конденсаторов.

Наиболее распространенными на сегодняшний день принято считать полевые модели. Емкость у них в среднем колеблется в районе 3 пФ. Все это в конечном счете позволит стабилизировать коротковолновые импульсы в цепи. Для создания искусственных сигналов применяется ревербератор. Преобразование в данном случае должно происходить без изменения показателя предельной частоты.

Расчет фильтра

Расчет фильтра низких частот осуществляется через колебания среза. Дополнительно в формуле учитывается коэффициент передачи постоянного сигнала. Если говорить про активные типы фильтров, то емкость конденсаторов также берется во внимание. Для учета амплитуды колебаний дополнительно рассчитывается передаточная функция. Если частота выходного сигнала в конечном счете превышает первоначальные параметры, то коэффициент постоянного сигнала будет положительным.

Активные типы фильтров

Активный фильтр низких частот в первую очередь выделяется высокой полосой пропускания на уровне 5 Гц. Дополнительно в системе устанавливаются элементы для перехвата сигнала. Конденсаторы в данном случае припаиваются на специальной магнитной сетке. Для регулировки предельной частоты применяются транзисторы. Расширение возможностей устройства может осуществляться путем добавления в цепь конденсаторов. Емкость их должна составлять минимум 40 пФ.

Для положительной обратной связи применяется аналоговый модулятор. Устанавливается он в цепи только за конденсаторами. Колебательные контуры в системе можно стабилизировать при помощи стабилитронов. Пропускная способность их обязана составлять минимум 5 Гц. В данном случае параметр отрицательного сопротивления напрямую зависит от перекрытия диапазона частот.

Пассивные типы фильтров

Пассивный фильтр низких частот работает по принципу искажения колебаний. Происходит это путем установки ревербератора. Все элементы цепи в этом случае располагаются на магнитной сетке. Модуляторы в фильтрах используются самые разнообразные. Наиболее распространенными на сегодняшний день принято считать двухсторонние аналоги.

Периодическое изменение колебаний дополнительно может происходить путем изменения положения транзисторов. Конденсаторов всего у фильтра должно иметься три. В данном случае многое зависит от полосы пропускания непосредственно усилителя. Если этот параметр превышает 10 Гц, то конденсаторов в устройстве должно быть как минимум четыре.

Дополнительно перед их установкой рассчитывается предельное напряжение. Для этого необходимо взять номинальный ток блока питания и с учетом емкости конденсаторов соотнести его к поперечному траверсу. Чтобы минимизировать чувствительность фильтра, применяются специальные тетроды. Данные элементы являются довольно дорогими, однако качество прохождения сигнала значительно улучшается.

Устройства на резисторах ПР1

Фильтр низких частот первого порядка с указанными резисторами способен справляться с предельным сопротивлением на уровне 4 Ом. Все элементы цепи, как правило, располагаются на магнитной сетке. Конденсаторы можно устанавливать в систему самые разнообразные. В данном случае важно заранее просчитать показатель полосы пропускания. Если емкость конденсаторов превышает 2 пФ, то стабилитрон необходимо использовать обязательно.

Дополнительно некоторыми специалистами устанавливается ревербератор, который способен значительно снизить амплитуду колебаний. Промежуточная частота в данном случае довольно сильно зависит от сопряжения контуров. Номинальное напряжение блока питания обязано быть не ниже 20 В. Чтобы фильтр низких частот успешно справлялся с помехами, диоды в системе применяются кремниевого типа. Если блок питания устанавливается свыше 30 В, то транзисторы в конечном счете могут сгореть.

Как собрать модель с резисторами ПР2?

Простой фильтр низких частот с резисторами данного типа способен довольно успешно эксплуатироваться с блоком питания на 30 В. В этом случае параметр полосы пропускания обязан находиться на уровне не ниже 40 Гц. Положительная обратная связь в системе обеспечивается за счет стабильности колебаний.

Параметр отрицательного сопротивления во многом зависит от скважности импульсов. Расчет фильтра низких частот в данном случае необходимо проводить с учетом показателя концентрации. Конденсаторы в системе целесообразнее устанавливать емкостного типа. Диодные мосты в устройствах используются довольно редко. Обусловлено это именно отсутствием резонансных частот.

Модели с мощными преобразователями

Фильтры с мощными преобразователями позволяют значительно повысить коэффициент пропускания — до уровня 33 Гц. При этом отрицательное сопротивление в системе не будет превышать 4 Ом. Катушки в данном случае используются электрические. Подвижные элементы, в свою очередь, не применяются. Преселектор в фильтре, как правило, располагается сразу за катушкой. Чтобы минимизировать риски различных сбоев, используют специальные стабилитроны.

Резисторы в данном случае следует подбирать аналогового типа. Чтобы уменьшить обратную связь в устройстве, конденсаторы устанавливают попарно. В некоторых случаях стабилитроны применяются двухстороннего действия. Однако недостатки у них также имеются. В первую очередь среди них следует отметить довольно резкое повышение чувствительности устройства.

Устройства с емкостными конденсаторами

Фильтры с емкостными конденсаторами отличаются стабильностью настройки контура. При этом параметр полосы пропускания напрямую зависит от типа электрической катушки. Если рассматривать хроматические аналоги, то они выделяются высоким параметром предельной частоты. Дополнительно важно учитывать объем конденсаторов в фильтре. Скважность последовательности импульсов зависит только от типа преобразователя.

В некоторых случаях фильтр низких частот не работает из-за резкого повышения температуры. В данном случае необходимо дополнительно установить тиристор возле катушки. С инерционными усилителями фильтры данного типа не способны работать. Дополнительно следует учитывать, что блок питания предельное напряжение обязан выдерживать как минимум 30 В.

Модели с полевыми конденсаторами

Фильтр низких частот с использованием полевых конденсаторов является довольно распространенным. Во многом это связано с его дешевизной. В данном случае параметр полосы пропускания будет находиться на уровне 5 Гц. В свою очередь, отрицательное сопротивление цепи зависит от установленных транзисторов. Если использовать одноканальные элементы, то они позволят значительно сократить образцовое напряжение.

Отклонение фактической индуктивности у фильтра зависит от чувствительности прибора. Стабилитроны в системе применяются довольно редко. Однако если параметр отрицательного сопротивления превышает 5 Ом, то их следует использовать. Дополнительно можно задуматься над применением тиристоров. Во многом данные элементы позволят справиться с дипольностью в системе. Таким образом, чувствительность прибора значительно снизится.

Как использовать продольный резонатор?

Продольные резонаторы в фильтрах устанавливаются довольно редко. Предназначены данные устройства для повышения сопряжения контуров. В результате параметр полосы пропускания может увеличиться до 40 Гц. Чтобы система работала должным образом, дополнительно устанавливаются стабилитроны. Преселекторы в данном случае будут бесполезными. Также перед установкой стабилитрона необходимо задуматься о параметре отрицательного сопротивления.

Если он превышает 5 Ом, то необходимо использовать емкостные конденсаторы. Минимизация сбоев в системе может осуществляться несколькими способами. Наиболее популярными из них принято считать установку триггеров. Дополнительно многие специалисты советуют возле катушек размещать специальные ограничители. Данные устройства в конечном счете позволят резонатору работать более стабильно.

Применение диэлектрических резисторов в схеме

Диэлектрические резисторы в фильтрах не являются большой редкостью. Предназначены они для того, чтобы понижать параметр отрицательного сопротивления. При этом использовать мощные блоки питания есть возможность. Диоды в данном случае применяются в основном опорного типа. Согласование резонансных частот зависит исключительно от отдачи резистора.

Конденсаторы для фильтра подбираются с емкостью не менее 5 пФ. Это необходимо для того, чтобы повысить параметр полосы пропускания как минимум до 3 Гц. Все это в конечном счете позволит привести в норму чувствительность прибора. Дополнительно для расчета фильтра применяется показатель образцового напряжения. В среднем он находится на уровне 30 В. Если тиристоры в системе не использовать, то резисторы в конечном счете могут пострадать.

Модели с модуляторами

Фильтр низких частот с модулятором необходим для того, чтобы у пользователя была возможность настраивать прибор. При этом параметр полосы пропускания у таких устройств может быть различным. Устанавливается модулятор, как правило, на магнитной сетке. Преселектор на пару с вышеуказанным элементом использоваться может. Дополнительно следует отметить, что модулятор в некоторых случаях способен создавать низковолновые помехи. Обусловлено это повышением образцового напряжения. Чтобы минимизировать риски, в данном случае лучше рядом с модулятором устанавливать средней мощности стабилитрон.

Широкополосные резисторы для фильтров

Усилитель-фильтр низких частот с широкополосными резисторами имеет как преимущества, так и явные недостатки. Если рассматривать достоинства, то важно отметить его высокую пропускную способность. Соединение катода в данном случае осуществляется через маленькую пластину. Недостатком таких резисторов принято считать повышенную чувствительность.

В результате работа конденсаторов значительно усложняется. В некоторых случаях дополнительно оказывается нагрузка на электрическую катушку. В любом случае, чтобы минимизировать риски, важно сделать расчет фильтра. Для этого учитывается не только коэффициент пропускания, но и емкость конденсаторов, которые установлены в системе.

О БЕДНОЙ ПИЩАЛКЕ ЗАМОЛВИТЕ СЛОВО

А.И.Шихатов 2003

Традиционно раздел полос СЧ и ВЧ (или мидбас-ВЧ) производят пассивными кроссоверами
(разделительными фильтрами). Это особенно удобно при использовании готовых компонентных наборов. Однако,
хотя характеристики кроссоверов и оптимизированы для данного комплекта, они не всегда удовлетворяют поставленной
задаче.
Рост индуктивности звуковой катушки с частотой приводит к увеличению импеданса головки.
Причем индуктивность эта у «среднестатистического» мидбаса составляет 0,3-0,5 мГн, и уже на
частотах 2-3 кГц импеданс возрастает практически в два раза. Поэтому при расчете пассивных кроссоверов
применяют два подхода: используют в расчетах реальное значение импеданса на частоте раздела или вводят
цепи стабилизации импеданса (компенсаторы Цобеля). Об этом уже написано немало, поэтом не будем повторяться.

У пищалок стабилизирующие цепи обычно отсутствуют. При этом исходят из того, что
рабочая полоса частот невелика (две-три октавы), а индуктивность незначительна (обычно менее 0,1 мГн).
Вследствие этого рост импеданса невелик. В крайнем случае, увеличение импеданса компенсируют резистором
сопротивлением 5-10 Ом, включенным параллельно пищалке.
Однако все не так просто, как кажется на первый взгляд, и даже такая скромная индуктивность
приводит к любопытным последствиям. Проблема заключена в том, что пищалки работают совместно с фильтром
ВЧ. Независимо от порядка в нем имеется емкость, включенная последовательно с пищалкой, и она образует
с индуктивностью звуковой катушки колебательный контур. Частота резонанса контура оказывается в полосе
рабочих частот пищалки, и на АЧХ возникает «горб», величина которого зависит от добротности
этого контура. В результате неизбежна окраска звучания. В последнее время появилась немало моделей пищалок
высокой чувствительности (92 дБ и выше), индуктивность которых достигает 0,25 мГн. Поэтому вопрос согласования
пищалки с пассивным кроссовером приобретает особую остроту.
Для анализа использовалась среда моделирования Micro-Cap 6.0, но те же результаты
можно получить и с помощью других программ (Electronic WorkBench, например). В качестве иллюстраций приведены
только наиболее характерные случаи, остальные рекомендации даны в конце статьи в виде выводов. В расчетах
использовалась упрощенная модель пищалки, учитывающая только ее индуктивность и активное сопротивление.
Данное упрощение вполне допустимо, поскольку резонансный пик импеданса большинства современных пищалок
невелик, а частота механического резонанса подвижной системы находится за пределами рабочей полосы частот.
Учтем также, что АЧХ по звуковому давлению и АЧХ по электрическому напряжению — две большие разницы, как
говорят в Одессе.
Взаимодействие пищалки с кроссовером особенно хорошо заметно у фильтров первого порядка,
характерных для недорогих моделей (рисунок 1):

Рисунок 1

Видно, что даже при индуктивности 0,1 мГн имеется выраженный пик в области частот
7-10 кГц, придающий звучанию характерную «хрустальную» окраску». Увеличение индуктивности смещает
резонансный пик в область более низких частот и увеличивает его добротность, что приводит к заметному
«цыканью». Побочное следствие увеличение добротности, которое можно обратить на пользу — увеличение
крутизны АЧХ. В области частоты раздела она близка к фильтрам 2 порядка, хотя на большом удалении возвращается
к исходному для 1 порядка значению (6 дБ/октава).
Введение шунтирующего резистора позволяет «приручить» горб на АЧХ, так
что на кроссовер можно возложить и некоторые функции эквалайзера. Если шунт сделать на основе переменного
резистора (или набора резисторов с переключателем), то можно проводить даже оперативную регулировку АЧХ
в пределах 6-10 дБ. (рисунок 2):

Рисунок 2

Однако фильтры первого порядка обеспечивают слишком малое затухание за пределами
рабочей полосы, поэтому пригодны только при небольшой подводимой мощности или достаточно высокой частоте
раздела (7-10 кГц). Поэтому в большинстве серьезных конструкций используют фильтры более высоких порядков,
от второго до четвертого.
Рассмотрим возможности воздействия на АЧХ для фильтров второго порядка, как самых
распространенных. Для наглядности использована модель с большой индуктивностью. Те же результаты получаются
и с традиционными пищалками, только параметры фильтров и степень воздействия на АЧХ будут другими. Для
пищалок с малой индуктивностью шунт не обязателен.
Первый способ — изменение добротности фильтра при неизменной частоте раздела за счет
соотношения емкости и индуктивности фильтра (рисунок 3):

Рисунок 3

Одновременное изменение емкости и индуктивности в кроссовере затруднено, поэтому
данный метод для оперативной регулировки неудобен. Однако он незаменим в тех случаях, когда необходимая
степень коррекции известна заранее, на этапе проектирования.

Второй способ
— регулировка добротности при помощи шунта (аналогично рассмотренному
ранее способу для фильтра первого порядка). Исходная добротность разделительного фильтра при этом выбирается
высокой (рисунок 4):

Рисунок 4

Третий способ — введение резистора последовательно с пищалкой. Особенно удобен этот
способ для пищалок индуктивностью свыше 100 мГн. В этом случае суммарный импеданс цепи «резистор-пищалка»
в процессе регулирования изменяется незначительно, поэтому уровень сигнала практически не изменяется (рисунок
5):

Рисунок 5

Выводы

Стабилизирующие цепи не обязательны только для пищалок малой индуктивности (менее
0,05 мГн).
Для пищалок с индуктивностью звуковой катушки 0,05-0,1 мГн наиболее выгодны параллельные
стабилизирующие цепи (шунты).
Для пищалок с индуктивностью звуковой катушки более 0,1 мГн можно использовать как
параллельные, так и последовательные стабилизирующие цепи.
Изменение сопротивления стабилизирующей цепи позволяет воздействовать на АЧХ.
Для фильтров 1 порядка изменение параметров стабилизирующей цепи оказывает заметное
влияние на частоту среза и параметры «горба». У фильтров 2 порядка частота среза определяется
параметрами его элементов и зависит от индуктивности головки и параметров стабилизирующей цепи в меньшей
степени.
Величина резонансного «горба», вызванного индуктивностью пищалки, находится
в прямой зависимости от сопротивления шунта и в обратной зависимости от сопротивления последовательного
резистора.
Величина резонансного «горба» в области частоты среза находится в прямой
зависимости от добротности фильтра.
Добротность фильтра пропорциональна результирующему сопротивлению нагрузки (ВЧ головки
с учетом сопротивления стабилизирующей цепи).
Фильтр повышенной добротности можно рассчитывать по стандартной
методике, но на сниженное в 2-3 раза относительно номинального сопротивление нагрузки.

Предложенные способы регулирования АЧХ применимы и к фильтрам более высоких порядков,
но, поскольку число «степеней свободы» там возрастает, дать конкретные рекомендации в этом случае
затруднительно. Пример изменения АЧХ фильтра третьего порядка за счет шунтирующего резистора приведен
на рисунке 6:

Рисунок 6

Видно, что АЧХ приобретает различный вид, что заметно влияет на тембр звучания.
Кстати, лет 20 назад многие «домашние» трех-четырех полосные АС имели переключаемые АЧХ «normal/crystal/chirp»
(«гладкий-хрустальный-чирикающий»). Это достигалось изменением уровня полос СЧ и ВЧ.
Переключаемые аттенюаторы используются в составе многих кроссоверов, причем по отношению
к пищалке их можно рассматривать как комбинацию последовательных и параллельных стабилизирующих цепей.
Воздействие их на результирующую АЧХ предсказать достаточно сложно, в этом случае удобнее прибегнуть к
моделированию.

Рисунок 7

На рисунке 7 приведена схема и АЧХ фильтра третьего порядка, разработанного автором
для пищалок Prology RX-20s и EX-20s. В конструкции использованы конденсаторы К73-17 (2,2 мкФ, 63 В) и
самодельные катушки индуктивности. Для снижения активного сопротивления они намотаны на ферритовых кольцах.
Тип сердечника неизвестен: наружный диаметр 15 мм, магнитная проницаемость порядка 1000-2000. Поэтому
подгонка индуктивности велась по прибору Ф-4320. Каждая катушка содержит 13 витков изолированного провода
диаметром 1 мм.
Качество звучания оказалось не в пример выше исходного, а регулирование АЧХ вполне
соответствовало поставленной задаче. Однако следует отметить, что фильтр получился проблемным: входной
импеданс имеет резко выраженный минимум, и возможно срабатывание защиты усилителя.

Адрес администрации сайта:

НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

Источник

Автор admin На чтение 3 мин Просмотров 4.9к. Опубликовано 07.10.2018

Фильтр для низкочастотного динамика

Фильтры для динамиков своими руками

Ёмкость конденсатора – 187 мкф
Индуктивность катушки – 6,003 мГн

Источник

Тема сведения акустических систем довольно популярна среди радиолюбителей. Этому способствует не только желание созидать, благо динамиков нынче на любой бюджет, но также и неудовлетворительное качестве серийной акустики. Изготовление фильтров требует как правило большого опыта, отчасти эмпирического, так как строгий математический расчет в лице симуляций никак не отражает звучание, и тем более не может дать ответ как сводить. Примерная прикидка не всегда дает ожидаемые результаты.

Виной тому отсутствие внятной теории именно сведения, а не электрических фильтров, с ними все ясно, чего нельзя сказать про сведение, где все базируется на нюансах которые в литературе как правильно не описаны. Цель данной статьи поведать некоторые особенности проектирования фильтров на реальном примере. В этой статье, к величайшему сожалению, не будет полноценного расчета или инструкции как брать и делать, ибо каждый случай уникален и требует персонального рассмотрения, и в лучшем случае можно указать на что обратить внимание и задать вектор размышлений в целом.

Важные характеристики АС

Для начала разберёмся чем характеризуется акустическая система. Тут три характеристики: амплитудная, фазовая и импедансная.

АЧХ считается наиболее важной, так как больше определяет звучание, впрочем не в ней счастье, ровная АЧХ еще не гарантия хорошего звука.
ФЧХ сама о себе не слышна, может быть слышен резкий перегиб фазы в точке раздела.
ИЧХ вовсе на звучание не влияет, зато влияет на усилитель, но не на каждый, а лишь на тот у которого высокое внутреннее сопротивление, в частности ламповые.

Из-за кривого импеданса многие колонки могут не спеться с лампой, вся неровность импеданса вылезет в АЧХ. В каком-то случае это может пойти на пользу, но надеяться на это не стоит, хотя бы потому, что такая акустика будет крайне чувствительна к усилителю, станут слышны лампы, их режимы, а сравнение с каменным усилителем становится вообще не корректным.

Потому, если задаться цель построить акустику мало чувствительную к усилителю, необходимо обеспечить постоянство импеданса во всем диапазоне частот, а это накладывает определенные ограничения. В частности это обязывает применять фильтра настроеные на равную частоту среза и имеющие равную добротность.

Это правило позволяет для настройки фильтра контролировать только линейность импеданса, что исключает необходимость измерения АЧХ фильтров и в случаи отсутствия хорошего микрофона в измерении ачх динамиков, то есть можно обойтись минимальным набором приборов: генератором (возможно программным) и вольтметром.

Практическая работа

Плавно переходим от теории к практике. Достались мне винтажные колонки под названием Kompaktbox B 9251. И первое что было сделано — произведено прослушивание.

С холодным камнем звук был в среднем не плох, а если говорить конкретно, то местами хороший, а местами как попало. С теплой лампой играть вообще отказались. На основе этих наблюдений был сделан вывод о наличии глубоко зарытого потенциала. Вскрытие показало, что немецкие инженеры решили обойтись одним единственным конденсатором последовательно с ВЧ головкой. Измерение АЧХ дало страшную картину. На рисунке АЧХ одной колонки, кривая с глубокой дыркой на 6 кгц из-за плохого контакта разъема, на нее внимание не обращать. АЧХ отдельно ВЧ и НЧ приведены ниже.

Частота раздела

Тут самое время задуматься о частоте раздела. Обычно частота раздела выбирается на ровных горизонтальных участках, вдали от резонансов и завалов, стараясь обойти внезапные неравномерности как потенциальные источники искажений… А если вспомнить что существует фаза, о которой мало известно, а если известно, то векторно ачх на бумажке не сложишь, а из-за кривизны фаз даже на идеально ровной ачх что-то вылезет, что-то провалится в большей или меньшей степени. Также надо помнить что может дать сам динамик, особенно ВЧ, скажем не надо заставлять дюймовый купольник играть от двух, а тем более одного килогерца, даже если он способен их отыграть по АЧХ.

Не забывайте, что большой ход порождает интермодуляционные искажения, поэтому каждому размеру динамика соответствует свой диапазон частот. В свете вышесказанного понятие частоты раздела размазывается на область, куда стоить сводить, а конечную точку подбирать иначе, например на слух. Или вовсе не подбирать, но про это чуть позже.

Итак, смотрим какие уникальные динамики нам достались. Высокочастотник начинает валить с 1,3 кгц, значит ниже его пускать нельзя. С другой стороны низкочастотник пытается играть по самые 10 кгц, с переменным успехом. Однако здравый смысл подсказывает, что выше килогерца его пускать плохая затея. И что спрашивается делать, если рабочие диапазоны динамиков не пересекаются?

Тут есть два варианта: если спады имеют адекватную крутизну, то лучше всего сводить в ямку, особенно если ямка получается широкой. В случае же нашем, когда спады круты как обрывы, надо держатся подальше от самого крутого из них. Чаще всего это может случится с высокочастотником, им всегда тяжко работать у нижней границы диапазона, поэтому им целесообразнее облегчить жизнь возлагая воспроизведение нижней части диапазона на НЧ динамик, который отыграет хоть плохо, но не нагадит. Поэтому ограничиваем диапазон участком от 1,5 кгц до 2,2 кгц.

Порядок фильтра и его добротность

Следующий параметр, с которым надо определиться — это порядок фильтра и его добротность. В данной статье будут рассматриваться два порядка, первый и второй.

С первым все просто: есть катушка, есть конденсатор, считаем их параметры под требуемую частоту среза и при надобности корректируем значения до получения желаемой АЧХ, ФЧХ, ИЧХ.
Со вторым порядком по-хитрее, там уже две катушки и два конденсатора. От значений номиналов зависит такой параметр как добротность, он определяет крутизну спада АЧХ и в некоторой степени сдвиг фазы. Поскольку влияние фазового сдвига и крутизны умозрительно не прикинешь, остается просто выбрать в какую сторону думать. А думать тут в сторону низкой добротности, читай больше индуктивности в катушках, меньше емкости в конденсаторах.

Как выбрать порядок. Тут руководствуются уже знакомыми соображениями о том, на что способны излучатели, в особенности высокочастотник. Если большой ход ему противопоказан (как в нашем случае) то предпочтение отдаем второму порядку.

Для полноты картины следует упомянуть, что порядок также определяет степень совместной работы динамиков, но это уже информация для самостоятельного размышления.

Импедансная характеристика динамиков

Когда с примерными параметрами все более или менее ясно, самое время переходить к практике. Снимаем импедансную характеристику динамиков. С целью оценки сопротивления на графике имеется лесенка с шагом в один Ом. Скачек на 110 герцах это переключение с 10 Ом на 20.

Разумеется с такими горбами ни один фильтр нормально, и уж тем более расчетно работать не будет, особенно фильтр НЧ. Фильтру ВЧ этот подъем работать в общем то не мешает, однако как упоминалось ранее такой подъем на конце диапазона приведет к подъему высоких частот, в случае если усилитель имеет высокое сопротивление. Это можно использовать и во благо, оставив подъем небольшим.

Для выравнивания этих подъемов применяют так называемую цепочку Цобеля. Она состоит из последовательно включенных резистора и конденсатора. Проще всего ее подобрать методом научного тыка: берется реостат, горсть конденсаторов, и все это двигается пока не получится ровная линия.

Для примерного представления что от чего зависит привожу набор графиков для различных емкостей и сопротивлений. Ступенька начинается с 10 Ом.

Зная минимальное сопротивление НЧ звена, нужно привести к такому же и ВЧ звено. Тут много вариантов как соединить два резистора и цепочку Цобеля, и каждый кто решился на такой отважный шаг как сведение сам способен определить вид подключения и номиналы резисторов, поэтому описывать данную процедуру здесь излишне. Конкретно в данных колонках по результатам предварительного прослушивания решено было оставить родные резисторы на 2,2 ома и цепочку Цобеля параллельно ВЧ динамику.

Сведение фильтров

Теперь начинается финальный этап — сведение фильтров. Пора намотать катушки… или не намотать? Мотать всегда лень, нет провода, каркасов, конкретных значений индуктивности. В виду этих причин поискав в хламе нашлись пары катушек на 0,8 мкг и 3 мкг — на них и пришлось строить. В крайнем случаи всегда же можно домотать или отмотать лишнее.

По графику видно, что раздел попал в район 1,8 кгц, что вполне вписывается в задуманные границы. Подбором конденсаторов удалось добиться следующего импеданса. На частоте раздела имеется два бугорка, но их высота меньше полу ома — это не критично. Это не конечный его вид, в последствии был несколько увеличен резистор в цепочке Цобеля пищалки.

На приведенных выше картинках АЧХ как самого фильтра, так и АЧХ динамиков с его включением.

Фазировка динамиков

На этом сведение подходит в концу. Остается только определиться с фазировкой динамиков. Тут есть как минимум три способа: на слух, по форме АЧХ и по фазовому сдвигу на частоте раздела. Если у динамиков АЧХ и ФЧХ в меру линейная, и фильтр фазу на разделе сильно не накручивает, то при смене правильной фазы на неправильную на частоте раздела появится глубокий провал, пропустить его сложно. В таком случае стоит подгонять фазу по по ее сдвигу. Сделать это можно осциллографом подавая на горизонтальную развертку сигнал с усилителя, а на вертикальное отклонение с микрофона.

Подают на вход усилителя синус с частотой раздела и не меняя взаимного расположения микрофона и колонки переключают ВЧ и НЧ динамики. По одинаковости фигур Лиссажу делается вывод о равенстве фаз излучателей. Этот метод хорошо подходит для фильтров первого порядка. С кривизной наших динамиков этот метод себя не оправдывает, поэтому сравниваем АЧХ при разной фазировке.

Второй вариант заметно хуже. Однако и первый не предел мечтаний, но так как двигать индуктивности катушек не просто, а ковыряться дальше уже лень, то все было оставлено как есть.

Сборка фильтров

В завершение пару слов про сборку. В фильтре применяются сравнительно большие емкости, 20 мкф, 27 мкф, а места в корпусе и так не много, бумаги или пленки не набрать. Приходится ставить электролиты. И если в фильтре НЧ звучание от их применения пострадает не сильно, а в цобеле их можно и вовсе не услышать, то в фильтре ВЧ звучанием конденсаторов пренебрегать опасно. Именно по этой причини были применены бумажный МБГЧ и пленочный К73-16, а все электролиты зашунтированы бумажными МБГО на 4 мкФ.

Не стоит увлекаться параллеленьем сильно разных конденсаторов. Основной критерий здесь тангенс угла потерь. Если к примеру поставить в шунт к бумажному конденсатору аудиофильский полипропилен, то скорее всего вылезут верха и будут они кислотные. Вероятно тут можно составить аналогию с внутренним сопротивлением, сравнив с ним тангенс угла потерь: чем он меньше, тем больше через конденсатор пройдет сигнала, а поскольку емкость у такого высококачественного конденсатора меньше, то через него пройдет только высокочастотная часть сигнала, отсюда и имеем повышенные уровень верхов. Но это только аналогия, для лучшего понимания влияния шунтов на звук.

Про то как надо разносить катушки и какой толщины применять провода статей написано предостаточно, повторяться здесь не буду. Проще показать картинку (тут неправильно припаян цобель высокочастотника, он должен стоять после резистора).

Звучание системы

И конечно же надо сказать про звук. Стало лучше, сцена получилась очень недурственная. Кривизна АЧХ особо не слышна, даже наоборот, подъем на середине поддает детальности, верхов как ни странно хватает. Был замечен интересный эффект на басу. Как можно заметить по АЧХ на сотне герц большой подъем, а за ним завал, разумеется качающего баса нет, но есть мид бас. К примеру партия гитары кажется немного просаженным, а нижний бас, партия бас гитары, переходит как бы в слышимую область и читается очень четко, создается впечатление наличия того самого низкого баса.

Конечно ящики маловаты, и порой слышно подбубнивание, для устранения этого эффекта в каждую колонку было добавлено по 30 грамм натуральней шерсти. В целом данная акустика играет тепло и мягко даже без лампового усилителя, сохраняя в звуке строгость и точность камня, а вот с теплой лампой получается перебор мягкости. Все же им нужен усилитель по-строже — триод или двухтакт, но это тема для следующих экспериментов. Специально для сайта Радиосхемы — SecreTUseR.

Форум по аудио

Форум по обсуждению материала ФИЛЬТР ДЛЯ АКУСТИКИ

Источник

Устройство акустических систем

Устройство акустической системы

В связи со сказанным проведем делением акустических систем:

Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Важно создать правильный корпус для каждой колонки. Низкие частоты потребуют наличия деревянного резонатора, для верхней границы диапазона – не важно. В первом случае бока ящика служат дополнительными излучателями. Найдете видео, демонстрирующее габаритные размеры, соответствующие длинам волн низких частот по науке, практически остается копировать готовые конструкции, дельной литературы тематика лишена.

Круг задач очерчен, читатели понимают – самодельная акустическая система строится следующими элементами:

набор динамиков частот сообразно числу каналов;
фанера, шпон, доски корпуса;
декоративные элементы, краска, лак, морилка.

Проектирование акустики

Трехполосная акустическая система

Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
Верхние частоты – головка 27TDC (H1149) на 27 мм.

f = 1 / 2П RC;

П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С – замалчивается.

Активный фильтр с питанием

Активный фильтр, питаемый электрическим током

С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.

Пассивные фильтры акустической системы

Для пассивных кроссоверов акустических систем найдете в интернете множество калькуляторов (http://ccs.exl.info/calc_cr.html). Исходными цифрами программа расчета принимает входные сопротивления динамиков, частоту деления. Введите данные, программа-робот быстро снабдит величинами емкостей и индуктивностей. На приведенной страничке задавайте тип фильтра (Бесселя, Баттерворта, Линквица-Райли). На наш взгляд задачка для профи. Приведенный выше активный каскад образован фильтрами Баттерворта 2-го порядка (скорость снижения АЧХ 12 дБ на октаву). Касается частотной (АЧХ) характеристики системы, понятно только профессионалам. Если сомневаетесь, выбирайте золотую серединку. В прямом смысле ставьте галку на третьем кружке (Бессель).

Акустика компьютерных колонок

Наидорожайший компонент музыкального центра. Акустика класса hi-end стоимостью обходит дешевую квартиру. Ремонт, сборка колонок неплохой бизнес.

Собираем акустику из колонок

Улучшения

Решили усовершенствовать методику, откровенно надеемся, дополнение поможет сделать акустическую систему самостоятельно несколько качественнее. Проблема? Понятие выдумано радиотехниками, создателями акустических систем – частота. Вибрация Вселенной имеет частоту. Говорят, даже ауре человека присуще. Каждая добротная колонка недаром вмещает несколько динамиков. Большие предназначены для низких частот, басов; прочие – для средних и высоких. Не только размер, а и устройство у них разное. Мы уже обсуждали этот вопрос и интересующихся отсылаем к написанным обзорам, где приводится классификация акустических систем, раскрываются принципы действия наиболее популярных.

Компьютерщикам известен системный зуммер, работающий по прерыванию BIOS, который способен вроде бы выдавать один звук, но талантливые программисты выписывали на нем вычурные мелодии, даже с попыткой цифрового синтеза и воспроизведения голоса. Однако при желании бас такая пищалка выдать не может.

Схема сборки акустической системы

Емкость 4 мкФ.
Неиндуктивные сопротивления R1, R2 номиналом 2,4 Ом, 20 Ом.
Индуктивность (катушка) 0,27 мГн.
Сопротивление R3 8 Ом.
Конденсатор С4 17 мкФ.

Динамики для акустики

Динамики должны соответствовать. Советы указанного сайта. Сабвуфером пойдет МСМ 1853, пищалкой (слово не списали) послужит РЕ 270-175. Полосы пропускания посчитаете самостоятельно. Большая буква Ω означает кОмы – ничего страшного нет, поменяйте номинал. Напоминаем, емкости параллельно соединенных конденсаторов складываются, как последовательно включенные резисторы. На случай, если сложно достать подходящие номиналы. Вряд ли получится изготовить динамики своими руками, набрать небольшие номиналы сопротивлений реально. Не используйте катушки, вырезаем пластины нихрома, подобных сплавов. После изготовления резистор лакируется, большого тока не планируется, защищать элемент не следует.

Исходные сведения: индуктивность 0,27 мГн, диаметр каркаса 15 мм, проволока ПЭЛ 0,2, длиною намотки 40 миллиметров.

Таблица диаметров

Напутствие начинающим конструкторам

Источник

Фильтр для акустики своими руками трехполосной

Фильтр для нч динамика. Пассивный фильтр для низкочастотного динамика своими руками

Фильтр для низкочастотного динамика

Фильтры для динамиков своими руками

Фильтры для акустических систем без конденсаторов

Расчёт корпуса и фильтров акустической системы

Урок первый. Корпус

Урок второй. Фильтры

Первое приближение

Расчет фильтров трехполосных громкоговорителей

Пример расчета фильтра.

Примечание от авторов:

Детали новых пассивных фильтров для акустики Morel — Hyundai Elantra, 1.6 л., 2004 года на DRIVE2

Кроссовер, порядки фильтров — на пальцах.

Е.А. Москатов. Фильтр для акустической системы (АС) 3.0.0.0

Устройство акустических систем

Проектирование акустики

Акустика компьютерных колонок

Улучшения

Напутствие начинающим конструкторам

Схема кроссовера

Изготовление акустического корпуса

Монтируем кроссовер

Расчет кроссовера

Фильтры разного порядка

Первый порядок

Пассивный кроссовер

Дождитесь окончания поиска во всех базах.По завершению появится ссылка для доступа к найденным материалам.

Многополосные акустические системы

Фильтр для колонок своими руками

Разделительные фильтры трехполосных громкоговорителей

Расчет кроссовера для акустики своими силами

Превращение однополосной акустики в двухполосную своими руками

Превращение однополосной акустики в двухполосную своими руками

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Самодельные кроссоверы для акустики и их предназначение

Определение

Область применения

Расчет фильтра высоких частот

Типы

П-образные

Т-образные

Г-образные

Фильтр высоких частот для пищалок

Затрачиваемые материалы для создания

Активный фильтр высоких частот

Фильтр высоких частот на усилителе

Расчет кроссовера

Фильтры разного порядка

Первый порядок

Пассивный кроссовер

Расчёт пассивного фильтра

Расчёт фильтра для 2-х полосной акустической системы

Как сделать простой фильтр?

Расчет фильтра

Активные типы фильтров

Пассивные типы фильтров

Устройства на резисторах ПР1

Как собрать модель с резисторами ПР2?

Модели с мощными преобразователями

Устройства с емкостными конденсаторами

Модели с полевыми конденсаторами

Как использовать продольный резонатор?

Применение диэлектрических резисторов в схеме

Модели с модуляторами

Широкополосные резисторы для фильтров

Фильтр для низкочастотного динамика

Фильтры для динамиков своими руками

Важные характеристики АС

Практическая работа

Частота раздела

Порядок фильтра и его добротность

Импедансная характеристика динамиков

Сведение фильтров

Фазировка динамиков

Сборка фильтров

Звучание системы

Устройство акустических систем

Проектирование акустики

Акустика компьютерных колонок

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
