Фильтр для покрасочной камеры своими руками

Чтобы обеспечить безопасную работу в покрасочной камере и на выходе получать высокое качество наносимых покрытий в таких сооружениях используют систему сухой фильтрации воздушных масс. Удаляя и фильтруя вредные испарения и остаточные частицы лакокрасочного материала, вы обеспечите высокий уровень пожарной безопасности и экологичности. И даже если в системе установлена фильтрация в виде водяной завесы, вы в любом случае не сможете отказаться от сухих фильтров для покрасочной камеры. Об их особенностях и видах мы и поговорим в этой статье.

Основная задача фильтрации

Система фильтров различного типа предназначена для очистки воздуха поступающего в покрасочную камеру, или же загрязненных воздушных масс, которые выводятся наружу. Данные элементы конструкции способны улавливать различные пылевые составы, убирать на себя остатки ЛКМ, задерживать вредные вещества.

Вот, те мешающие работе частицы, которые убираются с помощью фильтров:

пыль и мелкие частицы мусора. Попадают в основном при заборе воздуха из вне. В итоге, при попадании на окрашенный кузов или деталь, образуют места с дефектами на покрытии.
остатки краски и растворителей. Мелкая пыль из краски и растворителей, также с помощью давления воздуха внутри помещения камеры выводится обычно в напольные каналы, где оседает на специальных фильтрах.
вредные пары, в том числе от растворителей. Они опасны для человеческого организма, и обязательно должны выводиться из рабочей зоны.

Даже в процессе сушки, важно, чтобы в камеру поступал абсолютно чистый нагретый воздух, в ином случае частицы пыли или грязи попадая на поверхность кузова авто испортят ее внешний вид, и приведут к образованию дефектов.

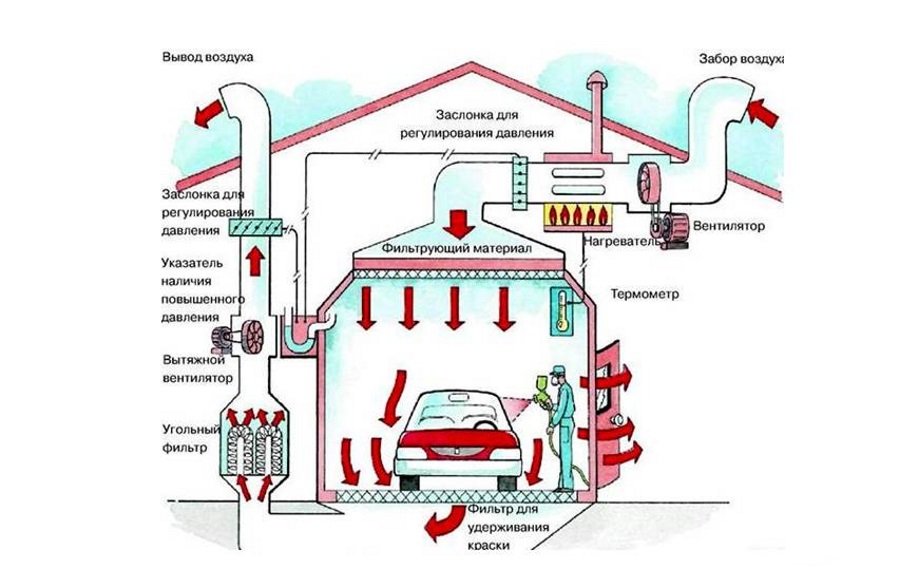

Схема фильтрации в покрасочной камере

Всю систему можно разделить по назначению:

предварительная очистка воздуха.
основная фильтрация.
тонкой очистки воздуха.

В основном используют первых два типа. За их выполнение отвечают элементы, установлены в различных местах камеры. Давайте рассмотрим их более детально.

Система предварительной очистки

Ее основная задача это:

очистка приточного поступающего в камеру воздуха.
повторное очищение воздушной массы, если в системе предусмотрена рециркуляция. В таком случае воздух после очистки снова попадает в рабочую зону.

Это звено фильтрации может состоять из гофрированных или ячейковых воздушных фильтров для покрасочных камер, которые монтируют перед вентилятором. Второй тип – это карманные фильтры, которые осуществляют грубую очистку воздуха. Требуемый класс точности очищаемого материала при грубой фильтрации варьируется в диапазоне G2 — G4. К фильтрам грубой очистки относят картонные (бумажные) лабиринтные фильтры для покрасочных камер, которые имеют различную форму, и их замена сильно не ударит по бюджету на обслуживание камеры.

Основная фильтрация

Это процесс выведения вредных веществ с рабочей зоны во время работы маляра, или же в период сушки авто.

Большинство современных покрасочных камер имеют в комплекте либо потолочный фильтр (конструкции с одним мотором), либо потолочный и напольный фильтр (конструкции с двумя моторами). Два этих вида систем вентиляции различаются по принципу вывода и фильтрации воздушных масс.

Одномоторные системы работают по принципу постоянного забору свежего воздуха из внешней среды, который подается с потолочных систем вентиляции. За счет этого образуется разница давлений и облака пыли из краски и растворителей прижимается к напольному покрытию, в котором есть каналы вывода его наружу. Такой подход наносит вред экологии и возможет только при небольшой загруженности линии покраски.
Двухмоторная система также подает чистый воздух через потолочную конструкцию, но уже выводит его с помощью вентиляторов работающих в полу, предварительно пропуская через фильтры, например угольного типа. Данные фильтры устанавливаются в фильтр-боксы систем бытовой и промышленной вентиляции и служат для 100% удаления из поступающего воздуха запахов, токсических газов, химических паров, газообразных загрязнений. Они обеспечивают необходимые санитарно-гигиенические стандарты. Также фильтры с активированным углём находят применение в системах гроубоксов (гидропоника), промышленной вытяжке.

Фильтры должны быть размещены по всей площади камеры.

Потолочные фильтры

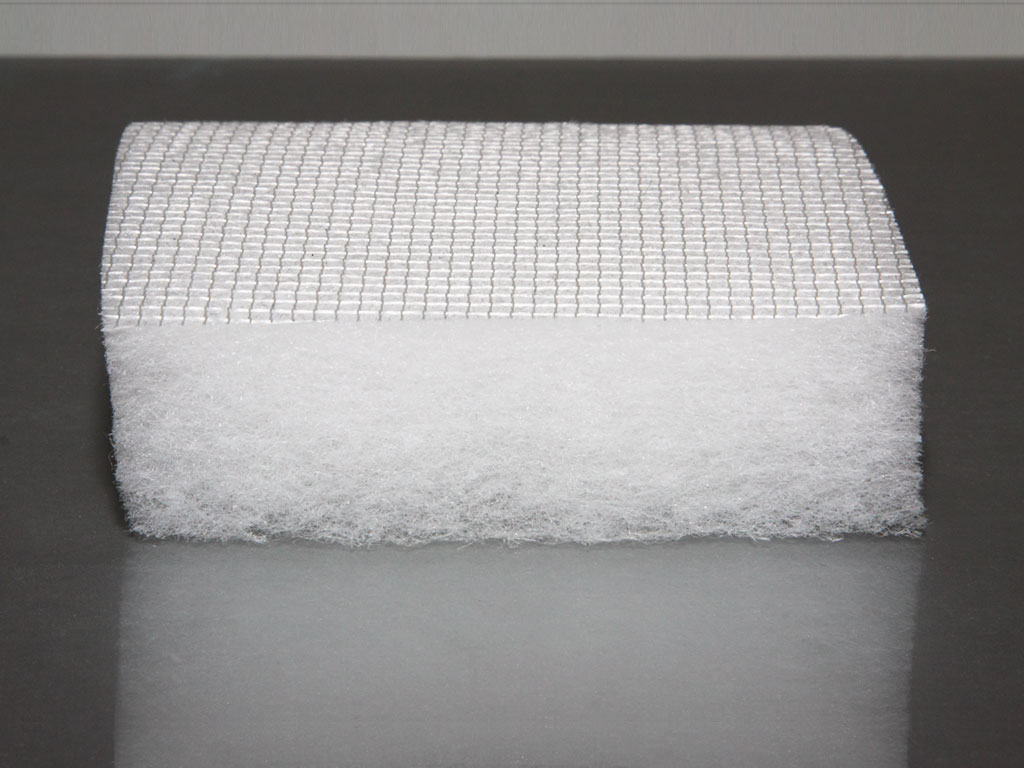

В качестве фильтров для потолка используют материалы в рулонах. Они являются уже вторым звеном очистки поступающего чистого воздуха и имеют класс точности очистки F5 — F6.

Сам фильтр представляет собой волокнистый материал, обработанный пропиткой против возгорания.

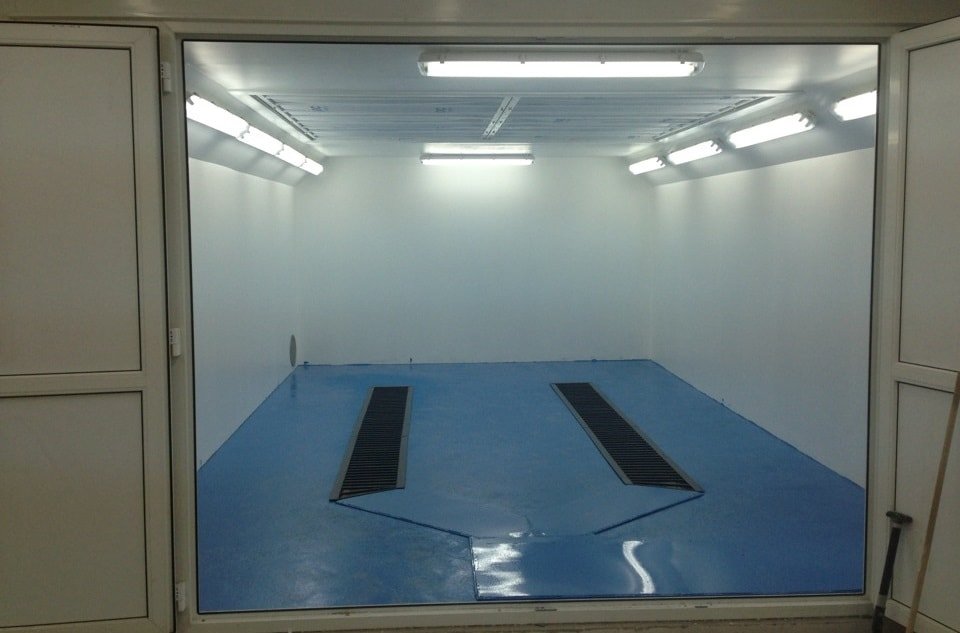

Напольные фильтры

Именно фильтры, установленные на полу, подвергаются наибольшему загрязнению. К ним предъявляют класс точности очистки G4.

Выделяют два основных типа:

рулонные материалы по типу стекловолокна и прочего.
инерциального типа. Работает по принципу механической фильтрации твердых крупных частиц при резких изменениях направления движения воздушных потоков. Данный тип элементов отлично подходит при выводе большого объема сильно загрязненного воздуха, но плохо справляется с фильтрацией мелких частиц.

Если правильно организовать эти две системы фильтрации, то вы сможете забыть о частой замене фильтров тонкой очистки, которые представляют собой дополнительные карманные фильтры больших объемов и монтируются в воздуховоде. Также часто применяют кассетные панели на выходе воздуховода, или же ячейковые складочные для мелкодисперсных аэрозолей внутри воздуховода. Класс точности очистки таких систем F5-F9.

Если делаете систему фильтрации самостоятельно…

Минимальным набором при проектировании системы очистки воздуха в покрасочной камере является фильтры грубой очистки и потолочный фильтр с системой отвода загрязненных воздушных масс в полу.

В случаях с одномоторными конструкциями некоторые мастера организовывают систему «мокрый пол», суть которой в том, что в полу идет проточная вода, и после попадания пыли, краски и вредных паров на нее она отводится в систему канализации. В режиме сушки данный тип фильтрации не используют, к тому же влажность в помещении может быть повышенной.

Обязательно ведите график замены фильтров согласно параметрам заданным производителем камеры.

А каким способом вы фильтруете воздух в вашей покрасочной камере? Ждем ответов в комментариях ниже.

Покрасочный бокс — помещение, оборудованное для проведения работ по окрашиванию автомобилей. Одним из ключевых факторов, влияющим на эксплуатационную пригодность покрасочной камеры, является система вентиляции.
Размер вытяжки, напрямую зависит от размера покрасочной

В процессе покраски машины происходит выделение токсичных для человеческого организма испарений из краски и добавленного в нее растворителя, образуется окрасочный туман, ухудшающий видимость и оседающий на кузове транспортного средства. Приточно-вытяжная осуществляет замену отработанного воздуха на свежий, обеспечивая оптимальные условия для покраски машины.

Из данной статье вы узнаете, что собой представляет вытяжка для покрасочной камеры, какими фильтрами она комплектуется и как рассчитать вентиляцию самостоятельно. Также мы приведем инструкцию, следуя которой вы сможете собственноручно обустроить вытяжку в покрасочном боксе.

Типы вентиляционных систем и их сравнение

Окрашивание машины — работа, сопровождающаяся применением токсичных веществ, технология нанесения которых требует соблюдения температурного режима и поддерживания чистоты воздуха на заданном уровне. Вытяжка в не только на безопасность маляра, но и на качество процесса покраски и полимеризации нанесенного покрытия.

Вытяжка для гаража для покраски должна соответствовать следующим требованиям:

Температура подачи воздуха при окрашивании — 20-30 градусов, температура воздуха при сушке покрытия — 50-85 градусов;
Скорость движения воздушного потока — 1.3-1.5 м/сек (при чрезмерной скорости краска, распыляемая пульверизатором, уносится потоком воздуха, что мешает проведению работ);
Кратность обновления воздуха в боксе — 5-150 объемов/час (для точного определения требуемой кратности производится расчет вентиляции производственного помещения);
Давление воздуха в боксе — на 20-30 кПа выше, чем естественное атмосферное давление окружающей среды;
Нагнетаемый в камеру поток — чистый, без пыли и механических загрязнений (для очистки применяется фильтр для воздуха);
Движение потока воздуха — сверху-вниз, либо с минимальным отклонением по вертикали.

Исходя из типа вентиляции покрасочные боксы классифицируются на две группы:

Одномоторные;
Двухмоторные.

Одномоторная вентиляционная камера , выполняющий принудительное нагнетание свежего воздуха в бокс, тогда как выкачка отработанного воздуха происходит естественным образом из-за перепада давления внутри и снаружи камеры. Отверстия подачи размещены в верхней части помещения, поступающий в бокс поток воздуха осаживает окрасочный туман вниз, далее испарения попадают в сопло вытяжки и выводятся наружу.

В двухмоторных боксах вентиляция обеспечивает принудительную подачу и забор воздуха из камеры, что дает эффективную циркуляцию и большую кратность воздухообмена.

Выбирать конкретный тип вентиляции рационально исходя из размеров бокса и объема проводимых в нем работ. Если камера эксплуатируется в течении целого рабочего дня, и через нее проходят десятки машин, имеет смысл установить двухмоторную вентиляцию. В маленьких по размеру боксах целесообразно использовать одномоторные системы — продуктивности будет достаточно, в добавок вы сэкономите на изначальной стоимости оборудования и последующем техобслуживании.

Приточно-вытяжная вентиляция

Разновидностью двухмоторных систем является приточно-вытяжная вытяжка, функционирующая в 3-ех режимах работы:

Циркуляция внутри камеры — воздух выкачивается из бокса, проходит слой фильтров и нагнетается обратно в помещение. Применяется при очистке камеры перед началом покрасочных работ;
Подача извне — компрессор подачи забирает воздух снаружи бокса, фильтрует его и пропускает через теплогенератор, где воздуху придается требуемая температура. Поток подается в камеру, после чего выпускной компрессор выкачивает отработанный воздух наружу. Применяется в процессе покраски автомобиля для устранения окрасочного тумана;
Рециркуляция с нагревом — забирающийся из камеры воздух фильтруется, пропускается через теплогенератор с нагревом до заданной температуры и подается обратно в бокс. Применяется для поддержания температурного режима при сушке поверхности кузова после окрашивания.

Приточно-вытяжная вентиляция требует точного позиционирования входных и выходных воздуховодов, поскольку при неправильном расположении каналов в боксе образуются «слепые зоны», в которых не происходит циркуляция воздуха. В них остаются взвешенные частицы краски — окрасочный туман, впоследствии оседающие на поверхности кузова, что негативно сказывается на качестве итогового покрытия.

Расчет приточно-вытяжной вентиляции заключается в определении объема подачи воздуха, обеспечивающего кратность воздухообмена, необходимую для уменьшения концентрации токсичных испарений краски (ПДК) в помещении до нормативного уровня.

Промышленная покрасочная камера

Величина испарений краски зависит от вида добавленного состав растворителя:

Расчет приточной вентиляции по кратности воздухообмена осуществляется по формуле K = d
*S*H
, в которой:

d — требуемая кратность воздухообмена помещения;
S — площадь бокса (м2);
H — высота бокса (м).

В действующий нормативных документах не приведены стандарты кратности обмена воздуха в покрасочных камерах, однако специалисты рекомендуют вести расчет приточной вентиляции помещения исходя из кратности 5 (при частичном окрашивании) и 150 (при полном перекрашивании кузова).

Пример расчета воздухообмена в покрасочной камере площадью 4*7 м. и высотой в 4 м. по формуле кратности (с учетом максимальной величины — 100) следующий:

K = 150*28*4 = 16800 м 3 /час;

Производители покрасочных боксов учитывают запас подачи воздуха в 25-30%. Заводские камеры аналогичных размеров имеют воздухообмен в 20-25 тыс. м 3 /час (по 800 м 3 /час на каждый м 2 площади бокса).

Расчет обмена воздуха, обеспечивающего снижение ПДК до нормы ведется по формуле: ,
в которой:

W — количество вредных испарений из краски за 1 час работы (мг/ч);
Kv — ПДК испарений в воздухе внутри бокса (мг/м3);
Kp — ПДК испарений в приточном потоке (при заборе воздуха снаружи камеры = 0).

Вредные испарения за 1 час работы определяются по формуле: W = 1*Kv*V
, где:

1 — константа;
Kv — нормативное ПДК материала (мг/м3 в час);
V — объем бокса.

Вентиляции ведется по формуле: U = d*V
, где d — кратность воздухообмена, V — объем бокса. Количество выкачиваемого и нагнетающегося в камеру воздуха всегда одинаково.

После определения воздухообмена производится аэродинамический расчет системы вентиляции, в процессе которого высчитывается требуемое сечение воздуховодов и скорость подачи воздушного потока, с учетом сопротивления фильтрующих материалов.

Фильтры для покрасочной камеры

Отсутствие в подающемся в бокс воздухе пыли и механических частиц — фактор, предопределяющий пригодность камеры к эксплуатации, поскольку загрязнения, попадающие на кузов автомобиля в процессе окрашивания, перечеркивают все усилия маляра.

В зависимости от способа фильтрации боксы классифицируются на две группы:

Сухие покрасочные камеры, комплектующиеся рулонными либо панельными фильтрами грубой и тонкой очистки;
Покрасочная камера с водяной завесой — при подаче поток воздуха проходит сквозь водяной каскад либо резервуар с системой орошения. Водяная фильтрация в них заменяет первичный фильтр грубой очистки.

Фильтры для покрасочных камер по функциональному назначению классифицируются на:

Грубой очистки — монтируется на наружном воздуховоде приточной вентиляции, очищает поток от крупных механических частиц;
Тонкой очистки — устанавливается на потолке бокса либо на внутреннем подающем воздуховоде, очищает воздух от пыли;
Напольный фильтр для покрасочной камеры — устанавливается на вытяжном вентиляторе, очищает выкачиваемый воздух от токсичных испарений краски.

Фильтры для малярных камер — расходные материалы, загрязняющиеся в процессе эксплуатации, вследствие чего снижается их пропускная способность и качество очистки. При техобслуживании бокса выполняется замена расходников, периодичность зависит от материала изготовления фильтра:

Картонные фильтры для камеры меняются каждые 2 недели;
Стекловолоконные — раз в 40 дней;
Потолочные стандарта EU5 — каждые 1000 часов;
Напольные — каждые 150 часов.

Приточно-вытяжная вентиляция своими руками

Можность вытяжки подбирается отдельно, в зависимости от размера покрасочной камеры

Вытяжка в покрасочной камере своими руками обустраивается по завершению монтажа коробки бокса. Первый этап установки — создание поднятого подпола и размещение в нем воздухозаборного короба, через который воздух выводится наружу камеры.

Поднятый пол обустраивается посредством заливки бетоном опалубки, в которой предусмотрены канавки для укладки воздуховодов, либо формируется на уже существующем перекрытии. При таком подходе из арматурных прутьев сваривается решеточный пол высотой 20-40 см, внутри решетки укладывается воздухозаборник и подключается к вытяжному компрессору.

Короб приточного воздуховода размещается на потолке камеры, к нему подключается компрессор, сопряженный с теплогенератором либо электрическими ТЭНами, за счет которых осуществляется нагрев поступающего в камеру потока до требуемой температуры.

Для предотвращения «слепых зон» по боковым контурам камеры, от приточного короба по периметру стенок бокса разводятся 8 воздуховодов (по 2 на каждую стенку), осуществляющие горизонтальную подачу воздуха.

Безопасность вытяжки

Покрасочная камера — помещение, с высоким уровнем пожарной опасности. Для ее оборудования допустимо использование исключительно взрывозащищенных вентиляционных установок.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Безопасность эксплуатации бокса достигается за счет следующих факторов:

Теплообменник, нагревающий приточный воздух, оборудуется защитным термостатом;
Теплоизоляция камеры выполняется из огнестойких материалов — минеральной либо базальтовой ваты;
Бокс комплектуется автономной системой пожаротушения;
Нагревательные ТЭНы вентиляции заземляются по
Воздуховоды комплектуются взрывозащищенными клапанами перекрытия подачи воздуха и обратными клапанами;
В местах скопления пожароопасных испарений краски (частицы оседают в нижней части бокса), при необходимости устанавливаются дополнительные воздухозаборники.

Покраска автомобилей своими руками – процедура ответственная, требующая соблюдения ряда условий. Специализированная камера для покраски авто своими руками – этот вариант сегодня выбирают многие автолюбители. Покупка такого объекта обойдётся недёшево, поэтому некоторые предпочитают самостоятельно обеспечить то, чего требует покрасочная камера своими руками – чертежи, материалы, сборку.

Покраска авто таким способом имеет ряд серьёзных преимуществ перед использованием краскопульта в собственном гараже. Вследствие герметичности можно не волноваться по поводу попадания на окрашиваемую поверхность посторонних частиц пыли и грязи.

Кроме того, конструкция исключает возникновение нежелательных завихрений воздуха, из-за которых эмаль ляжет на поверхность недостаточно качественно, образуются потёки, пупырышки и другие дефекты.

Покраска автомобиля своими руками

Малярка своими руками – это выгодно, однако для постройки придётся потрудиться. При грамотном подходе и добросовестном отношении к работе вы сумеете самостоятельно построить камеру для покраски авто, что поможет избежать серьёзных финансовых трат и организовать всё по своему вкусу. Ниже мы рассмотрим, как сделать покрасочную камеру своими руками, и какие шаги для этого нужны.

Начальный этап

Перед тем, как построить покрасочную камеру своими руками, вы должны представить себе, как она будет выглядеть, и подготовить всё необходимое. Нарисуйте на бумаге проект, где в масштабе будет изображена будущая окрасочная камера вместе со всеми узлами:

помещение;
генератор тепла;
тепловая пушка;
система вентиляции.

Это основные пункты, каждый из которых включает в себя множество более мелких элементов – двери, теплоизоляция, система освещения и т.п.

Помещение для покрасочной камеры

Поговорим о помещении

До того, как сделать покрасочную камеру своими руками, вы подыскиваете подходящее помещение. Это может быть металлический гараж или большая мастерская – главное, чтобы у вас было пространство и возможность оборудовать всё соответствующим образом.

Камера для покраски автомобилей должна иметь стены, которые будут соответствовать ряду требований:

сопротивляемость огню;
герметичность;
возможность периодически мыть;
наличие теплоизоляции.

Последний пункт особенно важен, если речь идёт о гараже со стальными стенами – придётся сделать их двойными и положить прослойку из базальтовой ваты или другого огнеупорного теплоизолирующего материала.

Помещение должно быть герметичным

Обязательно обратите внимание на пол – он должен разрешать потокам воздуха беспрепятственно циркулировать. Для этой цели сделайте покрытие в виде многослойной решётки – таким образом снизу будет обеспечен нормальный отвод и приток воздуха.

Двое дверей – обязательное требование противопожарной безопасности. Они должны легко открываться, чтобы дать возможность для срочной эвакуации в случае возгорания, и герметичными, чтобы предотвратить попадание пыли и посторонних частиц в помещение.

Размеры камеры должны быть достаточными, чтобы у мастера в процессе работы не возникало препятствий для свободного перемещения. В качестве основы может быть выбран бетонный или металлический каркас. Под поверхностью пола устраивается вытяжной механизм с фильтрами и клапанами. Подумайте о том, что понадобятся мостки для перемещения.

Покрасочная камера с водяной завесой на дверях

Освещение – это важно

В процессе покраски автомобилей своими руками одну из очень важных ролей играет освещение помещения. Нужно, чтобы оно было достаточно ярким, комфортным для глаз, не давало теней и бликов.

Практика показывает, что наиболее удобным вариантом станут люминесцентные лампы дневного освещения – их размещают на потолке. Чтобы обзор нижней части машины был достаточным, несколько продолговатых источников освещения вешают вдоль стен.

Люминесцентные лампы дневного освещения

Не менее эффективным решением проблемы освещения станут светильники, работающие на светодиодах. Освещение такого типа становится всё более популярным в силу ряда преимуществ, которые светодиоды имеют по сравнению с другими вариантами:

яркое качественное освещение;
минимальные энергозатраты;
маленькая рабочая температура;
надёжность;
долговечность

Сегодня вы можете без проблем установить в помещении светодиодное освещение – это обойдётся несколько дороже, но результат того стоит.

Не обеспечив качественное освещение, вы не сможете полноценно контролировать процесс покраски, что негативно отразится на конечном результате работы.

Правильное освещение в покрасочной камере

Вентиляция помещения, очистка воздуха и сушка

Малярка своими руками строится с учётом всех требований технологии покраски и безопасности. Ключевую позицию здесь занимает грамотно устроенная вентиляция воздуха. Она отвечает за очищение воздуха, а также за то, чтобы туман краски нужным образом осаждался и выводился.

В зависимости от того, какой принцип использован в системе вентиляции помещения, различают два типа камер:

с одним мотором;
с двумя моторами.

В первом случае воздух подаётся в помещение сверху, и туман оседает вниз – к нему прикладывается необходимое давление. В конце он выводится через индивидуальный канал, устроенный для этой цели. Во втором случае один из моторов нагнетает воздух, второй его отсасывает, выводя из камеры.

Вентиляция покрасочной камеры

В конструкции понадобятся потолочные фильтры воздуха с высокой производительностью для того, чтобы исключить вероятность попадания в зону покраски посторонних частиц. Для этой цели рекомендуют выбирать фильтры воздуха, работающие в двухфазном режиме – в первой фазе удаляют крупные виды загрязнений, во второй – мелкие. При этом важно учитывать, что необходима очистка и поступающих, и исходящих потоков воздуха. Фильтры, установленные снизу, забиваются быстрее – их замену придётся осуществлять гораздо чаще.

Установка фильтров должна предусматривать возможность возникновения турбулентности воздухопотока с частицами эмали – для этого нужно грамотно их расположить по периметру помещения и учесть давление воздуха.

После покраски машину понадобится высушить – для этого устраивается специальное приспособление. В качестве сушки используют генератор тепла, который функционирует на выгодном виде топлива. Некоторые используют для этой цели инфракрасные обогреватели. Главное требование для сушки – это равномерная подача тепла, чтобы избежать перегрева.

Приточно-вытяжная вентиляция в покрасочной камере

Ещё немного полезной информации

Для того чтобы выполнить внутреннюю отделку, используйте негорючие материалы – например, металл. Не стоит выбирать такой вариант, как вагонка, поскольку увеличивается опасность возгорания. В зависимости от того, насколько правильно будут выполнены отделочные работы, можно будет оценивать степень герметичности, которая важна, чтобы избежать попадания пыли и посторонних частиц. Отдавайте предпочтение гладким легко моющимся поверхностям – это упростит процесс уборки.

Подумайте о помещениях, где будет храниться инвентарь, краски, профессиональное оборудование, средства безопасности, спецодежда.

Работу по покраске авто упрощает наличие автоматического управления процессом. Это, конечно, отразится на себестоимости всего проекта, но, с другой стороны, вы получите ряд неоценимых преимуществ. Пульт автоматического управления должен иметь панель из прочного, надёжного материала. Он должен быть простым в использовании, эргономичным и удобным. Подумайте о возможности оперативного перехода между ручным и автоматическим режимами.

Заключение

Постройка специализированной покрасочной камеры для автомобиля – это трудоёмкий процесс, который потребует большого количества сил и энергии. Вам придётся мониторить информацию о существующих вариантах и на их основе придумать собственный проект – за основу вы можете взять любое готовое решение.

Процесс работы над реализацией проекта труден, но интересен – вы сможете здесь применить свой творческий потенциал, фантазию и умение справляться с трудностями.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Благодаря вентилятору, установленному на крыше окрасочной камеры, создается разряжение, обеспечивающее интенсивное всасывание воздуха из внутреннего объема кабины. Фильтрующие элементы улавливают твердые пигменты краски, взвеси, аэрозоли и надежно удерживают их на внутренней поверхности фильтра.

Кабина покрасочной камеры разработана на основе лучших технических решений ведущих европейских производителей окрасочного оборудования
.
Кабина укомплектована высококачественными вентиляторами в искробезопасном исполнении производства Италии, фильтрами-сепараторами инерционной очистки производства Франции.

Взрывобезопасные светильники производства Чехии обеспечивают оптимальное безбликовое освещение рабочих постов. Применение в конструкции двойной системы фильтрации из современных материалов позволяет достичь степени очистки воздуха до 97%.

Равномерное распределение воздушного потока в рабочей зоне дает возможность получать покрытия более высокого качества. Окрасочная кабина имеет прогрессивную модульную конструкцию, изготовлена из оцинкованной стали.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Комплект деталей корпуса камеры из оцинкованной стали
Система аспирации
Электрический шкаф управления
Люминесцентный светильник взрывозащищенный, (Чехия)
Вентилятор взрывозащищенный
Комплект крепежа (ручки, болты, гайки и т. п.)
Комплект фильтров из нетканых материалов
Комплект фильтров-сепараторов, пр-во Франция
Комплект технической документации
Упаковка в ящик

Высота рабочей зоны — 2330 мм.

Высота корпуса с вентилятором — 3200 мм.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Приточный пленум
Дополнительные светильники
Вентиляторы с увиличенной производительностью
Частотное регулирование вращения вентилятора
Устройство контроля загрязненности фильтров

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Глубина рабочей зоны до 0,37 м
Длина рабочей зоны, мм
Длина корпуса, мм
Глубина корпуса, мм
Глубина рабочей зоны, мм
Высота корпуса, мм
Производительность вентилятора, м3/час
Мощность вентилятора, кВт

Глубина рабочей зоны 0,87 м
Глубина рабочей зоны 1,37 м
Глубина рабочей зоны 1,87 м
Глубина рабочей зоны 2,37 м

*Разработка нестандартных решений по желанию заказчика.

Источник

Покраска авто таким способом имеет ряд серьёзных преимуществ перед использованием краскопульта в собственном гараже. Вследствие герметичности можно не волноваться по поводу попадания на окрашиваемую поверхность посторонних частиц пыли и грязи.

Покраска автомобиля своими руками

Начальный этап

помещение;
генератор тепла;
тепловая пушка;
система вентиляции.

Помещение для покрасочной камеры

Поговорим о помещении

До того, как сделать покрасочную камеру своими руками, вы подыскиваете подходящее помещение. Это может быть металлический гараж или большая мастерская – главное, чтобы у вас было пространство и возможность оборудовать всё соответствующим образом.

Камера для покраски автомобилей должна иметь стены, которые будут соответствовать ряду требований:

сопротивляемость огню;
герметичность;
возможность периодически мыть;
наличие теплоизоляции.

Помещение должно быть герметичным

Покрасочная камера с водяной завесой на дверях

Освещение – это важно

Практика показывает, что наиболее удобным вариантом станут люминесцентные лампы дневного освещения – их размещают на потолке. Чтобы обзор нижней части машины был достаточным, несколько продолговатых источников освещения вешают вдоль стен.

Люминесцентные лампы дневного освещения

яркое качественное освещение;
минимальные энергозатраты;
маленькая рабочая температура;
надёжность;
долговечность

Правильное освещение в покрасочной камере

Вентиляция помещения, очистка воздуха и сушка

Малярка своими руками строится с учётом всех требований технологии покраски и безопасности. Ключевую позицию здесь занимает грамотно устроенная вентиляция воздуха. Она отвечает за очищение воздуха, а также за то, чтобы туман краски нужным образом осаждался и выводился.

В зависимости от того, какой принцип использован в системе вентиляции помещения, различают два типа камер:

с одним мотором;
с двумя моторами.

Вентиляция покрасочной камеры

Установка фильтров должна предусматривать возможность возникновения турбулентности воздухопотока с частицами эмали – для этого нужно грамотно их расположить по периметру помещения и учесть давление воздуха.

Приточно-вытяжная вентиляция в покрасочной камере

Ещё немного полезной информации

Подумайте о помещениях, где будет храниться инвентарь, краски, профессиональное оборудование, средства безопасности, спецодежда.

Заключение

Постройка специализированной покрасочной камеры для автомобиля – это трудоёмкий процесс, который потребует большого количества сил и энергии. Вам придётся мониторить информацию о существующих вариантах и на их основе придумать собственный проект – за основу вы можете взять любое готовое решение.

Рано или поздно каждая машина нуждается в обновлении лакокрасочного покрытия. Речь идёт о 100 — 150 тыс. км пробега в случае с отечественным транспортным средством и 300 — 400 тыс. км, если автомобиль импортного производства, не китайского происхождения. Вариантов у вас не так много – воспользоваться услугами фирменного сервиса или гаражных мастеров, а также сделать всё самостоятельно путём сооружения покрасочного бокса. Даже если взять во внимание стоимость аренды оборудования, покрасочная камера своими руками обойдётся на порядок дешевле, чем услуги маляров.

Требования к покрасочной камере

Если обустраивается покрасочная камера в гараже, помещение должно соответствовать следующим требованиям.

Обязательное утепление стен и отказ от использования горючих материалов.
Достижение предельной герметичности.
Трёхметровая стена должна быть покрыта матовой плёнкой для притягивания и удерживания частиц пыли. Ресурса такой поверхности будет достаточно для окрашивания 10 и более автомобилей. Дополнительно не забудьте обработать порошковое матовое напыление противопожарным слоем.
Двое дверей обеспечат соответствие пожарной безопасности. Герметичность и простота открытия – основные требования к этим элементам помещения.
Пол необходимо сконструировать так, чтобы потоки воздуха циркулировали беспрепятственно. С этой задачей справится покрытие в виде многослойной решётки, которое обеспечит оптимальный приток и отвод воздушных масс.
Если готовый пол металлический, он должен быть установлен выше аналогичных поверхностей в примыкающих помещениях на 40 см. Мостик обеспечит смягчение перепада напольных поверхностей.
Беспрепятственного въезда в бокс и оптимального воздухообмена можно добиться посредством бетонного пола, основание которого будет находиться на одном уровне с примыкающими помещениями.
При обустройстве вентиляционной системы обратите внимание на качество крепёжных элементов. Если ходы воздухозабора засорятся, испарения лакокрасочных растворов будут незаметно скапливаться, что приведёт к взрыву или локальному пожару.
Обязательно проконсультируйтесь со специалистом перед проведением строительных работ. Также важно узнать принципы безопасного проведения малярных работ.

Что такое и как её производить? Узнать об этом вы сможете из подробного материала нашего специалиста.

Интересует, как сделать ? Читайте об этом в интересной и информативной статье нашего эксперта.

Покрасочная камера своими руками в гараже требует тщательного обустройства системы фильтров с вытяжной трубой.

При одномоторной покрасочной камере фильтрующая рулонная поверхность укладывается по периметру всего потолка. Съёмные карманные фильтры, фиксируемые перед вентиляционной системой, обеспечат задержку крупного сора.
Если помещение двухмоторное, необходимо позаботиться о дополнительном фильтре в полу. Для монтажа конструкции можно выбрать металлический настил или воздуховодную систему. Поскольку за счёт опускания вниз тумана лакокрасочного напыления и его забора посредством отсасывания через отверстия, прибор берёт на себя существенную нагрузку, поэтому используемые фильтрующие компоненты должны быть рассчитаны на грубое очищение. Как вариант можно установить кассетную сетку тонкой очистки перед прибором.

Обрешётка и напольное покрытие

Также покрасочная камера для автомобилей своими руками выполняется с учётом требований к обустройству пола. Необходимо сделать траншеи в готовом полу и накрыть металлической решёткой для повышения его уровня на 15 см, как минимум. Наземная полость станет местом для установки вентилирующего мотора.

Если подходящего пола в помещении нет, у вас два варианта.

Если напольное покрытие сплошное, можно выкопать прямоугольную яму с углублением величиной в метр или две траншеи. При невозможности реализовать данный этап допускается настилание второго пола с отступом в 20 см. Вытяжка для покраски в гараже устанавливается именно в это пространство. Необходимо также предусмотреть вывод воздушных масс за пределы покрасочного бокса.
Если смотровая яма уже присутствует, остается использовать металлическую арматурную решётку, чтобы накрыть углубление. Доски необходимо уложить под обрешетку в форме клиньев, при этом, к входу гаража должен сформироваться острый угол. Воздуховодная труба идёт наружу из подземной полости, они и будет выполнять функцию нижней вентиляции в помещении.

Организация освещения

Технически корректное освещение в покрасочном боксе позволяет без труда устранять изъяны на свежей краске и замечать в воздухе частицы пыли. Оптимальным вариантом для человеческого глаза станут лампы дневного света, что обеспечит стабильную продуктивность выполняемых работ. Технологические правила требуют обеспечения освещённости в 600 — 1000 люкс. Люминесцентные лампы стоит монтировать в два ряда по потолочно-стеновому периметру. При невозможности достижения данного варианта электрификации можно ограничиться потолочным освещением.

Переносное освещение принято использоваться при покраске нижних элементов ТС.

Система обогрева

Требования температурных норм необходимо учитывать в обязательном порядке, будь то обустройство самодельной профессиональной или бюджетной покрасочной камеры. Несоблюдение данной категории требований приводит не только к снижению качества нанесения лакокрасочного покрытия, но также повышает риск ухудшения здоровья работника:

местного отопления и электрических тэнов достаточно зимой;
установка тепловой пушки позволит прогревать внутреннее пространство и ключевые потолочные точки;
если масштабная эксплуатация не предполагается, теплогенератор покупать экономически нецелесообразно, поскольку он не окупится.

Учитывайте степень загруженности покрасочного бокса при выборе способа сушки, которая является обязательным этапом после нанесения на поверхность авто лакокрасочного покрытия.

Если предполагается единичная покраска, можно отдать предпочтение сушке воздухом. Такая процедура будет достаточно долгой, и этот фактор выступает в роли основного недостатка.
Если покрасочный бокс обустраивается в коммерческих целях, инфракрасное оборудование станет более разумным выбором, поскольку полного высыхания удастся добиться намного раньше. Среди ключевых преимуществ инфракрасной сушки стоит выделить возможность высушить любую грунтовку или шпатлёвку, в чём возникает необходимости при полноценной реконструкции транспортного средства. Потребление электричества экономное.

Зачастую для внутренней отделки покрасочного бокса принято выбирать обшивку металлическим или пластиковым профнастилом. Такую поверхность легко обрабатывать, к тому же на светлых стенах сразу же будет заметна скопившаяся пыль. В идеале цвет покрытия должен быть матово-белым. Элементы декора в данном случае допускаются, придерживаться стандартной отделки необязательно:

Цементно-песчаная штукатурка подойдёт для отделки стен небольшого гаража, реорганизованного под покрасочную камеру. Предварительно в данном случае стоит увлажнять поверхность из распылителя. Штукатурка будет действовать по принципу губки и свяжет пыль с водой, что обеспечит чистоту стен.
ОСБ-плиты или металл будут способствовать накоплению пыли, полноценно удалить которую можно будет только посредством пылесоса.
Пластиковые панели, в свою очередь, накапливают в 10 раз больше пыли, чем деревянные и металлические поверхности.

Наиболее актуальная проблема покрасочных камер заключается в скоплении тумана из мелкодисперсных частиц краски внутри помещения. Данные элементы могут негативно влиять на здоровье человека. С целью устранения этих частиц необходимо установить фильтр для покрасочной камеры. Именно он будет обеспечивать свободное перемещение воздушных масс и очищать их от загрязнения.

Фильтры для покрасочных камер в большинстве случаев выполняются из полиэфирного волокна или гофрированного картона. Данные элементы могут располагаться на полу или на полу. В зависимости от уровня загрязнения воздуха внутри помещения рекомендуется менять их не реже 1-2 раз на протяжении года.

Функции вентиляционной системы

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Фильтры для покрасочных камер выполняют очень важную функцию. Они способны улавливать частицы разных размеров, содержащихся в воздухе. Мелкие элементы такого типа могут быть представлены в виде пыли или мелкого мусора.

Качественная фильтрация воздуха внутри покрасочной камеры очень важна на завершающем этапе окрашивания, когда осуществляется принудительная сушка нанесенного слоя. Своими действиями вентиляционная система предупреждает попадание мелких частиц на окрашиваемую поверхность.

Этапы фильтрации

Фильтр для покрасочной камеры обеспечивает три уровня очистки воздушных масс от мелких частиц.
Так, загрязненный воздух изначально попадает в вентиляционную систему. Здесь осуществляется его очистка от содержания лишних элементов и уже в чистом виде воздушные массы возвращаются внутрь покрасочной камеры.

Виды фильтров для покрасочных камер

Фильтры для покрасочных камер позиционируются в качестве основных элементов для улавливания аэрозольных частиц. Они могут иметь одно или двухмоторную конструкцию. По способу установки такие устройства бывают напольные и потолочные.

Потолочные фильтры

В этом случае целесообразнее всего использовать рулонный фильтрующий материал, который способен покрыть всю потолочную поверхность. Он способен пропускать через себя воздушные массы, поступающие внутрь камеры. В качестве фильтрующей основы используются волокнистые структуры, которые предварительно проходят обработку специальными составами.

Напольные фильтры

Напольные фильтры для покрасочных камер также могут быть представлены в виде рулонного материала с повышенной огнестойкостью.
Альтернативным вариантом при этом является фильтр инерциального типа. В основе функционирования такого устройства лежит принцип механического отделения крупных частиц пыли при последующем изменении направления воздушных потоков. Данная вариация напольных устройств имеет множеством преимуществ:

возможность очистки больших объёмов воздуха;
высокое качество очистки;
надежная работы всей системы;
максимальная скорость очистки.

При этом следует отметить, что это устройство не слишком хорошо справляется с фильтрацией слишком мелких частиц. В данном контексте установка дополнительного фильтра является жизненной необходимостью.

Система фильтрации своими руками

При самостоятельном монтаже системы очистки рекомендуется произвести установку входных фильтров вентиляции и дополнительных потолочных фильтров. Только такой подход сможет обеспечить максимально положительный результат.

В процессе монтажа системы своими руками необходимо также позаботиться об установке кассетных улавливателей пыли. Такая потребность может возникнуть при условии, если вентиляция работает в режиме рециркуляции.

Ещё один хороший способ установки вентиляционной системы своими руками — реализация метода «мокрый пол». В этом случае пыль и остатки краски попадают в проточный поток воды и вместе с ним удаляются в канализацию. При этом следует предварительно позаботиться о предупреждении попадания брызг на окрашиваемую поверхность.

Сухая покрасочная камера

благодаря конструкции и рассчитанным техническим пропорциям и параметрам, максимально удаляет излишний окрасочный туман и загрязненный воздух из зоны распыления, очищая его.

Очень важно выбрать оборудование с правильным размещением вентилятора и мощностью, так как если:

Вентилятор слабый – недостаточна мощность всасывания, остаются пары растворителя в воздухе и краска оседает на пол и стены;

Вентилятор слишком сильный – удаляется краска, еще не долетевшая до изделия.

Также ВАЖНА шумовая нагрузка и объем потребляемой мощности оборудования.

Принцип работы покрасочной камеры с сухой фильтрацией:

1. Удаление частиц краски и пыли с зоны распыления.

2. Удаление окрасочного аэрозоля и исключение возможности его распространения в окружающие помещения.

3. Обеспечение необходимых условий для создания высокого качества покрытий.

4. Удаляемый воздух очищается от механических частиц краски (остаются в фильтрах) и выбрасывается в атмосферу.

Как фильтруется воздух в сухих покрасочных камерах?

Загрязненный поток воздуха, создаваемый вентилятором (установленным на крыше или по диагонали), с частичками краски движется по инерции в проем камеры, где установлен один или два фильтра.

Фильтры бывают:

1. в рулонах

Самый популярный – инерционного действия. Частички краски, ударяясь несколько раз о внутреннюю стенку фильтра, оседают, а воздух по инерции продолжает движение. Высокая удерживающая способность фильтра, позволяет работать без потеть скорости всасывания воздуха. Так в сухой окрасочной кабине длинной 2 метра площадь всасывания составляет 3,6 кв.м поверхности (2 отрезка по 2 метра рулона), объем удерживаемой краски составляет около 15 кг/кв.м. То есть способен удержать 54 кг отходов краски.

– используется как единственный уровень фильтров. В основном предпочтение отдают в автомобильных камерах (специфика размещения). Обеспечивает необходимую степень очистки, однако при наполнении снижается скорость потока воздуха.

Воздух, очищенный от механических частиц краски, выбрасывается через вентиляцию в атмосферу.

На какое количество времени хватает фильтров в сухой окрасочной кабине?

Вопрос напрямую зависит от многих факторов.

1. Сколько краски, лаков, грунтов и т.д. распыляется в сутки?

2. Какие пистолеты распылители используются? (Какой системы распыления?)

3. Какие изделия красятся?

4. Как следят за очисткой кабин и заменой фильтров?

Если у вас 2 метровая сухая окрасочная кабина, и вы распыляете 20 литров в сутки (без учета растворителя!!!), используя китайский пистолет распылитель (с традиционной системой распыления, коэффициент переноса материалов 40-45%), то (20 л х 40% = 8 литров в туман!), то с учетом удерживающей способности фильтра 15 кг/кв.м. (площадь всасывания кабины 3,6 кв.м.) – 1 замены фильтра хватит на – 7 дней.

А одного рулона на 1 месяц!

Какой длины выбрать сухую окрасочную камеру?

Нужно определиться с максимальным размером окрашиваемых изделий и аналогичной или с небольшим запасом выбрать размер. То есть если изделия 2,7 м – кабина 3 метра, если 1,8 то 2 метра. Также зависит от того, какое количество маляров будут работать в одной кабине.

Какой глубины выбрать сухую покрасочную камеру?

Глубина кабины зависит от выделенного помещения под покраску, если планируется, что маляр будет находиться внутри кабины, то нужно отталкиваться от размеров изделия. Если помещение выделено 4 метра, а кабина будет установлена 3 метра целесообразно вообще использовать кабину с минимальными боковыми стенками. Также стенки нужны, если рядом находится два разных окрасочных поста, для избегания проблем с переопылением.

Схема сухой покрасочной камеры.

На схеме L1 — глубина покрасочной камеры (рабочей зоны)

Зачем нужна сухая окрасочная камера (кабина). Можно работать без нее? Фильтры выкинули, работаем так!

Используя открытую вентиляцию, без системы очистки, нарушаются все требования пожарной и санитарно-гигиенической безопасности. Уровень растворителей и краски в помещении постоянно накапливается. Поток загрязненного воздуха, без предварительного удаления краски, через вентиляцию выбрасывается в атмосферу и оседает на поверхности вокруг вашего здания. Помимо этого идет процесс постоянного налипания краски на воздуховод и вентилятор. Любая искра может привести к необратимым последствиям! Невозможно определить, сколько времени можно работать в таких условиях, это может быть и месяц и год и два и когда наступит тот день, который не позволит ничего изменить!

Что такое рабочая высота окрасочной камеры (кабины)?

Высота кабины – это вся высота с учетом вентилятора и крыши. Рабочая высота – это площадь всасывания. Высота стандартного картонного фильтра 0,9 м. Обычно в кабинах установлено 2 ряда фильтров на общую высоту 1,8 м. Есть модели увеличенной высоты, в которых устанавливаются фильтры в 3 ряда – 2,7 м в высоту.

Помните, что для любой задачи можно подобрать оптимальное решение!

Предназначена для ручного нанесения лакокрасочных покрытий методом
воздушного, комбинированного и безвоздушного распыления с одновременным
удалением из рабочей зоны твердых остаточных взвесей и очистки воздуха
от вредных примесей.

Камера применяется для установки в отделочных цехах мебельных
предприятий, в производственных процессах которых применяются
легковоспламеняющиеся, взрывоопасные и технические растворители, а также
при производстве оконных и дверных блоков, стульев, детских кроваток и
на других деревообрабатывающих производствах. Удовлетворяет
противопожарным и санитарным нормам.

Принцип работы

Окрасочные камеры представляют собой надежные установки, рассчитанные на
интенсивную работу. Фильтрующими элементами являются
высокотехнологичные инерционные фильтры-сепараторы, способные выдержать
до 15 кг отфильтрованного материала на 1 м 2 рабочей
поверхности и фильтры тонкой очистки. Камеры разработаны на основе
лучших технических решений ведущих европейских производителей
окрасочного оборудования. Окрасочные кабины укомплектованы
высококачественными вентиляторами в искробезопасном исполнении
производства Италии, фильтрами-сепараторами инерционной очистки
производства Франции. Взрывобезопасные светильники производства Чехии
обеспечивают оптимальное безбликовое освещение рабочих постов.
Применение в конструкции двойной системы фильтрации из современных
материалов позволяет достичь степени очистки воздуха до 97%. Равномерное
распределение воздушного потока в рабочей зоне дает возможность
получать покрытия более высокого качества. Окрасочные камеры имеют
прогрессивную модульную конструкцию, изготовлены из оцинкованной стали.

Схема фильтрации

Стандартная комплектация

Система аспирации
Боковые стены
Электрический шкаф управления
Люминесцентный светильник (во взрывобезопасном исполнении), пр-во Чехия
Вентилятор (в искробезопасном исполнении), пр-во Италия
Комплект фильтров из нетканых материалов

Опции (изменение комплектации)

Приточный пленум
Дополнительные светильники
Вентиляторы с увеличенной производительностью
Разработка нестандартных решений по желанию заказчика

Оборудование рассчитано на длительный срок службы, позволяет работать
с широким спектром лакокрасочных материалов, обеспечивая оптимальные
условия труда при минимальных затратах.

Источник

Принцип работы

Схема фильтрации

Стандартная комплектация

Система аспирации
Боковые стены
Электрический шкаф управления
Люминесцентный светильник (во взрывобезопасном исполнении), пр-во Чехия
Вентилятор (в искробезопасном исполнении), пр-во Италия
Комплект фильтров из нетканых материалов

Опции (изменение комплектации)

Приточный пленум
Дополнительные светильники
Вентиляторы с увеличенной производительностью
Разработка нестандартных решений по желанию заказчика

Покраска авто таким способом имеет ряд серьёзных преимуществ перед использованием краскопульта в собственном гараже. Вследствие герметичности можно не волноваться по поводу попадания на окрашиваемую поверхность посторонних частиц пыли и грязи.

Покраска автомобиля своими руками

Начальный этап

помещение;
генератор тепла;
тепловая пушка;
система вентиляции.

Помещение для покрасочной камеры

Поговорим о помещении

До того, как сделать покрасочную камеру своими руками, вы подыскиваете подходящее помещение. Это может быть металлический гараж или большая мастерская – главное, чтобы у вас было пространство и возможность оборудовать всё соответствующим образом.

Камера для покраски автомобилей должна иметь стены, которые будут соответствовать ряду требований:

сопротивляемость огню;
герметичность;
возможность периодически мыть;
наличие теплоизоляции.

Помещение должно быть герметичным

Покрасочная камера с водяной завесой на дверях

Освещение – это важно

Практика показывает, что наиболее удобным вариантом станут люминесцентные лампы дневного освещения – их размещают на потолке. Чтобы обзор нижней части машины был достаточным, несколько продолговатых источников освещения вешают вдоль стен.

Люминесцентные лампы дневного освещения

яркое качественное освещение;
минимальные энергозатраты;
маленькая рабочая температура;
надёжность;
долговечность

Правильное освещение в покрасочной камере

Вентиляция помещения, очистка воздуха и сушка

Малярка своими руками строится с учётом всех требований технологии покраски и безопасности. Ключевую позицию здесь занимает грамотно устроенная вентиляция воздуха. Она отвечает за очищение воздуха, а также за то, чтобы туман краски нужным образом осаждался и выводился.

В зависимости от того, какой принцип использован в системе вентиляции помещения, различают два типа камер:

с одним мотором;
с двумя моторами.

Вентиляция покрасочной камеры

Установка фильтров должна предусматривать возможность возникновения турбулентности воздухопотока с частицами эмали – для этого нужно грамотно их расположить по периметру помещения и учесть давление воздуха.

Приточно-вытяжная вентиляция в покрасочной камере

Ещё немного полезной информации

Подумайте о помещениях, где будет храниться инвентарь, краски, профессиональное оборудование, средства безопасности, спецодежда.

Заключение

Постройка специализированной покрасочной камеры для автомобиля – это трудоёмкий процесс, который потребует большого количества сил и энергии. Вам придётся мониторить информацию о существующих вариантах и на их основе придумать собственный проект – за основу вы можете взять любое готовое решение.

Если вы красите машину, то наверняка делаете это в покрасочной камере. Для соблюдения правильной технологии вы должны следить за тем, чтобы всё вспомогательное оборудование при этом работало как надо, в том числе и вентиляция. Сама покрасочная камера должна быть спроектирована с учетом того, чтобы вытяжка для покраски работала нормально.

Главная опасность для человека при работе в покрасочной камере – это токсичные газы, выделяемые при испарении красящей субстанции. Пары исходят также от растворителя. Таким образом, грамотная организация рабочего пространства является самой важной задачей. Необходима постоянная циркуляция воздуха. Для этого должна быть предусмотрена установка приточно-вытяжной вентиляции. В нижней части камеры нужно смонтировать вытяжку с фильтрами.

Если взглянуть на покрасочную камеру с точки зрения организации вытяжки, можно сказать, что это сложная система, поскольку при работе должно обеспечиваться ровное покрытие детали, без потеков и дефектов. Поэтому потоки воздуха нужно тщательно рассчитать. Вытяжка паров краски необходима для очистки воздуха внутри камеры, а также обеспечения осаждения взвеси краски и её фильтрации.

Итак, вытяжка для покрасочной камеры в режиме нормальной эксплуатации обеспечивает следующие состояния внутренней среды:

Подача в до 30 градусов Цельсия;
Изъятие из помещения отработанного воздуха и выброс его наружу;
Обеспечение притока свежего кислорода.

Для того, чтобы воздух, поступающий снаружи, был чист и не помешал процессу покраски, он проходит через задерживающие пыль фильтры. Также для того, чтобы пары краски не попали в окружающую среду и не оказали токсического воздействия на неё, применяются краскозадерживающие фильтры.

Если выражать объём циркулирующего воздуха в цифрах, его можно представить, как кратность объёма помещения к подаваемому и вытягиваемому воздуху — тогда цифра будет 140-200 раз в час. Грубо говоря, это можно сравнить с непрерывной циркуляцией воздуха.

Типы вентиляционных систем и их сравнение

Традиционно существует несколько типов вентиляции камеры:

Одномоторные камеры представляют собой помещения, в которые поступает из верхней части помещения. Создаваемый поток воздуха оказывает давление на пары краски, и она садятся на пол, а затем выводятся наружу;
Двухмоторные камеры, помимо мотора в верхней части, обладают ещё одним движком, который высасывает воздух из помещения через нижнюю часть камеры.

Свои плюсы и минусы есть у того и у другого способа вытяжки. Однако нужно учитывать одну вещь. Выбор камеры зависит от предполагаемого объёма работ. Двухмоторные системы вытяжки, конечно, обеспечивают гораздо более качественную циркуляцию воздуха, однако они довольно дороги, и их установка в покрасочной камере весьма трудоёмка. Вытяжка для покрасочной камеры, через которую не будут проходить десятки автомобилей в день, может быть и одномоторной: это экономически более оправданный вариант.
В любом случае, какая-то вытяжка обязательно должна быть.

Фильтр для покрасочной камеры должен быть установлен качественный и, конечно, он должен своевременно заменяться, если вы не хотите появления на детали дефектов.

Фильтр тонкой очистки ставится на выходе из воздуховода. Воздушный короб традиционно устанавливается под потолком и является источником нагнетания воздуха в помещение.

Говоря о втором варианте вентиляции, который мы упомянули, отметим, что удаление грязного воздуха происходит через отверстия в полу камеры. За отверстиями следуют траншеи, по которым проводится воздух. На отверстия следует поставить решетки для того, чтобы те не засорялись. Траншеи можно прокопать в полу, однако можно просто приподнять сам пол.

Приточно-вытяжная вентиляция

Между тем, на двух уже названных способах вентиляции человеческая выдумка не заканчивается. Есть ещё один способ, который предпочитает большинство маляров – это приточно-вытяжная вентиляция. Она может работать не в одном, а в трёх различных режимах.

Активная циркуляция потока, проходящего через непрерывную фильтрацию и возвращающегося обратно в камеру. Такая очистка необходима непосредственно перед окрашиванием для очистки помещения и предотвращения попадания пыли под слой краски;
Забор воздуха извне, фильтрация и нагрев либо охлаждение до приемлемой температуры, затем – поступление в камеру. Далее воздух выводится без фильтрации наружу. Такой режим подходит для простого поддержания нужной температуры и подавления тумана;
Воздух закачивается из камеры, проходит через систему фильтрации и нагревается до 60 градусов. Затем он поступает обратно в камеру, осушая поверхность автомобиля. Ускоренная сушка необходима при больших объёмах работ.

Когда вы проектируете систему вентиляции, уделите должное внимание тому, как расположены её входные и выходные отверстия. Неправильное позиционирование может привести к появлению слепых зон, в которых не будет циркулировать воздух. Там будет оставаться взвесь краски, и затем оседать на предметах.

Это, конечно, осложняет работу и ухудшает качество покраски. При необходимости вы можете установить локальные вытяжки, чтобы повысить эффективность основной системы, однако проследите за тем, чтобы работа всех этих агрегатов не мешала друг другу и не создавала завихрений воздуха.

Фильтра для покрасочной камеры

Фильтры, которые применяют для очистки воздуха в покрасочных камерах, быстро засоряются пылью и краской. Тогда сильно снижается объём циркулирующего воздуха, и его обновления недостаточно для комфортной работы. Это не трагедия, поскольку система вентиляции обязательно имеет регулятор мощности подачи воздуха.

Кроме того фильтры при необходимости обычно очень легко заменить. Проблему также может решить применение двухступенчатых фильтров. Они значительно повышают срок службы воздушных фильтров. В то время как внешний фильтр предотвращает попадание в помещение пыли (отверстия фильтры более крупные), внутренний занимается более тонкой очисткой.

Он задерживает совсем мелкие пылевые частицы, летучие капли краски, а также соединения лака. Если вы будете своевременно прочищать внешний фильтр, вам намного реже будет требоваться замена основного. Крупные частицы пыли гораздо проще удалить из сетки, чтобы отправить её в повторное использование.

Скорость потока воздуха нужно анализировать в режиме реального времени. Камера для покраски должна быть оборудована специальными датчиками. Скорость потока должна быть в пределах 20-25 смс. К расчетам, конечно, необходимо присовокупить объём автомобиля, а точнее, отнять этот показатель от объёма комнаты.

Необходимые расчеты

Чтобы ваша покрасочная камера работала правильно, вы должны рассчитать необходимый объём вентиляции в помещении. Если вы правильно произведёте расчет, то токсичные газы и пыль не будут скапливаться в помещении. Вы не только обезопасите таким образом оператора покраски, но и повысите качество окрашенной поверхности. Также вы выполните требования пожарной охраны, поскольку скопление токсичных летучих газов в малом пространстве пожароопасно.

Есть, конечно, сложности. Объем циркулирующего воздуха зависит от размера окрашиваемой детали. Так, для покраски маленькой детали кратность воздухообмена должна равняться пяти разам в час. Естественно, покраска автомобиля требует, как уже упоминалось, кратности более 140 раз.

Видим, что в больших камерах невыгодно красить совсем мелкие детали – это вполне логично. Но нельзя устанавливать и слишком малую циркуляцию, иначе это может негативно сказаться на здоровье маляра. Современные покрасочные камеры нередко автоматизированы, поэтому работникам не приходится задумываться о силе вентиляции.

Однако если вытяжка не автоматизирована, вам придется самостоятельно подбирать нужное количество оборотов для каждого вентилятора в отдельности – для верхнего и нижнего. При этом вы должны знать их производительность и создаваемое давление.

Можете ориентироваться на показания датчика вредных веществ или на собственный опыт. Давление вентилятора рассчитывается в зависимости от площади потолочного фильтра – для верхнего движка – и в зависимости от площади напольного фильтра – для нижнего.

Обычная покрасочная камера традиционно характеризуется определенной производительностью воздухообмена – в среднем, 20 тысяч кубов в час. Подобная производительность может гарантировать не только высокое качество детали после обработки краской, но и безопасные условия для оператора.

Приточно вытяжная вентиляция своими руками

Если вы уже сами построили бокс, в котором будете красить детали или целые автомобили, вы можете и сами сделать вытяжку. Заметьте, что монтаж вытяжки можно производить только после того, как вы полностью закончите отделку помещения: обошьёте стены, проведёте свет.

Традиционно стены обшиваются в таком случае листами металла либо пластиковой вагонкой. В качестве источника освещения лучше использовать люминесцентные или светодиодные лампы: они экономичны и безопасны в эксплуатации, особенно это важно в огнеопасном помещении – таком, как покрасочная камера.

Обеспечьте поток света мощностью не менее, чем 600 люмен. Недостаточно мощное освещение может подвести, если вокруг будет слишком густой туман из краски. Но этого не произойдет, если вы грамотно оборудуете вентиляцию: поставите вытяжку в пол своего гаража, а воздухозабор с тепловой пушкой – в потолок.

Однако, как вы уже, наверное, заметили, конструкции вытяжек могут быть самыми разными, и вы можете более или менее свободно экспериментировать. Вытяжка в покрасочной камере, своими руками сделанная, будет работать не хуже фабричной, если вы воспользуетесь качественными компонентами.

Часто люди сталкиваются с проблемой неравномерной вентиляции. Чтобы избежать этого, я, как опытный мастер, советую оборудовать воздуховоды, чтобы они разводили потоки воздуха от тепловой пушки равномерно по всей поверхности гаража.

Наверное, все знают устройство тепловой пушки, поэтому её также можно изготовить самостоятельно. Тепловая пушка — суть крупный вентилятор, прогоняющий воздух извне через высокотемпературные тэны. Если вы взялись сделать тепловую пушку самостоятельно, вместо тэнов можете использовать никель-хромовую проволоку.

Вам будет необходимо установить около семи-восьми тэнов или их заменителей. Тогда воздух будет нагреваться в камере до нужной температуры. Если у вас не нашлось ни тэнов, ни нужной проволоки, воспользуйтесь теплогенератором. Он работает на солярке.

После установки системы обязательно проведите её испытание. На основании расчетов откорректируйте мощность вытяжки для покраски деталей того или иного размера либо для обработки целого автомобиля. Покраска в камере должна производиться опытным маляром; также должен быть напарник, который следит за исправностью системы вентиляции для того, чтобы в случае её поломки предотвратить наполнение газами покрасочной камеры.

Безопасность вытяжки

Напоследок обратите своё внимание на то, насколько система получилась безопасна. Разработка эффективной системы вентиляции помогает не только добиться отличного качества покраски, но и максимальной безопасности во время работы. Есть три способа, которые позволят сделать эту важную систему максимально безопасной:

Установите на воздуховоды обратные взрывозащищенные клапаны;
Ведите учет тех примесей, которые образуются в результате работы;
Смонтируйте при необходимости дополнительные локальные вытяжные моторы, которые помогут улучшить атмосферу в боксе.

Заранее подумайте, будут ли примеси и пары, выделяемые при покраске, тяжелее или легче воздуха. В первом случае вам нужно больше внимания уделить вытяжным отверстиям возле пола. Нужно спроектировать вытяжку таким образом, чтобы только треть всего циркулирующего воздуха выводилась из верхней камеры, а основная часть – из нижней части. Нужно поступить наоборот, если предполагаемые пары будут легче воздуха и, соответственно, будут, в основном, скапливаться вверху.

Если вы дополнительно устанавливаете агрегаты струйной окраски, вам тем более понадобятся местные взрывобезопасные вытяжки. Неплохо установить пару таких вытяжек над окрасочным столом, стендом или возле окрасочной ванны.

Мы видим, что расчет вентиляционной системы – ответственная работа, которую, возможно, лучше доверить профессионалу. От правильной работы вентиляции зависит жизнь людей и качество покраски.

А если вы намереваетесь выполнять работы для других людей, от вытяжки зависит и ваша репутация, как специалиста и профессионала. Прочитав советы, изложенные здесь, вы могли остановить свой выбор на какой-то готовой системе вытяжки, которых очень много в специализированных магазинах.

Если ваш выбор – это создание своей мастерской с нуля, собственными силами, тогда убедитесь, что вы обладаете достаточной компетентностью в этом вопросе, побольше почитайте профессиональных книг, полистайте всемирную сеть. И тогда у вас точно всё получится.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

. Красиво, что сказать.
. Смотрится мощно.
. На авто конечно же.

Рассчитав вентиляцию в отведенном под малярные работы помещении, проектировщик получает статическую картину, дающую хорошее приближение только в первые дни работы. Фильтры для имеют свойство забиваться, нарушая циркуляцию, снижая эффективность работы приточных и вытяжных вентиляторов. Поэтому размещение потолочных и напольных матов должно предусматривать возможность быстрой замены, а система фильтрации – поэтапное отсеивание частиц.

Воздух с улицы и воздух, выходящий из покрасочной камеры, имеют разный характер загрязнения. Соответственно и эффективная очистка предполагает разные типы фильтрующих материалов на каждом этапе отсеивания. По функциональным характеристикам различают три вида рулонных материалов:

Фильтр грубой очистки – устанавливается снаружи, предназначен для отделения от воздуха крупных частиц.
Тонкой очистки – защита помещения от пыли, устанавливается непосредственно на потолке покрасочной комнаты.
Напольный – защита окружающей среды, а также элементов вытяжного вентилятора от сопутствующих покрасочным работам отходов.

Согласно принятым в Европе нормативам (методика EN 779) грубой очисткой может считаться отделение от воздушного потока частиц размером до 10 мкм (EU1 – EU4). Тонкая очистка предполагает фильтрацию частиц размером до 1 мкм (EU5 – EU9). Однако в зависимости от способа отделения пыли и материала фильтры для покрасочных камер могут прослужить от нескольких месяцев до года. Замена фильтрующих элементов на профессиональных станциях производится один раз за 8-12 месяцев, но обычно владельцы станций не скупятся на дорогостоящие материалы.

Отделение крупных частиц производится обычной полипропиленовой сеткой или их комбинацией. С внутренней фильтрацией дело обстоит сложнее. Некоторые мастера предпочитают обходиться сделанным своими руками фильтром из флизелина, однако его загрязнение происходит очень быстро, так что экономия в этом случае весьма сомнительна. При покупке потолочного очистителя следует обратить внимание на следующие параметры:

Класс очистки (индекс EU или F).
Средняя удерживающая способность (указывается в процентном соотношении для потока воздуха 3400 м³/ч).
Конечный и начальный перепад создаваемого материалом давления (в Паскалях).
Огнеупорность.
Пылеудерживающая способность.

Хороший фильтрующий материал (сухая очистка), перед падением давления до 80 Па, способен удерживать до 0,3-0,5 кг загрязнений на 1 м². Это результат показывает наиболее распространенный материал для фильтрации входящего в помещение воздуха – полиэфирные волокна. Они скрепляются друг с другом посредством нагрева, а по бокам рулон укрепляется армированной сеткой (иногда рулон прошивается сеткой), качество исполнения которой также влияет на цену. Увеличить эффективность фильтрации может антипилинговая пропитка, к которой пыль просто напросто прилипает.

Напольные фильтры

Фильтрация лакокрасочных материалов, содержащихся в выходящем из камеры воздухе, требует других подходов и наиболее эффективный из них – водяная завеса. Вредные вещества из лакокрасочного тумана легко удерживаются водой, но проектировать камеру со встроенной водяной завесой довольно проблематично и затратно, поэтому чаще в покрасочных боксах применяется гидрофильтр для окрасочной камеры.
Как это понятно из названия, активным элементом такой конструкции является бокс с водой. Чаще всего он представляют собой горизонтальную коробку из полипропилена (иногда из оцинкованной стали), устанавливаемую снаружи, на выходных трубах вентиляции.

Растворенные водой вещества нужно удалять, иначе их накопление приведет к тому, что очищаться такой фильтр не будет или просто забьется частицами краски. Для этого в систему циркуляции гидрофильтра окрасочной камеры добавляется специальное вещество – коагулянт. Химическая реакция с ним приводит выпадению растворенных загрязнений в осадок, удаляемый механическим способом.

Два других способа фильтрации – карманные (ФЯК) и картонные фильтрующие системы. Достоинство первых – компактность и способность пропускать большой объем воздуха на м². Картонные системы представляют собой искусственный лабиринт из гофрокартона. Устройство картона таково, что проходящий через него поток образует маленькие завихрения, из которых тяжелые частицы краски вылетают по инерции и прилипают к стенкам карманов (из-за принципа работы такую фильтрацию называют иногда инерционной). Стоит картонная система недорого (3-4 тыс. за рулон в 10 м²), но замены требует часто. Для сравнения, напольный стекловолоконный фильтр, монтируемый обычно в бетонный приямок камеры, обходится примерно в 1-2 тыс. рублей за м².

Технологии окрашивания сопряжены с использованием часто не безупречных в санитарно-гигиеническом и экологическом отношении лакокрасочных материалов (ЛКМ). Причем «небезупречность» эта проявляется не на протяжении долгосрочного периода их эксплуатации в виде покрытий, а в процессе изготовления и нанесения на окрашиваемые поверхности.

Производство ЛКМ сопровождается образованием большого количества твердых отходов, загрязненных стоков, газовых (летучих) выбросов. Важной, одновременно экологической и экономической проблемой, остается совершенствование технологических процессов нанесения ЛКМ, необходимость сделать их безопасными и приносящими наилучший результат. Именно стремление гарантировать высокое качество работ, оптимальные санитарно-гигиенические условия труда для персонала, эффективную защиту окружающей среды от вредных выбросов ─ послужили основными предпосылками появления покрасочных (окрасочных) камер (кабин). Их неотъемлемой частью является фильтровальное оборудование. Фильтры для окрасочных камер активно участвуют в решении большинства задач, возникающих при использовании этого вида оборудования.

Качество окрашивания и сохранение здоровья персонала одинаково важны при любых размерах и производительности камер; вопросы защиты окружающей среды тем актуальнее, чем значительнее объемы используемых ЛКМ и соответственно, чем больше возникает при этом отходов в виде сухих частиц и испарений. И если применяемая время от времени покрасочная камера в гараже особого урона окружающей среде не нанесет, то круглосуточно задействованные окрасочные производства крупных автозаводов способны оказывать на природу самый жесткий прессинг.

Сухие и водяные покрасочные камеры

О важности фильтров говорит тот факт, что именно в зависимости от способа очистки воздуха, и соответственно, конструкции и принципа работы используемых фильтров, покрасочные камеры разделяют на два больших класса ─ водяные и сухие.

Окрасочные камеры с сухим фильтром, сухие покрасочные камеры, покрасочные камеры сухой фильтрации, покрасочные камеры сухого типа ─ как бы не варьировалось их название, покрасочные камеры с сухим фильтром отличаются тем, что очищают воздух без присутствия воды.

Сухие фильтры (картонные, угольные, стекловолокнистые и др.) применяются и в окрасочных камерах с гидрофильтром, другое название которых ─ покрасочные камеры с водяной завесой, но в них часть работы по очистке воздуха берут на себя гидравлические фильтры. Покрасочная камера с водяной завесой оснащена форсунками и наклонными щитами, формирующими завесу, проходя через которую побывавший в рабочей зоне загрязненный красочным аэрозолем воздух, очищается от частиц лакокрасочных материалов.

Только совсем примитивные покрасочные камеры оснащены единственным фильтром на входном воздуховоде, очищающим приточный воздух. Подавляющее большинство современных конструкций имеют многоступенчатую систему фильтрации.

Чистота воздуха внутри покрасочной камеры ─ одно из ключевых условий обеспечения высокого качества покрытия. Очистка приточного воздуха, параметры которого оказывают непосредственное влияние на качество окрашивания, как правило, выполняется в два этапа: сначала предварительная фильтрация с использованием фильтров грубой очистки, затем с помощью потолочных фильтров тонкой очистки.

Нормативный документ «ГОСТ Р ЕН 14799-2013 Фильтры воздушные для общей очистки воздуха. Термины и определения» подразделяет воздушные фильтры на фильтры очистки воздуха от частиц и фильтры очистки воздуха от паров и газов. Первые классифицируют в соответствии с их фильтрующей способностью на четыре группы:

Группа G ─ фильтры грубой очистки; классы ─ G1, G2, G3, G4;
Группа F ─ фильтры тонкой очистки; классы ─ F5, F6, F7, F8, F9;
НЕРА (от High Efficiency Particulate Air filter) ─ высокоэффективные фильтры очистки воздуха; классы ─ Н10, Н11, Н12, Н13, Н14;
ULPA ─ сверхвысокоэффективные фильтры очистки воздуха; классы ─ U15, U16, U17. (ULPA от Ultra Low Penetration Air filter или фильтр очистки воздуха с ультранизким проскоком частиц; проскок ─ отношение концентраций частиц после фильтра и до него).

В «ГОСТ Р ЕН 1822-1-2010. Высокоэффективные фильтры очистки воздуха ЕРА, HEPA и ULPA. Часть 1. Классификация, методы испытаний, маркировка» есть еще эффективные фильтры очистки воздуха ЕРА (Efficient Particulate Air filter).

Фильтры грубой и тонкой очистки являются фильтрами общего назначения. Класс фильтров общего назначения определяется измеряемой в процентах эффективностью, т. е. концентрацией наиболее проникающих частиц до и после фильтра.

Для любого воздушного фильтра важны такие параметры как эффективность пылеочистки; номинальная производительность или расход воздуха, т. е. объем воздуха, проходящего через фильтр в единицу времени (м 3 /час); начальное и рекомендуемое конечное аэродинамическое сопротивления; пылеемкость ─ масса пыли, уловленной фильтром и накопившейся в нем при достижении значения конечного аэродинамического сопротивления.

Задача фильтров грубой очистки, ─ уловить основную часть атмосферной пыли, обеспечив необходимую чистоту наружному воздуху, попавшему в вентиляционную систему покрасочной камеры. Ведь даже если он был взят в местности с почти идеальной экологией (что уж говорить о городах и промышленных зонах) в нем содержится немалое количество пыли, растительных волокон, микроорганизмов, спор и проч. А в городской атмосфере особенно много оксида кремния SiO 2 и продуктов неполного сгорания топлива. Предварительная фильтрация нужна не только для того, чтобы облегчить работу потолочных фильтров и увеличить срок их эксплуатации, но и для защиты вентиляционного и теплового оборудования покрасочных камер.

В системах воздухозабора могут использоваться фильтры грубой очистки ─ ячейковые плоские (гофрированные и сетчатые), карманные, панельные.

Панельный фильтр представляет собой плоскую конструкцию из нескольких фильтров или ячейку с параллельными поверхностями.

Рамки ячейковых гофрированных фильтров (ФВГ или ФяГ) изготовлены из металла. Фильтрующий материал ─ синтетические волокна, возможно, с добавлением хлопка, со стороны выхода воздуха опирается на сетку волнообразной формы. Сетка, установленная со стороны входа воздуха, повысит прочность фильтра.

Гофрирование позволяет увеличить площадь фильтрации, улучшить аэродинамические характеристики и пылеемкость, сделать фильтр более компактным.

Для очистки приточного воздуха от пылимогут использоватьсяфильтры ячейковые складчатые (ФяС), состоящие из набора рамок, между которыми натянут фильтрующий материал.

Для этих же целей применяются фильтры ячейковые сетчатые типов ФяР, ФяВ, ФяУ.

Фильтр ячейковый сетчатый (ФяР) ─ эффективное средство против крупноразмерных частиц ─ закрепленная в металлической рамке плетеная сетка из нержавеющей или оцинкованной стали.

В фильтрах ФяВ использованы сетки из полимерных материалов ─ полиэтилена, пропилена, винипласта.

В фильтрах ФяУ материал из стекловолокна или химических волокон удерживается сеткой с тыльной стороны.

В фильтрах карманного типа (ФВK — фильтр воздушный карманный или ФяК ─ фильтр ячейковый карманный), фильтрующий материал выполнен в виде карманов из сшитого или термически спаянного фильтрующего материала, прикрепленных к «формообразующей» рамке из металла (оцинкованная сталь, алюминий) или пластика.

Для лучшей герметичности швы карманов дополнительно проклеивают. Чрезмерному раздуванию и слипанию смежных карманов препятствуют специальные ограничители. На конце карманов расположена связывающая их между собой тесьма, что не позволяет им разлетаться под воздействием воздушного потока. Карманы могут раздуваться, не касаясь друг друга, благодаря чему удается задействовать все 100 % фильтрующей поверхности. Размеры и форма карманов подобраны таким образом, чтобы поток воздуха был максимальным и равномерным по всей поверхности фильтра, и также равномерно накапливалась пыль. Стык рамки с фильтрующим материалом выполняется с использованием уплотнителя.

Важные параметры карманных фильтров: высота и ширина рамки, количество (от двух и более) и глубина карманов.

Преимущества карманных фильтров простой монтаж и умеренная стоимость, а по сравнению с панельными фильтрами ─ более высокие пылеемкость, срок эксплуатации и площадь фильтрации.

Потолочные фильтры

Качество окраски, во многом определяет внешний вид и долговечность изделий. В свою очередь, само оно зависит от чистоты воздуха в окрасочной камере.

Установленный, как правило, по всей площади потолка потолочный фильтр для покрасочной камеры помогает обеспечить необходимые параметры уже прошедшего предварительную очистку и при необходимости подогретого атмосферного воздуха, освобождая его от пыли размером в т. ч. менее 1 мкм. От более крупной он уже избавлен фильтром грубой очистки. Прошедший через потолочный фильтр, воздух омывает окрашиваемое изделие, как правило, нисходящим потоком.

С ролью потолочного фильтра тонкой очистки для покрасочной камеры успешно справляются рулонные фильтры, в частности представляющее собой волокнистую структуру из полиэфирных нитей полиэстеровое полотно. Пыль накапливается равномерно по всей глубине материала. Пропитка специальным составом сводит на нет ее миграцию внутри фильтра, и отрыв уже задержанных частиц от его поверхности.

Применение технологии термического скрепления волокон ─ гарант высокой прочности, делающее нетканый материал мало восприимчивым к механическим повреждениям в процессе монтажа и эксплуатации. Удерживающая сетка со стороны выхода воздуха способствует еще большей прочности фильтра.

Основные параметры рулонных потолочных фильтров: размеры ─ ширина и длина рулона ─ обычно, 2х20 м, толщина 10-25 мм, вес, в т. ч. в зависимости от толщины ─ 200-600 г/м 2 .

Такие фильтры для покрасочных камер купить можно по цене, составляющей от полутора до двух с половиной тысяч рублей и более за один метр при ширине полтора-два метра.

Очистка удаляемого и выбросного воздуха

В названии этой главы использованы термины из нормативной документации ─ не отмененного по сегодняшний день ГОСТ 22270-76.

Фильтры для очистки вытяжного воздуха необходимы не только для того, чтобы предотвратить выброс в окружающую среду вредных для нее отходов, возникающих при нанесении лакокрасочных покрытий, что само по себе очень важно. Помимо значимой экологической функции, у них есть и технологическая ─ предупредить циркуляцию красочного тумана в камере, не только отрицательно влияющую на качество окрашивания, но и приводящую к осаждению частиц краски на стенках камеры и ее налипание на оборудовании вытяжной вентиляции ─ лопастях вентиляторов и воздуховодах.

В силу этих причин вытяжную секцию вентиляции необходимо оснащать системой фильтрации удаляемого воздуха.

Очистку отработанного воздуха, содержащего взвешенные частицы краски не осевшей на окрашиваемые изделия и испарения растворителей, входящих в состав лакокрасочных материалов, обеспечивает напольный фильтр для покрасочной камеры. Распространенный вариант напольного фильтра ─ рулонные фильтрующие материалы из стекловолокна. Благодаря неоднородной плотности ─ по мере приближения к выходу воздушного потока диаметр волокон уменьшается, а плотность их укладки увеличивается, ─ удается обеспечить высокую эффективность фильтрации и пылеудерживающую способность. В основании окрасочной камеры может быть установлен набор сухих фильтров, задерживающих подавляющее большинство частичек сухой краски, попавших в вытяжную секцию.

Широкое применение находят бумажные и картонные лабиринтные фильтры покрасочных камер, служащие для улавливания окрасочного тумана, действие которых основано на использовании эффекта инерции движущихся частиц. Легко заменяемые, они обладают высокой удерживающей способностью.

Возможна также дополнительная более глубокая очистка выбросного воздуха как от сухих частиц краски, «прорвавшихся» сквозь напольный фильтр, так и испарений растворителей с помощью угольных фильтров со сменными картриджами. Картриджи представляют собой емкости, наполненные активированным углем, при течении воздуха через которые происходит его очистка от паров растворителей.

Для успешной работы окрасочной камеры важно не только качество, установленных в ней фильтров, но и их правильное своевременное обслуживание, заключающееся, в постоянном контроле, если это предусмотрено регламентом, ─ очистке, и своевременной замене. Чаще всего ─ через 100-200 часов эксплуатации приходится менять краскоостанавливающие напольные фильтры и, если таковые есть, ─ фильтры окончательной очистки удаляемого воздуха. Примерно в несколько раз дольше служат фильтры грубой очистки наружного воздуха и потолочные фильтры.

По мере того, как растут требования к качеству продукции, а вопросы экономики и экологии все теснее переплетаются друг с другом, увеличивается значение фильтровального оборудования, в т. ч.

фильтров покрасочных камер, от которых во все большей степени зависит эффективность производства широкого спектра отраслей промышленного производства.

просмотров

Источник

Главная » Разное » Фильтр для покрасочной камеры своими руками

Как выбрать фильтр для покрасочной камеры

Для очистки помещения от токсичных выбросов и для обеспечения циркуляции воздуха покрасочная камера должна иметь систему вентиляции, в составе которой одним из основных элементов является фильтр для покрасочной камеры.

Окрашивание автомобиля должно происходить с учётом санитарно-гигиенических требований. Кроме того, вентиляция обеспечит удаление мелких частиц с окрашиваемой поверхности, что гарантирует высокое качество работы. Особую роль в этом играют фильтры для покрасочной камеры.

Вернуться к оглавлению

Главная задача фильтрации

Основной задачей фильтра для покрасочных камер является улучшение качества окраски поверхности. Система фильтрации служит для улавливания различных инородных микроскопических тел, которые имеют разное происхождение.

Брызги краски и растворителей. Частички расходных материалов являются серьёзными загрязнителями окружающей среды. Их следует удалять только после прохождения через фильтр для покрасочной камеры.
Пыль. Значительно снижает качество окраски автомобиля.
Мелкие соринки. Так же, как и пыль, становятся основной причиной возникновения дефектов, если во время проведения работ не используются фильтры для окрасочных камер.
Пары растворителей. При нагревании эти летучие вещества опасны для здоровья человека и поэтому должны пройти через фильтры для покраски.

Качественная фильтрация необходима на последнем этапе окрашивания, в процессе принудительной сушки и обдува автомобиля горячим воздухом. Это может испортить работу самого высококлассного специалиста при отсутствии фильтра для покрасочных камер. В рукоятке распылителя краскопульта можно установить фильтр жидкости, препятствующий проникновению инородных частиц в распылительное сопло.

Тем самым, правильно подобранный фильтр для краскопульта обеспечивает бесперебойную работу оборудования, высокое качество окраски автомобиля.

На всех стадиях работ по покраске транспортного средства своими руками фильтр для покрасочной камеры обеспечивает ровное, высококачественное покрытие.

Вернуться к оглавлению

Виды фильтров для компрессора

В зависимости от предназначения, фильтры для компрессора можно разделить на группы.

Воздушные фильтры для компрессора. Их производят из бумаги или ткани. Такие фильтры отсеивают грубые частицы пыли, грязи, поэтому их надо регулярно чистить и своевременно менять, что позволит продлить срок службы компрессора до 15%. Фильтры отличаются по размеру, резьбе, производительности.
Масляные фильтры задерживают частицы масла. Такие устройства удлиняют межремонтный цикл работы компрессора, так как удаляют посторонние частицы из смазочной жидкости, которые становятся причиной износа узлов агрегата. Специалисты советуют использовать для каждого компрессора фильтры той же марки для обеспечения наибольшей эффективности совместной работы. Масляные фильтры отличаются максимальной температурой, давлением, производительностью.
Панельные фильтры устанавливают на корпус компрессора на входе воздуха в агрегат. Они предотвращают попадание крупного мусора в компрессор. Это рамка, в которой расположен отфильтровывающий материал. Такой фильтр нужно постоянно продувать сжатым воздухом для подержания высокого качества очистки.

Вернуться к оглавлению

Системы фильтрации

Фильтры для покрасочных камер обеспечивают трёхступенчатую защиту, или очистки:

грубую;
основную;
тонкую.

Грубая очистка обеспечивает фильтрацию приточных воздушных потоков. Эта система имеет ячейковые гофрированные фильтры для покрасочной камеры. Они располагаются перед вентиляторами. В этой системе использует фильтры для покраски грубой очистки.

Основная очистка. Фильтрация вредных частиц, которые находятся в воздухе, выходящем из помещения для окраски, требует серьёзных подходов. Эффективна водная завеса, которая легко удерживает загрязняющие вещества. Но ввиду сложности проектирования такой камеры, в покрасочных боксах используют гидрофильтры.

Камеры для покраски, использующие сухую фильтрацию, имеют или только потолочные (одномоторные конструкции), или потолочный и напольный фильтры для покрасочной камеры (двухмоторные конструкции). В одномоторных системах вредные пары давлением прижимаются к основанию и выводятся наружу. Этот вид фильтрации наносит вред окружающей среде.

В двухмоторных устройствах загрязнённые потоки воздуха выходят наружу внизу, через напольный фильтр для покрасочной камеры. Такие конструкции наиболее предпочтительны. Особенно эффективно работают системы, в которых потолочный и напольный фильтры занимают большую площадь бокса.

Хороший результат обеспечивают стекловолокнистые устройства, пропитанные специальным раствором. Через подобный рулонный напольный фильтр проходит поток неочищенного воздуха, частички окрасочного тумана оседают на его волокнах.

Напольный агрегат лёгок в монтаже и поэтому часто применяется при создании вентиляции покрасочных боксов своими руками.

Тонкая очистка представляет собой дополнительные фильтры для камеры. Они не потребуют регулярной замены, если предварительная и основная очистки проходят техобслуживание.

Систему фильтрации можно сделать своими руками. На стадии проектирования важно правильно определить её местоположение, чтобы избежать наличия мёртвых зон. Для этого потолочный и напольный фильтры размещают по всему помещению камеры. Сразу необходимо установить фильтр для покрасочной камеры грубой очистки.

Если вентиляция, сделанная своими руками, использует принцип рекуперации, то внутри неё необходимо установить фильтры для покрасочной камеры кассетного типа, имеющие высокий класс точности. Покрасочная камера порошкового типа должна иметь вытяжную систему вентиляции в подпольном пространстве при наличии фильтра для покрасочных камер.

Вентиляция, сделанная своими руками, должна обеспечивать вывод воздуха из всех зон покрасочной камеры. Поверхность фильтра для покрасочных камер необходимо регулярно чистить и продувать.

Покрасочная камера своими руками. Фильтры для покрасочных камер :

Покрасить автомобиль – дело непростое, для его осуществления требуется как минимум специальное помещение. Плюс ко всему, профессиональное оборудование для окрашивания машины стоит дорого — все это отпугивает желающих заняться покрасочным бизнесом, хотя этот бизнес считается очень прибыльным. Как обычно бывает, все необходимое оборудование собирается постепенно, а в качестве основного помещения используется обычный гараж. Альтернативным вариантом является изготовленная покрасочная камера своими руками. При правильном и умелом проектировании она не будет уступать своими характеристиками приобретенной в специализированном центре. О том, как ее сделать самому, узнаете из этой статьи.

Основные требования к покрасочной камере

Главное правило, которе обязательно должно выполняться, — это теплое помещение с изолирующими стенками. Они обязаны поддерживать постоянную температуру внутри около 20-25 градусов, это касается как воздуха, так и поверхности авто. Выполнение этого требования необходимо для проведения качественного технологического процесса. Поэтому при обустройстве таких помещений, коими являются покрасочные камеры для автомобилей, проектировщику рекомендуется тщательно продумать, за счет чего можно достигнуть необходимой температуры — это может быть система прогрева воздуха, хорошая теплоизоляция и др.

Прогреть воздух можно с помощью мощных тэнов, а вот для поддержания нужного режима теплоизоляцию ничем не заменить. Перепад температур не должен превышать 3 градусов за все время сушки. Резкое нагревание и охлаждение камеры для окраски крайне не желательны.

Покрасочная камера, своими руками которую можно выполнить качественно и без лишних переплат, нуждается в качественном освещении. Оно должно быть везде, особенно тщательно должно быть подсвечено рабочее место. Для создания дневного света необходимо комбинировать разные светильники. Кроме того, нужно обеспечить бестеневое освещение центрального места покрасочного помещения. В рабочем боксе не допускаются мерцание светильников и слишком холодные или теплые оттенки свечения. Желательно отдавать предпочтение взрывозащитным лампам, иначе обычные светильники придется дополнительно изолировать и защищать от попадания осколков в помещение и на окрашиваемую поверхность автомобиля. Качество покраски напрямую зависит от чистоты воздуха и его давления, в этом случае поможет хорошая вентиляционная система.

Теплоизоляция покрасочной камеры

Чтобы сохранить тепло в помещении, лучше использовать пенополиуретан. Иногда бокс оборудуют плитами пенопласта, щели между которыми заливаются строительной пеной и в дальнейшем обшиваются листами железа, пластиковыми панелями и др. Перед тем как сделать покрасочную камеру своими руками, необходимо помнить, что оба эти материала горючи. Кроме того, пенопласт легко разрушается под воздействием агрессивных веществ, таких как растворитель или бензин. Иногда для теплоизоляции используется минеральная вата или негорючие материалы. Всем известно, что после окончания процедуры покраски автомобиля необходимо очищать помещение. Поэтому стены должны быть не только огнеупорные, но и легко моющиеся.

Освещение покрасочного бокса

Любое устройство покрасочной камеры своими руками не сможет качественно функционировать без хорошего освещения. Наилучшим вариантом являются галогенные лампы. В целях безопасности их изолируют в отдельные короба или закрепляют под специальным стеклом.

Люминесцентные лампы не менее популярны, тем более, что нет необходимости в их дополнительной защите. Их можно разместить на стенах или на потолке. Для освещения нижней части автомобиля используются переносные светильники.

Что нужно учитывать при проектировании покрасочной камеры?

Чаще всего покрасочный бокс делается из обычного гаража, поэтому учитывать правила безопасности крайне важно, ведь окрашивание – это опасная процедура, которая может привести к взрыву. Обязательно нужно выполнять следующие правила:

Нагреватель должен находиться в отдельном помещении в специальном коробе. Тогда теплый воздух будет поступать в камеру уже нагретым, и тэны не будут иметь возможности зажечь облако от краскораспылителя, которое может привести к взрыву.
Когда обустраивается покрасочная камера своими руками, нужно применять наиболее простые методы для сушки окрашенного автомобиля. Лучше использовать инфракрасные лампы. Желательно, чтобы они включались в обычные розетки.
Отдельные УЗО необходимы для розеточной группы, генератора и сварочного аппарата. Заранее нужно рассчитать суммарную мощность потребления электрической энергии, а лучше — обратиться к электрикам.

Устройство вентиляционной системы

Вентиляционная система для покрасочной камеры – это обязательный элемент ее конструкции. Он представляет собой сложную конфигурацию воздуховодов, различных клапанов и вентиляторов. Кроме этого вентиляция покрасочной камеры должна быть совмещена с фильтрами для очистки воздуха и системой обогрева помещения.

Вентиляционная система выполняет сразу несколько функций, вот основные из них:

1. Она фильтрует и очищает воздух, благодаря ей уходят воздушные пары и газовые выделения от краски и растворителя.

2. Вентиляция обеспечивает безопасность работ, воздух после фильтрации не вредит окружающей среде.

3. Она организует безопасную работу. Правильно спроектированная приточная система вентиляции воздуха, даже в ограниченном и замкнутом пространстве, где сосредотачивается большое количество ядовитых веществ, обеспечивает безопасный процесс очистки. Риск пожаров и взрывов сводится к минимуму.

4. Система обеспечивает горячий обдув и сушку. При непосредственной покраске автомобиля вентиляция покрасочной камеры своими руками выполняет свои основные функции, а также создает потоки горячего воздуха, ускоряющие процесс сушки краски, а горячий обдув лучше скрепляет слои краски и лака между собой.

Виды покрасочных боксов

Хорошо продуманная и правильно рассчитанная вентиляция способна не только влиять на качество будущей покраски автомобиля, но и экономить электрическую энергию, снижать затраты на необходимую замену фильтров. Все это необходимо помнить, особенно когда обустраивается покрасочная камера своими руками.

Бывает несколько видов вентиляционных систем, все они зависят от предназначения боксов для покраски:

1. Воздушно-проходные вентиляционные камеры. Принцип работы данной вентиляции: приток воздуха идет с постоянным давлением, предотвращающим любое попадание в него мусора. Пространство должно быть абсолютно герметичным.

2. Камеры с повышенным давлением или разреженным воздухом. Они представляют собой два рабочих вентилятора. Один нагнетает воздух, другой всасывает. Их совместная работа дает необходимую разность давлений. Такая вентиляция подходит для открытых покрасочных камер без стен.

3. Одномоторные камеры. Принцип работы: воздух подается извне сверху и естественным путем выжимает лакокрасочные пары через нижние отверстия покрасочной камеры. Данный вид вполне приемлем для самодельного бокса, которым и является покрасочная камера, своими руками изготовленная.

4. Двухмоторные камеры. Чистый воздух поступает сверху, дополнительный мотор откачивает воздух снизу и выводит его из помещения. Данная система весьма эффективна, но это дорогостоящее оборудование подходит для покраски автомобилей, поставленных на поток.

5. Камеры с приточно-вытяжной вентиляцией. Эта система сконструирована вместе с системой обогрева и фильтрации.

Фильтры для покрасочных камер

Покрасочная камера должна быть безопасной. Предотвратить пожар или взрыв поможет наличие сухой фильтрации воздушных масс. Даже при установке водяной завесы использование сухих фильтров все равно актуально. В помещениях намного рациональнее применять фильтры для покрасочных камер в виде рулонов. Они представляют собой волокно, пропитанное специальным противовоспламеняющимся составом. Этим материалом покрывается весь потолок камеры.

Напольные фильтры загрязняются намного быстрее и сильнее, а значит, они должны быть более качественно выполнены. Различают два типа фильтрации:

1. Стекловолокнистый рулонный материал. Он негорюч, а его использование рассчитано на определенное количество раз.

2. Инерциальные фильтры для покрасочных камер, которые механически отделяют твердые крупные частицы мусора при резком изменении направления потоков воздуха.

Дополнительная очистка

Если правильно и своевременно производить очистку фильтрующих систем, то не придется часто менять расходный материал. Тонкая очистка состоит из дополнительных карманных фильтров большого объема. Они устанавливаются в воздуховоде. Для экономии места можно использовать кассетные панели на выходе или ячеистые фильтры для сборки микроскопических аэрозольных веществ внутри.

Система фильтрации своими руками

При проектировании системы очистки необходимо учесть ее местоположение. Лучше установить фильтрацию грубой очистки, только потом можно приступать к монтажу потолочного фильтра. Если вентиляция покрасочной камеры своими руками работает по принципу рециркуляции воздуха, то необходимо внутри нее установить несколько кассетных фильтров, имеющих высокий класс точности. Они должны соответствовать типу и конструкции системы вентиляции. Желательно, чтобы в наличии был датчик часов работы системы. Поверхности фильтров рекомендуется регулярно очищать и продувать. Все эти действия продлевают срок службы системы фильтрации.

Порошковая покрасочная камера

Многие используют во время работы порошковую краску. Это смесь из мелкодисперсионных частиц с необходимыми примесями. Порошковая покрасочная камера, своими руками изготовленная, – проект сложный, но вполне осуществимый. Необходимо закупать специальное оборудование, без которого процесс покраски невозможен. Такие боксы неэкономично использовать в небольших ремонтных мастерских, так как оборудование стоит достаточно дорого. Кроме того, в этих боксах не будет возможности провести нужную колеровку.

Порошковая камера состоит из систем фильтрации и рекуперации состава краски. Перед началом смесь намагничивают, она прилипает к металлической поверхности автомобиля плотным и равномерным слоем. Далее красочный слой спекают, для этого авто нагревают до определенной температуры и выдерживают некоторое время. Порошок под воздействием высокой температуры расплавляется, таким образом, происходит окраска авто. Порошковая камера намного снижает затраты на покраску автомобиля. Остатки состава собираются фильтрами, и их можно снова использовать в производственном процессе.

Спешка неприемлема в обустройстве покрасочной камеры, тем более, когда она делается собственными руками. Если потребуется исправлять ошибки, рабочий процесс будет остановлен, а это приведет к потере клиентов. При наличии огромного выбора современного оборудования и материалов данная статья поможет изготовить покрасочную камеру своими руками, которая в скором времени будет приносить неплохой доход.

Виды фильтров для покрасочной камеры. Организовываем очистку воздуха в помещении.

Вот, те мешающие работе частицы, которые убираются с помощью фильтров:

пыль и мелкие частицы мусора. Попадают в основном при заборе воздуха из вне. В итоге, при попадании на окрашенный кузов или деталь, образуют места с дефектами на покрытии.
остатки краски и растворителей. Мелкая пыль из краски и растворителей, также с помощью давления воздуха внутри помещения камеры выводится обычно в напольные каналы, где оседает на специальных фильтрах.
вредные пары, в том числе от растворителей. Они опасны для человеческого организма, и обязательно должны выводиться из рабочей зоны.

Схема фильтрации в покрасочной камере

Всю систему можно разделить по назначению:

предварительная очистка воздуха.
основная фильтрация.
тонкой очистки воздуха.

Система предварительной очистки

Ее основная задача это:

очистка приточного поступающего в камеру воздуха.
повторное очищение воздушной массы, если в системе предусмотрена рециркуляция. В таком случае воздух после очистки снова попадает в рабочую зону.

Основная фильтрация

Это процесс выведения вредных веществ с рабочей зоны во время работы маляра, или же в период сушки авто.

Одномоторные системы работают по принципу постоянного забору свежего воздуха из внешней среды, который подается с потолочных систем вентиляции. За счет этого образуется разница давлений и облака пыли из краски и растворителей прижимается к напольному покрытию, в котором есть каналы вывода его наружу. Такой подход наносит вред экологии и возможет только при небольшой загруженности линии покраски.
Двухмоторная система также подает чистый воздух через потолочную конструкцию, но уже выводит его с помощью вентиляторов работающих в полу, предварительно пропуская через фильтры, например угольного типа. Данные фильтры устанавливаются в фильтр-боксы систем бытовой и промышленной вентиляции и служат для 100% удаления из поступающего воздуха запахов, токсических газов, химических паров, газообразных загрязнений. Они обеспечивают необходимые санитарно-гигиенические стандарты. Также фильтры с активированным углём находят применение в системах гроубоксов (гидропоника), промышленной вытяжке.

Фильтры должны быть размещены по всей площади камеры.

Потолочные фильтры

Сам фильтр представляет собой волокнистый материал, обработанный пропиткой против возгорания.

Напольные фильтры

Выделяют два основных типа:

рулонные материалы по типу стекловолокна и прочего.
инерциального типа. Работает по принципу механической фильтрации твердых крупных частиц при резких изменениях направления движения воздушных потоков. Данный тип элементов отлично подходит при выводе большого объема сильно загрязненного воздуха, но плохо справляется с фильтрацией мелких частиц.

Если делаете систему фильтрации самостоятельно…

Обязательно ведите график замены фильтров согласно параметрам заданным производителем камеры.

А каким способом вы фильтруете воздух в вашей покрасочной камере? Ждем ответов в комментариях ниже.

Вытяжка для покрасочной камеры: как сделать ее своими руками?

Содержание:

В связи с высокой стоимостью заводских покрасочных камер нередко их создают своими руками. Чтобы грамотно сделать данные работы, необходимо иметь знания об устройстве и принципе функционирования этого оборудования и его элементов. В данной статье рассмотрена вытяжка для покрасочной камеры как элемент системы вентиляции и правила ее создания.

Необходимость оснащения покрасочной камеры системой вентиляции обусловлена тем, что в процессе функционирования данного устройства выделяется красочный туман и пары растворителей. Данные вещества представляют опасность для организма человека. Поэтому необходимо сделать правильную вентиляцию рабочего пространства рассматриваемого помещения.

Вытяжка в покрасочной камере выполняет вторую функцию. К тому же вентиляционное оборудование очищает как нагнетаемый, так и выходящий из устройства воздух. То есть система вентиляции подает в рабочее помещение воздух и выводит загрязненный воздух из него.

Чтобы грамотно сделать вентиляцию, необходимо провести расчеты и иметь знания о принципах ее функционирования. Нужно учитывать, что покрасочную камеру считают с точки зрения вентиляции сложной системой. Это объясняется тем, что помимо проветривания рабочего места, вентиляционное оборудование должно обеспечивать правильную конфигурацию воздушных потоков в данном помещении для равномерного нанесения краски на обрабатываемые предметы. В противном случае возможно образование разводов и прочих дефектов лакокрасочного покрытия.

Для покрасочных камер применяют системы вентиляции трех типов:

одномоторные;
двухмоторные;
приточно-вытяжные общеобменные.

Существуют также варианты с повышенным давлением, с проходящим воздухом и с разряжением.

Системы первых двух типов схожи по принципу функционирования. Он состоит в том, что воздух подается в помещение сверху и выводится снизу. Различие между данными вариантами заключается в том, что в одномоторных камерах двигатель используется лишь для подачи воздуха, а красочный туман осаждается под давлением, в то время, как в двухмоторных вариантах как подача, так и вытягивания воздуха осуществляются при помощи двигателей.

Приточно-вытяжной тип вентиляции сложнее упомянутых ранее вариантов. Такое оборудование способно функционировать в трех режимах. Остальные типы вентиляционных систем также сходны между собой по конструкции. Принцип их функционирования основан на применении двух вентиляторов — для нагнетания и выведения воздуха из помещения.

Основное различие между данными видами вентиляции состоит в соотношении мощности этих вентиляторов. В системах с повышенным давлением нагнетающий вентилятор по производительности превосходит высасывающий. В вариантах с проходящим воздухом вентиляторы имеют одинаковую мощность. В системах с повышенным разряжением более производителен высасывающий вентилятор. Варианты вентиляции с увеличенным давлением наиболее распространены.

В любом случае давление для вытяжного вентилятора рассчитывают не только в зависимости от типа системы и параметров помещения, но и также в соответствии с площадью напольного фильтра.

Несмотря на различия в конструкции вентиляционных систем, вытяжка в покрасочной камере должна быть расположена в решетчатом полу. Ее сопла, оснащенные фильтрами, размещают в 10-15 см от пола под решеткой. Хотя, встречаются и варианты, где вытяжки расположены не только в полу, но и также в потолке. Различное расположение определяется особенностями функционирования данного помещения, рассмотренными в конце статьи.

Так как вытяжки устанавливают в полу покрасочной камеры, то он должен иметь особую конструкцию. В качестве путей вывода воздуха ниже исходного пола создают пространство путем проделывания траншей либо поднятия. Последний вариант осуществляют с применением готовых рифленых дырчатых стальных листов или решетки, сваренной своими руками из арматуры.

После установки вентиляционного оборудования траншеи также закрывают металлическими решетками. В любом случае пространство между полом и решеткой должно составлять 15-20 см. Оно служит для размещения вытяжного вентилятора и фильтров.

Места расположения вытяжных отверстий необходимо продумать так, чтобы избежать мертвых зон в помещении.

К тому же следует обеспечить быстрый и простой доступ к подпольному пространству с целью замены фильтров. То есть в покрасочной камере пол является элементом системы вентиляции.

Данные устройства — очень важные компоненты вентиляционной системы, так как от них зависит качество воздуха, как поступающего в покрасочную камеру, так и выходящего из нее. Для рассматриваемых помещений применяют несколько видов фильтров, однако вытяжки для покрасочных камер оснащают обычно картонными фильтрами.

Данные приспособления очень эффективно очищают выводимый из помещения воздух благодаря тому, что лаковая пыль застывает в них. К тому же картонные фильтры просты в эксплуатации, так как характеризуются продолжительным сроком службы, а их установку и утилизацию легко сделать своими руками. Стоимость рассмотренных приспособлений составляет 4000-5000 рублей.

Эксплуатация вытяжных фильтров затруднена тем, что они со временем засоряются краской, лаком и пылью. Вследствие этого снижается скорость прохождения воздуха через них, и, соответственно, нарушается режим его циркуляции в покрасочной камере, в результате чего образуются лакокрасочные взвеси.

Временно данную проблему можно решить путем снижения производительности подающих воздух вентиляторов. Однако все равно желательно как можно скорее заменить фильтры, поэтому на стадии создания вентиляционной системы покрасочной камеры нужно сделать доступ к ним как можно более простым для быстрой замены.

Чтобы увеличить продолжительность срока службы вытяжной фильтрации, нужно сделать двухступенчатые системы. Их создают путем установки двух фильтров различной степени очистки подряд.

Первый из них служит для улавливания крупных частиц пыли, а второй задерживает мелкие частицы, капли краски и летучие соединения. Поэтому их называют фильтрами грубой и тонкой очистки воздуха соответственно. Таким образом, в двухступенчатой системе фильтрации происходит распределение нагрузки между двумя фильтрами, что позволяет увеличить продолжительность эксплуатационного срока их обоих.

В случае создания покрасочной камеры своими руками установку компонентов вентиляционной системы осуществляют после обшивки стен и установки осветительных приборов. Предварительно нужно сделать расчеты вентиляции с учетом параметров данного помещения.

Вытяжки для покрасочных камер с целью обеспечения безопасности и достижения оптимальной эффективности системы вентиляции следует создавать и размещать в соответствии со свойствами веществ, образующихся в процессе работы. При этом в учет берут в основном тяжесть материала – так, если образующиеся вещества более легкие, чем воздух, то основную часть вытяжных отверстий нужно располагать не в полу, а в верхней части помещения. Обычно при этом исходят из того, что нижняя вытяжка должна выводить треть воздуха покрасочной камеры, следовательно, остальная его часть отводится через верхние отверстия. Если отходы тяжелее воздуха, весь его объем выводят через пол помещения.

«Питер — АТ»

ИНН 780703320484

ОГРНИП 313784720500453

Источник

Нормативы и виды фильтров

Фильтр грубой очистки – устанавливается снаружи, предназначен для отделения от воздуха крупных частиц.
Тонкой очистки – защита помещения от пыли, устанавливается непосредственно на потолке покрасочной комнаты.
Напольный – защита окружающей среды, а также элементов вытяжного вентилятора от сопутствующих покрасочным работам отходов.

Класс очистки (индекс EU или F).
Средняя удерживающая способность (указывается в процентном соотношении для потока воздуха 3400 м³/ч).
Конечный и начальный перепад создаваемого материалом давления (в Паскалях).
Огнеупорность.
Пылеудерживающая способность.

Напольные фильтры

Фильтрация лакокрасочных материалов, содержащихся в выходящем из камеры воздухе, требует других подходов и наиболее эффективный из них – водяная завеса. Вредные вещества из лакокрасочного тумана легко удерживаются водой, но проектировать камеру со встроенной водяной завесой довольно проблематично и затратно, поэтому чаще в покрасочных боксах применяется гидрофильтр для окрасочной камеры. Как это понятно из названия, активным элементом такой конструкции является бокс с водой. Чаще всего он представляют собой горизонтальную коробку из полипропилена (иногда из оцинкованной стали), устанавливаемую снаружи, на выходных трубах вентиляции.

Наличие покрасочной камеры даёт очевидные преимущества для автомастерской по кузовному ремонту. Это уменьшение пыли и прочего мусора до минимума, постоянная температура, благоприятная для распыления и хорошего растекания лаков и эмалей, а также хорошее освещение в камере даёт маляру возможность хорошо контролировать процесс распыления. Также не нужно забывать о том, что в малярной камере с правильно устроенной вентиляцией, улучшаются условия работы маляра, не страдает его здоровье.

p, blockquote 1,0,0,0,0 —>

Покрасочная камера заводского изготовления стоит немалых денег, цены начинаются от 5–6 тыс. долларов за камеры эконом класса. При этом заводская окрасочно-сушильная камера предполагает наличие большого помещения, внутрь которого вы её сможете установить. Это устанавливает ограничение на возможность её установки внутрь небольших автомастерских. Бывают, конечно, окрасочно-сушильные камеры наружного исполнения, но они, опять же, дороже. Фирмы, производящие и реализующие окрасочно-сушильные камеры, также продают каждые из компонентов камеры отдельно. Таким образом, можно собрать почти такую же покрасочную камеру внутри небольшого помещения. Но опять же эти компоненты от известного производителя достаточно дороги. Всё это наталкивает на мысль изготовления покрасочной камеры своими руками. Малярная камера, оборудованная в гараже может обойтись в 2 000 у.е. при условии закупки минимального количества оборудования и вложении собственных сил.

p, blockquote 2,0,0,0,0 —>

Что нужно для изготовления покрасочной камеры своими руками?

Для начала нужно располагать помещением достаточных размеров. Нормальными будут размеры: 6–7 метров длинна, 4 метра ширина, 2.5–2.7 метров высота. Всё это внутренние размеры помещения. Если строите «малярку» внутри большого помещения, то можно размеры сделать какими угодными. Нужно исходить из того, какие автомобили собираетесь красить.

p, blockquote 3,0,0,0,0 —>

В целом по типу вентиляции классифицируют на одномоторные и двухмоторные покрасочные камеры. Одномоторная предполагает один вентилятор на приток воздуха, а отток происходит естественным путём, без дополнительного вентилятора.

p, blockquote 4,0,0,0,0 —>

Двухмоторная камера имеет два вентилятора (мотора). Один используется для притока воздуха, другой для вытягивания. Двухмоторные покрасочные камеры дорогие в изготовлении и обслуживании. Выгодно их изготовление и использование при большом потоке окрашиваемых автомобилей.

p, blockquote 5,0,0,0,0 —>

Таким образом, при малой или средней загруженности автомастерской чаще всего изготавливают одномоторную малярную камеру.

p, blockquote 6,0,0,0,0 —>

Согласно среднестатистическим данным, поток воздуха в помещении стандартной покрасочной камеры должен быть примерно 25000 кубометров в час.

p, blockquote 7,0,1,0,0 —>

В верхней части камеры (на потолке или вместо потолка) устанавливается короб, в который в дальнейшем будет поступать приточный воздух. Далее, через фильтр тонкой очистки воздух попадает собственно в саму камеру. За счёт наличия короба, воздух распределяется равномерно по всей площади малярной камеры, не создавая резких потоков воздуха в отдельных зонах. Далее воздух, проходя через помещение, уходит в вытяжные технологические проёмы, сделанные в полу и выходящие на улицу. Также делают вариант установки подиума, под которым также обустраивают вытяжку и фильтр.

p, blockquote 8,0,0,0,0 —>

Помещение покрасочной камеры должно быть теплоизолировано, иметь хорошее освещение, должно быть оборудовано приточно-вытяжной системой с фильтрацией.

p, blockquote 9,0,0,0,0 —>

Теплоизоляция

p, blockquote 10,0,0,0,0 —>

Покрасочная камера должна быть способной сохранять заданную внутри неё температуру в любое время года. Этому способствует утеплёние камеры. Учитывая меры пожаробезопасности лучше всего использовать минеральные плиты. Если использовать для утепления пожароопасный материал, то важно его изолировать пожаробезопасной внутренней отделкой.

p, blockquote 11,0,0,0,0 —>

Освещение

p, blockquote 12,0,0,0,0 —>

В качестве освещения в малярных камерах чаще всего используют люминесцентные лампы, либо светодиодные светильники. Они справляются с задачей приблизить искусственное освещение камеры к естественному, дневному. Люминесцентные лампы за счёт рассеянного освещения, не дают теней. Предпочтение нужно отдавать светильникам с наименьшим эффектом мерцания. Лампы нужно располагать как в верхней части малярной камеры, так и на стенах на равном удалении друг от друга. Хорошим решением будет расположить лампы вертикально по бокам камеры. Стены, окрашенные в белый цвет улучшат равномерное распределение света. Для окрашивания лучше применять порошковые негорючие составы.

p, blockquote 13,0,0,0,0 —>

Норма освещенности для покрасочной камеры 1000–2000 люкс в каждой зоне малярной камеры.

p, blockquote 14,1,0,0,0 —>

Фильтрация

p, blockquote 15,0,0,0,0 —>

В покрасочной камере должен очищаться как приточный воздух, так и вытягиваемый воздух. Для этого используются фильтра грубой и тонкой очистки.

p, blockquote 16,0,0,0,0 —>

Фильтр грубой очистки устанавливается снаружи для отделения от воздуха крупных частиц.

p, blockquote 17,0,0,0,0 —>

Фильтр тонкой очистки устанавливается на потолке покрасочной камеры, на короб, с которого поступает приточный воздух. Таким образом, приточный воздух в камеру подается по всей площади потолка через слой фильтрующего материала, воздух распределяется равномерно и циркуляция воздуха в камере практически исключается.

p, blockquote 18,0,0,0,0 —>

При устройстве двухмоторной камеры второй фильтр устраивается под металлическим настилом или в самой системе воздуховода. Загрязняется он на много чаще, поэтому достаточно использовать фильтрующий материал для грубой очистки. Напольный фильтр очищает вытягиваемый воздух для защиты окружающей среды, а также не загрязняется вытяжной вентилятор (в случае его применения).

p, blockquote 19,0,0,0,0 —>

Крупные частицы задерживаются обычной полипропиленовой сеткой. Обустраивая внутреннюю тонкую фильтрацию, некоторые мастера делают своими руками фильтр из флизелина, однако он загрязняется очень быстро, так что экономия в этом случае весьма сомнительна. Найти в продаже фирменные фильтра не составит труда, а установив их в малярную камеру, вы значительно сократите вероятность появления дефектов при покраске, связанных с мусорностью окрашиваемой детали.

p, blockquote 20,0,0,0,0 —>

Подогрев воздуха

p, blockquote 21,0,0,1,0 —>

Нагнетаемый с улицы воздух в холодное время года быстро охлаждает помещение. Подогрев приточного воздуха необходим, в таком случае, для того, чтобы в малярной камере оставалась рабочая температура. При обогреве входящего воздуха прямой контакт нагревающего элемента, особенно открытого пламени, с парами растворителей крайне нежелателен. По этой причине, а также дорогой стоимости и сложности монтажа профессионального теплогенератора, используется теплообменник.

p, blockquote 22,0,0,0,0 —>

Ещё одна причина использовать систему переноса тепла – дороговизна энергии. При любых конструкциях обогрева (горелки на разных видах топлива, ТЭНы) затраты на обогрев оказываются значительными, по этой причине применяется система рекуперации энергии – теплообменник между вытяжкой и притоком, что позволяет экономить до 40% энергии. Тепло передаётся к приточному воздуху от нагревателя и от вытяжного потока.

p, blockquote 23,0,0,0,0 —>

Теплообменник изготавливается из температуростойкой нержавеющей стали. Форма теплообменника зависит от конструктивного исполнения горелки.

p, blockquote 24,0,0,0,0 —>

Существует три основных вида теплогенераторов: с дизельным, электрическим и газовым нагревом. Электрический теплогенератор используется редко, так как имеет увеличенную длительность нагрева, и охлаждения окрасочно-сушильной камеры из-за долгого времени нагревания и остывания теплоэлементов. Так же данные теплогенераторы имеют высокое энергопотребление. Альтернативой электрическому служат дизельные и теплогенераторы с газовой горелкой, а также на отработанном масле.

p, blockquote 25,0,0,0,0 —>

Система теплообменника является достаточно сложной в реализации. Некоторые мастера используют соседнее отапливаемое помещение для забора приточного в камеру воздуха (если есть такая возможность). При этом также используются фильтра для очистки воздуха. Либо не используют обогрев входящего воздуха. В этом случае, при покраске нескольких элементов или всего кузова автомобиля использование покрасочной камеры в холодное время года не получится использовать в полном объёме.

p, blockquote 26,0,0,0,0 —>

Требования безопасности

Малярная камера – это место повышенной пожароопасности. Пары растворителя, окрасочная пыль являются легко воспламеняемыми отходами. При правильно оборудованной приточно-вытяжной системе пары своевременно удаляются из помещения. Тем не менее, нужно учитывать ряд условий, необходимых для повышения безопасности при покраске автомобилей.

p, blockquote 27,0,0,0,0 —>

— внутренняя отделка должна быть пожаробезопасной
— при утеплении использовать стойкий к воспламенению теплоизолятор (минеральный материал)
— вентиляторы вентиляционной системы должны быть установлены с наружной стороны камеры
— электрическая аппаратура, проводка устанавливается во взрывобезопасном исполнении, все металлические части камеры и вентиляционных труб заземляются
— выключатели и рубильники должны быть расположены снаружи камеры
— компрессоры устанавливаются снаружи камеры
— если тепловой генератор воздуха работает с газовой или дизельной горелкой, его располагают изолированно от цеха покраски
— оборудовать систему пожаротушения
— установить аварийный термостат для полного отключения от электросети
— выход из покрасочной камеры должен легко открываться наружу и не иметь задвижек
— для электрооборудования камер обязательно выполнение защитного заземления

В заключение можно сказать, что если есть необходимость в покрасочной камере, её вполне можно построить своими руками или оборудовать имеющийся гараж. При этом Вы будете досконально знать устройство всей системы конкретной малярной камеры и будете знать, где какой узел обслужить, заменить или усовершенствовать.

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Большинство автомобилей в течение срока службы хотя бы раз нуждаются в окрашивании. Для этой цели применяется покрасочная камера — особое помещение, предназначенное специально для малярных работ.

Для получения идеального результата окрасочно-сушильная камера должна быть оборудована всеми необходимыми инструментами, техникой. Изготовление помещения для окраски авто возможно своими руками, если будут соблюдены строгие требования и техника безопасности.

Особенности покрасочной камеры

Стандартный покрасочный комплект для автомобилей — это бокс (камера) с установленной в ней системой вентиляции воздуха, устройствами для регуляции температуры. Только при соблюдении таких условий можно будет покрасить машину качественно, надежно. Наличие фильтра для камеры тоже обязательно — с его помощью воздушная смесь будет очищаться, там не останется пыли.

Правильно настроенная в мастерской вытяжка устранит туман от краски, выведет токсичные пары, газы. Важно, чтобы наружу вытяжной прибор отводил уже фильтрованный воздух, только тогда бокс будет соответствовать экологическим стандартам. Не менее важно иметь в камере датчики температуры и оборудование, позволяющее настроить нужный режим. Еще одна особенность комплектации камеры для автомобильной покраски — отличное освещение, позволяющее сделать даже самые сложные этапы работ.

При несоблюдении таких условий дефекты при окрашивании авто в камере будут появляться неизбежно. Все современные модели покрасочных камер оснащены тщательно подобранным и выверенным по параметрам оборудованием. При желании можно создать такой бокс своими руками, например, в гараже.

Из чего состоит камера — перечень оборудования

Под малярный бокс можно оборудовать любое подходящее по размерам помещение. После окончания работ всегда сохраняется возможность восстановить прежний вид камеры, если это потребуется. Чтобы самостоятельно сделать бокс, нужно найти в продаже или арендовать такое оборудование:

воздушный компрессор с давлением 8 – 12 Ат, укомплектованный ресивером, отделителем масла и воды;
вентиляторы — надувающий, приточный;
осветительные прожекторы галогенового типа (4 штуки по 1,5 кВт) или тепловая пушка для сушки;
тканевые гидрофильтры;
диодные светильники (минимум 3 штуки);
удлиненные люминесцентные лампы (минимум 6 штук);
полипропиленовая пленка армированная.

Некоторые мастера вместо компрессора покупают для камер промышленные кислородные баллоны. Нанесение краски в этом случае будет удобным, слой ляжет ровно и тонко, за счет применения чистого кислорода не потребуются усилители блеска лакокрасочного материала. Риск очень высок, ведь даже при небольшой искре воспламенение в камере для покраски будет мгновенным. Лучше потратиться на компрессор, а для блеска применять хороший лак.

Виды покрасочных камер

По типу помещения камеры могут быть проходными и тупиковыми. Классификация камер для покраски основана на обустройстве вентиляционной системы. В зависимости от показателя покрасочный бокс организуют таким образом:

с вытяжными клапанами по периметру помещения на стенах (самый комфортный и недорогой способ);
с вентиляционными клапанами внутри зазоров на полу;
с вытяжными моторами на полу в неглубоких траншеях.

По типу вентиляции камеры делят на одномоторные и двухмоторные. В первом случае воздушный поток подается сверху, а туман оседает вниз и выводится через специальные каналы. Во втором варианте первый мотор нагнетает воздух, второй выкачивает его из бокса. У одномоторных моделей вентиляционные клапаны бывают напольными и потолочными, а у двухмоторных они настенные.

Изготовление покрасочной камеры

Обычно для самостоятельного переоборудования камер используются полупрофессиональные или еще менее дорогие устройства, которые позволят красить машины качественно, но не на высшем уровне. Для профессиональных малярных работ уровень оборудования намного больше, что недостижимо без больших затрат.

Все монтажные работы по обустройству камер выполняют в 5 этапов:

Поиск помещения, оценка его размера.
Составление планов, чертежей, расчетов, схем сборки.
Установка вытяжки.
Отделка, облицовка внутренних стен, пола, потолка, ворот бокса.
Монтаж мебели, приборов для сушки, нагрева.

До 1/3 всего оборудования применяется для всасывания и отведения пыли, борьбы с водяной завесой и капельками краски (мельчайшей взвесью в воздухе), ведь от этого зависит конечный результат покраски авто. Не менее важно приобретать качественное оборудование для сушки, ведь принцип работы бокса — тщательное высушивание окрашенных деталей при помощи галогеновых ламп высокой мощности или тепловой пушки.

Подготовка к монтажу камеры

В самом начале следует создать проект камеры на бумаге. На чертеже нужно схематически нарисовать все основные узлы, параллельно расписав более мелкие детали и элементы. Далее на этапе подготовительных работ запасаются всем необходимым инвентарем, оборудованием для камеры: вентиляционной системой, тепловой пушкой, светильниками и т. д.

В продаже есть техника для оснащения СТО и покрасочных боксов хорошо зарекомендовавших себя марок — Nordberg (отдельное оборудование), Saima, ColorTech, Metron, Оскас, Термопроцесс (готовые камеры), есть неплохие марки из Китая.

Все системы должны работать в автоматическом режиме. Желательно иметь генератор на случай отключения электричества — для подстраховки. Помещение должно закрываться на надежные замки, ведь стоимость оборудования будет довольно большой.

Основные требования к возведению камеры

Существует ряд требований по возведению и обустройству камеры для покраски машин. Размеры бокса должны быть достаточными, не малогабаритными — так у мастера не возникнет проблем с движением и выполнением покраски.

Лучше, если бокс сделан на основе металлоконструкций или бетонный. Дверей должно быть 2 — раздвижные или обычные. Главное, чтобы они легко открывались, а при пожаре можно было бы экстренно эвакуировать сотрудников. Двери следует делать герметичными, иначе с улицы станут попадать пыль, грязь.

Материал для камеры

Камера должна быть выполнена из материалов, отвечающих ряду требований:

герметичность;
огнестойкость;
возможность влажной очистки;
теплоизоляционные свойства.

Иногда для экономии затрат мастера отделывают стены материалами мебельного производства или деревянной вагонкой. Но такие стены будут подвержены возгоранию, следовательно, дерево нежелательно к применению. Хорошо подойдут железные и иные металлические детали, негорючие изоляционные материалы (в рулонах).

При наличии стальных стен у гаража их надо обязательно утеплить. Снаружи устанавливают сэндвич-панели с прослойкой базальтовой ваты либо иного огнеупорного изоляционного материала, далее монтируют еще один слой стали. Стыки обрабатывают силиконовыми герметиками. При наличии капитального строения из бетона или кирпича утепляют камеру изнутри, применяя минеральную вату, водостойкий гипсокартон. После стены грунтуют, наносят белую порошковую краску.

Заменить краску в порошке можно пластиковой огнеупорной вагонкой, которая выдерживает до +500 градусов. Почему важно делать стены белыми? Этот цвет не будет искажать оттенки краски при обработке автомобилей. По той же причине следует красить стены только матовой краской — блеск слепит мастера.

Часто стены покрасочных боксов отделывают специальной пленкой с возможностью намагничивания. Она притягивает пыль, не давая ей циркулировать в воздухе и осаждаться на окрашенные детали авто. Применять один слой пленки можно для обработки 10 машин, далее ее обновляют.

При подборе материалов для камеры следует обратить внимание и на монтаж пола. Готовый пол должен позволять циркулировать воздуху, поэтому устанавливаются особые многослойные решетки, обеспечивающие приток и отток потоков. Если на полу в гараже была смотровая яма, ее тоже покрывают самодельными железными решетками, под которыми размещают доски. Из ямы выводят трубу воздуховода — это станет основой для нижней вентиляции. На сплошном полу выкапывают прямоугольную яму или 2 траншеи глубиной в метр, на них монтируют настил высотой 20 см.

Потолок камеры в форме прямоугольника будет удобным, если по его периметру установить светильники угловой формы. В противном случае придется закруглять углы камеры, иначе в уголках станет скапливаться пыль из-за завихрений воздуха. На потолке обязательно выполняют фильтры, которые в идеале занимают всю поверхность.

Освещение в камере

Организация освещения очень важна для получения качественного результата в окрашивании грузовых и легковых автомобилей. Нужно, чтобы свет был ярким, но комфортным для глаз, а расположение светильников позволяло исключить тени и блики. Согласно правилам обеспечения технологического процесса, освещенность варьирует в пределах 600 – 2000 Люмен, свет рассеянный.

Для камер покраски авто используют три типа ламп:

Удобным вариантом монтажа системы света станут люминесцентные лампы или лампы дневного света, которые обладают высоким коэффициентом теплоотдачи, достаточно экономичны. Устройства располагают по потолку, а для обзора нижней части машины — на боковых стенах (например, модель К 1339). К их минусам можно отнести низкую экологичность и необходимость утилизации, ведь внутри присутствуют пары ртути.

Лампы накаливания более привычны и очень дешевы. Для камеры покраски можно применять те, что имеют вакуумную колбу. Лучше всего покупать устройства с зеркальной или тонированной поверхностью. К сожалению, у ламп накаливания низкий показатель светоотдачи, но большое тепловое излучение, да и служат изделия недолго.

Светодиоды — наиболее приемлемый вариант монтажа системы освещения в боксе. Потребление электроэнергии очень низкое, безопасность высокая, а срок службы — до 50 тысяч часов. Качественные диоды не мигают, не мерцают, стойки к высоким температурам, надежны и долговечны, правда, стоят дороже остальных устройств.

Вентиляция камеры

Ключевую роль в качественном окрашивании автомобилей играет система вентиляции. Правильно смонтированная система выполняет такие функции:

удаление тумана, вызванного применением краскопульта или возникающего при покраске методом электростатического напыления;
поддержание кратности воздухообмена и нужного температурного режима;
фильтрация грязного воздуха, его обратная циркуляция;
очистка воздуха перед началом покраски.

В конструкции камеры обязательно применение потолочных фильтров, обладающих высокой производительностью, которые предотвратят попадание в рабочую зону посторонних веществ, частиц пыли. Лучше покупать двухфазные фильтры, которые в первой фазе очищают воздух от крупных загрязнителей, во второй — от мелких.

Необходима очистка выходящего воздуха — это важное требование служб экологического надзора. При высокой влажности применяются дополнительные блоки подготовки сжатого воздуха, обладающие возможностью осушения и очистки воздушных потоков.

Вентиляция обязана работать в режиме покраски и сушки. Для покраски важна подача чистого воздуха с температурой 25 – 27 градусов, необходим забор воздуха и пыли из камеры. При сушке воздух подается с температурой 45 – 90 градусов, для чего важно монтировать специальный теплообменник.

В системе вентиляции важно грамотно спроектировать выходные отверстия, отводящие наружу отработанный воздух. В противном случае в камере появятся «мертвые зоны» со взвесями краски. Это нарушает качество окрашивания машины, поэтому в траншеи на полу дополнительно ставят вытягивающие воздух из камеры устройства.

Температурный режим

Система отопления обязательна в гараже или ином помещении, из которого сделали бокс для покраски. При частом пользовании камерой нужно покупать теплогенератор. Для работы, выполняемой лишь пару раз в месяц, можно ограничиться инфракрасным обогревателем бытового типа. Такой мини-ТЭН будет более экономичен в применении.

Еще один вариант монтажа воздушного отопления — теплогенератор, сделанный самостоятельно из чугунного котла для жидкого топлива. Прибор сможет работать на отработанном масле или солярке.

Готовые модели, приобретаемые в специализированных компаниях, часто работают на газе. Такие устройства будут отвечать и за сушку автомобиля. Главное, чтобы подача тепла была равномерной и непрерывной, исключающей перегрев. Для сушки можно применять и мощные галогенные лампы (прожекторы).

Внутреннее пространство камеры

Внутри камеры должен быть предусмотрен отдельный уголок или помещение для хранения инвентаря, краски, горелок, одежды и прочих вещей, инструментов. Это поможет избежать неудобства и порчи приспособлений, средств индивидуальной защиты. Непосредственно для процесса окраски следует купить обычные краскопульты, пневматические приборы низкого давления, безвоздушные краскопульты или комбинированные системы (самые дорогие).

Сильно упрощает работу автоматическое управление процессами. Автоматика потребует значительных затрат, но профессионалы предпочитают не экономить. Панель управления имеет ручной и автоматический режим. Встроенный таймер позволит точно произвести окрашивание и сушку, и результат будет не хуже, чем на заводе.

Плюсы и минусы самодельного бокса

Стоит ли монтировать камеру своими руками или лучше купить готовую? Преимущества самодельного бокса:

возможность самому создать проект по личному усмотрению;
экономия денежных средств, в том числе на более дешевое обслуживание камеры;
возможность сэкономить на некоторых узлах системы, например, купить б/у аппараты.

Недостатков у камеры тоже много. Нет гарантии, что все системы будут работать долго — возможна поломка. Есть риск конструктивных ошибок, ведь расчеты могут быть сделаны неверно. В этом случае придется дополнительно потратиться на ремонт и повторный монтаж оборудования.

Стоимость покрасочного бокса

Цена бокса будет зависеть от выбранных материалов, количества моторов, типа вентиляции, наличия или отсутствия автоматизации. Обычно стоимость полностью оборудованной камеры составляет не менее 0,5 млн рублей.

Заказная сборка, установка всего оборудования вызывает удорожание, как и обслуживание с привлечением специалистов. После завершения монтажа надо зарегистрировать новый вид деятельности по ОКПД 2, стать на учет в контролирующих органах.

Источник

Основные требования к покрасочной камере

Теплоизоляция покрасочной камеры

Освещение покрасочного бокса

Что нужно учитывать при проектировании покрасочной камеры?

Нагреватель должен находиться в отдельном помещении в специальном коробе. Тогда теплый воздух будет поступать в камеру уже нагретым, и тэны не будут иметь возможности зажечь облако от краскораспылителя, которое может привести к взрыву.
Когда обустраивается покрасочная камера своими руками, нужно применять наиболее простые методы для сушки окрашенного автомобиля. Лучше использовать инфракрасные лампы. Желательно, чтобы они включались в обычные розетки.
Отдельные УЗО необходимы для розеточной группы, генератора и сварочного аппарата. Заранее нужно рассчитать суммарную мощность потребления электрической энергии, а лучше — обратиться к электрикам.

Устройство вентиляционной системы

Вентиляционная система выполняет сразу несколько функций, вот основные из них:

2. Вентиляция обеспечивает безопасность работ, воздух после фильтрации не вредит окружающей среде.

Виды покрасочных боксов

Бывает несколько видов вентиляционных систем, все они зависят от предназначения боксов для покраски:

Фильтры для покрасочных камер

Дополнительная очистка

Система фильтрации своими руками

Порошковая покрасочная камера

Источник

Фильтры для покрасочных камер сухого типа

Акции
Бренды
Сервис
Оплата и доставка
Контакты
Библиотека
Выполненные проекты

search

8 800 777-35-86
+7 (812) 309-47-24
[email protected] ru

shopping_cart
0

Корзина

Покрасочное оборудование
- Окрасочные камеры с сухими фильтрами
- Окрасочные кабины с водяной завесой
- Чистые комнаты для окраски мебели
- Модульные приточные установки для окрасочных камер
- Пленумы для покрасочных камер
- Вентиляторы
  - Вентиляторы для покрасочных камер
  - Осевой канальный вентилятор
- Коагулянты для покрасочных камер
- Комплектующие для покрасочных камер
  - Светильники
  - Щиты управления
  - Манометры (датчики загрязненности фильтров)
  - Стеллажи и столы
- Окрасочные аппараты и агрегаты
- Краскопульты
  - С верхним бачком
  - С нижним бачком
  - С нижней подачей
  - Высокого давления
- Инфракрасные сушки
  - Инфракрасные сушки IRT
- Сборники лакокрасочных отходов
- Оборудование для распыления дезрастворов
Фильтрующие материалы. Фильтры
- Лабиринтные фильтры для покрасочных камер
- Напольные фильтры для покрасочных камер
- Потолочные фильтры для покрасочных камер
- Фильтр кокосово-волокнистый
- Фильтровальные полотна и материалы ФВР, ФМ, ФТ, ФР
- Угольные фильтры
- Карманные фильтры
- Кассетные фильтры
- Фильтры для аспирационных установок
- Защитное покрытие липкое «Антипыль» для покрасочных камер
- Фильтры для сжатого воздуха
  - ATS
  - OMI
- Многоразовые антибактериальные маски
Осушители. Чиллеры
- Осушители во

Вентиляция в покрасочной камере: требования, расчет

Прежде всего перед проектированием системы вентиляции в покрасочной камере необходимо определиться с вашим бюджетом и ее назначением. Во-первых, когда вы решили своими силами покрасить машину. Тогда можно схему немного упростить и арендовать часть оборудования. Во-вторых, раз вы решили более профессионально подойти к данному вопросу. Тогда нужно создать более комфортные условия работы. Для покрасочных камер выдвигаются специфические технические требования. Потому что вентиляция в покрасочной камере для автомобилей это главный создатель нормальных условий работы. Так как же сделать правильную вентиляцию в покрасочной камере? Постараемся ответить на этот вопрос.

Содержание статьи:

Требования к помещениям для покраски

Помещения для окрашивания это закрытые помещения имеющие определенный микроклимат. Потому что основной критерий качественного окрашивания это поддержание сталого температурно-влажносного режима.

Наиболее распространенное окрашивание кузова пневматическим распылением. Делая проект необходимо учитывать требования и правила из нормативной литературы СНИП 41-01-2003, ГОСТ 12.1.005-76, НПАОП 28.51-7.24-85, СНиП 11-90-81, СН-245-71.

Бокс должен быть герметичным и утепленным. Для избежания резких перепадов температур и перетекания вредных веществ и попадания пыли.

Требованиями обусловлена температура микроклимата 25-30°С и 50-150 — кратность воздухообмена. Естественно, что и скорость воздушного потока не должна превышать 1,5 м/сек!

И это еще не все. Вентиляция в покрасочной камере должна еще и держать стабильным уровень влажности в помещении 50 — 70 %, а также концентрации вредностей и пыли. Процессы окраски и сушки имеют разные температурные режимы. Система должна быть обеспечена регуляторами интенсивности и температуры потока воздуха.

Не стоит использовать приточно-вытяжную мононстистему. Поэтому система вентиляции покрасочной камеры выполняется отдельно вытяжная (для максимального удаления пыли) и приточная (для поддержания необходимых параметров). Причем, для маленьких помещений допускается делать естественную вытяжную систему вентиляции. Во всех остальных случаях все системы должны быть с механическим побуждением.

В рабочем помещении должно быть избыточное давление 20–30 кПа.

Рекомендуют использовать подпольную вытяжную систему. Другими словами приток воздуха принципиально нужно подавать сверху вниз, чтобы поток полностью охватывал автомобиль. При этом отводится снизу и вверх. Известно, что подпольные вытяжные камеры экономят расход краски. Однако такие камеры занимают подпольное пространство глубиной от 0,5 до 1 м. Если организовать такую схему воздухообмена в покрасочной не получиться, тогда советуем расположить вытяжные решетки на уровне пола. При этом приток сверху или за спиной оператора.

Уровень попадания пыли в помещение не ложен быть больше 5 мг/м3. Перед подачей уличного воздуха, он должен пройти три фильтра:

Грубой очистки (избавляет от пыли и тяжелых частиц)
Доочистки (убирает остатки загрязнений)
Тонкой очистки (находится непосредственно перед входом в покрасочную и очищает от всех мелких частиц размером 4 микрона).

Прежде всего важна легкодоступность обслуживания и замены фильтров. Кроме того, отработанный воздух тоже должен проходить фильтрацию. Например, для этого лучше применять картонный фильтр. Проходя через него лаковая пыль застывает, поэтому дальше движется чистый воздух.

Тип вентиляционных систем и их функции

Вытяжная вентиляция в покрасочной камере должна изготавливаться во взрывозащищенном исполнении! Приточная система может исполнятся в обычном. Все регулирующие клапана должны быть также взрывозащищенными. Нужно правильно подобрать расположение разных клапанов и фильтров. Не допускается образование «мертвых зон», во избежание пожара.

Возможно организовать 3 системы вентиляции в покрасочной камере:

Одномоторная. Механическая только приточная система, вытяжная- естественная. Допустима лишь в случае малогабаритных помещений.
Двухмоторная. Когда подача и выброс выполняется отдельными системами с механическим побуждением. У нее гораздо выше производительность. Поэтому и цена вопроса значительно дороже.
Приточно-вытяжная система вентиляции в покрасочной камере. Она требует тщательного расчета, для избежания «мертвых зон». Для этого рабочее место оснащается воздушными клапанами с регулировкой давления. Применяется в больших помещениях с большим потоком заказов.

Основные задачи (приток атмосферного воздуха, его очищение, подогрев, распределение, удаление) выполняют основные элементы.

В состав системы входят:

подающий воздуховод;
нагнетающий вентилятор;
вытяжной воздуховод;
вытяжной вентилятор;
воздушные фильтры как на стороне нагнетания, так и всасывания;
теплокалорифер.

Расчет вентиляции для покрасочной камеры

Для расчета выделения вредных веществ существуют методики и даже программные комплексы (например ERA).

Исходными данными для расчета служат:

площадь рабочего пространства, его габариты
объем помещения
количество вредных веществ. или количество наносимой краски в час, способ нанесения, марка краски
расчетная температура и влажность
число рабочих

На результат работы и здоровье маляра большое влияние имеет точность расчетов. Прежде всего если зона застоя образуется на уровне дыхательных путей человека, это сильно повлияет на его здоровье.

Воздухообмен рассчитывается на ассимиляцию вредностей. Однако существует несколько способов расчета воздухообмена для покрасочной камеры:

Многие специалисты принимают воздухообмен по кратности 6-8-крат обмен при покраске отдельных элементов и 100-150-кратный при покраске авто или больших изделий. Подача воздуха в единицу времени рассчитывается по формуле: P=Кх(АхBхH), м³/ч,где: К – рекомендованная кратность воздухообмена (берется из специальных таблиц), А, В, Н – соответственно, длина, ширина и высота помещения, м.
При отсутствии количества выделяемых веществ, можно расчитать: P=(t₁-t₂)хVх0,36, м3/ч, где t₁-t₂ – разница температур на улице и в помещении ,V – объем помещения, м3, 0,36 – коэффициент кратности.
Самый правильный способ это когда известно количество вредных веществ, тогда расчет происходит таким способом: Р = m х Q х Д, где m– расход краски кг/ч, Q – количество воздуха для разбавления выделяющихся веществ, м3/ч, Д – коэффициент учитывающий величину выделений.

Вентиляция в покрасочной камере. Пример расчета

Рассмотрим одну и ту же камеру в разных вариантах расчета. Размер покрасочной камеры 7х3 м и 2,8 м высотой. Красится вся машина, поэтому кратность принимаем 100. Температура наружного воздуха -20, внутреннего +25. Краска перхлорвиниловая эмаль, расход 2 кг/ч. Время нахождения изделия в камере 4 мин.

1 способ

Р = 100 х (7 х 3 х 2,8) = 5880 м³/час

2 способ

Р = (25+20)х (7 х 3 х 2,8)х0,36 = 952,56 м³/час

3 способ

Вначале необходимо определить из таблицы определить коэффициент интенсивности испарения.

Для перхлорвиниловой эмали это значение составляет 0,16. Из этой же таблицы видно, что для разбавления летучих необходимо 9000 м3/кг краски. Далее из графика определим значение коэффициента Д.

Подставим все необходимые данные в формулу и получим:

Р = 0,33х 9000х2 = 5940 м³/час

Так вот, из вышеописанного видно, что последний способ наиболее точный. После расчета производительности вентиляции, необходимо рассчитать мощность вентилятора.

Самое главное! Вытяжной вентилятор необходим менее мощный. Отношение мощности приточного и вытяжного вентиляторов должно быть 3:1.

И наконец-то наиболее правильный пример расчета:

Покрасочная камера будет максимально безопасная и производительна если, во-первых, правильно рассчитать систему, во-вторых, соблюдать все нормы установки.

Как сделать систему вентиляции в покрасочной камере своими руками

Решив сделать покрасочный бокс из гаража, нужно учесть некоторые нюансы. Сделать огнеупорными стены. Необходимо обеспечить достаточное освещение. Точно так же необходима устойчива к воздействию токсичных веществ поверхность ламп. При возможности выройте траншеи, через которые будет выводиться вытяжной воздух и установите напольные решетки. Когда такой возможности нет, разместите вытяжные решетки внизу.

Прежде всего произведите расчет необходимого воздухообмена в камере. Во-вторых — аэродинамический расчет и подберите наиболее подходящие размеры воздуховодов. Вентиляция в покрасочной камере должна выполнятся из воздуховодов из оцинкованной или нержавеющей стали. Соединение — фланцевые. Определитесь с вентиляторами. В заключении установите обратный клапан на вытяжной воздуховод. Купите устройства для сушки, это могут быть инфракрасные лампы. Особое внимание уделите фильтрам.

Не забываете, что выброс отработанного воздуха делается на крыше, и он тоже должен пройти очистку!

В заключение, правильно обустроенная система вентиляции в покрасочной камере – это гарантия качественной работы, безопасности и здоровья маляра.

Вентиляция покрасочной камеры своими руками

Для создания ровного и прочного слоя краски на кузове автомобиля приходится прикладывать много усилий и строго следовать технологии. Последнее почти невозможно без покрасочных камер — особым образом оборудованных комнат со стабильным температурным режимом и чистым подогретым воздухом. Одним из главных условий качественного окрашивания авто является вентиляция для покрасочной камеры. Как обустроить ее своими руками?

Виды вентиляции и технические требования

Вентиляционные системы бывают приточно-вытяжными, одно- и двухмоторными.

В любой камере необходимо организовать приток фильтрованного воздуха и удаление аэрозолей растворителей и частицы краски. Важный элемент воздухообменной системы — вытяжка для покрасочной камеры, которую устанавливают в верхней части комнаты.

Пол помещения покрывается решетками, поднятыми на 20 см. Под решетками располагаются воздухозаборники и фильтры. Приточный участок также оборудуется фильтрами: ровное покрытие возможно обеспечить только при полном отсутствии пыли в поступающем воздухе. Частицы краски задерживаются краскоулавливательными блоками.

Грамотный расчет вентиляции покрасочной камеры позволяет узнать скорость обновления воздушных масс в ней. Точные расчеты важны по двум причинам:

если воздух будет поступать слишком интенсивно, слои краски не схватятся с основанием и между собой достаточно надежно;
если чистый воздух не будет поступать в достаточном объеме, частицы краски останутся в камере и могут привести к отравлению маляров.

Если предполагается установка вытяжки для покрасочной камеры, в которой работают с небольшими предметами и конструкциями, за единицу времени воздушные массы в боксе должны полностью заменяться 5 раз. Если легковые автомобили окрашиваются в камере целиком, воздух следует полностью заменять не менее 50 раз за единицу времени. Стандартный показатель воздухообмена для окрасочных боксов — 20-30 м3/ч.

Чтобы рассчитать воздушный поток, необходимо перемножить длину, ширину, высоту бокса на кратность воздухообмена.

Устройство вентиляции для окрасочной камеры

Если вентиляция одномоторная, воздушные массы нагнетаются сверху и «прижимают» туман с каплями краски к расположенным за напольными решетками воздухозаборникам.

Если вентиляция двухмоторная, второй мотор ставится в нижней части бокса и заставляет аэрозоли ЛКМ максимально быстро выводиться из помещения. Ее обустройство обходится дорого, поэтому применяется там, где автомобили окрашивают непрерывно в течение всей рабочей смены.

Приточно-вытяжная вентиляция обеспечивает подачу теплого (30*C) воздуха в процессе покраски, горячего (60*C) — в процессе сушки, а также способствует быстрому проветриванию бокса с фильтрацией воздушных масс на входе и выходе.

Вентиляция для покрасочного бокса состоит из:

комплекта вентиляторов;
комплекта ТЭНов;
фильтров для задержки пыли из приточного воздуха;
фильтров для задержки частиц краски из вытягиваемого воздуха;
воздухозаборников, защищенных решетками.

Если для проведения малярных работ нужно высокое давление, увеличивают мощность входного вентилятора, если пониженное давление — добавляют мощность вытяжному вентилятору. Во многом эффективность вентиляции для окрасочных боксов зависит от герметичности, количества и расположения отверстий в полу.

Установка оборудования

Вентиляционную систему можно оборудовать своими руками в подходящем помещении. Обычная гаражная вентиляция не сможет обеспечить достаточный воздухообмен.

Установку вентиляторов и остального оборудования начинают после того, как в помещение проведено электричество, и оно полностью отделано. Ход работы такой:

На пол ставятся вытяжные вентиляторы и фильтры.
На потолок прикрепляется воздухозаборная система и 5-7 ТЭНов.
Подключаются трубы, через которые воздух распределяется по боксу.

Занимаясь установкой вытяжки для покрасочной камеры, необходимо следовать СНиП — это сделает сам монтаж и последующие малярные работы безопасными:

рабочие поверхности покрываются специальными химическими средствами, исключающими возгорания и взрывы;
содержание вредных примесей регулярно измеряется приборами;
места, где могут скапливаться опасные газы, часто проветриваются.

Следование строительным нормам и технике безопасности в процессе обустройства вентиляции в окрасочных боксах поможет получить быстрый и удовлетворяющий по качеству результат.

Аспирационные и вентиляционные фильтры для очистки воздуха в покрасочных цехах

Процесс покраски изделий представляет собой одну из финальных технологических процедур, обеспечивающих продукцию не только цветом, узором и – в целом – художественно-эстетической ценностью, но и наделяющих товары и конструкции повышенной долговечностью.

Однако, не все так гладко. Промышленное окрашивание практически всегда подразумевает использование сильнопахнущих, взрывоопасных и ядовитых для персонала и природы веществ, что побуждает производственников регулярно обновлять воздушные фильтры для вентиляции и аспирации в цехах порошковой и аэрозольной покраски.

^{Многообразие современных фильтров для краски}

ООО «ПЗГО» является одним из лидеров российского рынка в сфере проектирования и производства промышленных систем воздухоочистки. Мы гордо предлагаем к расчету, изготовлению, покупке и доставке недорогое, компактное и безотказное аспирационное оборудование для санитарно-гигиенической фильтрации воздуха в цехах порошкового и аэрозольного окрашивания.

Задайте вопрос или запросите стоимость оборудования

Необходимость улавливания растворителей ЛКМ, аэрозолей и порошка краски на производстве

Важно учитывать, что современные системы промышленной аспирации и вентиляции востребованы не только на участках покраски, где обильная эмиссия нежелательных веществ в производственный климат очевидна, но и на химических и нефтехимических предприятиях по производству лакокрасочных покрытий (ЛКМ), грунтовок, пигментов, основ, растворителей, разбавителей и многих других сопутствующих компонентов жидкой и порошковой природы.

Почти все красящие составы многокомпонентны. Активация красок обычно производится непосредственно перед процессом покраски путем смешивания основ, растворителей (сольвентов), разбавителей и пигментов, (за исключением электростатического напыления).

Промышленный масштаб работ с опасными веществами неизбежно связан с ощутимыми выбросами ядовитых паров и опасных микродисперсных пылей, большинство из которых относится к высочайшему классу опасности. Нередко параллельно идет и процесс термообработки, что придает и без того активным химическим веществам еще более угрожающие свойства.

Улавливание вредных выбросов (очистка воздуха от паров эфиров, спиртов, кетонов) – должно проводиться также на пунктах розлива (фасовки) и на транспортных узлах, где происходит одновременное перемещение крупных объемов ЛКМ (или их прекурсоров).

^{Последствия взрыва растворителя на заводе «НижегородХим» (г. Дзержинск), произошедшего во время переливания вещества из цистерны в фасовочные кубы}

Рассмотрим в таблице некоторые конгломераты с высокой сольватирующей способностью, проявляющие прямое или опосредованное негативное воздействие на персонал и окружающую среду (и требующие обязательной фильтрации вентвыбросов, нейтрализации или утилизации через аспирационные системы).

Таблица: биологически опасные свойства некоторых сольвентов для ЛКМ

Сольватирующее вещество	Класс опасности	Негативное влияние на организм
Ацетон	4	Особенно опасно ингалятивное воздействие – отек легких, химическая пневмония, фиксируется аккумуляция ацетона в организме
Бутилацетат (бутиловый эфир уксусной кислоты)	3	Раздражение слизистых оболочек, легочного сурфактанта, обезжиривание и осушение кожных покровов. Высокая взрывоопасность воздушной смеси при комнатной температуре
Винилбензол (стирол)	2	Общетоксический яд, мутаген, канцероген, тератоген. Обязательно использование перчаток и газовых масок. Влияет на почки, печень, ЦНС, глаза (катаракта), изменяет гематологический состав крови. Вызывает множественные хронические заболевания. Имеет очень неприятный химический запах
Толуол (метилбензол)	3	Заторможенность, дисфория, наркотические галлюцинации, психическая диссоциация, цианоз, ацидоз (синюшность кожных покровов). Необратимые изменения крови. Очень высокая огне- и взрывоопасность
Ксилол	3	При хроническом вдыхании – астма, нарушение функции кроветворения, раздражение глаз, кожи. Дыхательных путей. Предельная огнеопасность и очень высокая сложность пожаротушения ксилола
Этилацетат (этиловый эфир уксусной кислоты	4	Раздражение кожи, дерматиты, экземы. Воспаление слизистых оболочек. Очень взрывоопасен
Алканы (насыщенные углеводороды)	4	Наркотическое действие с последующей аддикцией, нарушение работы ЦНС, нарушение сердечного ритма, утомляемость, бессонница

Обычно, когда говорят о растворителях в разрезе вентиляционной вытяжки, имеют в виду органические растворители. Указанные в таблице (и другие сольвенты) можно условно разделить на арены, парафины, галогеноуглеводороды, нитросоединения, спирты, COOH-кислоты, амиды, эстеры, сульфоксиды и некоторые другие.

Неорганическими растворителями являются все другие сольвенты, не имеющие в составе углерода, например, вода, галогены, растворы и расплавы различных оксидов.

Требования к вентиляционным фильтрам для покрасочных камер, цехов и участков

Не секрет, что рынок сегодня пересыщен вентиляционными и аспирационными воздушными фильтрами для камер покраски, но многие ли из них удовлетворяют всем требованиям, выдвигаемых техникой безопасности и нормам качества в отношении покрасочных работ?

Большинство современных пылегазоулавливающих устройств для покрасочных камер (аэрозольного, электростатического, микрополимерного, порошкового типа) содержат сменные / расходные элементы.

^{Пылекраскоулавливающая картонная «гармошка» (некоторые модели способны задерживать до 15 килограммов красящего вещества на квадратный метр)}

Конечно, высокий КПД воздухоочистки позволяет закрывать глаза на необходимость периодической замены фильтрующих полотен, пластин и кассет, но что если можно значительно упростить индустриальный процесс, навсегда избавившись от требований к замене расходных материалов?

Ни в коем случае не принижая достоинств полиэфирных, картонных, электроразрядных, панельных, канальных, тканых и нетканых фильтров для улавливания сольвентов и порошка краски, ООО «ПЗГО» предлагает к рассмотрению скрубберы, абсорберы и адсорберы собственного производства, чья эффективность не только не уступает общераспространенным воздухоочистным решениям, но и может похвастаться внушительным списком преимуществ.

Скруббер для сбора порошковой краски и аэрозоля от ООО «ПЗГО»

Для большей наглядности мы представим наши скрубберы для сбора аэрозоля и пылевой взвеси красящих материалов с точки зрения способности аппаратов выполнять свою функцию в определенных обстоятельствах, сопутствующих окрасочным работам.

Обработка взрывоопасных лакокрасочных смесей

Как видно из первой таблицы, практически все органические растворители, использующиеся в колеровочной промышленности, создают огнеопасные и взрывоопасные смеси с воздухом. Это же касается и микродисперсных механических частиц, которые зачастую вызывают промышленные взрывы, сравнимые по разрушительности с химическими.

Обрабатывать опасные газомеханические среды с помощью «традиционных» сухих фильтров, (особенно – электростатических), нужно с огромной осторожностью. Мокрые же скрубберы с высочайшей эффективностью не только поглощают / физиосорбируют нежелательные газовые, туманно-аэрозольные и механические конденсаты, но и мгновенно нейтрализуют их до безопасного состояния. Без каких либо проблем возможен процессинг высокотемпературных газовоздушных сред.

^{Гибкий и универсальный многоступенчатый газопылеуловитель серии «ШВ». Данная установка (30,000 кубометров в час) работает на асфальтобетонном заводе и выполняет схожую функцию – очистка воздуха от горячей пыли, смол, масел и битумных паров}

Следует добавить, что возможность загрузки определенного абсорбента (на первой или последующей ступени скруббера) позволяет не только деактивировать пары растворителя, но и – если это химически осуществимо – трансформировать вещество путем реакции ассоциации в соединение, которое в дальнейшем может быть выгодно утилизировано.

Например, пары ацетона в скруббере с реагентом из слабой уксусной кислоты могут быть превращены в пинаконы.

Фильтр дробеметной установки

Абразивная / дробеметная обработка часто предваряет колеровочный процесс, особенно, когда речь идет об окрашивании металлических изделий. Абразив снимает нагар, оксидные шлаки и прочие несовершенства, делая деталь ровной и гладкой.

^{Абразивная подготовка металлических деталей перед окрашиванием}

Вентиляционные скрубберы, в силу своей гибкости и универсальности, способны на фильтрацию пыли после дробеметных установок. Особенно производительны в этом плане газопромыватели с плавающей насадкой и системы орошения Вентури.

Одновременный комплексный захват механических и аэрозольных включений

Фильтрационные установки на базе мокрых абсорберов с подвижной шаровой насадкой, оборудованные коллекторной системой газоходов, позволяют подводить на комплексную очистку загрязнения от разных источников.

К примеру, если покрасочный цех отрабатывает и аэрозольную, и порошковую покраски, промышленный воздухоочистной аппарат серии «ШВ» способен одновременно очищать воздушную среду – как от микрокапельного, так и от механического загрязнителя.

Таким образом, при некотором изначальном превышении капитальных затрат на монтаж скрубберных систем аспирации в цеху возможно избежать установки множественных сменных фильтров, что уже в первые месяцы эксплуатации приводит к драматической экономии времени и средств.

Отсутствие заменяемых частей и способность к самоочистке

Порошково-аэрозольные скрубберы с подвижной насадкой из полипропиленовых шаров не требуют замены каких бы то ни было функциональных частей. Всего два требования для достижения ≈100% очистки воздуха от аэрозолей, растворителей и порошковой краски – это техническая вода и электроэнергия.

^{Принципиальная, схематичная демонстрация шаровой насадки. Данная модель создана нами специально для наглядности и не отражает детальное устройство воздухоочистителей}

В скрубберном фильтре с кипящим слоем не происходит зарастания / забивания, поэтому он не нуждается в чистке. Полипропиленовая шаровая насадка, непрерывно движущаяся в слое воды, очищает и саму себя, и внутреннюю полость аппарата.

Заключение

Как видно, скрубберы серии «ШВ» производства ООО «ПЗГО» – исключительно гибкие, надежные и неприхотливые устройства, которые могут заменить сразу все фильтрационные установки рукавного, электростатического, картонного, панельного, кассетного и других типов.

Эффективность очистки при этом стремится к 100% – как для механического партикулята, так и для туманов, аэрозолей, (в том числе, химически активных), а также слипающихся смол, вязких и густых масел, цементирующихся пылей и других компонентов ЛКМ.

Более того, высокая степень удаления загрязнителя благоприятно сказывается и на факторе запаха, который, надежно захватывается в недрах аппарата.

Заказ на расчет, изготовление, покупку, доставку и монтаж аспирационных систем для покрасочных цехов

По любым вопросам, касающимся расчета, изготовления и приобретения вентиляционных и аспирационных фильтров для покрасочных камер, пожалуйста, контактируйте с нами удобным способом или заполняйте Анкету Заказчика.

Осуществим быструю доставку оборудования по России, СНГ, Азии и Европе. При необходимости проведем быстрый профессиональный монтаж воздухоочистной инфраструктуры. В наличии вся сопутствующая оснастка: вентиляторы, КИПиА, насосы, заборные короба, обвязка, инертные полипропиленовые газоходы. Полная документация. Гарантия.

ООО «ПЗГО» – дышите легко!

Покрасочная камера

| Стенд для аэрографии своими руками

Что такое покрасочная камера?

По сути — окрасочная камера — это вентилируемый бокс, используемый для отвода паров краски наружу. Практически незаменим, если вы планируете нанести аэрографию на что-нибудь более сильное, чем акрил. Если только вы не хотите, чтобы в вашем доме пахло химическим оружием.

Как и все, его легко купить. Однако многие моделисты предпочитают строить свои собственные модели.

Во-первых — дешевле.Маленькая окрасочная камера, которая действительно выполняет свою работу, обойдется вам как минимум в 80 долларов. Более крупные — от 200 долларов. Однако их можно сделать всего за 40 долларов.
Во-вторых, построив его самостоятельно, вы можете настроить его под свои нужды. Размер, пропорции, освещение, прочие дополнения — все зависит от вас. Возможно, вам понадобится крошечная складная будка, которую вы сможете легко хранить. Или один достаточно большой, чтобы служить всем вашим рабочим пространством. Это все зависит от вас.

Лично я решил, что хочу использовать лаки и эмали еще до покупки установки аэрографа.Сразу после этого я начал проверять видео на YouTube и другие блоги в поисках идей.

RG 1/1 Twin Turbo Spray Booth ver.Blaze

Что я построил

Я придумал несколько пунктов, которым должен соответствовать мой стенд:

Все материалы должны быть доступны на месте, поэтому я могу убедиться, что они подходят для дизайна. Либо куплено в строительном магазине, либо получено из того, что мне больше не нужно.
Он должен быть достаточно большим, чтобы работать было комфортно.
Он должен быть прочным и, если возможно, несколько презентабельным. Нет вентиляторов внутри плохо вырезанных отверстий и т. Д.
Я смогу разобрать его (хотя бы частично) на тот случай, если я переехал или должен был хранить его в течение длительного периода времени, не используя его.

Когда у меня появилось общее представление о том, что я хочу построить, я помчался в магазин. Я потратил немало времени на проверку и установку различных пластиковых контейнеров и вентиляторов. Я вернулся домой с кучей расходных материалов и черновым дизайном, который продолжал развиваться до самого последнего дня сборки.

Многие строители сделали свои покрасочные камеры, используя вентиляторы для ванной в форме коробки. К сожалению, там, где я живу, их не было. Вместо этого я выбрал дешевые 125-миллиметровые вентиляторы. 215 м ³ / ч казались неплохой производительностью, но я решил установить два, на всякий случай. Это решение сильно усложнило сборку.

Прежде чем я перейду к WIP-снимкам, вот несколько полный список материалов, которые я использовал:

Пластиковые баки на 40 и 14 литров.

2 малярных валика

Уплотнение окна

Разное.металлические профили.

2x вентилятор — Aventa WKA125 Turbo

Пара утилизированных листов оргстекла.

Выключатель света

U болты.

Фильтр вытяжного шкафа

Вентиляционный шланг 150 мм и соединитель

Болты, шайбы, гайки и стяжные гайки.

Электропровод

Строительство окрасочной камеры — начало.

Используя нож для компаса Olfa CMP-1, я вырезал отверстия для вентиляторов в задней части основной камеры.Использование ножа-компаса для резки пластика такой толщины — довольно сложная задача и требует времени, но лучшей альтернативы у меня не было.
На всякий случай я вырезал отверстия диаметром чуть меньше 125 мм. Я использовал пилку для резьбы по дереву, чтобы немного расширить их, проверяя установку вентиляторов каждые пару проходов. Примечание: не используйте пилку для резьбы по дереву. Он не предназначен для придания формы пластику. В результате я сломал свою коробку, как вы можете видеть по ленте. В конце концов я закрепил его прозрачным эпоксидным клеем.	Мой специалист по контролю качества проверяет соответствие.
Затем я начал работать над передней панелью. Он войдет в коробку как крепление для фильтра. Используя крышку коробки в качестве ориентира, я примерно обрисовал форму коробки на листе оргстекла.
Я лобзиком обрезал лист до нужной формы. Я также вырезал середину, убедившись, что отверстие было меньше, чем решетка малярного валика, которая будет удерживать фильтр. С помощью угловой шлифовальной машины начал медленно обрезать внешний край.
Мне потребовалось 2-3 часа, чтобы аккуратно поставить переднюю панель на место, где я хотел. На этом этапе мне очень хотелось купить коробку более правильной формы.
На этом я начал работать над задней камерой. Его цель — собрать мощность обоих вентиляторов в один 150-миллиметровый выхлопной шланг. Кроме того, он служит подставкой для всей окрасочной камеры. Во-первых, используя 150-миллиметровый соединитель, я начертил кружок на боковой стороне маленькой коробки.
Снова используя Olfa CMP-1, я вырезал круг диаметром чуть меньше 150 мм. И да, я снова использовал пилку для резьбы по дереву (а позже и еще немного эпоксидного клея), в самый последний раз.
В конце концов я нашел несколько шлифовальных коронок в гараже, поэтому использовал их для завершения сборки.
Когда эта деталь была готова, я наконец получил представление о том, как будет выглядеть окрасочная камера после ее завершения.

Строительная окрасочная камера — появляются новые вызовы!

Найти способ действительно соединить коробки было довольно непросто, и я не думал об этом заранее. Это было довольно проблематично, так как задняя стенка большого ящика тоже была неровной. Поэтому, чтобы сделать заднюю камеру герметичной, пришлось как-то ее выровнять. В конце концов, я решил использовать другой лист оргстекла, чтобы создать заднюю панель, которая будет покрывать всю спину, обеспечивая более чем достаточно плоского пространства.

Я начал с того, что проследил вентиляторы на оргстекле, совместив прорези на задней стенке. В них я просверлил пару отверстий для лобзика.
Чтобы избежать трещин на оргстекле, я вырезаю круг постепенно, а не целиком сразу.
Обратной стороной этого подхода стало то, что в итоге я не так сильно напоминал круг. В то время как второй оказался лучше, окончательная подгонка тоже оставляла желать лучшего.Разрыв между вентилятором и оргстеклом в первом оказался слишком большим.
Как говорится — в третий раз прелесть, поэтому выбросил весь лист и начал заново. Хотя процесс был почти таким же, я работал намного медленнее. Я продолжал сбривать лобзиком только 1-2 мм за раз и завершал подгонку только что купленным напильником. На это потребовалось довольно много времени, но в результате я получил два идеально круглых слота для фанатов. Подгонка была на высоте.
После предыдущего шага здесь произошло немало вещей: Во-первых, используя большую коробку в качестве ориентира, я нарисовал окончательную форму, которую хотел для задней панели. Я также установил выключатель для вентиляторов и заклеил оконный уплотнитель по краю коробочки. Вы также можете увидеть алюминиевые профили, которые я вырезал, которые будут удерживать его на месте позже.
С помощью лобзика, угловой шлифовальной машины и небольшого количества ручного опиливания я получил заднюю пластину в точную форму, которую я хотел.
Я просверлил отверстия с обеих сторон этих алюминиевых профилей. В то же время я записал тирады, чтобы они не мешали.
Руководствуясь профилями, я просверлил заднюю пластину и большую коробку. С помощью стяжных гаек я прикрутил заднюю пластину к коробке, создав точки крепления для задней камеры.
Наконец, я прикрутил эти профили болтами, чтобы удерживать маленькую коробку на месте. Удивительно, насколько хорошо это оказалось.
Используя остатки проводов, я подключил вентиляторы.

На этом этапе стенд был готов к тестовой эксплуатации!

Строительная покрасочная камера — упаковка.

На этом этапе все, что мне нужно было сделать, это установить фильтр и выхлопной шланг. Вместо того, чтобы думать о чем-то новом, я просто повторил то, что сделал с задней камерой.

Я вполне доволен тем, что получилось.Производительность более чем достаточно — через минуту я могу распылить лак и снять респиратор. По общему признанию, это занимает довольно много места, но я никогда не собирался строить компактную будку для начала. Однако, как и предполагалось, его легко разобрать для хранения. Все это можно разобрать за ~ 5 минут, используя только гаечный ключ на 10 мм.

Если вы хотите построить собственную окрасочную камеру, надеюсь, эта статья вам немного помогла.

Наконец, я хотел бы воспользоваться моментом, чтобы поблагодарить моего отца за то, что он доверил мне его мастерскую, весь свой тайник с электроинструментами и несколько отличных советов по пути. Спасибо, папа, ты лучший!

Также слава моей собаке за то, что она отдыхала со мной в мастерской ночь за ночью, терпела весь шум и мой пауэр-метал плейлист, как босс.

Лучшая цена на распылительный фильтр для кабины — Отличные предложения на кабельный распылительный фильтр от мировых продавцов распылительных фильтров для кабины

Отличные новости !!! Вы находитесь в нужном месте для установки распылительного фильтра для кабины.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний распылительный фильтр для кабины вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой спрей-фильтр на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе фильтра для кабины и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести booth spray filter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Оборудование покрасочной камеры

Ищете покрасочную камеру?

Независимо от того, открываете ли вы магазин или добавляете в свой магазин услуги по покраске автомобилей, покрасочные камеры для автомобилей — отличное вложение. Они помогают вам контролировать рабочую среду, чтобы быстро и безопасно завершить покраску автомобилей.

Какая автомобильная покрасочная камера подходит для вашего магазина? Это зависит. Вам необходимо учитывать размер вашего магазина, предполагаемый объем покраски автомобилей в день и типы транспортных средств, которые вы будете обслуживать. Вы также можете позвонить нам, чтобы узнать, какая покрасочная камера лучше всего подходит для вашего магазина. Мы предлагаем широкий выбор оборудования для покрасочных камер для автомобилей, в том числе кабины для полной нисходящей, полу-нисходящей, боковой нисходящей и поперечной тяг. Не говоря уже о том, что у нас также есть комнаты для смешивания красок и подготовительные станции.Так что, если вам нужна кабина для покраски кузова, позвоните нам по телефону 800-562-4791, и мы подберем для вас лучший стенд для вашего магазина.

Мы можем установить окрасочные камеры по всей территории Соединенных Штатов.

Оборудование покрасочных камер для автомобилей

JMC Equipment предлагает для продажи оборудование покрасочных камер от таких производителей, как RGI Paint Booths и Ideal Equipment. Эти производители известны своими окрасочными камерами, системами отделки, комнатами для смешивания красок, подготовительными станциями в автомобилестроении, отделке древесины, судостроении и дизайне и производстве вывесок.Однако мы ориентируемся на автомобильную промышленность, предоставляя автомастерские с решениями для оборудования окрасочных камер и установками окрасочных камер.

Большинство из наших окрасочных камер сертифицированы ETL и имеют гарантии производителей, с которыми мы работаем. Наш опыт работы с окрасочными камерами не имеет себе равных, и мы поможем вам от начала и до конца выбрать подходящую покрасочную камеру для автомастерской.

Мы предлагаем различные типы кабин для окраски распылением:

Кабина для окраски нисходящего потока

Кабина для окраски с нисходящим потоком — это закрытая кабина, которая генерирует воздух от верхней части кабины до ее низа и требует для правильной работы либо ямы, либо приподнятого подвала.Это, безусловно, лучший тип будки, потому что он самый эффективный и очень чистый.

В этой кабине для покраски кузова воздух выходит из-под автомобиля. Он отводит распылитель, пыль и другие загрязнения вниз и от рабочих — независимо от того, где они находятся внутри кабины.

Опять же, у вас есть возможность построить яму или отказаться от бетонных работ с приподнятым стальным подвалом. В любом случае, доверьте нам помощь в установке новой покрасочной камеры для вашего автомастерского.

Кабина для окраски боковой тяги

Покрасочная камера с боковой тягой проталкивает фильтрованный воздух через потолок и выводит воздух через боковые стены. Фильтруется весь потолок, и обычно вся боковая стена также фильтруется, что помогает с выхлопом.

Конфигурация с боковой тягой обеспечивает равномерный воздушный поток вокруг автомобиля и отводит загрязнения от маляра и отделки, обеспечивая безопасную, чистую и качественную окраску.Черновой рисунок в кабине для покраски кузова автомобиля подобен таковой в кабине с нисходящим потоком. Но боковая тяга имеет преимущество перед некоторыми системами и оборудованием автомобильных покрасочных камер: она не требует обработки стали или бетона перед установкой.

Кабина для окраски полуприцепом

Кабина для окраски с полу нисходящим потоком работает так же, как и камера для окраски с перекрестным тягом, фильтруя воздух через переднюю часть камеры для окраски и выпускаемый через заднюю часть камеры для окраски. Это создает диагональный узор от передней части будки до ее реальности.

В отличие от кабин с поперечной тягой, кабина для покраски кузова с полунаходящим потоком имеет верхнюю камеру статического давления, которая позволяет добавить блок воздушной подпитки для камеры с подогревом без необходимости проведения крупных строительных работ. Нагретый воздух ускоряет чувствительные к температуре процессы окраски, быстрее вынимая автомобили из покрасочной камеры. Это огромное преимущество, если вам нужна экономичная покрасочная кабина для автомастерской.

Кабина для окраски Crossdraft

Crossdraft — самая популярная окрасочная камера в автомобильной отрасли из-за ее экономической ценности. Он фильтрует воздух через переднюю часть кабины и выпускает воздух из задней части, создавая устойчивый поток воздуха на всем протяжении от передней части к задней части кабины.

Помимо ценника, простая конструкция кроссдрафтовой будки делает ее привлекательным вариантом для автомагазинов. Во-первых, простая конструкция делает эту автомобильную покрасочную камеру простой в эксплуатации.Более того, проводить плановое обслуживание или мелкий ремонт в этой будке будет намного проще, чем в автомобильных покрасочных камерах сложной конструкции. Если вы открываете магазин или у вас еще нет крупномасштабных покрасочных работ, лучше всего купить и начать с этой автоматической покрасочной камеры. В любом случае вы можете обновляться по мере роста вашего бизнеса.

Если у вас есть какие-либо вопросы о типе окрасочной камеры, которую вам нужно приобрести для вашего магазина, у JMC Equipment есть команда специалистов, которые готовы помочь вам. Позвоните нам по телефону 800-562-4791.С нетерпением жду Вашего ответа!!!

Источник
