Фильтр игла для абиссинской скважины своими руками

Абиссинская скважина, другие названия которой скважина-игла и забойная, появилась в XIX в. и сегодня привлекает своей производительностью и долговечностью. Имея комплект оборудования, ее можно сделать на участке самостоятельно за 1 день и обеспечить водой загородный дом.

Принципы работы абиссинского колодца

Вода в скважине-игле не накапливается, она поступает в водоносный ствол при создании в нем разряжения ручным поршневым насосом. Источник подпитывается через верхние и нижние слои почвы – с глубины 3-12 м. Вода в большинстве случаев мягкая, чистая, не содержащая 2-валентного железа.

Дебит колодца составляет 0,4-1,5 м³/ч.
Если он обустроен правильно, то прослужит 10-30 лет и больше, будет давать воду до тех пор, пока она есть в пласте. В первое время ее дебит растет за счет водоносного озерца, которое образуется при раскачке.

Скважина прослужит дольше при регулярной эксплуатации. Если зимой не планируется использование, ее консервируют: сливают воду и накрывают непромокаемым материалом помпу, а весной прокачивают.

Конструктивная специфика скважины иглы

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

Забойная скважина состоит:

• из насоса (располагается на поверхности);
• из ствола;
• из фильтра;
• из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно
или заказать их изготовление. Понадобятся:

• стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
• наконечник длиной 10 см.

Наконечник – это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют – они не выдержат нагрузки.

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант – бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

• забивание штангой – небольшим металлическим прутом;
• кувалдой или бабкой;

При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

1. Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
2. Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
3. В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
4. Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

• в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
• подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

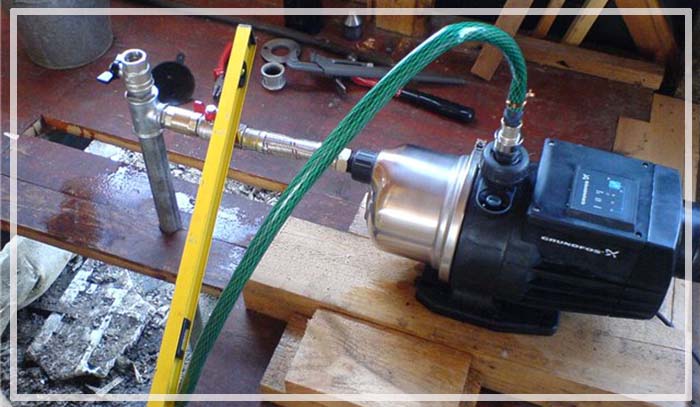

К стволу крепят насос и прокачивают воду.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

1. Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
2. Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Условия для сооружения абиссинской скважины

Обустраивают скважину на глинистых грунтах и песках. Почвы с поверхностным залеганием известняка и песчаника для этого не подходят. Для работ достаточно 2 человек. Но надо учесть, что при самостоятельном сооружении скважины буровики не смогут раздробить наконечником твердую породу. Поэтому при обнаружении препятствия, например крупного валуна, лучше его обойти и начать работу в другом месте. Устройство демонтируется легко.

Если планируется поднимать воду насосом, необходимо учитывать, что погружным это сделать невозможно, подходит только поверхностная станция, но она эффективна при глубине скважины не более 9 м.

Сам себе гидрогеолог

Участок подойдет для забивания иглы скважины при следующих условиях:

• он находится в низине;
• на нем растут влаголюбивые растения, например крапива, хмель, лопух;
• в радиусе 500 м есть родники, ключи или другие источники питьевой воды.

Наличие реки не всегда является благоприятным признаком, т.к. ее русло может оказаться транзитным. Хороший водонесущий пласт находится в жиле с крупным песком. Если поблизости нет скважин, необходимо выяснить причину этого. Проводя исследования, надо учесть, что зеркало воды повышается весной и в дождливый период, и выяснить, каковы перепады уровня воды и не пересыхают ли источники летом.

Лучшим участком для абиссинской скважины станет тот, где будет расти лопух, хмель и крапива.

Если же глубина соседних колодцев составляет не больше 15 м, а расстояние до зеркала воды до 10 м, можно выбирать место для бурения скважины. Для этого необходимо выяснить расположение септиков, выгребных ям и других загрязняющих факторов на соседних участках и исключить места, попадающие в зону их влияния.

Чтобы найти точки близкого залегания воды, можно изучить геодезические карты, на которых отображены грунты и водоносные слои, или сделать рамочный аппарат:

1. 2 отрезка жесткой алюминиевой проволоки длиной по 40-45 см согнуть под углом 90° на расстоянии 8-12 см от края, отогнутые концы послужат рукоятками.
2. На рукоятки надевают полые трубки или веточки кустарников (бузины, вербы, калины) с удаленной сердцевиной.
3. Концы проволоки загибают, чтобы в рукоятках она двигалась свободно.

Рамки держат на уровне груди и медленно перемещаются по участку. В местах близкого расположения водной жилы концы рамок сходятся. Надо учесть, что этим аппаратом нельзя определить глубину залегания воды.

Самое удобное место для скважины – возле строения, где нужна вода (летней кухни, бани, дома). Ее можно обустроить в подвале или гараже, тогда отпадет необходимость утепления на зиму.

Выводы и полезное видео по теме

Главные преимущества абиссинской скважины – простое устройство, дешевизна и экологичность. Для нее не требуется никаких разрешений, регистраций или лицензий. Но перед употреблением воды из новой скважины нужно сдать ее пробы для проведения химического и бактериального анализа и при необходимости установить фильтрующую систему.

Как быть, если водопроводная магистраль находится слишком далеко от садового участка, и протянуть от нее трубы нет возможности? Решить проблему с водой можно с помощью простейшей скважины (абиссинского колодца).

Что такое абиссинская скважина?

Несмотря на то, что первый бур для добычи воды был изобретен американцем, достойное применение ему нашли только англичане во время колониальной войны в Абиссинии (Эфиопии). Именно тогда им пришло в голову добывать воду в жаркой пустыне с помощью буров.

Абиссинским колодцем
называют несколько железных труб длиной до 9 м, соединенных муфтами, по которым вода из скважины с помощью насоса поднимается на поверхность. На последней трубе находится заостренный наконечник. Отсюда и второе название такого сооружения – скважина-игла. В самом ее низу устанавливается фильтр – труба с просверленными отверстиями, обмотанная специальной сеткой, задерживающей песок и мелкие примеси до 0,25 мм.

Артезианский колодец

В отличие от обычного колодца, обустройство которого требует объемных земляных работ, абиссинская скважина бурится гораздо быстрей и требует гораздо меньше материальных затрат и физических усилий. Более того, вода в ней (особенно весной) намного чище – ведь в нее не попадает верховая вода и стоки. После же тщательной прочистки и промывки такой скважины вода в ней будет схожа с родниковой.

Выбор способа бурения

Пробурить скважину для артезианского колодца можно двумя способами:
забиванием трубы в грунт;
с помощью бура.

Первый способ достаточно прост и гарантирует высокую скорость погружения, однако в таком случае существует вероятность деформации оголовка (верхней части) трубы. Более надежным способом является буронабивной метод, когда трубы устанавливаются в уже подготовленную с помощью бура скважину.

Выбор места для бурения

Скважина будет нормально функционировать лишь при нахождении водоносного слоя не глубже 8-9 м
. С большей глубины обычный поршневой насос поднять воду не в состоянии. Если пласт расположен ниже 9 м, потребуется увеличение диаметра скважины и углубление насоса.

Определить наличие воды на участке несложно: если у соседей есть хоть какие-то действующие источники воды (колодцы или подобные скважины), то вероятность того, что вода будет и по соседству, практически 100%. Остается лишь уточнить, на какой глубине она расположена.

Расположение водоносного слоя

Материалы и инструменты

Для работ понадобятся:
бетонный, металлический или пластиковый кессон (герметичная емкость для устройства насосного оборудования):

Пластиковый кессон

Бетонный кессон

Комплект обсадных труб из пластика или металла диаметром 25-40 мм с резьбой для поднятия воды на поверхность; их общая длина должна соответствовать глубине залегания водного пласта; длина каждой из них – 1-2 метра;

Обсадные трубы для скважин

Металлический наконечник («игла»);

Иглы для артезианского колодца

Соединительные стальные муфты;

Муфта для обсадной трубы

Резиновые уплотнители;
садовый бур;
штанги для наращивания бура;
металлические трубы или деревянные бруски для треноги;
центробежный насос для промывки скважины;
поршневой насос для поднятия воды на поверхность.

Бурение абиссинской скважины

1. В месте, на котором планируется установка скважины, готовится яма диаметром 1 м
и глубиной, равной высоте кессона (около 2 м). Для того, чтобы обезопасить колодец от промерзания, она должна располагаться уровня промерзания грунта.

Яма для устройства кессона

2. Диаметр бура
лучше брать на 5-10 мм больше обсадной трубы. Чем больше ее диаметр, тем больше воды можно будет одновременно поднять на поверхность.

Садовый бур со сменными ножами

Простейший самодельный бур

3. При залегании воды до 5 м для бурения достаточно садового бура или ледоруба
, используемого рыбаками. Понадобятся также штанги для наращивания бура.

4. Простейшей установкой для бурения является устройство, смонтированное на треноге.

5. Тренога
изготавливается из трех 5-метровых деревянных брусьев или металлических труб. К ней прикрепляется подъемник (лебедка) с тросом. Далее бур прикрепляется к тросу лебедки.

Бурение с треноги

6. После каждого погружения бур вытаскивается и прочищается от земли, а затем погружается в нее вновь, но уже с наращенной штангой.

7. Проверить, попала ли скважина в водоносный слой, можно с помощью заливки в нее воды. Если вода встречает сопротивление и поднимается наверх – следует бурить далее. Если уходит вглубь – водоносный слой найден.

Устройство скважины

1. После тщательной очистки скважины от земли
(до плотного грунта) для дополнительной фильтрации воды
на дно скважины насыпают мелкий гравий или щебень слоем 30 см.

2. Фильтр-иглу
можно изготовить самостоятельно. Для этого берется кусок трубы, в которой просверливаются отверстия 5-8 мм в шахматном порядке на расстоянии друг от друга 5 см. Сверху она обматывается проволокой из нержавейки (для поступления воды между витками оставляются небольшие просветы) или обкладывается сеткой из того же материала либо пластика. Сетка или проволока припаивается. К концу трубы приваривается наконечник в форме копья. Для облегчения продвижения в толще земли его диаметр выбирается на пару миллиметров больше диаметра самой трубы.

Фильтр-игла, сделанная своими руками

Важно!
Сетка припаивается только с помощью флюса или олова. Использование токсичного свинца не допускается.

Совет.
Для предотвращения электрохимической коррозии иглу лучше подбирать из того же материала, из которой изготовлена обсадная труба.

3. Труба наращивается с помощью резьбовых соединений по мере погружения ее в скважину. Для уплотнения можно использовать как резиновые уплотнители, так лен или силикон. Вторая труба наворачивается на первую, затем навинчивается третья труба и т.д.

Наращивание трубы

4. После погружения трубы землю вокруг нее обсыпают мелким щебнем и утрамбовывают. Последняя труба для предотвращения попадания в колодец загрязнений и верховых вод заливается цементным раствором.

6. Раскачку скважины до чистой воды
производят с помощью центробежного насоса
достаточно большой мощности.

Важно!
Фильтр должен промываться обязательно. Так как при прохождении через почву (и особенно глинистую) он плотно забивается, то вода наверх не пойдет, даже если наконечник трубы уже будет находиться в водоносном слое.

Промывка скважины

7. На самом верхнем конце трубы с помощью фланца или резьбового соединения
крепится насос.

8. В случае, если не используется закрытый кессон, для предохранения от попадания осадков, гряди и пыли над скважиной оборудуется небольшой навес.

Здравствуйте, уважаемые читатели. Начнем рассказ об организации водоснабжения загородного участка с помощью устройства скважины-иглы или абиссинского колодца. Такого рода скважины обычно делают своими руками, поскольку специальное оборудование для устройства скважины не требуется.

Данная статья является квинтэссенцией личного опыта автора и сотен проштудированных страниц на профильных форумах и является не теоретическим материалом, а практическим руководством. Как говориться, умный человек способен научиться на чужих ошибках.

Что понадобиться для устройства абиссинского колодца

Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.

Для забивания абиссинского колодца нам обязательно понадобится:

• игла-фильтр
• комплект труб с резьбой
• муфты для соединения труб
• сантехнический лен и паста для использования в резьбовых соединениях
• два трубных сантехнических ключа
• насос для прокачки скважины
• инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)

Дополнительное оборудование, которое может понадобиться:

• Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
• Два гидравлических домкрата, если потребуется поднять колонну труб колодца

Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.

Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.

Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров. Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины. При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.

Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет.

Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ? дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.

Как устроен фильтр скважины-иглы

Самый первый и важный элемент скважины-иглы – фильтр. Он изготавливается следующим образом: берется отрезок трубы блинной 1,2-2 метра, размечается метровый отрезок под будущий фильтр. На этом отрезке насверливаются отверстия диаметром около 8-10 мм в шахматном порядке, чтобы не ослабить трубу. На конце трубы возле фильтра приваривается стальной конус, который облегчит прохождение трубы в грунте по принципу копья.

Следующий шаг – выполнить подмотку под фильтр. Задача подмотки – создать зазор между трубой и фильтрующей сеткой, которая монтируется поверх подмотки. Без подмотки всасывание воды в каждое отверстие трубы-фильтра производилось бы только через участок сетки непосредственно над отверстием. С подмоткой вода будет всасываться с гораздо большей поверхности сетки в созданный зазор, а потом – в отверстия на трубе. Таким образом, выполнив подмотку, мы существенно увеличиваем дебит скважины. Подмотка выполняется обычно из проволоки того же материала, что и фильтрующая сетка – к примеру, нержавейка к нержавейке, чтобы избежать формирования гальванической пары. В помощь Вам при выборе — таблица совместимости металлов:

При сборке фильтра обратите особое внимание на совместимость металлов: некоторые из них создают гальваническую пару, и при соприкосновении в результате химической реакции быстро разрушаются. К примеру, сделав подмотку на трубу алюминиевой проволокой, а сверху закрепив латунную сетку, через несколько месяцев Вы получите дырки в местах касания этих несовместимых металлов. Поэтому в большинстве случаев проволока и сетка берутся из нержавеющей стали, т.к. достать эти материалы легко.

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

Какой инструмент используется для забивания иглы абиссинского колодца?

Кувалда

Самый простой и варварский способ забить иглу – кувалдой. Если у Вас есть опыт аккуратного обращения с этим могучим инструментом, возможно даже всё закончится хорошо и никакое резьбовое соединения у Вас под землей не треснет. Плюсы данного способа – кувалду легко найти, не нужно заморачиваться со специальным оборудованием для забивания. Минусы – при ударах кувалдой невозможно направить всю энергию удара вниз, строго по оси скважинной иглы. А значит, труба будет гнуться набок, плющится. Нагрузка на резьбовые соединения увеличивается. Если Вы приняли решение забивать иглу кувалдой, не бейте по куску трубы, который засаживаете в землю. Накрутите на трубу стальную муфту и используйте кусок трубы с резьбой, ввинтив ее в муфту. Такие наконечники трубы продаются в строительных магазинах под наименованием «резьба» и стоят копейки. Сплющили одну – заменили и продолжили забивать дальше.

Бабка и подбабник

Забивка бабкой – болеет предпочтительный способ. Конструкция бабки может быть различной. Чаще всего это толстостенная труба, один из торцов которой заварен. Сбоку к ней привариваются ручки, для утяжеления можно приварить любой железо. Вес бабки обычно составляет 20-50 кг. На верхний конец забиваемой трубы также через муфту прикрепляется «подбабник» — кусок трубы с резьбой, по которому и будет приходиться удар. Бабка в таком исполнении надевается на забиваемую трубу, и далее поднимается на 40-60 см и бросается вниз. Поскольку бабка полностью одета на забиваемую трубу, она движется почти идеально вверх-вниз, и вся энергия удара продвигает иглу к цели.

Есть еще один вариант конструкции бабки. Это тяжелый цилиндр с отверстием ненамного больше диаметра забиваемой иглы. На забиваемую трубу навинчивается муфта, в нее ввинчивается следующая такая же труба. Эта труба при забивании будет направляющей для движения вверх-вниз бабки. А ударятся она будет в подбабник – стальной цилиндр, плотно одетый на трубу иглы, и упирающийся в муфту, которая имеет диаметр на несколько мм больше иглы. Бабка поднимается и кидается вниз на подбабник. Тот в свою очередь толкает колонну труб вниз.

Отметим очень важный факт – чтобы не повредить резьбу на трубах и муфтах, нужно длину резьбы на трубах подобрать таким образом, чтобы трубы, вкрутившись в муфту, состыковались внутри нее. Таким образом, нагрузка от ударов бабкой придется не на резьбу, а на торцы труб.

Прут

Забивание иглы прутом также очень распространено. Прут нужен такой толщины, чтобы он свободно входил внутрь трубы абиссинского колодца. Бить прутом мы будем по нижней части опускаемой колонны труб – в обратную часть конуса, который венчает фильтр. Конус должен быть крепко приварен к трубе-фильтру. Постепенно, по ходу опускания колонны, можно удлинять пруток (сваркой, или заранее предусмотрев соединение прутков на резьбе). Если масса прутка достаточная для ударов, а его длина уже меньше опускаемой колонны, можно привязать к нему стальной тросик и забивать иглу, поднимая прут внутри колонны труб за этот трос и бросая его с высоты. Забивание прутком считается более предпочтительным с точки зрения сохранности резьбовых соединений труб.

Забивание скважины иглы перфоратором или отбойным молотком

К сожалению, нельзя упростить себе задачу, применив электроинструмент. Виной тому – большая масса опускаемой колонны из труб. Перфоратор и отбойник будут просто отскакивать от имеющей бОльшую массу конструкции. Этот факт проверен уже не раз, не стоит терять время.

До какого уровня забивать иглу?

Иглу забивают вглубь, пока фильтр не окажется в водоносном слое. В идеальном случае это крупный песок или галька, но обычно водонос представляет собой мелкий песок. Как мы уже ранее упоминали, воду из скважины можно поднять только с глубины 8-9 метров. Значит ли это, что бить скважину глубже 9 метров бессмысленно? Конечно, нет. Важна не глубина скважины, а уровень воды в ней. Опытные бурильщики знают, что вода второго водоносного горизонта часто поднимается до уровня УГВ (уровень грунтовых вод). Бывает даже, что с глубины скважины 15-30 метров вода идет самоизливом.

Второй вопрос при забивании иглы – как не пропустить водоносный слой? Есть простой способ. Каждые полметра при забивании в трубу иглы подливают воду. Если фильтр находится в водоносном слое – вода будет быстро уходить в трубу. Здесь главное, чтобы при прохождении слоя глины сетка не забилась ею. Иначе Вы просто не поймете, что попали в водоносный слой. Через забитую глиной сетку вода не будет уходить в любом случае.

Есть еще один способ определить, в каком слое находится фильтр иглы. Когда Вы забиваете иглу, верхнюю трубу постоянно, каждые 10-20 ударов, нужно подкручивать трубным ключом по часовой стрелке. Этим мы компенсируем самораскручивание резьбовых соединений колонны. Если удается прокрутить колонну полностью, чтобы и фильтр двигался в грунте, несложно услышать трение грунта о конус фильтра.

Так, глина при проворачивании фильтра практически не издает звука, крупный песок отчетливо скрипит, галька – скрежещет.

Что делать, если сетка фильтра забилась глиной или труба при забивании забилась песком

Если сетка фильтра абиссинского колодца забилась глиной, прочистить сетку фильтра можно, подав в трубу воду под давлением. Она размоет глину. Если же промывка не поможет, придется доставать всю колонну и прочищать. Потом чистую иглу можно опустить в готовое отверстие без риска загрязнения фильтра.

Также часто бывает, что если сетка фильтра подобрана слишком крупная, или труба используется вовсе без фильтра (некоторые грунты позволяют использовать абиссинку и без сетки-фильтра, если водоносный слой – галька или очень крупный песок). В случае забивания трубы изнутри песком ее следует промыть, опустив в трубу узкий шланг, подавая в него воду снаружи скважины и двигая им так, чтобы поднять муть из песка в трубе. Эта муть будет выходить из трубы вокруг шланга наружу, вымывая и песок.

Как предотвратить забивание трубы песком и глиной при забивке абиссинского колодца

Есть пара способов, как избежать заполнения иглы песком и глиной. Иглу на время забивания можно заполнить солью или плотно набить веревкой. Конец веревки должен быть постоянно пропущен через все трубы, чтобы после забивания на нужную глубину просто достать ее. Естественно, эти два способа подойдут только в том случае, когда рядом есть несколько абиссинских колодцев и заранее известна глубина, на которую нужно забить иглу.

Как прокачивать скважину иглу?

Для прокачки лучше всего подходит ручной насос-колонка. Такие насосы не боятся содержания песка в воде, а включений из песка в первое время в воде будет много. В зависимости от того, насколько используемая сетка подходит к фракции песка в водоносном слое, время раскачки скважины может составлять от получаса до нескольких месяцев. При этом, еще раз повторимся, слишком мелкая сетка быстрее забьется и уменьшит дебит.

В принципе, при использовании достаточно мелкой сетки галунного (саржевого) плетения, вполне можно использовать для прокачки самовсасывающий поверхностный насос. Желательно, чтобы крыльчатка была металлической, т.к. пластмассовая быстро сточится песком.

Ручной насос еще и потому хорош, что легко справляется с первоначальным малым дебитом скважины. Электрический же насос не может работать при плохой подаче воды, столб воды в абиссинском колодце рвется, и насос перестает работать. Ситуацию можно частично исправить, поставив кран на выходе из насоса, и придушив выход воды.

Для легкого старта насоса перед ним устанавливают обратный клапан. Ни в коем случае не ставьте обратный клапан внизу колонны, он быстро засориться, а заменить его без поднятия колонны скважины будет невозможно. При этом «лишний» обратный клапан будет создавать дополнительное сопротивление при движении жидкости и «скрадывать» метр потенциальной высоты всасывания насоса.

Что делать, если соединения травят воздух, т.е. нет герметичности колонны?

Не так уж редко случается, что после забивания колонны оказывается, что вода не выкачивается, несмотря на то, что до зеркала воды недалеко. Если используется рабочий самовсасывающий насос, это означает, что имеет место подсос воздуха в магистрали, которые не позволяет создать разрежение внутри трубы и поднять воду. В этом случае рекомендуется поднять колонну труб (способ описан чуть ниже) и загерметизировать соединения. Если же сделать это невозможно, можно использовать и конструкцию «несовершенного колодца». Внутрь абиссинского колодца опускают трубу меньшего диаметра, и высасывают воду через нее. Проблема в том, что поскольку при выкачивании воды в трубе не создается разрежение, вода поступает в фильтр самотеком, а не всасывается. Из-за этого дебит скважины резко падает.

Как поднять трубы абиссинского колодца из земли

Бывает, нужно приподнять колонну из труб, если Вы проскочили водоносный слой, или необходимо полностью извлечь скважину. Это бывает сложно сделать, т.к. грунт плотно обхватывает трубы. Для фиксации трубы можно использовать специально изготовленные тиски, представляющие собой две крепкие стальные пластины, стягивающиеся болтами. Можно и просто одеть на торчащую из земли трубу подбабник или подходящую по размеру шайбу, зафиксировать ее ход вверх накрученной по резьбе муфтой, и равномерно тянуть кверху двумя домкратами, установленными с двух сторон от скважины. В глинистых грунтах можно использовать такую технику: сильно напрячь вверх колонну труб, пусть даже она не движется, и оставить так на ночь: под напряжением глина постепенно расступается и отпускает трубы.

Если есть возможность подать хорошее давление водой в скважину, это тоже может помочь, вплоть до того, что вода размоет грунт вокруг трубы скважины и будет вытекать на поверхность снаружи трубы.

Данная статья будет развиваться и дополняться. Ваши идеи и предложения просьба писать в комментариях.

Иметь собственный источник водоснабжения для частного дома – это не только простое желание, но и необходимость, так как подключиться к центральным сетям в большинстве случаев не представляется возможным.

Колодец для организации требует немалых физический затрат, а вода в нем контактирует с окружающей средой. Артезианская скважина – роскошь, которую мало кто может себе позволить. Да и для бурения артезианки требуется особое разрешение. Выход – обустроить на участке абиссинский колодец.

Этот питьевой источник был придуман в северной Африке в связи с особенностями грунта. По сути это не колодец, а скважина, которую еще называют иглой в связи с особенностями формы.

Глубина этого источника подземной воды составляет до 12 м.

Абиссинский колодец достаточно просто устроен:

• тело его сформировано несколькими соединенными друг с другом трубами дюймового диаметра;
• в самой глубокой части тело переходит в перфорированную трубку-фильтр, окруженную дополнительно сеткой;
• фильтр заканчивается острым наконечником;
• на поверхности расположено водоподъемное оборудование, например, ручной помповый насос.

Простота устройства является одним из основных положительных характеристик скважины-иглы.

Преимущества и недостатки «абиссинки»

Фото на дачном участке

Многие специалисты и пользователи считают, что скважина-игла – один из наилучших вариантов водоснабжения на дачном участке
. Такое мнение связано с большим количеством плюсов этого источника воды:

1. Скважину-иглу очень просто монтировать
   , на всю процедуру обустройства уходит в среднем 10 часов. Для этого не нужно нанимать специальную технику, возможность подъезда которой зачастую затруднена.

можно обустроить как снаружи здания, так и внутри
, что делает возможным использование источника в зимнее время.

2. Такая скважина подходит для участков, в которых нет электричества
   , так как можно установить ручной насос. Если в подаче электроэнергии бывают перебои, то есть возможность укомплектовать источник 2 видами водоподъемного оборудования: ручным и электрическим.
3. При необходимости все элементы скважины можно демонтировать и перенести в другое место
   .
4. Вода в «абиссинке» не подвергается такому влиянию верхводки и поверхностных стоков
   , как колодезная. А по минеральному составу источник превосходит артезианскую скважину. Для воды абиссинского колодца не характерно присутствие неорганического железа и высокая концентрация солей жесткости.
5. Дебет скважины составляет от 0,5 до 3 м3/час
   , что вполне достаточно для хозяйственных нужд дачного дома и даже полива посадок.
6. Чтобы ее воссоздать, не нужно получать лицензию
   .
7. Итоговая стоимость источника не велика
   , к тому же фильтр, тело колодца и даже ручную помпу можно изготовить самостоятельно.

К основному недостатку «абиссинки» относится возможность просачивания загрязнителей в воду с поверхности. Об этом не стоит забывать при выборе места для скважины.

Особенности обустройства и эксплуатации

Хоть абиссинская скважина проста и популярна, использовать её можно не всегда, да и во время монтажа нужно учитывать некоторые нюансы.

1. Важно, чтобы водоносный слой не проходил глубже 8 м, что связано со способностями поверхностного водоподъемного оборудования.
2. Скальный грунт препятствует обустройству «абиссинки». Оптимальным вариантом является песок средней и крупной фракции. В нем установка требует минимальных физических затрат, а процесс заиливания фильтра происходит медленно.
3. Не допускается, чтобы возле скважины находились источники загрязнения: мусорные кучи, выгребные ямы, септики.
4. Шахту скважины могут образовывать дюймовые или полуторадюймовые пластиковые или металлические трубы. При этом важно, чтобы соединения между ними были прочными и герметичными.

Зная эти особенности, можно приступать к закупке материала и готовить все необходимые инструменты.

Оборудование: что необходимо подготовить?

Можно приобрести готовую конструкцию колодца или изготовить все элементы самостоятельно.

Чтобы сделать абиссинский колодец своими руками, вам понадобятся:

• полудюймовые трубы общей длиной примерно в 3-10 м;
• 1 метр трубы диаметром в ¾ дюйма для муфт, соединяющих полудюймовые трубки;
• дюймовые трубы общей длиной 8-12 м для тела колодца;
• сетка 16х100 см с фильтровым плетением;
• около 2 м проволоки диаметром 0,2 мм;
• 4 чугунные муфты для забивки;
• заостренный металлический наконечник длиной в 10 мм, а диаметром немного больше основных труб, его можно заказать у токаря;
• хомуты автомобильные;
• болтики и гайки на 10 мм;
• инструмент для резки труб;
• газовые ключи;
• садовый бур;
• дрель;
• аппарат для сварки;
• «бабка».

Видео — бурение скважины игла абиссинского колодца своими руками

Нужно уточнить, что забивка – это основной процесс монтажа абиссинского колодца
. Именно для этого нужна «бабка» – инструмент, который можно изготовить самостоятельно.

Для этого надо к небольшому отрезку толстостенной трубы приварить с одного конца основание, толщиной в 10 мм, а с боков ручки. Вес готового изделия должен быть порядка 30 кг. Все сварочные соединения нужно делать тщательно для безопасности ведения работ по заглублению.

Все указанное выше доступно в продаже, что только облегчает монтаж скважины.

Как сделать абиссинский колодец своими руками?

Прежде чем приступать к бурению и забивке абиссинского колодца нужно приготовить все составные части скважины.

1. Длинные дюймовые трубы делят на отрезки длиной от 1 до 1,5 м, на концах которых нарезают резьбу для соединения.
2. На метровой трубе диаметром в 1 дюйм делают щелевидные отверстия, удаленные друг от друга на расстояние около 2 см. Длина участка с перфорацией должна составлять 0,8 м. Это основа фильтра.
3. На перфорированную трубку наматывают проволоку, а сверху намотку закрывают сеткой. Для фиксации можно воспользоваться 8-10 хомутами или пайкой. В последнем случае нельзя использовать свинцовый припой.
4. К концу, который будет направлен к основанию, приваривают стальной конус.

Теперь можно приступать к забивке с предварительным бурением.

1. В месте, где будет произведен монтаж скважины, выкапывают котлован в 0,5 м3.
2. В центре приямка начинают бурение садовым буром, который наращивают, используя трубы диаметром в 0,5 дюйма.
3. Грунт периодически вынимают, поднимая бур
4. При появлении песка, насыщенного водой, начинают забивку. Сначала соединяют фильтр с необходимым количеством труб, на край столба накручиваю чугунную муфту. Надевают «бабку» и резко ударяют ей.
5. Постепенно столб из труб наращивают.
6. В процессе забивки постоянно подсыпают и уплотняют грунт вокруг трубы.
7. Периодически в тело колодца заливают воду и прослушивают. Для этого трубу поворачивают по часовой стрелке. Когда становится слышно шелест, то добавляют еще воды. Если она уходит быстро, то заглубляются на 0,3 м, при медленном просачивании жидкости забивают столб на полметра.

Последняя процедура помогает не пропустить водоносный слой. Когда он достигнут, устанавливают насос и прокачивают воду до того момента, когда она станет прозрачной. Воду нужно отнести в лабораторию на анализ. Это лишь немного увеличит стоимость «абиссинки», но позволит убедиться, что источник можно использовать для питьевого водоснабжения.

На видео вы можете посмотреть бурение абиссинской скважины при помощи установки Пионер:

Во сколько обойдется?

Скважину-иглу можно заказать под ключ. Так, монтаж двенадцатиметровой скважины из оцинкованной стали с установкой купленного вами насоса обойдется примерно в 23 -25 тысячи рублей.

Более дешевый вариант – забить самостоятельно готовые элементы конструкции. Комплект для десятиметровой скважины из оцинкованной стали стоит примерно 5,5 тысяч рублей. Нужно прибавить к этому стоимость насоса. Минимальная цена электрического водоподъемного оборудования – 2500 рублей.

Меньше всего будет стоить абиссинский колодец, который изготовлен полностью самостоятельно. Тут основные траты связаны с покупкой насоса и труб: 1 метр дюймовой трубы из оцинкованной стали стоит примерно 110 рублей. Общая стоимость самостоятельно устроенной скважины вряд ли превысит 7 тысяч рублей.

В любом случае при правильном монтаже скважина игла станет отличным источником воды, который прослужит длительное время.

Решив приобрести дом загородом первым делом необходимо проверить, есть ли на участке вода и электричество. Если с последней проблемой решить еще как-то можно, то вторая может стать тем камнем преткновения, который не позволит купить именно этот участок, какой бы красивый не был.

Помочь может бурение скважины на воду или устройство колодца, о котором и пойдет речь в дальнейшем.

На фото – трубы для колодца из пластика

Колодец из пластика

Основная проблема всех источников питьевой воды – загрязнение их поверхностными водами, для чего разработаны способы защиты. Один из них – вместо традиционных бетонных колодезных колец устанавливается бесшовная пластиковая труба для колодца. Она не имеет швов и поэтому верховодка не сможет просочиться в шахту, а слой геотекстиля исключит запесочивание источника.

Бесшовный колодец из ПВХ

Но есть один нюанс, необходимо точно попасть на водоносный слой, чтобы был достаточный дебит колодца. По своей сути колодец из пластиковой трубы является каптажным, который собирает подземные воды
.

Предлагается инструкция по изготовлению колодца из пластика:

1. Приобретите пластиковую двухслойную трубу с внутренним диаметром 400 мм. Данные изделия предназначены для установки в грунтах.
2. Пригласите специалиста, связанного с определением самого сильного места подземного ключа на участке.
3. Начните копать место под источник открытым способом.
4. Когда достигнете глубины 2 метра, начинайте формировать круглое отверстие пока не дойдете до водоносного слоя.
5. Начните подготавливать пластиковую трубу к установке в шахту бесшовного колодца, после того, как в нем забил ключ.
6. На высоту 500 мм во впадинах оребрения просверлите многочисленные отверстия, используя сверло Ø 7 мм.

1. Оберните просвет трубы и отверстия геотекстилем в два слоя.
2. Используйте для закрепления фильтра колодца проволоку в пластиковой оболочке. Он будет хорошо пропускать воду, но не будет давать проходить песку.
3. Поднесите подготовленную трубу к месту будущего колодца и опустите ее в него. Убедитесь, что она достала до дна шахты.

Бесшовный колодец из пластика на участке

1. Засыпьте трубу песком, а верх на высоту 1 м утеплите пенопластом.
2. Опустите в колодец погружной насос, чтобы начать его раскачивать.

Совет: после раскачки можно загрузить в просвет трубы слой шунгита и кварцевого песка, чтобы улучшить качество воды.

Как проводить ремонт колодца пластиковой трубой

Другие варианты

Колодец-игла

Еще один вариант использования пластика, но уже существенно меньшего диаметра – до 1,5″, устройство с его помощью абиссинского колодца. Конечно, он не настолько прочен, чтобы с его помощью можно было проткнуть грунт до водоносного слоя, зато он может выполнять свою роль потом. Трубу нарежьте по 1-2 м и по мере углубления скважины наращивайте друг на друга.

Совет: добейтесь здесь максимальной надежности соединения, чтобы не повредить всю конструкцию.

Для облегчения пробивания грунта на конце трубы изготавливают фильтр-иглу, который также убережет источник от заиливания и будет являться фильтром грубой очистки от механических частиц. Такой абиссинский колодец из пластиковых труб недорогой в изготовлении и служит достаточно долгий срок.

На сегодняшний день скважина считается наиболее востребованной. Его можно изготовить своими руками, если позволяет грунт, или доверить профессиональным бурильщикам, когда грунт тяжелый, особенно скальный.

Обсадная труба

Отличаются они от обычных колодцев не только глубиной, но и наличием обсадных труб. Если ранее в основном использовали металлические, сейчас все чаще и чаще отдают предпочтения материалам из ПВХ, если глубина скважины не превышает 50 м.

• имеют малый вес, что облегчает монтаж,
• цена дешевле, что сказывается на общей стоимости скважины,
• срок эксплуатации более 50 лет,
• противостоят различным химическим реагентам,
• надежно соединяются резьбовым соединением,
• не ржавеют.

Обсадная труба из пластика для скважины

Использование пластика сегодня продиктовано борьбой за качество питьевой воды. Кроме того, за счет меньшего, чем у металлических аналогов диаметра, работы ведутся гораздо быстрее.

Для водопровода

Поднять воду из скважины можно двумя способами – вытолкнуть ее на поверхность глубинным насосом или достать ее поверхностным, последний это может сделать без переоборудования с глубины не более 7 м.

Пластиковая труба в колодец, установленная вместо металлической, упрощает работу и не загрязняет источник. Также она обладает преимуществом и перед резиновой, так как не сжимается во время работы.

Установка погружного насоса с пластиковым водопроводом

Подсоединение колодезного погружного насоса также не вызывает труда. Чаще всего используют резьбовое соединение, которым пластик плотно прижимают к выходу оборудования. Второй ее конец закрепляют в кессоне или приямке, распределяя воду далее по водопроводу.

Если у вас неглубокий источник, можно использовать для поднятия воды на поверхность насосную станцию, где уже предусмотрен гидроаккумулятор, который позволяет продлить срок эксплуатации оборудования.

В этом случае на конце пластиковой трубы закрепляют обратный клапан, а второй конец присоединяют к станции под прямым углом с помощью пластиковых колен. Залейте воду в водопровод и начните поднимать ее из скважины, пластик при этом не будет сжиматься, обеспечивая нормальный проход воде.

Можно ли использовать пластиковые трубы для колодца

Пластиковые трубы для колодца: видео-инструкция по монтажу своими руками, особенности конструкции абиссинской скважины, ремонт, фото

Водоснабжение загородного дома или дачного участка можно организовать с минимальными затратами времени, сил и денег. Технология строительства абиссинского колодца произвела революцию в 19 веке и с тех пор прижилась во многих странах мира. Впервые скважину-иглу пробил американец Нортон. Потом его изобретение спасало от жажды англичан в экспедициях по Эфиопии (Абиссинии). Отсюда и пошло название. Прошло более века, появились новые технологии, а удачная идея Нортона по-прежнему помогает успешно решать вопросы водоснабжения. За один-два дня можно построить абиссинский колодец из пластиковых труб своими руками. Все, что нужно, это желание, подходящие геологические условия, материалы и инструменты.

Устройство абиссинского колодца

По своей конструкции он больше напоминает скважину, нежели привычный колодец. Это сооружение представляет собой узкую трубу, через которую вода поднимается с помощью насоса. Лучше всего его описывает название «скважина-игла». Диаметр трубы выбирает сам владелец участка. В первых абиссинских колодцах он не превышал 2 дюймов. Обычно устанавливают трубы диаметром 1-1.5 дюйма. Они одновременно выполняют функции забивных и обсадных конструкций. Нижние края труб перфорируют и снабжают острым наконечником из закаленной стали.

Для создания колодца нужно минимальное количество инструментов и материалов. Обычно его можно построить за считанные часы. Скважину-иглу делают в тех случаях, когда глубина залегания водоносного пласта не превышает 8 метров, а участок расположен на мягких песчаных почвах. Располагать источник воды можно где угодно, даже в подвале жилого дома, но лучше все же строить отдельно.

Какие геологические условия нужны для строительства скважины-иглы

Почему, когда речь идет об абиссинском колодце, всегда упоминают о глубине 8 м? Изначально воду перекачивали ручным насосом, сейчас устанавливают электрические поверхностные модели. Если глубина будет большей, возникнут проблемы с подъемом воды. Это решаемо. Можно, например, использовать погружные насосы, но в таком случае проще пробурить обычную скважину и установить трубу большего диаметра.

Абиссинский колодец хорошо подходит для местностей, где водоносный слой состоит из среднезернистого песка. Песчаный грунт не мешает откачке воды, она протекает свободно. Остальные слои грунта, которые придется пробурить, могут быть любыми. Главное, чтобы они были легко проходимыми и их можно было проколоть на нужную глубину. На грунтах, где много камней и валунов, трудно соорудить абиссинский колодец своими руками, понадобится специальное оборудование.

Строить или не строить: взвешиваем плюсы и минусы

Если есть возможность обеспечить именно такой тип водоснабжения на участке, то лучше действительно остановиться на нем. Преимущества абиссинского колодца неоценимы, но далеко не всегда его обустройство целесообразно. Бывает и так, что построить его невозможно или настолько трудно, что лучше отказаться от этой затеи и выбрать другой тип источника.

Удобство водоснабжения с помощью абиссинского колодца

• Простота и дешевизна. Скважина-игла – самый простой способ получить воду. Чтобы ее обустроить, нужно минимальное количество ресурсов.
• Скорость. На все работы уйдет максимум 10-11 часов.
• Высокое качество воды. Из-за особенностей конструкции в воду не попадают загрязнения с поверхности земли, она остается чистой независимо от внешних факторов. Концентрация растворенного железа в воде обычно низкая, не нужны специальные фильтры.
• Длительное время эксплуатации. Скважины служат по 10-30 лет. Срок зависит от качества труб. Если они выбраны правильно, конструкция прослужит еще дольше.
• Высокий дебит. Вода хорошо просачивается через песок, поэтому водоотдача пласта высока. Дебит составляет 0,5-3 куб.м/час, иногда даже 5 куб.м/час. Этого достаточно для обеспечения всех бытовых нужд и полива огородных растений.
• Возможность демонтажа. При необходимости сооружение можно разобрать и перенести на новое место.
• Компактность. Сооружение занимает мало места и может быть установлено где угодно.

Обратите внимание! Если старый колодец пересох, ему можно дать вторую жизнь, углубив с помощью скважины-иглы.

• Сохранение ландшафта. При строительстве абиссинского колодца можно обойтись без тяжелой техники и спецоборудования. Это позволяет сохранить ландшафт участка, не нужно обустраивать подъездные пути.
• Можно поднять воду вручную. В местностях, где часто отключают электроэнергию, владельцы абиссинских колодцев перестраховываются, устанавливая, помимо насосов, ручные качалки. Это гарантирует «запасный выход», если электричество пропадет надолго. Из-за небольшой глубины залегания нет проблем с ручным перекачиванием воды.

Какие трудности могут возникнуть при строительстве скважины-иглы

Конструкция очень «требовательна» к геологическим условиям. Если вода проходит в слое песка и щебня и залегает на нужном уровне, то проблем не будет. Но если глубина хоть немного больше, возникнут трудности из-за насосов. Теоретически с помощью поверхностных насосов воду можно поднимать с глубины до 10,3 м. Вероятно, в лабораторных условиях так и есть. На практике КПД устройств низкий, из-за этого и гидравлических потерь максимально допустимая глубина – 8-9 м.

Если решать проблему, опуская насос к зеркалу воды, то придется копать кессон. В результате конструкция обойдется значительно дороже, целесообразность такого мероприятия под большим вопросом. Если же в качестве решения выбрать погружной насос, то вряд ли колодец можно будет назвать абиссинским. Но такой вариант тоже возможен. В этом случае устанавливают не полуторадюймовые трубы, а диаметром в 133-159 мм и используют центробежные погружные устройства. Подойдут насосы «Ручеек», «Инзер», «Водолей-3», «Малыш».

Особенности строительства абиссинского колодца своими руками

Для работы понадобятся такие материалы и инструменты:

• трубы,
• стальной наконечник,
• фильтр (чтобы его изготовить, нижнюю часть трубы просверливают и обматывают проволокой, потом устанавливают сетчатый фильтр),
• обратный клапан,
• соединительные муфты и уплотнители,
• насос.

Почему стоит выбрать пластиковые трубы

Особое внимание следует уделить трубам для забивной иглы, т.к. после окончания работ иглу не извлекают, она служит обсадной конструкцией. От прочности и долговечности материалов, из которых изготовлена труба, зависит срок службы колодца. Еще пару десятков лет назад альтернативы стальным трубам не было, но сейчас на рынке можно найти высокопрочные изделия из полимеров.

Полимерные трубы не гниют, не ржавеют, способны служить десятилетиями, не меняя технико-эксплуатационных свойств. Материал гигиеничен, не способствует размножению микроорганизмов. При покупке труб имеет смысл потратить время на придирчивое изучение характеристик всех изделий. Идеальный выбор – толстостенный полипропилен (от 5 мм) или полиэтилен низкого давления.

Когда скважина готова, остается установить обратный клапан и насос. После подключения из насоса какое-то время будет поступать воздух, потом пойдет мутная вода. Следует дождаться, пока сойдет вся грязь и пойдет чистая вода. Прокачав скважину, возьмите пробу воды и отнесите в санстанцию на анализ. Если все в порядке и воду можно использовать для питья и бытовых нужд, абиссинский колодец полностью готов к эксплуатации.

Как сделать абиссинский колодец из пластиковых труб

Устройство абиссинского колодца, необходимые геологические условия, плюсы и минусы. Технология строительства абиссинского колодца из пластиковых труб.

Гофрированные пластиковые трубы большого диаметра для колодцев на воду получают все большее распространение. Этому способствуют те преимущества, которые имеет пластик по сравнению с другими материалами. Колодец из пластиковых труб не уступает другим таким же колодцам на воду по обязательным требованиям, предъявляемых к ним.

Пластиковые трубы для воды изготавливаются из таких материалов:

• Поливинилхлорид (ПВХ), чаще всего применяется непластифицированный поливинилхлорид (нПВХ). Конструкция из такого материала сохраняет свою форму в различных условиях эксплуатации,
• Полиэтилен низкого давления (ПНД). Сохраняет свои свойства при низких температурах,
• Композит (например, полимерпесчаный полимер).

Типоразмеры

Большими считаются трубы с внешним диаметром более 500 мм. Классы жесткости:

• SN2 (для закладки в грунт на глубину до 2 метров) – диаметр 600, 900, 1500 мм,
• SN4 (закладка от 2 до 4 метров) – диаметр 680, 970, 1600 мм,
• SN6 (от 4 до 6 метров) – диаметр 700, 1000, 1800 мм,
• SN8 (от 6 до 8 метров) – диаметр 700, 1000, 1800 мм,
• SN12 (от 8 до 12 метров) – диаметр 800, 1200, 2200 мм,
• SN14 (от 12 до 16 метров) – диаметр 850, 1300, 2400 мм,

Преимущества

Перфорированные пластиковые трубы для воды часто применяются при устройстве колодцев. Такие конструкции отличаются следующими свойствами:

• Герметичность. Резьбовые соединения элементов, которые гарантируют водонепроницаемость конструкции. Не требуется применение дополнительной гидроизоляции. Пластиковые стенки трубы для колодцев, в отличие от бетонных, не впитывают воду из стенок шахты,
• Эластичность. Конструкция выдерживает подвижность грунта, сохраняя свою герметичность,
• Стойкость к органическим, химическим веществам и агрессивным средам. Трубы для колодцев не гниют, химически инертны, на стенках не остается налета, они не боятся коррозии,
• Вариативность. Пластиковые элементы имеют широкий диапазон размеров и форм. Они могут быть укомплектованы различными типовыми элементами: крышками, лестницами, днищами, переходами и т.д.,
• Легкость. Трубы для колодца имеют небольшой вес, легко соединяются и монтируются. Вес конструкции составляет всего 40-55 кг, в то время как бетонная конструкция весит 500-1000 кг. При монтаже не нужно использовать спецтехнику. Это значительно упрощает работу, снижает стоимость строительства,
• Неприхотливость. Не требуют техобслуживания и ремонта,
• Экологичность. Могут использоваться в качестве материала для источника питьевой воды, так как пластик не выделяет вредных для человека веществ,
• Устойчивость к перепадам температур. Труба сохраняет свои свойства в диапазоне температур от -55 до +95°С. Трубы не проводят статического электричества,
• Невысокая цена и большой (50-70 лет) срок эксплуатации,
• Сопротивляемость к выталкиванию из земли. Благодаря гофрированной поверхности, конструкция хорошо держится в шахте.

Прочность пластика ниже бетона, поэтому их запрещено применять в пучинистых и тяжело-пучинистых грунтах.

Применение труб большого диаметра

Благодаря такому большому количеству преимуществ, пластиковые трубы большого диаметра получили широкое распространение при строительстве:

• питьевых колодцев – герметичные стенки исключают поступление грязной грунтовой воды и влаги со стенок ствола шахты, питьевая вода не загрязняется,
• скважин на воду,
• канализационных емкостей – пластмасса устойчива к агрессивным средам, поэтому для таких сооружений они вне конкуренции,
• смотровых, поворотных и переливных резервуаров.

Кроме этого, они могут быть использованы для ремонта старых бетонных колец. Такая труба в колодец не может быть использована в районах с сейсмичностью более 7 баллов или температурах почвы ниже -55°C.

Установка пластикового питьевого колодца

Прежде всего, нужно определиться с местом бурения и глубиной колодца на воду. После приобретения трубы нужной длины (с учетом 50 см на оголовок) и диаметра, можно приступать к копке.

1. Ручным или механизированным способом выкапываем шахту, формируем дно,
2. Подготавливаем трубу в колодец. Внизу ее, на расстоянии полметра во впадинах гофры, сверлим отверстия диметром 5-10 мм. Затем этот участок обматываем двумя слоями геотекстиля или полимерной фильтрованной сеткой. Закрепляем все это проволокой,
3. Устанавливаем днище,
4. Трубу для колодца опускаем в шахту и соединяем с днищем,
5. Засыпаем затрубное пространство песком и мягкой глиной, трамбуем,
6. Оголовок утепляем пенополистиролом,
7. Монтируем погружной насос и раскачиваем колодец с водой,
8. Устанавливаем крышку,
9. Декорируем питьевой колодец.

Вода такого водозаборного узла соответствует всем нормам и стандартам: ГОСТу 2874-82 и СанПин 4630-88.

Заключение

Серьезно отнеситесь к подбору материала труб для устройства водозаборного узла с питьевой водой. Остерегайтесь подделок, выбирайте только сертифицированную продукцию.

Использование пластиковых труб большого диаметра для обустройства колодцев

Обустройство колодцев пластиковыми трубами большого диаметра. Материалы труб, типовые размеры и преимущества. Установка трубы для питьевого колодца.

Важность колодца на дачном участке сложно переоценить, ведь это доступ к чистой воде, не зависящий от каких-либо служб. Единственным недостатком такого водообеспечения является лишь потребность в периодическом обслуживании и ремонте конструкции, правда, выполнить его зачастую можно своими силами. В данной статье мы рассмотрим, как углубить колодец при помощи пластиковой трубы, и что может понадобиться в случае его осушения.

На фото — углубление колодца при помощи пластиковой трубы

Общие сведения

Зачастую углубление является единственным способом «вернуть» воду в колодец. Однако, прежде чем приступить к данной процедуре, необходимо убедиться, что пересыхание не носит сезонный характер.

Дело в том, что на уровень воды в шахте могут повлиять следующие факторы:

• Засушливая погода,
• Заморозки,
• Естественные колебания почвы,
• Обустройство поблизости питьевых скважин или колодца с большим водоизмещением.

Поэтому, перед тем как углубить колодец трубой, нужно подождать месяц. Если за это время вода в нем не появилась, то, скорее всего без стороннего вмешательства она там больше и не появится.

Углубление шахты

Сразу следует сказать, что процесс углубления довольно сложный, поэтому перед началом работ надо убедиться, что колодец отвечает следующим требованиям:

• Глубина составляет не менее 10 колец
  ,
• Шахта ровная
  ,
• Кольца не имеют смещения более 4 см
  ,
• Вода в источнике пригодна для питья
  ,
• Конструкция находится в хорошем техническом состоянии
  .

Если выяснилось, что колодец вышеперечисленным требованиям не отвечает, то целесообразней выполнить строительство нового источника воды. Как это делается, мы рассмотрим ниже.

Если же конструкция в порядке, необходимо выполнить предварительные работы:

• Определить глубину протекания грунтовых вод,
• Рассчитать приток воды за сутки,
• Убедиться в способности грунта удерживать кольца конструкции без усадки.

Совет!
Выполнять работы по углублению шахты лучше всего в октябре-ноябре, так как уровень грунтовых вод в этот период наиболее низкий.

Пластиковые трубы большого диаметра для колодца с ребрами жесткости

Порядок работ

Для выполнения данной операции понадобится пластиковая труба. Ее диаметр должен быть несколько меньше внутреннего диаметра шахты, чтобы она свободно в ней проходила. Надо сказать, что бетонная труба для колодца в данном случае не подходит, так как она имеет большой вес, в результате чего с ней тяжело работать, кроме того, в ней сложней выполнить отверстия.

Дальнейшая инструкция выглядит следующим образом:

• В первую очередь надо подготовить пластиковую трубу, а именно – выполнить в ней около 50 небольших отверстий и затянуть внутренние стенки сеткой из нержавейки. В результате получится фильтр.
• Затем при помощи желонки следует пробурить скважину и опустить в нее пластиковый фильтр.
• По мере углубления скважины, в нее нужно продвигать фильтр. Он должен быть установлен так, чтобы через верхнее отверстие внутрь не попадала грязная вода.
• Операция выполняется до тех пор, пока не начнет прибывать большое количество воды. Таким образом, внутри бетонной шахты копается еще один колодец из пластиковой трубы меньшего диаметра.

Совет!
Для откачки воды во время бурения можно использовать насос.
Если же вода прибывает медленно, то можно обойтись и без него, выбирая содержимое скважины желонкой.

Альтернатива углублению

Если выполнить углубление шахты по каким-либо причинам не получается, к примеру, конструкция в плохом техническом состоянии, то наиболее быстрый и доступный способ организовать автономное водообеспечение – выполнить абиссинский колодец своими руками из пластиковых труб диаметром в полтора дюйма или даже дюйм.

Для устройства такой конструкции в первую очередь необходимо сделать иглу-фильтр, выполнив следующие действия:

• В первую очередь надо вставить в трубу сетку из нержавейки.
• Затем сетку нужно закрепить методом вплавления.
• В завершение работы трубу надо перфорировать, выполнив в ней щели при помощи ножовки по металлу.

Схема устройства абиссинской скважины

После того, как фильтр будет готов, можно приступать к устройству колодца:

• На месте расположения будущего колодца надо выкопать яму объемом около одного кубического метра.
• Затем в центре ямы выполняется бурение. Для этого можно использовать садовый бур с разборными штангами, что позволит наращивать его глубину.
• По достижении водоносного слоя, в скважину опускается пластиковая труба с приделанным к ней фильтром.
• Затем подключается помповый ручной насос либо опускается патрубок электрического насоса, после чего откачивается грязная вода.
• После этого в яму подсыпается некоторое количество грунта, который тщательно утрамбовывается.
• Далее вокруг трубы заливается бетон, что позволяет предотвратить проникновение в скважину стоков.

Когда конструкция будет готова, ее можно подключить к домовой системе водоснабжения. Теперь абиссинский колодец из пластиковых труб готов.

Сразу следует отметить, что выполнить подобный источник воды можно только в том случае, если глубина грунтовых вод не превышает 8-10 метров, что является его основным недостатком. Но зато цена такого колодца будет значительно ниже традиционных вариантов, выполненных с использованием бетонных колец. (См. также статью Водосточная труба: особенности.)

Если в колодце пропала вода, в большинстве случаев «вернуть» ее можно самостоятельно, углубив шахту при помощи пластиковой трубы. Правда, работу нужно выполнять очень аккуратно, чтобы не повредить существующую шахту. В качестве альтернативного варианта такому ремонту, можно рассмотреть устройство абиссинского колодца.

Как выполнить углубление колодца пластиковой трубой

Углубление колодца пластиковой трубой: видео-инструкция как углубить своими руками, особенности бетонных изделий, большого диаметра, цена, фото

Какие геологические условия нужны для устройства колодца

Абиссинский колодец — неглубокая скважина, в которую устанавливается ручной насос. С его помощью вода качается из водоносного песчаного слоя.
Такое сооружение от обычного колодца отличается наличием очень чистой воды. Его не засоряет пыль, грязь, стоки и верховодка.
Перед тем как приступить к реализации задуманного, необходимо познакомиться с геологией своего района. Обычно, об этом могут рассказать соседи, давно владеющие участками поблизости.
Они в курсе, где расположены слои грунта и какая глубина залегания водоносных слоев.

Схема расположения абиссинского колодца

Совет: Абиссинский колодец можно устраивать только тогда, если верхний водоносный слой расположен не глубже 8 м от поверхности грунта. С большей глубины подъём воды с помощью поверхностного насоса может оказаться проблематичным. При залегании водоносного слоя ниже, скважину на песок следует бурить большего диаметра или насос заглублять, а не использовать поверхностный насос.

Требования к грунту для устройства колодца:

• Водоносный слой, для которого будет сооружаться колодец, должен содержать среднезернистый песок или смесь щебенки и песка. Такой грунт хорошо пропускает воду, ее легко будет откачивать.
• Условие для вышерасположенных слоев — только их проходимость. В противном случае понадобится специальное оборудование.

Какие преимущества такого водоснабжения

Совет: Если подобные скважины уже есть у соседей по даче, то для сооружения ее на участке не представится особых проблем.

Преимущества абиссинского колодца:

• Простота и дешевизна конструкции.
• Не требуется много места для его обустройства: сооружение не нарушает композицию ландшафта.
• Нет необходимости использовать технику, не нужны подъездные пути для её доставки на участок.
• Насос можно установить на участке или в помещении.
• На проведение работ понадобится не больше 10 часов, что зависит от твердости грунта и глубины залегания водоноса.
• Заиливание предотвращает качественный фильтр для скважины, что позволяет эксплуатировать сооружение длительное время.
• С поверхности земли в устройство не попадают загрязнения.
• Качество воды из такого колодца аналогично родниковой.
• Скважина на воду игла обеспечивает постоянную подачу объёма воды. Ее хватит на полив участка, для домашних нужд: для среднего колодца дебет составляет от 0,5 до 3 куб.м/час.
• Устройство легко демонтируется и устанавливается в другом месте.
• Такие колодцы мельче, чем традиционные скважины на песок, что уменьшает вероятность попадания в сооружения растворенного железа. Что исключает потребность в установке фильтров, цена которых не маленькая.

Особенности устройства оборудования

Функционирование любой скважины и абиссинского колодца зависят от качества трубы и ее размеров:

• Для сооружения лучше всего использовать дюймовые или полуторадюймовые трубы из металла или пластика, нарезаются кусками длиной от одного до двух метров.
• По мере погружения производится наращивание трубы до необходимой длины. Их соединение производятся резьбовыми соединениями.
• Для уплотнения используются силикон, сантехнический лен, масляную краску.
• Для соединения применяются и специальные муфты.

Совет: Необходимо следить, чтобы трубы соединялись достаточно надежно. Нарушение герметичности может повредить всю конструкцию.

• Для продвижения устройства в толще грунта диаметр наконечника нужно выполнять немного больше чем диаметр трубы.
• Конец трубы заканчивается специальным фильтром-иглой. Это облегчает прохождение трубы в грунте, защищает конструкцию колодца от заиливания, обеспечивает чистоту поступающей воды.

Совет: Лучше всего, чтобы игла для абиссинского колодца была изготовлена из такого же материала, как и основная труба, что предотвратит возникновение электрохимической коррозии.

Для изготовления фильтра-иглы из оцинкованной металлической трубы, необходимо:

• В трубе просверливается отверстия диаметром от 5 до 8 мм, располагать их необходимо в шахматном порядке.
• Припаивается сверху сетка из нержавейки. При отсутствии сетки можно использовать проволоку, она навивается на перфорированный конец трубы, между витками нужно оставлять просвет.
• Проволока также припаивается.
• К концу трубы приваривается копьевидный наконечник, диаметр которого немного больше, чем трубы. Это необходимо для свободного продвижения следующей за иглой конструкции.

Совет: Для припоя нужно брать только чистое олово. Наличие в нем примеси свинца для абиссинского колодца недопустимо, это может вызвать сильное отравление воды.

Для такой скважины пригодна армированная труба из полипропилена.
Чтобы изготовить фильтр-иглу из трубы ПВХ нужно:

• Вовнутрь трубы вставить сетку-фильтр.
• Закрепить ее методом вплавления.
• Трубу перфорировать. Для этого на ее поверхности выполняются щели ножовкой по металлу.

Как соорудить абиссинский колодец

Для изготовления сооружения можно воспользоваться одним из двух способов:

• Забивным. Для забивания в грунт конструкции обычно пользуются «забивной бабой». При этом нужно в трубу постоянно подливать воду. После резкого ухода воды в почву, конструкция углубляется еще на полметра, затем можно начинать монтаж водяного насоса.

Сооружение абиссинского колодца

Забивной метод для создания абиссинского колодца отлично подходит, но существует ряд опасностей. Основная их них — вероятность прохождения мимо водоносного слоя.
Помимо этого, при встрече камня на большой глубине, конструкция может полностью повредиться.

• Бурением малого диаметра. Такой метод гарантирует в скважине наличие воды, но при его использовании нужно наличие специального оборудования.

Совет: В скважину лучше всыпать один-два мешка крошки мраморной, для создания дополнительного фильтрационного контура и предотвращения заиливание конструкции.

Для сооружения колодца необходимо приобрести:

• Дрель и болгарку.
• Молоток и кувалду.
• Пару газовых ключей.
• Блины от штанги от 20 до 40 кг, для забивания трубы.
• Сварочный аппарат.
• Садовый бур диаметром 15 см.
• Трубы: От 3 до 10 метров — ½ дюймовая, 1 метр — ¾ дюйма.
• 1 дюймовая труба для скважины, кусками по 1-1,5 м с короткой резьбой с каждой стороны.
• Болты и гайки на 10.
• Сетка из нержавеющей стали галунного плетения П48 длиной 1 м и шириной 16 см.
• Автомобильные хомуты 32 типоразмера.
• Муфты: стальные, для соединения труб и чугунные 3 — 4 штуки, для забивания трубы.
• Проволоки два метра диаметром 0,2 — 0,3 мм.
• Насосная станция, трубы ПНД, обратный клапан и муфты.

Как изготовить фильтр

Для изготовления фильтра необходима дюймовая труба длина, которой примерно 110 см, к ней приваривается в виде конуса наконечник — игла для абиссинского колодца. При его отсутствии можно просто сплющить кувалдой конец трубы.
Далее необходимо сделать:

• Болгаркой с двух сторон трубы прорезаются щели на длине 80 см через 1,5 — 2 см величина прорези от 2 до 2,5 см. При этом общая прочность трубы не должна быть нарушена.
• На трубу накручивается проволока.
• После этого на неё накладывается сетка и фиксируется хомутами через 8 — 10 см. На фото показаны готовые фильтры для абиссинского колодца.

Подготовленные фильтры для скважины

В Америке, в отличие от РФ, например, фильтр для такого колодца изготавливается с внутренней сеткой и проволокой, расположенной выше и ниже сетки.

Технология бурения

Инструкция указывает, что процесс бурения заключается в следующем:

• При помощи бура садового бурится грунт.
• Конструкция наращивается из труб: метровые ½ дюйма трубы при помощи муфт из труб диаметром ¾ дюйма и болтов на 10 соединяются между собой. В местах фиксации предварительно должны быть просверлены отверстия.
• Процесс бурения скважины продолжается до появления влажного песка, стекающего с поверхности бура. Дальнейшее бурение не имеет смысла — мокрый песок будет возвращаться обратно в скважину.
• Забивается труба с фильтром.
• С фильтром отрезки трубы соединяются с помощью муфт. На резьбу наворачивается лента ФУМ.
• Затем такая конструкция с фильтром из труб опускается до песка, на неё сверху накручивается чугунная муфта.
• На эту муфту укладываются от штанги блины. Пропускается через их центр ось, по которой будут скользить блины и забивать трубу. Ось выполнена из куска трубы длиной 1,5 метров и диаметром ½ дюйма с болтом на конце.

Схема монтажа абиссинского колодца

• От каждого удара блином труба погружается на несколько сантиметров.
• После прохождения от уровня песка на полметра нужно в трубу налить немного воды. Если она исчезнет – песок ее принял.

Критерии выбора абиссинской скважины

Любой загородный житель прежде, чем приступить к строительству абиссинской скважины, должен выяснить, подходит ли она ему. Ведь абиссинка — это скважина неглубокого заложения (примерно до 10 м), и она ставится в обводнённый песок крупной и средней фракции. Если водонесущий слой находится ниже, например, на глубине 12-15 м, то нужно хорошо подумать, стоит ли делать «иглу». Причина — самовсасывающая насосная станция не поднимет воду по трубе, если расстояние от верхней точки скважины до зеркала воды превышает 8-9 м.

Максимальная глубина забора воды указана в технических характеристиках насосной станции.

Одним из вариантов решения проблемы более глубокого залегания водоносного слоя может стать строительство абиссинки и установка насосной станции в подполе, подвале или в колодце.

Alefandr Пользователь FORUMHOUSE

У меня на участке выкопан колодец на 15 колец, но воды немного. Фактически уровень держится только на последнем кольце. Это около 500 литров, что совершенно недостаточно для нормального снабжения большой семьи. Углублять колодец ремонтными кольцами не хочу. Думаю, забить абиссинку прямо в колодце. Вопрос — рабочая идея или нет?

В подобной ситуации, чтобы не выкинуть деньги на ветер, нужно действовать по следующему алгоритму:

1. Узнаём дебит и глубину соседских скважин.
2. Выясняем, скважины пробурены на песок или на известняк.

Если на песок и до водонесущего песчаного слоя остаётся около 5-7 м, то можно пробовать забить «иглу». Если песок находится ниже 10 м, то насос не сможет поднять воду с такой глубины.

Помимо этого, надо учесть, что, если ставить насос в колодце над зеркалом воды, то в случае сезонного колебания уровня станцию может затопить. Второе — при необходимости обслуживания насоса и «иглы», например, завоздушивания абиссинки, придётся лезть в колодец для ликвидации проблемы.

Поэтому, если в колодце недостаточно воды, но за ночь набирается хотя бы одно кольцо, есть смысл углубить источник ещё на 1-2 м. Например, использовав вместо ремонтных колец пластиковую ПНД трубу с толщиной стенок 6-8 мм, нужного диаметра и с ребрами жесткости. Также не имеет смысла устанавливать абиссинку в глину или в твердые слои грунта, «игла» просто не будет работать.

Поэтому сначала выясняем, какой грунт на участке, и только потом делаем выбор источника водоснабжения.

Узнать о структуре грунта и глубине залегания водоносного пласта можно, расспросив соседей, у которых есть колодцы: на какой глубине от поверхности стоит вода, и были ли проблемы при копке. Например, рабочие уперлись в толстый слой глины или натыкались на плывун. Подсказкой может стать широкое распространение действующих абиссинок в поселке или деревне.

Второй способ – проведение разведочного бурения, например, чтобы выяснить тип грунта и выбрать конструкцию фундамента. Результаты могут многое сказать о возможности обустройства абиссинской скважины.

dmp-best Пользователь FORUMHOUSE

Хочу сделать на участке абиссинскую скважину. Вопрос, подойдёт ли она мне, если грунт на участке следующий.

Как видно из паспорта буровой скважины, на глубине десяти метров залегает водонасыщенный песок средней крупности. Т.е. оптимальный вариант для «иглы», но на глубине 4.5 м находится мелкий песок, насыщенный водой с включениями гравия. А гравий и камни являются серьёзным препятствием для забивания абиссинской скважины, т.к. может сломаться наконечник «иглы», ободраться сетка фильтра, погнуться трубы или лопнуть фитинги. Выход — бурить «иглу».

Бурение абиссинской скважины с использованием обсадной трубы

Klopus Пользователь FORUMHOUSE

Мне нужно добыть воду на участке для технических нужд — для полива и строительства дома. По словам соседей, водоносный слой залегает на глубине 7-8 метров. Следующий водонос на глубине 15. Решил сделать абиссинскую скважину, но не забивать «иглу», а пробурить скважину и только потом добить в неё абиссинку. Причины следующие:

• Изучить водонесущий слой и убедиться, что в нём нет грязных вод от соседских септиков и выгребных ям.
• Изучить состав грунта на участке для выбора типа фундамента перед началом строительства коттеджа.
• Добиться более высокого качества установки «иглы», т.к. при бурении меньше вероятность попасть в камень или порвать фильтр, чем при забивании абиссинки.

По словам пользователя, у него уже есть опыт забивания кувалдой металлического уголка для обустройства контура заземления на 3 м. Хотя уголок был заострен, пришлось попотеть и как следует физически поработать.

ibovik Пользователь FORUMHOUSE

Мне лично не нравится вариант с забивкой абиссинской скважины, т.к. результат непредсказуем, а работа ведётся вслепую. Можно попасть в камень и сломать «иглу», а достать её в этом случае сложно.

Вместо забивания абиссинки можно применить гидробурение и сэкономить, сделав «иглу» из полипропиленовой трубы.usa Пользователь FORUMHOUSE

Идея Klopus с предварительным забуриванием правильная. Верхний слой грунта сухой и уплотненный, и в него тяжело забивать «иглу», но как только доходишь до обводненных слоев, установка идет, как по маслу. Когда бьешь абиссинку, то не видишь разрез и структуру почвы. Гидробурение тоже даёт намного более полную информацию о составе почвы.

Итак, для установки абиссинской скважины Klopus купил:

• Качественный шнековый бур диаметром 77 мм.

• Полный комплект для абиссинки — «иглу» с фильтром из нержавейки.

• Оцинкованные трубы: 3 шт. по 2 м, одну на 1.5 м и ещё одну метровую, муфты и подбабок.

• Насосную станцию, мощностью 900 Вт.

Работа по монтажу абиссинской скважины состояла из нескольких последовательных операций:

1. Выбор места для скважины и копка приямка глубиной 50 см.

2. Начало бурения. Сначала пошел суглинок. Через два метра от поверхности пошел влажный желтый песок и, чем глубже бурил Klopus, тем он жиже становился. В результате работа остановилась — жижа из песка стекла обратно в скважину, а поднять её буром невозможно.

Также при бурении во влагонасыщенном песке могут обвалиться стенки скважины, и она начинает идти вширь, т.к. в неё постоянно сочится вода. Решение — бурение в обсадной трубе.Klopus

Я поехал на рынок и купил обычную серую канализационную трубу на 110 мм. Расширил скважину обычным садовым буром и далее стал бурить в обсадной. Т.е. труба вдавливается в песок одновременно с бурением шнековым буром, который спокойно в ней помещается. Жижу вычерпывал обрезанной пластиковой бутылкой, закреплённой на проводе.

Обсадная труба наращивалась по мере углубления скважины. Чтобы она легче уходила в грунт, отрезается расширение с уплотнительной резинкой, а место соединения двух труб фиксируется тремя короткими саморезами М4.

На глубине 5 метров пошла глина. Толщина слоя около 50 см. Его удалось пройти буром и дойти до мелкого водонасыщенного песка.

Образцы добытого грунта.

Т.к. заглубить обсадную трубу глубже не получилось, пользователь решил бить «иглу». Скрутив трубы, абиссинку забили ещё на 2 м.

Затем к «игле» подключили насос. Под большим напором пошла мутная вода с большим количеством песка. На следующий день решили продолжить раскачку скважины. Промыли насос от песка, включили его, но вода не пошла. Пользователь позволил в фирму, где он покупал «иглу», и спросил, что могло случиться. Выяснилось, что раз идет столько песка, то, скорее всего, порвался фильтр, и «иглу» надо доставать из скважины. С трудом абиссинку, вместе с обсадной трубой, удалость извлечь из скважины. Осмотр показал, что сеточный фильтр собрался гармошкой, навивка оборвалась, а трубы изнутри забиты песком.

Пришлось покупать с доплатой новую, более качественную «иглу» с припаянным фильтром.

Скважину, т.к. она заплыла песком, пришлось бурить заново.

Klopus

В этот раз всё получилось. Вода сначала хоть и пошла мутная, но песка практически не было. Напор хороший. Бочка на 250 литров набирается за 12 минут. Качали воду по 2 часа, напор не меняется. Набранная вода, постояв, желтеет, т.к. в ней содержится растворённое железо.

Скважину пользователь сделал в 2016 году. Приямок засыпан глиной, а водопровод завели под землёй в сарай (присоединив к «игле» полипропиленовую трубу диаметром 32 мм), где размещена насосная станция.

По наблюдениям Klopus, абиссинская скважина хорошо работает, мути и песка нет, напор стабильный, и добыть воду на участке своими силами вполне возможно. Также приведём ряд советов, которые пригодятся тем застройщикам, кто захочет пойти по стопам Klopus:

• Для бурения скважины нужен качественный и прочный бур. Для бурения глубоких скважин удлинители бура должны крепиться не на резьбе, а на штифтах. Бур, соединённый на резьбе, надо только тянуть вверх, т.к. при попытке обратного выкручивания резьбовые удлинители могут раскрутиться, и бур останется в скважине.
• «Игла» без пайки фильтра, с простой намоткой, не годится, т.к. при забивании фильтр может порвать.
• «Иглу» с бурением в обсадной трубе нужно делать за один день. Иначе мокрый песок заплывает и за ночь поднимется в обсадной трубе, а на следующий день придётся его доставать, т.е. делать двойную работу.

В разделе портала собрана вся информация про бурение и обустройство скважин и колодцев.

По теме советуем статьи: Как очистить воду от железа, Как правильно пробурить артезианскую скважину на участке и сколько это стоит, Как организовать централизованное водоснабжение коттеджа и Как сделать хороший ручной бур своими руками.

В видео – оригинальные недорогие инженерные коммуникации для дачного водоснабжения.

Абиссинский колодец: конструкция скважины, изготовление фильтра своими руками.

Начиная сооружение дачного строения и обустройство загородного участка, встаёт задача обеспечения строительства водой. В основном речь идет о потребностях в технической воде.

Дешевле всего и с наименьшими трудозатратами можно получить воду для бытовых нужд, в количестве достаточном для водоснабжения дачного участка или небольшого частного дома, если обустроить абиссинский колодец своими руками. Устройство такого гидротехнического сооружения имеет свои геологические особенности которые следует учесть при определении допустимости обустройства скважины и, если это возможно, то переходить непосредственно к выполнению работ.

Экономически целесообразно решать эту задачу с минимальными финансовыми, организационными и трудовыми затратами и в кратчайшие сроки. В этом плане предпочтительным решением является обустройство на участке абиссинского колодца.

Краткая характеристика абиссинского колодца

Абиссинским колодцем называют устройство для добычи воды, которое можно соорудить на участке своими силами без привлечения квалифицированных специалистов и специальной техники. Такую технологию сооружения для добычи воды придумал и впервые применил на практике в XIX веке британский инженер Нортон. Поэтому такое сооружение называют — «скважина Нортона». В литературе и интернет источниках используют также понятие иглофильтр, подчеркивая тем самым конструктивные особенности устройства и способ сооружения скважины. Иглофильтр забивают в грунт там, где это возможно, обеспечивая подачу воды из скважины в самые короткие сроки.

Преимущества:

• возможность сооружения колодца своими силами из подручных средств;
• простота конструкции, легкость и быстрота изготовления;
• возможность получения воды хорошего качества;
• дешевизна скважины;
• долгий срок службы устройства.

Недостатки:

• затруднения или невозможность сооружения колодца в сложных, тяжелых грунтах: камень, глина и т.п.;
• ограничения подъема воды с глубины не более 10-15 м;

Области применения и требования к сооружению абиссинского колодца

Глубина колодца определяется исходя из потребностей:

• для обеспечения хозяйственных нужд водой низкого качества достаточно добывать воду с глубины 5-7 м;
• для удовлетворения бытовых потребностей водой хорошего качества следует добывать воду на глубине 8-10 м;
• для полного обеспечения водой всех потребностей с возможностью получения питьевой воды высокого качества следует добывать воду с глубины 10-15 м и более.

Рекомендации по расположению скважины на участке:

• расстояние между скважиной и септиком, сливной ямой или другим местом возможного загрязнения не менее 8-10 м;
• грунтовые воды и стоки дождевой воды не должны попадать непосредственно в скважину.

Примечания.

1. Назначение скважины определяется не только ее глубиной, но и характеристиками источника воды в данном районе: дебитом, ресурсом, качеством воды и т.п.
2. При сооружении скважин глубиной до 5 м по закону не требуется разрешение на обустройство.

Скважина-игла

Наиболее подходящим типом почвы для обустройства таких скважин является песчаный или песчано-гравийный грунт, находящийся обычно ниже глинистой прослойки, которая может иметь значительную толщину. Если почва в месте, куда должна быть забита «игла», содержит в своем составе крупные валуны, то от идеи стоит отказаться до начала производства работ, которые не только не дадут желаемого эффекта, но и станут причиной потери времени, сил и средств.

Слои земли при бурении до первого водоносного песка

1. Выбор местоположения скважины. Это наиболее ответственный этап. Для установления возможного местоположения скважины следует ориентироваться на примеры ранее оборудованных скважин в прилегающей местности, на расположение колодцев, наличие стоков воды и ручьев. Необходимо определить вероятную глубину залегания водоносного слоя, особенно если поставить задачу получения качественной питьевой воды из скважины. В средней полосе России глубина залегания водоносных пластов колеблется в пределах 2-15 м.
2. На выбранном месте участка выкапывают колодец или бурят скважину диаметром 80-100 мм на глубину не более 1 м. Шнековое бурение является наиболее предпочтительным вариантом сооружения колодца, который будет выполнять функцию направляющей при установке иглофильтра. При отсутствии необходимого бурильного оборудования такой колодец можно выкопать вручную, используя шанцевый инструмент. В мягких грунтах можно сделать колодец, забивая трубу соответствующих размеров ударами кувалды и вынимая грунт с помощью желонки или вымывая с помощью струи воды под давлением.
3. В колодец устанавливают подготовленный иглофильтр (трубу с наконечником и оборудованным фильтром).
4. Следующим этапом является погружение иглофильтра в грунт. Для этого применяют способы забивания: бабой; штангой.

Наиболее распространен способ забивания бабой. Его применяют при диаметре трубы малого диаметра (30 – 40 мм). Баба, изготовленная из дисков, имеет отверстие по оси и две рукоятки, за которые бабу подвешивают над скважиной на треноге из штанг. На расстоянии 0.5-1,0 м от верхнего края трубы закрепляют подбабок – специальный хомут, стягиваемый болтами, который служит упором, воспринимающим удары бабы при падении.

Надетую на трубу бабу циклически поднимают вверх и отпускают, обеспечивая падение с определенной высоты. При этом происходит забивание трубы ударами по подбабку. По мере углубления иглофильтра в землю и наращивания длины трубы новыми отрезками, подбабок перемещают вверх в новую рабочую позицию.

Масса бабы может легко варьироваться в зависимости от условий грунта. Целесообразно использовать бабу массой 40-50 кг. Схема забивания иглофильтра бабой показана на рисунке.

Как сделать абиссинскую скважину своими руками. Процесс забивания скважины в грунт.

Начинаем проходку

Если же структура слоев литосферы позволяет выполнить скважину-иглу своими руками ударным способом, не применяя бурение, то потребуется выполнить следующую последовательность действий:

1. Снять рыхлый слой грунта до суглинка.
2. Если скважина будет использоваться весь год, потребуется сделать кессон, который должен быть заглублен ниже точки промерзания грунта, чтобы избежать возможности образования льда в трубах. Если «игла» будет использоваться сезонно или размещается в подвале дома, пункт можно пропустить.
3. Начать проходку следует при помощи лома или спирального бура, диаметр которого на 5-10 мм меньше заготовленных толстостенных газовых труб. Это позволит выполнить отверстие в грунте глубиной 1-1,5 м, благодаря чему первая секция легко войдет до половины своей длины и будет жестко зафиксирована. Особое внимание следует уделить вертикальности начальной проходки, так как именно она задаст направление движения водовода и определит качество абиссинского колодца, сделанного своими руками.

Далее «игла» должна быть заглублена до водоносного песчаного слоя, за счет наращивания плети новыми сегментами и забиванием металлоконструкции в почву. Ударное воздействие может быть реализовано при помощи кувалды или «бабки».

При этом для использования последней следует сделать следующее:

1. пропустив через центральное отверстие выступающий конец водовода, установить на грунт «бабку». К которой предъявляются следующие требования: масса должна быть не менее 30 кг; центральное отверстие превышает внешний размер соединительной муфты на 5 – 10 мм; по бокам выполнены проушины или отверстия под рым-болты для крепления веревок, располагаемые сверху и по центру ребер.
2. нарастить водовод очередной секцией при помощи резьбовой стальной муфты. К которой предъявляются особые требования: толщина стенки должна быть не меньше, чем у соединяемых плетей; длина нарезанной части превышать диаметр трубы втрое; по концам выполняются цилиндрические проточки, которые необходимо сделать для плотного вхождения участка плетей без резьбы на глубину не менее 5 мм, а значит их калибр должен совпадать с наружным размером труб.
3. каждая из секций вкручивается в муфту с пеньковым уплотнением поверхностей на глубину не менее 1,5 поперечных сечений;
4. наверху смонтированной плети крепится узел с двумя блоками для подъема/опускания «бабки», через которые пропускаются веревки, крепящиеся к проушинам или рым-болтам ударного инструмента. Если высота слишком большая, то крепить блок следует до соединения секций между собой;
5. «бабка» поднимается до упора вверх и фиксируется в таком положении;
6. на расстоянии 1 – 1,5 м от поверхности земли, но не менее 0,2 м от соединительной муфты, крепится «подбабник» представляющий собой массивную цилиндрическую деталь с выступами и разрезным вкладышем из металла, твердость которого больше чем у материала трубы.

Когда все готово, «бабка» отпускается и падает на «подбабник», который фиксируется еще сильнее за счет конических вкладышей, а водовод погружается в грунт.

Обратите внимание! Глубина первого водоносного горизонта может быть определена путем периодического заполнения водовода, если вода не уходит, значит глинистый слой не пройден, а когда уйдет – «игла» должна быть забита еще на 1 метр. После этого может быть установлен насос и начата раскачка.

После определённого числа подъемов и сбросов ударного инструмента, зависящего от характера грунта, водовод забивается до уровня, когда работать «бабкой» становится неудобно. После этого установленные элементы ударной пары следует снять и повторять операцию с наращиванием плети новыми сегментами, до тех пор, пока не будет достигнута необходимая отметка.

Забивание штангой применяют при диаметре трубы для иглофильтра более 50 мм. Штангу подвешивают на треноге и опускают внутрь трубы. Циклически поднимая и отпуская штангу, производят удары по верхнему торцу наконечника, приваренного внизу трубы.

Масса штанги может составлять 10-20 кг в зависимости от её диаметра и длины. В качестве штанги можно использовать стандартный стальной лом, масса которого при длине 150-170 мм может составлять 8-10 кг.

Забивание штангой обеспечивает более эффективное обустройство скважины по сравнению с забиванием бабой. При этом исключается деформация трубы иглофильтра при погружении в грунт и её заклинивание. Недостатком является малый вес штанги, что приводит к меньшей скорости погружения иглофильтра по сравнению с забиванием тяжелой бабой.

Для облегчения погружения трубы в грунт в неё периодически заливают воду, которая может вытекать из нижней части трубы через систему отверстий, просверленных выше наконечника. Вода обеспечивает более легкое погружение наконечника в грунт.

Для ускорения погружения иглофильтра в землю можно нагружать трубу сверху дополнительным грузом из дисков, устанавливаемых на хомут, закрепленный в верхней части трубы.

При погружении наконечника в водоносный слой или полость в грунте, вода с шумом уходит вниз и ее уровень в трубе резко понижается, что и является показателем достижения источника воды в грунте.

После достижения водоносного слоя необходимо промыть иглофильтр водой под давлением для удаления из трубы остатков грунта и загрязнений, возникших при погружении устройства в грунт. Площадку вокруг скважины следует забетонировать во избежание загрязнения скважины сточными или дождевыми водами.

Особенности конструкции и способы изготовления иглофильтра

Первый забиваемый сегмент водопровода и есть та самая «игла», благодаря которой скважина получила свое наименование.

Иглофильтр можно изготовить из различных материалов. Чаще всего используют стальную трубу диаметром 50-60 мм, оснащенную коническим заостренным наконечником. В случае применения трубы большего диаметра для обустройства скважины подачу воды на участок можно обеспечить с помощью пластиковой трубы, которую размещают внутри стальной.

Экономически целесообразно применить оцинкованную толстостенную трубу в виде отрезков длиной 1,5 -2 м. Для удобства монтажа устройства на обоих торцах трубы нарезают резьбу, что позволяет наращивать длину погружаемого устройства при глубоком залегании водоносного слоя.

На один из концов трубы навинчивают заострённый наконечник, изготовленный из болванки диаметром на 20-30 мм больше, чем диаметр трубы, что облегчит погружение всей трубы в грунт. Для надежности крепления наконечник приваривают к торцу трубы.

Заостренную коническую часть наконечника можно закалить и провести низкий отпуск для повышения ударной прочности. Верхнюю часть наконечника не следует закаливать, во избежание хрупкого разрушения в процессе забивания ударами штанги. Для получения хорошего эффекта термообработки наконечник следует изготовить из среднеуглеродистой хромистой стали.

Изготовление фильтра для абиссинской скважины

Продолжительность работы скважины и качество подаваемой на участок воды во многом зависит от технических характеристик фильтра и технологических особенностей его изготовления. Особенно это существенно при невысоком качестве источника воды в грунте.

К его устройству предъявляются следующие требования:

• плеть должна иметь стальной наконечник, изготовленный из цельного материала и присоединенный при помощи резьбы или сварки;
• основание присоединяемого к трубе конуса должно быть больше внешнего размера трубы на толщину фильтра + 10 мм, чтобы гарантировать сохранение его целостности;

В нижней части трубы создают конструктивный элемент для забора и фильтрации воды из водоносного слоя. Для этого, отступив 0,5 м от торца, просверливают в шахматном порядке с шагом 50 мм систему отверстий диаметром 6-10 мм. Общая высота заборной части может варьироваться в пределах 0.5 – 1.0 м.

Обратите внимание! Чтобы увеличить степень очистки воды от твердых включений, размер которых в противном случае принимается равным удвоенному значению поперечного сечения перфорации, требуется сделать фильтрующий элемент.

Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Крепление фильтрующего элемента выполняется проволочными скрутками или пайкой с использованием оловянного припоя, не содержащего в своем составе свинца, который способен отравить воду.

Подготовленный участок трубы обматывают проволокой из нержавейки диаметром 1,5 мм в виде спиральной навивки, стараясь не закрывать отверстия в трубе. Поверх проволоки наматывают в два слоя сетку из нержавейки с отверстиями малого диаметра, которую закрепляют на трубе хомутами.

Сетка или проволока на фильтре “иглы” удерживает песок и уже очищенная вода попадает в трубу.

С целью обеспечения лучшей фильтрации и уменьшения размера взвесей в воде, поверх стальной сетки наматывают ленту из геотекстиля, которую также закрепляют хомутами. На рисунке показаны стадии изготовления фильтра на стальной трубе устройства.

Фильтр абиссинской скважины: сверху — труба с отверстиями; в центре — труба с отверстиями и намоткой проволоки; снизу — труба с отверстиями, проволокой и сеткой.

Дополнительно после установки стального иглофильтра на требуемую глубину, соответствующую залеганию водоносного слоя, внутрь трубы можно поместить пластиковую трубу, оснащенную фильтром, аналогичным описанному выше. Это обеспечит высокое качество воды, получаемой с помощью абиссинской скважины и длительную бесперебойную работу устройства.

Пластиковая труба вместо водовода

Появление новых материалов и комплектующих для монтажа водопроводов обусловило желание мастеров выполнить скважину для подъема воды с глубины, использовав пластиковые трубы, не подверженные в отличие от металла коррозии и не являющиеся источником оксида железа, повышающего жесткость. Однако свойства пластика не позволяют забивать его в грунт без потери формы и герметичности, что обуславливает необходимость бурения для обустройства таких абиссинских скважин.

Так как абиссинской является скважина с заглушенным дном, за счет чего вода поступает не в результате притока, а через перфорированную стенку, прежде чем забивать пластиковые трубы в отверстие, полученное в результате шнекового или спирально-винтового бурения, следует выполнить проходку на всю глубину. После этого забивается колонна, состоящая из пластиковых труб, начиная с концевой секции, имеющей перфорацию поверхности с фильтром и заглушенное дно. Заглушку предпочтительно сделать конической, чтобы облегчить проходку.

Разнообразие, представленных на рынке, сантехнических коммуникаций позволяет выбрать в качестве материала для того, чтобы выполнить своими руками абиссинский колодец, один из следующих вариантов пластиковых труб:

1. Метапол, диаметром 1 дюйм и более, опускаемый без разрывов сечения в отверстие, полученное бурением при помощи спирального бура.
2. ПВХ трубы, диаметром не менее 1 дюйма, опускаемые по одной секции, которые свариваются друг с другом, до получения нужной длины.
3. Канализационная пластиковая труба, диаметр которой составляет от 57 мм, опускаемая в скважину и наращиваемая посредством стандартных соединений с резиновыми уплотнениями.

Скважина-игла с обсадной трубой

Если в процессе бурения шурфа для абиссинского колодца, выяснилось, что грунт слишком рыхлый и без параллельного усиления стенок проходки сохранять форму не может, не стоит расстраиваться и вместо того, чтобы сделать абиссинский колодец своими руками с водоводом из пластиковых труб, использовать его как обсадную колонну. Бурение в этом случае следует выполнять эксцентриковым инструментом, например, буровой ложкой, которая как раз предназначена для песчаного грунта, а укрепление стенок производится параллельно, по мере опускания штанги из газовых труб.

Трубная конструкция, передающая вращение от ворота к буровому инструменту в данном случае, будет впоследствии использована, как абиссинская скважина, сделанная своими руками, поэтому к ней предъявляются требования аналогичные тем, что были перечислены при описании оборудования колонны – «иглы».

После того как бурение шурфа выполнено на всю глубину, а стенки укреплены, штанга постепенно достается из скважины и разбирается на отдельные секции. Буровой инструмент заменяется на концевую секцию с заглушенных концом и перфорированной стенкой, снабженной фильтрующим элементом.

Начиная с концевого звена происходит сборка секций, с герметизацией резьбовых муфтовых соединений при помощи пакли, и постепенное опускание в шурф, до достижения дна. Полости между водоводом и обсадной колонной полностью или частично засыпаются мелкой каменной крошкой для дополнительной фильтрации.

Особенности абиссинской скважины

Возможно, Вас заинтересует информация-скважина на даче своими руками

Абиссинская скважина относится к скважинам на песок, забор воды в ней производится из первого песчаного водоносного горизонта. Главная особенность – небольшая глубина, простое устройство и невысокая себестоимость.

Забор воды из различных водоносных слоев

Обычные колодцы питаются от верхних грунтовых вод — так называемой верховодки. Грунтовые воды не отделены от поверхности непроницаемым слоем, поэтому в них может присутствовать растворенная органика от септиков и выгребных ям, пестициды, соли тяжелых металлов.

Источники загрязнения грунтовых вод

Возможно, Вас заинтересует информация о том, как раскачать скважину после бурения

Артезианские скважины производят забор воды с глубоко расположенных напорных песчаных или известняковых горизонтов. Вода там содержит много растворенных минеральных солей, встречаются артезианские воды с высоким содержанием растворенного двухвалентного железа. Для очистки до качества питьевой воды требуется сложная фильтровальная установка.

Установка для очистки артезианской воды с высоким содержанием железа и солей

Вода в абиссинской скважине отличается высоким качеством. Водонепроницаемые глиняные слои надежно защищают первый песчаный водоносный горизонт от проникновения загрязнений из верхних слоев почвы, в то же время вода не содержит избытка минеральных солей.

Устройство абиссинской скважины

Воды первого песчаного горизонта безнапорные, поэтому для откачки воды необходим насос. Для абиссинских скважин используют поверхностные ручные или электрические насосы, принцип действия которых основан на вакуумном способе откачки. Этим ограничивается максимальная глубина до поверхности водоносного слоя, не превышающая 8 м. При этом глубина скважины может достигать 14-15 м.

Насос для абиссинской скважины

Электронасос или насосную станцию с гидроаккумулятором устанавливают в кессоне непосредственно рядом со скважиной или в теплом помещении на некотором удалении. Допустимое расстояние до помещения, а также схема установки насосной станции приведены на рисунке.

Подключение насосной станции к абиссинской скважине

Ручной насос устанавливают непосредственно над скважиной. Для круглогодичного использования его размещают в утепленном кессоне или помещении. Скважину можно пробить внутри дома, в подполе — в этом случае утепление не понадобится.

Ручной насос для абиссинского колодца

Срок службы абиссинской скважины ограничен сроком использования труб, насоса и в среднем составляет 10-30 лет при регулярном использовании. Оцинкованные, а еще лучше — трубы из нержавеющей стали, не только прослужат значительно дольше, но и не ухудшат качество воды.

Обратите внимание! Сделать абиссинскую скважину можно за один день при наличии комплектующих элементов и приспособлений для забивания.

Подготовка необходимых материалов

Конструкция абиссинской скважины крайне проста и состоит из комплекта металлических труб длиной 1-2 м, соединенных между собой с помощью муфт, трубы-фильтра в нижней части для забора воды и насоса на поверхности грунта.

Устройство абиссинской скважины

Шаг 1. Трубы предпочтительны оцинкованные или из нержавеющей стали для защиты от коррозии, диаметр труб – 1-1½ дюйма (примерно 2,5-3,8 см). Медные трубы не подходят из-за мягкости металла, к тому же медь способна отдавать свободные ионы воде, отравляя ее. На трубах, кроме самой нижней, с обеих сторон нарезают внешнюю резьбу.

Возможно, Вас заинтересует информация о том, как подключить насос к скважине на даче

Комплект труб

Шаг 2. В нижней трубе, представляющей собой водозаборник с фильтром, выполняют перфорацию. Длина перфорированной части – 700-1000 мм. Диаметр отверстий — 8-10 мм, межцентровое расстояние между отверстиями – 50 мм. Отверстия располагают в шахматном порядке. Поверх перфорированной части выполняют намотку из нержавеющей проволоки согласно схеме.

Фильтр для абиссинской скважины из проволоки

Вместо проволоки можно использовать мелкоячеистую сетку гарпунного или полотняного плетения из нержавеющей стали. Сетку туго оборачивают вокруг перфорированной части трубы и припаивают по всем стыкам.

Обратите внимание! Пайку выполняют пищевым припоем, безсвинцовым или с минимальным содержанием свинца. Подходящие марки припоев: ПОСу 95-5, ПОМ-1, ПОМ-3.

Фильтр на трубе

На верхнем конце трубы нарезают резьбу для соединения с муфтой.

Возможно, Вас заинтересует информация-труба для насосной станции

Шаг 3. На нижний конец трубы приваривают копьевидный наконечник из закаленной стали, облегчающий забивание скважины. Диаметр наконечника в месте соединения с трубой должен быть на 15-20 мм больше, чем диаметр трубы — это облегчает прохождение через грунт при забивании.

Приваренный наконечник

Шаг 4. Количество труб в комплекте зависит от предполагаемой глубины скважины. Их соединяют с помощью резьбовой муфты, на резьбу для прочности наматывают лен или фторопластовую нить. Муфты предпочтительнее брать толстостенные, с толщиной стенок 5 мм – такие изделия прочнее.

Муфты для соединения труб

Шаг 5. Для забивания труб в землю изготавливают твердосплавный забивной наконечник. Наконечник имеет внутреннюю резьбу и накручивается на очередную секцию трубы.

Забивной наконечник

Шаг 6. Забивают трубы с помощью кувалды или бабки. Бабка представляет собой стальной цилиндр, в котором высверлено отверстие чуть больше диаметра используемой трубы. Ударная поверхность внутри цилиндра соответствует конусовидной форме ударного наконечника для того, чтобы центрировать удар. Снизу на бабку крепится съемное кольцо по диаметру трубы, чтобы при забивании избежать перекосов. Бабка с обеих сторон оснащена рукоятками для подъема.

Возможно, Вас заинтересует информация-как очистить воду в колодце

Бабка

Шаг 7. Иногда бабку делают со сквозным отверстием, в этом случае вместо ударного наконечника используют подбабок, который крепят на трубу на удобной высоте. Удар в этом случае приходится не по концу трубы, что уменьшает шансы погнуть ее при прохождении плотных слоев грунта.

Чертежи приспособлений для забивания абиссинской скважины

Для облегчения подъема бабки изготавливают хомут с блоками. В этом случае бабку поднимают вдвоем с двух сторон через блоки, опускается она под собственной тяжестью.

Забивание абиссинской скважины бабкой с подбабком

Шаг 8. Для первичной прокачки скважины и очистки ее от песка рекомендуется использовать ручной насос. Если в дальнейшем вы планируете установить насосную станцию, ручной насос можно не покупать, а взять в аренду.

Ручной насос

Шаг 9. При размещении насосного оборудования в кессоне, после установки скважины необходимо выкопать котлован под его (кессона) установку. Глубина не утепленного кессона должна быть больше уровня промерзания грунта.

Кессон для скважины

Обратите внимание! Кессон можно сделать своими руками из бетонных колец.

Выбор места под абиссинскую скважину

Работоспособность абиссинской скважины возможна только в том случае, если расстояние до водоносного пласта будет не более 8 м. В противном случае поверхностные насосы окажутся неэффективными, а для погружного насоса потребуется труба большего диаметра и другая технология бурения.

Возможно, Вас заинтересует —бур для скважины своими руками

Для подготовки комплекта труб также необходимо знать примерную глубину скважины. Чрезмерное заглубление всасывающей трубы с фильтром может привести к ее попаданию в плотные слои грунта, лежащие ниже уровня жилы.

Как подобрать подходящее место для скважины и определить ее предполагаемую глубину?

1. Самый верный признак возможности обустройства абиссинской скважины – наличие таких же скважин у ближайших соседей. Вы можете поинтересоваться у них не только глубиной, но и дебитом скважины, чтобы определить необходимую производительность насосного оборудования. Дебит скважины замерить достаточно просто: нужно засечь 1 минуту и определить, сколько воды способна дать скважина за это время.

Таблица 1. Необходимая производительность насоса в зависимости от дебита скважины.

1. При наличии поблизости колодцев, также можно узнать глубину прохождения водоносной жилы. Измерьте с помощью веревки с грузом глубину колодца до дна и до зеркала воды, и узнаете примерную толщину водоносного пласта.
2. Признаком близкого залегания межпластовых водоносных слоев могут быть выходы на поверхность родников и ручьев. Если в вашей местности есть родники с хорошей вкусной водой, то с большой долей вероятности такая же вода будет в пробуренной абиссинской скважине, а глубина последней окажется небольшой.
3. Косвенным признаком близкого прохождения водоносной жилы служат некоторые растения с глубокой корневой системой: мать-и-мачеха, репейник, конский щавель, чистотел и многие другие. Деревья со стержневым корнем также лучше растут на местах с близким расположением водоносных жил.

   Присутствие различных растений в зависимости от уровня залегающих вод

4. Туман после восхода солнца, а также роение мошек над определенными участками – это тоже явные признаки, указывающие на близость водоносной жилы.
5. Специалисты по копанию колодцев ищут место с помощью металлических рамок. Считается, что для этого нужен опыт, но можно попробовать сделать все самостоятельно. Возьмите два отрезка медной проволоки длиной 35 см, согните из них рамки под углом 90 градусов с соотношением сторон 10/25 см. Возьмите рамки в руки за короткие стороны и расположите параллельно друг другу, сильно не сжимая. Медленно пройдите по участку. В месте, где проходит водоносная жила, свободные концы рамок должны сойтись.

   Народный способ поиск воды на участке



   Ошибки лозоходца

Обратите внимание! Несколько признаков, указывающих на близкое расположение воды, говорят о высокой вероятности нахождения водоносной жилы с большим дебитом.

Абиссинская скважина своими руками – пошаговая инструкция

Оборудование для забивки абиссинской скважины можно взять в аренду у фирм, занимающихся бурением, купить или изготовить самостоятельно по готовым чертежам, приведенным выше.

Возможно, Вас заинтересует информация-насосное оборудование для скважин

Шаг 1. Снимают дерн на площадке для скважины на глубину 20-30 см. При забивке скважины в подполе дерн можно не снимать. Первые 0,5-1,0 м пробуривают обычным садовым буром, чтобы пройти плодородные слои грунта. В слишком сухую или мерзлую землю устанавливают трубы для скважины, на воду это не повлияет, но облегчит процесс бурения.

Бурение верхних слоев грунта садовым буром

Шаг 2. Устанавливают трубу с пробивным наконечником в пробуренную скважину, выставляют ее по уровню строго вертикально и фиксируют в таком положении. Это можно сделать с помощью треноги или доски с отверстием, как показано на рисунке.

Фиксация трубы в вертикальном положении

Шаг 3. Надевают на трубу нижнее кольцо для фиксации бабки. Накручивают на верхний конец трубы твердосплавный наконечник, чтобы не повредить резьбу при забивании.

Твердосплавный наконечник

Шаг 4. Надевают на наконечник бабку, прикручивают к ней снизу фиксирующее кольцо. Поднимают бабку за рукоятки до упора, затем отпускают ее. Бабка бьет по наконечнику, под воздействием веса около 25 кг труба уходит в грунт на некоторую глубину. Скорость забивания сильно зависит от плотности грунта. В песок метровая труба уходит с 5-8 ударов, в глине она движется значительно медленнее.

Бабка для забивания трубы

Шаг 5. После того как труба ушла на достаточную глубину, бабку, наконечник и фиксирующее кольцо снимают, накручивают муфту с подмоткой льном или нитью Tangit UNI-LOCK. Соединение должно быть максимально герметичным, иначе в процессе эксплуатации через него будет подсасывать воздух или воду из верховодки.

Накручивание муфты

Шаг 6. Устанавливают следующую трубу и повторяют шаги 3, 4 и 5. По достижении ожидаемой глубины скважины, внутрь трубы начинают подливать воду через каждые полметра. Песчаный водоносный слой – безнапорный, он способен хорошо не только отдавать, но и впитывать воду. Если наконечник с фильтром находится в водоносной зоне, вода, налитая в трубу, будет уходить быстро, практически моментально. Если информации о глубине водоносного слоя нет, проверку выполняют, начиная с 3-4 м.

Проверка наличия воды

Шаг 7. После достижения водоносного слоя забивают трубу еще на 0,5-0,7 м и крепят к ней постоянный или временный насос. Начинают прокачку скважины. Сначала вода пойдет мутная, с примесями песка.

Прокачка скважины

Шаг 8. После откачки нескольких сотен литров вода станет чистой, вокруг заборного конца с фильтром образуется линза – область чистой воды без посторонних включений.

Чистая вода из абиссинской скважины

Шаг 9. Вокруг скважины выполняют бетонную отмостку: снимают грунт на глубину 20-30 см, делают подсыпку песком толщиной 5-10 см, затем укладывают арматурную сетку и заливают бетоном. От центра отмостки к краям делают уклон в 2-3 градуса для стока воды. Также можно выполнить дренаж для отвода воды, в этом случае уклон делают в сторону дренажного отверстия.

Отмостка с дренажным отверстием

Шаг 10. Устанавливают постоянный насос или подключают насосную станцию согласно схеме.

Схема подключения насосной станции и ручного насоса

Схема подключения насосной станции

Обратите внимание! В схеме обязательно должен присутствовать обратный клапан, иначе перед включением насоса каждый раз придется заполнять насосную станцию водой.

Установка кессона

Кессоном оборудуют скважину в том случае, когда ее глубина не позволяет вынести насосное оборудование в утепленное помещение с помощью горизонтально уложенной и утепленной трубы. Как сделать фильтр для скважины, Вы можете прочитать в нашей статье.

Шаг 1. При установке кессона копают котлован вокруг забитой скважины. Чтобы не повредить трубу, лучше это делать вручную. Перед началом работ верх трубы оборачивают пакетом или плотной тканью, чтобы избежать попадания частиц грунта. Глубина котлована – ниже уровня промерзания грунта на 20-30 см, диаметр – на 20-30 см больше внешнего диаметра колец. Одновременно копают траншею для прокладки труб. Дно котлована и траншеи выравнивают и выполняют засыпку песком (толщина слоя — 10 см).

Котлован для установки кессона

Шаг 2. Устанавливают ж/б кольца в подготовленный котлован. Выполняют в стенке отверстие для водопроводной трубы на уровне траншеи. На дно укладывают арматурную сетку, заливают дно бетоном слоем 10-15 см. Оставляют для застывания и набора минимальной прочности на 5-7 дней.

Заливка дна бетоном

Шаг 3. На колодец монтируют крышку с люком. Люк нужно располагать так, чтобы труба скважины находилась точно напротив него – в этом случае при необходимости достать и заменить трубы не придется разбирать кессон. Все швы промазывают цементным раствором.

Крышка и люк

Шаг 4. Монтируют в кессоне насос и гидроаккумулятор. Заводят водопроводную трубу через отверстие в кольце, предварительно обернув ее вспененным полиэтиленом, чтобы избежать повреждений. Отверстие замазывают цементным раствором. Подключают трубу к насосу и проверяют работоспособность системы.

Установка насосного оборудования в кессон

Шаг 5. Выполняют обратную засыпку котлована. Вокруг стенок засыпают смесь песка и цемента – постепенно набрав влаги от грунта, последний схватится и надежно зафиксирует кессон. Крышку утепляют полистиролом с внешней стороны и засыпают слоем песка 0,3-0,5 м. Укладывают арматурную сетку и заливают бетоном. После его застывания монтируют крышку люка.

Обратная засыпка и бетонирование

Обслуживание абиссинской скважины

Абиссинская скважина прослужит дольше, если использовать ее регулярно. При этом линза вокруг фильтра сохраняет свои размеры, вода в ней остается чистой, а дебит скважины не изменяется. Если вы планируете использовать абиссинскую скважину сезонно, необходимо ее законсервировать: слить воду из подающей трубы, чтобы она не промерзла, насос накрыть непромокаемым материалом, чтобы защитить его от снега и талых вод. Весной, перед началом сезона, необходимо прокачать скважину, как перед первым запуском в эксплуатацию.

Использование абиссинской скважины

Видео – Абиссинская скважина своими руками

Абиссинская скважина не требует оформления паспорта, при этом она может обеспечить вашу семью чистой водой питьевого качества. При регулярном использовании и обслуживании скважины, проблема водоснабжения дома будет решена на несколько десятилетий вперед. «Как утеплить скважину на зиму своими руками, вы можете прочитать в наше статье».

Забор воды из различных водоносных слоев

Источники загрязнения грунтовых вод

Установка для очистки артезианской воды с высоким содержанием железа и солей

Устройство абиссинской скважины

Насос для абиссинской скважины

Подключение насосной станции к абиссинской скважине

Ручной насос для абиссинского колодца

Комплект труб

Фильтр для абиссинской скважины из проволоки

Фильтр на трубе

Приваренный наконечник

Муфты для соединения труб

Забивной наконечник

Бабка

Чертежи приспособлений для забивания абиссинской скважины

Забивание абиссинской скважины бабкой с подбабком

Ручной насос

Кессон для скважины

Бурение верхних слоев грунта садовым буром

Фиксация трубы в вертикальном положении

Твердосплавный наконечник

Бабка для забивания трубы

Накручивание муфты

Проверка наличия воды

Прокачка скважины

Чистая вода из абиссинской скважины

Отмостка с дренажным отверстием

Схема подключения насосной станции и ручного насоса

Схема подключения насосной станции

Котлован для установки кессона

Заливка дна бетоном

Крышка и люк

Установка насосного оборудования в кессон

Обратная засыпка и бетонирование

Устройство абиссинского колодца и ударный метод бурения

Использование абиссинской скважины

Ошибки лозоходца

Народный способ поиска воды на участке

Присутствие различных растений в зависимости от уровня залегающих вод

Вопрос водоснабжения загородного участка должен быть решен, иначе даже о минимально комфорте говорить не приходится. Если вода нужна, а бюджет ограничен, пора вспомнить про малозатратное техническое сооружение, доступное для большинства дачников. Тем более что технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью. Такой колодец или скважина игла, как его ещё называют, ещё в 19 веке был изобретен американцами, а своё экзотическое название получил после того, как англичане стали использовать его в Абиссинии (Эфиопии).

Изначально абиссинским колодцем называлась неглубокая скважина с ручным насосом, который качает воду из песчаного водоносного слоя. От обычного колодца этот отличается тем, что вода в нем очень чистая. Её не засоряет грязь, стоки, споры и верховодка. Впервые возникнув в России 19 века, это сооружение и поныне пользуется успехом.

Однако, прежде чем начать реализацию задуманного, нужно поинтересоваться геологией своего района. Как правило, соседи, которые уже давно владеют участками поблизости, в курсе расположения слоев грунта и глубины залегания водоносных слоев. Они уже сделали собственный выбор в пользу скважины или колодца.

Выбор сооружения, которое используется в качестве оптимального источника воды на участке, во многом зависит от геологии местности

Приступить к устройству абиссинского колодца можно только в том случае, если верхний водоносный слой расположен не глубже 8 м от поверхности грунта. С большей глубины подъём воды с помощью поверхностного насоса может оказаться проблематичным. Если водоносный слой залегает ниже, следует бурить скважину на песок большего диаметра или заглублять насос.

Водоносный слой, на который будет нацелен колодец, должны быть из среднезернистого песка или смеси щебенки и песка. Через такой грунт вода может протекать свободно, поэтому её нетрудно будет откачивать. Слои, расположенные выше водоноса, интересуют нас только в плане их проходимости. Да и инструмент, который будет использован в работе, не сможет пробить отложения из валунов и гальки или же твердые каменистые слои. Для проведения таких буровых работ необходимо специальное оборудование.

Также будет полезен материал о способах поиска воды на участке:

Преимущества этого типа водоснабжения

Вероятность того, что на вашем участке можно соорудить абиссинский колодец очень велика, если у соседей по даче подобные скважины уже есть.

Одним из существенных преимуществ абиссинского колодца является то, что он может быть сооружен как на участке, так и в доме

Преимущества такого сооружения трудно переоценить:

• конструкция проста и обойдётся недорого;
• для обустройства этого колодца не нужно много места: постройка не нарушает целостность ландшафта;
• не нужна ни техника, ни подъездные пути для её прибытия;
• насос можно смонтировать как на участке, так и в помещении;
• на всю работу уйдет не более 10 часов: все зависит от глубины залегания водоноса и твердости грунта;
• качественный фильтр предотвращает заиливание, что позволяет долго эксплуатировать сооружение;
• в колодец не попадают загрязнения с поверхности земли;
• по качеству вода из такого колодца сравнима с родниковой;
• скважина игла обеспечивает непрерывную подачу объёма воды, которого хватает и на полив участка, и для домашних нужд: дебет среднего колодца составляет примерно 0,5-3 куб.м/час;
• устройство может быть легко демонтировано и установлено в другом месте.

Абиссинские колодцы не так глубоки, как традиционные скважины на песок, поэтому вероятность попадания в них растворенного железа уменьшается. А это значит, что потребность в дорогостоящих фильтрах при их применении отсутствует.

Абиссинский колодец поднимает воду из водоносного слоя, который достаточно полноводен, чтобы обеспечить нормальную работу любой сантехники и полив участка

Как провести работы без специального оборудования?

Абиссинский колодец можно легко сделать с применением специального оборудования. Но покупать такие механизмы специально для единственной скважины нерентабельно, а приглашать специалистов – дорого. Сооружение скважины иглы можно произвести своими руками и с использованием только того инструмента, который уже есть в наличии или его можно недорого приобрести.

Подготовка необходимого инструмента и материала

В комплект для абиссинского колодца входят:

• дрель и болгарка;
• молоток и кувалда;
• пара газовых ключей;
• для забивания трубы нужны блины от штанги на 20-40 кг;
• сварочный аппарат;
• бур садовый 15 см в диаметре;
• трубы: ½ дюймовая длиной 3-10 метров, ¾ дюйма – 1 метр;
• труба 1 дюймовая для скважины, которая должна быть нарезана кусками по 1-1,5 м и иметь короткую резьбу с каждой из сторон;
• гайки и болты на 10;
• сетка нержавеющая галунного плетения П48 шириной 16 см и длиной 1 м;
• хомуты автомобильные 32 размера;
• муфты: чугунные 3-4 шт., чтобы забивать трубы, а также стальные, чтобы соединять трубы;
• два метра проволоки 0,2-0,3 мм в диаметре;
• обратный клапан, трубы ПНД и муфты, .

В любом городе найдется рынок или строительный магазин, где можно нарезать резьбу и приобрести все эти материалы и инструменты.

Самостоятельное изготовление фильтра

Для фильтра нужна дюймовая труба длиной примерно 110 см, к которой приваривается наконечник в виде конуса. Этот наконечник и называется иглой для абиссинского колодца. Если его нет, можно просто сплющить конец трубы кувалдой. При помощи болгарки на двух сторонах трубы прорезаем щели на протяжении 80 см через 1,5-2 см длиной где-то 2-2,5 см. Важно, чтобы общая прочность трубы при этом не была нарушена. На трубу накручиваем проволоку, после чего накладываем на неё сетку и фиксируем её хомутами примерно через 8-10 см. Сетку можно и припаять, если есть определенные навыки.

В Америке, например, фильтр для абиссинского колодца изготавливают с внутренней сеткой и проволокой, которая располагается выше и ниже сетки

Важно знать, что припои со свинцом не должны использоваться, чтобы в воду не поступали отравляющие вещества. Для работ применяются только специальный флюс и оловянный припой.

Технология бурения

Бурим грунт при помощи садового бура, наращивая его конструкцией из труб. Для этого метровые ½ дюйма трубы соединяются муфтами из труб диаметром ¾ дюйма и болтами на 10. В местах крепления должны быть предварительно просверлены отверстия. Процесс бурения идёт до появления влажного песка, который будет стекать в поверхности бура. Всё, дальнейшее бурение бессмысленно, потому что мокрый песок будет уходить обратно в скважину.

Забиваем трубу с фильтром

Отрезки трубы с фильтром соединяем при помощи муфт, не забывая наворачивать на резьбу ленту ФУМ. Получившаяся конструкция из труб с фильтром опускается до песка, а сверху на неё накручивается муфта из чугуна. На чугунную муфту укладываются блины от штанги. Через их центр пропускается ось, по которой блины будут скользить, забивая трубу. Ось состоит из 1,5-метрового куска трубы диаметром ½ дюйма и болтом на конце.

Готовая скважина игла не занимает много места и не портит внешний вид участка: при желании её можно декорировать навесом, очень желательно соорудить вокруг неё помост из бетона

С каждым ударом блина труба должна погружаться на несколько сантиметров. Когда полметра от уровня песка будут пройдены, можно попробовать налить в трубу немного воды. Если вода исчезнет, значит, песок её принял. Водоносный слой песка способен впитывать воду с такой же скоростью, как и отдавать её.

Прокачка готовой скважины

Устанавливаем обратный клапан, затем насосную станцию. Используем при этом ПНД трубы и следим, чтобы вся конструкция была герметичной. В наносную станцию заливаем воду, а кусок шланга подсоединяем к выходу. Можно запускать насос. Не пугайтесь, когда из скважины будет выходить воздух, а потом мутная вода. Так и должно быть. Скоро появиться чистая вода, в качестве которой можно убедиться, сделав анализ или просто вскипятив её.

Так выглядит абиссинский колодец, если его установили в саду и снабдили ручным насосом: дачник больше не зависит от установленного СНТ времени полива

Рядом с местом активного водозабора не должно располагаться сточных канав или навозных ям. Небольшая площадка из бетона, которая сооружена вокруг колодца и расположена чуть выше поверхности почвы, обеспечит отток дождевой воды.

Добыча воды на частном участке — задача не из самых простых и дешевых. Однако если вы не располагаете большим бюджетом, но при этом желаете иметь собственный источник водоснабжения, работающий при помощи насоса, то ваш вариант — это скважина игла.

Источник подобного типа был открыт еще в 19 веке американцем по фамилии Нортон. Позже его технология нашла широкое применение в странах Африки, а именно — в Эфиопии (ранее Абиссинии). Отсюда и синонимичные названия такой скважины — абиссинская скважина, абиссинский колодец. Все это — скважина игла.

В отличие от скважин большого диаметра и глубины, на бурение которых уходит достаточно сил, времени и средств с применением сложной техники, источник такого типа можно обустроить самостоятельно с минимальными трудозатрами. Основными составляющими абиссинского колодца являются:

• Стальная труба с острым наконечником из закаленного сплава;
• Фильтровальная система;
• Необходимое количество соединительных элементов (муфт);
• Клапан приёма воды;
• Нанос (ручной или автоматический);
• Резиновые кольца.

Важно: насос в данной системе является обязательным, поскольку дебит скважины хоть и позволяет получать достаточное количество воды, но её подъем через столь маленький диаметр обсадной трубы немного затруднён.

Водоснабжение при помощи абиссинской скважины оборудовать достаточно легко. Здесь можно либо ограничиться примитивным вбиванием стальной трубы с наконечником в грунт. Причём в этом случае необходимо постоянно дотачивать метры трубы при помощи резьбового соединения. Как правило, скважина игольчатого типа уходит на глубину всего 10-12 м. То есть для колодца берутся воды с первого песчаного водоносного пласта. А можно использовать и ручной бур для разработки скважины и только после этого вмонтировать в неё в качестве обсадной трубы стальную конструкцию с наконечником.

Важно: диаметр абиссинского колодца составляет всего 2,5-3 см. Поэтому риск получить воду с примесями грунта ничтожно мал.

Преимущества колодца-игла

Скважина по типу игла отличается массой преимуществ по сравнению со стандартными источниками по верховодке или артезианскими. Основные из них:

• Высокая скорость создания собственного источника на участке;
• Минимальные затраты на обустройство скважины;
• Возможность расположить игольчатый источник непосредственно в подвале дома или около постройки в непосредственной близости;
• Высокий дебит скважины (в среднем источник типа игла может давать до 50 литров воды в минуту;
• Длительный срок эксплуатации (достигает 50 лет);
• Простота в обслуживании и промывке;
• Минимальные затраты на создание абиссинской скважины.

Есть у скважины игольчатого типа и недостатки

Прежде чем заниматься обустройством абиссинской скважины, примите во внимание и её недостатки. Поскольку эти важные пункты могут свести на нет все ваши усилия.

Итак, в первую очередь стоит учесть, что если геологические условия вашего участка недостаточно подходят для идеи абиссинского колодца, то вас постигнет неудача. Несоответствием считается слишком большие и плотные слои глины и суглинка с малым количеством песчаных включений в пластах грунта. Такие прослойки затрудняют добычу воды. Поэтому прежде чем обустраивать игольчатую скважину, необходимо сделать геологическую разведку.

Также необходимо обратить внимание и на фильтрационные способности водоносного пласта. Если порода плохо справляется со своей задачей, то в воде возможны лишние химические включения. Хотя при должном внимательном и профессиональном подходе такую проблему можно решить с помощью перфорации трубы для скважины и оборачивания её в мелкую сетку.

Насосное оборудование

Для подъема воды из скважины игольчатого типа можно использовать два вида насоса:

• Ручную установку;
• Автоматическую помпу.

В первом случае агрегат будет актуален, если вы планируете использовать воду только периодически (полив огородных культур или уход за участком). Автоматический насос будет особо актуален, если вы желаете оборудовать собственное водоснабжение всего дома круглый год. Кроме того, самовсасывающий насос позволит вам избежать шума при работе скважины.

Что учесть при обустройстве абиссинского источника?

Перед тем как приступать к созданию собственного игольчатого колодца, нужно провести тщательную проверку возможностей вашего грунта. Для этого необходимо знать, на какой глубине залегают водоносные пласты. Можно поинтересоваться у соседей глубиной их колодцев и уровнем воды в них. Так, если окажется, что водоносный пласт залегает не глубже чем 12-13 м, а зеркало воды находится на уровне 7-8 метров в глубину, то можете смело монтировать свой игольчатый источник.

Учтите, что качество воды напрямую зависит от соседства неблагоприятных к источнику объектов: соседские септики, промышленные предприятия или животноводческие фермы, а также мусорные свалки. Если таковые рядом имеются, то велик риск достать до водоносного пласта, который подвержен химическому загрязнению. В этом случае придётся продумывать сложную и мощную систему очистки. В качестве разведки можно взять на анализ воду из колодца соседа и тщательно изучить её.

Способы бурения игольчатого источника

Для создания собственной скважины по типу игла можно применить несколько способов:

• Забивание трубы бабкой. Но перед тем как воздействовать на оголовок трубы, рекомендуется на него накрутить специальную насадку.
• Забивание трубы штангой.
• Бурение шнеком. Этот способ считается самым удобным, поскольку садовый бур или шнековая установка легко и продуктивно вскрывают пласты грунта, точно достигая нужной глубины.

Важно: при работе методом шнекового бурения готовый ствол скважины в зоне фильтрования можно засыпать мелким щебнем. Это послужит дополнительной системой очистки воды.

Водоснабжение загородного дома – это одна из первостепенных задач, которую необходимо решить для комфортного временного или постоянного проживания в нем, если нет возможности подключиться к центральной системе водоснабжения. При необходимости наличия источника воды и весьма ограниченном бюджете можно произвести установку скважины, которая носит название игла. Кроме того, работы по обустройству окажутся не столь трудозатратными, а технология не станет отличаться сложностью процесса. Абиссинский колодец, как еще называют эту скважину, был изобретен в позапрошлом веке, но и сегодня не утерял своей актуальности.

Скважина игла представляет собой колодец, оснащенный ручным насосом, а извлекаемая вода поступает из песчаного водоносного слоя.
От традиционного колодца эта скважина отличается чистой водой. Это обусловлено тем, что в воду не попадают грязь, споры, стоки, а также верховодка. Перед началом бурения скважины следует собрать информацию о геологии района, на котором располагается участок, где предполагается проводить работы. Важно будет знать, на какой глубине находится водоносный слой.

Инструменты и материалы

• дрель;
• молоток;
• болгарка;
• блины от штанги;
• кувалда;
• ключи;
• сварочный аппарат;
• садовый бур;
• трубы;
• гайки;
• болты;
• автомобильные хомуты;
• муфты;
• проволока;
• обратный клапан;
• трубы ПНД;
• насосная станция;
• болгарка;
• сетка.

Особенности обустройства скважины игла

Обустройство абиссинской скважины можно производить лишь в том случае, если верхний водоносный слой находится не глубже 8 м от поверхности. При более значительной глубине подъем воды посредством поверхностного насоса уже может быть проблематичным. Если водоносный слой расположен ниже обозначенной отметки, необходимо обустраивать на песок иглу большего диаметра, в качестве альтернативы можно заглубить насос более низко.

Водоносный слой, который выступит в качестве источника для скважины игла, должен иметь в составе среднефракционный песок или смесь щебня и песка.

Почву с названным составом вода станет преодолевать свободно, по этой причине ее будет легко откачивать. Те слои, которые находятся выше водоносного, станут интересовать мастера при бурении исключительно в качестве их проходимости. Стоит помнить, что инструмент, который предполагается применять в процессе работы, не будет способен преодолеть отложения из гальки и валунов, неподвластны будут и каменистые твердые слои. Для того чтобы осуществить подобные буровые работы, следует применять специальное буровое оборудование.

Абиссинская скважина может быть обустроена на вашем участке с большой долей вероятности, если таковая уже имеется на соседнем участке. В качестве одного из основных плюсов такого колодца можно выделить то, что его допустимо обустраивать на участке или в доме. Кроме того, такая скважина не займет много драгоценного пространства, а постройка не станет нарушать целостности ландшафта. Для обустройства большинства других видов скважин необходимо обеспечивать подъездные пути и оставлять площадки для проведения работ. Скважина игла не требует при обустройстве специальной техники, процесс проведения работ займет примерно 10 часов. Последнее обстоятельство станет определяться глубиной расположения водоносного слоя и твердостью почвы.

Перед началом следует подготовить качественный фильтр, который станет препятствовать заиливанию и станет гарантом долгой эксплуатации. Это гарантирует исключение попадания в колодец загрязнений с поверхности. Иглу выбирают еще и потому, что качество воды из нее сравнимо с родниковой водой. Скважина игла станет обеспечивать дом и участок непрерывной подачей воды. Дебет среднего колодца равен пределу 0,5-3 м 3 /час. Устройство при необходимости допустимо с легкостью демонтировать и установить в другом месте.

Абиссинские колодцы не столь глубоки по сравнению с обычными, которые обустраиваются на песок, по этой причине вероятность попадания растворенного железа в них гораздо меньше. Это обстоятельство указывает на отсутствие необходимости применять дорогостоящий фильтр для скважины.

Абиссинский колодец легко обустраивается с использованием специального оборудования, однако приобретать его нерентабельно, а приглашать профессионалов – весьма дорого. Есть альтернативное решение по обустройству скважины, которое предполагает применение исключительно того инструмента, который есть в наличии.

Подготовительные работы

Для обустройства абиссинского колодца следует использовать дрель, болгарку, молоток, кувалду, газовые ключи в количестве 2 шт. Для того чтобы произвести забивание трубы, будет необходимо использовать блины от штанги, вес которых может варьироваться в пределах 20-40 кг. Для работ предстоит подготовить бур садовый, диаметр которого должен быть равен 15 см. Предстоит подготовить трубы, одна из них (½ дюйма) должна иметь длину в пределах 3-10 м, вторая (¾ дюйма) – 1 м. Для скважины будет необходима труба (1 дюйм), ее предстоит нарезать кусками, каждый из которых должен быть ограничен 1-1,5 м и обладать короткой резьбой с 2-х сторон. Понадобится сетка, выполненная из нержавеющей стали, она должна иметь галунное плетение П48, ширина куска должна быть равна 16 см, длина – 1 м. Будут нужны муфты, выполненные из чугуна в количестве 3-4 шт. Их предстоит использовать при забивании трубы. А вот стальные муфты понадобятся для соединения труб.

В процессе работ будет необходима проволока, диаметр которой равен пределу 0,2-0,3 мм, ее длина должна быть равна 2 м.

Изготовление фильтра своими силами

Для того чтобы изготовить фильтр, необходимо использовать дюймовую трубу, длина которой составляет 110 см, к ней предстоит приварить наконечник, который должен иметь вид конуса. Он как раз и имеет название игла для колодца. При отсутствии такого наконечника допустимо сплющить конец трубы, применив кувалду. На 2-х сторонах трубы, используя болгарку, следует прорезать щели, расположенные вдоль и имеющие общую протяженность, равную 80 см, шаг между ними должен быть равен 2 см, а длина каждой должна быть равна 2,5 см. При этом прочностные характеристики трубы не должны быть нарушены.

На трубу предстоит накрутить проволоку, после на нее необходимо наложить сетку и укрепить все хомутами, удаленными друг от друга на 10 см. Сетку допустимо укрепить методом паяния. Иногда фильтр для такого колодца изготавливается с сеткой, которая располагается внутри, а также проволокой, расположенной выше и ниже сетки. Не стоит применять припои со свинцом, так как в противном случае в воду станут попадать отравляющие вещества. В процессе проведения работ рекомендуется использовать исключительно специальный флюс, а также оловянный припой.

Особенности проведения бурения

Бурение почвы следует производить посредством садового бура, по мере необходимости следует осуществлять его наращивание посредством конструкций из труб. Для чего трубы в ½ дюйма и длиной в 1 м следует стыковать муфтами, выполненными из труб с диаметром в ¾ дюйма, в качестве крепежа следует использовать болты. В тех местах, где предполагается производить крепление, заблаговременно необходимо образовать отверстия. Продолжать работы по бурению следует до того момента, пока не появится влажный песок, который станет стекать по основанию бура. На этом продолжение бурения окажется бессмысленным, т.к. песок будет возвращаться в скважину. На следующем этапе можно переходить к забиванию трубы с фильтром. Отрезки трубы предстоит соединить муфтами, наворачивая на резьбу ФУМ-ленту. Полученная конструкция должна быть опущена до песка, сверху на трубу необходимо накрутить муфту, выполненную из чугуна. На муфту сверху нужно уложить блины, через центральные отверстия которых следует пропустить ось, по ней блины станут скользить, вгоняя трубу. Ось имеет в составе 1,5 кусок трубы (½ дюйма) и болт на конце.

Один удар блина позволит погрузить трубу на несколько сантиметров. После того как 0,5 м от слоя песка будут преодолены, можно налить в трубу некоторое количество воды. Если она исчезнет, это будет указывать на то, что песок ее принял. Водоносный песчаный слой будет впитывать влагу с такой же скоростью, как и отдавать ее.

Теперь можно переходить к прокачке скважины. Необходимо монтировать обратный клапан и насосную станцию. При этом следует применять ПНД трубы, важно следить во время этого за герметичностью конструкции. В станцию необходимо залить воду, подсоединив шланг к выходу. Теперь допустимо запускать насос.

Рядом с местом водозабора не должно быть навозных ям или сточных канав.

Скважину можно украсить навесом своими руками, вокруг нее рекомендуется обустроить помост. Площадка должна иметь незначительные размеры, а в качестве ее назначения выступит отторжение от колодца дождевой воды. Для эффективного оттока площадку следует расположить немного выше поверхности земли. Отторжение дождевой воды станет гарантировать чистоту воды в скважине.

Абиссинская скважина относится к скважинам на песок, забор воды в ней производится из первого песчаного водоносного горизонта. Главная особенность – небольшая глубина, простое устройство и невысокая себестоимость.

Питаются от верхних грунтовых вод — так называемой верховодки. Грунтовые воды не отделены от поверхности непроницаемым слоем, поэтому в них может присутствовать растворенная органика от септиков и выгребных ям, пестициды, соли тяжелых металлов.

Артезианские скважины производят забор воды с глубоко расположенных напорных песчаных или известняковых горизонтов. Вода там содержит много растворенных минеральных солей, встречаются артезианские воды с высоким содержанием растворенного двухвалентного железа. Для очистки до качества питьевой воды требуется сложная фильтровальная установка.

Вода в абиссинской скважине отличается высоким качеством. Водонепроницаемые глиняные слои надежно защищают первый песчаный водоносный горизонт от проникновения загрязнений из верхних слоев почвы, в то же время вода не содержит избытка минеральных солей.

Воды первого песчаного горизонта безнапорные, поэтому для откачки воды необходим насос. Для абиссинских скважин используют поверхностные ручные или электрические насосы, принцип действия которых основан на вакуумном способе откачки. Этим ограничивается максимальная глубина до поверхности водоносного слоя, не превышающая 8 м. При этом глубина скважины может достигать 14-15 м.

Электронасос или с гидроаккумулятором устанавливают в кессоне непосредственно рядом со скважиной или в теплом помещении на некотором удалении. Допустимое расстояние до помещения, а также схема установки насосной станции приведены на рисунке.

Ручной насос устанавливают непосредственно над скважиной. Для круглогодичного использования его размещают в утепленном кессоне или помещении. Скважину можно пробить внутри дома, в подполе — в этом случае утепление не понадобится.

Срок службы абиссинской скважины ограничен сроком использования труб, насоса и в среднем составляет 10-30 лет при регулярном использовании. Оцинкованные, а еще лучше — трубы из нержавеющей стали, не только прослужат значительно дольше, но и не ухудшат качество воды.

Обратите внимание! Сделать абиссинскую скважину можно за один день при наличии комплектующих элементов и приспособлений для забивания.

Подготовка необходимых материалов

Конструкция абиссинской скважины крайне проста и состоит из комплекта металлических труб длиной 1-2 м, соединенных между собой с помощью муфт, трубы-фильтра в нижней части для забора воды и насоса на поверхности грунта.

Шаг 1.
Трубы предпочтительны оцинкованные или из нержавеющей стали для защиты от коррозии, диаметр труб – 1-1½ дюйма (примерно 2,5-3,8 см). Медные трубы не подходят из-за мягкости металла, к тому же медь способна отдавать свободные ионы воде, отравляя ее. На трубах, кроме самой нижней, с обеих сторон нарезают внешнюю резьбу.

Шаг 2.
В нижней трубе, представляющей собой водозаборник с фильтром, выполняют перфорацию. Длина перфорированной части – 700-1000 мм. Диаметр отверстий — 8-10 мм, межцентровое расстояние между отверстиями – 50 мм. Отверстия располагают в шахматном порядке. Поверх перфорированной части выполняют намотку из нержавеющей проволоки согласно схеме.

Вместо проволоки можно использовать мелкоячеистую сетку гарпунного или полотняного плетения из нержавеющей стали. Сетку туго оборачивают вокруг перфорированной части трубы и припаивают по всем стыкам.

Обратите внимание! Пайку выполняют пищевым припоем, безсвинцовым или с минимальным содержанием свинца. Подходящие марки припоев: ПОСу 95-5, ПОМ-1, ПОМ-3.

На верхнем конце трубы нарезают резьбу для соединения с муфтой.

Шаг 3.
На нижний конец трубы приваривают копьевидный наконечник из закаленной стали, облегчающий забивание скважины. Диаметр наконечника в месте соединения с трубой должен быть на 15-20 мм больше, чем диаметр трубы — это облегчает прохождение через грунт при забивании.

Шаг 4.
Количество труб в комплекте зависит от предполагаемой глубины скважины. Их соединяют с помощью резьбовой муфты, на резьбу для прочности наматывают лен или фторопластовую нить. Муфты предпочтительнее брать толстостенные, с толщиной стенок 5 мм – такие изделия прочнее.

Шаг 5.
Для забивания труб в землю изготавливают твердосплавный забивной наконечник. Наконечник имеет внутреннюю резьбу и накручивается на очередную секцию трубы.

Шаг 6.
Забивают трубы с помощью кувалды или бабки. Бабка представляет собой стальной цилиндр, в котором высверлено отверстие чуть больше диаметра используемой трубы. Ударная поверхность внутри цилиндра соответствует конусовидной форме ударного наконечника для того, чтобы центрировать удар. Снизу на бабку крепится съемное кольцо по диаметру трубы, чтобы при забивании избежать перекосов. Бабка с обеих сторон оснащена рукоятками для подъема.

Шаг 7.
Иногда бабку делают со сквозным отверстием, в этом случае вместо ударного наконечника используют подбабок, который крепят на трубу на удобной высоте. Удар в этом случае приходится не по концу трубы, что уменьшает шансы погнуть ее при прохождении плотных слоев грунта.

Для облегчения подъема бабки изготавливают хомут с блоками. В этом случае бабку поднимают вдвоем с двух сторон через блоки, опускается она под собственной тяжестью.

Шаг 8.
Для первичной прокачки скважины и очистки ее от песка рекомендуется использовать ручной насос. Если в дальнейшем вы планируете установить насосную станцию, ручной насос можно не покупать, а взять в аренду.

Шаг 9.
При размещении насосного оборудования в кессоне, после установки скважины необходимо выкопать котлован под его (кессона) установку. Глубина не утепленного кессона должна быть больше уровня промерзания грунта.

Обратите внимание! Кессон можно сделать своими руками из бетонных колец.

Цены на фильтры для абиссинской скважины

абиссинская скважина фильтр

Выбор места под абиссинскую скважину

Работоспособность абиссинской скважины возможна только в том случае, если расстояние до водоносного пласта будет не более 8 м. В противном случае поверхностные насосы окажутся неэффективными, а для погружного насоса потребуется труба большего диаметра и другая технология бурения.

Для подготовки комплекта труб также необходимо знать примерную глубину скважины. Чрезмерное заглубление всасывающей трубы с фильтром может привести к ее попаданию в плотные слои грунта, лежащие ниже уровня жилы.

Как подобрать подходящее место для скважины и определить ее предполагаемую глубину?

1. Самый верный признак возможности обустройства абиссинской скважины – наличие таких же скважин у ближайших соседей. Вы можете поинтересоваться у них не только глубиной, но и дебитом скважины, чтобы определить необходимую производительность насосного оборудования. Дебит скважины замерить достаточно просто: нужно засечь 1 минуту и определить, сколько воды способна дать скважина за это время.

Таблица 1. Необходимая производительность насоса в зависимости от дебита скважины.

1. При наличии поблизости колодцев, также можно узнать глубину прохождения водоносной жилы. Измерьте с помощью веревки с грузом глубину колодца до дна и до зеркала воды, и узнаете примерную толщину водоносного пласта.
2. Признаком близкого залегания межпластовых водоносных слоев могут быть выходы на поверхность родников и ручьев. Если в вашей местности есть родники с хорошей вкусной водой, то с большой долей вероятности такая же вода будет в пробуренной абиссинской скважине, а глубина последней окажется небольшой.
3. Косвенным признаком близкого прохождения водоносной жилы служат некоторые растения с глубокой корневой системой: мать-и-мачеха, репейник, конский щавель, чистотел и многие другие. Деревья со стержневым корнем также лучше растут на местах с близким расположением водоносных жил.



4. Туман после восхода солнца, а также роение мошек над определенными участками – это тоже явные признаки, указывающие на близость водоносной жилы.
5. Специалисты по копанию колодцев ищут место с помощью металлических рамок. Считается, что для этого нужен опыт, но можно попробовать сделать все самостоятельно. Возьмите два отрезка медной проволоки длиной 35 см, согните из них рамки под углом 90 градусов с соотношением сторон 10/25 см. Возьмите рамки в руки за короткие стороны и расположите параллельно друг другу, сильно не сжимая. Медленно пройдите по участку. В месте, где проходит водоносная жила, свободные концы рамок должны сойтись.



   Народный способ на участке



Обратите внимание! Несколько признаков, указывающих на близкое расположение воды, говорят о высокой вероятности нахождения водоносной жилы с большим дебитом.

Абиссинская – пошаговая инструкция

Оборудование для забивки абиссинской скважины можно взять в аренду у фирм, занимающихся бурением, купить или изготовить самостоятельно по готовым чертежам, приведенным выше.

Шаг 1.
Снимают дерн на площадке для скважины на глубину 20-30 см. При забивке скважины в подполе дерн можно не снимать. Первые 0,5-1,0 м пробуривают обычным садовым буром, чтобы пройти плодородные слои грунта. В слишком сухую или мерзлую землю устанавливают это не повлияет, но облегчит процесс бурения.

Шаг 2.
Устанавливают трубу с пробивным наконечником в пробуренную скважину, выставляют ее по уровню строго вертикально и фиксируют в таком положении. Это можно сделать с помощью треноги или доски с отверстием, как показано на рисунке.

Шаг 3.
Надевают на трубу нижнее кольцо для фиксации бабки. Накручивают на верхний конец трубы твердосплавный наконечник, чтобы не повредить резьбу при забивании.

Шаг 4.
Надевают на наконечник бабку, прикручивают к ней снизу фиксирующее кольцо. Поднимают бабку за рукоятки до упора, затем отпускают ее. Бабка бьет по наконечнику, под воздействием веса около 25 кг труба уходит в грунт на некоторую глубину. Скорость забивания сильно зависит от плотности грунта. В песок метровая труба уходит с 5-8 ударов, в глине она движется значительно медленнее.

Шаг 5.
После того как труба ушла на достаточную глубину, бабку, наконечник и фиксирующее кольцо снимают, накручивают муфту с подмоткой льном или нитью Tangit UNI-LOCK. Соединение должно быть максимально герметичным, иначе в процессе эксплуатации через него будет подсасывать воздух или воду из верховодки.

Шаг 6.
Устанавливают следующую трубу и повторяют шаги 3, 4 и 5. По достижении ожидаемой глубины скважины, внутрь трубы начинают подливать воду через каждые полметра. Песчаный водоносный слой – безнапорный, он способен хорошо не только отдавать, но и впитывать воду. Если наконечник с фильтром находится в водоносной зоне, вода, налитая в трубу, будет уходить быстро, практически моментально. Если информации о глубине водоносного слоя нет, проверку выполняют, начиная с 3-4 м.

Шаг 7.
После достижения водоносного слоя забивают трубу еще на 0,5-0,7 м и крепят к ней постоянный или временный насос. Начинают прокачку скважины. Сначала вода пойдет мутная, с примесями песка.

Шаг 8.
После откачки нескольких сотен литров вода станет чистой, вокруг заборного конца с фильтром образуется линза – область чистой воды без посторонних включений.

Шаг 9.
Вокруг скважины выполняют бетонную отмостку: снимают грунт на глубину 20-30 см, делают подсыпку песком толщиной 5-10 см, затем укладывают арматурную сетку и заливают бетоном. От центра отмостки к краям делают уклон в 2-3 градуса для стока воды. Также можно выполнить дренаж для отвода воды, в этом случае уклон делают в сторону дренажного отверстия.

Шаг 10.
Устанавливают постоянный насос или подключают насосную станцию согласно схеме.

Обратите внимание! В схеме обязательно должен присутствовать обратный клапан, иначе перед включением насоса каждый раз придется заполнять насосную станцию водой.

Установка кессона

Кессоном оборудуют скважину в том случае, когда ее глубина не позволяет вынести насосное оборудование в утепленное помещение с помощью горизонтально уложенной и утепленной трубы. К , Вы можете прочитать в нашей статье.

Шаг 1.
При установке кессона копают котлован вокруг забитой скважины. Чтобы не повредить трубу, лучше это делать вручную. Перед началом работ верх трубы оборачивают пакетом или плотной тканью, чтобы избежать попадания частиц грунта. Глубина котлована – ниже уровня промерзания грунта на 20-30 см, диаметр – на 20-30 см больше внешнего диаметра колец. Одновременно копают траншею для прокладки труб. Дно котлована и траншеи выравнивают и выполняют засыпку песком (толщина слоя — 10 см).

Шаг 2.
Устанавливают ж/б кольца в подготовленный котлован. Выполняют в стенке отверстие для водопроводной трубы на уровне траншеи. На дно укладывают арматурную сетку, заливают дно бетоном слоем 10-15 см. Оставляют для застывания и набора минимальной прочности на 5-7 дней.

Шаг 3.
На колодец монтируют крышку с люком. Люк нужно располагать так, чтобы труба скважины находилась точно напротив него – в этом случае при необходимости достать и заменить трубы не придется разбирать кессон. Все швы промазывают цементным раствором.

Шаг 4.
Монтируют в кессоне насос и гидроаккумулятор. Заводят водопроводную трубу через отверстие в кольце, предварительно обернув ее вспененным полиэтиленом, чтобы избежать повреждений. Отверстие замазывают цементным раствором. Подключают трубу к насосу и проверяют работоспособность системы.

Шаг 5.
Выполняют обратную засыпку котлована. Вокруг стенок засыпают смесь песка и цемента – постепенно набрав влаги от грунта, последний схватится и надежно зафиксирует кессон. Крышку утепляют полистиролом с внешней стороны и засыпают слоем песка 0,3-0,5 м. Укладывают арматурную сетку и заливают бетоном. После его застывания монтируют крышку люка.

Обслуживание абиссинской скважины

Абиссинская скважина прослужит дольше, если использовать ее регулярно. При этом линза вокруг фильтра сохраняет свои размеры, вода в ней остается чистой, а дебит скважины не изменяется. Если вы планируете использовать абиссинскую скважину сезонно, необходимо ее законсервировать: слить воду из подающей трубы, чтобы она не промерзла, насос накрыть непромокаемым материалом, чтобы защитить его от снега и талых вод. Весной, перед началом сезона, необходимо прокачать скважину, как перед первым запуском в эксплуатацию.

Видео – Абиссинская скважина своими руками

Абиссинская скважина не требует оформления паспорта, при этом она может обеспечить вашу семью чистой водой питьевого качества. При регулярном использовании и обслуживании скважины, проблема водоснабжения дома будет решена на несколько десятилетий вперед. «К , вы можете прочитать в наше статье».

Отвечая на вопрос, что такое скважина и абиссинский колодец, стоит обратиться к истории. Слава и название у такого источника воды появилось в эпоху войн с колониями. Англичане в 60-е гг. 19 века для обеспечения войск водой применили буровой снаряд Нортона. Источник водоснабжения настигла популярность, которой он пользуется до сих пор.

После создания подобного устройства абиссинские колодцы испытали в России. Попытки организовать водоснабжение предприняли неквалифицированные рабочие, которые наугад забили в Царском Селе 5 скважин, большинство которых дали воду. Бурение абиссинских скважин происходило на 4-10 метров в глубину.

Устройство абиссинской скважины простое и доступное. Требуется труба небольшого диаметра. Ею прокалывают грунт, опуская изделие до мест залегания водоносного слоя.

Бурение абиссинского колодца происходит быстрее, когда на конце снарядов есть иглы. Их приваривают к снаряду. По завершении заглубления труб на них устанавливают самовсасывающие насосы. Принцип работы моделей — вакуумный, благодаря нему вода поднимается наверх.

Для абиссинского колодца характерно наличие конструкционных элементов в виде:

• трубы. Габариты: диаметр – до 1 дюйма, длина – до 30 м. Конструкционная особенность: фильтр (перфорация и сетка с мелкими ячейками) на нижнем конце;
• насосы. Крепятся сверху трубы. Помпой качают воду из водоносного слоя.

Обсадная труба отсутствует. Зато присутствуют следующие детали:

1. шкив;
2. буровая колонна и снаряд;
3. канат;
4. хомуты: верхний (с осями для шкивов) и нижний;
5. баба из бетона с армированным слоем.

Забивной известный во всем мире абиссинский, колодец имеет сильные стороны:

• долговечность. Абиссинская скважина своими руками прослужит до 50 лет (при условии грамотного бурения);
• низкая степень сложности работ. Простота процесса определяет высокую скорость постройки колодца на дачном участке. При наличии специализированного оборудования (буровой колонки со снарядом) работы занимают несколько часов;
• адаптация под помещение. Мини-колодец можно организовать на участке, в доме, в гараже, в подсобном помещении. Не имеет значения, есть ли насаждения на участке – они не пострадают;
• компактный размер. На изготовление колодца уходит минимум материалов, времени, денег, так как габариты изделия небольшие;
• качественная вода. Для получения воды высокого качества, нужно выбирать подходящее место для скважины. На глубине 5-30 метров отсутствуют вредные примеси, которые загрязняют, сверх нормы минерализуют воду;
• производительность. В зависимости от количества жидкости в водоносном слое насосы способы выкачивать до 50 л воды за 1 минуту;
• низкая стоимость. Расходы на обустройство скважины – в среднем 20-25 тысяч рублей, тогда как бурение абиссинской скважины своими руками обойдется в 2 раза дешевле;
• глубина бурения – до 20 метров;
• отсутствие необходимости получения разрешений в виде лицензий и других аналогичных документов.

Недостатков у изделия меньше, но они тоже имеются:

• без фильтра (мелкоячеистая сетка и перфорация трубы) снижается качество воды ввиду ее заиливания;
• производительность колодца зависит от количества имеющихся в водоносном слое запасов воды, если их нет, придется бурить в другом месте;
• отсутствие воды в конкретном участке предполагает извлечение бура, который в отдельных случаях застревает в валунах, расположенных в грунте;
• длительное неиспользование источника воды по назначению требует прочистки. Если диаметр трубы небольшой, чистка узкого отверстия усложняется;
• ограничения по глубине водоносного слоя. Бурить можно до 30 метров в глубину, но водоносный слой должен быть не ниже 8-9 метров. В противном случае потребуется заглублять насос.

Обустройство колодца предусматривает 2 вида бурения:

1. разведочное. Цель – определить место для скважины, выяснить, есть ли в водоносном слое вода. Для бурения используется многоразовое оборудование. При отсутствии жидкости на одном участке, бур вытаскивается, поиск переносится на другую территорию;
2. уверенное. Цель – обустроить колодец. Уверенность в присутствии вод на нужной глубине определяется наличием в 20-50 метров действующего колодца. В качестве оборудования часто используется сделанный своими руками снаряд.

Помимо соседского колодца индикатором наличия воды в водоносном слое являются естественные источники: бочаги, родники, ключи, ключевые пруды. Наличие водоемов в радиусе 500 метров гарантирует 80% успеха. Стоит заметить, что река индикатором не является.

Место залегания вод определяется по растительности, однако не дает высокой точности результата и довольно сложное. Анализ местности проводится, когда сухо. Исследуются места ниже основного уровня участка с представителями флоры, любящими влагу, питающимися ей (например, крапива, лопух).

Такой объект, как абиссинский колодец, и его бурение невозможно на следующих участках:

• на склонах оврагов;
• на крутых холмах;
• на обрывах.
• определенные места требуют соблюдения расстояния:
• участки содержания и кормления животных и птиц (хлева, птичника), кучи с компостом – 15 м;
• кучи с навозом, выгребные ямы – 30м;
• птичьи и скотные фермы и дворы, кладбища – 300м;
• полигоны, химические и режимные производства, отстойники канализации, искусственные насыпи из переотложенного материала – 3,5 км.

Насколько глубоко нужно бурить, узнают посредством барометра-анероида. Показатель в 760 мм ртутного столба (1,05 МПа) – это 10,3м водяного столба.

Скважина игла бурится, пока наконечник иглы не дойдет до водонепроницаемой подстилки слоя с водой. Если скорость проходки бура возрастает при взаимодействии с водоносным слоем, а с подстилающей глиной – уменьшается, пора прекратить бурение – цель достигнута. Соблюдение этого правила обеспечит 3 составляющие хорошего водоснабжения:

1. качественная вода;
2. стабильная работа колодца;
3. долговременный запас воды.

Проверить, достигли ли вы водоносного пласта, можно при помощи манерки — трубы. Диаметр ее меньше, чем у скважины, один конец заварен. Благодаря шнуру измеритель опускают на глубину, а потом достают.

Шаг 1. Выберите место для будущей скважины. Подготовьте участок, освободите под установку оборудования.

Шаг 2. Выройте яму 1 м3. Если предполагается использование колодца круглый год, глубина ниже уровня промерзания.

Шаг 3. Установите наконечник оборудования в центр выкопанной ямы.

Шаг 4. Начинайте процесс забивания-бурения.

Если работаете садовым буром, вкручивайте в его грунтовый слой, а потом поднимайте вместе с почвой. Такое оборудование применяется для скважин до 5 метров глубиной.

Если для работы используете торцевую бабку, то наверх оборудования нажимайте с усилием, импульс переходит на трубу. Торцевая бабка – оборудование, с которым работают в паре.

Шаг 5. Заглубляйте трубу в процессе бурения.

Шаг 6. Равномерно подсыпайте грунт с его последующей утрамбовкой.

Шаг 7. Наращивайте длину трубы.

Чтобы труба легко входила в грунт, делайте перерывы через 1 час, во время которых подпитывайте грунт водой. Под воздействием жидкости земля размягчается, процесс бурения проходит быстрее и легче.

Шаг 8. При достижении метрового уровня воды в трубе прекратите работу.

Как сделать абиссинский колодец, вы узнали, теперь – об оборудовании. При самостоятельном обустройстве водоснабжения на загородном участке важно правильно выбрать насос для абиссинской скважины.

Если глубина колодца более 7 метров либо подъем воды осуществляется больше, чем на 7 метров, целесообразнее использовать насосную станцию. Она представляет собой компактное изделие, состоящее из помпы, электрического кабеля, пускорегуляторного устройства. Шланг в наборе отсутствует.

Применение насосной станции – гарантия напора воды не меньше 45 м, а расхода – от 20 л/мин. Изделие оснащается фильтром, который обладает определенной пропускной способностью. От этого зависит стоимость товара.

Помимо насоса разумно использовать в конструкции колодца желонку. Это снаряд, предназначенный для рыхлых слоев грунта. Выбирайте изделие калибром на 4-5 меньше, чем внутренний диаметр колодца.

Бур-желонка необходим тогда, когда колодец эксплуатируется сезонно. Длительные перерывы пагубно сказываются на состоянии конструкции и чистоте воды, не исключено попадание глины. Основное предназначение желонки – очистка.

Завершающий этап обустройства системы водоснабжения – ввод в эксплуатации. Перед этим требуется осуществить монтаж обратного клапана, подключить насос или станцию. Чаще применяют трубы из полиэтилена низкого давления.

По окончании монтажных работ заливают воду, подсоединяют шланг, запускают насос.

Изначально вода идет мутная, такую пить нельзя. Для очистки жидкости скважину пару часов прокачивают. В последующем скважинной водой поливают растения и овощные культуры, используют в хозяйстве. Чтобы пить такую воду, лучше подстраховаться – сдать на исследования образцы в СЭС.

Хотите, чтобы абиссинский колодец из пластиковых труб служил долго, линза вокруг фильтра не деформировалась, качество воды не снижалось, запасы водоносного слоя не уменьшались? Используйте его регулярно.

Если на загородный участок вы приезжаете посезонно, подготовьте колодец к простою:

• слейте воду из трубы;
• накройте насос влагостойким материалом;
• перед началом использования прокачайте скважину.

Подводя итог обзора данного вида водоснабжения для загородных участков, следует еще раз подчеркнуть преимущества, которыми обладает колодец. Компактный размер и специфика устройства позволяют расположить изделие в любом удобном месте: в гараже, в подсобке, в подвале дома, на улице. Таким образом, источник воды находится близко, не занимает много места.

На оборудование системы водоснабжения подобным образом уходит немного времени – в течение нескольких часов. Работы не отличаются высокой степенью сложностью, не требуют специализированного оборудования. Технику можно смастерить самому, и так же самостоятельно пробурить отверстие, достигнув водоносного слоя.

Глубина скважин и их специфика не предполагают получения разрешения, прохождения процедуры лицензирования, как это делается с обустройством артезианского источника.

Однако не забывайте о том, что производитель колодца, качество воды напрямую зависит от того, насколько регулярно вы им пользуетесь. Если есть периоды простоя, требуется подготовить к ним систему водоснабжения. И тогда, даже по истечении времени и нескольких сезонов, у вас на участке будет чистая вода.

Кроме того, подобный колодец не подойдет тем, кому нужно регулярно большое количество воды. В этом случае имеет смысл рассмотреть другие варианты.

Абиссинский колодец (или как его еще называют забивная скважина, скважина-игла) — самый простой тип источника, который можно оборудовать своими руками в домашних условиях. Причём монтировать такой тип скважины можно как вне помещения, так и в его пределах (на территории подвала или гаража). И важным условием для забора качественной воды является фильтр для абиссинского колодца, поскольку источник располагается на небольшой глубине, на первом песчаном водоносном пласте.

Как обустроить фильтрование скважины-иглы и что для этого потребуется, разбираемся ниже.

Плюсы и минусы абиссинского колодца

Для тех, кто решил бурить скважину-иглу, стоит знать о преимуществах такого источника и трудностях, с которыми возможно придётся столкнуться на этапе эксплуатации. И уже, исходя из полученных данных, принимать решение о бурении такого источника.

Итак, положительными моментами такой скважины «игла» являются:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Высокая скорость бурения и обустройства источника;
• Минимальное количество необходимого для обустройства источника пространства;
• Минимум оборудования для монтажа скважины «игла» (вам понадобятся стальная труба с острым наконечником, фильтр и насосный агрегат для подъема воды).

К минусам скважины-иглы можно отнести:

• Гораздо меньший срок службы источника в отличие от артезианской скважины или глубинного колодца;
• Не лучшее качество воды, что, в принципе, можно регулировать качественными фильтровальными системами.

Важно: именно поэтому стоит уделить должное внимание фильтру при обустройстве абиссинского колодца «игла».

Как бурить и обустраивать скважину-иглу?

Для монтажа абиссинского колодца необходимо запастись стальными обсадными трубами, которые соединяются между собой посредством скрепления резьбы, насосом, острым наконечником и кувалдой (бабкой).

Бурить скважину нужно в выбранном месте, заранее подготовив место под неё. То есть обкопать место под скважину на глубину и ширину 1х1 метр.

Перед тем как начать монтаж скважины-иглы, стоит позаботиться о том, чтобы в источник не попадал песок из водоносного пласта. А для этого необходим фильтр-сетка на нижнем конце обсадной трубы. Сделать его можно своими руками из нержавейки.

Процесс работ будет заключён в следующем:

• Самый нижний отрезок трубы необходимо аккуратно перфорировать с шагом 1,5 см и диаметром перфорации 0,5 см. При этом перфорацию необходимо наносить приблизительно на 40 см длины трубы, начиная от нижнего её края.
• После этого необходимо намотать на перфорированный участок трубы тонкую проволоку сеткой. Такая намотка будет играть роль фильтра для попадающего в скважинную воду песка. Особенно если источник расположится на плывуне.

Важно: шаг намотки проволоки должен составлять 1 см. Проволока станет также и основой монтажа для сетки из нержавейки.

• Последним этапом в формировании фильтра для абиссинской скважины будет напаивание сетки из нержавейки. Причём важно, чтобы сетка была сплетена именно галунным способом.

Важно: для паяльных работ необходимо использовать только оловянный припой. Поскольку свинец будет оказывать впоследствии на воду негативное влияние. В свою очередь, вода, насыщенная свинцом, будет катастрофически вредить здоровью домочадцев и овощным культурам, которые попадут под полив такой водичкой.

Дополнительное фильтрование

Для доочистки воды из абиссинской скважины от песка и других мелких включений профессионалы рекомендуют использовать специальный фильтр ДУ-32.

Такое приспособление предназначено для установки на отрезке водопровода на входе в дом. Кроме того, желательно монтировать фильтр ДУ непосредственно перед насосом, чтобы избежать и предотвратить загрязнение насоса мелкими абразивными частичками песка. В результате работа насоса будет продлена в разы.

Отметим, что сетчатые фильтровальные элементы ДУ-32 являются прочными и максимально герметичными элементами благодаря своей надёжной конструкции. Кроме того сборка/разборка такого фильтра ДУ является максимально простой, что облегчает его регулярную промывку.

В конструкции системы ДУ-32 лежат:

• Корпус из латуни;
• Фильтровальная сетка, произведенная из нержавейки;
• Крышка.

Температурный диапазон, в котором можно использовать ДУ фильтр, равен -40 +140 градусов по Цельсию, что позволяет использовать его в различных эксплуатационных условиях.

Важно: приобретая фильтр ДУ, стоит воспользоваться помощью специалистов, которые подберут тип фильтра и его конфигурацию в зависимости от хода вашего водопровода от скважины-иглы к дому.
