Флюгер своими руками чертежи и шаблоны

На протяжении долгого времени человечество для определения скорости и направления ветра пользовалось флюгерами. В качестве такового может выступать как простой флажок, установленный на какой-либо возвышенной местности, так и более сложная конструкция, оснащенная вращающейся стрелкой и трубкой, благодаря которой и определяется скорость ветра. Вращение флюгера осуществляется из-за того, что воздушные массы давят на флажок, стараясь занять наиболее оптимальное положение. При этом противовес принимает направление той стороны, куда дует ветер. Нередко такое устройство комплектуется специальными румбами
, что показывают направление по сторонам света. Именно благодаря ним и осуществляются наблюдения за скоростью ветра.

При желании выполнить флюгер своими руками не так сложно, для этого, как правило, применяется жесть, дерево, пластик либо металл. В это же время внешний вид прибора может выполняться как полноценное произведение искусства.

В Европе многие городские дома уже давно украшаются при помощи оригинальных и интересных флюгеров, сделанных в виде различных сказочных персонажей, строений, птиц, кораблей, зверей и т.п. Отчасти несложная функциональная конструкция и уникальный внешний вид поспособствовали большой популярности таких изделий у собственников загородных и дачных домов, где флюгера по большой части выступают лишь декорацией.

Этапы производства флюгера

Если вы собрались делать все своими руками, то первым делом вам потребуется подготовить уменьшенный эскиз изделия. Для этого воспользуйтесь размеченной или специальной миллиметровой бумагой. Также при необходимости вычерчивать фигуру можно и в натуральном масштабе.

Для изготовления флюгера потребуются следующие инструменты и материалы:

• Сварочный аппарат;
• 80-миллиметровый шар из стали;
• Металлический лист в 1,5-2 миллиметра толщиной;
• Зубило;
• Труба из меди диаметром 18 миллиметров;
• Молоток;
• Круглый 12-миллиметровый металлопрокат;
• Проволока в 3 миллиметра диаметром;
• Сверла по металлу;
• Трубы из стали 12, 22,5 или 25 мм в диаметре;
• Электродрель;
• 5-сантиметровая труба 60 мм в диаметре;
• Электрический лобзик;
• Металлопрокат в форме квадрата со сторонами 15 на 15 мм;
• Напильники;
• 15-мм шарик от шарикоподшипника;
• Болгарка или УШМ, либо угловая шлейф машинка;
• Пластина из металла толщиной 12 миллиметров со сторонами 60 на 60 мм.

Далее мы рассмотрим процесс выполнения флюгера своими руками. Стоит отметить, что при желании и наличии всех перечисленных материалов, инструментов, а также чертежей, закончить работы можно и за сутки. Разобраться с советами и порядком работ помогут видеоролики и фото, представленные в статье.

Вообще, работы по выполнению флюгера можно поделить на следующие этапы:

1. Подготовка к основным работам.
2. Вырезание заготовок.
3. Заготовка стрелы.
4. Выполнение вращающего устройства.

Важно!
Работая с металлическими элементами и материалами не стоит пренебрегать техникой безопасности
. Сварку следует выполнять в хорошо проветриваемом помещении, подальше от быстро возгораемых материалов. В процессе работы рекомендуется пользоваться достаточно толстой одеждой из натуральной ткани, защитным щитком и перчатками.

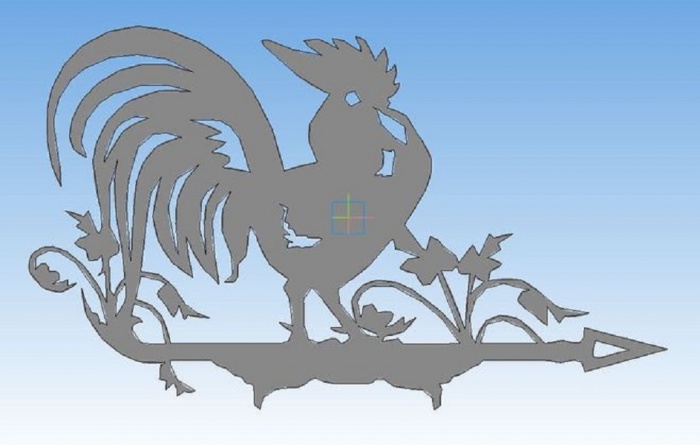

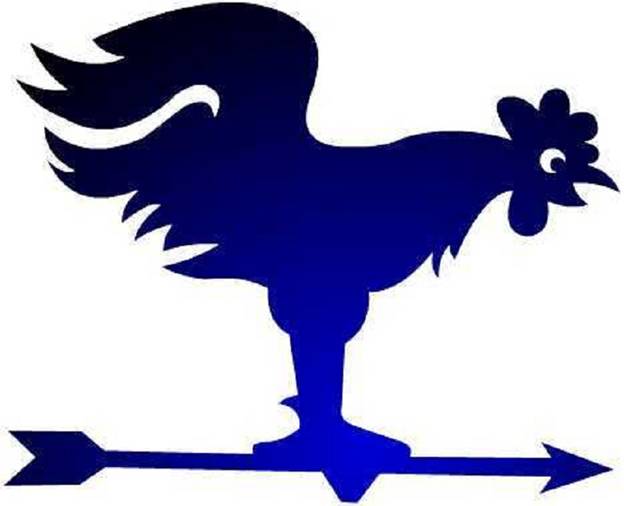

Чертежи и зарисовки

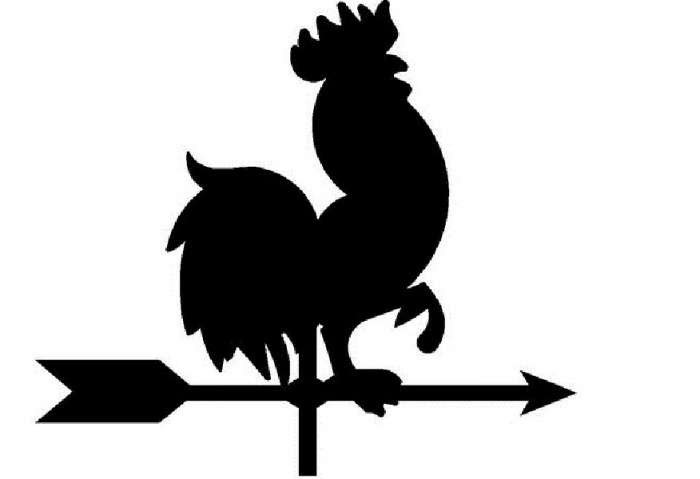

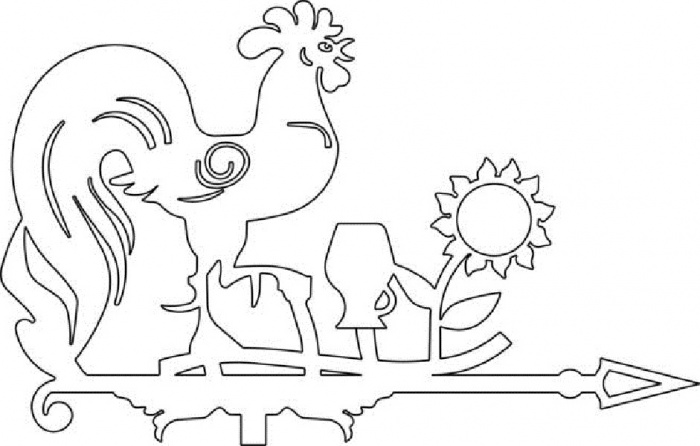

Наиболее популярными чертежами и эскизами для изготовления флюгеров выступают зарисовки фигурок кота и петуха. При помощи размерной сетки можно скопировать изображение на поверхность металлического листа, выполнив попутно увеличение до требуемых габаритов.

На изображении отмечаются стрелки, благодаря которым в дальнейшем булет определяться направление ветра, а также размеры поворотного узла.

Порядок работ

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины
, посредством которых материал надежно фиксируется на верстаке.

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны
.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам.

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Видео инструкция по выполнению работ своими руками

Ниже мы предлагаем вам посмотреть видео уроки о том, как можно сделать флюгер своими руками. При этом работы могут ограничиться легкой конструкцией, либо созданием более сложного элемента с подсветкой и генератором. Выбор за вами. При любом раскладе, аккуратный и выполненный с душой флюгер сможет простоять на крыше много лет, ежедневно радуя и исправно показывая направление ветра.

Разновидности

Народная примета, которая гласит об удаче, если встретить трубочиста на улице, отразилась в флюгерах, что стали производиться в виде данного персонажа. Конечно, сегодня такая встреча мало возможна, а потому приманить хоть немного удачи в жилище поможет именно фигурка ветроуказателя с контурами трубочиста.

Удачное размещение флюгеров возможно при наличии коттеджа с большим количеством переходом и башенок на крышке. В данном случае элементы, созданные своими руками, отлично дополнят внешний вид крыши дома.

Орел, олицетворяя собой солнце и небо, подсознательно указывает на величие, силу, скорость и мощь. При виде подобного флюгера невольно возникает ощущение высокого статуса и независимости хозяина дома.

Символ коня можно посоветовать людям, что придерживаются активной жизненной позиции и остаются целеустремленными несмотря ни на что. И если вы придерживаетесь благородства и рассудительности во всех своих решениях, то данный символ укажет на это всем окружающим, оставаясь довольно изящным и несложным решением.

Грифон, размещенный на крыше дома, указывает на то, что хозяин находится в борьбе между добром и злом, что его одолевает и тень, и свет. Помимо этого, флюгер в виде полуорла либо полульва свидетельствует о бдительности, воинственности и силе хозяина, помогая уберечь жилище от злых сил.

Древнерусская ладья отлично сочетается с крупными сооружениями, что имеют большое количество лестниц, дверей и окон. Выбор подобного элемента свидетельствует о стремлении собственника к новым познаниям и немалым умственным возможностям.

Испокон веков сова считалась символом терпения и мудрости, а потому, если вы захотите воспользоваться подобным флюгером, то вам стоит присмотреться, соответствует ли ваш характер сложившемуся образу. Причем, если даже вы не совсем похожи на сову, то установленный элемент поспособствует небольшому толчку в сторону самосовершенствования.

Религиозные силуэты можно увидеть довольно редко, а потому, решив установить на крыше подобный флюгер, непременно подумайте о смысле, что станет доноситься до прохожих от новой конструкции. В крайнем случае можно воспользоваться героическим персонажем.

Ветроуказатель в виде корабля, что станет после плыть по небу, выступает прекрасным и одновременно романтичным дополнением к внешнему виду дома. Однако при решении создать подобный элемент своими руками, непременно оцените собственные силы, поскольку предстоящие работы в данном случае сложно назвать простыми, так как они потребуют долгих и точных мероприятий.

Посмотрев в сторону народных сказок, можно заметить, что Баба Яга хоть и считалась всегда отрицательным персонажем, на деле же всегда оставалась положительной. Стоит отметить, что этот образ остается отличным решением как с эстетической точки зрения, так и конструктивной, ведь метла вступает прекрасным ветроуказателем.

Зачастую флюгер, выполненный в виде Бабы Яги, размещается на крышке в паре с Черным Котом, что является прямым советчиком и спутником сказочного персонажа. При этом, оригинальность и красота новой композиции станут причиной восторженных взглядов как маленьких прохожих, так и взрослых людей.

Флюгер – метеорологический прибор, используемый для определения направления ветра, а также его скорости и силы. Он представляет собой металлический флажок с противовесом на другом конце. Вращаясь вокруг своей оси, устройство поворачивается под воздействием ветра. На той же оси устанавливают розу ветров.

Разумеется, параметры ветра в наше время измеряют специальными электронными приборами, поэтому обычный флюгер зачастую используется в качестве декоративной детали на крыше дома.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz
.

Никто не в силах точно предположить, когда люди стали использовать флюгеры. Самым древним на данный момент можно считать флюгер, изготовленный греческим астрономом чуть более 2000 лет назад. Он венчал Башню Ветров в древних Афинах и имел также символическое значение.

Очень популярны были флюгеры в странах Прибалтики и Скандинавии. В прибрежных портовых городах необходимо было определять, позволит ли ветер причалить судну. Они и по сей день украшают крыши зданий, поражая разнообразием форм и, порою, являясь настоящими произведениями искусства, но уже лишь в качестве декора.

Виды флюгеров

По своему функциональному значению флюгеры делятся на следующие виды:

• Метеорологические приборы. Точно сбалансированные флюгеры, с помощью которых измеряется направление ветра. Сюда же относятся и флюгеры Вильда, позволяющие определять скорость ветра. В конструкции последних присутствует пропеллер или пластина, раскачивающаяся под воздействием воздушных потоков. Пропеллер к тому же служит для отпугивания птиц;
• Дымоходные флюгеры.
  Защищают печную трубу от задувания ветра, предотвращая задымление;
• Декоративные флюгеры.
  Искусно выполненные флюгеры обычно используются для украшения дома и придают жилищу индивидуальность, внося неповторимую изюминку. В основном представляют собой фигурки зверей, мифических существ или птиц, но встречаются и весьма оригинальные, отражающие вкусы владельцев дома.

Зачастую все вышеперечисленные виды заключает в себе одно устройство.

Символизм флюгеров

За прошедшие века флюгер стал объектом легенд и служил не только украшением здания, но и неким оберегом. Согласно восточному учению фен-шуй, флюгер способствует установлению теплых дружеских отношений с соседями.

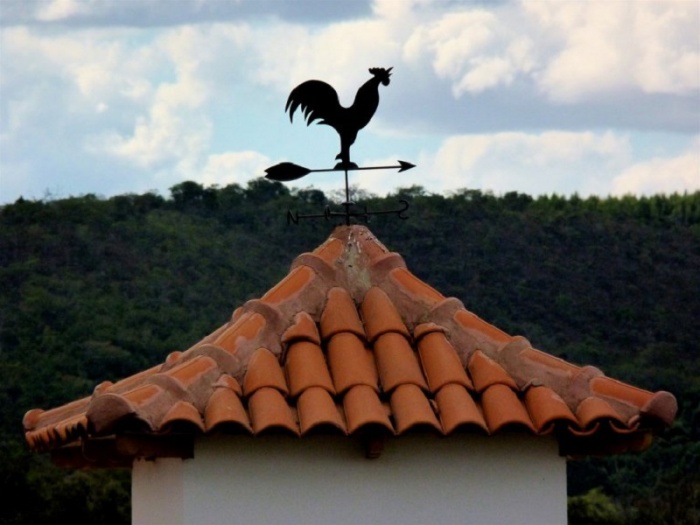

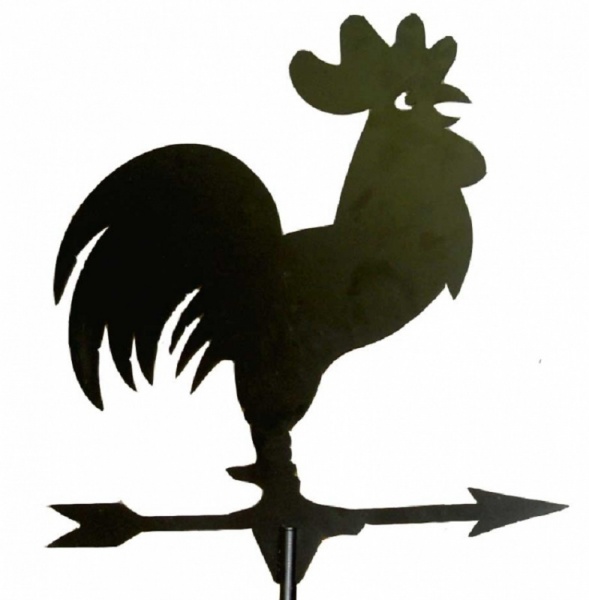

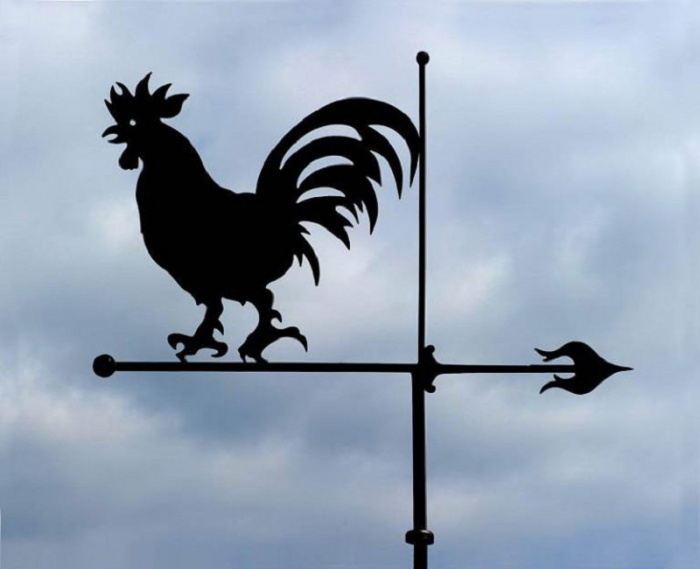

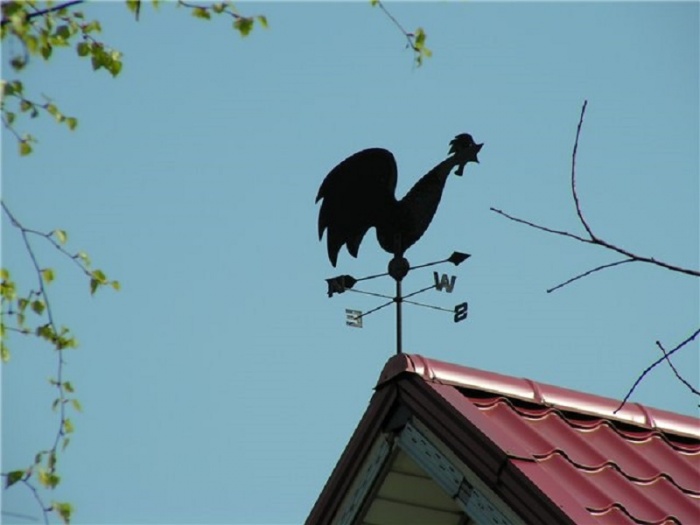

Наиболее популярны флюгеры с изображением петуха, особенно в России. Петух символизирует бдительность. В народных преданиях он мог отпугивать нечисть, оберегать жилище от пожаров и других бед. В христианстве петух считается символом святого апостола Петра.

В странах Азии часто встречаются флюгеры в виде драконов. Дракон олицетворяет мудрость, и флюгер с его образом также несет функцию оберега.

Выбирая фигурку флюгера для своего дома, не будет лишним поинтересоваться, что означает то или иное изображение. Например: кошка служит символом домашнего уюта, орел призван защитить от врагов, лев представляет силу и власть, корабль – целеустремленность, аист – семейный очаг.

Необязательно строго придерживаться каких-то канонов. Можно самому выбрать понравившуюся фигурку. При желании совсем несложно изготовить флюгер своими руками.

Материалы для изготовления флюгера

Для создания флюгера предпочтительнее использовать металл: листовую сталь или медь. Такая конструкция прослужит весьма длительный срок, не теряя своей привлекательности и не портясь от воздействия окружающей среды. Весьма эффектно смотрятся кованые изделия.

Конструкции из дерева и фанеры также имеют место, однако страдают от осадков и перепадов температур. Чтобы продлить срок службы, их покрывают специальным составом и лаком.

Довольно часто в последнее время для изготовления флюгеров используют пластик. Он легок, не подвержен коррозии и невосприимчив к осадкам. Но его век сравнительно недолог.

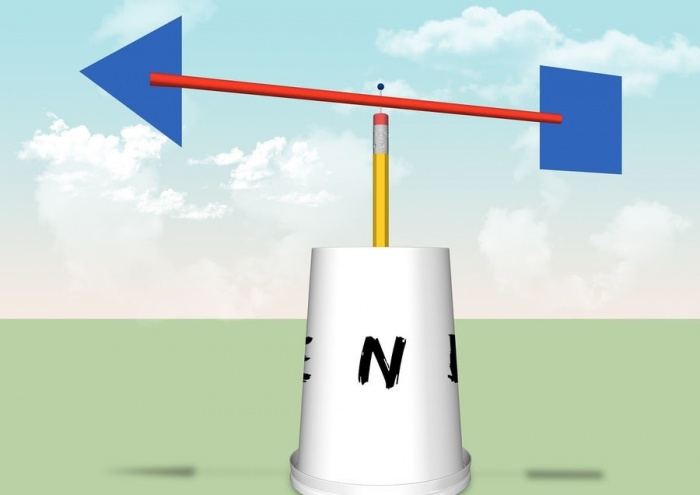

Простейшие флюгер можно смастерить из пластиковых бутылок или CD–дисков. Разумеется, подобное устройство сможет украсить скромный садовый домик, теплицу или сарайчик, но никак не солидный коттедж.

Необходимые инструменты

Материал, выбранный для изготовления флюгера, определяет набор соответствующих инструментов для его обработки, включая все необходимое, чтобы установить флюгер на крышу.

Возможный набор инструментов: линейка, дрель, различные сверла и напильники, наждак, молоток, паяльник, электролобзик (для работы с деревянными деталями, фанерой или пластиком). В зависимости от сложности конструкции, может потребоваться токарный станок и наковальня.

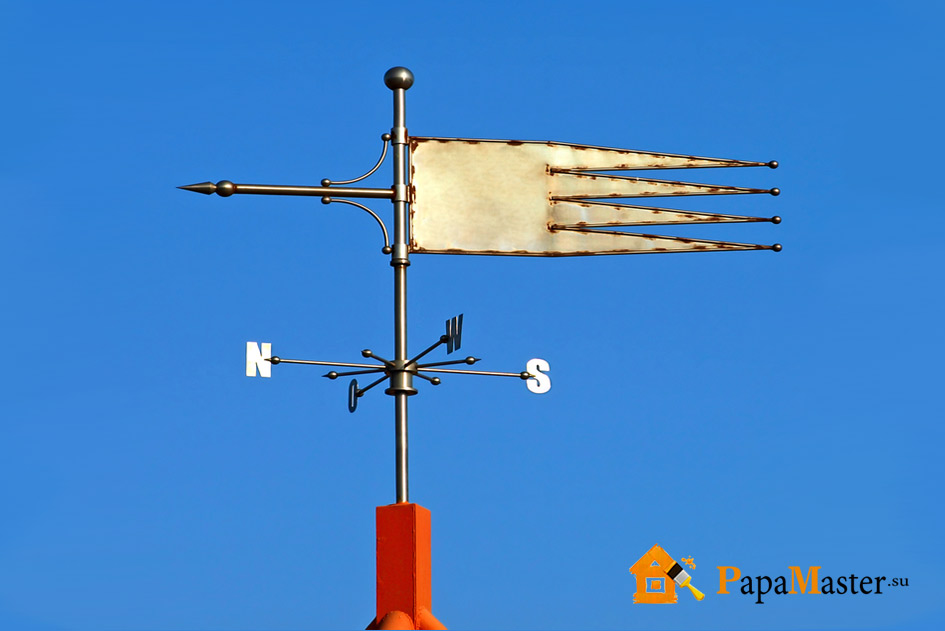

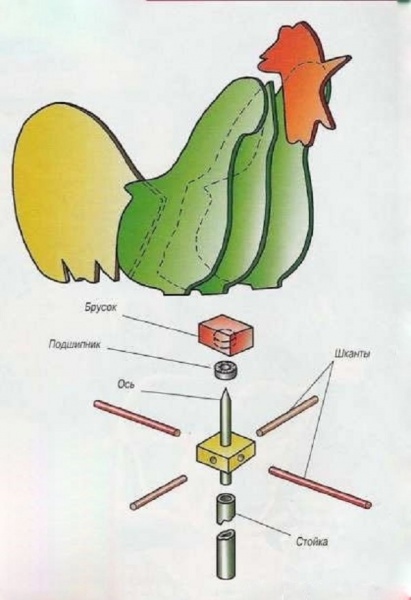

Основные части флюгера

Конструкция флюгера включает в себя:

• несущую ось;
• флажок с противовесом;
• корпус;
• колпачок, предохраняющий корпус от воды;
• розу ветров, показывающую 4 стороны света

Перед тем как сделать флюгер своими руками, необходимо выбрать или тщательно составить чертеж флюгера. Это поможет избежать ошибок и неточностей в конструкции.

Размеры флюгера могут быть любыми, строгих правил здесь не существует. Но в основном придерживаются размера 70 х 40 см (для коттеджа).

Изготовление флюгера из металла

• Для сооружения корпуса берется отрезок металлической трубы, длиной около 130 мм и 13 мм в диаметре, в верхней части которого нарезается резьба. Внутри нижней части трубы устанавливают подшипник с внутренним диаметром 9 мм. Желательно использовать подшипник с закрытым корпусом, который не боится попадания влаги;
• В качестве оси флюгера применяется стержень из гладкой арматуры, длиной 450 мм и диаметром 10 мм. Стержень подтачивается до диаметра 9 мм на токарном станке или с использованием наждака. Подгоняется под размер подшипника;
• Для изготовления розы ветров берутся металлические прутки (лучше стальные) небольшого диаметра. Они привариваются под прямым углом к крышке корпуса и заканчиваются буквами, обозначающими 4 стороны света;

• На внутренней стороне крышки выполняется резьба, затем крышка с розой ветров устанавливается на корпус флюгера;
• Стержень конструкции закрепляется в отверстии крышки, и фиксируется в подшипнике. Затем проверяется, легкость вращения конструкция вокруг своей оси;
• Чтобы предотвратить проникновение атмосферной влаги внутрь корпуса, над крышкой фиксируется специальный колпачок;
• Ось подгоняется под нужный размер и на ней закрепляется декоративный флажок – основное украшение изделия. Делается это при помощи сварки, но можно применить болты или заклепки.

Фигурка для флюгера

Самый интересный творческий момент – смастерить фигурку-флажок флюгера.

Размер выбирается индивидуально, учитывая габариты всей конструкции в целом. Для парусности, фигурка должна быть несколько растянута вдоль горизонтальной плоскости.

Понравившийся рисунок вырезается из бумаги и приклеивается на материал, из которого будет выполнена фигура (металл, пластик или фанеру). Затем вырезается соответствующим инструментом (например, ножницами по металлу).

Края изделия тщательно обрабатываются напильником. На металлическом флажке часто используют чеканку.

Как правильно установить флюгер на крышу

Непосредственно перед установкой, следует заполнить корпус изделия смазкой (например, солидолом).

Высота, на которую монтируется флюгер, должна быть не менее 10 м от земли, в самой высокой точке здания. Флюгер закрепляется на конек крыши или же на колпак печной (либо вентиляционной) трубы. Так как конструкция постоянно испытывает нагрузки под воздействием ветра, желательно с особой тщательностью произвести установку и проверку на прочность.

Важным моментом является ориентация флюгера по сторонам света. Для их определения используют компас.

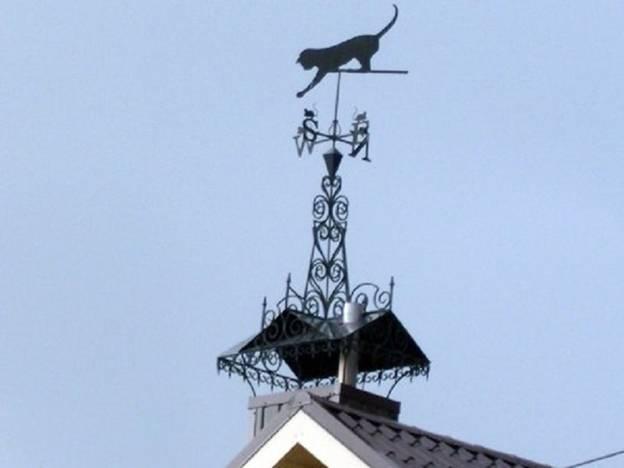

Крепление флюгера на колпаке трубы

Колпак печной или же вентиляционной трубы – максимально удобное место для фиксации флюгера. При этом толщина металла самого колпака должна быть 1,5 мм и более!

В колпак устанавливается кронштейн. Для этого используется полоску из стали, толщиной 2 мм, загнутую с обоих концов на 30–50 мм. Кронштейн закрепляется на заклепки.

В предварительно просверленное отверстие колпака, вставляется ось флюгера с резьбой в самом низу, и крепится с использованием шайбы и гайки к кронштейну.

Крепление флюгера на коньке крыши

Для того чтобы закрепить флюгер на коньке крыши, понадобятся 2 прочные, согнутые под углом, металлические пластины.

При установке необходимо действовать аккуратно, чтобы не повредить кровлю и не нарушить ее герметичность.

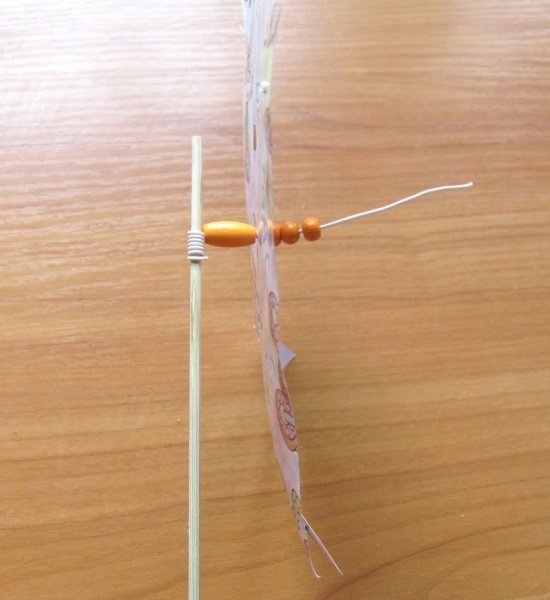

Простой флюгер своими руками

Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.

Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.

Как сделать флюгер своими руками из пластиковых бутылок

Самый «бюджетный» вариант – изготовление флюгера с использованием двух пластиковых бутылок.

Одну бутылку разрезают и изготавливают пропеллер, вторая идет на изготовление флюгарки. Далее, детали нанизываются на металлический стержень и устанавливаются в нужном месте.

Вне зависимости от сложности конструкции флюгера, к его созданию и установке необходимо подойти ответственно, тогда устройство будет правильно функционировать и не только доставлять эстетическое удовольствие своим внешним видом, но и приносить пользу в качестве метеорологического прибора.

По функциональному назначению эти устройства служат для определения направления и силы ветра, такими их создавали изначально. Однако, находясь на самом видном месте здания, флюгеры стали заметными и значимыми элементами декора, придающие зданию неповторимый и оригинальный вид. Место расположения для них выбирают, как правило, по концам конька крыши.

Материалы для изготовления

Традиционно эти изделия выполняются из металла, наиболее популярным является стальной лист толщиной порядка 2-х мм, применяются также изделия из меди, латуни, бронзы и других цветных металлов. Чертежи для изготовления деталей практически не нужны, изделия отличаются простотой, а изготовление выполняется «по месту» Непременным элементом флюгера является стержень, на котором он укрепляется. Здесь лучше применить пруток из нержавеющей стали диаметром до 16 мм, он наиболее безболезненно воспринимает ветровые нагрузки и не подвержен коррозии.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем — разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Вырезка по контуру

Для выполнения этой операции своими руками можно воспользоваться ножницами по металлу, но при толщине листа в 2 мм это будет затруднительно. Лучше воспользоваться электролобзиком, прочно закрепив деталь к верстаку струбцинами. Прорезные элементы выполняются с предварительным сверлением отверстия внутри такого элемента рисунка, а затем заканчивают операцию лобзиком.

Внимание!
По окончании работ по созданию тела флюгера, нужно тщательно зачистить деталь от заусенцев и притупить острые кромки, в противном случае получение травмы при дальнейшей работе неизбежно.

Инструмент и приспособления

Для изготовления тела флюгера своими руками понадобятся инструменты:

• электродрель — для сверления отверстий под пилку лобзика также можно воспользоваться для обработки детали с целью устранения заусенцев, используя специальную насадку;
• сверло диаметром порядка 5 — 6 мм;
• зубило — для выполнения остроконечных врезок;
• струбцина — для закрепления детали на верстаке;
• шкурка шлифовальная — для обработки контуров;
• напильник — с той же целью.

И, естественно, понадобится листовой материал по выбору исполнителя.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
3. Сместить деталь в сторону задней части на 3 — 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Сборка изделия

Установка флюгера производится на стержень при помощи втулки с разрезом под основную деталь изделия. Именно эту деталь изготовить своими руками в домашних условиях практически невозможно, нужен токарный станок. Отверстие должно быть расположено по оси детали. Чертежи деталей настолько просты, что легко могут быть выполнены собственноручно.

Для облегчения вращения флюгера вокруг собственной оси в конструкции применен стандартный шарик из подшипника, установленный в отверстии втулки.

Флюгер можно крепить любым способом, удобным для выполнения своими руками. При установке объемного флюгера «Самолет » крепление лучше выполнить непосредственно на штоке.

Крепление штока производится по месту установки. Обязательным элементом следует считать растяжки и надежную опорную пластину по форме, подходящую к месту установки.

Для установки указателей сторон света нужно приварить на шток пластину непосредственно под втулкой, через нее же можно установить растяжки. Определить расположение сторон света можно при помощи компаса уже в процессе монтажа изделия на месте установки.

Следует учитывать, что все детали, устанавливаемые с применением сварки, должны соответствовать условиям свариваемости, то есть нельзя варить деталь из углеродистой стали к нержавейке. Соединение будет ненадежным.

Защита от коррозии

Все зависит от выбора материала основной детали. Если она изготовлена из меди, защита не нужна, со временем изделие покроется благородной патиной, придающей ей благородный вид. Лист из оцинкованной стали вообще принимать нежелательно. Мехобработка нарушает плакирующий слой, что впоследствии вызовет его отслоения в разных местах, изделие будет выглядеть грязным и неаккуратным. Нержавеющая сталь всем хороша, но ее трудно обрабатывать. А в натуральном виде, венчая дымоход или конек, такое изделие будет неконтрастным, визуально скрадывая элементы рисунка.

Все-таки следует признать наиболее приемлемым вариантом использование холоднокатаного стального листа с покрытием краской, устойчивой к воздействиям внешней среды.

Все перечисленные работы нужно выполнить в условиях мастерской.

На фото приведен пример исполнения флюгера типа «самолет» с пропеллером. Чертежи деталей исполняются по ходу изготовления в зависимости от размеров и места установки.

На фото чертеж и модель флюгера самолет. Исходя из указанных размеров, чертежи основных деталей можно выполнить своими руками. Изготовление из алюминия и пенопласта.

Установка флюгера

Внимание!
Установка флюгера на дымоход или конек крыши своими руками — это высотная работа, требующая выполнения определенных правил безопасности.

Такие работы нельзя выполнять:

• при сильном ветре;
• во время выпадения осадков — дождя или снега;
• если дымоход не огражден помостом, обеспечивающим беспрепятственное перемещение вокруг него;
• все работы нужно производить с участием страхующего помощника.

Заключение

Дымоход или конек дома, украшенные красивым флюгером, приобретают законченное дизайнерское решение, а изготовленные самостоятельно еще и эстетическое наслаждение от удачно проделанной работы. Украшайте свою жизнь и успехов вам!

Одна из стихий, неподвластная человеку и завораживающая его – ветер. Она вызывала с давних времен восхищение силами природы. Если нельзя подчинить, то нужно постараться использовать энергию воздушных масс в своих целях. Для этого необходимо больше знать об их поведении. Простое и функциональное устройство (флюгер) способно определить направление ветра по отношению к сторонам света, показать скорость движения воздушных масс, создать оригинальное украшение кровли и всего дома, стать сторожем, отпугивающим птиц, а также исполнить роль оберега, защищающего кров от проникновения в него злых духов (во всяком случае, так гласит поверье). Наши далекие предки уже знали, как сделать флюгер своими руками из дерева. Со временем он становится настоящим произведением искусства.

Флюгер своими руками: составные части

Для справки. У элемента декора украшения дома может быть различная форма: флюгер на крышу можно встретить с изображением животных, ангелов, сказочных героев, пр. Встречаются аксессуары на кровле в виде фамильного герба или целой композиции, отображающей некое действо при воздействии на нее ветра.

Основные детали конструкции:

• центральная вертикальная ось крепления на крышу, вокруг нее выполняется вращение;
• флюгарка – элемент, указывающий, откуда дует ветер, она фиксируется на основной оси;
• скрещенные в горизонтальной плоскости штифты с обозначением на них в буквенном отображении сторон горизонта;
• пластина из металла в вертикальном висячем положении (противовес), под воздействием ветра меняет угол расположения.

Чтобы флюгер стал настоящей визитной карточкой дома и его хозяина, элемент нужно правильно сделать и установить.

Пустые пластмассовые бутылки: использовать по назначению

Четыре пустых пластиковых емкости могут стать материалом для изготовления простейшего флюгера. Еще понадобится нож для обрезки, металлический прут, жердь, используемая в качестве оси конструкции. Изготавливать флюгер из пластиковых бутылок начинаем… со сбора пустой тары.

Бутылки кроятся по-разному. У двух из них отрезается для дальнейшего использования верхняя часть (с пробкой) длиной почти до половины емкости. Донышки тоже не выбрасываются, а используются вместе с двумя другими, отрезанными от оставшихся двух бутылок. В итоге получается два отрезанных «верха» и четыре донышка высотой с 200-грамовый стакан.

На каждой из четырех емкостей острым ножом под углом где-то в 45 градусов у линии среза делаем по одному надрезу по косой в виде заусеницы. Это, своего рода крепеж, за который будут цепляться таким же заусенцем детали флюгера. С верхними частями бутылок, заранее подготовленными, поступают следующим образом:

• у одной из них откручивается пробка;
• по центру ее ножом или раскаленным прутом выполняется отверстие – паз для оси, на которой будет держаться вся конструкция;
• пробка с дырой прикручивается на горлышко.
• другой «верх» остается без крышки.

Собирается флюгер в такой последовательности. Вначале состыковываются два верха срезанными поверхностями с предварительно выполненными пазами-срезами. Как матрешка, они соединяются между собой легким вкручиванием один в другой. На получившееся «туловище» цепляются косыми срезами в месте соединения донышки. Они должны располагаться вокруг объемного корпуса в одном направлении.

Через нижнее отверстие бутылки продевается пруток, ветка, металлический стержень – все, что можно использовать в качестве оси. Верхним ограничителем будет служить крышка бутылки, в отверстие которой плотно войдет ось флюгера. Конструкция готова. Можно устанавливать в удобном месте. При дуновении ветра легкие пластиковые лопасти начнут вращаться.

Пропеллер в конструкции флюгера

1 – фигурка Карлсона из жести или пластика;

2 – пропеллер из жести;

3 – ось (пруток Ø 8-10);

4 – узел вращения (вел. колесо);

5 – хомут для крепления узла вращения;

6 – конек крыши;

7 – колокольчики (5 шт.);

8 – дисковый кронштейн для крепления колокольчиков.

Известно, что устройство, состоящее из нескольких укрепленных на оси вращения лопастей, способно привести в движение самолет или другой транспорт. Поэтому вопрос, как сделать флюгер с пропеллером своими руками, чтобы он красиво вращался на крыше, возникает у любого домовладельца. Вся сложность устройства заключается в изготовлении этих самых лопастей. Все стальные детали – подручные средства: брусок, гвозди, кусок жести от старого корыта.

• От бруска квадратного сечения ножовкой отпиливается небольшой кусок (кубик) размером 50 х 50мм.
• На каждой из 6 граней при помощи линейки и карандаша чертятся диагонали, в месте их пересечения находится середина.
• Прочерченные диагонали будут местами, где вставляются лопасти. В центре их пересечения на одной из плоскостей высверливается сквозное отверстие.
• Кусок жести размечается по ширине бруска ножницами по металлу, отрезаются полосы в количестве 4 штук 150 х 50 мм – это будущие лопасти пропеллера. Края готовых полос можно обточить на точильном станке, чтобы убрать заусеницы.
• Каждую лопасть зрительно делится на 5 частей: пятая часть (один из краев) загибается. Для этого пассатижами край лопасти (1/5 часть) подгибается под прямым углом. В итоге получаются 4 заготовки «Г»-образной формы.
• Получившиеся жестяные заготовки ставятся по диагонали на боковую грань отпиленного ранее кубика. Выступающие за деревянную конструкцию куски жести (уголки) помечаются карандашом и отрезаются ножницами по кромкам кубика.
• В итоге «Г» -образная заготовка с обрезанной стороны, которая будет фиксироваться на деревянном кубе, получилась остроугольной. По вырезанному шаблону обрезаются оставшиеся три лопасти.
• К заготовке из дерева примеряется первая лопасть так, чтобы крайние кромки и внешний угол точно совпали с гранями куба. Затем гвоздями или шурупами жесть плотно фиксируется к дереву не менее чем в 2-х местах.
• Подобная операция проводится и на остальных трех гранях. В итоге получился деревянный брусок квадратной формы, обшитый с 4-х сторон лопастями, расположенными к нему строго ортогонально (под прямым углом).
• При правильной разметке и выдержанной центровке на вставленном в сквозное отверстие гвозде в качестве оси конструкция должна свободно вращаться под воздействием ветра.
• Часть деревянного бруса, от которого был отрезан кубик, послужит осью. С одного конца он затачивается под конус. В него длинным гвоздем через квадратную заготовку с лопастями вбивается гвоздь.
• С другого конца, обрезанного под углом в 45°, делается пропил. В него вставляется хвостовая часть: вырезанная из оставшегося куска жести пластина. Она будет разворачивать все время флюгер по направлению ветра. Пластина 140 х 190мм крепится к бруску гвоздями или шурупами в 2-х местах. Получается флюгарка.

В готовом флюгере с хвостом и пропеллером следует найти центр тяжести. Делается это экспериментальным путем. Под готовую конструкцию где-то посередине подставляется тонкий брусок. Если флюгер перевешивается в сторону хвоста, брусок сдвигается в сторону пропеллера и наоборот. Так постепенно сдвигаясь, находится «золотая середина»: обе части при этом должны оставаться в равновесии. В таком положении отмечается место на деревянном брусе, где затем сверлится отверстие под держатель. Соединив вертикальную ось крепления и флюгарку, получаем готовую конструкцию.

Украшение для дымовой трубы

Для усиления коэффициента полезного действия дымовой трубы, а также для ее защиты от попадания осадков, мусора можно сконструировать и установить флюгер дефлектор своими руками. По высоте конструкция должна быть в соотношении 1,7 от внутреннего сечения дымохода. Ширина дефлектора составляет 1,3 диаметра дымового канала. Для изготовления подойдет листовое оцинкованное железо, медь или нержавеющая сталь.

Вначале на плотном картоне делается эскиз в развернутом виде всех деталей: колпака, цилиндра, диффузора. По изготовленным шаблонам эти части вырезаются на металле. Вся конструкция собирается воедино, отдельные элементы скрепляется между собой болтовым соединением, либо свариваются, либо фиксируются заклепками.

Готовое изделие устанавливается на срезе дымового канала с использованием кольца с подшипниковым узлом для того, чтобы корпус вращался вместе с козырьком дефлектора. Флюгер на трубу дымохода не только обеспечит постоянный приток в помещение свежего воздуха, эффективно удалит дымовые газы, но и станет настоящим украшением кровли.

Самолет на крыше: оригинальный флюгер в собственном исполнении

Направление и скорость ветра можно определять по-разному. Например, смастерив флюгер-самолет своими руками. Предварительно проектируется и изготавливается макет самолета длиной 500 мм и размахом крыльев 300 мм.

Заметьте. Материал для летательного аппарата должен быть легким: пенопласт, фанера, пр. Это позволит самолету беспрепятственно вращаться на оси штока.

Крепится флюгер с шестом на местности, незащищенной от ветра. Или же устанавливается на крыше. Берутся или изготавливаются две опоры с отверстием посередине в 5 мм: из дерева, проволоки, металлических пластин, пр. Кронштейны располагаются между собой, так чтобы между ними был промежуток в 20 см. Сквозь просверленные в опорах-кронштейнах отверстия пропускается шток. Это может быть тонкая трубка, железный или деревянный прут.

В верхней точке штока крепится гвоздь (кусок проволоки). На него нанизывается самолет – игрушечный макет. Самолет к оси находится под небольшим углом. При возникновении ветра поток дует на крыло, самолет со штоком поднимается на определенную высоту, которая будет идентична скорости ветра. При желании можно установить градуированную шкалу. Тогда при подъеме аппарата вверх можно считывать приблизительную скорость ветра.

Чтобы украсить свое подворье оригинальным флюгером нужно проявить смекалку, подключить фантазию, приложить руки и тогда он станет эксклюзивной визитной карточкой двора.

Основная задача флюгера — указать направление ветра. Сделать самому конструкцию из металла довольно сложно и под силу немногим. Остановимся на простых вариантах, когда для изготовления ветроуказателя пригодятся доступные всем материалы — бумага или картон, пластиковая посуда, дерево. Информация как сделать флюгер в форме вертушки поможет привлечь к увлекательному процессу собственного ребенка.

Простая идея на основе бумаги и пластика

Принцип работы флюгера — это стрелка, способная свободно вращаться на оси, которая зафиксирована в неподвижном корпусе. Чтобы конструкция указывала направление, откуда дует ветер, стрелку необходимо сделать меньше, чем хвостовую часть. Для простого флюгера понадобится:

• плотная бумага;
• пластиковая соломинка;
• карандаш;
• английская булавка;
• пластиковый стаканчик с крышкой.

Процесс создания флюгера из бумаги состоит из следующих шагов:

• С обеих сторон пластиковой соломинки сделать разрезы по 1 см. Если соломинка изогнута, эта часть удаляется, основа стрелки флюгера должна быть ровной.
• Сделать стрелку и «оперение» можно из плотной бумаги или картона. В качестве основы подойдет ненужная папка или упаковка из-под каши.

  ​Важно
  ! Стрелка в форме треугольника должна быть обязательно меньше «оперения», чтобы флюгер относительно правильно указывал направление ветра.

• Треугольник для стрелки следует сделать вытянутой формы, ориентировочная высота фигуры — 5 см. Квадрат из бумаги лучше вырезать со стороной 7 см.
• Вместо квадрата можно сделать другую фигуру, главное — чтобы она превышала по размерам стрелку флюгера. Декоративное оформление частей конструкции в виде раскрашивания или наклеек приветствуется.
• Обе фигуры вставляются в разрезы соломинки. Чтобы сделать надежную фиксацию, элементы закрепляются небольшим количеством клея. Посмотрите на фото, как это выглядит в готовом виде:

Пока стрелка флюгера подсыхает, переходят к формированию корпуса.

Придать флюгеру большей натуральности поможет разметка сторон света. Сначала требуется определить, в каком месте конструкция будет установлена. Затем с помощью компаса определяют направление севера и наносят на корпус простого флюгера буквенные обозначения. Конечный результат не затруднительного процесса представлен на фото:

Замечание
! Если конструкция ветроуказателя из бумаги будет перемещена в другое место, перед его установкой следует учесть уже нанесенную разметку.

Работаем с деревом

Бумага и пластик не отличаются долговечностью. О том, как сделать флюгер из более прочного материала, пойдет речь далее. Представленная информация будет полезна для людей, умеющих обращаться с деревом. Для любой конструкции ветроуказателя важно соблюдение двух условий — передний конец стрелы необходимо сделать меньше задней части, указатель должен свободно вращаться на вертикальной оси. Чтобы процесс балансировки флюгера не представлял сложностей, стрелку лучше сделать плоской. Трехмерные фигуры нуждаются в дополнительных действиях по определению центра тяжести. Основные стадии производства флюгера из дерева:

Внимание
! Необходимо добиться свободного вращения указателя. Если этого не происходит, диаметр деревянного стрежня уменьшают за счет его шлифовки наждачной бумагой. При неустойчивом положении стрелки отверстие для штыря требуется сделать глубже.

На заключительном этапе, после определения места установки флюгера, на его корпусе обозначаются стороны света. Для точности показаний используйте компас. Буквы на конструкции можно нарисовать или наклеить готовые заготовки. Важным этапом является фиксация ветроуказателя. Его можно прибить гвоздями или закрепить другим надежным способом, в зависимости от материала поверхности, на которую он будет установлен.

Забавные поделки для детей

Детальное описание как сделать флюгер для детей из бумаги поможет соорудить яркую вертушку самому или с участием ребенка. Существует несколько вариантов изготовления забавной игрушки из бумаги. Она может содержать 4 или 8 лопастей, иметь ровные или фигурные края, быть выполнена в форме цветка. Сделать простой флюгер поможет схема, представленная на фото ниже:

Для формирования игрушки можно использовать однотонную или цветную бумагу, второй вариант позволит сделать более привлекательный экземпляр. Немного сложнее выглядит схема 8-ми лопастной конструкции, но это только кажется на первый взгляд:

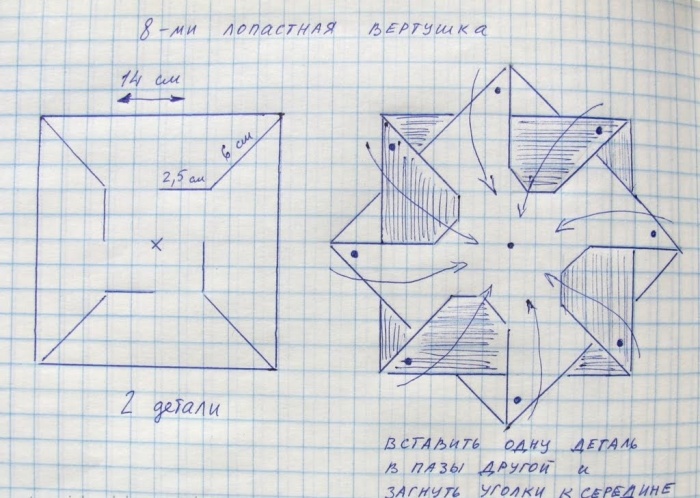

Несколько простых движений превратят две разноцветных заготовки в такую деталь:

После монтажа держателя получится незатейливая конструкция:

На протяжении долгого времени человечество для определения скорости и направления ветра пользовалось флюгерами. В качестве такового может выступать как простой флажок, установленный на какой-либо возвышенной местности, так и более сложная конструкция, оснащенная вращающейся стрелкой и трубкой, благодаря которой и определяется скорость ветра. Вращение флюгера осуществляется из-за того, что воздушные массы давят на флажок, стараясь занять наиболее оптимальное положение. При этом противовес принимает направление той стороны, куда дует ветер. Нередко такое устройство комплектуется специальными румбами
, что показывают направление по сторонам света. Именно благодаря ним и осуществляются наблюдения за скоростью ветра.

При желании выполнить флюгер своими руками не так сложно, для этого, как правило, применяется жесть, дерево, пластик либо металл. В это же время внешний вид прибора может выполняться как полноценное произведение искусства.

В Европе многие городские дома уже давно украшаются при помощи оригинальных и интересных флюгеров, сделанных в виде различных сказочных персонажей, строений, птиц, кораблей, зверей и т.п. Отчасти несложная функциональная конструкция и уникальный внешний вид поспособствовали большой популярности таких изделий у собственников загородных и дачных домов, где флюгера по большой части выступают лишь декорацией.

Этапы производства флюгера

Если вы собрались делать все своими руками, то первым делом вам потребуется подготовить уменьшенный эскиз изделия. Для этого воспользуйтесь размеченной или специальной миллиметровой бумагой. Также при необходимости вычерчивать фигуру можно и в натуральном масштабе.

Для изготовления флюгера потребуются следующие инструменты и материалы:

• Сварочный аппарат;
• 80-миллиметровый шар из стали;
• Металлический лист в 1,5-2 миллиметра толщиной;
• Зубило;
• Труба из меди диаметром 18 миллиметров;
• Молоток;
• Круглый 12-миллиметровый металлопрокат;
• Проволока в 3 миллиметра диаметром;
• Сверла по металлу;
• Трубы из стали 12, 22,5 или 25 мм в диаметре;
• Электродрель;
• 5-сантиметровая труба 60 мм в диаметре;
• Электрический лобзик;
• Металлопрокат в форме квадрата со сторонами 15 на 15 мм;
• Напильники;
• 15-мм шарик от шарикоподшипника;
• Болгарка или УШМ, либо угловая шлейф машинка;
• Пластина из металла толщиной 12 миллиметров со сторонами 60 на 60 мм.

Далее мы рассмотрим процесс выполнения флюгера своими руками. Стоит отметить, что при желании и наличии всех перечисленных материалов, инструментов, а также чертежей, закончить работы можно и за сутки. Разобраться с советами и порядком работ помогут видеоролики и фото, представленные в статье.

Вообще, работы по выполнению флюгера можно поделить на следующие этапы:

1. Подготовка к основным работам.
2. Вырезание заготовок.
3. Заготовка стрелы.
4. Выполнение вращающего устройства.

Важно!
Работая с металлическими элементами и материалами не стоит пренебрегать техникой безопасности
. Сварку следует выполнять в хорошо проветриваемом помещении, подальше от быстро возгораемых материалов. В процессе работы рекомендуется пользоваться достаточно толстой одеждой из натуральной ткани, защитным щитком и перчатками.

Чертежи и зарисовки

Наиболее популярными чертежами и эскизами для изготовления флюгеров выступают зарисовки фигурок кота и петуха. При помощи размерной сетки можно скопировать изображение на поверхность металлического листа, выполнив попутно увеличение до требуемых габаритов.

На изображении отмечаются стрелки, благодаря которым в дальнейшем булет определяться направление ветра, а также размеры поворотного узла.

Порядок работ

В качестве примера возьмем фигуру кота.

Первым делом на поверхность металлического листа отображается контур будущего флюгера. Прежде, чем начинать вырезать фигуру, нужно хорошо закрепить лист, чтобы исключить вероятность его смещения при работе. Для этого лучше использовать слесарные струбцины
, посредством которых материал надежно фиксируется на верстаке.

Избавиться от образовавшихся заусениц после резки можно болгаркой с шлифовальным кругом. Для обработки труднодоступных мест правильнее воспользоваться тонким широким напильником.

Надежно зафиксируйте металлическое изделие на верстаке, после чего просверлите в нем небольшие отверстия под усы, глаза и нос. Можно воспользоваться сверлами по 12-15 миллиметров в диаметре.

Добиться характерный овальный очертаний для глаз кота можно посредством надфиля либо напильника полукруглой формы. При помощи них проделанные отверстия постепенно расширяются до нужных размеров.

Стальную проволоку диаметром 3 миллиметра нужно разрезать на отрезки по 100-120 миллиметров. Далее выполняется 10-20-миллиметровый отступ, после чего необходимо сделать Г-образный изгиб. В результате этих действий мы получим заготовки для усов флюгера.

Для выполнения носа пригодится 20-мм круглый металлопрокат. Далее посредством УШМ края прута округляются.

Чтобы максимально похоже повторить особенности и формы кошачьего носа, необходимо воспользоваться зубилом. Для этого на заготовке выполняются соответствующие метки.

Следующим шагом вырезается заготовленный фрагмент требуемого размера.

Устанавливать нос необходимо сварочным аппаратом: спереди в проделанные отверстия просовываются усы, которые после свариваются с тыльной стороны
.

После завершения сварочных работ не забудьте воспользоваться шлифовальной машинкой для обработки швов. В итоге у вас должна получиться максимально гладкая и ровная поверхность.

В том же порядке выполняются работы, если вы задумали создать своими руками флюгер в виде петуха.

Следующим этапом нужно перейти к выполнению стрелки, что станет указывать направление ветра. На поверхности заготовки вычерчиваются контуры, согласно которым после при помощи электролобзика вырезается фигурка.

Основанием стрелы может выступать пара прутков квадратной формы 15 на 15 миллиметров. Причем один элемент приваривается с деталью-наконечником, а второй – с оперением. После сварка аккуратным образом зачищается с поверхности.

Для выполнения поворотного узла необходимо высверлить в стальном шаре и крышке будущего флюгера отверстия диаметром 13 мм. После этого крышка приваривается к 5-сантиметровой трубе.

По обоим сторонам стальной фермы создаются лыски – так называются небольшие углубления, предназначенные для более надежного прилегания торцов стрелы. Далее к основе узла поворота приделывается стержень с шарообразной составляющей, после чего место крепления обрабатывается сваркой.

Как только шар со стрелой будут зафиксированы вместе, можно переходить к креплению изделия. Для фиксации флюгера со сферической деталью в основании заготовки проделывается вырез полукруглой формы. Очевидно, что в конце это место подвергается сварке.

В процессе приварки следует избегать того, чтобы брызги металла попадали на поверхность фигуры. Для этого элемент следует прикрыть листом жести.

В процессе выполнения работ своими руками очень важно точно сопоставить между собой все элементы будущего флюгера, при этом угол между поворотным механизмом и самой стрелкой обязательно должен равняться 90 градусам.

Надежность установки фигуры обеспечивается благодаря участкам крепления, где задние лапы должны привариваться к основе указателя, а передние непосредственно к стальной сфере.

Для опоры нужно использовать отрезок круглого прутка, благодаря этому флюгер сможет свободно вращаться под силой ветра.

Проконтролируйте, чтобы опорный стержень точно вошел в трубу, после этого можно проводить сварку краев элементов.

Далее шар, необходимый для свободного вращения фигуры кота, следует смазать при помощи любой вязкой смеси, после чего останется только вставить его в широкую трубу. В конце размещается латунная либо медная труба.

По окончанию сборки флюгера, элемент при необходимости разукрашивается и декорируется, после чего размещается на крыше доме.

Видео инструкция по выполнению работ своими руками

Ниже мы предлагаем вам посмотреть видео уроки о том, как можно сделать флюгер своими руками. При этом работы могут ограничиться легкой конструкцией, либо созданием более сложного элемента с подсветкой и генератором. Выбор за вами. При любом раскладе, аккуратный и выполненный с душой флюгер сможет простоять на крыше много лет, ежедневно радуя и исправно показывая направление ветра.

Разновидности

Народная примета, которая гласит об удаче, если встретить трубочиста на улице, отразилась в флюгерах, что стали производиться в виде данного персонажа. Конечно, сегодня такая встреча мало возможна, а потому приманить хоть немного удачи в жилище поможет именно фигурка ветроуказателя с контурами трубочиста.

Удачное размещение флюгеров возможно при наличии коттеджа с большим количеством переходом и башенок на крышке. В данном случае элементы, созданные своими руками, отлично дополнят внешний вид крыши дома.

Орел, олицетворяя собой солнце и небо, подсознательно указывает на величие, силу, скорость и мощь. При виде подобного флюгера невольно возникает ощущение высокого статуса и независимости хозяина дома.

Символ коня можно посоветовать людям, что придерживаются активной жизненной позиции и остаются целеустремленными несмотря ни на что. И если вы придерживаетесь благородства и рассудительности во всех своих решениях, то данный символ укажет на это всем окружающим, оставаясь довольно изящным и несложным решением.

Грифон, размещенный на крыше дома, указывает на то, что хозяин находится в борьбе между добром и злом, что его одолевает и тень, и свет. Помимо этого, флюгер в виде полуорла либо полульва свидетельствует о бдительности, воинственности и силе хозяина, помогая уберечь жилище от злых сил.

Древнерусская ладья отлично сочетается с крупными сооружениями, что имеют большое количество лестниц, дверей и окон. Выбор подобного элемента свидетельствует о стремлении собственника к новым познаниям и немалым умственным возможностям.

Испокон веков сова считалась символом терпения и мудрости, а потому, если вы захотите воспользоваться подобным флюгером, то вам стоит присмотреться, соответствует ли ваш характер сложившемуся образу. Причем, если даже вы не совсем похожи на сову, то установленный элемент поспособствует небольшому толчку в сторону самосовершенствования.

Религиозные силуэты можно увидеть довольно редко, а потому, решив установить на крыше подобный флюгер, непременно подумайте о смысле, что станет доноситься до прохожих от новой конструкции. В крайнем случае можно воспользоваться героическим персонажем.

Ветроуказатель в виде корабля, что станет после плыть по небу, выступает прекрасным и одновременно романтичным дополнением к внешнему виду дома. Однако при решении создать подобный элемент своими руками, непременно оцените собственные силы, поскольку предстоящие работы в данном случае сложно назвать простыми, так как они потребуют долгих и точных мероприятий.

Посмотрев в сторону народных сказок, можно заметить, что Баба Яга хоть и считалась всегда отрицательным персонажем, на деле же всегда оставалась положительной. Стоит отметить, что этот образ остается отличным решением как с эстетической точки зрения, так и конструктивной, ведь метла вступает прекрасным ветроуказателем.

Зачастую флюгер, выполненный в виде Бабы Яги, размещается на крышке в паре с Черным Котом, что является прямым советчиком и спутником сказочного персонажа. При этом, оригинальность и красота новой композиции станут причиной восторженных взглядов как маленьких прохожих, так и взрослых людей.

Основная задача флюгера — указать направление ветра. Сделать самому конструкцию из металла довольно сложно и под силу немногим. Остановимся на простых вариантах, когда для изготовления ветроуказателя пригодятся доступные всем материалы — бумага или картон, пластиковая посуда, дерево. Информация как сделать флюгер в форме вертушки поможет привлечь к увлекательному процессу собственного ребенка.

Простая идея на основе бумаги и пластика

Принцип работы флюгера — это стрелка, способная свободно вращаться на оси, которая зафиксирована в неподвижном корпусе. Чтобы конструкция указывала направление, откуда дует ветер, стрелку необходимо сделать меньше, чем хвостовую часть. Для простого флюгера понадобится:

• плотная бумага;
• пластиковая соломинка;
• карандаш;
• английская булавка;
• пластиковый стаканчик с крышкой.

Процесс создания флюгера из бумаги состоит из следующих шагов:

• С обеих сторон пластиковой соломинки сделать разрезы по 1 см. Если соломинка изогнута, эта часть удаляется, основа стрелки флюгера должна быть ровной.
• Сделать стрелку и «оперение» можно из плотной бумаги или картона. В качестве основы подойдет ненужная папка или упаковка из-под каши.

  ​Важно
  ! Стрелка в форме треугольника должна быть обязательно меньше «оперения», чтобы флюгер относительно правильно указывал направление ветра.

• Треугольник для стрелки следует сделать вытянутой формы, ориентировочная высота фигуры — 5 см. Квадрат из бумаги лучше вырезать со стороной 7 см.
• Вместо квадрата можно сделать другую фигуру, главное — чтобы она превышала по размерам стрелку флюгера. Декоративное оформление частей конструкции в виде раскрашивания или наклеек приветствуется.
• Обе фигуры вставляются в разрезы соломинки. Чтобы сделать надежную фиксацию, элементы закрепляются небольшим количеством клея. Посмотрите на фото, как это выглядит в готовом виде:

Пока стрелка флюгера подсыхает, переходят к формированию корпуса.

Придать флюгеру большей натуральности поможет разметка сторон света. Сначала требуется определить, в каком месте конструкция будет установлена. Затем с помощью компаса определяют направление севера и наносят на корпус простого флюгера буквенные обозначения. Конечный результат не затруднительного процесса представлен на фото:

Замечание
! Если конструкция ветроуказателя из бумаги будет перемещена в другое место, перед его установкой следует учесть уже нанесенную разметку.

Работаем с деревом

Бумага и пластик не отличаются долговечностью. О том, как сделать флюгер из более прочного материала, пойдет речь далее. Представленная информация будет полезна для людей, умеющих обращаться с деревом. Для любой конструкции ветроуказателя важно соблюдение двух условий — передний конец стрелы необходимо сделать меньше задней части, указатель должен свободно вращаться на вертикальной оси. Чтобы процесс балансировки флюгера не представлял сложностей, стрелку лучше сделать плоской. Трехмерные фигуры нуждаются в дополнительных действиях по определению центра тяжести. Основные стадии производства флюгера из дерева:

Внимание
! Необходимо добиться свободного вращения указателя. Если этого не происходит, диаметр деревянного стрежня уменьшают за счет его шлифовки наждачной бумагой. При неустойчивом положении стрелки отверстие для штыря требуется сделать глубже.

На заключительном этапе, после определения места установки флюгера, на его корпусе обозначаются стороны света. Для точности показаний используйте компас. Буквы на конструкции можно нарисовать или наклеить готовые заготовки. Важным этапом является фиксация ветроуказателя. Его можно прибить гвоздями или закрепить другим надежным способом, в зависимости от материала поверхности, на которую он будет установлен.

Забавные поделки для детей

Детальное описание как сделать флюгер для детей из бумаги поможет соорудить яркую вертушку самому или с участием ребенка. Существует несколько вариантов изготовления забавной игрушки из бумаги. Она может содержать 4 или 8 лопастей, иметь ровные или фигурные края, быть выполнена в форме цветка. Сделать простой флюгер поможет схема, представленная на фото ниже:

Для формирования игрушки можно использовать однотонную или цветную бумагу, второй вариант позволит сделать более привлекательный экземпляр. Немного сложнее выглядит схема 8-ми лопастной конструкции, но это только кажется на первый взгляд:

Несколько простых движений превратят две разноцветных заготовки в такую деталь:

После монтажа держателя получится незатейливая конструкция:

Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Разработка своими руками чертежа флюгера, исходя из своих предпочтений

Мы рассмотрим вариант изготовления изделия из самого стойкого к погодным изменениям материала, и который имеет наиболее привлекательный внешний вид. Будем создавать своими руками чертеж флюгера из листовой меди. В процессе нам понадобится следующее:

• Размеры листового медного полотна должны быть не менее 60х100 см.
• Отрез стального трубы длиной 50 см.
• Отрез медной трубы длиной 13 см и диаметром чуть больше, нежели диаметр стального элемента.
• Подшипник, диаметр которого позволит ему свободно войти в медную трубу.
• Металлические уголки — 4 шт., длина сторон 6х6 см.
• Дрель.
• Пила с полотном для резки металла.
• газовая.
• Напильник.
• Шурупы по металлу – 32 шт.

чертежи флюгера


схема устройства флюгера

Перед началом сборки необходимо выполнить следующее:

1. Переносим понравившееся изображение на полотно.

2. Рядом обрисовываем элементы, которые не будут подвижными (стрелки указатели сторон света). На стороне, которой они будут крепиться к опорной трубе, делаем по два небольших прямоугольника и намечаем в их центрах круги под просверливание отверстий.

3. Внизу фигуры по центру пририсовываем перевернутый прямоугольный треугольник. Именно к нему будет прикрепляться элемент для насадки изделия на стержень.

Теперь переходим к изготовлению:

1. Вырезаем при помощи пилы все начерченные элементы.

2. Используя напильник, обрабатываем места разреза. Следим, чтобы на деталях не осталось острых углов, которые могут впоследствии поранить.

3. Сверлим в намеченных местах деталей отверстия.

4. В отрез медной трубы вставляем подшипник и привариваем их друг к другу. Вращающийся элемент должен быть направлен внутрь, соединение проводится по краю трубы и обратной стороны подшипника.

5. Привариваем собранное гнездо для насаждения к треугольнику под фигурой.

6. В стальной трубе делаем 8 отверстий на расстоянии 30 см от одного края отреза. По 2 отверстия, расположенных друг над другом, с четырех сторон. При помощи шурупов прикручиваем указатели к трубе.

7. Внизу этой же трубы делаем по 3 отверстия опять же с четырех ее сторон. И закрепляем в этих местах уголки.

8. На подшипник наносится обильное количество смазки, и фигура вместе с гнездом надевается на подставку.

9. Изделие собрано и готово к установке.

Монтаж изделия после сборки своими руками флюгера по чертежам

После того как был собран своими руками флюгер по чертежам, необходимо водрузить его на отведенное для него место. Это можно проделать несколькими способами:

1. Крепление к выходу трубы дымохода.

Наиболее приемлемый вариант, так как жесткость закрепления здесь будет самая высокая, ведь собирается дымоход чаще всего из кирпича. Соответственно будет меньше вероятность слома и падения изделия. Рассматриваемое нами украшение крепится вертикально при помощи шурупов, которые загоняются в отверстия на уголках.

2. Крепление к коньку крыши.

Менее удовлетворительный способ крепежа, так как в основном этот элемент делается из дерева. Со временем древесина вокруг мест креплений может растрескаться и рассохнуться, что приведет к уменьшению жесткости фиксации изделия. Наше украшение с таким вариантом опорных ножек не может быть зафиксировано на коньке. Для этого необходимы опорные элементы, расположенные под тупым, а не прямым углом.

3. Крепление к элементам кровли.

Самый неподходящий вариант крепежа, обладает самым высоким риском падения изделия из-за очень низкой жесткости фиксации. Кроме того места крепления могут стать причиной, по которой кровля даст течь. Наше изделие не может быть монтировано таким образом.

Дополнительно можно обработать фигуру чеканкой, что придаст ей рельефности и, конечно же, облагородит ее. Можно покрыть изделие краской, но используемый материал не нуждается в дополнительной защите, разве что это будет производиться для усиления декоративного эффекта.

Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс. Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.

Как сделать флюгер своими руками. Фото

Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства. Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д. Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз
на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

• лист металла толщиной 1.5 — 2 мм;
• проволока диаметром 3 мм;
• стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
• медная трубка Ø18 мм;
• 50-миллиметровый отрезок трубы Ø
  60 мм;
• металлопрокат квадратный 15х15 мм;
• стальной шар Ø
  80 мм;
• шарик от шарикоподшипника Ø
  15 мм;
• металлопрокат круглый Ø
  12 мм;
• металлическая пластина 60х60 мм толщиной 12 мм;
• угловая шлифмашина (УШМ, болгарка);
• электролобзик;
• молоток;
• зубило;
• набор напильников;
• электрическая дрель и набор сверл по металлу;
• сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

• подготовительные мероприятия;
• вырезание фигур;
• подготовка стрелы;
• изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности
. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха
или кота
. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Трафареты флюгера. Фото

На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.

Чертежи флюгера. Фото

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами
, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным
кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника
.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø
12-15 мм
проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильнико
м и надфилем
.

3-миллиметровую стальную проволоку
рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 — 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката
диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом
на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата
. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной
до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому — деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел
, просверливают отверстия сверлом Ø
13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски
— углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению
флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали — угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость
фигуры кота определяется местами крепления — его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень
должен плотно войти в трубу, после чего края деталей обваривают.

Шарик
, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают
и устанавливают
на крыше.

Видео изготовления флюгера своими руками

Представленные ниже видео смогут дать наиболее полное представление обо всех этапах изготовления флюгера своими руками. Вы можете воспользоваться видеоинструкцией по сборке простой конструкции, или приступить к сооружению ветроуказателя с генератором и подсветкой. В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу
в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров
, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот
издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел
воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня
подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон
, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи
будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова
является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные
мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль
, летящий по небу на всех парусах — что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга
всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота
— ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Каждый хозяин частного владения хочет сделать свой дом индивидуальным, отличающимся от остальных и привлекающим внимание окружающих. Сделать кровлю не похожей на остальные поможет флюгер, который станет отличным завершением экстерьера.

Сейчас флюгеры можно купить в тех же организациях, которые занимаются реализацией кровли. Также есть много мастеров, посвятивших себя работе с этими изделями. Но при желании флюгер можно изготовить и самостоятельно.

Флюгер – исторически закрепившийся прибор метеорологии, помогающий в определении направления и скорости ветра. Работает он с помощью противовеса. На крышах зданий эти устройства устанавливают уже порядка 1000 лет. Сегодня флюгер зачастую используют в качестве декоративного завершения при оформлении крыши. Он может иметь различные габариты и внешний вид.

Первоначально флюгеры использовались в качестве украшения корабельных мачт. Позже моряки стали таким образом украшать свои жилища. Он воспринимался как оберег. Современный флюгер может иметь пропеллер, который будет отпугивать птиц, а также использоваться как вентилятор или вытяжка.

В Скандинавии в качестве формы для флюгера обычно использовали изображение аиста. Он отображал домашний очаг, был символом путешественников и олицетворял новую жизнь.

В России мода на флюгеры возобновилась с приходом на трон Петра I. Европейские обычаи вновь стали активно использоваться при оформлении зданий. По приказу Екатерины II, был отлит Царь-флюгер. Выполнять своё первоначальное предназначение он, конечно, не мог. Он вошёл в историю, наряду с Царем-колоколом и Царем-пушкой, хотя и был переплавлен в силу своей ненужности в 1964 году. Во времена Советского союза флюгеры напоминали о царской России и применялись крайне редко. В обиход они вошли вновь только после распада СССР.

Типы флюгеров

Можно выделить несколько видов флюгеров. Самый привычный из них – метеорологический, определяющий движение ветра. Второй тип – флюгер Вильда. Он определяет ещё и интенсивность ветра, помимо направления. Принцип работы прост – отклонение флюгарки указывает силу ветра, здесь может использоваться пропеллер. Следующий тип – дымоходные. Они обеспечивают защиту трубы от задувания. Декоративные главной своей целью представляют украшение дома. Но и не стоит забывать по Царь-флюгер, который аналогов не имеет.

Сейчас флюгер чаше применяют исключительно в декоративных целях, игнорируя его первоначальное назначение. Изменился и материал, используемый при изготовлении. Поверхность его покрывают слоем специальной краски для защиты от ультрафиолета и влаги. Таким образом увеличивают срок службы изделия. К тому же, они имеют повышенную чувствительность к изменениям ветра, благодаря установке небольших пропеллеров.

Материалом для флюгера сейчас служит медь и сталь. Стандартные размеры для дома – 40 сантиметров в высоту и 70-80 сантиметров длиной, для небольших архитектурных форм используют флюгеры уменьшенного размера.

Подготовительный процесс

Когда вы приняли решение создать изделие без посторонней помощи, то сперва стоит придумать форму будущего флюгера
. Самый популярный вид – в форме петуха. Но можно вдохновиться изображением личных инициалов, героев сказок или животных, персонажей мифов или исторических личностей.

Конструкция флюгера несложная. Чаще всего он представляет из себя металлическую пластину, которая называется флюгаркой. На ней размещаются специальные указатели сторон, стойка и роза ветров. Пластина крепится шарнирно на стержне, изготовленном из металла, что позволяет ей крутиться под действием воздушных масс, помогая установить направление ветра. Уровень уклона от изначального положения свидетельствует о силе ветра. Стойка для флюгера может устанавливаться двумя способами: горизонтально или вертикально. Материал кровельного покрытия не имеет значения. Флюгер устанавливается и на металлочерепицу, и на мягкие кровельные материалы типа битумной черепицы.

Как говорилось ранее, флюгер можно разделить на три основные части:

• Стойка для крепления
• Роза ветров
• Флюгарка

Инструменты для работы:

• Компас
• Дрель, саморезы
• Кронштейн из металла (для крепления)
• Заклепочник
• Прогонка
• Лерка
• Комбинированные заклепки
• Гайка, шайбы, гаечный ключ

Значительно упростить работу поможет монтаж на
. Но необходимо обеспечить толщину материала не менее 1,5 миллиметров.

Монтируется флюгер без особого труда, но подробнее об этом мы расскажем в одной из ближайших статей.

Изготовление флюгера

Отдельно рассмотрим установку и приготовление каждой части.

• Опора или основание.
  Производится из трубы малого размера. Диаметр: 1,5 сантиметра, длина: 12-13 сантиметров. На трубе нарезается резьба с внешней стороны у основания. Размер резьбы должен подходить к резьбе на крышке. У основания с внутренней стороны устанавливается подшипник, обеспечивающий подвижность конструкции. Для лучшего крепления к кровле используют стальные полосы, монтируемые сбоку у основания флюгера. Главным критерием их установки является беспрепятственное вращение флюгера. Они не должны этому мешать.
• Крышка корпуса.
  Предварительно делаем заготовку из стали или листовой меди, технические свойства которой выше. Нужно изготовить резьбу с внутренней стороны. Резьба корпуса должна подходить к резьбе на внутренней поверхности. Украшение розой ветров верхней части крышки будет красивым декоративным дополнением. Она не только будет декорировать изделие, но и указывать направление сторон света.
• Роза ветров
  представляет из себя длинные металлические трубки небольшого диаметра, которые соединяются между собой, а сверху крепится колпак, чтобы обеспечить гидроизоляцию. Заканчиваются такие трубки указанием сторон света.
• Флюгер.
  Внешний вид ограничивается только вашей фантазией и возможностями. Материалом может служить нержавеющая сталь, дерево или листовая мель. Если использовать пластик, то это упростит процесс придания необходимой формы. Она будет отлично эксплуатироваться в условиях улицы. Её легко обработать. Крепится готовый флюгер болтами, может привариваться к верхней части трубы.
• Крепление.
  После подготовки вышеописанных частей, следует закрепить всё на коньке кровли. Важно соблюсти правильную ориентацию розы ветров. Монтировать её необходимо с компасом, чтобы не допустить ошибок.

Прибор могут крепить, приваривая фланец круглой формы. При монтаже можно применять плоские пластины, хомут. Или же устанавливать на колпак дымоходной трубы, применяя распорки из металла.

Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс. Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.

Как сделать флюгер своими руками. Фото

Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства. Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д. Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

• лист металла толщиной 1.5 – 2 мм;
• проволока диаметром 3 мм;
• стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
• медная трубка Ø18 мм;
• 50-миллиметровый отрезок трубы Ø60 мм;
• металлопрокат квадратный 15х15 мм;
• стальной шар Ø80 мм;
• шарик от шарикоподшипника Ø15 мм;
• металлопрокат круглый Ø12 мм;
• металлическая пластина 60х60 мм толщиной 12 мм;
• угловая шлифмашина (УШМ, болгарка);
• электролобзик;
• молоток;
• зубило;
• набор напильников;
• электрическая дрель и набор сверл по металлу;
• сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

• подготовительные мероприятия;
• вырезание фигур;
• подготовка стрелы;
• изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха или кота. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Трафареты флюгера. Фото

На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.

Чертежи флюгера. Фото

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Видео изготовления флюгера своими руками

Представленные ниже видео смогут дать наиболее полное представление обо всех этапах изготовления флюгера своими руками. Вы можете воспользоваться видеоинструкцией по сборке простой конструкции, или приступить к сооружению ветроуказателя с генератором и подсветкой. В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс. Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.

Как сделать флюгер своими руками. Фото

Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства. Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д. Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз
на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

• лист металла толщиной 1.5 — 2 мм;
• проволока диаметром 3 мм;
• стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
• медная трубка Ø18 мм;
• 50-миллиметровый отрезок трубы Ø
  60 мм;
• металлопрокат квадратный 15х15 мм;
• стальной шар Ø
  80 мм;
• шарик от шарикоподшипника Ø
  15 мм;
• металлопрокат круглый Ø
  12 мм;
• металлическая пластина 60х60 мм толщиной 12 мм;
• угловая шлифмашина (УШМ, болгарка);
• электролобзик;
• молоток;
• зубило;
• набор напильников;
• электрическая дрель и набор сверл по металлу;
• сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

• подготовительные мероприятия;
• вырезание фигур;
• подготовка стрелы;
• изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности
. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха
или кота
. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Трафареты флюгера. Фото

На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.

Чертежи флюгера. Фото

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами
, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным
кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника
.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø
12-15 мм
проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильнико
м и надфилем
.

3-миллиметровую стальную проволоку
рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 — 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката
диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом
на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата
. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной
до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому — деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел
, просверливают отверстия сверлом Ø
13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски
— углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению
флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали — угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость
фигуры кота определяется местами крепления — его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень
должен плотно войти в трубу, после чего края деталей обваривают.

Шарик
, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают
и устанавливают
на крыше.

Видео изготовления флюгера своими руками

Представленные ниже видео смогут дать наиболее полное представление обо всех этапах изготовления флюгера своими руками. Вы можете воспользоваться видеоинструкцией по сборке простой конструкции, или приступить к сооружению ветроуказателя с генератором и подсветкой. В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу
в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров
, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот
издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел
воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня
подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон
, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи
будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова
является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные
мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль
, летящий по небу на всех парусах — что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга
всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота
— ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Новый 2017 год — год Красного (Огненного) Петуха, и самым востребованным презентом станет именно его фигурка или изображение. У рукодельниц «Крестика» есть добрая традиция: к новогоднему празднику готовиться основательно. И этот год не станет исключением. Многие из нас будут делать или уже делают петуха своими руками, а то и не одного, а сразу нескольких! Ведь нужно обязательно порадовать родных и близких рукодельным символом года, а себя — увлекательным процессом создания этого самого символа в различных техниках хенд-мейда.

Создание своего рода ПУТЕВОДИТЕЛЯ ПО МАСТЕР-КЛАССАМ из интернета — тоже традиция нашего рукодельного сайта, которая родилась год назад . Для вас, уважаемые мастерицы, мы подобрали в сети множество только самых лучших мастер-классов. Любуйтесь, присматривайтесь, обсуждайте и выбирайте самого колоритного петуха! А потом сшейте/свяжите/нарисуйте/слепите/сплетите его. Итак, в какой технике можно поработать в преддверии новогоднего праздника?

Если у вас не найдется времени на работу — не беда. В статье есть ссылки на мастериц, которые продают готовые работы.

Петушки из бумаги и на бумаге

Делаем открытки вместе с детками

Если вы не профессиональный кардмейкер, то прежде чем приступить к созданию открыток, обязательно прочитайте нашу статью «Учимся делать новогодние открытки своими руками в технике Скрапбукинг» . В ней вы найдёте не только множество идей, но и познакомитесь с основными правилами создания открыток.

Любого петушка, нарисованного вашим ребёнком, можно поместить на открытку. Если малышу самому сложно придумать, как нарисовать петуха своими руками, то покажите ему эту пошаговую инструкцию:

А далее, дело техники. Вырежьте петушка и сделайте центральной частью композиции. Например, вот такой простой, но милой может быть ваша открыточка. В работе используйте новогоднюю бумагу и ярко-красную ленту, добавьте снежинок, веточек и прочей праздничной атрибутики. Когда есть основная идея, процесс создания открытки становится гораздо проще!

Фото с сайта http://itsapatchworklife.blogspot.ru

Если ребёнок любит раскрашивать чёрно-белые картинки, предоставьте ему такую возможность. Распечатайте шаблон открытки с петушком на плотном картоне и пусть малыш принимается за работу. Далее, вырезав заготовку-шар, вы сможете дополнить открытку объёмными снежинками, клеевыми полубусинками, имитирующими новогодние шары и т. д. и т. д. Дайте волю вашей с малышом фантазии))

ВАМ ПРИГОДИТСЯ

Ещё 8 шаблонов для раскрашивания, а также 2 пошаговые инструкции по рисованию более реалистичных петухов вы найдёте в архиве , который можете скачать быстро и бесплатно!

Возьмите на заметку идею с петушком на палочке, как на открытке Елены Юрченко. Её петушки вырезаны из фетра, вы же можете вырезать их из бумаги.

Петухи из цветной бумаги

Аппликацию из цветной бумаги также можно разместить на поздравительной открытке. А вот такая аппликация и сама может выступать в качестве открытки. Чтобы нарисовать и аккуратно вырезать все детали, детям понадобится помощь родителей, а вот приклеивать они смогут сами.

Забавных петушков из бумаги предлагает сделать Olga-15 в своём мастер-классе.

Заготовка Петуха — это прямоугольный лист гибкой бумаги или тонкого картона, сложенный пополам по длине. Его размер — 13,5×10 см. По линии сгиба делаем 7-10 наклонных прорезей (приблизительно через 1 см). Угол их наклона составляет 50-70 градусов, а глубина — ¾ высоты сложенного листа.

Екатерина Иванова в своём видео-уроке показывает, как сделать красного петуха в технике Оригами:

Петухи в технике Квиллинг

Весьма занятная идея — выложить из бумаги для квиллинга только роскошный петушиный хвост. Это не так заморочно, как выкладывать целого петушка, и получиться может очень эффектно! Вот вам в качестве основы петух без хвоста (как он выглядел в оригинале, смотрите на фото ниже).

Распечатайте его на цветном принтере, а над хвостом фантазируйте потом. В качестве примера — одна такая работа (правда хвост здесь скромненький, но вы же постараетесь, правда?))

А если не побоитесь сделать целого петуха в технике Квиллинг, то за основу можете взять эту готовую открытку:

Или этот шаблон:

Шпаргалка по основным элементам Квиллинга вам в помощь:

Аппликация из пуговиц

А вот совершенно потрясающие красавцы-петухи, выложенные из разноцветных пуговиц, полубусин, стразинок и бисера! За основу можете взять контуры петушков из нашего архива (ссылка чуть выше).

Вяжем петушков крючком

Многие рукодельницы с крючком на «ты» и с удовольствием свяжут петушка из разноцветных ниток. А «Крестик» поможет определиться с моделью и предложит несколько мастер-классов по этому виду рукоделия.

У Светланы можно купить и петушков, связанных спицами.

Петухи из фетра

Самые быстрые и не сложные варианты создания символа 2017 года — петухи из фетра . Материал прост в обработке, хорошо держит форму игрушки, не требует обработки швов. Наоборот, ручные швы по лицу изделия придают ей особый колорит и шарм.

Фото с сайта https://madeheart.com

Фото с сайта http://ktototam.ru/

Аккуратно вырезанная из толстого фетра фигурка петуха будет и елочной игрушкой, и подвеской.

Фото с сайта http://ktototam.ru

А если украсить фетровых петушков вышивкой, цветами и прочими декоративными элементами, то получится вообще невероятно красиво!

Фото с сайта http://mmmcrafts.blogspot.ru

Петухи в стиле Тильда

Ну и как же обойтись теперь в нашей жизни без тильды-Петуха? На сайте ToySew мастер-класс по пошиву этой популярной игрушки.

Мастер Vetic в своем блоге разместила выкройки Петуха и Курочки Горошкиных по мотивам выкройки тильды. Интересная парочка получится, если приложить усилия и терпение!

И для вдохновения:

Петушок Юрик от Orange Toys

Забавный видео-ролик про своих тильда-петухов сняла Мария Федорова (ссылка на выкройки есть в описании к видео!):

Кофейные игрушки-петушки

С тильдами соперничают по популярности ароматические, или кофейные, игрушки. Есть петухи и в такой технике.

Кофейный петушок может быть и таким:

Фото с сайта http://zabavochka.com

Вы легко можете сшить его сами, воспользовавшись одной из предложенных выше выкроек. Обо всех тонкостях создания кофейных игрушек «Крестик» рассказывал в этом мастер-классе .

Если считаете, что сами с такой работой не справитесь, обращайтесь к мастеру. Юлия Чарикова изготовила достаточно фирменных игрушек с запахом кофе и выставила их на продажу по этому адресу .

Интерьерные игрушки из меха

Оксана Святковская покажет свое видение петуха и показывает , как правильно его сшить по готовым выкройкам. Ее Петух сшит из искусственного меха, но кто скажет, что так не бывает или он не хорош?)

В мастерской Все для творчества (dljatvorchestva) очень много заготовок и для росписи, и для декупажа. Выбирайте и творите!

Вот такая красота у вас может получиться:

Если не хочется делать сувенир в виде петуха, то можно украсить любую деревянную поверхность изображением петуха. Тут простор для творчества просто безграничный!!! Вот только несколько примеров для вдохновения:

Валяные из шерсти петухи

У иных мастериц игрушки из шерсти получаются, как настоящие! Любуемся и вдохновляемся! А если очень захочется приобрести одного из этих красавцев, то ищите их на Ярмарке Мастеров (ссылка есть на каждом фото).

Эления собрала в одном месте множество разных валяных из шерсти Петухов и предложила МК по созданию одного из них. Очень симпатичный получается!

Вышитые крестиком, бисером и лентами петухи

Возможно, вы больше других видов рукоделия любите вышивку. Тогда можно символ года поместить на наволочку для подушки, оформить ее в виде панно, картины в рамке или брошки. Главное, чтобы вам грело душу изображение Петуха. А если будете дарить свою работу, узнайте предпочтения одариваемого.

Более 50 различных схем для вышивки петухов и петушков вы найдёте в специальном альбоме

При внешнем оформлении дома многие хозяева стремятся придать своим владениям подчеркнутую индивидуальность. Для этого используются различные приемы – оригинальная отделка фасада, необычная форма крыши, с выраженными декоративными качествами и другое. Не забывают и о других элементах оформления, в том числе и о тех, что издавна были традиционными в некоторых странах, но на какое-то время – незаслуженно вышли из моды. В настоящее время многие декоративные детали экстерьера возвращаются, и одна из них — это флюгер на крыше.

Согласитесь, что с такой деталью внешний облик здания приобретает совершенно иное «звучание», поэтому желающих украсить свою крышу флюгером становится все больше. Но вот только где взять его? – искать готовое изделие в магазинах или перебирать объявления мастеров в надежде найти качественное изделие по приемлемой цене? Ни то, и ни другое – при желании вполне можно сделать флюгер своими руками, выбрав для его изготовления подходящий материал. А в этой роли могут выступать металл разной толщины, дерево или даже обычные пластиковые бутылки.

В этой статье мы рассмотрим несколько вариантов самостоятельного изготовления такого украшения крыши. Однако, для начала стоит разобраться, что же такое флюгеры, для чего они используется, а также – какие разновидности этих приборов чаще всего используются.

Назначение и базовое устройство флюгера

Что такое флюгер

Флюгер – это прибор, который в бытовом использовании предназначен для выполнения нескольких функций, которые обычно совмещаются в одной модели. Причем, «опции» имеют и декоративное, и прикладное значение.

• Первой, и как многие считают, главной, является метеорологическая функция – она заключается в визуальной демонстрации и даже в количественном измерении направления и силы ветра.
• Второй, и не менее важной функцией, можно считать использование флюгеров для защиты дымохода от задувания в него ветра, что предотвращает задымление помещений.
• Несколько необычная функция – пропеллер, установленный на флюгере и вращающийся под воздействием ветра, создает своеобразные вибрации, которые отпугивают грызунов от дома, а землероек и кротов – от садового участка. Если флюгер предназначается для этой цели, то его устанавливают не на крыше, а посередине огорода или сада. Однако, в этом случае для его установки, нужно выбрать открытый участок на возвышенности, так как там пропеллер будет захватывать больше ветра.
• И, наконец, флюгер используется как чисто декоративный элемент, украшающий крышу строения.

Традиционными элементами для украшения крыш флюгеры служили и служат в странах восточной и северной Европы, в частности – они очень характерны для прибалтийской архитектуры. Поэтому в тех краях практически каждый частный дом оснащен этим прибором, причем владельцы строений всегда стараются выбрать оригинальный вариант, который не встретишь в другом месте.

Из каких основных частей состоит обычный флюгер

Основные элементы базовой конструкции флюгера для крыши

Конструкция флюгера включает несколько основных элементов:

• Флажок (поз.1), который за счет своей парусности проворачивается под силой ветра, вставая параллельно ему и тем самым указывая его направление. Флажок может иметь форму обычной простой геометрической фигуры либо художественное исполнение, благодаря которому он становится главным декоративным элементом флюгера.
• Флажок размещен на одной из оконечностей стрелы (поз.2), и при правильной работе флюгера должен располагаться со стороны, куда дует ветер. Стрела не является обязательным элементом конструкции, так как иногда фигурку флажка закрепляют непосредственно на вертикально установленном стержне – оси.
• Противовес (поз.3), расположенный напротив флажка. Однако, этот элемент также не всегда используется в конструкции, так как иногда сам флажок уравновешивает стрелу. Если же противовес установить необходимо, то его вес должен быть несколько больше массы фигурки – тогда он будет способствовать возвращению флюгера в исходное положение.
• Вертикальная ось (поз. 4), закрепленная в корпусе и оснащенная подшипниками в специальном блоке (поз.5), или просто вставленная в трубу большего диаметра (поз.6). Во втором случае внизу ось обычно опирается на металлический шарик. Подшипники или шарик обеспечивают легкость вращения оси вместе с флажком.
• Колпак, частенько центрующий сверху ось в корпусе поворотного механизма и защищающий последний от попадания внутрь дождевой и талой воды.
• Современные флюгера часто оснащаются электронным прибором – датчиками угла поворота или энкодерами, которые и фиксирует показания механической части прибора.

• На некоторых моделях флюгеров устанавливается металлическая пластина, подвешенная на горизонтальной оси и находящаяся в свободном положении, качающаяся под воздействием ветра. Угол отклонения этого элемента конструкции от вертикали показывает силу ветра. Эта пластина может быть заменена легким пропеллером. Такие конструкции, совмещающие функцию демонстрации направления ветра и анемометра (измерителя скорости воздушного потока), именуются флюгерами Вильда, по фамилии разработчика – известного метеоролога XIX века, долгое время работавшего в Академии Наук России.

Достаточно часто на нижней, неподвижной части флюгера закрепляются румбы с буквенными обозначениями сторон света. Так проще ориентироваться с направлением ветра. Но следует правильно понимать один нюанс. В метеорологии принято называть ветер по направлению, откуда он дует. Флюгер организован по тому же принципу – флажок окажется на подветренной стороне, а стрелка покажет направление, откуда дует ветер. В частности, по показанному на иллюстрации выше флюгеру можно судить, что направление ветра – запад-северо-запад (ЗСЗ).

Несколько слов о символике флюгерных флажков

Силуэтные фигурки для флажков, выбираемые для изготовления флюгеров, раньше изготавливались не просто так – они служили различными символами и своеобразными оберегами. Например, по китайскому учению фен-шуй, закрепление на крыше дома флюгера способствует установлению хороших взаимоотношений с соседями.

В основном для флюгера жилого дома выбираются фигурки различных животных и птиц.

• Петух – это знак бдительности. Он особенно распространен в России, а по народным поверьям – неплохо отпугивает нечистую силу, так как является символом апостола Петра.
• Кошка символизирует домашний уют.
• Сова всегда являлась тотемом мудрости.
• Лев – это власть и сила.
• Орел уже своим видом защищает жилище от врагов.
• Аист – это знак семейного счастья и взаимопонимания.
• Дракон. Флюгеры с этим мифологическим животным чаще всего встречаются в странах Азии, так как в местной культуре оно олицетворяет мудрость и духовную силу.

Кроме животных, на флажках флюгеров можно увидеть также и других реальных или сказочных персонажей:

• Трубочист обычно приносит в дом удачу.
• Георгий Победоносец – традиционный защитник дома от различного негатива.
• Баба Яга, как это ни странно, также является также защитником жилья от нечистой силы.

Выбирая для изготовления флюгера ту или иную фигурку, желательно обязательно поинтересоваться, что же она обозначает, так как не все изображения несут в дом позитивные эмоции.

Вовсе не обязательно придерживаться каких-то канонов, ориентируясь на русскую или восточную культуру. Никто не запрещает просто выбрать понравившийся рисунок, и по нему изготовить флажок флюгера. Главное, чтобы изображение было позитивным или даже веселым.

Можно еще добавить то, что ранее над мастерскими или торговыми лавками их владельцы устанавливали флюгеры с изображениями, которые указывали на род деятельности:

• У сапожника на флюгере красовался сапожок.
• Булочник выбирал изображение кренделя.
• Парикмахер использовал для обозначения своей мастерской флажок-ножницы.

Прохожие издалека видели, где находится нужная лавка, ориентируясь именно по фигуркам флюгера. Так что уличная реклама имеет очень древние корни.

Как сделать флюгер своими руками

Материалы для изготовления флюгера

Итак, разобрались, для чего может быть предназначен флюгер, и из каких основных элементов состоит его конструкция. Теперь встает вопрос о том, из какого материала они могут быть изготовлены.

Флажок, как правило, изготавливается из металла – листовой стали или меди, но иногда для этой цели используется и древесина. Однако, сегодня умельцы делают наружную часть флюгера и из подручных материалов, таких как использованные пластиковые бутылки или старые ненужные СD-диски.

Ранее флажки для этого прибора часто делались из стальных прутков в технике ковки. Да и сегодня тоже некоторые мастера изготавливают флюгеры подобным способом, но такие изделия получаются достаточно тяжелыми и стоят весьма недешево. Поэтому не каждый бюджет потянет кованое изделие, а кроме того, чтобы разместить его на крыше придется предусмотреть усиленное крепление, так как под своей тяжестью, помноженной еще и на ветровое давление, флюгер может рухнуть вниз.

Металлические и деревянные флажки обязательно покрываются влагостойкой краской, которая защитит их поверхности от внешних разрушительных воздействий – влаги, ультрафиолета, биологического поражения, абразивного действия ветра.

Специфика оси и поворотного блока прибора приводит к выводу, что они должны быть изготовлена исключительно из металла, иначе флюгер не будет работать должным образом – начнет заклинивать или, наоборот, болтаться, а неметаллическая ось быстро износится и придет в негодность.

Цены на флюгеры

Инструменты для работы

Чтобы смастерить флюгерную конструкцию своими руками потребуется подготовить некоторые инструменты. Причем для металлического изделия и деревянного они будут разными, то есть их набор в первую очередь определяет выбор материала. Однако, учитывая то, что блок установки и вращения оси прибора в любом случае будет сделан из металла, даже в том случае, если флажок планируется изготовить из дерева, некоторые инструменты по металлу все равно потребуются. Если же нет возможности или отсутствует опыт работы по обработке металла, то сам механизм, благодаря которому происходит вращение флюгера, можно заказать у квалифицированного мастера, а затем уже самостоятельно присоединить к нему флажок.

Итак, для работы потребуются следующие инструменты:

• Электролобзик с пилками-насадками по дереву или металлу – этот прибор необходим для вырезания флажка и других элементов наружной части конструкции.
• Электрическая дрель и набор сверл.
• Молоток.
• Мощный паяльник.
• Струбцины.
• Тиски.
• Кусачки и плоскогубцы.
• Угловая шлифмашинка и ручные напильники разного размера – для обработки кромок металлического флажка.
• Наждачная бумага.
• При изготовлении сложных деталей конструкции, возможно, потребуется наковальня, токарный станок и

Трафарет флажка

Еще до приобретения материала необходимо, вероятно, определиться с выбором фигуры, которая будет расположена на флюгарке в качестве флажка, и подобрать для этого нужный трафарет. Если нет опыта в вырезании из фанеры или металла сложных мелких деталей флажка, то лучше выбрать простой рисунок, без замысловатых изгибов. Но все же декоративные флюгера смотрятся намного привлекательнее, поэтому есть смысл постараться.

Этот контурный рисунок имеет некоторые сложности и требует определенной сноровки и немалого времени при его вырезании. Поэтому, выбирая подобный вариант, нужно трезво оценить свои возможности.

Данный трафарет флажка флюгера, несмотря на объемность, более прост в перенесении его на металл или фанеру, а также в его вырезании, так как предусматривает удаление больших частей рисунка и имеет минимум мелких лекальных элементов и сложных изгибов.

Трафарет можно изготовить самостоятельно, сначала на обычном альбомном листе, а затем, нарисовать его в натуральный размер флажка. Перенос удобно делать по квадратам, разбив на них маленький рисунок. Выполняя рисунок, нужно учитывать, что его придется затем вырезать с помощью лобзика, поэтому все его линии и края изгибов должны быть четкими.

Готовый трафарет, выполненный в натуральную величину будущего флажка, накладывают на лист металла или фанеры, и с помощью простого карандаша обводят рисунок, особо выделяя линии реза.

Оптимальные параметры флажка для флюгера могут варьироваться от 300 до 500 мм, так как если сделать его больше, то корпус конструкции придется укреплять, иначе он сломается под воздействием порывов ветра.

Цены на электрические дрели

Процесс изготовления флюгера — пошагово

Какая бы фигурка ни была выбрана для флажка флюгера, принцип изготовления этого прибора одинаков.

Главными узлами поворотной конструкции является ее ось и корпус, от которых напрямую зависит, как флажок будет реагировать на воздействие ветра. Оптимальным вариантом будет установить на ось подшипники и закрыть эту часть прибора корпусом. Подшипники не требуют постоянной смазки, так как в закрытом корпус не будут контактировать с влагой.

Сама ось должна иметь диаметр не меньше 10 мм, что обеспечит устойчивое положение выше закрепленной конструкции при порывах сильного ветра.

В корпусе нужно предусмотреть крепления на тот элемент конструкции крыши, где предполагается установить флюгер.

Очень важно соблюсти все пропорции при планировании и изготовлении изделия, поэтому, составив чертеж, рекомендуется по возможности показать его специалистам, которые способны оценить правильность проекта. Не исключено, что они помогут советом, как лучше сделать для него некоторые детали.

В качестве примера будет рассмотрено изготовление флюгера с флажком в виде фигурки симпатичного кота, которая достаточно проста в исполнении, так как имеет плавные, лекальные линии.

Для работы потребуется подготовить следующие материалы:

• Стальной лист толщиной в 2,5÷3 мм.
• Стальные трубки диаметром в 15 и 22,5, а также отрезок трубы длиной в 50 мм и диаметром в 60 мм.
• Стальная проволока диаметром в 3 мм.
• Медная труба диаметром в 15 мм с толщиной стенок в 1,5 мм, длиной в 367 мм.
• Стальной полый шар диаметром в 80 мм и полнотелый металлический или стеклянный диаметром в 15 мм.
• Квадратный пруток сечением в 15×15 мм.
• Квадратная труба 25×25 мм с толщиной стенки в 2 мм, длиною 120 мм.
• Стальной прут диаметром в 12 мм.
• Стальная пластина толщиной в 3 и размером 60×60 мм.

Подготовив все необходимое, можно приступать к работе, которую разделяют на несколько этапов:

• Подготовительные работы.
• Перенесение контура рисунка на металлический лист.
• Вырезание фигуры.
• Изготовление стрелы для размещения флажка.
• Изготовление механизма вращения.

Размещенный выше чертеж представляет параметры стрелки и поворотного механизма флюгера, подходящие для размеров флажка, изготовление которого будет описано далее.

Этапы изготовления флюгера, после нанесения на металлический лист рисунка через трафарет, продемонстрированы в таблице:

Представленная выше инструкция может быть использована и для изготовления флюгера с другим флажком. Разница непринципиальная, и заключается только в выборе трафарета и размера стального листа, на который будет переноситься рисунок.

Существуют и другие схемы изготовления флюгера, в которых задействованы элементы-указатели сторон света. Они могут быть использованы в комплексе со стрелкой или без нее. К отличительным особенностям относятся следующие моменты изготовления:

• В качестве поворотного механизма вместо шарика может быть применен подшипник, соответствующий диаметру вертикальной внутренней стойки. Для флюгера хорошо подойдет подшипник, имеющий наружный диаметр в 20, а внутренний в 9 мм, однако, необходимо учитывать, что он должен плотно входить в трубку корпуса. Поэтому, для этой цели обычно выбирается так называемая усиленная труба ВГП в ¾ дюйма, имеющая наружный диаметр 26,8, а внутренний 20,4 мм, при толщине стенки в 3,2 мм. Подшипник устанавливается в нижнюю ее часть. Если он входит слишком свободно, то на наружную часть кольца наваривается слой олова, но для этой процедуры потребуется мощный паяльник.
• Вместо скрепления отдельных частей конструкции с помощью можно использовать резьбовые соединения, но в этом случае нужно приобретать трубу с уже нарезанной резьбой или иметь специальный инструмент – соответствующую плашку для ее нарезания или клупп.
• Если предполагается включить в конструкцию указатели сторон света, то без сварки обойтись сложнее, хотя при желании и здесь можно найти решение. Для изготовления этой части конструкции потребуются металлические прутки – они могут быть круглыми или квадратными. Потребуются также металлические буквы N, S, W, E (или в русской традиции – С, В, Ю, З), вырезанные из стального листа толщиной 1,5÷2 мм. Размер букв зависит от высоты строения, так как их должно быть хорошо видно снизу.

Буквы привариваются к пруткам, а прутки к крышке. Они должны быть расположены перпендикулярно друг другу, образуя четыре прямых угла.

• Если для изготовления флажка флюгера выбирается металлический лист в 1÷1,5 мм, то вырезать его можно с помощью ножниц по металлу.

С учетом особенностей изготовления той или иной конструкции, возможно, для работы потребуются дополнительные инструменты.

Монтаж металлического флюгера на крышу

Чтобы прибор работал должным образом, мало качественно его изготовить – необходимо также правильно установить его на крыше, сориентировав при этом шкалу с буквами, закрепленными на крестовине по сторонам света. Правильно выставить румбы можно, используя обычный компас (он сейчас есть у многих даже в мобильном телефоне), а также, например, по положению Полярной звезды (север, N) или, с некоторой погрешностью – просто по восходу солнца (восток, E).

Флюгер может быть закреплен на крыше в нескольких местах и различными способами:

• На флюгарку (колпак) дымохода с использованием для фиксации нескольких металлических полос, которые прикручиваются или привариваются к основе. Если планируется расположить флюгер именно таким образом, то монтаж проводится до поднятия колпака на крышу к месту установки.

• На конек, угол или шпиль крыши строения с помощью специальных креплений-кронштейнов, которые фиксируются с саморезами.

• На ветровую доску фронтона.

Здесь нужно отметить, что если к одной из неподвижных частей металлического флюгера закрепить конец стальной проволоки, а второй, протянув до земли, заглубить на полтора метра в грунт, то флюгер станет отличным громоотводом. Впрочем, это все же требует профессионального подхода.

Проверить работу флюгера достаточно просто – он должен проворачиваться даже от воздействия слабого ветра и принимать положение, параллельное его направлению.

Чтобы конструкция функционировала должным образом, ее нужно поддерживать в рабочем состоянии, регулярно смазывая подшипник или установленный внутри металлический (стеклянный) шар одним из традиционных смазочных составов.

Флюгер из пластиковых бутылок

Тем, у кого не имеется возможности сделать самостоятельно или заказать опытному мастеру металлический флюгер, но остается желание украсить дачный домик этим аксессуаром, можно использовать для его изготовления материал, который сегодня найдется в каждом доме – это пустые пластиковые бутылки. Конечно, этот вариант используется скорее, как декоративный элемент, чем функциональный, но в том, что он оживит экстерьер дома — сомнений нет никаких.

Существует много вариантов декоративных флюгеров, изготовленных из пластиковых бутылок. Далее, вкратце, будут рассмотрены некоторые из них.

Первый вариант

Эту модель флюгера можно назвать самой сложной в изготовлении из данной «линейки», так как, кроме бутылок, для такой конструкции потребуется велосипедное колесо и трубка, на которую будет оно установлено. Кроме того, необходимо подготовить опору для закрепления колеса – ею может послужить, например, столб. На крышу устанавливать такой флюгер не рекомендуется, так как при воздействии ветра при вращении он будет издавать определенный шум, который вряд ли понравится обитателям дома в ночное время.

Этот вариант флюгера называют еще «колесом обозрения» или «мельницей», за внешнее ее сходство с этими конструкциями. Если на дачном участке для этого прибора нашлось подходящее место, то для его изготовления потребуется:

• Колесо, которое можно взять от старого детского или взрослого велосипеда.
• Четное количество пластиковых бутылок разного размера и желательно – разного цвета.

Чтобы сделать такой флюгер не придется прикладывать особых усилий.

Сначала с помощью маркера колесо разделяется на равные сектора, по этим разметкам и будут закрепляться бутылки. Для их фиксации нужно проделать следующие манипуляции:

• По разметкам просверливаются отверстия диаметром в 3 мм.
• Затем, через эти отверстия с помощью саморезов по металлу, к внешней стороне колеса прикручиваются крышки от бутылок.
• Далее, подготавливаются главные элементы конструкции, которые будут выполнять роль лопастей – пластиковые бутылки. Для работы над ними потребуется острый канцелярский нож. Им с больших бутылок срезается один край так, как показано на фото. Полулитровые бутылки остаются целыми.
• Следующим шагом к закрепленным на колесе крышкам поочередно прикручиваются бутылки, причем так чтобы срезы на бутылках большего размера были повернуты в одну сторону.

Колесо закрепляется таким образом, чтобы была возможность его движения – это может быть согнутая буквой «Г» и сплющенная трубка, с внешней резьбой на свободном конце. Трубку закрепляют на верхней части столба с помощью саморезов через отверстия, просверленные в сплющенной ее части. После этого на край трубы с резьбой надевается колесо и фиксируется с таким расчетом, чтобы оно могло крутиться.

Такой флюгер должен быть установлен на открытом пространстве, чтобы ветер мог, попадая в его лопасти, задавать движение.

Второй вариант

Подобную модель флюгера называют «вертушкой», так как она крутится вокруг оси, на которую она установлена горизонтально.

Для изготовления этого изделия потребуется одна литровая или полуторалитровая бутылка и металлический стержень, который будет выполнять функцию оси. В качестве оси хорошо подойдет спица от велосипедного колеса, так как она имеет на своем конце резьбу, а при необходимости закрепить конструкцию в определенном месте, ее можно легко согнуть.

Работы по изготовлению этого флюгера займут совсем немного времени, и проводятся они в следующем порядке:

• Выбранную бутылку размечают на несколько секторов (в данном случае на шесть) с помощью маркера. Существуют бутылки, которые уже имеют рельефный рисунок, который позволит обойтись и вообще без разметки.
• Далее, на размеченных местах определяются своеобразные полосы, скругленные с нижней стороны емкости. Полосы должны быть расположены в средней части бутылки, как показано на иллюстрации.
• Следующим шагом намеченные полосы нужно вырезать по всему их периметру, кроме верхней части, а затем отогнуть от бутылки под прямым углом. Когда вертушка будет крутиться от ветра, лопасти примут оптимальное положение.
• После этого в крышке и в середине дна бутылки просверливаются или прокалываются нагретым шилом отверстия для оси. Они должны быть несколько больше диаметра стержня – только тогда бутылка будет свободно крутиться на нем при воздействии ветра.
• Подготовленный стержень жестко закрепляется в выбранном месте на деревянную основу с помощью, например, металлических хомутов. Ось должна принять горизонтальное положение.
• Затем, на стержень надевается бутылка с вырезанными лопастями и в донной части на резьбу стержня закручивается гайка, которая будет удерживать получившийся флюгер на оси при его вращении от ветра.

И саму бутылку, и отогнутые лопасти при желании можно украсить изоляционной цветной лентой или краской, чтобы сделать флюгер более живописным, особенно при вращении.

Третий вариант

Этот вариант декоративного флюгера напоминает детскую юлу или подвесной фонарь, поэтому название ему может дать сам мастер.

Для изготовления этой модели потребуется двухлитровая или полуторалитровая бутылка и стержень с резьбой на концах. Если предыдущая вертушка была установлена на оси горизонтально, то «юлу» закрепляют в вертикальном положении.

Работы по изготовлению этой незамысловатой модели просты и проводятся в следующем порядке:

• Пластиковую бутылку необходимо разметить, отложив от верхней и нижней ее части по 50÷100 мм, в зависимости от формы бутылки, определив линии, между которыми будут производиться вертикальные разрезы.
• Затем, от верхней до нижней линии средняя часть бутылки разрезается на полоски шириной примерно в 10 мм.
• Следующим шагом нижняя сторона полосок сгибается под углом в одну сторону наружу, а верхняя в другую сторону, также под углом. Дополнительно в средней части полос можно также сделать один-два загиба в разные стороны.
• Далее, в центре донной части, а также в крышке бутылки нужно проделать отверстия с помощью нагретого стержня или шила.
• Затем в проделанные отверстия вставляется стержень, который должен быть меньше высоты целой, неразрезанной бутылки, примерно на ⅓ часть. В донной части, а также сверху крышки, на резьбу стержня снаружи закручиваются гайки. При этом конструкция как бы «сплющивается», приобретая характерную форму новогоднего «фонарика» или детской юлы.
• Теперь, остается только выбрать место и закрепить готовый «ветряк». Для этого выступающую часть стержня можно согнуть в петлю, за которую и будет закреплен флюгер. Впрочем, могут быть и другие варианты – любой хозяин наверняка сможет сообразить, как ему удобнее установить или подвесить эту «игрушку».

Проделывая отверстия и выбирая стержень, необходимо учитывать, что бутылка должна свободно, безо всяких помех и торможения, крутиться на оси.

Четвертый вариант

Эта модель, в отличие от предыдущего флюгера, состоит из двух горизонтально расположенных ярусов, по которым вырезаны полукруглые лопасти. Флюгер также изготавливается из пластиковой бутылки, которая закрепляется на оси по точно такому же принципу, что и ранее рассмотренная модель.

Цены на популярные электролобзики

Однако, разметку и разрезание стенок бутылки для этой модели проводить все же будет сложнее. Сначала на стенках по вертикали нужно определить две широких полосы, разделенных одной узкой. Следующим шагом на каждой из полос с помощью маркера рисуются полукруглые лопасти, напоминающие чем-то крупную рыбью чешую. Затем острым ножом по рисунку делаются надрезы, с сохранением целостности в верхней и нижней части будущих лопастей – их ширина должна быть равна 10 мм. После того как лопасти будут вырезаны, их загибают под углом в 90 градусов к основной поверхности бутылки.

Далее, если есть такое желание, флюгер можно покрасить в разные цвета, подобрав их оптимальное сочетание между собой. После просыхания краски, флюгер собирается и закрепляется так же, как и «юла». Кроме того, эта модель может быть и просто подвешена только за шнурок, который продевается через отверстие в крышке. А чтобы подвешенный флюгер не сильно болтался на ветру, его можно пригрузить, положив внутрь бутылки камешек.

* * * * * * * *

В заключение можно добавить, что если планируется украсить крышу дома полноценным металлическим флюгером, но нужных инструментов нет, и опыт в данном виде работ невелик, то лучше всего заказать такое изделие мастеру, который профессионально занимается сварочно-слесарными работами и имеет для этого в наличие целый арсенал приспособлений. Такого специалиста вполне можно найти в любой авторемонтной мастерской. Ну а эскиз флюгера может стать уже личным вкладом хозяина в его изготовление.

И, наконец, чтобы дополнить картину – познавательный видеосюжет, в котором показан процесс изготовления еще одной интересной модели металлического флюгера:

Видео: Работа мастера по изготовлению металлического флюгера для крыши

Флюгер – метеорологический прибор, используемый для определения направления ветра, а также его скорости и силы. Он представляет собой металлический флажок с противовесом на другом конце. Вращаясь вокруг своей оси, устройство поворачивается под воздействием ветра. На той же оси устанавливают розу ветров.

Разумеется, параметры ветра в наше время измеряют специальными электронными приборами, поэтому обычный флюгер зачастую используется в качестве декоративной детали на крыше дома.

Никто не в силах точно предположить, когда люди стали использовать флюгеры. Самым древним на данный момент можно считать флюгер, изготовленный греческим астрономом чуть более 2000 лет назад. Он венчал Башню Ветров в древних Афинах и имел также символическое значение.

Очень популярны были флюгеры в странах Прибалтики и Скандинавии. В прибрежных портовых городах необходимо было определять, позволит ли ветер причалить судну. Они и по сей день украшают крыши зданий, поражая разнообразием форм и, порою, являясь настоящими произведениями искусства, но уже лишь в качестве декора.

Виды флюгеров

По своему функциональному значению флюгеры делятся на следующие виды:

• Метеорологические приборы. Точно сбалансированные флюгеры, с помощью которых измеряется направление ветра. Сюда же относятся и флюгеры Вильда, позволяющие определять скорость ветра. В конструкции последних присутствует пропеллер или пластина, раскачивающаяся под воздействием воздушных потоков. Пропеллер к тому же служит для отпугивания птиц;
• Дымоходные флюгеры.
  Защищают печную трубу от задувания ветра, предотвращая задымление;
• Декоративные флюгеры.
  Искусно выполненные флюгеры обычно используются для украшения дома и придают жилищу индивидуальность, внося неповторимую изюминку. В основном представляют собой фигурки зверей, мифических существ или птиц, но встречаются и весьма оригинальные, отражающие вкусы владельцев дома.

Зачастую все вышеперечисленные виды заключает в себе одно устройство.

Символизм флюгеров

За прошедшие века флюгер стал объектом легенд и служил не только украшением здания, но и неким оберегом. Согласно восточному учению фен-шуй, флюгер способствует установлению теплых дружеских отношений с соседями.

Наиболее популярны флюгеры с изображением петуха, особенно в России. Петух символизирует бдительность. В народных преданиях он мог отпугивать нечисть, оберегать жилище от пожаров и других бед. В христианстве петух считается символом святого апостола Петра.

В странах Азии часто встречаются флюгеры в виде драконов. Дракон олицетворяет мудрость, и флюгер с его образом также несет функцию оберега.

Выбирая фигурку флюгера для своего дома, не будет лишним поинтересоваться, что означает то или иное изображение. Например: кошка служит символом домашнего уюта, орел призван защитить от врагов, лев представляет силу и власть, корабль – целеустремленность, аист – семейный очаг.

Необязательно строго придерживаться каких-то канонов. Можно самому выбрать понравившуюся фигурку. При желании совсем несложно изготовить флюгер своими руками.

Материалы для изготовления флюгера

Для создания флюгера предпочтительнее использовать металл: листовую сталь или медь. Такая конструкция прослужит весьма длительный срок, не теряя своей привлекательности и не портясь от воздействия окружающей среды. Весьма эффектно смотрятся кованые изделия.

Конструкции из дерева и фанеры также имеют место, однако страдают от осадков и перепадов температур. Чтобы продлить срок службы, их покрывают специальным составом и лаком.

Довольно часто в последнее время для изготовления флюгеров используют пластик. Он легок, не подвержен коррозии и невосприимчив к осадкам. Но его век сравнительно недолог.

Простейшие флюгер можно смастерить из пластиковых бутылок или CD–дисков. Разумеется, подобное устройство сможет украсить скромный садовый домик, теплицу или сарайчик, но никак не солидный коттедж.

Необходимые инструменты

Материал, выбранный для изготовления флюгера, определяет набор соответствующих инструментов для его обработки, включая все необходимое, чтобы установить флюгер на крышу.

Возможный набор инструментов: линейка, дрель, различные сверла и напильники, наждак, молоток, паяльник, электролобзик (для работы с деревянными деталями, фанерой или пластиком). В зависимости от сложности конструкции, может потребоваться токарный станок и наковальня.

Основные части флюгера

Конструкция флюгера включает в себя:

• несущую ось;
• флажок с противовесом;
• корпус;
• колпачок, предохраняющий корпус от воды;
• розу ветров, показывающую 4 стороны света

Перед тем как сделать флюгер своими руками, необходимо выбрать или тщательно составить чертеж флюгера. Это поможет избежать ошибок и неточностей в конструкции.

Размеры флюгера могут быть любыми, строгих правил здесь не существует. Но в основном придерживаются размера 70 х 40 см (для коттеджа).

Изготовление флюгера из металла

• Для сооружения корпуса берется отрезок металлической трубы, длиной около 130 мм и 13 мм в диаметре, в верхней части которого нарезается резьба. Внутри нижней части трубы устанавливают подшипник с внутренним диаметром 9 мм. Желательно использовать подшипник с закрытым корпусом, который не боится попадания влаги;
• В качестве оси флюгера применяется стержень из гладкой арматуры, длиной 450 мм и диаметром 10 мм. Стержень подтачивается до диаметра 9 мм на токарном станке или с использованием наждака. Подгоняется под размер подшипника;
• Для изготовления розы ветров берутся металлические прутки (лучше стальные) небольшого диаметра. Они привариваются под прямым углом к крышке корпуса и заканчиваются буквами, обозначающими 4 стороны света;

• На внутренней стороне крышки выполняется резьба, затем крышка с розой ветров устанавливается на корпус флюгера;
• Стержень конструкции закрепляется в отверстии крышки, и фиксируется в подшипнике. Затем проверяется, легкость вращения конструкция вокруг своей оси;
• Чтобы предотвратить проникновение атмосферной влаги внутрь корпуса, над крышкой фиксируется специальный колпачок;
• Ось подгоняется под нужный размер и на ней закрепляется декоративный флажок – основное украшение изделия. Делается это при помощи сварки, но можно применить болты или заклепки.

Фигурка для флюгера

Самый интересный творческий момент – смастерить фигурку-флажок флюгера.

Размер выбирается индивидуально, учитывая габариты всей конструкции в целом. Для парусности, фигурка должна быть несколько растянута вдоль горизонтальной плоскости.

Понравившийся рисунок вырезается из бумаги и приклеивается на материал, из которого будет выполнена фигура (металл, пластик или фанеру). Затем вырезается соответствующим инструментом (например, ножницами по металлу).

Края изделия тщательно обрабатываются напильником. На металлическом флажке часто используют чеканку.

Как правильно установить флюгер на крышу

Непосредственно перед установкой, следует заполнить корпус изделия смазкой (например, солидолом).

Высота, на которую монтируется флюгер, должна быть не менее 10 м от земли, в самой высокой точке здания. Флюгер закрепляется на конек крыши или же на колпак печной (либо вентиляционной) трубы. Так как конструкция постоянно испытывает нагрузки под воздействием ветра, желательно с особой тщательностью произвести установку и проверку на прочность.

Важным моментом является ориентация флюгера по сторонам света. Для их определения используют компас.

Крепление флюгера на колпаке трубы

Колпак печной или же вентиляционной трубы – максимально удобное место для фиксации флюгера. При этом толщина металла самого колпака должна быть 1,5 мм и более!

В колпак устанавливается кронштейн. Для этого используется полоску из стали, толщиной 2 мм, загнутую с обоих концов на 30–50 мм. Кронштейн закрепляется на заклепки.

В предварительно просверленное отверстие колпака, вставляется ось флюгера с резьбой в самом низу, и крепится с использованием шайбы и гайки к кронштейну.

Крепление флюгера на коньке крыши

Для того чтобы закрепить флюгер на коньке крыши, понадобятся 2 прочные, согнутые под углом, металлические пластины.

При установке необходимо действовать аккуратно, чтобы не повредить кровлю и не нарушить ее герметичность.

Простой флюгер своими руками

Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.

Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.

Как сделать флюгер своими руками из пластиковых бутылок

Самый «бюджетный» вариант – изготовление флюгера с использованием двух пластиковых бутылок.

Одну бутылку разрезают и изготавливают пропеллер, вторая идет на изготовление флюгарки. Далее, детали нанизываются на металлический стержень и устанавливаются в нужном месте.

Вне зависимости от сложности конструкции флюгера, к его созданию и установке необходимо подойти ответственно, тогда устройство будет правильно функционировать и не только доставлять эстетическое удовольствие своим внешним видом, но и приносить пользу в качестве метеорологического прибора.

Метеорологический прибор, предназначенный для определения направления ветра, носит название флюгер. Практическое предназначение конструкции со временем потеряло свою актуальность и постепенно перешло в сферу декоративного оформления крыши. Информация о видах и устройстве флюгеров, рекомендации по изготовлению и установке изложены далее.

Основные элементы флюгера

Принцип работы прибора основан на воздействии воздушных потоков, которые приводят в движение стрелку с фигурой. Стандартная конструкция включает четыре ключевых элемента:

• Металлическая труба с подшипником внутри, надежно зафиксированная на крыше.
• Роза ветров, предназначения для указания сторон света. Для этого под прямым углом скрещивают два металлических прута, на конце которых зафиксированы буквенные обозначения.
• Ось из арматурного стержня, обеспечивающая свободное вращение указателя за счет фиксации в подшипнике.
• Флюгарка, в роли которой выступает обыкновенная стрелка или плоская фигурка.

Правильная конструкция флюгера обеспечиваетнаправление указателяв сторону, откуда дует ветер. Наиболее простой и точный пример устройства – это стрелка с оперением.

Совет!
При желании установить на крыше оригинальную фигуру в виде петуха или какого-либо животного, необходимо грамотно подойти к выбору чертежей, чтобы избежать парусного баланса. Парусностью должен обладать хвост флюгарки.

Виды устройств и материал для изготовления

Среди всего многообразия флюгеров выделяют несколько основных типов приборов:

• Метеорологические устройства при изготовлении подвергаются тщательной балансировке. Высокоточные приборы эксплуатируются на метеостанциях.
• Флюгер Вильде предназначен для измерения силы ветровых порывов. По степени отклонения вертикальной пластины от нулевого положения определяют интенсивность ветра.
• Флюгер на крыше, препятствующий задуванию дымоходной трубы и увеличивающий в ней тягу, носит название дефлектор.
• Декоративные конструкции, которые чрезвычайно популярны среди владельцев частных домов, несмотря на неточные показания.

Фигура для флюгарки зачастую выбирается с учетом ее мистического значения. Особой популярностью пользуется изображение петуха. Установленный на крыше с очертаниями петуха по народным поверьям отгоняет нечистую силу, преграждает путь ворам и защищает от пожаров. Ветроуказатель в форме аиста символизирует надежность семейного очага и благоприятствует рождению новой жизни.

При подготовке чертежа флюгера следует придерживаться стандартных размеров флюгарки, которые колеблются в пределах 40х75-80х120 см.

Для создания указателя флюгера применяют различные материалы:

• Оцинкованная сталь или другой металл, не подверженный коррозии. Наиболее подходящий вариант конструкции, гарантирующий продолжительный период использования.
• Жесть или фанера – вторые по полярности материалы при изготовлении ветроуказателя для крыши. Выбрав в качестве флюгарки фигуру петуха из фанеры, его можно оформить яркими красками, устойчивыми к влаге.
• Дерево и пластик применяется гораздо реже.
• Существуют неординарные флюгеры из пластиковых бутылок или CD дисков.

Затейливый петух на крыше изображен на фото:

Конструкция из фанеры

Отсутствие навыков по работе с металлом не является преградой, если возникла идея установить на крыше флюгер, увенчанный изображением петуха. В качестве основы для флюгарки подойдет водостойкая фанера. Следующие чертежи помогут подобрать интересную модель петуха для крыши:

Порядок действий включает следующие шаги:

• Понравившийся чертеж распечатывается и увеличивается до требуемых размеров на плотном картоне. Для удобства переноса изображения петуха оба листа лучше разбить на сектора.
• Выпиливание фигуры флюгера на крышу осуществляется лобзиком.
• Неровные очертания петуха обрабатываются наждаком.
• В зависимости от выбранной конструкции флюгера для крыши, детали соединяются между собой (если фигура петуха состоит из нескольких элементов).
• К нижней части фигуры петуха монтируется брусок со вставленным подшипником.

  Замечание!
  Для склеивания отдельных деталей применяйте исключительно водостойкий клей.

• Флюгарка обрабатывается водостойкими красками или бесцветным лаком.
• Пока конструкция петуха для крыши подсыхает, переходят к созданию крепления.
• В качестве оси выступает деревянная балка или металлический стержень, диаметр которого соответствует размеру установленного подшипника на флюгере. Один край стержня заходит в подшипник, прикрепленный к фигуре петуха, второй – в аналогичное крепление на корпусе (стойке) флюгера.
• На неподвижную стойку устанавливается роза ветров с буквенными символами. Точность указателей обеспечит применение компаса.

  Совет!
  При использовании в конструкции деревянных элементов, аккуратно осуществляйте соединение крепежных деталей, иначе будет нарушена точность показателей флюгера на крыше.

Металлический указатель

Гораздо эффектней на крыше будет смотреться флюгер, где для изготовления петуха применялся металл.

Варианты чертежей и способы их переноса на металл

Предлагаем на выбор несколько фото с интересными эскизами фигур петуха, используя которые будет нетрудно составить собственные чертежи флюгера.

Менее распространены, но не менее привлекательно смотрятся на крыше флюгеры с аистами. Возможно, вам захочется установить на крышу именно такуюконструкцию, изготовленную по предложенным ниже фото с чертежами:

Обратите внимание
, оптимальное изображение петуха для крыши располагается таким образом, чтобы хвостовая часть превышала переднюю в 1,5-2 раза. Это обеспечит поворот стрелки флюгера в сторону ветра.

Предварительно вырезав на бумаге все отверстия, которые содержит фигура петуха, изображение переносят на металл. Для этих целей подходит нержавеющая сталь толщиной 1,0-1,5 мм. Сделать это можно следующим образом:

• Бумажный чертеж фиксируется на базовой основе флюгера и обводится специальным инструментом, оставляющим на металле заметную царапину.
• Второй способ перенести чертеж – закрепив его на выбранном материале, распылить над эскизом петуха краску. Тогда все ненужные участки для будущего флюгера будут закрашены.
• Для формирования фигуры петуха на крыше работают зубилом, после чего заостренные края обрабатывают наждаком.
• В производственных масштабах для создания флюгера применяется лазерная резка, где чертеж обрабатывается с помощью компьютерной программы.
• Фигуру до установки на крышу покрывают антикоррозийным средством, после чего раскрашивают или оставляют петуха однотонным.

Соединение элементов

Ключевым узлом флюгера на крыше является поворотная ось, которая вращается за счет фиксации в подшипниках. Эта часть конструкции флюгера с петухом должна быть надежно защищена от попадания влаги. Весь процесс соединения конструкции для крыши состоит из следующих этапов:

• В качестве основания для флюгера подойдет труба на полдюйма, длиной 125 мм. Ее верхняя часть содержит резьбу для фиксации крышки.
• В нижний край опоры помещается подшипник, его размер должен соответствовать диаметру оси, чтобы обеспечить свободное вращение на крыше флюгера в виде петуха.
• На опоре закрепляется крышка, сверху которой располагается роза ветров. Установка указателей обязательно происходит с применением компаса.
• Для ее изготовления потребуется два металлических стержня, соединенных перпендикулярно друг другу. По краям конструкции крепятся указатели сторон света в виде букв.
• Металлический стержень, выполняющий функцию оси для петуха на крыше, вставляется в трубу-опору. Его ориентировочная длина – 45 см.

  Замечание!
  Если берется стержень толщиной 10 мм и подшипник с внутренним диаметром 9 мм, край металлического прута необходимо сточить до 9 мм для соответствия размерам подшипника.

• Место выхода стержня из корпуса флюгера закрывается колпачком для защиты от влаги.
• На вращающуюся ось приваривается стрелка с фигурой петуха.

Приведенная ниже схема наглядно демонстрирует все основные элементы конструкции для установки петуха на крыше.

Крепление на крыше

Независимо от того, из какого материала изготовлена фигура петуха (или аиста), важно правильно провести монтаж флюгера на крыше.Крепление конструкции должно выдерживать сильные нагрузки в результате порывов ветра. Установка ветроуказателя с петухом на крыше осуществляется по одному из предложенных сценариев:

• крепится на коньке крыши;
• фиксируется сбоку трубы;
• монтаж производятся непосредственно на колпаке дымохода.

Последний вариант наиболее оптимален, так как максимально точные показатели флюгера достигаются при его расположении над землей на высоте 10-12 м. Посмотрите на фото различные варианты расположения ветроуказателя:

Для установки корпуса применяются уголки, которые надежно привариваются к выбранному основанию. Усилить прочность помогут металлические полосы сбоку опоры флюгера. Металлическая конструкция на крыше успешно справится с функцией громоотвода при дополнительном заземлении провода.

Если практическое назначение флюгера на крыше не столь важно, но его декоративную роль трудно переоценить. Он придает архитектурному сооружению неповторимый шарм и индивидуальность.

Флюгер своими руками — инструкции, чертежи, конструкции и иллюстрированные проекты постройки флюгера (115 фото)

Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс.

Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.

Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства.

Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д.

Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

• лист металла толщиной 1.5 – 2 мм;
• проволока диаметром 3 мм;
• стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
• медная трубка Ø18 мм;
• 50-миллиметровый отрезок трубы Ø60 мм;
• металлопрокат квадратный 15х15 мм;
• стальной шар Ø80 мм;
• шарик от шарикоподшипника Ø15 мм;
• металлопрокат круглый Ø12 мм;
• металлическая пластина 60х60 мм толщиной 12 мм;
• угловая шлифмашина (УШМ, болгарка);
• электролобзик;
• молоток;
• зубило;
• набор напильников;
• электрическая дрель и набор сверл по металлу;
• сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

• подготовительные мероприятия;
• вырезание фигур;
• подготовка стрелы;
• изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха или кота. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера.

Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой.

Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Источник: http://postroiv.ru/2016/04/flyuger-svoimi-rukami/

Как сделать флюгер

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Из чего сделать флюгер

Указатели направления ветра изготавливают из самых разных материалов. Главное, чтобы эти материалы были прочными и хорошо переносили погодные воздействия. Таким условиям отвечают следующие материалы:

• Листовая сталь толщиной от 2 до 5 мм. Очень долговечный получается флюгер, но работать с таким металлом тяжело.
• Оцинкованная сталь. Из этого материала делают объемные указатели направления ветра. Две одинаковые детали соединяют, придав им какой-то объем. С ними все хорошо, но красить тяжело — только порошковая краска и некоторые автомобильные сцепляются с оцинковкой достаточно надежно.Из оцинкованной стали можно сделать объемные флюгеры
• Листовой алюминий толщиной от 2 мм. Режется ножницами по металлу, соединения делают на заклепках или болтах.
• Двухсторонний фольгированный текстолит. Материал нечасто встречающийся, но полностью удовлетворяющий требованиям. Легко режется, хорошо красится.
• Листовой пластик толщиной от 4-5 мм. Проблемы могут быть столько с покраской, но если взять пластик желаемого цвета, то и красить его нет нужды.Некоторые изделия больше похожи на произведение искусства
• Влагостойкая фанера. Вырезать очень просто, только торцы надо будет дополнительно защитить при помощи пропитки, покрасить краской в пару слоев.

Самые долговечные, естественно, металлические флюгеры. Но резка листового металла — сложная задача. Листы потоньше — 2-3 мм, еще можно попытаться вырезать электролобзиком с пилками хорошего качества. И то, придется запасти их в большом количестве. Все остальные материалы этим инструментом режутся «на ура».

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера.

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

• При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
• При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.Некоторые изделия больше похожи на произведение искусства.
• При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла.  Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку.

Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом.

Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Как сделать поворотный механизм

Чтобы флюгер выполнял свои действия, он должен быть закреплен подвижно. Причем так, чтобы при малейшем ветре он поворачивался. Для этого само «тело» флюгера крепят к пруту, а нижнюю часть к крыше или дымоходу (если делают флюгарку — колпак для дымохода с флюгером). Эти две части соединяются подвижно — при помощи подшипников или других подобных соединений.

При помощи шарика

Можно найти любой подшипник и к нему приварить две части «держака». Можно сделать поворотный механизм и без подшипника, но с шариком подходящего размера или конусом.

Для изготовления поворотного флюгерного механизма потребуется две металлические трубы разных диаметров или штырь меньшего диаметра и труба большего. Причем они должны быть подобраны так, чтобы один входил в другой с минимальным зазором (в 2-3 мм).

К более широкой трубе крепится/приваривается корпус флюгера. Причем надо сделать так, чтобы верхняя часть трубы оказалась запаянной. Нижняя труба или штырь используется для крепления указателя сторон света. Именно она крепится к крыше. Верхняя ее часть также должна быть заваренной или запаянной.

Если сварочного аппарата в вашем арсенале нет, можно использовать деревянные пробки — их плотно забивают в трубу. Для надежности, можно стенки смазать универсальным клеем. Но такой вариант — с деревянными заглушками — не может служить слишком долго. От частых поворотов древесина будет стираться, так что через некоторое время придется поворотный механизм флюгера реставрировать.

При сборке флюгера, на установленный штырь укладывается шарик от подшипника, сверху надевается корпус флюгера с приваренной трубой. Для более плавного вращения можно в механизм добавить масла.

После этого можно считать, что флюгер своими руками вы уже сделали.

Правда, надо его еще закрепить, а сделать это далеко не просто — работы на высоте с тяжелым и громоздким изделием в руках та еще задача.

С выточенным конусом

Если найти шарик подходящего размера не получилось, но у вас есть знакомы токарь или вы можете работать с металлом, можно выточить конус, который заменит шарик.

Сама схема сборки флюгера остается той же: к верхней трубе крепим корпус, а нижнюю фиксируем на шесте, коньке крыши и т.д.

Окончательная доработка

Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.

Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.

После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.

Самодельные флюгера разной сложности

При изготовлении указателя направления ветра своими руками, возникает много вопросов. Конструкция несложная, но есть масса вариантов. Например, поворотный узел можно сделать по-разному, не говоря уже о форме и размерах корпуса.

На основе подшипника с помпы ВАЗ

Подшипник взят со старого ВАЗа. По размеру подшипника найдены трубы — одна такая, в которую этот подшипник входит. В этой трубе устанавливаем стопор так, чтобы подшипник не проваливался внутрь, установив его, привариваем. Из труб меньшего диаметра варим крестовину, к которой затем прикрепим буквы, обозначающие направление сторон света.

Еще один отрезок тонкой трубы привариваем к верхней части подшипника. Это будет поворотная часть, к которой прикрепится потом тело флюгера. К этому штырю привариваем перпендикулярно два коротких отрезка трубы — к ним будем варить вырезанный флюгер. Чтобы защитить подшипник от влаги и пыли, используем пыльник от рулевой тяги, натянув его до того, как начали приваривать поворотную часть.

Простейший флюгер за 5 минут из подручных материалов

На охоте, рыбалке или даче, может понадобиться указатель направления ветра. Сделать очень простую модель можно буквально из ничего. Нужны будут:

• пластиковый или бумажный стакан (желательно большой емкости);
• толстая проволока (можно использовать алюминиевую или сталистую);
• пластиковая стяжка;
• шайба с внутренним диаметром не меньше диаметра проволоки.

Процесс изготовления очень прост. Первым делом аккуратно, не повредив стенки, удаляем дно. У бумажного стакана его можно вынуть, у пластикового придется отрезать. Далее, отступив от более широкого края около сантиметра, проделываем в стенках два отверстия, расположенные одно напротив другого, продеваем проволоку. Один край провода загибаем — чтобы указатель ветра не свалился.

С противоположной стороны — снизу — на проволоку надеваем шайбу, поднимаем ее до уровня стакана, оставив совсем небольшой люфт (несколько миллиметров). Берем стяжку, затягиваем ее, фиксируя шайбу на нужном уровне.

Собственно все, мы сделали простейший флюгер своими руками. Конечно, он весьма недолговечен, но не всегда нужна длительная служба. А указывать откуда ветер дует, он будет исправно.

Самые распространенные темы для изготовления флюгера — кот, петух, орел, корабль. Они встречаются чаще всего. Есть множество вариантов и вариаций. Но есть очень нестандартные идеи.

Источник: http://stroychik.ru/raznoe/kak-sdelat-flyuger

Оригинальная кровля и дизайнерские крыши

Сказать сегодня точно, когда именно был создан первый флюгер, естественно, невозможно. Но однозначно – давно. Первоначально подобные приборы использовались чисто практически. Позже стали изготавливать флюгеры, которые представляли собой настоящие произведения декоративно-прикладного искусства.

И сегодня во многих странах можно найти не одно здание, которое украшает оригинальный флюгер, придавая ему индивидуальность и неповторимость.Виды флюгеров: для чего они предназначены Их устанавливают на высоте как минимум на 10-12 м выше земли. Внешне – это металлическая пластинка (флюгарка).

Под воздействием ветра флюгер крутится вокруг определенной оси и показывает, в каком направлении движутся воздушные массы. В метрологии с помощью прибора измеряют также скорость ветра.

Таким образом, в зависимости от назначения флюгеры подразделяют на

• Метеорологические – настоящие приборы, которые, благодаря тщательной балансировке в процессе изготовления, имеют очень высокую точность.Чаще всего их изготавливают посредством ковки.

Приборы со временем перекочевали на метеорологические станции в руки наблюдателей и сейчас гордо носят гордое название «анеморумбометр». Для измерения силы ветра (ветряной флюгер Вильде)– в конструкцию входит вертикальная пластина, способная свободно качаться в стороны.

Силу ветра определяет степень отклонения пластинки от нулевого, строго вертикального, положения. Нередко искомую величину определяют при помощи пропеллера с небольшой массой. Кстати, последний порой используют для отпугивания с кровли птиц. Флюгеры дымоходные – защищающие дымовую трубу от задувания.

• Декоративные – их главная задача в украшении дома, придания ему законченного вида.

Учитывая предназначение подобных измерителей ветра, в работе они могут быть не особенно точны, с определенными погрешностями в показаниях. Фантазия практически ничем не ограничивается – можно найти флюгер на крышу Георгий Победоносец и флюгер — самолет, и даже вызывающую симпатию ведьму на метле.

Виды флюгеров: оригинальные и классические – особенности изготовления

Несмотря на разнообразие флюгарок, самым распространенным в архитектуре остается традиционный (классический) тип. Это обычно изображения фигурок животных или птиц, сделанных из металла, которые, поворачиваясь, указывают направление ветра.

Распространенное мнение, якобы флюгеры изготавливались исключительно в виде петуха, не совсем верно.

В скандинавских странах, например, их часто изготавливали в виде аиста, который традиционно является символом прочности домашнего очага. Флюгер на крышу корабль говорит о стремлении к переменам, новой жизни, а флюгер — лев – олицетворяет волю и благородство, справедливость и храбрость, жизненную силу.

Современные флюгарки от своих предшественников в первую очередь отличаются материалом изготовления. Сегодня чаще можно встретить флюгер на крышу медный или стальной, установленный на колпаке для дымохода. Обычно они покрыты специальной краской, надежно защищающей прибор от негативного воздействия природных факторов. Еще одним отличием является их повышенная чувствительность.

Единственное, что не меняется на протяжении нескольких сотен лет, так это их декоративность. Красивый и оригинальный флюгер по-прежнему украшает крыши домов и привносит очарование старины.

Их крепят к вертикальной или горизонтальной стойке, причем на любую основу – металл, мягкую крышу или металлочерепицу. Оптимальные размеры этих приборов для дома – 40–80х70 см. Флюгер на беседку, садовый домик, гараж обычно имеют меньшие размеры.Монтаж флюгарок на кровле – несложный процесс.

Для его установки используют следующие инструменты: сверло по металлу и дрель; компас; кронштейн из металла, который предназначен для крепления прибора; заклепочник; прогонку; лерку; комбинированные заклепки, гайки, шайбы и гаечный ключ.

Легче всего монтировать их на колпак дымовой трубы, причем толщина металла должна быть больше полутора миллиметров.

Уютный дачный домик украсит оригинальная модель флюгера, красующаяся его вершине.Он будет выглядеть еще более привлекательным и интересным, если в его конструкцию дополнительно заложить какой-либо динамичный элемент.

К примеру, можно выбрать фигурку лошади, которую приводит в движение клюющая птичка или передающая деталь от вращающегося пропеллера. Для изготовления таких флюгеров потребуется проявить достаточно творческой фантазии, а вот материалы нужны самые простые: влагостойкая фанера и жесть.

Подвижные деревянные детали нельзя соединять жестко, чтобы не нарушить динамику. Не следует также забывать, что для их окраски используют эмаль для наружных работ.

Использование подобных динамических конструкций оправдано высотой дачных домиков, которая, как правило, меньше, чем у коттеджей.

А это дает возможность хорошо видеть вращающийся элемент. К тому же он отлично отпугивает птиц, которые портят урожай.

В дело может пойти не только фанера – садовый флюгер изготавливают также из пластиковых бутылок, дисков и т. д. Крепление флюгера на конек крыши – это достаточно просто: пошаговое руководствоОсновные элементы флюгера, по положению которых определяют направление ветра – это пластина и противовес.

Пластиной может служить любая плоская фигура.Важно, чтобы вес противовеса и фигурки были сбалансированы, это максимально уменьшит боковую нагрузку на ось. Флюгарку крепят на металлическую гильзу и она свободно вращается на стержне из стали.

Чтобы уменьшить трение, можно между гильзой и концом оси поместить шарик из закаленной стали.

Узел вращения защищает от попадания влаги расположенный на гильзе зонт. Гильзу крепят на ось через находящееся на ней отверстие винта-фиксатора и кольцевой выработки в оси. Чтобы винт не мешал свободному вращению флюгера, между ним и телом гильзы помещается резиновая прокладка.

На стержень надевают муфту со штифтами, которые ориентированы согласно основным румбам. Направление ветра определяют по взаимному положению противовеса и этих штифтов. К концу оси приваривают круглый фланец. Его размеров должно быть достаточно для удержания всей конструкции на крыше здания.

Ось к крыше здания можно крепить и по-другому: она может заканчиваться хомутами, резьбой или плоскими пластинами.

Флюгер – метеорологический прибор, который когда-то пользовался большой популярностью. Его устанавливали на крышах частных домов, а главной его функцией было измерение показателей ветра.

Сейчас флюгера встречаются редко, в основном их заказывают для украшения дома.Из нашей статьи читатели смогут узнать об основных функциональных возможностях флюгера и об особенностях его установки.

Зачем на крыше нужен флюгер?Флюгер – традиционное для многих поколений метрологическое устройство, указывающее направление ветра и его силу. Размещённые на крыше дома флюгера выполняют ещё одну важную функцию – защищают дымоходную трубу от засорения. Издавна флюгер считался ещё и оберегом дома.

Кованые флюгера становились своеобразным украшением крыши. Такое изделие изготавливалось в форме различных зверюшек, но наиболее традиционным вариантом был флюгер с петухом.

Почему владельцы домов выбирали именно эту птицу? Возможно, это связано с магическими качествами, которыми был наделён петух. Эта птица для людей была всегда символом нового дня.Петухи всегда защищали жилище от бедствий, врагов, пожаров и даже нечистой силы.

Часто на кровлю устанавливались флюгера с фигурками кошек (символом свободы), лошади или коровы (дружба), грифона (сила, процветание, могущество), льва (могущество и власть), аиста (символизирует счастливую семейную жизнь), дракона (мудрость, могущество).Вообще по форме флюгера можно многое узнать о владельце жилища, его предпочтениях и увлечениях.

В прошлом такие декоративные фигурки становились оберегом семейного благополучия.Установка флюгера на крышуСтандартная конструкция флюгера отличается простотой. Она представляет собой металлическую пластину в виде фигурки какого-то животного, закреплённую на специальном вертикальном стержне шарнирами.

Пластина должна быть лёгкой (это обеспечивает её высокую чувствительность к ветровым потокам).Ветровые указатели в такой конструкции состоят из трёх конструктивных элементов: флюгарки (вращающейся стрелки-указателя), опорного металлического стержня, розы ветров (указывающей направление ветрового потока).

Правильно выполнять свои функции флюгер будет при правильном монтаже на крышу. При установке такой конструкции рекомендуем учитывать следующие рекомендации:·

• Флюгер закрепляют в самой высокой точке крыши – на коньке или дымоходной трубе;·
• Очень важным моментом является правильное выставление указателя сторон света. Для этой цели лучше использовать рабочий компас;·
• Чтобы флюгарка свободно двигалась на ветру, в её основании должен быть установлен специальный подшипник;·
• Фигурку животного закрепляют на вертикально расположенной трубе, просто надев её на металлический стержень. Отдельное внимание нужно уделить узлу вращения.

Во-первых, он должен быть надёжно защищён от влаги, иначе со временем флюгарка просто перестанет функционировать.Сейчас производители флюгеров предлагают конструкции с особым узлом вращения, в котором имеются два металлографитовых подшипника, увеличивающих чувствительность прибора к слабому ветровому потоку и способствующих получению более точных результатов.

Кстати, флюгер может выполнять ещё и функцию громоотвода. Для этого на нём (возле ветроуказателя) закрепляют один край проволоки. Второй её край опускают на 1.5 м, выполняя заземление.Процесс установки флюгера выполняется в такой последовательности:

1. Флюгарка закрепляется на гильзе (металлический элемент, обеспечивающий свободу вращения);
2. Между гильзой и осевым краем монтируется подшипник (а лучше – два). Этот элемент снижает силу трения и увеличивает чувствительность стрелки к слабому ветровому потоку;
3. Гильза прикрепляется к оси через отверстие, предназначенное для фиксирующего винта;
4. Чтобы винт не создавал помех движению флюгарки, между ним и металлической гильзой устанавливают резиновую прокладку;5. Специальная муфта монтируется на стержень и дальше направление ветра определяется по делениям компаса;6. С краю оси прикрепляется фланцевый элемент, обеспечивающий надёжную фиксацию конструкции на кровле.

Сейчас редко где можно увидеть живого петуха, гордо восседающего на крыше сельского дома и кукарекающего по утрам. А раньше это было привычным явлением и служило одной из примет деревенского быта.Образ петуха или домашней кошки можно возродить, воплотив их во флюгере.Расскажем, как можно сделать такие флюгеры из металла.Эскизы флюгеров на крышу

Сейчас готовые флюгера продаются в специальных магазинах, но при желании можно сделать индивидуальный заказ на изготовление конструкции.

Прежде, чем приступить к установке флюгера на кровлю, владельцу дома необходимо подобрать подходящую фигурку по эскизам, предоставляемым компанией-изготовителем, или сделать такой рисунок самостоятельно.

Отметим, что все флюгера современного производства разделяются на два типа:· Обычные фигурки с указателем направления ветра;· Более сложные конструкции, в которые кроме указателя направления ветрового потока есть ещё устройство, рассказывающее о скорости ветра.

Также сложные конструкции флюгеров могут оснащаться специальными пропеллерами, отпугивающими от дымохода птиц.Размеры флюгера подбираются в соответствии с параметрами дома. Этот декоративный элемент не должен быть слишком громоздким, но в то же время он должен быть виден на крыше.

Эскизы флюгеров на крышу должны отображать основные конструктивные элементы изделия (фигурку животного, указатель-флюгарку, опорный стержень для фигурки и стрелки, розы ветров).

Размеры клеточек сетки — 10 x 10 см. Под воздействием атмосферной среды стальной лист со временем покроется налетом ржавчины — своего рода патиной, являющейся признаком «старения животных» в процессе долгой службы. Кто этого не желает, может покрыть металл прозрачным или цветным защитным лаком.

Инструменты: электролобзик, угловая шлифовальная машинка, электродрель со сверлильной стойкой, сварочный аппарат. Изготовление фигурки:

1. По нанесенным на заготовку контурам вырезают фигурку кошки или петуха, закрепив ее струбцинами на верстаке.
2. Заусенцы на кромках фигуры снимают болгаркой с веерным диском.
3. В труднодоступных местах кромки зачищают напильником.
4. При сверлении отверстий для глаз, носа и усов используют сверлильную стойку, закрепив стальной лист струбциной.
5. Овальную форму глазам придают полукруглым напильником.
6. Усы делают из 3-мм стальной проволоки, раскраивая ее бокорезами и загибая пассатижами.
7. Нос кошки делают из стального прутка. Шлифовальной машинкой ему придают форму, закрепив заготовку в тисках.
8. Контуры носа можно высечь небольшим острым зубилом.
9. Затем заготовку раскраивают до требуемой длины.
10. Кончик носа и шесть усиков кошки вваривают с тыльной стороны в предусмотренные для этого отверстия.
11. Теперь остается только зачистить болгаркой следы сварки с обратной стороны — и фигурка готова.

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно определял направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

1. Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
2. В строительных магазинах продаются специальные крепления для флюгера. Они представляют собой уголки для фиксации на коньке крыши. Более дорогие модели оснащаются специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным.
3. Чтобы флюгер располагался строго вертикально, что очень важно для правильного определения сторон света, проверяйте положение прибора с помощью строительного уровня.
4. Роза ветров, указывающая стороны света, закрепляется и ориентируется по компасу. Если работать с компасом вы не умеете, то воспользуйтесь мобильным телефоном или навигатором, на картах которых всегда указывается, где север и юг.
5. При нежестком креплении флюгер, вращаясь, создает шум и вибрирует, поэтому завинчивайте саморезы до конца. Чтобы сильные порывы ветра не сорвали флюгарку, усиливайте крепление с помощью подкосов.

Источник: http://crovlya-krisha.blogspot.com/2016/07/blog-post_52.html

Как сделать флюгер с пропеллером своими руками

Сегодня многие загородные застройщики придают уникальности своего жилища особое значение. Отличительная черта становится изюминкой в экстерьере здания.

Правда, таких устройств не так много, и один из них – флюгер.

Он давно является популярным элементом в странах Западной Европы, но и на российских домах сегодня можно встретить флюгер, причина установки которого – показывать направление и силу ветра.

В настоящее время производители различных дизайнерских штучек предлагают огромный ассортимент флюгеров, изготовленных из разных материалов. Говорить о формах, дизайнерском оформлении нет смысла, выбор на самом деле широчайший. Правда, такая игрушка стоит немалых денег, поэтому есть смысл разобраться в вопросе, как своими руками сделать флюгер из подручных материалов.

Выбор инструмента и материалов

Начнем именно с материалов, ведь это устройство устанавливается на кровле дома, оно подвержено всем известным природным нагрузкам, поэтому о сроке его эксплуатации надо будет задуматься заранее.

В принципе, своими руками флюгер можно сделать из чего угодно. Чаще всего встречаются разновидности, изготовленные из дерева (в основном из фанеры), листового железа, редко из меди.

Хотя именно медный вариант считается идеальным.

Деревянный флюгер, даже если его обработать защитными составами, прослужит несколько лет. Стальной продержится несколько десятилетий, если его периодически подкрашивать, что не всегда возможно. А вот медный – это вечная конструкция. К тому же обрабатывать медный лист проще всего, да и украшать его будет не проблема.

Многие умельцы свой взор с недавних пор бросили на пластик, благо листовой материал сегодня в свободной продаже есть. Обрабатывать полимерный материал просто, для этого нет необходимости пользоваться какими-то сложными инструментами. Но такой флюгер можно установить на крышу дачи. На большом красивом доме он просто не будет смотреться. Здесь необходимы дорогие материалы подстать строению.

Что касается инструментов, то они обычные, у каждого хозяина в сарае найдется необходимый арсенал. К примеру, ножницы по металлу, ножовка, пила, напильник, наждачная бумага, болгарка, дрель, линейка и карандаш.

Особенности конструкции флюгера

Конструктивное наполнение флюгера основано на двух составляющих:

• Ось, которая представляет собой стержень, выполняющий роль своеобразного крепежного элемента. Она устанавливается строго по вертикали и крепится к крыше дома.
• На оси устанавливается флажок с противовесом. Ветер давит на флажок, заставляя горизонтальную часть флюгера поворачиваться вокруг оси.

Важно! При изготовлении флюгера своими руками необходимо учитывать тот момент, что горизонтальная часть должна быть равномерно расположенной.

То есть, по две стороны оси должны находиться равные части по весу. В принципе, в этом и заключается трудность изготовления.

К особенностям конструкции флюгера можно отнести и некоторые дополнительные элементы. К примеру, можно флюгер сделать с винтом, который будет показывать силу ветра. Чем интенсивнее он крутится, тем сила ветра больше.

Можно конструкцию дополнить вертикально установленной пластиной. Она должна быть закреплена таким образом, чтобы оставаться в свободном состоянии. При этом пластина должна раскачиваться в одной плоскости. С ее помощью можно также узнать о силе ветра.

Чем больше угол отклонения от вертикали, тем сила ветра больше.

Что касается формы и дизайнерского оформления, то тут ограничений нет. Все в ваших руках, все зависит от фантазии и вкусовых пристрастий. Это же самое касается и размеров флюгера. Правда, специалисты рекомендуют использовать ширину 40-50 см, длину 70-80 см. Для небольших домов и коттеджей это оптимальный вариант. Если флюгер устанавливается на крышу беседки, то размеры можно уменьшить.

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр – 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси.

Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент – это сделать так, чтобы в подшипник не попадала вода и грязь.

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

Флюгер самолет – конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим.

Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу.

По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

• Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
• Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Сборка и установка флюгера

Необходимо определиться с местом установки. Считается, что флюгер не должен портить симметричность конструкции крыши дома.

Поэтому, если на кровле есть трубы, то крепление лучше всего производить к ним. Если таковых нет, тогда оптимальный вариант – конек крыши. Для установки на коньке необходимо всего два крепежных элемента (полосы), которые будут располагаться точно под углом скатов крыши.

Как производится сборка флюгера на месте установки:

• Сначала крепится к крыше дома основная часть, изготовленная из трубы. Ее крепят к коньку длинными саморезами. Важно крепление проводить не к кровельному материалу, а к обрешетке крыши.
• Устанавливается внутрь трубы подшипник.
• Сверху вставляется ось, на которую предварительно надевается защитный колпачок.
• Снизу трубы подшипник закрепляется гайкой и шайбой.

Кстати, внутренний диаметр трубы подбирается под внешний диаметр подшипника. И еще один очень важный момент. Все детали и узлы флюгера должны выполняться с большим запасом прочности. Особенно это касается креплений. Он должен выдерживать достаточно большие ветровые нагрузки. Да и снег станет для него большим испытанием.

Не забываем, что флюгер с пропеллером расположен под открытым небом. Так что дождь его будет омывать постоянно. Поэтому рекомендуется смазать металлическую конструкцию солидолом. И это после его покраски.

К тому же периодически придется подтягивать резьбовые узлы, подкрашивать устройство, смазывать подшипник и так далее.

То есть, флюгер – это не просто красивый элемент внешнего дизайна дома, это механическая игрушка, за которой надо постоянно ухаживать своими руками.

Источник: http://bouw.ru/article/kak-sdelaty-flyuger-s-propellerom

Флюгер на крышу и огород своими руками: как сделать его с пропеллером, из металла или пластика

Иногда есть необходимость определить скорость ветра и его направление. В частном доме с этой целью можно установить флюгер на крышу. Он может иметь специальную трубку со стрелкой, определяющей силу воздуха.

Сделать такую конструкцию можно своими руками, вариантов изготовления существует несколько: это как более сложные, так и максимально простые из подручных материалов. А если проявить фантазию, то он, кроме своей основной функции, будет служить великолепным декоративным элементов.

Функции конструкции

Как правило, одно изделие совмещает в себе несколько функций. На загородных участках они могут быть очень важны:

• Основная функция — метеорологическая. Конструкция демонстрирует направление и силу ветра и ее количественные ее показатели.
• Защита дымохода от попадания ветра, благодаря чему в помещение не будет попадать дым.
• Защита от грызунов и нежелательных животных — если флюгер оснащен пропеллером, который двигается благодаря ветру, то создаются вибрации, отпугивающие крыс, кротов и других вредителей. Изделие может быть установлено в огороде на открытом участке.
• Декоративная функция — красиво оформленный флюгер придаст дому дополнительную привлекательность.

Символика украшений

Оригинальность придается флюгерам с силуэтными фигурками, которыми они украшаются. Их использовали в качестве оберегов или определенных символов. Сам по себе флюгер на крыше, согласно учению фен-шуй, считается символом добрососедских отношений.

Чаще всего конструкции оснащаются фигурками животных. Все они имеют то или иное значение:

• петух — предупреждает об опасности и отпугивает нечисть;
• кот — символ уюта;
• сова — мудрость;
• лев означает силу и власть;
• орел — символизирует защиту от врагов;
• аист — знак взаимопонимания в семье и благополучия;
• дракон — знак духовной силы и мудрости.

Некоторые устанавливают фигурки сказочных героев или реальных персонажей. А еще распространены тематические фигурки. Если здание принадлежит пекарю, то это может быть булочка. Если здесь располагается обувная мастерская — то башмачок и так далее.

Прежде чем узнать, как сделать флюгер своими руками, нужно оценить свои силы. Конструкция из металла — наиболее сложная, но она же и сама добротная.

Прежде чем приступить к работе, следует подготовить шаблон готовой фигуры или подготовить эскиз. Трафареты лучше всего делать на основе картона. Их потом будет легче перенести на металл.

Потребуется сделать чертеж стрелки и поворотной части конструкции, с помощью их будет показываться направление воздуха. На чертеже следует прописать все — параметры стрелки, узла поворота и не только.

Для работы будут нужны такие материалы:

• лист металла до 2 мм в толщину;
• проволока;
• металлические трубки разных параметров и одна профильная;
• шар из металла (его диаметр должен быть равен 80 мм);
• подшипниковый шар с диаметром 15 мм;
• металлопрокат круглой формы на 12 мм;
• железная пластинка.

Для работы требуются специальные инструменты. Нельзя забывать и о средствах личной защиты. Подготовить нужно следующее:

• сварочный аппарат;
• углошлифовальную машину;
• болгарку;
• электрический лобзик;
• напильник дрель со сверлами по металлу;
• зубило и молоток;
• очки, перчатки и специальный костюм для защиты;
• щиток.

Производство элементов по отдельности

Сначала на лист металла нужно нанести шаблон фигурки, которую потребуется вырезать по созданному контуру. Потом он прикрепляется к верстаку и закрепляется с помощью струбцин, чтобы при резке он не двигался.

Шаблон по контуру режется лобзиком, затем заусенцы убирают болгаркой, оснащенной шлифовальным кругом. Доступ к отдаленным обеспечивается благодаря тонкому напильнику.

Мелкие декоративные элементы изготавливаются с помощью дрели, проволоки и других вещей.

Стрелка для определения направления воздуха тоже вырезается с помощью лобзика по контуру, нанесенному на лист металла. Стрелку делают не полностью сразу, а только оперение и указательный элемент. Эти части привариваются к профильным трубам, причем оперение к одному прутку, указатель же — ко второму. Хорошо нужно зачистить сварочные стыки.

Следующая часть работы — производство поворотного узла. Нужен стальной шар, на нем выполняется сверлом делается отверстие. Крышка должна быть присоединена сварочным аппаратом к отрезку трубки нужного размера.

Чтобы стрелочные трубки плотно примыкали к шару, с обеих противоположных сторон делаются незначительные углубления.

К ним приваривают два конца стрелы, потом к шару нужно присоединить стержень на основе профильной трубки и частично круглую трубку.

Как правильно закрепить

Когда готова часть стрелы с возможностью поворота, можно зафиксировать фигурку флюгера на шарике из металла.

Для плотной стыковки основания с шаром, ее не целиком вырезают как полукруг и сварочным способом присоединяют к шару. Обязательно нужно следить, чтобы между стрелкой и поворотом был соблюден угол в 90 градусов.

Ту или иную фигуру устанавливают на оси таким образом, чтобы имелся противовес с двух сторон.

Для свободного движения флюгера подготавливается опорный стержень. С этой целью в медную трубу помещается круглый прутик, затем элементы свариваются между собой. Подшипниковый шарик вставляется в широкую трубу и обрабатывается смазкой. Туда же ставится и медная труба. Готовую конструкцию осталось покрасить и поставить на крыше.

Ветряк с пропеллером

Чтобы понять, как сделать флюгер с пропеллером своими руками, нужно использовать базовые знания по производству простой конструкции. Требуется подробный чертеж, включая металлический пропеллер. Ставить такой флюгер следует на небольшой высоте, чтобы было видно силу движения пропеллера. Чем сильнее он будет крутиться, тем большую скорость имеет ветер.

Изготовление выглядит так:

• вертикальная опора делается из арматуры или металлической трубы;
• поверх опоры на резьбу потребуется приделать деревянную плашку для фиксации горизонтальной части конструкции;
• внизу ставится подшипник, чтобы изделие могло вращаться вокруг оси;
• сам флюгер прикрепляется к крыше пластинами на саморезы;
• пропеллер делается на основе металлического оцинкованного листа и режется ножницами по металлу;
• посередине отрезка металла проделывается крепежное отверстие, края отгибаются под нужным углом в стороны.

Если флюгер целиком делается из пластика или фанеры, тогда пропеллер нужно прикрепить на саморезы к торцевой части изделия, но не закручивая полностью, чтобы без труда двигаться по оси.

В случае когда он металлический, то к торцу нужно приварить маленький штырь с резьбой на конце. На резьбу приделывается гайка и шайба.

Они будут служить крепежным элементом для пропеллера и выступать в роли ограничителя.

Производство из подручных материалов

Средство для определения силы и движения воздуха можно смастерить не только из металла. Простой флюгер можно изготовить даже из старых пластиковых бутылок. Для работы будут нужны:

• две крупные пластиковые бутылки, крышки убирать не нужно;
• деревянный брусок;
• картонный кусок;
• гвоздь на 10 см в длину;
• проволока;
• маркер;
• канцелярские ножницы.

Пластиковые емкости нужно хорошо вымыть и удалить этикетки. Из куска картона следует сделать шаблон пропеллера и крыльев самолета. Затем из бутылочного донышка нужно сделать пропеллер, выкроенные из картона крылья присоединяются к бокам бутылки и обводятся маркером.

Ровно по центру крышки проделывается отверстие дрелью с тонким сверлом или гвоздем, аналогичное отверстие проделывается в пропеллере, после чего их соединяют путем посадки на гвоздь. Винт должен без труда вращаться вокруг своей оси.

Заготовка крыльев делается на основе второй бутылки, а в первой делаются прорези ножом в зависимости от ширины крыльев для вставки. Фюзеляж такого ветряка соединяется с деревянным брусом, потом конструкция прикрепляется на крыше.

Флюгеры на основе пластика могут делаться в виде ротора. Крепить их нужно не горизонтально, а по вертикали.

По бокам же емкости нужно сделать отверстия квадратной формы, напоминающие двери, что будут размещаться по шахматному принципу.

Бутылка крепится на вертикальную ось, с этой целью можно взять металлический или деревянный прут. Для обеспечения вращения под пробку нужно вставить небольшие подшипниковые шарики.

Если нужно изготовить полноценный металлический флюгер, который будет выполнять, декоративную функцию, а опыта работы и требуемых инструментов нет, то лучше это доверить профессионалам. Они воплотят все требования заказчика касательно дизайна конструкции и других ее нюансов.

Дачные флюгера — универсальные приспособления. Они используются как просто для украшения здания, так и для других задач.

Причем если с их помощью нужно просто определять силу и направление ветра и отпугивать вредителей, то своими руками сделать конструкцию можно из простых подручных материалов.

А сложное металлическое изделие, оснащенное фигурками животных или сказочных персонажей, стоит делать больше в качестве украшения.

Источник: https://tokar.guru/samodelkin/kak-sdelat-flyuger-svoimi-rukami-dlya-dachi-na-kryshu.html
