Fm радио из автомагнитолы своими руками
Входной блок FM. Измерители частоты приема. Во второй колонке приведено краткое функциональное описание каждой микросхемы description , где:. Условные обозначения выводов микросхем на принципиальных схемах:.
Блок включает входные цепи, УРЧ и преобразователь частоты. Такие преобразователи обладают хорошей чувствительностью и применяются в основном в переносных магнитолах. Схемы их включения почти не отличаются. Особенности ТАР. Напряжение на выводах при отсутствии сигнала. На рисунке 30а, дана принципиальная схема преобразователя на TA На этой же схеме показана структурная схема микросхемы, на рисунке 30б показана ее внутренняя схема.
Конструкция входного фильтра может быть самой разнообразной. Обе МС имеют одинаковую цоколевку. Работает при напряжении питания 1, Включается по схеме, приведенной на рисунке Поэтому тюнеры с такими преобразователями имеют более высокую избирательность. Так малогабаритные трехсекционные конденсаторы не распространены, то в качестве элементов настройки применяются варикапы и ферровариометры.
Позволяет реализовать стереофонические радиоприемники с питанием 2, Выпускается в корпусе DIP Устанавливается, в основном, в стационарных тюнерах и переносных комбинированных аппаратах. Переключение диапазонов осуществляется переключателем, который одновременно отключает стереодекодер в режиме AM. На приведенной схеме входной ЧМ преобразователь показан условно, так как его конструкция может быть любой.
Микросхема в свое время устанавливалась практически во все виды радиоприемников и магнитол. Типовая схема включения приведена на рисунке 6. На слух это воспринимается как хрип.
Выход из ситуации обязательное включение цепочки АПЧ. Входной ЧМ преобразователь показан условно. На схеме показано решение индикации уровня принимаемого сигнала, отображаемого светодиодным индикатором.
Позволяет сконструировать компактный радиоприемник с хорошей чувствительностью. Одно из схемных решений тюнера на микросхеме CX FP приведено на рисунке 7.
Первая особенность — в качестве опорного контура квадратичного детектора часто используется двухвыводной пьезорезонатор. Как и во всех других случаях возможны различные изменения принципиальной схемы. Встроенный УНЧ может использоваться и для магнитофона. Ниже дается описание двух конструкций двух-диапазонных приемников на обоих вариантов микросхемы. На рисунке 9 приведена схема такого двух диапазонного приемника, выполненного на микросхеме CXA S.
Переключатель диапазонов на 3 положения позволяет подключать к внутренней магнитной антенне и телескопическую. Внутренний стабилизатор формирует на выводе 9 микросхемы напряжение 1,23 В. Это напряжение или очень близкое к нему присутствует в режиме ЧМ на выводах 6, 8, 10, 11, 16, 18, 23, На выводах 4 и 28 — половина питания. Если реализован только ЧМ диапазон, то детали, которые относятся к AM диапазону, не устанавливают, а с вывода 15 микросхемы резистор подключают к общему проводу.
Конструкция упрощается, если заменить контур квадратичного детектора вывод 3 на пьезокерамический резонатор, как на схеме, изображенной на рисунке 7. Схема включения отличается от схемы, приведенной на рисунке 8 следующим образом:. Катушки L 1 и L 2 содержат по 4, a L 3 — 3 витка провода диаметром 0,51мм на оправке 4,5мм.
В качестве опорного контура в данной схеме применен опорный фильтр на 10,7, хотя может применяться и обычный контур. Используется встроенный варикап, в этой схеме реализована функция автоматической подстройки частоты в ЧМ диапазоне. Микросхема применяется, в основном, в авто-магнитолах с цифровой настройкой. На рисунке приведено одно из схемных решений тюнера на микросхеме LA В качестве входного преобразователя обычно используется Преобразователи на варикапах.
Микросхема имеет много дополнительных функций, такие как выход напряжения АРУ и автоматическое шумопонижение. Для автоматической настройки тюнера в качестве сигнала настройки чаще всего применяться напряжение, сформированное на выводе 14 для управления устройством шумопонижения. Для этой же цели, для некоторых микропроцессоров, может применяться напряжение уровня принимаемого сигнала с вывода 15 микросхемы или напряжение ПЧ, снимаемое с дополнительной обмотки контура квадратичного детектора.
Уровень шумопонижения можно задать резистором, подключенным к выводу 5 микросхемы. Его номинал Сигнал с S -метра может также и включать режим стерео стереодекодера.
Напряжение АРУ, формируемое микросхемой, может применяется для автоматической настройки тюнера и не всегда подается на соответствующий вход входного преобразователя.
В этом случае напряжение АРУ поступает на входной преобразователь, с простого делителя напряжения. Ряд фирм выпускает микросхемы для реализации только ЧМ приема. На рисунке показана схема такого тюнера, реализованного на микросхеме LA , аналог которой выпускается многими фирмами.
На этой же схеме показан способ подключения двух пьезокерамических фильтров с дополнительным каскадом усилителя ПЧ, что позволяет заметно улучшить параметры тюнера. МС переходит в режим приема AM сигналов при подаче питания на вывод 10 микросхемы. Представляет собой упрощенный вариант TA , как правило, устанавливается в тюнеры, которые обладают несколько худшими параметрами, чем собранные на прототипе.
Упрощение порой доходит до такой степени, что в AM диапазоне микросхема включается по схеме прямого усиления. При этом гетеродинная AM часть не подключается, а вместо пьезофильтра на kHz включается разделительный конденсатор.
МС позволяет реализовать простые радиоприемники с питанием 4, Полный отечественный аналог K XA Гетеродина-мультивибратора, синусоидальное колебания первой гармоники которого выделяется подключаемым к микросхеме LC -контуром, двойного балансного смесителя, широкополосного 4-х каскадного УПЧ с резонансным выходным каскадом, 2-х полупериодного детектора, усилителя сигналов ЗЧ, стабилизатора напряжения питания. Таким образом, микросхема усиливает и преобразует принимаемые сигналы, усиливает сигналы ПЧ, детектирует их и усиливает звуковой сигнал.
На рисунке приведена схема простого приемника, приемник не отличается хорошими параметрами из-за очень простых полосовых фильтров. Переключение диапазонов осуществляется сдвоенным переключателем. При этом вывод 16 микросхемы следует нагрузить резистором 1,2 кОм. В этой же схеме напряжение базового смещения на первый каскад преобразователя так же подается с вывода 16 микросхемы, что позволяет сократить количество групп переключателя диапазонов.
Выход АПЧ имеет И-характеристику, что позволяет для подстройки применить базовое смещение транзистора гетеродина. Если в качестве входного применить преобразователь с варикапом для автоподстройки, то сигнал АПЧ следует брать с выхода детектора, имеющего N -характеристику, дополнительно его отфильтровав. Микросхема излишне упрощена, в результате объединения входа промежуточной частоты.
Объединены и выводы обоих детекторов. Это привело к нагромождению компонентов на выводах 14 и На рисунках положение переключателя соответствует приему ЧМ. Применяется в конструкциях радиоприемников всех классов. Чувствительность тюнера, реализованного на этой микросхеме, определяется входным преобразователем ЧМ в ПЧ, который на рисунке не показан.
Его конструкция может быть любой. Микросхема не имеет специального выхода АРУ, поэтому сигнал ПЧ стоит дополнительно ограничить хотя бы простым диодом. Выводы 1 и 2 должны быть гальванически связаны, если не через катушку, то хотя бы через резистор 10 kOm.
Выводы 12 и 13 могут непосредственно подключаться к обмотке промежуточного трансформатора, что и сделано в большинстве схем. Переключение режима работы с AM в ЧМ осуществляется замыканием вывода 2 на общий провод. При желании к ножке 6 микросхемы через эмитерный повторитель можно подключить стрелочный индикатор уровня принимаемого сигнала, на другой выход которого, для нулевого показания, следует подать напряжение компенсации.
Микросхема TA обладает одним существенным недостатком, наблюдаемом в основном в переносных магнитолах, при подключении наружной антенны в режиме приема ЧМ начинают детектироваться паразитные AM станции работающие на частотах кратных 10,7 MHz.
Для уменьшения этого эффекта, следует отдать предпочтение компактному монтажу ПЧ цепей. МС, устанавливаемая в аппаратуру повышенного класса, как с ручной, так и цифровой настройкой. Ее особенность — линейное детектирование AM сигналов. Одна из возможных принципиальных схем тюнера на этой микросхеме приведена на рисунке Микросхема работает в AM режиме при подаче питания на вывод 3.
В ЧМ режиме этот вывод отключен. Рабочий диапазон питания TA — 1, МС представляет собой супергетеродинный АМ-ЧМ приемник, обеспечивающий на слух более высокое качество звука, чем предшествующие микросхемы. Часто на этой микросхеме собираются зарубежные промышленные УКВ-приемники. Очень удачная разработка, при рассмотрении других микросхем может рассматриваться как эталон.
Напряжение питания 1, Расположение и назначение ножек соответствует TA но имеет больше внешних компонентов и обладает гораздо большей чувствительностью. На рисунке приведена схема тюнера, где показана реализация АПЧ.
Тюнер автомагнитолы
Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них. Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1
Тюнер автомагнитолы. Полезна будет функция изменения чувствительности приемника, а также переключатель стерео/моно также влиящий на.
Тюнер автомагнитолы
Смотрите любимые фильмы, телевизионные программы, новости, музыку и многое другое. С удобным пультом дистанционного управления, вы получите полный контроль над развлечениями! Технические характеристики автомобильного DVB-T2 тюнера :. Штатные головные устройства на Android. Корзина покупок: Товаров в корзине: 0 шт. На сумму: 0. Войти или зарегистрироваться. Почтовый трекер Введите номер отправления.
FM-тюнер Lart USB FM Radio
Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия.
Главная Статьи Оптовым покупателям Контакт.
Моя свобода – это радиоприёмник: эволюция автомобильного радио
Вот и обещанный тюнер. В статье много полезных советов. Добавлю, что есть наборы в продаже, Кит, кажется. А из наших микросхем можно применять КХА Да, действительно, ламповые УКВ блоки от старых радиол перестраивать сложнее, и чувствительность низкая получается, если УРЧ не ставить на входе, что усложняет схему Про фильтры 10,7 МГц в ПЧ — все правильно описано а в промышленных готовыз наборах они вообще не применяются, что не есть хорошо.

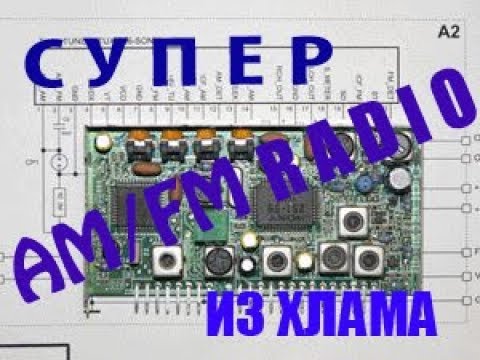

Радиоприемник AM/FM с автомагнитолы своими руками.
Каждый покупатель стремится купить самый хороший радиоприемник. Однако, учитывая огромное разнообразие моделей и производителей приемников радио, перед пользователем встает вопрос выбора аппарата. Критерии выбора и технические характеристики радиоприемных устройств для бытового использования даны в обзоре. Здесь рассмотрены радиоприемники с точки зрения их потребительских свойств. Аналоговые радиоприемники с потребительской точки зрения отличаются от цифровых способом настройки, которая ведется традиционным механическим способом с помощью вращения соответствующей ручки.
пробовал перетягивать различные приёмники на авиадиапазон и не качества решил попробовать с тюнерами от автомагнитол.
Всего три микросхемы процессор мс тюнера и 25VQ32 которая была заменена на новою с новой прошивкой сброс настроек и напряжения в норме есть подозрение на тюнер но почему идет остановка на частоте мультиплексора тоже непонятно значит он принимает каналы. В наличии почивший в бозе китайский ТВ-тюнер без опознавательной маркировки. На плате явно просматривается вздутие посредине микросхемы в корпусе SOT Правильно ли идентифицировал, и если правильно, то каковы возможные аналоги для замены.
Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания.
Входной блок FM. Измерители частоты приема.
Previous Entry Next Entry. View All Archives. Log in No account? Create an account. Remember me.
Приветствую пробовал перетягивать различные приёмники на авиадиапазон и не добиваясь приемлемого качества решил попробовать с тюнерами от автомагнитол. У меня пришла мысль , а не проще купить готовый связной приёмник с авиационным диапазоном , благо они есть в продаже да и не дорогие Демодулятор детектор АМ сигнала, в Вашем случае TA, здесь совсем ни причем — он детектирует только то, что на него приходит, а приходит на него абсолютно разного уровня сигналы по амплитуде — по этому и слышны хрипы. Всё вышесказанное, точно так же относится к попыткам перетянуть на авиа все китайские поделки для приема FM.
ОБЗОР УКВ РАДИОПРИЕМНИК НА ОСНОВЕ ТЮНЕРА АВТОМАГНИТОЛЫ СДЕЛАННОГО СВОИМИ РУКАМИ
Видео УКВ РАДИОПРИЕМНИК НА ОСНОВЕ ТЮНЕРА АВТОМАГНИТОЛЫ канала Rinat Pak
Показать
Информация о видео
5 июля 2014 г. 14:50:27
00:06:47
Поделиться
Старая ламповая
радиола работает в УКВ диапазоне на частотах 65,8 – 73 МГц, а так хочется
послушать станции с той же частотной модуляцией (FM) в верхнем диапазоне УКВ на частотах 88 – 108
МГц. Существует несколько способов переделок.
Способ первый. Выход
частотного детектора с промышленного приёмника подсоединить к ламповому входу
УНЧ радиолы, к входу звукоснимателя или регулятора громкости. Но такой симбиоз
мне не очень нравится.
Способ второй. Иногда перестраивают УКВ блок самой радиолы,
её гарантированная чувствительность равна 20 мкВ, такую чувствительность имели
старые ламповые приёмники второго класса, маловато будет. Одной только
перестройкой здесь не обойтись.
Способ третий.
Встроить в радиолу готовый блок УКВ от
хорошего современного приёмника. Заранее вижу сложности по установке
кнопок настройки и управлению этим блоком.
Можно и дальше перечислять
другие способы, а поэтому я остановился на самом простом способе, который стар,
как и сама радиола, но вполне себя оправдал. К самому приёмнику добавляется
только ручка настройки гетеродина, ибо только он и будет перестраиваться.
Берётся одна единственная микросхема с классическими пьезокерамическими
фильтрами на 10,7 МГц и фильтром дискриминатора (детектора). По крайней мере,
промежуточная частота с детектором уже настроены, работы остаётся немного,
уложить катушку гетеродина и настроить селективный усилитель высокой частоты.
Всю схему тюнера мне не хочется вырисовывать. Микросхем с классической промежуточной
частотой 10,7 великое множество,
возможно, у каждого есть своя любимая. В давние времена я начинал строить с
микросхемой ТЕА 5710Т, на её примере я
расскажу, как простым способом добиться неплохих параметров тюнера, который
хорошо принимает радиостанции на предельных расстояниях, имея чувствительность
не хуже 1 мкВ при соотношении сигнал – шум в 20 дБ, и прекрасно себя
чувствует вблизи Останкинской телебашни.
Так сложилось, что переворот в радиовещании произошёл более 20 лет назад, когда
появились первые радиостанции «Европа +»
и «М Радио», передающие зарубежную эстраду. Вот тогда-то я
мастерил тюнера, настраивая их на понравившиеся частоты с небольшой подстройкой
в диапазоне. К микросхеме добавлялся
селективный усилитель высокой частоты (УВЧ). Первоначально он был выполнен на
одиночных контурах, а потом я стал использовать связанные контура, обладающие
лучшей характеристикой и обеспечивающие более широкую полосу приёма 5 МГц. Поскольку контура не перестраиваются варикапами,
в тюнере отсутствуют перекрёстные помехи, а хорошая дополнительная селективность связанных
контуров подавляет зеркальный канал и
частично побочные каналы приёма. В усилителе использовался транзистор (АТ32033)
с маленьким коэффициентом шума, таким образом, достигалась хорошая
чувствительность, приёмник уверенно принимал радиостанции в радиусе 80 км от Москвы
на отрезок провода в один метр, в то время как промышленный вариант приёмника
на этой микросхеме помалкивал.
Шкала настройки очень
удобная, я просто использовал стрелочный вольтметр, он очень подходит для стиля
ретро. Меняется напряжение на варикапе гетеродина, а стрелка вольтметра
настраивается в это время на станции.
![]() |
| Электрическая схема тюнера. |
Достоинство в простоте конструкции. Недостатка
два. Уверенный приём только в полосе преселектора, а она около 5 МГц. Нет
смысла делать преселектор с широкой полосой, так как он будет приближаться
к промежуточному каналу приема, и
захватывать побочные каналы, ухудшая при этом помехоустойчивость. Второй
недостаток, это — температурная
зависимость частоты настройки гетеродина. Но если последнее решить с помощью
синтезатора, то теряется простота конструкции. А если бы была поставлена задача
– сделать уверенный приём во всём диапазоне, то я бы несколько таких блоков с
микросхемами поставил в параллель и переключал бы вручную, разделив, таким
образом, весь диапазон.
Несколько слов о пьезокерамических фильтрах на 10,7 МГц.
Лучше применить микросхему, где используются 2 фильтра промежуточной частоты,
получится хорошая избирательность по соседнему каналу приёма, более 60 дБ. С пьезокерамическим фильтром дискриминатора,
приёмник упрощается в налаживании. В современных микросхемах он используется
реже, а о его правильном подключении фирмы производители не дают информацию. Ни в коем случае не покупайте отечественные пьезокерамические
фильтры (цвета от голубого до салатового), так как у них большой разброс по
частоте (до 200 кГц) и очень плохая
надёжность. Я столкнулся с этим по специфике своей работы. Лучше приобрести
фильтры фирмы Murata,
из тысячи ни один не вышел из строя, а из отечественных – каждый двадцатый.
О катушках
индуктивности. Одна и та же катушка импортного производства может иметь
разную цену. Как выяснилось в процессе – это не спроста. В цене заложены лучшие
характеристики, меньше температурный коэффициент изменения индуктивности, что улучшает стабильность контура. Уменьшить уход
по частоте поможет неоднократный сильный
нагрев катушки, горячим воздухом, используя фен.
О микросхемах. Микросхема ТЕА 5710 мне
очень нравиться, жаль, что её сняли с производства, хотя остатки на складах ещё
есть, есть и в продаже. Это полноценный приемник, как с частотной, так и с
амплитудной модуляцией. Встроенный гетеродин и усилитель высокой частоты
упрощают всю схему. Вывести данную микросхему из строя просто невозможно.
Сконструированные на ней блоки работают уже более 15 лет и не теряют
работоспособность. В моём случае я
только чуть уменьшаю усиление её собственного УВЧ, шунтируя контур Lк4 резистором, и добавляю УВЧ на современном транзисторе,
имеющем меньший коэффициент шума. Можно использовать
полевой транзистор BF1212WR, но
будет другая схема его включения. На этой частоте еще его не опробовал, но
уверен, что УВЧ на нём обладает больней линейностью, а значит, более устойчив к
помехам, по крайней мере, не выходит из строя при мощном сигнале на входе (до 1
вольта) , а с транзистором АТ32033 такое порой случалось.
Однокристальные
приёмники с низкой промежуточной частотой (150кГц), мне не по душе.
Из современных
микросхем с фильтрами на 10,7 МГц, подойдёт SA 636, SA 639, но её
применение усложнит конструкцию. Она постоянно совершенствуется, её размер
становится всё меньше и меньше — не каждому это понравится. При желании её
можно использовать с фильтром дискриминатора, внеся небольшую подстройку.
![]() |
| Кострукция тюнера. |
Регулировка на
слух возможна только в случае использования одиночных контуров. Сам процесс
регулировки прост, а всё дело в конструкции контуров. Они выполнены проводом
диаметром 0,3 и представляют собой 10
витков, без сердечника. Наматываются на оправке (например, сверло) в 1.5 мм,
причём с шагом равным примерно диаметру
провода. Настройка будет заключаться в сжатии или растягивании контура по
максимуму принимаемого сигнала. Можно на слух, настроившись на отдалённую
радиостанцию, слышимую на уровне шума, но лучше по приборам. У сильно
вытянутого контура уменьшаю номинал его конденсатора, приводя его таким образом
после повторной настройки в приличное состояние. Отличается только катушка
гетеродина. Я специально подобрал нормированный контур в 150 нГн в планарном
исполнении. Сделал это намеренно, пытаясь уменьшить уход частоты гетеродина от
изменения внешней температуры. Все значения номиналов конденсаторов приведены
для частоты 87 – 94 МГц, но паразитная ёмкость монтажа внесёт свои коррективы. Частота гетеродина на 10,7 МГц выше. Уложить
гетеродин удобно по анализатору спектра. Увеличение номинала конденсатора Сп,
расширяет перестройку и смещает её вниз, с уменьшением номинала конденсатора,
перестройка уменьшается, и настройка гетеродина смещается вверх. Через каждые
400 кГц идут радиостанции, в этом сгустке найдётся любимая. Плотно «забитый»
диапазон усложнит измерение чувствительности. Нужна экранированная комната. При
измерении ушёл на самый склон входной частотной характеристики, практически за
диапазон и намерил 1,2 мкВ при соотношении сигнал/шум 20 дБ.
Если кто решится
повторить конструкцию, имея анализатор спектра и генератор или один измеритель
частотных характеристик (Х 1 -42) или аналогичный ему, могу дать полновесную инструкцию
по настройке.
Ламповый усилитель в
сочетании c диапазоном
ЧМ (FM) – музыкальное
блаженство!
Дополнено 8 октября 2012 г. Полновесная инструкция.
Регулировка
тюнера УКВ диапазона.
Настройка блока состоит из трёх этапов.
1.Настройка высокочастотного усилителя
осуществляется с помощью прибора Х1- 42, или Х1-50, или аналогичного им прибора
для исследования амплитудно — частотной характеристики (АЧХ).
Для настройки необходим высокочастотный кабель с разъёмом и
детекторная головка. Для удобства
пользования прибором использую самодельный детекторный пробник. Он имеет
небольшие габариты, благодаря чему обладает маленькой собственной ёмкостью. Ёмкость
входного конденсатора можно всегда поменять, например, уменьшить с ростом частоты,
таким образом исключить взаимовлияние измерительного прибора на работу схемы.
Входные вывода измерительной головки должны быть как можно короче, чтобы
исключить их паразитную индуктивность и ёмкость. Вместо классического
германиевого диода использую СВЧ переключающие PIN диоды.
| Внешний вид детекторной головки. Она справа от разъёма. Чем меньше, тем лучше. |
![]() |
| Рис.1. Схема детекторной головки. |
Калибровка прибора необходима для
определения уровня, относительно которого
в дальнейшем будем считать усиление каскада или части схемы. Уровни
измеряются в дБ, на ручке декадника прибора. Горизонтальную линию уровня
устанавливают по середине шкалы.
![]() |
| Рис. 2. Калибровка прибора. |
Калибровка прибора. Верхний луч — уровень усиления.. |
Настройка сквозной частотной характеристики
каскадов. Выход прибора Х1 — 42 подсоединить к антенному входу тюнера, а
детекторную головку к 20-ому выводу микросхемы ТЕА 5710 . Первоначально
необходимо увеличить обзор прибора до 50 МГц, при необходимости уменьшать
уровень выхода с генератора. Сжимая или разжимая катушки, добиваться роста
усиления в заданной полосе частот, начиная от 88 МГц и выше. Реальная полоса при указанных в схеме
номиналах около 5 МГц. Значит, центральная частота будет 91 МГц. Меняя резонанс
контуров, (при сжатии его характеристика смещается вниз, при растягивании —
вверх), их, таким образом, подводят к центральной частоте. В этом случае
усиление будет расти, а полоса пропускания сужаться. В процессе настройки,
когда уровень АЧХ растёт, уровень сигнала с выхода прибора уменьшают
декадником.
В теории каждый
колебательный контур имеет свою частотную характеристику. Сквозная
характеристика – это последний график.
Частотные характеристики катушек. Рис.3
| Скозная АЧХ. |
Задача настройки –
получить максимальное усиление и минимальную неравномерность в диапазоне частот
88 – 93 МГц. АЧХ в идеале должна иметь
плоскую вершину и крутые скаты, а усиление всего тракта (от антенного входа до
20-ого вывода микросхемы) должно быть не менее 20 дБ. Уровень усиления определяется
по декаднику относительно калибровочного уровня.
![]() |
| Возбуждение усилителя. |
Если сквозная
частотная характеристика при настройке стала превращаться в ломаную кривую, как
на фото, значит, конструкция загудела, усилитель возбудился. Я специально снял
блокировочный конденсатор, чтобы добиться такой формы частотной характеристики.
Такое может случиться, если монтаж выполнен неудачно. Высокочастотный монтаж
имеет свои конструктивные особенности. Это целая тема. Проще всего избежать
неприятностей поможет изменение схемного решения, например, уменьшить
коэффициент усиления каскада, это немного усложнит схему, хотя дополнительно
улучшит избирательность по зеркальному каналу, в тоже время немного заузит
полосу пропускания.
![]() |
| Рис.4 Изменения в каскаде УВЧ. |
Схема изменения в
каскаде усиления. Рис.4.
| Процесс настройки УВЧ. Контура расстроены, полоса широкая, нет усиления. |
Необходимо поставить
дополнительный блокировочный конденсатор по питанию и подобрать отвод к
катушке. Пайка отвода ближе к питающей шине уменьшает усиление и повышает
устойчивость каскада к самовозбуждению.
Если резонансная кривая отсутствует? Поможет детекторная головка.
Её последовательно подсоединяют к точкам схемы, что даёт возможность быстро
определить, где теряется сигнал. Подсоединив к базе транзистора, можно
наблюдать входной контур. Рис3.1.(чтобы он соответствовал рисунку, катушку Lк2 надо закоротить). Подсоединив
к 1-ому выводу микросхемы, должны увидеть картинку на Рис.3.2, контур Lк4 должен быть замкнут и т.д.
Причиной отсутствия сигнала может быть ошибка в монтаже или в номинале детали.
2. Настройка гетеродина. Удобно настроить
с помощью анализатора спектра. К входу анализатора спектра подсоединяют
высокочастотный кабель, заканчивающийся проводком 10 см, который послужит
антенной. Провод располагают рядом с катушкой гетеродина Lг. С ростом напряжения на варикапе,
настройка гетеродина смещается вверх. На схеме я забыл указать номинал
конденсатора Сп, это емкость связи катушки
с емкостью варикапа, отвечает за полосу перестройки, Сп = 20 пФ. При
заданных номиналах частота перестройки гетеродина должна находиться в пределах
97,7- 104,7 МГц, не менее, что соответствует настройке 87-
94 МГц. Что на что влияет, написано в предыдущей статье.
3. Измерение
чувствительности. Чувствительность должна получиться не хуже 1 мкВ при
соотношении сигнал / шум 20 дБ.
У меня были проблемы
при измерении этого параметра, так как весь диапазон забит станциями. В идеале
этот параметр меряется в экранированной комнате. При измерении чувствительности
около 1 мкВ не каждый ВЧ генератор подходит. Из отечественных высокочастотных генераторов Г4 -151 не
годится, так как имеет плохое экранирование, то есть излучает, поэтому с ним
можно намерить 0,1 мкВ, что нереально. Хорошо себя зарекомендовал Г4 – 176.
Серьёзные генераторы иностранного производства тоже подойдут.
Схема измерения
чувствительности. Рис 5.
![]() |
| Рис. 5. Схема измерения чувствительности. |
На генераторе
выставляют частоту 88 МГц (обычно измерения проводят в трёх точка диапазона),
девиацию частоты 75 кГц, частоту модулирующего сигнала -1 кГц, уровень выхода 5
мкВ. Тюнером, его ручкой настройки, необходимо настроиться на частоту
генератора по тональному сигналу величиной
1 кГц на его выходе. Контроль выхода производится вольтметром и осциллографом,
соединёнными параллельно через тройник. Среднеквадратичное значение
синусоидального сигнала на выходе тюнера должно быть не менее 30 мВ.
Вольтметры В3 – 38 и В3 -39 дополнительно
имеют шкалу в дБ. При измерении остаточных шумов и уровня сигнала все значения
удобно считать в дБ.
Отключают девиацию частоты на генераторе и измеряют уровень
остаточных шумов на выходе тюнера в дБ, должно получиться соотношение равное 20
дБ относительно синусоидального сигнала.
20дБ = Уровень
сигнала дБ – уровень
шума дБ.
Уменьшая уровень
сигнала с генератора, добиваются соотношения 20 дБ, последовательно повторяя
операцию до трех раз. То есть повторно включают девиацию и от нового уровня
синусоидального сигнала, выключив девиацию, добиваются уровня остаточных шумов 20 дБ, последовательно
уменьшая сигнал с генератора. И так до тех пор, пока не установится необходимая
разница в 20 дБ. При этом уровень с
генератора будет соответствовать чувствительности.
Запутано, да!
Подключение и настройка цифрового ТВ-тюнера DVB-T2 в автомобиле
Дорогие друзья, желаю всем здравствовать.
Сегодня расскажу о приобретении и небольшом опыте использования цифрового ТВ-тюнера DVB-T2, от Aycetry!
После опубликованного обзора на автомагнитолу, я показал ссылку продавцу. После небольших переговоров мне был выслан данный тюнер. Мне давно хотелось иметь телевизор в машине, не скажу, что это необходимо, просто иногда приходится с детьми сидеть в машине, дожидаясь маму из магазина или по другой причине, а дети требуют мультики, да и самому на стоянке можно посмотреть новости. Кто-то подумает, что мультики можно скачать и смотреть с флешки, но каждый раз скачивать другой мультик, а тут они почти всегда разные.
Посылка пришла в картонной коробке, внутри которой находилась заводская, красочная, картонная коробка. Содержимое коробки: тв приставка, внутренняя антенна (крепится к стеклу на двухсторонний скотч), провода для подключения, ИК приемник, пульт дистанционного управления, инструкция на английском языке.
Технические характеристики(взяты с сайта магазина):
Вход частот: УКВ 177,5 мГц-226,5 мГц, UHF 474 мГц-858 мГц
Модуляция: QPSK/16-QAM/256-QAM
Стандарт декодирования: MPEG4, MP @ ML, MP @ HL, H.264/AVC
Аудио декодирование стандарт: MPEG-1, MPEG-2, MPEG-4, HE-AAC
4 способа видеовыхода (один способ от розетки питания, если нужно):
Выходное сопротивление: 75 Ом
Выходное напряжение: 1,0 ’20mVp-p
Мощность питания: DC 12 В-24 В 6 Вт
Подключение терминала:
Активный усилитель антенный вход jack (В 5 В питания), Quadrate автомобильный вход питания jack (батарея +, батарея-, ACC +), R/L аудио 3X Видео выход Внешний пульт дистанционного управления ИК-шнур jack, внешний входной разъем питания, разъем USB upgrade, выход HDMI высокой четкости.
Применимый источник питания: автомобильный аккумулятор (12 В ~ В 24 В)
Наружный размер: 125 мм x 85 мм x 26 мм
Температура применения:-5 ~ 40 градусов
Фото разборки
Приставка так понимаю универсальная, можно использовать в авто, подключив комплектными проводами, а можно использовать дома, для этого необходим блок питания на 12 вольт и переходник для подключения антенны, так как у тюнера разъем для антенны Female SMA (мама).
Телеприставка имеет 1 выход HDMI, 3 видеовыхода (тюльпан), аудиовыход стерео (тюльпан), разъем для подключения блока питания (при необходимости), разъем для ИК приемника, 1 антенный вход, 1 usb порт позволяющий смотреть с флешки фото и видеофайлы, а так же слушать музыку, доступна запись телепередач на флэш накопитель, светодиод сигнализирующий о включённом устройстве, разъем для подключения к автомагнитоле. В последнем имеется аудио и видеовыходы, провода для подключения питания (плюсовой защищен предохранителем). В данном разъеме со стороны приставки есть вход, позволяющий управлять тюнером с автомагнитолы, но почему-то сам провод в жгуте проводов для подключения отсутствует, поэтому я вывел его, припаяв внутри тюнера и подсоединив к проводу от магнитолы TV-IR.
Постараюсь описать свои действия последовательно, так как не все так просто было с подключением или я многого захотел.
Сначала была принесена магнитола домой, и запитав их с тюнером от мощного 12 вольтового блока питания, начались подключения.
Меня поначалу смутил провод TV-IR на магнитоле, но так как к приставке его некуда было подключить, то идея с переключением каналов без пульта была забыта. Нужно всего лишь придумать куда ИК приемник приклеить, чтобы он не портил вид в салоне. Магнитола была возвращена в авто, тюнер поселился в бардачке, антенна приклеена на лобовое стекло, ИК приемник просто лежит под магнитолой, пульт каналы переключает, звук регулирует. В районном центре каналы принимает, срывы картинки бывают в движении, но редко (правда антенну временно приклеил на крышу со стороны улицы, для тестирования). Антенна имеет активный усилитель, без подачи питания на него, прием сильно ухудшается. Осталось найти постоянное место для приставки и почти все хорошо.
Но тут попалось на сайте 4пда описание подключения похожих тюнеров к магнитолам. Немного почитав, снова сняв все с машины и принеся домой, начал изучать. У некоторых попадались разъемы на магнитоле, предназначенные для подключения подобных телеприставок, но по какому-то стечению обстоятельств, у моей автомагнитолы подобного разъема не оказалось. И можно было бы на этом успокоится, но на сайте попалась подсказка, что можно подключить светодиод к проводу TV-IR и убедится, что там есть сигнал, при запущенном приложении ТВ на магнитоле. У меня светодиод моргал, при нажатии на наэкранные кнопки, но ведь видео и аудиовходы никакие не работали на тот момент. Затем нашел, что нужно припаять видеовход к 5 ножке микросхемы FMS6502 (видео свитч) и должно заработать. Паяльник держать в руках умею, но настолько все маленькое в данной магнитоле, что были опасения в неудачном исходе данной операции. Все прошло удачно, и изображение появилось на экране при запуске приложения ТВ.
Осталось найти контакты, отвечающие за вход звука.
Ими оказались ножки звукового аналогового коммутатора 4052 (к каким именно ножкам припаял, думать понятно по фото).
Выбирал модель тюнера в заводских настройках (у меня получилось 12):
TV Tuner управляется с сенсорного экрана и кнопками руля из стандартного приложения — ТВ.
Каналы принимает все, которые доступны в городе
После всех подключений и настроек, я отказался от ИК приемника и пульта дистанционного управления, в пользу настроек и управления через автомагнитолу, что оказалось намного удобнее, на мой взгляд.
За городом работает на удалении 10 км без проблем, дальше 12-15 км начинаются срывы картинки и звука. Необходимо экспериментировать с антеннами, надеюсь у кого-то будут конструктивные предложения на этот счет.
Еще забыл упомянуть, приставка у меня подключена к питанию, после зажигания. После выключения и включения настройки не сбиваются.
Приложу небольшое видео работы тв приставки.
Фото и описания разбора и пайки — это не инструкция, это всего лишь тема для размышления. Более подробно описано на форумах. Я всего лишь пользователь.
Если будут вопросы по обзору, задавайте в комментариях.
Желаю всем хороших покупок.
Ссылки на форум
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
телевизионная, автомагнитолы, спутниковая, своими руками, активная
Автор Владислав Никитович На чтение 5 мин.
Классическая автомобильная ТВ антенна представляет собой вибратор четвертьволнового типа с дополнительными приспособлениями для его согласования. Заземление осуществляется за счет непосредственно корпуса транспортного средства.
Как обустроить ТВ в автомобиле
Чтобы обустроить ТВ в автомобиле и иметь возможность смотреть программы, фильмы, требуется хорошая автомобильная телевизионная антенна.
Новые модели ТВ совместимы с различными другими устройствами, расположенными в авто: фотоаппаратом, видеокамерами, плеерами. К ним можно подключить навигатор, парктроник, автокамеры.
ТВ-приемники бывают 2 типов: тюнеры и жидкокристаллические аналоговые.
Разработаны специальные модели, которые настроены на вещание по стандарту DVB-T.
Перед выбором телевизионного прибора нужно задуматься о подходящей антенне для авто. У встроенных приемников активная антенна авто ТВ, так что качество принимаемого сигнала высокое. Наружные относятся к пассивным и усилителя не имеют.
Критерии выбора антенны
Выбирая ТВ антенну в авто, нужно обращать внимание на следующие критерии.
Параметры
Нужно проверить, чтобы она соответствовала тем задачам, которые на нее возлагаются. Например, если планируется работа магнитолы, а телевидение не установлено в транспортное средство, то достаточно и радиоантенны. GPS или GSM-антенна позволяет принимать качественный сигнал не только для радио, но и для телевидения. Такой комбинированный вариант поддерживает работу всех современных коммуникационных средств в транспортном средстве.
Спутниковая является универсальной — это оптимальный вариант для ТВ. Но нужно учитывать расходы на установку автомобильной антенны такого типа.
Место крепления
Если машина имеет обтекаемую форму, и нельзя допускать, чтобы что-то сильно мешало снаружи, то лучше всего выбирать внутрисалонное крепление автомобильной антенны.
Для наружных понадобится дополнительное оборудование (удлинитель).
Тип
В данном случае учитывается, активная или пассивная антенна.
Производитель
Самыми популярными являются Корона, Orion, Supra, Philips. Многие предпочитают импортное оборудование, хотя оно не всегда комфортно.
Метровые волны зарубежные модели принимают намного хуже, чем отечественные устройства.
Режим «город»
Он создан для защиты от помех, которые появляются во время передвижения по городу.
Они возникают из-за мобильной связи, электрических сетей и др.
Режим «турбо»
Если транспортное средство находится за городом, где принимающая станция далеко, то благодаря режиму удается достичь качественного приема.
Все эти факторы обязательно нужно учитывать при выборе ТВ-антенны в автомобиль.
Виды и способы их установки
Антенны — как для магнитолы, так и для автомобильного телевизора — бывают активными и пассивными. У первых присутствует усилитель, для них требуется отдельное электропитание. В зависимости от расположения в автомобиле устройства бывают внешними и внутрисалонными.
Что касается последних, то они являются активными и имеют хороший прием за счет усилителя.
Наружные антенны часто являются пассивными. Необходимо покупать и устанавливать дополнительно удлинитель кабеля и усилитель.
Некоторые считают, что у наружной конструкции прием намного качественнее, но вопрос является спорным, так как влияет не высота приспособления, а другие факторы.
Недостатком является то, что приходится предпринимать меры по сохранению целостности приспособления из-за воздействия влаги — основной проблемой считается коррозия. Для защиты можно применять силиконовые герметики. Изоленту для обматывания контактов использовать не стоит, да и различные емкости из пластика на антенну не нужно надевать. Это ухудшит ее работу.
Хороший вариант установки — врезная конструкция, то есть только приемный прут будет не под защитой кузова.
Кроме того, созданы комбинированные модели.
![]()
Они относятся к активным внутрисалонным, но при этом у них есть внешний вывод для хорошего приема ДМВ-МВ сигнала.
Важным аспектом является подключение кабеля. Для этого осуществляют монтажные работы экранированным кабелем коаксиального типа. Причем рекомендуется использовать только целые куски. Предварительно нужно проверить тестером. Кабель необходимо укладывать как можно ближе к корпусу. Нужно следить, чтобы не было перегибов.
Как сделать своими руками
Чтобы изготовить внутреннюю автомобильную ТВ-антенну своими руками, понадобится следующее:
- Взять провод МГТФ 0,5 и расположить его возле краев стекла сзади. Верхняя сторона должна быть более узкой.
- Проверить, в каком положении находятся полюса. Нужно добавить провода для конденсатора и кабель РК-50.
- Сам конденсатор закрепить в центре заднего стекла. К нему оба провода располагаются вертикально.
- Кабель запаять.
- Подключить антенну через разъемы, которые используются для связанного оборудования.
Внешнюю систему тоже можно соорудить самостоятельно. Чтобы усилить проводимость сигнала, требуется закрепить несколько телескопических антенн от радиоприемника. Корпус для всего изделия подойдет от польской модели. Чтобы происходила подача питания на усилитель, необходимо припаять провода к разъему для активной антенны.
Потом кабель пропустить и проверить, чтобы он не был зажат.
Зафиксировать его к разъему, а после этого подключить к выходу на магнитоле, включающей усилитель. Аккуратно зафиксировать провода плюс у ТВ-штекера. Вставить его в гнездо.
Чем выгодно самодельное устройство
Самодельная антенна для автомобильного телевизора не имеет большую дальность либо сверхприем сигнала, но по этим характеристикам устройство не уступает фирменным. Оно подойдет и для езды по городу, и на природе.
Не понадобится и согласующее устройство, для которого нужно не только количество витков рассчитывать, но и подобрать провод нужной толщины, а потом делать герметизацию. К тому же придется тратить средства на дополнительные материалы.
ТВ-тюнер для авто DVB-T2 — цифровое телевидение в автомобиле
Для современных авто магнитолы стали незаменимым атрибутом. Без музыки уже невозможно представить ни одну поездку. Но стандартного онлайн вещания штатной магнитолы не хватает для полноценного просмотра ТВ. Оно перестает ловить на скорости. Поэтому правильное решение приобрести полноценный автомобильный ТВ тюнер, чтобы смотреть передачи, либо выводить на него картинки с камер заднего или переднего вида.
Отличие DVB T2 для авто
Первый шаг – купить автомобильный ТВ тюнер DVB T2 с ЖК-экраном. Любой вариант достоин внимания, если он обладает подходящим набором характеристик.
Самые актуальные модели среди DVB T2 ресиверов — аналоговые ТВ тюнеры. Они способный бесперебойно подавать картинку на скорости 120 кмч.
Не меньше внимания рекомендуется уделять и подбору производителя.
Среди важных характеристик – качество изображения. Приспособленность к нашим условиям – важное преимущество, которое может дать цифровой автомобильный ТВ тюнер.
Подбираем ТВ антену для автомобиля
Необходимо обратить внимание на следующие характеристики разновидность антенны. Современные устройства бывают активными и пассивными. Активные для ТВ в автомобиль в начальной комплектации снабжаются усилителем. Установка легко проходит без дополнительного оборудования. Но встроенные усилители не будут работать без источника питания минимум на 12 Вольт.
Пассивная ТВ антенна для автомобиля только принимает и передает сигнал, никаких других задач решать не способна. Для усиления сигнала приобретается дополнительное оборудование.
Отдельного разговора заслуживают силовые кабели, которые подводятся к антенне. Коаксиальные разновидности, модели с экранированием – лучший вариант. Это касается как внутренних, так и наружных антенн. В заводских комплектах чаще встречаются обычные разновидности проводов, их рекомендуется заменять сразу же, после того, как приобретается цифровое ТВ в автомобиль.
Если антенна хорошая, то она поддерживает два режима работы – «Турбо», «в городе». Турбо-режим – усиленный, позволяет ловить сигнал, даже если его источник находится на некотором удалении от транспортного средства. Чем эффективнее этот режим – тем качественнее работает устройство. Исключением не стали и модели DVB T2 для авто.
Из двух разновидностей внешние антенны требуют наиболее серьёзного подхода к монтажу. Зато выбор у владельцев больше, чем при покупке стандартного варианта. Так называемый врезной станет оптимальным вариантом по качеству приема.
Подключение тв тюнера к автомагнитоле
- Телевидение стандарта Т2 в вашем автомобиле
Автомобильные ТВ-тюнеры широко используются автовладельцами Украины. До недавнего времени активно применялись как аналоговые, так и цифровые. С появлением в стране нового формата цифрового телевидения все чаще в автомобиле используется цифровой DVB-T2 тюнер.
Если рассматривать преимущества и недостатки всех трех вариантов автомобильного телевидения, то можно обозначить следующее:
- аналоговый тюнер стоит сравнительно недорого, но при этом не обеспечивает нормального качества сигнала
- цифровой тюнер дает отличную картинку, но из-за того, что он работает на технологии DVB-T, может использоваться только в Одессе и Киеве, да и стоит довольно дорого.
- DVB-T2 тюнер по цене не слишком превосходит аналоговый, но при этом транслирует все доступные каналы в прекрасном качестве, причем по всей территории покрытия, а это практически вся Украина, не говоря уже о Киеве и подобных населённых пунктах
Технические” особенности телевидения Т2 в авто
Установка, подключение и настройка автомобильного DVB-T2 тюнера проводится в условиях специализированной сервисной станции. Не стоит доверять этот проект кустарным мастерам, так как у них нет ни специальных знания, ни соответствующих приспособлений и инструментов. Специалисты нашей компании проведут быструю и качественную установку и отладку автомобильного тюнера DVB-T2, а при наличии сбоев в процессе работы осуществят диагностику неисправности и ее ремонт. На проводимые нашими мастерами работы мы даем гарантию.
Автомобильный цифровой ТВ тюнер данного формата может быть подключен к любой двухдиновой магнитоле, мониторам в подголовниках и на потолке. Также возможно подключение к дополнительным устройствам для просмотра видеоизображения, не предусмотренных конструкцией авто. Для улучшения качества приема рекомендуем соединить цифровой авто ТВ тюнер с дополнительной антенной, которая устанавливается в салоне автомобиля.
Используя цифровой авто тюнер, вы сможете без помех принимать порядка 30 украинских каналов, а также региональные каналы в областях. Мы гарантируем вам стабильный прием и качественную картинку даже на скорости 100-120км/ч.
DVB-T2 тюнер для автомобиля отличается от подобного устройства, спроектированного для пользования в домашних условиях. Среди основных отличий стоит выделить:
Наконец дошли руки до прикупленных уже давно аксессуаров к головному устройству.
С Эбея на распродаже заказал HD-тюнер стандарта DVB-T2. В комплекте все есть: кабели для подключения, антенна, пульт
Когда стал подключать к магнитоле, немного расстроился. Тюнер — HD, магнитола показывает тоже HD…но — в тюнере есть разъем для подключения кабеля высокой четкости (HDMI), а в магнитоле только обычные пальчики (RCA). При приобретении как то не задумывался об этом, в описании было написано о возможности подключения ТВ высокой четкости, а скобочках опция. Ну думаю, хорошо что можно. А на деле какой бы не был ТВ-сигнал — показываться на экране он будет в обычном качестве. Сам блок приемника прикрепил под бардачком, там много свободного места
Со времен появления аналогового телевидения подсоединение ТВ–устройства в машине подразумевало решение некоторых сложнейших задач: электромагнитные помехи, многолучевой прием и самая сложная, это изменение фазы сигнала, который принимается.
Превратите свое Android–устройство в мобильный телевизор
Тюнер является устройством, принимающим цифровой телевизионный сигнал в авто. Различаются две группы – мультимедийная станция и авто приставка для ТВ — «цифры». Их объединяет одна неотъемлемая и немаловажная деталь для принятия ТВ–сигнала в авто, называемая антенной.
Магнитола Pioneer с TV
Отлично установленная антенна в машине это очень хорошая возможность бесперебойного принятия сигнала радио, ТВ и GPS сигнала.
Какую же антенну выбрать?
На сегодня существует два вида антенн:
- Наружная – штыревая или телескопическая (выдвижная). Является пассивным механизмом, который подвергается влиянию окружающей среды и очень чувствителен к принятию сигнала. При подсоединении такой антенны нужно будет дополнительно устанавливать усилитель для TV и FM сигнала, а при монтировании к кузову, необходимо учесть его строение для того, чтобы сигнал был как можно устойчивей.
- Внутренняя. Еще называют GPS – антенной. Она крепится на верхнюю часть лобового стекла. Устройство уже выпускается с вмонтированным усилителем и совмещается с разными тюнерами автомагнитол.
Большинство авто выпускаются уже с интегрированными станциями мультимедиа, которые позволяют воспроизводить в машине видео цифрового формата. В штатные магнитолы с цифровым TV-тюнером уже внесены настройки согласно стандартам государства, в котором продаются.
Антенны TV для автомагнитолы
Если у вас в авто находится телевизор, то нужно лишь выбрать приставку для цифрового ТВ в машину и антенну. Приставку нужно покупать именно для автомобиля, так как она наиболее хорошо защищена от помех, попадания влаги и более чувствительна. К примеру, цифровой тюнер магнитолы Пионер для автомобилей, который обеспечивает устойчивое получение цифрового сигнала даже при езде со скоростью больше 200 км/ч. Автоантенны для цифрового ТВ должны: создавать условия для приема DVB–Т2 стандарта, быть защищенной от влаги, иметь хороший усилитель.
В настоящий момент в арсенале современных авто имеется медиа аппаратура, улучшающая комфорт во время поездки. Магнитола Пионер с ТV сегодня является очень популярным товаром, так как просмотр видео файлов более интересен, чем просто музыка. Ведь футбол надо смотреть, а не слушать. Автомагнитолу с TV Пионер можно выбрать самому.
Магнитола Пионер 2 Дин с ТВ тюнером
Современный «Pioneer» вместил в себя следующие свойства:
- Универсальный разъем для карт памяти;
- USB–разъем расположенный в удобном месте позволяет очень быстро подключить разное съёмное устройство и даже Интернет – модем;
- Новейшее программное обеспечение позволяет быстро включить нужный файл;
- Индивидуальное устранение помех, позволяет прослушивать аудио максимально высокого качества;
- Усилитель S-MOSFET позволяет во много раз повысить громкость звука при этом не теряя качества;
- Вмонтированный TV-тюнер способен уловить до 30 каналов с воспроизведением высокого качества, что позволяет бесплатно прослушивать музыку или смотреть передачу;
- Жидкокристаллический дисплей LCD901.
Магнитола Пионер
Существует два варианта покупки проигрывающего устройства с ТВ:
- в виде готового встроенного механизма;
- в роли отдельно составляющих элементов.
Преимущества интегрированного тюнера
Основным преимуществом встроенного TV-тюнера является то, что все функции между собой совместимы. Это придает большее качество при просмотре телевизора. На нынешний день уже существует большое количество различных экранов, которые имеют повышенный уровень качества воспроизводимой картинки.
Магнитола Pioneer PI-703 2din GPS цветная камера и TV антенна
К новейшей 2-х диновой магнитоле «Pioneer» возможно подключить какой угодно переносной монитор. Но лучше всего покупать уже со встроенным телевизором и магнитолой, то есть единым устройством. Это даст возможность легкого подключения, и исчезнут проблемы согласования устройств.
Полезные советы помогающие при покупке качественной магнитолы с TV
Перед покупкой магнитолы для начала нужно осмотреть внешний вид устройства. На нем не должно быть, ни какого намека на механическое повреждение. Далее переходим к проверке функциональности, одним из важных моментов должен быть качественный звук без проявления каких либо моментов во время его регулировки.
Составляющие части автомагнитолы Пионер с ТV
Проверяем все находящиеся на нем разъемы и осматриваем монитор. Он должен так же быть без дефектов и на нем должна быть наклеена пленка, желательно плотная и мягкая. Так как экран не больших габаритов к осмотру нужно отнестись очень внимательно. При возникновении воздушного пространства в поверхностном слое монитора, экран следует менять. Так как в дальнейшем пространство будет только расширяться.
Руководство по использованию и установлению магнитолы короткое, поэтому в нее нужно взглянуть. Установить проигрывающее устройство самостоятельно не составит труда, главное пользоваться фото и видео материалами, которые смогут помочь понять, что к чему. Цена магнитолы с ТВ обусловлена качеством монитора и контроллера, а также степенью функционального оснащения.
>
Цифровой ТВ тюнер Dynavin формата DVB-T2 с управлением через главное меню устройства.
Особенности:
- Подключение разъем-в-разъем
- Высокое разрешение и качество картинки
- Управление с главного меню устройства
- В комплекте 2 активных антенны с усилителями
- MPEG4 — Подходит для использования в Европе и России
✔ Предлагаем качественную установку.
✔ Сертификаты для официального дилера (для авто на гарантии).
✔ Только у нас! Выездная установка мастера в удобное для Вас время и место.
FAQ. Популярные вопросы об установке магнитолы:
- Что входит в стоимость установки? — Снятие пластика вокруг магнитолы, извлечение старой магнитолы, проверка распиновки проводов, протяжка проводов для usb/4g модема, установка gps-антенны, установка внешнего микрофона и LTE антенн (есть не во всех моделях), установка новой магнитолы, проверка правильной работы зажигания, подсветки. Проверка работоспособности магнитолы. Никаких скрытых доплат за установку нет! Все исключительно по согласованию с заказчиком.
- По can-шине подойдет магнитола? — Да, штатные магнитолы совместимы с can-шиной автомобиля.
- Сохранится управление на руле? — Да, сохраняется.
- Проводка будет дорабатываться? — В 95% случаев, проводка не дорабатывается. Магнитола устанавливается разъем-в-разъем. Бывают редкие комплектации где без доработок не обойтись. Все доработки строго по согласованию.
- Ваши установщики мне установят качественно? — Да, качественно. Мы работаем только с проверенными мастерами.
- Можно ли мне приехать сразу в установочный центр? — Да, можно. Для этого необходимо согласовать дату и время установки. Мы на себя берем доставку понравившегося Вам товара в указанное место.
- Когда оплачивать за товар и услугу? — Оплата происходит после проверки товара и выполненных работ.
- Мой авто на гарантии, сохранится ли она после установки? — Да, сохраняется. Мы подберем для Вас установочный центр, который обладает необходимым пакетом документов для официального дилера.
- Может ли установщик приехать ко мне? — Да, может. У нас есть услуга выездного специалиста. Мастер-установщик приезжает по указанному адресу со всем необходимым оборудованием. Оплата происходит после установки и проверки.
- Выездной мастер сможет приехать в Подмосковье? — Да, сможет. Расстояние от МКАД до 150км.
- Выездной установщик качественно устанавливает? — Да, качественно. Опыт в данной сфере более 15 лет.
Никаких скрытых доплат за установку нет! Все исключительно по согласованию с заказчиком.
Остались вопросы? Свяжитесь с нами, расскажем подробнее об установке.
DVB-T2 автомобильный цифровой ТВ тюнер для автомагнитол, Phantom FUN-H.

DVB-T2 автомобильный цифровой ТВ тюнер для подключения к автомагнитоле на Аndroid или WinCE, а также для подключения к навигатору или монитору.
ПОЗВОЛЯЕТ СМОТРЕТЬ ТВ В ДВИЖЕНИИ ДО 40 км/ч.
Автомобильный DVB-T2 ресивер второго поколения декодирует не только MPEG-1, MPEG-2, MPEG-4, H.264 сигналы, но и сигнал высокой четкости, вплоть до 1080p! Подключите его к автомагнитоле или автомобильному плееру и начните прием DVB-T2 цифрового ТВ в вашем автомобиле.
Смотрите любимые фильмы, телевизионные программы, новости, музыку и многое другое. С удобным пультом дистанционного управления, вы получите полный контроль над развлечениями!
Технические характеристики автомобильного DVB-T2 тюнера :
- Высокоскоростной Н.264 MPEG5 мобильный цифровой автомобильный DVB-T2 ТВ-приемник, HDMI 1080p
- Полностью совместим с ETSI EN 302 755 (DVB-T2) /ETSIEN 302 744 (DVB-T2) стандартом
- Диапазон частот: VHF 174-230MHz, UHF 470-862MHz
- Специальный автомобильный дизайн, поддержка напряжения: DC +10 V-25V
- Поддержка HDMI 1.
3 (1080p): выход YPbPr CVBS и L / R аудио выход
- Поддержка PAL / NTSC, автоматическое преобразование
- Поддержка MPEG-1, MPEG-2, MPEG-4, H.264 декодера (до 1920x1080p)
- Поддержка аудио декодера MPEG/AAC/WMA/AC3
- Супер быстрое аппаратное декодирование JPEG изображения
- Экран с EPG графическим меню
- Поиск каналов: Автоматический / Ручной
- DVB субтитры ETSI 300473 совместимые и OSD текст
- EPG (Electronic Program Guide (электронный телегид)) с текущим и последующим 7-дневным событием
- Язык экранного меню: английский, чешский, русский, датский, испанский, греческий, французский, голландский, итальянский, португальский, испанский
- USB2.0 Host
- Поддержка обновления
- PVR (Personal Video Recorder)
- Time Shift (смещение во времени) при подключении flash накопителя или диска.
- Поддержка U-FLASH или HDD
- Энергопотребление в режиме ожидания менее 0.85 Вт («честный» стэндбай)
- Размеры продукта: 183 x 92 x 36 мм
- Вес продукта: 375 г
- Сертификация: CE, FCC, RoHS
Комплектация DVB-T2 тюнера для подключения к автомагнитоле в автомобиле:
- Автомобильный DVB-T2 ресивер
- Антенна
- Дистанционное управление
- AV кабель
- ИК кабель
- Кабель питания
- Руководство пользователя.
Нет отзывов об этом товаре.
Написать отзыв
Ваше Имя:
Ваш отзыв:
Тест автомобильных ТВ антенн для приема DVB-T2
В этой статье мы расскажем о результатах проведенного нами теста популярных автомобильных телевизионных антенн для приема цифровых каналов DVB-T2 в машине.
Магазин антенн «2000 МГц» представляет тест автомобильных телевизионных антенн. В тесте приняли участие антенны от отечественных производителей «Озар» и «Триада», а также антенна из Польши Korona (модификация TS Extra). Мы провели тест антенн для приема цифрового телевизионного сигнала DVB-T2 в зоне уверенного приема в городских условиях и в двух точках загородом на разном удалении от телебашни. Цифровой сигнал измерялся с помощью универсального измерителя сигнала ТСВ Комбо.
География теста.
Тестировали автомобильные ТВ антенны в трех точках на карте Санкт-Петербурга и Ленинградской области. На всех точках остановки автомобиль располагался капотом к телебашни.
- Точка 1. Находится в Санкт-Петербурге, на пустыре в 7,5 км от телебашни — это будет нулевая точка, т.
к. расположена в зоне уверенного приема РТРС-1 и РТРС-2. И ни у одной из тестируемых антенн не возникло проблем с приемом обоих мультиплексов.
- Точка 2. Находится в 22,5 км от телебашни в Петербурге, в населенном пункте Мяглово. Мяглово считается зоной уверенного приема DVB-T2 с телебашни Петербурга.
- Точка 3. Находится в 38,5 км от телебашни в Петербурге и в 2 км от маломощного ретранслятора в г. Кировске, на момент теста с него вещался только РТРС-1 на 35 частотном канале.
Участники теста:
Антенна Korona TS Extra – наружная антенна с усилителем и круговой диаграммой направленности. Автомобильная антенна Korona широко используется дальнобойщиками. Штатное крепление подразумевает установку на саморезы или болты. Для крепления на тестовом автомобиле использовался магнитное крепление от Vectorcom, магнит оказался очень мощным, чтобы снять его с крыши пришлось приложить немалое усилие.
Антенна Car Digital — на прилавках антенну данного вида можно часто встретить под разными названиями и с указанием разных характеристик. Данная антенна входит в комплект Автокомплект Delta Systems DS-550HD DVB-T2.
Антенна Bousch 625 — Внутренняя антенна с усилителем. Выпускается в России компанией Триада. Boush 625 аналог Calearo 7137122. Из особенностей антенны хочется отметить один лепесток приемных элементов.
Антенна Озар B3 — внутренняя антенна с усилителем входит в состав автокомлектов X2 DVB-T2 с цифровым DVB-T2 с двумя отдельными тюнерами и универсального автокомплекта Эфир 500 HD DVB-T2. Антенна выпускается в России, в Новосибирске.
Антенна Озар B1 – Внутренняя антенна с усилителем. Приемные элементы большие 43 см в длину, на лобовом стекле легкового автомобиля их получится расположить только в углу, наклеив приемные элементы под углом.
Антенна Триада 690 Профи — наружная антенна с усилителем. Крепится на клипсе на опускаемое стекло.
Антенна Триада 694 Профи — штыревая наружная антенна на магните с усилителем. Усилитель выполнен в виде отдельного блока. Усилитель так же, как и у Триады 690 имеет два переключаемых режима.
Сравнительная таблица характеристик тестируемых телевизионных антенн:
| Производитель | Тип установки | Коэффициент усиления | Тип ТВ штекера | Питание | |
| Korona TS Extra | Польша | Наружная, на магните (опция) | 20-30 дБ | ТВ-штекер 9,5 мм | Штекер прикуривателя |
| Car Digital | Китай | Внутренняя, на стекло | Не указано | ТВ-штекер 9,5 мм | Отдельные провода у ТВ-штекера |
| Озар B3 | Россия, Новосибирск | Внутренняя, на стекло | 20 дБ | F-разъем | Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны |
| Озар B1 | Россия, Новосибирск | Внутренняя, на стекло | 20 дБ | Jack 3,5 мм | Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны |
| Триада 690 | Россия, Санкт-Петербург | Наружная, на клипсе на стекло | МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ | ТВ-штекер 9,5 мм + переходник на Jack 3,5 мм | Штекер прикуривателя |
| Триада 694 | Россия, Санкт-Петербург | Наружная, на магните | МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ | Jack 3,5 мм | |
| Bousch 625 | Россия, Санкт-Петербург | Внутренняя, на стекло | 20 дБ | ТВ-штекер 9,5 мм | Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны |
Измерения сигнала.
Измерения сигнала DVB-T2 производились прибором ТСВ-Комбо по двум характеристикам: уровень сигнала (в дБмкВ) и соотношение сигнал/шум (в дБ). Чувствительность тюнера DVB-T2 ТСВ-Комбо 53-54 дБмкВ, это минимально допустимый уровень сигнала, при меньших значениях сигнал ТСВ-Комбо сигнал не определяет. При значениях 53-54 дБмкВ, изображение на ТСВ-Комбо сыпется или замирает на несколько секунд.
Ниже приведена сравнительная таблица результатов тестируемых антенн. Цветом выделено качество приема, где:
- Зеленый цвет — устойчивый прием сигнала, картинка не рассыпалась
- Желтый цвет — кратковременные рассыпания или замирание картинки
- Красный цвет — изображения нет, каналы не принимаются
Таблица измерений уровня сигнала тестируемых антенн.
| Точка 1 | Точка 2 | Точка 3 | |||||
| РТРС-1 | РТРС-2 | РТРС-1 | РТРС-2 | РТРС-1 | РТРС-2 | ||
| Korona TS Extra | S/N, дБ | 30 | 30,1 | 28 | 32 | 27 | 28,1 |
| Уровень, дБмкВ | 73 | 75 | 62 | 63 | 57 | 58 | |
| Car Digital | S/N, дБ | 24,3 | 21 | 24,9 | 0 | 0 | 0 |
| Уровень, дБмкВ | 58 | 57 | 53 | 52 | 45 | 43 | |
| Озар B3 | S/N, дБ | 30,7 | 29,6 | 27,5 | 25,2 | 21,1 | 0 |
| Уровень, дБмкВ | 65 | 67 | 60 | 56 | 55 | 52 | |
| Озар B1 | S/N, дБ | 28,1 | 24,5 | 20,3 | 24,9 | 19 | 0 |
| Уровень, дБмкВ | 62 | 65 | 59 | 56 | 54 | 52 | |
| Триада 690 | S/N, дБ | 29,3 | 28,4 | 23 | 27 | 21 | 0 |
| Уровень, дБмкВ | 69 | 66 | 55 | 60 | 53 | 51 | |
| Триада 694 | S/N, дБ | 24 | 25 | 0 | 23 | 0 | 16,7 |
| Уровень, дБмкВ | 58 | 60 | 46 | 57 | 49 | 53 | |
| Bousch 625 | S/N, дБ | 26,4 | 24,9 | 0 | 0 | 17,3 | 0 |
| Уровень, дБмкВ | 58 | 56 | 49 | 46 | 57 | 40 | |
Подведем итоги теста.
Korona TS Extra — показала себя в тесте лучшей антенной, неудивительно, круговая диаграмма направленности и наружное исполнение сделали свое дело. Другой вопрос, что на крыше легкового автомобиля антенна смотрится очень громоздко. Если Вас это не останавливает, то эта антенна для вас.
Car Digital — подойдет только для городских условий, но небольшое удаление от города и с приемом ТВ-сигнала возникнут проблемы.
Озар B3 – лучший результат среди внутрисалонных антенн, проблемы возникли только с приемом второго мультиплекса на самой дальней точки 3.
Озар B1 – второй результат среди внутрисалонных антенн, на Точке 3 на 1 мультиплексе наблюдались кратковременные срывы сигнала, для второго мультиплекса не хватило уровня сигнала.
Триада 690 — уверенный прием в городских условиях и условиях ближнего пригорода. В Точке 3 возникли проблемы с приемом обоих мультиплексов, несмотря на располагающийся в нескольких километрах ретранслятор.
Триада 694 — антенна показавшая самые неоднозначные результаты в тесте. Уровень сигнала на первом мультиплексе (586 МГц) оказался очень низким и в точках 2 и 3, картинку на экране нам увидеть не удалось. Однако на втором мультиплексе (666 МГц) уровень сигнала антенны в точке 2 был сравним с оппонентами, в точке 3 даже показала картинку с РТРС-2, хоть и с зависаниями.
Bousch 625 — аутсайдер нашего теста, свои коррективы скорее всего внес всего лишь один лепесток приемных элементов. Уверенный прием сигнала только в городе и небольшой удаленности от телебашни.
Все представленные антенны вы можете приобрести в нашем магазине в разделе «Автомобильные ТВ/FM антенны».
Лучший автомобильный цифровой ТВ-тюнер — Выгодные предложения на автомобильный цифровой ТВ-тюнер от мировых продавцов автомобильных цифровых ТВ-тюнеров
Отличные новости !!! Вы находитесь в нужном месте для автомобильного цифрового ТВ-тюнера. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот автомобильный цифровой ТВ-тюнер станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильный цифровой ТВ-тюнер на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в автомобильном цифровом ТВ-тюнере и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car tv-тюнер по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Radio of Hope Network — это жизнь, меняющая! : Советы по приему FM
FM-радио может быть поистине замечательным средством массовой информации, если с ним правильно обращаться.Чтобы получать и наслаждаться нашими качественными программами в полной мере, вам необходимо соблюдать то, что многие называют тремя буквами радио:
- Хорошая магнитола
- Хорошая антенна
- Хорошее расположение
Если у вас есть все три из них, вы потенциально можете принимать FM-станцию на расстоянии до 100 миль! Однако у многих из нас есть в лучшем случае только один из этих предметов.
Радио:
Для хорошего приема радио должно иметь хорошую селективность (селективность — это способность радио отделять слабые сигналы, расположенные поблизости, на шкале FM, сильные станции) и хорошую чувствительность (способность принимать слабые, удаленные сигналы на все!)
Автомагнитола: Вероятно, у вас уже есть магнитола с этими функциями.
Домашние / офисные радиоприемники: Большинство домашних радиоприемников имеют плохую селективность и чувствительность (некоторые в радиобизнесе называют их «мусором»).Типичные радиостанции за 19,95 долларов с аналоговой настройкой (в отличие от цифровой настройки, где частота радиостанции отображается подсвеченными числами) будут работать, но только рядом с передатчиком радиостанции. Большинство радиочасов, радиоприемников под кухонным шкафом, «бум-боксов», заводных радиоприемников и т.
Некоторые возможные рекомендации:
Можно найти запасной автомобильный радиоприемник, купить блок питания постоянного тока 12 В, построить шкаф и найти несколько хороших внешних динамиков.
За исключением этого процесса, — это несколько отличных радиоприемников… да, они действительно стоят больше, чем одноразовые пластиковые радиоприемники за 19,95 долларов… но они также работают НАМНОГО лучше. Они великолепно звучат и представляют собой качественный продукт. Положительные отзывы о конкретных радиоприемниках будут размещены на странице по мере их появления. Некоторые хорошо проработанные существующие рекомендации можно найти здесь on-line.
Если у вас есть компонентная «стерео» система (обычно отдельный усилитель / тюнер с отдельными динамиками), ваш тюнер уже может иметь приличную чувствительность и избирательность.Если FM-прием по-прежнему не такой, каким должен быть, вы можете попробовать подключить лучшую антенну (см.
АНТЕННА и / или МЕСТО
Эти два элемента на самом деле более важны, чем тип используемого вами радио, и они во многом связаны. Вы можете получить такой же прием в плохом месте (используя отличную антенну), как и в хорошем месте (используя плохую антенну)! Но почему бы не работать над улучшением обоих?
Общее положение: У вас ДОЛЖНА быть антенна (какая-то) для приема любых сигналов по радио!
Основы радиофизики: FM-радиоволны распространяются более или менее по прямым линиям.Их ослабляют предметы, попадающие между передатчиком и приемником.
МЕСТО:
Чем ближе вы находитесь к FM-передатчику, тем больше у вас шансов получить четкий сигнал от Radio of Hope.
Чем выше расположена ваша антенна, тем больше у вас шансов получить чистый сигнал. Другими словами, если ваше радио имеет встроенную антенну, оно будет работать лучше на чердаке, чем в подвале! Или, если у вас есть наружная антенна, она будет работать на крыше лучше, чем на старых качелях вашего ребенка.
Если ваш дом находится на холме, у вас будет лучший прием, чем в долине.
Если между вашим домом и передатчиком находится большой объект (например, гора), вы, вероятно, получите плохой сигнал!
Если ваша антенна находится снаружи, она будет работать лучше, чем если бы она была внутри.
АНТЕННА:
Кто-то однажды сказал, что у вас ДОЛЖНА быть антенна для приема любого радиосигнала, и они были правы! Самые дешевые радиостанции имеют ТОЛЬКО встроенные антенны без возможности подключения внешней антенны.С лучшими радиоприемниками у вас есть выбор.
Встроенные антенны: Даже самая простая радиостанция имеет какую-то антенну… обычно встроенную, с плохой производительностью. В большинстве радиочасов / настольных радиоприемников шнур питания используется в качестве антенны. В плеере или iPod с FM-радио в качестве антенны используется шнур наушников! За исключением областей с сильным сигналом (рядом с передатчиком) ни один из них не работает хорошо.
Мы рекомендуем: Если ваша радиостанция имеет встроенную антенну, и вы почти удовлетворены ее работой, попробуйте переместиться шнур питания переменного тока.Он может работать немного лучше, накинувшись на комод, а не лежа на полу.
Провод «диполь» (обычно поставляется с лучшими радиостанциями):
Это гибкая проводная антенна, которая поставляется с некоторыми радиостанциями, включая несколько упомянутых ранее. Использование этой антенны несколько улучшит прием, но, как и ВСЕ антенны, это не идеальное решение. Он прикрепляется к задней части радиоприемника, а затем «подвешивается» где-нибудь в комнате в виде буквы «Т» с двумя концами, вытянутыми как можно дальше друг от друга.Это может быть трудная часть, потому что кто хочет, чтобы неприглядная проволока была прикреплена к стенам своей гостиной? Это также несколько направлено; в том смысле, что он (теоретически) будет принимать радиостанции лучше перпендикулярно горизонтальной части буквы «T».
Телескопическая антенна / «кроличьи уши»:
Некоторые «бумбокс» и портативные радиостанции имеют один или два телескопических стержня антенны. Они работают несколько лучше, чем проволочные «диполи», потому что вы можете перемещать один (или два) стержня для оптимальной работы. Вы можете купить пару «кроличьих ушей» в Radio Shack примерно за 10 долларов.
Внутренний Совет:
Не беспокойтесь о комнатных антеннах, которые НЕ имеют с собой пары неприглядных длинных стержней.Круглые, размером с пепельницу и другие типы комнатных антенн предназначены для УВЧ-телевидения и не подходят для FM-радио.
Внутренние антенны с усилением:
Люди часто спрашивают нас об этих вещах, и кажется, что лучший ответ — это что-то вроде «все зависит от обстоятельств».
Наружные антенны:
Если вы можете каким-то образом управлять внешней антенной, это правильный вариант! Жильцы квартир, съемщики, пещерные жители, операторы подводных лодок, нам очень жаль, поскольку мы знаем, что вам может быть отказано в установке наружной антенны.Для остальных из нас лучше всего использовать (или перенаправить) телевизионную антенну, изначально предназначенную для приема телеканалов 2-13, которая уже находится на вашей крыше.
Если вы хотите установить новую внешнюю FM-антенну, можно выбрать один из нескольких типов: «всенаправленная» и «направленная». «Всенаправленный» будет принимать FM-сигналы со всех сторон, например, Winegard HD-6010 (32 доллара США) или Stellar Labs 30-2435 (17 долларов США). Это достойный выбор, если вы любите прыгать на станции.
Если вы в основном слушаете только одну станцию или большинство станций, которые вы слушаете, расположены (более или менее) в одном и том же направлении (или вы можете использовать антенный «ротатор»), тогда вам нужна направленная антенна.
Загляните в «Желтые страницы» или поспрашивайте. Чтобы сделать это самому, «как-нибудь» закрепите свою новую FM-антенну на металлической трубе. Антенные мачты обычно имеют длину 5 и 10 футов. Закрепите трубу на крыше или стене дома, помня, что чем выше, тем лучше! Вы можете получить крепления для штатива на крыше и настенные крепления в Home Depot, а также антенную мачту.Будьте осторожны на каждом этапе пути! Если это направленная антенна, направьте ее на выбранную станцию. В этом случае лучше подождать, пока антенна не будет подключена к радиоприемнику, затем вручную повернуть антенну для лучшего приема и заблокировать ее. Или вы можете приобрести поворотное устройство антенны, а также достаточный кабель для подключения его к блоку управления поворотным устройством, который будет где-то внутри вашего дома.
Тогда вам нужно каким-то образом передать сигнал от антенны на радио.В «старые» времена все, что было доступно, — это плоский кабель шириной около ½ дюйма, называемый «двухжильный». Сейчас все используют круглый коаксиальный кабель. На вашей новой антенне, вероятно, будут два винтовых зажима, поэтому вам понадобится коаксиальный «балун» или согласующий трансформатор для подключения к этому типу антенны. Согласующий трансформатор будет иметь разъем «F» на конце, противоположном антенне. Вы можете приобрести коаксиальный кабель с уже установленными ответными разъемами «F» или приобрести специальный инструмент для обжима и установите собственные F-разъемы на коаксиальный кабель, который вы приобретаете отдельно.Проведите коаксиальный кабель к радио. У новых радиостанций также будет F-коннектор и переключатель, обозначенный как «внутренний» и «внешний». Подключите новый кабель от вашей новой антенны к радио, переключитесь на «внешний» и слушайте больше FM-станций, чем вы когда-либо слышали!
ПОМЕХИ:
Подождите! Мы не упомянули вмешательство! Однако это реальность, поэтому мы должны хотя бы обсудить ее существование.
21-й век полон радиочастотных сигналов, некоторые из которых будут конфликтовать друг с другом.Вот несколько примеров типов помех, о которых мы слышали.
iPod, спутниковое радио, FM-модулятор помехи:
Это была БОЛЬШАЯ проблема для приема FM-радио. Эти устройства предназначены для того, чтобы вы могли слушать их звук через FM-радио … у них есть небольшой FM-передатчик, который предназначен для вещания в очень ограниченном диапазоне на неиспользуемой FM-частоте.
Теоретически это звучит вполне приемлемо, однако некоторые вещи могут пойти не так: некоторые из этих устройств не были спроектированы должным образом, и они транслируют на ЗНАЧИТЕЛЬНО большую электронную зону, чем следовало бы.Некоторые из этих устройств предварительно настроены для вещания на 88.1…. если их не переустановить, они будут создавать помехи для реальных FM-станций на 88.1. Кроме того, при неправильной установке некоторые из этих устройств могут создавать огромные помехи!
Что делать?
FCC требует более строгих испытаний этих устройств… надеюсь (со временем) старые несовместимые устройства будут заменены. Или, если вам случится неоднократно видеть, что один и тот же автомобиль создает одинаковые помехи для вашего радио, вы можете попросить владельца переключить выходную частоту его устройства.Или, если помехи вызывают или , будьте внимательны к другим и внесите необходимые изменения.
Помехи от других станций:
Обычно это можно устранить с помощью радиоприемника с лучшей селективностью . Если вы слышите другую станцию, пытаясь послушать свой любимый сигнал, попробуйте послушать другое радио (например, автомобильное радио). Если ситуация улучшится, вам, вероятно, или понадобится радио получше.Другой вариант — использовать направленную антенну , и / или попытаться переориентировать любую антенну, которую использует ваша радиостанция. Если вы можете (каким-то образом) увеличить количество сигнала при одновременном уменьшении нежелательного сигнала, тогда ваше радио сможет лучше разделить две станции.
Многолучевые помехи:
Иногда один и тот же FM-сигнал может приниматься антенной вашего радиоприемника с нескольких разных направлений, приходя в несколько разное время! Например, если поблизости есть отражающая поверхность (например, скала), сигнал может поступить на вашу антенну непосредственно от FM-передатчика, а затем через долю секунды после того, как он «отскочит» от скалы.Радио «сбивается», может возникать шумный, резкий прием. Чтобы вылечить это, попробуйте либо использовать направленную антенну , либо попытаться переориентировать антенну, чтобы максимизировать прием первичного сигнала.
Другие источники помех:
Существует множество других возможных источников помех: компьютеры, телевизоры, люминесцентные лампы, электрические ограждения и многое другое. Постарайтесь определить, какой из этих источников вызывает проблему, и локализовать его и / или попытаться улучшить передачу FM-сигнала на ваше радио.
Не являясь исчерпывающим списком, мы хотим, чтобы эти подсказки и советы помогли вам решить проблемы с приемом, чтобы вы могли занять свой ум более стоящими делами, такими как развитие отношений с Создателем / Искупителем Вселенной!
Не совсем 101 вариант использования для аналогового ТВ-тюнера УВЧ
Молодым хакерам электроники сегодня очень повезло вырасти в эпоху, когда у них есть множество способных устройств, стимулирующих их воображение, а также дешевый и легкий доступ к ним.Меньшая цена, чем гамбургер, может обеспечить вам вычислительную платформу Linux, такую как Raspberry Pi Zero, а огромный выбор датчиков и периферийных устройств находится всего в нескольких шагах от почтовой рассылки.
Если вернуться на несколько десятилетий назад, в 1980-е, для склонной к электронике молодежи все было немного иначе. У нас было первое поколение 8-битных микрокомпьютеров, но они были дорогими, и если у вас не было состоятельных родителей, готовых купить вам топовую модель, с ними было бы сложно взаимодействовать.
Для некоторых из нас это не было проблемой. Мы просто искали другие источники запчастей, и одним из самых удобных был утилизированный телевизор с ЭЛТ, который вы могли найти почти в каждом мусорном контейнере в те дни, до утилизации электроники. Если бы вы могли сделать это из дискретных компонентов потребительского уровня 1970-х годов, мы, вероятно, сделали это, тщательно изучив кучу больших печатных плат, чтобы найти правильные значения компонентов.Хорошая подготовка, вы наверняка в конечном итоге узнаете цветовую кодировку резисторов на глаз.
В эпоху аналогового вещания
Когда я был молодым радиолюбителем, я лично увлекся аналоговым тюнером, который можно найти в этих наборах. Это был ВЧ-интерфейс, который преобразовывал сигнал от антенны в промежуточную частоту 36 МГц для демодуляции и отображения. Эти тюнеры были достаточно простыми устройствами, обычно имеющими только пару транзисторов, ВЧ усилитель и либо генератор и диодный смеситель, либо комбинированный смеситель / генератор.
Там, где я вырос в Великобритании, все они предназначались для ТВ-диапазонов УВЧ (от 470 до 860 МГц), и они были либо механически настроены с помощью переменных конденсаторов и объемных резонаторов, либо электронно настроены с помощью варикап-диодов и полосковых резонаторов на печатной плате. Они представляли собой отдельные модули внутри набора, обычно в банке размером с колоду игральных карт. Их автономный характер означал, что после удаления из набора они предлагали значительный потенциал для модификации и перепрофилирования для других применений УВЧ, а также доступный способ изучить основы конструкции УВЧ.
Таким образом, эта статья в некотором смысле является сокращенной версией того, что я мог бы написать серией, если бы Hackaday существовал в 1987 году, или даже в виде небольшого тома в мягкой обложке, если бы я смог найти достаточно доверчивого издателя, чтобы принять экспериментальные электронные размышления бездоказательный подросток. Думайте об этом как о дань уважения прошлой технологии, которая не совсем подходит для нашей ретротехнической серии, и если ваши интересы лежат в этом направлении, и у вас есть несколько старых телевизоров, возможно, вы сможете почерпнуть из этого какое-то вдохновение.
Основы
Блок-схема внешнего интерфейса ТВ-тюнера
. Получено из Четворно (собственная работа) [CC0], через Wikimedia Commons. Интерфейс большинства аналоговых радиоприемников состоит из трех частей, независимо от частоты их работы. Радиочастотный сигнал, который вы хотите получить, поступает от антенны к усилителю радиочастоты, который фильтрует и усиливает его. Затем он подается в смеситель, где он комбинируется с сигналом гетеродина для получения суммы и разницы между двумя частотами.На выходе смесителя имеется фильтр для выбора разностного сигнала, который подается на остальную часть схемы приемника в качестве промежуточной частоты. В случае аналогового ТВ-тюнера УВЧ, если ваша телевизионная станция работает на частоте 600 МГц, гетеродин будет настроен на 564 МГц, а разница между ними, 36 МГц, будет подаваться на телевизор для демодуляции.
Интерфейсы ТВ-тюнера
точно следовали этой модели, в какое бы десятилетие аналоговой эры они ни производились. Примеры из 1950-х и начала 1960-х годов включали бы пару триодных ламп, к 1970-м годам вы бы нашли биполярные транзисторы, а в последнее время они будут были MOSFET или даже GaAsFET. Совсем недавно гетеродин был синтезатором частоты, но в эпоху, которую мы обсуждаем, это был бы автономный генератор, контролируемый не чем иным, как простой схемой автоматической регулировки частоты.
Типовые устройства
Внутри типичный японский механический тюнер.
Покопавшись в полузабытом электронном барахле на окраине моей мастерской, я нашел обычный 12-дюймовый портативный компьютер конца 1970-х годов с типичным японским UHF-тюнером того времени. Немного потрудившись отверткой, крышка снята, и вы можете увидеть внутренние детали слева.
Тюнер представляет собой серию связанных объемных резонаторов с набором связанных переменных конденсаторов наверху. Слева внизу находится антенный вход, а справа шестерни настраивающего механизма. Транзистор ВЧ-усилителя расположен на границе двух крайних правых полостей, а германиевый диод, используемый в качестве смесителя, покрыт зеленым лаком и соединяет две полости слева. ПЧ выходит из нижней части средней полости, а в самой левой полости находится генератор.
Схема ТВ-тюнера с варикапом из патента США 3643168, поданного в июле 1969 года.
Схема тюнера этого типа не сильно различалась. Мы нашли пример настройки варикапа из патента США 3643168, в котором используется диодный смеситель, подобный приведенному выше, хотя вы также можете увидеть тюнеры, которые используют транзистор генератора в качестве комбинированного смесителя.
Самое поразительное в этой схеме и ей подобных — их простота.Производительность этих тюнеров зависит не от продуманной схемы, а от очень избирательной конструкции их резонаторных фильтров. Этот немного отличается от изображения выше тем, что он имеет входную полость, а смеситель делит полость с выходом усилителя, но кроме этого и использования варикап-диодов, а не конденсаторов с воздушным разнесением, они очень похожи.
Множество ВЧ усилителей и передатчиков
Если вы были подростком 80-х, и у вас было постоянное снабжение этими вещами, у вас было много возможностей для экспериментов.
Больший интерес молодого радиолюбителя вызвал резонатор генератора.Тщательно установленный контур связи может потреблять несколько милливатт ВЧ, что достаточно для создания небольшого передатчика. Подайте видеосигнал через буфер на транзистор генератора, и это сделало разумный отправитель видеосигнала, охватывающий весь диапазон УВЧ, определенно незаконный, но, к счастью, недостаточно мощный, чтобы обрушить власть на молодого экспериментатора.
При некоторой тщательной пайке можно было заменить полосковые линии в каждой полости более длинными, сложенными по размеру пространства, и перетащить все полости вниз для работы в любительском диапазоне 430 МГц (70 см). Тогда можно было сделать либо 70-сантиметровый ATV-приемник, либо гораздо более полезный передатчик для 70-сантиметрового ATV, заменив ВЧ-усилитель настроенным и модулированным PA в тех же резонаторах. Спешу добавить, что ни один из моих передатчиков, сделанных таким образом, никогда не достигал реального контакта за пределами семинара или собрания радиоклуба.
Единственный ребенок в Великобритании со спектроанализатором
кусок сопротивления моего взлома ТВ-тюнера был любезно предоставлен комплектом, который имел полностью модульную секцию слабого сигнала.Две экранированные банки, одна из которых представляла собой ТВ-тюнер с варикапом, а другая, примерно вдвое больше, представляла собой полную полосу ПЧ и демодулятор. С помощью всего лишь небольшого количества проводов он мог стать полноценным ТВ-приемником с видео и звуковым выходом, хотя я его не использовал для этого. Напряжение настройки тюнера варикапа составляет от 0 до 33 вольт, поэтому с пилообразным генератором от 0 до 33 В и осциллографом у меня был простой, но работающий анализатор спектра.
К сожалению, анализатор спектра, построенный на куске белой жести, извлеченной из банки для кофе, не пережил десятилетия.Я помню, что он генерировал свои 33 В от источника питания 12 В через двухтранзисторный мультивибратор, питающий диодный умножитель, а пилообразный генератор был особенно неприятным генератором релаксации тиристоров. С небольшой настройкой полосы ПЧ для сужения полосы пропускания она давала хорошее изображение ТВ-диапазона УВЧ на телескопе, через который вы могли видеть все четыре местных телеканала и меньшие спектры тех, что находятся дальше. Оглядываясь назад, я могу сказать, что в моем тестовом наборе есть анализатор спектра, это было бесполезно, но эй! Я был единственным ребенком в Великобритании, который мог сказать, что они построили анализатор спектра.
Было довольно сложно найти тюнер для фотографии выше, в наши дни они настолько исчезли из фонового шума электронного мусора. В портативном телевизоре, который я нашел, была моя модификация с давних времен в качестве видеомонитора, вероятно, поэтому я на нем остановился.

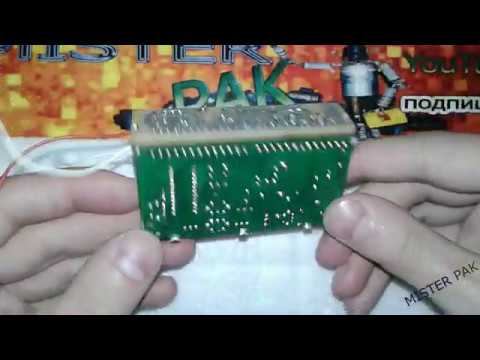

Мощный Fm приемник из старой автомагнитолы работает идеально 2020 г.Подробнее

FM-радио из модуля автомагнитолы Gamma-2 автомобиля Ауди-80Подробнее

Фм приемник из модуля автомагнитолы, часть 1Подробнее

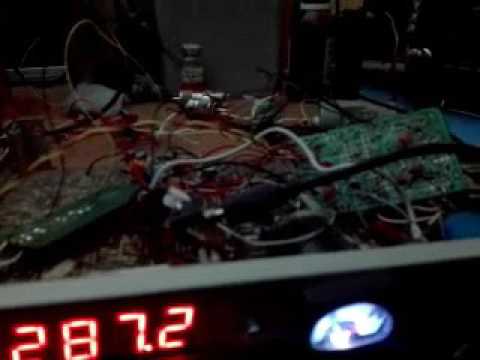

ПРИЕМНИК НА 3 МГц на модуле ам от магнитолы LGПодробнее

FM-радиоприемник из автомагнитолы #2/ FM Radio from car radioПодробнее

FM-радиоприемник из автомагнитолы #1/ FM Radio from car radioПодробнее

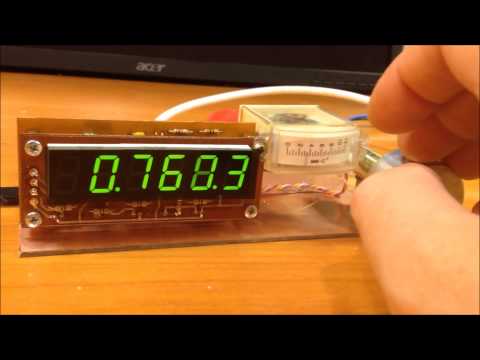

LA1135 приемник или не выбрасывайте старые магнитолыПодробнее

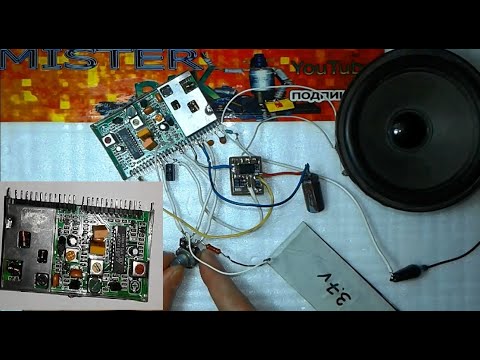

Радиоприемник Fm диапазона из автомагнитолы с питанием 3.7 вольт выполненный навесным монтажомПодробнее

Радиоприемник AM/FM с автомагнитолы своими руками.Подробнее

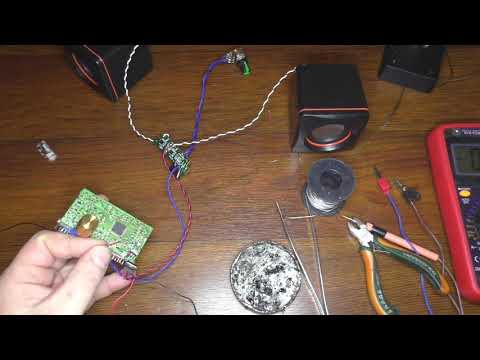

Фм приемник из модуля автомагнитолы, часть 3Подробнее

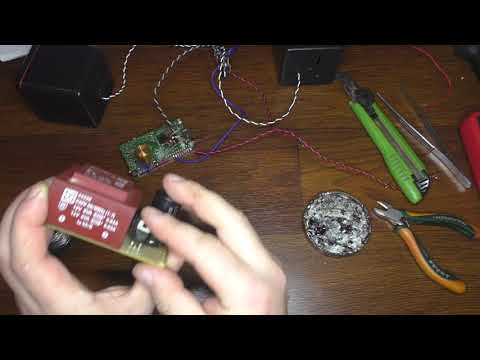

Фм приемник из модуля автомагнитолы, часть 4Подробнее

Фм приемник из модуля автомагнитолы, часть 2Подробнее

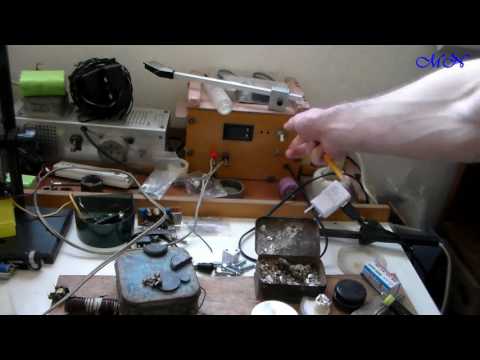

Блок средневолнового приёмника от автомагнитолыПодробнее

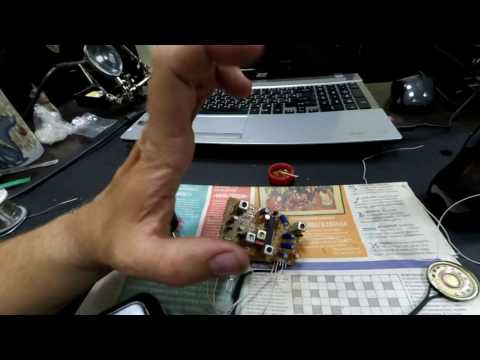

СУПЕРПРИЕМНИК или НЕ ВЫКИДЫВАЙТЕ СТАРЫЕ МАГНИТОЛЫ! SUPER RECEIVER or not to throw OLD RADIO!Подробнее

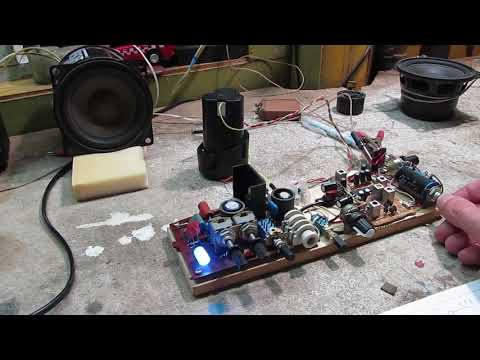

Средневолновый приемник из автомагнитолы на микросхеме DBL1019, аналог LA1135Подробнее

Bluetooth в любую автомагнитолу или Хватит терпеть провода!Подробнее

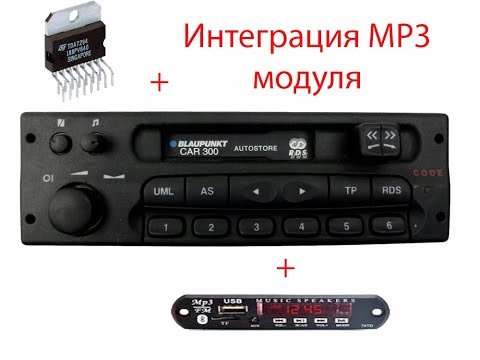

Разблокировка магнитолы Mp3 модулем — встраиваю модульПодробнее

Газета «Своими руками» №1-36 за 2011
Своими руками — это очень популярная газета-энциклопедия от украинского издательства, из которой домашние мастера и радиолюбители смогут узнать много нового. Эта газета предлагает читателям много самых разных полезных советов. Также содержит рисунки и необходимые чертежи.
Издательство: Полтавская обл.
Серия: Своими руками
Год издания: 2011
Язык: Русский, Украинский
Формат: DJVU/rar
Размер: 20.66 Mb
Внимание! У вас нет прав для просмотра скрытого текста.
Образ диска к книге «Дискотека своими руками»
Формат: ISO/rar
Размер: 162.47 Mb
Книга «Дискотека своими руками»
Внимание! У вас нет прав для просмотра скрытого текста.
Газета »Своими руками» за 2006-2010
Своими руками — это очень популярная газета-энциклопедия от украинского издательства, из которой домашние мастера и радиолюбители смогут узнать много нового. Эта газета предлагает читателям много самых разных полезных советов. Также содержит рисунки и необходимые чертежи.Данный архив содержит 92 номера этой замечательной газеты за 2006-2010 года.
Список номеров:
2006 №№ 01,03,05,06,08,09,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24.
2007 №№ 01,02,03,05,06,07,09,10,11,12,15,16,17,18
Изготовление предохранителя своими руками
При ремонте не всегда под рукой оказывается предохранитель с нужными параметрами. Воспользовавшись данными, приведенными в таблице, можно легко изготовить предохранитель с требуемыми параметрами.
Важно!: учитывайте напряжение, так как на малых напряжениях предохранитель из меди, алюминия или стали просто не перегорит при нужном токе.
Китайские автомагнитолы. Или вторая жизнь некоторых узлов
У многих из нас валяются старые, нерабочие или просто немодные китайские автомагнитолы. Начинка у большинства простая — TA2003 + TDA2005 и иногда цифровая шкала на LC7265. В своё время, лет 10 назад это были стоящие девайсы. А сейчас знакомые автомобилисты мечтают избавится от них хотя бы за символический доллар — лишь бы такие китайские автомагнитолы не валялись в гараже.
Если вы тоже являетесь счастливым владельцем таких устройств — не спешите выкидывать их. Как минимум три полезны
Электрика в квaртире и доме своими руками
Электрика в квартире и доме своими руками. Любые работы, связанные с электротехническим оборудованием дома или квартиры, крайне ответственны, и не каждый возьмется осуществить их самостоятельно. И тем не менее многие операции доступны даже дилетантам: заменить розетки или выключатели, найти причину неисправности в сети, установить точечные светильники в подвесном потолке — все это вам под силу, и ни к чему звать на помощь электрика.
СОДЕРЖАНИЕ:
Внимание! У вас нет прав для просмот
Усилитель своими руками
Страниц: 60
Формат: PDF
Размер: 9,56 Mb
Сделать усилитель не так сложно, как это кажется. Все работы можно выполнить дома на
кухне, располагая минимальным набором инструмента и материала. Но тем не мене можно
получить впечатляющие результаты. В этой статье я расскажу вам, как это сделать. Я так же
не буду пользоваться станками и выполню все работы вручную.
Скачать:
Внимание! У вас нет прав для просмотра скрытого текста.
Электрика своими руками
Как неподготовленному человеку разобраться с электропроводкой, энергопотреблением, заменить включатель, розетку, установить удлинитель, провести электричество на лоджию и в кладовую, экономить электроэнергию в быту – вот лишь малая толика рассматриваемых в этой книге вопросов.
СОДЕРЖАНИЕ:
Внимание! У вас нет прав для просмотра скрытого текста.
Автор: Кашкаров А. П.
Издательство: ДМК Пресс
Год издания: 2011
Страниц: 128
Формат: PDF/rar
Размер: 39.31 Mb
Внимание! У в
Ночник своими руками
Схема:
Используемые радиоэлементы:
Конденсатор неполярный 0.22мкФ 400V
Предохранитель 100мА
Диоды выпрямительные на ток от 100мА — 4шт.
Конденсатор полярный 47мкФ 50V
Резистор 600Ом
Светодиоды – 3шт.
Ночник можно разделить на схему питания светодиодов и сами светодиоды. Схема питания работает следующим образом: Напряжение 220В подается через вилку на гасящий конденсатор С1 и предохранитель F1, далее оно выпрямляется диодным мостом VDS1 и сглаживается конденсатором С2
Лучшие конструкции усилителей и сабвуферов своими руками
Материал систематизирован по главам в соответствии с элементной базой усилителя: на транзисторах, на микросхемах, на лампах и гибридные схемы. Рассмотрены практические описания десятков конструкций усилителей звуковой частоты и электронных сабвуферов разной степени сложности, даны практические советы как схемного, так и конструктивного характера..
СОДЕРЖАНИЕ:
Внимание! У вас нет прав для просмотра скрытого текста.
Автор: Сухов Н.Е
Издательство: Наука и Техника
Год издания:











3 (1080p): выход YPbPr CVBS и L / R аудио выход
к. расположена в зоне уверенного приема РТРС-1 и РТРС-2. И ни у одной из тестируемых антенн не возникло проблем с приемом обоих мультиплексов.
com/function-generator-xr2206.php?>
Он измеряет значения ESR, емкость (100 пФ — 20000 мкФ), индуктивность (10 мкГн — 20 Гц), сопротивление (0,1 Ом — 20 МОм), проверяет множество различных типов транзисторов, таких как NPN, PNP, полевые транзисторы, полевые МОП-транзисторы, тиристоры, тиристоры, симисторы. и много типов диодов. Он также анализирует такие характеристики транзистора, как напряжение и коэффициент усиления. Это незаменимый инструмент для поиска неисправностей и ремонта электронных схем.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. Д.
Гнездо для микросхем 8-DIP позволяет заменять операционный усилитель на многие другие микросхемы, такие как OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Он достаточно мал, чтобы поместиться в жестяной коробке Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи 9 В. .
Д. Он подключается прямо к USB-порту компьютера, поэтому USB-кабель не требуется.
Выходную частоту можно регулировать от 1 Гц до 2 МГц.
Измеритель также можно модифицировать и откалибровать с помощью трех кнопок для измерения напряжения выше 70 В и тока выше 10 А.
Схема построена на транзисторе 9018, кристалле 24 МГц, воздушной катушке и некоторых других основных компонентах.
Точный LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и индукторов. Он может измерять индуктивность всего от 10 нГн — 1000 нГн, 1 мкГн — 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ.
Его можно подключить к любому типу стереофонического аудиоисточника, например iPod, компьютеру, ноутбуку, CD-плееру, Walkman, телевизору, спутниковому ресиверу, магнитофонной кассете или другой стереосистеме для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерь.Добавьте усилитель / усилитель передатчика FM / VHF мощностью 500 мВт для еще большего радиуса действия.
Выходная ВЧ-мощность 5 Вт достигается с помощью транзистора 2SC1971 6 Вт в выходном каскаде. Передняя панель цифрового управления оснащена светодиодным дисплеем, а корпус выполнен из высококачественного алюминия. Плата оснащена фильтрацией электромагнитных помех на входах аудио и питания, а также имеет микрофонный и аудиовходы.После включения передатчик начинает вещание с ранее выбранной частотой. В целом, этот стереофонический FM-передатчик с ФАПЧ мощностью 5 Вт обеспечивает профессиональное качество звука вещания и не уступает коммерческим вещателям.
Д.Чип усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все другие части, удобно расположенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было таким простым, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3886 для выходной мощности RF 1 Вт или 5 Вт.
Эта версия предназначена для профессионалов, которым требуется беспрецедентная точность измерений.
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для создания всех типов ВЧ-катушек. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона и функцию «Zero Out» для обеспечения максимальной точности показаний …

Вы можете использовать этот вольтметр PIC для источника питания, в качестве измерителя батареи для автомобилей, радиоуправляемых машин, радиоуправляемых вертолетов, для контроля напряжений в вашем компьютере или его можно использовать как небольшой портативный вольтметр.
Он более надежен, чем большинство других простых программаторов AVR, доступных на рынке, и может быть построен за очень короткое время.
Восемь доступных частот контролируются заземлением 3 контактов на разъеме заголовка. Передатчик поставляется в собранном виде и готов к использованию.
Он также может распознавать USB-накопители / жесткие диски FAT16 и FAT32 емкостью от 32 МБ до 2 ТБ.Воспроизведение звука исключительно хорошее с соотношением сигнал / шум 93 дБ и динамическим диапазоном 88 дБ.
Когда эти конденсаторы были подвергнуты звуковой оценке, пиковые и средние частоты были существенно уменьшены.Кроме того, в полученном высококачественном звуке были увеличены богатство и мощность нижнего диапазона.
Он поставляется с предыскажением, ограничителем, чтобы музыку можно было передавать на том же уровне звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиопомехи, и стереокодером на основе кристалла для стереопередачи.

.
Из-за относительно небольшого количества компонентов, которые используются в схеме, ее можно разместить на небольшой печатной плате размером 3 x 7 см.
Мы давно ищем этот тип LC-метра. Мы рассматривали множество коммерческих версий ЖК-счетчиков, но большинство из них были либо слишком дорогими, либо ограниченными по диапазонам измерений.
Магнитный провод наполовину заделан в пластик, что обеспечивает превосходную стабильность частоты.Одна из этих катушек была протестирована в передатчике TX200 в качестве замены воздушной катушки и переменного конденсатора. В результате стабильность частоты была значительно улучшена. Катушки имеют размер 7 мм x 10 мм, и каждая поставляется с собственной металлической банкой, которую можно снять. Настраиваемые ВЧ-катушки имеют следующие диапазоны индуктивности:
Я опубликую руководство о том, как подключить этот модуль ФАПЧ к передатчику TX200, как только у меня будет немного времени.
Он поставляется с 40-контактным разъемом ZIF (нулевое усилие вставки), обновляемой прошивкой на микросхеме PIC16F628, ICSP (последовательное программирование в цепи), простым в использовании программным обеспечением с графическим интерфейсом пользователя и может программировать широкий спектр микроконтроллеров PICMicro.
С антенной Yagi, выглядящей как ранняя телевизионная антенна с алюминиевыми трубками на концах передатчика и приемника, смотрящими друг на друга на расстоянии прямой видимости, дальность …
Антенна, состоящая из короткого провода, обнаруживает штормы в радиусе двух миль.
Для питания используется стандартная 9-вольтовая батарея, которая помещается внутри жестяной коробки. Схема монофонического аудиовхода полностью пассивна с предыскажением 70 мксек, а качество звука отличное.
В проекте вольтметра PIC используется микроконтроллер PIC16F876 со встроенным АЦП (аналого-цифровой преобразователь) и ЖК-дисплеем 2×16 с подсветкой. В схемотехнике используется очень мало компонентов, и ее можно установить на небольшую печатную плату.
