Простой FM-приемник своими руками | Мастер Винтик. Всё своими руками!

Простой FM-приемник на двух транзисторах и одной микросхеме.

Что такое FM-приемник? Радиоприемник — это электронное устройство, которое принимает радиоволны и преобразует информацию, переносимую ими, в полезную для восприятия человеком. Приемник использует электронные фильтры, чтобы отделить нужный сигнал радиочастоты от всех других сигналов, улавливаемых антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки, и, наконец, восстанавливает нужной информации посредством демодуляции.

Из радиоволн, FM является наиболее популярным. Частотная модуляция широко используется для FM-радиовещания. Преимущество частотной модуляции заключается в том, что она имеет большее отношение сигнал/шум и, следовательно, излучает радиочастотные помехи лучше, чем сигнал амплитудной модуляции равной мощности (AM). Звук из радиоприёмника мы слышим чище и насыщенней.

Частотные диапазоны FM

УКВ (УльтраКороткоВолновый) диапазон с ЧМ (Частотная Модуляция) по английски FM (Frequency Modulation) имеет длину от 10 м до 0,1 мм — это соответствует частотам от 30 МГц до 3000 ГГц.

Для приема вещательных радиостанций актуален сравнительно небольшой участок:
УКВ 64 — 75 МГц. Это наш советский диапазон. На нем много УКВ станций, но только в нашей стране.

Японский диапазон от 76 до 90МГц. В этом диапазоне ведется вещание в стране восходящего солнца.

FM — 88 — 108МГц. — это западный вариант. Большинство ныне продаваемых приемников обязательно работает именно в этом диапазоне. Часто сейчас приёмники принимают и наш совковый диапазон, и западный.

УКВ радиопередатчик имеет широкий канал — 200 кГц. Максимальная звуковая частота, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать намного более широкий диапазон частот. Таким образом качество передачи FM значительно выше, чем АМ.

Теперь о приёмнике. Ниже представлена схема электроники для приемника FM вместе с его описанием работы.

Список компонентов

• Микросхема: LM386
• Транзисторы: T1 BF494, T2 BF495
• Катушка L содержит 4 витка, Ф=0,7мм на оправке 4 мм.
• Конденсаторы: C1 220nF
• C2 2,2 нф
• C 100 нф х 2 шт
• C4,5 10 мкф (25 V)
• C7 47 нФ
• C8 220 мкф (25 В)
• C9 100 мкф (25 V) х 2 шт
• Сопротивления:
• R 10 кОм х 2 шт
• R3 1 кОм
• R4 10 Ом
• Переменное сопротивление 22кОм
• Переменная емкость 22пф
• Динамик 8 Ом
• Выключатель
• Антенна
• Батарея 6-9В

Описание схемы FM приемника

Ниже, представлена схема простого FM-приемника. Минимум компонентов для приема местной FM станции.

Транзисторы (Т1,2), вместе с резистором 10к (R1), катушкой L, переменным конденсатором (VC)22pF  составляют ВЧ генератор (Colpitts oscillator).

Резонансная частота этого генератора устанавливается триммером VC на частоту передающей станции, которую мы хотим принять. То есть, он должен быть настроен между 88 и 108 МГц FM диапазона.

Информационный сигнал, снимаемый с коллектора Т2 поступает на усилитель НЧ на LM386 через разделительный конденсатор (С1) 220nF и регулятор громкости VR на 22 кОма.

FM приемник принципиальная электрическая схема

Принципиальная электрическая схема FM приемника

Перестройка на другую станцию осуществляется изменением ёмкости переменного конденсатора 22 пФ. Если Вы используете какой-либо другой конденсатор, который имеет большую ёмкость, то попробуйте уменьшить количество витков катушки L чтобы настроиться на диапазон FM (88-108 МГц).

Катушка L имеет четыре витка эмалированного медного провода, диаметром 0,7 мм. Катушка наматывается на оправке диаметром 4 мм. Её можно намотать на любом цилиндрическом предмете (карандаш или ручка с диаметром 4 мм).

Если Вы хотите принимать сигнал станций УКВ диапазона (64-75 МГц), то нужно намотать 6 витков катушки или увеличить ёмкость переменного конденсатора.

Когда необходимое количество витков намотаете, катушка снимается с цилиндра и немного растягивается так, чтобы витки не касались друг друга.

Микросхема LM386 представляет собой НЧ аудио усилитель мощности. Он обеспечивает от 1 до 2 Вт, чего достаточно для любого малогабаритного динамика.

Антенна

Антенна используется, чтобы поймать высокочастотную волну. В качестве антенны Вы можете использовать телескопическую антенну любого неиспользуемого устройства. Хороший прием можно также получить с куска изолированной медной проволоки длинной около 60 см. Оптимальную длину медной проволоки можно найти экспериментально.

Приемник можно запитать от батареи 6V-9V.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

• DipTrace — программа для рисования схем и печатных плат

Простые схемы и платы можно нарисовать в любом редакторе, а печатную плату, например, прочертить резаком. Но для разработок посложнее схем и печатных плат существуют разные специально для этих целей программы.

Об одной из них сегодня и пойдёт речь.  DipTrace — это современная система сквозного проектирования, которая содержит набор программ и библиотек для работ со схемотехникой, разработкой печатных плат с ручной и автотрассировкой, 3-D моделирование и многое другое.

Подробнее…

• Светодиодный светильник своими руками

Светодиодная лампа своими руками переделанная из энергосберегающей лампочки изготавливается за 30 минут и не требует особых навыков. Зато в результате можно получить экономичный и красивый источник света. Светодиодные лампы являются альтернативой традиционным лампам накаливания и могут использоваться и на улице, и внутри помещений. Они обладают высокой надежностью, высокой насыщенностью и чистотой света, а также не излучают вредного ультрафиолетового и инфракрасного излучения. В данной статье приведен процесс переделки энергосберегающей лампы (RKK) в светодиодный светильник своими руками. Подробнее…

• Мультиприбор — GM328 для проверки радиоэлементов

Мультиметр-Частотомер-Генератор GM328 для проверки транзисторов, диодов, конденсаторов, индуктивности, сопротивлений…, а также для генерирования,  измерения частоты сигнала…

В этой статье рассмотрим многофункциональный автоматический прибор — незаменимый помощник радиолюбителя. Его можно купить в Китае на всем известных сайтах или по ссылке в конце статьи.

Кроме функций мультиметра Mega328 автоматически определять практически любой  подключаемый радиоэлемент, измерять его характеристики он также способен генерировать и измерять частоту сигнала.

Все отображается на цветном 160 х 128 ЖК-дисплее.

Подробнее…

Популярность: 18 960 просм.

Простой FM приемник на микросхеме

Всего одна микросхема понадобится вам, чтобы построить простой и полноценный FM приемник, который способен принимать радиостанции в диапазоне 75-120 МГц. FM приемник содержит минимум деталей, а его настройка, после сборки, сводится к минимуму. Так же обладает хорошей чувствительностью для приема УКВ ЧМ радиостанций.

Все это благодаря микросхеме фирмы «Philips» TDA7000, которую можно купить без проблем на нашем любимом Али экспресс – ссылка.

Схема приемника

Вот сама схема приемника. В неё добавлены ещё две микросхемы, чтобы в конце получилось полностью законченное устройство. Начнем рассматривать схему справа налево. На ходовой микросхеме LM386 собран, уже ставший классическим, усилитель низкой частоты для небольшой динамической головки. Тут, думаю, все ясно. Переменным резистором регулируется громкость приемника. Далее, выше добавлен стабилизатор 7805, преобразующий и стабилизирующий питающее напряжение до 5 В. Которое нужно для питания микросхемы самого приемника. И наконец, сам приемник собран на TDA7000. Обе катушки содержит 4,5 витка провода ПЭВ-2 0,5 при диаметре обмотки 5 мм. Вторая катушка наматывается на каркас с подстроечником из феррита. Приемник настраивается на частоту переменным резистором. Напряжение, с которого идет на варикап, которой в свою очередь меняет свою емкость.
При желании от варикапа и электронного управления можно отказаться. А на частоту можно настраиваться либо подстроечным сердечником, либо переменным конденсатором.

Плата FM приемника

Монтажную плату для приемника я начертил таким образом, чтобы не сверить в ней отверстия, а чтобы как с SMD компонентами напаивать все с верху.

Размещение элементов на плате

Использовал классическую технологию ЛУТ для производства платы.


Распечатал, прогрел утюгом, протравил и смыл тонер.


Напаял все элементы.

Настройка приемника

После включения, если все собрано правильно, вы должны услышать шипение в динамической головке. Это означает что все пока работает нормально. Вся настройка сводится к настройке контура и выбора диапазона для приема. Я произвожу настройку вращая сердечник катушки. Как диапазон приема настроен, каналы в нем можно искать переменным резистором.

Заключение

Микросхема имеет хорошую чувствительность, и на полуметровый отрезок провода, вместо антенны, ловится большое количество радиостанций. Звук чистый, без искажений. Такую схему можно применить в простой радиостанции, вместо приемника на сверхгенеративном детекторе.

Смотрите видео работы

источник

Радиоприёмник своими руками: простые конструкции

Простейшие радиоприемники непригодны ловить FM диапазон, модуляция частотная. Обыватели утверждают: отсюда повелось название. С английского литеры FM трактуем: частотная модуляция. Четко выраженный смысл, читателям важно понять: простейший радиоприемник, своими руками собранный из хлама, FM не примет. Возникает вопрос необходимости: сотовый телефон ловит вещание. В электронную аппаратуру встроена подобная возможность. Вдали от цивилизации люди по-прежнему хотят ловить вещание старым добрым способом — чуть было не сказали зубными коронками — конструировать дельные приборы прослушивания любимых передач. На халяву…

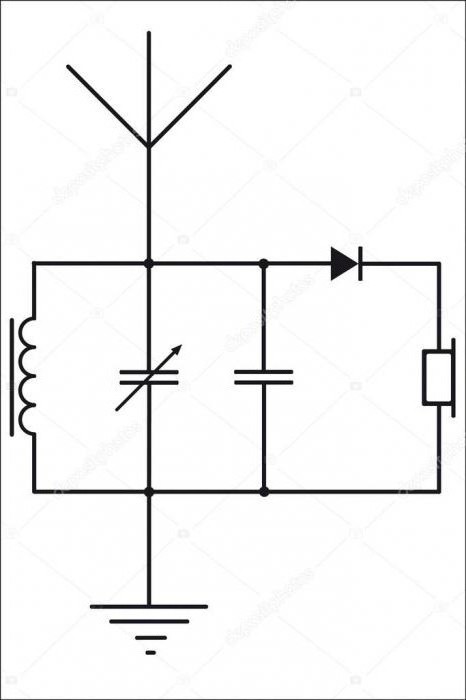

Детекторный простейший радиоприемник: основы

Зубных пломб рассказ коснулся неспроста. Сталь (металл) способна преобразовывать эфирные волны в ток, копируя простейший радиоприемник, челюсть начинает вибрировать, кости уха детектируют сигнал, зашифрованный на несущей. При амплитудной модуляции высокая частота повторяет размахом голос диктора, музыку, звук. Полезный сигнал содержит некоторый спектр, сложно пониманию непрофессионала, важно, что при сложении составляющих получается некоторый закон времени, следуя которому, динамик простейшего радиоприемника воспроизводит вещание. На провалах челюстная кость замирает, воцаряется тишина, пики ухо слышит. Простейший радиоприемник, не дай Бог, конечно, заиметь.

Обратный пьезоэлектрический эффект изменяет согласно закону электромагнитной волны геометрические размеры костей. Перспективное направление: человек-радиоприемник.

Советский Союз славился запуском космической ракеты, впереди планеты всей, научными изысканиями. Времена Союза поощряли степени. Светила принесли немало пользы здесь, – конструирование радиоприемников, – зарабатывают приличные деньги за бугром. Фильмы пропагандировали умных, не зажиточных, неудивительно, что журналы полны различными наработками. Серия современных уроков создания простейших радиоприемников, доступная на Ютубе, основывается на журналах 1970 года издания. Поостережемся отходить от традиций, опишем собственное видение ситуации сферы радиолюбительства.

Концепция персональной электронно-вычислительной машины разработана советскими инженерами. Руководством партии идея признана неперспективной. Силы отданы построению гигантских вычислительных центров. Излишне трудящемуся осваивать дома персональный компьютер. Смешно? Сегодня ситуации позабавнее встретите. Потом жалуются – Америка окутана славой, печатает доллары. AMD, Intel – слышали? Made in USA.

Простейший радиоприемник своими руками сделает каждый. Антенна не нужна, существуй хороший устойчивый сигнал вещания. Диод припаивается к выводам высокоомных наушников (компьютерные отбросьте), остается заземлить один конец. Справедливости ради скажем, фокус пройдет со старыми добрыми Д2 советского выпуска, отводы настолько массивные, что послужат антенной. Землю получим в простейшем радиоприемнике, прислонив одну ножку радиоэлемента к батарее отопления, зачищенной от краски. В противном случае декоративный слой, являясь диэлектриком конденсатора, образованного ножкой и металлом батареи, изменит характер работы. Пробуйте.

Авторы ролика заметили: сигнал вроде есть, представлен невообразимой мешаниной шорохов, осмысленных звуков. Простейший радиоприемник лишен избирательности. Любой может понять, осознать термин. Когда настраиваем приемник, ловим нужную волну. Помните, обсуждали спектр. Эфире содержит ватагу волн одновременно, поймаете нужную, сузив диапазон поиска. Существует в простейшем радиоприемнике избирательность. На практике реализуется колебательным контуром. Известен из уроков физики, сформирован двумя элементами:

• Конденсатор (емкость).
• Катушка индуктивности.

Повременим изучать подробности, элементы снабжены реактивным сопротивлением. Благодаря чему волны различной частоты имеют неодинаковое затухание, проходя мимо. Однако существует некий резонанс. У конденсатора реактивное сопротивление на диаграмме направлено в одну сторону, у индуктивности – в другую, причем выведена зависимость частотная. Оба импеданса вычитаются. На некоторой частоте составляющие уравниваются, реактивное сопротивление цепочки падает до нуля. Наступает резонанс. Проходят избранная частота, примыкающие гармоники.

Курс физики показывает процесс выбора ширину полосы пропускания резонансного контура. Определяется уровнем затухания (3 дБ ниже максимума). Приведем выкладки теории, руководствуясь которыми человек может собрать простейший радиоприемник своими руками. Параллельно первому диоду добавляется второй, включенный навстречу. Впаивается последовательно наушникам. Антенна отделяется от конструкции конденсатором емкостью 100 пФ. Здесь заметим: диоды наделены емкостью p-n-перехода, умы, видимо, просчитали условия приема, какой конденсатор входит в простейший радиоприемник, наделенный избирательностью.

Полагаем, несильно отклонимся от истины, сказав: диапазон затронет области КВ или СВ. Будет приниматься несколько каналов. Простейший радиоприемник является чисто пассивной конструкцией, лишенной источника энергии, больших свершений ждать не следует.

Пара слов, почему обсуждали удаленные закутки, где радиолюбители жаждут экспериментов. В природе замечены физиками явления рефракции, дифракции, оба позволяют радиоволнам отклоняться от прямого курса. Первое назовем огибанием препятствий, горизонт отодвигается, уступая вещанию, второе – преломлением атмосферой.

ДВ, СВ и КВ ловятся на значительном удалении, сигнал будет слабым. Следовательно, простейший радиоприемник, рассмотренный выше, является пробным камнем.

Простейший радиоприемник с усилением

В рассмотренной конструкции простейшего радиоприемника нельзя применять низкоомные наушники, сопротивление нагрузки напрямую определяет уровень передаваемой мощности. Давайте сначала улучшим характеристики, пользуясь помощью резонансного контура, затем дополним простейший радиоприемник батарейкой, создав усилитель низкой частоты:

• Избирательный контур состоит из конденсатора, индуктивности. Журнал рекомендует в простейший радиоприемник включить переменный конденсатор диапазона подстройки 25 – 150 пФ, индуктивность необходимо изготовить, руководствуясь инструкцией. Ферромагнитный стержень диаметром 8 мм обматывается равномерно 120 витками, захватывающими 5 см сердечника. Подойдет медный провод, покрытый лаковой изоляцией, диаметром 0,25 – 0,3 мм. Приводили читателям адрес ресурса, где посчитаете индуктивность, вводя цифры. Аудитории доступно самостоятельно найти, пользуясь Яндексом, вычислить, количество мГн индуктивности. Формулы подсчета резонансной частоты также общеизвестны, следовательно, можно, оставаясь у экрана, представить канал настройки простейшего радиоприемника. Обучающее видео предлагает изготовить переменную катушку. Необходимо внутри каркаса с намотанными витками проволоки выдвигать, вдвигать сердечник. Положения феррита определяет индуктивность. Диапазон посчитайте, воспользовавшись помощью программы, умельцы Ютуба предлагают, наматывая катушку, каждые 50 витков делать выводы. Поскольку отводов порядка 8-ми, делаем вывод: суммарное число оборотов превышает 400. Индуктивность меняете скачкообразно, точную подстройку ведете сердечником. Добавим к этому: антенна для радиоприемника развязывается с остальной схемой конденсатором емкостью 51 пФ.

• Второй момент, который нужно знать, это то, что в биполярном транзисторе также имеются p-n-переходы, и даже два. Вот коллекторный как раз и уместно использовать вместо диода. Что касается эмиттерного перехода, то заземляется. Затем на коллектор прямо через наушники подается питание постоянным током. Рабочая точка не выбирается, поэтому результат несколько неожиданный, понадобится терпение, пока устройство радиоприемника будет доведено до совершенства. Батарейка тоже в немалой степени влияет на выбор. Сопротивление наушников считаем коллекторным, которое задает крутизну наклона выходной характеристики транзистора. Но это тонкости, например, резонансный контур тоже придется перестроить. Даже при простой замене диода, не то что внедрении транзистора. Вот почему рекомендуется вести опыты постепенно. А простейший радиоприемник без усиления у многих вовсе не будет работать.

А как сделать радиоприемник, который бы допускал использование простых наушников. Подключите через трансформатор, наподобие того, что стоит в абонентской точке. Ламповый радиоприемник отличается от полупроводникового тем, что в любом случае требует питания для работы (накал нитей).

Вакуумные приборы долго выходят на режим. Полупроводники готовы сразу же принимать. Не забывайте: германий не терпит температур выше 80 градусов Цельсия. При необходимости предусмотрите охлаждение конструкции. На первых порах это нужно, пока не подберете размер радиаторов. Используйте вентиляторы из персонального компьютера, процессорные кулеры.

Простой и дешевый радио передатчик своими руками

Речь пойдет о том, как сделать самый простой и дешевый радио передатчик, который сможет собрать любой, кто даже ничего не понимает в электронике.

Прием такого радиопередатчика происходит, на обычный радио приемник (на стационарный или в мобильном телефоне), на частоте 90-100 MHz. В нашем случае он будет работать, как радио удлинитель для наушников от телевизора. Радио передатчик через аудио штекер подключается к телевизору через разъем для наушников.

Его можно использовать в разных целях, например:
1) беспроводной удлинитель для наушников
2) Радио няня
3) Жучок для подслушивания и так далее.

Для его изготовления нам потребуются:

1) Паяльник
2) Провода
3) Аудио штекер 3.5 мм
4) Батарейки
5) Медный лакированный провод
6) Клей (Момент или эпоксидный) но он может и не понадобится
7) Старые платы от радио или телевизора(если есть)
8) Кусок простого текстолита или толстого картона

Вот его схема, питается она от 3-9 вольт

Перечень радио деталей для схемы на фото, они очень распространенные и найти их не составит особого труда. Деталь AMS1117 не нужна (просто не обращайте на нее внимание)

Катушку следует мотать по таким параметрам (7-8 витков проводом диаметром 0.6-1 мм, на оправке 5мм, я мотал на сверле 5мм)

Концы катушки обязательно зачистить от лака.

В качестве корпуса для передатчика был взят корпус из под батареек


Внутри было все убрано. Для удобства монтажа

Далее берем текстолит, обрезаем его и сверлим много отверстий (отверстий лучше просверлить побольше, так будет легче собирать)

Теперь спаиваем все компоненты согласно схеме

Берем аудио штекер

И припаиваем к нему провода, которые на схеме показаны как (вход)

Далее располагаем плату в корпусе (надежнее всего будет приклеить ее) и подключаем батарейку


Теперь подключаем наш передатчик к телевизору. На FM приемнике находим свободную частоту (ту на которой нет никакой радио станции) и настраиваем наш передатчик на эту волну. Делается это подстроенным конденсатором. Потихоньку крутим его пока не услышим на FM приемнике звук с телевизора.
Все наш передатчик готов к работе. Что бы было удобно настраивать передатчик, я сделал в корпусе отверстие


Так же вместо аудио штекера, можно поставить микрофон и тогда наш передатчик превратится в жучок или радио няню. Размещаем передатчик в комнате с ребенком, а на кухне настраиваем радио и слушаем, что ребенок там делает.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простой FM приемник своими руками на микросхеме TDA7088

Простой FM приемник своими руками

Данная схема простого FM приемника достаточно компактна, ее можно легко встроить в небольшую колонку, фонарь, старую аппаратуру которая не поддерживает FM диапазон и так далее.   Принципиальная схема показана на Рисунке 1. Построена эта схема на специализированной микросхеме TDA7088Т, представляющей собой супергетеродин с низкой частотой. Входной контур приемника состоящий из катушки L1 и конденсаторов C2, C3 настроен на частоту 87…108МГц. Изменением индуктивности катушки L1 (увеличением или уменьшением расстояния между витками) добиваются максимальной чувствительности приемника. Поиск радиостанций осуществляется кратковременным нажатием на кнопку SB2 «Старт». При достижении конца диапазона, возврат в начало осуществляется нажатием на кнопку SB1 «Сброс». Автоматическая подстройка частоты осуществляется варикапом VD1, катушкой L2 и конденсатором C7. Увеличением расстояния между витков катушки L2 можно подстроить диапазон, а увеличив количество витков катушки в 1,5 раза перестроить его на частоту 66…73 МГц. Конденсатор С1 служит для защиты приемника, он не пропустит положительную составляющую. Это необходимо если Вы будете встраивать приемник в аппаратуру и использовать в качестве антенны  корпус устройства. Микросхема DA2 представляет собой стабилизатор напряжения на 3В. Выходной усилитель мощностью 1,2 Вт состоит из микросхемы DA3. Напряжение питания усилителя варьируется от 4,5 до 18В по этому питание усилителя включено до стабилизатора DA2. Регулировка громкости осуществляется резистором R4.

Для изготовления катушек нам понадобится провод ПЭВ-2 толщиной 0,51мм. и оправки диаметром 4мм и 2,5мм. Катушка L1 составляет 5,5 витков на оправке в 4мм. А катушка L2 составляет 5,5 витков на оправке 2,5мм.

Ток потребления приемника с данным усилителем не превышает 25мА. По этому рассеивающий радиатор на стабилизатор напряжения DA2 не требуется. Антенна подключается к разъему XS1.

Скачать подробную информацию о микросхеме TDA7088T

Скачать подробную информацию о микросхеме TDA7052

Рисунок 1.

Детали данного приемника смонтированы на двух платах из одностороннего стеклотекстолита. На Печатной плате №1 представлен сам радиоприемник, а на Печатной плате №2 усилитель и стабилизатор. Это сделано для того, чтобы данный радиоприемник можно было встроить в аппаратуру с готовым усилителем.

Печатная плата №1

Печатная плата №2

На этом все, если у Вас возникли предложения или замечания пишите администратору сайта.

Успехов!

Схема простого FM радиоприемника на TDA7021

Микросхема TDA7021 это готовый радио модуль, диапазон принимаемых частот 80-110mHz, собрать на её основе хороший FM радиоприёмник, не составит особого труда. В этой статье вы найдете схему простого радиоприёмника на TDA7021, печатную плату и видео работы приёмника.

Сама по себе микросхема питается от напряжения 1,8 вольт, это очень неплохо, потому что для питания схемы можно использовать две батарейки AA по 1,5 вольта. Но в таком случае, радио можно будет слушать только в наушниках, эту проблему можно решить используя УМЗЧ к примеру на TDA2003, и получить на выходе аж 10 Ватт мощность. В данной схеме это реализовано.

Используя УМЗЧ, схему нужно будет питать от источника питания 12 вольт, так как напряжения питания данной микросхемы, составляет 18 вольт. Для того что бы микросхема меньше грелась, рекомендуется использовать радиатор.

Катушка L1 содержит 8 витков провода ПЭВ 0,4-0,8 мм, катушка L2 содержит 13 витков того же провода. Настройка радиоприёмника на частоту, производится резистором R3, желательно использовать подстроечный резистор, но подойдет и обычный переменный.

На этом все, ниже есть ссылка на печатную плату в формате lay, видео работы и если хотите сэкономить, то ссылки на необходимые детали которые можно купить на AliExspress за сущие копейки. НЕ ЗАБЫВАЙТЕ поделиться статьёй с соц сетях и оценить статью, кнопки находятся также в низу!

СХЕМА FM ПРИЁМНИКА

   Недавно собрал известную схему FM радиоприемника на специализированной микросхеме к174ха34 с простым усилителем на микросхеме TDA2003, но в качестве УНЧ можно применить и отечественный аналог — к174ун14.

   Вся конструкция самодельного приёмника помещается на печатной плате, кроме переменных резисторов, антенны, динамика и источника питания. В качестве корпуса был применена коробка из под головы автомобильного магнитофона фирмы «JRC», так как она чуть больше ее аналогов в длину — примерно на сантиметр и чуть глубже, что нам и нужно. Рисунок печатной платы в формате LAY качаем тут.

   FM приемник принимает весь диапазон от 88 до 108Мгц. Мне удалось настроить его на семь радиостанций, которые переключаются при плавном вращении переменного резистора «НАСТРОЙКА», но из семи радио станций лишь пять имеют хорошее качество, что тем не менее очень неплохо для такой простой схемы, особенно если учесть, что станция находится на расстоянии более 80 километров.

   Приемник очень громкий, а особенно качественный звук получается при подключении больших внешних колонок. Если вас не устраиваетя схема усилителя, то микросхему УНЧ можно заменить на любую другую или вообще убрать, если будете слушать радио через наушники. Антенной служит отрезок метрового провода, но лучше к схеме добавить маленький антенный усилитель, называется УВЧ (усилитель высокой частоты).

   Сопротивление резистора «ГРОМКОСТЬ» необязательно должно быть 33ком, можно любое в пределах 10-47ком. Катушки: катушка L1 — бескаркасная, 8 витков, наматывается на оправе 3мм проводом ПЭЛ 0,55мм. Ей и настраивается FM приемник. L2 — входной контур, наматывается тем же проводом, на тот же диаметр, только имеет 13 витков.

   При настойке приемника необходимо растягивать или сжимать катушку L1 до тех пор, пока не поймаете весь фм диапазон. Но не спешите растягивать ее. Вначале попробуйте поймать стации полностью сжатой катушкой, как в моем случае. Например мне не пришлось настраивать её совсем.

   Питанием FM радиоприёмника может служить обыкновенный китайский блок питания стационарного телефона либо другой аналогичный, с током от 0,05А (в варианте без УНЧ) или 1А ( с микросхемой TDA2003). Транзистор кт315 можно заменить любым аналогичным. При сборке схемы без ошибок, приемник начинает работать сразу. Автор: Рыбалко Руслан.

Радиовещание на ультракоротких волнах осуществляется с использованием частотной модуляции (ЧМ) и занимает следующие полосы частот:

• УКВ – 65,9-74 МГц
• FM1 – 87,5-95 МГц
• FM2 – 98-108 МГц

УКВ диапазон использовался в советское время и применяется в России в настоящее время. В FM диапазонах работают радиостанции других стран. Сделать своими руками ламповый радиоприёмник не сложно. Основные трудности заключаются в настройке и регулировке конструкции. Если звуковую аппаратуру можно наладить на слух, так как легко проверить наличие и прохождение сигнала по цепям, то для настройки устройств радиоволнового диапазона потребуется ГСС (Генератор стандартных сигналов) и осциллограф. ГСС позволит настраивать радиоприёмные устройства, работающие во всех радиодиапазонах с амплитудной или частотной модуляцией. Если не требуется точная подгонка по диапазону и изготовление шкалы с рабочими частотами, можно обойтись без генератора.

Как сделать ламповый радиоприёмник

С появлением транзисторов и интегральных микросхем ламповые конструкции были, на некоторое время, забыты. Сейчас радиолюбители всё чаще обращаются к электронным лампам в своих конструкциях. Самодельный ламповый радиоприёмник УКВ диапазона можно собрать на одной лампе. В схеме используется принцип сверхрегенератора. В таких устройствах применяется небольшое количество радиодеталей. Они обладают высокой чувствительностью. Недостатком сверхрегенеративных приёмников является шум в динамиках, при отсутствии полезного сигнала.

УКВ приёмник собран на пальчиковом пентоде 6Ж5П. В качестве источника питания используется мостовой выпрямитель, обеспечивающий 100-120 В постоянного напряжения. Все конденсаторы, кроме переходного, керамические. Катушка L содержит 4 витка медного провода диаметром 1 мм. Лучше всего использовать посеребрённый или лужёный провод. Обычно питание накалов ламп осуществляется от переменного напряжения 6,3 В, но в данном случае, для уменьшения фона переменного тока, применяется постоянное напряжение от отдельного выпрямителя.

Полная схема УКВ-ЧМ приёмника с усилителем низкой частоты. В зависимости от типа выходного трансформатора в устройстве можно использовать высокоомный наушник или динамик 4-8 Ом.

В цепи питания сеток ламп стоит электролитический конденсатор 50,0 мкф на 200 В. Переменный резистор в цепи управляющей сетки выходной лампы регулирует громкость сигнала.

Простой ламповый приёмник своими руками

Приёмник УКВ диапазона с частотной модуляцией можно выполнить по другой схеме. Это сверхрегенеративный детектор, который рассчитан на приём радиостанций в диапазоне от 36 до 75 МГц. Ламповый радиоприёмник своими руками можно собрать на одной лампе 6Ж3П или 6Ж5П.

В схеме сохранены принципиальные обозначения оригинальной схемы. Сигнал подаётся на вход усилителя низкой частоты через конденсатор 5000 пФ. Конденсатор С1 – подстроечный керамический или воздушный. Катушки L1 и L2 бескаркасные. Они наматываются на оправках диаметром 15 мм. L1 содержит 7 витков лужёного медного провода диаметром 1,5 мм, а L2 – 3 или 4 витка такого же провода. Количество витков подбирается экспериментально. Расстояние между катушками определяется в процессе наладки схемы. Для приёма станций в FM диапазоне (88-104 МГц) число витков катушки L1 нужно уменьшить до 4.

Дроссель Др выполнен из провода ПЭЛШО 0,2. Он содержит 100 витков, которые наматываются на корпусе резистора МЛТ-2. Обмотка припаивается к выводам резистора. Припаивать дискретные элементы лучше всего к ножкам ламповой панели, чтобы уменьшить паразитные связи. Все соединительные провода должны быть как можно короче. Схема обладает высокой чувствительностью по всему диапазону. После того как схема правильно собрана её настраивают.

Для этого, после включения питания, вращением ручки переменного резистора R2 нужно добиться сверхрегенерации. Это шипящий звук в динамиках. Затем, вращая подстроечный конденсатор С1 нужно убедиться, что эффект присутствует по всему диапазону. Провалы генерации устраняются подбором витков дросселя, изменением ёмкости С4 или сопротивления R1 и конденсатора С2. Затем подключается штыревая антенна (кусок провода) и производится настройка на станцию. При появлении сигнала шипение пропадает и слышна работа радиостанции. Изменить частоту принимаемого диапазона можно раздвигая и сжимая витки катушки L1.

Максимально допустимое напряжение на аноде радиолампы составляет 300 В. Для снижения фона переменного тока питание на накал лампы лучше подавать с отдельного выпрямителя. Готовую и настроенную конструкцию нужно поместить в металлический экран, как это сделано в промышленных приёмниках.

Previous Entry Next Entry. Конструкция «выходного дня». Но с чего начать? В СССР в «ламповую эпоху» ничего подобного не выпускалось. А хотелось для начала хотя бы посмотреть, как это все реализовывалось в промышленных изделиях. Пришлось опять обратиться к зарубежным источникам.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой FM приёмник 76-108 МГц из 10 деталей

Форумы сайта «Отечественная радиотехника 20 века»

Саахов Участник с сен Москва Сообщений: Попутно родилась креативная идея, которую озвучу ниже. Итак, вспомним историю развития активных элементов. Да примерно тогда, когда были успешно освоены полупроводниковые изделия, в т. И с их появлением производители стали радостно пихать их куда надо и не надо, якобы на радость тем же пользователям.

Почему радовались призводители, понятно — в ЧМ-детекторе и стереодекодере приемнике исключается несколько прожорливых и недолговечных ламп, конструкция упрощалась и удешевлялась. Тому же радовались и пользователи, однако их радость оказалось пирровой, не подозревая, к чему привели эти полупроводники.

А привели они вот к чему. Прошло несколько десятилетий, прежде чем обманутое человечество очнулось и начало трезво оценивать преимущества и недостатки полупроводников и ламп. Перечислять их не буду, потому что ими забит весь Интернет. Не всем, но большинству, такой вот парадокс.

Ничего с этим не поделать — человеческое ухо благосклоннее воспринимает приятный обман, чем сухую правду : Такая особенность привело даже к тому, что недавно стали появляться полупроводниковые УНЧ, в которых цифровыми методами эмулируется ламповый звук! Соответственно возник голод на лампы, образовалась своя категория ценностей ламп по годам, стали возрождаться давно закрытые и полуразрушенные заводы по их производству.

Очень занимательная история о том, как добывать деньги из вакуума научился в Саратове американец Майк Мэтьюс. Более подробно о ламповом звук можно ознакомиться, например.

И давайте здесь не спорить, есть ли жизнь на Марсе существует ли чудесный ламповый звук или нет, каждый из нас давно сделал свой выбор. Кому надо холивары- плиз, в другую тему. Воткнув полупроводники в ЧМ-детектор, а тем более в стереодекодер, мы потеряли прекрасный натуральный звук, которым многие меломаны, да и простые слушатели, восхищаются, и есть чем. И если большинству Моно-приемникам повезло, поскольку они все же успели получить в ЧМ-детекторы чудесные лампы, то в Стереодекодере их получили считанные единицы.

К сожалению, массовые же приемники попали в серию со Стереодекодерами сугубо на каменных полупроводниках. В отличие от Амплитудной модуляции, для ЧМ-модуляции это не столько важно, поскольку амплитудные характеристики активных элементов при ЧМ-модуляции на качество звукового сигнала влияет незначительно.

На этой почве сейчас некоторые умельцы подвизаются на том, что устанавливают в современные FM-тюнеры в качестве выходного каскада лампу 6Н16Б и т. На первый взгляд, чистейшая глупость. Однако оказалось, что звучание приобретает прекрасную окраску, от слушания которой невозможно оторваться — это еще один парадокс, хотя тут нет никакого парадокса — лампы более близки к особеностям слуха человека.

В результатет к этим умельцам выстраивается очередь заказчиков, мечтающих о таком благородном звуке. В этом нет ничего нового. Вспомним, что в эру появления аналоговых CD-приводов то есть не компьютерных, а для прослушивания музыки , некоторые японские производители в качестве выходного каскада в топовых CD-приводах использовали миниатюрную лампу. Современная кремниевая СБИС — и рядом архаичная лампа!

Наверное, эти японцы тоже были дураками : Это примеры использовния ламп лишь в выходном каскаде. А представляете, какой бы был эффект звучания, если бы лампа использовалась еще и в Стереодекодере?? Такой волшебный звук — мечта многих меломанов! SCOTT и пр. Поэтому не удительно, что некоторые умельцы до сих в одиночку пытаются создать для себя такой ламповый Стередекодер — как для полярной модуляции, так и с пилот-сигналом.

Однако это дело идет весьма туго, вернее, вообще не идет, поскольку апробированных образцов нет, а создать с нуля не так просто. Мне известны только считанные случаи, например, — Сергей из Питера который не завершил настройку, и Romas из Риги Стерео- Декодер, на лампах!

Не лучше ли объединить эти усилия и создать удачную повторяемую конструкцию? Предлагаю краудфандинг для ценителей HighEnd звука: Разработка модуля высококачественного FM-дектора и Стереодекодера на лампах Выполненного как единый модуль с микромощным БП или преобразователем.

Организатор из меня никакой, среди вас наверняка найдутся лучше, но зато я готов хоть сейчас первым вложиться в этот проект. Если конструкция получится удачной, то возможно, кто-то организует его выпуск, и тогда он будет доступен всем! И пока там еще наступит эра тотального цифровового DRM, мы успеем всласть порадоваться старому, доброму, аналоговому и качественному FM-вещанию : PS.

Да, и уважайте чужой труд, я потратил немало времени, собирая и перелопачивая для вас эту информацию. Не нужно засорять ее и превращать тему во флудилище. Если с чем несогласны — критикуйте, предлагайте. А то хватает пустых хулителей, которые сами ничего не предлагают, а только пустозвонят. Также не нужно напоминать, что «на FM слушать нечего» — каждому свое и тема не об этом. А значит, это «Жжж» неспроста. Жаль лишь, что производители не обращают на эти потребности внимания.

Ламповые радиоприемники с ламповым стереодекодером 3. Стерео- Декодер, на лампах! Проект лампового стереотюнера. Часть 1 5. Ламповый FM тюнер H. SCOTT 6. Дневник vitsserg 9. Третья Рижская Симфония ламповая УПЧ на 6К13П. Схема, монтаж август Трехламповый УКВ-радиоприемник Трехламповый УКВ-радиоприемник.

Продолжение Ламповые УКВ приемники — с нуля УПЧ на 6Ж1Б Самодельный УКВ радиоприемник на лампах FM стереодекодер своими руками УКВ-FM стереодекодер Ламповый укв блок с каскодным каскадом на входе от Ернста Рёсслера Ламповый УКВ приемник Высококачественный УКВ-блок УКВ блоки на лампе 6Н3П и их использование Ламповый частотный детектор. Euratele — Stereodekoder Grundig-Stereodekoder Type VI Nordmende-Stereodekoder Saba-Stereodekoder E 12 Telefunken-Stereodekoder Хайо Участник с дек Оренбург Сообщений: Саахов конечно большое спасибо за Ваши содержательные посты.

Но огромная просьба — не надо открывать каждый день новую ветку. Это Вы собираетесь их все вести? И народ должен прыгать между ними? Есть уже хорошие исчерпающие ветки про УКВ-радио и Ваши посты там нашли бы благодарность. Лучше сначала обратиться к админу и советоваться. Каждая ветка — по своей отдельной теме. Общий у них только автор. Вести их не нужно, да и кто из нас обещал такое делать? Если тема интересна, ее будут дополнять интересущиеся, если нет — она утонет сама собой.

Это обычная практика на всех форумах. Советоваться с админом нет необходимости, поскольку она не нарушает Правила. AOR Участник с окт Сообщений: Обратят в случае нахождения единомышленников. Но здесь больше инженеров, а также увлекающихся и здравомыслящих людей, которые не разделяют всякие вопли об обманутом человечестве как и холивары о магическом ламповом звуке, так как это все объясняется с позиций логики и знаний, чего вам явно не хватает судя по опусам в предыдущих темах. Да и для того, чтобы начать подобный стартап надо что-то начать самому делать, а не создавать в форуме темы одну за другой, надеясь что кто-то сделает за вас По существу темы могу сообщить, что даже удачная конструкция в лучшем случае потянет на статью с описанием для самостоятельного повторения, поэтому хорошо подумайте, как и для кого должна быть ваша идея проработана, какой ожидаемый результат.

Чаще всего подобные стартапы заканчиваются не начавштсь из-за неверных ожиданий. Но вдруг у вас все получится Ясное дело, получится тогда, когда найдутся заинтересованные люди. Чтобы это узнать, нужно об этом спросить, что я сделал в этом предложении. Возможно, этот в этом форумке такие не найдутся, дело добровольное, с мое стороны это просто пробный шар.

Хорошо подумать как и для кого — это не мое дело, а тех, кто заинтересуется.

Схемы ламповых приемников КВ, УКВ и ФМ диапазона

Везёт вам, а меня вот китайцы совсем избаловали. Если что-то хочется сразу начинаю искать соответствующий DIY Kit. И ламповых сверхрегенераторов там у них несколько разных, хоть от сети, хоть от батареек один элемент на накал и три кроны последовательно на анодное. Ну как, там сразу есть и все детали и корпус.

Самодельные ламповые радиоприемники своими руками. КВ приемника, подборку схем ДВ-СВ приемников для изготовления своими руками, ламповых радиоприемников на диапазоны частот Мгц (УКВ), МГц (FM).

kaeptes.альянсбетонгрупп.рф

Маразм крепчал Есть же сверхачи для этого — отличное качество звука, бешеная чувствительность. Сложность — такая же — 1 лампочка и 3 детальки Альберт, угостите схемкой! С уважением, Rem. Вариант схемы сверхрегенеративного детектора в конце поста на рис. Из отрицательных качеств можно отметить только одно — постоянный шум регенерации в телефоне, напоминающий шум примуса; но этот недостаток при наличии малого числа передатчиков на ультракоротковолновом диапазоне является своего рода достоинством, так как при наличии шума мы можем судить об исправном состоянии приёмника. В статье приводится схема 3-х лампового сверхрегенеративного приёмника на частоту 44 МГц. Схема свистит резистором меняю тон. С иип только начинаю, подскажите в чём может быть у меня проблемма, куда копать, где мерить.

Ламповый FM-тюнер

Саахов Участник с сен Москва Сообщений: Попутно родилась креативная идея, которую озвучу ниже. Итак, вспомним историю развития активных элементов. Да примерно тогда, когда были успешно освоены полупроводниковые изделия, в т. И с их появлением производители стали радостно пихать их куда надо и не надо, якобы на радость тем же пользователям.

Технический портал радиолюбителей России.

Приемники на лампах

Сейчас этот форум просматривают: Google [Bot] и гости: 2. Форумы сайта «Отечественная радиотехника 20 века». Предыдущее посещение: Чт окт 10, am Текущее время: Чт окт 10, am. Сайт «Отечественная радиотехника 20 века» Доска объявлений Активные темы доски объявлений. Добавлено: Вс сен 07, pm. Есть идея собрать ламповый FM приёмник, под вид старинного.

Ламповый УКВ приёмник своими руками

Приемник на наушники очень неплохо работает с минимумом шума, правда избирательность не самая лучшая. Так как видео получилось достаточно продолжительным, тестирование выпущу отдельной серией в ближайшие дни. Какого черта тогда в видео говорить что собираешся включить а нихера не показывать? Отдельный выпуск про ключение уст-ва? Вы правы.

Ламповый FM приемник из Китая сквозь боль · Ламповый FM . Простейший КВ приемник СВОИМИ РУКАМИ без МИКРОСХЕМ! / How to make a.

Ламповый приемник фм 1. Fm приемник простой своими руками. FM-приемник на одной лампе сверхрегенератор — тест 1.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Потому, что качество сигнала с такого приёмника будет не очень. Да и, учитывая густоту радиопередатчиков, будет трудно найти участок, где будет слышна только одна радиостанция Последний раз редактировалось СветLANa; К сожалению не все так просто с ламповыми УКВ приемниками.

Сейчас этот форум просматривают: Google [Bot] и гости: 6.

Примечание В конце статьи есть два видеоролика, которые примерно дублируют содержимое статьи и демонстрируют работу устройства. Могу предположить, что многих здешних обитателей привлекают электронные устройства, основанные на электронных лампах лично меня радует теплота, приятный свет и монументальность ламповых конструкций , но при этом желание сконструировать что-то теплое и ламповое своими руками часто ломается о боязнь связываться с высокими напряжениями или проблемы с поиском специфических трансформаторов. И этой статьей я хочу попытаться помочь страждущим, то есть описать ламповую конструкцию с низким анодным напряжением, очень простой схемой, распространенными элементами и отсутствуем потребности в выходном трансформаторе. При этом это не очередной усилитель для наушников или какой-нибудь овердрайв для гитары, а намного более интересное устройство. А ответ мой прост: » Сверхрегенератор! Сверхрегенераторы — это очень интересная разновидность радиоприемников, которая отличается простотой схем и неплохими характеристиками, сравнимыми с простыми супергетеродинами. Сабжи были крайне популярны в середине прошлого века особенно в портативной электронике и предназначены они в первую очередь для приема станций с амплитудной модуляцией в УКВ диапазоне, но также могут принимать станции с частотной модуляцией то есть для приема тех самых обычных FM-станций.

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic.

Электроника для начинающих

Здравствуйте.

Примечание

В конце статьи есть два видеоролика, которые примерно дублируют содержимое статьи и демонстрируют работу устройства.

Могу предположить, что многих здешних обитателей привлекают электронные устройства, основанные на электронных лампах (лично меня радует теплота, приятный свет и монументальность ламповых конструкций), но при этом желание сконструировать что-то теплое и ламповое своими руками часто ломается о боязнь связываться с высокими напряжениями или проблемы с поиском специфических трансформаторов. И этой статьей я хочу попытаться помочь страждущим, т.е. описать

ламповую

конструкцию с низким анодным напряжением, очень простой схемой, распространенными элементами и отсутствуем потребности в выходном трансформаторе. При этом это не очередной усилитель для наушников или какой-нибудь овердрайв для гитары, а намного более интересное устройство.

«Что же это за конструкция?» — спросите вы. А ответ мой прост: «Сверхрегенератор
!».
Сверхрегенераторы — это очень интересная разновидность радиоприемников, которая отличается простотой схем и неплохими характеристиками, сравнимыми с простыми супергетеродинами. Сабжи были крайне популярны в середине прошлого века (особенно в портативной электронике) и предназначены они в первую очередь для приема станций с амплитудной модуляцией в УКВ диапазоне, но также могут принимать станции с частотной модуляцией (т.е. для приема тех самых обычных FM-станций).

Основным элементом данного типа приемников является сверхрегенеративный детектор, который является одновременно как частотным детектором, так и усилителем радиочастоты. Такой эффект достигается за счет применения регулируемой положительной обратной связи. Подробно описывать теорию процесса не вижу смысла, так как «все написано до нас» и без проблем осваивается по этой ссылке .

Далее в данном наборе букофф будет сделан акцент на описание постройки проверенной конструкции, ибо встреченные в литературе схемы часто сложнее и требуют более высокого анодного напряжения, что нам не подходит.

Начал я поиск схемы, удовлетворяющей поставленной требованиям, с книги товарища Туторского «Простейшие любительские передатчики и приемники УКВ» образца 1952 года. Там нашлась схема сверхрегенератора, но лампу, которую было предложено использовать я не нашел, а с аналогом схема у меня так нормально и не завелась, так что поиски были продолжены.

Затем была найдена вот эта . Она уже подходила мне лучше, но в ней присутствовала зарубежная лампа, которую найти еще сложнее. В итоге было принято решение начать эксперименты с использованием распространенного примерного аналога, а именно, лампы 6н23п, которая прекрасно себя чувствует в УКВ и может работать при не слишком большом анодном напряжении.

Взяв за основу эту схему:

И проведя ряд экспериментов была сформирована следующая схема на лампе 6н23п:

Данная конструкция работает сразу (при правильном монтаже и живой лампе), причем выдает неплохие результаты даже на обычные наушники-вкладыши.

Теперь подробнее пройдемся по элементам схемы и начнем с лампы 6н23п (двойной триод):

Чтобы понять правильное расположение ног лампы (информация для тех, кто раньше с лампами дел не имел), нужно повернуть ее ножками к себе и ключом вниз (сектор без ножек), тогда представший перед вами прекрасный вид будет соответствовать картинке с распиновкой лампы (работает и для большинства других ламп). Как видно по рисунку, в лампе целых два триода, но нам нужен всего один. Вы можете использовать любой, никакой разницы нет.

Теперь пойдем по схема слева на право. Катушки индуктивности L1 и L2 лучше всего мотать на общем круглом основании (оправке), идеально для этого подходит медицинский шприц диаметром 15мм, причем L1 желательно мотать поверх картонной трубки, которая с небольшим усилием движется по корпусу шприца, чем обеспечивает регулировки связи между катушками. В качестве антенны к крайнему выводу L1 можно припаять кусок провода или же припаять антенное гнездо и использовать что-то более серьезное.

L1 и L2 желательно мотать толстым проводом для повышения добротности, например, проводом 1мм и больше с шагом 2мм (особая точность тут не нужна, так что можете особо не заморачиваться с каждым витком). Для L1 нужно намотать 2 витка, а для L2 — 4-5 витков.

Далее идут конденсаторы C1 и C2, которые представляют собой двухсекционный конденсатор переменной емкости (КПЕ) с воздушным диэлектриком, он является идеальный решением для подобных схем, КПЕ с твердым диэлектриком использоваться нежелательно. Наверное, КПЕ является самым редким элементом данной схемы, но его довольно легко найти в любой старой радиоаппаратуре или на барахолках, хотя его можно заметить и двумя обычным конденсаторами (обязательно керамическими), но тогда придется обеспечивать подстройку с помощью импровизированного вариометра (прибора для плавного изменения индуктивности). Пример КПЕ:

Нам нужно всего две секции КПЕ и они обязательно
должны быть симметричны, т.е. иметь одинаковую емкость в любом положении регулировки. Их общей точной будет служить контакт подвижной части КПЕ.

Затем следуется цепочка гашения выполненная на резисторе R1 (2.2МОм) и конденсаторе C3 (10 пФ). Их значения можно менять в небольших пределах.

Катушка L3 выполняет роль анодного дросселя, т.е. не позволяется высокой частоте пройти дальше. Подойдет любой дроссель (только не на железном магнитопроводе) с индуктивностью 100-200 мкГн, но проще намотать на корпус сточенного мощного резистора 100-200 витков тонкого медного эмалированного провода.

Конденсатор C4 служит для отделения постоянной составляющей на выходе приемника. Наушники или усилитель можно подключать непосредственно к нему. Емкость его может варьироваться в довольно больших пределах. Желательно, чтобы C4 был пленочный или бумажный, но с керамическим тоже будет работать.

Резистор R3 представляет собой обычный потенциометр на 33кОм, который служит для регулирования анодного напряжения, чем позволяет менять режим лампы. Это необходимо для для более точной подстройки режима под конкретную радиостанцию. Можно заменить на постоянный резистор, но это нежелательно.

На этом элементы закончились. Как видите схема очень простая.

И теперь немного по поводу питания и монтажа приемника.

Анодное питание можно смело использовать от 10В до 30В (можно и больше, но там уже немного опасно подключать низкоомную аппаратуру). Ток там совсем небольшой и для питания подойдет БП любой мощности с необходимым напряжением, но желательно, чтоб он был стабилизирован и имел минимум шумов.

И еще обязательным условием является питание накала лампы (на картинке с распиновкой он обозначен как нагреватели), так как без него она работать не будет. Тут уже токи нужны поболее (300-400 мА), но напряжение всего 6.3В. Подойдет как переменное 50Гц, так и постоянное напряжение, причем оно может быть от 5 и до 7В, но лучше использовать каноничное 6.3В. Лично я не пробовал использовать 5В на накале, но скорее всего все будет нормально работать. Накал подается на ножки 4 и 5.

Теперь про монтаж. Идеальным является расположение всех элементов схемы в металлическом корпусе с подключенной к нему в одной точке землей, но будет работать и вообще без корпуса. Так как схема работает в УКВ диапазоне, все соединения в высокочастотной части схемы должны быть максимального короткими для обеспечения большей стабильности и качества работы устройства. Вот пример первого прототипа:

При таком монтаже все работало. Но с металлическим корпусом-шасси немного стабильнее:

Для таких схем идеальным является навесной монтаж, так как он дает хорошие электрические характеристики и позволяет без особых затруднений вносить поправки в схемы, что с платой уже не так просто и аккуратно получается. Хотя и мой монтаж аккуратным назвать нельзя.

Теперь по поводу наладки.

После того как вы на 100% убедились в правильности монтажа, подали напряжение и ничего не взорвалась и не загорелось — это значит, что скорее всего схема работает, если использованы правильные номиналы элементов. И вы скорее всего услышите в наушниках шумы. Если во всех положениях КПЕ вы не слишите станции, и вы точно уверены, что у вас принимаются вещательные станции на других устройствах, то попробуйте изменить количество витков катушки L2, этим вы перестроите частоту резонанса контура и возможно попадете на нужный диапазон. И пробуйте крутить ручку переменного резистора — это тоже может помочь. Если совсем ничего не помогает, то можно поэкспериментировать с антенной. На этом наладка завершается.

На этом этапе все самое основное уже сказано, а представленное выше неумелое повествование можно дополнить следующими роликами, которые иллюстрируют приемник на разных этапах разработки и демонстрируются качество его работы.

Чисто ламповый вариант (на макетном уровне):

Вариант с добавлением УНЧ на ИМС (уже с шасси):

В настоящее время проявляется повышенный интерес к ламповой радиоаппаратуре, в частности, к ламповым радиоприёмникам. И не случайно. Ламповые радиоприёмники обычно имеют мягкое, приятное звучание, не в пример современным транзисторным, особенно если это дешёвые модели, которыми завалены сейчас все прилавки. У кого то и сейчас имеется дома ламповый радиоприёмник в рабочем состоянии, но без УКВ диапазона. А хотелось бы иметь, ведь на УКВ и FM диапазонах вещает сейчас большое количество радиостанций, тем более с очень хорошим качеством.

Ламповый УКВ супергетеродинный приемник построить в любительских условиях конечно трудно. Но как известно, радиолюбители всегда находили выход из любых ситуаций. В радиолюбительской литературе 50-х годов прошлого века была описана УКВ приставка, которая может быть подключена к любому ламповому сетевому приемнику. Схемы двух вариантов приставок показаны на рисунке 1, а,б. (Стиль изложения в основном сохранён).

Рис. 1

Приставка представляет собой одноламповый сверхрегенеративный детектор и имеет диапазон от 36 до 75 мегагерц. Она питается от выпрямителя приемника через специальную колодку (рис. 2). Колодка представляет собой цоколь от восьмиштырьковой лампы с надетой на него панелькой. Питание удобнее всего брать от последней лампы (6Ф6, 6П6 и т. д.). Эта лампа вынимается из приемника, в ее панельку вставляется колодка питания приставки, а лампа вставляется в ламповую панель колодки. Внутри колодка имеет соединения, от ее 2-й и 7-й ножек выводятся провода для питания накала лампы приставки, от 4-й ножки — провод плюса анода (минус анода соединен с корпусом и 2-й ножкой).

Рис. 2

Выход приставки подсоединяется с помощью одинарного экранированного провода к «гнездам» звукоснимателя приемника.
Величины всех деталей приставки указаны на принципиальной схеме. Конденсатор настройки С1—керамический или воздушный. Катушки контура L1 имеют (для обеих схем) по 7 витков голого провода диаметром 1,5 мм. Внутренний диаметр каждой катушки 15 мм, расстояние между витками 1,5 мм. Катушки антенны L2 содержат по 3/4 витка такого же провода, что и контурные. Расстояние между катушками подбирается опытным путем. Все катушки не имеют каркасов. Примечание: для FM диапазона (88-104 мГц) катушка L1 должна иметь 3-4 виткатого же провода (нужно поэкспериментировать).

Дроссель высокой частоты наматывается на корпусе от резистора (МЛТ 2 Вт) и имеет 100 витков, намотанных проводом ПЭЛШО 0,2. Концы намотки припаиваются к выводам резистора. Приставка монтируется на металлическом шасси размером 80X80X50 мм. При монтаже размещать детали надо так, чтобы соединительные провода были как можно короче.
Следует заметить, что все детали для приставки должны быть хорошего качества и взяты такими, как это указано в схеме.

Приемник обладает хорошей чувствительностью и устойчиво работает на всем диапазоне только при применении указанных деталей (особенно R1С2). Налаживание приставки очень простое. Оно заключается в получении сверхрегенерации на всем диапазоне и подгонке диапазона под станции. Включив приставку, вращают ручку переменного резистора R2 и добиваются возникновения сверхрегенерации (шипения). Затем, поворачивая конденсатор С1, убеждаются, возникает ли сверхрегенерация по всему диапазону.

Если в какой-либо точке диапазона образуется провал генерации, изменяют число витков дросселя, или емкость конденсатора С4 или подбирают R1 и С2. Получив устойчивую генерацию на всем диапазоне, к приставке присоединяют антенну (любую) и приемник настраивают на станцию. При точной настройке на станцию шум сверхрегенерации пропадает и появляется сигнал. Изменение диапазона, если он не захватывает нужных станций, производится растягиванием или сжиманием витков катушки L1.

Проведенные опыты показали, что при всей своей простоте приставка позволяет вести уверенный прием УКВ радиостанций.

Комментарии к статье:

В последнее время проявляется большой интерес к антикварной и ретро радиотехнической аппаратуре. Предметами коллекций становятся как экземпляры ретро радиоаппаратуры 40-60-х годов, так и настоящие антикварные аппараты 10-30-х годов прошлого века. Помимо коллекционирования оригинальных изделий, растёт интерес к коллекционированию и изготовлению так называемых реплик. Это весьма интересное направление радиолюбительского творчества, но для начала поясним значение этого термина.

Существуют три понятия: оригинал, копия и реплика того или иного антикварного изделия. Термин «оригинал» в описании не нуждается. Копия — это современное повторение какого-либо антикварного изделия, вплоть до мельчайших деталей, применяемых материалов, конструктивных решений и т. д. Реплика — это современное изделие, изготовленное в стиле изделий тех лет и, по возможности, с приближенными конструктивными решениями. Соответственно, чем ближе реплика к оригинальным изделиям по стилистике и деталировке, тем она ценнее.

Сейчас в продаже появилось много так называемых радиосувениров, в основном китайского производства, оформленных в виде ретро и даже антикварной радиоаппаратуры. К сожалению, при ближайшем рассмотрении видно, что ценность её невелика. Пластиковые ручки, крашеная пластмасса, в качестве материала корпуса — оклеенный плёнкой МДФ. Всё это говорит о весьма низкопробном изделии. Что касается их «начинки», то она, как правило, представляет собой печатную плату с современными интегральными элементами. Внутренний монтаж таких изделий в плане качества тоже оставляет желать лучшего. Единственное «достоинство» этих изделий — невысокая цена. Поэтому они могут представлять интерес разве что для тех, кто, не вдаваясь в технические тонкости или попросту не понимая их, хочет иметь у себя на столе в кабинете недорогую «прикольную вещь».

В качестве альтернативы хочу представить конструкцию приёмника, которая вполне отвечает требованиям интересной и качественной реплики. Это — сверхрегенеративный ламповый УКВ ЧМ-приёмник (рис. 1), работающий в диапазоне частот 87…108 МГц. Он собран на радиолампах октальной серии, поскольку применить в этой конструкции лампы со штифтовым цоколем, более старые и подходящие по стилю, не представляется возможным по причине высокой рабочей частоты приёмника.

Рис. 1. Сверхрегенеративный ламповый УКВ ЧМ-приёмник

Бронзовые клеммы, ручки управления и латунные шильдики являются точной копией тех, которые применялись в изделиях 20-х годов прошлого века. Некоторые элементы фурнитуры и оформления — оригинальные. Все радиолампы приёмника открыты, кроме экраны. Все надписи выполнены на немецком языке. Корпус приёмника изготовлен из массива бука. Монтаж, за исключением некоторых высокочастотных узлов, также выполнен в стиле, максимально приближённом к оригинальному тех лет.
На переднюю панель приёмника выведены выключатель питания (ein/aus), ручка установки частоты (Freq. Einst.), частотная шкала со стрелочным указателем настройки. На верхнюю панель выведены регулятор громкости (Lautst.) — справа и регулятор чувствительности (Empf.) — слева. Также на верхней панели расположен стрелочный вольтметр, подсветка шкалы которого является индикацией включения питания приёмника. На левой стороне корпуса расположены клеммы для подключения антенны (Antenne), а на правой — клеммы для подключения внешнего классического или рупорного громкоговорителя (Lautsprecher).

Сразу хочу отметить, что дальнейшее описание устройства приёмника, несмотря на наличие чертежей всех деталей, носит ознакомительный характер, поскольку повторение подобной конструкции доступно опытным радиолюбителям, а также предполагает наличие определённого дерево- и металлообрабатывающего оборудования. К тому же не все элементы являются стандартными и покупными. Вследствие этого некоторые монтажные размеры могут отличаться от приведённых на чертежах, поскольку зависят от тех элементов, которые окажутся в наличии. Тем же, кто захочет повторить данный приёмник «один в один» и кому будет необходима более подробная информация о конструкции тех или иных деталей, по сборке и монтажу, предлагаются чертежи, а также возможность задать вопрос непосредственно автору.

Схема приёмника показана на рис. 2. Антенный вход рассчитан на подключение симметричного кабеля снижения УКВ-антенны. Выход рассчитан на подключение громкоговорителя с сопротивлением 4-8 Ом. Приёмник собран по схеме 1-V-2 и содержит УВЧ на пентоде VL1, сверхрегенеративный детектор и предварительный УЗЧ на двойном триоде VL3, оконечный УЗЧ на пентоде VL6 и блок питания на трансформаторе T1 с выпрямителем на кенотроне VL2. Питается приёмник от сети 230 В.

Рис. 2. Схема приёмника

УВЧ представляет собой диапазонный усилитель с разнесённой настройкой контуров. Его задачи — усиление высокочастотных колебаний, поступающих с антенны, и предотвращение проникновения в неё и излучения в эфир собственных высокочастотных колебаний сверхрегенеративного детектора. УВЧ собран на высокочастотном пентоде 6AC7 (аналог — 6Ж4). Связь антенны с входным контуром L2C1 осуществляется с помощью катушки связи L1. Входное сопротивление каскада — 300 Ом. Входной контур в сеточной цепи лампы VL1 настроен на частоту 90 МГц. Настройка осуществляется подбором конденсатора С1. Контур L3C4 в анодной цепи лампы VL1 настроен на частоту 105 МГц. Настройка осуществляется подбором конденсатора С4. При такой настройке контуров максимальное усиление УВЧ — около 15 дБ, а неравномерность АЧХ в диапазоне частот 87…108 МГц — около 6 дБ. Связь с последующим каскадом (сверхрегенеративным детектором) осуществляется с помощью катушки связи L4. С помощью переменного резистора R3 можно менять напряжение на экранной сетке лампы VL1 от 150 до 20 В и тем самым изменять коэффициент передачи УВЧ от 15 до -20 дБ. Резистор R1 служит для автоматического формирования напряжения смещения (2 В). Конденсатор С2, шунтирующий резистор R1, устраняет обратную связь по переменному току. Конденсаторы С3, С5 и С6 — блокировочные. Напряжения на выводах лампы VL1 указаны для верхнего по схеме положения движка резистора R3.

Сверхрегенеративный детектор
собран на левой половине двойного триода VL3 6SN7 (аналог — 6Н8С). Контур сверхрегенератора образован катушкой индуктивности L7 и конденсаторами С10 и С11. Переменный конденсатор С10 служит для перестройки контура в диапазоне 87…108 МГц, а конденсатор С11 — для «укладки» границ этого диапазона. В сеточной цепи триода сверхрегенеративного детектора включён так называемый «гридлик», образованный конденсатором С12 и резистором R6. Подборкой конденсатора С12 устанавливают частоту гашения около 40 кГц. Связь контура сверхрегенератора с УВЧ осуществляется с помощью катушки связи L5. Напряжение питания анодной цепи сверхрегенератора поступает на отвод контурной катушки L7. Дроссель L8 — нагрузка сверхрегенератора по высокой частоте, дроссель L6 — по низкой. Резистор R7 совместно с конденсаторами С7 и С13 образуют фильтр в цепи питания, конденсаторы С8, С14, С15- блокировочные. Сигнал ЗЧ через конденсатор С17 и ФНЧ R11C20 с частотой среза 10 кГц поступает на вход предварительного УЗЧ.

Предварительный УЗЧ
собран на правой (по схеме) половине триода VL3. В катодную цепь включены резистор R9 для автоматического формирования напряжения смещения (2,2 В) на сетке и дроссель L10, который снижает усиление на частотах выше 10 кГц и служит для предотвращения проникновения импульсов гашения сверхрегенератора в оконечный УЗЧ. С анода правого триода VL3 через разделительный конденсатор С16 сигнал ЗЧ поступает на переменный резистор R13, выполняющий функцию регулятора громкости.

Блок питания
обеспечивает питанием все узлы приёмника: переменное напряжение 6,3 В — для питания накала ламп, постоянное нестабилизированное напряжение 250 В — для питания анодных цепей УВЧ и оконечного УЗЧ. Выпрямитель собран по двухполупе-риодной схеме на кенотроне VL2 5V4G (аналог — 5Ц4С). Пульсации выпрямленного напряжения сглаживает фильтр C9L9C18. Напряжение питания сверхрегенератора и предварительного УЗЧ стабилизировано параметрическим стабилизатором на резисторе R14 и газоразрядных стабилитронах VL4 и VL5 VR105 (аналог — СГ-3С). RC-фильтр R12C19 дополнительно подавляет пульсации напряжения и шумы стабилитронов.

Конструкция и монтаж.
Элементы УВЧ монтируют на основном шасси приёмника вокруг ламповой панели. Для предотвращения самовозбуждения каскада сеточные и анодные цепи разделены латунным экраном. Катушки связи и контурные катушки бескаркасные и смонтированы на текстолитовых монтажных стойках (рис. 3 и рис. 4). Катушки L1 и L4 намотаны посеребрённым проводом диаметром 2 мм на оправке диаметром 12 мм с шагом 3 мм.

Рис. 3. Катушки связи и контурные катушки бескаркасные, смонтированые на текстолитовых монтажных стойках

Рис. 4. Катушки связи и контурные катушки бескаркасные, смонтированые на текстолитовых монтажных стойках

L1 содержит 6 витков с отводом посередине, а L4 — 3 витка. Контурные катушки L2 (6 витков) и L3 (7 витков) намотаны посеребрённым проводом диаметром 1,2 мм на оправке диаметром 5,5 мм, шаг намотки — 1,5 мм. Расположены контурные катушки внутри катушек связи.

Напряжение экранной сетки лампы VL1 контролирует стрелочный вольтметр, размещённый на верхней панели приёмника. Вольтметр реализован на миллиамперметре с током полного отклонения 2,5 мА и добавочном резисторе R5. Сверхминиатюрные лампы подсветки шкалы EL1 и EL2 (СМН6,3-20-2) размещены внутри корпуса миллиамперметра.

Рис. 5. Элементы сверхрегенеративного детектора и предварительного УЗЧ, смонтированые в отдельном экранированном блоке

Элементы сверхрегенеративного детектора и предварительного УЗЧ смонтированы в отдельном экранированном блоке (рис. 5) с применением стандартных монтажных стоек (СМ-10-3). Конденсатор переменной ёмкости С10 (1КПВМ-2) закреплён на стенке блока с помощью клея и текстолитовой втулки. Конденсаторы С7, С8, С14 и С15 проходные серии КТП. Через конденсаторы С7 и С8 подключён дроссель L6. Питающее напряжение в экранированный блок поступает через конденсатор С15, а напряжение накала — через конденсатор С14. Оксидный конденсатор С19 — К50-7, дроссель L8 — ДПМ2.4. Дроссель L6 — самодельный, он намотан в двух секциях на магнитопроводе Ш14х20 и содержит 2х8000 витков провода ПЭТВ-2 0,06. Поскольку дроссель чувствителен к электромагнитным наводкам (в частности, от элементов блока питания), он смонтирован на стальной пластине над УВЧ (рис. 6) и закрыт стальным экраном. Его подключают экранированными проводами. Оплётку соединяют с корпусом блока сверхрегенератора. Для изготовления дросселя L10 применён броневой магнитопровод СБ-12а проницаемостью 1000, на его каркасе намотана обмотка — 180 витков провода ПЭЛШО 0,06. Катушки L5 и L7 намотаны посеребрённым проводом диаметром 0,5 мм с шагом 1,5 мм, на ребристом керамическом каркасе диа-метром 10 мм, который приклеен с применением текстолитовой втулки в отверстие ламповой панели. Катушка индуктивности L7 содержит 6 витков с отводом от 3,5 витка, считая от верхнего по схеме вывода, катушка связи L5 — 1, 5 витка.

Рис. 6. Дроссель, смонтированный на стальной пластине над УВЧ

Экранированный блок закреплён на основном шасси приёмника с помощью резьбового фланца. Соединение конденсатора С16 и резистора R13 выполнено экранированным проводом с заземлением экранирующей оплётки около резистора R13. Вращение ротора конденсатора С10 осуществляется с помощью текстолитовой оси. Для обеспечения необходимой прочности и износостойкости шлицевого соединения оси и конденсатора С10 в оси сделан пропил, в который вклеена пластина из стеклотекстолита. Один конец пластины заточен так, чтобы он плотно входил в шлиц конденсатора С10. Фиксация оси и прижим её к шлицу конденсатора осуществляются с помощью пружинной шайбы, проложенной между втулкой кронштейна и ведомым шкивом, зафиксированным на оси (рис. 7).

Рис. 7. Экранированный блок

Верньер собран на двух кронштейнах, закреплённых на передней стенке экранированного блока сверхрегенератора (рис. 8). Кронштейны либо можно изготовить самостоятельно, по прилагаемым чертежам, либо использовать стандартный алюминиевый профиль с небольшими доработками. Для передачи вращения применена капроновая нить диаметром 1,5 мм. Можно применить «суровую» сапожную нить того же диаметра. Один конец нити крепят непосредственно на одном из штифтов ведомого шкива, а другой — на другом штифте через натяжную пружину. В проточке ведущей оси верньера сделаны три витка нити. Ведомый шкивфиксируют на оси так, чтобы в среднем положении переменного конденсатора С10 торцевое отверстие для нити было расположено диаметрально противоположно относительно ведущей оси верньера. На обе оси надеты удлинительные насадки, закреплённые на них стопорными винтами. На насадке ведущей оси установлена ручка настройки частоты, а на насадке ведомой — стрелочный указатель шкалы.

Рис. 8. Верньер

Большинство элементов оконечного УЗЧ монтируют на выводах ламповой панели и монтажных стойках. Выходной трансформатор T2 (ТВЗ-19) установлен на дополнительном шасси и сориентирован под углом 90 о по отношению к магнитопроводу дросселя L9 блока питания. Соединение управляющей сетки лампы VL6 с движком резистора R13 выполнено экранированным проводом с заземлением экранирующей оплётки около этого резистора. Оксидный конденсатор С21 — К50-7.

Блок питания (кроме элементов L9, R12 и R14, которые закреплены на дополнительном шасси) смонтирован на основном шасси приёмника. Дроссель L9 унифицированный — Д31-5-0,14, конденсатор С9 — МБГО-2 с фланцами для крепления, оксидные конденсаторы С18, С19 — К50-7. Для изготовления трансформатора T1 с габаритной мощностью 60 В-А применён магнитопровод Ш20х40. Трансформатор снабжён металлическими штампованными крышками. На верхней крышке установлена панель кенотрона VL2 вместе с латунной декоративной насадкой (рис. 9). На нижней крышке установлена монтажная колодка, куда выведены необходимые выводы обмоток трансформатора и вывод катода кенотрона. Крепится силовой трансформатор к основному шасси шпильками, стягивающими его магнитопровод. Гайками шпилек являются четыре резьбовые стойки, на которых закреплено дополнительное шасси (рис. 10).

Рис. 9. Панель кенотрона VL2 вместе с латунной декоративной насадкой

Рис. 10. Дополнительное шасси

Весь монтаж приёмника (рис. 11) проводится медным одножильным проводом диаметром 1,5 мм, помещённым в матерчатую лакированную трубку различного цвета. Её концы фиксируют с помощью капроновой нити или отрезками термоусаживаемой трубки. Собранные в жгуты монтажные провода соединяют между собой медными скобами.

Рис. 11. Смонтированный приёмник

Перед монтажом трансформатор T1 и конденсаторы С13, С18, С19 и С21 окрашивают из краскопульта краской «Hammerite молотковая чёрная». Силовой трансформатор красят в стянутом состоянии. При покраске конденсаторов необходимо защитить нижнюю часть их металлического корпуса, которая прилегает к шасси. Для этого перед покраской конденсаторы можно, например, закрепить на тонком листе фанеры, картона или другого подходящего материала. У силового трансформатора перед покраской необходимо снять декоративную латунную насадку и защитить малярным скотчем от краски панель кенотрона.

Корпус
приёмника деревянный и изготовлен из массива бука. Боковые стенки соединены с помощью шипового соединения с шагом 5 мм. В передней части корпуса сделано занижение для размещения лицевой панели. В боковых и задней стенках корпуса сделаны прямоугольные отверстия. Наружные края отверстий обработаны кромочной радиусной фрезой. На внутренних краях отверстий сделаны занижения для крепления панелей. В боковых отверстиях корпуса закреплены панели с контактными входными и выходными клеммами, а в заднем — декоративная решётка. Верхняя и нижняя части корпуса также изготовлены из массива бука и обработаны по краям кромочными фрезами. Все деревянные части тонированы морилкой оттенка «мокко», загрунтованы и лакированы профессиональными лакокрасочными материалами (ЛКМ) фирмы Votteler с промежуточными шлифовками и полировкой согласно прилагаемой к данным ЛКМ инструкции.

Лицевая панель окрашена краской «Hammerite чёрная гладкая» с помощью технологии, дающей крупную явно выраженную шагрень (крупнокапельное распыление на разогретую поверхность). Лицевая панель закреплена на корпусе приёмника латунными винтами-саморезами соответствующих размеров с полукруглой головкой и прямым шлицом. Подобный латунный крепёж имеется в некоторых магазинах, торгующих скобяными изделиями. Все шильдики заказные и изготовлены на станке с ЧПУ лазерной гравировкой на латунных пластинах толщиной 0,5 мм. На лицевую панель их крепят с помощью винтов М2, а на деревянную панель — латунными винтами-саморезами.

После сборки приёмника и проверки монтажа на наличие возможных ошибок можно приступать к регулировке. Для этого потребуются высокочастотный осциллограф с верхней граничной частотой не менее 100 МГц, измеритель ёмкости конденсаторов (от 1 пФ) и в идеальном случае — анализатор спектра с максимальной частотой не менее 110 МГц и выходом генератора качающейся частоты (ГКЧ). При наличии в анализаторе спектра выхода ГКЧ на нём можно наблюдать АЧХ исследуемых объектов. Подобным прибором является, например, анализатор СК4-59. При отсутствии такового потребуется генератор ВЧ с соответствующим частотным диапазоном.

Правильно собранный приёмник начинает работать сразу, но требует регулировки. Сначала проверяют блок питания. Для этого из панелей вынимают лампы VL1, VL3 и VL6. Затем параллельно конденсатору С18 подключают нагрузочный резистор сопротивлением 6,8 кОм и мощностью не менее 10 Вт. После включения блока питания и прогрева кенотрона VL2 должны засветиться газоразрядные стабилитроны VL4 и VL5. Далее измеряют напряжение на конденсаторе С18. При ненагруженной накальной обмотке оно должно быть несколько выше указанного на схеме — около 260 В. На аноде стабилитрона VL4 напряжение должно быть около 210 В. Переменное напряжение накала радиоламп VL1, VL3 и VL6 (при их отсутствии) — около 7 В. Если все приведённые выше величины напряжений в норме, проверку блока питания можно считать законченной.

Отпаивают нагрузочный резистор и устанавливают на свои места лампы VL1, VL3 и VL6. Движок регулятора чувствительности (резистора R3 устанавливают в верхнее по схеме положение, а регулятор громкости (резистор R13) — в положение минимальной громкости. К выходу (клеммы XT3, XT4) подключают динамическую головку сопротивлением 4…8 Ом. После включения приёмника и прогрева всех радиоламп проверяют напряжения на их электродах в соответствии с указанными на схеме. При увеличении громкости поворотом резистора R13 в громкоговорителе должен быть слышен характерный высокочастотный шум работы сверхрегенератора. Прикосновение к антенным клеммам должно сопровождаться усилением шума, что свидетельствует об исправной работе всех каскадов приёмника.

Налаживание начинают со сверхрегенеративного детектора. Для этого с лампы VL3 снимают экран и наматывают на её баллон катушку связи — два витка тонкого изолированного монтажного провода. Затем устанавливают экран обратно, выпустив концы провода через верхнее отверстие экрана и подключив к ним щуп осциллографа. При правильной работе сверхрегенератора на экране осциллографа будут видны характерные вспышки высокочастотных колебаний (рис. 12). Подборкой конденсатора С12 необходимо добиться частоты следования вспышек около 40 кГц. При перестройке приёмника во всём диапазоне частота следования вспышек не должна заметно изменяться. Затем проверяют диапазон перестройки сверхрегенератора, который и определяет диапазон перестройки приёмника, и при необходимости корректируют его. Для этого вместо осциллографа к концам обмотки связи подключают анализатор спектра. Подборкой конденсатора С11 укладывают границы диапазона — 87 и 108 МГц. Если они сильно отличаются от указанных выше, необходимо немного изменить индуктивность катушки L7. На этом настройку сверхрегенератора можно считать законченной.

Рис. 12. Показания осциллографа

После регулировки сверхрегенератора удаляют катушку связи с баллона лампы VL3 и переходят к налаживанию УВЧ. Для этого необходимо отпаять провода, идущие к дросселю L6, асам дроссель и пластину, на которой он закреплён (см. рис. 6), снять с шасси. Так будет открыт доступ к монтажу УВЧ и отключён каскад сверхрегенератора. Отключение сверхрегенератора необходимо, чтобы его собственные колебания не мешали настройке УВЧ. К одному из крайних и среднему выводам катушки индуктивности L1 подключают выход ГКЧ анализатора спектра (или выход генератора ВЧ). К катушке связи L4 подключают вход анализатора спектра или осциллограф. Следует напомнить, что подключение приборов к элементам приёмника необходимо производить коаксиальными кабелями минимальной длины, разделанными с одной стороны под пайку. Концы разделки этих кабелей должны быть как можно короче и припаяны непосредственно к выводам соответствующих элементов. Использовать для подключения приборов осциллографиче-ские щупы, как это часто делается, категорически не рекомендуется.

Подборкой конденсатора С1 настраивают входной контур УВЧ на частоту 90 МГц, а выходной контур подбор-кой конденсатора С4 — на частоту 105 МГц. Это удобно сделать, заменив на время соответствующие конденсаторы малогабаритными подстроечными. Если используется анализатор спектра, настройку выполняют, наблюдая реальную АЧХ на экране анализатора (рис. 13). Если применены генератор ВЧ и осциллограф, сначала настраивают входной контур, а затем выходной по максимальной амплитуде сигнала на экране осциллографа. По окончании настройки необходимо осторожно отпаять подстроечные конденсаторы, измерить их ёмкость и подобрать постоянные конденсаторы с такой же ёмкостью. Затем необходимо заново проверить АЧХ каскада УВЧ. На этом налаживание приёмника можно считать законченным. Необходимо вернуть на место и подключить дроссель L6, проверить работу приёмника во всём частотном диапазоне.

Рис. 13. Показания анализатора

Работу приёмника проверяют, подключив на вход (клеммы XT1, XT2) антенну, а к выходу — громкоговоритель. Следует иметь в виду, что сверхрегене-ративный детектор может принимать ЧМ-сигналы только на склонах резонансной кривой своего контура, поэтому на каждую станцию будут две настройки.

Если в качестве громкоговорителя предполагается использовать аутентичный рупор производства 20-х годов прошлого века, его подключают к выходу приёмника через повышающий трансформатор с коэффициентом трансформации по напряжению около 10. Можно поступить иначе, включив капсюль рупора непосредственно в анодную цепь лампы VL6. Именно так их подключали в приёмниках в 20-е и 30-е годы. Для этого выходной трансформатор T2 удаляют и заменяют клеммы XT3 и XT4 гнездом «Jack» 6 мм. Распайку гнезда и штекера шнура рупора необходимо сделать так, чтобы анодный ток лампы, проходя по катушкам капсюля рупора, усиливал магнитное поле его постоянного магнита.

/ 25.03.2016 — 18:36

и на кой хрен городить такое.взять готовый блок укв-ип2 от старого лампового приемника. упчз от телека любого и обычный конвертер фм диапазона на к174пс1 использовать любой унч на лампах. собрать в этот же корпус.быстро дешево и сердито

Долгое время радиоприёмники возглавляли список самых значимых изобретений человечества. Первые такие устройства сейчас реконструированы и изменены под современный лад, однако в схеме их сборки мало что поменялось — та же антенна, то же заземление и колебательный контур для отсеивания ненужного сигнала. Бесспорно, схемы сильно усложнились со времён создателя радио — Попова. Его последователями были разработаны транзисторы и микросхемы для воспроизведения более качественного и энергозатратного сигнала.

Почему лучше начинать с простых схем?

Если вам понятна простая то можете быть уверены, что большая часть пути достижения успеха в сфере сборки и эксплуатации уже осилена. В этой статье мы разберём несколько схем таких приборов, историю их возникновения и основные характеристики: частоту, диапазон и т. д.

Историческая справка

7 мая 1895 года считается днём рождения радиоприёмника. В этот день российский учёный А. С. Попов продемонстрировал свой аппарат на заседании Русского физико-химического общества.

В 1899 году была построена первая линия радиосвязи длиной 45 км между и городом Котка. Во время Первой мировой войны получили распространение приёмник прямого усиления и электронные лампы. Во время военных действий наличие радио оказалось стратегически необходимым.

В 1918 году одновременно во Франции, Германии и США учёными Л. Левви, Л. Шоттки и Э. Армстронгом был разработан метод супергетеродинного приёма, но из-за слабых электронных ламп широкое распространение этот принцип получил только в 1930-х годах.

Транзисторные устройства появились и развивались в 50-х и 60-х годах. Первый широко используемый радиоприёмник на четырёх транзисторах Regency TR-1 был создан немецким физиком Гербертом Матаре при поддержке промышленника Якоба Михаэля. Он поступил в продажу в США в 1954 году. Все старые радиоприёмники работали на транзисторах.

В 70-х начинается изучение и внедрение интегральных микросхем. Сейчас приёмники развиваются с помощью большой интеграции узлов и цифровой обработки сигналов.

Характеристики приборов

Как старые радиоприёмники, так и современные обладают определёнными характеристиками:

1. Чувствительность — способность принимать слабые сигналы.
2. Динамический диапазон — измеряется в Герцах.
3. Помехоустойчивость.
4. Селективность (избирательность) — способность подавлять посторонние сигналы.
5. Уровень собственных шумов.
6. Стабильность.

Эти характеристики не меняются в новых поколениях приёмников и определяют их работоспособность и удобство эксплуатации.

Принцип работы радиоприёмников

В самом общем виде радиоприёмники СССР работали по следующей схеме:

1. Из-за колебаний электромагнитного поля в антенне появляется переменный ток.
2. Колебания фильтруются (селективность) для отделения информации от помех, т. е. из сигнала выделяется его важная составляющая.
3. Полученный сигнал преобразуется в звук (в случае радиоприёмников).

По схожему принципу появляется изображение на телевизоре, передаются цифровые данные, работает радиоуправляемая техника (детские вертолёты, машинки).

Первый приёмник был больше похож на стеклянную трубку с двумя электродами и опилками внутри. Работа осуществлялась по принципу действия зарядов на металлический порошок. Приёмник обладал огромным по современным меркам сопротивлением (до 1000 Ом) из-за того, что опилки плохо контактировали между собой, и часть заряда проскакивала в воздушное пространство, где рассеивалась. Со временем эти опилки были заменены колебательным контуром и транзисторами для сохранения и передачи энергии.

В зависимости от индивидуальной схемы приёмника сигнал в нём может проходить дополнительную фильтрацию по амплитуде и частоте, усиление, оцифровку для дальнейшей программной обработки и т. д. Простая схема радиоприёмника предусматривает единичную обработку сигнала.

Терминология

Колебательным контуром в простейшем виде называются катушка и конденсатор, замкнутые в цепь. С помощью них из всех поступающих сигналов можно выделить нужный за счёт собственной частоты колебаний контура. Радиоприемники СССР, как, впрочем, и современные устройства, основаны на этом сегменте. Как все это функционирует?

Как правило, питание радиоприёмников происходит за счёт батареек, количество которых варьируется от 1 до 9. Для транзисторных аппаратов широко используются батареи 7Д-0.1 и типа «Крона» напряжением до 9 В. Чем больше батареек требует простая схема радиоприёмника, тем дольше он будет работать.

По частоте принимаемых сигналов устройства делятся на следующие типы:

1. Длинноволновые (ДВ) — от 150 до 450 кГц (легко рассеиваются в ионосфере). Значение имеют приземлённые волны, интенсивность которых уменьшается с расстоянием.
2. Средневолновые (СВ) — от 500 до 1500 кГц (легко рассеиваются в ионосфере днём, но ночью отражаются). В светлое время суток радиус действия определяется приземлёнными волнами, ночью — отражёнными.
3. Коротковолновые (КВ) — от 3 до 30 МГц (не приземляются, исключительно отражаются ионосферой, поэтому вокруг приёмника существует зона радиомолчания). При малой мощности передатчика короткие волны могут распространяться на большие расстояния.
4. Ультракоротковолновые (УКВ) — от 30 до 300 МГц (имеют высокую приникающую способность, как правило, отражаются ионосферой и легко огибают препятствия).
5. — от 300 МГц до 3 ГГц (используются в сотовой связи и Wi-Fi, действуют в пределах видимости, не огибают препятствия и распространяются прямолинейно).
6. Крайневысокочастотные (КВЧ) — от 3 до 30 ГГц (используются для спутниковой связи, отражаются от препятствий и действуют в пределах прямой видимости).
7. Гипервысокочастотные (ГВЧ) — от 30 ГГц до 300 ГГц (не огибают препятствий и отражаются как свет, используются крайне ограниченно).

При использовании КВ, СВ и ДВ радиовещание можно вести, находясь далеко от станции. УКВ-диапазон принимает сигналы более специфично, но если станция поддерживает только его, то слушать на других частотах не получится. В приёмник можно внедрить плейер для прослушивания музыки, проектор для отображения на удалённые поверхности, часы и будильник. Описание схемы радиоприёмника с подобными дополнениями усложнится.

Внедрение в радиоприёмники микросхемы позволило значительно увеличить радиус приёма и частоту сигналов. Их главное преимущество в сравнительно малом потреблении энергии и маленьком размере, что удобно для переноса. Микросхема содержит все необходимые параметры для понижения дискретизации сигнала и удобства чтения выходных данных. Цифровая обработка сигнала доминирует в современных устройствах. были предназначены только для передачи аудиосигнала, лишь в последние десятилетия устройство приёмников развилось и усложнилось.

Схемы простейших приёмников

Схема простейшего радиоприёмника для сборки дома была разработана ещё во времена СССР. Тогда, как и сейчас, устройства разделялись на детекторные, прямого усиления, прямого преобразования, супергетеродинного типа, рефлексные, регенеративные и сверхрегенеративные. Наиболее простыми в восприятии и сборке считаются детекторные приёмники, с которых, можно считать, началось развитие радио в начале 20-ог века. Наиболее сложными в построении стали устройства на микросхемах и нескольких транзисторах. Однако если вы разберетесь в одной схеме, другие уже не будут представлять проблемы.

Простой детекторный приёмник

Схема простейшего радиоприёмника содержит в себе две детали: германиевый диод (подойдут Д8 и Д9) и главный телефон с высоким сопротивлением (ТОН1 или ТОН2). Так как в цепи не присутствует колебательный контур, ловить сигналы определённой радиостанции, транслирующиеся в данной местности, он не сможет, но со своей основной задачей справиться.

Для работы понадобится хорошая антенна, которую можно закинуть на дерево, и провод заземления. Для верности его достаточно присоединить к массивному металлическому обломку (например, к ведру) и закопать на несколько сантиметров в землю.

Вариант с колебательным контуром

В прошлую схему для внедрения избирательности можно добавить катушку индуктивности и конденсатор, создав колебательный контур. Теперь при желании можно поймать сигнал конкретной радиостанции и даже усилить его.

Ламповый регенеративный коротковолновой приёмник

Ламповые радиоприёмники, схема которых довольно проста, изготавливаются для приёма сигналов любительских станций на небольших расстояниях — на диапазоны от УКВ (ультракоротковолнового) до ДВ (длинноволнового). На этой схеме работают пальчиковые батарейные лампы. Они лучше всего генерируют на УКВ. А сопротивление анодной нагрузки снимает низкая частота. Все детали приведены на схеме, самодельными можно считать только катушки и дроссель. Если вы хотите принимать телевизионный сигналы, то катушка L2 (EBF11) составляется из 7 витков диаметром 15 мм и провода на 1,5 мм. Для подойдет 5 витков.

Радиоприёмник прямого усиления на двух транзисторах

Схема содержит и двухкаскадный усилитель НЧ — это настраиваемый входной колебательный контур радиоприёмника. Первый каскад — детектор ВЧ модулированного сигнала. Катушка индуктивности намотана в 80 витков проводом ПЭВ-0,25 (от шестого витка идёт отвод снизу по схеме) на ферритовом стержне диаметром 10 мм и длиной 40.

Подобная простая схема радиоприёмника рассчитана на распознавание мощных сигналов от недалёких станций.

Сверхгенеративное устройство на FM-диапазоны

FM-приёмник, собранный по модели Е. Солодовникова, несложен в сборке, но обладает высокой чувствительностью (до 1 мкВ). Такие устройства используют для высокочастотных сигналов (более 1МГЦ) с амплитудной модуляцией. Благодаря сильной положительной обратной связи коэффициент возрастает до бесконечности, и схема переходит в режим генерации. По этой причине происходит самовозбуждение. Чтобы его избежать и использовать приёмник как высокочастотный усилитель, установите уровень коэффициента и, когда дойдет до этого значения, резко снизьте до минимума. Для постоянного мониторинга усиления можно использовать генератор пилообразных импульсов, а можно сделать проще.

На практике нередко в качестве генератора выступает сам усилитель. С помощью фильтров (R6C7), выделяющих сигналы низких частот, ограничивается проход ультразвуковых колебаний на вход последующего каскада УНЧ. Для FM-сигналов 100-108 МГц катушка L1 преобразуется в полувиток с сечением 30 мм и линейной частью 20 мм при диаметре провода 1 мм. А катушка L2 содержит 2-3 витка диаметром 15 мм и провод с сечением 0,7 мм внутри полувитка. Возможно усиление приёмника для сигналов от 87,5 МГц.

Устройство на микросхеме

КВ-радиоприёмник, схема которого была разработана в 70-е годы, сейчас считают прототипом Интернета. Коротковолновые сигналы (3-30 МГц) путешествуют на огромные расстояния. Нетрудно настроить приёмник для прослушивания трансляции в другой стране. За это прототип получил название мирового радио.

Простой КВ-приёмник

Более простая схема радиоприёмника лишена микросхемы. Перекрывает диапазон от 4 до 13 МГц по частоте и до 75 метров по длине. Питание — 9 В от батареи «Крона». В качестве антенны может служить монтажный провод. Приёмник работает на наушники от плейера. Высокочастотный трактат построен на транзисторах VT1 и VT2. За счёт конденсатора С3 возникает положительный обратный заряд, регулируемый резистором R5.

Современные радиоприёмники

Современные аппараты очень похожи на радиоприёмники СССР: они используют ту же антенну, на которой возникают слабые электромагнитные колебания. В антенне появляются высокочастотные колебания от разных радиостанций. Они не используются непосредственно для передачи сигнала, но осуществляют работу последующей цепи. Сейчас такой эффект достигается с помощью полупроводниковых приборов.

Широкое развитие приёмники получили в середине 20-го века и с тех пор непрерывно улучшаются, несмотря на замену их мобильными телефонами, планшетами и телевизорами.

Общее устройство радиоприёмников со времён Попова изменилось незначительно. Можно сказать, что схемы сильно усложнились, добавились микросхемы и транзисторы, стало возможным принимать не только аудиосигнал, но и встраивать проектор. Так приёмники эволюционировали в телевизоры. Сейчас при желании в аппарат можно встроить всё, что душе угодно.

Идеей создания этой конструкции, была необходимость изготовления простого устройства, позволяющее принимать на советский ламповый приемник оба диапазона УКВ и ФМ в полной мере, без переделки самого приемника. Также одним из требований была простота изготовления, минимум деталей и полное отсутствие настройки сего девайса. данная конструкция позволяет принимать советский УКВ диапазон (63-73МГц) и ФМ диапазон (88-108МГц) разбитый на 2 под диапазона. Разделение ФМ диапазона связано с тем, что сам УКВ блок приемника перестраивается только на 10МГц.

В результате поисков и проб различных схемных решений родилась вот такая схема:

Итак, рассмотрим схему: основным элементом схемы является комбинированная лампа 6ф1п. На троидной части лампы собран генератор (гетеродин) , частота которого стабилизирована кварцевым резонатором. Генерация происходит на последовательном резонансе, по этому кварц будет работать на первой механической гармонике
. Это обстоятельство необходимо учитывать при повторенни данной конструкции. На пентодной части собран смеситель (преобразователь частоты), который и преобразует частоты станций ФМ диапазона в частоты диапазона УКВ.

Работает это устройство следующим образом: Когда переключатель S1 находится в верхнем по схеме положении, анод триода и 2я сетка пентода закорочены по ВЧ
через конденсатор С4 на землю, тем самым переключая пентодную часть 6ф1п в режим обычного усилителя высокой частоты и исключая генерацию триодной части.

Когда переключатель диапазонов S1 находится в среднем или нижнем по схеме положении, в цепь обратной связи триода вклюается кварцевый резонатор, тем самым обеспечивая работу гетеродина на выбранной частоте. Так же сигнал гетеродина с анода триода подается на 2ю сетку пентодной части лампы где происходит смешивание сигнала гетеродина и сигнала принятого антенной через конденсатор С1 и усиленного пентодом. На аноде пентода выделяется сумма и разница этих сигналов. УКВ блок будет выделять станции которые при сумме или разнице гетеродина и принятых ФМ станций будут попадать в УКВ диапазон. Например станция вещающая на частоте 88,0 МГц и гетеродине работающим на частоте 25МГц будет приниматься на частоте 88-25=63МГц.

Конструкция и детали:

кварц на 25МГц я выпаял из нерабочей материнской платы компьютера. Найти кварц на 35МГц работающий на первой механической гармонике мне найти не удалось. Купленные кварцы устойчиво «заводились» на частоте 11,6МГц (35/3) . Пришлось поставить кварц на 100МГц по третьей гармонике. Т.е на первой гармонике он работает на частоте 33,333МГц.

Само устройство собрано в подходящем по размеру корпусе из жести. Выглядит оно вот так:

Испытания проводились с ламповым приемником «Октава» 1957 года выпуска.

В заключении хочу отметить, что укв блок приемника Октава расчитан на симметричную антенну, а средняя точка входного контура заземлена. Подключаяя конвертор к различным половинкам антенного входа одни и теже станции принимались с разной громкостью. Для чистоты эксперимента подключал как внешнюю антенну (кусок провода) к конвертору, так и встроенную. Прием на встроенную антенну оказался более уверенным (на укв диапазоне) , чем без приставки на ту же антенну.

Удачных экспериментов!!!
Артем (UA3IRG)
