Схема № 1

Выбор класса усилителя

. Сразу предупредим радиолюбителя — делать усилитель класса A на транзисторах мы не будем. Причина проста — как было сказано во введении, транзистор усиливает не только полезный сигнал, но и поданное на него смещение. Проще говоря, усиливает постоянный ток. Ток этот вместе с полезным сигналом потечет по акустической системе (АС), а динамики, к сожалению, умеют этот постоянный ток воспроизводить. Делают они это самым очевидным образом — вытолкнув или втянув диффузор из нормального положения в противоестественное.

Попробуйте прижать пальцем диффузор динамика — и вы убедитесь, в какой кошмар превратится при этом издаваемый звук. Постоянный ток по своему действию с успехом заменяет ваши пальцы, поэтому динамической головке он абсолютно противопоказан. Отделить же постоянный ток от переменного сигнала можно только двумя средствами — трансформатором или конденсатором, — и оба варианта, что называется, один хуже другого.

Принципиальная схема

Схема первого усилителя, который мы соберем, приведена на рис. 11.18.

Это усилитель с обратной связью, выходной каскад которого работает в режиме В. Единственное достоинство этой схемы — простота, а также однотипность выходных транзисторов (не требуется специальные комплементарные пары). Тем не менее, она достаточно широко применяется в усилителях небольшой мощности. Еще один плюс схемы — она не требует никакой настройки, и при исправных деталях заработает сразу, а нам это сейчас очень важно.

Рассмотрим работу этой схемы. Усиливаемый сигнал подается на базу транзистора VT1. Усиленный этим транзистором сигнал с резистора R4 подается на базу составного транзистора VT2, VT4, а с него — на резистор R5.

Транзистор VT3 включен в режиме эмиттерного повторителя. Он усиливает положительные полуволны сигнала на резисторе R5 и подает их через конденсатор C4 на АС.

Отрицательные же полуволны усиливает составной транзистор VT2, VT4. При этом падение напряжения на диоде VD1 закрывает транзистор VT3. Сигнал с выхода усилителя подается на делитель цепи обратной связи R3, R6, а с него — на эмиттер входного транзистора VT1. Таким образом, транзистор VT1 у нас и играет роль устройства сравнения в цепи обратной связи.

Постоянный ток он усиливает с коэффициентом усиления, равным единице (потому что сопротивление конденсатора C постоянному току теоретически бесконечно), а полезный сигнал — с коэффициентом, равным соотношению R6/R3.

Как видим, величина емкостного сопротивления конденсатора в этой формуле не учитывается. Частота, начиная с которой конденсатором при расчетах можно пренебречь, называется частотой среза RC-цепочки. Частоту эту можно рассчитать по формуле

F = 1 / (R×C)
.

Для нашего примера она будет около 18 Гц, т. е. более низкие частоты усилитель будет усиливать хуже, чем он мог бы.

Плата

. Усилитель собран на плате из одностороннего стеклотекстолита толщиной 1.5 мм размерами 45×32.5 мм. Разводку печатной платы в зеркальном изображении и схему расположения деталей можно скачать . Видеоролик о работе усилителя в формате MOV скачать для просмотра можно . Хочу сразу предупредить радиолюбителя — звук, воспроизводимый усилителем, записывался в ролике с помощью встроенного в фотоаппарат микрофона, так что говорить о качестве звука, к сожалению, будет не совсем уместно! Внешний вид усилителя приведен на рис. 11.19.

Элементная база

. При изготовлении усилителя транзисторы VT3, VT4 можно заменить любыми, рассчитанными на напряжение не менее напряжения питания усилителя, и допустимым током не менее 2 А. На такой же ток должен быть рассчитан и диод VD1.

Остальные транзисторы — любые с допустимым напряжением не менее напряжение питания, и допустимым током не менее 100 мА. Резисторы — любые с допустимой рассеиваемой мощностью не менее 0.125 Вт, конденсаторы — электролитические, с емкостью, не менее указанной на схеме, и рабочим напряжением на менее напряжения питания усилителя.

Радиаторы для усилителя

. Прежде чем попробовать изготовить нашу вторую конструкцию, давайте, уважаемый радиолюбитель, остановимся на радиаторах для усилителя и приведем здесь весьма упрощенную методику их расчета.

Во-первых, вычисляем максимальную мощность усилителя по формуле:

P = (U × U) / (8 × R), Вт
,

где U
 — напряжение питания усилителя, В; R
 — сопротивление АС (обычно оно составляет 4 или 8 Ом, хотя бывают и исключения).

Во-вторых, вычисляем мощность, рассеиваемую на коллекторах транзисторов, по формуле:

P рас = 0,25 × P, Вт
.

В-третьих, вычисляем площадь радиатора, необходимую для отвода соответствующего количества тепла:

S = 20 × P рас, см 2

В-четвертых, выбираем или изготавливаем радиатор, площадь поверхности которого будет не менее рассчитанной.

Указанный расчет носит весьма приблизительный характер, но для радиолюбительской практики его обычно бывает достаточно. Для нашего усилителя при напряжении питания 12 В и сопротивлении АС, равным 8 Ом, «правильным» радиатором была бы алюминиевая пластина размерами 2×3 см и толщиной не менее 5 мм для каждого транзистора. Имейте ввиду, что более тонкая пластина плохо передает тепло от транзистора к краям пластины. Хочется сразу предупредить — радиаторы во всех остальных усилителях тоже должны быть «нормальных» размеров. Каких именно — посчитайте сами!

Качество звучания

. Собрав схему, вы обнаружите, что звук усилителя не совсем чистый.

Причина этого — «чистый» режим класса В в выходном каскаде, характерные искажения которого даже обратная связь полностью скомпенсировать не способна. Ради эксперимента попробуйте заменить в схеме транзистор VT1 на КТ3102ЕМ, а транзистор VT2 — на КТ3107Л. Эти транзисторы имеют значительно больший коэффициент усиления, чем КТ315Б и КТ361Б. И вы обнаружите, что звучание усилителя значительно улучшилось, хотя все равно останутся заметными некоторые искажения.

Причина этого также очевидна — больший коэффициент усиления усилителя в целом обеспечивает большую точность работы обратной связи, и больший ее компенсирующий эффект.

Продолжение читайте

Источник питания должен выдавать стабильное или нестабильное двуполярное напряжение питания ±45V и ток 5А.
Эта схема УНЧ на транзисторах весьма проста, так как в выходном каскаде используется пара мощных комплементарных транзисторов Дарлингтона . В соответствии с справочными характеристиками эти транзисторы могут коммутировать ток до 5А при напряжении эмиттерном-коллекторном переходе до 100V.

Схема УНЧ представлена на рисунке чуть ниже.

Сигнал требующий усиления через предварительный УНЧ подается на предварительный дифферециальный усилительный каскад построенный на составных транзисторах VT1 и VT2. Использование дифференциальной схемы в усилительном каскаде, снижает шумовые эффекты и обеспечивает работу отрицательной обратной связи.
Напряжение ОС поступает на базу транзистора VT2 с выхода усилителя мощности. ОС по постоянному току реализуется через резистор R6. ОС по переменной состовляющей осуществляется через резистор R6, но её величина зависит от номиналов цепочки R7-C3. Но следует учитовать, что слишком сильное увеличение сопротивления R7 приводет к возбуждению.

Режим работы по постоянному току обеспечивается подбором резистора R6.
Выходной каскад на транзисторах Дарлингтона VT3 и VT4 работает в классе АВ. Диоды VD1 и VD2 нужны для стабилизации рабочей точки выходного каскада.

Транзистор VT5 ппредназначен для раскачки выходного каскада, на его базу поступает сигнал с выхода дифференциального предварительного усилителя, а так же постоянное напряжение смещения, которое определяет режим работы выходного каскада по постоянному току.

Все конденсаторы схемы должны быть рассчитаны на максимальное постоянное напряжение не ниже 100V.
Транзисторы выходного каскада рекомендуется закрепить на радиаторы площадью не меньше 200 см в квадрате

Рассмотренная схема простого двухкаскадного усилителя разработана для работы с наушниками или для использования в простых устройствах с функцией предварительного усилителя.

Первый транзистор усилителя подсоединен по схеме с общим эмиттером, а второй транзистор с общим коллектором. Первый каскад предназначен для базового усиления сигнала по напряжению, а второй каскада усиливает уже по мощности.

Малое выходное сопротивление второго каскада двухкаскадного усилителя, называемого эмиттерным повторителем, позволяет подсоединять не только наушники с большим сопротивлением, но и другие виды преобразователей акустического сигнала.

Эта тоже двухкаскадная схема УНЧ выполненная на двух транзисторах, но уже противоположной проводимости. Ее главная особенность в том, что связь между каскадами непосредственная. Охваченная ООС через сопротивление R3 напряжение смещения со второго каскада проходит на базу первого транзистора.

Конденсатор СЗ, шунтирует резистор R4, уменьшает ООС по переменному току, тем самым уменьшающая усиление VT2. Путем подбора номинала резистора R3 задают режим работы транзисторов.

УМЗЧ на двух транзисторах

Этот достаточно легкий усилитель мощности звуковой частоты (УМЗЧ) можно спаять всего на двух транзисторах. При напряжении питания 42В постоянного тока выходная мощность усилителя достигает 0,25 Вт при нагрузке 4 Ом. Потребляемый ток всего 23 mA. Усилитель работает в однотактном режиме «А».

Напряжение низкой частоты от источника сигнала подходит к регулятору громкости R1. Далее через защитный резистор R3 и конденсатор C1 сигнал оказывается на базе биполярного транзистора VT1 включенного по схеме с общим эмиттером. Усиленный сигнал через R8 подается на затвор мощного полевого транзистора VT2 включенный по схеме с общим истоком и его нагрузкой служит первичная обмотка понижающего трансформатора К вторичной обмотке трансформатора
можно подключить динамическую головку или акустическую систему.

В обоих транзисторных каскадах присутствует местная отрицательная обратная связь по постоянному и переменному току, так и общей цепью ООС.

В случае увеличения напряжения на затворе полевого транзистора сопротивление сток исток его канала уменьшается и напряжение на его стоке уменьшается. Это влияет и на уровень сигнала поступающий на биполярный транзистор, что снижает напряжения затвор-исток.

Совместно с цепями местной отрицательной обратной связи, таким образом, стабилизируются режимы работы обоих транзисторов даже в случае незначительного изменения питающего напряжения. Коэффициент усиления зависит от соотношения сопротивлений резисторов R10 и R7. Стабилитрон VD1 предназначен для предотвращения выхода полевого транзистора из строя. Питание усилительного каскада на VT1 производится через RC фильтр R12C4. Конденсатор C5 блокировочный по цепи питания.

Усилитель может быть собран на печатной плате размерами 80×50 мм,на ней расположены все элементы кроме понижающего трансформатора и динамической головки

Наладку схемы усилителя осуществляют при том напряжении питания, при котором он будет работать. Для тонкой настройки рекомендуется использовать осциллограф, щуп которого подключают к выводу стока полевого транзистора. Подав на вход усилителя синусоидальный сигнал частотой 100 … 4000 Гц, с помощью регулировки подстроечного резистора R5 добиваются того, чтобы отсутствовали заметные искажения синусоиды при как можно большем размахе амплитуды сигнала на выводе стока транзистора.

Выходная мощность усилителя на полевом транзисторе небольшая, всего 0,25Вт, напряжение питания от 42В до 60В. Сопротивление динамической головки 4 Ома.

Аудио сигнал через переменное сопротивление R1, затем R3 и разделительную емкость C1 поступает на усилительный каскад на биполярном транзисторе по схеме с общим эмиттером. Далее с этого транзистора усиленный сигнал через сопротивление R10 проходит на полевой транзистор.

Первичная обмотка трансформатора является нагрузкой для полевого транзистора, а к вторичной обмотки подключен четырех омная динамическая головка. Соотношением сопротивлений R10 и R7 задаем степень усиления по напряжению. С целью защиты униполярного транзистора в схему добавлен стабилитрон VD1.

Все номиналы деталей имеются на схеме. Трансформатор можно использовать типа ТВК110ЛМ или ТВК110Л2, от блока кадровой развертки старого телевизора или аналогичный.

Наткнулся на эту схему в старом выпуске журнала радио, впечатления от нее остались самыми приятными,во первых схема настолько проста, что ее сможет собрать и начинающий радиолюбитель,во вторых при условии рабочих компонентов и правильной сборки наладки она не требует.

Если вас заинтересовала эта схема, то остальные подробности по ее сборке вы сможете найти в журнале радио №8 за 1982 год.

Высококачественные транзисторные УНЧ

Появилось желание собрать более мощный усилитель «А» класса. Прочитав достаточное количество соответствующей литературы и выбрал из предлагавшегося самую последнюю версию. Это был усилитель мощностью 30 Вт соответствующий по своим параметрам усилителям высокого класса.

В имеющеюся трассировку оригинальных печатных плат никаких изменений вносить не предполагал, однако, ввиду отсутствия первоначальных силовых транзисторов, был выбран более надежный выходной каскад с использованием транзисторов 2SA1943 и 2SC5200. Применение этих транзисторов в итоге позволило обеспечить большую выходную мощность усилителя. Принципиальная схема моей версии усилителя далее.

Это изображение плат собранных по этой схеме с транзисторами Toshiba 2SA1943 и 2SC5200.

Если присмотреться, то сможете увидеть на печатной плате вместе со всеми компонентами стоят резисторы смещения, они мощность 1 Вт углеродного типа. Оказалось, что они более термостабильны. При работе любого усилителя большой мощности выделяется огромное количества тепла, поэтому соблюдение постоянства номинала электронного компонента при его нагреве является важным условием качественной работы устройства.

Собранная версия усилителя работает при токе около 1,6 А и напряжении 35 В. В результате чего 60 Вт мощности непрерывного рассеивается на транзисторах в выходном каскаде. Должен заметить, что это только треть мощности, которую они способны выдержать. Постарайтесь представить, сколько тепла выделяется на радиаторах при их нагреве до 40 градусов.

Корпус усилителя сделан своими руками из алюминия. Верхняя плита и монтажная плита толщиной 3 мм. Радиатор состоит из двух частей, его габаритные размеры составляют 420 x 180 x 35 мм. Крепеж — винты, в основном с потайной головкой из нержавеющей стали и резьбой М5 или М3. Количество конденсаторов было увеличено до шести, их общая ёмкость 220000 мкФ. Для питания был использован тороидальный трансформатор мощностью 500 Вт.

Блок питания усилителя

Хорошо видно устройство усилителя, которое имеет медные шины соответствующего дизайна. Добавлен небольшой тороид, для регулируемой подачи под управлением схемы защиты от постоянного тока. Так же имеется ВЧ фильтр в цепи питания. При всей своей простоте, надо сказать обманчивой простоте, топологии платы этого усилителя и звук им производится как бы без всякого усилия, подразумевающего в свою очередь возможность его бесконечного усиления.

Осциллограммы работы усилителя

Спад 3 дБ на 208 кГц

Синусоида 10 Гц и 100 Гц

Синусоида 1 кГц и 10 кГц

Сигналы 100 кГц и 1 МГц

Меандр 10 Гц и 100 Гц

Меандр 1 кГц и 10 кГц

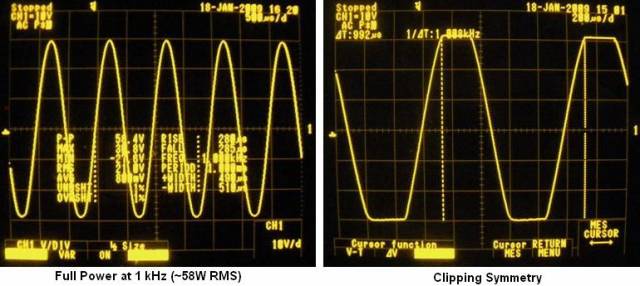

Полная мощность 60 Вт отсечение симметрии на частоте 1 кГц

Таким образом становится понятно, что простая и качественная конструкция УМЗЧ не обязательно делается с применением интегральных микросхем — всего 8 транзисторов позволяют добиться приличного звучания со схемой, собрать которую можно за пол дня.

Недавно обратился некий человек с просьбой собрать ему усилитель достаточной мощности и раздельными каналами усиления по низким, средним и высоким частотам. до этого не раз уже собирал для себя в качестве эксперимента и, надо сказать, эксперименты были весьма удачными. Качество звучания даже недорогих колонок не очень высокого уровня заметно при этом улучшается по сравнению, например, с вариантом применения пассивных фильтров в самих колонках. К тому же появляется возможность довольно легко менять частоты раздела полос и коэффициент усиления каждой отдельно взятой полосы и, таким образом, проще добиться равномерной АЧХ всего звукоусилительного тракта. В усилителе были применены готовые схемы, которые до этого не раз были опробованы в более простых конструкциях.

Структурная схема

На рисунке ниже показана схема 1 канала:

Как видно из схемы, усилитель имеет три входа, один из которых предусматривает простую возможность добавления предусилителя-корректора для проигрывателя винила (при такой необходимости), переключатель входов, предварительный усилитель-тембролок (также трёхполосный, с регулировкой уровней ВЧ/СЧ/НЧ), регулятор громкости, блок фильтров на три полосы с регулировкой уровня усиления каждой полосы с возможностью отключения фильтрации и блок питания для оконечных усилителей большой мощности (нестабилизированный) и стабилизатор для «слаботочной» части (предварительные каскады усиления).

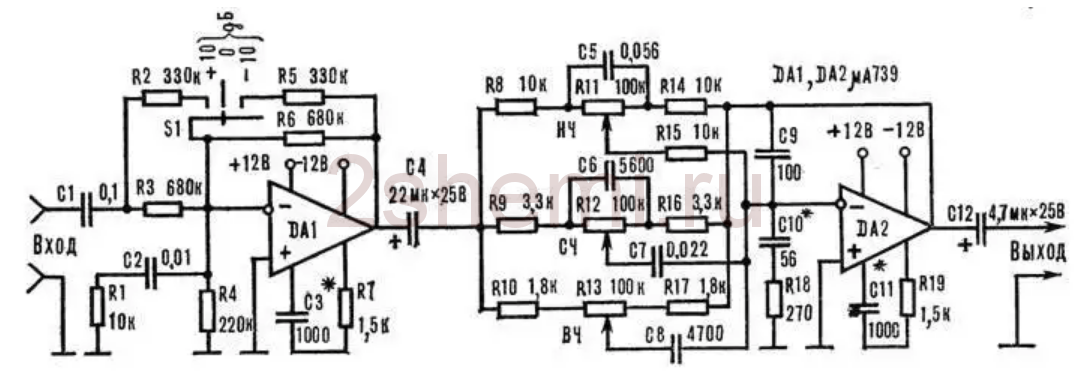

Предварительный усилитель-темброблок

В качестве него была применена схема, не раз проверенная до этого, которая при своей простоте и доступности деталей показывает довольно хорошие характеристики. Схема (как и все последующие) в своё время была опубликована в журнале «Радио» и затем не раз публиковалась на различных сайтах в интернете:

Входной каскад на DA1 содержит переключатель уровня усиления (-10; 0; +10 дБ), что упрощает согласование всего усилителя с различными по уровню источниками сигнала, а на DA2 собран непосредственно регулятор тембров. Схема не капризна к некоторому разбросу номиналов элементов и не требует никакого налаживания. В качестве ОУ можно применить любые микросхемы, применяемые в звуковых трактах усилителей, например здесь (и в последующих схемах) пробовал импортные ВА4558, TL072 и LM2904. Подойдёт любая, но лучше, конечно, выбирать варианты ОУ с возможно меньшим уровнем собственного шума и высоким быстродействием (коэффициентом нарастания входного напряжения). Эти параметры можно посмотреть в справочниках (даташитах). Конечно, здесь вовсе не обязательно применять именно эту схему, вполне можно, например, сделать не трёхполосный, а обычный (стандартный) двухполосный темброблок. Но не «пассивную» схему, а с каскадами усиления-согласования по входу и выходу на транзисторах или ОУ.

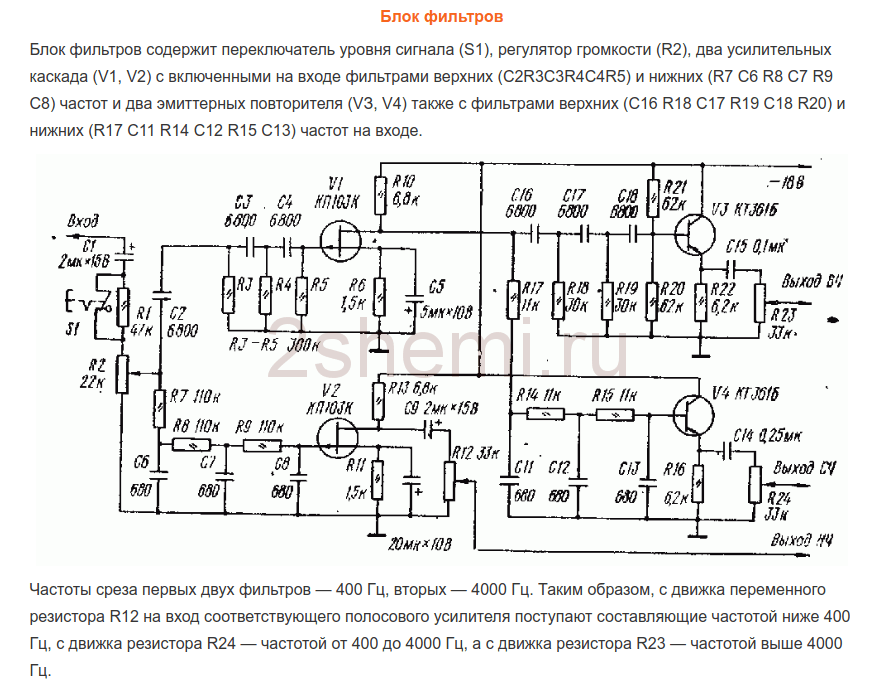

Блок фильтров

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

— вторая схема, попроще на ОУ.

И ещё одна возможная схема, на транзисторах:

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.

В схему блока фильтров (первая схема из трёх) была добавлена возможность отключения фильтрации по каналам СЧ и ВЧ. Для этого были установлены два кнопочных переключателя типа П2К, с помощью которых просто можно замкнуть точки соединения входов фильтров — R10C9 с их соответствующими выходами — «выход ВЧ» и «выход СЧ». В этом случае по этим каналам идёт полный звуковой сигнал.

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ подаются на входы усилителй мощности, которые, также, можно собрать по любой из известных схем в зависимости от необходимой мощности всего усилителя. Я делал УМЗЧ по известной давно схеме из журнала «Радио», №3, 1991 г., стр.51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы существует много мнений и споров по повод её «качественности». Дело в том, что на первый взгляд это схема усилителя класса «B» с неизбежным присутствием искажений типа «ступенька», но это не так. В схеме применено токовое управление транзисторами выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном включении. При этом схема очень простая, не критична к применяемым деталям и даже транзисторы не требует особого предварительного подбора по параметрам К тому же схема удобна тем, что мощные выходные транзисторы можно ставить на один теплоотвод попарно без изолирующих прокладок, так как выводы коллекторов соединены в точке «выхода», что очень упрощает монтаж усилителя:

При настройке лишь ВАЖНО подобрать правильные режимы работы транзисторов предоконечного каскада (подбором резисторов R7R8) — на базах этих транзисторов в режиме «покоя» и без нагрузки на выходе (динамика) должно быть напряжение в пределах 0,4-0,6 вольт. Напряжение питания для таких усилителей (их, соответственно, должно быть 6 штук) поднял до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 при этом следует также увеличить до 1,5 кОм (для «облегчения жизни» стабилитронам в цепи питания входных ОУ). ОУ также были заменены на ВА4558, при этом становится не нужна цепь «установки нуля» (выходы 2 и 6 на схеме) и, соответственно меняется цоколёвка при пайке микросхемы. В результате при проверке каждый усилитель по этой схеме выдавал мощность до 150 ватт (кратковременно) при вполне адекватной степени нагрева радиатора.

Блок питания УНЧ

В качестве блока питания были использованы два трансформатора с блоками выпрямителей и фильтров по обычной, стандартной схеме. Для питания НЧ полосных каналов (левый и правый каналы) — трансформатор мощностью 250 ватт, выпрямитель на диодных сборках типа MBR2560 или аналогичных и конденсаторы 40000 мкф х 50 вольт в каждом плече питания. Для СЧ и ВЧ каналов — трансформатор мощностью 350 ватт (взят из сгоревшего ресивера «Ямаха»), выпрямитель — диодная сборка TS6P06G и фильтр — два конденсатора по 25000 мкф х 63 вольт на каждое плечо питания. Все электролитические конденсаторы фильтров зашунтированы плёночными конденсаторами ёмкостью 1 мкф х 63 вольта.

В общем, блок питания может быть и с одним трансформаторм, конечно, но при его соответствующей мощности. Мощность усилителя в целом в данном случае определяется исключительно возможностями источника питания. Все предварительные усилители (темброблок, фильтры) — запитаны также от одного из этих трансформаторов (можно от любого из них), но через дополнительный блок двуполярного стабилизатора, собранный на МС типа КРЕН (или импортных) или по любой из типовых схем на транзисторах.

Конструкция самодельного усилителя

Это, пожалуй, был самый сложный момент в изготовлении, так как подходящего готового корпуса не нашлось и пришлось выдумывать возможные варианты:-)) Чтобы не лепить кучу отдельных радиаторов, решил использовать корпус-радиатор от автомобильного 4-канального усилителя, довольно больших размеров, примерно такой:

Все «внутренности» были, естественно, извлечены и компоновка получилась примерно такой (к сожалению фотографию соответствующую не сделал):

— как видно, в эту крышку-радиатор установились шесть плат оконечных УМЗЧ и плата предварительного усилителя-темброблока. Плата блока фильтров уже не влезла, поэтому была закреплена на добавленной затем конструкции из алюминиевого уголка (её видно на рисунках). Также, в этом «каркасе» были установлены трансформаторы, выпрямители и фильтры блоков питания.

Вид (спереди) со всеми переключателями и регуляторами получился такой:

Вид сзади, с колодками выходов на динамики и блоком предохранителей (поскольку никакие схемы электронной защиты не делались из-за недостатка места в конструкции и чтобы не усложнять схему):

В последующем каркас из уголка предполагается, конечно, закрыть декоративными панелями для придания изделию более «товарного» вида, но делать это будет уже сам «заказчик», по своему личному вкусу. А в целом, по качеству и мощности звучания, конструкция получилась вполне себе приличная. Автор материала: Андрей Барышев (специально для сайта сайт
).

Усилитель способен выдать 2kW мощности пиково, и 1.5kW продолжительно, что означает что этот усилитель способен сжечь большинство известных Вам динамиков. Чтобы представить такую мощность в действии Вы можете подключить (Что делать я крайне не советую) два последовательно соединенных 8-ми омных динамика в сеть переменного тока 220В. При этом на одном динамике будет 110V действующего напряжения на нагрузке 8 ом — 1,500W. Как Вы думаете, долго ли проработает в таком режиме акустика. Если все еще не отпало желание заняться этим усилителем – переходим дальше…

Описание усилителя

Сначала, давайте посмотрим на требования, для достижения 1.5kW на 4 ома. Нам нужно 77.5V действующего напряжения, но мы должны иметь некоторый запас, потому что напряжение питания снизится под нагрузкой, и всегда будет некоторое падение напряжения на коллектор-эмиттерных переходах и эмиттерных резисторов.

Итак напряжение питания должно быть…

VDC = VRMS * 1.414
VDC = 77.5 * 1.414 = ±109.6V постоянного напряжения

Так как мы не учли потери, мы должны добавить около 3-5V для оконечника усилителя, и дополнительно 10V на падение напряжения питания под полной нагрузкой.

Трансформатор в 2 x 90V даст напряжение без нагрузки ±130V (260V между крайними точками выпрямителя), так что с источником питания нужно работать с особой осторожностью

Биполярные транзисторы были отобраны как наиболее соответствующими для выполнения оконечного каскада усилителя. Это, прежде всего, продиктовано напряжением питания, которое превышает граничное напряжение для большинства MOSFET транзисторов. Это так же много и для биполярных транзисторов, но MJ15004/5, или MJ21193/4 соответствуют требованию по максимальному напряжению, и значит, мы на них остановимся.

P = V ? / R = 65 ? / 4 = 1056W

То есть равно среднестатистическому электрообогревателю…
Помните, что при работе на активную нагрузку с 45 ° фазовыми сдвигами мощность рассеивания почти удваивается. Исходя из этого следует, что хорошее охлаждение жизненно необходимо для этого усилителя, Вам понадобятся хорошие радиаторы, вентиляторы для принудительного охлаждения (естественная конвекция не поможет).

MJ15024/5 (или MJ21193/4) транзисторы в корпусе К-3 (железный с двумя выводами как КТ825/827), и рассчитаны на рассеивание 250W при температуре 25°C. Корпус К-3 транзистора выбран, потому что он имеет самую высокую номинальную мощность рассеивания, потому что тепловое сопротивление ниже чем у любого другого транзистора в пластмассовом корпусе.

MJE340/350 в каскаде усилителя напряжения гарантирует хорошую линейность. Но даже при токе через каскад 12mA, мощность — 0.72W, так что Q4, Q6, Q9 и Q10 должен иметь теплоотводы. Транзистор (Q5) , определяющий смещение оконечного каскада, должен быть установлен на общем радиаторе с оконечником и иметь надежный тепловой контакт.

Схема защиты от короткого замыкания (Q7, Q8) ограничивает ток на уровне 12А и мощность выделяемую одним транзистором около 175W, при этом длительная работа усилителя в таком режиме не допустима.
Схема профессионального усилителя 1500W.

Дополнительные элементы обратной связи (R6a и C3a, показанный пунктирным) являются опциональными. Они могут быть необходимы, при возникновении самовозбуждения усилителя. Обратные диоды (D9 и D10) защищают транзисторы усилителя от обратной ЭДС при работе на активную нагрузку. Диоды серии 1N5404 могут выдержать пиковый ток до 200A. Номинальное напряжение должно быть по крайней мере 400V.

Резистор VR1 100 омо используется для балансировки усилителя по постоянному току. С номиналами компонентов указанных на схеме, начальное смещение должно быть в пределах ±25mV, перед настройкой. Резистор VR2 используется для установки тока покоя оконечного каскада. Настраивают ток покоя измеряя напряжение на резисторе R19 или R20 которое должно быть в пределах 150mV.
Чувствительность входного каскада — 1.77V для 900W на 8 ом, или 1800W на 4 ом.

Источник питания:

Источник питания, необходимый для усилителя требует серьезного подхода в проектировании. Во первых Вам необходим понижающий трансформатор мощностью как минимум 2kW,. Конденсаторы фильтра питания должны быть рассчитаны на 150V и выдерживать до 10A пульсирующего тока. Конденсаторы не соответствующим этим требованиям могут попросту взорваться при работе усилителя на полную мощность.

Немаловажная деталь — мостовой выпрямитель. Хотя мосты на 35A, казалось бы, могут справится с поставленной задачей, но пиковый повторяющийся ток превышает паспортные данные мостов. Я советую использовать два параллельно включенных моста как показано на схеме. Номинальное напряжение мостового выпрямителя должно быть минимумом 400V, и они должны быть установлены на достаточном для охлаждения теплоотводе.
Схема блока питания для усилителя 1500W.

На схеме показаны конденсаторы составленные из четырех низковольтных так как их легче найти, и выпрямитель так же состоит из двух параллельно включенных моста.

Дополнительные источники напряжения в 5V можно исключить при этом пиковая мощность снизится с 2048W до 1920W что несущественно.
Модуль P39 является системой мягкого запуска и состоит из реле, параллельно контактам которого включены резисторы суммарной мощностью в 150W и результирующим сопротивлением в 33 Ом.
