Хорошо, если так! — Кто-то узнал случайно (от друзей или знакомых), кому-то подсказали в авто-клубе (где сейчас достаточно много полезной информации про Haldex), а кому-то пришлось придти к этим знаниям через дорогостоящий ремонт… которого могло и не быть! — Буквально вчера, когда статья еще не была опубликована, обнаружили ошибки по этой муфте на машине клиента (машине нет еще и 2-х лет, пробег 25000 км. — хорошо, что вовремя! Гарантия должна была закончится через неделю… Итог — замена муфты по гарантии. Успели) Информации в сети много, тем не менее, если эта статья сэкономит кому-то приличную сумму — значит мы не напрасно ее писали)) Haldex

К сожалению, все еще встречаются клиенты, которые не в курсе, что в муфте есть масляный фильтр, о котором никто не знает (в кавычках), в том числе и дилеры! Более того, попадаются клиенты, которые не знают, что в «полном приводе» вообще нужно менять «какое-то» масло) — Эта статья для Вас. Haldex

Что такое муфта Haldex? — Это устройство, которое передает крутящий момент (движущую силу) на задние колеса Вашего автомобиля. Существует несколько типов (поколений) муфт. Самое новое — пятое поколение. Мы же рассмотрим муфту 4го поколения, как наиболее распространенную среди наших клиентов. Haldex

Что нужно, чтобы продлить срок службы и не попасть на дорогой ремонт? Haldex

  • Замена масла не реже, чем каждые 60000 км (лучше чаще)
  • Замена масляного фильтра с таким же интервалом
  • Промывка сетки насоса муфты (по желанию)

Разумеется, если Вы будете гонять машину, что называется, «и в хвост и в гриву», да еще по непроходимому бездорожью — это не спасет Вас гарантированно от поломки узла, но увеличит ресурс и продлит жизнь — это уж точно. И уж наверняка избавит Вас от проблем с муфтой на смешных пробегах, если Вы практически не съезжаете с асфальта. Haldex

Процесс обслуживания описан ниже, какие операции нужно выполнить: Haldex

  • Открутить болты крепления крышки масляного фильтра;
  • Запустить насос муфты, создавая рабочее давление в системе, что поможет вытащить пластиковую втулку с уплотнениями;
  • Вытащить пластиковую втулку с уплотнениями, сольется немного масла;
  • Извлечь масляный фильтр;
  • Открутить сливную пробку, слить масло из муфты;
  • Заменить резиновое уплотнительное кольцо из комплекта нового фильтра с крышкой (тут есть один важный момент — по-скольку, официально этот фильтр не поставляется — клиенты, как правило, покупают деталь сами, под маркой VOLVO, и привозят с собой, т.к. найти этот комплект производства VAG — в России официально не представляется возможным, так вот, в этом комплекте — пластиковая втулка имеет другие размеры и одно уплотнительное кольцо, вместо двух в оригинале. Поэтому втулка остается старая, а уплотнительное кольцо от новой — переставляется. Чуть ниже — фото;
  • Новый фильтр и старая втулка с новым уплотнительным кольцом устанавливаются на место, закручиваем сливную пробку;
  • Откручиваем насос, промываем сетку насоса очистителем, устанавливаем комплект новых оригинальных уплотнительных колец, чтобы исключить возможные течи масла из-за старых колец в будущем, устанавливаем насос на место, затягиваем болты крепления (*эта операция с промывкой сетки выполняется дополнительно, по желанию клиента);
  • Заливаем масло, прокачиваем систему, затем доливаем — снова прокачиваем — и снова доливаем, если на второй раз — удается долить существенное количество масла — цикл повторяется еще раз.

Собственно, ничего особенно сложного, занимает не много времени и экономит порядка 130 000 рублей (ориентировочная стоимость замены муфты Haldex у официального дилера).



Администратор



18633

1. Регламент замены на VW Tiguan:
1.1 Для моделей до 2009 года — каждые 60 000 км., при жесткой эксплуатации (при значительной нагрузке на муфту) – каждые 40 000 км.;
1.2 Для моделей с 2010 года – раз в 3 года или каждые 60 000/40 000 км., т.е. что раньше наступит.

2. Требуемые расходные материалы:
2.1 Масло в муфту (для замены нужно 720 мл.):
— или оригинал (новая версия масла), арт.: G060175A2 – 1 шт. (0,85л.);
— или оригинал (предыдущая версия масла), арт.: G055175A2 – 1 шт. (1л.);
— или Volvo’вское, арт.: 31325136 – 1 шт. (1л.). !!! Говорят, что это тоже самое масло, что и оригинал (предыдущая версия), арт.: G055175A2.
2.2 Фильтр:
— или VOLVO’вский, арт. 31325173 – 1шт.;
— или FORD’вский, арт.: 1673828 / 9V4N-4A319-AA / 9V4N4A319AA – 1шт.;
— или LAND ROVER’ский, арт.: LR032298 – 1шт.

Оригинальный комплект с фильтром для Tiguanа можно купить на http://www.neuspeed.com/haldex111358…ement-kit.html !!! (Хотя необходимости в этом нет, так как из комплекта Volvo (арт. 31325173) используем для замены только фильтр, а в качестве зипа: крышка, два болта, и уплотняющее кольцо). !!!

2.3 Заливной и сливной болты:
— Заливной болт, идет в комплекте с шайбой, арт. N90281802 – 1 шт.
— Сливной болт, идет в комплекте с шайбой, арт. N91082701– 1 шт.
Менять болты в зависимости от их состояния (т.е. при первой замене – не обязательно их менять).

2.4 Момент затяжки болтов:
— Сливной болт – 30 Nm;
— Заливной болт – 15 Nм;
— Крышка фильтра и крепление мотора – 6 Nm.

3. Инструкция:

Из Elsa: У автомобилей с муфтой Haldex в связи с тем, что муфта находится в одном корпусе с главной передачей, часто путают между собой сливные пробки и заглушки для обоих систем. В результате этих ошибок, которых при обслуживании и ремонте можно избежать, может выйти из строя муфта или главная передача.


1 — резьбовая пробка заправочного отверстия муфты Haldex.
2 — сливная пробка муфты Haldex.
3 — резьбовая пробка заправочного отверстия главной передачи.
4 — сливная пробка главной передачи.

Для чистки сетки разбирать сам насос не рекомендуют, советуют чистить её (сетку) прям на нем, путем продувания и/или очистителем тормозов на спиртовой основе. А уж если решили разбирать, то делайте все крайне аккуратно, т.к. там есть пружиночки и подшипник. Обязательно записывайте или фотографируйте как все было, чтобы при обратной сборке не запутаться.

Когда вы вытащили насос вы увидите сеточку на железной круглой пластине с прорезью под сеточкой, откручивайте только два болтика которые держат сеточку третий болтик ни в коем случае не откручивайте. За металлической пластиной находится механизм гидронасоса который состоит и определенного количества мелких деталей, и как показывает практика эти детали так и наравят потеряться или куда нибудь закатиться.» Вполне хватает просто вытащить вместе с металлическими втулками белую сеточку промыть её и поставить обратно незабыв поменять комплект прокладок их две, (0AY 598 305 — Комплект уплотнений для подкачивающего насоса) насос при этом можно не отсоединять от разъема питания.



Последовательность работ:

1. Тщательно очистить от грязи
 все места соединений мотора и фильтра (чтоб грязь внутрь не попала). Например, использовать очиститель тормозов на спиртовой основе.

2. Снять фильтр:
2.1
 откручиваем болты, крепящие крышку фильтра, снимаем крышку;
2.2
 чтобы фильтр выдвинулся из посадочного отверстия необходимо:
· или
 с помощью диагностического шнурка: подключаем «Вася диагност», Запускаем 22 блок «Система полного привода» далее 03 «Тест исполнительных механизмов». Жмем запустить. Последовательно выполняются тесты. Доходим до теста «Подкачивающий мотор включен» и нажимаем «запустить».
· или
 отсоединив «фишку» насоса в месте её подключения к блоку управления муфтой, подать на нее 12В с обычного аккумулятора.

Аккуратней с фишкой насоса, многие от незнания как ее снимать, — ломают фиксатор фишки. Чтобы правильно разъединить разъем, можно потренироваться на фишке с бачка антифриза — они одинаковые (нажимаем на фишку, стараясь ее воткнуть глубже, в этот момент нажимаем на пятку фиксатора (я нажимал маленьким шилом), он освободится, и уж потом стягиваем фишку). Далее освобождаем провод из держателей 3 штуки. Самый муторный оказалось снять сверху муфты его не видно, поэтому на ощупь. Вытаскиваем провод.

Для правильной подачи питания нужно подать ПЛЮС+ на контакт «фишки», расположенный с прямоугольной стороны «фишки», а МИНУС ― подать на контакт, расположенный с полукруглой стороны «фишки». Если спутаете полярность, то не страшно, просто насос начнет качать в другую сторону.

· или
 запустить двигатель и дать поработать ему немного, пока не выдавит фильтр.

2.3
 После выполнения любого действия, указанного в п.2.2, фильтр с пробкой должен выдвинуться примерно на 5-7мм (покажется первое уплотнительное кольцо), при этом выльется грамм 100 масла (поэтому подготовьте заранее салфетку или тряпку). Далее очень аккуратно раскачиваем пробку с фильтром за штырек, он (фильтр) очень быстро выдавиться до второго уплотнительного кольца, а далее полностью вынимаем фильтр с пробкой.
!!! Были случаи, когда при «выковыривании» фильтра из муфты подручными средствами (шилом, острой шлицевой отверткой и т.д.) пробивали её насквозь, и при установке через нее начинало подтекать масло. Так как приобрети оригинальный комплект фильтра можно только на еbay.com, то в качестве временного решения (а может, и постоянного) делаем так: отпиливаем от оригинальной пробки поврежденную часть и на её место приклеиваем тонкую пробку из Volvo’вского комплекта. Получается довольно надежная конструкция.!!!

!!! Необходимо запомнить
 — какой стороной стоял фильтр!!! т.к. в нём есть обратный клапан.

Так же, существует мнение, что имеющиеся в пробке фильтра клапана сброса давления масла (№ 3 на рисунке ниже слева) должны располагаться перпендикулярно земле. !!!

Это необходимо учесть при обратной установке фильтра.

2.4 Откручиваем сливную пробку
 и масло начинает сливаться через сливное отверстие (можно покручивать колёса для ускорения процесса).

2.5
 Открутив два винта под шестигранник, снять насос для того, чтобы почистить сеточку на нем. С усилием достаем насос. На нем тоже (как и на фильтре) два резиновых уплотнительных кольца. На насосе есть сеточка, чистим ее с помощью очистителя тормозов на спиртовой основе и/или продуваем воздухом.

Очень желательно промыть муфту. Лучше очистителем тормозных дисков на спиртовой основе, пока из муфты не польется чистая промывка. Муфту можно мыть без разбора, на месте. Ни в коем случае не применять БД-шки, карбюраторки, и т. д. — они разъедают резиновые детали муфты.

На баллон с очистителем одеваем трубку, засовываем в заливное отверстие, и выбиваем весь хлам под давлением с парами спирта. Так же можно и через посадочное место насоса, и через посадочное место фильтра.

Через углубление места, где сидит фильтр (корпус муфты) промывка осуществляется следующем порядке:

— Сначала аккуратно убрать грязь (салфеткой или тряпкой) из углубления места, где сидит фильтр (корпус муфты). !!! Важно, чтобы эта грязь не попала в центральное отверстие (куда уже поступает отфильтрованное масло), так как если загоните грязь в центральный канал, возможно что муфта откажет: частички грязи могут попасть и во впускные клапана второго контура, так же в регулировочный клапан — соленоид.!!!;

— После промывки продуть все сжатым воздухом, чтоб испарить спирт. Это три отверстия: заливное, место фильтра, место крепления насоса.

2.6 Устанавить на место насос:
 смазываем маслом посадочное отверстие насоса и 2-ва его уплотнительных резиновых кольца, устанавливаем насос на место, наживляем винты и начинаем их подтягивать поочередно, в случае необходимости, постукиваем по насосу легонечко деревянной кияночкой. Подстукали немного, подтянули. Просто руками (без постукивания) установить насос на место бывает тяжело. Подключаем «фишку» насоса к блоку муфты.

2.7 Устанавить новый фильтр
 муфты на место. Для этого устанавливаем фильтрующий элемент из Volvo’вского комплекта ПРАВИЛЬНОЙ стороной к уплотнительной пробке, смазываем маслом посадочное отверстие уплотнительной пробки и саму пробку с 2 резиновыми кольцами. И, не допуская ее перекоса, аккуратно устанавливаем собранную «конструкцию» в муфту до исчезновения второго рез.кольца, устанавливаем крышку фильтра (старую либо новую из Volvo’вского комплекта), притягиваем её к муфте винтами с моментом 6 Nm.

2.8 Закрутить новый
 или старый сливной болт
 с моментом 30 Nm.

2.9 Залить через заливное отверстие новое масло.
 Заливаемое масло должно быть теплым — около 30-40 градусов по Цельсию (если замена осуществляется в холодную погоду, то масло заранее можно поставить на батарею погреться). Помним, что заправочный объем муфты — 720 мл, сразу влезает лишь 600 мл. Поэтому, залив масло по край заливного отверстия, его (отверстие) надо закрыть заливным болтом с моментом 15 Nm.

Далее необходимо подключить шнурок «Вася диагност», запустить программу и еще раз прогнать тест исполнительных механизмов заднего привода, но сделать его уже до конца, чуть дольше дать поработать моторчику, что бы он прогнал масло через новый фильтр (где то около минуты). После этого опять долить масло в муфту – должен влезть как раз остаток около 120 мл.

Вместо использования шнурка (ну или после его использования, если долилось не 120 мл.) нужно проехать на автомобиле так, чтобы подключился полный привод, т.е. заработала муфта, а после долить остаток масла, затянуть болт с моментом 15 Nm.

PS: инфа с ланд ровер клуба:

Крышка блока управления блока муфтой сделанна из аллюминия. По истечении 4-х лет эксплуатации по Москве эта крышка имеет свойство гнить от дорожных реагентов. Появляются мелкие отверстия в ней, как будто кто то иголкой натыкал. Через эти отверстия влага пробирается к печатной плате В резульате чего лак на плате лопается, плата сыреет, гниют дорожки. Далее они горят. Во избежание коррозии крышку блока управления заблаговременно обрабатывайте антикоррозийной защитой («Мовиль» и т.п.).

Для написания данного документа весь материал взят с форума http://forum.tiguans.ru/ , из темы «Замена масла в муфте Халдекс», затем обобщен. Выражаю благодарность всем форумчан, кто участвовал в сборе инфы по данной теме. Это огромный труд и затратное дело!

С уважением,

Insaider_777 (Илья Гурин).

Автоматическая трансмиссия современных автомобилей — это высокотехнологичная система с электронным управлением. Конструкция трансмиссии состоит из множества деталей, работающих под серьезными нагрузками. Для исключения неожиданных поломок и сохранения длительного срока службы нужно регулярно проводить техническое обслуживание, а также использовать одобренную производителем смазку.

Немного теории: система 4-Motion

У кроссовера Фольксваген Тигуан крутящий момент от мотора передается в автоматическую коробку скоростей. Далее, раздаточная коробка обеспечивает вращение передней и задней осей. К передним колесам движение передается через дифференциал передней оси. Одновременно через карданный вал вращающий момент подается к муфте полного привода Haldex, которая приводит в движение главную передачу и дифференциал задней оси. В зависимости от режима работы и условий движения автоматика распределяет усилие крутящего момента по осям, обеспечивая максимальную эффективность.

Фольксваген Тигуан оснащен гидромеханической 6-ступенчатой автоматической коробкой передач с планетарным механизмом, для которого характерны простота устройства, компактность и небольшая масса. АКПП оборудована регулируемой муфтой блокировки гидротрансформатора, а также электрогидравлическими приводами переключения передач. Коробка оснащена маслоохладителем для охлаждения смазки во время движения автомобиля.

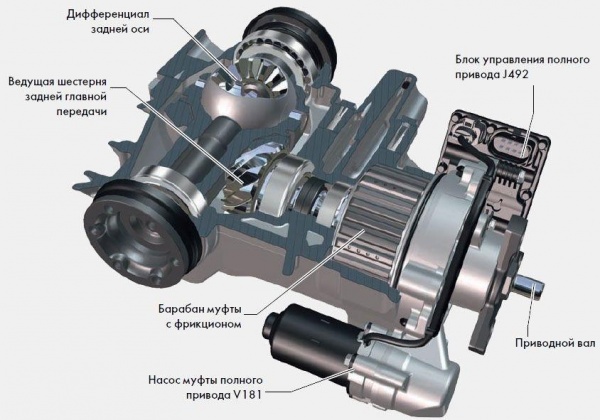

Вращение колес задней оси обеспечивает муфта Haldex, размещенная в корпусе задней главной передачи. Давление масла на поршень приводит к сжатию фрикционных дисков, и муфта передает крутящий момент до 2400 Н*м. За нагнетание масла отвечает электрический насос аксиально-поршневого типа, который управляется электронным контроллером. Рабочее давление в гидросистеме муфты Haldex составляет около 29 атмосфер. Система снабжена необслуживаемым масляным фильтром с обратным клапаном.

Примечание!
При выходе из строя насоса муфты Haldex — исчезает давление масла в системе, и прекращается передача крутящего момента к задним колесам.

Трансмиссионные жидкости для Фольксвагена Тигуан

Для автоматической коробки передач AISIN 09М производителем рекомендовано использование рабочей жидкости ATF (Automatic
 Transmission Fluid)
 стандарта G 055 025.
 Смазка обладает высокой текучестью и характерным красным цветом.

Любителям сэкономить на аналогах следует помнить, что в отличие от стандартных трансмиссионных масел 70W-80, 80W-90 в АКПП смазочная жидкость должна оставаться текучей при любой температуре вплоть до 120 градусов. Поэтому классификация вязкости по SAE к жидкостям ATF не применяется.

Емкость АКПП при первой заводской заливке составляет 7 литров. При выполнении замены потребуется около 5 литров трансмиссионной смазки, так как оставшиеся 2 литра масла распределены по магистралям, полостям охладителя и внутреннему объему КПП и не подлежат сливу без полного демонтажа и разборки узла.

В муфту полного привода Haldex заливается минеральное трансмиссионное масло VAG G055 175 A2.
 Объем системы составляет 720 мл.

Замена масла в автоматической коробке передач

Во многих мануалах указано, что трансмиссионное масло в АКПП Фольксваген Тигуан, залитое в заводских условиях, сохраняет свои эксплуатационные характеристики в течение всего срока службы автомобиля. Однако на практике рекомендуется выполнять замену смазки в коробке передач через каждые 60 тысяч километров пройденного пути в связи тяжелыми условиями работы механизма.

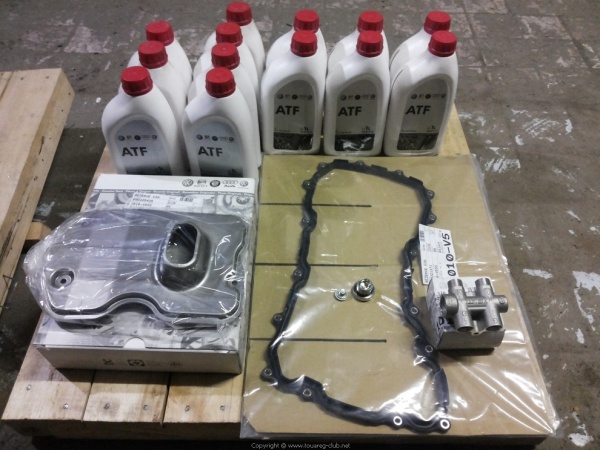

Для замены масла в АКПП Тигуана своими руками потребуются следующие расходные материалы:

  • трансмиссионная смазка ATF соответствующего допуска;
  • масляный фильтр (код 09М 325 429);
  • прокладка поддона КПП (код 09М 321 370А);
  • уплотнительное кольцо заглушки сливного отверстия (код 09D 321 181В);
  • емкость для слива масла;
  • ветошь.

Также для проведения работ понадобится устройство для закачки трансмиссионной жидкости.

Для успешной замены масло в АКПП Тигуана должно быть прогретым. Для этого нужно поездить не менее часа на различных режимах. После прогрева смазки автомобиль устанавливается на смотровую яму, эстакаду или вывешивается на подъемнике.

Для доступа к коробке скоростей снимается защита двигателя и брызговик КПП. Поддон коробки и прилегающие поверхности очищаются от пыли и загрязнений. Для слива старой трансмиссионной смазки нужно открутить шестигранным ключом №5 сливную пробку.

Предупреждение!
Трансмиссионное масло вытекает из отверстия коробки передач спиральной струей, поэтому для сбора масла рекомендуется воспользоваться воронкой подходящего размера, чтобы избежать разлива жидкости и загрязнения одежды и рабочей зоны.

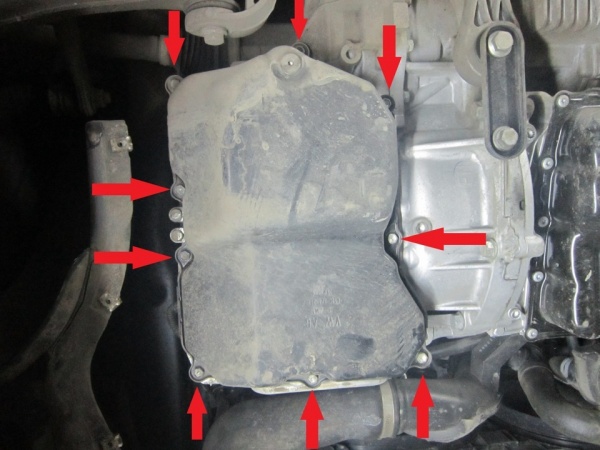

После того как сольется около одного литра масла нужно с помощью шестигранника открутить переливную трубку, чтобы обеспечить дальнейшее вытекание смазки.

Когда течь трансмиссионной смазки прекратится (суммарный объем слитой жидкости составит около 4 литров), сливная пробка устанавливается на место, и ключом на 10 отвинчиваются болты крепления поддона АКПП.

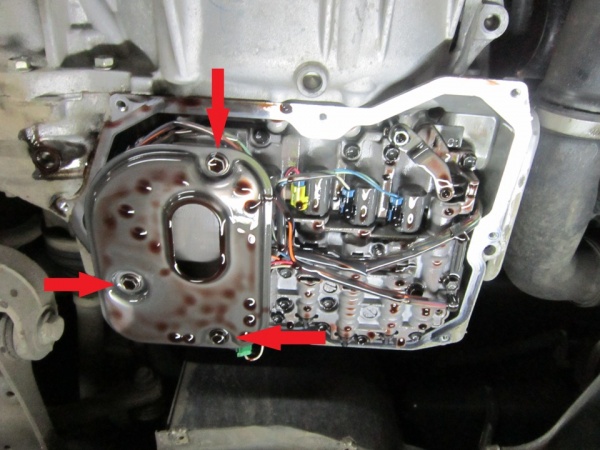

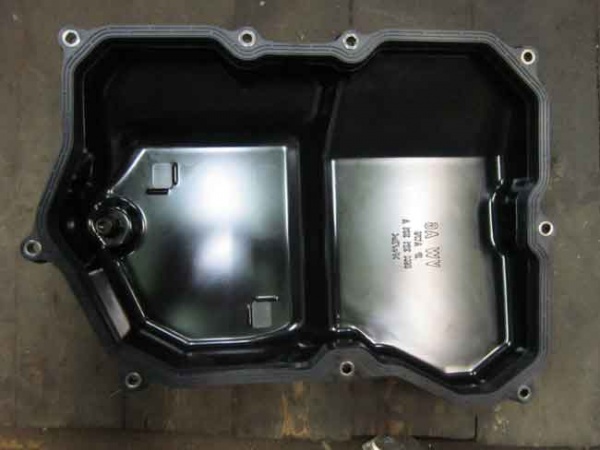

Из демонтированного поддона сливаются остатки смазки, внутренняя поверхность тщательно протирается ветошью насухо, а с магнитов удаляются металлические частицы, возникшие в результате износа деталей коробки. Затем масляный фильтр с защитной сеточкой отсоединяется от гидроблока.

Информация!
В большинстве случаев поломки АКПП вызваны не ухудшением свойств трансмиссионной смазки, а вымыванием в механизм коробки твердых частиц металла, которые не были вовремя удалены с магнитов поддона.

На штатное место устанавливаются новый фильтр и поддон со свежей прокладкой. Перед установкой рекомендуется предварительно промазать трансмиссионным маслом уплотнения масляного фильтра и прокладку поддона.

Разработка АКПП Тигуан после замены смазки

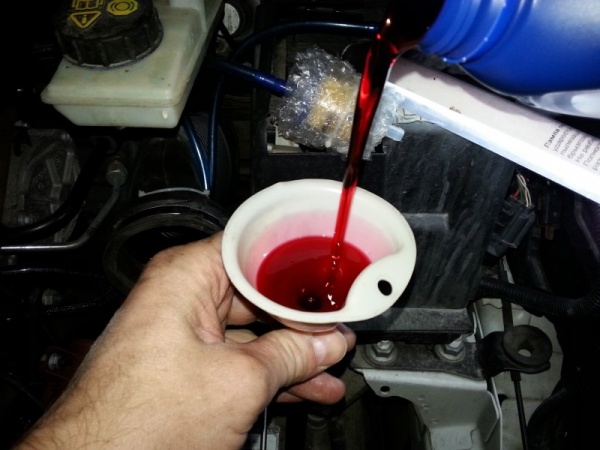

Для равномерного распределения смазочной жидкости по всему объему коробки необходимо обеспечить функционирование АКПП на всех режимах в течение нескольких минут
. После этой процедуры следует проверить уровень трансмиссионной жидкости ATF.

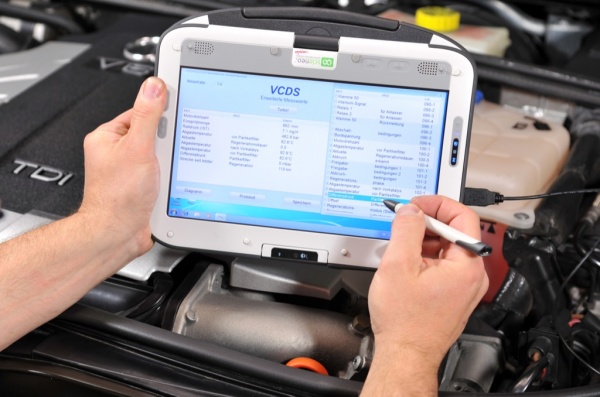

Проверку уровня смазки выполняют с помощью ноутбука с предустановленным программным обеспечением, например, VCDS или VAG K.

На подключенном через диагностический разъем устройстве активируется меню: «Автоматическая трансмиссия» — «Измеряемые величины» — «Группа 06».

Исходные условия выставляются согласно руководству:

  • температура трансмиссионного масла ATF не более 30 градусов;
  • машина стоит на ровной горизонтальной поверхности;
  • селектор коробки передач находится в положении «Парковка».

На заведенной машине при достижении показателем «Температура ATF» значения в пределах от 35 до 45 градусов выкручивается контрольная пробка уровня масла в АКПП. При достаточном уровне смазки из перепускной трубки сольется около 300 грамм масла.
 После этого контрольное отверстие закручивается пробкой с новым уплотнительным кольцом. Если трансмиссионная смазка не вытекает из контрольного отверстия, то требуется доливка масла в коробку скоростей.

После завершения операции поверхности деталей очищаются от остатков масла, а соединения проверяются на отсутствие протечек.

Получить наглядное представление о процессе замены масла в АКПП Фольксваген Тигуан можно из следующего видеоматериала:

Замена масла в муфте полного привода Haldex

Согласно рекомендациям концерна VAG для муфты Haldex замену масла нужно проводить в интервале 40 000-60 000 километров пройденного пути, в зависимости от частоты и интенсивности использования полного привода. Для машин с небольшим годовым пробегом рекомендуется менять смазку в муфте через каждые 12 месяцев.

4 поколение Haldex

Для самостоятельной замены трансмиссионного масла в муфте полного привода Фольксваген Тигуан потребуются следующие инструменты и материалы:

  • емкость для слива жидкости;
  • набор гаечных ключей;
  • плоскогубцы;
  • медицинский шприц на 100 кубиков и гибкая трубка подходящего диаметра;
  • новое масло для муфты Халдекс;
  • фильтр очистки масла 31325173;
  • ветошь;
  • перчатки и защитные очки.

Работы выполняются на эстакаде, смотровой яме или на автомобильном подъемнике. Для проведения замены масла машина должна быть установлена строго горизонтально.

Чтобы предварительно прогреть старое масло для облегчения процесса сливания, следует поэксплуатировать автомобиль в режиме полного привода.Перед удалением отработанной жидкости из муфты нужно отвернуть два фиксирующих болта, снять крышку фильтра тонкой очистки, с помощью плоскогубцев вытащить пластиковую прокладку и демонтировать фильтрующий элемент.

Совет!
Можно кратковременно завести и немедленно заглушить двигатель, чтобы давлением масла фильтр с прокладкой выдавило из посадочного места.

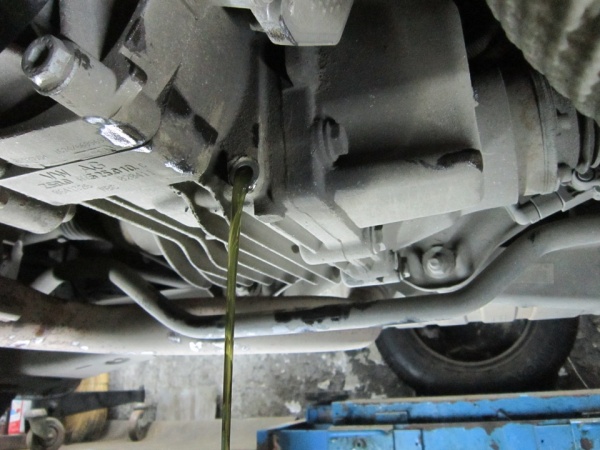

Затем выворачивается сливная пробка муфты, и трансмиссионная жидкость самотеком сливается в подходящую емкость.

После окончания процедуры пробка завинчивается обратно в корпус муфты Haldex, а в посадочное место устанавливается новый фильтр, предварительно смазанный маслом.

Также нужно убедиться в отсутствие повреждений на уплотнительных кольцах,
 которые находятся на пластиковой прокладке. Вышедшие из строя уплотнители меняют на новые, чтобы исключить подтекание масла. Собранная прокладка вставляется в муфту.

Новое масло заливается в муфту Haldex с помощью шприца. Для этого вместо иглы надевается гибкая трубка, которая вводится в заливное отверстие. Процедура выполняется до тех пор, пока из отверстия не начнет вытекать смазка. После того как залито достаточное количество трансмиссионного масла, завинчивается заливная пробка, а корпус муфты протирается насухо ветошью.

Затем совершается пробная поездка, после которой следует заглушить двигатель и убедиться в отсутствии подтеканий из-под пробок муфты Халдекс. Спустя 10-15 минут нужно вывернуть заливную пробку для контроля уровня смазки. Если жидкость вытекает, то уровень достаточный. При необходимости трансмиссионная смазка доливается в Халдекс. После проверки пробка устанавливается на место, потеки масла удаляются ветошью. На этом процедура завершена.

Порядок замены масла в муфте Haldex VW Tiguan можно увидеть на следующем видео:

5 поколение Haldex

Последовательность работ по замене масла в Халдексе пятого поколения аналогична описанной выше за одним исключением. В результате современной тенденции по снижению габаритов и массы автомобильных агрегатов из конструкции муфты полного привода удален управляющий электромагнитный клапан. Соответственно Haldex 5 не имеет масляного фильтра
 тонкой очистки. В результате продукты износа (металлическая пыль и стружка) накапливаются в масле, циркулирующем по гидравлической системе, и с высокой вероятностью могут привести к серьезной поломке. Следовательно, для большей гарантии у новой модели муфт интервал между заменами трансмиссионной смазки стоит сократить еще на несколько тысяч километров.

Замена масла в муфте халдекс (Haldex) на Тигуане происходит достаточно просто, и осуществить её своими руками может даже обычный обыватель, без какого-либо специального оборудования, стоит только немного вникнуть в данный вопрос.

Перед заменой давайте разберемся, что такое муфта Haldex, что она делает и из чего состоит. Применяется халдекс в системах полного привода 4Motion, она осуществляет и контролирует передачу крутящего момента от передней оси автомобиля к задней. Находится халдекс в картере дифференциала задней оси.

В настоящий момент на системы полного привода 4Motion устанавливаются муфты халдекс четвертого поколения, они имеют более простую конструкцию, нежели их предшественники. Халдекс четвертого поколения состоит из насоса, системы управления, аккумулятора давления и фрикционных дисков.

Как видите, муфта – важное составляющее автомобиля и менять масло в ней необходимо каждые 50-60 тысяч километров, чтобы она нормально функционировала и не подвела вас в самый неподходящий момент.

Как поменять масло в муфте Haldex на VW Tiguan.

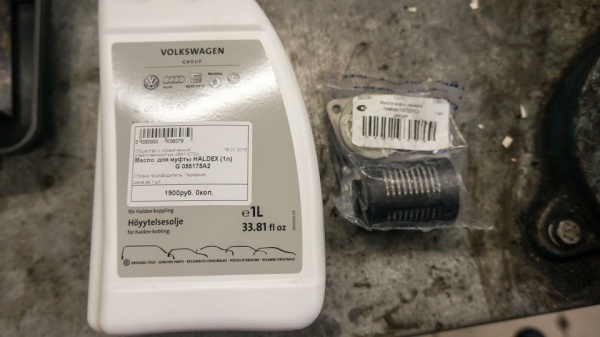

Для начала покупаем масло. Приобрести следует G055175A2. В процессе замены израсходуется около 650 мл, поэтому берите литр.

Напоминаю, что находится халдекс в картере дифференциала задней оси. Фото для наглядности:

Итак, приступим.

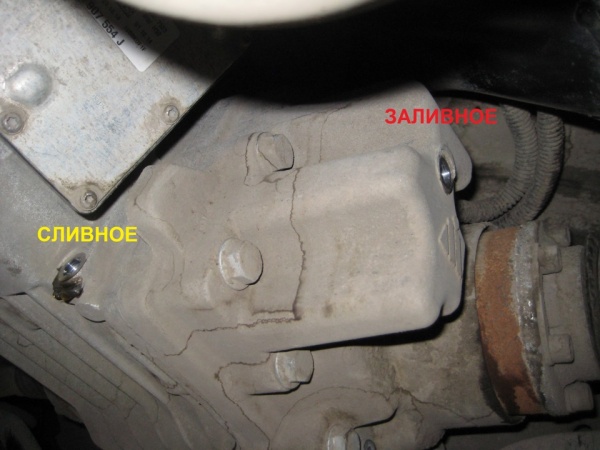

1. В процессе замены главное не перепутать пробки редуктора заднего моста и муфты Haldex, так как такая ошибка будет критичной, потому что в задний мост заливается совершенно другое масло.

2. Внимательно посмотрите на картинку:

3. Пробки муфты Haldex показаны красным цветом, зеленым же цветом показаны пробки редуктора заднего моста.

4. Сначала нам требуется слить отработку, для этого под нижнюю пробку подставляем стакан (более 600 мл) и откручиваем её, ждем, пока сольется эта мутная жижа, затем откручиваем верхнюю пробку и только после этого, убедившись, что остатки отработки тонкой струйкой прекратили литься в стакан, закручиваем нижнюю пробку и приступаем к замене.

5. Берем новое масло, набираем его в стокубовый шприц, если потребуется на кончик надеваем трубку.

6. Масло наливаем пока оно не польется через верх, затем затыкаем отверстие пробкой, протираем всё, что запачкалось, и все, дело сделано, масло поменяно.

Таким образом замена масла в муфте халдекс окончена, можно проводить дорожные испытания.

Видео «как заменить масло в муфте халдекс на автомобиле фольксваген тигуан»

Муфта Халдекс Фольксваген Тигуан по заверению производителя узел вечный и не требует обслуживания. Мы понимаем, что вечных узлов и жидкостей не бывает, всему приходит своё время, особенно справедливо это для трансмиссионных узлов — раздаток, редукторов, КПП и муфт, в том числе Халдекс. Эльзе, конечно, виднее, мы полностью доверяем немецким инженерам-кудесникам, однако поговорку “Доверяй, но проверяй” ещё никто не отменял.

Дано:

  • Автомобиль: Volkswagen Tiguan
  • Год выпуска: 2011
  • Модельный год: 2011
  • Двигатель: CAWA (2.0 л., 1984 куб. см., 200 л.с.)
  • Особенности ДВС: Бензин, 4 клапана на цилиндр, цепной привод ГРМ
  • Коробка передач: JVZ (классическая АКПП, 6 ступеней, модификация 09G)
  • Преселективная КПП-робот DSG: Нет
  • Пробег: 60191 километров

Муфта Haldex изобретена в 1988 году шведским инженером Сигвардом Йоханссоном, развившим идею автоматического перераспределения крутящего момента между осями автомобиля в непредсказуемых условиях ралли, так как он был ещё и раллийным гонщиком. В 1992 году он продал свое изобретение шведской фирме Haldex, после чего её начали внедрять в конструкцию полноприводной трансмиссии Quattro, тем самым реализовав концепцию автоматически подключаемого полного привода. В серийных машинах муфта Haldex применяется с 1998 года. Первыми стали Audi A3 Quattro, Audi TT и VW Golf.

Муфта Халдекс Фольксваген Тигуан была доработана и адаптирована немецкими инженерами. До неё применялась вискомуфта, которая давала полный привод, но имела ряд ограничений и неудобств, главное из которых низкая скорость срабатывания, что позволяло колёсам проскальзывать когда водитель этого не ожидал. Халдекс регулируется компьютером, который отслеживает скорость каждого колеса, движение в поворотах, как автомобиль тормозит и разгоняется, снимает данные с датчика рыскания, на основании чего управляет муфтой. Всё это великолепно сочетается с ABS, EDS, ESR, ASR, что позволяет нам ездить комфортно и безопасно.

Ступица, диски, рабочий и сдвижной поршни трутся, давят, сжимают друг друга, а значит будет износ. Муфта Халдекс Фольксваген Тигуан оборудована фильтром, который установлен в картере редуктора заднего моста и задействуется при включении полного привода. Инженеры VAG как-то упустили логическую цепочку “Если есть фильтр, значит есть грязь”, а следовательно его надо менять. Давно уже выведена формула периодичности замены масла в редукторе Тигуан — каждые 50 тысяч километров при ненагруженной езде. Почему так? При работе заднего моста в масло попадают продукты износы (металл, пластик, бумага) и, подобно китайцам, которые подкашивают все рынки мира, эти абразивные частицы подкашивают работу заднего редуктора. Контакт масла с металлом провоцирует окисление в этом узле, со временем выливающееся в более серьёзные неисправности, вплоть до превращения автомобиля в переднеприводный — это как получить снежком по лицу от маленького ребёнка, вроде бы и мелочь, но синяк может быть внушительный.

Приступаем: сначала диагностика Тигуана, затем прогоняем автомобиль через техническую мойку, поднимаем нуждаюшегося на подъёмнике, осматриваем днище и подвеску на предмет повреждений, подтёков и каких-то подозрительных вещей. Убеждаемся, что всё хорошо и переходим непосредственно к замене.

Фильтр скрывается за крышкой.

Снять её не сложно, для начала нужно ослабить болты на ней, но не откручивать их целиком.

Болты ослаблены, сканер подключен, — Вжух! — включаем полный привод одним движением пальца и крышка аккуратно выдавливается давлением из редуктора. Быстро, чисто, аккуратно! Двигаемся дальше.

Переходим к болту в сливном отверстии. Выкручиваем его и избавляемся от старого масла с неугодными нам примесями. Дожидаемся прекращения самотёка: масло будет течь как из сливной пробки, так и из отверстия, где располагается фильтр.

Теперь можно спокойно выкрутить болты, снять крышку и вытащить фильтр.

Вот так крупным планом выглядит фильтр с ношей в 53000 километров пробега. В масле действительно присутствуют частицы износа.


Устанавливаем новый фильтр на положенное ему место и закрываем крышкой.

Чтобы получить гарантированный результат от процедуры используем только оригинальное масло от производителя. Делимся серийным номером масла, нам не жалко.
